Стартер для люминесцентных ламп – описание и принцип работы
Главная » Виды ламп » Люминесцентные лампы
Автор: Школа светодизайна MosBuild
Стартер для люминесцентных ламп является одним из основных элементов лампочек дневного света. Зачем он нужен? Замыкание и размыкание электрической цепи – вот основная его функция. Кроме него в состав лампы входит дроссель, являющийся одновременно трансформатором и стабилизатором. Он нужен для ограничения тока в светильнике и защищает оборудование от перегрева и скачков напряжения.
Содержание
- Принцип работы стартера
- Срок службы, ремонт и замена
- Освещение не включается: причины
Принцип работы стартера
Стартер является малогабаритной газоразрядной лампой, работа которой основана на принципе тлеющего разряда. Устройство стартера представляет собой стеклянную колбу с двумя электродами, заполненную неоном или гелием.
Для сглаживания момента замыкания и размыкания контактов в цепи дополнительно устанавливают конденсатор. Одновременно он является дугогасительным устройством. Возникающая в момент включения дуга может привести к свариванию контактов. Это может стать причиной преждевременного выхода из строя и существенно снизить срок эксплуатации.
Зная, для чего нужен стартер, легко разобраться в принципе его работы.
В начальный момент электроды имеют разомкнутое состояние. При подключении к сети в устройстве возникает разряд, величина тока которого лежит в диапазоне от 20 до 50 мА. Он разогревает биметаллические электроды, вследствие нагрева происходит изгиб электродов стартера, после чего электрическая цепь замыкается. При перемещении электрического тока по замкнутой цепи происходит разогрев дросселя и катодов люминесцентной лампы.
При отсутствии тлеющего разряда электроды из биметалла остывают. Это ведет к их разгибанию, разрыву электрической цепи и возникновению импульса высокого напряжения. Под его воздействием дроссель зажигает лампу. С увеличением свечения лампы все напряжение сети приходится на нее, поскольку стартер подключен параллельно лампе, недостаток напряжения питания оставляет электроды в разомкнутом положении.
Виды стартеров:
- тепловые;
- тлеющего ряда (содержащие биметаллические электроды с упрощенной схемой) ;
- полупроводниковые.
Срок службы, ремонт и замена
Длительная эксплуатация стартера вызывает снижение напряжения внутри него, что приводит к износу. Это отражается на работоспособности, лампа начинает мигать, а затем и вовсе прекращает запускаться. Это связано с тем, что при долгом использовании лампы уменьшается тлеющий заряд.
Кроме моргания может произойти износ дросселя от перегрева контактов и поломка люминесцентной лампы. Чтобы часто не менять непригодные для работы устройства, нужно приобретать качественные стартеры, хорошо зарекомендовавшие себя на рынке светотехники. Установка стабилизаторов напряжения также дает положительный эффект для повышения срока службы ламп.
Замена стартера делается следующим образом:
- отключить лампу;
- снять плафон;
- выкрутить против часовой стрелки неисправную деталь;
- новый стартер вставить в паз и повернуть по часовой стрелке до упора.
Чтобы правильно подобрать стартер, необходимо знать:
- тип запуска лампочки;
- производителя;
- электрические характеристики.
Качественное оборудование выпускают фирмы Philips, Chilisin, Luxe, Osram.
Дешевые модели стартеров быстро изнашиваются или приводят к такому действию, как разгерметизация колбы. В этом случае газы, которыми заполнена лампа, начинают испускать неприятный запах, все это еще и вредно для здоровья. Хороший производитель комплектует свою продукцию запасными частями и дает большой гарантийный срок, до 6 тысяч включений. В фирменных магазинах предлагают бесплатную замену. При обнаружении брака фирменные магазины бесплатно заменяют непригодную для работы деталь.
Фирма Philips считается лучшим производителем стартеров. Они изготовлены из высококачественных материалов. Например, для защиты от перегрева использован теплоустойчивый поликарбонат. Процент брака составляет 0,0001%. В моделях этой фирмы нет радиоактивных компонентов. Простой дизайн и обслуживание позволяют справиться с установкой и заменой оборудования даже неопытному человеку, нужно лишь следовать инструкции.
Пускатели этой фирмы производятся в Нидерландах. Модель S2 предназначена для низковольтных ламп с ограничением по мощности 4–22 Вт.
Более универсальной является модель S10. Ее можно применять для высоковольтных устройств без ограничения мощности.
Всем стандартам качества удовлетворяют стартеры отечественного производства фирмы Osram, имеющие огнестойкий корпус из макролона.
Прежде чем подбирать стартер того или иного производителя, необходимо обратить внимание на следующие характеристики:
- срок службы;
- температурный режим;
- тип конденсатора;
- номинальное напряжение.
Как выбрать подходящий стартер, зная рабочее напряжение? Маркировка отечественных приспособлений регламентирована ГОСТом. Первые две цифры указывают на мощность. Буква «С» – назначение устройства (стартер). Последние цифры определяют напряжение.
Пример: 90С-220. Расшифровывать данную надпись нужно следующим образом: стартер предназначен для ламп дневного света мощностью 90 ватт и рабочим напряжением 220 В.
Выбирая импортные пускатели, следует помнить, что они имеют другие стандарты маркировки.
К примеру, обозначения S10, ST111 и FS-U указывают на то, что стартер можно применять в светильниках с мощностью, диапазон которой находится в пределах 4–80 Вт, напряжение сети должно составлять 220 В.
Освещение не включается: причины
Что делать, если не включается светильник:
- Напряжение питания меньше 200 В. Стартер не может работать при таких характеристиках.
- Износ стартера. Тлеющий разряд, дающий толчок для замыкания электродов, недостаточно велик в связи с амортизацией.
- Недостаточно времени для нагрева катодов.
Решить проблему можно, если сделать замену на другую лампу, имеющую больший период замыкания контактов.
Понравилась статья? Поделиться с друзьями:
Стартер автомобиля. Все по порядку. — Ремонт генераторов (Пермь)
Стартер автомобиля и зачем он нужен?

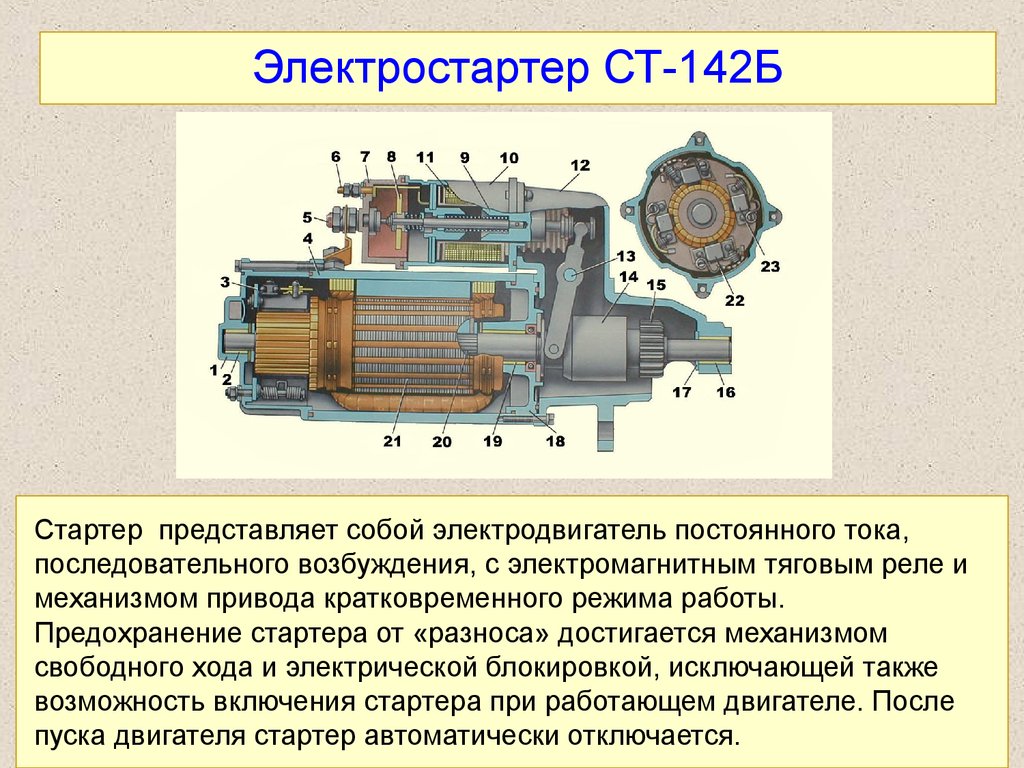

Стартер представляет собой электромеханическое устройство, основное назначение которого – приведение во вращение маховика и, соответственно, коленвала и поршневой системы двигателя, что является необходимым условием для его запуска.
Таким образом, следует сразу запомнить, что исправная работа стартера является пусть и необходимым, но далеко не единственным фактором, влияющим на успешный пуск двигателя.
В процессе эксплуатации возможны следующие основные неисправности щеток, щеткодержателей и коллектора:
- Зависание щеток вследствие неравномерного износа щеток, ослабления или перекоса пружины или деформации щеткодержателя. При зависании одной из щеток — массовой или изолированной — плотность тока под другой щеткой той же полярности увеличивается приблизительно в 2 раза. При этом увеличении плотности тока резко повышается искрение, которое приводит к обгоранию ламелей коллектора и к быстрому износу работающей щетки, что, в свою очередь, может вызвать полный отказ в работе стартера.
- Повышенное местное биение коллектора (выступание отдельных ламелей), вызываемое разносом коллектора. Разнос коллектора происходит в том случае, если шестерня стартера по каким-либо причинам продолжительное время не выходит из зацепления с венцом маховика, после того как двигатель качал работать, и якорь вращается с недопустимо высоким числом оборотов.
- Замасливание коллектора, вызываемое попаданием масла на коллектор извне и из вкладыша крышки. Масло, попадая на коллектор, значительно ухудшает контакт между коллектором и щетками и вызывает повышенное искрение и износ щеток и коллектора.
- Замыкание изолированного щеткодержателя на крышку, вызываемое загрязнением щеткодержателей и крышки медно-графитовой пылью.

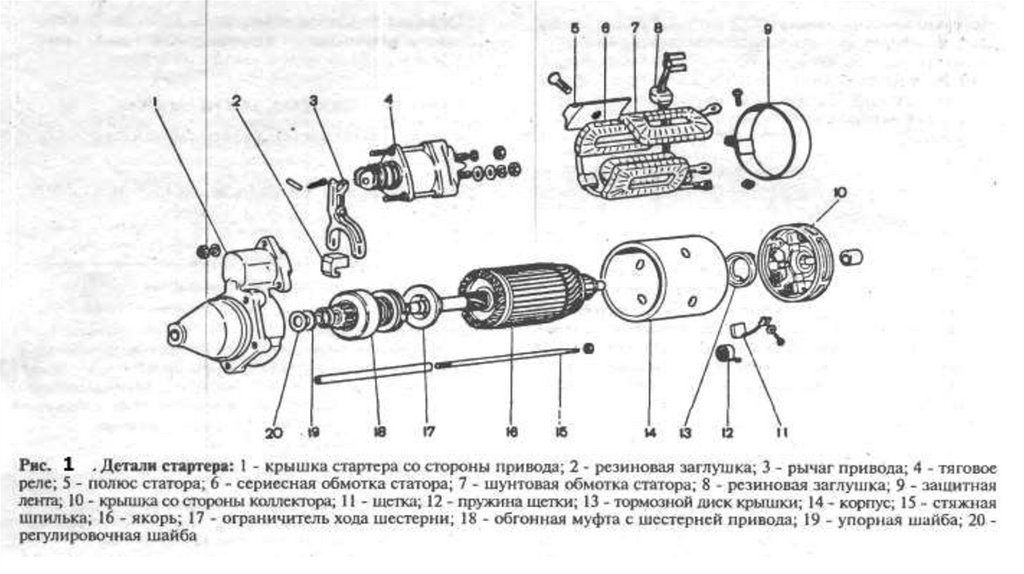

Как проверить стартер автомобиля?
-
Якорь
- Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыкания обмотки якоря на корпус. Напряжение через лампу подводится к пластинам коллектора и к сердечнику якоря. Горение лампы указывает на замыкание обмотки или пластин коллектора с корпусом. Мегомметр при проверке не должен показывать сопротивление менее 10 кОм. Якорь, имеющий замыкание с корпусом, замените.
- Специальным прибором проверьте, нет ли замыканий между секциями обмотки якоря или пластинами коллектора, а также нет ли обрывов в месте припайки выводов секций обмотки к пластинам коллектора.
- Осмотрите рабочую поверхность коллектора. Если она загрязнена или пригорела, то зачистите ее шлифовальной шкуркой зернистостью 10 — М40. Проверьте радиальное биение якоря относительно цап* вала. Если оно больше 0,08 мм — замените якорь.
- Проверьте состояние поверхностей шлицев и цапф вала якоря. На них не должно быть видимых задиров, забоин и износа. Если на поверхности вала появились следы желтого цвета от втулки шестерни, удалите их шлифовальной шкуркой зернистостью 10 — М40.
-
Привод
Элементы привода стартера должны свободно, без заметных заеданий перемещаться на валу якоря. Шестерня должна проворачиваться относительно вала якоря в направлении вращения якоря под действием момента не более 2,8 кгс см. В обратном направлении шестерня проворачиваться не должна. Если детали привода повреждены или значительно изношены, замените привод новым.
-
Статор
Проверьте мегомметром или с помощью лампы, питаемой напряжением 220 В, нет ли замыканий обмотки статора на корпус. Напряжение через лампу подводится к общему выводу обмотки и к корпусу стартера. Если лампа горит или мегомметр показывает сопротивление меньше 10 кОм, а также если обмотки имеют следы перегрева (почернение изоляции), замените корпус с обмотками.
-
Крышки
- Проверьте, нет ли на крышках трещин. Если они имеются, крышки замените. Проверьте состояние втулок задней крышки и картера сцепления. Если они изношены, то замените заднюю крышку и картер сцепления.
- Проверьте надежность крепления щеткодержателей на задней крышке. Щеткодержатели положительных щеток не должны иметь замыкания с корпусом. Щетки должны свободно перемещаться в пазах щеткодержателей. Щетки, изношенные по высоте до 12 мм, замените.
- Проверьте динамометром давление пружин на щетки, которое для новых щеток должно составлять 1 +0,1 кгс. При необходимости замените пружины новыми.
-
Тяговое реле
Проверьте легкость перемещения якоря реле. Затем проверьте омметром, замыкаются ли контактные болты реле контактной пластиной. Если контактные болты не замыкаются, то разбирают реле и зачищают контактные болты мелкозернистой шлифовальной шкуркой или плоским бархатным напильником.
При повреждении контактных болтов в месте соприкосновения с контактной пластиной можно повернуть их на 180°.
На них не должно быть видимых задиров, забоин и износа. Если на поверхности вала появились следы желтого цвета от втулки шестерни, удалите их шлифовальной шкуркой зернистостью 10 — М40.
При повреждении контактных болтов в месте соприкосновения с контактной пластиной можно повернуть их на 180°.Как проверить реле стартера
Проверьте легкость перемещения якоря реле. Затем проверьте омметром, замыкаются ли контактные болты реле контактной пластиной. Если контактные болты не замыкаются, то разбирают реле и зачищают контактные болты мелкозернистой шлифовальной шкуркой или плоским бархатным напильником. При повреждении контактных болтов в месте соприкосновения с контактной пластиной можно повернуть их на 180°.
Вывод
Средняя стоимость нового стартера от 3500-7500 р. на легковые автомобили. Средний ремонт выходит от 2500-6000 р.
Видео ремонта и диагностики стартеров в Перми
Добавить комментарий
Все, что вам нужно знать
Стартер — одна из самых важных частей вашего автомобиля. Это то, что заставляет двигатель работать, а это значит, что это необходимо для того, чтобы добраться из точки А в точку Б.
Если ваш стартер выйдет из строя, вы окажетесь в затруднительном положении. Вот почему важно знать, сколько будет стоить замена стартера, если в этом возникнет необходимость. Продолжайте читать, чтобы узнать все, что вам нужно знать о стоимости замены стартера.
Стартер — это электродвигатель, который проворачивает двигатель, фактически запуская автомобиль. Он расположен рядом с передней частью двигателя, и его обычно довольно легко обнаружить. Стартер включается, когда вы поворачиваете ключ в замке зажигания или нажимаете кнопку запуска (если она есть на вашем автомобиле).
Стоимость замены стартераСтоимость замены стартера зависит от марки и модели вашего автомобиля, а также от места проведения работ. В большинстве случаев вы можете рассчитывать на оплату от 400 до 600 долларов за запчасти и оплату труда. Однако мы видели случаи, когда стоимость может достигать 1200 долларов и более.
Если вы хотите сэкономить на замене стартера, лучше всего сделать это самостоятельно или попросить друга или члена семьи, который склонен к механике, сделать это за вас.
В некоторых случаях вы можете найти стартеры в Интернете всего за 50 долларов, а это означает, что вы потенциально можете сэкономить сотни долларов, сделав это самостоятельно. Просто имейте в виду, что если вы пойдете по этому пути, вам также придется платить за инструменты и другие материалы, которые могут быстро накапливаться.
Стартеры большинства автомобилей прослужат без проблем несколько лет. Тем не менее, они подвержены износу, как и любая другая часть вашего автомобиля. Если вы заметили, что у вашего автомобиля возникают проблемы с запуском, особенно в холодную погоду, скорее всего, пришло время для нового стартера. Другие признаки того, что ваш стартер может выйти из строя, включают странные звуки, доносящиеся из-под капота, или запах гари, исходящий из области двигателя.
Если вы подозреваете, что ваш стартер может выйти из строя, лучше как можно скорее обратиться к профессионалу для его проверки. Игнорирование проблемы только усугубит ее и может привести к полной поломке двигателя.
Преимущества нового стартера
Установка нового стартера дает несколько преимуществ, даже если старый все еще работает. Одним из самых больших преимуществ является то, что это сделает ваш автомобиль более надежным. Если вы часто оказываетесь в затруднительном положении из-за того, что ваш автомобиль не заводится, новый стартер может решить эту проблему.
Еще одним преимуществом нового стартера является то, что он может продлить срок службы аккумулятора вашего автомобиля. Старый стартер, который выходит из строя, может создать нагрузку на аккумулятор, заставляя его работать больше, чем нужно. Это не только сократит срок службы батареи, но и уменьшит ее общую мощность.
Наконец, новый стартер также может улучшить топливную экономичность вашего автомобиля. Если вашему автомобилю нужно больше работать, чтобы завестись, он будет потреблять больше бензина. Установив новый стартер, вы можете помочь своему автомобилю работать более эффективно и потенциально сэкономить деньги на бензине в долгосрочной перспективе.
Стартер — это важная часть вашего автомобиля, которая помогает запустить двигатель, чтобы вы могли добраться из пункта А в пункт Б. Если он выйдет из строя, вы застрянете, пока его не заменят. К счастью, сменные стартеры относительно недороги, и большинство из них стоит от 400 до 600 долларов за запчасти и работу. Однако в некоторых случаях стоимость замены может достигать 1200 долларов и более. Вы можете сэкономить деньги на затратах на замену, сделав это самостоятельно или поручив кому-то, имеющему склонность к механике, сделать это за вас, но только если вы уверены в своей способности сделать это безопасно и правильно. Убедитесь, что ваш стартер проверен профессионалом, если вы подозреваете, что может быть проблема, чтобы не нанести дальнейший ущерб двигателю вашего автомобиля.
Часто задаваемые вопросы: Как долго работает стартер? Большинство стартеров прослужат без проблем несколько лет. Тем не менее, они подвержены износу, как и любая другая часть вашего автомобиля.
Если вы заметили, что у вашего автомобиля возникают проблемы с запуском, особенно в холодную погоду, скорее всего, пришло время для нового стартера. Другие признаки того, что ваш стартер может выйти из строя, включают странные звуки, доносящиеся из-под капота, или запах гари, исходящий из области двигателя.
В большинстве случаев вам придется заплатить от 400 до 600 долларов за запчасти и работу. Однако мы видели случаи, когда стоимость может достигать 1200 долларов и более.
Могу ли я самостоятельно заменить стартер?Вы можете сэкономить деньги на стоимости замены, сделав это самостоятельно или поручив это сделать кому-нибудь, но только если вы уверены в своей способности сделать это правильно и безопасно. Обязательно проверьте стартер у профессионала, если вы подозреваете, что может быть проблема, чтобы не нанести дальнейший ущерб моторному отсеку вашего автомобиля.
Каковы симптомы плохого запуска автомобиля? Если вы подозреваете, что у вас неисправен стартер, лучше как можно скорее обратиться к специалисту для его проверки.
Игнорирование проблемы только усугубит ее и может привести к полной поломке двигателя. Некоторые общие симптомы плохого стартера включают в себя: автомобиль не заводится, щелкает при попытке завести автомобиль и странные запахи, исходящие из-под капота.
Установка нового стартера дает несколько преимуществ, даже если старый все еще работает. Одним из самых больших преимуществ является то, что это сделает ваш автомобиль более надежным. Если вы часто оказываетесь в затруднительном положении из-за того, что ваш автомобиль не заводится, новый стартер может решить эту проблему.
Если я заменю стартер, улучшится ли это срок службы аккумулятора моего автомобиля? Новый стартер действительно может увеличить срок службы аккумулятора вашего автомобиля — старый, изношенный стартер создает ненужную нагрузку на аккумулятор, заставляя его работать больше, чем необходимо. Это не только сокращает общий срок службы батареи, но и снижает ее мощность.
Возможно, вам просто нужно проверить или заменить аккумулятор. Однако, если вы исключили это, а ваш автомобиль по-прежнему испытывает проблемы с запуском в холодную погоду, вероятно, виноват стартер. В большинстве случаев стартеры прослужат без проблем несколько лет. Тем не менее, они подвержены износу, как и любая другая часть вашего автомобиля. Если вы заметили, что у вашего автомобиля возникают проблемы с запуском, особенно в холодную погоду, скорее всего, пришло время для нового стартера.
Что такое дистанционный пускатель? Удаленный стартер — это устройство, позволяющее заводить автомобиль на расстоянии, обычно с помощью брелока. Это может быть полезно в холодную погоду, чтобы вы могли прогреть машину перед посадкой. Это также может быть полезно, если вам предстоит длительная поездка на работу и вы хотите охладить машину летом перед посадкой.
Возможно, вам просто нужно проверить или заменить аккумулятор. Однако, если вы исключили это, а у вашего автомобиля по-прежнему возникают проблемы с запуском, вероятно, виноват неисправный стартер. В большинстве случаев стартеры прослужат без проблем несколько лет. Тем не менее, они подвержены износу, как и любая другая часть вашего автомобиля. Если вы заметили, что у вашего автомобиля возникают проблемы с запуском, особенно в холодную погоду, скорее всего, пришло время для нового стартера.
Что такое соленоид стартера?Соленоид стартера — это небольшой компонент, который помогает включать стартер при повороте ключа в замке зажигания. Со временем соленоид может изнашиваться или повреждаться, что может помешать надлежащему включению стартера. Если у вашего автомобиля проблемы с запуском, возможно, виноват соленоид стартера.
Что такое стартер? Стартер отвечает за вращение двигателя при запуске автомобиля.
Без него ваша машина не заведется. Стартер обычно располагается в нижней части двигателя и состоит из небольшого электродвигателя и редуктора.
Если у вашего автомобиля проблемы с запуском, возможно, виноват соленоид стартера. Вы можете сказать, что соленоид стартера выходит из строя, если вы слышите щелкающий звук при повороте ключа в зажигании или если вы заметили странные запахи, исходящие из-под капота.
Как проверить стартер, чтобы узнать, неисправен ли он?Если у вашего автомобиля проблемы с запуском, вы можете провести несколько тестов, чтобы определить, не виноват ли стартер. Один из тестов — включить фары и попытаться завести машину — если фары тускнеют при повороте ключа, вероятно, стартер выходит из строя. Еще один тест — попытаться завести автомобиль на нейтрали — если двигатель заведется, вероятно, стартер в порядке, а проблема кроется в чем-то другом.
