Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

RF-модулятор или, правильнее сказать, высокочастотный модулятор, служит для преобразования видео- и аудио- сигналов с низкой частотой в дециметровый канал. Изображение со спутникового, кабельного или эфирного ресивера, DVD- или Blu-ray-плеера, игровой приставки, видеокамеры или другого устройства, можно раздать сразу на несколько телевизоров! Причем, делается это с помощью обычного антенного коаксиального кабеля! Включаете фильм в зале и идете смотреть его, например, на кухню! Конечно, в этом случае, фильм на обоих телевизорах будет транслироваться один и тот же (ведь источник сигнала всего один!), но, тем не менее, подобная система в домах с большим количеством телевизоров окажется очень полезной.

Несколько лет назад практически все спутниковые, кабельные и эфирные ресиверы имели встроенный модулятор. С приходом эры высокой четкости, практика комплектования современных устройств RF-модуляторами, закончилась (остались лишь некоторые модели цифровых эфирных ресиверов).Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

В наше время широкое распространение получили внешние RF-модуляторы. Главной причиной перехода на внешние устройства является то, что они подлежат обязательной сертификации во многих странах. Поэтому при внесении небольших изменений в их устройство, нужно было заново сертифицировать все видеоустройство целиком.

Современный внешний RF-модулятор, представляет собой устройство с аудио- и видео-входами (композитными, RGB, YUV и др.) и одним выходом, которое питается от сети 220 Вольт. Простейшие модели имеют входы типа “тюльпанов” и ВЧ-выход для коаксиального кабеля.

Важно отметить, что к модулятору можно подключать делители, что позволит раздать сигнал на большое количество телевизоров, а звук можно предавать как в моно так и в стерео стандарте.


Подключение внешнего RF-модулятора
  1. Соединить антенным кабелем (75Ом) разъём RF OUT и вход TV приёмника
  2. Подключить источник A/V сигнала на вход AV IN модулятора
  3. Включить модулятор и настройкой телевизора (поиск каналов) добиться чёткого изображения на экране
  4. Если требуется подмешать сигнал модулятора в телевизионную сеть с уже имеющимися телеканалами, то кабель, идущий от антенны, следует подключить к разъёму RF IN.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» При этом следует обратить внимание на то, чтобы не совпадали несущие частоты имеющихся в системе программ с несущей частотой модулятора. Если это произошло, то необходимо выбрать другой номер канала на модуляторе, путём вращения регулятора на передней панели модулятора.

Зачем нужны RF-модуляторы?

Раньше, когда цифрового ТВ еще не было, во всей бытовой воспроизводящей телевизионной технике были встроенные аналоговые RF-модуляторы. Это давало возможность при отсутствии низкочастотного интерфейса (разъемы RCA, они же «колокольчики» или «тюльпаны») подключить устройство (видеомагнитофон/видеоплеер, игровые приставки, видеокамеру или видео глазок, спутниковый приёмник) подключить к телевизору через антенный вход. С появлением цифрового ТВ в видеовоспроизводящих устройствах перестали использовать RF-модуляторы, поскольку цифровые устройства нуждаются в модуляторах с другим типом модуляции. Такие модуляторы, способные модулировать сигнал в формате DVB-C или DVB-T, стоят уже других денег и конечно увеличат стоимость бытового видеовоспроизводящего устройства достаточно ощутимо.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

Но потребность в них не отпала, просто производители стали выпускать такие модуляторы в виде отдельного устройства и клиент по своему желанию может самостоятельно докупить цифровой модулятор.

Современная видео воспроизводящая техника (медиа-плееры, компьютеры, в том числе планшеты, кабельные и спутниковые ресиверы, Blu-Ray и DVD-плееры, видеокамеры и фотоаппараты, игровые консоли и т.п. имеет HDMI (High Definition Multimedia Interface) интерфейс для мультимедиа высокой чёткости, позволяющий передавать цифровые видеоданные высокого разрешения.

Как устроен цифровой DVB-C/T модулятор?

Не будем вдаваться в технические тонкости конструкции модулятора, но при этом стоит отметить, что такие устройства состоят их двух функциональных блоков – непосредственно самого модулятора, задача которого задать необходимую модуляцию транспортному потоку, и кодера, задача которого кодировать в формат h364 видеоданные, получаемые из встроенного интерфейса HDMI. Выглядит это так, на вход цифрового DVB-C/T модулятора, на HDMI разъем, подается сигнал с любого мультимедиа устройства, имеющего HDMI выход.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» Соединение HDMI интерфейсов производится HDMI кабелем. На консоли управления модулятора устанавливаются необходимые параметры модулятора (частота канала вещания, тип модуляции, символьная скорость, уровень сигнала). В итоге на RF-выходе модулятора будет присутствовать сигнал DVB-C (или T) на определенной частоте. Этот сигнал можно использовать по своему усмотрению.

Как можно использовать цифровой DVB-C/T модулятор?

— гостиницы и отели
Сигнал с цифрового модулятора можно подмешивать в телевизионную сеть гостиниц или отелей для трансляции собственного канала учреждения. Источником сигнала может быть компьютер или DVD-проигрыватель, воспроизводящий записанные передачи.

— бары, рестораны
Сигнал с источника (кабельный или спутниковый ресивер, DVD-проигрыватель, медиаплеер и т.п.) можно подать сразу на несколько телевизионных панелей для трансляции контента (спортивные или музыкальные мероприятия и т.д.)

— торговые офисы и магазины
Сигнал с источника (кабельный или спутниковый ресивер, DVD-проигрыватель, медиаплеер и т.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

п.) можно подать сразу на большое количество телевизионных панелей для трансляции контента (рекламные ролики, или любые видеоматериалы) для демонстрации качества работы телевизоров на торговых площадях магазинов.

— предприятия и офисы
Сигнал с источника (компьютер, DVD-проигрыватель или медиаплеер, воспроизводящий записанные передачи) можно подать сразу на большое количество телевизоров в служебную (офисную) для трансляции контента (информация для клиентов, находящихся в офисе), особенно актуально для публичных офисов (банки, страховые фирмы, медицинские учреждения, учреждения госорганов и т.п.).

— концертные залы
Сигнал с источника (видеокамера и т.п.) можно подать сразу на большое количество телевизионных панелей большого размера для трансляции контента с целью сделать более доступным происходящее на сцене даже для зрителей на самых дальних рядах концертного зала.

— студии
Сигнал с источника (компьютер, DVD-проигрыватель или медиаплеер, воспроизводящий записанные передачи, фотоаппарат или видеокамера) можно подать на несколько монитовов видеоинформацию для участников семинара или посетителей студии.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

— системы видеонаблюдения
Сигнал с источника (видеокамера) можно подать на несколько монитовов, или подмешать в кабельную сеть объекта.

Какие бывают DVB-C/T модуляторы?

Как сообщалось выше, DVB-C/T модулятор состоит из двух основных функциональных модулей – энкодера и модулятора. Задача энкодера (их еще называют кодерами) кодировать в формат h364 видеоданные, получаемые из встроенного интерфейса HDMI. На модуляторе устанавливаются необходимые параметры модулятора (частота канала вещания, тип модуляции, символьная скорость, уровень сигнала). В зависимости от набора функций, и соответственно возможностей, модуляторы имеют соответственно разную стоимость. Например, самый простой DVB-C/T модулятор RFTEL MTM-01. Этот модулятор отличает простота в эксплуатации. Отличное соотношение цены и качества. Энкодер и модулятор не требует настроек. Входной сигнал подается на HDMI интерфейс. Энкодер автоматически определяет разрешение входного сигнала и с таким же разрешением направляет транспортный поток на модулятор.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

В модуляторе также большинство параметров уже заданы (модуляция, символьная скорость, уровень сигнала и номер LCN) нужно лишь выставить необходимый частотный канал в диапазоне 139-950 МГц dip-переключателем. Такой модулятор будет полезен пользователям, которые не знакомы с особенностями настроек цифровой модуляции и кодирования. Ошибок быть не может. Если устройство исправно и на него подан сигнал, то готовность к работе подтвердит зеленый светодиод.

Еще одна группа цифровых модуляторов имеет большие возможности за счет расширенных функций. Можно задавать разрешение кодирования видео/аудио сигнала, тип модуляции, символьную скорость, уровень сигнала, данные NIT-таблицы. Такие модуляторы могут иметь кроме HDMI интерфейса дополнительно RCA интерфейс. Управление настройками осуществляется с передней панели кнопками, а отображение статуса настроек происходит на LCD дисплее также на передней панели. Эти устройства дороже и предназначены для пользователей знакомых с основами цифрового телевидения, например это DVB-C/T модулятор EM101 MPEG2/h364 SD/HD.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

Более продвинутая группа цифровых модуляторов кроме опций установки разрешения кодирования видео/аудио сигнала, типа модуляции, символьной скорости, уровня сигнала, данных NIT-таблиц, интерфейсов HDMI и RCA (опционально), а также консоли управления на передней панели (кнопками и LCD дисплей) имеют еще и возможность дистанционного управления посредством вэб-интерфейса. Такие устройства как правило занимают верхний ценовой диапазон для подобных устройств и предназначены для продвинутых пользователей, хорошо знакомых с цифровым телевидением. Например, это DVB-T модулятор TERRA MHD101. Ниже приведен скриншот вэб-интерфейса модулятора.

Для чего нужен автомобильный FM модулятор. Выбор модели

FM-модуляторы, по-другому называемые FM-трансмиттерами, стали набирать популярность всего несколько лет назад, однако, сейчас об этом устройстве слышал почти каждый автолюбитель. Модулятор представляет собой миниатюрное устройство, которое способно читать музыкальные файлы, записанные на разнообразные носители информации (от USB-флешек и карт памяти до полноразмерных лазерных дисков) и передавать информацию с помощью FM-волны определённой частоты.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» Зачем это нужно? Предположим, в машине установлена оригинальная, качественная, сохранившая свой вид, магнитола, имеющая один лишь недостаток – поддержка старых носителей информации, например, кассет. В таких случаях приходит на помощь модулятор

Одна из самых простых моделей модуляторов

Прежде всего, стоит отметить, что, возможно, автолюбителю не придётся платить ни цента для того, чтобы насладиться музыкой, записанной на современных носителях, посредством старой магнитолы. Дело в том, что некоторые смартфоны поддерживают данную функцию, вам просто нужно записать музыку на телефон и включить опцию. К таким аппаратам относятся старые телефоны nokia на базе simbian, гаджеты от apple и практически любой android-смартфон. Nokia поддерживает функцию изначально, из „коробки“, а на android и apple-технику придётся скачать соответствующую программу.

На что обратить внимание при выборе модулятора

Итак, если телефон вас по каким-либо причинам не устраивает или у вас попросту не подходящая модель и вы решили всё же купить модулятор, то перед покупкой следует изучить основные характеристики девайса.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

Первое, на что нужно обратить внимание – размер и форма гаджета. FM–модулятор питается от гнезда для прикуривателя. Оцените длину штекера, прикиньте не будет ли девайс смотреться нелепо. Элементы автомобильной панели ни в коем случае не должны мешать установке устройства. Место подключения носителей информации также следует учесть. Например, воткнутая в торец флешка вполне может загородить какую-либо информацию на панели или мешать движению рычага переключения передач.

Далее необходимо оценить эргономичность кнопок, ведь водителю, скорее всего, понадобится переключить или перемотать трек на ощупь. Тут всё просто, управляющие элементы должны быть большими, кнопки должны находиться на некотором расстоянии друг от друга.

Более продвинутая модель FM модулятора

Дисплей – дело вкуса. Кто-то предпочтёт чёрно-белый, кто-то цветной, а кто-то попросту откажется от него. Модуляторы без дисплея очень дешёвые, а экран этому устройству, по сути, не нужен. Не всё ли равно, какая по счёту дорожка играет в данный момент?

По типу носителя информации каждый выбирает то, к чему привык.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» Чаще всего встречаются модуляторы, читающие флешку и карты памяти разнообразных форматов, но можно найти устройства, читающие CD или даже DVD диски. В последнее время продавцы всё чаще стали предлагать девайсы с внутренней памятью до 32ГБ. К слову, этого хватит для записи тысяч музыкальных дорожек.

Дальность распространения волны и пульт ДУ. Дальность распространения волны важна, если вы собираетесь слушать музыку на нескольких автомобилях одновременно (например, с друзьями). 5-10 метров вполне достаточно для этой цели. Пульт ДУ предоставит возможность управлять музыкой как соседу, сидящему на переднем сиденье, так и пассажирам сзади. Пульту ДУ можно найти ещё одно интересное применение. Предположим, вы выбрались на природу, приготовили шашлычки и дружно кушаете с друзьями, слушая играющую в автомобиле музыку. Вам понадобилось переключить дорожку, ну „не катит“ трек. Можно лишь представить удивление ваших близких в тот момент, когда вы достанете пульт и переключите музыку, словно телевизионный канал.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

FM-модулятор — определённо очень полезное устройство, которое может пригодиться широкому кругу людей. Кроме того, оно доступно каждому. Цены на самые дешёвые варианты едва доходят до 20 долларов.

Что такое FM-модуляторы и зачем они нужны?

Как правильно подобрать и функциональные особенности FM-модуляторов.

FM модулятор (трансмиттер) – компактный, мобильный прибор, который преобразует аудио сигнал в сигнал FM передатчика. Его можно подсоединить к CD проигрывателю, спутниковому радио, гнезду для наушников или портативному проигрывателю. Чаще всего FM трансмиттеры используются для воспроизведения музыки в формате MP3 через колонки (акустическую систему) автомобиля.
Большинство FM трансмиттеров имеют радиус действия около 9 метров. Хорошее радио может увеличить эту дистанцию до приблизительно 23 метров. Из-за своей небольшой продуктивности часто FM трансмиттеры не годятся для использования в городах так как могут быть прерваны другими радио сигналами.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»
FM модулятор имеет множество полезных функций. Например, возможно воспроизводить любые аудио файлы с компьютера, включая музыку, телефонные разговоры и их передача на FM радиостанцию. Преимущество этого заключается в том, что необходимость находится около стационарного компьютера для прослушивания радио через Интернет, исчезает. На рынке существуют различные виды FM передатчиков. Кроме явной разницы в цене, FM трансмиттеры различаются по источникам питания, радиусу действия, количеству FM частот, которые они могут использовать. Через FM трансмиттер удобно подключать MP3 проигрыватель к автомобилю или домашней стерео системе через радиоприемник. FM модулятор подсоединяется к MP3 проигрывателю и преобразует файлы, которые проигрываются, в формате MP3 в радиоволны короткого диапазона. При подключении к MP3 проигрывателю FM трансмиттер передает сигнал через FM радиостанцию, которая не используется в этой зоне. MP3 проигрывается через радиоприемник в автомобиле или в домашних условиях.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» Для использования в автомобилях FM модуляторы имеют диапазон действия около 15 метров. При движении автомобиль с FM трансмиттером предает сигнал на одну и ту же частоту. Однако, не все FM передатчики совместимы со всеми видами MP3 проигрывателей. Перед покупкой FM трансмиттера стоит убедиться, что ваш проигрыватель совместим с прибором, который вы хотите приобрести. Как правило, эта информация содержится на упаковке или в описании продукта. Также следует обратить внимание на используемый FM трансмиттером источник питания. Большинство FM модуляторов со встроенной батареей питания подсоединяются к прикуривателю автомобиля, что безусловно является преимуществом данных моделей. В комплектации FM модулятора  зачастую имеются дополнительные насадки для различных типов автомобильных прикуривателей. А для тех моделей, в комплекте с которыми данные насадки не предусмотрены, существует множество разных разветлителей, удлинителей и прочих дополнительных устройств.
Главной особенностью и преимуществом FM модуляторов является их низкая стоимость.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» Как правило, в их комплектацию входить пульт дистанционного управления, что делает возможным использовать данное устройство, как водителю автомобиля так и пассажирам в салоне. Зачастую пульт дистанционного управления имеет достаточно «широкие» возможности в управлении устройством, что безусловно очень удобно для пассажиров, которые не находятся в непосредственной близости к самому устройству. Непосредственно FM трансмиттер, как правило, оснащен LED-дисплеем, на котором отображается значение частоты, громкости, номера аудиотрека, название композиции и т.д. Подсветка дисплея может иметь разный цвет, в зависимости от модели и производителя. Управление прибором осуществляется при помощи кнопок, расположенных на корпусе самого прибора либо при помощи пульта дистанционного управления. Многие модели FM модуляторов запоминают последний воспроизводимый файл и в результате повторного включения начинают воспроизведение сразу с него и на той же частоте. Это особенность будет очень удобна для автомобилистов или их пассажиров, которые любят слушать в транспортном средстве аудиокниги, которые часто состоят из большого количества файлов, небольших размеров.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»
Воспользуйтесь нашим каталогом FM модуляторов для выбора подходящей для Вас модели.

Для чего нужен модулятор

У вас в машине установлен обычный FM-радиоприёмник, но иногда хочется послушать записи с флеш-карты? Для этого вовсе не обязательно покупать дорогую аудио систему, вполне достаточно будет установить небольшой прибор, называемый FM-трансмиттером. Давайте разберёмся, что такое FM-трансмиттер и какие функции он выполняет.

Что такое FM-трансмиттер

Как может выглядеть FM-трансмиттер.

Небольшой по размерам гаджет, который носит название FM-модулятора или FM-трансмиттера, необходим, чтобы быть связующим звеном между обычной флешкой с USB-разъёмом и FM-радиоприёмником. Обычно устройство используется в машинах, возраст которых перевалил за 10-15 лет, укомплектованные магнитолами старого образца. С подключением FM-трансмиттера появляется возможность воспроизводить с помощью магнитолы музыкальные композиции, записанные на USB-флешке и других цифровых носителях.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

В современных FM-модуляторах предусмотрена возможность сопряжения с телефоном, ноутбуком для считывания аудиофайлов из их памяти без переноса на флеш-карту. Это устройство чрезвычайно облегчает жизнь владельцам старых машин и позволяет обходиться без замены автомагнитолы на новое цифровое аудиоустройство.

Как работает FM-трансмиттер?

Как выглядит подключенный FM-трансмиттер в машине

Типовой FM-трансмиттер оснащён разъёмом для автомобильного прикуривателя, от которого получает электропитание. Практически все модели оборудованы небольшим дисплеем, на котором отражается рабочая частота и другие параметры. В комплекте к некоторым моделям прилагается пульт ДУ, который позволяет управлять трансмиттером с заднего сиденья.

У всех современных устройств присутствует USB-разъём для подключения флеш-накопителя, и слот для микро-SD карты. Модуляторы, способные коммутироваться с телефоном или ноутбуком, делают это через стандартный шнур с аудиоразъёмом либо через bluetooth.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» Ещё один вариант подключения – при помощи соответствующих приложений для телефонов, которые можно скачать в магазине приложений.

Основным узлом FM-трансмиттер является электронный блок, считывающий информацию в цифровом формате и трансформирующий ее в аналоговый радиосигнал выбранной частоты. Считывание происходит непосредственно с подключенного носителя, либо вначале информация переписывается на внутреннюю память устройства, и уже оттуда поступают на модуляцию.

В зависимости от конструкции, сигнал поступает либо на маломощный радиопередатчик, транслирующий его на антенну FM-магнитолы, либо на проводной модулятор, передающий его на воспроизведение магнитолой по проводу. Длина несущей частоты должна быть отличной от частотных диапазонов радиостанций, иначе наложение принимаемых FM-приёмником сигналов будет ухудшать качество воспроизведения звука, а то и вообще сделает прослушивание музыки невозможным.

Как выбрать FM-трансмиттер

Выбирая трансмиттер, легко запутаться в разнообразии моделей и функций, поэтому необходимо предварительно хотя бы немного ознакомиться с возможностями разных устройств.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» За основу классификации примем стоимостные сегменты, так как этот показатель практически всегда совпадает с функциональными возможностями FM-модуляторов.

Недорогие бюджетные FM-трансмиттеры

Наиболее простые модели обеспечивают, как правило, лишь одну функцию – возможность проигрывания на автомагнитоле аудиозаписей с USB-накопителя с небольшой ёмкостью памяти. Они оснащены минимумом управляющих кнопок и маленьким чёрно-белым дисплеем. Полноценное сканирование плейлиста чаще всего невозможно, проигрывание осуществляется в порядке записи в корневом каталоге. Собственной памятью такие устройства не обладают, качество воспроизведения среднее.

FM-трансмиттеры среднего ценового сегмента

Устройства обладают небольшой собственной памятью и цветным дисплеем, на котором могут отображаться фотографии либо другие графические изображения. Благодаря наличию памяти скорость обработки информации увеличена по сравнению с простейшими моделями, поэтому функционал позволяет формировать собственные плейлисты и обрабатывать файлы в нескольких разных форматах.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» Как правило, такие FM-модуляторы могут коммутировать со смартфонами и другими медиапроигрывателями с собственной памятью, для чего в комплекте предусмотрен шнур с аудиоразъёмом. Кроме того, в конструкции обычно предусмотрен слот для микро-SD карт памяти.

FM-трансмиттеры с bluetooth

Отсутствие шнура для подключения к смартфону обеспечивает удобство использования FM-трансмиттером. Помимо воспроизведения аудио, они служат для поддержания громкой связи, позволяющей разговаривать по телефону, не прерывая движение по дороге. Предусмотрены и другие функции – воспроизведение видео, пульт ДУ и др.

На что обращать внимание при выборе?

В зависимости от того, как будет эксплуатироваться FM-трансмиттер, можно выделить три пользовательских режима:

  • источник фонового звука – для тех, кто не слишком обращает внимание на проигрываемые мелодии, не любит самостоятельно формировать плейлисты, поэтому можно ограничиться самой простой и недорогой моделью;
  • аудио+ bluetooth – оптимальный режим для тех, кто ежедневно много времени проводит в дороге, часто вынужден отвечать на звонки, нуждается в качественной и удобной громкой связи;
  • максимум возможностей – вариант для тех, кто ценит качественное звучание либо испытывает потребность в воспроизведении видеофайлов.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

Впрочем, технические возможности модуляторов постоянно возрастают, и не исключено, что новые модели будут обладать или уже обладают ещё более расширенным функционалом.

Читайте также: Сигнатурный радар-детектор и для чего он нужен.

Как настроить FM-трансмиттер

Нередко при попытках настройки FM-трансмиттера максимум, что удаётся сделать – получить звук, сопровождаемый шипением радиопомех. Для многих водителей непонятно, как это может происходить, ведь магнитола и трансмиттер находятся рядом, буквально на расстоянии полуметра друг от друга, и уровень радиосигнала должен обеспечивать идеальный приём. Однако они забывают, что приём сигнала осуществляет не сама магнитола, а её антенна, которая обычно вынесена за пределы салона, находится в задней части корпуса, к тому же металл кузова поглощает значительную часть радиосигнала. Нельзя забывать и о помехах, наводимых электрическими проводами, протянутыми по улицам. Напротив, для активной антенны на лобовом стекле сигнал FM-трансмиттера может оказаться чересчур сильным, и устройство буквально захлёбывается, пропуская мощный сигнал через свой широкополосный усилитель входа.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

Если после всех ваших усилий по настройке трансмиттера шипение никак не удаётся убрать:

  • поищите другую частоту передачи и приёма – возможно, та частота, которая была выбрана вами вначале, забивается помехами от какой-то FM-станции;
  • переместите антенну магнитолы ближе к трансмиттеру;
  • если вы используете активную антенну, попробуйте отвести её дальше от трансмиттера;
  • вообще отключите наружную антенну, если не планируете в ближайшее время слушать радио.

Читайте также: Что такое иммобилайзер в машине и как он работает.

Видео на тему

FM-модулятор, другое название FM-трансмиттер– компактное радиоэлектронное устройство для машин, которое подключается к прикуривателю. Применяется для воспроизведения музыкальных файлов, записанных на встроенную или flash-память, с помощью штатного автомобильного радиоприёмника. Отличается простотой использования и доступной ценой по сравнению с современными магнитолами и автомобильными мультимедийными системами, поставляется вместе с дистанционным пультом управления.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» Большинство модуляторов имеет компактный дисплей на базе LCD-технологии, что упрощает процесс поиска любимого музыкального трека.

Принцип работы модулятора

  • устройство подключается к прикуривателю;
  • ФМ-модулятор распознаёт сохранённые музыкальные композиции на внутренней или внешней памяти;
  • штатная магнитола автомобиля улавливает радиочастоты, воспроизводит их через установленные и подключенные колонки.

Это принцип работы большинства FM-модуляторов. Устройства на базе мобильных операционных платформ iOS и Android оснащены Bluetooth и функцией подключения смартфона. Трансляция и приём радиосигнала осуществляется по беспроводному каналу связи. Соответственно и мобильное устройство для корректной работы модулятора должно поддерживать Bluetooth.

Современные передатчики распространяют сигнал на расстояние до 10-20 метров. Хотя для трансляции музыки достаточно 1-3 м. Это средняя дистанция между установленным FM-трансмиттером и антенной автомобильной магнитолы.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле»

Об основных функциях

  1. Считывание аудиофайлов разных форматов (MP3, WMA, WAV).
  2. Обработка цифрового сигнала и трансляция на FM-частотах.
  3. Передача нового сигнала по радиоканалу.

Для правильной работы ФМ-модулятора выбирают частоту, не занятую радиостанцией.

Как пользоваться устройством?

  1. Подключите трансмиттер к прикуривателю, чтобы корпус устройства не закрывал кнопки и регуляторы на передней панели;
  2. Включите FM-радио в штатной магнитоле;
  3. Настройте частоту на 88,0 или 87,5 МГц для минимального количества помех;
  4. Установите с помощью кнопок, которые расположены на корпусе трансмиттера, или дистанционного пульта управления аналогичную частоту;
  5. Вставьте флешку в модулятор, если такая функция предусмотрена;
  6. Воспроизведение музыкальных композиций начнётся в автоматическом режиме.

Как выбрать FM-модулятор?

При выборе модулятора необходимо обращать внимание на следующие характеристики:

1.Для чего нужен модулятор: Что такое модулятор?. Статьи о спутниковом тв и комплектующих. Спутниковое телевидение. «Антенное поле» Доступные частоты

Чем шире диапазон рабочих радиочастот, тем лучше. Указывается производителем в инструкции по эксплуатации. Стандартная автомагнитола имеет диапазон 87,5 — 108 МГц. Шаг – 0,1 МГц. Дешёвый модулятор работает в ограниченном спектре частот, а более дорогой и функциональный вещает во всем диапазоне. В первом случае владелец ТС ограничен в выборе свободных волн, а с широкодиапазонным FM-трансмиттером таких трудностей не возникнет.

2. Наличие жидкокристаллического дисплея

LED- или ЖК-экран, который установлен в трансмиттере, — приятное и удобное дополнение. Различается размерами, чёткостью и удобством считывания информации. Упрощает процесс управления FM-модулятором. Полезен при поиске любимой композиции, изменении настроек и т.д.

Выбирайте устройство одновременно с качественным, хорошо читаемым и не слишком крупным дисплеем. Большой жидкокристаллический экран приводит к увеличению габаритных размеров устройства. В результате модулятор выглядит громоздко и чужеродно в интерьере транспортного средства, занимает дополнительное пространство.

3. Поддержка Bluetooth

Удобная функция для беспроводной связи модулятора со смартфоном. Если Вы не воспроизводите музыку через мобильное устройство, то наличие Bluetooth-модуля в трансмиттере не обязательно.

4. Питание

Обращайте внимание на поддерживаемое напряжение питания трансмиттера. Он должен совпадать с напряжением в бортовой автомобильной сети. Модуляторы с универсальным питанием, т.е. подходящие для работы в 12- и 24-вольтных бортовых сетях, стоят чуть дороже.

5. Габаритные размеры

Компактные и недорогие модуляторы подходят для автомобилей с разным расположением прикуривателя. При выборе более крупного устройства проверяйте наличие свободного пространства в передней части машины.

6. Комплектация

Вместе с модуляторами могут быть предусмотрены карты памяти, пульты дистанционного управления и другое оборудование. Это приводит к расширению функциональных возможностей и удорожанию устройств.

При выборе ФМ-модулятора обращайте внимание на дизайн, качество сборки и т.д.

Видео:Xiaomi Roidmi 2S. Самый лучший FM модулятор с Bluetooth.

Обзор лучших моделей

Ritmix FMT-A705

Удобный в эксплуатации и демократичный по цене модулятор от производителя Ritmix. Имеет дисплей компактных размеров. Поддерживает карты памяти форматов SD и microSD, распознаёт флешки, ёмкость которых не превышает 32 ГБ. Оборудование корейской компании позволяет слушать любимые музыкальные композиции и аудиокниги в формате MP3. В комплектации с устройством идёт простенький, но аккуратный пульт дистанционного управления. Диапазон радиочастот находится в границах 87,5-108 МГц.

+ Универсальное питание 12/24 В.

+ Поддержка карт памяти и flash-накопителей.

— Отсутствует возможность изменения наклона экрана.

— «Дружит» только с MP3-форматом.

Neoline Splash FM

Красивый FM-модулятор с цветным дисплеем LCD, выполненный в корпусе чёрного цвета с пластиковым покрытием Soft Touch. Отличается габаритными размерами по сравнению с другими моделями на рынке. В корпусе устройства предусмотрен пустой слот для microSD-карты. Splash FM без проблем распознаёт карточки памяти ёмкостью до 16 Гбайт.

Трансмиттер с жидкокристаллическим экраном рассчитан на 206 FM-каналов. Рабочий диапазон – 87-108 MHz. Имеет встроенную память для запоминания настроек и последней музыкальной композиции, проигрываемой перед выключением.

В комплекте с основным оборудованием от Neoline поставляется дополнительный предохранитель, ДУ-пульт, 3,5-миллиметровый кабель Jack.

+ Красивое и аккуратное внешнее исполнение.

+ Немаркий корпус благодаря специальному покрытию Soft Touch.

+ Наличие ПО с дополнительными функциями.

+ AUX -разъёмы IN и OUT.

— Из-за габаритных размеров может не подойти для установки в прикуриватель.

Rolsen RFA-400

Устройство, которое транслирует музыку в форматах WMA и MP3 на расстоянии до 3,5 м. Отличается дружелюбностью для автовладельца, заключающейся в наличии крутящегося регулятора и удачном расположении кнопок управления. Благодаря этому FM-модулятором Rolsen приятно и удобно пользоваться. Источником сигнала для него может стать как USB-накопитель (больше 16 Гигабайт не поддерживается), так и карта памяти вида microSD.

Устройство имеет чёрный корпус овальной формы с серебристой окантовкой и красивыми дополнительными элементами голубого цвета. Смотрится симпатично и аккуратно. Главный недостаток FM-трансмиттера марки Rolsen — дисплей с невысокой степенью яркости. Из-за этого возникают трудности со считыванием информации при попадании солнечных лучей в салон машины.

+ Удобные органы управления, включая вращающуюся рукоять.

+ Два разъёма USB.

+ Моментальная синхронизация с автомагнитолой.

+ Эквалайзер, удобный для выбора настроек.

— Претензии к работе пульта дистанционного управления на большом расстоянии.

— Блеклый дисплей, с которого тяжело считывать информацию в яркий солнечный день.

— Не способно работать в 24-вольтных бортовых сетях.

Так что же выбрать?

В меру функциональный, удобный в управлении и недорогой ФМ-модулятор. Не стоит приобретать устройства с большим количеством дополнительных функций и огромными дисплеями, так как в противном случае теряется смысл бюджетности FM-трансмиттера. Добавив немного денежных средств, вы купите простенькую автомагнитолу с USB-разъёмом и поддержкой карт памяти.

Еще совсем недавно водителя в дороге «развлекало» радио, а теперь – его любимые песни, записанные на компакт-диске или флэш накопителе. И вправду, прогресс не стоит на месте: в настоящий момент существует уже большое количество электронных устройств, которые, так или иначе, делают нашу жизнь приятнее. Сегодня вы узнаете, для чего нужен автомобильный FM модулятор, как им правильно пользоваться, а также их достоинства и недостатки.

Зачем нужен FM модулятор для авто

FM модулятором называют небольшое радиоэлектронное устройство, которое применяется для воспроизведения звуковых файлов, находящихся на специальном флэш накопителе. Однако модулятор не имеет в своей системе ни колонок, ни усилителя. Он является лишь передатчиком между автомобильным радио и флэш накопителем. Модуляторы зарекомендовали себя как самая дешевая альтернатива дорогой магнитоле, имеющий специальный разъем под USB или любой другой накопитель.

Принцип действия у этого устройства следующий. Оно подключается к бортовой сети автомобиля и настраивается под определенную волну, выбранную водителем. В это же время, радио, установленное в автомобиле, настраивается на ту же волну. Теперь флэш карта подключается к модулятору, и он преобразует воспроизведение аудио файлов в радиоволну на требуемой частоте. Радиоприемник автомобиля получает этот сигнал и музыка, находящаяся на карте, воспроизводится в колонках радиоприемника. Управление списком воспроизведения осуществляется при помощи клавиш, расположенных на самом передатчике.

Вот так мы получаем магнитолу, которая имеет возможность воспроизведения звуковых файлов с флэш карты. На самом деле, это очень удобно.

Советы по использованию ФМ модулятора

На первый взгляд, все кажется предельно простым: настрой радио и передатчик на нужную частоту и вставь флэш накопитель. Однако если не учесть некоторые нюансы, то вы будете не удовлетворены качеством звука.

  • Приготовьте мощную антенну. Чтобы качество передачи было действительно неплохим, необходимо обзавестись хорошей антенной и тщательно позаботиться о ее хорошей «массе» с кузовом.
  • Используйте только те частоты, которые свободны от эфирных вещаний. Так, например, если взять частоту, на которой передает звуковые сигналы местное радио, то это создаст излишние помехи, что помешает нормальному воспроизведению музыки.
  • Не используйте слишком большие флэш карты. Большой объем памяти не всегда читается устройством. Это как раз тот случай, когда перед выбором устройства нужно выбрать для себя оптимальную память.

Достоинства и недостатки FM-передатчиков

Как и любое устройство, модулятор тоже имеет свои плюсы и минусы. Ниже мы постараемся их все перечислить.

Плюсы:

  • Относительная небольшая цена. Такой FM модулятор стоит в 2 раза дешевле магнитолы. Покупать модулятор экономически выгодно. Однако цена модулятора имеет прямую зависимость от его качества и дополнительного функционала. Ведь есть устройства со встроенными дисплеями.
  • Возможность чтения любого флэш накопителя. Современные модуляторы имеют разъемы под любую флэш карту, что делает их универсальными.

Минусы:

  • Все модуляторы изготавливаются под стандартное напряжение 12 Вольт. Это значит, что их применение на тяжелых дизельных автомобилях с напряжением 24Вольта будет невозможным, так как устройство может попросту сгореть.
  • Самым главным недостатком модуляторов являются помехи, которые есть всегда и везде, но в первую очередь, это касается высоковольтных проводов. Они вырабатывают достаточное магнитное поле, способное сбить с толку абсолютно любой FM передатчик.
  • Качество звука модулятора будет чуть хуже, чем у обычного радио, поэтому в погоне за лучшим звуком, целесообразнее иметь хорошую аудиосистему.

Конечно, сегодня FM-модулятор является устаревшим устройством, спрос на которое постепенно уходит в прошлое. Ведь сейчас уже есть специальные магнитолы, которые имеют разъемы под разные виды флэш карт и даже дисководы. Поэтому, исходя из плюсов и минусов FM-передатчика, вы сами сможете решить, нужен он вам или нет

Журнал Теле-Спутник

50Представляем приборы

предыдущая статья | оглавление | в архив | следующая статья

Телевизионные модуляторы ДМВ


При установке телевизионного оборудования в дополнение к существующему или при проектировании всего бытового видео-аудиокомплекса заказчика возникает необходимость в управлении аппаратурой и распределением сигналов в пределах квартиры, коттеджа или офиса. Источниками сигналов являются системы приема сигналов телевидения непосредственного вещания (антенны эфирного ТВ и MMDS), приемные системы спутникового ТВ, радиоантенны, видеомагнитофон, CD-проигрыватель, система охраны и видеонаблюдения, игровые приставки и т.д. Не всегда в аппаратуре предусмотрен высокочастотный выход сигнала, а имеются раздельные низкочастотные выходы информации. В то же время для распределения телевизионного сигнала наиболее удобна система высокочастотной кабельной разводки. Для ретрансляции аналоговых аудио- и видеосигналов по кабельной распределительной сети используются ВЧ-модуляторы, преобразующие НЧ-сигналы в амплитудно-модулированный высокочастотный сигнал. Параметры используемого ВЧ-сигнала (частота, уровень и тип модуляции) позволяют подавать его непосредственно на антенный вход телевизора, чаще всего применяющегося в качестве оконечного устройства.


Рис. 1. Спектр сигнала ТВ-модулятора Planar MT-200+

Полоса пропускания распределительной сети 47- 860 МГц, с обратным каналом 5-47/47-860 МГц, с полосой ПЧ спутникового канала 47-860/950-2150 МГц, универсальной широкополосной — DC/5-47/47-860/950-2150 МГц. Для согласования с частотным диапазоном кабельной сети ВЧ-сигнал телевизионного модулятора должен соответствовать стандартной сетке частот МВ или ДМВ диапазона (VL, VHF или UHF). Наиболее удобен для трансляции диапазон частот ДМВ (UHF) 470-860 МГц (ТВ каналы с 21 по 69), благодаря большей емкости (большему числу каналов). Для ретрансляции выбирается канал, не занятый программами эфирного ТВ или другими источниками сигнала. Во многих типах ресиверов, имеющих встроенный модулятор, последний настроен на 36-й частотный канал. При необходимости он может быть настроен на другой частотный канал. Желательно, чтобы рассматриваемое устройство (внешний модулятор) имело бы возможность перестройки на любой из ДМВ каналов. Модулятор не должен создавать помехи на других (отличных от выбранного) телевизионных каналах. Модулятор должен поддерживать один (или несколько) форматов (PAL, SECAM, NTSC) и стандартов (D/K, B/G, M/N, I, L) телевизионного вещания.

Поскольку модулятор – автономный прибор, он должен иметь независимое устройство питания от электросети, потреблять небольшую мощность. Для обеспечения совместимости по высокой частоте модулятор должен обладать выходным уровнем ВЧ-сигнала, достаточным для нормальной работы одного-двух телевизоров. Входы для подключения другой аппаратуры по низкой частоте (сигналы аудио и видео) должны иметь стандартную чувствительность и импеданс. Желательно, чтобы модулятор имел стандартные разъемы, предназначенные для подачи входных и выходных сигналов. В данной статье рассмотрены телевизионные модуляторы ДМВ: Planar MT-200+ («Планар», Челябинск), Satcon® M2-25/69 («Современные технологии», Волгоград), Digi-Sender (Nikko Electronica S.A., Испания) 7196M и SM-120 D, созданный при содействии компании «Интерконтакт». Технические характеристики модуляторов (данные изготовителями и измеренные нами) приведены в таблице 1.


Модулятор Planar МТ-200+

Телевизионный модулятор МТ-200+ формирует ВЧ-радиосигнал с частотой несущей, лежащей в диапазоне 471,25-855,25 МГц. Устройство имеет входные разъемы ВХОД ВИДЕО и ВХОД ЗВУК RCA-типа, выходной разъем ВЧ-радиосигнала ВЫХОД F-типа, разъем для подачи питания на видеокамеру 12 В/0,2 А DJK-03D- типа. Прибор имеет пластмассовый корпус. МТ-200+ устанавливается внутри помещения и рассчитан на непрерывную работу. Габариты устройства 190х110х46 мм, вес 520 г. Питание модулятора осуществляется от электросети 220 В, потребляемая мощность не более 8 Вт. Цепь питания устройства защищена плавким предохранителем, расположенным внутри корпуса. Подача питания индицируется светодиодом, расположенным на боковой стенке корпуса.

Модулятор МТ-200+ формирует радиочастотный телесигнал в стандарте D/K (частота поднесущей звукового сопровождения 6,5 МГц). Частота несущей изображения задается с помощью трех групп перемычек, соответственно позволяющих определять значение единиц, десятков и сотен МГц. Шаг установки частоты – 1 МГц. Каждая группа перемычек состоит из четырех джамперов с весовыми коэффициентами 1-2-4-8, имеющих положения ON-OFF. Нестабильность частоты ВЧ-генератора несущей 3х10-5. Переключение частоты производится при отключенном от устройства питании. В модуляторе МТ-200+ имеется встроенный генератор тест-сигнала (генератор вертикальных полос), включаемый с помощью дополнительной перемычки.

При работе с источниками видеосигнала, уровень которого отличается от стандартного, нормальная контрастность изображения устанавливается с помощью имеющегося в МТ-200+ регулятора УРОВЕНЬ ВИДЕО. Глубина регулировки уровня видеосигнала 3 дБ. Для стандартного уровня видеосигнала регулятор устанавливается в среднее положение. Выходной уровень ВЧ-сигнала устанавливается с помощью подстроечника ВЫХ. УРОВЕНЬ. Глубина регулировки 10 дБ.

На рис. 1 представлена спектрограмма выходного сигнала модулятора МТ-200+. Модулятор имел стандартную заводскую настройку – частота видеонесущей 783,25 МГц (60 канал). Измерения проводились с использованием анализатора спектра СК4-60. Спектр содержит АМ-модулированную несущую с двумя боковыми и ЧМ-модулированную несущую звука. Отношение уровней несущей изображения и звука составило 14 дБ при уровне ВЧ-видеонесущей 95 дБ. Относительный уровень комбинационной помеховой составляющей, попадающей в полосу N-2 канала, -50 дБ, в полосу N+2 канала -60 дБ. Имеется комбинационная помеховая составляющая, попадающая в нижнюю боковую полосу N-3 канала с относительным уровнем -55 дБ, и помеховая составляющая, попадающая в полосу того же N-3 канала с частотой fвидео, (N-3) + 1,25 МГц и относительным уровнем -60 дБ.

Таблица 1 . Технические параметры ТВ-модуляторов
Тип ТВ-модулятораPlanar МТ-200+Satcon® M2-25/69Digi-Sender 7196 MSM-120 D
Диапазон рабочих частот, МГц471,25-855,25503,25-855,25471,25-855,25470-890
Уровень радиосигнала на выходе, дБмкВ90 -100737576
Выходной импеданс, Ом75757575
Антенный Тип сумматоранетпассивныйактивныйпассивный
ВЧ вход Ослабление на проход ВЧ-ВЧ, дБнет655
Стабильность радиочастоты3х10-5кварц, PLLкварц, PLLкварц, PLL
Шаг установки частоты, канал / МГц /1канал / 1канал /канал /
Индикатор частоты / номера каналанетномер канала и частотанетномер канала
Память на данные о канале ВЧ (номер канала, частота)энерго-независимаяэнерго-независимаяэнерго-независимаяэнерго-независимая с защитой от помех
Входной уровень видеовхода, В1111
Регулировка входного уровня видео3 дБнет0…maxнет
Входной импеданс видеовхода, Ом75757575
Входной уровень аудиовхода, В0,70,251,50,5
Входной импеданс аудиовхода, кОм12101033
Частота поднесущей звука, МГц6,56,566,5
Девиация частоты аудиоподнесущей, кГц20252025
Отношение уровней несущих видео/аудио, дБ14171418
Питание В/А/Вт220 В, 8 Вт12..24 В, 60 мА220 В,5 Вт220 В, 2,2 Вт
Рабочий диапазон температур, С0…505…40
Габариты,ммхммхмм190х110х46125х90х2897х80х54120х118х48
Масса, г520200300550
Ориентир. цена, $65466071

Модулятор Satcon® M2-25/69

Рис. 2. Спектр сигнала ТВ-модулятора Satcon M2-25/69

Телевизионный модулятор Satcon® M2-25/69 формирует ВЧ-телевизионный сигнал на одном из каналов ДМВ диапазона с 25 по 69 канал (несущая видео 503,25-855,25 МГц). Возможен вариант изготовления модулятора на частотный диапазон спецканалов S11-S38. В варианте исполнения M2-25/69а мощность ВЧ-выхода увеличена до 90 дБмкВ. Устройство имеет входной разъем «-In» F-типа для подключения ВЧ-сигнала от других источников (например, от телевизионной антенны) и выходной разъем «-Out» F-типа, с которого снимается сформированный устройством ВЧ-видеосигнал, в комбинации с ВЧ-сигналами, подаваемыми на вход «-In». Прибор имеет металлический негерметичный корпус с тефлоновым покрытием и рассчитан на круглосуточную работу.

На лицевой панели модулятора M2-25/69 расположен 10- разрядный жидкокристаллический индикатор, на который выводится информация о настройке (номер канала и частота видеонесущей), кнопки перестройки частоты и канала (Э, Я, FINE), индикатор подачи питания. Модулятор имеет встроенный выпрямитель питающего напряжения. Для питания от электросети переменного тока 220 В применяется адаптер с выходным напряжением 12…24 В или источник переменного напряжения, обеспечивающий 17 В эффективного значения напряжения при токе 0,1 А. В комплект устройства входит адаптер питания от электросети 12 В, 0,1 А. Потребляемый устройством ток от источника питания не более 60 мА. Подача питания и сигналов аудио и видео осуществляется через клеммную колодку, расположенную внутри корпуса модулятора. Габариты устройства 125х90х28 мм, вес (без адаптера питания) 200 г.

Формируемый модулятором радиочастотный телевизионный сигнал соответствует стандарту D/K. Для формирования несущей радиочастоты в устройстве применен PLL синтезатор частоты с кварцевой стабилизацией. Через 10 секунд после подачи питания устройство индицирует номер частотного канала и значение частоты несущей видео. Выбор канала осуществляется с помощью кнопок последовательного перебора Э и Я. Частота несущей видео может быть произвольно изменена (шаг перестройки 1 МГц), причем это значение сохраняется в энергонезависимой памяти устройства (как и для всех настроек). В модуляторе Satcon® M2-25/69 имеется встроенный генератор тест-сигнала. Для включения этого режима необходимо нажать кнопку Я и, удерживая ее, включить питание. Для выхода из этого режима следует отключить питание и затем снова включить его.

Модулятор M2-25/69 имеет пассивный антенный смеситель. Проход сигнала In-Out осуществляется и при отключенном от модулятора питании. При таком входе не возникает перегрузки активных каскадов в смесителе.Перегрузка проявляется в искажении сигнала каналов, проходящих сквозь модулятор. Затухание на проход ВЧ-сигнала от входа «-In» к выходу «-Out» составило 6 дБ с неравномерностью АЧХ 1,5 дБ в диапазоне частот 50-860 МГц. На рис. 2 представлена спектрограмма выходного сигнала модулятора M2-25/69. Отношение уровней несущей изображения и звука составило 17 дБ при уровне ВЧ-видеонесущей 75 дБмкВ. Изменение уровня сигнала в зависимости от номера канала не превышало 2 дБ.

Таблица 2. Искажения измерительных сигналов в ТВ-модуляторах
Элемент измерительного сигналаХарактерные искаженияИскажения % в моделях модуляторов
Planar МТ-200+Satcon® M2-25/69Digi-Sender 7196 MSM-120 D
Прямоугольный импульс B3Размах отрицательного выброса/Увеличение длительности фронта45/540/530/530/5
Синусквадратичный 2Т-импульс В1Уменьшение размаха импульса/Размах отрицательного выброса25/925/7,530/120/12
Сложный синусквадратичный 20Т-импульс FУменьшение размаха верхней огибающей/Размах нижней огибающей25/815/615/60/3
Сигнал для измерения АЧХ верности C1,C2Максимальное уменьшение размаха серий синус. колебаний25151210
Пилообразный сигнал с насадкой D3Максимальное изменение амплитуды насадки18151512

Рис. 3. Блок-схема измерений параметров ТВ-модуляторов

Модулятор Digi-Sender 7196 M

Телевизионный модулятор Digi-Sender 7196 M, выпускаемый фирмой Engel, предназначен для формирования ВЧ-телесигнала в ДМВ диапазоне с 21 по 69 канал. Прибор имеет пластмассовый корпус. Входной разъем TV-типа (female) предназначен для подключения телевизионной антенны, сигнал с выходного разъема TV-типа (male) подается на телевизор. На боковой стенке корпуса расположены два входных разъема RCA-типа для подключения сигналов аудио и видео. Питание модулятора 7196 M осуществляется от электросети 220 В (встроенный в корпус модулятора источник питания). На верхней панели корпуса находится светодиодный индикатор поданного питания. Мощность, потребляемая от сети, не превышает 5 Вт. Габариты устройства 97х80х54 мм, вес 300 г.

В модуляторе Digi-Sender 7196 M предусмотрена возможность переключения телевизионного стандарта – SECAM L/PAL G. В устройстве применен PLL синтезатор частоты с кварцевой стабилизацией. В модуляторе 7196 M имеется встроенный генератор тест-сигнала. Переключение номера телевизионного канала, стандарта видео и включение/выключение режима ТЕСТ осуществляется с помощью группы из девяти микропереключателей, выведенных на нижнюю панель устройства. Там же расположен шлиц регулятора входного уровня видеосигнала (от нуля до значения на входе).

Модулятор Digi-Sender 7196 M имеет активный антенный смеситель. Проход сигнала от входа ANTENNA IN осуществляется при поданном на модулятор питании. Поэтому при суммировании с ВЧ-сигналом от антенны следует избегать перегрузки усилительных каскадов смесителя. Затухание на проход сигнала от ВЧ-входа к ВЧ-выходу составило 5,5 дБ с неравномерностью АЧХ 1,5 дБ в диапазоне частот 40-860 МГц. При отсутствии питания ослабление сигнала на проход более 20 дБ. Cпектрограмма выходного сигнала модулятора Digi-Sender 7196 M аналогична представленной на рис. 2. Отношение уровней несущей изображения и звука составило 14 дБ при уровне ВЧ-видеонесущей 75 дБмкВ. Изменение выходного уровня ВЧ-сигнала при переключении номера канала не превысило 2 дБ.


Телевизионный модулятор SM-120 D

Рис. 4. Сигнал II (С1, С2)

Модулятор SM-120 D преобразует входные низкочастотные сигналы аудио и видео в ВЧ-радиосигнал с частотой 470-890 МГц. Устройство имеет металлический корпус размерами 120х118х48 мм и рассчитано на непрерывную работу внутри помещения (в том числе необслуживаемого) при температуре воздуха +5 …+40° С и влажности до 93%. Питание модулятора осуществляется от электросети 220 В, 50/60 Гц. Масса устройства 550 г.

На лицевой панели модулятора SM-120 D расположены:


  • Рис. 5. Измерительный сигнал 2

    светодиодный дисплей, на котором отображается номер выбранного ТВ-канала;

  • кнопки Э, Я для выбора телевизионного канала;
  • кнопка STORE для ввода в память выбранного канала, а также для перевода модулятора в тестовый режим.

На задней панели устройства расположены разъемы:

  • выход модулятора RF OUT F-типа;
  • вход сигнала с телевизионной антенны RF IN F-типа;
  • выход DC-OUT – питание 12 В/300 мА, для подключения внешнего устройства (телекамера) DJK-03D-типа;
  • входы AUDIO и VIDEO RCA-типа;
  • питания 220 В.

Рис. 6. Элемент D3 с насадкой

В модуляторе предусмотрена возможность переключения телевизионного стандарта (выбор поднесущей частоты аудиосигнала). Значение этого параметра может быть 5,5 МГц, 6 МГц и 6,5 МГц (значение определяется заказчиком, в тестируемом образце – 6,5 МГц). В устройстве применен PLL синтезатор частоты с кварцевой стабилизацией.

Для установки ТВ канала выбирают его номер, а затем подтверждают выбор нажатием кнопки STORE. Изготовитель предусмотрел возможность работы модулятора в условиях промышленных помех, а также сильных колебаний напряжения питающей сети. В нормальных условиях эксплуатации (кратковременные пропадания питания) восстанавливается информация о записанном канале. В случае полной потери данных, прибор автоматически после включения питания модулирует сигнал на 59 ДМВ канале (это значение может быть изменено по требованию заказчика).

Затухание на проход сигнала от ВЧ-входа к ВЧ-выходу составило 5,5 дБ с неравномерностью АЧХ 1,5 дБ в диапазоне частот 40-860 МГц. Проход сигнала от входа RF IN к выходу RF OUT имеется независимо от того, подано на модулятор питание или нет. Спектрограмма выходного сигнала модулятора SM-120 D аналогична представленной на рис. 2. Отношение уровней несущей изображения и звука составило 18 дБ при уровне ВЧ-видеонесущей 78 дБмкВ. Изменение выходного уровня ВЧ-сигнала при переключении номера канала не превысило 2 дБ.

Искажения измерительных сигналов в ТВ модуляторах

Получение телевизионного изображения, максимально более точно соответствующего оригиналу, является основным требованием при построении ТВ сети. Качество телевизионного изображения зависит и от передающей стороны, но в большей части от приемной аппаратуры, характеристик распределительной сети и оконечных устройств (телевизоров). В процессе передачи и ретрансляции сигнала по сети могут произойти искажения формы видеосигнала или искажения закона модуляции радиосигнала. Искажения, вносимые рассматриваемым устройством (модулятором), разделяют на линейные и нелинейные. Линейные искажения проявляются в изменении амплитудных соотношений между отдельными гармоническими составляющими телевизионного сигнала. Нелинейные искажения характеризуются появлением новых гармонических составляющих в спектре телевизионного сигнала, проявляющихся в искажении формы сигнала. Измерение этих двух видов искажений можно производить различными методами. Для сравнения параметров модуляторов, определяющих качество телевизионного изображения, был применен метод измерения, структурная схема которого приведена на рис. 3. Измерительные сигналы с выхода генератора телевизионных измерительных сигналов Г6-35 подаются на вход ВИДЕО испытуемого модулятора, ВЧ-выход которого подключен к измерительному демодулятору. Сигнал с видеовыхода измерительного демодулятора подается на вход усилителя Y телевизионного осциллографа С1-81. Используемые измерительные сигналы и их обозначения соответствуют стандарту [1].

Измерительным демодулятором в наших измерениях, не претендующих на метрологическую точность, а скорее предназначенных для проведения качественной совокупной сравнительной оценки разных типов ТВ-модуляторов, являлся приемный тракт бытового телевизора. Среди различных моделей телевизоров, имевшихся в нашем распоряжении, наилучшими характеристиками приемного тракта (полученными методом сравнения для одного и того же типа модулятора), обладал SONY KV-M2171KR. Искажения, вносимые модулятором в измерительный сигнал, оценивались в относительном выражении по сравнению с формой сигнала, полученного от наилучшего по характеристикам (для данного вида испытательного сигнала) типа модулятора.

Амплитудно-частотная характеристика

Для снятия АЧХ использовался метод измерения по точкам с помощью сигнала С1, С2.

Вид сигнала приведен на рис. 4. Рассчитывалось относительное отклонение размахов синусоидальных колебаний в пакетах Ui (i – номер пакета) к размаху опорного сигнала Uc1.

Переходные (импульсные) характеристики

Для снятия переходных характеристик использовался измерительный сигнал 2. Вид сигнала приведен на рис. 5. Для измерения искажений в области средних времен использовался сигнал B3, соответствующий передаче уровня белого в видеосигнале. Оценивалась относительная величина отрицательного выброса («тянущегося» продолжения импульса). Искажения в области малых времен оценивались по изменению формы, фронта и среза синусквадратичного импульса B1 длительностью 166 нс (форма импульса описывается зависимостью U0sin2 (pt/2T’) ) и относительного увеличения длительности фронта импульса B3. Описание методики этих оценок выходит за рамки данной статьи. Подробно методика описана в [2] и [3].

Различие усиления (РУ) и расхождения во времени (РВ) сигналов яркости и цветности

Искажения этого типа проявляются на границах участков изображений, резко отличающихся по цвету и яркости. Для определения уровня этих искажений использовался сложный синусквадратичный измерительный импульс F, входящий в сигнал 2. Сигнал F представляет собой импульс с огибающей sin2 длительностью 2 мкс и частотным заполнением цветовой поднесущей 4,43 МГц.

Амплитудная характеристика канала яркости

Для измерений использовался пилообразный сигнал D3 с насадкой 1,2 МГц – рис. 6. К выходу ВИДЕО измерительного демодулятора подключался полосовой фильтр, а к выходу последнего – осциллограф. Оценивалось относительное изменение амплитуды выделенного синусоидального сигнала во всем диапазоне уровней яркости.

Результаты измерений, характеризующих описанные виды искажений для разных типов ТВ-модуляторов, приведены в таблице 2. Хотя они не охватывают все возможные типы искажений телевизионного сигнала, но позволяют дать объективную качественную оценку рассматриваемым устройствам.

  1. ГОСТ 18471–83. Тракт передачи изображения вещательного телевидения.
  2. Кривошеев М.И. Основы телевизионных измерений. – М., Радио и Связь, 1989.
  3. Ткаченко А.П., Кириллов В.И. Техника телевизионных измерений. – Минск, Вышэйшая школа, 1976.




Уважаемые посетители!
В связи с полной реконструкцией Архива, возможны ситуации, когда текст будет выводиться не полностью или неправильно (отсутсвие статей в некоторых номерах это не ошибка). Если заметите какие-то ошибки, то, пожалуйста, сообщите нам о них. Для связи можете воспользоваться специальной формой:

как работает и какой выбрать. Как выбрать автомобильный FM-модулятор (FM-трансмиттер) Принцип работы фм модулятора

Еще совсем недавно водителя в дороге «развлекало» радио, а теперь – его любимые песни, записанные на компакт-диске или флэш накопителе. И вправду, прогресс не стоит на месте: в настоящий момент существует уже большое количество электронных устройств, которые, так или иначе, делают нашу жизнь приятнее. Сегодня вы узнаете, для чего нужен автомобильный FM модулятор, как им правильно пользоваться, а также их достоинства и недостатки.

Зачем нужен FM модулятор для авто

FM модулятором называют небольшое радиоэлектронное устройство, которое применяется для воспроизведения звуковых файлов, находящихся на специальном флэш накопителе. Однако модулятор не имеет в своей системе ни колонок, ни . Он является лишь передатчиком между автомобильным радио и флэш накопителем. Модуляторы зарекомендовали себя как самая дешевая альтернатива дорогой магнитоле, имеющий специальный разъем под USB или любой другой накопитель.

Принцип действия у этого устройства следующий. Оно подключается к бортовой сети автомобиля и настраивается под определенную волну, выбранную водителем. В это же время, радио, установленное в автомобиле, настраивается на ту же волну. Теперь флэш карта подключается к модулятору, и он преобразует воспроизведение аудио файлов в радиоволну на требуемой частоте. Радиоприемник автомобиля получает этот сигнал и музыка, находящаяся на карте, воспроизводится в колонках радиоприемника. Управление списком воспроизведения осуществляется при помощи клавиш, расположенных на самом передатчике.

Вот так мы получаем магнитолу, которая имеет возможность воспроизведения звуковых файлов с флэш карты. На самом деле, это очень удобно.

На первый взгляд, все кажется предельно простым: настрой радио и передатчик на нужную частоту и вставь флэш накопитель. Однако если не учесть некоторые нюансы, то вы будете не удовлетворены качеством звука.

  • Приготовьте мощную антенну . Чтобы качество передачи было действительно неплохим, необходимо и тщательно позаботиться о ее хорошей «массе» с кузовом.
  • Используйте только те частоты, которые свободны от эфирных вещаний . Так, например, если взять частоту, на которой передает звуковые сигналы местное радио, то это создаст излишние помехи, что помешает нормальному воспроизведению музыки.
  • Не используйте слишком большие флэш карты . Большой объем памяти не всегда читается устройством. Это как раз тот случай, когда перед выбором устройства нужно выбрать для себя оптимальную память.

Достоинства и недостатки FM-передатчиков

Как и любое устройство, модулятор тоже имеет свои плюсы и минусы. Ниже мы постараемся их все перечислить.

Плюсы:

  • Относительная небольшая цена . Такой FM модулятор стоит в 2 раза дешевле магнитолы. Покупать модулятор экономически выгодно. Однако цена модулятора имеет прямую зависимость от его качества и дополнительного функционала. Ведь есть устройства со встроенными дисплеями.
  • Возможность чтения любого флэш накопителя . Современные модуляторы имеют разъемы под любую флэш карту, что делает их универсальными.

Минусы:

  • Все модуляторы изготавливаются под стандартное напряжение 12 Вольт. Это значит, что их применение на тяжелых дизельных автомобилях с напряжением 24Вольта будет невозможным, так как устройство может попросту сгореть.
  • Самым главным недостатком модуляторов являются помехи , которые есть всегда и везде, но в первую очередь, это касается высоковольтных проводов. Они вырабатывают достаточное магнитное поле, способное сбить с толку абсолютно любой FM передатчик.
  • Качество звука модулятора будет чуть хуже, чем у обычного радио, поэтому в погоне за лучшим звуком, целесообразнее иметь хорошую аудиосистему.

Конечно, сегодня FM-модулятор является устаревшим устройством, спрос на которое постепенно уходит в прошлое. Ведь сейчас уже есть специальные магнитолы, которые имеют разъемы под разные виды флэш карт и даже дисководы. Поэтому, исходя из плюсов и минусов FM-передатчика, вы сами сможете решить, нужен он вам или нет

Современный мир – это мир различных гаджетов и прибамбасов, без которых мы уже не можем представить свою жизнь. Существует огромное количество примочек для компьютера, телефона и так далее. Изобретение флешки уже очень давно не является новостью, сегодня в тренде ручка для письма со встроенным флэш-накопителем на 2 Гб, светильник, который умеет подогревать кофе, а также электронные сигареты, которые заряжаются от компьютера.

Вот и для машины придумали большое количество устройств различного назначения. Практически в каждой современной машине есть видеорегистратор, навигатор, магнитола, антирадар и даже FM-модулятор. Все эти гаджеты по-разному работают и удовлетворяют разные потребности водителя.

Для чего нужен FM-модулятор


Рассматривать такой гаджет, как FM-модулятор, нужно внимательно, так как у него есть масса достоинств, которые может не заметить рядовой водитель. Автомобильный FM-модулятор представляет собой небольших размеров устройство, который транслирует файлы звукозаписи на FM-приемник. От того, как построен функционал модулятора, будет зависеть то место, откуда он будет брать эти файлы: это может быть как подключаемая флешка, так и встроенная в модулятор память.

На использование FM-модулятора есть свои причины. Это устройство очень популярно, так как с его помощью можно слушать любимую музыку, которую просто нужно сбросить на флэш-накопитель. На сегодняшний день автовладельцы уже оценили полезность флешек, которые можно подключать к модулятору. Тем более, сегодня записанными в звук могут быть не только песни.


Очень популярными нынче являются аудиокниги художественного направления, самоучители по иностранным языкам, в общем, любая книга любого жанра. А скидывать все на флешку гораздо удобней, чем записывать на диск, который перестанет считываться устройством при наличии мелких царапин, которые являются частым явлением в машине. Также стоит сказать о том, что FM-модулятор – гаджет бюджетного типа, если в машине уже установлена рабочая магнитола, которая, к сожалению, не имеет разъема под флэш-накопитель и не «умеет» воспроизводить песни с носителя.

В таком случае автомагнитолу можно заменить FM-модулятором, причем такой маневр будет гораздо менее дорогим, нежели приобретение новой магнитолы с расширенным функционалом. Подключать модулятор к электропитанию нужно через прикуриватель, напряжение на котором обычно составляет 12 В, но может «скакать» от 9 до 24 В. Все зависит от модели.


А если в Вашем телефоне есть аудиовыход, то можно подключаться к модулятору через разъем для наушников. Таким образом музыка из памяти телефона будет передаваться на колонки авто. Скорее всего, после прочтения данной информации Вы решите дополнить свою машину подобным устройством. Но теперь возникает вполне закономерный вопрос: какой конкретно модулятор покупать? Если автомобилист правильно подберет модулятор, он же трансмиттер, то он полностью удовлетворит потребности человека.

Сейчас вопрос выбора этого устройства интересует очень многих. Но не каждый сможет четко разделить по категориям все эти модели, которые предлагаются рынком. Однако разобраться во всем этом достаточно легко. Ранжировать модели на классы можно по цене, по функциональности и другим признакам. Например, наиболее дешевые и простые устройства предусматривают только базовый набор функций.

У таких FM-модуляторов, как правило, маленький черно-белый дисплей. Они «умеют» перематывать запись, которая воспроизводится, а также позволяют менять частоту. У них или нет встроенного накопителя, или же предоставляемый объем памяти крайне мал, но зато они могут считывать файлы с карты памяти или флэш-накопителя. Стандартное рабочее расстояние колеблется от 5 до 7 м. такие модуляторы могут передавать данные только на одной запрограммированной полосе. Если у него и есть некий частотный диапазон, то он крайне мал. В этом вопросе есть четкая закономерность: чем выше цена, тем большим будет диапазон передачи данных. Модели с большей ценой формируют среднюю категорию модуляторов.

Их внешний вид более привлекательный, а во всю концепцию салона они лучше вписываются . Например, у трансмиттеров из средней категории дисплей уже цветной, а не черно-белый. Также в комплекте с устройством идет пульт для дистанционного управления. Среднеклассовый модулятор обладает памятью для улавливания нескольких радиочастот.


Такая функция крайне удобна, так как ее можно использовать для того, чтобы быстро сменить волну для того, чтобы сделать звучание более качественным. Если заранее настроить приемник и модулятор на подобную процедуру, то переключение будет довольно быстрым. Кроме всего прочего, у таких устройств есть аудиовход и аудиовыход.

FM-модуляторы премиум-класса имеют достаточно большой функциональный диапазон. У таких моделей есть достаточно крупный цветной экран, просматривать который гораздо более удобно, чем у всех остальных устройств. Модуляторы из этой категории запрограммированы таким образом, чтобы можно было легко приконектиться к компьютеру и загрузить звуковые файлы во встроенный накопитель памяти.

Есть и такие модуляторы, к которым можно подключиться прямо с телефона и переслать необходимые данные. Еще одним современным новшеством является мини-пульт, который идет в комплекте с модулятором, который нужно крепить к рулевому колесу. Практически у всех устройств high-класса в функционале присутствует эквалайзер, с помощью которого можно менять режим звучания согласно Вашему вкусу.

В магазинах есть большое количество моделей FM-трансмиттеров. На сегодняшний день есть много устройств, в которые есть встроенная функция Handsfree Bluetooth. Если в устройстве есть такая функция, то телефон можно в беспроводном режиме присоединить к модулятору и говорить с собеседником через модулятор. К примеру, во время того, как Вам на телефон кто – то позвонит, Вы можете нажать на модуляторе кнопку, которая примет вызов. После чего можно разговаривать с позвонившим человеком, не поднимая телефон. После того, как разговор закончится, нужно будет нажать на эту же кнопку для того, чтобы завершить вызов.

Как правильно устанавливать и использовать FM-модулятор?


Как же правильно подключается это «чудо техники». Сначала нужно сбросить все необходимые данные на флэш-накопитель или прямо на трансмиттер, предварительно подключив устройство к ноутбуку. Все файлы нужно предварительно упорядочить, так как именно в этом порядке файлы будут воспроизводиться. Хотя этого можно не делать, если в купленном модуляторе есть встроенная функция быстрого поиска нужной песни или даже «перемешивание» файлов при воспроизведении.

Последняя функция пользуется особой популярностью среди меломанов. Обязательно нужно проверить напряжение в автомобильной электросети, чтобы его хватило для нормальной работы модулятора.

Устройство нужно подключить к гнезду прикуривателя и включить его. Сегодняшний рынок трансмиттеров поражает разнообразием и цен, и внешнего вида. Нет никаких стандартов для габаритов и внешнего вида модуляторов, так же как и дизайн салона машины может быть самым разнообразным. Чтобы эксплуатировать устройство можно было максимально легко и просто, в нем предусмотрена поворотная головка.


Установка и проверка работы FM-трансмиттера: сначала нужно настроить FM-частоты приемника и транслятора. Частоту можно изменять нажатием кнопки «СН» на самом трансмиттере или же с помощью кнопок «СН-» и «СН+» на пульте управления. Такую же частоту нужно установить на приемнике. Частоты обязательно должны быть одинаковыми. Нужно предусматривать тот факт, что разные радиостанции могут перебивать частоты воспроизведения. Если этот факт имеет место быть, то нужно найти другую частоту, которая будет оптимальной.

Возможные неисправности FM — модулятор

Какие же действия нужно предпринимать в случае, если модулятор перестал работать? Не торопитесь ехать к специалистам, а особенно, если гарантия на устройство уже истекла. Если же гарантийный талон еще действует, то трансмиттер нужно отдать на техническое обслуживание. Чаще всего такое устройство не работает из-за того, что предохранитель устройства вышел из строя. Предохранитель чаще всего расположен очень близко к штекеру питания.

Для того, чтобы его осмотреть, нужно отвинтить концевую часть модулятора. Дать оценку целостности детали можно посредством визуального осмотра, но не следует забывать о том, что поломка может быть внутри. Специалисты рекомендуют сразу заменить старый предохранитель на новый и попробовать снова включить устройство. Если модулятор начнет работать, то проблема была действительно в предохранителе. Также на работу модулятора влияет состояние прикуривателя. Если прикуриватель не будет работать, то и трансмиттер не будет функционировать. Также на работу устройства влияют и предохранители в машине.

Нужно выяснить месторасположение предохранителей в машине, а после этого нужно поменять ту делать, которая отвечает за нормальную работу прикуривателя. Такой поломки можно избежать, если в момент запуска машины отключать модулятор от прикуривателя, так как именно в этот момент в сети сильно скачет напряжение. Проще говоря, в момент запуска машины ни одно устройство не должно быть подключено к прикуривателю.

После того, как машина заведется, модулятор можно подключать. Если FM-трансмиттер сломался, то его нужно отнести в сервисный центр, а не пробовать исправить неполадку самостоятельно. Неполадки в работе устройства могут возникать в случае несовпадения частот на трансляторе и приемнике. Нужно добиваться совпадения частот на этих устройствах. Если FM-сигнал слишком слабый, то нужно изменить частоту. Модулятор может не считать файлы, которые располагаются в разноуровневых папках. Лучше всего записывать файлы в корневой папке.

Итак, FM-модулятор часто может спасать Вас от тишины во время езды. Кроме того, что это устройство можно использовать для транслирования аудиофайлов прямо с флешки на приемник, также его можно рассматривать как карту памяти или флэш-накопитель. Также с помощью модулятора можно спокойно разговаривать по телефону во время езды, что будет гораздо безопасней для всех людей, которые находятся в машине. Каждый водитель может найти именно такое устройство, которое по функциональности будет удовлетворять требования человека.

Если в автомобиле установлена магнитола, которая, помимо приема сигнала от радиостанций, умеет воспроизводить лишь CD-диски или даже только аудиокассеты, то справиться с музыкальной коллекцией mp3-файлов вам поможет FM-трансмиттер. FM-трансмиттер или FM-модулятор — это, по сути, ваше личное радио с небольшим, порядка 4 метров, радиусом действия. На устройстве выставляется необходимая частота вещания, как правило, в пределах от 87,5 до 108 МГц с шагом 0,1 МГц. Эта же частота устанавливается на радиоприемнике в машине. Все, теперь вы можете слышать музыку, которую воспроизводит FM-трансмиттер.

Конечно, качество звука при этом будет немного хуже, чем при проигрывании mp3 напрямую в магнитоле, не говоря уже о воспроизведении стандартного аудио-CD, но не на столько, чтобы это вызывало негативные эмоции у обычного слушателя. В дополнение к этому в очень крупных городах, таких как Москва или Санкт-Петербург, возможны проблемы с поиском свободной частоты из-за плотной сетки вещания городских радиостанций. В этом случае достаточно будет найти канал, на котором другие радиостанции принимаются очень слабо или с большими помехами: FM-трансмиттеру хватит мощности, чтобы перекрыть их сигнал.

На качество воспроизведения также влияет качество электропроводки автомобиля и использование рядом с трансмиттером (в соседних гнездах прикуривателя-тройника) зарядных устройств от мобильных телефонов или GPS-навигаторов. Обратите внимание на то, что некоторые автопроизводители не рекомендуют включать в гнездо прикуривателя какие-либо устройства. Если возможно, постарайтесь использовать отдельное гнездо для бытовой электроники в авто. Такие розетки, имеющие стандартный разъем прикуривателя, помечаются символом «12v» — это поможет избежать гарантийных проблем при обращении в дилерские автоцентры. В любом случае было бы неплохо уточнить этот момент в инструкции к вашему авто.

Обычно FM-трансмиттер представляет собой mp3-плеер, выполненный в одном корпусе с передатчиком и штекером для подключения в гнездо прикуривателя. На корпусе предусмотрен небольшой ЖК-экран, на который выводится, как минимум, информация о выставленной частоте вещания. В более продвинутых моделях на экране будут отображаться название композиции, общее количество песен, структура папок на вставленном носителе и другая служебная информация. В дополнение к этому они могут принимать музыку с вашего телефона по стандарту Bluetooth, а также транслировать телефонный разговор на автомобильные колонки. При этом на экране будет отображаться номер звонящего абонента, а нажатием кнопок можно принять или отклонить звонок.

Для того чтобы можно было использовать различные носители с mp3-музыкой, производители снабжают своих устройства разъемами для популярных форматов носителей. В большинстве случаев это USB-накопители или SD/microSD-карты. Вместе с тем на корпусе предусмотрен штекер для подключения внешних плееров или телефонов. К примеру, вы соединяете разъем для наушников на вашем iPod и аудиовход на FM-трансмиттере — в этом случае уже нет необходимости записывать музыку на какие-то отдельные носители. Для некоторых важным параметром будет наличие встроенной памяти объемом от 512 Мб до 4 Гб.

На корпусе большинства FM-трансмиттеров располагаются кнопки переключения треков, регулировки громкости, выбора канала, воспроизведения записи, остановки или паузы. В простых моделях доступны функции повтора отдельной композиции, папки или случайного воспроизведения треков.

В ряде случаев органы управления FM-трансмиттером могут дублироваться на беспроводном пульте дистанционного управления. Пульт может представлять собой либо компактное устройство размером с половину кредитной карты, либо небольшой блок, который устанавливается на внутренней поверхности обода руля. Впрочем, сами FM-трансмиттеры также выполняются в виде блока, устанавливаемого на руль.

Вместе с простыми моделями на рынке также представлены более интересные устройства. Например, специализированные FM-трансмиттеры, предназначенные специально для работы с устройствами фирмы Apple. Это может быть как iPhone, так и iPod любого поколения. Такие трансмиттеры являются компактными приспособлениями, которые подключаются к стандартному dock-разъему Apple, при этом они не требуют внешнего питания, а управление воспроизведением музыкальных композиций пользователь совершает обычным путем. Если же вам неинтересно носить с собой еще одно устройство, то стоит обратить внимание на FM-трансмиттер, выполненный в виде автомобильного держателя для iPhone/iPod. Это позволит вам также заряжать ваш телефон или плеер.

Фантазия производителей иногда приводит к появлению странных на первый взгляд FM-трансмиттеров. Например, устройство может быть встроено в зеркало заднего вида или же обладать небольшим экраном с возможностью воспроизведения видео и просмотра фотографий.

Бывает и так, что FM-трансмиттер становится вторичной функцией для гаджетов другой категории, что, в ряде случаев, поможет уменьшить количество устройств в машине. Если вы постоянно пользуетесь автомобильным GPS-навигатором, то хорошим решением будет приобрести навигатор со встроенным FM-трансмиттером: например, Digma DM500B, xDevice microMAP Indianapolis HIT-A5-FM или Prestigio GeoVision 4500BTFM. В силу популярности FM-трансмиттеров многие производители GPS-навигаторов стали встраивать их в свою продукцию.

Если же вам не требуется отдельное устройство навигации, можете обратить внимание на смартфоны и телефоны, оснащенные функцией передачи аудио в FM-диапазоне. Это Samsung i7110, Nokia C7, Nokia N8 и некоторые другие модели, включая множество китайских безымянных телефонов.

Конечно, устройства, которые не требуют внешнего питания или обязательного подключения в гнездо прикуривателя автомобиля, могут использоваться не только совместно с автомобильным радиоприемником, но и с любым музыкальным центром.

Таким образом, использование FM-трансмиттера избавит вас от замены автомагнитолы на новую, с поддержкой воспроизведения mp3-музыки, поиска магнитолы с USB-разъемом или необходимости записывать свою любимую музыку на CD-диски.

На многих отечественных и зарубежных автомобилях в штатном исполнении предлагается устаревшая на сегодняшний день аудиосистема с дисками. На цифровых носителях можно хранить гораздо больше информации без потери качества звука. Решить эту проблему реально при помощи фото которого размещено ниже. Подобное устройство еще называется трансмиттером. Он представляет собой компактное приспособление, позволяющее преобразовать файлы с карт памяти и «флешек» в радиосигнал, воспроизводимый стандартным приемником. Питается аппарат от прикуривателя. Рассмотрим, какой ФМ-модулятор лучше для авто, отзывы о самых популярных моделях.

Общая информация

Огромную часть рассматриваемого сегмента на рынке занимают изготовители из Китая. На отечественных просторах большей популярностью пользуются российские и европейские аналоги. Поскольку конструкция прибора не является сверхсложной, встречаются модели никому не известных производителей. Как понять, какой ФМ-модулятор лучше для авто? Отзывы и ниже приведенный обзор помогут в этом разобраться. Изучим характеристики и особенности нескольких самых популярных брендов среди производителей трансмиттеров.

Принцип работы

Модулятор воспроизводит музыку с «флешки», трансформируя цифровой посыл в радиоволны с аудиосигналами. Затем магнитола ловит эту информацию. В результате звук слышится из колонок. При этом модель и тип аудиомагнитолы не играет практически никакой роли. Стоит отметить, что трансмиттерами также оснащаются современные вариации навигаторов. При выборе обращайте внимание на цифровой и буквенный код, который поможет разобраться в особенностях приспособления.

«Ролсен» (Rolsen)

Этот корейский производитель делает акцент на разработке новых модификаций с учетом последних технологических достижений. Компания нацелена на сближение с потребителем, поэтому активно развивает дилерскую сеть и сервисные центры.

Лучший ФМ-модулятор для авто по демократической цене — это Rolsen RFA-100. Наряду с низкой ценой он обладает широким функционалом. Среди плюсов:

  • Оснащение картридерным разъемом и USB-входом.
  • Присутствует эквалайзер.
  • В комплекте идет пульт дистанционного управления.
  • Воспроизведение МР3- и ВМА-файлов.
  • Проработанный дизайн.
  • Приемлемая цена.
  • Зона действия передатчика не превышает 3,5 метра.
  • Не имеет устойчивости к перепадам напряжения в бортовой сети.
  • Корпус устройства подвержен царапинам.

Данная модель подойдет покупателям, которым нужна надежная и недорогая модель.

Neoline

Эта фирма создана в России (2006 год). Производственная база расположена в Китае. Компания специализируется на бытовой электронике и автомобильных аксессуарах. Приоритетом бренда является доступность выпускаемых изделий для потребителей с учетом их запросов.

ФМ-модулятор для авто от этой компании — Neoline Splash FM. Кроме оригинального дизайна он обладает следующими преимуществами:

  • Высокая мощность передающего устройства.
  • Эргономичный и не маркий корпус.
  • Большой цветной экран.
  • Удобное размещение контрольных клавиш.
  • Имеется программное обеспечение с дополнительными опциями.
  • Агрегация с бортовой сетью на 24 В.
  • Присутствуют разъемы аналогового и цифрового входа.
  • Относительно большие габариты, не дающие возможности установить прибор в некоторых автомобилях к прикуривателю.
  • Довольно высокая цена, по сравнению с идентичными аналогами.

Судя по откликам потребителей, данная модель ориентирована на пользователей, которые учитывают даже самые мельчайшие элементы салонного интерьера.

Марка Mystery

Эта американская компания создана несколько лет назад, но уже уверенно занимает лидирующие позиции на рынке. Специализация фирмы — выпуск автомобильной акустики и техники. В основе принципа работы бренда лежит постоянное развитие и максимальное удобство для потребителя. Существенный акцент делается на качестве звука. Какой ФМ-модулятор лучше для авто? Отзывы пользователей свидетельствуют, что у этой компании следует обратить внимание на модель Mystery MFM-25CU.

Преимущества трансмиттера:

  • Отличное качество воспроизведения звука.
  • Удобство размещения кнопок управления.
  • Широкий дисплей.
  • Дальность действия передатчика составляет 10 метров.
  • Продуманная навигация.

Недостатки прибора:

  • Внушительные габариты.
  • Корпусная часть подвержена царапинам и загрязнению.
  • Яркость монитора оставляет желать лучшего.

Данное устройство оптимально подойдет потребителям, которые особо придирчиво относятся к параметрам качества звука.

Defender

Этот бренд презентует себя в качестве международной марки. Основные производственные мощности размещены в России и Прибалтике. Первыми изделиями компании стали дисплеи класса ЭЛТ (90-е годы XX века). В ценовой линейке продукция конкурирует на равных с другими аналогами. Особое внимание изготовители уделяют защищенности товара от пыли и воды, а также максимальной функциональности.

На вопрос, какой ФМ-модулятор лучше для авто, отзывы потребителей свидетельствуют, что в этой линейке наиболее прогрессивным и доступным является вариант Defender RT-Feet.

Плюсы данного трансмиттера:

  • Электронный узел и гнездо для подсоединения к прикуривателю соединены между собой гибким металлическим рукавом, что позволяет быстро подсоединить агрегат и спрятать устройство под корпусом пепельницы.
  • Имеется дополнительный разъем USB.
  • Возможность агрегации с внешними источниками до 32 Гб.
  • Присутствует возможность вывода сигнала практически с любого устройства, воспроизводящего звук, а также подсоединение к магнитоле без радиосигнала.
  • Имеется защитный предохранитель от перепадов напряжения.
  • В наборе идет пульт управления и аудиокабель.
  • Клавиши удобны в управлении.

ФМ-модулятор для авто, инструкция к которому прилагается в каждом комплекте, имеет и свои недостатки. Среди них:

  • Металлический рукав соединения в некоторых машинах мешает переключению кнопок управления.
  • Высокая цена.
  • Экран с малым разрешением и недостаточной яркостью.

Особенностью данного трансмиттера является возможность монтажа практически в любую модель автомобиля.

Самый популярный хороший ФМ-модулятор для авто: отзывы

Как показывает статистика, на отечественном рынке чаще всего покупают трансмиттеры марки Ritmix FMT-A710. К преимуществам этой модели относятся такие параметры:

  • Доступная цена.
  • Удобное размещение и функционал клавишей управления.
  • Надежность и высокое качество сборки.
  • Хороший интерфейс.
  • Прочный корпус.
  • Устойчивость к бортовому питанию.
  • Мощность передатчика диапазоном до 10 метров.

Среди недостатков отмечаются следующие аспекты:

  • Наличие только USB-разъема и микрокарты типа SD.
  • Поддерживаются только форматы МР3.

Главное в данном образце — оптимальное сочетание цены и качества.

Прочие модификации

ФМ-модулятор с блютузом для авто в плане удобства — это модель Rolsen RFA-400. Плюсы модификации:

  • Комфортное размещение управляющих клавиш.
  • Имеется рукоятка вращательного типа для настроек и навигации.
  • Предусмотрена пара гнезд USB, что позволяет подсоединяться к аудиосистеме и одновременно заряжать мобильный телефон.
  • Наличие пульта дистанционного управления.
  • Быстрая синхронизация с принимающим оборудованием и удобный эквалайзер.

К недостаткам устройства относятся следующие:

  • Слабая яркость дисплея, на котором сложно рассмотреть сведения при ярком свете.
  • Высокая стоимость.
  • На удаленном расстоянии наблюдается нечеткая работа приспособления.

Как свидетельствуют отзывы потребителей, агрегат довольно комфортен в управлении и эксплуатации.

Критерии выбора

Автовладельцам не являющимися истинными меломанами, а просто желающими иметь качественное музыкальное сопровождение в дороге, рекомендуются практичные и недорогие модели брендов Rolsen и Ritmix. Данная продукция наиболее популярна на отечественном рынке.

Для любителей качественного звука и прочих ритмических нюансов, при наличии хорошей аудиосистемы, лучше купить трансмиттеры Mystery или Defender. Они отличаются широким функционалом и отличным воспроизведением звука.

ФМ-модулятор для авто, отзывы о котором рассмотрим ниже, не должен испортить интерьер машины. Если водителя особенно волнует этот аспект, специалисты советуют обратить внимание на марку Neoline. Конструкторы этой компании особое внимание уделяют именно дизайнерскому оформлению наряду с практичностью и надежностью.

В качестве универсального трансмиттера подойдет модификация типа Defender RT-Feet, которая ориентирована практически на все виды легковых автомобилей, работает от прикуривателя.

Мнения потребителей

Рассмотрим отклики владельцев трансмиттера марки «Супра». Уже сам факт создания такого устройства у многих потребителей вызывает восторг. Что касается нюансов, то среди плюсов отмечено следующее:

  • Возможность экономии на покупке магнитолы.
  • Прослушивание любимых треков, записанных на «флешку».
  • Оригинальный дизайн.
  • Простота в эксплуатации.

К минусам именно этого ФМ-модулятора с блютузом для авто пользователи отнесли такие аспекты:

  • Сомнительное качество звучания.
  • Возникновение помех от высоковольтных линий.
  • Аппарат подходит не для всех автомобилей.

В завершение

Автомобильный ФМ-модулятор является удобным и практичным устройством. Он позволяет прослушивать музыку через штатный приемник машины. При этом любимые шлягеры считываются с обычной карты памяти. На рынке представлено множество моделей, отличающихся дизайном, ценой и качеством звучания. Каждый автомобилист может подобрать себе вариант в соответствии с потребностями и финансовыми возможностями.

В связи с тем, что каждый год появляется масса новинок, при покупке уточняйте у продавца предназначение и возможности гаджета, а также сообщите, какой тип аудиосистемы установлен в вашей машине. Это позволит подобрать оптимальную модель автомобильного трансмиттера.

Подписаться на еженедельную рассылку rf44-galich.ru

Что такое модулятор? — Блог Solid Signal

Если вы не работаете в коммерческом здании или в отеле, вы, вероятно, не думаете о модуляторах. Фактически, если вы вообще думаете о них, вы, вероятно, вспомните свою старую игровую систему. В то время вы использовали устройство, которое называлось «RF-модулятор», которое передавало выходной сигнал игровой системы на канал 3. Это было в некотором роде обязательным, если на вашем телевизоре не было аудио / видео входов, а многие из них тогда не имели .

Модуляторы

все еще существуют, но они выросли и стали намного интереснее.

Что такое модуляция?

Чтобы понять, что такое модулятор, вы должны понимать, что он делает. Модулятор ну модулирует. Когда вы смотрите на неизмененный видео- и аудиосигнал, он проходит через провод таким образом, что ничто другое не может перемещаться по этому проводу. Мы называем это видео в основной полосе частот. Модуляция — это уловка, которая принимает этот сигнал и позволяет ему занимать только часть «пространства» на проводе.

Давайте копнем немного дальше.

Модуляция — это трюк, который позволяет передавать более одного сигнала по проводам или в эфире.Без него был бы только один телеканал. Проблема в том, что даже с лучшими диаграммами это трудно объяснить. Лучший способ, о котором я могу думать, — это думать о музыке. Когда вы слышите песню, вы воспринимаете ее целиком, но если у вас есть натренированный слух, вы можете слушать только барабаны или только вокал. Если вы достаточно сильно сконцентрируетесь, вы сможете мысленно заблокировать все остальное. Теперь, если бы вы были роботом, вы могли бы так хорошо сконцентрироваться, что ничего больше не приходило бы вам в голову.

По сути, это модуляция.Мы берем кучу разных сигналов и делаем что-то особенное для каждого из них, что-то, что выделяет его. Если мы вернемся к аналогии с песней, одним из них будет звук барабанов. Один из них — звук соло-гитары. Один был бы солистом.

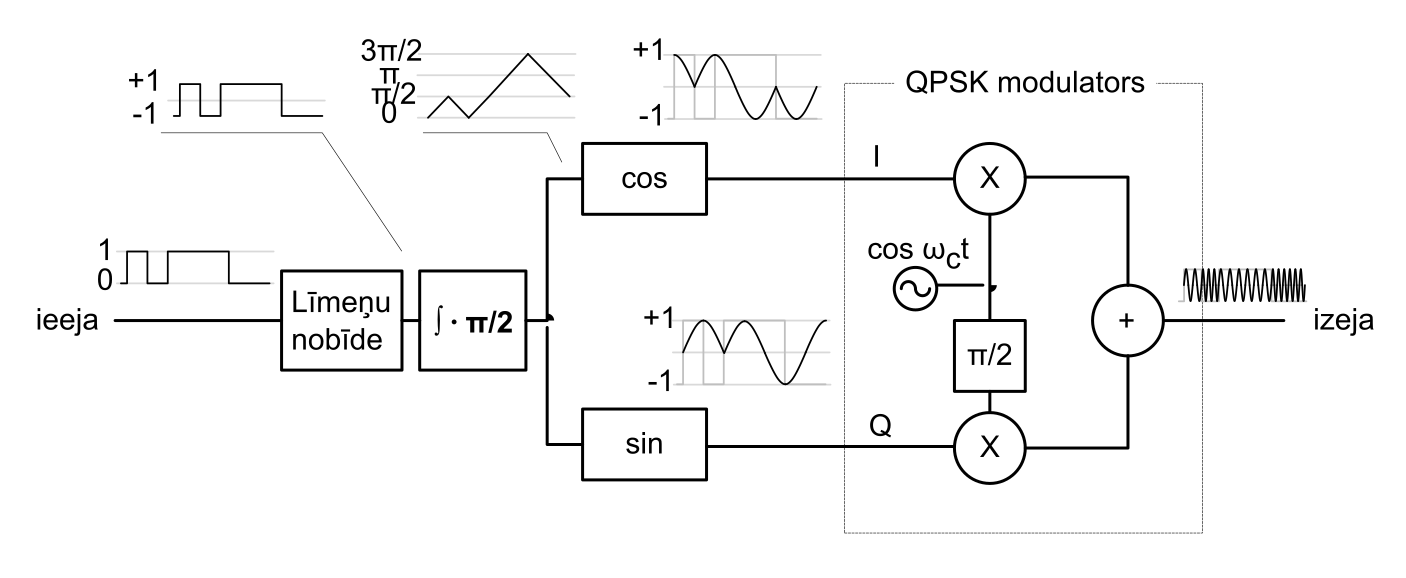

Различные виды модуляции

Когда вы говорите о модуляции видео- или аудиосигнала, это делается с использованием несущей . Мы берем базовый сигнал и математически складываем его или вычитаем из гораздо более базового сигнала.Таким образом, весь сигнал остается неизменным, и у вас может быть столько разных сигналов, сколько у вас есть несущих. Каждый из них не мешает другим, потому что все они находятся на разных носителях.

Двумя простейшими формами модуляции являются амплитудная модуляция и частотная модуляция. С амплитудной модуляцией (AM) вы делаете несущую волну выше или короче, чтобы добавить к ней сигнал. С частотной модуляцией (FM) вы делаете волну медленнее или быстрее, чтобы добавить к ней сигнал. Это довольно легко визуализировать благодаря этой гифке из Википедии.

К сожалению, AM и FM, настолько простые, насколько они понятны людям, на самом деле не так эффективны. Когда вам нужно передать много действительно мощных сигналов на провод, вам нужно использовать квадратурную амплитудную модуляцию (QAM), которая использует две несущие волны и математику, которую нормальные люди не имеют возможности понять. Все это визуализируется в виде созвездия, которое выглядит вот так (опять же, спасибо Википедии).

Это созвездие может представлять любую комбинацию чисел от 1 до 16, которой достаточно, чтобы нести около четверти информации, необходимой для полного видео- и аудиосигнала.

Каково реальное использование модулятора?

Модуляторы

используются в реальном мире для размещения нескольких аудио- и видеопотоков по одному проводу. Это сделано для того, чтобы их было легче переносить из одной точки в другую. Например, в отеле могут использоваться модуляторы для передачи выходного сигнала от 32 приставок спутникового телевидения на один провод, чтобы вам было легко выбрать нужный канал из своей комнаты. У каждого сигнала есть свой модулятор, и каждый сигнал занимает немного места на одном кабеле.Таким образом, вы можете подключить несколько сотен каналов к одному кабелю, если хотите.

О модуляторах нельзя говорить без…

… о кодировщиках. Обычно модулятор и кодировщик встроены в один блок. Модулятор — это часть, которая передает сигнал на провод, но, как правило, чтобы добраться до этой точки, его сначала нужно закодировать.

Если вы посмотрите на чистый несжатый HD-сигнал, он займет около 2,2 гигабайта в секунду. Это колоссальный объем пространства, и вы не сможете эффективно его регулировать.Если вы собираетесь подключить к сети 100 или более каналов, вам нужно, чтобы каждый из них имел скорость около 6–10 мегабит в секунду или меньше. Вот где пригодятся кодировщики.

Энкодер использует чрезвычайно сложную математику, чтобы взять важные части сигнала и сжать их. Неважные детали, такие как детали, которые вы никогда не увидите, отбрасываются. Таким образом, сигнал может быть сжат до достаточно малого размера, чтобы он поместился там, где он вам нужен, и модулятор мог выполнять свою работу.

Самое лучшее в модуляторах и энкодерах

Вам на самом деле не нужно разбираться в чрезвычайно сложной математике, связанной с сжатием и настройкой сигнала, а затем помещением его в заранее определенный частотный диапазон, чтобы знать, что он работает.Важно то, что это действительно работает. Вообще говоря, вы подключаете свой видео- и аудиосигнал к модулятору / кодировщику, вы говорите, на каком канале вы хотите, чтобы он попал, и он просто работает. Затем вы объединяете выходы всех модуляторов на один провод. Если каждый модулятор использует другой канал, то ни один из них не мешает друг другу. С другой стороны, зритель выбирает канал, а телевизор демодулирует и декодирует сигнал, а затем отображает его.

Если вы ищете модулятор или любую другую коммерческую видеосистему, обратите внимание на большой выбор на SolidSignal.com.

Модуляторы

— обзор | Темы ScienceDirect

Сигма-дельта-модулятор

В модуляторах используется 1-битная архитектура с прямой связью седьмого порядка. Выход квантователя приводит в действие переключающий силовой каскад, импульсы которого возвращаются на первый интегратор с непрерывным временем (CT). Это позволяет максимально полно интегрировать форму импульса и максимально корректировать ошибки. Если бы первый интегратор был дискретным (DT), его процесс выборки часто пропустил бы важную информацию об ошибках в синхронизации и форме фронта импульса, что снизило бы эффективность исправления ошибок контура обратной связи.

Полоса пропускания интегратора ТТ 100 кГц обеспечивает фильтрацию сглаживания для последующих интеграторов с коммутируемыми конденсаторами (SC) DT. Интеграторы и квантователь SC работают на частоте 6 МГц, что соответствует 128-кратной передискретизации.

Для модулятора седьмого порядка более чем достаточно для достижения отношения сигнал / шум 100 дБ при традиционном агрессивном формировании шума (см. Ссылку 5). Однако это дает нестабильность для модуляции> 50%, ограничивая максимальную выходную мощность при стабильной работе до 25% от теоретической полной мощности.Чтобы преодолеть это ограничение, мы используем менее агрессивное формирование шума, чтобы поддерживать стабильность до 90% модуляции. Это дает хорошее качество звука при более высокой мощности, но требует высокого порядка модулятора для получения приемлемого отношения сигнал / шум.

К счастью, все интеграторы после первого могут быть SC. Высокое усиление первого интегратора снижает требования к шуму для SC, позволяя использовать малые конденсаторы дискретизации (50 fF) и маломощные одноступенчатые операционные усилители. Обратная связь резонатора с интеграторами 2, 4 и 6 снижает низкочастотный шум, помещая нули NTF на 12 кГц, 22 кГц и 40 кГц.Когда PVDD = 12 В, интегрированный шум квантования звуковой полосы составляет 25 мкВ RMS , а дополнительный тепловой шум дает общий интегрированный звуковой шум 50 мкВ RMS . Максимальный выходной сигнал составляет 7,8 В RMS , что дает динамический диапазон 104 дБ.

Модулятор, описанный до этого момента, стал бы нестабильным для больших входов> 90% полной шкалы. Переходные процессы на выходе, возникающие в результате нестабильности, будут иметь мало отношения к полезному сигналу и будут плохо звучать. Чтобы решить эту проблему, контролируется вход модулятора, и при обнаружении больших сигналов, которые могут вызвать нестабильность, интеграторы 3–7 модулятора сбрасываются.Это эффективно преобразует модулятор в безоговорочно стабильную конфигурацию второго порядка. Коэффициент усиления контура уменьшается по сравнению с «нормальной» конфигурацией седьмого порядка, так что формирование шума менее эффективно, и на выходе достигаетс больше шума квантования. Однако этот повышенный шум накладывается на большой выходной сигнал, который теперь ближе к желаемой форме волны, и составной звук лучше, чем когда модулятор может стать нестабильным.

Статья о модуляторах от The Free Dictionary

(в электронике и телекоммуникациях), устройстве, производящем модуляцию (управление параметрами высокочастотного электромагнитного носителя информации в соответствии с электрическими сигналами передаваемого сообщения).Модулятор — это в основном компонент передающего устройства для электросвязи и радиовещания. Носителем информации обычно являются гармонические колебания или волны с частотой примерно 10 4 −10 15 герц (которая называется несущей или поднесущей частотой).

Различают амплитудную, частотную, фазовую и комплексную модуляцию (например, при передаче с одной боковой полосой) в зависимости от параметра гармонических колебаний или волн, которые изменяются; соответственно классифицируется тип модулятора.При кодово-импульсной модуляции носитель информации представляет собой регулярную последовательность электрических импульсов, параметры которой (амплитуда, ширина, частота или фаза повторений) регулируются соответствующими типами импульсных модуляторов. Модулирующие электрические сигналы передаваемого сообщения могут иметь самые разные формы: от простых медленных телеграфных сообщений в виде точек и тире или колебаний в звуковом диапазоне частот для передачи речи и музыки до сложных, быстро меняющихся сигналов. которые используются в телевизионной или многоканальной проводной и радиорелейной связи.Усиление модулирующих колебаний часто входит в функцию модулятора.

Необходимым требованием для модуляции является то, что модулирующее колебание должно изменяться во времени намного медленнее, чем модулированное колебание. Следовательно, в любом модуляторах взаимодействующие схемы модулированных колебаний или волн объединяются со схемами для низкочастотного модулирующего сигнала. Определяющим элементом модулятора является элемент управления, который позволяет сигналу воздействовать на параметры модулированных колебаний или волн.С 1974 г. электронная лампа как универсальный элемент управления сохранилась в основном как модулятор в мощных радиопередающих устройствах (специально для этого были разработаны «модуляторные лампы»). Для мощности передатчика до 0,5 киловатт лампы были успешно заменены транзисторами и другими полупроводниковыми устройствами. Помимо полупроводниковых приборов, клистроны и лампы бегущей волны также используются в аппаратах, работающих на сверхвысоких частотах. (Информацию о модуляторах для оптического диапазона длин волн см. В .)

При амплитудной модуляции модулятор изменяет амплитуду

Рисунок 1 . Амплитудные модуляторы на транзисторах: а — базовый модулятор; (б) коллекторный модулятор; ( u m ) напряжение модулированных колебаний; ( T r ) трансформатор низкочастотный; ( C 1 ), ( C 2 ) и ( L 1 ) конденсаторы и катушка индуктивности, соответственно, цепей развязки высоких и низких частот; Резисторы ( R ) и ( R 1 ) в делителе постоянного напряжения цепи питания транзистора; ( e c ) напряжение подается на коллектор транзистора.Транзистор T вместе с резонансным контуром, состоящим из катушки индуктивности L и конденсатора C 1 , составляет управляемый усилитель колебаний несущей частоты, коэффициент усиления которого изменяется при изменении u m .

генерируемых или усиливаемых колебаний несущей частоты. В сеточном модуляторе для электронно-лампового радиопередатчика модулирующее напряжение действует на входную (сеточную) цепь высокочастотного генератора или усилителя, тогда как в пластинчатом модуляторе оно действует на выходную (пластинчатую) цепь генератора или усилителя. трубка.Сеточный модулятор более экономичен, но пластинчатый модулятор может обеспечить более высокую степень модуляции с меньшими искажениями. В транзисторных радиопередатчиках базовый и коллекторный модуляторы (рис. 1, а и б) являются транзисторными аналогами решетчатых и пластинчатых ламповых модуляторов соответственно. Для получения амплитудно-модулированных колебаний с подавленными колебаниями несущей частоты используется симметричный модулятор.

При частотной и фазовой модуляции элементы управления, используемые в модуляторах, являются реактивными устройствами, в которых эффективная емкость или индуктивность (или и то, и другое) изменяется под действием модулирующего сигнала.Реактивное устройство подключается непосредственно к резонансному контуру задающего генератора или к последующим фазосдвигающим цепям радиопередатчика. В ламповых модуляторах такое устройство называется реактивной трубкой; в транзисторных модуляторах он называется реактивным транзистором. Кроме того, в некоторых транзисторных модуляторах фазы и частоты используется явление сдвига фазы в генерируемых колебаниях, которое при определенных условиях эксплуатации зависит от величины постоянного тока коллектора.Варикапы широко используются в качестве реактивного элемента управления в модуляторах (рис. 2).

Рисунок 2 . Частотный модулятор с варикапом: ( В, ) варикап, который с катушкой индуктивности L формирует резонансный контур автогенератора на транзисторе T ; ( E r ) и ( E 1 ) напряжения, подаваемые на варикап и транзистор соответственно; (C 1 ) и (C 2 ) развязывающие конденсаторы; ( R ), ( R 1 ) и ( R 2 ) резисторы в цепях развязки.Эффективная емкость варикапа регулируется модулирующим напряжением u m .

При импульсной модуляции элементом управления модулятором также может быть электронная лампа или полупроводниковое устройство, такое как варикап (рис. 3), который отключает или открывает микроволновый канал в соответствии со знаком последовательности модулирующих импульсов.

Рисунок 3 . Волноводный импульсный модулятор для сверхвысоких частот: (1) волновод, (2) диодная ячейка, ( D ) переключающий диод или варикап, открывающий волновод (генерирующий импульс электромагнитных волн на выходе) при модулирующем напряжении u m положительный и обрезает его (создает паузу на выходе), когда он отрицательный

Модулятор иногда является частью усилителей, работающих в различных частотных диапазонах, от звуковых частот до сверхвысоких частот.Магнитный усилитель имеет модулятор в виде насыщающегося реактора постоянного тока, индуктивность которого регулируется током усиленного сигнала. В этом случае, как правило, модулируется переменный ток промышленной частоты, превышающей спектр сигналов (обычно команд автоматических систем). В диэлектрическом усилителе модулятор представляет собой нелинейный конденсатор, который регулирует напряжение сигнала с помощью своей емкости. Модулятор также является составной частью некоторых параметрических усилителей.

СПИСОК ЛИТЕРАТУРЫ

Кукк К. И., Соколинский В. Г.. Передающие устройства многоканальных радиорелейных систем связи . Москва, 1968.
Модель, З. И. Радиопередающие устройства . Москва, 1971.
Радиопередающие устройства . Под редакцией Б. П. Терентьева. Москва, 1972.
Радиопередающие устройства на полупроводниковых приборах . Под редакцией Р. А. Валитова и И. А. Попова. Москва, 1973.

Большая Советская Энциклопедия, 3-е издание (1970-1979).© 2010 The Gale Group, Inc. Все права защищены.

Что делает радиочастотный модулятор? Мне это нужно? Где купить

Что такое радиочастотный модулятор?

Радиочастотный модулятор — это электронное оборудование, которое выдает сигнал основной полосы частот, который используется для преобразования радиочастотного ресурса.

РЧ модуляторы используются для преобразования сигналов от таких устройств, как видеомагнитофоны, DVD-плееры, медиаплееры и игровые приставки, в формат, который может обрабатываться устройством, предназначенным для приема модулированного РЧ-входа, например, радио и телевизионными приемниками. .Радиочастотный модулятор преобразует видео (и / или аудио) выход DVD-плеера (или видеокамеры, или видеоигры) в частоту, которая может быть назначена любому каналу, совместимому с кабельным или антенным входом телевизора. Доступно множество радиочастотных модуляторов, но все они работают одинаково. Модуляторы RF также могут использоваться для приема аудио- и видеосигналов от композитного видео PAL или NTSC / ATSC, RGB или другого композитного AV-источника и создания широковещательного RF-сигнала, который может подаваться на антенный / коаксиальный разъем телевизора. .

Многоканальные модуляторы RF обычно используются в любом месте, где требуется распределение аудио / видео, например, на стадионах, домах, гостиницах, торговых центрах, аэропортах и ​​т. Д. Эти устройства имеют множество аудио- и видеовходов и один радиочастотный выход. Аудио / видео выходы от устройств-источников, таких как DSS-ресивер, DVD-проигрыватель, видеомагнитофон, или подключены к аудио / видео входам модулятора. Затем модулятор программируется на передачу сигналов по определенному каналу. Затем радиочастотный сигнал принимается подключенным телевизором.Когда телевизор настроен на запрограммированный канал, осуществляется доступ к сигналу устройства-источника. ВЧ-модуляция может стать сложной в системе кабельного телевидения. Фильтры верхних и нижних частот и режекторные фильтры должны использоваться, чтобы препятствовать определенным частотам, поэтому модулятор может передавать сигнал устройства-источника по этому каналу . Коммерческие модуляторы, такие как те, которые используются в отрасли кабельного телевидения, обычно включают остаточную фильтрацию боковой полосы, которая обычно отсутствует в модуляторах потребительского уровня.Радиочастотные модуляторы аудиосистемы используются в недорогой автомобильной аудиосистеме для подключения таких устройств, как CD-чейнджеры, без необходимости обновления оборудования приборной панели. Например, разъем для наушников портативного проигрывателя компакт-дисков соединен с модулятором, который выводит маломощный FM-радиосигнал, который воспроизводится через автомобильное радио. Модуляторы автомобильного FM имеют проблемы с величиной и помехами. Вскоре устройства, которые будут использовать эти типы модуляторов, станут MP3-плеерами и соответствующими мобильными медиаплеерами.

Что такое коаксиальный кабель RF?

Коаксиальный кабель используется в качестве линии передачи радиочастотных сигналов.Его приложения состоят из линий передачи, соединяющих радиопередатчики и приемники с их антеннами, подключений к компьютерной сети (Интернет), цифрового звука (S / PDIF) и распределения сигналов кабельного телевидения. Преимущество коаксиальных линий по сравнению с другими типами линий радиопередачи состоит в том, что в идеальном коаксиальном кабеле электромагнитное поле, несущее сигнал, существует только в пространстве между внутренним и внешним проводниками. Это позволяет прокладывать коаксиальные кабели рядом с металлическими объектами, такими как водостоки, без потерь мощности, которые возникают в других типах линий передачи.Коаксиальный кабель также обеспечивает защиту сигнала от внешних электромагнитных помех. Коаксиальный кабель передает электрические сигналы с помощью внутреннего проводника (обычно сплошного медного, многожильного медного или стального провода с медным покрытием), окруженного изолирующим слоем и окруженного экраном, обычно от одного до четырех слоев тканой металлической оплетки и металлической ленты.

Кабель ограничен внешней изоляционной оболочкой. Обычно на экране поддерживается потенциал земли, и к центральному проводнику прикладывается напряжение, несущее сигнал.Преимущество коаксиальной конструкции заключается в том, что электрические и магнитные поля ограничиваются диэлектриком с небольшой утечкой за пределы экрана. Точно так же электрические и магнитные поля вне кабеля в основном не мешают сигналам внутри кабеля. Кабели большего диаметра и кабели с различными экранами имеют меньшую утечку. Это свойство делает коаксиальный кабель хорошим выбором для передачи слабых сигналов, которые не могут выдерживать помехи от окружающей среды, или для более сильных электрических сигналов, которые не должны излучаться или объединяться в близлежащие структуры или цепи.Характеристическое сопротивление кабеля определяется диэлектрической проницаемостью внутреннего изолятора и радиусами внутреннего и внешнего проводников. Ограничение характеристического импеданса кабеля является важным, поскольку импеданс источника и нагрузки должен быть согласован для обеспечения положительной максимальной передачи мощности и минимального коэффициента стоячей волны. Другие важные свойства коаксиального кабеля включают затухание в зависимости от частоты, способность выдерживать напряжение и качество экрана. Коаксиальный радиочастотный разъем (радиочастотный разъем) — это электрический разъем, предназначенный для работы на радиочастотах в многомегагерцовом диапазоне . ВЧ-разъемы обычно используются с коаксиальными кабелями и предназначены для сохранения экранирования, обеспечиваемого коаксиальной конструкцией.

Коаксиальный кабель — это тип линии передачи, используемый для передачи высокочастотных электрических сигналов с низкими потерями. Он используется в таких приложениях, как магистральные телефонные линии, широкополосные сетевые кабели для Интернета, высокоскоростные компьютерные шины данных, для передачи сигналов кабельного телевидения и для подключения радиопередатчиков и приемников к их антеннам.Он отличается от других экранированных кабелей, потому что размеры кабеля и разъемов контролируются, чтобы обеспечить точное и равномерное расстояние между проводниками, которое необходимо для его эффективного функционирования в качестве линии передачи. Широко распространенные применения коаксиального кабеля включают распределение видео CATV, радиочастотную и микроволновую передачу, компьютерные и измерительные соединения для передачи данных.

Как работают ВЧ модуляторы?

Радиочастоты — это электромагнитные волны, работающие в диапазоне от 10 (кгц) до 1 (ГГц), распространяющиеся без проводника (провода или кабеля) в свободном пространстве.Если у вас есть персональный компьютер, который позволяет использовать домашний телевизор в качестве устройства отображения видео, то компьютер имеет ВЧ-генератор. Это означает, что это устройство генерирует радиочастотную несущую для передачи информации видеосигнала. В целях регулирования FCC систем кабельного телевидения этот термин включает любую несущую, модулированную или немодулированную, излучаемую по воздуху антенной или передаваемую по коаксиальному кабелю. Этот термин появился на заре радио (отсюда и название «радиочастота»), когда радиочастота использовалась только для AM-радиовещания и связи судно-берег.Этот термин все еще используется сегодня, хотя теперь он включает в себя видео и управляющие сигналы, а также аудио.

Что именно влечет за собой модуляция сигнала? Модуляция — это передача сигнала в большом диапазоне, что приводит к его ослаблению. Затухание — это общий термин, обозначающий уменьшение мощности (потеря сигнала) от одной точки до другой r. Эта потеря может быть потерей электрического сигнала. Потери измеряются как отношение входной мощности к выходной мощности.Затухание вызвано некачественными соединениями, дефектами кабеля и потерями из-за нагрева. Затухание противоположно усилению. Решением, позволяющим избежать таких потерь, является модуляция сигнала.

Рис: Пример профессионального радиочастотного модулятора:

Метод модуляции сигнала означает интегрирование сигнала с другой волной более высокой частоты . Это уменьшает затухание при передаче волн на большие расстояния и увеличивает дальность действия.Радиочастотные сигналы окружены сигналами самой высокой частоты и полезны для передачи информации на большие расстояния. Для модуляции сигнала нам нужен радиочастотный модулятор. Точно так же сигнал, который принимается на другом конце, необходимо демодулировать, прежде чем его можно будет преобразовать в пригодную для использования форму. Итак, в точке приема сигнала нам нужен радиочастотный демодулятор.

Основная конструкция ВЧ модулятора не очень сложна.

Сигнал, который необходимо модулировать, принимается как входной.Сначала он проходит через компаратор (электронную схему для сравнения двух электрических сигналов), а затем через малошумящий усилитель (МШУ).
Малошумящий усилитель усиливает входной сигнал. Это достигается за счет того, что сигнал теряет некоторую мощность во время передачи, и этот шаг используется как сдерживающая мера. Выход малошумящего усилителя и радиочастотная волна смешиваются в смесителе для генерации модулированного сигнала. Это критический метод работы модулятора.Но процедура радиочастотной модуляции имеет огромное количество вариаций. может использовать множество дополнительных методов модуляции, например: Phase Shift Key (PSK), чтобы модулировать сигналы с помощью радиочастоты. В общем, радиочастотная модуляция в настоящее время выполняется в цифровом виде. Аудио- и видеосигналы подвергаются РЧ-модуляции перед передачей их на телевизионные антенны или кабели, работающие на этой частоте. Модуляция и демодуляция сигнала на обоих концах часто является причиной хорошего качества изображения и звука.

Однако современные радиочастотные модуляторы, которые интегрированы в наши VCD-плееры, DVD-плееры или игровые системы, не вызывают номинального или нулевого ущерба качеству изображения и звука. Многие телевизоры, в основном те, которые были произведены до появления DVD-плееров, используют коаксиальные кабели и не имеют соответствующих A / V входов. В таких случаях вам необходимо купить периферийный радиочастотный модулятор для достижения вашей цели. Им нужен внешний источник питания, и если вы его используете, убедитесь, что у вас есть источник питания рядом с телевизором.Многих недоумевают радиомодуляторы с видеомикшерами.

Видеомикшеры — это устройства, которые помогают подключать более одного устройства к одному терминалу, а радиочастотный модулятор помогает подключать эти устройства к телевизору. Радиочастотные модуляторы также используются в области обороны и авиации. Фактически, все радары отправляют сигналы в диапазоне радиочастот. В авиационной отрасли информация, отправляемая рейсам, также должна иметь радиочастотную модуляцию.

Лучшие радиочастотные модуляторы:

Этот радиочастотный модулятор имеет 4 входа HDMi и скрытые субтитры. Платформа обеспечивает 5 выходов полных РЧ несущих для генерации каналов из контента, полученного через вход ASI. Кодирование в MPEG2 или H.264 обеспечивается для 4 кристально чистых видеопотоков с разрешением до 1080p 60 каждый: HDMI на коаксиальный кабель, HDMI на IPTV, HDMI через коаксиальный кабель

Функции

  • Вещание по существующему коаксиальному кабелю на неограниченное количество телевизоров с FULL HD
  • Идеально подходит для профессиональных стадионов и арен
  • №1 в мире спорта и развлечений
  • Транслируйте живое видео HDMI и YPbPr как каналы кабельного и IPTV.
  • Лицензированные входы HDMI — работают с любым источником, таким как DVD, Blu-Ray или любым STB
  • Преобразование HDMI и компонентного видео YPbPr HD в каналы HDTV
  • Любые 1-4 входа HDMI и YPbPr до 720p / 1080i / 1080p
  • Лицензированные входы HDMI — работают с любым источником, таким как DVD, Blu-Ray или любым STB
  • 4 кабеля HDMI БЕСПЛАТНО
  • Поддержка сквозной передачи DD AC3 (2.0 / 5.1 / 7.1) (только для интерфейса HDMI)
  • Поддержка CC (скрытые субтитры) EIA608 (от входа CVBS)
  • Выход 1-4 CATV RF до 4 соседних каналов
  • Доступны форматы QAM-256/64, DVB-T и ATSC
  • Полностью IP-контроль и управление сетью через браузер
  • Передняя панель ЖК-дисплей местного управления
  • Выход IPTV Одноадресная или многоадресная рассылка IGMP UDP, RTP / RTSP
  • Мультиплексор вывода ASI со сбором вишен
  • Доступна низкая задержка 70-120 мс
  • Кодирование звука Dolby AC3 или MPEG1 / 2
  • MPEG2 или MPEG4 H.264 Кодирование видео
  • Доступны прошивки для ATSC, DVB-T, DVB-S2
  • Поддержка VCT (Virtual Channel Table) для DVB-C и ATSC
  • Поддержка LCN (номер логического канала)
  • Гарантия 5 лет

Компактный кодер-модулятор серии Thor Broadcast CMOD с поддержкой аудиокодека Dolby AC / 3. Эта модельная линейка обеспечивает поддержку устаревших тюнеров США, которым для правильного декодирования требуется аудиокодек AC / 3.

Характеристики

  • Два канала HD или SD в компактном форм-факторе модулятора кодировщика
  • Поддерживает как MPEG-2, так и H.264 кодеков кодирования видео
  • Поддерживает сквозную передачу звука Dolby AC / 3 до 7.1 каналов
  • Доступны модели для телевидения ATSC, DVB-C или DVB-T (устройство поставляется со стандартами модуляции QAM и ATSC)
  • Поддерживает вывод IPTV в формате UDP для одноадресной или многоадресной передачи
  • Поддерживает скрытые субтитры типа EIA 608 на аналоговом входе
  • Вход ASI и функция мультиплексирования с выходом ASI

Это шасси 1RU имеет 2 входа GE с интерфейсом SFP, что позволяет использовать до 1024 каналов TS-потоков UDP / RTP, одноадресных и многоадресных потоков.Это устройство представляет собой модулятор QAM для приложений IP Edge QAM / ATSC / DVB-T / ISDB-T.

Характеристики

  • Модулятор IPTV включает 2 входных интерфейса Gigabit Ethernet
  • 16 выходов чистого канала QAM — несмежные 50-960 МГц
  • Максимум 1024 каналов TS через UDP, RTP и одноадресную / многоадресную передачу
  • Вывод RF на 16 мультиплексированных, скремблированных или QAM (DVB-C) каналах
  • Gigabit Ethernet обслуживается интерфейсом SFP
  • Поддерживает одноадресную и многоадресную рассылку, поддерживает IGMP v2 / v3
  • Макс 840 Мбит / с для каждого входа GE
  • Поддерживает до 180 PID на канал с переназначением PID (ручное или автоматическое)
  • Web NMS (программное обеспечение для управления сетью) для легкого онлайн-доступа и управления

Это устройство имеет вход DVB-ASI и может модулировать любые потоки TS кабельного телевидения RF QAM — QAM или ATSC, или DVB-T или ISDBT.

Характеристики

  • Полностью соответствует DVB-C (EN300 429), ITU-T J.83A / B / C стандарт
  • Диапазон регулировки скорости передачи символов: 5,0 ~ 9,0 МГц
  • Пять режимов созвездия: 16QAM, 32QAM, 64QAM, 128QAM и 256QAM
  • Модуляции ATSC, DVB-T, ISDB-T доступны — в зависимости от модели
  • Вход ASI
  • Скремблер
  • Веб-интерфейс NMS
  • SNMP
  • Огромная буферная память для потока пакетного кода
  • Интеллектуальное удаление нулевого пакета, автоматическое заполнение TS
  • ПЦР точная регулировка
  • Вставка NIT
  • Фильтрация PID, переназначение и обновление PSI / SI синхронно
  • Диапазон выходной частоты: 30 МГц ~ 1000 МГц с шагом 1 кГц
  • Диапазон ослабления выходной частоты: -16 дБм ~ + 12 дБм с шагом 0.5 дБ шаг
  • Управление ЖК-дисплеем и клавиатурой
  • Работа NMS

Это устройство имеет 12 входов HDMI, которые преобразуются в каналы КАБЕЛЬНОГО ТВ для простого распространения HD-видео через COAX. Кроме того, он также имеет выход IPTV для IP-сети Multicast

Характеристики

  • 12 входов HDMI с 12 входами CC через CVBS
  • (порт данных 1) через UDP и RTP
  • MPEG1 Layer II; Dolby AC3, AC3 проходят; MPEG-2 AAC, MPEG-4 AAC
  • Преобразование с понижением масштаба из HD (1080i / 720p) в SD (576p / 480p)
  • 1MPTS и 24 SPTS IP (порт DATA1 и DATA2) вывод по UDP, RTP / RTSP
  • Выход ASI отражает один из носителей RF
  • Переназначение PID / точная настройка PCR / PSI / SI редактирование и вставка
  • Управление через веб-управление NMS
  • 16 групп мультиплексирования / скремблирования / DVB-C QAM ПРИЛОЖЕНИЯ A и B Модуляция (на основе RF)
  • 8-групповое мультиплексирование / DVB-T / модуляция ATSC (на основе RF)
  • 6-групповое мультиплексирование / модуляция ISDB-T (на основе RF)
  • До 16 MPTS IP (только порт Data2) вывод через UDP, RTP / RTSP (количество MPTS основано на стандарте RF устройства) (16MPTS для DVB-C; 8MPTS для DVB-T / ATSC; и 6MPTS для ISDB- Т)

Это устройство представляет собой цифровой модулятор на 8 HDMI или 8 SDI с 8 независимыми чистыми каналами.Это устройство обеспечивает 8 сигналов HDMI или 8 SDI Clear QAM и ATSC

Характеристики

  • 8 независимых входов HDMI и SDI — (индивидуально выбираются для каждого из 8 каналов, которые можно выводить)
  • HDMI совместим с HDCP для использования с любым источником
  • SDI-входы включают поддержку скрытых титров 708
  • Выводит 8 отдельных каналов Clear CATV RF QAM / ATSC — 8VSB / DVB-T / ISDB-T (выбирается в графическом интерфейсе пользователя)
  • Выход RF на каждом из 8 каналов RF может быть индивидуально настроен на стандарт частоты и модуляции (2 на QAM, 3 на ATSC, 4 на ISDBT и т. Д.)
  • DVB-C, приложения A и B — QAM 64, QAM 256
  • Поддерживает видео в формате Full HD до 1080p / 59.94/60, другие разрешения 1080i, 720p, 480i также поддерживаются
  • Поддерживается низкая задержка; 3 различных настройки задержки — 100/500/1000 мс
  • Скорость кодирования видео до 25 Мбит / с
  • Кодирование видео MPEG2
  • Кодирование звука Dolby AC3 и MPEG1 Layer 2 и AAC
  • VCT — поддерживаемые номер и имя виртуального канала
  • Частота — от 50 до 900 МГц
  • Управляемый веб-интерфейс NMS
  • Простой в использовании веб-интерфейс Gui (настройка и статус)
  • Состояние светодиода
  • на передней панели: HDMI отображается синим цветом, а SDI — зеленым, что упрощает просмотр канала обнаружения видео
  • ЖК-дисплей и кнопки управления на передней панели для настройки, управления и состояния
  • Мощная обработка с лучшим чипом кодирования видео MPEG2
  • Первый входной модулятор HDMI и SDI высокой плотности на рынке
  • Самая низкая стоимость канала в идеальном разрешении HD для любых приложений из Live Sports, House of Worship, концертов, театров, торговых центров, аэропортов, отелей, военных, частных предприятий

Этот модулятор представляет собой универсальное устройство, объединяющее кодирование HD MPEG2 с AC3 Dolby Audio и вводом скрытых субтитров.Устройство преобразует аудио- и видеосигналы высокой четкости с любого устройства в выход DVB-C / T / ATSC / ISDB-T RF. Это устройство представляет собой цифровой кодировщик HDMI и модулятор RF CATV ATSC с вводом скрытых субтитров и контролем сетевого браузера Ethernet.

Характеристики

  • Вход HDMI — Совместимость с HDCP (работает с любым устройством HDMI)
  • Порт 10/100 Ethernet NMS для управления, настройки и мониторинга
  • Выход
  • RF может быть установлен в любой формат CATV, как QAM, ATSC, DVB-T или ISDB-T
  • RF выходная мощность + 24 дБмв; Достаточно для распространения HDTV-видео на 100-е ТВ по существующей коаксиальной кабельной сети
  • ВЧ-мощность может контролироваться по сети через NMS Gui (собственный)
  • Кодирование видео MPEG2
  • AC3 Кодирование аудио
  • Скорость передачи видео 1-19.5 Мбит / с можно управлять по сети
  • Поддерживает любые гибкие радиочастотные каналы CATV от 57 до 1000 МГц, каналы 2 — 135,
  • Поддерживает выходное разрешение до 1080p
  • Легко настраивается через NMS.
  • Маленький размер и легкий вес
  • Включает проушины для настенного монтажа
  • Установите несколько устройств на вашу телевизионную систему

Как подключить радиочастотный модулятор

Подключение цифровой кабельной приставки, видеомагнитофона и DVD-плеера к телевизору, у которого нет AV-входов для DVD-плеера, является дилеммой для людей, у которых есть только коаксиальные телевизоры.Поскольку DVD-плееры не имеют коаксиальных (RF) выходов, их нельзя подключать прямо к телевизору с помощью только коаксиального (RF) входа. Ответ — приобрести радиочастотный модулятор , небольшой гаджет, который преобразует AV-выход DVD-плеера в коаксиальный (RF) . Кажется, что в каждом домашнем гараже по всей стране есть старый, неработающий телевизор, сидящий внутри пылиться. Люди не используют их, потому что думают, что не могут использовать сегодняшние технологии, включая видеомагнитофоны, DVD, MP3-плееры, видеокамеры и игровые системы.Все это возможно с радиочастотным модулятором.

Модулятор преобразует изображение и звук, поступающие с вашего DVD или игровой системы, и отображает их на экране телевизора. Подключение стереосистемы или телевизора к радиочастотному модулятору: если вы подключаете радиочастотный модулятор к стереосистеме или телевизору, возьмите три штекера, подключенные к модулятору, и подключите их к выходным видео- и аудиоразъемам стереосистемы. На штекерах и выходных разъемах будут соответствующие цвета, поэтому вы знаете, куда поставить каждый штекер.Вставьте шнур питания модулятора в розетку. Включите модулятор и стереосистему или телевизор, чтобы убедиться, что вы правильно их подключили. Подключить к другому источнику входного сигнала VHF в модулятор RF как к телевизору, так и к видеомагнитофону, DVD или кабельной приставке очень просто. Начните с отсоединения 75-омного кабеля VHF источника входного сигнала от разъема телевизора и подсоединения его к разъему на задней панели модулятора с маркировкой ANT IN. Затем возьмите коаксиальный кабель на 75 Ом (часто поставляемый с радиочастотным модулятором или его можно приобрести в Интернете) и подключите его к разъему модулятора, помеченному TO TV, и к разъему телевизора, помеченному 75-омным VHF / UHF.Вставьте шнур питания модулятора в розетку. Включите все три устройства, чтобы убедиться, что вы правильно их подключили.

Нужен ли мне радиочастотный модулятор?

Если вам нужно устройство для преобразования голосовых сигналов и сигналов данных в форму, которая может быть передана, тогда вам понадобится радиочастотный модулятор. Он также предназначен для преобразования отдельных аудио- и видеосигналов с видеокамеры, компьютера, портативного видеомагнитофона или спутникового ресивера) в телевизионные сигналы VHF. Он идеально подходит для телевизоров, у которых нет композитных видеовходов.Он также используется для запуска вторичного телевизора с той же программой. ВЧ модуляторы стали популярными в случаях, когда вам может потребоваться один сигнал, генерируемый DVD-плеером, видеокамерой или другим устройством, который необходимо распределить на сотни телевизоров .

В подобных случаях размещать кабельную приставку и спутниковую приставку на каждом телевизоре дорого, поэтому использование недорогого или профессионального модулятора DVB устраняет эту необходимость, потому что вы можете использовать одну приставку, подключенную к радиочастотному модулятору , который можно распространять. к неограниченному количеству телевизоров через коаксиальный кабель, как и телевизоры.

Спортивные стадионы — отличный инструмент для демонстрации того, как они могут снизить общие расходы, поскольку, когда вы находитесь на спортивном мероприятии и отправляетесь к стойке с закусками или пользуетесь ванной, прогуливаясь по залам для мероприятий, вы увидите повсюду разбросанные по телевизору телевизоры. мероприятие, которое вы посещаете, чтобы не пропустить его.

Как работает модуляция? | Радио Академия Таит

Частота радиочастотного канала лучше всего понимать как частоту несущей волны.
Несущая волна — это чистая волна постоянной частоты, немного похожая на синусоидальную волну.Сам по себе он не несет много информации, к которой мы можем относиться (например, речь или данные).

Чтобы включить речевую информацию или информацию о данных, необходимо наложить другую волну, называемую входным сигналом, поверх несущей. Этот процесс наложения входного сигнала на несущую волну называется модуляцией. Другими словами, модуляция изменяет форму несущей, чтобы каким-то образом кодировать речь или информацию о данных, которые мы хотели передать.Модуляция подобна сокрытию кода внутри несущей волны.

Напомним, что любая волна имеет три основных свойства:
1) Амплитуда — высота волны
2) Частота — количество волн, проходящих через данную секунду
3) Фаза — где фаза находится в любой данный момент.

Существуют разные стратегии модуляции несущей. Во-первых, пользователь может настроить высоту держателя. Если высота входного сигнала изменяется в зависимости от громкости голоса пользователя, а затем добавляется к несущей, то амплитуда несущей изменяется в соответствии с входным сигналом, который в нее подается.Это называется амплитудной модуляцией или AM .

Также можно изменять частоту входного сигнала. Если этот входной сигнал добавлен к чистой несущей, это изменит частоту несущей волны. Таким образом, пользователи могут использовать изменения частоты для передачи речевой информации. Это называется частотной модуляцией или FM.

Эти две стратегии можно объединить для создания третьей схемы. Фактически, любая стратегия, сочетающая входной сигнал с несущей для кодирования речи или другой полезной информации, называется схемой модуляции.

Схемы модуляции могут быть аналоговыми или цифровыми. Схема аналоговой модуляции имеет входную волну, которая непрерывно изменяется, как синусоидальная волна. В схеме цифровой модуляции все немного сложнее. Голос дискретизируется с некоторой частотой, а затем сжимается и превращается в битовый поток — поток нулей и единиц — а он, в свою очередь, создается в волну определенного типа, которая затем накладывается на несущую.

Большой вопрос в том, почему несущие волны вообще модулируются? Почему бы просто не использовать входной сигнал напрямую? В конце концов, он несет всю интересующую нас информацию и занимает всего несколько килогерц и пропускную способность.Так почему бы не использовать его напрямую? Зачем вообще нужны несущие и модуляция?

Интересно, что входные сигналы могут передаваться (без несущей) электромагнитными волнами очень низкой частоты. Проблема, однако, в том, что для передачи этих очень низких частот потребуется некоторое усиление. Сами входные сигналы не обладают большой мощностью и требуют довольно большой антенны для передачи информации.

Для того, чтобы связь оставалась дешевой и удобной и требовала меньшего количества энергии для передачи как можно большего количества информации, используются системы несущих с модулированными несущими.

Следующая тема →

Что такое модуляция? — Определение с сайта WhatIs.com

Модуляция — это процесс преобразования данных в радиоволны путем добавления информации к электронному или оптическому несущему сигналу. Несущий сигнал — это сигнал с постоянной формой волны постоянной высоты или амплитуды и частоты.

Как работает модуляция

Информация может быть добавлена ​​к несущей, изменяя ее амплитуду, частоту, фазу, поляризацию — для оптических сигналов — и даже явления квантового уровня, такие как спин.

Модуляция обычно применяется к электромагнитным сигналам: радиоволнам, лазерам / оптике и компьютерным сетям. Модуляция может применяться даже к постоянному току, который можно рассматривать как вырожденную несущую волну с фиксированной амплитудой и частотой 0 Гц, в основном путем включения и выключения, как в телеграфии с кодом Морзе или интерфейсом цифровой токовой петли . Особый случай отсутствия несущей — ответное сообщение, указывающее, что подключенное устройство больше не подключено к удаленной системе, — называется модуляцией основной полосы частот.

Модуляция также может применяться к низкочастотному переменному току — 50-60 Гц — как и в сети по линиям электропередач.

Виды модуляции

Существует множество распространенных методов модуляции, включая следующие — очень неполный список:

  • Амплитудная модуляция (AM), при которой высота — то есть сила или интенсивность — несущей сигнала изменяется для представления данных, добавляемых к сигналу.
  • Частотная модуляция (FM), при которой частота сигнала несущей изменяется для отражения частоты данных.
  • Фазовая модуляция (PM), при которой фаза сигнала несущей изменяется для отражения изменений частоты данных. В PM частота не изменяется, в то время как фаза изменяется относительно базовой несущей частоты. Это похоже на FM.
  • Поляризационная модуляция, при которой угол поворота оптического сигнала несущей изменяется для отражения передаваемых данных.
  • Импульсно-кодовая модуляция, при которой аналоговый сигнал дискретизируется для получения потока данных, который используется для модуляции цифрового несущего сигнала.
  • Квадратурная амплитудная модуляция (QAM), которая использует две несущие AM для кодирования двух или более битов за одну передачу.
Три типа модуляции

Радио- и телепередачи, а также спутниковое радио обычно используют AM или FM. Большинство двусторонних радиостанций ближнего действия — до десятков миль — используют FM, в то время как двусторонние радиостанции дальнего действия — до сотен или тысяч миль — обычно используют режим, известный как однополосная (SSB). .

Более сложные формы модуляции включают фазовую манипуляцию (PSK) и QAM.Современная модуляция Wi-Fi использует комбинацию PSK и QAM64 или QAM256 для кодирования нескольких битов информации в каждый передаваемый символ.

PSK передает данные, модулируя фазу несущего сигнала, изменяя входные синусоидальные и косинусные сигналы в точное время. PSK широко используется для беспроводных локальных сетей, RFID и Bluetooth. Демодулятор определяет фазу принятого сигнала и преобразует ее обратно в символ, который он представляет.

Зачем нужна модуляция

Несущая волна, используемая в радиопередачах, сама по себе не несет большого количества информации.Чтобы включить речь или данные, другая волна должна быть наложена на несущую волну, таким образом изменяя форму несущей волны. Это называется модуляцией. Для передачи звука аудиосигнал сначала необходимо преобразовать в электрический сигнал с помощью преобразователя. После преобразования он используется для модуляции несущего сигнала.

Сравнение аналогового и цифрового

Схемы модуляции могут быть аналоговыми или цифровыми. Аналоговая схема имеет входную волну, которая непрерывно изменяется, как синусоидальная волна.В схеме цифровой модуляции голос дискретизируется с определенной частотой, а затем сжимается и превращается в поток битов, который, в свою очередь, создается в виде волны определенного типа, которая затем накладывается на сигнал несущей.

Модуляция и демодуляция

Модуляция — это процесс кодирования информации в передаваемом сигнале, а демодуляция — это процесс извлечения информации из передаваемого сигнала. Многие факторы влияют на то, насколько точно извлеченная информация воспроизводит исходную входную информацию.Электромагнитные помехи могут ухудшить качество сигналов и сделать невозможным извлечение исходного сигнала. Демодуляторы обычно включают в себя несколько каскадов усиления и фильтрации для устранения помех.

Устройство, которое выполняет и модуляцию, и демодуляцию, называется модемом — имя, созданное путем объединения первых букв MOdulator и DEModulator.

Компьютерный аудиомодем позволяет компьютеру подключаться к другому компьютеру или к сети передачи данных по обычной аналоговой телефонной линии, используя сигнал данных для модуляции аналогового звукового сигнала.Модем на дальнем конце демодулирует аудиосигнал, чтобы восстановить поток данных. Кабельный модем использует сетевые данные для модуляции сигнала поставщика услуг кабельного телевидения.

Иногда сигнал несущей может нести более одного потока модулирующей информации. Мультиплексирование объединяет потоки на одну несущую — например, кодируя сегмент фиксированной продолжительности из одного, затем следующего, например, циклически перебирая все каналы перед возвратом к первому — процесс, называемый мультиплексированием с временным разделением ( TDM).Другой формой является мультиплексирование с частотным разделением каналов (FDM), при котором несколько несущих с разными частотами используются на одной и той же среде.

В другой форме, мультиплексирование с разделением по длине волны (WDM) модулирует несколько длин волн / частот лазера на оптоволоконных каналах большой протяженности для увеличения общей доступной полосы пропускания.

Зачем использовать модуляцию в коммуникациях?

Несколько несущих с разными частотами часто могут передаваться по одной среде, причем каждая несущая модулируется независимым сигналом.Например, Wi-Fi использует отдельные каналы для одновременной передачи данных нескольким клиентам и от них.

Несущий сигнал используется для уменьшения длины волны для эффективной передачи и приема. Поскольку оптимальный размер антенны составляет половину или четверть длины волны, для звуковой частоты 3000 Гц потребуется длина волны 100 км и 25-километровая антенна. Вместо этого, используя FM-несущую 100 МГц с длиной волны 3 метра, антенна должна быть длиной всего 80 см.

Модуляция и рабочий цикл

В беспроводной связи рабочий цикл — это доля времени, в течение которого беспроводная сеть передает радиосигналы.Таким образом, рабочий цикл является важным фактором при оценке электромагнитного излучения, которому подвергается человек. Фактический рабочий цикл может варьироваться в зависимости от загрузки данных в сети и скорости сети. Таким образом, рабочий цикл может зависеть от того, используется ли сеть для VoIP, потокового видео или видео и т. Д.

Что такое модуляция и как ее использовать?

Слышали о модуляторах и модуляциях в производстве музыки, но не совсем понимаете, что они означают? Не волнуйтесь — в этой статье мы рассмотрим, что такое модулятор, как он работает, модуляцию LFO, эффекты и многое другое.Продолжайте читать, чтобы узнать больше!

Что такое модулятор?

В звуке Модулятор — это то, что со временем изменяет (модифицирует) исходный звук или сигнал. Модуляция звука может добавить ощущение движения, добавить или изменить размер или создать глубину. Это один из наименее используемых, но наиболее важных инструментов в наборе инструментов продюсера или микшера и один из элементов, которые добавляют к профессиональному звучанию, которое можно услышать во многих треках.

Самый простой пример модулятора — ручка панорамирования.Панорамирование — это модулятор, потому что он изменяет исходное местоположение звука из центра влево, вправо или где-то посередине.

Двумя наиболее распространенными широкими типами модуляторов, используемых в синтезаторах, являются:

1. Огибающие
2. Низкочастотные генераторы (LFO)

Модуляция и LFO тесно связаны друг с другом. Если вы не знакомы с LFO или осцилляторами и с тем, как они работают, я настоятельно рекомендую прочитать нашу статью о LFO, где я сначала подробно расскажу о LFO и осцилляторах.

Модуляция в синтезаторах

Модуляция требует «Исходного сигнала», называемого модулятором, который управляет другим сигналом, называемым «Несущим сигналом». В посте о LFO мы рассмотрели, как LFO (исходный сигнал) применялся к осциллятору или исходному звуку синтезатора. Я знаю, что это может показаться немного назад. Если синтезатор создал исходный тон, то почему он не считается источником? Терминология здесь может немного запутать, но оставайтесь со мной!

Исходный звук или тон известен как «сигнал несущей». Это происходит из аналоговой и инженерной терминологии, когда впервые был разработан синтезатор.Синтезатор выдает оригинальный тон или звук с помощью генераторов. Между прочим, генераторы являются модуляторами, потому что они изменяют звучание исходного тона. Без осцилляторов звук не изменился бы и не сдвинулся с места. По сути, важный вывод состоит в том, что исходная звуковая волна синтезатора является сигналом несущей, а осциллятор или LFO являются модуляторами (исходным сигналом) этого сигнала несущей.

Это может показаться обратным, поскольку мы могли бы подумать, что Источником был исходный звук, созданный Осциллятором, а Назначением был бы, скажем, LFO.Но звукоинженеры считают, что исходный сигнал вносит изменения. Модификатор изменяет пункт назначения, который является исходным звуком, исходящим от осциллятора (ов).

Это все еще может немного сбивать с толку, поэтому давайте посмотрим на это с ненаучной точки зрения.

Как работает модуляция

Чтобы прояснить это, давайте вернемся к аналогии с бассейном, представленной в посте LFO (ссылка в разделе «Что такое модуляция?»). Представьте, что вы лежите на плоту в бассейне.Вы — Несущий Сигнал. Допустим, кто-то прыгает в бассейн с правой стороны. Волны (LFO) являются источником сигнала (источник здесь означает источник модуляции). Когда волна ударяется о ваш плот, она перемещает вас влево, модулирует или перемещает вас. Исходный сигнал (волна) толкал вас, сигнал-носитель, в противоположном направлении, создавая движение (модуляцию).

Другой способ представить это — модель «Источник> Назначение». Источник по-прежнему является сигналом источника модулятора.Пункт назначения — это то, на что действует Источник или Модулятор. В примере с синтезатором Источник, LFO воздействует на Назначение синтезаторного звука, создаваемого Осцилляторами.

На изображении ниже я использовал стрелки, чтобы указать, как поток звука работает в типичном аналоговом синтезаторе. Осцилляторы находятся вверху, а затем стекают вниз к модуляторам (которые применяются к сигналу, исходящему от осцилляторов). В случае с этим синтезатором сначала идут конверты, за которыми следуют LFO.

Свойства модуляторов

Некоторые модуляторы, такие как LFO, производят сигнал … но не производят звук. Это связано с тем, что сигнал настолько слабый, что он находится ниже диапазона человеческого слуха. Задача Модулятора — изменить исходный звук, а не произвести его сам. Когда мы слышим, как модулятор применяется к звуку, в результате получается другой звук из-за модуляции, а не из-за того, что модулятор добавил свой собственный звук в микс. Почти каждый параметр эффекта или инструмента можно модулировать, что приводит к интересным результатам!

Использование модуляции

Модуляторы могут использоваться для:

1.Измените высоту звука
2. Измените усиление или громкость
3. Измените положение фильтра на звуке
4. Переместите элементы управления эффектами и инструментами

Типовые модуляторы

Общие модуляторы включают:

1. LFO
2. Огибающие ADSR
3. Колеса модуляции
4. Пошаговые секвенсоры
5. Эффекты модуляции

Итак, давайте рассмотрим их поближе.

Модуляция LFO

LFO играют важную роль в модуляции.Как мы видели в подробном посте о LFO, LFO производит низкочастотный сигнал (отсюда и его название), который влияет на исходный звук или «сигнал несущей».

Мы видели, как форма используемой формы волны меняет то, как LFO модулирует исходный звук в синтезаторе. LFO имеют множество форм волны, каждая из которых имеет свою характерную форму. Мы также видели, что LFO имеет элементы управления, которые изменяют глубину (амплитуду) и скорость (скорость) применяемого сигнала. В синтезаторе мы часто будем использовать параметр Frequency Filter Cut Off, Volume или Resonance в качестве одного из элементов для модуляции.Желтые стрелки на изображении ниже иллюстрируют некоторые из наиболее распространенных элементов для модуляции, а красные стрелки указывают источники модуляции, модулирующие эти общие элементы.

Конверты ADSR

ADSR расшифровывается как Attack, Decay, Sustain и Release. Это четыре отдельных конверта, которые обычно сгруппированы на синтезаторе и перечислены как ADSR. У них часто есть ползунки, похожие на ручки усиления на студийной консоли. Их довольно просто понять, но давайте разберем их:

1.Атака — это скорость реакции конверта на входящий сигнал. Если вы едете на велосипеде и находитесь на вершине холма, и кто-то говорит: «Иди», как быстро вы начнете торговать вразнос? Будет ли он быстрым, как гонщик, когда опускается стартовый флаг? Или будет медленнее, как будто кто-то спит за рулем, не обращая внимания? Чем быстрее реакция (Атака), тем быстрее огибающая влияет на исходный сигнал.
2. Распад — время, за которое Конверт завершает свою работу.Сколько минут или секунд вам понадобится, чтобы добраться до подножия холма?
3. Сустейн — как долго будет действовать работа огибающей? Какова длина этого холма (на расстоянии) сверху вниз?
4. Release — в какой момент времени, после того как мы дойдем до конца сустейна, огибающая остановится? Когда вы достигнете подножия холма, сколько времени вам понадобится, чтобы полностью остановиться после торможения.

Собирая все это вместе, когда исходный звук (несущая) проходит через конверт, Attack определяет, как долго звук будет проходить, прежде чем он применит конверт.Затем сустейн определяет, как долго огибающая применяет свой эффект до того, как сработает затухание, и приказывает остановиться. Release определяет количество времени, по истечении которого конверт полностью остановится.

Колеса модуляции (колеса модуляции)

Модуляция или колесо модуляции — это круглое колесо аппаратного синтезатора или MIDI-клавиатуры. Программный синтезатор также обычно изображает это колесо. Колесо модуляции само по себе ничего не может делать, пока ему не назначен модулятор.Например, если мы назначаем высоту тона колесу модуляции, при перемещении колеса вперед или вверх высота звука повышается. Перемещение вниз приводит к уменьшению высоты тона. Мы можем назначить другие модуляторы, такие как громкость, отсечка фильтра или вибрато, на колесо модуляции.

Пошаговый секвенсор

Пошаговые секвенсоры — это программируемые модули, которые позволяют создавать паттерны нот. Когда мы создаем MIDI-регион в DAW, открывается окно, позволяющее рисовать ноты, — это пошаговый секвенсор. Драм-машины содержат пошаговые секвенсоры.В пошаговом секвенсоре мы программируем или рисуем ноты, значения нот и высоту тона в паттернах.

Самый распространенный пример — это бас-барабан. Обычно мы рисуем 4 четвертных ноты на такт. Каждая четвертная нота помещается на долю 1, 1.2, 1.3 и 1.4, представляющую 4 доли удара в одном такте. ARP будет иметь образец нот, нарисованных по шаблону, движущемуся вверх и / или вниз по высоте, размещенному на серии тактов. Вы можете создавать сложные ритмические паттерны, определяя расположение ноты, а также продолжительность звучания ноты.Объединение этих групп создает интересные ритмические узоры. Вы также можете использовать пошаговый секвенсор для модуляции звука.

Также можно использовать источники модуляции

, такие как регуляторы частоты среза фильтра, громкости или скорости. Примером этого является использование каждого шага для перемещения фильтра или отсутствие изменения скорости каждого шага в зависимости от шагов в последовательности. Ниже приведено изображение пошагового секвенсора в Ableton Live с запрограммированными барабанами и инструментами.

Эффекты модуляции

Эффекты модуляции

— это группа эффектов, некоторые из которых вы, возможно, никогда не считали модулятором.В их числе:

1. LFO
2. Chorus
3. Flanger
4. Phaser
5. Vibrato
6. Tremolo
7. Auto Pan

Все они считаются модуляторами, потому что они добавляют движение, ширину, глубину или изменяют характер исходного звука.

В предыдущем посте мы уже подробно рассмотрели, что такое LFO и как он работает как модулятор. А теперь давайте подробнее рассмотрим некоторые другие модуляторы в этой группе.

Припев

Хорус берет исходный сигнал (звук), дублирует его один или несколько раз, добавляет сдвиг высоты тона и задержку к дубликатам, а затем смешивает его с исходным звуком.LFO Модулирует задержку и высоту звука между сигналами. Регуляторы глубины и скорости LFO определяют, какая часть эффекта применяется. Хорус добавляет стерео ширину и толщину к исходному звуку, делая его более ярким. Это отлично подходит для звука, который кажется слабым или слабым. Припев также можно использовать в вокале, чтобы сгладить его или создать интересный эффект.

Фланжер

Флэнджер имеет много общих характеристик с хорусом в том, что он берет исходный сигнал, дублирует его и добавляет небольшую задержку, управляемую LFO.Флэнджер использует более короткую задержку, чем хорус. Флэнджер также часто имеет дополнительную опцию для подачи сигнала Flanged обратно в исходный сигнал, чтобы усилить эффект. Короткая задержка создает кружащийся, почти подводный звук. Увеличение обратной связи создаст металлические звуки.

Phaser

Phasers, также известные как Phase Shifters, производят звук, похожий на Chorus и Flanger, но эффект более тонкий. Фейзер разделяет исходный сигнал на две идентичные копии, модулирует одну из копий, а затем смешивает их вместе.Фейзеры сдвигают фазу (сдвигает волновой файл немного вперед или назад во времени по сравнению с исходным звуком) формы волны одного скопированного сигнала, а не задерживают его, как хорус или фленджер. LFO используется для модуляции фильтра между сдвинутыми по фазе сигналами.

Тремоло

Тремоло — это эффект, который ритмично изменяет громкость сигнала. LFO контролирует глубину и скорость громкости. Как и LFO, Tremolo часто имеет множество волновых форм, из которых можно выбирать, как громкость возрастает и падает.В зависимости от настроек тремоло может пульсировать или иметь более резкий эффект.

Вибрато

Вибрато изменяет высоту звука. Подобно Tremolo и LFO, Vibrato обычно имеет множество форм волны на выбор, с помощью которых можно управлять повышением и понижением высоты звука. LFO управляет глубиной и скоростью звука. Вибрато помогает звуку выделиться в миксе.

Автоматическое панорамирование

Эффект автопанорамирования ритмично изменяет позицию панорамирования сигнала.Большинство автопанорамирования имеют различные формы волны на выбор, с помощью которых можно управлять функциями панорамирования. LFO управляет скоростью панорамирования и шириной стерео для левого и правого каналов. Эффекты автопанорамирования также могут изменять амплитуду сигнала.

Другие виды модуляции

Хотя модуляция важна для синтезатора, это не единственное устройство, в котором используются модуляторы. Как мы видели в сообщении о LFO, некоторые DAW, такие как Ableton Live, имеют независимые модуляторы (Chorus, Flanger, Phaser, Auto-Pan, Auto-Filter, LFO и т. Д.), Которые можно применять к звукам или другим устройствам вне синтезатора. .Это означает, что мы можем взять существующий аудиофайл, придать ему форму и больше движения, не касаясь синтезатора!

Модуляторы

также используются в других устройствах, таких как искажение и насыщение. Плагин Ravage Distortion от SoundSpot использует LFO и другие устройства модуляции для анимации искажения.

Saturn 2

Fab Filter использует устройства модуляции для создания интересных эффектов с насыщенностью и искажением.

Последние мысли

Модуляция может оживить трек, добавив ощущение движения, добавив или изменив размер или создав глубину.Это важный инструмент, о котором часто забывают, но помните, что небольшая часть имеет большое значение. Использование слишком большого количества может испортить трек — так что будьте осторожны и наслаждайтесь творчеством!

| cta-link type = ’производители’ |

Итак, теперь, когда вы расширили свои знания о модуляторах и модуляции для использования в производстве музыки, мы хотим помочь привлечь внимание к этим трекам, продвигая вашу музыку и улучшая ваше присутствие в потоковом режиме! Кроме того, посетите нашу страницу возможностей синхронизации, чтобы транслировать музыку на ТВ и в кино.Попробуйте бесплатно сегодня, зарегистрировавшись или нажав кнопку под

Ваша музыкальная карьера

Вперед.

«Чтобы добиться успеха в этом бизнесе, нужно убедиться, что у вас есть все необходимое для успеха.”

Чего вы можете ожидать от наших информационных бюллетеней:
  • Новости и советы отрасли
  • Возможность отправлять свою музыку и сотрудничать с другими
  • Бесплатное программное обеспечение и ресурсы
  • Бесплатное членство в Music Gateway

Вы уверены, что это правильный адрес электронной почты?

Спасибо! Информационные бюллетени будут отправлены по адресу:.
Это правильный адрес электронной почты? Если нет, то можете поправить. Нежелательная почта? Черт возьми, мы тоже это ненавидим!

Нажмите здесь, чтобы получать нашу рассылку!

Новости и возможности

Спасибо! Информационные бюллетени будут отправлены по адресу:.
Это правильный адрес электронной почты? Если не, вы можете это исправить.

Попробовать бесплатно

Все, что нужно для продвижения и заработка.

Зарегистрируйтесь сегодня для получения полностью бесплатной 14-дневной пробной версии Music Gateway.
  • Лицензия на музыку к фильмам, телевидению и рекламе
  • Управляйте музыкой и метаданными
  • Отправлять музыку лейблам и издателям
  • Создание плейлистов для демонстрации представителям A&R
  • Сотрудничать с другими и предлагать работу
  • …и многое другое!
Начать бесплатную пробную версию Кредитная карта не требуется.

Скачать бесплатно

Загрузите свой БЕСПЛАТНЫЙ набор художников .

Получите бесплатный набор артистов, когда зарегистрируетесь в полностью бесплатная 14-дневная пробная версия Music Gateway.
  • 5 ГБ + образцов
  • Плагины VST
  • Рабочие файлы и шаблоны Midi
  • Отраслевые руководства и инструкции
  • Список кураторов Spotify
  • …и многое другое!
Начать бесплатную пробную версию Кредитная карта не требуется.

Возможно, вас заинтересуют некоторые из наших услуг…



.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
