Что такое динамометрический ключ. Конструкции и разновидности. Обзор

Динамометрические ключи можно рассматривать, как одну из «ветвей» семейства гаечных ключей. Их существует достаточно много разновидностей, которые очень полезно различать, прежде, чем выбрать подходящий под конкретную операцию.

В общем, динамометрический ключ — инструмент, незаменимый в случаях, когда необходимо знать, насколько качественно закручено резьбовое соединение. Использование динамометрического ключа позволяет исключить:

  • неплотное соединение узлов;
  • срыв резьбы;
  • механическую поломку болтов;
  • скручивание и растрескивание трубок;
  • пережатие и поломку граверов.

Каждое изделие, в зависимости от того, из какого материала оно сделано, имеет предел прочности, в соответствии с которым ограничивается максимальное усилие его затяжки. Узнать этот порог можно из паспортных данных оборудования с указанием максимального или рекомендуемого усилия затяжки, после чего выставить на ключе требуемую величину срабатывания.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Динамометрический ключ используется для выполнения следующих работ:

  1. Обтяжка резьбовых и болтовых соединений в электроустановках.
  2. Работы с автомобильным двигателем, ходовой частью.
  3. Обтяжка резьбовых соединений водяных и газовых шлангов.
  4. Соединение накидных гаек в переходах между медными или пластиковыми водоводами.

Виды динамометрических ключей

По способу индикации и настройки, все динамометрические ключи можно разделить на несколько категорий.

1. Ключи динамометрические с предустановленным моментом затяжки, нерегулируемые.

Данные ключи настроены на работу с определенным усилием и не могут перестраиваться пользователем. Это является их достоинством и недостатком одновременно, поскольку данный ключ обладает высокой надежностью, но при этом узкоспециализирован.

2. Ключи динамометрические с предварительно выставляемым моментом затяжки.

Эти ключи просты и надежны, благодаря чему они получили широкое распространение.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру С помощью регулировки усилия сжатия пружины данные ключи могут настраиваться на срабатывание при необходимом усилии затяжки. Срабатывание сопровождается специфическим щелчком и коротким свободным перемещением рукоятки ключа. Использовать данные ключи можно для работы с различными удлинителями и шарнирными ключами в местах, где нет возможности видеть индикацию.

Большинство моделей в базовой комплектации снабжаются трещоточной головкой или комплектом рожковых насадок.

3. Ключи динамометрические со стрелочной индикацией создаваемого усилия.

Благодаря стрелочной индикации прибор можно применять для затяжки различных соединений с неодинаковым допустимым моментом вращения без его перенастройки. Такой ключ может оказаться неудобным при необходимости выполнить затяжку соединений в местах, не обеспечивающих к ним свободный доступ, так как во время работы может быть не видна стрелочная индикация.

4. Ключи динамометрические с цифровой индикацией создаваемого усилия.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Позволяют с большой точностью контролировать усилие затяжки элементов (до десятых, и даже сотых Нм), что особо важно при монтаже электроники и выполнении ремонта автомобильных узлов.

5. Комбинированные динамометрические ключи с выставляемым моментом затяжки и стрелочной или цифровой индикацией прикладываемого усилия.

Эффективно предохраняют от случайного приложения излишнего крутящего момента в сочетании с возможностью постоянного контроля величины прикладываемого усилия на индикаторе.

По внешней форме динамометрические ключи можно разделить на следующие виды:

  • Динамометрические ключи-отвертки, используются для работы с электроникой и различными хрупкими механизмами.

  • Ручные динамометрические ключи. Могут иметь различную форму и рабочий предел, являются наиболее распространенными как в домашнем хозяйстве, так и на производстве.

  • Промышленные динамометрические ключи. Предназначены для использования на автоматизированных конвейерах, крупных ремонтных и производственных площадках.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Устройство динамометрического ключа

В зависимости от специфики применения и производителя, устройство динамометрического ключа может незначительно отличаться, но при этом он будет содержать общие для всех типов ключей узлы.

  1. Съемная насадка (трещотка).
  2. Штифт-фиксатор насадки.
  3. Корпус с пружиной.
  4. Измерительная шкала.
  5. Регулировочная ручка.
  6. Фиксатор выставленного усилия срабатывания.

Виды насадок, используемых в динамометрических ключах

В комплекте с динамометрическим ключом могут использоваться различные типы насадок.

Насадки: 1 — рожковая; 2 — накидная; 3 — головка с трещеткой; 4 — радиусная; 5 — специальной формы; 6 — накидная с разрезом

Наиболее удобными и востребованными являются насадки с трещоточной головкой. Данный механизм позволяет ускорить процесс обтяжки, он эффективно стыкуется с мультипликаторами и наборами торцевых головок.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру За счет возможности реверса механизма динамометрический ключ можно использовать не только для затяжки, но и для раскручивания резьбовых соединений.

При необходимости приложения к скручиваемым узлам значительного затягивающего или раскручивающего усилия совместно с динамометрическим ключом могут использоваться мультипликаторы. Данное устройство по своей сути является редуктором, позволяющим повысить передаваемое на механизм усилие затяжки.

На рынке динамометрических ключей и различных аксессуаров к ним лидирующие позиции занимают производители из Германии и Японии. Ключи, изготовленные известными брендами, отличаются высокой точностью измерения момента и надежностью, но при этом их стоимость неоправданно высока.

Китайские и тайваньские производители выпускают достаточно качественную продукцию по вполне демократическим ценам, на которую стоит обратить внимание, как любителям, так и профессионалам.

Для работы с электроникой необходимы динамометрические ключи с рабочим диапазоном от 0,1 до 10 Нм.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру В силовой электронике, для работы с автомобилями, сантехникой и отоплением пригодится ключ с рабочим диапазоном от 20 до 120 Нм, такой диапазон охватывает большую часть проводимых работ.

Так, что ручной динамометрический ключ с предварительно выставляемым моментом затяжки может стать полезным дополнением в наборе инструмента сантехника, автослесаря и профессионального электрика, заменив обычный ключ с трещоткой.

Ключ моментный КМ-600 предназначен для затяжки с контролем моментом.

При прокладке или ремонте железнодорожных путей как никогда верен слоган из старой рекламы сотового оператора: «Точность никогда не бывает лишней». Действительно, ведь одна плохо закрученная гайка или болт могут повлечь за собой сход целого состава и многомиллионные убытки и затраты на восстановление участка пути и контактной сети.Именно высочайшие требования к безопасности железнодорожного движения заставляют поставщиков инструмента и мерительной техники постоянно улучшать свою продукцию, чтобы путейцы могли оперативно и качественно обслуживать путь.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Железнодорожное машиностроение постоянно модифицирует выпускаемое оборудование,  инструмент, агрегаты и малую механизацию. Эволюция коснулась даже такого на первый взгляд простого изделия какпутевойгаечный ключ. Сегодня ООО «Кубаньтрансмаш» предлагает путейцам самое оптимальное решение для контролируемой затяжки стыковых, клеммных,закладныхболтови шуруповрельсового скрепления. Моментный ключ для пути КМ-600 имеет измерительную индикаторную головку, которая позволяет контролировать момент затяжки на каждом участке полотна с максимальной точностью. Моментные путеизмерительные (динамометрические) ключи от Кубаньтрансмаш это гарантированная затяжка резьбовых соединений с контролируемым крутящим моментом.

Предназначение путевого индикаторного ключа КМ-600

Основная задача всего спектра путевого инструмента это оперативное и локальное выполнение сложных работ без привлечения тяжелых высокопроизводительных путевых машин. Подбивка шпал, отвинчивание и завинчивание гаек и болтов рельсовых скреплений, закручивание и откручивание путевых шурупов, шлифовка рельса и стрелочных переводов, подъем рельсошпальной решетки, сверление отверстий в рельсах, резка рельса, всё это является стандартной и ежедневной работой для десятков тысяч путейцев по всей сети.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Но наиболее важным следует считать даже не само проведение ремонтных работ, а финишный контроль выполненного объема путевых работ. Ключ моментный шкальный КМ-600 отлично справляется с этой задачей, он осуществляет точную затяжку закладных болтов, шурупов, стыковых, клеммных и закладных болтов рельсовыхскрепленийсогласно норм и требований технологического процесса. Наш путевой динамометрический ключ работает практически со всеми известными видами скреплений (КБ, ЖБ, ЖБР и так далее), которые применяются на сети ОАО «РЖД».

Ключ моментный КМ-600 используется для серийногозакручивания гаек с контролируемым моментом силы. Ключ моментный КМ-600 применяется исключительно для правой резьбы.Такие ключи хорошо подойдут для затяжки гаек рельсовых креплений и шуруповкак во время текущего обслуживания, так и во время капитального ремонта. Ключ КМ-600 позволяет с идеальной точностью затянуть резьбовое соединение, не повредив его.

За подобную функциональность ключ КМ-600 полюбили не только железнодорожники всей России и некоторых стран ближнего зарубежья, но и автослесари, высотные монтажники и другие мастера, в чьей профессии требуется точная и простая затяжка промышленных резьбовых соединений.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Устройство путевого ключа КМ-600

Путевой ключ КМ-600 состоит из корпуса, в который органично встроен стрелочный индикатор, удлинителяи комплекта сменных ключей различных размеров зёва. При поступлении импульса силы на рукоять ключа, она передаётся на измерительный стержень, что позволяет замерять и точно отслеживать крутящий момент. Сама ручка покрыта резиной, что значительно повышает удобство использования ключа, ведь с такой ручкой ключ не выскальзывает и не врезается в руку монотонной  повседневной работе.
Все эти неоспоримые преимущества моментного ключа производства «Кубаньтрансмаш» сделали его наиболее популярным ручным мерительным инструментом среди путейцев России от Комсомольска-на-Амуре до Мурманска. Массовое применение динамометрические ключи КМ-600 нашли на путевых машинных станциях (ПМС), в звеносборочных базах и на дистанциях пути по всей сети ОАО «РЖД». Ключи моментные позволяют стабильно и гарантированно затягивать стыковые, клеммные, закладные болты и шурупов, повышая безопасность движения.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Достоинства железнодорожного ключа с индикацией момента затяжки КМ-600

КМ-600 — это настоящий подарок для путейцев, качественный и надёжный железнодорожный динамометрический ключ для ежедневной работы.Он не только выполняет свои прямые обязанности, то есть закручивает резьбовые соединения, но и обладает множеством других преимуществ. Первое из них — это качество выполняемой с помощью подобного инструмента работы. Ключ обладает поистине прецизионной точностью, котораярегулируется с помощью специального регулятора, при необходимости можно идеально закрутить гайку на железнодорожном полотне с точностью до 1 даН*м.Не нужно напоминать, что когда на кону человеческие жизни, такая опция у ключа становится не просто востребованной, а обязательной.

Ключ моментный КМ-600 при всей своей визуальной тяжести очень лёгок,потому что изготавливается из специального прочного сплава. Несмотря на небольшой вес, ключ крепок, прочен и долговечен, его можно применять без опасений по поводу поломки даже на самых, казалось бы, «гиблых» участках пути, где гайки и болты окончательно заржавели.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Удобная резиновая ручка не даст инструменту выскользнуть или болтаться в руке, что добавляет удобства для железнодорожных тружеников и повышает эффективность работы путейцев. Качественная и эргономичная деревянная упаковка с идеально выверенным ложементом под каждую мелкую деталь делают путевой ключ для измерения момента затяжки удобным для транспортировки.

КМ-600 устойчив к температурным перепадам и надёжно работает как при минус сорок, так и при плюс пятьдесят. Даже при изнурительной жаре моментный ключ работает в штатном режиме, его показания не искажаются, оставаясь идеально точными. Также наши ключи не боятся влаги, могут использоваться при повышенной влажности или привысоком/низком атмосферном давлении.

Крепление сменных ключей осуществляется с помощью затяжного механизма, который гарантирует, что насадка останется на месте даже при особо сильных нагрузках. Как отмечают путейцы, КМ-600 — это настоящий железнодорожный ключ: мощный, дебелый и надёжный в любое время года и суток, как настоящий локомотив.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру При этом ключ безупречно точно показывает момент затяжки.
Мы внесли много конструкторских изменений в первоначальную конструкцию моментного ключа, что позволило добиться высочайшего уровня эргономики и отличных эксплуатационных характеристик. Очень важно и то, что наши путевые измерительные ключи в процессе эксплуатации не требуют ежедневного обслуживания и ежеминутной поверки.

Помимо прочности и точности, моментный ключ с индикацией КМ-600 отличает ещё и беспрецедентное удобство использования. Ручка КМ-600 выполнена по всем требованиям эргономики, не говоря уже о нормах безопасности и эксплуатации. С таким ключом рабочий не натрёт рук, не обожжётся, взяв раскалённый на солнце инструмент, устройство не будет выскальзывать. Одним словом, КМ-600 крайне комфортен в использовании, что подтверждают сотни и тысячи железнодорожников по всему миру.
Точность и крепость ключа гарантируют его долгий срок службы. При этом его практически не нужно калибровать, достаточно производить поверку на динамометрическом стендесогласно требований установленных в ОАО «РЖД».Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Все наши ключи с индикаторной головкой идут с завода откалиброванными и протестированными.

Технические характеристики путеизмерительного ключа КМ-600

Ключ моментный шкальный КМ-600 имеет такие технические характеристики:

Наименование параметра Значение параметра
Диапазон измерений, даН*м 10...60
Масса, кг, не более 7
Цена деления шкалы, даН*м 1
Предел допускаемой относительной погрешности не более 5%
Размер ключей, мм 36; 24; 41
Габаритные размеры, мм, не более:
- длина 1085
- ширина 90
- высота 50



Путевые ключи с контролем затяжки от производителя

Даже такой хороший мерительный инструмент как КМ-600 может быть выполнен некачественно и из плохих материалов, что в итоге отразится в неточном измерении.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру В народе это называется «китайской подделкой», но не только наши бывшие друзья по соцлагерю могут изготовить некачественный моментный ключ. На сегодняшний день в магазинах и на строительных рынках встречаются в основном ключи, изготовленные малоизвестными компаниями, потому как розничные торговцы предпочитают более дешёвый товар, который порой производится на коленках в гаражах или собирается из азиатских комплектующих.Если Вы хотите купить качественный динамометрический ключ для обслуживания железнодорожного пути, тогда Вам лучше сразу обращаться напрямую к производителю. Мы являемся заводом изготовителем с мощной технологической базой, современной метрологической лабораторией и большим опытом производства динамометрических ключей для жд пути. Помимо путеизмерительных моментных ключей мы также производим огромный ассортимент малой механизации для строительства и обслуживания железнодорожных путей.  Мы обладаем собственными производственными площадями и сплоченным профессиональным коллективом, поэтому способны выполнить в срок даже очень крупные заказы.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру В работе мы используем только качественные материалы и комплектующие, поэтому путевые динамометрические ключи нашего производства зарекомендовали себя крепкими, точными и долговечными помощниками.


Чтобы заказать ключи КМ-600 или каталог инструментов и техники, которую выпускает наше предприятие, Вам достаточно позвонить по телефону +7 (86137) 7-55-80 или электронной почте [email protected]

Динамометрический ключ! - Статьи - Официальный дистрибьютор. Профессиональный слесарный инструмент Kamasa Tools

Динамометрический ключ



            Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас.  В первую очередь, зачем нужен такой ключ?  Необходим он для закручивания резьбовых соединений  с определенным  усилием, так называемым моментом силы или моментом затяжки.  Единицей измерения для момента силы является ньютон-метр, рус.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Нм,  англ. Nm.
            Так вот в технических данных по обслуживанию автомобиля  или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием.  И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений,  а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники.  И в решении данной задачи надежным помощником станет динамометрический ключ.
            Динамометрический ключ внешне похож на трещотку, с основным отличием –  это наличие у него шкалы,  по которой определяется прикладываемое ключом усилие  на гайку.
            Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть  высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально.
            Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу.  Динамометрические ключи охватывают, ограниченный  диапазон  усилий.  Например от 5 до 25 Нм.,  от  70 до 350 Нм. и т.д.  Вот эта основная шкала и отображает, в каком диапазоне работает ключ.
            Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр,  и накручиваем в основание ключа  движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа. Когда движимая рукоятка дойдет до отметки  98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру   В суме 98+2 получим 100Нм.


            Дальше на ключ нужно надеть торцевую головку необходимого размера, и начать закручивать гайку. При достижении усилия в 100 Nm,  Ваш ключ издаст характерный щелчок,  он будет даже больше прочувствован Вашей рукой, нежели воспринят на слух. Это будет означать, что необходимое усилие достигнуто, и затягивание нужно остановить. Если кого-то интересует, что же будет происходить с ключом дальше, если не остановиться, отвечу, ничего, он будет щелкать каждый раз при затяжке и работать как обычный вороток, продолжая закручивать  вашу гайку все сильней и сильней. Но зачем тогда покупать динамометрический ключ?
            Не используйте динамометрический ключ как обычный вороток, если хотите, что бы он прослужил долго, ведь износ инструмента никто не отменял. И самое главное после работы всегда откручивайте ручку назад  в нулевое положение. Так как внутри ключа есть пружина, которая сжимается при затяжке, и если оставить ее на долгое время в сжатом статическом положении то она будет терять свои свойства, что приведет к увеличению погрешности при работе.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру   К слову о погрешности, рекомендуется периодически проводить поверку ключей, ведь нужно быть уверенным, что ключ фиксирует именно то усилие, которое Вам необходимо.  Предупреждаю что количество предприятий производящих такую поверку ограничено, а у государственных служб, такой сервис  дорогостоящий.
            Размер динамометрических ключей в зависимости от диапазона, в котором они работают, может варьироваться от не больших с посадочным квадратом в ¼ до огромных с посадочным квадратом в ¾ . Но бывают ситуации когда усилие с которым нужно затянуть резьбовое соединение превышает  максимально допустимое значение затяжки самого мощного ключа доступного в продаже! Тогда Вам может пригодиться инструмент – мультипликатор. Эторедуктор-усилитель, который с помощью систем шестеренок увеличивает усилие ровно в три раза. Если в мультипликатор вы вставите ключ и выставите усилие в 800 Нм, то при щелчке ключа мультипликатор будет уже выдавать 2400 Нм.

Динамометрические ключи бывают нескольких типов :

1)      стрелочные ( характеризуются невысокой ценой и наибольшей погрешностью в измерениях, порядка 6 %– 8 %, за исключением профессиональных моделей индикаторного типа).Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Подходят для работ не требующих высокой точности при затяжке резьбовых соединений.

2)      Предельного типа (щелчковые) - находятся в среднем ценовом диапазоне, имеют небольшую погрешность (около 4%), большинство из них проходит тарировку на заводе и имеют вложенный сертификат калибровки. Динамометрические ключи предельного типа являются самыми универсальными и часто используемыми как профессиональными работниками СТО, так и любителями.

3)      Динамометрические ключи с цифровой индикацией момента затяжки, являются самыми дорогими, но при этом и самыми точными. Чаще всего используются либо на производстве, либо на СТО. Погрешность составляет около 1%. Имеют функцию выгрузки данных в Excel, функцию программирования последовательности задач и многие другие.

СТРЕЛОЧНЫЙ

Самый недорогой вариант. Внешне похож на трещотку. К телу ключа прикреплена шкала (1)и стрелка (2) . При затягивании стрелка остается на месте, а шкала смещается.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Индикаторного типа – менее удобны в применении (за исключением профессиональных моделей).

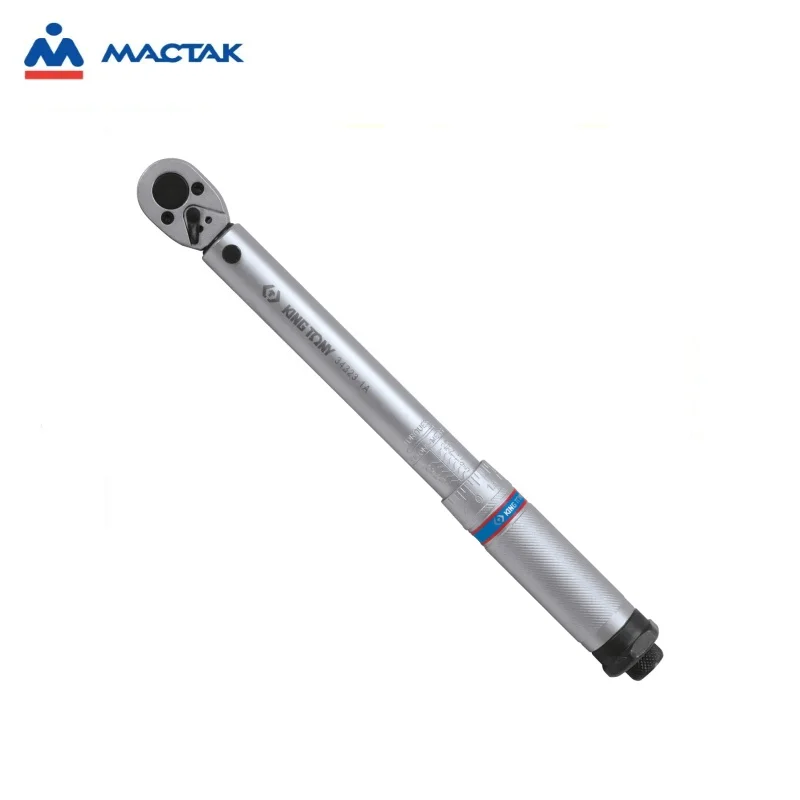

Динамометрический ключ ПРЕДЕЛЬНОГО ТИПА

Данные динамометрические ключи имеют ограниченный диапазон действия, разные размеры и разные посадочные квадраты под головки.  Соответственно при выборе ключа придется это учитывать. Приблизительные значения выглядят так:

от 0,5 кг/м до 2,5 кг/м - квадрат 1/4»

от 1,9 кг/м до 11 кг/м - квадрат 3/8»

от 4,2 кг/м до 21 кг/м - квадрат 1/2»

от 7 кг/м до 35 кг/м - квадрат 1/2»

от 8 кг/м до 40 кг/м - квадрат 3/4»

от 10 кг/м до 70 кг/м - квадрат 3/4»

от 14 кг/м до 200 кг/м - квадрат 1»

Чаще всего усилие на шкале ключа указывается в Ньтонометрах Nm

10 Nm приблизительно = 1 кг/м. Приблизительные моменты затяжки для резьбовых соединений вы можете посмотреть здесь.  Не желательно использовать ключ на крайних значениях рабочего диапазона.

Порядок работы с таким ключом следующий.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Отпускаем стопорную гайку(1) На теле ключа нанесена шкала Nm(2), а на вращающейся рукоятке нанесена цифровая шкала(3). При вращении рукоятки нулевая риска шкалы(3) должна совпасть с риской на теле ключа (2), что и будет выставленным предельным моментом затяжки Nm. Далее вращая рукоятку по часовой стрелке вы прибавляете цифровые значения шкалы (3) к первому выставленному значению до следующего совпадения с нулевой риской. Выставив необходимое усилие, зафиксируйте стопорную гайку и начинайте затяжку. При достижении выставленного усилия раздается громкий щелчок. После этого вращение необходимо прекратить.

Динамометрический ключ предельного типа с масштабированным окном

 Немного дороже по цене, но намного удобнее в использовании. Рукоятка вращается намного легче, стопорная гайка фиксируется щелчком, а не закручиванием и выставленное значение вы видите в готовом виде. ( не надо прибавлять значения к нулевому, как в первом варианте.)

Большинство динамометрических ключей, работают только на затяжку резьбовых соединений с правой резьбой (по часовой стрелке), но есть и исключения, например ключ (с проскальзывающим квадратом)

Электронный динамометрический ключ.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

При ремонте современного автомобиля, достаточно трудно обойтись без динамометрического ключа от Kamasa Tools, даже затяжка легкосплавного литого диска, требует фиксированной затяжки. ( при привышении усилия, диск может просто треснуть). Мы рассказали Вам об основных видах динамометрических ключей. Выбор остается за Вами. Очень надеемся, что эта информация окажется Вам полезной.



Размещено: 28.09.2012

Динамометрические ключи Chicago Pneumatic

Применение динамометрических ключей

Динамическое распределение момента затяжки крепежа на том или ином элементе автомобиля важно для обеспечения качества работ.

  • Затягивание «на глазок» часто практикуют не только автомобилисты, но и работники автосервисов.
  • Недостаточно затянутый крепеж, так и «перетянутый», так как риск того, что он не выдержит из-за механических нагрузок, значительно возрастает!
  • Рекомендуем использоовать динамометрические гаечные ключи для монтажа важных деталей.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру
Как работают ключи с динамометром
  • Динамометрический ключ (динамометрический вороток или динамометрическая трещотка) представляет собой ручной инструмент с механизмом для измерения крутящего момента затяжки.
  • Он включает в себя силовое звено и отсчетное устройство. Приложенное на ключ усилие деформирует силовое звено, после чего деформация передает сигнал отсчетному устройству.

Преимущества динамометрических ключей Chicago Pneumatic

Чикаго Пневматик запускает новую серию CP89. Это новая линейка динамометрических ключей для обслуживания машин и механизмов, шиномонтажа.

Фиксированная трещоточная головка с 54 зубьями, которой оснащен инструмент CP89, обеспечивает высокую точность 4% в соответствии с требованиями EN ISO 6789:2003 и рассчитана на 25000 циклов. Доступны в конфигурации от ¼ до 1 дюйма.

Динамометрические ключи CP89 идеально подходят для обслуживания машин и механизмов, шиномонтажа как на легковых, так и на грузовых автомобилях.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Пользователи оценят удобство регулировки крутящего момента с ручной блокировкой на передней части рукоятки, а также шкалу с точным делением (1 Нм или 1 фут*фунт) на всех динамометрических ключах серии CP. Данные инструменты также отличаются дополнительными характеристиками, такими как:

  • Легкая, но прочная алюминиевая рукоятка, устойчивая к воздействию химических средств, применяемых в мастерских
  • Чувствительный и громкий сигнал достижения необходимого момента затяжки

Для облегчения учета и контроля за устройством, каждый динамометрический ключ CP имеет номер и сертификат калибровки по ISO 6789.

Динамометрический ключ Chicago Pneumatic CP8915 применяется для затяжки резьбовых соединений с точностью 4% в соответствии EN ISO 6789:2003 Прочный храповый механизм с 54 зубьями и кнопкой сброса головки. Имеет черную алюминиевую рукоять. Для удобства хранения и транспортировки предусмотрен пластиковый футляр.

Преимущества

  • Точность 4% в соответствии EN ISO 6789:2003.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру
  • Безотказная работа до 25000 циклов, храповый механизм с 54 зубьями и кнопкой сброса торцевой головки.
  • Черная алюминиевая рукоять, устойчивая к большинству химикатов


Особенности

  • Шкала в Нм и Футо-Фунтах.
  • Регулировка момента при помощи запорного кольца на рукояти.
  • Ощутимый и слышимый сигнал по достижении установленного момента.
  • Поставляется вместе с сертификатом о калибровке ISO 6789.
  • Индивидуальный номер каждого ключа.

Технические характеристики:

  • Квадратный хвостовик – 1/2″;
  • Крутящий момент – 40 – 200 Nm;
  • Градуировка – 1 Nm;
  • Длина – 495 мм;
  • Вес – 1,57кг.

Chicago Pneumatic CP8905 – динамометрический ключ применяется для затяжки резьбовых соединений с точностью 4% в соответствии. Прочный храповый механизм с 54 зубьями и кнопкой сброса головки. Имеет черную алюминиевую рукоять. Для удобства хранения и транспортировки предусмотрен пластиковый футляр.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Преимущества:

  • Точность 4% в соответствии EN ISO 6789:2003.
  • Безотказная работа до 25000 циклов, храповый механизм с 54 зубьями и кнопкой сброса торцевой головки.
  • Черная алюминиевая рукоять, устойчивая к большинству химикатов
  • Компактность: Для работы в зонах с ограниченным доступом

 Особенности:
  • Шкала в Нм и Футо-Фунтах.
  • Регулировка момента при помощи запорного кольца на рукояти.
  • Ощутимый и слышимый сигнал по достижении установленного момента.
  • Поставляется вместе с сертификатом о калибровке ISO 6789.
  • Индивидуальный номер каждого ключа.

Поставка динамометрических ключей Chicago Pneumatic

Мы осуществляем поставку динамометрический ключ  и другого гаражного оборудования  Chicago Pneumatic в города: Аксай, Александров, Аркадак, Армавир, Астрахань, Барнаул, Белгород, Бийск, Биробиджан, Брянск, Великий Новгород, Владикавказ, Владимир, Вологда, Воронеж, Волгоград, Всеволожск, Гатчина, Геленджик, Горно-Алтайск, Донецк, Екатеринбург, Ижевск, Искитим, Иваново, Йошкар-Ола, Калининград, Казань, Калуга, Кемерово, Кимры, Киров, Кисловодск, Ковров, Коломна, Копейск, Краснодар, Красноярск, Крым, Кумертау, Курган, Курск, Ленск, Липецк, Ломоносов, Москва, Магнитогорск, Махачкала, Миллерово, Минеральные Воды, Муром, Набережные Челны, Находка, Невинномысск, Нижний Новгород, Новороссийск, Новосибирск, Октябрьский, Омск, Оренбург, Орел, Орловский, Орск, Павлово, Пенза, Пермь, Петрозаводск, Приморско-Ахтарск, Псков, Пушкин, Пятигорск, Ростов-на-Дону, Рязань, Санкт-Петербург, Самара, Саранск, Саратов, Севастополь, Серов, Симферополь, Смоленск, Ставрополь, Старый Оскол, Сысерть, Тамбов, Тверь, Томск, Туймазы, Тула, Тюмень, Ульяновск, Уфа, Феодосия, Хабаровск, Чебоксары, Челябинск, Шахты, Шадринск, Энгельс, Южно-Сахалинск, Якутск, Ялта и другие города и населенные пункты России.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Chicago Pneumatic предоставит высококачественные, эффективные и эргономичные продукты, которые облегчат выполнение операций по техническому обслуживанию легковых и грузовых автомобилей, замене шин, общих ремонтных и кузовных работ!

Купить динамометрические ключи Chicago Pneumatic по самой выгодной цене Вы можете в нашей компании. Наши инженеры готовы провести профессиональную консультацию и подобрать все необходимое оборудование для вашего гаража или автосервиса.



Как выбрать динамометрический ключ для автомобиля

Динамометрические ключи находят применение там, где требуется расчетное усилие резьбового соединения - в металлообработке, строительстве, ремонте автомобилей.


К сожалению, среди автомобилистов до сих пор в ходу метод «лучше перетянуть, чем недотянуть. «Свернутые головы» вырванные вместе с резьбой болты, свечи и прочие «неприятности» оборачиваются дополнительными трудоемкими работами по их устранению. А всего-то нужно было воспользоваться динамометрическим ключом для автомобиля.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Ответ на вопрос «как выбрать нужный ключ?», в случае с трещоточными ключами звучит просто – воспользоваться инструкцией по эксплуатации и спецификацией, затем в работе дождаться характерного звука. В случае со стрелочными ключами надо просто следить за стрелкой на шкале и вовремя остановить затяжку данного соединения при достижении необходимого усилия.

Как работает динамометрический ключ и где его используют

Динамометрические ключи находят применение там, где требуется расчетное усилие резьбового соединения - в металлообработке, строительстве, ремонте автомобилей.
Что представляют собой ключи с измерительными и установочными элементами? Обычно они состоят из

  • рукоятки;
  • элементов измерения и установки значений;
  • стального корпуса, как правило, с пружиной;
  • гнезда, в которое устанавливаются насадки.

Как правильно использовать ключ, обычно указывается в инструкции по эксплуатации изделия. Здесь есть нюансы работы, учитывающие разные конструкции ключей.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

При работе со стрелочным ключом нужно прикладывать с одновременным визуальным контролем. Как только рекомендованное значение достигнуто, затяжка прекращается.

Прежде чем затягивать гайки предельными ключами щелчкового типа нужно установить требуемое усилие путем вращения подвижного барабана вокруг стержня с гравированными значениями. На неподвижной шкале значения на порядок превышают разметку точной подвижной шкалы.

Все ключи динамометрические и предельные перед работой тарируют. Это вид калибровки, которая обеспечивает точность срабатывания и показаний инструмента. Тарировка проводится на специальных стендах.

Типы динамометрических ключей

Виды ключей классифицируются в соответствие Межгосударственного стандарта и ГОСТа 33530-2015 (ISO 6789-2003). Он определяет:

  • Динамометрические ключи (моментные) показывающие. Они подразделяются на: ключи с жестким корпусом с цифровым, круговым индикатором или шкалой; ключи с упругим телом и торсионом.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру
  • Ключи предельные с градуировкой, регулируемые. К ним относятся: ключи, регулируемые без градуировки; ключи с регулировкой фиксированной.

Какой лучше ключ взять определяет характер предстоящих работ. Письменная инструкция укажет, нужно ли взять профессиональный инструмент или достаточно воспользоваться более дешевым устройством.

Рассмотрим подробнее каждый вид.

Стрелочные ключи

Конструкция такого ключа подразумевает либо наличие размеченной шкалы, либо подсоединение к нему маленького манометра. Устройство, снимающее давление находится в корпусе, стрелка выводит показания на цифровую шкалу. Недостаток в том, что стрелочный ключ не имеет фиксированного стопора, можно «промахнуться» мимо нужной цифры. В остальном, в вопросе: как пользоваться ключом со стрелкой, трудностей не возникает.

Предельные ключи

В автомобильном ремонте – самый распространенный вид моментного инструмента. Предельное значение, при котором устройство щелчкового типа прекращает подачу усилия на головку, устанавливается крутящейся шкалой на неподвижной градуировке стержня.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру При достижении нужного усилия раздается характерный звук.

Цифровые ключи

Внешне, такие ключи схожи с другими аналогами. Отличие в том, что внутренний динамометрический механизм, через датчик, электрически связан с цифровым дисплеем. Устройство дороже остальных видов специальных ключей, но цена компенсируется несомненными достоинствами. Здесь самая низкая погрешность измерения (до 1%), калибровка не требует проведения операции тарировки, достаточно обнулить показания, нажав на специальную кнопку.

В последнее время среди автолюбителей завоевали популярность адаптеры – динамометры. Это изделие электронного типа, оно подсоединяется к трещотке через собственный механический привод. В комплекте имеется переходник для насадок и головок. Питание осуществляется от внутренних аккумуляторов. Прибор универсален, удобен в работе.

На что обратить внимание – важные характеристики

Оптимальным вариантом выбора для авто динамометрического инструмента можно считать наличие комплекта из нескольких ключей разной конструкции.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Для начала нужно уяснить динамический диапазон, в котором производятся затяжки в вашем автомобиле. Сделать это несложно, нужно взять техописание и посмотреть максимальные и минимальные цифровые значения. В этих пределах и подбирать инструмент.

Особый вопрос: «как проверить в домашних условиях эти ключи?». С цифровыми изделиями все ясно, предыдущие значения обнуляют и все. С предельными, шкальными и стрелочными ключами дело обстоит сложнее. Дома или в гараже устроить нормальный стенд для тарировки непросто. Поэтому придется периодически возить инструмент в лабораторию.

Прежде чем приобрести прецизионные ключи, неплохо бы узнать их основные эксплуатационные характеристики. Вот они:

  • Максимальное усиление. Величина, больше которой нельзя приложить усилие на конкретном инструменте, граница шкальной разметки, цифрового диапазона или гравировки.
  • Момент силы. Математически – произведение силы на радиус-вектор, при этом сила тоже векторная величина. Выражается численно в единицах «Ньютон на метр» или Нм.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Главная расчетная величина, именно она указывается в инструкциях.
  • Размер квадрата. От этого значения зависит, какие насадки и головки подойдут к конкретному ключу.
  • Диапазон крутящего момента. Он определяется пределами максимального и минимального усилия, при которых работает конкретный ключ, проще – это границы шкалы. Не рекомендуется покупать инструмент, если он будет действовать вблизи пиковых значений – это снижает точность и повышает вероятность выхода устройства из строя.
  • Точность. Самая высокая точность у цифровых ключей, шкальные, стрелочные и предельные ключи имеют несколько худшие показатели.
  • Вес. Это не столь значимая величина, каждому автолюбителю вполне по силам работать любым типом моментных ключей.
  • Длина. Здесь нужно учитывать компоновку и расположение агрегатов каждого автомобиля, чтобы не случилась ситуация, когда длина инструмента не позволяет действовать им в ограниченном пространстве.
  • Трещотка. Удобное, функциональное устройство, существенно облегчающее работу.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Смотрите также Каталог >>> Ключи >>> Динамометрические

ООО "Путеец" - Ручное рельсосверлильное устройство РСУ-36п

   Сверлильные устройства предназначены для сверления сквозных и глухих отверстий в сплошном материале и для обработки отверстий полученных в заготовке другим способом. Сфера применения этих устройств довольно обширна – от производства до домашней мастерской. Область применения сверлильного устройства определяется максимальным диаметром сверла и габаритами инструмента.

  Ручное сверлильное устройство РСУ-36п с захватом за подошву рельса предназначено для ручного сверления отверстий диаметром 36, 22 мм. в шейке ж.д. рельса Р75, Р65, Р50, Р43.



  Ручное рельсосверлильное устройство РСУ-36п состоит из рамы и шпинделя. Сварная рама содержит две упорные косынки 1, винтовой прижим: винт 2 и прижим 3, хомуты 4 для крепления шпинделя. На раме снизу закреплены винтом сменные пластины  для установки под разные рельсы: для рельса Р75 ставится одна пластина толщиной = 4 мм,  для рельса  Р65 – устанавливается одна пластина = 6 мм, для рельса Р50 – одна пластина 4 мм и две пластины по 6 мм, для рельса Р43 – одна пластина 4 мм и три пластины по 6 мм каждая.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру



Рис.1 Рельсосверлильное устройство  РСУ-36П.

 1-упорная косынка, 2 – винт, 3 – прижим, 4 – хомут.

  Шпиндель (см. рис.2) содержит корпус 3, вал 1, пружину 4, фрикционную гайку 9, прижимную шайбу 6, регулировочную гайку 5 с ручками 10, шестигранник 7, соединённый с валом  шпонкой 14.





рис. 2  Рельсосверлильное устройство  РСУ-36П. Шпиндель.

1 – вал, 2 – винт, 3 – корпус, 4 – пружина, 5- регулировочная гайка,

6 – прижимная шайба, 7 – шестигранник, 9 – фрикционная гайка, 10 – ручки.



  Для корректной работы ручного рельсосверлильного устройства РСУ-36п следует хранить его в  закрытом не отапливаемом помещении, влажность воздуха не должна превышать 70%, а так же следует своевременно проводить техническое обслуживание и ежедневный осмотр.

Ежедневный уход заключается в осмотре, удалении грязи, проверке наличия смазки на винтах  и производится каждый раз после работы с рельсосверлилкой.



Технический осмотр включает проверку плавности вращения вала, а также осмотр целостности составных частей рельсосверлилки.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Осмотр производится перед работой с рельсосверлилкой.



Динамометрический ключ и его основные параметры

Гаечные ключи у многих ассоциируются с обычным ручным инструментарием, который позволяет что-то открутить или прикрутить. Это классические старые модели, не способные выполнять какие-то сложные работы. Новые модели в виде динамометрического гаечного ключа имеют большие функциональные и технические возможности, поэтому популярность подобного приспособления представлена на высоком уровне.

Динамометрический ключ справится с затяжкой резьбовых соединений с нужным крутящим моментом для точной фиксации. Сборка и ремонт оборудования, где сила затяжки играет важную роль, гаечный динамометрический ключ будет лучшим решением. Интернет-магазин http://www.trade-techno.ru/catalog/ruchnoj_slesarnyj_instrument/kljuchi_dinamometricheskie может порадовать вас лучшими техническими предложениями. Динамометрические гаечные ключи качественны и точны при измерении силы затяжки.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Сам корпус создан из высококачественного материала, не ломающегося и не растрескивающегося в результате активной работы.

Устройство динамометрического ключа и принцип его работы

Ключ представлен в виде интегрированного ключа с наличием динамометра для измерений силы затяжки. Все модели гаечного динамометрического ключа можно отсортировать на такие категории:

  • Предельные.
  • Индикаторные устройства.

Устройства предельного типа оснащены шкалой, которая позволяет выставить нужное значение прочности затяжки крепления. Закручивание можно проводить до щелчка, говорящего о максимальной фиксации материала. А вот предельный ключ позволяет провести работы с максимально доступной погрешностью до 4%. Устройства компактны, точны и удобные в использовании, но вот сферы их применения узки по специальности.

Как не ошибиться при выборе? Определитесь с тем, что именно вам нужно. Каждая поставленная задача имеет индивидуальные параметры, поэтому устройство для затяжки должно полностью соответствовать им.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Не стоит для простых задач покупать дорогие устройства, точно так же, как для серьезных задач не подойдут устройства с ограниченными функциональными параметрами.

Лучшие цифровые динамометрические ключи для ремонта в 2021 году

Фото: amazon.com

Динамометрический ключ - это специальный инструмент, который регулярно используется при ремонте автомобилей, чтобы гарантировать, что детали автомобиля не будут недостаточно или слишком затянуты. Механические задачи проще и точнее с цифровыми динамометрическими ключами, которые оснащены цифровым дисплеем, показывающим точное значение используемого крутящего момента. Некоторые из этих устройств оснащены предупреждающими знаками, включая мигающие огни, звуки или вибрацию, которые указывают, когда вы достигли желаемого крутящего момента.

Цифровые динамометрические ключи предварительно откалиброваны. Некоторые позволяют предварительно установить несколько уровней крутящего момента, чтобы вы могли быстро переходить от одной повседневной задачи к другой одним нажатием кнопки.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Впереди ознакомьтесь с некоторыми из лучших цифровых динамометрических ключей, рассмотренных на предмет эффективности, качества и общей стоимости.

  1. НАИЛУЧШИЙ В ЦЕЛОМ: МЕХАНИЗМ «1/2» Динамометрический ключ с гибкой головкой, электронный
  2. НАКОПИТЕЛЬ: eTORK (EC3250) Цифровой динамометрический ключ «Click Style»
  3. НАИЛУЧШИЙ БЛОК ДЛЯ КОВША: eTORK ( EC2250) Цифровой динамометрический ключ Click Style
  4. НАИЛУЧШИЕ ХАРАКТЕРИСТИКИ: ACDelco ARM601-3 3/8 ″ цифровой динамометрический ключ
  5. НАИЛУЧШИЙ ДЛЯ ТОЧНОСТИ: Summit Tools Цифровой динамометрический ключ UltraPrecision
  6. САМЫЙ УНИВЕРСАЛЬНЫЙ: ACDelco Цифровые адаптеры крутящего момента / 8 ″ и 1/2 ″

Фото: Amazon.com

На что следует обратить внимание при выборе лучшего цифрового динамометрического ключа

Не ходите по магазинам, пока не узнаете, какие функции являются наиболее важными в цифровом динамометрическом гайковерте.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Принятие решения о том, насколько эти атрибуты важны для вас, поможет вам найти правильный цифровой динамометрический ключ для ваших нужд.

Точность и единицы измерения

Одна из самых важных вещей, на которые вы обращаете внимание при покупке цифрового динамометрического ключа, - это его точность.Если гаечный ключ не точен, вы можете недостаточно или слишком сильно затянуть его при использовании, что может привести к поломке или ослаблению крепежа во время работы станка. Большинство цифровых динамометрических ключей предварительно откалиброваны с точностью до ± 4%, хотя, безусловно, существуют более и менее точные цифровые динамометрические ключи.

Крутящий момент измеряется в дюймах-фунтах или фут-фунтах, где дюйм-фунт - это сила в 1 фунт, приложенная на 1 дюйм расстояния от точки поворота динамометрического ключа.Фут-фунт - это 1 фунт силы, приложенной на 1 фут расстояния от точки поворота.

Диапазон крутящего момента

Если диапазон цифрового динамометрического ключа слишком мал, типы работ, которые вы можете выполнять с ним, ограничены.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Динамометрический ключ с максимальным радиусом действия менее 100 футов на фунт идеально подходит для простых задач, таких как работа на газонокосилке или велосипеде. Однако гаечные ключи с более низким диапазоном крутящего момента не особо подходят для большинства автомобильных и механических динамометрических ключей.

Некоторые цифровые динамометрические ключи имеют очень широкий диапазон крутящего момента, при этом максимальная сила некоторых динамометрических ключей достигает 1000 футов на фунт.Тем не менее, большинство цифровых динамометрических ключей имеют средний диапазон, который достигает 150 фунт-футов, что более чем достаточно для затягивания гаек на вашем автомобиле.

Многонаправленное натяжение

Многонаправленное натяжение или храповик позволяет пользователю быстро изменять направление гаечного ключа для измерения крутящего момента как по часовой, так и против часовой стрелки. Динамометрический ключ с этой функцией дает пользователю лучший доступ, чем ключ, работающий только по часовой стрелке.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Вы не увидите динамометрических ключей с этой функцией часто, потому что их никогда не следует использовать для ослабления гаек. Это связано с тем, что гайка может сначала заедать, когда вы пытаетесь ее ослабить, и когда динамометрический ключ прикладывает силу, гайка может выскочить вперед и потребовать повторной калибровки гаечного ключа.

Комфортная рукоятка

Большинство динамометрических ключей поставляются с прорезиненной пластиковой ручкой или стальной ручкой с приподнятым захватом. Плюс резиновых захватов в том, что они удобны и снижают утомляемость рук; металлические ручки позволяют лучше контролировать гаечный ключ.Какой бы вариант вы ни выбрали, ручка - важный аспект, о котором следует помнить при поиске нового динамометрического ключа.

При использовании цифрового динамометрического ключа на длительных отрезках времени рекомендуется уделять первоочередное внимание комфорту и выбирать эргономичную рукоятку, при которой не будет судороги руки.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Что наиболее важно, так это то, что выбранный вами цифровой динамометрический ключ имеет рукоятку, за которую можно держать руку, не соскальзывая. Вы должны иметь возможность быстро останавливать движение рукоятки гаечного ключа при достижении желаемого уровня крутящего момента, чтобы не затягивать гайку слишком сильно.

Читаемость шкалы

Цифровые динамометрические ключи имеют большое преимущество по сравнению с другими типами динамометрических ключей, когда дело доходит до их надежности шкалы, поскольку они имеют хорошо заметные дисплеи, на которых отображается текущее значение крутящего момента. Однако размер, оттенки, текст и даже пункты меню на цифровом дисплее различаются для разных продуктов.

Если вам трудно читать мелкий текст, вам может подойти цифровой динамометрический ключ с большим, легко читаемым дисплеем.Если вы работаете в условиях недостаточного освещения, например в гараже или мастерской, ищите цифровой экран с подсветкой. Просто не забывайте держать батареи в цифровом динамометрическом ключе заряженными, иначе вы вообще не сможете читать шкалу.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Функции предупреждения

Замечательная особенность цифрового динамометрического ключа - это предупреждение, которое сообщит вам, когда вы достигнете желаемого крутящего момента на дюйм-фунт или фут-фунт. Некоторые продукты предупреждают пользователей с помощью мигающего светодиода или визуального индикатора на цифровом экране, а другие - с помощью вибрации ручки, звукового сигнала или комбинации двух или более этих сигналов.Визуальные индикаторы на цифровом дисплее могут даже сигнализировать о том, насколько вы превысили оптимальный крутящий момент. Эта функция аварийного оповещения делает затяжку креплений во время работы почти надежной, потому что гаечный ключ говорит вам остановиться.

Автоотключение

Цифровые динамометрические ключи питаются от батарей, которые управляют цифровым экраном, внутренними механизмами измерительного устройства и системами оповещения. Проблема с батареями, конечно же, в том, что они могут разрядиться.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру В этом случае вам необходимо либо перезарядить батареи, либо заменить их, прежде чем вы сможете продолжить работу.

Чтобы продлить срок службы аккумулятора цифрового динамометрического ключа, некоторые модели автоматически отключаются после нескольких минут бездействия. Учитывая, сколько раз вы можете класть и поднимать динамометрический ключ, работая с автомобилем, не выключая его, эта функция автоматического отключения, вероятно, значительно сэкономит вам время автономной работы.

Чемодан для хранения

Цифровые динамометрические ключи - это чувствительные устройства, точность которых может быть снижена, если их ударить о что-либо или уронить на землю.Чтобы защитить устройство и уменьшить количество повторных калибровок, поищите цифровой динамометрический ключ, который поставляется в футляре для хранения.

Корпуса динамометрических ключей для цифровых ключей обычно изготавливаются из твердого и прочного пластика, который защищает инструмент, но при этом легкий и удобный для переноски.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Для дополнительной защиты и безопасности приобретите футляр для динамометрического ключа с внутренней набивкой и запирающейся застежкой.

Наши фавориты

Эти рекомендации по выбору лучшего цифрового динамометрического ключа были выбраны на основе качества, цены и некоторых основных характеристик, упомянутых выше.Ищете ли вы модель с высочайшей точностью или модель, которая не обойдется вам дорого, начните поиск здесь.

Фото: amazon.com

Прежде чем вы достигнете заданного крутящего момента и перетянете крепеж, электронный динамометрический ключ GEARWRENCH предупредит вас вибрацией ручки, жужжащим звуком и твердым светодиодным индикатором, который трудно пропустить. Дисплей на динамометрическом ключе заменяет традиционную шкалу, позволяя устанавливать уровень крутящего момента с помощью интуитивно понятных кнопок на рукоятке.

Этот цифровой динамометрический ключ может измерять крутящий момент как по часовой стрелке, так и против часовой стрелки, но имеет более высокий рейтинг точности в направлении по часовой стрелке, чем в направлении против часовой стрелки (± 2 процента по сравнению с ± 3 процента).Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Его ручка удобна и эргономична, что позволяет работать дольше, пока не устанет рука. Этот продукт также может похвастаться впечатляющим диапазоном крутящего момента от 22 до 250 фут-фунтов.

Фото: amazon.com

Этот цифровой динамометрический ключ имеет механизм разблокировки на шарикоподшипниках, который обеспечивает большую чувствительность, стабильность и точность во время работы.Он имеет фиксирующую ручку, которая предотвращает случайное изменение выбранного крутящего момента. Его дисплей позволяет пользователю мгновенно преобразовывать четыре единицы измерения крутящего момента: фут-фунт, дюйм-фунт, ньютон-метр и килограмм-сантиметр.

eTORK имеет диапазон крутящего момента от 25 до 250 фут-фунтов и может работать с точностью ± 3 процента по часовой стрелке и ± 6 процентов против часовой стрелки. Хотя этот цифровой динамометрический ключ не подает визуального оповещения, когда вы приближаетесь к желаемой настройке крутящего момента, он издает слышимый щелкающий звук, аналогичный звуку, который издает обычный динамометрический ключ, чтобы не допустить чрезмерного затягивания креплений.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру .

Фото: amazon.com

Благодаря низкому диапазону крутящего момента от 2 до 21 фунт-фут, этот гаечный ключ от eTORK отлично подходит для работы с велосипедами, небольшими транспортными средствами для отдыха и двигателями мощных электроинструментов. Его цифровой дисплей может быть настроен для отображения крутящего момента в четырех единицах измерения, включая дюйм-фунт, ньютон-метр, фут-фунт и килограмм-сантиметр.

Корпус этого инструмента из закаленной легированной стали прочен и долговечен, но при этом достаточно тонкий, чтобы поместиться в ограниченном пространстве. Его можно использовать как по часовой, так и против часовой стрелки, с классом точности ± 3 процента по часовой стрелке и ± 6 процентов против часовой стрелки.И он поставляется в жестком пластиковом футляре для переноски.

Фото: amazon.com

У этого цифрового динамометрического ключа есть несколько наворотов, которые сделают вашу следующую ремонтную работу несложной: его встроенная система оповещения издает слышимый жужжащий звук и мигает ярким светодиодным светом, когда вы почти достигли желаемый крутящий момент.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Он также может работать в разных направлениях с точностью ± 2 процента по часовой стрелке и ± 3 процента против часовой стрелки.

Благодаря более низкому диапазону крутящего момента от 2 до 37 фут-фунтов, этот ACDelco подходит для таких задач, как ремонт более мощных электроинструментов, работа с вашим четырехколесным или внедорожным велосипедом или регулировка вашего велосипеда.Он может выполнять измерения в килограммах-сантиметрах, ньютон-метрах, дюймах-фунтах и ​​фут-фунтах и ​​имеет множество режимов для каждого этапа вашей работы: он работает в режиме крутящего момента для приложения давления, в режиме измерения для измерения крутящего момента, пикового значения режим отображения пиковых значений крутящего момента на экране и режим отслеживания для отслеживания текущего приложенного крутящего момента в реальном времени.

Фото: amazon.com

Точность является первостепенной задачей при работе с автомобилем, поэтому неплохо иметь инструмент с высокой степенью точности.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Этот цифровой динамометрический ключ от Summit Tools может похвастаться впечатляющей точностью ± 1%. Это позволяет вам установить целевой крутящий момент, а затем установить гаечный ключ в пиковом или отслеживающем режиме. В пиковом режиме цифровой дисплей будет отслеживать максимальное значение используемого крутящего момента, чтобы вы могли видеть, какое усилие было приложено. Этот режим полезен в ситуациях, когда вы не видите цифровой экран при использовании гаечного ключа.

Режим отслеживания - это обновление в реальном времени текущего применяемого крутящего момента.Оба режима предупреждают вас с помощью мигающего светодиода и звукового сигнала при приближении к желаемому крутящему моменту. Этот цифровой динамометрический ключ имеет диапазон крутящего момента от 7,4 до 147,5 фут-фунтов и может отображать измерения крутящего момента в килограммах-сантиметрах, ньютон-метрах, фунтах и ​​фут-фунтах.

Фото: amazon.com

Этот адаптер для цифрового динамометрического ключа позволяет использовать любой обычный гаечный ключ с храповым механизмом в качестве цифрового динамометрического ключа, и он вполне может быть одним из самых универсальных инструментов в вашей мастерской или гараже.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Компактный адаптер устанавливается на квадратный хвостовик ключа с трещоткой. Он обеспечивает цифровое считывание приложенного крутящего момента на ЖК-экране с подсветкой.

Этот адаптер ACDelco имеет широкий диапазон от 25 до 250 фут-фунтов, разнонаправленную функциональность, точность по часовой стрелке ± 1,5 процента и точность против часовой стрелки ± 2,5 процента. Он также имеет звуковой зуммер и мигающий светодиод, чтобы предупредить вас, прежде чем вы чрезмерно затянете крепления. Когда закончите, просто упакуйте адаптер в прилагаемый жесткий пластиковый мини-футляр.

Преимущества владения цифровым динамометрическим ключом

Цифровой динамометрический ключ - это усовершенствованная версия обычного динамометрического ключа по нескольким причинам: во-первых, цифровое устройство использует встроенные оповещения, включая звук, свет и даже вибрацию. чтобы вы не перетянули крепеж, над которым работаете.

Цифровой дисплей цифрового динамометрического ключа также намного легче читать, чем физический дисплей обычного динамометрического ключа; многие цифровые продукты даже имеют экраны с подсветкой, на которых можно читать в темноте.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Еще одним большим преимуществом владения цифровым динамометрическим ключом является то, что он предварительно откалиброван. Когда вам действительно нужно откалибровать цифровой гаечный ключ, это сделать проще, чем с помощью обычного динамометрического ключа, поскольку цифровой дисплей обеспечивает более точные измерения.

  • Цифровые динамометрические ключи имеют встроенную систему оповещения, которая уведомит вас о достижении оптимального крутящего момента.
  • Цифровой дисплей намного проще использовать для получения точных показаний приложенного крутящего момента.
  • Цифровые динамометрические ключи поставляются предварительно откалиброванными, и их легче калибровать, чем обычный динамометрический ключ.

Часто задаваемые вопросы о вашем новом цифровом динамометрическом гайковерте

Ниже приведены полезные ответы на некоторые из наиболее распространенных вопросов о динамометрических ключах.

В. Что такое цифровой динамометрический ключ?

Цифровой динамометрический ключ - это предварительно откалиброванный динамометрический ключ, который отображает выходной крутящий момент на цифровом экране.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Когда вы достигнете необходимого крутящего момента, гаечный ключ уведомит вас гудком, звуковым сигналом, вибрацией, светом или какой-либо комбинацией этих сигналов, чтобы вы не перетягивали крепеж.

В. Как узнать, точен ли мой динамометрический ключ?

Чтобы узнать, является ли ваш динамометрический ключ точным, вы можете проверить показание крутящего момента на цифровом дисплее по сравнению с известным выходным крутящим моментом. Вот как это сделать:

  1. Закрепите квадратный хвостовик ключа в настольных тисках, чтобы остальная часть ключа могла свободно двигаться.
  2. Измерьте расстояние между квадратом на головке гаечного ключа и точкой на рукоятке, в которой вы держите ключ.
  3. Умножьте расстояние, измеренное на шаге 2, на 20, чтобы найти настройку динамометрического ключа дюйм-фунт.
  4. Повесьте 20-фунтовый груз на тонкой веревке в том месте на рукоятке динамометрического ключа, где вы обычно держитесь (часто отмечено линией).Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру
  5. Если показания на цифровом дисплее совпадают с результатами в дюймах-фунтах на шаге 3, ваш цифровой динамометрический ключ является точным.
  6. Если он неточный, вы можете откалибровать его самостоятельно или отнесите его опытному профессионалу, чтобы он откалибровал его для вас

В. Как вы откалибруете динамометрический ключ?

Вы можете откалибровать динамометрический ключ, используя настольные тиски, 20-фунтовый груз, тонкую веревку или струну (способную удерживать не менее 20 фунтов) и измерительную ленту.

  1. Измерьте длину динамометрического ключа от квадрата на головке до точной точки на рукоятке, в которой вы держите гаечный ключ. Эта линия обычно отмечается уже на динамометрическом ключе, поэтому вам не нужно делать оценку на основе вашего среднего использования.
  2. Вставьте квадратный хвостовик динамометрического ключа в тиски и затяните его.
  3. Умножьте измерение, которое вы сделали на шаге 1, на 20, чтобы найти требуемую настройку дюйм-фунт для динамометрического ключа.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру
  4. Свяжите петлю через 20-фунтовый груз с веревкой и подвесьте ее за конец ручки, на котором вы сделали первое измерение.
  5. Проверьте показание на цифровом дисплее, которое должно соответствовать измерению в дюймах-фунтах, которое вы установили на шаге 3. Если оно не совпадает, переместите гирю к головке или концу цифрового динамометрического ключа, пока не появится показание в дюймах-фунтах. правильно совпадает с тем, что вы ввели.
  6. Измерьте длину динамометрического ключа от квадрата до точки, где висит груз, и умножьте полученное значение на 20 фунтов.
  7. Теперь, когда вы собрали информацию, вы можете рассчитать крутящий момент гаечного ключа по формуле Ta = Ts x (D1 / D2).«Ta» - это приложенный крутящий момент. «Ts» обозначает настройку крутящего момента. «D1» - это расстояние, измеренное на шаге 1, а «D2» - это расстояние, измеренное на шаге 8.
  8. Используя это число, вы можете умножить предполагаемый крутящий момент на разницу, чтобы получить правильную настройку крутящего момента для вашего конкретного динамометрического ключа.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

В. Как часто мне следует калибровать цифровой динамометрический ключ?

Вам следует калибровать цифровой динамометрический ключ не реже одного раза в год; однако, если вы используете его регулярно, вы можете калибровать его два или более раз в год.

10 лучших динамометрических ключей 2020 года - обзоры

Как и большинство прецизионных инструментов, динамометрические ключи требуют значительного исследования при покупке, особенно если вы профессионал, которому нужен действительно надежный инструмент. Несмотря на то, что многие микрометрические гаечные ключи имеют реверсивные храповые головки, их не следует использовать в качестве трещоток по практическим соображениям. Мы также должны отметить, что если микрометр не настроен на высокое значение крутящего момента, вам, вероятно, не следует подвергать внутренний механизм нагрузке.В любом случае правильно настроенный динамометрический ключ может изменить мир к лучшему при правильных обстоятельствах.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Чтобы помочь вам найти подходящий, мы составили список из десяти лучших динамометрических ключей, которые можно купить за деньги.

Лучшие динамометрические ключи - Top List

10. Tooluxe 03703L

С этим динамометрическим ключом вы в любое другое время получите высокоточные показания и в целом значительно улучшите свою работу. Мы говорим об этом, потому что именно этот гаечный ключ идеально подходит для точной затяжки / ослабления болтов и гаек для транспортных средств и оборудования.Его интуитивно понятная шкала имеет калибровку в двух направлениях от 0 до 150 футов фунтов. Устройство изготовлено из прочного стального сплава и устойчивого к коррозии хрома, а черная ручка с текстурированной рукояткой обеспечивает удобство использования.

9. Capri Tools 31200

Обладая приводом 1/4 дюйма и точностью калибровки +/- 3% по часовой стрелке, Capri Tools 31200 обеспечивает высокую точность и диапазон крутящего момента, на который вы можете положиться.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Его высококачественные детали, смазочные материалы и инновационно усовершенствованные внутренние механизмы делают его мощным инструментом для достижения совершенства в повседневном использовании и с долгой ценностью.Он полностью изготовлен из 100% стали и удобен в использовании благодаря ручкам с накаткой для захвата без губ. Также следует сказать, что он обеспечивает диапазон крутящего момента от 20 до 150 фунт-дюймов.

8. Питтсбург Профи 239

Используя сверхмощную систему кулачков и защелок, гаечный ключ Pittsburgh Pro имеет конструкцию с ограничителем щелчка, которая обеспечивает диапазон крутящего момента от 20 до 150 фут-фунтов и точность калибровки +/- 4%. Его можно использовать в любом направлении для универсальности, в то время как его 18-дюймовый привод и оба фута.Показания в фунтах и ​​Нм позволяют точно установить крутящий момент. В целом, это действительно надежный инструмент, который имеет долгую ценность с точки зрения прочности.

7.

Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру EPAuto ST-010-1

Диапазон крутящего момента EPAuto ST-010-1, входящий в число лучших моделей, отличается длительным нагревом с храповым механизмом, изготовленным из закаленного хромованадиевого стального сплава для долговечности и прочности. Его матовая отделка устойчива к царапинам и коррозии, что обеспечивает дополнительную ценность. Для удобства пользователя и эффективности работы он издает щелчок при достижении заданного крутящего момента.Опять же, его двухдиапазонная шкала легко читается, а ручка с накаткой гарантирует нескользящий захват.

6. CDI 1501MRPH

Изготовленная CDI, эта модель динамометрического ключа с легко регулируемым микрометром с 1/4-дюймовым приводом имеет двойную шкалу с двойной калибровкой, а также имеет принудительную блокировку для более превосходной и удобной работы. Это простой и быстрый в установке динамометрический ключ, лазерная шкала которого также легко считывается. Инструмент также может похвастаться быстросъемными кнопками, которые обеспечивают отличную фиксацию гнезда, а также бесшовное извлечение гнезда, а его эргономичная ручка обеспечивает очень удобный захват.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

5. Велосипед VENZO

Этот велосипедный динамометрический ключ незаменим для всех, кто пользуется мотоциклом, байком. Это помогает в безопасной установке болтов и деталей велосипеда. Опять же, это предотвращает случаи чрезмерной затяжки, а также слишком малого крутящего момента, которые могут поставить под угрозу производительность и безопасность вашего велосипеда. Venzo включает в себя высококачественный набор бит, позволяющий быстро и легко достать любые болты. Его крутящий момент колеблется от 2 до 24 Нм, а калибр идеально подходит для карбоновых деталей велосипеда.

4. CDI 2503MFRMH

CDI 2503MFRMH - еще один отличный динамометрический ключ, который обеспечивает надежную работу в тяжелых условиях, позволяющую выдерживать суровые условия любой профессиональной работы. Его ручка слегка накатана, что обеспечивает надежный и противоскользящий захват. Устройство имеет двойную шкалу, калибровку в двух направлениях и имеет подпружиненный фиксатор с положительным опусканием.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Он имеет точные и простые в установке, легко читаемые шкалы с лазерной маркировкой. Кроме того, встроенные кнопки быстрого разъединения обеспечивают надежное удержание гнезда и простое извлечение гнезда.

3. Нейко 00206A

Neiko 00206A - динамометрический ключ для тяжелых гаек и болтов. Его удлиненная рукоятка с контурной рукояткой обеспечивает хороший контроль, а поворот наковальни на 180 градусов повышает универсальность. Устойчивый к коррозии тормозной рычаг изготовлен из прочной хромованадиевой стали для длительного срока службы. Neiko 00206A - идеальный инструмент для любого опытного и серьезного домашнего мастера - отличное решение для этих невероятно тугих креплений.

2.ТЕКТОН 24340

TEKTON 24340 - это 0,5-дюймовый динамометрический ключ с приводным щелчком, обеспечивающий точность калибровки +/- 4%, который позволяет работать с большой уверенностью, без догадок и тенденции перетягивать крепежные детали.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Это поможет вам правильно установить крепеж автомобиля или оборудования и надежно закрепить детали, не повредив их. Благодаря оригинальному дизайну, он прост в использовании и оснащен реверсивной храповой головкой для заворачивания крепежа в любом направлении и измерения крутящего момента по часовой стрелке.

1. ТЕКТОН 24335

Динамометрический ключ TEKTON 24335 является самой продаваемой моделью и пользуется большой популярностью и эффективностью. В 18-3 / 8-дюймовом дизайне он имеет высокий диапазон контрастности, который также является двухдиапазонным, что делает его очень простым для чтения даже в условиях недостаточного освещения. Он прост в использовании и очень надежен, поскольку помогает эффективно затягивать болты. Кроме того, стальная конструкция делает его очень прочным; отсутствие износа, поломки и никаких шансов, что со временем она сломается.

Дополнительные рекомендации от Amazon


Руководство по динамометрическим ключам

Когда болт необходимо затянуть с точным усилием, человек может использовать динамометрический ключ.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Эти инструменты позволяют человеку, работающему с ними, настроить гаечный ключ так, чтобы он либо щелкал, либо уступал место при достижении определенного крутящего момента. Это делает его незаменимым инструментом в тех случаях, когда чрезмерно затянутый винт может повредить материал, на котором используется винт или болт.Это инструменты, которые можно использовать для самых разных работ, от механических цехов до гаражей и практически всего, что между ними.

Хотя, когда большинство людей говорят о динамометрических ключах, звучит так, будто существует только один тип динамометрических ключей, на самом деле существует множество различных типов. Они не только бывают самых разных размеров: от привода 1/4 дюйма до привода 3/4 дюйма, но они также бывают разных размеров, включая модели с крутящим моментом луча, момент щелчка и электронные модели крутящего момента. .В этом руководстве мы рассмотрим некоторые основы работы с этими гаечными ключами, чтобы потребители могли купить тот, который подходит для приложения, в котором они собираются его использовать.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Типы различных динамометрических ключей

Теперь, когда мы подготовили почву для использования динамометрических ключей, пришло время поговорить о некоторых из различных типов доступных динамометрических ключей. Ниже приведен краткий обзор каждого типа.

Динамометрические ключи балки

Динамометрические ключи

Beam - первые гаечные ключи такого типа, которые когда-либо производились, и они, пожалуй, самые простые.К сожалению, их простота также означает, что они обычно являются наименее точными гаечными ключами. У этих динамометрических ключей есть измеритель крутящего момента, расположенный на балке, который показывает, какое давление прикладывается к болту, когда человек его использует. Поскольку эта модель не останавливается и не издает звукового щелчка при достижении определенного крутящего момента, пользователь должен постоянно следить за манометром, чтобы убедиться, что они не приложили слишком большой крутящий момент, что может быть непростой задачей.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Многие люди в конечном итоге покупают такие динамометрические ключи, потому что они дешевы.Однако они обычно сожалеют об этом решении, потому что, хотя эти инструменты недорогие, они также обычно громоздкие и очень тяжелые.

Динамометрические ключи с защелкой

Как следует из названия этих ключей, эти инструменты издают слышимый щелчок, когда оператор достигает заданного крутящего момента. Эти ключи обычно довольно точны, просты в установке и использовании и обычно очень долговечны. По этим причинам эти инструменты часто используются профессиональными механиками, которым нужны динамометрические ключи для точной работы и устойчивости к постоянным злоупотреблениям.Единственным недостатком этих моделей является то, что вам нужно прекратить оказывать давление, как только будет слышен щелчок, иначе вы в конечном итоге перетянете болт.

Электронные динамометрические ключи

Самый точный и, вероятно, самый дорогой из всех доступных ключей - это электронные динамометрические ключи.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Эти устройства не только часто имеют ЖК-дисплей, который дает текущую информацию о том, какой уровень крутящего момента установлен на гаечный ключ, но также издает звуковой сигнал при достижении этого крутящего момента.И это, возможно, не все функции, которые можно найти в этих инновационных инструментах. Некоторые из них оснащены рядом других функций, в том числе вибрирующей ручкой и другими защитными приспособлениями, предотвращающими чрезмерное затягивание болтов пользователем. Эти инструменты удобны, но также могут быть довольно дорогими.

Учитывайте размер диска

Динамометрические ключи

поставляются с разными приводными головками, поэтому большинство людей, которым приходится работать с множеством разных гаек или болтов, как правило, имеют динамометрические ключи нескольких разных размеров.Ниже приведены наиболее распространенные типы доступных динамометрических ключей и то, для чего они обычно предназначены.

  • Привод 1/4 дюйма: подходит для небольших гаек и болтов.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру
  • 3/8-дюймовый привод: они хороши для выполнения автомобильных работ.
  • 1/2 дюйма Привод: они идеально подходят для тяжелых работ с автомобильной подвеской, для опор трансмиссии или двигателя.
  • Привод 3/4 дюйма: гаечный ключ этого размера предназначен для больших гаек, например, колес с проушинами.

Некоторые другие особенности, которые следует учитывать

После того, как человек решил, какой тип гаечного ключа ему нужен и размер его привода, он захочет подумать о некоторых других функциях, которые могут ему понадобиться.Ниже приведены несколько вещей, которые потребитель должен учесть перед покупкой следующего динамометрического ключа.

Точность

При покупке динамометрического ключа в первую очередь важна точность инструмента. Некоторые из лучших динамометрических ключей имеют точность +/- менее 4%, а действительно хорошие - те, которые имеют точность 2% +/-. Также неплохо приобрести динамометрические ключи с сертификатом калибровки, подтверждающим их точность.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Гарантия производителя

Также неплохо было бы выбрать динамометрический ключ с какой-либо гарантией производителя. Даже на более дешевые модели предоставляется гарантия не менее года, а на некоторые модели профессионального качества предоставляется ограниченная пожизненная гарантия. Так что нет причин покупать один из этих инструментов, на который не распространяется какая-либо гарантия.

Набор крутящего момента и фиксатор

Человек также захочет убедиться, что он покупает гаечный ключ, который может быть настроен и имеет блокировку крутящего момента.Слишком сложно попытаться остановиться на определенной величине давления, глядя на шкалу, поэтому человек должен сделать себе одолжение и выбрать ту, которую легко установить и зафиксировать настройку крутящего момента.

Двунаправленное преобразование

Еще одна особенность, которую следует учитывать, - это двунаправленное храповое движение.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Эта функция позволяет использовать инструмент как по часовой стрелке, так и против часовой стрелки. Хотя для большинства людей это может не иметь большого значения, существуют левосторонние и правосторонние резьбы, с которыми необходимо работать, и этот инструмент способен справиться с ними.

9 различных типов динамометрических ключей - турболты

Последнее обновление:

Любой инструмент, который можно использовать для затяжки гайки или болта с определенным крутящим моментом, называется динамометрическим ключом. По сути, эти инструменты представляют собой торцевые ключи, но с дополнительными деталями, позволяющими измерять крутящий момент. Проще говоря, крутящий момент - это величина силы вращения, которая вызывает вращение. Обычно он измеряется с шагом в фут-фунт.Динамометрические ключи наиболее часто используются для затяжки болтов на колесах автомобилей, но имеют много дополнительных целей. Существует девять различных типов динамометрических ключей, каждый из которых имеет свои преимущества и недостатки.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Динамометрический ключ Click

Это самый распространенный тип динамометрических ключей, который широко доступен почти повсюду. Динамометрический ключ со щелчком использует механизм сцепления, который откалиброван для точного измерения приращений в фунтах-футах. Наиболее распространенная форма сцепления, используемая в гаечных ключах, использует пружину и шариковый фиксатор.Когда пружина обнаруживает, что было применено необходимое количество силы, она может освободиться и вытолкнуть шар из своего места, вызывая щелкающий звук.

Динамометрический ключ этого типа имеет большую точность, чем многие другие доступные динамометрические ключи. Он также имеет то преимущество, что дает звуковую подсказку, в отличие от визуальной, которую механик может упустить.

Примеры


Динамометрический ключ для балки

Динамометрический ключ с балкой - это самая простая форма инструмента.Он использует две балки для расчета и индикации приложенного крутящего момента.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Одна из балок может свободно перемещаться на одном конце, что позволяет ей указывать на печатной шкале, прикрепленной к гаечному ключу, величину приложенного крутящего момента.

Примеры


Динамометрический ключ для тапочек

В гайковерте с динамометрическим ключом все измерения выполняют шарик и кулачок. Ролик воздействует на кулачок и фиксирует его на месте при приложении соответствующей силы.Если оператор пытается добавить больше силы, кулачок проскальзывает, поэтому не прикладывает никакого дополнительного крутящего момента.

Примеры


Динамометрический ключ для отклоняющей балки

Динамометрический ключ с отклоняющей балкой использует отклоняющую балку вместо пружины для определения крутящего момента. В результате получается инструмент, который не нужно так часто калибровать. Кроме того, он обычно более долговечен, чем другие типы динамометрических ключей. Его общая работа такая же, как и у обычного динамометрического ключа для балок; единственное различие между ними заключается в том, как гаечный ключ для отклоняющей балки реагирует на относительное смещение.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Пример


Динамометрический ключ без хаба

Динамометрические ключи без помпы не используются в автомобилях, отсюда и название. Они используются сантехниками для затяжки трубных муфт. Обычно они выглядят как гаечные ключи с Т-образной рукояткой и используют муфту и храповик. Вы не можете регулировать крутящий момент на динамометрических ключах без гайковерта, они предварительно настроены так, что они могут затягивать муфты, не повреждая их.


Электронный динамометрический ключ

Электронные динамометрические ключи позволяют точно отображать крутящий момент на цифровом экране.В них используется тензодатчик, который крепится к торсионному стержню. Они могут сохранять любые измерения, сделанные во внутренней памяти устройства, которые можно распечатать или просмотреть на компьютере. Обычно они используются в кузовных цехах для обработки или на автомобильных заводах для обеспечения качества.

Пример


Динамометрический ключ Mechatronic

Если вы разбираетесь в механизмах динамометрических ключей со щелчком, вы очень быстро поймете идею мехатронных динамометрических ключей.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Они используют ту же физику для определения крутящего момента, но вместо того, чтобы просто предлагать щелчок для обратной связи, они могут хранить информацию в электронном виде.

Пример


Гидравлический динамометрический ключ

Гидравлические динамометрические ключи, используемые для больших крутящих моментов, требующих высочайшей точности, использовали свойства вытеснения и перемещения воды для измерения крутящего момента. Чаще всего они используются в авионике и тяжелой технике.

Пример


Программируемый электронный динамометрический ключ

Эти инструменты работают так же, как электронные динамометрические ключи, но также могут измерять угол, который использовался для затяжки крепежа.Для этого они используют гироскоп. Это позволяет распознать и учесть ранее отрегулированные крепежные детали. Они также могут отображать предел текучести крепежа. Производители любят использовать эти инструменты для документирования процесса затяжки под контролем угла.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Это связано с тем, что в этих приложениях угол приложения работает рука об руку с величиной крутящего момента, необходимой для правильной работы оборудования.

Пример

Теперь, когда вы знакомы с различными типами динамометрических ключей, ознакомьтесь с нашими рекомендуемыми динамометрическими ключами здесь! Я испробовал и протестировал каждый из них и могу гарантировать, что вы не разочаруетесь.

7 фактов о динамометрических ключах

Что такое динамометрический ключ?

Динамометрический ключ - это инструмент, используемый для управления и приложения определенного крутящего момента к крепежному элементу, например, болту или гайке. Это фундаментальный элемент в общей механике, операциях по замене шин и промышленном техническом обслуживании и ремонте, обеспечивающий безопасность клиентов.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Каждый тип транспортного средства имеет разные характеристики крутящего момента, установленные производителем, которые необходимо соблюдать при обслуживании транспортного средства. Не только для колес, но и для любых других болтовых деталей, таких как головка блока цилиндров, необходимо использовать решение с контролируемым крутящим моментом для затяжки с требуемым крутящим моментом.

Если раньше это было не так, то сегодня большая часть отрасли хорошо осведомлена и чаще всего использует комбинацию ударного ключа и динамометрического ключа.Однако все же необходимо напомнить некоторые ключевые рекомендации об этих высокоточных инструментах.

Как пользоваться динамометрическими ключами?

  1. Динамометрический ключ - это инструмент для затяжки.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Это очень чувствительный и точный инструмент для затяжки, который никогда не должен использоваться для ослабления болтов.
  2. Обращайтесь с динамометрическим ключом так же осторожно, как с измерительным прибором! Инструмент всегда следует хранить в ящике для хранения и защищать от ударов.
  3. В конце каждого дня или когда он не используется, динамометрический ключ следует переустановить на самое низкое значение , чтобы сбросить давление в колонне.
  4. Плавно и непрерывно двигайте только одной рукой . У большинства динамометрических ключей есть отметка на рукоятке, которая указывает, куда прикладывать давление.
  5. Не используйте удлинитель на ручке . Это нарушит правильную сигнализацию установленного значения.
  6. Динамометрический ключ предотвращает, но не предотвращает чрезмерное затягивание! Когда будет достигнут требуемый крутящий момент, система управления крутящим моментом ключа будет «активирована», и оператор услышит отчетливый щелчок.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Если вы сначала услышите этот «щелчок», не поворачивая гаечный ключ, это означает, что приложение уже затянуто слишком сильно. Хорошая практика здесь - начать все сначала: сначала ослабьте болт, затяните адаптированным инструментом и закончите с помощью динамометрического ключа, чтобы получить правильный и безопасный крутящий момент.
  7. Техническое обслуживание инструмента : Поскольку динамометрический ключ является высокоточным инструментом, его необходимо повторно калибровать с постоянной частотой, и это ответственность пользователя инструмента. Компания Chicago Pneumatic рекомендует проводить повторную калибровку инструмента ежегодно или каждые 5000 циклов в официальном сервисном центре.Не говоря уже о том, что если инструмент уронили или повредили, его нужно немедленно отправить в сервис. Знаете ли вы, что вы можете изменить квадратный привод динамометрического ключа, не меняя инструмент?
Беспроводной динамометрический ключ

для iPhone®

На главную / Тестеры крутящего момента / Динамометрические ключи / Отвертки / Цифровые динамометрические ключи / Беспроводной динамометрический ключ для iPhone®

Серия RGED: 30, 60, 85, 135, 200, 360, 560 Н-м нагрузки

Стандартные функции
  • Беспроводная передача данных о пиковом крутящем моменте на устройство iPhone® или iOS® на расстоянии до 20 футов через Bluetooth
  • Простая передача данных с iPhone® по электронной почте или текстовому сообщению
  • Подключение до трех ключей к одному устройству iOS® (iOS® 8 и новее)
  • Сохраняет последнюю точку данных в памяти, если соединение прервано
  • Измерения только в Н-м
  • 5 программируемых предустановок крутящего момента Go / No Go со светодиодным индикатором и звуковой сигнализацией
  • Счетчик Pass / Fail с высокой / низкой уставкой
  • Пик, пик с автоматическим сбросом нуля и режимы реального времени
  • Высокая точность ± 1.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру 5% полной шкалы как CW, так и CCW
  • Бесплатное приложение «Клавиатура» для устройства iPhone® или iOS®
  • В комплект входят две литий-ионные аккумуляторные батареи с зарядным устройством, сертификат калибровки, соответствующий NIST, и кейс для переноски
  • .
  • Доступна дополнительная защитная крышка

Беспроводные динамометрические ключи для iPhone® передают пиковые данные через Bluetooth на iPhone® и iPad® (iOS® 8 и новее) на расстоянии до 20 футов. К одному устройству может быть подключено до трех ключей. Приложение «Клавиатура» позволяет пользователю записывать и записывать данные непосредственно в Notes, Numbers или в любую другую утилиту блокнота.
Гаечный ключ передает выбираемые пользователем данные, включая значение крутящего момента, идентификатор ключа, дату и время. Гаечный ключ предупреждает пользователя сигналом тревоги, когда он находится вне зоны досягаемости. Последняя точка данных сохраняется в памяти и передается при восстановлении соединения.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Ключи
изготавливаются с храповыми головками из кованой стали и шестернями на 36 зубьев с храповиками с двойным захватом. Приводы с принудительной блокировкой предотвращают расцепление розетки. Уникальный датчик мощности в эргономичной рукоятке точно определяет и анализирует нагрузку, приложенную к рукоятке, для точного измерения крутящего момента.Ключи
измеряют в пиковом режиме, пиковом с автоматическим сбросом нуля и в реальном времени. Пять программируемых предустановок крутящего момента Go / No Go, хранящиеся в памяти, позволяют пользователям проверять часто используемые значения. Предварительные настройки предупреждают пользователя прерывистым сигналом при 90% и непрерывным сигналом при 100% заданного крутящего момента с помощью светодиодных и звуковых индикаторов (предварительные настройки не могут быть установлены на менее чем 10% мощности). Использует литий-ионный аккумулятор CR123A.

Как откалибровать динамометрический ключ

Динамометрические ключи, используемые на самолетах, необходимо калибровать не реже одного раза в год.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Для персональных динамометрических ключей, которые используются не в самолетах, в зависимости от интенсивности использования динамометрического ключа калибровка может немного подождать.

Динамометрический ключ - ключевой инструмент в прецизионной работе, поэтому даже самое маленькое препятствие может сместить калибровку настолько, чтобы сломать шпильку, ослабить гайку или оставить зачищенную резьбу. Динамометрический ключ, подготовленный перед использованием, гарантирует наиболее точный результат.

Чистая и неповрежденная резьба специально определяет значения крутящего момента для этого типа гаечных ключей.Это очень важно, если вы знаете настройки для каждой операции с динамометрическим ключом для вашего самолета.

Что такое калибровка?

Калибровка - это настройка объекта, такого как инструмент, со стандартным набором показаний посредством сравнения, проверки точности измерительного прибора. Калибровку можно также использовать для проверки совмещения стандартных измерений.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Элемент оборудования или устройства с известной точностью называется эталоном.

Калибровка

- это эффективный и важный элемент, обеспечивающий достоверные характеристики для получения наилучших результатов.Конкретное применение прибора, объем использования и отраслевые требования определяют настройки для калибровки измерительных инструментов.

Почему необходима калибровка?

Калибровка необходима для получения точных результатов при использовании откалиброванного инструмента. Крайне важно проводить техническое обслуживание вашего прибора, чтобы быть уверенным, что результаты измерительного прибора точны.

Если инструмент не калибруется регулярно, вы можете увеличить свои шансы на корректировку измерений и количественную оценку неопределенности результатов.В задачах с высоким риском, требующих точных результатов, выводы, не близкие к точным, могут быть опасными.

Вы хотите, чтобы ваш динамометрический ключ был максимально точным.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Опять же, это гарантирует точные результаты при затяжке. Точный динамометрический ключ снижает вероятность повреждения болтов и ослабления гаек.

Как откалибровать динамометрический ключ

Несмотря на то, что для авиационных приложений требуются профессиональные калибровки динамометрических ключей, вы всегда можете изучить методику калибровки «сделай сам», которую можно использовать, когда профессиональные калибровки не применимы.

Чтобы понять, как выполняется калибровка, очень важно знать математику, лежащую в основе этого. Формула, используемая в этой настройке, предназначена для прямого невращающегося объекта, такого как рычаг: крутящий момент (T) = сила (вес) x расстояние (T = F x D). Вы также можете использовать формулу Ta = Ts x (D1 / D2), в которой приложенный крутящий момент (Ta) = установленный крутящий момент (Ts) x (расстояние один / расстояние два).

Нагрузка на болт будет зависеть от такого фактора, как трение резьбы. Если приложить крутящую нагрузку к смазанному болту, величина приложенной нагрузки увеличится, за исключением обычного, слегка смазанного болта головки блока цилиндров.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Любой другой болт, смазанный маслом, увеличит нагрузку, а также увеличит риск перегрузки, поломки болта и раздавливания прокладки.

Вот как можно провести калибровку своими руками:

  • Настольные тиски
  • 20-фунтовая гиря
  • Тонкая веревка или веревка
  • Рулетка измерительная

Шаг 1:

Измерьте длину от квадратного сечения до острия динамометрического ключа, на котором ваша рука опирается при использовании инструмента.

Шаг 2:

Поместите квадратный хвостовик гаечного ключа в тиски и закрепите его. Никакая другая часть ключа не должна быть зажата в тисках.

Шаг 3:

Совместите динамометрический ключ со значением настроек, которое вы получили на первом шаге (расстояние от квадрата до вашей руки), и умножьте его на 20 фунтов.

Шаг 4:

В положении, в котором лежит ваша рука, привяжите 20-фунтовый груз тонкой веревкой или веревкой к гаечному ключу.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Шаг 5:

Если вы слышите щелчок гаечного ключа, поднимите груз и переместите его к головке гаечного ключа до тех пор, пока щелчок не прекратится. Если сначала вы не слышите щелчка, переместите груз подальше от головки гаечного ключа и повторите попытку. Вы можете сделать окончательную отметку после двух или трех остановок в одном и том же месте гаечного ключа. ВАЖНО: при выполнении этого шага убедитесь, что гаечный ключ стоит горизонтально.

Шаг 6:

Измерьте расстояние от квадрата до места, где находится веревка после пятой ступени.Умножьте расстояние поиска на 20 фунтов.

Шаг 7:

Используя формулу Ta = Ts x (D1 / D2), вы можете рассчитать приложенный крутящий момент с вашими результатами. Приложенный крутящий момент (Ta) = установленный крутящий момент (Ts) x (расстояние на первом этапе / расстояние на пятом этапе).

Какие факторы влияют на калибровку?

Как и все другие настройки, калибровка динамометрического ключа со временем теряет свою точность.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру При этом важно понимать, какие факторы влияют на калибровку и как можно продлить калибровку.

Средняя температура, при которой используется инструмент, может зависеть от того, насколько точно он откалиброван. Независимо от того, работаете ли вы с инструментом в прохладных или теплых условиях, важно установить удобные параметры измерения инструмента в том климате, в котором он будет использоваться. Это снизит вероятность ошибок в решении и обеспечит более точные результаты.

При калибровке математика применяется для определения установленных измерений, при которых будет использоваться инструмент.Если коэффициент в уравнении неверен, это может привести к смещению калибровки и вызвать серьезные ошибки в результатах и ​​производительности. Важно правильно измерить расстояние между квадратным хвостовиком и положением руки в оба момента измерения, чтобы обеспечить точное решение уравнения.

Калибраторы

, используемые для регулирования точности в инструментах (например, динамометрических ключах), должны соответствовать особым требованиям надежного производителя перед использованием в процессе калибровки вашего рабочего инструмента.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Неисправный калибратор может привести и приведет к ошибкам в результатах калибровки, что приведет к неправильному использованию вашего инструмента. Важно узнать о достоверности калибратора до того, как он будет использоваться в процессе. Таким образом, вы можете исключить неисправность калибратора до того, как будут произведены какие-либо расчеты.

Как правильно пользоваться динамометрическим ключом

Механики знают, что к определенным крепежным элементам следует прикладывать определенный крутящий момент, чтобы обеспечить их правильную фиксацию.Если вы приложите слишком большой крутящий момент, вы рискуете повредить гайку или болт или компонент, с которым вы работаете.

Основным фактором увеличения продолжительности калибровки является правильное использование динамометрического ключа. Динамометрические ключи - незаменимый инструмент в сервисном центре. Этот инструмент используется для затягивания различных жизненно важных креплений.

Прежде чем приступить к работе с инструментом, одним из наиболее важных шагов является поиск рекомендуемой настройки крутящего момента для работы, которую вы пытаетесь выполнить.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Вы можете найти эти настройки в руководстве по техническому обслуживанию планера, двигателя или дополнительного оборудования. Настройка крутящего момента обычно измеряется в фут-фунтах (фут-фунтах) или дюймах-фунтах (дюймах-фунтах).

После того, как вы определите настройку, отрегулируйте диск в нижней части гаечного ключа до правильного значения. Затем начните затягивать гайку или болт так же, как обычным гаечным ключом, но остановитесь, когда услышите щелчок (также известный как «разрыв»). Это позволяет узнать, что к гайке или болту приложен рекомендованный крутящий момент.В некоторых случаях требуется откручивание крепежа (без использования динамометрического ключа) и повторная затяжка. В других случаях необходимо выполнить вторую последовательность крутящего момента. Всегда обращайтесь к руководству по техническому обслуживанию для получения информации о надлежащих процедурах затяжки.

Профилактическое обслуживание следует планировать при уходе и обслуживании динамометрического инструмента.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру Теперь, когда вы можете откалибровать свой личный динамометрический ключ и правильно его использовать, вы получаете больше безопасности и точности, даже когда не работаете с самолетом.Если вы не чувствуете себя комфортно с самокалибровкой, вы всегда можете обратиться к профессиональной калибровке, выполненной экспертами-механиками.

Назад

После того, как вы закончите использовать динамометрический ключ, обязательно уменьшите его до нуля. Динамометрические ключи необходимо хранить в этом состоянии, чтобы не допустить ошибок при калибровке. Некоторые динамометрические ключи не требуют этой процедуры из-за их конструкции, но всегда рекомендуется отжимать динамометрический ключ перед хранением.

Обри Айви - партнер / операционный менеджер Pro Torque Tools (PTT). За пять лет работы в PTT Айви работал один на один с клиентами, чтобы найти решения, соответствующие их потребностям в динамометрических инструментах. Айви имеет степень магистра делового администрирования Университета Алабамы в Бирмингеме и степень бакалавра Обернского университета.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру PTT - это специализированный интернет-магазин динамометрических инструментов Snap On / CDI, в том числе динамометрические ключи с микропроцессорной регулировкой, множители, отвертки и оборудование для калибровочных испытаний.

Приспособление для калибровки гидравлического динамометрического ключа

Калибровка гидравлического динамометрического ключа

Norbar Torque Tools выпустил новую линейку продуктов для испытаний гидравлических динамометрических ключей от 10 до 80 000 Нм. Состоящие из приспособления для калибровки гидравлического инструмента и датчика, которые связаны с прибором для измерения крутящего момента, эти устройства будут точно калибровать динамометрические ключи как с квадратным, так и с шестигранным рычагом.
Гидравлические тестеры гаечных ключей будут неоценимы для множества конечных пользователей, таких как:

  • Организации с большим количеством гидравлических ключей, желающие избежать затрат и потенциальных задержек, связанных с использованием субподрядчика по калибровке
  • Компании по аренде инструментов, которым необходимо обеспечить калибровку своих гаечных ключей перед наймом на работу
  • Компании по калибровке и ремонту инструментов или лаборатории, специализирующиеся на предоставлении услуг по калибровке

Широкое использование гидравлических динамометрических ключей в таких отраслях, как нефтехимия, горнодобывающая промышленность и ветроэнергетика, в сочетании с постоянно растущими требованиями к прослеживаемости калибровки со стороны промышленности и регулирующих органов делают доступность этих тестеров очень актуальной.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

В гидравлических динамометрических ключах используются выходы с квадратным или полым шестигранником, поэтому Norbar выпустил широкий ассортимент переходников с шестигранного на квадратный привод, чтобы их испытательные образцы были совместимы с большинством гидравлических динамометрических ключей. Три версии приспособлений для калибровки гидравлических инструментов Norbar имеют допустимую нагрузку 7000 Нм, 50 000 Нм и 80 000 Нм соответственно и совместимы с рядом датчиков Norbar с квадратными приводами от 1½ дюйма до 3½ дюйма. Диапазон допустимой нагрузки преобразователя от 250 до 2500 Н.м до 8,000 - 80,000 Н.м. Легкая и компактная конструкция удобна в транспортировке, а встроенные точки крепления на скамейке или палубе обеспечивают гибкость эксплуатации.

Модели приспособлений для калибровки гидравлических динамометрических ключей Norbar

Номер детали Вместимость Квадратный привод
# Нм дюймов
80026 7.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру 000 1½ "
80022 50,000 2½ "
80023 80,000 3½ "

80026 тип Датчики крутящего момента с усилием 7.000 Нм

Номер детали Вместимость Точность Квадратный привод (мама / папа) Датчики крутящего момента
50703.ххх 250-2500 Нм ±% 0,5 1½ "
50704.xxx 250-2500 фунт-футов ±% 0,5 1½ "
50599.xxx 500-5000 Нм ±% 0,5 1½ "
50630.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру xxx 500-5000 фунт-фут ±% 0,5 1½ "
50669.ххх 700-7000 Нм ±% 0,5 1½ "

80022 Тип 50,000 Нм Датчики крутящего момента

Номер детали Вместимость Точность Квадратный привод (мама / папа) Датчики крутящего момента
50776.xxx 1.000 ~ 10.000 Нм ±% 0,5 2½ "
50777.xxx 1.000 ~ 10.000 фунт-футов ±% 0,5 2½ "
50781.xxx 5.000 ~ 50.000 Нм ±% 0,5 2½ "

80023 тип Преобразователи крутящего момента 80,000 Нм

Номер детали Вместимость Точность Квадратный привод (мама / папа)
50752.Динамометрический ключ устройство: Устройство динамометрического ключа – интернет-магазин ВсеИнструменты.ру

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
