Динамометрический ключ принцип работы – Подробная инструкция, как пользоваться динамометрическим ключом

Содержание

Динамометрический ключ — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 28 марта 2017; проверки требуют 5 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 28 марта 2017; проверки требуют 5 правок. Стрелочный динамометрический ключ

Динамометри́ческий ключ — гаечный ключ со встроенным динамометром. Это прецизионный инструмент для затяжки резьбовых соединений с точно заданным моментом. При проектировании любых строительных конструкций, любого промышленного или строительного оборудования, любой техники, предполагается её сборка с определённым значением крутящего момента для каждого конкретного соединения.

Назначение динамометрических ключей[править | править код]

Правила работы с динамометрическими ключами

Прежде всего необходимо ознакомиться с инструкцией по эксплуатации на инструмент. Необходимо подбирать модель ключа так, чтобы нужный вам момент затяжки находился примерно в середине диапазона работы ключа. Ни в коем случае не превышайте максимальный момент на который рассчитан ключ, это повредит его механизм. Динамометрические ключи предельного типа следует хранить с установленным минимальным значением на шкале, при этом нельзя выставлять крутящий моммент ниже минимального значения на шкале

[1] . Берегите корпус ключа от деформаций и повреждений — это может привести к подклиниванию внутреннего механизма и неточности показаний.

Нарушения правил пользования чаще всего приводит к поломке храпового механизма и выходного квадрата.

Виды динамометрических ключей

Все динамометрические ключи можно разделить на два вида: это ключи предельного типа и ключи индикаторного типа.

Ключи динамометрические индикаторного типа бывают: стрелочные, шкальные или электронные.

Ключи динамометрические предельного типа: ломающиеся, щелчковые.

  • Динамометрические ключи предельного типа (для быстрой затяжки резьбовых соединений с точно заданным крутящим моментом). Также именуются Пружинные динамометрические ключи. Погрешность в работе ключа не превышает 4 %, при условии, что вы своевременно выполняете поверку инструмента на специальном стенде. Сертификат соответствия необходимо подтверждать ежегодно в Ростест.
  • Стрелочные динамометрические ключи. Также именуется Торсионный динамометрический ключ. Точность таких ключей не самая высокая, погрешность измерений составляет от 5 % до 20 %. Кроме того, в силу своих конструктивных особенностей динамометрический ключ со временем утрачивает точность и не поддаётся регулировке;
  • Динамометрические ключи с цифровой индикацией момента (для контроля затяжки «ответственных» резьбовых соединений). Также именуются Электронные динамометрические ключи. Погрешность такого ключа обычно не превышает 1 %.
  • Ключ предельного типа

  • Стрелочный динамометрический ключ

  • Динамометрический ключ с цифровой индикацией

ru.wikipedia.org

Что такое динамометрический ключ, и для чего он предназначен

Надежность механизмов зависит не только от качества используемых материалов, но еще и от правильности сборки узлов. В большинстве случаев для обеспечения надежности резьбовых соединений требуется применение специализированных инструментов. К таковым инструментам относится динамометрический ключ, с назначением, видами и выбором которого следует познакомиться перед тем, как его купить.

Что такое динамометрический ключ и для чего он предназначен

Динамометрическим ключом называется специализированный инструмент, предназначенный для определения усилия затяжки резьбовых соединений. Такая необходимость позволяет предотвратить следующие негативные последствия:

  • Недостаточное качество затяжки резьбовых соединений
  • Срыв резьбы, что приводит к невозможности соединения деталей
  • Механическое повреждение болтовых соединений — обрыв шляпки или слизывание граней
  • Пережатие и поломка граверов

Качество резьбовых соединений зависит от материалов их изготовления. В большинстве случаев для затяжки резьбовых соединений применяются обычные гаечные ключи. Для этого деталь затягивается от силы. Однако далеко не во всех случаях такая затяжка является правильной, ведь у каждого человека имеется разный запас силы. Кроме того, каждая гайка или болт одного механизма могут быть затянуты с разным усилием, что приведет к развитию негативных последствий.

Именно поэтому в таких механизмах указывается максимальное или рекомендованное усилие затяжки. Указываются эти данные непосредственно в паспортных данных механизмов или узлов. На соответствующую величину следует осуществить затяжку деталей, обеспечив надежное и эффективное соединение.

Предназначается динамометрический ключ для выполнения ряда следующих задач:

  1. Для обтяжки болтовых и резьбовых соединений в электрических установках
  2. При проведении работ с автомобилями и прочими видами транспортных средств. Особое внимание уделяется затяжке болтовых соединений двигателя
  3. Стяжка резьбовых соединений на водяных и газовых шлангах
  4. При соединении накидных гаек, где осуществляется переход на медные и пластиковые трубы

Работа рассматриваемыми инструментами позволяет не только предотвратить порчу деталей и даже механизмов, но еще и обеспечить надежность и правильность их функционирования. От надежности и правильности функционирования зависит безопасность, поэтому о необходимости приобретения динамометрических ключей для дома, следует принимать решение самостоятельно.

Динамометрические ключи — их конструкция и составляющие элементы

По конструкции рассматриваемые инструменты бывают разных видов, однако, принцип их работы одинаковый. Чтобы разобраться с особенностями функционирования динамометрических ключей, следует узнать их устройство. Состоят инструменты из следующих составных деталей:

  1. Рукоятка со встроенным динамометрическим механизмом
  2. Головка для присоединения соответствующих насадок
  3. Динамометрический механизм состоит из пружины, за счет которой осуществляется затяжка соединений с определенным усилием
  4. Регулятор для установки соответствующего значения усилия прижима
  5. Измерительная шкала — присутствует не на всех моделях. Она предназначена для определения величины усилия затяжки резьбового соединения

Конструкция с обозначением основных составных элементов представлена на фото ниже.

Чаще всего инструмент применяется при проведении ремонта автомобильной техники. Рассматриваемые приборы между собой отличаются по размеру рычага, за счет которого осуществляется прикладывание усилия. Еще различие заключается в размере квадратов, что позволяет установить на инструменте соответствующие головки.

Величина усилия затяжки измеряется в Ньютонах на метр. Производители выпускают инструменты с предельно-допустимыми значениями усилий прижима от 5 до 25 Hм, и от 140 до 2000 Hм. Разобравшись с конструкцией инструмента, уделим внимание принципу функционирования приборов.

Принцип работы динамометрических ключей

Чтобы понимать, для чего нужен динамометрический ключ, и оценить всю пользу этого инструмента, следует разобраться с принципом функционирования инструмента. Сразу надо отметить, что величина усилия 10 Hм приравнивается к 1 кг. Обозначение «метр» говорит о том, что прикладываемое усилие достигается за счет применения рычага, длина которого составляет 1 метр. Именно по этому принципу размечена шкала рассматриваемых инструментов.

Теперь перейдем к рассмотрению принципа работы рассматриваемого инструмента. Принцип работы заключается в применении высокоточной пружины, за счет которого определяется соответствующее усилие прижима детали.

  1. Сжатие пружины посредством регулятора приводит к увеличению усилия
  2. Это усилие передается на трещоточный узел, на который крепится головка соответствующего размера
  3. Как только усилие прижима гайки или болта достигает установленного значения, то происходит холостое прокручивание ключа (подобно работе трещотки)
  4. В итоге мастер понимает, что резьбовое соединение затянуто до выставленного значения усилия на инструменте

Главную роль в рассматриваемом инструменте играет пружина, за счет которой выставляется соответствующая величина прижимного усилия. Эта пружина отличается высокой точностью и надежностью. Для контроля величины выставленного усилия на инструментах присутствуют шкалы с делениями. По этой шкале можно проверить усилие затяжки всех болтовых соединений.

Разобравшись в вопросе принципа функционирования динамометрических ключей, перед их выбором следует разобраться с разновидностями.

Какие виды рассматриваемых устройств бывают и чем они отличаются

По отображению соответствующих показаний рассматриваемые типы приборов делятся на виды. Знать, какие виды динамометрических ключей бывают, надо для того, чтобы выбрать подходящий вариант для выполнения соответствующих манипуляций. Надо отметить, что рассматриваемые инструменты стоят достаточно дорого, поэтому в случае необходимости применения прибора, к его выбору нужно подойти соответствующе.

Различают следующие виды динамометрических ключей:

  1. Простейшие варианты приборов с предустановленным моментом затяжки — отличительная особенность таковых инструментов в том, что они предназначены только для работы с одним параметром усилия затяжки. Предназначены инструменты для применения с целью выполнения определенных действий. Наличие предустановленного момента исключает необходимость применения регулятора. Пользователь не может настроить инструмент на определенное усилие. Это одновременно является не только недостатком, но и преимуществом, так как за счет отсутствия регулятора увеличивается эксплуатационный ресурс. Недостаток в том, что этот инструмент относится к категории узкоспециализированных
  2. С регуляторами для выставления момента затяжки — это одни из самых популярных инструментов, которые обязаны своей распространенностью специальному регулировочному механизму. По этому механизму осуществляется выставление соответствующего усилия сжатия пружины. Обычно такие инструменты оснащаются различными удлинителями, трещоточными головками и комплектом рожковых насадок. За счет наличия регулятора инструменты применяются в различных сферах. Недостаток инструмента в том, что с его помощью нельзя выяснить величину момента затяжки соответствующего резьбового соединения, что обусловлено отсутствием стрелочной индикации
  3. Со стрелочной индикацией — приборы оснащены устройством со шкалой, на которой указывается величина усилия затяжки болтовых и резьбовых соединений. За счет такой индикации удобно не только контролировать момент затяжки болтов и гаек, но еще и осуществлять их затягивание без предварительной установки соответствующего усилия. Контроль при этом осуществляется непосредственно по стрелочному указателю. Недостаток инструмент в том, что не всегда имеется доступ к стрелочному индикатору при работе инструментом. Именно поэтому инструменты большой популярности не получили. Однако их неоспоримым преимуществом является возможность установки момента затяжки с максимальной точностью до десятых и даже сотых долей Hм
  4. С цифровой индикацией — усовершенствованная версия стрелочных приборов, которые вместо стрелочной индикации, имеют электронный дисплей для вывода соответствующих значений. Достоинство приборов в том, что кроме высокой точности показаний, мастеру не требуется считывать значения, на которые указывает стрелка. Это не только положительно влияет на удобство применения инструмента, но еще и повышает точность измерений
  5. Комбинированные — это разновидность приборов, которые оснащены не только стрелочной, но и цифровой индикацией. По стрелочной индикации производится постоянный контроль величины прикладываемого усилия, а по электронному дисплею определяются точные значения момента

Самыми дорогостоящими являются приборы комбинированного типа, в силу чего они встречаются крайне редко. При работе с автомобильной техникой рекомендуется пользоваться приборами с соответствующими регуляторами усилия затяжки. Для получения высокоточных результатов следует воспользоваться приборами со стрелочными и цифровыми индикаторами. Приобрести соответствующие модели инструментов Вы можете в интернет-магазине «Цилиндр», где представлено большое количество различных инструментов.

Разновидности динамометрических ключей по внешним признакам

Рассматриваемые инструменты делятся на виды не только по способу отображения момента затяжки, но еще и по внешней форме. Они бывают следующих видов:

  1. Динамометрический ключ-отвертка — имеют вид отвертки, и применяются для работы с электроникой и прочими различными хрупкими изделиями и не только. Достоинство их в том, что с их помощью можно обеспечить соответствующее усилие затяжки винтов, шурупов и саморезов. Они выпускаются преимущественно с регуляторами для установки соответствующего момента
  2. Ручные — представляют собой продолговатую рукоятку с возможностью смены насадок. С их помощью можно осуществлять затяжку гаек и болтовых соединений
  3. Промышленные — специализированные инструменты, которые применяются в условиях промышленности. Отличительные особенности таковых устройств — крупные размеры, высокая точность и надежность

Необходимость затяжки винтов со шляпкой под отвертку до необходимого момента возникает в редких случаях. Если столкнулись с такой необходимостью, тогда понадобится приобрести отвертку со встроенным механизмом усилия затяжки. В каталоге сайта интернет-магазина «Цилиндр» представлен большой ассортимент рассматриваемых инструментов от разных производителей. Если Вы уважающий себя мастер, тогда необходимо обязательно иметь в арсенале среди инструментов соответствующий инструмент под названием динамометрический ключ.

Какие насадки выпускаются для динамометрических ключей

Если планируется часто пользоваться динамометрическим ключом, тогда рекомендуется выбирать модели, которые поставляются со сменными насадками. Наличие сменных насадок негативно отражается на стоимости инструмента, но в таком случае исключается необходимость покупки приборов под соответствующие виды крепежных элементов.

В комплектацию к динамометрическому ключу могут входить следующие виды насадок:

  1. Рожковая — для работы с гайками и болтами, находящимися в труднодоступных местах
  2. Накидная — исключает необходимость слизывания граней крепежных элементов при прикладывании больших усилий
  3. Головка с трещоткой — самый удобный и практичный вариант, позволяющий оперативно закрутить крепежный элемент до необходимого момента
  4. Радиусные — они предназначены для работы со специальными видами крепежных изделий
  5. Со специальной формой — они также используются для работы со специальными крепежными элементами
  6. Накидные с разрезом — они служат для затяжки закрытых соединений

Если выбирать самую ходовую насадку из вышеперечисленных моделей, то следует отдать предпочтение головке с трещоточным механизмом. С ее помощью не только можно быстро осуществлять затяжку соединений, но еще и делать это максимально удобно. Устройства имеют функцию реверса, поэтому крепежные детали можно не только закручивать, но и выкручивать с максимальным удобством.

О производителях инструментов

Одними из самых эффективных и надежных инструментов являются приборы производства Германии и Китая. Однако недостаток приборов этих производителей очевиден тем, что стоят они очень дорого. Это связано в основном с высоким качеством изделий. Еще такие инструменты отличаются высокой точностью, что также отражается на стоимости, а также надежностью. Производимые инструменты выпускаются со строгими соблюдениями соответствующих стандартов. Приборы этих производителей не получили большой популярности в Украине, что связано с финансовой стороной.

Производители из Китая и Тайваня также выпускают достаточно качественные инструменты, но главное их преимущество в доступности цены. Выбирают приборы китайского и тайваньского производства не только любители, но и профессионалы. Именно такую продукцию китайского и тайваньского производства предлагает наш интернет-магазин «Цилиндр», где каждый покупатель кроме приобретаемого товара получает бонусы для совершения покупок.

Если Вы столкнулись с необходимостью затяжки резьбового соединения с определенным моментом, то стоит отнестись к этому со всей строгостью. Будь это автомобильный механизм или водопровод, в любом случае несоблюдение нормы приведет к неправильному функционированию устройства, его быстрому износу или вовсе входу из строя еще при затяжке. Чтобы этого избежать, понадобится воспользоваться динамометрическим ключом. Какие виды этих инструментов бывают, и чем они отличаются, Вы уже знаете из материала. Остается только выбрать подходящий вариант из каталога, и заказать его доставку в отделение перевозчика Вашего города.

cylinder.com.ua

Динамометрический ключ принцип действия

По поводу того, нужен ли обычным автолюбителям динамометрический ключ, ведутся долгие и жаркие споры. А между тем, все в данной ситуации, в общем-то, достаточно просто. Давайте разберемся, что такое динамометрический ключ, как им пользоваться и как хранить.

Что такое динамометрический ключ

По сути своей это обычный ключ, который оснащается динамометром, и позволяет затягивать резьбовые соединения с точно заданным усилием. Другими словами, если в документации к вашему автомобилю сказано, что затяжка гаек на колесах должна производиться с усилием в 110 ньютон метров, то обеспечить данное условие вы сможете только при помощи динамометрического ключа. Именно точность момента затяжки того или иного узла или соединения, и является преимуществом, которое обеспечивают динамометрические ключи. Рассмотрим теперь основные разновидности данного инструмента.

Виды динамометрических ключей

Сверху вниз: шкальный, стрелочный, электронный и предельный динамометрические ключи

Динамометрические ключи можно разделить на два основных типа:

Индикаторные динамометрические ключи в свою очередь бывают:

Наиболее высокой точностью обладают конечно же электронные ключи, тогда как остальные два вида, не могут похвастаться высокой точностью показаний.

Что же касается предельных ключей, то нужное значение усилия здесь выставляется перед началом работы. А когда вы достигаете этого значения, ключ издает щелчки или же срабатывает другой механизм сигнализации.

В основном, те, кто пользуется подобным инструментарием, выбирают ключи предельные. Электронные ключи слишком дорогие, к тому же в быту для простого автолюбителя и не требуется идеальная точность. Кроме того, не всегда удобно контролировать показания динамометра. А с предельным ключом, все достаточно просто. Выставил нужное значение и работаешь, не отвлекаясь ни на какие шкалы, стрелки, циферблаты. Поэтому, даже опытные мастера на СТО, предпочитают именно ключи предельного типа. К тому же, придельные динамометрические ключи дольше сохраняют высокую точность работы, в сравнении с индикаторными не электронными аналогами.

Существуют так же ключи односторонние и реверсивные. Первые пригодны только для затяжки правой резьбы, а вторые могут работать и с левой нарезкой. Следовательно, реверсивные модели будут гораздо универсальнее.

Различаются динамометрические ключи и по диапазону измеряемых усилий. Самые маленькие из них работают в диапазоне от одного до шести Ньютон метров, а наиболее распространенные автомобильные динамометрические ключи могут работать в диапазоне от сорока до двухсот НМ.

Читайте также: Что такое ГБЦ в автомобиле.

Так нужен ли автовладельцу динамометрический ключ

Некоторые владельцы автомобилей и даже некоторые автомеханики утверждают, что динамометрический ключ, в общем-то для обычного автолюбителя, вещь бесполезная и ненужная. Колеса дескать, можно затянуть и без особой точности, а все остальное уже удел специалиста.

Между тем, сами эти умельцы не отрицают, что ремонт и замену многих узлов на своих автомобилях, они проводят самостоятельно. Другое дело, что со временем появляется опыт и довольно-таки точное ощущение достаточности прикладываемого усилия, особенно когда это родной и насквозь знакомый автомобиль. А что делать тем, у кого такого опыта нет? Зарваные болты, сломанные шпильки, лопнувшие гайки или головки, все это может стать результатом отсутствия динамометрического ключа. Особенно сегодня, когда в автомобилях иностранного производства, активно применяются различные сплавы и цветные металлы.

Кроме того, динамометрический ключ позволяет достигать такой важной вещи, как равномерность затяжки всех болтов или гаек, что даже на колесе будет совсем не лишним, а ведь есть ситуации, когда это обязательное условие.

Кстати говоря, динамометрический ключ, будет полезен и для современных велосипедистов. Ведь новые, облегченные модели двухколесных транспортных средств включают в себя и алюминий, карбон и другие материалы, которые при перетягивании соединений могут давать трещины, разрушаться и приходить в негодность.

Как пользоваться динамометрическим ключом

Собственно каких-то особенных отличий между работой ключом обычным и ключом динамометрическим, не существует. Вы задаете нужное усилие, если это ключ предельный, или же контролируете его зрительно, если ключ индикаторный. А далее, вы затягиваете гайку или болт, до тех пор, пока не достигнете требуемого момента, вот собственно и все.

Единственное, что никакие удлинители плеча рычага при работе с динамометрическими ключами не допускаются. Другими словами, если на обычный ключ, вы можете надеть кусок трубы, чтобы увеличить прикладываемое усилие, то здесь такого делать нельзя. Ключ конечно же не испортится, но ни о какой точности его, речь идти не будет. Поэтому, работать придется исключительно руками. Нужные значения для усилия в той или иной ситуации, искать следует в документации к автомобилю или иному техническому средству, с которым вы планируете работать таким ключом.

Хранить динамометрический ключ, как и любой точный инструмент, следует в чистом сухом месте, а если это ключ придельного типа, то его необходимо ставить на минимальное значение усилия, чтобы пружина, которая имеется внутри такого ключа, была расслаблена. Тогда ключ прослужит вам дольше, и дольше будет сохранять точность показаний.

Читайте также: Какая компрессия должна быть в двигателе.

Видео на тему

Недавно приобрела такой ключик!
Немало водителей для установки колеса применяют баллончик, будучи уверенными в том, что данный инструмент является весьма приемлемым для этого и его будет вполне достаточно.
Однако, они не подозревают о том, что для этого можно использовать другие инструменты, и уж точно не знают о том, как пользоваться динамометрическим ключом, который очень сильно облегчает эту задачу.
А между тем, очень зря. Ведь используемые для колес гайки требуют, как, в общем-то, гайки в целом, определенных усилий для их затягивания, причем усилие это измеряется преимущественно в 100Нм.
При этом учитывать усилие следует в обязательном порядке, потому как при закручивании ее не до предела вы можете столкнуться с тем, что она попросту слетит.
Не избежать проблем и при излишнем усилии, которое может привести к срыву резьбы и шпильки.
Учитывая это, использование динамометрического ключа является наиболее целесообразным вариантом, который, однако, требует общей информированности о том, как следует его использовать, а также о том, какие свойства в целом для него характерны.
Перед тем, как пользоваться динамометрическим ключом, не лишним будет знать то, что с его помощью можно обеспечить абсолютную точность в усилии по затяжке болтов и гаек.

При работе этим инструментом только с гайками, усилие может быть определено вами в пределах 100Нм.
Регулировка на конкретно определенное усилие – это возможность, в принципе, всех ключей, однако забывать о том, что чем ближе будет непосредственно к размеру диапазона уровень регулировки, тем более точным будет само усилие.
Учитывая это, лучше, если вы приобретете ключ, интервал усилий которого составляет 40-210Нм, хотя, собственно, именно этот диапазон является наиболее распространенным в продаже.
Кроме самого ключа следует также приобрести головку – лучше, если она будет более длинной, это позволит в процессе затяжки не задевать руки и ключ.
Переходя непосредственно к использованию ключа, определим несколько основных действий для этого процесса.
Для начала следует разблокировать штопор, после чего, при одновременном вращении рукоятки, устанавливаем усилие на показатель в 100Нм.

Данное число можно получить из 98 (в виде числа на шкале) и 2 (определенного делением рукоятки). Вполне возможно, что в зависимости от варианта ключа, шкала имеет определенные отличия.
Далее необходимо установить головку – теперь ключ полностью готов к проведению работ с его помощью.
Теперь необходимо установить в такое положение «трещотку», при котором гайка будет откручиваться.
Далее гайку одеваем непосредственно на ключ, затем ослабляем ключом гайку.
Здесь, в момент равенства степени затяжки с моментом установленным ключом будет издан щелчок, уведомляющий об этом, после чего следует прекратить закручивание.
Затем процедуру следует повторить для остальных гаек.
По завершению работы в обязательном порядке следует установленный момент ослабить до минимума, хранение должно осуществляться только в таком виде.
Преимущество работы с данным ключом заключается в том, что процесс становится в целом достаточно легким, кроме того, у такого ключа удобная и длинная ручка, что также добавляет удобства в работе.

При этом, отличительной особенностью в сравнении с баллончиком является то, что для отвинчивания плотно посаженной гайки не придется прыгать, кроме того, прикладывать можно любые усилия, не сосредотачивая внимания на том, щелкнет он или не щелкнет.
Кстати, проверку гаек следует осуществлять каждый раз после достижения отметки в очередных 500км пробега.

Время на чтение: 6 минут

Огромное количество авторемонтных мастерских и шиномонтажей в каждом населённом пункте России практически полностью избавили автолюбителей от необходимости самостоятельно ковыряться в собственных автомобилях, устраняя неисправности.

Однако нередко случаются ситуации, когда на пустынной дороге срочно возникает необходимость замены колеса на запаску, и дорожный набор с минимальным количеством инструментов здесь приходится очень кстати. В комплекте вещей первой необходимости у каждого предусмотрительного водителя обязательно должен быть динамометрический ключ.

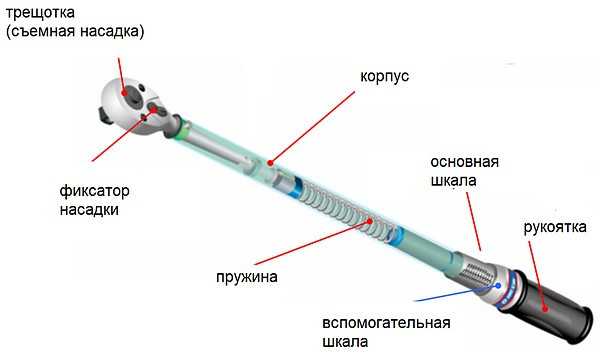

Устройство ключа

Принцип работы динамометрического ключа

Многие начинающие автолюбители часто задают вопрос — как пользоваться динамометрическим ключом? Данное устройство представляет собой универсальный инструмент, предназначенный для использования различных накидных насадок на гайки, а также внутренних шестигранников в целях откручивания или затягивания автомобильных крепежей. Ключ имеет очень простую конструкцию, и обучиться его использованию может практическим каждый автолюбитель.

Дальше в изделии идёт высокопрочный элемент, влияющий на всю работу инструмента, — квадратный стержень из закалённой стали, на который устанавливаются все рабочие насадки в наборе.

Все элементы ключа заключены в прочный корпус из стали, и на нём может быть нанесено резиновое покрытие для предотвращения скольжения инструмента в руке. Внутри ключа спрятан пружинный блок, позволяющий автолюбителю регулировать усилие.

На краю насадки стоит специальный пластиковый фиксатор, который позволяет зафиксировать нужное усилие и не сорвать гайку.

Ключ индикаторного типа

Виды динамометрических ключей

Ключи могут быть нескольких видов в зависимости от принципа работы, устройства пружинного механизма, качества, производителя и стоимости изделия. Все ключи можно разделить на следующие основные категории:

  • Индикаторного, либо стрелочного типа — содержат на корпусе динамометр со стрелочным циферблатом, что очень просто для определения усилия, а также данный инструмент имеет относительно низкую стоимость, потому что в нём нет сложных цифровых устройств. Прибор имеет и минус — при определении усилия он даёт погрешность до 6-8 % от точных показаний.

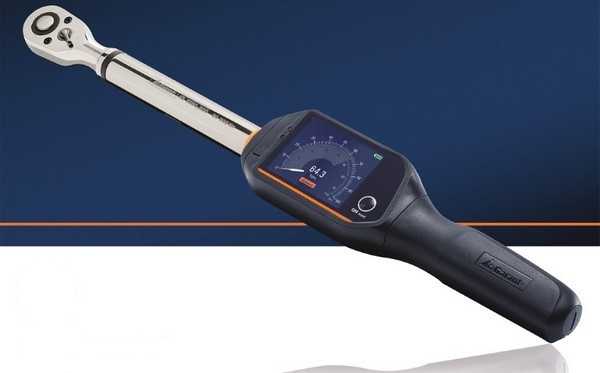

  • С электронным индикатором — принцип работы и конструкция прибора практически та же самая за исключением того, что в нём цифровая круглая шкала заменена электронным дисплеем. Прибор даёт более точные измерения, и суммарная погрешность не превышает 1 %, однако в то же время он стоит дороже и в случае падения может быстро разбиться.
  • Щелчкового типа. Этот инструмент имеет градуированную рукоять с бегунком, регулируется небольшим усилием руки, при каждом из которых раздаётся характерный звук. Погрешность данного прибора не превышает 4 %, что гораздо ниже, чем у индикаторного ключа, но больше, чем при использовании электронного изделия. По цене данный ключ находится в среднем диапазоне и является наиболее популярным.

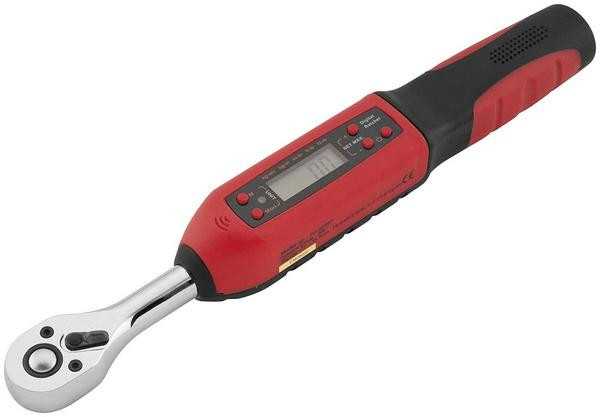

Электронный ключ

Как пользоваться динамометрическим ключом щелчкового и иного типа

Чтобы правильно воспользоваться инструментом, автолюбителю не потребуется каких-либо особых навыков, достаточно лишь 2-3 раза самостоятельно затянуть или открутить гайку. Для каждого изделия надлежащего качества имеется инструкция по использованию прибора, в соответствии с которой необходимо выполнить следующие шаги:

  • Выбрать подходящую насадку, которая будет соответствовать размеру гайки.
  • На рукоятке выстраивается необходимое предельное усилие, которое требуется приложить к крепежу.
  • После настройки шкалы необходимо зафиксировать винт, который будет определять это усилие и не даст мастеру сорвать гайку.
  • Рабочий орган ключа накидывается на гайку и происходит затяжка. Автолюбитель может не переживать, что сорвёт крепёж, так как при достижении выставленного усилия прибор начнёт трещать и прокручиваться вхолостую.

Предельные усилия для затяжки болтов

Чтобы правильно затянуть автомобильные болты и гайки, не повредив их, мастер должен быть в курсе того, какие усилия являются предельными в зависимости от длины, диаметров элементов, качества стали, из которых они изготовлены. Эти данные по предельному крутящему моменту приведены в таблице.

Резьба/шаг, мм Класс прочности 4,6 Класс прочности 5,8 Класс прочности 8,8 Класс прочности 10,9 Класс прочности 12,9
5/0,8 2,1 3,5 5,5 7,8 9,3
6/1,0 3,6 5,9 9,4 13,4 16,3
8/1,25 8,5 14,4 23,0 31,7 38,4
10/1,5 16,3 27,8 45,1 62,4 75,8
12/1,75 28,8 49,0 77,8 109,4 130,6
14/2,0 46,1 76,8 122,9 173,8 208,3
16/2,0 71,0 118,1 189,1 265,9 319,7
18/2,5 98,9 165,1 264,0 370,6 444,5
20/2,5 138,2 230,4 369,6 519,4 623,0
22/2,5 186,2 311,0 497,3 698,9 839,0
24/3,0 239,0 399,4 638,4 897,6 1075,2
27/3,0 345,6 576,0 922,6 1296,0 1555,2
30/3,5 472,3 786,2 1257,6 1766,4 2121,6
33/3,5 636,5 1056,0 1699,2 2380,8 2860,8
36/4,0 820,8 1363,2 2188,8 3081,6 3696,0
39/4,0 1056,0 1756,8 3955,2 4742,4

Как правило, шкала инструмента градуирована в Нм, но иногда можно увидеть на ней показатели усилий в килограммах.

Динамометрический ключ в наборе с насадками

Правила корректного использования ключа

Чтобы динамометрический ключ служил долго и не ломался, мастера на СТО дают различные советы своим клиентам. Основные рекомендации по безопасному пользованию данного инструмента приведены ниже:

  • Не рекомендуется применять данное дорогостоящее изделие в качестве баллонного ключа или трещотки, откручивая и закручивая им все виды гаек или болтов, потому что он является лишь измерительным инструментом и прибор может быстро выйти из строя, так как у него сломается пружинный механизм.
  • Все накидные или шестигранные насадки должны быть только безударными, так как любые грубые сотрясения приведут к увеличению погрешности измерительной шкалы.
  • Лишь одна устанавливаемая на прибор штатная насадка может точно передать нужный момент на крепёж, исходя из произведения силы и плеча, заложенных в динамометре. Если же использовать какие-либо переходники, гибкие или жёсткие удлинители, то показатель на приборе будет сильно разниться с фактическим усилием.
  • Категорически не разрешается применение самодельного рычага, например, обрезка трубы. Излишнее усилие на трещотку приведёт к поломке пружинного механизма и скорому износу прибора. Допускается оказывать усилие на крепёж лишь при помощи имеющегося плеча на рукояти.
  • Один из главных принципов эксплуатации прибора — это бережное отношение к нему. Его ни в коем случае нельзя бросать, оказывать ударные воздействия на рукоять, так как циферблат обязательно собьётся.
  • Динамометрический ключ, только что приобретённый в магазине, не может сразу эксплуатироваться по назначению. Перед первой затяжкой реального болта ключом надо несколько раз поработать при холостом нагружении, то есть дать инструменту минимальное значение на шкале и провернуть 5-7 раз до характерного звука трещотки.
  • Данный инструмент почти полностью состоит из движущихся металлических деталей, и долгое его хранение без работы во влажных условиях неминуемо приведёт к коррозии. Чтобы этого не произошло, его следует всегда убирать в сухое прохладное место, при длительном хранении без использования регулярно смазывать машинным маслом, а перед новой эксплуатацией — настроить для работы.
  • Обязательна установка шкалы на ноль после использования. Это связано с тем, что при любом значении, отличном от начального, пружинный механизм всегда находится в напряжении, из-за чего прочный металл пружины может быстро «устать» и погрешность показаний существенно возрастёт.

Вечных механизмов не бывает, и пружина рано или поздно подвергается пластическим деформациям, что требует её ремонта или замены. Данная процедура выполняется в любой точке ремонта автомобильного инструмента и называется поверкой прибора. Так, после проведения данной процедуры его точность возрастает до первоначальных значений.

Станция техобслуживания

Динамометрический ключ — прибор всё-таки профессиональный, и в инструментах каждого автолюбителя иметь его вовсе не обязательно. Кроме того, надо помнить, что электронный прибор всегда более чувствителен, чем механический, поэтому он может быть использован не только при ремонте авто, но и во время эксплуатации электронных приборов или иного высокоточного оборудования.

crast.ru

Динамометрический ключ для автомобиля - их виды и выбор

Одним из незаменимых инструментов в наборе автомеханика является динамометрический ключ для автомобиля, представляющий собой гаечную головку с рычагом и встроенным динамометром. Он предназначен для затягивания гаек и болтов на резьбовых соединениях, требующих дозированного усилия затяжки. Ключ может применяться не только в ремонте и обслуживании автомобилей, но и в сборке автоматов, роботизированной техники, промышленном оборудовании.

Автомобилисту этот ключ необходим в ремонте ходовой части, например, при затяжке гайки крепления ступицы колеса к полуоси. Неправильная затяжка (недозатяжка или перетяжка) гайки может привести к срезу стопорной шпильки и отрыву колеса от полуоси или поломке трансмиссии и блока цилиндров. Поэтому, тем, кто занимается самостоятельным ремонтом и обслуживанием своего авто, такой инструмент обязательно должен находиться в технической аптечке или хотя бы в гараже.

 Конструкция динамометрического ключа для автомобиля

Содержание статьи

Устройство динамометрического ключа

Производители инструментов выпускают различные виды гаечных ключей с динамометром, которые при всём при этом состоят из следующих общих для них деталей:

  • затяжной ручки-корпуса с головкой для крепления насадки;
  • съёмная насадка в виде трещотки или динамометрического прибора;
  • одно, двух или трёх позиционного фиксатора насадки;
  • торсионного или пружинного механизма с измерительной шкалой для индикации или установки прилагаемого усилия;
  • регулировочной ручки с фиксатором для установки заданного усилия в ключах предельного типа.

Автомобильные динамометрические ключи различаются по размерам рычага, создающего максимально прилагаемое усилие, и размеру квадрата для сменной головки. Так, по пределам установки затяжного усилия производятся ключи с пределами, начиная от 5 до 25 Нм и заканчивая от 140 до 2000 Нм. По конструкции и принципу работы на российском рынке инструментов встречаются следующие виды динамометрических ключей.

Видео: Динамометрический Ключ. Как Он Работает?

Виды динамометрических ключей

1. Ключ торсионного типа с неподвижным стрелочным указателем

Ключ стрелочного типа

Он имеет стрелочный указатель, неподвижно связанный с квадратом головки и упругий стержень с двухсторонней шкалой, отградуированной в Нм. В момент закручивания гайки шкала отклоняется относительно неподвижного указателя на угол, пропорциональный приложенной силе, и по ней можно оценить величину крутящего момента. Такой ключ можно использовать для закручивания гаек, как с левой, так и с правой резьбой, что является его основным достоинством, включая дешевизну и простоту устройства. Недостатками ключа являются:

  • высокая погрешность измерения прилагаемого усилия, достигающая значения ±15%;
  • отсутствие механизма ограничения передаваемого на гайку крутящего момента, что часто приводит к фактическому его превышению при монтаже.

Ключ со встроенным индикатором манометрического типа.

Его устройство аналогично ключу, указанному выше, только угол отклонения между неподвижной и торсионной частью ручки измеряется с помощью встроенного пружинного динамометра, имеющего форму манометра с двухсторонней шкалой относительно среднего нулевого положения стрелки. Инструмент обладает более высокой точностью измерения крутящего момента, нежели его предшественник.

2. Щелчковый динамометрический ключ

Щелчковый динамометрический ключ

Этот наиболее популярный у автомобилистов ключ является инструментом предельного типа и имеет в оголовнике трещотку – щелчковый передаточный механизм, который при достижении установленного значения крутящего момента перестаёт его передавать квадрату, проскальзывая и издавая щелчки. Достоинством таких ключей является удобство пользования, позволяющее не контролировать прилагаемое усилие по прибору, а просто крутить ручку до первого щелчка. При этом крутящий момент гарантированно не будет превышен за счёт регулируемого ограничителя. Недостатком инструмента является его использование только на затяжку и необходимость бережного обращения.

3. Ключ с электронным индикатором

Ключ с цифровым индикатором

Наиболее продвинутым и точным инструментом с погрешностью измерения до 1% является динамометрический ключ с цифровым электронным индикатором. Он имеет небольшой электронный динамометр с жидкокристаллическим индикатором измеряемого момента, питающийся от встроенной батарейки, а также регулируемый ограничитель усилия наподобие трещотки. Отличие от предыдущего инструмента состоит в том, что вместо щелчков при достижении предельного момента издаются звуковые сигналы. Недостатком ключа является высокая стоимость.

Видео: Динамометрические ключи. Как пользоваться и хранить. Зачем нужен этот ключ?!

Варианты измерительных ключей с трещотками

Динамометрический ключ в комплектке с набором насадок

Трещотки в автомобильных динамометрических ключах могут быть съёмными и несъёмными. Съёмные головки позволяют использовать одну ручку для разных размеров гаек, делают инструмент более универсальным. Кроме того, существуют съёмные трещотки, работающие в двух направлениях, как по левой, так и по правой резьбе. Направление вращения устанавливается с помощью специального трёхпозиционного фиксатора-переключателя. Такой вариант является более дорогим по сравнению с ключами с несъёмной головкой.

Ключи с несъёмной трещоткой обычно продаются комплектом, состоящим из трёх инструментов, рассчитанных на разный диапазон размеров гаек. Однако можно подобрать себе и отдельный ключ с подходящим диапазоном усилий. Для расширения его диапазона применения можно воспользоваться мультипликаторами, которые представляют собой обычный редуктор, повышающий или понижающий передаваемое на головку усилие затяжки.

Лучшие ключи на рынке

Современный рынок автомобильных инструментов предлагает автомобилистам большой выбор разнообразных моделей динамометрических ключей от различных производителей. Ниже приведены лучшие марки заморских производителей инструмента, чья продукция пользуется в России заслуженной популярностью и спросом:

  1. Ключи от немецкой компании Hazet признаны во всём мире самыми лучшими представителями динамометрических инструментов. Они могут использоваться как в автосервисе, так и в промышленном производстве. Высокая точность измерения, качества исполнения обеспечивают долгий срок их эксплуатации. Ключ под серийным номером 6000 был отмечен в 2005 году специальной премией, как лучший инструмент года по конструктивному и инновационному исполнению. Большой популярностью пользуются ключи данной марки щелчковые и электронные с расширенным диапазоном крутящего момента. Для строительных машин и грузовиков подойдут мощные инструменты на 3/4 — 1 дюйм с комплектующими мультипликаторами. Для проверки динамометрической части инструментов фирма Hazet выпускает специализированные электроизмерительные приборы.
  2. Инструменты марки Kabo Tool Company отвечают международному стандарту ISO 9001, благодаря использованию качественных хромсодержащих сталей. Они пользуются мировым спросом и популярностью. Динамометрические ключи этой фирмы отличаются большой точностью затяжки, длительным сроком эксплуатации и высокой степенью функциональности.
  3. Доступную цену для отечественных автомобилистов имеют качественные и надёжные измерительные ключи другой германской компании Vigor. Они заслужили уважение специалистов точными показателями работы. В них производится автоматический сброс усилия при достижении установленного значения. Ручка установки позволяет быстро выбрать нужное значение крутящего момента. Прецизионная шкала обеспечивает высокую точность установки. Инструмент комплектуется сертификатом качества.

avtomotoprof.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
