Дифференциал устройство: устройство, виды и принцип работы

Дифференциал, его функции, устройство, разновидности

Что такое дифференциал и для чего он нужен?

Чтобы ответить на этот вопрос, давайте представим себе, как двигаются колёса автомобиля на повороте. Траектория их движения будет разной: внешнее колесо должно проделать гораздо более длинный путь, чем внутреннее. Следовательно, угловая скорость вращения колёс должна быть разной: внутреннее должно вращаться медленнее, внешнее – быстрее. Если речь идёт о неведущем мосте, достичь этого совсем несложно, поскольку колёса могут быть между собой не связанными и вращаться независимо. Но если говорить о ведущем мосте, то крутящий момент должен подаваться на оба колеса, иначе автомобиль стал бы практически неуправляемым. В случае же жёсткой связи ведущих колёс возникали бы проблемы на поворотах:  внешнему колесу, которое не успевало бы за внутренним, пришлось бы проскальзывать по дорожному покрытию, что привело бы к очень быстрому износу шин.

Именно с этой целью автомобили оснащаются дифференциалом – механизмом планетарного типа, который перераспределяет крутящий момент, поступающий от двигателя, между осями колёс ведущего моста, позволяя им в случае необходимости вращаться с любым соотношением угловой скорости.

В результате, автомобиль нормально управляется и двигается как на поворотах, так и на прямой дороге. При этом среднее арифметическое скорости вращения ведущих колёс будет равно скорости вращения двигателя.

Если автомобиль имеет один ведущий мост, то дифференциал устанавливают между приводами ведущих колёс. В этом случае его называют межколёсным. Если же мы говорим о полноприводном автомобиле, то дифференциал зачастую устанавливают между осями и называют его при этом межосевым.

Планетарный механизм ввиду физических законов имеет свойство передавать усилие на то колесо, которое нагружено в меньшей степени. Если, к примеру, оба ведущих колеса имеют с дорогой одинаковое сцепление и требуют равного усилия для раскручивания, то дифференциал распределит крутящий момент между колёсами поровну. Но если в сцеплении колёс с дорогой возникнет ощутимая разница (к примеру, одно из колёс попало на лёд, а другое осталось на асфальте), то дифференциал тут же этим воспользуется и основные усилия направит на более «лёгкое» колесо, то есть, на то, которое находится на скользком покрытии.

В результате оно начнёт крутиться с бешеной скоростью, а то колесо, которое находится на асфальте, совсем перестанет получать вращение и остановится.

Подобным образом работают так называемые симметричные дифференциалы с коническими шестернями, получившие распространение на легковых автомобилях российского производства. В этих механизмах сателлиты работают как равноплечные рычаги, передавая к шестерням полуосей, а, следовательно, и к ведущим колёсам,  только равные усилия.

Естественно, такое явление заметно ухудшает управляемость и проходимость автомобиля, ведь логика вещей требует, чтобы усилия передавались именно на колесо, находящееся на твёрдом покрытии, поскольку только в этом случае автомобиль сможет продолжить двигаться.

Для увеличения показателей проходимости на автомобилях применяется частичная или полная блокировка дифференциалов. Степень блокировки определяется её коэффициентом (Кб) – соотношением момента на колесе отстающем к крутящему моменту на забегающем. Для симметричных дифференциалов Кб всегда равен единице, для дифференциалов повышенного трения этот показатель может находиться в диапазоне от 1 до 5. Чем выше коэффициент блокировки, тем лучше показатели проходимости автомобиля. Говоря другими словами, если Кб равен 3, то момент, передаваемый на отстающее колесо, будет в 3 раза выше, чем на буксующее. Но возможный крутящий момент на колесе в это время составит от 20 до 70%, зависимо от возможностей блокирующего механизма.

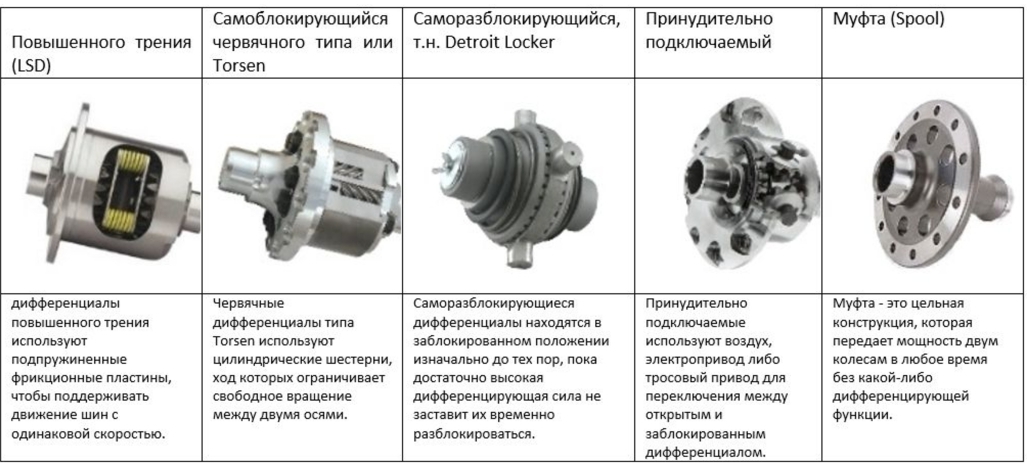

На сегодняшний день дифференциалов повышенного трения существует несколько типов:

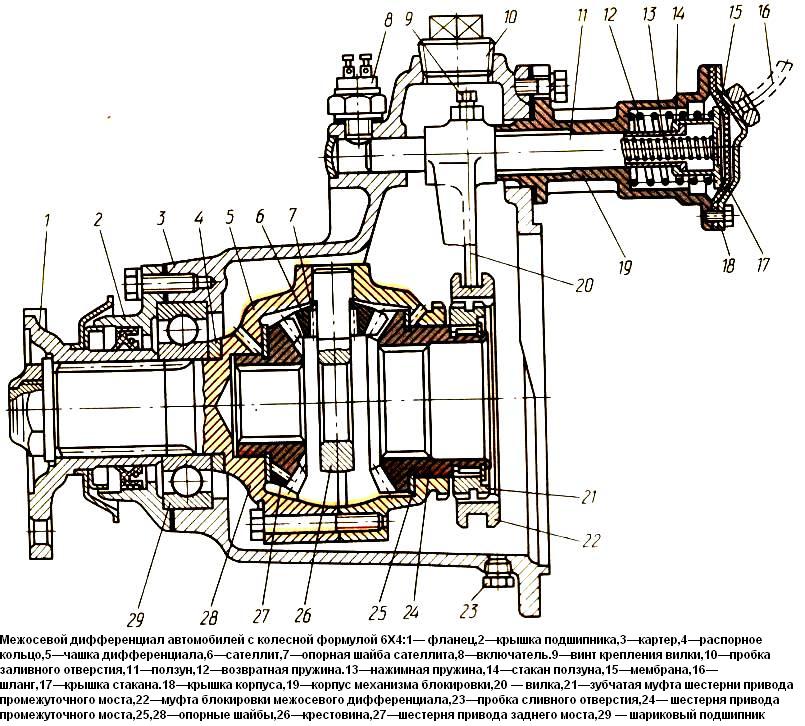

Дифференциалы с полной блокировкой

Блокировка в таких дифференциалах приводится в действие водителем принудительно. Во включённом состоянии угловые скорости ведущих колёс всегда одинаковы, а это снижает управляемость автомобиля на твёрдом покрытии и приводит к быстрому износу резины.

При этом типе локинга дифференциал фактически прекращает выполнять свои функции, превращаясь в обычную муфту, жёстко сцепляющую полуоси. В действие её механизм приводится пневматическим, гидравлическим или электрическим приводом. Она может быть как межколёсной, так и межосевой. Межосевым дифференциалом с полной блокировкой оснащаются, к примеру, автомобили ВАЗ-2121.

Включать полную блокировку разрешено только при полной остановке автомобиля и использовать её лишь при невысоких скоростях на труднопроходимых участках.

Многодисковые дифференциалы

Многодисковыми называются симметричные дифференциалы, которые в своей конструкции имеют поджатые пружинами пакеты фрикционных дисков. Момент срабатывания (статический преднатяг) составляет у этих дифференциалов от 2 до 12 кг. Механизмы этого типа используются преимущественно в спортивных автомобилях. К их недостаткам относится быстрый износ и после каждого пробега они требуют профилактических работ для восстановления их технических характеристик.

Вискомуфта

Вискомуфта – это полностью герметичное устройство с набором фрикционных дисков, один из которых жёстко связан с корпусом, а другие – с валом. Для увеличения трения жидкости в дисках предусмотрены каналы и отверстия. Внутри корпус вискомуфты на 80 – 90%заполнен жидким силиконом, обладающим высокой степенью вязкости. Этот агрегат является неремонтируемым и в случае протечки жидкости подлежит замене, поскольку именно её количество и вязкость определяют рабочие характеристики дифференциала.

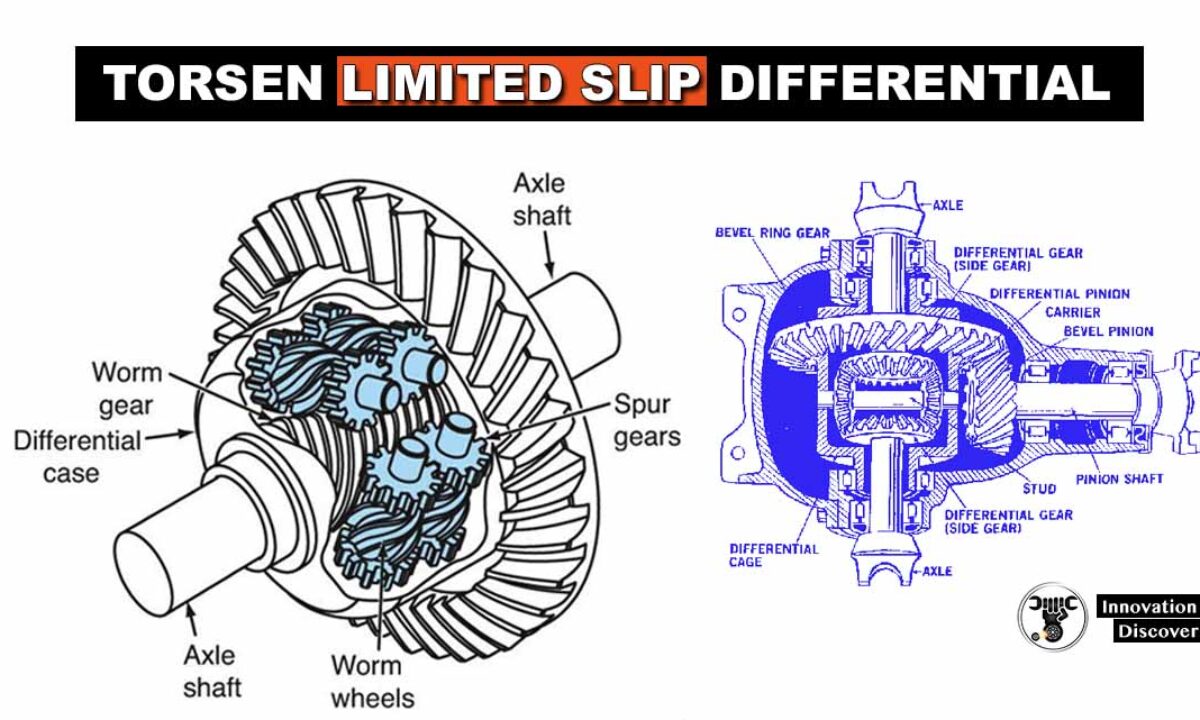

Торсен

Из самого названия – производного от английского «TORQUE» — «момент» и «SENSING» — чувствительность – становится понятным, что данные дифференциалы являются чувствительными к крутящему моменту. Это один из наиболее эффективных форм блокировки дифференциалов.

Сателлиты в корпусе дифференциала располагаются перпендикулярно его оси и попарно соединяются между собой посредством прямозубого соединения. С шестернями полуосей сателлиты связываются червячным зацеплением. В процессе поворота связанная с отстающим колесом шестерня проворачивает зацепленный с нею сателлит, который вращает в свою очередь второй сателлит и полуосевую шестерню.

При помощи такой жёсткой механической связи колёса получают возможность обращаться с различными скоростями. Возникающие в зацеплении червячного типа по причине разности крутящих моментов на колёсах силы трения и осуществляют блокировку дифференциалов.

К недостаткам данной конструкции следует отнести сложность её изготовления, сборки и ремонта.

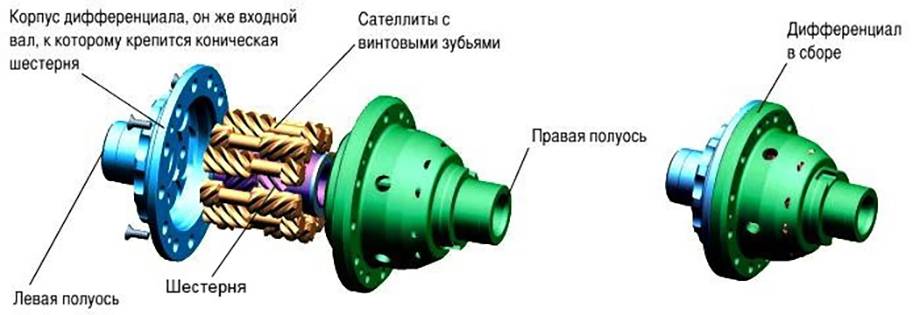

Квайф

Данная конструкция была запатентована под маркой «QUIFE» и названа так по имени своего создателя Рода Квайфа. Сателлиты в ней располагаются двухрядно параллельно к оси вращения корпуса. При этом они размещаются в закрытых с двух сторон отверстиях в корпусе, а не крепятся, как обычно, на осях. Правосторонние сателлиты, а их количество может быть от 3 до 5, зацепляются с правой полуосевой шестернёй, сателлиты левого ряда —  с левой. Помимо этого, сателлиты, находящиеся в разных рядах, через один зацепляются друг с другом.

Все зубчатые колёса оснащены винтовыми зубьями с одним и тем же модулем и углом профиля. Число сателлитов и количество зубьев полуосевых шестерней определяется условиями собираемости конструкции в целом.

В случае, если одно из колёс отстаёт, связанная с ним шестерня полуоси начинает вращаться с меньшей скоростью, чем корпус дифференциала, поворачивая сателлит, находящийся с нею в зацеплении. Тот передаёт вращение сателлиту, связанному с ним, а оттуда крутящий момент поступает на шестерню полуоси. Таким образом обеспечиваются различные обороты колёс во время поворота. Благодаря разности в крутящих моментах на колёсах, в винтовых зацеплениях возникают силы осевой и радиальной направленности, которые прижимают шестерни полуосей и сателлиты к корпусу их торцами или к разделителю крышками. При этом появляются силы трения, которые и осуществляют блокировку, что позволяет увеличить силу тяги в автомобиле, а следовательно – и его проходимость.

Величина коэффициента блокировки находится в прямой зависимости от угла, под которым располагаются зубья шестерни. Изменяя в процессе проектирования углы наклона зубьев (так называемый «угол спирали»), можно изменить Кб в той степени, в которой это необходимо для автомобиля, исходя из его характеристик и предполагаемых условий его применения и эксплуатации.

Дифференциалы этого типа самое большое распространение получили в тюнинге. Производство блокировок этого типа налажено и в России: ими оборудуются некоторые модели автомобилей УАЗ.

устройство, назначение и принцип работы

Функции трансляции и распределения крутящего момента присутствуют во многих механизмах. В оптимизированном виде такие задачи реализуются в обычных автомобилях для обеспечения возможности вращения колес на разных скоростях. Данную работу выполняет дифференциал – в автомобиле это конструкционная часть трансмиссии, позволяющая избегать пробуксовок и улучшающая динамические характеристики.

Дифференциал в трансмиссионной системе

В транспортных средствах дифференциал является функциональным компонентом ходовой части. В зависимости от конфигурации колесных осей он может занимать разные позиции, но принципиально его связка с базовыми исполнительными органами ведущей системы не меняется. Для начала стоит рассмотреть устройство трансмиссии, в которое также входит коробка передач, сцепление, блок отбора мощности и механизм раздачи. В общем комплексе это набор узлов и агрегатов, которые обеспечивают сопряжение двигателя с колесами. К слову, трансмиссия присутствует и в стационарной технике, где требуется соединение других вращающихся органов.

В общем случае механизм обеспечивает передачу рабочему узлу крутящего момента с той или иной силой. Но что такое трансмиссия автомобиля конкретно в связке с дифференциалом? Это техническая инфраструктура, в рамках которой обеспечивается работа ведущей оси. Причем в зависимости от устройства трансмиссии дифференциалов может быть несколько. Например, в машинах с полноприводной подключаемой системой дифференциал присутствует на каждой оси.

Назначение дифференциала

Потребность в данном узле обуславливается различиями в скоростях работы колес. Конечно, на прямой дороге они движутся в одинаковом режиме, но малейший поворот заставляет одно из колес проходить большее расстояние, чем противоположное на той же оси. В ином случае будет иметь место пробуксовка. Иными словами, что такое дифференциал в автомобиле на практике? Это механизм, благодаря которому ведущие колеса в принципе могут вращаться с равными угловыми скоростями в условиях непрерывной трансляции крутящего момента от силового агрегата. Другое дело, что могут быть разные схемы размещения и взаимодействия данного агрегата с другими элементами ходовой части.

Может ли дифференциал отсутствовать в трансмиссии?

Само присутствие дифференциала в конструкции автомобиля как средства разделения и оптимизации мощностных нагрузок на оси вращения является нежелательным. Это компромиссный вариант, который даже с учетом полезной функции оправдывает себя далеко не всегда. В каких же случаях устройство трансмиссии обходится без дифференциала? Преимущественно такая конфигурация возможна и на обычных легковых машинах, но ввиду быстрого износа колес это будет нерациональное решение. С точки зрения эксплуатационной целесообразности исключение дифференциала оправдывается на гоночных автомобилях, у которых ведущая ось – задняя. В частности, речь идет о спорткарах, которые используются на специальных покрытиях с пониженным коэффициентом сцепки. Отсутствует дифференциал и на тяговых машинах наподобие электровозов, тепловозов, электропоездов и т. д.

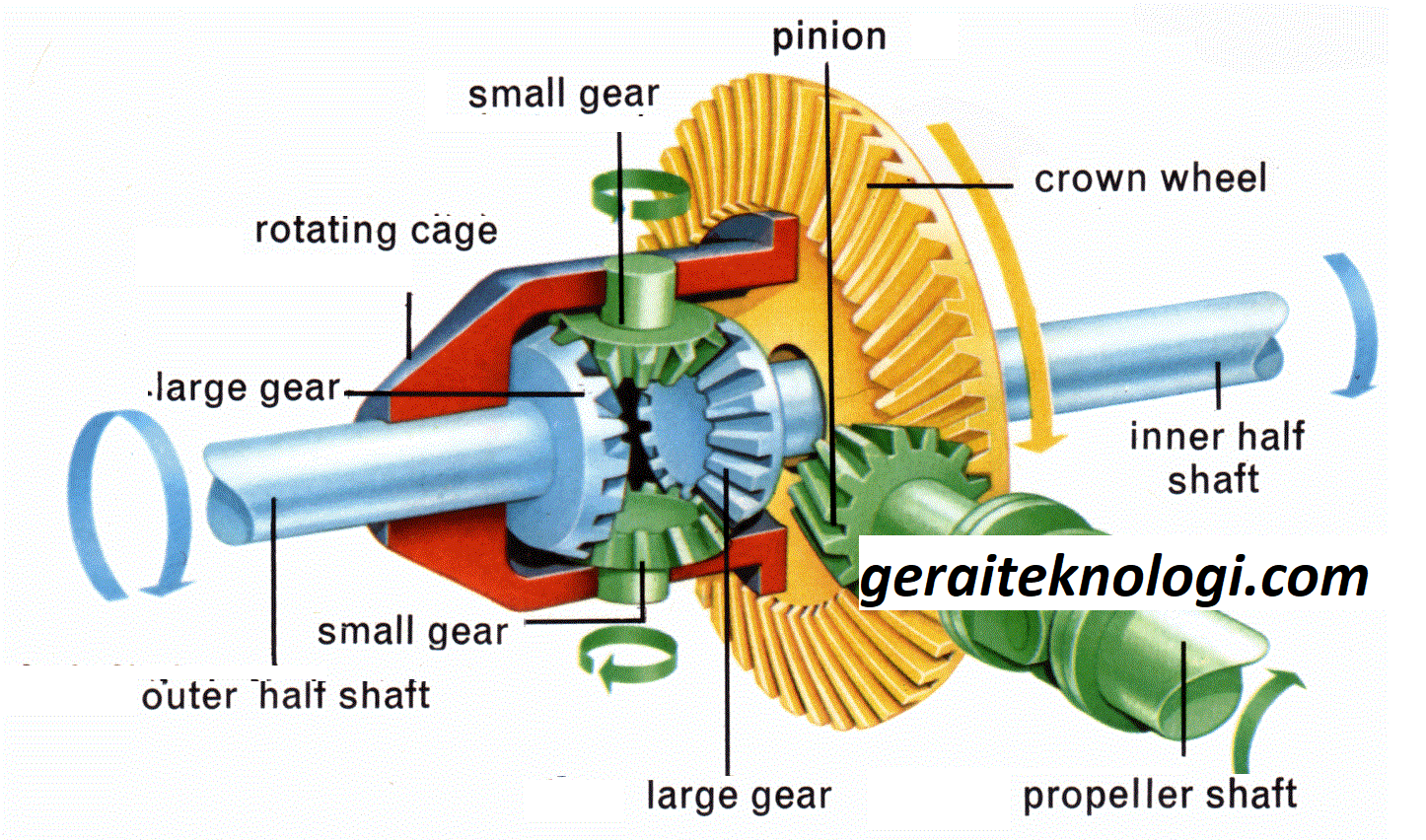

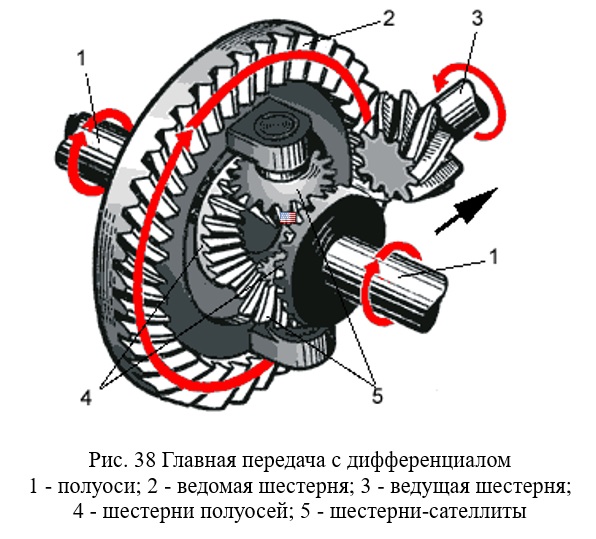

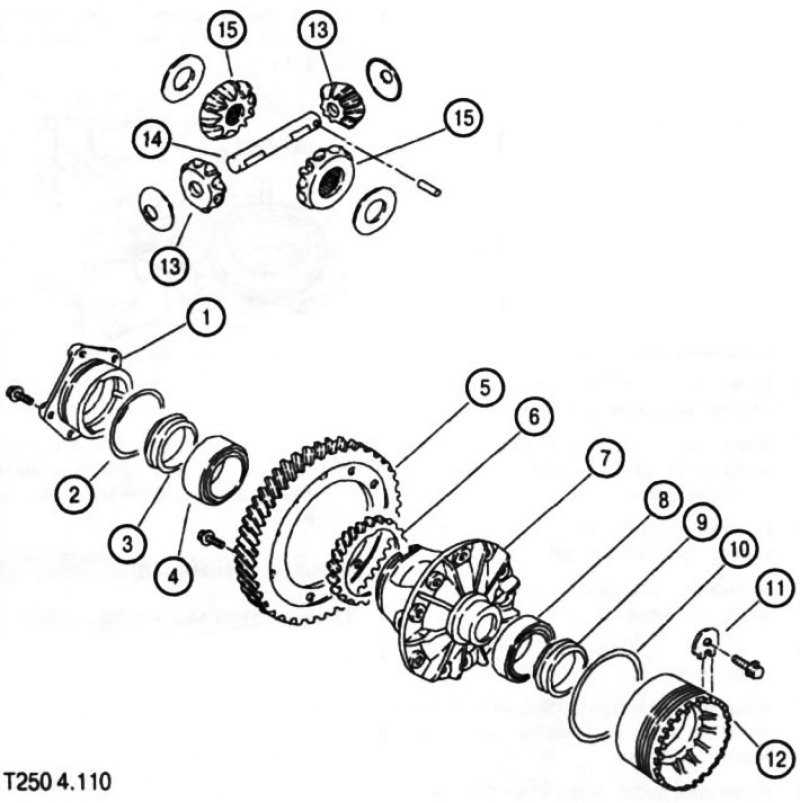

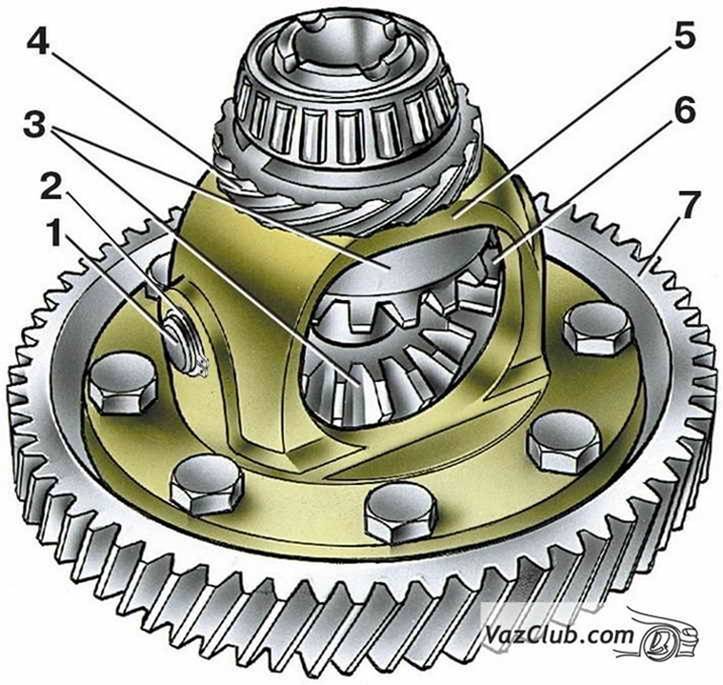

Конструкционное устройство дифференциала

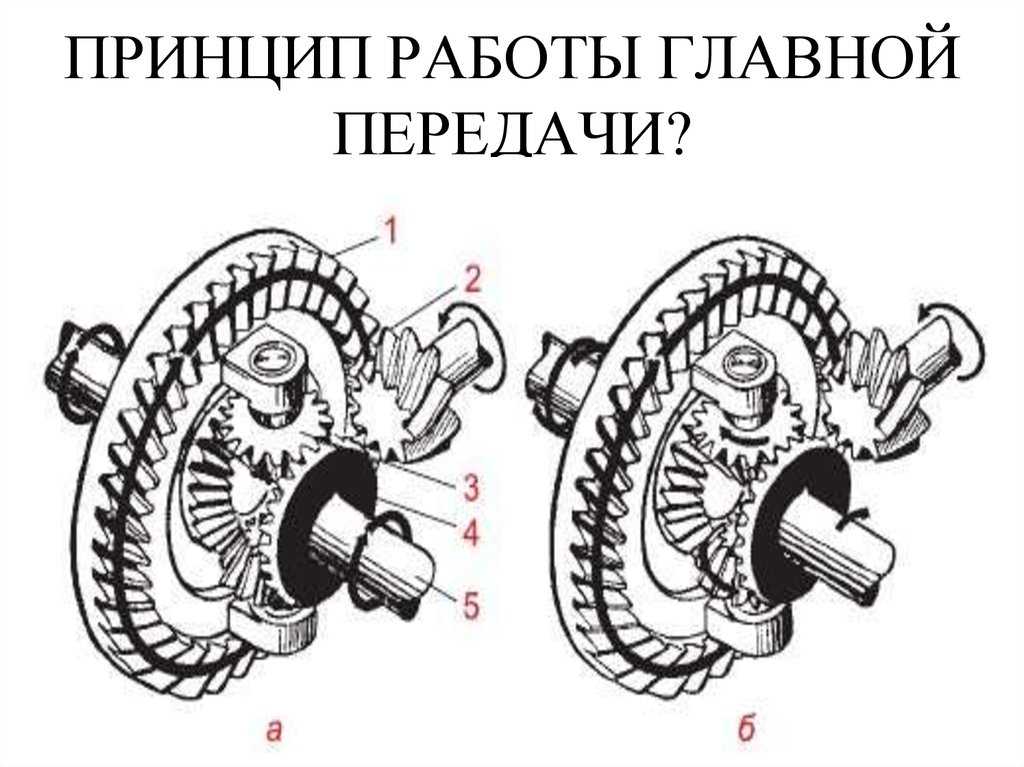

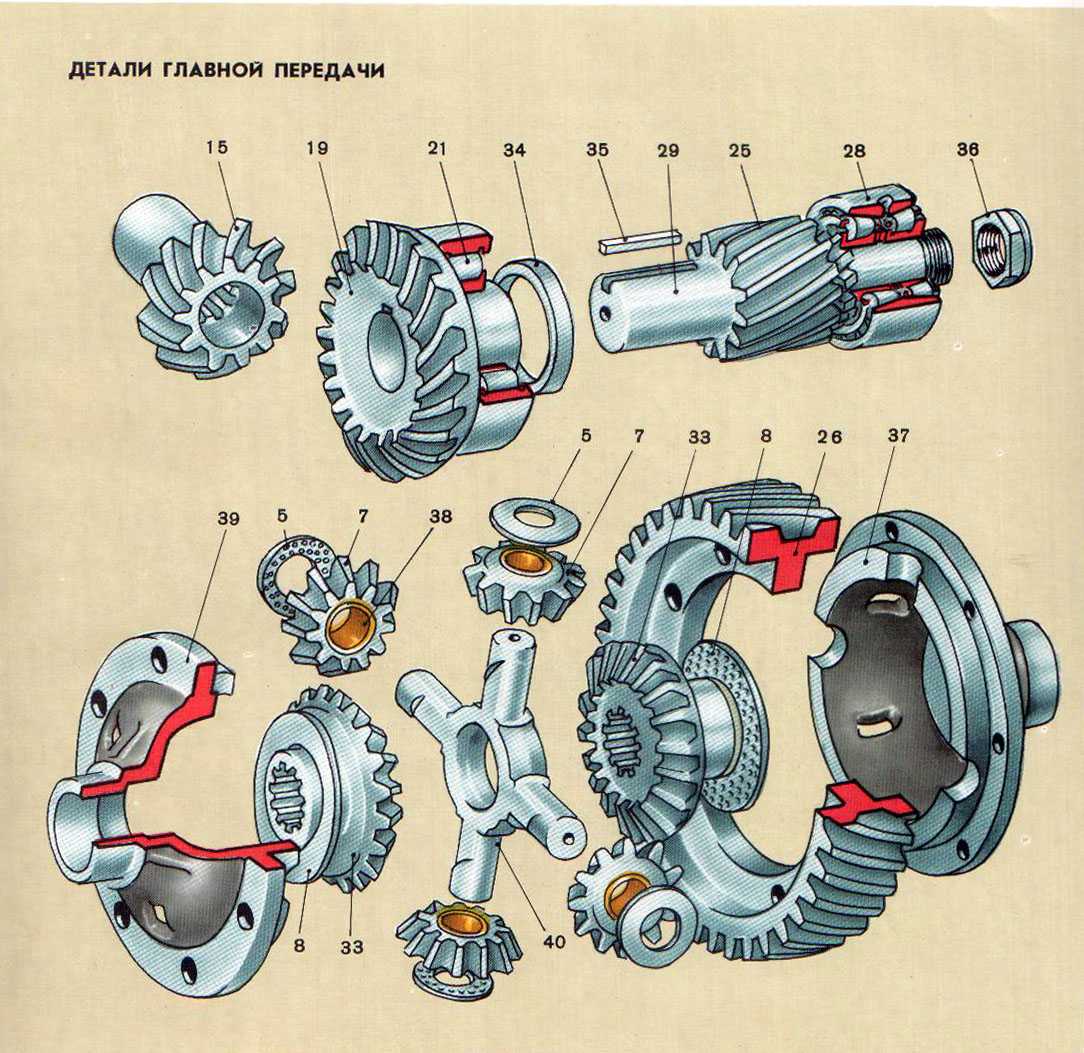

Принципиальной особенностью дифференциала является наличие планетарной передачи, за счет которой обеспечивается функция вращательно-распределительного действия в трансмиссионном комплексе. Независимо от формата выпуска, устройство будет основываться на трехзвенной планетарной системе без управляющих дополнений. Распределение между уровнями расположения шестерней в передаче определяется внешними командами от ручной КП или автоматическим регулятором – в зависимости от типа трансмиссии. При этом конфигурации звеньев могут меняться. Например, в простейшем устройстве дифференциала межколесного типа предусматривается наличие четырех конических шестерней. Функцию водила (направляющего звена) в данной системе выполняет корпус дифференциала. По отношению к ведущему звену две другие шестерни будут выступать сателлитами.

Работа дифференциала на прямой дороге

Обычные модели дифференциалов могут находиться в одном из трех рабочих режимов в зависимости от текущей задачи трансмиссии. Это может быть движение по прямой, маневр на скользкой дороге или движение в повороте. В каждом случае предусматривается определенная механика срабатывания дифференциала с подачей крутящего момента через ведущий мост к колесам. Так, при движении по прямой оба колеса сталкиваются с равным сопротивлением покрытия. В этом режиме от корпуса подается тяга на сателлиты, которые обегают полуосевые звенья и в равных долях распределяют усилие на колесах.

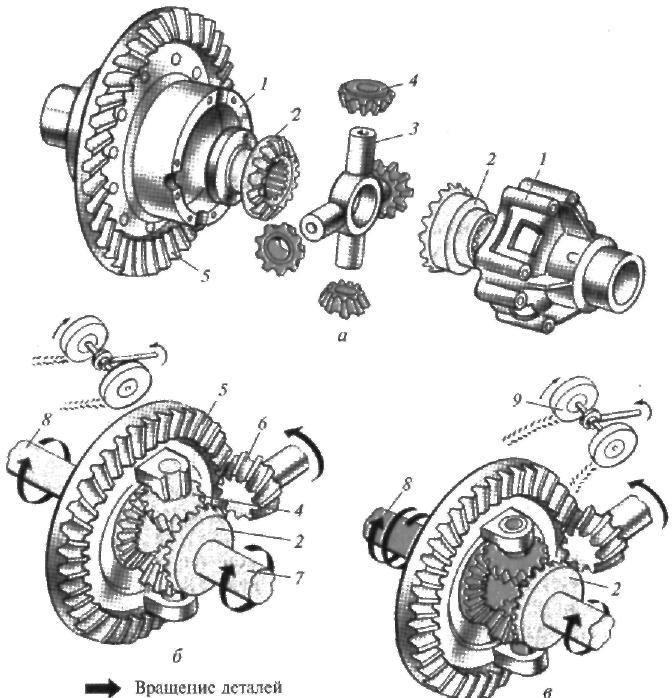

Работа дифференциала в повороте

При движении в повороте нарушается симметрия распределения крутящего момента, в котором выделяется внутреннее и наружное колесо, получающее большую угловую скорость. Для обеспечения этой разницы полуосевая внутренняя шестерня притормаживается, заставляя свои сателлиты крутиться вокруг оси, наращивая скорость внешних полуосевых шестерней. Хотя устройство дифференциала может иметь несколько планетарных групп в составе, соотношение суммарной частоты вращения всех полуосевых элементов с количеством оборотов ведомой шестерни всегда будет одинаковым. Также и начальный крутящий момент, который подается на внешнюю и внутреннюю сегменты распределения частоты, будет одинаков относительно двух колес независимо от угловых скоростей.

Работа дифференциала на скользкой дороге

В предыдущем случае речь шла о движении по дороге с оптимальной сцепкой, а вмешательство функции дифференциала было вызвано разницей в расстояниях, которые должны были пройти в повороте ведущие колеса. В данной ситуации те же колеса будут выполнять разный объем работы, но по другой причине. На скользкой дороге одно из колес буксует, заставляя и трансмиссию делать соответствующую поправку. Сразу надо подчеркнуть, что в случаях с двумя колесами на скользком покрытии функция дифференциала принципиального и решающего значения не имеет. Итак, буксующее колесо должно работать с увеличенной скоростью, однако крутящий момент будет невелик ввиду недостаточного сцепления. Более выигрышно на скользкой дороге действует дифференциал переднего моста, хотя и в его применении есть свои риски. Дело в том, что контроль колес в данной конфигурации более стабильный, но есть вероятность неуправляемого ухода в больший радиус, после чего увеличится и риск сноса машины. То есть многое в функции дифференциалов будет зависеть от других факторов – траектории движения и условий на дороге помимо снега и наледи.

Блокировка свободного дифференциала

Сама по себе функция блокировки предназначена для более эффективной регуляции соотношения между крутящим моментом и сцепкой колес с покрытием. В конструкции с наличием свободного дифференциала эта задача осуществляется следующим образом: при естественной пробуксовке одного колеса на второе транслируется вращение, недостаточное для движения. Принцип работы блокировки дифференциала в такой ситуации будет заключаться в выполнении двух операций:

• Сопряжение корпуса дифференциала с полуосью, которую необходимо сдерживать.
• Ограничение вращения сателлитов.

Это наиболее распространенная частичная блокировка, при которой обеспечивается эффект регулировки распределения крутящего момента. Но также бывает и полная блокировка, предполагающая жесткую сцепку сегментов дифференциала для максимальной (свободной) передачи вращения на колесо с наилучшим сцеплением.

Дифференциал с принудительной блокировкой

В таких конфигурациях функция блокировки обычно выполняется за счет кулачковой муфты, которая обеспечивает жесткую сцепку с колесами посредством приводного механизма. Системы приводов бывают разными – от классической гидравлики или механики до более инновационных электрических и пневматических устройств. Например, что такое механическая принудительная блокировка в дифференциале автомобиля? Это функция, которая активируется водителем посредством рычага и задействует группу механизмов, среди которых тросы и силовые узлы. Что касается гидравлических приводов, то в них усилие передается по группе цилиндров – в принципе, работает та же механика. Существенные отличия в рабочих схемах имеют современные пневмоцилиндры и электрические приводные устройства, в которых инициация блокировки реализуется путем нажатия кнопки на приборной панели. Далее от поданной команды происходит замыкание назначенных муфт в той или иной схеме – в зависимости от типа блокировки.

Самоблокирующийся дифференциал

Подобные устройства также называют дифференциалами высокого трения. Они формируют промежуточную группу исполнительных механизмов, занимая место между свободными и принудительными средствами блокировки полуосей. Причем самоблокирующиеся системы могут выполнять как свободную, так и полную блокировку в зависимости от текущих требований. Фактором регуляции распределения крутящего момента может выступать и угловая скорость, и разность в силе вращения у ведущих колес. По конструкционному устройству наиболее распространенными считаются механизмы с пакетами фрикционных дисков. Например, блокировка дифференциала заднего моста у внедорожников обеспечивается фрикционными блоками с пружинами. Перспективные разработки в этом направлении связаны с концепцией героторного дифференциала. В его основу входит поршень с насосом, который при фиксации разности угловых скоростей нагнетает техническую жидкость (специальные составы с присадками) и сдавливает фрикционную группу для обеспечения блокировки.

Заключение

Автомобили нового поколения становятся все более функциональными, эргономичными и надежными, что в значительной степени достигается благодаря электронике. В то же время сохраняются рабочие части, агрегаты и механизмы, где применение «умной» техники пока не столь эффективно по сравнению с конструкционным улучшением. Так и устройство дифференциала все еще зависимо от физической реализации систем контроля тяги и сцепления ведущих колес посредством планетарной передачи с ее звеньями. Но и в этой нише есть технологические продвижения. Об этом говорит и все более плотная связка с системами безопасности наподобие блокировщиков ABS, и электронное управление базовыми режимами работы дифференциала.
