Диагностика по широкополосным лямбда-зондам

В предыдущих статьях мы рассмотрели назначение, принципы работы и способы проверки «скачковых» датчиков кислорода (лямбда-зондов). Также были рассмотрены те возможности в поиске дефектов (диагностике) топливной системы автомобиля, которые открывает правильный анализ показаний этих датчиков.

Но все мировые автопроизводители постепенно отказываются от них и переходят на так называемые «широкополосные» лямбда-зонды. Почему так происходит? И чем плохи датчики, которые верой и правдой служили на протяжении многих лет? Чтобы ответить на данный вопрос, нам необходимо вернуться в прошлое и посмотреть, как развивалась борьба за экологию.

До 60-х годов прошлого века об экологии никто не думал. Автомобилей было мало, их «вклад» в загрязнение атмосферы был незначительным. Все изменилось во время автомобильного бума начала 60-х. Первым от «чуда» современной цивилизации под названием «автомобиль» пострадал американский штат Калифорния.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам

Не очень удачное географическое положение и крайне неблагоприятная «роза ветров» — он очень плохо продувается, и людям от выхлопных газов просто стало нечем дышать. Был принят ряд законов, обязывающих автопроизводителей повышать качество выпускаемых автомобилей по экологическим параметрам. До недавнего времени это был громадный рынок сбыта автомобилей.

На нем торговали все мировые производители. А законы рынка очень жестоки – хочешь торговать на моем рынке, выполняй поставленные условия. Таким образом, требования законодательства Калифорнии распространились на весь мир. Отдельно хочется отметить рынок Европы. Тут «роза ветров» более благоприятная, экологические требования к автомобилям более мягкие. И стандарты по экологии сразу разделились на «американские» — более жесткие и «европейские» — чуть более мягкие. На данное время автомобильные рынки Старого и Нового Света практически заполнены. По расчетам аналитиков, свободные ниши имеются пока в России и Китае. Поэтому к рынкам этих стран приковано пристальное внимание всех автопроизводителей мира.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам

До недавнего времени экологии на этих рынках придавалось незначительное значение. Но вступление России в ВТО потребовало ужесточения экологических норм для выпускаемых в стране автомобилей. Как же выполнить все более ужесточающиеся международные экологические требования?

Вредные выбросы — это несгоревшее топливо. При полном сгорании углеводородов всего топлива образуется только СО2 (углекислый газ) и Н2О (вода). Если топливо сгорает не полностью, в выхлопе образуются продукты неполного сгорания. Пресловутые СО и СН. Ну, а если топливо полностью не сгорает, что происходит с крутящим моментом? Правильно – он падает! Что происходит с расходом топлива (если вы просто выливаете его в выхлопную трубу)? Правильно – он растет! И вот здесь полностью пересеклись интересы экологов, производителей автомобилей и специалистов автосервисов. Исправный автомобиль имеет прекрасную динамику, низкий расход топлива и еще атмосферу не загрязняет! От чего зависит крутящий момент, расход топлива и вредные выбросы? Основное требование – система управления двигателем должна поддерживать стехиометрический состав смеси.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам

По современным стандартам отклонение не должно превышать 2%. Для контроля над этим параметром как раз и служат датчики кислорода в выхлопе.

Начало широкого применения лямбда-зондов в автомобилестроении было положено еще в конце 70-х годов прошлого столетия. Появление «скачковых» датчиков кислорода позволило на тот момент решить эту задачу. Но для выполнения норм Евро-4 и Евро-5 точность этих датчиков перестала удовлетворять производителей. Их недостатком явилось то, что состав смеси они определяют только по наличию кислорода в выхлопе. Нет кислорода – либо стехиометрия, либо богатая смесь. Есть кислород – бедная смесь. Работают по принципу «да–нет». Системе лямбда — регулирования постоянно приходится чуть добавлять и убавлять топливо, чтобы понять, находится ли система в зоне стехиометрии. Это приводит к некоторой задержке реакции системы при возникновении неизбежных отклонений и имеет определенную погрешность при измерении их величин. Для увеличения точности потребовались датчики, которые могут определить избыток или нехватку кислорода в процентах.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам

Так появились широкополосные датчики кислорода. При возникновении малейшего отклонения от правильного состава смеси они моментально дают блоку управления двигателя указание внести поправки и указывают их величину с достаточно большой точностью. На данный момент широкополосные датчики занимают лидирующее положение в автомобилестроении.

Для рассмотрения принципов работы широкополосных датчиков кислорода обратимся к ставшему уже классическим описанию, данному фирмой Bosch в конце прошлого столетия и вошедшему практически во все учебные пособия и публикации в СМИ и в Интернете. К сожалению, данное описание не дает понимания алгоритмов их работы и (судя по вопросам на форумах) не всегда понятно специалистам автосервисов. Попробуем исправить эту ситуацию.

Условно систему лямбда — регулирования с широполосным датчиком кислорода можно разделить на 4 зоны (см. рис.1). Зона А – ионный насос, зона В – «скачковый» лямбда – зонд (элемент Нернста), зона С – разъем и проводка, зона D – блок управления двигателем (ЭБУ) 4.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам



                                                                                   Рисунок 1

Выхлопные газы 1 из выхлопной трубы 2 через канал поступают в диффузионную щель 6. Здесь они подвергаются каталитическому дожиганию (как в обычном катализаторе), и здесь же (в зависимости от первоначального состава смеси в двигателе) образуется либо избыток, либо недостаток кислорода. Поскольку толщина щели невелика – около 50 мкм, процесс происходит очень быстро. Но для протекания реакции каталитического дожигания нужна температура (в зависимости от конструкции – от 200 до 300 градусов Цельсия). Учитывая тот факт, что температура отработавших газов (ОГ) на холостом ходу может и не достигать указанных значений, необходимым элементом является нагреватель 3. Непрогретый лямбда-зонд не работоспособен.

Далее в работу вступает элемент Нернста 7 (зона В). Сравнивая состав контрольного воздуха в камере 5 с составом газов в щели 6, он дает информацию ЭБУ о наличии или отсутствии кислорода в ней.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам Только «да — нет». На основании этих показаний ЭБУ 4 дает команду ионному насосу 8 (зона А):

1. Откачать лишний кислород из щели в выхлопные газы, если избыточный кислород там присутствует. Бедная смесь. Ток положительный.

2. Закачать недостающий кислород в щель, если его там нехватка. Богатая смесь. Ионный насос «отнимает» кислород у продуктов выхлопа и перекачивает его в щель. Ток отрицательный.

3. Ничего не делать, если смесь стехиометрическая. Ток нулевой.

Ток ионного насоса прямо пропорционален разности концентраций кислорода на разных его сторонах. Таким образом, по полярности и величине тока этого элемента сразу же определяется состав смеси. Получив указание от ЭБУ, ионный насос пытается привести состав ОГ в щели, соответствующий стехиометрии. По его току ЭБУ понимает, куда и насколько отклонилась смесь, и сразу принимает меры по корректировке времени впрыска в ту или иную сторону. Колебания смеси ему не нужны – ЭБУ сразу видит абсолютные величины отклонений и выводит стехиометрию в идеал.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам

С началом применения широкополосных лямбда– зондов работа диагностов значительно облегчилась. Такой прибор, как газоанализатор, стал попросту ненужным. Если ЭБУ выводит показания в виде тока, то «нулевой» ток говорит о том, что системе лямбда-регулирования удалось вывести стехиометрию. По показанию коррекции смотрим, какой ценой и в какую сторону ему это удалось (см. рис. 2).



                                                                                            Рисунок 2

Если ток не нулевой, это означает, что системе вывести стехиометрию не удалось. Причин тут две:

1. Неисправен сам лямбда-зонд. Как показывает практика, код ошибки в этом случае возникает крайне редко. Причина проста – чтобы проверить исправность датчика, ЭБУ обязан включить систему мониторинга, т.е. принудительно обогатить или обеднить смесь. А это приводит к нарушению экологии! Поэтому мониторинг зонда проводится нечасто. Например, два автомобиля Opel Vectra, оборудованные системой впрыска Bosch и принимавшие участие в съемках фильма ОРТ «Левый автосервис», обнаружили отказ этого датчика только через несколько часов после его возникновения.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам

2.Дефект критичен. Система корректировки по лямбда-зонду уже дошла до пределов своей регулировки, но смесь по-прежнему отклоняется от стехиометрии. В этом случае возможен код «Превышение пределов топливной коррекции».

Действия диагноста в этих случаях таковы:

1. Проверка самого лямбда-зонда.

2. Если зонд исправен, определяем состав смеси. Стандарт OBD2 гласит однозначно: положительный ток – бедная смесь. Отрицательный ток – смесь богатая. График зависимости тока от состава смеси приведен на рис.3. Ну а причины и способы устранения отклонения состава смеси достаточно подробно описаны в учебных пособиях. Не будем повторяться.



                                                                                              Рисунок 3

Так выглядит идеальная картинка. Реалии куда более сложнее. Итак, давайте рассмотрим те «подводные камни», которые нас ждут при анализе показаний широкополосного лямбда-зонда.

Первый «подводный камень»: не все производители придерживаются стандарта.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам Очень часто ко мне приезжали автомобили, на которых стандарт был нарушен — положительный ток соответствовал богатой смеси, отрицательный – бедной. Но не стоит сразу винить производителей этих датчиков. Полярность тока зависит только от схемотехники и программного обеспечения ЭБУ.

ПРОВЕРКА: Необходимо в воздухозаборник работающего автомобиля добавить немного горючего вещества (принудительно обогатить смесь). На нашем автотехцентре мы используем обычный очиститель карбюратора. При наличии изменений показаний датчика однозначно говорим о его исправности и определяем, в какой полярности выводятся его показания на экран сканера.

Самый сложный случай, когда при этой проверке реакции широкополосного лямбда-зонда нет. Однозначного ответа – где дефект, дать невозможно. Вернемся опять к рис.1 .

Дефект возможен в зонах А и В (сам датчик), зоне С (проводка) либо в самом ЭБУ – зона D. В большинстве сервисов предлагают замену датчика, как наиболее вероятную причину. Но учитывая его стоимость, есть смысл обратиться к зоне С (проводке и разъему) для более глубокого поиска дефекта.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам

Pin 1. Ток ионного насоса. Проводится миллиамперметром на 10 mA и в большинстве случаев этот замер затруднителен.

Pin 2. Масса. Отклонение от «массы» двигателя не более 100 mV. Если «масса» идет с ЭБУ, возможно наличие смещения, заложенного производите- лем. Необходимо свериться с мануалами.

Pin 3. Сигнал элемента Нернста. При отключенном разъеме должен составлять 450 mV. При подключенном разъеме – напряжение должно находиться в пределах 0…1v. Но некоторые производители могут отклоняться от этого правила. Принудительное обогащение смеси позволяет определить исправность этой цепи.

Pin 4 и 5. Напряжение подогревателя. На современных автомобилях управляется с помощью Широтно-Импульсной Модуляции (ШИМ). Проверка необязательна, ибо в случае ее отказа код ошибки с Р0036 по Р0064 (Heater Control HO2S) пробивается практически моментально.

Второй «подводный камень»: ЭБУ не может «понимать» ток. Его входные цепи способны оцифровывать только напряжения. И блоки управления начинают выводить на сканер не ток, а падение напряжения на каком-то нагрузочном сопротивлении в ЭБУ.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам В зависимости от схемотехники блока оно в норме может иметь абсолютно разное значение. В потоке данных выводится не ток, а какое-то абстрактное напряжение. Мануалы на конкретный автомобиль его указывают.

Но способы проверки точно такие же. Принудительное обогащение смеси позволяет определить исправность датчика, а просмотр топливной коррекции позволяет понять, в каком состоянии находится система топливоподачи автомобиля.

Третий «подводный камень»: большинство широкополосных датчиков не взаимозаменяемы. Реклама настойчиво предлагает разнообразный выбор. На форумах часто звучат вопросы: «Какой датчик лучше поставить?». Как быть рядовому потребителю? Что выбрать?

Ответ дают сами производители автомобилей. Ставить нужно только те датчики, которые рекомендовал завод-изготовитель. В противном случае, производитель не в состоянии гарантировать правильную работу системы.

«Компания NGK Spark Plug Co., Ltd стала одним из пионеров в области лямбда-регулирования в начале 1980-х годов, когда на рынке был представлен регулируемый катализатор.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам Сегодня ассортимент продукции, выпускаемой под маркой NTK, включает цирконий-оксидные, титановые, широкополосные лямбда-зонды и покрывает порядка 7600 модификаций автомобилей. Все лямбда-зонды соответствуют спецификации оригинальной комплектации (в том числе по длине проводов, штекерам и электрическим параметрам), что гарантирует простоту установки и безупречную эксплуатацию. Каждый лямбда-зонд NTK обеспечивает оптимальные рабочие условия для функционирования катализатора, идеальное образование смеси, а также способствует сокращению выброса вредных веществ и поддержанию расхода топлива на минимальном уровне. Любой автомобиль, оснащённый регулируемым катализатором, имеет, как минимум, один кислородный датчик. Современным же автомобилям требуется не менее двух датчиков. Широкополосные датчики могут регулировать соотношение воздуха и топлива в топливно-воздушной смеси в широком диапазоне, что особенно важно для современных двигателей, работающих на обеднённых смесях, при значениях лямбда гораздо больше чем 1».Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам

Автор: Федор Рязанов
15.05.2014 г.

Проверяем самостоятельно лямбда-зонд. Методика диагностики.

Кислородный датчик – устройство, предназначенное для фиксирования количества оставшегося кислорода в отработавших газах двигателя автомобиля. Он расположен в выпускной системе вблизи катализатора. На основе данных, полученных кислородным датчиком, электронный блок управления двигателем (ЭБУ) корректирует расчет оптимальной пропорции топливовоздушной смеси. Коэффициент избытка воздуха в ее составе обозначается в автомобилестроении греческой буквой лямбда (λ), благодаря чему датчик получил второе название – лямбда-зонд.

Все современные автомобили оборудованы датчиками кислорода (лямбда зонды). Они являются очень важной составляющей системы впрыска топлива на инжекторных двигателях. При выходе из строя лямбда зонда, увеличивается расход топлива причем в разы!!! у меня мотор 1,6 кушал 20 литров на 100 км пробега.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам Для проверки лямбды не достаточно иметь простой мультиметр, так как сигнал с датчика на переходных режимах меняется практически мгновенно, и тестер просто не успевает его измерить. Поэтому было принято решение, сделать простой недорогой тестер, специально для проверки датчиков кислорода. В качестве индикации служит линейка из 10 светодиодов которая позволяет оперативно контролировать выходной сигнал с датчика и определить его исправность.

Внимание! датчики кислорода бывают одно, двух, трех и четырех проводные! Однопроводные очень старые модели с ними все понятно масса и сигнальный провод. В двух проводных датчиках черный провод сигнал, а серый масса. Трех проводные имеют 2 белых провода подогрев, черный сигнал, масса берется с коллектора. Четырех проводной датчик также как 3х проводной 2 белых подогрев, черный сигнал, серый масса.

Тестер для проверки лямбда-зонда своими руками

Схема тестера для проверки лямбда зонда довольно проста, ее сердце микросхема-генератор LM3914, которая может работать в 2х режимах, бегущая полоса или бегущая точка.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам на входе стоит делитель который настроен на входное напряжение 0-1 V, каждый светодиод 0,1 V. Чего как раз достаточно практически для всех типов зондов, обычно диапазон лямбда зондов 0-0,9 V.

Настройка заключается в подстройке делителя напряжения на входе тестера, подстроечным резистором. Для этого нужен регулируемый блок питания и мультиметр. Необходимо выставить напряжение 0,5 V на блоке питания и добиться загорания 5 и 6 светодиодов. т.е. средина светодиодной линейки, далее поднимаем напряжение до 0,9 V и смотрим чтоб горел предпоследний светодиод. На этом настройка окончена.
Все собрано на печатной плате размером 31 х 27 мм. светодиоды подключены проводами. Питается устройство от 3х батареек типа ААА.

Печатная плата

Что касается корпуса, здесь на усмотрение. Кто что придумает, так он и будет выглядеть.

Конечно же есть и другие варианты схем такого тестера, собраны они также на микросхеме-генераторе LM3914:

Если внимательно присмотреться к схеме каждого варианта, можно найти небольшие различия включения микросхемы, здесь выбирать только Вам!

Кислородный датчик можно проверить также простым мультиметром, зная основные параметры работы датчика.

Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам

Переводим режим мультиметра в измерение постоянного напряжения в пределах «20 В». Включаем зажигание автомобиля, но не заводим двигатель. На приборе должно быть значение «0,45 В». Это нормальное показание, опорное напряжение в норме.

Если оно отсутствует или сильно занижено, значит, блок управления двигателем не выдает необходимого опорного напряжения на лямбда-датчик. Он правильно работать не будет. Нужно искать проблему в ЭБУ мотора.

В случае двухпроводной лямбды может отсутствовать «земля» на сером проводе. Возможен обрыв на нем или блок управления не «присылает» минус – проблемы в электронике блока. Чтобы в этом убедиться, можно минусовый щуп мультиметра подключить к «минусу» аккумулятора. Если на приборе покажутся заветные «0,45 В», значит нет «массы» в ЭБУ.

Проверяем работоспособность активного элемента лямбда-зонда

Щупы прибора оставляем в таком же положении. Заводим мотор автомобиля, даем ему немного прогреться. Показания мультиметра должны изменяться приблизительно в течение 1 секунды от 0,1 до 0,9 В.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам Если они неизменные, то датчик неисправен.

Показания прибора при работающем двигателе не меняются, значит лямбда не работает!

Чтобы сильнее убедиться в работоспособности лямбды, можно снять с ресивера вакуумный шланг, то есть увеличить количество воздуха во впускном коллекторе после ДМРВ (датчика массового расхода воздуха), тем самым обеднить смесь. Показания мультиметра должны измениться, то есть, границы амплитуды изменения напряжения поменяются.

Обманка кислородного датчика (лямбда-зонда)

Есть категория автолюбителей, предпочитающих обход различных электронных узлов автомобиля. Обманка всё решит! Здесь выскажу своё личное мнение.

Зачем отключать или выводить из работоспособности целые узлы автомобиля, превращая его в Жигули? Покупаем сразу простейший автомобиль и не морочим никому голову!

Тем не менее, приведём варианты обманок кислородного датчика

Как видим по схемам обманок, они типовые.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам Но, покупая хороший автомобиль, нужно предполагать расходы на его содержание и обслуживание. Такие варианты отключения датчиков ни к чему хорошему не приводят!





Полезные статьи по автодиагностике — Школа Пахомова

На написание этого материала натолкнуло обилие вопросов на интернет-форуме, связанных с непониманием (или недопониманием) принципа работы датчика кислорода, или лямбда-зонда.

Датчик кислорода: от общего к частному

Прежде всего, нужно идти от общего к частному и понимать работу системы в целом. Только тогда сложится правильное понимание работы этого весьма важного элемента ЭСУД и станут понятны методы диагностики.

Чтоб не углубляться в дебри и не перегружать читателя информацией, поведу речь о циркониевом лямбда-зонде, используемом на автомобилях ВАЗ.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам Желающие разобраться более глубоко могут самостоятельно найти и прочитать материалы про титановые датчики, про широкополосные датчики кислорода (ШДК) и придумать методы их проверки. Мы же поговорим о самом распространенном датчике, знакомом большинству диагностов.

Когда-то очень давно датчик кислорода представлял собой только лишь чувствительный элемент, без какого-либо подогревателя. Нагрев датчика осуществлялся отработанными газами и занимал весьма продолжительное время. Жесткие нормы токсичности требовали быстрого вступления датчика в полноценную работу, вследствие чего лямбда-зонд обзавелся встроенным подогревателем. Поэтому датчик кислорода ВАЗ имеет 4 вывода: два из них — подогреватель, один — масса, еще один — сигнал.

Из всех этих выводов нас интересует только сигнальный.

Форму напряжения на нем можно увидеть двумя способами:

  • сканером
  • мотортестером, подключив щупы и запустив самописец

Второй вариант предпочтительнее.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам Почему? Потому, что мотортестер дает возможность оценить не только текущие и пиковые значения, но и форму сигнала, и скорость его изменения. Скорость изменения — это как раз и есть характеристика исправности датчика.

Итак, главное: датчик кислорода реагирует на кислород. Не на состав смеси. Не на угол опережения зажигания. Не на что-либо еще. Только на кислород. Это нужно осознать обязательно.

О физическом принципе работы датчика рассказано во многих книгах, посвященных электронным системам управления двигателем, и мы на нем останавливаться не будем.

На сигнальный вывод датчика с ЭБУ подается опорное напряжение 0.45 В. Чтобы быть полностью уверенным, можно отключить разъем датчика и проверить это напряжение мультиметром или сканером. Все в порядке? Тогда подключаем датчик обратно.

К слову, на старых иномарках опорное напряжение «уплывает», и в итоге нормальная работа зонда и всей системы нарушается. Чаще всего опорное напряжение при отключенном датчике бывает выше необходимых 0.Диагностика лямбда зонда мультиметром: Диагностика по широкополосным лямбда-зондам 45 В. Проблема решается путем подбора и установки резистора, подтягивающего напряжение к «массе», тем самым возвращая опорное напряжение на необходимый уровень.

Дальше схема работы датчика проста. Если кислорода в газах, омывающих датчик, много, то напряжение на нем упадет ниже опорного 0.45 В, примерно до 0.1В. Если кислорода мало, напряжение станет выше, около 0.8-0.9 В. Прелесть циркониевого датчика в том, что он «перепрыгивает» с низкого на высокое напряжение при таком содержании кислорода в отработанных газах, которое соответствует стехиометрической смеси. Это замечательное его свойство используется для поддержания состава смеси на стехиометрическом уровне.

Методика проверки датчика кислорода

Поняв, как работает датчик кислорода, легко понять методику его проверки.

Предположим, ЭБУ выдает ошибку, связанную с этим датчиком. Например, Р0131 «Низкий уровень сигнала датчика кислорода 1». Нужно понимать, что датчик отображает состояние системы, и если смесь действительно бедная, то он это отразит. И замена его абсолютно бессмысленна.

Как нам выяснить, в чем кроется проблема — в датчике или в системе? Очень просто. Смоделируем ту или иную ситуацию.

  1. Например, при жалобе на бедную смесь и низком напряжении на сигнально выводе датчика увеличим подачу топлива, пережав шланг обратного слива. Или, при его отсутствии, брызнув во впускной коллектор бензина из шприца. Как отреагировал датчик? Показал ли обогащенную смесь? Если да — то нет никакого смысла его менять, нужно искать причину, почему система подает недостаточное количество топлива.
  2. Если же смесь богатая, и зонд это отображает, попробуйте создать искусственный подсос, сняв какой-нибудь вакуумный шланг. Напряжение на датчике упало? Значит, он абсолютно исправен.
  3. Третий вариант (достаточно редкий, но имеющий место). Создаем подсос, пережимаем «обратку» — а сигнал на датчике не меняется, так и висит на уровне 0.45 В, либо меняется, но очень медленно и в небольших пределах. Все, датчик умер. Ибо он должен чутко реагировать на изменения состава смеси, быстро меняя напряжение на сигнальном выводе.

Для более глубокого понимания добавлю, что при наличии небольшого опыта легко установить степень изношенности датчика. Это делается по крутизне фронтов перехода с богатой смеси на бедную и обратно. Хороший, исправный датчик реагирует быстро, переход почти что вертикальный (смотреть, само собой, мотортестером). Отравленный либо просто изношенный датчик реагирует медленно, фронты переходов пологие. Такой датчик требует замены.

Понимая, что датчик реагирует на кислород, можно легко уяснить еще один распространенный момент. При пропусках воспламенения, когда из цилиндра в выпускной тракт выбрасывается смесь атмосферного воздуха и бензина, лямбда-зонд отреагирует на большое количество кислорода, содержащееся в этой смеси. Поэтому при пропусках воспламенения очень возможно возникновение ошибки, указывающей на бедную топливно-воздушную смесь.

Хочется обратить внимание еще на один важный момент: возможный подсос атмосферного воздуха в выпускной тракт перед лямбда-зондом.

Мы упоминали, что датчик реагирует на кислород. Что же будет, если в выпуске будет свищ до него? Датчик отреагирует на большое содержание кислорода, что эквивалентно бедной смеси.

Обратите внимание: эквивалентно

Смесь при этом может быть (и будет) богатой, а сигнал зонда ошибочно воспринимается системой как наличие бедной смеси. И ЭБУ ее обогатит! В итоге имеем парадоксальную ситуацию: ошибка «бедная смесь», а газоанализатор показывает, что она богатая. Кстати сказать, газоанализатор в данном случае — очень хороший помощник диагноста.

Как пользоваться извлекаемой с его помощью информацией, рассказано в статье «Газоанализ и диагностика».

Датчик кислорода: выводы
  1. Нужно совершенно четко отличать неисправность ЭСУД от неисправности лямбда-зонда.
  2. Проверить зонд можно, контролируя напряжение на его сигнальном выводе сканером или подключив к сигнальному выводу мотортестер.
  3. Искусственно смоделировав обедненную или, наоборот, обогащенную смесь и отследив реакцию зонда, можно сделать достоверный вывод о его исправности.
  4. По крутизне перехода напряжения от состояния «богато» к состоянию «бедно» и наоборот легко сделать вывод о состоянии лямбда-зонда и его остаточном ресурсе.
  5. Наличие ошибки, указывающей на дефект лямбда-зонда, отнюдь не является поводом для его замены.

Проверить лямбда-зонд мультиметром своими руками

Временное снижение работоспособности отдельных узлов и деталей вынуждает некоторых автомобилистов спешить с заменой проблемных узлов. Однако даже в гаражных условиях можно провести своевременную полноценную диагностику, чтобы обоснованно принять решение о дальнейших действиях.

В современных автомобилях часто возникают проблемы с различными датчиками. Особенно часто водителей интересует, как проверить мультиметром лямбда-зонд, чтобы выявить его текущее состояние.В некоторых случаях грамотное тестирование позволяет не тратиться на покупку новой детали, ведь проблема в другой плоскости.

Содержание

  • 1 Что такое лямбда-зонд
  • 2 Популярные причины отказа датчика
  • 3 Проверка производительности подручными средствами
  • 4 Лямбда-зонд самодиагностики автомобиля

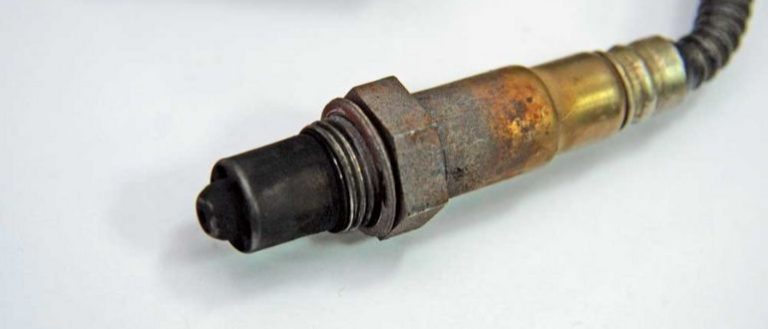

Что такое лямбда-зонд

Фактически, это устройство кислородный датчик. Он устанавливается производителем в области выпускного коллектора и помогает определять концентрацию остаточного кислорода в выхлопных газах.По показаниям этого прибора электронный блок управления современного автомобиля имеет информацию, на основании которой готовится следующая порция топливовоздушной смеси.

Датчик рассчитывает объемную долю кислорода в выхлопных газах и дает сигнал электронике для приготовления обогащенной или бедной смеси. Возможные неисправности с узлом могут привести к разбалансировке работы топливной системы в целом. .

Современный датчик выполнен в виде небольшого устройства, которое включает в себя определенные элементы:

  • Металлический корпус с нарезанной резьбой, что способствует точной фиксации устройства в отведенном для него месте.
  • Изолятор электрический керамический.
  • Один или несколько проводников.
  • Кольца уплотнительные.
  • Защитная оболочка с отверстиями для вентиляции.
  • Контакты.
  • Наконечник керамический.
  • Электронагреватель
  • Вытяжной канал.
  • Кожух стальной.

Технологически предусмотрено, что измерения проводят при достижении зоны нагрева 300–400 С. В таком температурном режиме формируется электропроводность находящегося внутри спец-наполнителя.Пока система не достигнет желаемой температуры, электроника для своей работы снимает показания с других датчиков.

Популярные причины отказа датчика

Перед проверкой кислородного датчика с помощью мультиметра вы должны понять возможные варианты, которые могут привести к выходу устройства из строя. Часто принято делить факторы на внешние и внутренние. К ним относятся:

  • использование для очистки датчика от лекарств, не предназначенных для такой операции;
  • проникновение в корпус датчика тормозной жидкости или состава системы охлаждения; №
  • использование некачественного бензина или дизельного топлива с повышенным содержанием соединений свинца;
  • значительный перегрев датчика, обычно связанный с работой на некачественном топливе;
  • форсунки форсунок забиты и не позволяют подавать топливо в достаточном количестве;
  • есть течи в цилиндрах двигателя.
См. Также: Возможные причины масложора двигателя

В результате проверка работоспособности потребуется в следующих случаях, возникающих в процессе эксплуатации автомобиля:

  • превышение расхода топлива;
  • заметные рывки при движении;
  • катализатор некачественный;
  • оборотов силовой установки «плавают» в ХХ веке и при движении;
  • Выхлопные газы присутствуют в выхлопных газах.

Регулярную проверку лямбда-зонда мультиметром нужно проводить через каждые 10–12 тысяч километров с помощью мультиметра.Это обеспечит предсказуемость функционирования всей топливной системы.

Важно знать, что рекомендуемый интервал замены кислородного датчика составляет около 40 тыс. Км.

Проверка работоспособности подручными методами

Традиционно для контроля используется одно из доступных устройств:

  • вольтметр;
  • амперметр;
  • мультиметр

Используя имеющийся тестер, любой из вышеперечисленных, проверьте резьбу спиральной нити.Для этого выбросьте 4-й и 3-й разъемы от колодок, которые обычно покрыты белой и коричневой изоляцией соответственно.

Присоедините свободные концы к клеммам мультиметра. Оптимальным значением считается значение сопротивления, не превышающее 5 Ом.

Тестирование мультиметрами демонстрирует чувствительность наконечника датчика кислорода. Для контроля термоэлектрических параметров необходимо прогреть двигатель до рабочей температуры 70–80 С. Далее действуем по установленному пошаговому алгоритму:

  • Обороты двигателя необходимо увеличить до 3000 об / мин. , по тахометру.Удерживаем этот интервал 2,5–3 минуты, что позволит поднять температуру до нужного уровня.
  • У мультиметра снимаем минусовую клемму и соединяем ее с кузовом автомобиля, очищенным от краски или грунтовки участком. Положительный контакт тестера удерживается на выходном контакте лямбда-зонда.
  • Контролируем показания на мониторе. Значение должно изменяться в пределах 0,2–1,0 В. В этом случае изменение производится с частотой 10 раз в секунду.
  • Помощник должен сесть за руль и несколько раз резко нажать на педаль и резко отпустить. В этой ситуации прибор демонстрирует значение до 1 В, а затем показатель падает почти до 0 В. Такой вид работы оптимален, и если после манипуляций педалью акселератора показания остаются стабильными на уровне полвольта, тогда водителю стоит подумать о замене детали.
Смотрите также: Как работает бензиновый двигатель внутреннего сгорания

Также бывает случай, когда нет напряжения в полном объеме.Это свидетельство неисправности проводки. Прозвонить имеющуюся цепь тестером в районе от реле до проводки зажигания.

Автолюбителям стоит учесть, что параметры чувствительности кислородного датчика с максимальной точностью проверяются с помощью профессионального осциллографа, что довольно дорого и может быть обнаружено на СТО.

Автомобильный лямбда-зонд для самодиагностики

Современные современные автомобили часто оснащаются прогрессивными бортовыми системами.В таком методе есть возможность после получения сигнала Check Engine расшифровать код ошибки. Обратите внимание на следующие кодировки:

  • 0130 — сигнал о том, что лямбда-зонд подает неверные сигналы;
  • 0131 — от датчика идет маломощный импульс;
  • 0133 — прибор, анализирующий объемную долю кислорода, медленно реагирует на реакцию;
  • 0134 — от датчика полностью отсутствует какой-либо сигнал;
  • 0135 — у электрического датчика скорее всего проблемы с ТЭНом;
  • 0136 — велика доля вероятности заземления второго датчика;
  • 0137 — вторым датчиком на компьютер подан слишком низкий сигнал;
  • 0138 — сверхвысокий сигнал от второго лямбда-зонда;
  • 0140 — обрыв контактов от аналогового преобразователя;
  • 1102 — показания прибора не читаются из-за низкого сопротивления или оно полностью отсутствует.

Стоит учесть, что все измерения следует проводить после полной очистки прибора от нагара и других загрязнений. Это позволит получить максимально точный результат, снизив уровень погрешности.

Лямбда-датчики, советы по диагностике и часто задаваемые вопросы Поиск неисправностей и их симптомы





Каков официальный рекомендуемый интервал замены датчика?

Для обычных узкополосных датчиков (диоксид циркония, титана) краткий ответ: есть не один.Трудно спрогнозировать пробег, чтобы сменить датчик для предотвращения проблем с управляемостью. Некоторые автомобили более подвержены лямбде неудача, некоторые в меньшей степени. Поскольку ваш автомобиль преодолевает все больший и больший пробег, вероятность того, что датчик требует внимания, увеличивается. Ухудшение может быть постепенным, поэтому вы можете не заметить. Однако, как правило, лямбда-зонд должен прослужить около 70 000 миль или 7-10 лет.

На заре создания современных блоков управления двигателем, оснащенных лямбда, производители рекомендовали замена датчика каждые 30 000 км на датчики первого поколения.Затем это было увеличено до 60 000 миль, а новейшие типы — до 100 000 миль. Качество изготовления улучшилось, но на практике слишком многое зависит от индивидуальный автомобиль — как им управляют, количество коротких поездок, качество используемого топлива (разные бензины содержат разное количество SiO2 в них — как правило, лучше покупать только качественный брендовый бензин — мелочь в супермаркете уступает) наличие присадок к маслу и сколько масла горит двигатель, расположение датчика и т. д.Поэтому ответственность за правильный диагноз. чтобы узнать, есть ли проблема с датчиком, вызывающая какие-либо проблемы с управляемостью. Другие отказы также могут повлиять на работу датчика, например, последствия неисправности прокладки головки.

Что касается планарных датчиков (метод построения широкополосных датчиков, хотя планарный не обязательно означает широкополосный), производители заявляют, что они рассчитаны на срок службы 100 000 км. По нашему опыту, они имеют такой же срок службы, как и обычные датчики.

Планарные и широкополосные датчики

подвергаются воздействию тех же загрязнений, что и традиционные датчики. Интервалы замены в целом аналогичны.



У моей машины неравномерный холостой ход

Нерегулярный холостой ход, который часто связывают с другими компонентами двигателя, может быть вызван неисправностью датчика. Эта неисправность может выражаться в повреждении или отказе датчика либо в поломке нагревательного элемента датчика.

В таких условиях блок управления двигателем не может обеспечить точную заправку топливом, отсюда и резкость холостого хода.Однако, если цилиндр отсутствует полностью (и все очевидные вещи, например, компоненты зажигания, топливная форсунка, были проверены), это может быть проблема с распределительным механизмом — заедание клапана или плохо установленный клапан. Проблема клапана обычно проявляется в виде очень короткого (

Недавно мы столкнулись с рядом BMW с двигателем M50 с двигателем Vanos начала и середины 1990-х годов, которые жаловались на проблемы с холостым ходом и обвиняли лямбда-зонд. Это не обязательно, так как симптомы часто возникают сразу же при запуске и исчезают через пару минут.Выходной сигнал лямбда-зонда в таких условиях не используется, поэтому он не является неисправным.

Это может быть неисправность самой системы Vanos; мы рекомендуем пропустить промывочное масло через систему, так как у него узкие масляные каналы, которые облегчают гидравлическое действие системы, которая может быть подвержена отложению из-за неадекватной замены масла или масла неправильной вязкости.

Если вам нужен комплект для замены сальника для вашего автомобиля, оборудованного Vanos, или совет по любому вопросу, связанному с Vanos, мы рекомендуем Iridium Engineering Services.



Датчик / жгут проводов датчика / разъем датчика физически повреждены.

Если датчик ударился или погнулся, кабели расплавились или изношены, или разъем корродирован или поврежден, датчик необходимо заменить. Это может произойти во время установки новой выхлопной системы или катализатора.

Выходной сигнал лямбда-зонда очень мал — менее 0,8 В — поэтому любая коррозия или повреждение, мешающие подключению к ЭБУ, сильно повлияют на сигнал.Поэтому важно очистить оригинальный разъем, который находится на жгуте проводов автомобиля. Мы рекомендуем использовать очиститель контактов реле, а затем просушить разъем перед установкой. Некоторые механики любят наносить смазку на клеммы разъема, чтобы не допустить попадания воды. С лямбда-соединителем используйте только консистентную смазку или вытеснитель воды (WD-40), если контакты в хорошем состоянии и все еще сохраняют свою «упругость». Нам нравится наносить смазку на уплотнение вокруг разъема, чтобы улучшить его герметичность.

Если датчик погнут, нельзя снова его забить прямо — несомненно, он сломается изнутри. Они чувствительны к механическим ударам во время обращения или установки и не любят длительное пребывание под водой, например, при езде по затопленной дороге — хотя в более современных автомобилях лямбда находится в моторном отсеке, а не под автомобилем.



Мощность пропадает на крейсерской скорости

Загрязненный или неисправный датчик, выдающий неправильный или неточный сигнал, приведет к тому, что блок управления двигателем будет снижать импульс форсунки, что приведет к ухудшению пропусков зажигания.

Это один из наиболее характерных и легко определяемых видов отказа лямбда-зонда. Это происходит из-за того, что загрязненный датчик обычно дает ошибочный сигнал, указывающий на «слишком богатое» состояние, в результате чего ЭБУ постоянно пытается снизить концентрацию смеси, чтобы исправить ситуацию.

Это, конечно, возможно только до определенного момента, за пределами которого фронт пламени не будет гореть чисто, что приведет к пропускам зажигания и увеличению выбросов.

Если вы читали о режимах работы с обратной связью и без обратной связи, может быть удивительно, насколько быстро ЭБУ будет переключаться между двумя режимами.Например, период плавного ускорения, скорее всего, будет сочетанием замкнутого и разомкнутого контура; если есть лямбда-ошибка, это повлияет на эффективность сгорания и вызовет пропуски зажигания или потерю мощности.

Точно так же, при возврате к постоянной скорости работа замкнутого контура может включиться почти сразу после прекращения движения дроссельной заслонки.



Скорость холостого хода меняется вверх и вниз или двигатель гоняет

Часто во всем виновата температура датчик или клапан управления частотой вращения холостого хода, частота вращения холостого хода двигателя может упасть и периодически подниматься, или двигатель может «мчаться» — т.е.держать высокие обороты, когда это должен быть стабильным. Оба могут быть вызваны ошибкой лямбда.

Блок управления двигателем будет сбит с толку из-за неточной информации, поступающей от датчика, в результате чего он не сможет точно установить заправку. Некоторые ЭБУ могут циклически увеличивать и уменьшать частоту вращения двигателя, пытаясь устранить проблему.

Мы видим много излишне замененных регулирующих клапанов холостого хода и дроссельных заслонок — если холостой ход колеблется, клапан действует только на основе информации, предоставленной ЭБУ, которая может быть неточной из-за неисправности датчика.Если частота вращения холостого хода изменяется, то ЭБУ, по крайней мере, способен управлять частотой вращения холостого хода, и клапан, очевидно, работает нормально.

В этих проблемах можно ошибочно обвинить

клапанов системы рециркуляции ОГ — они, по сути, являются механическими устройствами с электрическим подключением для изменения их поведения в определенных условиях — обычно они требуют очистки и могут управляться вручную для проверки их работы



Я недавно заменил прокладку головки блока цилиндров

Если прокладка головки блока цилиндров недавно взорвался, высока вероятность того, что лямбда-зонд станет загрязненный.Лямбда-датчики очень чувствительны к незамерзающим продуктам, особенно типа Titania. Обращать внимание после того, как голова будет проделана, чтобы увидеть, есть ли какие-либо другие симптомы на нашем список происходят. Помните, что прокладка будет позволять двигателю сжечь охлаждающую жидкость на много миль, прежде чем она выйдет из строя до такой степени, что помешала двигатель работает или перегрелся.

Также стоит отметить, что верно обратное — т.е. что вышедший из строя лямбда-зонд может указывать на скорый выход из строя прокладки головки блока цилиндров, потому что из прокладки уже подтекает охлаждающая жидкость в цилиндры.Хранить Следите за уровнем охлаждающей жидкости и опасайтесь странных или нестабильных датчиков температуры поведение. Это вызвано тем, что цилиндры нагнетают воздух в систему охлаждения, что сбивает с толку датчик температуры.



В ЭБУ нет регистрации лямбда-кода, хотя я подозреваю, что лямбда-код неисправен. ЭБУ

постепенно становятся способными точно определять неисправный лямбда-зонд, но для старых систем управления двигателем это это не так.Коды ошибок от до существуют для отказа лямбда но большинство старых ЭБУ обнаруживают только отсутствие сигнала, например, если вы перерезали провода датчика, или среднее значение «слишком богатое» и средние «слишком бедные» смеси в течение длительного периода времени. Эти коды неисправностей не всегда работают, но растущее число отказов MOT, связанных с лямбда-кодом, с которыми мы сталкиваемся, подтвердит их полезность. По-прежнему применяется то, что отсутствие кода ошибки, связанного с лямбда, не может рассматриваться как гарантия правильного функционирования лямбда.Это особенно верно для некоторых систем ECU со сложными стратегиями LOS, таких как Toyota или Lexus, которые справятся с неисправным датчиком, но расход топлива будет заметно выше в результате использования большего количества топлива для поддержания управляемости

Блоки управления

, поддерживающие второй датчик (системы OBD II), должны иметь возможность вычислять, выдает ли вышестоящий датчик ошибочную информацию. Датчик ниже по потоку предназначен в основном для измерения эффективности катализатора, а также имеет собственные коды неисправностей.Ситуация усложняется на настройках с несколькими лямбдами, например, как на Toyota Avensis; Всего их четыре, и мы слышали, что их заменяют всего через 30 000 миль, как вверх по течению, так и вниз по течению. Однако это может быть связано с аппетитом двигателя Avensis 1ZZ-FE к маслу.

В этом случае проблемы с лямбда были обнаружены диагностическим оборудованием, подключенным дилерским центром, после отказа MOT по выбросам.



Кто-то вмешался в систему впрыска

Особенно если у вас есть только недавно купил машину, и после возвращаясь домой, попробуйте осмотреть все компоненты впрыска топлива на предмет признаки замены плохо информированными техническими специалистами.По нашему опыту, незаметные, но трудно обнаруживаемые неисправности во время работы являются основными. фактор в людях, избавляющихся от своих транспортных средств.

Ищите такие вещи, как сломанные разъемы, отгрызенные головки винтов, пропавшие без вести. крепежные детали или следы лезвия отвертки на любом компоненте, связанном с системой впрыска топлива. Если они есть на более чем одном компоненте впрыска топлива на в следующем списке, вероятно, некоторые компоненты были заменены для других в попытке найти трудную проблему.

  • Потенциометр дроссельной заслонки
  • Форсунки
  • Датчик MAP
  • Датчик коленчатого вала
  • Модуль зажигания / усилитель
  • Расходомер воздуха
  • Датчик температуры воздуха

Если появляются какие-либо симптомы, перечисленные в другом месте в нашем списке диагнозов, мы сразу заподозрили бы отказ Lambda. Более традиционные методы поиска неисправностей (т.е.замена новых компонентов, пока неисправность не исчезнет прочь) — дорогой и обычно неэффективный способ борьбы с современными неисправности впрыска топлива.



Как использовать осциллограф для проверки выходного лямбда в автомобиле

Если у вас есть возможности, попробуйте проверить выход лямбда-зонда, пока он находится в автомобиле. Вы будете нужен недорогой ЖК-прицел, такой как Velleman, или тот, который можно найти на многофункциональном измеритель объема.

Перед тем, как начать, вам понадобятся длинные гибкие проволочные щупы, способные «застрял» в разъеме лямбда-зонда, или вам понадобится «соединители смещения изоляции», которые могут с силой проткнуть изоляция, чтобы добраться до сигнальных проводов. Вы можете найти крокодила клипы с острыми шипами, которые могут этого достичь, но то, что мы не делаем Рекомендуется зачистить кусок изоляции провода.Тем не мение, если бы вы сделали это, вы бы убедитесь, что он был хорошо изолирован несколько слоев изоленты из ПВХ, как только вы закончите.

Выберите серый и черный провода, или на датчике Titania выберите желтый и черные провода.

Запустите двигатель и дайте ему прогреться до нормальной рабочей температуры. Отрегулируйте осциллограф на 1 с / дел (т.е. масштаб слева направо) и 0,4 В / дел. (шкала сверху вниз).Вы должны получить форму волны, примерно такую, как показано ниже, Если датчик и система ЭБУ работают нормально на холостом ходу. Обратите внимание, что на графике, который вы видите, может присутствовать некоторый шум (помехи), а также форма волны.

Рисунок 9 — Типичный график лямбда-выхода осциллографа исправного датчика на холостом ходу или во время движения с постоянной скоростью (т.е. в режиме замкнутого контура) — отфильтровано для ясности

График должен достигать пика примерно при 900 мВ (0.9 В), падение примерно до 100 мВ (0,1 В) и 450 мВ (0,45 В) должен быть средней центральной точкой графика. Более 10 секунд, график должен пересечь эту центральную линию 450 мВ 7 или 8 раз. Это соответствует тому, что ЭБУ эффективно выполняет циклическую работу вперед и назад, и указывает на быстрый и исправный датчик состояния.

Однако единственная проблема с этим подходом заключается в том, что явно «хороший» датчик на холостом ходу не обязательно будет правильно работать на скорости.Пример использования C — хороший тому пример.



Проверка нагревательного элемента на датчике

Хорошей базовой проверкой лямбда-зонда является проверка сопротивления нагревательного элемента. Сломанный элемент выдаст код неисправности OBD, покажет признаки плохой работы на холостом ходу, но может быть в порядке на более высоких скоростях, т. Е. когда выхлопные газы имеют возможность нагреть датчик до надлежащей рабочей температуры.

Убедитесь, что выхлоп холодный.Отсоедините жгут проводов датчика и установите мультиметр на показание «Ом». Если измеритель не имеет автоматического выбора диапазона, выберите шкалу 200 Ом. Подключите измеритель к двум проводам нагревателя. В таблице на этой странице указаны общие цвета проводки, но чаще всего это два белых провода. Если, как в этом датчике Ecotec, к контактам разъема трудно добраться, вставьте два куска тонкого провода в отверстия разъема, где находятся белые провода (нагревателя), или используйте испытательный зонд с прокалыванием изоляции.

Рисунок 10. Использование проводов для проверки соединительного блока датчика

Сопротивление должно составлять несколько Ом — от 1 до 20 Ом в зависимости от модели.Нормальный режим отказа — это перегоревший нагреватель, приводящий к очень высоким показаниям или обрыву цепи (т. Е. Соединение отсутствует вообще), это обычно сопровождается кодом неисправности ЭБУ, и необходима замена датчика. Обогреватель не подлежит разборке и ремонту. Это попытка показать типичные показания для некоторых транспортных средств, но имейте в виду, что это очень приблизительное значение, а точное значение неважно — мы в основном ищем отсутствие какого-либо значения.

Тип транспортного средства Ожидаемое приблизительное сопротивление (Ом)
Большинство автомобилей 1990-х -> 2000, удаленный кот, датчик на водосточной трубе или прямо под ним 5.5 — 8,0 в зависимости от марки датчика
Большинство автомобилей начиная с 2000-х годов, только 4-проводные датчики, с моноблочным котлом 14-16
BMW с ЭБУ Bosch, 1990-е -> 2000-е годы 2,0 ​​
Hondas с датчиком NGK 12-14
Toyota, Honda, Jaguar с Denso 1.0

В зависимости от вашего измерителя вам может потребоваться вычесть значение сопротивления самих тестовых проводов — прикоснитесь к двум щупам напрямую, чтобы получить это значение, обычно меньше 0.4 Ом.

Современные ЭБУ могут быть очень привередливы к номинальным характеристикам нагревателя — если он не соответствует спецификации, он вызовет код неисправности и режим LOS. Это исключает установку большинства универсальных датчиков, если мы не рекомендуем их как подходящие; все наши датчики предназначены для конкретного применения, для которого они необходимы, и в случае сомнений обращайтесь к вам.

Разница в номинальных характеристиках обогревателя определяется рядом факторов, в том числе:

  • расположение датчика в потоке выхлопных газов — чем ближе он к двигателю, тем меньше мощности потребуется нагревателю, чтобы поддерживать датчик при его рабочей температуре.
  • Рейтинг двигателя
  • Внутреннее устройство датчика — например, внутренняя перегородка пытается поддерживать температуру датчика при удаленном использовании дальше по выхлопной трубе.
  • Слишком высокий рейтинг приведет к преждевременному сгоранию элемента
  • Для двигателей, работающих на обедненной смеси, необходим точно откалиброванный датчик с быстродействующим нагревателем, чтобы улучшить управляемость заправки двигателей и, таким образом, улучшить экономию топлива.

    Обратите внимание, что нагревательные элементы являются саморегулирующимися по своей природе, поэтому они должны однажды стабилизироваться до температуры.Вот почему не используется независимый контур обратной связи управления нагревателем. Помните, что чем выше мощность нагревателя, тем ниже будет измеренное сопротивление.



Использование лямбда-тестера

Специализированные тестеры лямбда-зондов доступны для тестирования вывода. Они состоят из ряда из восьми или десяти Светодиоды, которые загораются постепенно в соответствии с напряжением датчика выход. Такого же эффекта можно добиться с помощью портативного осциллографа. как описано выше, или в крайнем случае цифровой мультиметр.

Если вам необходимо использовать мультиметр, в идеале вы должны получить тот, который может хранить макс., Мин. и средние (средние) показания. Дешевый мультиметр можно с успехом использовать, если дисплей обновится. достаточно быстро, поэтому, если у вас есть нормальный глюкометр, не стесняйтесь попробуйте.

Однако вы НИКОГДА не должны пытаться использовать аналоговый мультиметр (типа с качающейся стрелкой). Все мультиметры имеют свойство, известное как «входное сопротивление», и оно слишком мало для аналогового измерителя.Это позволит чрезмерному току протекать через проверяемые провода и может разрушить слои, составляющие чувствительный элемент, или, возможно, даже пробить в нем некоторые дыры!

Перед тем, как начать, вам понадобятся длинные гибкие проволочные щупы, способные «застрял» в разъеме лямбда-зонда, или вам понадобится разъемы смещения изоляции, которые могут с силой проткнуть изоляция, чтобы добраться до сигнальных проводов. Вы можете найти крокодила клипы с острыми шипами, которые могут этого достичь, но то, что мы не делаем Рекомендуется зачистить кусок изоляции провода.Тем не мение, если вам нужно это сделать, убедитесь, что он хорошо изолирован затем несколько слоев изоленты ПВХ.

Найдите помощника, который будет держать дроссельную заслонку, когда вы прикажете. Выбрать серые и черные провода, или на датчике Titania выберите желтый и черный провода (см. ниже раздел о цветах проводов). Запустите двигатель и дайте ему прогреться. Сбросить средние показания в вашем метре. Удерживайте обороты 2000-2500 об / мин в течение тридцати секунд, затем отпустить дроссель.Еще раз кратковременно нажмите («мигает») дроссельную заслонку. затем удерживайте показания вашего глюкометра. Если вы используете метод осциллографа, Найдите максимальные, минимальные и средние показания по осциллограмме во время проведения тест. Светодиодный лямбда-тестер откалиброван по заданным значениям напряжения. на каждом светодиоде, поэтому будет легко считывать выходное напряжение. Используйте следующее таблица, помогающая диагностировать неисправность датчика.

Рисунок 11 — Интерпретация показаний напряжения после лямбда-тестирования



Проверка лямбда-выхода для богатой / обедненной смеси

Это можно сделать двумя способами.Во-первых, диагностикой в ​​автомобиле. Для автомобилей, оборудованных OBDII, показания могут быть легко сняты с помощью портативного тестера. Для более ранних моделей автомобилей или в тех случаях, когда тестер недоступен, или если вы хотите измерить напряжение напрямую, вам придется проявить немного творчества, но этот метод позволит обеспечить реальные условия вождения, глядя на выходной сигнал датчика.

Сначала подключите осциллограф / мультиметр / лямбда-тестер, как описано в разделе 11. Провода необходимо вывести в салон автомобиля, где сидит пассажир.Возможно, вам придется удлинить провода, чтобы они достали. Подойдут гибкие кабели любой длины, возможно многожильные. Для вождения автомобиля потребуется помощник.

Будьте осторожны, выводя провода из моторного отсека. Вы можете использовать запасную втулку там, где проходят сигнальные провода. Мы также слышали о людях, прокладывающих провода через капот, а затем через пассажирскую дверь или окно. Будьте осторожны, регулярно используйте нейлоновые стяжки по длине провода, чтобы прикрепить провода к точкам крепления (существующий жгут проводов автомобиля очень подходит) и, очевидно, держите провода подальше от горячих предметов.

Найдите тихое и безопасное место и ведите машину с постоянной скоростью. Датчик находится в режиме замкнутого контура и должен выглядеть, как на Рисунке 12. Запишите показания напряжения на каждом пределе и среднее напряжение.

Рисунок 12 — График выходного лямбда-сигнала с ЭБУ, работающим в режиме замкнутого контура. Обратите внимание на 8 центральных переходов в течение этого 10-секундного периода, а центральная точка графика находится на 450 мВ. Обратите внимание, что этот график сильно отфильтрован для ясности — ваш график также будет включать высокочастотный шум, но основная форма должна быть такой же.

Попросите водителя проверить наличие других транспортных средств и, если это безопасно, резко ускориться. Сначала график должен выглядеть как на рисунке 13, а затем выровняться до верхнего значения напряжения, пока вы ускоряетесь. Постарайтесь запомнить это верхнее значение напряжения.

Теперь дайте водителю команду снять дроссельную заслонку и позволить автомобилю постепенно сбавить скорость. Двигатель должен работать на очень бедной смеси, и график сначала будет выглядеть, как на рисунке 14, а затем снизится до более низкого значения напряжения.Запишите это меньшее значение. Наконец, попробуйте удержать (заморозить) дисплей, когда вы вернетесь в режим замкнутого контура (т. Е. На постоянной скорости), чтобы проверить частоту графика. Если вы представите центральную линию на графике при 450 мВ, то за 10 секунд должно быть от 7 до 8 пересечений центральной точки 450 мВ.

Рисунок 13 (слева) — График вывода лямбда в состоянии Rich (ускорение). График установится на верхнем уровне. Обратите внимание, как оно составляет 0,8 вольт в богатой смеси.

Рисунок 14 (справа) — выходной график лямбда в условиях бережливого производства (перегрузка).Обратите внимание, как на графике ниже 0,2 вольт. Все эти графики показывают датчик и систему ECU, которые, вероятно, в порядке.

Другой метод заключается в искусственном воздействии на крепость смеси при неподвижном автомобиле. Затем мы можем увидеть работу лямбда-зонда.

Во-первых, вам нужно найти способ впустить много лишнего воздуха во впускное отверстие при работающем двигателе. Есть два простых метода —

  • Снятие шланга усилителя тормозов, но сначала убедитесь, что вы ослабили зажимы, приобретите запасные хомуты для шлангов с червячным приводом («Юбилейные зажимы») и не отрывайте трубы от пластиковых колен до такой степени, что они сломаются. .
  • Простое снятие крышки маслозаливной горловины позволит впустить дополнительный воздух через систему сапуна, но может быть не столь эффективным

Затем вам нужно будет найти способ обогатить смесь. Сделать это можно двумя способами

  • Частичное ограничение воздушного потока на входе в воздушную коробку. Для этого может потребоваться сначала удалить небольшой участок магистрали. Не допускайте засасывания чего-либо в воздухозаборник и ТОЛЬКО блокируйте вход на холостом ходу. Воздухозаборник — это опасно мощный воздушный насос на высокой скорости!
  • Использование пропановой паяльной лампы UNLIT для продувки воздухозаборника.Это приведет к увеличению прочности смеси, поскольку для горения будет доступно меньше кислорода. НЕ зажигайте паяльную лампу!

Цель этого теста — выяснить, насколько быстро датчик реагирует на изменение. Один из режимов отказа лямбда-зонда — вялая работа. Следите за графиком во время проведения тестов.

Во-первых, переведите двигатель в режим обедненной смеси. Снимите трубку или крышку заливной горловины, какой бы метод вы ни выбрали. Напряжение должно измениться мгновенно.Он должен упасть до нуля, а затем начать свой путь обратно вверх (медленно). Это происходит из-за того, что ЭБУ распознает сигнал бедной смеси и увеличивает импульс форсунки, чтобы попытаться снова обогатить его. Заблокируйте шланг или быстро замените колпачок. Показание должно мгновенно подняться примерно до 900 мВ, затем снова начать падать, прежде чем, наконец, вернуться к циклическому увеличению и уменьшению.

Теперь мы можем заставить двигатель разогнаться. Подуйте пропановую паяльную лампу UNLIT в воздухозаборник или частично заблокируйте его, в зависимости от того, какой метод вы предпочитаете.Напряжение должно возрасти примерно до 900 мВ, а затем начать падать, поскольку ЭБУ компенсирует это за счет уменьшения ширины импульса форсунки.

Неисправные датчики могут колебаться около одного промежуточного напряжения и не циклически повышаться и понижаться. Датчик, не выдающий напряжения ни при каких обстоятельствах, безусловно, нуждается в замене.

Обратите внимание: процедуры, описанные в этом разделе, достаточно продвинуты и требуют определенных навыков и знаний вашего автомобиля. Кроме того, поскольку эти процедуры были написаны несколько лет назад, для автолюбителей стало обычным делом иметь как автомобиль, оборудованный OBD-II, так и подходящий сканер для считывания значений через компьютер в режиме реального времени.Если вы обычный механик, работающий в домашних условиях, работаете со старым автомобилем и просто хотите опробовать их, эти тесты не должны вызывать проблем, позволяя вам физически проверить работу системы. Но, пожалуйста, если вы в чем-то немного не уверены и не можете найти никакой помощи, не делайте этого!



Почему стоит использовать оригинальный датчик от Lambdapower, а не универсальный?

Есть много причин не использовать датчик универсального типа.

  • Наши датчики специально разработаны для каждого применения.Универсального датчика быть не может. Производители требуют различий, что наиболее важно в конструкции защиты и мощности нагревателя, в зависимости от того, является датчик моноблочным или нет. Также существуют различия во внутреннем заземлении в самом датчике, жгуте проводов и разъемах, а также во втулках, где это необходимо.
  • Спецификации используемых материалов соответствуют и превосходят стандарты производителей транспортных средств — это включает корпус датчика, пластмассы, используемые в блоке разъемов, и даже сами контакты разъема.
  • Лямбда-зонд — сложная и трудоемкая в изготовлении деталь.Общее время от начала до конца — две недели. Это связано со сложным прецизионным процессом формирования чувствительного элемента и покрытия его правильными драгоценными металлами в точных количествах.

    В дешевых универсальных датчиках не учитываются некоторые из этих процессов тонкой отделки, чтобы сократить время производства и, таким образом, снизить затраты. В результате датчик может работать короткое время, но в течение шести месяцев вызывать больше проблем. Единственный способ быть уверенным в том, что у вас не возникнет проблем в будущем, — это установить датчик оригинальной спецификации от Lambdapower.Покупка дешевого датчика — это в конечном итоге ложная экономия.

  • Все аспекты функции датчика будут правильными, включая глубину вставки и конструкцию защитной трубки, как указано выше, а также номинальную мощность нагревателя.
  • Большой проблемой универсальных датчиков является попадание воды в стыковые соединения. Это приводит к коррозии и высокому сопротивлению соединения. Это нарушает сигнал, отправляемый обратно в ЭБУ, таким образом, в первую очередь, препятствует установке нового датчика.
  • Возможность корродирования разъемов снижена, поскольку многоканальная проводка является новой.
  • Значительная экономия времени и сил на установке

В связи со значительным спросом мы теперь по возможности предлагаем универсальный датчик в качестве опции. Однако у нас есть большое количество различных типов на выбор в зависимости от типа транспортного средства. На этой странице можно увидеть наши самые популярные датчики универсального типа.

Посмотрите на этот пример датчика — в данном случае для Volvo V40 2.0Т. Это датчик Titania. Щелкните, чтобы увеличить изображение.

Обратите внимание, что характеристики датчика в точности соответствуют оригиналу — имеются фиксирующие штифты и дополнительная резиновая втулка для защиты от истирания, а также сам датчик соответствующего типа для двигателя 2.0T (B4204T). Ниже представлен крупный план самого разъема, который снова соответствует спецификации автомобиля.

Наши датчики — это только высококачественные оригинальные детали, изготовленные производителями оригинального оборудования.Преимущества поставки только высококачественных датчиков очевидны:

  • Каждый датчик сертифицирован Немецкой технической инспекцией (TUV) на совместимость с оригинальным типом оборудования.
  • Они на 100% соответствуют требованиям производителя транспортного средства.
  • Каждый датчик тестируется перед поставкой
  • Большой срок службы, в отличие от недорогих универсальных копий, которые выходят из строя в течение нескольких месяцев
  • Служит для оптимизации расхода топлива, мощности двигателя, ходовых качеств и снижения выбросов.
  • Экономия топлива до 15% по сравнению со значительно устаревшим или неисправным лямбда-зондом
  • Предотвращает возможность повреждения каталитического нейтрализатора или отказа MOT с выбросами в контуре лямбда-регулирования.
  • Стоимость замены устаревшего лямбда на новый качественный будет окупаться в течение 3-6 месяцев за счет экономии на расходах на топливо — любая дальнейшая экономия по истечении этого времени полностью ваша.

Если вы все еще ищете недорогой, но недорогой универсальный лямбда-зонд, свяжитесь с нами, используя данные вашего автомобиля.На этой странице есть ссылка, в которой перечислены наши самые популярные универсалы.



Что такое универсальный датчик?

Слово «универсальный» неверно: не существует действительно универсального датчика, подходящего для любого автомобиля. Все лямбда-датчики должны быть адаптированы к автомобилю, даже если они являются универсальными.

Lambdapower теперь поставляет датчики универсального типа. У нас есть выбор из примерно двенадцати «универсальных» лямбд.Будет предоставлен тип, наиболее близкий к спецификациям оригинальной детали. Если точное совпадение недоступно, то единственный вариант — использовать тип OE. Технические спецификации и многолетний опыт Lambdapower говорят нам, какие датчики будут работать в каких транспортных средствах. Не стесняйтесь попросить нас подобрать вам датчик, подходящий для вашего автомобиля.

Простой лямбда-зонд, рекламируемый как «универсальный», не может охватить все потенциальные автомобили, в которые он может быть встроен. Сначала вам нужно посоветовать, какой датчик подходит для вашего автомобиля.Получение датчика со спецификацией оригинального оборудования избавляет от догадок, но могут быть определенные обстоятельства, при которых универсальный тип является приемлемым, например, когда стоимость автомобиля при перепродаже не оправдывает установку особенно дорогого датчика оригинального оборудования.

Универсалы могут не подходить по следующим причинам

  • Большинство производителей используют разные типы мультиштекерных разъемов. Это означает, что пользователь датчика универсального типа должен отрезать старый штекер датчика и прикрепить его к проводам нового датчика.Наш самый дешевый датчик от известного производителя поставляется с соединителями для стыкового сращивания обжимного типа, но после установки он должен быть должным образом гидроизолирован. Система Bosch, которую мы также продаем, имеет водонепроницаемую клеммную колодку, которая предназначена для защиты от проникновения воды.
  • Даже у опытных автомобилистов, в том числе и у нас, могут возникнуть трудности с подключением новых датчиков к проводам на старых автомобилях, медь в жгуте проводов датчика окислится внутри ПВХ покрытия и больше не будет подходить для обжима соединения.Это является причиной появления характерного зеленого порошка, окружающего старые соединения, и почерневшей меди, обнажающейся при снятии изоляции.
  • Пайка в лучшем случае «трудна» для такой корродированной проволоки, как эта, и попытки удалить окисление часто приводят к внутреннему разрыву проволоки, поскольку медь имеет тенденцию становиться хрупкой с возрастом из-за производственных примесей.
  • Недорогие датчики для подвального помещения от непризнанных производителей, наиболее существенные отличия — это те, которые вы не видите: производство лямбда-зондов — это трудоемкий процесс, от начала до конца для каждого датчика уходит полных две недели.Чтобы сократить расходы, производители дешевых датчиков пропускают некоторые этапы производства, чтобы сократить время производства примерно до недели. Такие этапы будут включать процессы тонкой полировки и шлифования керамического элемента (для обеспечения оптимальной точности) и некоторых химических добавок, предназначенных для продления срока службы датчика. Вся эта экономия влияет на качество выходных данных датчиков, а также резко сокращает срок их службы. Покупка дешевого датчика — ложная экономия, это схоже с другими компонентами системы управления двигателем — мы знаем о имитационных деталях Bosch, таких как расходомеры воздуха, которые продаются за четверть цены оригинального изделия, но срок службы которых составляет около шести месяцев, прежде чем они понадобятся. опять замена.
  • Дешевый датчик, продаваемый за небольшую часть цены оригинальных запчастей от признанного производителя, будет, возможно, на 15+ лет устаревшим в том, что касается технологии датчиков — было время, когда первые автомобильные лямбды требовали замены каждые несколько тысяч миль, это уже не так из-за достижений в производственных технологиях.
  • Различия также очевидны в головке датчика, ее выступе в поток выхлопных газов и ее защитном кожухе, каждая из которых также предназначена для индивидуального применения.Металлическая защита может иметь десятки различных конфигураций в зависимости от конкретного применения. У нас также были случаи, когда неправильные датчики универсального типа были установлены на несовместимых транспортных средствах, что означает, что даже после установки нового датчика ЭБУ все равно будет игнорировать его выходной сигнал, считая его неподходящим, и независимо от этого переходить в режим LOS (« бездомный »). Автомобили
  • OBD-II (2000 г.в.) также могут регистрировать коды неисправностей, если характеристики датчиков не соответствуют стандартам оригинального оборудования. Например, коды могут быть зарегистрированы для сопротивления нагревателя вне спецификации, что вполне может быть на датчике, отличном от оригинального.Кроме того, производитель может предъявить дополнительные требования к спецификации любого датчика, включая внутренние детали.
  • Мощность нагревателя оценивается по-разному в зависимости от местоположения датчика, и изготовитель может потребовать дополнительные конструктивные меры для предотвращения брызг воды, что опять же зависит от расположения датчика. Это повлияет на расположение и тип вентиляционного отверстия.

Таким образом, решение состоит в том, чтобы либо установить деталь, устанавливаемую напрямую, либо сначала связаться с нами, чтобы мы могли помочь вам выбрать подходящий универсальный датчик для вашего автомобиля.Для некоторых автомобилей не существует универсальных решений, которые подойдут для этой цели, и только те, кто обладает специальными знаниями, узнают об этом на собственном опыте.



Но что, если я захочу использовать универсальный датчик?

Мы продаем линейку «универсальных» лямбда-зондов. Их можно использовать в определенных обстоятельствах, например, когда перепродажная стоимость автомобиля не оправдывает установку особенно дорогостоящего датчика оригинального оборудования.

Однако важно понимать, что те же правила все еще применяются в отношении качества датчика.Дешевый датчик неизвестного происхождения выйдет из строя через несколько месяцев, возможно, он вообще не будет совместим с автомобилем, и часто вынуждает вас нести дополнительные расходы из-за преждевременной замены датчика либо из-за преждевременного выхода из строя, либо из-за плохого совета. купить датчик, не подходящий для вашего автомобиля.

Слово «универсальный» неверно: не существует действительно универсального датчика, подходящего для любого автомобиля. Все лямбда-датчики адаптированы к автомобилю, даже если они являются универсальными.

В lambdapower у нас есть выбор из примерно двенадцати «универсальных» лямбд. Будет предоставлен тип, наиболее близкий к спецификациям оригинальной детали. Если точное совпадение недоступно, то единственный вариант — использовать тип OE. Технические спецификации и многолетний опыт Lambdapower говорят нам, какие датчики будут работать в каких транспортных средствах.

Пожалуйста, посмотрите эту страницу, она содержит подробную информацию о некоторых из наших универсальных датчиков, и, пожалуйста, спросите нас по электронной почте, чтобы узнать, какой из них подходит для вашего автомобиля



Могу ли я почистить старый лямбда-зонд?

Иногда возможно очистить подозрительный датчик от загрязнения, но только в смысле «очистки» на месте.Ее невозможно снять и «вымыть», как грязную свечу зажигания. Вы могли бы заподозрить загрязнение датчика, если бы вы выполнили некоторые из других проверок, описанных здесь, и реакция датчика кажется вялой или сосредоточена вокруг неправильного уровня напряжения.

Дайте двигателю поработать несколько минут на холостом ходу на 3000 об / мин. Не нажимайте педаль газа и не позволяйте двигателю разгоняться выше 3000 об / мин. Резкое увеличение оборотов двигателя без нагрузки для этого не годится.

Теперь датчик будет в хорошем состоянии и будет горячим, и, если он в норме, он должен выдавать напряжение.На этом этапе вы можете повторить проверку напряжения. Если вам повезет, вы сожжете все отложения, которые мешали правильной работе датчика.

Однако, если симптомы вернутся снова, вы можете заподозрить две вещи:

  • Нагреватель датчика не работает — проверьте его, руководствуясь приведенными выше инструкциями.
  • Датчик действительно загрязнен или имеет другую внутреннюю неисправность и все же требует замены.

Следует помнить, что если датчик становится слишком горячим, любые загрязнения могут слиться вместе и образовать покрытие, которое невозможно удалить.Эта ситуация может возникнуть, если ЭБУ работает слишком богато из-за медлительности неисправного датчика.



Почему у датчиков разное количество проводов?

Датчик на вашем автомобиле будет иметь разное количество проводов в зависимости от типа датчика.

Однопроводные датчики — это самый ранний и базовый тип датчиков с одним сигнальным проводом. Датчик получает рабочее тепло от самих выхлопных газов и имеет обратный путь заземления (или, если хотите, заземление, отрицательное напряжение, 0 В), через выхлоп и коллектор к двигателю.Двухпроводные датчики имеют дополнительный путь заземления по одному из проводов. Между точками заземления на автомобиле может быть удивительная разница в напряжении, и подача 0 В по отдельному проводу снижает уровень шума в сигнале, вызванного, например, ржавыми болтами коллектора или плохим заземлением двигателя.

Трехпроводные датчики имеют сигнальный провод и два провода нагревателя. Это быстро доводит датчик до рабочей температуры и сохраняет ее там даже при холодном выхлопе, например, на холостом ходу.Четырехпроводные датчики имеют дополнительное заземление, как описано для двухпроводных, а также нагреватель (два провода).

Сигнальные провода черные, добавленная земля будет серым, а два провода нагревателя обычно белые. Провода нагревателя не разборчивы в полярности, чем и объясняется их идентичный цвет.

Пятипроводной датчик идентифицируется как широкополосный датчик, и обычно вилка жгута проводов имеет один или два запасных контакта (всего семь контактов). Дополнительные провода широкополосного датчика используются для подачи напряжения смещения на химическое устройство, известное как «кислородный насос», которое изменяет поведение элемента из диоксида циркония и обеспечивает гораздо более точное измерение содержания O2 в выхлопных газах.



Могу ли я проверить свой широкополосный (также известный как планарный или 5-проводной) датчик?

Работа планарного или широкополосного датчика существенно отличается от традиционных типов. Не существует значимого самостоятельного метода тестирования этого датчика, кроме использования диагностического прибора OBD-II. Однако, если ваш автомобиль зарегистрировал неисправность цепи нагревателя датчика, вы можете проверить сопротивление нагревателя с помощью мультиметра через БЕЛЫЙ и СЕРЫЙ провода. Чтение должно быть около 4.5 Ом.

Лучший способ проверить работу — использовать диагностический прибор, подключенный к порту OBD-II (бортовая диагностика) автомобиля. Это переведет выходные данные датчика в форму, которую вы сможете прочитать.

Из-за внутренней схемы, используемой в широкополосном кислородном датчике, вы не можете подключить вольтметр или осциллограф для прямого считывания выходного сигнала датчика. Широкополосный датчик O2 выдает сигнал, который изменяется не только по амплитуде, но и по направлению. Это сильно отличает его от обычного кислородного датчика, который выдает сигнал напряжения, который колеблется между 0.1 и 0,9 вольт.

Большинство отказов широкополосных датчиков сопровождаются кодом неисправности ЭБУ двигателя, хотя мы видели случаи, когда это не так. ЭБУ регистрирует код датчика кислорода, если показания датчика выходят за пределы своего нормального диапазона, если показания не имеют смысла для ЭБУ (например, неспособность указать бедную смесь при наличии обедненной смеси) или если неисправна цепь нагревателя.

Вы можете использовать диагностический прибор для считывания фактического соотношения воздух / топливо и для проверки реакции датчика на изменения, которые должны вызвать изменение соотношения воздух / топливо.Однако процедуры не такие, как для традиционных узкополосных датчиков. Например, в узкополосной системе внезапное открывание дроссельной заслонки вызывает внезапное и кратковременное состояние обедненной смеси, за которым следует более богатая смесь, поскольку ЭБУ компенсирует это. Но в широкополосной системе эта ситуация больше не возникает из-за новых стратегий контроля смеси, которые стали возможными с более точными планарными датчиками O2. Соотношение воздух / топливо будет оставаться постоянным при открытии дроссельной заслонки.

Одна вещь, которую следует помнить о широкополосных датчиках O2, заключается в том, что их можно обмануть так же, как и обычный датчик кислорода, из-за утечек воздуха между выпускным коллектором и головкой, а также из-за пропусков зажигания, которые позволяют несгоревшему кислороду проходить в выхлоп. .Любой из них приведет к тому, что датчик укажет на ложную обедненную смесь, что, в свою очередь, приведет к тому, что компьютер заставит двигатель работать плохо, плохо работать на холостом ходу или постоянно обогащать топливо.



Как может загрязняться чувствительный элемент, есть ли какие-либо физические признаки и какие химические вещества вызывают это?

Самые большие враги сенсорного элемента, узкополосного или широкополосного, заключаются в следующем.

Кремний — при выдувании прокладки головки кремний может попасть в выхлопную трубу и загрязнить датчик.Некоторые виды топлива также подвержены высокому содержанию в нем SiO2 (диоксида кремния), что также отравит ваш каталитический нейтрализатор. Мы рекомендуем заправлять свой автомобиль только на фирменных заправочных станциях (например, BP, Shell), а не на заправочных станциях в супермаркетах, которые получают бензин с менее продвинутых нефтеперерабатывающих заводов. Другие загрязнители присутствуют в более дешевом топливе, и вы оказываете услугу многим частям своего двигателя, не используя их.

Загрязнение кремнием проявляется в виде белого налета на кончике сенсора.

Не следует смазывать любые части впускного тракта смазкой на силиконовой основе.Производители WD-40 заявляют, что в их продукте нет силикона. Это также может быть верно для других подобных продуктов. Если какие-либо механизмы рычагов нуждаются в очистке, используйте очиститель карбюратора на основе толуола или этанола, а затем смажьте его обычной масленкой или смазкой хорошего качества.

При сжигании масла фосфор может попасть в выхлопную трубу и загрязнить датчик. Поймите, что масло содержит много примесей после того, как оно какое-то время использовалось в вашем двигателе — побочные продукты сгорания и мельчайшие частицы металла, изношенные с контактных поверхностей, со временем снижают смазочные свойства масла.

Горение масла может быть вызвано задымлением турбонагнетателя, изношенными отверстиями или негерметичными верхними частями (сальники штока клапана, направляющие клапана). Регулярная замена масла на масло, подходящее для вашего автомобиля, предотвратит это. Если ваш двигатель работает на богатой смеси, это приведет к явлению, известному как «промывка канала ствола», когда избыток топлива удалит микротонкий слой масла со стенок цилиндра, что приведет к ускоренному износу отверстия.

Пропуски зажигания заставят ЭБУ думать, что смесь обеднена из-за наличия избыточного кислорода в выхлопных газах.Это приведет к обогащению смеси, когда в этом нет необходимости, что приведет к увеличению расхода топлива.

Металлические загрязнения — причиной этого является несоблюдение регулярной замены масла; В грязном масле много металлов, которые стерлись с внутренних частей двигателя во время его нормальной работы. Поскольку все двигатели сжигают небольшое количество масла, эти металлы попадают в поток выхлопных газов и постепенно отравляют платиновое покрытие на чувствительном элементе.

Углеродное загрязнение проявляется в виде черного порошка на наконечнике датчика.Рекомендуется брать любой автомобиль, который используется только для поездок по городу, в периодический круиз по автомагистрали, чтобы удалить сажу в двигателе.

Домашний или профессиональный ремонт автомобилей, в котором использовался герметик для силиконовых прокладок, который специально не помечен как «Безопасный для кислородного датчика», при использовании в области, связанной с картером, приведет к повреждению датчика. К таким областям относятся крышки клапанов, масляный поддон или почти любая другая прокладка или уплотнение, контролирующее моторное масло.

Если автомобиль работает на богатой смеси в течение длительного периода, датчик может засориться или даже выйти из строя.Грунтовка, антифриз или масло на внешней поверхности датчика могут убить его. Это связано с тем, что эталонный газ должен быть взят из атмосферы и не должен быть загрязнен. Возможен отказ датчика либо на выхлопной, либо на атмосферной стороне чувствительного элемента.



Какого цвета проводка на жгуте?

Вот популярные цвета проводки жгутов Lambda. Эта информация понадобится вам при установке датчика универсального типа.Пожалуйста, обратите внимание на пару вещей о цветах проводов, во-первых, они часто кажутся нелогичными, например, обычно можно ожидать, что ЧЕРНЫЙ будет заземлением, но это сигнальный провод или, альтернативно, один из проводов нагревателя.

Также эти цвета проводки находятся на стороне лямбда-зонда на жгуте. Когда эти провода подключаются к автомобилю, цвета на стороне транспортного средства обычно будут совершенно другими.

Циркониевые датчики

Для датчиков NGK, Bosch и большинства циркониевых датчиков с 1, 2 или 3 проводами.
Цирконий 1-провод: ЧЕРНЫЙ = сигнал
Циркониевый 2-проводный: ЧЕРНЫЙ = сигнал
СЕРЫЙ = земля
Циркониевый 3-х проводный: ЧЕРНЫЙ = сигнал
БЕЛЫЙ = обогреватель
БЕЛЫЙ = обогреватель

Эта таблица поможет вам подобрать универсальный датчик.Для четырехпроводных датчиков и трехпроводных датчиков Subaru (импорт) прочитайте в строках:

4 903 Черный
Нагреватель Нагреватель Сигнал Заземление
Тип A: Белый Белый Черный Серый
Тип B: Белый
Тип C: Фиолетовый Белый Черный Серый
Honda: Черный Черный Синий Белый Белый Синий Черный Белый Зеленый
GM: Коричневый Коричневый Фиолетовый Коричневый
Subaru: Красный Черный Белый Белый
LP Uni Special edition: Оранжевый Оранжевый Черный Серый 9031 5
Версия для печати этой таблицы находится здесь: UNI-LP.PDF


Для пятипроводных широкополосных датчиков:

Насос Смысл Нагреватель Нагреватель Земля
Тип A: Красный желтый Белый Серый
Черный
Тип B: Красный Синий желтый Желтый
Черный

Титановые датчики

Для датчиков Titania
Titania тип 1 КРАСНЫЙ = нагреватель + ve
БЕЛЫЙ = нагреватель -ve
ЖЕЛТЫЙ = сигнал + ve
ЧЕРНЫЙ = сигнал -ve
Titania тип 2 СЕРЫЙ = нагреватель + ve
БЕЛЫЙ = нагреватель — ve
ЖЕЛТЫЙ = сигнал + ve
ЧЕРНЫЙ = сигнал -ve
Титания тип 3 ЧЕРНЫЙ = сигнал
СЕРЫЙ = заземление
БЕЛЫЙ = нагреватель
БЕЛЫЙ = нагреватель


Почему существует так много разных типов разъемов? Разве все датчики не одинаковы?

№Все датчики не одинаковы, и не существует «универсального» приспособления для лямбда-датчиков, во многом так же, как вы не ожидаете, что панели кузова или коробки передач от автомобилей разных производителей будут соответствовать вашим собственным. Разделы выше, посвященные универсальным лямбда-зондам, объясняют различия. Если вам нужен универсальный датчик, свяжитесь с нами, мы поможем вам выбрать подходящий.

Производители могут изменить тип используемого разъема по нескольким причинам.

  • Различные версии или обновления системы впрыска топлива могут использовать другой тип датчика.Замена детали позволяет избежать путаницы при замене детали
  • Позволяет легко различать передние и задние датчики на автомобилях OBD-II. Часто один из них будет широкополосным датчиком, а датчик пост-кошки будет четырехпроводным циркониевым датчиком.
  • Чтобы разрешить различие между лямбдами в соответствующих рядах цилиндров при настройках с несколькими лямбда. Такие, как на Avensis, BMW
  • с двигателем N19.
  • Потому что система управления двигателем была изменена, и производитель системы впрыска топлива указывает другой тип разъема или, возможно, датчик с другим количеством проводов.
  • Чтобы воспрепятствовать приобретению запчастей для автомобилей другого производителя и попыткам их установить. Это может привести к выходу блока управления из строя из-за неправильно указанной детали. Это тоже повод не использовать универсальный датчик.


Простая диагностика топливовоздушных и кислородных датчиков | 2012-04-20

Труглия — владелец Car Clinic, ультрасовременного ремонтного предприятия в Махопаке, штат Нью-Йорк. Он имеет сертификат ASE A6 со степенью магистра Колумбийского университета. В автомобильном мире он прошел обучение в Службе обучения техников и автомобильной техники.Центр Car Clinic полностью оснащен самым современным заводским оборудованием и обслуживает американские, европейские и азиатские автомобили, в том числе дизельные и гибриды.

Транспортные средства, диагностированные Крейгом Труглией и Алексом Портильо. Вклады Дж. Труглиа, Кевина Куинлана и Адама Варни.

Некоторые специалисты, которые проработали в этом бизнесе в течение многих лет, часто все еще не понимают, как диагностировать датчик воздух-топливо, или не уверены, на что смотреть при диагностике заднего кислородного датчика.На самом деле, когда я начал заниматься этим бизнесом (а это было не так давно), мне сказали, что нет возможности диагностировать топливный датчик с высокой степенью достоверности. Позвольте мне прямо сказать: есть несколько способов диагностировать любой датчик воздуха, топлива или кислорода и быть уверенным, что вы сделаете правильный ремонт.

Основы

Почему у нас вообще есть эти датчики? Датчики O2 и воздух-топливо — это личный анализатор выбросов автомобиля. Эти датчики измеряют, насколько богат или беден выхлоп.

Топливно-воздушные и кислородные датчики работают в тандеме до и после каталитического нейтрализатора. PCM сравнивает показания, чтобы проанализировать каталитическую эффективность и определить, идет ли автомобиль на обедненной или богатой смеси.

Мы займемся диагностикой каталитической эффективности, посмотрев на задний кислородный датчик позже, но сначала давайте удостоверимся, что мы понимаем, как кислородные и воздушные топливные датчики регулируют расход топлива на транспортном средстве.

Итак, когда датчик воздушного топлива или кислорода обнаруживает богатую топливную смесь в выхлопе, PCM принимает эту информацию, а затем пытается сделать противоположное, чтобы получить идеальную топливную смесь (называемую «лямбда»), отправляя корректировки топлива в противоположное направление.

Поскольку эти датчики выходят из строя на относительно высокой частоте, важно понимать, как они должны работать и какой подход мы должны использовать при их диагностике.

[PAGEBREAK]

Сбои в схеме

Прежде чем перейти к теоретическим деталям, поясним следующее:

Коды неисправности цепи нагревателя

P0135 или P0141 почти всегда являются неисправными датчиками, которые можно проверить с помощью измерения сопротивления на вашем измерителе. «OL» указывает на то, что в датчике имеется обрыв цепи нагревателя, и его следует заменить.

Датчик явно мертв в воде, не дающий никакой обратной связи, скорее всего, не проблема с проводкой. Самый простой способ подтвердить это — проверить сам датчик и посмотреть, показывает ли он напряжение на вашем глюкометре или лабораторном микроскопе. Кислородные датчики генерируют собственное напряжение, и если они ничего не показывают, они явно плохие. Попробуйте вынуть один датчик из машины и поднести его к фонарику. Вы увидите, что он вырабатывает собственное напряжение. (Датчик воздух-топливо также генерирует собственное напряжение, но его нельзя проверить таким образом.)

Используйте датчик марки OE. Я видел датчики вторичного рынка, которые функционально были идеальными с хорошим сигналом и работающими цепями нагревателя, но они все равно устанавливали коды неисправности. Не обращайте внимания на тех, кто занимается запчастями, и просто возьмите правильный датчик. Большинство азиатских автомобилей используют Denso (иногда NTK). У более старых американских автомобилей обычно есть Bosch, но они также в основном перешли на Denso. Европейские автомобили в основном используют Bosch. Уокер не производит свои собственные датчики, но, по оценкам 80% клипов, они переупаковывают датчик оригинального оборудования.Если вы не уверены, с каким датчиком было установлено транспортное средство (и вы не можете прочитать его на внешней стороне датчика), либо сначала купите его у дилера, либо снимите, отнесите его к разорванным деталям или дилеру и сопоставьте. Часто вы можете купить марку оригинального оборудования на вторичном рынке, если вы придерживаетесь марки, которую вы сняли с автомобиля.

Знакомство с датчиком кислорода

Датчик кислорода измеряет количество кислорода в выхлопных газах, которое используется в процессе сгорания.

Для датчиков кислорода перед каталитическим нейтрализатором, используемых для контроля топлива:

Кислород в выхлопе меньше оптимального, поэтому напряжение сигнала превышает 450 мВ. Это отражает БОГАТЫЕ УСЛОВИЯ. Больше кислорода в выхлопе, чем оптимально, приводит к напряжению сигнала ниже 450 мВ. Это отражает СОСТОЯНИЕ Бережливого производства.

Хорошие кислородные датчики имеют ровные волны в диапазоне от 150 мВ до 850 мВ при подъеме или спуске в пределах 100 мс или меньше, когда система находится в замкнутом контуре.

Для датчиков кислорода после каталитического нейтрализатора, используемых для контроля топлива:

Кислородные датчики после катания на кошке в хорошем состоянии показывают стабильное напряжение, обычно от 500 до 700 мВ. Если он зигзагами, каталитический нейтрализатор вызывает большие подозрения.

На некоторых автомобилях задний датчик действительно влияет на контроль топлива. Для наших целей просто полезно знать, что при проверке датчика напряжение должно повышаться, когда топливная смесь богатая, и снижаться, когда она бедная.К сожалению, невозможно в общих чертах узнать, какое напряжение является оптимальным после кошачьего кислородного датчика. Отличается производителем.

И передний, и задний кислородные датчики можно проверить одинаково:

Чтобы убедиться, что датчик реагирует должным образом на богатые и обедненные условия, просто вызовите утечку вакуума, чтобы сделать систему обедненной, и используйте немного пропана, чтобы система работала на обогащенной смеси. Все это можно сделать, просто вытащив шланг усилителя тормозов. После того, как вы это сделаете, не забудьте пару раз нажать на тормоза, после того как соберете все вместе.Датчик должен мгновенно реагировать на богатую и обедненную смесь. В противном случае у вас может быть «ленивый» датчик, который необходимо заменить.

Тесты в режимах 5 и 6

Несмотря на то, что Mode 5 в значительной степени ушел в прошлое, и Mode 5, и Mode 6 работают одинаково. Все, что они делают, это говорят нам, доволен ли PCM обратной связью кислородных датчиков.

Режим 5 доступен не на всех транспортных средствах, кроме некоторых автомобилей без CAN, но когда он есть, вы должны просмотреть данные. На рисунках показано, как в режимах 5 и 6 отображаются показания напряжения и результаты переключения.Результаты могут быть полезны при принятии решения относительно кода неисправности P0420. Если напряжение переднего кислородного датчика недостаточно высокое или низкое и не переключается в нужное время, возможно, вы не захотите осуждать этот преобразователь. Когда режим 5 недоступен, следует использовать режим 6 для просмотра данных тестирования кислородного датчика.

Различия между кислородным и воздушно-топливным датчиками

Хотя и то, и другое используются для измерения каталитической эффективности и определения того, работает ли автомобиль на обедненной или богатой смеси, принцип их работы принципиально отличается.Датчики топливовоздушной смеси отражают состояние бедной смеси, когда их напряжение УВЕЛИЧИВАЕТСЯ, и состояние богатой смеси, когда их напряжение УМЕНЬШАЕТСЯ.

Датчики воздух-топливо используются только для контроля топлива, поэтому они всегда являются датчиком перед каталитическим нейтрализатором, а не датчиком после каталитического нейтрализатора. Датчик post-cat всегда является стандартным датчиком кислорода. В то время как датчик кислорода перед каталитическим нейтрализатором переключает напряжение с богатой на обедненную смесь, датчик воздух-топливо остается на постоянном напряжении.

[PAGEBREAK]

Знакомство с датчиком топливовоздушной смеси

Ниже приведены некоторые важные указания:

* Не путайте PIDS диагностического прибора, так как большинство диагностических приборов помечают A / F как 02.

* Некоторые стандартные / глобальные инструменты сканирования не отображают истинное напряжение. Вам понадобится сканер с точными расширенными данными. Это связано с тем, что стандарты OBD II требуют, чтобы напряжение PID датчика O2 отображалось в диапазоне от нуля до 1 вольт. Новые автомобили будут иметь точные значения напряжения датчика топлива.

* В стандартном OBD II вы часто видите процент от истинного напряжения. Чтобы отобразить фактическое напряжение PID PCM, вам понадобится сканирующий прибор с возможностью считывания расширенных данных или сканирующий прибор с заводским программным обеспечением.Довольно сложно точно отобразить уровни напряжения, начинающиеся с 3,3 вольт (Toyota), с использованием шкалы от 0 до 1 вольт. Наиболее частое показание напряжения на универсальном / глобальном приборе сканирования составляет примерно 0,680 вольт (опять же, Toyota).

Вам необходимо знать технические характеристики датчиков воздух-топливо

Одна из самых сложных вещей, связанных с датчиками топлива в воздухе, заключается в том, что никто не говорит вам, что такое заведомо исправное напряжение. Не зная, каким должен быть ваш PID, очень сложно диагностировать датчик воздух-топливо.

Следующие известные значения напряжения для датчиков воздух-топливо, собранные за последние несколько лет: 3,3 В (Toyota), 2,8 В (Honda), 1,9 В (Hyundai), 2,44 В (Subaru), 1,47 В (Nissan), 1,00. Лямбда (все европейские производители). Помните, что 1,00 Ламда идеальна, в то время как любое движение выше 1,00 (т. Например, лямбда 0,85 может установить системный DTC с LTFT -15%. Компании не всегда готовы предоставить эту информацию, поэтому вам придется сравнивать напряжения с известными хорошими автомобилями в вашем магазине.

В противном случае вы можете подключить свой счетчик последовательно с датчиком воздух-топливо в режиме ампер. Идеальное показание — ноль ампер. Каждый миллиампер выше нуля — это обедненный процентный пункт, а каждый миллиампер ниже нуля — богатый процентный пункт. Принципиально это работает так же, как анализ выбросов.

Диагностика датчиков воздух-топливо

Датчик воздух-топливо можно проверить так же, как датчик кислорода, установив обедненную и богатую смеси, убедившись, что датчик быстро и точно реагирует.Если у вас есть спецификации напряжения, вы можете убедиться, что датчик точно реагирует на богатые и обедненные условия, и сравнить то, что вы видите, с тем, что вы считаете хорошим.

На графике датчика воздух-топливо будут небольшие неровности. Сопряженный с ним датчик кислорода после кошки не должен колебаться, а вместо этого должен оставаться довольно стабильным где-то между 500 и 700 мВ.

По сути, воздушно-топливные датчики работают так же, как и обычные кислородные датчики, но зеркально. Когда состояние богатое, напряжение уменьшается.Напротив, когда состояние бедное, их напряжение резко возрастает. Это противоположно нашей обычной склонности рассматривать высокие напряжения как богатый индикатор, а низкие — как худой, поэтому будьте осторожны.

Как мы видим, по мере увеличения положения дроссельной заслонки и оборотов двигателя и обогащения смеси напряжение падает. Напряжение повышается, когда частота вращения двигателя и положение дроссельной заслонки снижаются, поскольку смесь обедняется, чтобы вернуть автомобиль в надлежащее состояние воздушно-топливной смеси.

[PAGEBREAK]

Датчики кислорода / воздух-топливо и катализаторы

Датчики кислорода и воздух-топливо должны работать предсказуемо, поскольку это их работа.Они размещаются до и после каталитического нейтрализатора (только датчики кислорода), чтобы они могли проверить, очищает ли нейтрализатор выбросы.

Если кошка работает правильно, она уберет выбросы, и датчики передадут эту информацию обратно в PCM.

Перед каталитическим нейтрализатором кислородный датчик будет зигзагообразно двигаться вверх и вниз. Напротив, датчик воздух-топливо будет иметь стабильное напряжение. Датчик кислорода после каталитического нейтрализатора будет прямолинейным, если каталитический нейтрализатор в большинстве случаев исправен.

Если каталитический нейтрализатор неисправен, кислородный датчик после каталитического нейтрализатора будет отражать кислородный датчик после каталитического нейтрализатора. Иногда у датчика кислорода после каталитического нейтрализатора будет промежуток времени между напряжением переключения датчика перед каталитическим нейтрализатором и самим собой. Это часто является нормальным явлением во время внезапного выброса топлива, когда каталитический нейтрализатор, даже если он исправен, не может мгновенно очиститься.

Реальная диагностика топливовоздушного датчика: Subaru Forester P0130 2002 года и P0171

Один из наших лучших клиентов привез свой автомобиль, потому что на нем горел индикатор проверки двигателя.В остальном автомобиль работал нормально. Итак, она привела машину, и в этот момент свет оказался выключенным. Итак, мы заменили масло и отправили машину в путь. Через несколько минут после того, как она ушла, снова загорелся индикатор проверки двигателя. Вот тогда и началось самое интересное.

Первое, что мы сделали, это отсканировали коды.

После этого мы проверили TSB, но не нашли ни одного, и начали поиск совпадений в Identifix. Судя по всему, многие датчики воздух-топливо выходят из строя, но тест, рекомендованный Identifix, нас озадачил.В нем говорилось о замене датчика, если кислородный датчик после катушки был богат, в то время как краткосрочная корректировка топлива была бедной.

Графическое отображение данных показало некоторые интересные результаты.

Очевидно, STFT был полностью выключен и указывал на то, что могло быть датчиком кислорода смещенным обеднением или серьезной утечкой вакуума. Метод, который рекомендовал Identifix, заключался в том, чтобы посмотреть на данные заднего кислородного датчика, чтобы увидеть, были ли они «богатыми», что, очевидно, указывало бы на то, что датчик воздух-топливо застрял на обедненной смеси и, таким образом, управлял топливом до тех пор, пока система не стала на самом деле богатой, хотя теоретически работала. наклонять.Похоже, что это и происходило.

Задний кислородный датчик был на 800 мВ, что на высоком уровне … Я думаю. Однако нам этого недостаточно.

Итак, нам нужно было выяснить, соответствует ли топливный датчик спецификации. В Autoland Scientech Vedis II был ФИД, который давал датчику топливовоздушного отношения лямбда. Простите за плохую картинку, но эти снимки экрана сделаны в реальных условиях магазина. Как видите, лямбда была поднята на скудную территорию, здесь она зафиксирована на 1.21.

Мы добавили пропан, и датчик не сдвинулся с места. Он был прижат худым.

Через несколько минут после того, как мы закончили тест, датчик снова начал работать нормально, и лямбда упала до 1,00. STFT был нормальным. Что касается нас, то мы обнаружили периодически неисправный датчик воздух-топливо во время полета. Однако мы хотели получить характеристики напряжения для этого транспортного средства, когда оно было хорошим, потому что производители, как правило, используют одинаковое напряжение для всех транспортных средств, которые у них есть.

Для тестирования этого датчика не потребовалось никаких изысков или поиска чего-либо на схеме подключения.Датчик имел крышку над областью с положительным и отрицательным знаком, предназначенную для подключения к измерительным проводам (Рисунок 1). На нашем измерителе мы показываем 2,44 В. Мы просто заменили датчик, проверили лямбду и остались довольны тем, что нашли. Машину отправили в путь и с тех пор не возвращали.

Подводя итог

Датчики кислорода и датчики состава топливовоздушной смеси очень сложны. Они просто сообщают PCM, идет ли автомобиль на обедненной или обедненной смеси. Хорошие специалисты запутались в том, что годами они работали над датчиками кислорода и не понимали, что воздух-топливо работает принципиально по-другому.

Однако датчики воздух-топливо используются на многих автомобилях уже более 10 лет. Нам нужно знать, как они работают, как вторая натура. При правильных характеристиках и методах тестирования, описанных здесь, нет причин, по которым вы не можете легко и быстро диагностировать эти датчики.

[PAGEBREAK]

NASCAR теперь использует впрыск

Поскольку NASCAR заменяет карбюрацию впрыском топлива в гонках Sprint Cup в 2012 году, Bosch является эксклюзивным поставщиком кислородных датчиков для новых двигателей.Официальный партнер NASCAR по производительности, Bosch поставляет два специально предназначенных для NASCAR широкополосных датчика кислорода для каждого автомобиля. Эти сложные датчики будут предоставлять важные данные для управления системами управления впрыском топлива гоночных автомобилей.

«Два широкополосных датчика кислорода Bosch, по одному на каждом ряду двигателей, практически непрерывно передают переменную информацию о характеристиках двигателя в систему управления подачей топлива, которая контролирует топливные форсунки и определяет, как автомобиль реагирует на условия гонки.Это изменение впрыска топлива даст водителям NASCAR улучшенный контроль над производительностью своего автомобиля, а также над расходом топлива. Датчики кислорода жизненно важны для достижения максимальной производительности на каждой трассе, — сказал Вольфганг Хустедт, менеджер Bosch по автоспорту в Северной Америке.

Как работают кислородные датчики для выполнения этой очень важной функции?

Все началось в 1899 году, когда профессор Вальтер Нернст из Лейпцига, Германия, разработал теорию «концентрационной ячейки», которая, как и батарея, использует газонепроницаемый керамический электролит, который становится электропроводным при температурах выше 625-650. ° F.Эта «ячейка Нернста» переносит ионы кислорода из «эталонного воздуха» внутри ячейки во внешнюю среду (поток выхлопных газов) или из внешней среды в эталонный воздух в ячейке. Этот поток ионов генерирует измеримое напряжение, отражающее разницу в содержании кислорода между газом вне датчика и эталонным воздухом внутри датчика.

Содержание кислорода показывает, являются ли выхлопные газы «богатыми» или «бедными», и инженеры Bosch использовали основные теории и эксперименты Нернста для создания самого первого автомобильного датчика кислорода.После обширных экспериментов, испытаний и инженерных разработок новаторский автомобильный датчик кислорода Bosch был впервые установлен на Volvo 1976 года.

Датчик кислорода предназначен для помощи системе управления подачей топлива двигателя или поддержанию идеального стехиометрического соотношения воздуха и топлива 14,7: 1. Почти во всех датчиках кислорода бедная смесь (более 14,7: 1) вызывает падение выходного напряжения датчика кислорода, в то время как богатая смесь (менее 14,7: 1) вызывает повышение выходного сигнала датчика.Если смесь идеально сбалансирована на стехиометрическом уровне, датчик подает минимальный сигнал (около 0,45 В), который сообщает бортовому компьютеру, что смесь воздух / топливо правильная.

Скорость реакции кислородных датчиков на изменение уровня кислорода в выхлопных газах определяется самим датчиком и типом системы подачи топлива, которую использует двигатель. Датчики кислорода, используемые в старых карбюраторах с обратной связью, переключаются каждую секунду при 2500 об / мин. Датчики, установленные с системами впрыска топлива в корпусе дроссельной заслонки, переключаются два или три раза в секунду при 2500 об / мин, в то время как более новые датчики, установленные с системами многоточечного впрыска топлива, могут переключаться от пяти до семи раз в секунду при 2500 об / мин.

Широкополосные датчики обеспечивают переменные показания

Очень сложный широкополосный датчик кислорода Bosch с подогревом, используемый NASCAR, использует внутреннюю многослойную керамическую полосу и добавляет совершенно новую концепцию — «насосную ячейку». Эта насосная ячейка позволяет широкополосному датчику точно измерять соотношение воздух / топливо и генерировать переменный сигнал, практически непрерывно, который сообщает показания от очень богатой до очень бедной и где-то между ними, а не просто «богатая» »Или« наклон », как и в случае с другими датчиками.

Приложения для сбора энергии: тестовый мультиметр с лямбда-зондом

Как проверить датчики кислорода Honda. Проблемы с загрязнением воздуха привели к более высоким стандартам для автомобилей по сокращению выбросов. Проверка внутреннего сопротивления вашего Honda Civic Sensor.

Теперь, когда вы знаете, что ваш первичный кислородный датчик Honda Civic получает питание, последний шаг — измерение внутреннего сопротивления. Поверните мультиметр в положение ОМ, и вы будете измерять сторону ДАТЧИКА ремня.

Перед тестированием датчика Osensor обратитесь к правильной схеме подключения, чтобы определить клеммы на датчике.

В большинстве двигателей последних моделей используются датчики кислорода с подогревом (HO2S).

Эти датчики имеют внутренний нагреватель, который помогает стабилизировать выходные сигналы. К большинству подогреваемых кислородных датчиков подключено четыре провода. Проверка заземления нагревательного элемента.

Измерение сопротивления нагревателя с помощью мультиметра.При исправном датчике и двигателе показание напряжения будет быстро меняться от 0 В до 1 В, поскольку электроника реагирует на вход i. Заменено много кислородных датчиков, от хорошего до отличного. Обычно они проходят 50 или более миль, и если двигатель исправен. Современные кислородные датчики включают в себя электрический нагревательный элемент, и, как и следовало ожидать, выход из строя. Лямбда-зонд работает при очень высоких температурах, поэтому повреждение нагревательного элемента датчика является наиболее частой неисправностью, связанной с этой деталью.

Для этого теста вам нужно будет использовать оба провода нагревателя. Показывает, как проверить, исправен ли датчик кислорода или неисправен. Дополнительная информация о различиях между широкополосными и узкополосными датчиками. Автомобилестроение — Тестирование — Диагностика. Для вас, мотоциклистов, новичков на моем канале.

Я инструктор по автомеханикам в RTC в Питтсбурге. Моя специальность — автомобильные компьютерные системы. Тест начался с выключенной машиной и включенным аккумулятором. Машина не работала с прошлой ночи.

Это видео покажет вам, как диагностировать цепь датчика перед заменой датчиков (датчик кислорода), если. Если вам понравилось это видео, вы можете найти эти другие видео полезными. Как проверить датчик кислорода — старый против.

Этот тест очень полезен для определения целостности жгута проводов. Когда DME работает на основе сигнала обратной связи от датчика Osensor, это называется работой по замкнутому контуру. Если датчик Osensor неисправен или отключен, компьютер DME работает в режиме разомкнутого контура.В этом случае DME просто проверяет топливо по. Анализируя осциллограммы работы лямбда-зонда в различных режимах работы двигателя, можно оценить работу самого датчика, а также.

(PDF) Тестирование кислородного датчика для автомобильной промышленности

Тестирование кислородного датчика для автомобильной промышленности

TUTUNEA Dragos1, a *, DUMITRU Ilie1, b, OTAT Oana Victoria1, c, RACILA

Laurentiu1, d, GEONEA Ionut1, e, и ROTEA Cristina1, f

1 Механический факультет, Университет Крайовы, Румыния

a * dragostutunea @ yahoo.com, [email protected], [email protected],

[email protected], [email protected], [email protected]

Ключевые слова: лямбда-зонд, соотношение воздух / топливо, автомобиль, катализатор.

Аннотация. При работе двигателей внутреннего сгорания соотношение воздух-топливо (A / F) является важным параметром

, который влияет на расход топлива и выбросы загрязняющих веществ. Автомобильный датчик кислорода

(лямбда) измеряет количество остаточного кислорода в дымовых газах.Деградация датчика

во времени из-за воздействия высоких температур вызывает искажение в управлении датчиком

A / F с увеличением выбросов газов. В данной статье разработан экспериментальный стенд для проверки деградации датчика кислорода

в лабораторных условиях. Четыре кислородных датчика были протестированы на функцию

температуры и времени, регистрируя их изменение сопротивления и напряжения. Результаты показали аналогичные значения

на кривых для всех протестированных датчиков.

Введение

Транспортный сектор является одним из наиболее важных источников загрязнения, влияющих на изменение климата

во всем мире. Контроль и мониторинг эффективности сгорания автомобилей и других

источников загрязняющих веществ является одной из наиболее важных проблем, с которыми сталкивается общество, особенно в связи с использованием ископаемого топлива

и все более строгими законами о выбросах [1]. Использование кислородных датчиков в различных автомобильных приложениях

увеличится в следующий период в связи с новым законодательством о диагностике платы

и управлении двигателем [2].Существует несколько методов определения эффективности сгорания

; для определения сначала теплоемкости и химического состава топлива

, а затем предварительно установить соотношение воздух-топливо (A / F); для непосредственного наблюдения за горением с помощью оптического датчика, камер высокой скорости

и регулировки соотношения A / F; для измерения концентрации выхлопных газов

, например кислорода, оксида углерода или диоксида углерода, и внесения корректировок. Использование датчика кислорода

было инициировано смогом в Лос-Анджелесе в 1960-х годах в США, вынудившим многие страны

использовать трехходовой каталитический нейтрализатор для снижения выбросов загрязняющих веществ.Датчик A / F, известный как датчик λ

, передает информацию в электронный блок управления (ECU) и управляет двигателем в стехиометрической точке

(A / F≈14,7 для бензинового двигателя) для достижения максимальной каталитической конверсии.

КПД

[3]. В автомобильной промышленности используются кислородные датчики различных типов; с одним проводом

, который нагревается дымовыми газами; с двумя проводами, аналогичными первому типу, с дополнительным заземлением

; с тремя из четырех проводов, в которых два провода нагревают корпус датчика; пятипроводной

с широкополосным лямбда-зондом.Компания Bosch производит с 1976 года кислородные датчики для выхлопных систем

в США и Европе. Датчик кислорода работает по принципу Нернста (гальваническая ячейка концентрации кислорода

с твердым электролитом). Для работы лямбда-зонда требуется определенная температура

; 150 ° C для датчика с подогревом и не менее 350 ° C для датчика без нагрева. Как пример для датчика кислорода из диоксида циркония

, два электрода обеспечивают функцию напряжения

количества кислорода в выхлопных газах по отношению к количеству кислорода в атмосфере [4].Сигнал напряжения

нелинейный, а датчик кислорода имеет высокую чувствительность около стехиометрической точки (0,2 В постоянного тока

представляет бедную смесь A / F, идеальная уставка 0,45 В постоянного тока, 0,8 В постоянного тока представляет собой богатую смесь

A / F). Самый общий датчик, используемый в автомобильной промышленности, называется UEGO (универсальный выхлоп

газообразный кислород) и состоит из ионно-кислородного насоса, узкополосного циркониевого датчика и нагревательного элемента

. Широкополосный лямбда-зонд имеет несколько преимуществ: управление возможно при λ> 1 и λ <

1, непрерывное лямбда-регулирование при λ = 1, управление газовым двигателем, управление дизельным двигателем и обедненная смесь

Неисправный датчик кислорода — симптомы и диагностика O2

Сбой кислородного датчика или датчика O2 (иногда называемого датчиком 02) может сэкономить сотни долларов на диагностических сборах и потраченных впустую деталях. Датчики кислорода являются важной частью системы управления двигателем. Они используются для выполнения двух важнейших функций — плюс, их просто так легко заменить. Вместо того, чтобы тратить зря время и деньги, воспользуйтесь приведенной ниже информацией, чтобы самостоятельно диагностировать проблему.

Признаки неисправности датчика кислорода (O2)

Наиболее частым признаком неисправности датчика кислорода является внезапное (значительное и почти сразу заметное) снижение расхода топлива вашего автомобиля.Другими очевидными последствиями неисправности датчика являются резкое изменение характеристик двигателя, общей мощности и отклика. Но есть и другие симптомы, которые могут указывать на неисправный датчик, например, ваш автомобиль может работать на холостом ходу значительно жестче, чем обычно, или периодически колебаться на холостом ходу. Также возможен запах выхлопных газов из-за израсходованного дополнительного топлива.

  • Низкая экономия топлива
  • Плохая работа двигателя
  • Неровный холостой ход
  • Насыщенный запах топлива из выхлопной системы

Как датчики кислорода измеряют эффективность катализатора

Верхний датчик O2 обычно устанавливается в выпускном коллекторе вашего автомобиля и контролирует воздушно-топливную смесь (соотношение частей воздуха и частей потребляемого топлива), в то время как датчики O2 ниже по потоку используются для контроля работы катализатора вашего автомобиля.

Большинство датчиков O2 генерируют сигнал напряжения богатой или обедненной смеси в зависимости от того, сколько измеренного количества несгоревшего кислорода проходит через выхлоп автомобиля, и обычно устанавливаются рядом с коллектором на коллекторе, где встречаются выхлопные газы из каждой камеры сгорания. Некоторые датчики, такие как керамические блоки с подогревом в некоторых Nissans и более старых джипах, различаются по сопротивлению, чтобы указывать на богатую или обедненную смесь в выхлопе вместо традиционного сигнала напряжения. Однако они встречаются гораздо реже, чем первые.

Как датчики кислорода используются для управления топливом

Как правило, для управления подачей топлива блок управления двигателем использует входные данные датчика O2 ряда 1 для корректировки топливной смеси по мере необходимости для обеспечения оптимальных выбросов, экономии топлива и производительности. Вот почему, когда люди жалуются на экономию топлива ниже среднего, более слабую, чем обычно, реакцию двигателя и общую производительность, все это указывает на неисправный передний датчик O2. Сигнал от второго набора кислородных датчиков используется в первую очередь для обнаружения любых проблем с катализатором транспортного средства и для настройки топливной коррекции.Многие автомобили последних моделей заменяют традиционный датчик банка 1 на датчик воздух-топливо (это просто другое название широкополосного датчика кислорода) для контроля топливной смеси.

Рабочий диапазон широкополосных датчиков O2 обеспечивает более быстрое время реакции при корректировке корректировки топливоподачи и поддерживает рабочий диапазон двигателя как можно ближе к стехиометрии (соотношение воздух-топливо 14,7: 1). При этом сокращаются выбросы на новом автомобиле в значительной степени, чтобы соответствовать более строгим законам о выбросах сегодня.Однако из-за этого эти широкополосные датчики O2 намного дороже, чем традиционные датчики O2.

Теперь система OBD II на всех современных автомобилях, таких как Volvo XC90 и BMW X5, должна определять, есть ли какие-либо неисправности кислородных датчиков вашего автомобиля, независимо от того, связаны ли они с внутренним нагревателем или цепью, ведущей к вашему. датчик и выдайте один или несколько кодов неисправности, включив контрольную лампу двигателя. Если диагностика подтверждает неисправный датчик (а не проблему с проводкой или другую неисправность двигателя, которая может вызвать аналогичную ситуацию), датчик следует заменить как можно скорее.

По моему опыту, в автомобилях с несколькими датчиками банка, у которых был неисправен датчик банка 1, другой датчик банка 1 на противоположном берегу вскоре потребует замены. Хотя некоторые передние датчики могут быть дорогостоящими, замена обоих одновременно обеспечивает максимальную производительность и экономию топлива, учитывая важность воздушно-топливной смеси.

Датчики кислорода банка 2 имеют тенденцию прослужить дольше фронтов, поскольку они находятся за катализатором и подвергаются гораздо меньшему нагреву, чем датчики банка 1.Однако они также подвержены большему количеству дорожного мусора, учитывая их расположение и открытое пространство. Хотя большинство людей предпочли бы этого не делать, я обычно рекомендую заменять любые кислородные датчики банка 2 при замене катализатора, чтобы продлить срок службы катализатора и придерживаться политики некоторых гарантий производителей каталитических нейтрализаторов.

Типы кислородных датчиков

Вы можете приобрести датчики кислорода в двух вариантах: точные и универсальные. Датчики O2 Exact fit поставляются со всем соединительным жгутом и рассчитаны на «подключи и работай» для конкретного применения.Универсальные устройства — это просто сенсоры с косичками, которые потребуют от вас разрезания и вставки их в исходный сенсор вашего автомобиля, используя этот разъем, чтобы соответствовать существующей проводке. Это позволяет поставщикам предлагать меньшее количество деталей для более широкого диапазона транспортных средств и областей применения.

Некоторые люди не решаются использовать датчик универсального типа, учитывая необходимые работы по их установке. Они больше подходят для транспортных средств с более сложными датчиками, странными комбинациями двигателей (подумайте о замене двигателей) или для приложений за пределами США.В качестве примера, моим единственным вариантом был универсальный датчик для Nissan, который у меня был ранее, где двигатель был от автомобиля, который здесь в штатах не предлагался. Сращивание было простым, и в эксплуатации оно было не хуже оригинала. Еще одно дополнительное преимущество универсальных датчиков O2 заключается в том, что они более экономичны, чем блоки точной подгонки.

Как проверить датчики кислорода

Примечание редактора: «KG» в комментариях ниже добавил эту невероятно полезную короткую инструкцию о том, как тестировать ваши датчики.

«Для этого вам понадобится высокоомный вольтметр постоянного тока. Начните с зажима датчика в тисках или используйте плоскогубцы или зажимы, чтобы удерживать его. Зажмите отрицательный вывод вольтметра в корпусе, а положительный к выходному проводу. С пропановой горелкой, установленной на высокий уровень, используйте внутренний синий наконечник пламени, чтобы нагреть рифленую или перфорированную область датчика. Он будет раскаленным докрасна, и этот процесс сожжет часть, если не весь нагар. Вы должны увидеть напряжение постоянного тока не менее 0.6 в течение двадцати секунд. В противном случае наиболее вероятной причиной является внутренний разрыв цепи или загрязнение свинцом. Если пока все в порядке, снимите с огня. Вы должны увидеть падение напряжения ниже 0,1 вольт в течение четырех секунд. В противном случае, скорее всего, загрязнен силикон. Если все в порядке, нагрейте датчик O2 в течение двух полных минут и следите за падением напряжения. Может случиться так, что иногда при нагревании открываются внутренние соединения. Если на этом этапе датчик все еще в порядке и будет быстро переключаться с высокого на низкий при перемещении пламени, значит, датчик исправен.Имейте в виду, что хорошо или плохо — это относительное понятие, поскольку для впрыска топлива через порт требуется более быстрая информация, чем для карбюраторных систем.

Любой датчик O2, который будет генерировать 0,9 В или более при нагревании, показывает 0,1 В или менее в течение одной секунды после удаления пламени. и проходят двухминутный тест на нагрев, это хорошо независимо от возраста. При замене датчика не упустите возможность использовать тест, описанный выше, при замене. Это откорректирует ваши навыки оценки и сэкономит вам деньги в будущем.Есть преимущество в замене кислородного датчика, который пройдет проверку, указанную в первой строке этого абзаца ».

Если вы дочитали до этого места, то, вероятно, почувствуете, что ваши кислородные датчики неисправны. А если это так, и вам интересно, какие из них вам нужны для вашего автомобиля, вы можете перейти на нашу домашнюю страницу и использовать наш инструмент выбора автомобиля в верхнем левом углу. Это гарантирует, что вы купите именно те датчики, которые подходят вашему автомобилю. И если вы не знали, на эти датчики O2 (которые могут быть дорогими), как и на все остальное, что мы продаем, распространяется наша пожизненная гарантия на замену .Если у вас возникнут какие-либо проблемы с ними, просто отправьте их нам для новой замены.

Если вы нашли эту статью полезной или у вас есть какие-либо комментарии, не стесняйтесь оставлять комментарии ниже, подпишитесь на на наш канал YouTube и часто заходите сюда, чтобы увидеть больше подобных статей.

Ответить

Ваш адрес email не будет опубликован.
