Датчики скорости виды датчиков и их устройство: Датчики скорости, виды датчиков и их устройство: подробно

Датчики скорости, виды датчиков и их устройство: подробно

Вращающийся тросик давно считается одним из устаревших методов измерения скорости. Сейчас отдают предпочтение другим устройствам, чья работа основана на принципе Холла. Такие приспособления упрощают эксплуатацию транспортного средства. И позволяют быстрее принимать решения по восстановлению нормальной работоспособности тех или иных узлов, которыми снабжаются датчики скорости, виды датчиков и их устройство подробно опишем далее.

Информация общего характера

От колёс в процессе вращения исходят импульсы электрической энергии – на их анализе и построена работа приборов. Суть типовых датчиков – в том, что они выглядят как элементы небольших размеров внутри привода. Они располагаются в том же месте, что и КПП.

На сегодняшний день основными видами датчиков признают следующие:

• Электронные современные модели.
• Индуктивные.
• Язычковые.

Более подробное описание

В современном автомобилестроении наибольшее распространение получили именно приборы с эффектом Холла. Этапы функционирования в этом случае имеют следующее описание:

• Датчики монтируют внутри приводов спидометра. После этого начинается отслеживания частоты вращения у одного из колёс. Формируется единая электрическая цепь.
• Изучаем определитель скорости. Специальному контроллеру передают до 6004 импульсов через каждый километр пути, пока устройство функционирует. Увеличение показателя пропорциональное. Импульсы передаются с большей частотой по мере того, как увеличивается скорость движения.

• Ранее отмеченный измеритель анализирует результаты приёма и передачи импульсов. После этого считается, с какой скоростью автомобиль точно движется в настоящее время. Полученные результаты идут на блоки, отвечающие за контроль р. Водитель через спидометр тоже получает интересующую его информацию.

Одна из особенностей датчика – практически полное отсутствие сопротивления. Итоговая скорость от конструкции не зависит.

Не составит труда разобраться с принципами работы любых современных датчиков.

Датчики скорости: на что они влияют?

Предназначение устройства заслуживает отдельного рассмотрения. Выделяют два основных:

• Сообщение водителю о том, с какой скоростью движется авто. Благодаря этому проще полностью соблюдать правила дорожного движения.

• Вторая функция – тоже передача информации, но только не водителю. Её получают другие узлы, функционирующие внутри авто. Информация представляет особую важность для редуктора ГБО, карбюратора, инжектора. У этих двигателей есть электроника, которая на основе полученных сведений регулирует работу мотора, когда он движется по инерции, либо поддерживает холостой ход.

От того, исправен ли датчик скорости, зависит двигатель, как можно увидеть из предыдущих пунктов. Например, если заметен перерасход топлива – причиной вероятнее всего служит и неисправный датчик.

Потому можно ответить и на вопрос о том, на что влияют любые виды датчиков скорости, стабильно дающие показания:

• Правильность, стабильность работы автомобиля.
• Безопасное дорожное движение.0

Неисправность прибора: по каким причинам возникает?

Обрыв электрической сети относят к проблемам, которые встречаются чаще всего у таких узлов. Если диагностика проводится самостоятельно – рекомендуется начинать с проверки электрических контактов, основной части проводов. Проверку проводят визуально, обязательно прозвание при помощи тестера.

Обломы часто наблюдают сразу после пластиковых разъёмов, в области, где расположен выпускной коллектор.

Разъединение и проверка обязательны для каждого из контактов. Быстрое окисление происходит, если на эти места воздействуют влага с солью. Из-за этого потом прерываются электрические цепи. Если обнаружилась такая проблема – надо зачистить поверхность, использовать качественную смазку.

Трос спидометра тоже предполагает дополнительную проверку. Если его длительно эксплуатируют – велика вероятность появления обрывов, мешающих нормальной работе проводов и целой системы. Тросик рекомендуется периодически смазывать маслом, чтобы проблем было меньше. Следующие признаки должны настораживать водителей:

• Двигатель резко меняет мощность.
• Расход топлива, который внезапно увеличился.
• Отсутствие стабильной работы при сохранении холостого хода.
• Проблемы с работой спидометра, отражение ложной информации.

С большой вероятностью проблемы привязаны к датчику, если при холостом ходе двигателя авто внезапно останавливается. То же самое касается ситуации при движениях накатом. Остановка может произойти, и когда нажимают педаль сцепления, переключая передачи. Когда обнаруживаются подобные проблемы, в большинстве случаев без замены прибора не обойтись. Вид устройства не играет роли.

Проведение самостоятельных тестирований

Перед проверкой счётчика водителю советуют отдельно убедиться в том, что напряжение с электричеством поступает ко всем контактам. Главное – помнить, что функционирование прибора опирается на эффект Холла. Контакт, отвечающий за передачу импульсов, проверяют только во время кручения. Если кручения нет, то и напряжение на прибор не передаётся.

0,5-10 В – норма по показателям, когда проводят проверку мультиметром. Существует три способа для самостоятельной проверки датчика.

• С предварительным демонтажем устройства.

Мультиметр используют, чтобы найти тот контакт, через который ведётся подача импульсов. Минусовой щуп замыкают на корпус авто, а плюсовой – на сам измерительный прибор. Следующий этап включает вращение самого датчика, с сохранением малой скорости. Следующий этап – появление небольшого напряжения у мультиметра. Чем выше скорость вращения прибора – тем больше напряжение, с которым работает датчик.

Датчик демонтируется, только если зажигание выключено. Иначе велика вероятность перегорания устройств в момент разъединения контактов.

• При втором способе можно не снимать приспособление.

Используем домкрат, приподнимая одно из ведущих колёс. У мультиметра щупы зажимают на контактах прибора. После этого колесо начинают вручную вращать. Тогда на контактах появится напряжение, тут же отображённое в мультиметре. Увеличение скорости приводит к большему напряжению. Если ничего не происходит – велика вероятность, что датчик придётся заменить, поскольку он неисправен.

• Ещё один вариант – когда мультиметра нет, но проверку провести необходимо.

В этом случае для использования подходит контрольная лампочка, на 12 В. Действия проводятся в таком же порядке, что и для второго метода. К устройству подсоединяют лампочки, а не контакты мультиметра. Лампочка загорится, когда колесо начнут вращать, если с прибором всё в порядке.

Когда выбирают второй и третий варианты проверки, одновременно рекомендуется изучать и привод устройства. Его легко отыскать на ощупь. Стабильность привода легко проверить, когда одно из колёс вращается.

Самостоятельная замена датчиков скорости

Перед заменой устройства выполняются все действия по диагностике, описанные выше. Только после этого целесообразной будет сама замена, если обнаружены какие-либо проблемы. При покупке нового устройства надо обратить внимание на качество. Отечественные или европейские модели станут оптимальным выбором, а вот от Китая лучше отказываться.

У отечественных изделий при помощи специального лака заливают все контакты, взаимодействующие с окружающей средой. Благодаря этому срок эксплуатации продлевается.

Хвостовик лучше брать не пластиковый, а металлический. Износ у пластиковых вариантов более быстрый. Особенно – для тех, кому нравятся высокие скорости, агрессивные стили езды. Использование подъёмников и специальных ям упрощает процесс замены. Место расположения датчиков скорости у конкретных машин описано в эксплуатационном руководстве.

Когда датчик найден – выключают зажигание, очищают прибор от всех загрязнений. Устройство надо выкрутить, отсоединив нужные клеммы. Не рекомендуется прикладывать слишком серьёзные усилия, даже когда с первого раза не получается. Лучше выбрать состав WD-40 для обработки места крепления, немного подождать.

Когда демонтаж завершён – переходят к установке нового прибора. Все разъёмы соединяются, подключают питание на АКБ.

В электронном блоке управления вручную проводят обнуление ошибки, когда монтаж нового датчика завершён. Иначе индикатор по неисправностям продолжит работать, только запутывая водителя ещё больше.

Заключение

Все современные автомобили оснащаются датчиками, измеряющими скорость. Задача этих устройств – не только в самом измерении, но и в передаче информации как самому водителю, так и другим блокам, связанным с управлением автомобилем. Обороты холостого хода легко контролировать на основе информации, полученной от устройства. То же самое касается количества подаваемого воздуха, других параметров, оказывающих прямое влияние на двигатель и его работу. Частота передаваемых сигналов увеличивается по мере увеличения скорости движения транспорта.

Датчики скорости для тахографов — Нижний Новгород

Ни одно транспортное средство не может обойтись без датчика скорости (ДС). Задачей этого устройства является направление в тахограф сформированных импульсов, число которых за установленный временной промежуток пропорционально скорости ТС.

Виды датчиков скорости

На сегодняшний день существует два вида датчиков скорости: аналоговый и цифровой.
Аналоговые датчики скорости состоят из нескольких шестеренок. Сигналы на спидометр передаются посредством троса. Проходной датчик скорости устанавливается между тросом и механическим спидометром. Часто такой измеритель монтируется сразу после спидометра или коробки. Такое аналоговое оборудование не может быть использовано совместно с тахографом цифрового типа.

Электронные датчики для тахографа имеют другую конструкцию и используют частотно-импульсный сигнал. Для его передачи вместо троса установлен кабель. Этот вид датчика работает с цифровым тахографом. Если КПП автомобиля оснащена механическим ДС, то установить цифровой тахограф на борт этого автомобиля не удастся. В таких случаях требуется заменить механический датчик скорости на цифровой.

Установка ДС на отечественные транспортные средства

Большая часть автомобилей старой сборки оснащена механическими датчиками скорости. Обычно такое устройство встречается в автомобилях, выпущенных до 2007 года. Обеспечить работу цифровых контрольно-измерительных приборов можно только заменив аналоговые измерители скорости на цифровые. В противном случае сигналы с датчика не будут восприняты тахографом. В таких транспортных средствах требуется демонтировать аналоговые приборы для установки современных цифровых. Вместе с этим выполняется замена проводов и прочих компонентов, а также устанавливается цифровой спидометр.
Отличительной особенностью смены измерительного оборудования на отечественных автомобилях является простота монтажа. Возможно это за счет стандартных переходников, изготавливаемых по специальным ГОСТам. Однако автомобили китайского, корейского, японского производства и другие не имеют единого стандарта на резьбовые соединения, что существенно усложняет процесс монтажа.

Датчики скорости на импортных автомобилях

На практике бывают случаи, что при установке тахографов на транспортные средства зарубежного производства требуется дооснастить автомобили цифровым датчиком скорости. Чаще всего это случается на автомобилях Ford Tranzit, Mercedes Sprinter и др. Дело в том, что в этих моделях регистрация скорости происходит с датчика ABS, расположенном на колесах. Поступающая с колес информация суммируется, а ее среднее значение изображается на центральной панели приборов. Минус такой технологии в том, что сигнал слишком слаб и не точен, в результате чего не может быть использован цифровым контрольным устройством. В некоторых мастерских даже предлагают кустарное решение этой проблемы – специальный электронный прибор, усиливающий сигнал. Но все эти приспособления не законны и могут расцениваться как мошенничество.
Для законного решения этой задачи автопроизводители указанных марок предусмотрели на КПП место для установки датчика скорости для тахографа. Поэтому при оборудовании данных транспортных средств тахографами одновременно устанавливаются соответствующие приборы измерения скорости.

Внедрение цифрового оборудования (тахограф+датчик скорости) не только увеличивает точность измерений, но и повышает контроль за деятельностью водителя.

Датчики скорости для тахографа | 1Тахограф

В некоторых случаях для обеспечения работы тахографа может потребоваться специальный датчик скорости. Приобрести, установить и заменить его можно в техцентре компании «1Тахограф».

В большинстве современных автомобилей датчик скорости, установленный на заводе-изготовителе, полностью совместим с цифровыми тахографами, одобренными ФБУ «Росавтотранс». В этом случае замена датчика скорости новым прибором не требуется — он органично вписывается в создаваемую систему контроля.

Но в транспортных средствах старого образца применяются аналоговые датчики скорости для тахографа, работающие совместно с тросиковыми спидометрами, и для работы с цифровыми тахографами они не подходят. Подобные устройства несовместимы как конструктивно, так и с электронно-технической точки зрения.

Для решения проблемы приходится устанавливать новые датчик и спидометр — только в этом случае будет возможным подключение тахографа. Современные модели таких устройств полностью совместимы со штатной аппаратурой транспортных средств при условии соблюдения технологии и правил монтажа. Выполнять процедуру установки нового датчика скорости следует в сертифицированных техцентрах, имеющих официальное разрешение ФБУ «Росавтотранс».

Пять причин купить датчик скорости для тахографа в компании «1Тахограф»

Широкий спектр услуг — от предварительного обследования машины до создания контрольной системы под ключ с монтажом и заменой всех необходимых компонентов.

Наличие в продаже устройств разных модификаций, функциональных возможностей и ценовых категорий для всех видов транспортных средств.

Бесплатное консультирование. Наш специалист подскажет, какой датчик скорости для тахографа оптимален в конкретном случае с учетом специфики машины и бюджета клиента.

Открытость, прозрачность

. Скрытые и навязанные сервисы, лишние платежи и комиссии, «мелкий шрифт» в договоре и прочие маркетинговые уловки исключены.

Быстрота и удобство обслуживания. Заказать датчик скорости для тахографа и записаться на его установку в Москве и области можно по телефону +7 (495) 255-28-48 или через веб-форму.

Датчики – что это такое, их виды, назначение и применение различных типов

Датчик это электронное или электромеханическое устройство, предназначенное для преобразования определенного воздействия в электрический сигнал. Это одно из нескольких определений, которое кажется мне наиболее простым и подходящим.

Датчик можно представить как «черный ящик», имеющий нечто на входе и формирующий на выходе сигнал, пригодный для дальнейшей передачи и обработки (рис. 1).

В большинстве случаев мы будем рассматривать параметры и характеристики входного воздействия и вид (способ формирования) выходного сигнала, а также, как это можно использовать для решения конкретных задач.

Схемотехника на уровне принципиальных схем в данном контексте нас не интересует.

Датчики различных типов широко применяются в:

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Для начала давайте рассмотрим типы устройств с точки зрения характера регистрируемых ими воздействий. Здесь можно выделить две группы:

• контактные;
• бесконтактные.

Первые подразумевают механическое воздействие. Характерным представителем такой группы являются конечные выключатели, приборы регистрирующие и измеряющие давление, скорость потока жидкостей и газов.

Бесконтактные типы используют несколько принципов обнаружения события: магнитный, оптический, микроволновый, емкостной, индукционный, ультразвуковой.

Каждый из них имеет особенности, определяющие область применения.

Например, индукционные датчики не реагирует на предметы из немагнитных материалов. Кроме того, тип устройства определяет дальность действия (обнаружения).

Оптические (оптико электронные), микроволновые, ультразвуковые способны работать на значительном удалении от объекта контроля. Остальные предназначены для использования на небольших расстояниях.

Область применения различных видов датчиков.

В зависимости от назначения, датчики позволяют обнаруживать наличие предмета в зоне своего действия, определять его положение, скорость и направление перемещения, геометрические размеры.

Кстати, техническими характеристиками определяется минимальный размер контролируемого объекта, который может составлять от нескольких миллиметров до десятков сантиметров.

Кроме того датчики используются для контроля температуры, состава, свойств и состояния окружающей среды.

К примеру, датчики дыма в системах пожарной сигнализации позволяют обнаруживать пожар на начальных стадиях.

Широко используются датчики уровня, причем как жидкостей, так и сыпучих материалов.

ТИПЫ И ПАРАМЕТРЫ ВЫХОДНЫХ СИГНАЛОВ

Поскольку назначением любого преобразователя является не только обнаружение воздействия, но также его преобразование, то классификация датчиков по способу формирования выходного сигнала не менее важна, чем по обнаруживаемому параметру.

Различают следующие типы выходов:

• пороговый;
• аналоговый;
• цифровой.

Первый самый простой и характеризуется двумя состояниями «0», «1» – выключено, включено. В качестве элементов, формирующих такой сигнал выступают «сухие контакты» (реле) или электронные ключи (транзисторные, тиристорные, симисторные и пр.).

Основным параметром такого выхода является коммутируемые ток и напряжение.

Причем, обратите внимание, могут быть указаны максимальные и (или) номинальные значения. В первом случае имеется в ввиду непродолжительное время работы в указанном режиме, во втором – неограниченно.

Достоинством таких устройств является универсальность – возможность работы практически во всех системах контроля и управления. Исключение могут составлять специализированные системы, «заточенные» под решение специфичных задач и использующие собственную линейку оборудования.

Аналоговый датчик имеет на выходе сигнал, электрические характеристики которого (чаще напряжение) пропорционально зависят от контролируемого воздействия.

В качестве примера можно привести некоторые виды термодатчиков. Для анализа и обработки такого сигнала требуются специальные схемотехнические решения. Плюсом такого исполнения является высокая информативность.

Наверное многие знают что существует двоичный код, то есть последовательность логических уровней («0» – низкий, «1» – высокий). Таким способом можно передавать информацию о состоянии устройства (значение измеряемого параметра), а также его уникальный адрес.

Датчики, использующие такую технологию называются цифровыми. Подобный сигнал также требует дополнительной обработки, следовательно оборудование, работающее по такому принципу должно быть совместимо. Но в простых системах контроля и управления чаще используется первый способ.

В завершение нужно заметить, что датчики, работающие в системах автоматики и управления могут иметь различную степень пыле-влаго защиты и рабочие температурные диапазоны.

Конкретный тип и конструктивное исполнение устройства определяется в зависимости от решаемых задач и условий эксплуатации.

  *  *  *

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Виды датчиков контроля давления – классификация, применение и критерии выбора

Такие приборы представляют собой измерительные устройства с чувствительными элементами, изменяющими физические параметры в зависимости от давления окружающей среды.

В отличие от манометров, которые только измеряют давление и демонстрируют показания на шкале, датчики еще и преобразуют полученную величину в унифицированный сигнал или цифровой код, который передается по сети технической системы и используется для регулирования всего процесса.

Таким образом, в датчиках обязательно предусматривают не только приемник давления (чувствительный элемент), а и устройства вывода информационного сигнала. И все места стыков и соединений защищаются герметичными соединениями.

Классификация

Датчики давления классифицируют по нескольким признакам. Первый из них — измеряемая характеристика:

• Абсолютное давление — показатель в измеряемой среде относительно абсолютного нуля (вакуума).
• Избыточное давление — уровень увеличения давления в среде относительно барометрического (в земной атмосфере).
• Разрежения — степень уменьшения давления относительно барометрического.
• Давления/разрежения: можно измерять как увеличение, так и уменьшение относительно показателей атмосферного давления.
• Разности давлений (дифференциальные): замеряют, насколько различаются показатели в двух разных средах или в 2 удаленных точках процесса.
• Гидростатического: измеряют разность между полным и динамическим давлением, используются для трубопроводов.

Еще одна классификация — по методу измерения давления:

• Высота жидкости в колонне. По такому принципу работают манометры с откалиброванной шкалой, заполненные водой или ртутью. Водные считаются более чувствительными и точными.
• Упругая деформация. Метод основан на таком соответствии: степень деформации упругого материала прямо пропорциональна прикладываемому усилию (давлению).
• Электрические методы. По такому принципу работают тензодатчики: изменение размера сказывается на электрическом сопротивлении проводника.

В зависимости от всех этих характеристик выделяют следующие типы датчиков:

1. Упругие датчики зачастую используются для измерения давления жидкости. Представляют собой прибор с жидкостью в отсеке с одной упругой стенкой. эта эластичная “мембрана” отклоняется при изменении показаний, и на основании этих отклонений высчитывается величина. Такие приборы чувствительные и хрупкие, сбиваются при воздействии вибраций.
2. Трубки Бурдона: внутрь трубки подается давление, что вызывает ее упругую деформацию (эллипс или овал в сечении стремится принять форму круга, а свободный конец трубки перемещается). Чаще всего по такому принципу работают манометры со стрелочным циферблатом. Это — портативные модели, нетребовательные в обслуживании, но работающие с низкой точностью и подходящие только для статических измерений.
3. Сильфоны: устройства цилиндрической формы со складками, деформируются при сжатии и расширении. Такие приборы подключаются к переключателям и могут использоваться только при давлениях ниже 200 Па.
4. Мембраны и диафрагмы представляют собой резиновые, металлические, пластиковые или кожаные диски. Отличаются чувствительностью к резким изменениям давления, а также подходят для измерения низких величин, менее 2-7Па. Также могут применяться в агрессивных средах.
5. Электрические датчики устанавливаются наравне с упругими, увеличивая точность измерения и обеспечивая передачу электрического сигнала на контрольный пункт.
6. Емкостные, состоящие из параллельных пластин-конденсаторов, соединенных с металлической диафрагмой. также в конструкции есть электроды, запитанные от высокочастотного генератора. Подходят для измерения в пределах 2,5-70 МПа.
7. Индуктивные, с ферромагнитным сердечником, обмотками и упругим элементом. Сердечник перемещается при изменении давления, и напряжение между обмотками тоже меняется. В зависимости от степени калибровки напряжения и типа упругого элемента диапазон измеряемых значений может колебаться в пределах 250Па — 70 МПа.
8. С магнетосопротивлением. Представляют собой конструкцию с ферромагнитным сердечником, пластиной и гибким элементов. При их перемещении изменяется магнитный поток цепи. Чувствительность измерений в этом случае составляет 0,35 МПа.
9. Пьезоэлектрические с датчиком-кристаллом, который формирует электрический заряд в тот момент, когда воспринимает давление. Есть прямая зависимость между изменением этих величин, поэтому устройство получается чувствительное, с быстрым срабатыванием (низким временем отклика). Чувствительность в этом случае тоже на уровне, в пределах 0,1МПа, а верхний предел измерений — 100 МПа.
10. Потенциометрические оснащаются рычагом, прикрепленным к упругому датчику. Когда упругий элемент деформируется, рычаг перемещается по потенциометру, и тем самым обеспечивается измерение сопротивления. Такие датчики работают с низкой чувствительностью и не подходят для постоянного использования в ответственных процессах.
11. Тензометрический: изменения давления определяются путем расчета колебаний сопротивления мостовой схемы Уитстона. Чувствительность датчиков остается высокой только в случае стабильной температуры процессов. Диапазон измерений — до 1400 МПа с чувствительностью 1,4-3. 5 МПа.
12. Вибрационные (с виброэлементом). В этом случае измеряются изменения резонансной частоты вибрирующих элементов, а сам датчик расположен в изолированном цилиндре под вакуумом. Такие устройства подходят для измерения стабильных величин без резких скачков и практически не подвержены воздействию температур. Допустимый диапазон измерений — до 0,3 МПа.
13. Дифференциального давления: измеряется разность давления, и эта величина преобразуется в передаваемый сигнал. Используется в паре с емкостным элементом или с диафрагмой, считается минимально инвазивным. Чувствительность измерений и их диапазон зависит от того, какие именно электрические и упругие элементы используются в конструкции. Чаще всего такие устройства используются для измерения перепадов величин.
14. Вакуумные или вакуумметры работают при давлении ниже атмосферного, в вакууме или при чрезвычайно низких величинах.
15. Тепловые, работают по принципу вакуумметров, когда газовая теплопроводность изменяется из-за давления. Принцип используемый в данном типе датчиков заключается в изменении газовой теплопроводности под действием давления. Такие чувствительные элементы работают только при низких давлениях.
16. Приборы ионизации могут быть с горячим либо с холодным катодом (отличаются по принципу испускания электронов). Такие устройства считаются очень чувствительными и подходят для измерения дробных долей.



Также выпускаются приборы с разной степенью чувствительности. Некоторые работают с минимальной погрешностью, но требуют больше времени для проведения измерений. Их целесообразно использовать там, где показатели давления в системе стабильны. Если же эта величина сильно изменяется за короткий промежуток времени, то решают “пожертвовать” точностью в пользу скорости проведения измерений.

Области применения

Датчики давления как устройства, преобразующие измеряемую величину в унифицированный цифровой сигнал, могут использоваться в сфере ЖКХ, на производстве (химическом, пищевом, нефтехимическом, в машиностроении, металлургии, судостроении, энергетике) и для проведения лабораторных экспериментов.

В жилищно-коммунальных хозяйствах и в быту такие устройства монтируются в системы теплового учета и автоматического контроля инженерных сетей. Большинство моделей универсальны и рассчитаны на использование в жидких, газообразных и химически агрессивных средах. В системах контроля за технологическими процессами (в фильтрах, насосах, открытых и закрытых емкостях) часто используются датчики дифференциального давления, а приборы, измеряющие разность давления, широко применяются на предприятиях энергетической отрасли.

Критерии выбора

При подборе подходящего устройства обязательно учитывают:

• место установки, тип технологического процесса и оборудования;
• диапазон измерений;
• тип и температура транспортируемой среды;
• тип унифицированного выходного сигнала;
• необходимая точность проведения измерений (чем ответственнее технологический процесс, тем выше нужна точность).

Компания «Измеркон» предлагает наиболее востребованные датчики, задатчики, регистраторы, сенсоры и преобразователи давления с высокой точностью. Также здесь можно приобрести цифровые манометры.

Все это — продукция швейцарской компании KELLER. Такое оборудование высокой точностью, стабильностью, надежностью электрических разъемов и технологических присоединений. Для подбора подходящего измерительного устройства в соответствии с требованиями технологического процесса и оборудования достаточно оставить онлайн-заявку или заказать обратный звонок.

SpeedFlow | Датчик скорости сыпучих материалов

Применение

Микроволновый датчик скорости сыпучих веществ SpeedFlow разработан специально для непрерывного измерения и контроля скорости потока твердых сыпучих веществ и материалов: различные гранулы, пыль и порошки, транспортируемых по металлическим продуктопроводам.

Скорость сыпучих материалов измеряется SpeedFlow в самом потоке материала. Результаты измерения на зависят от видов контролируемых сыпучих материалов. Сыпучие материалы могут перемещаться по продуктопроводу в режиме свободного падения или с помощью пневмоподачи в разреженном по плотности состоянии. Рабочий диапазон измерения скорости сыпучих материалов начинается от 0,75 метра в секунду.

Принцип работы

В результате трения частиц материала друг о друга образуется электрический заряд, это явление носит название трибоэлектрический эффект. Чем больше скорость частиц, тем больше трение, тем выше значение электрического заряда. Датчик скорости сыпучих частиц SpeedFlow снабжен двумя контактами. Частицы контролируемого материала двигаясь, соприкасаются с электродами SpeedFlow образуя на них электрический потенциал.

Устройство сравнения зарядов на каждом из электродов определяет время между появлением на электродах равных зарядов. При известном расстоянии, 8 мм, между электродами SpeedFlow вычисляется скорость сыпучих материалов.

Выходной сигнал датчика скорости 4…20 mA пропорционален контролируемой скорости. Конфигурирование и инсталляция датчика осуществляется с помощью ПК.

Состав датчика скорости сыпучих материалов

Измерительная система скорости сыпучих материалов SpeedFlow состоит из:

• Муфта со стпорным винтом  для крепления сенсора;
• Сенсор с присоединительным кабелем длиной 2 м;
• Блок управления и обработки;
• ПО для инсталляции.

Требования к монтажу и установке

Место расположения сенсора на продуктопроводе выбирается с учетом обеспечения равенства скоростей на измерительных электродах.

В точке монтажа сенсора приваривается монтажная муфта, через нее высверливается отверстие в продуктопроводе диаметром 20 мм. Сенсор устанавливается  внутрь монтажной муфты, позиционируется исходя из выбранной длины электродов и толщины стенки трубы продуктопровода и фиксируется стопорным винтом.

Расстояние между сенсором и блоком обработки не должно превышать 50 м.

Технические данные

Устройство датчиков автомобиля, виды датчиков

До 70-го года прошлого века любой автомобиль был оборудован максимум тремя датчиками: уровня топлива, температуры охлаждающей жидкости и давления масла. Они подключались к магнитоэлектрическим и световым устройствам индикации на панели приборов. Их назначением являлось только информирование водителя о параметрах работы двигателя и количестве горючего. Тогда устройство датчиков автомобиля было очень простым.

Но время шло, и в 70-е годы того же столетия производители автомобилей стали уменьшать содержание вредных веществ в выхлопных газах, сходящих с их конвейеров авто. Необходимые для этого автомобильные датчики уже ничего не сообщали водителю, а только передавали информацию о работе двигателя в ЭБУ. Общее их количество в каждой машине значительно увеличилось. Следующее десятилетие ознаменовалось борьбой за безопасность при использовании машин, для этого были сконструированы новые датчики. Они предназначались для работы антиблокировочной системы тормозов и срабатывания пневматических подушек безопасности во время дорожно-транспортных происшествий.

АБС

Эта система предназначена для того чтобы не допускать полного блокирования колес при торможении. Поэтому устройство обязательно содержит датчики скорости вращения колес. Их конструкции различны. Они бывают пассивные или активные.

• Пассивные — это в большей мере индуктивные датчики. Собственно датчик состоит из стального сердечника и катушки с большим числом витков тонкого эмалированного медного провода. Для того чтобы он мог выполнять свои функции, на привод колеса или на ступицу напрессовывают стальное зубчатое кольцо. А датчик закрепляют так, чтобы при вращении колеса зубцы проходили вблизи сердечника и индуцировали в катушке электрические импульсы. Их частота следования и будет пропорциональным выражением скорости вращения колеса. Преимущества устройство такого типа: простота, отсутствие питания и низкая стоимость. Их недостатком является слишком маленькая амплитуда импульсов на скоростях до 7 км/час.

• Активные, которые бывают двух видов. Одни на основе всем известного эффекте Холла. Другие – магниторезистивные на основе одноименного явления. Магниторезистивный эффект состоит в изменении электрического сопротивления полупроводника при попадании в магнитное поле. Оба вида активных датчиков отличаются достаточной амплитудой импульсов при любых скоростях. Но их устройство сложнее, а стоимость выше пассивных. Да и то, что им необходимо питание, не назовешь преимуществом.

Система смазки

Автомобильные датчики, контролирующие параметры работы этой системы, бывают трех видов:

1. Датчик уровня масла. Имеет, пожалуй, самое простое устройство. Это поплавок, вертикально движущийся в поддоне картера по направляющей и замыкающий контакты при достижении поверхностью масла минимально допустимого уровня. Добавление масла приводит к подъему уровня и размыканию контактов.
2. Датчик давления масла (ДД). Чаще всего он бывает электромеханический. Его устройство упругой диафрагмой делится на две части. Которая под действием давления масла деформируется и перемещает движок потенциометра. В результате чего изменяется сопротивление между клеммой выхода и массой. При падении давления масла диафрагма возвращается под действием пружины.
3. Датчик недостаточного (аварийного) давления. Состоит из такой же, как у ДД диафрагмы с пружиной, и контакта, нормально замкнутого на массу. К его клемме подключается один из контактов контрольной лампочки аварийного давления масла в комбинации приборов. На другой контакт этой лампочки при включении зажигания подается питание, поэтому она начинает светиться. После пуска двигателя диафрагма под действием давления масла размыкает контакт клеммы датчика с массой. При этом контрольная лампа гаснет. Снижение давления масла менее допустимого приводит к тому, что под действием пружины клемма замыкается на массу и лампа вновь загорается, сигнализируя о недостатке давления в системе.

Охлаждение двигателя

Автомобиль с карбюраторным двигателем оснащался двумя датчиками температуры. Один из них включал электрический вентилятор радиатора для поддержания рабочей температуры. С другого снимало показания устройство индикации. Система охлаждения современного автомобиля, оснащенного электронным блоком управления двигателем (ЭБУ), также имеет два датчика температуры. Один из них использует устройство индикации температуры охлаждающей жидкости в комбинации приборов. Другой термодатчик необходим для работы ЭБУ. Их устройство принципиально не различается. Оба они являются термисторами, имеющими отрицательный температурный коэффициент. То есть их сопротивление при уменьшении температуры понижается.

Впускной тракт

• Датчик массового расхода воздуха (ДМРВ). Предназначен для определения объема воздуха, поступающего в цилиндры. Это необходимо, чтобы рассчитать количества топлива для образования сбалансированной топливовоздушной смеси. В состав узла входят деве нити из платины, через которые пропускают электрический ток. Одна из них находится в потоке воздуха, поступающего в мотор. Другая, эталонная – в стороне от него. Токи, проходящие через них, сравниваются в ЭБУ. По разнице между ними определяют объем, поступающего в мотор воздуха. Иногда для большей точности учитывают температуру воздуха.

• Датчик абсолютного давления воздуха во впускном коллекторе, называемый еще MAP-сенсором. Используется для определения объема воздуха, поступающего в цилиндры. Он может быть альтернативой ДМРВ для турбированных моторов. Устройство состоит из корпуса и керамической диафрагмы с напылением тензорезистивной пленки. Объем корпуса делится диафрагмой на 2 части. Одна из них герметична, а воздух из нее откачен. Другая соединяется трубкой с впускным коллектором, поэтому давление в ней равно давлению нагнетаемого в мотор воздуха. Под действием этого давления диафрагма деформируется, от этого меняется сопротивление пленки на ней. Это сопротивление и характеризует абсолютное давление воздуха в коллекторе.
• Датчик положения дроссельной заслонки (ДПДЗ). Выдает сигнал, пропорциональный углу открывания воздушной заслонки. Является, в сущности, переменным резистором. Его неподвижные контакты соединяются с массой и с опорным напряжением. А с подвижного, механически связанного с осью дроссельной заслонки, снимается выходное напряжение.

Выхлопная система

Кислородный датчик. Это устройство играет роль обратной связи для поддержания нужного соотношения воздуха и топлива в камерах сгорания. Его работа базируется на принципе действия гальванического элемента с твердым электролитом. В качестве последнего выступает керамика на основе диоксида циркония. Электродами конструкции служит напыление платины с обеих сторон керамики. Устройство начинает работать после разогрева до температуры от 300 до 400 ^◦C.

Разогрев до такой высокой температуры происходит обычно горячими выхлопными газами либо нагревательным элементом. Такой температурный режим необходим для возникновения проводимости керамического электролита. Присутствие в выхлопе двигателя не сгоревшего топлива является причиной появления на электродах датчика разности потенциалов. Несмотря на то, что все привыкли называть этот прибор датчиком кислорода, он является скорее датчиком не сгоревшего топлива. Так как появление выходного сигнала происходит при контакте его поверхности не с кислородом, а с парами топлива.

Прочие датчики

• Датчик детонации. Предназначен, как можно догадаться, для обнаружения в двигателе процесса детонации. Для его работы используются пьезоэлектрические свойства кварца. Деформация пластины из этого материала вызывает возникновение на ее торцах разности потенциалов. ЭБУ в ответ на появление импульсов детонации уменьшает угол опережения зажигания.
• Датчик положения коленвала (ДПКВ). Формирует импульс, соответствующий ВМТ поршней I и IV цилиндров. Без сигнала этого датчика невозможно точно определить моменты впрыска топлива и искрообразования. Время их появления измеряется величиной задержки относительно импульса этого датчика. Скорость вращения коленвала оценивается по частоте следования этих импульсов. Устройство чаще всего бывает магниторезистивным или датчиком Холла.
• Датчик положения распредвала (ДПРВ). Служит для формирования импульсного сигнала такта сжатия в I цилиндре. Для уверенной работы при невысокой частоте вращения распредвала это устройство делают только на основе эффекта Холла. Остальные фазы газораспределения определяют с учетом этого импульса при помощи сигнала ДПКВ.

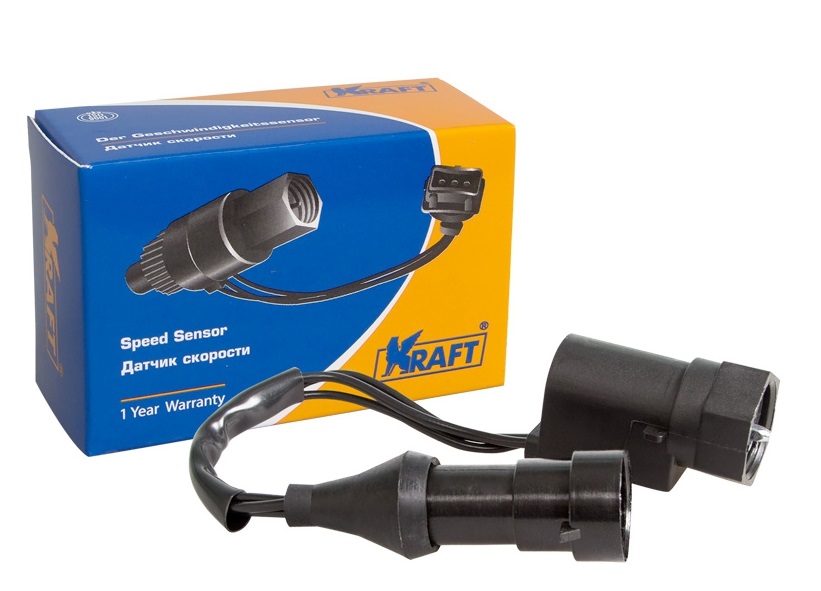

Типы датчиков скорости

Все типы датчиков скорости доступны в моделях, сертифицированных ATEX по искробезопасности, и в пользовательских версиях, разработанных для конкретных приложений и требований пользователя.

Этот тип датчика скорости обеспечивает определение нулевой скорости и доступен как в ориентированных, так и в неориентированных моделях. Мишень может быть как железной, например шестерня, звездочка и т. Д., Так и магнитной (дискретной или многополюсной).Стандартные датчики на эффекте Холла MSI имеют уникальные защитные устройства, встроенные в их схемы для предотвращения повреждений в результате неправильного подключения, и их можно использовать в моделях, которые производят самые популярные цифровые выходы. Датчик скорости, обнаруживающий цель из черного металла, идеально подходит для использования в любых условиях и в любых условиях. Варианты исполнения: герметичные, криогенные, высокотемпературные, искробезопасные и взрывозащищенные. В дополнение к более распространенным датчикам VR, MSI также предлагает датчик скорости индуктивного типа для приложений, в которых будут обнаруживаться магниты, а не черный металл.Предлагают низкую скорость отклика, отсутствие лобового сопротивления, большие воздушные зазоры и чувствительные характеристики, которые позволяют датчику скорости этого типа обнаруживать цветные металлы, такие как алюминий или немагнитную нержавеющую сталь, в дополнение к черным металлам. В отличие от аналогов VR, RF-датчик скорости не является пассивным устройством и требует подключения к кондиционерам / предусилителям сигнала. Эти устройства выдают цифровой сигнал прямоугольной формы по сравнению с аналоговым синусоидальным сигналом датчика скорости VR.Сочетает в себе высокочувствительные усилители и формирователи сигналов с переменным магнитным сопротивлением или радиочастотными преобразователями. Уникальные особенности включают определение скорости, близкой к нулевой (2 Гц), большой воздушный зазор и несколько вариантов импульсного выхода. Компания Motion Sensors разработала стандартную линейку предусилителей и кондиционеров сигналов для установки с нашими датчиками скорости. Наши предложения включают предусилители различных размеров и конфигураций, а также искробезопасные варианты, сертифицированные по ATEX и CSA.Мы также предлагаем цифро-аналоговый преобразователь. Искробезопасные датчики MSI сертифицированы для использования как в Северной Америке, так и в Европе. Искробезопасные датчики скорости MSI сертифицированы по самым строгим требованиям CSA (w / NRTL / C), ATEX (2014/34 / EU) и IECEx. Руководство по выбору датчиков скорости

: типы, характеристики, применение

Описание

В датчиках скорости

используются магниты или оптические источники для измерения скорости вращения или линейной скорости.Обычно они используются в качестве датчиков скорости зубчатых колес или встраиваются в стробоскопы или тахометры.

Типы

Выбор технологий для магнитных датчиков скорости включает магниторезистивный, индуктивный, с переменным сопротивлением, эффект Холла и оптический.

• Магниторезистивные датчики учитывают сопротивление чувствительного элемента как функцию направления и величины (близости) приложенного магнитного поля.
• Индуктивные датчики включают в себя схему генератора, которая генерирует радиочастотное (РЧ) электромагнитное поле, которое излучается ферритовым сердечником и узлом катушки.Поле направлено на лицевую сторону датчика. Когда металлическая мишень попадает в поле, на поверхности мишени индуцируются вихревые токи. Это вызывает уменьшение амплитуды контура генератора (изменение индуктивности).
• Датчики переменного сопротивления Магнитные датчики скорости чаще всего самогенерирующиеся. Другими словами, они не требуют внешнего источника питания. Когда магнитная поверхность проходит в непосредственной близости от датчика, индуцируется небольшое напряжение.
• Эффект Холла магнитные датчики скорости работают, пропуская ток через полупроводниковый материал.Когда магнитное поле прикладывается перпендикулярно к поверхности полупроводника, возникает напряжение. Это напряжение Холла пропорционально напряженности приложенного поля, приводящего в действие магнитный датчик скорости.

Оптические датчики скорости используют источник света с отражающей лентой для измерения скорости. Источником света может быть видимый, инфракрасный или лазерный свет, который отражается от отражающей ленты и затем считывается детектором.

Технические характеристики

Технические характеристики, которые следует учитывать при выборе магнитных датчиков скорости, включают диапазон скорости вращения, диапазон линейной скорости и точность.

• Скорость вращения и Линейная скорость — это два взаимоисключающих диапазона. С помощью датчиков скорости вращения скорость измеряется в оборотах в минуту (об / мин). Это полезно для скорости передачи или скорости ленты. В линейных датчиках скорости скорость измеряется в дюймах в секунду. Это полезно для приложений с линейной скоростью, таких как веб-процессы и движения руки робота.
• Точность измеряется в процентах от полного диапазона. Более низкий процент указывает на более точное устройство.

Электрические характеристики, которые следует учитывать при выборе магнитных датчиков скорости, включают требования к мощности и выходной мощности.

• Требования к питанию — Некоторые магнитные датчики скорости являются самовоспроизводящимися. Другие используют постоянный ток (DC) или переменный ток (AC).
• Выходы — Общие выходы для магнитных датчиков скорости включают сопротивление, напряжение, ток и частоту.

Характеристики

Магнитные датчики скорости обеспечивают параметры отображения и управления.Варианты отображения включают аналоговые измерители, цифровые показания и видеодисплеи. Варианты управления включают аналоговые передние панели, цифровые передние панели или компьютерные элементы управления. Варианты корпуса для магнитных датчиков скорости включают цилиндр, концевой выключатель, прямоугольную форму или блок, прорезь и кольцо. Другие особенности магнитных датчиков скорости включают экранирование, искробезопасность (IS), защиту от короткого замыкания, невосприимчивость к полю сварного шва, обнаружение немагнитных целей и обнаружение объектов из цветных металлов.

Дополнительная информация

Engineering360 — Миниатюрный датчик для точного измерения скорости

Electronics360 — VR vs.Датчики скорости на эффекте Холла

Кредиты изображений:

Датчик и управление Honeywell | Electro Sensors, Inc. | Digi-Key Corporation

Прочитать мнение пользователей о датчиках скорости

различных типов датчиков и их использования (например, электрические датчики)

Добро пожаловать в полное руководство Thomasnet.com по типам доступных датчиков, детекторов и преобразователей. Ниже вы найдете исчерпывающую информацию о типах продуктов, их поставщиках и производителях, применении датчиков в промышленности, соображениях и важных характеристиках.

Содержание

1. Что такое датчики, детекторы и преобразователи?
2. Лучшие поставщики и производители
3. Типы датчиков / детекторов / преобразователей
4. Приложения и отрасли
5. Рекомендации
6. Важные атрибуты
7. Категории связанных продуктов
8. Ссылки / Ресурсы

Вы работаете с одного места работы или от работодателя, который хочет заполнить вакансию? Мы предоставим вам наши ресурсы как для соискателей работы в промышленности, так и для промышленных работодателей, желающих нанять.Если у вас есть открытая вакансия, вы также можете заполнить нашу форму, чтобы опубликовать ее в информационном бюллетене Thomas Monthly Update.

Что такое датчики, детекторы и преобразователи?

Датчик / детектор / преобразователь

— это электрические, оптоэлектрические или электронные устройства, состоящие из специальной электроники или других чувствительных материалов, для определения наличия определенного объекта или функции. Доступны многие типы датчиков, детекторов и преобразователей, в том числе для обнаружения физического присутствия, такого как пламя, металлы, утечки, уровни или газ и химические вещества, среди прочего.Некоторые из них предназначены для определения физических свойств, таких как температура, давление или излучение, в то время как другие могут обнаруживать движение или близость. Они работают по-разному в зависимости от приложения и могут включать в себя, среди прочего, электромагнитные поля или оптику. Во многих приложениях в самых разных отраслях промышленности используются датчики, детекторы и преобразователи различных типов для тестирования, измерения и управления различными процессами и функциями машин. С появлением Интернета вещей (IoT) потребность в датчиках в качестве основного инструмента для обеспечения расширенной автоматизации возрастает.

Лучшие поставщики и производители датчиков / детекторов / преобразователей

Платформа для обнаружения поставщиков на сайте Thomasnet.com является домом для обширной базы данных о более чем 500 000 промышленных поставщиков, производителей, дистрибьюторов и OEM-производителей. Ниже мы перечислили некоторых из ведущих поставщиков промышленных датчиков, детекторов или преобразователей для вашего рассмотрения.

Чтобы получить более полную информацию о конкретной компании, щелкните ссылку, предоставленную для перехода к полному профилю компании.

Различные типы датчиков / детекторов / преобразователей

Ниже приводится разбивка различных типов датчиков и их использования, а также детекторов и преобразователей.

Список датчиков

Используйте этот список датчиков ниже, чтобы перейти к конкретному разделу:

Датчики зрения и изображения

Датчики / детекторы технического зрения и визуализации

— это электронные устройства, которые обнаруживают присутствие объектов или цветов в пределах своего поля зрения и преобразуют эту информацию в визуальное изображение для отображения. Основные характеристики включают тип датчика и предполагаемое применение, а также любые конкретные характеристики датчика. Дополнительную информацию о датчиках зрения и изображений можно найти в соответствующем руководстве Все о датчиках зрения и изображений.

Датчики температуры

Датчики / детекторы / преобразователи температуры

— это электронные устройства, которые определяют тепловые параметры и подают сигналы на входы устройств управления и отображения. Датчик температуры обычно использует RTD или термистор для измерения температуры и преобразования ее в выходное напряжение. Основные характеристики включают тип датчика / детектора, максимальную и минимальную измеряемую температуру, а также размеры диаметра и длины. Датчики температуры используются для измерения тепловых характеристик газов, жидкостей и твердых тел во многих перерабатывающих отраслях промышленности и сконфигурированы как для общего, так и для специального использования.Дополнительную информацию о датчиках температуры можно найти в соответствующем руководстве Все о датчиках температуры.

Датчики излучения

Датчики / детекторы излучения

— это электронные устройства, которые определяют присутствие альфа-, бета- или гамма-частиц и подают сигналы на счетчики и устройства отображения. Основные характеристики включают тип датчика и минимальную и максимальную обнаруживаемую энергию. Детекторы излучения используются для обследований и подсчета проб. Дополнительную информацию о датчиках излучения можно найти в соответствующем руководстве Все о датчиках излучения.

Датчики приближения

Датчики приближения

— это электронные устройства, используемые для бесконтактного определения присутствия близлежащих объектов. Датчик приближения может обнаруживать присутствие объектов, обычно в диапазоне до нескольких миллиметров, и при этом генерировать обычно выходной сигнал постоянного тока на контроллер. Датчики приближения используются в бесчисленных производственных операциях для обнаружения деталей и компонентов машин. Основные характеристики включают тип датчика, максимальное расстояние срабатывания, минимальную и максимальную рабочие температуры, а также размеры диаметра и длины.Датчики приближения, как правило, представляют собой устройства ближнего действия, но также доступны конструкции, способные обнаруживать объекты на расстоянии до нескольких дюймов. Один из широко используемых типов датчиков приближения известен как емкостные датчики приближения. Это устройство использует изменение емкости в результате уменьшения расстояния между пластинами конденсатора, одна пластина которого прикреплена к наблюдаемому объекту, как средство определения движения и положения объекта с помощью датчика. Дополнительную информацию о датчиках приближения можно найти в соответствующих руководствах Все о датчиках приближения и емкостных датчиках приближения.

Датчики давления

Датчики / детекторы / преобразователи давления

— это электромеханические устройства, которые определяют силы на единицу площади в газах или жидкостях и подают сигналы на входы устройств управления и отображения. Датчик / преобразователь давления обычно использует диафрагму и тензодатчик для обнаружения и измерения силы, действующей на единицу площади. Основные характеристики включают функцию датчика, минимальное и максимальное рабочее давление, полную точность, а также любые особенности, присущие устройству.Датчики давления используются везде, где требуется информация о давлении газа или жидкости для контроля или измерения. Дополнительную информацию о датчиках давления можно найти в соответствующем руководстве «Общие типы датчиков давления».

Датчики положения

Датчики / детекторы / преобразователи положения

— это электронные устройства, используемые для определения положения клапанов, дверей, дросселей и т. Д. И подачи сигналов на входы устройств управления или отображения. Основные характеристики включают тип сенсора, функцию сенсора, диапазон измерения и особенности, зависящие от типа сенсора.Датчики положения используются везде, где требуется информация о положении во множестве приложений управления. Обычным датчиком положения является так называемый струнный потенциометр. Дополнительную информацию о датчиках положения можно найти в соответствующем руководстве Все о датчиках положения. См. Также датчики приближения.

Фотоэлектрические датчики

Фотоэлектрические датчики — это электрические устройства, которые обнаруживают объекты, проходящие в пределах их поля обнаружения, хотя они также способны определять цвет, чистоту и местоположение, если это необходимо.Эти датчики основаны на измерении изменений излучаемого ими света с помощью излучателя и приемника. Они широко используются в автоматизации производства и обработки материалов для таких целей, как подсчет, роботизированный сбор и автоматические двери и ворота.

Узнайте больше в нашей соответствующей статье о фотоэлектрических датчиках.

Датчики частиц

Датчики / детекторы частиц

— это электронные устройства, используемые для обнаружения пыли и других взвешенных в воздухе частиц и подачи сигналов на входы устройств управления или отображения.Датчики частиц широко используются при мониторинге бункеров и рукавных фильтров. Основные характеристики включают тип датчика, минимальный определяемый размер частиц, диапазон рабочих температур, объем пробы и время отклика. Детекторы частиц, используемые в ядерной технике, называются детекторами излучения (см. Выше). Дополнительную информацию о датчиках частиц можно найти в соответствующем руководстве Все о датчиках частиц. См. Также датчики приближения.

Датчики движения

Датчики / детекторы / преобразователи движения

— это электронные устройства, которые могут определять движение или остановку частей, людей и т. Д.и подавать сигналы на входы устройств управления или отображения. Типичные применения обнаружения движения — обнаружение остановки конвейеров или заедания подшипников. Основные характеристики включают предполагаемое применение, тип датчика, функцию датчика, а также минимальную и максимальную скорость. Дополнительную информацию о датчиках движения можно найти в соответствующем руководстве Все о датчиках движения. См. Также датчики приближения.

Металлические датчики

Металлоискатели

— это электронные или электромеханические устройства, используемые для определения присутствия металла в различных ситуациях, от пакетов до людей.Металлоискатели могут быть стационарными или переносными и основываться на ряде сенсорных технологий, среди которых популярны электромагнетики. Основные характеристики включают предполагаемое применение, максимальное расстояние срабатывания и выбор определенных функций, таких как портативные и фиксированные системы. Металлодетекторы могут быть адаптированы для явного обнаружения металла при определенных производственных операциях, таких как распиловка или литье под давлением. Дополнительную информацию о датчиках / детекторах металла можно найти в соответствующем руководстве Все о датчиках и детекторах металлов.

Датчики уровня

Датчики / детекторы уровня

— это электронные или электромеханические устройства, используемые для определения высоты газов, жидкостей или твердых тел в резервуарах или бункерах и подачи сигналов на входы устройств управления или отображения. Типичные датчики уровня используют ультразвуковые, емкостные, вибрационные или механические средства для определения высоты продукта. Основные характеристики включают тип датчика, функцию датчика и максимальное расстояние срабатывания. Датчики / датчики уровня могут быть контактного или бесконтактного типа.Дополнительную информацию о датчиках уровня можно найти в соответствующем руководстве Все о датчиках уровня.

Датчики утечки

Датчики / детекторы утечки

— это электронные устройства, используемые для выявления или контроля нежелательного выброса жидкостей или газов. Например, некоторые детекторы утечки используют ультразвуковые средства для обнаружения утечек воздуха. Другие детекторы утечки полагаются на простые пенообразователи для измерения прочности стыков труб. Тем не менее, другие детекторы утечки используются для измерения эффективности уплотнений в вакуумных упаковках.Дополнительную информацию о датчиках утечки можно найти в соответствующем руководстве «Все о датчиках утечки».

Датчики влажности

Датчики / детекторы / преобразователи влажности

— это электронные устройства, которые измеряют количество воды в воздухе и преобразуют эти измерения в сигналы, которые можно использовать в качестве входных сигналов для устройств управления или отображения. Основные характеристики включают максимальное время отклика, а также минимальную и максимальную рабочие температуры. Дополнительную информацию о датчиках влажности можно найти в нашем соответствующем руководстве Все о датчиках влажности.

Газовые и химические датчики

Газовые и химические датчики / детекторы

— это стационарные или переносные электронные устройства, используемые для определения наличия и свойств различных газов или химикатов и передачи сигналов на входы контроллеров или визуальных дисплеев. Основные характеристики включают предполагаемое применение, тип датчика / детектора, диапазон измерения и характеристики. Газовые и химические сенсоры / детекторы используются для мониторинга замкнутого пространства, обнаружения утечек, аналитического оборудования и т. Д. И часто спроектированы с возможностью обнаружения нескольких газов и химикатов.Дополнительную информацию о газовых и химических датчиках можно найти в соответствующем руководстве «Все о газовых и химических датчиках».

Датчики силы

Датчики / преобразователи силы

— это электронные устройства, которые измеряют различные параметры, связанные с силами, такие как вес, крутящий момент, нагрузка и т. Д., И подают сигналы на входы устройств управления или отображения. Датчик силы обычно основан на датчике нагрузки, пьезоэлектрическом устройстве, сопротивление которого изменяется под действием деформирующих нагрузок. Существуют и другие методы измерения крутящего момента и деформации.Основные характеристики включают функцию датчика, количество осей, минимальную и максимальную нагрузки (или крутящие моменты), минимальную и максимальную рабочую температуру, а также размеры самого датчика. Датчики силы используются для измерения нагрузки всех видов, от автомобильных весов до устройств для натяжения болтов. Дополнительную информацию о датчиках силы можно найти в соответствующем руководстве Все о датчиках силы.

Датчики расхода

Датчики / детекторы потока

— это электронные или электромеханические устройства, используемые для определения движения газов, жидкостей или твердых тел и подачи сигналов на входы устройств управления или отображения.Датчик потока может быть полностью электронным — например, с использованием ультразвукового обнаружения снаружи трубопровода — или частично механическим — например, крыльчатым колесом, которое сидит и вращается непосредственно в самом потоке. Основные характеристики включают тип датчика / детектора, функцию датчика, максимальный расход, максимальное рабочее давление, а также минимальную и максимальную рабочие температуры. Датчики потока широко используются в обрабатывающей промышленности. Некоторые конструкции для монтажа на панели позволяют операторам технологического процесса быстро отображать условия потока.Дополнительную информацию о датчиках потока можно найти в соответствующем руководстве Все о датчиках потока.

Датчики дефектов

Датчики / детекторы дефектов

— это электронные устройства, используемые в различных производственных процессах для выявления несоответствий на поверхностях или в лежащих в основе материалах, таких как сварные швы. Дефектоскопы используют ультразвуковые, акустические или другие средства для выявления дефектов материалов и могут быть портативными или стационарными. Основные характеристики включают тип датчика, обнаруживаемый дефект или диапазон толщины, а также предполагаемое применение.Дополнительную информацию о дефектоскопах можно найти в соответствующем руководстве «Все о дефектоскопах».

Датчики пламени

Детекторы пламени

— это оптоэлектронные устройства, используемые для определения наличия и качества пожара и подачи сигналов на входы устройств управления. Детектор пламени обычно полагается на ультрафиолетовое или инфракрасное обнаружение наличия пламени и находит применение во многих приложениях контроля горения, таких как горелки. Ключевой спецификацией является тип детектора. Извещатели пламени также находят применение в установках безопасности, например, в системах пожаротушения под капотом.Дополнительную информацию о датчиках пламени можно найти в соответствующем руководстве Все о датчиках пламени.

Датчики электрические

Электрические датчики / детекторы / преобразователи

— это электронные устройства, которые измеряют ток, напряжение и т. Д. И подают сигналы на входы устройств управления или визуальных дисплеев. Электрические датчики часто полагаются на обнаружение эффекта Холла, но используются и другие методы. Основные характеристики включают тип датчика, функцию датчика, минимальный и максимальный диапазоны измерения и диапазон рабочих температур.Электрические датчики используются везде, где необходима информация о состоянии электрической системы, и применяются во всем, от железнодорожных систем до мониторинга вентиляторов, насосов и нагревателей. Дополнительную информацию об электрических датчиках можно найти в соответствующем руководстве «Все об электрических датчиках».

Контактные датчики

Контактные датчики относятся к любому типу сенсорного устройства, которое функционирует для обнаружения состояния, полагаясь на физическое прикосновение или контакт между датчиком и наблюдаемым или контролируемым объектом.В системах охранной сигнализации используется простой тип контактного датчика для контроля дверей, окон и других точек доступа. Когда дверь или окно закрываются, магнитный выключатель подает сигнал на блок управления сигнализацией, так что состояние этой точки входа становится известным. Точно так же, когда дверь или окно открываются, контактный датчик предупреждает контроллер сигнализации о состоянии этой точки доступа и может инициировать действие, такое как включение звуковой сирены. Контактные датчики используются во многих случаях, например, для контроля температуры и в качестве датчиков приближения в робототехнике и автоматизированном оборудовании.Дополнительную информацию о контактных датчиках можно найти в соответствующем руководстве «Типы контактных датчиков».

Бесконтактные датчики

В отличие от контактных датчиков, бесконтактные датчики — это устройства, для работы которых не требуется физического касания между датчиком и контролируемым объектом. Знакомый пример датчика этого типа — датчик движения, используемый в фонарях безопасности. Обнаружение объектов в зоне действия детектора движения осуществляется с использованием немеханических или нефизических средств, таких как обнаружение пассивной инфракрасной энергии, микроволновой энергии, ультразвуковых волн и т. Д.Радиолокационные установки, используемые правоохранительными органами для контроля скорости транспортных средств, являются еще одним примером формы бесконтактного датчика. Другие типы устройств, которые подпадают под категорию бесконтактных датчиков, включают датчики на эффекте Холла, индуктивные датчики, LVDT (линейные переменные дифференциальные трансформаторы), RVDT (вращающиеся переменные дифференциальные трансформаторы) и датчики вихревых токов, и это лишь некоторые из них. Более подробную информацию о бесконтактных датчиках можно найти в соответствующем руководстве «Типы бесконтактных датчиков».

Применение датчиков

в промышленности

Датчик обычно предназначен для создания переменного сигнала в некотором диапазоне измерения, в отличие от переключателя, который обычно действует двоичным образом, например, включен или выключен.Хотя это не всегда так, это помогает, когда дело доходит до выбора между датчиками или переключателями. Например, реле уровня может определять, когда был достигнут определенный заданный уровень в резервуаре, и сигнализировать насосу о прекращении работы. Датчик уровня, с другой стороны, может определять изменение глубины резервуара и выдавать сигналы, которые могут быть пропорционально отображены на показаниях и т. Д. Таким образом, там, где водоотливной насос может использовать переключатель уровня, чтобы сигнализировать насосу о начале работы на определенном уровне датчик уровня топливного бака будет определять состояние бака между пустым и полным и подавать сигналы на датчик уровня топлива и т. д.Некоторые производители называют это различие как «точечное», а не «непрерывное» зондирование.

Датчики

упорядочены по тому, что обнаруживается: давление, температура, близость и т. Д. Предполагаемое применение — хорошее место для поиска конкретных ситуаций, в которых разработчик может не знать тип датчика / преобразователя. Например, если датчик зубца шестерни необходим для создания детектора нулевой скорости, при его выборе будет получено несколько продуктов для обнаружения зуба шестерни, некоторые из которых основаны на эффекте Холла, а другие используют магнитное поле для обнаружения проходящего зуба.Выбор значения «нулевая скорость» даст аналогичные результаты. Аналогичным образом, при выборе значений из функции датчика / детектора / преобразователя производится поиск по множеству подкатегорий для получения совпадений из диапазона типов преобразователей. Выбор здесь значения «скорость» приведет к созданию датчиков оптического типа и типа эффекта Холла. Датчики скорости также могут быть магнитными или инфракрасными.

Тип датчика — еще один способ поиска определенных датчиков. Например, при выборе «инфракрасного порта» будут созданы детекторы утечки, детекторы пламени, датчики скорости и т. Д.все они используют инфракрасный порт в качестве средства обнаружения.

Подкатегории частично пересекаются. Например, в то время как датчики зубьев шестерен обнаруживают металл, металлодетекторы также доступны в виде готовых устройств, предназначенных для обнаружения металла на конвейерных линиях пищевой промышленности, линиях литья под давлением и т. Д. При выборе подкатегории Металлодетекторы не будут отображаться датчики зубьев шестерен, потому что они находятся в разделе Датчики движения.

Промышленные датчики — Рекомендации

Инфракрасные датчики используют инфракрасный свет в различных формах.Некоторые обнаруживают инфракрасное излучение, излучаемое всеми объектами. Другие излучают инфракрасные лучи, которые отражаются обратно к датчикам, которые ищут прерывания лучей.

Датчики температуры

обычно используют резистивные датчики температуры или термисторы для определения изменений температуры через изменение электрического сопротивления материалов.

Бесконтактные датчики приближения часто используют явления эффекта Холла, вихревые токи или емкостные эффекты для обнаружения близости проводящих металлов. Используются и другие методы, в том числе оптические и лазерные.В тех случаях, когда датчики приближения могут использоваться для обнаружения небольших изменений положения целей, простые бесконтактные переключатели включения / выключения используют те же методы для обнаружения, например, открытой двери.

Ультразвуковые датчики измеряют время между излучением и приемом ультразвуковых волн, например, для определения расстояния до содержимого резервуара. В другом варианте ультразвуковые датчики обнаруживают ультразвуковую энергию, излучаемую утечкой воздуха и т. Д.

В датчиках силы и давления

обычно используются тензодатчики или пьезоэлектрические устройства, которые изменяют свои характеристики сопротивления под действием приложенных нагрузок.Эти изменения могут быть откалиброваны в линейных диапазонах датчиков для измерения веса (силы) или давления (силы на единицу площади).

Датчики технического зрения обычно используют ПЗС, инфракрасные или ультрафиолетовые камеры для получения изображений, которые могут быть интерпретированы программными системами для обнаружения дефектов, считывания штрих-кодов и т. Д.

Важные атрибуты

Типы датчиков / детекторов / преобразователей

Типы датчиков

распространены среди множества различных подкатегорий. Например, датчики на эффекте Холла используются в датчиках приближения, датчиках уровня, датчиках движения и т. Д.Инфракрасные датчики используются для измерения уровня, обнаружения пламени и т. Д. Определение уровня топлива в баке, скажем, может быть достигнуто с помощью нескольких типов датчиков.

Предполагаемое приложение

Выбор предполагаемого приложения может помочь сузить выбор для конкретных случаев. Датчики приближения для пневматических цилиндров, например, предназначены для крепления непосредственно к стяжным шпилькам цилиндра и, таким образом, имеют специальные монтажные приспособления, как показано справа.

Типы выходов

Многие управляющие датчики используют токовые петли 4–20 мА, где 4 мА представляет собой низкую сторону аналогового сигнала, а 20 мА — высокую сторону.Также используются цифровые переключатели, среди них NPN / PNP, USB и т. Д.

Время отклика

Время отклика многих датчиков измеряется в миллисекундах, в то время как у датчиков газов, утечек и т. Д. Время отклика может измеряться секундами или даже минутами.

Характеристики

Здесь можно выбрать датчики

, предназначенные для работы в экстремальных условиях, опасных зонах и т. Д.

Категории связанных продуктов

• Энкодеры — это электромеханические устройства, которые используются для преобразования линейных или вращательных движений в аналоговые или цифровые выходные сигналы.
Датчики веса
• — это механические или электронные устройства, предназначенные для преобразования сил сжатия, растяжения, скручивания или сдвига в электрические сигналы.
• Мониторы обычно представляют собой электронные устройства, используемые для удаленного или удобного просмотра информации по мере необходимости.
• Системы сбора данных (сокращенно DAQ или DAS) собирают аналоговые сигналы от датчиков, измеряющих реальные образцы, и преобразуют их в цифровые форматы, которые обрабатываются
• Регистраторы данных — это электронные устройства хранения данных, используемые для сбора и записи различных данных с течением времени.
• Выключатели — это электромеханические устройства, которые используются в электрических цепях.
• Термопары — это механические устройства, состоящие из разнородных металлических проволок, сваренных вместе и используемых для измерения температуры.
• Элементы управления и контроллеры см. Наше Руководство покупателя по элементам управления и контроллерам.

Ссылки / Ресурсы

Прочие датчики Артикулы

Прочие «виды» статей

Статьи других популярных поставщиков

Больше от Instruments & Controls

Что такое датчик? Различные типы датчиков, приложения

Мы живем в мире сенсоров.Вы можете найти различные типы датчиков в наших домах, офисах, автомобилях и т. Д., Которые облегчают нашу жизнь, включая свет, обнаруживая наше присутствие, регулируя температуру в помещении, обнаруживая дым или огонь, готовя нам вкусный кофе, открывая двери гаража. как только наша машина оказывается у дверей и многие другие задачи.

Все эти и многие другие задачи автоматизации возможны благодаря датчикам. Прежде чем перейти к деталям того, что такое датчик, каковы различные типы датчиков и применения этих различных типов датчиков, мы сначала рассмотрим простой пример автоматизированной системы, которая возможна благодаря датчикам ( а также многие другие компоненты).

Применение датчиков в реальном времени

Пример, о котором мы говорим, — это система автопилота в самолетах. Почти все гражданские и военные самолеты имеют функцию автоматического управления полетом или иногда называются автопилотом.

Система автоматического управления полетом состоит из нескольких датчиков для различных задач, таких как контроль скорости, мониторинг высоты, отслеживание положения, состояние дверей, обнаружение препятствий, уровень топлива, маневрирование и многое другое.Компьютер берет данные со всех этих датчиков и обрабатывает их, сравнивая с заранее заданными значениями.

Затем компьютер передает управляющие сигналы различным частям, таким как двигатели, закрылки, рули направления, двигатели и т. Д., Которые помогают обеспечить плавный полет. Комбинация датчиков, компьютеров и механики позволяет управлять самолетом в режиме автопилота.

Все параметры, то есть датчики (которые передают входные данные компьютерам), компьютеры (мозг системы) и механику (выходные данные системы, такие как двигатели и моторы), одинаково важны для построения успешной автоматизированной системы.

Это чрезвычайно упрощенная версия системы управления полетом. Фактически, существуют сотни индивидуальных систем управления, которые решают уникальные задачи для безопасного и плавного путешествия.

Но в этом руководстве мы сконцентрируемся на сенсорной части системы и рассмотрим различные концепции, связанные с сенсорами (например, типы, характеристики, классификация и т. Д.).

Что такое датчик?

Существует множество определений того, что такое датчик, но я хотел бы определить датчик как устройство ввода, которое обеспечивает выход (сигнал) по отношению к определенной физической величине (входу).

Термин «устройство ввода» в определении датчика означает, что он является частью более крупной системы, которая обеспечивает ввод в основную систему управления (например, процессор или микроконтроллер).

Еще одно уникальное определение датчика заключается в следующем: это устройство, которое преобразует сигналы из одной энергетической области в электрическую. Определение датчика можно лучше понять, если мы рассмотрим пример.

Простейшим примером датчика является LDR или светозависимый резистор.Это устройство, сопротивление которого зависит от интенсивности света, которому оно подвергается. Когда свет, падающий на LDR, больше, его сопротивление становится очень меньше, а когда света меньше, ну, сопротивление LDR становится очень высоким.

Мы можем подключить этот LDR к делителю напряжения (вместе с другим резистором) и проверить падение напряжения на LDR. Это напряжение можно откалибровать по количеству света, падающего на LDR. Следовательно, датчик освещенности.

Теперь, когда мы узнали, что такое датчик, мы продолжим классификацию датчиков.

Классификация датчиков

Существует несколько классификаций датчиков, составленных разными авторами и экспертами. Некоторые из них очень простые, а некоторые очень сложные. Следующая классификация датчиков может уже использоваться специалистом в данной области, но это очень простая классификация датчиков.

В первой классификации датчиков они делятся на активные и пассивные. Активные датчики — это датчики, которым требуется внешний сигнал возбуждения или сигнал мощности.

Пассивные датчики

, с другой стороны, не требуют внешнего сигнала питания и напрямую генерируют выходной сигнал.

Другой тип классификации основан на средствах обнаружения, используемых в датчике. Некоторые из средств обнаружения: электрические, биологические, химические, радиоактивные и т. Д.

Следующая классификация основана на явлении преобразования, то есть на входе и выходе. Некоторые из распространенных явлений преобразования: фотоэлектрические, термоэлектрические, электрохимические, электромагнитные, термооптические и т. Д.

Окончательная классификация датчиков — аналоговые и цифровые датчики. Аналоговые датчики производят аналоговый выход, то есть непрерывный выходной сигнал (обычно напряжение, но иногда и другие величины, такие как сопротивление и т. Д.) Относительно измеряемой величины.

Цифровые датчики

, в отличие от аналоговых датчиков, работают с дискретными или цифровыми данными. Данные в цифровых датчиках, которые используются для преобразования и передачи, имеют цифровой характер.

Датчики различных типов

Ниже приводится список различных типов датчиков, которые обычно используются в различных приложениях.Все эти датчики используются для измерения одного из физических свойств, таких как температура, сопротивление, емкость, проводимость, теплопередача и т. Д.

1. Датчик температуры
2. Датчик приближения
3. Акселерометр
4. ИК-датчик (инфракрасный датчик)
5. Датчик давления
6. Датчик освещенности
7. Ультразвуковой датчик
8. Датчик дыма, газа и алкоголя
9. Датчик касания
10. Датчик цвета
11. Датчик влажности
12. Датчик положения
13. Магнитный датчик (датчик Холла)
14. Микрофон (датчик звука)
15. Датчик наклона
16. Датчик расхода и уровня
17. ИК-датчик
18. Датчик касания
19. Датчик деформации и веса

Мы вкратце рассмотрим некоторые из вышеупомянутых датчиков.Дополнительная информация о датчиках будет добавлена ​​позже. Список проектов, использующих вышеуказанные датчики, приведен в конце страницы.

Датчик температуры

Одним из самых распространенных и популярных датчиков является датчик температуры. Датчик температуры, как следует из названия, определяет температуру, то есть измеряет ее изменения.

Существуют различные типы датчиков температуры, такие как микросхемы датчиков температуры (например, LM35, DS18B20), термисторы, термопары, RTD (резистивные датчики температуры) и т. Д.

Датчики температуры

могут быть аналоговыми или цифровыми. В аналоговом датчике температуры изменения температуры соответствуют изменению его физических свойств, таких как сопротивление или напряжение. LM35 — классический аналоговый датчик температуры.

Выходной сигнал цифрового датчика температуры представляет собой дискретное цифровое значение (обычно это некоторые числовые данные после преобразования аналогового значения в цифровое значение). DS18B20 — это простой цифровой датчик температуры.

Датчики температуры

используются везде, например, в компьютерах, мобильных телефонах, автомобилях, системах кондиционирования воздуха, в промышленности и т. Д.

В этом проекте реализован простой проект с использованием LM35 (датчик температуры по шкале Цельсия): СИСТЕМА УПРАВЛЕНИЯ ТЕМПЕРАТУРОЙ.

Датчики приближения

Датчик приближения — это датчик бесконтактного типа, который определяет присутствие объекта. Датчики приближения могут быть реализованы с использованием различных методов, таких как оптические (например, инфракрасные или лазерные), звуковые (ультразвуковые), магнитные (эффект Холла), емкостные и т. Д.

Некоторые из областей применения датчиков приближения: мобильные телефоны, автомобили (датчики парковки), промышленность (выравнивание объектов), определение приближения к земле в самолетах и ​​т. Д.

Датчик приближения при парковке задним ходом реализован в этом проекте: ЦЕПЬ ДАТЧИКА ЗАДНЕЙ ПАРКОВКИ.

Инфракрасный датчик (ИК-датчик)

Инфракрасные датчики

или инфракрасные датчики — это световые датчики, которые используются в различных приложениях, таких как обнаружение приближения и объектов. ИК-датчики используются в качестве датчиков приближения почти во всех мобильных телефонах.

Существует два типа инфракрасных или инфракрасных датчиков: пропускающий и отражающий. В ИК-датчике пропускающего типа ИК-передатчик (обычно ИК-светодиод) и ИК-детектор (обычно фотодиод) расположены лицом друг к другу, так что, когда объект проходит между ними, датчик обнаруживает объект.

Другой тип ИК-датчика — ИК-датчик отражающего типа. При этом передатчик и детектор располагаются рядом друг с другом лицом к объекту. Когда объект приближается к датчику, инфракрасный свет от ИК-передатчика отражается от объекта и обнаруживается ИК-приемником, и, таким образом, датчик обнаруживает объект.

Различные приложения, в которых используется ИК-датчик: мобильные телефоны, роботы, промышленная сборка, автомобили и т. Д.

Небольшой проект, в котором ИК-датчики используются для включения уличного освещения: УЛИЧНОЕ ОСВЕЩЕНИЕ, ИСПОЛЬЗУЮЩЕЕ ИК-ДАТЧИКИ.

Ультразвуковой датчик

Ультразвуковой датчик — это устройство бесконтактного типа, которое можно использовать для измерения расстояния, а также скорости объекта. Ультразвуковой датчик работает на основе свойств звуковых волн с частотой выше, чем у человеческого слышимого диапазона.

Используя время прохождения звуковой волны, ультразвуковой датчик может измерять расстояние до объекта (аналогично SONAR). Свойство звуковой волны Доплеровский сдвиг используется для измерения скорости объекта.

Дальномер на базе Arduino — это простой проект, использующий ультразвуковой датчик: ПОРТАТИВНЫЙ УЛЬТРАЗВУКОВОЙ ДИАМЕТР.

Датчик освещенности

Иногда также известные как фотодатчики, датчики света являются одними из важных датчиков. Простой датчик освещенности, доступный сегодня, — это светозависимый резистор или LDR. Свойство LDR заключается в том, что его сопротивление обратно пропорционально интенсивности окружающего света, то есть, когда интенсивность света увеличивается, его сопротивление уменьшается, и наоборот.

Используя схему LDR, мы можем откалибровать изменения ее сопротивления для измерения интенсивности света. Есть еще два световых датчика (или фотодатчика), которые часто используются в сложных электронных системах. Это фотодиоды и фототранзисторы. Все это аналоговые датчики.

Существуют также цифровые датчики освещенности, такие как Bh2750, TSL2561 и т. Д., Которые могут рассчитывать интенсивность света и предоставлять значение цифрового эквивалента.

Ознакомьтесь с этим простым проектом светодетектора, использующего LDR.

Датчики дыма и газа

Одним из очень полезных датчиков в приложениях, связанных с безопасностью, являются датчики дыма и газа. Практически все офисы и производственные предприятия оснащены несколькими детекторами дыма, которые обнаруживают дым (возникший в результате пожара) и подают сигнал тревоги.

Датчики газа

чаще используются в лабораториях, на больших кухнях и в промышленности. Они могут обнаруживать различные газы, такие как LPG, пропан, бутан, метан (Ch5) и т. Д.

В настоящее время датчики дыма (которые часто могут обнаруживать дым, а также газ) также устанавливаются в большинстве домов в качестве меры безопасности.

Датчики серии «MQ» представляют собой набор дешевых датчиков для обнаружения CO, CO2, Ch5, алкоголя, пропана, бутана, сжиженного нефтяного газа и т. Д. Вы можете использовать эти датчики для создания собственного приложения для датчиков дыма.

Проверьте эту ЦЕПЬ СИГНАЛИЗАЦИИ ДЫМОВОГО ДЕТЕКТОРА без использования Arduino.

Датчик алкоголя

Как следует из названия, датчик алкоголя обнаруживает алкоголь. Обычно в алкотестерах используются датчики алкоголя, которые определяют, пьян человек или нет. Сотрудники правоохранительных органов используют алкотестеры, чтобы ловить пьяных за рулем.

Простое руководство, КАК ЗАВОДИТЬ КОНТУР АЛКОГОЛЬНОГО ДЫХАТЕЛЬНОГО АППАРАТА?

Датчик касания

Мы не придаем большого значения сенсорным датчикам, но они стали неотъемлемой частью нашей жизни. Знаете вы или нет, но все устройства с сенсорным экраном (мобильные телефоны, планшеты, ноутбуки и т. Д.) Имеют сенсорные датчики. Еще одно распространенное применение сенсорного датчика — трекпады в наших ноутбуках.

Сенсоры

, как следует из названия, обнаруживают прикосновение пальца или стилуса.Часто сенсорные датчики делятся на резистивные и емкостные. Почти все современные сенсорные датчики относятся к емкостным типам, поскольку они более точны и имеют лучшее соотношение сигнал / шум.

Если вы хотите создать приложение с сенсорным датчиком, тогда доступны недорогие модули, и, используя эти сенсорные датчики, вы можете создать ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ СЕНСОРНОЙ ДИММЕРА, ИСПОЛЬЗУЯ ARDUINO.

Датчик цвета

Датчик цвета — это полезное устройство для создания приложений определения цвета в области обработки изображений, идентификации цвета, отслеживания промышленных объектов и т. Д.TCS3200 — это простой датчик цвета, который может определять любой цвет и выводить прямоугольную волну, пропорциональную длине волны обнаруженного цвета.

Если вы заинтересованы в создании приложения датчика цвета, ознакомьтесь с проектом ДЕТЕКТОРА ЦВЕТА НА ОСНОВЕ ARDUINO.

Датчик влажности

Если вы видите «Системы мониторинга погоды», они часто предоставляют данные о температуре и влажности. Таким образом, измерение влажности является важной задачей во многих приложениях, и датчики влажности помогают нам в этом.

Часто все датчики влажности измеряют относительную влажность (отношение содержания воды в воздухе к максимальной способности воздуха удерживать воду). Поскольку относительная влажность зависит от температуры воздуха, почти все датчики влажности также могут измерять температуру.

Датчики влажности

подразделяются на емкостные, резистивные и теплопроводные. DHT11 и DHT22 — два наиболее часто используемых датчика влажности в сообществе DIY (первый является резистивным типом, а второй — емкостным).

Ознакомьтесь с этим руководством с ДАТЧИКОМ ВЛАЖНОСТИ DHT11 НА ARDUINO.

Датчик наклона

Датчики наклона, которые часто используются для определения наклона или ориентации, являются одними из самых простых и недорогих датчиков. Ранее датчики наклона состояли из ртути (и поэтому их иногда называют ртутными переключателями), но большинство современных датчиков наклона содержат роликовый шарик.

Здесь реализован простой заголовочный переключатель на базе Arduino с использованием датчика наклона. КАК СДЕЛАТЬ ДАТЧИК НАКЛОНА С ARDUINO?

В этой статье мы узнали о том, что такое датчик, какова классификация датчиков и различные типы датчиков, а также их практическое применение.В будущем я дополню эту статью дополнительными датчиками и их приложениями.

Различные типы и их применение

В нашей повседневной жизни мы часто используем датчики различных типов в нескольких приложениях, таких как ИК-датчик, используемый для управления телевизионным пультом дистанционного управления, Пассивный инфракрасный датчик, используемый для автоматической системы открывания дверей торговых центров. и датчик LDR, используемый для наружного освещения или системы уличного освещения, и так далее. В этой статье мы кратко обсудим несколько типов датчиков и их применение.Но, прежде всего, мы должны знать, что такое датчик.

Что такое датчик?

Устройство, которое обнаруживает изменения электрических, физических или других величин и тем самым выдает выходной сигнал в качестве подтверждения изменения величины, называется датчиком. Как правило, этот выходной сигнал датчика будет в форме электрического или оптического сигнала.

Различные типы датчиков

Наиболее часто используемые различные типы датчиков классифицируются на основе таких величин, как датчики электрического тока или потенциала, или магнитные или радиодатчики, датчик влажности, датчики скорости или расхода жидкости, датчики давления, тепловые или тепловые или Датчики температуры, датчики приближения, оптические датчики, датчики положения, химический датчик, датчик окружающей среды, датчик магнитного переключателя и т. Д.

Различные типы датчиков

Различные типы датчиков с их применением

Типичные области применения различных типов датчиков, такие как применение датчика скорости для синхронизации скорости нескольких двигателей, применение датчика температуры для промышленного контроля температуры, применение PIR датчик для системы автоматического открывания дверей, применение ультразвукового датчика для измерения расстояния и т. д., обсуждаются ниже с их блок-схемами.

Датчик скорости

Датчики, используемые для определения скорости объекта или транспортного средства, называются датчиком скорости.Существуют различные типы датчиков для определения скорости, такие как датчики скорости колес, спидометры, лидары, радар путевой скорости, журналы питометров, доплеровский радар, указатели воздушной скорости, трубки Пито и так далее.

Датчик скорости

Применение датчика скорости

Проект на основе микроконтроллера PIC для синхронизации скорости нескольких двигателей в отраслях, использующих беспроводную технологию, является типичным применением датчика скорости. Один из множества двигателей в отрасли считается основным двигателем, который действует как передатчик, а остальные двигатели, действующие как приемники, будут следовать за скоростью основного двигателя.Основным двигателем и двигателями приемника, используемыми в этом проекте, являются двигатели BLDC, которые управляются с помощью ШИМ-управления в режиме беспроводной радиосвязи.

Применение датчика скорости

Эталонное число оборотов в минуту дается каждому валу двигателя, на котором установлен ИК-датчик, а замкнутый контур получается путем подачи этого выходного сигнала на контроллер в цепи. Полная скорость будет отображаться на дисплее, и требуемая скорость всех двигателей может быть получена путем ввода желаемого процента с клавиатуры.Этот введенный процент согласован с текущими оборотами, поддерживая соответствующую мощность постоянного тока на двигатель с автоматической регулировкой ширины импульса на выходе микроконтроллера.

Таким образом, изменяя скорость передающего двигателя, мы можем изменять скорость всех двигателей, используя эту технологию.

Датчик температуры

Устройство, которое выдает измерение температуры в виде электрического сигнала, называется датчиком температуры. Этот электрический сигнал будет иметь форму электрического напряжения и пропорционален измеренному значению температуры.

Датчик температуры

Существуют различные типы датчиков, используемые для измерения температуры, такие как датчики температуры контактного типа, датчики температуры бесконтактного типа. Они снова подразделяются на механические датчики температуры, такие как термометр и биметалл. Электрические датчики температуры, такие как термистор, термопара, термометр сопротивления и кремниевый датчик температуры запрещенной зоны.

Применение датчика температуры

Конструкция промышленного контроллера температуры для управления температурой устройств, используемых в промышленных приложениях, является одним из часто используемых практических приложений датчика температуры.В этой схеме IC DS1621, цифровой термометр используется в качестве датчика температуры, термостата, который выдает 9-битные показания температуры. Схема в основном состоит из микроконтроллера 8051, EEPROM, датчика температуры, ЖК-дисплея и других компонентов.

Датчик температуры Приложение

ЖК-дисплей используется для отображения температуры в диапазоне от -55 градусов до + 125 градусов. EEPROM используется для хранения предварительно заданных пользователем настроек температуры через микроконтроллер серии 8051. Реле, контакт которого используется для нагрузки, управляется микроконтроллером с помощью драйвера транзистора.

Датчик PIR

Электронный датчик, используемый для измерения инфракрасного светового излучения, испускаемого объектами в его поле зрения, называется датчиком PIR или пироэлектрическим датчиком. Каждый объект, имеющий температуру выше абсолютного нуля, излучает тепловую энергию в форме излучения в инфракрасном диапазоне длин волн, которое невидимо для человеческого глаза, но может быть обнаружено электронными устройствами специального назначения, такими как датчики движения PIR.

Пассивный инфракрасный датчик

Сам датчик PIR разделен на две половины, которые чувствительны к инфракрасному излучению, и всякий раз, когда объект попадает в поле зрения датчика, между двумя половинами будет происходить положительное дифференциальное изменение с перехватом первой. половина датчика PIR.Точно так же, если объект покидает поле зрения, будет произведено отрицательное дифференциальное изменение. PIR или пассивный инфракрасный датчик назван пассивным, потому что он не излучает никакой энергии или излучения для обнаружения излучения. Существуют различные типы датчиков, используемых для обнаружения движения, и эти датчики PIR классифицируются по углу (широкой области), под которым они могут обнаруживать движение объектов, например, углы 110 градусов, 180 градусов и 360 градусов.

Применение ИК-датчика

Система автоматического открывания дверей — типичное применение ИК-датчиков, которое предназначено для автоматического закрытия и открытия дверей в зависимости от движения тела рядом с дверью.Схема системы автоматического открывания дверей на основе ИК-датчика в основном состоит из ИК-датчика, микроконтроллера 8051, микросхемы драйвера и электродвигателя двери.

Приложение PIR Sensor

Если тело движется рядом с дверью, то инфракрасное излучение, исходящее от тела, заставит датчик генерировать сигнал считывания, который подается на микроконтроллер. Затем двигатель двери управляется микроконтроллером через микросхему драйвера. Таким образом, если кто-либо подойдет к двери, то микроконтроллер отправит команду на открытие двери и будет установлена ​​задержка для автоматического закрытия двери.Этот проект предназначен для управления дверьми торговых центров, театров и гостиниц.

Ультразвуковой датчик

Принцип действия ультразвукового датчика аналогичен сонару или радару, в котором интерпретация эхо-сигналов от радио или звуковых волн для оценки характеристик цели путем генерации высокочастотных звуковых волн (около 40 кГц). Преобразователь, используемый для преобразования энергии в ультразвуковые или звуковые волны с диапазоном, превышающим диапазон человеческого слуха, называется ультразвуковым преобразователем.

Применение ультразвукового датчика

Измерение расстояния в труднодоступных местах является типичным применением ультразвуковых датчиков. Схема состоит из ультразвукового модуля, ЖК-дисплея и микроконтроллера. Ультразвуковой модуль сопряжен с микроконтроллером, и этот ультразвуковой преобразователь состоит из передатчика и приемника.

Приложение ультразвукового датчика

Волны, передаваемые датчиком, снова принимаются после того, как волны отражаются от объекта.Скорость звука учитывается при расчете времени, затрачиваемого на отправку и прием волн. Расстояние рассчитывается путем выполнения программы на микроконтроллере, а затем отображается на ЖК-дисплее.

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о датчиках MCQ

Существует множество датчиков, таких как датчик влажности, датчик газа, датчик давления, датчик воды, датчик листьев, датчик дождя, датчик наклона, датчик скорости и т. Д., Которые являются используется во многих приложениях. Если вам интересно подробно узнать о датчиках, вы можете обратиться к нам за любой технической помощью, касающейся различных типов датчиков и их приложений, а также для разработки проектов на основе датчиков, разместив свои запросы в разделе комментариев ниже.

Фото:

Типы датчиков положения и скорости

Исходя из этого мнения, машины работают автономно, поэтому надежность и точность датчиков играют ключевую роль в функциональной безопасности.

Цель этой статьи — дать общее представление о типах датчиков положения и скорости с их сильными и слабыми сторонами. Каждый датчик подходит для определенной области применения. На рисунке ниже показаны различные принципы работы датчиков для измерения положения и скорости без претензий на полноту.

Технические характеристики датчиков положения и скорости

Из-за огромного количества типов и версий сенсоров выбор подходящего сенсора для конкретного приложения является сложной задачей. Во-первых, инженерам необходимо определить все соответствующие требования, которым должен соответствовать датчик. Он должен идеально подходить к применению, не выходить за рамки технических требований и иметь минимальную стоимость.

В целом характеристики сенсора можно разделить на тип сенсора, электрические и механические характеристики, а также условия эксплуатации.Благодаря этим характеристикам датчики обладают преимуществами и недостатками для различных приложений. В следующем разделе представлены несколько важных технических характеристик датчиков с пояснениями и примерами.

Тип датчика
— Тип измерения: инкрементальный или абсолютный
— Принцип измерения: оптический, магнитный (на основе холла, индуктивный), электромеханический

Электрические характеристики
— Разрешение: наименьшее изменение, которое можно измерить
— Воспроизводимость: стабильность датчика при повторных измерениях из одной и той же начальной точки
— Точность: достоверность выходного сигнала в%
— Тип электрического выхода: Аналоговый / цифровой, последовательный / параллельный
— Электропитание и выходное напряжение / ток

Механические характеристики
— Геометрия: Размеры, линейные, поворотные
— Масштабируемость: e.грамм. Угол 360 °, линейное измерение 500 мм, частота 20 кГц
— Механические интерфейсы: варианты разъемов, расположение проводов, точки механического крепления
— Воздушный зазор (бесконтактные датчики): например, 0,4 — 2,2 мм

Условия эксплуатации
— Диапазон температур
— Факторы окружающей среды: например, пыль / частицы, влажность, удары, вибрация, климат
— Классы защиты: например, IP, ESD-чувствительность, устойчивость к короткому замыканию

Сравнение выбранных датчиков положения и скорости

Основная задача датчиков положения — определение угловых или линейных смещений, расстояний, зазоров, растяжений и уровней заполнения.Потенциометр как электромеханический датчик — самый известный, но также самый старый тип датчика, изобретенный немецким физиком Иоганном Кристианом Поггендорфом в 1841 году. В настоящее время существует несколько версий и типов потенциометра. Производители постоянно совершенствовали электромеханический датчик, чтобы соответствовать строгим требованиям для нескольких новых областей применения. Кроме того, бесконтактные датчики со временем завоевали рынок, поскольку они обладают полезными характеристиками по сравнению с электромеханическим потенциометром.Это обсуждается ниже.

Датчики скорости и частоты используются для измерения пройденного расстояния или угла за единицу времени. Основная область применения — управление скоростью и мониторинг систем асинхронного привода, применяемых в различных отраслях промышленности, таких как дорожные и внедорожные автомобили, энергетический сектор, медицинский сектор, автоматизация и машиностроение. В этой области бесконтактные датчики проникли на рынок из-за отсутствия изнашиваемых механических частей, обеспечивающих длительный срок службы.

В следующем разделе представлены и сравниваются принцип, применение, преимущества и недостатки выбранных датчиков положения и скорости.

Потенциометры

Принцип
В потенциометрах используется резистивный элемент в виде механического скользящего контакта для измерения линейных или угловых перемещений. Ползунок всегда соприкасается с дорожкой сопротивления. Степень сопротивления изменяется в зависимости от движения ползунка. В дополнение к механической части каждый потенциометр нуждается во внешнем источнике питания, чтобы механическое движение можно было преобразовать в электрический сигнал. Выходное напряжение зависит от степени сопротивления и, следовательно, от угла поворота или пройденного расстояния.Диапазон измерения, выходной сигнал и электрические соединения настраиваются и доступны многими производителями электрических компонентов. Потенциометры обеспечивают абсолютные значения измерения по сравнению с инкрементными датчиками, система измерения которых основана на повторяющихся и периодических градуировках.

Сильные стороны
— Низкая стоимость (копейки, но высокоточные версии могут стоить до 200 долларов)
— Гибкость в установке и характеристиках
— Не требуется внутренних электронных компонентов
— Быстрое прототипирование
— Доступность многими производителями
— Высокое разрешение и точность измерений ( достоверность выходного сигнала лучше 1%)
— Резервирование для надежных сигналов
— Диапазон рабочих температур до 250 ° C
— Измерение большого смещения (до 360 °; 1500 мм)

Слабые стороны
— Чувствительность к износу, особенно в условиях высокой вибрации (например,грамм. дорожные транспортные средства, тяжелые установки или авиационные системы)
— Восприимчивость к посторонним частицам, таким как пыль / песок, которые истирают резистивную гусеницу (срок службы значительно сокращается)
— Ограниченный срок службы из-за износа, который можно рассчитать в среднем на 500000 циклов
— Не подходит для работы с жидкостями
— Не подходит для высоких ускорений (ползун может отделяться)
— Необходим цифровой преобразователь, увеличивает стоимость
— Ограниченная миниатюризация, которая может ограничить доступный диапазон измерений

Области применения
В общем, потенциометры лучше подходят для приложений с умеренными рабочими циклами и благоприятными условиями окружающей среды.Требования к приложениям не должны быть жесткими из-за износа и трения механического ползуна.

Поскольку потенциометры существуют во множестве различных версий с преимуществом низкой цены и широкой доступности, их можно найти почти во всех отраслях промышленности.

Индуктивные энкодеры

Принцип
Индуктивный энкодер, также известный как инкодер, представляет собой бесконтактный датчик скорости и позиционирования, подходящий для линейных и угловых перемещений.На основе принципа электромагнитной индукции датчик измеряет, например, в двигателях положение ротора относительно статора. Основными компонентами индуктивного датчика являются катушки (традиционный инкодер) или печатные схемы на подложках (инкодер нового поколения). Когда металлическая цель приближается к индуктору, происходит изменение магнитного поля. По закону индукции датчик создает напряжение между биполярным выходом, которое пропорционально временному изменению магнитного потока.Это вызывает ток, который течет через индуктивность и подключенные провода к выходному устройству. Дальность обнаружения зависит от типа целевого материала; черные металлы обеспечивают больший диапазон чувствительности, чем цветные металлы. Электроника может быть размещена вдали от чувствительной области, что позволяет использовать инкодер в суровых условиях.

Сильные стороны
— Безопасная и надежная работа даже в тяжелых условиях
— Бесконтактная и не подверженная износу
— Различные геометрические формы, такие как криволинейная, 2D и 3D определение положения
— Для широких и малых диапазонов измерения
— Диапазон рабочих температур до 150 ° C
— Высокая точность (на основе шкалы от 360 ° до 0,09 °)
— Новое поколение: многослойные тонкие датчики для избыточных сигналов
— Высокое сопротивление ЭМВ
— Электроника может быть расположена вдали от зоны измерения, — нет требуется защита

Слабые стороны
— Традиционный кодировщик: большой размер из-за спулинга и отсутствия избыточного измерения
— Новое поколение: фактор стоимости
— Не подходит для измерений на низкой скорости (выходной сигнал зависит от частоты)
— Чувствительность к изменению воздушного зазора

Области применения
— Мониторинг и контроль приложений, связанных с безопасностью (машиностроение, производство оборудования, дорожные и внедорожные транспортные средства)
— Технологии хранения и обращения
— Датчик частоты вращения двигателя и колеса, топливный насос высокого давления, датчик распредвала
— Индуктивный тахометр двигателя (датчик частоты коленчатого вала)

Датчики Холла

Принцип
Датчики на эффекте Холла очень чувствительны к магнитным полям.Их можно использовать для линейных и угловых измерений, а также для измерения скорости и направления. Основным компонентом этих датчиков является ИС Холла и находящийся под ними постоянный магнит. Эффект Холла основан на тонких полупроводниковых чипах. Если в такую ​​токопроводящую пластину вертикально проникает индукция B (постоянный магнит), носители заряда отклоняются под действием силы Лоренца, перпендикулярной полю. Ток I, обеспечиваемый внешним источником питания, отклоняется от его прямого пути.Таким образом, можно обнаружить напряжение U, которое возникает поперек направления тока между двумя противоположными краевыми точками пластины. Выходное напряжение U пропорционально индукции B и току I.

Магнитное поле, создаваемое постоянным магнитом, подвергается влиянию, как только к датчику приближается внешний ферромагнитный материал. В частности, для определения скорости, характеристики целевого колеса и воздушного зазора должны быть совместимы с датчиком Холла.

Благодаря этому принципу датчик работает с постоянным током, подаваемым от внешнего источника питания.Вот почему датчики Холла считаются активными датчиками, поскольку им нужна встроенная электроника? для обработки сигналов. В отличие от физических явлений индукции, эффект Холла возникает в стационарных условиях. Выходное напряжение ИС Холла сохраняется даже при постоянном магнитном поле.

Сильные стороны
— Настоящее твердое тело, отсутствие движущихся частей, отсутствие износа от трения
— Виртуальный неограниченный срок службы (миллиард операций)
— Высокая скорость работы — возможно более 100 кГц
— Работает со стационарным входом (нулевая скорость)
— Широкий температурный диапазон (от -40 до + 150 ° C)
— Высокая повторяемость работы
— Малый размер (физически подходит для многих приложений, где другие магнитные преобразователи были бы слишком громоздкими)
— Прочность: невосприимчивость к ударам и вибрации, высокая устойчивость к влаге и загрязнение окружающей среды
— Может определять направление поля, а также его величину
— Экономичный
— Различные типы обеспечивают цифровой, аналоговый или программируемый выход
— Доступны 2-, 3- или 4-проводные конфигурации

Слабые стороны
— Датчики чувствительны к электростатическому разряду и магнитному потоку из окружающей среды (например,грамм. провода) могут давать неточные результаты
— Работает только с нагрузками постоянного тока
— Требуется постоянное потребление тока
— Требуется интегральная схема

Области применения
— Успешно используется в агрессивных средах, таких как внутри автомобильных трансмиссий и вниз по стволу в буровом оборудовании для нефтяных скважин
— Скорость колес и валов, например, измерение скорости, момент зажигания двигателя внутреннего сгорания, антиблокировочные тормозные системы
— Электродвигатели постоянного тока для определения положения постоянного магнита
— Силовые установки / энергия ветра: скорость турбины
— Угловые датчики для рулевого управления и педальных систем для внедорожников
— Системы ABS и измерение скорости в E-Bikes

Оптический кодировщик

Принцип
Оптические датчики обычно известны как энкодеры и инкрементальные датчики положения для угловых и линейных измерений.Они также подходят для измерения скорости. Основными компонентами являются светодиод, поворотно-оптический диск с референтной меткой, а также фотодатчик со схемой возведения в квадрат. Генерируемый световой луч, создаваемый светодиодом, просвечивает через решетку оптического диска или на нее. Результирующий свет измеряется фотодатчиком и автоматически преобразуется в цифровой сигнал.

Сильные стороны
— Датчики вращения могут достигать 50-5000 отсчетов на оборот
— Высокая точность при точной установке
— Малый вес датчика
— Срок службы 80 тыс. — 100 тыс. Часов
— Невосприимчивость к ферромагнитным материалам

Слабые стороны
— В жестких условиях измерения могут быть неудачными, если линза или оптический диск будут закрыты посторонними частицами, такими как вода, грязь или стружка.
— Чувствительность к ударам
— Отсутствие или незначительное предупреждение о неизбежном отказе
— Ограниченный диапазон рабочих температур (максимум 70 ° C)

Области применения
— Измерение положения, скорости и направления
— Приложения, требующие большого количества отсчетов на оборот в благоприятных условиях
— Подходит для сред / приложений с ферромагнитными материалами

Геркон

Принцип
Геркон был изобретен Bell Labs в 1930-х годах.В течение десяти лет он начал находить широкое применение в качестве датчика положения в электронном и испытательном оборудовании. В отличие от других датчиков, упомянутых в этой статье, герконовый переключатель может определять только конечное положение цели или его можно использовать в качестве датчика скорости, поскольку он считает переключение с течением времени. Базовый геркон состоит из двух ферромагнитных никель-железных проводов, которые расположены внутри герметичной стеклянной капсулы. Две проволоки превращаются в «язычки» за счет сплющивания одного конца.Концы язычка аккуратно выравнивают с небольшим нахлестом. Стеклянная капсула заполнена инертным азотом. Язычки действуют как проводники магнитного потока при воздействии внешнего магнитного поля. В контактном зазоре создаются полюса противоположной полярности, и контакты замыкаются, когда магнитная сила превышает силу пружины язычков. Контакты размыкаются, когда внешнее магнитное поле уменьшается, так что сила магнитного притяжения между язычками меньше, чем сила возвратной пружины язычков.

Сильные стороны
— Нулевое энергопотребление (внешнее питание не требуется)
— Срок службы обычно исчисляется миллионами операций
— Экономически эффективен
— Герметично закрыт: невосприимчив к пыли / частицам, воде и влаге
— Герконовые переключатели доступны в корпусе различные размеры с разными амперными витками и гистерезисом в зависимости от расстояния между магнитами и размера магнита
— Коммутационная мощность: выдерживает нагрузки как переменного, так и постоянного тока, возможность переключения с 10 нановольт на 10000 вольт и до 5 ампер
— Устойчивость к электростатическому разряду (ESD)
— Диапазон рабочих температур до 200 ° C

Слабые стороны
— Восприимчивость к вибрации / ударам более 20 г
— Чувствительность может измениться из-за механического напряжения
— Измерение скорости ограничено операциями ниже 1 кГц
— Цифровой выход (только определение конечного положения)

Области применения
— Определение положения (конечное положение движения, только цифровой выход)
— Измерение скорости (счетные переключатели)
— Применение реле (электронные приборы)
— Автомобиль и транспорт (датчик тормозной жидкости, фары и задние фонари, зеркало контроль, датчик безопасности при столкновении, мониторинг давления в шинах, обнаружение газовой крышки)
— Умный дом (системы безопасности, бытовая техника, HVAC и сантехника)
— Безопасность (пожарная сигнализация, дверные датчики, оконный датчик, охрана отеля)
— Медицина , телекоммуникационные, испытательные и измерительные приложения

Резюме
Все представленные датчики демонстрируют разные характеристики в зависимости от их физического принципа, поэтому лучшего сенсорного решения не существует.Это всегда зависит от соответствующей области применения. В следующей таблице приводится приблизительное сравнение датчиков положения и скорости по нескольким ключевым показателям производительности. Оценка основана на стандартных датчиках определенных типов датчиков, как описано выше.

Лучший список датчиков — 72 лучших типа датчиков в 2020 году

Лучший список сенсорных технологий все больше и больше положительно влияет на нашу жизнь во многих отношениях. Различные приложения и системы поставляются со встроенными крошечными датчиками, которые автоматизируют многие их функции.Датчики выдают сигналы в электрических, оптических или других формах. Знаки более эффективно используются в операционных системах, управляют и отслеживают операции, вносят изменения в конструкцию для повышения производительности и многое другое.

Датчики

играют жизненно важную роль в здравоохранении, авиации, текстильной, морской, автомобильной и многих других отраслях. Датчики позволяют нам следить за окружающей средой на предмет первых признаков стихийных бедствий. Они также помогают контролировать уровень задымленности и несанкционированный доступ в наши дома.

Лучший список датчиков — что такое датчик?

Датчики обычно представляют собой различные подсистемы, устройства и машины, которые обнаруживают изменения окружающей среды и передают информацию процессору или другой электронике. Требуется включение датчиков и цепей датчиков в энергосистемы для автоматизации наших домов и промышленных предприятий.

Определение датчиков

Датчик — это модуль или электронное устройство, которое считывает изменения физических параметров и выдает сигналы или выходные данные, соответствующие входу.Физические параметры включают скорость, температуру, ускорение, расстояние, давление, крутящий момент и другие параметры, создаваемые машинами, приборами, оборудованием и другими системами.

Лучший список датчиков — как работают датчики?

Датчики

работают, преобразуя входные данные, такие как движение, свет, тепло и звук, в электрические сигналы. Сигналы обычно отображаются в удобочитаемом формате или нуждаются в дальнейшей интерпретации другой системой.

Датчики

делятся на две большие категории, которые включают аналоговые и цифровые датчики.Аналоговые датчики измеряют непрерывные переменные, такие как температура и скорость, и обнаруживают различия в их значениях. С другой стороны, цифровой датчик определяет состояние переменных, чтобы показать, работают они или нет.

Типы датчиков

Вот список различных датчиков и их функций.

1. Список лучших датчиков — датчики температуры

Датчики температуры — самые популярные и распространенные типы датчиков в различных устройствах.Примерами являются компьютеры, системы кондиционирования воздуха, мобильные телефоны и другие. Они измеряют изменения температуры.

Различные датчики температуры:

• Датчики температуры LM35,
• Датчики температуры Bluetooth,
• USB-датчики температуры,
• Цифровые датчики температуры,
• Датчики гнезда,
• Датчик температуры гнезда,
• Датчики термостата Nest,
• Датчики температуры батареи и
• Комнатные датчики гнезда.

2. Датчики приближения

Некоторым датчикам не требуется физический контакт с объектами, чтобы обнаружить их присутствие. Эти типы датчиков называются датчиками приближения. Датчики выравнивания объектов и парковки — вот некоторые области применения датчиков приближения.

Что такое датчики приближения?

Датчик приближения — это датчик, который может обнаруживать близлежащие объекты без контакта.Он делает это, испуская электромагнитное поле, и контролирует изменение поля.

3. Датчики акселерометра

Датчик акселерометра измеряет вибрацию, положение и скорость в единицу времени (скорость), регистрируя движение тела. Типичное использование акселерометра включает определение ориентации смартфона и определение изменений скорости автомобиля во время столкновений для срабатывания подушек безопасности.

4. Лучший список датчиков — инфракрасные датчики

Инфракрасные датчики или ИК-датчики излучают и обнаруживают инфракрасное излучение.Типичными примерами этих датчиков являются инфракрасные датчики приближения и инфракрасные датчики движения. Они часто действуют как детекторы препятствий в светодиодах.

5. Датчики давления

Датчики давления — это устройства, измеряющие давление жидкостей и газов. Датчики абсолютного давления для измерения давления относительно идеального вакуума являются хорошими примерами датчика давления. Обычное применение датчиков давления — использование датчиков давления в шинах / датчиков давления в шинах.

Как работают датчики давления в шинах?

Система контроля давления в шинах (TPMS) Датчики — это небольшие электронные устройства, которые измеряют давление воздуха в шинах. Он дает раннее предупреждение о низком уровне шин, передавая информацию на бортовой компьютер автомобиля. Затем он отображает значения на квадратный дюйм (psi). Срок службы TPMS обычно составляет от 5 до 10 лет.

6. Лучший список датчиков — датчики света

Датчики света — это фотоэлектрические устройства, которые преобразуют фотоны (световую энергию) в электроны (электрическую энергию).По сути, датчик освещенности воспринимает свет. Общее использование включает:

• Регулировка внешнего освещения на планшетах и ​​телефонах,
• управляющих фонарей и
• управление автоматическим освещением автомобилей.

Некоторые датчики света — это автоматические датчики освещения, датчики автоматического освещения и датчики светофора.

7. Ультразвуковые датчики

Ультразвуковые датчики измеряют время, необходимое излучению ультразвуковых волн для достижения цели.Источник излучает волны, которые поражают цель и отражают сигнал. Датчики излучают звуковые волны, слишком сильные для человеческого уха, но эффективны для:

• датчик уровня жидкости,
• Мониторинг уровня мусора,
• Обнаружение столкновения,
• бутылок, рассчитанных на машины для розлива напитков, и многое другое.

8. Датчики дыма, газа и алкоголя

Эти датчики используются для определения концентрации дыма, присутствия алкоголя, а также для определения пара, бензола, пропана, сжиженного нефтяного газа и других токсичных и легковоспламеняющихся газов.Они распространены на нефтяных вышках и при тушении пожаров.

9. Лучший список датчиков — сенсорные датчики

Датчик касания — это устройство или электронный переключатель, который обнаруживает и записывает физическое прикосновение. Они распространены в общественных компьютерных терминалах, настенных выключателях, светильниках с металлическим корпусом и устройствах с сенсорным экраном.

10. Датчики цвета

Датчик цвета — это фотоэлектрический датчик, который излучает свет и использует приемник для обнаружения отражения света при его отражении.Они распространены в бытовой электронике для:

• калибровка дисплея,
• управление подсветкой.

Они также используются в таких отраслях, как автомобилестроение, производство продуктов питания и напитков.

11. Датчики влажности

Датчик влажности — это устройство для обнаружения и измерения водяного пара в воздухе. Он работает, обнаруживая изменения электрических токов в воздухе. Два распространенных типа этого датчика:

• Датчики относительной влажности и
• Датчики влажности и температуры.

Они измеряют влажность на метеостанциях, системах отопления, вентиляции и кондиционирования воздуха, холодильниках, принтерах, предприятиях пищевой промышленности и многом другом.

12. Лучший список датчиков — датчики наклона

Датчик наклона — это прибор, который измеряет несколько осей базовой плоскости. Они показывают угол возвышения, понижения или наклона объекта. Общие приложения включают

• Механизмы срабатывания сигнализации в транспортных средствах,
• обнаружение крена самолета,
• функция автоповорота в планшетах и ​​мобильных телефонах,
• определяет положение игровых контроллеров, а
• измерение высоты зданий.

13. Датчики расхода и уровня

Эти датчики определяют уровень жидкостей, сыпучих материалов, суспензий, порошков и других веществ, которые могут течь. Общие заявки:

• поля продуктов питания и напитков,
• очистных сооружений,
• фармацевтических препаратов и
• определение уровня чернил в принтерах.

14. Датчики Arduino

Arduino — это электронная технология с открытым исходным кодом с платами, которые взаимодействуют с несколькими электронными устройствами.Некоторые из этих датчиков включают датчики Arduino PH, датчики тока Arduino, звуковые датчики Arduino и датчики приближения Arduino.

Они могут считывать различные типы ввода, от пальца на кнопке до датчиков света и даже сообщений в платформе социальных сетей, и преобразовывать их в соответствующий вывод.

15. Лучший список датчиков — Raspberry PI Sensors

Датчики

Raspberry PI могут обнаруживать несколько свойств, включая движение, инфракрасный порт, беспроводную связь, Bluetooth и многие другие.Как правило, несколько стандартных компонентов и датчиков могут генерировать выходные данные при подключении к устройству Raspberry Pi.

16. Датчики двери

Это датчики безопасности с системами сигнализации, которые считывают, когда дверь открывается или закрывается. Они распространены в системах домашней безопасности. Помимо безопасности, они также обеспечивают безопасность. Типичным примером функции безопасности являются датчики гаражных ворот. Эти устройства (также известные как фото-глаз) обнаруживают объекты на пути к воротам гаража и перестают поражать объект.

Как выровнять датчики гаражных ворот

Иногда гаражные ворота отказываются выравниваться. Очистка пути от всех препятствий, таких как игрушки, инструменты и другие предметы, может восстановить нормальную работу. Попробуйте очистить датчик влажной тканью, чтобы удалить грязь, если очистка пути не помогает. Если все не удается, выполните процедуру устранения неполадок, указанную ниже:

• Снимите барашковую гайку, чтобы снять зеленую лампочку (приемный датчик) с кронштейна.
• Направьте приемный датчик в сторону от передающего датчика, чтобы полностью выключить свет.После этого подождите примерно 10 секунд.
• Медленно поверните принимающий датчик, чтобы совместить его с передающим датчиком. Яркий зеленый свет указывает на полное выравнивание. Когда это произойдет, поместите датчик обратно в кронштейн и закрепите барашковую гайку.

Вы можете вручную закрыть гаражные ворота, нажав и удерживая настенный выключатель, пока дверь не закроется полностью.

17. Датчики Интернета вещей

Датчики

IoT (Интернет вещей) — это датчики, которые обеспечивают бесперебойную связь между несколькими устройствами.Датчики Интернета вещей подключаются через сеть (например, сотовую связь, Wi-Fi и LPWAN), через которую передаются данные. Применение датчиков Интернета вещей может быть использовано в различных сферах: дома, на работе, в больницах и даже в торговых центрах.

18. Парковочные датчики

Датчики парковки — это датчики приближения, которые обнаруживают препятствия на пути движения автомобиля. Он также предупреждает водителя при парковке. Обычно в датчике парковки в транспортных средствах используются ультразвуковые или электромагнитные датчики.Некоторые распространенные типы включают:

• Датчики заднего хода / Задние датчики парковки,
• Система датчиков парковки / Комплекты датчиков парковки и
• Передние датчики парковки.

19. Датчики движения

Датчик движения — это устройство, которое обнаруживает активность или движение поблизости. Некоторыми популярными примерами являются датчики движения для освещения, датчики движения на открытом воздухе, датчики движения Fibaro. Другие полезные, особенно в системах безопасности, включают датчики обнаружения движения, беспроводные датчики движения и датчики движения.

Как работают датчики движения?

Двумя основными типами датчиков движения являются активные и пассивные датчики. Активные датчики движения непрерывно излучают ультразвуковые звуковые волны. Нарушение волн вызывает сигнал, который генерирует выходной сигнал. Примером может быть сигнал тревоги или открытие двери.

Пассивные датчики движения чаще встречаются в домах и офисах. Они могут обнаруживать инфракрасную или тепловую энергию людей и животных. Тревога звучит при значительном повышении уровня энергии.

20. Домашние датчики

Эти датчики используются в различных приложениях, которые помогают построить умный дом или автоматизировать дом. Примеры включают сенсорные датчики лампы, оконные датчики, оконные датчики сигнализации и датчики сигнализации.

21. Автомобильные датчики

Автомобильные датчики

— это интеллектуальные датчики, контролирующие уровни температуры, давления масла, охлаждающей жидкости и выбросов в автомобилях.Несколько примеров включают датчик температуры топлива, датчик массового расхода воздуха и датчик детонации искры.

22. Датчики MEMS

Эти микроскопические устройства сочетают в себе механические, электрические и электронные элементы для выполнения одной функции с использованием технологии Microsystems.

23. Датчики O2

Датчики

O2 (датчики кислорода) — это электронные устройства, которые измеряют или контролируют количество кислорода в жидкости или газе.Датчики O2 находят широкое применение в медицине и автомобилестроении. К некоторым из них относятся датчики O2, расположенные выше по потоку, датчики кислорода, датчики CO2 и датчики угарного газа.

24. Датчики переменного тока / Датчики переменного тока

Это устройства, которые обнаруживают электрические токи в проводах и выдают сигналы относительно ветра. Управлять выходными данными этих датчиков относительно просто, что позволяет им находить различные применения в самых разных отраслях промышленности.

25. Датчики частоты вращения

Датчик частоты вращения — это устройство, измеряющее число оборотов вала в минуту. Он генерирует полезную информацию, которая помогает цилиндрам двигателя зажигаться в правильном порядке. Типичные приложения включают измерение скорости вращения конвейерных лент, двигателей и других вращающихся систем.

26. Датчики воды

Датчик воды — это электронное устройство, определяющее присутствие воды.Некоторые из его применений включают обеспечение раннего предупреждения об утечках воды и измерение топлива, моторного масла и жидкости для гидроусилителя руля в транспортных средствах.

Некоторые распространенные типы включают:

• Датчики температуры воды,
• Датчики обнаружения воды,
• Сигнализация датчика воды и
• Датчики давления воды.

27. Умные датчики

Интеллектуальный датчик — это устройство, которое выполняет предварительно заданные функции, используя входные данные, поступающие из физической среды.Он обладает интеллектуальными возможностями для беспроводной связи, цифровой обработки и является встроенным микроконтроллером.

28. Датчики скорости ABS / датчики скорости колес ABS

Датчики этого типа являются передающими устройствами, которые считывают скорость вращения колес в транспортном средстве. Они находят повседневное применение в различных автомобильных системах.

29. Датчики на эффекте Холла / датчики Холла

Это приборы для измерения величины магнитного поля.Выходной сигнал датчика представляет собой плотность магнитного поля вокруг него. Их использование варьируется от определения приближения до определения скорости и измерения тока.

30. Носимые датчики

Носимые датчики интегрируются в одежду, наручные часы и другие носимые предметы или непосредственно на теле, чтобы контролировать здоровье человека и предоставлять клинические данные.

Как снять датчики одежды

Поместите ткань в морозильную камеру на ночь.

Накройте датчик полиэтиленовым пакетом и постучите молотком. Чернила не разольются, потому что они замерзли.

31. Датчики силы

Это устройства, измеряющие сжатие и растяжение, действующие на объект. Датчики силы преобразуют значение силы в измеримую величину.

32. Датчики проезжей части

Это беспроводные устройства, которые обнаруживают автомобили или людей на проезжей части.Устройство предупреждает домовладельцев о посетителях или неожиданных злоумышленниках.

33. Индуктивные датчики

Индуктивный датчик — это устройство, которое измеряет или обнаруживает объекты, используя принцип электромагнитной индукции. Этот тип датчика находит широкое применение в промышленности, авиакосмической промышленности, робототехнике и в военной сфере.

34. Датчики камеры

Датчики камеры обнаруживают и передают информацию для создания изображений.Проще говоря, сенсор камеры определяет качество ее внешнего вида. Сколько света использует камера для создания изображения, зависит от размера сенсора цифровой камеры. Примером датчика камеры является резервная камера с датчиками.

35. Датчики окружающей среды

Экологические датчики — это экологически чистые устройства, которые предоставляют различную полезную информацию для мониторинга почвы, воздуха, воды, отходов, биоразнообразия и многих других.

36. Химические датчики

Это устройства для преобразования физических или химических свойств аналита в измеряемый сигнал. Эти датчики используются в медицине, нанотехнологиях и автомобилестроении.

37. Датчики вибрации / датчики виброметра

Это гибкие устройства для измерения различных процессов. Датчик вибрации использует пьезоэлектрический эффект для измерения изменений температуры, давления, ускорения и других свойств.Его применение распространяется в таких отраслях, как горнодобывающая промышленность, ветроэнергетика, газ и нефть, металлообработка, а также продукты питания и напитки.

38. Лидарные датчики

Лидарный датчик — это устройство, которое излучает световые волны в окружающую среду и измеряет расстояния, используя отражение света, отражающегося от окружающих объектов.

39. Барометрические датчики

Барометрический датчик — это устройство, определяющее атмосферное давление.Его основное применение — прогнозирование краткосрочных изменений погоды.

40. Датчики угла

Датчики угла — это устройства, которые измеряют взаимосвязь между положениями объектов. Эти датчики полезны в механических и промышленных приложениях.

41. Датчики каталитического нейтрализатора

Датчики с каталитическим нейтрализатором — это устройства контроля выбросов для снижения вредных загрязняющих веществ в выхлопных газах, образующихся во время сгорания.

42. Емкостные датчики

Емкостные датчики обнаруживают и измеряют все, что обладает проводящими свойствами или имеет диэлектрик, отличный от воздуха. Обычно используется для измерения деформации тормозного диска.

43. Датчики пользовательского контроля

К ним относятся устройства, которые измеряют температуру, давление и реле расхода жидкости для обеспечения надежности и точности механических измерений.

44. Датчики детонации

.

Датчик детонации — это устройство, которое контролирует процесс сгорания двигателя и улавливает необычные пульсации. Его повседневное использование находится в автомобильной промышленности.

45. Оптические датчики / Волоконно-оптические датчики

Это электронные детекторы, преобразующие световые лучи в электронные сигналы. Оптические датчики используются в широком спектре приложений, включая биомедицинские приложения, датчики внешней освещенности в мобильных телефонах и детекторы движения.

46. Датчики положения

Датчик положения — это устройство, которое измеряет абсолютное или относительное положение объекта. В большинстве приложений, требующих измерения движения, используется один из видов датчика положения.

47. Электронные датчики

Электронный датчик — это устройство, которое может обнаруживать все, что находится в окружающей среде, от расстояния до ускорения до света.Электронные датчики широко используются практически во всех отраслях промышленности.

С другой стороны, электрохимические датчики обнаруживают изменение содержания кислорода в воздухе и присутствие токсичных газов, таких как SO2 и h3S.

48. Прецизионные датчики

Датчики этого типа представляют собой устройства для измерения выхлопных газов, распределения газа, реле температуры и реле потока. Эти датчики ежедневно используются в аэрокосмической промышленности.

49. Датчики двигателя

Датчик двигателя — это электромагнитное устройство, которое контролирует различные параметры двигателя. Эти датчики являются стандартными в автомобильной промышленности.

50. Датчики педали акселератора / Датчики акселератора

Датчик педали акселератора — это устройство, которое передает информацию о положении педали автомобиля в блок управления двигателем.Эти датчики поставляются с современными автомобилями как часть системы управления дроссельной заслонкой.

51. Датчики веса

Датчик веса (также известный как датчик нагрузки) — это датчик силы, который преобразует давление, растяжение, сжатие, крутящий момент и другие силы в измеряемые электрические сигналы. Этот тип датчика ежедневно используется в весах.

52. Магнитные датчики

Магнитный датчик — это устройство, которое определяет геомагнетизм и величину магнетизма тока или магнита.Обертывание проволоки вокруг постоянного магнита создает простой магнитный датчик. Когда железный предмет приближается к датчику, магнитный поток в проводе или катушке изменяется и создает напряжение.

53. Беспроводные датчики

Беспроводные датчики обнаруживают изменения в окружающей среде и собирают сенсорную информацию для дальнейшей обработки и передачи.

54. Датчики наблюдения за пожилыми людьми

Это устройства для обнаружения и мониторинга поведения пожилых людей.Они распространены в домах, где живут пожилые люди, и в носимых устройствах медицинского назначения.

55. Лазерные датчики

Это датчики для определения точного положения или присутствия по интенсивности света. Они отлично подходят для мониторинга процессов и контроля качества в машиностроении.

56. Термодатчики / Датчики дистанционного термостата

Это тип кондуктометрических датчиков, которые обнаруживают изменения физических параметров.Типичное использование тепловых извещателей — создание пожарной одежды для раннего предупреждения о критических температурах, которые могут вызвать ожоги и тепловой стресс.

57. Датчики заднего хода

Датчики заднего хода — это электронные системы наведения, которые помогают водителям правильно задним ходом или парковать автомобили. Резервный датчик рассчитывает расстояние от объекта до автомобиля, испуская звуковые импульсы, которые отражаются от близлежащих объектов.

58.Датчики расстояния

Датчик расстояния — это устройство, которое определяет близость тела без физического контакта. Он делает это, испуская электромагнитное поле и ощущая изменения в этой области.

59. Датчики скорости ветра

Датчик скорости ветра — это устройство, отслеживающее направление и скорость ветра. Этот тип датчика полезен в метеорологии, судоходстве, авиации и многих других областях.

60. Датчики качества воздуха

Датчики качества воздуха контролируют слабость или уменьшение инфракрасного излучения в воздухе и показывают уровень чистоты или загрязнения воздуха.

61. Фотоэлектрические датчики

Фотоэлектрический датчик — это устройство, которое определяет присутствие, отсутствие или расстояние до объекта, испуская световые лучи. Это обычное дело в промышленном производстве.

62. Датчики тела

Это биомедицинские устройства, которые идентифицируют и количественно определяют внешние и внутренние стимулы тела, такие как тепло, вибрация, текстура, давление и деформации сжатия. Они распространены при удаленном мониторинге работоспособности.

63. Лучший список датчиков — Датчики уровня жидкости

Это инструменты, которые измеряют уровни жидкости и преобразуют переменные в электрические сигналы для дальнейшей обработки.

64. Датчики наводнения

Это небольшие водонепроницаемые устройства, которые контролируют уровень влажности и воды, чтобы предотвратить затопление в домах.

65. Ультразвуковые датчики приближения

Это бесконтактные датчики приближения, которые обнаруживают наличие или отсутствие материала или объекта. Они универсальны и надежны, что позволяет использовать их в широком спектре приложений.

66. Датчики сонара

Гидролокатор измеряет расстояние до объекта с помощью акустических импульсов и эхо-сигналов. Это популярно в робототехнике.

67. Лучший список датчиков — датчики тока

Это устройства, которые обнаруживают ток в проводах и выдают сигналы, пропорциональные ветру.

68. Датчики тепла

Тепловой датчик — это устройство, обнаруживающее тепло вокруг себя.Датчик часто используется в персональных компьютерах, электрических котлах, духовках и промышленных машинах для предотвращения перегрева.

69. Дистанционные датчики

Дистанционные датчики собирают данные об объекте, обнаруживая энергию вокруг него без физического контакта. Они популярны в спутниках, которые выполняют дистанционное зондирование Земли.

70. Лучший список датчиков — радарные датчики

Радарный датчик — это устройство, которое обеспечивает точные измерения объектов на большом расстоянии даже в экстремальных условиях.Они распространены в автомобилях и системах безопасности.

71. Сенсоры для дрона

Это датчики давления воздуха, которые стабилизируют высоту и позволяют дрону зависать для фотографирования и видеосъемки.

72. Лучший список датчиков — RV Tank Sensors

Это датчики на накопительном баке, замыкающие цепь в электрической системе низкого напряжения.Они помогают правильно разгрузить или опорожнить цистерну для автофургона.

Компании-производители датчиков

Сенсорная технология охватывает широкий спектр отраслей, при этом несколько производственных компаний постоянно производят передовые инновации. На рынке датчиков есть несколько крупных конкурирующих имен, таких как:

• Датчики Simplisafe,
• Датчики Gems,
• Датчики болезни,
• Кабели и датчики,
• Ecobee Sensors (производители датчиков Ecobee3 Lite и комнатных датчиков Ecobee),
• Датчики HTM,
• Датчики Adafruit,

Bebop Sensors, Daytona Sensors и Hunter Industries (производители беспроводных датчиков дождя Hunter).

Другие ведущие производители включают датчики Milo, датчики MTS, кольцевые датчики, датчики Oculus, датчики Франклина, датчики Keyence, датчики Swift, датчики баннеров, датчики валидности, Датчики Telemecanique, датчики Freestyle Libre и датчики Amphenol Advanced.

Заключение

Практически каждый аспект современной жизни имеет тот или иной тип датчика. В домах, в офисах и даже в самолетах датчики делают нашу жизнь намного проще.Преобразуя физические параметры в электрически измеряемые сигналы, эти устройства или модули могут создавать полезные выходные сигналы в нескольких формах. Эти выходные сигналы помогают нам быстро обнаруживать дым, управлять телевизором с помощью пульта дистанционного управления, следить за погодой, включать свет и даже открывать двери автомобилей.

Доступны различные типы датчиков. Понимание их функций — первый шаг к успешной разработке приложения, использующего эти крошечные устройства.

.
