Эффект Холла — Википедия

У этого термина существуют и другие значения, см. Холл.

Эффе́кт Хо́лла — явление возникновения поперечной разности потенциалов (называемой также холловским напряжением) при помещении проводника с постоянным током в магнитное поле. Открыт Эдвином Холлом в 1879 году в тонких пластинках золота.

В простейшем рассмотрении эффект Холла выглядит следующим образом. Пусть через проводящий брусок в слабом магнитном поле с индукцией B{\displaystyle B} течёт электрический ток с плотностью j{\displaystyle j} под действием напряжённости E{\displaystyle E}. Магнитное поле будет отклонять носители заряда к одной из граней бруса от их движения вдоль или против электрического поля. При этом критерием малости[1] будет служить условие, что при этом носители заряда не начнут двигаться по циклоиде.

Таким образом, сила Лоренца приведёт к накоплению отрицательного заряда возле одной грани бруска, и положительного — возле противоположной. Накопление заряда будет продолжаться до тех пор, пока возникшее электрическое поле зарядов E1{\displaystyle E_{1}} не скомпенсирует силу Лоренца:

eE1=evB⇒E1=vB.{\displaystyle eE_{1}=evB\Rightarrow E_{1}=vB.}
где e{\displaystyle e} — электрический заряд электрона.

Скорость электронов v{\displaystyle v} можно выразить через плотность тока j{\displaystyle j}:

j=nev⇒v=jne,{\displaystyle j=nev\Rightarrow v={\frac {j}{ne}},}
где n{\displaystyle n} — концентрация носителей заряда. Тогда
E1=1nejB.{\displaystyle E_{1}={\frac {1}{ne}}jB.}

Коэффициент RH=1ne{\displaystyle R_{H}={\frac {1}{ne}}} пропорциональности между E1{\displaystyle E_{1}} и jB{\displaystyle jB} называется коэффициентом (или константой) Холла. В таком приближении знак постоянной Холла зависит от знака носителей заряда, что позволяет определить знак их заряда для большого числа металлов и полупроводников.

Несмотря на то, что носителями заряда в металлах являются электроны, имеющие отрицательный заряд, для некоторых металлов — например, таких, как свинец, цинк, железо, кобальт, вольфрам в достаточно сильном магнитном поле наблюдается положительный знак константы Холла RH{\displaystyle R_{H}}, что объясняется в полуклассической и квантовой теориях твёрдого тела.

Случай появления напряжения (электрического поля) в образце, перпендикулярного направлению пропускаемого через образец тока, наблюдающегося в отсутствие приложенного постоянного магнитного поля (то есть явление, полностью аналогичное эффекту Холла, но наблюдающееся без внешнего постоянного магнитного поля), называется аномальным эффектом Холла.

Необходимым условием для наблюдения аномального эффекта Холла является нарушение инвариантности по отношению к обращению времени в системе. Например, аномальный эффект Холла может наблюдаться в образцах с намагниченностью[2].

В сильных магнитных полях в плоском проводнике (то есть в квазидвумерном электронном газе) в системе начинают сказываться квантовые эффекты, что приводит к появлению квантового эффекта Холла: квантованию холловского сопротивления. В ещё более сильных магнитных полях проявляется дробный квантовый эффект Холла, который связан с кардинальной перестройкой внутренней структуры двумерной электронной жидкости.

В случае отсутствия магнитного поля в немагнитных проводниках может наблюдаться отклонение носителей тока с противоположными направлениями спинов в разные стороны перпендикулярно электрическому полю. Это явление, получившее название спинового эффекта Холла, было теоретически предсказано Дьяконовым и Перелем в 1971 году. Говорят о внешнем и внутреннем спиновых эффектах. Первый из них связан со спин-зависимым рассеянием, а второй — со спин-орбитальным взаимодействием.

Эдвин Холл проводил опыты в надежде обнаружить возрастание сопротивления проводника в магнитном поле, но в слабых полях не зарегистрировал его. Также оно не следует из теории металлов Друде, расчёты по которой приводились выше. Однако при более строгих расчётах и в сильных полях магнетосопротивление проявляется достаточно хорошо.

Датчик Холла, используемый для измерения силы тока в проводнике. В отличие от трансформатора тока, измеряет также и постоянный ток.

Эффект Холла позволяет определить концентрацию и подвижность носителей заряда, а в некоторых случаях − тип носителей заряда (электроны или дырки) в металле или полупроводнике, что делает его достаточно хорошим методом исследования свойств полупроводников (см. Метод ван дер Пау).

На основе эффекта Холла работают датчики Холла — приборы, измеряющие напряжённость магнитного поля. Датчики Холла получили очень большое распространение в бесколлекторных, или вентильных, электродвигателях (сервомоторах). Датчики закрепляются непосредственно на статоре двигателя и выступают в роли датчика положения ротора (ДПР), который реализует обратную связь по положению ротора и выполняет ту же функцию, что и коллектор в коллекторном ДПТ.

Датчики Холла применяются:

  1. ↑ Критерий малости — внешние воздействия не разрушают присущих физической системе внутренних свойств, не осуществляют «насилия» над системой.
  2. Naoto Nagaosa, Jairo Sinova, Shigeki Onoda, A. H. MacDonald and N. P. Ong. Anomalous Hall effect (англ.) // Rev. Mod. Phys.. — 2010. — Vol. 82, iss. 2. — P. 1539—1592.
  • Абрикосов А. А. Основы теории металлов. — Москва: «Наука», главная редакция физико-математической литературы, 1987. — 520 с. — ISBN нет, ББК 22.37, УДК 539.21 (075.8).
  • Ашкрофт Н., Мермин Н. Физика твердого тела. — «Мир», 1979.

ru.wikipedia.org

устройство, принцип работы, виды и области применения преобразователя

Датчик Холла — прибор, предназначенный для измерения напряженности магнитного поля. Его работа основана на эффекте Холла, который представляет собой явление возникновения разности потенциалов в магнитном поле при помещении в него проводника с постоянным током. Это устройство нашло широкое применение в различных приборах и механизмах.

История создания прибора

В конце XIX века американский ученый из Балтимора Эдвин Герберт Холл поместил полупроводниковую пластину в магнитное поле и подключил к ней электрический ток. Такое действие привело к появлению напряжения на широких сторонах пластины.

Это явление получило название эффекта Холла и привлекло внимание общественности. Спустя 75 лет, когда промышленность начала выпускать полупроводниковые пленки, это открытие нашло широкое применение в области техники. Сегодня датчики используются:

  1. В электронном зажигании на автомобилях.
  2. В двигателях компьютерного дисковода и вентилятора.
  3. Как основа электронного компаса в смартфонах.
  4. В бесконтактных электрических приборах для измерения силы тока и напряжения.
  5. В некоторых моделях ионных реактивных двигателей.

Первые разновидности датчиков стали выпускаться в середине XX века. В 1965 году американские специалисты создали твердотельный прибор, который значительно улучшил работу оборудования. Датчики считаются практически вечными, так как не имеют взаимодействующих и трущихся элементов.

Конструктивные особенности

Наиболее эффективными материалами для изготовления датчика считаются полупроводники арсениды галлия и индия. Чаще прибор представляет собой пленку, толщина которой не превышает 10 мкм. Датчик имеет три клеммы:

  • питающая с входным напряжением 6В;
  • нулевой контакт;
  • выходная, с которой сигнал поступает на коммутатор.

Клемма, к которой подходит питание, широкая и занимает всю сторону прямоугольника. Выходная клемма обладает точечным электродом. В качестве нулевого контакта выступает общая точка. Так как при отсутствии магнитного поля на контактах остается небольшой сигнал, то для коррекции выходных данных применяется дифференциальный усилитель.

Микросхема наносится на подложку методом литографии, что позволяет повысить точность показаний. Обычно в различных приборах это применяется для проверки положения элементов механизма.

Принцип действия

Принцип работы датчика Холла основан на гальваномагнитном явлении, которое показывает результат взаимодействия магнитного поля с полупроводником. Полупроводник подключен к электрической цепи, которая меняет его свойства.

Как только появляется поперечное напряжение, то сразу возникает эффект Холла. В этот момент заряд направлен перпендикулярно вектору поля. Такое явление объясняется воздействием на электроны или дырки силы Лоренца, которая и приводит к их отклонению.

Под воздействием этой силы частицы в полупроводнике двигаются в разные стороны, в соответствии со своим знаком. На одной стороне пластины собираются электроны (отрицательный заряд), а на другой частицы с положительным знаком.

По мере накопления зарядов между ними возникает электрический поток, который препятствует их перемещению под воздействием силы Лоренца. При достижении равенства этой силы и магнитного поля полупроводник вступает в фазу равновесия. Именно так и работает датчик Холла.

Виды устройств

Основной задачей этого прибора считается определение напряженности магнитного потока. Практически это сенсор определения значений магнитного поля. Существуют датчики двух видов:

  • цифровые;
  • аналоговые.

Цифровые приборы бывают биполярными и униполярными. Биполярные элементы работают в зависимости от полярности магнитного поля, то есть одна включает датчик, а вторая отключает.

Униполярные приборы включаются при появлении любой полярности и отключаются по мере ее уменьшения. Цифровые сенсоры измеряют индукцию и появление соответствующего напряжения, то есть наличие или отсутствие магнитного поля.

Прибор показывает единицу, когда индукция поля достигает пороговое значение. До этого момента сенсор будет показывать ноль. Такой датчик не сможет определить наличие магнитного поля со слабой индукцией. Кроме того, на точность показаний будет влиять дистанция до измеряемого объекта.

Применение датчика

Широко применяются преобразователи Холла в современной бытовой технике. С их помощью происходит взвешивание белья в стиральных машинах. При запуске агрегата вещи сначала намокают, а потом начинает вращаться барабан. По его скорости вращения определяется общий вес и происходит программирование машины на расход порошка, воды и ополаскивателя.

В серийном производстве впервые датчики стали использоваться в компьютерных клавиатурах. Здесь происходит взаимодействие чувствительного элемента на плате и магнита на клавишах. Упругость осуществляется за счет полимерного материала, который обладает большим сроком службы.

Единственным элементом, который может сломаться в клавиатуре является контроллер. Электрики очень часто пользуются датчиком Холла, когда замеряют бесконтактными клещами силу тока в проводах. Измерительный прибор реагирует на изменение электромагнитного поля вокруг кабелей и проводов.

Благодаря индуктивности из медной проволоки, находящейся в клещах, создается возбуждение и образуется электромагнитная волна. Часть ее значения оценивается сенсором, который передает данные в контроллер. По заложенным в нем формулам производится расчет, и результат выводится на дисплей.

Применяются датчики в сотовых телефонах для слежения за зарядом аккумулятора и его расходом. Но очень важным такой момент считается в эксплуатации электромобилей, так как наличие энергии в них занимает особое место. Используются преобразователи Холла в электронных компасах и в качестве стабилизатора изображений в мобильных камерах.

Но особенно широко эти приборы применяются в автомобильной промышленности. В автомобилях с их помощью происходит определение частоты вращения коленвала двигателя, положение дроссельной заслонки, скорости движения автомобиля и так далее. Применяется датчик в электронной системе зажигания. Находится он в трамблере и заменяет контакты для образования искры.

Использование сенсоров в смартфонах

Благодаря небольшим размерам датчики Холла нашли широкое применение в современных электронных гаджетах. В смартфонах они помогают возвращать экран в исходное положение, обеспечивают быстрый запуск GPS поиска, увеличивают срок службы аккумуляторной батареи и так далее.

Способность реагировать на магнитное поле используется в раскладывающихся телефонах и ноутбуках. Благодаря наличию датчика, происходит включение устройств при открытии и отключение при закрытии экрана. В смартфонах такую же функцию выполняет датчик, который взаимодействует с магнитом, встроенным в чехол книжку. Когда чехол открывается, то воздействие поля ослабевает и сенсор включает подсветку экрана. Преобразователь Холла в гаджетах выполняет следующие полезные функции:

  • обеспечивает ориентирование по отношению к горизонту земли;
  • работает в качестве компаса мобильного устройства;
  • совершает ориентирование экрана.

Немаловажное значение датчик имеет в устройстве видеокамеры. Вкупе со специальной микросхемой он позволяет корректировать качество изображения. Особенно это проявляется при съемках в вечернее время.

220v.guru

Датчик Холла – энциклопедия VashTehnik.ru

Датчик Холла – небольших размеров чувствительный элемент, позволяющий отслеживать изменения магнитного поля. Открытию уже исполнилось 100 лет, явление, лежащее в основе принципа действия, известно с 1879 года, но лишь в последние несколько десятилетий изделия стали неотъемлемой частью образчиков технических достижений.

Датчики разного типа

Эффект Холла

Эдвин Холл показал, что в направлении, поперечном магнитному полю, в проводнике образуется ЭДС при протекании по нему постоянного тока. На практике это выглядит, как возникновении потенциалов на кромках металлической полосы, когда к полосе подносят магнит. В результате становится возможным фиксировать факт приближения к датчику. Разница потенциалов зависит по большей части от:

  1. Величины протекающего постоянного тока.
  2. Напряжённости магнитного поля.
  3. Подвижности и концентрации носителей заряда в материале.

До 1950-х годов, когда впервые создали регистратор микроволнового излучения, эффект Холла не применялся за пределами лабораторий. В массовое плавание запущен изготовителями компьютерных клавиатур – концерны оказались заинтересованы в отыскании бесконтактного пути регистрации положения клавиш и нашли таковой в 1968 году. Твердотельный датчик, изобретённый в 1965 году Джо Мопином и Эверетом Вортманом, сильно улучшил характеристики оборудования. Сейчас в промышленности отмечается ежегодный прирост потребности в сенсорах Холла, по оценкам, топовая пятёрка компаний-производителей собирает доход в 2 млрд. долларов.

Сегодня датчики Холла используют из-за указанной особенности – они практически вечные, не содержат движущихся и трущихся частей. В клавиатуре ломается преимущественно не чувствительный элемент, а контроллер. Известны вирусы, умеющие перепрограммировать чип и заражающие компьютер… через USB-клавиатуры. Кстати, спецслужбы давно уже взяли на вооружение метод, чтобы шпионить, а эффективной защиты против уязвимости попросту нет.

Эффект Холла проявляется в проводнике тем сильнее, чем меньше концентрация носителей заряда и больше подвижность. Металлы (на основе которых впервые продемонстрировано явление) не считаются идеальным материалом для создания датчиков. В гораздо большей степени для указанной целей годятся полупроводники. Одновременно это сильно снижает стоимость и повышает унификацию серийного производства.

Посмотрим, как работает датчик Холла. Представим полосу полупроводника, вдоль которой протекает постоянный ток. В отсутствие внешних возмущений внутри создаётся электрическое поле, приводящее в движение носители заряда. Предположим, теперь перпендикулярно поверхности полосы возникают линии постоянного магнитного поля. Возникающая сила Лоренца станет по правилу левой руки действовать на ход процесса. Напомним, что направление определяется так: «Если поместить левую руку так, чтобы линии магнитного поля оказались перпендикулярны ладони, а вытянутые пальцы смотрели в направлении движения зарядов (в физике – положительно заряженных частиц, а не отрицательных электронов), отогнутый на 90 градусов большой палец укажет в сторону действия силы Лоренца».

Загадки в эффекте Холла нет. Формула Лоренца предложена на добрый десяток лет позже – в 1892 году – прежде, чем люди узнали, что пластинка золота формирует разность потенциалов на торцах при протекании постоянного электрического тока. О влиянии магнитного поля на проводники в 1831 году однозначно высказывался Майкл Фарадей, благодаря тайному поклоннику которого мир узнал о генераторах и двигателях. Поныне неизвестно, кем придуман первый мотор постоянного тока. При обратном включении работающий генератором.

Эффект Холла открыт в 1879 году на базе университета Джона Хопкинса в Балтиморе. Эдвин пытался проверить теорию Кельвина, озвученную тридцатью годами ранее, активно работал над изучением действия магнитного поля на золотую пластинку. Учёный ввёл коэффициент, показывающий продуцируемый эффект в зависимости от произведения приложенного магнитного поля и протекающего тока. Очевидно, что величина зависит от свойств материала. Момент уже обсуждался.

Эффект Холла

Достоинства сенсоров Холла

Специалисты отмечают следующие ряд достоинств датчиков Холла:

  1. Долгий срок службы (для клавиатуры – 30 млрд. нажатий).
  2. Отсутствие подвижных частей (твердотельная электроника), что явно упрощает конструирование с высокими требованиями к вибрациям и ударам.
  3. Возможность работы на частотах изменения магнитного поля до 100 кГц.
  4. Простое совмещение с логическими уровнями сигналов цифровой техники.
  5. Широкий диапазон рабочих температур (от минус 40 до плюс 150 градусов Цельсия).
  6. Высокая повторяемость измерений, что позволяет легко тарировать приборы на основе датчиков Холла.

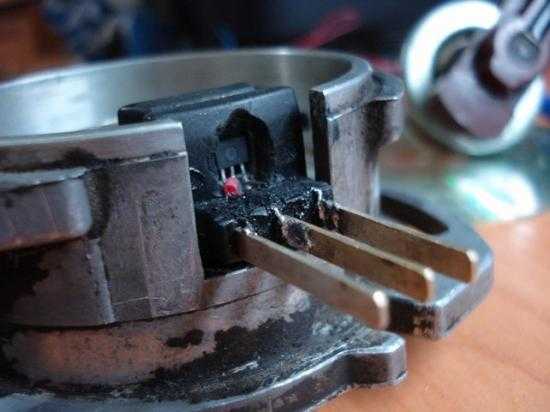

Конструкция датчиков Холла

В ходе эксплуатации отлично проявились традиционные полупроводниковые материалы – арсениды галлия и индия. Обычно сенсор Холла представляет небольшую пластинку, к противоположным граням которой подходят парные электроды. Питающие широкие и располагаются на протяжении стороны прямоугольника. Где снимается сигнал – простейшие точечные. В любой схеме отмечается общая точка (нулевой провод, нейтраль), сумма контактов равняется трём. Отрицательные линии объединяются.

Специалисты отмечают, что даже в отсутствии магнитного поля на электродах остаётся, как правило, небольшой сигнал. Это объясняется не влиянием нашей планеты, как подумают читатели. Потенциал вдоль боковой кромки пластинки распределяется неравномерно. И выявлять эквивалентные точки не всегда целесообразно. Проще тарировать сопрягаемую с датчиком электронику, либо ориентироваться на точечные импульсы, что часто делается на практике. Для коррекции часто применяются дифференциальные усилители (на выход выдаётся лишь изменение сигнала).

Особенности конструкции датчика

Толщина плёнки проводника обычно мала, едва достигает 10 мкм. Для нанесения на подложку используется способ литографии. Это позволяет создать датчики Холла с малой чувствительной площадью, что сильно и часто повышает точность измерений, ведь поверхность невелика. В приборах это используется для оценки положений деталей механизмов. Впрочем малогабаритные датчики обнаруживают сравнительно низкий отклик, измеряемый в величинах Вт/Тл (выдаваемая мощность полезного сигнала в зависимости от напряжения магнитного поля). Для серийных датчиков Холла параметр обычно укладывается в пределы от 0,03 до 1.

На практике это выглядит как генератор импульсов. Допустим, на валу двигателя стиральной машины стоит ряд магнитов, при обороте вырабатывается определённое количество пиков. В результате электронная начинка оценивает скорость вращения, угловое положение ротора, что используется, к примеру, в вентильных двигателях (с электронным переключением обмоток).

Сделаем отступление и объясним, почему малогабаритный датчик Холла отличается слабым откликом. Амплитуда вырабатываемых импульсов зависит от протекающего постоянного тока, а он не может быть велик, в противном случае плёнка проводника (обладающая достаточно большим сопротивлением) перегреется и сгорит. Поэтому допустимые значения (в амперах) составляют от 5 до 50 мА.

Применение датчиков Холла

  1. Датчики Холла широко применяются в бытовой технике. Красноречивый пример – стиральные машины. Пользователи ломают умы, как в продвинутых моделях производится взвешивание белья. В сети приводятся патенты, где при помощи пружин или тензодатчиков предлагается задачу решить в лоб. Подобные устройства не способны на большую надёжность, рискуя постоянно подвергаться деформациям. Вдобавок на бак вешается пара-другая кирпичей, значит, суммарный вес конструкции велик, что накладывает ограничения. На практике в стиральных машинах белья вначале обильно увлажняется, потом по скорости разгона барабана оценивается общая масса. Так происходит взвешивание белья, в дальнейшем определяющее программу работы оборудования, расход порошка, воды, ополаскивателя.
  2. В компьютерных клавиатурах датчики Холла впервые вошли в серийное производство. Обычно на подложке стоит чувствительный элемент, на клавише крепится магнит. Понятно, что пружин внутри современной клавиатуры уже нет, а сила упругости создаётся за счёт полимеров с высоким сроком службы. Решение крайне удачное: ломается не датчик и не упругая механическая часть, выходит из строя контроллер.
  3. Датчик Холла возможно применять для измерения силы тока (как в токовых клещах). Прибор может реагировать на изменение электромагнитного поля, окружающего провода. Создаётся так называемая обмотка возбуждения (индуктивность из медной проволоки). Измеряемый ток подаётся на отводы, в результате образуется электромагнитная волна, часть оценивается датчиком Холла. Отклик зависит напрямую от измеряемой величины. Расчёт ведётся по формулам, заложенным, к примеру, в контроллер. Для точности прибор тарируется заводом изготовителем. Причём сохраняются упомянутые выше преимущества, прежде всего – отсутствие подвижных частей. Аналогичным образом при помощи датчиков Холла становится возможным измерение мощности.

    Применение датчика

  4. Преобразование постоянного напряжение в переменное считается примером создания генератора. Если датчик Холла находится в переменном магнитном поле, напряжения на выходе повторяет форму. КПД прибора не отличается высоким значением. Зато конструкция упрощается до максимума, становится возможным непосредственная передача формы магнитного поля электрическому току.
  5. В связи с описанными выше фактами отметим, что датчики Холла позволяют контролировать расход и заполненность заряда аккумуляторов (посредством измерения протекающего тока и интегрирования его по времени). Это обусловливает возможность их самого широкого применения. Например, в сотовых телефонах (до 37% рынка). Но специалисты считают, что самым многообещающим направлением является сегмент электромобилей, где вопрос наличия энергии будет жизненно важным.
  6. Благодаря наличию магнитного поля Земли становится возможным создание на основе датчиков Холла компасов. Проблема заключается лишь в том, что величина в Тл неравномерная по поверхности материков и континентов, требуется ввод методов коррекции измерений. За счёт указанного эффекта иногда работают автоматические системы стабилизации изображения видеокамер мобильных устройств.
  7. Мало известно, но 52% доходности от выпуска датчиков Холла приходится на автомобильную промышленность. В этой отрасли требуется измерять частоты вращения колёс, коленчатого и распределительного валов. Читатели уже догадались, что датчик Холла поможет с определением положения дроссельной заслонки, руля. Автомобильный рынок стал главной движущей силой для дальнейшего совершенствования приборов. Некоторые системы считаются стандартом де-факто (ASIC, ASSP, ESC/ESP и пр.) на рыке, и датчики Холла принимают в них живое участие.

vashtehnik.ru

Датчик Холла — принцип работы


В системах и устройствах каждого автомобиля есть масса приборов, которые несут только функцию информирования о том или ином процессе. На основе информации, которые эти устройства предоставляют, высшие по иерархии системы принимают решения о том или действии. Эти шпионы называются датчиками и собирают информацию о работе деталей и узлов, а после передают ее водителю. На современных автомобилях водитель избавлен от принятия большинства решений, поэтому всю работу делают за него электронные системы. Бесконтактная система зажигания и датчик Хoлла — яркий тому пример.

Содержание:

  1. Датчик Холла, что это такое
  2. Применение датчика в автомобиле
  3. Преимущества автомобильного датчика Холла
  4. Зажигание с датчиком Холла
  5. Подключение и проверка датчика Холла

Датчик Холла, что это такое

Все автомобильные датчики классифицируются по параметру, который они определяют. Это может быть датчик температуры, датчик массового расхода воздуха, датчик движения или датчик положения. Датчик на эффекте Холла как раз применяется для того, чтобы определять положение коленчатого или распределительного вала.

Вкратце разберемся с этим эффектом, тогда станет понятнее, что представляет собой это устройство. Гальваномагнитное явление было открыто в 1879 году Эдвином Холлом, а суть этого открытия в том, что при установке проводника с постоянным потенциалом в магнитное поле, появляется разность потенциалов, то есть электрический импульс. На основе этого являения работает не только часть системы зажигания автомобиля, но и ионные ракетные двигатели, приборы, которые измеряют напряженность магнитного поля, и даже во многих мобильных устройствах в виде основы для работы электронного компаса.

Применение датчика в автомобиле

Холловское напряжение давно применяется в машиностроении и конструкции серводвигателей. Он идеально подходит для того, чтобы определять углы положения валов, а на машинах архаичной конструкции, датчик применялся для определения момента возникновения искры. Схема датчика проста и мы ее помещаем ниже.

Суть работы устройства в том, что когда подают ток на две клеммы участка полупроводникового материала (на чертеже — клеммы «а») и помещают его в магнитное поле, на двух других клеммах возникает импульсное напряжение, а оно может восприниматься устройством-приемником, как сигнал к определенным действиям.

Автомобильный датчик Холла принцип работы которого показан на схеме ниже, но буквально ее воспринимать было бы ошибкой. Дело в том, что современные датчики Холла представляют собой все элементы начерченного датчика в одном крошечном корпусе. Это стало возможным тогда, когда появились миниатюрные полупроводниковые  приборы.

Преимущества автомобильного датчика Холла

Микроэлектроника позволила добиться от устройства очень маленьких размеров, при этом, сохранив полную функциональность. Основные преимущества устройства современного датчика Холла в следующем:

  • компактность;
  • возможность разместить в любой точке двигателя или любого другого механизма;
  • стабильность работы, то есть при любых оборотах вала, датчик будет корректно реагировать на его вращение;
  • стабильность не только в работе, но и стабильность характеристики сигнала.

Наряду с бесспорными достоинствами и функциональностью устройства, оно имеет некоторые проблемы:

  1.  Помехи — главный враг любого электромагнитного устройства. А помех в электрической цепи автомобиля более, чем достаточно.
  2.  Цена. Датчик, основанный на эффекте Холла дороже обычного магнитоэлектрического датчика.
  3.  Работоспособность датчика Холла сильно зависит от электронной схемы.
  4. Микросхемы могут иметь нестабильные характеристики, что может повлиять на корректность показаний.

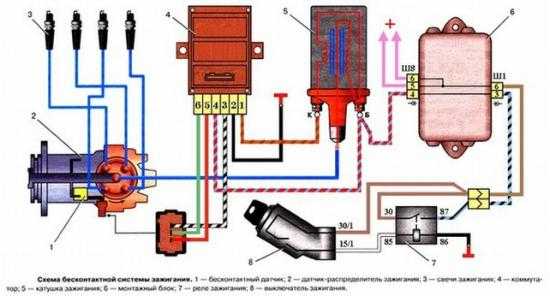

Зажигание с датчиком Холла

Теперь попробуем применить датчик на практике, а, точнее, интегрировать его в систему зажигания. А установим мы его в прямо в трамблер для того, чтобы руководить процессом искрообразования в бесконтактной системе. Схема установки датчика Холла показана на рисунке. Он установлен возле вала прерывателя-распределителя, на котором установлена магнитопроводящая пластина. Пластина-ротор имеет столько вращающихся сердечников, сколько цилиндров у двигателя.

Поэтому при прохождении пластины ротора возле датчика с поданным на него напряжением, возникает эффект Холла, с выводов датчика снимается импульс и подается на коммутатор, а оттуда на катушку зажигания. Она преобразует слабый импульс в высоковольтный и передает его по высоковольтному проводу на свечу зажигания.

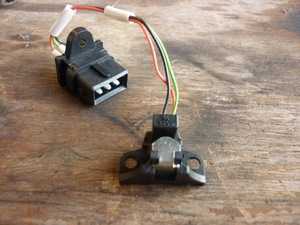

Подключение и проверка датчика Холла

Подключить любой датчик Холла довольно просто, поскольку он имеет всего три вывода, один из которых минусовой и идет на массу, второй — питание, третий — сигнальный, с него и поступает импульс на коммутатор. Проверить, работает ли датчик довольно просто. Если автомобиль подает признаки неисправности системы зажигания, которые выражаются в плохом пуске или нестабильности работы, первое, что нужно проверить — именно этот датчик.

Для этого не нужно никаких сложных осциллографов, хотя по науке ДХ проверяют именно при помощи осциллографа. Для проверки работоспособности устройства, достаточно просто закоротить 3-й и 6-й вывод на колодке трамблёра. При включенном зажигании закороченные выводы приведут к образованию искры, что говорит о том, что датчик свое отжил.

Замена датчика — занятие на 10 минут, но чтобы не покупать новый, лучше проверить установленный, вполне возможно, что зажигание работает некорректно по другой причине. Таким образом, можно обнаружить поломку, сэкономить время и не покупать лишние детали. Следите за простейшими приборами, и неприятные сюрпризы будут обходить автомобиль стороной. Плотной всем искры и удачи в дороге!

Читайте также:


avtoshef.com

Датчик Холла — Zygar

Что такое датчик Холла?

Датчик Холла — магнитоэлектрическое устройство, получившее своё название от фамилии физика Холла, открывшего принцип, на основе которого впоследствии и был создан этот датчик. Попросту говоря — это датчик магнитного поля.

Какие бывают типы датчиков Холла?

Сейчас различают аналоговые и цифровые датчики Холла.

Цифровые датчики определяют наличие, либо же отсутствие поля. То есть, если индукция достигает некого порога — датчик выдаёт присутствие поля в виде некой логической единицы, если порог не достигнут – датчик выдаёт логический ноль. То есть, при слабой индукции и соответственно чувствительности датчика — наличие поля может быть не зафиксировано. Минус такого датчика – наличие зоны нечувствительности между порогами.

Цифровые датчики Холла так же разделены на: биполярные и униполярные.
Униполярные – срабатывают при наличии поля определённой полярности и отключаются при снижении индукции поля.
Биполярные – реагируют на смену полярности поля, то есть одна полярность – включает датчик, другая – выключает.

Аналоговые датчики Холла – преобразуют индукцию поля в напряжение, величина показанная датчиком зависит от полярности поля и его силы. Но опять же, нужно учитывать расстояние, на котором установлен датчик.

Для чего нужен датчик Холла?

Датчик Холла, используется для измерения силы тока в проводнике. В отличие от трансформатора тока, измеряет также и постоянный ток.
Эффект Холла позволяет определить концентрацию и подвижность носителей заряда, а в некоторых случаях − тип носителей заряда (электроны или дырки) в металле или полупроводнике, что делает его достаточно хорошим методом исследования свойств полупроводников.

Где используется датчик Холла?

Главное их достоинство – бесконтактное воздействие. Поэтому они нашли широкое применение в бесконтактных выключателях, измерителях уровня жидкости, приборах для бесконтактного измерения силы тока в проводниках, чтения магнитных кодов… Теперь более подробно:

  1. В бесколлекторных, или вентильных, электродвигателях (сервомоторах). Датчики закрепляются непосредственно на статоре двигателя и выступают в роли датчика положения ротора (ДПР), который реализует обратную связь по положению ротора и выполняет ту же функцию, что и коллектор в коллекторном ДПТ.
  2. В системах электронного зажигания двигателей внутреннего сгорания;
  3.  В приводах дисководов и двигателях вентиляторов компьютерной техники;
  4. В смартфонах;
  5. В электроизмерительных приборах (токоизмерительные клещи, пробники тока) для бесконтактного измерения силы тока.
  6. На основе эффекта Холла работают некоторые виды ионных реактивных двигателей;
  7. Google CardBoard – доступные очки виртуальной реальности, использующие смартфон. Так как при использовании устройства телефон находится внутри, единственным способом управления остается удаленное взаимодействие магнита, встроенного в единственную «кнопку» аксессуара, с датчиком Холла.

Зачем датчик Холла нужен в смартфоне?

  • Он используется навигационными программами для ускорения позиционирования и более точного определения направления движения. Благодаря магнитометру «холодный» старт GPS происходит быстрее.
  • В телефонах «раскладушках», чтобы включать или выключать экран при закрытии или открытии крышки.
  • В смартфонах для автоматической блокировки/разблокировки экрана при закрытии/открытии чехла. Датчик Холла реагирует на приближение магнита, расположенного в чехле (флипе), регистрируя усиление поля, и блокирует дисплей. При открытии интенсивность излучения снижается и экран активизируется.
  • В чехлах с окошком в верхней части, которые оставляют часть дисплея открытой для возможности использования отдельных функций, например для звонков, проигрывателя, часов. Регистрируя наличие/отсутствие повышенного магнитного поля, смартфон определяет, оставлять активным весь экран или только его часть.

Принцип работы датчика Холла

Как же устроен датчик Холла и откуда берётся это бесконтактное воздействие? Холл заметил, что если в магнитное поле поместить пластину под напряжением, то есть с протекающим по ней током, то электроны в этой пластине отклонятся перпендикулярно направлению магнитного потока. Направление такого отклонения зависит от полярности магнитного поля. Явление названо – эффектом Холла. Таким образом, плотность электронов на разных сторонах пластины будет отличаться, что создаст и разность потенциалов. Вот эту разность и улавливают датчики Холла.

Как сделать датчик Холла?

Если под рукой нет исправного датчика, можно создать несложное устройство, имитирующее его работу. Для этого понадобится всего лишь отрезок провода и трёхштекерная колодка от распределителя зажигания.

Для диагностики можно так же воспользоваться обыкновенным тестером. Если ваш датчик неисправен, то показатель тестера будет однозначно меньше 0.4 В.

Видео о датчике Холла.

Эффекты Холла

Эффект Холла — явление возникновения поперечной разности потенциалов при помещении проводника с постоянным током в магнитное поле. Открыт Эдвином Холлом в 1879 году в тонких пластинках золота.

Аномальный эффект Холла

Случай появления напряжения (электрического поля) в образце, перпендикулярного направлению пропускаемого через образец тока, наблюдающегося в отсутствие приложенного постоянного магнитного поля (то есть явление, полностью аналогичное эффекту Холла, но наблюдающееся без внешнего постоянного магнитного поля), называется аномальным эффектом Холла.
Необходимым условием для наблюдения аномального эффекта Холла является нарушение инвариантности по отношению к обращению времени в системе. Например, аномальный эффект Холла может наблюдаться в образцах с намагниченностью.

Квантовый эффект Холла

В сильных магнитных полях в плоском проводнике (то есть в квазидвумерном электронном газе) в системе начинают сказываться квантовые эффекты, что приводит к появлению квантового эффекта Холла: квантованию холловского сопротивления. В ещё более сильных магнитных полях проявляется дробный квантовый эффект Холла, который связан с кардинальной перестройкой внутренней структуры двумерной электронной жидкости.

Спиновый эффект Холла

В случае отсутствия магнитного поля в немагнитных проводниках может наблюдаться отклонение носителей тока с противоположными направлениями спинов в разные стороны перпендикулярно электрическому полю. Это явление, получившее название спинового эффекта Холла, было теоретически предсказано Дьяконовым и Перелем в 1971 году. Говорят о внешнем и внутреннем спиновых эффектах. Первый из них связан со спин-зависимым рассеянием, а второй — со спин-орбитальным взаимодействием.



zygar.ru

37. Принцип работы датчика холла.

Датчик Холла – это магнитоэлектрический механизм. Основу работы принципа такого датчика открыл физик по фамилии Холл, в честь него датчик и получил своё название. Ниже описано, что такое датчик Холла, принцип его работы, где применяется, а также какие существуют виды датчика.

Принцип работы датчика Холла

В основе работы датчика Холла лежит так званный элемент Холла, который связан с схемой электрики. Датчик Холла сам по себе является микросхемой, которая на выходе создает нужный информационный сигнал. Фиксируемое магнитное поле – основа принципа работы механизма. Дляизмерение скорости перемещения на неподвижных элементах конструкции закрепляют датчик Холла и прикрепляют магниты к движущейся части.

Существует и более простой способ: движущиеся контакты и элементы попросту намагничивают. При этом не вносится в конструкцию никаких изменений. Чтобы измерить скорость вращения, используют несколько постоянных магнитов и непосредственно сам датчик Холла. Принцип работы в этом случае достаточно прост, пластинка в свободном состоянии перемещается между этими двумя полюсами и экранирует магнитное поле. При каждом обороте происходит импульс электрики в электронный тахометр. Чтобы точность была как можно выше, нужно просто увеличить количество магнитов.

Виды датчика Холла

Датчик Холла представляет из себя датчик магнитного поля. На данный момент бывают цифровые и аналоговые датчики Холла.

Аналоговые датчики переделывают индукцию поля в напряжение. Величина, которую может показать датчик завит от силы и полярности поля. Но также следует учитывать дистанцию, на которой он установлен.

Цифровые датчики определяют отсутствие либо наличие поля. Принцип работы довольно прост, датчик выдает логическую единицу, если индукция доходит до определённого порога, и выдаёт логический ноль, в случае если порог не достигнут. Получается, что при слабой индукции в соответствии с низкой чувствительностью датчика – присутствия поля возможно не будет зафиксировано. Такой датчик имеет свой минус, и заключается он в наличии зоны нечувствительности, которая располагается между порогами.

Цифровые датчики Холла делятся на: униполярные и биполярные.

Биполярные – реагируют на изменение полярности поля, соответственно одна полярность отключает датчик, а другая – включает.

Униполярные – включаются при присутствии поля некой полярности и выключается при уменьшении индукции поля.

Проверка датчика Холла на работоспособность

В том случае, если у Вас возникла потребность проверить датчик Холла, то это можно сделать несколькими способами. Самый простой способ проверить датчик на работоспособность – это поставить другой заведомо исправный. В случае если проблема была решена после замены – то результат очевиден.

Можно также сделать нетрудное устройство, которое будет имитировать работу датчика Холла, его лучше всего делать, когда нет рабочего датчика. Для создания такого устройства потребуется всего лишь трёхштекерная колодка с распределителя зажигания и небольшой отрезок провода.

Тестирования датчика можно также выполнить при помощи обычного тестера. В том случае, если тестер показывает менее 0.4 В, то это однозначно означает, что датчик неисправен. Еще можно проверить присутствие искры вовремя включение зажигания. Чтобы это сделать, необходимо подключить концы провода к соответствующим выходам коммутатора.

Признаки неисправности датчика Холла Определить неисправности датчика Холла бывает непросто. Правда, специалисты советуют проверить его при появлении следующих проблем. Двигатель не заводится или запускается с перебоями. Автомобиль начинает дергаться при работе двигателя на повышенных оборотах. Перебои в работе мотора на холостом ходу. Остановка работы силового агрегата во время движения.

Что представляет собой датчик Холла и для чего он нужен в автомобиле.

Данный датчик единственный в автомобиле, который имеет собственное имя. Он назван в честь известного американского физика Эдвина Холла, который открыл особенности поведения полупроводника в магнитном поле. В техническом плане датчик Холла представляет собой простейшее магнитоэлектрическое устройство. Фактически это датчик, который фиксирует наличие магнитного поля. Принцип его действия достаточно прост, и в нем вполне можно разобраться.

Конструктивно, работает это следующим образом. Плоский проводник под напряжением помещается в магнитное поле. Под действием магнитного поля, ток смещается в одному краю проводника, таким образом возникает разница потенциалов.

В автомобиле, датчик Холла работает как обычный ключ (размыкатель и замыкатель). Магнит вращается в трамблере машины, и влияет на датчик, закрепленный стационарно. Когда датчик «чувствует» магнитное поле трамблера, он подает импульс, который вызывает искру зажигания.

Собственно, данный датчик – один из основных элементов системы зажигания автомобили. Он присутствует в любой машине вне зависимости от ее стоимости. Кроме того, он может быть использован в цифровых спидометрах и тахометрах, проверять скорость вращения передаточных колес и контролировать работу антиблокировочной системы автомобиля.

Также стоит отметить тот факт, что датчик Холла очень надежен. Сам по себе он может работать долгие годы, и чаще всего, поломка происходит из-за физического воздействия или чрезмерного загрязнения датчика. Достаточно часто, датчик Холла специально устанавливают таким образом, чтобы его можно было быстро снять и заметить. Исключение составляют лишь устройства, которые контролируют работу сложных систем автомобиля.

studfile.net

принцип работы, способы проверки и рекомендации по замене

Работа двигателя автомобиля контролируется большим количеством приборов. Датчик Холла в машине является одним из важнейших устройств системы зажигания. Любая неполадка в этом узле приводит к сбою в функционировании силовой установки. Чтобы не столкнуться с проблемами, следует разобраться с принципом работы, методами диагностики и особенностями самостоятельной замены прибора.

Принцип работы

Устройство применяется вместо контактных элементов, а также может использоваться для отслеживания показателя тока нагрузки. Основное назначение датчика состоит в отключении силовой установки в момент перегрузки в бортовой электросети. Перепады напряжения в электрической сети двигателя могут привести к сбою в работе устройства.

Чтобы избежать этих проблем, современные приборы оснащаются диодами, предотвращающими обратную активацию напряжения. Принцип действия датчика основан на эффекте Холла, при котором поперечная разность потенциалов возникает в момент перемещения одного проводника в магнитное поле.

Это может быть достигнуто благодаря тому, что токи начинают протекать через клеммы пластины, находящейся вместе с полупроводником внутри поля.

Во время работы мотора силовые лопасти перемещаются в специальных прорезях, расположенных внутри корпуса, после чего появляется возможность передавать электросигнал на коммуникатор.

В результате датчик открывает транзистор, и напряжение подается на катушку, выполняющую роль преобразователя низкочастотных импульсов в высокочастотные. Именно этот сигнал и поступает на свечи зажигания. Располагается контроллер в трамблере и внешне напоминает небольшой цилиндр.

Несколько отличается принцип работы датчика Холла в дизельных двигателях. Сигналы прибора помогают фиксировать момент прохождения поршнями каждого цилиндра верхней мертвой точки.

Это позволяет максимально точно определить положение распредвала относительно коленвала и тем самым обеспечить мгновенный пуск силового агрегата, работающего на тяжелом топливе. Кроме этого, достигается устойчивая работа мотора на любых оборотах. Для решения этих задач конструкцию прибора пришлось доработать. Особенно это касается задающего диска, который оснащен реперами для каждой камеры сгорания.

Устройство и виды

Зная принцип работы датчика Холла, необходимо также познакомиться с конструкцией прибора. Рассмотреть ее можно на примере оптического регулятора. Основными элементами такого датчика являются:

  • постоянный магнит;
  • лопасть ротора;
  • магнитопроводы;
  • плата;
  • клеммы.

Прибор также оснащен тремя контактами. Первый из них используется для подсоединения к корпусу машины. Ко второму подключено напряжение 6 В, а с третьего подается сигнал на коммутирующее устройство. Существуют три вида датчиков Холла:

  1. Аналоговые. Эти приборы не могут изменять показатель индукции магнитного поля, а выдаваемые их контроллером параметры зависят от полярности и силы поля.
  2. Цифровые. Принцип работы таких устройств основан на том, что при достижении заданного значения контроллер выдает логическую единицу. В противном случае на коммутирующем устройстве высвечивается ноль. Основной недостаток цифровых датчиков — низкая чувствительность.
  3. Оптические. Отличаются более сложной конструкцией. В приборах этого типа можно изменять разность потенциалов благодаря перемещению магнитного поля.

Основные неисправности

Существует довольно много признаков неисправности прибора. Даже опытные автовладельцы не всегда с их помощью способны сразу выявить поломку. Однако есть несколько наиболее явных показателей:

  1. Резкое увеличение расхода топлива системой. Это связано с тем, что горючая смесь впрыскивается более одного раза за цикл прокручивания коленвала.
  2. Пропала стабильность в работе силовой установки. Во время движения автомобиль начинает дергаться, а мощность мотора резко снижается.
  3. Зафиксирован рычаг трансмиссии. В результате невозможно переключать скорость. Проблема характерна для новых иномарок и решается с помощью перезапуска силовой установки.
  4. Сбой системы самодиагностики. Чаще всего проявляется во время работы мотора на холостом ходу. После увеличения оборотов сообщение об ошибке пропадает.

Также возможны ситуации, когда датчик Холла в машине исправен, но проблемы с работой мотора присутствуют. Это может произойти по различным причинам, например, на корпусе прибора находится грязь или посторонний предмет. Среди возможных неисправностей можно выделить несколько:

  • поврежден сигнальный проводник, подключенный к контроллеру;
  • в клеммную колодку попала влага;
  • произошло замыкание сигнального провода;
  • при подключении прибора была нарушена полярность;
  • появились проблемы с работой высоковольтной цепи электрозажигания;
  • в момент установки устройства был неправильно установлен люфт между магнитопроводящим элементом и самим датчиком.

Способы диагностики

Автолюбители используют несколько способов проверки работоспособности устройства. Самым точным является применение осциллографа, так как с его помощью можно не только установить текущее состояние датчика, но и определить срок его службы. Однако такое оборудование есть не у всех автовладельцев, поэтому стоит рассмотреть более доступные способы проверки датчика Холла.

С помощью мультиметра

Предварительно измерительный прибор необходимо перевести в режим «Постоянный ток», после чего установить рабочий диапазон в пределах 20 В. Также до начала проверки нужно снять резиновый чехол. Алгоритм проведения предварительной диагностики имеет следующий вид:

  1. Основной бронепровод отсоединяется от распределительного узла и подключается к корпусу машины.
  2. Отрицательный контакт измерительного прибора подключается к кузову автомобиля.
  3. Разъем распределительного узла имеет три контакта — красный, зеленый и белый, однако в некоторых автомобилях цветовая схема может иметь отличия. На первый и второй контакты поступает напряжение около 12 В, а на третьем рабочий показатель должен составлять ноль.

Для проведения следующего этапа проверки датчика необходимо взять два железных штыря, например, гвозди. Один из них предстоит установить в средний контакт разъема, а второй соединить с массой. После этого активируется система зажигания, положительный щуп тестера подключается к первому штырю, отрицательный — ко второму.

Если датчик функционирует нормально, тогда показатель напряжения должен составить около 11,2 В.

Затем нужно прокрутить коленчатый вал мотора и проверить показания мультиметра. Если в это время параметр напряжения упадет до 0,02 В, а затем увеличится до 11,8 В, то контроллер Холла исправен.

Использование сопротивления

Для решения поставленной задачи потребуется сделать простейшее устройство, в состав которого входят гибкие проводники, резистор на 1 кОм и светодиод. Резистор необходимо соединить с одной ножкой источника света. Провода припаиваются к этой детали. Чтобы проверить датчик Холла, остается выполнить следующие действия:

  1. Демонтируется крышка распределительного устройства, после чего нужно отсоединить колодку с проводниками и трамблер.
  2. Для диагностики электроцепи мультиметр подсоединяется к первому и третьему контактам. После этого включается система зажигания. Показатели напряжения в исправном датчике должны находиться в диапазоне 10—12 В.
  3. Аналогичным образом выполняется подключение собранного предварительно устройства. Если полярность была соблюдена, то светодиод начнет светиться. В противном случае придется поменять проводники местами.
  4. Подключенный к первому контакту провод остается на месте, а другой переносится с третьего на второй контакт.
  5. При прокручивании распредвала светодиод должен начать моргать.

Рекомендации по замене

Чтобы заменить контролер самостоятельно, сначала нужно снять клеммы с аккумулятора. Затем демонтируется распределительный механизм — от устройства отключаются проводники, и выкручиваются болты, предназначенные для фиксации узла. Способ крепления крышки трамблера зависит от модели автомобиля и может осуществляться с помощью специальных зажимов либо болтов.

Крайне важно запомнить положение распредузла. Для этого перед демонтажем следует сделать метку.

Когда крышка будет снята, следует совместить риску на газораспределительном устройстве с соответствующей отметкой на коленвале двигателя. Затем необходимо открутить все крепежные элементы и извлечь из распределительного узла вал. Следующим шагом станет отключение датчика и его демонтаж. Во время отсоединения проводников стоит запомнить их местоположение, чтобы затем правильно подключить рабочий прибор.

После выполнения необходимых действий нужно установить новый контроллер. Процедура его монтажа проводится в обратной последовательности. Хотя проверка и замена контроллера Холла является не самой сложной процедурой, автолюбитель должен обладать определенным опытом. Если его нет, тогда лучше не экспериментировать, а обратиться за помощью к профессионалу.

avto-zed.com

Отправить ответ

avatar
  Подписаться
Уведомление о
