Как проверить датчик холла на скутере: фото и видео инструкция

Скутеровский индуктивный датчик

Датчик холла (ДХ) получил обширное распространение в автопромышленности, ведь благодаря этому контролеру удалось разом решить несколько задач. Датчик холла сегодня устанавливается и на 2-колесные транспортные средства, такие как скутер.

ДХ скутера

Содержание

• 1 ДХ скутера
• 2 Как устроена система зажигания скутера
  • 2.1 Если пропала искра на скутере
• 3 Замена датчика (ДХ) на скутере

Следует знать, что ДХ скутера представляет собой прибор, оснащенный магнитом. Взаимодействуя с ним, ДХ посылает импульс на коммутатор транспортного средства, а тот, в свою очередь, воздействует на другие элементы системы зажигания (бабину и т. д.).

На 2-колесных транспортных средствах ДХ – это просто магнитик с проводами, идущими на коммутатор. Датчик находится вот здесь, под крышкой.

Местоположение датчика холла на скутере

По защитному каналу провод его протянут прямиком на коммутатор.

Некоторые считают — чтобы максимально точно проверить ДХ, его нужно снять. С другой стороны, на 2-колесных машинах делать это вовсе не обязательно, так как проверка мультиметром осуществима и так.

Легче всего проверить датчик холла прозвонкой. Для этого следует вооружиться мультиметром, и поставить прибор на режим прозвона.

Мультиметр в режиме прозвона

Вот, что надо сделать конкретно:

• поставить мультиметр в режим прозвона;
• концы прибора соединить с проводами датчика холла.

Если на шкале мультиметра появятся какие-либо значения, пусть даже они будут скакать – ДХ рабочий. Если же он молчит и ничего не происходит – он неисправен.

Можно также установить прибор в режим сопротивления. И проверка будет аналогична. Если значения на шкале мультиметра будут меняться, ДХ в порядке.

Проверка с помощью мультиметра индуктивного датчика может быть проведена и так: прибор ставится в положение 2000.

Внимание. При работе с сопротивлением рекомендуется держать вблизи мануал. В нем бывает указано, какие значения должны показываться.

К примеру, что касается индуктивного датчика холла, то в мануале черным по белому прописано, что значения его должны быть равны:

• воздушный зазор – 0,4-0,5 мм;
• сопротивление – 380-570 Ом.

Воздушный зазор датчика – это расстояние от датчика до воротка, который собственно и вращается.

После подготовки мультиметра:

• концы датчика со штепселем вынимаются из коммутатора;
• щупы прибора вставляются в штепсель.

Если значения мультиметра в пределах 380-570 Ом, датчик холла считается рабочим.

Как устроена система зажигания скутера

Система зажигания скутера – это один из важнейших компонентов средства передвижения. Если она выходит из строя, то доехать до места назначения без ремонта можно только на буксире, ведь мотор никак не заведется без ценной искры.

Система зажигания скутера

Во всех мотодвигателях задача системы зажигания одна – зажечь смесь горючего в цилиндрах.

Поджигание смеси происходит за счет искры от свечи.

Состоит система зажигания скутера и других мотосредств из следующих компонентов.

1. Ключ зажигания (Ignition switch).
2. Свеча (Spark plug).
3. Высоковольтные провода.
4. Катушка или бабина (Ignition Coul).
5. Генератор (Generator).
6. Датчик холла (Sensor).
7. Выпрямитель (Rectifler).
8. Блок управления или коммутатор (CDI).

Контакты, клеммники и штекеры тоже входят в систему зажигания скутера.

Схема простая:

Генератор вырабатывает электроэнергию, но она переменная, а не постоянная. Выпрямитель энергию генератора нормализует и раздает в систему.

Генератор соединен напрямую с выпрямителем, замком зажигания и АКБ (аккумуляторной батареей).

Замок зажигания соединен также с коммутатором и катушкой.

Коммутатор скутера и его схема

Бабина — со свечой и генератором.

Таким образом, получается круговая схема, в которой элементы зажигания поддерживаются между собой.

Важные моменты.

• От свечи зажигания до бабины идет главный высоковольтный провод.
• Бабина всегда должна быть расположена в радиусе 40 см от двигателя и на расстоянии 30 см от свечи.
• Коммутатор – это черная коробочка с белыми колодками проводов. Может располагаться как в передней части скутера, так и в задней.
• От выпрямителя идут несколько проводов, как правило, 7. Как и коммутатор, он может располагаться как впереди, так и сзади.
• Индукционный датчик на скутерах располагается так, что при вращении генератора, он задействуется. Представить себе это можно так: на колесе генератора имеется прилив, который при вращении входит с прорезью датчика в контакт.
• Как только датчик холла входит в контакт, он подает сигнал на коммутатор. Последний в обычном режиме бывает закрыт, после получения команды от ДХ открывается.
• Через коммутатор заряженный конденсатор подает напряжение прямиком на катушку. Последняя оснащена 2-я выводами: на землю и на коммутатор.
• У бабины имеются 2 обмотки. На первичную обмотку намотано мало витков, на вторичную – много. Таким образом, как в любом трансформаторе, здесь образуется высокое напряжение, передающееся на свечу.
• На свечу поступает порядка 20 Квт.

Если пропала искра на скутере

Итак, зная о работе системы зажигания, можно легко определить слабое звено. Например, если пропала искра в системе, скутер остановился и не едет дальше, путем логических вычислений можно найти причину, которая частенько связана бывает именно с датчиком холла.

Элементы системы зажигания скутера

Как и в автомобильных системах, проверку следует всегда начинать со свечи (свечей). Она выкручивается и подвергается осмотру:

• чересчур белый электрод свечи говорит о перегреве;
• желтый – о перебоях в зажигании;
• черный – об обогащенной топливной смеси.

Процесс проверки можно значительно облегчить, если иметь под рукой резервную и исправную свечу. Она вставляется на место старой, и проверяется наличие искры в зазоре свечи. Делается это путем легкого прикосновения свечой, вдетой в провод, к массе и одновременного запуска двигателя.

Внимание. Работать следует обязательно в защитных перчатках, так как 20 квт тока – это не шутки. Прикасаться к кузову (массе) или свече в этот момент голыми руками запрещается.

Поиски продолжаются, если на свече не появляется искра. Другими словами, высокое напряжение от бабины в свечу не поступает. Под сомнение попадает бронепровод и собственно, сама бабина.

Рекомендуется проверять бронепровод на концах его, в местах соединения со свечой и бабиной. Выводы катушки рекомендуется «оживить» (если она рабочая) путем снятия и вдевания проводов массы и плюса.

Следующий элемент системы зажигания, подвергаемый проверке – коммутатор. Крепится на скутерах он благодаря резинке, так что снять его будет несложно. На коммутатор скутера идет 5 (6) проводов: 2/3 на одну колодку и 3 – на другую.

Как проводится проверка и ремонт системы зажигания скутера

Датчик подвергается осмотру в том случае, если в порядке свеча, бабина и коммутатор. К ДХ идет один провод от коммутатора напрямик, минуя другие элементы системы. Располагается датчик возле генератора. Подробнее о том, как проверять его, написано выше.

Замена датчика (ДХ) на скутере

Замена индуктивного датчика на скутере производится следующим образом:

• провода мотоцикла, предназначенные для соединения датчика холла, очищаются ножиком;
• провода нового датчика соединяются;
• проверяется свеча, есть ли искра.

Проверка свечи на искру

Все в порядке? Можно заводить любимый скутер и вперед.

Предлагаем в конце статьи посмотреть интересное видео на тему «Если не заводится скутер»

Как в дороге проверить датчик Холла ВАЗ 2107

Многих владельцев ВАЗ 2107 с бесконтактной системой зажигания интересует вопрос, как проверить датчик Холла. Вопрос, на самом деле, довольно актуальный, поскольку при выходе прибора из строя, запуск двигателя становится проблематичным или вовсе невозможным. Поэтому важно знать, какие действия предпринять для устранения проблемы в дороге.

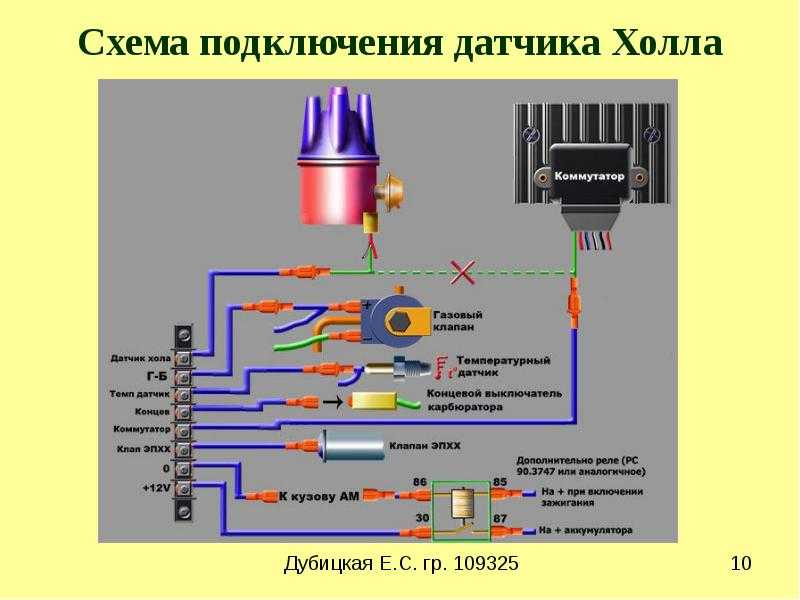

Прибор устанавливается на автомобилях с бесконтактной схемой зажигания и служит для контроля положения распредвала. Он имеет три клеммы: питание, “масса” и выход. Работает этот элемент благодаря эффекту Холла, благодаря чему он и получил свое название.

Напряжение на выходе датчика изменяется в зависимости от изменений магнитного поля. Пластина с прорезями, установленная на валу трамблера ВАЗ 2107, входит в пространство контроллера датчика. Во время вращения двигателя прорези постоянно сменяются цельным металлом и магнит, установленный в контроллере, реагирует на изменение магнитного поля, вырабатывая импульсы напряжения. При поступлении импульсов на коммутатор, он выдает напряжение на катушку, которая повышает это напряжение и подает его на свечи.

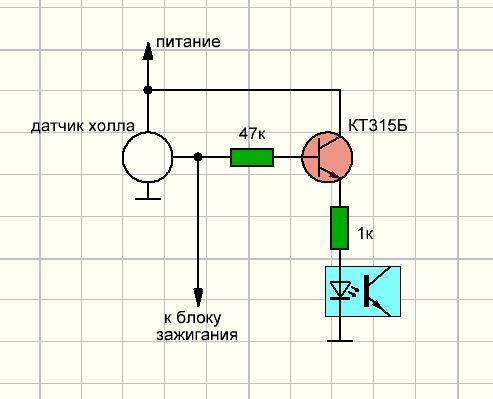

Как проверить датчик Холла в дороге

Рассмотрим такую ситуацию: в дороге когда вы ехали, все было нормально, но потом резко машина заглохла и не заводится.

Первое что нужно сделать в этом случае, это выйти из машины, и проверить поступает ли топливо, и качает ли бензонасос. Если с топливом все нормально, далее проверяют искру. Для этого нужно снять центральный высоковольтный провод с крышки трамблёра при выключенном зажигании. Далее надо вставить в него свечу и положить ее на массу(ну либо же можно подержать провод около любой массы с зазором от контакта до массы авто около 1 мм., но при этом вам понадобится помощник), затем начать вращение стартером, и смотреть – есть ли искра в зазоре свечи, или между проводом и массой.

• Если искра при вращении стартера есть, то с вероятностью сто процентов, датчик Холла работает(возможно машина заглохла из-за неисправности свечей, крышки трамблера или бегунка).
• В случае если искры нет при вращении, значит проблема в одном из трех элементов: это датчик Холла, катушка или коммутатор(очень редко проблема может быть в центральном высоковольтном проводе, но его можно временно заменить с проводом идущим на свечу, и протестировать снова). Поиск неисправности продолжается.
• Следующий шаг. Нужно снять с датчика Холла фишку. И таким образом нерабочая система, которая состояла из трех элементов (это датчик холла, катушка и коммутатор), как бы разделилась на две части, то есть датчик Холла остался не задействован, а катушка с коммутатором остались в цепи зажигания, и теперь можно их проверить на работоспособность.
• Для этого при выключенном зажигании нужно взять кусочек провода и вставить его в центральный контакт фишки датчика Холла. После этого пришло время включить зажигание, и теперь остается этот кусочек провода замыкать на массу, и смотреть при этом на свечу(контролировать наличие искры). При каждом касании проводом массы, должна проскакивать искра между контактом свечи.
• Эти несложные манипуляции без всяких приборов и тестеров, позволяют определить, что коммутатор и катушка исправны, а неисправен как раз датчик Холла.

После проведенной диагностики остается только заменить неисправный датчик Холла, либо же продолжать поиск неисправности далее: проверяя коммутатор, катушку и т.д.

Поделиться с друзьями:

Adblock
detector

11 мифов о датчиках Холла

Что вы узнаете:

• Разница между датчиками Холла и элементами Холла.
• Почему датчики Холла предоставляют не только информацию о включении и выключении.
• Как датчики Холла могут обнаруживать магнитные поля в расширенном диапазоне.



В течение многих лет разработчики использовали датчики Холла в промышленных и автомобильных системах для обнаружения приближения, измерения линейных перемещений, вращательного кодирования и многих других приложений. Со временем более высокие требования к производительности системы подтолкнули поставщиков интегральных схем (ИС) к повышению точности чувствительности, интеграции дополнительных функций, предложению различных направлений измерения и снижению энергопотребления, что расширило использование датчиков Холла на десятилетия вперед.

В этой статье будут рассмотрены распространенные заблуждения относительно датчиков Холла и, при необходимости, их применение в реальных условиях.

1. Датчики Холла предоставляют только простую информацию о включении и выключении.

Многие электромеханические конструкции требуют обнаружения объекта с помощью датчика, который выдает простой логический сигнал, указывающий на его присутствие или отсутствие. Одним из примеров является закрытие и открытие крышки ноутбука, указывая, когда его включить или выключить. Другим примером является событие проникновения в дверной и оконный датчик. В этих приложениях обычно используется простой переключатель на эффекте Холла, который переключает свое выходное напряжение после пересечения внутреннего магнитного порога.

Хотя эти переключатели на эффекте Холла очень полезны, они не являются единственным доступным типом датчика Холла — защелки и линейные устройства также довольно распространены. В отличие от переключателя, защелка, которая в основном используется при циклическом кодировании, будет переключать свой выход только при наличии магнитной полярности, противоположной той, которую она испытывала ранее.

Для точных измерений смещения предпочтительны линейные датчики Холла, поскольку они могут с высоким разрешением определять, где находится объект относительно датчика. Другими словами, они предоставляют гораздо больше, чем просто информацию о включении и выключении. На рис. 1 показаны передаточные функции для каждого типа датчика, включая доступные варианты.

2. Линейные датчики Холла не точны.

Линейные датчики Холла, несомненно, представляют собой экономичные решения, обеспечивающие надежную магнитную информацию. Пользователи таких датчиков знают об этом факте, но часто считают, что другие технологии отвечают их требованиям высокой точности.

Например, в промышленной робототехнике движущиеся руки должны быть точно расположены по отношению к целевому объекту. Использование высокоточного линейного трехмерного датчика Холла, такого как TMAG5170 от Texas Instruments (TI), обеспечивает точность, необходимую для таких приложений (рис. 2) . Кроме того, высокая точность устройства и малая чувствительность к температурному дрейфу потенциально устраняют необходимость калибровки на уровне системы.

3. Датчики Холла аналогичны элементам Холла.

Это просто неправда, что элементы Холла по сути такие же, как датчики Холла. Элемент Холла, который требует схемы смещения и дифференциального усилителя, является самой базовой структурой, необходимой для получения полезного напряжения. В отличие от датчиков Холла, элементы Холла не имеют всех вспомогательных схем, интегрированных в единый корпус.

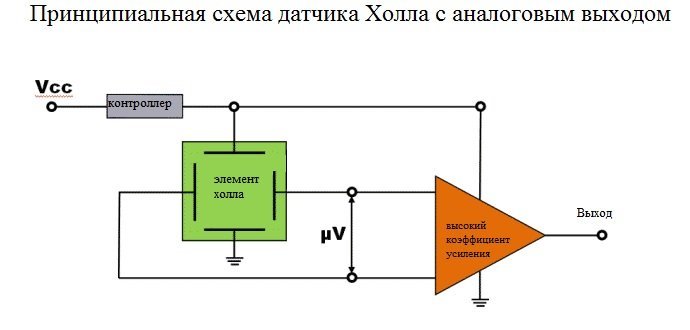

На рис. 3 показана реализация схемы для обоих типов датчиков. Элементы Холла обычно используются в приложениях, где точность не имеет решающего значения, стоимость чрезвычайно важна, а дифференциальный усилитель находится поблизости для минимизации влияния внешних шумов. Кроме того, для элементов Холла характерно нелинейное изменение температуры, а датчики Холла имеют встроенную компенсацию, обеспечивающую стабильные измерения в широком диапазоне температур от −40 до 125 °C.

Для получения дополнительной информации о датчиках Холла см. статью на форуме разработчиков TI E2E «Что такое датчик Холла?»

4. Переключатели на эффекте Холла не являются полезной заменой герконовых переключателей.

Герконовые выключатели по-прежнему широко используются во многих приложениях, таких как дверные и оконные датчики. Основным недостатком использования герконов в системах охранной сигнализации является невозможность обнаружения события несанкционированного доступа. Используя линейный трехмерный датчик Холла, разработчики могут использовать преимущества любого канала, не используемого для активных измерений, для обнаружения этого события.

Другой пример — дверца холодильника для контроля точного положения, когда внутренний свет включается или выключается. Переключатели на эффекте Холла обеспечивают стабильное определение расстояния открытия и закрытия, учитывая их жесткие характеристики порогового гистерезиса.

Вторым серьезным недостатком использования герконов является невозможность использовать стандартные процедуры сборки печатной платы (PCB). Эти устройства необходимо припаивать к плате вручную, что усложняет процесс сборки и увеличивает затраты. Таблица 1 сравнивает две технологии.

5. Решения с низким энергопотреблением не достижимы с датчиками на эффекте Холла.

Хотя некоторые датчики на эффекте Холла потребляют ток в пределах однозначных миллиампер, что делает их непригодными для приложений с питанием от батарей, другие переключатели на эффекте Холла поддерживают низкую частоту дискретизации (5 Гц или меньше) и потребляют в среднем ток менее 1 мкА. Эти устройства циклически переключаются между состоянием активного измерения с высоким энергопотреблением и состоянием сна со сверхнизким энергопотреблением для достижения низкого энергопотребления. Поскольку активное состояние (t _{активно} ) продолжительность намного короче, чем интервал сна (t _с ), общее среднее потребление тока очень низкое (рис. 4) .

6. Датчикам Холла требуется три провода для внешнего измерения.

Подавляющее большинство датчиков Холла, представленных на рынке, имеют только три контакта — V _CC (питание), выход и GND (земля), поэтому обычно к датчику необходимо подсоединять три провода. Это неправда. Как показано на Рисунок 5 , трехконтактный переключатель на эффекте Холла с открытым стоком и выходом по напряжению подключается удаленно с помощью всего двух проводов.

При обнаружении магнитного поля устройство выдает ток через контакт GND. Если поле не обнаружено, выход устройства не будет производить ток и, в свою очередь, не будет производить выходной ток через вывод GND. Обратите внимание, что для определения логического состояния резистора требуется аналого-цифровой преобразователь (АЦП), который может быть встроен в микроконтроллер, и внешний резистор. Проблема с этой конфигурацией заключается в том, что она может создавать недопустимые уровни напряжения в шумных условиях.

Для обеспечения надежной передачи данных требуется устройство токового выхода для уменьшения или устранения искажения сигнала. Например, TMAG5124 представляет собой двухвыводное решение, для работы которого требуется только напряжение питания и заземление. На рис. 5 показано, как реализовать устройство, используя вывод GND для передачи тока низкого или высокого уровня (оба в миллиамперном диапазоне).

7. При использовании датчиков Холла нет гибкости в размещении магнитов.

Расположение магнита по отношению к датчику зависит от многих факторов — некоторые из них относятся к системному уровню, а другие присущи самому датчику. К внешним системным факторам, определяющим размещение магнита, относятся, в основном, размер магнита, тип материала магнита и диапазон рабочих температур. Чем больше магнит, тем больше создаваемое магнитное поле.

Из наиболее распространенных магнитов неодимовые железо-боровые (NdFeB) магниты создают самые сильные магнитные поля. Таким образом, они, как правило, меньше по размеру.

При выборе магнита также важно учитывать нагрев, поскольку он обычно ухудшает создаваемое магнитное поле.

Основные факторы, влияющие на размещение магнита, характерные для датчика, включают уровни чувствительности, направления обнаружения (в плоскости или вне плоскости), предлагаемые пакеты, количество встроенных датчиков и возможность настройки. Датчик на эффекте Холла с более высокой чувствительностью может обнаружить магнит на большем расстоянии.

Большинство переключателей и защелок на эффекте Холла обнаруживают магнитные поля перпендикулярно поверхности упаковки, но некоторые могут обнаруживать горизонтально (или в плоскости) упаковки. Хорошим примером этого является TMAG5123, который обеспечивает большую механическую гибкость в конструкциях, когда вертикальное смещение невозможно. Другой пример — использование двухканальных защелок 2D, способных контролировать несколько осей. Вы можете разместить их практически в любом месте по отношению к магниту.

8. Датчики Холла не подходят для измерения углов.

Датчики Холла популярны во многих приложениях перемещения, но они также используются для измерения абсолютных углов. Стратегически расположив два одноосевых линейных датчика Холла вокруг вращающегося дипольного магнита, каждый датчик улавливает вектор магнитного поля, который не совпадает по фазе с другим. Имея эту информацию, легко вычислить точный угол вращающегося магнита с помощью функции арктангенса.

На рис. 6 показаны две реализации с использованием линейных датчиков в двух разных типах корпусов. Еще один более элегантный способ выполнения угловых измерений — использование одного линейного трехмерного датчика Холла (см. , рис. 6b, для различных конфигураций). Чтобы узнать об измерении углов, ознакомьтесь с документами TI «Измерение абсолютного угла для вращательного движения с использованием датчиков Холла» и «Измерение угла с помощью многоосевых линейных датчиков Холла».

9. Датчики Холла имеют очень ограниченный рабочий диапазон.

Есть также те, кто считает, что датчики на эффекте Холла не имеют хорошего диапазона для практического использования, потому что магнитные поля экспоненциально затухают с расстоянием. Однако датчики на эффекте Холла с высокой чувствительностью могут обнаруживать полезные магнитные поля на значительном расстоянии.

Например, TI DRV5032. В таблице 2 показаны расстояния обнаружения всех вариантов устройства, предлагаемых с использованием небольшого недорогого ферритового магнита (12 × 12 × 6 мм). DRV5032ZE с самой низкой чувствительностью от TI может обнаруживать этот магнит от 4,0 до 7,5 мм, а версия DRV5032FA — от 18,7 до 44,6 мм. При использовании более сильного магнита NdFeB марки 52 того же размера это расстояние обнаружения увеличивается почти до 3 дюймов 9.0005

10. Только датчики TMR могут выполнять измерения в плоскости.

Разработчики обычно рассматривают датчики туннельного магнитосопротивления (TMR) из-за их высокой магнитной чувствительности, высокой линейности и низкого энергопотребления. Кроме того, датчики TMR могут воспринимать магнитные поля горизонтально (или в плоскости) вместе с упаковкой. Большинство доступных сегодня датчиков Холла чувствительны к перпендикулярным полям, но некоторые из них, такие как TMAG5123, имеют возможность измерения в плоскости. Однако одним из преимуществ использования датчиков Холла является более низкая общая стоимость системы. На рис. 7 показана направленность чувствительности плоскостного датчика. См. краткое описание приложения TI «Обнаружение магнитных полей в плоскости и вне плоскости».

11. Системы, использующие датчики Холла, легко взломать.

Это правда — можно вмешиваться в системы с помощью герконов и простых переключателей на эффекте Холла. Сильные внешние магнитные поля могут обмануть систему, заставив ее поверить, что все работает правильно.

Хороший способ решить эту проблему — использовать линейный трехмерный датчик Холла. Одна ось отслеживает наличие предполагаемого магнита, а два других канала обнаруживают внешние магнитные поля. Используя линейный 3D-датчик с настраиваемым магнитным порогом для каждого канала, вы получаете гораздо больше гибкости в настройке надлежащего порога «обнаружения несанкционированного доступа». В примере, показанном на Рисунок 8 , MCU получает сигнал прерывания после пересечения порога.

Заключение

Использование датчиков Холла настолько широко распространено, что я почти ежедневно слышу о новом и интересном применении. Я ожидаю, что этот набор из 11 мифов подтолкнет вас к идее дизайна следующего поколения. Хотите поделиться своим?

Эффект Холла — Metrolab Technology SA Швейцария

Как работают современные датчики Холла

Магнитные измерения для манекенов

Современный элемент Холла состоит из очень тонкой пластины полупроводникового материала. Если ток подается параллельно пластине, перпендикулярное магнитное поле будет перемещать проводники влево или вправо, вызывая перепад напряжения между левым и правым краями. Этот процесс почти мгновенный; можно изменять чувствительность, изменяя ток; можно измерять как положительные, так и отрицательные компоненты поля; и интегрировать такой датчик в полностью электронную измерительную систему несложно.

Мелкий шрифт: не подходит для чайников в конце концов

Эта идиллическая картина нарушается рядом раздражающих физических эффектов:
•    Элемент Холла обычно генерирует смещение напряжения при нулевом поле.
•    Отклик датчика приблизительно линейный.
•    По мере повышения температуры становится доступным больше проводников и изменяется чувствительность устройства.
• Пластины Холла также стареют, вызывая долговременный дрейф чувствительности. Постепенная потеря точности прибора. Тесламетры ЯМР дрейфуют, потому что дрейфует их временная база; это легко проверить и… Подробнее.
• Плоский эффект ХоллаПопулярная технология магнитометра с использованием полупроводниковой пластины. На одну ось пластины подают ток и измеряют… Более того, при этом поле в плоскости пластины Холла создает отклик, вызывает перекрестные помехи между векторными компонентами поля.
•    В той мере, в какой выводы образуют токовые петли, перемещая датчик Холла Фактический датчик, помещенный в магнитное поле. Зонд ЯМР содержит образец ЯМР; Зонд Холла… Больше в сильном поле индуцирует напряжение и искажает измерения.
•    При криогенных температурах и сильных полях холловская проводимость становится квантованной.

… и более калибровка

Если отклик значительно нелинейный, калибровка Во время калибровки показания прибора сравниваются с одним или несколькими эталонами для проверки их точности. Сами ссылки нужны… Требуется больше одного или нескольких промежуточных значений поля. Если прибор имеет несколько диапазонов чувствительности, его следует калибровать в каждом диапазоне. Диапазон датчика определяется минимальной и максимальной напряженностью поля, которую он может измерить. На инструменте… Подробнее. Чтобы компенсировать влияние температуры, вся калибровка Во время калибровки показания прибора сравниваются с одним или несколькими эталонами для проверки их точности. Сами эталоны нужны… Еще нужно повторить хотя бы две температуры. И если кто-то хочет компенсировать плоский эффект Холла, популярная технология магнитометра с использованием полупроводниковой пластины. Один подает ток на одну ось пластины и измеряет… Несколько источников перекрестных помех, очень сложная трехмерная калибровкаВо время калибровки показания прибора сравниваются с одним или несколькими эталонами для проверки их точности. Сами ссылки нужны… Больше и де-конволюция становится необходимой.

Неконтролируемый источник ошибки

Один источник ошибки ускользает от наилучшей сенсорной технологии и калибровкиВо время калибровки показания прибора сравниваются с одним или несколькими эталонами для проверки их точности. Сами референсы нужны… Подробнее процедура: угловое позиционирование. Даже самые лучшие измерительные лаборатории обязаны отправить датчик Холла в мучительный путь от калибровки. Во время калибровки показания прибора сравниваются с одним или несколькими эталонами для проверки его точности. Сами эталоны нуждаются… Подробнее jigВ нашем контексте относится к механической конструкции, которая позволяет размещать зонд в известных местах в.
