Устройство инжектора. Что такое инжектор в автомобиле

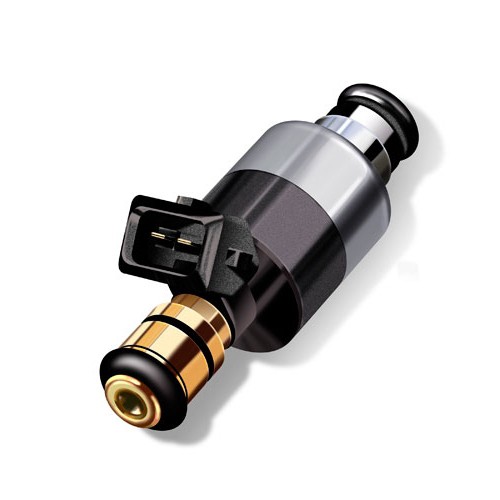

Инжектор



Карбюраторные автомобили давно сменили более мощные инжекторные. Но принцип работы этой системы пока знают не все водители. Устройство инжектора не сложное, достаточно разобраться в его деталях и их функционировании.



Определение понятия



Начинающим водителям сначала нужно разобраться в том, что такое инжектор в автомобиле. И только после этого следует узнать о принципах его работы. Инжектор – это система или отдельная форсунка, установленная на мотор. Он необходим для распределения топлива – впрыскивает его в цилиндры или впускной коллектор. Именно в этом и заключается его отличие от карбюратора.

В зависимости от места установки системы инжекторы делятся на несколько видов. Но любой из них может обеспечить точечную подачу топлива в автомобильный мотор или его положение в камере сгорания, где затем образуется топливно-воздушная смесь.

Не имеет значения, на каком топливе ездит автомобиль. Инжектор справляется как с бензином, так и с дизелем.



История создания

Голиаф 1951 года

Впервые инжектор был установлен в 1951 году компанией Бош на купе Голиаф 700 Спорт. А через три года Мерседес начали ставить систему на свои машины. Первые опыты использования инжектора оказались успешными.

Но на самом деле такая установка применялась еще раньше – в 30-х годах, но только на боевой авиации. Первые устройства назвать идеальными сложно, так как они мало увеличивали мощность мотора. А об экономии топлива или охране окружающей среды в то время практически не заботились.

В 1940-х об инжекторах из-за небольшого КПД забыли на время, так как появились реактивные двигатели. Не считая усилий компаний Мерседес и Бош, активно использовать систему начали только в 80-х. Тогда производители автомобилей внедряли устройство в свои машины.

В то время уже значительно внимание уделялось снижению количества выбрасываемых в атмосферу газов. Из-за этого требования многие инженеры решили восстановить и модернизировать старые модели форсунок. Они быстро поняли, как работает инжектор, разобрались с его устройством и внедрили его в массовое производство. Результаты не заставили себя долго ждать – большинство современных машин работают именно на такой системе.



Типы форсунок

Существует всего два вида форсунок – электронные и механические. Первый вариант более простой. В механическом инжекторе топливо идет сразу к форсункам, с помощью блока управления оно дозируется и отправляется в камеру сгорания. Именно такой инжектор устанавливают на современных автомобилях. Он дает возможность часто пользоваться машиной.

Устройство механической форсунки

В механической форсунке нет электронного блока управления. Дозировкой топлива занимаются распределительные клапаны. Они подготавливают очередную порцию в зависимости от уровня открытости системы. Таким было устройство инжектора, произведенного в 30-х годах. Но механические системы встречаются и сегодня – они установлены на старых автомобилях.

Стоит более детально рассмотреть электронные форсунки. Они делятся на подвиды:

галочка

 электромагнитные;

галочка электрогидравлические;

галочка пьезоэлектрические.

Электромагнитные форсунки используются в бензиновых двигателях. У них простая конструкция, основные детали – электромагнитный клапан с иглой и сопло. Блок управления позволяет контролировать работу инжектора, а также обеспечивает напряжение на обмотке клапана в подходящий момент.

Устройство электромагнитной форсунки

Электрогидравлические форсунки подходят для дизельных двигателей. Это клапаны с камерами управлениями и двумя типами дросселей – впускными и сливными. Устройство инжектора этого вида основано на давлении топлива в каждый момент работы автомобиля. Блок управления у таких форсунок электронный. Он посылает сигналы клапану, тогда инжектор приходит в действие.

Устройство электрогидравлической форсунки

Пьезоэлектрическая форсунка подходит только для определенного вида дизельных двигателей – с впрыскивающей системой Common Rail. Но у такого инжектора есть свои преимущества: скорость реакции, которая гарантирует несколько подач топливной жидкости за полный цикл.

Принцип работы пьезоэлектрической форсунки основывается на гидравлике. Поршень толкателя срабатывает благодаря увеличению длины пьезоэлементов, на которые воздействует сигнал блока управления. Дозу топлива определяет длительность этого воздействия и давление жидкости в топливной раме.

Устройство пьезоэлектрической форсунки



Устройство системы

Как устроен инжектор

Устройство инжектора простое, хотя работа системы довольно сложная. Основные элементы:

галочка ЭБУ;

галочка

 форсунки;

галочка регуляторы давления;

галочка электрический бензонасос.

Электронный блок управления предназначен для контроля работы системы. С его помощью водитель может обеспечить беспрерывное функционирование инжектора. Форсунки – немаловажная деталь системы. Именно форсунки дозируют топливо и передают его в камеру сгорания. Рекомендуется через каждые 30 000 км, проезженных на автомобиле, чистить их от остатков бензина или дизеля. Регуляторы давления стабилизируют работу инжектора. С их помощью топливо выталкивается через форсунки в камеру сгорания.

А электрический бензонасос подает бензин в двигатель. Он служит связующим звеном между мотором и бензобаком, которые расположены в разных концах машины. Для механических инжекторов на старых автомобилях использовались механические бензонасосы. У них меньше КПД и более короткий эксплуатационный срок.

В устройство инжектора также входят датчики. Они показывают температуру нагрева и количество масла, напряжение в двигателе.

В зависимости от типа инжектора меняется и его строение. Электромагнитная форсунка состоит из якоря и сопла, иглы, уплотнения, пружины, обмотки возбуждения и электромагнитного разъема, а также сетчатого фильтра. Эти детали объединены в единую систему под общим корпусом.

Электрогидравлический инжектор не имеет сетчатый фильтр. Но в нем есть другие детали: камера управления, штуцер подвода бензина, сливной дроссель, поршень. Именно они и обеспечивают дозированную подачу топлива в камеру сгорания.

В пьезоэлектрической форсунке есть все эти составляющие, но присутствуют и дополнительные детали. К ним относятся: нагнетательный канал, переключательный клапан. Они и обеспечивают стабильную работу системы.

Независимо от типа инжектора его функционирование не изменяется. Оно основано на одних и тех же принципах действия.



Принципы работы

Принцип работы инжектора

Основные принципы работы инжектора состоят из нескольких этапов. Они тесно связаны между собой, хотя имеются и промежуточные действия. Всего этапов четыре:

палец вправо 1. Измерение массы воздуха.

палец вправо 2. Передача показателей в ЭБУ.

палец вправо 3. Расчет количества топлива.

палец вправо 4. Воздействие заряда на форсунки.

Сначала специальный датчик измеряет массу воздуха, который поступает в инжектор. Затем эти показатели система передает в блок управления. Сюда же доходит информация и от других датчиков, которые измеряют температуру, скорость движения коленного вала. После этого система подсчитывает количество топлива, необходимого для работы двигателя. И на последнем этапе инжектор воздействует длительными электрическими зарядами на форсунки, из-за чего они открываются и выливают бензин в коллектор из магистралей.

Самая сложная работа проходит в блоке управления, поэтому его называют мозгом системы. Это мини-компьютер с программой, которая получает данные и моментально их анализирует, быстро реагирует на все изменения в системе.

Для стабильной работы инжектора понадобится еще две детали – кислородный датчик и каталитический нейтрализатор. Первый способен передать ЭБУ информацию о состоянии топлива и уровне токсичности выхлопных газов. А второй используется для уничтожения недогоревших частиц.



Преимущества и недостатки

Автомобильный инжектор

У каждого устройства есть свои недостатки, не стал исключением и инжектор. Но преимуществ у него все же намного больше. Основные сильные стороны:

галочка экономия топлива;

галочка увеличение мощности автомобиля;

галочка снижение токсичности выхлопов;

галочка

 защита машины от угона;

галочка устранение ручной регулировки топливной подачи.

Карбюраторы не экономили топливо, а расходовали большое количество. Инжектор позволяет сократить расходы, при этом рабочие обороты снижаются, а мощность двигателя увеличивается. Запуск мотора стал более простым – с этой системой он превратился в автоматизированный. Система обеспечивает поддержку оборотов на холостом ходу.

Управление мотором расширилось, хотя исчезла необходимость регулировать впрыски топлива вручную. Снизилась токсичность газов, которые образуются при сгорании бензина и выходят через выхлопную трубу. Работа инжектора больше не зависит от атмосферного давления, поэтому авто можно использовать в горах и других местностях, где воздух разрежен.

Но важно учесть и некоторые недостатки системы:

галочка требования к качеству топлива;

галочка

 особенная диагностика;

галочка высокое давление внутри инжектора.

Придется использовать только качественное топливо, так как в противном случае форсунки системы будут постоянно забиваться несгоревшими остатками. Диагностику и ремонт смогут провести специалисты в СТО, самостоятельно разобраться в электронном инжекторе сложно.

Система очень чувствительна к перепадам напряжения, она зависит от электропитания. Внутри нее топливо постоянно находится под высоким давлением. Из-за этого во время аварий автомобиль может легко загореться и взорваться. На большинстве современных машин во избежание таких ситуаций устанавливают контроллер.



Заключение

Инжектор нельзя назвать очень простым устройством. Но он позволяет использовать автомобиль на более высокой мощности и при этом меньше загрязнять окружающую среду. А отремонтировать его не проблемно – этим занимаются на каждом СТО. Да и определить неисправность легко: буду происходить сбои при запуске двигателя. Начинающим и опытным водителям следует задуматься о покупке современной машины именно с электронным инжектором.

Инжектор что это такое и в чём секрет популярности систем впрыска?

С приходом в мир бензинового моторостроения инжекторные системы впрыска топлива сотворили революцию, вытеснив устаревшие карбюраторные механизмы. Тому масса причин, о которых, конечно же, поговорим в этой статье, а главный вопрос сегодняшней публикации: инжектор что это такое и как устроен?

Инжектор и его история становления

Что такое инжектор? Инжектор нужен бензиновому двигателю внутреннего сгорания, чтобы образовывать топливно-воздушную смесь и подавать её непосредственно в камеры сгорания или во впускной коллектор.

Этот процесс контролируется электроникой, что позволяет выдерживать строгую дозировку горючего, рассчитанную в зависимости от режима работы мотора и нагрузки на него, что, к сожалению, карбюраторам не под силу.

Именно этот нюанс стал решающим в судьбе последних и навсегда отправил их на лавку запасных.

Дабы у вас сложилась полная картина о том, что такое инжектор, нужен небольшой экскурс в историю бензиновых агрегатов.

Всё началось очень давно, в 1951 году. Специалисты небезызвестного концерна Bosch укомплектовали этой инновационной по меркам того времени системой впрыска небольшое купе забытой марки Goliath.

Первый серийный инжекторный автомобиль Goliath

Идею тут же подхватили в Mercedes, но электроника, которая необходима для работы инжектора, в те годы была такой же экзотикой, как и полёт в космос, поэтому массового распространения подобные системы не получили, и своё изобретение «бошовцы» отложили в долгий ящик до лучших времён.

И такие времена настали спустя 20 лет, когда электроника стала более доступной и дешёвой. С 70-х годов инжектор начал победоносное шествие по автопрому, начисто вытеснив старые неэкономные карбюраторы из-под капотов машин.

Секрет — инжектор что это такое, раскрыт

Вполне логично, что у вас возник следующий вопрос: инжектор как работает и как устроен?

В первую очередь хотелось бы прояснить, что под инжектором понимают узел, который впрыскивает горючее в камеру сгорания или впускной коллектор.

Отчасти это верно, но гораздо корректней называть его форсункой, а понятие инжектор распространять на всю систему. А состоит она из таких основных частей:

  • электронный блок управления;
  • бензонасос;
  • всевозможные датчики;
  • форсунки инжектора;
  • регуляторы давления.

Ключевым элементом, даже можно сказать мозгом всей системы является, конечно же, блок управления, напичканный умной электроникой.

Инжекторная система питания двигателя. Схема

От него и зависит ответ на вопрос – инжектор как работает. На основе данных, получаемых от россыпи датчиков (датчика расхода воздуха, положения дроссельной заслонки, оборотов коленвала, лямбда-зонда и тд.) вычисляет, сколько нужно топлива мотору в конкретный момент времени.

Определив величину, он подаёт команды бензонасосу, регуляторам давления в топливной системе и, конечно же, форсункам. Это происходит в считанные доли секунды и в чётко выверенные моменты времени.

Карбюраторы против инжекторов: кто кого?

Итак, с вопросом «инжектор что это такое» мы, похоже, более-менее разобрались, осталось выяснить в чём же их преимущество над карбюраторными схемами питания двигателя. На самом деле практически во всём.

  • инжекторные системы намного экономнее карбюраторных. Выигрыш по расходу горючего достигает 40%;
  • высокая экологичность, благодаря электронике, которая знает, сколько топлива сгорело в камерах сгорания;
  • высокая надёжность конструкции по сравнению с карбюраторами, содержащими множество мелких механических деталей;
  • низкая восприимчивость к перепадам температур;
  • инжекторный впрыск позволяет выжать из мотора больше лошадиных сил.

Наверное, чуть ли не единственное преимущесво карбюраторов заключается в их всеядности.

Эти механизмы могут одинаково хорошо работать с бензином самого разного качества, чего не скажешь об инжекторах, а если точнее – форсунках, которые засоряются и портятся, если заправлять машину «левым» топливом.

Надеюсь, друзья, я приоткрыл вам тайну инжектора, чем он заслужил свою популярность в двигателестроении.

На эту тему на блоге много статей о разных системах, к примеру: Система впрыска Motronic, система Common Rail, система впрыска TFSI.

Спасибо, что вы с нами, подписывайтесь на блог, и не пропускайте свежие и интересные статьи.

принцип работы, плюсы и минусы

Современный автомобильный мир ушел на несколько шагов вперед. И это не удивительно, ведь только так можно оставаться на плаву и получать хорошую прибыль. Особенно это касается силовых установок, которые устанавливаются на автомобили. Вы наверняка слышали такое словосочетание, как инжекторный двигатель. По сути, это всем известный карбюратор, только немного видоизмененный.Что значит инжектор: Что такое инжектор в автомобиле, принцип работы, неисправности, плюсы и минусы

В нем также происходит процесс сгорания топлива и выделение мощности. Единственное отличие инжектора заключается в новой инжекторной системе подачи топливовоздушной смеси.

История

Многие знают, что первая система по образованию топливовоздушной смеси называлась карбюратор.

Она позволяет подавать топливо непосредственно в каждый цилиндр автомобиля и приводить его в движение. Что касается расположения, то изначально карбюратор устанавливался перед впускным коллектором и готовил качественную смесь.

С некоторым временем потребности современных водителей и конструкторов возросли в несколько раз. Из-за этого система не могла выдавать того желаемого результата, который хотели видеть все. Особенно это касается кораблестроения и самолетостроения. Дело в том, что в этих отраслях нужна огромная мощность и высокий КПД.

В результате этого конструкторы придумали совершенно новую систему, которая немного походила на дизельный двигатель, но имела стандартные свечи зажигания. Все это произошло в начале 40-х годов, именно в это время были сконструированы первые инжекторные двигатели.

Данный скачок позволил получить желаемый результат по мощности, но немного не подходил под экологическую безопасность. В результате, разработки пришлось на время прекратить до начала 70-х годов. Именно в это время американские конструкторы решили возродить подачу топлива непосредственно в цилиндры двигателя и сделать более усовершенствованную систему.

Устройство

Что значит инжектор: Что такое инжектор в автомобиле, принцип работы, неисправности, плюсы и минусыВ современных инжекторных двигателях топливо подается не самотеком, а при помощи небольшой системы, под названием форсунка.

Ее работа основана на считывании всевозможных датчиков, которые располагаются в двигателе. Благодаря этому топливовоздушная смесь дозируется небольшими порциями и подается именно в тот момент, когда это необходимо.

Что касается самого управления, то все держится на простом блоке управления, так называемом компьютере. Именно он и раздает небольшие команды каждой форсунке.

Инжекторная система имеет следующие компоненты:

  1. Топливная форсунка;
  2. Топливная рампа;
  3. Насос;
  4. Сам блок управления;
  5. И небольшая система датчиков.

Подробнее о каждом компоненте:

  • Топливная форсунка является основным компонентом, который и называют инжектором. Она позволяет своевременно подавать топливо и распылять его непосредственно в каждый цилиндр. В основе форсунки лежит простой корпус и электромагнитный клапан, который и осуществляет процесс открытия и закрытия форсунки. Что касается самого распыления, то оно происходит через специальное отверстие, управляемое клапаном.
  • Топливную рампу можно найти в любом современном инжекторном двигателе. Ее главное предназначение состоит в подводе топлива ко всем форсункам. Если говорить просто, то она соединяет все форсунки в единое целое.
  • Что касается топливного насоса, то он просто подает топливовоздушную смесь под давлением, сравнимую с давлением в несколько атмосфер. Без него бы топливо подавалось просто самотеком, как и в карбюраторном двигателе.
  • Мозгом системы является блок управления, который и отдает команды всем форсункам. По сути, это небольшой микроконтроллер, соединенный с большим количеством датчиков, форсунками, топливным насосом, системой зажигания, регулятором холостого хода и другими системами. Его главная задача состоит в сборе всей информации по состоянию двигателя и распределении топлива.
  • Датчики отвечают за измерение основных параметров силовой установки в реальном времени. В основном это расход воздуха, расположение коленвала, образование детонации в цилиндрах, температура, скорость транспортного средства и другое. Также можно встретить датчики, которые определяют включен ли кондиционер, ровная ли дорога и как располагается распределительный вал.

Принцип работы

  1. В силовом агрегате топливная смесь подготавливается вне камеры сгорания при помощи специального устройства. В результате движения поршня вниз определенное количество топлива всасывается в камеру сгорания.
  2. Далее идет основной процесс, так называемый рабочий ход. В это время происходит сжимание топлива и поджигание при помощи искры.
  3. В итоге все топливо сгорает и выделяется огромное количество тепла, которое идет на мощность инжекторного двигателя.
  4. В конце такта поршень движется вверх и открывается выпускной клапан, который и выводит отработавшие газы. Далее приоткрывается впускной клапан, и новая порция топлива поступает в цилиндр.

Данный процесс происходит в течение долгого времени, пока двигатель работает. Специалисты называют такой газообмен четырехтактным. То есть все это происходит за четыре такта:

  1. Впуск;
  2. Сжатие;
  3. Сгорание;
  4. Выпуск.

Что значит инжектор: Что такое инжектор в автомобиле, принцип работы, неисправности, плюсы и минусыЧтобы совершить один такой цикл требуется два оборота коленвала. Чтобы потери мощности были минимальны, конструкторы придумали многоцилиндровые системы. Они позволяют выдавать огромное количество тепла и мощности.

В современном мире большую популярность получил четырехтактный инжекторный двигатель, что неудивительно. Дело в том, что он отличается не только техническими характеристиками, но и самими габаритами. В основе данной системы лежит порядок работы цилиндров.

Режимы работы

Сейчас можно встретить восемь режимов работы силового агрегата:

  1. При холодном пуске топливная смесь очень сильно обедняется. Это случается из-за того, что топливо очень плохо смешивается с воздухом. В результате не происходит того испарения, которое нужно. Такой способ работы двигателя очень сильно вредит деталям. То есть большое количество топлива оседает на стенках цилиндра и выпускных труб;
  2. Если вы заводите авто при низкой температуре, то на начальном этапе требуется очень обогащенная смесь. Для этого нужно подавать большее количество топлива, пока температура в камере сгорания не повысится до нужного значения;
  3. После пуска идет процесс прогрева инжекторного двигателя. Вы знаете, что во время пуска в мороз смесь очень бедная, образуется некая топливная пленка в выпускной трубе. Она исчезает только после достижения очень высокой температуры. В связи с этим топливную смесь нужно очень сильно обогащать;
  4. При частичной нагрузке необходимо поддерживать определенный состав топливовоздушной смеси. Если двигатель инжекторный не оснащен нейтрализатором, то обогащенность должна быть в пределах 1,05 – 1,2;
  5. При полной нагрузке дроссельная заслонка полностью открыта. Поступает большое количество воздуха, что очень хорошо. В этом режиме достигается максимальная мощность и крутящий момент;
  6. Во время ускорения заслона то открывается, то закрывается. В результате этого смесь кратковременно обедняется и происходит ограничение подачи топлива. Для предотвращения такого явления обогащение должно быть меньше 1;
  7. В холостом режиме происходит замедление, автомобиль двигается по инерции. В этом случае подача топлива полностью перекрывается;
  8. Если происходит увеличение высоты, то плотность воздуха уменьшается. Из этого следует, что двигаться в горах очень сложно, топливная смесь будет очень обогащена. Это может привести к трудному пуску силового агрегата и увеличению расхода топлива.

Преимущества и недостатки

Инжектор получил огромную популярность в современном мире. Это обусловлено следующими плюсами:

  1. Режим работы меняется автоматически, без использования человеческого фактора;
  2. Полностью отсутствует необходимость в ручной настройке;
  3. Двигатель очень экономичный;
  4. Полностью соответствует всем экологическим нормам;
  5. Очень легко запускать в любую погоду, нет потери мощности.

Кончено, без недостатков никуда. О них тоже стоит рассказать:

  1. Довольно высокая стоимость и обслуживание;
  2. Многие детали непригодны к ремонту. То есть их придется полностью выкидывать и менять на новые;
  3. Производить ремонт и обслуживание в домашних условиях практически невозможно. Для этого требуется специальное оборудование и опыт;
  4. Двигатель очень зависим от напряжения сети.

Типы инжекторной системы

Сейчас можно встретить три типа:

  1. Одноточечный впрыск;
  2. Многоточечный впрыск;
  3. Непосредственный впрыск.

Первый является самым простым и очень распространённым. Он не очень сильно начинен электроникой, что приводит к меньшему эффекту. Большим недостатком такой системы является то, что некая часть топлива теряется во время впрыска. То есть топливная смесь подается через форсунку во впускной коллектор, где происходит распределение по цилиндрам.

Следом идет многоточечный впрыск, который позволяет подавать топливо индивидуально в каждый цилиндр. Благодаря этому у вас не будет возникать вопрос: нужно ли прогревать инжекторный двигатель. Что касается самого распределения, то он мощнее и экономичнее. По многочисленным тестам можно увидеть, что мощность увеличивается на 7 процентов. К основным преимуществам можно отнести автоматическую настройку подачи топлива и впрыскивание вблизи клапана.

Непосредственный впрыск используется во многих современных автомобилях. Его особенность состоит в том, что подача топлива происходит непосредственно в каждый цилиндр. Ни одной капли смеси не будет расходоваться впустую. Если у вас возникает вопрос надо ли прогревать двигатель, то ответ очень простой. Это зависит от самого производителя и его рекомендаций. Некоторые рекомендуют прогревать силовой агрегат не очень долго, чтобы не навредить всем деталям. Каждый должен сам ответить на вопрос, надо ли ему прогревать двигатель, изучив рекомендации к своему авто.

Инжектор - это... Что такое Инжектор?

  • ИНЖЕКТОР — Прибор, накачивающий воду в паровой котел посредств. всасывающего действия струи пара. Словарь иностранных слов, вошедших в состав русского языка. Чудинов А.Н., 1910. ИНЖЕКТОР в механ. прибор для накачивания воды в паровой котел посредством… …   Словарь иностранных слов русского языка

  • Инжектор — (фр. injecteur, от лат. injicio вбрасываю), Струйный насос для нагнетания газа или жидкости в резервуары, например, питательной воды в паровой котёл (См. паровой инжектор). Ускоритель (обычно линейный) для ввода заряженных частиц в… …   Википедия

  • инжектор — насос, нагнетатель, ускоритель Словарь русских синонимов. инжектор сущ., кол во синонимов: 6 • нагнетатель (12) • …   Словарь синонимов

  • ИНЖЕКТОР — (франц. injecteur от лат. injicio вбрасываю), 1) струйный насос для нагнетания газа или жидкости в резервуары, напр., питательной воды в паровой котел2)] Ускоритель (обычно линейный) для ввода заряженных частиц в основной ускоритель. Энергия,… …   Большой Энциклопедический словарь

  • Инжектор —         (франц. injecteur, от лат. injicio вбрасываю, впрыскиваю * a. injector; н. injektor, Strahlpumpe; ф. injecteur; и. inyector) струйный насос для нагнетания газов, паров и жидкостей в разл. аппараты, резервуары и трубопроводы, а также… …   Геологическая энциклопедия

  • ИНЖЕКТОР — ИНЖЕКТОР, инжектора, муж. (франц. injecteur) (тех.). Прибор для накачивания воды в паровой котел. Толковый словарь Ушакова. Д.Н. Ушаков. 1935 1940 …   Толковый словарь Ушакова

  • ИНЖЕКТОР — первичный источник или предварит, ускоритель заряж. частиц, предназначенный для ввода (инжекции) частиц в осн. ускоритель. При инжекции частиц малой энергии используются первичные источники частиц (электронная пушка, плазменный источник ионов и т …   Физическая энциклопедия

  • ИНЖЕКТОР — (Injector) пароструйный прибор, служащий для питания паровых котлов водой. В И. отсутствуют вращающиеся части, вода подается им вследствие разрежения, создаваемого движением струй пара. Самойлов К. И. Морской словарь. М. Л.: Государственное… …   Морской словарь

  • ИНЖЕКТОР — пароструйный прибор для питания водой котлов паровозов. Каждый И состоит из системы сопел, расположенных по одной оси. Сопла в зависимости от своего назначения наз.: паровыми (1), служащими для ввода пара в пароструйную систему, заборными (2),… …   Технический железнодорожный словарь

  • инжектор — – авто с инжекторным двиглом. EdwART. Словарь автомобильного жаргона, 2009 …   Автомобильный словарь

  • инжектор — а, м. injecteur m. < injecter впрыскивать. Пароструйный прибор, изобретенный Жифаром в 1860 г., заменяющий водотливные и пожарные насосы. ВЭ 1911 10 630. Струйный насос для сжатия газов и паров, а также нагнетания жидкости в различные… …   Исторический словарь галлицизмов русского языка

  • Как работает инжектор? / Хабр

    В заметке пойдет речь о работе «мозгов», управляющих двигателем вашего автомобиля или мотоцикла. Попытаюсь на пальцах и в общем объяснить что же и как происходит.

    Чем занимаются те самые «мозги» и для чего они нужны? Электроника — альтернатива другим системам, выполняющим те же функции. Дозированием топлива занимался карбюратор, зажиганием управлял механический или вакуумный корректор угла опережения зажигания. В общем не электроникой единой возможно реализовать все это и достаточно продолжительное время именно так и было. На автомобилях, мотоциклах, бензопилах, бензогенераторах и во многих многих других местах работали и продолжают работать те самые системы, которые призван заменить инжектор.
    Зачем же понадобилось что-то менять? Зачем сносить существующие проверенные и весьма надежные системы? Все просто — гонка за экономичностью, экологичностью и мощностью. Точность работы описанных выше систем недостаточна для обеспечения желаемого уровня экологичности и мощности, а сами по себе электронные системы управления двигателем начали появляться достаточно давно.

    Я опущу принцип работы поршневых ДВС, многие знакомы с тем как работает двигатель, а те кто не знакомы — не слишком пострадают. В разрезе работы системы питания и системы зажигания двигатель это просто преобразователь воздушно-топливной смеси в механическую энергию. Можно рассматривать его как черный ящик, с некоторыми особенностями.

    Итак, у нас есть топливо (бензин, этанол, пропан или метан), есть воздух и желание получить из этого механическую энергию. Сложность состоит в том, что для получения интересующих нас характеристик надо смешивать топливо и воздух в точно определенных пропорциях и поджигать их в достаточно точно определенный момент времени. Более того — при недостаточной точности мы получим ухудшение характеристик.

    Вся суть работы «мозгов» сводится к дозированию топлива и поджигом смеси в цилиндрах двигателя. Это основные функции. Кроме них есть еще и дополнительные — управление турбиной, управление трансмиссией.

    Подсистема, занимающаяся дозированием топлива называется инжектор, поджигом топлива занимается зажигание. Воздух в двигатель поступает «естественным» порядком. Двигатель сам всасывает воздух, его количество только может ограничиваться, для снижения мощности двигателя. Нам не нужна максимальная мощность все время, бОльшую часть времени мощность как раз ограничивается. В случае с турбиной воздух попадает в двигатель принудительно, но это не меняет сути. Воздуха столько сколько есть и мы управляем его количеством при помощи педали.
    Сколько топлива нам надо подать в двигатель и как его дозировать? Есть так называемое стехиометрическое отношение, показывающее, что для полного сжигания килограмма топлива нам нужно вполне определенное количество воздуха. Для бензина это соотношение равно 14,7:1. также его называют AFR (Air Fuel Rate по английски) Это не аксиома, это некий оптимум. Смесь может быть «беднее», в ней может быть меньше топлива. Такая смесь хуже горит, двигатель сильнее греется, но сгорает все полностью. Это значения в большую сторону — AFR 15 и более. Может быть и «богаче», когда топлива больше — AFR 14 или меньше. При таком соотношении смесь сгорает не полностью, но мощность двигателя максимальна. И в ту и в другую сторону есть ограничения — если слишком увлечься, работать двигатель не будет. Нельзя просто налить 20 частей топлива и ожидать пропорционального прироста мощности.

    Итак, чтобы определить сколько же топлива нам надо подать в двигатель нам надо знать сколько воздуха в него поступает. Дальше все просто — из количества воздуха по соотношению определяем количество бензина и дело сделано!
    Погодите ка, а как же нам определить сколько воздуха поступает в двигатель? Для этого есть несколько путей. Обычно используют один из следующих датчиков:

    ДМРВ или MAFдатчик массового расхода воздуха. Датчик этот измеряет количество проходящего через него воздуха. Как подсказывает википедия — «Датчик состоит из двух платиновых нитей, нагреваемых электрическим током. Через одну нить, охлаждая её, проходит воздух, вторая является контрольной. По изменению тока проходящего через охлаждаемую воздушным потоком платиновую нить вычисляется количество воздуха, поступающего в двигатель.». Датчики такого типа зачастую устанавливаются в гражданские автомобили. В общем то все достаточно просто. Похоже, это именно то, что нужно! Примерно так и есть.

    Другой тип датчиков

    ДАД или MAPдатчик абсолютного давления. Этот датчик подключен к впускному коллектору и измеряет разрежение (или же избыточное давление, в случае с наддувом) в коллекторе. На основании показаний этого датчика и датчиков температуры, частоты вращения коленвала тоже можно вычислить объем поступающего воздуха, что нам и требуется. Для корректировки его показаний надо еще знать давление окружающего воздуха. Для измерения атмосферного давления либо ставят еще один такой же датчик, который непрерывно его измеряет, либо просто до запуска двигателя измеряют давление. Во втором случае может выйти неприятность, если вы с берега моря рванули прямиком на Эверест.
    MAP часто ставят на спортивные автомобили.

    Устанавливается один из этих датчиков, наличие одного из них — обязательно.
    Ну что же, сколько воздуха поступает в двигатель мы примерно можем вычислить.
    Другой обязательный датчик —
    ДПКВ или датчик положения коленвала. Этот датчик позволяет мозгам точно знать, в каком положении находится коленвал. Зачем нам это нужно? Мало знать сколько топлива надо подать в двигатель, надо подавать его в определенный момент времени. Да и зажигать смесь в цилиндрах тоже надо строго вовремя. Так что без этого датчика — никак. Есть несколько типов таких датчиков, но большинство из них — либо индукционные, либо датчики Холла, либо подобные им. В общем — бесконтактные датчики, подобные тем, которые трудятся, например, в двигателе вашего винчестера. Или в кулерах.
    Следующий датчик, который вместе с ДПКВ дает еще больше информации о том, что же происходит в двигателе в данный конкретный момент — ДПРВдатчик положения распредвала. Также его называют датчиком фаз. При помощи этого датчика можно понять в каком из цилиндров в данный момент такт впуска, куда же нам надо подавать топливо, в каком цилиндре у нас такт сжатия и время поджигать смесь. По принципу работы он подобен ДПКВ, но зачастую несколько проще. В общем то тоже самое, но на распредвале.

    Этого набора датчиков нам должно хватить для запуска двигателя. Худо бедно, но этого достаточно, чтобы примерно понять сколько надо подавать топлива, когда это делать и когда поджигать полученный коктейль.
    Так давайте же тогда подавать и поджигать! (не путать с разжигать и науськивать)

    Исполнительные механизмы

    Топливо дозируется форсунками или другими словами «инжекторами». Да да, именно по названию этого узла все это безобразие нами так и называется. Форсунка из себя ничего особо интересного не представляет. Просто электромеханический клапан. Два провода и трубопровод с топливом под давлением. Подали напряжение на выводы — форсунка открылась, прекратили пропускание тока — форсунка закрылась. Для простоты давайте сначала примем, что форсунка открывается и закрывается моментально. Тогда для оценки объема проходящего через нее топлива нам достаточно знать ее статическую производительность. Это просто объем топлива, который пройдет через форсунку за минуту. Открыли форсунку, измерили объем бензина, который через нее за минуту вытек — получили основной параметр. Теперь нам для точного дозирования надо просто открывать и закрывать форсунку на определенное время. Получается что дозирование производится «выдержкой», если говорить терминами фотографов. Чем длиннее время на которое мы открываем форсунку, тем больше топлива мы нальем в двигатель.
    А поджиг смеси осуществляет все та же бессменная свеча зажигания, которая верой и правдой служила для этой цели. И катушка зажигания тоже на месте. Вот только управляется она уже «мозгами». Зажигание не изменилось, но для его работы важен ДПКВ и ДПРВ, так что без этих датчиков дела не будет.

    В общем то это, можно считать, и есть в общих чертах как работает инжектор. Смотрим на показания датчиков, отмеряем нужное количество топлива и открываем форсунку на вычисленное время. И так каждый такт. Т.е. в зависимости от частоты — 100 раз в секунду на частоте в 6000об/мин коленвала. Часто? Да не так чтобы и очень.

    Идем дальше?

    В реальных двигателях все несколько сложнее. Точно вычислить сколько же воздуха попадает в двигатель не так просто. Для корректировки значений нужны датчики температуры охлаждающей жидкости — просто термодатчик, аналогичный тому, что показывает температуру на приборной панели. И датчик температуры поступающего воздуха. В целом незначительно отличающийся от первого, а функционально и вовсе его брат близнец — тоже просто измеряет температуру, но уже не двигателя, а воздуха, поступающего в двигатель. Зачем нам что-то корректировать? Дело в том, что пока двигатель холодный, пока он не нагреется до определенной температуры — топливо испаряется не так хорошо, а горят именно пары. Соответственно нам нужно топлива подавать больше, чтобы двигатель работал. Значит берем наше значение для оптимального соотношения, измеряем двигателю температуру и корректируем это наше значение. Также нужно откорректировать момент зажигания смеси в цилиндрах — по тем же причинам. И тут тоже корректируем.

    Другой не совсем приятный момент — форсунка, которую мы приняли идеальной — на самом деле таковой не является. Во первых нужно время, чтобы она открылась, а потом закрылась. Соответственно в этом время она тоже подает топливо, но в меньшем количестве. На это тоже делается поправка. Само время открытия и закрытия зависит от напряжения бортовой сети. Одно дело когда генератор шпарит на всю и в сети 14В, а другое дело, когда генератор умер, а аккумулятор разряжен до неприличных 10В. Время открытия форсунки меняется и его надо корректировать. Мало умершего генератора, ехать то надо и двигатель не должен перестать работать в таких условиях.

    Мало нам было исполнительных механизмов, для работы на холостом ходу, когда педаль мы совсем не трогаем — двигатель не должен глохнуть, его работу надо поддерживать. Для этого есть специальное исполнительное устройство — РХХрегулятор холостого хода. Это такой шаговый двигатель (реже просто электромагнит), который через специальный канал дает двигателю «вздохнуть» мимо перекрывающей воздух дроссельной заслонки. Умный мозг не дает двигателю зачахнуть и приоткрывает этот клапан, когда обороты снижаются. Но и разойтись не дает — прикрывает его, когда обороты возрастают уж слишком сильно.

    Хорошо бы нам также знать на сколько сильно водитель давит на педаль акселератора. Для этих целей смотрят не на положение педали, а на положение заслонки, которой эта педаль управляет. Датчик так и называется — ДПДЗдатчик положения дроссельной заслонки. Технически это просто потенциометр, который измеряет на какой угол повернута ось дроссельной заслонки. Это зачем это нам надо знать, как сильно водитель давит в пол, спросите вы? Все просто, нам надо знать когда включать режим холостого хода (помним про РХХ), когда водитель жаждет острых ощущений и энергично давит на педаль — не время экономить, льем от души!

    Экологические нормы достаточно строго контролируют что же «выдыхает» (пускай уж выдыхает) наш двигатель. Так что при всем желании лить «на глазок» — нельзя. нужно контролировать состав выхлопных газов. Как это сделать? Для этой цели есть так называемый лямбда зонд или датчик кислорода — датчик, показывающий сгорела ли смесь целиком, есть ли в выхлопных газах топливо либо же свободный кислород. По показаниям этого датчика инжектор может корректировать свое поведение, либо увеличивая либо уменьшая количество подаваемого топлива. Нужно это достаточно часто — бензин везде разный и даже просто хранясь в канистре или баке — стареет. А уж о заправках наших можно легенды слагать. Соответственно и режимы его горения совсем не постоянны. Ко всему прочему и производительность форсунок может «плавать». Ведь как вы поняли — расчет ведется исходя из их постоянной производительности, а форсунка со временем может забиться, производительность ее может снизиться.
    А нормы строгие, а бензин дорогой, да и ехать же надо. Внимательный читатель заметил, что одного этого датчика достаточно для обеспечения обратной связи. Смотрим на состав выхлопных газов, если сгорело не все — льем меньше. Если сгорело дочиста — льем больше.
    Лямбда зонды бывают двух видов — узкополосные и широкополосные. Отличаются они точностью. Первые только показывают богатая или бедная у нас смесь, вторые показывают на сколько она богатая или бедная. Даже точно указывают тот самый AFR упоминаемый в начале статьи. Ну и цена, конечно. Первые стоят 25$, вторые — 200$. С лямбдами тоже не все просто — они достаточно капризны, требуют определенной температуры для работы, а это не всегда возможно, в некоторых типах зондов рабочий элемент специально подогревают от бортовой сети. Да, лямбда может быть не одна, но это уже тонкости.

    Еще один сенсор, применяемый для анализа происходящего в двигателе — датчик детонации. Детонация это процесс сгорания топлива, который протекает взрывообразно. В нормальном режиме топливо просто сгорает, при детонации топливо взрывается. Это вредно для двигателя — все равно что бить по поршню молотком. Никто не любит когда по нему бьют молотком — поршень не исключение. Явление это крайне нежелательное и для определения того, что смесь детонирует и применяют такой датчик. Он по принципу работы похож на микрофон, который «слушает» двигатель (датчик закреплен на блоке цилиндров) и по услышанному пытается отфильтровать шум работы двигателя и понять где же детонация, а где нормальная работа. Все не просто и здесь. Для облегчения работы этого датчика ставят еще датчик неровной дороги, который покажет, что это наши дороги так шумят, а не двигатель. Востребованность этого датчика возрастает на турбированых двигателях.

    В итоге сами по себе мозги работают примерно следующим образом:
    Есть так называемая топливная карта — таблица, в которой записано какого состава должна быть смесь. У таблицы три измерения — частота вращения коленвала двигателя, нагрузка на двигатель и собственно AFR. Просто берем из таблицы значение, положенное туда опытным товарищем.
    Корректируем это значение в соответствии с показаниями датчиков температур, лямбда зонда, датчика детонации, изменением положения дроссельной заслонки и в соответствии со всеми этими поправками (часть из них тоже в табличках) вычисляем необходимое количество топлива. Пересчитываем объем топлива во время открытия форсунки в соответствии с ее производительностью, корректируем время в соответствии с напряжением бортовой сети и в момент впуска — открываем форсунку на вычисленное время.

    Как видите — ничего сложного и заумного здесь нет. Просто таблицы, может быть местами ПИД регулятор, коэффициенты влияния тех или иных факторов и в итоге просто время открытия форсунки.
    С зажиганием тоже самое, только там карта углов, аналогичная топливной карте (тоже таблица) и тоже корректировки в соответствии с показаниями датчиков.

    В штатном режиме все работает, но что делать, если один из датчиков вышел из строя? И как это понять? Если датчик температуры, например, показывает что двигатель нагрет до 200 градусов, или что смесь детонирует несмотря на все корректировки? В этом и заключается продуманность мозгов. Вычислить, что датчик врет, не принимать во внимание его показания, зажечь «check engine» на панели и продолжить работу. Благодаря такому поведению двигатель сохранит работоспособность при выходе из строя некоторых датчиков (не всех, как вы понимаете) и позволит доехать до СТО.

    Да, многие из вас заметят, что инжектор по сути достаточно простое устройство. И схематически там нет ничего военного — входящие значения считываются по АЦП, выходящие так и вовсе чисто бинарные. Ну выходные транзисторы, ну достаточно жесткие условия работы. Но это не космос далеко.
    Касательно работы прошивки — тоже вроде как все не так и сложно. На мой взгляд проще всяких алгоритмов распознавания изображений и всякое такое. В процессе настройки саму прошивку никто не трогает обычно. В том смысле, что открывать исходники, корректировать алгоритмы, оптимизировать что-то — такого нет. Просто софт который позволяет изменять те самые топливные карты и другие коэффициенты. А прошивками занимаются уже инженеры на заводах. Или простые смертные, которым это интересно.
    Да да, не каждый готов платить за «мозги» космические деньги, а кому-то может быть просто хочется больше контроля над происходящим. Все это привело к тому, что есть несколько проектов вполне доступных «мозгов». Есть megasquirt — www.megamanual.com/index.html, для этой аппаратной базы в последствии была написана и поддерживается кастомная прошивка с расширенным функционалом — msextra.com/doc/index.html На последнем сайте есть даже схемы этих «мозгов», может быть кому-то из электронщиков будет интересно. А программистам может быть интересно глянуть на код. Если не ошибаюсь, то он есть здесь. msextra.com/doc/ms2extra/files/release/ms2extra_3.2.1_release.zip
    Есть еще VEMS — www.vems.hu/wiki который сначала назывался megasquirtAVR, но теперь сам по себе. Видел еще вот таких ребят — forum.diyefi.org там у них какой-то свой проект FreeEMS. На мой взгляд все это показывает, что все не так уж сложно и местами даже очень даже доступно.

    Надеюсь получилось достаточно интересно и в меру понятно. Об опечатках прошу писать в личку. Если где ошибся — поправьте.

    Что такое инжектор? Особенности детали

    Что такое инжектор? Это незаменимая деталь в системе каждого современного автомобиля, работающего на бензине. По своей конструкции она напоминает некую форсунку, которая разбрызгивает топливо в цилиндры ДВС. Простыми словами, инжектор разбрызгивает смесь воздуха и капель бензина в камере сгорания. Многие путают данную деталь с устаревшим карбюратором, считая ее равной по функциям и конструкции. Однако это совсем не так. В данной статье мы узнаем, что такое инжектор, а также чем он отличается от карбюратора.

    что такое инжектор

    Большая разница

    Распознать и отличить инжектор от карбюратора довольно просто. Во-первых, это определяется визуально – первая деталь намного меньше второй и имеет другую конструкцию. Однако есть еще одна особенность, которую внешне определить невозможно. И заключается она в приготовлении смеси. Если в карбюраторных ДВС бензин перед поступлением в камеру смешивается с воздухом, расходуя при этом до 10 процентов мощности двигателя, то устройство инжектора работает по принципу форсунки. Топливо в таком случае подается под высоким давлением. Поэтому последний тип совсем не влияет на мощность мотора и не отбирает ее у автомобиля при разгоне и движении.

    Разновидности

    Можно выделить три основные группы, на которые подразделяется современный инжектор. ВАЗ и многие другие отечественные автомобили имеют одноточечную систему впрыска. Происходит это следующим образом: на все четыре цилиндра подается топливо только с одной форсунки, в которой предварительно была подготовлена смесь горючего.

    устройство инжектора Второй тип – распределенный. Весь процесс происходит аналогичным образом, единственное отличие заключается в количестве форсунок. Их может быть несколько – каждый коллектор укомплектовывается своим инжектором. Количество напрямую зависит от типа мотора. Если он 4-цилиндровый, на коллекторе стоит четыре форсунки, если шестицилиндровый, то шесть.

    Последний тип впрыска – непосредственный. Здесь все происходит как у дизельных двигателей – бензин подается непосредственно в цилиндры, поэтому именно такие автомобили имеют самый экономичный расход топлива.

    Плюсы и минусы

    Ответ на вопрос о том, что такое инжектор, мы уже нашли, теперь перейдем к другим особенностям форсунок. Главные преимущества применения подобных систем заключаются в экономном расходе топлива. Безусловно, дозировка у инжектора намного точнее, поэтому лишнего топлива здесь никогда не бывает. Немаловажным является и то, что данные двигатели более динамичны. Мощность инжекторных моторов сохраняется при подаче топлива в камеру сгорания, соответственно, машина становится более резвой. Однако минусы здесь тоже присутствуют. Первый недостаток заключается в их стоимости. Форсунка может стоить и 100, и даже 400 долларов США, поэтому ее обслуживание следует производить на СТО. По своей конструкции инжектор довольно сложный, поэтому при самостоятельном ремонте на его чистку следует тратить много времени.

    инжектор вазА при обращении в сервисный центр придется выложить немало денег. Несмотря на минусы, данная деталь всегда была и будет самой эффективной и надёжной в системе питания ДВС.

    Итак, мы рассмотрели вопрос о том, что такое инжектор, и описали все особенности этой детали.

    Как проверить топливные форсунки - 3 простых метода

    Тестирование топливных форсунок иногда может быть проще, чем вы думаете, будь то система TBI (впрыск дроссельной заслонки) или EFI (электронный впрыск топлива).

    Часто эти форсунки сталкиваются с общими проблемами, которые можно диагностировать визуально (TBI) или с помощью некоторых простых инструментов.

    Современная система впрыска топлива работает эффективнее и надежнее, чем предыдущая модель карбюратора. Система лучше контролирует топливовоздушную смесь в любых условиях движения.Иногда, однако, накопление примесей в топливе или электрические или механические проблемы в системе инжектора могут способствовать резкому холостому ходу, пропускам зажигания, вредным выбросам, плохой работе двигателя и экономии топлива.

    Это руководство может помочь вам вернуть эти форсунки в форму, применив несколько простых тестов, которые вы можете применить как к системам TBI, так и EFI.

    Тестирование форсунок TBI

    Вы можете визуально осмотреть распыление топлива на форсунках системы TBI. Распылитель потока топлива легко доступен, что позволяет быстро выявить возможные проблемы.

    Проверка распылителя топлива

    1. Снимите крышку с корпуса воздушного фильтра (где находится воздушный фильтр).
    2. Попросите помощника запустить (или провернуть двигатель, если он не запускается).
    3. Проверьте форму распыла форсунки.

    * Топливо должно выходить частично распыленным в виде перевернутой буквы V. Единичная сплошная струя или неравномерный рисунок означает, что инжектор нуждается в очистке, или что внутренняя часть изношена или сломалась.

    Вы можете попытаться исправить неравномерную форму распыления топлива, добавив в топливный бак качественную очищающую присадку для топливной системы. Или отнесите свой автомобиль в сервисный центр и попросите его почистить систему.

    * С другой стороны, если вы не видите выходящего топлива, этому может быть несколько причин:

    • Заблокирована топливная форсунка
    • Неисправность форсунки
    • Инжектор не получает питание
    • Неисправность регулятора давления топлива
    • Топливный фильтр забит
    • Неисправность топливного насоса

    Чтобы устранить неисправность инжектора, выполните тесты, описанные в следующем разделе «Тестирование инжекторов EFI».

    Тестирование форсунок EFI

    В отличие от форсунок в системах впрыска топлива в корпус дроссельной заслонки (TBI), форсунки, используемые в конфигурации с электронным впрыском топлива (EFI), не имеют доступа к распылению топлива для проверки. А иногда топливная рампа в сборе, которая удерживает форсунки на месте, оставляет мало места для доступа к форсункам без снятия всего узла. Поэтому сложно проверить схему распыления каждой форсунки без соответствующего оборудования.

    Тем не менее, вы можете использовать пару тестов, которые могут выявить, работают ли одна или несколько форсунок в вашей системе EFI и является ли неисправность самой форсункой или управляющей цепью.

    Для этого теста вы послушаете каждый инжектор, чтобы определить, работают ли они. Когда автомобильный компьютер включает и отключает питание форсунки, клапан внутри форсунки издает щелкающий звук при открытии и закрытии.

    1. Чтобы прослушать инжектор, вы можете использовать стетоскоп механика - недорогой инструмент, который можно купить в большинстве магазинов автозапчастей. Однако подойдет длинная стандартная отвертка или даже кусок тонкого шланга соответствующей длины.
    2. Запустите двигатель и дайте ему поработать на холостом ходу.
    3. Включите стояночный тормоз и откройте капот.
    4. Поместите наушник стетоскопа на уши и кончик инструмента вплотную к боковой стороне инжектора. Если вы решили использовать длинную отвертку, приложите ее кончик к корпусу инжектора, а конец ручки инструмента - к уху.
    5. Когда форсунка открывается и закрывается, вы слышите щелчок. Звук исходит от соленоида внутри форсунки, активируя и деактивируя клапан форсунки.Если вы не слышите щелчка, либо соленоид неисправен, либо компьютер не отправляет импульсный сигнал. Значит у вас дохлый инжектор.
    6. Повторите этот тест для каждой форсунки и обратите внимание на неисправные форсунки, чтобы вы могли проверить их в следующем разделе.

    Как проверить неисправную форсунку

    Один из тестов, которые вы можете провести на неисправной форсунке, - это проверить катушку форсунки. Для этого теста вам понадобится мультиметр и значение сопротивления катушки внутри инжектора.Вы можете посмотреть значение сопротивления форсунки в руководстве по обслуживанию для вашей конкретной марки и модели автомобиля. При необходимости купите недорогое руководство по послепродажному ремонту в местном магазине автозапчастей или в Интернете. А если вы раньше не пользовались мультиметром, посмотрите следующее видео, чтобы узнать, как пользоваться мультиметром.

    Проверка катушки форсунки

    1. При выключенном двигателе отсоедините электрический разъем инжектора, который необходимо проверить.
    2. Установите цифровой мультиметр на соответствующее значение по шкале Ом в соответствии со спецификациями сопротивления для вашей конкретной топливной форсунки (обычно вам необходимо настроить мультиметр на показание как минимум до 30 Ом).
    3. Проверить электрические клеммы форсунки - полярность не имеет значения.
    4. Значение сопротивления, отличное от указанного в руководстве по обслуживанию, означает, что вам необходимо заменить форсунку. Например:
    • Если ваш измеритель показывает бесконечное сопротивление, это означает, что катушка в форсунке разомкнута.
    • Если ваши показания скачут повсюду, катушка частично открыта.
    • Однако, если вы читаете нулевое сопротивление, катушка закорочена.

    Проверка цепи управления форсункой

    Вы можете проверить мощность и импульсный сигнал, поступающий с компьютера на каждую неисправную форсунку, с помощью контрольной лампы, недорогого и эффективного инструмента.

    1. Сначала прикрепите зажим тестовой лампы к болту или металлическому кронштейну на двигателе.
    2. Отсоедините электрический разъем от топливной форсунки, которую вы хотите проверить.
    3. Поверните ключ зажигания в положение ON.
    4. Коснитесь контактов (по одному) разъема жгута проводов контрольной лампой.На одном из выводов должна загореться контрольная лампочка, это источник питания форсунки от компьютера. Если контрольная лампа не горит, проблема обнаружена. Проверьте сторону питания цепи на предмет короткого замыкания, перегоревшего предохранителя или плохого соединения в цепи, включая компьютер.
    5. Теперь подсоедините разъем жгута проводов к топливной форсунке и прикрепите зажим контрольной лампы к плюсовой стороне аккумуляторной батареи.
    6. Попросите помощника провернуть или запустить двигатель.
    7. Задний щуп на противоположном проводе на разъеме топливной форсунки (это импульсный сигнал, идущий от ЭБУ).Если вы не можете проверить провод обратно, вставьте булавку в провод и используйте булавку, чтобы проверить провод.
    8. На этот раз контрольная лампа должна мигать, что означает, что форсунка получает импульсный сигнал от компьютера, чтобы открыть и закрыть форсунку.

    * Если форсунка вышла из строя и есть питание и импульсные сигналы, замените форсунку.

    * Если контрольная лампа продолжает гореть, возможно, произошел сбой драйвера устройства в компьютере или возникла проблема в цепи.

    При необходимости обратитесь к руководству по ремонту для дальнейших проверок.

    Если какой-либо из предыдущих тестов дал отрицательный результат, это не обязательно означает, что форсунки работают правильно. Вы проверили некоторые распространенные проблемы, которые вы можете устранить дома, но одна или несколько форсунок могут иметь изношенный или грязный (реже) клапан, либо слабую или сломанную возвратную пружину, которая вызывает блокировку форсунки или утечку топлива. Некоторые из этих проблем может быть сложно диагностировать без правильных инструментов.Но мастерская по ремонту автомобилей с профессиональным оборудованием может помочь вам определить такие проблемы.

    .

    что это такое и когда его использовать

    by Bhavya Karia

    Введение

    В разработке программного обеспечения внедрение зависимостей - это метод, с помощью которого один объект (или статический метод) предоставляет зависимости другого объекта. Зависимость - это объект, который можно использовать (услуга).

    Это определение из Википедии, но все же, но его не очень легко понять. Так что давайте лучше это поймем.

    Прежде чем понять, что это значит в программировании, давайте сначала посмотрим, что это означает в целом, поскольку это поможет нам лучше понять концепцию.

    Зависимость или иждивенец означает полагаться на что-то для поддержки. Например, если я говорю, что мы слишком полагаемся на мобильные телефоны, это означает, что мы зависим от них.

    Итак, прежде чем перейти к инъекциям зависимостей , сначала давайте разберемся, что означает зависимость в программировании.

    Когда класс A использует некоторые функции класса B, тогда говорится, что класс A имеет зависимость от класса B.

    Отображение зависимостей между классами

    В Java, прежде чем мы сможем использовать методы других классов, нам сначала нужно создать объект этого класса (т.е. классу A необходимо создать экземпляр класса B).

    Итак, передача задачи создания объекта кому-то другому и прямое использование зависимости называется внедрением зависимости.

    Что, если бы код мог говорить?

    Почему я должен использовать внедрение зависимостей?

    Допустим, у нас есть класс автомобиля, который содержит различные объекты, такие как колеса, двигатель и т. Д.

    Здесь класс автомобиля отвечает за создание всех объектов зависимостей. Теперь, что, если мы решим отказаться от MRFWheels в будущем и захотим использовать Yokohama Wheels?

    Нам нужно будет воссоздать объект car с новой зависимостью Yokohama.Но при использовании внедрения зависимостей (DI) мы можем изменять колеса во время выполнения (поскольку зависимости могут быть введены во время выполнения, а не во время компиляции).

    Вы можете думать о DI как о посреднике в нашем коде, который выполняет всю работу по созданию объекта предпочтительных колес и предоставлению его классу Car.

    Это делает наш класс Car независимым от создания объектов Wheels, Battery и т. Д.

    Существует три основных типа внедрения зависимостей:
    1. внедрение конструктора: зависимости предоставляются через конструктор класса.
    2. сеттер впрыска: клиент выставляет сеттер
    .

    ИНЖЕКТОР | Определение

    в кембриджском словаре английского языка По его словам, в отличие от авторучки с инжектором , которая поставляется с обучающим устройством, предварительно заполненный шприц должен быть относительно простым в использовании. Преподаватель обучен тому, как использовать инъектор эпинефрина авто - в экстренных случаях.

    Эти примеры взяты из Cambridge English Corpus и из источников в Интернете. Любые мнения в примерах не отражают мнение редакторов Cambridge Dictionary, Cambridge University Press или его лицензиаров.

    Еще примеры Меньше примеров

    Без рецепта или без рецепта, государственные регулирующие органы все равно будут платить за разумное тестирование форсунки auto - , форсунки .Цена нового инжектора auto - налоксона также должна быть высокой. Клиенты должны немедленно связаться со своим врачом для получения рецепта на альтернативный инъектор адреналина auto - , указала компания.Новый закон позволяет полиции штата и другим правоохранительным органам проводить учебные программы для офицеров по распознаванию анафилаксии и реагированию на нее, включая введение адреналина авто - инъектора .Цена на автоинжектор с 2009 года выросла более чем на 480 процентов. .

    java - Guice injector.getInstance () - хорошая практика?

    Переполнение стека
    1. Около
    2. Товары
    3. Для команд
    1. Переполнение стека Общественные вопросы и ответы
    2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
    3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
    4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
    5. Реклама Обратитесь к разработчикам и технологам со всего мира
    .

    Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
