Пневматическая подвеска автомобиля

18.12.2013 #Пневмоподвеска # Подвеска

Пневматическая подвеска автомобиля

Пневматическая подвеска автомобиля, которая широко используется на грузовиках, прицепах, а также легковых автомобилях бизнес-класса, имеет множество неоспоримых преимуществ, основным среди которых можно считать возможность регулировки клиренса автомобиля в зависимости от сложившейся ситуации.

Пневматическая подвеска автомобиля представляет собой разновидность подвески, клиренс (высота кузова автомобиля по отношению к дорожному полотну) которой может регулироваться. Особенно часто на сегодняшний день пневмоподвеска устанавливается на грузовики, а также на полуприцепы. Что касается легковых автомобилей, то пневматическая подвеска широко применяется на машинах, которые относятся к бизнес-классу.

Пневматическая подвеска имеет упругие элементы, представляющие собой пневматические упоры на каждом из колес. Пневмоподвеска, не считающаяся отдельным видом автомобильной подвески, может быть смонтирована на любой из существующих конструкций, будь то подвеска МакФерсона, многорычажная подвеска или упругая балка.

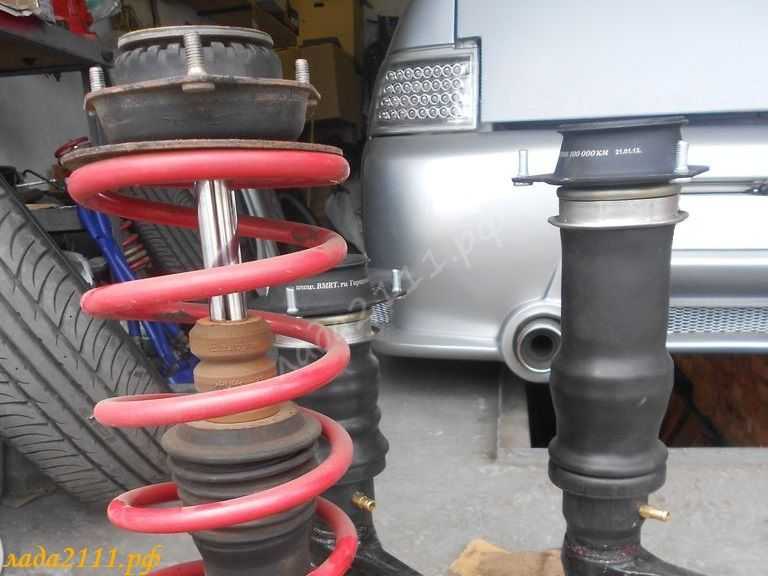

Установка пневматической подвески подразумевает замену штатных упругих элементов (пружины, рессоры или торсионы) на резиновые армированные пневматические баллоны, в которых в качестве упругого тела выступает сжатый воздух, нагнетающийся в пневмосистеме. Основным назначением пневматической подвески считается обеспечение повышенного уровня комфорта и безопасности во время вождения.

Устройство пневматической подвески

На сегодняшний день существует три типа пневмоподвесок:

— одноконтурная,
— двухконтурная,
— четырехконтурная.

Одноконтурные системы, как правило, устанавливают на одну из осей автомобиля, как на переднюю, так и на заднюю.

Обычно одноконтурными подвесками оборудуют седельные тягачи и грузовики, чтобы водитель имел возможность отрегулировать жесткость задней оси в зависимости от загруженности машины.

Двухконтурная подвеска устанавливается на одну или на две оси. В первом случае становится возможной независимая регулировка колес. Двухконтурная система, осуществляющая управление двумя осями, аналогична двум одноконтурным подвескам.

Четырехконтурная подвеска считается наиболее функциональной, так как позволяет производить регулировку пневмоподпора на каждом колесе. Обязательным элементом такой системы является электронный блок управления с датчиками, автоматически регулирующий давление в пневматических элементах.

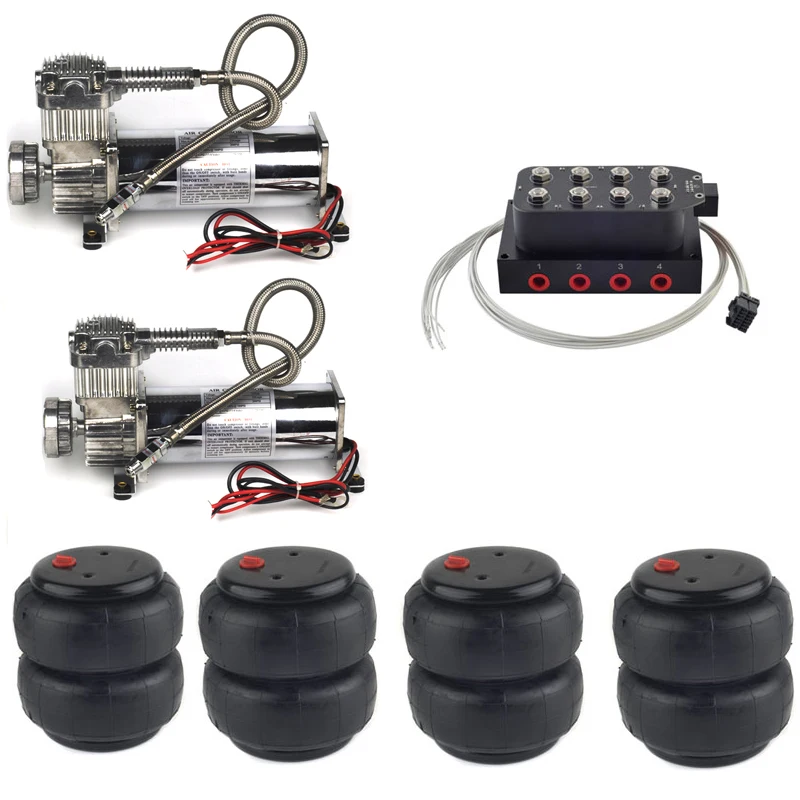

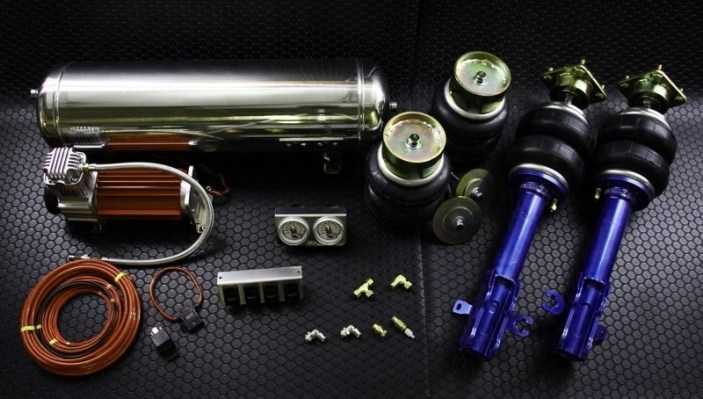

Пневматическая подвеска включает следующие составляющие:

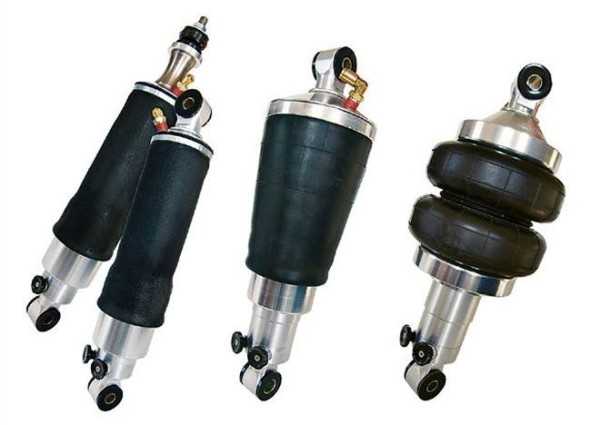

— Упругие пневматические элементы на каждое из колес, которые играют роль исполнительного механизма подвески. Упругие элементы регулируют и поддерживают клиренс, изменяя высоту кузова за счет увеличения или уменьшения воздушного давления в пневмоэлементах.

— Компрессор, выступающий основным конструктивным элементом пневматической подвески, отвечает за подачу воздуха, который предварительно сжимается, в ресивер и в исполнительные механизмы.
— Воздушный ресивер осуществляет регулировку клиренса в небольших пределах без компрессора, а также обеспечивает быструю работу адаптивных подвесок.
— Воздушные магистрали отвечают за соединение всех механизмов пневмодвески в единую слаженную пневматическую систему.
— Электронные датчики отслеживают положение и наклон кузова автомобиля по отношению к дороге, рассчитывают ускорение и прочие важные параметры.
— Блок управления обрабатывает сигналы датчиков, отвечая за автоматическую или ручную регулировку подвески.

Принцип работы пневматической подвески

Пневматическая подвеска дает возможность отрегулировать клиренс автомобиля не только в ручном, но и в автоматическом режиме. Ручной режим подразумевает самостоятельную регулировку водителем дорожного просвета машины.

В автоматическом режиме, как правило, функционируют адаптивные подвески, поддерживающие необходимый клиренс и жесткость амортизаторов в зависимости от таких параметров, как скорость, наклон, ускорение автомобиля и т.д.

Преимущества и недостатки пневматической подвески

Пневмоподвеска имеет ряд важных преимуществ:

— Адаптивность, которая отражается в широком диапазоне настроек жесткости и клиренса, а также допустимых нагрузок на ось.
— Управляемость проявляется в возможности быстрой настройки давления в пневмобаллонах, что позволяет значительно уменьшить крен автомобиля при поворотах.
— Настраиваемость подвески под ситуацию на дороге согласно пожеланиям водителя.
— Индивидуальность пневмоподвески заключается в возможности моментального изменения клиренса без ущерба управляемости, комфорту и безопасности.
— Практичность состоит полном использовании грузоподъемности автомобиля, что особенно актуально для пикапов, фургонов и грузовиков.

Пневматическая подвеска имеет несколько недостатков, самым неприятным из которых является ее плохая ремонтопригодность. Например, пневматические стойки в случае выхода из строя приходится только менять, так как ремонту они не подлежат. Кроме этого, на долговечности пневмоподвески отрицательно отражаются дорожные реагенты и пониженные температуры.

Другие статьи

#Стойка стабилизатора Nissan

Стойка стабилизатора Nissan: основа поперечной устойчивости «японцев»

22.06.2022 | Статьи о запасных частях

Ходовая часть многих японских автомобилей Nissan оснащается стабилизатором поперечной устойчивости раздельного типа, соединенным с деталями подвески двумя отдельными стойками (тягами). Все о стойках стабилизатора Nissan, их типах и конструкции, а также о подборе и ремонте — читайте в данной статье.

#Ремень приводной клиновой

Ремень приводной клиновой: надежный привод агрегатов и оборудования

15. 06.2022 | Статьи о запасных частях

Для привода агрегатов двигателя и в трансмиссиях различного оборудования широко применяются передачи на основе резиновых клиновых ремней. Все о приводных клиновых ремнях, их существующих типах, особенностях конструкции и характеристиках, а также о правильном выборе и замене ремней — читайте в статье.

Барабан тормозной ГАЗ: управляемость и безопасность горьковских автомобилей

08.06.2022 | Статьи о запасных частях

Тормозные системы большинства ранних и актуальных моделей автомобилей ГАЗ оснащаются колесными механизмами барабанного типа. Все о тормозных барабанах ГАЗ, их существующих типах, конструктивных особенностях и характеристиках, а также о выборе, замене и обслуживании данных деталей — читайте в статье.

#Палец поршневой

Палец поршневой: прочная связь поршня и шатуна

02.02.2022 | Статьи о запасных частях

В любом поршневом двигателе внутреннего сгорания присутствует деталь, соединяющая поршень с верхней головкой шатуна — поршневой палец. Все о поршневых пальцах, их конструктивных особенностях и способах установки, а также о верном подборе и замене пальцев различных типов подробно рассказано в статье.

Вернуться к списку статей

Пневматическая подвеска – устройство, принцип работы

Пневматическая подвеска (обиходное название – пневмоподвеска) – вид подвески, обеспечивающий регулирование уровня кузова относительно дороги за счет применения пневматических упругих элементов. В настоящее время пневматическая подвеска устанавливается в качестве опции на некоторых моделях автомобилей бизнес-класса и больших внедорожниках (например, Volkswagen Touareg, Audi Q7).

По своей сути пневмоподвеска не является отдельным видом подвески автомобиля, т.к. реализована со многими конструкциями подвесок (МакФерсон, многорычажная подвеска и др.). В настоящее время пневмоподвеску используют на своих автомобилях многие автопроизводители: Audi, Bentley, BMW, Lexus, GM, Ford, Land Rover, Mercedes-Benz, SsangYong, Subaru, Volkswagen. Некоторые конструкции подвесок имеют собственные названия, например, Airmatic Dual Control от Mercedes-Benz.

Основными преимуществами пневматической подвески являются комфортабельность, геометрическая проходимость и безопасность автомобиля. Пневмоподвеска, как правило, применяется в комбинации с автоматически регулируемыми амортизаторами. Такая конструкция называется адаптивная пневмоподвеска

.

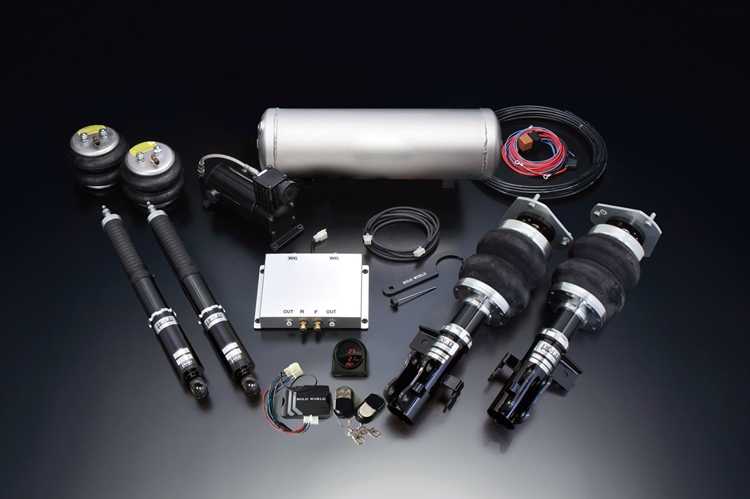

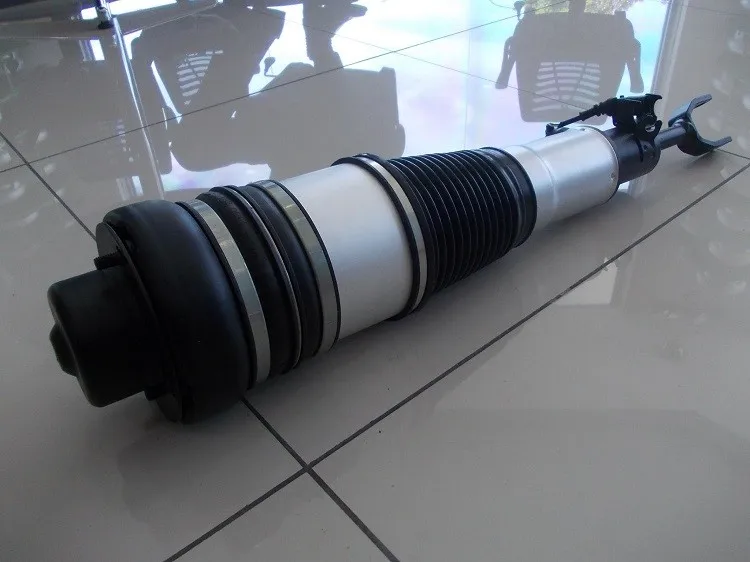

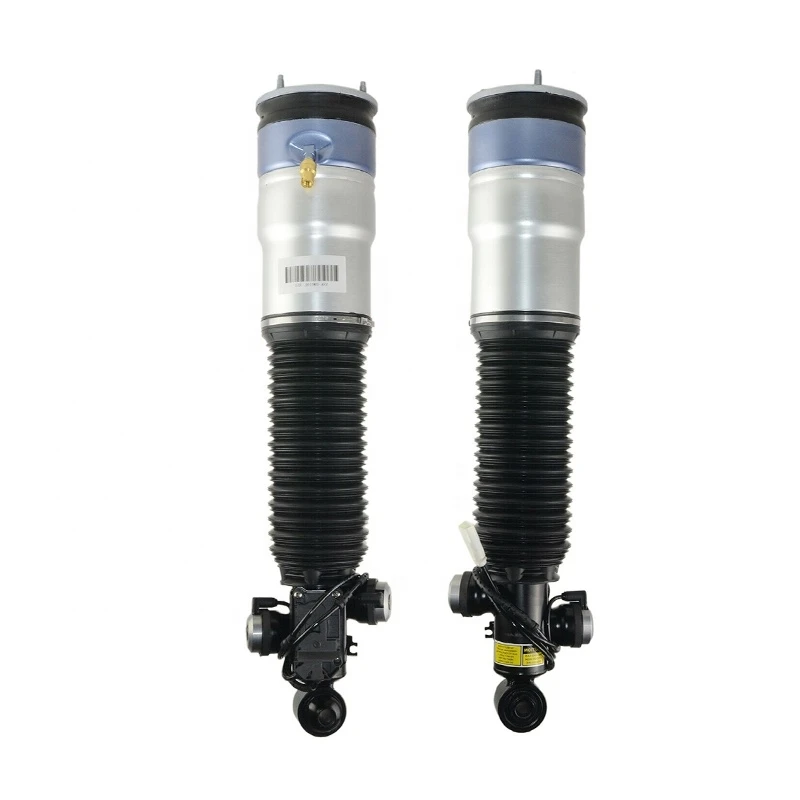

Пневматическая подвеска включает пневматические упругие элементы на каждое колесо, модуль подачи воздуха, ресивер и систему управления.

Пневматический упругий элемент выполняет основную функцию подвески – поддержание определенного уровня кузова автомобиля. Это достигается путем изменения давления и соответствующего ему объема воздуха в упругих элементах.

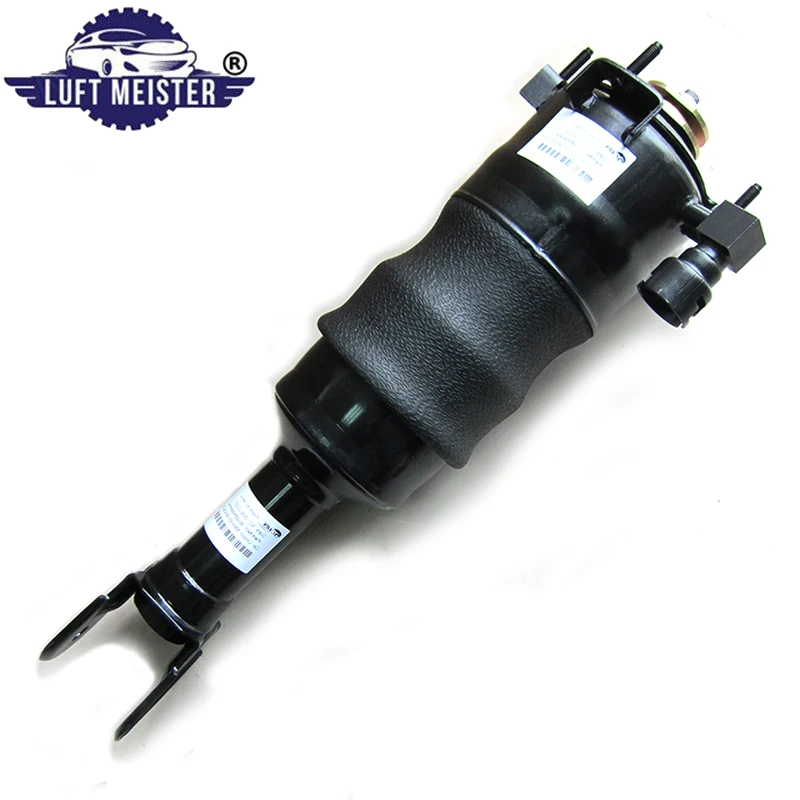

Пневматический упругий элемент состоит из корпуса с направляющей, манжеты и поршня. Конструктивно пневматический упругий элемент может изготавливаться со встроенным амортизатором или устанавливаться отдельно. Упругий элемент, объединенный с амортизатором, имеет название пневматическая стойка (по аналогии с амортизаторной стойкой подвески МакФерсон).

Манжета пневматического упругого элемента изготавливается из прочного многослойного эластомера. В некоторых конструкциях упругих элементов применяется дополнительные пневмоаккумуляторы. Для поддержания давления при утечке воздуха в упругом элементе может устанавливаться клапан остаточного давления.

Модуль подачи воздуха служит для питания упругих элементов воздухом. Он включает электродвигатель, компрессор и осушитель воздуха. Конструктивно в модуль включен блок электромагнитных клапанов системы управления подвеской.

Ресивер представляет собой резервуар для воздуха и обеспечивает регулирование дорожного просвета при движении на небольшой скорости без включения компрессора, а также корректировку положения кузова на стоянке.

Конструкция и работа элементов адаптивной подвески рассмотрена в отдельной статье.

Модуль подачи воздуха и пневматические стойки образуют пневматическую систему подвески. Система может быть открытой или закрытой (замкнутой). Предпочтительной является замкнутая пневматическая система, обеспечивающая минимальные потери воздуха, а значит экономию энергии на его создание.

Создание и регулирование давления в пневматической системе подвески осуществляется с помощью электронной системы управления, которая включает входные датчики, блок управления и исполнительные устройства.

К входным устройствам относятся датчики уровня кузова, ускорения кузова, температуры компрессора, давления в системе, а также переключатель режимов работы.

С помощью переключателя на панели приборов осуществляется ручное регулирование уровня кузова. Датчики отслеживают параметры работы системы и преобразуют их в электрические сигналы.

Блок управления преобразует электрические сигналы входных датчиков в управляющие воздействия на исполнительные устройства. В своей работе блок управления взаимодействует с блоками системы управления двигателем, системы курсовой устойчивости.

В системе управления пневматической подвески используются следующие исполнительные устройства: клапаны пневматических упругих элементов (для создания давления), выпускной клапан (для сброса давления), переключающий клапан (для поддержания давления в ресивере), реле включения компрессора. Конструктивно все клапаны сосредоточены в блоке электромагнитных клапанов, расположенном в модуле подачи воздуха.

Принцип работы пневматической подвески

В пневматической подвеске реализовано, как правило, три алгоритма управления:

• автоматическое поддержание уровня кузова;
• принудительное изменение уровня кузова;
• автоматическое изменение уровня кузова в зависимости от скорости движения.

Автоматическое поддержание определенного уровня кузова в пневматической подвеске осуществляется независимо от степени загруженности автомобиля. Датчики уровня кузова постоянно измеряют расстояние от колес до кузова. Результаты измерений сравниваются с заданной величиной. При расхождении показаний электронный блок управления задействует необходимые исполнительные устройства: клапаны упругих элементов для подъема, выпускной клапан для опускания подвески.

Принудительное изменение высоты кузова обычно предусматривает три уровня: номинальный, повышенный и пониженный. Номинальный уровень используется для передвижения по обычным дорогам со скоростью до 100 км/ч. Пониженный уровень применяется для высокоскоростного движения. Повышенный уровень нужен для передвижения вне дорог и реализуется на скорости до 40 км/ч. Уровни кузова устанавливаются водителем с помощью переключателя. В конструкции пневмоподвески больших внедорожников предусмотрен дополнительный уровень для посадки пассажиров и погрузки багажа, который реализуется на неподвижном автомобиле.

Автоматическое изменение уровня кузова в зависимости от скорости обеспечивает устойчивость автомобиля в движении. При увеличении скорости программа управления подвеской переводит уровень кузова последовательно от повышенного к номинальному и далее, с ростом скорости, к пониженному. При снижении скорости система переводит положение кузова из пониженного в номинальное.

Применение амортизаторов с регулируемой степенью демпфирования значительно расширяет характеристики пневматической подвески, позволяя помимо высоты кузова изменять жесткость подвески в зависимости от условий движения.





Пневматическая подвеска

Пневматическая подвеска – это разновидность подвески, которая позволяет регулировать клиренс (то есть высоту кузова относительно дорожного полотна) за счет пневматических упругих элементов.

Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию успехом не увенчались

Применяется на грузовиках, полуприцепах, а также на внедорожниках и многих моделях бизнес-класса.

История и особенности конструкции пневмоподвески

Первым по-настоящему массовым автомобилем с пневматической подвеской стал знаменитый Citroen DS-19, появившийся на рынке в 1955 году. Несмотря на то, что патенты на пневматические подвески появились еще в начале XX века, первые попытки создать удачную конструкцию и массово внедрить ее в производство успехом не увенчались. Что же до автомобиля Citroen, то на всех его колесах были установлены регулируемые поршневые пневморессоры.

В 1957 году в США появилась новая модель Cadillac Eldorado, также оснащенная пневморессорами, но уже на основе резиново-кордных оболочек (в отличие от Citroen, применявшего телескопические поршневые рессоры).

Подвеска такого же типа, как у Cadillac, была установлена и на Mercedes-Benz 300 CE, продажи которого начались в 1961 году. И именно эта модель  оказалась последней из легковых автомобилей, на которые устанавливалась пневмоподвеска данного типа. Интерес к резиново-карданным оболочкам в конструкции подвесок легковых автомобилей возродился относительно недавно, когда появились возможности для сочетания ее с электронными системами управления.

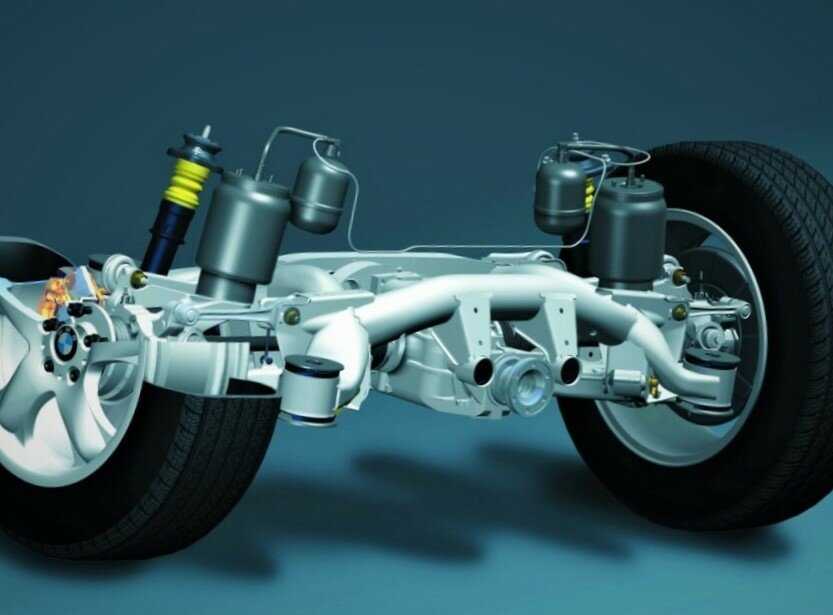

Устройство пневмоподвески

В качестве основного ресурса, необходимого для работы такого типа подвески, используется воздух, находящийся внутри регулируемого элемента – пневморессоры (или пневматического упругого элемента, как ее еще называют). Упругость этой конструкции достигается за счет изменения уровня давления и количества воздуха внутри нее. Нужный уровень контролируется с помощью системы управления, специальной электроники, датчиков, системы клапанов и модуля подачи воздуха – компрессора, который за счет электросети автомобиля нагнетает воздух внутрь упругих элементов «пневмы».

Кроме того, помимо модуля подачи воздуха, на пневмоподвеску часто устанавливают ресивер – специальный резервуар для хранения запасов воздуха, который используется на небольшой скорости, чтобы не приходилось лишний раз гонять воздух с помощью компрессора.

Все современные пневмоподвески можно разделить на три основных типа: одно-, двух- и четырехконтурные

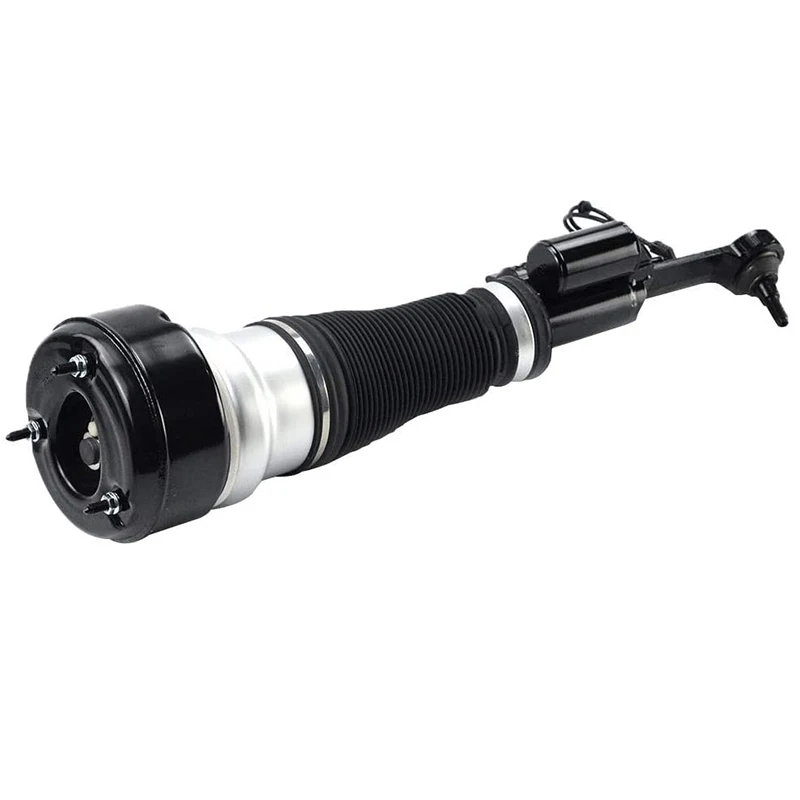

Пневморессора состоит из корпуса с направляющей, манжеты и поршня. Пневматический упругий элемент может изготавливаться как со встроенным амортизатором, так и устанавливаться отдельно. Манжета изготавливается из прочного многослойного эластомера, или, проще говоря, из усиленной резины. Иногда на дорогих автомобилях для поддержания давления в случае утечки воздуха в упругом элементе монтируют клапаны остаточного давления. По сути, пневмоподвеска не является отдельным видом подвески автомобиля. Связано это с тем, что она чаще всего интегрирована в уже имеющуюся стандартную конструкцию, будь то подвеска МакФерсон, «многорычажка» или рессорная конструкция.

Разновидности пневматических подвесок

Все современные пневмоподвески можно разделить на три основных типа: одно-, двух- и четырехконтурные.

Одноконтурная пневматическая подвеска – это удел, в первую очередь, грузовиков и седельных тягачей. Она устанавливается на одну ось (чаще – заднюю) и регулирует ее жесткость в зависимости от массы груза на авто.

Двухконтурная может устанавливаться как на одну ось, так и на две. Если она установлена на одной оси, она отвечает за независимое регулирование обоих колес, если же на двух, то действует как две одноконтурные системы.

Четырехконтурная (самая сложная) разновидность пневматической подвески осуществляет регулировку каждого колеса по отдельности. Чаще всего в четырехконтурных системах присутствует электронный блок управления, который с помощью датчиков регулирует давление в пневмоэлементах.

Современные пневматические подвески

Как правило, современные системы управления одновременно реализуют три алгоритма работы «пневмы». Во-первых, принудительное изменение уровня кузова: в этом случае клиренс и жесткость подвески автомобиля регулируется водителем вручную с помощью специальных регулирующих устройств. На «лоурайдеры» (автомобили с низкой посадкой) устанавливается подвеска как раз с таким типом алгоритма, который, зачастую, исключает все остальные указанные ниже варианты ее работы.

В США есть целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры»

Во-вторых, автоматическое поддержание уровня кузова. В данном случае речь идет о полностью автоматической регулировке клиренса или жесткости подвески автомобиля с помощью электроники, поддерживающей заданный уровень кузова автомобиля независимо от его загруженности.

Наконец, в-третьих, автоматическое изменение уровня кузова в зависимости от скорости автомобиля, что обеспечивает устойчивость авто в движении. При наборе скорости, программа управления автоматически уменьшает клиренс. При торможении, кузов автомобиля возвращается в исходное заданное положение.

Сегодня управляемые пневматические подвески применяют многие ведущие автопроизводители из  США, Европы и Японии, среди них такие известные марки, как Audi, BMW, Volkswagen, Mercedes-Benz, Ford, GM, Land Rover, Lexus, Subaru и SsangYong. Помимо прочего, в США существует целая автомобильная культура, сконцентрированная на использовании пневматических и гидравлических подвесок при доработке автомобилей и превращении их в так называемые «лоурайдеры» — «танцующие» автомобили или буквально лежащие «на брюхе».

Плюсы и минусы пневматической подвески

Основное преимущество использования пневмоподвески заключается в том, что автомобиль сохраняет великолепную плавность хода, при этом не «клюет» носом при торможении, не кренится в крутых поворотах, на большой скорости становится устойчивее и лучше держит дорогу.

Из недостатков можно выделить лишь сильный износ резиновых оболочек-манжет (особенно при эксплуатации в России) и их высокую стоимость. Кроме того, пневматическая подвеска очень чувствительна к условиям эксплуатации: ее ресурс могут резко сократить низкие температуры или чересчур «едкие» дорожные реагенты.

Что такое пневматическая подвеска и как это работает? Плюсы и минусы пневмоподвески

Пневмоподвеска (пневматическая подвеска) – это такая подвеска, благодаря которой есть возможность из салона отрегулировать дорожный просвет в автомобиле. Обычно, в современных автомобилях пневмоподвеску можно регулировать с автоматическом режиме или полуавтоматическом. Но пневмоподвеска сама по себе это более дорогостоящий узел, когда придет время, ее ремонт будет стоить больших денег. Обычная подвеска стоит значительно дешевле, поэтому многие автовладельцы отказываются от пневмы и устанавливают обычные амортизаторы и стойки.

Характеристика

Итак, что такое пневмоподвеска? Это разновидность подвески, которая обеспечивает регулирование положения кузова относительно дороги за счет упругих элементов. В качестве последних используются воздушные баллоны. По сути, это одна из основных составляющих данной системы. Где применяется такая подвеска? Обычно она устанавливается на дорогие версии внедорожников и седанов. На данный момент пневмоподвеску можно встретить на автомобилях «Фольксваген Туарег», «Ауди Ку-7», «БМВ» седьмой серии, «Лексус ЛС» и прочих. Наряду с этим, воздушная система устанавливается и на коммерческий транспорт. Это седельные и магистральные тягачи «Вольво», «Скания», «МАН», «Ивеко» и многие другие. Также такая система применяется на прицепах и полуприцепах (в том числе «Кегл» и «Шмитз»).

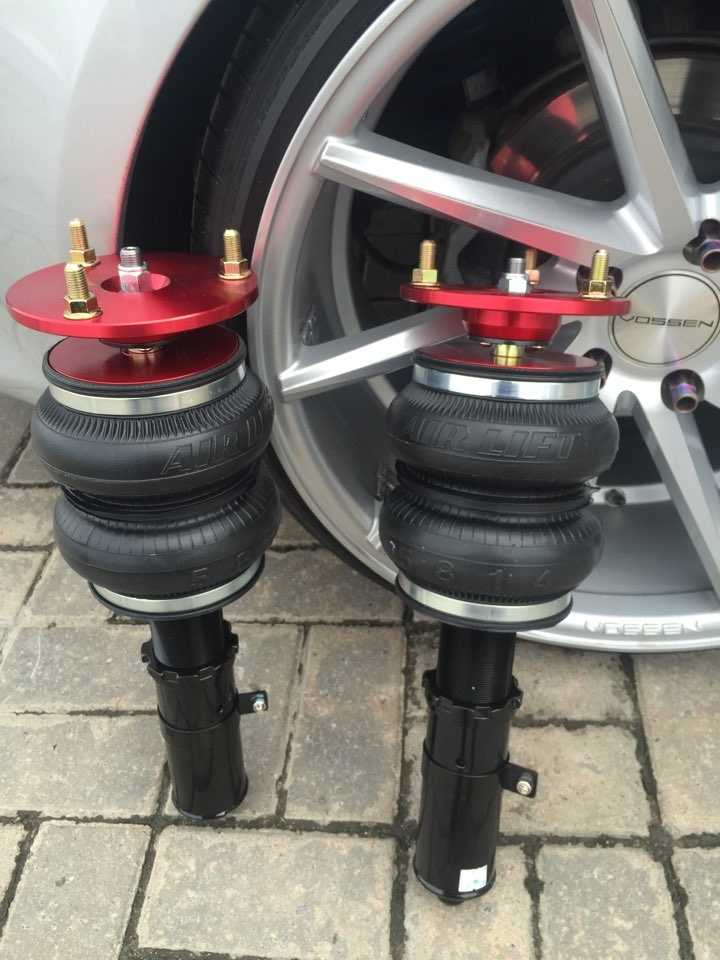

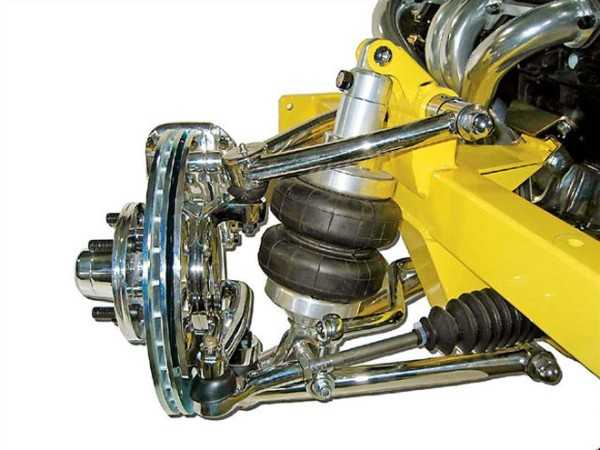

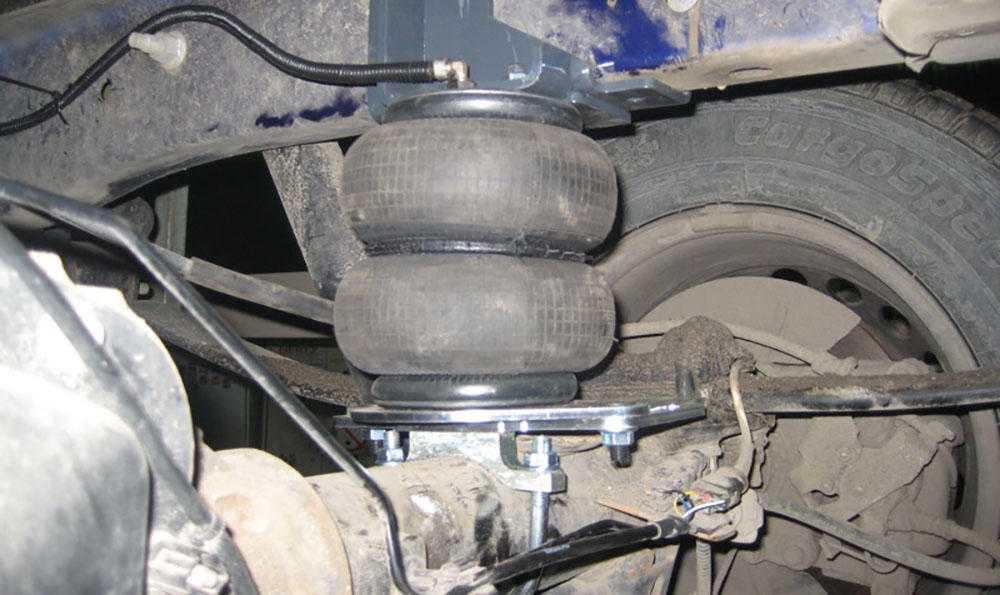

Пневмобаллоны

Данные механизмы выполняют основную функцию подвески, то есть удержание кузова автомобиля на определенной высоте относительно дороги. Достигается это за счет разницы давления воздуха, что закачивается в подушку. Последняя изготавливается из плотного многослойного куска резины. Может разделяться на несколько секций, которые по форме похожи на таблетки.

Система управления

Она включает в себя набор разных датчиков:

• Ускорения автомобиля.
• Уровня кузова.
• Общего давления в системе.
• Температуры компрессора.

На панели приборов автомобиля, оснащенного пневмоподвеской, обычно располагается переключатель. Электронный блок управления отслеживает сигналы датчиков и передает информацию на исполнительные устройства. На современных автомобилях блок управления пневмоподвеской взаимодействует с ЭБУ двигателя и системой курсовой устойчивости.

Что касается исполнительных устройств, к ним относятся:

• Клапаны создания давления упругих элементов.
• Клапан сброса давления.
• Реле включения компрессора.
• Клапан поддержания давления в ресивере.

Все они сосредоточены в одном блоке. Обычно он находится в модуле компрессора.

Блок управления

Если будет неполадки с блоком управления, то пневмоподвеска не будет правильно работать. Именно блок управления контролирует давление в подушках. В зависимости от автомобиля бывают разные блоки управления – есть простые контролирующие устройства, а есть и более серьезные электромагнитные клапана и контроллеры.

Современные блоки управления идут с контроллерами, которые автоматически считывают информацию с манометров и датчиков положения кузова. Поэтому, во время езды будет сохраняться максимальный комфорт в салоне.

А далее видео про пневмоподвеску:

Принцип работы

Как работает пневмоподвеска автомобиля? Принцип действия основан на изменении давления в упругих элементах. Чем оно больше, тем жестче и выше становится подушка. Соответственно, клиренс увеличивается.

Современная пневмоподвеска имеет три режима управления:

• Принудительное изменение клиренса.
• Автоматическое поддержание уровня кузова автомобиля.
• Автоматическая корректировка положения авто в зависимости от скорости его движения.

В первом случае изменение клиренса происходит в нескольких уровнях:

• Нормальный (на коммерческих автомобилях это «транспортное положение»).
• Пониженный.
• Повышенный.

Первый используется для передвижения по асфальтированным дорогам на скорости до ста километров в час. Второй – для движения на скоростях свыше сотни. Повышенный клиренс используется для движения на низких скоростях. Обычно этот режим включается вручную, для пересечения высоких дорожных препятствий (например, на бездорожье).

Как работает пневмоподвеска?

Кнопки управления пневмоподвеской

Функционирование пневматической подвески современного автомобиля основано на том, что в зависимости от дорожной ситуации и положения кузова авто относительно дороги в пневматических подушках изменяется давление. При его увеличении упругие элементы становятся жестче, а клиренс машины возрастает. Если давление падает, то происходит обратный процесс.

Обычно предусмотрено три режима работы пневмомподвесок:

• Нормальный;
• Повышенный;
• Пониженный.

В нормальном режиме пневматические подвески функционируют тогда, когда транспортные средства следуют по ровным дорогам с твердым покрытием на скоростях, не превышающих 100 км/ч. Если передвижение происходит на низких скоростях, то клиренс повышается, причем это делается водителем вручную, с помощью установленного в кабине переключателя. Чаще всего этот режим используется при движении по бездорожью. При езде по дорогам с ровным твердым покрытием со скоростями, превышающими 100 км/ч, используется пониженный режим. Переключение в него также осуществляется водителем вручную.

Автоматическая корректировка осуществляется тогда, когда автомобиль проходит повороты. Производится она путем закачивания в соседние подушки большего количества воздуха для того, чтобы снизить боковые крены. После того, как поворот пройден, «лишний» воздух стравливается через клапаны.

Преимущества

Основной плюс данной подвески – это комфортабельность. В отличие от винтовых пружин упругие подушки полностью гасят все неровности и удары, которые не смог компенсировать амортизатор. Это заметно как на легковых автомобилях, так и на грузовиках. Машина не «козлит» на дороге и буквально «глотает» все ямы, отмечают отзывы. Ради этой характеристики многие и переплачивают такие деньги за установку пневмоподвески. Но комфортабельность — это не единственный плюс данной системы. Если говорить о коммерческих автомобилях, то установка пневмоподвески позволяет увеличить грузоподъемность без вреда для ходовой части. А сам груз благодаря подушкам останется целее, поскольку рессоры жестче гасят колебания.

Недостатки

Минусов не так много, но они существенны. Первый недостаток – это низкая ремонтопригодность. Особенно это касается передней подвески. В случае выхода из строя пневматических стоек они меняются целиком. Баллоны не подлежат восстановлению в случае утечек.

Итак, мы выяснили, что такое пневмоподвеска и в чем ее главные особенности.

Пневмоподвеска — это вид подвески автомобиля, которая имеет возможность регулировки высоты дорожного просвета. Ее можно регулировать в автоматическом режиме или принудительно, но без применения физической силы человека.

Откуда пришла пневмоподвеска?

Оказывается, уже более 70 лет назад пневмоэлементы в детали подвески применялись на грузовой технике и полуприцепах. В последнее время довольно популярной практикой стало использование пневмоподвески на легковых автомобилях. А на улицах часто встречаются 20-30-летние экземпляры в основном французских автомобилей, к примеру Ситроен, с гидропневматической подвеской . Но и не редкостью нынешних лет является не только заводская установка такого типа подвески. В странах бывшего великого Союза можно наблюдать отечественные автомобили с переделанной подвеской, на них умельцы тоже умудряются ставить пневмоэлементы.

В чем отличие пневмоподвески от обычной?

Кроме пневмоподушек в конструкции автомобиля используется нагнетающий компрессор, рессивер (резервуар для сжатого воздуха) и системы распределения воздуха. Воздух подается и выводится в подушки с помощью клапанов. Все процессы контролирует управляющий блок. Характеристики компрессора и его мощность, а также диаметр клапанов и иные характеристики подбираются для каждой модели индивидуально.

Главным и принципиальным отличием «накачанной воздухом» подвески от пружинной является отсутсвие металлических пружин в ее конструкции. Их роль играют пнемвоподушки. А владелец автомобиля с пневмоподвеской имеет возможность регулировать ходовые качества машины, изменяя давление в тех самых подушках, по сути жесткость и высоту.

В чем преимущество пневмоподвески?

О вкусах не спорят. И поскольку не все автопроизводители используют в конструкции своих моделей пневмоподушки, то мы выделим ее наиболее важные качества.

• Изменяемые настройки. По сути, это возможность регулировки клиренса в довольно широком диапазоне. Тем самым изменяя высоту автомобиля и жесткость подвески . Ведь обычная замена пружин на более жесткие/мягкие или низкие/высокие может и не дать ожидаемого результата в плане ездовых характеристик. Кроме того, изменение высоты и жесткости пружин неизбежно клонит автомобиль в определенную сторону использования, делая его узконаправленным.

К слову, короткие и жесткие пружины отлично показывают себя на хорошем асфальте, улучшая управляемость. Но подвеска становится слишком зубодробительной и в некоторых случаях езда по разбитым дорогам превращается в мучение. А длинные и мягкие пружины хороши на бездорожье и плохом асфальте, но это отрицательно делают автомобиль неким увальнем с расхлябанным рулевым управлением. Все в меру конечно, но любая замена тянет одеяло на свою сторону в той или иной степени.

С пневматической подвеской такой проблемы просто нет. В автомобилях, где установлены пневматические подушки вместо пружин, водитель в праве выбирать любую доступную высоту и жесткость подвески. Что не влечет дискомфорт и не заставляет искать компромиссы. С ней на любом покрытии можно подобрать необходимый уровень жесткости.

• Отличная управляемость. Одной из характеристик пневмоподвески является ее прогрессивное сжатие. Иными словами, чем сильнее сжимается пневмоподушка, тем больше в ней создается давление, увеличивая жесткость. То-есть «пробить» пневмоподвеску до отбойника довольно сложно. А возможность регулировать давление дает драйверу огромные возможности по настройке ходовых качеств машины. Автомобили с пневмоподвеской характеризуются, как более устойчивые на дороге и умеющие меньшие крены по сравнению с машинами на пружинной ходовой.
• Обширные возможности настройки. У каждого водителя есть свои предпочтения и взгляды на управляемость автомобиля. Кроме того, в машине не всегда ездит один водитель. В машину могут сесть и пассажиры, тем самым нагрузив подвеску и изменить ее поведение на дороге. Все эти нюансы и различия пнемвоподвеска может с легкостью нивелировать. Поэтому водитель легко настраивает подвеску под себя, под стиль езды, нагрузку и степень загруженности.
• Индивидуальность и практичность. Любители привлечь на себя внимание могут опустить или поднять свой автомобиль в крайнее положение. Для многих это и есть решающий фактор переоборудования своего автомобиля.
• Не зря пневмоподвеска давно используется на грузовых автомобилях. Возможности, которыми она наделяет машину в плане грузоподъемности, нельзя переоценить. И это практически не изменяет ездовые качества авто. Это преимущества весьма актуально для владельцев пикапов и минивенов, где часто очень сильно меняется уровень загруженности.
• Пневмоподвеска отлично себя показывает при эксплуатации в сильные морозы из-за использования эластичных резиновых элементов.

Управляемость с пневмоподвеской

Как мы уже говорили выше, с пневмоподвеской управляемость становится значительно лучше. В пневмоподвеске используется прогрессивное сжатие, чем сильнее будет сжиматься подушка, тем будет выше давление и жесткость подвески увеличится, это хорошо скажется на большой скорости, можно будет смело входить в повороты и не бояться раскачивания. То есть главный плюс пневмы – отсутсвие кренов во время поворотов на скорости. Кстати, для тех, кто ездит очень рискованно, лучше застраховать свой автомобиль, рассчитать полную стоимость страховки ОСАГО можно по этой ссылке.

Также есть и эстетический момент, например, можно отрегулировать высоту автомобиля и из-за этого машина будет выглядеть по-другому, если выше, она будет выглядеть как внедорожник, а если ниже – то как спорткар.

Что такое «пневматика»

Безусловно, современные качественные амортизаторы позволяют сделать езду на автомобиле с классической подвеской достаточно комфортной, но это, пожалуй, и всё, что можно сказать о «классике». Какой бы упругостью ни обладали пружины и рессоры такой подвески, вся конструкция сохраняет высокую степень жёсткости. Это значит, что клиренс (расстояние между днищем и дорожным полотном) машины, оснащённой классической подвеской, остаётся неизменным.

Данный элемент был разработан и введён в эксплуатацию, чтобы обеспечить водителю большую степень удобства и качественный уровень безопасности во время езды.

Пневмоподвеска получила большое распространение на автомобильных прицепах и технике грузового типа.

Впрочем, легковые машины бизнес-класса также часто оснащаются «пневматикой» — это придаёт модели особый статус и привлекает внимание тех, кто ценит безопасность и удобство, располагая при этом возможностью приобрести такую машину.

Что такое пневмоподвеска

Пневматической принято называть такую подвеску автомобиля, в которой для достижения определенного положения его кузова относительно поверхности дорожного полотна используются специальные баллоны, наполненные воздухом и при этом являющиеся одними из основных элементов конструкции.

Что касается легкового автомобильного транспорта, то пневмоподвески чаще всего используются в конструкции представительских авто, а также дорогих внедорожников. Гораздо шире пневматические подвески используются в грузовых автомобилях, причем не только тех, что имеют относительно небольшую грузоподъемность, но и в магистральных и седельных тягачах.

История создания

Попытки оснастить автомобиль подвеской, действующей на пневматической основе, начались ещё на заре автомобилестроения – в двадцатые годы прошлого века. К 1957 году конструкторам удалось довести систему до промышленного уровня: компания Дженерал Моторс начала устанавливать её на свой Cadillac Eldorado Brougham

. Правда, в то время система не получила широкого распространения, а разработки были положены на полку с пометкой «не востребовано».

С ходом времени новые технологии позволили пересмотреть изначальную конструкцию, и пневматическая подвеска вновь вернулась в автомобилестроение, уже в обновлённом виде.

Разновидности пневматической подвески

Пневматические подвески различаются по числу контуров:

• одноконтурная;
• двухконтурная;
• четырёхконтурная.

Одноконтурная пневматическая подвеска

монтируется только на одну автомобильную ось, переднюю или заднюю. Такую систему чаще всего устанавливают на заднюю ось грузовых авто и седельных тягачей, чтобы в зависимости от степени загруженности автомобиля регулировать жёсткость задней колёсной оси.

Двухконтурная система

обозначает, по сути, не одну, а две разновидности конструкции. Будучи смонтирована на обе оси, она, по сути, выполняет работу двух подвесок первого типа. А вот в случае, когда подвеска смонтирована на одну ось, по контуру на колесо, она будет регулировать положение каждого колеса на оси отдельно, независимо одно от другого.

Четырёхконтурная пневматическая подвеск

а, с одной стороны, самая сложная, и с другой – самая эффективная. На каждом колесе монтируется пневматическая подпора, которая регулирует его положение независимо от остальных. Давление в пневматических элементах в данном варианте конструкции, как правило, управляется единым электронным блоком.

Самостоятельная установка пневматической подвески не рекомендуется

; безупречно работать будет только подвеска, установленная в заводских условиях. Особенно ярко это проявляется в случае четырехконтурной подвески. Некоторые автомобильные сервисы предлагают клиентам такую услугу, как установка пневматики, но стоить такая работа будет столько, что поневоле задумаешься, а не купить ли на эти деньги ещё один автомобиль, пусть даже и с классической подвеской.

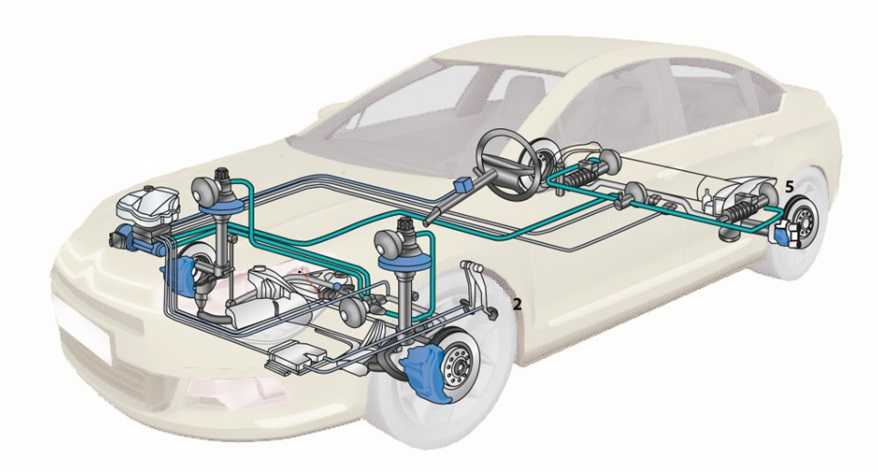

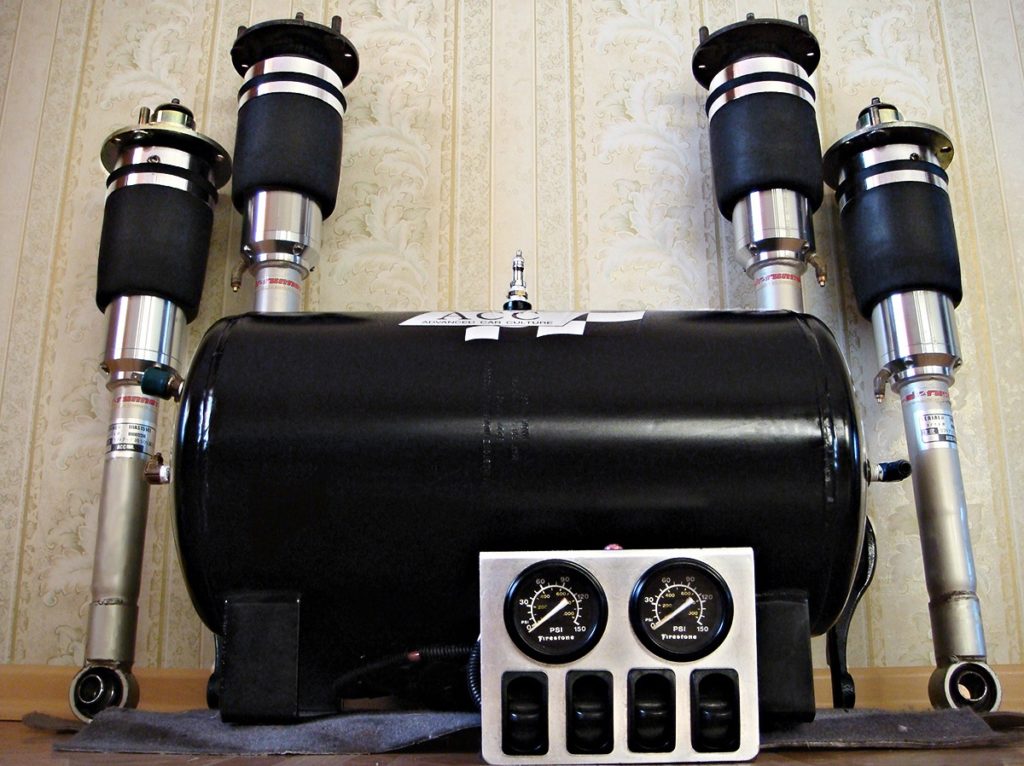

Как устроена пневмоподвеска в автомобилях

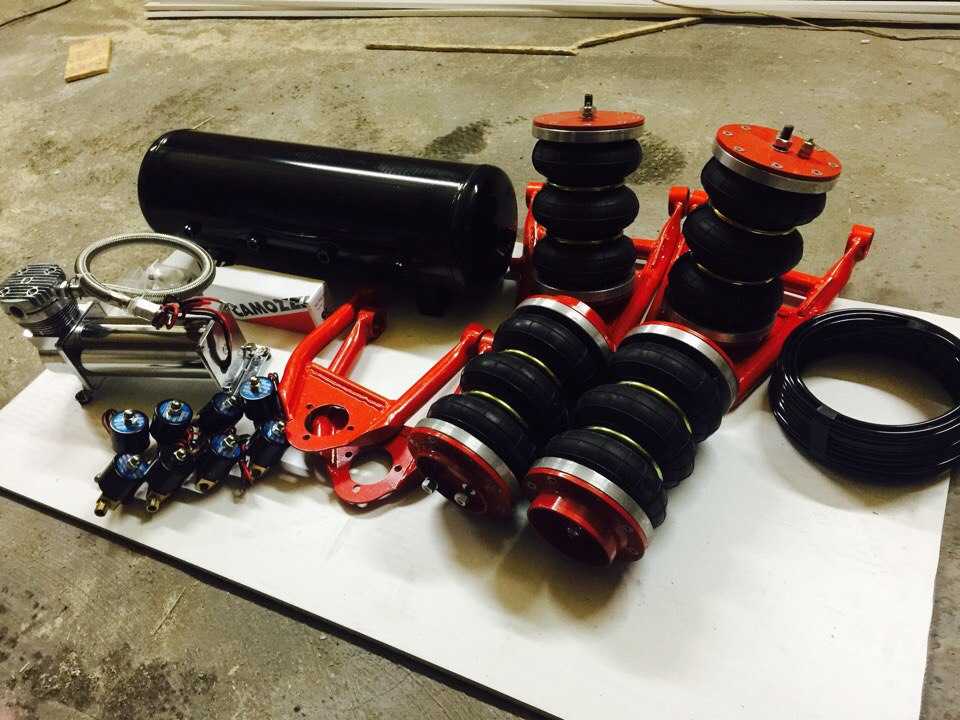

Обычно в большинстве случаев используется компрессор, резервуар, в котором хранится сжатый воздух, также есть механизм распределения воздуха. Воздух входит и выход в подушки через клапана, и за управление этим процессом отвечает блок управления. Мощность компрессора, размеры клапанов в зависимости от автомобиля бывают разные.

Также будет интересно: Тюнинг ВАЗ 21214 для усиления автомобиля

Двухконтурные и четырехконтурные системы и их отличия

Бывают 2-х контурные и 4-х контурные системы в конструкции пневмоподвески. 2-х контурная – это использование одного контура и одного клапана на одну ось. Это значит, что вначале передок поднимается, а потом задок.

В общем, 4-х контурная пневмоподвеска лучше, чем 2-х контурная, потому что в 4-х контурной используются 4 клапана, на каждое колесо по клапану. Благодаря такой конструкции крены вообще исключаются, потому что каждая подушка сдерживает давление, которое создается во время поворотов. Причем, с 4-х контурной пневмоподвеской можно симметрично и одновременно увеличивать или уменьшать дорожный просвет автомобиля. Причем выглядит такая регулировка очень стильно.

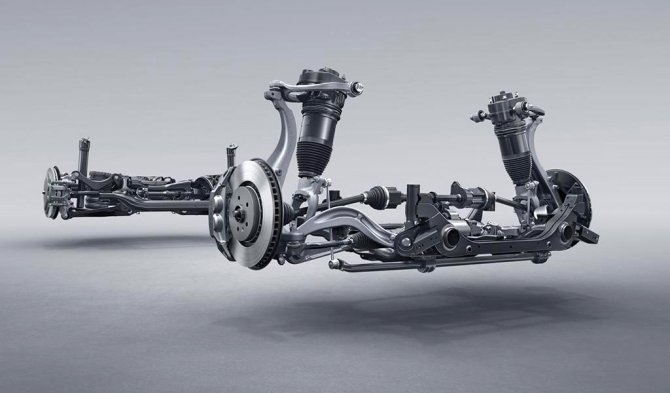

Как устроена пневматическая подвеска

В самом простом варианте пневмоподвеска состоит из:

• пневматического элемента упругости;
• компрессора, подающего сжатый воздух;
• воздухоприёмника;
• воздушных магистралей;
• электронных датчиков состояния системы и положения автомобиля;
• электронного блока управления.

Роль основных механизмов, регулирующих и сохраняющих дорожный просвет, выполняют упругие пневматические элементы. Их работа регулируется автоматически или в ручном режиме путём изменения воздушного давления внутри элемента.

Основа работы подвески

– сжатый воздух, который нагнетается в элементы компрессором. Электронные следящие датчики определяют положение кузова относительно дорожного полотна и скорость перемещения автомобиля. Получаемые данные направляются в управляющий блок, который регулирует давление воздуха в элементах подвески. В небольшом диапазоне клиренс может регулироваться работой ресивера (воздушного приёмника). В этом случае компрессор в процессе не участвует.

Ручной и автоматический режимы работы пневматической подвески

Для регулировки положения автомобильного кузова пневматика может быть задействована в ручном или автоматическом режимах.

Ручной режим позволяет не только регулировать дорожный просвет, но и изменять жёсткость подвески.

Автоматический режим работы учитывают в своей работе наклон поверхности, по которой движется машина, скорость и ускорение движения. Если машина проходит поворот, система автоматически поднимает жёсткость стоек, находящихся под нагрузкой.

Пневматика покрышки — что это

Пневматические колеса: что это — интересно каждому автомобилисту. Пневматика является одним из главных комплектующих ходовой части транспорта. Во время применения пневматика колеса создает не только качественную сцепку с дорожным полотном, но и передачу тяги и тормоза, нейтрализацию проявлений при передвижении авто, маневренность и безопасность езды, динамику и плавность хода, проходимость в разных условиях на дороге. Кроме того, пневматика колеса сказывается на расходе горючего и образовании шума. Разделить шины можно по:

Пневматическая покрышка

• области применения;
• методике герметизации;
• конструктивным особенностям;
• профильному рисунку;
• протекторному узору;
• применению в климате;
• весу, размеру.

По использованию автошины можно разделить на:

• Колеса для легковушек (Госстандарт 4754), которые используются на легковых авто, легкогрузных грузовиках, мини-автобусном транспорте и прицепных конструкциях.
• Пневматика для грузовиков (Госстандарт 5513), устанавливаемая на грузовые авто, прицепные конструкции к ним, автобусный и троллейбусный транспорт.
• Автошины для грузовиков с давлением, которое регулируется (Госстандарт 13298), используемые на грузовиках с полным приводом, применяемых на почве и в условиях отсутствия асфальтированной дороги.

По методу герметизации бывают с камерой и без.
В комплектацию пневматики входят:

• Для камерных изделий легковушек — шина, камера с вентилем, укомплектованным мини-колпаком или колпаком-ключом.
• Для камерных изделий грузовиков — шина, камера с вентильным устройством и обод-лента.
• Для бескамерных легковушек и грузовиков — шина и вентильный механизм, устроенный в ободе.

Комплектующие:

Радиальная покрышка

• Шина — торооболочка изделия пневматики, полностью воспринимающая усилия, которые действуют при передвижении авто.
• Камера — герметизированная торообразная мягкая оболочка, которая наполняется газом либо воздухом.
• Вентильная часть камеры или покрышки бескамерной — оборотный воздухоклапан, требуемый для накачки, сдерживания, спуска воздуха и создания контроля давления внутри.
• Обод-лента — кольцо из резины, устроенное между бортами изделия, камерой и колесным ободком. Ободок-лента используется в камерах грузовиков для защиты камер от «травм».

На заметку!

По конструктивному строению покрышки бывают диагональные и радиальные.

В первых нитки корда каркасной части пересекаются в касающихся слоях и обладают углом наклона волокон в центре беговой дорожки примерно 45-60°. Данное устройство кордовых нитей именуется диагональным.

Вам это будет интересно Амтел — зимняя и летняя резина

Во вторых покрышках кордовые нитки во всех каркасных слоях в средине беговой дорожки обладают углом наклона около 0°, то есть кордовые волокна в соприкасающихся слоях идут в параллель друг другу или перекрещиваются под малым уклоном.

Данное устройство кордовых нитей именуется радиальным.

По климат-исполнению пневматика бывает:

• Для умеренных климатических условий, используемые при температурном режиме не менее минус 45 °С.
• Морозоустойчивые покрышки, необходимые для работы в районах с температурным режимом менее минус 45 °С.
• Изделия для тропических климатических условий, создаваемые из материалов влагостойких и сдерживающих высокий температурный режим.

По типоразмеру пневматика разделяется на:

• Габаритные — с профильной шириной 35 см (14″) и больше в независимости от диаметра посадки.
• Средние по габаритам — с профильной шириной 20-35 см (7-13″) и диаметром посадки не меньше 45.7 см (18″).
• Малогабаритные — с профильной шириной меньше 20 см (7″).

Обратите внимание!

Подобрать колесо пневматическое в комплектации поможет специалист. Если нет опыта, то самостоятельно подобрать сложно.

Достоинства и недостатки пневматической подвески

Любая конструкция имеет свои плюсы и минусы. Разберём, чем хороша и чем плоха пневматическая подвеска.

Преимущества пневмоподвески

Способность поддерживать заданную высоту кузова автомобиля при различных нагрузках. Даже при неравномерной загрузке система поддерживает правильное положение машины относительно дорожного покрытия.

Значение дорожного просвета у автомобиля, на котором установлена пневматическая подвеска, можно изменять. Это особенно актуально в ситуациях, когда передвигаться приходится по бездорожью или по некачественным дорогам, на которые столь богата наша страна.

Пневматическая система обеспечивает автомобилю плавность хода. Водителю и пассажирам гораздо удобнее ехать в автомобиле с «пневматикой», нежели в машине с классической подвеской. Кроме того, пневматическая подвеска работает очень тихо.

Автомобиль, оснащённый пневматической подвеской, двигается плавно, без рывков. Кузов такой машины не раскачивается, в повороте крен машины минимален. Всё это способствует хорошей управляемости автомобиля на дороге.

Если пневматическая подвеска смонтирована на классическую штатную, заводские крепления и рессоры служат дольше.

У автомобиля с пневматической подвеской существенно увеличивается ресурс пробега. При соблюдении всех рекомендаций изготовителя такой автомобиль может спокойно пройти до 1 миллиона километров.

Первый минус пневмоподвески — пожалуй, это её стоимость. Современные системы оснащены массой вспомогательных функций, таких как пневмосигнал, автоматическое увеличение давления в шинах, и т.п. Это, естественно, не удешевляет конструкцию, поэтому в современном автомобилестроении пневматика ставится преимущественно на грузовики и авто бизнес-класса.

Оборудование требует постоянного ухода: пневматика не терпит грязи, пыли и песка, так что её приходится постоянно контролировать и очищать. Надо ли говорить, что в отечественных дорожных условиях это превращается в непростую процедуру?

Пневматические подушки практически не подлежат ремонту. Поэтому если пневматический элемент вышел из строя, его придётся менять.

На морозе пневматика функционирует с ограничениями, так что любители зимних поездок вряд ли смогут в полной мере оценить все достоинства этой конструкции.

Дорожные реагенты, которыми так любят обрабатывать у нас зимние дороги, также существенно сокращают срок жизни механизмов.

Оценив достоинства и недостатки пневматической подвески, можно утверждать, что данная конструкция очень актуальна как для грузового транспорта, так и для легковых машин. Более того, постоянное улучшение характеристик делает пневматическую подвеску всё более востребованной и популярной.

Но, к сожалению, на данном уровне развития автомобильной промышленности приходится признать, что «пневматика» по карману лишь тем, кто готов вкладывать в автомобиль значительные денежные средства, причём скорее всего на неё обратят внимание автовладельцы, которые проживают в южных областях страны, где не так сильны морозы и не так много реагентов на дорогах.

Видео о подключении пневмоподвески:

Для чего необходима пневмоподвеска

Обычно пневмоподвеску сразу устанавливают в дорогие автомобили представительского и премиум классов. Но некоторые автолюбители наоборот на свой автомобиль устанавливают пневматическу подвеску, особенно такой тюнинг делают владельцы ВАЗов как новых, так и старых. Это, конечно, не всегда оправданно, но если есть время и желание, то почему бы и нет. Пневматическая подвеска отличается от обычной подвески тем, что в ней используются пневматические подушки, а не пружины. Меняя давление в подушках, меняется и дорожный просвет автомобиля. Также ходовые качества тоже отличаются, на пневме машина ездит более мягко.

У пружинной подвески, кроме дешевизны и простоты есть свои недостатки, например, если поставить более короткие пружины, для того, чтобы автомобиль занизить, то это существенно отразится на плавности хода, уже по плохой дороге сильно не поездишь. А с пневмой такого не произойдет, потому что высотку можно спокойно регулировать в зависимости от обстоятельств. Если машину сделать ниже, то она будет лучше входить в повороты, управляемость значительно улучшится, но на бездорожье у нее будут проблемы, поэтому с помощью пневмы можно увеличить дорожный просвет и машина сможет нормально ездить по бездорожью. В общем, плюсы пневмы очевидны. Особенно это актуально, если надо на бровку заехать.

Что такое пневматическая подвеска автомобиля и зачем её устанавливать

Пневматическая подвеска стала нормой жизни для хот-рода. Мы расскажем Вам все, что нужно знать о пневмоподвеске.

С недавних пор в хот-родах применяется принципиально новый вид подвески: на смену привычным металлическим амортизаторам пришли пневматические системы с автоматической электронной регулировкой уровня кузова автомобиля относительно дорожного полотна и сверхточными воздушными компрессорами.

Пневматическая подвеска в сочетании с огромными колесами и шинами стала нормой в автомобильной индустрии и используется как для улучшения общих показателей автомобиля, его грузоподъемности, реализации возможности динамического изменения клиренса, так и просто для улучшения внешнего вида транспортного средства.

Сотрудники издательства HOT ROD решили досконально разобраться с устройством подвески данного типа, ее плюсами и минусами, и пообщались с такими ведущими специалистами в данной области, как Брет Воэлкель из Air Ride Technologies и Сан Солорзано из Total Cost Involved (TCI). Эти выдающиеся специалисты являются одними из лидеров в области применения пневматической подвески на хот-родах. В данной статье они расскажут читателям, как подобрать и установить свою первую пневматическую подвеску на хот-род.

В настоящее время наиболее часто используются встроенные пневматические амортизаторы с электронным управлением, например, в системе LevelPro от Air Ride Technologies используются датчики клиренса и давления воздуха для быстрой установки высоты кузова автомобиля относительно дорожного полотна в соответствии с пользовательскими установками.

Именно такая система установлена на шасси Корвета 53-62 годов Арта Мориссона, фотографии которого выложены в данной статье в качестве наглядного материала.

Что такое пневматическая подвеска

В пневматической подвеске вместо обычных амортизаторов используются пневматические элементы, аналогичные тем, которые устанавливаются на 18-колесных фурах. Наиболее просто модифицировать стандартную пружинную подвеску – вместо заводских стоек устанавливаются пневматические баллоны, которые крепятся на штатные посадочные места с помощью болтов и кронштейнов, приобретаемых у производителей автозапчастей.

Пневмоподвеска получила достаточно широкое распространение, поэтому пионеры индустрии, такие как Air Ride Technologies, TCI, Air Lift и прочие, выпустили широкий ассортимент крепежных наборов для наиболее распространенных автомобилей и грузовиков. Существуют даже комплекты для установки на транспортные средства с рессорными или торсионными подвесками.

Модификации

Существует три модификации пневматических подвесок:

1. Одноконтурные варианты предназначены для установки на одну ось и обеспечивают одинаковое давление в обеих подушках на ней, поскольку компрессор и баллоны располагаются на одном контуре.
2. Двухконтурные модификации также устанавливаются на одну ось, но по сути это две одноконтурных подвески, благодаря которым удаётся регулировать высоту передней и задней части автомобиля относительно друг друга. Основной недостаток заключается в крене машины, поскольку между двумя колёсами, которые идут по внешнему радиусу, наблюдается разница давления.
3. Четырёхконтурные варианты считаются лучшими, поскольку для управления используются четыре отдельных клапана для каждого колеса, датчики давления и микрокомпьютер. Следовательно, проблема с креном в данном случае исключена, поскольку подушка устойчиво держит необходимое давление.

Зачем устанавливать пневматическую подвеску

Пневматическая подвеска обладает пятью основными преимуществами, о которым мы сейчас и поговорим.

Регулируемость

Пневматические подвески легко регулируются в зависимости от загруженности транспортного средства или личных предпочтений водителя. Изменение посадки автомобиля, которое ранее занимало недели кропотливого труда, может осуществляться всего за несколько минут.

Регулировка пружинной подвески для получения оптимальной посадки автомобиля не всегда завершается успехом.

Пневматическая подвеска, в свою очередь, обеспечивает очень точную регулировку, позволяющую добиться максимальной эффективности, при этом не требуется каких-либо сложных манипуляций для ее установки и регулировки.

Управляемость

Большинство пневматических баллонов имеют прогрессивную жесткость – чем сильнее они сжимаются, тем жестче они становятся. Данное свойство в сочетании с возможностью автономного регулирования дает потрясающие результаты. Процесс адаптации подвески к текущим условиям занимает всего несколько минут.

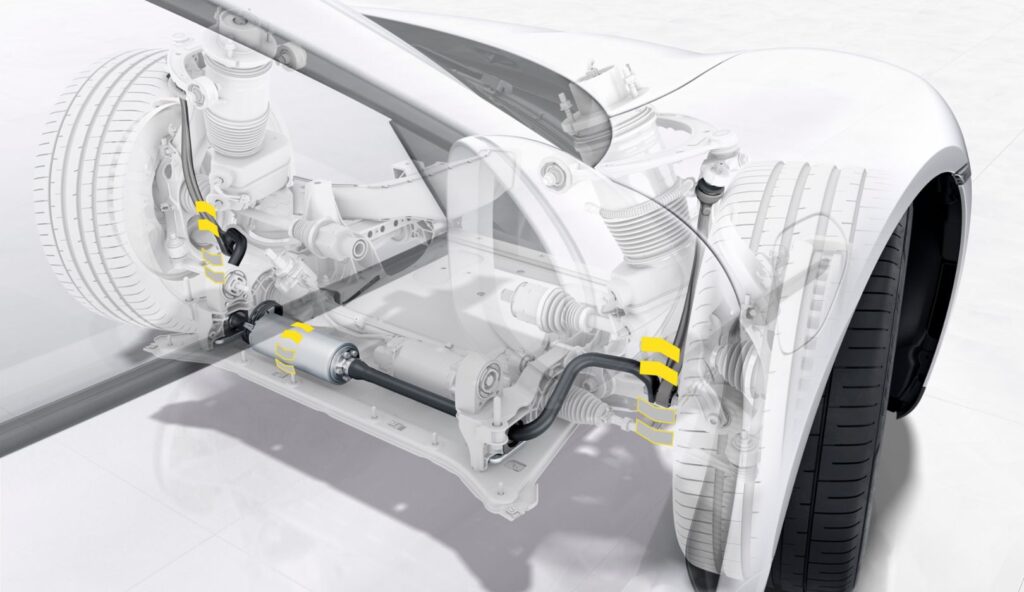

В наиболее сложных системах пневматическая подвеска оснащается противораскачивающей системой и баллонами, которые регулируются не только на сжатие, но и на растяжение.

Получение оптимальных характеристик

У каждого водителя свои требования к управляемости и клиренсу автомобиля. Пневматическая подвеска позволяет удовлетворить практически любые пожелания без внесения каких-либо конструктивных изменений. Возможность регулировки пневматической подвески позволяет добиться необходимого уровня комфорта или управляемости, либо найти золотую середину между этими двумя понятиями.

Вы можете добраться до гоночного трека в комфорте на мягкой подвеске, затем сделать подвеску жесткой для участия в гонках, а после этого снова ее смягчить и вернуться домой, наслаждаясь комфортной ездой.

Внешний вид автомобиля

Пневматическая подвеска позволяет занизить автомобиль, чтобы он выглядел «круто». Крайним случаем являются специально заниженные минигрузовики и лоурайдеры, однако на сегодняшний день они занимают очень малую долю рынка.

Гораздо чаще водители хотят занизить свой автомобиль или грузовик для красоты за разумную цену, но без каких-либо потерь маневренности и надежности транспортного средства. Большинство пневматических подвесок позволяют добиться нормального клиренса во время движения, отличающегося от заводского варианта подвески всего лишь на несколько дюймов.

Неважно, насколько занижен автомобиль на пневмоподвеске, клиренс всегда может быть увеличен для нормального передвижения транспортного средства по трассе, при въезде на АЗС или для заезда на прицеп.

Загрузка транспортного средства

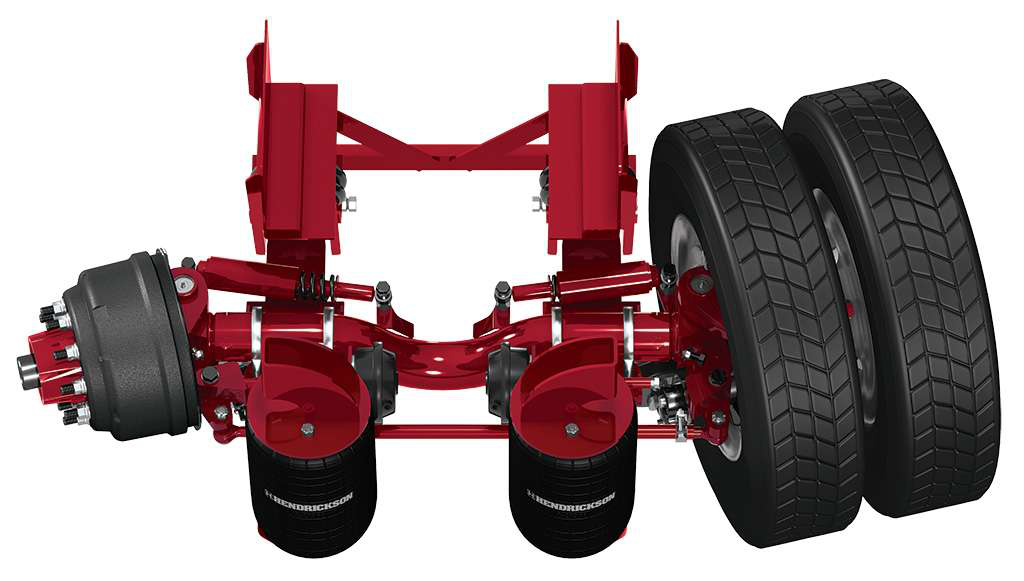

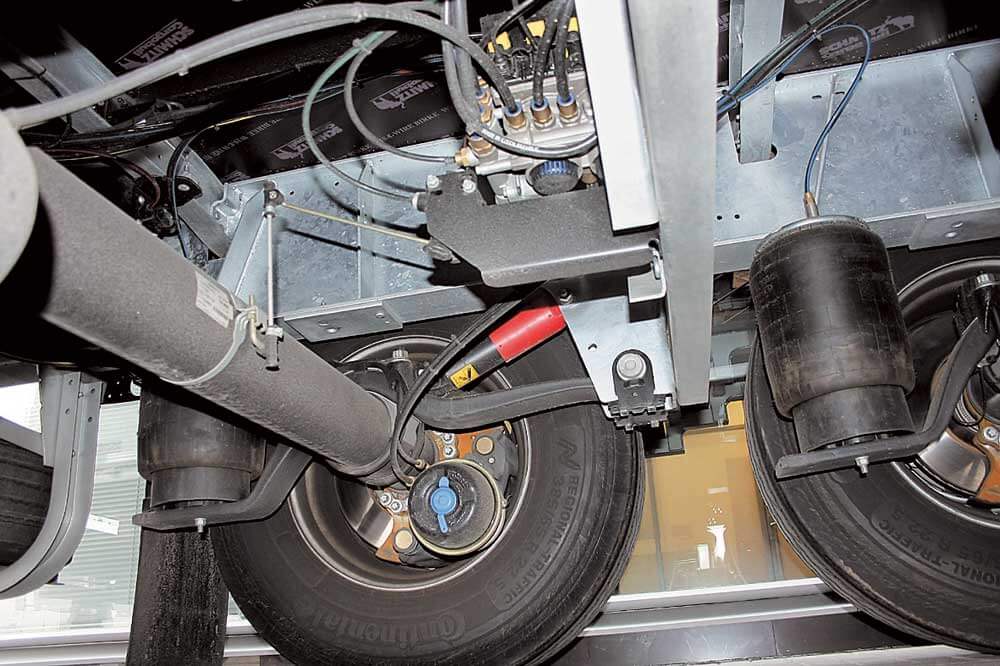

Изначально пневмоподвеска использовалась в коммерческих целях на 18-колесных фурах – данное техническое решение позволило перевозить тяжелые грузы без потери комфорта для водителя. Конечно, совсем не обязательно устанавливать пневмоподвеску, чтобы превратить свой автомобиль в хот-род, однако данная система может оказаться вполне практичной, например, на автоэвакуаторе, чтобы динамически изменять клиренс в зависимости от текущих дорожных условий.

По сути, уже сейчас некоторые внедорожники в определенных комплектациях оснащаются пневмоподвеской.

Пневматическая подвеска может устанавливаться как дополнение к рессорной подвеске, но большинство владельцев хот-родов предпочитают полный переход к более современной пневмосистеме. Для большинства популярных шасси существуют специальные крепежные комплекты, требующие минимальных сварочных работ для крепления кронштейнов.

Плюсы и минусы пневмоподвески

Главным плюсом пневмоподвески является очень высокая степень адаптивности. Она позволяет быстро, просто и точно настраивать такие параметры, как клиренс и жесткость.

Автомобили, на которых установлены пневматические подвески, обладают лучшей управляемостью. Особенно хорошо это проявляется при прохождении поворотов. Кроме того, пневмоподвеска обеспечивают водителю и пассажирам больший комфорт при поездках, поскольку они лучше, чем подвески традиционные, демпфируют горизонтальные колебания кузовов автомобилей, особенно при движении по дорогам с покрытием низкого качества и бездорожью.

Есть у пневматических подвесок и минусы. Основными из них являются сложность конструкции и высокая стоимость обслуживания. Кроме того, пневмоподвески достаточно чувствительны к воздействию низких температур, что особенно актуально в российских климатических условиях.

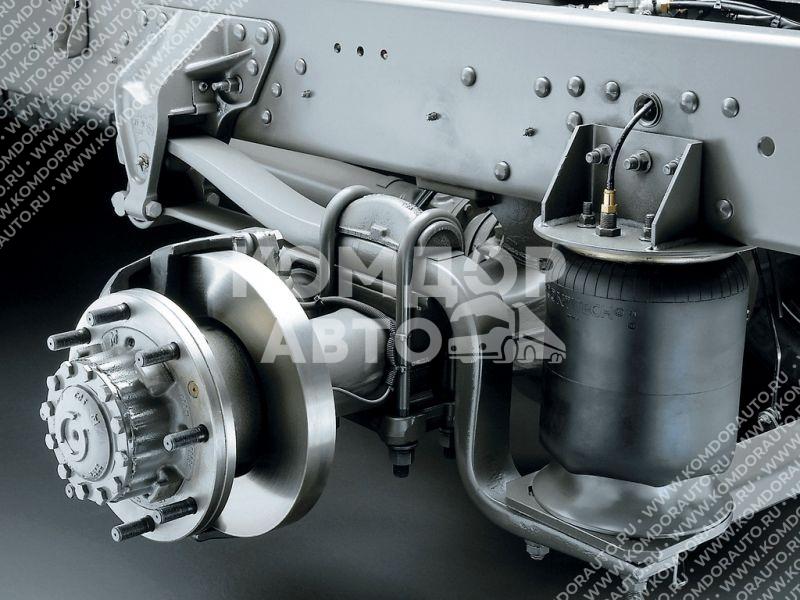

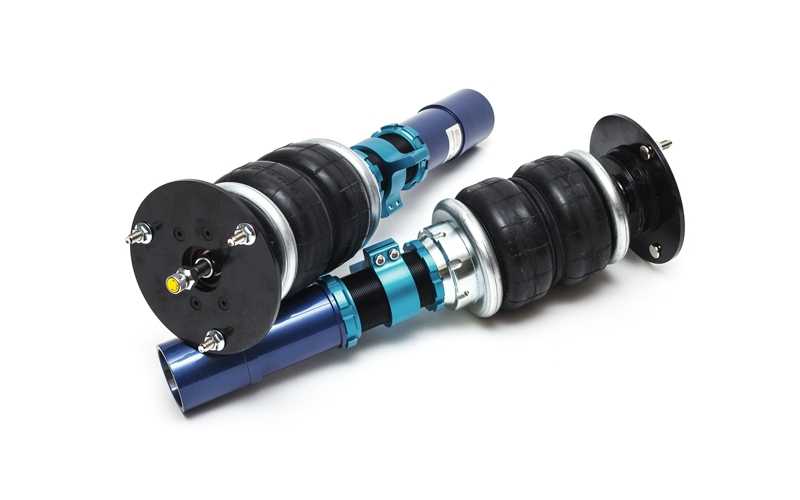

Конструкция пневматического баллона

На сегодняшний день основным производителем пневматических баллонов является компания Firestone, которая является пионером среди производителей пневмобаллонов для больших грузовиков. Существует 3 основных разновидности пневматических баллонов: двойные (double-convoluted), конические (tapered-sleeve) и роликовые (rolling-sleeve).

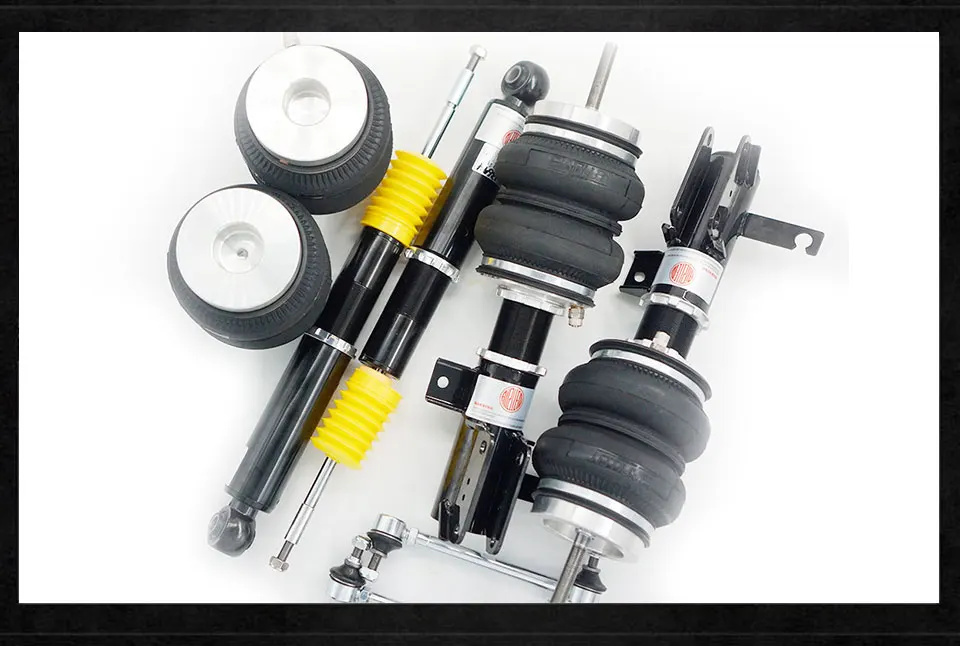

Двойные пневматические баллоны выглядят как большой двойной чизбургер (российская адаптация — «бублик»), обладают наилучшими нагрузочными и прогрессивными характеристиками, и имеют короткий ход.

Баллоны данного типа чаще всего используются в передней подвеске, где амортизатор располагается в непосредственной близости к точке нагрузки, и позволяют максимально справиться с повышенными нагрузками в ущерб качеству хода транспортного средства.

Конические и роликовые пневматические баллоны меньше в диаметре, однако имеют больший ход и более линейную характеристику сжатия – они лучше всего подходят для использования в задней подвеске, поскольку именно к ней предъявляются сниженные требования по нагрузкам и повышенные требования к обеспечению комфортной езды.

Компрессоры

Вполне очевидно, что пневматический амортизатор может быть приподнят внешним источником воздуха, например, пневматическим компрессором. Однако такое решение сразу отсекает одно из главных положительных качеств пневмоподвески: возможность ее регулировки в зависимости от условий дорожного полотна, загрузки транспортного средства и прочее.

В таком случае Вам бы пришлось подсоединять компрессор каждый раз, когда Вы нагружали бы транспортное средство дополнительным весом – пассажирами, бензином, грузами.

Поскольку преимущества возможности регулирования подвески очевидны, наиболее правильным решением является использование источника воздуха прямо на транспортном средстве. Пневматические амортизаторы имеют малый объем, вследствие чего их точная регулировка внешним источником воздуха для максимального соответствия текущим условиям практически невозможна.

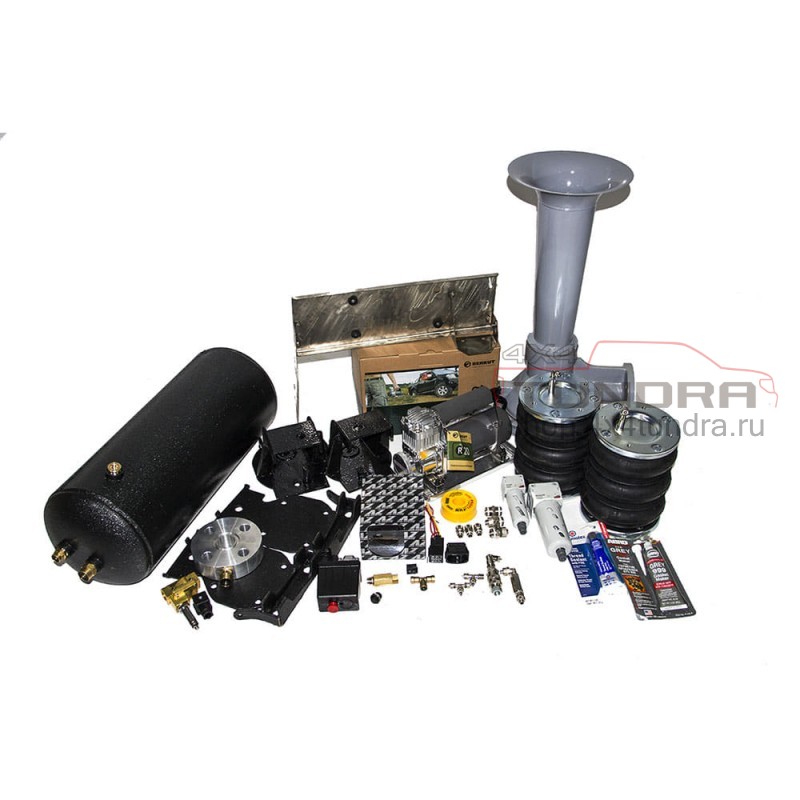

Встроенная пневмосистема состоит из минимум одного компрессора, накопительной емкости (ресивера) и некой системы управления. Наиболее эффективным с точки зрения себестоимости и в то же время простым решением, позволяющим добиться достойных параметров, является использование одного компрессора с накопительной емкостью объемом 2 галлона.

С другой стороны, если Вы хотите, чтобы автомобиль поднимался или опускался всего за пару секунд, необходимо установить пару компрессоров мощностью 150 psi (фунтов на кв. дюйм) и 2 или более 5-галонных емкостей, огромные промышленные пневмоклапаны и 31/44-дюймовые пневмолинии.

Тем не менее, такая производительная установка может значительно затруднить точную подстройку подвески аналогично случаю с внешним компрессором: в случае быстродействующей системы каждое нажатие кнопки приводит к резкому изменению давления на 20 psi.

Ресивер

Благодаря отбору сжатого воздуха из ресивера обеспечивается быстрый подъем кузова автомобиля при минимальном уровне шума. Ресивер заполняется только при движении автомобиля, благодаря чему шум компрессора практически не прослушивается. При достаточно большом давлении в ресивере повышение уровня кузова может осуществляться без компрессора. Под достаточным давлением подразумевается такой его уровень, при котором обеспечивается перепад давления между ресивером и пневматическими упругими элементами не менее 3 кгс/см2. При скоростях автомобиля до 35 км/ч подача воздуха в систему производится в первую очередь из ресивера (пока давление в нем достаточно велико). При скоростях более 35 км/ч воздух в систему подается непосредственно компрессором. Такая система подачи сжатого воздуха способствует снижению шума при эксплуатации и защищает аккумуляторную батарею от чрезмерного разряда.

Пневмолинии

В большинстве комплектов используются коммерческие, сертифицированные пластиковые пневмолинии, разработанные для больших грузовых автомобилей. Эти пневмолинии позволяют легко соединить компрессоры с пневматическими амортизаторами. Диапазон давлений в системе обычно составляет от 75 до 150 psi – эти значения являются нормальными для эффективной работы данных пневмолиний.

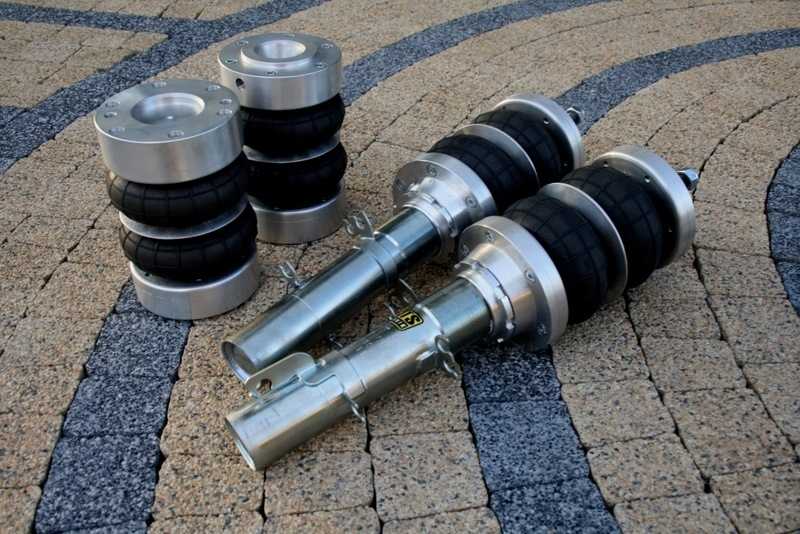

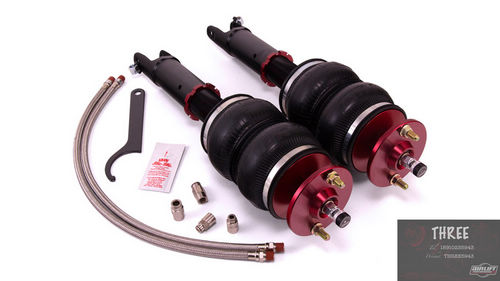

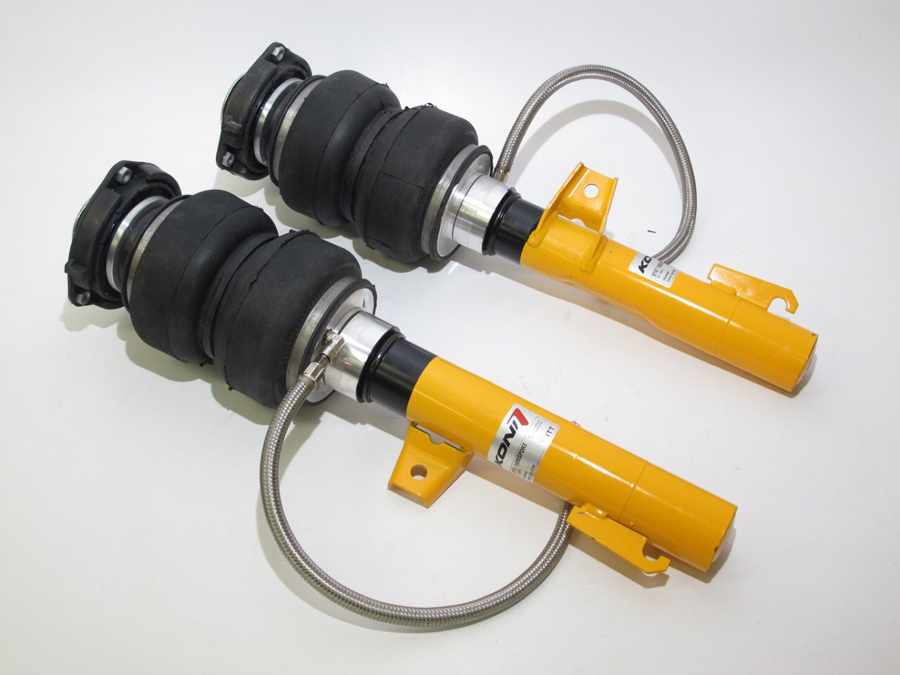

Стойка Макферсона? Не проблема. Компания Air Ride Technologies выпускает для большинства современных популярных автомобилей систему AirStruts, которая полностью заменяет заводские стойки. Данные комплекты имеют щелевые крепежные отверстия и эксцентрики, благодаря которым отпадает необходимость установки специальных пластин, требуемых для регулировки положения колеса при малом клиренсе.

В качестве нестандартного решения Вы можете установить стальную жесткую линию, как в тормозной или топливной системе, используя стандартные конусные гайки и переходники. Для подключения пневматических элементов необходимо использовать гибкие шланги – конструкция пневмолиний в данном случае по сути аналогична конструкции гидравлической линии тормозной системы.

Кроме того, по аналогии с тормозной системой, предпочтительно использовать шланги из нержавеющей стали вместо резиновых трубок.

Испытание пневмоподвески низкой температурой

Для среднестатистических условий эксплуатации автомобиля достаточно диапазона температур от -40°C до +40°C, в пределах которого хватает качественных и недорогих материалов. Но при поездке в Тикси мы немного выехали из «комфортного» диапазона температур. И первые проблемы с пневмобаллонами проявились после ночёвки при температуре -47°C.

Разрушиться успели только задние пневмоэлементы, так как подверглись большему охлаждению, чем передние. Потому что передние подушки, которые располагаются в нишах брызговиков, прогревались ночью теплом работающего двигателя, а днём находились в более щадящих условиях из-за того, что корпус амортизатора служил их направляющей.

У задних подушек не было внешнего подогрева, а при движении автомобиля по снежной колее на пластиковых направляющих моментально появлялась корка льда. Радиус изгиба пневмоэлемента из-за этого уменьшался, что заметно повышало напряжение в его рабочей зоне (в особенности при поднятом положении кузова).

Ситуацию дополнительно ухудшала небольшая конструктивная несоосность монтажа пневматического элемента, которая вызывала при ходе подвески некоторый перекос. Но как показывает практика, в обычных эксплуатационных условиях фатальных последствий эти особенности не вызывают.

На схеме рукавного упругого пневматического элемента видно, как из-за льда, намерзающего на поверхности направляющей, уменьшается радиус изгиба резинокордной оболочки. В добавок ко всему, вода в твёрдом состоянии является прекрасным режущим материалом.

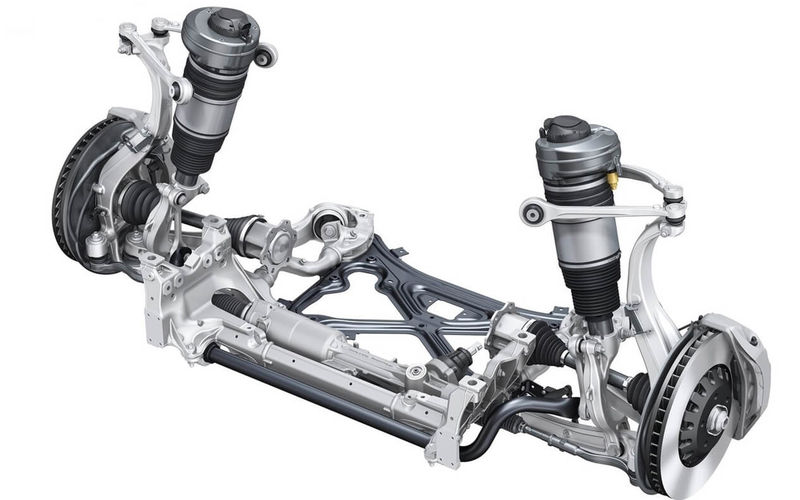

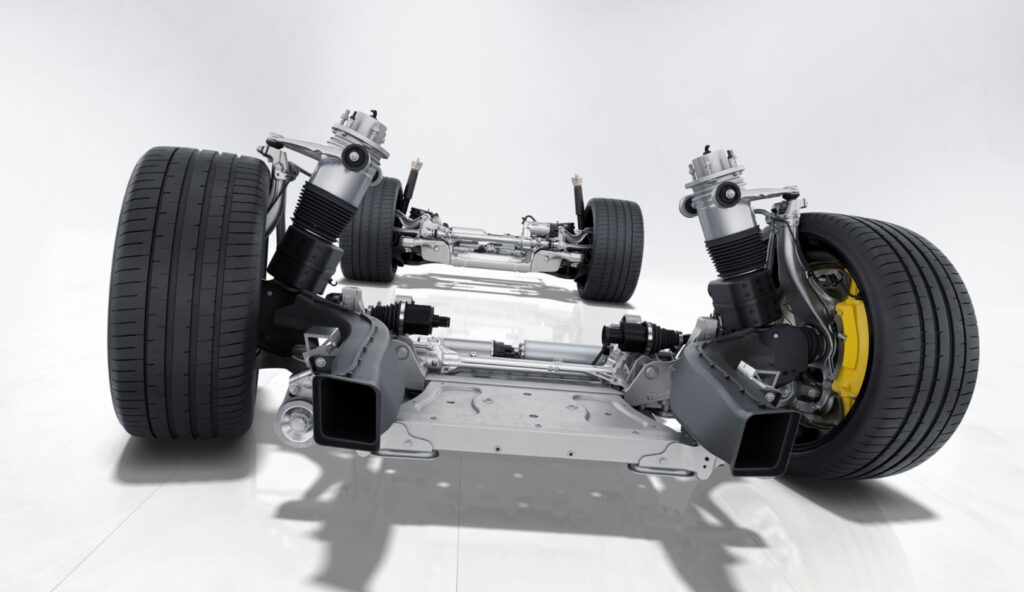

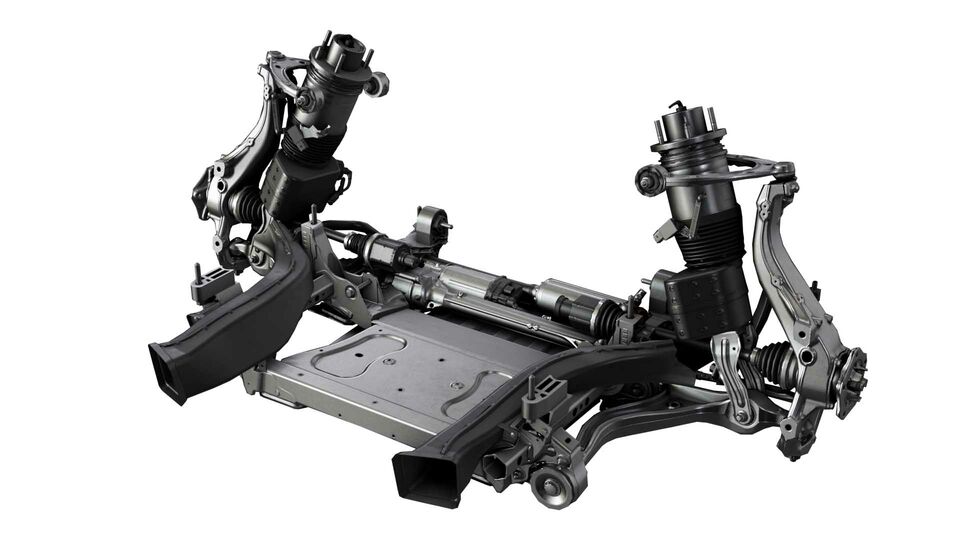

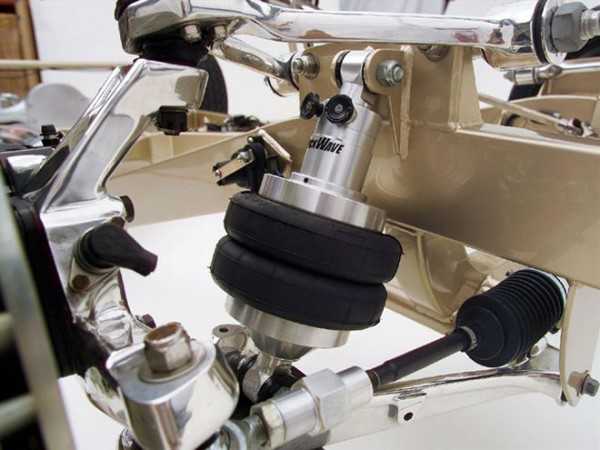

Передняя подвеска

В пневматической подвеске первого поколения использовалась система смещения амортизатора, поскольку в середине пневматического баллона не предусмотрена полая область для монтажа стокового амортизатора, который обычно размещается по центру пружины.

Комплекты, разработанные для монтажа обычных пневматических баллонов, оснащаются специальными кронштейнами для смещения амортизаторов и, при необходимости, новыми опорами. Это простое и доступное решение. Однако в некоторых случаях могут возникнуть проблемы с установкой колесных дисков, особенно при нынешней моде на огромные колеса на небольших автомобилях.

По мере развития пневмоподвесок, были разработаны более дорогие пневматические системы на основе комплексных систем с регулируемыми амортизаторами. Конструктивно данное решение отличается тем, что вместо регулируемого амортизатора устанавливается воздушный элемент (пневмоэлемент).

Подобные комплекты являются более дорогими, однако проще монтируются, лучше выглядят и позволяют легко регулировать просвет между кузовом и колесами.

С другой стороны, в зависимости от шасси, на которое устанавливается пневмоподвеска, применение сдвоенной пневмосистемы может привести к ухудшению общих характеристик по сравнению с системой, когда пневмобаллон и амортизатор устанавливаются раздельно.

Как правило, для большинства автомобилей применение четырех верхних рычагов предпочтительнее реализации независимой подвески. Конструктивно установка любой подвески на шасси является типичной, будь то пневматический баллон, система ShockWave (баллон со встроенным амортизатором) или обычная металлическая пружина. Пневматическая подвеска легко регулируется в широком диапазоне значений в зависимости от веса транспортного средства – необходимо просто нагнать давление с помощью компрессора или стравить его.

Например, уменьшенный просвет между аркой и колесом может потребовать большей жесткости, чтобы колесо не цеплялось при движении на установленном клиренсе.

Таким образом, если для водителя предпочтительной характеристикой является качество движения, рекомендуется устанавливать раздельную подушку и амортизатор.

Какая разница между аналоговым и цифровым управлением пневмоподвеской?

Подвеска автомобиля: виды, устройство и принцип работы

Аналоговые версии относятся к системам «старой школы», которые используют переключатели на панели приборов в кабине водителя. Они замыкают контакты и посылают сигнал высокого напряжения (постоянного тока) к электромагнитным клапанам, которые, в свою очередь, контролируют накачку и стравливание воздуха из пневмобаллонов.

Ручное управление

Величина давления воздуха регулируется промежутком времени, в течение которого пользователь удерживает переключатель. Ещё недавно эта технология часто встречалась на небольших фургонах и хот-родах, потому что большие клапаны позволяют регулировать большой объем воздуха, чтобы управлять подвеской быстро.

Пневмоподвеска с ручным управлением относится к системе, которая включает в себя четыре лепестковых переключателя в кабине, управляющие потоками воздуха из ресивера в пневмобаллоны подвески. Такая экономически эффективная система имеет очень простые электрические соединения и наименьший вес среди аналогов.

В неё также входят два манометра с двойной стрелкой для мониторинга величины давления. Если простота и малая стоимость является приоритетом – ваш выбор должен остановиться именно на этой системе.

Цифровое управление

Цифровое управление поднимает «игру» на новый уровень. И вносит целый ряд сложностей и особенностей. Как и предполагает название, в цифровой системе есть ЭБУ (электронный блок управления), который использует цифровой процессор и гибкий алгоритм для быстрого и точного перемещения подвески на нужный уровень. Водителю остаётся лишь «нажать кнопку и забыть».

Система «Автопилот V2» включает в себя компактный управляющий модуль, все необходимые клапаны и датчики давления для контроля и активации перемещения подвески. Для ОЕМ-комплекта требуется лишь 3 провода для подключения к автомобилю.

Алгоритм контроллера, установленного в кабине водителя, обеспечивает 8 уникальных пользовательских предустановок с возможностью гибкого изменения. Такая система отличается наибольшей универсальностью и удобством.

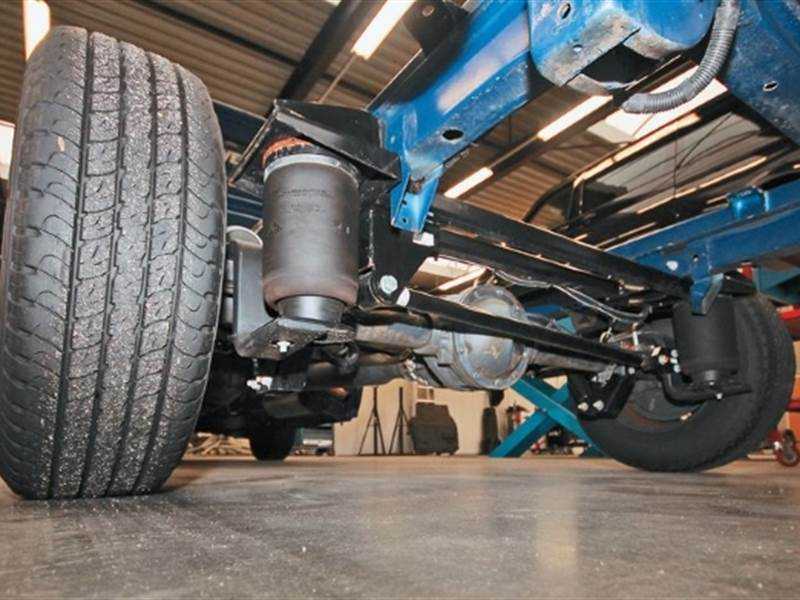

Задняя подвеска

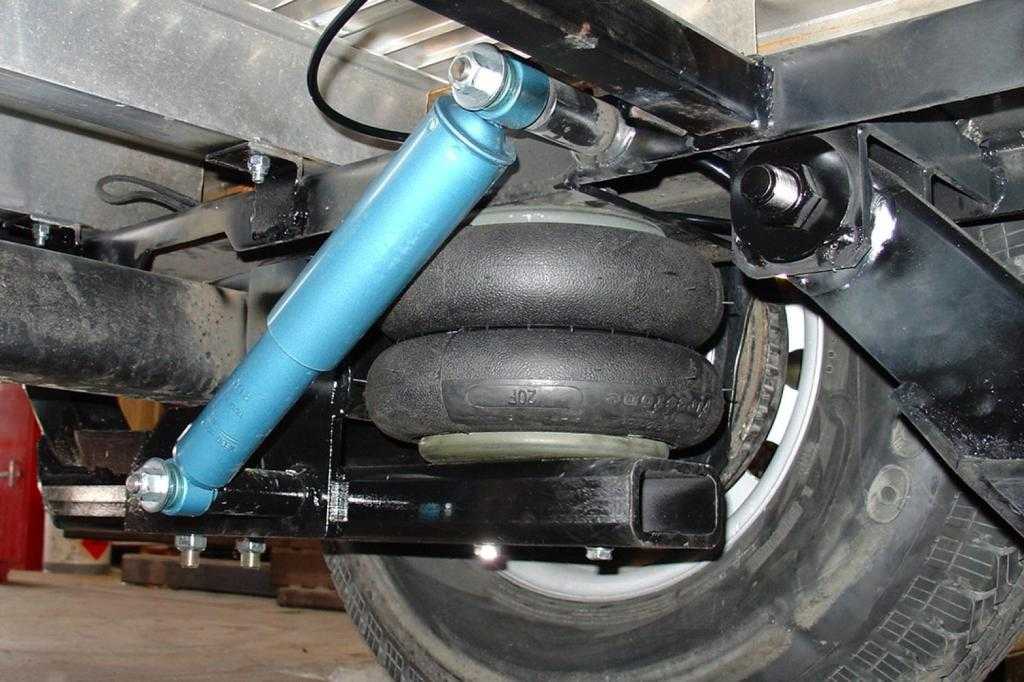

Если автомобиль уже оснащен пружинными амортизаторами, установка пневмоподвески не отнимет много сил и времени. Баллоны легко ставятся на стоковые опоры, однако иногда требуется определенная модификация (обычно все необходимые конструктивные элементы идут в комплекте).

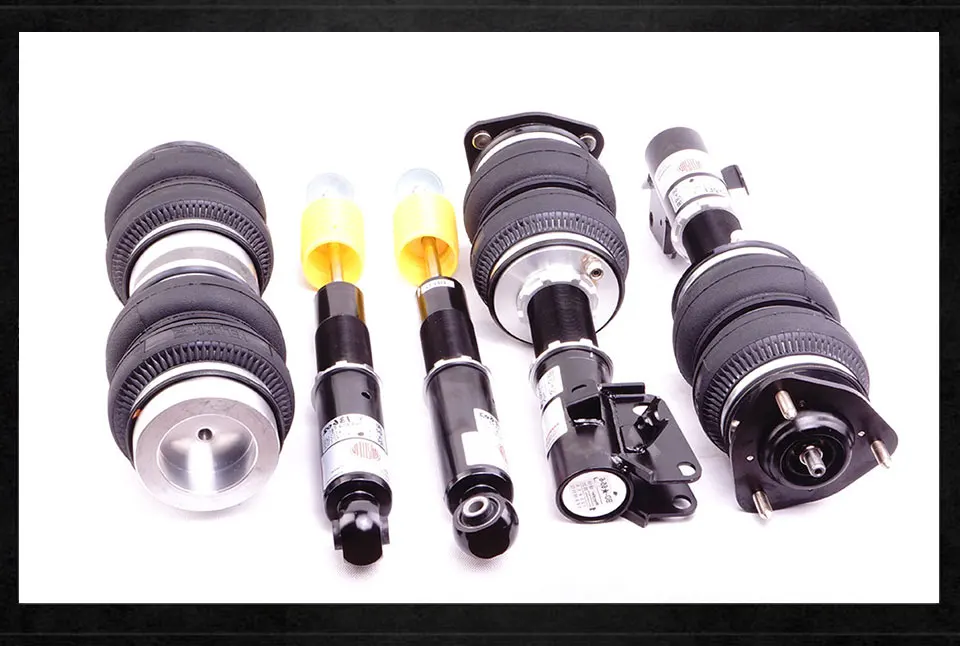

Также возможна установка пневмобаллона со встроенным амортизатором, однако такое решение может потребовать значительных изменений в конструкции подвески автомобиля.

Для автомобилей с рессорами существует 2 варианта установки пневмоподвески. Наиболее простым решением является демонтаж нескольких пластин с каждой рессоры и установка пневмобаллона между рессорой и кузовом автомобиля.

Рессоры нельзя полностью демонтировать, поскольку они необходимы для поддержания задней оси, однако основная динамическая нагрузка теперь ложится на пневматические элементы.

На старых автомобилях с изношенными рессорами рекомендуется (если позволяют денежные средства) полностью их демонтировать и установить четырехточечную подвеску. Основные производители предлагают готовые наборы пневмоподвесок для установки на наиболее популярные модели автомобилей с рессорами, которые монтируются на болтовые соединения с минимальными сварочными работами для крепления оси.

Для гоночных автомобилей и нестандартных решений существуют универсальные комплекты, требующие большого объема сварочных работ.

В зависимости от физических ограничений, связанных с конструкцией шасси и требованиями к клиренсу, верхние рычаги четырехточечных систем могут быть треугольными либо быть ориентированы параллельно нижним связям.

В общем случае, параллельные рычаги отлично подходят для установки на грузовые автомобили, а треугольные – для легковых автомобилей. Для некоторых шасси производители выпускают оба вида рычагов. Если у Вас есть возможность выбирать, то для повседневных автомобилей рекомендуется устанавливать треугольные рычаги, а для драг-рейсинга или гоночных автомобилей – параллельные.

Несмотря на то что пневмобаллоны со встроенными амортизаторами дороже, их монтаж требует значительно меньших затрат. Например, существуют комплекты для Chevy II 62-67 годов, которые просто устанавливаются на стандартное место для заводских пружинных амортизаторов. Данный люксовый комплект также оснащается наконечниками Fat Man и реечной рулевой. Обратите внимание, что при поднятой подвеске для нормальной езды пластины пневмоэлемента параллельны кронштейнам амортизаторов. Смещение пружины в сторону шаровой опоры значительно повышает ее жесткость.

На каких автомобилях наличествует штатная пневмоподвеска

Отметим, что сегмент премиальных моделей автомобилей не так уж мал, учитывая, что в развитых странах средний класс, хоть и нечасто, вполне может рассчитывать на приобретение достаточно дорогого и элитного авто. И если оно оснащено пневмоподвеской – ощутить все прелести комфортного передвижения вне зависимости от состояния дорожного полотна. Но если в ваши планы входит приобретение модели, в комплектацию которой входит подвеска именно этого типа, то возникает вопрос, на каких автомобилях пневмоподвеска лучше? Поэтому было бы интересно изучить результаты рейтинга марок и моделей со штатной пневмоподвеской. И такой список есть. Его составители руководствовались как результатами специальных тестов, так и анкетированием пользователей со стандартным перечнем вопросов, касающихся эксплуатационных характеристик конкретных авто.

Топ-3 таких автомобилей выглядит следующим образом:

1. Audi Q7;

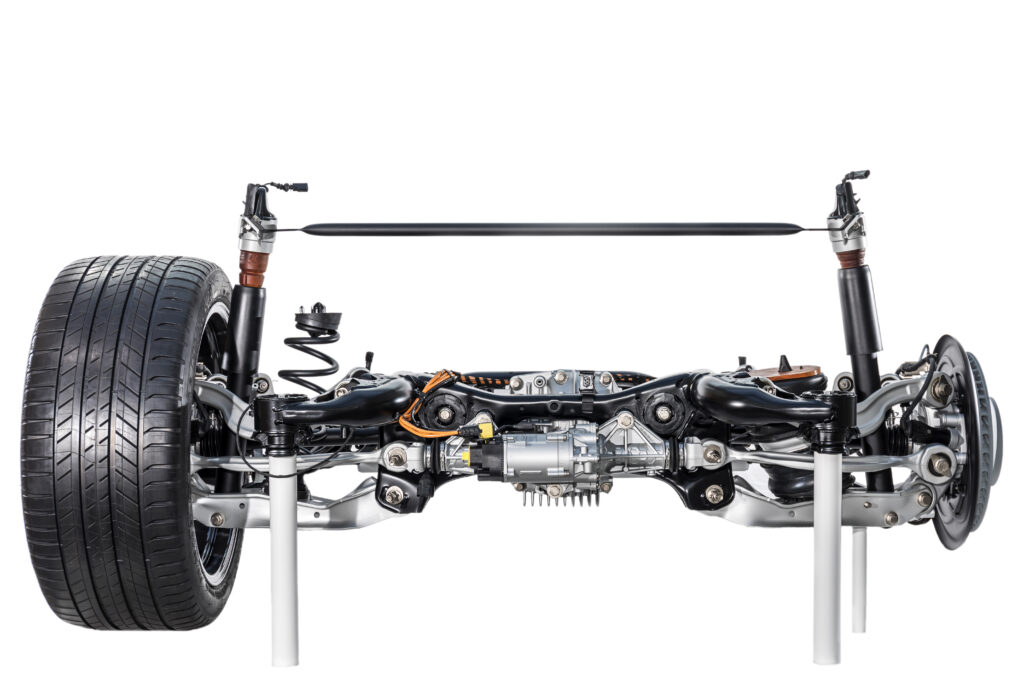

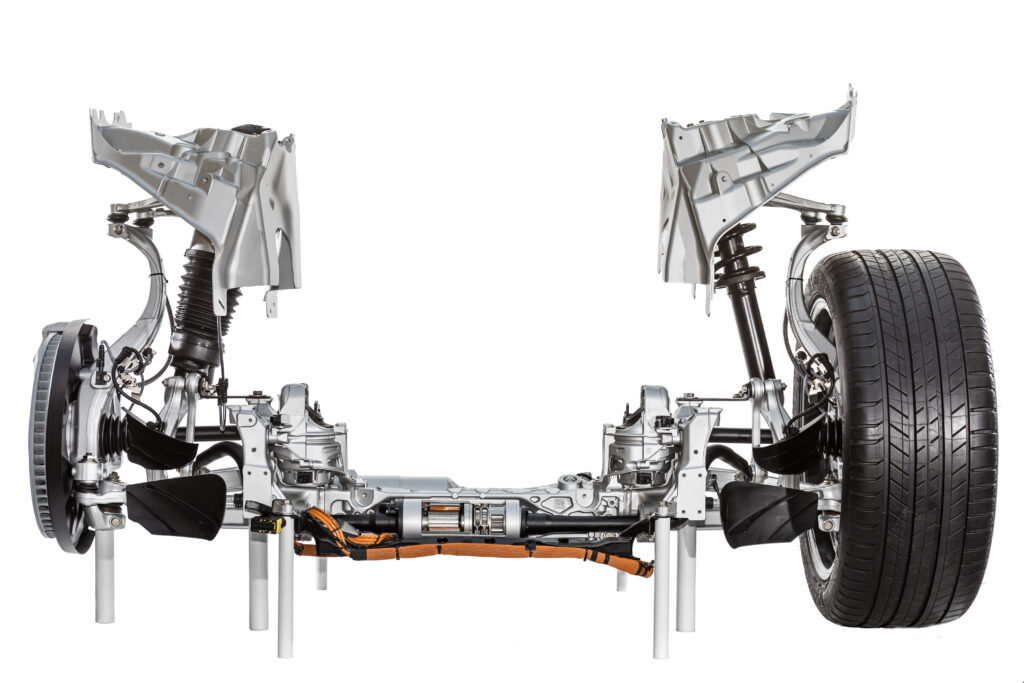

2. Porsche Cayenne;
3. Volkswagen Touareg.

Отметим, что все эти авто комплектуются элементами подвески от одних и тех же производителей, поэтому их ранжирование производилось преимущественно на основании оценки возможностей настроек. С очки зрения эффективности и особенно надёжности к пневмоподвеске, применяемой на этих моделях, претензий нет. При практическом отсутствии серьёзных недостатков таковым можно считать только работу нагнетательного клапана. В некоторых случаях, возникающих очень редко, он самопроизвольно выпускает воздух из ресивера, что в итоге сказывается на комфортности поездки, создавая дополнительную нагрузку на компрессорную установку.

Продолжают список марок авто со штатной пневмоподвеской модели, владельцы которых чаще обращались в автосервис с претензиями, относящимися именно к данному конструктивному элементу ходовой. Все эти авто характеризуются своим перечнем уязвимостей, приводящим к необходимости выполнения ремонтных работ:

1. У Volkswagen Phaeton и Audi А8 конструктивные различия между пневмоподвесками минимальны. Основной недостаток – это слабые стойки, которые следует менять, согласно регламенту, попарно после пробега 130000-160000 километров;
2. Достаточно надёжна пневмоподвеска и у Lexus LS430/460. Их слабым звеном считаются пневмоамортизаторы, которые требуют замены в среднем каждые 130 тысяч километров;
3. Одинаковые пневмоподвески устанавливаются на ряд моделей Mercedes Benz: W220/221, представляющие S-класс, W211 (E -класс), W219 (CLS-класс). Здесь стойки имеют закрытую конструкцию, поэтому пневмобаллоны надёжно защищены от любых внешних воздействий. Однако на ресурсе подвески это сказывается не особо: у передних пневмоподвесок он не превышает 100 тысяч километров, у задних – на 20000 километров больше;
4. В отличие от автомобилей Mercedex, модели Vogue от Land Rover и Sport от Range Rover имеют подвеску, пневмобаллоны которой – открытого типа, то есть защищены от износа недостаточно хорошо. Имеются претензии и к электронному блоку управления, который нередко выходит из строя;
5. Allroad первого поколения от Audi до сих пор пользуется немалым спросом, что свидетельствует о хороших эксплуатационных свойствах этой модели, включая пневмоподвеску. Чаще всего выходят из строя пневмобаллоны, и распространённая практика среди владельцев этого авто – замена неисправного элемента на пружины;
6. Замыкают рейтинг автомобилей с пневмоподвеской модели W164 классов ML/GL от Mercedes. Пользователи, да и владельцы автосервисов, утверждают, что здесь вероятность выхода из строя примерно одинакова у всех узлов пневмоподвески, однако несомненным достоинством конструкции является её ремонтопригодность – практически любую деталь можно заменить новой.

Отметим, что любой агрегат или узел автомобиля – не вечен, так что опасаться выхода из строя дорогостоящей компоненты не стоит. А если учесть, что надёжность пневматических демпфирующих элементов с каждым годом растёт, их перспективы выглядят не столь уж мрачно.

Двухконтурная или четырехконтурная пневмосистема

Когда пневматическая подвеска стала впервые применяться в середине 90-х на хот-родах, для нагнетания или спуска давления использовалась двухконтурная система управления. Другими словами, оба пневматических баллона на оси были связаны друг с другом.

Двухконтурная

Данное решение было очень простым и требовало установки только одного клапана на каждую ось, однако имело существенный недостаток – во время поворотов внешний (наиболее загруженный) пневматический баллон перекачивал воздух во внутренний (ненагруженный) баллон, что приводило к увеличению крена автомобиля. Данную проблему можно устранить на легком автомобиле – необходимо установить жесткие стабилизаторы.

Четырехконтурная

В наши дни получила распространение четырехконтурная система с независимым управлением каждым пневматическим элементом. Несмотря на то что для реализации подобной системы необходимо установить на каждый пневматический баллон по клапану, она решает все проблемы с передачей сжатого воздуха.

Кроме того, данная система позволяет точно контролировать клиренс транспортного средства при изменении веса и выравнивать кузов относительно дорожного полотна. Четырехконтурная система – нечто вроде системы компенсации веса на автомобилях для трековых гонок.

Установка пневматической подвески обычно достаточно проста – элементы новой подвески крепятся болтами, а может требовать значительной модификации конструкции шасси. Компания TCI является известным производителем приспособлений для шасси для хот-родов и предлагает модифицированный элемент шасси для Chevy II 62-67 годов. Для установки требуемой монтажной высоты используются специальные прокладки (можно увидеть на фото), поставляемые производителем.

Легковые автомобили

На легковых автомобилях существует две проблемы: комфорт и грузоподъёмность.При малом фактическом весе легкового автомобиля хотелось бы загрузить по больше, и этот вес зачастую равен почти половине массы автомобиля. Подобрать пружину с таким диапазоном практически нет возможности, а если и есть то получится две крайности – или очень не комфортный жесткий не загруженный автомобиль или полное проседание, если в багажник немного загрузить и посадить 3 человека на заднее сиденье.

Выход в сложившийся ситуации очень простой — пневмоподвеска на любой автомобиль. Не зависимо от веса автомобиля и на сколько он загружен пневматическая подвеска позволит всегда не цеплять дорожное покрытие т.е. выравнивать автомобиль. Это довольно таки распространенный способ в наше время среди авто производителей.

Если есть уверенность, что вы хотите в результате получить – то выбирайте тип пневматической подвески на вашу марку автомобиля и выбирайте подготовку воздуха : либо автоматическую либо ручную. Если на вашем автомобиле установлена пружина отдельно от амортизатора , то можно считать, что вам круто повезло и вы сможете уложиться в среднем 20.000-25.000 за комплект без подготовки, в противоположном случае т.е. амортизатор внутри пружины, придется заплатить в среднем 35.000-40.000.

Исключения составляют автомобили Volvo и Peugeot, на них устанавливают специфические подвески с применением эксклюзивных технологий, поэтому придется заплатить еще больше.

Пневмоподвеска на любой автомобиль — Chrysler 300CЭто клубный «кар».Постоянный участник многих выступлений и выставок. Автомобиль не только стал ниже, но и приобрел более плавный ход подвески.

Пневмоподвеска на любой автомобиль — Opel ZafiraКто сказал, что минивен Opel Zafira не может быть внедорожником

Системы управления

В качестве бюджетного варианта покупателям доступны двухконтурные и четырехконтурные системы с ручным управлением. В подобных системах обычно используются пневматические клапаны с манометром на панели.

Более сложным вариантом, позволяющим получить плавное изменение клиренса, является использование электромагнитных клапанов с электронным управлением. За последние 3-4 года на рынке появилось множество систем электронного контроля клиренса, позволяющих автоматически регулировать высоту посадки транспортного средства во время движения.

Электронная система обычно состоит из компьютера и набора различных датчиков, на основе показаний которых управляются электромагнитные клапаны. В настоящее время распространены два вида электронных систем управления: система управления, измеряющая давление в пневмоподвеске, и система управления, контролирующая клиренс во время движения.

Система управления, измеряющая давление

В данной системе необходимое положение пневматического элемента устанавливается на основе данных о давлении в пневмосистеме, которые сигнализируют (теоретически) о текущем положении пневматического баллона и, соответственно, о клиренсе транспортного средства (тоже теоретически). Очевидно, что в данной цепочке происходит слишком много интерпретаций данных и слишком много допущений.

Несмотря на то что данная система может прекрасно работать на транспортном средстве, которое редко перевозит грузы и прекрасно отбалансировано, для большинства транспортных средств она не годится, поскольку при увеличении веса транспортного средства (например, при перевозке груза или пассажиров), все заложенные параметры, которые интерпретируются в высоту посадки автомобиля, оказываются ошибочными.

Существует множество причин изменения веса транспортного средства: посадка и высадка пассажиров, перевозка грузов, количество топлива в топливном баке, крен автомобиля при парковке на неровной дороге и даже индивидуальные особенности пневмосистемы.

Все вышеперечисленное, в конечном счете, может привести к установке неправильного клиренса транспортного средства, не отвечающего текущим дорожным условиям.

Некоторым автомобилям необходимо увеличить дорожный просвет для установки пневматической системы. Система Strong Arms от Air Ride Technologies обеспечивает соответствующее крепление и позволяет немного увеличить угол продольного наклона оси поворота колеса. В некоторых случаях возможно добавлением верхней тяги для увеличения отрицательного развала колес, предотвращающего ограничение хода шаровой в случае установки более длинного поворотного кулака.

Активные системы управления, измеряющие давление, могут неправильно реагировать в затяжном плавном повороте (например, при проезде через транспортную развязку или при любом динамическом маневре, увеличивающем нагрузку на одну сторону автомобиля в течение длительного времени).

В данных условиях активная система управления, измеряющая давление, пытается стравить давление с внешней (загруженной) стороны и увеличить давление с внутренней (незагруженной) стороны, увеличивая раскачивание кузова, что, в свою очередь, отрицательно сказывается на управляемости транспортного средства. По сути, происходит та же ситуация, что и в старых двухконтурных системах.

Система управления, контролирующая клиренс

В данной системе используются отдельные датчики, которые измеряют фактическое положение подвески транспортного средства. Такое решение позволяет избавиться от ряда допущений, используемых в системах, измеряющих давление, поскольку система управления получает точные данные о реакции положения кузова на изменение давления в пневматических элементах и может точно определить клиренс.

Тем не менее, в данных системах тоже есть недостаток, известный под названием «перекрестная нагрузка». Данное явление наблюдается в случае, если при обеспечении клиренса в различных пневматических баллонах нагнетается абсолютно разное давление.

В обычных условиях, давление в различных пневмобаллонах должно отличаться не более чем на 20 процентов. Однако бывают ситуации, когда система управления, контролирующая клиренс, ошибочно увеличивает давление в двух диагональных пневмобаллонах и одновременно стравливает его в двух других.

Таким образом, система выравнивает кузов, однако управляемость транспортного средства при этом значительно снижается.

Комбинированные системы

Для устранения вышеперечисленных проблем были разработаны комбинированные системы, объединяющие преимущества рассмотренных ранее систем. При такой реализации каждая из систем используется для проверки показаний друг друга.

Одним из примеров такой системы является новая LevelPro от Air Ride Technologies. Если Вы хотите поэтапно вкладывать деньги в пневмоподвеску, наиболее разумно сначала установить систему управления, измеряющую давление, а потом добавить в нее датчики системы управления, контролирующей клиренс.

Система LevelPro позволяет запрограммировать 3 различные программы: низкая посадка, нормальная посадка (для туризма и гонок) и высокая посадка (для преодоления препятствий, например лежачих полицейских). Просто нажмите кнопку, и автомобиль поднимется или опустится до запрограммированного уровня.

Данные предустановки не мешают регулировать клиренс в зависимости от количества топлива в баке, числа пассажиров или загрузки автомобиля.

Air Ride Technologies предлагает широкий ассортимент комплектов, крепящихся болтами, для различных моделей легковых и грузовых автомобилей. Изображенный комплект (PN ABAR20400) подходит для полноразмерного Ford Galaxie 60-64 годов. Существуют даже передние и задние комплекты для Chrysler.

Модифицированные системы

Существуют готовые комплекты пневматических подвесок для серийных классических мощных автомобилей, мощных заводских хот-родов, грузовиков и внедорожников. Рекомендуется устанавливать именно такие комплекты, а не разрабатывать подвеску с нуля, поскольку они правильно спроектированы и тщательно протестированы.

В данных системах уже решены все вопросы касательно высоты устанавливаемого пневматического баллона, модификации шаровой опоры, углов приводной оси, клиренса относительно дорожного полотна, просвета между аркой и колесом и других параметров, учитываемых при проектировании безопасной и функциональной системы.

Для менее популярных транспортных средств, для которых нет готовых комплектов, особые энтузиасты хот-родов вполне могут самостоятельно спроектировать рабочую пневматическую подвеску. На самом деле проектирование пневмоподвески принципиально не отличается от проектирования обычной подвески, просто традиционные металлические амортизаторы заменяются пневматическими элементами.

Проектировать пневмоподвеску в некоторой степени проще, поскольку пневмобаллоны имеют больший рабочий диапазон и лучшие нагрузочные характеристики по сравнению с обычными амортизаторами.

Принимая во внимание различные конструкции воздушных баллонов и различные конфигурации системы, которые были описаны выше, при разработке необходимо учесть возможный вес транспортного средства и возможный ход подвески.

Очевидно, что пикап, буксирующий 48-футовый трейлер, требует больших пневматических баллонов, чем задняя подвеска Мустанга 69 года. Специалисты по пневмоподвеске могут дать приблизительные рекомендации по заданным характеристикам транспортного средства, необходимой минимальной и максимальной посадке и скорости изменения клиренса.

Одинаковые пневматические элементы и амортизаторы могут дать абсолютно разные результаты, даже если они устанавливаются на транспортные средства с идентичным весом и одинаковыми параметрами клиренса.

Как упоминалось ранее, расположение пружинной опоры в передней подвеске теоретически может значительно увеличить коэффициент сжатия.

Увеличение расстояния между точкой крепления и осью поворота тяги (передвижение точки крепления ближе к шаровой опоре) может привести к увеличению коэффициента сжатия подвески. Кроме того, увеличение угла амортизатора также требует более высокого коэффициента для поддержания заданного клиренса при движении.

Существуют ресиверы (резервуары для воздуха) различной емкости. Основным преимуществом ресиверов большего объема является сокращение времени увеличения клиренса. Большинство владельцев хот-родов используют один ресивер емкостью от 2 до 5 галлонов. Ярые фанаты хот-родов, желающие значительно увеличить скорость увеличения клиренса, могут использовать большие емкости или установить несколько ресиверов и компрессоров, соответствующих установленным пневмолиниям.

После того как Вы выберете пневматические баллоны, их необходимо установить на транспортное средство. Не существует универсальных рекомендаций по выбору оптимального клиренса для достижения максимальной производительности.

Высота подвески (характеристики можно получить у производителя) должна соответствовать предполагаемым требованиям по клиренсу, после чего можно определиться с особенностями ее монтажа. Монтажная точка должна обеспечивать достаточный ход подвески, достаточный просвет между колесом и аркой, клиренс и правильные углы привода.

Слишком маленький просвет между пневматическим элементом и другими конструктивными элементами может привести к их быстрому износу.

Производители комплектов пневматических подвесок предлагают широкий ассортимент универсальных кронштейнов. Такие комплекты, как ShockWaves от Air Ride Technologies монтируются аналогично регулируемым амортизаторам, что значительно упрощает их установку по сравнению с раздельным монтажом пневмобаллона и амортизатора.

Необходимо смоделировать условия езды транспортного средства по шоссе. В данном случае клиренс должен составлять минимум 411/42 дюйма, ход подвески должен быть минимум 3 дюйма на сжатие и 2 дюйма на отбой. Убедитесь, что концевые пластины пневматических амортизаторов выровнены и параллельны при установке нормального клиренса.

Двойные пневматические баллоны Firestone не требуют установки отбойников, предотвращающих их повреждение, однако в Вашей системе могут потребоваться отбойники для безопасного клиренса при максимальном стравливании давления. При использовании конических и роликовых пневмобаллонов необходимо устанавливать отбойники и ограничители, предотвращающие возникновение экстремальных режимов работы.

На последнем этапе необходимо установить клиренс, соответствующий нормальному движению автомобиля, учитывая, что его изменение в сторону увеличения или уменьшения должно осуществляться плавно.

Блок электромагнитных клапанов BigRed от Air Ride Technologies значительно упрощает монтаж компрессорной установки и пневматических линий. Данный блок разработан специально для применения в системах пневматической подвески – его герметичные электромагнитные клапаны обеспечивают надежность и производительность системы. Клапаны имеют большую емкость и разработаны специально для быстродействующих пневматических систем.

Разновидности

Принципиально различные исполнения пневматики отличаются количеством каналов управления жёсткостью:

• одноканальная система, когда пневмоэлементы установлены на одной оси и питаются от одной общей воздушной магистрали;
• двухканальная, задействованы обе оси, но нет разделения на правую и левую сторону;
• четырёхканальная, можно раздельно управлять подвеской каждого колеса.

В первом случае система упрощена и выполняет обычно только функцию компенсации загрузки задней оси, на которую приходится основная дополнительная масса у грузовых автомобилей. Естественно, таких осей может быть несколько, но поскольку они расположены рядом и фактически просто нужны для распределения общей массы гружёного автомобиля на несколько колёс, что связано с ограничениями на грузоподъёмность шин и нагрузочную способность дорожного покрытия. Но работают все подвески абсолютно параллельно, воздух поступает в баллоны под одним и тем же давлением.

Второй вариант более продвинут, управлять можно и положением передней оси относительно кузова. Машина позволяет более гибко регулировать угол продольного наклона кузова и изменять дорожный просвет, в том числе и под передней частью шасси.

Третий случай самый совершенный, система способна отслеживать неравномерность поперечного расположения груза в автомобиле, не допуская перекосов подвесок. Обычно всё происходит автоматически по командам от датчиков, следящих за ходом подвески каждого колеса.

Регулировка подвески

Амортизаторы и стабилизаторы подвески имеют важное значение не только для стандартной подвески, но и для пневматической. Независимо от конструкции главной задачей подвески является поддержание веса транспортного средства на определенной высоте. Амортизаторы отвечают за раскачивание подвески. Стабилизаторы подвески используются для предотвращения крена кузова при изменении параметров подвески и поворотах.

Эксперты по пневматической подвеске рекомендуют использовать максимально мягкие пружины, уделяя особое внимание правильности выбора амортизаторов и стабилизаторов для контроля крена и раскачивания кузова. Такая реализация позволяет добиться максимально комфортной езды (ради чего и устанавливается пневмоподвеска) без ухудшения управляемости при поворотах.

Регулировка стандартной подвески в соответствии с загрузкой транспортного средства, дорожных условий, стиля вождения и предпочтений водителя занимает длительное время. Установив пневматическую подвеску, Вы сразу оцените ее преимущества – настройка подвески выполняется всего лишь нажатием кнопки и поворотом ручки управления.

Что такое «качество езды»?

«Качество езды» означает разные вещи для разных водителей. Тот, кто привык ездить на новом Lexus или Mercedes будет иметь совершенно иные представление о «качестве», чем парень, эксплуатирующий 10-летний пикап. Мы определяем хорошее качество езды как способность максимально нивелировать для водителя и пассажиров толчки и удары от дорожных неровностей.

Когда транспортное средство попадает в выбоину или ударяется колесом о выступ, автомобиль должен пройти эти препятствия с возможно меньшим колебанием кузова. В основном каждый желает добиться плавной езды. Это простое объяснение, но воплотить его на самом деле очень сложно!

Пневмоподвеска — для чего она в грузовиках

Эксплуатационные характеристики автомобиля зависят от многих факторов, и здесь важную роль играют подвеска и ее характеристики. От этого зависят плавность хода, устойчивость автомобиля на дороге, комфорт езды, долговечность как автомобиля в целом, так и отдельных его узлов.

В сложных дорожных условиях именно подвеска, а не двигатель, как принято считать, определяет максимальную скорость. Практика показывает, что у грузовиков при движении по некачественному дорожному покрытию скорость падает минимум на 40 процентов. Это приводит к значительному увеличению расхода топлива, сокращает время доставки и более чем вдвое увеличивает транспортные расходы.

Чтобы этого не произошло, ведутся работы по улучшению подвески автомобилей. Именно благодаря этому желанию со временем была создана пневмоподвеска автомобиля, о которой сегодня и будет разговор.

Содержание

1. Что такое пневматическая подвеска, для чего она нужна?
2. Элементы пневмоподвески и их работа
3. Особенности работы подвески
4. Отличия пневмоподвески легковых и грузовых автомобилей
5. Ручное и автоматическое управление пневмоподвеской
6. Преимущества и недостатки пневматической подвески на грузовиках
7. Заключение
8. Обзор пневмоподвески Камаз

Что такое пневматическая подвеска, для чего она нужна?

Пневматическая подвеска грузовых автомобилей — это особый тип подвески транспортных средств, основное назначение которой — регулирование подъема кузова относительно уровня дорожного покрытия. От качества этого конструктивного элемента зависит экономичность автомобиля, продолжительность его эксплуатации, долговечность узлов и агрегатов.

Как было сказано выше, характеристики подвески напрямую влияют на общую грузоподъемность автомобиля, а также косвенно на стоимость транспортных услуг. За регулировку кузова отвечают упругие элементы пневмоподвески.

Элементы пневмоподвески и их работа

Существуют разные типы пневмоподвески для грузовых автомобилей, но конструкция у всех практически одинакова. В основе конструкции лежат следующие элементы:

• Мягкий.
• Отверстие для выпуска воздуха.
• Специальная емкость, в которой хранится воздух.
• Устройство, отвечающее за регулировку положения тела.
• Запасной воздушный контейнер.

Если проблемы в работе пневмоподвески начинаются при выходе из строя ее частей, нормальная эксплуатация автомобиля становится невозможной. Состояние проезжей части в нашей стране далеко не идеальное, и чем больше ям и ям, тем меньше скорость. Бывают ситуации, когда он падает до минимума, при этом расход топлива, затрачиваемого на преодоление проблемных участков, значительно увеличивается.

Это приводит к удорожанию фрахта, кроме того, возрастает и стоимость содержания автомобиля, ведь его комплектующие изнашиваются намного быстрее и на ремонт пневмоподвески приходится тратить большие суммы.

Особенности работы подвески

Хотя конструкция всех типов пневмоподвески практически одинакова, их функциональность заметно различается. Есть устройства, которые отличаются более широким функционалом, поскольку в их устройстве есть некоторые нюансы. Рассмотрим принцип работы механизма на примере 4-х контурной пневмоподвески, в которую входят:

• Ресивер, регулирующий высоту от земли.
• Компрессор, в котором образуется поток воздуха, который поступает в ресивер и оттуда подается на всю установку.
• Датчики, которые измеряют ускорение автомобиля и отслеживают положение тела. Другими словами, это глаза системы, задача которой — регулировать угол наклона автомобиля относительно асфальта.
• Механизм, управляющий антиблокировочной тормозной системой.
• Стеллаж с автоматической регулировкой.
• «Мозг» части, то есть устройство, контролирующее функционирование целого в целом. Он получает данные, которые считываются датчиками, и от него отправляются электрические импульсы, приводя в движение остальную систему.

несложно догадаться, для чего предназначен каждый из вышеперечисленных элементов. Компрессор пневмоподвески необходим для перекачивания воздуха и поддержания его давления, ресиверы способствуют накоплению воздуха, это что-то похожее на гидроаккумуляторы, сильфоны играют роль упругих элементов и управляемых агрегатом распределительных механизмов органы управления наполняют баллоны воздухом в нужное время

Если даже одна деталь выйдет из строя или начнет работать некорректно, начнутся серьезные проблемы в работе пневмоподвески.

Чтобы этого не произошло, необходимо систематически проходить техническое обслуживание, а при обнаружении малейшего намека на неисправность немедленно обращаться за помощью к специалистам, которые проведут диагностику, определят причину и отремонтируют деталь, обеспечив ее дальнейшую работоспособность.

Отличия пневмоподвески легковых и грузовых автомобилей

Пневматическая подвеска в легковых автомобилях — это своего рода роскошь, деталь, которая обеспечивает плавность хода и повышает комфорт езды, в то время как с грузовиками все обстоит совершенно иначе.

Разница не только в размере и количестве осей — в грузовиках он служит самым важным узлом, обеспечивая минимальное пространство между осями и шасси. Это подвеска, которая поддерживает высоту пола на одном уровне при изменении нагрузки, способна выдерживать высокие нагрузки и, следовательно, гарантирует долгий срок службы машины.

Ключевыми особенностями пневматической подвески грузовика являются режим управления. Итак, чтобы высота рамы оставалась на одном уровне, необходимо контролировать давление воздуха в баллонах, выпуская излишки и откачивая его в случае нехватки.

За это отвечает устройство, называемое напольным краном. Им можно управлять с помощью электронной, электромеханической или механической системы.

Помимо этого крана существует еще один кран в автомобильной конструкции, обеспечивающий ручное управление пневмоподушками. Его конструкция может быть разной, от самой простой — ручной до усовершенствованной, выполненной в виде клапанов, которые управляются современной электроникой или непосредственно водителем прямо из салона.

Комбинированные решения часто используются для улучшения характеристик коммерческих автомобилей за счет сочетания пневматической и рессорной подвески, считающейся своего рода «классикой жанра».

Ручное и автоматическое управление пневмоподвеской

Системы, устанавливаемые сегодня на грузовые автомобили, с точки зрения управления делятся на 3 типа: электронные (используются на автомобилях марок Scania, Mercedes, Renault, MAN и др.), Электромеханические (Volvo и некоторые модели Scania), а также механические (встречаются на устаревших моделях тракторов и прицепов).

Конструкции, управляемые электронными и электромеханическими системами, считаются автоматически управляемыми частями. Устаревшие системы управляются механически, то есть вручную.

Электронное управление включает системы, управляемые электрическими сигналами. Сюда входят как проводные, так и беспроводные блоки управления. В электронном управлении выделяются системы с ручным и автоматическим управлением, причем последнее отличается такими достоинствами, как высокая точность, регулировка высоты подвески в процентах.

А также его автоматическая коробка передач в зависимости от уровня загрузки автомобиля, возможность установки необходимых предустановок. Беспрецедентная точность систем автоматического управления обеспечивается внедрением в их конструкцию датчиков, отслеживающих положение тела.

Выше мы уже говорили, что в грузовых автомобилях пневмоподвеска автомобиля является необходимостью, потому что грузовики с каждым годом становятся легче, а нагрузка, которую они должны нести, наоборот, возрастает. В таких условиях классические рессорные конструкции не справляются со своими задачами, поэтому производители тяжелых грузовиков практически полностью перешли на пневмоподвеску, которая имеет следующие преимущества:

• держите высоту тела на одном уровне вне зависимости от его загруженности;
• возможность регулировки высоты каркаса;
• гладкость;
• минимизация вибраций рамы.
• отсутствие видимого смещения между осями автомобиля и шасси;

Что касается недостатков, то их не так много, это более высокая стоимость, чем у пружинных, а также сложность конструкции.

Заключение

Изобретение пневмоподвески и ее активное внедрение в конструкцию тяжелых грузовиков позволило решить многие задачи, начиная с повышения плавности хода и заканчивая продлением срока службы важнейших узлов и механизмов транспортного средства.

Эти проекты обеспечили продление срока службы машины между капитальными ремонтами, снижение расхода топлива и, как следствие, оптимизацию транспортных расходов. Если использование таких конструкций в легковых автомобилях — вопрос комфорта, то в грузовых автомобилях они являются чем-то вроде производственной необходимости.

Обзор пневмоподвески Камаз

Плюсы и минусы системы пневматической подвески – AccuAir Suspension

Пневматическая подвеска – одна из самых популярных модификаций, которую автолюбители делают, чтобы выделить свой автомобиль. Возможность регулировки положения автомобиля одним нажатием кнопки позволяет легко установить автомобиль так низко, как вы хотите. Есть много вопросов, связанных с пневматической подвеской, так как в каждый комплект входит множество компонентов. Сегодня мы рассмотрим, что такое система пневматической подвески, преимущества пневматической подвески, а также плюсы и минусы пневматической подвески.

Нас часто спрашивают: «Пневматическая подвеска того стоит?» Да! Регулируемая подвеска, комфорт и великолепный новый вид вашего автомобиля того стоят.

Что такое система пневматической подвески?

Система пневматической подвески — это система подвески, которая заменяет заводские амортизаторы и стойки пневматическими амортизаторами, позволяющими регулировать высоту дорожного просвета. Пневматическая подвеска доступна с завода на некоторых автомобилях, но мы можем обсудить это в следующем посте. Ради этой статьи мы сосредоточимся на системах пневматической подвески вторичного рынка.

Системы пневматической подвески состоят из воздушного компрессора, воздушного ресивера, коллектора, воздухопроводов и пневматических стоек. Есть также несколько мелких деталей, но это будут основные компоненты. Эти компоненты работают вместе, чтобы втягивать воздух, повышать его давление и направлять его в каждую воздушную стойку. Пневматическая стойка представляет собой стойку, оснащенную камерой, которая надувается воздухом, чтобы поднять автомобиль, и сдувается, чтобы опустить его. Этими системами пневматической подвески можно управлять с помощью приложения для смартфона или с помощью проводного/беспроводного контроллера, в зависимости от конкретной настройки.

Для чего используется пневматическая подвеска?

Пневматическая подвеска используется для самых разных целей, в зависимости от того, чего хочет добиться конечный пользователь. Благодаря своей универсальности система пневматической подвески может использоваться по-разному.

Регулируемый дорожный просвет для выставочных целей — Одно из наиболее распространенных применений пневматической подвески — проветривание вашего автомобиля. Это означает, что владелец транспортного средства просто хочет, чтобы его автомобиль занял определенную позицию, но не хочет постоянно двигаться на этой высоте. Пневматическая подвеска делает это очень легко благодаря возможности регулировки на лету.

Предотвращение оседания грузовика при буксировке/перевозке — Еще одно популярное применение пневматической подвески — предотвращение оседания задней части грузовика при буксировке или буксировке. Грузовики могут быть оснащены воздушными амортизаторами в задней части, которые надуваются, когда грузовик имеет большой груз. Это помогает поддерживать уровень вашего грузовика, снижая нагрузку на такие компоненты, как карданный вал, а также способствует экономии топлива и сопротивлению ветру.

Подъем/опускание транспортного средства для специальных целей . Последнее, но не менее важное, это использование пневматической подвески для конкретных целей. Если вам нужна регулируемая подвеска с электронным управлением для преодоления препятствий или для загрузки чего-либо в ваш автомобиль, система пневматической подвески может стать отличным дополнением, облегчающим жизнь.

Подходит ли пневматическая подвеска для повседневной езды?

В AccuAir нам часто задают вопрос: «Подойдет ли пневматическая подвеска для повседневной езды?» Простой ответ — да. Было доказано, что пневматическая подвеска является отличным дополнением к автомобилям для ежедневного вождения, если она установлена ​​и обслуживается правильно. Если вы не обслуживаете свою систему пневматической подвески или неправильно ее установили, у вас могут возникнуть проблемы, из-за которых работа пневматической подвески может показаться сложной. Профессионально установленная система отлично подойдет для ежедневной езды.

При этом следует принять во внимание несколько вещей. В зимние месяцы вы должны убедиться, что в вашем воздушном резервуаре нет воды или конденсата. Водосборник для вашего аквариума может решить эту проблему и гарантировать, что ничего не замерзнет. Вам также необходимо будет регулярно проверять все ваши компоненты и воздуховоды, чтобы убедиться, что они не имеют каких-либо дефектов. Это действительно важно для внешних монтируемых элементов, таких как воздухопроводы и воздушные амортизаторы.

Каковы преимущества систем пневматической подвески?

Установка системы пневматической подвески дает множество преимуществ. Вот почему вы видите, что эти комплекты устанавливаются все чаще и чаще. Давайте взглянем на некоторые плюсы систем пневматической подвески.

Регулировка подвески — Наиболее очевидным преимуществом систем пневматической подвески является возможность быстрой регулировки высоты вашего автомобиля одним нажатием кнопки. Это основная причина, по которой люди добавляют пневматическую подвеску в свои автомобили. Это позволяет добиться идеального внешнего вида вашего автомобиля, которого невозможно добиться с помощью традиционной подвески.

Качество езды — Замена амортизаторов, стоек и цилиндрических пружин на пневматическую подвеску позволяет улучшить качество езды благодаря конструкции пневматического амортизатора. Пневматические амортизаторы обеспечивают комфортную и мягкую езду, которая на много лиг опережает заводскую настройку подвески.

Меньший износ других компонентов — Использование пневматической подвески для вашего грузовика или прицепа может помочь уменьшить износ других компонентов. Когда грузовик загружен из-за буксировки или буксировки, может возникнуть нагрузка на карданные шарниры и карданный вал из-за смещения угла шестерни. С помощью пневматических амортизаторов вы можете наполнить амортизаторы воздухом и вернуть грузовик в ровное положение.

Каковы недостатки систем пневматической подвески?

Несмотря на то, что системы пневматической подвески имеют ряд значительных преимуществ, они также имеют свои недостатки. Давайте рассмотрим некоторые недостатки систем пневматической подвески.

Стоимость — Самым большим недостатком пневматической подвески является начальная стоимость комплекта и затраты на установку. Это станет важным решающим фактором для многих, кто сомневается в выборе пневматической подвески, но инвестиции определенно того стоят!

Долговечность — Долговечность пневматической подвески станет еще одним недостатком по сравнению с пружинно-амортизаторной установкой. Заводские пружины редко выходят из строя и рассчитаны на широкий диапазон климатических условий. Чем больше компонентов задействовано и некоторые из них установлены под вашим автомобилем, например, воздуховоды, тем выше вероятность того, что проблема будет повреждена.

Неисправности могут привести к выходу автомобиля из строя — Поскольку ваша подвеска теперь будет полагаться на воздух для достижения высоты движения, одна небольшая утечка может помешать правильному проветриванию вашего автомобиля. В худшем случае ваш компрессор выйдет из строя или у вас есть дыра в воздухопроводе, что сделает ваш автомобиль неработоспособным. По этим причинам правильная установка имеет первостепенное значение для любой настройки пневматической подвески.

Пневматическая подвеска | Объяснение плюсов и минусов

Существует множество типов автомобильных подвесок, и сегодня мы объясним самую передовую и сложную систему, известную как пневматическая подвеска.

Автомобиль с заниженной пневматической подвеской

Что такое пневматическая подвеска?

Пневматическая подвеска

Вместо листовых рессор система пневматической подвески состоит из пневматической рессоры, также известной как пластик/подушки безопасности, резина, и системы подачи воздуха, которая соединена с воздушным компрессором, клапанами, соленоидами и использует электронное управление. . Бортовой компрессор представляет собой электрический насос, используемый для подачи воздуха в подушки безопасности по нескольким линиям. Клапаны здесь очень важны, поскольку они играют важную роль в управлении направлением воздуха, позволяя воздуху поступать в различные части системы. Когда система приспосабливается к различным условиям вождения, соленоиды надувают и выпускают подушки безопасности, открывая и закрывая их, это изменяет количество воздуха, поступающего в каждую подушку безопасности. Электронный блок управления управляет переключателями включения/выключения, контролирует давление и изменяет высоту дорожного просвета. Они гибкие и обладают определенной эластичностью. Чем больше они сжимаются, тем больше увеличивается жесткость.

air_suspension_diagram

Пневматические рессоры могут обеспечивать регулируемую подвеску и поддержку нагрузки, добавляя воздух при езде с полной загрузкой и выпуская воздух при езде налегке. Вы можете уменьшить высоту своего автомобиля, чтобы он сидел очень низко, чтобы повысить его авторитет на улице, и подняться достаточно высоко, чтобы справиться с несоответствиями и неровностями на дороге. Пневматические рессоры являются единственным продуктом с регулируемой нагрузкой, обеспечивающим различную нагрузку и выравнивающую способность, а также повышенный комфорт при езде.

Плюсы пневматической подвески:

• Повышение комфорта водителя за счет снижения шума, жесткости и вибрации на дороге, что, в свою очередь, снижает утомляемость водителя
• Меньший износ подвески, так как снижается вибрация при движении в тяжелых условиях
• Пневматическая подвеска уменьшает раскачивание грузовых автомобилей с короткой колесной базой на неровных дорогах, когда автомобиль не загружен.
• Можно достичь более высоких скоростей на поворотах, поскольку пневматическая подвеска лучше приспособлена к дорожным условиям.
• Мгновенная настройка: пневматические подвески имеют широкий диапазон жесткости пружин и грузоподъемности. Регулируемость может получить нагрузку и высоту езды за несколько минут.
• Адаптация к различным ситуациям: изменение жесткости пружин вместе с настройкой производительности обеспечивают вашему автомобилю бесконечный потенциал производительности, позволяя настраивать в режиме реального времени и обеспечивать мягкую езду для повышенного комфорта на неровном участке дороги.
• Буксировка: система упрощает работу с более тяжелыми грузами для грузовиков и крупногабаритных транспортных средств. Водители могут увеличить жесткость при буксировке больших грузов и улучшить комфорт при езде.

Минусы пневматической подвески :

• Утечка является общей уязвимостью, наблюдаемой во всех пневматических подвесках. Система выйдет из строя, когда не сможет удерживать воздух. Засорение воздушных линий также является распространенной проблемой пневматической подвески.
• Первоначальные затраты: это дополнительные расходы при покупке автомобиля в первую очередь. Только роскошные автомобили, автомобили высокого класса и некоторые внедорожники имеют пневматическую подвеску в качестве стандартного оборудования.
• Стоимость обслуживания будет выше, чем у стандартных катушек и амортизаторов.
• Установка пневматической подвески займет больше времени из-за сложности монтажа проводки, трубопроводов и шлангов. Сама установка требует использования различных инструментов. Поэтому найм профессионального механика — лучший способ гарантировать безопасность и целостность автомобиля.
• Пневматическая подвеска, если ее не обслуживать должным образом, может в три раза превысить стоимость ремонта системы листовой подвески в течение 10 лет.
• Топливная эффективность может снизиться, так как вес системы пневматической подвески больше по сравнению с весом листовой подвески.
• Повреждения из-за ржавчины или попадания влаги внутрь могут привести к неисправности пневмоподушек или подушек.
• Отказ трубки пневматической подвески, которая соединяет пневматические стойки или подушки с пневматической системой.
• Выход из строя воздушной арматуры в результате повреждений при первоначальной установке или нечастого использования

Обслуживайте свой автомобиль в GoMechanic



Вот несколько признаков, которые помогут вам определить, хорошо ли работает пневматическая подвеска или вот-вот выйдет из строя:

• Провисание автомобиля :

Винтовая пружина и подушка безопасности комплекта пневматической подвески вашего автомобиля поддерживают вес автомобиля и помогают амортизировать энергию от дорожных неровностей во время движения. Когда они начинают изнашиваться или повреждаться, они больше не поддерживают вес автомобиля, в результате чего он опускается вниз.

Даже если вы едете низко только в одном повороте, провисание автомобиля может сильно повлиять на его характеристики. При этом лучше всего заменить и установить новую подушку безопасности или пружину, как только вы заметите провисание автомобиля.

Работа компрессора в пневматической подвеске заключается в обеспечении правильного наполнения всех подушек безопасности системы. Как только они достигают соответствующего давления воздуха, компрессор в идеале должен остановиться. Если он продолжает работать, вам может потребоваться его замена.

Эта проблема обычно возникает из-за утечки в подушке безопасности. Однако техническая неисправность также может быть причиной непрерывной работы компрессоров.

Со временем амортизаторы, пружины и подушки безопасности в вашей системе подвески изнашиваются, не позволяя им поглощать энергию дороги во время движения. Это вызывает более ухабистую езду, чем обычно.

Как только вы заметите, что ваш автомобиль ведет себя более жестко, особенно при движении по ухабистым дорогам, обратите внимание на амортизаторы вашего автомобиля. Если они изношены или протекают, немедленно замените их.

Перекатывание при торможении, приседание при ускорении или наклон в сторону при прохождении поворотов — наиболее распространенные признаки того, что вам необходимо заменить комплект подвески. Обычно они вызваны изношенными амортизаторами. Однако причиной могут быть и другие поврежденные детали подвески.

В любом случае, как только вы заметите, что ваш автомобиль катится, приседает или наклоняется во время движения, осмотрите подвеску или обратитесь к специалисту. Если вы видите чрезмерно изношенные детали подвески, немедленно замените комплект подвески, чтобы предотвратить дополнительные повреждения.

Смотреть: Пневматическая подвеска Mercedes-Benz ML 350 переоборудуется на койловеры

Вы видели машину так близко к земле, что удивляетесь, как водитель может управлять своим транспортным средством? А может быть, даже автомобиль, шипящий на землю? Вероятно, они используют пневматическую подвеску, которую обычно называют подвеской с мешками. Сильно отличаясь от того, что поставляется на легковых автомобилях с завода, автомобили с мешками могут регулировать высоту дорожного просвета на лету.

От компрессора до системы управления, вот как работает пневматическая подвеска.

Что такое пневматическая подвеска?

Фото: Bag Riders/YouTube

Помимо приятного звука, пневматическая подвеска более практична, чем вы думаете. Как правило, основной причиной настройки пневматической подвески является получение возможности поднимать или опускать автомобиль по своему усмотрению. В свою очередь, вы достигаете более низкого центра тяжести, сохраняя при этом плавность хода серийного автомобиля, что делает их популярными среди автолюбителей.

Пневматическая подвеска

также популярна на тягачах, поскольку она в основном используется для противодействия весу дышла прицепа. Это дает вам больше контроля и стабильности при движении на более высоких скоростях. Кроме того, дополнительные компоненты пневматической подвески уменьшают нагрузку на существующие компоненты подвески вашего автомобиля, поскольку они не предназначены для дополнительного веса. Каждое транспортное средство имеет GVWR (рейтинг полной массы транспортного средства), который представляет собой общий вес транспортного средства и его возможную полезную нагрузку.

Неправильная балансировка вашего автомобиля может резко снизить производительность вашего автомобиля и его буксировочную способность. Это не означает, что помощь с пневматической подвеской увеличит тяговое усилие или полезную нагрузку, а скорее повысит безопасность и устойчивость. Современные автомобили борются с этой проблемой, автоматически регулируя подвеску, например Tesla Model X.

Пневматическая подвеска также используется на полуприцепах, машинах скорой помощи, автобусах и многих других крупных транспортных средствах и служит более чем одной цели.

Как работает пневматическая подвеска?

Фото: Bag Riders/YouTube

Пневматическая подвеска состоит из четырех компонентов: ресивер, компрессор, несколько стоек и система управления воздухом. Традиционные стойки Макферсона не зависят друг от друга и состоят из стойки и пружины, в то время как подвеска с мешками является частью центральной системы. Система управления воздухом является мозгом операций, запрашивая или выпуская воздух по мере необходимости для каждой стойки.

Ресивер отвечает за сдерживание давления воздуха, создаваемого компрессором. По командам от системы управления воздухом компрессор либо включает, либо выпускает воздух из бака в стойку, чтобы отрегулировать дорожный просвет автомобиля. Обычно используется на заниженных транспортных средствах, что в конечном итоге устраняет проблему преодоления лежачих полицейских. Точно так же на тягачах компоненты пневматической подвески размещаются между существующими компонентами подвески, чтобы компенсировать дополнительный вес прицепа.

Плюсы и минусы

Как и большинство модификаций автомобилей, пневмоподвеска — это не всегда солнце и радуга. Плюсы и минусы владения транспортным средством в мешках очевидны, но в конечном итоге решение остается за водителем. Если бы подвеска в мешках не предлагала желаемых удобств, люди не утруждали бы себя установкой таких сложных подвесок. Учитывая все обстоятельства, вот некоторые из преимуществ и недостатков транспортных средств с мешками.

Плюсы пневматической подвески

Наиболее желательной особенностью автомобиля с мешками является возможность поднимать и опускать автомобиль. Вы можете добиться невероятно низкой посадки своего автомобиля и избежать больших лежачих полицейских, сохраняя при этом плавность хода заводской подвески. Хотя это не кажется чем-то большим, большинство вариантов занижения приносят в жертву плавность штатной подвески. Имея возможность опустить автомобиль и сохранить плавность хода, вы можете получить лучшее из обоих миров.

Кроме того, есть больше преимуществ производительности, чем кажется на первый взгляд. Низкий центр тяжести приводит к лучшей управляемости, повышенной устойчивости и меньшему сопротивлению ветру, что обычно приводит к серьезной спортивной езде.

Кроме того, буксировщики также извлекают выгоду из добавления к транспортному средству пневматической подвески, поскольку она помогает уменьшить нагрузку на дышло автомобиля. Равномерно сбалансированный автомобиль обеспечивает меньшее раскачивание и большую устойчивость при движении на более высоких скоростях. Это в конечном итоге повышает безопасность и качество езды при буксировке тяжелого груза.

Недостатки пневматической подвески

Несмотря на то, что комплект подвески может заинтересовать вас, он может снизить надежность вашего автомобиля. Настройки пневматической подвески намного сложнее, чем стойки типа МакФерсон, поэтому добавленные компоненты повышают вероятность отказа или неисправности.

Кроме того, далеко не дешевые, пневматические подвески обычно работают в два или три раза дороже, чем традиционные стойки типа МакФерсон. От систем управления до настоящих сумок на подвеске, эти различные детали и фурнитура обойдутся вам в несколько тысяч долларов.

Кроме того, воздуховоды могут протекать или защемляться окружающими предметами, что может сделать транспортные средства в мешках скорее неприятностью, чем роскошью. Воздушные линии также могут собирать конденсат в более холодном климате, что делает бесполезными транспортные средства с мешками. Поскольку вода в твердом состоянии расширяется, это делает ее потенциально опасной для систем управления воздухом. Водосборники и заполненные охлаждающей жидкостью баки могут решить эту проблему, но в конечном итоге добавят в ваш счет и список планово-предупредительного обслуживания автомобиля.

Наконец, подвеска с мешками создает шум компрессора. Воздушный компрессор выключается, когда достигает своего порога, и включается, когда это необходимо. Это неизбежно при установке пневматической подвески, но не обязательно оправдывает дополнительный шум, создаваемый задней частью вашего автомобиля.

Пневматическая подвеска

добавляет универсальности и стоимости

Настройки пневматической подвески довольно универсальны, поскольку вы можете изменить высоту дорожного просвета вашего автомобиля по своему усмотрению. Настройки подвески с мешками оказываются наиболее жизнеспособными для тех, у кого более низкие автомобили, что позволяет преодолевать самые большие неровности. Его универсальность применима даже к тягачам и полуприцепам, при необходимости компенсируя дополнительную полезную нагрузку.

Несмотря на дополнительные компоненты подвески и дополнительную стоимость, преимущества пневматической подвески позволяют делать невероятные вещи. Если вы хотите буксировать лишний вес или казаться низким, пневматическая подвеска поможет вам достичь того, что вы ищете.

Все, что вам нужно знать о пневматической подвеске

Культура

• 30.11.21
• 7 минут Чтение
• Автор: Кристиан Шефер

Пневматическая подвеска — это отдельная наука о фунтах на квадратный дюйм, для которой нужны другие инструменты и свои правила. Независимые пружины и амортизаторы уступают место мешкам с пневматическим управлением, соединенным серией клапанов и шлангов. Как рынок послепродажного обслуживания, так и оригинальная комплектация предлагают другой подход к бесконечной инженерной задаче проектирования автомобильной подвески. В настоящее время пневматические рессоры для вторичного рынка так же популярны, как и прежде, но найти источник достоверной информации о них может быть проблемой, поэтому мы здесь, чтобы это исправить. Независимо от того, проветриваете ли вы свой GTI, сидя на вторичных сумках для идеальной установки в местном магазине автомобилей и кофе, или проветриваете заводскую пневматическую подвеску в своем Porsche Cayenne, чтобы покорить пустыню, все пневматические подвески вращаются вокруг одних и тех же принципов, и мы здесь, чтобы показать вам, как это все работает.



A Обзор подвески: как все это работает

Итак, как вообще работает подвеска автомобиля? Ну, по сути, работа подвески довольно проста. Он соединяет колеса и тормоза с кузовом автомобиля, поглощая неровности и сохраняя сцепление шины с дорогой. Прямые и изогнутые отрезки из стали или алюминия с такими названиями, как поперечные рычаги, рычаги управления и боковые звенья, удерживают колесо в сборе в центре ниши колеса. В них используются резиновые втулки или шаровые шарниры, чтобы удерживать колесо на месте, позволяя пружине и демпферу контролировать вертикальное движение.

В современных подвесках используется винтовая пружина или пружина подушки безопасности, которые амортизируют неровности дороги, обеспечивая комфорт во время вождения. В амортизаторах, известных как амортизаторы или стойки, используется поршень, закрепленный на штоке в герметичной трубке. Поршень движется через газ или жидкость, контролируя сжатие и отскок пружины, предотвращая подпрыгивание автомобиля и работая вместе с пружиной, чтобы поглощать удары и удерживать автомобиль под контролем на поворотах.

Как и в седанах BMW, традиционные спиральные пружины бывают двух видов: линейные и прогрессивные. Линейные пружины имеют одинаковую степень сжатия независимо от того, насколько сильно они сжаты. С другой стороны, прогрессивные пружины становятся жестче по мере сжатия. В результате, если линейные пружины лучше всего работают в одном приложении, жертвуя комфортом ради производительности или наоборот, прогрессивные пружины не являются лучшими в чем-то одном, а скорее посредственны во всем. Единственным другим вариантом современной пружины является воздух. Пневматическая подвеска выбрасывает обычные пружины из окна ради цилиндрического резинового баллона, наполненного воздухом. Компрессор в автомобиле питает баллоны, и ими обоими управляет модуль управления. Модуль контролирует давление и высоту каждой пневматической пружины и регулирует ее в соответствии с пожеланиями водителя или компьютера.

Сильфон или «мешок», действующий как пружина, изготовлен из резины или эластомера, усиленный шнурами для обеспечения прочности и эластичности, необходимой для плавного хода. Corteco, поставщик оригинальной пневматической подвески для Mercedes-Benz, BMW и VW, укладывает свои армирующие корды параллельно и перекрещивается внутри эластомера, что позволяет подушкам иметь острую реакцию и сохранять устойчивость к скручиванию, как это предусмотрено конструкцией оригинального оборудования. Верхняя часть их сильфона прижимается к верхней опоре подвески, а нижняя крепится к поршню на демпфере. Поршень установлен в верхней части демпфера и перемещается внутри сильфона при сжатии пружины. Давление воздуха внутри сильфона и форма поршня определяют жесткость пружины. Вместе пневматическая пружина и демпфер, на котором она сидит, составляют воздушную стойку.

Пневматическая пружина и амортизатор являются отдельными в конструкциях без пневматических стоек, например, в задней части автомобилей BMW X-серии SAV. Пневматическая пружина устанавливается вместо винтовой пружины, а демпфирование выполняет отдельный амортизатор. Он дает тот же результат, что и пневматическая стойка, но с немного другой конструкцией подвески. Независимо от того, установлена ​​ли она на стойке или отдельно, модуль управления устанавливает для каждой пневматической пружины целевое номинальное давление воздуха. Когда давление низкое, компрессор нагнетает больше воздуха в указанные пружины, повышая дорожный просвет и жесткость. Чрезмерное давление в пружинах означает, что воздух отводится в небольшой резервуар или выбрасывается в атмосферу.



Как и почему? Эволюция пневматической подвески

История и идея пневматической подвески восходит к началу 1900-х годов, хотя ее первое практическое применение произошло во время Второй мировой войны. Американские грузовики и самолеты были оснащены пневматической подвеской, чтобы обеспечить стабильную высоту дорожного просвета при оснащении артиллерией и припасами.

Пневматическая подвеска впервые была использована на трамваях в 1950 году, когда компания Air Lift создала вставку пневматической пружины, которая работала в сочетании с традиционной винтовой пружиной. Они быстро завоевали популярность в гонках серийных автомобилей и успешно использовались в течение нескольких десятилетий. Американские автомобили в конце 50-х годов имели опциональную пневматическую подвеску, а Mercedes-Benz стал первым крупным немецким автопроизводителем, использовавшим ее в 1919 году. 61 на их 300SE. Лишь в конце девяностых Mercedes представил свою систему AIRMATIC, по-настоящему современную систему пневматической подвески, устанавливаемую на европейский автомобиль. Он объединил основную идею пневматической рессоры с адаптивными амортизаторами Mercedes, чтобы создать единый блок, который значительно повысил комфорт и управляемость подвески. Подвеска с электронным управлением могла автоматически устанавливать высоту дорожного просвета на каждом повороте, чего они не могли делать со времен гидропневматической подвески шестидесятых годов.

Перенесемся в середину 00-х, и AIRMATIC получил несколько ключевых обновлений. Прогресс Mercedes в технологии демпфирования позволил их пневматическим стойкам распознавать дорожные условия и адаптироваться к ним за 50 миллисекунд. Это в два раза быстрее, чем может моргнуть средний человек. Водители также могли выбирать настройки амортизаторов нажатием кнопки. К этому времени почти все крупные производители осознали преимущества пневматической подвески. Porsche Cayenne Turbo поставлялся с ним в стандартной комплектации, и он используется до сих пор. На самом деле, вам будет сложно найти роскошный внедорожник, который не использует пневматическую подвеску в той или иной степени.

Современные технологии подвески позволяют производителям использовать пневматические рессоры и активные амортизаторы для обеспечения своих моделей несколькими различными настройками подвески. Модели BMW, Porsche и Mercedes AMG могут использовать свои адаптивные пневматические подвески, чтобы изменить ходовые качества от максимального комфорта до максимальной производительности.



OE или Aftermarket: в чем разница?

Системы пневматической подвески на вторичном рынке легко найти. Такие компании, как X2 Industries и Air Lift Performance, предлагают полные комплекты для различных автомобилей BMW, Mercedes и Audi. Однако OEM-системы пневматической подвески сильно отличаются от аналогов на вторичном рынке. Там, где на вторичном рынке используется универсальный подход, поставщик оригинального оборудования Corteco тратит свое время на проектирование и производство систем подвески на заказ. Их партнерская компания Vibracoustic занимается проектированием, тестированием и проектированием современных компонентов подвески для европейских производителей.

Системы упакованы по-разному. В современных европейских роскошных автомобилях компрессоры и расширительные баки спрятаны в предназначенном для них месте. В вашем Mk3 GTI 16V нет места для всего этого. Вместо этого нужно будет где-то освободить место в багажнике, если вы хотите продолжать пользоваться задними сиденьями. Для проветривания также требуется много воздуха, поэтому вам понадобится резервуар приличного размера, чтобы вместить достаточно большой запас. Размер бака влияет на время отклика пневматической подвески, единственным реальным недостатком является слишком маленький бак. Недостаток размера приводит к перегрузке компрессора, а слишком большой бак просто занимает дополнительное место.

Компрессор и ресивер должны быть установлены на автомобиль, а воздуховоды проходят к каждому углу подвески. Самый простой способ сделать это на автомобиле, изначально не оснащенном пневматической подвеской, — просверлить и прорезать кузов. Отверстия и крепления могут быть выполнены аккуратно, но не все согласятся халтурить свою машину. А если нет, то все компоненты должны быть установлены под автомобилем, хотя это не слишком хорошо работает с системами послепродажного обслуживания, не предназначенными для таких злоупотреблений.

Конструкции оригинального оборудования еще больше отличаются от вторичного рынка своей конструкцией. В сильфонах вторичного рынка используется эластомерный состав, пропитанный шнуром, как в оригинальных деталях Corteco; однако они не построены по одним и тем же стандартам. Оригинальные системы, подобные системам Corteco, должны соответствовать строгим стандартам производителей, поэтому они разрабатывают сильфоны и поршни определенного размера и формы для конкретного применения. Производители вторичного рынка регулярно используют более толстые сильфоны, предназначенные для того, чтобы выдерживать ряд требований в различных областях применения. Это способ сэкономить деньги на вторичном рынке, который приводит к более высокой частоте отказов и снижению производительности. В их подходе «один размер подходит всем» используется сильфон, который не всегда может соответствовать конкретным требованиям шасси, на котором они установлены.

Переходя к амортизаторам, системы пневматической подвески оригинального оборудования находятся в своей собственной лиге. Mercedes и BMW используют активные амортизаторы, которые используют различные датчики и камеры, чтобы считывать дорожные условия и регулировать демпфирование и давление воздуха на лету, чтобы автомобиль оставался управляемым и комфортным. В решениях для вторичного рынка ничего подобного не будет. Вместо этого вы, как правило, найдете одну регулировочную ручку на каждой стойке для изменения демпфирования сжатия, позволяя вашей пневматической подвеске справляться с любыми условиями, в которых вы ее испытываете.

Наконец, стоимость замены. IAM, крупнейший конкурент Corteco на вторичном рынке, требует одновременной замены передних или задних амортизаторов/пружин. Поскольку пружины Corteco соответствуют спецификациям оригинального оборудования, вы можете заменить только неисправную стойку, сэкономив время и деньги.



Техническое обслуживание: Поддержание стойки в рабочем состоянии

Обслуживание большей части системы пневматической подвески, безусловно, отличается от настройки цилиндрической пружины. В традиционных конструкциях винтовых пружин вал амортизатора закрыт свободно прилегающим резиновым чехлом, а пружина подвергается воздействию элементов. Этот стиль используют все крупные автопроизводители, и он работает довольно хорошо, хотя и не идеально. Уплотнение удерживает грязь от попадания в демпфер, но эта грязь может попасть на край уплотнения и поцарапать вал, что приведет к его протечке и потере эффективности демпфирования. Сама винтовая пружина иногда защищена резиновым или пластиковым кожухом, но обычно они остаются открытыми. Постоянная бомбардировка пылью и частицами грязи разъест краску пружины и вызовет ее ржавчину.

Пневматические рессоры и стойки, напротив, являются герметичными узлами. Грязь и песок могут скапливаться на внешней стороне пружины, но распыление их из шланга должно удалить большую их часть. Вам действительно нужно будет беспокоиться только о том, что система даст утечку. Бутылка с распылителем, наполненная мыльной водой, сообщит вам о любых компонентах, которые вы можете подозревать в утечке. Просто распылите мыльную смесь на подозрительный угол и следите за появлением пузырьков, которые могут образоваться. Сломанные воздушные линии и сгоревшие компрессоры случаются, но мало что можно сделать, чтобы предотвратить это, кроме как не перегружать систему и не создавать избыточное давление.

Эту простоту можно рассматривать как преимущество перед оригинальными системами пневматической подвески. Различные датчики, модули и пневматические компоненты, используемые для активной пневматической подвески на современных европейских автомобилях, могут неожиданно выйти из строя, а их замена может быть чрезмерно дорогостоящей из-за их сложности. Системы послепродажного обслуживания просты, условно говоря, с небольшим количеством электроники, которая может выйти из строя. Однако есть один тихий убийца для обеих систем, и это влажность.

Влага внутри системы сжатого воздуха не вредна ни для одного из компонентов. Более чем несколько деталей содержат открытые металлические детали, которые не защищены от коррозии. Достаточное количество влаги в системе приведет к коррозии этих деталей изнутри. Влага также может повредить уплотнения внутри системы. Если одно уплотнение выходит из строя из-за избыточной влаги, скорее всего, потребуется замена еще нескольких. Однако есть решение! Благодаря своему меткому названию, водоотделители отфильтровывают мусор и влагу из пневматической системы, сохраняя все в порядке и без влаги. Они необходимы для любой пневматической подвески в особенно влажном климате.

Вот и все, что вам нужно знать о пневматической подвеске. В конце концов, придерживайтесь подвески, которая вам подходит. Винтовые пружины превосходят все ожидания, доказав свою эффективность в повседневном использовании и в автоспорте. Пневматические подвески вторичного рынка отлично подходят для шасси, которые никогда не поставлялись с завода, а покупка запасных частей у поставщиков оригинального оборудования — лучший способ обеспечить долгосрочную заводскую настройку. Если у вас есть какие-либо вопросы или комментарии относительно пневматической подвески, сообщите нам об этом в комментариях ниже. Если вы хотите прочитать или посмотреть больше нашего контента, следите за новостями на наш блог и подпишитесь на наш канал YouTube .

---

Автор:

Кристиан Шефер

Владелец оппозитной шестерки поменял местами Impreza 2.5RS 1998 года и Porsche 914 1973 года. Только горизонтально противоположные виды.

---

Другие статьи по теме

Культура

• 08.09.22
• 6 минут Чтение
• Автор: Энтони Софинос

Знаете ли вы, что такое сцепление, как оно работает и почему выходит из строя? Изучив основы автомобильных сцеплений, вы сможете предотвратить их преждевременный выход из строя.

Культура

• 02.09.22
• 6 минут Чтение
• Автор: Натан Браун

Очень важно выбрать лучшую тормозную колодку для своего автомобиля. Мы поможем вам выбрать между керамическими тормозными колодками, полуметаллическими тормозными колодками и тормозными колодками из органических соединений в стиле OEM.

Культура

• 01.09.22
• 7 минут Чтение
• Автор: Энтони Софинос

Что такое прокладка ГБЦ? Вы, наверное, уже слышали этот термин, но что он означает? Узнайте, как работает прокладка головки блока цилиндров и что происходит, когда она выходит из строя.

Культура

• 23.08.22
• 5 мин Чтение
• Автор: Энтони Софинос

Денежная смена. Смена пошла ужасно неправильно. В этом выпуске «Объяснение автомобильного сленга» мы расскажем, что такое денежная смена и как она разрушает ваш двигатель.

Культура

• 09.08.22
• 2 мин Чтение
• Автор: Джессика Хинман

FCP Euro с гордостью представляет наш первый Ежегодный отчет FCP Euro о корпоративной социальной ответственности (CSR), в котором подробно описывается наш подход и взаимодействие с темами устойчивого развития, важными для нашей

Культура

• 29.07.22
• 3 мин Чтение
• Автор: Эван Мадор

По какой-то причине, если у вас есть автомобили, которые стоят, а не управляются, научитесь обслуживать их, чтобы они были готовы к следующему разу, когда вы их вывезете.

Культура

• 19.07.22
• 3 мин Чтение
• Автор: Кристиан Шефер

16 июля прошел пикник европейской компании FCP 2022 года. Посмотрите полную фотогалерею и узнайте, как прошел день болельщиков и команды FCP Euro’s Motorsports в Lime Rock 120.

Мерседес

• 08.07.22
• 6 минут Чтение
• Автор: Антонио Альвендиа

Было время, когда инженерам Porsche поручили построить Mercedes-Benz W124. Результатом стал заводской широкофюзеляжный 500E с двигателем V8.

Мерседес

• 05.07.22
• Чтение за 16 минут
• Автор: Дэнни Крюгер

FCP Euro берет Mercedes-Benz 190E, купленный на Facebook Marketplace, и превращает его в совершенную модернизированную модель с современной душой.

Еще статьи по теме

Что такое пневматическая подвеска и как она работает?

Советы и рекомендации

• Дом
• Автомобильная техника

Пневматическая подвеска использует сжатый воздух для обеспечения мягкого и плавного хода, но имеет некоторые потенциальные недостатки

by Harry Waring

11 февраля 2022 года

11 февраля 2022 года

Раньше пневматическая подвеска была доступна только на самых больших и тяжелых транспортных средствах, таких как грузовики и грузовые автомобили, но сейчас эта уникальная технология довольно часто встречается и в дорожных автомобилях. Пневматическая подвеска предлагается для многих современных внедорожников, роскошных автомобилей и даже обычных пригородных автомобилей таких брендов, как Audi, BMW, Mercedes и Land Rover.

10 самых комфортабельных автомобилей 2022

Эта система подвески сделает управление автомобилем более плавным и смягчит удары, вызванные неровностями дороги и выбоинами. В то время как традиционные системы подвески используют винтовую пружину и гидравлический демпфер для поглощения ударов от неровностей дорожного покрытия, система пневматической подвески использует камеру под давлением и другое бортовое оборудование для обеспечения спокойной езды.

Эта технология имеет ряд преимуществ по сравнению с традиционной подвеской, хотя и с некоторыми оговорками. Чтобы понять больше, давайте рассмотрим плюсы и минусы пневматической подвески, чтобы помочь вам понять, стоит ли она дополнительных затрат.

Каковы преимущества пневматической подвески?

Систему пневматической подвески можно регулировать в режиме реального времени в зависимости от дорожных условий, помогая повысить комфорт и качество вождения по различным дорожным покрытиям. Он может обеспечить плавную езду, поэтому, если вы ищете модель, которая легко справляется с выбоинами и дорожными неровностями, то ответом может стать автомобиль или внедорожник с пневматической подвеской.

Дополнительным преимуществом пневматической подвески является возможность быстрого увеличения дорожного просвета автомобиля одним нажатием кнопки. Это может быть полезно в ситуациях, когда вам может потребоваться увеличить дорожный просвет вашего автомобиля, например, при движении по каменистой местности. Итак, если вы планируете преодолевать бездорожье на своем автомобиле, пневматическая подвеска может оказаться для вас полезной функцией.

Система также может уменьшать давление воздуха, чтобы уменьшить общую высоту автомобиля или даже только переднюю или заднюю часть автомобиля. Благодаря пневматической подвеске погрузка или посадка и высадка из высоких транспортных средств, таких как внедорожники и большие внедорожники, может быть легкой задачей. Занижение подвески также может помочь уменьшить общее лобовое сопротивление автомобиля, что, в свою очередь, помогает повысить эффективность автомобиля и снизить расход топлива, особенно на скоростях автомагистралей — многие автомобили с пневматической подвеской делают это автоматически.

Каковы недостатки пневматической подвески?

Хотя пневматическая подвеска может повысить комфорт и производительность автомобиля, у нее есть и некоторые потенциальные недостатки. Пневматическая подвеска очень сложна, со множеством замысловатых технологий и механизмов, которые зависят друг от друга, чтобы заставить систему работать в целом. В результате такие проблемы, как утечка воздуха, не являются редкостью и могут в конечном итоге стоить владельцам больших денег в будущем. Основным недостатком для тех, кто рассматривает пневматическую подвеску, является стоимость потенциального ремонта.

Если автомобиль все еще находится на гарантии производителя, то это не будет большой проблемой, так как стоимость ремонта будет покрыта. Тем не менее, стареющий автомобиль с пневматической подвеской будет все чаще выходить из строя, поэтому об этом стоит помнить, если вы планируете оставить автомобиль, оснащенный ею, или купить подержанную модель.

Сколько стоит пневматическая подвеска?

Цены зависят от марки и модели вашего автомобиля; однако системы пневматической подвески могут стоить от нескольких сотен фунтов стерлингов для более дешевых вариантов послепродажного обслуживания до нескольких тысяч фунтов стерлингов для автомобилей класса люкс. Перед покупкой стоит уточнить у вашего автодилера, сколько они берут за пневматическую подвеску.

Ремонт поврежденной пневматической подвески также зависит от типа автомобиля, на котором она установлена; тем не менее, вы можете рассчитывать заплатить от 300 до 1500 фунтов стерлингов за один сменный блок пневматической подвески.

Автомобильные технологии — это просто

• Автомобильные фары и фары: полное руководство
• Автомобильные камеры: как камеры делают автомобили безопаснее
• Видеорегистраторы: что это такое и как они работают?
• Что такое круиз-контроль и адаптивный круиз-контроль?
• Электронные ручные тормоза и Auto-hold: полное руководство
• Что такое автомобильный иммобилайзер и есть ли он в моей машине?
• Что такое алькантара ?
• Что такое собственный вес?
• Что такое колесо для экономии места?
• Что такое рекуперативное торможение?
• Что такое полная масса автомобиля?
• Что такое Bluetooth?
• Что такое нагнетатель?
• Что такое поясничная поддержка?
• Что такое адаптивные амортизаторы и как они работают?
• Что такое бесключевой доступ и бесключевой запуск?
• Объяснение eCall
• Что такое проекционный дисплей?
• Что такое Waze?
• Что такое Mirrorlink?
• Что такое what3words?

Рекомендуется

Что такое ограничители скорости?

Советы и рекомендации

7 июля 2022 г.

7 июля 2022 г.

Что такое ограничители скорости?

Что такое распознавание дорожных знаков?

Автомобильная техника

27 июня 2022

27 июня 2022

Что такое распознавание дорожных знаков?

Индикатор управления двигателем: 5 основных причин горения желтого индикатора двигателя

Автомобильная техника

22 июня 2022 г.

22 июня 2022 г.

Управление двигателем. Обновление Apple CarPlay выходит за рамки информационно-развлекательного экрана

Самые популярные

Лучшие предложения новых автомобилей 2022 года: лучшие предложения автомобилей на этой неделе0210

23 сентября 2022

Лучшие предложения новых автомобилей 2022 года: лучшие предложения этой недели Сен 2022

Второе поколение MG ZS EV будет высокотехнологичным электрическим внедорожником стоимостью 30 тысяч фунтов стерлингов

Новый внедорожник Polestar 3 мощнее, чем Tesla Model Y Performance

2022

Новый внедорожник Polestar 3 мощнее Tesla Model Y Performance. Март 2022 г.

Сигнальные лампы приборной панели автомобиля: полное руководство

Зарядные станции для электромобилей: полное руководство

Советы и рекомендации

5 ноя 2021

5 ноя 2021

Зарядные станции для электромобилей: полное руководство

PCP или HP — какой тип финансирования автомобиля вам подходит?

Покупка автомобиля

17 мая 2022 г.

17 мая 2022 г.

PCP или HP — какой тип финансирования автомобиля вам подходит?

Камеры средней скорости: как они работают?

Советы и рекомендации

20 июня 2022 г.

20 июня 2022 г.

Камеры средней скорости: как они работают?

Best cars

View All

Top 10 best car interiors 2022

Best cars

25 Jun 2021

25 Jun 2021

Top 10 best car interiors 2022

Top 10 best electric cars 2022

Лучшие автомобили

12 июля 2022

12 июля 2022

Топ 10 лучших электромобилей 2022

Топ 10 лучших автомобилей с дешевым в руках 2022

Лучшие автомобили

12 июля 2022

12 июля 2022

0210

12 июля 2022

Top 10 лучших автомобилей с дешевым вручением 2022

Топ 10 самых быстрых хэтчбеков в Великобритании 2022

Hot Hatches

24 Jun 2022

24 июня 2022

.

самые быстрые горячие хэтчбеки 2022

Преимущества и недостатки пневматической подвески

Система пневматической подвески обеспечивает амортизацию между кузовом автомобиля и колесом для уменьшения вибрации, ощущаемой во время движения. В этом блоге будут объясняться системы пневматических рессор и обсуждаться преимущества и недостатки пневматической подвески, чтобы вы лучше поняли, как они работают. В частности, он будет охватывать преимущества пневматической подвески при использовании в автомобилях, но некоторые принципы распространяются и на тяжелые транспортные средства, такие как грузовики, тягачи с прицепом, пассажирские автобусы и поезда.

Система пневматических рессор заменяет традиционную рессорную подвеску, заменяя стальные цилиндрические пружины (или листовую подвеску) над колесами автомобиля на подушки безопасности из резины и полиуретана. Эти подушки безопасности надуваются бортовым воздушным компрессором или электрическим насосом до определенного давления, чтобы вести себя аналогично традиционным пружинам. Направление воздуха контролируется воздушными клапанами, которые пропускают воздух в разные части системы для надувания.

преимущества подвеса воздуха

:

1. Комфорт

Одним из основных преимуществ автомобилей с пневматической подвеской является повышенный комфорт за рулем, что делает их пригодными для повседневной езды. Регулируемая пневматическая подвеска обеспечивает более комфортную езду по плохим дорогам и улучшает управляемость на бездорожье. Использование подушек безопасности над колесами, а не пружин, также улучшает качество поездки для пассажиров.

2. Снижение уровня шума и вибрации

Еще одним преимуществом пневматической подвески является меньший износ системы подвески и компонентов автомобиля благодаря снижению жесткости и вибрации, особенно при движении в тяжелых условиях. Пневматическая подвеска компенсирует выбоины, неровности поверхности и лежачих полицейских на дороге, позволяя вашему автомобилю легко скользить по дорожному покрытию.

3. Универсальность в дороге

Система пневматической подвески позволяет водителю настроить автомобиль в соответствии со своими личными предпочтениями в отношении комфорта и управляемости. Когда водитель может выбирать между более жесткой ездой по автомагистралям или более мягкой ездой по сложным дорогам, водитель сохраняет контроль независимо от рельефа местности. Благодаря пневматической подвеске можно достичь более высоких скоростей прохождения поворотов и лучшего контроля при поворотах, поскольку автомобиль лучше приспособлен к дорожным условиям. Регулируемая подвеска, которая может опустить автомобиль на землю, означает, что сопротивление может потенциально уменьшиться на более высоких скоростях. Кроме того, возможность поднять автомобиль для повседневного использования очень удобна для езды по бездорожью.

4. Универсальность под нагрузкой

Еще одним преимуществом пневматической подвески является ее универсальность при нагрузке. Высоту кабины можно отрегулировать в зависимости от загрузки, а функции «опуститься на колени» или «поднять» облегчают погрузку с самого начала. Пневматическая подвеска предназначена для обеспечения согласованности на всех колесах, а также снижения риска крена кузова при поворотах, меньшего риска поломок и меньшего смещения груза и повреждений, вызванных снижением вибраций через подвеску. Кроме того, лучший контроль за счет повышенной жесткости обеспечивает улучшенные возможности буксировки для более крупных транспортных средств.

5. Экономия топлива

Поскольку автомобили с пневматической подвеской могут быть адаптированы к типу дороги, они лучше экономят топливо. Например, меньший клиренс при движении по автомагистралям означает лучшую аэродинамику и меньшее сопротивление ветру. И наоборот, подвеска, которая лучше подходит для определенного дорожного покрытия с лучшим контролем, может развивать более высокие скорости в поворотах и ​​​​экономить время на маршрутах с большим количеством поворотов.

Недостатки пневматической подвески

1. Стоимость

Одним из недостатков системы пневматической рессоры является стоимость покупки, которая выше, чем у традиционной системы рессорной подвески. Только роскошные автомобили, как правило, имеют встроенную систему пневматической подвески в стандартной комплектации. Однако стоимость установки может быть компенсирована ценой перепродажи, которая обычно выше, чем у автомобилей со стальной рессорной подвеской.

2. Техническое обслуживание

Еще одним недостатком пневматической подвески является стоимость обслуживания. В краткосрочной перспективе автомобили с пневматической подвеской надежны, но, как правило, им приходится преодолевать большие расстояния и проводить время в дороге, где может потребоваться частый ремонт. Не ремонтировать подвеску на самом деле не вариант; если ваша подвеска сломана, ваш автомобиль будет наклоняться в одну сторону во время движения. Вы можете заменить систему пневматической подвески на более дешевую традиционную стальную пружину, но вы потеряете известные преимущества автомобилей с пневматической подвеской, так что вы, вероятно, поймете, что стоимость — это неизбежное зло.

3. Механические проблемы

Системы пневматической подвески также подвержены механическим повреждениям. Ваша подвеска может выйти из строя из-за ржавчины или повреждения от влаги изнутри или из-за выхода из строя пневматического фитинга воздушной трубки, соединяющей воздушную систему. Утечки в пневматических пружинах также распространены и могут привести к перегоранию компрессора.

Стоит ли пневматическая подвеска своих денег?

В то время как недостатки пневматической подвески включают более высокую стоимость установки и обслуживания, преимущества автомобилей с пневматической подвеской говорят сами за себя. Система пневматических рессор — это надежная функция, которая обеспечивает повышенный комфорт и качество вождения, способность преодолевать любую местность, способность перевозить грузы разного веса и потенциальную экономию топлива.

No related posts.
