Что такое карбюратор: назначение, типы, как работает, из чего состоит, как выглядит, где находится

Содержание

это что? Принцип работы, применение

В этой статье вы узнаете о системах впрыска топлива. Карбюратор – это самый первый механизм, который позволял соединять в нужной пропорции бензин с воздухом для приготовления топливовоздушной смеси и подачи ее в камеры сгорания двигателя. Эти устройства активно применяются и по сей день – на мотоциклах, бензопилах, мотокосах и так далее. Вот только из автомобильной индустрии они были давно вытеснены инжекторными системами впрыска, более продвинутыми и совершенными.

Что такое карбюратор?

карбюратор это

Карбюратор – это такое устройство, которое смешивает топливо и воздух, подает полученную смесь во впускной коллектор двигателя внутреннего сгорания. Ранние карбюраторы работали, просто позволяя воздуху проходить по поверхности топлива (в конкретном случае – бензина). Но большинство из них позднее распределяли отмеренное количества топлива в воздушный поток. Этот воздух проходит через жиклеры. Для карбюратора состояние этих частей крайне важно.

Карбюратор был основным прибором для смешивания топлива и воздуха в двигателях внутреннего сгорания вплоть до 1980-х годов, когда возникли сомнения по поводу эффективности его использования. При сгорании топлива образуется очень много вредных выбросов. Хотя карбюраторы использовались в Соединенных Штатах, Европе и других развитых странах до середины 1990-х годов, они работали наряду с более сложными системами управления для удовлетворения требований по выбросам углекислого газа.

История развития

карбюратор для мотоблока

Различные типы карбюраторов были разработаны рядом пионеров в автомобилестроении, в том числе немецким инженером Карлом Бенцем, австрийским изобретателем Зигфридом Маркусом, английским эрудитом Фредериком У. Ланчестером и другими. Поскольку очень много различных методов смешивания воздуха и топлива были применены в первые годы существования и развития автомобилей (а первоначально стационарные бензиновые двигатели также использовали карбюраторы), то довольно трудно точно определить, кто является изобретателем этого сложного устройства.

Виды карбюраторов

Ранние конструкции отличались между собой по основному методу работы. Также они отличаются и от более современных, которые доминировали на протяжении большей части двадцатого века. Современный карбюратор для бензопилы распыляющего типа, аналогичные используются и на современных автомобилях. Самые первые, исторические, так сказать, конструкции можно разбить на два основных типа:

  1. Поверхностного типа карбюраторы.
  2. Спрей-карбюраторы.

Рассмотрим им подробно далее.

Поверхностные карбюраторы

мембрана карбюратора

Все ранние конструкции карбюраторов были поверхностные, хотя имелось большое разнообразие и в этой категории. Например, Зигфрид Маркус представил нечто под названием «вращающаяся щетка-карбюратор» в 1888 году. А Фредерик Ланчестер разработал свой фитиль карбюраторного типа в 1897-м.

Первый карбюраторный поплавок был разработан в 1885 году Вильгельмом Майбахом и Готлибом Даймлером. Карл Бенц запатентовал также карбюратор поплавкового типа примерно в то же время. Тем не менее эти ранние конструкции были поверхностными карбюраторами, которые работали за счет прохождения воздуха над поверхностью топлива для того, чтобы смешать их. Но зачем нужен карбюратор двигателю? А без него никак не получалось подать топливную смесь в камеры сгорания (инжектор в девятнадцатом веке еще не был известен).

Большинство поверхностных устройств функционировали на основе простого выпаривания. Но существовали и иные карбюраторы, они были известны как устройства, работающие за счет «пузырения» (их еще называют фильтрующими карбюраторами). Они работают, заставляя двигаться воздух вверх через нижнюю часть камеры с топливом. В результате этого образуется смесь воздуха и топлива над основным объемом бензина. И эта смесь впоследствии засасывается во впускной коллектор.

Спрей-карбюраторы

карбюратор к 68

Хотя различные поверхностные карбюраторы были доминирующими на протяжении первых десятилетий существования автомобиля, спрей-карбюраторы начали занимать существенную нишу на рубеже 19-20-го веков. Вместо того чтобы полагаться на испарение, эти карбюраторы фактически распыляли отмеренное количество топлива в воздух, который был засосан воздухозаборником. Эти карбюраторы используют поплавок (как Maybach и более ранние конструкций Benz). Но они действовали на основе принципа Бернулли, а также эффекта Вентури, как и современные устройства, например карбюратор К-68.

Одним из подтипов аэрозольных карбюраторов является так называемый карбюратор давления. Он впервые появился в 1940-х годах. Хотя карбюраторы давления напоминают аэрозольные только внешне, они на самом деле были самыми ранними примерами устройств принудительного впрыска топлива (инжекторов). Вместо того чтобы полагаться на эффект Вентури, чтобы сосать топливо из камеры, карбюраторы давления распыляли топливо из клапанов почти таким же образом, как современные инжекторы. Карбюраторы становились все более сложными в течение 1980-х и 1990-х годов.

Что означает «карбюратор»?

«Карбюратор» – это английское слово, которое является производным от термина carbure, в переводе с французского — «карбида». По-французски carburer означает просто «объединить (что-то) с углеродом». Точно так же английское слово «карбюратор» технически означает «увеличение содержания углерода».

Аналогично работает карбюратор К-68, который использовался на мотороллерах типа «Тула» (позднее «Муравей»), мотоциклах «Урал» и «Днепр».

Компоненты

Все типы карбюраторов имеют различные компоненты. Но современные приборы имеют ряд общих характеристик, в том числе:

  1. Воздушный канал (трубка Вентури).
  2. Дроссельный клапан.
  3. Электроклапан холостого хода.
  4. Ускорительный насос.
  5. Камеры карбюратора (первичная, поплавковая и так далее).
  6. Поплавковый механизм.
  7. Мембрана карбюратора для перекачки топлива.
  8. Регулировочные винты.зачем нужен карбюратор

Как работает карбюратор?

Все типы карбюраторов работают с помощью различных механизмов. Например, карбюраторы фитильного типа работают, заставляя воздух проходить по поверхности пропитанных газом фитилей. Это вызывает испарение бензина в воздух. Тем не менее приборы фитильного типа (и другие поверхностные) устарели более ста лет назад.

Большинство карбюраторов, которые используются транспортными средствами на сегодняшний день, используют механизм распыления. Все они работают аналогичным образом. Современные карбюраторы функционируют за счет эффекта Вентури, чтобы вытягивать топливо из камеры.

Основные принципы работы карбюраторов

ремкомплект для карбюратора

Карбюраторы, работа которых основана на принципе Бернулли, имеют некоторые особенности. Изменения давления воздуха предсказуемы и напрямую зависят от того, насколько быстро он движется. Это важно, потому что воздушный проход через карбюратор содержит узкую, сжатую трубку Вентури. Она необходима для ускорения воздуха, когда он проходит сквозь нее.

Поток воздуха (не поток смеси) через карбюратор управляется педалью акселератора. Она связана с дроссельным клапаном, расположенным в карбюраторе, при помощи тросика. Этот клапан закрывает трубку Вентури, когда педаль акселератора не используется, и он же открывает, когда эта педаль нажата. Это позволяет воздуху проходить через трубку Вентури. Следовательно, засасывается больше топлива из камеры для смешивания. На таких принципах и основана работа карбюратора.

Большинство карбюраторов имеют дополнительный клапан над трубкой Вентури (называется он дросселем, который выступает в качестве вторичной дроссельной заслонки). Дроссель остается частично закрытым, когда двигатель холодный, что уменьшает количество воздуха, которое может пройти в карбюратор. Это приводит к более богатой смеси воздух/топливо, поэтому дроссель должен открыться (автоматически или вручную), как только двигатель прогреется и больше не будет нуждаться в богатой смеси.

Другие компоненты карбюраторных систем также предназначены для воздействия на воздушно-топливную смесь во время различных условий эксплуатации. Например, мощностной клапан или дозирующий стержень может увеличить количество топлива под открытым дросселем, либо это происходит в ответ на низкое давление в вакуумной системе (или же фактическое положение дроссельной заслонки). Карбюратор – это непростой элемент, и физические основы его функционирования достаточно сложны.

Проблемы

Некоторые проблемы карбюраторов могут быть решены путем регулировки воздушной заслонки, смеси или холостого хода, а другие требуют ремонта или замены. Зачастую изнашивается мембрана карбюратора, перестает качать бензин в камеры.

Когда карбюратор выходит из строя, двигатель будет работать плохо в определенных условиях. Некоторые проблемы карбюраторных систем приводят к поломке двигателя, он не может нормально работать на холостом ходу без посторонней помощи (например, вытягивания подсоса или постоянной подгазовки). Наиболее распространенные проблемы проявляются в холодное время года, когда двигателю работать наиболее сложно. А карбюратор, который работает плохо на холодном двигателе, может функционировать нормально, когда тепло (это происходит из-за проблем с закоксовыванием каналов).

Стоит заметить, что карбюратор для мотоблока по своему составу такой же, как и автомобильный. Отличие в количестве элементов и их размерах. В некоторых случаях проблемы с карбюратором могут быть решены путем ручной регулировки смеси или частоты холостого хода. С этой целью смесь, как правило, регулируется путем поворота одного или нескольких винтов. На них закреплены игольчатые клапаны. Эти винты позволяют физически изменить положение игольчатых клапанов, а это приводит к тому, что количество топлива может быть уменьшено (бедная смесь) или увеличено (происходит обогащение смеси) в зависимости от конкретной ситуации.

Ремонт карбюратора

работа карбюратора

Многие проблемы карбюраторных систем могут быть решены путем внесения изменений или выполнения других исправлений без снятия устройства с двигателя. Чтобы отрегулировать карбюратор для мотоблока, нет необходимости его снимать. Но некоторые проблемы могут быть решены только с удалением устройства и его полным или частичным восстановлением. Операция восстановления карбюратора, как правило, включает в себя удаление блока, разборку его на части и очистку при помощи растворителя, разработанного специально для этой цели.

Ряд внутренних компонентов, уплотнений и других частей затем надо обязательно заменять перед монтажом. Только после тщательной обработки необходимо собрать карбюратор и установить на место. Чтобы провести качественное обслуживание, вам потребуется ремкомплект для карбюратора. Он включает в себя все самые важные элементы конструкции.

Итак, мы выяснили, что карбюратор – это буквально устройство, которое добавляет бензин (топливо) в воздух и подает эту смесь в камеры сгорания двигателя.

что это такое, как работает, из чего состоит и как устроен, для чего он нужен, описание составляющих (жиклер, диффузор, экономайзер и другие)

Современные модели транспортных средств оснащаются как карбюраторными, так и инжекторными двигателями. В отличие от инжекторов карбюраторы, появившиеся значительно раньше, за годы своего существования претерпели различные изменения и доработки, обретя неоспоримые достоинства. Несмотря на довольно сложную конструкцию карбюраторные моторы являются одними из самых простых в обслуживании.

Разработка и производство

В истории автомобилестроения кабюратор был сконструирован и собран в 1895 году техником-самоучкой немецкого происхождения Вильгельмом Мэйбахом. Карбюраторные двигатели, как и сами карбюраторы, за прошедшие годы не раз изменялись, однако принцип их работы сохранился неизменным. Технология испарения топлива, использовавшаяся в первых версиях карбюраторов для образования топливно-воздушной смеси, в современных моделях была заменена на технологию распыления горючего, что стало основным отличием и преимуществом данного узла автомобиля.

Карбюраторы новой конструкции начали производиться массово в 1925 году всемирно известным концерном Bosch. Надежность и безопасность транспортных средств удалось повысить за счёт внесения в конструкцию карбюраторов изменений, связанных с интеграцией топливного насоса и системы впрыска топлива. Конструктивные изменения карбюратора позволили приступить к созданию инновационных силовых агрегатов, работающих на дизельном топливе. Спустя десять лет с конвейера завода Mercedes сошёл первый автомобиль, оснащённый дизельным двигателем.

Налаженный выпуск инжекторных двигателей начал требовать повышения мощности бензиновых моторов. Достичь этого удалось за счёт внедрения впускного коллектора, что спровоцировало начало производства в середине 40-х годов двигателей с системой непосредственного впрыска топлива и карбюратором большей мощности.

Концерн Bosch в 1965 году выпустил на автомобильный рынок новую версию карбюратора с системой распределённого впрыска топлива. Конструкция карбюратора была значительно изменена и обзавелась электронасосом, который заменил ТНВД, что в результате позволило снизить стоимость и габариты всего узла.

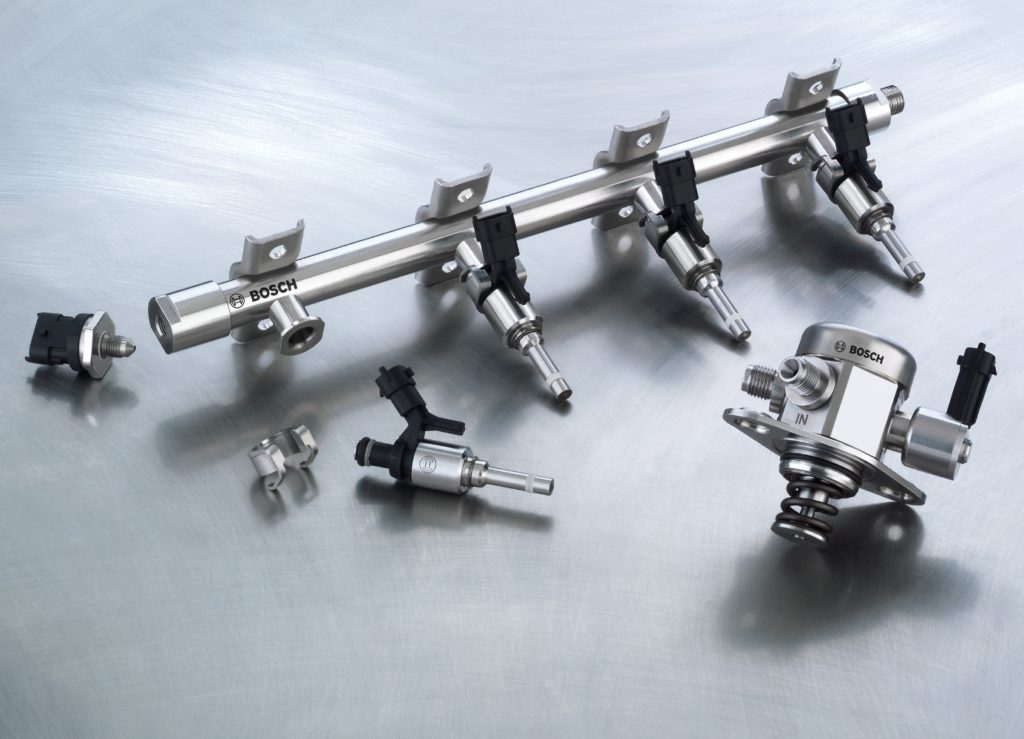

Система распределённого впрыска топливаСистема распределённого впрыска топлива

Первый карбюратор с системой распределённого впрыска топлива был выпущен компанией Bosch

Автоконцерн Mitsubishi Motors в 1994 году внедрил в карбюраторные двигатели систему непосредственного впрыска топлива. Подобное конструктивное решение имело свои преимущества: экономия топлива вкупе с достижением максимального крутящего момента.

Что такое карбюратор

ДВС автомобиля работает на топливно-воздушной смеси, образование которой осуществляется в карбюраторе — одном из наиболее важных узлов топливной системы транспортного средства. Смесь представляет собой смешение горючего и воздуха в строго определённых пропорциях.

На сегодняшний день карбюраторные двигатели считаются одними из самых распространённых. На заре автомобилестроения использовались барботажные карбюраторные моторы, которые со временем были заменены более производительными и совершенными с технической точки зрения мембранно-игольчатыми и поплавковыми аналогами.

Мембраны карбюратора мембранно-игольчатого типа разделяют камеры и объединятся штоком, один конец которого выполнен в форме иглы. Последняя, двигаясь вверх-вниз во время работы карбюратора, открывает и закрывает клапан, подающий в топливную систему горючее. Узлы такой конструкции считаются самыми простыми и устанавливаются в основном в грузовые автомобили и различную технику.

Принцип работы разных модификаций поплавкового карбюратора одинаков. Конструкция узла автомобиля очень проста: поплавок и поплавковая камера, в которой и формируется топливно-воздушная смесь. Карбюраторы такого типа отличаются неплохой тягой, динамичностью и способны поддерживать бесперебойную работу мотора авто, благодаря чему их чаще всего используют в автомобилестроении.

Конструкция карбюратораКонструкция карбюратора

Схема строения простейшей модели автомобильного карбюратора

Моновпрыск и карбюраторная система: отличия и сравнительный анализ

Моновпрыск — разновидность электронно контролируемой системы впрыска горючего в ДВС. В подобных системах объединены преимущества инжекторов и карбюраторов, поскольку они являются своеобразным промежуточным звеном между ними.

Моновпрыск первоначально использовался в авиастроительстве. Особенности такого узла позволяли поддерживать постоянный приток горючего в двигатель самолётов во время полётов. Моновпрыск, по сути, является модифицированной версией классической карбюраторной системы за одним исключением — управляется она компьютеризированным электронным блоком, контролирующим поступление бензина и работу топливонасоса и форсунок. Преимуществом моновпрыска являются его компактные габариты и сохранение неизменными основных функций карбюратора.

Система моновпрыскаСистема моновпрыска

Моновпрыск, в отличие от карбюраторов, обладает более компактными размерами

Система моновпрыска способна поддерживать в двигателе на регулярной основе минимальное давление в 1 бар, которого достаточно для обеспечения бесперебойной работы силового агрегата. Проще говоря транспортные средства, оснащённые подобной системой, во время резкого торможения или обгона работают без перебоев, в то время как электронные системы зачастую не способны поддерживать стабильную работу двигателя внутреннего сгорания в подобных условиях. Отсутствие провалов подачи топлива гарантирует также высокую мощность мотора.

Несмотря на то, что система моновпрыска обладает определёнными преимуществами перед карбюраторами, именно последние на сегодняшний день являются наиболее экономичными механизмами, поскольку во время их работы впрыск топлива происходит по всей камере, благодаря чему используется весь поступающий объем. Именно благодаря этой особенности в холодное время года проще завести автомобиль с карбюраторным двигателем.

Жиклёр карбюратора

Современные карбюраторы состоят из множества деталей, одной из которых являются жиклёры — маленькие детали с отверстиями, расположенными в определённом порядке. Жиклёры делятся на два основных типа: воздушные и топливные. Существуют и другие виды жиклёров — компенсационные, главные, холостого хода и прочие.

Установленная на заводе производительность двигателя достигается за счёт пропускной способности жиклёра. Работоспособность данной детали определяется калибровкой отверстий, в связи с чем жиклёр регулярно очищается от нагара и грязи, причём процедура выполняется очень осторожно и аккуратно, дабы размер отверстий не был изменён.

Жиклёр карбюратораЖиклёр карбюратора

Жиклёры карбюратора -небольшие перфорированные детали, отвечающие за производительность двигателя

Экономайзеры и их разновидности

С целью экономии горючего карбюраторы оснащаются экономайзерами, классифицирующимися на два основных типа:

  1. ЭПХХ — экономайзер принудительного холостого хода. Более широко известен под названием электромагнитного клапана.
  2. ЭМР — экономайзер мощностных режимов.

Электромагнитный клапан, или ЭПХХ, устанавливается рядом с воздушным фильтром и состоит из жиклёра холостого хода, пластикового привода и соленоида. Предназначается экономайзер для перекрытия подачи топлива в смесительную камеру. Прекращение подачи горючего через каналы холостого хода возможно при соблюдении нескольких условий: коленвал должен вращаться со скоростью боле 2 тысяч оборотов в минуту, педаль газа должна быть свободна. Активацией и дезактивацией ЭПХХ занимается блок управления, к которому подключаются микровыключатель и система зажигания. Экономайзер позволяет снизить потребление двигателем горючего во время движения автомобиля по горной местности. На подобных трассах осуществляется торможение двигателем, во время которого ЭПХХ прекращает подачу топлива по системе холостого хода. Подобное решение повышает управляемость машины и безопасность движения.

ЭПХХ карбюратораЭПХХ карбюратора

Электромагнитный клапа , или ЭПХХ, располагается пд воздушным фильтром карбюратора

Состоящий из клапана и расположенной под пружиной мембраны экономайзер мощностных режимов размещается под ЭПХХ. Он отвечает за обогащение топливной смеси. Принцип его работы заключается в подаче топлива к распылителям смесительной камеры и увеличении крутящего момента мотора. Клапан ЭМР прикрыт шариком, упираемым с одной стороны пружиной. Под воздействием давления, нарастающего при работающем двигателе ниже заслонки дросселя, пружина клапан смещает шарик, который закрывает топливный канал, прекращая тем самым ток горючего. Топливо будет поступать в смесительную камеру только при условии снижения давления и газования педалью акселератора.

ЭМР карбюратораЭМР карбюратора

Экономайзер мощностных режимов, отвечающий за обогащение топливной смеси

Прокладка карбюратора

Основное назначение прокладок, используемых при установке карбюраторов — уплотнение соединений между впускным коллектором и самим карбюратором. Нередко для обеспечения более надёжного и герметичного соединения используют сразу несколько прокладок: они предотвращают подсос воздуха в двигатель со стороны.

При монтаже карбюраторов используются три основных вида прокладок:

  • Теплоизоляционная. Предотвращает перегрев карбюратора, позволяя понизить его температуру;
  • Армированная. Прочность соединений между теплоизоляционной частью карбюратора и его фланцем увеличивается за счёт таких прокладок;
  • Паронитовая. Высокая температура, излучаемая впускным коллектором, изолируется паронитовой прокладкой.

Самостоятельное изготовление прокладок для карбюратора подразумевает использование паронита либо тонкого металлического листа. Новая прокладка изготавливается аналогично той, которая была установлена на заводе-изготовителе.

Специалисты не советуют устанавливать паронитовые прокладки под карбюраторы, поскольку при попадании на них бензина паронит сильно разбухает и начинает сыпаться, что в итоге может привести к попаданию в карбюратор частиц материала и засорению жиклёров.

Прокладки карбюратораПрокладки карбюратора

Для уплотнения стыков между карбюратором и впускным коллектором используются специальные прокладки

Диффузор

Выполненная в виде суженой горловины металлическая часть карбюратора — диффузор — отвечает за подачу воздуха в двигатель машины для образования топливно-воздушной смеси. Топливо в диффузор поступает из поплавковой камеры карбюратора под воздействием высокого давления. Поток воздуха, проходящий через горловину диффузора, смешивается с горючим и под давлением подаётся во впускной коллектор силового агрегата.

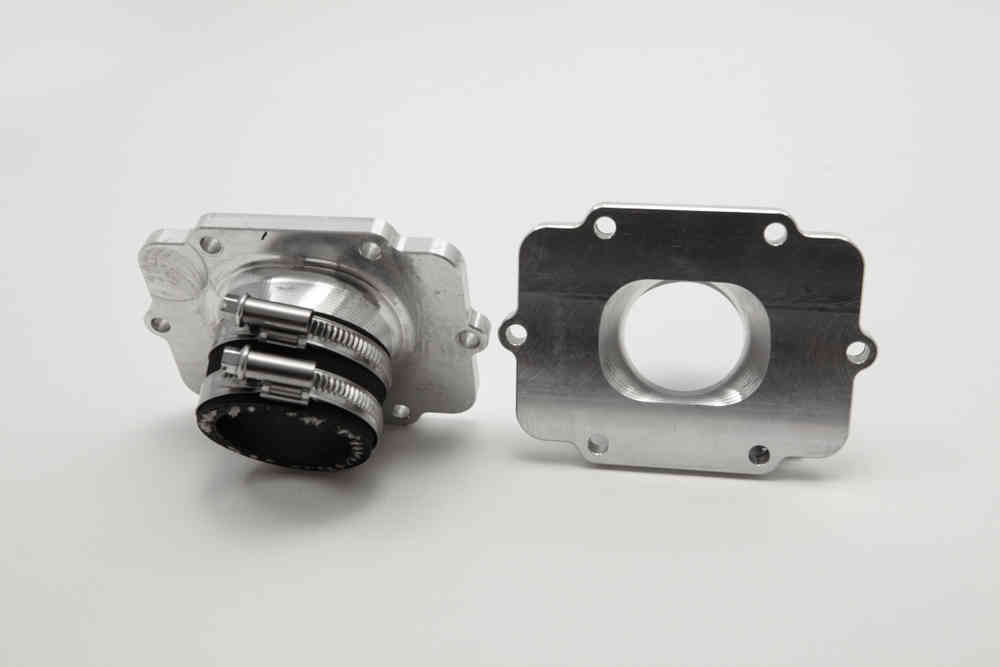

Диффузор карбюратораДиффузор карбюратора

За подачу топливно-воздушной смеси в двигатель автомобиля отвечает диффузор карбюратора

ЭПХХ карбюратора автомобиля

Карбюратор транспортного средства оснащается электронным блоком управления, активирующим ЭМК, который контролирует расход топлива при включении режима принудительного холостого хода. Переключение на данный режим работы осуществляется при торможении двигателем. Давление, нарастающее под дроссельной заслонкой, подаёт по каналам топливо в силовой агрегат.

При спуске машины с возвышенности эффективность режима торможения двигателем снижается в разы. В связи с этим повышается потребление бензина, что провоцирует активацию ЭПХХ, который автоматически прекращает подачу топлива.

Экономайзер карбюратораЭкономайзер карбюратора

Основная функция экономайзера принудительного холостого хода — экономия топлива

ЭПХХ срабатывает при получении от датчика сигнала о закрытой заслонке и увеличении количества оборотов коленчатого вала. В рабочем режиме электромагнитный клапан пребывает до тех пор, пока:

  • При опущенной заслонке дросселя не понизится скорость движения;
  • Не будет выжата педаль газа и набрана скорость движения, что приведёт к отключению экономайзера;
  • Не включится стандартный режим холостого хода и не отключится передача.

Функционирование экономайзера позволяет повысить эффективность режима торможения мотором, обогатить топливную смесь и сэкономить бензин.

Дозирующая система

ГДС карбюратора поддерживает работу ДВС автомобиля во всех режимах за исключением режима с низкой частотой вращения коленвала. Основная задача данной системы — подача порции бензина для образования горючей смеси. По мере открытия заслонки дросселя обогащение топливной смеси происходит очень быстро, поскольку бензин поступает в большем объёме, чем воздух через диффузор. Компенсировать состав смеси горючего можно за счёт предотвращения её обогащения, что делает дозирующая система карбюратора.

Дозаторы

В камеру сгорания мотора бензин подаётся порциями определённого объёма из дозатора карбюратора.

Дозатор карбюратораДозатор карбюратора

Дозатор определяет количество топлива, необходимое для подачи в двигатель автомобиля

Ускорительный насос

Эта механическая система принудительно подаёт бензин в карбюратор при открытых заслонках дросселя. Работоспособность данного узла карбюратора не зависит от потока воздуха, подаваемого диффузором. Обеднение топливно-воздушной смеси происходит при резком разгоне транспортного средства ввиду поступления недостаточного объёма бензина к цилиндрам ДВС. Встраивание ускорительного насоса компенсирует подобные воздействия. Концентрация воздуха и бензина в топливно-воздушной смеси поддерживается насосом, благодаря чему сокращается время разгона и улучшаются динамические характеристики авто.

Ускорительный насосУскорительный насос

Ускорительный насос — система, подающая топливо в карбюраторе

Электромагнитный клапан

Неотъемлемой частью карбюраторов современных автомобилей является экономайзер. Такие устройства классифицируются на два основных типа, одним из которых является ЭПХХ, или электромагнитный клапан. Разработано такое устройство было в 80-х годах прошлого века с целью снижения потребления горючего карбюраторными двигателями, значительно уступавшими в этом аспекте инжекторным аналогам.

Внедрение электронных элементов стало единственным способом понижения расхода бензина. Разработка ЭМК и некоторых других устройств позволила сэкономить горючее и повысить эффективность карбюратора.

Стабильность холостого хода двигателя обеспечивается ЭПХХ, который приводится в действие электрическим током. Осуществляется это посредством перекрытия каналов, по которым поступает бензин, в режимах работы мотора, которые не требуют потребления топлива. В таких режимах функционируют только клапана силового агрегата и жиклёры, в то время как другие узлы и детали бездействуют.

ЭПХХ и блок управленияЭПХХ и блок управления

Экономайзер принудительного холостого хода карбюратора управляется при помощи специального электронного блока

Электромагнитный клапан позволяет:

  • При функционировании силового агрегата в режиме принудительного холостого хода сэкономить топливо;
  • Поддерживать стабильный холостой ход автомобиля;
  • Усиление подачи горючего позволяет нормализовать прогрев двигателя авто при запуске;
  • Снизить износ дроссельной заслонки и других узлов двигателя;
  • Продлить срок эксплуатации силового агрегата за счёт оптимизации его работы.

Завихритель

Принцип работы карбюратора строится на вихревом смешении воздушного потока и горючего при помощи завихрителя — небольшой выполненной в форме пластинки детали, оснащённой каналами. Завихритель не является частью внутренней конструкции карбюратора, поскольку устанавливается под него.

Создаваемые деталью воздушные завихрения создают мелкие капли горючего, благодаря чему создаётся топливно-воздушная смесь. Специалисты рекомендуют оснащать подобным устройством все карбюраторы, поскольку оно уменьшает расход горючего.

ЗавихрительЗавихритель

Завихритель смешивает воздушный поток и горючее, создавая топливно-воздушную смесь

Игольчатый клапан

Несмотря на небольшие габариты, игольчатый клапан является одной из основных деталей карбюратора. Работоспособность и исправность клапана влияют на функционирование карбюратора, уровень расхода горючего и качество образуемой топливной смеси.

Конструкция клапана проста и состоит из иглы и цилиндрического корпуса. Данный узел очень хрупкий и деликатный, часто выходит из строя. Все его неполадки разделяют на две группы:

  • Недостаточная герметизация корпуса;
  • «Залипание» иглы.

Причиной первой неисправности становится сильный износ седла клапана и иглы, из-за чего количество поступающего в диффузор топлива ничем не ограничивается, что приводит к повышению расхода бензина, не оказывая при этом никакого влияния на работоспособность силового агрегата автомобиля.Полностью противоположная ситуация с «залипанием» иглы, которое сопровождается недостатком горючего для исправного функционирования мотора.

Игольчатый клапан карбюратораИгольчатый клапан карбюратора

Одна из основных деталей карбюратора, отвечающая за его нормальное функционирование

Обогащённая топливно-воздушная смесь

Состав топливной смеси зависит от концентрации воздуха и бензина, которые поступают к цилиндрам ДВС. Интенсивное поступление воздуха и, соответственно, насыщение им жидкого топлива происходит при повышении скорости транспортного средства. В результате концентрация и пропорции воздуха и топлива в составе топливно-воздушной смеси изменяются, что приводит к формированию бедной или богатой смеси.

Подготовка топливной смеси осуществляется в карбюраторе. Если в смеси концентрация горючего выше, чем концентрация воздуха, то её называют богатой или высококалорийной. Скорость сгорания такой смеси очень низкая, из-за чего определённый её объем догорает в глушителе машины.

Нормальной топливная смесь считается при условии, что она состоит из 14 кг воздуха и 1 кг жидкого горючего. При превышении части воздуха топливную смесь считают бедной, части бензина — богатой.

Карбюратор — неотъемлемая часть топливной системы автомобиля, каждая деталь которого заточена под выполнение конкретных функций. Исправная работа всей конструкции обеспечивает нормальное функционирование двигателя транспортного средства и безопасность движения.

Оцените статью: Поделитесь с друзьями!

Карбюратор: устройство и принцип работы

Жидкое топливо в бензиновых двигателях не может обеспечить работу поршневой группы. Для создания крутящего момента на коленчатом валу необходима серия циклических микровзрывов в цилиндрах, в то время, как жидкий бензин просто горит. Когда топливо смешивается с воздухом (содержащим большое количество кислорода), создается смесь, способная образовывать вспышку, обладающую большой кинетической энергией.

Автомобильные карбюраторы – история развития

На заре двигателестроения применение газа стало невыгодным. Возникла необходимость создания устройства, которое могло с высокой степенью надежности и безопасности обеспечить формирование из бензина и воздуха качественной смеси. Принцип работы карбюратора первой серии основывался на испарении паров топлива. Камера нагревалась от внешнего источника тепла, бензиновые пары смешивались с воздухом за счет конвекции.

Принцип работы первых карбюраторов

Характеристики такого карбюратора не позволяли развивать большую мощность, поэтому эта конструкция не прижилась в моторостроении. Для первых экземпляров автомобилей было достаточно того, что они просто ехали, в дальнейшем потребности клиентов росли, стал развиваться автоспорт. Возникла необходимость создать карбюратор, не имеющий ограничений по мощности мотора.

Следующее поколение, изобретенное немецкими инженерами Даймлером и Майбахом, работало по принципу распыления топлива. Размеры агрегата уменьшились (не было необходимости встраивать объемную испарительную камеру с емкостью для нагрева), а производительность, напротив, выросла в разы. Фактически был создан вакуумный карбюратор, конструкция которого используется в современных моделях. Главный технический прорыв – переход топлива в газообразное состояние происходил принудительно, что давало простор для экспериментов с производительностью. Разумеется, устройство карбюратора Даймлера – Майбаха было не похоже на современные конструкции высокопроизводительных вакуумных моделей со специальным ресивером и контролем за разряжением воздуха.

Современный вакуумный карбюратор

Однако принцип работы был таким же, как на любом современном образце.

Устройство карбюратора (типовое описание для всех модификаций)

На схеме изображено взаимное расположение основных узлов:

Схема основных узлов карбюратора

  1. Трубка подачи бензина от топливного насоса;
  2. Поплавок с игольчатым клапаном, перекрывающим топливопровод;
  3. Жиклер приема топлива из поплавковой камеры;
  4. Форсунка распылителя жидкого топлива;
  5. Камера смесителя, в которой образовывается топливная смесь;
  6. Воздушная заслонка, регулирующая объем входящего потока чистого воздуха из фильтра;
  7. Диффузор, формирующий направление потока воздуха;
  8. Заслонка дросселя, регулирующая подачу смеси во впускной тракт двигателя.

Как работает карбюратор?

Рассмотрим работу каждого узла.

  1. Бензин под небольшим давлением (не путать с высокопроизводительными форсунками инжекторных систем) поступает в поплавковую камеру. Важно поддерживать уровень топлива в карбюраторе, не превышающий расположение жиклера. Иначе в смесительной камере не будет происходить аэрозольное распыление. Для каждой модели установлен верхний предел заполнения камеры, за которым механически «следит» поплавок с игольчатым клапаном. Такая конструкция выбрана потому, что небольшим усилием можно удерживать давление входящего топливопровода. При достижении предела – клапан запирает входное отверстие, при падении уровня – заполняет камеру бензином;
  2. Недостаток конструкции (к сожалению, безальтернативной) – высокая зависимость от загрязнения. Игольчатый клапан может «зависнуть» в закрытом состоянии, и работа мотора будет остановлена;
  3. Далее бензин поступает в жиклер. Диаметр этого элемента строго регламентирован, не допускаются отклонения даже в сотые доли миллиметра. В противном случае, на входе в смесительную камеру не будет происходить аэрозольное распыление, и топливовоздушная смесь не сформируется, а на жидком бензине, как уже говорилось, ДВС не работает;
  4. Из диффузора выходит аэрозоль из мельчайших капелек бензина, готовая для смешивания с воздухом;
  5. Камера смесителя (фактически – корпус карбюратора) предназначена для формирования газообразной смеси, состоящей из паров бензина и кислорода, содержащегося в воздухе. Бензин, равно как и воздух, попадает в камеру не под напором, а наоборот, за счет разряжения. При движении цилиндра вниз, возникает разница в давлении, своеобразный вакуум. За счет специально рассчитанной формы корпуса, потоки топлива и воздуха смешиваются равномерно, образуя качественную смесь;
  6. Заслонки (дроссельная и воздушная) управляемые педалью газа, дозируют интенсивность потока воздуха и скорость всасывания топлива из жиклера. Мотор работает интенсивнее, скорость вращения коленвала меняется вместе с мощностью и крутящим моментом.

Все системы карбюратора должны работать слаженно: если один из каналов (жиклеров) будет засорен, или неверно настроить положение заслонок, формирование смеси будет нарушено. Возрастет расход бензина, потеряется мощность, силовой агрегат будет работать неустойчиво, поэтому все узлы должны быть чистыми, их размер соответствовать заводским расчетам, произведена настройка регулировочных параметров. На карбюраторе есть ряд подстроечных винтов, правильные технические характеристики устанавливаются с их помощью. На иллюстрации показан пример карбюратора «Озон».

Карбюратор Озон

Хорошо настроенный карбюратор «выжимает» из мотора максимум возможностей при наименьших затратах на топливо. Разные модели карбюраторов могут иметь свои способы регулировки, но общий принцип единый.

У каждого карбюратора есть инструкция по выставлению параметров. Регулировка может производиться самостоятельно, или на профильном сервисе. При смене условий эксплуатации (количество кислорода в воздухе, регулярная нагрузка на автомобиль, включение кондиционера в летний период и пр.), следует произвести повторную настройку.

Чем отличаются карбюратор классической конструкции и устройство с электронным управлением?

Выше по тексту были описаны принципы работы механического карбюратора. Все настройки устанавливаются с помощью винтов, и не могут быть изменены динамически, в ходе работы. Схема карбюратора постоянно совершенствуется, и в новых моделях (некоторые выпускаются по сей день) достаточно много электроники. Например, электромагнитным клапаном оснащены практически все механические модели.

На этом устройстве остановимся подробнее:

Дело в том, что при полностью отпущенной педали газа, дроссельная заслонка перекрыта, и мотор по идее должен заглохнуть. Для работы ДВС без нагрузки (просто чтобы не заводить его каждый раз после остановки), внедрена система холостого хода. С ее помощью, даже при перекрытых заслонках, в корпус поступает минимальный объем бензина и воздуха. Формируемой топливной смеси достаточно для поддержания работоспособности силового агрегата без нагрузки на коленвал.

Этот параметр требует точной регулировки: если обороты холостого хода завышены, вырастет расход бензина, а если занижены – мотор будет глохнуть при остановках. При изменении условий работы (температура, наличие климатической установки с кондиционером, дополнительное оборудование, дающее нагрузку на генератор), режим холостого хода меняется, поэтому был установлен клапан холостого хода (электрический), который управляет процессом линейно, в зависимости от нагрузки.

Никакой программы управления нет, в клапан заходит лишь провод питания. В зависимости от некоторых условий работы, положение клапана меняется.

Электромагнитный клапан на карбюраторе

Это далеко не все электронные системы, которые могут быть внедрены в механику процесса. Например, все регулировки заводятся на блок управления, типа ЭБУ для инжекторных моторов. Такой микрокомпьютер постоянно отслеживает параметры нагрузки на силовой агрегат, и в реальном времени может менять настройки карбюратора. Задавая себе вопрос: «какой карбюратор лучше поставить?», можно рассматривать внедрение в машину современной конструкции. В отличие от карбюраторов традиционного исполнения, электронные системы не нуждаются в периодической настройке, но имеют более высокую стоимость, и сложнее в обслуживании и ремонте. Для обеспечения электроники исходными данными, на двигатель устанавливаются различные датчики, которые следят за параметрами мотора. На основе получаемой информации, исполнительные механизмы карбюратора приводятся в действие.

Виды карбюраторов по производителям – какой выбрать?

У всех на слуху различие т.н. китайской продукции, и карбюраторов именитых брендов (в список которых входят и ДААЗ, и Солекс, и Озон…). На самом деле, это не более, чем предрассудки. Изделие, выпущенное на заводе, с соблюдением технологии, имеющее сертификат качества, будет хорошо работать вне зависимости от географии производства. Низким качеством отличаются лишь так называемые товары «no-name», собранные крестьянами из Поднебесной буквально напильником на коленке, поэтому при подборе нового карбюратора, прежде всего ориентируйтесь на известность производителя и наличие сопроводительной документации. Разумеется, и гарантийные обязательства должны быть обеспечены сервисными центрами в пределах доступности. То есть, если вы живете в Калининграде, а ближайший сервисный центр производителя в Димитровграде – есть смысл подыскать другой экземпляр.

Итог

Не следует бояться этого на первый взгляд сложного устройства. Схема работы простая и надежная, залог нормального функционирования – чистота всех внутренних элементов и правильная настройка.



Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Карбюратор что это? Значение слова Карбюратор

Значение слова Карбюратор по Ефремовой:

Карбюратор — Прибор для образования горючей смеси из жидкого топлива и воздуха (в двигателе внутреннего сгорания).

Значение слова Карбюратор по Ожегову:

Карбюратор — Прибор, в котором происходит карбюрация

Карбюратор в Энциклопедическом словаре:

Карбюратор — (франц. carburateur) — прибор для приготовления горючей смесииз легкого жидкого топлива и воздуха для питания карбюраторных двигателейвнутреннего сгорания. Топливо в карбюраторе распыливается, перемешиваетсяс воздухом, после чего подается в цилиндры.

Значение слова Карбюратор по словарю Ушакова:

КАРБЮРАТОР, карбюратора, м. 1. Углеродистое вещество, применяемое при карбюрации (хим.). 2. Прибор, посредством к-рого достигается карбюрация в двигателе внутреннего сгорания (тех.).

Значение слова Карбюратор по словарю Брокгауза и Ефрона:

Карбюратор — см. Водяной газ.

Определение слова «Карбюратор» по БСЭ:

Карбюратор (от франц. carburateur)
прибор для дозировки топлива и приготовления горючей смеси из жидкого топлива и воздуха для питания двигателя внутреннего сгорания с внешним смесеобразованием. Процесс приготовления горючей смеси называется карбюрацией. Для того чтобы топливо в цилиндрах сгорало полностью с большой скоростью, выделяя при этом возможно большее количество тепла, оно должно быть подготовлено к сгоранию. Подготовка смеси заключается в том, что жидкое топливо раздробляется на мелкие капельки (распыливается), интенсивно перемешивается с воздухом и испаряется. Распыливание топлива в К. происходит в результате попадания тонкой струи топлива, вытекающего из распылителя, в быстродвижущийся поток воздуха, который разбивает струю топлива на мелкие капли, смешивается с ним и увлекает топливо по впускному трубопроводу в цилиндры двигателя.

По направлению воздушного потока К. делятся на 3 группы: с падающим (нисходящим) потоком, с восходящим и с горизонтальным. К. с нисходящим потоком получили преимущественное распространение на автомобильных двигателях. К. с горизонтальным потоком применяются главным образом на мотоциклах, лодочных двигателях, а также на форсированных автомобильных двигателях.
К. (рис.) присоединяется к впускному трубопроводу двигателя. Во время такта впуска поршень движется от головки цилиндра, в результате чего в цилиндре создаётся разрежение, поэтому наружный воздух устремляется в цилиндр и, проходя с большой скоростью через смесительную камеру К., увлекает за собой топливо. Количество подаваемой в цилиндр горючей смеси регулируют дроссельной заслонкой. Простейший К. не обеспечивает требуемого изменения состава горючей смеси при переходе от одного режима работы двигателя к другому. Для обеспечения необходимого качества состава смеси на всех режимах работы К. имеют дозирующие устройства с автоматическим регулированием. График изменения состава горючей смеси, подаваемой в двигатель в зависимости от расхода воздуха или нагрузки двигателя, называется характеристикой К.
Регулировка К. и его техническое состояние существенно влияют на работу двигателя. Нарушение регулировки К. приводит к ухудшению экономичности, динамических качеств автомобиля, а также к увеличению токсичности отработавших газов.
Лит.: Грибанов В. И., Орлов В. А., Карбюраторы двигателей внутреннего сгорания, 2 изд., Л., 1967. Блейз Н. Г., Автомобильные карбюраторы, бензонасосы, фильтры, М., 1967.
Б. А. Куров.
Схема простейшего карбюратора: 1 — смесительная камера. 2 — диффузор. 3 — воздушный патрубок. 4 — воздушная заслонка. 5 — топливопровод. 6 — отверстие, соединяющее поплавковую камеру с атмосферой. 7 — запорная игла. 8 — поплавок. 9 — поплавковая камера. 10 — жиклер. 11 — распылитель. 12 — дроссельная заслонка.



Что такое карбюратор: назначение, типы, как работает, из чего состоит, как выглядит, где находитсяЧто такое карбюратор: назначение, типы, как работает, из чего состоит, как выглядит, где находится
Карбюраторный двигатель: описание,характеристики,фото,видео,принцип работы | АВТОМАШИНЫ

Карбюраторный двигатель — один из типов двигателя внутреннего сгорания с внешним смесеобразованием.

В карбюраторном двигателе топливно-воздушная смесь, поступающая по впускному коллектору в цилиндры двигателя, приготавливается в специальном приборе — карбюраторе. Также карбюраторные двигатели разделяются на двигатели без наддува или атмосферные, у которых впуск воздуха или горючей смеси осуществляется за счет разряжения в цилиндре при всасывающем ходе поршня; двигатели с наддувом, у которых впуск воздуха или горючей смеси в рабочий цилиндр происходит под давлением, создаваемым турбокомпрессором, с целью увеличения заряда воздуха и получения повышенной мощности и КПД двигателя;

В качестве топлива для карбюраторного двигателя в разное время применялись спирт, керосин, лигроин, бензин. Наибольшее распространение получили бензиновые карбюраторные двигатели.

Карбюратор — устройство в системе питания карбюраторных двигателей внутреннего сгорания, предназначенное для смешивания бензина и воздуха, создания горючей смеси и регулирования её расхода. В настоящее время карбюраторные системы подачи топлива вытесняются инжекторными.

Простейший карбюратор состоит из четырёх основных элементов: поплавковой камеры (10) с поплавком (3), жиклёра (9) с распылителем (7), диффузора (6) и дроссельной заслонки (5).

Топливо по трубке (1) поступает из бака в поплавковую камеру (10). В поплавковой камере плавает пустотелый, обычно латунный поплавок (3), на который опирается запорная игла (2). Когда уровень топлива в поплавковой камере достигнет необходимой высоты, поплавок всплывёт настолько, что заставит запорную иглу перекрыть трубку (1), прекращая подачу топлива в поплавковую камеру. По мере расходования топлива его уровень в поплавковой камере понижается, поплавок опускается, и запорная игла снова открывает подачу топлива, таким образом в поплавковой камере поддерживается постоянный уровень топлива, что очень важно для правильной дозировки подачи топлива.

Из поплавковой камеры топливо поступает через жиклёр (9) в распылитель (7). Количество топлива, вытекающего из распылителя (7), зависит при прочих равных условиях от размеров и формы жиклёра.

При движении поршня в такте впуска давление в цилиндре снижается. При этом наружный воздух засасывается в цилиндр через карбюратор и впускной трубопровод, проходя через воздушную трубу (8) карбюратора, в которой находится диффузор (6). В самой узкой части диффузора помещается конец распылителя. В сужающейся части диффузора скорость потока воздуха увеличивается, а давление воздуха уменьшается.

Благодаря отверстию (4) в поплавковой камере поддерживается атмосферное давление, в результате под влиянием разности давлений происходит истечение топлива из распылителя. Топливо, вытекающее из распылителя, раздробляется струями воздуха, распыляется, частично испаряется и, перемешиваясь с воздухом, образует горючую смесь. Как правило, вместо одного диффузора используется двойной или даже тройной диффузор. Дополнительные диффузоры расположены концентрически в главном диффузоре и имеют небольшие размеры. Через них проходит только часть общего потока воздуха. Вследствие высокой скорости в центральной части при небольшом сопротивлении основному потоку воздуха достигается более качественное приготовление горючей смеси.

Количество горючей смеси, поступающей в цилиндры двигателя, а следовательно, и мощность двигателя регулируется дроссельной заслонкой (5), которая обычно приводится в движение педалью акселератора (или ручным приводом у мотоциклов и некоторых автомобилей).

Содержание статьи

Принцип работы карбюраторного двигателя

Принцип действия карбюраторного двигателя относительно простой и складывается из четырех тактов, которые совпадают с движением вверх и вниз в последовательности один за одним:

  • Первый такт — впуск; клапан впуска отворяется и в цилиндр доставляется новая смесь от системы питания.
  • Второй такт — сжатие; поршень сдавливает горючую смесь в камере сгорания. Все клапаны прикрыты.
  • Третий такт — расширение; происходит возгорание сдавленной горючей смеси от свечи зажигания. Смесь сжигается достаточно быстро при неизменном объеме, который соответствует объему самой камеры сжатия. Это основная характерность работы карбюраторного двигателя. При перегорании формируются газы, которые двигают поршень книзу и передают движение коленвалу.
  • Четвертый такт — впрыск; коленвал вращается и выбрасывает из цилиндра отработанные газы через приоткрытый клапан выпуска.

На этом один рабочий цикл карбюраторного двигателя заканчивается.

При первом такте клапан впуска уже в открытом виде при подходе поршня и благодаря высокой скорости движения поршня рабочая смесь продвигается к цилиндру и еще какое-то время при поднятии поршня во втором такте.

Искра поджигает рабочую смесь до того, как в цилиндре образуется высокое давление. В четвертом такте клапан выпускает отработанные испарения, чем очищает цилиндр еще до подхода поршня. Однако выход газов не прекращается даже после подхода поршня. Затем происходит запуск новой порции рабочей смеси, которая опять проходит в цилиндр.

Отсюда следует, что в работе между первым и четвертым тактом единовременно открываются клапаны впуска и выпуска, то есть происходит перекрытие клапанов. За момент перекрытия цилиндр очищается и в нем происходит разрежение, которое помогает выгоднее заполнить цилиндр горючей смесью при первом такте.

В таком двигателе происходит наружное образование рабочей смеси с ее сжатием и вынужденным поджиганием. На сегодняшний день как топливо чаще используется бензин, но они могут отлично выполнять свою работу и на газу.

Также популярны дизельные двигатели, где поджигание происходит от сжатия, их принцип работы зависит от нагревания газа при сжатии. Когда сжатие повышается, температура также поднимается. В это время в камеру сгорания через форсунку происходит впрыск топлива, которое поджигается и от полученных газов поршень передвигается. Сгорание топлива происходит после начала движения поршня.

Регулировки

Карбюратор — устройство, имеющее минимум регулировок, но требующее исправной работы узлов и механизмов. Работоспособность карбюратора и его техническое состояние существенно влияют на работу двигателя. Нарушение регулировки карбюратора приводит к ухудшению экономичности, приёмистости двигателя, а также к увеличению токсичности отработавших газов.

Доступные регулировки самого карбюратора:

  1. «Винт количества» — обороты в режиме холостого хода
  2. «Винт качества» — обогащённость топливо воздушной смеси (и, как следствие, содержание токсичного угарного газа в выхлопных газах) в режиме холостого хода.

В процессе эксплуатации необходимо проверять и восстанавливать работоспособность следующих узлов:

  1. работа клапана (герметичность) экономайзера и системы холостого хода
  2. работа ускорительного насоса (задержка срабатывания, количество и время впрыска топлива, направленность топливного распылителя)
  3. плавность работы, свободный ход, возвращение пружиной и необходимый уровень приоткрытия закрытой ДЗ
  4. работу системы холодного запуска (закрытие воздушной, и приоткрытие дросельной и воздушной заслонок)
  5. работу устройства открытия второй ДЗ (если имеется)
  6. работу поплавкового механизма (уровень топлива в поплавковой камере, герметичность запорного клапана, отсутствие дефектов поплавка, и т.д.)
  7. работу эмульсионных колодцев и распылителей, пропускная способность жиклёров
  8. отсутствие неучтённых подсосов воздуха

Так же на работу карбюратора оказывают своё влияние:

  1. механизмы управления карбюратором
  2. устройство подачи воздуха (воздушный фильтр, система подогрева воздуха в холодное время года)
  3. система подачи топлива (бензонасос, бензофильтры, заборник, топливные магистрали, вентиляция бака)
  4. система вентиляции картера двигателя
  5. сливная трубка избытка топлива, впускного коллектора
  6. герметичность впускного тракта после карбюратора
  7. негерметичность/неисправность клапанного механизма
  8. качество и состав топлива

Характеристики

Работа двигателя определяется его мощностью, действенным давлением, крутящим моментом, скоростью и частотой вращения коленчатого вала и потребление топлива.

Мощность карбюраторного двигателя, а также его крутящий момент подчиняются скорости вращения коленвала и высоты давления.

Скоростная характеристика карбюраторного двигателя устанавливается наивысшей мощностью, которую реально получить от давления при разной частоте вращения коленвала.

При небольшой скорости движения коленчатого вала давление в цилиндрах невысокое и мощность двигателя, соответственно, тоже небольшая. При ускорении вращения коленвала и давление поднимается, так как горючая смесь сгорает быстрее.

Потребление топлива увеличивается при небольшой частоте вращения коленчатого вала, так как процесс сгорания проходит медленнее, теплоотдача большая, а при увеличении частоты вращения механические и тепловые затраты увеличиваются.

Скоростная характеристика дизельного двигателя определяется при недвижимой рейке топливного насоса, который дает высокую подачу топлива на конкретном режиме скорости и бездымной эксплуатации.

При заведенном двигателе автомобиля количество вращений коленвала меняется. Если беспричинно увеличивается потребление топлива, то происходит это благодаря ухудшению рабочего процесса двигателя.

Управление

Обычно работой карбюратора управляет водитель автомобиля. На некоторых моделях карбюраторов использовались дополнительные системы, частично автоматизировавшие управление им.

Для управления дроссельной заслонкой на автомобилях обычно используется педаль газа. Она может приводить её в движение при помощи системы тяг или тросового привода. Тяги в целом надёжнее, но конструкция привода получается сложнее и ограничивает возможности конструктора по компоновке подкапотного пространства. Привод тягами широко использовался в прежние годы, но начиная с 1970-х годов получила распространение система с металлическим тросиком. Системы с пневмо- или электромеханическим приводом распространения на карбюраторных двигателях не получили.

На старых автомобилях часто предусматривалась двойная система привода дроссельной заслонки карбюратора: от руки, рычажком или вытяжной рукояткой («постоянный газ»), и от ноги — педалью. Ручное и ножное управления связывалось между собой так, что при нажатии на педаль рукоятка ручного управления остаётся неподвижной, а при её вытягивании педаль опускается. Дальнейшее открытие дросселя можно было производить педалью. При отпускании педали дроссель остаётся в положении, установленном ручным управлением. Например, на «Волге» ГАЗ-21 на панели приборов справа от радиоприёмника была расположена рукоятка ручного управления дроссельной заслонкой, дублирующая педаль газа. Вытянув её, можно было добиться устойчивой работы холодного двигателя без использования воздушной заслонки, или использовать для установления «постоянного газа». На грузовых автомобилях режим «постоянного газа» служил в частности для упрощения движения задним ходом.

На мотоциклах и некотором числе автомобилей применяется ручное управление дросселем, осуществляемое специальной рукояткой на руле через тросик.

Воздушная заслонка может иметь механический или автоматический привод. В первом случае её закрывает водитель при помощи рукоятки, размещённой обычно на панели приборов. Автоматический привод широко применялся за границей, а в практике отечественного автопрома распространения практически не получил ввиду низкой надёжности, недолговечности и ненадёжной работы при характерных для климата большей части территории СССР/России больших перепадах температур. В этом случае воздушную заслонку закрывал биметаллический или церезиновый термоэлемент, обогреваемый жидкостью из системы охлаждения. По мере прогрева двигателя, термоэлемент нагревался, расширялся и открывал воздушную заслонку. В иных системах использовался электромеханический привод с датчиком температуры. Из отечественных автомобилей, такое пусковое устройство имели только карбюраторы отдельных моделей ВАЗ.

Очень широко распространён полуавтоматический привод воздушной заслонки. В этом случае она закрывается водителем вручную, а после пуска двигателя автоматически приоткрывается диафрагмой, работающей от возникающего во впускном коллекторе двигателя разрежения. Это предотвращало возможную остановку двигателя из-за переобогащения рабочей смеси и несколько снижало расход топлива на прогрев. Пусковую диафрагму имели практически все отечественные карбюраторы, разработанные после начала 1960-х годов. До этого некоторые модели использовали менее совершенный кулачковый механизм, немного приоткрывавший дроссельную заслонку при закрывании воздушной.

Очиститель карбюратора: описание,виды,чистка,фото,видео.
Жиклер карбюратора: описание,виды,замена,ремонт,фото,видео.
Как правильно разобрать и собрать карбюратор?

Система питания карбюраторных двигателей

ПОХОЖИЕ СТАТЬИ:

  • Гидравлические толкатели: устройство,фото,описание.
  • Рама и тягово-сцепное устройство: описание,устройство,фото.
  • Надежная и стабильная работа системы охлаждения двигателя
  • Инструменты, аксессуары и запасные части для автомобиля
  • Опель вектра B: технические характеристики,фото,видео,обзор,описание.
  • Фольксваген каравелла Т6 2016 комплектации и цены обзор описание характеристики фото видео.
  • Бмв е30 технические характеристики обзор описание фото видео комплектация.
  • Бмв е39: обзор,описание,фото,видео,комплектация,характеристики
  • Правильно комплектуем свою машину
  • Mercedes-Benz S 63 AMG седан, 2013
  • Системы охлаждения двигателя проблемы и неисправности фото описание
  • Opel Agila: описание,характеристики,фото,видео,комплектация.
  • Технические данные и эксплуатации Bugatti Veyron, произведенные в период с 2005 — 2015
  • Диагностика газобаллонного оборудования автомобиля.
  • ауди а6: фото,цена,описание,обзор,видео,комплектация.

Как работает карбюратор?

Крис Вудфорд. Последнее обновление: 17 января 2020 г.

Топливо плюс воздух равны движению — это фундаментальная наука для большинства автомобилей которые путешествуют по суше, по морю или по небу. Автомобили, грузовики и автобусы превращают топливо в энергию, смешивая его с воздухом и сжигая его в металлические цилиндры внутри своих двигателей. Точно, сколько топлива и воздуха Потребность двигателя меняется от момента к моменту, в зависимости от того, как долго он работает, как быстро вы идете, и множество других факторы.Современные двигатели используют систему с электронным управлением называется впрыска топлива для регулирования топливовоздушной смеси, так что это точно с той минуты, когда вы поворачиваете ключ к времени, когда вы переключаетесь двигатель снова выключится, когда вы достигнете пункта назначения. Но пока эти были изобретены умные гаджеты, практически все двигатели полагались оригинальные воздушно-топливные смесительные устройства, называемые карбюратора (пишется «карбюратор» в некоторых странах и часто сокращается до просто «карбюратор»). Кто они и как работают? Давайте внимательнее посмотрим!

Работа: карбюраторы в двух словах: они добавляют топливо (красный) в воздух (синий), чтобы получить смесь, которая как раз подходит для сжигания в цилиндрах.Современные автомобильные цилиндры более эффективно питаются системами впрыска топлива, которые потребляют меньше топлива и загрязняют окружающую среду. Но вы все равно найдете карбюраторы на старых двигателях автомобилей и мотоциклов, а также на компактных двигателях газонокосилок и бензопил.

Как двигатели сжигают топливо

Двигатели — это механические вещи, но они тоже химические вещи: они разработан вокруг химической реакции под названием сгорания : когда вы сжигаете топливо в воздухе, выделяете тепловую энергию и производите углерод диоксид и вода как отходы.Чтобы сжигать топливо эффективно, вы приходится использовать много воздуха. Это в равной степени относится и к автомобильному двигателю. что касается свечи, уличного костра или угля или дрова в чьем-то доме.

С костра вам никогда не придется беспокоиться о том, чтобы иметь слишком много или слишком мало воздуха. При пожаре в помещении воздух сокращается и гораздо важнее. Недостаток кислорода приведет к пожару в помещении (или даже устройство для сжигания топлива, как газовая печь центрального отопления (котел) для производить опасное загрязнение воздуха, в том числе токсичное угарный газ.

Работа: Теоретически, для правильного горения воздушно-топливной смеси автомобильному двигателю требуется в 14,7 раза больше воздуха, чем топлива. Это называется стехиометрической смесью, и она образует 94% воздуха и 6% топлива. На практике соотношение может быть разным.

С автомобильным двигателем все немного сложнее. Если у вас есть просто достаточно атомов кислорода, чтобы сжечь все ваши атомы топлива, это называется стехиометрическая смесь . (Стехиометрия является частью химии, химический эквивалент того, чтобы убедиться, что у вас достаточно каждого ингредиента прежде чем приступить к приготовлению по рецепту.) В случае автомобильного двигателя, соотношение обычно составляет около 14,7 частей воздуха на 1 часть топлива (хотя это действительно зависит от того, из чего именно состоит топливо). Слишком много воздуха и недостаточно топлива означает, что двигатель горит «худой», при этом слишком много топлива и мало воздуха называется Горящий «богатый». Немного слишком много воздуха (слегка обедненная смесь) даст лучшую экономию топлива, в то время как немного слишком мало (немного богатая смесь) даст лучшую производительность. Иметь слишком много воздуха так же плохо, как и слишком маленький; оба вредны для двигателя по-разному.

Что такое карбюратор?

«Карбюратор называется« сердцем »автомобиля, и нельзя ожидать, что двигатель будет работать правильно, давать надлежащую мощность или работать ровно, если его« сердце »не выполняет свои функции должным образом».

Эдвард Кэмерон, Нью-Йорк Таймс, 1910

Бензиновые двигатели

рассчитаны на впитывание нужного количества воздуха, поэтому топливо горит должным образом, независимо от того, запускается ли двигатель с холода или разогревается на максимальной скорости.Получение топливно-воздушной смеси просто правильно работа умного механического устройства под названием карбюратор : трубка, которая пропускает воздух и топливо в двигатель через клапаны, перемешивая они вместе в разных количествах, чтобы удовлетворить широкий спектр различных условия вождения.

кто изобрел карбюратор?

Карбюраторы были вокруг с конца 19-го века, когда они были впервые разработаны автомобильным пионером (и Основатель Mercedes) Карл Бенц (1844–1929).

На этой диаграмме, которую я раскрасил, чтобы было легче следить за ней, показан Дизайн карбюратора Benz с 1888 года; основной принцип работы (объясненный в рамке ниже) остается неизменным и по сей день.

Artwork: очень упрощенная схема оригинального карбюратора Карла Бенца из его патент 1888 года. Топливо из бака (синий, D) поступает в то, что он назвал генератор (зеленый, A) внизу, где он испаряется. Пары топлива проходят через серую трубу и встречают поступающий воздух вниз по той же трубе, которая выходит из атмосферы через перфорацию наверху.Воздух и топливо смешиваются в красной камере (F), затем проходят через клапан (Turqouise, G) в цилиндр H, где они сжечь, чтобы сделать власть. Произведение из патента США 382 585: Карбюратор Карла Бенца. 8 мая 1888 года, любезно предоставлено Бюро по патентам и товарным знакам США.

Как работает карбюратор?

Фото: на типичный карбюратор не на что смотреть! Фото Дэвида Хоффмана любезно предоставлено ВМС США.

Карбюраторы различаются по конструкции и сложности. Самый простой из возможных по существу большая вертикальная воздушная труба над цилиндрами двигателя с горизонтальная топливная труба соединена с одной стороны.Как воздух стекает труба, она должна пройти через узкий перегиб в середине, который заставляет его ускоряться и вызывает падение давления. Это изломано Секция называется Вентури . Падение давления воздуха создает эффект всасывания, который втягивает воздух через топливную трубу в сторона.

Artwork: эффект Вентури: когда жидкость течет в более узкое пространство, ее скорость увеличивается, но давление падает. Это объясняет, почему ветер свистит между зданиями и почему лодки канала, дрейфующие параллельно друг другу, часто сталкиваются друг с другом.Это пример закона сохранения энергии: если давление не упадет, жидкость будет набирать дополнительную энергию, когда она попадет в узкий участок, что нарушит один из самых основных законов физики.

Поток воздуха втягивает топливо, чтобы присоединиться к нему, что как раз то, что нам нужно, но как мы можем отрегулировать топливовоздушную смесь? Карбюратор имеет два поворотных клапаны выше и ниже трубки Вентури. На вершине есть клапан называется дросселем , который регулирует, сколько воздуха может течь в.Если заслонка закрыта, через трубу стекает меньше воздуха Вентури впитывает больше топлива, поэтому двигатель становится богатым смесь. Это удобно, когда двигатель холодный, сначала запускается, и работает довольно медленно Под трубкой Вентури есть второй клапан называется дросселем . Чем больше открыт дроссель, тем больше воздух проходит через карбюратор, и чем больше топлива он вытягивает из труба в сторону. С большим количеством топлива и воздуха, поступающего в двигатель высвобождает больше энергии и делает больше энергии, и автомобиль едет быстрее.Вот почему открытие дросселя заставляет автомобиль ускоряться: это эквивалент дует на костре, чтобы обеспечить больше кислорода и сделать его сжечь быстрее. Дроссель подключен к педали акселератора в машине или дросселе на руле мотоцикла.

Впуск топлива в карбюратор немного сложнее, чем мы описывали до сих пор. К топливной трубе прикреплен мини-топливный бак, который называется камера поплавка (небольшой резервуар с поплавком и клапаном внутри).Когда камера подает топливо в карбюратор, уровень топлива опускается, и поплавок падает вместе с ним. Когда поплавок опускается ниже определенного уровня, он открывает клапан, позволяющий топливу в камеру, чтобы пополнить его из основного бензобака. Как только камера заполнится, поплавок поднимется, закрывает клапан, и подача топлива снова отключается. (The камера поплавка работает немного как унитаз, с поплавком эффективно выполняет ту же работу, что и шаровой кран — клапан, который помогает наполнить унитаз с нужным количеством воды после промывки.Что общего между автомобильными двигателями и туалетами? Больше, чем вы могли подумать!)

Итак, вот как это все работает:

  1. Воздух поступает в верхнюю часть карбюратора из воздухозаборника автомобиля, проходя через фильтр, который очищает его от мусора.
  2. При первом запуске двигателя дроссель (синий) можно установить таким образом, чтобы он почти перекрывал верхнюю часть трубы, чтобы уменьшить количество поступающего воздуха (увеличивая содержание топлива в смеси, поступающей в цилиндры).
  3. В центре трубки воздух проходит через узкий излом, называемый трубкой Вентури. Это ускоряет и заставляет его давление падать.
  4. Падение давления воздуха создает всасывание на топливной трубе (справа), вытягивая топливо (оранжевый).
  5. Дроссель (зеленый) — это клапан, который поворачивается, чтобы открывать или закрывать трубу. Когда дроссельная заслонка открыта, в цилиндры поступает больше воздуха и топлива, благодаря чему двигатель вырабатывает больше энергии, и автомобиль движется быстрее.
  6. Смесь воздуха и топлива стекает в цилиндры.
  7. Топливо (оранжевого цвета) подается из мини-топливного бака, называемого поплавковой камерой.
  8. Когда уровень топлива падает, поплавок в камере падает и открывает клапан сверху.
  9. Когда клапан открывается, поступает больше топлива для пополнения камеры из основного топливного бака. Это заставит поплавок подняться и снова закрыть клапан.

Узнайте больше

На этом сайте

Книги

Для пожилых читателей
Для младших читателей
  • Car Science Ричардом Хаммондом.Дорлинг Киндерсли, 2007. От материалов, из которых они сделаны, до того, как они прорезают воздух, эта книга объясняет науку, которая заставляет машины ездить (в возрасте 9–12).

Видео

  • Карбюраторы — Объяснено: Это видео из «Разъяснения по инженерным вопросам» охватывает почти ту же тему, что и моя статья, но рассказывает нам о том, что происходит. Он также охватывает карбюраторы, у которых есть вторая трубка Вентури.
  • Карбюраторы поплавкового типа, объясненные Pimpinpenz. Хороший четкий обзор поплавкового карбюратора с помощью игольчатого клапана.

Статьи

Патенты

Для получения более подробной технической информации, проверьте их:

  • Патент США 382 585: Карбюратор Карла Бенца. 8 мая 1888 года. Оригинальное устройство для смешивания топлива и воздуха, изобретенное в конце 19 века пионером автомобильной промышленности Карлом Бенцем.
  • Патент США 1 520 261: карбюратор Джорджа Ф. Риттера и др., Tillotson Manufacturing. 23 декабря 1924 года. Типичный карбюратор начала 20 века.
  • Патент США 1938497: Карбюратор Чарльза Н.Пог. 5 декабря 1933 года. Эта конструкция направлена ​​на испарение большего количества топлива и обеспечение большей мощности двигателя.
  • Патент США 4501709: Переменный карбюратор Вентури, автор Тадахиро Ямамото и Тадаки Оота, Nissan. 26 февраля 1985 г. В этом более современном типе карбюратора размер трубки Вентури изменяется автоматически, чтобы поддерживать постоянный уровень всасывания.
,

Что такое карбюратор? (с картинками)

Карбюратор, называемый для краткости карбюратором , — это устройство, используемое в двигателе внутреннего сгорания, например, в автомобиле. Изобретенный Карлом Бенцем в 1800-х годах и запатентованный в 1886 году, задача карбюратора — смешивать воздух и топливо. Вплоть до середины и конца 1980-х эти устройства были основным способом доставки топлива для двигателей. После этого впрыск топлива стал наиболее распространенным методом подачи топлива, поскольку он считается более эффективным и более эффективным с точки зрения выбросов.Фактически, в середине-конце 1990-х годов карбюратор прекратил использование новых автомобилей.

Carburetors are still common in motorcycles. Карбюраторы все еще распространены в мотоциклах.

Хотя карбюраторы потеряли свои места в большинстве автомобилей, они все еще используются в мотоциклах.Однако этому может прийти конец, так как многие новые модели также переходят на впрыск топлива. На данный момент карбюраторы по-прежнему имеют место в небольших двигателях, и их можно найти в некоторых специализированных транспортных средствах. Например, карбюраторы по-прежнему используются в автомобилях, предназначенных для гонок на серийных автомобилях. Карбюраторы также встречаются в двигателях с небольшим оборудованием, например, в газонокосилках.

Fuel injection systems supply fuel directly to the cylinders of a vehicle Системы впрыска топлива подают топливо непосредственно в цилиндры двигателя автомобиля.

Все карбюраторы следуют базовому типу конструкции. По сути, карбюратор состоит из трубки с регулируемой пластиной поперек. Эта пластина называется дроссельной заслонкой и контролирует количество воздушного потока. Сужение в трубе называется трубкой Вентури, которая создает вакуум карбюратора.Внутри вакуума находится струя, которая представляет собой отверстие, которое позволяет вакууму втягивать топливо.

Хотите автоматически сэкономить время и деньги месяца? Пройдите 2-минутный тест, чтобы узнать, как начать экономить до 257 долларов в месяц.

Чтобы понять, как работает карбюратор, нужно взглянуть на принцип Бернулли.Этот принцип объясняет, что скорость воздуха влияет на его давление. Когда он движется быстрее, его давление снижается. Некоторые люди думают, что педаль газа или акселератор контролируют поток топлива при использовании карбюратора. Вместо этого акселератор запускает определенные действия карбюратора, приводя к измерению воздуха, когда он втягивается в двигатель.

Скорость воздушного потока, регулируемая карбюратором, влияет на давление и регулирует количество топлива, которое подается в воздушный поток двигателя.Работа карбюратора совсем не тривиальная. Если устройство не может правильно настроить микширование, двигатель не будет работать должным образом. Когда слишком мало топлива смешивается с воздухом, двигатель работает на обед, не работает вообще или получает повреждения. Когда допускается слишком много топлива, двигатель заливает топливо, расходует топливо, выбрасывает слишком много дыма или застревает и глохнет.

,

Что делает карбюратор и как он работает

Что делает карбюратор?

Карбюратор имеет несколько функций: 1) он объединяет бензин и воздух, образуя легковоспламеняющуюся смесь, 2) он регулирует соотношение воздуха и топлива, и 3) он контролирует скорость двигателя.

Как карбюратор смешивает топливо и воздух

Когда поршень движется вниз по цилиндру на такте впуска, он забирает воздух из цилиндра и впускного коллектора.Создается вакуум, который забирает воздух из карбюратора. Воздушный поток через карбюратор вызывает отвод топлива из карбюратора через впускной коллектор мимо впускных клапанов и в цилиндр. Количество топлива, смешанного с воздухом, для получения необходимого Соотношение воздуха и топлива контролируется трубкой Вентури или дросселем. Когда воздух проходит через трубку Вентури, его скорость увеличивается, а давление падает. Это приводит к тому, что топливо всасывается в воздушный поток из отверстия или струи.Когда двигатель работает на холостом ходу или при резком ускорении недостаточно воздуха, проходящего через трубку Вентури, чтобы взять топливо. Для преодоления этих проблем используются другие системы.

Доставка бензина к карбюратору

Бензин подается к карбюратору через топливный насос и хранится в топливном баке. Чтобы сохранить этот уровень топлива, хранящегося в Постоянная чаша при любых условиях используется поплавковая система.Поплавковый игольчатый клапан и седло на впуске топлива используются для управления уровень топлива в миске. Если уровень топлива падает ниже определенного уровня, поплавок опускается и открывает клапан, впуская больше топлива. Когда поплавок поднимается, он прижимает впускной клапан к седлу и перекрывает поток топлива в чашу.

Управление частотой вращения двигателя

Дроссель контролирует скорость двигателя, контролируя количество воздушного топлива, разрешенного в двигателе.Дроссель это Дроссельная заслонка расположена после трубки Вентури и открывается нажатием на педаль газа. Чем дальше открывается клапан, тем больше воздуха / топлива смесь впускается в двигатель, и тем быстрее двигатель работает. На низких оборотах двигателя, когда дроссель открыт только немного, недостаточно потока воздуха для подачи топлива.

Порты

Для решения этой проблемы используются два порта.Один порт расположен в зоне низкого давления, а порт холостого хода расположен ниже. На слабом двигателе на обеих портах скорости впускают топливо, чтобы двигатель работал. По мере увеличения частоты вращения двигателя расход топлива из 2 портов уменьшается до тех пор, пока он не остановится полностью.

Обработка низких скоростей

Когда двигатель работает на холостом ходу, через трубку Вентури проходит очень мало воздуха, потому что дроссельный клапан закрыт. Свободный порт позволяет двигателю работать в этом состоянии.Топливо пропускается через свободный канал из-за перепада давления в воздухе в топливном баке и вакуум под дроссельной заслонкой. На холостом ходу топливная смесь контролируется регулируемым игольчатым клапаном.

Погрузка на высокие скорости

При более высоких оборотах двигателя больше топлива забирается из основного сопла. Топливо поступает из топливного бака через топливную форсунку в горло карбюратора, где он смешивается с воздухом.л.

Типы карбюраторов

На сегодняшний день используются 3 основных типа карбюраторов. Это один ствол, два ствола и четыре ствола. Как правило, тип двигателя и его использование будут диктовать какой карбюратор используется. В двигателях с высокими эксплуатационными характеристиками можно использовать несколько карбюраторов для подачи необходимого количества топлива. Независимо от типа карбюратора, который используется в вашем двигателе, National Carburetors — ваш источник высококачественных карбюраторов.

Что такое карбюратор? — CrankSHIFT

Карбюратор — это устройство, которое смешивает топливо и воздух вместе и подает смесь во впускной коллектор двигателя внутреннего сгорания. Ранние карбюраторы достигли этого, просто позволяя воздуху проходить по поверхности топлива (то есть бензину), но чаще всего дозированное количество топлива подавалось в воздушный поток.

Карбюрация была доминирующим методом смешивания топлива и воздуха для двигателей внутреннего сгорания до 1980-х годов, когда нормативы выбросов и опасения по поводу эффективности использования топлива привели к тому, что впрыск топлива вступил во владение.Хотя углеводы использовались в Соединенных Штатах, Европе и других развитых странах до середины 1990-х годов, они использовали все более сложные системы контроля для удовлетворения требований по выбросам.

История карбюратора

Различные типы карбюраторов были разработаны рядом пионеров автомобильной промышленности, в том числе немецким инженером Карлом Бенцем, австрийским изобретателем Зигфридом Маркусом, английским полиматом Фредериком В. Ланчестером и другими. Поскольку в первые годы существования автомобиля использовалось очень много различных методов смешивания воздуха и топлива, а ранее в стационарных бензиновых двигателях также использовались карбюраторы, довольно сложно определить, кто «изобрел» это устройство.

Эти ранние углеводы также отличались по своему базовому методу работы от «современных» углеводов, которые доминировали на протяжении большей части 20-го века. Это связано с тем, что исторические конструкции углеводов можно разбить на два основных типа с бесконечной вариацией кавалькады:

  • поверхностный карбюратор
  • распылительных карбюраторов

Поверхностный карбюратор

Все ранние конструкции карбюраторов были «поверхностными» углеводами, хотя в этой категории было много разнообразия.Например, Зигфрид Маркус дебютировал так называемый «вращающийся щеточный карбюратор» в 1888 году, а Фредерик Ланчестер представил свой карбюратор фитильного типа в 1897 году. Первый использовал вращающиеся щетки, чтобы выставлять бензин в воздух из впускного отверстия, а последний полагался на одну или больше фитилей, чтобы высосать бензин.

Первый карбюратор, использующий поплавок, был разработан в 1885 году Вильгельмом Майбахом и Готтлибом Даймлером, и Карл Бенц также запатентовал карбюратор типа поплавка примерно в то же время. Тем не менее, эти ранние конструкции были «поверхностными карбюраторами», которые полагались на прохождение воздуха по поверхности топлива, чтобы смешать их.

Большинство поверхностных углеводов полагалось на простое испарение, но другие вызвали проблему. Они были известны как барботирующие или фильтрующие карбюраторы, и они работали путем нагнетания через дно объема топлива. Это приводило к смеси воздуха и топлива над основным объемом топлива, который затем всасывался во впускное отверстие.

Распылитель карбюраторов

Несмотря на то, что различные поверхностные карбюраторы были доминирующими в самые первые годы существования автомобиля, карбюраторы начали распространяться прямо на рубеже 20-го века.Вместо того, чтобы полагаться на испарение, эти карбюраторы фактически распыляли отмеренное количество топлива в воздух, где оно всасывалось во впускной канал. В этих карбюраторах использовались поплавки, подобные более ранним конструкциям Maybach и Benz, но они работали на основе принципа Бернулли, а также полагались на эффект Вентури, как и современные конструкции.

Одним заметным подтипом «распылительного карбюратора» является так называемый «карбюратор высокого давления», который впервые появился в 1940-х годах. Несмотря на то, что углеводы под давлением внешне напоминают углеводы, они на самом деле были ранними примерами впрыска топлива.Вместо того, чтобы полагаться на эффект Вентури для отсоса топлива из чаши, углеводы под давлением распыляли топливо под давлением из клапанов способом, который был очень похож на современный топливный инжектор.

Карбураторы становились все более сложными в течение 1980-х и 1990-х годов.

Что означает карбюратор?

Карбюратор — это английское слово, которое происходит от термина «карбюратор», что в переводе с французского означает «карбид». На французском языке «карбюратор» означает просто «соединить (что-то) с углеродом». Точно так же английское слово «карбюратор» технически означает «(для) увеличения содержания углерода (особенно жидкости).)

Поскольку воздух — это жидкость, а бензин — это углеводород, карбюратор — это буквально устройство, которое добавляет бензин (углеводород) в воздух (жидкость).

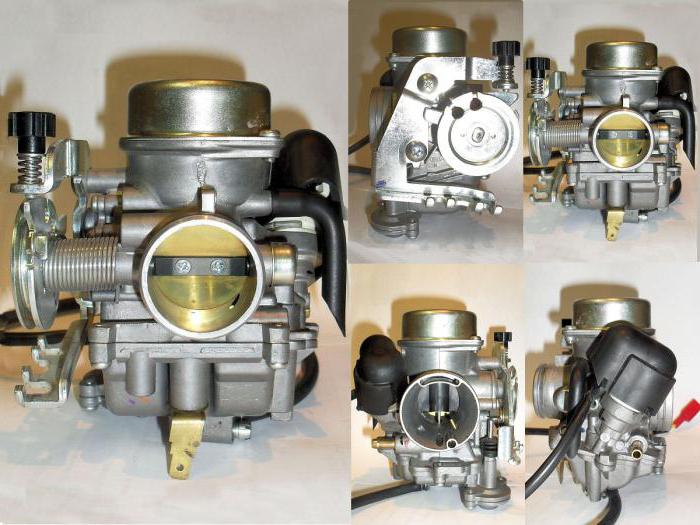

Компоненты карбюратора

Различные типы карбюраторов имеют различные типы компонентов, но современные карбюраторы распылительного типа имеют ряд общих характеристик, в том числе:

  • воздуховод (вентури)
  • дроссельный клапан
  • дроссельной тяги
  • силовой клапан или дозирующий / повышающий стержень
  • ускорительный насос
  • дроссель
  • чаша
  • поплавок
  • регулировочные винты
  • и т. Д.

Как работает карбюратор?

Различные типы карбюраторов работают через разные механизмы.Например, углеводы фитильного типа работают, заставляя воздух проходить по поверхности пропитанных газом фитилей, что приводит к испарению бензина в воздух. Однако карбюраторы фитильного типа (и другие виды поверхностных углеводов) более или менее устарели более века назад. Большинство карбюраторов, которые используются транспортными средствами, которые все еще находятся в эксплуатации сегодня, используют распылительный механизм, и все они работают более или менее одинаково.

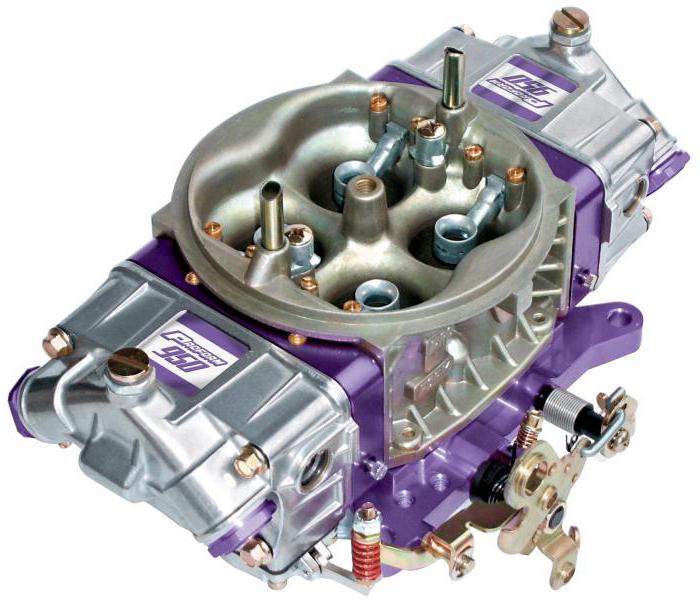

Современные углеводы полагаются на эффект Вентури, чтобы высосать топливо из чаши.

Основные принципы работы карбюратора

Распылители карбюратора работают по принципу Бернулли, который гласит, что давление воздуха изменяется предсказуемым образом в зависимости от скорости движения воздуха.Это важно, потому что воздушный канал через карбюратор содержит узкую суженную секцию, называемую трубкой Вентури, которая заставляет воздух ускоряться при прохождении. Это участок, где расположены топливные впускные отверстия или «форсунки», а повышенная скорость воздуха вызывает всасывание топлива в трубку Вентури.

Поток воздуха (а не потока газа) через карбюратор контролируется педалью акселератора, которая связана с дроссельной заслонкой внутри карбюратора. Этот клапан закрывает трубку Вентури, когда педаль акселератора не используется, и открывается при нажатии этой педали.Это позволяет дополнительному воздуху проходить через трубку Вентури, которая высасывает больше топлива из чаши и впоследствии обеспечивает больше воздуха и топлива для двигателя для сгорания.

Хотя это описывает основную работу распылительного карбюратора, на практике происходит гораздо больше. Большинство карбюраторов включают дополнительный клапан над трубкой Вентури, называемый дросселем, который действует как вторичный дроссельный клапан. Дроссель остается частично закрытым, когда двигатель холодный, что уменьшает количество воздуха, которое может попасть в карбюратор.В результате получается более богатая воздушно-топливная смесь, поэтому дроссель должен открываться (автоматически или вручную), как только двигатель прогрелся и больше не нуждается в богатой смеси.

Другие компоненты карбюратора также предназначены для воздействия на топливовоздушную смесь при различных типах условий эксплуатации. Например, силовой клапан или дозирующий стержень могут увеличить количество топлива под открытым дросселем, либо реагируя на низкий вакуум в коллекторе, либо на физическое положение дроссельного клапана.

Отказ карбюратора

Некоторые проблемы с углеводами могут быть решены путем регулировки дросселя, смеси или холостого хода, а другие требуют восстановления.

При неисправности карбюратора двигатель при определенных условиях будет работать плохо. Некоторые проблемы с карбюратором приводят к тому, что двигатель не может работать на холостом ходу без посторонней помощи, а другие приводят к различным грубым условиям работы. Наиболее распространенные проблемы связаны с холодным состоянием двигателя, и карбюратор, который плохо работает при холодном двигателе, может нормально работать, когда он теплый, из-за проблем с коксом или другими компонентами.

В некоторых случаях проблемы с карбюратором можно решить, отрегулировав вручную смесь или скорость холостого хода.Для этого смесь (которая может быть либо слишком бедной, либо слишком богатой) обычно можно регулировать, поворачивая один или несколько винтов, которые прикреплены к игольчатым клапанам. Эти винты физически изменяют положение игольчатых клапанов, что позволяет уменьшить количество топлива (в результате чего получается более жидкая смесь) или увеличить (в результате чего получается более богатая смесь) в зависимости от ситуации.

Ремонт карбюратора

Многие проблемы с карбюратором можно решить, выполнив регулировки или выполнив другие исправления, пока карбюратор все еще находится в автомобиле, но другие проблемы можно решить только путем извлечения устройства и его восстановления.Операция восстановления карбюратора обычно включает в себя удаление блока, его разборку и очистку с помощью растворителя, который предназначен специально для этой цели. Несколько внутренних компонентов, уплотнений и других деталей затем заменяются перед сборкой и установкой устройства.

,

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
