Всем привет! Друзья, сегодня у нас, казалось бы, простейшая тема — центральный замок. Все слышали про этот компонент автомобиля, многие им регулярно пользуются. Но знаете ли вы, что это за блок, что такое активатор и в чем заключается суть центрального замка?

Здесь все не так просто, как кажется на первый взгляд. С точки зрения эксплуатации устройство элементарное. Нажал на кнопку, повернул ключ, и вам удалось своими руками закрыть все двери, либо разблокировать отдел багажника и пр. Центральный замок — это не просто дистанционный пульт управления или ключик, одним магическим движением закрывающий и открывающий все в автомобиле.

Если вдруг вы обнаружите, что машина не закрывается, перестал работать ключ от всех дверей, как говорится, нужно знать не только адреса хороших СТО. Ремонт не всегда стоит проводить своими руками. А вот как минимум знать, где находится ЦЗ, из чего он состоит и как работает, вам нужно. Предлагаю поделиться именно этой информацией. Надеюсь, она вам пригодится в процессе эксплуатации автомобиля.

Первое знакомство

Сразу скажу, что ЦЗ — это целый модуль, который включает в свой состав предохранитель, провода, моторчик, в некоторых случаях вакуумный насос (пневмосистемы ЦЗ), электрический привод и многое другое.

Основная задача — обезопасить автомобиль от несанкционированных проникновений. То есть подключение сигнализации одинаково эффективна и полезна, как установка центрального замка. На автомобилях Опель, Шевроле, Ауди или Форд, к примеру, ЦЗ может стоять уже с завода. Многие устанавливают себе сами замки на ВАЗ 2110, 2114, Приора или Калина.

То есть отсутствие на машине с завода ЦЗ не говорит о том, что его у вас быть не может. Нужно лишь точно знать, как снять обшивку, разобрать двери и подвески к каждому замку управляющее устройство. Сразу скажу, что штатный комплект центрального замка предусмотрен для многих авто, где их завод не поставил. Так что с установкой проблем не возникает. Но монтаж доверяйте только профессионалам.

ЦЗ работает на четыре двери, если автомобиль четырехдверный. Плюс может стоять отдельный замок на багажник. Центральным замком или ЦЗ называют весь комплекс защитных автокомпонентов, необходимых для блокировки машины.

Так что это такое в автомобиле? Это специальное устройство, с помощью которого одновременно закрываются и открываются сразу все автомобильные двери вашего транспорта. Делается это с помощью соответствующего ключа или используется брелок. В зависимости от модификации и типа ЦЗ, он может выступать как доводчик стекол, открывать или же закрывать автомобильный топливный бак и выполнять ряд других задач.

Как он работает

Управление осуществляется ключом или брелком. При нажатии кнопки или обычном повороте ключа, все двери одновременно закрываются или разблокируются.

При данном действии в замке активируется переключатель, отвечающий за блокировку. Выходящий импульс от него идет на блок управления, чтобы задействовать все исполнительные механизмы. За счет этого машина блокируется и разблокируется за мгновения.

Если водителю удобнее, тогда он может управлять ЦЗ с помощью брелка или кнопки на ключе. Кнопка передает бесконтактным способом импульс на блок управления, а дальше уже по представленной ранее схеме активируются исполнительные механизмы.

Важным аспектом является тот факт, что при ДТП ЦЗ автоматически деактивирует блокировку. Это позволяет не застрять внутри пострадавшего автомобиля.

Функции и параметры

Я думаю, главную мысль вы уловили. Есть поставить ЦЗ на машину, не придется поочередно закрывать все двери и багажник. Достаточно одного нажатия кнопки.

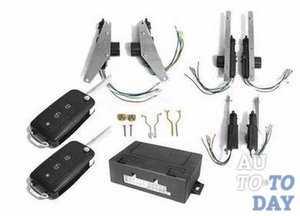

Важной функцией ЦЗ является его универсальность. Такой замок состоит из:

• пятипроводной привод;
• сам центральный замок;
• двухпроводной привод;
• блок управления.

Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией.

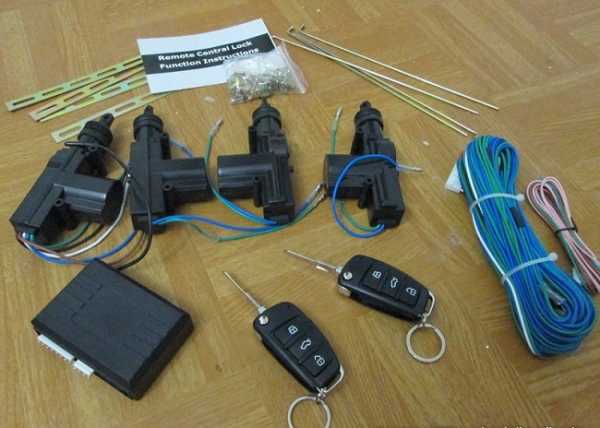

В комплект ЦЗ обычно входит брелок, позволяющий дистанционно осуществлять управление. Большинство замков рассчитаны на дистанционную работу в пределах 10 метров от автомобиля. Для повышения собственного комфорта лучше сразу установить ЦЗ на двери и багажный отсек.

Всего существует два метода управления.

1. Механический. Для этого применяется обычный ключ, вставляемый в замок основной водительской двери. От него уже закрываются или открываются остальные двери.
2. Дистанционный. Работает через брелок. Хорош тем, что программируется и может настраиваться под требования водителя.

Бывает и так, что ЦЗ не сработал на большом расстоянии. Потому лучше нажать на кнопку в непосредственной близости от машины и убедиться, что все двери заблокированы. Если же замок не работает, тогда оставлять автомобиль без присмотра нельзя. Сразу отправляйтесь в сервис.

Особенности устройства

У многих автовладельцев есть компрессор для машины, набор запасных реле для ремонта или сигнализация. В принципе, все это полезно и нужно.

Вот и ЦЗ я считаю крайне полезным изобретением, которое теперь повсеместно используется на автомобилях. Его схема не самая простая, потому с тем, как подключить замок своими руками, у вас могут возникнуть сложности.

Если вы планируете покупать новый автомобиль или решили купить сам ЦЗ для установки на старую машину, решение будет верным. Купить его не так дорого. Сколько стоит комплект центрального замка, во многом зависит от производителя и доступных функций. Советую брать качественные и надежные, даже если цена кусается.

Прелесть последних разработок в области ЦЗ заключается в том, что мало кто знает, как отключить устройство и получить доступ к машине. Старые и какие-то дешевые китайские замки легко открыть. Так что они будут практически бесполезными, если вор серьезно возьмется за дело.

Но для начала рекомендую открыть этот материал и узнать, как же устроен центральный замок.

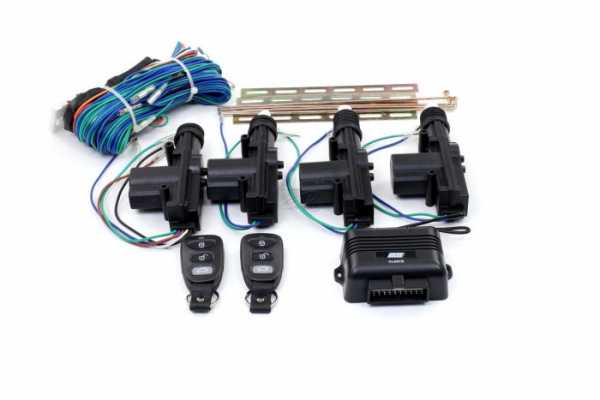

Система ЦЗ или активатора включает в себя такие компоненты:

• входные контроллеры;
• управляющее устройство;
• исполнительные компоненты (актуаторы).

Для наглядности можете посмотреть видео. Это поможет разобраться во всех нюансах.

• Входной контроллер фиксирует положение автомобильных дверей и передает импульсы на специальное управляющее устройство;
• На кулачке этого замочного элемента есть пара переключателей. Первый блокирует все двери, а второй, как вы догадались, разблокирует. Есть еще один специальный переключатель, помогающий в определении текущего положения дверей вашей машины;
• Импульсы, передающиеся от переключателей, идут на управляющий механизм. Это устройство передает сигналы на центральный управляющий блок. Данный блок нужен для передачи импульсов на отдельные блоки;

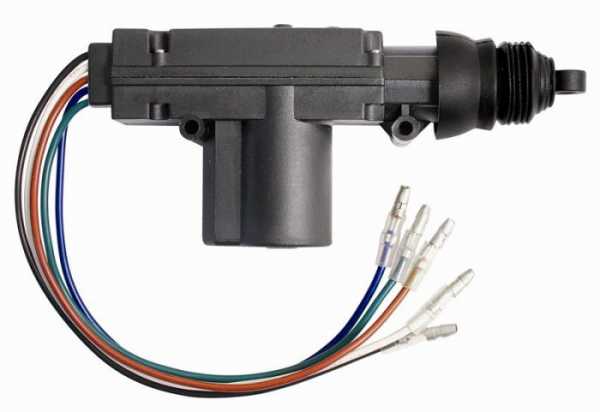

• Актуаторы, они же исполнительные устройства — это электрические моторчики, которые связаны с помощью редуктора. На некоторых ЦЗ применяют пневматические приводы. Но они устарели и на новых авто вы их уже не встретите.

Звучит все может и не так просто, но на деле ничего сложного в ЦЗ нет. Главное, чтобы он надежно защищал ваш автомобиль и предотвращал несанкционированные проникновения.

Желаю вам удачи на дорогах! Не забывайте подписываться!

(1 оценок, среднее: 1,00 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

• Изучаем принцип работы центрального замока
• Зачем нужен и какие функции выполняет центральный замок
• Что входит в состав центрального замка?
• Как устроен актуатор (исполнительное устройство)
• Принцип действия центрального замка
• Обслуживание и уход за системой центрального замка

Простота и удобство! Нажал на кнопку – и все замки на автомобиле закрылись либо открылись. Для нынешних авто этот механизм является неотъемлемым атрибутом. За всем этим стоит незаметное устройство – центральный замок. Он как бы и для движения не нужен, и на скорость не влияет. Вспоминаешь о нем лишь, когда открываешь машину, особенно если с первого раза это сделать не выходит.

Зачем нужен и какие функции выполняет центральный замок

Зачем нужен замок – с этим все понятно. В автомобиле присутствует особая система безопасности, управляющаяся из единого центра работы замков. Оттого он и получил название – «центральный». Принцип действия этого механизма достаточно прост.

Сигналы, идущие из центра управления, открывают либо закрывают двери машины, багажника или верхнего люка. Это устройство является вспомогательным, потому что относится к категории комфорта, однако это не сказывается на его востребованности.

Что входит в состав центрального замка?

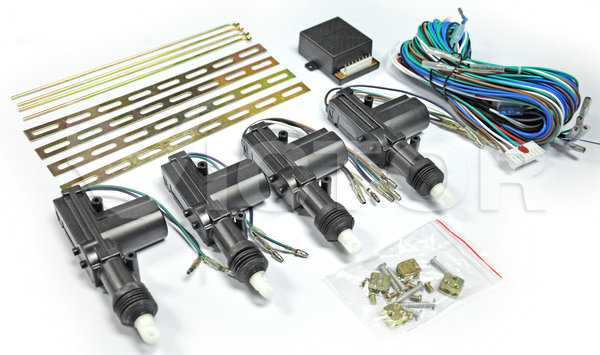

В устройстве центрального замка имеются такие узлы как:

Входные датчики

Используемая на автомобиле схема безопасности, одной из частей которой является центральный замок, должна знать о своем текущем состоянии. К примеру, в каком положении в данный момент времени находятся двери машины. Для этого применяются концевые выключатели, сигналы которых поступают в управляющий блок. Состояние других элементов, применяемое при анализе блоком управления, определяется при помощи микропереключателей, именуемых еще «микрики».

Два микропереключателя предназначены для определения состояния запирающего устройства, расположены они на передних дверях; еще два настроены на определение положения центрального запорного устройства. Они подают сигнал блоку управления о расположении в данный момент этих элементов.

Исполнительные механизмы

Исполнительное устройство в центральном замке – это электрический двигатель постоянного тока. Поданный сигнал включает двигатель, от вала которого через редуктор и тяги усилие поступает на исполнительные детали. В зависимости от того, как направлено приложенное усилие, которое обрабатывает блок управления по сигналам от датчиков, двери либо закрываются, либо открываются.

Блок управления

Управляющий блок определяет работу центрального замка. Зачастую его схема выполнена с применением цифровых элементов, которые обрабатывают поступающие сигналы по определенному алгоритму. Такой тип обработки сигналов дает возможность успешно реализовывать соединение центрального замка с системой дистанционного управления и охранной сигнализацией авто.

Для дистанционного управления системой в ее схеме предусмотрен еще один электронный блок, при помощи которого центральный замок машины сможет управляться на расстоянии с отдельного брелока.

Как устроен актуатор (исполнительное устройство)

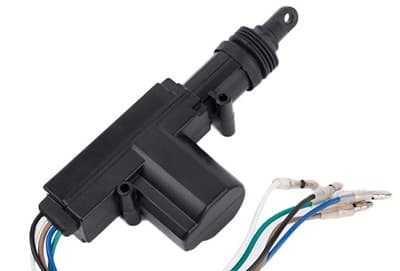

В конструкцию актуатора входят электрический мотор постоянного тока и редуктор. Редуктор необходим для преобразования вращения вала электродвигателя в возвратно-поступательное движение цилиндра замка. Вместо электрического мотора в актуаторе может быть пневматический привод, особенно это касается немецких автомобилей.

Для того чтобы управлять системой центрального замка, применяется дистанционный пульт-брелок. Передача сигнала происходит радиоволнами: в брелке, соединенном с ключом зажигания, имеется радиопередатчик, а приемная антенна расположена в центральном управляющем блоке. Радиус действия дистанционного пульта управления составляет около десяти метров. Автомобили старшего поколения закрываются и отрываются ключом, который нужно повернуть в замке.

Принцип действия центрального замка

Центральный замок – это не отдельный узел машины, а объединенное наименование всех частей системы центральной блокировки замка автомобиля. Цель устройства – открывание и закрывание дверей машины, а иногда еще и крышки топливного бака. Центральный замок относится к категории комфорта, а не безопасности. Работоспособность его не зависит от включенного зажигания.

Принцип действия центрального замка можно описать следующим образом. При повороте ключа в замке водительской двери срабатывает микропереключатель, который отвечает за блокировку. От него сразу идет сигнал на управляющий блок двери, а потом и на центральный блок, где образовываются управляющие сигналы, которые потом отправляются на иные управляющие блоки и системы контроля багажника и крышку топливного бака.

При поступлении соответствующего сигнала все исполнительные устройства срабатывают автоматически, и происходит моментальная блокировка. Сигнал, который поступает от «микрика» в центральный закрывающий механизм, не дает электроприводу сработать еще раз. Обратный процесс происходит точно так же.

Одновременно заблокировать все двери можно бесконтактным методом, осуществив нажатие специальной кнопки на ключе зажигания. Тогда на приемную антенну центрального блока идет определенный сигнал. После обработки этого сигнала центральный механизм передает всем исполнительным устройствам команду, а те блокируют все двери автомобиля.

Обслуживание и уход за системой центрального замка

Центральный замок не нуждается в специальном уходе и обслуживании. Хотя есть одно «но», которым нельзя пренебрегать при постоянной эксплуатации машины – мойка авто зимой при минусовой температуре воздуха. В сильный мороз при плохом продувании замков может произойти замерзание оставшейся воды внутри, и вы не сможете их открыть.

Чтобы этого не произошло, необходимо около часа продержать машину с включенным мотором, время от времени заставляя срабатывать замки. Зачастую одного часа вполне хватает, чтобы вся влага испарилась. Еще одним способом выхода из такой ситуации является продолжительное движение, за это время автомобиль полностью просохнет, и утром проблем с замком не будет.

Несмотря на то, что центральный замок не относится к управлению и движению машины, он значительно облегчает пользование автомобилем и обеспечивает дополнительную безопасность при движении.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Если раньше для того, чтобы запереть все двери автомобиля, приходилось потратить некоторое время, необходимое для закрытия каждой из них, то сейчас на современных моделях эта задача решается практически моментально, нажатием всего одной кнопки на брелоке. За автомобилиста все эти процедуры совершает такое устройство, как центральный замок.

Следует заметить, что многие собственники машин уже и не представляют себе, что отпереть и запереть авто можно как-то иначе. Поэтому именно им должно быть в первую очередь интересно подробнее узнать о том, что такое центральный замок, зачем, собственно говоря, он нужен, как работает и что следует делать, когда он зимой порой замерзает.

Зачем нужен центральный замок

Конечно, утверждать, что центральный замок является одной из важнейших систем автомобиля, совсем не приходится, поскольку его наличие или отсутствие никоим образом не влияет на основные технические характеристики транспортного средства. Это устройство специалисты в области автомобилестроения относят к так называемой «зоне комфорта».

Центральный замок делает повседневное пользование автомобилем более удобным. Кроме того, он несколько снижает вероятность несанкционированного доступа в салон, багажник, под капот и к топливному баку машины: его наличие и нормальное функционирование гарантирует полное запирание автомобиля.

Устройство и принцип работы центрального замка

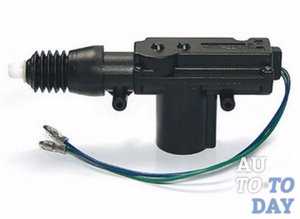

Актуатор центрального замка.

Основными элементами любого автомобильного центрального замка являются:

• Датчики;
• Блок управления;
• Исполнительные устройства (актуаторы).

В подавляющем большинстве современных конструкций этих систем в роли входных датчиков используются микропереключатели и концевые выключатели. Роль последних заключается в том, чтобы зафиксировать то текущее положение, в котором находится та или иная дверь. Что касается микропереключателей, то их функция — это фиксация текущего положения конструктивных элементов дверных замков.

Положение механизма каждого замка микропереключатели фиксируют в двух положениях: «Заблокировано» и «Разблокировано». Сигналы от них поступают в электронный блок управления, где они обрабатываются, после чего формируются соответствующие команды, передаваемые на исполнительные устройства дверных замков, так называемые акуаторы.

Они представляют собой, по сути дела, электрические двигатели постоянного тока. К валам, расположенным на их роторах, присоединены редукторы, которые преобразовывают вращательное движение в возвратно-поступательное. Именно благодаря ему и производится открывание или закрывание замков и, соответственно, капотов, лючков бензобака.

Интересно, что в некоторых разновидностях центральных замков ранее использовался не электрический, а пневматический привод. Еще относительно недавно выпускался ряд моделей автомобилей Mercedes и Volkswagen, имевшие в своей конструкции акуаторы именно такого типа. Сейчас на серийных моделях они уже не используются.

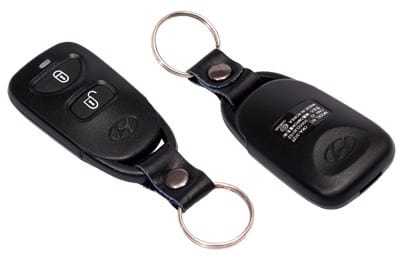

Брелок центрального замка для дистанционного управления.

Еще одним важным компонентом всех современных центральных замков является система дистанционного управления. Схематично она состоит из миниатюрного передатчика, вмонтированного в ручку ключа зажигания или брелок, и приемной антенны, расположенной непосредственно в центральном блоке управления. Радиус действия таких систем дистанционного управления составляет около десяти метров.

Следует заметить, что центральный замок любого современного автомобиля работает вне зависимости от того, включено ли в машине зажигание или нет. Когда производится запирание входных дверей, микропереключатель формирует соответствующий сигнал и передает его блоку управления. Тот обрабатывает его и посылает соответствующие управляющие сигналы всем акуаторам. Последние приводятся в положение «Заперто». Соответственно, при отпирании входных дверей автомобиля происходит аналогичный процесс с той лишь разницей, что блок управления формирует исполнительный сигнал, который привадит все акуаторы в положение «Открыто». В случае дистанционного управления все происходящие процедуры аналогичны, просто сигнал в блок управления передается не от микропереключателя замка входной двери, а от передатчика по радиоканалу.

В случае возникновения дорожно-транспортного происшествия двери, которые заблокированы, автоматически разблокируются. При этом соответствующий сигнал в блок управления направляется системой пассивной безопасности автомобиля.

Читайте также: Что такое пневмоподвеска и для чего она нужна.

Что делать, если центральный замок замерз

В условиях сурового российского климата зимой нередко случается так, что центральные замки автомобилей просто замерзают. Чаще всего это происходит при попадании в них влаги, которую быстро «прихватывает» морозом. Если это случилось, то нужно попытаться отогреть личинки замка входной (водительской) двери любым из возможных и безопасных способов. Сделать это можно с помощью аккуратного использования зажигалки, прикуривателя, взятого на время из соседнего автомобиля. Очень хорошее средство — это специальный химический размораживатель. Он выпускается в небольших баллончиках, снабженных тонкими трубочками, и находится в них под давлением. После того, как водительская дверь открыта, можно завести машину и прогреть ее, после чего остальные замки салонных дверей постепенно оттают.

Читайте также: Что такое система «старт-стоп» и как она работает.

Видео на тему

automotocity.com

Центральный замок в авто — что это такое,принцип работы,видео



Давно прошли те времена, когда водители могли спокойно оставлять свой автомобиль с открытыми дверями, а угоны машин были настолько редким явлением, что впоследствии их обсуждали на протяжении нескольких месяцев.

Сегодня сложно представить транспорт без полноценной охранной системы, неотъемлемой частью которой является центральный замок. С помощью этого устройства можно произвести одновременную блокировку не только дверей, но и топливного бака, лишая воришек возможности слить весь бензин. Что же представляет собой центральный замок?

Что такое центральный замок?

Центральный замок входит в число дополнительных систем комфорта и осуществляет блокирование дверей при нажимании на кнопку пульта. Помимо дверок и крышки бака, он закрывает и другие запорные устройства транспорта – верхний люк и багажное отделение.

Блокирование может производиться посредством централизованного или децентрализованного управления. В первом случае машина оснащается единым блоком, автоматически закрывающим все запоры, во втором случае на каждую дверку монтируется отдельный электронный блок.

Принцип работы центрального замка

Работа системы центрального замка производится как при включенном, так и при выключенном зажигании автомобиля.

При запирании входных дверей ключом с поворотом ключа в замке срабатывает микропереключатель, отвечающий за блокировку. Сигнал от переключателя подается на блок управления двери и далее на центральный блок управления. Центральный блок формирует управляющие сигналы на все блоки управления дверей и электродвигатели актуаторов задней двери и крышки топливного бака. Срабатывание всех исполнительных механизмов обеспечивает блокировку дверей автомобиля. Сигнал от микропереключателя в центральном запорном устройстве предотвращает повторное срабатывание электрического привода. Снятие с блокировки всех дверей производится аналогичным образом.

Дистанционное блокирование дверей осуществляется при нажатии соответствующей кнопки на ключе зажигания. При этом сигнал поступает на приемную антенну центрального блока управления. После его обработки, блок управления передает сигналы в блоки управления дверей и исполнительные механизмы задней двери и крышки топливного бака. Срабатывание всех исполнительных механизмов обеспечивает блокировку дверей автомобиля. При дистанционном блокировании происходит активация автомобильной сигнализации. Блокировка дверей также может сопровождаться автоматическим подъемом стекол автомобиля.

При дорожно-транспортном происшествии заблокированные двери автоматически открываются. Сигнал от блока управления системой пассивной безопасности передается в центральный блок управления, который в свою очередь обеспечивает срабатывание исполнительных устройств и открытие дверей.

Устройство



Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

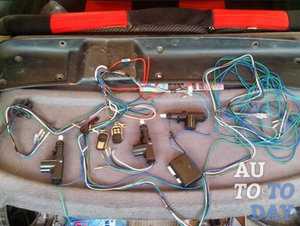

Инструкция по установке

Монтаж устройства осуществляется следующим образом:



1. Сначала снимается пластиковая обшивка дверей и выбирается место для установки узла. Выбирая место, необходимо учесть место нахождения элементов стеклоподъемников. По мнению многих специалистов, устанавливать систему лучше в левый нижний угол двери.



• Следующим шагом будет монтаж активаторов замка, каждый из которых монтируется отдельно на каждую дверь. Заранее необходимо просверлить соответствующие отверстия в конструкции и зафиксировать их саморезами. После этого активатор необходимо соединить с тягой. Далее, от активаторов необходимо поставить фиксаторы на элементы ручного управления ЦЗ.
• Проводится укладка проводки- Все провода необходимо надежно зафиксировать, для этого могут использоваться пластмассовые хомуты. В нижней части двери их укладывать не стоит, поскольку в этом месте обычно собирается влага, поэтому лучше выбрать место между дверью и кузовом, заранее установив здесь резиновую трубку. Благодаря ей проводку можно защитить от повреждений.
• Следующим этапом будет демонтаж контрольного щитка. Сделав это, старую проводку от стеклоподъемников можно убрать и уложить новую, которая впоследствии соединяется с приводом.
• После этого производится подключение приводов активатора. Когда все эти действия будут выполнены, проводку с одной стороны нужно протолкнуть под контрольный щиток, а с другой стороны — в вещевой ящик. В стойку монтируется проходной патрубок, для ее установки может потребоваться отвертка.
• Теперь к разъему подсоединяется предохранитель и эта цепь подключается к блоку питания ЦЗ, вся конструкция устанавливается под центральной консолью. Кабель от ЦЗ необходимо подключить к бортовой сети, плюс — к предохранителю, минус — к кузову. Сборка производится в обратной последовательности.



КАК УСТАНОВИТЬ ЦЕНТРАЛЬНЫЙ ЗАМОК СВОИМИ РУКАМИ

Если вы давно решили модернизировать свой автомобиль, сделав закрывание и открывание дверей полностью автоматическим процессом, вам не помешает инструкция о том, как установить центральный замок своими руками.

ПОДГОТОВКА

Всё начинается с подготовки. Для установки устройства вам понадобится минимум четыре метра двужильного медного провода. Само собой, без сундучка с инструментами также обойтись не получится. В нём у вас должны быть:

• отвёртки,
• клещи,
• гаечные ключи,
• дрель,
• плоскогубцы,
• свёрла.

Только имея весь этот набор, вы сможете качественно провести установку всей конструкции. Также в процессе подготовки не забудьте проверить наличие всех необходимых компонентов в купленном комплекте.

Внимание!Не стоит покупать слишком дешёвый комплект. Лучше потратить немного больше денег, но получить надёжное оборудование, которое прослужит много лет.

УСТАНОВКА

Установка конструкции начинается со снятие обшивки с каждой двери. Но перед этим нужно отсоединить все клеммы от аккумуляторов. Это позволит без опасности получить электрический удар установить систему.Дальше следуют такие этапы:

1. Демонтируйте панели.
2. Подберите место для установки. Лучшим местом считается нижний левый угол. В противном случае существует риск того, что стекло будет мешать работе замков.

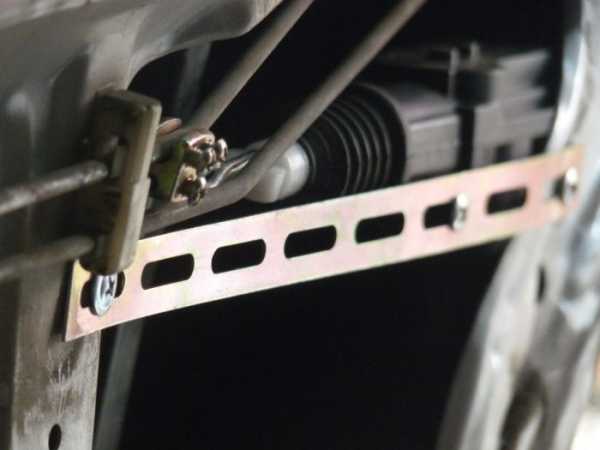

3. Установите активаторы для центрального замка.
4. Соедините тяги и активаторы и закрепите фиксаторы. Очень важно при подключении каждого устройства проверить проводку.
5. Протяните провода. Чтобы закрепить их используйте пластиковые хомуты.
6. Демонтируйте приборную панель. Тоже нужно сделать со старыми проводами, отвечающими за работу стеклоподъёмников. Проложите новые кабели и подключите их.
7. Подключите приводы и заизолируйте их.
8. Протолкните провода в приборную панель и бардачок.
9. Установите проходную трубу.
10. Закрепите на разъёме предохранитель. Этот элемент нужно подсоединить к общему блоку питания. Полученная конструкция монтируется под торпеду.
11. Подключите центральный замок к автомобилю. Минус идёт на корпус, а плюс подсоединяется к предохранителю.

После этого установка центрального замка может считаться завершённой, как видите, ничего сложного в этом нет. Неудивительно, что большинство водителей сами решаются на то, чтобы сделать это своими руками.

Внимание!После проверки работоспособности системы можно установить обшивку обратно, как и панели.

ВАЖНЫЕ НЮАНСЫ



При установке центрального замка своими руками, есть определённые нюансы, которые помогут сделать работу на высшем уровне. Вот основные из них:

• Для протягивания проводов лучше всего использовать гофрированную трубку.
• Не стоит тянуть провода по низу дверей. Это может привести к замыканию.
• Чтобы добиться лучшей точности тягу можно выгнуть.

Всего три рекомендации позволят вам избежать частых ошибок при установке центрального замка своими руками.

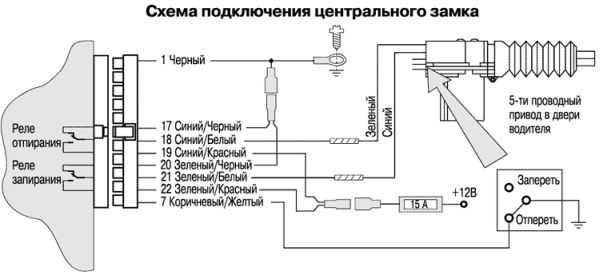

Центральный замок. Подключение центрального замка.

ПОХОЖИЕ СТАТЬИ:

seite1.ru

Принцип работы центрального замка автомобиля

Центральный замок значительно упрощает повседневное использование транспортного средства. По желанию водителя простым нажатием одной кнопки все замки открываются или закрываются.

Принцип работы центрального замка автомобиля достаточно прост – центр управления принимает сигналы с водительского пульта, обрабатывает их и посылает команды открыть или закрыть двери, верхний люк или багажник, а также включить или выключить автоматическую охранную сигнализацию.

Поскольку данная система обеспечивает дополнительный комфорт, её часто относят к категории вспомогательных устройств. Однако это не приуменьшает важность и востребованность устройства. Ведь в современных автомобилях центральный замок является элементом дополнительной безопасности, поскольку сразу после начала движения он блокирует все двери, предотвращая их случайное открытие.

Состав центрального замка

1. Блок управления. Обычно это схема с использованием цифровых элементов, которые реализуют определенный алгоритм обработки поступающих сигналов. Отдельный электронный блок обеспечивает дистанционное управление системой с отдельного брелока.
2. Входные датчики. Считывают текущее состояние элементов кузова транспортного средства. Для этого обычно используются концевые выключатели и специальные микропереключатели. Сигналы от входных датчиков передаются в блок управления для последующей обработки.
3. Исполнительный механизм (актуатор). Представляет собой электрический мотор постоянного тока, вал которого передает усилие на исполнительные элементы через редуктор и тяги. В зависимости от направления приложения усилий, например, двери открываются или закрываются. В некоторых моделях авто вместо электродвигателя в актуаторе используется пневматический привод.
4. Дистанционный пульт. Обеспечивает передачу сигналов через вмонтированный радиопередатчик. Приемная антенна находится в блоке управления. Принцип работы центрального замка обычно предполагает радиус действия дистанционного управления до 20 м.

Обслуживание центрального замка

Система центрального замка не нуждается в специальном уходе. Единственное нужно соблюдать известную осторожность, если мойка автомобиля осуществляется при минусовой температуре. Если плохо продуть замки в сильный мороз, оставшаяся вода может замерзнуть внутри, и тогда вы не сможете открыть двери. Во избежание данной ситуации нужно продуть замки или предпринять меры для испарения влаги.

Можно около часа подержать автомобиль с включенным мотором, периодически заставляя срабатывать все его замки. Поможет также продолжительное движение, благодаря которому транспортное средство полностью просохнет, чтобы позволит избежать проблем с замками в дальнейшем.
