Как работает центральный замок?

Центральный замок Простота и удобство! Нажал на кнопку – и все замки на автомобиле закрылись либо открылись. Для нынешних авто этот механизм является неотъемлемым атрибутом. За всем этим стоит незаметное устройство – центральный замок. Он как бы и для движения не нужен, и на скорость не влияет. Вспоминаешь о нем лишь, когда открываешь машину, особенно если с первого раза это сделать не выходит.

Зачем нужен и какие функции выполняет центральный замок

Зачем нужен замок – с этим все понятно. В автомобиле присутствует особая система безопасности, управляющаяся из единого центра работы замков. Оттого он и получил название – «центральный». Принцип действия этого механизма достаточно прост. Сигналы, идущие из центра управления, открывают либо закрывают двери машины, багажника или верхнего люка.

Это устройство является вспомогательным, потому что относится к категории комфорта, однако это не сказывается на его востребованности.

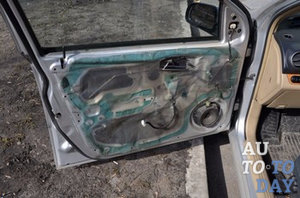

Центральный замок в автомобильной двери

На современных автомобилях такая схема безопасности еще и функционирует как дополнительная защита – во время начала движения центральный замок на автомате блокирует все двери, что предотвращает их случайное открывание во время движения. Есть еще один плюс данного устройства, очень весомый. Центральный замок позволяет на расстоянии управлять машиной и сигнализацией.

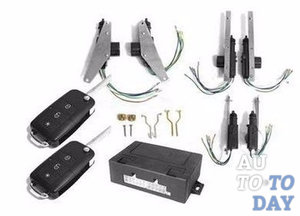

Что входит в состав центрального замка?

В устройстве центрального замка имеются такие узлы как:

• Блок управления;

• Входные датчики;

• Исполнительные механизмы.

Входные датчики

Используемая на автомобиле схема безопасности, одной из частей которой является центральный замок, должна знать о своем текущем состоянии. К примеру, в каком положении в данный момент времени находятся двери машины. Для этого применяются концевые выключатели, сигналы которых поступают в управляющий блок. Состояние других элементов, применяемое при анализе блоком управления, определяется при помощи микропереключателей, именуемых еще «микрики».

Два микропереключателя предназначены для определения состояния запирающего устройства, расположены они на передних дверях; еще два настроены на определение положения центрального запорного устройства. Они подают сигнал блоку управления о расположении в данный момент этих элементов.

Исполнительные механизмы

Исполнительные механизмы

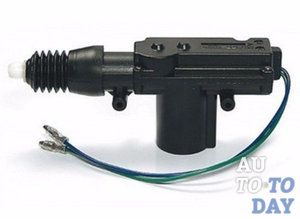

Исполнительное устройство в центральном замке – это электрический двигатель постоянного тока. Поданный сигнал включает двигатель, от вала которого через редуктор и тяги усилие поступает на исполнительные детали. В зависимости от того, как направлено приложенное усилие, которое обрабатывает блок управления по сигналам от датчиков, двери либо закрываются, либо открываются.

Блок управления

Управляющий блок определяет работу центрального замка. Зачастую его схема выполнена с применением цифровых элементов, которые обрабатывают поступающие сигналы по определенному алгоритму. Такой тип обработки сигналов дает возможность успешно реализовывать соединение центрального замка с системой дистанционного управления и охранной сигнализацией авто.

Для дистанционного управления системой в ее схеме предусмотрен еще один электронный блок, при помощи которого центральный замок машины сможет управляться на расстоянии с отдельного брелока.

Как устроен актуатор (исполнительное устройство)

Актуатор В конструкцию актуатора входят электрический мотор постоянного тока и редуктор. Редуктор необходим для преобразования вращения вала электродвигателя в возвратно-поступательное движение цилиндра замка. Вместо электрического мотора в актуаторе может быть пневматический привод, особенно это касается немецких автомобилей.

Для того чтобы управлять системой центрального замка, применяется дистанционный пульт-брелок. Передача сигнала происходит радиоволнами: в брелке, соединенном с ключом зажигания, имеется радиопередатчик, а приемная антенна расположена в центральном управляющем блоке. Радиус действия дистанционного пульта управления составляет около десяти метров. Автомобили старшего поколения закрываются и отрываются ключом, который нужно повернуть в замке.

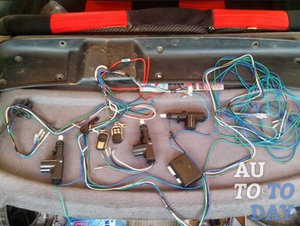

Принцип действия центрального замка

Центральный замок – это не отдельный узел машины, а объединенное наименование всех частей системы центральной блокировки замка автомобиля. Цель устройства – открывание и закрывание дверей машины, а иногда еще и крышки топливного бака. Центральный замок относится к категории комфорта, а не безопасности. Работоспособность его не зависит от включенного зажигания.

Центральный замок Принцип действия центрального замка можно описать следующим образом. При повороте ключа в замке водительской двери срабатывает микропереключатель, который отвечает за блокировку. От него сразу идет сигнал на управляющий блок двери, а потом и на центральный блок, где образовываются управляющие сигналы, которые потом отправляются на иные управляющие блоки и системы контроля багажника и крышку топливного бака.

При поступлении соответствующего сигнала все исполнительные устройства срабатывают автоматически, и происходит моментальная блокировка. Сигнал, который поступает от «микрика» в центральный закрывающий механизм, не дает электроприводу сработать еще раз. Обратный процесс происходит точно так же.

Одновременно заблокировать все двери можно бесконтактным методом, осуществив нажатие специальной кнопки на ключе зажигания. Тогда на приемную антенну центрального блока идет определенный сигнал. После обработки этого сигнала центральный механизм передает всем исполнительным устройствам команду, а те блокируют все двери автомобиля.

Обслуживание и уход за системой центрального замка

Уход за центральным замком авто

Центральный замок не нуждается в специальном уходе и обслуживании. Хотя есть одно «но», которым нельзя пренебрегать при постоянной эксплуатации машины – мойка авто зимой при минусовой температуре воздуха. В сильный мороз при плохом продувании замков может произойти замерзание оставшейся воды внутри, и вы не сможете их открыть.

Чтобы этого не произошло, необходимо около часа продержать машину с включенным мотором, время от времени заставляя срабатывать замки. Зачастую одного часа вполне хватает, чтобы вся влага испарилась. Еще одним способом выхода из такой ситуации является продолжительное движение, за это время автомобиль полностью просохнет, и утром проблем с замком не будет.

Несмотря на то, что центральный замок не относится к управлению и движению машины, он значительно облегчает пользование автомобилем и обеспечивает дополнительную безопасность при движении.
