Автоматические хабы: Разновидности хабов: автоматические и механические.

Разновидности хабов: автоматические и механические.

Главная задача колесных хабов, или муфт свободного хода (их другое «официальное» название), состоит в том, чтобы отсоединить колеса от полуосей. Практическую пользу этого изобретения оценит по достоинству каждый любитель езды по бездорожью. Так как внедорожник — автомобиль полноприводный, и часто с отключаемым приводом, то колесные хабы способны продлить срок эксплуатации узлов и деталей, а также помогут существенно сэкономить бензин. Это уже интересно, не правда ли?



Основные типы хабов и их особенности

Важность муфт свободного хода мы уже объяснили, теперь нужно определить, какой тип хабов лучше приобрести.

Существует 2 типа:
1. Автоматические муфты. Они работают с автоотключением / включением, а также внешне отличаются — на корпусе обозначено «Automatic hub».
2. Механические.Автоматические хабы: Разновидности хабов: автоматические и механические.

Сначала рассмотрим, что же такое механические хабы. Это устройства, которое нужно включать и выключать вручную при помощи переключателей на корпусе устройства — «Free» и «Lock». Такие хабы еще называют ручными из-за принципа их включения.
Устройство автоматических хабов немного отличается, благодаря чему эти устройства не требуют ручной активации, включаясь/отключаясь самостоятельно в момент, когда это необходимо.



Принцип работы автоматического хаба

Принцип работы автоматического хаба достаточно простой. Чтобы колеса замкнулись с полуосью, необходимо подсоединить привод, и медленно не разгоняясь, проехать несколько метров (просто небольшое расстояние). Конструкция, соединяющая спицы полуоси автомобиля с колесом, замыкается внутри муфты. Вместе с тем такое подключение может повлечь за собой мощную нагрузку на составные части хаба. Во время включения можно ощутить удар, скрежещущий звук и даже хруст. Чтобы минимизировать нагрузку, рекомендуется подключать передний мост при полностью остановленном авто, а не слепо рассчитывать на прочность фрикционов хаба.Автоматические хабы: Разновидности хабов: автоматические и механические. Стартовать и начинать движение с включенным передним мостом нужно очень плавно.

Плюсы автоматической муфты:
— быстрое и автономное включение;
— их несложно установить;
— экономия топлива.

Минусы автоматического хаба:
— возможно самопроизвольное отключения, если использовать способ езды «враскачку»;
— стоит дороже.

Принцип работы механических хабов

С механическими муфтами все обстоит по-другому: устройства активируются вручную, поэтому для того, чтобы они заработали, необходимо вмешательство водителя. Да, вам придется остановиться и выйти из автомобиля, что бывает не всегда удобно. Но в защиту ручных хабов скажем – они являются более надежными, и никогда не подводят на бездорожье.

За что выбирают ручные хабы:
— они надежные, более низкий процент отказов;
— срок использования — они более долговечны;
— помогают уменьшить расход бензина;
— практичные и популярные для бездорожья.Автоматические хабы: Разновидности хабов: автоматические и механические.

Главным недостатком механических муфт является то, что менять режимы на муфте придется вручную.
Чтобы запустить ручной хаб, надо остановить автомобиль, переключится в режим «Lock» или «4х4», затем включить полный привод. В любом случае, не рекомендуется ездить с отключенными муфтами и одновременно включенным передним мостом.

Какие хабы выбрать?

Автоматические хабы устанавливаются на заводах на все внедорожники. Но для бездорожья лучше подстраховаться и самому поставить механические муфты. Сегодня популярными и проверенными считаются хабы AVM – они отличаются высоким качеством и длительным ресурсом работы.

Читайте больше интересных статей о хабах в блоге Bezdor4x4.

ХАБы (колесные муфты) — Для чего они нужны?

В дословном переводе на русский, хаб – это ступица, то есть центральная часть колеса с отверстием для насадки на ось.

Любой любитель бездорожья понимает, что при возвращении из грязи на гладкий асфальт его полноприводное авто так и остается полноприводным, хотя никакой надобности в полном приводе уже нет.Автоматические хабы: Разновидности хабов: автоматические и механические.

Счастливые обладатели отключаемого полного привода могут возмутиться. Однако им можно напомнить, что при отключенном полном приводе передний мост, редуктор, полуоси, карданный вал и шестерни в раздаточной коробке вращаются без надобности. Их вращают передние колеса, которые бегут по асфальту. А это ведет к потере скорости, износу деталей и повышенному расходу топлива.

Для чего нужны хабы? Для того, чтобы избежать износа деталей автомобиля и уменьшить расход топлива. Колёсные хабы отключают передние колеса автомобиля от трансмиссии и от приводов переднего моста.

Виды хабов в автомобиле и их принцип работы.
Все колесные хабы необходимо разделить по принципу их работы и рассмотреть, чем они отличаются. Хабы бывают: ручные, автоматические (электрические, гидравлические, вакуумные) и механические автоматические.

Рассмотрим, как работает хаб. Он состоит из ведущей шлицевой втулки, подвижной шлицевой втулки, корпуса муфты. Вал ШРУСа входит в ведущую шлицевую втулку.Автоматические хабы: Разновидности хабов: автоматические и механические. Если хаб отключён, то подвижная шлицевая втулка не входит в зацеп с ведущей шлицевой втулкой. Это дает возможность корпусу муфты свободно вращаться вокруг ведущей шлицевой втулки. То есть привод отключён. Если мы поворачиваем ручку хаба и проводим включение муфты, то подвижная шлицевая втулка перемещается и соединяет корпус муфты с ведущей шлицевой втулкой. В результате таких действий создается возможность передавать крутящий момент колесу.

Ручные муфты свободного хода имеют большую надежность. Их ресурс сопоставим с ресурсом самой трансмиссии. К тому же они полностью исключают возможность самопроизвольного отключения. Ручными хабами оперирует водитель. Для этого ему необходимо переключить флажки на хабе в положение полного привода или заднего привода. Единственным их недостатком является необходимость покидать машину для их включения или выключения.

Принцип работы автоматического хаба вполне понятен: контролировать подключение колеса к полуоси из кабины при помощи какого-либо привода.Автоматические хабы: Разновидности хабов: автоматические и механические. Поэтому были изобретены электрический, гидравлический и вакуумный приводы для управления хабами. Автоматические хабы включаются и выключаются сами в тот момент, когда водитель включает передний мост в салоне либо кнопкой (в современных автомобилях), либо рычагом (в классических автомобилях).
Для включения такого автоматического хаба необходимо привести в действие полный привод автомобиля и тронуться с места. Для отключения – отключить передний привод и немного проехать в обратную сторону. Все очень просто и удобно, и не нужно вылезать на улицу, для того чтобы переключить, возможно, грязные переключатели.

Таким образом делаем выводы!

Плюсы хабов:

• снизить нагрузку на двигатель

• исключить износ элементов переднего моста в их отключенном состоянии

• уменьшить вибрацию и шум

• улучшить динамику автомобиля

• снизить расход топлива до 1.5л на 100км

• снизить расход трансмиссионного масла

• длительный срок эксплуатации

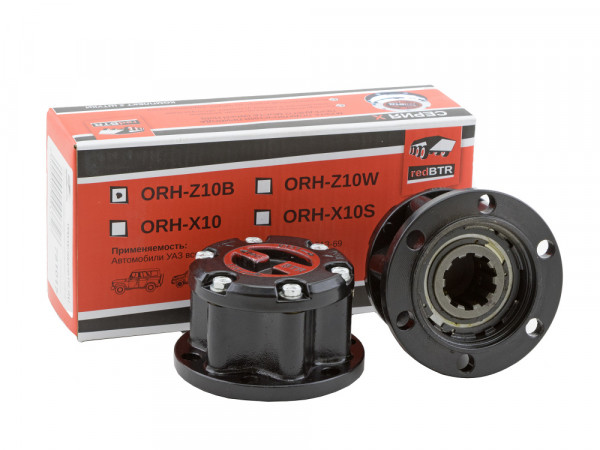

Рассмотрим установку на примере ручного хаба:

1.Автоматические хабы: Разновидности хабов: автоматические и механические. Выкрутить 6 болтов со ступицы переднего колеса и снять шлицевой корпус.
2. Вывернуть болт крепления шлицевой втулки, снять её с вала.
3. Повернуть переключатель, устанавливаемой муфты, в положение «4х2».
4. Отвернуть 3 винта крепления защитного колпака, снять его.
5. Установить муфту на ступицу переднего колеса, предварительно покрыв шлицевые и сопрягаемые поверхности муфты, тонким слоем смазки «Литол-24». Заполнение полости муфты смазкой не допускается.
6. Закрепить муфту болтом с моментом затяжки 60..70 Н х м.
7. Установить на муфту защитный колпак, при этом совместить отверстие на внутреннем бортике колпака с головкой выступающего винта муфты, и закрепить его винтом с моментом затяжки 2,5+/_0,5 Н х м.
8. Поворотом переключателя муфты в положение «4х4» , подключить переднее колесо к приводу передних колёс автомобиля. Включение муфты (сцепление шлицевых втулок) обеспечивается в начале движения автомобиля.

Приобрести ХАБы!

← Успей купить! Количество ограниченно!  |  Электровентилятор УАЗ (дополнительный) →

Чем ступицы с ручной блокировкой отличаются от ступиц с автоматической блокировкой?

Любой энтузиаст бездорожья знает, что блокираторы важны для полноприводных грузовиков, внедорожников и джипов.Автоматические хабы: Разновидности хабов: автоматические и механические. В этих автомобилях используются ступицы с ручной блокировкой или ступицы с автоматической блокировкой. Как правило, блокирующие ступицы работают для сцепления и расцепления передних колес с передними валами. В то время как современные автомобили оснащены ступицами с автоматической блокировкой, в старых полноприводных автомобилях используются ступицы с ручной блокировкой. Можете ли вы отличить первое от второго? Чем отличается режим работы ступицы автоблокировки от своего аналога? Шинный магазин Tampa Fl составил руководство, которое поможет вам отличить ступицы с автоматической блокировкой от ручных. Давайте начнем!



Разница между втулками с ручной блокировкой и втулками с автоматической блокировкой заключается в конструкции, механизме работы и техническом обслуживании.

  • Дизайн

Механизмы блокировки в автоматических ступицах функционируют как обгонная муфта, которая управляется механизмом выбора привода. Крутящий момент приводного вала втягивает ступицу внутрь и блокирует ее.Автоматические хабы: Разновидности хабов: автоматические и механические. Ступица остается заблокированной, пока раздаточная коробка все еще находится в режиме 4WD. При переключении на полный привод активируется механизм сцепления, который инициирует скольжение и освобождение ступицы. Это заставляет колесо вращаться независимо от оси. В отличие от конструкции с автоматической блокировкой, конструкция с ручной блокировкой предполагает вращение диска на колесе вручную. Это действие фиксирует карданный вал на ступице. В заблокированном положении 4WD активирует пружинный механизм, который блокирует вал, ступицу и колесо вместе. Когда циферблат или переключатель настроен на свободный ход, пружинный механизм деактивируется, и колеса вращаются независимо друг от друга.



  • Механизм действия

Как и его название, ступицы с автоматической блокировкой включают и отключают передние колеса, когда он не находится в режиме 4WD. Между тем, ступицы с ручной блокировкой зацепляют и расцепляют передние колеса вручную.Автоматические хабы: Разновидности хабов: автоматические и механические. Это означает, что водителю придется остановить автомобиль и вручную заблокировать ступицы.

  • Техническое обслуживание

Втулки с автоматической блокировкой могут быть довольно громоздкими в обслуживании. У самоблокирующихся ступиц часто возникают проблемы с зацеплением, которые могут быть вызваны грязью, ржавчиной или изношенными деталями. Это может изменить его рабочее состояние, препятствуя скольжению и блокировке механизма в ступицах. Факторы, препятствующие зацеплению втулки, также препятствуют ее освобождению. Кроме того, это вызывает повышенный расход топлива, шум на трассе и износ передних шин. Из-за этого автоматические блокирующие ступицы могут требовать регулярного обслуживания. По сравнению со ступицами с автоматической блокировкой, ступицы с ручной блокировкой просты в обслуживании. Простота обслуживания повышает эффективность ручных ступиц.



Магазины шин рядом со мной

Вы ищете магазины шин рядом со мной? Или ищете шиномонтаж в Тампе, Флорида? Вы находитесь в правильном месте.Автоматические хабы: Разновидности хабов: автоматические и механические. Sam the HubCap man предлагает различные автомобильные услуги, в том числе ремонт дисков, индивидуальные аксессуары и т. д. Давайте поможем с вашим автомобилем.

Втулки с ручной блокировкой и втулки с автоматической блокировкой

Будучи партнером Amazon,Enhancejeep.com зарабатывает на соответствующих покупках.

Руководство по обслуживанию Jeep

Если вы спросите любого любителя бездорожья, блокирующие ступицы являются неотъемлемой частью системы полного привода вашего грузовика, джипа или внедорожника. Блокировку ступицы переднего колеса можно включить вручную или заблокировать автоматически путем переключения рычага переключения передач.

Когда ступицы блокируются, часть тягового усилия двигателя передается на передние колеса, что делает ваш автомобиль частично полноприводным. Это очень важно, так как не на всех дорогах гарантируется работа 4X4.

Как ручная, так и автоматическая конфигурация втулки имеют свои плюсы и минусы.Автоматические хабы: Разновидности хабов: автоматические и механические. Большинство старых автомобилей были оснащены ступицами с ручной блокировкой, также известными как ступицы свободного хода. Новые автомобили 4X4 оснащены ступицами с автоматической блокировкой.

Contents


Manual Locking Hubs


How Do Manual Locking Hubs Work?

Когда вы устанавливаете привод в положение «заблокировать», подпружиненный хомут во втулке свободного хода скользит и соединяется с полуосью передней оси.

Передает мощность двигателя на передние колеса. В положении «свободно» подпружиненный хомут отсоединяется от полуоси переднего моста, позволяя передним колесам вращаться независимо от дифференциала и переднего карданного вала.

Делает автомобиль полноприводным. Включение ручной ступицы соединяет карданные валы, дифференциал и передние колеса как единое целое.Автоматические хабы: Разновидности хабов: автоматические и механические.

Преимущества втулок с ручной блокировкой

Большинство заядлых любителей бездорожья предпочитают втулки с ручной блокировкой, потому что они не подвержены неисправности. Когда вы включаете или отключаете ступицы с ручной блокировкой вручную, нет никаких сомнений в том, что ступицы заблокированы.

Любой внедорожник знает, что ступицы должны блокироваться или разблокироваться, когда это необходимо.


  Втулки с ручной блокировкой очень надежны, если только они не повреждены.

Еще одним преимуществом является то, что ступицы с ручной блокировкой могут обеспечить лучшую экономию топлива, чем автоматические ступицы нового типа.

В разблокированном состоянии ступица с ручной блокировкой имеет меньше вращающихся частей передней трансмиссии. Это снижает нагрузку на двигатель, тем самым снижая расход топлива вашего Jeep.

Недостатки ступиц с ручной блокировкой

Чтобы заблокировать ступицы с ручной блокировкой и включить полный привод, необходимо остановить автомобиль, выйти из автомобиля и физически провернуть обе ступицы вручную.Автоматические хабы: Разновидности хабов: автоматические и механические.

Хотя это может быть не такой уж трудоемкой задачей, это определенно не очень приятно, когда ступица находится под водой, в грязи или во время дождя. Выходить из машины может быть очень неудобно после долгого дня или в неумолимых погодных условиях, таких как снег или сильный дождь.

Другим часто упускаемым из виду недостатком свободно вращающихся ступиц является то, что они выступают, что делает их уязвимыми при движении по бездорожью. Компоненты ступицы из литого алюминия могут легко сломаться.

Как использовать втулки свободного хода

Выбор 4WD в автомобиле с ступицами с ручной блокировкой состоит из двух шагов.

Первый физически поворачивает ручку втулки, чтобы установить ее в заблокированное положение. После того, как привод настроен на блокировку, вы должны выбрать High 4X4 или Low 4X4 в автомобиле, чтобы работать в режиме 4WD.

Втулки с автоматической блокировкой

Как работают втулки с автоматической блокировкой?

Втулки некоторых конструкций с автоматической блокировкой работают по-разному.Автоматические хабы: Разновидности хабов: автоматические и механические. Некоторые из них не могут включать или выключать 4WD во время движения автомобиля.

В старых конструкциях ступиц с автоматической блокировкой необходимо остановить автомобиль и пройти небольшое расстояние задним ходом, чтобы задействовать механизм блокировки.

Другие используют вакуумную диафрагму при переключении между режимами 2WD и 4WD.

Как правило, блокирующий механизм большинства ступиц нового типа представляет собой нечто вроде муфты свободного хода.

Когда карданный вал прикладывает крутящий момент к ступице, он заставляет ее скользить и блокировать. Ступица остается заблокированной, пока раздаточная коробка находится в режиме 4WD.

Преимущества ступиц с автоматической блокировкой

Благодаря ступицам с автоматической блокировкой полный привод можно удобно включать и выключать на ходу.

Это означает, что вам не нужно останавливаться, выходить из автомобиля и физически крутить регулятор на ступицах передних колес.Автоматические хабы: Разновидности хабов: автоматические и механические. Втулки с автоматической блокировкой позаботятся об этом автоматически на ходу.

Джипы имеют самоблокирующиеся ступицы «Сэлектро» с шестиболтовой блокировкой. Эти автоматические концентраторы имеют положение «Lock» и «Auto» на циферблате.

Это позволяет постоянно держать ступицу в заблокированном положении или задействовать ее при необходимости.

Недостатки втулок с автоматической блокировкой

Наиболее распространенным недостатком автоматических втулок является то, что они не включаются при необходимости. Большинство внедорожников избегают автоматических ступиц, потому что они очень подвержены неисправностям.

Ржавчина, изношенные детали или грязь могут помешать механизму заблокировать ступицу.


  К сожалению, большинство водителей не осознают этого, пока не увязнут по ось в воде или грязи.

Как использовать ступицу с автоматической блокировкой

Вы можете выбрать 4WD в конфигурации с автоматической ступицей, переместив рычаг переключения передач в положение L4 или h5.Автоматические хабы: Разновидности хабов: автоматические и механические.

В зависимости от конструкции автоматической ступицы или автомобиля это можно сделать во время движения или на стоянке автомобиля.

В большинстве новых моделей у вас также есть возможность вручную заблокировать ступицы с помощью колесного ключа при отказе электроники.

Заключение

Полноприводные автомобили, работающие неполный рабочий день, предназначены в первую очередь для работы в режиме 2WD и только в режиме 4X4, когда это необходимо. Независимо от конфигурации ступицы, если вы не будете хорошо заботиться о своем автомобиле, это будет стоить вам денег.

Хотя втулки с ручной блокировкой кажутся более прочными, чем втулки с автоматической блокировкой, они все же требуют регулярного обслуживания. Годы интенсивного использования, ржавчина, влага и грязь сказываются на ваших втулках.

Я надеюсь, что благодаря этому руководству вы лучше разобрались в автоматических и ручных блокировках ступиц. Если вы считаете, что это руководство может быть полезно для кого-то еще, вы можете поделиться им с ним.Автоматические хабы: Разновидности хабов: автоматические и механические.
