Активный полуприцеп: «Активный» полуприцеп НАМИ-Сервис.

«Активный» полуприцеп НАМИ-Сервис.

28 Июнь 2013

Подробности

Автор: Super User

Инновационная фирма «НАМИ-Сервис», известная своим вездеходом с гидрообъемной трансмиссией «Гидроход», разработала новое уникальное транспортное средство. Им стал автопоезд с активным 50 тонным полуприцепом, ведущие мосты которого приводятся от собственного двигателя. Такое решение было выбрано неслучайно — автономный привод позволяет существенно повысить энерговооруженность тяжелого автопоезда при преодолении бездорожья.

Привод ведущих мостов полуприцепа выполнен гидрообъемным, с использованием насосов и гидромоторов компании «Bosch Rexroth» и гидравлических компонентов немецкого и итальянского производства. При этом силовая установка полуприцепа решена в виде отдельного модуля — автономной насосной станции (АНС), которая помимо 360-сильного двигателя КамАЗ и двух соосно установленных регулируемых насосов включает все обслуживающие системы двигателя и гидрообъемной трансмиссии, в том числе топливный бак и бак гидросистемы.

АНС может при необходимости легко сниматься с рамы полуприцепа и вновь монтироваться на ней.

Рама полуприцепа оригинальная, не унифицированная с серийно выпускаемыми полуприцепами-тяжеловозами. Она установлена на 2 ведущих тележки, унифицированных с КамАЗ-6520, привод каждой из которых осуществляется от отдельного гидромотора, закрепленного на раме тележки. Для улучшения маневренности автопоезда с четырехосным полуприцепом задняя ведущая тележка выполнена поворотной и соединена с рамой через поворотный круг. Тележка может поворачиваться на угол до 30 градусов в каждую сторону. Питание гидросистемы поворота осуществляется от дополнительного насоса, приводимого от двигателя АНС. Управление всей системой автономного привода колес и поворота задней тележки осуществляется автоматически.

Полуприцеп

предназначен для перевозки строительной техники, оборудования и других тяжелых грузов массой до 50 т прежде всего по технологическим дорогам в районах нефтегазовых промыслов, но рассчитан также на преодоление более тяжелых участков пути. Активный привод полуприцепа работает при скоростяхавтопоезда до 30 км/ч, а при скоростях автопоезда с более высокими скоростями автоматически отключается.

Постройка активного полуприцепа велась с участием Камского завода «Трансмаш» из Набережных челнов и ООО «Перспектива-Авто»

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АВТОПОЕЗДА (для тяжелых условий движения)

Колесная формула	14х14
Грузоподъемность, т	50
Снаряженная масса, т	30
Полная масса, т	80
НАгрузка на седло тягача, кН (тс)	200 (20)
Максимальная скорость автопоезда, км/ч	70
Максимальная скоростьавтопоезда с активным полуприцепом (при i2=1.31), км/ч	до 20
Максимальная скоростьавтопоезда с активным полуприцепом (при i1=4. 83), км/ч	до 5
Максимальный динамический фактор (при i1=4.83), Dmax	0.45
Удельная мощность автопоезда* , л.с./т	9.5
Внешний габаритный радиус поворота, м	12.6
Длина/ширина полуприцепа, м	15.5 / 2.5
Погрузочная длина/ширина/высота, м	10.3 /2.5 /1.7
Автономная насосная станция
Двигатель: КАМАЗ 740.37-400, дизельный, мощность, л.с.	400
Гидронасосы:
-А4VG180, Bosch Rehroth, регулируемые, реверсивные, с электропропорционаным управлением, 2 шт., рабочий объем, см3	360
— AZPG-12-056, Bosch Rehroth, для поворота заднего колесного модуля, рабочий объем, см3
РАспределитель PVG 100, Sauer Danfoss, двухсекционный с электропропорциональным упралением, расход, л/мин	100
Активный колесный модуль
Гидромотор: A2FM500, Bosch Rehroth, нерегулируемый, 2 шт. рабочий объем, см3	500
Редуктор: МП36, двухступенчатый, с отключением, 2 шт с передаточными числами i 1, i2	1,31; 4,83
Шины	12R20 (320 R508)

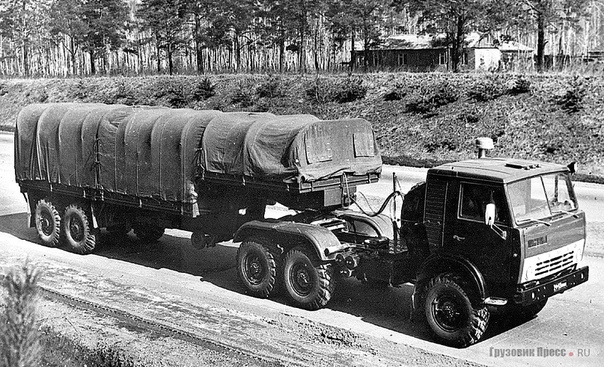

Два в одном: первые советские активные автопоезда

• Главная
• Статьи
• Два в одном: первые советские активные автопоезда

Автор: Евгений Кочнев

С появлением в СССР новых мощных ракетных систем основные автомобильные заводы и СКБ принялись лихорадочно разрабатывать специальные вездеходные машины повышенной грузоподъемности для их доставки по практически любой местности. Сначала выбор пал на обычные двухзвенные автопоезда, объединявшие в себе положительные качества сразу двух транспортных средств — автомобиля-тягача и прицепа.

Но стоило придать им обоим полный привод, как они превращались в сочлененные автопоезда со всеми ведущими (активными) колесами и удвоенной полезной нагрузкой, способные доставлять по бездорожью крупногабаритное ракетное вооружение.

На заглавной фотографии — активный автопоезд с тягачом ГАЗ-66К и бортовым полуприцепом на испытаниях в Средней Азии (из архива Ивана Падерина).

Основоположником концепции активных автопоездов считал себя советский автоконструктор Борис Михайлович Фиттерман, который «придумал» их в начале 1950-х. В своих воспоминаниях он рассказывал, что наблюдал на фронте, как солдаты форсировали топкие участки грунтовых дорог, соединяя между собой два грузовика — буфер к буферу. Так родилась идея подсоединить к автомобилю прицеп или полуприцеп с механическим силовым приводом от тягача. Через несколько лет военные приняли ее на вооружение, засекретив все работы по активным автопоездам.

Активный пятиосный автопоезд для транспортировки ракетных систем и боеголовок

В иностранных армиях таких систем практически не было, и потому советские военные историки посчитали активные автопоезда важным приоритетом Советского Союза, хотя на самом деле появление столь громоздкой техники было вызвано элементарным отсутствием достаточно мощных армейских машин высокой проходимости и силовых агрегатов к ним.

Первые опытные конструкции

Один из первых экспериментальных активных автопоездов был построен на Горьковском автозаводе в 1950-е годы на базе седельного тягача ГАЗ-63Д с дополнительной коробкой отбора мощности. Эта деталь позволила использовать его для буксировки одноосного полуприцепа ГАЗ-745 с 30-местным цельнометаллическим кузовом, к колесам которого крутящий момент передавался механическим приводом с редукторами и карданными валами.

Седельный тягач ГАЗ-63Д с активным четырехтонным полуприцепом ГАЗ-745 (из архива НИИЦ АТ)Активный автопоезд с тягачом ГАЗ-63Д и грузопассажирским полуприцепом (из архива НИИЦ АТ)

Автопоезд прошел приемочные испытания, выявившие слабость конструкции и неприспособленность штатных агрегатов для несения высоких нагрузок, возникавших при работе на пересеченной местности или снежной целине.

В 1961 году в Горьком была предпринята вторая попытка создания активного автопоезда с опытным седельным тягачом ГАЗ-66К, унифицированным с моделью ГАЗ-66П и также оборудованным коробкой отбора мощности. От нее крутящий момент посредством многозвенного карданного привода передавался на ведущий мост одноосного полуприцепа, который на испытаниях оснащался тентованной грузовой платформой и двумя дополнительными топливными баками.

Опытный специальный тягач ГАЗ-66К с активным полуприцепом-шасси (из архива И. Падерина)Тягач ГАЗ-66К с одноосным полуприцепом с механическим приводом колес (из архива И. Падерина)

На том официальная миссия Горьковского автозавода в области активных систем была завершена, хотя еще в 1959-м обычный грузовик ГАЗ-63А послужил основой весьма оригинальной конструкции, на добрый десяток лет опередившей известный финский автомобиль-тягач Sisu АН-45, работавший с так называемой активной пушкой (правда, она имела гидростатический привод). Так в Научно-исследовательском институте по колесным и гусеничным тягачам под руководством инженер-полковника Г. И. Базыленко был спроектирован опытный активный «артиллерийский» автопоезд, построенный на военном заводе № 38 в подмосковных Бронницах.

Оригинальный автопоезд в составе грузовика ГАЗ-63А и активной пушки (из архива НИИЦ АТ)Механический привод ведущих колес активной 85-мм пушки СД-44 (из архива НИИЦ АТ)

Он служил для буксировки 85-мм дивизионной пушки Д-44, а точнее — ее доработанного самоходного варианта СД-44. На тягаче установили «раздатку» от ЗИС-151 и дополнительный выходной редуктор, от которого крутящий момент карданным валом передавался на приемный редуктор на пушечном лафете и далее — на ведущие полуоси колес орудия. Это позволило упразднить штатный 14-сильный двигатель и коробку передач от мотоцикла М-72, облегчив «автопушку» и обеспечив передачу на ее колеса повышенной мощности.

В том же 1959 году в 21 НИИИ под руководством Г. И. Базыленко был создан первый отечественный автопоезд с электроприводом ведущих колес прицепа, а на следующий год появилась не менее оригинальная конструкция с гидроприводом, также построенная на 38-м заводе. Этот автопоезд состоял из доработанного 104-сильного седельного тягача ЗИЛ-157В и переоборудованного трехтонного полуприцепа ММЗ-584 с ведущим мостом от грузовика ЗИС-150 и односкатными колесами с широкопрофильными шинами.

Впервые в СССР он получил гидравлическую трансмиссию, имевшую индекс УРС-10.

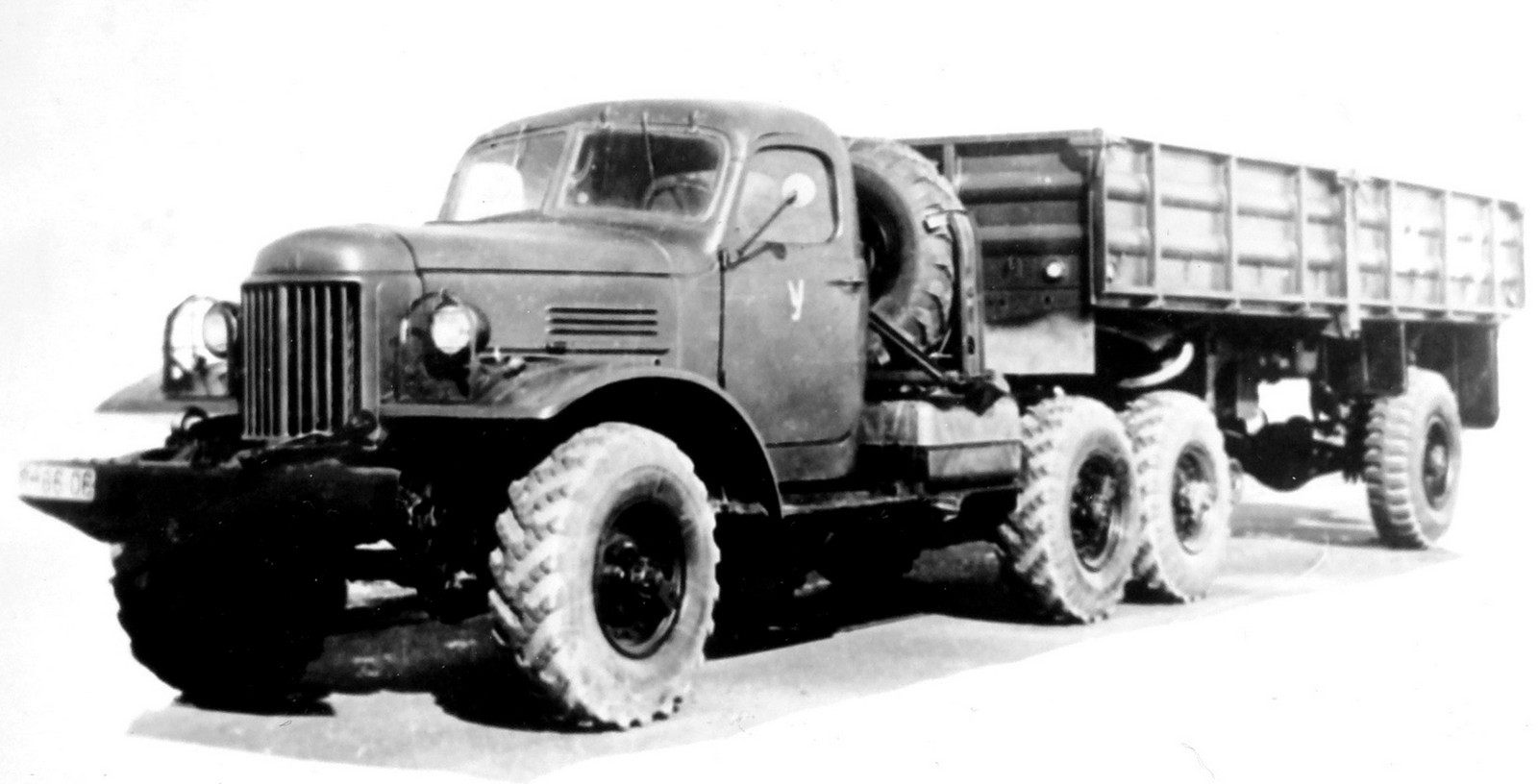

Специальный тягач ЗИЛ-157В с гидроприводом колес полуприцепа ММЗ-584 (из архива НИИЦ АТ)

На автомобиле размещался гидронасос, получавший крутящий момент от штатной раздаточной коробки через дополнительную «раздатку» от ГАЗ-63. От него гидравлическая жидкость под давлением подавалась по патрубкам на гидромотор полуприцепа, унифицированный с насосом. Далее крутящий момент через понижающий редуктор и карданный вал передавался на главную передачу его ведущего моста.

Схема гидростатического привода от тягача ЗИЛ-157В на колеса полуприцепа: 1 — щиток приборов, 2 — масляный бачок, 3 — коробка отбора мощности, 4, 8, 10 — карданные валы, 5 — гидронасос, 6 — шланг высокого давления, 7 — гидромотор, 9 — понижающий редуктор, 11 — задний мост, 12 — ведущее колесо (из архива НИИЦ АТ)

В начале 1960-х Московский автозавод собирал опытные армейские тягачи ЗИЛ-157КВ-1 с механическим приводом колес полуприцепов, а также трудился над внедрением в промышленное производство автопоезда ЗИЛ-137 с гидравлической системой привода прицепных систем.

Специальный седельный тягач ЗИЛ-157КВ-1 с отбором мощности на полуприцеп (фото M. Smisek)Прототип активного автопоезда ЗИЛ-137 с гидростатическим приводом (из архива СКБ ЗИЛ)

Работы Минского автозавода в этом направлении сначала ограничивались постройкой в начале 1960-х годов опытного образца автопоезда с доработанным 130-сильным седельным тягачом МАЗ-502В, работавшим с активным одноосным полуприцепом с механическим приводом обоих колес.

Седельный тягач МАЗ-502В с одноосным активным полуприцепом (из архива НИИЦ АТ)

Полуприцеп был собран на базе 12-тонного полуприцепа МАЗ-5245Б и служил как для транспортировки военных грузов, так и доставки 52 человек личного состава. В последующие годы на базе своих многоосных тягачей завод собирал специальные тяжелые активные автопоезда, речь о которых впереди.

В то же время по заказу Минобороны СССР разработкой полноприводных автопоездов стал заниматься Уральский автозавод из Миасса. Их базовой основой стал полноприводный Урал-375 из первого поколения трехосных армейских грузовиков. В 1962-м на шасси пробного седельного тягача Урал-375С с бензиновым двигателем мощностью 180 л.с. был создан специальный вариант Урал-380 для работы с активным полуприцепом-шасси Урал-862 с механическим приводом всех колес, которые образовывали активный автопоезд Урал-380-862 с колесной формулой 10х10.

Экспериментальный тягач Урал-380 с открытым активным полуприцепом-шасси (из архива В. Дмитриева)Испытания тягача Урал-380 с закрытым активным полуприцепом Урал-862 (из архива В. Дмитриева)

В 1960-е годы на Кременчугском автозаводе работы по оригинальным и перспективным активным автопоездам для Советской армии проводились в секретном СКБ-2, но оказались непрактичными, слишком сложными, дорогими и ненадежными.

Опытный тягач КрАЗ-Э259 с активным бортовым полуприцепом Э834 (из архива НИИЦ АТ)

Видимо, поэтому создание более простых активных систем на агрегатах серийных грузовиков КрАЗ-260 началось с большим опозданием — только в середине 1970-х. Тогда на шасси пробной версии седельного тягача КрАЗ-260В был построен первый опытный вариант КрАЗ-260ВМ для работы с активным двухосным полуприцепом. Впоследствии мелкие партии активных систем завод собирал на шасси новых версий тягачей 260-й серии.

Еще один построенный в 1961 году автопоезд, не относившийся к активным конструкциям, представлял собой весьма оригинальное параллельное направление создания специальных войсковых полуприцепов со всеми управляемыми колесами. Речь идет об армейском автопоезде КТ-214-40П, собранном по проекту 21 НИИИ на заводе №38 и предназначенном для доставки длинномерных армейских грузов и крупногабаритного оборудования, под которыми подразумевались новые баллистические ракетные системы. Он состоял из седельного тягача на шасси ЯАЗ-214 с дополнительным гидронасосом и специального двухосного полуприцепа 40П с несущей трубчатой рамой из алюминиевого сплава.

Опытный автопоезд КТ-214-40П с трубчатыми имитаторами длинномерных ракет (из архива НИИЦ АТ)Полуприцеп со всеми управляемыми колесами с седельным тягачом на шасси ЯАЗ-214 (из архива НИИЦ АТ)

Его главной особенностью являлись четыре односкатных колеса на независимой торсионной подвеске с гидромеханической системой синхронного управления ими. Такая схема обеспечивала движение тягача и полуприцепа по одной колее и сокращение радиуса поворота 18-метрового автопоезда до вполне разумного значения — 13 метров.

Проект применения полуприцепа 40П с седельным тягачом на шасси грузовика И-21-15 (из архива НИИЦ АТ)

На следующий год полуприцеп 40П планировалось использовать с перспективным трехосным тягачом И-21-15, также разработанным в 21 НИИИ. С началом выпуска работоспособных активных автопоездов эта конструкция была позабыта.
