Акб обратной полярности: Полярность аккумулятора прямая и обратная. Что это такое и какая в них разница?

Определение полярности аккумуляторных батарей — АрхШина

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов). Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке 1.

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

1. Если плюс справа (кстати, он должен быть несколько толще минуса), то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0».

2. Если плюс слева, то это прямая полярность.

Ее могут называть также «стандартная, «1». Как на рис. 2

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники. Это относится к аккумуляторным батареям емкостью более 110 Ач. Определение полярности аккумуляторов, используемых в грузовых автомобилях показано на рис. 3

«3» — «+» слева (евро, обратная). Для европейских грузовиков.

«4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса.

Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

1. Снять аккумулятор с автомобиля.

2. Обработать выводы батареи раствором воды с содой.

3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.

4. При необходимости зачистить выводы металлической щеткой.

5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.

6. Поставить АКБ в гнездо на автомобиль.

7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.

8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

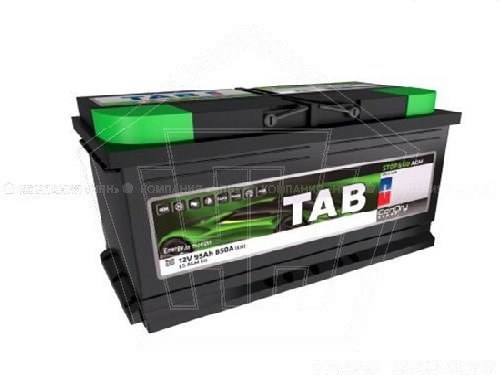

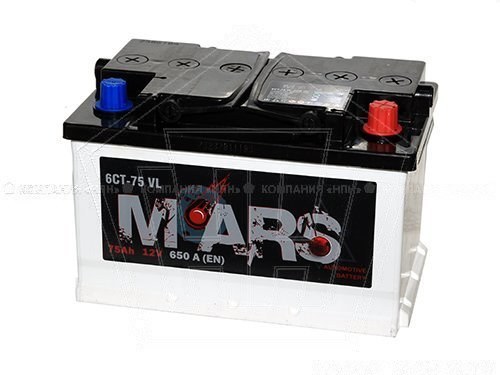

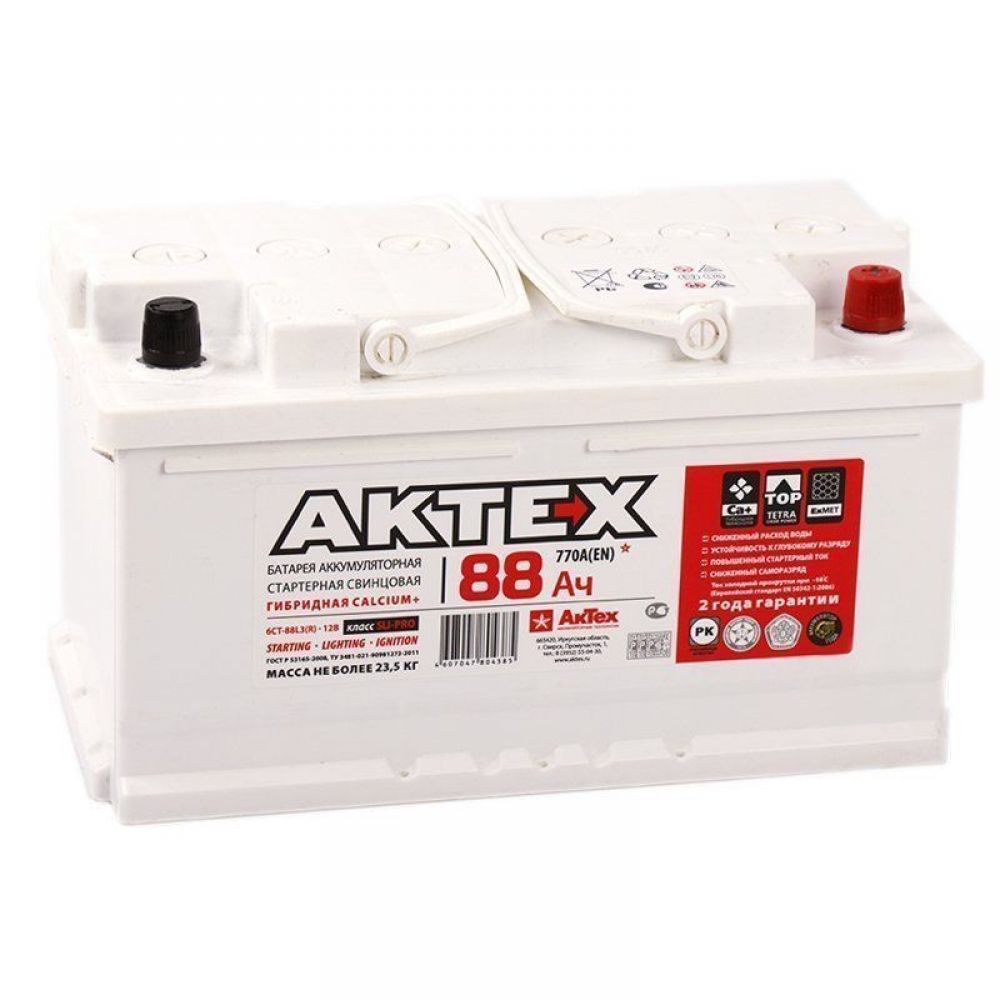

Аккумулятор с обратной полярностью фото

Информационный сайт о накопителях энергии

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

Больше десяти лет не менял АКБ и не занимался его зарядкой. Поэтому, что то стерлось из памяти, а где-то и отстал от жизни в данном вопросе. Почитал и взял себе на заметочку информацию, с которой с вами тоже хочу поделится. Может и вам пригодится, такие морозы наверняка не один мой АКБ не пережил.

Полярность аккумулятора прямая и обратная.
Что это такое и какая в них разница?
avto-blogger.ru/akb-avto/…pryamaya-i-obratnaya.html

На отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (не на всех). Начинающие автомобилисты не знают что такое полярность, и чем они отличаются.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора.

Самые распространенные схемы рас-положения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.
Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.

Прямая полярность аккумулятора

Прямая (иногда маркируется как «1»), это чисто отечественная разработка. Определить легко и просто — возьмите аккумуляторную батарею, поверните ее к себе (лицом), чтобы токовыводы были внизу (этикетка была перед глазами). Если плюсовая клемма находится слева, а минусовая справа – это прямая полярность. Вот схема.
Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

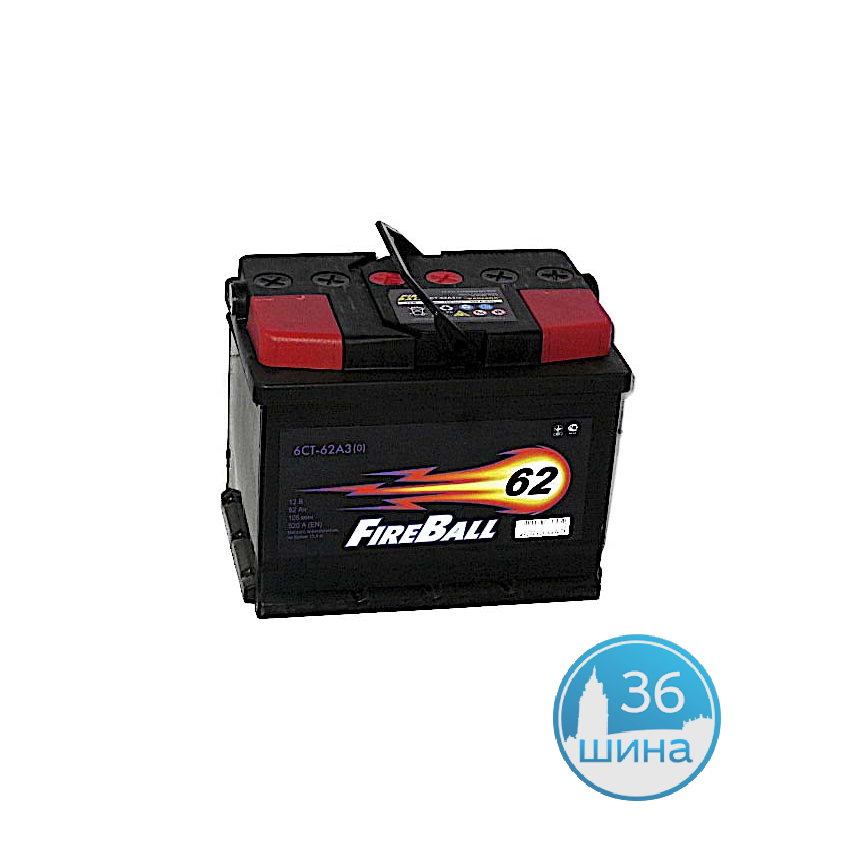

Обратная полярность аккумулятора

Обратная — маркируется как «0», европейская разработка.

Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая клемма находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.

Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторы
Отличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!
Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Можно ли установить другой полярности?
Мне часто задают такой вопрос, бывает что новички покупают по неопытности, за-частую даже устанавливают и беспощадно «палят» свои автомобили! Ребята если перепутать клеммы, то как минимум у вас может сгореть электроника вместе с ЭБУ, а как максимум тут и до пожара недалеко. Поэтому сравните хотя бы со старой батареей, не поленитесь, вам нужно знать точно как у вас располагаются полюса.
Если определили что выбрали не правильно, то вам нужно однозначно менять новую батарею на правильную! Это очень важно!
Однако зачастую идут такие вопросы — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»
Все дело в том, что у вас банально не будет хватать минусового (плюсового) провода!
Вам нужно его либо нарастить, могут подойти кстати пусковые провода, но все это банально халтура! можете неправильно рассчитать сечение провода.

Прямая и обратная полярность автомобильных аккумуляторов – это то, что необходимо изучить начинающему водителю. Ведь последствия неправильного подключения могут быть действительно серьезными. Поэтому изучение правил подключения клемм избавит от проблем.

Полярность – что это такое? По сути, полярность аккумулятора прямая и обратная – это определенное расположение токопроводящих клемм, которое присуще отечественным и европейским агрегатам.

Стандарты

Хотя автомобильная промышленность в разнообразных государствах и развивается синхронно, некоторые отличия все же есть.

Российские компании разрабатывают и выпускают агрегаты с прямой полярностью. Хотя некоторые компании-изготовители конструируют аккумуляторы, у которых отличное от стандарта размещение токопроводящих клемм.

Евро варианты разрабатываются для иностранных автотранспортных средств.

Не так давно компании-изготовители приступили к выпуску источников питания, оснащенных 2 рядами выводов. Они подходят для различных стандартов.

Прямая полярность АКБ

Отечественные компании, которые занимаются изготовлением аккумуляторных батарей, выпускают устройства с полярностью прямой. Для проверки аккумуляторов проводят осмотр.

Для установления прямой и обратной полярности источник питания располагают лицевой стороной. При этом токопроводящие выводы сосредотачиваются снизу. АКБ с прямой полярностью отличаются тем, что минус находится справа, плюс – слева.

Прямая полярность аккумулятора прослеживается на отечественном транспорте.

Обратная полярность АКБ

Аккумуляторы с обратной полярностью выпускают европейские компании. Отличается европейский источник расположением «банок», которые входят в состав. Определить, какой автомобильный аккумулятор перед вами, можно по тому же принципу. В этом случае минус будет справа, а плюс – слева.

Батарею с обратной полярностью устанавливают на европейские транспортные средства.

Как отличить прямую полярность от обратной?

Установить, в чем разница между прямой и обратной полярностью, несложно. Для этого:

1. АКБ располагают так, чтобы была видна наклейка, выводы.
2. Определяем расположение плюсовой, минусовой клеммы.
3. У европейских моделей плюс находится справа. Прямая полярность акб отличается тем, что плюс находится слева.

Прямая и обратная полярность аккумулятора – это то, что учитывается во время подбора. Дополнительно изучается посадочное место, куда в дальнейшем будет монтироваться источник питания. Учитывается и длина силовых проводов, которые необходимы для подключения устройства.

Когда возникает необходимость в определении стандарта?

Изучение расположения клемм необходимо в таких случаях:

• При подборе и приобретении новой автомобильной аккумуляторной батареи. Информация о стандарте, габаритах и характеристиках источников питания предоставляется продавцу. Обозначать все это важно, поскольку это влияет на правильность подбора.
• Самостоятельное выполнение процесса установки источника питания.
• Подведение зарядного устройства к автомобильным аккумуляторам. От того, демонтирована батарея или нет, зависит то, как проводить подключение.
• Аварийный запуск автотранспортного средства.

Способы определения без маркировки

Как определить полярность аккумулятора, если отсутствует маркировка? Специалисты выделяют 3 способа:

Отрицательные выводы отличаются от положительных диаметром. Размер плюсовой клеммы больше.

Для более точного определения отрицательный вывод поочередно подключают к выводам аккумуляторной батареи. Плюсовую клемму изолируют. При неправильном определении возникнут проблемы с подключением. Хотя точно установить, какая полярность, с помощью такого способа сложно.

Мультиметр – устройство, которое используется для установления положительных, отрицательных клемм. Перед измерением устанавливается режим с постоянным напряжением. Щупы, которые подведены к мультиметру, подключаются поочередно к выводам. При правильном подключении на мониторе отображается «12 В». Отличаться результаты могут, если подключение выполнено неправильно.

При проверке эксплуатируемых источников питания обследуются положительные выводы. На них, как правило, присутствует налет белого или зеленого цвета.

Последствия неправильного подключения

Переполюсовка – проблема, с которой сталкиваются даже опытные автомобильные электрики. Такие ситуации возникают из-за спешки, отсутствия маркировки.

Не учитывают отличия и из-за того, что цвет силовых кабелей, которые применяются при подключении акб евро с обратной полярностью, изменен.

К чему приводят подобные действия?

Поломка генератора

Если не знать, как определить полярность аккумулятора, провести неграмотное подключение, то в 85-90 % потребуется замена или ремонт генератора. Случалось и так, что подобные действия становились причиной воспламенения электрической проводки.

Переполюсовка провоцирует выход из строя 1-2 диодов, которые входят в состав выпрямительного моста. Обусловлено это их соединением. В результате, через образовавшееся соединение проходит максимальный ток, который становится причиной пробоя. Из-за того, что сопротивление пробитого диода нулевое, ток постоянно возрастает. Увеличивается и вероятность воспламенения проводки, выхода из строя источника питания, у которого обратная или прямая полярность. В состав современных генераторов входит предохранитель, который представлен в виде плавкой вставки. При переполюсовке он защищает внутренние элементы. Но и в этом случае проверка проводится.

Блок управление вышел из строя

Неправильное подключение приводит к поломке блока управления мотором. Из-за этого управление двигателем усложняется. В некоторых случаях мотор вообще не заводится. Для того чтобы предотвратить подобные последствия, компании-изготовители внедряют в блок управления защиту. Она требуется и в том случае, если генератор работает неправильно. Обозначать ее могут по-разному.

Защита представлена в виде стабилитрона. Его подводят к питающей шине. Подключение осуществляется параллельно. При неправильном подключении пробивается стабилитрон. И для того чтобы восстановить работоспособность системы, проводят замену стабилитрона. Если запасного стабилитрона нет, то вышедший из строя элемент выкусывают.

Выход из строя предохранителей

Если прямая или обратная полярность определена неправильно, то нередко выходит из строя предохранитель. При переполюсовке одновременно перегорает 20-25 % элементов, которые установлены в автотранспортное средство.

Перед заменой тщательно проверяют каждый предохранитель, который установлен изготовителями. Начинают проверку с распределительных компонентов, которые сосредоточены в капоте. Для замены подбирают предохранители, которые имеют такой же номинал. Использование элементов с большим номиналом невыгодно. Поэтому данным различием нужно интересоваться.

После замены предохранителей и тестирования генератора, осуществляется подключение автомобильного источника питания. Далее выполняется запуск мотора. После того как двигатель проработал 10-15 минут, определяется, насколько сильно нагрелся генератор. Чрезмерное поднятие температурного режима – признак пробитых диодов, которые входят в состав.

Перед эксплуатацией автотранспорта проводят проверку силовых узлов, электрической проводки, устройств. Все элементы и агрегаты должны быть исправными.

Можно ли устанавливать АКБ с противоположным размещением клемм?

Такая информация необходима начинающим автомобилистам, которые приобретают аккумуляторные батареи с обратным расположением токопроводящих выводов. Их последующая установка приводит к неприятным последствиям:

• Порче электроники.
• Перегоранию предохранителей и защитных элементов.
• Сгоранию блока управления.

Установка АКБ, которая не соответствует стандартам, неприемлема. Ведь это приводит к выходу из строя отдельных узлов машины или же всей электроники, блока управления.

Полезные рекомендации

Дабы предотвратить неправильное подключение токопроводящих клемм, необходимо выполнять несколько правил:

1. Перед подведением силовых кабелей тщательно проверяется соответствие маркировки. Опытные мастера рекомендуют выполнять проверку 2-3 раза.
2. Если нанесенная маркировка износилась, наклеиваются новые обозначения. Положительной клемме уделяется особое внимание.
3. Устанавливать в автотранспортное средство ранее эксплуатируемые источники питания не стоит. Ведь вероятность нарушения работоспособности генератора, силовых узлов возрастает.
4. Периодически проверяется электрическая проводка, силовые узлы. Для этих целей используют специализированное оборудование, агрегаты.
5. Выбирая новый источник питания, учитывается не только размещение клемм, но и способ фиксации, габариты, размеры выводов.

Для упрощения процесса используются каталоги, которые расположены на сайтах компаний-производителей. Они оснащены поисковиками, посредством которых проще подбирать модель.

Работоспособность автотранспортного средства во многом зависит от правильности определения полярности аккумуляторной батареи. Для этого используют различные способы. При необходимости привлекают мастеров, которые располагают всеми инструментами и устройствами.

Видео на тему полярностей акб




Как определить и в чем разница прямой и обратной полярности аккумулятора автомобиля?

АКБ

Полярностью называют схему расположения токовыводов на лицевой крышке батареи. Специалисты выделяют два типа: обратную и прямую. Признаком, по которому их отличают, является нахождение клемм. Аккумулятор устанавливают в посадочную нишу. Положение, в котором его фиксируют, изменить нельзя.

Если клеммы будут подключены неправильно, эксплуатировать АКБ (AGM, гелевую, свинцово-кислотную) невозможно. Решить проблему можно с помощью удлинения проводов. Этот способ сопровождается потерей времени. Гораздо проще обменять или приобрести новый аккумулятор.

Разновидности полярности

Чтобы проверить принадлежность АКБ, ее необходимо развернуть к себе внешней стороной. Ее можно идентифицировать по наклейке. Всего на батарее находится два вывода (положительный и отрицательный). Под обратной (европейской) полярностью аккумулятора Varta подразумевают схему, на которой минусовая клемма располагается с левой стороны, а плюсовая – с правой.

Обратная и прямая полярность АКБ

Прямая (российская) полярность отличается иным расположением выводов (отрицательный – справа, положительный – слева).

Некоторые утверждают, что кроме обратной (0) и прямой (1) полярности существует иные способы крепления клемм к автомобильным аккумуляторам. Это мнение ошибочно, единственной разницей является типоразмер батареи.

Азиатские АКБ отличаются от американских уменьшенным размером клемм, высотой и шириной. Необходимо отметить отсутствие «ступеньки».

Разница между прямой и обратной полярностью

Владельцы легковых транспортных средств иностранного производства должны понимать, что на них устанавливают батареи с обратной полярностью. Отечественные автомобили оснащают аккумуляторы, клеммы которых расположены в «прямом» порядке.

На грузовые машины ставят специальные АКБ. Отводы находятся на узкой стороне корпуса. Обратную полярность в этом случае фиксируют цифрой «3», прямую – «4». Чтобы понять, к какому типу относится аккумулятор, его нужно осмотреть.

Внешний вид батарей с прямой и обратной полярностью довольно схож, поэтому перепутать их довольно легко. Чтобы не ошибиться, нужно при покупке обязательно ознакомиться со всеми необходимыми параметрами. Торопиться при выборе АКБ категорически запрещено.

Выбор АКБ

Новичку следует уделить внимание следующим нюансам:

1. Плюсовая клемма толще минусовой. Таким образом снижают вероятность ошибки.
2. Для определения полярности ориентируются на маркировку и расположение отводов.
3. На аккумуляторах, которые устанавливают на спецтехнику и грузовые автомобили, клеммы размещены по диагонали.

Схемы обратной и прямой полярности считаются самыми востребованными. В перечне редких находятся аккумуляторы, обозначенные шестеркой (квадратный корпус, положительный отвод с правой стороны), 9 или 5 (клеммы располагаются посередине АКБ).

Возможные проблемы

При приобретении «неправильного» аккумулятора, эксплуатация оборудования становится невозможной. Трудности начинаются еще на этапе установки.

Устройство аккумуляторной батареи

Отсутствие опыта и низкая концентрация внимания может привести к:

• перегоранию предохранителей;
• оплавление проводов;
• отказ ЭБУ, сигнализации;
• повреждение электропроводки;
• перегорание диодного моста.

Переполюсовка аккумулятора (60, 70 Ач) с обратной полярностью провоцирует появление искр. При возникновении признаков возгорания процедуру следует прекратить. Сменить местоположение клемм не получится.

Аккумулятор

В исключительных случаях автолюбитель сможет применить аккумуляторную батарею из другой категории. Обязательным пунктом является изменение положения АКБ на 180 градусов. Это необходимо для того, чтобы обеспечить совпадение клемм и выводов.

Данный метод установки не подойдет, если провода не имеют достаточной длины. В сложившихся обстоятельствах генератор двигателя невозможно совместить с основной «массой» транспортного средства. Чтобы избежать подобных проблем, провода делают более длинными. Их диаметр должен быть одинаковым.

Заключение

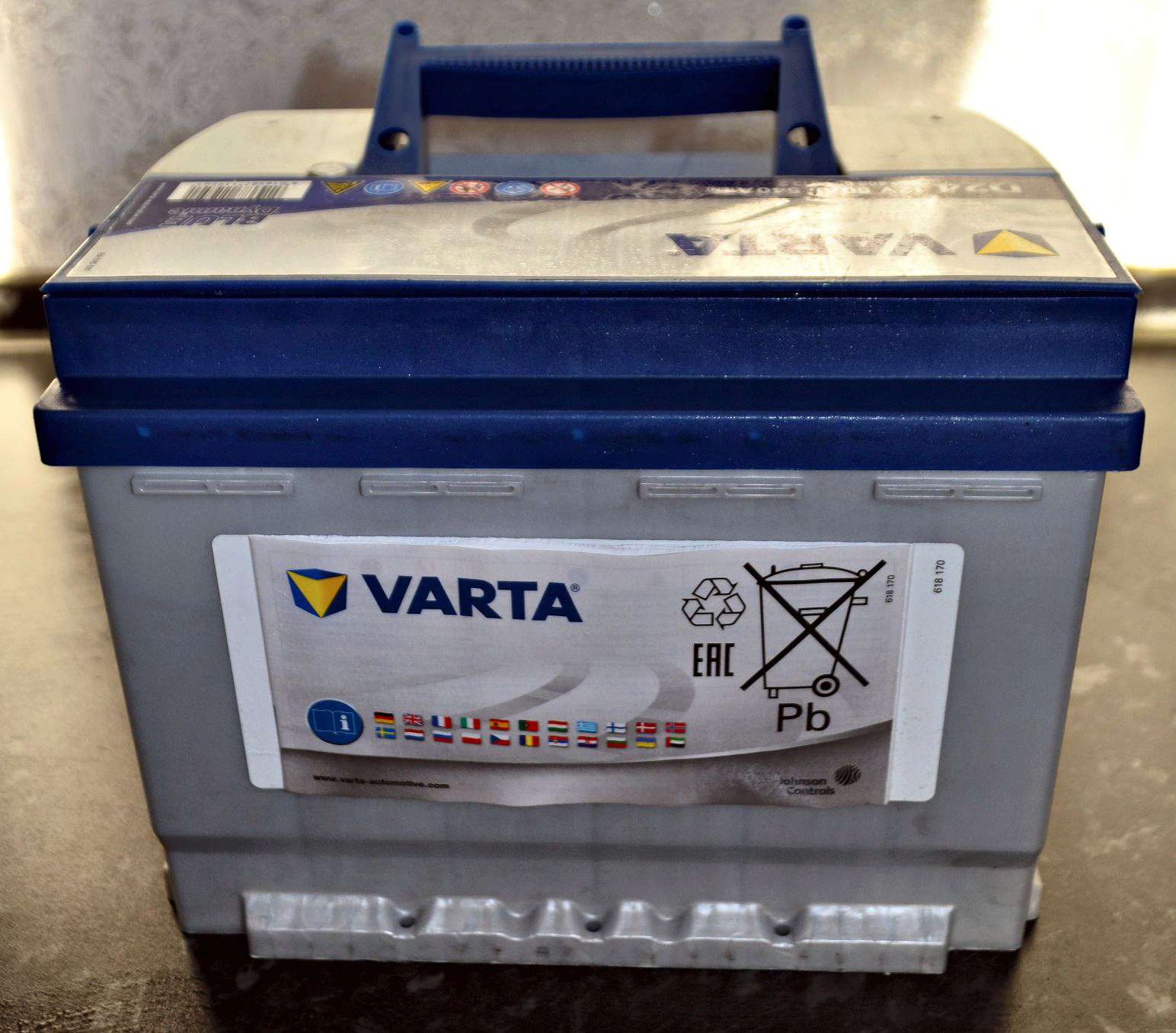

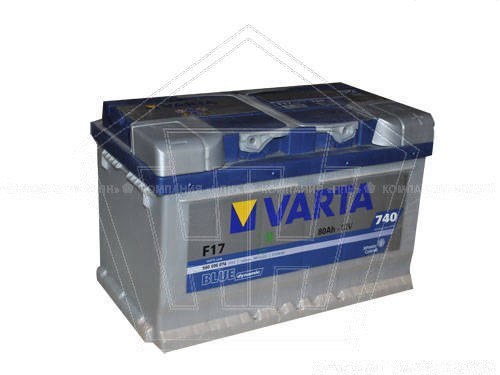

АКБ VARTA

Если аккумулятор уже куплен, а возможность замены отсутствует, стоит использовать его по назначению. Для этого АКБ нужно аккуратно сместить к «плюсовой» клемме. Если провода хватит, автолюбитель сможет закрепить составляющие. Минусовой вывод при этом останется неподключенным.

Накидывание этого провода на клемму произойдет только после его удлинения. Сечение используемого отрезка должно быть качественным. Посредством данного способа можно соединить аккумулятор и бортовую сеть вне зависимости от полярности.

Ошибки с фиксированием клемм чаще всего делают при зарядке АКБ. Это обусловлено одинаковым размером отводов. При краткосрочном контакте водитель рискует зарядным устройством. При длительном возникает переполюсовка. Этот процедура противопоказана батарее.

В данном случае необходимо применить лампу от поворотника или габарита. После полного обнуления аккумулятор нужно заново подключить к заряднику, уделив внимание правильной фиксации.

В перечне лучших присутствуют следующие производители:

• VARTA;
• Champion;
• Forse;
• Delta;
• Black Horse;
• BOSCH;
• Atlas;
• Black Horse;
• Gigawatt;
• Delta;
• Mutlu;
• Forse;
• Vesna;
• Champion;
• Energizer.

Полярность АКБ — обратная и прямая

Чтобы выбрать аккумулятор с обратной полярностью, нужно иметь опыт, понимать важность ключевых показателей.

Риск возникновения трудностей повышается, если водитель не проявил должного внимания к качеству и типу предлагаемой продукции. При отсутствии специальных знаний безопаснее и проще подобрать новую батарею.

Не каждый сможет переделать провода. Аккумуляторы с прямой или обратной полярностью нужно приобретать с учетом рекомендаций, данных производителей.

Источник: http://akkuminfo.ru/ekspluataciya/obratnaya-polyarnost-akkumulyatora

Как определить полярность аккумулятора: прямая или обратная?

Главная » Аккумуляторы » Добавить в закладки

Как определить полярность аккумулятора

На азиатских АКБ наоборот – если глядеть на корпус батареи сверху, «минус» будет находиться слева, а «плюс» – справа.

Прямополярные аккумуляторы ставятся на всех автомобилях российского производства, также они применяются на европейских машинах, на многих «североамериканцах». На корпусе такой АКБ плюсовая клемма всегда толще минусовой, и установить батарею на машину неправильно не так просто, так можно сделать только по невнимательности или по неопытности.

«Прямой» аккумулятор в основном крупнее азиатского, японцы часто делают миниатюрные аккумуляторные батареи. Также и клеммные выводы у этих двух типов батарей разные, на прямополярных АКБ они толще. Толщина клемм у аккумуляторов следующая:

• на батареях с прямой полярностью «минус» – 17,9 мм, «плюс» – 19,5 мм;
• на обратнополярных АКБ «минус» – 11,1 мм, «плюс» – 12,7 мм.

Еще знаки «+» и «–» пробиваются на самих клеммах или на пластмассовом корпусе рядом с ними, на новом аккумуляторе надевается наклеммные колпачки:

• плюсовой – красного цвета;
• массовый – синего.

Клеммные провода на конце могут иметь защитные колпачки соответствующих цветов. Также разница полярности определяется английскими буквами «L» и «R»:

• L – обратная;
• R – прямая полярность.

Что будет, если перепутать полярность

Многие неопытные водители после снятия аккумулятора на подзарядку устанавливают его неправильно, наоборот, путая плюс с минусом. При неправильном соединении проводов в контактах происходит сильное искрение, могут погореть любые элементы электрической схемы автомобиля. Но на современных машинах предусматривается защита, и в первую очередь при коротком замыкании выбивает предохранители.

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

• перестанут показывать приборы на панели, погаснет приборная подсветка;
• перегорит диодный мост или реле напряжения в генераторе;
• выйти из строя блок управления двигателем;
• сгорит силовой предохранитель большой мощности.

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

• не хватает длины плюсового провода, его приходится сильно натягивать;
• плюсовая клемма толстая, и на ней не фиксируется массовый провод.

Обычно при перепутывании полярности происходит кратковременное замыкание – вряд ли автовладелец сумеет надежно закрепить провода на клеммах. Искрение в момент контакта происходит очень сильное, к тому же клеммы в этом случает не подходят по размерам.

Как правильно купить аккумулятор

Покупая аккумуляторную батарею в магазине или на авторынке, автовладельцу необходимо подбирать ее по основным параметрам:

• размерам;
• полярности;
• емкости;
• пусковому току.

Если АКБ будет слишком больших размеров, ее нельзя будет закрепить на аккумуляторной площадке, и нужно знать, что у незакрепленной аккумуляторной батареи из-за вибрации достаточно быстро осыпаются пластины.

Полярность нового аккумулятора должна соответствовать типу автомобиля, и если водитель совсем не разбирается в машинах, необходимо хотя бы запомнить, как располагаются клеммы у старой батареи, или зарисовать, чтобы не забыть, расположение клеммных выводов.

Еще важно выбирать такую же полярность, какая и была, чтобы не путаться – при неправильном подключении АКБ возникает короткое замыкание с неприятными для автовладельца последствиями.

При покупке новой аккумуляторной батареи нужно стараться приобрести АКБ с максимальным пусковым током. Вреда двигателю от такой батареи не будет, зато стартер сможет прокрутить мотор в морозную погоду без проблем. Еще не будет лишним взять с собой вольтметр (мультиметр) и проверить напряжение на клеммах аккумулятора – у нормально заряженной батареи оно должно быть около 12, 5 Вольт.

Американские аккумуляторы

Обычно «американцы» обладают весьма компактными размерами, но имеют высокую пусковую мощность. У американских аккумуляторов есть много положительных качеств, в частности, они практически без обслуживания могут прослужить 5-7 лет. Из недостатков следует отметить нестабильную работу АКБ при минусовых температурах – здесь необходимо учитывать, что многие модели аккумуляторных батарей США не рассчитаны на морозы. В остальном жалоб на эти изделия нет, процент брака среди американских аккумуляторов достаточно низкий.

(1

Источник: https://avtobrands.ru/kak-opredelit-polyarnost-akkumulyatora-pryamaya-ili-obratnaya/

Полярность аккумулятора — что это и как ее определить?

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода.

В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять.

Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским».

Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная.

Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор.

При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов.

К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону.

А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового».

Обратите внимание

Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком).

Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед).

Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной.

А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Источник: http://AvtoMotoProf.ru/obsluzhivanie-i-uhod-za-avtomobilem/polyarnost-akkumulyatora-chto-eto-i-kak-ee-opredelit/

Прямая и обратная полярность аккумулятора: в чем разница и как определить. Полярность автомобильного аккумулятора: прямая и обратная

Полярность – это важная характеристика АКБ, значение которой определяет местонахождение клемм на его корпусе.

Любая машина имеет особую длину кабелей, которая подходит лишь под определенный вид батарей.

Если вы попытаетесь установить на ваш автомобиль аккумулятор с неверной полярностью, то рискуете столкнуться большим количеством трудностей.

Важно

Либо вам придется как-то удлинять кабели, чтобы АКБ смог нормально функционировать с вашей машиной, либо он просто не сможет вместиться в кузов вашего автомобиля.

Если вы захотели узнать полярность аккумулятора, поверните его к себе так, чтобы клеммы располагались ближе к вам, и взгляните на местоположение токовыводов вашего АКБ.

Обратная полярность

Клеммы на аккумуляторах с обратной полярностью располагаются следующим образом: положительный токовывод находится справа, а отрицательный слева. Другое название АКБ с такой полярностью европейские. Данные батареи маркируются цифрой «0».

Прямая полярность

Если ваш аккумулятор обладает прямой полярностью, то его положительный токовывод будет находиться слева, а отрицательный справа. Такой вид батарей ещё называют «российским». АКБ с такой полярностью маркируют цифрой «1».

Многие автолюбители могли слышать про «американскую» и «азиатскую» полярность аккумуляторов. На самом деле, это всего лишь миф, так как такие АКБ просто имеют иное строение.

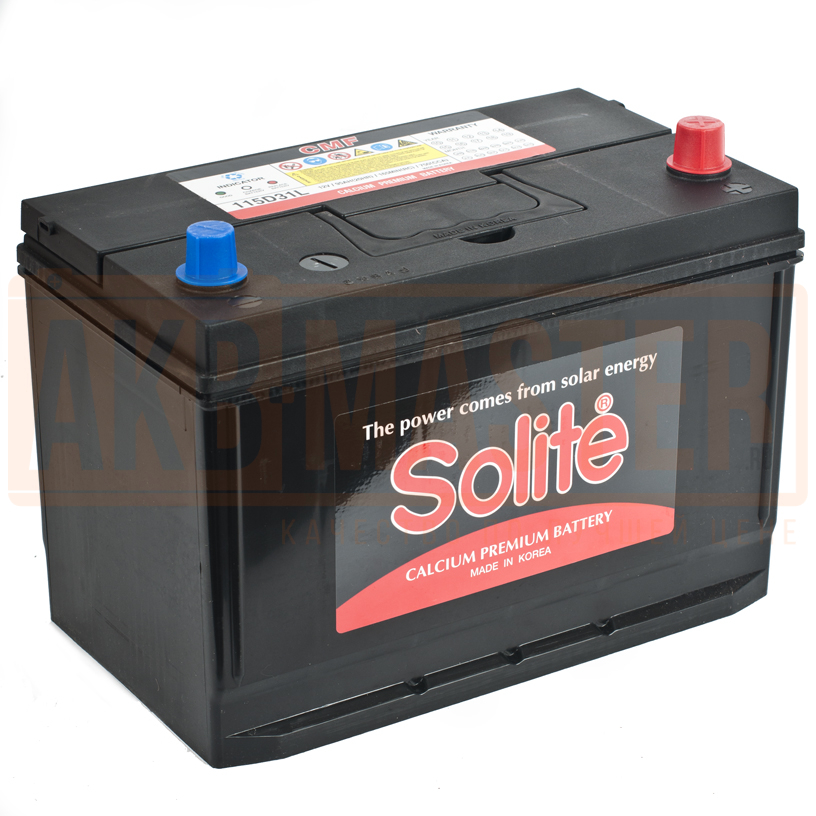

По своим типоразмерам азиатские аккумуляторы отличаются от европейского. Они уже и длиннее привычных нам АКБ, а также не имеют «ступеньки» на верхней части своего корпуса, из-за чего не всегда смогут правильно встать в двигатель наших, европейский машин.

Американские батареи, в свою очередь, имеют клеммы на боковой части корпуса. Для крепления таких батарей понадобятся специальные болты. Также существуют особые виды таких АКБ, клеммы которых располагаются как сбоку, так и сверху корпуса.

Аккумуляторы грузовых автомобилей

Особенность «грузовых» АКБ в том, что их клеммы располагаются на одной из коротких частей корпуса. Для определения полярности такой батарей, поверните её клеммами от себя.

Если положительный токовывод располагается слева, а отрицательный справа, то это европейская, или же обратная полярность. Но она, в свою очередь, маркируется цифрой «3».

По аналогии, если положительный токовывод находится справа, а отрицательный слева это российская или прямая полярность. Она обозначается цифрой «4».

Также существуют виды АКБ с компоновкой, клеммы которых располагаются по диагонали. Они обозначаются цифрой «2».

Как определить полярность при отсутствии маркировки?

Бывают такие случаи, когда нужно понять, какой полярности аккумулятор, а маркировки на клеммах либо стёрты, либо отсутствуют. С такой проблемой столкнуться достаточно сложно, но, тем не менее, знать это полезно.

Для начала измерьте диаметр токовыводов. Положительный токовывод всегда будет иметь больший размер, чем отрицательный. В зависимости от страны производителя диаметр может варьироваться от 20 до 11 миллиметров. Также можно использовать раствор лимонной кислоты. Присоедините к клеммам медные провода, а их концы опустите в раствор таким образом, чтобы они не соприкасались друг с другом. После этого начнётся бурное газовыделение от одного из проводов. Контакт, к которому присоединён этот провод будет отрицательным. Для определения можно использовать сырую картофелину. В её срез воткните медные провода на расстоянии примерно 7 мм. Небольшая площадь вокруг положительного контакта должна позеленеть.

Теперь вы знаете, как определить полярность аккумулятора. Не стесняйтесь задавать вопросы нашим консультантам по телефону или в нашем магазине. Все контакты вы можете найти на шапке сайта. Удачного вождения!

Автомобильный аккумулятор – одна из важнейших составляющих транспортного средства. Он не только запускает двигатель и разгружает работу генератора, но и питает всю бортовую электронику.

Совет

Средний этого устройства составляет от трёх до шести лет (в зависимости от модели). Главная задача любого водителя – правильно выбрать аккумулятор.

Полярность детали может быть прямой и обратной, что, в свою очередь, влияет на процесс её эксплуатации.

Виды приборов

Существует три вида аккумуляторов – обслуживаемые, малообслуживаемые и необслуживаемые.

Обслуживаемый аккумулятор подлежит ремонту: при замыкании пластин их меняют на новые. Также в подобных моделях можно контролировать уровень электролита – его при необходимости доливают. Подобных приборов осталось совсем немного на рынке.

В малообслуживаемых аккумуляторных батареях можно только следить за электролитом. Доступа к пластинам в нём нет. Такую батарею можно приобрести как залитую, так и сухозаряженную – «на вырост».

Необслуживаемые модели представляют собой плотно запаянную коробку, в которую нельзя долить электролит и нет доступа к пластинам. Батареи этого типа имеют больший срок эксплуатации за счёт использования гелия, который практически не испаряется. Цена необслуживаемых батарей высока.

На что обращать внимание при покупке?

В первую очередь следует ориентироваться на модель. Меньше всего проблем доставляет необслуживаемый аккумулятор. Хотя его стоимость выше, чем остальных, но и срок службы больше.

Батарею нужно покупать в специализированном магазине. Следует обязательно спрашивать о наличии сертификата соответствия, чтобы избежать приобретения подделок.

Необходимо помнить, что все аккумуляторы имеют свой срок годности. Поэтому важно надо обращать внимание на дату выпуска.

Что нужно учитывать, выбирая новый аккумулятор?

1. Полярность.

2. Ёмкость. Оптимальная вместительность АКБ указана в техпаспорте автомобиля.

3. Габариты. Лучше всего покупать новую батарею, принимая во внимание мерки, снятые со старой.

4. (чем выше ток, тем лучше).

Эти четыре пункта – основные моменты, которые нужно запомнить и применить на практике, приобретая аккумулятор.

Полярность

Выбирая новую батарею, очень важно обратить внимание на эту характеристику. Существует прямая полярность аккумулятора и обратная.

Под полярностью батареи имеется в виду расположение на ней клемм. Если полярность прямая, то плюсовая клемма находится слева, если обратная – справа. Смотреть нужно с лицевой стороны.

Если полярность аккумулятора выбрана неправильно, устройство просто не удастся подключить, так как не хватит проводов. Даже если удлинить их, у водителя всегда будут возникать проблемы при подсоединении клемм.

Очень просто установить полярность аккумулятора по марке автомобиля. Необходимо запомнить, что в машинах американского производства она прямая, а в японских – обратная.

Конечно, полярность аккумулятора не влияет на его качество. Однако если водитель привык к прямому типу, то, подключая клеммы, он постоянно будет путать их местами. В результате не избежать коротких замыканий и перегорания проводки.

Проще всего запомнить расположение клемм, изучив старый аккумулятор. Полярность – это основной критерий при выборе. Данную характеристику должен учитывать каждый водитель.

Правильный уход

Чтобы аккумулятор автомобиля прослужил как можно дольше, следует правильно, а главное, вовремя за ним ухаживать:

1. Устройство необходимо корректно заряжать. Никогда нельзя допускать даже одного полного разряда батареи. Может случиться так, что она станет непригодна.

2. Если батарея обслуживаемого или малообслуживаемого типа, следует периодически доливать электролит. Плотность жидкости можно измерить аэрометром.

3. Поверхность батареи всегда должна быть чистой. Грязь и накипь разряжают устройство, а накопления мусора в газоотводных отверстиях вообще могут стать причиной взрыва.

4. Во избежание коротких замыканий нужно правильно отсоединять аккумулятор. Полярность устройства (плюсовая и минусовая клеммы) в этом поможет. Начинать демонтаж надо с минусовой клеммы, а монтировать – с плюсовой.

5. Если в зимнее время автомобиль не используется, батарею лучше снимать и хранить дома или в любом другом тёплом и сухом месте.

Заключение

Аккумулятор – важнейший компонент любого автомобиля. Не столь важно, какой он модели (обслуживаемый, малообслуживаемый или необслуживаемый). Правильный уход обеспечит длительную работу устройства.

Если аккумуляторная батарея вышла из строя, покупать новую необходимо только в специализированном магазине. Зная, как определить полярность аккумулятора, на какие ещё параметры обращать внимание, вы обязательно приобретете качественное, надежное и подходящее вашему авто изделие.

Полярность в аккумуляторных батареях, прямая и обратная. Значение и разница
Безусловно, вы в куре о последствии перегрева клеммы аккумулятора. Все же такое может случится не намеренно, а можно сказать в результате неопытности.

На отечественных автомобилях есть прямая полярность батареи, а на многих заграничных авто обратная. Новички в этом деле, конечно, не знают, что такое полярность, а тем более – чем они отличаются.

В этой статье Вы найдете подробную информацию об этом.

Для начала небольшое определение.

Полярность — это местоположение наружных токовыводящих элементов или по-другому токовыводов на лицевой или верхней крышке аккумуляторной батареи.

Самые общераспространенные схемы местоположения — их еще называют «прямой» и «обратной», все-таки правильности ради нужно заметить, что бывают довольно необычные расположения токовыводов, но они ни не укоренились не в нашей стране, не в заграничных странах.

Проще говоря, это местонахождение клемм — в отдельных ситуациях плюсовая находится справа, а в другом – слева. Собственно, в этом есть главное различие.

ПРЯМАЯ ПОЛЯРНОСТЬ АККУМУЛЯТОРНОЙ БАТАРЕИ

Прямая полярность — АКБ- это чисто отечественная разработка. Установить довольно просто — нужно взять аккумуляторную батарею, повернуть лицом к себе, для того чтобы токовыводы были внизу. Если же плюсовая клемма находится слева, а минусовая справа – это прямая полярность.

ОБРАТНАЯ ПОЛЯРНОСТЬ АККУМУЛЯТОРНОЙ БАТАРЕИ

Обратите внимание

Обратная полярность, различается с прямой, объединением «банок» АКБ. Назначаем – поворачиваем аккумулятор лицом к вам токовыводы внизу, этикетка перед глазами. Когда минусовая клемма расположена слева, а плюсовая справа – это и есть обратная полярность.

РАЗЛИЧИЯ МЕЖДУ АККУМУЛЯТОРАМИ

Интересно, то что внешне аккумуляторы почти как два брата близнеца — у них корпус, и количество банок, и мощность тока и даже этикетка. Перепутать их весьма легко, вообще можно приобрести с неправильным расположением клемм.

Самый опытный автолюбитель может попасть в неприятную ситуацию если выбирает АКБ спонтанно, не говоря уже о новичке.

Оттого, если Вы не мыслите в этом, лучше поинтересуйтесь у продавца и пусть он вам поможет подобрать, именно, для вашего автомобиля.

Вследствие этого если Вы думаете о замене аккумуляторной батарее необходимо знать и определять на сто процентов расположение клемм, это чрезвычайно важно и необходимо!

ВОЗМОЖНА ЛИ УСТАНОВКА ИННОЙ ПОЛЯРНОСТИ? Мне кажется, много кто слышал или ему непосредственно задавали этот вопрос, случается, что неопытные водители или новички, приобретают, устанавливают а потом жестоко «палят» свои автомобили! Дорогие водители, если напутать что-то с клеммами, то самое меньшое это у сгорит электроника вместе с ЭБУ, а вот максимум – звонок по номеру 101. Вследствие этого, сопоставьте хотя бы со старым источником питания, не стоит ленится, вам необходимо знать на сто процентов, как у вас расположены полюса.

Если случилось, что вы совершили выбор неправильно тол вам срочно нужно заменяя новую батарею на правильную!

Все-таки чаще всего спрашивают об этом — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»

Вся суть в том, что у вас просто-напросто не будет хватать минусового или плюсового провода!

Вам необходимо его либо нарастить, могут быть кстати пусковые провода, но все это обыкновенная и заурядная халтура! Можете ошибочно рассчитать сечение провода. Но наилучший вариант, все же продать данный источник тока. Создайте объявление напишите основание продажи. После этого старайтесь и покупайте уже правильно и мудро.

Важно

Аккумуляторная батарея – важнейший элемент каждого автомобиля. От нее зависит уверенный старт мотора двигателя, и она занимается питанием электрических компонентов автомобиля, когда не поступает энергия от генератора.

Автомобильная аккумуляторная батарея является, чаще всего, расходным элементом, ресурс которой ограничен.

Большинство водителей не знают, какие химические процессы проходят в аккумуляторах, и чем они отличаются друг от друга, тогда как отличий масса.

У каждого автомобильного аккумулятора сверху имеются две клеммы, которые служат для подключения к электросети автомобиля. Но подключение нужно выполнить правильно, а для этого необходимо знать, что бывают аккумуляторные батареи разных полярностей.

Источник: https://guarblog.ru/pryamaya-i-obratnaya-polyarnost-akkumulyatora-v-chem-raznica-i-kak-opredelit/

Полярность аккумулятора прямая и обратная: как определить и на что влияет

Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства.

В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно.

Совет

Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот.

 Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки.

В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

Источник: https://avtomobilprost. ru/polyarnost-akkumulyatora-pryamaya-i-obratnaya.html

Полярность аккумулятора

Главная > Теория > Полярность аккумулятора

Полярность АКБ – это то, как расположены внешние токовыводящие элементы (токовыводы), находящиеся на корпусе аккумулятора.

Наиболее распространенные схемы их расположения – прямая и обратная, но все же имеются и другие способы, однако, они практически не используются. Если говорить просто, то полярность – это то, как расположены клеммы.

Плюсовая – может находиться как слева, так и справа, в чем и заключается разница. В этой статье рассмотрим, как определить полярность аккумулятора.

Разница между прямой и обратной полярностью

Нынешние аккумуляторные батареи, устанавливаемые в автомобилях, имеют две клеммы на корпусе: плюс и минус. Около них имеется арифметическое обозначение: «+» и «-». Отталкиваясь от требований международного стандарта, обозначения должны быть рифлеными, что позволяет точно определить полярность, если на улице темно.

Чем различаются противоположности

Обратите внимание! Как правило, чтобы узнать полярность, следует обратить внимание на табличку или наклейку на самом АКБ – она будет спереди. Если какие-либо таблички отсутствуют, АКБ чаще всего установлен клеммами вперед.

Когда «+» справа, а «-» – слева, такую полярность называют обратной. Если наоборот, это прямая, чаще всего встречающаяся на территории России. Сами клеммы могут быть расположены внутри корпуса АКБ или выполнены выступающими над ее верхней крышкой. Современные аккумуляторы имеют различный диаметр клемм: положительная – более толстая, по сравнению с отрицательной.

Прежде чем приобретать аккумулятор для авто, необходимо ознакомиться с параметрами места, куда он будет устанавливаться:

• Размеры области, куда будет вставляться АКБ;
• Каким методом осуществляется крепеж;
• Как подключается прямая и обратная полярность;
• Какого размера клеммы;
• Где расположен газоотвод.

Чтобы облегчить выбор, многие изготовители предлагают покупателям пользоваться автоматизированным онлайн-каталогом, изучив который, безошибочно определяется необходимый АКБ. Изготовители выпускают аккумуляторы как с прямой, так и с обратной контрастностью.

Существуют автомобили, где размеры выводов клемм позволяют подключать аккумуляторы любой полярности. Такие универсальные модели пользуются популярностью, но есть вероятность, что полярность все же будет установлена неправильно (переполюсовка).

Если перепутать полярность

Индикатор заряда аккумулятора

Немало автолюбителей, снимая АКБ для подзарядки, подключают его потом неправильно, то есть путают плюс с минусом.

Если провода в контактах ошибочно соединены, аккумулятор начинает сильно искрить, что может привести к перегоранию любых элементов электросхем авто.

Машины, выпускаемые сейчас, как правило, имеют защиту от этого: если происходит короткое замыкание, автоматически выбиваются предохранители.

Устанавливать клеммы нужно внимательно

Если все же водитель установил обратную полярность, вместо прямой, или наоборот, может случиться следующее:

• На приборной панели исчезнут значения и подсветка;
• Перегорит диодный мост или реле напряжения;
• Выход из строя блока управления двигателем;
• Сгорит силовой предохранитель.

Как правило, серьезным повреждениям подвергаются азиатские автомобили – они не терпят, если неправильно была подключена батарея.

Стоит отметить, что перепутать контрастность не так просто, ведь:

• Плюсовой провод недостаточно длинный, и его придется сильно натягивать;
• Толстая плюсовая клемма не дает зафиксировать массовый провод.

Если перепутать полярность на аккумуляторе, происходит короткое замыкание. Это связано с тем, что водитель, как правило, не может в случае ошибки качественно зафиксировать провода на клеммах. В момент контакта получается сильное искрение, а сами клеммы имеют неподходящие размеры.

Определение полярности АКБ без маркировки

Бывает, что нужно узнать, какой полярности аккумулятор, но на его корпусе нет каких-либо обозначений. В этом случае существуют другие способы определения:

• Размер клемм. Если снаружи корпуса не видно ни плюса, ни минуса, обратить внимание следует на диаметр клемм: плюс, по сравнению с минусом, более толстый. При необходимости последовательно к клеммам АКБ подключается минус (положительная должна быть изолирована). На минус клемма легко наденется, а на плюс будет заходить с трудом. Все же данный метод не гарантирует стопроцентный успех;
• Мультиметр. Этот способ является более надежным. Для этого прибор переключается в режим, который измеряет постоянные напряжения U (предел – 20 В). После этого черный щуп устройства подключают к предполагаемому минусу на АКБ. Щуп красного цвета подключается к второй клемме. В случае положительных показаний на табло мультиметра (порядка 12 В) становится ясно, что черный щуп подсоединен к минусу, а красный – к плюсу. Если неправильно подключить, то на табло устройства будет выведено «-12 В»;
• Налет на клеммах. Это косвенный способ, позволяющий узнать, АКБ имеет обратную полярность или прямую. Работает на «подгулявших» аккумуляторах. Здесь положительная клемма будет отличаться внешним видом – это повышенное оксидное загрязнение (белого или зеленого оттенка).

На заметку. Прежде чем подключать АКБ, необходимо узнать полярность любым из вышеперечисленных способов.

Рекомендации

Как рассчитать время зарядки аккумулятора

Чтобы в будущем не возникало сложностей с определением обратной полярности аккумулятора или прямой полярности, специалисты советуют прибегать к следующим простым правилам:

• Прежде чем подключать АКБ, обязательно нужно свериться с полярностью;
• Напротив «плюса» рекомендуется приклеить еще одну табличку, если «родная» стерлась;
• Лучше всего устанавливать АКБ от проверенных производителей;
• Электропроводка всегда должна быть исправна, что избавит от множества проблем.

Некоторые автолюбители могут по ошибке установить в свой автомобиль АКБ неподходящей полярности. Эта ошибка способна привести к тому, что сгорит вся электроника вместе с мозговым центром авто, а то и вовсе случится пожар.

Значит, как минимум, новый АКБ следует сравнить со старым и определиться, где должны быть расположены полюса. Даже если вы уже купили аккумулятор, поняли, что он не подходит, его можно заметить. Главное – не подключать его.

Итак, теперь известно, каким образом определяется полярность АКБ, и что будет, если пренебрегать этим вопросом. Как правило, производители учитывают эту особенность, поэтому делают свои маркировки. В любом случае, аналогичные вопросы задаются продавцу-консультанту в магазине, где приобретается аккумулятор.

Видео

Источник: https://elquanta.ru/teoriya/polyarnost-akkumulyatora.html

Аккумулятор с обратной полярностью что это

Данная статья написана в помощь новичкам, которые еще плохо разбираются в автомобилях и тем более в их электрических элементах. Дело в том. Что купив аккумуляторную батарею с неправильной полярностью, и невнимательно подсоединив клеммы, можно спалить большую часть электроники с главными «мозгами», или послужить начавшемуся пожару.

Поэтому, всем начинающим автовладельцам будет полезно изучить данную информацию. И не потратить зря свои деньги при покупке нового аккумулятора, и не стать причиной возгорания.

Что такое полярность на аккумуляторной батареи

Стоит отметить, что различные автопроизводители и производители аккумуляторов пытались создать новые стандарты, но они не получили большого развития и перестали выпускаться.

Так что, выбор остался только между батареями с клеммами, поменянными местами. То есть, на одних автомобилях устанавливается аккумулятор на которой плюсовая клемма находится справа, на другие устанавливается аккумулятор с плюсовой клеммой находящейся слева. Именно так различаются современные стандарты.

Прямая полярность аккумулятора

Распознать его очень просто. Если поставить аккумулятор этикеткой к себе и посмотреть на полюса клемм, то плюсовая должна находиться по левую руку. Для большего понимания можно посмотреть на схему такого аккумулятора.

Обратная полярность аккумулятора

Отличия аккумуляторных батарей

Тут находится самая главная загвоздка, дело в том, что аккумуляторы ничем не отличаются, кроме расположения плюсовых и минусовых клемм. Корпус, цвет, этикетка, банки и емкость полностью совпадают, а вот клеммы различаются. Поэтому, перед тем как приобретать новый аккумулятор, стоит внимательно изучить свой и затем отправляться за покупкой.

Не стоит надеяться, что Вы опытный водитель и не перепутаете. Не только новички совершают такие ошибки. Даже опытный водитель способен перепутать тип аккумулятора и купить ненужный, если будет делать покупку спонтанно или спешить.

Если Вы не уверенны в том, какой аккумулятор нужен для вашего автомобиля, то стоит поинтересоваться у консультанта. Обычно в специализированных магазинах присутствуют каталоги автомобилей, в которых указан тип полярности. В таком случае, вы исключите возможность ошибки и приобретете правильную деталь.

Можно ли устанавливать аккумулятор другой полярности

Прежде всего, стоит опять предупредить, что короткое замыкание или перепутанные полюса, могут привести к серьезным поломкам электроники автомобиля и даже к пожару. Так что, необходимо относится к замене батареи очень аккуратно, во избежания различных неприятностей.

Но в том случае, если Вы уже приобрели аккумулятор не той полярности, или он достался в подарок, или по скидке, тогда есть два варианта развития ситуации.

Первый вариант — это удачный. Вам повезло и провода в автомобиле свободно дотягиваются до нужных клемм. Тогда ничего делать не нужно, а просто затягиваем контакты на правильных полюсах и пользуемся аккумулятором.

Во втором случае, который встречается очень часто. Провода в автомобиле строго рассчитаны под аккумуляторы с определенной полярностью, и запаса по длине не имеют. Поэтому, будет необходимо приобрести на автомобильном рынке более длинные провода, возможно предназначенные для другого автомобиля и переставить все контакты с родных, это позволит нарастить длину самым правильным способом. Также, можно нарастить куском провода или использовать то, что попадется под руку. Но тогда появляется шанс неправильного подбора сечения провода или плохого контакта, что приведет к быстрой разрядке аккумулятора и перегревы проводов, а возможно и к короткому замыканию (если оплетка провода сильно оплавится) или к возгоранию.

Вывод

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

Прямая и обратная полярность аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

Теперь о самом термине и как его определять. Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским». Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору.



Что можно предпринять?

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Информационный сайт о накопителях энергии

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

Обратная полярность аккумулятора что это такое и как ее распознать?

Универсальных аккумуляторных батарей не бывает. Для каждого автомобиля разработан определенный стандарт — размер, емкость, пусковой ток и расположение клемм.

И если с основными характеристиками все просто — выбирая АКБ по размеру и емкости, при небольшом разбросе вы все равно получите подходящий экземпляр. А неправильная полярность не позволит вам нормально подключить батарею к штатным проводам.

Что такое прямая полярность аккумулятора, и в чем отличие от обратной?

Этот параметр не влияет на характеристики и качество работы, он определяет лишь расположение клемм. Рассмотрим устройство батареи:

АКБ состоит из нескольких одинаковых аккумуляторов (в случае со стандартной стартерной батареей на 12 вольт — их 6 штук), разделенных герметичными перегородками. Каждый элемент состоит из набора положительных и отрицательных пластин, и при нормальном заряде способен выдавать напряжение 2 — 2,2 вольта.

Подробное видео объяснение, что такое прямая и обратная полярность аккумулятора

Аккумуляторы соединены между собой последовательно. Элементы расположены в определенной последовательности относительно передней стенки батареи (ближе к которой находятся клеммы).

Аккумулятор прямой полярности, слева имеет положительный контакт. Соответственно все элементы внутри, соединяются между собой относительно выходных клемм.

Обратная полярность аккумулятора – наоборот, положительная клемма справа. На что это влияет? Ни на что, просто такое расположение. Типы конструктивного исполнения аккумуляторов представлены на рисунке:


Зачем так много стандартов?

Вопрос непростой. Дело в том, что автомобильная промышленность в разных странах развивалась синхронно. Если бы существовал некий эталон, который реально стал бы прообразом первого автомобиля для остальных – другое дело.

Разбираться в истоках разных стандартов так же бессмысленно, как пытаться понять, почему существует левостороннее и правостороннее движение на дорогах.

Если не брать во внимание экзотику с расположением клемм на короткой стороне, или по диагонали – то есть два основных стандарта:

• Прямая полярность (обозначается цифрой «1»), применяется на автомобилях, выпущенных для российского (читай СНГ), американского и азиатского рынка
• Обратная полярность (обозначается цифрой «0»), применяется на автомобилях для европейского рынка.

Соответственно, владельцы автомобилей могут условно определить полярность аккумулятора по месту рождения (или предназначения) своего механического коня.

Почему условно? Если у вас скажем Ford Focus для европейского рынка – у него будет АКБ обратной полярности (в том числе и на машинах российской сборки). Если вы привезли эту же модель из-за океана, полярность будет прямая.

Интересный факт – некоторые производители выпускают АКБ, с двумя рядами клемм – для любого стандарта автомобилей.


Как достоверно узнать полярность своего аккумулятора?

Даже при наличии технической документации на автомобиль, просто загляните под капот (или в багажник, как например в BMW). Маркировка обязательно будет на корпусе батареи в виде выдавленных в пластмассе значков «+» или «-».

Обратите внимание

Никаких наклеек завод не использует, разве что в декоративных целях. Только тиснение возле контактов.

Любую маркировку на бумаге можно потерять или переклеить, и тогда можно перепутать полярность. А выдавленный значок стереть невозможно.

Определить, какая полярность аккумулятора, можно по внешнему виду контактов. Плюсовая клемма (если это конусные контакты) всегда толще минусовой. Также может присутствовать цветовая маркировка, как на подключенных проводах, так и на клеммах АКБ. Плюс всегда обозначается красным цветом.

Когда возникает вопрос: как определить полярность аккумулятора автомобиля?

1. При покупке новой батареи. Узнав размер и параметры АКБ для вашего авто, продавец поинтересуется полярностью. Разумеется, если вы не приехали в магазин на машине
2. При самостоятельной установке нового аккумулятора
3. При подключении зарядного устройства. Вне зависимости от того, установлен аккумулятор на авто, или он снят
4. При подключении к другому автомобилю для аварийного запуска (так называемое прикуривание).

Получится ли подключить полярность наоборот, если вы по ошибке купили не ту АКБ, а замена невозможна?

В новых автомобилях это сделать проблематично. Подкапотное пространство плотно заполнено, и производители не позволяют такую роскошь, как длинные гирлянды силовых проводов.

Вероятнее всего, один из кабелей подключится легко, а у второго просто не хватит длины. В таком случае остается вариант для экстренного подключения – аккумулятор следует развернуть на 180°.

Тогда клеммы окажутся на противоположной стороне, но с правильным расположением. Перекинув провода поверх батареи, можно их подключить.

Важно! Это вариант для аварийных случаев, постоянно ездить с таким подключением нельзя. Придется заменить АКБ.

Если кабели достаточно длинные – можно подключить их крест-накрест. Тогда можно эксплуатировать АКБ постоянно. Главное – целостность изоляции, чтобы не произошло замыкание.


Что случится, если перепутал полярность?

Последствия зависят от условий подключения.

Установка на автомобиль

Гарантированно перегорят некоторые предохранители. Возможен выход из строя бортовой электроники. При длительном контакте – возможен перегрев и возгорание проводов.

Зарядка при снятой АКБ

Сработает защита на зарядном устройстве, или оно выйдет из строя.

Режим «прикуривания»

Опасности подвергаются оба автомобиля. Фейерверк искр (с возможным пожаром) гарантирован. Возможен выход из строя электроники и генератора.

Заключение

К подключению АКБ следует отнестись ответственно. От этого зависит исправность вашего авто, и безопасность окружающих.

Обозначение полярности автомобильных аккумуляторов — видео


About sposport

View all posts by sposport

Загрузка…

Автомобильный аккумулятор Чемберлен 6СТ-65 (обратная полярность)

Описание

Параметры аккумулятора

Емкость	65 Ah
Пусковой ток	580 A
Габариты (мм)	242x175x190
Полярность	обратная (0)
Производитель	Россия
Гарантия	3 года
Маркировка	6СТ-65

Преимущества аккумулятора

• увеличенный запас электролита
• низкий саморазряд
• улучшенные стартерные характеристики
• фиксация пластин у дна делает батареи максимально виброустойчивыми
• термостойкий корпус из полипропилена позволяет использовать батарею при крайне низких и крайне высоких температурах
• подходит для обычного режима эксплуатации

Чемберлен 65 – необслуживаемая аккумуляторная батарея с повышенной гарантией. Линейка Чемберлен включает в себя модели со всеми популярными емкостными характеристиками.

Батарея Чемберлен 65 производится на новейшем оборудовании. Она вибростойка, безопасна в использовании, стойка к перезаряду.

Эргономичный и прочный корпус аккумулятора Чемберлен 65 А/ч, помимо всего прочего, защищает АКБ от экстремальных холодов и обеспечивает пуск двигателя в любых погодных условиях.

Продажа аккумулятора

Купить аккумулятор Чемберлен 65 6СТ-65 АПЗ с обратной (евро) полярностью в нашем интернет-магазине могут физические и юридические лица за наличный и безналичный расчет. Наши менеджеры проконсультируют Вас о преимуществах этой аккумуляторной батареи, при необходимости Вы можете заказать доставку или самостоятельно забрать аккумулятор с одного из пунктов выдачи.

Инструкция

Предупреждающие знаки

Инструкция по эксплуатации аккумуляторов

1. Хранение батареи.
Залитая и заряженная батарея хранится в течение 6-ти месяцев в сухом и прохладном помещении при температуре +5 … +35 С, кальциевая батарея до 6 – 12-ти месяцев.
Запрещено хранить батарею в разряженном состоянии.

2. Установка батареи.
При установке – аккумуляторная батарея должна быть надежно закреплена в посадочном гнезде. Клеммы проводов должны обеспечивать надежный контакт с клеммами батареи (при установке батареи первой крепится клемма “+”, при снятии первоначально отсоединяется клемма “-“) . Удары по клеммам недопустимы. Во избежание повреждения аккумуляторной батареи нельзя касаться металлическими предметами одновременно клемм “+” и “-“.

3. Уход за батареей.
Аккумуляторная батарея должна быть чистой и сухой, контактные клеммы чистыми. (Рекомендуем контактные соединения защищать кислотостойким вазелином).
Каждые 2 – 3 месяц контролировать уровень электролита в банках аккумуляторной батареи (10-15 мм выше пластин). При необходимости долить дистиллированную воду.
ДОЛИВАТЬ КИСЛОТУ и ЭЛЕКТРОЛИТ ЗАПРЕЩЕНО.

На аккумуляторной батареи с индикатором заряженности возможно на основании цвета указателя – индикатора следить за состоянием заряженности:
• зеленый цвет: аккумулятор в заряженном состоянии;
• черный цвет: аккумулятору требуется подзарядка;
• бесцветный: указывает, что в аккумулятор необходимо добавить дистиллированную воду.

Плотность электролита в заряженной аккумуляторной батарее должна быть 1,27 ± 0,01 г/см при температуре + 25С. При пониженной плотности или нарушении сроков хранения произвести зарядку до восстановления необходимых параметров (ток зарядки равняется 10% от емкости аккумуляторной батареи), например: АКБ 6СТ-55 заряжается током 4 – 5,5А.

ВНИМАНИЕ: перед зарядкой АКБ обязательно вывернуть пробки. При зарядке АКБ руководствоваться инструкцией по пользованию зарядным устройством. Особенно тщательно нужно контролировать степень заряженности в холодное время года. Сильный разряд батареи может привести к замерзанию жидкости и выходу АКБ из строя.

Во избежание повышенного разряда аккумуляторной батареи контролируйте напряжение зарядки на автомашине. Проверка производится на работающем двигателе с частотой вращения 1500-2000 об/мин с включенными электропотребителями (напряжение зарядки – 14,2В). При включенных электропотребителях напряжение зарядки не должно превышать 14,5 В. Допускается утечка вольтаж 0,5 – 1,0 мА.

Инструкция по технике безопасности

1. При работе с батареей пользоваться защитными очками и резиновыми перчатками. При зарядке батареи взрывоопасная газовая смесь, поэтому в течение зарядки необходимо интенсивно проветривать помещение. Запрещено пользоваться открытым огнем, курить или производить искрообразование.
2. В качестве электролита в аккумуляторе используется разбавленная серная кислота. При случайном попадании ее в глаза, следует промыть глаза струей воды в течении нескольких минут, затем обратиться к врачу. При соприкосновении с кожей или одеждой следует промывать их водой на протяжении 15 минут.

Какая полярность аккумулятора на ВАЗ-2110

Автомобиль: ВАЗ-2110.
Спрашивает: Максим Басенко.
Суть вопроса: в магазине не знают полярность на ВАЗ-2110, какая она на аккумуляторе?

---

Как всегда, думаю. Пришла зима, аккумулятор мой решил не шутить шутки, а окончательно помер. Сдал я его каким-то цыганям, пришел в магазин, а там полярность нее знают. В общем пешком тащить аккумулятор не охото два раза. Поэтому интересуют сразу параметры и точные на ВАЗ-2110.

---

Параметры аккумулятора на ВАЗ-2110

Аккумулятор на ВАЗ-2110: слева плюсовая клемма, справа – минусовая.

Если перепутать клеммы на аккумуляторе, то это может привести к негативным последствиям.

Но такое можно сделать и не случайно. Тут всё дело в том, что на отечественных машинах устанавливаются АКБ с прямой полярностью, а на большинстве зарубежных – с обратной.

The following two tabs change content below.

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

• Прямая полярность на ВАЗ-2110.

Полярность АКБ: что это?

Типы полярностей аккумуляторных батарей.

Полярность – размещение клемм на поверхности аккумулятора.

Она бывает «прямой» и «обратной». Первый тип полярности – отечественная разработка. Если повернуть аккумулятор передом к себе, то справа должна находиться клемма минуса, а слева – плюса. Обычно такие аккумуляторы установлены на ВАЗ-2110.

Отличие аккумуляторов с разной полярностью

Аккумуляторы различаются только расположением клемм.

Основных отличий нет, если не принимать во внимание расположение клемм. Корпуса в таких агрегатах будут идентичны, как и этикетка или сила тока.

Потому часто можно перепутать такие аккумуляторы и купить не с той полярностью.

Установка АКБ другой полярности

Если перепутаете клеммы, то последствия будут печальны!

Если перепутать полярность, то можно спалить всю электрическую систему на авто или авто полностью. Потому рекомендуется внимательно смотреть на полярность батареи перед ее установкой.

Глоссарий по батареям

— Обратная полярность — База знаний BatteryGuy.com

Разъем, предназначенный для изменения полярности

Reverse Polarity — , это когда положительная и отрицательная полярность на батарее меняются местами. При подключении батареи с обратной полярностью к устройству вилка, которая установлена ​​на заводе с перевернутыми проводами производителем батареи, предотвратит неправильное подключение.

Однако, если кто-то закажет батарею на замену, не предоставив ее уникальный номер детали, который сообщает поставщику батареи, что это обратная полярность или факт обратной полярности, это может привести к повреждению устройства при его установке.Обычно единственное, что указывает на полярность батареи, — это ее уникальная часть # или если вы случайно сравниваете заменяемую батарею со старой батареей и замечаете, что черный и красный провод, идущие в штекер разъема, входят в разные места.

Обратная полярность также называется концепцией полностью разряженной вторичной батареи и неправильного подключения зарядного устройства к клеммам, так что ее отрицательная клемма становится положительной, а положительная клемма становится отрицательной.

Некоторые считают это мифом, в то время как другие отмечают, что, когда это действительно происходит, батарея используется только ограниченно, поскольку токи теперь действуют против того, как внутренние пластины были разработаны для работы. Таким образом, невозможно полностью зарядить аккумулятор, и общий срок службы значительно сокращается.

На следующем домашнем видео показаны две батареи, одна из которых, похоже, имеет обратную полярность.

Исправление обратной полярности в батарее

Если батарея имеет неправильную полярность, это можно исправить.

1. Полностью разрядите аккумулятор — это должно быть сделано при подключении лампы с малым током без отключения цепи.
2. Правильно подключить зарядное устройство

Если аккумулятор отказывается заряжаться, попробуйте на несколько секунд более мощное зарядное устройство (например, зарядное устройство на 24 В от аккумулятора на 12 В), а затем используйте правильное зарядное устройство с минимальными настройками.

Обратите внимание, что во всех случаях срок службы батареи будет сокращен, поскольку глубокая разрядка повреждает внутренние компоненты.

Помогите! На моем аккумуляторе инвертирована полярность.

В настоящее время большая часть оборудования, которое можно купить на рынке, может быть повреждена полярностью из-за плохой техники проектирования.

Виновник: плохая конструкция оборудования

В дизайне есть область, в которой производители часто бывают виноваты. Это постоянная тенденция в их дизайне. Похоже, что 12-вольтовое и 24-вольтовое электронное оборудование более подвержено повреждениям. Это немного иронично, потому что большая часть оборудования разработана с той или иной защитой от обратной полярности.Обычно это диод и предохранитель.

Это теория: если произойдет обратная полярность, разработанный диод проведет и закоротит источник питания, чтобы заземлить и вызвать срабатывание предохранителя. Это защищает ваше оборудование. Это должно работать хорошо, если оборудование было спроектировано правильно.

К сожалению, существует большое количество 12-вольтового и 24-вольтового электронного оборудования с этим конструктивным недостатком. Они делают медные следы на печатной плате очень маленькими.К сожалению, при этом через диод протекает большой ток, чтобы лопнуть предохранитель, который затем испаряет след питания печатной платы. Как только это произойдет, вам нужно будет заменить всю плату или отремонтировать. В любом случае это потребует дорогостоящего ремонта.

Может ли батарея поменять полярность?

Да, может, но только двумя способами. Во-первых, если вы его заправляете впервые. Если вы используете старое зарядное устройство, вы можете закоротить клеммы.Вы могли подключить зарядное устройство в обратном направлении и в конечном итоге зарядить аккумулятор в обратном направлении. Вы не увидите искры, потому что аккумулятор действительно набирает напряжение, пока вы его заряжаете. Короткого не хватит, чтобы создать искру

Вы также можете поменять полярность батареи после ее активации. Это редко, но возможно. Чтобы это произошло, вам нужно будет выполнить последовательность ошибок, которые в конечном итоге приведут к обратной полярности.

Единственный способ полностью разрядить аккумулятор — это не заметить короткого замыкания, которое в конечном итоге приведет к снижению заряда аккумулятора.Через некоторое время аккумулятор полностью разрядится. Но для того, чтобы иметь отрицательный заряд, вам нужно будет подключить его назад и зарядить снова. Таким образом, для положительно заряженной батареи единственный способ полностью изменить сам себя — это полностью разрядить, а затем зарядить в обратном направлении.

Но может ли 12-вольтовая батарея поменять полярность?

Да, такое бывает. Если элементы батареи не сбалансированы, некоторые элементы разрядятся раньше других. По мере разряда они начнут менять полярность.Теперь, если есть внешний фактор, который не позволяет току течь, например, когда батареи соединены последовательно, а затем одна выходит из строя, батарея начнет менять полярность на некоторых или на всех своих элементах. На самом деле все не так плохо при установке, если нет внешних ошибок или ошибок, которые приводят к обратной зарядке.

Комментарии будут одобрены перед появлением.

Что произойдет с аккумулятором при подключении с обратной полярностью?

Зарядка и разрядка батареи при неправильном или неправильном подключении

Мы знаем, что вторичная батарея (также известная как аккумулятор) — это устройство, которое преобразует химическую энергию в электрическую и накапливает ее для дальнейшего использования.Химические реакции во вторичных элементах обратимы при правильной полярности подключения батареи вместо обратной полярности.

Другими словами, химические компоненты в батарее можно поменять местами (к исходной и прежней форме), изменив направление потока тока в батарее. Протекание тока в режиме разряда (питание от батареи к подключенным устройствам) противоположно в случае зарядки (внешний источник обеспечивает энергию) аккумуляторной батареи.

В батареях есть внутренние пластины (свинцово-кислотные, щелочные и т. Д.), Известные как катод (положительный «+») и анод (отрицательный «-»). Например, положительная пластина изготовлена ​​из пероксида свинца (PbO ₂ ), а отрицательная пластина — из губчатого свинца (Pb). Легкая серная кислота (H ₂ SO ₄ ) используется в качестве электролитического раствора в батарее для правильной химической реакции.

Комбинированная химическая реакция в батарее может быть записана следующим образом во время зарядки и разрядки (или разряда и заряженного элемента) свинцово-кислотной батареи:

Положительная пластина Отрицательная пластина Разряд электролита Положительная пластина Отрицательная пластина Вода

PbO ₂ + Pb + 2H ₂ SO ₄ ⇋ PbSO ₄ + PbSO ₄ + 2H ₂ O

Примечание:

• PbO ₂ + Pb + 2H ₂ SO ₄ = Заряженный элемент
• PbSO ₄ + PbSO ₄ + 2H ₂ O = Элемент разряжен
• Полное уравнение (слева направо) = разряд i. е. действие разряда
• Полное уравнение (справа налево) = заряд, т. е. действие зарядки

При использовании аккумулятора как для зарядки, так и для разрядки необходимо подключить положительную клемму источника к положительной клемме аккумулятора, а отрицательный источник — к отрицательная клемма аккумулятора. ОК, понятно, но что будет, если неправильно вставить батарейки? Хорошо, давайте узнаем полярность и обратную полярность в батареях.

Что такое полярность и обратная полярность в батарее?
Полярность батареи

Полярность означает наличие противоположных физических свойств в разных точках.В случае батареи один полюс или пластина, имеющая больше электронов, называется анодом или отрицательной (-) клеммой. Другой, имеющий меньшее количество электронов, известен как катод или положительный (+) вывод.

Если мы соединим эти обе клеммы через проводник, имеющий сопротивление, ток начнет течь из-за разности потенциалов в обеих точках. Другими словами, электроны (электронный ток начнет течь от клеммы -Ve к клемме + Ve. Электрический (обычный) ток течет в противоположном направлении i.е. от положительного электрода к отрицательному.

Обратная полярность батареи

Обратная полярность батареи — это случай, когда источник (для зарядки) или кабели нагрузки подключены неправильно, т. Е. Источник или нагрузка Отрицательный к положительному полюсу батареи и положительный полюс источника или нагрузки к отрицательному полюсу аккумулятора . Из-за неправильного подключения в цепи может протекать ток, что может привести к серьезным травмам и повреждению оборудования.

Достаточно основного, теперь переходим к пункту i.е. что произойдет с аккумулятором, если его неправильно зарядить? или что происходит при зарядке аккумулятора с обратной полярностью зарядным устройством?

Есть три следующих сценария:

• Подключение аккумулятора к зарядному устройству с обратной полярностью
• Подключение аккумулятора к нагрузке с обратной полярностью
• Подключение аккумулятора к другому аккумулятору с обратной полярностью

Давайте обсудим один за другим в деталях.

Подключение аккумулятора к зарядному устройству с обратной полярностью

Если случайно, случайно или намеренно зарядное устройство аккумулятора (или солнечная панель, инвертор и т. Д.) Подключилось неправильно i.е. отрицательный и положительный заряд зарядного устройства, подключенные к положительной и отрицательной клеммам батареи соответственно, может произойти следующее:

• Ток, протекающий в батарею через зарядное устройство, может сжечь электронные компоненты внутри зарядного устройства (если не предусмотрена обратная защита производителем). Короче говоря, это может частично или полностью повредить схему зарядного устройства. Если номинальная мощность зарядного устройства меньше емкости аккумулятора, это приведет к перегрузке цепи и может отключить автоматический выключатель, чтобы прервать работу схемы.Если мощность зарядного устройства превышает емкость аккумулятора, это может привести к перегреву аккумулятора и возгоранию с выбросом.
• Это может привести к разрядке аккумулятора искрой или необратимому повреждению аккумулятора. Другими словами, при подключении батареи с обратной полярностью источник постоянного тока будет утаскивать электроны с отрицательной клеммы батареи и подталкивать их к положительной клемме. Это постепенно разряжает батарею, как в случае с конденсатором.
• Тепло, выделяемое батареей при обратной полярности, может вызвать образование газообразного водорода (воспламеняемого), который может взорвать корпус батареи.Треснувший корпус аккумулятора может стать источником кислоты, которая может расплавить чувствительные устройства и вызвать серьезные травмы.

По этим причинам надевайте резиновые перчатки и очки для надлежащей защиты при работе с аккумуляторами.

Кроме того, есть исключительный случай, когда аккумулятор может быть подключен неправильно.

Аккумулятор может быть подключен к неправильным клеммам, когда он полностью разряжен. Поскольку полностью разряженный аккумулятор, имеющий разность потенциалов 0 вольт, действует как пустой сосуд (разряженный аккумулятор). В этом случае положительный вывод аккумуляторной батареи может быть подключен к отрицательному выводу источника, а отрицательный вывод аккумулятора может быть подключен к положительному выводу источника.

Это не всегда так и не работает со всеми батареями из-за различных паст / материалов и техники, используемых в батареях. В старых батареях он может работать годами, но некоторые из протестированных экспериментов показали меньшую эффективность и емкость, быструю разрядку и малый срок службы батареи. Аккумулятор, заряженный с обратной полярностью, должен иметь взаимозаменяемую маркировку i.е. батарея (+) должна быть помечена как (-) и наоборот. Чтобы изменить действие, как и раньше, полностью разрядите аккумулятор (заряженный в обратном направлении) и подключите его к правым клеммам (т.е. отрицательным к отрицательным и положительным к положительным клеммам зарядного устройства и аккумулятора соответственно).

Опять же, наденьте резиновые перчатки и очки и используйте другие меры безопасности для надлежащей защиты при игре с батареями.

Подключение аккумулятора к нагрузке с обратной полярностью

Тот же случай i.е. аккумулятор подключен неправильно, но вместо зарядного устройства загружайте приборы. Это может привести к следующим явлениям:

• Некоторая нагрузка может работать некорректно (например, светодиоды или диоды), которая работает только в одном направлении, или ей требуется правильное подключение источника постоянного тока для полноценной работы в качестве анода (-) к аноду ( -) и катод (+) к клеммам катода (+)).
• В транспортных средствах и автомобилях автомобильный аккумулятор с обратной полярностью может повредить электронные датчики ECU (блок управления двигателем (электронная плата управления) в автомобилях с автоматическим управлением) и генератор переменного тока, замена которых на новые требует незначительных затрат.
• Это также может привести к повреждению других компонентов и систем проводки автомобиля. Если повезет, то хотя бы предохранители и реле могут вообще перегореть из-за образования обратного тока.
• Часы постоянного тока и аналоговые двигатели в качестве нагрузки, подключенной к батарее, могут начать вращаться в обратном направлении.

В настоящее время современные производители автомобилей устанавливают в систему защиту от обратной полярности, так как ею легко управлять, а не бесполезными и многочисленными обращениями в службу поддержки и обслуживанием.Но нормально ли и приятно ли это попробовать? Нисколько.

Кроме того, на положительном проводе для однонаправленного источника питания можно установить предохранитель или обычный диод (падение напряжения на диоде до 0,7 В), которое действует как защита от обратного тока.

Подключение аккумулятора к другому аккумулятору с обратной полярностью

Если аккумулятор в первом автомобиле неправильно подключен к аккумулятору, установленному в другом автомобиле, чтобы зарядить вторую аккумуляторную батарею через первую, она может взорваться и загореться или навсегда повредить аккумулятор (и). Обычные батареи, такие как свинцово-кислотные, могут нагреваться и расплавлять внутренние и внешние части батареи. Воспламеняющийся газ, такой как водород, может треснуть корпус батареи при разведке.

В случае неправильного подключения батарей вместо правильного последовательного соединения обе батареи будут противостоять друг другу, поэтому результат будет одинаково заряжен на обеих, т.е. они быстро сгладят друг друга.

Он также может расплавить соединительный кабель и изоляцию, соединенные между двумя батареями, поскольку он не рассчитан на большой ток из-за неправильного подключения.

Меры предосторожности:

• Пожалуйста, надевайте защитные стеклянные и резиновые перчатки и используйте другие меры безопасности при работе с батареями и связанным с ними опасным оборудованием.
• Используйте правильные цветовые коды проводки в соответствии с вашими региональными кодами для подключения батарей.
• Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Теперь ваша очередь, пожалуйста, поделитесь своими впечатлениями и опытом в реальном времени с подключением батарей с обратной полярностью в любом аспекте. Мы действительно хотим знать, как вас учили по этой теме.

Похожие сообщения:

Автомобильные аккумуляторы прямой и обратной полярности — 130.com.ua

Аккумуляторы автомобильные бывают двух типов — с прямой полярностью и с обратной полярностью. В чем особенность этих типов аккумуляторов и чем они между собой различаются?

Батарейки прямой полярности и какие они есть

Автомобильный аккумулятор имеет полярность, которую можно понять по расположению клемм на его поверхности (обычно на крышке).Полярность считается прямой, когда плюс батареи находится слева от батареи, а минус — справа. При этом аккумулятор следует повернуть в сторону автомобилиста (во многих случаях клеммы находятся ближе к нему, а если нет, нужную сторону легко определить по этикетке). Клеммы в аккумуляторе обозначены знаками «+» (плюс) и «-» (минус). Купить аккумулятор в Киеве, Харькове, Одессе можно на 130.com.ua с доставкой по Украине.

Аккумуляторы обратной полярности и что это такое

Обратная полярность — это когда «плюс» в батарее справа, а «минус», соответственно, слева.Конечно, также с условием, что аккумулятор повернут на лицевую сторону.

Разница между батареями прямой и обратной полярности

Основное различие между этими батареями заключается в расположении выводов «плюс» и «минус». По внешнему виду такие устройства, как и по функциональности, могут быть практически идентичными (особенно если они одной марки и предназначены для одной категории автомобилей).

Однако не рекомендуется ставить на автомобиль, предназначенный для аккумуляторов прямой полярности, аккумуляторов, у которых клеммы расположены иначе.При нарушении полярности электроника в автомобиле не будет работать или даже может выйти из строя. К счастью, конструкция большинства автомобилей просто не допускает нормального подключения батарей, не подходящих по полярности.

В процессе выбора АКБ можно отталкиваться от страны производителя автомобиля. Если страна Россия или например Япония, то автомобилю, скорее всего, нужен аккумулятор прямой полярности. Если производитель — США или Германия, то вам, скорее всего, придется использовать устройства с клеммами, расположенными напротив.

Определив разницу между батареями прямой и обратной полярности, сведите результаты в небольшую таблицу.

батареи прямой полярности	Батарейки обратной полярности
Общее в этих батареях
Оба типа автомобильных аккумуляторов работают по одним и тем же принципам и могут быть одинаковыми по внешнему виду, если они произведены одним производителем
Отличия этих аккумуляторов
«Положительная» клемма на АКБ прямой полярности находится слева, а «отрицательная» клемма — справа	«Положительный» вывод на батарее обратной полярности находится справа, а «отрицательный» вывод — слева
Обычно устанавливаются на российские и азиатские автомобили	Устанавливается, желательно на автомобили американского и европейского производства

Материалы по теме

Защита от обратного тока / полярности батареи • Цепи

В устройствах с батарейным питанием и съемными батареями обычно необходимо предотвратить неправильное подключение батарей, чтобы предотвратить повреждение электроники, случайное короткое замыкание или другие несоответствующие операции. Если это невозможно физически, вам необходимо включить электронную защиту от обратного тока. Физическая защита может означать просто поляризованный разъем или батарею со смещенными соединениями (как в большинстве литиевых батарей мобильных телефонов) в сочетании с инструкционными символами и изображениями. Для батареек размера AAA или AA есть держатели, которые сконструированы таким образом, что при неправильной установке батареи один конец не соприкасается. По-прежнему существуют обстоятельства, когда физические средства невозможны, например, с большинством монетных ячеек или если пользователь может подключить питание с помощью проводов к винтовым клеммным колодкам.Следовательно, это может относиться и к устройствам, не работающим от батарей, и, вероятно, применимо к автомобильной электронике.
Следовательно, разработчики и производители электронных продуктов должны обеспечить, чтобы обратный ток, обратный ток, протекающий в обратном направлении, и обратное напряжение смещения были достаточно низкими, чтобы предотвратить повреждение либо самой батареи, либо внутренней электроники продукта.

Почему бы не использовать простой диод?

Использование диода в качестве защиты от обратной полярности мощности, как показано на схеме , схема 1 — очень простое и надежное решение, если вы можете позволить себе потерять энергию.Скорее всего, с устройством с батарейным питанием вы не захотите тратить энергию, особенно если ваше напряжение питания уже достаточно низкое, и поэтому падение напряжения на 0,3 В или 0,4 В на диоде Шоттки будет значительным и неприемлемым. Для более высоких напряжений питания в диапазоне 9–48 В и автомобильных приложений небольшое падение напряжения может не иметь значения, особенно при низком токе. При высоких токах, превышающих 5 А, может возникнуть проблема с повышением температуры из-за больших потерь мощности. Вы не хотите, чтобы диод был слишком горячим, поэтому, скорее всего, потребуется добавить радиатор.

Цена диода Шоттки выше обычного диода, но потери значительно ниже. Имейте в виду, что многие диоды Шоттки имеют довольно высокую утечку обратного тока, поэтому убедитесь, что вы выбираете диоды с низким обратным током (около 100 мкА) в схеме защиты батареи.
При 5 ампер потери мощности в диоде Шоттки обычно будут: 5 x 0,4 В = 2 Вт по сравнению с обычным диодом: 5 x 0,7 В = 3,5 Вт.

Хорошим кандидатом для использования в системе защиты от обратного тока является новый тип диода под названием Super Barrier Rectifier (SBR), запатентованный компанией Diodes Inc.технология, которая использует процесс производства МОП (традиционный Шоттки использует биполярный процесс) для создания превосходного двухполюсного устройства, которое имеет более низкое прямое напряжение (VF), чем сопоставимые диоды Шоттки, при этом обладая термостабильностью и высокими характеристиками надежности эпитаксиальных диодов PN. Диод
Super Barrier Rectifier (SBR) разработан для приложений с высокой мощностью, низкими потерями и быстрым переключением. Наличие МОП-канала в его структуре формирует низкий потенциальный барьер для основных носителей, поэтому прямое смещение SBR при низком напряжении аналогично работе диода Шоттки.Однако ток утечки ниже, чем у диода Шоттки при обратном смещении из-за перекрытия слоев обеднения P-N и отсутствия снижения потенциального барьера из-за заряда изображения.
TRENCH SUPER BARRIER RECTIFIERS (SBRT).
Trench SBR — это следующая эволюция, которая дает нам высокопроизводительного члена семейства SBR. Благодаря использованию передовой траншейной технологии SBRT предлагает еще меньший VF для приложений, где очень важно сверхнизкое прямое напряжение. В то время как дальнейшие технологические усовершенствования постоянно применяются к SBRT, эти усилия приводят к еще более продвинутому и экономичному члену — SBRTF.Для получения дополнительной информации посетите веб-сайт Diodes Inc.

Обратная защита с использованием N-канального MOS-FET

Самые последние N-MOSFET имеют ОЧЕНЬ с низким сопротивлением, намного ниже, чем у типов P-Channel, и поэтому идеально подходят для обеспечения защиты от обратного тока с минимальными потерями. Цепь 3 показывает полевой транзистор NMOS нижнего плеча в обратном пути заземления. Диод в корпусе полевого транзистора ориентирован в направлении нормального протекания тока. Когда батарея установлена ​​неправильно, напряжение затвора NMOS FET низкое, что не позволяет ему включиться.

Когда аккумулятор установлен правильно и переносное оборудование запитано, напряжение затвора NMOS FET повышается, а его канал закорачивает диод. Падение напряжения RdsOn × ILOAD наблюдается в обратном пути заземления при использовании NMOS FET. Некоторые из последних пороговых напряжений N-FET и RdsOn, используемых для защиты от обратного тока, перечислены в таблице Таблица 1 и более высокие типы тока в таблице Таблица 3 далее на этой странице.

Производитель	Тип	Пакет	RdsOn
IRF (OnSemi)	ILRML2502	СОТ – 23	80 мОм при 2.Пороговое напряжение 7 В
Вишай	Si2312	СОТ – 23	51 мОм при пороговом напряжении 1,8 В

Таблица 1.
Обратная сторона:
Вставка N-MOSFET в цепь заземления приведет к сдвигу заземления, который может быть неприемлемым для всех приложений. Это может вызвать проблемы для чувствительных приложений (например, автомобильных систем) с одним или несколькими подключениями, возможно, к датчикам, шинам связи и исполнительным механизмам, внешним по отношению к цепи.

Чтобы использовать полевой МОП-транзистор в качестве предохранителя от обратного тока в цепи питания высокого напряжения, необходимо, чтобы для включения полевого МОП-транзистора напряжение затвора превышало напряжение батареи. Для этого требуется схема подкачки заряда, которая увеличивает сложность схемы и стоимость компонентов, а также может создавать проблемы с электромагнитными помехами. P-канальный МОП-транзистор сравнимого размера будет иметь более высокое значение RdsOn и, следовательно, более высокие потери мощности, но может быть реализован с помощью более простой схемы управления, содержащей стабилитрон и резистор.


Обратная защита с использованием P-канального MOS-FET транзистора

Самые последние полевые МОП-транзисторы имеют очень низкое сопротивление и поэтому идеально подходят для обеспечения защиты от обратного тока с минимальными потерями. Схема 2 показывает полевой PMOS-транзистор верхнего плеча в тракте питания. Диод в корпусе полевого транзистора ориентирован в направлении нормального протекания тока. Когда батарея установлена ​​неправильно, напряжение затвора PMOS FET высокое, что не позволяет ему включиться.


Стабилитрон защищает от превышения рекомендуемого напряжения затвор-исток и может не требоваться в зависимости от диапазона входного напряжения и используемого полевого МОП-транзистора.Для защиты от возможных скачков напряжения и переходных процессов от разрушения полевого МОП-транзистора на входе можно добавить пару транзорбционных диодов, как показано на рис. 3. Конденсатор между затвором и истоком добавлен, чтобы гарантировать хорошую работу схемы при быстром изменении. полярности входного напряжения.
Когда батарея установлена ​​правильно и переносное оборудование запитано, напряжение затвора PMOS FET становится низким, а его канал закорачивает диод.
Падение напряжения RdsOn × ILOAD наблюдается в цепи питания.В прошлом основным недостатком этих схем была высокая стоимость полевых транзисторов с низким значением RdsOn и низким пороговым напряжением. Однако достижения в области обработки полупроводников привели к созданию полевых транзисторов, которые обеспечивают минимальное падение напряжения в небольших корпусах. Некоторые из последних пороговых напряжений P-FET и RdsOn показаны в таблице 2.

Производитель	Тип	Пакет	RdsOn
IRF (OnSemi)	ILRML6401	СОТ – 23	85 мОм @ 2.Пороговое напряжение 7 В
Вишай	Si2323	СОТ – 23	68 МОм при пороговом напряжении 1,8 В

Таблица 2.

Защита от обратного тока батареи с использованием интегральной схемы LM74610

LM74610-Q1 — это контроллер, который можно использовать с N-канальным MOSFET в схеме защиты от обратной полярности.Он предназначен для управления внешним полевым МОП-транзистором для имитации идеального диодного выпрямителя при последовательном подключении к источнику питания. Уникальным преимуществом этой схемы является то, что она не привязана к земле и, следовательно, имеет нулевой Iq. Контроллер LM74610-Q1 обеспечивает управление затвором для внешнего N-канального полевого МОП-транзистора и внутренний компаратор с быстрым откликом для разрядки затвора МОП-транзистора в случае обратной полярности. Эта функция быстрого понижения ограничивает количество и продолжительность обратного тока, если обнаруживается противоположная полярность.Конструкция устройства также соответствует спецификациям CISPR25 Class 5 EMI и автомобильным требованиям ISO7637 к переходным процессам с подходящим TVS-диодом.

LM74610 — это контроллер с нулевым Iq, который объединен с внешним N-канальным MOSFET для замены диода или P-MOSFET решения обратной полярности в энергосистемах. Напряжение на истоке и стоке MOSFET постоянно контролируется выводами ANODE и CATHODE LM74610-Q1. Внутренний зарядный насос используется для обеспечения привода GATE для внешнего полевого МОП-транзистора.. Эта накопленная энергия используется для управления затвором полевого МОП-транзистора. Падение напряжения зависит от RDSON конкретного используемого полевого МОП-транзистора, который значительно меньше, чем у полевого транзистора. LM74610-Q1 не имеет заземления, что делает его идентичным диоду. TZ1 и TZ2 не требуются для LM74610-Q1. Однако они обычно используются для ограничения выбросов положительного и отрицательного напряжения соответственно. Выходной конденсатор Cout рекомендуется для защиты от немедленного падения выходного напряжения в результате сбоев в линии.C1 и C2 подавляют высокочастотный шум в дополнение к функции фиксаторов ESD.

Выбор MOSFET:

LM74610-Q1 может обеспечить до 5 В напряжения затвор-исток (VGS). Важными электрическими параметрами полевого МОП-транзистора являются максимальный непрерывный ток стока, максимальное напряжение сток-исток VDS (MAX) и сопротивление сток-исток RDSON. Максимальный непрерывный ток стока, ID, рейтинг должен превышать максимальный непрерывный ток нагрузки. Максимальный ток, проходящий через основной диод, IS, обычно равен или немного выше, чем ток стока, но ток основного диода протекает только в течение небольшого периода времени, когда заряжается конденсатор накачки заряда.Напряжение на внутреннем диоде полевого МОП-транзистора должно быть выше 0,48 В при низком токе. Напряжение на внутреннем диоде полевого транзистора обычно уменьшается с повышением температуры окружающей среды. Это увеличит требования к току истока для достижения минимального напряжения сток-исток на внутреннем диоде для инициирования подкачки заряда. Максимальное напряжение сток-исток, VDS (MAX), должно быть достаточно высоким, чтобы выдерживать самое высокое дифференциальное напряжение, наблюдаемое в приложении. Это может включать любые ожидаемые неисправности.LM74610-Q1 не имеет ограничения по положительному напряжению, однако для автомобильных приложений рекомендуется использовать полевые МОП-транзисторы с номинальным напряжением около 45 В.

В таблице 3 показаны примеры рекомендуемых полевых МОП-транзисторов для использования с LM74610:

Деталь №	Напряжение (В)	Ток утечки при 25 ° C	Rdson мОм при 4,5 В	Порог Vgs (В)	Напряжение диода @ 2A при 125 * C / 175 * C	Корпус, Площадь основания	Qual
CSD17313Q2	30	5	26	1.8	0,65	SON, 2 x 2 мм	Авто
SQJ886EP	40	60	5,5	2,5	0,5	PowerPAK SO-8L, 5 x 6 мм	Авто
SQ4184EY	40	29	5,6	2,5	0,5	SO-8, 5 x 6 мм	Авто
Si4122DY	40	23,5	6	2. 5	0,5	SO-8, 5 x 6 мм	Авто
RS1G120MN	40	12	20,7	2,5	0,6	HSOP8, 5 x 6 мм	Авто
RS1G300GN	40	30	2,5	2,5	0,5	HSOP8, 5 x 6 мм	Авто
CSD18501Q5A	40	22	3.3	2,3	0,53	SON, 5 x 6 мм	Промышленное
SQD40N06-14L	60	40	17	2,5	0,5	TO-252, 6 x 10 мм	Авто
SQ4850EY	60	12	31	2,5	0,55	SO8, 5 x 6 мм	Авто
CSD18532Q5B	60	23	3.3	2,2	0,53	SON, 5 x 6 мм	Промышленное
IPG20N04S4L-07A	40	20	7,2	2,2	0,48	PG-TDSON-8-10, 5 x 6 мм	Авто
IPB057N06N	60	45	5,7	3,3	0,55	PG-TO263-3, 10 x 15 мм	Авто
IPD50N04S4L	40	50	7. 3	2,2	0,5	PG-TO252-3-313, 3 x 6 мм	Авто
BUK9Y3R5-40E	40	100	3,8	2,1	0,48	LFPAK56, Power-SO8 5×6 мм	Авто
IRF7478PBF-1	60	7	30	3	0,55	SO8, 5 x 6 мм	Промышленное
SQJ422EP	40	75	4.3	2,5	0,5	PowerPAK SO-8L, 5 x 6 мм	Авто
IRL1004	40	130	6,5	1	0,6	К-220АБ	Авто
AUIRL7736	40	112	2,2	3	0,65	DirectFET, 5 x 6 мм	Авто

ТАБЛИЦА 3

Защита от обратного тока батареи с использованием интегральной схемы LTC4359

LTC®4359 — это высоковольтный идеальный диодный контроллер с положительным напряжением, который управляет внешним N-канальным полевым МОП-транзистором для замены диода Шоттки. Он контролирует падение прямого напряжения на MOSFET, чтобы обеспечить плавную подачу тока без колебаний даже при небольших нагрузках. Если источник питания выходит из строя или закорочен, быстрое отключение минимизирует переходные процессы обратного тока. Доступен режим отключения для снижения тока покоя до 9 мкА для переключателя нагрузки и 14 мкА для идеальных диодных приложений. При использовании в сильноточных диодах LTC4359 снижает потребление энергии, тепловыделение, потери напряжения и площадь печатной платы. Благодаря широкому диапазону рабочего напряжения, способности выдерживать обратное входное напряжение и высокой температуре, LTC4359 удовлетворяет строгим требованиям как автомобильных, так и телекоммуникационных приложений.LTC4359 также легко подключает источники питания в системах с резервными источниками питания.
Операция:
LTC4359 управляет внешним N-канальным полевым МОП-транзистором для формирования идеального диода. Усилитель GATE (см. Блок-схему) распознает входы и выходы и управляет затвором полевого МОП-транзистора, чтобы регулировать прямое напряжение до 30 мВ. По мере увеличения тока нагрузки GATE поднимается выше, пока не будет достигнута точка, в которой MOSFET будет полностью включен. Дальнейшее увеличение тока нагрузки приводит к прямому падению RdsOn x ILOAD.Если ток нагрузки уменьшается, усилитель GATE опускает затвор полевого МОП-транзистора ниже, чтобы поддерживать падение на 30 мВ. Если входное напряжение снижается до точки, при которой прямое падение 30 мВ не может поддерживаться, усилитель GATE отключает MOSFET.
В случае быстрого падения входного напряжения, такого как короткое замыкание на входе или скачок отрицательного напряжения, через полевой МОП-транзистор временно протекает обратный ток. Этот ток обеспечивается любой емкостью нагрузки и другими источниками питания или батареями, которые питают выход в диодных приложениях ИЛИ.FPD COMP (Fast Pull-Down Comparator) быстро реагирует на это условие, выключая MOSFET через 300 нс, тем самым сводя к минимуму помехи выходной шине. Контакты IN, SOURCE, GATE и SHDN защищены от обратных входов до –40 В. Внутренний компаратор определяет отрицательные входные потенциалы на выводе SOURCE и быстро переводит GATE в положение SOURCE, отключая MOSFET и изолируя нагрузку от отрицательного входа. При низком уровне на выводе SHDN отключается большая часть внутренней схемы, снижая ток покоя до 9 мкА и удерживая MOSFET выключенным.На выводе SHDN можно установить высокий уровень или оставить открытым для включения LTC4359. Если оставить его открытым, внутренний источник тока 2,6 мкА поднимает SHDN на высокий уровень.
Информация о приложениях:
Блокирующие диоды обычно размещаются последовательно с входами питания с целью объединения резервных источников питания и защиты от реверсирования питания. LTC4359 заменяет диоды в этих приложениях на MOSFET, чтобы уменьшить падение напряжения и потери мощности, связанные с пассивным решением. Кривая, показанная на странице 1, показывает резкое снижение потерь мощности, достигаемое на практике.Это дает значительную экономию площади платы за счет значительного снижения рассеиваемой мощности в проходном устройстве. При низких входных напряжениях улучшение потерь напряжения в прямом направлении легко оценить там, где запасы ограничены, как показано на рисунке 2.
LTC4359 работает от 4 до 80 В и выдерживает абсолютный максимальный диапазон от –40 до 100 В без повреждений. В автомобильных приложениях LTC4359 работает через сброс нагрузки, холодный запуск и скачки между двумя батареями, и он выдерживает обратное подключение батареи, а также защищает нагрузку.
Применение идеального диода на 12 В / 20 А показано в схеме , схема 5 .

Несколько внешних компонентов включены в дополнение к полевому МОП-транзистору Q1. Идеальные диоды, как и их неидеальные аналоги, демонстрируют поведение, известное как обратное восстановление. В сочетании с паразитными или преднамеренно введенными индуктивностями пики обратного восстановления могут генерироваться идеальным диодом во время коммутации. D1, D2 и R1 защищают от этих всплесков, которые в противном случае могли бы превысить рейтинг выживаемости LTC4359 от –40 до 100 В. COUT также играет роль в поглощении энергии обратного восстановления. Пики и схемы защиты подробно обсуждаются в разделе «Ошибки короткого замыкания на входе».
Важно отметить, что вывод SHDN при отключении LTC4359 и снижении его потребления тока до 9 мкА не отключает нагрузку от входа, поскольку внутренний диод Q1 присутствует постоянно. Второй MOSFET требуется для приложений переключения нагрузки.

Заключение

Использование запатентованного чипа, такого как LTC4349 и LM74610, позволяет сэкономить часть проектных работ, поэтому вы получите рабочее решение с меньшими усилиями, но с более высокой стоимостью компонентов по сравнению с дискретным решением.И, если вы проектируете для автомобильной промышленности, вам необходимо убедиться, что ваша конструкция соответствует требованиям соответствующих стандартов, таких как ISO7637-2.

Руководство по проектированию

— PMOS MOSFET для схемы защиты от обратной полярности

Если источник питания в цепи перепутан, например, подключив положительный провод к земле, а отрицательный провод к Vcc схемы. Могут произойти две плохие вещи: либо схема, которую мы разработали, может сгореть вместе со всеми дорогостоящими компонентами в ней, либо сам источник питания может выйти из строя.Все становится еще опаснее, если схема питается от батареи. Изменение полярности батареи — худшее, что может произойти в цепи, потому что это не только повредит цепь, но также может вызвать дым и пожар, что делает ее потенциальной угрозой.

Но возможна человеческая ошибка, и поэтому разработчик несет ответственность за то, чтобы его схема могла безопасно обрабатывать условия обратной полярности. Вот почему почти все схемы имеют дополнительную цепь безопасности на входной стороне, называемую схемой защиты от обратной полярности .В этой статье мы обсудим схему защиты от обратной полярности MOSFET , которая очень эффективна для защиты схемы от повреждений, связанных с обратной полярностью. Схема также может действовать как схема защиты полярности батареи , , поэтому то же руководство по проектированию можно использовать для защиты ваших цепей, даже если она питается от внешнего адаптера постоянного тока или батареи.

Защита цепей от обратной полярности

Есть несколько вариантов защиты цепи от обратной полярности.В большинстве случаев устройства с батарейным питанием используют специальные типы батарейных разъемов, которые не позволяют подключать батарейный разъем в обратном порядке. Это механически возможная защита аккумулятора от обратной полярности. Другой вариант — использовать диод Шоттки в шине питания, но это самый неэффективный способ защиты цепи от обратной полярности.

Использование диода Шоттки для защиты от полярности и его недостатки

На изображении ниже диод Шоттки используется последовательно с шиной питания, которая будет смещена в обратном направлении при условии обратной полярности и отключит цепь.Мы также ранее обсуждали это в разделе «Применение диодов» в предыдущей статье.

Левое изображение соответствует правильному соединению полярности, а правое изображение — состоянию обратной полярности. При подключении с обратной полярностью диод Шоттки блокирует прохождение тока.

Но схема выше неэффективна из-за постоянного протекания тока нагрузки через диод Шоттки. Кроме того, напряжение на выходе диода Шоттки меньше входного напряжения из-за прямого падения напряжения на диоде.Таким образом, используя описанный выше метод, он защитит схему от защиты от обратной полярности, но не эффективно.

Надлежащий способ сделать схему защиты от обратной полярности — использовать простой МОП-транзистор PMOS или МОП-транзистор NMOS. Рекомендуется использовать PMOS, потому что PMOS отключает положительные шины, и в цепи не будет никакого напряжения, а вероятность вредных последствий меньше, если схема работает при высоких напряжениях постоянного тока.

PMOS MOSFET для защиты от обратного напряжения

Полевой транзистор (FET) — это тип транзистора, который использует электрическое поле для управления прохождением тока через него. Полевые транзисторы — это устройства с тремя выводами: исток, затвор и сток. Полевые транзисторы управляют протеканием тока путем приложения напряжения к затвору, которое, в свою очередь, изменяет проводимость между стоком и истоком. Это основная вещь, которая используется в P-MOSFET в качестве переключателя защиты от обратной полярности.

На рисунке ниже показана схема защиты от обратной полярности PMOS .

PMOS используется в качестве переключателя питания, который подключает или отключает нагрузку от источника питания.Во время правильного подключения источника питания MOSFET включается из-за правильного VGS (напряжения затвора в источник). Но в случае обратной полярности напряжение затвора в источник слишком низкое, чтобы включить полевой МОП-транзистор, и нагрузка отключается от входного источника питания.

Резистор 100R — это резистор затвора MOSFET , подключенный к стабилитрону. Стабилитрон защищает затвор от перенапряжения.

Фактическое моделирование в Orcad PSPICE

Вышеупомянутая схема имеет все необходимые компоненты для защиты от обратной полярности.V1 — это источник с идеальной полярностью. MOSFET с каналом P смещается резистором 100R и стабилитроном 6,8 В 1N4099. Нагрузка — резистор 10R.

Моделирование показывает, что схема работает правильно при правильной полярности источника питания. Стабилитрон защищает затвор от перенапряжения, и нагрузка достигает 1,3 А при 13,9 В.

На изображении выше источник перевернут. Нагрузка полностью отключена, и схема действует как предохранитель от обратной полярности.Вы также можете посмотреть видео ниже, в котором объясняется работа схемы с симуляцией:

Выбор MOSFET для защиты от обратной полярности

Рекомендуется использовать PMOS вместо NMOS. Это связано с тем, что PMOS используется в положительной шине цепи, а не в отрицательной шине. Поэтому PMOS отключает положительные шины, и в цепи не будет положительного напряжения. Но NMOS используется в отрицательных шинах, поэтому отключение отрицательной шины не отключает цепь от положительной шины аккумулятора.Следовательно, в случае высокого напряжения постоянного тока отключение положительной шины намного безопаснее, чем отключение отрицательной шины, и меньше шансов, что не произойдет вредных последствий, таких как короткое замыкание, поражение электрическим током и т. Д.

Выбор компонентов — важная часть этой схемы. Основным компонентом является полевой МОП-транзистор с каналом P.

МОП-транзистор имеет следующие характеристики, которые имеют решающее значение для схемы.

1. Сопротивление дренажному источнику (RDS)
2. Ток утечки
3. Сток к напряжению источника

Сопротивление дренажному источнику (RDS):

RDS — сопротивление сток к источнику. Используйте очень низкое RDS (сопротивление от стока к источнику) для низкого тепловыделения и очень низкого падения напряжения на выходе. Чем выше RDS, тем выше тепловыделение.

Ток стока:

Это максимальный ток, который проходит через полевой МОП-транзистор. Поэтому, если для цепи нагрузки требуется ток 2 А, выберите полевой МОП-транзистор, который выдержит этот ток. В таком случае хорошим выбором будет Mosfet с током стока 3А. Выберите этот параметр больше, чем необходимо на самом деле.

Напряжение сток-источник:

Напряжение сток-исток полевого МОП-транзистора должно быть выше, чем напряжение в цепи. Если для схемы требуется максимум 30 В, для безопасной работы требуется полевой МОП-транзистор с напряжением сток-исток 50 В. Всегда выбирайте этот параметр больше фактического требуемого.

При обратной полярности полевой МОП-транзистор будет отключен из-за недостаточного напряжения Vgs, и это не повлияет на цепь нагрузки, а также на МОП-транзистор. Вышеуказанные параметры необходимы при нормальных условиях и требуют тщательного выбора.

Выбор напряжения стабилитрона:

Каждый полевой МОП-транзистор имеет Vgs (напряжение затвор-исток). Если напряжение затвор-исток превышает максимальное значение, это может повредить затвор полевого МОП-транзистора. Поэтому выбирайте напряжение стабилитрона, которое не превышает напряжения затвора полевого МОП-транзистора. Для напряжения Vgs 10 В будет достаточно стабилитрона 9,1 В. Убедитесь, что напряжение затвора не должно превышать максимальное номинальное напряжение.

Резистор 100R в цепи:

Сопротивление резистора должно быть выбрано таким образом, чтобы оно не было достаточно высоким, чтобы не перегревать стабилитрон, но достаточно низким, чтобы обеспечить адекватный ток смещения стабилитрона и быстро разрядить затвор, если напряжение питания внезапно изменится на противоположное. Следовательно, здесь есть компромисс между временем разряда затвора и смещением стабилитрона. В большинстве случаев 100R-330R хорош, если есть вероятность появления в цепи внезапного обратного напряжения.Но если нет вероятности внезапного обратного напряжения во время непрерывной работы схемы, можно использовать любое сопротивление резистора от 1 кОм до 50 кОм.

Номер детали Предложение:

Самые популярные полевые МОП-транзисторы, которые используются в широком диапазоне схем защиты от обратной полярности.

1. IRF9530
2. IRF 9540
3. Si2323 (низковольтные операции с низким током)
4. ILRML6401 (низковольтные и слаботочные операции)
Недостатки схемы защиты от обратной полярности полевого МОП-транзистора

Основным недостатком этой схемы является рассеивание мощности через полевой МОП-транзистор.Однако эту проблему можно решить, используя полевой МОП-транзистор с каналом P, сопротивление которого измеряется в миллиомах.

Как мы зафиксировали нашу обратную полярность — SV Ramble On

Прошлым летом во время якорной стоянки нам пришлось использовать наш генератор Honda для зарядки аккумуляторов, когда генератор умер. Хотя генератор переменного тока нас разочаровал, мы с облегчением взяли с собой генератор. Итак, мы подключили его, зажгли и начали заряжать батареи. Затем мы заметили, что на нашей электрической панели загорелся индикатор обратной полярности.Я слышал об обратной полярности, но никогда толком не понимал, что это значит.

Обратная полярность — это когда горячие и нейтральные соединения в розетке подключены «наоборот». Домашняя проводка имеет цветовую маркировку, а черный провод является «горячим», что означает, что он электрически заряжен. Обратная полярность создает потенциальную опасность поражения электрическим током, но обычно это несложно.

Подумав об этом в течение нескольких минут, Рич предположил, что, возможно, он переставил провода в вилке адаптера, которую он сделал.Он открыл вилку, и все выглядело правильно, но он все равно поменял ее местами. Фонарь обратной полярности все еще горел, поэтому он переключил все обратно. Поскольку аккумуляторы заряжались, а все остальное казалось нормальным, мы решили заняться этой проблемой в другой день.

Решение

Погуглив с обратной полярностью и генераторами Honda, мы обнаружили, что у генераторов есть плавающая земля. Это означает, что они не обоснованы. Поскольку мы находимся на лодке, мы не можем физически заземлить генератор.Но мы могли обмануть его, заставив думать, что он обоснован. На самом деле решение было довольно простым, мы просто сделали вилку с соединенными вместе нейтралью и заземлением. Я должен сказать, что решение простое для любого, кто имеет некоторый опыт работы с электропроводкой. У меня нет этих навыков, как вы можете видеть на видео ниже. Теперь, когда мы используем генератор, мы просто вставляем сделанную вилку в розетку на генераторе, и он думает, что он заземлен.

.

No related posts.
