Устройство и принцип работы системы смазки двигателя

Содержание

  • 1 Работа системы смазки двигателя
    • 1.1 Устройство системы смазки
    • 1.2 Поддон
    • 1.3 Масляный насос
    • 1.4 Масляный фильтр
    • 1.5 Принцип работы системы смазки
Система смазки двигателя

Двигатель внутреннего сгорания состоит из множества трущихся друг о друга деталей. Процесс трения деталей называется фрикциями. В двигателях внутреннего сгорания фрикции являются отрицательными процессами, так как напрямую вызывают износ деталей и уменьшение КПД двигателя.  Для уменьшения фрикционного износа, в двигателях применяется система смазки трущихся деталей. Для двигателей внутреннего сгорания применяется самая распространенная система смазки двигателя – комбинированная. Для двухтактных двигателей – топливная, то есть моторное масло смешивается с топливом. Во время работы подмешанное масло смазывает узлы и детали двигателя.

В комбинированной системе смазки масло может выполнять и охлаждающие функции.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Для охлаждения самого моторного масла в некоторых системах применяются масляные радиаторы, которые включаются в контур забора масла и установлены в передней части моторного отсека. Для двигателей небольшого литража применяются теплообменники. Обычно это узел, на который устанавливается масляный фильтр. Теплообменник имеет выходы для подключения контура охлаждения. Процесс охлаждения масла совмещен непосредственно с охлаждением двигателя. Охлаждающая жидкость, проходя через теплообменник, забирает часть тепла от подаваемого в двигатель моторного масла, исключая его перегрев и разложение под действием высоких температур.

В комбинированной системе смазки масло подается под давлением в масляные каналы. Но при этом смазывание происходит как под давлением, так и при помощи образующейся масляной ванночки, разбрызгиванием.

Устройство системы смазки

Комбинированная система смазки ДВС включает в себя несколько основных элементов:

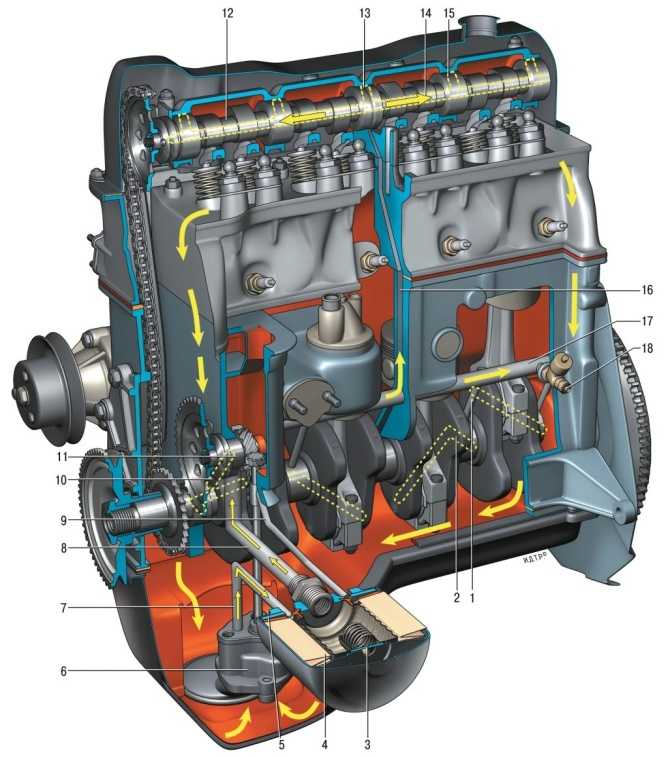

Устройство системы смазки
  • Поддон
  • Масляный насос
  • Заборник
  • Масляный фильтр
  • Контуры подачи масла к деталям и узлам

Поддон

Это конструктивно установленная на  блок цилиндров (в нижней части) ёмкость, в которой находится моторное масло.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Поддон изготавливается из железа или алюминия. Для исключения образования масляной пены, между поддоном и блоком цилиндров установлена пеногасительная пластина. У поддона имеется резьбовое сливное отверстие. Форма поддона обычно имеет наклонные плоскости, углубление для заборника масляного насоса. Заборник должен устанавливаться с учетом неполного забора масла со дна поддона. Делается это для недопускания попадания частиц мусора скапливающихся на дне поддона в масляный насос.

Контроль  уровня масла производится при помощи щупа с делениями, указывающими на допустимое количество. Контроль должен проводиться постоянно и при малейшем изменении уровня, необходимо устранять причины подъема или опускания уровня масла. Повышенный расход масла указывает на отсутствие компрессии в цилиндрах, износ турбины, или износ сальников. Повышенный уровень может свидетельствовать об утечке охлаждающей жидкости в поддон, залегании компрессионных колец.

Замена масла производится строго с учетом рекомендаций производителя.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация  Менять масло на другие марки по API (не рекомендованные производителем) не следует.

Масляный насос

Масляный насос двигателя ВАЗ

Узел, который подает масло под давлением в систему смазки двигателя. Разновидностей масляных насосов множество (поршневые, шестеренчатые, воздушные и др.). Для двигателей внутреннего сгорания применяются насосы шестеренчатые. Масло нагнетается при помощи двух шестерен, подогнанных друг к другу с минимальным зазором между зубьями. В корпусе насоса находится редукционный клапан, который сбрасывает излишки давления масла. Приводится в действие насос вращающимся коленвалом непосредственно или при помощи цепной передачи. К масляному насосу присоединяется заборник с сетчатым фильтром грубой очистки.

Масляный фильтр

Предназначен для очистки масла от металлических примесей, появляющихся в процессе эксплуатации двигателя, от конденсата воды, от других вредных веществ. Крепится в непосредственной близости к масляному насосу, обычно на резьбовом соединении.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Фильтр имеет форму цилиндра с отверстием в центре для подачи масла и отверстиями по краю для подачи отфильтрованного масла в каналы смазки. Существуют фильтры несменные, в таких фильтрах меняется только фильтрующий элемент. Остальные фильтры меняются вместе с заменой масла.

Принцип работы системы смазки


При запуске двигателя начинает вращаться масляный насос, который подает масло в фильтр, далее масло поступает в каналы смазки и распределяется на узлы, которые работают в режиме повышенного износа. Это шейки коленчатого вала (коренные, шатунные), шейки распредвала и в турбированных двигателях пальцы поршней и турбина. Во многих турбированных двигателях стоят специальные форсунки, которые подают масло под давлением на пальцы поршней.

После смазки шеек распредвала, масло образует масляную ванночку в ГБЦ. Этим маслом смазываются бобышки распредвала и толкатели клапанов, клапаны.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация После увеличения уровня в ванночке, масло по сливным каналам опять поступает в поддон. В поддоне, под действием движущихся шатунов и выдавливания масла из-под вкладышей шеек, образуется масляный туман, который разбрызгивается по стенкам цилиндров. После смазывания цилиндров, оно снимается со стенок маслосъёмными кольцами. Избыточное давление, которое возникает в картере, снимается при помощи сапуна. Сапун представляет собой устройство задержки масла и выпуска воздуха из картера. Выход сапуна подключается к заборнику воздушного фильтра.

Система смазки автомобиля

Процесс смазки происходит непрерывно, пока работает двигатель, контроль давления масла осуществляется при помощи установленного датчика на выходе фильтра и указателя давления на приборной панели. При малейшем несоответствии давления (мигание лампочки контроля), двигатель немедленно должен быть остановлен.

Система смазки двигателя

Для уменьшения трения между деталями применяют масла. Чтобы понять значение масла для двигателя, достаточно напомнить, что даже кратковременная работа двигателя без масла в течение около минуты вызывает выплавление подшипников, а более длительная работа при водит к заклиниванию поршней и отказу в работе двигателя.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Система смазки предназначена для подачи масла к трущимся поверхностям с целью уменьшения трения, удаления продуктов износа и охлаждения трущихся деталей двигателя. На современных двигателях применяют комбинированную систему смазки, когда наиболее нагруженные детали смазываются под давлением (подшипники коленчатого вала, распределительного вала, оси коромысел клапанов и др.), часть деталей — самотеком (толкатели, штанги, направляющие стержни клапанов), а остальные трущиеся поверхности — разбрызгиванием (зеркало цилиндров,   поршневые пальцы, кулачки распределительного  вала).

Система смазки двигателя ЗИЛ – 375 включает в себя: резервуар для масла, в качестве которого используется поддон картера, маслоприемник, двухсекционный масляный насос, фильтр очистки масла (центрифуга), маслораспределительную  камеру, два магистральных канала, маслотеплообменник  с подводящей и отводящей трубками.

Смазка трущихся поверхностей двигателя осуществляется следующим образом.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Из поддона картера масло через маслоприемник засасывается в масляный насос. Через канал в задней перегородке блока цилиндров насос под давлением подает масло в фильтр очистки масла (центрифугу), откуда неочищенное масло, которое создает центробежную реактивную силу, снова стекает в поддон, а очищенное поступает в маслораспределительную камеру. Из маслораспределительной камеры масло попадает в два продольных магистральных канала и далее подается к коренным подшипникам коленчатого вала. По каналам в коленчатом валу масло подается к шатунным подшипникам. В теле шатуна предусмотрено отверстие, в момент падения которого с каналом в шейке коленчатого вала масло выпрыскивается на стенку цилиндра. Масло, снимаемое со стенок цилиндра маслосъемным кольцом, через отверстия в канавке маслосъемного кольца отводится внутрь поршня и смазывает опоры поршневого пальца в бобышках и в верхней головке шатуна. Из переднего конца правого магистрального канала масло подается по каналу для смазки компрессора, а по каналу стекает в картер двигателя.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация В средней шейке распределительного вала предусмотрены отверстия, при совпадении которых с отверстиями в блоке цилиндров 1 раз за оборот вала масло подается в каналы, выполненные в каждой головке цилиндров. Из этих каналов масло поступает в канал, полой оси коромысел, а через отверстия в ее стенке поступает к втулкам коромысел. Через каналы  масло самотеком поступает для смазки штанг, клапанов и механизмов  вращения клапанов.

Аналогично осуществляется смазка трущихся деталей двигателей ЗИЛ-130.

Масляный насос — двухсекционный, шестеренчатый служит для создания давления в системе смазки. Привод насоса осуществляется от распределительного вала двигателя. В корпусе насоса расположены две пары шестерен. Ведущая шестерня каждой секции закреплена на валу насоса, а ведомая свободно вращается на оси. Каналом в блоке и трубопроводе насос соединен с неподвижным маслоприемником. При вращении шестерен они своими зубьями захватывают масло и гонят его по стенкам корпуса в нагнетательную секцию к выходному отверстию.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Верхняя секция насоса подает масло в систему смазки двигателя и в фильтр очистки масла, а нижняя — в масляный теплообменник. Редукц��’ �’ X�X ( ( @( регулирован на давление 3,2 кгс/см² и перепускает масло из напорной полости во всасывающую. В корпусе нижней секции насоса установлен перепускной клапан, отрегулированный на давление 1,2 кгс/см2. Минимальное давление масла в двигателе должно быть 1,5 кгс/см2 при частоте вращения коленчатого вала двигателя 1200 об/мин.

Маслоприемник состоит из стального штампованного корпуса, снабженного сеткой, удерживаемой проволочной скобой. Если сетка загрязнена, то масло поступает, минуя ее, через щель между сеткой и корпусом.

Фильтр очистки масла (центрифуга)  центробежный, с реактивным приводом состоит из корпуса с пустотелой осью, на которой установлен ротор с крышкой. Сверху ротор закрыт  кожухом . Снизу ротора закреплены два жиклера с отверстиями,  направленными  в разные стороны.

Масло, подаваемое  насосом, поступает к двум жиклерам, другая часть масла, обогнув сверху вставку, поступает через пустотелую ось в маслораспределительную камеру, очищаясь от грязи в центрифуге.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Реактивная сила, создаваемая струями масла, вытекающими из жиклеров, заставляет вращаться роторцентрифуги вокруг  оси с частотой  вращения 5000—6000 об/мин при давлении масла 3 кгс/см2 . Под действием центробежной силы механические частицы, находящиеся в масле, отбрасываются к крышкеротора, образуя плотный слой, который удаляют при разборке центрифуги. В корпус фильтра встроен перепускной клапан, отрегулированный на перепад  давления в 1 кгс/см2, который пропускает часть масла при пуске холодного двигателя или при большом износе подшипников двигателя, минуя центрифугу. Работу центрифуги ежедневно проверяют на слух. При остановке двигателя исправная центрифуга, продолжая вращаться 2-3 мин, создает своеобразный звук.

Масляный    теплообменник  — пластинчатый, водомасляного   типа    предназначен   для   регулирования температуры масла в двигателе за счет охлаждающей жидкости в системе охлаждения.

Масло проходит внутри секций, выполненных из константановых пластин.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Внутри секций расположены перфорированные сердечники создающие завихренный поток масла для лучшей теплоотдачи. Вода омывает пластины снаружи, обеспечивая взаимную теплоотдачу. Теплообменник должен быть постоянно включен. Отключать его при помощи краника следует только при пуске холодного двигателе температуре внешнего воздуха  ниже 0° С.

Вентиляция  картера  двигателя необходима для поддержания в нем нормального давления и удаления паров я газов, прорывающихся из цилиндров и вызывающих загрязнение и разжижение масла.

На двигателях ЗИЛ система вентиляция картера открытая, принудительная. Свежий воздух в картер двигателя поступает через фильтр вентиляции картера. Воздух вместе с прорвавшимися в картер отработавшими газами, парами топлива и воды из впускного трубопровода двигателя отсасывается через трубку и корт клапанасистемы вентиляции. Для задержки масла, которое могут уносить воздух и газы при работе системы вентиляции, установлены  коробчатый маслоуловительи клапансистемы вентиляции.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация В маслоуловителе газы и воздух, меняя направление движения, отделяются от масла. Однако при работе с прикрытым дросселем карбюратора разрежение во  впускном трубопроводе возрастает настолько, что расход масла, уносимого газами, значительно увеличивается. При этом клапанподнимается вверх и перекрывает или уменьшает отверстие в штуцере до величины, необходимой для   прохода небольшого количества газов, что приводит к уменьшению потерь масла.

При полностью открытом дросселе разрежение во впускном трубопроводе снижается и клапан под действием собственной массы опускается, увеличивая сечение отверстия, необходимого для прохода большого количества газов, прорвавшихся в картер двигателя.

При преодолении автомобилем глубокого брода через фильтр в картер могут проникнуть брызги воды, поэтому вентиляция картера временно отключается краном.

Система смазки двигателя ЗИЛ-130 автобуса лаз-695Н аналогична системе смазки двигателя ЗИЛ-375. Отличие состоит в том, что вместо масляного теплообменника установлен масляный радиатор, который включается краном при температуре окружающего воздуха выше 20° С.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Устройство масляного радиатора аналогично радиатору систем охлаждения, но он меньше по размерам и не имеет пробки.

Принципиальное устройство и работа системы смазки двигателя ЗМЗ-672 аналогичны системе смазки двигателя ЗИЛ, но имеют некоторые отличия.

Нижняя секция насоса подает масло к фильтру (центрифуги), поэтому в корпусе нижней секции расположен редукционный клапан для поддержания давления масла, подаваемого к фильтру, не более 3 кгс/см2.

Верхняя секция обеспечивает давление масла в системе смазки двигателя. Для поддержания давления в основной масляной магистрали установлен редукционный клапан верхней секции, ограничивающий давление не более 4 кгс/см2. Он расположен в передней части блока цилиндров в торце магистрали. При увеличении давления выше нормы пружина клапана сжимается,  его плунжер перемещается и излишки масла сливаются в картер.

Перед масляным радиатором установлен не только краник включения и отключения радиатора, но и предохранительный клапан, который при снижении давления масла в магистрали ниже 1 кгс/см2 автоматически отключает радиатор, предотвращая этим недостаточность смазки трущихся деталей двигателя.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Вентиляция картера двигателя открытого типа действует за разрежения, возникающего у косого среза выпускной трубы при движении автомобиля. Газы и пары выпускаются в атмосферу. Чистый воздух поступает в картер двигателя через воздушный фильтр, объединенный с маслоналивным патрубком. Фильтр вентиляции картер неразборной конструкции. Фильтрующим элементом является капроновая канитель. В маслоналивном патрубке, а также перед выпускной трубой установлены маслоотражатели, препятствующие выбрасыванию масла.

Особенности   устройства   и   работы  системы  смазки   двигателя РАБА-МАН.   Трущиеся поверхности двигателя смазываются следующим образом. Нагнетательный масляный насос захватывает масло из поддона и нагнетает его в масляный фильтр, из фильтра  масло  по  каналу  в  крышке  распределительных шестерен поступает к масляному радиатору и затем в главную магистраль .

Из главной масляной магистрали масло через наклонные каналы поступает к коренным подшипникам коленчатого вала, а оттуда через каналы вала к шатунным подшипникам.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Через каналы масло откоренных подшипников  поступает к четырем подшипникам       распределительного вала. Выходящее из шатунных подшипников и разбрызгиваемое  масло смазывает стенки цилиндров. От переднего и заднего подшипников распределительного вала через канали каналы в головках цилиндров и опорах осей коромысел масло поступает к осям коромысел и к коромыслам. Привод топливного насоса смазывается через отверстие крышки распределительных шестерен по трубопроводу.

Топливный насос и компрессор смазываются маслом, поступающим через трубопроводы, присоединенные к масляной магистрали.

К главной магистрали присоединены маслоразбрызгивающие сопла для охлаждения внешней поверхности сферической камеры сгорания. Подвод масла регулируется клапаном, прекращающим подачу масла к соплам при снижении давления в системе менее 1,8 кгс/см2.

В масляную магистраль включена контрольная зеленая лампочка манометра, которая загорается после того, как вставлен ключ зажигания в замок.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Когда двигатель начинает работать при исправной системе смазки, лампочка гаснет. Если лампочка загорается при работе двигателя, это свидетельствует о неисправности в системе смазки. В магистрали между фильтром и радиатором установлен перепускной клапан 8, поддерживающий давление, равное не более 4 — 5 кгс/см2.

Давление масла в системе обеспечивают два масляных насоса —  нагнетательный и  перекачивающий .

Нагнетательный насос — двухшестеренчатый и приводится в действие от шестерни распределительного вала через промежуточную шестернюи шестернюпривода. В крышке насоса установлен редукционный клапан, который отрегулирован на давление 10 ± 1 кгс/см2. Насос нагнетает масло для смазки трущихся поверхностей двигателя и к разбрызгивающим соплам  для охлаждения сферических камер сгорания.

Перекачивающий насос — трехшестеренчатый, две шестерни захватывают масло из маслосборников, атретья шестерня нагнетает масло в картер, откуда оно захватывается нагнетательным насосом.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация      Перекачивающий насос приводится в действие от нагнетательного насоса через соединительную муфту.

Масляный радиатор прикреплен к блоку цилиндров и через отверстия в блоке соединен с главной магистралью. Через два патрубка (второй на противоположной стороне корпуса масляный радиатор соединен с системой охлаждения двигателя. Масляный радиатор представляет собой водомаслообменник. Внутри корпуса помещается пучок труб, по которым проходит масло, а с наружной стороны трубы омываются водой, при этом происходит тепловой обмен между водой системы охлаждения и маслом. В крышке радиатора с уплотнителем установлен перепускной клапан, отрегулированный на перепад давления в 2,5—3,5 кгс/см2. Клапан пропускает масло  при  засорении  радиатора.

Емкость системы смазки двигателей ЗИЛ-375 — 9 л   ЗИЛ-130-9 л, ЗМЗ-672 — 8 л, РАБА-МАН — 22 л.

Масла, применяемые для карбюраторных двигателей автобусов изучаемых марок: всесезонное М-8Б1У или АС-8 (М-8Б), или летнее-АС-10 (М-10Б), зимнее — АС-6 (М-6Б).Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Для смазки двигателя РАБА-МАН применяется дизельное масло. летом — М10  ГФЛ,   зимой — М8  ГФЗ.

Масляный фильтр включен в систему смазки последовательно, прикреплен фланцем к крышке распределительных шестерен перпендикулярно к оси двигателя. Предварительно масло очищается сетчатым фильтрующим элементом, а окончательно (тонкая очистка) — бумажным фильтрующим элементом. Через отверстия в крышке распределительных шестерен каналом фильтр соединен   с масляным   насосом   и   отводящим   каналом — с магистралью.

Фильтрующие элементы помещены в стакане, который через промежуточную крышку крепится   к  корпусу масляного насоса болтом и поджимается пружиной. В местах   соединения   стакана с корпусом, а также фильтрующих   элементом с корпусом и со  стаканом установлены уплотнения. Для слива    отстоя фила имеет пробку с магнитным наконечником. Перед бумажным фильтрующим элементом установлен перепускной клапан, отрегулированный на перепад давления 1,8 кгс/см2 при    засорении бумажного фильтрующего  элемента.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Перед масляным фильтром установлен   второй   перепускной клапан, отрегулированный на давление 5,3 кгс/см2 , который открывается при засорении фильтра и при загустении масла, перепуская масло к трудящимся деталям, минуя фильтр.

ПРИНЦИП РАБОТЫ, КОМПОНЕНТЫ И ВАЖНОСТЬ – FAHADH V HASSAN

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ: ПРИНЦИП РАБОТЫ, КОМПОНЕНТЫ И ВАЖНОСТЬ
10 марта 2020 г. Без комментариев Машиностроение ФАХАД В ХАССАН

Когда две металлические поверхности при прямом контакте движутся друг над другом, возникает трение, которое выделяет тепло. Это вызывает чрезмерный износ движущихся частей. Однако, когда пленка смазочного вещества отделяет их друг от друга, они не вступают в физический контакт друг с другом. Таким образом, смазка — это процесс, который разъединяет движущиеся части за счет подачи между ними потока смазочного вещества.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Смазка может быть жидкой, газообразной или твердой. Однако в системе смазки двигателя в основном используются жидкие смазочные материалы.

ПРИНЦИП РАБОТЫ

Система смазки двигателя распределяет масло по движущимся частям для уменьшения трения между поверхностями. Смазка играет ключевую роль в продолжительности жизни автомобильного двигателя. Если система смазки выйдет из строя, двигатель очень быстро перегреется и заклинит. Масляный насос расположен в нижней части двигателя. Масло прокачивается через сетчатый фильтр масляным насосом, удаляя более крупные загрязнения из массы жидкости.

Затем масло под давлением подается через масляный фильтр к коренным подшипникам и датчику давления масла. Важно отметить, что не все фильтры работают одинаково. Способность фильтра удалять частицы зависит от многих факторов, включая материал наполнителя (размер пор, площадь поверхности и глубина фильтра), перепад давления на наполнителе и скорость потока на наполнителе. Из коренных подшипников масло поступает в просверленные каналы коленчатого вала и шатунные вкладыши.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Масло, распыляемое вращающимся коленчатым валом, смазывает стенки цилиндров и подшипники поршневых пальцев. Излишки масла удаляются маслосъемными кольцами на поршне. Моторное масло также смазывает подшипники распределительного вала и цепь ГРМ или шестерни на приводе распределительного вала. Избыток масла в системе сливается обратно в поддон.

ЗНАЧЕНИЕ СИСТЕМЫ СМАЗКИ ДВИГАТЕЛЯ:

1. Сводит к минимуму потери мощности за счет снижения трения между движущимися частями.
2. Снижает износ подвижных частей.
3. Охлаждает горячие детали двигателя.
4. Амортизирует вибрации, вызванные двигателем.
5. Осуществляет внутреннюю чистку двигателя.
6. Помогает герметизировать поршневые кольца от газов под высоким давлением в цилиндре.

Система смазки двигателя подает моторное масло к следующим деталям:

1. Коренные подшипники коленчатого вала
2. Шатунные подшипники
3. Поршневые пальцы и малые концевые втулки
4. Стенки цилиндра
5.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Поршневые кольца
6. Распределительные шестерни
7. Распределительный вал и подшипники
8. Клапаны
9. Толкатели и толкатели

10. Детали масляного насоса
11. Подшипники водяного насоса
12. Подшипники рядного топливного насоса высокого давления
13. Подшипники турбонагнетателя (если установлены)
14. Подшипники вакуумного насоса (если установлены)
15. Поршень и подшипники воздушного компрессора (в грузовых автомобилях для пневматического тормоза)

ТИПЫ СИСТЕМ СМАЗКИ ДВИГАТЕЛЯ:

В основном четыре типа систем смазки, используемых в автомобильных двигателях:
1. Бензиновая система
2. Система разбрызгивания
3. Система давления
4. Система с сухим картером

КОМПОНЕНТЫ СИСТЕМЫ СМАЗКИ ДВИГАТЕЛЯ:

1. Масляный картер
2. Масляный фильтр двигателя
3. Форсунки охлаждения поршня 40023 40023 ● Масляный насос
5. Масляные каналы
6. Масляный радиатор
7. Индикатор/световой индикатор давления масла

Масляный поддон/отстойник:

Масляный поддон/отстойник представляет собой чашеобразный резервуар.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Он хранит моторное масло, а затем циркулирует в двигателе. Масляный поддон находится под картером и хранит моторное масло, когда двигатель не работает. Он расположен в нижней части двигателя для сбора и хранения моторного масла. Масло возвращается в поддон под давлением/самотеком, когда двигатель не используется.

Плохие дорожные условия могут привести к повреждению масляного поддона/отстойника. Таким образом, производители предусматривают защиту от камней / защиту отстойника под отстойником. Защита картера поглощает удары от неровностей дороги и защищает картер от любых повреждений.

Масляный насос:

Масляный насос — это устройство, которое помогает циркулировать смазочному маслу ко всем движущимся частям внутри двигателя. К таким деталям относятся подшипники коленчатого и распределительного валов, а также толкатели клапанов. Обычно он расположен в нижней части картера, рядом с масляным картером. Масляный насос подает масло к масляному фильтру, который фильтрует и направляет его дальше.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Затем масло достигает различных движущихся частей двигателя через масляные каналы.

Даже мелкие частицы могут засорить масляный насос и галереи. Если масляный насос заблокируется, это может привести к серьезному повреждению двигателя или даже полному заклиниванию двигателя. Чтобы этого избежать, масляный насос состоит из сетчатого фильтра и перепускного клапана. Следовательно, необходимо регулярно менять моторное масло и фильтр в соответствии с рекомендациями производителей.

Масляные галереи:

Для повышения производительности и увеличения срока службы двигателя важно, чтобы моторное масло быстро достигало движущихся частей двигателя. Для этого производители предусматривают масляные галереи внутри двигателя. Масляные галереи — это не что иное, как ряд взаимосвязанных каналов, которые подают масло к самым отдаленным частям двигателя.

Масляные каналы состоят из больших и малых каналов, просверленных внутри блока цилиндров. Большие каналы соединяются с меньшими каналами и подают моторное масло к головке блока цилиндров и верхним распределительным валам.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Масляные каналы также подают масло к коленчатому валу, подшипникам коленчатого вала и подшипникам распределительного вала через просверленные в них отверстия, а также к толкателям/толкателям клапанов.

Масляный радиатор:

Масляный радиатор — это устройство, которое работает как радиатор. Он охлаждает моторное масло, которое становится очень горячим. Масляный радиатор передает тепло от моторного масла к охлаждающей жидкости двигателя через свои ребра. Первоначально производители использовали масляный радиатор только в гоночных автомобилях. Однако сегодня большинство автомобилей используют систему масляного радиатора для повышения производительности двигателя.

Масляный радиатор, помогающий поддерживать температуру моторного масла, а также контролирующий его вязкость. Кроме того, сохраняет качество смазки, предотвращает перегрев двигателя и тем самым спасает его от износа.

Нравится:

Нравится Загрузка…

Диагностические решения: проблемы с системой смазки двигателя

Производители автомобилей, как правило, продолжают снижать требования к техническому обслуживанию автомобилей, увеличивая интервалы замены масла.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Но увеличенные интервалы замены масла — это неоднозначное благо. С другой стороны, увеличенные интервалы замены масла экономят драгоценное масло и сокращают выбросы углерода. С другой стороны, многие владельцы транспортных средств забывают проверять уровень масла в двигателе между заменами масла.

Наиболее распространенным результатом является выход из строя двигателя из-за чрезмерного накопления лака и шлама из-за использования моторных масел, не одобренных производителем двигателя. В менее распространенных случаях двигатель выходит из строя из-за низкого уровня моторного масла и последующего отсутствия смазки. В любом случае, увеличенные интервалы замены масла меняют то, как мы должны рекомендовать и выполнять плановое техническое обслуживание автомобиля.

Датчики уровня масла

Датчик уровня масла явно предупреждает водителя о критически низком уровне масла в двигателе. Хотя многие автопроизводители устанавливают системы предупреждения об уровне масла в качестве стандартного оборудования, многие транспортные средства в текущем парке не оснащены таким оборудованием.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация В других случаях датчик уровня масла может работать неправильно.

Следовательно, для техника всегда важно проверять уровень масла в двигателе при каждом обслуживании автомобиля. Если масло кажется очень грязным или интервал замены масла почти истек, следует дать рекомендации по замене масла и плановому обслуживанию.

Если масло кажется чистым, но уровень низкий, важно перед добавлением масла узнать, какую марку моторного масла предпочитает владелец автомобиля. Большинство не будет знать или заботиться, но некоторые владельцы могут предпочесть использовать определенную марку масла. В любом случае, если уровень моторного масла низкий, всегда проверяйте двигатель и масляный фильтр на наличие утечек или других признаков расхода масла и давайте соответствующие рекомендации по обслуживанию.

Монитор срока службы масла

Современные мониторы срока службы масла используют данные от модуля управления силовым агрегатом (PCM), такие как расчетная нагрузка двигателя, длина поездки, средняя рабочая температура и т.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация д., для измерения срока службы масла. Мониторы срока службы масла нередко продлевают интервалы замены масла до 10 000 и более миль.

Основная проблема при работе с мониторами срока службы масла заключается в обеспечении того, чтобы заменяемое моторное масло соответствовало требованиям производителя к увеличенному пробегу. «Универсальное» масло 5w-30 может, например, истечь через 6000 миль, потому что ни базовое масло, ни пакет присадок не соответствуют требованиям оригинального оборудования (OE), что приводит к катастрофическим последствиям.

В некоторых случаях монитор срока службы масла может неточно отображать ожидаемый срок службы масла. Доказательством может быть скопление лака или шлама на внутренних деталях двигателя. Например, шлам на клапанном механизме часто можно наблюдать, когда крышка моторного масла снимается для обслуживания. Точно так же ржавчина, лак и шлам могут образовываться на верхних частях масляного щупа. При наличии лака или шлама следует рекомендовать более короткий интервал замены масла.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация

Контроль нефтяных отложений
В то время как не содержащий свинца бензин с высоким содержанием моющих присадок значительно снижает отложения на впускном канале и в камере сгорания, современные моторные масла также специально разработаны для предотвращения образования нагара в камере сгорания, заедания поршневых колец и загрязнения каталитического нейтрализатора присадками к маслу. .

В частности, в современных двигателях обычно используются узкие поршневые кольца с низким натяжением, которые очень плотно прилегают к поршню, чтобы улучшить уплотнение поршневых колец и снизить расход масла. С другой стороны, низкое натяжение поршневых колец снижает трение при вращении и износ цилиндра. С другой стороны, кольца с низким натяжением и узкими боковыми зазорами имеют тенденцию залипать при использовании неподходящего моторного масла. Поэтому способность моторного масла очищать и смазывать пакет поршневых колец имеет решающее значение.

Противозадирные присадки
Поставщики масел также отказались от противозадирных присадок на основе цинка и фосфора, которые снижают эффективность каталитического нейтрализатора.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Хотя устранение этих конкретных противозадирных присадок увеличило износ распределительного вала на некоторых высокопроизводительных двигателях с толкателем, это не повлияло на двигатели с верхним расположением распределительного вала из-за более низкого давления пружины клапана, используемого в конструкциях с верхним распределительным валом.

С другой стороны, некоторые двигатели, оснащенные непосредственным впрыском топлива, требуют высокой степени защиты от задиров, чтобы предотвратить износ топливного насоса высокого давления с приводом от распределительного вала и кулачка распределительного вала. В большинстве случаев нефтепереработчики перешли на базовые масла гораздо более высокого качества, чтобы предотвратить износ топливного насоса высокого давления и кулачка кулачка. Опять же, жизненно важно убедиться, что заменяемое масло является либо оригинальным маслом, либо одобрено производителем оригинального оборудования.

Как и для более старых высокопроизводительных двигателей с толкателями и плоскими толкателями, которые не оснащены каталитическими нейтрализаторами, доступны специальные фирменные масла с противозадирными присадками для предотвращения износа распределительных валов и толкателей клапанов.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Кроме того, доступны присадки ZDDP на основе цинка для улучшения противозадирных свойств безрецептурных моторных масел. Опять же, эти масла и присадки не предназначены для автомобилей, оснащенных каталитическими нейтрализаторами.

Проблемы со сроком службы масла
Пренебрежение интервалами замены масла может испортить лучшие моторные масла. По мере того, как моторное масло накапливает километры, оно загрязняется углеродом, водой и различными кислотами, которые являются побочными продуктами внутреннего сгорания и образуют пленку черного липкого осадка на внутренних частях двигателя.

Работа двигателя в холодном состоянии ускоряет образование шлама, поскольку температура масла недостаточна для испарения скопившейся влаги. Масляный шлам также усугубляется короткими поездками, вождением в холодную погоду и заеданием термостатов в открытом положении. См. фото 1.

Когда двигатель работает на высоких оборотах и ​​при высоких температурах, шлам часто выбивается и забивает масляный фильтр.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Поскольку большинство масляных фильтров имеют перепускные клапаны, которые позволяют смазочному маслу течь вокруг засоренного фильтрующего материала, грязное масло может попасть прямо в двигатель и засорить масляные каналы малого диаметра.

Проблемы со смазкой двигателя
В любом случае сильно загрязнённое масло в конечном итоге засорит всасывающую сетку масляного насоса двигателя, масляный фильтр и масляные каналы. Первыми симптомами масляного голодания являются шум двигателя при холодном пуске и очень медленное повышение давления масла на манометре. Порванные ремни ГРМ также являются симптомом масляного голодания на верхних распределительных валах. Поскольку повреждение обычно включает в себя коленчатый вал и поршневые узлы, не спешите указывать замену головки блока цилиндров в качестве лекарства от заклинившего распределительного вала. См. фото 2.

Слишком часто моющие средства, содержащиеся в свежем масле, ускоряют засорение сеток масляного насоса и масляных фильтров, разрыхляя накопленный шлам.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Объемы моторного шлама и грязного моторного масла также легко забивают современные компактные масляные фильтры. Если перепускной клапан масляного фильтра открывается во время холодного пуска, в подшипники двигателя и возвратно-поступательные части попадает больше шлама и грязи. Кроме того, срок службы двигателя резко сокращается при эксплуатации при экстремальных нагрузках и температурах с сильно деградировавшим моторным маслом. См. Фото 3.

Проблема с любым сильно загрязнённым двигателем заключается в том, что при внутреннем ремонте в поток масла попадает ещё больше шлама. Поскольку попытка очистки двигателя внутри шасси является дорогостоящей и рискованной, лучше всего исправить ситуацию, заменив или отремонтировав двигатель.

Двигатели с регулируемой фазой газораспределения
Большинство современных двигателей очень подвержены проблемам со смазкой, поскольку они оснащены системой изменения фаз газораспределения (VVT). Управляющий клапан с импульсной модуляцией, который измеряет давление масла в гидравлическом поршне или фазовращателе фазораспределения лопастного типа, регулирует величину опережения или замедления.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация Отдельный датчик фаз газораспределения используется для контроля положения VVT.

Совершенно очевидно, что фазер должен реагировать на небольшие изменения давления масла. Так как шлам может мешать плавной модуляции давления масла внутри кулачкового фазовращателя, результатом может быть плохая работа двигателя при определенных скоростях и нагрузках. Во многих случаях будет сохранен код неисправности, указывающий на проблему в системе VVT.

Посчитайте
Поскольку цены на нефть резко выросли за последние несколько лет, клиенты стали более чувствительны к цене. Но также важно понимать, что для того, чтобы оставаться прибыльным, структура ценообразования магазина для замены масла и интервалов технического обслуживания в современных автомобилях должна быть реалистичной.

Кроме того, вы оказываете медвежью услугу своим клиентам-импортерам, если продаете исключительно недорогие моторные масла и недорогие масляные фильтры, чтобы выдержать конкуренцию, чувствительную к цене.Устройство системы смазки двигателя: Система смазки двигателя. Назначение, принцип работы, эксплуатация
