Роторный двигатель устройство: описание, устройство и принцип работы

Содержание

устройство, принцип работы, преимущества и недостатки

Роторный двигатель (РПД или роторно-поршневой двигатель), в отличие от традиционного поршневого ДВС, проще в плане конструкции. Также данный тип силовой установки имеет более высокий КПД. Соответственно, даже при небольшом рабочем объеме «отдача» от такого мотора достаточно высокая.

При этом РПД не получил широкого распространения в автомобильной индустрии. К сожалению, даже с учетом всех преимуществ, агрегат также имеет целый ряд недостатков. Далее мы рассмотрим, как устроен и работает роторный мотор, а также его сильные и слабые стороны.

Содержание статьи

  • Роторный двигатель: устройство и принцип работы РПД
  • Конструктивные особенности роторного мотора
  • Недостатки роторного двигателя
  • Советы и рекомендации
  • Подведем итоги

Роторный двигатель: устройство и принцип работы РПД

Итак, роторный двигатель, который также называют двигатель Ванкеля в честь его создателя, представляет собой достаточно обособленный тип ДВС.Роторный двигатель устройство: описание, устройство и принцип работы При этом данный вид двигателей устанавливался на разные авто (например, роторный двигатель ВАЗ, роторный двигатель Мазда и т.д.), однако в большей степени популяризировали агрегат именно Mazda благодаря спорткару Мазда RX‑8 с роторным двигателем 13B-MSP.

Если коротко, в обычном поршневом моторе энергию от сгорания топлива в цилиндрах преобразует в возвратно-поступательное движение громоздкая поршневая группа, после чего происходит дальнейшее преобразование во вращательное движение (вращение коленвала).

В свою очередь, в роторном моторе нет ЦПГ, преобразование энергии происходит фактически «напрямую», то есть практически без потерь. Само собой, на Мазда роторный двигатель стал достаточно мощным «сердцем» с выдающимися характеристиками.

Примечательно то, что бензиновый атмосферный роторный мотор с рабочим объемом всего лишь 1.3 литра (13B-MSP) с 2  роторами в виде секций выдавал 192 лошадиных силы. В то же время его форсированная версия позволяла снять уже 231 «лошадку».Роторный двигатель устройство: описание, устройство и принцип работы

  • Если рассматривать конструкцию, двигатель получил 5 корпусов, в результате чего были образованы 2 камеры. Указанные камеры, подобно цилиндрам, предназначены для сгорания топливно-воздушной смеси. Энергия сгорания топлива вращает роторы, которые закреплены на эксцентриковом валу, который напоминает коленвал обычного ДВС.

При этом движение ротора сложное, так как ротор не вращается, а фактически «обкатывается» своей внутренней шестерней вокруг стационарной шестерни, которая прикреплена в центре одной из боковых стенок камеры. Сам эксцентриковый вал проходит через все корпуса и стационарные шестерни. Вращение ротора, точнее, его вращательное движение происходит так, что на 1 его оборот приходится 3 оборота эксцентрикового вала.

Еще примечательно то, что хотя в роторном моторе также есть циклы впуска, сжатия, рабочего такта и выпуска, механизм ГРМ максимально упрощен. Отсутствует привод газораспределительного механизма, нет распределительных валов, а также и самих клапанов.Роторный двигатель устройство: описание, устройство и принцип работы

Все необходимые функции реализованы счет впускных и выпускных окон,  которые выполнены в боковых стенках. На деле, ротор во время вращения открывает, а также закрывает эти окна. Чтобы было понятно, давайте рассмотрим принцип работы роторного двигателя на примере агрегата с одной секцией.

  • Итак, боковые стороны ротора вместе со стенками корпусов формируют рабочую полость. Кода ротор двигателя находится в начальном положении, по объему полость небольшая (это начало такта впуска). Далее, вращаясь, ротор, открывает впускные окна, в результате в камеру попадает рабочая топливная смесь. Когда полость достигает максимального объема, ротор перекроет впускные окна, после чего начнется такт сжатия (полость начнет уменьшаться).

В момент, когда объем полости снова минимален, за счет искры от свечи произойдет воспламенение смеси и начнется рабочий такт. Далее энергия сгорания топлива вращает ротор, после чего ротор перейдет в положение, при котором открываются выпускные окна (осуществляется выпуск отработавших газов).Роторный двигатель устройство: описание, устройство и принцип работы После выпуска весь цикл повторяется.

Другие полости будут работать точно так же. С учетом того, что полостей 3, за один оборот ротора произойдет 3 рабочих такта. Более того, эксцентриковый вал вращается быстрее ротора в 3 раза. Результат — по одному рабочему такту на один оборот вала мотора с одной секцией. Вполне очевидно, что поршневой четырехтактный ДВС с одним цилиндром имеет соотношение в 2 раза ниже по сравнению с роторным.

Получается, если сопоставить число рабочих тактов на оборот вала, тогда двухсекционный 13B-MSP напоминает обычный поршневой мотор на 4 цилиндра, однако при объеме 1.3 л двигатель такой же мощный, как и поршневой агрегат с объемом чуть более 2.5 литров. Еще добавим, что роторный мотор  имеет намного более высокую детонационную стойкость, что позволяет превратить этот мотор в двигатель на водороде.

Конструктивные особенности роторного мотора

Хотя роторный мотор конструктивно имеет меньше деталей, его принцип работы несколько сложнее.Роторный двигатель устройство: описание, устройство и принцип работы Также в устройстве роторного двигателя применены элементы из разных материалов (чугун, алюминий). Еще имеются особые покрытия (например, хром).

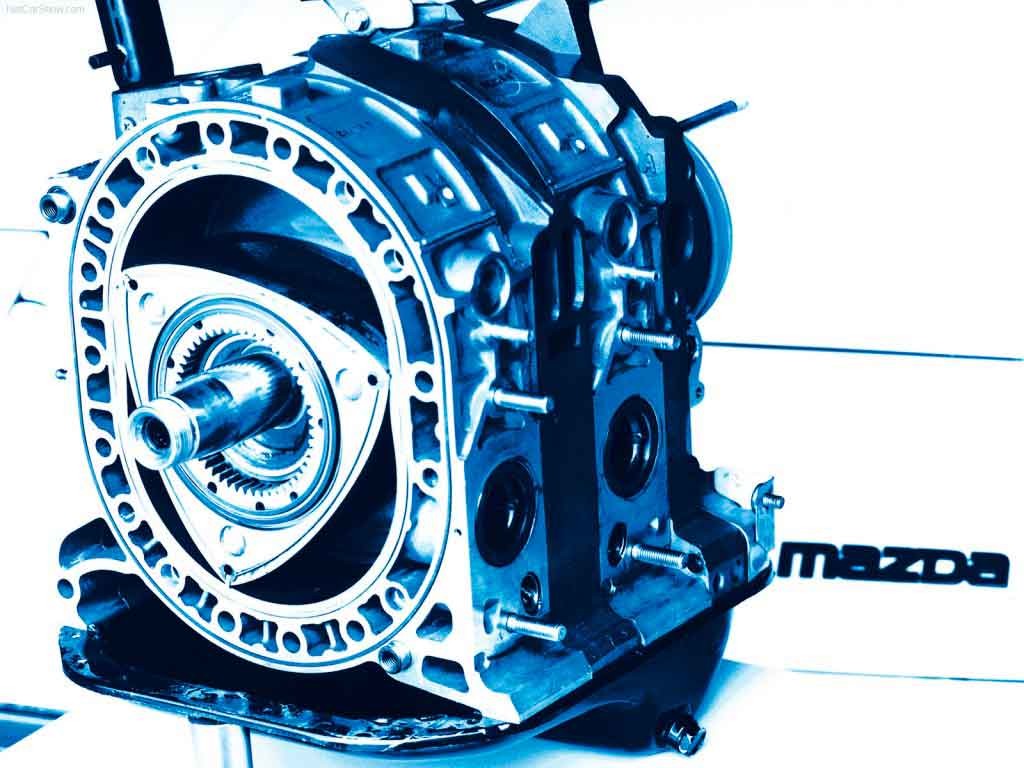

Статоры (корпусы роторов) имеют металлические вставки из особой стали, интегрированные в алюминиевый корпус. На деле, статор больше похож на цилиндр с хонингованной гильзой. В свою очередь, боковые корпусы выполнены из чугуна, в них сделаны впускные и выпускные окна. На крайних статорах крепятся шестерни.

Сам ротор является поршнем и шатуном, сделан из облегченного чугуна. Н каждой стороне ротора есть камера сгорания и уплотнители для сохранения герметичности. Во внутренней части ротора стоит роторный подшипник, напоминающий вкладыш коленвала.

  • На обычном поршне традиционного ДВС поршень имеет 3 кольца – пара компрессионных и маслосъемное кольцо. В свою очередь, ротор имеет апексы (уплотнители вершин ротора). Апексы играют роль компрессионных колец. Указанные элементы прижимаются к стенке статора пружиной, а также они прижаты за счет центробежной силы.Роторный двигатель устройство: описание, устройство и принцип работы

Функцию второго пояса компрессионных колец выполняют боковые, а также угловые уплотнения. Они тоже прижимаются пружинами. Эти боковые уплотнители выполнены из металлокерамики, в то же время  угловые уплотнители чугунные. Дополнительно имеются  уплотнения для изоляции, чтобы отработавшие газы не попадали во впускные окна через зазоры, которые образуются между самим ротором и боковым корпусом соответственно.

Еще с двух сторон ротора имеются особые масляные уплотнения (по аналогии с маслосъемными кольцами), которые удерживают масло, поступающее во внутреннюю полость ротора для охлаждения.

Кстати, система смазки роторного ДВС сложная, включает в себя радиатор охлаждения масла, а также целую группу из нескольких типов масляных форсунок. Форсунки интегрированы в эксцентриковый вал для охлаждения роторов, также они установлены в статоры.

Еще масло подается и в рабочую полость, смешиваясь с горючей смесью и выгорая вместе с топливным зарядом. На деле, роторный мотор весьма требователен к качеству масла.Роторный двигатель устройство: описание, устройство и принцип работы

Если заливать неподходящую смазку, агрегат коксуется, возникает детонация и т.д.

Также добавим, что система питания простая, есть несколько форсунок (пара форсунок перед впускными окнами, а также во впускном коллекторе). Что касается зажигания, использованы две свечи на один ротор. Это сделано по причине того, что камеры сгорания сами по себе получились длинными. В результате, чтобы добиться равномерного и полноценного сгорания смеси,  используют две свечи, причем их электроды отличаются. При замене свечей важно обращать на это внимание.

Недостатки роторного двигателя

На старте продаж роторная Мазда пользовалась активным спросом, так как автомобиль привлекал автолюбителей своим  необычным и мощным двигателем (особенно форсированные версии с мощностью около 500 л.с.). Однако немного позже владельцы уже на относительно небольших пробегах столкнулись с первыми проблемами и минусами данного типа ДВС.

Основные недостатки — большой расход топлива и относительно низкий ресурс роторного двигателя 13B-MSP.Роторный двигатель устройство: описание, устройство и принцип работы

В идеальных условиях силовая установка данного типа способна выходить около 100 тыс. км пробега. Что касается реальной эксплуатации, часто моторы приходили в негодность уже к 50-60 тыс. км. пробега.

Обычно первыми выходят из строя уплотнения ротора. Причина вполне очевидна, так как уплотнения находятся под высокими нагрузками и сильно нагреваются. Также дает о себе знать и детонация, износ подшипников эксцентрикового вала, роторов и т.д.

  • Примечательно то, что первыми сдаются апексы (уплотнения на торцах), тогда как боковые уплотнители ходят намного дольше. В результате износа апексов, а также их установочных мест на роторе, в двигателе падает компрессия, углы уплотнителей могут отваливаться, повреждая поверхности статора.

Также следует отметить быстрый выход из строя коренных вкладышей эксцентрикового вала. С учетом того, что вал осуществляет вращение в 3 раза быстрее роторов, роторы несколько смещаются по отношению к стенкам статора, причем вершины роторов должны всегда быть удалены на одно расстояние от стенок.Роторный двигатель устройство: описание, устройство и принцип работы

Рекомендуем также прочитать статью о том, что такое гибридный двигатель автомобиля. Из этой статьи вы узнаете, как устроен и работает двигатель гибрид, а также что нужно знать о гибридном двигателе перед покупкой автомобиля с силовой установкой данного типа.

В результате, когда углы апексов выпадают, на поверхности статора неизбежно появляются задиры. При этом диагностика роторного двигателя сильно затруднена, так как, в отличие от обычного мотора, роторный двигатель не стучит в случае износа вкладышей.

Параллельно отметим, что на версиях данного мотора с наддувом работа агрегата на обедненной смеси приводит к перегреву апекса. Далее пружина, прижимающая апекс, просто гнет его и компрессия сильно снижается. Еще форсированные (роторные двигатели с наддувом) отличаются неравномерным нагревом корпуса.

В верхней части ДВС, где происходят такты впуска и сжатия, более холодные. В то же время нижняя часть, где протекает процесс сгорания смеси и выпуска раскаленных газов, нагревается намного сильнее.Роторный двигатель устройство: описание, устройство и принцип работы Результат – деформация корпуса форсированных версий.

  • Также отметим, что отдельно проявились и проблемы системы смазки. На практике, масляные форсунки в статоре часто загрязняются и перестают работать. При этом промыть клапаны форсунок не получается, то есть нужна замена. Если же вовремя проблема не была установлена, масляное голодание становится причиной сильного износа целого ряда элементов роторного двигателя.

При этом во всех случаях и независимо от причины, статор на практике восстановить практически не представляется возможным, а также следует отметить отсутствие ремонтных запчастей. Это значит, что если статор поврежден, восстановить двигатель очень сложно и дорого. То же самое касается и ротора. Если пазы под апексы повреждены, отремонтировать деталь практически невозможно.

Все это означает, что мотор фактически «одноразовый» и качественно его отремонтировать нет возможности. Единственный выход – покупка и установка нового двигателя, так как контрактные варианты в большинстве случаев тоже будут изношены и долго не прослужат.Роторный двигатель устройство: описание, устройство и принцип работы Само собой, купить роторный двигатель без пробега можно, но цена роторного двигателя будет высокой.

Советы и рекомендации

Прежде всего, роторный двигатель необходимо «кормить» только качественным высокооктановым бензином (не ниже АИ-98). Только качественное топливо позволяет избежать детонации, а также замедляет процесс накопления нагара на электродах свечей зажигания.

Еще следует помнить, что этот мотор предельно чувствителен не только к качеству, но и типу масла. Например, не рекомендуется лить синтетику, так как быстро скапливается нагар на апексах, компрессия падает. Заливать в такой мотор следует исключительно рекомендуемое самим производителем масло или подходящую по всем допускам «минералку».

Также замену масла нужно производить часто, масло в роторном моторе меняют каждые 4-5 тыс. км.  Еще важно своевременно менять воздушный фильтр двигателя, так как его загрязнение может привести к закоксовке масляных форсунок системы смазки. Что касается свечей зажигания, лучше производить их замену каждые 10-15 тыс.Роторный двигатель устройство: описание, устройство и принцип работы км.

  • Как правило, основным признаком проблем роторного мотора является потеря компрессии, которая проявляется в затрудненном холодном пуске. Далее неполадки прогрессируют, мотор начинает плохо заводиться как на «холодную», так и на «горячую». Обычно в таком случае очевиден износ апексов, скопление отложений на электродах свечей зажигания и т.д.

В подобной ситуации необходимо срочно отправляться на диагностику к специалистам по ремонту ДВС данного типа. На практике, хотя ремонт сложный и дорогой, в последнее время  в СНГ появилось  несколько центров, специализирующихся на дефектовке и ремонте роторного двигателя  с гарантией.

Как правило, в рамках ремонта выполняется замена статоров, уплотнений роторов, самих роторов и т.д. Конечно, ремонт не дешевый, но однозначно более доступный по сравнению с покупкой нового силового агрегата.

Напоследок отметим, как и поршневой двигатель, роторный мотор нуждается в прогреве перед поездкой. При этом пока мотор не выйдет на рабочие температуры, нагружать агрегат не следует.Роторный двигатель устройство: описание, устройство и принцип работы При таком подходе, а также в сочетании с качественным бензином и маслом, а также своевременном обслуживании, есть все шансы, что роторный двигатель Mazda RX-8 пройдет без ремонта около 80 или даже 100 тыс. км.

Подведем итоги

С учетом приведенной выше информации становится понятно, почему роторный двигатель не получил широкого распространения даже с учетом целого ряда преимуществ. Прежде всего, небольшой ресурс,  необходимость частого и затратного облуживания, а также сложность ремонта РПД являются серьезными недостатками силовых установок данного типа.

Рекомендуем также прочитать статью о том, что такое двигатель на водороде. Из этой статьи вы узнаете, какие особенности имеет водородный двигатель, а также какие перспективы имеет двигатель на водороде.

По этой причине следует отдельно изучить все нюансы, рассмотренные выше, особенно если к покупке рассматривается автомобиль с роторным двигателем.Роторный двигатель устройство: описание, устройство и принцип работы Например, Мазда RX-8 на вторичном рынке может показаться  отличным вариантом, так как данные авто продаются по привлекательной цене на фоне конкурентов с аналогичными характеристиками.

Однако на практике такой автомобиль может требовать замены или серьезного и дорогостоящего ремонта силового агрегата. Более того, даже если с двигателем все в порядке, не стоит рассчитывать на большой ресурс, а также потенциальным владельцам следует готовиться к более высоким расходам на плановое обслуживание роторного двигателя по сравнению с форсированными поршневыми ДВС (как атмосферными, так и с наддувом).

Роторный двигатель — Устройство, принцип работы

Автор Servicing-Auto На чтение 5 мин Просмотров 572 Опубликовано

Не многие знают, что наряду с классическими поршневыми двигателями, в автомобилестроении применяются роторные агрегаты, называемые по фамилии изобретателя моторами Ванкеля.Роторный двигатель устройство: описание, устройство и принцип работы Они являются двигателями с внутренним принципом сгорания топлива, однако, его устройство и принципы работы совершенно иные. Сегодня мы поговорим роторных моторах более подробно.

Содержание

  1. Конструктивное устройство роторного двигателя
  2. 1. Основная рабочая камера
  3. 2. Ротор
  4. 3. Выходной вал
  5. Принцип работы роторного двигателя
  6. Преимущества и недостатки роторных моторов
  7. Итог

Конструктивное устройство роторного двигателя

Основные части двигателя Ванкеля по своему устройству не имеют ничего общего с классическими ДВС.

Его главные части следующие:

1. Основная рабочая камера

Корпус любого роторного агрегата представляет собой овальную металлическую камеру, в которой происходят основные рабочие процессы – режим впуска, такт сжатия, процесс сгорания горючего и выпуск отработанных газов. Форма камеры неслучайна. Она выполнена таким образом, чтобы при взаимодействии с ротором, её стенки осуществляли соприкосновение со всеми его вершинами, образуя несколько закрытых контуров.Роторный двигатель устройство: описание, устройство и принцип работы Впускные и выпускные отверстия таких моторов не имеют клапанов. Они находятся непосредственно на боковых частях рабочей камеры и подключаются напрямую к выхлопной трубе и системе питания.

2. Ротор

Форма ротора чем-то напоминает треугольник, грани которого имеют выпуклое наружу закругление. Помимо этого, каждая его сторона изготовлена с небольшой выборкой, увеличивающей объем образовывающейся замкнутой камеры сгорания и повышающей скоростные показатели вращения ротора. Назначение этого компонента аналогично функциям поршней в обычном ДВС. Возникновение тактов работы происходит методом создания уже упомянутых выше трех дочерних камер. Центральная часть ротора наделена зубчатым отверстием, соединяющим ротор с приводом, закрепленным в свою очередь с выходным валом. Это звено и определяет, в каком направлении и по какой траектории будет двигаться ротор внутри основной рабочей камеры.

3. Выходной вал

Функции выходного вала роторного двигателя аналогичны функциям коленвала классических силовых агрегатов.Роторный двигатель устройство: описание, устройство и принцип работы Он наделен полукруглыми выступами-кулачками, имеющими несимметричное выстраивание с явным смещением от центральной рабочей оси. На валу размещается несколько роторов, надеваемых на свой рабочий кулачок. Их несимметричное расположение создает предпосылки для образования крутящего момента, происходящего в результате силового давления каждого из роторов.

Думаем, вы уже догадались, что роторные двигатели имеют многослойное строение, подразумевающее создание несколько рабочих камер, в которых вращаются несколько роторов. Единственным объединяющим звеном этой работы служит выходной вал, вращающийся в результате этого синхронного взаимодействия. «Слои» надежно скрепляются между собой множеством болтов, расположенных по краям. Охлаждение таких двигателей проточное. Оно подразумевает нахождение антифриза не только вокруг общего блока, но и в каждой из его частей.

Принцип работы роторного двигателя

В двигателе Ванкеля вся работа выстраивается тем же методом сгорания топливной смеси, что и у поршневых движков.Роторный двигатель устройство: описание, устройство и принцип работы Однако никаких статических камер сгорания у них не предусматривается. Давление, возникающее при сгорании горючего, создается в отдельно образуемых камерах, которые отделяются от общей рабочей камеры роторными гранями.

Сам ротор постоянно контактирует своими вершинами со стенками камеры, в каждый момент времени создавая очередной замкнутый контур. При его вращении контуры попеременно то расширяются, то осуществляет сжатие. Во время этих циклов внутрь камеры попадает воздух и топливо, которое в результате силового воздействия ротора сжимается и воспламеняется, своим расширением придавая ротору очередной вращательный импульс. Отработанные газы сквозь отверстия выбрасываются в выхлопную систему, после чего камера снова заполняется топливно-воздушным составом.

Применение роторных моторов имеет ряд неоспоримых преимуществ.Роторный двигатель устройство: описание, устройство и принцип работы

  • Меньшее количество внутренних компонентов. Аналогичный четырехцилиндровому поршневому двигателю роторный «собрат» наделен всего четырьмя основными частями: общая камера, пара роторов и кулачковый вал. Классический ДВС со схожими тактами работы состоит минимум из сорока подвижных частей, каждая из которых подвержена износу.
  • Мягкость работы. При функционировании роторных агрегатов практически не возникает вибраций, благодаря тому, что все подвижные части осуществляют вращение лишь в одном направлении. Думаем, вы знаете, что работа поршней в обычном двигателе разнонаправленная. Она чередует поступательное движение с реверсивным ходом.
  • Невысокий ритм. Ввиду того, что каждый ротор ответственен за вращение лишь одной трети полного круга выходного вала, движение, необходимое для этого, происходит заметно медленнее, чем существенно повышает надежность мотора Ванкеля.

Отрицательные факторы применения роторных двигателей исключать, разумеется, нельзя.Роторный двигатель устройство: описание, устройство и принцип работы

  • Ни один роторный двигатель не может четко подстроиться под регламенты экологических норм различных стран. Его никак нельзя назвать экологичным из-за серьезного количества выбросов углекислого газа, снизить которые нереально.
  • Дороговизна изготовления. Производство роторных движков весьма затратно, главным образом, в силу малых серийных партий. Концерны выпускают их совсем немного, что не требует особенной оптимизации затрат при изготовлении.
  • Ограниченность ресурса. Функциональный запас роторных моторов Ванкеля весьма ограничен. Редко когда он превышает 100-150 тысяч километров, по достижении которого им требуется полная переборка (капитальный ремонт) или замена.
  • Повышенное топливное потребление. Главной причиной увеличенной «прожорливости» является их низкая степень сжатия. Двигатель, удерживая необходимую мощность, компенсирует её за счет большего количество подаваемого внутрь замкнутых камер горючего.Роторный двигатель устройство: описание, устройство и принцип работы

Итог

Подводя итоги, скажем, что роторные силовые агрегаты, конечно, имеют право на существование. Они обладают рядом неоспоримых «плюсов», которые делают возможным их, пусть и небольшое, применение в автомобильном производстве. С другой стороны, тяжесть «минусов» весьма ощутима. Во многих странах мира они попросту не могут применяться из-за существующих экологических стандартов, а серьезное топливное потребление и ограниченный рабочий ресурс делает приобретение автомобилей с роторными двигателями совершенно нерентабельным. Прогнозируем, что какое-то время они еще будут на рынке, но достаточно скоро их вытеснят гибридные силовые системы, развитие которых осуществляется совершенно грандиозными темпами.

Что такое роторные двигатели и в каких автомобилях они есть?

Роторные двигатели могут звучать как что-то из ушедшей эпохи, потому что обычно так оно и есть. Когда-то считавшиеся самыми эффективными и элегантными двигателями, десятилетия назад они были заменены поршневыми двигателями, главным образом из соображений экономии и защиты окружающей среды.Роторный двигатель устройство: описание, устройство и принцип работы Но с новостями о том, что Mazda разрабатывает новый роторный двигатель для своих гибридных моделей, может ли этот тип двигателя вернуться?

Чтобы выяснить это, мы подробно рассмотрим роторные двигатели, в том числе то, как они работают, каковы их преимущества и какие автомобили работают на этом типе двигателя. Воспользуйтесь приведенными ниже ссылками, чтобы упростить навигацию по руководству.

Быстрые ссылки

  • Что такое роторный двигатель?
  • Компоненты роторного двигателя
  • Есть ли преимущества у роторных двигателей в автомобилях?
  • Какие автомобили имеют роторный двигатель?

Что такое роторный двигатель?

Роторный двигатель — это тип двигателя внутреннего сгорания, который используется для питания всех видов транспортных средств, от легковых и грузовых автомобилей до лодок и самолетов. Роторные двигатели существуют уже несколько десятилетий и были одним из наиболее широко используемых типов двигателей примерно до 19 века.Роторный двигатель устройство: описание, устройство и принцип работы 20 с.

Как и в обычном поршневом двигателе, роторные двигатели обеспечивают движение автомобиля по четырем направлениям: впуск, сжатие, сгорание и выхлоп. Однако они работают совершенно иначе, чем стандартные двигатели, к которым мы привыкли.

Итак, как работают роторные двигатели? Вот пошаговый взгляд на то, как выглядит цикл сгорания в роторном двигателе:

  • Впуск — как и в стандартном поршневом двигателе, воздух всасывается в двигатель через впускной клапан, прежде чем попасть внутрь. камеру через впускное отверстие.
  • Сжатие – ротор треугольной формы внутри камеры создает три газонепроницаемых уплотнения; они эффективно выполняют ту же работу, что и поршни в обычном двигателе. Когда ротор вращается, его уникальная форма означает, что эти три объема газа расширяются и сжимаются, втягивая в систему больше воздуха и топлива.
  • Сгорание – при пике давления внутри каждой из трех газовых камер воспламеняется топливно-воздушная смесь, производя мощность, которая передается на трансмиссию через выходной вал.Роторный двигатель устройство: описание, устройство и принцип работы
  • Выхлоп – выхлопное отверстие в корпусе двигателя отводит газы, откуда они выбрасываются через стандартную выхлопную трубу.

Как и в стандартном поршневом двигателе, температура роторных двигателей поддерживается системой охлаждения, каналы для охлаждающей жидкости выстилают внешнюю оболочку камеры сгорания. Масло также циркулирует по аналогичным каналам, смазывая движущиеся части ротора, выходного вала и клапанов.

Компоненты роторного двигателя

Роторные двигатели могут показаться сложными, но на самом деле в них не так много движущихся частей и компонентов, как в поршневых двигателях. Ниже мы рассмотрим основные компоненты роторного двигателя, чтобы дать вам лучшее представление о том, как все работает.Роторный двигатель устройство: описание, устройство и принцип работы

Ротор

Ротор представляет собой трехсторонний компонент с вогнутыми сторонами, которые предназначены для газонепроницаемого уплотнения при прижатии к боковой стороне корпуса. На каждой стороне ротора есть впускное отверстие или карман, что позволяет увеличить объем газа внутри корпуса, эффективно увеличивая рабочий объем двигателя.

Ротор вращается на паре шестерен, прикрепленных к валу в центре корпуса. Эти шестерни позволяют ему вращаться таким образом, что край каждой стороны ротора всегда соприкасается с корпусом, поддерживая три отдельных кармана сгорания. Думайте об этом немного как о спирографе с ротором, вращающимся немного смещенным образом.

Корпус

Корпус является основным корпусом роторного двигателя. Его овальная форма предназначена для максимального увеличения рабочего объема двигателя, позволяя ротору вращаться так, чтобы его края постоянно контактировали с внутренней стенкой корпуса.

По мере того как ротор вращается внутри корпуса, каждый из газовых карманов проходит четыре этапа цикла сгорания: от впуска до сжатия, от сгорания до выпуска.Роторный двигатель устройство: описание, устройство и принцип работы Свечи зажигания и топливные форсунки вставлены непосредственно через стенку корпуса, а каналы снаружи пропускают масло и охлаждающую жидкость по системе, сохраняя ее целостность и температуру.

Выходной вал

Выходной вал передает энергию сжатия и сгорания на трансмиссию, передавая мощность на колеса. Сам вал имеет круглые выступы, которые соприкасаются с ротором, заставляя вал вращаться.

Есть ли преимущества у роторных двигателей в автомобилях?

Роторные двигатели встречаются редко, поскольку большинство производителей автомобилей используют обычные поршневые двигатели с 1920-х годов. Это связано с тем, что они считаются менее экономичными, чем их поршневые аналоги, в основном потому, что они обеспечивают более низкую термодинамическую эффективность из-за размера камеры сгорания и низкой степени сжатия.

Однако роторный двигатель имеет некоторые преимущества по сравнению с поршневым двигателем, в том числе:

  • Плавность и бесшумность – работа роторного двигателя более плавная, чем движение поршней, что обеспечивает более тихое и утонченное ощущение на дороге.Роторный двигатель устройство: описание, устройство и принцип работы Противовесы на внешней стороне поворотного корпуса предназначены для гашения вибрации и обеспечения плавной работы.
  • Меньше движущихся частей – роторные двигатели имеют меньше движущихся частей, чем обычные двигатели. Это не только повышает надежность, но и делает обслуживание более доступным в долгосрочной перспективе.
  • Медленное внутреннее движение — поршневые двигатели требуют быстрых и интенсивных движений вверх и вниз, чтобы создать необходимую степень сжатия для приведения автомобиля в движение. Это означает, что их внутренние части подвергаются экстремальным нагрузкам, что может привести к преждевременной деградации без регулярного обслуживания. Роторные двигатели медленнее, с одним движением в одном направлении, а это означает, что их детали испытывают меньшую нагрузку, что повышает надежность в долгосрочной перспективе.

Какие автомобили имеют роторный двигатель?

Очень немногие современные автомобили имеют роторный двигатель.Роторный двигатель устройство: описание, устройство и принцип работы Из-за недостатков, связанных с их экономичностью, а также относительной стоимости их производства, большинство автопроизводителей придерживаются поршневых двигателей. Но не каждый из них.

Японский автомобильный бренд Mazda экспериментирует с автомобилями с роторными двигателями с 1960-х годов. Его первым успехом стало Cosmo Coupé 1967 года, известное своим эффективным и сверхмягким роторным двигателем. С тех пор компания разработала несколько других моделей с роторным двигателем, в том числе RX-7, RX-8 и роторную версию Mazda 2, выпущенную еще в 2013 году.0003

А теперь Mazda объявила о планах по созданию совершенно нового роторного двигателя, который будет использоваться вместе с электродвигателем для увеличения запаса хода гибридно-электрических автомобилей. Бренд считает, что роторный двигатель идеально подходит для гибридного автомобиля, обеспечивая звук и надежную работу с гораздо большей утонченностью, чем стандартный поршневой двигатель.

Кроме того, известно, что роторные двигатели очень хорошо работают на топливе следующего поколения, особенно на водороде.Роторный двигатель устройство: описание, устройство и принцип работы Более длительный период впуска воздуха, предлагаемый роторным двигателем, очень эффективно смешивает воздух и топливо, поэтому можно впрыскивать большее количество водорода для правильной топливно-воздушной смеси, повышая эффективность и производительность.

С новой инновацией Mazda, возможно, другие автомобильные бренды могут последовать примеру законодательства о стандартах выбросов. Ожидается, что роторный двигатель будет выглядеть по-новому в 21 веке.

Мы надеемся, что вам понравилась эта статья о всех тонкостях роторных двигателей. Хотели бы вы, чтобы на дорогах было больше автомобилей с роторными двигателями? Присоединяйтесь к разговору по телефону Redex Club и дайте нам знать. Кроме того, чтобы узнать о наших инновационных присадках к топливу и очистителях системы, посетите домашнюю страницу сегодня .

Возрождение роторных двигателей

Благодаря усовершенствованию типов топлива и конструкции двигателей роторные двигатели могут вернуться.Роторный двигатель устройство: описание, устройство и принцип работы Глобальное потепление, ограниченное количество ископаемого топлива и автомобильное загрязнение — актуальные проблемы, требующие современных решений. Роторные двигатели, оснащенные усовершенствованиями, могут быть частью решения этих проблем. Новым приоритетом для многих автомобильных компаний является разработка автомобилей с уменьшенным расходом топлива и минимальными выбросами. Роторные двигатели могут предложить улучшенные характеристики в этих областях по сравнению с традиционными поршневыми двигателями. В этой статье обсуждаются роторные двигатели, их преимущества и недостатки, а также описывается технология двигателей, которая потенциально может позволить роторным двигателям сыграть решающую роль в автомобилестроении будущего.

Что такое роторный двигатель?

Роторный двигатель, также известный как двигатель Ванкеля, представляет собой тип двигателя внутреннего сгорания, в котором используется ротор треугольной формы в овальной камере, как показано на рис. 1. Треугольный ротор имеет три выпуклые поверхности, каждая из которых действует как поршень.Роторный двигатель устройство: описание, устройство и принцип работы Вершина каждой грани имеет металлическую пластину, которая образует уплотнение с внутренней стенкой камеры сгорания, как показано на рисунке 2. Внешний корпус ротора имеет форму овала, а именно эпитрохоида. Эта эпитрохоидальная форма позволяет трем концам или вершинам ротора всегда находиться в контакте с камерой. Эти уплотнения создают внутри камеры три герметичных объема газа.

Каждая секция корпуса предназначена для одной из четырех стадий процесса сгорания: впуск, сжатие, сгорание и выпуск (см. рис. 1). В корпусе расположены впускные и выпускные отверстия. Впускной порт соединяется с дроссельной заслонкой, а выпускной порт соединяется непосредственно с выхлопом. Нет шатунов и впускных/выпускных клапанов. Выходной вал роторного двигателя имеет круглые выступы эксцентричной формы. Ротор давит на эти лепестки, когда ротор движется по своему пути внутри корпуса. Из-за эксцентричного расположения кулачков по отношению к выходному валу сила, прикладываемая ротором к кулачкам, создает крутящий момент.Роторный двигатель устройство: описание, устройство и принцип работы Это заставляет выходной вал вращаться и генерировать мощность.

Преимущества роторных двигателей

Одним из основных преимуществ роторных двигателей по сравнению с обычными поршневыми двигателями с возвратно-поступательным движением является то, что роторные двигатели имеют более простую общую конструкцию. Роторный двигатель имеет гораздо меньше движущихся частей по сравнению с четырехтактным поршневым двигателем, который включает в себя клапаны, клапанные пружины, шатуны, поршни, зубчатые колеса, зубчатый ремень, распределительный вал и коленчатый вал. С другой стороны, роторный двигатель с двумя роторами будет иметь только три движущихся части — выходной вал и два ротора. Меньшее количество движущихся частей в двигателе означает более высокий потенциал надежности.

Еще одним преимуществом роторных двигателей перед поршневыми является более плавный рабочий цикл. Все движущиеся части роторного двигателя постоянно вращаются в одном направлении. Роторные двигатели также содержат противовесы, которые вращаются с определенной скоростью, подавляющей вибрацию.Роторный двигатель устройство: описание, устройство и принцип работы Поршни в обычном поршневом двигателе энергично движутся в разные стороны. Следовательно, роторные двигатели демонстрируют меньшую вибрацию и более плавную работу в целом. Плавность движения роторного двигателя желательна для автомобилей и пассажиров.

Дополнительным преимуществом роторных двигателей является более высокая эффективность двигателя по сравнению с поршневыми двигателями. Например, однороторный роторный двигатель обеспечивает мощность 75% каждого оборота выходного вала. Одноцилиндровый поршневой двигатель выдает мощность только за 25% каждого оборота коленчатого вала. Следовательно, роторные двигатели имеют более высокую выходную мощность за цикл сгорания. Роторные двигатели также имеют больший массовый коэффициент, более сильный поток топливно-воздушной смеси и требуют меньшего обслуживания, чем поршневые двигатели. Роторные двигатели имеют более высокое отношение мощности к весу, чем поршневые двигатели, поэтому роторные двигатели обычно легче и мощнее.

Недостатки роторных двигателей

Хотя роторные двигатели имеют много преимуществ по сравнению с обычными поршневыми двигателями, недостатки традиционных роторных двигателей препятствуют их широкому использованию.Роторный двигатель устройство: описание, устройство и принцип работы Хотя роторный двигатель был впервые изобретен в 1929 году немецким инженером Феликсом Ванкелем, он не смог стать широко используемым типом двигателя из-за плохой экономии топлива и высокого уровня загрязнения. В результате роторные двигатели не получили большой популярности в современных транспортных средствах, а поршневой двигатель стал основным типом используемого двигателя.

Одним из основных недостатков обычных роторных двигателей является высокий удельный расход топлива. Хотя теоретически они более эффективны, на практике роторные двигатели имеют более высокий удельный расход топлива, чем традиционные двигатели. Частично это происходит из-за износа верхних уплотнений, которые препятствуют надлежащей герметизации полостей двигателя, что приводит к утечке топлива и воздуха из одной полости в другую. Негерметичность верхних уплотнений является распространенной проблемой для обычных роторных двигателей. Это минимизирует максимальное давление и увеличивает расход топлива.

Еще одним фактором, вызывающим высокий расход топлива роторными двигателями, являются длинные и узкие камеры сгорания.Роторный двигатель устройство: описание, устройство и принцип работы Длинная камера сгорания снижает термодинамический КПД двигателя. Это приводит к тому, что роторным двигателям требуется больше топлива, чем поршневым двигателям.

Вторым основным недостатком является то, что роторные двигатели сильно загрязняют окружающую среду по сравнению с поршневыми двигателями. Роторные двигатели могут иметь низкокачественное сгорание, что приводит к проблемам с выбросами, особенно с высоким уровнем выбросов окиси углерода и углеводородов. Высокий уровень образования парниковых газов и токсичных выбросов роторных двигателей обусловлен несколькими аспектами.

Одна из причин заключается в том, что не полностью сгоревший газ может выделяться из камеры сгорания в виде выбросов углеводородов и угарного газа. Другая причина заключается в том, что эффект гашения из-за большого отношения поверхности к объему камеры сгорания приводит к выбросу большого количества углеводородов. Третья причина заключается в том, что несгоревший газ, просачивающийся из верхних уплотнений в выхлопную систему, является источником выбросов углеводородов и угарного газа.Роторный двигатель устройство: описание, устройство и принцип работы

Хотя механическая конструкция роторных двигателей позволяет получить более высокую удельную мощность и производительность на высоких скоростях, форма камеры сгорания и проблемы с уплотнением роторного двигателя могут выделять больше углеводородов и угарного газа, чем поршневые двигатели.

Снижение уровня выбросов и улучшение топливной экономичности являются основными изменениями, которые необходимо внести в роторные двигатели, чтобы облегчить их широкое практическое применение. Как правило, производительность роторных двигателей ухудшается, когда в них используется жидкое топливо, такое как бензин. Относительно низкая скорость пламени бензина и других обычных жидких топлив может вызвать неполное сгорание из-за большого расстояния, которое пламя должно пройти в роторных двигателях. Большое расстояние гашения бензина в роторных двигателях также препятствует способности пламени достигать более узких участков на концах ротора и стенке камеры сгорания. Выбросы несгоревших углеводородов образуются в стенке камеры сгорания и других холодных поверхностях из-за гасящего действия высокого отношения поверхности к объему на задней поверхности двигателя.Роторный двигатель устройство: описание, устройство и принцип работы

В результате роторный двигатель должен потреблять большое количество топлива. Это создает чрезмерные выбросы загрязняющих веществ при работе на бензине, особенно при высокой скорости и нагрузке. Многообещающим решением этих проблем экономии топлива и токсичных выбросов является улучшение процесса сгорания. Длинная камера сгорания и высокая рабочая скорость роторных двигателей требуют топлива с высокой скоростью пламени, которое легко испаряется. Улучшение свойств топлива является возможным подходом к повышению производительности роторных двигателей.

Возможные усовершенствования роторных двигателей

Одним из способов превратить недостатки роторных двигателей в преимущества является использование водорода в качестве топлива. Водород имеет низкую минимальную энергию воспламенения (MIE), что означает, что для воспламенения водорода в воздухе требуется очень небольшое количество энергии. MIE газообразного водорода в воздухе составляет всего 0,019 мДж, в то время как MIE других горючих газов, таких как бензин, пропан и этан, составляет 0,1 мДж.Роторный двигатель устройство: описание, устройство и принцип работы Энергия воспламенения водорода еще ниже в чистом кислороде со средним MIE ниже 0,004 мДж. Водород также имеет относительно высокую скорость пламени, что означает, что водород обладает характеристиками, необходимыми для хорошей работы роторных двигателей. Многие из этих преимуществ могут быть реализованы за счет использования бензина с водородной примесью.

В исследовании, проведенном для изучения сгорания и выбросов водородных бензиновых роторных двигателей, было установлено, что роторные двигатели, работающие на водородном топливе, работают более эффективно, чем роторные двигатели, работающие только на бензине. Среднее эффективное давление тормоза, тепловой КПД, температура цилиндра и давление сгорания роторного двигателя были одновременно увеличены после того, как объемная доля водорода во впуске была увеличена с 0% до 5,2%. Использование топлива с водородной примесью также привело к сокращению периодов развития и распространения пламени. Выбросы углеводородов, окиси углерода и двуокиси углерода были снижены при увеличении объемной доли водорода во впуске.Роторный двигатель устройство: описание, устройство и принцип работы При увеличении объемной доли водорода во впуске с 0% до 5,2% выбросы углеводородов снизились на 44,8%. Это показывает, что включение водорода в топливо, используемое для роторных двигателей, может уменьшить количество производимых выбросов и повысить эффективность роторных двигателей.

Чтобы максимизировать производительность водородных роторных двигателей, следует рассмотреть конструкцию треугольных роторных двигателей и эллиптических роторных двигателей. Треугольные роторные двигатели представляют собой традиционные роторные двигатели Ванкеля с ротором треугольной формы. Эллиптические роторные двигатели содержат ротор цилиндрической формы, который вращается внутри цилиндрической камеры корпуса. В одном исследовании было проведено количественное исследование для сравнения свойств поля внутреннего потока треугольных роторных двигателей и эллиптических роторных двигателей. Для каждого из двух типов двигателей были созданы трехмерные модели анализа жидкости на основе геометрической формы их роторов.Роторный двигатель устройство: описание, устройство и принцип работы Эти модели были разработаны с использованием вычислительной гидродинамики, в которой предполагалось, что жидкости — это воздух и водород, и пренебрегали тепловыми эффектами и горением для более простого моделирования. Модель анализа жидкости, которая имитировала поток водорода через треугольные и эллиптические роторные двигатели, показала, что коэффициент флуктуации газового момента и коэффициент флуктуации скорости потока были выше для эллиптических роторных двигателей, чем для треугольных роторных двигателей. Это показывает, что треугольные роторные двигатели имеют меньше колебаний и поэтому более стабильны, чем эллиптические роторные двигатели.

Другим преимуществом, которое продемонстрировали треугольные роторные двигатели в этом исследовании, было то, что они были менее подвержены утечкам, имели меньшее рассеивание энергии и меньшую эффективность выхлопа и всасывания по сравнению с эллиптическими роторными двигателями. Треугольные роторные двигатели также имеют более простой путь потока топлива и более стабильный поток, чем эллиптические двигатели.Роторный двигатель устройство: описание, устройство и принцип работы Хотя было показано, что треугольный роторный двигатель имеет эти преимущества перед эллиптическими роторными двигателями, эллиптический двигатель действительно превосходил треугольный роторный двигатель в некоторых категориях. Например, было обнаружено, что вихревое число выше в эллиптических роторных двигателях, чем в треугольных роторных двигателях, что указывает на то, что эллиптические двигатели имеют более высокую эффективность сгорания. Эллиптические двигатели также производили меньше выхлопных газов, чем треугольные роторные двигатели. Преимущества и недостатки каждой конструкции роторного двигателя следует учитывать при реализации этих двигателей в реальных приложениях.

Одним из факторов, который можно изменить для улучшения характеристик роторных двигателей, является положение свечи зажигания. Оптимальное положение свечи зажигания может способствовать максимально эффективному сгоранию роторных двигателей с минимальными выбросами. Одно исследование было проведено для изучения влияния положения свечи зажигания на выбросы и сгорание водородного роторного двигателя Ванкеля.Роторный двигатель устройство: описание, устройство и принцип работы Были протестированы два положения свечи зажигания: ведущая свеча зажигания и задняя свеча зажигания. Из-за сложности сжигания длинной камеры в роторном двигателе используются две свечи зажигания в каждом корпусе. Нижняя свеча зажигания называется «ведущей» свечой зажигания, а верхняя — «замыкающей» свечой зажигания (см. рис. 6). Было обнаружено, что ведущая свеча зажигания лучше подходит для роторных двигателей Ванкеля, работающих на водороде, чем задняя свеча зажигания. Ведущая свеча зажигания позволила роторному двигателю иметь более высокий максимальный тормозной момент, лучший выброс оксида азота, более широкий диапазон воспламенения и более низкие циклические колебания.

Например, максимальный тормозной момент задней свечи зажигания оказался равным 31,2 Нм. Это всего 87% от максимального тормозного момента ведущей свечи зажигания, который составлял 36,0 Нм. Это показывает, что ведущая свеча зажигания приводит к большей мощности тормозной системы. Это исследование также показало, что использование переднего положения свечи зажигания привело к более высокой тепловой нагрузке и меньшим циклическим колебаниям, чем при использовании заднего положения свечи зажигания.Роторный двигатель устройство: описание, устройство и принцип работы Таким образом, установка ведущей свечи зажигания в водородных роторных двигателях, скорее всего, улучшит функциональные характеристики двигателя.

Другим фактором, который можно использовать для улучшения текущей конструкции роторных двигателей, является синхронизация зажигания. Исследование, посвященное времени зажигания, позволило сравнить влияние опережающего и замедленного момента зажигания на работу водородно-бензинового двухтопливного роторного двигателя. Это исследование показало, что усовершенствованная синхронизация зажигания имеет множество преимуществ. Экспериментальные результаты показали, что для определенного объемного процента водорода опережающее время зажигания приводило к увеличению пикового давления сгорания и температуры в камере сгорания, а тепловой КПД тормозов сначала увеличивался, а затем уменьшался. Увеличение момента зажигания также увеличило период развития пламени и уменьшило период распространения пламени и температуру выхлопных газов. Кроме того, увеличение опережения зажигания также уменьшило циклическую изменчивость двигателя.Роторный двигатель устройство: описание, устройство и принцип работы Это означает, что улучшенная синхронизация зажигания привела к меньшим случайным колебаниям в поле потока двигателя.

Однако одним из основных преимуществ искрового зажигания с отсроченным зажиганием было то, что выбросы углеводородов и оксидов азота были снижены по сравнению с усовершенствованным искровым зажиганием. Следовательно, эти эффекты должны быть сопоставлены с общей конструкцией двигателя при разработке усовершенствованного роторного двигателя.

Обогащение кислородом — еще один способ улучшить роторный двигатель. Было показано, что увеличение количества кислорода, подаваемого в цилиндры двигателя, повышает эффективность сгорания и снижает выбросы твердых частиц. Добавление избыточного кислорода к топливно-воздушной смеси, используемой для сгорания в роторном двигателе, также приводит к более широкому диапазону воспламеняемости, более высокой скорости пламени и увеличению мощности двигателя. Эти результаты были получены в ходе исследования, направленного на изучение потенциальных улучшений сгорания в роторном двигателе уменьшенного размера за счет обогащения всасываемого кислорода.Роторный двигатель устройство: описание, устройство и принцип работы Исследование также показало, что присутствие кислорода во впускном воздухе двигателя оказывает сильное влияние на увеличение объема сгорания и развитие пламени.

Кроме того, увеличение содержания кислорода во впускном воздухе двигателя привело к повышению пикового давления. Это привело к быстрому периоду сгорания двигателя, что повысило эффективность сгорания и эффективность тепловыделения. Эти улучшения также привели к снижению токсичных выбросов. Также наблюдалось существенное снижение образования окиси углерода, сажи, несгоревших углеводородов и окиси азота при наличии смеси с более высоким содержанием кислорода. Это конкретное исследование показало, что объем всасываемого кислорода 30% и избыток воздуха в соотношении 1: 1 позволили роторному двигателю уменьшенного размера работать с максимальной производительностью при минимальных выбросах. При реализации роторного двигателя важно учитывать оптимальный объем кислорода и коэффициент избытка воздуха. Чтобы определить, какими должны быть объем кислорода и коэффициент избытка воздуха для определенного роторного двигателя, следует учитывать свойства сгорания и уровни выбросов.Роторный двигатель устройство: описание, устройство и принцип работы

Одной из успешных новых конструкций роторных двигателей, которая была разработана и испытана в 2019 году, был небольшой роторно-поршневой двигатель с оппозитными поршнями или двигатель ORP. Этот двигатель ORP использовал типичный четырехтактный принцип. Этот тип двигателя обещает обеспечить меньший углеродный след, снижение шума, более плавную подачу мощности и возможность использовать несколько видов топлива. Было обнаружено, что он имеет более низкий уровень выбросов выхлопных газов и более высокий тепловой КПД, чем обычные роторные двигатели Ванкеля, потому что конструкция двигателя ORP не имеет узкой камеры сгорания, как типичные двигатели Ванкеля. Двигатель ORP имеет неэксцентрическую конструкцию, которая снижает скорость холостого хода, а также расход топлива по сравнению с типичными роторными двигателями и поршневыми двигателями с возвратно-поступательным движением. Двигатель ORP также имеет цилиндрическую камеру сгорания, что привело к повышению тепловой эффективности тормозов и снижению выбросов по сравнению с роторным двигателем Ванкеля и традиционными поршневыми двигателями.Роторный двигатель устройство: описание, устройство и принцип работы Кроме того, этот новый двигатель ORP достиг более высокой выходной мощности за цикл сгорания, чем роторные двигатели Ванкеля и обычные поршневые двигатели. Конструкция этого малогабаритного двигателя ОВП показана на рис. 7.9.0003

Внедрение роторных двигателей

Чтобы внедрить конструкцию двигателя ORP в реальное приложение, необходимо провести дополнительные исследования, чтобы успешно увеличить размер малогабаритной конструкции двигателя и определить, какие факторы могут повысить эффективность двигателя. Двигатель ORP является возможной альтернативой нынешним поршневым двигателям с возвратно-поступательным движением и расширителям диапазона, используемым в гибридных транспортных средствах, поскольку двигатель ORP обладает всеми преимуществами, которые роторный двигатель Ванкеля имеет по сравнению с поршневыми двигателями с возвратно-поступательным движением, а также имеет более высокий тепловой КПД и более низкий уровень выбросов, чем традиционные. Роторные двигатели Ванкеля.Роторный двигатель устройство: описание, устройство и принцип работы Двигатель ORP также может использоваться в гибридных транспортных средствах, использующих водород в качестве топлива. Использование водорода в качестве топлива в двигателях ORP позволит гибридным автомобилям иметь повышенную выходную мощность, высокую эффективность сгорания и тепловую эффективность, а также высокую удельную мощность.

Роторные двигатели можно легко внедрить в гибридную архитектуру, где энергия двигателя идет на поддержание заряда аккумуляторной батареи. Например, гибридные транспортные средства, работающие на сжатом воздухе и электричестве, в которых используется система накопления энергии на сжатом воздухе (CAES), являются многообещающим применением роторных двигателей. Эти гибридные пневматическо-электрические транспортные средства способны преобразовывать кинетическую энергию транспортного средства посредством торможения в сжатый воздух. Затем этот сжатый воздух может храниться в резервуаре для хранения в транспортном средстве для повторного использования во время транспортных операций, таких как запуск двигателя, ускорение и движение.Роторный двигатель устройство: описание, устройство и принцип работы Детандеры и компрессоры Ванкеля также могут быть внедрены в такие автомобили.

Роторные детандеры и компрессоры Ванкеля играют важную роль в выработке электроэнергии гибридными транспортными средствами, работающими на сжатом воздухе и электричестве, и, как было показано, приводят к значительному сокращению выбросов парниковых газов. Детандеры и компрессоры Ванкеля имеют много преимуществ по сравнению с обычными расширителями и компрессорами. Детандеры Ванкеля имеют повышенную компактность, меньшую вибрацию, пониженный уровень шума и меньшую стоимость по сравнению с традиционными расширителями и компрессорами. В одном исследовании уже были созданы эффективные детандер и компрессор для гибридного автомобиля, работающего на сжатом воздухе и электричестве, в котором использовался роторный двигатель Ванкеля. В этом исследовании были проведены испытания, в ходе которых изменялись значения таких параметров, как начальная скорость транспортного средства, вес транспортного средства, время торможения и размер бака, чтобы проверить эффективность гибридной системы Ванкеля.Роторный двигатель устройство: описание, устройство и принцип работы Максимальная эффективность энергосбережения, достигнутая этой системой Ванкеля, составила около 77%, а мгновенная эффективность системы была достигнута на уровне 85%.

В гибридных конфигурациях, таких как системы CAES, в ближайшем будущем могут быть реализованы роторные двигатели. В настоящее время эти гибридные конфигурации хоть и перспективны, но не используются из-за расхода, связанного с двигателем и необходимой доочисткой. Однако, учитывая простоту роторных двигателей и возможную оптимизацию выбросов, гибридный вариант с использованием роторного двигателя может быть финансово осуществимым. В этой конфигурации двигатель должен работать в ограниченных условиях, избегая переходных процессов, вызывающих проблемы в гибридных двигателях. Между тем, он предлагает легкую, компактную и надежную альтернативу обычным двигателям.

Внедрение улучшенных роторных двигателей в передовые технологии будет иметь безграничные возможности. Из-за своих преимуществ роторные двигатели рассматривались для использования в различных приложениях.Роторный двигатель устройство: описание, устройство и принцип работы Роторные двигатели могут быть использованы для улучшения крейсерской способности электромобилей с батарейным питанием из-за их легкого веса и низкой вибрации. Роторные двигатели использовались в других приложениях, таких как электрические пилы, расширители сжатого воздуха и моторные сани, а также снегоходы из-за их небольшого размера и легкого запуска при низких температурах.

Роторные двигатели использовались в серийных транспортных средствах, и они могут получить более широкое распространение по мере разработки и выпуска новых транспортных средств. Например, Mazda успешно внедряет роторные двигатели в свои автомобили с 1960-х годов. Mazda впервые разработала автомобиль с роторным двигателем Ванкеля в 1967 году, когда компания выпустила Cosmic Sport. В 1970-х годах почти половина автомобилей компании производилась с роторными двигателями Ванкеля, а в серийных спортивных автомобилях, таких как RX-7 и RX-8, использовался известный роторный двигатель Mazda. Хотя производство RX-8 было прекращено в 2012 году, Mazda работает над тем, чтобы вернуть в свои автомобили роторные двигатели.Роторный двигатель устройство: описание, устройство и принцип работы Концептуальный спортивный автомобиль Mazda RX-Vision был представлен компанией в 2015 году и может быть запущен в производство в будущем. Кроме того, компания недавно выпустила свой MX-30 EV 2022 года и гибридный автомобиль с подключаемым модулем. Этот автомобиль с роторным двигателем в настоящее время находится на рынке и доступен для покупки в Европе и Калифорнии прямо сейчас.

MX-30 2022 года — это полностью электрический автомобиль с вращающимся расширителем диапазона. Несмотря на то, что этот автомобиль имеет расчетный диапазон EPA только в 100 миль при полной зарядке, производство этого электрического роторного двигателя является важным шагом на пути к разработке передовых транспортных средств, работающих на возобновляемых источниках энергии и роторных двигателях. Это знаменует собой важную веху в возрождении роторного двигателя Ванкеля и новом применении роторных двигателей в гибридных транспортных средствах. В будущем роторные двигатели могут быть использованы в большем количестве электрических и гибридных транспортных средств.Роторный двигатель устройство: описание, устройство и принцип работы

Заключение

Усовершенствованный современный роторный двигатель произведет революцию в автомобильной промышленности. Этот тип двигателя позволит разработать автомобили с уменьшенным расходом топлива и минимизированными выбросами. Двигатели будут иметь более простую и легкую конструкцию, но при этом будут более мощными. Усовершенствования, такие как водородное топливо, обогащение кислородом, расположение свечей зажигания и синхронизация свечей зажигания, позволят роторным двигателям стать более эффективными и безопасными для окружающей среды. В то время как поршневые двигатели производят меньше загрязнения с помощью современных технологий по сравнению с роторными двигателями, эти достижения могут дать роторным двигателям преимущество. Роторные двигатели не следует отбрасывать как технологию прошлого. Скорее, их следует улучшать и использовать в более широком масштабе для обеспечения более эффективных и экологически чистых транспортных средств.

Авторы

Доктор Радж Шах — директор компании Koehler Instrument Company в Нью-Йорке, где он проработал последние 27 лет.Роторный двигатель устройство: описание, устройство и принцип работы
