Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Индивидуальные предпусковые подогреватели ПЖД-30 в автомобиле

Двигатель в автомобиле может быть оборудован индивидуальным предпусковым подогревателем. Подогрев картерного масла, блока цилиндров и подшипников коленчатого вала перед пуском позволяет уменьшить вязкость моторного масла, облегчить его прокачиваемость по смазочной системе и, тем самым, уменьшить момент сопротивления вращению и износ деталей двигателя при пуске. С другой стороны, подогрев головки и стенок блока цилиндров и впускного трубопровода улучшает условия смесеобразования и воспламенения топлива и способствует снижению минимальной пусковой частоты вращения.

Индивидуальные предпусковые подогреватели отличаются по типу теплоносителя, обеспечивающего передачу теплоты двигателю, потребляемому топливу и степени автоматизации рабочего процесса. Подогреватели должны быть пожаробезопасными. Не допускается вылет пламени на выходе газов из котла в установившемся режиме работы, скопление топлива в котле подогревателя как в период розжига котла, так и после его остановки.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Система предпускового подогрева двигателя с жидкостным охлаждением должна надежно работать при ее заполнении низкозамерзающей жидкостью и водой.

Рис. 1. Схема подключения подогревателя ПЖД-30 на двигателе КамАЗ-740:
1 — поддон двигателя; 2 — гидравлический насос; 3 — выпускная труба подогревателя; 4 — свеча зажигания; 5 — горелка; 6 — форсунка; 7 — электромагнитный топливный клапан; 8 — воздушный патрубок; 9 — котел подогревателя; 10 — патрубок для подвода жидкости от подогревателя к блоку цилиндров; 11 и 13 — патрубки отвода жидкости из блока цилиндров двигателя в подогреватель; 12 — топливный фильтр тонкой очистки; 14 — топливный бачок; 15 — топливопровод; 16 — топливный насос с редукционным клапаном; 17 — электродвигатель насосного агрегата; 18 — вентилятор

Дизельный подогреватель ПЖД-30 устанавливают на автомобилях семейства КамАЗ и ЗИЛ-133ГЯ. Образование, воспламенение и сгорание топливовоздушной смеси происходит в съемной горелке 5 (рис.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

1) котла 9. Первоначально воспламенение топливовоздушной смеси осуществляется свечой зажигания 4, высокое напряжение к которой подводится от транзисторного коммутатора. Топливо из топливного бачка 14 подается к горелке 5 топливным насосом 16 и распиливается форсункой 6. Расход топлива регулируется редукционным клапаном топливного насоса 16. В электромагнитном клапане 7 и в форсунке 6 предусмотрены фильтры тонкой очистки. Электромагнитный топливный клапан конструктивно объединен с штифтовой электрической свечой и установлен на горелке.

Воздух под напором подается в горелку вентилятором 18. Для обеспечения циркуляции жидкости между котлом 9 подогревателя и водяной рубашкой блока цилиндров в предпусковой период в насосный агрегат включен гидравлический насос 2. Привод гидравлического, воздушного и топливного насосов осуществляется от одного электродвигателя 17.


Рис. 2. Электрическая схема управления подогревателем ПЖД-30

Электрическая схема предусматривает возможность дистанционного управления подогревателем.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя В схеме используется переключатель S (рис. 2), имеющий четыре положения. Электродвигатель М насосного агрегата и электронагреватель ЕК топлива, потребляющие токи большой силы, включаются переключателем S через реле К1 и К2.

Для приведения в действие подогревателя переключатель S из положения 1 (все выключено) устанавливают в положение 2, включая электродвигатель М насосного агрегата и электронагреватель ЕК топлива. Через 15-20 сек переключатель переводят в нефиксируемое положение 3. В этом положении включаются электромагнитный клапан YA и транзисторный коммутатор. После подключения транзисторного коммутатора к источнику питания, через первичную обмотку L1 катушки зажигания Т проходит ток заряда конденсатора С. Индуктируемая при этом ЭДС в управляющей обмотке L2 открывает транзистор VT. Сила тока в первичной обмотке и ЭДС в управляющей обмотке возрастают. Конденсатор С разряжается через открытый транзистор VT. Когда сила тока в первичной обмотке достигает установившегося значения, ЭДС в управляющей обмотке не индуктируется и транзистор закрывается.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Сила тока в первичной обмотке и магнитный поток резко уменьшаются и во вторичной обмотке L3 катушки зажигания Т индуктируется ЭДС, достаточная для пробоя искрового промежутка свечи зажигания EV. Стабилитроны VD1 и VD2 обеспечивают защиту транзистора VT от перенапряжений.

При установившемся горении, признаком которого является равномерный гул в котле подогревателя, после снятия усилия с рукоятки переключателя она автоматически переходит в положение 4, при котором транзисторный коммутатор отключается, а электродвигатель М насосного агрегата продолжает работать.



Предпусковой подогреватель

Предпусковой подогреватель

Предпусковой подогреватель предназначается для предпускового разогрева холодного дизеля жидкостного охлаждения. Разогрев двигателя обеспечивается в основном путем нагрева жидкости в системе охлаждения двигателя. Некоторые подогреватели осуществляют еще и подогрев масла в картере двигателя. Некоторые подогреватели обеспечивают, кроме разогрева двигателя, отопление кабин грузовых автомобилей и салонов автобусов независимо от работы дизеля.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Подогреватель ПЖД-30 (устанавливается на автомобилях КамАЗ) обеспечивает разогрев охлаждающей жидкости и масла в поддоне картера двигателя. Разогрев обеспечивается за счет выделения тепла при сгорании топливовоздушной смеси в горелке котла подогревателя. Тепло от котла подогревателя передается циркулирующей вокруг него в теплообменнике жидкости системы охлаждения. Теплообменник подсоединен к системе охлаждения двигателя. Циркуляция жидкости по теплообменнику обеспечивается насосом.

Топливо к горелке котла подается под давлением топливным насосом шестеренного типа через электромагнитный клапан и форсунку, которая обеспечивает его распыливание. Имеется электронагреватель, обеспечивающий подогрев поступающего в форсунку топлива. Для обеспечения сгорания топлива в горелку вентилятором подается воздух.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Топливная смесь в горелке подогревателя воспламеняется электрической искрой, возникающей между электродами свечи под действием высокого напряжения.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя Высокое напряжение на электродах свечи создается индукционной катушкой и транзисторным коммутатором.

Продукты сгорания топлива через выпускную трубу направляются под масляный поддон двигателя и обеспечивают его подогрев.

Рис. 1. Схема предпускового подогревателя ПЖД-30

Циркуляционный жидкостный насос, вентилятор, подающий воздух в горелку, и топливный насос приводятся в действие электродвигателем и представляют вместе с ним единую конструкцию, которая называется насосным агрегатом.

Для управления работой подогревателя в кабине установлен переключатель (рис. 1), имеющий четыре положения: О — все отключено; I — включены элекродвигатель насосного агрегата, электромагнитный топливный клапан и схема электроискрового розжига, состоящая из транзисторного коммутатора с катушкой зажигания и свечи зажигания 8; II — включены электродвигатель насосного агрегата и электромагнитный клапан; III — включены электродвигатель насосного агрегата и электронагреватель топлива.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Для подготовки подогревателя к работе переключатель устанавливают в положение III. При этом замыкаются контакты реле, питание через замкнутые контакты реле подается на электронагреватель и осуществляется подогрев топлива. Одновременно включается электродвигатель насосного агрегата, начинает циркулировать жидкость в системе охлаждения, и вентилятор производит продувку котла. Топливо в форсунку при этом не поступает, так как электромагнитный клапан закрыт.

При переводе переключателя в положение размыкаются контакты реле, отключая электронагреватель, открывается электромагнитный клапан и питание подается на схему электроискрового розжига. Так как место расположения источника высокого напряжения (коммутатора с катушкой зажигания) непосредственно на подогревателе неблагоприятно с учетом возможности попадания влаги, вся схема транзисторного коммутатора залита эпоксидной смолой. Поэтому его конструкция неразборная и нере-монтируемая. Транзисторный коммутатор обеспечивает замыкание и размыкание цепи первичной обмотки катушки зажигания.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя При размыкании во вторичной обмотке катушки (как и в системе зажигания) индуктируются импульсы высокого напряжения, которые, поступая на свечу, вызывают искрообразование между ее электродами.

При открытии топливного клапана топливо поступает в форсунку, распыляется ею и воспламеняется искрами между электродами свечи зажигания.

После воспламенения топлива его горение может поддерживаться самопроизвольно и переключатель переводят в положение II.

Жидкостные подогреватели типа 15.8106 имеют наиболее совершенную конструкцию. Они обеспечивают автоматическое поддержание теплового состояния дизелей жидкостного охлаждения независимо от работы самого дизеля.

Подогреватель состоит из двух основных частей: теплообменника и камеры сгорания с горелкой. Теплообменник имеет два патрубка для подачи и выпуска подогреваемой жидкости. Внутри камеры сгорания происходит непосредственное горение топлива. Продукты сгорания через патрубок отводятся наружу. На корпусе теплообменника установлены под пластмассовым кожухом термопредохранитель (В2) и датчик температуры (В1).Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Горелка состоит из вентилятора, топливного насоса, форсунки, электромагнитного клапана 6 (Y), индикатора пламени 12 (BL) и двух электродов зажигания (F).

Вентилятор приводится во вращение электродвигателем (М2) и служит для создания необходимого для горения и продувки потока воздуха. Засасывается воздух через специальный патрубок.

Топливный насос приводится во вращение от электродвигателя через зубчатую передачу.

Электромагнитный клапан управляет работой форсунки (открывает или закрывает ее) по командам блока управления (БУ).

Индикатор пламени смонтирован в непосредственной близости от форсунки и факела пламени. В зависимости от освещенности, которую создает пламя горелки, он передает информацию о наличии или отсутствии пламени блоку управления, который включает или отключает высоковольтный источник напряжения.

Рис. 2. Схема предпускового подогревателя 15.8106

Два электрода зажигания расположены перед форсункой и обеспечивают зажигание топлива за счет искры между ними при подаче высокого напряжения от источника напряжения.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Источник высокого напряжения закреплен сверху на пластмассовом кожухе, которым закрыт электродвигатель. Сбоку на этом же кожухе установлен блок управления работой подогревателя.

Электрическая схема подогревателя содержит следующие основные узлы и элементы: блок управления подогревателем БУ, электродвигатель М2, высоковольтный блок V, электроды зажигания F, термопредохранитель В2, индикатор пламени BL, датчик температуры В1, электромагнитный клапан У. Все указанные элементы схемы являются принадлежностью подогревателя. Кроме них, в схеме устанавливаются: контрольная лампа подогревателя Н, электродвигатель Ml циркуляционного насоса, выключатель S1 подогревателя, выключатель S2 с приводом от жидкостного крана.

Перед включением подогревателя необходимо открыть жидкостный кран в системе охлаждения. При этом замкнутся контакты выключателя S2.

Для включения подогревателя замыкаются контакты выключателя S1. Если при этом температура охлаждающей жидкости ниже 65 °С, то .Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя контакты датчика температуры В1 замкнуты, блок управления включит электродвигатели Ml и М2 и загорится контрольная лампа Н. Примерно через с блок управления включит высоковольтный блок V и электромагнитный клапан У. Через форсунку будет распыливаться топливо, а между электродами F появится искра, и топливо воспламенится. При образовании устойчивого факела индикатор пламени BL подаст сигнал на блок управления, и он отключит высоковольтный блок.

При нагреве жидкости до температуры около 80 °С контакты датчика В1 разомкнутся. При этом разомкнётся цепь питания обмотки электромагнитного клапана, подача топлива и горение прекратятся. Примерно через 2,5 мин блок управления отключит питание электродвигателя М2.

При снижении температуры жидкости ниже 65 °С контакты датчика В1 замкнутся и произойдет розжиг подогревателя, как было показано выше.

Если в момент замыкания контактов выключателя S1 контакты датчика В1 разомкнуты . (температура жидкости выше 65 °С), включится только электродвигатель Ml и загорится лампочка Н.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя Розжиг произойдет при снижении температуры жидкости ниже 65 °С.

Если при замыкании контактов выключателя S1 (при включении подогревателя) или при замыкании контактов датчика В1 розжиг по каким-то причинам не произойдет, через 10 с блок управления автоматически выключает высоковольтный блок и электромагнитный клапан. При этом лампочка Н гаснет, а через 2,5 мин выключатся электродвигатели Ml и М2. Для повторного включения необходимо разомкнуть, а затем вновь замкнуть контакты выключателя S1.

Если при работе подогревателя температура жидкости превысит 112 °С, что возможно при отказе датчика В1, то произойдет размыкание термопредохранителя В2. При этом отключается обмотка клапана, подача и горение топлива прекращаются. В этом случае необходимо устранить неисправность и после остывания термопредохранителя до температуры около 30 °С замкнуть контакты термопредохранителя нажатием на кнопку, расположенную на его корпусе.

Если при замкнутых контактах выключателя S1 лампа Н гаснет, это означает неисправность подогревателя.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Для выключения подогревателя размыкаются контакты выключателя S1. При этом гаснет лампа Н, закрывается электромагнитный клапан и горение прекращается. Затем через 2,5 мин выключаются электродвигатели Ml и М2.

Предпусковой подогреватель работает на дизельном топливе и подключен к системе питания двигателя (рис. 3). При сгорание топлива выделяемое тепло уносится жидкостью, которая с помощью насоса прогоняется через водяные рубашки систем охлаждения подогревателя и двигателя, после чего снова возвращается в котел подогревателя (рис. 56). Горячие газы, образующиеся в.-результате сгорания топлива, через жаровую трубу подводятся к поддону картера двигателя для разогрева масла.

Рис. 3. Установка предпускового подогревателя двигателя: 1 — рама автомобиля, 2— поддон картера двигателя, 3 — кожух поддона, 4 — жаровая труба, 5 — предпусковой подогреватель, 6 — трубопровод подвода жидкости к подогревателю, 7 — трубопровод подвода нагретой жидкости к двигателю

Таким образом,, при работе предпускового подогревателя разогреваются охлаждающая жидкость системы охлаждения и масло в картере двигателя.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Уход за предпусковым подогревателем заключается в проверке отсутствия подтекания охлаждающей жидкости и топлива, периодической проверке и подтяжке болтов крепления подогревателя и насосного агрегата. После каждых 100—150 пусков необходимо очищать от нагара свечу накаливания, форсунку и горелку, а также промывать фильтр электромагнитного клапана и прочищать дренажное отверстие топливного насоса.

Если подогреватель не пускается из-за отсутствия подачи топлива, необходимо: .промыть или сменить фильтр, продуть сжатым воздухом, проверить затяжку наконечников проводов на зажимах, степень зарядки аккумуляторных батарей, исправность предохранителя на 2А.

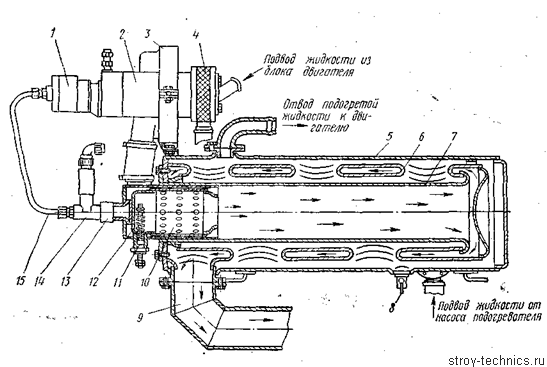

Рис. 4. Предпусковой подогреватель: 1 — топливный насос, 2 — электродвигатель, 3 — вентилятор, 4 — циркуляционный насос, 5 — наружная рубашка, 6 — внутренняя рубашка, 7 — наружный цилиндр камеры сгорания, 8 — сливной краник, 9 — выхлопной патрубок, 10 — внутренний цилиндр камеры сгорания, 11 — свеча накаливания, 12 — завихрнтель, 13 — форсунка, 14 —- электромагнитный клапан, 15 — топливная трубка

Если причиной является засорение центрального отверстия форсунки, то нужно снять и разобрать форсунку, промыть все детали в дизельном топливе, прочистить отверстие в камере и центральное отверстие в корпусе, затем включить подогреватель и проверить форсунку на распыл, не вворачивая ее в горелку.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Причиной неисправности может явиться также наличие воздуха в топливной магистрали, либо отказ электродвигателя нагнетателя. Цепь электродвигателя проверяют с помощью лампочки. Если не работает свеча накаливания, то следует подтянуть крепление наконечников зажимов и проверить заряд аккумуляторной батареи, либо заменить спираль или свечу.

Причинами дымления подогревателя могут явиться: недостаточная подача воздуха нагнетателем из-за малой частоты вращения электродвигателя, засорение отверстий форсунки, нагар в камере сгорания, наличие грязи в выпускной трубе или сетке для забора воздуха. Если электромагнитный клапан не перекрывает подачу топлива, следует снять штепсельный разъем, вывернуть, клапан из основания, промыть его и продуть сжатым воздухом.

Предпусковой подогреватель служит для предварительного прогрева двигателя перед пуском в холодное время года. На автомобилях обычно устанавливают подогреватель, работающий на том же топливе, что и двигатель. Предпусковой подогреватель двигателя, ЗИЛ-130 состоит из котла, постоянно соединенного трубопроводами и с системой охлаждения двигателя, топливного бачка, электродвигателя с вентилятором, регулятора подачи топлива с электромагнитным клапаном и пульта управления, расположенного на щитке двигателя.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

В камеру сгорания неразборного котла из бачка по трубке самотеком подается топливо, а через воронку по трубе в котел подогревателя заливают 1,5—2 л воды. Электромагнитный клапан и регулятор обеспечивают дозирование необходимого количества топлива. Они собраны в одном топливодози-рующем устройстве, включающем в себя поплавковую камеру с поплавком, жиклер и регулировочную иглу. Воздух в камеру сгорания подается вентилятором по шлангу. Образовавшаяся горючая смесь первоначально воспламеняется свечой, включаемой дистанционно выключателем, работу которой можно контролировать по каналу контрольной спирали, установленной на пульте управления с подведенными к нему электропроводами. Как только в камере сгорания горение смеси станет устойчивым (без дыма и копоти), свечу выключают переключателем и дальнейшее воспламенение топлива происходит от горячей смеси. Через 1—2 мин после начала работы подогревателя в котел дополнительно наливают 6—8 л воды. Закрывают пробку воронки и продолжают прогрев двигателя.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Нагретая вода по трубопроводу и патрубкам поступает в жидкостную рубашку охлаждения правого и левого рядов цилиндров, прогревает его и в виде конденсата снова поступает к котлу через трубопровод. Газы, выходящие из котла по патрубку, направляются под поддон картера для Прогрева масла.

После прогрева двигателя пусковой рукояткой проворачивают коленчатый вал несколько раз для распределения смазочного материала по подшипникам. Свободное вращение коленчатого вала будет свидетельствовать о готовности двигателя к пуску стартером.

Когда ручка переключателя вдвинута до отказа, система подогрева не работает, если она вытянута на половину хода, включается электродвигатель вентилятора, а если вытянута до отказа, то дополнительно включается электромагнитный клапан. При температуре — 25 °С подогреватель обеспечивает прогрев двигателя за 15—20 мин.

Рис. 5. Предпусковой подогреватель

Для прекращения работы подогревателя необходимо переключателем включить электромагнитный клапан, закрыть кран бачка, а затем через 1—2 мин выключить вентилятор.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Если в систему охлаждения залита низкозамерзающая смесь (ТОСОЛ А-40, ТОСОЛ А-65), то, прежде чем пользоваться предпусковым подогревателем, необходимо убедиться, что она не превратилась в густую массу, и строго соблюдать заводскую Инструкцию по подготовке пуска двигателя с низко-замерзающей жидкостью.

Техническая библиотека RV — Предварительный подогрев дизельных двигателей



Один из самых популярных вопросов владельцев дизельных двигателей – как управлять различными функциями «предварительного прогрева» на их дизельный двигатель в холодную погоду. В руководстве пользователя не так много информации по этому поводу, и некоторые термины могут вводить в заблуждение. Надеюсь, эта статья поможет прояснить некоторые моменты.

Обзор:

Дизельные двигатели отличаются от бензиновых двигателей и имеют разные методы работы и запуска. Бензиновые двигатели работают на бензине, который довольно летуч и легко испаряется.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя Все, что нужно, это искра от свечи зажигания в нужное время и цилиндр горит. Дизельное топливо намного тяжелее бензина и не так легко горит. Но когда он сгорает, он производит больше БТЕ на галлон, чем бензин, что приводит к большей мощности и эффективности. Дизельный двигатель работает за счет сжатия топливно-воздушной смеси до очень высокой степени сжатия. затем он срабатывает сам по себе, без какой-либо системы зажигания или искры. Все, что требуется, это впрыск топлива в цилиндр в правильное время и количество. Если дизельный двигатель действительно холодный, этот холод повлияет на него двумя способами. Во-первых, лобовое сопротивление на холодном, тугом двигателе он проворачивается намного медленнее, чем прогретый двигатель. Вся эта масса и тяжелая нефть действительно замедляют его и тормозят процесс воспламенения. Во-вторых, дизельное топливо (так же, как бензин) вспыхивает и воспламеняется, как только достигает температуры воспламенения. На бензиновом двигателе свеча зажигания это, но дизель полагается на тепло, выделяемое при очень сильном сжатии этой смеси.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя Если топливовоздушная смесь холодная или цилиндр холодный, это может не огонь.

Типы обогревателей:

Есть два способа помочь холодному дизельному двигателю запуститься. Один из них заключается в подогреве топливно-воздушной смеси, поступающей в двигатель. Другой Это прогрев самого двигателя, чтобы цилиндр не был таким холодным. У каждого свое место. В умеренно прохладных условиях предварительный подогрев впуска воздух работает нормально, чтобы запустить двигатель. Это также может позволить вам запустить двигатель в очень холодную погоду, но вашему двигателю потребуется некоторое время, чтобы запустить его. и, вероятно, какое-то время он будет работать с перебоями и сильно дымить. Предварительно прогревая сам двигатель, вы не только гарантируете его запуск, но и свести к минимуму износ двигателя. Помните, что основной износ дизельного двигателя происходит в первую минуту после запуска. Имея тепло двигатель сведет к минимуму это и продлит жизнь вашему двигателю.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Свечи накаливания:

Первоначально дизельные двигатели оснащались свечами накаливания. Эти небольшие устройства, похожие на свечи зажигания, были помещены в головку блока цилиндров. 12 вольт было приложенный к ним, и они будут светиться, производя тепло, как миниатюрный тостер. Обычно они были связаны с замком зажигания и термостатом. и таймер был интегрирован в систему. При повороте ключа зажигания на приборной панели загоралась лампочка «Подождите, пока не запустится». свечи накаливания начнут процесс предварительного нагрева. Когда термостат сочтет, что они были включены достаточно долго, сигнальная лампа погаснет, и вы запустите свой двигатель. Свечи накаливания не были безотказными и время от времени требовали замены, поэтому некоторые производители двигателей перенесли их на впускной коллектор. где они не подвергались суровым условиям внутри самого цилиндра. Так они были менее эффективны, но держались дольше. Свечи накаливания есть обычно используются только в небольших дизельных двигателях, и вы не найдете их на своем дизельном толкателе класса А.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Подогреватели впускного коллектора:

В современных дизельных двигателях RV вместо свечей накаливания используется подогреватель впускного коллектора. Система работает аналогично свечам накаливания в том при первом включении зажигания на приборной панели загорается лампа «Подождите запуска». По истечении назначенного времени задержки (чем холоднее, тем дольше задержка) свет гаснет, и вы готовы запустить двигатель. Предпусковой подогреватель впускного коллектора представляет собой большую решетку (думаю, «большая» тостер) внутри впускного коллектора. Он нагревает впускной воздух и коллектор, так что цилиндр получает более теплый воздух для облегчения запуска. Эти предпусковые подогреватели намного мощнее и надежнее, чем их меньшие родственники со свечами накаливания, и вы найдете их практически на всех современных дизельных толкателях.

Обогреватели блока цилиндров:

Подогреватели блока цилиндров существуют всегда.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя Вы можете купить послепродажные устройства для своего автомобиля или грузовика, которые просто прикрепляются к вашему двигателю. со шлангом отопителя. Затем вы подключаете эти устройства к сети 120 вольт, и нагреватель нагревает охлаждающую жидкость, которая, в свою очередь, нагревает двигатель. Технически эти это не «блочные» обогреватели, это обогреватели «резервуарного типа». Настоящий блок-нагреватель представляет собой электрический элемент, который вставляется непосредственно в Блок двигателя. Блок двигателя имеет съемную пластину, которая снимается, и устанавливается соответствующая пластина нагревателя блока. Там есть нагревательный элемент может составлять от 750 до 1500 Вт, которая распространяется на рубашку охлаждения двигателя. Преимущество этой системы в том, что у вас нет шлангов отопителя, беспокойтесь о замене или утечке, и тепло направляется непосредственно в двигатель, где это более эффективно. Поскольку это устройства с питанием от сети переменного тока 120 В, вы нужно подключить их куда-нибудь, чтобы заставить их работать.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя В последних автодомах Tiffin они подключены к специальной розетке в подвальном отсеке. Этот выход управляется низковольтным реле, которое приводится в действие кулисным переключателем на 12 вольт на боковой консоли водолаза. У многих из этих тренеров есть еще одна вилка, которая переходит на сторону водителя и подключается к другой розетке. Лучше всего прикрепить эти вилки к своим розеткам с помощью нейлоновых кабельных стяжек, чтобы предотвратить их от выпадения.

Система подогрева Hydro Hot/Aqua Hot:

Другим типом подогревателя охлаждающей жидкости двигателя является функция предварительного прогрева двигателя, доступная в гидравлических системах обогрева Hydro Hot или Aqua Hot. Ваш водяной котел заполнен антифризом бойлерного типа. Внутри этого котла находится змеевик, соединенный с парой шлангов отопителя. двигатель. Когда вы едете по дороге, горячая охлаждающая жидкость двигателя помогает прогреть котел Hydro Hot, фактически предоставляя вам бесплатное тепло.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя Однако, если ваш Hydro Hot поставляется с дополнительной функцией предварительного прогрева двигателя, поэтому вы также можете использовать тепло котла Hydro Hot, чтобы помочь прогреть холодный двигатель, когда припаркован. Сначала эта функция не была включена в вагоны Tiffin, но теперь она есть. Если у вас есть третий переключатель на панели управления Hydro Hot с надписью «Подогрев двигателя», то у вас есть эта функция. Если у вас нет этого переключателя, то у вас нет этой функции. Хотя можно добавить позже если вы хотите. В основном это насос, несколько шлангов и проводных соединений, а также переключатель. Когда вы включаете переключатель, циркуляционный насос начинает циркулировать. охлаждающую жидкость вашего двигателя через горячий котел Hydro Hot и забрать это тепло, нагревая двигатель. Таким образом, он работает очень похоже на тип танка. обогреватель двигателя, за исключением того, что он использует тепло котла HydroHot, а не специальный электрический элемент на 120 вольт.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя

Как использовать эти обогреватели:

Частично путаница связана с терминологией или названиями этих предметов. Технически все они являются «подогревателями», потому что каждый из них подогрейте что-нибудь перед запуском двигателя. Всякий раз, когда вы включаете ключ зажигания, загорается индикатор «Подождите, чтобы начать». Это при включенном подогреве впускного коллектора. Как только индикатор гаснет, выключается подогреватель впускного коллектора, и вы можете запускать двигатель. Этот предварительный нагреватель остается включенным всего на несколько секунд и предназначен для прерывистой работы, поэтому он не будет работать в течение длительного периода времени. Блок двигателя обогреватель может оставаться включенным практически вечно. Нет проблем с тем, чтобы он оставался включенным 24/7 в течение недели или более. Единственный недостаток — будет потреблять электроэнергию, что стоит денег, если вы платите за это. Нужно время, чтобы сделать свою работу.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя Когда он только «остыл», он может прогреть ваш двигатель за один час. Когда на улице действительно «холодно», возможно, вам придется держать его включенным как минимум 8 часов, чтобы он эффективно отдавал достаточно тепла двигателю. Блок обогревателя управляется тумблером на боковой консоли с надписью «Предпусковой подогреватель двигателя». Это может сбить с толку, поэтому помните, что вход Предпусковой подогреватель коллектора автоматически управляется ключом зажигания и работает только в течение короткого промежутка времени, в то время как подогреватель блока цилиндров двигателя управляется выключателем зажигания. тумблер на боковой консоли, и ему требуется совсем немного времени, чтобы выполнить свою работу. Если у вас есть предпусковой подогреватель двигателя Hydro Hot, он тоже работает. аналогично нагревателю блока цилиндров двигателя, за исключением того, что вам также необходимо включить дизельный котел, чтобы нагреть котел. Вы обнаружите, что предпусковой подогреватель двигателя Hydro Hot более мощный, чем электрический подогреватель блока цилиндров двигателя, и значительно сокращает необходимое время.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя я обнаружил, что то, на что у моего блочного нагревателя уходит 2 часа, можно сделать за 30 минут с помощью подогревателя Hydro Hot. Обратите внимание, что вы можете запустить как блок-нагреватель, и подогреватель Hydro Hot одновременно, если вы хотите еще более быстрого прогрева.

Хотя ваш двигатель может запускаться даже при -10 F только с предпусковым подогревателем впускного коллектора, этим вы не делаете ему никакой пользы. Ваш жесткий двигатель будет крутиться на густом масле и у вас не будет много смазки. Это время, когда появляются задиры и потертости, и вы каждый раз, когда вы делаете это, вы отнимаете немного жизни у вашего двигателя. Как только он сработает, он будет дрожать, трястись и работать неровно, пока не встанут все цилиндры. до рабочей температуры, очень похоже на работу бензинового двигателя с включенной воздушной заслонкой. Это может привести к загрязнению форсунок и накоплению нагара на головках поршней и в камера сгорания.Предпусковой подогреватель двигателя схема: Схема предпускового подогревателя Чрезмерное несгоревшее топливо будет стекать по стенкам цилиндра, стирая смазочное масло с поршневых колец и истончая масло. картерное масло. Вам всегда лучше использовать блочный нагреватель, чтобы свести к минимуму это. Если вы находитесь в кемпинге в течение недели или около того, это снабжает ваш берег мощность, просто включите нагреватель блока и оставьте его включенным. Это ничему не повредит, и одной вещью меньше, которую нужно не забыть сделать за день до отъезда.



Представлено Марком Квазиусом — 10.12.07
