Что такое регулировка клапанов

Регулировка клапанов — это процесс, при котором настраиваются так называемые тепловые зазоры между кулачком распредвала и деталями клапанного механизма. То есть при регулировке клапанов корректируются не сами клапаны, а именно зазоры между ними и другими деталями.

В цилиндре обычного автомобильного двигателя происходит сжигание смеси топлива и воздуха. В результате там образуются продукты сгорания, которые толкают поршень, а он в свою очередь вращает коленвал, соединенный с трансмиссией. Затем отработавшие газы удаляются из цилиндра в выхлопную систему.

То есть смесь топлива и бензина должна сначала попасть внутрь цилиндра, а затем «лишние» газы должны выйти оттуда. Подавать смесь в цилиндры двигателя нужно не «когда попало», а строго в определенный момент и в требуемом количестве. Иначе двигатель нормально работать не сможет. Также газы должны и выводиться вовремя. Для этого и нужны клапаны, которые открываются и закрываются в нужное время, запуская в цилиндр смесь и выпуская отработанные газы.

Двигатели оборудуются так называемым распределительным валом. Упрощенно схема его работы примерно такова. Он вращается вместе с коленвалом и «толкает» специальными кулачками клапаны, заставляя их то открываться, то закрываться.

👉 Зачем пользоваться раскоксовкой двигателя и как правильно это делать

Во время работы детали двигателя сильно нагреваются. А при нагревании тела имеют свойство расширяться. При проектировании мотора обязательно учитывается это явление. Ведь иначе после того, как двигатель нагреется, то клапаны будут работать не так, как задумывалось инженерами.

Поэтому делается так называемый тепловой зазор между деталями клапанного механизма и распредвалом. Регулировка этого зазора и называется «регулировкой клапанов».

Если клапаны не отрегулированы, то это может привести к увеличению расхода топлива (Фото: Shutterstock)

Зачем нужна регулировка клапанов

Регулировка клапанов требуется для своевременного их срабатывания и правильной работы двигателя. Если же клапаны не отрегулированы, то могут быть неприятные последствия.

«Неправильный» тепловой зазор может привести к снижению мощности двигателя, а также увеличению расхода топлива.

Неотрегулированные клапаны гораздо сильнее изнашиваются.
Длительная эксплуатация двигателя с неотрегулированными клапанами приводит к преждевременному износу практически всех деталей мотора, следовательно, к необходимости капитального ремонта.

Кроме того, «неправильные» зазоры могут ухудшить экологичность выхлопа: в выхлопную систему может попасть несгоревшее топливо. И это влияет не только на экологию, но на износ катализатора.

Когда нужна регулировка клапанов

Следует вовремя осуществлять регулировку клапанов. На старых машинах она делается примерно раз в 60-80 тыс. км пробега (но все зависит от конструкции двигателя, манеры езды водителя, периодичности обслуживания и пр).

Поэтому автовладельцу стоит обращать внимание на симптомы, которые указывают на необходимость регулировки.

Характерный металлический стук при работе двигателя (особенно в случаях, когда он не проходит при прогреве мотора).
Снижение мощности и, соответственно, ухудшение разгона.
Повышенный расход топлива.
Неустойчивые обороты на холостом ходу.

Конечно, эти признаки могут говорить как о «неправильном» тепловом зазоре, так и о других неисправностях. В любом случае игнорировать их не стоит.

👉 Форсунки двигателя: основные виды и частые неисправности

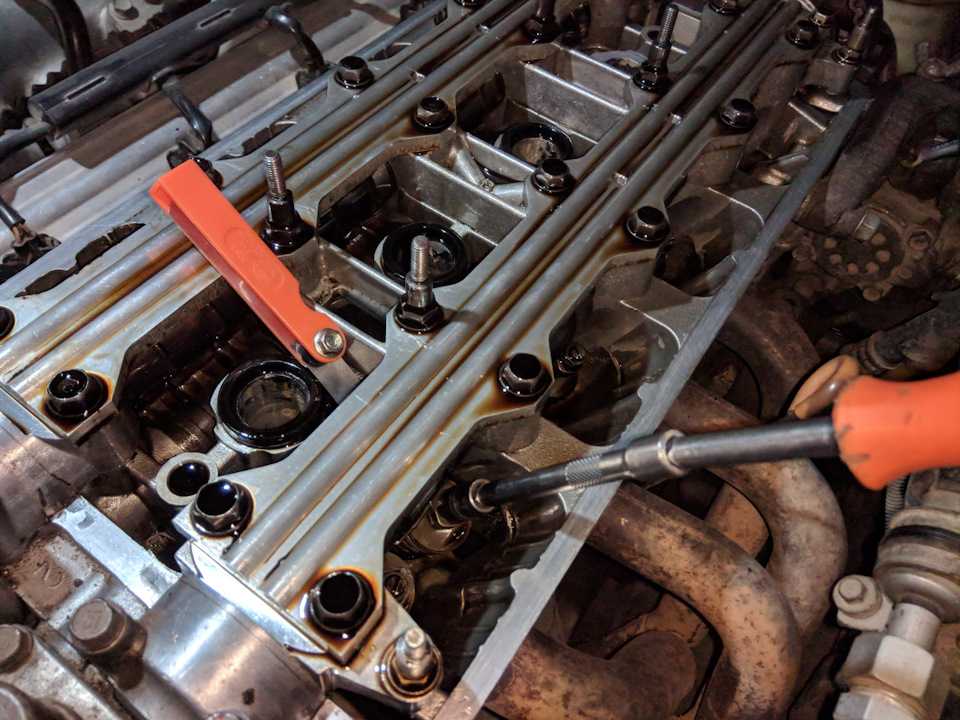

Как регулируют клапаны

Способов регулировки несколько. Расскажем про самые распространенные из них.

Автоматическая регулировка. На современных автомобилях регулировка клапанов обычно делается «сама». Для этого двигатели оснащаются так называемыми гидрокомпенсаторами. Эти устройства поддерживают заданный тепловой зазор, используя давление моторного масла.

Регулировка винтами. В этом случае мастер использует регулировочный винт на толкателе, который взаимодействует с клапаном. Винт вращается и либо приближается к клапану, уменьшая зазор, либо отдаляется от него, а зазор, соответственно, увеличивается. Для контроля зазора используется специальный щуп.

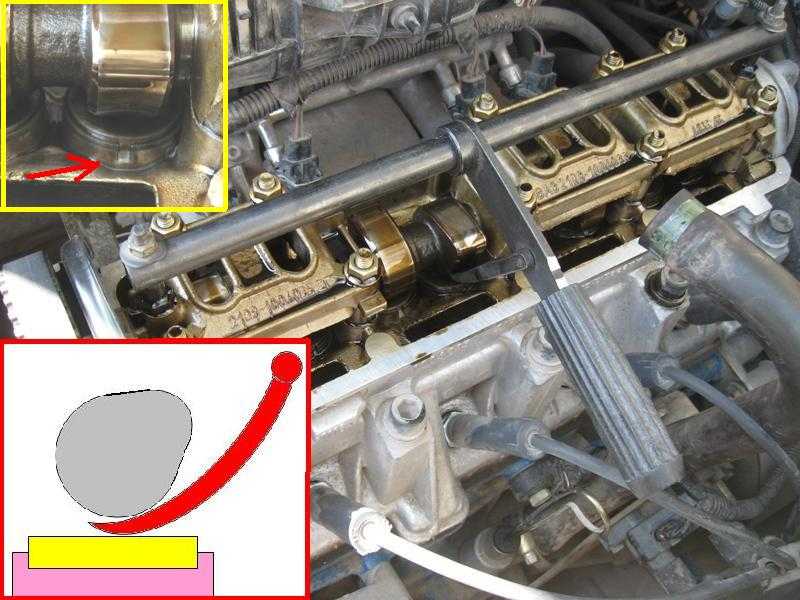

Регулировка шайбами. Толкатель снимается, и под него подкладывается тонкая металлическая шайба.

www.adv.rbc.ru

Что такое регулировка клапанов и зачем она нужна автомобилю

Содержание

Что такое регулировка клапанов?
Каким двигателям и когда нужна регулировка клапанов?
Процедура регулировки клапанов

Двигатели внутреннего сгорания, которые устанавливаются на современных автомобилях, это достаточно сложные механизмы с множеством деталей. Поэтому для нормальной работы на протяжении длительного времени они требуют правильного обслуживания.

К сожалению, многие автомобилисты не уделяют этому должного внимания. Например, они не очень хорошо понимают, для чего нужна регулировка клапанов и часто игнорируют эту процедуру, что приводит к дополнительным поломкам и большим расходам на ремонт. В данной материале мы расскажем о том, что такое регулировка клапанов, каким двигателям она нужна и как она выполняется.

Что такое регулировка клапанов?

Они устанавливаются в блоке цилиндров, причем в количестве как минимум два на каждый из них. Клапаны в закрытом состоянии прилегают к седлам, которые изготавливаются из стали и запрессовываются в головку блока цилиндров (ГБЦ). Поскольку в процессе функционирования эти детали испытывают значительные механические и тепловые нагрузки, то они изготавливаются из специальных, устойчивых к такого рода воздействиям сталей.

В процессе работы двигателя клапаны расширяются, их стержни удлиняются, соответственно, изменяются размеры зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ДВС размеры этих отклонений нарастают, и именно тогда, когда они начинают превышать предельно допустимые значения, следует производить регулировку клапанов. Она состоит в том, чтобы привести зазоры в норму.

Если клапаны периодически не регулировать, то это может привести к весьма нерадостным последствиям. В том случае, когда зазор чересчур мал, то неизбежно будет происходить «подгорание». Это означает, что на поверхностях клапанов будет образовываться достаточно плотный слой продуктов сгорания топливной смеси. Из-за него нарушается нормальная работа системы газораспределения, а, следовательно, и двигателя в целом. К тому же этот нагар достаточно трудно поддается удалению.

В тех случаях, когда зазор чрезмерно велик, клапаны открываются не полностью, и поэтому мощность двигателя существенно падает. Кроме того, они начинают «стучать», и этот стук опытные водители слышат, даже находясь в салоне, за рулем своего авто. Само собой разумеется, что увеличенные клапанные зазоры влияют на работу двигателя внутреннего сгорания ничуть не менее негативно, чем чрезмерно малые.

Каким двигателям и когда нужна регулировка клапанов?

Следует заметить, что далеко не всем двигателям внутреннего сгорания требуется периодическая регулировка клапанов. Дело в том, что сейчас во многих современных ДВС, которыми оснащаются легковые автомобили, в системах их газораспределительных механизмов устанавливаются таки называемые гидрокомпенсаторы. Эти устройства самостоятельно, в режиме реального времени регулируют зазоры, и поэтому их величина всегда является оптимальной.

Если в двигателе транспортного средства гидрокомпенсаторов нет, то регулировать клапана необходимо вручную. О том, что пришла пора заняться этим делом, довольно легко узнать по некоторым симптомам. Одним из них является характерное «цокание» клапанов, которое уже было упомянуто выше, а другим — то, что двигатель начинает «троить», в его цилиндрах или существенно падает, или же полностью пропадает компрессия. Как только проявляется хотя бы один из этих симптомов, необходимо проверить размеры промежутков в клапанном механизме.

Делать это нужно также и не дожидаясь «тревожных звоночков», в рамках проведения мероприятий по текущему техническому обслуживанию автомобиля. Периодичность проверки клапанных зазоров указывается в технической документации на каждое транспортное средство, и, как правило, составляет один раз на каждые 25000 – 30000 километров пробега. Ее обычно проводят на станциях технического обслуживания, но, обладая определенными навыками, проверку клапанных зазоров можно осуществить и самостоятельно.

Процедура регулировки клапанов

Производить регулировку клапанов необходимо только на холодном двигателе, причем со строгим соблюдением определенной последовательности действий. В противном случае зазоры будут отрегулированы неправильно со всеми вытекающими из этого последствиями.

Процесс регулировки начинается с того, что поршень цилиндра устанавливается в самую верхнюю точку сжатия. Чтобы привести его в такое положение, необходимо провернуть коленчатый вал или же за пусковую рукоятку, или же за винт крепления шкива привода генератора. Следует заметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо произвести проверку величины зазора. Делается это с помощью специального щупа.

Если выясняется, что зазор или чрезмерно велик, или слишком мал, то необходимо его изменить. Для этого на соответствующем болте или винте необходимо сначала освободить контргайку, а затем установить зазор до требуемого предела. Он определяется толщиной соответствующего щупа. Как только величина зазора установлена, нужно зафиксировать это положение, затянув контргайку. Делать это нужно аккуратно и осторожно, чтобы не сбить настройку.

После этого надо обязательно проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, однако не свободно, а с некоторым усилием. Если так и есть, то это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и нужно проделать всю описанную выше процедуру для всех оставшихся клапанов и цилиндров.

Следует отметить, что регулировка клапанов двигателей внутреннего сгорания — процедура весьма кропотливая, требует аккуратности, не терпит спешки. Предпочтительнее всего не производить ее самостоятельно, а обратиться на станцию технического обслуживания и доверить эту работу профессионалам, имеющим соответствующий опыт и необходимые навыки.

Регулировка клапанов — Статьи | Uremont

В головке блока цилиндров двигателя находится механизм газораспределения, отвечающий за попадание топливной смеси в камеры сгорания и отвода из них отработанных газов. Регулировка клапанов позволяет поддерживать этот механизм в работоспособном состоянии, что положительно влияет на работу мотора и срок его службы. Регулировка необходима для двигателей всех типов, не оснащённых гидрокомпенсаторами.

Зачем нужны клапаны

Задача газораспределительного механизма — «загнать» в камеру сгорания как можно больше топливной смеси и максимально эффективно удалить из неё отработанные газы в выхлопную систему. Именно эту задачу и выполняют клапаны, обеспечивающие работу двигателя на тактах впуска и выпуска.

В ГБЦ установлены клапаны двух видов:

впускные. Отвечают за попадание в цилиндры газовоздушной смеси; выпускные, отвечающие за своевременное удаление продуктов горения топлива.

Клапанным механизмом оснащается каждый цилиндр двигателя, и, в зависимости от используемой конфигурации, их количество составляет от 2 до 5.

Двухклапанная система используется на моторах старого типа, и состоит из 1 впускного и 1 выпускного клапана. Четырехклапанная система пользуется наибольшей популярностью, и ею оснащаются практически все современные моторы. В ней клапана работают попарно. Пятиклапанная система встречается на отдельных моделях двигателей Audi, и не пользуется успехом. Причина этого кроется в высокой сложности газораспределительного механизма и практическом отсутствии преимуществ перед стандартным четырехклапанным мотором.

На что влияет регулировка клапанов в двигателе: что это такое, зачем и как ее делать, нужна ли она :: Autonews

Поскольку в исправном двигателе во время работы создаётся давление свыше 10 атмосфер, проблема с отведением отработанных газов практически отсутствует — при таком давлении достаточно даже небольшого отверстия для их выхода. Именно по этой причине диаметр выпускных клапанов существенно меньше, чем впускных. От количества попавшей в цилиндр топливной смеси зависит мощность двигателя, для чего автопроизводителями и была разработана многоклапанная система, позволяющая увеличить пропускную способность механизма ГРМ.

Что будет, если клапаны не регулировать

Регулировка клапанов двигателя заключается в установке необходимого зазора между самим клапаном и кулачком распределительного вала. Одно из основных физических свойств металла — при нагревании он расширяется, что приводит к уменьшению зазора между деталями. Этим свойством и объясняется «цоканье» непрогретого двигателя, исчезающее по мере его нагрева. Для каждого ДВС устанавливаются индивидуальные значения теплового зазора, узнать которые можно из руководства по эксплуатации.

Своевременная регулировка зазоров клапанов способствует стабильной работе двигателя:

При небольшом зазоре клапаны окажутся «зажатыми», вследствие чего каналы в головке блока не будут герметично закрыты. Это приводит к снижению компрессии, потере мощности двигателя и прогоранию клапана. В итоге автовладелец вынужден будет оплачивать дорогостоящие работы по ремонту ГБЦ. Увеличенный тепловой зазор станет причиной стука в двигателе. Недостаточно открывающиеся клапаны не в состоянии обеспечить должный уровень газообмена, что также является причиной снижения мощности двигателя. Постоянные удары кулачка распредвала по контактной площадке станут причиной появления на нём выработке. Итог: дорогостоящий ремонт головки и приобретение нового распредвала.

Среди любителей тюнинга моторов увеличение открытия клапанов является первоочередной задачей — для этого используются специальные распредвалы (спортивные) с удлинёнными кулачками. Но их установка может стать причиной довольно серьёзных проблем: низко опущенный клапан может столкнуться с поршнем в верхней его точке, и это в большинстве случаев становится причиной капитального ремонта двигателя.

Периодичность регулировки

Владельцы отечественных автомобилей вынуждены регулировать клапаны каждые 20–30 тысяч километров пробега. Регулировка ВАЗовских клапанов не отнимет много времени — довольно опытный автомеханик выполнит все работы в течение часа, с учётом времени, отводимого на охлаждение двигателя. Даже новичок, изучив подробное видео о регулировке, в состоянии выполнить работу в течение нескольких часов.

Периодичность регулировки для моторов иномарок составляет порядка 80–100 километров, и часто работы выполняются совместно с заменой ремня ГРМ. Необходимо регулярно проверять тепловые зазоры: это не только способствует стабильной работе мотора, но и поможет значительно продлить срок его службы. Неотрегулированные клапаны становятся причиной повышенной шумности двигателя, снижения его мощности, неустойчивой работы на низких или высоких оборотах, и со временем могут привести к более серьёзным неисправностям. Время, затрачиваемое на регулировку, значительно меньше времени, необходимого для проведения капитального ремонта мотора, и это одна из главных причин, почему стоит периодически регулировать тепловые зазоры клапанов.

Порядок проведения работ

Существует 2 способа регулировки зазоров, в зависимости от конструкции клапанного механизма:

При помощи регулировочных болтов. Обычно этот тип используется на старых двигателях с конфигурацией «2 клапана на цилиндр». При помощи металлических шайб — «пятаков». Этим способом регулируются клапаны практически всех современных моторов с конфигурацией «4 клапана на цилиндр» и выше.

Использование «пятаков» в механизме существенно увеличивает продолжительность работы клапанов без необходимости их регулировки. Основная причина замены шайб заключается в выработке, возникающей в месте контакта «пятака» с торцом клапана. Своевременная замена масла и использование высококачественных смазывающих материалов существенно увеличивает продолжительность работы ГБЦ, вне зависимости от её конфигурации.

Важно! Приступая к регулировке, следует приобрести новую прокладку клапанной крышки. Цена её довольно низкая, и можно купить сразу несколько — неопытные автомеханики при установке крышки часто повреждают прокладку.

Перед работами рекомендуется посмотреть видео по регулировке клапанов для конкретной модели двигателя. Для регулировки понадобится следующий инструмент:

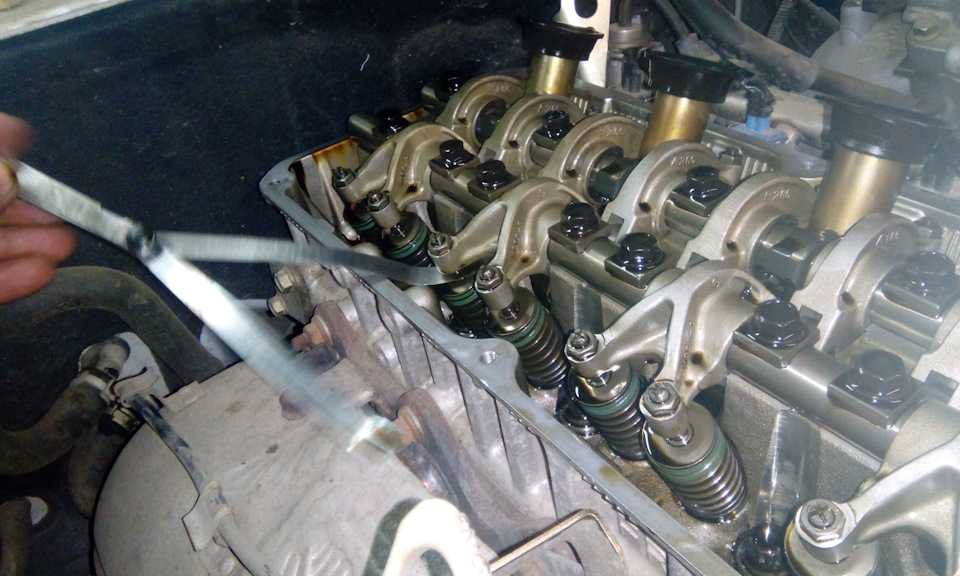

щуп, позволяющий определить текущее значение зазора; комплекс ключей; отвёртка.

Порядок регулировки клапанов ВАЗовского двигателя идентичен практически для всех моделей: 4-2-1-3. Работы необходимо проводить только на холодном моторе: по мере его нагрева тепловые зазоры уменьшаются, и их регулировка на «горячую» приведёт к заклиниванию клапанов. Для каждого типа двигателя существует свой порядок регулировки клапанов, узнать который можно из инструкции по эксплуатации авто.

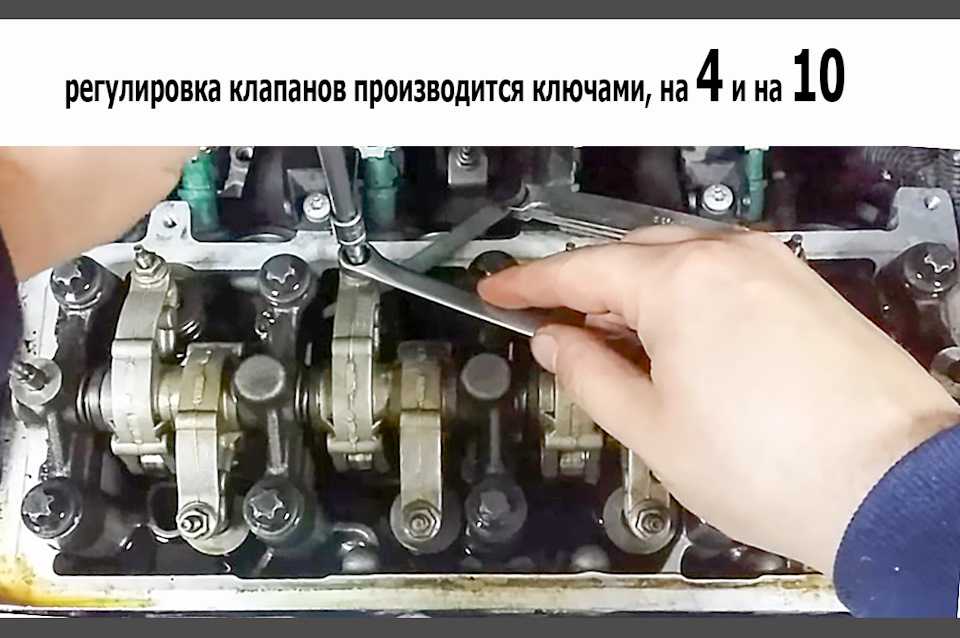

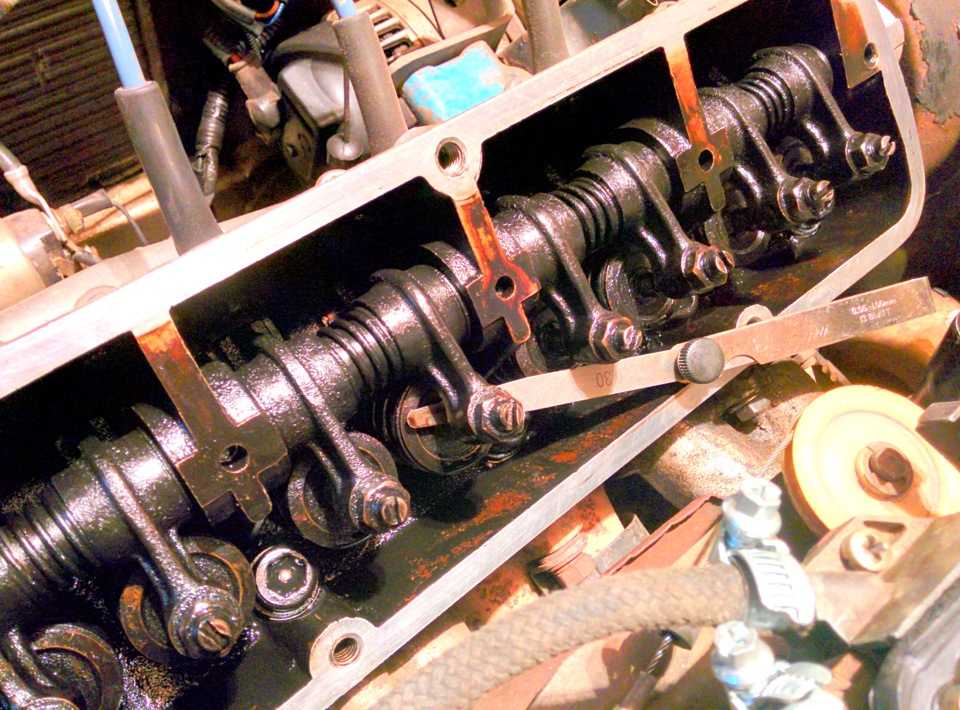

Для моторов, оснащённых регулировочными винтами, порядок работы следующий:

Выставить поршень цилиндра в верхней точке. Ослабить фиксирующую гайку. Покрутить регулировочный болт, выставляя требуемый зазор. Закрутить гайку.

Контрольный щуп должен проходить в зазор между клапаном и кулачком с незначительным усилием. Для регулировки зазора в моторах, оснащённых регулировочными шайбами, следует узнать текущее его значение, и затем установить шайбу необходимой толщины. Быстро и качественно отрегулировать клапана поможет сервис Uremont.com. Благодаря нам вы найдёте автомастерскую, выполняющую все виды работ оперативно, качественно и по доступной стоимости.

Как работает Uremont?

Создаете заявку

с кратким описанием работ и желаемой датой ремонта. Потратите не более 3 минут

Получаете предложения

от специализированных автосервисов в личном кабинете

Сравниваете ответы

наиболее подходящие по стоимости, отзывам, местоположению и другим параметрам

Подтверждаете запись

а также все условия ремонта и можно смело ехать в автосервис

Создание заявки абсолютно бесплатно и займет у вас не более 5 минут

Создать заявку

🔧 Регулировка клапанов на мотоблоке

В соответствии с большинством инструкций к дизельным мотоблокам зазоры клапанов рекомендуется проверять и регулировать каждые 500 моточасов или хотя бы один раз в год. Также эту операцию необходимо выполнять, если узел подвергался разборке. Например, при замене самих клапанов, пружин, коромысел, толкателей, распределительного вала, а также в случаях, когда снималась головка цилиндра.

Представленная здесь инструкция — это переведённая выдержка из руководства по обслуживанию и эксплуатации японских двигателей Yanmar L48N, L70N и L100N. Китайские дизельные двигатели 170F, 173F, 178F, 180F, 186F, 188F и 192F являются их копией. На других двигателях от мотоблоков зазоры клапанов регулируются по идентичным принципам. Отличаются только способы поиска ВМТ.

Инструкция: как отрегулировать клапана на мотоблоке

Зазоры клапанов на мотоблоке регулируются только при положении поршня:

В верхней мёртвой точке (или около неё).
На такте сжатия.

Только в этом положении оба клапана полностью закрыты, а коромысла ослаблены и не давят на них.

Это 4 такта рабочего цикла дизельного двигателя. Поршень проходит через ВМТ 2 раза, однако перед тактом впуска впускной клапан уже приоткрыт (1-й рисунок). На такте сжатия оба клапана закрыты (3-й рисунок).

Чтобы установить поршень в требуемое положение, проще всего ориентироваться по меткам, которые нанесены на маховик и ребро охлаждения на цилиндре. Также существует простой способ найти правильное положение без меток. Делается это следующим образом:

Откройте крышку клапанов, чтобы видеть, как они двигаются.
Медленно вращайте маховик ручным стартером до тех пор, пока выпускной клапан откроется и закроется (уйдёт вниз и вернётся обратно).
Продолжайте вращать маховик, пока впускной клапан тоже откроется и закроется.
После того, как впускной клапан закрылся, проверните маховик ещё на 1/2-1/4 оборота.
В этом положении поршень окажется в верхней мёртвой точке или около неё на такте сжатия.

Возможные ошибки, которые допускаются при поиске нужного положения поршня для регулировки клапанов на мотоблоке, рассмотрены ниже.

Чтобы проверить зазоры клапанов и при необходимости отрегулировать их:

Установите поршень в верхнюю мёртвую точку на такте сжатия.

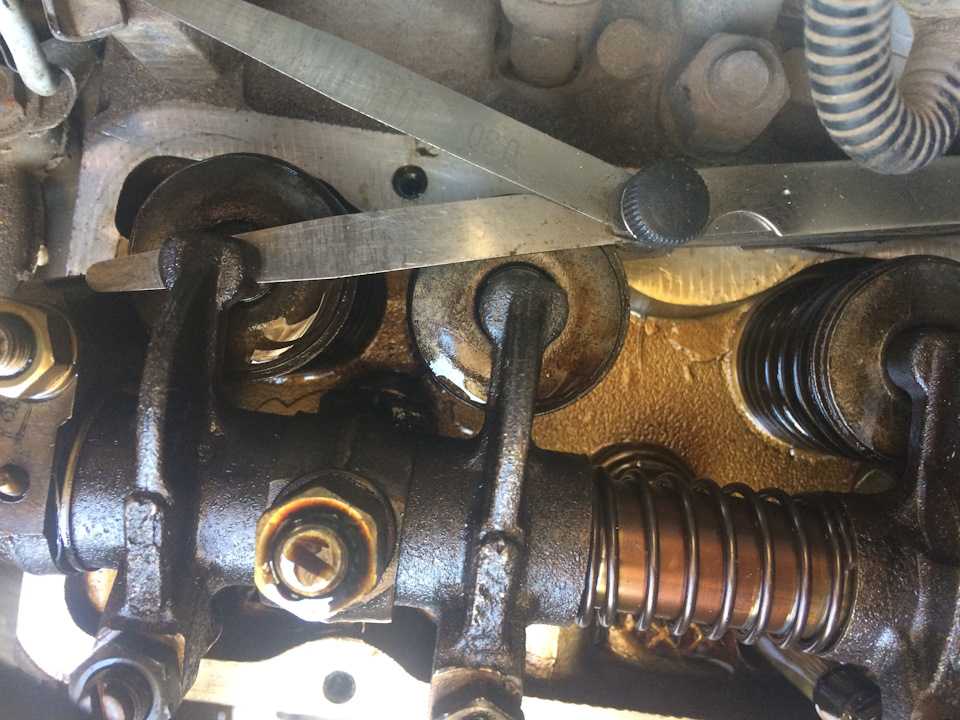

Проверьте зазоры с помощью щупа.
Если щуп двигается свободно — зазор слишком большой.
Если щуп не удаётся вставить в зазор — он либо слишком маленький, либо отсутствует вовсе.
Для регулировки зазора ослабьте контргайку коромысла.
Вращайте регулировочный винт до тех пор, пока установленный в зазоре щуп не начнёт двигаться со слегка ощутимым сопротивлением.
Удерживая регулировочный винт затяните контргайку.
Прокрутите маховик, заново найдя нужное положение поршня.
Перепроверьте зазоры.
Если щуп двигается с небольшим сопротивлением — зазоры установлены правильно.

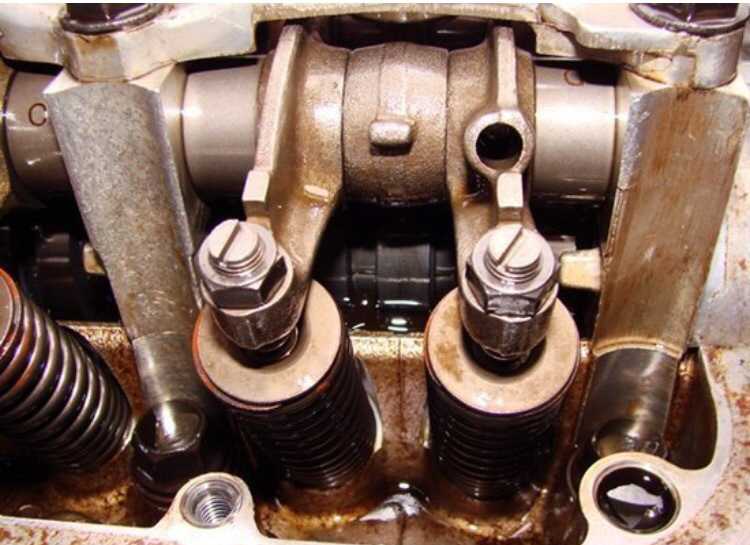

Схема регулировки зазора клапанов мотоблока

Для перечисленных выше двигателей стандартный зазор что для впускного, что для выпускного клапана составляет 0,15 мм (±0,05 мм).

Возможные ошибки при регулировке зазоров клапанов

Всегда проверяйте зазоры по очереди, а не одновременно

Несмотря на простоту операции, регулировка клапанов двигателя мотоблока нередко выполняется со следующими ошибками:

Зазоры регулируются на прогретом двигателе. В таком состоянии из-за того, что детали клапанного механизма тёплые, зазоры могут отсутствовать вовсе. В результате, если их увеличить на тёплом моторе, после его остывания они станут заметно больше нормы.
Поршень находится в ВМТ, но не на такте сжатия. В четырёхтактном дизельном двигателе поршень бывает в верхней мёртвой точке два раза за рабочий цикл — на сжатии, а также между выпускным и впускными тактами. Во втором случае при прохождении через ВМТ выпускной клапан полностью закрыт, а вот впускной уже немного приоткрыт. Соответственно, зазора на нём быть не может.
Для измерения зазоров используется не щуп. Лезвии для бритья, самодельные пластинки, куски медной проволоки и прочие подручные материалы не стоит применять для этой операции. Правильный щуп имеет не только точную и нужную толщину по всей плоскости, но также изготовлен из устойчивой к истиранию твёрдой стали.
При поиске ВМТ маховик вращается не в ту сторону. Несмотря на то, что дизельный двигатель можно запустить в любую сторону, при поиске ВМТ и такта сжатия его необходимо вращать так, как он вращается при нормальной работе.
Неправильно определены впускной и выпускной клапаны. Различить их очень просто — впускной находится со стороны воздушного фильтра, выпускной со стороны приёмного патрубка выхлопной трубы.
Регулировка с избыточным зажатием щупа. После затягивания контргайки зазор клапана имеет тенденцию к уменьшению. Если при перепроверке оказалось, что щуп входит с трудом, выставляйте чуть больший зазор. При затягивании контргайки он уменьшится.
Затягивание контргайки без фиксации регулировочного винта. Во время затягивания контргайки коромысла есть вероятность, что регулировочный винт самопроизвольно провернётся, из-за чего установленный зазор собьётся. Чтобы этого не происходило, удерживайте винт во время затягивания контргайки.
Установленные зазоры не перепроверяются. Отрегулированные зазоры клапанов всегда нужно перепроверять в два этапа. Во-первых, сразу после затягивания контргаек. Во-вторых, провернув маховик на два полных оборота (установив поршень опять в ВМТ на такте сжатия).

Набор щупов для проверки зазоров

Если вы знаете ещё какие-то ошибки, которые можно допустить при регулировке клапанов на мотоблоке, делитесь ими в комментариях под статьёй. Толковые варианты будут обязательно добавлены в этот список.

Зачем нужны зазоры клапанов?

Зазор между коромыслом и опорной тарелкой клапана нужен для компенсации теплового расширения деталей узла при выходе двигателя на рабочую температуру. То есть, когда мотор прогревается, правильно выставленные зазоры пропадают.

Если тепловые зазоры слишком большие:

На холодном двигателе опорные тарелки клапанов могут вылететь.
На прогретом двигателе может быть слышен характерный цокающий звук.
Клапаны будут открываться поздно, а закрываться слишком рано, что отрицательно скажется на мощности и экономичности двигателя.
Ускорится износ рабочей части коромысел.

Если тепловые зазоры слишком маленькие или отсутствуют:

Клапаны будут открываться рано, а закрываться с опозданием, что отрицательно скажется на мощности и экономичности двигателя.
На прогретом двигателе клапаны будут оставаться приоткрытыми на такте сжатия, что отрицательно скажется на компрессии.
Утруднится запуск двигателя (особенно, если цилиндропоршневая группа уже далеко не новая).
Топливная смесь будет выгорать не полностью, что приведёт к дымлению двигателя и частому засорению распылителя форсунки.

То есть, правильно установленные тепловые зазоры клапанов на мотоблоке положительно влияют на ресурс, мощность и экономичность двигателя, а также упрощают его запуск.

ВИДЕО: регулировка клапанов мотоблока

Регулировка клапанов двигателя

Неправильная регулировка — причина снижения эффективности работы силового агрегата, сокращения рабочего ресурса запчастей. Маленькие зазоры становятся причиной того, что детали и седла подгорают. Большие зазоры способствуют появлению металлического стука и снижению мощности мотора.

Регулировка клапанов двигателя должна производиться с периодичностью, рекомендованной производителем конкретного автомобиля. В среднем интервал составляет 20-30 тысяч километров. Специалисты рекомендуют обязательно выполнять регулировку перед замером компрессии, так как неплотное закрывание сильно влияет на данный показатель. Особенности процедуры зависят от разновидности двигателя.

Обслуживание дизельного мотора

Силовой агрегат, работающий на дизельном топливе, имеет ряд особенностей. Одной из них являются клапаны, нуждающиеся в постоянном контроле. По причине отсутствия гидравлических компенсаторов зазоров, которые есть в бензиновых двигателях, детали необходимо регулярно проверять и при необходимости регулировать. Согласно рекомендации большинства производителей, это следует делать каждые 50-60 тысяч километров.

Еще одна причина, по которой необходима регулировка клапанов — дизель укомплектован существенно усиленными деталями, однако под воздействием больших нагрузок и они приходят в негодность.

Регулировка клапанов дизельного двигателя не является сложной операцией для опытного автослесаря. Но ремонт, выполненный самостоятельно, может стать причиной существенных нарушений в режиме работы мотора.

Работа с инжектором

Инжектор представляет собой устройство, относящееся к топливной системе транспортного средства. Он обеспечивает подачу горючего в цилиндры двигателя. Корректная работа силового агрегата зависит от сгорания топливно-воздушной смеси. Процесс должен происходить постоянно с соблюдением пропорций воздуха и топлива. Это и обеспечивает инжектор.

Ранее оборудование было механическим, его до сих пор можно встретить на старых автомобилях. Сегодня на их смену пришли электронные устройства, в которых открывание форсунок и распределение топлива осуществляется благодаря электронному импульсу.

Важно, чтобы оборудование работало исправно, от этого зависит продолжительность жизни мотора. За счет своевременного проведения такой операции, как регулировка клапанов инжектор длительное время способен хорошо справляться с возложенными на него задачами.

Особенности 16-тиклапанного двигателя

Данный силовой агрегат отличается наличием двух распределительных валов, поэтому и необходимо наличие большего числа клапанов. На один цилиндр приходится четыре элемента.

Достоинства мотора:

Мощность, обеспечивающая скорость движения и улучшающая разгонную динамику.
Экономичный расход топлива, обусловленный высокой скоростью разгона.
Регулировка клапанов 16 клапанного двигателя происходит автоматически при условии исправной работы всех автомобильных систем.

Данные преимущества обязывают водителя использовать горюче-смазочные материалы высокого качества, имеющие высокую стоимость, и регулярно проходить диагностику на специализированных СТО. Несоблюдение рекомендаций производителя приведет к необходимости осуществлять дорогостоящий ремонт.

Что следует знать об обслуживании 4-хтактного мотора

Услуга «Регулировка клапанов на четырехтактном двигателе» стала востребованной в связи с тем, что данные моторы пользуются популярностью среди производителей транспортных средств за счет хороших технических характеристик:

Экономичное потребление топлива.
Отсутствие в выхлопе горючих смесей.
Невысокий уровень воспроизводимого шума.

За счет измененного принципа работы на силовой агрегат приходится меньшая нагрузка, отчего увеличивается срок его эксплуатации. В 4-хтактном моторе реализован иной метод образования рабочей смеси и ее воспламенения. Главное различие — такт впуска, когда в цилиндр поступает уже нагретый воздух и распыленное топливо воспламеняется под воздействием уровня температур. Клапаны должны работать безупречно, а зазоры — отрегулированы.

К недостаткам можно отнести:

Дорогостоящий ремонт и обслуживание за счет сложной конструкции.
Необходимость использования высококачественного топлива и масла.

Первая проверка и регулировка клапанов 4 тактного двигателя производится после тысячи километров. В дальнейшем рекомендуется повторять операцию каждые 2 тысячи пробега и после осуществления замены цепи ГРМ, распределительного вала, клапанов.

Доверьте автомобиль специалистам

Регулировка клапанов двигателя — услуга, оказываемая квалифицированными и опытными специалистами автосервиса MT-AVTO.

Выполнению каких-либо действий предшествует диагностика транспортного средства, необходимая для определения неисправности, причины ее возникновения и методов решения проблемы. Для решения поставленной задачи используется высокотехнологичное оборудование, профессиональные инструменты и материалы.

Любые действия, направленные на изменения зазоров между деталями, выполняются с соблюдением рекомендаций производителя и строго контролируются. В результате мы гарантируем безупречное качество исполнения.

Задать вопросы и записать на диагностику вы можете по телефону.

Неправильная регулировка клапанов последствия

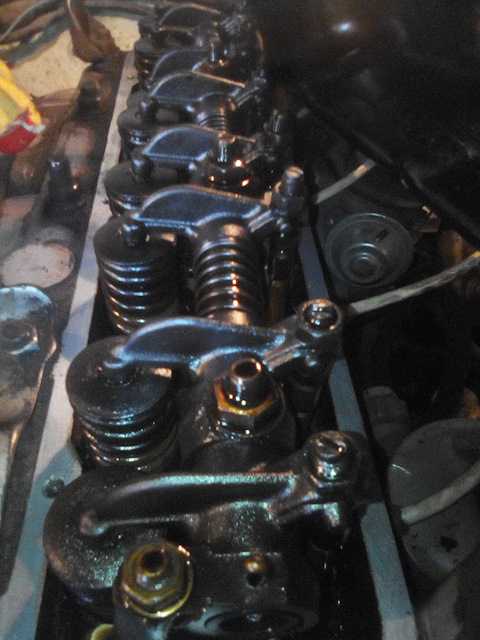

После фрезеровки и сборки ГБЦ, заменил заодно регулировочные винты коромысел (некоторые старые были поломаны), все восемь штук. Регулировал по следующей схеме: -выставил ВМТ первого целиндра (по второй

метке из трех) -выставил зазоры на ощупь клапанов №№ 1,2,4,6 (пример «ощупа» показал знатный шофер). -повернул колен вал на один оборот (так же до второй метке), и выставил зазоры клапанов №№ 3,5,7,8. Собрал, завел, шепчет. Через 120-150 км появился грохот в моторе и первый цилиндр не реагирует на снимание и одевание свечного колпачка. Снимаю клапанную крышку и вижу, что рег.винт №2 разбит в нажимной (опорной) части. Остальные же клапана увиличели зазор до 3-4 мм. Да-да! я не описался именно 3-4 мм. Купил еще один рег.винт новый (в том же магазине, что и весь комплект). Далее регулировка по той же схеме. Проехал 15 км, появился стук. Разбираю и вижу, на вид рег.винты все целые, но вот зазор опять таки 2-3 мм. Снятая ось коромысел, дала более четкую картину происходящего: были разбиты, на всех рег.винтах — внутренняя опорно-сферическая часть (соединение штанги и рег.винта). Маслогонные каналы почти завольцованы. Причина пока не ясна, но однозначно надо ехать в магазин за рег.винтами. Только вот теперь, для чистоты эксперимента еду в другой магазин. Покупаю. Привожу домой, и перед установкой, тестирую винты из разных магазинов. Тест помогла провести обычная ножовка по металлу: зажал в тиски и пилю. Результат огорчил в обоих случаях. Пилится и один и другой. За 3-5 движений, глубина пропила 1 мм. Но выбора то нет, и ставить надо. Поставил и отрегулировал по старой схеме. Сделал еще 10-15 оборотов стартером, убедился в «правильно» настроенных клапанах. Вот теперь буду ждать результат. Вопрос к экспертам: может это я не так регулирую ( ну не считая второй метке, теперь я знаю, что надо регулировать по третьей) или это метал г. P.S.: сегодня экспериментировал на старых поломанных рег.винтах. Результат: ножовка по металлу скользит и оставляет царапины, но не пилит.

ПРОДОДЖЕНИЕ: нашел б/у регулировочные болты — поставил, отрегулировал (по той же схеме). Завел двигатель с открытой крышкой клапанов, через 20-30 секунд пошло масло на штанги. После этого проехал 200 км — полет нормальный.

Что такое регулировка клапанов?

Прежде чем ответить на вопрос, что такое регулировка клапанов, необходимо сначала выяснить, что же представляю собой клапаны двигателей внутреннего сгорания, где они находятся, и выполнение каких функций на них возложено. Конструктивно эти важные детали современных двигателей представляют собой «тарелки» цилиндрической формы с достаточно длинными стержнями. Они устанавливаются в блоке цилиндров, причем в количестве как минимум два на каждый из них. Клапаны в закрытом состоянии прилегают к седлам, которые изготавливаются из стали и запрессовываются в головку блока цилиндров (ГБЦ). Поскольку в процессе функционирования эти детали испытывают значительные механические и тепловые нагрузки, то они изготавливаются из специальных, устойчивых к такого рода воздействиям сталей.

Клапаны являются составными частями газораспределительных механизмов автомобилей (ГРМ), которые нередко называются клапанными. Они подразделяются на впускные и выпускные. Функцией первых является, как нетрудно догадаться по самому названию, впуск горючей смеси в цилиндры, а вторых — выпуск из них отработавших газов. В процессе работы двигателя клапаны расширяются, их стержни удлиняются, соответственно, изменяются размеры зазоров, которые должны быть между их торцами и толкающими кулачками (в двигателях старых конструкций — коромыслами). В процессе эксплуатации ДВС размеры этих отклонений нарастают, и именно тогда, когда они начинают превышать предельно допустимые значения, следует производить регулировку клапанов. Она состоит в том, чтобы привести зазоры в норму.

В тех случаях, когда зазор чрезмерно велик, клапаны открываются не полностью, и поэтому мощность двигателя существенно падает. Кроме того, они начинают «стучать», и этот стук опытные водители слышат, даже находясь в салоне, за рулем своего авто. Само собой разумеется, что увеличенные клапанные зазоры влияют на работу двигателя внутреннего сгорания ничуть не менее негативно, чем чрезмерно малые.

Регулировка клапанов на скутере

Пошаговая инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Скутера с простыми 50 – 150 кубовыми моторами заполонили рынок и сейчас встречаются на каждом углу. Почему так происходит? Прежде всего, они подкупают своей дешевизной, неприхотливостью и с каждым годом все лучшим и лучшим качеством основных узлов и их сборки. Не зависимо от года выпуска скутер целиком и в особенности его мотор подлежит регулярному обслуживанию, это основное требование для сохранения работоспособности моторов. Одна из важных настроек, которая должна проводиться регулярно это – регулировка клапанов на четырехтактном скутере.

Многие владельцы скутеров и мотоциклов, бояться этой процедуры из-за незнания и боязни испортить двигатель. Мы же считаем, что регулировка клапанов на скутере 4т 80 куб, 50 куб, 150 куб – задача, с которой справится любой владелец мотоцикла, с небольшим набором ключей и желанием. Ниже, вы найдете пошаговую инструкцию, как отрегулировать клапана на скутере с мотором 139qmb и 157qmj.

Каким двигателям и когда нужна регулировка клапанов?

Процедура регулировки клапанов

Следует заметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо произвести проверку величины зазора. Делается это с помощью специального щупа.

Если выясняется, что зазор или чрезмерно велик, или слишком мал, то необходимо его изменить. Для этого на соответствующем болте или винте необходимо сначала освободить контргайку, а затем установить зазор до требуемого предела. Он определяется толщиной соответствующего щупа. Как только величина зазора установлена, нужно зафиксировать это положение, затянув контргайку. Делать это нужно аккуратно и осторожно, чтобы не сбить настройку. После этого надо обязательно проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, однако не свободно, а с некоторым усилием. Если так и есть, то это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и нужно проделать всю описанную выше процедуру для всех оставшихся клапанов и цилиндров.

Регулировка клапанов на Альфе

Хочу коснуться интересной темы, о которой слышали все, но не все понимают ее суть — поговорим о регулировке клапанов.

Немного теории.

Сначала немного теориии. Откуда же вообще возникла потребность в регулировке клапанов и зачем нужен тепловой зазор?

В любом четырехтактном двигателе есть как минимум два клапана: впускной — через него рабочая смесь попадает в камеру сгорания, и выпускной — через него выходят отработанные газы. Часть клапана постоянно находится в камере сгорания и поэтому клапан сильно нагревается. А как мы знаем из курса школьной физике — тела при нагревании расширяются. Причем чем сильнее нагрев — тем больше расширение.

Клапаны в двигателе всегда находятся в «подпружиненном» состоянии, при этом тарелка клапана очень плотно прижата к своему посадочному месту — седлу клапана. Это обеспечивает герметичность закрытия клапана.

Чтобы открыть клапан — на него нужно надавить. В нашем случае на клапан давит коромысло, которое двигается под воздействием кулачка распределительного вала.

Регулировка клапанов на 4-х тактном скутере.

Теперь представим, что двигатель холодный (простоял несколько часов и все детали остыли до «комнатной» температуры). Если завести двигатель, то клапаны начнут быстро нагреваться и в связи с этим — удлиняться. Если не оставить ему места для расширения (зазора между коромыслом и стержнем клапана), то настанет момент, когда клапан удлинится настолько, что не будет плотно прилегать к своему седлу и начнет пропускать газы из камеры сгорания. Это приводит к потере мощности двигателя, а также может привести к перегреву и прогоранию клапанов.

По этой причине оставляют зазор между клапаном и коромыслом. Производители двигателя рассчитывают насколько удлиняется клапан при работе двигателя. Поэтому в инструкции по эксплуатации указаны оптимальные величины тепловых зазоров. Если соблюдать рекомендации — при рабочей температуре клапана зазор будет минимальным, таким чтобы клапан мог полностью закрыться, но при этом коромысло находилось бы почти вплотную и клапан бы открывался максимально широко и не происходил удар («клацанье») коромысла по клапану.

ВАЖНО: зазоры выставляются на холодном двигателе, когда клапан еще не успел удлиниться.

От теории к практике.

Двигатель должен быть холодным. Если нет — ждем пару часов, чтобы он остыл до «комнатной» температуры.
Ставим мопед на центральную подножку. Выключаем зажигание (чтобы случайно не завести двигатель).
Откручиваем боковую крышку головки двигателя. Лучше запастись запасной прокладкой, так как при снятии этой крышки прокладка обычно рвется. Либо можно посадить ее на термостойкий герметик.
Вращая коленвал совмещаем метку, нанесенную на звездочку головки с меткой на корпусе головки. Коленвал можно проворачивать ножкой кикстартера. Но это неудобно, т.к. кик находится с правой стороны мопеда, а метка — с левой. Можно открутить заглушку на крышке генератора и вращать коленвал через нее, надев «головку» на гайку крепления ротора генератора. Чтобы легче было вращать коленвал — можно выкрутить свечу зажигания.
Ключом на 17 откручиваем заглушки головки, предназначенные для регулировки клапанов. Одну крышку сверху, вторую — снизу.
Откручиваем контргайку регулировочного винта ключом на 9 и немного откручиваем регулировочный винт.
Берем плоский щуп и просовываем его между стержнем клапана и регулировочным винтом. Для впускного клапана нужен щуп 0,03 мм, для выпускного — 0,05 мм.
Аккуратно затягиваем регулировочный винт таким образом, чтобы щуп ходил с небольшим сопротивлением. При этом щуп не должен «закусываться».
Придерживая регулировочный винт затягиваем контргайку и проверяем, что зазор не изменился.
Аналогичную операцию проделываем со вторым клапаном.
Собираем все в обратной последовательности. После сборки заводим двигатель, чтобы проверить что все сделано верно и масло нигде не подтекает.

READ Почему обрывает леску на триммере

Обычно вся операция занимает не более получаса. С опытом это можно делать гораздо быстрее.

Что будет если неправильно отрегулировать клапана?

Очень часто на различных форумах задают вопросы: «А что будет если неправильно отрегулировать клапаны?». Тут возможны два варианта:

Если зазор слишком большой — самый безобидный вариант. Если зазор слишком большой, то будет сильней изнашиваться хвостовик клапана и коромысло, так как коромысло будет ударять «с разбега» по клапану. Немного уменьшится высота открытия клапана, за счет этого ухудшится наполняемость камеры сгорания, и упадет КПД двигателя. Но эти изменения вряд ли возможно заметить. Также будет сильнее звук двигателя, появится характерное клацанье. В целом работа двигателя не нарушится.
Если зазор слишком маленький — при нагреве клапана его «подожмет» к коромыслу и клапан перестанет плотно прилегать к седлу. Через образовавшийся зазор будет выходить топливо-воздушная смесь и выхлопные газы. Выход выхлопных газов приведет к перегреву клапана и его прогоранию. Упадет компрессия двигателя и как следствие — КПД.

Таким образом слишком маленький зазор гораздо опасней, чем слишком большой. Именно по этой причине не рекомендуется выставлять зазоры «на слух» без щупов. Если между коромыслом и клапаном находится щуп — зазор между коромыслом и клапаном уже будет, если конечно не зажимать его с большим усилием.

Зачем совмещать метки?

Регулировку клапанов нужно производить в положении, когда коромысло не давит на стержень клапана, то есть клапан закрыт. При работе четырехтактного двигателя оба клапана закрыты к концу такта сжатия, поэтому для удобства регулировки совмещают метку, нанесенную на звездочку распредвала с меткой на корпусе головки. Это положение соответствует верхней мертвой точке — концу такта «сжатие» и началу такта «рабочий ход» и оба клапана в этот момент закрыты и можно их регулировать.

По большому счету не обязательно четко совмещать эти метки, т.к. оба клапана закрываются уже в начале такта сжатия и не открываются почти до конца рабочего хода, то есть как минимум половину оборота клапаны закрыты. То есть нет ничего страшного, если вы чуть-чуть «проскочите» метку, или немного до нее не дойдете (в разумных пределах конечно).

Регулировка клапанов на 4-х тактном скутере.

Некоторые «умельцы» в своих видеоинструкциях зачем-то совмещают метку «T» на маховике коленвала. Для регулировки клапанов это делать совсем необязательно. За один оборот распредвала коленвал делает два оборота, и метка будет совпадать два раза: один раз — в конце такта сжатия, а второй раз — в конце такта выпуска (когда еще открыт выпускной клапан и готовится открыться впускной).

Подготовка к регулировке клапанов двигателя

Операция по регулировке зазоров клапанов входит в техническое обслуживание вашего авто. На отечественных автомобилях она проводится каждые 15 тыс. км, для иномарок — каждые 30 тыс. или 45 тыс. км. Дело в том, что при изменении просветов сдвигаются фазы газораспределения. Двигатель в этом случае начинает работать с перебоями из-за недостатка или избытка топлива. В наиболее запущенных случаях пропадёт компрессия (мотор просто не заведётся) или клапаны встретятся с поршнями (потребуется капитальный ремонт устройства). Последнее справедливо как для бензиновых, так и для дизельных двигателей.

Как определить, требуется ли регулировка

Профессионалы выделяют следующие симптомы неправильно отрегулированных зазоров:

Двигатель троит, компрессия в цилиндрах заметно различается или полностью отсутствует. При слишком маленьких просветах клапаны до конца не закрываются, поэтому нарушается герметичность камеры сгорания.
Наблюдается посторонний стук в верхней части двигателя. Это может быть вызвано как слишком большими (стук толкателей по клапанам), так и слишком маленькими (клапаны упираются в поршни) зазорами.

Если присутствует какой-либо из перечисленных симптомов, необходимо проверить промежутки в клапанном механизме.

Регулировка зазоров всегда проводится на холодном двигателе. При этом головка блока цилиндров с распредвалом установлены и плотно затянуты. Зависимость величины просветов от температуры приведена в таблице.

Таблица: зависимость величины зазоров от температуры

Из таблицы следует, что оптимальная температура для регулировки — 20 градусов.

В обязательном порядке регулировка зазоров требуется:

после переборки двигателя;
после снятия и установки головки блока цилиндров.

При замене оборудования на газобаллонное регулировать клапаны необязательно.

Периодичность регулировки клапанов на ВАЗ-2115

Многие специалисты рекомендуют регулировку клапанов с интервалом не менее 20 тысяч. км при частой максимальной нагрузке на двигатель.

Но часто по разным причинам их нужно настраивать гораздо раньше.

Это количество в основном связано с качеством отечественных запчастей, которые довольно быстро изнашиваются даже в идеальных условиях эксплуатации.

Металлический стук в верхней части работающего двигателя, очень похожий на звук швейной машины, будет указывать на увеличенный зазор между кулачком распределительного вала и толкателем клапана. Это приводит к повышенному износу установленной регулировочной шайбы или кулачка распределительного вала. Если возникает этот шум, отрегулируйте клапаны как можно скорее, чтобы избежать серьезных проблем.

Многое также зависит от качества моторного масла, которое существенно влияет на износ компонентов трансмиссии.

Использование высококачественного масла обеспечивает хорошую смазывающую способность деталей, тем самым значительно продлевая срок службы распределительного вала и других компонентов двигателя. В этом случае необходимость регулировки клапанов появляется после езды 30-35 тысяч. км и может потребоваться замерить только указатели зазора толкателей клапанов.

Использование качественного масла обеспечивает хорошую смазывающую способность деталей, что значительно продлевает срок службы распредвала и других узлов двигателя. В этом случае необходимость регулировки клапанов возникает после проезда 30-35 тысяч километров. км, и может потребоваться измерить только параметры клапанного зазора толкателей.

Регулировка клапанов на отечественных автомобилях

Наиболее просто регулировка осуществляется на отечественных автомобилях семейства ВАЗ.

Видео: как регулировать зазоры клапанов на ВАЗ 2106

Регулировка просветов производится с помощью плоского щупа. Сначала следует выставить поршень первого цилиндра в верхнюю мёртвую точку (ВМТ). Затем регулируем зазоры согласно таблице.

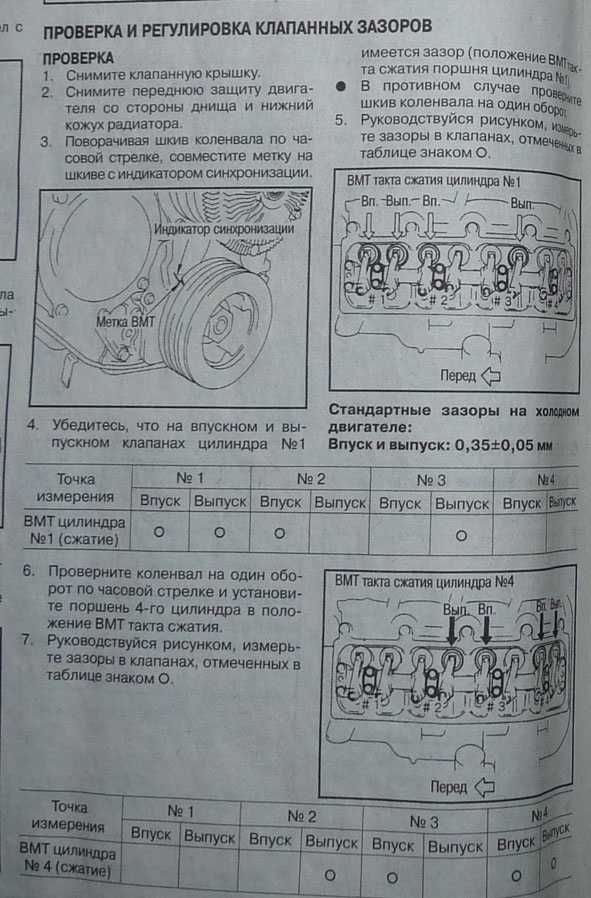

Таблица: последовательность регулировки зазоров клапанов

Процесс регулировки различается в зависимости от модели ВАЗ. Так, на ВАЗ 2106 зазоры в клапанном механизме регулируются с помощью винта с контргайкой.

На ВАЗ 2108–09 для этого используются регулировочные шайбы, а величина просвета определяется с помощью плоских щупов.

Раньше, во времена СССР, для точной настойки зазоров клапанов использовалась специальная рейка с индикатором.

Раньше для контроля зазора клапанов использовалась рейка с индикатором

Регулировка зазоров двигателя ВАЗ 2106 выполняется сразу, без промежуточных измерений. На ВАЗ 2108–09 следует использовать набор регулировочных шайб. После измерения просвета старая шайба вытаскивается, а на её место, с учётом проведённых измерений, подбирается новая.

Для замены шайб нужен специальный съёмник.

При регулировке зазоров сначала снимается клапанная крышка, а затем устанавливается съёмник.

При регулировке зазоров клапанов тип двигателя (бензиновый, дизельный или газовый) абсолютно не важен. Значение имеет лишь конструкция узла «клапан — толкатель — распредвал». Изменяя зазоры, можно на несколько градусов сдвинуть фазы газораспределения (моменты открытия и закрытия, выраженные в градусах поворота коленчатого вала).

Сдвиг фаз происходит при смещении распредвала относительно коленчатого вала путём перестановки цепи или ремня ГРМ. Обычно такая регулировка нужна только при форсировании двигателей или чип-тюнинге, поэтому здесь мы её рассматривать не будем.

В современных двигателях часто используются гидрокомпенсаторы. С их помощью происходит регулировка клапанов под действием пружины и подача масла из системы смазки двигателя. Другими словами, гидрокомпенсаторы автоматически регулируют зазоры на работающем двигателе.

Важность регулировки клапана

История Косты Музурис// + ПОДЕЛИТЬСЯ

1 августа 2018

Большинство четырехтактных мотоциклетных двигателей нуждаются в периодической регулировке клапанов или, по крайней мере, проверке зазоров клапанов. Регулировка клапанов означает установку соответствующего зазора между базовой окружностью распределительного вала, также известной как пятка распределительного вала, и кончиком клапана или коромысла, в зависимости от настройки клапанного механизма. Этот зазор важен, потому что он компенсирует расширение различных компонентов двигателя при нагреве, что обеспечивает оптимальную работу двигателя и предотвращает его повреждение.

Например, если зазор слишком мал, он может полностью исчезнуть, когда двигатель прогреется до рабочей температуры, что, в свою очередь, не позволит клапанам полностью закрыться. Клапан, который не закрывается полностью, позволяет выходить газам сгорания, что снижает производительность двигателя. Еще хуже, однако, то, что если клапан все еще полностью закрыт, но зазор слишком тугой, клапан не будет оставаться на своем месте достаточно долго, чтобы передать свое тепло головке блока цилиндров, что может привести к прогоранию клапана, особенно горячего клапана. работающий выпускной клапан.

Зазоры клапанов также влияют на фазы газораспределения; если вы когда-либо покупали распределительный вал вторичного рынка и смотрели на спецификацию, вы замечали, что спецификации синхронизации распредвала часто даются либо с нулевым зазором, либо с заданным зазором, последний более реалистичен, поскольку он учитывает градусы. коленчатый вал вращается, поскольку он занимает указанный зазор на передней и задней сторонах выступа кулачка. Таким образом, продолжительность работы клапана (время, в течение которого клапан открыт) будет больше, если зазор более узкий (он открывается раньше и закрывается позже), и уменьшается, если он слабее (открывается позже и закрывается раньше). Это напрямую влияет на работу двигателя.

На надежность также влияет зазор клапана. Если он слишком велик, это приведет к тому, что соседние детали будут врезаться друг в друга — отсюда и стук, который вы слышите на велосипедах, которые не обслуживались должным образом. Этот стук приведет к преждевременному износу деталей клапанного механизма.

Когда речь идет о совершенно новом велосипеде, большинство производителей требуют проверки зазоров клапанов сразу после обкатки или примерно через 1000 км. Это может показаться преждевременным, но в новом байке происходит то, что зазоры клапанов устанавливаются на заводе в соответствии со спецификацией, но значительно затягиваются в первые несколько сотен километров, когда клапаны входят в свои седла. Эта «посадка» клапанов немного глубже вводит их в камеру сгорания, и, следовательно, штоки клапанов выступают дальше на другом конце, занимая драгоценный клапанный зазор. Из того, что я упомянул ранее о том, что происходит, если зазор клапана слишком тугой, вы можете понять, почему гарантия может быть аннулирована, если не будет проведена эта крайне важная первая проверка — речь идет не о замене масла. Современные материалы помогли увеличить интервалы обслуживания клапанов, но важно присмотреться, особенно если вы не делали этого в течение очень долгого времени, но не слышите шума клапанов — они могут быть слишком тугими.

Клапанный зазор проверяется путем вставки щупа нужной толщины между штоком клапана или коромыслом и пяткой кулачка. Существует три типа регуляторов клапана: прокладка над ковшом, прокладка под ковшом и контргайка и винт. Последний вариант отрегулировать проще всего, так как он включает в себя ослабление контргайки и поворот регулировочного винта, который находится в непосредственном контакте с кончиком штока клапана, для установки надлежащего зазора; затем затяните контргайку, чтобы зафиксировать регулировку. Доступ к этому типу регулятора также обычно прост, поскольку обычно в крышку клапана встроена крышка для доступа к регулировке клапана.

Прокладки над ковшами немного сложнее, так как для доступа необходимо снять всю клапанную крышку, а для регулировки зазора необходимо вставить прокладки разной толщины. С соответствующими инструментами работать с этой системой относительно легко; после измерения зазора и определения того, какая прокладка требуется для его настройки, вы используете специальный инструмент, чтобы сжать клапан настолько, чтобы удалить старую прокладку и вставить новую, а затем перейти к следующему клапану.

Самая трудная для работы система клапанов — это прокладка под ковшом. Измерение зазора идентично системе с прокладками над ковшом, но для замены прокладок необходимо снять распределительные валы, чтобы вы могли снять ковши и получить доступ к прокладкам. При регулировке клапанов с прокладками под ковшом вы должны сначала записать все свои измерения, получить правильные прокладки для установки зазоров, а затем приступить к снятию кулачков. В то время как другие системы позволяют измерять и регулировать каждый клапан по отдельности, удаление кулачков делает это крайне непрактичным.

Наконец, есть также регуляторы гидравлических клапанов, которые можно найти в основном на Харлеях. Если у вас есть эта система, вам потребовалось больше времени, чтобы прочитать это, чем отрегулировать клапаны, поскольку вам это не нужно.

Технические статьи написаны исключительно для справки, и для вашего мотоцикла могут потребоваться другие процедуры. Вы должны быть механически склонны выполнять техническое обслуживание самостоятельно, и мы рекомендуем вам связаться со своим механиком, прежде чем выполнять какие-либо работы на вашем велосипеде.

КУПИТЬ ЭТОТ ВЫПУСК

Признаки неисправности клапанов

Клапаны являются важными механическими компонентами автомобильного двигателя, которые ограничивают или пропускают поток воздуха в цилиндр и из него. Если клапаны не в хорошем состоянии, это приведет к плохой работе двигателя или неровному холостому ходу, потому что двигатель не работает с максимальной эффективностью.

Содержание

Что такое регулировка клапана?

Детали двигателя, особенно клапанные механизмы и сами клапаны, работают при очень высокой температуре, и при нагревании металл расширяется, что приводит к удлинению клапана. Тепловые зазоры необходимы для компенсации этого расширения, и регулировка этих зазоров известна как регулировка клапана.

Клапаны иногда могут выйти из строя из-за постоянной нагрузки, которой они подвергаются. Своевременное знание того, когда у клапанов двигателя возникают проблемы с регулировкой, может помочь вам вовремя устранить проблему, прежде чем она приведет к еще большему повреждению двигателя, ремонт которого будет стоить вам больших денег.

Итак, как узнать, что клапаны вашего двигателя не отрегулированы? В этой статье мы расскажем вам о признаках, которые могут указывать на проблему с клапаном.

Как узнать, что мои клапаны не отрегулированы?

Верным признаком того, что ваши клапаны не отрегулированы, является то, что двигатель продолжает издавать громкие постукивания или щелчки при запуске двигателя или при потере мощности двигателя. Еще одним признаком того, что ваши клапаны не отрегулированы, является то, что ваш автомобиль плохо работает на холостом ходу, особенно до того, как он прогреется. Неравномерный холостой ход вызван поздним открытием клапанов, что приводит к засорению топлива.

Общие признаки неправильной регулировки клапанов

1. Двигатель издает громкие постукивания или щелчки

Одним из распространенных симптомов неисправности клапанов является то, что двигатель вашего автомобиля продолжает издавать громкие постукивания или щелчки.

Причиной такого шума двигателя является трение о цилиндр. Если проблема не будет устранена быстро, ваш автомобиль будет постепенно терять мощность из-за снижения производительности двигателя.

2. Перегрев

Еще одним признаком того, что ваши клапаны не отрегулированы, является постоянный перегрев двигателя. Если клапаны отрегулированы неправильно, они будут закрываться медленнее, чем должны, из-за чего двигатель не рассеивает тепло должным образом, что приводит к его перегреву.

3. Повышенный расход топлива

Если вы заметили, что ваш автомобиль потребляет больше топлива, чем раньше, возможно, у вас проблемы с регулировкой клапанов. Выпускной клапан откроется, в то время как впускной клапан все еще всасывает воздух и топливо в камеру сгорания.

Это означает, что топливо может поступать и выходить из выпускного клапана, что приводит к увеличению расхода топлива.

4. Проблемы с предварительным зажиганием

Если у вашего автомобиля проблемы с предварительным зажиганием, то это признак того, что клапаны имеют проблемы с регулировкой. Преждевременное зажигание обычно происходит, когда топливо в камере сгорания воспламеняется до зажигания свечи зажигания.

Когда клапаны не отрегулированы, зазор клапанов уменьшается, что приводит к быстрому нагреву двигателя. Если тепла становится слишком много, он зажжет двигатель до того, как загорится свеча зажигания.

Что происходит, когда ваши клапаны не отрегулированы?

Если ваши клапаны не отрегулированы, эффективность вашего двигателя резко снизится, потому что он не дышит нормально. Более того, клапаны будут пропускать выхлопные газы мимо клапанов, что приведет к катастрофическому отказу двигателя.

Ваш двигатель также не будет работать на полную мощность и, вероятно, быстро сожжет топливо. Неэффективность вашего двигателя также приведет к увеличению дымности выхлопных газов.

Каким должен быть тепловой зазор при регулировке клапана?

В целом величина теплового зазора очень мала, около 0,1-0,4 мм. При этом его обычно определяют набором щупов с шагом 0,05 мм и менее.

Тепловой зазор для впускных и выпускных клапанов разный: потому что выпускные клапаны нагреваются сильнее, поэтому увеличиваются в размерах и требуют большего теплового зазора.

Как узнать, когда нужно отрегулировать клапана?

В зависимости от марки, модели и двигателя автомобиля эту информацию можно найти в руководстве по эксплуатации. В основном эту процедуру проводят не так часто, обычно каждые 50000-80000 км пробега или 31000-50000 миль.

Тем не менее, более частая проверка также полезна, особенно если автомобиль оборудован газовой установкой, так как сжиженное топливо увеличивает тепловую нагрузку на двигатель.

Неправильная регулировка клапанов приведет к пропускам зажигания?

ДА, проблемы с регулировкой клапанов могут вызвать пропуски зажигания. Пропуски зажигания — это когда один или несколько цилиндров не производят достаточной мощности.

Если клапаны отрегулированы слишком туго, это вызовет пропуски зажигания. Неправильно настроенные клапаны также повлияют на топливно-воздушную смесь. в очереди. влияют на способность цилиндра производить достаточную мощность.

Повысит ли компрессия регулировка клапана?

Неполное закрытие клапана вызвано уменьшением зазора, что затем приводит к ряду неблагоприятных последствий. При негерметичности камеры сгорания из-за частично открытого клапана горячие газы просачиваются во впускную или выпускную системы и вызывают падение компрессии.

Повысит ли производительность регулировка клапана?

ДА, регулировка клапанов повысит мощность двигателя, поскольку двигатель станет более плавным и отзывчивым. Когда клапаны хорошо отрегулированы, двигатель будет сжигать топливо с максимальной эффективностью, что резко повысит его производительность.

Все ли двигатели нуждаются в регулировке клапанов?

Нет, эта процедура требуется не для всех двигателей. Это зависит от того, оснащен ли двигатель гидрокомпенсаторами – эти устройства предназначены для автоматической регулировки теплового зазора с помощью подаваемого моторного масла.

Тем не менее, эти устройства также подвержены износу, поэтому вышеуказанные симптомы могут возникать и на этих двигателях, когда гидрокомпенсаторы неисправны.

Заключение

Неправильно отрегулированные клапаны могут повлиять на характеристики автомобиля, снизив КПД двигателя. Это также может привести к серьезному повреждению двигателя, если проблема не будет устранена немедленно.

Итак, если на вашем автомобиле есть признаки выхода из строя регулировочных клапанов, обратитесь к надежному механику для тщательной проверки и ремонта.

Регулировка клапанов должна выполняться квалифицированным персоналом, так как это непростая операция.

Процедура регулировки клапана

::::

ПРАВИЛЬНЫЙ способ

Клиенты часто спрашивают, как правильно отрегулировать зазор клапана на их двигателе. Кажется, что любой, кого они спрашивают, предлагает другую процедуру. Информация и пошаговая процедура, представленные ниже, должны помочь почти всем, кто читает эту статью, понять — от опытного механика или гонщика до мастера, пытающегося сделать это впервые.

Пожалуйста, прочтите эту статью до конца, чтобы понять, как правильно регулировать клапаны для большинства двигателей.

Введение в регулировку сплошных и гидравлических толкателей:

Ниже описан самый простой способ регулировки распределительного вала гидравлического или сплошного толкателя, будь то плоский толкатель или роликовый кулачок. Однако ПЕРВЫЙ шаг — забыть всю старую информацию, которую мы получили от других людей, книг и того, чему нас учили в прошлом инструкции по эксплуатации.

Неверная интерпретация приведенной ниже информации или попытка объединить шаги, которые я представляю вам ниже, со старыми знаниями, могут создать для вас дополнительные проблемы и путаницу. Затем рассмотрите те факторы, которые могут повлиять на ваш зазор клапана, потому что вам потребуется некоторое базовое здравый смысл понимание терминов и функций, прежде чем мы перейдем к этому.

Перед тем, как приступить к регулировке клапанов, необходимо рассмотреть другие вопросы. Просто поставить гаечный ключ на что-то и попытаться следовать карте камеры, руководству по ремонту или совету друга или родственника недостаточно. Мы начнем с основ работы valetrain, ответив на несколько важных вопросов.

Какой тип камеры вы используете? (гидравлический, сплошной, гидравлический роликовый, сплошной роликовый, грибовидный толкатель)

Используем ли мы алюминиевые головки?
Используются ли правильные компоненты клапанного механизма?
ВСЕ ли наши детали клапанного механизма находятся в надлежащем рабочем состоянии?
Подходят ли наши клапанные пружины по размеру и натяжению для распределительного вала и рабочих оборотов?
Для какого типа вождения (или гонок) мы собираемся использовать двигатель?
Есть ли у нас надлежащие инструменты и базовые знания, необходимые для регулировки клапанов?

Последнее очень важно. Если после прочтения этого вы все еще немного запутались, обратитесь за помощью или попросите кого-нибудь сделать это. По крайней мере, вы можете попросить кого-то, кто более осведомлен, провести вас через процесс, который мы здесь описываем, чтобы убедиться, что вы понимаете процедуру. Если вам интересно, что может пойти не так, вот краткое описание того, что может произойти:

Плохая работа двигателя и низкая производительность
Неудачный тест на смог (если это разрешенный для уличного движения автомобиль)
Прогоревший выпускной клапан(ы)
Сломанные компоненты клапанного механизма (пружины, толкатели, толкатели, распределительный вал)
Ограниченный или сокращенный срок службы компонентов клапанного механизма
Чрезмерный износ направляющей клапана и седла клапана
Взорванный двигатель
Проиграть важную гонку!
Опустошить или серьезно повредить ваш банковский счет

Приведенный выше список, хотя и довольно прост для понимания, должен нас напугать! Погрешность регулировки всего в несколько тысячных долей дюйма (0,001 дюйма) может вызвать одну или несколько проблем, перечисленных выше.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ:

Для тех из нас, у кого Ford, GM серии LS и другие двигатели, в которых используется «нерегулируемый» клапанный механизм … МЫ ДОЛЖНЫ убедиться, что наш механик правильно выполнил свою работу при установке высоты штока клапана, а затем МЫ ДОЛЖНЫ также проверить правильную глубину плунжера при использовании гидравлических подъемников. Если мы перейдем на твердые подъемники, мы обязательно перейдем на регулируемый клапанный механизм (я бы также сказал, что переход на регулируемый клапанный механизм обязателен во ВСЕХ гоночных приложениях, а также в любом приложении, где мы хотим иметь точный контроль над нашей установкой зазора клапана). ). Если этого не делать, то напрашивается серьезные проблемы!

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ:

Я написал эту статью несколько задом наперед, и у меня есть на то веская причина. Я хочу познакомить вас с процедурой, а затем описать , как работает, и , почему работает. Опыт работы с нашими клиентами научил меня тому, что хотя я и просил вас, читатель этой статьи, забыть то, чему вас, возможно, учили, такие грандиозные просьбы с моей стороны случаются редко. Для некоторых весь опыт регулировки клапанного механизма двигателя достаточно сбивает с толку.

Вместо этого я познакомлю читателя с процедурой, чтобы он задумался о том, как это работает.

Пожалуйста, прочитайте ВСЮ статью, прежде чем приступить к регулировке клапанов!

ДВИГАТЕЛЬ ВЫКЛЮЧЕН Процедура регулировки клапана – быстрый и точный способ:

Во-первых, просмотрите приведенную ниже простую таблицу для двигателей Chevy с малым и большим блоком. Вы понимаете, что он описывает? Более подробное объяснение следует под диаграммой. Для других двигателей вы будете использовать порядок запуска, который соответствует вашему двигателю, чтобы создать аналогичную диаграмму. Эта таблица основана на «противоположных» цилиндрах вашего порядка зажигания. (см. ниже)

Регулировка впускного клапана: ДВИГАТЕЛЬ ВЫКЛЮЧЕН!

с впускным клапаном цилиндра №1 при полном подъеме клапана . … Отрегулируйте впускной клапан №6
с впускным клапаном цилиндра № 8 при полном подъеме клапана …. Отрегулируйте впускной клапан № 5
с впускным клапаном цилиндра № 4 при полном подъеме клапана …. Отрегулируйте впускной клапан № 7
с впускным клапаном цилиндра №3 при полном подъеме клапана …. Отрегулируйте впускной клапан №2
с впускным клапаном цилиндра № 6 при полном подъеме клапана …. Отрегулируйте впускной клапан № 1
с впускным клапаном цилиндра № 5 при полном подъеме клапана …. Отрегулируйте впускной клапан № 8
с впускным клапаном цилиндра № 7 при полном подъеме клапана …. Отрегулируйте впускной клапан № 4
с впускным клапаном цилиндра № 2 при полном подъеме клапана …. Отрегулируйте впускной клапан № 3

Регулировка выпускного клапана: ДВИГАТЕЛЬ ВЫКЛЮЧЕН!

Вы заметите, что это та же процедура и последовательность, что и для впускных клапанов, перечисленных выше. Только теперь вы регулируете ТОЛЬКО выпускные клапана одинаково.

с выпускным клапаном цилиндра №1 при полном подъеме клапана …. Отрегулируйте выпускной клапан №6
с выпускным клапаном цилиндра № 8 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 5
с выпускным клапаном цилиндра № 4 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 7
с выпускным клапаном цилиндра №3 при полном подъеме клапана …. Отрегулируйте выпускной клапан №2
с выпускным клапаном цилиндра № 6 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 1
с выпускным клапаном цилиндра № 5 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 8
с выпускным клапаном цилиндра № 7 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 4
с выпускным клапаном цилиндра № 2 при полном подъеме клапана …. Отрегулируйте выпускной клапан № 3

Объяснение:

Во-первых, несколько терминов и слов, чтобы понять их значение в этой статье:

Полный подъем — Клапан ОТКРЫТ, и подъемник будет находиться на вершине (самая высокая точка) выступа кулачка.

ВМТ — Верхняя мертвая точка, или когда поршень находится в верхней части цилиндра и оба (все) клапана этого цилиндра закрыты.

Решетка — Зазор (время охлаждения) между кончиком штока клапана и коромыслом.

Zero Lash — Нет зазора, коромысло плотно прилегает к подъемнику. На гидравлическом спасателе плунжер находится в крайнем верхнем нейтральном положении (не сжат)

На графике выше мы видим, что регулировка производится на «противоположных» клапанах по циклу оборотов двигателя. В двигателях Chevrolet с малым и большим блоком используется порядок зажигания 1-8-4-3-6-5-7-2 . Что вы собираетесь сделать, так это разделить порядок на две части порядка стрельбы. Это «точные» противоположности, которые помещают противоположный клапан в правильное место для регулировки, то есть на заднюю сторону (основной круг или пятку) кулачка (см. Изображение слева).

Используя приведенную ниже диаграмму (общий порядок работы Chevy V8, описанный выше), вы увидите, что № 1 находится напротив № 6, и наоборот на других цилиндрах в последовательности через порядок зажигания. Это справедливо как для впускных, так и для выпускных клапанов.

Эта процедура подходит для большинства двигателей V8 и V6. На небольшой диаграмме ниже показаны противоположные цилиндры для двигателя Chevy V8 с малым или большим блоком с указанным выше порядком работы. Это показывает вам простую версию приведенного выше «противоположного» списка.

1 «-» 6

8 «-» 5

4 «-» 7

3 «-» 2

Для других двигателей приведены некоторые общие и противоположные порядки зажигания. ПОЖАЛУЙСТА, ПРОВЕРЬТЕ порядок зажигания вашего двигателя. Не полагайтесь на приведенный ниже список.

ДВИГАТЕЛЬ	ПРИКАЗ НА ВЫСТРЕЛ	ПРОТИВОПОЛОЖНОСТИ
АМС (большинство) V8	1-8-4-3-6-5-7-2 (как в примере выше)
Бьюик V8 (большинство)	1-8-4-3-6-5-7-2 (как в примере выше)
Chrysler Big Block и Hemi V8	1-8-4-3-6-5-7-2 (как в примере выше)
Крайслер Смолл Блок V8	1-8-4-3-6-5-7-2 (как в примере выше)
Олдсмобиль (1967-позже) V8	1-8-4-3-6-5-7-2 (как в примере выше)
Понтиак (1955-1981) V8	1-8-4-3-6-5-7-2 (как в примере выше)

Форд 5,0 л HO, 351W, 351C, 351M, 400 V8	1-3-7-2-6-5-4-8	1 и 6; 3 и 5; 7 и 4; 2 и 8
Ford (большинство других) V8	1-5-4-2-6-3-7-8	1 и 6; 5 и 3; 4 и 7; 2 и 8

Значение положения атлета

Если положение толкателя на кулачке распределительного вала находится в другом месте, кроме пятки (обратите внимание на изображение выше), где при регулировке НЕТ контакта рампы, регулировка зазора будет неправильной. Это положение требуется для каждого клапана, прежде чем вы попытаетесь выполнить регулировки. Приведенная выше схема и процедура гарантируют, что подъемник находится на задней стороне выступа кулачка для каждого клапана.

В прошлом учитель автомастерской или руководство по обслуживанию часто давали нам указания установить каждый цилиндр в ВМТ (поршень в верхней мертвой точке), а затем отрегулировать оба клапана для этого цилиндра. Однако мы часто обнаруживаем, что это неправильная процедура для получения надлежащей регулировки зазоров, особенно на современных двигателях или агрессивных профилях распределительных валов. На изображении справа показано требуемое положение кулачка по отношению к толкателю, обеспечивающее правильную регулировку зазора клапана.

Убедившись, что подъемник расположен на пятке кулачка, вы гарантируете, что регулируемый клапан полностью закрыт. Любое другое положение и настройки НЕ будут точными.

Как насчет фактической процедуры корректировки?

Гидравлические распределительные валы :

Пришло время описать фактическое вращение гаечного ключа. Сколько из нас читали или учились, что с распределительным валом с гидравлическим подъемником мы должны отрегулировать его до уровня, при котором есть небольшое сопротивление толкателя (нулевой зазор), а затем повернуть его на 3/4 или полный оборот? Изначально меня тоже учили неправильно, как инструкторы, так и следуя неточным процедурам в различных руководствах по ремонту. Когда мы следовали этим методам, наша регулировка, вероятно, слегка приоткрывала клапаны, предотвращая их полное закрытие! Наши клапаны были отрегулированы неправильно!

Типичный гидравлический подъемник требует регулировки примерно на половину доступного хода плунжера. Если средний поршень гидравлического подъемника имеет диапазон хода 0,060 дюйма (шестьдесят тысяч дюймов) от полного сжатия до его статической высоты, когда седло толкателя упирается в стопорное кольцо, половина этого расстояния будет составлять +/- 0,030 дюйма. (тридцать тысяч дюймов). Это означает, что мы должны отрегулировать клапаны так, чтобы они находились между глубиной, на которую опускается плунжер в толкателе. При слишком тугой регулировке (поршень полностью сжат) клапаны остаются приоткрытыми и не закрываются до конца. Это устраняет важное время охлаждения (зазор), которое отводит тепло от штока клапана.

Если регулировка слишком слабая, клапанный механизм будет шумным, и может произойти повреждение наконечника клапана (верхней части штока клапана), коромысла, толкателя, седла толкателя, толкателя и выступов распределительного вала.

Как добиться глубины плунжера 0,030″ или центрированной глубины? На только что собранных двигателях я фактически буду использовать циферблатный индикатор и измерять расстояние перемещения на новом подъемнике. На собранном двигателе, особенно на уже установленном в автомобиле, это это сложнее сделать

Для регулировки гидрокомпенсаторов я использую две процедуры. Один использует «чистый» метод с выключенным двигателем, а другой — грязный способ с работающим двигателем и разбрызгиванием масла повсюду. Я предпочитаю «чистую» настройку и использую грязный способ только в крайнем случае.

Для беспорядочного метода я изготавливаю на заказ использованные клапанные крышки, маслоотражатели и другие приспособления, чтобы сохранить масло в двигателе. Предотвращение разбрызгивания масла по всему моторному отсеку и по земле может быть напряженной работой, требующей внимания и планирования!

Двигатель «ВЫКЛ.» Советы по регулировке гидравлического подъемника:

Если двигатель собран и установлен на транспортном средстве, прогрейте двигатель, запустив его, пока он не прогреется до рабочей температуры (примерно 15 минут). «Холодные» регулировки следует использовать только на новых двигателях в качестве предварительной регулировки на моторном стенде. После запуска нового двигателя и завершения процедур первоначальной обкатки рекомендуется отрегулировать клапаны «на горячую».

Приготовьте все необходимые инструменты и быстро снимите клапанную крышку (крышки), пока двигатель прогрет до рабочей температуры.
Начните процедуру настройки, используя приведенную выше таблицу или другую, соответствующую вашему порядку зажигания и противоположным.
С впускным клапаном № 1 в ПОЛНОМ ПОДЪЕМЕ — Это означает, что вы поворачиваете двигатель вручную, пока впускной клапан на цилиндре № 1 не откроется полностью (наблюдайте, как коромысло давит на верхнюю часть штока клапана, сжимая пружину клапана, пока он не перестанет двигаться вниз) — и отрегулируйте впускной клапан на «противоположном по порядку зажигания» цилиндре. Всегда помните, что порядок работы двигателя с противоположным клапаном зависит. Знайте порядок работы вашего двигателя!
Перейти к противоположному цилиндру. В этой технической статье в качестве примера используется общий порядок зажигания для двигателей Chevy с малым и большим блоком, поэтому это будет цилиндр № 6.
Ослабьте гайку коромысла (при использовании роликовых коромыслов обычно имеется контргайка, которую необходимо сначала ослабить с помощью шестигранного ключа) на впускном клапане №6.
Возьмите два пальца и покрутите между ними толкатель вперед и назад, чтобы почувствовать сопротивление.
Осторожно затяните регулировочную гайку и ОСТАНОВИТЕСЬ , когда вы чувствуете сопротивление в толкателе, поскольку он оказывает давление на гнездо в коромысле и подъемнике, это считается «нулевым зазором».
Поверните ключ на 1/8–1/4 оборота (см. ниже) для производительных, гоночных или высокоскоростных приложений. Поверните гаечный ключ на 1/4–1/2 оборота для стокового или мягкого уличного применения. Для приложений, которые регулярно работают на постоянно высоких оборотах, используйте немного более легкую настройку (1/8 оборота).
Если в вашем клапанном механизме используются полизамки, не забудьте переустановить (до упора) винт с внутренним шестигранником
Настройка этого клапана завершена!
МЕДЛЕННО проверните двигатель рукой до следующего цилиндра/клапана в порядке включения.
Повторите вышеуказанные шаги, начиная с №3 по №10, но используйте следующий цилиндр в последовательности. В нашем примере Chevy V8 это впускной клапан восьмого цилиндра
Пройдите через все впускные клапаны, а затем повторите процедуру для выпускных клапанов.

Что такое 1/4 оборота? (см. изображение ниже)

Это еще одна область, которой неправильно учили в автомагазинах и очень дорогих руководствах по обслуживанию с 1950-х годов. Представьте стрелки на часах. У вас есть очевидные позиции 12:00, 3:00, 6:00 и 9:00 часов, а также числа между этими точками. Начните с гаечного ключа в положении 12:00 и поверните его по часовой стрелке до положения 6:00, которое вы только что сделали на 1/2 оборота. Переход от 12:00 до 3:00 составит 1/4 оборота. Во многих мануалах написано регулировать клапана от трех четвертей до одного полного оборота… ЭТО НЕПРАВИЛЬНО!!!!

Выполните эту процедуру одинаково для всех впускных клапанов, затем таким же образом отрегулируйте выпускные клапаны.

МЕРЫ ПРЕДОСТОРОЖНОСТИ: При работе со старыми двигателями с большим пробегом или двигателями, в которых используются некачественные подъемники, вы можете столкнуться с ситуацией, когда подъемники сбрасывают давление (слив масла из корпуса подъемника), что приводит к неточной регулировке клапана. Масло должно оставаться в гидрокомпенсаторе для достижения точной регулировки зазора клапана. Если неоднократные попытки отрегулировать клапаны с помощью процедуры «холодной регулировки» не увенчались успехом, причиной может быть прокачка толкателей. существуют два варианта решения этой проблемы. ОДИН: замените толкатели или ДВА: отрегулируйте клапаны, используя описанный ниже метод «ГОРЯЧЕГО» запуска.

СОВЕТ: Один из способов определить, происходит ли это (вытекает или нет масла), — наблюдать за коромыслом, поворачивая гаечный ключ на 1/8–1/2 оборота. Если коромысло толкает вниз шток клапана вместо толкателя, вы открываете клапан, а не регулируете толкатель!

Двигатель РАБОТАЕТ Регулировка гидравлического подъемника:

Так ты действительно любишь маслянистую кашу? Это должно быть одной из самых неприятных процедур обслуживания, если вы не планируете должным образом заранее.

Некоторые полезные советы:

Регулируйте только одну сторону двигателя за раз.
Используйте масляные ограничители (дефлекторы) на коромыслах или, что еще лучше, разрезанную старую клапанную крышку, имеющую вырез в верхней части для облегчения доступа к регулировке И маслоотражатели
Сохраняй спокойствие… ты обожжешься, ты устроишь беспорядок, и ты НЕ БУДЕШЬ ждать, чтобы сделать это снова, особенно если ты облажаешься в первый раз.
Использование стетоскопа механика может существенно облегчить эту процедуру, особенно если двигатель работает громко или у вас проблемы со слухом.

Регулировка гидрокомпенсаторов при работающем двигателе не входит в число моих любимых занятий (как вы можете судить по тому, сколько раз я упоминаю о своем отвращении к этому делу). С учетом приведенных выше соображений вы готовы к работе:

Запустите двигатель и дайте ему прогреться.
Выключить двигатель
Снимите одну крышку клапана и установите зажимы дефлектора, нестандартную крышку клапана или любое другое устройство, которое вы используете, чтобы свести разбрызгивание масла к минимуму.
Запустите двигатель.
Начните ослаблять одну из регулировочных гаек коромысла. Вы должны услышать, как клапанный механизм начинает «стучать».
Медленно затягивайте гайку коромысла до тех пор, пока не прекратится более громкий «стук»
Поверните ключ еще на 1/8–1/2 оборота , чтобы установить глубину плунжера (преднатяг подъемника).
Продолжите (повторите) эту процедуру на каждом из оставшихся клапанов.
Выключить двигатель
Снимите устройство разбрызгивания масла и установите на место клапанную крышку
Повторите эти шаги с другой стороны двигателя (если это V8)

Если вы слышите чрезмерный шум или двигатель работает неровно и плохо, вам придется повторить процедуру. Как указано выше, если у вас есть доступ к стетоскопу механика, вы можете установить его конец в верхней части шпильки коромысла, чтобы послушать шум, создаваемый неплотной регулировкой, что облегчает поиск «нулевого» зазора.

ВАЖНОЕ ПРЕДУПРЕЖДЕНИЕ. Если вы устроили беспорядок, ПОЖАЛУЙСТА, используйте экологически безопасные методы для очистки любых разливов масла, а затем проверьте уровень масла. Вы будете удивлены тем, как быстро и сколько масла может пролиться при регулировке клапанов при работающем двигателе, если вы не сможете удержать масло в двигателе!

Регулировка сплошного подъемника:

Этапы регулировки сплошного подъемника аналогичны регулировке гидравлического подъемника. Однако вместо поворота гаечного ключа на 1/8–1/2 оборота мы будем использовать щуп для проверки положения зазора.

Сначала прогрейте двигатель до рабочей температуры (около 15 минут), а затем быстро снимите обе крышки клапанов. Следуйте приведенной выше таблице регулировки. С впускным клапаном №1 в ПОЛНОМ ПОДЪЕМЕ. Это означает, что вы поворачиваете двигатель вручную до тех пор, пока впускной клапан цилиндра №1 не откроется полностью (наблюдайте, как коромысло нажимает на верхнюю часть штока клапана, сжимая пружину клапана до тех пор, пока она не перестанет двигаться вниз). Теперь вы можете отрегулировать впускной клапан на «противоположном по порядку работы» цилиндре (см. таблицу выше). Помните, что обратное зависит от порядка запуска двигателя. В этой статье я использую в качестве примера двигатели Chevy с малым и большим блоком, так что это будет цилиндр № 6. Слегка ослабьте коромысло (при использовании роликовых коромыслов обычно имеется контргайка, которую необходимо сначала ослабить с помощью шестигранного ключа).

На основании карты распредвала (спецификации распредвала предоставлены производителем распредвала) вы должны знать, каким должен быть зазор клапана в тысячных долях дюйма как для выпускного, так и для впускного клапана. Для некоторых распределительных валов эти зазоры будут одинаковыми (впускной и выпускной), а другие могут показать значение выше (больше зазора) для более горячего выпускного клапана.

Например, в карте кулачка рекомендуется установка зазора клапана 0,022 дюйма. Возьмите щуп 0,022 дюйма и поместите его между верхней частью штока клапана и кончиком коромысла. Аккуратно опускайте коромысло «просто», пока не почувствуете сопротивление. Вы должны осторожно двигать щуп вперед и назад по стандартным коромыслам с прорезями или осторожно из стороны в сторону, если используете коромысла с роликовым наконечником. Регулировка зазора клапана не должна быть тугой — ощущение должно быть примерно таким же, как при протыкании столовым ножом куска холодного масла. Не слишком жесткий, не слишком мягкий. Полезно использовать фиксаторы коромысел типа «положительный замок» вместо обычных зажимных гаек коромысел или Nylox. Если с помощью коромысла ваша работа выполнена, переходите к следующему клапану. Если вы используете принудительные замки, удерживайте корпус замка на месте с помощью накидного или рожкового ключа (есть специальные инструменты для упрощения этой процедуры, если вы хотите потратить на них $$$), а затем осторожно затяните шестигранный ключ. установочный винт в центре позиционного замка.

ПРИМЕЧАНИЕ. В большинстве случаев установочный винт с внутренним шестигранником издает легкий щелчок, когда он затянут.

Компенсация холодного двигателя при регулировке зазора клапана

При установке нового распредвала двигатель явно будет холодным. Проблема в том, что указанные характеристики зазоров относятся к двигателю, который проработал достаточно долго, чтобы иметь нормальную рабочую температуру. Что мы можем сделать в этой ситуации? Существует стандартный поправочный коэффициент, который можно использовать, чтобы приблизить нас к требуемым настройкам. Теперь мы должны рассмотреть сплавы материалов различных деталей двигателя, потому что тепловое расширение этих компонентов по-разному влияет на зазор клапана. Поэтому поправочный коэффициент, используемый для нашей настройки зазоров, будет зависеть от того, изготовлены ли головки цилиндров и блок из чугуна или алюминия.

Возьмите «горячую» настройку, указанную в каталоге производителя кулачка или на карточке кулачка, поставляемой с распределительным валом. Используйте приведенные ниже рисунки, чтобы изменить исходные характеристики ресниц, чтобы получить «холодную» настройку ресниц.

Используя железный блок и железные головки, добавьте 0,002 дюйма
Используя железный блок и алюминиевые головки, вычтите 0,006 дюйма
Используя алюминиевый блок и головки, вычтите 0,012 дюйма

ПРЕДУПРЕЖДЕНИЕ: Эта регулировка коррекции является лишь приблизительной и предназначена только для того, чтобы «закрыть» зазор клапанов для первоначального запуска нового двигателя. После надлежащего прогрева двигателя до нормальной рабочей температуры вернитесь назад и отрегулируйте все клапаны до указанных «горячих» зазоров клапанов.

Использование зазоров клапанов для «настройки» характеристик двигателя

Это небольшая дополнительная подсказка, о которой часто не знают многие производители и тюнеры двигателей. Большинство людей не понимают, что вы можете незначительно улучшить производительность, немного уменьшив или увеличив рекомендуемые настройки ресниц. ПРИМЕЧАНИЕ. Это относится ТОЛЬКО к распределительным валам SOLID LIFTER (толкатель или ролик)!

Впускной и выпускной клапаны не могут двигаться, пока не будет заполнен весь рабочий зазор (клапанный зазор). Таким образом, величина зазора клапана, который вы используете, влияет на производительность двигателя. Например, при уменьшении величины (горячего) зазора клапана клапан будет открываться немного раньше, обеспечивать немного большую подъемную силу (открытие клапана) и закрываться немного позже. Это заставляет распределительный вал выглядеть больше двигателя из-за небольшого увеличения продолжительности и подъемной силы. При увеличении количества (горячих) плетей происходит обратное. Клапан открывается позже, обеспечивает немного меньший подъем и закрывается немного раньше. Теперь двигатель видит кулачок меньшего размера с немного меньшей фактической продолжительностью и подъемной силой. БУДЬТЕ ОСТОРОЖНЫ — я предлагаю вам начать с изменения зазора всего на 0,001–0,003 дюйма. Сумасшедшие эксперименты могут разрушить ваш двигатель! это работает лучше всего. Просто помните, чем больше зазоров вы работаете, тем шумнее будет клапанный механизм, и если вы не будете осторожны, это может привести к повреждению. Если зазор чрезмерный, это может быть резким или повредить другие компоненты клапанного механизма. Поэтому при длительной работе двигателя не рекомендуется увеличивать величину зазора более чем на +0,004″ от рекомендуемого значения. Также не рекомендуется уменьшать плеть более чем на -0,008 дюйма.

Общие приросты или различия в производительности включают:

Уменьшение зазора увеличит максимальную мощность (мощность на верхних оборотах) в л.с.
Увеличение зазора может улучшить крутящий момент и ускорение на низких оборотах.

Заключительные замечания и советы:

Как упоминалось выше, диапазон мощности может немного измениться на двигателе, использующем распределительный вал со сплошным подъемником, путем изменения настроек зазоров клапанов. Более слабая регулировка зазоров увеличивает мощность двигателя на низких оборотах, а более плотные зазоры увеличивают мощность на высоких оборотах. Для этих настроек необходимо тщательное рассмотрение, потому что зазор клапана — это «время охлаждения», которое требуется клапану в каждом цикле. Если у вас слишком мало или нет зазора, вы рискуете сжечь клапаны.
Использование роликовых коромыслов значительно увеличивает срок службы направляющих клапанов, увеличивает мощность, а также обеспечивает лучшую настройку зазоров клапанов. Используйте их, когда сможете! Лучше всего подходят коромысла типа вала (меньше прогиба). Коромысел из нержавеющей стали обеспечивают меньший «вес клапана», что ХОРОШО. Алюминий, хотя и менее дорогой, будет больше прогибаться и увеличивать фактический вес штока клапана. Дополнительный вес может показаться вам не критичным, но это считается обратным весом, который замедляет работу всех связанных с ним компонентов.
Кроме того, слишком слабая регулировка клапанного зазора может привести к повреждению штока клапана и увеличить вероятность преждевременного выхода из строя наконечников роликовых коромыслов. При использовании OEM-штампованных стальных коромысла вы можете сломать коромысло или повредить точку опоры.
Материалы двигателя, рабочие обороты двигателя и отклонение клапанного механизма влияют на изменение настроек клапанного зазора. Чем выше число оборотов в минуту, тем дешевле детали, которые вы используете, а различия в производительности и надежности между типами материалов способствуют более частой регулировке зазоров клапанов. (Кстати, пока вы находитесь там со снятыми клапанными крышками, постарайтесь проверить давление пружины клапана. Существуют инструменты для проверки давления пружины).
При использовании роликового кулачка вы получаете БЕСПЛАТНУЮ мощность. Если вы можете себе это позволить, сделайте это! Кроме того, при использовании роликового кулачка вы можете менять распределительные валы без необходимости замены толкателей или прохождения необходимых процедур обкатки толкателей, которые являются обязательными для гидравлических или сплошных распределительных валов с толкателями.

Понравилась статья? Дайте нам знать.

Важность регулировки клапанов: обеспечение бесперебойной работы дизеля

На этом изображении видны коромысла, вал коромысла и пружины клапанов, сами клапаны находятся внутри пружины и под головкой и поэтому не видны. 9Дизельные двигатели 0002 славятся своей надежностью, долговечностью и экономичным расходом топлива. Однако за эти атрибуты приходится платить. Дизельные двигатели, как правило, тяжелее своих бензиновых собратьев, а также более дороги в производстве из-за надежности компонентов (требуемых для более высокой степени сжатия) и более точных допусков, особенно в системе подачи топлива, часто измеряемых до десяти градусов. тысячная доля дюйма.
Необходимое обслуживание
Есть один пункт технического обслуживания, который, если его отложить, быстро сведет на нет многие достоинства дизельного двигателя. Регулировка клапанов критически важна для работы каждого четырехтактного двигателя (практически все современные стационарные дизельные двигатели являются четырехтактными, за исключением устаревших Detroit Diesel), но это также одна из задач, которую чаще всего упускают из виду или забывают. Во многих случаях, если двигатель продолжает работать и выглядит надежно, то считается, что он не нуждается в техническом обслуживании, ремонте или регулировке, но это далеко не так.
Неправильная регулировка клапана может привести к снижению производительности, снижению оборотов и увеличению расхода топлива.
Впускные и выпускные клапаны живут и работают внутри головки блока цилиндров двигателя, этого куска железа или алюминия толщиной четыре или пять дюймов, который прикручен болтами к верхней части блока. Клапаны, которые имеют смутную грибовидную форму, приводятся в действие или открываются и закрываются за счет комбинированного действия распределительного вала и пружин клапанов. Первый открывает клапаны, либо поднимая толкатель и коромысло, либо, в случае с верхним кулачком, воздействуя непосредственно на коромысла (или «толкатели», если вы из Великобритании или Содружества), в то время как последний снова закрывает их. за счет натяжения пружины.
Хотя впускные и выпускные клапаны являются движущимися частями, сами по себе они являются простыми компонентами. Здесь автор держит впускной клапан (от своего винтажного родстера Triumph).
Как правило, это тонкая и точная операция, которая выполняется с невероятной скоростью. Если у вас когда-либо была возможность увидеть эту механическую хореографию в действии, когда двигатель работает со снятой клапанной крышкой, трудно не быть впечатленным ее маслянистой точностью.
Головка блока цилиндров в разрезе, показывающая полный узел клапана (в этом двигателе используются двойные впускные клапаны). Свежий воздух будет проходить через впускной коллектор, окрашенный здесь в синий цвет, а затем спускаться в цилиндр или камеру сгорания.
Если, с другой стороны, балансировка и точность будут удалены из клапанного механизма (клапанный механизм состоит из всех движущихся частей, связанных с клапанами, толкателями, толкателями, пружинами, коромыслами и самими клапанами), то хаос быстро наступает. Открытие и закрытие клапанов позволяет свежему воздуху поступать в цилиндр, чтобы облегчить процесс сгорания, а выхлопным газам выходить после того, как мощность произведена и последовательность горения завершена, в то время как оба клапана остаются плотно закрытыми во время сжатия и мощности. инсульты).
Жесткие допуски
Если зазор между штоком клапана и коромыслом не находится в пределах допуска изготовителя двигателя, тогда клапан либо откроется слишком далеко, либо недостаточно, и он может оставаться открытым слишком долго или недостаточно долго . Любой из этих сценариев наносит ущерб работе двигателя, нарушая эффективность, выходную мощность и экономию топлива, а также потенциально повреждая компоненты, затрудняя запуск и/или вызывая избыточное дымообразование.
Интерфейс между коромыслом и штоком клапана; на этом изображении виден небольшой зазор. Именно между этими двумя компонентами измеряется зазор клапана.
Если клапанный механизм по какой-либо причине опрокинут или снят, или если головка блока цилиндров снята или повторно затянута, клапаны необходимо отрегулировать. Регулировка требует четкого понимания процедуры (опыт помогает, но не обязателен, если следовать указаниям руководства по обслуживанию), а также умения пользоваться щупом и гаечным ключом. Каждый клапан регулируется путем вращения двигателя до тех пор, пока указанный клапан не будет закрыт, а связанный с ним поршень не переместится в верхнюю часть цилиндра (все регулировки клапанов выполняются при выключенном двигателе, однако двигатель необходимо провернуть, как правило, с помощью стартера). или вращающейся планкой, пока поршень и клапаны не займут правильное положение — двигатель не может и не должен запускаться во время процедуры).
Правильный зазор зависит от производителя двигателя, а иногда и между впускными и выпускными клапанами, однако обычно он находится в районе десяти или двенадцати тысячных дюйма, что выражается численно как 0,010” или 0,012” (кредитная карта). , для сравнения, имеет толщину около 30 тысячных дюйма). Убедитесь, что вы соблюдаете правильные единицы измерения, в руководствах часто указывается зазор в дюймах и миллиметрах.
Дело конца выпускных и впускных клапанов.
Правильная процедура
Клапаны регулируются в определенной последовательности, подробно описанной в руководстве по обслуживанию; однако ни один клапан не может быть отрегулирован, если сам клапан полностью не закрыт. То есть пружина полностью поднимает клапан на свое место в головке блока цилиндров. Если распределительный вал каким-либо образом воздействует на клапан или клапанный механизм, его невозможно отрегулировать должным образом.
При хорошем доступе, т.е. достаточном пространстве над двигателем для снятия клапанной крышки и доступа инструментов и головы, регулировка клапанов обычно занимает не более нескольких часов, однако ее ценность неисчислима. Для большинства двигателей инструменты, необходимые для этой задачи, просты: набор комбинированных ключей (вы, скорее всего, будете использовать накидной конец), отвертка и средство для вращения двигателя, опять же иногда стартер, а в других случаях инструмент, который используется для вращения двигателя с помощью маховика или прерывателя и гнезда на гайке шкива коленчатого вала, что часто называют «запиранием» двигателя. Наиболее важным инструментом в этом процессе является набор щупов. Они распространены и недороги; тем не менее, я предпочитаю менее распространенную разновидность, называемую щупом «годен-нет».
Здесь зазор клапанов проверяется с помощью обычного щупа.
Обычные комплекты щупов изготовлены из серии прецизионных плоских стальных пластин разной толщины. В непроходном калибре используется ступенчатая пластина, кончик которой немного тоньше, чем хвостовик, что помогает пользователю в измерении зазора, более тонкая часть должна скользить в зазор с небольшим сопротивлением, останавливаясь на ступеньке. Если более толстая ступенчатая часть также входит в зазор, зазор слишком велик. Для морского использования, если вы можете их найти, предпочтительны щупы из нержавеющей стали, в противном случае убедитесь, что они хорошо смазаны маслом, так как они очень склонны превращаться в блок ржавчины, находясь в вашем ящике для инструментов. Повторюсь, в процессе регулировки двигатель должен быть заглушен, чтобы его нельзя было запустить.
Зазоры клапанов предоставляются производителями двигателей, в данном случае на наклейке, размещенной на крышке клапана, чтобы ее нельзя было пропустить.
Если регулировка клапанов выполняется с интервалами, указанными производителем, это обеспечит экономичность и эффективность. Если ваш двигатель и генераторная установка требуют периодической регулировки клапанов, и вы не знаете, когда они в последний раз регулировались, не рискуйте, по крайней мере, проверьте зазоры.
Стив Д’Антонио
Начав свою карьеру в 1988 году в качестве морского механика, электрика, менеджера и партнера мастерской по изготовлению нестандартных лодок и двух верфей, а также технического журналиста, а также через Steve D’Antonio Marine Consulting, Inc., Стив предоставляет персонализированные и практические услуги. обслуживание покупателей лодок, владельцев лодок, судостроителей и производителей оборудования, а также других представителей морской индустрии по всему миру. Стив является сертифицированным Американским советом по лодкам и яхтам главным техником/консультантом по дизельным, электрическим, коррозионным и системным системам. Чтобы узнать больше или связаться со Стивом, перейдите на сайт SteveMarineConsulting. com
Как отрегулировать клапаны на двигателе с одним верхним расположением распредвала
Из всех операций по техническому обслуживанию моих старинных автомобилей больше всего мне нравится регулировка клапанов. На это есть причина.
В своем классическом руководстве по ремонту «Как сохранить ваш Volkswagen в живых: пошаговое руководство для полных идиотов», автор Джон Мьюир объясняет, почему вы, владелец автомобиля, можете лучше справляться с регулировкой клапанов, чем кто-либо другой. магазин. Это потому, что процедура должна быть выполнена, когда двигатель мертво холодный. Таким образом, лучше всего делать это первым делом утром. Ремонтная мастерская вряд ли позволит машине простоять так долго; эти люди, скорее всего, затянут его в ремонтный отсек, когда он откроется, и будут работать над ним, когда это будет удобно. Узнав, что я могу не только отрегулировать свои клапана, но и сделать это лучше, чем , чем магазин, было одной из моих точек входа в мучения.
Но как только вы это сделаете, это затянется. Это, конечно, очень интимно. Вы касаетесь распределительного вала , который отвечает за открытие и закрытие клапанов, которые пропускают воздух и выпускают выхлопные газы. Напротив, подвеска глушителя и замена тормозных дисков почти не царапают поверхность автомобиля. По этой причине я давно считаю, что регулировка клапанов — это одна из важнейших механических задач, предсказывающая, погружаетесь ли вы глубже в выворачивание.
А что именно мы настраиваем?
Справедливый вопрос. «Регулировка клапанов» означает регулировку зазора между верхней частью стержней клапанов и тем, что толкает их в открытое положение, что может быть как самими выступами распределительного вала, так и набором механических приспособлений, вставленных между ними. Регулировать клапана нужно потому, что со временем из-за механического износа меняется зазор между этими двумя деталями. Как правило, со временем он становится больше, что приводит к стуку клапанного механизма, и клапаны не открываются настолько, насколько должны. Но более опасна ситуация, когда зазор слишком мал. Если зазор слишком мал, есть вероятность, что клапан может не полностью закрыться, и это очень плохо. Это предотвращает полное уплотнение цилиндра во время сжатия и сгорания. Если выпускные клапаны не закрываются полностью, сёдла клапанов могут начать очень быстро прогорать, и тогда для работы клапанов придётся снимать головку.
Варианты расположения кулачка и механизма регулировки
Вплоть до 1960-х годов в большинстве двигателей распределительный вал находился внутри блока, а для доступа от кулачков кулачка к клапанному механизму в головке использовались длинные толкатели. В конце концов, в большинстве двигателей была принята конструкция с верхним кулачком, в которой одинарный или двойной (по одному для впуска и выпуска) кулачок располагался в головке прямо рядом с клапанами, что уменьшало люфт в клапанном механизме. Общий термин для части механического соединения, которая находится между кулачком кулачка и штоком клапана, — это «толкатель», но на большинстве немецких автомобилей, которыми я владею, есть коромысла, которые вращаются на валах коромысла, как качели. Кулачки кулачка поднимают один конец коромысла, что заставляет другие концы опускаться на вершины штоков клапанов, открывая клапаны.
Механизм, используемый для регулировки клапанного зазора, различается, включая возможность вообще не требовать регулировки. Большинство современных автомобилей имеют гидравлические подъемники с гидравлическим давлением, которые автоматически компенсируют зазор и устраняют необходимость в какой-либо плановой регулировке. На некоторых автомобилях с двойными верхними распредвалами, как старинных, так и новых, кулачок кулачка перемещает «ковш», который давит на шток клапана. Чашеобразные прокладки используются на вершинах штоков клапанов, что делает регулировку клапанов упражнением по измерению зазоров, вытягиванию существующих прокладок, измерению их или иному считыванию их толщины, сравнению этих чисел с измеренными зазорами, расчету нового толщина прокладок должна быть, а также приобретение и установка этих прокладок. Я могу рассказать об этом, когда соберу свой двигатель Lotus Europa, так как в его головке с двумя распредвалами используются прокладки.
Однако на большинстве старинных автомобилей преобладает механический метод, при котором зазор регулируется. На винтажных Фольксвагенах, над которыми я работал много лет, на конце каждого коромысла есть резьбовая стойка с регулировочным пазом на конце и двумя контргайками, удерживающими его на месте. Но на старинных BMW, которые занимают большую часть моего гаражного пространства и умственных способностей, вместо стержня с резьбой на конце каждого коромысла находится эксцентрик — круглый регулятор со смещенным от центра отверстием. Вы ослабляете гайку, удерживающую эксцентрик, затем вращаете эксцентрик, пока зазор между ним и верхней частью штока клапана не станет правильным.
Поэтапный процесс регулировки клапанов
Давайте подробно рассмотрим процесс на моем BMW 2002tii 1972 года. Это автомобиль с одним верхним распредвалом, который, как вы увидите, дает преимущество в плане регулировки клапанов.
Сначала, как и в любой машине, нужно заблокировать колеса, включить аварийный тормоз, поставить машину на нейтраль, чтобы можно было прокрутить двигатель, открутить гайки, крепящие клапанную крышку, и снять ее. Чем примитивнее машина, тем это проще. На старых карбюраторных автомобилях обычно ничего не мешает клапанной крышке, но по мере того, как автомобили продвигались через 19В 80-х годах такие элементы, как клапаны управления подачей воздуха на холостом ходу, начали прикрепляться болтами к крышке клапана, что требовало их предварительного поворота в сторону. Очистка верхней и внешней кромки крышки клапана является хорошей идеей, так как это помогает предотвратить попадание грязи в клапанный механизм, когда вы снимаете крышку.

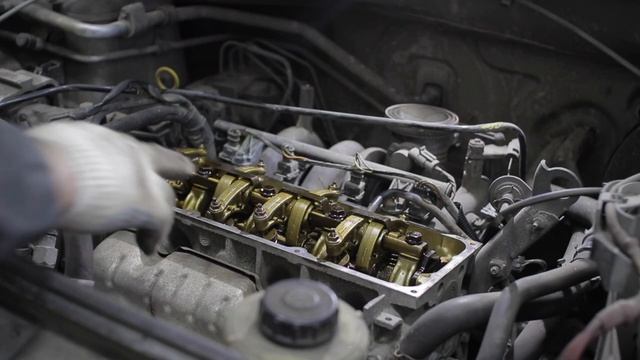

При снятой клапанной крышке открывается традиционная компоновка клапанного механизма двигателя с одним верхним расположением распредвала и коромыслами, которые качаются на валах. Rob Siegel
Вращение двигателя в положение
Далее необходимо повернуть двигатель в положение, при котором можно отрегулировать первую пару клапанов. Это тема, которая смущает многих людей, поэтому давайте немного поговорим о ней подробнее.
Чтобы отрегулировать клапаны для данного цилиндра, клапаны для этого цилиндра должны быть полностью закрыты. В конце концов, вы регулируете зазор между верхней частью штока клапана и тем, что на него давит, и если клапан находится под напряжением и частично открыт, зазора для регулировки нет. Чтобы гарантировать, что клапаны для данного цилиндра закрыты, поверните двигатель так, чтобы поршень в этом цилиндре находился в верхней мертвой точке, что, по определению, является положением, в котором поршень находится в верхней точке такта сжатия. В автомобиле, где распредвал находится в блоке, распределительного вала не видно, поэтому приходится полагаться исключительно на метку верхней мертвой точки на коленчатом валу для цилиндра №1. Таким образом, на двигателе с внутренним распредвалом наденьте ключ на шкив коленчатого вала и поверните его, чтобы выровнять цилиндр № 1 с ВМТ, отрегулируйте клапаны для этого цилиндра, затем поверните двигатель на 180 градусов в его нормальном направлении вращения и отрегулируйте. клапаны следующего по порядку зажигания цилиндра.
А что такое «нормальное направление вращения»? На большинстве автомобилей, кроме Corvair и некоторых Honda, двигатель вращается по часовой стрелке, если смотреть с «передней» части двигателя (шкивы и ремни), и против часовой стрелки, если смотреть с «задней» части двигателя (маховик и коробка передач).
Также необходимо знать порядок включения, который обычно напечатан на крышке клапана. Например, на моем BMW 2002 года это 1-3-4-2.
Таким образом, на двигателе с толкателем последовательность будет следующей:
Проверните двигатель до отметки ВМТ, при которой цилиндр №1 находится в верхней мертвой точке.
Отрегулировать клапаны цилиндра №1.
Поверните двигатель на 180 градусов в направлении его вращения (обычно по часовой стрелке, если смотреть на ремни).
Отрегулируйте клапаны следующего цилиндра в порядке включения.
Повторяйте, пока не закончите.
Проблема с этим заключается в том, что он зависит от возможности увидеть метку ВМТ на шкиве коленчатого вала и четко отличить ее от установочных меток. Вы также должны иметь метку на шкиве коленчатого вала, которая находится на 180 градусов от метки ВМТ. Все это возможные источники путаницы и ошибок. Если вы регулируете клапаны в старом Жуке, шкив коленчатого вала находится прямо перед вами, но в большинстве других автомобилей он и метки ВМТ спрятаны низко в моторном отсеке, что немного усложняет процесс.
Метод вспомогательного цилиндра
Если у вас двигатель с верхним расположением распредвала, тот факт, что вы можете видеть распределительный вал, дает вам возможность судить о положении цилиндра, глядя на кулачки распредвала. Если выступы кулачка цилиндра направлены вниз, то коромысла этого цилиндра находятся на задней части кулачка, которая плоская, и клапаны этого цилиндра должны быть закрыты.
Проблема в том, что «кулачки кулачка направлены вниз» — это неточное описание. К счастью, есть способ сделать это очень точным. Это то, что я называю метод напарного цилиндра. Под этим я подразумеваю, что в четырехтактном двигателе, когда один поршень находится в верхней мертвой точке такта сжатия, а оба клапана полностью закрыты, в сопутствующем цилиндре есть другой поршень, который находится в верхней мертвой точке своего выпускного клапана. ход с обоими полностью открытыми клапанами, и легко визуально определить, когда оба клапана полностью открыты, потому что их коромысла впускного и выпускного клапанов подняты на одинаковую величину на соответствующих кулачках распределительного вала. Иногда его называют позиция перекрытия . В двигателе с одним верхним расположением распредвала впускные и выпускные выступы на кулачке каждого цилиндра образуют букву «V», а в положении перекрытия коромысла свешиваются в «V» на равные величины.
Клапаны в положении «внахлест», когда коромысла впускного и выпускного клапанов одинаково выступают над выступами кулачка. Роб Сигел
Какое тебе дело? Потому что, убедившись, что выступы кулачка и коромысла одного цилиндра находятся в этом перекрывающемся положении, вы можете очень точно сказать, что соответствующий цилиндр находится в верхней мертвой точке, и, таким образом, его клапаны полностью закрыты и готовы к регулировке.
То, как вы находите пары сопутствующих цилиндров, довольно круто. Вы берете порядок стрельбы, делите его пополам и записываете в две строки, одну над другой. Затем столбцы дают вам сопутствующие цилиндры. Например, порядок зажигания в BMW 2002 года: 1-3-4-2. Разделив это пополам и поместив в две строки, вы получите:
Порядок работы в BMW 2002 г. Роб Зигель
Теперь посмотрите в столбцах сопутствующие цилиндры (1 и 4, 3 и 2). Чтобы привести другой пример, сделав это на одном из моих шестицилиндровых двигателей BMW с порядком работы 1-5-3-6-2-4, вы получите:
Порядок работы шестицилиндрового двигателя BMW Роб Зигель
Это говорит о том, что 1 и 6, 5 и 2, 3 и 4 являются вспомогательными цилиндрами.
Итак, как именно вы используете метод сопутствующих цилиндров? Преимущество в том, что вам не нужно искать метку ВМТ на коленчатом валу. Вместо этого вы просто смотрите на выступы кулачка и можете начать с любого цилиндра, выступы которого перекрываются или почти перекрываются. Возвращаясь ненадолго к моему четырехцилиндровому BMW 2002 года, предположим, что вы обнаружили, что кулачки кулачка для цилиндра № 2 закрыты в положение перекрытия. Вы используете гнездо и рукоятку, чтобы повернуть двигатель, чтобы максимально приблизить их к положению перекрытия, затем посмотрите в маленькую таблицу и обнаружите, что сопутствующий цилиндр № 2 — это цилиндр № 3. Затем вы смотрите на № 3 и обнаруживаете, что, конечно же, его кулачки направлены прямо вниз, а коромысла находятся на плоской части задней части кулачка, как раз там, где они должны быть для регулировки клапана. Затем вы вращаете двигатель в его естественном направлении и проходите через остальные клапаны в порядке запуска двигателя.
Пара клапанов, кулачки которых направлены вниз, а коромысла находятся на плоской поверхности задней части кулачка. Сопутствующий цилиндр имеет клапаны в положении перекрытия. Роб Сигел
Обратите внимание, что двигатель не нужно поворачивать в положение перекрытия с точностью до миллиметра. Если валы коромысел примерно одинаково перекрывают кулачки кулачка, это достаточно близко. Задняя часть кулачка очень плоская, и небольшое вращение вокруг этой точки не изменит зазор клапана. Но дело в том, что вы можете судить о перекрытии сопутствующего цилиндра 9.0025 намного точнее, чем вы можете судить о том, что кулачки кулачка направлены «вниз».
Сама регулировка клапана
Что нужно для регулировки клапана это:
Спецификация. Вы можете найти это в руководстве по ремонту вашего автомобиля. Обычно указывается в виде диапазона. Например, на BMW 2002 года это от 0,006 до 0,008 дюйма как для впускных, так и для выпускных клапанов.
Зная диапазон, вам понадобится набор щупов. Если диапазон составляет от 0,006 до 0,008 дюйма, это означает, что вы должны иметь возможность вставить щуп 0,006 дюйма между верхней частью штока клапана и регулятором, но не щуп 0,008 дюйма. К счастью, вы можете купить датчики «проход/непроход», в которых есть шаг, облегчающий эту задачу. Если вы используете калибр 0,006/008, и его кончик скользит без усилия, но останавливается на шаге, регулировка хорошая.
Проходной/непроходной щуп упрощает регулировку клапана. Rob Siegel
Гаечный ключ для ослабления контргайки на регуляторе. На четырехцилиндровом моторе BMW M10 или шестицилиндровом M30 это ключ на 10 мм.
Инструмент для перемещения регулятора. На автомобилях с резьбовыми регуляторами стойки это просто отвертка. На моих винтажных BMW с эксцентриковыми регуляторами в качестве инструмента используется шестигранный ключ, достаточно маленький, чтобы поместиться в отверстие регулятора. Правильный угол в шестигранном ключе часто необходим, потому что по мере износа верхней части штока клапана эксцентрик должен поворачиваться так, чтобы отверстие в эксцентрике смещалось вниз туда, где вам нужен прямой угол, чтобы в него входить.
В зависимости от автомобиля вам может понадобиться новая прокладка клапанной крышки. На старых Фольксвагенах с воздушным охлаждением вы, конечно, делаете, так как крышки расположены горизонтально, но на моих винтажных БМВ мне обычно удается повторно использовать старую прокладку.
Повернув цилиндр в положение перекрытия и убедившись, что кулачки кулачка сопутствующего цилиндра направлены вниз, вы берете правильный измерительный щуп и вставляете его между верхней частью ступени клапана и регулятором. Это помогает надавить большим пальцем на конец распределительного вала коромысла, чтобы убедиться, что зазор максимально широк. Если кончик щупа входит внутрь, но останавливается на ступеньке, клапан исправен. Не трогай его. Но если он слишком свободный или слишком тугой, вам нужно его отрегулировать. если вы думаю, слишком туго, отрегулируй. Немного свободно лучше, чем немного туго. Как я уже сказал, слишком тугое соединение может сжечь клапаны.
Сама настройка довольно тривиальна. Неважно, делаете ли вы впускную сторону, а затем выхлопную, или наоборот. Но выберите последовательность и придерживайтесь ее. Ослабьте контргайку, переместите регулятор, осторожно затяните контргайку, повторите проверку с помощью щупа, повторите при необходимости, затяните контргайку. Но есть некоторые нюансы.
В своем «руководстве для идиотов» Джон Мьюир описывает два способа сделать это: метод «заточенного щупа» и метод «запоминаемой щели». В методе фиксированного щупа вы оставляете щуп в зазоре, пока перемещаете регулятор. Раньше я делал это таким образом, пока слегка не повредил кончик щупа, слишком сильно прижавшись к нему. Метод «запоминаемых пазов» назван так потому, что на автомобилях VW с воздушным охлаждением регуляторы представляют собой маленькие стержни с резьбой, на конце которых имеется прорезь для отвертки и две контргайки. Процесс поворота контргаек часто поворачивает регулятор, поэтому вам нужно запомнить место, где зазор был правильным, и либо удерживать его там с помощью отвертки, либо возвращать его туда, если он движется. Это меньше проблема с эксцентриковыми регуляторами.
Я считаю, что на моих винтажных автомобилях BMW с эксцентриковыми регуляторами лучше всего работает третий метод: метод «слегка прижатый». Поработав некоторое время, вы почувствуете, насколько сильно нужно ослабить контргайку, чтобы эксцентрик оставался слегка плотно прижатым — чтобы его можно было вращать шестигранным ключом, но он не болтался. Слегка прижав его, я регулирую его так, чтобы щуп входил, частично затягиваю контргайку и снова проверяю зазор с помощью щупа, затем затягиваю окончательно и проверяю с помощью щупа в третий раз.
Использование метода регулировки клапана «заключенным щупом». Фото только для справки; на самом деле довольно редко у меня есть гаечный ключ, шестигранный ключ и щуп одновременно. Роб Сигел
Если вы никогда раньше не регулировали клапана, неплохо было бы еще раз провернуть двигатель, прокрутить цилиндры и убедиться, что все клапана отрегулированы правильно. Затем убедитесь, что в клапанном механизме нет инструментов, замените прокладку и клапанную крышку, затяните гайки, заведите автомобиль и убедитесь, что нет явного постукивания или стука. Если есть, стоп! Вы что-то не так поняли. Подождите, пока двигатель остынет, и проверьте еще раз.
При написании этого я перечитал «идиотское руководство» Джона Мьюира и был удивлен, что он советует клапаны на автомобилях Volkswagen с воздушным охлаждением начинать с ВМТ, а затем вращать двигатель против часовой стрелки, если смотреть со стороны шкива двигателя. Мне потребовалось некоторое время, чтобы понять, почему. На двигателе VW с воздушным охлаждением цилиндры имеют номера:
Правый передний
Правая задняя
Передний левый
Левая задняя
Порядок работы этих двигателей 1-4-3-2. Таким образом, если вы начинаете с ВМТ №1 и вращаете двигатель против часовой стрелки, вы регулируете в порядке 1-2-3-4, а это значит, что вы можете снять правую клапанную крышку, сделать клапана для цилиндров №1 и 2. , замените крышку, затем снимите левую крышку и замените клапаны цилиндров № 3 и 4.
В целом, однако, рекомендуется проворачивать двигатель в его естественном направлении вращения. Хотя ничего , если выйдет из строя, повернув их назад, цепи и ремни ГРМ обычно натянуты с одной стороны, и на самом деле нет причин брать на себя ненужный риск, что цепь или ремень провиснут, перегнутся или пропустят зуб.
Много лет назад в своем «руководстве для идиотов» Джон Мьюир прекрасно сказал об этом: «Проверка клапанов, синхронизация и мелкое техническое обслуживание собственной машины не только изменит ваше отношение к транспорту, но и изменит ваше отношение к самим собой.» Настоящие автомобильные слова произносились редко. Положите руки на свой клапанный механизм. Вы почувствуете себя королем мира.
***
Роб Сигел ведет колонку The Hack Mechanic ™ для журнала BMW CCA Roundel уже 30 лет. Его новая книга « пробежала при парковке: как я совершил поездку на десятилетнем BMW 2002tii за тысячу миль до дома и как вы можете тоже » доступна здесь, на Amazon. Кроме того, он является автором Memoirs of a Hack Mechanic и The Hack Mechanic ™ Руководство по европейским автомобильным электрическим системам . Оба доступны в Bentley Publishers и Amazon. Или вы можете заказать копии с личной подписью на веб-сайте Роба: www.robsiegel.com.
Что такое зазор толкателя – как правильно измерить и отрегулировать
Что такое зазор толкателя и как его правильно отрегулировать в зависимости от потребностей двигателя? Говоря о судовых двигателях, это один из немногих вопросов, который рано или поздно возникнет. Следовательно, это важный навык для любого инженера, который в конечном итоге будет устранять проблемы с двигателем.
В этой статье мы углубимся в основы измерения и регулировки зазора толкателя для решения распространенных проблем с двигателями на кораблях. Прочитав этот пост, вы должны лучше понять, что такое зазор толкателя и почему он важен.
Состав:
Что такое зазор толкателя и когда он нужен?
Назначение зазора толкателя
Зачем нужен зазор толкателя
Измерение зазора толкателя
Как проверить зазор толкателя
Регулировка клапана зазора толкателя
Что такое зазор толкателя и когда он нужен?
Зазор толкателя, также известный как зазор клапана, представляет собой небольшой зазор между коромыслом и верхней частью штока клапана (коромыслом).
Инженеры могут наблюдать и регулировать зазор толкателя только тогда, когда клапаны находятся в закрытом положении и двигатель охлаждается в такте сжатия.

Что касается проверки зазора толкателя, обычно необходимо помнить о двух признаках: . Они различаются в зависимости от модели двигателя.

Второй, если заметите нарушения возникает из-за несоосного зазора толкателя, как шум, исходящий от реактивной стрелы. Мы обсудим все проблемы, связанные с неправильным зазором толкателя, в следующих главах.

См. также: Что такое переменная синхронизация впрыска (VIT) — теория и практика

Назначение зазора толкателя

Основная цель зазора толкателя — обеспечить небольшой расширительный зазор штока клапана и толкателей компенсировать воздействие прогретого двигателя.

Учтите, что если этого не сделать, клапан не будет сидеть правильно при нагреве двигателя. Как упоминалось выше, это может в конечном итоге привести к потере мощности, неисправностям в двигателе и другим проблемам.

Для чего необходим зазор толкателя

Зазор между штоком клапана и коромыслом очень важен в основном по двум причинам:

Он компенсирует тепловое расширение оси клапана (шпинделя), вызванное теплом двигатель во время работы.
Обеспечивает закрытие судового клапана независимо от температуры и условий работы.

Короче говоря, знание того, что такое зазор толкателя и зачем он нужен, поможет вам поддерживать правильное время за счет отложенного или раннего открытия впускного отверстия. Однако для этого вам нужно знать, как измерить и отрегулировать открытие/закрытие клапанов. Так что давайте вкратце поговорим и об этом.

Измерение зазора толкателя

Для измерения зазора толкателя (также известного как выполнение процедуры измерения зазора толкателя) необходимо измерить увеличение или уменьшение зазора. В зависимости от этого вы заметите изменения в моментах открытия и закрытия клапана.

Если зазор толкателя уменьшается , клапан открывается раньше и закрывается позже. Это связано с тем, что рычаг шкафчика остается соединенным с клапаном в течение более длительного периода времени. С меньшим зазором мы получаем большую площадь контакта между штоком клапана и коромыслом. В свою очередь, это удерживает клапан открытым дольше, поскольку коромысло толкает клапан вниз в течение более длительного периода времени.
Если зазор толкателя увеличивается , клапан будет открываться с задержкой и закрываться раньше. Поскольку зазор больше, площадь контакта между штоком клапана и коромыслом меньше. Таким образом, клапан остается открытым в течение более короткого периода времени, но дольше остается закрытым (что объясняет задержку открытия).

Симптомы проблем с зазорами клапанов

Чтобы понять, является ли зазор толкателя шире или меньше, чем должен быть, можно понаблюдать за тем, как на это реагирует двигатель. Исходя из этого, вы будете знать, нужны ли корректировки.

При уменьшении зазора толкателя:

Клапан открывается раньше и закрывается позже
Вы можете наблюдать утечку воздуха в камере сгорания, что приводит к уменьшению доступного воздуха для правильного сгорания.
Мощность и производительность двигателя снизятся
Расход топлива двигателем увеличится
Повысится температура выхлопных газов
В некоторых сценариях клапан может оставаться открытым в течение длительного периода времени, вызывая снижение давление сжатия двигателя. Если это произойдет, вы можете заметить, что выпускной клапан сгорает, а турбонагнетатель загрязняется.

При увеличении зазора толкателя:

Клапан будет открываться позже и закрываться раньше
Максимальный подъем клапана уменьшится
Уменьшение продувочного воздуха (снижение мощности) из-за меньшего количества тепловой энергии, поступающей в турбонагнетатель двигателя
Проблемное удаление отработавших газов (не правильное функционирование)
Многократное столкновение с коромыслом может привести к повреждению штока клапана
(Общий сигнал) Вы можете наблюдать шум, который, если его не остановить, может привести к повреждению рабочей поверхности.

Как проверить зазор толкателя – Практическое применение

Теперь приступим к работе. Как именно можно проверить зазор клапанов? Прежде чем начать, обязательно ознакомьтесь с руководством производителя, так как приведенное ниже объяснение является довольно общим. Сочетание этих двух обычно приводит к лучшему результату.

Итак, как нам действовать?

Для начала убедитесь, что вы приняли все необходимые меры предосторожности, убедитесь, что двигатель остыл, и проверьте, закрыты ли клапаны.

Убедитесь, что поршень находится в верхней мертвой точке (ВМТ), проверив следующее:

Маркировку на маховике
Маркировку на топливном насосе (и топливном распределительном валу)
Положение кулачка клапана
Если толкатели не заблокированы (как упоминалось выше, оба клапана в этой точке закрыты, поэтому толкатель должен быть свободен)

Если что-либо из вышеперечисленного не находится в ВМТ, не переходите к следующему шагу. Вместо этого используйте необходимые поворотные механизмы, когда кран указателя открыт, чтобы установить их в ВМТ.

Четырехтактные двигатели обычно содержат от шести до восьми агрегатов. Следовательно, теперь маховик должен показывать две единицы, установленные в ВМТ.

Если вы хотите проверить, находится ли агрегат в такте сжатия, а не в такте рабочего хода, вы можете вручную повернуть толкатели агрегатов с ВМТ.

Если толкатель свободен, это на такте сжатия
Если толкатель натянут, это на такте рабочего хода (избегайте этого!) размеры. Попробуйте поместить их один за другим между зазором клапана и коромыслом, чтобы найти идеальный размер. Обычно руководство производителя должно ускорить этот процесс, указав диапазон размеров. Как только вы найдете идеально подходящий манометр, вы узнаете, больше или меньше расстояние между штоком клапана и коромыслом, чем должно быть.
См. также: Руководство инженера по очистке и испытаниям морской котловой воды
Регулировка зазора толкателя клапана
После того как вы выполнили проверку, как показано выше, вы можете перейти к регулировке толкателя клапана. Для этого вам нужно будет еще раз использовать калибр наполнителя. В этом случае идеальный размер зависит от клапана:
- Для впускного клапана выберите калибр толщиной 0,4 мм
- Для выпускного клапана выберите калибр толщиной 0,5 мм (для этого см. руководство производителя а так же размер, часто зависит от двигателя)
Как и в предыдущем случае, убедитесь, что соблюдены все меры предосторожности, поршень установлен в ВМТ, а двигатель остыл.

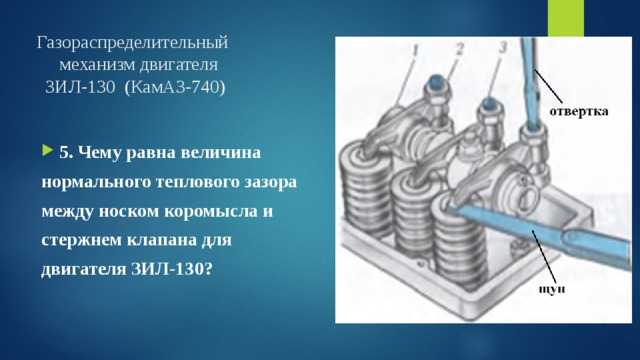

Затем ослабьте контргайку коромысла, чтобы разместить датчики. В соответствии с руководством производителя поместите рекомендуемый калибр между штоком клапана и коромыслом, а затем отрегулируйте зазор толкателя, затянув или ослабив гайку под контргайкой. Указатель наполнителя не должен быть слишком тугим в зазоре; вместо этого он должен иметь возможность скользить через щель.
Чтобы эффективно измерить зазор толкателя на этом этапе, вы можете использовать одно из следующих средств:
- Штангенциркуль — узнайте, как им пользоваться здесь
- Измеритель шага винта — узнайте, как им пользоваться здесь
- Щуп – узнайте, как им пользоваться здесь
- Вы также можете использовать типичные инженерные весы
Подведение итогов
Теперь вы должны знать, что такое зазор толкателя и какую роль он играет в работе двигателя.
No related posts.
