Как работает водородный двигатель: Водородный двигатель — как работает двигатель и какие есть недостатки

Содержание

что это, как работает, схема, фото, безопасность,

Водородный автомобиль считается самым экологичным транспортом наряду с электрокарами. Заправка авто на водородном топливе занимает считанные минуты, а «горючего» хватит на 400 км и более. А баллон водорода после использования оставляет после себя полведра чистой воды.

Почему же автомобильные концерны неохотно переходят на этот альтернативный источник энергии? Вопрос в стоимости и производстве этого газа.

В автомобилях с водородным двигателем применяются специальные топливные ячейки. Называются такие авто FCEV, что расшифровывается как Fuel Cell Electric Vehicles - электрокары с топливным элементом вместе батареи. Самая известная модель – это Toyota Mirai. А вообще многие модели есть только в виде концепта, серийно пока выпускается немного экземпляров.

В статье расскажу что это такое — водородный автомобиль, принцип работы и устройство, что такое водородный двигатель, плюсы и минусы авто на водороде, список моделей, ждёт ли будущее эта технология.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Обещаю, будет интересно!

Немного истории

Впервые двигатель внутреннего сгорания придумал Франсуа Исаак де Риваз в 1806 г. Этот изобретатель извлёк чистый водород при помощи такой технологии, как электролиз воды. Он изобрёл поршневой двигатель, который назвали в его честь — машина де Риваза. Через пару лет изобретатель сконструировал передвижное устройство с настоящим водородным двигателем. Таким образом, первый водородный автомобиль появился гораздо раньше, чем думают многие.

Риваз и его машина

А самые первые водородные топливные элементы создал в 1863 году английский учёный Вильям Гроув. При помощи опыта он выявил, что при разложении воды на кислород и водород высвобождается энергия. В дальнейшем он создал водородные ячейки, которые стали называть Fuel Cell. Их можно было объединить для получения необходимого количества энергии для автомобиля.

Во время блокады Ленинграда был высокий дефицит бензина, а вот водорода было немало. Техник Б. Шелищ предложил вместо стандартного топлива применять смесь воздуха и водорода для двигателей.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Таким образом, в городе работало на водороде более 500 автомобилей ГАЗ-АА.

Первый водородный автомобиль на топливных ячейках создала компания General Motors в 1966, и назывался он GM Electrovan. Гораздо позже, в 1980-х годах, одновременно во многих развитых странах (Япония, США, Канада, Германия и СССР) запустили эксперимент по созданию автомобилей, которые использовали в качестве топлива водород, а также его смеси с бензином и природным газом.

Фото GM Electrovan

После этих экспериментов в 2000-х годах крупные автоконцерны стали разрабатывать коммерческие автомобили на водородном двигателе. Самым продвинутым и популярным автомобилем стал Toyota Mirai, в котором находится многоячеистый топливный генератор.

На данный момент создание автомобиля на водородном топливе – это дорогое удовольствие, поэтому многие производители ищут способы для снижения этих расходов.

А что значит водородное топливо на самом деле?

Что такое водородное топливо?

Водородное топливо поставляется на заправки в газообразном или жидком состоянии.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Водород в этом виде уменьшается в объёме более чем в 800 раз. Примерное время одной заправки составляет не более 3-5 минут. Для сравнения – заправка бензином занимает примерно то же самое время.

На чём ездит водородный автомобиль? На водороде – экологически чистом источнике энергии.

Водород для топлива добывают следующими способами:

  1. Электролиз воды. Это выделение водорода из воды с помощью электричества. Такой метод применяется в тех регионах, где стоимость электроэнергии дешёвая, в том числе и в России. Чистота выхода водорода при помощи электролиза – около 100%! Но здесь присутствует повышенное загрязнение окружающей среды. Предсказывают, что когда-нибудь будут созданы множество солнечных и ветряных электростанций, которые будут производить топливо без отрицательного воздействия на окружающую среду.
  2. Паровая конверсия метана. Этот природный газ нагревают до температуры 1000 градусов по Цельсию и смешивают с катализатором.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Этот метод будет работать до тех пор, пока метан не закончатся в недрах земли. Реформированный водород – самый популярный и дешёвый метод создания.
  3. Газификация биомассы. Это извлечение водорода в реакторе из отходов животных и сельского хозяйства, а также сточных вод. Сейчас существуют огромные территории с биомассой, потенциал которой не оценён и тратится впустую.

В чём преимущество этого альтернативного источника энергии?

  • Топливные элементы не выделяют вредных выбросов.
  • Огромный потенциал и возможные прибыли.
  • Моментальная заправка автомобилей (3 минуты).
  • Топливные ячейки на 80% эффективнее бензина, а также дёшево стоят.

Автомобиль на водороде не оставляет так называемого «углеродного следа», который загрязняет окружающую среду. Например, Toyota Mirai за 100 км пробега выделяет 5 л воды и больше ничего, никаких выбросов в атмосферу. Но, к сожалению, на Земле слишком не существует месторождений чистого водорода, а вот нефти и газа – хоть отбавляй.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Зато водорода полным-полно в атмосфере, но в виде соединений, которые надо разрушить, чтобы извлечь желанный элемент. А для этого надо затратить немалую энергию, по сравнению с той, которую мы получим при прямом расходовании водорода.

Плюсы и минусы водородной установки для автомобиля

Расскажу про плюсы и минусы топлива, которым заправляют водородный автомобиль.

Недостатки водородного топлива:

  • Нет эффективного способа добычи газа, к тому же производство загрязняет окружающую среду.
  • Для создания сети водородных заправок требуются внушительные средства (около 2 млн. долл. на одну среднюю заправку). Поэтому очень сложно найти заправки, их практически нет.
  • Высокая стоимость автомобиля.
  • Передвигаться можно лишь в тех местах, где имеются заправки.
  • Стоимость заправки будет стоить столько же, как и бензин. В этом смысле электрокар гораздо выгоднее.
  • Водородный автомобиль тяжёлый из-за сложной конструкции: много топливных ячеек, аккумулятор, электропреобразователь, большие баллоны для водорода, где давление целых 700 атм.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки В электромобиле всё проще – требуется только место под большой АКБ.

Плюсы водородного топлива:

  • Нет вредных выбросов в атмосферу.
  • Водородные двигатели практически не шумят.
  • Быстрая заправка – менее 5 минут.
  • Есть большой потенциал для развития.
  • Водород даёт в 3 раза больше энергии, чем бензин.
  • Высокий крутящий момент при начале движения.
  • Водорода очень много на планете – 1% от массы Земли. При сгорании он просто превращается в воду, поэтому – это неиссякаемый источник энергии по сравнению с другим ископаемым топливом.
  • Водород безопаснее бензина, он воспламеняется в 15 раз меньше. Но если на водород попадёт искра, то он моментально воспламенится.
  • Хороший запас хода водородного авто – 400-1000 км.

Опасен ли водород для человека?

Водород очень летуч, а также это легковоспламеняющийся газ, который хранить и перевозить следует предельно аккуратно. Сгорает он тоже довольно быстро. Например, газ в дирижабле «Гинденбург» полностью сгорел за полминуты, поэтому погибло только треть пассажиров.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Когда на дорогах появится большое количество водородных автомобилей, то надо будет ввести новые меры безопасности. Ведь при пробитии бака с водородом и наличием искр рядом газ может загореться. Поэтому в водородных автомобилях баки делают очень прочные, которые даже могут выдержать выстрел из крупнокалиберного пистолета. Поэтому при соблюдении правил безопасности, авто на водороде не опаснее бензиновых и дизельных моделей.

Чем водородные авто лучше электромобилей?

Этот вопрос не совсем правильный, поскольку автомобили на водородных ячейках и электробатарее считаются электромобилями. Всё зависит от того, чем заправляют машину – водородом или электричеством.

Водород в автомобиле применяют в двух вариантах: сжигание топлива в цилиндрах или подзарядка топливных элементов.

Главное отличие водородных топливных ячеек от батарей в том, что они служат очень много лет и не нуждаются в обслуживании. А батарея в электромобиле выходит из строя уже через 5 лет.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Как выглядит батарея в электрокаре

На холоде водородное транспортное средство включится без проблем, а аккумулятор электрического авто может полностью потерять заряд. Стоимость электрокаров дешевле, чем водородного: Toyota Mirai стоит 57 тыс. долл., а Tesla – от 45 тыс. долл. Водородные машины заправляются за считанные минуты, а электрокары – пару часов.

Теперь перейдём к устройству и принципу работы водородного авто, как он обеспечивает работу двигателя?

Как работает водородный автомобиль

Расскажу про то, как устроен автомобиль на примере популярной модели Toyota Mirai.

Не так давно, в 2013 году Тойота представила миру первый в мире серийный водородный автомобиль Mirai, который сам вырабатывает для себя электричество. В нём находится электрический двигатель, который имеет мощность 154 л. с. В Mirai находятся 370 топливных элементов, постоянный ток которых преобразуется в переменный, а напряжение при этом повышается до 650 В. Максимальная скорость Toyota Mirai 175 км/ч.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Дополнительный аккумулятор собирает лишнюю энергию, который может при необходимости обеспечить питание небольшого дома. Запас хода этого автомобиля 500 км, а по факту – примерно 350 км. Для сравнения — электрокар Tesla Model S может пройти на одном заряде целых 540 км, но, к сожалению, зарядка занимает целых 1,5 часа.

Попов Андрей Геннадьевич

Автослесарь, стаж работы 19 лет

Задать вопрос

За несколько км пробега автомобиль Mirai вырабатывает стакан дистиллированной воды, которая вполне пригодна к употреблению (она с лёгким привкусом пластика).

А как работает топливный элемент, простыми словами? Автомобиль заправляется водородом. Он смешивается с платиновым катализатором и кислородом в электрохимической системе. В результате этой реакции вырабатывается электрический ток, который питает двигатель и аккумуляторную батарею. В результате реакции образуется вода или пар.



Мелехов Алексей Викторович

Автоэлектрик , стаж работы 9 лет

Задать вопрос

Топливные ячейки с протонообменными мембранами сразу же производят энергию, обеспечивают очень высокую мощность и мало нагреваются.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Максимальный срок службы водородных ячеек 250 тыс. км пробега, которые при необходимости можно заменить.

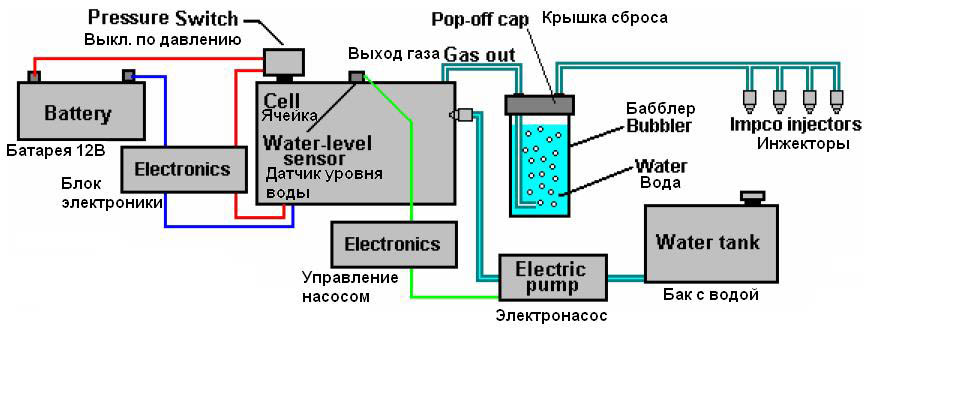

А какое устройство и принцип работы водородного двигателя? Для работы применяют роторные ДВС, потому что стандартные поршневые двигатели быстро выходят из строя из-за влияния водорода на смазку и детали ДВС. Из-за высокой разницы между бензином и водородом перевести обычный двигатель непросто, особенно если это делать своими руками. Водород при горении вызывает перегрев клапанов, масла, поршней. Если нагрузку сделать очень высокую, то возникает детонация.

Решили эту задачу заменой чистого водорода на его смесь с бензином. Подача газа уменьшается при повышении крутящего момента, чтобы предотвратить перегрев деталей силового агрегата. Это применяется в таких моделях, как Mazda RX-8 Hydrogen RE и BMW Hydrogen 7, который был выпущен всего в 100 экземплярах. Здесь переключение между 2 типами топлива происходит автоматически. Но, несмотря на успешность эксперимента, всё равно имелись проблемы: сильно падала мощность авто, запаса водорода хватало всего на 200 км, а также из-за наличия бензина автомобиль не был признан экологически чистым.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Mazda RX-8 Hydrogen RE

Зачем в водородных автомобилях платина? Этот дорогой металл использовался в качестве катализатора, цена которого очень высока, что не может не отражаться на стоимости автомобиля. Хотя американские учёные уже создали катализатор на основе углеродных трубок, который стоит в 650 дешевле платины.

Таким образом, механизм работы водородного автомобиля похож на работу электромобилей. Всё дело только в источнике энергии.

Где заправляют водородные автомобили?

К сожалению, заправочных водородных станций в мире совсем мало. В 2018 г. их около 300, половина которых находится в Северной Америке, а другие – в Японии, Германии и Китае.

Кроме этого, существуют домашние и мобильные заправки. Они могут производить около тонны чистого водорода в год. Этого вполне хватит для заправки нескольких автомобилей в день. Топливо производится при помощи гидролиза воды, установку запускают только ночью, чтобы не нагружать электрическую сеть.

Автозаправки бывают 3 типов:

  1. Малые.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Они производят около 20 кг водорода в 24 часа. Хватит для полной заправки 5 легковых автомобилей.
  2. Средние. Вырабатывают от 50 до 1250 кг топлива в сутки. Могут в день заправлять 250 стандартных машин или 25 грузовиков.
  3. Промышленные. Производят более 2500 кг чистого водорода. Могут заправлять больше 500 легковушек в сутки.

Заправка состоит из компрессора, диспенсера, системы очистки, электрического лизёра, система хранения водорода. Топливо может производиться как при помощи электролиза воды, так и с помощью паровой конверсии метана.

Для того, чтобы заменить большую сеть бензиновых заправок на водородные, понадобится примерно 1,5 трлн. долларов. А стоимость одной водородной станции обойдётся в 2-3 млн. долл., но окупаемость её быстрее, чем для электрической станции из-за быстрой зарядки.

Список автомобилей на водородном топливе

Существует ли автомобиль на водородном топливе? Да, причём их количество не такое уж и малое.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Расскажу про самые популярные модели.

Honda Clarity

Автомобиль продавали в Японии и Калифорнии до 2014 года. Запас хода около 600 км, что больше, чем у любого электрокара. Заправляется Honda Clarity за считанные минуты.

Затем автоконцерн Honda выпустил конкурента Toyota Mirai, цена которого 72 тыс. долл. под названием Clarity Fuel Cell. На полной заправке можно было проехать до 700 км. Мотор имеет мощность 174 л.с. Автомобиль 5-местный.

Toyota Mirai

Это японский автомобиль, который создали после несколько десятков лет разработок. Автомобиль сначала выпустили для японского рынка, а затем и для американского.

Запас хода автомобиля на одной заправке 502 км, максимальная скорость – 178 км/ч., мощность – 153 л.с. В авто встроена система, которая видит препятствия и автоматически включает тормоз. В машине есть сенсорные экраны, при помощи которых осуществляется управление навигацией и микроклиматом.

Ford Airstream

Это гибридный автомобиль с электрическим мотором и водородными ячейками.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Поэтому кроме водорода автомобиль может применять для движения аккумуляторы, которые подзаряжаются от водородных элементов.

На аккумуляторе Ford Airstream может проехать около 40 км (это половина заряда), а затем активируется водородное топливо. Запас хода чуть более 450 км, а максимальная скорость — 135 км/ч.

Mercedes-Benz GLC F-CELL

Это первый серийный автомобиль, который сочетает в себе аккумулятор и водородные топливные ячейки. На электричестве он может проехать 50 км, а на водороде – около 430 км. Отмечу, что аккумулятор можно зарядить от обычной электрической розетки.

Автомобиль можно использовать как в качестве электрокара на небольшие расстояния, так и в качестве водородного авто для длительных поездок.

Pininfarina h3 Speed

Это итальянский автомобиль, который способен разгоняться до 100 км/ч всего за 3,4 секунд. Максимально автомобиль может разгоняться до 299 км/ч. Запасы чистого водорода в баке – чуть более 6 кг. Кроме этого Pininfarina имеет мощный аккумулятор и электромоторы.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Цена этого продвинутого автомобиля составляет 2,5 млн. долл.

BMW Hydrogen 7

Авто создано на базе стандартной BMW 7. Он работает как на бензине, так и на жидком водороде. В BMW Hydrogen 7 имеется бензиновый бак на 74 литра и большой водородный баллон весом целых 8 кг. Таким образом, максимальный запас хода в этой машине 780 км.

Автомобиль автоматически переключается между двумя типами топлива. Мощность двигателя на водороде – 228 л.с., а на бензине – больше на 32 л.с. Максимальная скорость 229 км/ч, разгон до 100 км/ч осуществляется чуть меньше, чем за 10 секунд.

Hyundai Nexo

Этот автомобильный концерн также стал одним из первых производить серийные водородные автомобили. Мощность двигателя Hyundai Nexo составляет 161 л.с., запас хода – 600 км. Разгоняется авто до 100 км/ч за 10 секунд. Цена автомобиля от 70 тыс. долл.

Grove Obsidian

Это водородный китайский автомобиль нового поколения, у которого запас хода составляет впечатляющие 1000 км.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Он экономно расходует топливо за счёт облегчённого корпуса из углеродного материала и невысокому аэродинамическому сопротивлению. Заправка бака происходит всего за 3 минуты, а сам топливный бак очень прочен. А если бак будет повреждён, то водород из него вытечет в жидком виде и сгорит менее чем за 2 минуты.

Серийно автомобили станут выпускать с 2020 года, а к 2030 планируется создать 1 миллион экземпляров.

Другие авто

Ограниченно выпускают:

  • Audi A7 h-tron quattro;
  • Hyundai Tucson FCEV;
  • Mazda RX-8 Hydrogen RE;
  • Автобус Ford E-450;
  • Низкопольные автобусы MAN Lion City Bus.

Испытывают:

  • Focus FCV;
  • Honda FCX;
  • Nissan X-TRAIL FCV;
  • Toyota Highlander FCHV;
  • Volkswagen — space up!;
  • Mercedes-Benz A-Class и Mercedes-Benz Citaro;
  • Irisbus;
  • Toyota FCHV-BUS;
  • единичные модели в Чехии, Китае и Бразилии.

Есть ли будущее у автомобилей на водородном топливе

В настоящее время имеется множество препятствий для того, чтобы перевести большую часть автомобилей на водородное топливо:

Высокая цена водорода.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Примерная цена 9 долларов на 100 км пробега. Гибридный автомобиль (Toyota Prius) проедет те же сто км за 2,8 долларов, а Tesla Model S – за 3 бакса. А снижение цены на водород до уровня цен на бензин не прогнозируют даже сами производители автомобилей. Поэтому здесь не получится никакой экономии как при покупке транспорта, так и при заправках.

Производство водорода — вредно для экологии. Сейчас водород производится при помощи паровой конверсии метана, либо частичного окисления. После производства чистого водорода в атмосферу оксид углерода (углекислый газ, CO2), против которого борются многие страны при помощи альтернативных источников энергии для автомобилей. Поэтому здесь получается замкнутый круг.

Отсутствие развития водородных заправок. Для открытия средней водородной заправочной станции требуется не очень большие средства. Все станции можно пересчитать по пальцам, поэтому на водородном автомобиле далеко не уедешь. Придётся осуществлять поездки только в тех местах, где имеются эти самые водородные станции.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Высокая цена на водородные автомобили. Цена на Toyota Mirai на данный момент составляет от 58 тыс. долларов, а на самом деле его продают почти по себестоимости. Из-за таких цен многие не спешат с покупкой таких автомобилей.

Отсутствие преимуществ перед электрокарами. Запас хода, цена заправки, безопасность, мощность и разгон – везде выигрывают электрические автомобили по сравнению с водородными машинами. Единственный плюс у водородных авто – это очень быстрая заправка – 3-5 минут, тогда как электромобили заправляются за 30 минут и более. В любом случае можно в электрокарах можно быстро поменять батарею и через пару минут ехать на «полном баке». Да и когда изобретут более быстрый метод заправок электрических автомобилей, то водородные авто отойдут на 2 план.

Для чего тогда автоконцерны производят и разрабатывают автомобили? Во-первых, это вложение, вдруг через несколько лет именно эта технология окажется наиболее перспективной. Во-вторых, между фирмами идёт соперничество.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки В-третьих, в некоторых штатах законодательство так поменялось, что сделать водородное авто в 5 раз выгоднее, чем электрокар, плюс государство даёт постоянные гранты и вливания на развитие заправок. Если появится большое количество заводов по производству водорода, то цена автомобилей и водорода будет более интересная.

Видео: Автогиганты бьют по ТЕСЛА: ВОДОРОДНЫЕ автомобили будущего!

Водородный автомобиль – это авто будущего, к переходу на которые могут перейти в недалёком будущем. Сейчас самый популярный авто на водороде – это Toyota Mirai, стоимость которого сравнима с ценой электрокаров. Обеспечивается работа автомобилей при помощи специальных топливных ячеек или элементов, число которых достигает несколько сотен.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Если бы цена на газ была меньше, а заправок было бы больше, то авто с водородными двигателями получили бы не меньшую популярность, чем электромобили. Посмотрим, что покажет будущее.


Сколько раз прочитали статью:
9 562

Справочная: как работают водородные автомобили и когда они появятся на дорогах

В Испании, где я сейчас живу, довольно много электромобилей — встречаю их практически каждый день, как на дорогах, так и на станциях для зарядки. И каждый год электрокаров становится все больше (не только в Испании, конечно).

Но есть и альтернатива — автомобили на водородном топливе, которые тоже не загрязняют природу, поскольку их выхлоп — вода. Тема сегодняшней справочной — водородные машины, принцип их работы и перспективы.

Когда появились первые автомобили на водороде?

Изобрел двигатель внутреннего сгорания, работающий на водороде, Франсуа Исаак де Ривас (François Isaac de Rivaz) в 1806 году. Водород он получал с помощью электролиза воды.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Поршневой двигатель, который создал изобретатель, называют машиной де Риваса (De Rivaz engine).

Зажигание было искровым, двигатель имел шатунно-поршневую систему работы. Ну а цилиндр приводился в движение детонацией смеси водорода и кислорода электрической искрой — ее приходилось генерировать вручную в момент опускания поршня. Через два года этот же изобретатель построил уже самодвижущееся устройство с водородным двигателем.

Но более-менее широко применять водород для работы автомобильных двигателей стали много лет спустя. В 1941 году в блокадном Ленинграде автомобильные двигатели ГАЗ-АА были модифицированы инженер-лейтенантом Б. И. Шелищем. Движки управляли лебедками аэростатов заграждения (их заправляли водородом, и запасов газа в Ленинграде было много), но это были автомобильные двигатели. Кроме того, были модифицированы и несколько сотен движков в автомобилях.

Начиная с 1980-х сразу в нескольких странах, включая США, Японию, Германию, СССР и Канаду стартовало экспериментальное производство по созданию автомобилей, работающих на водороде, бензин-водородных смесях и смесях водорода с природным газом.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

В 1982 году нефтеперерабатывающий завод «Квант» и завод РАФ разработали первый в мире экспериментальный водородный микроавтобус «Квант-РАФ» с комбинированной энергоустановкой на основе водородо-воздушного топливного элемента мощностью 2 кВт и никель-цинковой аккумуляторной батареи емкостью 5 кВт*ч.

На протяжении многих лет такие автомобили разрабатывали в разных странах по большей части в качестве эксперимента. После того, как концепция «зеленого» автомобиля стала популярной, автомобилями на водороде заинтересовались крупные корпорации вроде Toyota. Начиная с 2000-х, автомобильные компании стали разрабатывать концепты коммерческих авто.

А где брать водород?

Водород можно получать разными методами:

  • паровая конверсия метана и природного газа;
  • газификация угля;
  • электролиз воды;
  • пиролиз;
  • биотехнологии.

Наиболее экономичным способом производства водорода сейчас считается паровая конверсия.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Так называют получение водорода из легких углеводородов (метан, пропан-бутановая фракция) с использованием парового риформинга. Риформингом называют процесс каталитической конверсии углеводородов в присутствии водяного пара. Водяной пар смешивается с метаном при высокой температуре (700–1000 Сº) и большом давлении с использованием катализатора.

При паровой конверсии водород получать дешевле, чем используя любые другие методы, включая электролиз.

Наиболее безвредный способ производства водорода — электролиз — получение водорода из воды с использованием электрического тока. Чистота выхода водорода близка к 100%. Если не считать загрязнение для получения электричества, такие установки почти безвредны для окружающей среды, поскольку в процессе работы выделяются только водород и кислород.

Еще один безопасный для окружающей среды способ получения водорода — реактор с биомассой.

Источник

Производить водород можно и на крупной фабрике, и на относительно небольшом предприятии.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Чем масштабнее производство — тем ниже себестоимость газа. Но зато в первом случае увеличиваются расходы на доставку водорода к местам заправки машин.

Как работает топливная система и какие есть варианты?

Лучше всего рассмотреть принцип работы такой системы на примере серийных водородных авто Toyota Mirai. Основа — топливный элемент, электрохимическая система, преобразующая частицы водорода и кислорода в воду. Внутри такого элемента — протонпроводящая полимерная мембрана, которая разделяет анод и катод. Обычно это угольные пластины с нанесенным катализатором.

На катализаторе анода молекулярный водород теряет электроны, катионы проводятся через мембрану к катоду, а электроны отдаются во внешнюю цепь. На катализаторе катода молекулы кислорода соединяются с электроном и протоном, образуя воду. Пар или жидкость — это единственный продукт реакции.

Преимущество топливных ячеек на основе протонообменных мембран — высокая удельная мощность и относительно низкая рабочая температура.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Они быстро греются и почти сразу после старта начинают производить энергию.

В Mirai используются топливные элементы с высокой удельной мощностью на единицу объема (3,2 кВт/л), максимальная их мощность 124 кВт. Произведенный топливным элементом постоянный ток преобразуется в переменный с одновременным повышением напряжения до 650 В. Электричество поступает в литий-ионный аккумулятор. Для движения машина расходует запасенную в нем энергию.

Водород в топливный элемент Mirai поступает из баллонов высокого давления (около 700 атм). Блок управления в автомобиле контролирует режим работы топливного элемента и зарядку/разрядку аккумулятора.

По данным Toyota на 100 км пути Mirai требуется до 750 граммов водорода. Владельцы Mirai говорят о примерно килограмме водорода на 100 км пути.

Такие автомобили опасны? Почему?

Поскольку водород — горючий газ, то транспортировать и хранить его нужно осторожно. Нужны высокочувствительные газоанализаторы, которые смогут дать сигнал в случае утечки.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Правда, водород очень летучий газ (ведь это самый легкий химический элемент) и при попадании в атмосферу водород быстро поднимается вверх.

Сгорает он очень быстро. Дирижабль «Гинденбург» горел всего 32 секунды. Благодаря скоротечности пожара погибли далеко не все пассажиры, выжили 62 человека из 97, находившихся в гондоле дирижабля.

Тем не менее, если автомобилей на водороде станет много, то потребуются новые меры безопасности движения на дорогах. Машины с ДВС тоже опасны — в случае аварии и пробоя бака бензин или дизельное топливо вытекают на дорогу и могут воспламениться. Если будет пробит бак с водородом, газ очень быстро улетучится. Но если близко будет источник открытого огня или искр, водород может загореться.

В Mirai и других моделях водородных авто используются очень прочные баки для водорода. Toyota сделала свои баки пуленепробиваемыми, их стенки из сверхпрочного волокна выдерживают выстрелы из крупнокалиберного оружия. Для тестов компания наняла снайперов и пробить бак смогла только пуля калибром .Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки 50 после двойного попадания в одно и тоже место.

Если соблюдать меры безопасности, водородные автомобили не опаснее машин с ДВС.

Какой срок службы у топливных ячеек?

Пока что такая информация есть лишь для Mirai. Toyota заявляет, что одна ячейка гарантированно будет работать на протяжении 250 000 км. Затем, если работа ячейки ухудшается, ее можно заменить в сервисном центре.

Какие компании уже выпускают или собираются выпускать автомобили на водороде?

Водородные машины разрабатывают Honda, Toyota, Mercedes-Benz и Hyundai — у этих компаний уже есть готовые транспортные средства. Другие показывают пока лишь концепты (впрочем, рабочие) или просто красиво отрендеренные картинки. К числу первых можно отнести Audi и Ford, к числу вторых — BMW (справедливости ради нужно сказать, что в 2007 году BMW выпустила партию из 100 экспериментальных «водородных» моделей, которые так и остались экспериментом) и Lexus.

В серию запущены пока лишь Toyota Mirai и Honda Clarity.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Их можно приобрести в США и Европе.

Сколько это стоит?

В настоящий момент водородные автомобили немного дороже обычных в плане эксплуатации. Так, при поездке в Европе протяженностью 480 км затраты на горючее для владельца обычной машины составят примерно $45, а вот владелец Mirai заплатит около $57. И это при том, что правительство некоторых стран субсидирует производство водорода для машин. Стоимость 1 кг водорода составляет в среднем $11.45.

Чем водородные авто лучше электромобилей?

Собственно, вопрос не совсем корректный. Дело в том, что и автомобиль на водороде, с топливной ячейкой, и «чистый» электрокар — это электромобили. Просто в одном случае машину заправляют водородом, во втором — электричеством.

Если сравнивать стоимость большинства электромобилей и Toyota Mirai, то они сравнимы, это несколько десятков тысяч долларов США. Стоимость Hyundai ix35 Fuel Cell составляет около $53 тыс., Toyota Mirai — $57 тыс., Honda Clarity — $59 тыс. Стоимость электрокаров Tesla начинается с $45 тыс.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки (базовая комплектация с прайсом в $35 тыс. пока доступна лишь для предзаказа). Электромобили от BMW стоят около $50 тыс.

Водородные автомобили быстро заправляются — на это уходит всего 3–5 минут, в отличие от электромобилей, где нужно от получаса до нескольких часов для подзарядки.

Основное достоинство водородного транспорта в том, что топливные ячейки служат много лет и практически не нуждаются в обслуживании. Если взять «чистый» электромобиль с его огромной батареей, то ее срок службы всего 1–1,5 тыс. циклов, то есть 3–5 лет. Причем водородный автомобиль без проблем будет работать на морозе (заводиться в том числе), а вот аккумулятор электромобиля потеряет заряд.

Какие перспективы у водородных машин и когда их можно будет увидеть на дорогах?

Водородные автомобили уже колесят по дорогам Европы и США (возможно, единичные экземпляры есть и в других регионах). Но их немного — несколько тысяч, что нельзя назвать массовым внедрением.

Проблема, которая сейчас мешает распространению водородных транспортных средств — отсутствие инфраструктуры (всего несколько лет назад аналогичная проблема была актуальной и для электромобилей).Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Нужны специализированные фабрики по производству водорода, транспортные системы для водорода и заправки.

Водородные АЗС в 2019 году (источник)

Кроме того, водород получается довольно дорогим, так что если электромобили покупают, в частности, для экономии на топливе, то в случае водородной машины — это не вариант. При массовом появлении фабрик по производству водорода для машин, а также сервисной инфраструктуры можно ожидать выхода гораздо большего числа транспортных средств на водороде на дороги общего пользования.

Но нет гарантии, что это вообще случится ли это или нет — пока неясно. Автопроизводители вроде Toyota активно продвигают свои машины и преимущества водорода в транспортной сфере. Но конкуренция слишком велика, как среди обычных машин с ДВС, так и среди электромобилей.

Автор: Максим Агаджанов

Из истории водородной энергетики - Энергетика и промышленность России - № 15-16 (107-108) август 2008 года - WWW.EPRUSSIA.RU

Газета "Энергетика и промышленность России" | № 15-16 (107-108) август 2008 года

Очевидно, что каждая составляющая топливно-энергетического комплекса имеет свою историю.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Иногда эта история – например, использования угля – длится веками, иногда – например, атома – всего лишь десятилетиями. Почему‑то принято считать, что водородная энергетика появилась совсем недавно. Происходит это, конечно же, в силу того, что она до сих пор не нашла широкого применения, хотя над проблемой освоения одного из основных элементов таблицы Менделеева тысячи ученых работают очень давно.

Проблеме использования водорода как топлива более 150 лет. Еще в 1820 году В. Сесил в докладе Кембриджскому философскому обществу предложил использовать водород для привода в движение машин, а первый патент на двигатель, работающий на смеси водорода и кислорода, был выдан в Англии в 1841 году.

Эффект обратной вспышки

В Германии, в Мюнхене, в 1852 году придворным часовщиком Христианом Тейтманом был построен двигатель, работавший (в течение нескольких лет) на смеси водорода с воздухом. В 1920‑х годах Г. Ф. Рикардо и А. Ф. Брустелл выполнили детальные исследования работы двигателя внутреннего сгорания с внешним смесеобразованием на водородо-воздушных смесях.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки В этих работах, по‑видимому, впервые было обнаружено явление обратной вспышки, которым впоследствии занимались многие исследователи. В это же время началось и практическое использование водородных двигателей на дирижаблях фирмы «Цеппелин». Для них в качестве топлива использовался водород, наполнявший дирижабль.

В 1928 году был проведен испытательный перелет такого дирижабля через Средиземное море.

Особое место в истории водородных двигателей занимают работы Рудольфа Эррена, выполненные в 1920‑30‑х годах. Он впервые применил внутреннее смесеобразование в двигателях на водороде. Водород подавался в цилиндр через его стенку, что снижало опасность возникновения обратной вспышки.

При этом у двигателя сохранялась система подачи основного топлива, и он мог работать на любом из топлив, а также на жидком топливе с добавлением водорода. Р. Эррен перевел на водород несколько типов двигателей, в том числе и дизельный, установленный на автобусе «Лэйлэнд». Успешная пробная эксплуатация этого автобуса происходила в пригороде Лондона.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Р. Эрреном был разработан и испытан первый водородо-кислородный ДВС. На такте впуска в цилиндр подавалась смесь кислорода с водяным паром, на такте сжатия – водород.

Образующийся при сгорании водяной пар частично возвращался на такте впуска в двигатель и частично конденсировался. Двигатель мог работать без наружного выхлопа, то есть был пригоден для использования в подводных лодках. В это же время в Германии использовались автодрезины, работающие на водороде. Последний производился на заправочных станциях электролизом воды под давлением.

Школа Семенова

В период с 1920‑х до начала 1940‑х годов весьма важные и обширные исследования реакции горения водорода в кислороде и воздухе в различных условиях были выполнены российскими учеными школы
Н. Н. Семенова, учеными Германии, Англии, США. Таким образом, к началу Второй мировой войны были заложены научные и технические основы использования водорода как топлива. Развитие экспериментальных работ по созданию водородных двигателей было прервано войной.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Однако первый успешный опыт массового использования водорода как топлива в автомобильных двигателях внутреннего сгорания был осуществлен во время Второй мировой войны в России.

В блокадном Ленинграде в 1941 году инженер-лейтенантом Б. И. Шелищем многие автомобильные двигатели ГАЗ-АА, вращающие лебедки аэростатов заграждения, были переведены на питание водородо-воздушной смесью из аэростатов, потерявших плавучесть.

Содержание воздуха в них достигало 15‑20 процентов, и обратная вспышка могла привести к взрыву аэростата. Для предотвращения этого
Б. И. Шелищ применил водяной затвор, установленный перед двигателем, и ряд других мер защиты с использованием доступных средств. С 1942 года водород из потерявших плавучесть аэростатов стал использоваться и Московской службой ПВО. В годы войны более 400 автомобильных двигателей для привода лебедок аэростатов заграждения в России работали на водороде.

После нефтяного кризиса

После Второй мировой войны фундаментальные исследования процессов и разработки автомобильных двигателей на водородном топливе проводились во многих странах, в том числе в СССР (в НИИ энергетики Казахстана, Институте теоретической и прикладной механики (ИТПМ) СО АН СССР и некоторых других организациях), но активность исследований в этом направлении существенно снизилась.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Дешевая нефть и не осознанные еще экологические последствия бурного развития автотранспорта на углеводородных топливах не оставляли места для развития водородных технологий в этой отрасли.

Осознание необходимости их развития пришло в начале 1970‑х годов, одновременно с первым нефтяным кризисом и резким обострением экологической ситуации в крупных городах. К этому времени относится начало активной фазы НИОКР по созданию водородных транспортных средств и инфраструктуры их топливообеспечения.

К началу 1980‑х годов в США, Японии, Германии, СССР, Канаде и ряде других стран были созданы экспериментальные водородные автомобили с двигателями внутреннего сгорания, работающие на водороде, бензоводородных смесях, смесях водорода с природным газом и с различными системами хранения водорода на борту автомобиля: в виде гидридов интерметаллических соединений, в жидком и газообразном сжатом состоянии.

В начале 1970‑х годов в Австрии К. Кордеш создал первый экспериментальный водородный электромобиль с водородо-кислородным щелочным топливным элементом (ТЭ) мощностью 6 кВт.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Основной задачей работ в этом направлении в последующие годы стало создание эффективной и дешевой двигательной установки на основе водородо-воздушного топливного элемента.

Активные исследования и разработки в области водородной энергетики и технологии начались в нашей стране в середине 1970‑х годов. Они проводились по многим направлениям крупными научными коллективами под руководством
В. А. Легасова, Н. Д. Кузнецова, A. M. Фрумкина, Р. Е. Лозино-Лозинского, А. А. Туполева,
В. П. Глушко, В. П. Бармина,
А. Н. Барабошкина, В. П. Белякова, А. Н. Подгорного и других выдающихся ученых и крупных организаторов науки.

Разрабатывались новые технологические процессы крупномасштабного производства водорода и водородсодержащих газов из природных топлив, воды и нетрадиционного сырья, методы и средства его хранения, транспортировки и распределения, технологии использования водорода и искусственных топлив на его основе в энергетике (в т. ч. автономной), автотранспорте, авиации, ракетной технике, металлургии, химической промышленности и других отраслях народного хозяйства.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Была обеспечена координация фундаментальных и прикладных исследований по линии Академии наук и ГКНТ. Начиная с середины 1970‑х годов систематические исследования проблем использования водородного топлива для автотранспорта выполняли Институт проблем машиностроения АН Украины (Харьков), Научный автомобильный и автомоторный институт (НАМИ, Москва), НПО «Квант» (Москва), Институт атомной энергии им. И. В. Курчатова (Москва), институты Сибирского отделения Академии наук и ряд других организаций.

Главными задачами этих исследований и разработок являлись снижение токсичности выбросов и повышение эффективности использования первичных энергоресурсов. Поскольку в крупных городах число автомобилей весьма велико и существует развитая инфраструктура их топливообеспечения, рациональным путем внедрения водородного топлива в автотранспорт было признано создание на базе существующих моделей автомобилей с ДВС, способных работать как на водороде, так и на бензоводородных смесях различного состава.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Одновременно с этим разрабатывались двигательные установки для перспективных автомобилей с нулевым выбросом на базе водородо-воздушных топливных элементов и элементы инфраструктуры.

«РАФы» на бензоводородных смесях

В результате обширных экспериментальных исследований специалистами ИПМаша АН УССР и НАМИ были детально изучены рабочие процессы в двигателях на водороде и бензоводородных смесях как с внешним, так и с внутренним смесеобразованием. Было показано, что главным фактором, вызывающим обратную вспышку, является контакт водородо-воздушной смеси с горячими остаточными газами в момент впуска, и разработаны пути подавления обратных вспышек.

Созданы были универсальные системы питания автомобильных двигателей, обеспечивающие их устойчивую работу на водороде, бензоводородных смесях и бензине, и эффективные системы хранения водорода на борту на основе комбинации высокотемпературных и низкотемпературных металлогидридов.

К началу 1980‑х годов в СССР различными организациями были созданы и испытаны опытные легковые автомобили ВАЗ «Жигули», АЗЛК «Москвич», ГАЗ-24 «Волга» и ГАЗ-69, грузовые ЗИЛ-130, микроавтобусы РАФ и УАЗ, работающие на водороде и бензоводородных смесях.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Опытная эксплуатация бензоводородных автомобилей «Волга», осуществлявшаяся в Харькове с 1980 года, показала перспективность перевода части городского автотранспорта на бензоводородные смеси с содержанием водорода около 5 процентов по весу. При этом резко снижается токсичность выбросов, эксплуатационный расход бензина уменьшается на 35‑40 процентов, а эксплуатационная экономичность повышается на 20‑25 процентов. В 1986 году Минавтопромом СССР было принято решение о выпуске и последующей эксплуатации в городах СССР опытной партии городских микроавтобусов РАФ (200 штук), работающих на бензоводородных смесях. Однако это решение из‑за начавшихся политических процессов не было выполнено.

Автомобили с топливными элементами

В 1970‑80‑е годы в НПО «Квант» был выполнен цикл работ по применению топливных элементов для городских электробусов на водородном топливе. Была решена задача создания щелочных ТЭ, работающих на водороде и воздухе. Найдено эффективное и изящное решение сложной проблемы создания активного воздушного электрода.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Для этого был использован разработанный «Квантом» гидрофобизированный электрод с газозапорным слоем, активность которого в процессе работы поддерживается за счет избытка воздуха (с коэффициентом Кn ~ 2,5‑3). Одновременно был решен комплекс электротехнических проблем, связанных с созданием системы электродвижения.

В 1982 году НПО «Квант» и заводом РАФ был создан первый в мире экспериментальный водородный микроавтобус «Квант-РАФ» с комбинированной энергоустановкой на основе водородо-воздушного ТЭ мощностью 2 кВт и никель-цинковой аккумуляторной батареи (5 кВт/ч), который был представлен на Москов-ской международной выставке «Электро-82» и прошел экспериментальную эксплуатацию. На основе полученного опыта специалисты НПО «Квант» совместно с венгерскими партнерами разработали технический проект городского автобуса с энергоустановкой на основе водородо-воздушных щелочных топливных элементов.

Однако этот проект, по тем же причинам, что и выпуск малой серии бензоводородных микроавтобусов, не был реализован.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Системы хранения водорода на борту

Создание систем хранения водорода на борту транспортных средств имеет ключевое значение для развития водородных технологий на транспорте. В 1980‑х годах в нашей стране были разработаны опытные образцы таких систем (металлогидридных, газобаллонных, криогенных). Для автомобилей, работающих на бензоводородных смесях, приемлема разработанная в ИПМаше комбинированная система аккумулирования водорода с использованием низкотемпературных и высокотемпературных гидридов интерметаллических сплавов на основе FeTiVa (70‑75 процентов) и Mg2Ni (25‑30 процентов). Такая система обеспечивает минимальные весовые характеристики аккумулятора водорода и полную десорбцию водорода за счет утилизации тепловых потерь двигателя с охлаждающей водой и выхлопными газами. Изготовленные и испытанные ИПМашем несколько опытных металлогидридных аккумуляторов для различных автомобилей («Волга» ГАЗ-24, «Жигули» ВАЗ-2101, автопогрузчик, микроавтобус РАФ) прошли опытную эксплуатацию в составе транспортных средств и показали вполне приемлемые технические характеристики и соответствие нормам безопасности при запасе хода бензоводородных автомобилей до 300 километров.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Металлогидридные системы хранения водорода вполне приемлемы для бензо-водородных автомобилей, автопогрузчиков, тракторов, подводных лодок, но по весовым характеристикам не подходят для транспорта, работающего на чистом водороде. Для таких автомобилей наиболее эффективны легкие композитные супербаллоны с весовым содержанием водорода примерно 8‑10 процентов при давлениях 300‑500 атмосфер. Такие баллоны были разработаны в России для авиационной техники и вполне могут быть использованы в автотранспорте.

Исследовались также и возможности создания криогенных систем хранения жидкого водорода на борту автомобиля. Экспериментальный автомобиль РАФ с криогенной системой хранения водорода испытан на полигоне НАМИ. По результатам этих работ в НПО «Криогенмаш» был разработан экспериментальный криогенный бак для хранения жидкого водорода на борту автомобиля. Однако дальнейшего развития после 1985 года эти работы не получили.

Еще не все потеряно

Несмотря на значительное снижение научно-технического потенциала страны в области новых водородных технологий в 1990‑е годы, наиболее дальновидным руководителям и коллективам исследователей в тяжелейших условиях крайне скудного финансирования удалось сохранить и продолжить работы по ряду перспективных направлений.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Сохранилась эта тематика, хотя и при минимальном финансировании, в федеральных целевых программах Минпромнауки и программах НИОКР Минатома и Росавиакосмоса. Главными задачами сегодняшних отечественных разработок в области водородной энергетики и технологии являются создание компактных и дешевых топливных элементов (сегодня их стоимость превышает 10 тысяч долларов США за кВт) с ресурсом более 10 тысяч часов, надежных и дешевых систем хранения водорода на борту автомобиля, обеспечивающих запас хода 400‑500 километров, бортовых конверторов углеводородных топлив, усовершенствованных элементов инфраструктуры, новых и усовершенствованных технологий производства водорода и его использования в энергетике (в том числе автономной и основанной на возобновляемых энергоресурсах), авиационно-космической технике и других отраслях народного хозяйства, систем обеспечения безопасности.

В этих направлениях в последние годы получен ряд важных результатов. Созданы опытные образцы ТЭ с твердополимерным электролитом на базе отечественных мембран мощностью до 10 кВт, разрабатываются такие ТЭ мощностью до 200 кВт для автотранспорта, организовано опытное производство отечественных мембран на основе твердополимерного электролита, созданы компактные электролизеры с твердым полимерным электролитом на повышенные давления с энергопотреблением 3,9‑4,2
кВт/ч/нм3 h3 производительностью до 10 нм3/ч, компактные микроволновые конверторы природных топлив в синтез-газ производительностью до 20 нм3/ч, новая технология модификации полимерных мембран для выделения водорода из газовых смесей, обеспечивающая увеличение их селективности на несколько порядков, эффективные каталитические дожигатели водорода производительностью до 100 нм3/ч по водородсодержащему газу (РНЦ «Курчатовский институт» в кооперации с НПО «Пластполимер», ГУП «Компания МЭТИС» и др.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки ), созданы и испытаны экспериментальные и опытно-промышленные устройства для использования водородных технологий в автономной и стационарной энергетике – водородо-кислородные парогенераторы мощностью до 25 МВт (ИВТАН, Центр Келдыша), энергоустановка на базе водородо-воздушного щелочного ТЭ мощностью около 6 кВт (ФГУП «НПП «Квант»», Independent Power Technology), разработаны новые интерметаллические соединения с емкостью по водороду до 2 процентов (весовых) и выше и организовано их опытное производство (Московский завод полиметаллов «Полимс», МГУ, ИХФ РАН и др.), новые типы блочных катализаторов на теплопроводных носителях для бортовых конвертеров углеводородных топлив и стационарных компактных конверторов (Институт катализа им. Г. К. Борескова СО РАН), выполнены разработки усовершенствованного криогенного оборудования, обеспечивающего снижение энергозатрат при производстве жидкого водорода и потерь при его транспортировке, распределении и хранении (ОАО «Криогенмаш» и кооперация), усовершенствованных ДВС для работы на водороде и водородсодержащих топливах (НАМИ).Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки В последнее время к разработкам отечественного водородного автомобиля подключились «АвтоВАЗ» и РКК «Энергия».

Этот далеко не полный перечень результатов последних лет показывает, что российская наука и техника даже в ее сегодняшнем состоянии пока еще способна решать сложные задачи создания новых водородных технологий для автотранспорта, авиации, ракетной техники, энергетики и других отраслей народного хозяйства.

В заключение следует отметить, что история водородной энергетики пишется и сейчас. Как положительный момент стоит отметить факт, что к освоению водорода подключились в последнее время и предприниматели. Согласитесь, без поддержки финансово‑промышленных структур о каком бы то ни было внедрении инноваций говорить бессмысленно. Так, например, особое внимание к проблемам водорода уделяла компания «Норильский никель». И даже если ее интерес лежал в строго коммерческой области, даже если деятельность компании в этом направлении вызывала скепсис многих ученых и не очень ученых мужей – факт сам по себе отрадный.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Потому что для всех очевидно: водород как энергоноситель рано или поздно пробьет себе дорогу в будущее.

как российский автопром может завоевать мир

Просто один пример, как это будет работать. В сегодняшнем технологическом укладе автомобили BMW, Mercedes, Audi считаются продуктами самой высокой технологии, вершиной современной конструкторской мысли. В каждом из них примерно 1500 трущихся деталей, требующих длинной и фондоёмкой цепочки оборудования для особо точной обработки различных металлов, много подшипников, масел и тд. Это самые сложные и ответственные элементы автомобиля: двигатели, коробки передач, мосты, карданы, тормозные и рулевые системы и т.д. Для производства автомобилей по традиционной технологии добываются миллионы тонн разных видов руды, уголь, производится метал очень сложных составов со строгими физико-химическими характеристиками, требуется оборудование для дорогостоящих процессов литья, прокатки, штамповки, сварки, окраски…Крутится гигантская производственно-технологическая цепочка с миллионами рабочих мест.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Так изготавливается любой автомобиль. Именно поэтому господдержка направляется прежде всего производителям с глубокой локализацией. Но… наступает новый технологический уклад. Появляется один из первых образцов-автомобиль Tesla (Model 3). В этом автомобиле ещё только первого поколения нового технологического уклада — кузов композитный, двигатель электрический. Всего 140-150 трущихся деталей. Это означает, что дорогостоящее оборудование заготовительных производств автозаводов (металлургия, кузница, прессовое, арматурное,) и особо точного механообрабатывающего (двигатели, КПП, мосты, карданы) можно сдать в металлолом. Туда же скоро можно отправить сварку и окраску, поскольку композиты и пластики можно окрашивать при приготовлении массы для формования. Mercedes недавно обнародовал, что инвестиции в строительство его завода в России (пока без мощностей по производству двигателей, КПП и других сложных механических узлов и литейного производства) мощностью 25 000 авто в год составили около €300 миллионов.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки На мощность 100 000 автомобилей (даже бюджетного сегмента) с полным набором локализации производства традиционных узлов и агрегатов потребуются существенно более высокие инвестиции. Это цена пути углубления традиционной технологии для автопрома. Есть над чем задуматься. Но гораздо более существенные и дорогостоящие изменения автопром потребует от других отраслей. С точки зрения нового технологического уклада производства автомобиля, это означает, что автопрому больше в таких масштабах не нужна прежняя металлургия и традиционная металлообработка, радикально меняются требования к продукции таких отраслей, как химия и нефтегазохимия.

Заработать на водороде – Коммерсантъ Санкт-Петербург

Внедрение водородного топлива — перспективное направление и для России, и для всего мира: оно является более технологичным и экологичным. Популяризация подобных технологий связана с рядом существенных ограничений — высокой ценой топлива, необходимостью новых технологических решений для его хранения и транспортировки, а также с развитием инфраструктуры для обслуживания автомобилей.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Эксперты отмечают, что экономическая выгода водородного топлива по сравнению с остальными пока неочевидна.

В начале ноября Смольный сообщил, что в Петербурге может появиться каршеринг на водородном топливе. Соответствующий проект рассматривается городом, Минпромторгом РФ и компанией Hyundai. По словам вице-губернатора Петербурга Евгения Елина, городское правительство намерено «забежать вперед и посмотреть, как это будет работать», организовав эксплуатацию таких автомобилей. Впрочем, конкретных сроков названо не было, равно как и подробностей запуска данного проекта, касающихся потенциального оператора каршеринга и количества таких машин.

Как пояснили BG в Минпромторге РФ, речь идет о развитии нового для нашей страны направления — использования, а в будущем и создания транспорта, работающего на водородном топливе. При этом «Каршеринг на водородном топливе» может стать одним из пилотных проектов, реализуемых в мегаполисах. В ведомстве также отметили, что поставщиками водородного топлива могут стать «Газпром» и «Росатом».Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Найти отличия

Для начала стоит разделить два направления использования водорода в качестве топлива. «Первый — это применение его в качестве именно топлива для двигателей внутреннего сгорания. Этот вариант старше, чем использование бензина или дизельного топлива, причем почти на век. Прообраз такого двигателя появился еще в 1806 году»,— говорят эксперты «Авито Авто». С двигателями подобного типа создавали легковые модели Mazda (причем в этом случае двигатель роторный и двухтопливный), BMW (тоже двухтопливная схема), Audi, Ford, Hyundai, Toyota, Honda — и это далеко не полный список. В настоящее время в этом направлении (но не единственном и не наиболее приоритетном) работает и производитель грузовиков и автобусов MAN. Кроме того, имели место и российские, и даже еще советские разработки, отмечают эксперты. «Одним словом, это просто одна из ветвей развития современных двигателей. Как для легковой, так и для грузовой техники, для железнодорожных локомотивов и даже для авиации»,— заключают они.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Второе направление — относительно новое и считающееся одним из наиболее перспективных — это водородные топливные элементы, то есть системы, позволяющие использовать водород во взаимодействии с кислородом (без процесса горения) для генерации электроэнергии непосредственно на борту автомобиля. «В автомобиле с водородным двигателем, как правило, есть два бака — с водородом и воздухом, при смешивании которых выделяется электричество. Его можно использовать непосредственно для питания электродвигателя»,— рассказывает Роман Абрамов, исполнительный директор «СберАвто», добавляя, что это прекрасная на первый взгляд технология, не требующая масла, поршней, двигательных элементов, не наносящая вред окружающей среде. «Водородные топливные элементы действительно достаточно перспективны. Подобные разработки — как экспериментальные, так и серийные — также имеют многие производители, среди них Toyota, Hyundai, Mercedes, Opel, Honda, Volkswagen»,— добавляют эксперты «Авито Авто». Пионером в этой области можно назвать компанию Toyota, которая несколько лет назад представила автомобиль Toyota Mirai.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки «Это не концепт, а работающий продукт, который можно увидеть на улицах Японии и, думаю, в других развитых азиатских стран»,— говорит господин Абрамов. Кроме того, BMW совместно с Toyota ведет разработки для своих авто, развивают это направление Honda и Hyundai. «Какие-то попытки совершают многие производители, у Lada была "Нива" на водородном топливе. Тем не менее пока у всех, кроме Toyota, это остается на уровне экзотики и прототипов»,— указывает он.

Некоторые эксперты автоиндустрии считают, что водородный двигатель применим в первую очередь в транспортных средствах, предназначенных для коммерческого использования (например, машины такси, грузовые автомобили). В частности, такой позиции придерживается глава концерна Volkswagen Герберт Дис. «VW сделал выбор в пользу производства электромобилей, и, как отмечал Герберт Дис, одна из причин — в том, что водородный двигатель обладает большим потенциалом для использования в грузовом транспорте, чем для оснащения персональных легковых автомобилей.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Одна из возможных причин такой позиции — то, что машина на водородном топливе в производстве дороже, чем авто с электрическим двигателем»,— объясняют в «Авито Авто».

Преимущества и недостатки

Необходимость перехода на водородное топливо обусловлено и климатическими, и экологическими требованиями. «В 2019 году наша страна подписала Парижскую конвенцию по климату, которая предусматривает разработку технических решений по переходу на экологические виды топлива, так называемое "зеленое" топливо. Россия имеет высокий потенциал для производства экологически чистого водорода. К 2030 году стоимость водорода станет сопоставима со стоимостью традиционных источников энергии, но в настоящее время использование "зеленого" топлива до конечного потребителя затруднительно, в том числе с финансовой точки зрения»,— замечает ректор БГТУ «Военмех» им.  Устинова Константин Иванов. При этом, по его словам, переход транспортной системы Петербурга на «зеленое» топливо потребует колоссальных инвестиций и глобальных инфраструктурных решений.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Водородное топливо — гораздо более технологичный и экологичный вид топлива, оно обеспечивает бесшумную работу, малый расход, а также полную экологичность по причине выбросов водяного пара. Такие автомобили можно очень быстро заправлять — едва ли не быстрее, чем бензиновые или дизельные, что является существенным плюсом на фоне длительной зарядки аккумуляторов. Кроме того, автомобили на топливных элементах имеют лучший запас хода.

Среди недостатков эксперты отмечают сложность и дороговизну получения водорода как топлива: в случае получения его из природных газов не снижаются углеродные эмиссии, а в случае электролиза — необходимо большое количество редкоземельных и драгоценных металлов для установки. «Однако как показало время, если развивать любую технологию, можно достичь снижения стоимости, как это было с литий-ионными батареями, стоившими сначала целое состояние»,— говорит Александр Багрецов, руководитель проектов направления «Оценка и финансовый консалтинг» группы компаний SRG.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

По словам директора по административно-хозяйственной деятельности ООО «Байкал-Сервис ТК» Александра Разина, для использования водорода в качестве топлива потребуются не только энергоресурсы для его производства, но и развитая инфраструктура хранения и транспортировки — трубопроводы, железнодорожные цистерны, морские танкеры, автозаправки. «Как известно из химии, водород очень летуч и взрывоопасен. Хранение, транспортировка или использование водорода потребуют наличия высокочувствительных газоанализаторов, сверхпрочных материалов. К примеру, существующая технология водородно-воздушных топливных элементов, которая уже используется на автомобилях Honda, Toyota, Hyundai, пока не показала свою безоговорочную эффективность, так как оборудование довольно тяжелое и габаритное, а вероятность утечки чрезвычайно летучего газа снижает безопасность и требует высочайшего уровня технологий, что, безусловно, влияет на экономику проекта»,— рассуждает господин Разин.

К другим недостаткам можно отнести высокую стоимость машин, которые по своему устройству существенно сложнее бензиновых или электрических, добавляет Дмитрий Мешков, исполнительный директор ООО «Соллерс Инжиниринг».Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки По его словам, в обозримом будущем можно говорить лишь о реализации локальных проектов, таких как создание пассажирского транспорта на водородном топливе для крупных и богатых городов. «Однако и тут не все просто, поскольку у таких автомобилей нет очевидных преимуществ перед электрическими»,— добавляет он.

По словам вице-президента Независимого топливного союза Дмитрия Гусева, практика показывает, что рост транспорта с альтернативными двигателями возможен только при создании достаточной инфраструктуры. А на стартовом этапе развитие инфраструктуры — это долгосрочные инвестиции. «Поэтому первым шагом для развития водородных двигателей будет создание сетей водородных заправок, о чем пока даже упоминания нет в "Энергостратегии-2035"»,— поясняет господин Гусев, предполагая, что в ближайшие пятнадцать лет, если не будет существенных изменений, автомобилей и заправок на водороде не планируется.

Мария Кузнецова


Водородный автомобиль - история создания, развитие и перспективы


Двигатели внутреннего сгорания не появились, как отдельные силовые агрегаты резко.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Скорее, классический мотор появился в результате доработки и усовершенствования тепловых двигателей. О том, как постепенно появлялся агрегат, который мы привыкли видеть под капотом машин, читайте в отдельной статье.

Однако когда появился первый автомобиль, оснащенный двс, человечество получило самоходное транспортное средство, которое не требовало постоянного кормления, как лошади. С 1885 года в моторах много чего изменилось, но неизменным остался один недостаток. Во время сгорания смеси бензина (или другого топлива) и воздуха выделяется слишком много вредных веществ, загрязняющих окружающую среду.

Если перед появлением самоходных транспортных средств архитекторы европейских стран опасались, что большие города утонут в лошадином навозе, то сегодня жители мегаполисов вдыхают грязный воздух.

Ужесточение экологических стандартов для транспорта заставляет производителей автотранспорта вести разработки более чистого силового агрегата. Так, многие компании заинтересовались созданной ранее технологией Аньоса Джедлика – самоходной тележкой на электротяге, которая появилась еще в 1828-м.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки И на сегодняшний день эта технология настолько прочно вошла в автомобильный мир, что электромобилем или гибридом уже никого не удивишь.

Но что уж действительно обнадеживает, так это силовые установки, единственным выбросом которых является питьевая вода. Это водородный двигатель.

Краткая история

Водородные двигатели внутреннего сгорания появились в тот же период, когда велись разработки и совершенствовался принцип ДВС. Французский инженер и изобретатель сконструировал свой вариант двигателя внутреннего сгорания. Топливо, которое он применял в своей разработке – водород, появлявшийся в результате электролиза h3O. В 1807 году появился первый водородный автомобиль.


Исаак Де Риваз в 1807 году подал патент на разработку тягача для военного снаряжения. в качестве одного из силовых агрегатов он предлагал использовать именно водородный.

Силовой агрегат был поршневым, а зажигание в нем происходило благодаря образованию искры в цилиндре. Правда, первое творение изобретателя нуждалось в ручной генерации искры.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки Спустя всего два года он доработал свое произведение, и на свет появилось первое самоходное водородное средство передвижения.

Однако на тот момент разработке не придали значения, потому что газ не так легко получить и хранить, как бензин. Практическое применение водородные моторы получили в Ленинграде во время блокады со второй половины 1941 года. Хотя, стоит признать, что это не были исключительно водородные агрегаты. Это были обычные двс ГАЗ, только топлива для них не было, зато газа в то время было предостаточно, так как им заправляли аэростаты.

В первой половине 80-х годов много стран, причем не только европейские, но и Америка, Россия и Япония взялись экспериментировать с данного типа установками. Так, в 1982-м при совместной работе и автопредприятия РАФ появился комбинированный мотор, который работал на смеси водорода и воздуха, а в качестве источника энергии использовался акб на 5 кВт/ч.

С тех пор разными странами проявлялись попытки внедрить «зеленый» транспорт в линейки своих моделей, но в большинстве случаев такие машины либо оставались в категории прототипов, либо имели сильно ограниченный тираж.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

Устройство и принцип работы

Главным отличием водородного двигателя от бензинового или дизельного в подаче топлива в агрегат и в способе возгорания смеси (водород+кислород).

Работа кривошипно-шатунного механизма (КШМ) такой же, как в обычном ДВС, но скорость движения и впрыска топлива отличается. Это связано с тем, что бензиновая или дизельная смесь воспламеняется дольше, поэтому горючая смесь подается в камеру сгорания намного раньше, чем поршень начнет подниматься в верхнюю мертвую точку (ВМТ). В то время как, водород должен подаваться в камеру сгорания когда поршень уже начинает движение в нижнюю мертвую точку (НМТ). Повышенного давления в топливной системе не требуется, достаточно давление в 4 атмосфер (0,4 МПа).

Как работает

Так как на сегодняшний день существует много действующих моторов данной категории, в каждом отдельном случае работать водородная установка будет по своему принципу. Рассмотрим, как работает одна модификация, которая может заменить классический ДВС.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

В таком моторе обязательно будут использоваться топливные элементы. Это своего рода генераторы, которые активируют электрохимическую реакцию. Внутри устройства водород окисляется, а результатом реакции является выделение электричества, водяного пара и азота. Углекислый газ в такой установке не выделяется.

Транспортное средство на подобном агрегате – такой же электромобиль, только батарея в нем намного меньше. Топливный элемент вырабатывает достаточно энергии для работы всех систем автомобиля. Единственный нюанс – от начала процесса до выработки энергии может пройти около 2 мин. Но максимальная отдача установки начинается после прогрева системы, что занимает от четверти часа до 60 минут.

Чтобы силовая установка не работала впустую, и не нужно было заранее подготавливать транспорт к поездке, в нем установлена обычная батарея. Во время езды она подзаряжается за счет рекуперации, а нужна она исключительно для старта авто.

Такой автомобиль оснащается баллоном разных объемов, куда закачивается водород.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки В зависимости от режима езды, размеров машины и мощности электроустановки одного килограмма газа может хватить на 100 километров поездки.

Типы водородного двигателя

Хотя существует несколько модификаций водородных двигателей, все они делятся на два типа:

  • Вид агрегата с топливным элементом;
  • Доработанный ДВС, приспособленный для работы на водороде.

Рассмотрим каждый тип по отдельности: в чем их особенности.

Силовые установки на основе водородных топливных элементов

За основу работы топливного элемента взят принцип аккумулятора, в котором происходит электрохимический процесс. Единственное отличие водородного аналога – более высокий КПД (в некоторых случаях более 45 процентов).

Топливная ячейка представляет собой одну камеру, в которую помещены два элемента: катод и анод. Оба электрода покрыты платиной (или палладием). Между ними расположена мембрана. Она делит полость на две камеры. В полость с катодом подается кислород, а во вторую – водород.Как работает водородный двигатель: Водородный двигатель - как работает двигатель и какие есть недостатки

В результате происходит химическая реакция, результатом которой является объединение молекул кислорода и водорода с выделением электричества. Побочный эффект от процесса – вода и выделившийся азот. Электроды топливных элементов подключены к электроцепи автомобиля, в том числе и электромотору.

Водородные двигатели внутреннего сгорания

В этом случае, хотя мотор и называется водородным, он имеет идентичное строение, что и обычный ДВС. Единственное отличие – происходит сгорание не бензина или пропана, а водорода. Если заправлять баллон водородом, то есть одна проблема – этот газ снизит эффективность обычного агрегата приблизительно на 60 процентов.

Вот несколько других проблем, с которыми связан переход на водород без модернизации мотора:

  • Когда ВТС будет сжиматься, газ будет вступать в химическую реакцию с металлом, из которого изготовлена камера сгорания и поршень, а нередко это может происходить и с моторным маслом. Из-за этого в камере сгорания образуется другое соединение, которое не отличается особой способностью к качественному сгоранию;
  • Зазоры в камере сгорания должны быть идеальными. Если где-то топливная система имеет хотя бы минимальную утечку, при контакте с раскаленными предметами газ легко воспламенится.


Мотор для Honda Clarity
По этим причинам водород практичней применять в качестве топлива в роторных моторах (в чем их особенность, читайте здесь). Впускной и выпускной коллекторы таких агрегатов расположены отдельно друг от друга, поэтому газ на впуске не раскаляется. Как бы то ни было, пока моторы модернизируются так, чтобы обойти проблемы использования более дешевого и экологически чистого топлива.

Авто на водороде

  • Тойота, приручившая водород, — Fuel Cell Sedan — это комфорт и вместительность стандартной модели. Для того чтобы увеличить пространство в салоне и багажнике, сжатые резервуары водорода расположены в полу автомобиля. Предназначена машина для пяти пассажиров, цена составит 67500 $.
  • Технологии космоса в обычной жизни. BMW Hydrogen 7 уже доказал свои возможности на практике, порядка ста автомобилей BMW Hydrogen 7 были тестированы выдающимися деятелями культуры, политики, бизнеса и средств массовой информации. Опыт испытания в реальных условиях показал, что переход на водород полностью совместим с комфортом, динамикой и безопасностью, которые вы могли бы ожидать от BMW. Авто можно переключать с одного вида топлива на другой. Максимальная скорость 229 км/ч.
  • Генератор энергии Honda FCX Clarity. По словам разработчиков, можно подключить к трансформатору и снабжать электричеством все бытовые приборы. Баки с водородом находятся под задними сидениями, а после полной заправки топлива ей хватит на 500 км. Цена от 62807 $.
  • Часть автобусов MAN работает на водороде.

Какой срок службы топливных ячеек?

Во всем мире на сегодняшний день такие авто – большая редкость, и их еще нет в серии, сложно сказать, какой ресурс у данного источника энергии. У мастеров еще нет опыта в этом отношении.

Единственное, что можно сказать, по заявлениям представителей Toyota топливный элемент их серийного автомобиля Mirai способен бесперебойно вырабатывать энергию вплоть до 250 тысяч километров. После этого рубежа нужно наблюдать за эффективностью устройства. Если его работа заметно снизилась, топливная ячейка меняется на официальном сервисном центре. Правда, следует ожидать, что за эту процедуру компания возьмет приличную сумму.

Какие компании уже выпускают или собираются выпускать автомобили на водороде?

Разработкой экологически чистого силового агрегата занимаются многие компании. Вот автобренды, в конструкторском бюро которых стоят уже рабочие варианты, готовые выйти в серию:

Среди серийных авто, которые можно купить как в Америке, так и в Европе, относятся модели Mirai и Clarity компаний Toyota и Honda соответственно. У остальных компаний данная разработка пока либо находится в чертежном варианте, либо в качестве неработающего прототипа.


Toyota Mirai


Honda Clarity

Решение второе: вырабатывать электричество

В этом случае водород в цилиндрах не сжигают. Их вообще нет, цилиндров.

Основными компонентами автотранспортного средства являются электрохимический генератор (ЭХГ) на водородных топливных элементах, буферная аккумуляторная батарея, электрический мотор-генератор, управляющая и силовая электроника – последняя предназначена для коммутации силовых электрических цепей.

При динамичном разгоне батарея приходит на помощь ЭХГ. Кроме того, она используется для запуска генератора, а также для накопления энергии, вырабатываемой при торможении (режим рекуперации).

Кроме водорода, для функционирования топливных элементов необходим кислород. Он поступает в ЭХГ вместе с воздухом, который предварительно очищается от углекислого газа. А ключом к успеху служит совершенствование характеристик топливных элементов.

Казалось бы, идеальное топливо для автотранспорта найдено. Последствия его применения – водяной пар. При этом никаких токсичных компонентов или парниковых газов не образуется. А если получать водород методом электролиза, то вообще прекрасно – происходит круговорот воды.


ТЭ создали еще в 60-х годах прошлого века. С их помощью получают электроэнергию, воду и тепло на бортах космических аппаратов


Одна из первых версий автомобиля Honda Clarity на топливных элементах


Mercedes GLC F Cell на водородных топливных элементах

Да, в экологическом отношении топливные элементы предпочтительнее водородных ДВС, поэтому большинство исследований и разработок идет именно в направлении ТЭ. Но ЭХГ пока что дороги для массового применения.

И потом, откуда брать первичную электроэнергию, необходимую для электролиза? Вернее, каким экологически чистым способом ее получать? Футурологи предлагают ветряные электростанции или солнечные батареи, хотя последние больше подходят для стран с жарким климатом.

Кроме электролиза воды, водород можно получать и иными способами, например из углеводородного сырья. Скажем, из того же метана, как сейчас в большинстве случаев и делается, или даже из бензина. При риформинге, т.е. нагревании в присутствии платины или оксида молибдена для повышения октанового числа бензина появляется и побочный продукт – водород. Он-то нам и нужен.

Так родилась идея – установить риформер прямо на борту автомобиля, а в бак заливать очищенный бензин на обычных заправочных станциях. Однако силовая установка получается очень сложной, трехступенчатой: риформер – топливные элементы – электродвигатель. Причем кроме паров воды в процессе ее функционирования будут образовываться и другие химические вещества.

Ряд фирм осуществляют экспериментальную отработку этого технического предложения. Специалисты надеются, что, несмотря на многоступенчатость преобразования энергии, общий КПД силовой установки окажется выше, чем у обычного бензинового двигателя.

Конечно, нельзя забывать и про емкость для хранения водорода. Для обеспечения приемлемого пробега на одной заправке необходимо, чтобы баллон со сжатым топливом выдерживал очень высокие давления (несколько сот атмосфер), или надо идти по пути применения криогенной техники, что технически также реализуемо.

Сколько это стоит автомобиль на водородном двигателе?

Стоимость водородного автомобиля приличная. Причина тому – драгоценные металлы, которые входят в состав электродов топливных элементов (палладий или платина). Также современное авто оснащено бесчисленным множеством систем безопасности и стабилизации работы электроэлементов, что тоже требует материальных средств.

Хотя обслуживание такого автомобиля (до момента замены топливных ячеек) не намного дороже, чем обычного авто последних поколений. Есть страны, которые спонсируют производство водорода, но даже с учетом этого за килограмм газа придется заплатить в среднем 11 с половиной долларов. В зависимости от типа двигателя этого может хватить на расстояние около ста километров.

C.A.M.I. Hydra Spyder

Спортивный автомобиль-амфибия с передним приводом, развивающий скорость на суше до 200 км/ч, а на воде может разогнаться до 80 км/ч. Нижняя часть корпуса машины изготовлена из алюминиевого сплава, а верхняя из легкого, но прочного стекловолокна.

На поверхности воды шины поднимаются вверх, и амфибия скользит на «брюхе» по воде. Вес авто достигает почти полутора тонн, но благодаря специальной водоотталкивающей пленке, которой обклеен весь кузов, машина не тонет.

Чем водородные авто лучше электромобилей?

Если взять водородную установку с топливными элементами, то такой автомобиль будет идентичным электромобилем, какой мы привыкли видеть на дорогах. Разница лишь в том, что электрокар заряжается от сети или от терминала на заправочной станции. Водородный же транспорт сам вырабатывает для себя электричество.

Что касается стоимости таких авто, то они стоят дороже. Например, модели Tesla в базовой комплектации будут стоить от 45 тысяч долларов. Водородные аналоги из Японии можно приобрести за 57 тыс.у.е. Баварцы же свои авто на «зеленом» топливе реализуют по цене от 50 тысяч долл.

Если брать во внимание практичность, то проще заправить машину газом (на это уйдет около пяти минут), чем ждать полчаса (при быстрой зарядке, что не для всех типов батарей позволительно) на стоянке. В этом плюс водородных установок.

Еще один плюс – топливные ячейки особо не нуждаются в обслуживании, а их рабочий ресурс достаточно большой. Что же касается электромобилей, то их огромная батарея приблизительно через пять лет будет требовать замены из-за того, что в ней происходит много циклов зарядки-разрядки. На морозах батарея в электротранспорте разряжается намного быстрее, чем в летний период. А вот элемент на реакции окисления водорода не страдает от этого и стабильно вырабатывает электричество.

Справочная: как работают водородные автомобили и когда они появятся на дорогах


В Испании, где я сейчас живу, довольно много электромобилей — встречаю их практически каждый день, как на дорогах, так и на станциях для зарядки. И каждый год электрокаров становится все больше (не только в Испании, конечно). Но есть и альтернатива — автомобили на водородном топливе, которые тоже не загрязняют природу, поскольку их выхлоп — вода. Тема сегодняшней справочной — водородные машины, принцип их работы и перспективы.

Когда появились первые автомобили на водороде?

Изобрел двигатель внутреннего сгорания, работающий на водороде, Франсуа Исаак де Ривас (François Isaac de Rivaz) в 1806 году. Водород он получал с помощью электролиза воды. Поршневой двигатель, который создал изобретатель, называют машиной де Риваса (De Rivaz engine).

Зажигание было искровым, двигатель имел шатунно-поршневую систему работы. Ну а цилиндр приводился в движение детонацией смеси водорода и кислорода электрической искрой — ее приходилось генерировать вручную в момент опускания поршня. Через два года этот же изобретатель построил уже самодвижущееся устройство с водородным двигателем.

Но более-менее широко применять водород для работы автомобильных двигателей стали много лет спустя. В 1941 году в блокадном Ленинграде автомобильные двигатели ГАЗ-АА были модифицированы инженер-лейтенантом Б. И. Шелищем. Движки управляли лебедками аэростатов заграждения (их заправляли водородом, и запасов газа в Ленинграде было много), но это были автомобильные двигатели. Кроме того, были модифицированы и несколько сотен движков в автомобилях.

Начиная с 1980-х сразу в нескольких странах, включая США, Японию, Германию, СССР и Канаду стартовало экспериментальное производство по созданию автомобилей, работающих на водороде, бензин-водородных смесях и смесях водорода с природным газом.

В 1982 году нефтеперерабатывающий и завод РАФ разработали первый в мире экспериментальный водородный микроавтобус «Квант-РАФ» с комбинированной энергоустановкой на основе водородо-воздушного топливного элемента мощностью 2 кВт и никель-цинковой аккумуляторной батареи емкостью 5 кВт*ч.

На протяжении многих лет такие автомобили разрабатывали в разных странах по большей части в качестве эксперимента. После того, как концепция «зеленого» автомобиля стала популярной, автомобилями на водороде заинтересовались крупные корпорации вроде Toyota. Начиная с 2000-х, автомобильные компании стали разрабатывать концепты коммерческих авто.

А где брать водород?

Водород можно получать разными методами:

  • паровая конверсия метана и природного газа;
  • газификация угля;
  • электролиз воды;
  • пиролиз;
  • биотехнологии.

Наиболее экономичным способом производства водорода сейчас считается паровая конверсия. Так называют получение водорода из легких углеводородов (метан, пропан-бутановая фракция) с использованием парового риформинга. Риформингом называют процесс каталитической конверсии углеводородов в присутствии водяного пара. Водяной пар смешивается с метаном при высокой температуре (700–1000 Сº) и большом давлении с использованием катализатора.
При паровой конверсии водород получать дешевле, чем используя любые другие методы, включая электролиз.

Наиболее безвредный способ производства водорода — электролиз — получение водорода из воды с использованием электрического тока. Чистота выхода водорода близка к 100%. Если не считать загрязнение для получения электричества, такие установки почти безвредны для окружающей среды, поскольку в процессе работы выделяются только водород и кислород.

Еще один безопасный для окружающей среды способ получения водорода — реактор с биомассой.


Источник

Производить водород можно и на крупной фабрике, и на относительно небольшом предприятии. Чем масштабнее производство — тем ниже себестоимость газа. Но зато в первом случае увеличиваются расходы на доставку водорода к местам заправки машин.

Как работает топливная система и какие есть варианты?

Лучше всего рассмотреть принцип работы такой системы на примере серийных водородных авто Toyota Mirai. Основа — топливный элемент, электрохимическая система, преобразующая частицы водорода и кислорода в воду. Внутри такого элемента — протонпроводящая полимерная мембрана, которая разделяет анод и катод. Обычно это угольные пластины с нанесенным катализатором.
На катализаторе анода молекулярный водород теряет электроны, катионы проводятся через мембрану к катоду, а электроны отдаются во внешнюю цепь. На катализаторе катода молекулы кислорода соединяются с электроном и протоном, образуя воду. Пар или жидкость — это единственный продукт реакции.

Преимущество топливных ячеек на основе протонообменных мембран — высокая удельная мощность и относительно низкая рабочая температура. Они быстро греются и почти сразу после старта начинают производить энергию.

В Mirai используются топливные элементы с высокой удельной мощностью на единицу объема (3,2 кВт/л), максимальная их мощность 124 кВт. Произведенный топливным элементом постоянный ток преобразуется в переменный с одновременным повышением напряжения до 650 В. Электричество поступает в литий-ионный аккумулятор. Для движения машина расходует запасенную в нем энергию.

Водород в топливный элемент Mirai поступает из баллонов высокого давления (около 700 атм). Блок управления в автомобиле контролирует режим работы топливного элемента и зарядку/разрядку аккумулятора.

По данным Toyota на 100 км пути Mirai требуется до 750 граммов водорода. Владельцы Mirai говорят о примерно килограмме водорода на 100 км пути.

Такие автомобили опасны? Почему?

Поскольку водород — горючий газ, то транспортировать и хранить его нужно осторожно. Нужны высокочувствительные газоанализаторы, которые смогут дать сигнал в случае утечки. Правда, водород очень летучий газ (ведь это самый легкий химический элемент) и при попадании в атмосферу водород быстро поднимается вверх.
Сгорает он очень быстро. Дирижабль «Гинденбург» горел всего 32 секунды. Благодаря скоротечности пожара погибли далеко не все пассажиры, выжили 62 человека из 97, находившихся в гондоле дирижабля.

Тем не менее, если автомобилей на водороде станет много, то потребуются новые меры безопасности движения на дорогах. Машины с ДВС тоже опасны — в случае аварии и пробоя бака бензин или дизельное топливо вытекают на дорогу и могут воспламениться. Если будет пробит бак с водородом, газ очень быстро улетучится. Но если близко будет источник открытого огня или искр, водород может загореться.

В Mirai и других моделях водородных авто используются очень прочные баки для водорода. Toyota сделала свои баки пуленепробиваемыми, их стенки из сверхпрочного волокна выдерживают выстрелы из крупнокалиберного оружия. Для тестов компания наняла снайперов и пробить бак смогла только пуля калибром .50 после двойного попадания в одно и тоже место.

Если соблюдать меры безопасности, водородные автомобили не опаснее машин с ДВС.

Какой срок службы у топливных ячеек?

Пока что такая информация есть лишь для Mirai. Toyota заявляет, что одна ячейка гарантированно будет работать на протяжении 250 000 км. Затем, если работа ячейки ухудшается, ее можно заменить в сервисном центре.

Какие компании уже выпускают или собираются выпускать автомобили на водороде?

Водородные машины разрабатывают Honda, Toyota, Mercedes-Benz и Hyundai — у этих компаний уже есть готовые транспортные средства. Другие показывают пока лишь концепты (впрочем, рабочие) или просто красиво отрендеренные картинки. К числу первых можно отнести Audi и Ford, к числу вторых — BMW (справедливости ради нужно сказать, что в 2007 году BMW выпустила партию из 100 экспериментальных «водородных» моделей, которые так и остались экспериментом) и Lexus.
В серию запущены пока лишь Toyota Mirai и Honda Clarity. Их можно приобрести в США и Европе.

Сколько это стоит?

В настоящий момент водородные автомобили немного дороже обычных в плане эксплуатации. Так, при поездке в Европе протяженностью 480 км затраты на горючее для владельца обычной машины составят примерно $45, а вот владелец Mirai заплатит около $57. И это при том, что правительство некоторых стран субсидирует производство водорода для машин. Стоимость 1 кг водорода составляет в среднем $11.45.

Чем водородные авто лучше электромобилей?

Собственно, вопрос не совсем корректный. Дело в том, что и автомобиль на водороде, с топливной ячейкой, и «чистый» электрокар — это электромобили. Просто в одном случае машину заправляют водородом, во втором — электричеством.
Если сравнивать стоимость большинства электромобилей и Toyota Mirai, то они сравнимы, это несколько десятков тысяч долларов США. Стоимость Hyundai ix35 Fuel Cell составляет около $53 тыс., Toyota Mirai — $57 тыс., Honda Clarity — $59 тыс. Стоимость электрокаров Tesla начинается с $45 тыс. (базовая комплектация с прайсом в $35 тыс. пока доступна лишь для предзаказа). Электромобили от BMW стоят около $50 тыс.

Водородные автомобили быстро заправляются — на это уходит всего 3–5 минут, в отличие от электромобилей, где нужно от получаса до нескольких часов для подзарядки.

Основное достоинство водородного транспорта в том, что топливные ячейки служат много лет и практически не нуждаются в обслуживании. Если взять «чистый» электромобиль с его огромной батареей, то ее срок службы всего 1–1,5 тыс. циклов, то есть 3-5 лет. Причем водородный автомобиль без проблем будет работать на морозе (заводиться в том числе), а вот аккумулятор электромобиля потеряет заряд.

Какие перспективы у водородных машин и когда их можно будет увидеть на дорогах?

Водородные автомобили уже колесят по дорогам Европы и США (возможно, единичные экземпляры есть и в других регионах). Но их немного — несколько тысяч, что нельзя назвать массовым внедрением.
Проблема, которая сейчас мешает распространению водородных транспортных средств — отсутствие инфраструктуры (всего несколько лет назад аналогичная проблема была актуальной и для электромобилей). Нужны специализированные фабрики по производству водорода, транспортные системы для водорода и заправки.


Водородные АЗС в 2020 году(источник)

Кроме того, водород получается довольно дорогим, так что если электромобили покупают, в частности, для экономии на топливе, то в случае водородной машины — это не вариант. При массовом появлении фабрик по производству водорода для машин, а также сервисной инфраструктуры можно ожидать выхода гораздо большего числа транспортных средств на водороде на дороги общего пользования.

Но нет гарантии, что это вообще случится ли это или нет — пока неясно. Автопроизводители вроде Toyota активно продвигают свои машины и преимущества водорода в транспортной сфере. Но конкуренция слишком велика, как среди обычных машин с ДВС, так и среди электромобилей.

Какие перспективы у водородных машин и когда их можно будет увидеть на дорогах?

На территории Европы и Соединенных Штатов водородный автомобиль уже можно встретить. Однако они еще находятся в категории диковинки. И на сегодняшний день перспектив пока немного.

Самая главная причина того, что данный тип транспорта еще нескоро заполонит дороги всех стран, заключается в отсутствии производственных мощностей. Во-первых, необходимо наладить выработку водорода. Причем нужно достичь такого уровня, чтобы помимо экологичности это еще было и доступное большинству автомобилистов топливо. Помимо производства этого газа нужно наладить его транспортировку (хотя для этого можно спокойно воспользоваться магистралями, по которым транспортируется метан), а также оснастить много заправочных станций соответствующими терминалами.

Во-вторых, каждому автопроизводителю придется серьезно модернизировать производственные линии, что требует немалых вложений. В условиях нестабильной экономики из-за разразившейся всемирной эпидемии мало кто пойдет на такие риски.

Если посмотреть на темпы развития электротранспорта, то процесс популяризации проходил очень быстро. Однако причина популярности машин на электротяге – возможность экономить на топливе. И это зачастую первая причина, почему их покупают, а не ради сохранения окружающей среды. В случае с водородом сэкономить не получится (по крайней мере сейчас), потому что для его производства тратится намного больше энергоресурсов.

Плюсы и минусы водородного топлива

Работа агрегата на таком виде топлива имеет свои преимущества и недостатки.

К плюсам относятся:
  • продуктом сгорания водорода является водяной пар, то есть нет загрязнения окружающей среде;
  • из-за своих свойств, водород вступает в реакцию быстрее, чем бензин и солярка;
  • из-за повышенной детонационной устойчивости можно увеличить степень сжатия в цилиндрах по сравнению с обычными ДВС;
  • при сгорании водорода теплоотдача в 2,5 раза выше, чем при сгорании бензиново-воздушной смеси;
  • довольно широкий диапазон вступления в реакцию. Чтобы водород (Н2) и кислород (О2) вступили в реакцию, достаточного всего лишь 4% водорода в этой смеси. Благодаря быстрой скорости взаимодействия этих веществ, можно настраивать режимы работы мотора, изменяя количество подачи вещества в цилиндр.
Минусы:
  • как уже отмечалось выше, водород — это очень летучее вещество, поэтому он проникает в микрощели, зазоры между соприкасающимися деталями;
  • сплавы обычного ДВС подвергаются разрушению, поэтому для увеличения износостойкости при контактировании с водородом, требуется использовать детали из сплавов повышенной прочности;
  • водород разрушает обычное моторное масло, поэтому ресурс двигателя при использовании такого смазывающего вещества, не большой;
  • требуется хранить водород в сжатом или жидком агрегатном состоянии. Если открыть крышку топливного бака, водород улетучится;
  • взрывоопасность.

Именно по этим характеристикам водорода обычный дизельный или бензиновый ДВС не пригоден для работы на водороде.

Стартап-разработчик водородных двигателей ZeroAvia выходца из России привлёк $37,7 млн от фондов Гейтса, Amazon и других Статьи редакции

Компания уже проводит первые испытательные полёты.

Американский стартап ZeroAvia привлёк 12,3 млн фунтов (около $16,3 млн) от правительства Великобритании и $21,4 млн от группы инвесторов в раунде А. Среди них — фонды, финансируемые в том числе Биллом Гейтсом и Amazon, пишет Bloomberg.

Компания планирует направить деньги на развитие технологий, которые позволят сократить выбросы в авиационной отрасли. Речь идёт о разработке водородных двигателей пока для небольших самолётов, которые летают на расстояния до 500 миль (около 800 км).

Основатель и гендиректор ZeroAvia — Валерий Мифтахов. Американский Inc. в 2017 году писал, что предприниматель жил в Западной Сибири прежде чем переехал в Калифорнию. Он окончил МФТИ и Принстон, работал в Google и McKinsey, говорится на сайте проекта.

В 2019 году The Verge писало, что Федеральное управление гражданской авиации США разрешило ZeroAvia использовать свой опытный образец для испытательных полетов. В сентябре 2020 года шестиместный коммерческий самолёт Piper M-class с элементами от ZeroAvia совершил первый полёт из научно-исследовательского центра компании в Англии.

По словам Мифтахова, десять авиакомпаний готовы использовать технологии стартапа, как только они будут готовы для коммерческого использования в 2023 году, указывает Bloomberg. В частности, о партнёрстве уже объявила British Airways.

4596 просмотров

{ "author_name": "Таня Боброва", "author_type": "editor", "tags": ["\u0441\u0442\u0430\u0440\u0442\u0430\u043f\u044b","\u043d\u043e\u0432\u043e\u0441\u0442\u044c","\u043d\u043e\u0432\u043e\u0441\u0442\u0438","\u0438\u043d\u0432\u0435\u0441\u0442\u0438\u0446\u0438\u0438"], "comments": 49, "likes": 25, "favorites": 31, "is_advertisement": false, "subsite_label": "future", "id": 188015, "is_wide": false, "is_ugc": false, "date": "Wed, 16 Dec 2020 18:54:28 +0300", "is_special": false }

{"id":283507,"url":"https:\/\/vc.ru\/u\/283507-tanya-bobrova","name":"\u0422\u0430\u043d\u044f \u0411\u043e\u0431\u0440\u043e\u0432\u0430","avatar":"bd0ad045-0c1f-979f-9083-5d293a5f6832","karma":55317,"description":"\u0420\u0435\u0434\u0430\u043a\u0442\u043e\u0440 \u043d\u043e\u0432\u043e\u0441\u0442\u0435\u0439 vc.ru. \u041f\u0438\u0448\u0438\u0442\u0435 \u043f\u0438\u0441\u044c\u043c\u0430 \u043d\u0430 [email protected]","isMe":false,"isPlus":true,"isVerified":false,"isSubscribed":false,"isNotificationsEnabled":false,"isShowMessengerButton":false}

{"url":"https:\/\/booster.osnova.io\/a\/relevant?site=vc","place":"entry","site":"vc","settings":{"modes":{"externalLink":{"buttonLabels":["\u0423\u0437\u043d\u0430\u0442\u044c","\u0427\u0438\u0442\u0430\u0442\u044c","\u041d\u0430\u0447\u0430\u0442\u044c","\u0417\u0430\u043a\u0430\u0437\u0430\u0442\u044c","\u041a\u0443\u043f\u0438\u0442\u044c","\u041f\u043e\u043b\u0443\u0447\u0438\u0442\u044c","\u0421\u043a\u0430\u0447\u0430\u0442\u044c","\u041f\u0435\u0440\u0435\u0439\u0442\u0438"]}},"deviceList":{"desktop":"\u0414\u0435\u0441\u043a\u0442\u043e\u043f","smartphone":"\u0421\u043c\u0430\u0440\u0442\u0444\u043e\u043d\u044b","tablet":"\u041f\u043b\u0430\u043d\u0448\u0435\u0442\u044b"}},"isModerator":false}

Как работают автомобили на водородных топливных элементах?

При преобразовании газообразного водорода в электричество в качестве побочного продукта образуется только вода и тепло. Это означает, что автомобили на топливных элементах не загрязняют выхлопные трубы, когда они находятся в движении. Производство водорода само по себе может привести к загрязнению, включая выбросы парниковых газов, но даже когда топливо поступает из одного из самых грязных источников водорода, природного газа, современные легковые и грузовые автомобили с топливными элементами ранних моделей могут сократить выбросы более чем на 30 процентов по сравнению с их бензиновые аналоги.Будущие стандарты возобновляемого топлива, такие как требования, действующие в настоящее время в Калифорнии, могут сделать водород еще чище.

Поскольку автомобили на топливных элементах только начинают выходить на рынок США, заинтересованные водители должны убедиться, что они живут рядом с водородными заправками.

Характеристики водородного топливного элемента

Автомобили, работающие на водородных топливных элементах, сочетают в себе запас хода и заправку обычных автомобилей с преимуществами для отдыха и окружающей среды от езды на электричестве.

Заправка автомобиля на топливных элементах сравнима с заправкой обычного автомобиля или грузовика; водород под давлением продается на станциях заправки водородом, для заправки существующих моделей требуется менее 10 минут. Некоторые договоры аренды могут полностью покрывать стоимость заправки. После заполнения запасы хода автомобиля на топливных элементах различаются, но аналогичны диапазонам автомобилей с бензиновым или дизельным двигателем (200–300 миль). По сравнению с аккумуляторными электромобилями, которые заряжают свои батареи путем подключения к электросети, сочетание быстрой централизованной дозаправки и увеличенного запаса хода делает топливные элементы особенно подходящими для больших транспортных средств, требующих больших расстояний, или для водителей, у которых нет доступа к подключению к электросети. дома.

Как и другие электромобили, легковые и грузовые автомобили на топливных элементах могут использовать режим холостого хода, при котором топливный элемент отключается при появлении знаков остановки или в движении. В некоторых режимах движения рекуперативное торможение используется для сбора потерянной энергии и зарядки аккумулятора.

Отличия автомобилей на топливных элементах от других электромобилей

Аккумуляторные электромобили работают от электродвигателя и аккумулятора. Это обеспечивает им повышенную эффективность и, как автомобили на топливных элементах, позволяет им ездить без выбросов, когда электричество поступает из возобновляемых источников.В отличие от автомобилей и грузовиков на топливных элементах, электромобили с аккумуляторными батареями могут использовать существующую инфраструктуру для подзарядки, но должны быть подключены к электросети на длительное время. Узнайте больше о том, как работает электрика аккумуляторной батареи.

Подключаемые гибридные электромобили похожи на аккумуляторные электромобили, но также имеют обычный бензиновый или дизельный двигатель. Это позволяет им ездить на короткие расстояния только на электричестве, а в дальних поездках переходить на жидкое топливо. Хотя гибриды с подзарядкой от электросети и не такие чистые, как электромобили или автомобили на топливных элементах, они производят значительно меньше загрязнения, чем их обычные аналоги.Узнайте больше о том, как работают подключаемые автомобили.

Обычные гибриды также имеют обычные двигатели, электродвигатель и аккумулятор, но не могут быть подключены к электросети. Несмотря на то, что они чище, чем обычные легковые и грузовые автомобили, гибриды без подключаемых модулей получают всю свою энергию от бензина и дизельного топлива и не считаются электромобилями. Узнайте больше о том, как работают гибриды.

Узнайте больше о технологии электромобилей здесь, в том числе о ее потенциале в качестве общенационального решения для экономии масла.

Как работают топливные элементы в водородных автомобилях?

Как работают топливные элементы в водородных автомобилях? - Объясни это

Реклама

Криса Вудфорда. Последнее обновление: 15 марта 2020 г.

Век или около того, количество автомобилей на Земле исчисляется тысячами. Сегодня существует около миллиарда автомобилей - примерно одна на каждые семь человек на планете, и ожидаемое количество достигнет 2 миллиардов к 2040 году.Думайте о Земле как о гигантской заправочной станции с ограниченным запасом топлива, и вы довольно быстро поймете что у нас проблема. Многие геологи думают, что мы достигли точки они называют «пиком нефти», а в ближайшие несколько десятилетий поставки бензина (и все остальное, сделанное из нефти) начнет истощаться. Если такое случается, откуда все наши машины будут получать топливо? Кратковременное решение - повысить эффективность использования топлива. от существующих автомобилей. В долгосрочной перспективе решение может быть переключение автомобилей с бензиновых и дизельных двигателей на электрические топливные элементы, которые немного похожи на батареи, работающие на водороде газ, который никогда не выходит из строя.Бесшумные и экологически чистые, они среди самые чистые и экологически чистые источники энергии из когда-либо созданных. Они все, кем обещаны быть? Давайте подробнее рассмотрим, как они работают!

Фото: демонстрационный автомобиль Ford Motor Company на водородных топливных элементах (модифицированный Ford Focus). Фото любезно предоставлено Космическим центром Кеннеди НАСА (NASA-KSC).

Что такое топливные элементы?

Фото: Под капотом автомобиля Ford на водородных топливных элементах. Фото любезно предоставлено Ford Motor Company и Министерство энергетики США / Национальная лаборатория возобновляемых источников энергии.

На самом деле есть всего два способа привести в действие современный автомобиль. Большинство машин на Дорога сегодня использует двигатель внутреннего сгорания сжигать топливо на нефтяной основе, выделять тепло и толкать поршни вверх и вниз, чтобы вести трансмиссию и колеса. Электрический машины работают совершенно по-другому. Вместо двигателя они полагаться на батареи, которые питают электроэнергией электродвигатели, приводящие в движение колеса напрямую. Гибридные автомобили имеют оба двигатели внутреннего сгорания и электрические двигатели и переключайтесь между ними в зависимости от условий вождения.

Топливные элементы чем-то напоминают нечто среднее между двигателем внутреннего сгорания. мощность двигателя и аккумулятора. Как двигатель внутреннего сгорания, они производят мощность за счет использования топлива из бака (хотя топливо находится под давлением водородный газ, а не бензин или дизельное топливо). Но, в отличие от двигателя, топливный элемент не сжигает водород. Вместо этого он слит химически с кислородом воздуха для получения воды. В процессе, что похоже на то, что происходит в батарее, электричество высвобождается и это используется для питания электродвигателя (или двигателей), который может приводить в действие средство передвижения.Единственный продукт отходов - это вода, и она настолько чиста, что вы можете выпей это!

Думайте о топливных элементах как о батареях, которые никогда не разряжаются. Вместо медленно истощая химические вещества внутри них (как это делают обычные батареи), топливные элементы работают на постоянном запасе водорода и продолжают производить электричество до тех пор, пока в баке есть топливо.

Как топливный элемент производит электричество из водорода?

То, что происходит в топливном элементе, называется электрохимическим реакция. Это химическая реакция, потому что она включает соединение двух химических веществ. вместе, но это тоже электрическая реакция, потому что электричество производится по мере прохождения реакции.

Топливный элемент состоит из трех основных частей, аналогичных элементам батареи. Это имеет положительно заряженный вывод (показан красным), отрицательно заряженный терминал (синий) и разделяющее химическое вещество, называемое электролитом, между двумя (желтый) держать их отдельно. (Думайте об этом как о бутерброде с ветчиной. клеммы - это куски хлеба, а электролит - это ветчина между ними.)

Вот как топливный элемент производит электричество:

  1. Газообразный водород из резервуара (показан здесь большими коричневыми каплями) по трубе подается к положительной клемме.Водород легко воспламеняется и взрывоопасен, поэтому танк должен быть очень сильным.
  2. Кислород из воздуха (большие бирюзовые капли) спускается по второй трубе к отрицательной клемме.
  3. Положительный полюс (красный) изготовлен из платины, катализатора из благородного металла. разработан, чтобы ускорить химический процесс, происходящий в топливном элементе. Когда атомы газообразного водорода достигают катализатор, они расщепляются на ионы водорода (протоны) и электроны (маленькие черные капли). На случай, если вы запутались: ионы водорода - это просто атомы водорода с удаленными электронами.Поскольку для начала у них всего один протон и один электрон, ион водорода - это то же самое, что и протон.
  4. Протоны, будучи положительно заряженными, притягиваются к отрицательному выводу (синий) и проходят через электролит. (желтый) к нему. Электролит представляет собой тонкую мембрану из специальной полимерной (пластиковой) пленки. и только протоны могут проходить через него.
  5. Тем временем электроны проходят по внешнему контуру.
  6. При этом они приводят в действие электродвигатель (оранжевый и черный), который приводит в движение колеса автомобиля.В конце концов, они тоже приходят к отрицательной клемме (синей).
  7. На отрицательной клемме протоны и электроны рекомбинируют с кислородом воздуха в химической реакции, в результате которой образуется вода.
  8. Вода выходит из выхлопной трубы в виде водяного пара или пара.

Этот тип топливного элемента называется PEM (разные люди говорят, что это означает полимерную обменную мембрану или протонообменную мембрану, потому что она включает обмен протонами через полимерную мембрану).Это будет держать работает до тех пор, пока есть запасы водорода и кислорода. Поскольку в воздухе всегда много кислорода, единственное ограничение Фактор - это количество водорода в баке.

Стек топливных элементов

Один топливный элемент производит примерно столько же электроэнергии, сколько одиночная батарея с сухими элементами, которой недостаточно для питания портативного компьютера, не говоря уже об автомобиле. Вот почему в топливных элементах, предназначенных для автомобилей, используются стеки. топливных элементов, соединенных вместе в серию.Общее электричество они продукция равна количеству ячеек, умноженному на мощность каждой клетка производит.

Типы топливных элементов

Фото: Вот как на самом деле выглядит топливный элемент. Это типичный водородный топливный элемент с протонообменной мембраной (PEM), который может производить 5 киловатт (5000 ватт) энергии. Фото Уоррена Гретца любезно предоставлено Министерством энергетики США / National Лаборатория возобновляемой энергии (DOE / NREL).

Топливные элементы PEM (иногда называемые PEMFC) в настоящее время инженеры предпочитают приводить в движение автомобили, но они никоим образом не возможен только дизайн.Так же, как есть много видов батарей, каждая используя различные химические реакции, поэтому существует много видов топлива ячейка тоже. Космические аппараты используют более примитивную конструкцию, называемую щелочным. топливный элемент (AFC), в то время как гораздо большее количество энергии может быть генерируется альтернативной конструкцией, известной как твердооксидный топливная ячейка (ТОТЭ). Микробные топливные элементы имеют дополнительную особенность: они используют бак бактерий для переваривания сахара, органических веществ или другого топлива и производить электрический ток (который может использоваться для питания двигатель) или водород (который может питать топливный элемент обычным способом).Другая возможность - иметь автомобиль с солнечной панелью на крыше, который использует электричество Солнца для разделения воды на водород и кислород. электролизер (см. вставку ниже). Затем эти газы рекомбинируются в топливном элементе для производства электроэнергии. (Преимущество такого подхода вместо прямого использования энергии Солнца в том, что вы можете накапливать водород в дневное время, когда светит Солнце, а затем использовать его для движения топливный элемент ночью.)

Откуда возьмется весь водород?

За последние 150 лет практически каждая машина бег по жидкости мы весьма сбивчиво называем газом.Но в следующие 150 лет многие люди думают, что автомобили будут работать на настоящем газе: водород. Теоретически запустить автомобили на водороде - отличная идея: это самый простой способ. и наиболее распространенный химический элемент, и он составляет подавляющее большинство (что-то вроде трех четвертей) всего вещества во Вселенной. Значит, хватит всем! Но есть загвоздка: ковыряться в воздухе вокруг вас, и вы не найдете много водорода - только около одного литр водорода на каждый миллион литров воздуха. (В натуральном выражении это то же самое, что случайно найти около двух литров воды перепутал в каждом олимпийском бассейне полный).Так откуда же взяться всем огромным облакам водорода, чтобы управлять нашим глобальным автопарком? Нам нужно будет сделать его самим из воды, волшебного вещества, которое покрывает 70 процентов поверхности Земли, частично состоит из водорода. Разделите старый добрый h3O на части, и вы получите h3 (водород) и O2 (кислород). Как ты это делаешь? С электролизером!

Электролизеры и электролизеры

Электролизер - это часть электрохимического аппарата (нечто который использует электричество и химию одновременно), предназначенный для выполнять электролиз: расщеплять раствор на атомы, из которых он состоит, пропуская через него электричество.Электролиз был впервые был разработан в 18 веке британским химиком сэром Хамфри Дэви. (1778–1829), который использовал примитивную батарею под названием Гальваническая свая открыть ряд химических элементов, включая натрий и калий.

Электролизер немного похож на аккумулятор, работающий в обратном направлении:

  • В аккумуляторе химикаты упакованы в герметичный контейнер с двумя электрические клеммы погружаются в них. При подключении клеммы в цепь, химические вещества вступают в реакцию внутри контейнер и производят электричество, которое течет по цепи.(Подробнее об этом читайте в нашей основной статье об аккумуляторах.)
  • В электролизере вы помещаете раствор в емкость и окунаете два клеммы в него. Вы подключаете клеммы к аккумулятору или другому источник питания и пропускать электричество через раствор. Химическая происходят реакции, и раствор распадается на атомы. Если раствор, который вы используете, - это чистая вода (h3O), вы обнаружите, что она быстро распадается в газообразный водород (на отрицательном электроде) и газообразный кислород (на положительный электрод).Их относительно легко собрать и хранить газы для использования в будущем.


Фото: Демонстрация водородной энергии. Свет (от Солнца) попадает в солнечную батарею (синий прямоугольник слева), делая электричество. Электролизер использует эту электрическую энергию для разделения воды на кислород и водород. (собраны в пробирки в середине рисунка). Затем водород подается в топливный элемент (металлический ящик справа), который производит электричество и зажигает лампу (справа). Фотографии Уоррена Гретца любезно предоставлены Министерством энергетики США / Национальной лабораторией возобновляемых источников энергии (DOE / NREL).

Как работает электролизер?

Вот как очень простой электролизер производит водород из воды:

  1. Аккумулятор соединяет положительную клемму (иногда называемую анодом) с отрицательной клеммой (или катодом) через электролит. В простом лабораторном эксперименте электролитом может быть чистая вода. В реальном электролизере производительность значительно улучшается за счет использования твердой полимерной мембраны в качестве электролита, которая позволяет ионам перемещаться через нее.
  2. При включении питания вода (h3O - показаны здесь как две красные капли, соединенные с одной зеленой) расщепляется на положительно заряженные ионы водорода (атомы водорода без электронов показаны красным цветом) и отрицательно заряженные ионы кислорода (атомы кислорода с дополнительными электроны, показаны зеленым).
  3. Положительные ионы водорода притягиваются к отрицательному полюсу и попарно рекомбинируют с образованием газообразного водорода. (h3).
  4. Аналогичным образом отрицательные ионы кислорода притягиваются к положительному выводу и попарно рекомбинируются там с образованием газообразного кислорода. (O2).

Почему топливные элементы так долго приживаются?

Фото: Может пройти некоторое время, прежде чем насосы для заправки водородом станут обычным явлением. Фото любезно предоставлено Исследовательским центром Гленна НАСА.

« На протяжении десятилетий водород был Дракулой автомобильного топлива: когда вы думаете, что ставка была сделана через его сердце с нулевым уровнем выбросов, технология восстает из могилы».

Лоуренс Ульрих
The New York Times, апрель 2015 г.

Люди провозглашали топливные элементы следующим большим достижением в области энергетики поставляет с 1960-х годов, когда космический корабль Аполлона ракеты впервые продемонстрировали практичность этой технологии. Четыре десятилетия спустя на наших улицах почти нет автомобилей на топливных элементах - из-за множества причины. Во-первых, мир настроен на производство бензиновых двигателей за счет миллион, поэтому они, естественно, намного дешевле, лучше протестированы и многое другое надежный. Купить обычную машину можно за несколько тысяч. долларов / фунт, но до недавнего времени автомобиль на топливных элементах стоил бы вам тысячи.(«Относительно доступный» автомобиль Toyota Mirai наконец стал широко доступен в 2016 году. по цене чуть менее 60 000 долларов США, что вдвое превышает цену его гибрида Prius. Отчасти поэтому некоторые автомобили на топливных элементах доступны только в лизинг. распоряжения. В 2020 году автомобиль Honda Clarity Fuel Cell можно будет арендовать за относительно низкую плату. скромные 379 долларов в месяц.) Стоимость - не единственная проблема. Также есть огромное экономия на нефти для поддержки бензиновых двигателей: есть гаражи везде, где обслуживают бензиновые автомобили и заправочные станции повсюду, чтобы снабжать их топливом.Напротив, почти никто ничего не знает об автомобилях на топливных элементах, и в них практически нет заправки станции подачи сжатого водорода. «Водородная экономика» - это далекая мечта.

Легко понять, как может работать мир, полный водородных автомобилей. У нас было бы много заводов по производству электролизеров по всему миру. водородный газ из воды. Теперь газы занимают гораздо больше пространство, чем жидкости или твердые тела, поэтому нам нужно повернуть водород газ в жидкий водород, что упрощает транспортировку и хранение, сжав его до высокого давления.Затем мы транспортировали водород на заправочные станции («водородные станции»?) где люди могли бы заправлять его в свои автомобили, которые работали бы на топливных элементах вместо обычных бензиновые двигатели.

Проблема с водородом

Но вы видите проблему? Для производства водорода электролизом используется энергия - и довольно много: мы должны использовать электричество для разделения воды. Если мы будем использовать обычные солнечные батареи для обеспечения этого электричества, их эффективность может составить около 10 процентов. в то время как электролизер может иметь КПД 75 процентов, что дает жалкую общую эффективность всего лишь 7.5 процентов. Это довольно плохой старт - и это только старт!

Мы также используем энергию для транспортировки водорода и его сжатия (превращения газообразного водорода в жидкость), чтобы автомобили могли перевозить его в своих баках, чтобы можно было отправиться куда угодно. Это настоящая проблема, потому что плотность энергии водород (количество энергии, которое он несет на единицу своего объема или массы), равно только около пятой бензина. Другими словами, вам нужно в пять раз больше, чтобы зайти так далеко (при условии, что ваш водородный автомобиль тяжелый, как ваш бензиновый, что может быть не так - потому что бензиновым автомобилям нужны тяжелые двигатели и трансмиссии).Другая проблема в том, что водород трудно хранить в течение длительного времени, потому что он чрезвычайно крошечные молекулы легко утекают из большинства контейнеров, а поскольку водород легко воспламеняется, утечка может вызвать ужасные взрывы.

И затем, конечно, есть все недостатки на противоположном конце процесса, когда топливный элемент Автомобиль превращает водород обратно в электричество, чтобы приводить в действие электродвигатели, приводящие в движение его колеса.

Водород не является топливом

" ...водород - это разрекламированная подножка ... Водород - не чудесный источник энергии; это просто энергоноситель, например, аккумулятор. И это довольно неэффективная энергия носитель, с кучей практических недоработок ».

Профессор Дэвид Маккей
Устойчивая энергетика без горячего воздуха

Водород сам по себе не является топливом, а просто способом транспортировки топлива, полученного в результате какого-либо другого процесса. Так что лучше сравнить с батареями (еще один способ упаковки и транспортировки энергии) чем бензин (настоящее топливо).В целом, сегодняшние водородные автомобили значительно менее эффективны, чем лучшие электромобили, работающие от батарей, и часто менее эффективны, чем обычные автомобили с бензиновым или дизельным двигателем! Мы могли бы использовать солнечные элементы для электролиза воды "для бесплатно », но мы могли бы с таким же успехом хранить ту же энергию в батареях и использовать их для питания наших автомобилей. Автомобили на топливных элементах звучат многообещающе, но если автомобили с аккумулятором действительно лучше, водород может оказаться дорогим отвлечение от важного дела по переключению мира с ископаемого топлива к возобновляемым источникам энергии.

Все эти проблемы, подытоженные, объясняют, почему сторонники аккумуляторных автомобилей, такие как Илон Маск из Tesla, любят высмеивать водород. автомобили как «автомобили для дурацких камер».

Но и у водорода есть свои плюсы!

Так почему люди все еще ищут топливные элементы? Потому что, как утверждают их сторонники, у них есть множество преимуществ перед другими электроэнергетическими технологиями. Если на зарядку автомобиля с батарейным питанием может уйти от получаса до целой ночи, вы можете заправить водородный автомобиль всего за пять минут - так же быстро, как вы можете заправить бензобак обычного автомобиля.Запас хода автомобилей с батарейным питанием также был предметом споров. Современные модели заявляют, что могут проехать сотни километров или миль без подзарядки, но не все из них справляются с этим; это зависит от того, сколько энергии вы используете для других целей во время вождения; и дальность действия снижается по мере старения аккумулятора. Автомобили на топливных элементах, напротив, имеют такой же запас хода, что и обычные газовые автомобили, хотя их характеристики ухудшаются с возрастом. В то время как аккумуляторные технологии, возможно, лучше всего работают в небольших автомобилях, топливные элементы одинаково хороши для более крупных автомобилей и грузовиков.Некоторые из этих вещей могут измениться со временем по мере развития и развития двух конкурирующих технологий - водородных топливных элементов и аккумуляторов.

Что-нибудь, кроме масла?

Таким образом, до тех пор, пока масло не станет дороже, у автомобилистов будет мало или нет стимула переходить на автомобили на топливных элементах. Даже тогда есть соперники технологии, которые могут остановить распространение автомобилей на топливных элементах. Мы могут придерживаться двигателей внутреннего сгорания, но питать их биотопливом. Или может оказаться более эффективным строить электромобили с бортовыми аккумуляторами, которые заряжаются на дома.Или, возможно, массовый переход на гибридные автомобили с бензиновыми двигателями. и электродвигатели, продлят нам мировые поставки нефти придумать совершенно новую технологию - возможно, даже атомные автомобили! Никто не знает, что нас ждет в будущем, но одно можно сказать наверняка: нефть будет играть в нем гораздо меньшую роль. Чем раньше мы обнимемся альтернативы - электромобили на батареях, биотопливо, топливные элементы или что-то еще - тем лучше.

Узнать больше

На сайте

На других сайтах

  • Министерство энергетики США: Транспортные средства на топливных элементах: Руководство правительства США по плюсам и минусам автомобилей на топливных элементах, включая то, как они работают, что в них хорошего и плохого и какую экономию топлива можно ожидать.Есть также видео тест-драйва некоторых современных автомобилей на водородных топливных элементах.
  • California Fuel Cell Partnership: Промышленное лобби, продвигающее использование технологии топливных элементов. На сайте много полезной справочной информации.
  • Водородная экономика: всестороннее введение в Википедии о плюсах, минусах и практических вопросах, связанных с использованием водорода в качестве альтернативы ископаемому топливу.
  • Национальный исследовательский центр топливных элементов, Калифорнийский университет в Ирвине: хорошая отправная точка для получения более подробной технической информации.

Статьи

  • Toyota раскрывает план по превращению грузовиков в экологически чистые «электростанции» Джиллиан Эмброуз, The Guardian, 17 сентября 2020 г. Грузовики Toyota со встроенными топливными элементами могут работать как мобильные электрогенераторы.
  • ИБП
  • для развертывания гибридных топливных элементов / аккумуляторов в качестве грузовиков для доставки с нулевым уровнем выбросов, Мария Галлуччи, IEEE Spectrum, 24 августа 2018 г. Грузовики для доставки топливных элементов начинают появляться в экологически чистой Калифорнии.
  • Сначала появились водородные автомобили.Теперь заправочные станции Нила Э. Будетта. The New York Times, 18 мая 2017 года. Если великая водородная экономика когда-нибудь начнет расти, нам понадобится намного больше водородных станций.
  • Почему в автомобильном будущем будут преобладать топливные элементы Скотт Самуэльсен, IEEE Spectrum, 5 декабря 2016 г. Энтузиаст топливных элементов отвечает критикам страстной защитой технологии.
  • Битва автомобилей с нулевым уровнем выбросов: водородные или электрические? пользователя Руперт Вингфилд-Хейс. BBC News, 8 июня 2015 г.Toyota, пионер гибридных автомобилей, теперь делает ставку на водородные топливные элементы как на способ увеличения дальности действия электромобилей.
  • «Автомобили на водородных топливных элементах» возвращаются для очередного пробега Лоуренса Ульриха. The New York Times, 16 апреля 2015 года. Почему автопроизводители снова обращаются к топливным элементам.
  • Переносная солнечная электростанция
  • очищает воду и производит водород, Вилли Джонс, IEEE Spectrum, 20 октября 2010 г. Новое изобретение для оказания помощи при стихийных бедствиях позволяет очищать воду, генерировать электричество и производить водород с помощью бортового электролизера и топливного элемента.
  • Наследие Аполлона на топливных элементах Ричарда Холлингема. BBC News, 16 июля 2009 г. Краткий обзор автомобилей на топливных элементах и ​​того, как они были вдохновлены ракетно-космическими технологиями.
  • Керамические топливные элементы от Дункана Кларка. The Guardian, 13 июля 2009 г. Как топливные элементы можно использовать для производства электроэнергии в доме.
  • Toshiba разрабатывает крошечный топливный элемент: BBC News, 24 июня 2004 г. Топливные элементы могут питать как небольшие приборы, так и автомобили.

Книги

Топливные элементы и водородная экономия
Электролизеры и ионный обмен

Патенты

  • Патент США 7241950: Электролиз воды на солнечных батареях для получения водорода и кислорода, автор Qinbai Fan и др., Институт газовой технологии, 10 июля 2007 г.Современный, высокоэффективный электролизер на солнечной энергии.
  • Патент США 1 495 681: Электролизер для производства водорода и кислорода от Джакомо Фаузера, 27 мая 1924 г. Относительно простой водородно-кислородный электролизер начала 20 века.

Деятельность

  • [PDF] Работа с топливными элементами НАСА: Отличная небольшая активность для классов 5–12. Вы можете построить автомобиль на топливных элементах и ​​заправить его водородом, полученным путем расщепления воды.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2018. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Поделиться страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2008/2018) Топливные элементы. Получено с https://www.explainthatstuff.com/fuelcells.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте ...

Как работают топливные элементы в водородных автомобилях?

Как работают топливные элементы в водородных автомобилях? - Объясни это

Реклама

Криса Вудфорда. Последнее обновление: 15 марта 2020 г.

Век или около того, количество автомобилей на Земле исчисляется тысячами.Сегодня существует около миллиарда автомобилей - примерно одна на каждые семь человек на планете, и ожидаемое количество достигнет 2 миллиардов к 2040 году. Думайте о Земле как о гигантской заправочной станции с ограниченным запасом топлива, и вы довольно быстро поймете что у нас проблема. Многие геологи думают, что мы достигли точки они называют «пиком нефти», а в ближайшие несколько десятилетий поставки бензина (и все остальное, сделанное из нефти) начнет истощаться. Если такое случается, откуда все наши машины будут получать топливо? Кратковременное решение - повысить эффективность использования топлива. от существующих автомобилей.В долгосрочной перспективе решение может быть переключение автомобилей с бензиновых и дизельных двигателей на электрические топливные элементы, которые немного похожи на батареи, работающие на водороде газ, который никогда не выходит из строя. Бесшумные и экологически чистые, они среди самые чистые и экологически чистые источники энергии из когда-либо созданных. Они все, кем обещаны быть? Давайте подробнее рассмотрим, как они работают!

Фото: демонстрационный автомобиль Ford Motor Company на водородных топливных элементах (модифицированный Ford Focus). Фото любезно предоставлено Космическим центром Кеннеди НАСА (NASA-KSC).

Что такое топливные элементы?

Фото: Под капотом автомобиля Ford на водородных топливных элементах. Фото любезно предоставлено Ford Motor Company и Министерство энергетики США / Национальная лаборатория возобновляемых источников энергии.

На самом деле есть всего два способа привести в действие современный автомобиль. Большинство машин на Дорога сегодня использует двигатель внутреннего сгорания сжигать топливо на нефтяной основе, выделять тепло и толкать поршни вверх и вниз, чтобы вести трансмиссию и колеса. Электрический машины работают совершенно по-другому.Вместо двигателя они полагаться на батареи, которые питают электроэнергией электродвигатели, приводящие в движение колеса напрямую. Гибридные автомобили имеют оба двигатели внутреннего сгорания и электрические двигатели и переключайтесь между ними в зависимости от условий вождения.

Топливные элементы чем-то напоминают нечто среднее между двигателем внутреннего сгорания. мощность двигателя и аккумулятора. Как двигатель внутреннего сгорания, они производят мощность за счет использования топлива из бака (хотя топливо находится под давлением водородный газ, а не бензин или дизельное топливо).Но, в отличие от двигателя, топливный элемент не сжигает водород. Вместо этого он слит химически с кислородом воздуха для получения воды. В процессе, что похоже на то, что происходит в батарее, электричество высвобождается и это используется для питания электродвигателя (или двигателей), который может приводить в действие средство передвижения. Единственный продукт отходов - это вода, и она настолько чиста, что вы можете выпей это!

Думайте о топливных элементах как о батареях, которые никогда не разряжаются. Вместо медленно истощая химические вещества внутри них (как это делают обычные батареи), топливные элементы работают на постоянном запасе водорода и продолжают производить электричество до тех пор, пока в баке есть топливо.

Как топливный элемент производит электричество из водорода?

То, что происходит в топливном элементе, называется электрохимическим реакция. Это химическая реакция, потому что она включает соединение двух химических веществ. вместе, но это тоже электрическая реакция, потому что электричество производится по мере прохождения реакции.

Топливный элемент состоит из трех основных частей, аналогичных элементам батареи. Это имеет положительно заряженный вывод (показан красным), отрицательно заряженный терминал (синий) и разделяющее химическое вещество, называемое электролитом, между двумя (желтый) держать их отдельно.(Думайте об этом как о бутерброде с ветчиной. клеммы - это куски хлеба, а электролит - это ветчина между ними.)

Вот как топливный элемент производит электричество:

  1. Газообразный водород из резервуара (показан здесь большими коричневыми каплями) по трубе подается к положительной клемме. Водород легко воспламеняется и взрывоопасен, поэтому танк должен быть очень сильным.
  2. Кислород из воздуха (большие бирюзовые капли) спускается по второй трубе к отрицательной клемме.
  3. Положительный полюс (красный) изготовлен из платины, катализатора из благородного металла. разработан, чтобы ускорить химический процесс, происходящий в топливном элементе.Когда атомы газообразного водорода достигают катализатор, они расщепляются на ионы водорода (протоны) и электроны (маленькие черные капли). На случай, если вы запутались: ионы водорода - это просто атомы водорода с удаленными электронами. Поскольку для начала у них всего один протон и один электрон, ион водорода - это то же самое, что и протон.
  4. Протоны, будучи положительно заряженными, притягиваются к отрицательному выводу (синий) и проходят через электролит. (желтый) к нему. Электролит представляет собой тонкую мембрану из специальной полимерной (пластиковой) пленки. и только протоны могут проходить через него.
  5. Тем временем электроны проходят по внешнему контуру.
  6. При этом они приводят в действие электродвигатель (оранжевый и черный), который приводит в движение колеса автомобиля. В конце концов, они тоже приходят к отрицательной клемме (синей).
  7. На отрицательной клемме протоны и электроны рекомбинируют с кислородом воздуха в химической реакции, в результате которой образуется вода.
  8. Вода выходит из выхлопной трубы в виде водяного пара или пара.

Этот тип топливного элемента называется PEM (разные люди говорят, что это означает полимерную обменную мембрану или протонообменную мембрану, потому что она включает обмен протонами через полимерную мембрану).Это будет держать работает до тех пор, пока есть запасы водорода и кислорода. Поскольку в воздухе всегда много кислорода, единственное ограничение Фактор - это количество водорода в баке.

Стек топливных элементов

Один топливный элемент производит примерно столько же электроэнергии, сколько одиночная батарея с сухими элементами, которой недостаточно для питания портативного компьютера, не говоря уже об автомобиле. Вот почему в топливных элементах, предназначенных для автомобилей, используются стеки. топливных элементов, соединенных вместе в серию.Общее электричество они продукция равна количеству ячеек, умноженному на мощность каждой клетка производит.

Типы топливных элементов

Фото: Вот как на самом деле выглядит топливный элемент. Это типичный водородный топливный элемент с протонообменной мембраной (PEM), который может производить 5 киловатт (5000 ватт) энергии. Фото Уоррена Гретца любезно предоставлено Министерством энергетики США / National Лаборатория возобновляемой энергии (DOE / NREL).

Топливные элементы PEM (иногда называемые PEMFC) в настоящее время инженеры предпочитают приводить в движение автомобили, но они никоим образом не возможен только дизайн.Так же, как есть много видов батарей, каждая используя различные химические реакции, поэтому существует много видов топлива ячейка тоже. Космические аппараты используют более примитивную конструкцию, называемую щелочным. топливный элемент (AFC), в то время как гораздо большее количество энергии может быть генерируется альтернативной конструкцией, известной как твердооксидный топливная ячейка (ТОТЭ). Микробные топливные элементы имеют дополнительную особенность: они используют бак бактерий для переваривания сахара, органических веществ или другого топлива и производить электрический ток (который может использоваться для питания двигатель) или водород (который может питать топливный элемент обычным способом).Другая возможность - иметь автомобиль с солнечной панелью на крыше, который использует электричество Солнца для разделения воды на водород и кислород. электролизер (см. вставку ниже). Затем эти газы рекомбинируются в топливном элементе для производства электроэнергии. (Преимущество такого подхода вместо прямого использования энергии Солнца в том, что вы можете накапливать водород в дневное время, когда светит Солнце, а затем использовать его для движения топливный элемент ночью.)

Откуда возьмется весь водород?

За последние 150 лет практически каждая машина бег по жидкости мы весьма сбивчиво называем газом.Но в следующие 150 лет многие люди думают, что автомобили будут работать на настоящем газе: водород. Теоретически запустить автомобили на водороде - отличная идея: это самый простой способ. и наиболее распространенный химический элемент, и он составляет подавляющее большинство (что-то вроде трех четвертей) всего вещества во Вселенной. Значит, хватит всем! Но есть загвоздка: ковыряться в воздухе вокруг вас, и вы не найдете много водорода - только около одного литр водорода на каждый миллион литров воздуха. (В натуральном выражении это то же самое, что случайно найти около двух литров воды перепутал в каждом олимпийском бассейне полный).Так откуда же взяться всем огромным облакам водорода, чтобы управлять нашим глобальным автопарком? Нам нужно будет сделать его самим из воды, волшебного вещества, которое покрывает 70 процентов поверхности Земли, частично состоит из водорода. Разделите старый добрый h3O на части, и вы получите h3 (водород) и O2 (кислород). Как ты это делаешь? С электролизером!

Электролизеры и электролизеры

Электролизер - это часть электрохимического аппарата (нечто который использует электричество и химию одновременно), предназначенный для выполнять электролиз: расщеплять раствор на атомы, из которых он состоит, пропуская через него электричество.Электролиз был впервые был разработан в 18 веке британским химиком сэром Хамфри Дэви. (1778–1829), который использовал примитивную батарею под названием Гальваническая свая открыть ряд химических элементов, включая натрий и калий.

Электролизер немного похож на аккумулятор, работающий в обратном направлении:

  • В аккумуляторе химикаты упакованы в герметичный контейнер с двумя электрические клеммы погружаются в них. При подключении клеммы в цепь, химические вещества вступают в реакцию внутри контейнер и производят электричество, которое течет по цепи.(Подробнее об этом читайте в нашей основной статье об аккумуляторах.)
  • В электролизере вы помещаете раствор в емкость и окунаете два клеммы в него. Вы подключаете клеммы к аккумулятору или другому источник питания и пропускать электричество через раствор. Химическая происходят реакции, и раствор распадается на атомы. Если раствор, который вы используете, - это чистая вода (h3O), вы обнаружите, что она быстро распадается в газообразный водород (на отрицательном электроде) и газообразный кислород (на положительный электрод).Их относительно легко собрать и хранить газы для использования в будущем.


Фото: Демонстрация водородной энергии. Свет (от Солнца) попадает в солнечную батарею (синий прямоугольник слева), делая электричество. Электролизер использует эту электрическую энергию для разделения воды на кислород и водород. (собраны в пробирки в середине рисунка). Затем водород подается в топливный элемент (металлический ящик справа), который производит электричество и зажигает лампу (справа). Фотографии Уоррена Гретца любезно предоставлены Министерством энергетики США / Национальной лабораторией возобновляемых источников энергии (DOE / NREL).

Как работает электролизер?

Вот как очень простой электролизер производит водород из воды:

  1. Аккумулятор соединяет положительную клемму (иногда называемую анодом) с отрицательной клеммой (или катодом) через электролит. В простом лабораторном эксперименте электролитом может быть чистая вода. В реальном электролизере производительность значительно улучшается за счет использования твердой полимерной мембраны в качестве электролита, которая позволяет ионам перемещаться через нее.
  2. При включении питания вода (h3O - показаны здесь как две красные капли, соединенные с одной зеленой) расщепляется на положительно заряженные ионы водорода (атомы водорода без электронов показаны красным цветом) и отрицательно заряженные ионы кислорода (атомы кислорода с дополнительными электроны, показаны зеленым).
  3. Положительные ионы водорода притягиваются к отрицательному полюсу и попарно рекомбинируют с образованием газообразного водорода. (h3).
  4. Аналогичным образом отрицательные ионы кислорода притягиваются к положительному выводу и попарно рекомбинируются там с образованием газообразного кислорода. (O2).

Почему топливные элементы так долго приживаются?

Фото: Может пройти некоторое время, прежде чем насосы для заправки водородом станут обычным явлением. Фото любезно предоставлено Исследовательским центром Гленна НАСА.

« На протяжении десятилетий водород был Дракулой автомобильного топлива: когда вы думаете, что ставка была сделана через его сердце с нулевым уровнем выбросов, технология восстает из могилы».

Лоуренс Ульрих
The New York Times, апрель 2015 г.

Люди провозглашали топливные элементы следующим большим достижением в области энергетики поставляет с 1960-х годов, когда космический корабль Аполлона ракеты впервые продемонстрировали практичность этой технологии. Четыре десятилетия спустя на наших улицах почти нет автомобилей на топливных элементах - из-за множества причины. Во-первых, мир настроен на производство бензиновых двигателей за счет миллион, поэтому они, естественно, намного дешевле, лучше протестированы и многое другое надежный. Купить обычную машину можно за несколько тысяч. долларов / фунт, но до недавнего времени автомобиль на топливных элементах стоил бы вам тысячи.(«Относительно доступный» автомобиль Toyota Mirai наконец стал широко доступен в 2016 году. по цене чуть менее 60 000 долларов США, что вдвое превышает цену его гибрида Prius. Отчасти поэтому некоторые автомобили на топливных элементах доступны только в лизинг. распоряжения. В 2020 году автомобиль Honda Clarity Fuel Cell можно будет арендовать за относительно низкую плату. скромные 379 долларов в месяц.) Стоимость - не единственная проблема. Также есть огромное экономия на нефти для поддержки бензиновых двигателей: есть гаражи везде, где обслуживают бензиновые автомобили и заправочные станции повсюду, чтобы снабжать их топливом.Напротив, почти никто ничего не знает об автомобилях на топливных элементах, и в них практически нет заправки станции подачи сжатого водорода. «Водородная экономика» - это далекая мечта.

Легко понять, как может работать мир, полный водородных автомобилей. У нас было бы много заводов по производству электролизеров по всему миру. водородный газ из воды. Теперь газы занимают гораздо больше пространство, чем жидкости или твердые тела, поэтому нам нужно повернуть водород газ в жидкий водород, что упрощает транспортировку и хранение, сжав его до высокого давления.Затем мы транспортировали водород на заправочные станции («водородные станции»?) где люди могли бы заправлять его в свои автомобили, которые работали бы на топливных элементах вместо обычных бензиновые двигатели.

Проблема с водородом

Но вы видите проблему? Для производства водорода электролизом используется энергия - и довольно много: мы должны использовать электричество для разделения воды. Если мы будем использовать обычные солнечные батареи для обеспечения этого электричества, их эффективность может составить около 10 процентов. в то время как электролизер может иметь КПД 75 процентов, что дает жалкую общую эффективность всего лишь 7.5 процентов. Это довольно плохой старт - и это только старт!

Мы также используем энергию для транспортировки водорода и его сжатия (превращения газообразного водорода в жидкость), чтобы автомобили могли перевозить его в своих баках, чтобы можно было отправиться куда угодно. Это настоящая проблема, потому что плотность энергии водород (количество энергии, которое он несет на единицу своего объема или массы), равно только около пятой бензина. Другими словами, вам нужно в пять раз больше, чтобы зайти так далеко (при условии, что ваш водородный автомобиль тяжелый, как ваш бензиновый, что может быть не так - потому что бензиновым автомобилям нужны тяжелые двигатели и трансмиссии).Другая проблема в том, что водород трудно хранить в течение длительного времени, потому что он чрезвычайно крошечные молекулы легко утекают из большинства контейнеров, а поскольку водород легко воспламеняется, утечка может вызвать ужасные взрывы.

И затем, конечно, есть все недостатки на противоположном конце процесса, когда топливный элемент Автомобиль превращает водород обратно в электричество, чтобы приводить в действие электродвигатели, приводящие в движение его колеса.

Водород не является топливом

" ...водород - это разрекламированная подножка ... Водород - не чудесный источник энергии; это просто энергоноситель, например, аккумулятор. И это довольно неэффективная энергия носитель, с кучей практических недоработок ».

Профессор Дэвид Маккей
Устойчивая энергетика без горячего воздуха

Водород сам по себе не является топливом, а просто способом транспортировки топлива, полученного в результате какого-либо другого процесса. Так что лучше сравнить с батареями (еще один способ упаковки и транспортировки энергии) чем бензин (настоящее топливо).В целом, сегодняшние водородные автомобили значительно менее эффективны, чем лучшие электромобили, работающие от батарей, и часто менее эффективны, чем обычные автомобили с бензиновым или дизельным двигателем! Мы могли бы использовать солнечные элементы для электролиза воды "для бесплатно », но мы могли бы с таким же успехом хранить ту же энергию в батареях и использовать их для питания наших автомобилей. Автомобили на топливных элементах звучат многообещающе, но если автомобили с аккумулятором действительно лучше, водород может оказаться дорогим отвлечение от важного дела по переключению мира с ископаемого топлива к возобновляемым источникам энергии.

Все эти проблемы, подытоженные, объясняют, почему сторонники аккумуляторных автомобилей, такие как Илон Маск из Tesla, любят высмеивать водород. автомобили как «автомобили для дурацких камер».

Но и у водорода есть свои плюсы!

Так почему люди все еще ищут топливные элементы? Потому что, как утверждают их сторонники, у них есть множество преимуществ перед другими электроэнергетическими технологиями. Если на зарядку автомобиля с батарейным питанием может уйти от получаса до целой ночи, вы можете заправить водородный автомобиль всего за пять минут - так же быстро, как вы можете заправить бензобак обычного автомобиля.Запас хода автомобилей с батарейным питанием также был предметом споров. Современные модели заявляют, что могут проехать сотни километров или миль без подзарядки, но не все из них справляются с этим; это зависит от того, сколько энергии вы используете для других целей во время вождения; и дальность действия снижается по мере старения аккумулятора. Автомобили на топливных элементах, напротив, имеют такой же запас хода, что и обычные газовые автомобили, хотя их характеристики ухудшаются с возрастом. В то время как аккумуляторные технологии, возможно, лучше всего работают в небольших автомобилях, топливные элементы одинаково хороши для более крупных автомобилей и грузовиков.Некоторые из этих вещей могут измениться со временем по мере развития и развития двух конкурирующих технологий - водородных топливных элементов и аккумуляторов.

Что-нибудь, кроме масла?

Таким образом, до тех пор, пока масло не станет дороже, у автомобилистов будет мало или нет стимула переходить на автомобили на топливных элементах. Даже тогда есть соперники технологии, которые могут остановить распространение автомобилей на топливных элементах. Мы могут придерживаться двигателей внутреннего сгорания, но питать их биотопливом. Или может оказаться более эффективным строить электромобили с бортовыми аккумуляторами, которые заряжаются на дома.Или, возможно, массовый переход на гибридные автомобили с бензиновыми двигателями. и электродвигатели, продлят нам мировые поставки нефти придумать совершенно новую технологию - возможно, даже атомные автомобили! Никто не знает, что нас ждет в будущем, но одно можно сказать наверняка: нефть будет играть в нем гораздо меньшую роль. Чем раньше мы обнимемся альтернативы - электромобили на батареях, биотопливо, топливные элементы или что-то еще - тем лучше.

Узнать больше

На сайте

На других сайтах

  • Министерство энергетики США: Транспортные средства на топливных элементах: Руководство правительства США по плюсам и минусам автомобилей на топливных элементах, включая то, как они работают, что в них хорошего и плохого и какую экономию топлива можно ожидать.Есть также видео тест-драйва некоторых современных автомобилей на водородных топливных элементах.
  • California Fuel Cell Partnership: Промышленное лобби, продвигающее использование технологии топливных элементов. На сайте много полезной справочной информации.
  • Водородная экономика: всестороннее введение в Википедии о плюсах, минусах и практических вопросах, связанных с использованием водорода в качестве альтернативы ископаемому топливу.
  • Национальный исследовательский центр топливных элементов, Калифорнийский университет в Ирвине: хорошая отправная точка для получения более подробной технической информации.

Статьи

  • Toyota раскрывает план по превращению грузовиков в экологически чистые «электростанции» Джиллиан Эмброуз, The Guardian, 17 сентября 2020 г. Грузовики Toyota со встроенными топливными элементами могут работать как мобильные электрогенераторы.
  • ИБП
  • для развертывания гибридных топливных элементов / аккумуляторов в качестве грузовиков для доставки с нулевым уровнем выбросов, Мария Галлуччи, IEEE Spectrum, 24 августа 2018 г. Грузовики для доставки топливных элементов начинают появляться в экологически чистой Калифорнии.
  • Сначала появились водородные автомобили.Теперь заправочные станции Нила Э. Будетта. The New York Times, 18 мая 2017 года. Если великая водородная экономика когда-нибудь начнет расти, нам понадобится намного больше водородных станций.
  • Почему в автомобильном будущем будут преобладать топливные элементы Скотт Самуэльсен, IEEE Spectrum, 5 декабря 2016 г. Энтузиаст топливных элементов отвечает критикам страстной защитой технологии.
  • Битва автомобилей с нулевым уровнем выбросов: водородные или электрические? пользователя Руперт Вингфилд-Хейс. BBC News, 8 июня 2015 г.Toyota, пионер гибридных автомобилей, теперь делает ставку на водородные топливные элементы как на способ увеличения дальности действия электромобилей.
  • «Автомобили на водородных топливных элементах» возвращаются для очередного пробега Лоуренса Ульриха. The New York Times, 16 апреля 2015 года. Почему автопроизводители снова обращаются к топливным элементам.
  • Переносная солнечная электростанция
  • очищает воду и производит водород, Вилли Джонс, IEEE Spectrum, 20 октября 2010 г. Новое изобретение для оказания помощи при стихийных бедствиях позволяет очищать воду, генерировать электричество и производить водород с помощью бортового электролизера и топливного элемента.
  • Наследие Аполлона на топливных элементах Ричарда Холлингема. BBC News, 16 июля 2009 г. Краткий обзор автомобилей на топливных элементах и ​​того, как они были вдохновлены ракетно-космическими технологиями.
  • Керамические топливные элементы от Дункана Кларка. The Guardian, 13 июля 2009 г. Как топливные элементы можно использовать для производства электроэнергии в доме.
  • Toshiba разрабатывает крошечный топливный элемент: BBC News, 24 июня 2004 г. Топливные элементы могут питать как небольшие приборы, так и автомобили.

Книги

Топливные элементы и водородная экономия
Электролизеры и ионный обмен

Патенты

  • Патент США 7241950: Электролиз воды на солнечных батареях для получения водорода и кислорода, автор Qinbai Fan и др., Институт газовой технологии, 10 июля 2007 г.Современный, высокоэффективный электролизер на солнечной энергии.
  • Патент США 1 495 681: Электролизер для производства водорода и кислорода от Джакомо Фаузера, 27 мая 1924 г. Относительно простой водородно-кислородный электролизер начала 20 века.

Деятельность

  • [PDF] Работа с топливными элементами НАСА: Отличная небольшая активность для классов 5–12. Вы можете построить автомобиль на топливных элементах и ​​заправить его водородом, полученным путем расщепления воды.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2018. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Поделиться страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2008/2018) Топливные элементы. Получено с https://www.explainthatstuff.com/fuelcells.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте ...

Знакомство с водородными автомобилями. Как они работают

Мы много слышим о разработке электромобилей - и это правильно. Но есть еще одна альтернативная автомобильная технология, о которой меньше говорят. И он зависит от самого распространенного химического элемента во Вселенной. Водород.

На дорогах Великобритании ездят автомобили на водороде - и, хотя сейчас вам может быть сложно их заметить, производители (в частности, Toyota, Honda и Hyundai) уже выпустили водородные модели.

Правительство Великобритании также финансирует развитие водородных транспортных средств и инфраструктуры. В марте 2017 года он объявил о создании фонда в размере 23 миллионов фунтов стерлингов для ускорения этого развития, при этом министр транспорта Джон Хейс сказал в то время, что «электромобили на водородных топливных элементах могут сыграть жизненно важную роль наряду с электромобилями на аккумуляторах, чтобы помочь нам сократить вредные выбросы.

Имея это в виду, вот еще немного информации о водородных транспортных средствах, в том числе о том, как мы принимаем участие здесь, в Arval.

КАК РАБОТАЮТ МАШИНЫ НА ВОДОРОДЕ?

Двигатели, работающие на водороде, ушли намного дальше, чем вы думаете. Более двух столетий назад французский изобретатель Франсуа Исаак де Риваз разработал примитивный двигатель, который работал на водороде и кислороде и воспламенялся от электрической искры.

В наши дни все сводится к топливным элементам, но те же элементы по-прежнему играют важную роль в химической реакции, протекающей в водородном автомобиле.

По сути, здесь нет движущихся частей, это просто химическая реакция, «подпитывающая» действие. Он видит, как водород входит в топливный элемент из бака и смешивается с кислородом, образуя H 2 O в химической реакции, которая генерирует электричество, которое используется для питания двигателей, приводящих в движение колеса.

Заправка резервуаров водородом осуществляется примерно так же, как в бензиновых или дизельных автомобилях. Вам просто нужно прижать трубу к машине и ждать. Стоимость заправки топливного бака также сопоставима: около 10 фунтов стерлингов за кг, что эквивалентно бензину.

АВТОМОБИЛИ НА ВОДОРОДЕ: ЗА И МИНУСЫ

Итак, каковы некоторые преимущества автомобилей на водороде?

- Более быстрая заправка: по сравнению с подзарядкой электромобиля, водородный автомобиль может быть полностью заправлен за 3-5 минут.

- Никаких вредных выбросов: от автомобиля на водородных топливных элементах выделяется только вода.

- Впечатляющая дальность полета: с запасом хода около 300 миль на бак водородные автомобили не уступают многим обычным автомобилям.

- Хорошие уровни эффективности: силовые агрегаты на топливных элементах намного более эффективны при получении энергии из водорода, чем традиционные автомобили при получении энергии из бензина или дизельного топлива.

А как насчет недостатков водородных машин?

- Пункты заправки: в настоящее время в Великобритании всего 17 заправочных станций, и строительство каждой станции стоит 1,3 миллиона фунтов стерлингов.

- Расходы. Хотя стоимость заправки автомобиля на водороде аналогична стоимости традиционного топлива, разработка этой технологии обходится недешево и не требует хранения или перемещения самого водорода.

- Предполагаемый риск для безопасности: водород легко воспламеняется, но опять же, бензин тоже, и это не помешало нам управлять миллионами автомобилей с бензиновым двигателем.

РАЗРАБОТКА АВТОМОБИЛЕЙ НА ВОДОРОДЕ

Разработка автомобилей на водороде в Великобритании находится на относительно ранней стадии. Однако, как уже упоминалось выше, некоторые производители уже сделали решительный шаг и разработали модели на основе этой технологии, тогда как другие планируются.

Toyota Mirai, Honda Clarity и Hyundai iX35 можно встретить в ограниченном количестве на дорогах Великобритании, а iX35 должен быть заменен новой моделью в 2018 году.

Mercedes-Benz собирается выпустить водородную версию своего модельного ряда GLC. Это отражает общий охват водородной технологии в Германии, где в настоящее время по всей стране строятся 23 новые водородные станции.

ИНИЦИАТИВА ВОДОРОДНОГО ХАБА

Штаб-квартира Arval в Великобритании находится в Суиндоне, где также около 50 организаций (включая нас) участвуют в инициативе, благодаря которой город стал «водородным центром». Hydrogen Hub - это отраслевое сообщество заинтересованных сторон из всей цепочки поставок водорода и топливных элементов, правительства, местных властей, предприятий, а также текущих и потенциальных пользователей.

Это означает, что в Суиндоне проводится большая работа по развитию водородной технологии - и поскольку все это происходит в одном месте, это приведет к повышению осведомленности, сотрудничеству и распространению информации, а также к снижению затрат.

Среди других задействованных организаций - Nationwide, National Trust, Johnson Matthey и местные советы округов и округов.

В связи с широким представительством компаний и секторов существует четыре различных рабочих потока:

Комбинированное производство тепла и электроэнергии (ТЭЦ): проект по установке батареи водородных топливных элементов, которая будет обеспечивать электроэнергией местные общественные здания

Вилочный погрузчик грузовики: испытание вилочных погрузчиков на топливных элементах с целью выкатить в общей сложности 75 автобусов

Автобусы: разработка плана по развертыванию автобусов на топливных элементах в Суиндоне

Автомобили: Arval является исполнительным спонсором рабочего потока, который также поддерживается от Toyota и Hyundai

В рамках рабочего потока «автомобили» мы приобрели Toyota Mirai, доступную для использования нашими сотрудниками, и, будучи единственной лизинговой компанией, участвующей в Hydrogen Hub, мы по-настоящему чувствуем, как водород работает.

Таким образом, у нас есть все возможности для того, чтобы увидеть и изучить, как эта технология развивается и как она потенциально может быть использована предприятиями в ближайшие годы, когда водородные автомобили будут все чаще появляться на дорогах Великобритании. Это было подтверждено нашим собственным исследованием автопарка в CVO 2017 года, в ходе которого мы обнаружили, что 56% предприятий уже используют или рассматривают альтернативные виды топлива в составе своего парка.

И это еще не все. Для транспорта, работающего на водороде, нет предела: четырехместный самолет на водороде совершил свой первый полет в Германии в прошлом году и был назван большим шагом в направлении обезуглероживания авиаперевозок.

Так что берегитесь водородной технологии. Это может быть поездка на улицу или в аэропорт рядом с вами.

Контактная информация для СМИ: +44 (0) 121 709 5587

Заметки редактору

  1. Оригинальная статья, опубликованная Арвалом
  2. Hydrogen Hub - это отраслевое сообщество заинтересованных сторон со всего мира. цепочка поставок водорода и топливных элементов, правительство, местные органы власти, предприятия, а также текущие и потенциальные пользователи.
  3. Исполнительные члены обеспечивают стратегическое руководство, устанавливают приоритеты Hydrogen Hub и берут на себя ведущую роль в разработке проектов в Local Hydrogen Hubs. Они также входят в Национальный водородный хаб, который работает с правительством над формированием энергетической и транспортной политики в Великобритании.

Как электромобили на топливных элементах работают с использованием водорода?

Как и полностью электрические автомобили, электромобили на топливных элементах (FCEV) используют электричество для питания электродвигателя.В отличие от других электромобилей, FCEV вырабатывают электроэнергию, используя топливный элемент, работающий на водороде, а не потребляя электричество только от батареи. В процессе проектирования транспортного средства производитель транспортного средства определяет мощность транспортного средства размером электродвигателя (двигателей), которые получают электроэнергию от комбинации топливного элемента и батареи соответствующего размера. Хотя автопроизводители могли бы разработать FCEV с возможностью подключения к сети для зарядки аккумулятора, большинство FCEV сегодня используют аккумулятор для возврата энергии торможения, обеспечения дополнительной мощности во время коротких событий ускорения и для сглаживания мощности, подаваемой от топливного элемента, с возможностью холостого хода или выключите топливный элемент при низкой потребляемой мощности.Количество энергии, хранящейся на борту, определяется размером водородного топливного бака. Это отличается от полностью электрического транспортного средства, где количество доступной мощности и энергии тесно связаны с размером батареи. Узнайте больше об электромобилях на топливных элементах.

Изображение в высоком разрешении

Ключевые компоненты электромобиля на водородных топливных элементах

Аккумулятор (вспомогательный): В транспортном средстве с электрическим приводом вспомогательная аккумуляторная батарея обеспечивает электричеством для запуска автомобиля до включения тягового аккумулятора, а также обеспечивает питание аксессуаров транспортного средства.

Аккумулятор: Этот аккумулятор накапливает энергию, генерируемую рекуперативным торможением, и обеспечивает дополнительную мощность для тягового электродвигателя.

Преобразователь постоянного тока в постоянный: Это устройство преобразует мощность постоянного тока высокого напряжения от тягового аккумуляторного блока в мощность постоянного тока низкого напряжения, необходимую для работы аксессуаров автомобиля и подзарядки вспомогательной батареи.

Электрический тяговый двигатель (FCEV): Используя энергию топливного элемента и тяговой аккумуляторной батареи, этот двигатель приводит в движение колеса автомобиля.В некоторых транспортных средствах используются мотор-генераторы, которые выполняют функции привода и регенерации.

Блок топливных элементов: Набор отдельных мембранных электродов, которые используют водород и кислород для производства электроэнергии.

Заливная горловина: Форсунка топливораздаточной колонки присоединяется к резервуару на транспортном средстве для заполнения бака.

Топливный бак (водород): Хранит газообразный водород на борту автомобиля до тех пор, пока он не понадобится топливным элементам.

Контроллер силовой электроники (FCEV): Этот блок управляет потоком электроэнергии, подаваемой топливным элементом и тяговой батареей, регулируя скорость электрического тягового двигателя и создаваемый им крутящий момент.

Тепловая система (охлаждение) - (FCEV): Эта система поддерживает надлежащий диапазон рабочих температур топливного элемента, электродвигателя, силовой электроники и других компонентов.

Трансмиссия (электрическая): Трансмиссия передает механическую энергию от тягового электродвигателя для привода колес.

Почему двигатели внутреннего сгорания, работающие на водороде, не очень хорошая идея

Водородная энергия для транспортных средств звучит заманчиво: вода - единственный выброс, а водород, кажется, доступен везде, верно?

Неправильно.

Водород может приводить в действие транспортные средства, но то, как он приводит их в действие, имеет решающее значение. Двигатели водородного внутреннего сгорания сильно отличаются от автомобилей на водородных топливных элементах, и Джейсон Фенске из Engineering Explained разбирает оба этих момента в видео.

Самая главная причина, по которой водородные двигатели внутреннего сгорания не годятся? Они создают оксид азота, который вреден для людей и окружающей среды. Несмотря на то, что углерод не является частью процесса сгорания водорода, NOx не является компромиссом, поскольку автопроизводители стремятся к автомобилям с нулевым уровнем выбросов.

Во-вторых, водородные двигатели внутреннего сгорания не так эффективны, как водородные топливные элементы во многих отношениях. К тому времени, когда водород попадает в двигатель, через трансмиссию и в дифференциал, приводящий в движение колеса автомобиля, передается только 25 процентов потенциальной энергии водорода.В водородном топливном элементе водород попадает в топливный элемент, где электроны отправляются в преобразователь, затем в блок управления мощностью и в электродвигатель. Затем двигатель приводит в действие редуктор, приводящий в движение колеса автомобиля. Несмотря на многочисленные передачи, топливная энергия водорода более эффективно передается на колеса, до 50 процентов по данным Фенске.

В основном автомобили на топливных элементах - это электромобили, работающие на водороде.

Эффективность также имеет каскадный эффект.Поскольку водород при хранении занимает много места, автомобили с водородными топливными элементами могут иметь меньшие топливные баки по сравнению с автомобилями, работающими на водороде. А поскольку водород не совсем дешев, топливный элемент гораздо более эффективен в эксплуатации и потребляет на 25 процентов меньше энергии, чтобы выполнять ту же работу, что и двигатель внутреннего сгорания водорода.

Если вам не терпится получить дополнительную информацию о водороде и о том, как он питает топливные элементы и двигатели, нажмите кнопку воспроизведения выше.

Водородные двигатели

- обзор

2.5.3 Использование для сжигания в транспортных средствах

Водород может использоваться в качестве топлива в обычных двигателях с искровым зажиганием, таких как двигатели Отто и дизельные двигатели, используемые в легковых автомобилях, и газовые турбины, используемые на обычных электростанциях. Первый водородный двигатель был продемонстрирован в 1808 году Франсуа де Риваз (Википедия, 2017). Время от времени появлялись усовершенствованные конструкции, не вызывающие коммерческого интереса. КПД двигателя такой же, как у бензина или дизельного топлива, а водородное пламя быстро распространяется от ядра воспламенения (см. Таблицу 2.5). Однако из-за более низкой плотности энергии при давлениях, подходящих для поршневых цилиндров, объем рабочего объема должен быть в два-три раза больше, чем для бензиновых двигателей, что вызывает проблемы с пространством в моторных отсеках легковых автомобилей. Один производитель автомобилей, занимающийся разработкой легковых автомобилей на водородном топливе, использовал огромные 8- или 12-цилиндровые двигатели с рабочим объемом более 4 литров, чтобы приблизиться к приемлемым характеристикам (BMW, 2004). У эффективных обычных бензиновых или дизельных автомобилей общий рабочий объем около 1.2 литра, распределенные на три-четыре цилиндра (VW, 2003 г.).

Таблица 2.5. Связанные с безопасностью свойства водорода и других видов топлива (с использованием Dell и Bridger, 1975; Zittel and Wurster, 1996)

21 90740 Коэффициент диффузии в воздухе
Свойство Водород Метанол Метан Пропан Бензин Установка
Минимальная энергия зажигания 0,02 - 0,29 0.25 0,24 10 - 3 Дж
Температура пламени 2045 1875 2 200 ° C
Температура воздуха385 540 510 230–500 ° C
Максимальная скорость пламени 3,46 - 0,43 0,47
м с 907 907 907 907 907 воспламеняемости в воздухе 4–75 7–36 5–15 2.5–9,3 1,0–7,6 об.%
Диапазон взрывоопасности в воздухе 13–65 6,3–13,5 1,1–3,3 об.%
0,61 0,16 0,20 0,10 0,05 10 - 4 м 2 с - 1

На рисунке 2.49 показаны результаты моделирования водорода процесс сгорания на воздухе (в камере сгорания, которая может представлять собой цилиндр двигателя или, возможно, скорее газовую турбину), подтверждая замечание о быстром расходе впрыскиваемого водорода.H 2 входит с левой стороны. Распределение кислорода показывает «неиспользованный» кислород вдоль камеры, в которую воздух втягивается через многочисленные отверстия на внешней поверхности. Внизу рис. 2.49 показано распределение образовавшихся оксидов азота. Это похоже на только что показанное распределение высоких температур, поскольку образование оксидов азота резко возрастает при температурах выше 1700 К. Образование высоких уровней NO x представляет собой проблему для сжигания водорода, что в данном случае больше не является экологически чистым.Однако добавление каталитического нейтрализатора может существенно уменьшить проблему (Verhelst, 2014).

Поведение водорода в термодинамических двигателях было установлено как моделированием, таким как показанное на рис. 2.49, так и измерениями, например, для установления влияния степеней сжатия (Verhelst and Sierens, 2003; Karim and Wierzba, 2004 г.). Высокая степень сжатия важна из-за низкой объемной плотности энергии водорода. У широкого диапазона воспламеняемости и легкости возгорания есть две стороны.Один из них - плавная работа при низких нагрузках. Однако при высоких нагрузках возникает ряд проблем, связанных с преждевременным зажиганием, обратным воспламенением или детонацией, которые необходимо решить (Shoiji et al., 2001). Имеются важные аспекты безопасности из-за широкого диапазона воспламеняемости водорода (см. Таблицу 2.2). Их необходимо контролировать, например, с помощью двухклапанных систем на каждом цилиндре или с помощью лазерного зажигания (NFC, 2000; Pal and Agarwal, 2015).

Были выполнены работы по двигателям, работающим на смесях водорода с бензином или с природным газом (Fontana et al., 2004; Akansu et al., 2004) и об использовании сжигания водорода только для выработки электроэнергии для двигателя (van Blarigan and Keller, 1998; Yuan et al., 2016).

Из-за большого количества водорода по объему, необходимого для использования в двигателях внутреннего сгорания, приличный рабочий диапазон для легкового автомобиля обычных размеров требует гораздо более высокой плотности хранения H 2 , чем это возможно для газа. Поэтому используется жидкий водород, подразумевающий охлаждение до температуры 20 К (с использованием энергии, что еще больше снижает эффективность) и использование очень специальных заправочных станций.Эти технологии были разработаны и использовались для прототипов автомобилей, работающих на водороде (Fischer et al., 2003). Были сконструированы специальные резервуары для хранения жидкого водорода с использованием множества слоев металлических цилиндров с высококачественной изоляцией между ними (Michel et al., 1998). Но даже в этом случае существует проблема утечки тепла и утечки водорода.

Сжигание водорода несколько легче внедрить в автобусы, потому что больший размер моторного отсека составляет меньшую часть от общего размера и - из-за более низких рабочих скоростей (при городском использовании) автобусы могут вместить водород, хранящийся на крыше, как это сделано в прототипах водородных автобусов производства MAN (Knorr et al., 1998). Кроме того, корабли могли использовать водородное топливо вместо дизельного топлива в обычных двигателях.

Предложение об использовании водорода для прямого сгорания в турбинах привлекло большое внимание в случае самолетов. Запасы жидкого водорода могут быть встроены в крылья или фюзеляж, и могут использоваться почти обычные газотурбинные двигатели. Первые испытания самолетов на жидком водороде включают бомбардировщик Boeing B57 1957 года и в 1988 году Туполев Ту-154, а недавно был начат аналогичный проект под названием Криоплан на базе самолета Airbus A310 (Pohl, Malychev, 1997; Klug and Faass, 2001 ).Более громоздкие запасы топлива привели к предположению, что эти самолеты должны работать на более низких высотах, что окажет положительное влияние на выбросы NO x (Svensson et al., 2004). Это также снижает значимость выбросов в воду, поскольку поглощение солнечной радиации водой (приводящее к потеплению парниковых газов) более выражено на высоте более 10 км. Разработан проект самолета, способного работать от нуля до 5 Маха (в пять раз больше скорости звука, что составляет 1,22 × 10 6 м / с - 1 на уровне моря), при этом в транспортном средстве используется жидкий водород. обычный режим газотурбинного двигателя с ТРДД до 3 Маха и режим прямоточного воздушно-реактивного двигателя выше этой скорости (Qing and Chengzhong, 2001).

Жидкость H 2 уже несколько лет используется в космических аппаратах. Здесь общая масса при отталкивании является существенным ограничивающим параметром. Таким образом, высокое содержание энергии по массе делает водород более предпочтительным по сравнению с любой другой системой на основе топлива, и считается целесообразным дополнительное усложнение криогенного хранения. Двигатель может быть газовой турбиной или ракетным двигателем, в зависимости от режима работы космического корабля (полет в атмосфере Земли или уход от гравитации Земли).И водород, и кислород должны переноситься в жидкой форме, поскольку космическая среда за пределами атмосферы Земли не содержит воздуха или кислорода. Основной особенностью ракетного двигателя является сопло, через которое отводятся пороховые газы для обеспечения прямой тяги. Новые разработки в области высокоэффективной конструкции с несколькими соплами все еще продолжаются (Yu et al., 2001), как и эксперименты с несколькими видами топлива (обычно жидким водородом и твердыми углеводородами), чтобы удовлетворить требованиям на разных этапах полета в околоземном пространстве.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
