ТНВД - что это? Принцип работы

ТНВД представляет собой один из ключевых узлов двигателя транспортного средства. Его важность показывает сравнение с сердечной мышцей в организме человека, задачей которой выступает обеспечение циркуляции крови по телу. Назначение ТНВД аналогично, с той лишь разницей, что он отвечает за перемещение горючего по топливной системе.



Определение

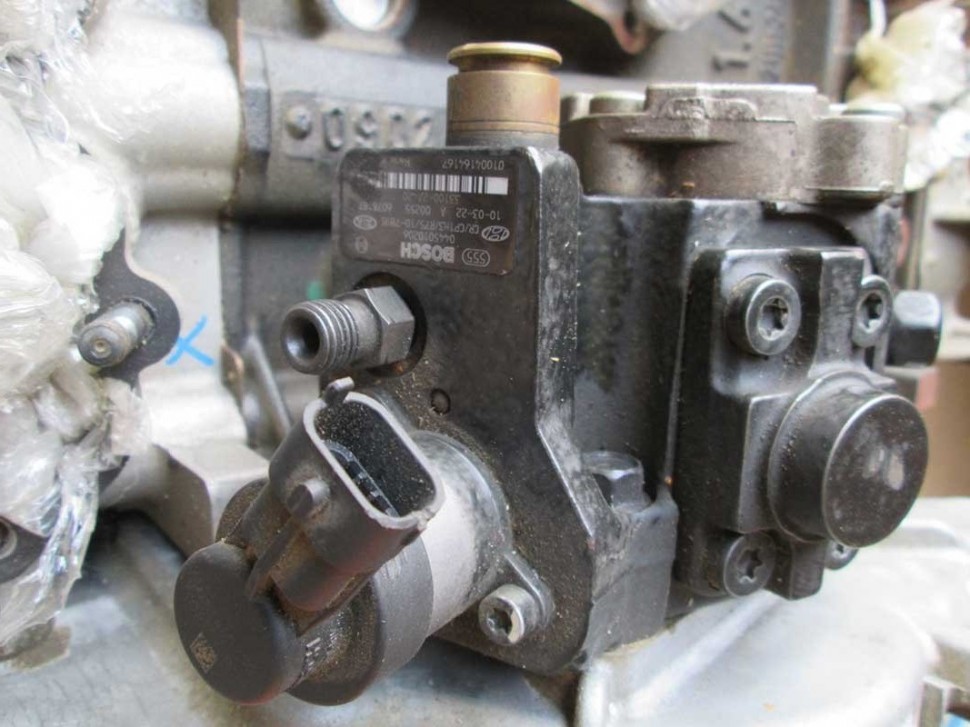

ТНВД или топливный насос высокого давления – это сложный с конструктивной и технологической точек зрения узел системы подачи топлива в дизельном или бензиновом двигателе. Английское название устройства - injection pump. Основными функциями ТНВД выступают такие:

  • подача горючего к форсункам с одновременным нагнетанием давления;
  • дозирование топлива в зависимости от выбранного водителем режима эксплуатации;
  • определение оптимальной периодичности впрыска топлива в цилиндры двигателя.

Ключевым отличием топливного насоса высокого давления от выполняющего в целом аналогичные функции карбюратора выступает впрыск четко дозированного количества горючего в камеры внутреннего сгорания двигателя.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Это достигается установлением непосредственной связи с коленчатым валом, что позволяет при разгоне автомобиля увеличивать порцию подаваемой топливно-воздушной смеси, а при уменьшении оборотов – снижать объем впрыскиваемого горючего. Как следствие – уменьшается расход топлива и обеспечивается более высокий КПД работы двигателя, что и выступает главным достоинством ТНВД.



История разработки и совершенствования



Разработчиком ТНВД считается Роберт Бош. Активное использование рассматриваемой разновидности топливного насоса на легковых автомобилях началось во второй половине 30-х годов прошлого века.

Изначально топливный насос высокого давления предназначался исключительно для дизельных двигателей. Однако, в настоящее время ТНВД применяется и для бензиновых агрегатов, оборудованных инжекторной системой, обеспечивающей впрыскивание топлива непрямую в цилиндры.

Постоянный рост требований в части охраны труда и соблюдения экологических стандартов объясняет еще одно важное направление улучшения ТНВД.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

В современных условиях произошло вытеснение механических топливных насосов устройствами, оснащенными электронной регулировкой подачи горючего. Второй вариант системы впрыска топлива намного экономичнее и сводит к минимуму количество вредных выбросов в атмосферу.



Устройство



Различают несколько видов топливных насосов высокого давления. Несмотря на существенные конструктивные различия, основным рабочим узлом ТНВД является так называемая плунжерная пара. Основной ее задачей является нагнетание давления в топливной системе.

Устройство плунжерной пары включает две детали – поршень или плунжер, давший название рабочему узлу, и втулка или гильза. Принцип работы устройства основан на возвратно-поступательном движении, которое плунжер осуществляет внутри втулки. При этом каналы и клапаны, расположенные внутри ТНВД обеспечивают подачу горючего в полость, размещенную над плунжером, а также его отвод после сжатия и нагнетания давления.

Узел может эффективно работать только при обеспечении высокого уровня герметичности.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Для этого рабочие поверхности и поршня, и втулки тщательно обрабатываются, что дало еще одно название плунжерной пары – прецизионная, то есть высокоточная. Еще одно обязательное требование к поршню и втулке – изготовление из крайне прочных марок стали, способной выдержать серьезные нагрузки.

Наличие других конструктивных элементов, деталей и узлов топливного насоса высокого давления зависит от конкретной разновидности устройства. Конструкция наиболее простого и широко распространенного рядного ТНВД предусматривает присутствие следующих деталей:

  • плунжерная пара, подробно описанная выше;
  • специальные канавки, назначение которых – подача горючего к плунжерной паре;
  • кулачковый вал, оснащенный центробежной муфтой, который вращается при помощи ремня ГРМ;
  • толкатели плунжера, передающие энергию, поступающую от кулачкового вала;
  • пружины, предназначенные для возврата плунжера в исходное положение;
  • нагнетательные клапаны, обеспечивающие движение топлива в нужном для эксплуатации двигателя направлении;
  • зубчатые рейки, штуцеры и так называемый всережимный регулятор, активируемый педалью газа.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Некоторые особенности других разновидностей ТНВД описываются ниже. Но независимо от различий в конструкции, принцип работы любых топливных насосов высокого давления примерно одинаков.



Принцип работы



Схема работы рассматриваемой модели топливного насоса напоминает эксплуатацию двухтактного двигателя внутреннего сгорания. Она включает в себя несколько последовательно реализуемых этапов:

  1. Вращение кулачкового вала с оказанием давления на толкатели плунжера.
  2. Перемещение поршня по втулке.
  3. Увеличение давления топлива, в результате которого открываются нагнетательные клапаны.
  4. Поступление горючего к форсункам через открытые клапаны.

Важной особенностью ТНВД выступает попадание в форсунки не всей топливно-воздушной смеси, а только четко определенной дозы. Оставшееся топливо через специальные сливные клапаны возвращается в систему. Наличие центробежной муфты обеспечивает поступление горючего в нужный момент, а присутствие в конструкции всережимного регулятора обеспечивает точное определение необходимого объема смеси.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

В результате одновременной работы всех узлов топливного насоса высокого давления удается добиться продуктивной работы двигателя при минимально возможном расходе топлива.

Дальнейшего увеличения КПД двигателей, оснащенных ТНВД, позволяет добиться использование электронных систем управления работой топливного насоса. Современные высокоточные датчики контролируют все ключевые параметры системы, к числу которых относятся:

  • изменение положения педали газа;
  • количество оборотов распределительного вала;
  • уровень температуры охлаждающей жидкости;
  • скорость транспортного средства;
  • уровень давления в системе наддува воздуха;
  • изменение положения иглы форсунки и т.д.

Дополнительный плюс ТНВД с электронным блоком контроля и управления – наличие эффективных программ самодиагностики системы. Они позволяют быстро выявлять возникшие проблемы и обеспечивают работу двигателя даже в случае отказа отдельных узлов или деталей.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Классификация

Для классификации ТНВД применяется несколько признаков. По принципу работы различают топливные насосы непосредственного действия и системы, предусматривающие аккумуляторный впрыск. Первая разновидность также делится на два типа – с механическим и пневматическим приводом. Она обеспечивает одновременное осуществление процессов нагнетания давления и впрыска, а потому проще и намного чаще применяется на практике.

Вторая разновидность – топливный насос с гидроаккумулятором – разделяет выполнение накачки топливно-воздушной смеси и ее впрыска в форсунки. Сначала горючее собирается в специальном хранилище, который и называется аккумулятором, после чего передается для сжигания. В результате повышается эффективность работы двигателя, но при этом заметно усложняется конструкция ТНВД. Последний аргумент стал главной причиной того, что насосы с гидроаккумулятором не относятся к числу популярных.

Второй классифицирующий признак – конструктивные особенности насоса.Тнвд что это на дизеле: ТНВД - что это? Принцип работы В соответствии с ними принято различать три типа ТНВД:

  1. Рядные. Наиболее простая и надежная конструкция, предусматривающая наличие нескольких ниш или секций, каждая из которых предназначена для подачи топлива в одну форсунку двигателя. При этом плунжерные пары размещаются в ряд, что и дало название агрегату. Сегодня такая разновидность ТНВД применяется исключительно на грузовых автомобилях, что объясняется надежностью и низким уровнем требований к качеству топлива. Однако, из-за больших габаритов и невысокого, по сравнению с альтернативными вариантами, КПД, установка на легковые авто прекращена в 2000 году.
  2. Распределительные. Данная разновидность насоса предполагает наличие одного или двух плунжеров, количество которых определяется объемом двигателя. Благодаря особенностям конструкции, этого оказывается вполне достаточно для обслуживания цилиндров, число которых варьируется в пределах от 4 до 12. В результате, достигается уменьшение массы и размеров ТНВД, что позволяет использование на двигателях легковых авто.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Основной минус – сравнительная недолговечность насосов распределительного типа.
  3. Магистральные. ТНВД этого типа предусматривает систему подачи топлива Common Rail, которая стала в последние годы одной из наиболее востребованных. Главная особенность – накапливание топлива перед поступлением к форсункам в специальной рампе. Основное достоинство магистральных ТНВД – высокий уровень давления (свыше 180 МПа), благодаря которому достигается более эффективное сжигание горючего, обеспечивающее рост КПД при снижении расхода топлива.



Частые неисправности



Несмотря на достаточно серьезные конструктивные различия между разновидностями топливных насосов высокого давления, их эксплуатация сопровождается необходимостью выполнение ряда обязательных требований. Первое и главное из них – использование топлива, соответствующего характеристикам конкретной модели насоса.

Второе необходимое условие – своевременное и регулярное техническое обслуживание агрегата.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Третье требование – применение в процессе эксплуатации качественных смазочных материалов.

Невыполнение любого из перечисленных условий приводит к необходимости дорогостоящего и весьма трудоемкого ремонта, что связано со сложностью конструкции ТНВД и, как следствие, большим объемом работ по снятию плунжерной пары или других пришедших в негодность деталей. Наиболее частыми неисправностями топливного насоса высокого давления являются:

  • увеличение количества образуемого в ходе выхлопа дыма;
  • повышенный расход топлива;
  • снижение мощности двигателя;
  • возникновение посторонних шумов;
  • трудности с запуском двигателя;
  • скачки такого важного показателя, как количество оборотов.

Несмотря на внушительный перечень возможных неисправностей, необходимо отметить, что качественно изготовленный ТНВД при грамотной эксплуатации является надежным и долговечным устройством. Следование приведенным выше рекомендациям и правильное использование топливного насоса гарантирует экономичную и эффективную работу двигателя в течение всего нормативного срока службы.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Тнвд что это на дизеле

Топливный насос высокого давления (сокр. ТНВД)

— одно из основных и сложных устройств дизельного мотора. Он подает топливо в двигатель. Качественный ремонт дизельного ТНВД требует профессиональное оборудование для диагностики и регулировки. Наша специализированная станция оснащена таким оборудованием.

В подавляющем большинстве случаев, ремонт ТНВД необходим по причине применения низкокачественного топлива и моторных масел. При попадании с дизтопливом твердых частиц, пыли и т.п. способствует выходу из строя плунжерных пар, установка которых производится с микронным допуском. Также могут пострадать форсунки отвечающие за распыление и впрыск горючего. Основными признаками несправности в работе насоса и форсунок являются: увеличение расхода, дымность, посторонние шумы, снижение мощности, трудный запуск.

Самые современные моторы стали оснащаться электронными системами впрыска. Теперь ЭБУ отвечает за дозировку подачи топлива в цилиндры по времени и по количеству солярки.Тнвд что это на дизеле: ТНВД - что это? Принцип работы При появлении каких либо перебоев в работе следует, не откладывая, обратиться в дизель-сервис с профессиональным диагностическим оборудованием. В ходе ремонта топливного насоса высокого давления потребуется замена некоторых деталей. Диагностика позволяет определить степень износа и остаточный ресурс запчастей, позволяя съэкономить (не менять же всё подряд).

В ходе работ выясняется равномерность подачи топлива, стабильность давления, частота вращения вала и т.д.

По мере ужесточения норм допустимого выброса вредных веществ в атмосферу транспортными средствами, традиционные механические топливные насосы высокого давления (ТНВД) дизельных автомобилей оказались не в состоянии обеспечить необходимую точность дозирования топлива и скорость реагирования на изменяющиеся условия движения. Это привело к необходимости установки электронного регулирования топливной системы дизельного двигателя. Фирмами Bosch, Diesel Kiki и Nippon Denso был разработан ряд систем электронного управления подачей топлива на базе топливного насоса VЕ.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Эти системы обеспечили повышение точности дозирования топлива в отдельные цилиндры, уменьшение межцикловой нестабильности процесса сгорания и уменьшение неравномерности работы дизеля в режиме холостого хода. В отдельных системах устанавливается быстродействующий клапан, который позволяет разделить процесс впрыска на две фазы, что уменьшает жесткость процесса сгорания.

Точное регулирование системы впрыска, не только способствует снижению выброса токсичных веществ в результате более полного сгорания топлива, но и повышает КПД двигателя и увеличение мощности.

В электронных системах применяются топливные насосы распределительного типа, которые дополнены управляемыми исполнительными устройствами для регулирования положения дозатора и клапана автомата опережения впрыска топлива.

Электронный блок управления получает сигналы от множества датчиков, таких как положения педали акселератора, частоты вращения вала двигателя, температуры охлаждающей жидкости и топлива, подъема иглы форсунок, скорости движения автомобиля, давления наддува и температуры воздуха на впуске.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Эти сигналы обрабатываются в электронном блоке управления. Суммированный сигнал посылается в ТНВД, обеспечивая подачу оптимального количества топлива к форсункам и оптимальный угол опережения впрыска в соответствии с эксплуатационными условиями. Если подключается дополнительная нагрузка (например, включают кондиционер воздуха), то в электронный блок управления приходит соответствующий сигнал, и дополнительная нагрузка компенсируется увеличением подачи топлива. Электронный блок управления также контролирует работу свечей накаливания в трех стадиях – период накаливания, установившийся режим работы свечей накаливания и период после накаливания, в зависимости от температуры.

Управление процессами топливоподачи осуществляется с помощь блока управления 6. В блок управления поступает информация от различных датчиков: начала впрыска 1, установленного в одной из форсунок впрыска топлива; верхней мертвой точки и частоты вращения коленчатого вала 2; расходомера воздуха 3; температуры охлаждающей жидкости 4; положения педали топлива 5 и др.Тнвд что это на дизеле: ТНВД - что это? Принцип работы В соответствии с заданными в памяти блока управления характеристиками управления и полученной информацией от датчиков блок управления выдает выходные сигналы на исполнительные механизмы управления цикловой подачей и углом опережения впрыска топлива. Таким образом, регулируется величина цикловой подачи топлива от холостого хода до режима полной нагрузки, а также во время холодного пуска.

Потенциометр исполнительного устройства посылает сигнал обратной связи в электронный блок управления, определяя точное положение дозирующей муфты. Угол опережения впрыскивания топлива регулируется подобным же образом.

Электронный блок управления формирует сигналы, обеспечивающие протекание регуляторных характеристик, стабилизацию частоты вращения холостого хода, рециркуляцию ОГ, степень которой определяется по сигналам датчика массового расхода воздуха. При этом в блоке управления сопоставляются реальные сигналы датчиков со значениями в запрограммированных полях характеристик, в результате чего на сервомеханизм исполнительных устройств передается выходной сигнал, обеспечивающий требуемое положение дозирующей муфты с высокой точностью регулирования.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

В систему заложена программа самодиагностики и отработки аварийных режимов, что позволяет обеспечить движение автомобиля при большинстве неисправностей, кроме выхода из строя микропроцессора.

В большинстве случаев, для одноплунжерных насосов высокого давления распределительного типа, в качестве исполнительного устройства, регулирующего цикловую подачу, используется электромагнит 6 (рис.) с поворотным сердечником, конец которого соединен через эксцентрик с дозирующей муфтой 5. При прохождении тока в обмотке электромагнита сердечник поворачивается на угол от 0 до 60°, соответственно перемещая дозирующую муфту 5, с помощью которой происходит изменение цикловой подачи.
Основным элементом системы является электромагнитное исполнительное устройство 10, которое перемещает дозирующую муфту ТНВД.

Управление автоматом опережения впрыска осуществляется электромагнитным клапаном 2, который регулирует давление топлива, действующего на поршень автомата. Клапан работает в импульсном режиме «открыт — закрыт», модулируя давление в зависимости от частоты вращения распределительного вала двигателя.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Когда клапан открыт, давление уменьшается, и угол опережения впрыскивания также уменьшается. Когда клапан закрыт, давление увеличивается, перемещая поршень автомата в сторону увеличения угла опережения впрыска. Отношение импульсов определяется электронным блоком в зависимости от режима работы и температурного состояния двигателя. Для определения момента начала впрыска одна из форсунок имеет индукционный датчик подъема иглы.

В качестве исполнительных механизмов, воздействующих на органы, управляющие подачей топлива в ТНВД, применяются пропорциональные электромагнитные, моментные, линейные или шаговые электродвигатели, которые служат в качестве непосредственного привода дозатора топлива в насосах распределительного типа.

В корпус форсунки встроена катушка возбуждения 2 (рис.), на которую электронный блок управления подает определенное опорное напряжение, чтобы ток в электрической цепи поддерживался постоянным, независимо от изменений температуры.

Этот ток создает вокруг катушки магнитное поле.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Как только игла форсунки поднимается, сердечник 3 изменяет магнитное поле, вызывая изменение сигнала напряжения. В определенный момент подъема иглы возникает пиковый импульс, который воспринимается электронным блоком управления и используется для управления углом опережения впрыска. Этот сигнал сравнивается с хранящимися в памяти электронного блока значениями для соответствующих эксплуатационных условий работы дизеля. Электронный блок управления посылает обратный сигнал на электромагнитный клапан, соединенный с рабочей камерой автомата опережения впрыскивания и давление, действующее на поршень автомата, изменяется, в результате чего поршень перемещается под действием пружины, изменяя угол опережения впрыскивания.

Максимальное давление впрыска, достигаемое электронным управлением топливоподачей на базе топливного насоса VЕ составляет 150 кгс/см2. Однако ресурсы этой конструктивной схемы по напряжениям в сложном кулачковом приводе практически исчерпаны. Более совершенными являются ТНВД следующего поколения – VP-44.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Она использована на последних моделях дизелей Opel Ecotec, Opel Astra, Audi, Ford, BMW, Daimler-Chrysler. Давление впрыска, развиваемое насосами такого типа достигает 1000 кгс/см2.

Особенностью приведенной системы является совмещенный блок управления как для ТНВД, так и для других систем двигателя. Блок управления состоит из двух частей, оконечные каскады, питания электромагнитов которых расположены на корпусе ТНВД.

Контур низкого давления. Топливоподкачивающий насос (рис.) в ТНВД VP-44 шиберного типа, аналогичный рассмотренным выше. Давление топлива, создаваемое топливоподкачивающим насосом на стороне нагнетания, зависит от частоты вращения колеса насоса. В то же время это давление при возрастании частоты вращения увеличивается непропорционально. Клапан регулирования давления располагается в непосредственной близости от топливоподкачивающего насоса и соединяется с отводящим пазом через отверстие, пропускающее поток 5. Клапан изменяет давление нагнетания, создаваемое топливоподкачивающим насосом, в зависимости от требуемого расхода топлива.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Топливо от топливоподкачивающего насоса поступает к насосной секции ТНВД и устройству опережения впрыскивания.

Если создаваемое давление топлива превышает определенную величину, торцевая кромка поршня 3 открывает отверстия, расположенные радиально, и через них поток топлива сливается по каналам насоса к подводящему пазу. Если давление топлива слишком мало, эти радиальные отверстия закрыты вследствие преобладания сил пружины. Предварительный натяг пружины определяет, таким образом, величину давления открытия клапана.

Для охлаждения топливоподкачивающего насоса и удаления из него воздуха топливо проходит через привинченный к корпусу насоса клапан дросселирования перепуска 4.

Этот клапан осуществляет отвод топлива через перепускной канал 5. В корпусе клапана находится нагруженный пружиной шарик, который позволяет вытекать топливу только по достижении определенной величины давления в канале.

Дроссель 6 очень малого диаметра, связанный с линией отвода, расположен в корпусе клапана параллельно основному каналу отвода топлива.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Он обеспечивает автоматическое удаление воздуха из насоса. Весь контур низкого давления ТНВД рассчитан на то, что в топливный бак через клапан дросселирования перепуска всегда перетекает некоторое количество топлива.

Контур высокого давления. В контур высокого давления (рис.) входят ТНВД, а также узел распределения и регулирования величины и момента начала подачи с использованием только одного элемента — электромагнитного клапана высокого давления. Создание высокого давления насосной секции ТНВД с радиальным движением плунжеров

Насосная секция ТНВД с радиальным движением плунжеров создает требуемое для впрыскивания давление величиной до 1000 кгс/см2. Она приводится через вал и включает в себя: — соединительную шайбу; — башмаки 4 с роликами 2; — кулачковую шайбу 1; — нагнетающие плунжеры 5; — переднюю часть (головку) вала-распределителя 6.

Крутящий момент от приводного вала передается через соединительную шайбу и шлицевое соединение непосредственно на вал-распределитель.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Направляющие пазы 3 служат для того, чтобы через башмаки 4 и сидящие в них ролики 2 обеспечить работу нагнетающих плунжеров 5 сообразно внутреннему профилю кулачковой шайбы 1. Количество кулачков на шайбе соответствует числу цилиндров двигателя. В корпусе вала-распределителя нагнетающие плунжеры расположены радиально, что и дало название этому типу ТНВД. На восходящем профиле кулачка плунжеры совместно выдавливают топливо в центральную камеру высокого давления 7. Е зависимости от числа цилиндров двигателя и условий его применения существуют варианты ТНВД с двумя, тремя или четырьмя нагнетающими плунжерам (рис. 9 а, b, с).

Распределение топлива с помощью корпуса-распределителя Корпус-распределитель (рис. 9) состоит из:

• пригнанной к нему распределительной втулки 3;

• расположенной в распределительной втулке задней части вала-распределителя 2;

• запирающей иглы 4 электромагнитного клапана 7 высокого давления;

• аккумулирующей мембраны 10, разделяющей полости подкачки и слива;

• штуцера 16 магистрали высокого давления с нагнетательным клапаном 15.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

В фазе наполнения на нисходящем профиле кулачков радиально движущиеся плунжеры 1 перемещаются наружу, к поверхности кулачковой шайбы. Запирающая игла 4 при этом находится в свободном состоянии, открывая канал впуска топлива. Через камеру низкого давления 12, кольцевой канал 9 и канал иглы топливо направляется от топливоподкачивающего насоса по каналу 8 вала-распределителя и заполняет камеру высокого давления. Излишек топлива вытекает через канал 5 обратного слива.

В фазе нагнетания плунжеры 1 при закрытой игле 4 перемещаются на восходящем профиле кулачков к оси вала-распределителя, повышая давление в камере высокого давления.

Благодаря этому топливо под высоким давлением движется по каналу 8 камеры высокого давления. Затем топливо через распределительную канавку 13, которая в этой фазе соединяет вал-распределитель 2 с выпускным каналом 14, штуцер 16 с нагнетательным клапаном 15, магистраль высокого давления и форсунку поступает в камеру сгорания двигателя.

Дозирование топлива с помощью электромагнитного клапана высокого давления.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Для дозирования цикловой подачи в контур высокого давления ТНВД встроен электромагнитный клапан высокого давления. В начале процесса впрыскивания на катушку 5 электромагнита подается напряжение, и якорь 4 перемещает иглу 4, прижимая ее к седлу 1. Если игла постоянно прижата к седлу, топливо не поступает, поэтому давление топлива в контуре быстро поднимается, открывая, таким образом, соответствующую форсунку. После того как необходимое количество топлива попало в камеру сгорания, напряжение с катушки 5 электромагнита снимается, электромагнитный клапан высокого давления открывается и давление в контуре снижается. Это влечет за собой запирание форсунки и окончание впрыскивания.

Точность управления этим процессом зависит от момента окончания работы электромагнитного клапана, что определяется моментом снятия напряжения с катушки.

К электромагнитному клапану 7 высокого давления по сигналу блока управления ТНВД в катушку электромагнита подается напряжение, и якорь перемещает иглу 4, прижимая ее к седлу 1.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Если игла прижата к седлу, топливо поступает только в выпускной канал высокого давления 14 соединенный с нагнетательным клапаном 15, где давление резко повышается, а от него к форсунке. Дозирование подачи топлива определяется интервалом между моментом начала подачи и моментом открытия электромагнитного клапана и называется продолжительностью подачи. Продолжительность закрытия электромагнитного клапана, определяемая блоком управления, регулирует, таким образом, величину цикловой подачи топлива. После окончания впрыска, электромагнит клапана обесточивается, при этом электромагнитный клапан высокого давления открывается, и давление в контуре снижается, прекращая подачу топлива к форсунке.

Избыточное топливо, которое нагнетается вплоть до прохождения роликом плунжера верхней точки профиля кулачка, направляется через специальный канал в пространство за аккумулирующей мембраной. Скачки высокого давления, которые при этом возникают в контуре низкого давления, демпфируются аккумулирующей мембранной.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Кроме того, это пространство сохраняет аккумулированное топливо для процесса наполнения перед последующим впрыскиванием.

Дня останова двигателя с помощью электромагнитного клапана полностью прекращается нагнетание под высоким давлением. Следовательно, не требуется дополнительный остановочный клапан, как это имеет место в распределительных ТНВД с управлением регулирующей кромкой.

Демпфирование волн давления с помощью нагнетательного клапана с дросселированием обратного потока. Нагнетательный клапан 15 с дросселированием обратного потока в конце очередного впрыскивания топлива предотвращает новое открытие распылителя форсунки, что исключает появление подвпрыскивания, которое возможно в результате появления волн давления или их отражений. Подвпрыскивание отрицательно сказывается на токсичности ОГ.

С началом подачи конус 3 клапана открывает клапан. Теперь топливо нагнетается через штуцер и магистраль высокого давления к форсунке. По окончании нагнетания давление топлива резко падает, и возвратная пружина прижимает конус клапана к его седлу.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Обратные волны давления, возникающие при закрытии форсунки, гасятся дросселем нагнетательного клапана, что предотвращает подвпрыскивание топлива в камеру сгорания.

Устройство опережения впрыскивания топлива. Наиболее благоприятно процесс сгорания, равно как и лучшая отдача дизеля по мощности, протекает только в том случае, когда момент начала сгорания соответствует определенному положению коленчатого вала или поршня в цилиндре. Задачей устройства опережения впрыскивания является увеличение угла начала подачи топлива при повышении частоты вращения коленчатого вала. Это устройство, состоящее из датчика угла поворота приводного вала ТНВД, блока управления и электромагнитного клапана установки момента начала впрыскивания, обеспечивает оптимальный момент начала впрыскивания соответственно условиям эксплуатации двигателя, чем компенсирует временной сдвиг, определяемый сокращением периода впрыскивания и воспламенения при увеличении частоты вращения.

Устройство опережения впрыскивания, оснащенное гидравлическим приводом, встроено в нижнюю часть корпуса ТНВД поперек его продольной оси.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Кулачковая шайба 1 входит своей шаровой цапфой 2 в поперечное отверстие плунжера 3 так, что поступательное движение последнего превращается в поворот кулачковой шайбы. В середине плунжера находится регулировочный клапан 5, который открывает и закрывает управляющие отверстия в плунжере. По оси плунжера 3 расположен нагруженный пружиной 10 управляющий поршень 12, который задает положение регулировочного клапана.

Поперек оси плунжера находится электромагнитный клапан 15 установки момента начала впрыскивания. Блок управления ТНВД воздействует на плунжер устройства опережения впрыскивания с помощью этого клапана (рис.), на который непрерывно подаются импульсы тока постоянной частоты и переменной скважности. Клапан изменяет давление, действующее на управляющий поршень.

Сегодняшнее поколение водителей в своем большинстве ничего не слышали о тракторе ДТ-54, выпущенном на советских заводах количеством под миллион экземпляров. Вопрос на засыпку: что общего между ним, грузовым автомобилем КАМАЗ и японским джипом NISSAN SAFARI? Трактор, грузовик и легковой внедорожник.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Даже двигатели разнотипные: два первых транспортных средства оснащении дизелем, а Ниссан работает на бензине. Оказывается, что касается всех названных двигателей, на двигатель установлен топливный насос высокого давления (ТНВД).

Первым советским автомобильным двигателем с ТНВД был дизель «Коджу» (Коба Джугашвили), разработанный для ярославского грузовика Я-5. Работы по проектированию начались в 1931 году в одной из «шараг», организованных в те времена для некоторых представителей технической интеллигенции.

Здесь под руководством начальника КБ Н. Р. Бриллинга и был создан дизельный двигатель, окончательно доведенный к 1935 году и получивший название «НАТИ-Коджу». На нем был установлен рядный ТНВД, изготовленный на Самарском карбюраторном заводе. В силу ряда причин Я-5 не пошел в серию. Однако все наработки в дальнейшем были использованы на последующих двигателях.

Функции ТНВД

Рассматриваемое устройство используется в двигателях внутреннего сгорания (ДВС), оснащенных впрыском топлива.Тнвд что это на дизеле: ТНВД - что это? Принцип работы В основном это дизели, но, с появлением инжектора, установка ТНВД стала применяться и на бензиновых моторах. Служит он для того, чтобы подать на форсунки горючее с высоким давлением.

Причем, задача, которую выполняет этот прибор, не сводится только к одной функции. Горючее должно подаваться в определенном количестве и в нужный для каждого цилиндра момент времени.

Необходимо уточнить место ТНВД в системе питания. Высоконапорный насос служит для увеличения давления и располагается в середине топливной системы ДВС (между баком и подающими форсунками).

Горючее к нему подается электрическим насосом, расположенным снаружи или внутри топливного бака. Его давления хватает, чтобы транспортировать топливо к первичной (низконапорной) полости ТНВД. А в камеру сгорания солярка впрыскивается форсунками.

Разновидности насоса

Как известно, существует несколько видов топливного впрыска:

  • Моновпрыск — когда вместо карбюратора на всасывающий коллектор устанавливается одна общая форсунка.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Сегодня практически не применяется.
  • Распределенный (многоточечный). Перед каждым цилиндром установлена своя форсунка, причем горючее подается не в цилиндр, а во впускной коллектор (непосредственно перед клапаном). Момент впрыска задается обычно электроникой. Ей же регулируется и объем подачи горючего.
  • Прямой или непосредственный впрыск. Горючее впрыскивается сразу в цилиндр двигателя (топливно-воздушная смесь образуется в процессе такта всасывания).

Для каждого вида впрыска применяются и соответствующие разновидности топливного насоса высокого давления. Известны 3 вида этих устройств:

  1. Рядный прибор — представляет собой несколько секций одинаковых насосов, каждый из которых питает свою форсунку. По своему устройству единичные секции абсолютно одинаковы. Эти приборы устанавливались ранее на дизельных двигателях и работали по жесткой программе от газораспределительного механизма (ГРМ) двигателя.
  2. Распределительный одноплунжерный насос — работает также синхронно с вращением коленчатого вала.Тнвд что это на дизеле: ТНВД - что это? Принцип работы На 4-тактном двигателе рабочий процесс происходит за 2 оборота коленвала. Насосный вал в это время совершит 1 оборот, а рабочий плунжер подаст очередную порцию топлива на каждую форсунку. Распределительные насосы чаще всего используются в моторах легковых автомобилей.
  3. Магистральный ТНВД. Этот прибор работает независимо по отношению к коленчатому валу. Его задача заключается лишь в создании необходимого давления в топливной магистрали, которую называют еще топливной рампой. Последняя является своего рода гидравлическим аккумулятором. Открыванием форсунок управляет электронный блок управления (ЭБУ) при помощи электромагнитного клапана. Топливный насос высокого давления такого типа применяется в системах впрыска Common Rail.

Рядный ТНВД

Конструктивно он состоит из отдельных нагнетающих секций, выполненных в виде плунжерных пар (поршень-втулка). Сопряженные детали изготавливают из высокопрочной износостойкой хромованадиевой стали, азотированной и закаленной до высокой твердости.Тнвд что это на дизеле: ТНВД - что это? Принцип работы После шлифовки внутреннюю поверхность втулок подвергают двукратному хонингованию: сначала крупной абразивной пастой, затем — мелкой. Плунжер доводят с помощью суперфинишной обработки.

При сборке ТНВД используется селективный метод подбора плунжерных пар. Детали сортируют по группам с отклонением между собой до 2-х микрон, поэтому детали разных узлов — невзаимозаменяемые.

Нагнетание топлива плунжером происходит за счет отсечки некоторого объема горючего и последующего сжатия в напорной магистрали. Поршень перемещается роликовым толкателем от кулачкового вала насоса, получающего вращение от коленвала. За два оборота коленвала каждый плунжер совершит один рабочий ход.

Количество горючего регулируется с помощью приводной зубчатой рейки, которая имеет механический привод от педали газа, либо перемещается шаговым двигателем от сигнала ЭБУ. Для этой цели плунжерная поверхность снабжена винтовой канавкой. Рейка с помощью зубчатой передачи поворачивает в корпусе направляющие гильзы, вследствие чего изменяется угловое расположение винтовой канавки, а, следовательно, и объем топливной порции.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Начало впрыска регулируется автоматически по частоте вращения двигателя. Этой цели служит центробежный регулятор момента впрыска. Он располагается в приводной муфте (черный маховик слева на первом фото). Внутри этот узел состоит из 2-х полумуфт, упруго разделенных между собой тангенциально расположенными пружинами и грузами. При увеличении оборотов за счет центробежной силы грузов пружины сжимаются, и кулачковый вал поворачивается на некоторый угол относительно приводной муфты, тем самым создавая опережение впрыска.

Несмотря на возраст конструкции, рядные насосы до сих пор используются на дизельных двигателях грузовых автомобилей. Это вызвано их высокой надежностью и неприхотливостью в отношении качества топлива. В качестве примера показан ТНВД 8-цилиндрового двигателя автомобиля КАМАЗ. Для сокращения осевых габаритов он выполнен V-образным, хотя все равно является рядным.

ТНВД распределительного типа

Этот прибор по сравнению с рядным обладает двумя преимуществами: он меньше его по размерам и более равномерно работает.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Если рядные насосы устроены все одинаково, этого нельзя сказать в отношении распределительных аппаратов.

Во-первых, они разделяются по типу рабочего органа: плунжерного типа, или роторного. Во-вторых, — по типу привода: с торцевыми, внешними, или внутренними кулачками. Торцевой или внутренний привод работает в более благоприятных условиях, в связи с тем, что внутренние силы уравновешены, чего не скажешь о внешнем приводе.

Несмотря на указанные выше достоинства, распределительные аппараты менее долговечны. Это объясняется спецификой их работы. В то время как в рядных механизмах каждый плунжер в течение одного рабочего цикла совершает одно возвратно-поступательное движение, в распределительных устройствах рабочий плунжер за это время сделает столько ходов, сколько в двигателе цилиндров. Поэтому износ будет намного быстрее.

Рассмотрим кратко устройство и принцип работы одноплунжерного торцевого распределительного прибора. Слева можно заметить ведущий вал, приводящий во вращение 3 механизма: ротор шиберного насоса подкачки, ведущий приводной кулачок и шестерню механизма регулирования подачи.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Соосно и синхронно с приводным валом вращается подвижный торцевой кулачок, жестко соединенный с рабочим плунжером. Оба кулачка (ведущий и рабочий) снабжены выступами по количеству цилиндров двигателя. Рабочий поджимается пружиной к ведущему кулачку. Когда выступы наезжают друг на друга, рабочий кулачок перемещает плунжер в направлении выходных штуцеров (на фото справа).

При этом плунжер отсекает дозу горючего из низконапорной полости, сжимает запертый объем и выталкивает его в один из выходных каналов, расположенных радиально в распределительном блоке. Поскольку плунжер вращается, будучи жестко связанным с коленчатым валом (но в 2 раза медленнее), при каждом последующем ходе нагнетающее отверстие плунжера совпадает с очередным выходом.

Лопастной насос всасывает горючее из топливного бака и подает его в камеру низкого давления. Распределительные насосы, подобно рядным, имеют механизм регулировки количества подаваемого топлива. Он может быть автоматическим (центробежным), или от ЭБУ.Тнвд что это на дизеле: ТНВД - что это? Принцип работы На фото показан как раз такой насос. Прямоугольная коробка, расположенная сверху, есть не что иное, как электронный блок управления количеством подаваемого топлива.

Область применения распределительных насосов — легковые автомобили, хотя встречаются и на грузовиках.

Магистральный ТНВД

Само название говорит об особенностях работы устройства. Этот насос обслуживает не отдельные форсунки, как рядный или распределенный, а одну общую магистраль, которая служит своего рода аккумулятором. В связи с тем, что конструкция освобождена от распределительной функции, она имеет более простое строение в сравнении с двумя предыдущими.

В качестве рабочих органов аппарат содержит от одного до трех нагнетающих плунжеров. Посредством кулачкового вала они поочередно совершают поступательные движения: по ходу нагнетания от кулачкового механизма, в обратную сторону — посредством пружины.

При этом горючее из низконапорной полости отсекается и подается к напорному штуцеру.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Количественный состав смеси регулируется электромагнитным дозирующим клапаном, управляемым электроникой.

На рисунке показана схема топливного насоса магистрального типа. Чаще всего такие устройства применяются в системах Common Rail.

Бывает ли ТНВД на бензиновом двигателе?

Почему бы и не быть ТНВД у бензинового двигателя? Пуркуа па? — как говорят французы. В частности, ТНВД устанавливают на бензиновых моторах GDI — оснащенных системой прямого впрыска. Известно, что прямой впрыск используется в дизельных системах.

Так вот — работа система GDI является симбиозом дизельного и бензинового рабочего процесса. Бензин впрыскивается аналогично дизельному двигателю, а воспламенение топливно-воздушной смеси осуществляется не от калильной свечи, а от свечи зажигания, как в карбюраторном. В этом случае используются насосы распределительного типа.

Ремонт насосов высокого давления

Насос насосу рознь. Бензонасос вазовской «копейки» можно было отремонтировать в течение 15-ти минут.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Отвернул 3 крепежных винта, и весь механизм — буквально на ладони. Засорившиеся клапаны легко продуваются, а если прохудилась диафрагма — достаточно купить копеечный ремкомплект и поставить его вместо неисправной детали.

Ремонт же топливных насосов высокого давления на коленке не сделаешь. Во-первых, даже причину неисправности определить не так легко, невзирая на встроенную в современных ЭБУ самодиагностику.

Один и тот же внешний симптом может вызываться неисправностью различных компонентов топливной системы, и даже других систем (например, состоянием газораспределительной системы или кривошипно-шатунной группы).

Поэтому ремонт ТНВД лучше выполнять на специализированных СТО с использованием современного диагностического и ремонтного оборудования.

В связи с широким распространением систем впрыска топливные насосы высокого давления являются одним из наиболее важных компонентов современного ДВС. Тенденция их развития заключается в переходе от секционных устройств к распределительным и магистральным.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Последние особенно широко применяются в связи с появлением системы непосредственного впрыска Common Rail.

Насосы ТНВД – это топливные насосы высокого давления, которые применяются для дизельных двигателей. Дизельные автомобили очень сильно отличаются от бензиновых. Разница именно в том, каким образом происходит воспламенение топлива.

Многие производители, такие как Бош, Тойота, Мицубиси, Ниссан, Форд и другие с каждым годом усовершенствуют свои линейки техники с применением насосов высокого давления. Лучшими производителями ТНВД считаются Bosch, Lucas, Delphi, Denso, Zexel.

1 Принцип действия

Воздух, нагнетаемый в камеру сгорания дизеля, сжимается под давлением. Кроме того, он нагревается. Таким образом, в камере сгорания дизельного двигателя находится горячий сжатый под давлением воздух.

В тот момент, когда впрыскивается топливо, при соприкосновении с горячим сжатым воздухом оно воспламеняется.Тнвд что это на дизеле: ТНВД - что это? Принцип работы И подают дизель в цилиндры мотора под давлением и с определенными промежутками времени, чтобы топливная смесь нормально воспламенялась, именно насосы ТНВД.

Мощность двигателя и его крутящий момент регулируются количеством топлива, которое насос впрыснул в камеру сгорания. Насосы ТНВД бывают:

  • непосредственного действия, т.е. механический вариант;
  • аккумуляторные, т.е. с аккумуляторным впрыском, или автоматический вариант.

В первом случае срабатывает принцип механического плунжера, при котором нагнетание воздуха и топливный впрыск происходят одновременно. Во втором случае гидравлический аккумулятор или система пружин и форсунок сначала нагнетает давление впрыснутого топлива в аккумулятор, а затем происходит процесс зажигания.

В зависимости от метода подачи топлива в цилиндры двигателя есть три разновидности нопорных установок:

  • рядные;
  • многосекционные или магистральные;
  • распределительные.

Рядные напорные установки – подают в расположенные один за другим цилиндры топливную смесь строго по очереди в каждый из цилиндров.Тнвд что это на дизеле: ТНВД - что это? Принцип работы В распределительных вариантах одна и та же секция может подавать топливо сразу в несколько цилиндров. К слову, распределительные установки могут быть одноплунжерными и двухплунжерными. Магистральные только нагнетают топливо внутрь аккумулятора.

Рядные модели различают по количеству цилиндров и давлению при впрыске топлива:

  • М – это 4-6 цилиндровый, при давлении впрыска в 550 бар;
  • А – это 2-12 цилиндровый, при давлении впрыска в 950 бар;
  • P-3000 – это 4-12 цилиндровый, при давлении впрыска в 950 бар;
  • P-7100 – это 4-12 цилиндровый, при давлении впрыска в 1200 бар;
  • P-8000 – это 6-12 цилиндровый, при давлении впрыска в 1300 бар;
  • P-8500 – это 4-12 цилиндровый, при давлении впрыска в 1300 бар;
  • R – это 4-12 цилиндровый, при давлении впрыска в 1150 бар;
  • P-10 – это 6-12 цилиндровый, при давлении впрыска в 1200 бар;
  • ZW (M) – это 4-12 цилиндровый, при давлении впрыска в 950 бар;
  • P-9 – это 6-12 цилиндровый, при давлении впрыска в 1200 бар;
  • CW – это 6-10 цилиндровый, при давлении впрыска в 1000 бар;
  • H-1000 – это 5-8 цилиндровый, при давлении впрыска в 1350 бар.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Топливный Насос Т 25 Рядный

1.1 Внутреннее устройство

Через муфту опережения впрыска и зубчатую передачу коленвала на кулачковый вал передается вращение. Кулачок смещает толкатель, толкатель сжимает пружину и толкает плунжер. Плунжер поднимается, толкает заслонку впускного канала и начинает вытеснять топливо через нагнетательный клапан к форсунке. Чтобы впрыск топлива происходит нормально, нужно, чтобы винтовой и сливной каналы совмещались вовремя.

Распределительная установка ТНВД состоит из:

  • редукционногоклапана;
  • всережимного регулятора;
  • дренажного штуцера;
  • корпуса напорной секции высокого давления в комплекте с плунжерной парой (золотникового устройства) и нагнетательными клапанами;
  • топливоподкачивающего насоса;
  • лючка регулятора (муфты) опережения впрыска;
  • корпуса ТНВД;
  • крышка;
  • электромагнитного клапана выключения подачи топлива;
  • кулачково-роликового устройство привода плунжера.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Муфта впрыска изменяет в зависимости от количества оборотов двигателя угол впрыска топлива. Назначение всережимного регулятора — изменять количество подаваемого топлива в зависимости от режима работы двигателя (запуск, уменьшение или увеличение оборотов, холостой ход, остановка и т.д.).
к меню ↑

1.2 Возможные причины поломок

Как только вы заметили отклонения в привычной работе насоса ТНВД нужно выяснить и по возможности как можно быстрее устранить причину поломки. Визуально поломку можно определить по утечкам топлива из корпуса насоса, по затрудненному запуску двигателя, по нехарактерным шумам при работе насоса и по тому, как при уменьшении мощности двигателя увеличивается расход топлива.

Насос ТНВД магистрального типа

Среди самых распространенных поломок можно выделить износ комплектующих и использование топлива низкого качества. И то и другое для уязвимого насоса крайне нежелательно.

Износ приводит к деформации деталей, образованию пустот и снижению надежности напорного аппарата.Тнвд что это на дизеле: ТНВД - что это? Принцип работы А примеси в топливных смесях низкого качества приводят к постепенному загрязнению деталей, и, в итоге, к выводу насоса из строя. Если устройство подъедает масло, значит, износились уплотнители. А если заклинит плунжерную пару, то на форсунки перестанет поступать топливная смесь.

В качестве обязательной профилактики стоит всегда следить за качеством топлива, которое вы заливаете в бак. Кроме того, всегда следите за уровнем масла. Периодически, загоняя машину на стенд, нужно регулировать количество и равномерность впрыскивания топлива в ТНВД. Для этого разбирают муфту впрыскивания и соединяют с приводом на стенде кулачковый вал машины.
к меню ↑

1.3 ДИАГНОСТИКА И РЕМОНТ ТОПЛИВНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯ (ВИДЕО)


к меню ↑

2 Модельный ряд

Различные компании и корпорации выпускают модели рядных, магистральных и распределительных насосов ТНВД для любых сфер применения.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Грузовые и легковые автомобили, трактора, погрузчики и экскаваторы, комбайны и многая другая техника используют все преимущества дизельных насосов ТНВД.
к меню ↑

2.1 ТНВД Bosch и Lucas

Это одни из самых надежных производителей напорной техники ТНВД. Модельный ряд установок ТНВД компании Бош достаточно обширен. Модели ТНВД представлены на рынке линейкой рядной и распределительной техники с маркировками: A, M, ММС , P, MW, H, VP29, VP30, VP44. В модельный ряд включены также насосы-форсунки PDE и индивидуальные насосы PLD, VE, Lucas DPS, DPCN.

Особое внимание стоит уделить модели ESR. Это – последняя разработка компании Lucas, которая фактически является роторной моделью ТНВД для высокоскоростных двигателей с системой непосредственного впрыска. Так же внимание производителей внедорожников с системой непосредственного впрыска привлекла модель DP200.

Насос ТНВД и его комплектующие

ТНВД с аккумуляторной топливной системой воплощена в моделях Common Rail

Это системы магистального типа, на которые в последнее время наблюдается достаточно высокий спрос.Тнвд что это на дизеле: ТНВД - что это? Принцип работы Delphi DFP 1.x, DFP 3.x и Bosch CP1, CP2, CP3.2, CP3.4. Они применяются для автомобилей марок Вольво FH-12, FM-12, Мерседес Actros, Атего, Скания 114, 124, R, P, T, Рено Магнум, Премиум DXI, DCI, Ивеко Крузор 8, 10, 13, DAF CF, LF, MACK.
к меню ↑

2.2 ТНВД Delphi

Компания Delphi выпускает серию ТНВД EPIC для автомобилей марок Мерседес, Рено Кенго 1.9, Фиат Добло 1.9, Форд Транзит 2.5. А также серию DP200, 210, 310 для автомобилей и погрузчиков JCB, Перкинс, Катерпиллар и John Deere.

Основной проблемой этих насосов стала металлическая стружка, которая образуется в процессе эксплуатации техники от трения механических деталей друг об друга. Поэтому, в них чаще всего приходится заменять плунжеры. Вал в этих моделях ремонту не подлежит. Он только заменяется на новый.

Дозировочный блок тоже подлежит полной замене, потому что выходит из строя по причине износа деталей в процессе наполнения бака некачественным топливом с примесями бензина, воды или твердых частиц.Тнвд что это на дизеле: ТНВД - что это? Принцип работы
к меню ↑

2.3 DENSO

Эта компания специализируется на производстве моделей ТНВД V3, V4, V5 для автомобилей Тойота, Мицубиси, Опель. А их аккумуляторная система Common Rail маркируется как HP0, HP2, HP3, HP4 и успешно применяется в автомобилях Тойота, Мицубиси, Ниссан, Форд Транзит, Пежо Боксер и Ситроен.

Насос ТНВД DENSO

Отличительной особенностью этой марки стали ECD-регуляторы (Electronically Controlled Diesel system). Это система впрыскивает дизельное топливо при полном контроле электроники. Отрегулировать такие ТНВД можно только на специальных стендах, с использованием контроллеров и форсунок.

Славится своим распределительными ТНВД VRZ для Мицубиси Паждеро 3-Canter, Мазды, Коматсу и других автомобилей. В этих моделях ТНВД без труда можно восстановить плунжерные пары. Кроме того, распределительная техника Zexel используется для японских машин, а от моделей Бош их отличает только номера деталей. В остальном строение абсолютно идентично.Тнвд что это на дизеле: ТНВД - что это? Принцип работы

Что такое ТНВД и как с ним бороться

Вопрос: Часто слышу от владельцев дизельных автомобилей, что у них случаются проблемы с ТНВД. Что это за загадочная аббревиатура, почему ТНВД выходит из строя и как это предотвратить?

Отвечает ведущий специалист отдела оригинального сервиса корпорации «УкрАВТО» Алексей Бакало:

ТНВД – это топливный насос высокого давления, отсюда и аббревиатура. Служит он для подачи дизельного топлива под большим давлением в форсунки топливной системы автомобиля. Форсунки при поступлении в них топлива с нужным давлением срабатывают, открываются, выпуская и распыляя нужное количество топлива в цилиндры. Высокое давление – а оно колеблется от 500 до 1400 бар (атмосфер) в зависимости от конструкции и типа насоса – необходимо для возможности форсунки сработать (открыться) в определенный момент времени и быстро выпустить топливо, распылив его до мельчайших частиц – почти до состояния тумана. Это необходимо для эффективного образования топливовоздушной смеси, максимально однородной по составу. Происходит процесс смешивания распыленного топлива и воздуха за доли секунды, и здесь давление играет ключевую роль. Учитывая необходимое давление, которое создает насос, становится понятно, что он работает в не самых простых условиях и любая незначительная проблема может вывести его из строя.

Основным элементом, создающим давление топлива, является плунжер – небольшой металлический цилиндр, прецизионная деталь (очень точная в своих размерах) из специального проч­ного сплава. Для смазки плунжера используется топливо – дизель, проходящий через плунжер. Именно в этом и секрет многих поломок ТНВД. Если в топливную систему попал воздух, плунжер будет работать без смазки, быстро истираясь. А повышенная температура, возникшая при трении плунжера в отсутствие смазки, склонна не только поменять его форму и усилить износ, но и повлиять на свойства плунжера. Ведь при нагреве металл необратимо меняет свою кристаллическую решетку.

Некачественное топливо – высокое содержание смол, парафинов, механические взвеси и присадки сомнительного характера – значительно ухудшает смазывающие функции топлива, способствует отложению на подвижных частях насоса. Естественно, в таких условиях насос быстро выйдет из строя, а его ремонт будет очень дорогим, а может, и вообще бессмысленным. Заправляйте качественное топливо на заправках «ГрандПетрол» корпорации «УкрАвто», и будет вам счастье.

Свой вопрос вы можете прислать нашим экспертам по адресу [email protected]

ТНВД - что это такое

Дизельное топливо или, как мы привыкли его называть, солярка с недавних пор активно используется как горючее для легковых автомобилей. Благодаря тому, что дизель во многих странах стоит меньше, чем бензин, автомобильные производители стали задумываться о том, чтобы выпускать модели машин, которые смогут работать не только на бензиновом топливе, но также на солярке.

К тому же, на сегодняшний день существует ряд альтернатив, например, биодизель или эмульгированное дизельное топливо. Эти альтернативные виды горючего наносят гораздо меньше вреда окружающей среде, что очень немаловажно в современных условиях.

Благодаря тому, что ученые занимаются разработками альтернативных видов топлива, была создана относительно экологически чистая солярка (дизель) – биодизель, эмульгированное дизельное горючее. Это сподвигло автопром создавать модельные ряды, которые могут ездить не только на уже привычном бензине, но и на солярке.

В зависимости о того, на каком горючем работает Ваше авто, под капотом будет и разная «начинка». Почти у всех машин, которые используют дизельное топливо, установлен топливный насос высокого давления, то есть, ТНВД. Этот насос отвечает за впрыскивание топлива в дизельный двигатель.

Причем эта конструкция достаточно сложна, так как в цилиндры такого двигателя горючее должно подаваться под определенным давлением в конкретный просчитанный момент времени и в очень точном количестве, чтобы требования, которые заявлены данной нагрузкой, были полностью удовлетворены.

ТНВД используется во всех двигателях, не зависимо от вида горючего, которое использует машина. Если двигатель работает на бензине, то ТНВД там устанавливается в системе непосредственного впрыска, но рабочее давление такого насоса гораздо ниже, нежели в случае дизеля.

Идея создания ТНВД появилась тогда, когда Рудольф Дизель, который активно занимался разработками первых стационарных двигателей, определил, что для того, чтобы топлива точно самовоспламенялось, в цилиндры его нужно подавать под высоким давлением. Поэтому он стал использовать при конструировании компрессоры, которые хоть и были мощными, но проигрывали по причине громоздкости.

Компактность и надежность ТНВД приобрел в 20е года благодаря разработкам Роберта Боша. Уже в 1927 году фирма Bosch выпустила первый серийный ТНВД для грузовика, а с 1936 года начался активный выпуск аналогичной продукции для легковушек.

Топливный насос высокого давления работает за счет небольшой плунжерной пары, то есть поршня (плунжера) и цилиндра (втулки). Поршень и цилиндр изготовляются из стали очень высокого качества. Также при изготовлении очень важную роль играет соблюдение точности в размерах. Допускается наличие зазора минимальных размеров между втулкой и плунжером, это пространство называется прецизионным сопряжением.

По конструкции ТНВД делят на рядные, распределительные и магистральные. Работа рядного топливного насоса основана на давлении, которое создается отдельной плунжерной парой. У распределительного насоса может быть не один плунжер, они же и отвечают за то, чтобы создавалось давление для движения горючего, а также за запуск топлива в цилиндры.

Топливные насосы магистрального типа только нагнетают горючее в аккумулятор. Лучшими ТНВД признаны насосы зарубежных фирм Bosch, Lucas, Delphi, Denso, Zexel.

ТНВД рядного типа

У рядного топливного насоса количество плунжерных пар совпадает с количеством цилиндров. В корпусе насоса есть каналы для топлива, около которых и фиксируются эти пары. Насос приводится в движение посредством работы кулачкового вала, который сам работает от коленчатого вала двигателя.

Специальные пружины прижимают поршни к кулачкам. Кулачок во время движения вала достигает толкателя плунжера, а сам плунжер подымается вверх по втулке. В это время происходит последовательное закрытие отверстий для выпуска и пропуска топлива. В результате появляется давление, под действием которого происходит открытие нагнетательного клапана, что заставляет топливо двигаться к определенной форсунке.

Саму регулировку объема горючего и момента его впрыскивания регулирует электроника или же это можно делать механически. Механическая регулировка объема подаваемого горючего выполняется за счет поворота поршня по втулке. Для того, чтобы поршень поворачивался, на нем делают шестерню, которая соединяется с зубчатой рейкой, которая контролируется педалью газа. Сверху поршень не ровный, а будто обрезан, что дает возможность менять количество подаваемого топлива.

Момент, когда нужно подать горючее, может меняться в зависимости от того, как меняется частота вращения коленчатого вала двигателя. Механически регулировать этот момент можно с помощью центробежной муфты, которая расположена на кулачковом валу.

Внутри муфты расположены грузики, которые расходятся, когда увеличивается количество оборотов двигателя. Расхождение происходит благодаря центробежным силам. Благодаря расхождению этих грузиков поворачивается кулачковый вал относительно привода. Когда количество оборотов двигателя увеличивается, то топливо поступает раньше, а когда уменьшается – позже.

Рядные ТНВД являются очень надежными. Для смазывания такого насоса подойдет моторное масло, которое используют для смазывания двигателя. Благодаря этому такой ТНВД может работать на низкокачественном горючем.

ТНВД распределительного типа

У такого насоса поршней один или два, причем эти плунжеры работают на все цилиндры двигателя. ТНВД распределительного типа весят меньше, по габаритам они также меньше, но подача топлива происходит более равномерно.

Но, к сожалению, сопряженные детали к такому насосу не смогут прослужить достаточно продолжительное время. Именно поэтому распределительные ТНВД используются на двигателях легковых машин.

У разных топливных насосов распределительного типа плунжер может быть разным по типу привода – торцевой, внутренний или внешний кулачковый. Первый и второй типы могут прослужить достаточно продолжительное время, так как в них узлы приводного вала не получают никаких силовых нагрузок от давления горючего.

Главную роль в распределительных топливных насосах с торцевым кулачковым приводом поршня выполняет плунжер-распределитель. Он отвечает за подвод и распределение горючего по цилиндрам посредством совершения вращательных и возрастно-поступательных движений.

Кулачковая шайба обегает неподвижное кольцо по роликам, благодаря чему плунжер и выполняет возвратно-поступательные движения. Шайба же давит на поршень, благодаря чему и создается давление. Пружина возвращает поршень в первоначальное положение. Плунжер вращается благодаря приводному валу. При этом горючее распределяется по цилиндрам.

Объем подаваемого горючего регулируется автоматически механическим или электронным устройством. Механический регулятор приводит в действие центробежную муфту вместе с грузами, которая воздействует на дозатор посредством системы рычагов.

Этот дозатор меняет объем подаваемого топлива. Электронный регулятор представляет собой электромагнитный клапан. Если необходимо раньше подать топливо, то регулирование этого момента производится посредством поворота на некий угол неподвижного кольца.

Распределительный насос отвечает за впрыскивание горючего в надпоршневое пространство и порционное его деление по цилиндрам.

Распределительный насос роторного типа использует разные механизмы из плунжеров и распределительной головки. Посредством использования подобных устройств регулируется нагнетание и распределение горючего.

Для того, чтобы нагнать топливо, на распределительном валу установлены два плунжера друг напротив друга. Поршни через ролики пробегают кулачковую обойму, совершая обратно-поступательные движения. Из-за того, что поршни двигаются навстречу друг другу, растет давление, благодаря которому распределительная головка и нагнетательный клапан доставляют топливо к форсункам соответствующих цилиндров.

К поршню(ям) горючее подается под относительно невысоким давлением, причем это давление создается за счет потливоподкачивающего насоса, который установлен в корпусе ТНВД. Смазывается ТНВД тогда, когда дизельное горючее заполняет корпус всего насоса.

ТНВД магистрального типа

Этот вид насосов устанавливается в том случае, если горючее впрыскивается по системе Common Rail. В этом случае ТНВД будет загонять горючее в топливную рампу. При использовании магистральных ТНВД топливо подается под очень высоким давлением (порядка 180 МПА и более). В таком насосе может быть один, два или три поршня, при этом их привод осуществляется с помощью кулачковой шайбы или вала.

Когда поршень двигается вниз, что происходит благодаря вращению кулачкового вала или шайбы, компрессионная камера увеличивается в объеме, а давление в ней, наоборот, падает. Как раз из-за перепада давления впускной клапан открывается, а через него в камеру поступает и горючее. Когда плунжер подымается, то давление в камере возрастает, поэтому впускной клапан закрывается. Когда давление достигает определенного уровня, выпускной клапан может открыться и пропустить топливо в рампу.

Подача горючего управляется соответствующим клапаном, который дозирует объем топлива, зависимо от потребностей самого двигателя. Клапан остается открытым в нормальном положении, но при поступлении определенного сигнала от электронного блока управления происходит закрытие клапана на определенную величину. Таким образом происходит регулировка объема поступающего в компрессионную камеру горючего.

Что касается плюсов и минусов этой конструкции, то хвалить или осуждать тех, кто создал подобного рода насос, осуждать нельзя, так как они создали по истине уникально приспособление. В вопросе достоинств ТНВД можно только сравнить с другими подобными устройствами и, исходя из характеристик, можно говорить о преимуществах ТНВД.

Все недостатки этого насоса обусловлены очень сложной конструкцией устройства. Например, в конструкции узла применяются большое количество прецизионных частей, который нужно аккуратно эксплуатировать. Потому, что эти части смазываются тем маслом, которое проходит через сам насос, то общее время работы ТНВД напрямую зависит от степени очистки и качества горючего.

Если в топливе есть примесь воды или некие абразивные частицы, то срок действия насоса уменьшится в значительной мере. Поэтому и заправлять машину с таким насосом нужно только там, где горючее уже проверено, очищено и очень качественное.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

виды топливных насосов высокого давления, и принцип работы топливного насоса

Топливный насос высокого давления имеющий сокращенную аббревиатуру (ТНВД) выполняет следующие основные функции:

- подает топливо под высоким давлением в топливную систему ДВС;

- регулирует моменты впрыска топлива.

Топливный насос относится к наиболее важным устройствам, как бензиновых, так и дизельных двигателей.

ТНВД обычно применяются в дизельных двигателях. В бензиновых двигателях применение ТНВД нецелесообразно, ввиду того, что в нем не требуются такие высокие давления, как в дизельном двигателе.

Можно выделить следующие

основные конструктивные элементы топливного насоса:
  1. Плунжер (поршень) + Цилиндр (втулка) = Плунжерная система (пара)

Плунжерная система изготавливается из высокопрочной стали на высокотехнологическом оборудовании (станках), в связи с необходимостью высокой точности.

Всего один завод на все пост Советское пространство изготавливал плунжерные пары. Изготовление плунжерных пар сегодня происходит таким образом.

Если внимательно изучить процесс производства плунжерных пар, то отчетливо видно, что огромное значение уделяют прецизионному сопряжению (зазор между плунжерной парой). Плунжер плавно входит в цилиндр под действием собственного веса.

Как изначально упоминалось, топливный насос служит не только для подачи топлива в топливную систему, но и подает его к форсункам на каждый цилиндр на бензиновом двигателе.

Форсунки являются связующим звеном этой цепи и соединяются с насосом специальными трубопроводами. Для эффективного впрыска топлива форсунки соединяются с нижней распылительной частью с специальными отверстиями для увеличения эффективности впрыска топлива с дальнейшим воспламенением. Момент впрыска топливной смеси в камеру сгорания регулируется углом опережения зажигания.

Типы топливных насосов

Существует три основных типа ТНВД, которые мы с вами рассмотрим:

  1. распределительный;
  2. рядный
  3. магистральный.

Рядный ТНВД

Рядный топливный насос высокого давления оснащен плунжерными парами, которые располагаются друг с другом. Их количество зависит от количества рабочих цилиндров двигателя и соответствует ему. Одна плунжерная пара обеспечивает подачу топлива только для одного цилиндра.

Пары устанавливаются в корпусе насоса, в котором имеются каналы входа и выхода. Плунжер приводится в работу при помощи кулачкового вала, который имеет привод от коленчатого вала.



При вращении кулачкового вала топливного насоса, кулачки воздействуют на толкатели плунжеров приводя их в движении внутри втулок насоса. Вследствие впускные и выпускные отверстия начинают последовательно открываться и закрываться. Когда плунжер движется вверх во втулке создается давление, которое приводит к открытию нагнетательного клапана, через который топливо подается к форсунке по топливопроводу.

Момент подачи топлива регулируется специальным устройством (муфтой центробежного типа). Работа муфты центробежного типа основана на перемещении грузиков под действием центробежной силы.

Центробежная сила изменяется по мере роста (или уменьшения) величины оборотов коленчатого вала двигателя, вследствие чего грузики расходятся к внешним краям муфты, либо сближаются к оси. Происходит смещение кулачкового вала относительно привода, что приводит к изменению работы плунжеров.

Когда обороты коленчатого вала увеличиваются – происходит ранний впрыск топлива, когда уменьшаются – поздний впрыск топлива.

Рядные топливные насосы зарекомендовали себя своей надежностью. Они совсем не привередливы к качеству топлива и смазка ТНВД осуществляется обычным моторным маслом.

Недостатки рядных топливных насосов высокого давления – их размер.

Распределительный ТНВД

Распределительный ТНВД включает в себя один или два плунжера, что зависит от объема двигателя.



И эти один или два плунжера работают на все цилиндры двигателя. Таким образом удалось не только обеспечить более равномерную подачу топлива, но и уменьшить габариты топливного насоса высокого давления. Недостатки распределительных ТНВД в их надежности и долговечности.



Распределительные ТНВД имеют различные типы привода:

  1. торцевой привод;
  2. внутренний привод;
  3. внешний привод;

Наиболее эффективными себя показали торцевые и внутренние приводы ТНВД, с меньшей нагрузкой.

Кстати, такие импортные насосы, как Bosch, оснащены именно торцевым и внутренним приводом, а внешний привод имеют насосы отечественного производства.



Основным элементом в торцевом приводе Bosch является распределительный плунжер, который создает давление и распределяет горючую смесь по цилиндрам. Плунжер распределитель при этом совершает вращательные и возвратно-поступательные перемещения при вращательных движениях кулачковой шайбы.

Плунжер совершает возвратно-поступательно движение одновременно с вращением кулачковой шайбы, которая обегает кольцо. Воздействие шайбы на плунжер обеспечивает высокое давление топлива. Возврат плунжера в начальное положение осуществляется с помощью возвратного механизма.

Именно вращательное движение плунжера, что приводится от приводного вала, способствует распределению топлива в цилиндрах. Величина подачи топлива обеспечивается с помощью электромагнитного клапана или центробежной муфты.

Работа насоса ТНВД

Работа насоса состоит из нескольких этапов:

  1. Закачка порции топлива в надплунжерное пространство;
  2. Нагнетание давления за счет сжатия и распределение топлива по цилиндрам.
  3. Возвращение плунжера в исходное положение. Повторение цикла работы.
Внутренний кулачковый привод ТНВД

Такой привод топливных насосов применяется в распределительных ТНВД роторного типа, например,  Bosch VR, Lucas DPC. В данном типе ТНВД распределение горючей смеси происходит за счет плунжера и распределительной головки.



Распределительный вал оснащается двумя плунжерами, расположенными друг напротив друга, которые нагнетают топливо. Тем выше давление в насосе, чем меньше расстояние между плунжерами. По мере возрастания давления топливо поступает к форсункам через нагнетательные клапана.

Магистральный ТНВД

Магистральный ТНВД используется в известной системе подачи топлива Common Rail. Работа магистрального ТНВД заключается в накапливании топлива в топливной рампе, затем подается на форсунки. Давление в магистральном топливном насосе высокого давления составляет примерно 180 Мпа.



Магистральный насос бывает одно-, двух- или трех плунжерным.  Приводится магистральный ТНВД от кулачкового вала.

Когда кулачки воздействуют на плунжер, тот перемещается вниз, происходит расширение компрессионной камеры, давление падает и создается разряжение, которое приводит к открытию впускного клапана, и топливо начинает поступать.

Когда плунжер подымается – давление растет и клапан закрывается. Когда давление достигает необходимой отметки, топливо  через выпускной клапан нагнетается в топливную рампу.

Процесс подачи топлива в магистральном ТНВД регулируется дозирующим топливным клапаном, открытие и закрытие, которого осуществляется с помощью электроники.

Ремонт ТНВД дизеля: нюансы, особенности

ТНВД в системе питания дизеля. Нарушения в работе прибора, их внешние проявления. Как можно отремонтировать насос своими силами, последовательность действий. Советы для прибегающих к помощи специализированных сервисов.

У любого дизельного двигателя рано или поздно может потребоваться ремонт топливного насоса высокого давления. Как человеческое сердце с годами начинает «барахлить», так и этот аппарат подвержен возрастным изменениям. Наряду с естественным износом деталей, сказывается и заправка некачественным топливом. Дизельные агрегаты в этом плане более чувствительны, чем бензиновые моторы.

Предлагаемая статья поможет владельцам дизельных авто при возникновении проблем с топливным насосом. В ней также приводятся советы: как отремонтировать этот узел своими руками.

Устройство прибора

Топливный насос высокого давления (ТНВД) представляет собой самостоятельный узел системы питания двигателей внутреннего сгорания (ДВС), в первую очередь — дизельных. Хотя это устройство применяется и на бензиновых моторах с инжекторным впрыском, впервые оно было использовано именно на дизеле.

Главная функция его состоит в создании разницы давлений между напорной магистралью и камерой сжатия, чтобы обеспечить надежный впрыск горючего в полость цилиндра. Но этого мало.

Насос задает также последовательность подачи топлива к рабочим форсункам, то есть выполняет распределительную функцию. Помимо этого, он регулирует объем подачи в зависимости от режима движения (частоты вращения коленвала) и от некоторых других факторов: температура двигателя, включение и выключение кондиционера.

Наконец, подобно тому, как в карбюраторных моторах регулируется угол опережения зажигания, на дизельном двигателе ТНВД автоматически корректирует опережение момента впрыска.

Существуют насосы трех основных типов: рядные, с распределенным впрыском и магистральные. Устройство их рассматривается в отдельной статье. Здесь же стоит упомянуть лишь, что рядные насосы использовались до недавнего времени на грузовых дизельных автомобилях, тракторах и специализированной дорожно-транспортной технике.

Распределительные аппараты устанавливают на все легковые дизельные авто и на некоторые грузовые. Магистральные применяются в современных топливных системах Common Rail. Такие насосы лишены функции распределения топлива, эту задачу выполняет электронный блок управления двигателем (ЭБУ), который согласно программе командует рабочими форсунками.

Внешние проявления топливной недостаточности

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

  • Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
  • Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
  • Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
  • Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
  • Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
  • Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

  1. устранить утечку топлива из корпуса насоса;
  2. проверить исправность электромагнитного клапана;
  3. проверить плунжерный механизм подачи горючего;
  4. проверить автоматический регулятор частоты вращения;
  5. очистить фильтрующие сетки;
  6. проверить давление, развиваемое прибором;
  7. отрегулировать автомат опережения впрыска.

Разборка и устранение утечек

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

Ремонт плунжерного механизма

Далее следует перейти к разборке и ревизии плунжерного нагнетателя. Отсоединяют от корпуса распределительную головку насоса, после чего кладут его шкивом вниз, чтобы не высыпались внутренности. Перед тем как вынуть кулачки, приводную шестеренку и муфту центробежного регулятора, нужно проверить, не заедают ли эти детали при движении, а затем, аккуратно поддерживая их пальцами, извлечь из корпуса.

Ролики, шайбы, оси кулачковой муфты целесообразно пометить маркером, потому что все сопряженные поверхности уже притерлись друг к другу, и будет лучше, если они так и останутся после сборки. После разборки нужно внимательно осмотреть детали на предмет обнаружения сколов или выработки. Сильно изношенные элементы следует заменить новыми.

Степень износа плунжерной пары оценить можно только приблизительно. Работоспособность прецизионного сопряжения проверяется после сборки насоса путем измерения его рабочего давления. Наконец, нужно продуть сжатым воздухом все фильтрующие элементы (сетки), после чего можно собирать насос в обратной последовательности.

Сборка и регулировка оборотов

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

Проверка давления

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Аварийный ремонт электромагнитного клапана

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Обращение к специалистам

Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.

Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.

При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов. В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года.

Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.

плюсы и минусы двигателей GDI, что это такое

Gasoline Direct Injection, или же более распространенная аббревиатура GDI, скрывает под собой инжекторную систему подачи топлива для бензиновых двигателей с непосредственным (прямым) впрыском топлива. Конструкция устройств у разных производителей идет под разными аббревиатурами. Mitsubishi (а также KIA и Hyndai) дали название GDI, Volkswagen – FSI, Ford – Ecoboost, Toyota – 4D, Mercedes, BMW и некоторые другие скрывают понятие «непосредственный впрыск» в индексе двигателя. При таких системах подачи топливные форсунки вставлены в головку блока цилиндров, и распыление происходит сразу в каждую камеру сгорания, минуя впускной коллектор и впускные клапана. Топливо подается под большим давлением в цилиндр, чему способствует топливный насос высокого давления (ТНВД).

Отличия и особенности работы двигателей GDI прямого впрыска топлива

По факту мы имеем некий симбиоз дизельного и бензинового двигателей в одном. От дизеля GDI унаследовал систему впрыска и ТНВД, от бензина – сам тип топлива и свечи зажигания. Родоначальником моторов GDI стала компания Mitsubishi, когда в 1995 году был представлен Mitsubishi Galant 1.8 GDI. Сегодняшний двигатель с непосредственным впрыском. Это сложная система механизмов и электронных блоков по характеру и звукам в работе, напоминающим дизель.

Двигатель с непосредственным впрыском топлива явился миру гораздо раньше. В 1950-х годах такие моторы использовал Daimler-Benz на своих гоночных машинах, позже в гражданских, а в авиации они присутствовали еще в начале 1940-х годов.

Различия (разновидности) двигателей GDI. Марки автомобилей, где используется GDI

Предпосылки создания и массового перехода большинства ведущих автопроизводителей на системы впрыска, аналогичных GDI, были достаточно предсказуемы. Экологические нормы, требующие усовершенствования систем выхлопа отработанных газов, а также глобальная задача по созданию экономичных двигателей.

В двигателях GDI реализованы несколько типов смесеобразования топливовоздушной смеси. Это позволило выполнить задачи по экономии топлива, более полному сгоранию смеси и дополнительно увеличить мощность.  В совокупности такой двигатель получился благодаря доработанной системе прямого впрыска, где немалую роль играет электронная начинка.  Блок управления через датчики, раскиданные по системе, оперативно реагирует на малейшие изменения поведения автомобиля и подстраивает работу топливной системы под необходимые требования водителя.

Преимущества (плюсы) двигателей GDI

  • Особенностью двигателей с непосредственным впрыском является возможность работы в нескольких видах смесеобразования. Это является неоспоримым плюсом, так как многообразие в данном виде процедуры дает максимальную эффективность использования топлива. При исправно работающей системе непосредственного впрыска мы получим экономию топлива за счет режима работы на сверхобедненной смеси, причем без потери мощности.
  • В двигателях GDI присутствует увеличенная степень сжатия топливовоздушной смеси. Это помогает избежать калильного зажигания и детонации, и таким образом, увеличивается ресурс.
  • Также к положительным моментам двигателя с непосредственным впрыском GDI нужно отнести существенное снижение выброса в атмосферу углекислого газа и других вредных веществ. Это достигается за счет многослойного смесеобразования, которое обеспечивает более полное сгорание смеси, что дополнительно влияет на мощность двигателя.

Система GDI в результате работы обеспечивает несколько видов смесеобразования:

  • послойное;
  • стехиометрическое гомогенное;
  • гомогенное.

Такое многообразие делает работу двигателя экономичной, обеспечивает лучшее качество образования смеси, ее полное сгорание, увеличение мощности, уменьшение вредных выбросов.

Недостатки (минусы) двигателей GDI

Описание двигателей GDI было бы не полным без упоминания отрицательных моментов ах эксплуатации.

  • Главный минус связан со сложностями системы впуска и подачи топлива. В таком варианте впрыска, двигатель GDI становится крайне чувствительным к качеству используемого топлива. В итоге проблема закоксовывания форсунок становится актуальной для водителя. Она вызовет потерю мощности и увеличение расхода топлива.
  • Также в минусы можно отнести сложность обслуживания и стоимость ремонта, замены деталей и агрегатов топливной системы, поэтому важным моментом является контроль за состоянием топливной системы автомобиля.
  • Дополнительно, двигатели GDI и другие с непосредственным впрыском топлива, выбрасывают большее количество сажевых частиц, чем устройства с впрыском MPI (распределенным, в коллектор), что вынуждает ставить сажевые фильтры в последних поколениях моторов.
  • Также, двигатели GDI склонны к нагарообразованию во впускном коллекторе и на клапанах при пробеге более 100 тысяч километров, что вынуждает владельцев обращаться в сервис для очистки.

В обслуживании двигатель GDI дороже, но рабочие характеристики перекрывают этот минус. Тем более, есть средства, помогающие повысить ресурс капризных деталей и узлов.

Профилактика неисправностей моторов GDI

Профилактика – простое решение для владельца автомобиля с системой непосредственного впрыска двигателя GDI или аналогичными системами. Как мы уже писали выше, качество топлива будет играть основную роль. Понятно, что без лабораторных исследований судить о качестве этой составляющей невозможно, поэтому в качестве профилактических мер и защиты топливной системы от возникающих проблем могут помочь топливные присадки.

Компания Liqui Moly – один из мировых лидеров в производстве автохимии рекомендует для поддержания необходимого уровня смазывающих и очищающих присадок в используемом топливе применять Langzeit Injection Reiniger, артикул 7568. Постоянное применение присадки значительно снизит риск возникновения поломок связанных с топливом. Пакеты присадок, поднимающие смазывающие свойства топлива, надежно защитят топливную аппаратуру от скорого износа.

Для лечения и профилактики загрязнений форсунок также есть надежное средство, артикул 7554 очиститель систем непосредственного впрыска топлива Direkt Injection Reiniger. Заменяет стендовую очистку форсунок, работает по нагару, смолам. Немаловажный момент, что топливные присадки Liqui Moly начинают работать в системе при повышении температуры, то есть именно там, где чаще всего нужна очистка, а в баке происходит только смешивание с топливом.

Стоит ли покупать автомобили с двигателями GDI

При должном подходе и своевременном обслуживании владелец автомобиля с системой GDI получает комфортный в управлении автомобиль с высокой тягой, мощностью и хорошей экономией топлива. И как показывают продажи таких автомобилей, на дорогах встречаться они будут чаще.

Итог

Двигатели GDI были одними из первопроходцев систем непосредственного впрыска топлива. Обладая очевидными преимуществами, такие моторы требуют специального профилактического ухода. В первую очередь, это уход за форсунками. Наиболее простым способом является использование присадок в топливную систему. Производя профилактический уход за топливной системой автомобилей с двигателями GDI, автовладелец может продлить его ресурс и наслаждаться повышенной мощностью и динамикой.

Автопроизводители не стоят на месте, развитие и усовершенствование двигателей с системами непосредственного впрыска продолжается. Уже представлены автомобили с моторами T-GDI, но это уже другой рассказ.


Как работает дизельный топливный насос?

Обновлено 9 ноября 2019 г.

Автор: Кевин Бек

Когда вы въезжаете на заправочную станцию ​​на автомобиле или грузовике, независимо от того, какое топливо использует автомобиль, вы не можете не заметить, что дизельное топливо почти всегда вариант. Если ваш собственный автомобиль работает на стандартном неэтилированном бензине, вы можете задаться вопросом, почему другие этого не делают. Что делает дизельное топливо особенным? Если у него «элитная» недвижимость, почему не все автомобили его используют?

Эти вопросы приводят к запросам, которые связаны не столько с дизельным топливом, сколько с дизельным двигателем, и почему разработка дизельного инжекторного насоса в конце 1800-х годов представляла собой технологический скачок вперед.Основная идея, которую следует иметь в виду, когда вы читаете, заключается в том, что дизельные двигатели используют физическое сжатие вместо фактической искры зажигания, чтобы их топливо было достаточно горячим для сгорания.

Чем отличаются дизельные двигатели?

Зажигание чего-либо, доведение до кипения или «закалка» в микроволновой печи - очевидные способы увеличить теплосодержание этого предмета. Но это не так интуитивно понятно, что значительное увеличение давления газа, не позволяя теплу проникать или уходить, может резко повысить температуру в камере.

В дизельном двигателе воздух сжимается примерно до 1/15 - 1/20 своего обычного объема непосредственно перед впрыском или закачкой дизельного топлива в двигатель. Топливно-воздушная смесь становится достаточно горячей для воспламенения, вызывая расширение цилиндра (поршня) в двигателе. Как и во время фазы сжатия воздуха, тепло не передается в двигатель и не выходит из него; это происходит только во время фазы выхлопа.

Дизельный топливный насос

Система впрыска топлива в дизельном двигателе состоит из топливного насоса , топливопровода , топливопровода и форсунки (также называемой форсункой).Когда воздух сжимается, давление внутри цилиндра ненадолго повышается до 400-600 фунтов на квадратный дюйм (нормальное атмосферное давление составляет менее 15 фунтов на квадратный дюйм), в результате чего внутренняя температура достигает диапазона от 800 градусов по Фаренгейту до 1200 F (от 430 градусов по Цельсию до 650 С).

Дизельный двигатель имеет те же циклы и физическое устройство, что и бензиновый двигатель; их отличает процесс воспламенения, а не структура. В целом они более надежны, вырабатывают больше энергии на килограмм топлива и в целом более эффективны; дизельное топливо также менее опасно для возгорания.

Дизельные двигатели действительно имеют недостатки по сравнению с их обычными бензиновыми аналогами. Они должны иметь более прочную конструкцию из-за высокого давления, возникающего во время фазы сжатия воздуха, что представляет собой как техническую проблему, так и более дорогостоящий продукт. Кроме того, высокое давление может затруднить запуск дизельных двигателей.

Цикл дизельного двигателя

Дизельный двигатель подвергается четырехступенчатому циклу для завершения одного движения сжатия-расширения поршня.Первый из них - это этап сжатия воздуха; поскольку такое же количество тепла сохраняется в быстро сжимающемся пространстве, это увеличивает давление и температуру. Во второй фазе (зажигания) давление остается постоянным, поскольку объем начинает расширяться.

Во время третьей фазы, называемой рабочим ходом, объем и давление уменьшаются по мере работы двигателя. , в конечном итоге приводя в движение автомобиль. Наконец, в фазе выпуска объем остается постоянным на самом высоком уровне, а затем цикл начинается заново, когда воздух всасывается для сжатия в первой фазе.

Дизельное топливо

Топливо для дизельных двигателей тяжелее бензина, поскольку оно производится из остатков сырой нефти, а не из более летучих побочных продуктов, которые приводят к образованию бензина. Как и обычный газ, он бывает разных марок, которые можно адаптировать к потребностям конкретных двигателей.

Использование неподходящего дизельного топлива может вызвать проблемы в работе, от плохого запуска до «детонации и звона» до чрезмерно задымленного выхлопа.

Признаки отказа дизельного топливного насоса - Rx Mechanic

Для дизельного двигателя очень важно иметь исправный топливный насос.По сути, отказавший дизельный топливный насос может вызвать серьезные проблемы для двигателя и общей производительности автомобиля. Таким образом, кажется очень важным устранить симптомы неисправности дизельного топливного насоса и быстро устранить проблему.

Система подачи топлива дизельных двигателей подает необходимое количество дизельного топлива с точным давлением. Без таких действий автомобиль не будет работать должным образом. Если в вашем автомобиле используется дизельный топливный насос, было бы лучше, если бы вы обслуживали его и следили за тем, чтобы он оставался в хорошем состоянии.

Тем не менее, существует множество причин, по которым в дизельном топливном насосе могут возникать неисправности. Одним из таких факторов является отсутствие достаточного количества топлива, из-за чего компоненты автомобиля перекачивают воздух. Еще одна серьезная проблема, которая может повредить топливный насос дизельных автомобилей, - это поломка двигателя.

Симптомы отказа дизельного топливного насоса

Автовладельцы должны знать принцип работы системы дизельного топливного насоса. Обратите внимание, что система подачи дизельного топлива кажется относительно простой.Топливо перемещается из бака по транспортной металлической трубе, по которой топливо подается в двигатель.

Внутри дизельного топливного бака находится электронасос, который начинает работать, когда вы включаете двигатель автомобиля. Он создает некоторое давление, которое проталкивает дизельное топливо по трубе. Двигатель получает точное количество топлива и в нужное время, когда под высоким давлением топливо распыляется через дизельные форсунки.

По сути, если возникает какая-либо проблема, из-за которой насос дизельной форсунки не перекачивает достаточное количество топлива, это может в дальнейшем привести к детонации двигателя.При частом использовании этой автомобильной детали вы можете иногда замечать некоторые проблемы с системой подачи дизельного топлива.

Имея это в виду, вы должны обратить внимание на некоторые общие признаки, которые автомобиль может проявлять при возникновении проблем с топливным насосом дизельного двигателя.

Странные звуки

Когда топливный насос автомобилей с дизельными двигателями выходит из строя, вы можете вскоре услышать необычные шумные звуки. Этот знак кажется довольно распространенным, и он отличается от обычного звука, который издают топливные насосы.

Помните, когда вы включаете двигатель, дизельный топливный насос издает какие-то звуки, которые постепенно исчезают по мере движения автомобиля. Тем не менее, неисправный дизельный топливный насос будет издавать скрипучий звук, и такой визг подскажет вам, что вам следует отвезти машину к механику, чтобы устранить проблему.

Автомобиль не заводится

Есть много причин, по которым ваш автомобиль не заводится, и одна из них - неисправный дизельный топливный насос. Из-за этого признака отказа топливного насоса запуск дизельного двигателя может занять больше времени.Итак, если вы заметили, что машина не заводится, когда вы нажимаете кнопку или поворачиваете ключ, вам следует проверить топливный насос.

Отложенное ускорение

Автомобиль может проявлять нерешительность при ускорении, даже если это не происходит в обычный день. Для автомобилей типично без проблем разгоняться с «остановки». Таким образом, вы можете с большей легкостью ездить по загруженной дороге.

Тем не менее, вы можете заметить задержку при нажатии на педаль газа из-за неисправного топливного насоса.Эта проблема кажется довольно неприятной, и водители могут подвергнуться риску, если не смогут заставить машину быстро отреагировать. Пожалуйста, обратите внимание, что это может привести к дополнительным повреждениям, если не будет исправлено быстро.

Двигатель глохнет

Вы когда-нибудь замечали, что у вас внезапно заглох двигатель на подъездной дорожке? Вы остановились, чтобы проверить дизельный топливный насос? Этот симптом говорит о том, что с топливным насосом может быть что-то не так и что необходимо исправить. Оставлять проблему слишком долго, может быть опасно, так как вы можете заметить, что автомобиль работает на холостом ходу, пока вы едете по шоссе.

Пропуски воспламенения двигателя

Когда двигатель автомобиля пропускает зажигание, вы чувствуете эффект внутри автомобиля, а также слышите звук. Несомненно, такая проблема может привести к серьезным повреждениям двигателя. Поскольку из-за неисправного топливного насоса не хватает топлива для завершения сгорания в цилиндрах двигателя, двигатель начинает пропускать зажигание.

Неправильное давление топлива

Ваш автомобиль не будет работать нормально, если он не будет поддерживать хорошее или правильное давление топлива.По сути, неправильное давление топлива приводит к неисправности автомобиля и снижает его эффективность. Если вы заметили возможные проблемы с пониженным давлением дизельного топлива, это может быть связано с неисправным топливным насосом. Таким образом, будет полезно, если вы быстро диагностируете и устраните проблему.

Проверьте индикатор двигателя горит

Обычно индикатор проверки двигателя внезапно загорается при неисправности двигателя. Этот случай остается упорным, когда речь идет о неисправном топливном насосе. Вы согласитесь со мной, что двигатель начинает сталкиваться с некоторыми проблемами, если топливный насос не может подавать достаточно топлива для его работы.

Таким образом, загорится контрольная лампа, и вы можете провести дальнейшую диагностику, чтобы убедиться, что дизельный топливный насос является причиной этой проблемы. Вы можете продолжить поиск и устранение неисправностей с помощью системы OBD, чтобы помочь вам решить эту проблему.

Калибровка насоса впрыска дизельного топлива

Вы, должно быть, заметили, что из выхлопной трубы некоторых автомобилей идет черный дым? Что ж, такой сценарий может быть из-за «неправильного» времени работы дизельного топливного насоса и распыления топлива. Таким образом, несгоревшие частицы из камер сгорания с силой проходят через выхлоп автомобиля.

Тем не менее, есть способ исправить работу дизельного топливного насоса. Этот процесс включает в себя правильный расчет до того, как будет произведена коррекция (калибровка и подстройка). Эффективная калибровка дизельного насоса показывает, нуждается ли насос в капитальном ремонте.

Таким образом, некоторые люди проводят испытание, когда замечают признаки неисправности топливоподкачивающего насоса дизельного двигателя или признаки отказа дизельного подъемного насоса. Обратите внимание, что насосы высокого давления для впрыска дизельного топлива можно откалибровать с помощью специальных испытательных инструментов.

Есть несколько эффективных машин, которые проверяют дизельный насос и помогают откалибровать подачу топлива. С помощью этих устройств вы можете регулировать объем топлива и давление для каждого цилиндра дизельного двигателя, а также регулировать скорость подачи.

Опуская дальнейшие подробности, вот несколько вещей, которые вы должны знать о процессах, связанных с устранением неисправностей этого дизельного инжекторного насоса.

  • Подготовьте свой топливный насос к испытанию и установите дизельный насос на испытательный стенд, и к настоящему времени все испытательные форсунки должны быть отрегулированы на указанное давление открытия форсунок.Вы можете проверить это в руководстве по эксплуатации подставки для помпы.
  • После этого вы увидите несколько деталей (требования к подаче насоса), и вы должны установить их по своему усмотрению.
  • Первая настройка предназначена для топливной рейки, и это означает расстояние, которое стоит между концом маховика корпуса насоса и концом топливной рейки. Обратите внимание, что конец топливной рейки должен находиться в пределах 0,005 дюйма от фактического значения, и вы можете использовать глубину 2 дюйма.
  • Затем работайте над узлом держателя и номером узла сопла
  • .
  • Затем используйте подходящее калибровочное масло, и оно должно иметь температуру от 110 до 120 градусов по Фаренгейту.
  • Пожалуйста, сделайте минимальный ход 250, чтобы добиться точной калибровки. Вы можете увеличить его до 500 ходов, если насос подает дизельное топливо ниже 75 куб. См.
  • Если после всего процесса вы успешно достигли желаемой подачи дизельного топлива, вам может помочь, если вы попытаетесь еще раз проверить давление открытия форсунки. Замените или отремонтируйте форсунки, если они не соответствуют указанным пределам.

Калибровочная стойка

Людям рекомендуется использовать калибровочные стенды с мощностью 10 л.с. или более, и вы должны стараться следовать инструкциям производителя при использовании стойки.Прежде чем приступить к испытанию, убедитесь, что калибровочный стенд находится в хорошем состоянии, и обратите внимание на смазку и другие общие проверки.

Опять же, было бы полезно, если бы вы убедились, что коленчатый вал насоса может вращаться более чем на 360 градусов, прежде чем вы установите его на калибровочный стенд. Это действие может оказаться более полезным при капитальном ремонте насоса.

Заключительные слова

Одна из частых проблем большинства автовладельцев - как узнать, неисправен ли топливный насос высокого давления, и как решить эту проблему.Вам может быть интересно, почему эта проблема кажется серьезной. Ну, топливный насос подает нужное количество дизельного топлива в двигатель в нужное время.

Таким образом, если есть какие-либо симптомы отказа дизельного топливного насоса, двигатель начнет получать меньшее количество дизельного топлива. В крайнем случае не будет подачи топлива, что может привести к детонации двигателя. Следовательно, очень важно срочно решать такие проблемы.

Подробнее:

Базовое руководство по модернизации топливной системы вашего дизеля

Основное руководство по модернизации топливной системы вашего дизеля

Текст и фото Джейсона Сэндса

Почти каждый энтузиаст дизельного топлива хотя бы слышал термин «подъемный насос».Тем не менее, есть еще вопросы, требующие ответа по этому поводу, например, что такое подъемный насос и какой подъемный насос вам нужен?

Проще говоря, подъемный насос - это подающий насос, который перекачивает топливо из бака в систему впрыска двигателя. Практически каждый дизель имеет своего рода подъемный насос, от старых систем механического впрыска до системы Ford HEUI и более новых установок Common Rail. Даже в таких двигателях, как GM Duramax, на самом деле используется заводской подъемный насос, встроенный в насос высокого давления CP3 двигателя для откачки топлива из бака.

Благодаря топливопроводам правильного размера, мы видели, что подъемные насосы Aeromotive в течение многих лет служат в дизельных двигателях. Aeromotive также предлагает одни из самых мощных электронасосов с производительностью до 250 галлонов в час.

Возникает вопрос, зачем покупать послепродажный подъемный насос, если он уже есть в вашем двигателе? Что ж, когда приходит время увеличить мощность дизельного двигателя по сравнению с заводскими настройками, неизменно количество впрыскиваемого топлива является одной из первых модификаций, которые выполняются.Это можно сделать путем программирования (если грузовик оснащен компьютером) или механическими средствами, такими как форсунки с более высоким расходом. Когда потребность двигателя в топливе повышается, заводские подъемные насосы всегда оказываются одной из первых частей системы, которая терпит неудачу.

Когда давление подачи топлива падает, давление впрыска в двигатель также падает, как и мощность в лошадиных силах. В некоторых случаях (например, насосы VP44, установленные на Dodges 1998.5-2002) слишком низкое рабочее давление может фактически повредить насос для впрыска и вызвать его выход из строя.Таким образом, каждый раз, когда двигатель модифицируется для увеличения мощности и производительности, вероятно, хорошей идеей будет модернизация подъемного насоса.

FASS Fuel Systems работает на рынке дизельных двигателей в течение многих лет и предлагает все: от небольших электрических сменных насосов для приложений, находящихся на складе, до топливных отстойников и комплектных систем для высококлассных гоночных автомобилей.

Проблема в том, что там много подъемных насосов. При цене около 100 долларов топливные насосы низкого давления для бензиновых установок являются заманчивым вариантом, но они почти всегда в конечном итоге выходят из строя в дизельных установках.Мы знаем, что некоторые насосы служат несколько лет, некоторые - недель. Некоторые сразу выйдут из строя, а другие просто начнут протекать. Однако почти всегда недорогой подъемный насос, спроектированный как топливный насос для бензиновых систем, в конечном итоге выходит из строя.

AirDog, которая славится своими системами насосов и фильтров, также имеет небольшую серию Raptor, состоящую из насосов на 100 и 150 галлонов в час, которые можно использовать на линии для увеличения давления и потока, но все же использовать заводские системы фильтрации.

Существует множество вариантов для дизельного топлива на выбор.Есть компании, которые производят только сам насос, рассчитанный на дизельное топливо, например Carter, PPE и Aeromotive. Есть также компании, которые производят комбинированные насосы и фильтры, которые предлагают лучшую фильтрацию, разделение топлива и воздуха и фильтры с более высокой пропускной способностью, которые соответствуют характеристикам насоса. Эти комплекты фильтров и насосов на сегодняшний день являются наиболее популярным вариантом в дизельной промышленности, и такие компании, как Airdog, FASS, Fuelab и BD Diesel, производят эти типы комплектов, которые являются общими для большинства дизельных грузовиков.

Эта система является хорошим примером самостоятельной сборки с использованием насоса Walbro 392 и фильтров Болдуина. Приложение высокого давления идеально подходит для модифицированного двигателя 6.0L Power Stroke, который он поддерживает. Заводской забор топлива часто является ограничением потока и может вызвать проблемы с насосами, поставляемыми на вторичный рынок. Такие компании, как XDP, предлагают топливные отстойники для решения этой проблемы, которые имеют гораздо большие впускные отверстия, чем заводской бак.

Только насос Системы:
Картер P4601HP

Carter производит один из самых популярных подъемных насосов для тех, кто занимается своими руками.Насос Carter P4601HP расходует примерно 100 галлонов в час при давлении 18 фунтов на кв. Дюйм и не требует внешнего регулятора. Эти насосы долговечные, очень тихие и подходят для повседневных водителей с низкой и средней мощностью.

Известно, что нагнетательные насосы VP44 выходят из строя, если давление на входе падает ниже 5 фунтов на квадратный дюйм, поэтому послепродажные подъемные насосы очень важны для срока службы топливного насоса на двигателях Dodge Cummins 1998.5-2002 годов.
Walbro 392

Многим дизелям, таким как более старые Форды 7,3 л, не требуется тонна потока, но им нужно давление.Для этих применений с высоким давлением можно использовать топливные насосы Walbro GSL392 для подачи большого количества дизельного топлива №2 в двигатель. Как и Carter, Walbros очень тихие, долговечные, а также могут работать с внешним регулятором для приложений низкого давления. Они расходуют 68 галлонов в час при 60 фунтах на квадратный дюйм.

Эта система разделения топлива / воздуха AirDog на 165 галлонов в час имеет насос, фильтр и водоотделитель, а также встроенный регулируемый регулятор, который позволяет покупателю регулировать давление для различных применений.
Aeromotive A1000, Eliminator серии

Большой отец самодельных топливных систем, топливные насосы Aeromotive уже много лет используются в мощных двигателях. Для насосов Aeromotive очень важно иметь подающий и возвратный трубопроводы правильного размера, так как небольшие трубопроводы вызовут слишком большую нагрузку на двигатели и сожгут их. Хотя насосы Aeromotive немного громче, чем насосы Carter или Walbro, на самом деле они довольно тихие для того количества топлива, которое они могут переместить. Aeromotive A1000 может двигаться со скоростью около 145 галлонов в час и имеет рабочий диапазон от 20 до 80 фунтов на квадратный дюйм, в то время как их насос Eliminator может перемещать колоссальные 250 галлонов в час и хорошо подходит для двигателей соревнований.

Топливные и фильтровальные системы:
AirDog

Одна из оригинальных систем разделения топлива и воздуха, Airdog имеет ряд полных комплектов, которые включают трубопроводы, фильтры и насосы для дизелей Ford, Dodge и GM. Серия AirDog также представлена ​​во множестве различных размеров и характеристик расхода, от саморегулирующейся серии Raptor со скоростью 100 галлонов в час до больших насосов AirDog II на 200 галлонов в час. Они также выпустили новую серию 4G, которая имеет двигатель с низким энергопотреблением и промежуточный вал, который отделяет воздух от топлива для предотвращения утечек.Если вы ищете топливную систему под ключ, AirDog - одна из компаний, у которой есть все это.

Fuelab производит серии Velocity 100 и 200, специально разработанные для дизельных двигателей. Эти насосы отличаются новейшими технологиями, бесшумной конструкцией и двухлетней гарантией.
BD Дизель

В то время как BD Diesel производит подъемные насосы в течение многих лет, они недавно включили фильтр и водоотделитель в свою линейку продуктов, что составляет полный комплект. В подъемных насосах серии Flow-Max используются фильтры, которые можно купить в местных магазинах, а их насос представляет собой сверхтихую модель, которая на 16 дБ тише, чем у конкурентов.Подъемные насосы BD производят 150 галлонов в час при давлении 15 фунтов на кв. Дюйм.

Этот впрыскивающий насос Sigma может поддерживать мощность почти 2000–3000 лошадиных сил и превосходит возможности большинства электрических подъемных насосов, которым трудно поддерживать как поток, так и давление.
ФАСС

Еще одна компания, которая много лет занимается дизельными лифтовыми насосами, FASS предлагает все: от заводских сменных подъемных насосов до моделей со сверхвысокой пропускной способностью, способных развивать скорость 220 галлонов в час при давлении 45 фунтов на квадратный дюйм. FASS также производит насосы для полуфабрикатов класса 8, что делает их линейку подъемных насосов одной из самых разнообразных.Фильтры в приложениях FASS разработаны в соответствии с номинальной пропускной способностью насоса, а блоки FASS доступны как в моделях с низким, так и с высоким давлением. Для экстремальных условий эксплуатации сдвоенные насосы на 220 галлонов в час могут поддерживать мощность в диапазоне 1500–2000 л.с.

Подъемные насосы с шестеренчатым приводом, такие как этот агрегат Waterman, могут пропускать более 600 галлонов в час, и, хотя они редко используются на улицах, мы видели их использование на ряде транспортных средств соревнований.

Fuelab

Известная на протяжении многих лет в мире бензиновых гонок, Fuelab только что представила свои серии Velocity 100 и 200 для большинства современных дизельных грузовиков.Серия Fuelab оснащена одним водоотделителем / фильтром и высокоэффективным двигателем с низким током. Фильтры серии Fuelab также можно очищать или заменять, и на систему предоставляется двухлетняя гарантия. Полные комплекты серий 100 или 200 галлонов в час доступны через Fuelab для приложений Ford, Dodge и GM.

Сводка

Независимо от того, любите ли вы заниматься своими руками или хотите купить полный комплект, существует множество вариантов, касающихся подъемных насосов.Большинство подъемных насосов на 100 и 150 галлонов в час будут поддерживать уровни мощности в диапазоне от 500 до 700 л.с. на задние колеса, в то время как при более 700 об / ч следует использовать насос большего размера на 200 или 250 галлонов в час или два насоса поменьше. Помните, потеря давления - это потеря надежности и мощности, а мы знаем, что владельцы дизельных двигателей этого не хотят! DW

Компоненты системы впрыска топлива

Компоненты системы впрыска топлива

Ханну Яэскеляйнен, Магди К. Хаир

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием.Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Систему впрыска топлива можно разделить на стороны низкого и высокого давления. Компоненты низкого давления включают топливный бак, топливный насос и топливный фильтр. Компоненты стороны высокого давления включают насос высокого давления, аккумулятор, топливную форсунку и форсунку топливной форсунки. Для использования с различными типами систем впрыска топлива было разработано несколько конструкций форсунок и различные методы приведения в действие.

Компоненты стороны низкого давления

Обзор

Чтобы система впрыска топлива выполняла свое предназначение, топливо должно подаваться в нее из топливного бака. Это роль компонентов топливной системы низкого давления. Сторона низкого давления топливной системы состоит из ряда компонентов, включая топливный бак, один или несколько насосов подачи топлива и один или несколько топливных фильтров. Кроме того, многие топливные системы содержат охладители и / или нагреватели для лучшего контроля температуры топлива.На рисунке 1 показаны два примера схем топливных систем низкого давления: один для грузовика с дизельным двигателем большой грузоподъемности и один для легкового легкового автомобиля с дизельным двигателем [1590] [1814] .

Рисунок 1 . Примеры топливных систем низкого давления для тяжелых и легких дизельных автомобилей

Топливный бак и топливный насос

Топливный бак - это резервуар, в котором хранится запас топлива и который помогает поддерживать его температуру на уровне ниже точки воспламенения. Топливный бак также служит важным средством отвода тепла от топлива, возвращаемого двигателем [528] .Топливный бак должен быть устойчивым к коррозии и герметичным при давлении не менее 30 кПа. Он также должен использовать некоторые средства для предотвращения чрезмерного накопления давления, такие как выпускной или предохранительный клапан.

Насос подачи топлива, часто называемый подъемным насосом, отвечает за всасывание топлива из бака и его подачу в насос высокого давления. Современные топливные насосы могут иметь электрический или механический привод от двигателя. Использование топливного насоса с электрическим приводом позволяет размещать насос в любом месте топливной системы, в том числе внутри топливного бака.Насосы с приводом от двигателя прикреплены к двигателю. Некоторые топливные насосы могут быть встроены в агрегаты, выполняющие другие функции. Например, так называемые тандемные насосы представляют собой агрегаты, в состав которых входят топливный насос и вакуумный насос для усилителя тормозов. Некоторые топливные системы, например системы, основанные на насосе распределительного типа, включают в себя подающий насос с механическим приводом и насос высокого давления в одном блоке.

Топливные насосы обычно рассчитаны на подачу большего количества топлива, чем потребляется двигателем в любой конкретной операционной системе.Этот дополнительный поток топлива может выполнять ряд важных функций, включая подачу дополнительного топлива для охлаждения форсунок, насосов и других компонентов двигателя и поддержание более постоянной температуры топлива во всей топливной системе. Кроме того, избыточное топливо, которое нагревается при контакте с горячими компонентами двигателя, может быть возвращено в бак или топливный фильтр для улучшения работоспособности автомобиля при низких температурах.

Топливный фильтр

Безотказная работа дизельной системы впрыска возможна только на фильтрованном топливе.Топливные фильтры помогают уменьшить повреждение и преждевременный износ от загрязнений, задерживая очень мелкие частицы и воду, чтобы предотвратить их попадание в систему впрыска топлива. Как показано на рисунке 1, топливные системы могут содержать одну или несколько ступеней фильтрации. Во многих случаях экран курса также расположен на входе топлива, расположенном в топливном баке.

В двухступенчатой ​​системе фильтрации обычно используется первичный фильтр на впускной стороне топливоперекачивающего насоса и вторичный фильтр на выпускной стороне. Первичный фильтр необходим для удаления более крупных частиц.Вторичный фильтр необходим, чтобы выдерживать более высокое давление и удалять более мелкие частицы, которые могут повредить компоненты двигателя. Одноступенчатые системы удаляют более крупные и мелкие частицы в одном фильтре.

Фильтры могут быть коробчатого типа или сменного элемента, как показано на рисунке 2. Фильтр коробчатого типа может быть полностью заменен по мере необходимости и не требует очистки. Фильтры со сменным элементом должны быть тщательно очищены при замене элементов, и необходимо соблюдать осторожность, чтобы избежать любых остатков грязи, которые могут мигрировать к сложным частям системы впрыска топлива.Фильтры могут быть изготовлены из металла или пластика.

Рисунок 2 . Два типа топливных фильтров

(а) Коробчатого типа; (b) Тип элемента

Обычными материалами для современных топливных фильтрующих элементов являются синтетические волокна и / или целлюлоза. Также можно использовать микроволокна, но из-за риска миграции мелких кусочков стекловолокна, отколовшихся от основного элемента, в критические компоненты топливной системы, их использование в некоторых приложениях избегается [2046] . В прошлом также использовались гофрированная бумага, упакованная хлопковая нить, древесная щепа, смесь упакованной хлопковой нити и древесных волокон и намотанный хлопок [529] .

Требуемая степень фильтрации зависит от конкретного применения. Обычно, когда два фильтра используются последовательно, первичный фильтр задерживает частицы размером примерно 10–30 мкм, а вторичный фильтр способен задерживать частицы размером более 2–10 мкм. По мере развития топливных систем зазоры и нагрузки на компоненты высокого давления увеличиваются, и потребность в чистом топливе становится все более острой. Как способность топливных фильтров удовлетворять потребности в более чистом топливе [2047] , так и методы количественной оценки приемлемых уровней загрязнения топлива потребовались для развития [2048] .

Помимо предотвращения попадания твердых частиц в оборудование для подачи топлива и впрыска, необходимо также предотвратить попадание воды в топливе в важные компоненты системы впрыска топлива. Свободная вода может повредить смазываемые топливом компоненты системы впрыска топлива. Вода также может замерзнуть в условиях низких температур, а лед может заблокировать небольшие проходы системы впрыска топлива, тем самым перекрыв подачу топлива к остальной части системы впрыска топлива.

Удалить воду из топлива можно двумя способами.Поступающее топливо может подвергаться центробежным силам, которые отделяют более плотную воду от топлива. Гораздо более высокая эффективность удаления может быть достигнута с помощью фильтрующего материала, который отделяет воду. На рис. 3 показан фильтр, использующий комбинацию средового и центробежного подходов.

Рисунок 3 . Топливный фильтр с водоотделителем

Разные водоразделительные среды работают по разным принципам. Гидрофобная барьерная среда , такая как обработанная силиконом целлюлоза, отталкивает воду и заставляет ее подниматься вверх по поверхности.По мере того, как бусинки становятся больше, они под действием силы тяжести стекают по лицевой стороне элемента в чашу. Гидрофильная коалесцирующая среда , такая как стеклянное микроволокно, имеет высокое сродство к воде. Вода в топливе связывается со стеклянными волокнами, и со временем, когда все больше воды поступает со стороны входа, образуются массивные капли. Вода проходит через фильтр с топливом и на выходе из потока топлива выпадает в сборный стакан.

Более широкое использование поверхностно-активных добавок к топливу и компонентов топлива, таких как биодизель, сделало обычные разделяющие среды менее эффективными, и производителям фильтров потребовалось разработать новые подходы, такие как композитные среды и коалесцирующие среды со сверхвысокой площадью поверхности [2049] [2050] [2051] .Также были затронуты методы количественной оценки эффективности отделения топлива от воды [2052] .

Топливные фильтры также могут содержать дополнительные элементы, такие как подогреватели топлива, тепловые переключающие клапаны, деаэраторы, датчики воды в топливе, индикаторы замены фильтров.

Подогреватель топлива помогает минимизировать накопление кристаллов парафина, которые могут образовываться в топливе при его охлаждении до низких температур. В обычных методах отопления используются электрические нагреватели, охлаждающая жидкость двигателя или рециркулируемое топливо. На рисунке 1 показаны два подхода, в которых для нагрева поступающего топлива используется теплое возвращаемое топливо.

Перелив топлива и утечка топлива, возвращающегося в бак, также переносят воздух и пары топлива. Присутствие газообразных веществ в топливе может вызвать затруднения при запуске, а также нормальной работе двигателя в условиях высоких температур. Таким образом, выпускные клапаны и деаэраторы используются для удаления паров и воздуха из системы подачи топлива и обеспечения бесперебойной работы двигателя.

###

Как определить, вышел ли из строя ваш топливный насос

Топливный насос вашей лодки подает топливо в цилиндр для выработки энергии в двигателе.Когда эта деталь ломается или начинает выходить из строя, это может вызвать проблемы с запуском или запуском лодки. Узнайте, как определить неисправный дизельный топливный насос, чтобы его можно было заменить.

Причины выхода из строя топливного насоса дизельного двигателя

Неисправность топливного насоса может иметь следующие причины:

- Слишком много воды попадает в дизельное топливо, попадает в цилиндр и забивает фильтр

- Водоросли или грибы, растущие в вашем топливном баке

- Грязь, вода или микробы в топливном баке взбалтываются и направляются в топливозаборник

- Использование ненадлежащих или изношенных топливопроводов

- Несвоевременная замена фильтров при их загрязнении

Топливные насосы могут выйти из строя по нескольким причинам, и механик может помочь вам найти причину, если эта деталь сломается.

Признаки неисправности топливного насоса дизельного двигателя

На отказ топливного насоса могут указывать следующие проблемы:

- Отсутствие мощности: Ваша лодка может плавно работать на холостом ходу, но у нее не будет необходимой мощности.

- Дым: Вы можете заметить дым от лишнего газа, если ваша диафрагма порвется.

- Неисправный мотор: Попытка толкнуть лодку на полную мощность с неисправным дизельным топливным насосом может привести к быстрой поломке мотора.

- Двигатель, который не запускается: Ваша лодка может вообще не заводиться, или запуск может занять больше времени, чем обычно.

Неисправные топливные насосы могут вызвать дополнительные проблемы, например проблемы с ускорением. Если вы все еще не знаете причину своих проблем, вам может помочь обученный механик.

Как проверить топливный насос

Если вы подозреваете, что у вас сломался топливный насос, вы можете проверить его с помощью следующих методов:

- Обратитесь к руководству по эксплуатации: Вашему двигателю необходимо необходимое давление на квадратный дюйм для работы. Если компрессия упадет ниже спецификаций производителя, топливный насос перестанет работать из-за низкого пульсового давления.Сначала устраните проблему с компрессией, чтобы увидеть, не влияет ли она на работу вашего топливного насоса.

- Посмотрите на шланги и соединения топливопровода: Ваши соединения от вашего бака к топливному насосу могут иметь перегибы или утечки, которые показывают признаки неисправного дизельного топливного насоса. Ослабьте хомуты топливного фильтра на линии с помощью отвертки, затем проверьте фильтр, чтобы убедиться, что нет никаких препятствий.

- Используйте манометр давления топлива: Присоединение манометра топлива к импульсному шлангу, выходящему из топливного насоса, поможет вам определить, выдает ли топливный насос правильное давление.Любое значение, не указанное производителем, означает, что у вас, вероятно, неисправна диафрагма топливного насоса или обратный клапан.

Некоторые проблемы, связанные с топливными насосами, также могут иметь другую причину. Обратитесь за помощью к механику, если не можете определить источник проблемы.

Приобретите топливный насос для своего дизельного двигателя от Diesel Pro Power

В

Diesel Pro Power есть все детали, необходимые для вашей лодки с дизельным двигателем. Просмотрите нашу подборку топливных насосов Detroit Diesel, чтобы найти подходящую модель.Вы также можете позвонить нам по телефону 888-433-4735 или связаться с нашей командой онлайн.

Распространенные причины неисправностей дизельного топливного насоса и топливной форсунки
