Золотая десятка дизельных двигателей — Автомодерн

1. Первый рабочий двигатель Рудольфа ДизеляТо, c чего все и началось.

* Тип двигателя и количество цилиндров: двухтактный, один единственный цилиндр
* Объем: 60.0 л
* Диаметр цилиндра и ход поршня: в двух словах «большой и огромный»
* Система впрыска топлива: впрыск смеси сжатого воздуха и арахисового масла
* Подача воздуха: атмосферное
* Количество оборотов: стремится к клинической смерти
* Максимальная мощность: целых 20 л.с.
* Максимальный крутящий момент: Хм. Ваше предположение так же хорошо как наше

Причины указания именно данного двигателя.

Без этой страницы истории у нас не было бы никакого продолжения. Рудольф Дизель был впереди своего времени и взял все самое выдающееся для своих теорий и идей. Он ушел из нашего мира, прежде чем  получил шанс увидеть, что его разработка добилась заслуженной славы и успеха. К тому же, дизель старого Рудольфа был также и первым дизельным двигателем, работающим на биотопливе (арахисовое масло).

2. Внедрение ТНВД

      Дизельные двигатели первого периода своего развития могли применяться только для больших стационарных или судовых дизельных моторов и лишь мелкими сериями. Проблема была в дополнительном компрессоре, который в крайне неэкономном режиме продувал топливо в камеру сгорания дизельного двигателя.

       В 1921 году фирма Роберт Бош (Bosch) начала разработку системы впрыска дизельного топлива а уже в 1923 г. были испытаны первые образцы топливных насосов высокого давления для дизельного двигателя. В марте 1927 года компанией Роберт Бош было получено разрешение на штучное производство впрыскивающего ТНВД. 30 ноября 1927 года – день рождения ТНВД – именно в этот день компания начала мелкосерийный выпуск топливных насосов высокого давления и дизельных форсунок.

       Бош впервые предложил производителям дизельных двигателей системы впрыска, которые позволили строить сравнительно дешевые и экономичные дизельные двигатели для грузовых автомобилей, автобусов, военной и сельскохозяйственной техники, а позднее и высокооборотных двигателей для легковых автомобилей.

       Первым заказчиком серийных топливных насосов высокого давления оказался немецкий производитель MAN, оснащавший свои грузовые автомобили дизельными двигателями. Далее все пошло по нарастающей: через полтора года (октябрь 1928 г.) был выпущен тысячный ТНВД. А уже через 6 лет (в марте 1934 г.) стотысячный.

Календарь разработки и внедрения первых ТНВД:

1921 – начало разработок.
1923 – первые образцы ТНВД.
1927 – одобрено серийное производство ТНВД, начало производства.

1928 – выпущена первая тысяча ТНВД.

1934 – изготовлен стотысячный ТНВД.
1936 – инженерам и потребителям представлен первый серийный ТНВД для легковых авто.

К сожалению, найти изображения первых ТНВД не удалось.

3. Detroit Diesel Series 60

* Тип двигателя и количество цилиндров: рядный, четырехтактный шестицилиндровый двигатель
* Объем: 12,7 – 14,0 л
* Диаметр цилиндра и ход поршня: 5,24’ x 6,61’
* Система впрыска топлива: электронно управляемая насос- форсунка (EUI)
* Подача воздуха: турбина
* Количество оборотов: 2 100 об/ мин
* Максимальная мощность: 515 л. с.
* Максимальный крутящий момент: Ваше предположение так же хорошо как наше

* Причина указания именно данного двигателя:

60 серия Детройта была первым энергонасыщенным двигателем, имевшим полностью интегрированное электронное управление топливной системой. До некоторой степени, основные положения, установленные в 1987 году для управления впрыском топлива, действительны и в наше время. Возможность в дальнейшем не только управлять моментом впрыска, но и количеством, а также — на следующих этапах развития EUI – осуществлять предвпрыск и поствпрыск дала очередной толчок для выполнения норм по экологии, уменьшения характерного «тракторного» звука дизельного мотора.

4. MTU 16V- 4000

• Тип двигателя и количество цилиндров: четырехтактный шестнадцатицилиндровый двигатель
• Объем: 6,5 л
• Диаметр цилиндра и ход поршня: 6,5’ x 7,5’
• Система впрыска топлива: прямой впрыск
• Подача воздуха: турбина
• Количество оборотов: 2 100 об/ мин
• Максимальная мощность: 365 л. с.
• Максимальный крутящий момент: Слишком страшно, чтобы произнести эту цифру в слух

* Причина указания именно данного двигателя:

MTU — бывшее дизельного подразделение Mersedes-Benz- еще раз подтвердило очевидное знание предмета проектирования, производства и выпуск дизельных двигателей. Вне зависимости от размера – маленький двигатель или большой —  силовые установки от MTU собраны с точностью швейцарских часов. 5. VW 5.0L V-10 * Тип двигателя и количество цилиндров: четырехтактный шестнадцатицилиндровый двигатель* Объем: 6,5 л * Диаметр цилиндра и ход поршня: 6,5’ x 7,5’
* Система впрыска топлива: прямой впрыск
* Подача воздуха: турбина
* Количество оборотов: 2 100 об/ мин
* Максимальная мощность: 365 л.с.
* Максимальный крутящий момент: Слишком страшно, чтобы произнести эту цифру в слух

* Причина указания именно данного двигателя:

Европейцы в течение последнего десятилетия стали непревзойденными мастерами в искусстве создания небольших дизельных двигателей с изменяемой геометрией турбонаддува. Можно смело назвать данную разработку шедевром инженерной мысли и технологического совершенства. Хотя 300 кубиков нельзя считать крошечными, они дают лишний крутящий момент в 550 фунтов на фут, из- за изменения геометрии. Наличие данной прибавки в крутящем моменте позволяет солидному внедорожнику массой за 2 тонны разгоняться до 100 км/ час менее, чем за 7 сек. 6. International 7,3L Power Stroke

• Тип двигателя и количество цилиндров: четырехтактный V-8 двигатель
• Объем: 7,3 л
• Диаметр цилиндра и ход поршня: 4,11’ x 4,18’
• Система впрыска топлива: электронно управляемые Насос-форсунки с гидравлическим приводом (HEUI)
• Подача воздуха: турбина
• Количество оборотов: 2 600 об/ мин
• Максимальная мощность: 250 л.с.

* Причина указания именно данного двигателя:

2 миллиона владельцев не могут ошибаться. Топливная система с гидравлическими насос- форсунками (HEUI) знакома гораздо большему количеству владельцев легкого коммерческого транспорта в США, нежели в Старом Свете. Применение надежной и экономичной топливной системы с элементами HEUI положило начало гонки по достижению максимальной мощности/ крутящего момента на единицу сжигаемого топлива среди участников Большой тройки и выдвинуло собственников дизельной техники на господствующие (по сравнению с бензиновыми двигателями) позиции. 7. Wartsila-Sulzer RTA96-C * Тип двигателя и кол — во цилиндров: Двухтактный, рядный, 14 – цилиндров
* Объем: 25 480 л
* Диаметр цилиндра и ход поршня: 38’ x 98’ (0,96 м х 2,49 м)!
* Подача воздуха: турбина
* Количество оборотов: 102 об/ мин
* Максимальная мощность: 108 920 л.с.
* Вес двигателя в сборе: 2 300 тонн.
* Потребление топлива: 6,3 куб. м./ час

* Причина указания именно данного двигателя:

У Вас еще есть вопросы? Если приведенное выше фото не заставляет Вас включить зажигание или нажать на кнопку «старт» Вашего автомобиля – то о чем говорить? Этот двигатель используется, чтобы обеспечивать движение и энергопотребление контейнеровозов (например, самого большого, Emma Maersk на 15 тысяч 20 футовых контейнеров) или  круизных лайнеров и производит больше электричества, чем некоторые страны третьего мира.

8. Caterpillar C12 Super Truck Racing Engine

• Тип двигателя и количество цилиндров: четырехтактный рядный шестицилиндровый двигатель
• Объем: 12,0 л
• Диаметр цилиндра и ход поршня: 5,12’ x 6,18’
• Система впрыска топлива: электронно управляемые Насос-форсунки (EUI)
• Подача воздуха: двойная турбина
• Количество оборотов: 2 500 об/ мин
• Максимальная мощность: до 1 400 л.с.

* Причина указания именно данного двигателя:

Этот двигатель —  настоящий «хот-род». Это та силовая установка, котороая может придавать движение и крупной буровой установке, и автомобилю, набирающему 160 км/ час за 7.9 секунд.  Команда Caterpillar выиграла несколько чемпионатов, применяя этого огнедышащего монстра из-за его мощности и надежности. Устанавливался на большом количестве американской автотехнике: Питербилт, Интернейшионал, и др, морской и ж.д. техники, спецтехнике (например, буровые установки). 9. В-2 для танка Т-34 * Тип двигателя и количество цилиндров: четырехтактный V- образный 12-цилиндровый двигатель
* Объем: 38,9 л
* Диаметр цилиндра и ход поршня: 150мм x 180 мм (+187) основной шатун (+ прицепной шатун)
* Система впрыска топлива: непосредственный впрыск
* Подача воздуха: атмосферный безнаддувный двигатель
* Количество оборотов: 1 800 об/ мин
* Максимальная мощность: 500 л.с. (поздние модификации – 600 л.с.)

Из народного фольклора:
-Слушай, ты был в Берлине?
-Я – нет, но мой дед был…, по работе.
-А кем он у тебя работал?
-Механиком- водителем танка.

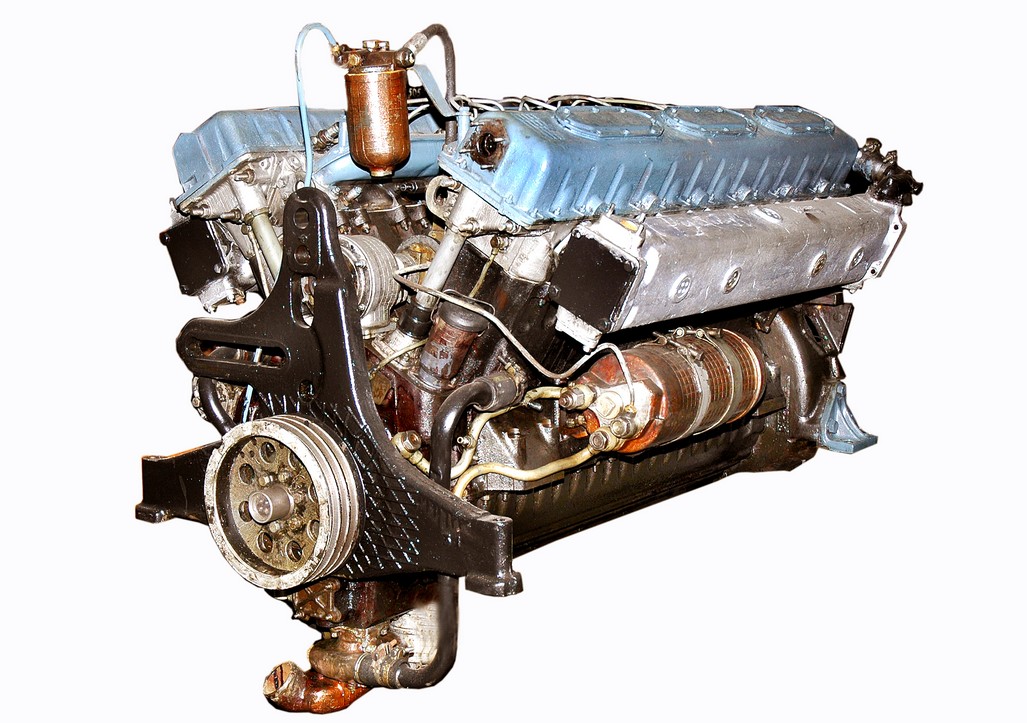

В-2 – это двигатель Великой Победы! Но он здесь не только по этой причине (хотя этого более, чем достаточно).

Был создан на Харьковском паровозостроительном заводе (ХПЗ) имени Коминтерна в 1939 г. Имел алюминиевые картер и блок цилиндров.  В глаза бросается конструкция привода клапанов. Расположение распредвалов: верхнее. Их по два на каждый ряд цилиндров, т. е. 4 клапана на  цилиндр. Кулачки распредвала воздействуют непосредственно на клапана через тарелки толкателей. Эта конструкция опережала гражданское двигателестроение в СССР лет на тридцать минимум. Привод распредвалов осуществлялся посредством системы валов и 2-х пар конических шестерен. Там не было ни цепей, ни ремней. Входит в «первую тройку» танковых дизелей. Его «соседями» были 6-цилиндровый двигатель жидкостного охлаждения «Заурер» мощностью 81 кВт (110 л.с.), устанавливавшийся с 1935 г. на польском лёгком танке 7ТР, и 6-цилиндровый дизель воздушного охлаждения «Мицубиси» АС 120 VD мощностью 88 кВт (120 л.с.), устанавливавшийся с 1936 г. на японском лёгком танке серии 2595 «Ха-Го». Но что такое, «какие- то» 120 л.с. по сравнению с пятью сотнями лошадок?! Основная конструкция применялась с модификациями вплоть до 70-х годов ХХ века. 10. ЯМЗ 236 (238, 240)

• Тип двигателя и количество цилиндров: Четырехтактный V- образный, шести-, восьми-, двенадцатицилиндровый двигатель
• Объем (л) : 11,15 / 14,87 / 22, 3
• Диаметр цилиндра и ход поршня: 130 мм x 140 мм
• Система впрыска топлива: ТНВД — форсунка
• Подача воздуха: атмосферный или турбированный
• Количество оборотов: 1 700 — 2 100 об/ мин
• Мощность: 180 л. с. – 500 л.с.

Причина указания именно данного двигателя:

Наиболее массовый, неприхотливый дизельный двигатель средней мощности в СССР и бывших республиках Советского Союза.

В конце 50-х годов ХХ века в рамках программы «партии и правительства» по дезилизации автотранспорта Ярославский моторный завод получил задание на разработку современного (на то время, разумеется) и экономичного дизельного двигателя средней мощности  вместо устаревших моделей двухтактных дизельных двигателей (были и такие) ЯАЗ-204 и ЯАЗ-206. Результатом этой работы стали базовая модель ЯМЗ- 236 и ее модификации, а также ЯМЗ-238, ЯМЗ-240 с восемью и двенадцатью цилиндрами соответственно. О неприхотливости и «всеядности» данных двигателей ходят легенды. Штатно устанавливались на МАЗ-500, КраЗ 255- 260, КамАЗы, Уралы, тракторы К-700, водный и железнодорожный транспорт, военную технику, строительную технику, механизмы, работающие по замкнотому циклу (в шахтах и тоннелях), дизельных электростанциях и многое другое (все не перечислишь).

Несмотря на посредственные удельные показатели и устаревшую конструкцию: сложный нижневальный клапанный механизм OHV; наличие всего двух клапанов на цилиндр, что ограничивает мощность; механическую топливную систему — двигатели пользуются спросом и сейчас во многом благодаря надёжности, ремонтопригодности, наличию запчастей, низкой требовательности к качеству толпива и, конечно же, низкой цене. Но, увы, его дни сочтены и ЯМЗ выпускает все больше и больше современных дизельных двигателей с системой “Common rail”

Дизельный двигатель — принцип работы

                                                                                                          Дизельный двигатель, наряду с бензиновым, является одним из двух самых распространенных типов поршневых двигателей внутреннего сгорания. Принцип его работы базируется на самовоспламенении воздушно-топливной смеси, которая подается в камеры сжигания под давлением.

Благодаря этому горючее нагревается и самовоспламеняется, что является главным отличием дизельного двигателя от бензинового и выступает основной причиной всех конструктивных и эксплуатационных изменений в силовом агрегате этого типа, а также напрямую влияет на сферу применения и частоту его использования. В статье подробно рассматривается история создания и совершенствования дизельного двигателя, устройство и принцип работы подобного оборудования, а также его основные отличия и преимущества по сравнению с бензиновой силовой установкой.





История создания и совершенствования

Первые научные разработки, касающиеся возможности использовать для воспламенения горючего в тепловой машине сжатого до высокого давления топлива, были осуществлены в 20-30-х годах 19-го века. На практике этот принцип был реализован выдающимся немецким изобретателем и инженером Рудольфом Дизелем, который в 1892 году оформил патент на изобретение двигателя оригинальной конструкции, получивший название дизель-мотор в честь его создателя. Через 3 года документ был признан США. В течение нескольких лет Дизель зарегистрировал еще несколько патентов на различные модификации дизельного двигателя.

Первый работающий агрегат был изготовлен в конце 1896 года, а его испытания прошли практически сразу – 28 января следующего года. В качестве горючего первые дизельные двигатели использовали растительные масла и легкие нефтепродукты. Силовая установка практически сразу же стала показывать высокий КПД, будучи еще и очень удобной в эксплуатации. Но в первые годы после изобретения дизельные двигатели применялись, главным образом, в тяжелых паровых машинах.

Существенно расширить сферу практического использования дизельных агрегатов позволили два ключевых усовершенствования. Первое заключалось в применении в качестве топлива керосина, что первым использовал в 1898 году другой великий инженер того времени – родившийся в России швед Рудольф Нобель. Вторым серьезным рационализаторским решением стало изобретение топливного насоса высокого давления (ТНВД), который заменил используемый ранее для сжатия горючего компрессор.

Серьезный вклад в усовершенствования ТНВД внес в 20-е годы 20-го века Роберт Бош. Он изобрел и внедрил модель встроенного насоса и бескомпрессорной форсунки, применение которых привело к существенному уменьшению габаритов дизельного двигателя, что, в свою очередь, позволило устанавливать его сначала на общественный и грузовой транспорт, а во второй половине 30-х годов – впервые использовать на легковых машинах. Дальнейшие улучшения рассматриваемого агрегата, в частности использование специального дизельного топлива, позволили силовой установке на этом типе горючего успешно конкурировать с бензиновыми двигателями, постоянно увеличивая занимаемую долю рынка.

Отличие от бензинового двигателя

Главное отличие дизельного двигателя от бензинового было упомянуто выше. Оно состоит в отсутствии системы зажигания, что объясняется использованием принципа самовоспламенения топливно-воздушной смеси в результате нагнетания давления и вызванного этим нагрева горючего. Необходимо отметить несколько ключевых следствий разницы между рассматриваемыми типами силовых установок.

Главные положительные для дизельного двигателя моменты состоят в следующем. Во-первых, отсутствие системы зажигания делает конструкцию агрегата заметно проще, повышая надежность и долговечность. Во-вторых, компрессионное воспламенение топлива обеспечивает более полное и эффективное сгорание, в результате чего повышается КПД силовой установки и снижается количество вредных выбросов.

Основным негативным следствием указанного выше отличия между двигателями внутреннего сгорания выступают более существенные требования к прочности и качеству изготовления клапанов и других деталей дизельных агрегатов. Это связано с тем, что они эксплуатируются под серьезной нагрузкой, связанной с повышенным давлением топливно-воздушной смеси.

Устройство

И дизельный, и бензиновый агрегаты относятся к поршневым двигателям внутреннего сгорания, а потому имеют сходное устройство. Основными конструктивными частями силовой установки на дизельном топливе являются такие:

1. Блок цилиндров. Основа любого двигателя. Используется для размещения всех систем и узлов силового агрегата. Различаются по трем основным параметрам – числу цилиндров, схеме их расположения и способу охлаждения. Как правило, количество цилиндров является четным, максимальное их число составляет 16. Чаще всего встречаются двигатели с 2-я, 4-я, 6-ю или 8-ю цилиндрами.

Важным элементом рассматриваемого узла является так называемая ГБЦ или головка блока цилиндров. Она создает закрытое пространство, в котором происходит непосредственное сжигание топливной смеси.

2. Кривошипно-шатунный механизм. Основное назначение этого узла двигателя – преобразование перемещения поршня внутри гильзы, являющегося возвратно-поступательным, в движение коленвала, которое относится к вращательным. Главной деталью механизма считается коленвал, подвижно соединенный с блоком цилиндров, что обеспечивает вращение вала.

Другая важная деталь – маховик, который крепится к одному из концов коленвала. Его задача – передать крутящий момент к другим узлам транспортного средства. Ко второму концу коленвала крепится шкив и приводная шестерня топливно-распределительной системы.

3. Цилиндропоршневая группа. Включает в себя цилиндры или гильзы, поршни или плунжеры, шатуны и поршневые пальцы. Отвечает за процесс сжигания топлива с последующей передачей образовавшейся энергии для дальнейших преобразований. Камера сжигания представляет собой пространство внутри гильзы, которое с одной стороны ограничивается ГБЦ, а с другой — поршнем. Главное требование к цилиндропоршневой группе дизельного двигателя – герметичность, прочность и долговечность.

4. Топливно-распределительная система. Функциональное назначение – своевременная подача горючего в камеры сгорания и отвод из двигателя продуктов сжигания топливно-воздушной смеси. В дизельном агрегате основу системы составляют два насоса. Первый из них – низкого давления – отвечает за перемещение горючего из бака к двигателю.

Назначение второго – ТНВД – несколько шире и заключается в определении нужного количества и времени впрыска топлива, а также в обеспечении необходимого уровня давления в камере сгорания. Именно топливный насос высокого давления и соединенные с ним форсунки являются ключевыми элементами дизельного двигателя, обеспечивающими его впечатляющие эксплуатационные и технические параметры.

5. Система смазки. Предназначается для уменьшения показателей трения между отдельными узлами и деталями силовой установки. В качестве смазочного материала используются как различные масла, так и, что характерно для отдельных механизмов, непосредственно дизельное топливо. Устройство системы смазки предусматривает наличие масляного насоса, различных емкостей и соединяющих трубопроводов.

6. Система охлаждения. Основное функциональное назначение данного элемента дизельного двигателя очевидно и состоит в поддержании такого уровня температуры, который является оптимальным для работающего агрегата. Для этого используются два метода – принудительный отвод тепла от узлов двигателя и охлаждение их при помощи воздуха или жидкости. В качестве последней обычно используется вода или антифриз.

7. Дополнительные узлы – турбина и интеркулер. Турбонаддув или турбонагнетатель позволяет увеличить давление в камере сгорания, что ведет к росту производительности двигателя. Интеркулер предназначен для дополнительного и более эффективного охлаждения горячего воздушного потока, который создается в процессе эксплуатации дизельного агрегата.

Отдельного упоминания заслуживает еще одна важная часть любого современного дизельного двигателя – электрооборудование и автоматика. Именно различные приборы управления и контроля над работой агрегата позволяют добиться главного преимущества, характерного для подобных силовых установок – высокого КПД.

Принцип работы

Дизельные двигатели делятся на двух- и четырехтактные. Первый вариант в сегодняшних условиях используется крайне редко, а потому детально рассматривать его попросту не имеет смысла. Стандартный принцип работы обычного четырехтактного двигателя предполагает, что вполне логично, 4 основных этапа:

1. Впуск. Коленвал поворачивается в диапазоне между 0 и 180 градусами. На этой стадии воздух подается в цилиндр.

2. Сжатие. Положение коленвала изменяется со 180 до 360 градусов. Это обеспечивает движение поршня к так называемой верхней мертвой точке (ВМТ), что приводит к сжатию воздуха в цилиндре в 16-25 раз.

3. Рабочий ход с последующим расширением. Коленвал осуществляет перемещение между 360 и 540 градусами. В камеру сжигания через форсунки впрыскивается топливо, которое при смешивании с воздухом воспламеняется. Это происходит чуть раньше, чем поршень достигает ВМТ.

4. Выпуск. Коленвал завершает оборот, перемещаясь между 540 и 720 градусами. В результате очередного перемещения поршня в верхнюю часть цилиндра из камеры сгорания удаляются отработанные газы. После этого цикл начинается заново.

Основные разновидности

Основным параметром, который используется для классификации дизельных двигателей, выступает конструкция камеры сжигания. По этому параметру различают два основных типа рассматриваемых силовых установок, на которых используется

· разделенная камера сгорания. Подача горючего производится в специальную камеру, которая называется вихревой и размещается в головке блока, соединяясь с цилиндром при помощи канала. Наличие такого дополнительного элемента позволяет добиться увеличения уровня нагнетания, что положительно сказывается на способности смеси к самовоспламенению;

· неразделенная камера сгорания. Более простая, а потому надежная конструкция, при использовании которой топливо подается непосредственно в пространство над поршнем, которое и выступает камерой сгорания. Это позволяет заметно снизить расход топлива, что, наряду с надежностью механизма, стало ключевой причиной широко распространения именно такого типа дизельных двигателей.

Особенно популярными дизельные агрегаты с неразделенной камерой сгорания стали после появления ТНВД системы Common Rail. Ее использование позволяет обеспечить оптимальный уровень давления, количества и времени впрыскивания топлива для последующего сжигания. Таким образом, достигаются все основные преимущества двигателей с разделенной камерой сгорания без присущих им недостатков.

Основные достоинства и недостатки

Широкое распространение и успешная конкуренция дизельных двигателей с бензиновыми объясняется рядом впечатляющих преимуществ. Главными из них выступают:

· КПД, достигающий 40% на обычных установках и 50% на дизельных двигателях с турбонаддувом. Такие показатели являются попросту недосягаемыми для агрегатов, использующих в качестве топлива бензин;

· мощность. Крутящий момент дизельного двигателя обеспечивается даже на малых оборотах, что гарантирует автомобилю уверенный и быстрый разгон;

· экологичность. Сгорание топлива под высоким давлением приводит к уменьшению количества образующихся в процессе эксплуатации двигателя выхлопных газов. В сегодняшних условиях этому плюсы дизелей придается все большее значение;

· надежность. Как правило, моторесурс дизельного агрегата примерно в полтора-два раза превосходит аналогичный показатель бензинового конкурента. Кроме того, отсутствие системы зажигания позволяет избавиться от многих традиционных проблем двигателей на бензине, например, слабой искры на свечах или их залива.

В числе недостатков, присущих дизельному двигателю, прежде всего, необходимо выделить два. Первый – это несколько более высокая стоимость транспортных средств, оборудованных этим типом силовой установки. Разница в цене обычно варьируется от 10 до 20%.

Второй минус – необходимость существенных эксплуатационных расходов. Это объясняется серьезными требованиями к качеству изготовления и уровню технического обслуживания автомобилей с дизельными двигателями. Однако, обращение в солидную компанию за приобретением, а также последующим обслуживанием, комплектованием и ремонтом сведет к минимуму недостатки агрегата, оставив в полной сохранности его впечатляющие достоинства.

10 самых надежных дизельных двигателей

Количество вариаций дизельных двигателей на рынке велико, при этом немало тех, чей ресурс и надежность вряд ли обрадуют владельца. Однако, есть и проверенные моторы, которые можно назвать настоящими долгожителями

Иван Матиешин

Опираясь на свой многолетний опыт работы на СТО, я рекомендую обратить внимание именно на эти 10 моторов – автомобили с ними дольше всего не будут создавать проблем своему владельцу.

PSA 2.0 HDI

Дизель 2.0 HDI от французского концерна PSA Peugeot Citroen – является очень надежным агрегатом, особенно если он из первого поколения. Такие двигателя устанавливались на автомобили Пежо, Ситроен, Сузуки, Форд и Фиат выпускавшихся с 1999 по 2006 год. Самые популярные авто с таким мотором это: Peugeot 206, 306, 307, 406, Partner, Citroen C5 I, Berlingo, Xsara и Suzuki Vitara. Французский 8-клапанный дизель легко ходит более 500 тыс. км, не требуя сложного обслуживания, но соблюдать регламентные сроки нужно в любом случае. Мощность первых агрегатов составляла 90 – 109 л. с., позже мощность выросла – от 136 до 180 л.с. Эти моторы до сих пор не вызывают нареканий у автовладельцев, особенно, если оборудованы топливной системой фирмы Bosch, а не Siemens (их пьезофорсунки мало служат и плохо ремонтируются).

VOLVO 2.4 D

У «шведов» тоже есть весьма надежный двигатель. Так автоконцерн Volvo, который известен разработкой целой серии удачных бензиновых двигателей, еще в 2001 году выпустил отличный дизельный мотор 2. 4 D с пятью цилиндрами. Такие агрегаты устанавливались на седаны, универсалы и кроссоверы, а именно: S60, V60, S80, V70, XC70, XC90. Двигатель имел 10- или 20-клапанный ГРМ (в зависимости от года выпуска) и систему турбонаддува. Популярностью пользуются версии от 130 до 205 л.с. – эти движки (в случае регулярного обслуживания) без проблем выхаживают 500-700 тыс. км.

VAG 1.9 TDI

Этот дизель от группы VAG нельзя оставить без внимания. Его модификации доступна уже более 20 лет (с некоторыми изменениями). Устанавливался 1.9 TDI на различные модели Сеат (Леон, Толедо, Ибица, Алхамбра), Ауди (А3, А4, А6), Шкода (Октавия), Фольксваген (Кадди, Гольф, Пассат, Шаран) и некоторые другие. Двигатель знаменит надежностью, но это справедливо только в том случае, если владелец будет использовать качественное топливо и масло, а периодичность ТО сократит с 15 до 10 тыс. км. Также желательно следить за клапаном управления наддувом N75, это слабое его место. Несмотря на некоторые поломки у определенных модификаций, этот мотор вполне способен отходить 400 тыс. км.

BMW M57

Дизели серии M57 от баварского автоконцерна также заслужили немало хороших отзывов от автовладельцев. Рядные двигатели имели по 6 цилиндров, их мощность, в зависимости от модификации, составляла от 201 до 286 л. с. Выпускались такие дизели с 1998 по 2008 годы и устанавливались на большинство моделей BMW, с 3-й по 7-ю серию: E39, E46, E90, E60, E83, E53, E70, а также на Range Rover L322. У некоторых модификаций дизеля M57 возникают некрупные поломки, однако в целом он способен отходить 400 – 500 тыс. км.

HONDA 2.2 i-CTDi

Это дизель имеет настолько хорошую репутацию, что приобрести оснащенный им автомобиль задешево невозможно, даже если речь о машине с большим пробегом. Однако, все-таки, некоторые мелкие недоработки в данном моторе имеются. Так, если вы живете в северном регионе, то подогрев топлива может не справиться с температурой от -15 и ниже. Ресурс хондовского двигателя 2.2 i-CTDi оценивается в 350 тыс. км. Ставился такой мотор на Accord 7, Civic 8, CR-V второго и 3-го поколений.

TOYOTA 1HD

Двигатель Тойота 1HD объемом 4,2 литра, который ставился на Ленд Крузер J80 и J100,  относят к категории ветеранов-долгожителей, как по пробегу (как правило, не менее 600 тыс. км.), так и по времени производства (с 1990 по 2007 год). Однако если относится к нему небрежно, полагаясь на его надежность, не производить регулярное обслуживание, то это станет причиной различных поломок. Стоит уделить внимание газораспределительному механизму и регулярной проверке зазоров клапанов дизельного мотора.

OPEL 1.7 CDTI

Дизель 1.7 CDTI хоть и бюджетный, но очень выносливый. Разрабатывался совместно с Isuzu и GM, а устанавливался на Опель Астра H, J и Зафира B. За годы производства было много модификаций этого мотора и типов топливных систем для них. Чем они сложнее, тем больше вероятность поломок, но, как правило, эти двигатели без проблем преодолевают 400 тыс. км. пробега без какого-то существенного ремонта.

FIAT 2.4 JTD

От продукции итальянского автопрома, как правило, не ожидаешь надежности, но турбодизельный двигатель 2.4 JTD – приятное исключение из этого правила. Ставили такой агрегат на многие модели Fiat, а также Alfa Romeo и Lancia. Он имеет 5 цилиндров и систему Common Rail. Отличительные качества – экономичность и хорошая тяга. Версия с 20-ю клапанами иногда требует снятия выпускного коллектора – по причине облома шпильки случается прорыв выхлопных газов. С годами вопросы появятся к системе EGR, а после 250 000 км может потребоваться ремонт турбины. При этом, само железо вполне может выдержать 500, а то и 700 тыс. км пробега.

HYUNDAI/KIA 1.6 CRDi (D4FB)

Корейский дизельный мотор 1.6 CRDi мощностью от 90 до 136 л. с. тоже можно отнести к разряду лучших. Его выпуск стартовал в 2006 году, двигатель получил широкое распространение в моделях Киа и Хендэ, которые изготавливались для рынка Европы. Стоит такой мотор на Hyundai Elantra 4, Elantra 6, Accent RB, i20, i30, ix20, Kia Ceed, Cerato и Soul. Отличаясь простотой конструкции, этот двигатель вышел неприхотливым и надежным, правда, достаточно требовательным к качеству топлива. А в первых годах выпуска его слабым местом была турбина, которая часто страдала масляным голоданием. Но «детские болезни» успешно вылечили и в настоящее время нарекания могут вызвать разве что датчик наддува, да регулятор давления топлива. Но в целом ресурс такого двигателя составляет не менее 300 тыс. км.

MERCEDES-BENZ 3.0 CDI (OM642)

Трехлитровая дизельная «шестерка» ОМ642 от Mercedes-Benz является продолжателем успешных моторов-миллионников. Она имела много модификаций и вариантов мощности, скрываясь под индексами 280, 300, 320 и 350 CDI. Устанавливалась на Мерседес, Крайслер, Додж и Джип с 2005 года. По железу является традиционно крепким. А чтобы не было проблем с сажевым фильтром, необходимо заправиться качественным топливом и использовать моторное масло с соответствующим допуском. Единственным проколом стал выпускной коллектор. При нагреве, в местах его сварки, могут откалываться маленькие частички и попадать в турбину, что приводит к выходу ее из строя.

Материал предоставлен порталом etlib.ru

Хочу получать самые интересные статьи

CDi HDi TDi – кто лучше?



Со словом «дизель» у наших соотечественников еще ассоциируется трактор МТЗ и водитель в телогрейке, пытающийся зимой паяльной лампой отогреть его бак. Более прогрессивные автовладельцы представляют двигатель немецкой или японской иномарки, который потребляет ничтожно малое количество топлива, если сравнивать с бензиновыми Жигулями.

Но время и техника неумолимо идут вперед, и все больше появляется у нас на дорогах красивых и современных автомобилей, у которых лишь характерное урчание из-под капота выдает тип установленного мотора.

  Действительно, вначале  дизельные двигатели встречались исключительно на грузовых автомобилях, судах и военной технике — то есть там, где нужна надежность и экономичность, а размеры, вес и комфорт были на втором плане.

 Сегодня ситуация изменилась, и каждый производитель готов предложить вам на выбор несколько вариантов дизельных моторов, маскируя под шильдиками уже не бюджетные варианты, а агрегаты, изготовленные по технологии будущего. Скромные буквы CDI, TDI, HDI, SDI и т.д. скрывают за собой альтернативу, которая двигает и звучит получше бензиновых моторов. Получив данные производителей, мы попытались разобраться, чем же отличаются системы дизелей, скрытые за неброским шильдиком на крышке багажника.

Итак, аббревиатура DI присутствует во всех упомянутых системах. Она обозначает непосредственный впрыск топлива в камеру сгорания (англ. Direct Injection), что обеспечивает хороший КПД. Технология впрыска сравнительно молода.

За ее основу была взята система подачи топлива Common Rail, разработанная компанией BOSCH в 1993 году. Принцип работы системы заключается в том, что форсунки соединены общим каналом, куда топливо нагнетается под высоким давлением. Важнейшим компонентом дизеля, определяющим надежность и эффективность его работы, как раз и является система питания топлива. Основная ее функция — подача строго определенного количества горючего в заданный момент и с необходимым давлением. Высокое давление топлива и требования к точности делают топливную систему дизеля сложной и дорогой. Главными ее элементами являются: топливный насос высокого давления, форсунки и топливный фильтр. Насос предназначен для подачи топлива к форсункам по строго определенной программе, в зависимости от режима работы двигателя и управляющих действий водителя.

В обычном дизеле каждая секция насоса высокого давления нагнетает солярку в «индивидуальный» топливопровод (идущий к определенной форсунке). Внутренний его диаметр обычно составляет не более 2 мм, а наружный – 7 — 8 мм, то есть стенки достаточно толстые. Но когда под высоким давлением в 2000 атмосфер по нему «прогоняется» порция топлива, трубка раздувается подобна змее, заглатывающей жертву. И как только эта солярка уходит в форсунку, топливопровод снова сжимается. Поэтому вслед заданной порции топлива к форсунке непременно «подкачивается» крохотная лишняя доза. Эта капля, сгорая, увеличивает расход горючего, повышает дымность мотора, да и процесс ее сжигания далеко не полноценный. Вдобавок сами пульсации отдельных трубопроводов повышают шумность работы двигателя. С ростом оборотистости современных дизелей (до 4000 — 5000 об/мин) это стало доставлять ощутимые неудобства.

На европейских заправках продают много разновидностей дизельного топлива. Но главное достоинство солярки – её качество

Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями, чего раньше сделать было невозможно. Сначала поступает крохотная, всего около милиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно. Но главное — система Common Rail полностью исключает впрыск в камеру сгорания лишней порции горючего. В результате расход топлива двигателем сокращается примерно на 20%, а крутящий момент на малых оборотах возрастает на 25%. К тому же уменьшается содержание в выхлопе сажи и снижается шумность работы мотора. Прогрессивные изменения в системе подачи топлива к форсункам дизелей стали возможны лишь благодаря развитию электроники.

Одной из первых эту систему стала использовать компания Daimler-Benz, обозначив свои моторы аббревиатурой CDI. Начав с дизеля для Mercedes-Benz A-class, аналогичными двигателями оснастили B, C, S, E-class, а также внедорожный ML. Факты говорят сами за себя. Mercedes-Benz С 220 CDI рабочим объемом 2151 см3 и мощностью 125 л.с., максимальным крутящим моментом 300 Нм при 1800-2600 об/мин с механической коробкой передач потребляет в среднем 6,1 л дизельного топлива на 100 км. Столь низкий расход топлива при емкости бака в 62 литра позволяет автомобилю проходить до тысячи километров без дозаправки.

 Целое семейство подобных силовых агрегатов рабочим объемом от 1,5 до 2,4 литра есть в распоряжении компании Toyota. Внедрение свежих технических решений улучшило показатели мощности и крутящего момента новых моторов не менее чем на 40%, топливной экономичности — на 30%. Все это — при неплохих данных по части экологии.

 Компания Mazda тоже имеет в арсенале дизельный мотор с прямым впрыском. Он хорошо зарекомендовал себя еще на модели 626. Двухлитровая рядная «четверка» имеет мощность 100 л.с. с крутящим моментом 220 Нм при 2000 об/мин. Соблюдая все нормы экологии, автомобиль с таким силовым агрегатом потребляет 5,2 литра топлива на 100 км при скорости 120 км/ч.

 Аббревиатуру TDI первым стал использовать концерн Volkswagen для обозначения дизелей с непосредственным впрыском и турбонаддувом. TDI с объемом 1,2 л модели Volkswagen Lupo держит мировой рекорд среди легковых автомобилей по коэффициенту полезного действия. TDI помогли автомобилям Volkswagen и Audi стать самыми продвинутыми в классе автомобилей с дизельными двигателями.

 Прокатится на волне популярности захотели многие, а потому конкуренты не заставили себя ждать. В первую очередь это касается фирмы Adam Opel AG, выпустившей семейство двигателей ЕСОТЕС TDI — целый кладезь новаций: непосредственный впрыск, головка блока с четырьмя клапанами на цилиндр при одном распределительном вале, турбонаддув с промежуточным охлаждением, управляемый электроникой топливный насос с повышенным давлением, форсунки, обеспечивающие высокую дисперсность топлива при распылении в комбинации с характерным завихрением всасываемого воздуха.  Все это позволило снизить расход топлива на 17% (относительно обычного турбонаддувного дизеля) и уменьшить уровень выбросов на 20%.

 Многочисленные успехи в области дизелестроения позволили восcтановить незаслуженно забытое направление — V-образные 8-цилиндровые дизельные силовые агрегаты, объединяющее в себе мощь, комфорт и экономный расход топлива. BMW 740d уже 8 лет оснащают дизельным V8 . Баварский дизель имеет прямой впрыск, улучшивший топливную экономичность многоцилиндрового мотора на 30-40% по отношению к бензиновому собрату. Здесь применены 4 клапана на цилиндр, Common Rail и турбонаддув с промежуточным охлаждением. 3,9-литровый силовой агрегат развивает 230 л.с. при 4000 об/мин, его крутящий момент — 500 Нм при 1800 об/мин.

Турбонаддув позволяет увеличить мощность двигателя без последствий для экономичности. Двигатели TDI, как правило, неприхотливые и надежные. Но есть в них один недостаток. Ресурс турбины обычно составляет 150 тысяч, это при том, что ресурс самого двигателя может доходить до миллиона.

 Для тех, кого пугает перспектива дорогостоящего ремонта, есть другой вариант. Аббревиатура SDI используется для обозначения атмосферных (безнаддувных) дизелей с непосредственным впрыском топлива. Эти моторы не боятся больших пробегов и прочно держат свою позицию в рейтинге надежности.

Мировой лидер в производстве дизельных двигателей — концерн PSA Peugeot Citroen спрятал технологию Common Rail под шильдиком HDI. Три буквы скрывают настоящий клад для «ленивого» водителя. Межсервисный интервал моторов HDI составляет 30 тыс. км, а ремень ГРМ и ремень навесных агрегатов не требуют замены в течение всего срока эксплуатации автомобиля. Как всегда, на высоте акустические способности французов — тихая работа двигателя обеспечена даже на холостых оборотах. О надежности французских дизелей свидетельствует тот факт, что каждый второй автомобиль, проданный во Франции в 2006 году, работает на солярке.

Технологии CDI, TDI, HDI, SDI строятся вокруг системы Common Rail третьего поколения, поэтому по сути своей мало чем различаются. То, что мы сейчас видим, – всего лишь отличительный знак производителей. Выявить лидера в этой гонке не представляется возможным, т.к. речь идет о вкусах и предпочтениях. Одно можно сказать уверенно – тот, кто выбирает сегодня дизель, несомненно, выигрывает.

Диагностика дизельных двигателей. Приборы для диагностики дизеля.

 Своевременная диагностика дизельных двигателей позволяет намного упростить и удешевить ремонт агрегатов, а иногда и избежать его, своевременно применяя технологии безразборного ремонта (модификаторы трения), различные очистители узлов двигателя и топливной системы, а также используя качественную смазку и топливо.

Главное при выявлении причины любого отказа дизельного двигателя — выбор точки начала поисков. Часто причина оказывается лежащей на поверхности, однако в некоторых случаях приходится потрудиться, проводя небольшое исследование. Автолюбитель, произведший полдюжины случайных проверок, замен и исправлений вполне имеет шанс обнаружить причину отказа (или его симптом), однако такой подход никак нельзя назвать разумным, ввиду его трудоемкости и бесцельности затрат времени и средств. Гораздо эффективнее оказывается спокойный логический подход к поиску вышедшего из строя узла или компонента.

Определение неисправности дизеля

Чаще всего на СТО обращаются с неисправностью дизельного двигателя, вызванной плохим техническим состоянием (упала компрессия, потеря герметичности цилиндров), неисправности в электрических цепях (датчиках, исполнительных механизмах) или неправильной регулировкой начала впрыска топлива, плохой работой ТНВД и форсунок. Первым действием для оценки работы двигателя необходима косвенная информация об условиях в которых проявляется неисправность:

• Неисправность появляется всегда или периодически.
• В каких условиях эксплуатации проявляется неисправность: при запуске двигателя, при ускорении или торможении двигателем, при движении с постоянной скоростью, при определенных оборотах двигателя, на холостом ходу, на холодном или горячем двигателе.
• Какой расход топлива.
• Выдает ли двигатель требуемую мощность.
• Дымит ли двигатель.

Двигатель не запускается: подкачивающий насос не подает топливо, слишком ранний или поздний впрыск, неисправности форсунки, неисправные свечи накаливания, неисправен ТНВД.

Потеря мощности двигателя: слишком малая доза впрыска, повреждение распылителя форсунки, утечки топлива из трубок высокого давления.

Стуки в двигателе: слишком ранний впрыск, слишком большее давление открытия форсунок, люфт поршневых колец, износ поршневых или шатунных вкладышей, заниженная компрессия.

Черный дым: слишком поздний впрыск топлива, слишком низкое давление открытия форсунок, заклинивание иглы в распылителе, лопнувшая пружина форсунки, нагнетательный клапан ТНВД не закрывается, слишком низкая компрессия.

Неравномерная работа двигателя: завоздушивание топливной системы, «льющий» распылитель, трещина в топливопроводе высокого давления, лопнувшая пружина форсунки, повышенное давление открытия форсунки, износ газораспределительного механизма.

Следующее действие это детальный осмотр и сама диагностика дизельного двигателя, его агрегатов и топливной аппаратуры.

 Мы рекомендуем приборы, применение которых позволяет максимально эффективно производить диагностику «железа» двигателя и топливной аппаратуры как импортного так и отечественного производства. Данное оборудование позволяет выявить неисправность и профессионально провести регулировочные и ремонтные работы.

Диагностика электроники дизельных двигателей

В современных дизелях большое значение уделяется диагностике электроники узлов автомобиля. На данный момент на рынке диагностики грузового транспорта, автобусов и спецтехники существуют два основных производителя оборудования: итальянская «TEXA» и испанский «JALTEST».

JalTest — является одним из лучших в мире комплексных решений для диагностики электрических и пневматических систем грузовиков, прицепов, автобусов и легкого коммерческого транспорта. Подключается к персональному компьютеру кабелем через usb-порт или через беспроводное соединение Bluetooth.

 Cканер Jaltest Link позволяет работать с абсолютным большинством марок грузового и пассажирского транспорта: MERCEDES-BENZ, IVECO, SCANIA, VOLVO, MAN, RENAULT, DAF, SCHMITS и остальным коммерческим транспортом, на котором используются блоки BOSCH, MENS, WABCO, LUCAS, ZF, VOITH, HALDEX, KNORR и др. Список диагностируемых систем у автосканера очень обширен и ежеквартально пополняется.

Диагностика «железа» дизельных двигателей

Для более достоверной оценки текущего состояния «железа» двигателя и топливной аппаратуры рекомендуем перед проведением диагностики предварительно применить АКТИВНУЮ ПРОМЫВКУ ТОПЛИВНОЙ СИСТЕМЫ ЭДИАЛ для дизелей или РАСКОКСОВКУ ЭДИАЛ. Применение этих препаратов позволяет почистить и промыть ТНВД, форсунки, детали камеры сгорания двигателя, впускные и выпускные клапана от нагара и лаковых отложений, раскоксовать поршневые кольца. Все это поможет провести более достоверную диагностику дизельного двигателя или топливной аппаратуры и оценить текущее состояние диагностируемого узла.

 Методы и средства диагностики дизельных двигателей

До 70% отказов дизелей приходится на топливоподающую аппаратуру высокого давления, с нее и начинаем. В систему питания дизельного двигателя входят приборы, оказывающие влияние на расход топлива, такие как воздухоочиститель, фильтры предварительной и тонкой очистки топлива, подкачивающий насос, топливный насос высокого давления и форсунки, регулятор частоты вращения двигателя и привод.

Наиболее интенсивному изнашиванию подвергаются плунжерные пары топливного насоса и форсунок, теряют свою упругость пружины. Нарушение герметичности и засорение элементов топливной системы приводит к перебоям в работе двигателя, а нарушение регулировок начала, величины и равномерности подачи топлива, угла опережения впрыска, давления начала подъема иглы форсунки, а также минимальной частоты вращения коленчатого вала в режиме холостого хода – к повышению расхода топлива и дымному выпуску отработавших газов.

Внешние признаки неисправной работы приборов топливной системы   дизельных двигателей приведены в табл. 1.

Таблица 1. Признаки нарушения нормальной работы топливной системы   дизеля и необходимые технические воздействия

Внешние признаки (симптомы) нарушения нормальной работы	Структурные изменения взаимодействующих элементов	Необходимые диагностические, профилактические и ремонтные воздействия
Затрудненный пуск двигателя. Неустойчивая работа двигателя	Нарушение герметичности топливной системы	Проверить герметичность, при необходимости закрепить элементы
Двигатель глохнет или не развивает достаточной мощности	Засорение фильтрующих элементов топливных фильтров	Промыть или заменить фильтрующие элементы
Двигатель глохнет, не развивает достаточной частоты вращения коленчатого вала	Отказ в работе топливного насоса	Снять и разобрать насос, при необходимости заменить детали
Двигатель работает неравномерно и не развивает мощности	Засорение фильтров форсунок	Проверить состояние фильтров
Двигатель не развивает необходимой мощности, дымный выпуск	Закоксовывание продувочных окон в гильзах цилиндров	Проверить и прочистить окна
Затрудненный пуск и неравномерная работа двигателя	Нарушение нормальной работы форсунок	Снять форсунки и проверить на приборе
Неравномерная           и «жесткая» работа двигателя, выпуск черного цвета	Нарушение угла опережения впрыска топлива	Проверить и отрегулировать установку угла опережения впрыска
Неравномерная работа двигателя со стуками и дымным выпуском	Нарушение регулировки реек топливного насоса	Проверить и отрегулировать равномерность подачи топлива в цилиндры
Двигатель чрезмерно увеличивает частоту вращения, идет «вразнос»	Нарушение работы регулятора	Проверить и отрегулировать регулятор или отремонтировать
Двигатель не развивает мощности, в воздухоочистителе темное масло	Загрязнение воздухоочистителя	Промыть фильтрующий элемент, залить масло

Контроль работы фильтров предварительной и тонкой очистки топлива и технические воздействия заключаются в ежедневном сливе отстоя, промывке фильтрующих элементов при ТО-1 и замене их при выполнении операций ТО-2.

Засорение воздухоочистителя приводит к понижению мощности двигателя и перерасходу топлива. Воздухоочиститель проверяют при работе на запыленных дорогах при ТО-1, в условиях зимнего периода при ТО-2.

Давление топлива в магистрали низкого давления проверяют подключением контрольного манометра между фильтром тонкой очистки и топливным насосом; при частоте вращения кулачкового вала 1050 об/мин максимальное давление должно быть не менее 4 кгс/см2.

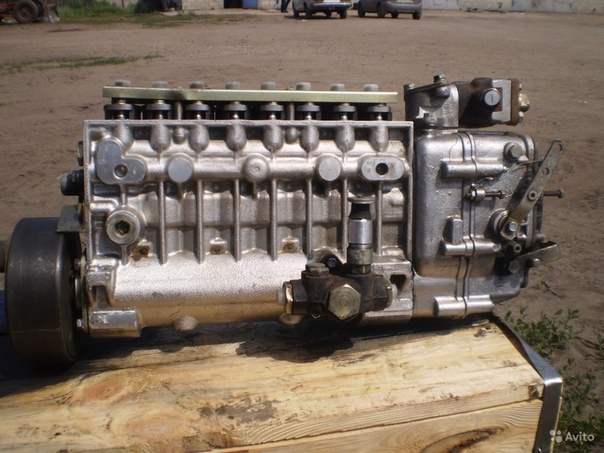

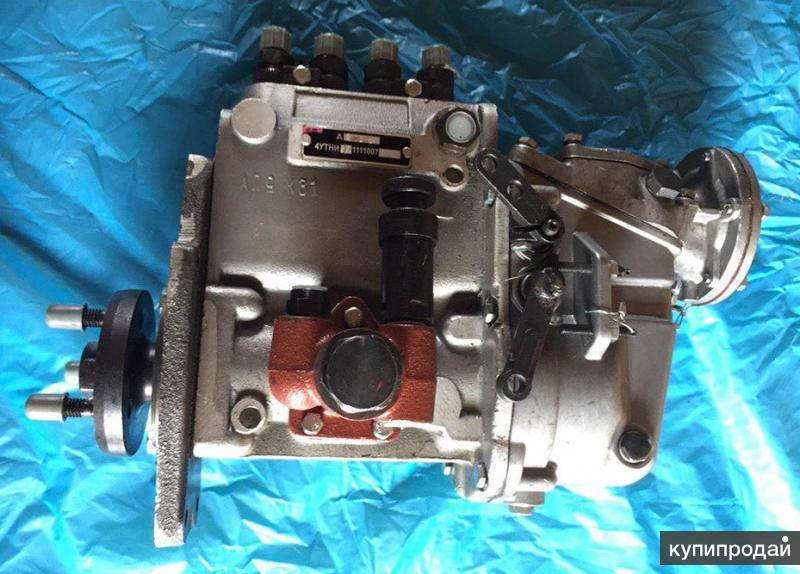

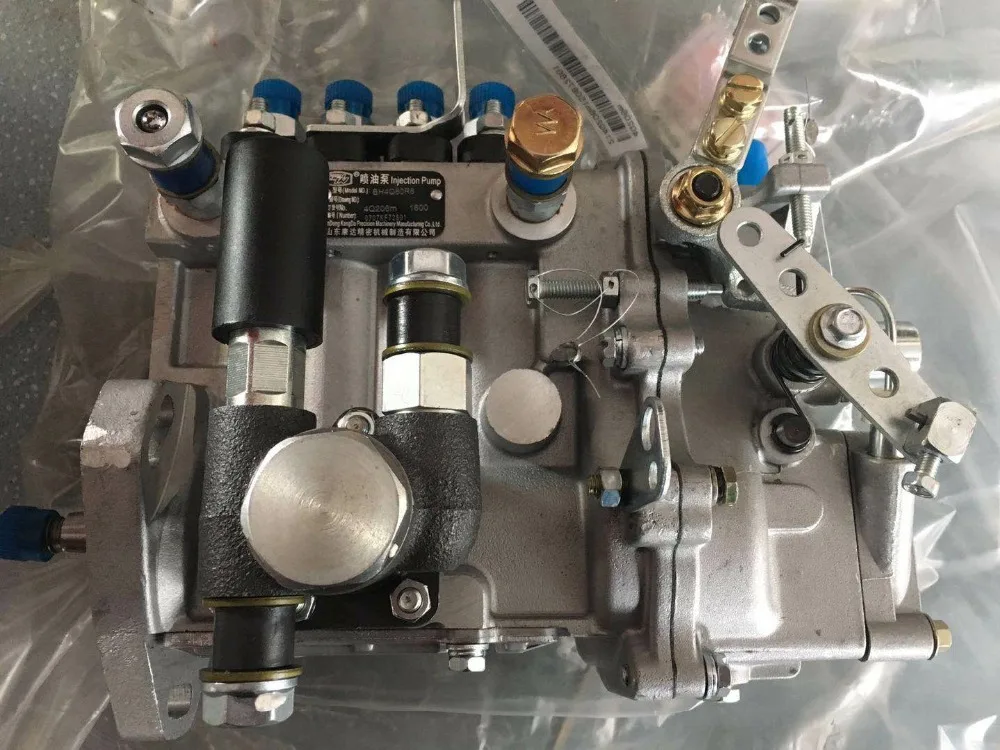

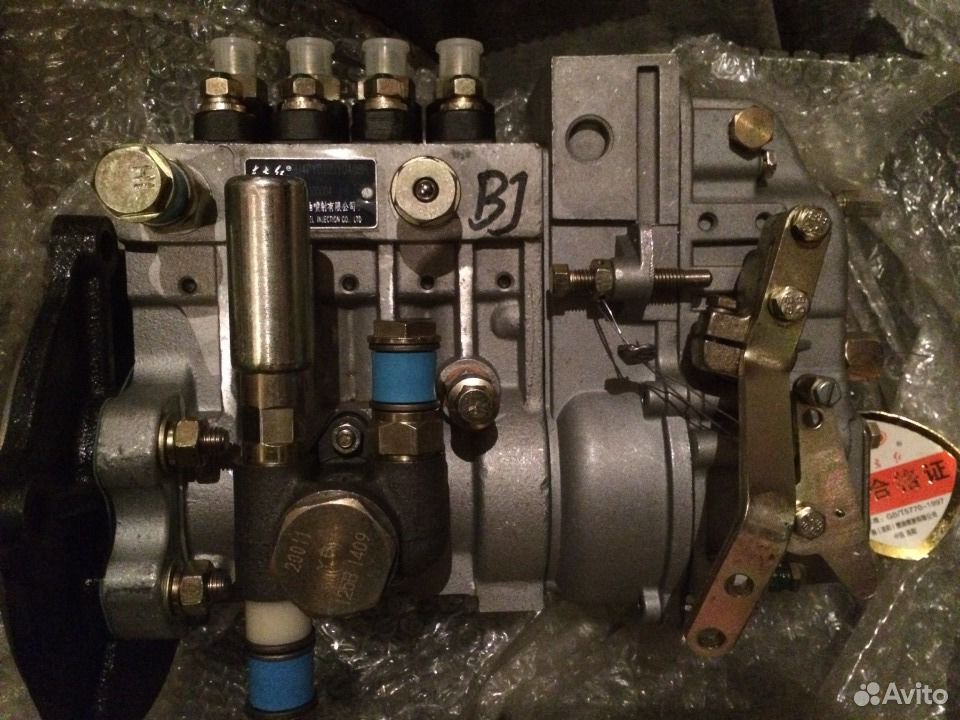

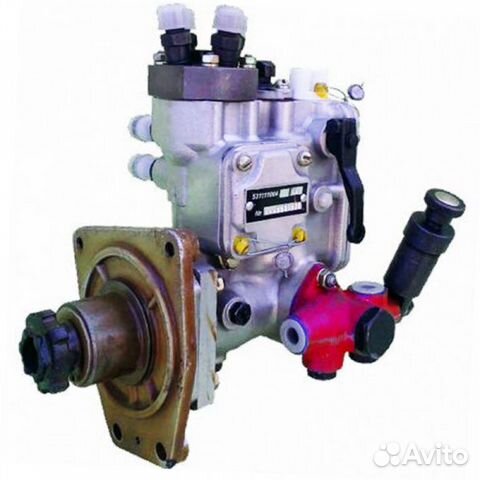

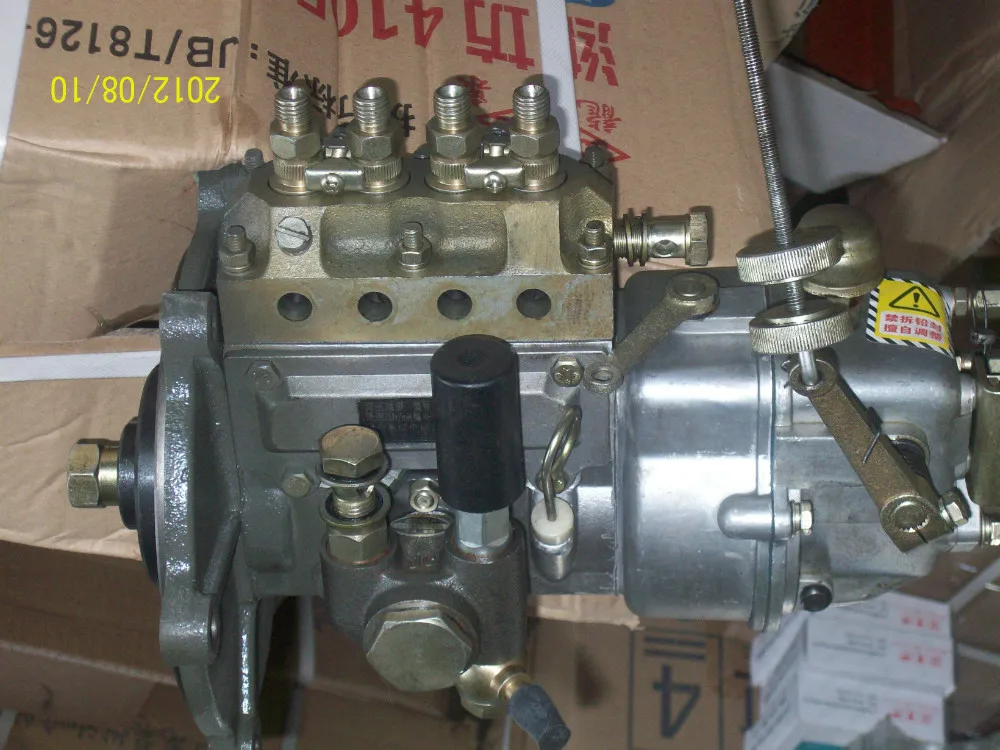

Топливный насос высокого давления (ТНВД) должен обеспечивать равномерную подачу дозированных порций топлива к форсункам под высоким давлением в порядке работы двигателя в момент, соответствующий концу такта сжатия в цилиндрах.

Моментоскоп для дизеля

При выполнении ТО-2 в случае повышенного расхода топлива насос высокого давления рекомендуется снимать с места и диагностировать на стенде. Проверка и регулировка начала подачи топлива производится с помощью моментоскопа (рис. 1) в следующей последовательности:
– отключить автоматическую муфту опережения впрыска;
– повернуть кулачковый вал насоса по часовой стрелке (со стороны привода). Первая секция отрегулированного насоса начинает подавать топливо за 38–39° до оси симметрии профиля кулачка;
– определить профиль симметрии кулачка первой секции, для чего установить моментоскоп на секции и, поворачивая вал насоса по часовой стрелке, следить за уровнем топлива в трубке моментоскопа;
– момент начала движения топлива в моментоскопе зафиксировать на градуированном диске, закрепленном на валу насоса;
– повернуть вал по часовой стрелке на 90°. Затем повернуть вал против часовой стрелки до начала движения топлива в моментоскопе и зафиксировать это положение на диске;
– отметить на градуированном диске середину между зафиксированными точками, которая определяет ось симметрии профиля кулачка первой секции;
– приняв угол, при котором первая секция начинает подачу топлива условно за 0°, определить начало подачи топлива в остальных секциях двигателя ЯМЗ-236 в следующем порядке: для четвертой секции 45°, второй – 120, пятой – 165, третьей – 240 и шестой – 285°.

Рис. 1. Моментоскоп 1 – стеклянная трубка; 2 – переходная трубка; 3 – топливопровод высокого давления; 4 – шайба; 5 – накидная гайка

Неточность угла между началом подачи топлива любой секции насоса относительно первой не более 20°. Регулировка начала подачи топлива производится регулировочным болтом толкателя. При вывертывании болта – подача ранняя, при ввертывании – поздняя.
Для двигателя ЯМЗ-238 начало подачи каждой последующей секции в соответствии с порядком работы секции должно происходить через 45° по отношению к предыдущей.

Диагностика форсунок дизеля

Техническое состояние дизельных форсунок определяют при выполнении ТО-2. Неисправную форсунку можно определить путем последовательного отключения цилиндров двигателя из работы. Для этого необходимо ослабить гайку у топливопровода высокого давления проверяемой форсунки так, чтобы топливо выходило наружу, минуя форсунку, что вызовет выключение цилиндра двигателя. Если при выключении цилиндра изменения в работе двигателя не будет – форсунка неисправна, если же увеличатся перебои и неравномерность работы – форсунка исправна.

Для точной проверки технического состояния форсунки с целью определения ее герметичности, давления начала подъема иглы форсунки и качества распыливания топлива используют прибор Механотестер МТА-2 (ДД-2120).

Для диагностики состояния форсунок с электронным управлением впрыска применяется ТЕСТЕР ОБРАТНОЙ ПОДАЧИ ТОПЛИВА Common Rail. При помощи этого прибора можно оценить визуально работоспособность каждой форсунки по наполняемости колб или при помощи трубчатых мензурок. Диагностика производится прямо на двигателе и позволяет выявить неисправную форсунку.

Оборудования для диагностики дизельного двигателя с механическими форсунками

Наименование	Применимость
Диагностика состояния цилиндропоршневой группы двигателя
Компрессометры дизельные (индикаторы пневмоплотности цилиндров).	Компрессометры предназначены для сервисного обслуживания ДВС и поиска неисправностей. Замер компрессии дизеля позволяет оценить работоспособность отдельных цилиндров двигателя путем измерения максимального давления сжатия (компрессии) в режиме стартерного пуска. Модели компрессометров различаются только наличием фальш-форсунок для измерения компрессии в различных типах автомобилей.
Анализатор герметичности цилиндров (АГЦ, АГЦ-2), моделей ДД-4100, ДД-4120	В основе работы АГЦ (АГЦ-2) лежит вакуумный метод оценки пневмоплотности цилиндропоршневой группы. При диагностике двигателя при помощи АГЦ производится замер следующих параметров: Р1 – значение полного вакуума в цилиндре Р2 – значение остаточного вакуума в цилиндре Замеры производятся прибором через форсуночные отверстия в процессе вращения двигателя стартером. По величине значения полного вакуума в цилиндре Р 1 оценивается степень износа гильзы цилиндра, а так же герметичность закрытия клапанов. По величине значения остаточного вакуума Р2 оценивается состояние поршневых колец, их закоксовка, залегание, поломка колец или перегородок в кольцевой канавке поршня.
Диагностика топливной аппаратуры
Прибор для проверки дизельных форсунок ДД-2110	Прибор позволяет провести диагностику практически всех типов дизельных форсунок. Диагностируемые параметры: давление начала впрыска и качество распыления топлива, герметичность запорного конуса (по появлению капли топлива на носике распылителя), гидроплотность по запорному конусу и направляющей цилиндрической части. Аналогичен механотестеру МТА-2, только выполнен в стационарном исполнении.
Механотестер (МТА-2) ДД-2120	Прибор предназначен для экспресс оценки текущего состояния форсунок без снятия их с двигателя и оценки состояния плунжерных пар и нагнетательных клапанов ТНВД. Можно сделать экспресс диагностику всех форсунок на двигателе, а потом снять выявленные проблемные и основательно продиагностировать их, установив МТА-2 на верстак. При установке на верстак превращается в стационарный прибор типа ДД-2110, S-60H. Zeca 470/600B.
Прибор ДД-2115 (ПО-9691)	Прибор для оценки технического состояния плунжерных пар снятых с ТНВД или приобретенных для замены.

Компрессометр дизельный для отечественных и импортных грузовых автомобилей КЭ-003

Принцип работы: При прокручивании коленвала пусковым устройством клапан индикатора фиксирует максимальное давление сжатия (компрессию) проверяемого цилиндра.
Зафиксированная манометром величина максимального давления свидетельствует о наличии или частичной потере пневмоплотности цилиндра. Последнее является следствием появления неисправностей (отказов) компрессионных колец, поршня, гильзы, клапанного механизма. При этом необходимо учитывать, что индикатор не может различать причины потери пневмоплотности.

Перед проведением замера компрессии следует отключить подачу топлива в дизельных двигателях. Нужно либо отжать вниз рычаг отсечки, расположенный на насосе высокого давления, либо обесточить электромагнитный клапан прекращения подачи топлива, расположенный на топливной магистрали.

Подключение компрессометра к камере сгорания осуществляется через отверстия для вворачивания форсунок или свечей накаливания (в зависимости от удобства доступа или рекомендаций «Руководства по ремонту…»).

Величина компрессии дизеля:

37-45 — компрессия отличная;
32-36 — компрессия хорошая;
30-32 — компрессия нормальная;
28-30 — компрессия удовлетворительная;
менее 28 — компрессия слабая, обычно при таких значениях двигатель с трудом запускается.

Запуск дизеля. Соотношение компрессии и температуры

Зависимость возможности запуска дизельного двигателя при различных температурах, в зависимости от компрессии в цилиндрах (замер компрессии на остывшем двигателе при температуре около 20С):
менее 18 атм — не заводится даже на горячую;
22-23 атм — горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится только в теплом боксе;
25 атм — горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -10С;
28 атм- горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -15С;
32 атм — горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -25С;
36 атм — -горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -30С;
40 атм — горячий, теплый двигатель заводится без проблем; после длительной стоянки заводится до температуры -35С.
При условии, что остальные системы исправны, и двигатель заводится от штатного аккумулятора. Для отдельных видов двигателей возможны отклонения значений + — 5 градусов.

Проверка свечей накала (подогрева) дизеля

Также стоит проверить работоспособность свечей накаливания. Это можно сделать с помощью Тестера свечи накаливания ADD280. Диагностика производится прямо на двигателе, без его запуска и позволяет оценить состояние свеч накаливания (стальных или керамических).

Проверка технического состояния ЦПГ дизеля

Комплект «Стандарт–дизель» артикул СТ-ДР ДД-4100, Комплект «Стандарт–дизель» артикул СТ-ДР, анализатор герметичности цилиндров отечественных автомобилей.
В основе работы АГЦ (АГЦ-2) лежит вакуумный метод оценки пневмоплотности цилиндропоршневой группы. Диагностика двигателя при помощи АГЦ включает в себя замер следующих параметров:
Р1 – значение полного вакуума в цилиндре
Р2 – значение остаточного вакуума в цилиндре
Замеры параметров Р1, Р2 проводятся прибором через форсуночные отверстия в процессе вращения двигателя стартером КВ (3–4 сек. ). По величине значения полного вакуума в цилиндре Р1 оценивается степень износа гильзы цилиндра, а та же плотность закрытия клапанов. По величине значения остаточного вакуума Р2 оценивается состояние износа поршневых, выявляется закоксовка поршневых колец, поломка колец или перегородок в кольцевой канавке поршня.

Дизельные двигатели авто — устройство и как работают, из чего состоят, типы дизелей

Всё про устройство и принцип работы современного дизельного двигателя автомобиля — какая конструкция и строение, из чего состоит. Подходит для начинающих автолюбителей и чайников.

Конструкция и строение

По конструкции дизельный двигатель не отличается от бензинового — те же цилиндры, поршни, шатуны. Правда, клапанные детали усилены, чтобы воспринимать высокие нагрузки — ведь степень сжатия дизеля намного выше (19-24 единиц против 9-11 у бензинового мотора). Этим объясняется большой вес и габариты дизельного мотора в сравнении с бензиновым. Принципиально отличие в способах формирования смеси топлива и воздуха, её воспламенения и сгорания. У бензинового мотора смесь образуется во впускной системе, а в цилиндре воспламеняется искрой свечи зажигания. В дизельном двигателе подача топлива и воздуха происходит раздельно. Вначале в цилиндры поступает воздух. В конце такта сжатия, когда он нагревается до температуры 700-800^оС, в камеру сгорания форсунками, под большим давлением впрыскивается солярка и почти мгновенно самовоспламеняется.

Смесеобразование в дизелях протекает за очень короткий промежуток времени. Для получения горючей смеси, способной быстро и полностью сгорать, необходимо, чтобы топливо было распылено на возможно более мелкие частицы, и каждая частица имела достаточное для полного сгорания количество воздуха. С этой целью топливо в цилиндр впрыскивается форсункой под давлением, в несколько раз превышающим давление воздуха при такте сжатия в камере сгорания.

В дизелях применяют неразделенные камеры сгорания. Они представляют собой единый объем, ограниченный днищем поршня 3 и поверхностями головки и стенок цилиндров. Для лучшего перемешивания топлива с воздухом форму неразделенной камеры сгорания приспосабливают к форме топливных факелов. Углубление 1, выполненное в днище поршня, способствует созданию вихревого движения воздуха.

Мелко распыленное топливо впрыскивается из форсунки 2 через несколько отверстий, направленных в определенные места углубления. Чтобы топливо полностью сгорало и дизель обладал наилучшими мощностями и экономическими показателями, топливо нужно впрыскивать в цилиндр до прихода поршня в ВМТ.

Самовоспламенение сопровождается резким нарастанием давления — отсюда повышенная шумность и жесткость работы. Такая организация рабочего процесса позволяет работать на очень бедных смесях, что определяет высокую экономичность. Экологические характеристики тоже лучше — при работе на бедных смесях выбросы вредных веществ меньше, чем у бензиновых моторов.

К недостаткам относят повышенную шумность и вибрацию, меньшую мощность, трудности холодного пуска, проблемы с зимней соляркой. У современных дизелей эти проблемы не столь очевидны.

Дизельное топливо должно отвечать определенным требованиям. Главные показатели качества топлива — чистота, малая вязкость, низкая температура самовоспламенения, высокое цетановое число (не ниже 40). Чем больше цетановое число, тем меньше период задержки самовоспламенения после момента впрыска его в цилиндр и двигатель работает мягче (без стуков).

Типы дизельных двигателей

Существует несколько типов дизельных моторов. Различие в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания — их называю дизелями с непосредственным впрыском — топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне. Непосредственный впрыск применяется на низкооборотных двигателях большого рабочего объема. Это связано с трудностями процесса сгорания, а также повышенным шумом и вибрацией. Благодаря внедрению топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и оптимизации процесса сгорания удалось добиться устойчивой работы дизеля с неразделенной камерой сгорания на оборотах до 4500 об/мин, улучшить экономичность, снизить шум и вибрацию.

Наиболее распространенным является другой тип дизеля — с раздельной камерой сгорания. Впрыск топлива осуществляется не в цилиндр, а в дополнительную камеру. Обычно применяется вихревая камера, выполненная в головке блока цилиндров и соединенная с цилиндром специальным каналом так, чтобы при сжатии воздух, попадая в вихревую камеру, интенсивно закручивался, что улучшает процесс самовоспламенения и смесеобразования. Самовоспламенение начинается в вихревой камере, а затем продолжается в основной камере сгорания.

При раздельной камере сгорания снижается темп нарастания давления в цилиндре, что способствует снижению шумности и повышению максимальных оборотов. Такие двигатели составляют большинство среди устанавливаемых на современные автомобили.

Устройство топливной системы

Важнейшей системой является система топливоподачи. Ее функция — подача строго определенного количества топлива в заданный момент и с заданным давлением. Высокое давление топлива и требования к точности делают топливную систему сложной и дорогой.

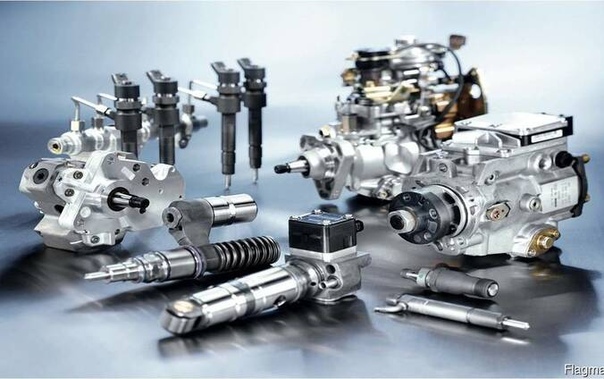

Главными элементами являются: топливный насос высокого давления (ТНВД), форсунки и топливный фильтр.

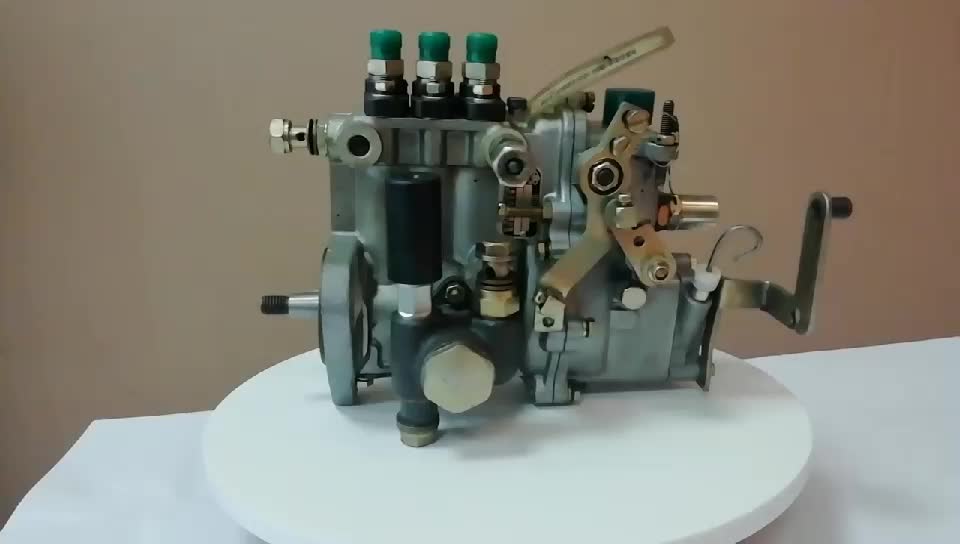

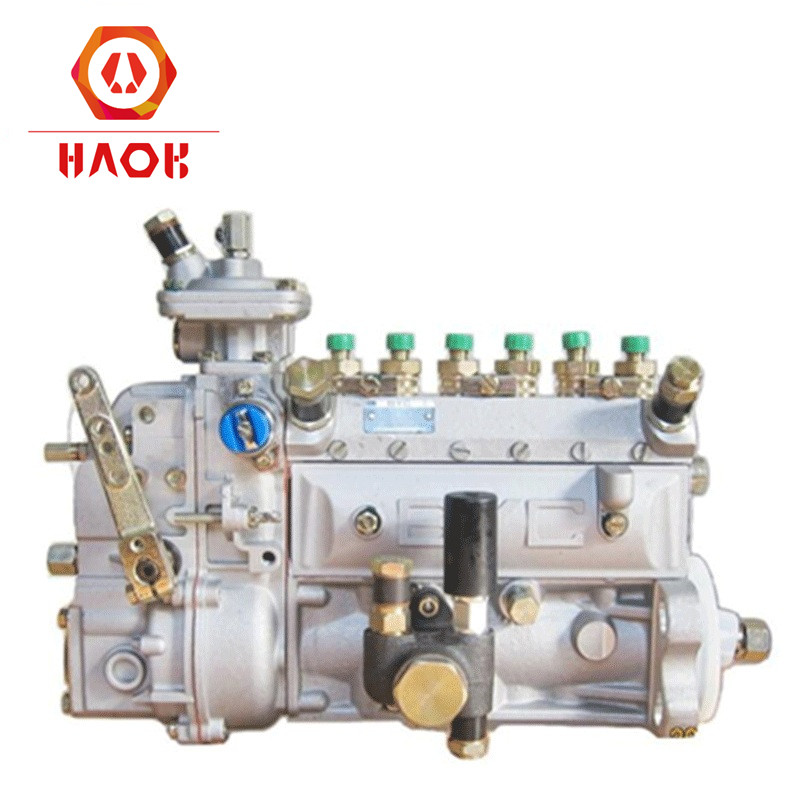

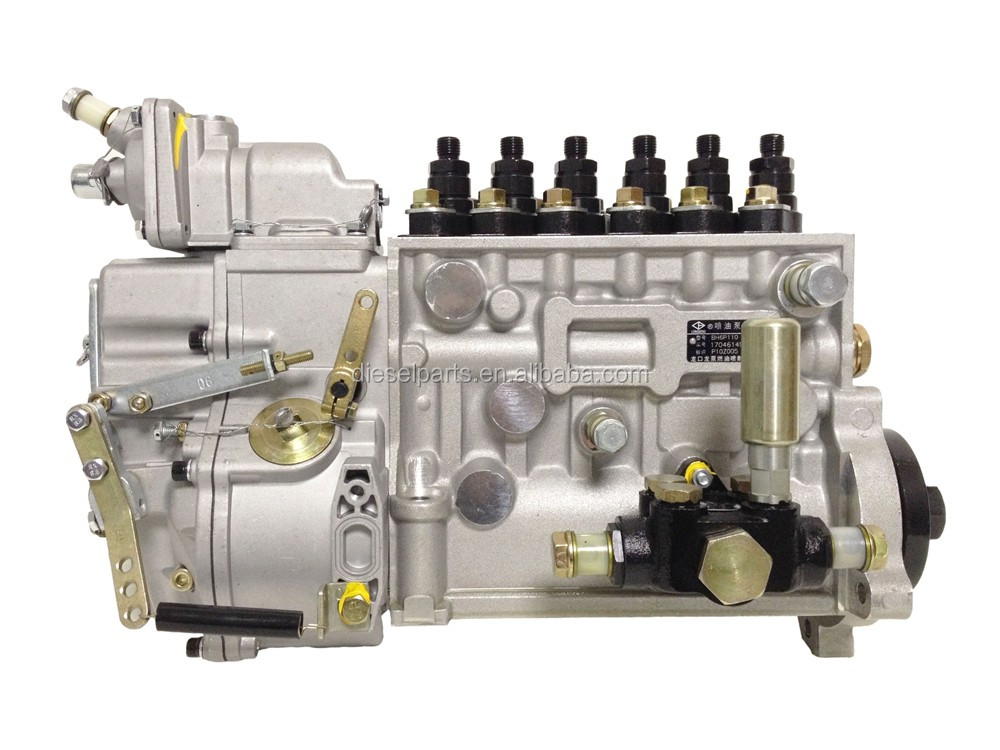

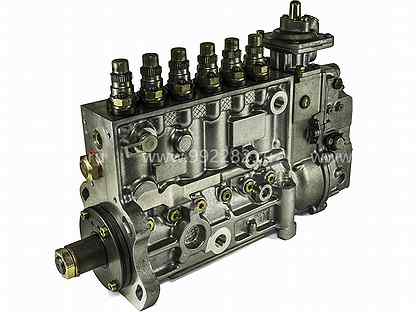

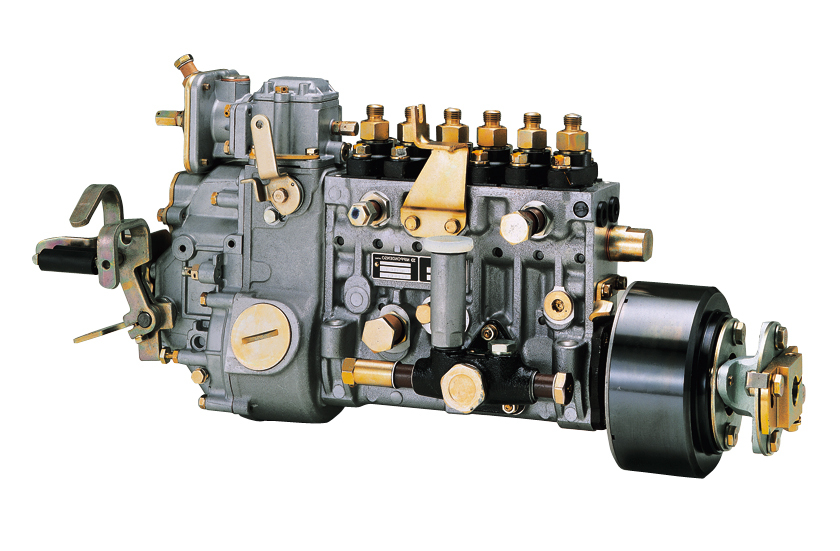

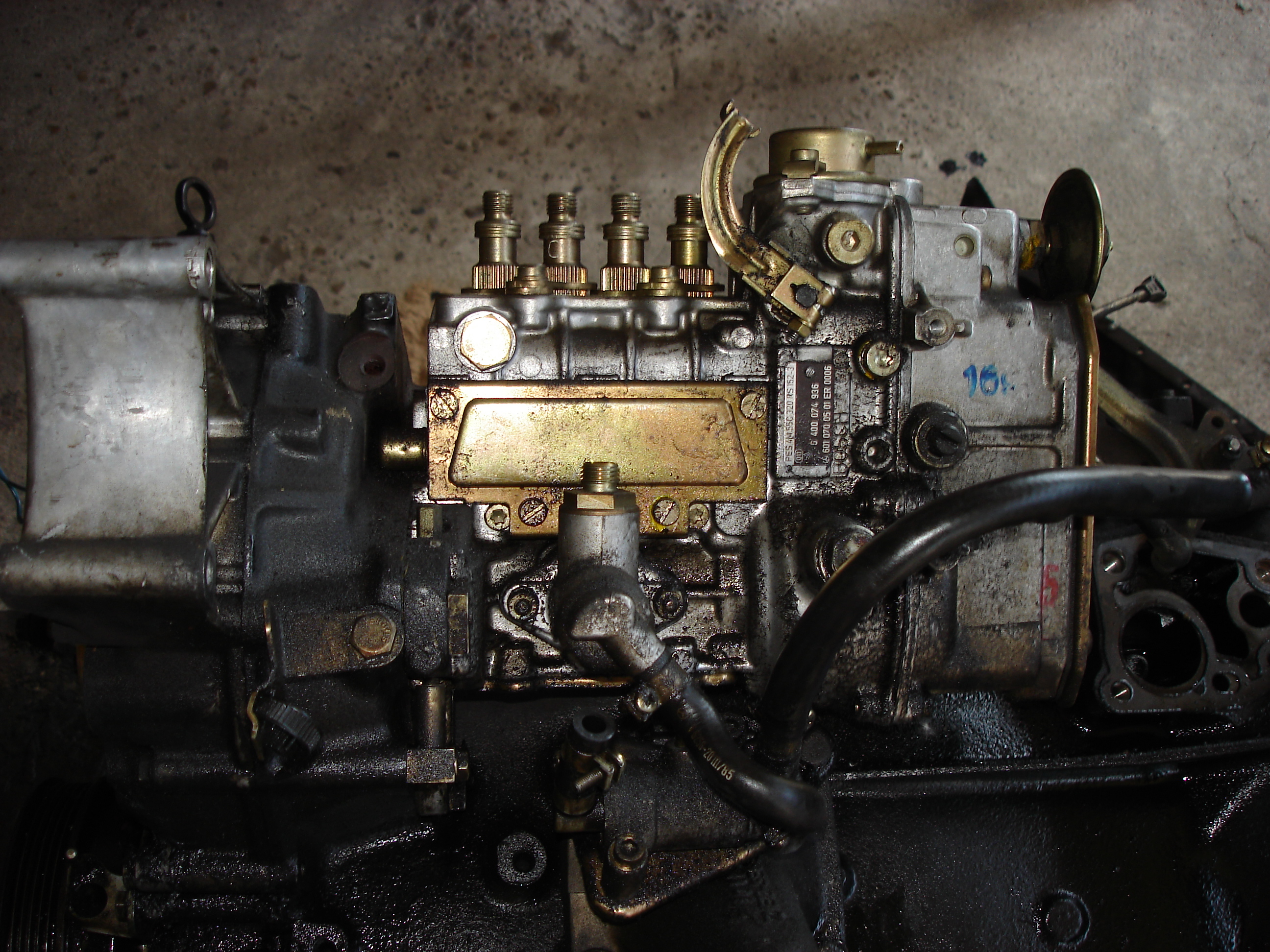

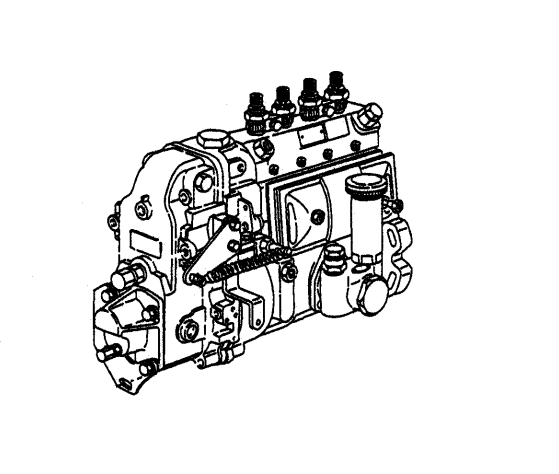

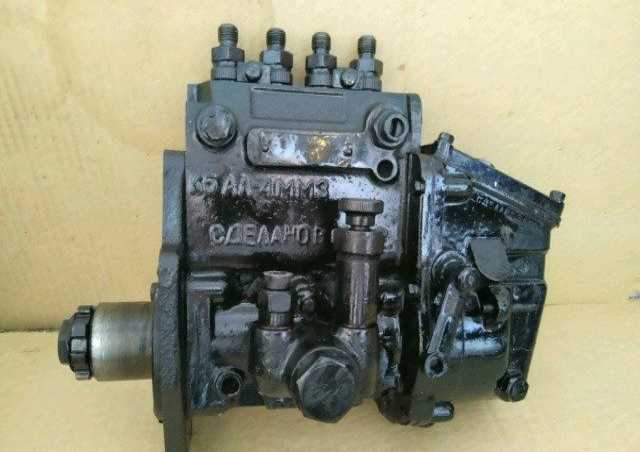

ТНВД

Предназначен для подачи топлива к форсункам по строго определенной программе, в зависимости от режима работы двигателя и действий водителя. По своей сути современный ТНВД совмещает в себе функции сложной системы автоматического управления двигателем и главного исполнительного механизма, отрабатывающего команды шофера.

Нажимая педаль газа, водитель не увеличивает непосредственно подачу топлива, а лишь меняет программу работы регуляторов, которые сами изменяют подачу по строго определенным зависимостям от числа оборотов, давления наддува, положения рычага регулятора и т.п.

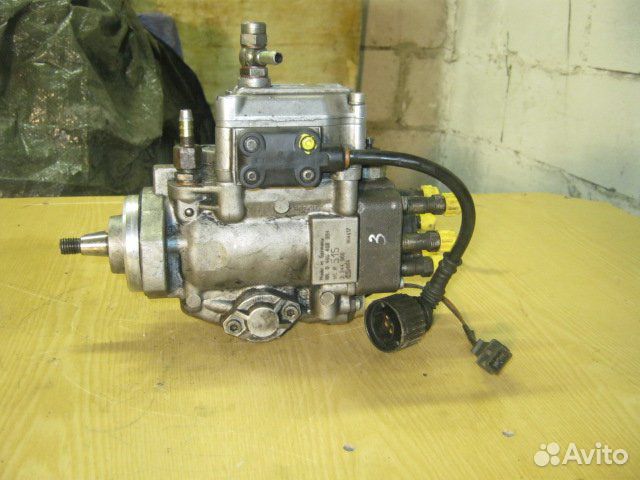

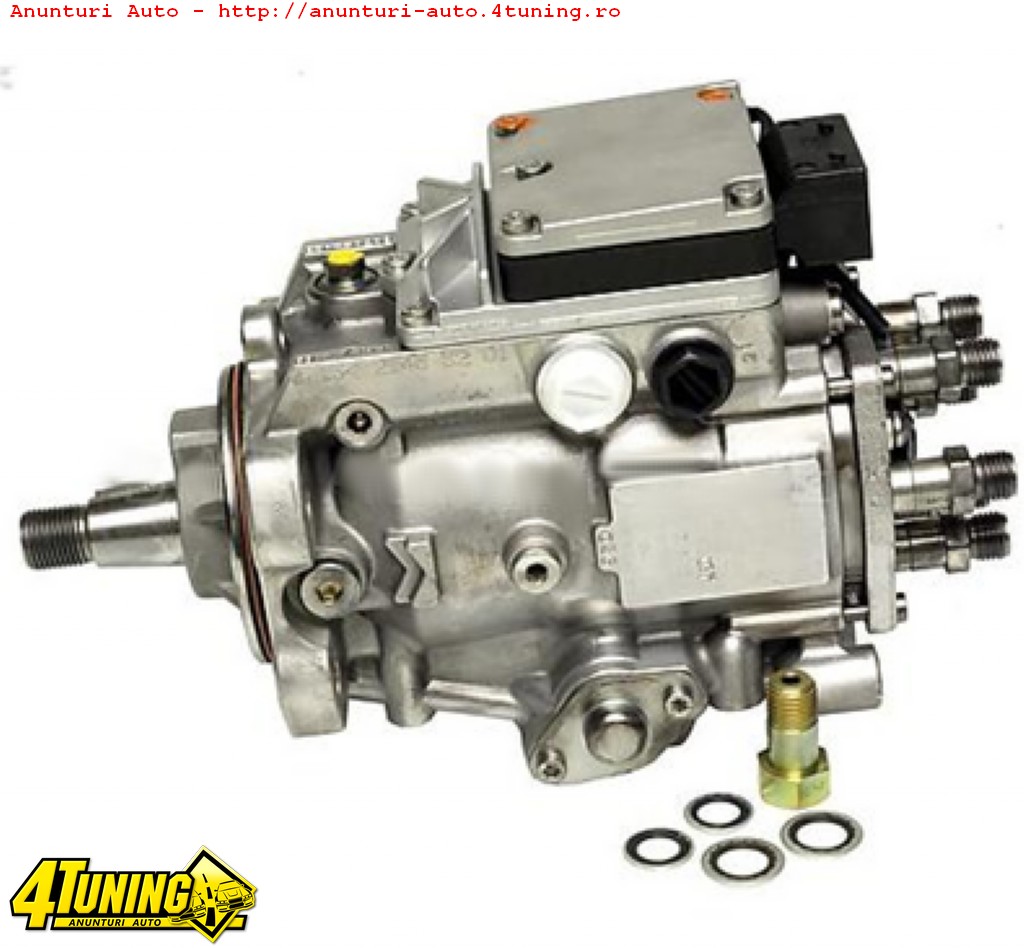

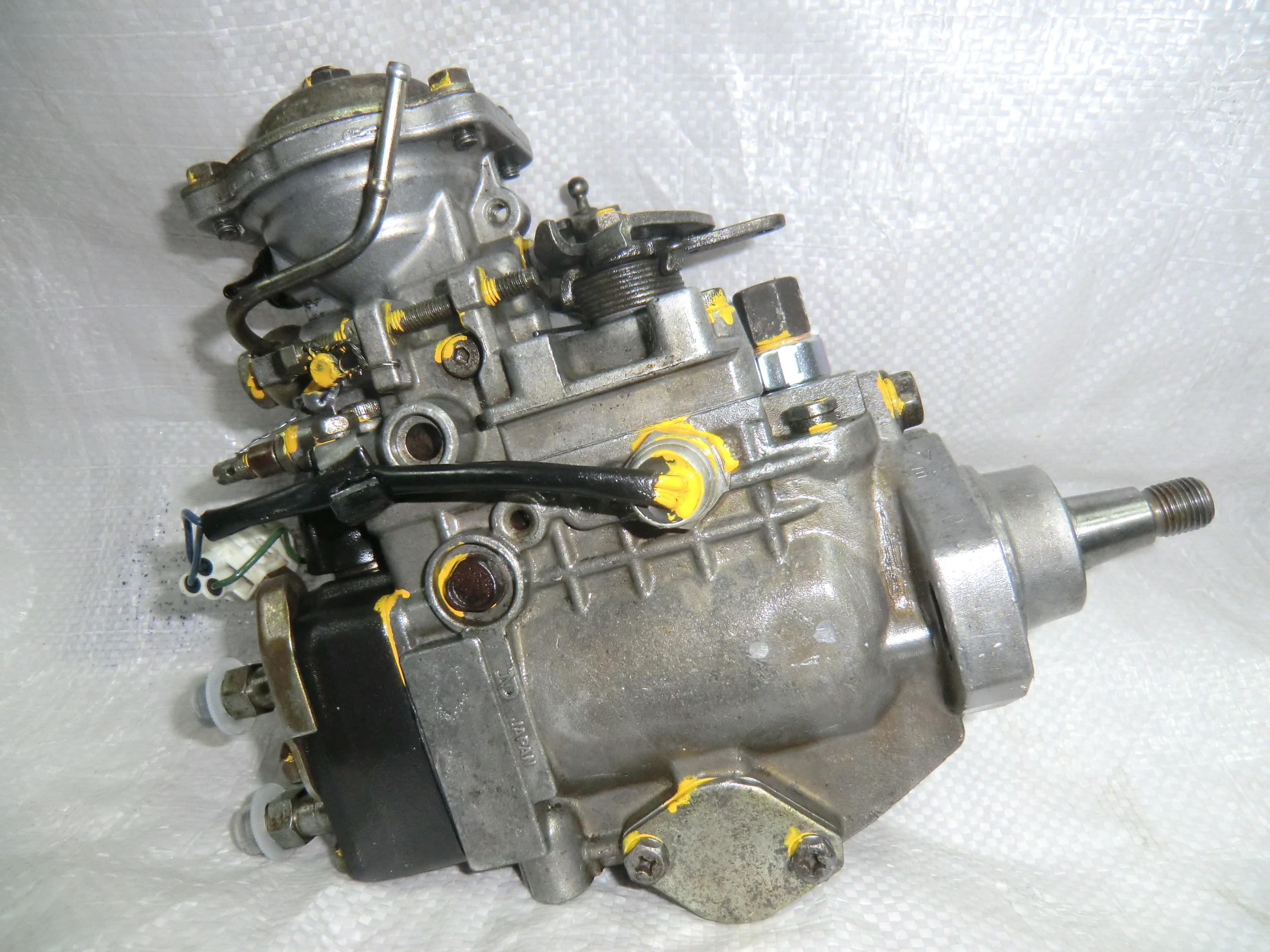

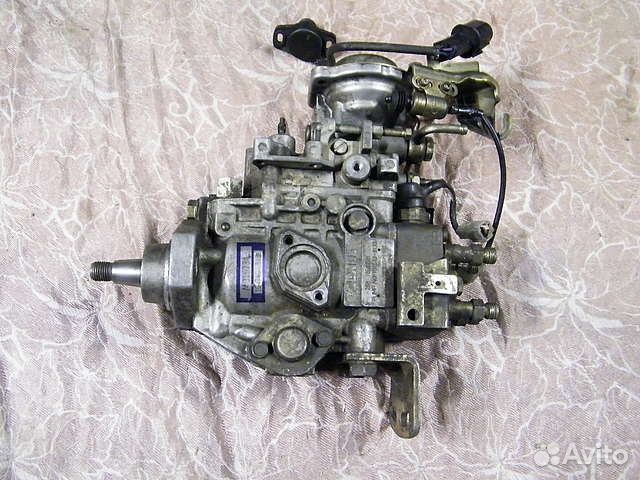

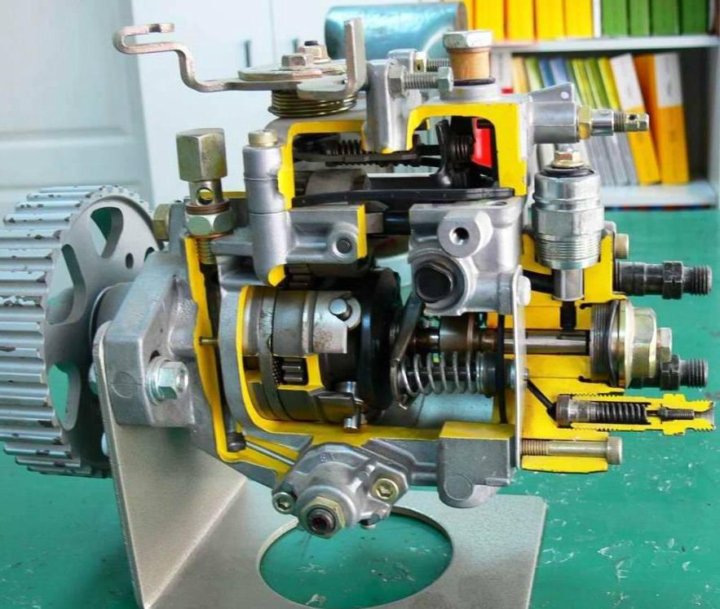

На современных авто применяются ТНВД распределительного типа. Насосы этого типа получили широкое распространение. Они компактны, отличаются высокой равномерностью подачи топлива по цилиндрам и отличной работой на высоких оборотах благодаря быстродействию регуляторов. В то же время они предъявляют высокие требования к чистоте и качеству дизтоплива: ведь все их детали смазываются топливом, а зазоры в прецизионных элементах малы.

Форсунки

Они вместе с ТНВД обеспечивает подачу строго дозированного количества топлива в камеру сгорания. Регулировка давления открытия форсунки определяет рабочее давление в топливной системе. Тип распылителя определяет форму факела топлива, которая важна для процесса самовоспламенения и сгорания. Применяются обычно форсунки двух типов: со шрифтовым или многодырчатым распределителем.

Форсунка на двигателе работает в тяжелых условиях: игла распылителя совершает возвратно-поступательные движения с частотой в половину меньшей, чем обороты двигателя, и при этом распылитель непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из жаропрочных материалов с особой точностью и является прецизионным элементом.

Топливный фильтр

Является важнейшим элементом дизельного мотора. Его параметры, такие как тонкость фильтрации, пропускная способность, должны строго соответствовать определенному типу двигателя. Одной из его функций является отделение и удаление воды, для чего обычно служит нижняя сливная пробка. На верхней части корпуса фильтра часто установлен насос ручной подкачки для удаления воздуха из топливной системы.

Иногда устанавливается система электроподогрева топливного фильтра, позволяющая несколько облегчить запуск двигателя, предотвращающая забивание фильтра парафинами, образующимися при кристаллизации дизтоплива в зимних условиях.

Как происходит запуск

Холодный пуск дизеля обеспечивает система предпускового подогрева. В камеры сгорания вставлены электрические нагревательные элементы — свечи накаливания. При включении зажигания свечи за несколько секунд разогреваются до 800-900^оС, обеспечивая тем самым подогрев воздуха в камере сгорания и облегчая самовоспламенение топлива. О работе системы водителю в кабине сигнализирует контрольная лампа. Погасание контрольной лампы свидетельствует о готовности к запуску. Электропитание со свечи снимается автоматически, но не сразу, а через 15-25 секунд после запуска, чтобы обеспечить устойчивую работу непрогретого двигателя. Современные системы предпускового подогрева обеспечивают легкий пуск исправного дизеля до температуры 25-30^оС, разумеется, при условии соответствия сезону масла и дизтоплива.

Турбонаддув и Common-Rail

Эффективным средством повышения мощности является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и в результате увеличивается мощность. Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала — «турбоямы».

Турбодизель имеет и некоторые недостатки, связанные с надежностью работы турбокомпрессора. Так, его ресурс существенно меньше ресурса самого двигателя и не превышает 150 тыс. км. Турбокомпрессор предъявляет жесткие требования к качеству моторного масла. Подробнее в статье: что такое турбокомпрессор.

Система Common-Rail. Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями. Сначала поступает крохотная, всего около миллиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно.

В результате в дизелях с системой Common-Rail расход топлива сокращается на 20%, а крутящий момент на малых оборотах коленвала возрастает на 25%. Также уменьшается содержание в выхлопе сажи, и снижается шумность работы мотора.

Дизельные двигатели. Устройство и принцип работы

Все больше появляется автомобилей, у которых характерное постукивание из-под капота выдает тип установленного мотора. Разберем устройство, принцип работы и особенности дизельных двигателей.

Особенности дизельного двигателя, такие как экономичность, высокий крутящий момент и более дешевое топливо, делают его предпочтительным вариантом. Дизели последних поколений вплотную приблизились к бензиновым моторам по шумности, сохраняя при этом преимущества в экономичности и надежности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

По конструкции дизельный двигатель не отличается от бензинового — те же цилиндры, поршни, шатуны. Правда, клапанные детали существенно усилены, чтобы воспринимать более высокие нагрузки — ведь степень сжатия намного выше (19-24 единиц против 9-11 у бензинового мотора). Именно этим объясняется большой вес и габариты дизельного двигателя в сравнении с бензиновым.

Принципиально отличие заключается в способах формирования топливно-воздушной смеси, ее воспламенения и сгорания. У бензинового мотора смесь образуется во впускной системе, а в цилиндре воспламеняется искрой свечи зажигания. В дизельном двигателе подача топлива и воздуха происходит раздельно. Вначале в цилиндры поступает чистый воздух. В конце сжатия, когда он нагревается до температуры 700-800^оС, в камеру сгорания форсунками, под большим давлением впрыскивается топливо, которое почти мгновенно самовоспламеняется.

Самовоспламенение сопровождается резким нарастанием давления в цилиндре — отсюда повышенная шумность и жесткость работы дизеля. Такая организация рабочего процесса позволяет использовать более дешевое топливо и работать на очень бедных смесях, что определяет более высокую экономичность. Экологические характеристики тоже лучше — при работе на бедных смесях выбросы вредных веществ заметно меньше, чем у бензиновых моторов.

К недостаткам относят повышенную шумность и вибрацию, меньшую мощность и трудности холодного пуска. У современных дизелей эти проблемы не являются столь очевидными.

ТИПЫ ДИЗЕЛЬНЫХ ДВИГАТЕЛЕЙ

Существует несколько типов дизельных двигателей, различие между которыми заключено в конструкции камеры сгорания. В дизелях с неразделенной камерой сгорания — их называю дизелями с непосредственным впрыском — топливо впрыскивается в надпоршневое пространство, а камера сгорания выполнена в поршне. Непосредственный впрыск применялся в основном на низкооборотных двигателях большого рабочего объема. Это было связано с трудностями процесса сгорания, а также повышенным шумом и вибрацией.

Благодаря внедрению топливных насосов высокого давления (ТНВД) с электронным управлением, двухступенчатого впрыска топлива и оптимизации процесса сгорания удалось добиться устойчивой работы дизеля с неразделенной камерой сгорания на оборотах до 4500 об/мин, улучшить его экономичность, снизить шум и вибрацию.

Наиболее распространенным является другой тип дизеля — с раздельной камерой сгорания. Впрыск топлива осуществляется не в цилиндр, а в дополнительную камеру. Обычно применяется вихревая камера, выполненная в головке блока цилиндров и соединенная с цилиндром специальным каналом так, чтобы при сжатии воздух, попадая в вихревую камеру, интенсивно закручивался, что улучшает процесс самовоспламенения и смесеобразования. Самовоспламенение начинается в вихревой камере, а затем продолжается в основной камере сгорания.

При раздельной камере сгорания снижается темп нарастания давления в цилиндре, что способствует снижению шумности и повышению максимальных оборотов. Вихрекамерные двигатели составляют большинство среди устанавливаемых на легковые автомобили и джипы (около 90 %).

УСТРОЙСТВО ТОПЛИВНОЙ СИСТЕМА ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Важнейшей системой дизеля является система топливоподачи. Ее функция — подача строго определенного количества топлива в заданный момент и с заданным давлением. Высокое давление топлива и требования к точности делают топливную систему сложной и дорогой.

Главными элементами топливной системы дизеля являются: топливный насос высокого давления (ТНВД), форсунки и топливный фильтр.

ТНВД — топливный насос высокого давления.

ТНВД предназначен для подачи топлива к форсункам по строго определенной программе, в зависимости от режима работы двигателя и управляющих действий водителя. По своей сути современный всережимный ТНВД совмещает в себе функции сложной системы автоматического управления двигателем и главного исполнительного механизма, отрабатывающего команды шофера.

Нажимая педаль газа, водитель не увеличивает непосредственно подачу топлива, а лишь меняет программу работы регуляторов, которые уже сами изменяют подачу по строго определенным зависимостям от числа оборотов, давления наддува, положения рычага регулятора и т.п. На современных внедорожниках обычно применяются ТНВД распределительного типа.

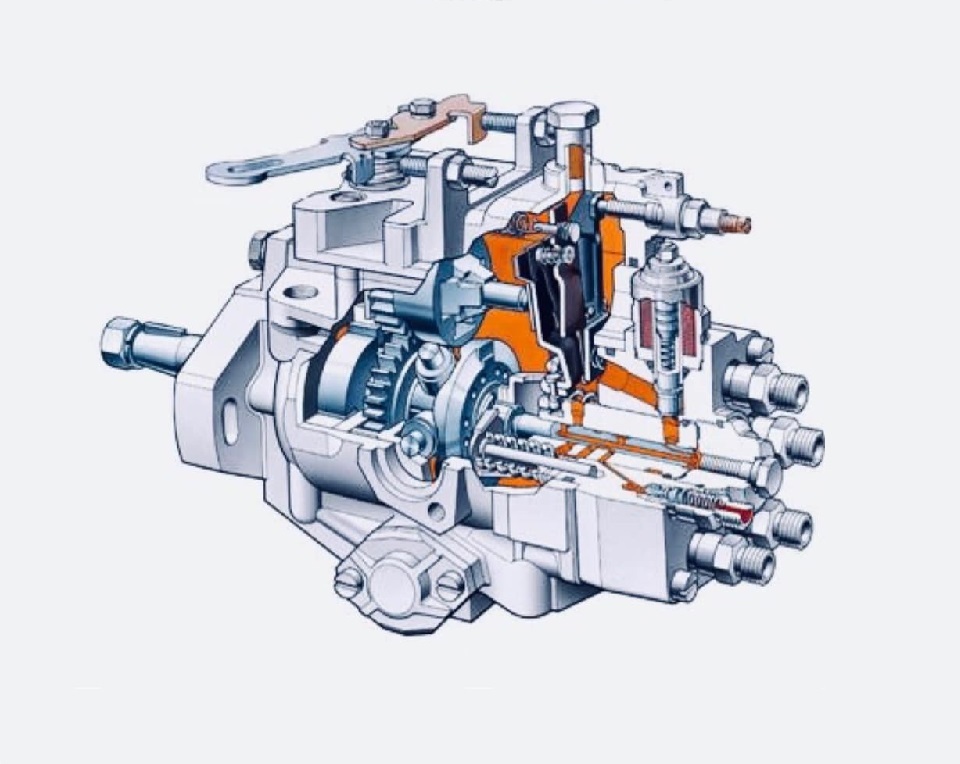

ТНВД распределительного типа. Насосы этого типа получили широкое распространение на легковых дизелях. Они компактны, отличаются высокой равномерностью подачи топлива по цилиндрам и отличной работой на высоких оборотах благодаря быстродействию регуляторов. В то же время эти насосы предъявляют очень высокие требования к чистоте и качеству дизтоплива: ведь все их детали смазываются топливом, а зазоры в прецизионных элементах очень малы.

Форсунки дизеля.

Другим важным элементом топливной системы является форсунка. Она вместе с ТНВД обеспечивает подачу строго дозированного количества топлива в камеру сгорания. Регулировка давления открытия форсунки определяет рабочее давление в топливной системе, а тип распылителя определяет форму факела топлива, которая имеет важное значение для процесса самовоспламенения и сгорания. Применяются обычно форсунки двух типов: со шрифтовым или многодырчатым распределителем.

Форсунка на двигателе работает в очень тяжелых условиях: игла распылителя совершает возвратно-поступательные движения с частотой в половину меньшей, чем обороты двигателя, и при этом распылитель непосредственно контактирует с камерой сгорания. Поэтому распылитель форсунки изготавливается из жаропрочных материалов с особой точностью и является прецизионным элементом.

Топливные фильтры дизеля.

Топливный фильтр, несмотря на его простоту, является важнейшим элементом дизельного мотора. Его параметры, такие, как тонкость фильтрации, пропускная способность, должны строго соответствовать определенному типу двигателя. Одной из его функций является отделение и удаление воды, для чего обычно служит нижняя сливная пробка. На верхней части корпуса фильтра часто установлен насос ручной подкачки для удаления воздуха из топливной системы.

Иногда устанавливается система электроподогрева топливного фильтра, позволяющая несколько облегчить запуск двигателя, предотвращающая забивание фильтра парафинами, образующимися при кристаллизации дизтоплива в зимних условиях.

КАК ПРОИСХОДИТ ЗАПУСК ДИЗЕЛЬНОГО ДВИГАТЕЛЯ?

Холодный пуск дизеля обеспечивает система предпускового подогрева. Для этого в камеры сгорания вставлены электрические нагревательные элементы — свечи накаливания. При включении зажигания свечи за несколько секунд разогреваются до 800-900^оС, обеспечивая тем самым подогрев воздуха в камере сгорания и облегчая самовоспламенение топлива. О работе системы водителю в кабине сигнализирует контрольная лампа.

Погасание контрольной лампы свидетельствует о готовности к запуску. Электропитание со свечи снимается автоматически, но не сразу, а через 15-25 секунд после запуска, чтобы обеспечить устойчивую работу непрогретого двигателя. Современные системы предпускового подогрева обеспечивают легкий пуск исправного дизеля до температуры 25-30^оС, разумеется, при условии соответствия сезону масла и дизтоплива.

ТУРБОНАДДУВ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате увеличивается мощность двигателя. Давление выхлопных газов дизеля в 1,5-2 раза выше, чем у бензинового мотора, что позволяет турбокомпрессору обеспечить эффективный наддув с самых низких оборотов, избежав свойственного бензиновым турбомоторам провала — «турбоямы».

Турбодизель имеет и некоторые недостатки, связанные с надежностью работы турбокомпрессора. Так, ресурс турбокомпрессора существенно меньше ресурса двигателя и не превышает обычно 150 тыс. км. Турбокомпрессор предъявляет жесткие требования к качеству моторного масла. Подробнее в статье: что такое турбокомпрессор.

СИСТЕМА COMMON-RAIL ДЛЯ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ

Компьютерное управление подачей топлива позволило впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями. Сначала поступает крохотная, всего около миллиграмма, доза, которая при сгорании повышает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением топлива от сжатия — это очень важно, так как при этом давление в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно.

В результате в дизелях с системой Common-Rail расход топлива сокращается на 20%, а крутящий момент на малых оборотах коленвала возрастает на 25%. Также уменьшается содержание в выхлопе сажи и снижается шумность работы мотора.

Почему старый дизельный мотор надежнее нового?

Во времена своей молодости, автопроизводственная машина вовсе не гналась за легкость, экономичностью и уменьшением части на автомобили. Старые дизельные моторы из более громоздких, надежных и тяжелых материалов. Поэтому моторы получались крайне мощными и одновременно живучими. Многие из тех моторов стали миллионниками и живы до сих пор. Мы ремонтируем как старые, так и новые дизельные моторы.

Концепция автомобилестроения новых моделей поменяла рынок полностью.Ранее в машинах использовались стальные, чугунные блоки. Возможность деформации чугунной головки (образование трещины) была ниже, нежели у современника — алюминиевого сплава. Направляющие, ножки клапанов стали на 30% меньше в диаметре, чем были ранее. Поршни также стали много меньше, от чего стали прогорать чаще. Стенки цилиндра у старых автомобилей намного более тонкие, нежели у предшественника.

Почему так происходит?

Существует негласное мнение, что практически все автомобили «нового поколения» теряют свою пригодность уже после 200 тысяч километров пробега.После этого в автомобиле начинает ломаться всё, начиная с генераторов и кондиционеров, заканчивая поршневой и топливной группой. Владельцам авто приходится либо избавляться от машины, либо модульно менять каждую ее часть.

Кроме того, новые блоки потеряли такой нюанс, как ремонтопригодность двигателя. Ремонтные поршня на большинство блоков просто отсутствует. Получается, клиенту необходимо менять весь двигатель, если с ним что-то пойдет не так. Тоже самое относится к коленвалу. Машина стала менее надежной, но при этом потеряла все качества ремонтопригодности.

Пример старой и новой машины

Для сравнения рассмотрим пример блока Volkswagen T5 объемом двигателя 1,9 литров. Он основан на чугунном блоке и металлических гильзах. Этот мотор обладает весьма впечатляющим ресурсом. Есть также его собрат Т5 с 2,5 литровым двигателем. В нем экспериментально опробовали новый вид напыления (покрытия) цилиндра из никеля. Эксперимент показал, что машина работает. Но, мало кто задался вопросом — насколько долго. Уже через какое-то время владельцы стали замечать проблему: напыление тёрлось об поршень, посыпалось, таким образом в двигателе быстро пропадал компрессия.

Почему же так происходит? Возможно, потому, что рынок требует всевозможного удешевления авто. С другой стороны, они заставляют владельца либо тратить деньги на ремонт, либо полностью менять автомобиль.

Пару слов о топливной аппаратуре ..

Стоит также сказать пару слов о топливной аппаратуре. Распределительные насосы типа VE, BOSCH, LUCAS и другие механические варианты более приспособлены к плохому качеству топлива.Давление в топливной аппаратуре гораздо ниже, чем в системе «Common Rail». Следовательно, даже топливо с примесью стружки не так сильно повреждает детали, потому что давление у топливной значительно ниже. Обычная механическая форсунка может работать на 200 барах, а форсунке Common Rail — требуется от 1600 бар давления. Новая система выполнена с невероятной тонкостью. В старых топливных системах однозначно больше пространства, они более дешевые и надежные.

Возникли проблемы с автомобилем?

Turbo Diesel Service готов помочь! Достаточно обратиться по указанным номерам телефонов или оставить свой номер для обратной связи!

Золотая десятка дизельных двигателей — Автомодерн

1. Первый рабочий двигатель Рудольфа Дизеля То, c чего все и началось.

* Тип двигателя и количество цилиндров: двухтактный, один единственный цилиндр
* Объем: 60,0 л
* Диаметр цилиндра и ход поршня: в двух словах «большой и большой»
* Система впрыска топлива: впрыск смеси воздуха и арахисового масла
* Подача воздуха: атмосферное
* Количество оборотов: стремится к клинической смерти
* Максимальная мощность: целых 20 л.с.
* Максимальный крутящий момент: Хм.Ваше предположение так же хорошо как наше

Причины указания именно данного двигателя.

Без этой страницы истории у нас не было бы никакого продолжения. Рудольф Дизель был впереди своего времени и взял все самое выдающееся для своих теорий и идей. Он ушел из нашего мира, прежде чем получил шанс увидеть, что его разработка добилась заслуженной славы и успеха. К тому же, дизель старого Рудольфа был также первым дизельным двигателем, работающим на биотопливе (арахисовое масло).

2. Внедрение ТНВД

Дизельные двигатели первого периода своего развития силы только для больших стационарных или судовых дизельных моторов и лишь мелкими сериями. Проблема была в дополнительном компрессоре, который в самом неэкономном режиме продувал топливо в камере сгорания дизельного двигателя.

В 1921 году фирма Роберт Бош (Bosch) начала работы системы впрыска дизельного топлива а уже в 1923 г. были испытаны образцы первых топливных насосов высокого давления для дизельного двигателя.В марте 1927 года компанией Роберт Бош было получено разрешение на штучное производство впрыскивающего ТНВД. 30 ноября 1927 года — день рождения ТНВД — именно в этот день компания начала мелкосерийный выпуск топливных насосов высокого давления и дизельных форсунок.

Бош впервые производителей дизельных систем впрыска, которые позволили строить сравнительно дешевые и экономичные дизельные двигатели для грузовых автомобилей, автобусов, военной и сельскохозяйственной техники, а также высокооборотных двигателей для легковых автомобилей.

Первым заказчиком серийных топливных двигателей высокого давления оказался немецкий производитель MAN, оснащенный своими грузовыми автомобилями дизельными двигателями. Далее все пошло по нарастающей: через полтора года (октябрь 1928 г.) был выпущен тысячный ТНВД. А уже через 6 лет (в марте 1934 г.) стотысячный.

Календарь разработки и внедрения первых ТНВД:

1921 — начало разработок.
1923 — первые образцы ТНВД.
1927 — одобрено серийное производство ТНВД, начало производства.

1928 — выпущена первая тысяча ТНВД.

1934 — изготовлен стотысячный ТНВД.
1936 г. — инженерам и потребителям представлен первый серийный ТНВД для легковых авто.

К сожалению, найти изображения первых ТНВД не удалось.

3. Detroit Diesel Series 60

* Тип двигателя и количество цилиндров: рядный, четырехтактный шестицилиндровый двигатель
* Объем: 12,7 — 14,0 л
* Диаметр цилиндра и ход поршня: 5,24 ‘x 6,61’
* Система впрыска топлива: электронно управляемая насос-форсунка (EUI)
* Подача воздуха: турбина
* Количество оборотов: 2 100 об / мин
* Максимальная мощность: 515 л. с.
* Максимальный крутящий момент: Ваше предположение так же хорошо как наше

* Причина указания именно данного двигателя:

60 серия Детройта была первым энергонасыщенным двигателем, имевшим полностью интегрированное электронное управление топливной системой. До некоторой степени, основные положения, установленные в 1987 году для управления впрыском топлива, действительны и в наше время. Возможность в дальнейшем не только управлять моментом впрыска, но и, а также на следующих этапах развития EUI — осуществить предвпрыск и поствпрыск дала очередной толчок для выполнения норм по экологии, уменьшения характерного «тракторного» звука дизельного мотора. 4. MTU 16V- 4000

• Тип двигателя и количество цилиндров: четырехтактный шестнадцатицилиндровый двигатель
• Объем: 6,5 л
• Диаметр цилиндра и ход поршня: 6,5 ’x 7,5’
• Система впрыска топлива: прямой впрыск
• Подача воздуха: турбина
• Количество оборотов: 2 100 об / мин
• Максимальная мощность: 365 л. с.
• Максимальный крутящий момент: Слишком страшно, чтобы произнести эту цифру в слух

* Причина указания именно данного двигателя:

MTU — бывшее дизельное подразделение Mersedes-Benz еще раз подтвердило очевидное знание предмета проектирования, производства и выпуск дизельных двигателей.Вне зависимости от размера — маленький двигатель или большой — силовые установки от MTU собраны с точностью швейцарских часов. 5. VW 5.0L V-10 * Тип двигателя и количество цилиндров: четырехтактный шестнадцатицилиндровый двигатель * Объем: 6,5 л * Диаметр цилиндра и ход поршня: 6,5 ‘x 7,5’
* Система впрыска топлива: прямой впрыск
* Подача воздуха: турбина
* Количество оборотов: 2 100 об / мин
* Максимальная мощность: 365 л.с.
* Максимальный крутящий момент: Слишком страшно, чтобы произнести эту цифру в слух

* Причина указания именно данного двигателя:

Европейцы в течение последнего десятилетия стали непревзенными мастерами в искусстве создания дизельных двигателей с турбонаддува. Можно смело назвать машину шедевром инженерной мысли и технологического совершенства. Хотя 300 кубиков считать крошечными, они дают лишний крутящий момент в 550 фунтов на фут, из-за изменений геометрии. Наличие данной прибавки в крутящем моменте позволяет солидному внедорожнику массой за 2 тонны разгоняться до 100 км / час менее, чем за 7 сек. 6. International 7,3L Power Stroke

• Тип двигателя и количество цилиндров: четырехтактный V-8 двигатель
• Объем: 7,3 л
• Диаметр цилиндра и ход поршня: 4,11 ’x 4,18’
• Система впрыска топлива: электронно управляемые Насос-форсунки с гидравлическим приводом (HEUI)
• Подача воздуха: турбина
• Количество оборотов: 2 600 об / мин
• Максимальная мощность: 250 л.с.

* Причина указания именно данного двигателя:

2 миллиона владельцев не могут ошибаться. Топливная система с гидравлическими насосно-форсунками (HEUI) знакома гораздо большему количеству владельцев легкого коммерческого транспорта в США, нежели в Старом Свете. Применение надежной и экономичной топливной системы с элементами HEUI положило начало гонки по достижению максимальной мощности / крутящего момента на единицу топлива среди участников Большой тройки и выдвинуло собственников дизельной техники на господствующие (по сравнению с бензиновыми двигателями) позиции. 7. Wartsila-Sulzer RTA96-C * Тип двигателя и кол — во цилиндров: Двухтактный, рядный, 14 — цилиндров
* Объем: 25 480 л
* Диаметр цилиндра и ход поршня: 38 ’x 98’ (0,96 м х 2,49 м)!
* Подача воздуха: турбина
* Количество оборотов: 102 об / мин
* Максимальная мощность: 108 920 л.с.
* Вес двигателя в сборе: 2 300 тонн.
* Потребление топлива: 6,3 куб. м. / час

* Причина указания именно данного двигателя:

У Вас еще есть вопросы? Если приведенное выше фото не заставляет Вас включить зажигание или нажать на кнопку «старт» Вашего автомобиля — то о чем говорить? Этот двигатель используется, чтобы обеспечить движение энергопотребления контейнеровозов (например, самого большого, Emma Maersk на 15 тысяч 20 футовых контейнеров) или круизных лайнеров и производит больше электричества, чем некоторые страны третьего мира.

8. Двигатель Caterpillar C12 Super Truck Racing

• Тип двигателя и количество цилиндров: четырехтактный рядный шестицилиндровый двигатель
• Объем: 12,0 л
• Диаметр цилиндра и ход поршня: 5,12 ’x 6,18’
• Система впрыска топлива: электронно управляемые Насос-форсунки (EUI)
• Подача воздуха: двойная турбина
• Количество оборотов: 2 500 об / мин
• Максимальная мощность: до 1 400 л.с.

* Причина указания именно данного двигателя:

Этот двигатель — настоящий «хот-род». Это та силовая установка, котороая может придавать движение и крупной буровой установке, и автомобилю, набирающему 160 км / час за 7,9 секунды. Команда Caterpillar выиграла несколько чемпионатов, применяя этого огнедышащего монстра из-за его и надежности. Устанавливался на большом количестве американской автотехники: Питербилт, Интернейшионал, и др, морской и ж.д. техники, спецтехнике (например, буровые установки). 9. В-2 для танка Т-34 * Тип двигателя и количество цилиндров: четырехтактный V- образный 12-цилиндровый двигатель
* Объем: 38,9 л
* Диаметр цилиндра и ход поршня: 150мм x 180 мм (+187) основной шатун (+ прицепной шатун)
* Система впрыска топлива: непосредственный впрыск
* Подача воздуха: атмосферный безнаддувный двигатель
* Количество оборотов: 1 800 об / мин
* Максимальная мощность: 500 л.с. (поздние модификации — 600 л.с.)

Из народного фольклора:
-Слушай, ты был в Берлине?
-Я — нет, но мой дед был…, по работе.
-А кем он у тебя работал?
-Механиком- водителем танка.

В-2 — это двигатель Великой Победы! Но он здесь не только по этой причине (хотя этого более, чем достаточно).

Был создан на Харьковском паровозостроительном заводе (ХПЗ) имени Коминтерна в 1939 г. Имел алюминиевые картер и блок цилиндров. В глаза бросается конструкция привода клапанов.Расположение распредвалов: верхнее. Их по два на каждый ряд цилиндров, т.е. 4 клапана на цилиндр. Кулачки распредвала воздействуют непосредственно на клапан через тарелки толкателей. Эта конструкция опережала гражданское двигателестроение в СССР лет на тридцать минимум. Привод распредвалов осуществлялся посредством системы валов и 2-х пар конических шестерен. Там не было ни цепей, ни ремней. Входит в «первую тройку» танковых дизелей. Его «соседями» были 6-цилиндровый двигатель жидкостного охлаждения «Заурер» мощностью 81 кВт (110 л.с.), устанававшийся с 1935 г. на польском лёгком танке 7ТР, и 6-цилиндровый дизель воздушного охлаждения «Мицубиси» АС 120 VD мощностью 88 кВт (120 л.с.), устанававшийся с 1936 г. на японском лёгком танке серии 2595 «Ха-Го». Но что такое, «какие- то» 120 л.с. по сравнению с пятью сотнями лошадок ?! Основная конструкция применялась с модификациями до 70-х годов ХХ века. 10. ЯМЗ 236 (238, 240)

• Тип двигателя и количество цилиндров: Четырехтактный V- образный, шести-, восьми-, двенадцатицилиндровый двигатель
• Объем (л): 11,15 / 14,87 / 22, 3
• Диаметр цилиндра и ход поршня: 130 мм x 140 мм
• Система впрыска топлива: ТНВД — форсунка
• Подача воздуха: атмосферный или турбированный
• Количество оборотов: 1 700 — 2 100 об / мин
• Мощность: 180 л. с. — 500 л.с.

Причина указания именно данного двигателя:

Наиболее массовый, неприхотливый дизельный двигатель средней мощности в СССР и бывших республиках Советского Союза.

В конце 50-х годов ХХ века в рамках программы «партии и правительства» по дезилизации автотранспорта Ярославский моторный завод получил задание на современном (на то время, разумеется) и экономичного дизельного двигателя средней мощности вместо устаревших моделей двухтактных дизельных двигателей (были и такие) ЯАЗ-204 и ЯАЗ-206.Результатом этой работы стали базовая модель ЯМЗ- 236 и ее модификации, а также ЯМЗ-238, ЯМЗ-240 с восемью и двенадцатью цилиндрами соответственно. О неприхотливости и «всеядности» двигателей ходят легенды. Штатно установленные на МАЗ-500, КраЗ 255-260, КамАЗы, Уралы, тракторы К-700, водный и железнодорожный транспорт, военную технику, строительную технику, механизмы, работающие по замкнотому циклу (в шахтах и ​​тоннелях), дизельных электростанциях и многое другое (все не перечислишь).

Несмотря на посредственные удельные показатели и устаревшую конструкцию: сложный нижневальный клапанный механизм OHV; наличие всего двух клапанов на цилиндр, что ограничивает мощность; электрическую топливную систему — двигатели пользуются спросом и сейчас во многом надёжности, ремонтопригодности, наличию запчастей, низкой требовательности к качеству толпива и, конечно же, низкой цене.Но, увы, его дни сочтены и ЯМЗ выпускает все больше и больше современных дизельных двигателей с системой «Common rail»

быстро, мощно, бесшумно! — Журнал «Клуб 4х4»

На пути технических, которые пришлось пройти инженерам, чтобы свести разницу между бензиновыми и дизельными силовыми агрегатами к минимуму, были годы исследований и множество новшеств. Я расскажу о самых интересных и полезных из них.

Первый дизельный двигатель.
Выглядит неказисто из-за огромного маховика.

НЕ РЫЧИ!

Первое, за что мы с вами так долго недолюбливали машины на дизельной тяге — непрерывно сопровождающее их тарахтение. Таков уж принцип работы этого мотора. Горючая смесь в нем приготавливается непосредственно в камере сгорания, куда, в уже сжатый и нагретый воздух, впрыскивается порция дизтоплива. Температура сжатого воздуха настолько высока, что топливо самовоспламеняется.Поэтому в дизеле, в отличие от бензиновых моторов, работающих по циклу Отто, нет свечей зажигания, а есть лишь калильные свечи, вызывающие воздух перед пуском в морозы.

Стуки и металлическое бряцание исходит вовсе не от соприкосновения металлических частей мотора, как может показаться, прямо из центра камеры сгорания. Кардинально изменить ситуацию можно только при помощи оптимизации процесса горения солярно-воздушной смеси. А именно — заставить весь ее объем воспламениться максимально короткое время.Для этой высокой точности дозы и момента впрыска. Сделать это можно в первую очередь, подняв давление топлива. Тогда все то, что должно воспламениться попадет в цилиндр предельно быстро, и задержка вспышки будет минимальной, а звук работы — тихим.

Пионер в области автостроения компания Mercedes-Benz первая освоила и дизельные моторы.
Четырехцилиндровый рядный дизель этого грузовика составлен из двух одинаковых блоков.
Все трубки охлаждения и подачи топлива, равно как и привод клапанов, «на улице»,
от чего дизель становится больше похож на паровую машину.
Фото предоставлено компанией Mercedes-Benz.

Поднять давление в привычном для дизеля подачи солярки — топливном насосе высокого давления (ТНВД) — на высоких оборотах работы мотора выше двухсот атмосферного воздуха, без ущерба для его ресурса, оказалось очень сложно технически.И главное — слишком дорого для технологии, претендующей на массовость. Кроме этого, искать принципиально новые решения конструкторов вынудили жесткие условия экологических норм.

Выход был найден. Так появились насос – форсунки, поместившиеся рядом с клапанами и приводящиеся не от отдельного вала, как ТНВД, а вместе с клапанами — распредвалом. Заодно, на один навесной агрегат (а ТНВД — довольно громоздкая штуковина) у двигателя стало меньше.

Своего конструкторы добились — давление было повышено простым простым способом, но усложнилась задача регулировки длительности фазы впрыска.Точное управление топливом требовало нового подхода к конструкции топливной аппаратуры, которая в конце концов является по сути обычного, бензиновый впрыск c общей топливной рампой и электронно управляемыми форсунками, но на качественно ином уровне.

Дизель, в отличие от бензинового мотора, работает при втрое большей степени сжатия, потому что давление впрыска у систем Common Rail, по сравнению с бензиновыми аналогами, выглядит ли не фантастическим фантастическим. В 2008 году лидер и пионер выпуска впрысковых топливных систем компания Bosch создала систему с рабочим давлением 2000 бар!

Форсунка дизельного двигателя (к которой на рисунке подходит трубка)
впрыскивает портирует дизтоплива прямо в сжатый объем камеры сгорания.
В этот момент появляется характерный дизельный стук.
Фото предоставлено компанией Mercedes-Benz.

Само собой, такое давление потребовало повышения качества топлива, и в первую очередь — его от очистки сернистых примесей. Большинство топливных компаний мгновенно отреагировали на новые требования и по этой причине, мир стремительно забывает о дешевой солярке. Как говорится — красота требует жертв!

Рабочее подобных систем, как и многие другие процессы, влияющие на характер горения топлива и, в итоге, на КПД мотора, очень разнятся от производителя к производителю.Именно поэтому некоторые бренды до сих пор опасаются выводить на отечественный рынок версии машин с дизельными двигателями. По их представлениям, качество топлива на наших просторах ниже того, требуется для производимых ими моторов.

ТРЯСКЕ — НЕТ!

Вибрация — второй вечный спутник дизеля. Длинный ход цилиндра и высокая энергия вспышки топлива заставляют мотор трястись, особенно в области холостых оборотов.

Руководствуясь принципом «клин клином вышибают», конструкторы оснастили самые передовые дизели балансирными валами, которые дают точно такие же ускорения, но направляют в противоположную сторону.Не смотря на громоздкость этих валов, которые внутри блока может быть два, сложность их привода, дополнительный вес и шум от работы, принцип подавления вибраций оказался единственно приемлемым для дизельного мотора.

В разных моторах балансирные валы вызывают и шестернями, и цепью, и зубчатым ремнем. Их работа в самых разных местах двигателя, но все они делают моторы менее дрожащими, и работу — плавной.

ПАРОВОЗАМ ТУТ НЕ МЕСТО

О том, что дизельный выхлоп токсичен, знали еще во времена, самых несовершенных агрегатов.Черный дым из выхлопной трубы и сегодня частый спутник автомобиля с шильдиком «D» на корме. Копоть — самый трудноустранимый спутник моторов на топливе тяжелее бензина. Даже в почти прозрачном, на вид, дизельном выхлопе содержится сажи на порядок больше, чем в отработанной смеси бензинового мотора. Массовое применение дизельной техники в Европе, последовавшее за ним резкое повышение концентрации углеводородов в атмосфере поставило проблему снижения дымности выхлопа перед европейскими производителями в полный рост.Большое количество сажи — врожденная черта дизельного мотора, борьба с «паровозным» шлейфом из труб, помимо передовых топливных систем, о которых я уже рассказал, вступили разнообразные сажеуловители. Противосажевые фильтры стали обязательными для всех автомобилей, продающихся в Европе. Наиболее продвинутые конструкторы, аналогичные бензиновому катализатору. Mercedes-Benz предлагает модели Е320 с этой добавкой в ​​продукты горения мочевину.В его двигателе Bluetec в выхлопные газы впрыскивается восстановитель AdBlue, на 80% сокращающий объем угарного газа. Кроме того, в моторе механики катализатора сажевый и накопитель-накопитель. Инженеры самым Mercedes считают силовую установку Bluetec чистым дизельным двигателем в мире.

Первые серийных дизельных двигателей начала века и на сегодняшний день
обычный дизельный двигатель питает своирыры при помощи топливного
насоса высокого давления (ТНВД, на фото — серебристого цвета). Турбодизели Common Rail
внешне являются отсутствием ТНВД. Фото предоставлено компанией Mercedes-Benz.

САМЫЕ САМЫЕ

Так, постепенно, дизель избавился от трех своих заклятых средств — вибрации, черного дыма и шума. Последующий, оптимизация процесса горения топлива, отлично противостоит специальная, дизельная шумоизоляция подкапотного пространства. Толстенный многослойный пластиковый колпак, закрепленный поверх различных дизельных двигателей, который первым бросает в глаза любому, подняв крышку капота — не только украшение.Его функция основная — не пропустить звук в салон. Дополнительная звукоизоляция моторного щита и пола под ногами пассажиров способна поставить полностью непроницаемый барьер любой дизельной трескотне.

благодаря всем перечисленным ухищрениям, дизель не только оказался на одном уровне с лучшими бензиновыми моторами, но и превзошел многих из них. Отмечу, что для уверенного наступления на абсолютное большинство бензиновых моторов, дизелям нужно научится легко «раскручиваться» до значительно больших оборотов, чем их тарахтящие предки.

Тут конструкторы столкнулись с самыми большими трудностями. А все из-за той же высокой степени сжатия, обуславливающей большой (по сравнению с бензиновыми конструкциями) ход поршня. Кроме того, что испытывает большие ударные нагрузки, дизельный поршень сам по себе тяжелее, он передает усилия на коленвал при помощи более прочного, и тоже тяжелого шатуна, да и сам коленвал дизеля больше по размеру и тяжелее.

Развить большие обороты — заставить все это хозяйство прыгать, качаться и крутиться с помощью больших ускорений.И тут двигательные технологии уперлись в проблему создания качественно используемых материалов, способных выдержать высокие температуры и тяжелые нагрузки без прироста веса. Иными словами, чтобы построить дизельный мотор, способный достичь в длительном режиме частоты вращения тысяч пять с половиной оборотов, нужно применить специально для таких целей, как созданные чугун, стальные и алюминиевые сплавы, кроме того, изготовить все детали с точностью, в несколько раз превышающую требования к деталям для бензиновых моторов. Оно и понятно — вершина технологии невозможна без согласования всех ее составляющих идее совершенства.

Именно дороговизна производства, подгонки и сборки становятся основной причиной большей стоимости высокооборотного легкового дизеля, хотя и его топливная аппаратура тоже откровенно недешева. Пришедшие на обычным ТНВД системы с общей рампой Common Rail или с насосом – форсунками, конечно, ощутимо дороже. В мире устройств высокого давления работает простой закон. По мере линейного увеличения расчетного давления, цена механизма вырастает практически в квадратической зависимости.

Катализатор-сажеуловитель дизельного двигателя устроен сложнее, чем бензинового.
с Положением в выхлопе полностью не сгорает, часть ее можно
просто задержать своеобразным фильтром.
Очищенный от копоти выхлоп проникает сквозь фильтр и попадает в атмосферу.
Фото предоставлено компанией Mercedes-Benz.

ДУЕМ БОЛЬШЕ

Дизель и турбонаддув — близнецы – братья. Безнаддувные, так называемые атмосферные, дизели сегодня — большая редкость. Не случайно их «тракторными» называют узкий диапазон характеристик и области применения. Возможность кардинально и почти задаром улучшить характеристики дизеля при помощи турбины была конструкторами моторов еще на заре прошлого столетия. Еще бы! Для работы турбонагнетателя не требуется дополнительная энергия. Достаточно только силы улетающих в никуда выхлопных газов, а полученный прирост мощности около сорока процентов с лихвой окупает и сложность самой турбины, и еще более высокие требования ко все тем же железкам внутри мотора: поршням, цилиндрам и клапанам.

Сама по себе турбина — тоже маленькое инженерное чудо, сочетающее в себе массу противоречивых качеств. Одни только максимальные обороты около двадцати тысяч в минуту чего стоят!

Как ни странно, в доли стоимости современного дизеля турбина не столь весома, как пару десятилетий назад. Еще и поэтому ее можно считать самым простым и экономически наиболее выгодным способом превратить тракторный дизель в передовой мотор.

В паре с турбонагнетателем почти всегда работает радиатор, в котором наддуваемый воздух охлаждается набегающим атмосферным потоком.Охлаждать воздух для работы двигателя надо по одной причине — масса холодной смеси больше, а значит, больше сила заряда и КПД мотора. Называемый интеркулером, такой радиатор прост, легок и дешев, а потому применяется почти повсеместно.

Двухцилиндровый дизельный двигатель Mercedes был установлен на тракторе.
Тракторный мотор был накрыт весьма символическим капотом.
Тряска, грохот и черная копоть были не в счет.
Главное — машина могла двигаться сама и тащить за собой солидный плуг.
Фото предоставлено компанией Mercedes-Benz.

А ПОТРЕБЛЯЕМ МЕНЬШЕ

То, ради чего и был задуман дизельный двигатель, работающий по циклу Тринклера-Сабатэ — высокая экономичность при огромном (в сравнении с бензиновыми моторами такого же литража или мощности) крутящем моменте, было и остается главным достоинством дизеля. Для приведу приведу заводом Volkswagen двухлитровый дизельный мотор, который устанавливают на Volkswagen Jetta с 2009 года.

Помимо этого, экологически безопасные дизели, работающие в паре с электромоторами и генераторами по экономичности и экологичности, выходят на лидируюшие позиции всех гибридных агрегатов.
Дизельный цикл работы мотора проник даже, куда, кажется, ему заказана дорога самой теорией двигателестроения. Компания Mercedes-Benz создает бензиновый агрегат с степенью сжатия, который в некоторых режимах, как и дизель, обходится без свечей зажигания, сжимая смесь воздуха и бензина до температуры самовоспламенения.Отдавая дань обоим принципам двигателей внутреннего сгорания, маркетологи Mercedes-Benz назвали этот мотор Dies-Otto.

Ну и на последок вспомним о дизельных, работающих на смеси дизтоплива и природного газа. Несмотря на то, что газ — тоже органическое топливо природного происхождения, силовые установки заметно снижают токсичных и сажевых выбросов дизеля без дорогостоящих катализаторов и сажеуловителей. Единственный минус газодизельного транспорта — привязанность к специализированным газовым заправкам.Тем не менее, автобусы с газобаллонной аппаратурой на крыше сегодня можно увидеть на улицах многих городов мира и России уже.

Этот довоенный грузовик середины 1930-х был разработан компанией Mercedes.
Комплектовался как дизельными, так и бензиновыми моторами.
Армейские интересы заставили выпускать его аналог еще и под маркой Opel.
Его полноприводный дизельный вариант отличался фантастической проходимостью.
Благодаря отсутствию электрооборудования, влияющего на работу дизеля,
машина могла преодолеть брод глубиной ровно по нижней кромке боковых окон.
Фото предоставлено компанией Mercedes-Benz.

Определение неисправности ТНВД дизельного мотора

Топливная система является наиболее сложным узлом в ремонте участков дизельного двигателя. Важно постоянно поддерживать ее в работоспособном состоянии, привести к серьезным неполадкам дизельного мотора, вплоть до полного выхода из строя.

Дизель сервис Дизель Лайф https://kzndiesel.ru/ предоставляет услуги по ремонту топливной аппаратуры дизельных двигателей. Работы выполняются квалифицированными специалистами при использовании современного оборудования и качественных запчастей. На все услуги представляется гарантия.

Явные признаки поломки ТНВД дизеля следующие:

Скачки в работе двигателя на всех диапазонах оборотов. Очень часто такие неполадки связаны с тем, что в топливе находится вода.Есть ещё одна причина — подсос воздуха. Также неравномерная работа мотора может быть связана с неравномерной подачей топлива. Плохое распыление смеси, а также заедание иглы у распылителя, может привести к такой проблеме. Иногда поломка кроется в износе форсунок. Ремонт форсунок в Казани рекомендуем доверить специалистам сервиса kzndiesel.ru.

Заметное падение мощностных параметров. Если двигатель не выдаёт достаточно мощности, без явных на то признаков, вероятная причина неисправности в насосном агрегате.Засорение фильтрующего элемента также является причиной того, что внутрь цилиндров осуществляется недостаточная подача топлива.

Обильное дымление. Неисправности ТНВД, связанные с работой мотора, самыми распространенными. Здесь нужно учесть цвет дыма. Именно он указывает на проблемы с топливным оборудованием.

Если появляется белый дым, причины могут быть следующие:

• некачественное распыливание топлива;
• подсос воздуха внутрь топливной системы;
• попадание в цилиндры воды;
• неправильная регулировка угла подачи топлива.

Когда появляется дым чёрного цвета, значит, имеются нарушения в регулировке топливного насоса, недостаток воздуха и малый угол топливоподачи. Присутствует ещё один признак неисправности, связанный с резким изменением количества оборотов мотора. Это может быть связано с нарушением работы топливного насоса. Ремонт ТНВД в Казани на сервисе https: //kzndiesel.ru/remont-tn … производит после качественной диагностики и точного определения неисправностей.

На правах рекламы

CDi HDi TDi — кто лучше?

Со словом «дизель» у наших соотечественников еще ассоциируется трактор МТЗ и водитель в телогрейке, пытающийся зимой паяльной лампой отогреть его бак.Более прогрессивные автовладельцы соответствуют двигатель немецкой или японской иномарки, который потребляет ничтожно малое количество топлива, если сравнивать с бензиновыми Жигулями.

Но время и техника неумолимо идут вперед, и все больше появляется у нас на дорогах красивых и современных автомобилей, у которых только лишь урчание из-под капота выдает тип установленного мотора.

Действительно, вначале дизельные двигатели встречались исключительно на грузовых автомобилях, судах и военной технике — то есть там, где нужна надежность и экономичность, а размеры, вес и были на втором плане.

Сегодня ситуация изменилась, и каждый производитель предлагает вам на выбор несколько вариантов дизельных моторов, маскируя под шильдиками уже не бюджетные варианты, а агрегаты, изготовленные по технологии будущего. Скромные буквы CDI, TDI, HDI, SDI и т.д. скрывают собой альтернативу, которая двигает и звучит получше бензиновых моторов. Получив данные производителей, мы попытались разобраться, чем же отличаются системы дизелей, скрытые за неброским шильдиком на крышке багажника.

Итак, аббревиатура DI присутствует во всех упомянутых системах. Она обозначает непосредственный впрыск топлива в камеру сгорания (англ. Direct Injection), что обеспечивает хороший КПД. Технология впрыска сравнительно молода.

За основу была взята система подачи топлива Common Rail , разработанная компанией BOSCH в 1993 году. Принцип работы системы заключается в том, что форсунки соединены общим каналом, куда топливо нагнетается высоким давлением. Важнейшим компонентом дизеля, определяющим надежность и эффективность его работы, как раз и эффективность системы питания топлива. Основная функция — подача строго определенного количества горючего в заданный момент и с требованием. Высокое давление топлива и требования к точности делают топливную систему дизеля сложной и дорогой. Главными ее элементами: топливный насос высокого давления, форсунки и топливный фильтр. Насос для подачи топлива к форсункам по строгим правилам, в зависимости от режима работы двигателя и управляющих действий водителя.

В обычном дизеле каждая секция насоса высокого давления нагнетает солярку в «индивидуальный» топливопровод (идущий к стандартному форсунке). Внутренний его диаметр обычно составляет не более 2 мм, а наружный — 7-8 мм, то есть стенки достаточно толстые. Но когда под высоким давлением в 2000 атмосферный воздух «прогоняется» порция топлива, трубка раздувается подобна змее, заглатывающей жертву. И как только эта солярка уходит в форсунку, топливопровод снова сжимается. Поэтому после заданной порции топлива к форсунке непременно «подкачивается» крохотная лишняя доза.Эта капля, сгорая, увеличивает расход горючего, увеличивает дымность мотора, да и процесс ее сжигания далеко не полноценный. Вдобавок сами пульсации отдельных трубопроводов повышают шумность работы двигателя. С ростом оборотистости современных дизелей (до 4000 — 5000 / мин) это стало доставлять ощутимые неудобства.

На европейских заправках продают много разновидностей дизельного топлива. Но главное достоинство солярки — её качество

Компьютерное управление подачей топлива позволяет впрыскивать его в камеру сгорания цилиндра двумя точно дозированными порциями, чего раньше было сделать невозможно.Сначала поступает крохотная, всего около милиграмма, доза, которая сгорании увеличивает температуру в камере, а следом идет главный «заряд». Для дизеля — двигателя с воспламенением сжатия — это очень важно, так как при этом давлении в камере сгорания нарастает более плавно, без «рывка». Вследствие этого мотор работает мягче и менее шумно. Но главное — система Common Rail полностью исключает впрыск в камеру сгорания лишней порции горючего. В результате расход топлива двигателем сокращается примерно на 20%, а крутящий момент на малых оборотах возрастает на 25%.К тому же уменьшается содержание в выхлопе сажи и снижается шумность работы мотора. Прогрессивные изменения в системе подачи топлива к форсункам дизелей стали возможны благодаря развитию электроники.

Одной из первых систем стала использовать компания Daimler-Benz, обозначив свои моторы аббревиатурой CDI. Начав с дизеля для Mercedes-Benz A-класса, аналогичными двигателями оснастили B, C, S, E-class, а также внедорожный ML. Факты говорят сами за себя. Mercedes-Benz С 220 CDI рабочий объемом 2151 см3 и мощностью 125 л.с., максимальным крутящим моментом 300 Нм при 1800-2600 об / мин с механической коробкой передач потребляет в среднем 6,1 л дизельного топлива на 100 км. Столь низкий расход топлива при емкости бака в 62 литра позволяет автомобилю проходить до тысячи километров без дозаправки.

Целое семейство подобных силовых агрегатов рабочим объемом от 1,5 до 2,4 литра есть в распоряжении компании Toyota. Внедрение свежих технических решений улучшило показатели мощности и крутящего момента новых моторов не менее чем на 40%, топливной экономичности — на 30%.Все это — при неплохих данных по части экологии.

Компания Mazda тоже имеет в арсенале дизельный мотор с прямым впрыском. Он хорошо зарекомендовал себя еще на модели 626. Двухлитровая рядная «четверка» имеет мощность 100 л.с. с крутящим моментом 220 Нм при 2000 об / мин. Соблюдая все нормы экологии, автомобиль с таким силовым агрегатом потребляет 5,2 литра топлива на 100 км при скорости 120 км / ч.

Аббревиатуру TDI первым стал использовать концерн Volkswagen для обозначения дизелей с непосредственным впрыском и турбонаддувом.TDI объемом 1,2 л модели Volkswagen Lupo держит мировой рекорд легковых автомобилей по коэффициенту полезного действия. TDI помогли автомобилям Volkswagen и Audi стать самыми продвинутыми в классе автомобилей с дизельными двигателями.

Прокатится на волне захотели многие, а потому конкуренты заставили себя ждать. В очередь это касается фирмы Adam Opel AG, выпустившей семейство двигателей ЕСОТЕС TDI — целый кладезь первой новации: непосредственный впрыск, головка с четырьмя клапанами на одном распределительном вале, турбонаддув с промежуточным охлаждением, управляемая электроника топливный насос с повышенным давлением, форсунки, обеспечивающие высокую скорость топлива при распылении в комбинации с характерным завихрением всасываемого воздуха. Все это снизить расход топлива на 17% (относительно обычного турбонаддувного дизеля) и размер выброса на 20%.

Многочисленные успехи в области дизелестроения позволили восстанавливать незаслуженно забытое направление — V-цилиндровые 8-цилиндровые дизельные силовые агрегаты, объединяющее в себе мощь, комфортный и экономный расход топлива. BMW 740d уже 8 лет оснащают дизельным V8. Баварский дизель имеет прямой впрыск, улучшивший топливную экономичность многоцилиндрового мотора на 30-40% по отношению к бензиновому собрату. Здесь применены 4 клапана на цилиндр, Common Rail и турбонаддув с промежуточным охлаждением. 3,9-литровый силовой агрегат развивает 230 л.с. при 4000 об / мин, его крутящий момент — 500 Нм при 1800 об / мин.

Турбонаддув позволяет увеличить мощность двигателя без последствий для экономичности. Двигатели TDI , как правило, неприхотливые и надежные. Но есть в них один недостаток. Ресурс турбины обычно составляет 150 тысяч, это при том, что ресурс самого двигателя может доходить до миллиона.

Для тех, кого пугает перспектива дорогостоящего ремонта, есть другой вариант. Аббревиатура SDI используется для обозначения атмосферных (безнаддувных) дизелей с непосредственным впрыском топлива. Эти моторы не боятся больших пробегов и прочно держат свою позицию в рейтинге надежности.

Мировой лидер в производстве дизельных двигателей — концерн PSA Peugeot Citroen спрятал технологию Common Rail под шильдиком HDI. Три буквы скрывают настоящий клад для «ленивого» водителя. Межсервисный интервал моторов HDI составляет 30 тыс. Руб. км, а ремень ГРМ и ремень навесных агрегатов не требуют замены в течение всего срока эксплуатации автомобиля. Как всегда, на высоте акустические способности французов — тихая работа двигателя обеспечена даже на холостых оборотах. О надежности французских дизелей свидетельствует тот факт, что каждый второй автомобиль, проданный во Франции в 2006 году, работает на солярке.

Технологии CDI, TDI, HDI, SDI строятся вокруг системы Common Rail третьего поколения, поэтому по сути своей мало чем различаются.То, что мы сейчас видим, — всего лишь отличительный знак производителей. Выявить лидера в этой гонке не возможным, т.к. речь идет о вкусах и предпочтениях. Одно можно сказать уверенно — тот, кто выбирает сегодня дизель, несомненно, выигрывает.

Дизельный двигатель — принцип работы

Дизельный двигатель, наряду с бензиновым, является одним из двух самых распространенных типов поршневых двигателей внутреннего сгорания. Принцип его работы базируется на самовоспламенении воздушно-топливной смеси, которая подается в камеру сжигания под давлением.

этим горючее нагревается и самовоспламеняется, что является основным отличием дизельного двигателя от бензинового и выступает основной причиной всех конструктивных и эксплуатационных изменений в силовом агрегате этого типа, а также напрямую влияет на сферу применения и частоту его использования. В статье подробно рассматривается история создания и совершенствования дизельного двигателя, устройство и принципы работы подобного оборудования.

История создания и совершенствования

Первые научные разработки давления, связанные возможности использовать для воспламенения горючего в тепловой машине сжатого до высокого топлива, были осуществлены в 20-30-х годах 19-го века. На практике этот принцип был реализован выдачей немецким изобретателем и инженером Рудольфом Дизелем, который в 1892 году оформил патент на изобретение двигателя оригинальной конструкции, получивший название дизель-мотор в честь его создателя. Через 3 года документ был признан США. В течение нескольких лет Дизель зарегистрировал еще несколько патентов на различные модификации дизельного двигателя.

Первый работающий агрегат был изготовлен в конце 1896 года, а его испытания прошли практически сразу — 28 января следующего года. В качестве горючего первые дизельные двигатели использовали растительные масла и легкие нефтепродукты. Силовая установка практически сразу же стала показывать высокий КПД, будучи еще и очень удобной в эксплуатации.Но в первые годы после изобретения дизельные двигатели применялись, главным образом, в тяжелых паровых машинах.

Существенно расширить сферу практического использования дизельных агрегатов позволили два ключевых усовершенствования. Первое заключенное в применении в качестве топлива керосина, первый инженер в 1898 году другой великий того времени — родившийся в России швед Рудольф Нобель. Вторым серьезным рационализаторским решением стало изобретение топливного насоса высокого давления (ТНВД), который заменил использование ранее сжатия горючего компрессор.

Серьезный вклад в усовершенствования ТНВД внес в 20-е годы 20-го века Роберт Бош. Он изобрел и внедрил модель встроенного насоса и бескомпрессорной форсунки, применение которого привело к значительному уменьшению габаритов дизельного двигателя, что, в свою очередь, установило его сначала на общественный и грузовой транспорт, а во второй половине 30-х годов — впервые использовать на легковых машинах. Дальнейшие улучшения рассматриваемого агрегата, в частности использование специального дизельного топлива, позволили силовой установке на этом типе горючего успешно конкурировать с бензиновыми двигателями, постоянно увеличивая занимаемую долю рынка.

Отличие от бензинового двигателя

Главное отличие дизельного двигателя от бензинового было показано выше. Оно состоит в отсутствии системы зажигания, что объясняется использованием принципа самовоспламенения топливно-воздушной смеси в результате нагнетания давления и вызванного этим механизмом горючего. Необходимо отметить несколько ключевых следствий разницы между рассматриваемыми типами силовых установок.

Главные положительные для дизельного двигателя моменты состоят в следующем.Во-первых, отсутствие системы зажигания делает конструкцию агрегата заметно проще, повышенная надежность и долговечность. Во-второе компрессионное воспламенение топлива обеспечивает более полное и эффективное сгорание, в результате чего повышается КПД силовой установки и снижения количества вредных выбросов.

Основным негативным следствием выше отличия между двигателями внутреннего сгорания выступают более существенные требования к прочности и качеству изготовления клапанов и других деталей дизельных агрегатов.Это связано с тем, что они эксплуатируются под серьезной нагрузкой, связаны с топливно-воздушной смесью с повышенным давлением.

Устройство

И дизельный, и бензиновый агрегаты относятся к поршневым двигателю внутреннего сгорания, а потому имеют сходное устройство. Основными конструктивными частями силовой установки на дизельном топливе являются такие:

1. Блок цилиндров . Основа любого двигателя. Используется для размещения всех систем и узлов силового агрегата.Различаются по трем основным параметрам — схемы цилиндров, схемы их расположения и способ охлаждения. Как правило, количество цилиндров является четным, их максимальное число составляет 16. Чаще всего встречаются двигатели с 2-я, 4-я, 6-ю или 8-ю цилиндрами.

Важным элементом рассматриваемого так называемая ГБЦ или головка блока цилиндров. Она закрывает пространство, в котором происходит непосредственное сжигание топливной смеси.

2. Кривошипно-шатунный механизм .Основное назначение этого узла двигателя — преобразование перемещения поршня внутри гильзы, являющееся возвратно-поступательное, в движение коленвала, которое к вращающемуся. Главной деталью механизмом называется коленвал, подвижно соединенный с блоком цилиндров, что обеспечивает вращение вала.

Другая важная деталь — маховик, который крепится к одному из концов коленвала. Его задача — передать крутящий момент к другим узлам транспортных средств. Ко второму концу коленвала крепится шкив и приводная шестерня топливно-распределительной системы.

3. Цилиндропоршневая группа . Включает в себя цилиндры или гильзы, поршни или плунжеры, шатуны и поршневые пальцы. Отвечает за процесс сжигания топлива с предыдущей передачей образовавшейся энергии для дальнейших преобразований. Камера сжигания представляет собой пространство внутри гильзы, которое с одной стороны ограничивается ГБЦ, а с другой — поршнем. Главное требование к цилиндропоршневой группе дизельного двигателя — прочность, прочность и долговечность.

4. Топливно-распределительная система . Функциональное назначение — своевременная подача горючего в камеру сгорания и отвод продуктов сжигания топливно-воздушной смеси. В дизельном агрегате основы системы составляют два насоса. Первый из них — низкого давления — отвечает за перемещение горючего из бака к двигателю.

Назначение второго — ТНВД — несколько шире и заключается в определении нужного количества и времени впрыска топлива, а также в сверх необходимого уровня давления в камере сгорания.Именно топливный насос высокого давления и соединенные с ним форсунки ключевыми элементами дизельного двигателя, обеспечивающими его впечатляющие эксплуатационные и технические параметры.

5. Система смазки . Предназначается для уменьшения показателей трения между отдельными узлами и деталями силовой установки. В качестве используемого материала как различные смазочные материалы, так и, что характерно для отдельных механизмов, непосредственно, дизельное топливо. Устройство системы предусматривает наличие масляного насоса смазочных материалов, различных емкостей и соединяющих трубопроводов.

6. Система охлаждения . Основное назначение данного элемента дизельного двигателя — обеспечение такого уровня температуры, которое является оптимальным для работающего агрегата. Для этого используют два метода — принудительный отвод тепла от узлов двигателя и охлаждение их при помощи воздуха или жидкости. В качестве последней обычно используется вода или антифриз.

7. Дополнительные узлы — турбина и интеркулер .Турбонаддув или турбонагнетатель позволяет увеличить давление в камере сгорания, что ведет к росту производительности двигателя. Интеркулер для дополнительного и более эффективного охлаждения воздушного потока, который создается в процессе эксплуатации дизельного двигателя.

Отдельное упоминания заслуживает еще одна важная часть любого современного дизельного двигателя — электрооборудование и автоматика. Именно различные управления и контроля над работой агрегата позволяют добиться главных преимуществ, характерного для подобных силовых установок — высокого КПД.

Принцип работы

Дизельные двигатели делятся на двух- и четырехтактные. Первый вариант в сегодняшних условиях используется редко, а потому детально рассматривать его попросту не имеет смысла. Стандартный принцип работы обычного четырехтактного двигателя предполагает, что вполне логично, 4 основных этапа:

1. Впуск . Коленвал поворачивается в диапазоне между 0 и 180 градусами. На этой стадии воздух подается в цилиндр.

2. Сжатие . Положение коленвала изменяется со 180 до 360 градусов. Это обеспечивает движение поршня к так называемой верхней мертвой точке (ВМТ), что приводит к сжатию воздуха в цилиндре в 16-25 раз.

3. Рабочий ход с последующим расширением . Коленвал перемещение между 360 и 540 градусами. В камеру сжигания через форсунки впрыскивается топливо, при смешивании с воздухом воспламеняется. Это происходит чуть раньше, чем поршень наступает ВМТ.

4. Выпуск . Коленвал завершает оборот, перемещаясь между 540 и 720 градусами. В результате очередного перемещения поршня в верхнюю часть цилиндра из камеры сгорания удаляются отработанные газы. После этого цикл начинается заново.

Основные разновидности

Основным параметром, который используется для использования дизельных двигателей, является конструкция камеры сжигания. По этим параметрам различают два основных типа рассматриваемых силовых установок, на которых используется

· разделенная камера сгорания .Подача горючего производится в специальную камеру, которая называется вихревой и размещается в головке блока, соединяясь с цилиндром при помощи канала. Наличие дополнительного элемента позволяет добиться увеличения уровня нагнетания, что положительно сказывается на способности к самовоспламенению;

· неразделенная камера сгорания . Более простая, а потому надежная конструкция, которая представляет собой камеру сгорания, представляет собой внутреннее пространство над поршнем.Это позволяет снизить расход топлива, среди прочего, с надежностью механизма, ключевой причиной широко распространения такого типа типа дизельных двигателей.

Особенно популярными дизельными агрегатами с неразделенной камерой сгорания стали после появления ТНВД системы Common Rail. Ее использование позволяет использовать уровень давления и времени впрыскивания топлива для последующего сжигания. Таким образом, достигаются все основные преимущества двигателей с разделенной камерой сгорания без содержащих им недостатков.

Основные достоинства и недостатки

Широкое распространение и успешная конкуренция дизельных двигателей с бензиновыми распространяется рядом впечатляющих преимуществ. Главными из них выступают:

· КПД , достиг 40% на обычных установках и 50% на дизельных двигателях с турбонаддувом. Такие показатели являются попросту недосягаемых для агрегатов, использующих в качестве топлива бензин;

· мощность . Крут момент дизельного двигателя обеспечивается даже на малых оборотах, что гарантирует автомобилю уверенный и быстрый разгон;

· экологичность .Сгорание топлива под высоким давлением приводит к уменьшению количества образующихся в процессе эксплуатации двигателя выхлопных газов. В сегодняшних условиях этим плюсы дизелей придается все большее значение;

· надежность . Как правило, моторесурс дизельного агрегата примерно в полтора-два раза превосходит аналогичный показатель бензинового конкурента. Кроме того, отсутствие системы зажигания позволяет избавиться от многих проблем двигателей на бензине, например, слабой искры на свечах или залива.

В числе недостатков, присущих дизельному двигателю, прежде всего, необходимо два. Первый — это несколько более высокая стоимость транспортных средств, оборудованных этим типом силовой установки. Разница в цене обычно рассматривается от 10 до 20%.

Второй минус — необходимость существенных эксплуатационных расходов. Это объясняется серьезными требованиями к качеству изготовления и уровня технического обслуживания автомобилей с дизельными двигателями. Обращение в солидную компанию за приобретением, а также последующим обслуживанием, комплектованием и ремонтом сведет к минимуму недостатки агрегата, оставив в сохранности его впечатляющие достоинства.

10 самых надежных дизельных двигателей

Количество вариаций дизельных двигателей на рынке велико, при этом немало тех, чей ресурс и вероятность ли обрадуют владельца. Однако, есть и проверенные моторы, которые можно назвать настоящими долгожителями

Иван Матиешин

Опираясь на свой многолетний опыт работы на СТО, я рекомендую обратить внимание именно на эти 10 моторов — автомобили с ними дольше не будут создавать проблем своему владельцу.

PSA 2.0 HDI

Дизель 2.0 HDI от французского концерна PSA Peugeot Citroen — очень надежный агрегат, особенно если он из первого поколения. Такие двигателя устанавливаются на автомобили Пежо, Ситроен, Сузуки, Форд и Фиат, выпущенных с 1999 по 2006 год. Самые популярные авто с таким мотором это: Peugeot 206, 306, 307, 406, Partner, Citroen C5 I, Berlingo, Xsara и Suzuki Vitara. Французский 8-клапанный дизель легко ходит более 500 тыс. Руб. км, не требуя сложного обслуживания, но соблюдать регламентные сроки нужно в любом случае.Мощность первого агрегатов составляла 90 — 109 л. с., позже мощность выросла — от 136 до 180 л.с. Эти моторы до сих пор не вызывают нареканий у автовладельцев, особенно если предусмотрена топливная система фирмы Bosch, а не Siemens (их пьезофорсунки плохо ремонтируются).

VOLVO 2.4 D

У «шведов» тоже есть весьма надежный двигатель. Так автоконцерн Volvo, который известен разработкой целой серии удачных бензиновых двигателей, еще в 2001 году выпустил отличный дизельный мотор 2.4 D с пятью цилиндрами. Такие агрегаты устанавливаются на седаны, универсальные и кроссоверы, а именно: S60, V60, S80, V70, XC70, XC90. Двигатель имел 10- или 20-клапанный ГРМ (в зависимости от года выпуска) и систему турбонаддува. Популярностью пользуются версии от 130 до 205 л.с. — эти движки (в случае регулярного обслуживания) без проблем выхаживают 500-700 тыс. Руб. км.

VAG 1. 9 TDI

Этот дизель от группы VAG нельзя оставить без внимания. Его вариант доступен уже более 20 лет (с некоторыми изменениями).Устанавливался 1.9 TDI на различные модели Сеат (Леон, Толедо, Ибица, Алхамбра), Ауди (А3, А4, А6), Шкода (Октавия), Фольксваген (Кадди, Гольф, Пассат, Шаран) и некоторые другие. Двигатель знаменит надежностью, но это справедливо только в том случае, если владелец будет использовать качественное топливо и масло, а периодичность ТО сократит с 15 до 10 тыс. руб. км. Также желательно следить за клапаном управления наддувом N75, это слабое его место. Несмотря на некоторые поломки у определенных модификаций, этот мотор вполне способен отходить 400 тыс.км.

БМВ M57

Дизели серии M57 от баварского автоконцерна также заслужили немало хороших отзывов от автовладельцев. Рядные двигатели имели по 6 цилиндров, их мощность, в зависимости от модификации, составляющая от 201 до 286 л. с. Выпускались такие дизели с 1998 по 2008 годы и установились на большинство моделей BMW, с 3-й по 7-ю серию: E39, E46, E90, E60, E83, E53, E70, а также Range Rover L322. У некоторых модификаций дизеля M57 встречаются некрупные поломки, однако в целом он способен отходить 400 — 500 тыс. руб.км.

HONDA 2.2 i-CTDi

Это дизель имеет настолько хорошую репутацию, что приобрести оснащенный им автомобиль задешево невозможно, даже если речь о машине с большим пробегом. Однако, все-таки, некоторые мелкие недоработки в данном моторе имеются. Так, если вы живете в северном регионе, то подогрев топлива может не справиться с температурой от -15 и ниже. Ресурс хондовского двигателя 2.2 i-CTDi оценивается в 350 тыс. Руб. км. Ставился такой мотор на Accord 7, Civic 8, CR-V второго и 3-го поколений.

ТОЙОТА 1HD

Двигатель Тойота 1HD объемом 4,2 литра, который ставился на Ленд Крузер J80 и J100, относят к категории ветеранов-долгожителей, как по пробегу (как правило, не менее 600 тыс. км.), так и по времени производства (с 1990 по 2007 год). Однако если относится к нему небрежно, полагаясь на его надежность, не регулярное обслуживание, то это станет причиной различных поломок. Стоит уделить внимание газораспределительному механизму и регулярной проверке зазоров клапанов дизельного мотора.

ОПЕЛЬ 1,7 CDTI

Дизель 1.7 CDTI хоть и бюджетный, но очень выносливый. Разрабатывался совместно с Isuzu и GM, устанавливался на Опель Астра H, J и Зафира B. годы производства было много модификаций этого мотора и типов топливных систем для них. Чем они сложнее, тем больше вероятность поломок, но, как правило, эти двигатели без проблем преодолевают 400 тыс. км. пробега без какого-то существенного ремонта.

FIAT 2,4 JTD

От продукции итальянского автопрома, как правило, не ожидаешь надежности, но турбодизельный двигатель 2.4 JTD — приятное исключение из этого правила. Ставили такой агрегат на многие модели Fiat, а также Alfa Romeo и Lancia. Он имеет 5 цилиндров и систему Common Rail. Отличительные качества — экономичность и хорошая тяга. Версия с 20-ю клапанами иногда требует снятия выпускного коллектора — по причине облома шпильки случается прорыв выхлопных газов. С годами вопросы появятся к системе EGR, а после 250 000 км может потребоваться ремонт турбины. При этом, само железо вполне может выдержать 500, а то и 700 тыс. руб.км пробега.

HYUNDAI / KIA 1.6 CRDi (D4FB)

Корейский дизельный мотор 1.6 CRDi мощностью от 90 до 136 л. с. тоже можно отнести к разряду лучших. Его выпуск стартовал в 2006 году, двигатель получил широкое распространение в моделях Киа и Хендэ, которые изготавливались для рынка Европы. Стоит такой мотор на Hyundai Elantra 4, Elantra 6, Accent RB, i20, i30, ix20, Kia Ceed, Cerato и Soul. Отличаясь простотой конструкции, этот двигатель вышел неприхотливым и надежным, правда, достаточно требовательным к качеству топлива.А в первых годах выпуска его слабым местом была турбина, которая часто страдала масляным голоданием. Но «детские болезни» успешно вылечили и в настоящее время нарекания могут вызвать разве что датчик наддува, да регулятор давления топлива. Но в целом ресурс такого двигателя составляет не менее 300 тыс. км.

MERCEDES-BENZ 3,0 CDI (OM642)

Трехлитровая дизельная «шестерка» ОМ642 от Mercedes-Benz является продолжателем успешных моторов-миллионников. Она много модификаций и вариантов мощности, скрывая под индексами 280, 300, 320 и 350 CDI.Устанавливалась на Мерседес, Крайслер, Додж и Джип с 2005 года. По железу является традиционно крепким. А чтобы не было проблем с сажевым фильтром, необходимо заправиться качественным топливом и использовать моторное масло с соответствующими допусками. Единственным проколом стал выпускной коллектор. При нагреве, в месте его сварки, происходит откалываться маленькие частички и попадать в турбину, что приводит к выходу ее из строя.

Материал предоставлен порталом etlib.ru

Хочу получать самые интересные статьи

.

No related posts.
