Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

В перерывах между плановыми ТО за состоянием тормозной системы должен следить владелец машины. Оценить износ тормозных колодок и дисков (барабанов) сможет любой, главное не лениться.

У большинства автомобилей при обычной эксплуатации внутренняя колодка стирается чуть быстрее внешней, причем это не зависит от конструкции тормозных механизмов. Однако в специфических условиях эксплуатации или из-за конструктивных особенностей некоторых машин внутренние колодки иногда изнашиваются заметно интенсивнее внешних. К примеру, на Мазде 6 второго поколения внутренняя колодка на переднем правом колесе стирается в полтора раза быстрее внешней.

Конструкция тормозов у Лады Калины такова, что без снятого колеса вообще бесполезно вглядываться в передние тормозные механизмы — состояние колодок оценить не удастся.

Конструкция тормозов у Лады Калины такова, что без снятого колеса вообще бесполезно вглядываться в передние тормозные механизмы — состояние колодок оценить не удастся.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Кроме конструктивных нюансов могут иметь место и неисправности. Например, повышенный износ колодки из-за закисшего поршня. Поэтому при первом осмотре тормозных механизмов на машине, с которой вам еще не приходилось иметь дело, важно снять колесо, чтобы оценить состояние и внешней, и внутренней колодок. Недобросовестные сервисмены часто ограничиваются примерной оценкой износа только внешних колодок, разглядывая их через спицы колесного диска, не снимая самого колеса. Не исключено, что вскоре недовольный клиент вернется на эту СТО со стертыми внутренними колодками и претензиями!

В качестве примера проверим состояние тормозов на редакционной Калине, которая проехала почти 63 000 км. Кроме того, приведем приблизительные показатели по критическому износу различных элементов тормозной системы. Для каждой конкретной модели автомобиля они могут отличаться как в бóльшую, так и в меньшую сторону. Эти данные можно найти в книжках по ремонту и обслуживанию или на просторах интернета.

Материалы по теме

На Калине толком не определить износ даже внешних тормозных колодок, если колесо не снято.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем
Расстояние между спицами литого диска приличное, но скоба сильно ограничивает обзор. А вот, к примеру, на Мазде 3 первых двух поколений износ внешних колодок хорошо виден и с надетым колесом. Правда, для осмотра внутренних колодок его все же придется снять.

Но вернемся к нашей Калине. Только после снятия колеса видна реальная картина. Толщина фрикционной накладки примерно равна толщине основания колодки: износ порядка 60%. Если толщина фрикционной накладки уменьшится до 2 мм, это будет означать износ в 100%. У многих автомобилей на основании колодки предусмотрен металлический язычок. При критическом износе накладки он начинает контактировать с тормозным диском, издавая характерный скрип. Чаще всего язычок устанавливают только на внутренних колодках.

Со снятым колесом без разбора тормозного механизма хорошо видно, что износ передних колодок на нашей Калине составляет примерно 60%.

Со снятым колесом без разбора тормозного механизма хорошо видно, что износ передних колодок на нашей Калине составляет примерно 60%.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Почему износ колодок может ускориться?

Материалы по теме

Важно помнить о тяжелых условиях эксплуатации, например, движение по горным серпантинам или участие в любительских гонках. В таких режимах у исправной тормозной системы внутренняя колодка может начать стачиваться в разы быстрее внешней. Нечто подобное когда-то случилось и с моей машиной. При повседневной езде износ колодок на седане Volkswagen Jetta последнего поколения был равномерным. Это усыпило мою бдительность, и я перестал следить за состоянием внутренних накладок. После участия в двух этапах спринтов (далеко не самых тяжелых для техники) оказалось, что внутренние колодки почти полностью стерлись. Особенно сильно это проявилось на левом колесе. Повезло, что дело не дошло до задиров на тормозных дисках!

Также не забывайте, что если, к примеру, вы проехали 30 000 км и износ передних колодок составил около 50%, то это еще не значит, что их хватит до 60 000 км. Чем меньше толщина накладки, тем быстрее происходит ее дальнейший износ.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Ведь те же порции тепловой энергии от трения воспринимает уже менее «жирная» тормозная колодка.

Износ тормозных дисков

Износ тормозных дисков протекает более стабильно и предсказуемо. Чаще всего дисков хватает на два комплекта колодок. Уменьшение толщины диска примерно на 2 мм означает износ в 100%. Со временем из-за выработки на кромке тормозного диска образуется фаска.

Ступенька от выработки переднего тормозного диска нашей Калины уже хорошо ощутима при прикосновении, но такой диск еще походит.

Ступенька от выработки переднего тормозного диска нашей Калины уже хорошо ощутима при прикосновении, но такой диск еще походит.

Дизайн многих колесных дисков позволяет просунуть между спицами руку и на ощупь определить выработку тормозного диска. Главное, не делать этого, пока тормозной диск еще горячий, сразу после поездки с интенсивными торможениями. Этот прием будет полезен тем, кто планирует приобрести автомобиль с пробегом. По износу диска можно сделать выводы о реальном пробеге машины или об условиях, в которых ей приходилось ездить.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Но лучше всего колесо все же снять и тщательно осмотреть тормозной механизм, включая внутреннюю сторону диска. Бывает, что именно там из-за коррозии образуются канавки и волнистая поверхность.

До предельно допустимого износа тормозного диска нашей Калины осталось 0,7 мм. В большинстве случаев этого хватит, чтобы отъездить на еще одном комплекте колодок.

До предельно допустимого износа тормозного диска нашей Калины осталось 0,7 мм. В большинстве случаев этого хватит, чтобы отъездить на еще одном комплекте колодок.

Когда менять тормозные диски и колодки?

Материалы по теме

Если износ дисков уже критичный, а колодки почти новые, то не торопитесь сразу менять весь комплект расходников, особенно если вы эксплуатируете автомобиль не в тяжелых для техники условиях. Работу по замене дисков можно ненадолго отложить. Но не стоит совсем закрывать глаза на проблему. Помните, что с уменьшением толщины дисков снижается эффективность торможения.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Ведь рассеивать тепловую энергию будет слишком тонкий диск, который вдобавок станет и быстрее перегреваться. В особо запущенных случаях из-за чрезмерного износа тормозного диска, колодка может даже выпасть из механизма!

С износом задних дисковых механизмов ситуация аналогична, с одной лишь поправкой: они менее нагружены, а потому износ происходит медленнее. В этом есть и свои плюсы, и минусы. Задние тормозные диски и колодки имеют больший ресурс по сравнению с передними (примерно в полтора-два раза), но и сильнее страдают от коррозии. Поэтому именно на задних тормозах важно проверять внутренние поверхности дисков! У нашей же Калины задние тормоза барабанного типа.

Как оценить износ барабанных тормозов?

У большинства машин со стороны кожуха барабана есть смотровое окно для оценки толщины накладок. Однако чаще всего им можно воспользоваться только если машина вывешена на подъемнике или стоит на смотровой яме. Иначе разглядеть через это окно что-либо чрезвычайно сложно.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

На левом фото показано расположение смотрового окна относительно барабанной колодки. Пользоваться им, имея в распоряжении лишь домкрат, не очень-то удобно.

На левом фото показано расположение смотрового окна относительно барабанной колодки. Пользоваться им, имея в распоряжении лишь домкрат, не очень-то удобно.

Снять барабаны порой тоже весьма проблематично. Например, у автомобилей французских марок придется откручивать ступичную гайку. В случае с Калиной все просто, барабаны снимаются без особых проблем.

Оценить износ элементов барабанных тормозных механизмов на Калине можно сняв кожух барабана.

Оценить износ элементов барабанных тормозных механизмов на Калине можно сняв кожух барабана.

Обычно износ барабанов оценивают по внутреннему диаметру: его увеличение на 1 мм означает приговор.

Чем отличаются барабанные тормоза от дисковых?

Один из недостатков барабанных механизмов в сравнении с дисковыми — отсутствие эффекта самоочистки.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Продукты износа от тормозных колодок остаются внутри барабана и оставляют характерные следы на рабочих поверхностях фрикционных элементов.

Из-за обилия продуктов износа на рабочей поверхности колодки образовались характерные борозды. Фактический износ накладок составил порядка 30%.

Из-за обилия продуктов износа на рабочей поверхности колодки образовались характерные борозды. Фактический износ накладок составил порядка 30%.

Редакционная Калина часто используется для участия в различных соревнованиях. То есть условия ее эксплуатации можно назвать тяжелыми. Однако, к нашему удивлению, износ родных колодок оказался небольшим — примерно 30%. Вероятно, причина в том, что у машины относительно небольшая масса, да и динамические показатели не выдающиеся.

Глубокие борозды на рабочей поверхности барабанов — результат воздействия на них продуктов износа.

Глубокие борозды на рабочей поверхности барабанов — результат воздействия на них продуктов износа.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Увы, продукты износа значительно подпортили рабочие поверхности накладок и барабанов. Это уже не исправить. При очередной замене колодок придется обновить и барабаны, иначе они сразу же подпортят новые колодки. Однако ничего криминального в дальнейшей эксплуатации автомобиля в таком виде нет. Снижение эффективности задних тормозов не заметно даже при движении по гоночному треку. В целом же барабаны, как и диски, способны переживать по два комплекта фрикционных накладок.

Фото: из архива автора

как определить максимальный и допустимый

Любой здравомыслящий водитель стремится поддерживать свой автомобиль в исправном состоянии, уделяя внимание не только его ходовым характеристикам, но и тормозной системе. Тормоза должны моментально откликаться на нажатие педали и срабатывать именно с той интенсивностью, которая предусмотрена при разработке автомобиля.

Скорость торможения автомобиля напрямую зависит от исправности тормозных колодок и дисков. В результате силы трения, возникающей между деталями, машина останавливается.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Чтобы максимально продлить срок службы колодок и дисков, они изготавливаются из прочных материалов. Несмотря на это, детали остаются подвержены износу. Водитель обязан следить за состоянием тормозных дисков и тормозных колодок, а также уметь определять, когда требуется их замена.

Рекомендуем прочитать:
Как определить износ тормозных колодок

Как узнать минимальную толщину тормозных дисков

При покупке новых тормозных дисков для автомобиля, водитель должен ориентироваться на рекомендации по выбору делали, выданные производителем. Приобретая качественные тормозные диски, можно быть уверенным, что они не разлетятся при торможении без видимых причин.

Согласно международным правилам производства тормозных дисков легковых автомобилей, компании, выпускающие их, обязаны гравировать на них информацию о максимально допустимом износе. Чтобы определить максимальный износ тормозного диска, необходимо внимательно изучить его торцевую часть. На ней указывается информация об исходной толщине детали, а также о минимальной толщине, при достижении которой производитель рекомендует отказаться от эксплуатации диска, и он больше не отвечает за качество торможения.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Обратите внимание: Когда тормозные диски изготовляются без соблюдения международных правил, на них можно не обнаружить информацию о толщине и максимально допустимом износе. Эксплуатация таких дисков запрещена из соображений безопасности. Крайне рекомендуется приобретать тормозные диски у сертифицированных продавцов и от проверенных брендов.

Как определить износ тормозных дисков

Однозначно сказать, сколько километров пробега прослужат водителю тормозные диски невозможно. Связано это не только с качеством изготовления самих дисков, но и с другими факторами – стилем вождения машины, состоянием тормозных колодок и тормозной системы в целом, климата, в котором эксплуатируется автомобиль, состояния дорог и прочих. Именно поэтому водитель должен самостоятельно время от времени диагностировать износ тормозных колодок.

Чтобы провести диагностику тормозного диска на предмет повышенного износа, необходимо снять колесо. Далее диагностика выполняется в два этапа:

  • Измерительный.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Чтобы замерить толщину тормозного диска лучше использовать штангенциркуль. С его помощью в 6-8 точках по кругу замеряется толщина тормозного диска. Далее, ориентируясь на информацию о максимальном износе детали, нужно определить, пригодна ли она для дальнейшего использования.
  • Визуальный. При замере толщины тормозного диска необходимо также осмотреть его визуально на наличие глубоких порезов, царапин, сколок, вмятин и других дефектов, которые могут сказаться на работе тормозной системы. Если повреждение найдено, потребуется замена тормозного диска.

Важно: Не забывайте, что замена тормозных дисков производится попарно для одной оси.

Проверить состояние тормозных дисков можно и в процессе движения автомобиля. Если деталь сильно изношена, возникнут следующие симптомы, указывающие на необходимость ее замены:

  • Торможение автомобиля происходит рывками;
  • Слышен скрежет, скрип и другие посторонние шумы в процессе торможения машины;
  • При торможении наблюдается биение руля и педали тормоза;
  • Во время нажатия на педаль происходит блокировка тормозов.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Лучше не дожидаться симптомов, описанных выше, а регулярно производить в гараже диагностику тормозного диска – измерительную и визуальную. Производители автомобилей советуют это делать через каждые 10-15 тысяч пробега, при отсутствии явных симптомов неисправности.

Загрузка...

Проверка тормозных дисков (биение, толщина, изношенность) Lada Largus / Лада Ларгус


ПараметрR90F90
Диаметр тормозного диска, мм259260260
Номинальная толщина тормозного диска, мм20,62222
Минимальная толщина тормозного диска, мм17,719,819,8

ВНИМАНИЕ: Те диски, которые имеют канавки, задиры, окончательно изношены или покороблены, должны быть заменены или проточены.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Перед тем как измерять осевое биение диска, следует убедиться в том, что биение подшипника переднего колеса находится в пределах, указанных в технических требованиях изготовителя.

• Поднимите и надежно закрепите автомобиль на опорах. При подъеме только передней части автомобиля следует затянуть стояночный тормоз и заблокировать задние колеса.

• Снимите колесо.

• Снимите суппорт тормоза и закрепите его на проволоке вне рабочей зоны. Не отсоединяйте тормозной шланг, но не допускайте, чтобы суппорт оставался висеть на шланге. Подробнее см. Замена тормозных дисков

• Если диск легко снимается со ступицы, установите болты и затяните их чуть сильнее, чем от руки. Убедитесь, что усилие затяжки для всех гаек примерно одинаково.

• Установите стрелочный индикатор с магнитным или универсальным держателем на кузов автомобиля так, чтобы игла индикатора касалась боковой поверхности диска на расстоянии около 13 мм от его внешней кромки.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

• Установите индикатор на «нуль». Поверните диск на один полный оборот и запишите максимальное показание величины осевого биения. Сравните полученную величину с указанной для вашего автомобиля .

• Если величина осевого биения превышает предельно допустимое значение, диск, возможно, нуждается в переустановке. Если диск снимается достаточно легко, снимите его, очистите контактные поверхности диска и ступицы и снова установите диск, но уже в новое положение. Снова замерьте величину биения. Если на этот раз биение укладывается в пределы технических требований, то проблема решена. Если нет - замените или проточите диск.

Толщина диска существенно влияет на его способность противостоять нагреву и обеспечивать соответствующую силу замедления. Каждый диск имеет минимальную толщину, допускаемую изготовителем.


Маркировка указывающая на минимально думостимую толщину указана на самом тормозном диске.
В данном случае это 19,8 мм

Эта минимальная толщина не должна выходить за пределы, указанные в технических требованиях.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Диск, имеющий толщину меньшую, чем необходимо, может треснуть при торможении.

Если хотя бы какая-то часть диска имеет толщину меньше минимальной, он должен быть заменен

Толщина и изменение толщины могут быть измерены с помощью микрометра. Все измерения должны быть проведены на некотором расстоянии от кромки диска, поскользу на кробке выработан буртик. Измерения проводите в четырех симметрично расположенных на окружности диска точках, а результаты измерений запишите. Сравните их с минимальными величинами, приведенными в технических требованиях. Неравномерность толщины диска более чем в 0,025 мм может вызвать вибрации педали тормоза и/или вибрацию в передней части автомобиля во время торможения. Диск, не соответствующий техническим требованиям по толщине или неравномерности толщины, подлежит замене.

Новый диск имеет гладкую, ровную поверхность, которая в процессе работы быстро изменяется. Иногда на поверхности диска появляются и развиваются очень тонкие концентрические бороздки (похожие на звуковые дорожки на музыкальных пластинках), которые образуются в результате воздействия пыли и мелких твердых частиц, попадающих в диск с тормозных накладок.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Эта легкая шероховатость вполне нормальна, но, если любая из бороздок настолько глубока, что за нее можно зацепиться ногтем, диск следует заменить.

При появлении цветов побежалости, изменения цвета металла, сильной ржавчине или даже выкрашивании следует заменить диск. Если при осмотре что-либо вызывает сомнения, то замените диск. Передние тормоза - очень важная система, и они должны иметь стопроцентную эффективность.

Одновременно с диском следует заменить тормозные накладки, так как их поверхность должна быть идеальной. Поскольку тормозные накладки заменяются в комплекте (на обоих колесах), соответственно необходимо заменить и оба диска, даже если поврежден только один.


Минимальная толщина тормозных колодок: какая допустима

Очень часто автовладельцы считают, что тормозная жидкость в их автомобиле вечная и заливается раз и навсегда, или что тормозные колодки следует менять, только когда они сотрутся до металла.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

А часто ли меняются тормозные диски или барабаны? В большинстве случаев, когда износ превышает двукратный, а то и более указанного в инструкции.

Ко всем деталям тормозной системы предъявляются достаточно высокие требования: ведь от их исправности зависит безопасность автомобиля на дороге.

МИФ: «Тормозную жидкость менять не надо»

Это не так. Тормозная жидкость гигроскопична – обладает способностью впитывать в себя влагу. Соответственно температура кипения снижается. Одно из требований, предъявляемых к тормозным жидкостям, – это высокая температура кипения.

Чем она выше, тем более качественной считается тормозная жидкость.

При частом использовании тормозов диски и колодки сильно нагреваются, после достижения определенной температуры тормозная жидкость может закипеть, и автомобиль может остаться без тормозов, причем неожиданно.

К тому же тормозная жидкость работает и как смазка в главном и рабочих цилиндрах, вымывая продукты трения.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

При нерегулярной смене вода, накапливающаяся в системе, вызывает коррозию – первыми страдают резиновые манжеты (цилиндр начинает подтекать), затем появляются раковины на зеркале цилиндров.

Тут уже требуется недешевый ремонт тормозной системы. А ведь его можно было бы избежать, просто вовремя поменяв жидкость.

МИФ: «Дисковые тормоза лучше барабанных»

Действительно, дисковые тормоза обладают существенным преимуществом перед барабанными. Это стабильность работы, лучшие условия охлаждения и очистки, более высокая эффективность, меньшие вес и размер. Но есть и недостатки. Площадь колодок у дисковых тормозов меньше, чем у барабанных, поэтому для них нужны большие усилия на приводе и соответственно более высокое давление в гидросистеме.

МИФ: «Колдун» не нужен»

Некоторые автовладельцы называют его «колдуном», считая регулятор давления загадочным и бесполезным устройством. На самом деле это важный элемент тормозной системы для автоматического изменения величины тормозной силы в зависимости от усилия на педали (давления рабочей жидкости в главном цилиндре), загрузки автомобиля и интенсивности его замедления.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Торможение будет эффективным и безопасным, когда передние тормоза срабатывают более эффективно и несколько раньше, чем задние. Для того чтобы тормоза работали именно так, в систему встраивается регулятор давления. Он изменяет и распределяет тормозные усилия между передними и задними колесами в зависимости от загруженности автомобиля и нагрузки на оси.

Без регулирования они одинаковы, а для каждого варианта загрузки машины должно быть свое соотношение, обеспечивающее опережающую блокировку передних колес, чтобы автомобиль не занесло.

Нельзя исключать регулятор из работы (глушить, удалять) или заменять его, нагрузочную пружину и иные детали привода нештатными, похожими по внешнему виду или от другой модификации автомобиля.

Их характеристики могут не соответствовать параметрам машины.

Когда менять «тормозуху»?

В большинстве автомобилей достаточно менять тормозную жидкость раз в два года или каждые сорок тысяч километров пробега. Жидкость должна быть светлой и прозрачной и желательно рекомендованной заводом-изготовителем автомобиля.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Если она темная и на дне бачка образовался осадок – не тяните с заменой. Не забудьте промыть систему и тщательно вымыть бачок.

Чем плох асбест?

Асбестовые фрикционные накладки (колодки) производятся некоторыми производителями до сих пор, в частности, их выпускают в России.

Но крупнейшие автопроизводители мира уже давно отказались от установки асбестовых тормозных колодок на свои автомобили: во время торможения, когда происходит трение асбестовой накладки о диск, образуется мельчайшая пыль, которая очень токсична и опасна для человеческого организма и окружающей среды.

Безасбестовые колодки на сегодняшний день получили самое активное распространение: в качестве армирующего элемента в них используется медная, латунная стружка, стальная вата, полимерные композиции и другие элементы.

Что такое вспомогательная тормозная система?

Вспомогательная тормозная система начинает действовать при разгерметизации одного из рабочих контуров (вытекает тормозная жидкость).Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

В этом случае в бачке с тормозной жидкостью, разделенном на два независимых объема, уровень понижается до критической отметки.

Далее он продолжает понижаться только в объеме неисправного контура, а объем исправного сохраняет критический уровень тормозной жидкости в системе. Поэтому всегда необходимо следить за уровнем жидкости в бачке.Какие бывают тормоза?

Все автомобильные тормозные механизмы правильно называть колодочными. В свою очередь, их разделяют по названиям пар трения: колодочно-дисковые (дисковые) и колодочно-барабанные (барабанные). Дисковые бывают с подвижным или неподвижным суппортом.

Наибольшее распространение получили механизмы с подвижным суппортом, которые конструктивно исключают неравномерный износ колодок. Эффект самоподвода колодок обеспечивается манжетой поршня (есть и более сложные системы подвода колодок в дисковых тормозах).

По конструктивным особенностям дисковые тормоза эффективнее барабанных. Для лучшего отвода тепла из рабочей зоны часто используют вентилируемые диски.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Увеличенная толщина вентилируемого диска позволяет разместить между поверхностями трения ребра жесткости, которые обеспечивают принудительную циркуляцию воздуха.

При вращении создается центробежная сила, она заставляет поступающий воздух устремляться от центра к краям диска и нагретый воздух выбрасывается в окружающую среду, а вентилируемый диск охлаждается.

Для того чтобы тормозная жидкость в цилиндре не закипела, используют пустотелые поршни, а накладки тормозных колодок делают термоизолирующими. Барабанные тормозные механизмы устанавливают обычно на задние колеса.

В процессе работы зазор между колодкой и барабаном увеличивается. Для его устранения предназначены разного рода механические регуляторы. Износ колодок компенсируется их самоподводкой, происходящей, как правило, при резком торможении.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Теплоотвод в барабанных тормозных механизмах осуществляется через термопроводные колодочные накладки, массивную металлическую основу колодки и ребра охлаждения тормозного барабана.

  • На легковых автомобилях возможны следующие сочетания дисковых и барабанных тормозных механизмов:— четыре дисковых;— два передних – дисковые, два задних – барабанные;
  • — четыре барабанных.
  • Вентилируемые и перфорированные тормозные диски

Вентилируемые тормозные диски представляют собой систему из двух дисков, между которыми есть специальные отверстия, которые формируют лопасти.

Наличие этих лопастей снижает вес диска и способствует лучшему отводу тепла, и, следовательно, увеличению эффективности торможения. Диски с перфорацией и шлицами – эволюция дисковых тормозных механизмов.

Кстати, изначально они были разработаны для того, чтобы при помощи имеющихся на диске канавок и шлиц счищать с колодок образующийся на них в результате долгих нагрузок нагар.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

В таких дисках на всей плоскости проделаны сквозные отверстия, которые служат все тем же целям: снижают вес, обеспечивают лучший отвод тепла и удаляют газы, которые образуются при трении тормозных колодок о диск. Отвод этих газов крайне важен, т.к.

они могут создать в тормозной системе нечто вроде воздушной тепловой подушки и снизить эффективность тормозов. Диски и с перфорацией, и со шлицами увеличивают тормозную силу и ресурс работы диска.

Для городской езды такие диски будут мало привлекательны: как ни крути, но реализовать все свои способности в условиях города им доведется нечасто, зато ресурс работы тормозных колодок уменьшится.

Когда менять тормозные диски?

Минимальная толщина тормозных дисков оговорена в инструкциях. Обычно производители допускают износ по миллиметру на сторону. Пренебрежение инструкцией и износ диска до «состояния бритвы» может иметь печальные последствия.

При слишком малой толщине тормозного диска после 50% износа тормозных колодок поршни тормозных цилиндров выдвигаются чересчур далеко, что приводит к их перекашиванию, коррозии и заклиниванию.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

В таких случаях автомобиль обычно плохо тормозит, при торможении стремится вырвать руль из рук, пропадает накат, увеличивается расход топлива, тормозная педаль становится очень тяжелой. Тонкий диск может треснуть, особенно если несимметричны нагрузки от колодок.

К тому же он быстрее перегреется при экстренном торможении, и «поджаренные» колодки уже не смогут остановить автомобиль.

После замены передних тормозных колодок нужно обратить внимание на эффективность торможения. Если она стала хуже и не восстановилась после приработки накладок (пробег около 200-300 км), их коэффициент трения низок, лучше поставить другие.

Источник: https://www.drive2.com/b/798518/

Минимальная толщина тормозного диска: не пропустить момент!

26.09.2019

Вопросы, рассмотренные в материале:

  • Как устроен тормозной диск
  • В чем основные причины износа тормозного диска
  • Как определить, что тормозные диски изношены
  • Какова минимально допустимая толщина тормозных дисков

Чтобы обеспечить безопасность водителя и пассажиров, тормозная система автомобиля должна соответствовать строгим стандартам.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Минимальная толщина тормозного диска регламентирована производителем и не должна опускаться ниже определенных значений. Какие показатели считаются нормой, и как их контролировать – расскажем в статье.

Как устроен тормозной диск

Тормозной диск – это та деталь гидравлического тормоза, которую зажимают тормозные колодки в момент нажатия водителем на педаль. Данный элемент сделан из металла, во время движения автомобиля он вращается на одной скорости с колесами. В процессе эксплуатации минимальная толщина такого изделия не должна быть меньше установленных параметров.

Различают барабанные и дисковые тормоза. Последние лучше себя зарекомендовали при работе в условиях высоких температур и влажности, они эффективны из-за линейного отклика. После нажатия на педаль тормоза под действием гидравлического давления тормозные колодки сдавливают с двух сторон диск. За счет возникающего трения автомобиль снижает скорость и останавливается.

Абсолютное большинство современных образов – вентилируемые.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Они сложены из двух пластин, пространство между которыми служит для охлаждения системы. Это главное их отличие от невентилируемых вариантов.

Оба типа могут иметь перфорацию, которая служит для охлаждения и отведения рабочих газов. Отверстия могут быть как сквозными, так и просто заглубленными. В первом случае перфорация справляется с основной задачей, но может сделать изделие менее крепким.

Второй тип отверстий выполняет функцию охлаждения и при этом не вредит прочности.

«Как проверить тормозные диски: несколько простых советов» Подробнее

По вариантам конструкции изделия делятся на цельные и составные. Последние состоят из алюминиевой ступицы и чугунного кольца.

Детали составного изделия скрепляют болтами, чтобы избежать их раскручивания во время движения. Такие образцы устойчивы к деформации, имеют малый вес, а также отличные вентиляционные и термические характеристики.

При поломке возможна замена какого-то одного элемента конструкции, например, кольца.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Основные причины износа тормозного диска

Техническая исправность тормозного диска и его нормальная толщина, не доходящая до минимальных значений – одни из главных требований к работоспособности всей тормозной системы. Однако эта деталь может быть подвержена стремительному износу. Далее разберем, отчего это может произойти.

  • Тормозные колодки Тормозной диск может быстро достичь минимальной толщины даже на новых автомобилях. Случается, что после короткого срока эксплуатации водители уже замечают появление специфической кромки на этой детали. Одна из причин – колодки. Для продления срока их службы производители используют различные наполнители. Их помещают в накладки на колодки, и они же могут способствовать быстрому истончению диска до минимальной толщины. Известные фирмы чаще всего используют в качестве наполнителя опилки из мягких металлов, например, меди. Износу сначала подвергается менее твердый материал: первой истончается колодка, а тормозной диск при этом стирается гораздо медленнее.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Производители, которым не важна их репутация, используют опилки любого металла, вне зависимости от их твердости. Медь – дорогостоящий материал в отличие от поставляемых стальных отходов с металлообрабатывающих предприятий. Разница в цене колоссальная. Если производитель тормозных колодок сэкономил, и поместил твердые металлические опилки в накладки, то диск быстро достигнет минимальной толщины. Жадность в этом вопросе может отрицательного сказаться не только на кошельке, но и на безопасности вождения. Колодки с жестким наполнителем менее эффективны, за счет чего торможение происходит медленнее.
  • Тормозной суппорт Система работает нормально, если после торможения поршни суппорта возвращаются в исходное положение, а колодки вследствие этого отходят на место. Неисправность же влечет за собой прилегание колодок к диску и вне процесса торможения. Подобное может происходить из-за заедания скобы в направляющих суппорта или поршня внутри цилиндра. Из-за этого нагреваются и быстрее изнашиваются до минимальной толщины все элементы системы.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем В случае неполадок суппорт снимают и производят замену подверженных износу элементов. Чаще всего причиной неисправности является разрыв одной из деталей суппорта: защитных чехлов на пальцах или же пыльников у поршней.
  • Колесная ступица Если один из подшипников ступицы разбит, то тормозные колодки оказываются прижаты неравномерно. Возникает эффект «ступеней», за счет чего торможение становится не таким эффективным. При такой неисправности возникает биение тормозного диска из-за неравномерного истончения детали вплоть до минимальной толщины. «Какой смазкой смазывать суппорты: выбор лучшего состава» Подробнее
  • Сам тормозной диск Качественный тормозной диск должен иметь маркировку на торце с указанием его основных параметров: диаметра, изначальной и минимальной толщины и др. Такую информацию размещают на оригинальных изделиях и репликах известных производителей. Отсутствие маркировки означает нарушение технологии производства. Чаще всего недобросовестные производители используют более дешевый неподходящий металл и не проводят защитную обработку.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Подобные изделия больше подвержены износу: они сильнее нагреваются и вследствие этого деформируются, быстрее истираются до минимальной толщины. В результате водитель чувствует биение руля. Автомобиль становится менее безопасным, да и затраты на ремонт возрастают.

Важно позаботиться о качестве комплектующих уже на этапе покупки, чтобы потом не тратить еще больше на решение проблем. Продавец качественных изделий может предоставить на них сертификаты. Попросите показать эти документы перед приобретением товара.

Важно регулярно проводить диагностику тормозной системы автомобиля, чтобы не пропустить неисправность какого-то из элементов и сразу заменить деталь, толщина которой стала минимальной.

Как определить, что тормозные диски изношены

Приближение к отметке минимальной толщины тормозного диска водитель может заметить по частичной потере управляемости автомобиля, особенно при движении по трассе.

О минимальной толщине детали свидетельствуют:

  • при нажатии на педаль происходит блокировка тормозов;
  • во время торможения слышится сильный скрежет;
  • при торможении чувствуется вибрация, слышаться щелчки, машина может двигаться рывками;
  • образуются трещины и сколы.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Если вы заметили износ, трещины или коробление, достижение минимальной толщины передних тормозных дисков или задних, то организуйте их замену в кратчайшие сроки.

Для 100% уверенности в безопасности следует поменять сразу все четыре тормозных диска при обнаружении износа. Если такой вариант вас не устраивает, то замена производится попарно: либо оба передних, либо оба задних.

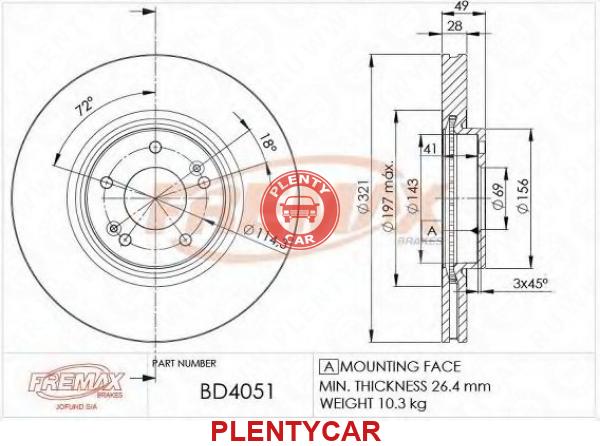

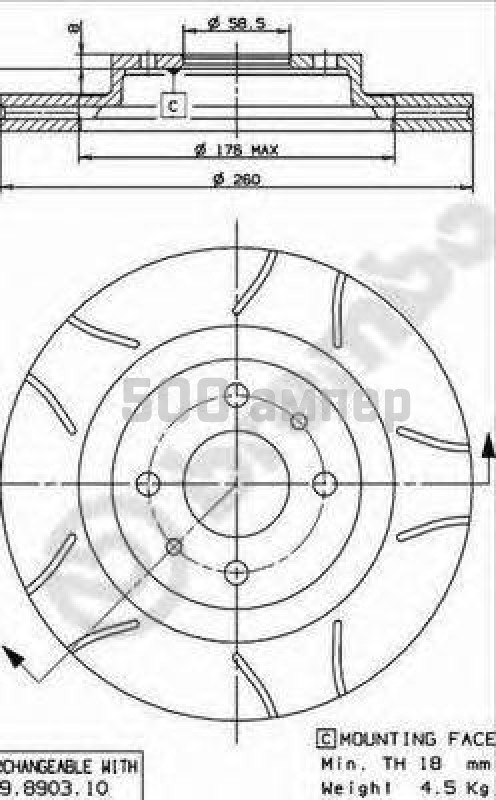

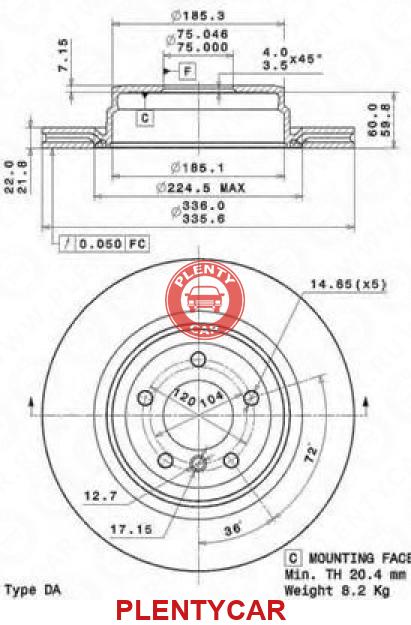

Какова минимально допустимая толщина тормозных дисков

Минимальная толщина – это та величина, которая определяется компанией-производителем автомобиля.

Изначальные параметры могут изменяться во время эксплуатации под действием нескольких факторов:

  • мощность двигателя;
  • вес автомобиля;
  • диаметр дисков;
  • материал изготовления и пр.

Более 90% автомобилей, производимых в мире, оснащают именно дисковыми тормозами. Эта конструкция является наиболее востребованной из-за ее невысокой стоимости и надежной работы. Неудивительно, что вопрос о минимальной толщине этой детали волнует абсолютное большинство автолюбителей.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

По маркировке можно узнать первоначальные параметры и минимально допустимую толщину изделия в числовых значениях. Эту информацию производитель размещает на той области, которая не подвержена истиранию.

На степень износа и скорость приближения к минимальной толщине во время эксплуатации влияют многие факторы: технологические особенности, нюансы вождения и обслуживания. Компании-производители указывают усредненные значения допустимого пробега для деталей тормозной системы. Реальное же состояние элементов может отличаться от прогнозируемого.

«Как часто менять тормозную жидкость и зачем это делать» Подробнее

При появлении подозрений в неисправности тормозов следует провести тестирование автомобиля в ситуации экстренного торможения. Водитель может ощутить биение рулевого колеса во время такого маневра.

Это означает, что необходим визуальный осмотр. Для этого поочередно снимают все колеса и проводят диагностику.

Минимальная толщина задних тормозных дисков, как и передних – это сигнал для проверки всех колес на обеих осях.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Определить примерный срок службы диска можно не только во время визуального осмотра, но и с помощью штангенциркуля. Стоит внимательно отнестись к любым следам эксплуатации. Осмотрите деталь: глубокие канавки, сколы, царапины и перепады толщины вплоть до минимальной, а также другие признаки износа должны привлечь ваше внимание.

Специалисты проводят измерения не в двух-трех областях диска, а на всем его протяжении, минимум на 6 – 8 участках. При применении такого метода картина будет более полная. Проводить замеры следует не у самого края, а отступив 10 – 15 мм. Важно соблюсти одинаковое расстояние от кромки в каждой точке измерения, чтобы точно определить минимальную толщину.

Деталь считается рабочей, если показатель биения не превышает значения в 0,01-0,02 мм. Максимально точные измерения позволяют провести электронный штангенциркуль и микрометр. Погрешность этих приборов очень мала и составляет всего 0,01 мм у первого и 0,005 мм у второго.

Как продлить срок службы тормозных дисков

Самое ощутимое влияние на износ имеет стиль вождения автовладельца.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Если он агрессивный, с резкими разгонами и экстренными торможениями, то диски в таких условиях достигают минимальной толщины гораздо быстрее.

Большие скорости на мокрой и грязной дороге не сулят тормозам долгой службы. В таких погодных условиях лучше не перегревать тормоза. Важно брать в расчет и качество колодок, которые при неполной совместимости способны быстро «стесать» деталь до минимальной толщины.

Чтобы как можно дольше сохранить тормоза в рабочем состоянии, важно не только следовать советам из данной статьи, но и обращать особое внимание на качество тех комплектующих, которые покупаются для авто.

Отзывы автолюбителей на форумах о дисках разных фирм

  1. «Поставил диски и колодки ashika на все колеса. Перегрев и перепад температур переносят спокойно. Качество меня полностью устраивает. Пришлось однажды тормозить на скорости в 140 км/ч, в конце еще и в лужу заехал. Так вот, все в порядке после этого, минимальной толщиной тормозных дисков пока и не пахнет».Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем
  2. «От тормозов зависит жизнь водителя, так что я остановился на Bosh. Поставил два года назад, не шумные, быстро притерлись к колодкам, да и перегреть их тяжело. Материал качественный, упакованы хорошо, так что изначально были без царапин. Поставил без проблем. Качественные и недорогие одновременно».
  3. «Купил avantech. Машина прошла с ними 4 тысячи км. Пока покупкой доволен. Тормоза отлично работают, у avantech хорошая балансировка и нет скрипов. Надеюсь, и дальше будут радовать при езде».
  4. «Семь лет назад поставил TRW, машина до сих пор останавливается четко. TRW пригодны для городской езды, «гонщикам» не подойдут. Могут быстро истончится до минимальной толщины и перестать тормозить».
  5. «Я друзьям советую NK. Сам покупаю такие. Упаковка добротная, да и сами изделия видно, что качественные. Тормозит машина на «отлично», проблем с ними вообще не было. Износ у них ниже среднего, но, конечно, еще и от колодок зависит».
  6. «На Trialli машина прошла уже больше 50 тысяч км.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Это за три года. На Trialliесть перфорация, чтобы избежать перегрева. Износу колодок это не способствует, как некоторые думают. Да и шума при торможении эти отверстия не прибавляют: ни скрипов, ни писков. Никаких трещит в зоне отверстий не возникло. В комплекте были свои штифты для крепления. Эти диски не посинели в отличие от стандартных. По цене они не сильно дороже аналогов. Резюмирую: понравилось, достаточно прочные, не деформировались».

Источник: https://rad-star.ru/pressroom/articles/min-tolschina-tormoznogo-diska/

Остаточная толщина тормозных колодок

В любом транспортном средстве тормозная система является крайне важной и необходима для безопасности. С увеличением мощности силовых агрегатов актуальность тормоза и его роль в механизме авто усилилась. Каждый водитель должен знать, что следует проводить регулярно диагностическую проверку. Толщина тормозных колодок может многое сказать о текущем положении вещей и можно принять решение как скоро следует менять колодки, ведь у них имеется допустимый износ.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем В данном материале предлагаем выяснить допустимый износ колодок и как своевременно обезопасить свой автомобиль от поломки.

Признаки износа тормозных колодок

Возможно, не каждый автовладелец знает, но тормозные колодки сзади и спереди изнашиваются не с одинаковой скоростью, и зачастую у них разная остаточная толщина. Практика давным-давно показала, что передние колеса испытывают наибольшую нагрузку, следовательно, именно толщина тормозных колодок спереди стирается быстрее. Следовательно, задние тормоза стираются медленнее.

Как же понять, что колодки сильно изношены, что минимальная планка преодолена и требуется срочная замена. Дабы в этом разобраться мы собрали некоторые явные признаки, которые помогут отреагировать на износ и произвести замену в тормозной системе автомобиля.

Итак, во время торможения начинают появляться характерные звуки.

А как отличить данные звуки от остальных, которые могут быть вызваны неисправностями в подвеске или силовом агрегате? Проверьте, если дело в колодках, то во время нажатия на педаль тормоза будет появляться неприятный и громкий скрип.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Данный скрип появляется не просто так, ведь именно производители в тормозных колодках используют специализированные материалы, которые при изнашивании начинают тереться о барабан или диск. Каждый водитель заметит неприятный звук, сигнализирующий о проблеме.

Современные дорогостоящие автомобили оснащены специальной системой, оповещающей об износе колодок. Информация об износе попадает прямо на экран бортового компьютера к водителю. Такая технология появилась впервые порядка 10-и лет тому назад, и сейчас применяется практически всеми мировыми успешными компаниями, производящими авто.

Когда толщина тормозных колодок критичная, то на колодке сработает специально установленный там датчик, передающий всю необходимую информацию на монитор штатного компьютера.

Для монтажа современной сантехники нужно приобретать качественные комплектующие фитинги спигот в ingplast.ru можно купить по выгодной цене, продукция данной компании всегда отвечает всем требованиям и стандартам.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Проверка для выявления признаков износа тормозных колодок

Зачастую, современные модели тормозных колодок оборудованы специализированными датчиками. Индикация, исходящая от них может быть визуальной и звуковой, кому как удобно. Однако специалисты автомобильного дела считают, что каждый водитель должен уметь визуально определить, какая толщина тормозных колодок.

Во время езды проблема с колодками может быть чрезвычайно серьезной и подчас неразрешимой. Следует в таком случае осуществлять визуальную проверку перед каждой длительной поездкой, дабы выявить все неприятности сразу.

Для данной процедуры потребуется снять колесо и посмотреть на суппорт, являющийся так называемым креплением. На своей поверхности сбоку этот самый суппорт имеет специальное небольшое окошко, через которое и следует проверять степень износа колодок.

Минимальная толщина тормозящей накладки должна составлять 2мм. Если вы обнаружили, что данный параметр ниже, то перед вами критическая ситуация, и требуется незамедлительная замена.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Подведем итоги

Водитель должен помнить, что перед каждой длительной поездкой нужно проверять тормозные колодки, сделать это можно как самостоятельно, так и в сервисе. Проверка займет некоторое время и усилия, но это гарантия безопасности. В пути вы будете уверены после проверки, что безопасность движения под контролем и остается высокой.

Источник: https://ZamenaRenault.ru/otvety/ostatochnaya-tolshhina-tormoznyh-kolodok.html

Как самостоятельно оценить износ тормозных колодок и дисков?

У большинства автомобилей при обычной эксплуатации внутренняя колодка стирается чуть быстрее внешней, причем это не зависит от конструкции тормозных механизмов. Однако в специфических условиях эксплуатации или из-за конструктивных особенностей некоторых машин внутренние колодки иногда изнашиваются заметно интенсивнее внешних. К примеру, на Мазде 6 второго поколения внутренняя колодка на переднем правом колесе стирается в полтора раза быстрее внешней.

Конструкция тормозов у Лады Калины такова, что без снятого колеса вообще бесполезно вглядываться в передние тормозные механизмы — состояние колодок оценить не удастся.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Конструкция тормозов у Лады Калины такова, что без снятого колеса вообще бесполезно вглядываться в передние тормозные механизмы — состояние колодок оценить не удастся.

Кроме конструктивных нюансов могут иметь место и неисправности. Например, повышенный износ колодки из-за закисшего поршня.

Поэтому при первом осмотре тормозных механизмов на машине, с которой вам еще не приходилось иметь дело, важно снять колесо, чтобы оценить состояние и внешней, и внутренней колодок.

Недобросовестные сервисмены часто ограничиваются примерной оценкой износа только внешних колодок, разглядывая их через спицы колесного диска, не снимая самого колеса. Не исключено, что вскоре недовольный клиент вернется на эту СТО со стертыми внутренними колодками и претензиями!

В качестве примера проверим состояние тормозов на редакционной Калине, которая проехала почти 63 000 км.

Кроме того, приведем приблизительные показатели по критическому износу различных элементов тормозной системы.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Для каждой конкретной модели автомобиля они могут отличаться как в бóльшую, так и в меньшую сторону. Эти данные можно найти в книжках по ремонту и обслуживанию или на просторах интернета.

На Калине толком не определить износ даже внешних тормозных колодок, если колесо не снято. Расстояние между спицами литого диска приличное, но скоба сильно ограничивает обзор. А вот, к примеру, на Мазде 3 первых двух поколений износ внешних колодок хорошо виден и с надетым колесом. Правда, для осмотра внутренних колодок его все же придется снять.

Но вернемся к нашей Калине. Только после снятия колеса видна реальная картина. Толщина фрикционной накладки примерно равна толщине основания колодки: износ порядка 60%.

Если толщина фрикционной накладки уменьшится до 2 мм, это будет означать износ в 100%. У многих автомобилей на основании колодки предусмотрен металлический язычок.

При критическом износе накладки он начинает контактировать с тормозным диском, издавая характерный скрип.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Чаще всего язычок устанавливают только на внутренних колодках.

Со снятым колесом без разбора тормозного механизма хорошо видно, что износ передних колодок на нашей Калине составляет примерно 60%.Со снятым колесом без разбора тормозного механизма хорошо видно, что износ передних колодок на нашей Калине составляет примерно 60%.

Почему износ колодок может ускориться?

Важно помнить о тяжелых условиях эксплуатации, например, движение по горным серпантинам или участие в любительских гонках. В таких режимах у исправной тормозной системы внутренняя колодка может начать стачиваться в разы быстрее внешней. Нечто подобное когда-то случилось и с моей машиной. При повседневной езде износ колодок на седане Volkswagen Jetta последнего поколения был равномерным. Это усыпило мою бдительность, и я перестал следить за состоянием внутренних накладок. После участия в двух этапах спринтов (далеко не самых тяжелых для техники) оказалось, что внутренние колодки почти полностью стерлись.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Особенно сильно это проявилось на левом колесе. Повезло, что дело не дошло до задиров на тормозных дисках!

Также не забывайте, что если, к примеру, вы проехали 30 000 км и износ передних колодок составил около 50%, то это еще не значит, что их хватит до 60 000 км. Чем меньше толщина накладки, тем быстрее происходит ее дальнейший износ. Ведь те же порции тепловой энергии от трения воспринимает уже менее «жирная» тормозная колодка.

Износ тормозных дисков

Износ тормозных дисков протекает более стабильно и предсказуемо. Чаще всего дисков хватает на два комплекта колодок. Уменьшение толщины диска примерно на 2 мм означает износ в 100%. Со временем из-за выработки на кромке тормозного диска образуется фаска.

Ступенька от выработки переднего тормозного диска нашей Калины уже хорошо ощутима при прикосновении, но такой диск еще походит.Ступенька от выработки переднего тормозного диска нашей Калины уже хорошо ощутима при прикосновении, но такой диск еще походит.

Дизайн многих колесных дисков позволяет просунуть между спицами руку и на ощупь определить выработку тормозного диска.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Главное, не делать этого, пока тормозной диск еще горячий, сразу после поездки с интенсивными торможениями. Этот прием будет полезен тем, кто планирует приобрести автомобиль с пробегом.

По износу диска можно сделать выводы о реальном пробеге машины или об условиях, в которых ей приходилось ездить. Но лучше всего колесо все же снять и тщательно осмотреть тормозной механизм, включая внутреннюю сторону диска. Бывает, что именно там из-за коррозии образуются канавки и волнистая поверхность.

До предельно допустимого износа тормозного диска нашей Калины осталось 0,7 мм. В большинстве случаев этого хватит, чтобы отъездить на еще одном комплекте колодок.До предельно допустимого износа тормозного диска нашей Калины осталось 0,7 мм. В большинстве случаев этого хватит, чтобы отъездить на еще одном комплекте колодок.

Когда менять тормозные диски и колодки?

Если износ дисков уже критичный, а колодки почти новые, то не торопитесь сразу менять весь комплект расходников, особенно если вы эксплуатируете автомобиль не в тяжелых для техники условиях.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Работу по замене дисков можно ненадолго отложить. Но не стоит совсем закрывать глаза на проблему. Помните, что с уменьшением толщины дисков снижается эффективность торможения. Ведь рассеивать тепловую энергию будет слишком тонкий диск, который вдобавок станет и быстрее перегреваться. В особо запущенных случаях из-за чрезмерного износа тормозного диска, колодка может даже выпасть из механизма!

С износом задних дисковых механизмов ситуация аналогична, с одной лишь поправкой: они менее нагружены, а потому износ происходит медленнее. В этом есть и свои плюсы, и минусы.

Задние тормозные диски и колодки имеют больший ресурс по сравнению с передними (примерно в полтора-два раза), но и сильнее страдают от коррозии.

Поэтому именно на задних тормозах важно проверять внутренние поверхности дисков! У нашей же Калины задние тормоза барабанного типа.

Как оценить износ барабанных тормозов?

У большинства машин со стороны кожуха барабана есть смотровое окно для оценки толщины накладок.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Однако чаще всего им можно воспользоваться только если машина вывешена на подъемнике или стоит на смотровой яме. Иначе разглядеть через это окно что-либо чрезвычайно сложно.

На левом фото показано расположение смотрового окна относительно барабанной колодки. Пользоваться им, имея в распоряжении лишь домкрат, не очень-то удобно.На левом фото показано расположение смотрового окна относительно барабанной колодки. Пользоваться им, имея в распоряжении лишь домкрат, не очень-то удобно.

Снять барабаны порой тоже весьма проблематично. Например, у автомобилей французских марок придется откручивать ступичную гайку. В случае с Калиной все просто, барабаны снимаются без особых проблем.

Оценить износ элементов барабанных тормозных механизмов на Калине можно сняв кожух барабана.Оценить износ элементов барабанных тормозных механизмов на Калине можно сняв кожух барабана.

Обычно износ барабанов оценивают по внутреннему диаметру: его увеличение на 1 мм означает приговор.

Чем отличаются барабанные тормоза от дисковых?

Один из недостатков барабанных механизмов в сравнении с дисковыми — отсутствие эффекта самоочистки.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Продукты износа от тормозных колодок остаются внутри барабана и оставляют характерные следы на рабочих поверхностях фрикционных элементов.

Из-за обилия продуктов износа на рабочей поверхности колодки образовались характерные борозды. Фактический износ накладок составил порядка 30%.Из-за обилия продуктов износа на рабочей поверхности колодки образовались характерные борозды. Фактический износ накладок составил порядка 30%.

Редакционная Калина часто используется для участия в различных соревнованиях. То есть условия ее эксплуатации можно назвать тяжелыми. Однако, к нашему удивлению, износ родных колодок оказался небольшим — примерно 30%.

Вероятно, причина в том, что у машины относительно небольшая масса, да и динамические показатели не выдающиеся.

Глубокие борозды на рабочей поверхности барабанов — результат воздействия на них продуктов износа.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Глубокие борозды на рабочей поверхности барабанов — результат воздействия на них продуктов износа.

Увы, продукты износа значительно подпортили рабочие поверхности накладок и барабанов. Это уже не исправить.

При очередной замене колодок придется обновить и барабаны, иначе они сразу же подпортят новые колодки. Однако ничего криминального в дальнейшей эксплуатации автомобиля в таком виде нет. Снижение эффективности задних тормозов не заметно даже при движении по гоночному треку.

В целом же барабаны, как и диски, способны переживать по два комплекта фрикционных накладок.

из архива автора

Источник: https://www.zr.ru/content/articles/910281-kak-samomu-otsenit-iznos-tormo/

Популярные вопросы о тормозных колодках

Почему скрипят тормозные колодки, когда их нужно менять и какие выбрать? Мы обратились в технический центр «Автолайн», чтобы задать все интересующие вопросы.

– Каков средний ресурс тормозных колодок и дисков?

– Ресурс колодок – примерно 60 тысяч километров, хотя величина зависит от режима движения, например, в городе износ идет быстрее.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Тормозные диски служат порядка 100-120 тысяч километров.

Барабанные тормоза обеспечивают меньшую эффективность замедления, зато ресурс их колодок примерно в два раза выше.

– Что будет, если колодка износится «в ноль»?

– Резко снизится эффективность торможения, и металлическое основание колодки повредит тормозной диск. В крайнем случае изношенную колодку может заклинить в прижатом к диску состоянии, если она зацепится за суппорт на обратном ходе.

– Могут ли колодки изнашиваться неравномерно?

– Да. Из-за износа направляющих, как правило, появляется неравномерность износа по площади колодок (стесывается угол), а при заклинивании колодок на направляющих может появиться неравномерность между внутренней и наружной колодками. Чем старше машина, тем более неравномерно и быстро изнашиваются колодки.

– Каковы симптомы износа тормозных колодок?

– Явных признаков нет. Косвенно об износе колодок может сказать понижение уровня тормозной жидкости.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Ряд автомобилей оснащен индикаторами износа тормозных колодок: это может быть электронная система, выводящая предупреждение на панель приборов, или специальная пластина, которая по мере износа колодок начнет тереться о диск, издавая неприятный звук.

– Как определить, что колодки или диски изношены?

– Тормозная колодка состоит из металлического основания и фрикционной накладки. Толщина новой тормозной колодки – 20-30 мм, при критическом износе – 7 мм (задние) или 10 мм (передние). В данном случае речь о совокупной толщине основания и фрикционной накладки.

Для измерения остаточной толщины используют специальный прибор. Им же измеряют толщину тормозного диска, причем минимальное значение выбито на самом диске. Измерять толщину диска штангенциркулем неудобно из-за наличия на его краях буртов.

В компании «Автолайн» вы можете продиагностировать тормозную систему своего автомобиля совершенно бесплатно.

Процедура включает снятие колес, инструментальное измерение остаточной толщины колодок и дисков, проверку уровня тормозной жидкости и состояния тормозных шлангов.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Выполнить работы можно в одном из трех технических центров «Автолайн» на Свердловском тракте,16, тел. (351) 272-00-38; на ул. Героев Танкограда, 21/1, тел. (351) 272-03-31; или на ул. Цинковой, 8/1, тел. (351) 729-87-10.

– Почему некоторые тормозные колодки скрипят?

– Скрип – естественный спутник интенсивного сухого трения, и в случае с колодками его громкость зависит от конструкции колодки и выбора фрикционного материала. Соответственно, сильнее всего скрипят дешевые или контрафактные колодки.

Для борьбы с шумами используется несколько ухищрений. Основной способ – установка противоскрипных пластин, которые крепятся на тыльную сторону колодки и гасят лишние вибрации. Нередко пластины идут в комплекте с колодками, но требуют установки перед монтажом самих колодок.

Кроме того, снижать шум может особая форма колодок, например, вот такая прорезь по центру.

– Есть ли универсальные тормозные колодки?

– Нет, они индивидуальны для данной модели автомобиля (или группы соплатформенных моделей).Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Форма колодок разных производителей может слегка отличаться, однако базовые размеры должны быть унифицированы для данного автомобиля.

– Имеет ли смысл покупать только оригинальные тормозные колодки?

– Здесь работает та же логика, что в теме про оригинальные запчасти. Автопроизводители не делают тормозных колодок самостоятельно и покупают их у проверенных поставщиков запчастей, среди которых в основном известные бренды (Bosch, TRW, Brembo, Ferrodo и др.).

На вторичный рынок поступают как фирменные изделия с шильдиком автопроизводителя (самые дорогие), так и их аналоги, причем как «придворных» марок, так и других фирм. Есть, разумеется, контрафакт и «ноунеймы», поэтому покупайте запчасти только у поставщиков с хорошей репутацией.

Принцип выбора описан в статье про запчасти: гнаться за оригиналом смысла нет, но и чрезмерная экономия выйдет боком – дешевые колодки могут не только скрипеть, но и разрушаться при повышенных нагрузках.

Сеть магазинов «Автолайн» располагает большим складом запасных частей, на котором присутствуют элементы тормозной системы для всех популярных в России моделей автомобилей: колодки, диски, тормозные шланги, технические жидкости, уплотнители и т. д. Компания также располагает профессиональными техническими центрами, оснащенными оборудованием для проведения мелкосрочного и агрегатного ремонта, а также планового обслуживания иномарок и отечественных автомобилей.

– Есть ли тонкости при замене тормозных колодок?

– В целом процесс несложный и допускает самостоятельное проведение работ, однако нужно хорошо изучить технологию.

Например, не забыть установить или наклеить противоскрипные пластины, очистить и смазать направляющие специальной (не любой!) смазкой, проверить уровень тормозной жидкости и т.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем д.

Особенно много хлопот при замене задних тормозных колодок у автомобилей с электрическим ручником: здесь уже нужен специнструмент. Также имейте в виду, что асбестовая пыль, которая поднимается при замене колодок, достаточно вредна: не вдыхайте ее во время операции.

Сеть магазинов автозапчастей и технических центров «Автолайн»,единая справочная: (351) 247-77-77.

Адреса технических центров:– ул. Энтузиастов 15Г, телефон: (351) 265-87-63, 265-88-57;– Свердловский тракт, 16, телефон: (351) 272-00-38;– Героев Танкограда 21/1, телефон: (351) 272-03-31;– Цинковая 8/1, телефон: (351) 729-87-10.

Адреса магазинов;Аutoline74.ru.

Источник: https://74.ru/text/auto/59898031/

Минимальная толщина тормозных колодок

5100 Просмотров

Содержание

  • 1 Первые признаки
  • 2 Только цифры
  • 3 Резюме

Тормозная система служит залогом безопасности передвижения по дорогам общего пользования.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Роль тормозов значительно усилилась с ростом мощностей двигателя и максимальных скоростей авто.

По этой причине важно производить периодическую диагностику, в том числе регулярно сверять толщину передних и задних тормозных колодок.

Сегодня мы выясним, какой минимальный допустимый показатель существует для выпускаемых ныне автомобилей, и сделаем выводы о том, как обезопасить себя и своего железного коня от непредвиденной поломки.

Первые признаки

Обычно передние и задние тормозные колодки изнашиваются с различной скоростью, и их толщина всегда остается различной. Практика показывает, что на передние колеса приходится куда большая нагрузка, и наибольшую потерю толщины несут именно они. Задние же колеса обычно изнашиваются медленнее, что подтверждается опытом многих автомобилистов.

Тем не менее вопрос о том, как понять, что тормозные колодки износились и требуют незамедлительного вмешательства автовладельца, всегда остается открытым. С этой целью мы подготовили небольшой список признаков, который явно даст понять, что машина требует вмешательства или ремонта.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Первый признак — это появление характерных звуков при каждом торможении. Что это за звуки, и как их отличить от любых других, вызванных, к примеру, двигателем или работой подвески? Все достаточно просто: при очередном нажатии на педаль будет издаваться очень громкий и неприятный скрип, похожий на трение металла о стекло.

Сделано это неспроста. Производители внедряют в свои тормозные колодки специальные материалы, которые при достижении критической толщины оголяются и начинают тереться о диск или барабан. Такое решение попросту не допустит, чтобы водитель не был оповещен о проблеме, и нередко это помогает произвести обслуживание вовремя.

На более новых и дорогих авто предусмотрены такие системы, которые оповещают водителя о критическом износе колодок и достижении ими критической толщины путем вывода информации на бортовой компьютер. Впервые такая технология возникла порядка десяти лет назад и с тех пор заимствуется практически всеми мировыми автопроизводителями.

Когда подходит критический момент, на самой тормозной колодке срабатывает специальный датчик, расположенный на ее поверхности.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Как только датчик срабатывает, он выдает соответствующую информацию ЭБУ, который, в свою очередь, включает индикатор критического износа и предоставляет информацию на бортовой компьютер.

Только цифры

Конечно же, практически все модели подобных расходников оборудуются многочисленными индикаторами. Как уже было сказано, такая индикация может быть и звуковой, и визуальной, что особенно удобно для водителей, которые не знают, как осуществлять проверку на глаз. Однако эти признаки актуальны уже в те моменты, когда износ становится критическим, и замена требуется незамедлительно.

Однако в пути такая проблема может оказаться достаточно серьезной и даже неразрешимой. В связи с этим настоятельно рекомендуется производить проверку перед каждой длительной поездкой с целью предсказать степень износа заранее.

Как правило, для этого необходимо снять заднее колесо и обнажить суппорт, который является своеобразным креплением. Суппорт имеет на своей боковой поверхности окошко, которое как раз и предназначается для того, чтобы можно было проверить степень износа.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Минимальный выступ тормозящей накладки должен составлять 2 мм. Если показатель оказался меньше, это означает, что износ уже критический, и замена соответствующего элемента требуется немедленно.

Резюме

Проверка системы торможения является обязательной перед каждой дальней поездкой. Требует такая проверка немного усилий и времени. Взамен это даст уверенность в том, что машина не подведет в пути, а безопасность движения все время будет оставаться высокой.

Источник: https://portalmashin.ru/service/breakes/minimalnaya-tolshhina-tormoznyh-kolodok.html

"Ещё походит": При какой толщине тормозных колодок их надо срочно менять?

Из тех машин, что мне приходилось разбирать, на некоторых были настолько изношены тормозные колодки, что от фрикционной накладки не осталось даже и следа. И было видно, что от трения металлического основания колодки с тормозным дисков на втором образовались уже серьёзные канавки и риски.

Разумеется, после такого износа менять нужно будет и колодки, и диски.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем А всё потому, что владелец вовремя не выявил износ и не произвёл своевременную замену. О методах определения износа без снятия суппорта на канале уже было сказано в предыдущих статьях, и сегодня поговорим немного о другом.

Если вы уже сняли суппорт, или подняли его вверх для получения доступа к колодкам, то можно достать их и при помощи обычной линейки или штангенциркуля измерить остаточную толщину фрикционной накладки:

отличное состояние колодки, где толщина более 5 мм

И после полученных показаний уже можно решить, что делать с колодками: они ещё походят или пойдут только на выброс. Но как понять, какая толщина является допустимой, а при каком износе необходима замена?

Средние данные по некоторым моделям


Если вы спросите у опытных автолюбителей, какая толщина является минимальной, то скорее всего вам ответят, что от 2 до 3 мм. И по сути, эти данные будут верными, так как по официальной технической литературе многих производителей именно эти значения часто фигурируют в руководствах.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Есть конечно советчики, которые могут рассказать и про 1 мм остатка, но это будет уже явным перебором. Дело в том, что износ может быть неравномерным и если в одном месте будет 1 мм, то в другом может быть уже 0,5 мм. Соответственно, появляется вероятность, что колодка начнёт тереть металлом о тормозной диск, что явно навредит ему.

Если после замеров выяснилось, что значения толщины фрикционной накладки меньше 0,3 мм, лучше произвести замену как можно быстрее, чтобы не допускать описанных выше недоразумений.

износ колодки практически максимальный — такую лучше заменить

И ещё один важный момент, про который не стоит забывать: менять тормозные колодки необходимо комплектом, как справа, так и слева, чтобы получить равномерный износ и максимально эффективное торможение.

Если материал был полезным, пожалуйста поддержите канал лайком и поделитесь статьей в соц.сетях. Также не забывайте подписываться, чтобы не пропустить всё самое интересное впереди.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Источник: http://avtoidei.ru/obzory/9122-eshchjo-pokhodit-pri-kakoj-tolshchine-tormoznykh-kolodok-ikh-nado-srochno-menyat.html

Тормозная система - устройство и технические характеристики Рено Логан Сандеро (Renault Sandero Logan)

К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, регулятор давления в тормозных механизмах задних колес (только на автомобиле без ABS), блок ABS, а также соединительные трубки и шланги.



Общий вид компонентов тормозной системы с АБС

Передний тормозной механизм, мм
Диаметр поршня 48 48 54 54
Диаметр тормозных дисков 238
259
259 259 260 260
Номинальная толщина тормозных дисков 12 20,6 20,6 22 22
Минимальная толщина тормозных дисков* 10,6 17,7 17,7 19,8 19,8
Максимально допустимое осевое биение рабочей поверхности тормозных дисков 0,07
Толщина тормозных колодок (включая подложку) 18 18 17,7 17,7
Минимально допустимая толщина тормозных колодок (включая подложку) 6 6 6 6
Задние тормозные механизмы (размеры даны в мм)
Диаметр поршней колесного цилиндра 19 17,78 19 22,2 22,2
Внутренний диаметр барабанов 180,25 203,3 228,5
Максимально допустимый внутренний диаметр барабанов при износе 181,25 204,45 229,5
Толщина прижимных тормозных колодок 4,6 4,9
Толщина отжимных тормозных колодок 3,3 4,9
Главный тормозной цилиндр, мм
Диаметр 20,6 20,6 22,2
Ход поршня 32 32 36

* Тормозные диски перешлифовке не подлежат.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем При сильном износе или наличии глубоких царапин диски подлежат замене.

Проверка основных компонентов тормозной системы

ВНИМАНИЕ
Пыль от работы тормозов может содержать асбест, который вреден для здоровья. Не пользуйтесь и не используйте бензин и растворители для очистки тормозов. Пользуйтесь только специальным очистителем тормозов.

• Тормоза необходимо проверять каждый раз при снятии колёс или при обнаружении дефектов.
• Для проверки тормозов поднимите автомобиль и надежно закрепите его. Снимите колёса.

Дисковые тормоза
• Избыточное повреждение ротора (ториозного диска) указывает на несвоевременную замену колодок.


Толщина вентилируемого тормозного диска не должна быть меньше 17,7 мм.


Толщина невентилируемого тормозного диска не должна быть меньше 10,6 мм.

• Суппорты дисковых тормозов, в которых закреплены колодки, видны при снятых колёсах.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем На каждом суппорте имеется по одной внешней и по одной внутренней колодке. Все они должны проверяться.


• Каждый суппорт имеет окошко для проверки колодок. Проверьте толшину (А) рабочего слоя колодок через окошко в суппорте. Если она менее 6 мм, колодки следует заменить. Для измерения толшины рабочего слоя колодки приложите линейку поперек отверстия в суппорте.
• Если нет уверенности в точности измерения, снимите колодки для проверки или замены.
• Перед установкой колеса проверьте наличие утечек или повреждений вокруг соединений тормозных шлангов. Если нужно, замените их.

Барабанные тормоза
• Снимите барабан с полуоси. Если снятие затруднено, убедитесь, что стояночный тормоз отпущен и нанесите масло или тормозную жидкость вокруг центра ступицы. Дайте жидкости протечь и снимите барабан.
• Когда барабан снят, не трогайте пыль и не вдыхайте ее.
• Измерьте толщину накладки на передней и задней колодках.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Если она менее 5 мм (накладка измеряется вместе с основанием) , колодку надо заменить. Замена производится и тогда, когда колодка потрескана, покрытие блестящее или залито тормозной жидкостью.
• Убедитесь, что все тормозные пружины находятся в хорошем состоянии.
• Проверьте детали тормоза на наличие утечек жидкости. Тщательно обследуйте резиновые крышки колесных тормозных цилиндров, расположенные в верхней части тормозных колодок.

Любая утечка должна быть устранена, а цилиндр - отремонтирован. Проверьте шланги и места их присоединений.
• Очистите тормозной барабан изнутри очистителем.
• Проверьте поверхность барабана на наличие трещин, сколов, выбоин, царапин и т.д. Если они обнаружены, то перешлифуйте барабан в мастерской.


Если пробег автомобиля значительный, то измерьте внутренний диаметр тормозного барабана. Максимально допустимый внутренний диаметр барабана 204,25 мм.

• Если все детали находятся в хорошем состоянии, то установите барабан обратно.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем
• Установите колёса и опустите автомобиль.

Стояночный тормоз
Стояночный тормоз приводится в действие рычагом и блокирует задние колёса. Самый простой метод его проверки - это остановить автомобиль на склоне с затянутым стояночным тормозом и в нейтральном положении коробки передач. Если стояночный тормоз не может удерживать автомобиль от скатывания, то отрегулируйте его.


Износ тормозных дисков. Как определить что пора менять тормозные диски? Советы специалистов

Одной из важнейших составных частей всей тормозной системы являются тормозные диски. Ведь вместе с колодками они создают условия для замедления автомобиля. В данной статье рассмотрим, как определить состояние тормозных дисков и на что обратить особое внимание в процессе диагностики.

Содержание:

  1. Как определить, что пора менять тормозные диски
  2. Как определить износ тормозных дисков

Как определить, что пора менять тормозные диски

Существует несколько косвенных признаков, которые в большинстве случаев указывают на износ тормозных дисков:

  • вибрации при нажатии на педаль тормоза;
  • цикличное биение педали при торможении;
  • характерный металлический скрип, который может менять свою тональность в такт вращению колеса.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Эти признаки относятся к неявным, поэтому по ним нельзя делать однозначные выводы о состоянии дисков. Если вы сомневаетесь в исправности тормозной системы своего автомобиля, обратитесь к специалистам.

Основную часть нагрузки несут передние тормоза. Есть проверенный способ, как самостоятельно определить износ передних тормозных дисков без демонтажа колеса и визуального осмотра. На небольшой скорости и максимально ровной дороге нужно немного прижать педаль тормоза и легким движением поворачивать руль в одну сторону на протяжении нескольких секунд, потом — в другую, с небольшим натягом. В это время прислушивайтесь к обратной связи на рулевом колесе. Если ощущается тактичное, еле заметное подклинивание или биение руля — скорее всего, диск уже изношен или поведен.

Диагностировать задние дисковые тормоза несколько сложнее, так как почти на всех современных автомобилях есть регулятор тормозных усилий.

Как определить износ тормозных дисков

После демонтажа колеса, снятия колодок и откидывания суппорта тормозной диск становится полностью доступным для осмотра.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Здесь есть несколько способов того, как можно определить степень износа тормозных дисков:

  1. Контрольные метки. На многих современных дисках делают дополнительные проточки, которые являются своеобразными индикаторами износа. Если проточка в зоне контакта диска с колодкой полностью исчезла, то его пора менять на новый.
  2. Эксплуатация автомобиля с выработкой тормозных дисков сверх допустимой нормы запрещена.

  3. Проверка толщины диска штангенциркулем. Сегодня большинство производителей автомобилей указывают в руководстве по эксплуатации минимально допустимую толщину рабочей кромки тормозного диска.
  4. Трещины, сколы, глубокие борозды и прочие заметные деформации. Тормозные диски с серьезными механическими повреждениями категорически запрещено эксплуатировать или восстанавливать. Это чревато его внезапным разрушением при торможении и потерей контроля над автомобилем.
  5. Исключения составляют неглубокие борозды (глубиной до 1 мм) на относительно свежем тормозном диске, которые можно проточить на токарном станке без критичного уменьшения толщины рабочей поверхности.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

  6. Биение диска. Для определения этого дефекта можно использовать микрометр с роликовым наконечником, жестко закрепленный относительно диска. Если при вращении диска амплитуда биения превышает 100 микрон, то он будет создавать заметные вибрации при торможении. Помимо снижения эффективности работы тормозной системы это будет вызывать дискомфорт и приведет к ускоренному износу колодок.

В идеальном случае о том, как определить изношенность тормозных дисков в конкретном случае, должны рассказывать квалифицированные специалисты. В этом, казалось бы, простом вопросе, бывают подводные камни, которые непосвященный водитель может упустить. Также рекомендуется при замене тормозных дисков смазать суппорт и установить новые колодки.

Купить новые тормозные диски от ведущих мировых производителей по очень хорошей цене вы можете в интернет-магазине TopDetal.ru! А перед выбором рекомендуем ознакомиться с рейтингом лучших тормозных дисков из доступных сегодня на рынке РФ.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем


Проверка износа тормозных колодок и дисков. Минимальная допустимая толщина колодок и дисков Киа Сид

РАЗМЕРЫ ТОРМОЗНЫХ КОЛОДОК И ДИСКОВ РАБОЧЕЙ ТОРМОЗНОЙ СИСТЕМЫ

Параметр

Значение, мм

Передние тормоза

Толщина тормозного диска

26

Минимальная толщина тормозного диска

24

Максимальное колебание толщины (измеренное в восьми точках)

0,005

Максимальное биение тормозного диска

0,05

Толщина накладки тормозной колодки

11

Минимальная толщина фрикционной накладки тормозной колодки

2

Задние тормоза

Толщина тормозного диска

10

Минимальная толщина тормозного диска

8,4

Максимальное колебание толщины (измеренное в восьми точках)

0,01

Максимальное биение тормозного диска

0,05

Толщина накладки тормозной колодки

10

Минимальная толщина фрикционной накладки тормозной колодки

2

Вам потребуется штангенциркуль или линейка.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

ПРИМЕЧАНИЕ

Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

1. Установите автомобиль на подъемник или домкрат

2. Снимите переднее колесо.

3. Проверьте через отверстие з корпусе тормозной скобы состояние колодок тормозных механизмов передних колес. Если толщина фрикционных накладок менее допустимой (табл. 9.1), замените тормозные колодки

4. Измерьте толщину тормозного диска. Если его толщина менее допустимой (см. табл. 9.1), замените тормозной диск

5. Для проверки степени износа тормозных колодок заднего дискового тормозного механизма снимите заднее колесо и проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок менее допустимой (см. табл .9.1), замените тормозные колодки

6. Измерьте толщину тормозного диска. Если его толщина менее допустимой (см.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем табл, 9.1), замените тормозной диск

7. Для проверки степени износа колодок стояночного тормоза на автомобилях с задними дисковыми тормозными механизмами снимите тормозной диск

8. Измерьте толщину накладок колодок стояночного тормоза.

Заменяйте колодки в следующих случаях:

- толщина фрикционных накладок менее 1 мм;

- поверхность накладок замаслена;

- накладки непрочно соединены с основанием.

9. Измерьте диаметр рабочей поверхности тормозного барабана стояночного тормоза. Если он больше допустимою, замените тормозной диск в сборе с тормозным барабаном

10. Для проверки степени износа тормозных колодок заднего барабанного тормозного механизма снимите заднее колесо и тормозной барабан.

11. Измерьте толщину фрикционной накладки Если толщина менее допустимой (см. табл. 9.1), замените колодки.

Заменяйте колодки в следующих случаях:

- толщина фрикционных накладок менее 1 мм;

- поверхность накладок замаслена;

- накладки непрочно соединены с основанием.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем


Минимальная толщина тормозных колодок

| Омаха, NE

Толщина тормозных колодок

Причина, по которой ваше транспортное средство может замедляться, когда вы этого хотите, связана с различными компонентами, расположенными в тормозной системе. Когда вы нажимаете на педаль, тормозной диск и колодка создают трение, в результате чего колеса замедляются. Вы не хотите выезжать на дорогу с изношенной системой, иначе ваши тормоза могут работать неправильно! Ремонт тормозов важен для всех, и чтобы получить максимальную отдачу от тормозов, необходимо поддерживать как минимум минимальную толщину колодок.Вот что вам нужно знать о замене тормозов!

Минимальная толщина

Каждый раз, когда тормозные колодки трутся о диски, трение вызывает их износ. Поэтому каждый раз, когда вы тормозите, колодки немного теряют свою толщину. Со временем они станут слишком тонкими, и вы не сможете эффективно тормозить. Они издадут визжащий звук, чтобы предупредить вас о необходимости замены.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Вы поймете, что столкнулись с большой проблемой, когда при нажатии на педаль тормоза будет звучать так, будто металл скрежетает.Это означает, что колодки полностью изношены.

Минимальная толщина тормозных колодок должна составлять не менее 6,4 миллиметра. Прежде всего, вы не хотите, чтобы толщина была меньше 3,2 миллиметра, иначе водить машину будет очень опасно. Когда он становится в диапазоне от 3,2 до 6,4, вам нужно поговорить с механиком в Омахе, штат Небраска, чтобы его заменить. Они также могут измерять толщину, чтобы вы знали, когда вам понадобится замена.

Рекомендуемая толщина

3.2 миллиметра - это минимальная толщина тормозных колодок, которую вы хотите. В идеале ваши подушечки должны быть толщиной более 12 миллиметров. Когда вы покупаете новые, вы всегда хотите измерить их, чтобы убедиться, что они идеального размера. Когда вы получаете колодки толщиной 12 миллиметров, обычно требуется около 50 000 нажатий на педаль тормоза, чтобы понизиться до 6,4 миллиметра.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Отсрочка замены тормозных колодок вызовет только более дорогие проблемы в будущем. Если вам понадобятся новые тормоза, отправляйтесь на ремонтную мастерскую Haver’s Auto Repair на North 90 в Омахе, Небраска.Мы рекомендуем назначить встречу заранее, чтобы не притирать тормозные колодки до последнего миллиметра.

Автор: Haver's Auto Repair, 27 сентября 2019 г., в разделе Ремонт тормозов

Толщина тормозных колодок. Все, что вам нужно знать

Тормозные колодки находятся между тормозной колодкой и тормозным барабаном и имеют решающее значение для тормозной системы автомобиля. Толщина тормозов также играет важную роль для правильной работы двигателя, а также для безопасности дорожного движения.Нормальный срок службы тормозных колодок составляет от 30 000 до 35 000 миль. Однако она может быть даже больше или меньше в зависимости от марки и модели автомобиля, манеры вождения и дорожных условий.

Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Двумя наиболее частыми причинами измерения колодки диска являются идентификация колодки и проверка износа колодки.

Как выбрать правильные тормозные колодки для вашего автомобиля

В настоящее время трудно найти правильные тормозные колодки для автомобиля, особенно когда некоторые автомобили могут быть оснащены несколькими различными вариантами тормозов.


Лучший и самый простой способ убедиться, что вы выбрали подходящие колодки, - это проверить форму и размер уже установленных колодок. Иногда визуального осмотра или последовательного сравнения колодок достаточно, чтобы определить разницу, в других случаях, когда форма колодок такая же, пара простых измерений позволит проверить деталь. Измерение также может помочь вам определить изношенные тормозные колодки по их толщине. Следующее пошаговое руководство поможет вам выбрать правильные тормозные колодки для вашего автомобиля и определить поврежденные тормозные колодки.

1. Найдите ротор на передних тормозах.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Это круглая металлическая деталь, на которую надевается ваше резиновое колесо. Многие автомобили будут иметь барабанные тормоза на задних колесах вместо роторов, которые имеют тормозные колодки, а не тормозные колодки.

2. Найдите суппорт. Большая металлическая деталь, прикрепленная к ротору сбоку, называется тормозным суппортом. Внутри суппорта вы можете увидеть резиновые накладки, на которых расположены тормозные колодки.

3. Вставьте соломку между тормозным суппортом и ротором. Продолжайте толкать соломинку до тех пор, пока солома не коснется тормозного диска и не остановится.

4. Для получения точных показаний используйте штангенциркуль. Это измерительный инструмент, который может выполнять измерения в небольших помещениях, недоступных для линейки. Вставьте конец штангенциркуля в отверстие и снимите показания на верхней части инструмента, чтобы получить размер тормозных колодок.

5.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Измерьте. Используйте маркер, чтобы провести линию в месте пересечения соломинки и тормозной колодки. Используйте линейку или рулетку, чтобы измерить расстояние между концом соломинки и леской.Это даст вам приблизительное представление о толщине ваших тормозных колодок.

6. Вычтите из числа 5 миллиметров (0,20 дюйма). Опорная пластина тормозных колодок имеет толщину около 5 миллиметров (0,20 дюйма), поэтому вы должны вычесть ее из своего числа, чтобы получить точную ширину тормозных колодок. Толщина тормозных колодок должна быть не менее 1⁄3 дюйма (8,5 мм) после вычитания 5 мм (0,20 дюйма).

7. Замените тормозные колодки, если они имеют толщину менее 1⁄4 дюйма (6,4 мм).Новая тормозная колодка обычно имеет толщину около 1⁄2 дюйма (13 мм). Тормозные колодки толщиной 1⁄8 дюйма (3,2 мм) следует немедленно заменить, так как ездить по ним небезопасно.

Измерение тормозных колодок путем снятия колеса

1.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Поднимите автомобиль домкратом на той стороне, которую вы хотите осмотреть.

2. Снимите колесо , ослабив и открутив болты, повернув их против часовой стрелки с помощью проушины или динамометрического ключа. После снимаем с ротора. Теперь вы увидите тормозной ротор и суппорт.

3. Найдите тормозные колодки. Если посмотреть в отверстие в суппорте, можно увидеть как внутренние, так и внешние тормозные колодки. Измерьте обе стороны тормозных колодок.

4. Используйте компас для измерения тормозных колодок. С помощью компаса измерьте ширину каждой стороны тормозных колодок. Расположите один зубец компаса на левой стороне площадки, а другой - на правой стороне прокладки. Измерьте расстояние между зубцами компаса, чтобы измерить тормозные колодки.

5. Замените их , если толщина тормозных колодок меньше 1⁄4 дюйма (6,4 мм). Если ваши тормозные колодки имеют толщину 1⁄4 дюйма (6,4 мм), это означает, что их скоро необходимо заменить.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Если они имеют толщину 1⁄8 дюйма (3,2 мм) или меньше, их необходимо немедленно заменить.

Толщина новой тормозной колодки

Стандартная толщина новой тормозной колодки обычно составляет 12 мм, и она прослужит более или менее 35 000 миль.


Если вы часто используете тормоз во время движения, тормозные колодки прослужат недолго.

Минимальная толщина тормозных колодок

Толщина тормозных колодок должна быть не менее 1⁄4 дюйма (6,4 мм) для правильного функционирования. Помните, что толщина от 6,4 до 3,2 мм убережет тормозную систему от серьезных повреждений.

Следующая информация также важна для выбора правильной тормозной колодки.

Сторона установки: Это положение тормозной колодки; это будет либо для передней, либо для задней оси.

Тормозная система: Это производители тормозных колодок. Если указано несколько производителей, когда вы выбрали автомобиль, вам необходимо проверить тормоза на наличие тормозной системы установленных колодок.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Износ Предупреждающий контакт: индикатор износа тормозов, также известный как контакт предупреждения износа, используется для предупреждения водителя транспортного средства о том, что тормозная колодка требует замены. Если ваши тормозные колодки имеют контактную систему предупреждения об износе, вы должны выбрать тормозную колодку с этой функцией.

От / до Год постройки: Некоторые тормозные колодки подходят для автомобилей только с или до определенного времени.

Если вы все еще сомневаетесь, какие тормозные колодки подходят для вашего автомобиля, или если вы хотите узнать, изношены они или нет, то лучше обратиться к своему надежному механику или проверить руководство пользователя транспортного средства для получения дополнительной информации.


Когда заменять тормозные колодки (минимальная толщина тормозных колодок)

(обновлено 18 мая 2020 г.)

Тормозные диски являются современным эквивалентом тормозных колодок, которые использовались в старой барабанной тормозной системе .Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем В настоящее время в большинстве транспортных средств используется дисковая тормозная система, позволяющая водителю замедлить скорость и остановить свой автомобиль.

Эта система состоит из тормозного суппорта, который содержит поршни и тормозные колодки. Также есть вращающийся диск, который вращается вместе с колесом при движении автомобиля.Суппорт оказывает давление на тормозную колодку, заставляя колодку нажимать на тормозной диск.

Трение, создаваемое между тормозной колодкой и тормозным диском, заставляет колесо замедлять свое вращение. Это происходит всякий раз, когда водитель нажимает на педаль тормоза.

Датчик тормозных колодок OTC (щелкните изображение, чтобы купить)

Материалы, используемые для изготовления тормозных колодок, включают стальные опорные пластины, прокладки, фрикционные материалы, прорезиненные покрытия и теплоизоляционные покрытия. Это прочные материалы, но они недостаточно прочные, чтобы служить вечно.

Придет время, когда нужно будет заменить тормозные колодки.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Поскольку тормозные колодки изнашиваются всякий раз, когда вы нажимаете на педаль тормоза, они имеют тенденцию изнашиваться примерно через 50 000 миль.

Однако вы можете продлить срок службы тормозных колодок, если будете использовать колодки подходящей толщины. Мы рассмотрим уровни толщины ниже.

Минимальная толщина тормозных колодок Измеритель тормозов Lisle 81850 (щелкните изображение, чтобы купить)

Когда ваши тормозные колодки трутся о диски, это изнашивает их фрикционный материал.Когда мы измеряем толщину тормозной колодки, мы измеряем толщину этого материала.

Если ваш фрикционный материал станет слишком тонким, он не сможет быстро замедлить ваш автомобиль после нажатия на педаль тормоза. Если материал полностью рассосется, тормоза выйдут из строя.

Следует соблюдать минимальную толщину тормозных колодок, рекомендованную производителем. В большинстве случаев вам нужно заменить тормозные колодки, когда они станут меньше 3 мм.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Хотя иногда можно обойтись 2 мм, это именно то место, где индикатор износа металла обнажается и вызывает визжащий звук на диске.

Имейте в виду, что чем меньше толщина, тем хуже происходит нагревание подушек и повышается риск их растрескивания. Поэтому в большинстве случаев рекомендуемая толщина составляет от 3 до 4 мм для замены тормозных колодок.

Возможно, вам удастся обойтись немного меньшей толщиной, но не менее 2 мм. В этот момент может снизиться эффективность торможения, и более вероятно повреждение тормозных дисков.

Читайте также: Как долго служат тормозные колодки?

Рекомендуемая толщина тормозных колодок

Если вы покупаете новые тормозные колодки, то вам нужно, чтобы их фрикционный материал составлял от 10 до 12 миллиметров. Это стандартный размер толщины, который вы увидите у большинства новых тормозных колодок.

Для толщины от 3 до 4 миллиметров требуется около 50 000 миль (более или менее).Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Все зависит от того, насколько агрессивно и часто вы используете тормоза, поэтому, хотя 50 км миль является средним показателем для многих, 20 км могут быть более реалистичными для некоторых.Также имейте в виду, что некоторые материалы тормозных колодок служат дольше, чем другие.

Хотя вы можете купить новые тормозные колодки в местном магазине автозапчастей или в Интернете, лучший способ получить подходящие тормозные колодки - это заменить их в дилерском центре, который продал вам автомобиль.

Толщина тормозных колодок | Минимальная и рекомендуемая толщина тормозных колодок

«Тормозные диски - это современный эквивалент тормозных колодок, которые использовались в старой барабанной тормозной системе. В настоящее время в большинстве транспортных средств используется дисковая тормозная система, позволяющая водителю замедлить скорость и остановить свой автомобиль.Эта система состоит из тормозного суппорта, который содержит поршни и тормозные колодки. Также есть вращающийся диск, который вращается вместе с колесом при движении автомобиля.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Суппорт оказывает давление на тормозную колодку, заставляя колодку нажимать на тормозной диск. Трение, возникающее между тормозной колодкой и тормозным диском, заставляет колесо замедлять свое вращение. Это происходит всякий раз, когда водитель нажимает на педаль тормоза.

Материалы, используемые для изготовления тормозных колодок, включают стальные опорные пластины, прокладки, фрикционные материалы, прорезиненные покрытия и теплоизоляционные покрытия.Это прочные материалы, но они недостаточно прочные, чтобы служить вечно. Придет время, когда нужно будет заменить тормозные колодки. Поскольку тормозные колодки изнашиваются всякий раз, когда вы нажимаете на педаль тормоза, они имеют тенденцию изнашиваться примерно через 80 000 километров. Однако вы можете продлить срок службы тормозных колодок, если будете использовать колодки подходящей толщины. Мы рассмотрим уровни толщины ниже.

Минимальная толщина

Когда ваши тормозные колодки трутся о диски, это изнашивает их фрикционный материал.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Когда мы измеряем толщину тормозной колодки, мы измеряем толщину этого материала. Если ваш фрикционный материал станет слишком тонким, он не сможет быстро замедлить ваш автомобиль после того, как вы нажмете педаль тормоза. Если материал полностью рассосется, тормоза выйдут из строя. Таким образом, ваши тормозные колодки должны иметь минимальную толщину 6,4 миллиметра или более. Возможно, вам удастся обойтись меньшей толщиной, но не менее 3,2 миллиметра. Между 3.2 и 6,4 миллиметра - это когда вам следует заменить тормозные колодки. А стоимость замены тормозных колодок варьируется в зависимости от типа и материала тормозных колодок.

Рекомендуемая толщина

Если вы покупаете новые тормозные колодки, то вам нужно, чтобы их фрикционный материал был около 12 миллиметров. Это стандартный размер толщины, который вы увидите у большинства новых тормозных колодок. Чтобы толщина уменьшилась до 6,4 миллиметра, потребуется около 80 000 (более или менее). Все зависит от того, насколько агрессивно и часто вы используете тормоза.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Лучший способ получить подходящие тормозные колодки - это заменить их в дилерском центре, который продал вам автомобиль ».

Свяжитесь с нами сегодня, чтобы получить бесплатное предложение!

Источники кредита

https://oards.com/minimum-and-recommended-brake-pad-thickness/

Все мнения, выраженные в этой статье, не являются обязанностью ни издателя, ни поставщика.

Толщина тормозных колодок: какова минимальная глубина?

Правильная толщина тормозных колодок жизненно важна не только для правильной работы двигателя, но и для безопасности движения.Замена колодок в нужное время позволит сэкономить много денег в будущем. Но, на какой толщине следует заменять тормозные колодки ? Как правильно сделать обмер тормозных колодок и предпринять необходимые действия? Давайте разберемся с этим.

Что такое тормозные колодки?

Тормозные колодки, которые находятся между тормозной колодкой и тормозным барабаном, имеют решающее значение для тормозной системы автомобиля.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Если они повреждены или не имеют необходимой толщины, другие компоненты тормозной системы - роторы, суппорты и диски - будут изнашиваться.Важно определить подходящее время для замены колодок, чтобы избежать небезопасных условий вождения.

Новые и старые тормозные колодки.

СМОТРЕТЬ БОЛЬШЕ:

Толщина тормозных колодок: минимальные и рекомендуемые пределы

Тормозные колодки изготовлены из стальных пластин, шайб и фрикционных материалов. Снаружи два слоя прорезиненного покрытия и теплоизоляционное покрытие. Как и все остальное, эти материалы со временем изнашиваются. Кроме того, резкое вождение и плохие дорожные условия ускоряют ухудшение.

Нормальный срок службы тормозных колодок составляет от 30 000 до 35 000 миль. Однако она может быть даже больше или меньше в зависимости от марки и модели автомобиля, манеры вождения и дорожных условий.

Толщина новой тормозной колодки

Итак, какая толщина тормозных колодок при покупке новых? Что ж, у нового глубина тормозных колодок составляет примерно 12 мм.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Это стандартная толщина, и его хватит примерно на 35 000 миль.

Если вы агрессивный водитель, который часто использует тормоза, они не продержатся долго.Кроме того, они имеют более короткий срок службы, чем обычно, когда вам приходится часто нажимать на тормоз из-за интенсивного пригородного движения.

Минимальная толщина тормозных колодок

Механики предлагают заменить тормозные колодки, потому что из-за постоянного зацепления их фрикционный материал становится тонким. Когда материал стирается полностью, следующим этапом является выход из строя тормоза.

Тормозные колодки толщиной должны быть не менее 6,4 мм для правильного функционирования.Иногда можно обойтись более тонкими подушечками. Но быстрая замена при толщине от 6,4 до 3,2 мм убережет тормозную систему от серьезных повреждений.

Симптомы тонких тормозных колодок

Физического осмотра достаточно, чтобы проверить, находятся ли колодки в пределах рекомендованной толщины.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Для этого вам понадобится фонарик, смотровое зеркало и измерительный прибор.

Толщину можно измерить простыми инструментами.

Некоторые предупреждающие знаки, которые нельзя игнорировать:

  • Металлический скрежет или рычащий звук, который возникает, когда тормозные диски и суппорты трутся друг о друга.Значит, колодки полностью изношены.
  • Визг, визг или завывание при включении тормозов. Если звук не пропадает через пару раз, необходимо проверить тормозные колодки.
  • У некоторых автомобилей есть индикатор на приборной панели, чтобы дать предупреждение тонкой подушечкой.

Износ: Когда нужно менять тормозные диски и колодки?

Тормоза легкового автомобиля не только должны выдерживать чрезвычайно интенсивное использование.Тормозная система и все ее части также являются важным фактором безопасности. И поэтому безупречно работающие тормоза абсолютно необходимы. Именно поэтому их следует проверять каждый раз, когда машину забирают в сервис.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Но когда нужно менять тормозные диски и колодки? И как узнать, когда они надеты?

Каков срок службы тормозов?

К сожалению, невозможно сделать какие-либо общепринятые утверждения о сроке службы тормозных дисков и колодок.На продолжительность правильной работы тормозов влияет ряд факторов: на срок службы, в частности, влияют стиль вождения, вес автомобиля и материалы. Износ тормозов также зависит от того, много ли движется автомобиль по автомагистралям или больше в городском движении. Ясно одно: тормозные диски и тормозные колодки изнашиваются с течением времени, так как они преобразуют кинетическую энергию в тепловую за счет трения.

Для осторожных автолюбителей вполне возможно получить 100 000 и более километров пробега на одном комплекте тормозных колодок.Водителям, предпочитающим более скоростной стиль, придется менять тормозные колодки гораздо раньше. Интервалы от 10 000 до 15 000 километров не являются чем-то необычным. То же правило относится и к тормозным дискам: чем интенсивнее они используются - например, в результате частого резкого торможения - тем скорее их необходимо заменить.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Когда следует менять тормозные колодки?

Тормозные колодки следует заменять не позднее, чем они изношены до толщины менее двух миллиметров.Большинство современных автомобилей оснащены индикаторами износа, предупреждающими водителя о необходимости замены. В электронных системах износ соответственно сигнализируется сигнальной лампой на приборной панели. В чисто механической версии металлический штифт, вставленный в колодку, при достижении предела износа издает неприятный шум из-за контакта металлического штифта с металлом тормозного диска.

Когда нужно менять тормозные диски?

Важнейшим аспектом тормозных дисков является так называемая «минимальная толщина».Это минимальный размер, который должен иметь каждый тормозной диск и указывается производителем. Он обозначается аббревиатурой «MIN TH» и находится на ободе или в камере тормозного диска. Обычно допускается износ от двух до трех миллиметров.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Естественный износ тормозного диска относительно легко обнаружить. Когда диск изношен, на ободе можно почувствовать заусенец, так как диск изнашивается только там, где наложена тормозная колодка. Чем более выражен заусенец, тем больше износ диска. Специалисты используют специальные инструменты для измерения толщины тормозных дисков.

Тормозной ротор: полное руководство

В дисковой тормозной системе есть один важный компонент - тормозной ротор или, по-другому, тормозной диск. Тормозные диски можно найти практически в каждом современном автомобиле, будь то легкий или тяжелый. Более ранние модели автомобилей имели барабанные тормоза, особенно для задних колес. Ситуация изменилась в последние годы, когда производители перешли на дисковые тормоза для всех осей. Это причина того, что тормозные диски сегодня присутствуют в большинстве автомобилей.

Поскольку ротор является таким важным компонентом, мы подумали, что подробная информация о нем будет огромной помощью, поэтому мы опубликовали это руководство.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Это подробное руководство по тормозным роторам, в котором рассматриваются различные типы роторов. Чтение его расширит ваши знания о компоненте во многих аспектах, от того, какую функцию он выполняет, о различных спецификациях ротора до проблем, на которые следует обратить внимание. Вы также узнаете, как отремонтировать или заменить неисправный ротор. Приступим.

Глава 1

Определение тормозного ротора

Глава 2

Характеристики тормозного ротора

Глава 3

Типы тормозных роторов

Глава 4

Когда заменять тормозные диски

Глава 5

Признаки неисправного тормозного ротора

Глава 6

Поиск и устранение неисправностей тормозного ротора

Глава 7

Шлифовка / ремонт тормозного ротора

Глава 8

Замена тормозного ротора

Глава 1

Определение тормозного ротора

Что такое тормозной ротор?

Тормозной ротор - это металлический диск, на который тормозные колодки сжимаются, чтобы остановить движущееся транспортное средство.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Эти компоненты можно найти только в автомобилях с дисковыми тормозами. Тормозные диски, также известные как тормозные диски из-за их круглой формы, устанавливаются на оси, на ступице колеса. Если в колесах вашего автомобиля есть соответствующие отверстия, вы можете увидеть ротор. Это блестящая металлическая поверхность, прикрученная к ступице.

Источник: http://www.myautorepairadvice.com

Тормозной ротор - это блестящий диск на ступице колеса, который зажимается тормозным суппортом.

Тормозные диски находятся между тормозными колодками.До тех пор, пока вы не нажмете на педаль тормоза, ротор будет вращаться свободно и плавно, когда автомобиль находится в движении. Тормозные диски и колодки работают вместе, и одно без другого бесполезно. Вот почему любое несовершенство любого компонента может сделать систему дискового тормоза неэффективной или проблемной.

Источник: http://www.wagnerbrake.com

Существуют разные типы тормозных дисков. Тип транспортного средства зависит от различных факторов, таких как область применения транспортного средства, марка, модель или год выпуска.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Различия проявляются в конструкции, типе материала и других аспектах.

Гоночные автомобили будут использовать типы тормозных дисков, которые отличаются от тех, что используются в обычных дорожных автомобилях. Роторы тяжелых автомобилей также отличаются от роторов легких автомобилей. Из-за постоянных улучшений в конструкции и материалах ротора тормозные диски, поставляемые с новыми автомобилями, могут не походить на те, которые используются в более старых моделях.

Тормозной ротор стал обычным компонентом транспортных средств, когда производители предпочли дисковые тормоза барабанным.Сегодня почти каждый новый автомобиль оснащен дисковой тормозной системой либо на передней оси, либо на всех колесах. Это делает ротор дискового тормоза сегодня одним из наиболее распространенных компонентов транспортных средств.

Почему производители предпочитают тормозные диски? Тормозная система такого типа менее прогибается, чем тормозная система барабанного типа. Причина в лучшем отводе тепла, что позволяет тормозам быстрее остывать, чтобы предотвратить потерю тормозной мощности.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Большинство тормозных роторов также легкие, что помогает уменьшить общий вес компонентов тормозной системы.

Функция тормозного ротора

Тормозной ротор представляет собой поверхность, с которой контактируют колодки, для создания трения и замедления или остановки автомобиля. Прялки обладают кинетической энергией. Когда вы нажимаете педаль тормоза, вы запускаете механизм, который толкает поршни суппорта и, следовательно, тормозные колодки на поверхность ротора. Контакт колодок с ротором приводит к трению, которое преобразует кинетическую энергию вращающегося ротора в тепловую.

Тепло, возникающее в результате воздействия тормозных колодок на ротор, рассеивается в воздухе. Насколько эффективно это произойдет, во многом зависит от конструкции ротора. Это причина того, что эти компоненты бывают разных конструкций. Также, почему некоторые конструкции ротора подходят для использования в одних автомобилях, а не в других.

Поскольку тепло воздействует на тормозные колодки и приводит к падению тормозной мощности, более желательным является компонент, который работает с колодками без чрезмерного шума.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Тормозной ротор решительно справляется с этой задачей. Диск работает на открытом воздухе, что значительно увеличивает теплоотдачу. Во-вторых, ротор может иметь отверстия, канавки или канавки. Благодаря им тепло легче и быстрее рассеивается, что улучшает торможение.

Схема тормозного ротора

Гидравлические дисковые тормоза состоят из тормозных магистралей для подачи гидравлической жидкости, суппортов для перемещения колодок и поверхности, с которой контактируют тормозные колодки.Вот иллюстрация, показывающая детали суппорта, оси или тормозного ротора.

Источник: http://www.pakwheels.com

Тормозной ротор в дисковой тормозной системе помогает остановить автомобиль следующим образом:

Когда вы ставите ногу на педаль тормоза и нажимаете на нее, вы фактически управляете рычагом. Рычаг увеличивает силу вашей ноги и выталкивает гидравлическую жидкость из главного цилиндра в тормозные магистрали. Эта жидкость проходит по тормозным магистралям и шлангам, достигая тормозного суппорта.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Давление жидкости заставляет поршни суппорта двигаться, тем самым подталкивая колодки к контакту с ротором или диском тормоза. Обычно вы нажимаете педаль тормоза, когда машина движется, а это значит, что ротор тоже вращается. Таким образом, прижатие колодки к вращающемуся ротору препятствует его движению. В зависимости от величины зажимного усилия, а также продолжительности, ротор затем вращается с меньшей скоростью или полностью останавливается.

Тормозные диски бывают разных спецификаций.Эти характеристики важны при описании качества и состояния ротора тормозного диска, и знание о них имеет первостепенное значение. Узнайте о характеристиках тормозного ротора в следующей главе.

Глава 2

Характеристики тормозного ротора

Тормозные диски бывают разных типов, разной конструкции и из разных материалов. Для нормальной работы тормозной ротор должен соответствовать определенным стандартам и спецификациям. Они специфичны для производителя и обычно выбиты или выгравированы на каждом роторе.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Различные характеристики описаны ниже.

Источник: http://mechanics.stackexchange.com
1.
Толщина тормозного ротора

Это означает расстояние от одной грани диска до другой. Каждый тормозной ротор в новом состоянии имеет указанную производителем толщину, а также минимально допустимую толщину для безопасного использования. 3 типа толщины тормозного ротора:

  • Номинальная толщина ротора - толщина нового тормозного диска.
  • Толщина «доводить до» ротора - наименьшая допустимая толщина при шлифовке или механической обработке тормозного диска.
  • Выбросить толщину ротора - толщина, при достижении которой требуется замена тормозного диска.

Толщина тормозного ротора может уменьшиться по ряду факторов. Постоянное торможение - одна из них, когда колодки изнашивают диск. Коррозия поверхности ротора - еще одна причина уменьшения толщины. Износ происходит, когда корродированную поверхность необходимо обработать для восстановления эффективности торможения.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Для определения толщины тормозного диска используется микрометр, и измерения проводятся как минимум в восьми эквидистантных точках в радиальном направлении.Характеристики толщины тормозного ротора определяют, сколько материала нужно удалить при обработке диска. Как мы видели, они отличаются от одного ротора к другому, а также от разных производителей.

Источник: http://www.youtube.com
2.
Боковое биение тормозного ротора

Это относится к величине колебания, когда ротор вращается. Боковое биение происходит, когда ротор отклоняется от плоскости вращения по разным причинам, в том числе:

  • Колебания толщины ротора в результате чрезмерного нагрева или любого другого повреждения
  • Подшипники ступицы колеса слишком ослаблены или изношены
  • Зона между головкой ротора и фланцем ступицы, заполненная песком или ржавчиной
  • Монтажная поверхность даже не
  • Плохая установка ротора с неравномерным крутящим моментом или чрезмерно затянутые крепежные болты

Шатающийся ротор заставляет педаль тормоза пульсировать во время торможения, а рулевое управление - вибрировать.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Это приводит к дискомфортному вождению. Проблему можно исправить несколькими способами. Очистка поверхностей между ступицей и ротором является одним из них, если есть подозрения, что причиной являются мусор и ржавчина. После шлифовки диска поверхность становится равномерно ровной и выравниваются неровности. А если ротор чрезмерно поврежден или деформирован, его замена может быть единственным или наиболее подходящим средством.

Для измерения бокового биения используется прибор, называемый циферблатным индикатором. Это особый тип микрометра с датчиком, показывающим величину колебания.Технические характеристики варьируются от одного тормозного ротора к другому, но 0,002–0,005 дюйма будут подходящими значениями для максимального биения.

Источник: http://4x4icon.com
3.
Глубина канавки тормозного ротора

Когда при торможении возникает чрезмерный нагрев, поверхность ротора может размягчиться. Это позволяет твердой насадке в тормозных колодках изнашивать поверхность ротора, иногда вызывая образование канавок.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Эти канавки могут заходить глубоко в поверхность ротора, превышая допустимую толщину ротора. Для определения глубины в канавки вставляется микрометр и проводятся измерения.Как правило, канавки глубиной более 0,1 мм требуют замены ротора.

Источник: http://bestride.com
4.
Параллельность тормозного ротора

Это мера изменения толщины ротора. Другими словами, это разница между наибольшим и наименьшим значениями измеренной толщины ротора. Тормозной ротор состоит из двух поверхностей, которые должны оставаться параллельными друг другу в соответствии с определенными требованиями. Если параллельность потеряна, тормозное действие может вызвать пульсацию педали тормоза.

Параллельность ротора измеряется микрометром как минимум в восьми точках на поверхности ротора. Отклонение должно оставаться менее 0,03 мм. Чтобы устранить проблему параллельности, поверхности ротора могут быть обработаны. Это убирает любые выступы, сглаживая поверхность для восстановления эффективности торможения.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

Материал тормозного ротора

Производители используют шесть различных материалов для изготовления тормозных дисков. Каждый материал тормозного диска имеет преимущества при использовании в определенных областях применения, что определяет тип автомобиля.Материалы:

  • Чугун - наиболее распространенный из материалов тормозных дисков. Роторы из чугуна довольно тяжелые, но обладают отличными характеристиками, что делает их подходящими для различных типов транспортных средств.
  • Высокоуглеродистый - этот материал в основном состоит из железа, но в который был добавлен углерод для улучшения определенных свойств. Тормозные роторы с высоким содержанием углерода могут выдерживать нагрев, сопротивляться растрескиванию и быстро рассеивать тепло при торможении. Роторы с высоким содержанием углерода также не издают большого количества шума или вибрации при торможении.
  • Ceramic- Керамические роторы сегодня пользуются высшим рейтингом в автомобильной промышленности за их исключительные качества.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем В результате этот материал ротора обычно используется в автомобилях высокого класса. Керамические тормозные диски сохраняют тормозное усилие даже при более высоких температурах, быстро рассеивают тепло и обладают множеством других свойств.
  • Сталь - тормозные диски из стали тонкие и легкие. Они также обладают впечатляющей теплоотдачей. Недостатком этого материала является то, что он не делает роторы прочными, а в деформированном состоянии может вызывать раздражающие пульсации и вибрации.
  • Многослойная сталь - этот материал состоит из многослойных стальных листов. Такая конструкция делает ротор достаточно прочным, чтобы противостоять деформации, и обеспечивает долговечность продукта. Роторы этого типа используются в дисковых тормозах гоночных автомобилей и редко в легковых автомобилях.
  • Алюминий - алюминий легкий и лучше отводит тепло, чем многие другие материалы. Однако плавится при более низкой температуре.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Это делает алюминиевые роторы тормозов непригодными для тормозов, где может выделяться много тепла.

Технические характеристики тормозного ротора являются важными факторами. Они помогут вам выбрать параметры, которые следует соблюдать при проверке, ремонте или замене тормозного ротора. Когда вы отнесли свой автомобиль к механику, и причина, по которой спецификации указаны на корпусе ротора. В следующей главе мы рассмотрим различные типы ротора.

Глава 3

Типы тормозных роторов

Тормозные диски бывают разных типов. Это обусловлено различными приложениями и условиями эксплуатации транспортных средств.Есть высокоскоростные автомобили, такие как гоночные автомобили, и тяжелые, такие как грузовики, легковые автомобили и так далее. Для этого необходимы типы тормозных дисков с соответствующими характеристиками.

Тормозной диск одной конструкции эффективно рассеивает тепло, в то время как другой улавливает тепло и приводит к потере тормоза.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Некоторые конструкции значительно снижают вес, что позволяет использовать ротор в определенных транспортных средствах. Тем не менее, некоторые конструкции позволяют ротору выдерживать тормозное напряжение и предотвращать повреждения. Давайте посмотрим на типы тормозных роторов, представленных сегодня на рынке.

Тормозные диски могут быть неразъемными или составными.

Источник: http://automotivespaces.com

Моноблочные роторы

Цельные роторы представляют собой сплошной корпус со шляпкой (частью, которая крепится болтами к ступице), залитой вместе с наружным кольцом. Эти типы тормозных дисков просты в изготовлении и наиболее часто используются для замены роторов. Цельные роторы имеют всевозможную конструкцию, улучшающую отвод тепла, утечку газа и другие требования.

К недостаткам этих типов тормозных дисков относятся вес и склонность к короблению.При воздействии сильного тепла цельные роторы могут деформироваться из-за теплового расширения.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Однако современные и высококачественные роторы этого типа не допускают коробления. Это делает их такими же хорошими, как двухкомпонентные роторы, когда дело доходит до обработки чрезмерного тепла.

Вес - еще один недостаток неразъемных роторов. Поскольку они представляют собой цельную деталь, они имеют тенденцию весить больше, чем состоящие из двух частей роторы. Хотя это может не быть проблемой для большинства автомобилей, вес делает эти роторы непригодными для определенных транспортных средств.

Источник: http://www.the370z.com

Сдвоенные / плавающие роторы

Также известные как плавающие роторы, состоящие из двух частей диски имеют шляпку, которая отделена от корпуса другого ротора. Шляпа обычно алюминиевая и часто имеет монтажные болты. Это позволяет ротору термически расширяться и предотвращает коробление при экстремальных температурах.

Помимо способности противостоять короблению или термической деформации, плавающие суппорты весят намного меньше по сравнению с цельными.Какая толщина тормозного диска допускается: Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем Такая конструкция тормозного ротора также обеспечивает исключительный отвод тепла, что позволяет роторам выдерживать постоянное и резкое торможение без потери эффективности.

Несмотря на свои преимущества, плавающие роторы имеют свои недостатки. Они склонны к дребезжанию, что не понравится многим автомобилистам. Эти роторы также легко собирают мусор на шляпке, к тому же они слишком дороги по сравнению с цельными тормозными дисками. Плавающие роторы чаще всего используются в дорогих и автоспортивных автомобилях.

Конструкции тормозного диска подразделяются на следующие:

Источник: http://goworldparts.com

1.
Плоские / гладкие роторы

Они имеют форму плоских дисков и не имеют отверстий, пазов или канавок на корпусе. Эти твердые роторы, обычно изготавливаемые из железа, дешевы в производстве и часто являются стандартным типом для автомобилей прямо с завода. Гладкие роторы легки и подходят для применений, где нежелательны тяжелые компоненты.

Плоские роторы имеют большие тормозные поверхности, что делает их тормозные способности высокими. Однако они не могут поддерживать эту мощность торможения в течение длительного времени. Это происходит потому, что они накапливают, нагревают, газ и материалы тормозных колодок, вызывая выцветание и снижая тормозное усилие.

Источник: http://ebcrotors.com
2.
Роторы с вентиляцией

Ротор с вентиляцией имеет два диска с ребрами между ними, которые создают вентиляционные отверстия, позволяющие воздуху свободно циркулировать. Эти роторы толще, чем твердые, но обеспечивают лучший отвод тепла.Роторы вентилируемых тормозов являются наиболее распространенными из-за своих свойств, что делает их предпочтительным типом. Однако они тяжелее сплошных роторов и не подходят там, где необходимо свести вес к минимуму.

Источник: http://www.brrperformance.com
3.
Роторы с перфорацией

В корпусе ротора просверлены отверстия. Отверстия позволяют быстро уйти теплу. Мусор, вода и газ также находят отверстия, через которые они могут выйти, поэтому они не вызывают снижения мощности торможения.Обратной стороной такого рисунка тормозного ротора является то, что он вызывает неравномерный износ поверхности.

При использовании в условиях высоких температур, таких как гоночные автомобили, просверленные роторы более склонны к образованию трещин. Это из-за их средней способности рассеивать тепло. Однако они подходят для типичного уличного автомобиля, где маловероятно, что ротор чрезмерно нагреется.

Источник: http://www.autoanything.com
4.
Роторы с шлицами

Роторы тормозов с прорезями, как следует из названия, имеют прорези или канавки на тормозной поверхности.Прорези предназначены для отвода избыточного тепла, а также предотвращения скопления газа. Канавки обычно имеют рисунок, направленный в сторону от направления вращения ротора. Это помогает ротору более эффективно отводить газ.

Такая конструкция тормозного диска помогает обеспечить стабильное торможение благодаря отличным теплоотводящим свойствам. Прорези также лучше удаляют материалы тормозных колодок с поверхности, что означает лучшую тормозную мощность даже при более высоких температурах.В результате эти типы роторов широко используются как в грузовых, так и в гоночных автомобилях.

Недостатком щелевых роторов является их меньший срок службы, что снижает их рентабельность. Эти типы роторов также слишком быстро изнашивают тормозные колодки по сравнению с другими конструкциями.

Источник: http://www.subispeed.com
5.
Прорезанный и просверленный

Эта конструкция ротора сочетает в себе прорези и отверстия, предлагая преимущества каждого из них. Роторы с пазами и отверстиями хорошо работают в различных условиях.Они работают во влажной среде, при высоких температурах и в ситуациях, когда требуется постоянное торможение.

Эти тормозные диски широко используются в грузовиках и других тяжелых транспортных средствах. Благодаря своим исключительным характеристикам они часто используются в автомобилях высокого класса. Роторы с прорезями и отверстиями не подходят для использования в гоночных автомобилях.

Источник: http://empoweredautopremium.com
6.
Роторы с выемками

Тормозной диск с ямочками выглядит как просверленный, но отверстия находятся только на поверхности и не пересекают поверхность диска.Эта конструкция предназначена для снижения веса и рассеивания тепла без ущерба для прочности ротора.

Роторы

с углублениями и прорезями имеют почти аналогичные преимущества. Однако углубления не имеют рисунка, обеспечивающего эффективную вентиляцию изнашиваемых материалов, и могут работать не так хорошо, как канавки в щелевом роторе.

Источник: http://www.speedwaymotors.com
7. Роторы с волнистыми / зубчатыми краями

Этот тип ротора не является распространенным. Идея дизайна с волнистыми краями заключается в уменьшении веса и лучшей теплоотдаче.Однако это в значительной степени оспаривается многими, утверждающими, что дизайн гребешка предлагает только преимущества внешнего вида.

Давайте теперь посмотрим на сравнение распространенных типов тормозных дисков.

прорези против. Просверленные роторы

Использование ротора с перфорацией и пазами для повседневного вождения предлагает разные впечатления. Роторы с прорезями не передают тепло эффективно и склонны к короблению. Просверленные роторы лучше рассеивают тепло. А также газ и пыль, что улучшает их тормозные характеристики.Но плюсы и минусы роторов с отверстиями и пазами в значительной степени зависят от области применения. При использовании в обычном уличном автомобиле свойство низкого рассеивания тепла щелевыми роторами может не быть проблемой. Это только усиливается, если использование связано с более длительным временем торможения или интенсивным торможением.

Роторы с твердым тормозом Vs. Вентилируемый

Какой тип обеспечивает лучшую производительность? Когда дело доходит до обработки тепла, вентилируемые роторы более эффективны, чем твердотельные. Это потому, что отверстия между дисками обеспечивают быстрое и беспрепятственное движение воздуха.Это вызывает быстрое охлаждение тормозного диска и сохранение эффективности торможения. С другой стороны, вентилируемые роторы тяжелее и не подходят для некоторых автомобилей.

Роторы с шлицами против OEM

Тормозные роторы

OEM в основном гладкие / плоские, в то время как сменные роторы имеют прорези, сверла или углубления. Поскольку щелевой тип является одним из самых распространенных, владельцы автомобилей, выполняющие замену, чаще всего разрываются между ними. Если тормозная система автомобиля не подвергается постоянному и резкому торможению, обычно достаточно плоского тормозного ротора OEM.

Каждый тип тормозного ротора обладает уникальными характеристиками. Роторы также имеют разный срок службы в зависимости от материала, конструкции, качества, использования и т. Д. В конце концов диски изнашиваются и требуют новых. Когда следует менять тормозной ротор? Найдите ответ на этот вопрос в следующей главе.

Глава 4

Когда заменять тормозные диски

Тормозные диски изготовлены из прочных материалов и рассчитаны на длительный срок службы. Но тормозное давление, трение, материалы тормозных колодок, тепло и другие факторы со временем сказываются на дисках.В конечном итоге на роторах появляются признаки износа, а иногда даже повреждения.

В этой главе мы рассмотрим срок службы тормозного диска, время замены тормозного ротора и факторы, вызывающие износ или повреждение тормозного диска. Давайте начнем с того, что посмотрим, как долго могут прослужить тормозные диски.

Источник: http://www.astrobrake.co.za

Срок службы тормозного ротора

Продолжительность работы тормозного ротора зависит от многих факторов и варьируется от одного транспортного средства и типа ротора к другому.Средняя продолжительность жизни составляет от 30 000 до 70 000 миль. Как мы видели, эта продолжительность является приблизительной и может быть меньше или больше в зависимости от различных факторов.

Причины, которые заставят вас заменить тормозные диски, включают:

  • Если ротор изношен, каждый тормозной диск имеет минимальную толщину, рекомендованную производителем. Если из-за износа или шлифовки было удалено так много материала, а толщина вот-вот упадет ниже минимальной, установленной производителем, становится необходима замена.Правильная толщина ротора означает лучшую теплоотдачу и безопасное торможение.
  • Если ротор деформирован, то из-за деформации тормозные колодки быстро входят и выходят, когда они зажимают вращающийся ротор. Эта вибрация передается через тормозную систему, вызывая пульсацию педали тормоза и вибрацию рулевого колеса. Если ротор не может быть обработан для исправления недостатков, в этой ситуации требуется замена ротора.
Источник: YouTube.com
  • Если ротор треснул - эта проблема чаще всего встречается в просверленных роторах.По краям отверстий появляются трещины из-за постоянного нагрева и охлаждения диска. Если эти трещины увеличиваются, ситуация становится опасной в виде отказа тормозов. Другие типы роторов также могут образовывать трещины в радиальном направлении вдоль детали, которая крепится к ступице, или даже около краев. Треснувшие тормозные диски не подлежат ремонту и требуют замены. Сплошные роторы обычно не подвержены этой проблеме.
  • Если на роторе есть зазубрины - задиры возникают, когда тормозные колодки изнашиваются по поверхности ротора в канавки.В основном это становится заметным, если владелец транспортного средства не обслуживает тормозную систему. Если тормозные колодки не заменить вовремя, они могут изнашиваться до такой степени, что обнажит металлическую основу. Канавки, возникающие в результате такого износа, могут быть настолько глубокими, что требуется замена ротора.
  • Если ротор чрезмерно заржавел, нормальная ржавчина может не быть проблемой, поскольку она не влияет на торможение и может быть легко удалена. Но когда автомобиль хранился в течение длительного периода, нарастание ржавчины может быть настолько сильным, что вызывает коробление при повторном использовании тормозов в первый раз.Деформация возникает из-за нагрева ротора по-разному в ржавых и неноржавых деталях. А если тормозной диск вентилируемый, сильная ржавчина может вызвать коррозию, которая нарушит структурную целостность ротора.

Вот таблица сброса характеристик ротора

Источник: http://justanswer.com

Используя приведенную выше таблицу износа тормозного ротора, вы можете провести измерения и определить, нужно ли отполировать или заменить тормозной диск. Эти значения различаются у разных производителей, поэтому это только ориентир.

Теперь, когда мы рассмотрели, как узнать, когда следует заменить тормозной ротор, давайте посмотрим, что к этому приводит.

Источник: http://flickr.com

Причины износа и повреждений ротора

К причинам быстрого износа ротора относятся:

  • Агрессивное вождение - если водитель постоянно нажимает на тормоза, одним из результатов является износ тормозных дисков. Со временем это может означать, что тормозной диск необходимо заменить. Это происходит при достижении минимальной толщины изношенного ротора.
  • Плохое обслуживание тормозной системы - тормозные колодки необходимо заменить до того, как они полностью износятся. Если этого не сделать, стальная основа приклеенных колодок или металлические штифты приклепанных колодок могут соприкоснуться с фрикционной поверхностью ротора и вызвать серьезные задиры. Если образовавшиеся канавки окажутся слишком глубокими, единственным выходом может быть замена ротора.
  • Тяжелые условия вождения - езда по холмистой местности требует то и дело торможения. Это вызывает быстрый износ тормозных дисков.Движение в транспортном потоке с остановками также может ускорить износ. Со временем роторы достигают предела износа тормозных дисков, установленного производителем, и требуют замены.
Источник: http://automotorpad.com

Среди причин повреждения ротора:

  • Чрезмерно постоянный нагрев и охлаждение может вызвать ряд проблем с ротором. Это приводит к короблению, что означает неровную поверхность ротора. Чрезмерно высокие температуры также могут привести к растрескиванию просверленных роторов и их нестабильности.
  • Металлургические проблемы - когда производители используют некачественные материалы и производственные процессы, это может проявиться позже как ротор, который выходит из строя слишком рано. Во время литья расплавленный материал должен охлаждаться с правильной скоростью. Если этого не сделать, в корпусе ротора будут слабые места.
  • Чрезмерная обработка - обычная процедура исправления неровностей поверхности ротора - это шлифовка. Если это приведет к уменьшению толщины ротора ниже рекомендованных значений, это приведет к тому, что ротор станет слишком тонким и подверженным повреждениям.Чрезмерно тонкий ротор также может привести к отваливанию поршней тормозного суппорта во время торможения.
  • Если не использовать автомобиль слишком долго - это может вызвать ржавчину ротора. Слишком большое количество ржавчины может вызвать деформацию тормозного диска и другие проблемы. Это повреждение ротора происходит в основном в роторах, которые больше нельзя обрабатывать.
  • Неправильная установка - неравномерная или чрезмерная затяжка ротора вызывает боковое биение. Это, в свою очередь, приводит к деформации ротора из-за неравномерного износа. Неровность можно исправить, обработав поврежденные поверхности.Но с другой стороны, существует ограничение на количество шлифовок тормозного диска.

Восприимчивость тормозного ротора к повреждению также во многом зависит от его качества, материала и типа. Высококачественные роторы переживут роторы низкого качества. С другой стороны, керамические роторы обладают лучшими характеристиками. Хотя они более дорогие, они устойчивы к повреждениям и служат долго. Некоторые конструкции ротора также выдерживают высокие температуры и не деформируются. Вентилируемый тип, например, очень быстро охлаждается и может хорошо работать в условиях высокой температуры, не повредившись.

Износ и повреждение тормозного диска могут принимать самые разные формы и требуют замены ротора при механической обработке. Какие к этому признаки? Посмотрим в следующей главе.

Глава 5

Признаки неисправного тормозного ротора

Когда возникает проблема с тормозным ротором, результаты передаются по-разному. Некоторые из них являются звуковыми сигналами, в то время как другие могут ощущаться ногами или руками во время вождения. Знание этих признаков может помочь вам принять важные решения. Вы не замените не ту деталь, а также сможете принять меры достаточно рано, чтобы избежать опасного вождения или дорогостоящего ремонта.

Признаки деформации ротора, например, могут помочь вам определить, когда ротор нуждается в замене поверхности, и признаки износа ротора, который требует замены. В этой главе мы рассмотрим эти симптомы и то, на что они указывают.

http://www.trustmymechanic.com

Признаки неисправности ротора и их значение

Признаки того, что тормозной ротор не в хорошем состоянии, включают:

1.
A Пульсирующая педаль тормоза

Это один из самых ранних и наиболее вероятных признаков того, что роторы находятся в плохом состоянии.Пульсации могут возникать только тогда, когда вы резко и сильно нажимаете на педаль во время движения по дороге на высокой скорости. Иногда пульсации становятся далекими, но отчетливыми, когда вы слегка нажимаете на педаль.

Пульсирующая педаль тормоза обычно возникает из-за деформации роторов. Неровности или выступы на поверхности ротора толкают суппорт тормоза наружу всякий раз, когда колодки соприкасаются с ними. Поскольку ротор вращается, эти движения внутрь и наружу заставляют педаль пульсировать относительно приподнятых точек.

Искривленные роторы также вызывают вибрацию рулевого колеса. Это потому, что те же вибрации в дисковой тормозной системе улавливаются системой рулевого управления. Интенсивность вибраций зависит от тяжести перекоса. В худшем случае пульсация может раздражать и вызывать дискомфорт при вождении. Замена ротора устраняет проблему, иначе поверхность ротора может быть заменена.

Источник: http://www.mechanic.com.au
2.
Шумное торможение

Точно так же, как признаки деформации ротора проявляются в виде вибрации в тормозной системе и системе рулевого управления, неровная поверхность создает шум во время торможения.Это происходит из-за вибраций, вызванных выступающими пятнами. В легких случаях шум может быть невысоким, но усиливается, когда неровности очень велики. Шум может быть высоким или низким.

Изношенные тормозные диски также вызывают тормозной шум. Обычно это выглядит как царапающий звук и отличается от визга деформированного диска. Иногда звуки, вызванные неисправным ротором, раздаются даже тогда, когда вы не тормозили. Однако одно предостережение. Изношенные тормозные колодки также будут вызывать эти звуки, и вам может потребоваться сначала подтвердить это.

3.
Увеличенный тормозной путь

Это становится очевидным, когда даже после нажатия на тормоза автомобиль не останавливается на ожидаемом расстоянии. Эта проблема возникает из-за нескольких проблем с ротором. Деформация диска приводит к тому, что тормозные колодки теряют контакт с ротором в разных точках, и снижает эффективность тормозных колодок при остановке транспортного средства.

Изношенная поверхность ротора с чрезмерно бороздками или зазубринами также будет менее сильно контактировать с колодками и может привести к снижению тормозной мощности.Это приводит к увеличению тормозного пути, особенно на высоких скоростях. Обработка ротора восстанавливает тормозное усилие. В некоторых случаях лучшим вариантом оказывается установка нового тормозного ротора.

4.
Отметки на тормозных дисках

Это признак плохого ротора, который можно определить, только наблюдая за поверхностью диска. Метки могут иметь вид канавок или линий задира и указывать на ротор, который необходимо заменить. Что вызывает бороздки на тормозных дисках? Причин несколько.Тормозные колодки, которые изнашиваются до такой степени, что обнажают металлические основы, являются наиболее распространенными. При торможении колодки задирают поверхность ротора и образуют канавки.

Замена поверхности или замена ротора с царапинами зависит от нескольких факторов. Самым важным является спецификации толщины отбраковки конкретного ротора. Если отметки или канавки слишком глубоки, новый тормозной диск будет единственным способом восстановить тормозную поверхность. Кроме того, если вы заметите серьезные трещины, их невозможно исправить.

Еще одна примета, которую не стоит игнорировать - это вороненый ротор. Это происходит, когда ротор со временем подвергался чрезмерно высоким температурам. Он выглядит как голубоватая поверхность и может указывать на тормозной ротор, который вот-вот деформируется или треснет.

Источник: http://www.trustmymechanic.com

Опасности вождения с неисправными роторами

Изношенные или деформированные тормозные диски могут показаться исправными. Однако это опасные компоненты, которые не могут обеспечить надежное торможение.Изношенные тормозные диски могут стать слишком тонкими и неэффективно рассеивать тепло. Это может вызвать перегрев и коробление ротора, а также значительно снизить мощность торможения. Это может привести к увеличению тормозного пути, что нежелательно в аварийных ситуациях.

Слишком тонкие тормозные диски также более склонны к внезапному растрескиванию или поломке. Если это произойдет, роторы внезапно станут неэффективными, и на них нельзя будет положиться в качестве тормозной поверхности. Как только вы обнаружите признаки деформации или износа тормозных дисков, рекомендуется немедленно принять меры.

Откуда вы знаете, что признаки, которые мы здесь выделили, вызывает неисправный ротор? В следующей главе мы обсудим это: как определить, деформированы ли роторы, изношены или повреждены каким-либо другим образом - посредством визуальных наблюдений или измерений.

Глава 6

Поиск и устранение неисправностей тормозного ротора

Устранение неполадок тормозов помогает определить неисправный компонент, тип проблемы и другие аспекты. Это позволяет вам предпринять наиболее подходящие действия, восстанавливающие ходовые качества автомобиля.Тормозные роторы - это простые компоненты. У них нет движущихся частей или сложной электроники. Даже силовых кабелей. Это упрощает их устранение. Компоненты также легко доступны.

Все эти атрибуты делают процедуры проверки тормозного ротора на наличие проблем более быстрыми и менее сложными. Вам нужно всего несколько инструментов, и все готово. Давайте посмотрим, как устранить неисправность тормозного ротора или диска.

Источник: http://www.ifixit.com

Как проверить тормозные диски на предмет повреждений

Если вы заметили какие-либо симптомы, указывающие на неисправность ротора, например, пульсирующую педаль тормоза, вам может потребоваться провести осмотр для подтверждения проблемы.Вот как это сделать.

  1. Припаркуйте автомобиль в безопасном месте на ровной поверхности. Убедитесь, что двигатель выключен и аварийный тормоз включен.
  2. С помощью гаечного ключа ослабьте гайки на колесе, не снимая их полностью.
  3. Поднимите автомобиль домкратом и используйте колесные блоки для обеспечения безопасности. Шина должна немного отрываться от земли.
  4. Выньте гайки крепления и снимите колесо, чтобы открыть ротор и суппорт.
  5. Снимите весь суппорт в сборе.Нет необходимости отсоединять тормозные магистрали от суппорта, только убедитесь, что он надежно закреплен на шасси.
  6. Проверьте ротор на следующее.
Канавки

Канавки выглядят как выступы на фрикционной поверхности ротора. Они указывают на чрезмерный износ. В большинстве случаев это означает ротор, который необходимо заменить.

Видимые трещины

Их без труда можно увидеть на поверхности ротора. Они могут быть крохотными, как прядь волос, до широкого проема.Широкие трещины должны быть поводом для беспокойства и показателем того, что ротор необходимо заменить. С другой стороны, микротрещины не могут быть серьезной проблемой.

Кромка для губ

Это заметно, если внимательно присмотреться к краю ротора. Чаще всего это происходит, когда ротор изношен до допустимой толщины.

Источник: http://www.idmsvcs.com
Ржавчина

Вряд ли ржавчина ускользнет от глаз. Если вы обнаружите ржавчину на роторе, сначала определите степень ее серьезности.Поверхностная ржавчина не представляет никаких проблем и обычно сходит, когда тормозные колодки соприкасаются с ротором. Что требует внимания, так это другой тип ржавчины, избыточный и вызывающий коррозию. Этот тип ржавчины не удаляется при торможении и продолжает разъедать ротор, ослабляя его. Если вы заметили коррозионную ржавчину на роторе, единственный выход - замена.

Пятна жара или деформация

Пятна нагрева возникают в результате того, что материал тормозных колодок накапливается на поверхности ротора и превращается в цементит.Это очень вязкое вещество вызывает локальный нагрев на поверхности ротора, что приводит к появлению тепловых точек, которые представляют собой приподнятые области, вызывающие вибрацию во время торможения, и структурно ослабляет ротор. Если тепловые пятна на поверхности ротора обширны, необходима замена.

Невозможно определить степень деформации ротора, просто глядя на поверхность. Вам нужно использовать инструмент, и циферблатный индикатор - правильный инструмент для этого. Чтобы использовать циферблатный индикатор, расположите его так, чтобы щуп индикатора касался поверхности ротора.Вращайте ротор и наблюдайте за циферблатом прибора. Боковое биение должно соответствовать техническим характеристикам производителя.

Вы также можете использовать простой метод, чтобы узнать, не деформирован ли тормозной ротор. Это может пригодиться, если индикатор часового типа недоступен сразу. Возьмите линейку и приложите ее линейкой к поверхности ротора. Проверьте, есть ли зазор между краем линейки и поверхностью ротора. Разрыв указывает на деформацию. Сделайте это с обеих сторон тормозного диска.

Источник: http://blog.bavauto.com
Поверхностный износ

Обычно тормозные диски имеют значения толщины, указанные производителем. Для правильной и безопасной работы ротор должен соответствовать этим спецификациям. Чтобы подтвердить толщину тормозного диска, вам понадобится микрометр. Снимите измерения с разных точек и сравните показания.

Наименьшее значение должно быть выше минимальной толщины, рекомендованной производителем. Если ниже, ротор необходимо выбросить и установить новый.В случае отсутствия микрометра можно использовать штангенциркуль. Однако микрометр более точный и наиболее рекомендуемый.

После того, как вы узнали о проблеме с ротором, следующим шагом будет определение того, заменить ли его или исправить дефект. Если вы решили заменить его самостоятельно, возможно, вы захотите узнать, как выполнять замену тормозного ротора. Это то, что мы рассмотрим дальше.

Глава 7

Шлифовка / ремонт тормозного ротора

Не каждый поврежденный тормозной диск требует замены.Иногда проблема носит поверхностный характер, и ее легко исправить. Например, можно убрать несколько выступов и создать плоскую тормозную поверхность. Некоторые тормозные диски - дорогие компоненты, и стоимость покупки нового может превышать стоимость его ремонта. В таких ситуациях было бы экономически целесообразно выбрать ремонт, а не замену.

Ремонт тормозного ротора называется шлифовкой, механической обработкой или точением ротора. Он продлевает срок службы тормозного ротора, поэтому он может прослужить вам еще несколько миль.Замена поверхности устраняет вибрацию тормозной системы, пульсирующую педаль тормоза и многие другие проблемы, возникающие в результате неправильного износа или повреждения тормозного диска.

Источник: http://www.clublexus.com

Что означает ремонт тормозного ротора

Тормозные диски могут образовывать неровные поверхности по разным причинам. Это нежелательно, так как вызывает нежелательные вибрации и снижает эффективность торможения. Если роторы не достигли минимально допустимой толщины, поверхность может быть помещена в машину, которая удаляет выступающие части, чтобы создать идеально гладкую поверхность.Это так называемая шлифовка тормозного ротора. Эта процедура создает новую поверхность, очень похожую на поверхность нового ротора.

Шлифовка тормозного диска заключается в удалении части материала с поверхности трения. Идея заключается в том, чтобы убрать недостатки, чтобы поверхность была однородной. Эту процедуру лучше всего проделать квалифицированный специалист на токарном станке. Причина в высокой точности, которая требуется для правильной шлифовки ротора и которую может достичь только квалифицированный специалист, не повреждая поверхность.

Хотя это и не рекомендуется, есть владельцы автомобилей, которые предпочитают самодельный способ, покупая инструмент для шлифовки тормозных дисков. Это простая машина, которую можно использовать для обработки ротора. Лучшим вариантом было бы снять тормозной диск, отнести его в магазин, где вращаются роторы, довести его до нужных уровней и спецификаций, а затем переустановить.

Обработка тормозного ротора имеет свои преимущества и недостатки. Часто от типа и уровня повреждения зависит, следует ли восстанавливать поверхность или заменять тормозной ротор.Но бывают случаи, когда вы можете оказаться перед дилеммой, какой вариант лучше всего подходит для вашей ситуации. Здесь давайте посмотрим на плюсы и минусы как шлифовки, так и замены ротора.

Источник: http://www.diyautoworksng.com

Обработка роторов и роторов. Замена

Шлифовка тормозного ротора значительно дешевле. Если вам нужно ремонтировать несколько неисправных роторов одновременно, поворот ротора может быть экономически выгодным вариантом. Но тогда механическая обработка удаляет материал с поверхности ротора и может значительно уменьшить толщину.Утонченный тормозной диск не охлаждается так же эффективно, как толстый, поэтому он подвержен тепловым повреждениям, например, деформации. Такой ротор также подвержен растрескиванию и поломке.

Замена ротора может стоить дорого, но подходит, если у вас есть на это бюджет. Новые роторы соответствуют всем спецификациям производителя, а это означает, что они обеспечивают лучшую производительность и надолго. Замена ротора также более удобна по сравнению с трудностями механической обработки, а также дает вам возможность перейти на тормозной ротор лучшего типа.

Источник: http://www.diyautoworksng.com

Когда заменять тормозной ротор

Замена покрытия необходима, когда:

  • На роторе наблюдаются признаки неравномерного износа - это может быть пульсирующая педаль тормоза или когда вы измерили параллельность и обнаружили, что она недостаточна. Обработка удаляет материал тормозных колодок, который вызывает неровности поверхности. Это делает его идеальным для ремонта деформированного тормозного диска.
  • Поверхность ротора имеет такие сильные зазубрины, что снижается тормозная мощность - вращение ротора на токарном станке устраняет коррозию, которая может вызвать коррозию поверхности, а также царапины от изношенных тормозных колодок.
  • Ваш прогнозируемый бюджет не учитывает замену ротора - обработка ротора значительно экономит вас, и вы можете иметь тормозную систему вашего автомобиля, работающую так же эффективно, как и раньше.
  • Ротор уже имеет достаточную толщину, и механическая обработка не причинит вреда - при ремонте тормозного диска толщина ротора может вас ограничить. Если он не соответствует минимальным требованиям производителя, повторная шлифовка может быть неприемлемой.

Если по той или иной причине вы соглашаетесь на шлифовку поверхности, рекомендуется обратиться к специалисту по ротору.Это намного безопаснее, чем покупать комплект для шлифовки тормозных дисков и рисковать повреждением поверхности ротора. И если на всех знаках указано, что тормозной ротор не подлежит замене, рекомендуется установить новый. Узнайте о том, как это сделать, в следующей главе.

Глава 8

Замена тормозного ротора

Замена тормозного ротора дает новую жизнь тормозам. В большинстве случаев повреждения тормозного диска, например, деформации, замена предлагает долгосрочное решение. Как правило, вы знаете, что тормозной ротор требует замены, если вы заметили чрезмерный износ или повреждение.Повреждение может быть в виде глубоких царапин или слишком выраженных выступов. Кроме того, если из-за износа толщина тормозного диска уменьшилась настолько, что при механической обработке возникает риск превышения спецификации толщины брака.

В отличие от шлифовки тормозного ротора, замена тормозного ротора - это простой процесс, который может быть даже самостоятельной задачей. Вам не нужны специальные навыки и много инструментов. Вот как это сделать.

Источник: http://extremehowto.com

Процедура замены тормозного ротора
Снятие старого ротора
  1. Ослабьте гайки крепления колеса, но совсем немного.
  2. Поднимите автомобиль и снимите колесо. Это позволит вам получить доступ к ротору.
  3. Снимите суппорт, отвернув крепежные болты и отсоединив все зажимы.
  4. Используйте шнур или трос, чтобы повесить суппорт в сторону и избежать повреждения тормозной магистрали.
  5. Теперь у вас есть полный доступ к тормозному ротору. Руками снимите его со ступицы. В некоторых узлах ротора может потребоваться сначала снять гайку и подшипники. Если ротор находится там долгое время, он может прочно застрять из-за грязи и коррозии.Возможно, вам придется использовать деревянный или резиновый молоток, чтобы ослабить его.
  6. После снятия старого ротора очистите поверхности ступицы от грязи, ржавчины и любых других материалов. Это позволит правильно установить новый ротор.
  7. Осмотрите другие части ступицы, где будет установлен новый ротор, такие как уплотнения консистентной смазки и подшипники. Убедитесь, что все в хорошем состоянии.
Источник: http://www.4x4xplor.com
Монтаж нового ротора
  1. Очистите новый ротор от масла и покрытий.Для этого можно использовать очиститель тормозов и кусок ткани, чтобы стереть поверхность.
  2. Наденьте ротор на шпильки на ступице колеса. Если на ступице есть гайка, которую вы сняли ранее, замените ее на этом месте.
  3. Установите на место суппорт, стараясь вернуть все на свои места.
  4. Установите колесо и затяните проушину. После того, как вы сняли домкрат, еще раз затяните гайки на колесах.
  5. Проведите тест тормозов и почувствуйте тормозные характеристики нового ротора.Торможение должно быть плавным, без каких-либо вибраций или пульсаций, а автомобиль не должен долго останавливаться.

Вопросы и ответы по замене тормозного ротора

1. Каков средний срок службы тормозного ротора? - это зависит от стиля вождения, условий вождения, качества ротора и условий эксплуатации автомобиля. Средний брак обычно составляет от 30 000 до 70 000 миль, но может варьироваться в зависимости от упомянутых факторов.

2. Можно ли заменить тормозные колодки без замены ротора? -Да, ты можешь.Тормозные колодки сделаны из более мягкого материала, чем тормозные диски. В результате они изнашиваются быстрее и требуют частой замены. Часто владельцы автомобилей сталкиваются с необходимостью замены колодок до трех раз перед заменой ротора.

3. Какова средняя стоимость замены ротора? - это зависит от типа ротора, транспортного средства и затрат на рабочую силу в конкретном регионе. Будьте готовы заплатить несколько сотен долларов за замену ротора, но эта сумма может быть выше, если модель ротора будет высокого класса.Самостоятельно проведя замену, вы сэкономите более ста долларов.

4. Шлифовка тормозного ротора лучше, чем установка нового? - да, но только по стоимости. Шлифовка продлевает срок службы ротора лишь на ограниченное время. Это потому, что он утончает ротор и подвергает его тепловому повреждению.

Каков срок службы тормозных роторов после шлифовки? Опять же, это зависит от условий и условий эксплуатации, которым подвергаются обработанные роторы. Это также зависит от износа или степени повреждения до поворота ротора.Обработка тормозного ротора подвергает поверхность риску деформации из-за снижения способности выдерживать экстремальные температуры. Следовательно, нельзя ожидать, что ротор прослужит долго.

5. Нужно ли менять покрытие новых роторов? - это часто спорная тема. Некоторые производители не рекомендуют обрабатывать новые роторы, заявляя, что компоненты готовы к использованию в том состоянии, в котором они пришли. Другие рекомендуют владельцам транспортных средств проверять роторы перед установкой.

Но есть роторы, у которых нет готовых фрикционных поверхностей, и если они не обработаны, они не приработаются должным образом.Это может привести к проблемам с материалами тормозных колодок и появлению выступов, которые приведут к вибрации и слабому торможению. Если новый ротор имеет гладкую поверхность, возможно, вам не придется поворачивать его перед установкой.

6. В чем заключается идея шлифования роторов для новых колодок? Обычно это необходимо при установке новых колодок на старый ротор. В основном шлифование помогает удалить выступы и улучшить качество поверхности. Результат - быстрая установка колодок и лучшее ощущение педали при торможении.Удаление выступов также помогает предотвратить быстрый или неравномерный износ колодок.

Замена тормозного диска дает много преимуществ. Если стоимость и характер повреждений не делают установку нового ротора необходимой, это остается лучшим вариантом. Часто процесс замены прост и не требует много шагов. Вы можете сделать это самостоятельно или, если не уверены, обратитесь за помощью к механику.

Заключение

Тормозные роторы - это простые компоненты, но они являются одними из самых важных в тормозах современных автомобилей.Поэтому правильное обслуживание тормозного ротора имеет первостепенное значение. Это обеспечивает оптимальную и стабильную работу тормозной системы. Уход за этим компонентом требует, чтобы вы обладали соответствующими знаниями, и мы надеемся, что это руководство по тормозному ротору предоставило вам это.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
