Желание сделать автомобиль более привлекательным, улучшить его технические характеристики и/или управляемость — естественное желание, присущее любому увлеченному автовладельцу. Реализовать все эти три аспекта позволяют колесные диски. Именно они, судя по статистике, являются одним из наиболее доступных и чаще используемых элементов тюнинга автомобиля. Большое разнообразие видов и возможностей в плане дизайна позволяет формировать индивидуальный стиль, подбирая необходимые параметры. Выбор идей ограничивается только характеристиками крепежей колесных дисков. Рассмотрим, какой должна быть разболтовка Фольксваген Гольф 4. Что это за параметр, как измеряется и маркируется.
Разболтовка: что это?
Понятие «разболтовка» подразумевает характеристики крепления колесного диска. На английском языке она обозначается словосочетанием «PitchCircleDiameter». Чаще ее указывают аббревиатурой PCD. Этот параметр определяет количество отверстий под болты и их расположение относительно центра.
Для различных моделей предусмотрены свои, персональные характеристики. Например, для Volkswagen Golf 4 всех модификаций и поколений указана разболтовка 5х100.
Примечание. Выбирая новые диски, следует помнить, что разболтовка не единственный важный параметр.
Как измеряется разболтовка?
При отсутствии технической документации, измерить разболтовку диска можно самостоятельно. Учитывается два параметра: количество отверстий под болты и диаметр круга, на котором они просверлены.
В заводской сборке Volkswagen Golf 4 предусмотрено пять крепежных отверстий. Измерять разболтовку нужно между двумя любыми, дальними отверстиями под болт, но не соседними. Полученное значение умножается на 1,051.
Примечание. Для дисков под 4 или 6 болтов расстояние измеряется между центрами противоположных отверстий.
В заводских условиях колесные диски изготавливаются с идеальными пропорциями. Поэтому нет необходимости проводить замеры для каждого отверстия.
Исключением могут быть только дешевые подделки, изготовленные в кустарных условиях.
Маркировка дисков
Для удобного подбора тюнинга производители используют общепринятую маркировку. Благодаря этому, можно определить необходимые параметры в течение нескольких секунд, уделив максимум внимания дизайну. В маркировке дисков Фольксваген Гольф 4 указывается четыре характеристики. Рассмотрим их на таком примере — 6Jx14 5/100 ET38 d57.1:
- 6J — ширина диска.
- 14 — величина диаметра изделия по внешней кромке.
- 5/100 — разболтовка. 5 —количество отверстий. 100 — диаметр окружности в миллиметрах, на кромке которой просверлены отверстия. Центр окружности совпадает с центром диска.
- ET38 — величина вылета диска.
- d57.1 — диаметр отверстий под болты.
Какие параметры могут изменяться?
При подборе нового диска важно учитывать тот момент, что есть параметры двух видов: постоянные и переменные.
Первые всегда неизменны, как например, разболтовка и диаметр отверстий под болты. Они должны строго соответствовать заводским характеристикам. Другая группа параметров может изменяться в определенном диапазоне в зависимости от дизайна и конфигурации диска. В число переменных входят три характеристики:
- Диаметр. Величина этого параметра сказывается на динамике и комфорте управления. Его повышение увеличивает дородный просвет, но снижает устойчивость на высоких скоростях. Допустимый диапазон 14–16 дюймов.
- Ширина. Установка более широких дисков не только улучшает тормозные характеристики, но и «смягчает» ход автомобиля. Допустимая ширина ограничивается 6–6,5 дюймами.
- Вылет (ET). Для повышения ресурса подвески и рулевого управления важно сохранять параметр в диапазоне, предусмотренном заводом производителем при сборке. Допустимое значение 35–42. Преимущество увеличения вылета в повышении устойчивости, а уменьшение делает экстерьер более привлекательным.
Примечание. Подбирая вылет, важно помнить, увеличение ширины передних колес повышает устойчивость, а задних — вызывает обратный эффект. Поэтому задние диски должны быть более узкими или идентичными с передними колесами.
Расположение и характеристики дисков напрямую оказывают влияние на комфорт управления и безопасность движения. Поэтому любые эксперименты нужно проводить исключительно в рамках, указанных заводом-производителем. В противном случае, могут не только существенно ухудшиться ходовые характеристики, но и в несколько раз ускориться выработка ресурса деталей подвески, рулевого управления. Помните, в критической ситуации «неправильный» тюнинг может стать причиной аварии и даже с летальным исходом.
Post Views: 1 255
какая разболтовка колесных дисков на Kia Spectra
Разболтовка дисков для «Киа Спектра» — специальный параметр, который требуется знать автовладельцу перед выбором или приобретением нового комплекта колесных дисков для этого транспортного средства.
Часто можно встретить также такое наименование, как сверловка. Это то же самое. Знать данные по представленному параметру важно для правильного понимания того, каким образом обод закрепляется к конструкции ходовой части.
Kia Spectra является популярным и распространенным седаном. На данный момент модель снята с производства. Высокая популярность была связана с довольно низкой стоимостью и высоким уровнем качества.
Содержание
- «Киа Спектра»: разболтовка колес
- Параметры разболтовки у дисков Kia
- Минимальные и максимальные размеры колес
- Как определить разболтовку дисков на авто «Кия Спектра»
- Параметры для различных других моделей марки
«Киа Спектра»: разболтовка колес
Kia Spectra: размер колес и всего автомобиляГодом выпуска данного автомобиля считается 2000 год. До 2004 года производилась модель на мощностях в родной стране — Южной Корее. Впоследствии, согласно договоренности с «ИжАвто», выпускалась на заводе этой компании и поставлялась только на рынок России и близлежащих стран.
В 2004 году производство машины было полностью прекращено. Несколько раз она признавалась лидером по продажам на рынке Соединенных Штатов, что говорит о многом. Модель по праву заслужила очень высокое распространение.
Благодаря отличному качеству, простоте в обслуживании и эксплуатации получила огромное количество поклонников по всему миру.
Колесные диски различного диаметра и резина, установленные на транспортное средство, осуществляют прямое влияние на его сцепление с дорожным покрытием, управляемость, динамические характеристики и много других факторов. Зная такой параметр, как разболтовка дисков для «Кия Спектра» и допустимые размеры колес, можно смело отправляться в автомагазин для подбора и покупки дисков и шин.
Встречаются как оригинальные заводские колеса, так и произведенные в индивидуальном исполнении. С помощью последних можно как угодно украсить машину и выделить ее из потока похожих. Чаще всего автовладельцы меняют колеса в связи со сменой времени года либо приходом в негодность комплекта.
Распространено усовершенствование машины, называемое тюнингом.
Обратите внимание!
Только оригинальные заводские диски придают автомобилю все рекомендуемые изготовителем характеристики и свойства.
У владельцев любого автомобиля в процессе его эксплуатации часто теряется интерес к машине, дизайн надоедает и хочется внести какие-либо улучшения и усовершенствования. На данный момент нет ничего проще. В автомагазинах представлено огромное количество товаров для тюнинга. Можно провести замену определенных компонентов на улучшенные спортивные и более привлекательные.
Главным элементом, от которого зависит внешний вид транспортного средства, являются колесные диски. Замена колес осуществляется на большие по размерам и улучшенные по качеству. Но поставить большие колеса не главное. Более важно, чтобы они хотя бы не ухудшали характеристики автомобиля во время движения.
Kia Spectra, разболтовка и внешний вид колесНовый комплект изделий обязательно должен соответствовать всем заводским параметрам и характеристикам.
Обязательно должна учитываться разболтовка дисков для «Спектры», как основной показатель при подборе нового комплекта. Важно также подобрать и установить правильные шины, поскольку неправильные размеры негативно скажутся на эксплуатации.
Польза от качественных дисков на плохой резине вовсе не будет ощущаться. От параметра разболтовки зависит, возможна ли установка выбранных колесных дисков на автомобиль. Если параметр не подходит хотя бы на миллиметр, то следует использовать специальные переходные кольца, что не рекомендуется, поскольку влечет за собой нежелательное вмешательство в заводскую конструкцию.
Обратите внимание!
Переходные кольца позволяют подобрать и установить на автомобиль изделие с любыми параметрами сверловки, но повышает риск поломки.
Параметры разболтовки у дисков Kia
Параметр сверловки для всех моделей марки Kia имеет обозначение PCD, что расшифровывается как Pitch Circle Diameter. Чтобы легче было понять суть термина, необходимо разобрать на примере модели «Киа Спортейдж» третьего поколения.
Параметр разболтовки у нее равен 5х114,3. Более того, это одно из самых распространенных значений для всех моделей корейских и японских марок. В данном случае:
- Цифра пять означает количество используемых для закрепления колеса болтов. Значение может быть и другим, от трех до шести;
- 114,3 обозначает диаметр окружности, по периметру которой просверлены отверстия для этих креплений.
Все эти представленные данные чрезвычайно важны при выборе нового комплекта колес.
Зная значение сверловки, можно выбрать из дисков, доступных в магазине, максимально качественные и подходящие. Изменение диаметра хотя бы на миллиметр недопустимо.
Визуально почти невозможно верно определить диаметр в отличие от количества болтов, которые легко сосчитать самостоятельно. Измерить диаметр можно – для этого требуется применить линейку или штангенциркуль. Полученные данные необходимо вставить в специальные формулы, которые различны для дисков с тремя, четырьмя и пятью креплениями.
Неправильный подбор дисков или шин для «Киа Спектра» может как минимум занять много времени. В худших случаях это может вести к снижению уровня безопасности движения, поскольку диски напрямую отвечают за качество поведения автомобиля на дорожном покрытии.
Выбирать правильный размер дисков необходимо исходя из учета штатных параметров и размеров, которые указываются производителем.
Данный недорогой седан в оригинале оснащается только 14-дюймовыми колесными дисками с резиной, которая имеет размеры 185/65 R14. Другие важные размеры и параметры обода такие:
- Параметр разболтовки — 4×100;
- Ширина обода — 5,5 J, миллиметров;
- Вылет — ET 45, миллиметров;
- Диаметр центрального отверстия — 56.1 миллиметров.
На заметку!
Можно без проблем установить колеса R15 и R16. Поскольку они не предусмотрены производителем, то лучше придерживаться заводских размеров. Связано это с тем, что увеличенные колеса могут негативно влиять на подвеску, а также на некоторые заводские свойства.
Может повыситься расход топлива, а также снизиться динамика.
Наиболее важными параметрами в данном случае являются крепежные размеры, которые отображены как 4х100. При подборе изделий для автомобиля необходимо руководствоваться только этими параметрами, другие просто не подойдут. Требуется качественно учесть и ширину колесного обода, которая в данном случае равна 5,5.
При выборе этого размера в большую сторону необходимо учитывать, что диски могут не поместиться в колесной арке. Кроме этого варьируется и параметр вылета, обозначаемый ET. Он должен быть равен 45 миллиметрам. А с увеличенными колесами изменится. При некачественном подборе этого размера будет оказываться негативное влияние на управляемость и увеличение нагрузки на узлы ходовой части.
Минимальные и максимальные размеры колес
Минимальным и рекомендованным размером является R14.
При желании легко можно установить изделия R15 и R16. Главное при этом снизить высоту профиля шины и замерить, чтобы не было касания либо трения о конструкцию колесной арки.
Как определить разболтовку дисков на авто «Кия Спектра»
Важные параметры и размеры колесНаиболее простыми способами определить параметр сверловки для автомобиля можно назвать подбор по специальной таблице, которых множество представлено в интернете. В зависимости от года выпуска и объема двигателя указаны все необходимые параметры и размеры.
Вторым способом и наиболее точным является просмотр данных в технической документации к транспортному средству.

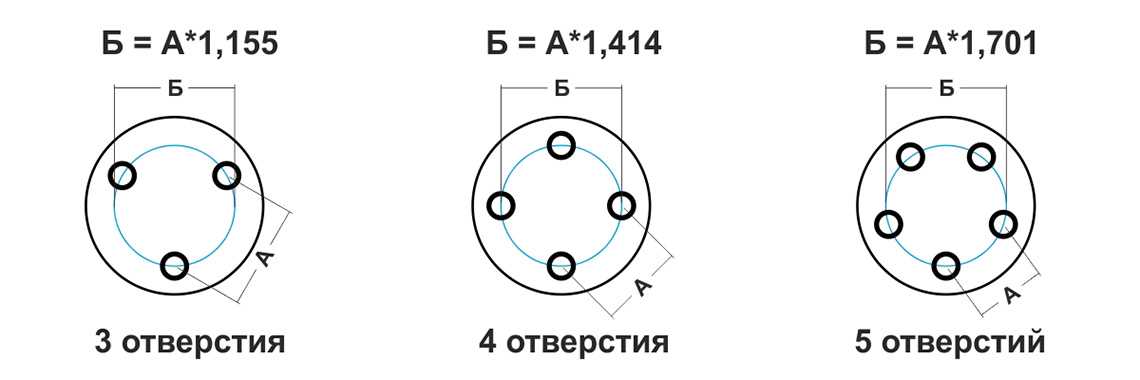

Кроме этого, можно самостоятельно замерять параметр. Для определения сверловки в зависимости от количества креплений применяются простые формулы:
- B=A×1,155, применяется для трех отверстий;
- B=A×1,414, считается для четырех отверстий;
- B=A×1,701, для количества в пять отверстий.
Величина А обозначает расстояние между соседними отверстиями. Его можно измерить при помощи обычной линейки или более точно, применив штангенциркуль. Получив значение этой величины, можно легко определить необходимый размер диаметра, который обозначен как В.
Параметры для различных других моделей марки
При смене поколений у любого автомобильного производителя чаще всего увеличиваются размеры устанавливаемых колесных дисков и арок. Однако это не касается параметров сверловки, которые обычно остаются прежними.
Разболтовка и другие размеры дисков для модели «Киа Спортейдж» такие:
- Количество крепежных отверстий и диаметр окружности их расположения — 5х114,3;
- Диаметр ступицы авто — 67.1 миллиметров;
- Диаметр обода — от 16 до 19 дюймов;
- Вылет обода — от 42 до 50 миллиметров;
- Рекомендуемая ширина — от 6.5 до 7.5 дюймов.
Для модели «Киа Оптима» размеры и параметры установлены следующие:
Модель «Киа Оптима»- Размеры обода от 16 до 17 дюймов;
- Сверловка обода равна — 5×114,3;
- Ширина обода — от 6.5 до 7.5 дюймов;
- Вылет колеса — ET 45 миллиметров;
- Диаметр центрального отверстия — 67.1 миллиметров.
Параметры разболтовки дисков для автомобиля Kia Spectra важно обязательно соблюдать при подборе комплекта новых колесных дисков.
Что такое разболтовка?
Давление в шинах вашего UTVЧтение Что такое болтовая схема? 3 минуты
Следующий Руководство по покупке UTV или ATVТеги
- Фитинг
- Колеса
Как узнать, подходят ли ваши новые колеса к конкретной марке/модели UTV или ATV? Запомнив несколько шаблонов болтов, которые подходят для всех марок/моделей.
В отличие от автомобильной промышленности, нам повезло, что нам нужно запомнить лишь несколько схем расположения болтов. Хорошей практикой является знать, какая у вашей конкретной марки / модели схема расположения болтов, на случай, если вам понадобится запасная часть, вам нужно заменить детали или связаться с помощью, если вы в затруднительном положении. Прежде чем мы перейдем к тому, какие болтовые схемы существуют в дикой природе, давайте быстро разберемся, почему существуют болтовые схемы и что делает каждую из них уникальной.
Разболтовка вашего автомобиля является одним из, если не первым критерием, который необходимо учитывать при определении того, подходит ли колесо к вашему автомобилю. Разболтовка — это количество и расстояние между отверстиями для проушин, которые будут соответствовать соответствующему размеру шпилек или разболтовки ступицы автомобиля.
Представьте себе окружность, пересекающую каждое отверстие для шпильки или болта. Количество отверстий и диаметр этого круга (иногда выражаемый в дюймах, иногда в миллиметрах) объединяются, чтобы сформировать рисунок болта.
Самый распространенный
Polaris: Все современные и полноразмерные квадроциклы и UTV имеют колесную формулу 4×156, за исключением Turbo R и Pro R, которые имеют колесную формулу 5×4,5.
Can-Am: UTV — 4×137
Honda: Все неспортивные квадроциклы и UTV — 4×110, за исключением Pioneer 1000 и Talon, которые имеют разболтовку 4×137.
Kawasaki: квадроциклы с неразрезным задним мостом (SRA) используют разболтовку 4×137. KRX 1000 использует разболтовку 4×156. В квадроциклах с независимой задней подвеской используется разболтовка 4×110. Mule и Teryx используют разболтовку 4×137 со шпилькой 12 мм. В Mule PRO-FXT используется разболтовка 4×156.
Yamaha: Все неспортивные и современные квадроциклы и UTV используют разболтовку 4×110, за исключением модели YXZ 2019+, в которой используется разболтовка 4×156.
Как измерять
При равномерном расположении болтов (4 выступа) измерьте расстояние от центра одного отверстия под болт до центра отверстия под болт прямо напротив него. Для нечетных наборов болтов (с 5 выступами) измерьте расстояние от самого верха одного болтового отверстия до центра болтового отверстия прямо напротив него.
Несколько наиболее распространенных схем крепления болтов: 4×156 (что означает четыре проушины и расстояние между ними 156 мм) и 4×137 (четыре проушины и 137 мм между отверстиями для проушин).
Примечание: Вы можете увидеть разболтовку в нескольких вариантах. Если вы видите Диаметр делительной окружности ( PCD) или Окружность болтов , знайте, что это просто ссылка на схему болтов, указанную выше.
Все еще не уверены в точном расположении болтов вашего UTV или ATV? Ознакомьтесь с нашим полным руководством по установке UTV здесь или позвоните нам, и мы поможем выяснить, что у вас есть — (602) 935-0009
Узнать
Какое лучшее колесо UTV
Ищете лучшее колесо для UTV в отрасли? Что отличает один бренд от другого и почему такой большой разброс в силе, вариантах размеров, настройке и цене.
Узнать
Что такое зазор борта шины
Когда вы анализируете, как шина и колесо надуваются, остаются накачанными, и почему некоторые колеса и шины не должны сочетаться друг с другом, это больше, чем кажется на первый взгляд. Мы глубоко погружаемся в то, что делает определенную конструкцию колес превосходной при выборе вашей следующей комбинации.
Установка
Что такое колесо UTV с двойной дрелью?
Колесо с двумя отверстиями — это колесо, в котором просверлены два набора отверстий под болты. Благодаря этому дополнительному набору отверстий двойные сверлильные диски могут работать с двумя различными схемами расположения болтов. На всех двойных сверлильных дисках для обеспечения надлежащей установки используется большее отверстие ступицы с двумя схемами расположения болтов.
The Source — это место, где вы найдете актуальные и полезные посты, инструкции и рекомендации, которые помогут вам и вашим пассажирам быть в безопасности и подготовлены.
Волчий зуб — Как измерить диаметр окружности болта (BCD) — Компоненты волчьего зуба
Диаметр окружности болта (BCD) — это диаметр окружности, проходящей через центр всех болтов на вашей звездочке. На велосипедных цепях этот размер обычно измеряется в миллиметрах. Очень важно знать компенсатор плавучести вашего шатуна, когда вы выбираете новую звездочку для своего велосипеда. Во многих случаях BCD напечатан прямо на цепочке, как в примере ниже. Иногда его штампуют или гравируют на задней стороне звезды.
Если на вашей звездочке нет маркировки, вам необходимо измерить ее. На цепочке с 4 болтами BCD — это расстояние между двумя болтами, расположенными друг напротив друга. Это может быть несколько сложно сделать, если у вас нет штангенциркуля , потому что кривошип мешает.
На изображении ниже показано это измерение на 104-мм цепочке компенсатора плавучести.
В качестве альтернативы можно измерить расстояние между двумя соседними болтами и использовать приведенную ниже таблицу для определения BCD. Это самый простой метод для звездочек с пятью болтами. Обратите внимание, что есть несколько шатунов с нестандартным расстоянием между рычагами. Если это так, то расстояние между соседними болтами будет меняться по мере того, как вы перемещаете звезду, и стандартные звезды не подходят.
4 Bolt Chainrings — Measuring two adjacent bolts
5 Bolt Chainrings — Measuring two adjacent bolts
| BCD | Расстояние (мм) | Расстояние (дюймы) |
| 94 мм | 55,2 мм | 2,18 дюйма |
| 110 мм | 64,7 мм | 2,55 дюйма |
| 130 мм | 76,4 мм | 3,01 в |
Уравнение для BCD для любой симметричной схемы расположения болтов имеет вид: BCD = d / sin(180/n)
, где d — расстояние между центрами соседних болтов, n — это количество болтов, а угол в градусах.
Другой способ – снять переднюю звезду с велосипеда и поместить ее на распечатку руководства BCD по ссылке ниже. Обязательно распечатайте его в реальном размере без масштабирования. Затем просто найдите шаблон круга, который совпадает с отверстиями на вашей звездочке.
Всегда есть исключения. Обратите внимание на несколько конкретных примеров:
- Для SRAM X7 (новая версия), X9, XO, XO1, XX1 нашим решением являются кольца прямого монтажа. Эти кольца на этих шатунах имеют размер 94 BCD. С нашим решением для прямого монтажа вы удаляете оригинальную переднюю звезду и крестовину и заменяете их нашим кольцом, которое напрямую взаимодействует со шлицами на шатуне. Вам понадобится L-образный ключ Torx T25, чтобы открутить три болта, которыми звезда крепится к шатуну.
- SRAM Red Exogram имеет скрытый болт, который ввинчивается в шатун. Болт звездочки может быть слишком длинным, чтобы надежно закрепить звездочку, поэтому вам нужно будет добавить шайбу (см.
