Пусковое устройство для автомобиля своими руками — Лада мастер
Аккумулятор — верный друг и помощник в самых сложных ситуациях, но он, к сожалению, не вечен. Ещё бы ничего, если бы АКБ умирала мгновенно, без надежды на восстановление. Но она теряет характеристики постепенно, поэтому часто оказывается, что стартер прокрутить просто невозможно. Пик выхода АКБ из строя приходится на зиму, когда технике особенно тяжело запускаться в мороз. И тогда на помощь приходит либо сосед по гаражу с проводами для прикуривания, или запасная батарея. Или хорошее пусковое устройство, которое есть у каждого запасливого автолюбителя.
Содержание:
- Виды пусковых устройств
- Трансформаторное ПУ, параметры
- Как подобрать трансформатор
- Схема и тонкости сборки ПУ
- Импульсное зарядно пусковое
- Мобильные ПУ
Виды пусковых устройств
Имея некоторые навыки в радиоэлектронике, собираем пусковое устройство для автомобиля своими руками. Чертежи и фото мы покажем, но для начала определимся с его типом, поскольку они бывают разными. Независимо от типа, нам, как пользователям, важно, чтобы ПУ могло работать без помощи аккумулятора и запускало двигатель не на пределе возможностей, краснея и дымясь, а работая стабильно даже в сильный мороз. Это самое важное условие при выборе готового зарядно-пускового аппарата или сборке своими силами.
Особого разносола тут нет. Механизм бывает одного из четырёх типов:
- импульсный;
- трансформаторный;
- аккумуляторный;
- конденсаторный.
Суть работы каждого из них в конечном итоге сводится к тому, чтобы отдать бортовой электросети ток нужного номинала и напряжения, 12 или 24 вольта, в зависимости от типа электрооборудования на борту.
Трансформаторное ПУ, параметры
Популярны среди самодельщиков трансформаторные ПУ. Принцип их работы объяснять, пожалуй, не нужно — это трансформатор, который преобразует сетевое электричество до нужных параметров. Минус у этих устройств один — громадные размеры и вес. Зато они надёжны и изменяют выходные параметры по напряжению и силе тока так, как это необходимо. Достаточно мощные и запускают двигатель даже с мёртвым аккумулятором. Простейший чертёж для пускателя на основе трансформатора показан ниже.
Как подобрать трансформатор
Чтобы сделать прибор самостоятельно, достаточно найти подходящий трансформатор, а для уверенного пуска он должен выдавать не менее 100 А и напряжение 12 В, если мы говорим о легковушке. Если попросить пятиклассника, то он сможет рассчитать мощность. В нашем случае — это 1,2, а лучше 1,4 кВт. Без АКБ запустить мотор таким током едва ли удастся, потому что стартеру нужно минимум 200 А. Штатный АКБ поможет раскрутить коленвал, а вращаясь, стартер стартер потребляет не более 100 А, что и выдаст наш прибор.
Площадь сердечника не может быть меньше 37 см², а провод первичной обмотки — минимум 2 мм². Вторичка наматывается медным проводом сечением 10 квадратов, а количество витков подбирается опытным путём так, чтобы напряжение холостого хода было не больше 13,9В.
Схема и тонкости сборки ПУ
Вычислить параметры трансформатора — это далеко не все. Устройство работает так. Подключаем силовые провода прямо к клеммам АКБ, при этом никакого напряжения на выходе из ПУ нет до тех пор, пока напряжение аккумулятора не упадёт ниже порога срабатывания тиристоров, которые указаны на схеме. Как только напряжение на клеммах АКБ падает, тиристоры открывают вход и только тогда электрооборудование запитается от прибора. Как только напряжение на клеммах АКБ вырастет до 12 В, тиристоры закрываются и устройство автоматически отключается. Это позволяет сберечь батарею от перегрузок.
Тиристорный вариант может быть собран по двум методикам — по двухполупериодной схеме и по мостовой. Если выпрямитель мостовой, тогда тиристоры надо подбирать вдвое мощнее. То есть по первой схеме тиристоры рассчитываются минимум на 80 А, а при мостовой — минимум 160 А. Диоды рассчитываются на ток не менее 100 А. Эти элементы легко узнать по плетёному выходному наконечнику. Транзистор KT3107 можно заменить на 361-й. К сопротивлениям в управляющей цепи только одно требование — мощность их должна быть не меньше одного Ватта.
Выходные провода, естественно, должны соответствовать току и как правило, для этого берут аналог от сварочного аппарата. Естественно, они не тоньше провода вторички. Провод, который подсоединяет сеть, имеет сечение каждой из жил минимум 2,5 квадратных миллиметров. Простая и надёжная сборка, которая запустит двигатель в любой мороз. Тем не менее, существуют и другие варианты, которые можно купить в магазине.
Импульсное зарядно пусковое устройство
Импульсный прибор — отличный вариант, когда нужно постоянно следить за аккумулятором и поддерживать его в рабочем состоянии. Такие конструкции работают по принципу импульсного преобразования тока, и они собраны на микропроцессорах и контроллерах. Он не может показать большую мощность, поэтому для пуска, особенно при сильных минусовых температурах, может не подойти, но для зарядки АКБ подходят отлично.
Они компактны, на них невысокие цены, весят очень мало и симпатично выглядят. Но малая мощность, точнее небольшой пусковой ток, который они выдают, не позволят запустить машину при сильно разряженных банках в холод. К тому же точная электроника не терпит перепадов напряжения и скачков частоты тока, что в наших сетях не редкость, а отремонтировать в случае чего такой прибор сможет даже не каждая мастерская.
Мобильные ПУ
Ещё один вид ПУ, точнее сразу два, похожих по принципу действия — аккумуляторное и конденсаторное. Конденсаторный прибор работает за счёт разрядки заряженных конденсаторов по команде. Особенно сложным их состав назвать нельзя, но сами конденсаторы таких номиналов довольно дороги и не восстанавливаются после повреждений или пересыхания. Используют их очень редко, хотя они довольно мобильны, но из-за высоких нерегулируемых токов есть риск нанести вред АКБ.
Бустеры, или аккумуляторные пускачи, работают ещё проще. По большому счёту, это просто дополнительная батарея в автономном корпусе. Именно автономность принесла им популярность. Их можно использовать хоть в степи, где нет электричества. Предварительно заряженный аккумулятор подключается к бортовой электросети и спокойно запускает двигатель. При этом важно выбрать ёмкость бустера и его пусковой ток. Он не может быть меньше, чем у стандартной батареи. Бытовые автономные установки имеют ёмкость от 18 А/ч, а более дорогие и громоздкие, профессиональные приборы, могут иметь ёмкость порядка 200 А/ч.
Любое из этих помощников водителя поможет запустить двигатель, но надёжнее и дешевле трансформаторного ПУ, собранного своими руками, пока нет. Удачной всем работы и быстрого пуска!
Читайте также Как правильно прикурить машину
ladamaster.com
Делаем пусковое устройство для автомобиля своими руками
С наступлением холодной поры года наступает проблема затрудненного пуска холодного двигателя. Основную нагрузку при пуске берут на себя стартер и аккумулятор. Для облегчения жизни аккумулятора и облегчения запуска двигателя применяются пусковые устройства.
Пусковое устройство можно приобрести в магазине автозапчастей. Такие пусковые устройства, как правило совмещены с зарядным устройством и называются они пуско-зарядными — это плюс. Минус этих устройств то, что выходные параметры в пусковом режиме сильно ограниченные и в конечном итоге помощь аккумулятор получает незначительную, основную нагрузку принимает все равно аккумулятор.
Пусковое устройство для легкового автомобиля можно сделать своими руками. Для этого понадобится трансформатор или сердечник от трансформатора и два диода. Рассчитывать пусковое устройство следует на мощность не менее 1,4 кВт, этой мощности будет достаточно для запуска двигателя даже со слабым аккумулятором. Для начала рассмотрим схему самого простого пускового устройства, причем данное устройство очень эффективно себя проявило в жизни автолюбителей.
Начнем со стороны сети, питающего кабеля. Потребляемый ток пускового устройства может быть до 7,5 А. Для этого тока провода ПВС 2х1,5 вполне достаточно, для обеспечения меньшего падения напряжения в нем желательно применить ПВС 2х2,5. Переключатель S1 можно не устанавливать, если он устанавливается, то должен быть рассчитанный на ток не менее 10 А.
Расчет выходных параметров пускового устройства
Для пуска двигателя пусковое устройство должно давать не менее 100 А при напряжении 10…14 В. Отсюда можно вывести мощность трансформатора: 14х100=1400 Вт. Пусковое данной мощности способно завести двигатель практически без аккумулятора, но без него все равно нельзя. В начальный момент запуска стартер потребляет около 200 А, часть этого тока и будет отдавать аккумулятор. После раскрутки коленчатого вала стартер потребляет 80…100 А, а этот ток уже сможет выработать наше пусковое устройство собранное своими руками. Для сравнения, пусковые устройства заводского исполнения способны выдать около половины этого тока.
Сечение сердечника трансформатора, та часть куда наматываются обмотки, рассчитываются по мощности, для данной мощности площадь равна 36 см2. Сечение провода первичной обмотки не менее 1,5…2,0 мм2. Хорошо если есть трансформатор с подобными параметрами и уже изготовленной первичной обмоткой. Вторичная обмотка полностью удаляется. Затем необходимо определить количество витков вторичной обмотки. Делать это будем методом подбора. Наматываем 10 витков провода любого диаметра, включаем трансформатор в сеть и измеряем в сеть. Измеряем напряжение и делим на 10, получаем напряжение одного витка. Далее 12 В делим на получившееся напряжение, получаем количество витков каждого плеча. Удаляем временную обмотку. Вторичная обмотка наматывается изолированным медным проводом сечением 10 мм
Поскольку пусковое устройство на выходе имеет ток до 100 А выводные провода и клеммы должны быть рассчитаны на этот ток, можно применить от сварочного аппарата.
Возможно, вам это будет интересно:
meandr.org
Зарядно-пусковое устройство своими руками! — FIAT Doblo, 1.4 л., 2012 года на DRIVE2
Хотел похвастаться своим изобретением!
Приближается зима и вот ещё с начала сентября задумал сделать зарядное-пусковое устройство. На работе есть коллега который сам собирает зарядки и он мне посоветовал собрать зарядное устройство по давно проверенной схеме Советского аппарата «Электроника ЗП-01». Запчасти у меня некоторые уже были а остальные купил! Начал с поиска подходящего трансформатора и вспомнил, что у меня лежал где то большой транс и когда я его нашел, то проверив напряжение на выходе и мощность транса был удивлен! он полностью подходил к данной зарядке без всяких переделок (перемотки) Транс как я вспомнил достался от моего дяди за что ему огромное спасибо! 8) Затем я начал доукомплектовываться недостающими запчастями, в итоге пришлось еще купить: позолоченные клеммы 4шт., приборы амперметр и вольтметр, тиристоры. Долго искал корпус и тут наткнулся на старый корпус от компьютера, который сделан был из оцинкованного металла, я его немного укоротил по высоте, сделал съемные боковые крышки, покрасил и получилось то что мне надо) Некоторые запчасти мне приносили коллеги, за что им отдельная благодарность! Всю работу по сборке производил на работе после рабочего времени. Вчера был наконец то собран и проверен аппарат на работоспособность. Осталось только нанести гравировку и припаять крокодилы к силовым проводам.
www.drive2.ru
Пусковое устройство для любого автомобиля — Сообщество «Сделай Сам» на DRIVE2
Полный размер

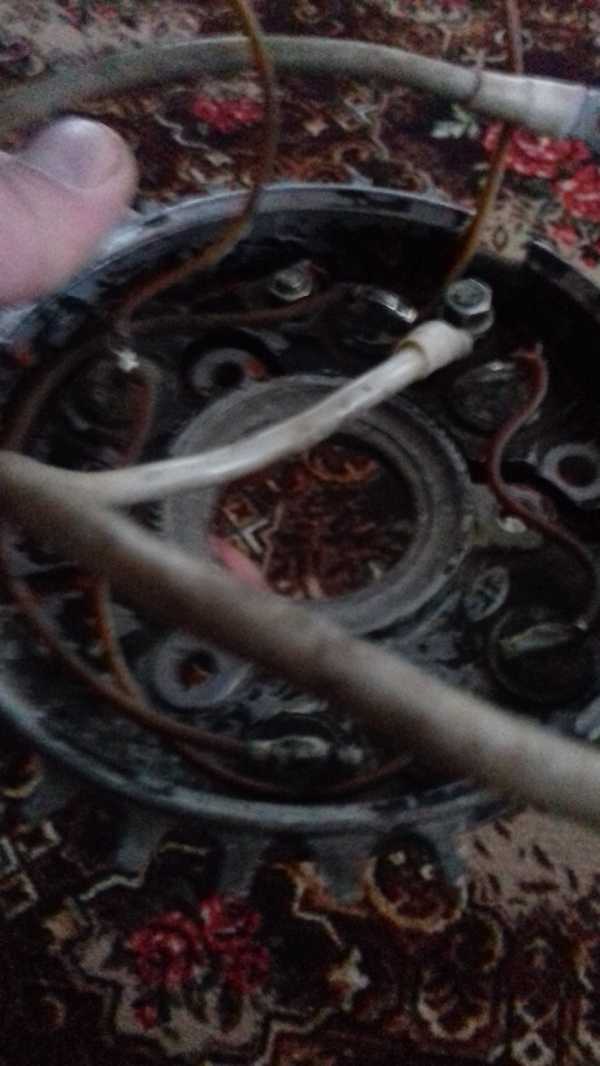

Пришла зима, и начались проблемы с запуском двигателя.Так как на машине в это время передвигаюсь не часто, уже после трёх дней простоя завести уже тяжело, а если 4-5 то вообще уже даже реле не срабатывает! Заряжать акум минимум пол дня, поэтому решил что нужно пусковое устройство.Сложил из старого трансформатора(который бил разобран и перемотан другим проводом) и диодного моста.Из старого трансформатора понадобится только сердечник и пустая катушка!Диодный мост тоже нужно делать свой.

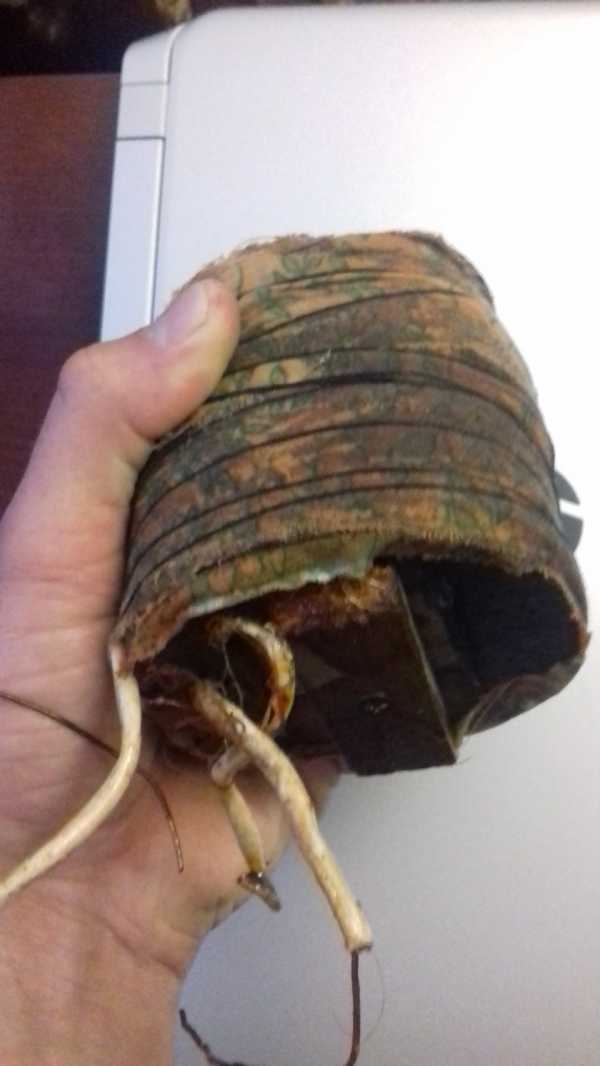

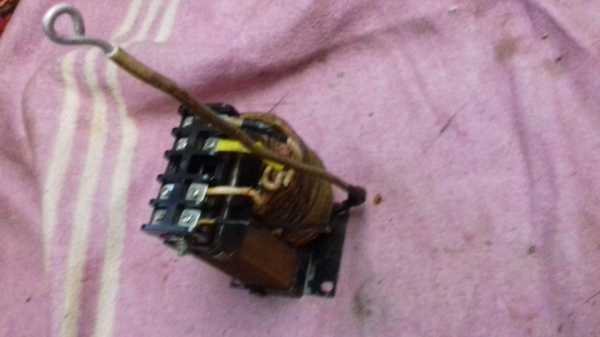

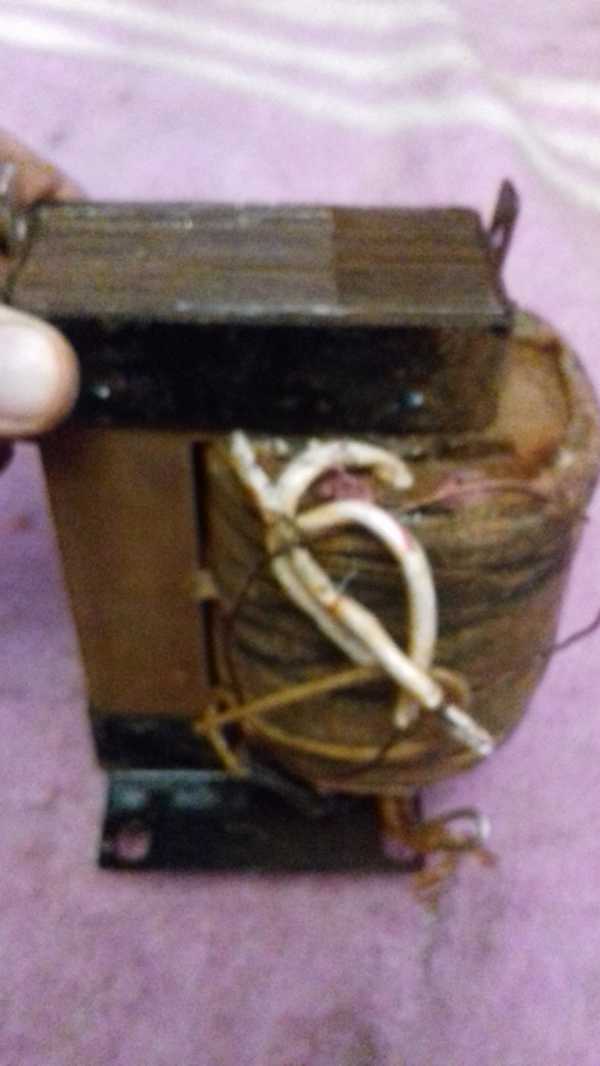

И так: вторичная обмотка состоит из двух катушек по 37 витков алюминиевого изолированого провода сечением 2,4 мм.
Тоесть вторичная обмотка это два полупериода (этот метод довольно надежный) она намативается первой.
Первичная обмотка это 545 а лучше 550 витков медного провода сечением 1,1 мм.
Между каждым слоем обмотки тоненькая ткань пропитанная лаком, провода тоже нужно хорошо склеить лаком!
при подключении до первички 220-230В. на вторичной обмотке получаем на каждом полупериоде по 14В ( пожже они будут соединённые паралельно)

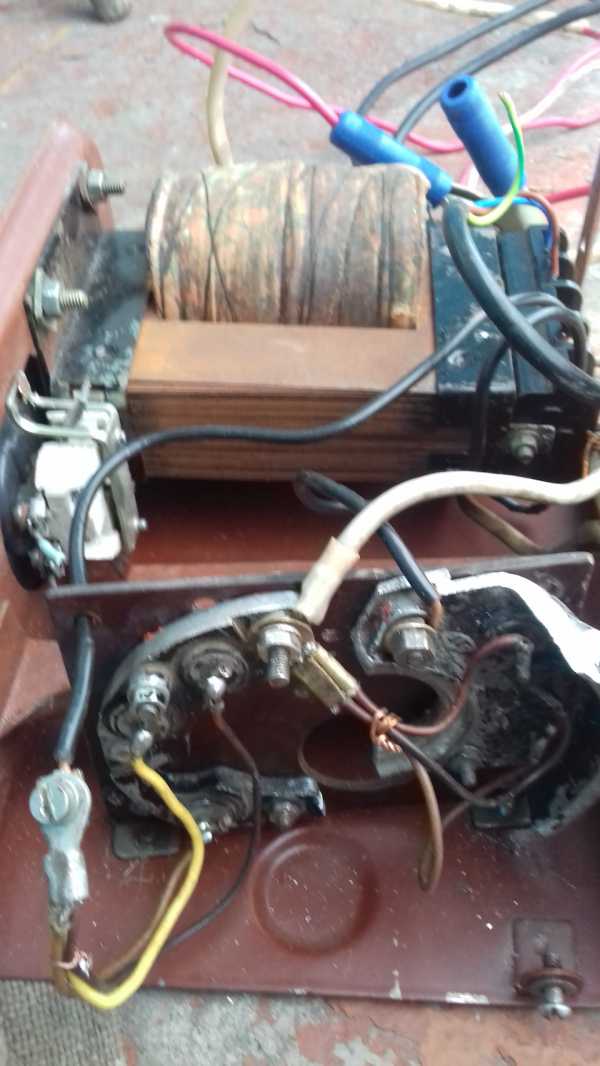

Диодный мост взят с старого тракторного генератора, там диоды по 50 А каждый.
Пришлось его обрезать чтоб компактно вместить в свою схему, я подключил их по три к каждой катушке вторичной обмотки.

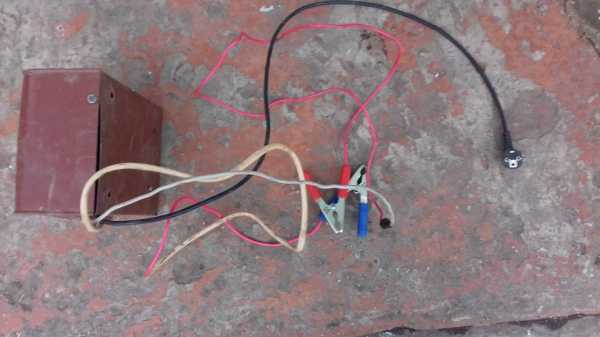

Получилось устройство которое видает 100-120 А.при нагрузке стартера!
Устройство работает только с аккумулятором на автомобиле даже полностью севшим!Но не может использоваться как зарядное!Вес устройства вишёл где-то ~8 кг.
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
Полный размер
1 год Метки: пусковое, запуск, аккумулятор, устройство
www.drive2.ru
Как устроено портативное пусковое устройство? — TANY Company на DRIVE2
В принципе, начинка портативного пускового устройства, в простонародье именуемого «джамп-стартером», «бустером» или «пускачом», не слишком отличается от начинки пауэрбанка, который сегодня, в эпоху быстроразряжающихся смартфонов, лежит в кармане у каждого второго.
Упрощенная схема пускового устройства
Главное отличие «пускачей» от телефонных пауэрбанков – чрезвычайно высокая токоотдача батареи, позволяющая кратковременно выдавать в пике ток в несколько сотен ампер, а также наличие защит от переполюсовки и короткого замыкания. Эти устройства выпускаются сегодня самыми разными брендами и неплохо себя зарекомендовали в автомобильной среде, реально выручая в ситуациях, когда аккумулятор сел, а ехать нужно срочно.
Для всестороннего рассказа о «джамп-стартерах» как о классе устройств мы взяли две литий-полимерные модели (Li-Po) от известной своими компрессорами марки BERKUT — более компактный JSL-12000 и более мощный JSL-20000:
Полный размер

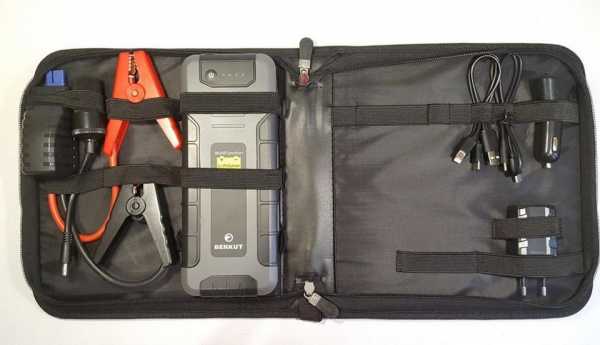

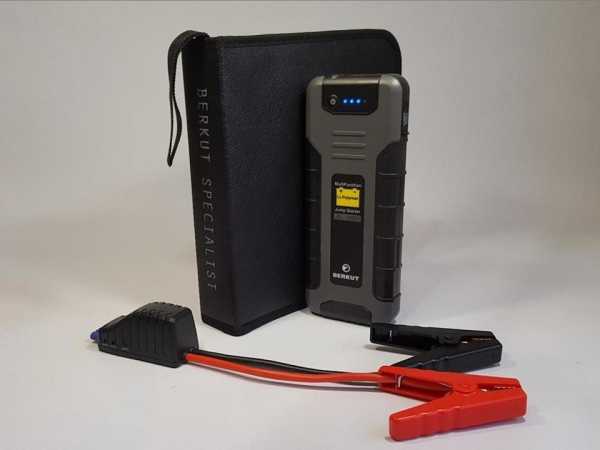

Пуско-зарядное устройство BERKUT JSL-12000
Полный размер

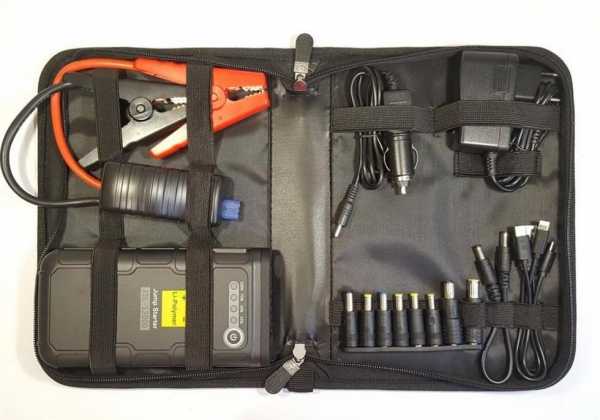

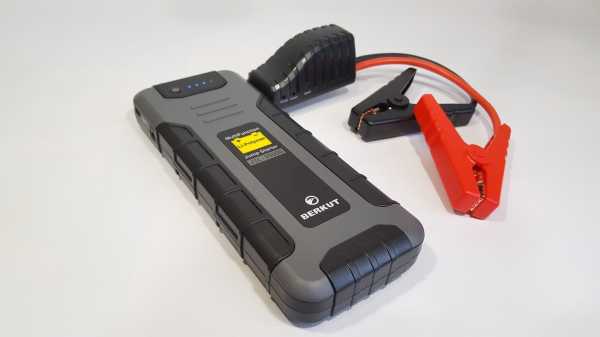

Пуско-зарядное устройство BERKUT JSL-20000
Полный размер

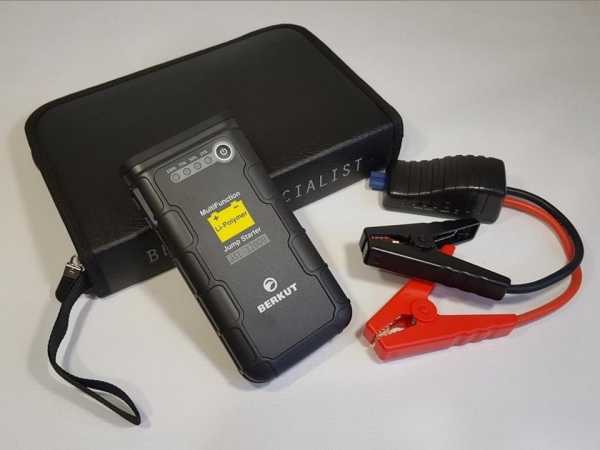

Пуско-зарядное устройство BERKUT JSL-12000
Полный размер
Пуско-зарядное устройство BERKUT JSL-20000
Ток потребления стартера
Для начала немного познавательной информации – для многочисленной категории автовладельцев, которые до сих пор сомневаются в возможности гаджетов размером с пару пачек сигарет крутить автомобильный двигатель вместо привычной батареи массой 15-17 килограммов. «Как карманный «пускач» выдаст ток в 300-400 ампер, которые потребляет стартер?!» — возмущаются они, подозревая лукавство. Но на деле все достаточно просто и легко объяснимо.
Во-первых, начнем с тех самых пресловутых «сотен ампер» среднестатистического стартера. На такую величину ток подскакивает чрезвычайно коротким импульсом, лишь при страгивании ротора стартера с места. Сразу после того, как началось вращение, и шестерня бендикса придала движение коленвалу, средний ток потребления стартера среднестатистического легкового автомобиля падает до значений в несколько раз меньше пускового. Обычно исправный современный двигатель пускается секунды за полторы, а то и быстрее – после щелчка втягивающего реле аккумулятор отдает 250-300 ампер не более 0,1-0,2 секунды, после чего этот ток падает вдвое, а при начале устойчивого вращения якоря стартера – до 60-70 ампер.
Не все сегодня помнят выключатель массы под названием «ВК-318» — а ведь это популярнейшее устройство стоял
www.drive2.ru
Мастер-класс по изготовлению пускового устройства для авто своими руками
Проблема плохого запуска двигателя знакома многим нашим соотечественникам, особенно часто с ней сталкиваются те, кто регулярно эксплуатирует свое авто зимой, в период морозов. Если двигатель отказывается запускаться, решить проблему можно несколькими способами, но одним из наиболее эффективных вариантов является использование пускового устройства (ПУ). Как правильно сделать пусковое устройство для автомобиля своими руками и в чем заключается его принцип работы, мы расскажем ниже.
Содержание
[ Раскрыть]
[ Скрыть]
Описание пускового устройства
Что представляет собой такая система запуска двигателя, как работает модуль и в чем заключается его предназначение? Рассмотрим вкратце эти вопросы.
Предназначение и функции
Предназначение автомобильного зарядного блока заключается в обеспечении более качественного запуска мотора. Такая необходимость может возникнуть в разных случаях, но как показывает практика, обычно с такой проблемой наши соотечественники сталкиваются именно в морозы. Кроме того, большая часть современных зарядных модулей позволяют также заряжать мобильные гаджеты – планшеты, смартфоны и прочие устройства. Для этого в них есть даже дополнительные порты.

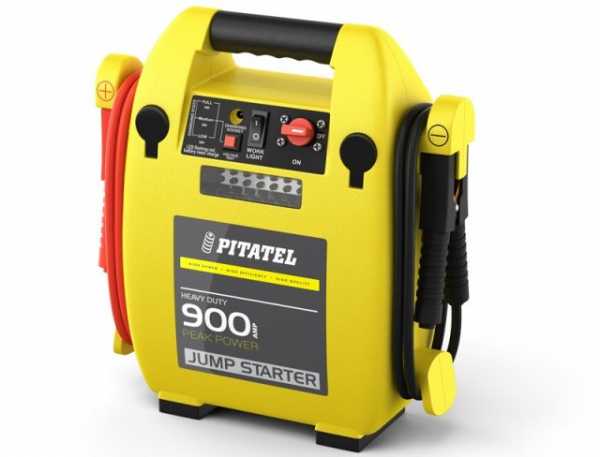

Пусковой девайс Питатель 900Устройство и принцип работы
Зарядные модули бывают нескольких типов:
- Импульсные блоки, в основе принципа функционирования которых лежит импульсное преобразование напряжения. В таком модуле напряжение сначала увеличивается под воздействие частоты тока, после чего снижается и преобразуется. Такие девайсы обычно характеризуются невысокой мощностью и, как правило, используются для подзарядки разряженной АКБ. Но если заряд аккумулятора очень низкий, при этом на улице мороз, то в данном случае подзарядка батареи может занять довольно длительное время.
Из основных достоинств таких блоков можно выделить низкую цену, небольшой вес, а также компактные размеры. Что касается минусов, то это низкая мощность модуля, а также сложность его ремонта, тем более, как показывает практика, они часто могут выходить из строя из-за нестабильного напряжения. - Трансформаторные блоки – в данном случае основным элементом девайса является трансформатор, использующийся для преобразования силы тока в напряжение. Такие зарядные модули позволяют увеличить заряд любого АКБ, невзирая на его разряд, даже если он будет практически полным. Кроме того, устройства такого типа невосприимчивы к перепадам напряжения, они могут функционировать в любом состоянии. Из основных плюсов следует выделить мощность модулей и их надежность, а также неприхотливость в плане эксплуатации. Что касается минусов, то это высокая стоимость, большие размеры и вес.
- Бустеры – еще один тип блоков. Бустер – это переносная батарея, функционирующая по принципу переносного блока – сначала бустер заряжает аккумулятор, а уже от АКБ запускается силовой агрегат. Бустеры могут быть бытовыми либо профессиональными, отличаются между собой они по объему и размерам. В бытовых бустерах емкость довольно низкая, но ее обычно хватает для запуска одного двигателя.
Профессиональные девайсы – это полноценные ЗУ, которые могут запустить несколько авто, причем бортовая сеть в таких машинах может быть как 12-вольтовой, так и на 24 В. Достоинство бустеров заключается в компактности и автономности, однако из-за размеров их можно установить только на ровную поверхность. - Конденсаторные модули. В данном случае процедура запуска мотора осуществляется по довольно сложному принципу, в основе схемы таких девайсов лежат мощные конденсаторные устройства. В первую очередь производится их зарядка, после чего конденсаторы передают заряд для запуска мотора. Конденсаторы заряжаются довольно быстро и также быстро они отдают свой заряд для пуска ДВС. В результате того, что стоимость таких модулей достаточно высокая, они не так популярны. Тем более, что на практике их частая эксплуатация может привести к ускоренному износу АКБ (автор видео – канал carpow carpow).
Параметры выбора
Выбор пускового устройства осуществляется на основе напряжения используемой в авто АКБ. В легковых машинах обычно используются 12-вольтные аккумуляторы, в тягачах – АКБ на 24 вольта. Если вы сомневаетесь в том, какая у вас стоит АКБ, то необходимо обратить внимание на маркировку девайса – на ней должны быть указаны цифры 12 или 24. Чтобы обеспечить нормальный запуск силового агрегата, можно приобрести обычное бытовое ПУ, но если вы ездите на тягаче, то для такого ДВС нужно покупать устройство с большим током.
Тем не менее, основной параметр, на который нужно обратить внимание – это пусковой ток. Ток может быть разным, здесь все зависит от конкретной АКБ, поэтому вам в любом случае надо будет изучить маркировку. Нужно также учитывать, что показатель пускового тока может быть разным, особенно, если батарея разряжена, а на улице мороз.
Если с пусковым током вы определились, то обратите внимание на объем ПУ. Выбор объема зависит от того, в каких условиях ПУ будет использоваться. К примеру, для легкового транспортного средства наиболее оптимальным вариантом будет выбор более компактного девайса, запас батареи которого будет невысоким. Что касается тех же тягачей или внедорожников, то в данном случае лучше отдать предпочтение ПУ с большим запасом. Причем чем выше будет этот показатель – тем лучше (автор видео – канал Сделано в гараже).
Инструкция по изготовлению своими руками
Если вы решили соорудить ПУ для своего авто, то как минимум у вас должен быть какой-никакой опыт в электротехнике. Разумеется, вы сможете сэкономить значительную сумму при самостоятельной сборке девайса, однако на составляющие его элементы все равно нужно будет потратиться.
Вкратце рассмотрим процесс изготовления ПУ в домашних условиях:
- Для начала вам потребуется трансформаторное устройство, его параметр минимальной мощности должен составлять 500 ватт.
- В первичной обмотке сечение кабеля должно быть не менее полутора мм2, что касается вторичной обмотки, то ее следует удалить.
- Удалив вторичную обмотку, производится установка новой, при этом вам придется самостоятельно намотать на нее провод. Число витков на обмотке может варьироваться – в данном случае выбор осуществляется практическим путем. К примеру, вы намотаете десять витков провода с любым сечением, после чем вам нужно будет подключить трансформаторное устройство и произвести замер показателя напряжения. Полученный результат в итоге делится на десять – таким образом, вы сможете вычислить напряжение на одном витке. Затем 12 вольт следует поделить на полученное в результате измерения число – так вы получите число витков одного плеча.
- После того, как будут произведены манипуляции по вычислению, следует убрать вторичную обмотку и вместо нее поставить другую, при этом наматывать обмотку нужно проводом с сечением 10 мм2.
- Следующим этапом будет подключение диодных элементов. Как вариант, можно использовать диоды, снятые со сварочного оборудования. В конечном итоге уровень напряжения на холостом ходу должен составлять не более 12 вольт. Если в результате данный показатель будет выше или ниже, то необходимо будет либо домотать, либо отмотать определенное количество витков.
- Когда напряжение будет в норме, можно приступать к конечному этапу завершения сборки. Если учесть тот факт, что на выходе девайса параметр тока будет варьироваться в районе 100 ампер, в качестве выходных кабелей можно использовать провода от того же сварочного оборудования.
Цена вопроса
Видео «Как сделать предпусковой подогреватель своими руками?»
Подробная и наглядная инструкция на тему, как соорудить предпусковой подогреватель своими руками в гаражных условиях представлена на видео ниже (автор ролика – Сергей Калинов).
Загрузка …avtozam.com
Пусковые устройства: пользуемся бустерами правильно!
Как устроено портативное пусковое устройство?
В принципе, начинка портативного пускового устройства, в простонародье именуемого «джамп-стартером», «бустером» или «пускачом», не слишком отличается от начинки пауэрбанка, который сегодня, в эпоху быстроразряжающихся смартфонов, лежит в кармане у каждого второго.
Главное отличие «пускачей» от телефонных пауэрбанков – чрезвычайно высокая токоотдача батареи, позволяющая кратковременно выдавать в пике ток в несколько сотен ампер, а также наличие защит от переполюсовки и короткого замыкания. Эти устройства выпускаются сегодня самыми разными брендами и неплохо себя зарекомендовали в автомобильной среде, реально выручая в ситуациях, когда аккумулятор сел, а ехать нужно срочно.
Для всестороннего рассказа о «джамп-стартерах» как о классе устройств мы взяли две литий-полимерные модели (Li-Po) от известной своими компрессорами марки BERKUT — более компактный JSL-12000 и более мощный JSL-20000:
Ток потребления стартера
Для начала немного познавательной информации – для многочисленной категории автовладельцев, которые до сих пор сомневаются в возможности гаджетов размером с пару пачек сигарет крутить автомобильный двигатель вместо привычной батареи массой 15-17 килограммов. «Как карманный «пускач» выдаст ток в 300-400 ампер, которые потребляет стартер?!» — возмущаются они, подозревая лукавство. Но на деле все достаточно просто и легко объяснимо.

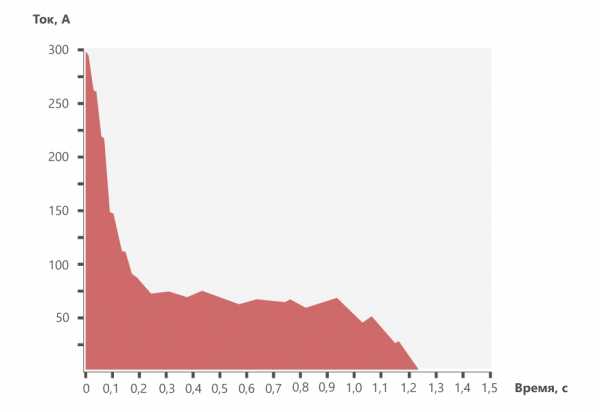

Во-первых, начнем с тех самых пресловутых «сотен ампер» среднестатистического стартера. На такую величину ток подскакивает чрезвычайно коротким импульсом, лишь при страгивании ротора стартера с места. Сразу после того, как началось вращение, и шестерня бендикса придала движение коленвалу, средний ток потребления стартера среднестатистического легкового автомобиля падает до значений в несколько раз меньше пускового. Обычно исправный современный двигатель пускается секунды за полторы, а то и быстрее – после щелчка втягивающего реле аккумулятор отдает 250-300 ампер не более 0,1-0,2 секунды, после чего этот ток падает вдвое, а при начале устойчивого вращения якоря стартера – до 60-70 ампер.
Не все сегодня помнят выключатель массы под названием «ВК-318» — а ведь это популярнейшее устройство стояло в советские времена под капотом в каждой второй машине. И, к сведению, рассчитан тот выключатель был всего лишь на 50 ампер! Как же через него шли 200-300 ампер пускового тока? Да очень легко – именно потому, что реальный высокотоковый импульс крайне непродолжителен и не успевает перегреть даже контакты 50-амперного выключателя. Если представить процесс запуска мотора как токово-временную зависимость, в очень упрощенном виде получится подобный график:

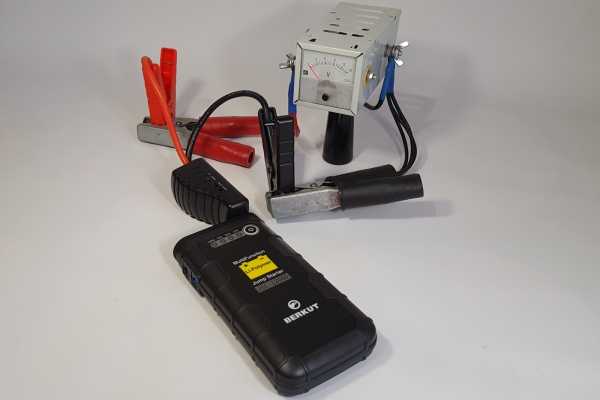

Во-вторых, стандартный свинцово-кислотный аккумулятор автомобиля весит под два десятка кило вовсе не с целью отдать все ресурсы своей массы стартеру! После запуска мотора в батарее остаётся, упрощенно говоря, 95% ее энергии. Поэтому из любого автомобиля можно вынуть его штатный АКБ, поставить на его место батарею в 2-3 раза меньшей емкости, и двигатель, скорее всего, без особенных затруднений заведется. Избыточный запас емкости нужен для беспроблемной работы электросистемы авто при частых запусках и «минусовом» электробалансе, который возникает в холода и при постоянных коротких поездках, типичных для города. Если все эти нюансы убрать, то для «сферически-вакуумного» пуска почти любого мотора было бы достаточно батарей размером с два кулака. И в подтверждение этого возможности «джамп-стартера» весьма наглядно показывает нагрузочная вилка. Берем «пускач» BERKUT JSL-12000 и подключаем к вилке, спираль которой имеет сопротивление 0,05 ома:

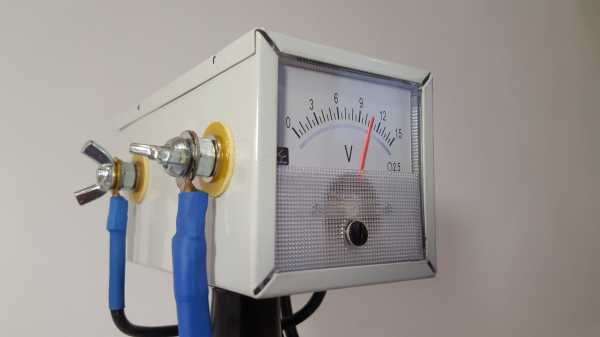

При напряжении 12 вольт разрядный ток составит 12/0,05=240 ампер. Вольтметр, подключенный параллельно нагрузке, показывает падение напряжения с 12 вольт до 11, что является нормой для пуска мотора от традиционного свинцового АКБ!
Примеров проверок «бустеров» на реальных двигателях в интернете немало, но в большинстве из них «пускач» является вспомогательным, поскольку часть тока все же обеспечивает подсевший аккумулятор. В этой ситуации трудно оценить реальную эффективность портативного гаджета – особенно сомневающимся… Поэтому лучше всего способности карманного «пускача» демонстрирует полное отсутствие аккумулятора – если подключить устройство не параллельно штатной батарее, а ВМЕСТО нее. Эксперимент в целом неопасный, но все же не слишком корректный, поэтому для забавы проводить его не стоит – тем более, что мы все за вас уже сделали!
Снимаем минусовую клемму с батареи и подключаем к ней минусовой контакт «пускача». Холодный двигатель уверенно заводится раз за разом. BERKUT JSL-12000 с батареей емкостью 12 А/ч сделал 17 запусков подряд, BERKUT JSL-20000 с батареей 20 А/ч — 26 запусков. При том, что, собственно, пуск обычно нужен всего один!
Следи за контактом!
Многие владельцы «джамп-статеров» сталкивались при первых использованиях с неприятным казусом – гаджет новенький, свежезаряженный, а стартер почему-то не крутит…Все дело в плохом контакте «крокодилов» с клеммами. У стандартной клеммы автомобильного аккумулятора площадь контакта составляет не менее 500 квадратных миллиметров. А наброшенный на клемму «крокодил» касается ее лишь точечно, на площади в несколько квадратных миллиметров. Потери энергии слишком велики…

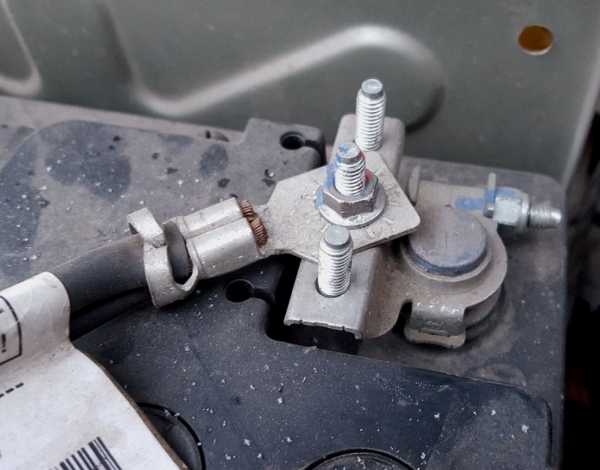

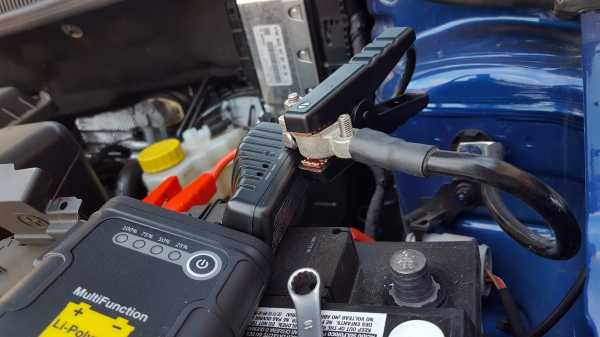

Вот как выглядят клеммы простой конфигурации, к которым подключиться легко:
 |  |

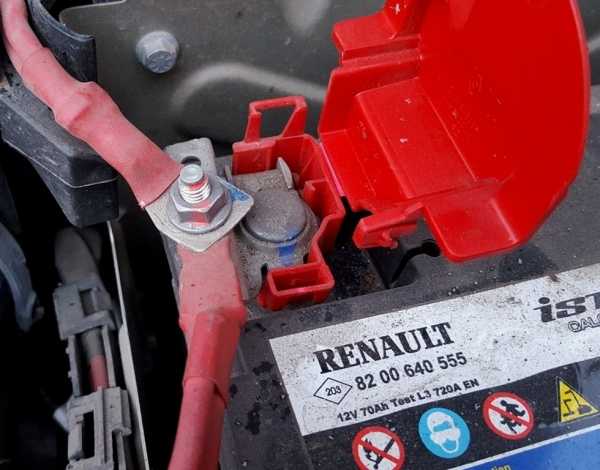

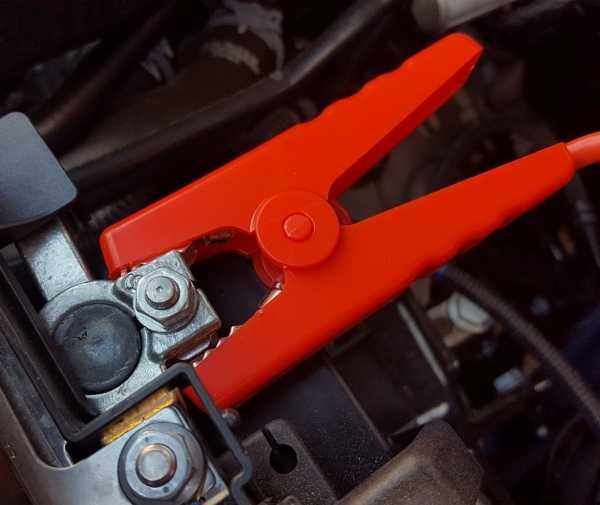

А вот так выглядят клеммы сложной конфигурации, состоящие сплошь из углов и граней и частично закрытые пластиком:
 |  |

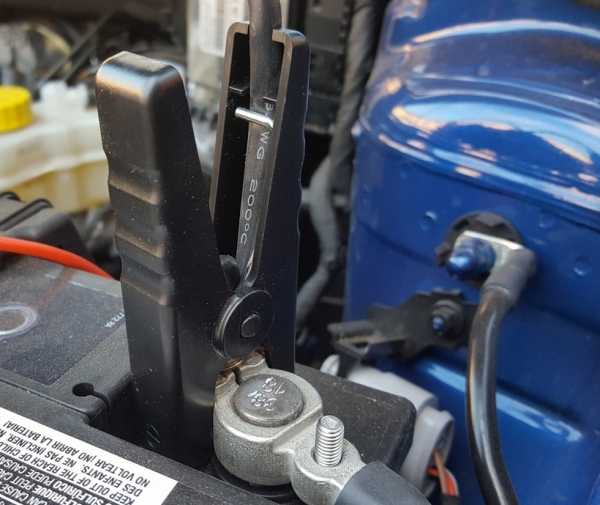

Если исправный двигатель не крутится от «пускача», проблема, скорее всего, лишь в плохом подключении «крокодилов». Нужно шевелить их, меняя положение снова и снова, проверяя пуском и отыскивая точку хорошего контакта. В конечном итоге она будет обнаружена – главное, чтобы после этих поисков в «джамп-стартере» осталась энергия. Поэтому суперкомпактные «пускачи» с батареями емкостью 6 000-8 000 миллиампер-часов – не лучший выбор для сложных условий, когда совпадают и неудачные клеммы, и зимние холода.
Также не забывайте про выжим сцепления при повороте ключа, если у вас автомобиль с ручной КП (хотя у некоторых моделей непременный выжим обязателен в любой ситуации, поскольку через кнопку под педалью сцепления штатно идет разрешающий запуск сигнал). Выжим облегчит работу «джамп-стартера».
Держи в тепле!
Литиевые батареи чувствительны к температуре окружающей среды – это знает каждый, кто хоть раз забывал свой мобильник на морозе. Через пару часов вы найдете его либо разряженным почти в ноль, либо даже выключенным. Однако на «пускачи» этот факт в понимании многих почему-то не распространяется, хотя батареи в них, как правило, имеют ту же технологию… Увесистый брикетик «пускача» многим лень таскать с собой из дома в машину и обратно в ожидании, когда он понадобится, и его просто оставляют в бардачке или багажнике. В результате, полежав на морозе, гаджет разряжается, а его батарея частенько вздувается и приходит в частичную негодность. Ну и самое главное – устройство в критическую минуту просто не сможет выполнить ту задачу, ради которой и приобреталось…
Пусковые «бустеры» на основе литиевых батарей хранить зимой в автомобиле нельзя! Категорически! В теплое и условно теплое время года – можно, однако все же стоит контролировать степень заряженности – хотя бы раз в пару недель устройство нужно подзаряжать, даже если оно не использовалось. При соблюдении этих простых правил гаджет вас не подведет и выручит. Для наглядности же мы провели несложный, но убедительный эксперимент – полностью заряженный BERKUT JSL-12000 сутки провел в морозилке при температуре -17 градусов, после чего подключен к нашей нагрузочной вилке с сопротивлением 0,05 ома. Устройство, которое прежде выдавало ток более двухсот ампер с просадкой лишь на один вольт, подкачало – напряжение просело до 6-7 вольт. Запуск мотора «джамп-стартером», который полежал в машине на морозе, невозможен, это надо знать!
Заряжаем гаджеты!

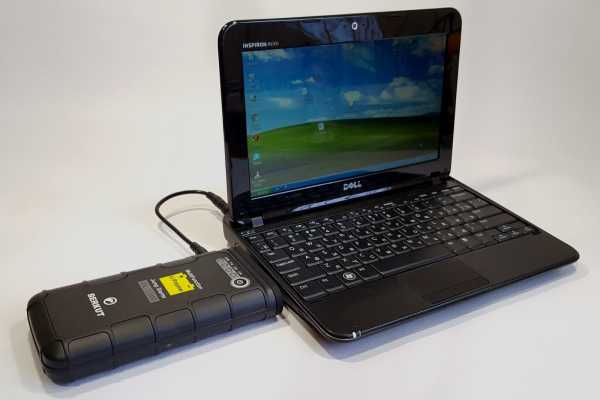

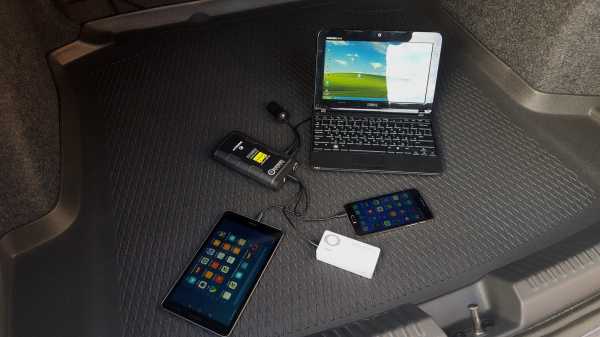

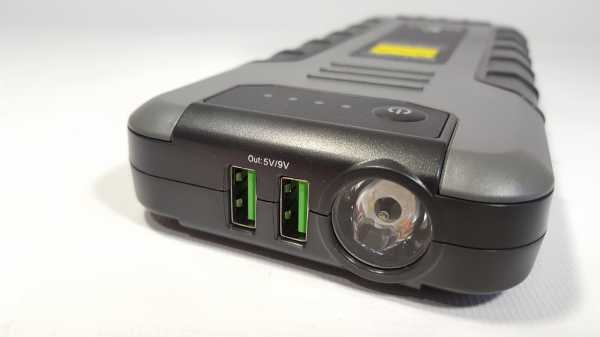

Большинство «джамп-стартеров» помимо основной функции пуска двигателя включают в себя еще и USB-гнездо и фонарик для подсветки подключения к АКБ в темноте. Но у современных «пускачей» коммуникационные возможности гораздо шире — не зря они поставляются в приличного размера «кейсах», ибо в комплекте с множеством аксессуаров являются еще и многофункциональными мобильными зарядными станциями для практически любых гаджетов. Ведь заряжать разные портативные устройства от гнезда прикуривателя очень часто неудобно, поскольку на большинстве машин питание на прикуриватель или 12-вольтовую розетку подается лишь после поворота ключа зажигания. А порой бывает, что нужно оставить устройство зарядиться, вынув ключ и заперев двери. При использовании «пускача» гаджеты можно заряжать мощно, быстро и в любом месте. Например, если вы оставляете машину без присмотра, заряжающийся ноутбук можно пристроить в багажник!

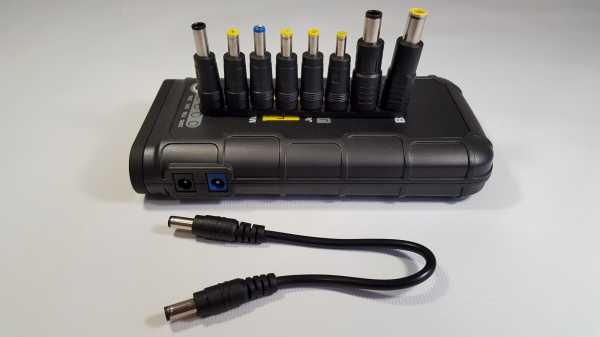

BERKUT JSL-12000 имеет на корпусе два гнезда USB на 1 и 2 ампера, а также два гнезда под штыревой разъем – 12 вольт/10 ампер и 19 вольт/3,5 ампера. Шнуры и переходники, идущие в комплекте, позволяют заряжать практически любые современные ноутбуки с 19-вольтовым аккумулятором (самое распространенное напряжение), а также смартфоны и планшеты с коннекторами microUSB, USB Type C и Apple Lightning.
 |  |

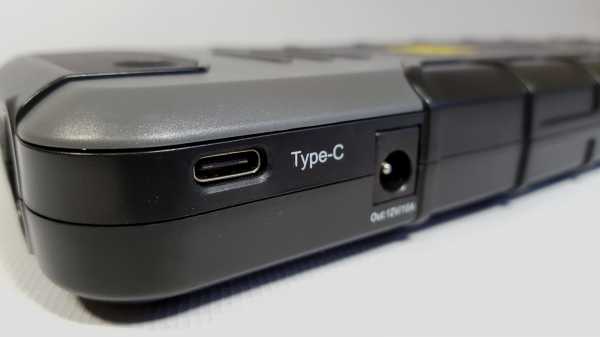

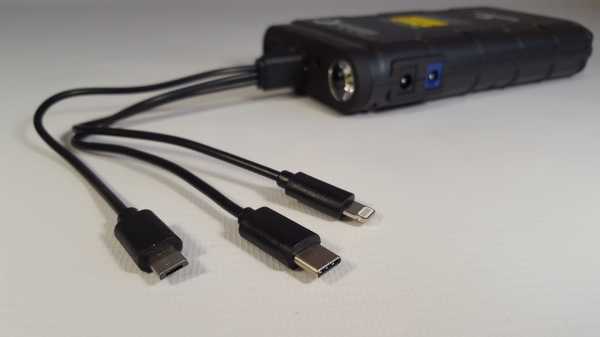

BERKUT JSL-20000 имеет иной зарядный потенциал и иную комплектацию. Он интересен поддержкой стандартов быстрой зарядки Quick Charge и USB Type C. На его корпусе имеется два гнезда USB Quick Charge на 5/9 вольт, а также гнездо USB Type C, способное выдать совместимым устройствам напряжение 5/9/12/15/20 вольт, после того, как заряжаемый гаджет через зарядный шнур обменяется с «пускачом» информацией о поддерживаемых им стандартах напряжения.
 |  |

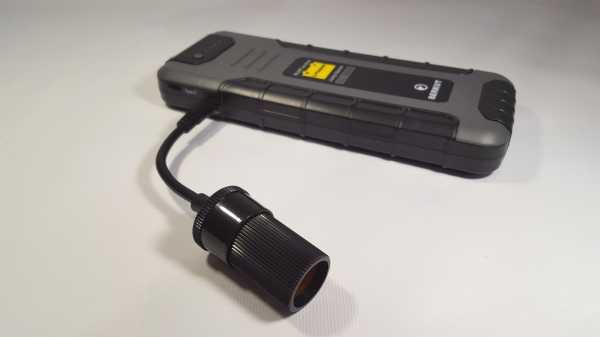

Также у BERKUT JSL-20000 есть и штыревой разъем 12 вольт/10 ампер, в который вставляется переходник с розеткой, а-ля прикуриватель. С его помощью можно питать любые автомобильные гаджеты с соответствующим штекером. Например, использовать видеорегистратор в качестве камеры вне машины – вдруг потребуется!
Езжай за новой батареей!

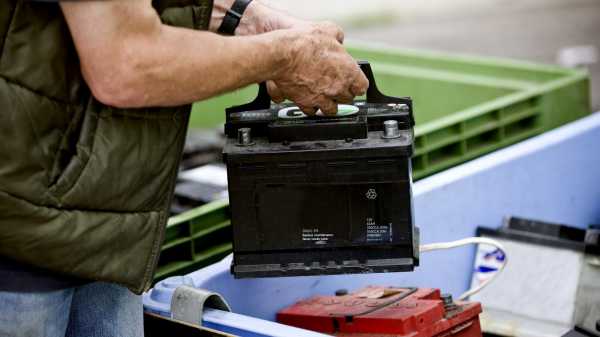

Вернемся к автомобильному аккумулятору. Свинцово-кислотные АКБ очень плохо переживают глубокий разряд. А если он вдобавок еще и зимний, и длительный – то пиши пропало. Приехать вечером, забыть в машине включенный потребитель энергии и столкнуться с разряженным АКБ наутро – в такой ситуации шанс у батареи на восстановление после отогрева и заряда еще есть. Но если вы зимой оставили машину припаркованной на дальней стоянке или в неотапливаемом гараже с включенными габаритами на недельку и, вернувшись, не увидели даже тусклого свечения ламп на приборной панели – батарея практически гарантированно не жилец! Сульфатация и замерзание электролита повреждают АКБ настолько, что она безвозвратно теряет от половины своей емкости. Переживший подобное аккумулятор очень плохо принимает и держит заряд и подведет в любой момент – после запуска двигателя «пускачом» вам, в общем-то, нужно отправляться в магазин за новой батареей.
«Джамп-стартер» поможет вам «не остаться без колес», успеть туда, куда вы спешили, и гарантированно завестись для обратной поездки. В принципе, таким макаром даже можно несколько дней покататься на убитом аккумуляторе, заводясь при необходимости от «пускача», которого легко хватает на полтора-два десятка пусков … Но по-хорошему, чем скорее вы замените батарею на новую – тем лучше.
