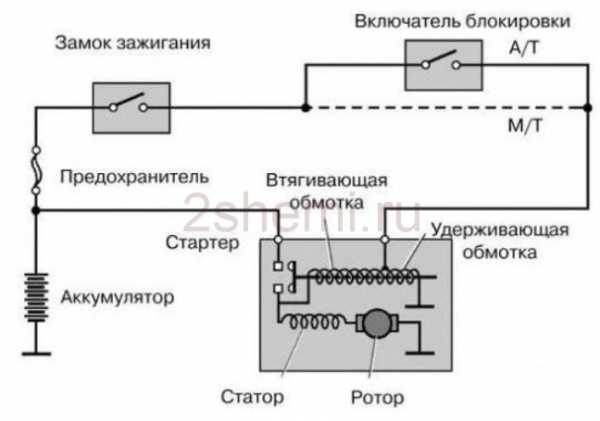

Схема подключения стартера ВАЗ | 2 Схемы

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

  1. стартер;
  2. удерживающая обмотка тягового реле;
  3. выключатель зажигания;
  4. генератор VAZ 2101;
  5. блок предохранителей;
  6. втягивающая обмотка тягового реле;
  7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

  1. генератор;
  2. аккумуляторная батарея;
  3. шунтовая катушка обмотки статора;
  4. стартер VAZ 2105;
  5. сериесная катушка обмотки статора;
  6. удерживающая обмотка тягового реле;
  7. втягивающая обмотка тягового реле;
  8. реле включения стартера;
  9. монтажный блок;
  10. выключатель зажигания.

Схема подключения стартера ВАЗ 2106

  1. стартер;
  2. генератор;
  3. аккумуляторная батарея;
  4. втягивающая обмотка тягового реле;
  5. выключатель зажигания;
  6. удерживающая обмотка тягового реле

1 – крышка со стороны привода; 14 – крышка реле;
2 – стопорное кольцо; 15 – контактные болты;
3 – ограничительное кольцо; 16 – коллектор;
4 – шестерня привода; 17 – щетка;
5 – обгонная муфта; 18 – втулка вала якоря;
6 – поводковое кольцо; 19 – крышка со стороны коллектора;
7 – резиновая заглушка; 20 – кожух;
8 – рычаг привода; 21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106; 22 – корпус;
10 – удерживающая обмотка тягового реле; 23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле; 24 – якорь;
12 – стяжной болт реле; 25 – обмотка якоря;
13 – контактная пластина; 26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

  1. Винт крепления защитного колпака.
  2. Защитный колпак.
  3. Стопорное полукольцо.
  4. Гайка крепления задней крышки.
  5. Задняя крышка.
  6. Пружины щеток.
  7. Направляющие щеток (наружная часть).
  8. Щетки.
  9. Статор.
  10. Якорь.
  11. Рычаг привода.
  12. Привод.
  13. Ограничительное кольцо.
  14. Стопорное кольцо.
  15. Ось рычага привода.
  16. Винты крепления тягового реле.
  17. Передняя крышка.
  18. Пластмассовое уплотнительное кольцо крышки.
  19. Стяжные шпильки.
  20. Резиновая заглушка.
  21. Сердечник тягового реле.
  22. Возвратная пружина.
  23. Уплотнительное кольцо тягового реле.
  24. Тяговое реле.
  25. Уплотнительная шайба.
  26. Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

  • Номинальная мощность 1,55 кВт
  • Потребляемый ток при максимальной мощности не более 375 Ампер
  • Потребляемый ток в заторможенном состоянии не более 700 Ампер
  • Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

  1. АКБ
  2. генератор
  3. сам стартер
  4. замок зажигания

1 – вал привода; 20 – контактные болты;
2 – втулка передней крышки; 21 – вывод «положительных» щеток;
3 – ограничительное кольцо; 22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты; 23 – щеткодержатель;
5 – ролик обгонной муфты; 24 – «положительная» щетка;
6 – опора вала привода с вкладышем; 25 – вал якоря;
7 – ось планетарной шестерни; 26 – стяжная шпилька;
8 – прокладка; 27 – задняя крышка с втулкой;
9 – кронштейн рычага; 28 – коллектор;
10 – рычаг привода; 29 – корпус;
11 – передняя крышка; 30 – постоянный магнит;
12 – якорь реле; 31 – сердечник якоря;
13 – удерживающая обмотка; 32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка; 33 – планетарная шестерня;
15 – тяговое реле; 34 – центральная (ведущая) шестерня;
16 – шток тягового реле; 35 – водило;
17 – сердечник тягового реле; 36 – шестерня с внутренними зубьями;
18 – контактная пластина; 37 – кольцо отводки;
19 – крышка тягового реле; 38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

  • Защищает стартер от замыкания контактов в зажигании.
  • С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
  • Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

2shemi.ru

Стартер автомобиля, схема. — e-fee.ru

Стартер автомобиля, схема.
Система запуска двигателя предназначена для создания первичного крутящего момента коленвала двигателя с оборотами, необходимыми для образования нужной степени сжатия, для воспламенения горючей смеси. Управление системой запуска может быть ручным, автоматическим и дистанционным.
Система пуска двигателя состоит из основных функциональных устройств:

1.Аккумуляторная батарея
2.Стартер
3.Механизмы управления запуска (замок зажигания, блок управления автоматическим пуском, система дистанционного управления)
4.Соединительные провода большого сечения (многопроволочные медные).
Предъявляемые требования к системе запуска:
надежность работы стартера (отсутствие поломок в 45-50 тыс. км. пробега)
возможность уверенного запуска в условиях пониженных температур
способность системы к многоразовым пускам в течение короткого времени.
Устройство стартера автомобиля

Основным узлом системы запуска двигателя является стартер. Представляет собой электродвигатель постоянного тока напряжением 12 вольт и, развивающий на холостом ходу примерно 5000 об\мин.
Стартер состоит из пяти основных элементов:
1.Корпус стартера выполнен из стали, имеет форму цилиндра. На внутреннюю стенку корпуса крепятся обмотки возбуждения (обычно четыре) совместно с сердечниками (полюсами). Крепеж происходит винтовым соединением. Винт закручивается в сердечник, который прижимает обмотку к стенке. Корпус имеет резьбовые технологические отверстия для крепления передней части, в которой происходит движение обгонной муфты.
2.Якорь стартера представляет собой ось из легированной стали, на которую запрессован сердечник якоря и коллекторные пластины. Сердечник имеет пазы для укладки обмоток якоря. Концы обмоток надежно крепятся к коллекторным пластинам. Коллекторные пластины расположены по кругу и жестко установлены на диэлектрической основе. Диаметр сердечника напрямую связан с внутренним диаметром корпуса (совместно с обмотками). Якорь крепится в передней крышке стартера и в задней крышке при помощи втулок, изготовленных из латуни, реже из меди. Втулки одновременно являются и подшипниками.
3.Втягивающее реле или тяговое реле устанавливается на корпус стартера. В корпусе тягового реле, в задней части находятся силовые контакты – пятаки, и подвижный контакт-перемычка, выполненные из мягких металлов. Пятаки представляют собой обыкновенные болты, запрессованные в эбонитовую крышку тягового реле. источник: автомобильные истории. При помощи гаек к ним крепятся силовые провода от аккумулятора и от плюсовых щеток стартера. Сердечник тягового реле соединятся, через подвижное коромысло с обгонной муфтой, в простонародье именуемой бендиксом.
4.Обгонная муфта (бендикс) крепится подвижно на вал якоря и представляет собой роликовый механизм, который связан с шестерней зацепления с венцом маховика. Конструкция собрана так, что при подаче крутящего момента на бендикс в одну сторону, ролики, находящиеся в сепараторе выходят из пазов сепаратора и жестко фиксируют шестерню к наружной обойме. При вращении в противоположную сторону ролики западают в сепаратор, и шестерня вращается независимо от наружной обоймы.
5.Щеткодержатель элемент стартера, через который подается рабочее напряжение на медно-графитные щетки, а затем передается на коллекторные пластины якоря. Выполнен щеткодержатель в виде диэлектрической обоймы с металлическими вставками, внутри которых находятся щетки. Контакты щеток (мягкий многожильный провод) при помощи точечной сварки привариваются к полюсным пластинам. Полюсными пластинами обычно являются хвосты обмоток возбуждения.
Принцип работы пусковой системы и стартера
Этапы работы стартера следующие: стыковка с зубчатым венцом маховика, пуск стартера, расстыковка стартера.
На деле это выглядит следующим образом: при включении замка зажигания и повороте ключа в положение запуск, по цепи + АКБ — замок зажигания — обмотка тягового реле — + выхода стартера — плюсовая щетка — обмотка якоря — минусовая щетка, срабатывает тяговое реле. Под действием сердечника реле подвижный контакт замыкает силовые пятаки, через которые подается ток от АКБ на плюсовой провод стартера. Плюс стартера соединен с плюсовой полюсной пластиной и плюсовыми щётками. Минус по умолчанию подключен постоянно.
После подачи тока вокруг обмоток якоря и обмоток возбуждения возникают магнитные потоки, которые направлены в одну сторону а, как известно, одинаковые полюса магнита отталкиваются друг от друга, так возникает круговое движение якоря.
В момент срабатывания втягивающего реле, коромысло приходит в движение вместе сердечником реле и выталкивает бендикс на шлицах якоря, в сторону венца маховика. Якорь в этот момент начинает вращается и приводит в действие маховик. Если двигатель автомобиля завелся, а ключ зажигания еще не отпущен, наступает момент, когда обороты двигателя превышают обороты стартера, в этом случае срабатывает обгонный механизм бендикса.
Для дизельных двигателей или двигателей большой мощности, применяется другой механизм подачи вращения на бендикс. Применяется редуктор, встроенный в корпус стартера. Редуктор представляет собой механизм привода трансмиссии, т.е. по внутренней зубчатой обойме вращаются три сателлита, которые и приводят в действие вал, на котором подвижно находится бендикс. Достоинство таких стартеров в малых габаритах и большой мощности.

e-fee.ru

Устройство и схемы включения стартера. Схема подключения стартера и принцип работы

Поломка стартера – часто встречающаяся неисправность автомобиля. Их ремонтом, как правило, занимаются специализированные СТО. Перед тем, как эвакуировать автомобиль для ремонта или замены стартера, следует на 100% быть уверенным в неисправности именно этого узла.

Желательно также продиагностировать, какой из элементов стартера неисправен, чтобы принять решение о ремонте либо замене узла, оценить приблизительную стоимость работ, возможность самостоятельного устранения неисправности.

Схема и принцип работы

Стартер – один из наиболее консервативных узлов автомобиля. Впервые такое электрическое устройство было испытано Чарльзом Каттерингом в 1912 году, то есть более ста лет тому назад. Поначалу он также выполнял функции генератора.

Но в том виде, в котором стартер применяется для запуска современных автомобилей с двигателями внутреннего сгорания, он обязан американскому изобретателю и автопромышленнику Винсенту Гуго Бендиксу, который увековечил свою фамилию в одной из главных деталей пускового устройства.

Типовая функциональная схема стартера приведена на рисунке:

Принцип работы стартера практически одинаков для всех моделей автомобилей с двигателями внутреннего сгорания. При включении замка зажигания в положение «Start» подается пусковой ток на втягивающую обмотку.

Она, в свою очередь, приводит в движение якорь тягового реле и шток контактной пружины. Тяговое реле действует на рычаг, обычно именуемый вилкой, который толкает муфту свободного хода с шестерней (бендикс) в зацепление с маховиком. Одновременно контактная пластина замыкает пятаки, посредством которых подается напряжение на запуск электродвигателя стартера.

Типовая функциональная схема стартера настолько продумана и опробована, что различие моделей пусковых устройств заключается лишь в конструктивных особенностях и материалах, из которых изготовлены узлы.

Тем не менее, у стартеров есть свои уязвимые места:

  • втягивающее реле;
  • щетки электродвигателя;
  • пятаки;
  • вилка;
  • муфта свободного хода;
  • шестерня;
  • коллектор якоря;
  • втулки якоря;
  • демпферная пружина.

Собственно, практически каждый узел этого устройства в процессе эксплуатации может придти в негодность. Это связано, прежде всего, с тем, что при запуске, особенно в холодное время года, стартер отдает большую мощность, испытывает предельные нагрузки, через него протекают огромные токи.

Важно при отказе работы стартера его продиагностировать и определить какой именно из его узлов неисправен. Ни одно из современных компьютерных диагностических устройств это сде

www.avto-lux74.ru

2.3.5. Электрические схемы управления стартером

Все
современные системы электростартерного
пуска имеют дис­танционное управление
стартером. При дистанционном управлении
стартерный электродвигатель соединен
с аккумуляторной батареей с помощью
тягового реле стартера. На автомобилях
с дизельными двигателями это делается
при помощи выключателя стартера,
кон­такты которого рассчитаны на ток,
потребляемый тяговым реле. На автомобилях
с бензиновыми двигателями, у которых
мощность стартера значительно ниже,
тяговое реле включается через выклю­чатель
зажигания. Однако контакты последнего
не рассчитаны на силу тока, потребляемую
реле (30…40 А) в момент включения. По­этому
дополнительно устанавливается
промежуточное реле стар­тера, контакты
которого подключают обмотки тягового
реле к бата­рее. Обмотка этого реле
стартера включается через выключатель
зажигания.

Н

Рис.2.26

аиболее просты схемы управления
стартеров малой мощности с однообмоточном
тяговым реле. Электрическая схема
управления стартером показана на рис.
2.26. Стартер смешанного возбужде­ния
включается однообмоточным тяговым релеК1
(рис. 2.26), пи­тание на обмотку которого
поступает непосредственно через контакты
S1
выключателя зажигания при по­вороте
ключа в положение «Стартер».

Якорь
реле втягивается в электромагнит, через
рычажный механизм вводит шес­терню
в зацепление с венцом маховика и в конце
хода замыкает силовые контакты К1.1
цепи питания электродвигателя М.
Последний
начинает вращаться и проворачивать
коленчатый вал двигателя. После пуска
ДВС шестерня от вала отсоединяется
обгонной муфтой, при переводе ключа в
положение «Зажигание» якорь тягового
реле и приводной механизм под действием
пружины возвращаются в сходное положение.

В
стартерах в основном применяются
двухобмоточные тяговые реле, имеющие
втягивающую (ВО) и удерживающую (УО)
обмотки. Такие реле позволяют снизить
расход энергии батареи в процессе пуска
двигателя. Принцип работы двухобмоточного
тягового реле стартера проиллюстрирован
на рис. 2.27. После замыкания контак­тов
КРС.
1

реле стартера (или выключателя стартера
на дизельных двигателях) ток от
аккумуляторной батареи проходит по
двум об­моткам: УО
и ВО (рис. 2.27,а).
Под действием намагничивающей силы
этих двух обмоток якорь тягового реле
втягивается в электро­магнит (см. рис.
2.10), при помощи рычажного механизма
вводит шестерню привода в зацепление
с венцом маховика и в конце хода, замыкая
силовые контакты тягового реле КТР.
1,

включает цепь пита­ния стартерного
электродвигателя. Одновременно этими
же контак­тами втягивающая обмотка
ВО замыкается накоротко (рис. 2.27,б).

Рис.
2.27.

После
пуска двигателя контакты КРС.1
размыкаются и ток про­ходит
последовательно через силовые контакты
КТР.1,
обмотки 60 и УО
параллельно стартерному электродвигателю
(рис. 2.27,в).
Причем
направление тока в витках обмотки УО
сохраняется преж­ним, а в витках
втягивающей обмотки ВО изменяется. Так
как число витков в обмотках одинаково
и по ним протекает ток одной и той же
силы, суммарная магнитодвижущая сила
будет равна нулю. Сер­дечник
электромагнита размагничивается,
возвратная пружина, вы­двигая якорь
из сердечника тягового реле, размыкает
силовые кон­такты КТР.1
и, воздействуя на рычаг включения
привода, выводит шестерню из зацепления
с венцом маховика.

В
схеме управления стартером СТ230-Б (рис.
2.28,а) при замы­кании контактов
выключателя зажигания S1.1
срабатывает реле стартера К2,
контакты К2.1
которого соединяют с аккумуляторной
батареей GB
обмотки тягового реле К1.
Контакты одновремен­но шунтируют
добавочный резистор Я в первичной цепи
катушки зажигания. После пуска двигателя
и возвращения ключа выключа­теля
зажигания в положение «Зажигание»
остаются замкнутыми контакты S1.2
в цепи зажигания и размыкаются контакты
S1.1,
сни­мающие напряжение с обмотки реле
К2.

Стартер
СТ142 (рис. 2.28,б) включается при замыкании
контактов S1.1
выключателя приборов и стартера. Работа
схемы управления аналогична работе
схемы управления стартером СТ230-Б. При
под­нятой кабине автомобиля стартер
можно включить дублирующим выключателем
S2.
Контакты S1.2
обеспечивают срабатывание кон­тактора
КЗ
и подвод питания к выключателю
электрофакельного по­догрева (ЭФП)
через контакты К3.1.
В схеме применен дистанционный выключатель
аккумуляторной батареи (выключатель
«массы») К4,
который управляется кнопочным выключателем
S3.

Рис.
2.28.

Для
предотвращения повторного включения
стартера после пус­ка двигателя
устанавливается специальное реле
блокировки. При этом для срабатывания
этого реле могут быть использованы
сигна­лы с различных датчиков о выходе
ДВС на рабочий режим. Наибо­лее
распространены реле блокировки,
срабатывающие после по­явления
номинального напряжения автомобильного
генератора. Используются также датчики
частоты вращения коленчатого вала,
датчики давления масла в рабочих
магистралях двигателя и т. д.

На
автомобилях КамАЗ, БелАЗ, дизельных
двигателях КРАЗ и «Урал» устанавливается
система пуска двигателей с автоматиче­ским
отключением и блокировкой стартера
(рис. 2.29). Система со­стоит из датчика
частоты вращения коленчатого вала, реле
старте­ра KV1
с

нормально разомкнутыми контактами
KV1.1,
подключаю­щими стартер к аккумуляторной
батарее GS,
выключателя стартера S
и электронного блока управления, в
который входят схемы фор­мирователя
(транзистор VT1,
стабилитроны VD2,
VD3),
преобразо­вателя (диоды VD5,
VD6,
стабилитрон VD7,
конденсаторы С5,
С6,
резисторы
R8,
R9),
компаратора (стабилитрон VD7)
и триггера (VT2,
VT3).

Когда
выключатель S переводится в положение
КЗ
(«Включе­но»), к блоку управления
подключается аккумуляторная батарея
GB.
При этом триггер перебрасывается в
состояние, в котором транзистор VT2
закрыт, а VT3
открыт.

Рис.
2.29.

После
перевода выключателя в положение
СТ(«Пуск») обмотка реле KV1
через диод VD11
и открытый транзистор VT3
также под­ключается к аккумуляторной
батарее. Реле срабатывает и контакты
KV1.1
включают стартер.

При
вращении коленчатого вала с датчика
его частоты враще­ния на вход
формирователя электронного блока (VT1)
начинают поступать импульсы напряжения
положительной полярности. С коллектора
VT1
усиленные импульсы, ограниченные по
амплитуде стабилитронами VD2
и VD3,
поступают на вход преобразователя,
который преобразует частотную
последовательность импульсов в напряжение
на выходе конденсатора С6.
Параметры преобразова­теля выбраны
таким образом, что после пуска ДВС и
соответст­вующего увеличения частоты
вращения коленчатого вала амплиту­да
этого напряжения становится равной
напряжению стабилизации стабилитрона
VD7.
Последний пробивается и переводит
триггер во второе устойчивое состояние,
при котором VT3
закрыт, a
VT2
от­крыт. Обмотка реле KV1
обесточивается и стартер отключается.

Повторное
включение стартера возможно только
после сниже­ния частоты вращения
коленчатого вала и перевода выключателя
S
в первоначальное положение. Если даже
выключатель S
остает­ся в положении СТ, а двигатель
по каким-либо причинам стал глох­нуть
(уменьшилась его частота вращения),
повторного включения стартера не
произойдет, так как для срабатывания
реле KV1
необ­ходимо перевести триггер в первое
устойчивое состояние, а это возможно
только при возврате ключа S в исходное
положение.

В
качестве датчика частоты вращения
коленчатого вала в этой системе может
быть использован генератор переменного
тока. При этом полезный сигнал снимается
с одной из его фаз или с дополни­тельной
специальной обмотки.

Стартеры
большой мощности, рассчитанные на
напряжение 24 В, в схемах электрооборудования
с номинальным напряжением 12 В включают
в работу при помощи специального
электромагнитного пе­реключателя,
который изменяет соединение двух
аккумуляторных батарей (на 12В каждая)
с параллельного на последовательное.

studfile.net

Схема стартера с электромагнитным дистанционным управлением. Электрические схемы управления стартером

Устройство электрических стартеров

Вступление

1.1. Внутреннее строение стартеров

1.2. Принципиальные электрические схемы

2. Характеристики электростартеров

3. Особенности работы электростартеров и требования к электростартерам

4. Схемы управления электростартерами

Вступление

Двигатели внутреннего сгорания, устанавливаемые на автомобилях, автобусах, тракторах, мотоциклах, не имеют пускового момента. Для начала самостоятельной работы такого двигателя необходимо сообщить ему определенную начальную или пусковую частоту вращения, т. е. запустить двигатель. Пусковая частота вращения зависит от типа двигателя: 40 — 70 об/мин — для карбюраторных двигателей и 100 — 200 об/мин — для дизельных. В качестве пусковых устройств используются преимущественно электрические стартеры прямого действия.

Электрический стартер представляет собой устройство, состоящее из двигателя постоянного тока, механизма сцепления — расцепления, редуктора и аппаратуры управления. Механизм сцепления — расцепления и редуктор обычно называют приводом стартера.

В качестве источника энергии для питания стартера используются аккумуляторные батареи специального исполнения — так называемые стартерные аккумуляторные батареи (ГОСТ 959.0-84).

1. Устройство электростартеров

    1. Внутреннее строение стартеров

Автомобильные электростартеры отличаются по способу управления и возбуждения, типу механизма привода, способу крепления на двигателе и степени защиты от проникновения пыли и воды.

По типу и принципу работы приводных механизмов выделяют стартеры с электромеханическим перемещением шестерни привода, которые получили наибольшее распространение, и стартеры с инерционным или комбинированным приводом. Для предотвращения разноса якоря после пуска двигателя в автомобильные электростартеры устанавливают роликовые, храповые и фрикционно-храповые муфты свободного хода.

Стартер состоит из электродвигателя постоянного тока с последовательным или смешанным возбуждением, электромагнитного тягового реле и механизма привода. В стартер может быть встроен дополнительный редуктор.

Узлами и деталями электростартера с электромеханическим включением шестерни являются корпус 22 (рис.10.5) с полюсами 21 и катушками 20 обмотки возбуждения, якорь 24 с обмоткой и коллектором 16, механизм привода муфтой свободного хода 2, шестерней 1 и буферной пружиной 4, электромагнитное тяговое реле с корпусом 8, обмоткой 9, контактными болтами 13 с контактами 12, крышка 6 со стороны привода, крышка 17 со стороны коллектора и щеточный узел с щеткодержателями 15, щетками 19 и щеточными пружинами 14. Корпусы (рис. 10.6) электростартеров изготавливают из трубы или стальной полосы с последующей сваркой стыка.

С целью улучшения герметизации корпус не имеет окон для доступа к щеткам. Длина корпуса в 1,6-2 раза больше длины пакета якоря. Толщина корпуса зависит от диаметра D корпуса и составляет (0,05-0,08) D. В корпусе 2 предусмотрено отверстие для выводного болта 8 обмотки возбуждения. Корпус может иметь установочные прорези на торцах и конусообразные проточки для установки уплотнительных колец.

К корпусу 2 винтами 3 крепят полюсы 12 с катушками 1 обмотки возбуждения. Все автомобильные стартёры выполняют четырехполюсными. Катушки последовательных и параллельных обмоток возбуждения устанавливают на отдельных полюсах, поэтому число катушек равно числу полюсов.

Рис. 1. Корпус стартера в сборе.

1 – катушка, 2 – корпус, 3 – винт полюса, 4 – изоляционная втулка, 5,6 – соответственно уплотнительная изоляционная шайбы, 7 – шайба, 8 – выводной болт, 9 – гайка, 10 – пружинная шайба, 11 – изоляционный материал, 12 – полюс.

Катушки (рис. 1) последовательной обмотки имеют небольшое число витков неизолированного медного провода 3 прямоуг

transport63online.ru

Электрическая схема включения стартера — Автомобильный портал AutoMotoGid


Рис. 1. Электрическая схема включения стартера: В1 — включатель стартера; F1, F2, F3 — предохранитель; GB1 — правая аккумуляторная батарея; GB2 — левая аккумуляторная батарея; Н — контрольная лампа «Масса включена»; К1 — переключатель аккумуляторных батарей; К2 — выключатель массы; КЗ — реле включения стартера; M1 — стартер; М2 — электродвигатель привода масло закачивающего агрегата; РА — указатель тока; S1 — кнопка включения массы; S2 — кнопка включения переключателя аккумуляторных батарей и электродвигателя маслозакачивающего агрегата; S3 — включатель блокировки стартера; V — полупроводниковый диод I — к «+» генератора

При нажатии на кнопку S1 (рис. 1) срабатывает выключатель массы К2, соединяя минусовые клеммы аккумуляторных батарей с корпусом трактора. Одновременно на щитке приборов загорается контрольная лампа Н, сигнализирующая о включении «массы».

Для пуска дизеля необходимо предварительно нажать на кнопку S2. При этом подается питание на обмотку переключателя аккумуляторных батарей К1. Аккумуляторные батареи GB1 и GB2 переключаются с параллельного на последовательное соединение, и одновременно с клеммы PC через замкнутые контакты переключателя К1 питание подается на электродвигатель М2 маслозакачивающего агрегата. При достижении давления в системе смазки дизеля не менее 0,15 МПа (1,5 кгс/см2) можно включить стартер M1. Для этого, не снимая усилия с кнопки S2, необходимо включить включатель В1, имеющий фиксированное включенное положение. Через включенные контакты В1 получает питание обмотка реле КЗ. Контакты реле замыкаются, и питание получают втягивающие и удерживающие обмотки электромагнитного реле стартера. При втягивании сердечника этого реле внутрь шестерня стартера входит в зацепление с венцом маховика коленчатого вала дизеля, а контакты стартера замыкаются, соединяя плюсовую клемму правой аккумуляторной батареи, на которой напряжение 24 В, с обмотками электродвигателя стартера. Таким образом осуществляется запуск дизеля.

В схеме включения стартера предусмотрена блокировка, не позволяющая запустить дизель при включенном режиме. Для этой цели служит выключатель S3 блокировки стартера. Диод V служит для гашения э. д. с. самоиндукции обмотки тягового реле стартера.

Электросхема включения стартера на тракторе К-700А отличается тем, что в ней отсутствует электродвигатель привода маслозакачивающего агрегата.

Стартер состоит из корпуса, якоря, крышек (со стороны привода) и (со стороны коллектора), привода стартера, включающего муфту свободного хода, шестерню и поводковую муфту. На корпусе стартера укреплено тяговое реле.

Корпус стартера изготовляют из стали. Он может быть сварным или выполненным из цельнотянутой трубы. Полюса получают горячей штамповкой из стали. Крышка отливается из чугуна или алюминиевого сплава. Крышка штампуется из листовой стали или отливается из цинкового или алюминиевого сплава. На задней крышке укреплены щеткодержатели коробчатого типа. На стартерах большой мощности применяют щеткодержатели, в которых устанавливают по две щетки в один ряд.

Вал якоря вращается в трех подшипниках (втулках из пористой графитовой бронзы или металлокерамики). Втулки перед сборкой стартера смазываются маслом.

Рекламные предложения на основе ваших интересов:

Обмотка возбуждения изготовляется из медной шины с небольшим числом витков. В небольших стартерах обмотки возбуждения включаются последовательно, в стартерах средней и большой мощности — параллельно-последовательно. В этом случае сопротивление четырех катушек (на четырех полюсах) будет равно сопротивлению одной катушки. Якорь стартера набран из пластин электротехнической стали с целью снижения его нагрева вихревыми токами.

При пуске двигателя якорь тягового реле, втягиваясь магнитным полем обмотки, перемещает рычаг и связанную с ним муфту привода. При этом шестерня стартера входит в зацепление с венцом маховика двигателя. Подвижный контакт тягового реле замыкает цепь аккумуляторная батарея— стартер, и якорь стартера начинает вращаться. Если шестерня не вошла в зацепление с венцом маховика (так называемое «утыкание» шестерни стартера в зубцы венца маховика), то рычаг все равно будет перемещаться, сжимая пружину. Как только якорь начнет вращаться, шестерня повернется и под действием пружины ее зубья войдут во впадины между зубьями венца маховика.

В случае, если двигатель завелся, а шестерня привода не вышла из зацепления с венцом маховика, срабатывает муфта свободного хода, и вращение от маховика двигателя не передается на якорь, что предохраняет его от «разноса».

Муфта свободного хода роликового типа может перемещаться по спиральным шлицам вала стартера. На втулке, имеющей внутренние шлицы, укреплена обойма. В ней имеются четыре

клиновидные паза, в которых установлены ролики, ролики отжимаются в сторону узкой части паза толкателем с пружиной. Шестерня выполнена заодно со ступицей.

При включении стартера крутящий момент от втулки передается ропиками на ступицу шестерни. В этом случае ролики заклинены между ступицей шестерни и обоймой. Как только двигатель будет запущен, ступица шестерни станет ведомой (ведущим будет зубчатый венец маховика), ролики раскпиниваются и муфта начинает пробуксовывать.

В стартерах большой мощности муфты свободного хода не применяют, так как в этих условиях они работают ненадежно. На рис. 3 изображен механизм привода стартеров дизельных двигателей. На спиральных шлицах вала установлены гайка и шестерня. Гайка двумя внешними выступами входит в продольные пазы хвостовика шестерни. Между гайкой и хвостовиком шестерни помещена пружина. На валу якоря свободно посажен стакан, в котором имеется спиральный паз. На опорной втулке стакана размещены буферная пружина и шайба.

Ход шестерни на валу ограничивает упорное кольцо. При включении стартера тяговое реле, действуя на рычаг, перемещает стакан вправо. При этом опорная втулка стакана нажимает, на ведущую гайку и перемещает ее вместе с шестерней до упорного кольца. Если происходит «утыкание» зубьев шестерни и венца маховика, то ведущая гайка сжимает пружину и поворачивает шестерню, так как шлицевые пазы в шестерне шире шлицев вала.

В первый момент пуска двигателя стакан повертывается благодаря трению и по спиральному пазу отводится назад в исходное положение, освобождая место для отхода шестерни. Как только двигатель будет запущен, венец маховика начнет вращать шестерню стартера и она, перемещаясь по спиральным шлицам, отойдет в первоначальное положение.

При наличии на нем тягового реле стартер включается подключением обмоток тягового реле к аккумуляторной батарее. Это подключение на, автомобилях с дизельными двигателями осуществляют при помощи выключателя стартера, контакты которого рассчитаны на ток, потребляемый тяговым реле. На автомобилях с карбюраторными двигателями, у которых мощность стартера значительно ниже, тяговое реле включается через выключатель зажигания. Однако контакты выключателя зажигания не рассчитаны на силу тока, потребляемую тяговым реле в момент включения (30—40 А), поэтому приходится ставить реле стартера, контакты которого включают обмотки тягового реле, а обмотки реле стартера включаются через выключатель зажигания.

На рис. 4, а, 6 приведены электрические схемы включения стартера СТ130-А1 на автомобиле ЗИЛ -130, когда система электрооборудования имеет генератор постоянного и переменного тока. Если система электрооборудования имеет генератор постоянного тока, то обмотка реле стартера (PC) включается в цепь через якорь генератора. В этом случае обмотка реле стартера находится под разностью напряжений батареи и э. д. с. генератора. Такое включение обмотки реле стартера обеспечивает автоматическое отключение стартера, как только двигатель завелся, и невозможность его включения при работающем двигателе.

В системах электрооборудования с генератором переменного тока такую схему включения реле стартера осуществить нельзя, поэтому блокировка в этой схеме отсутствует. Блокировка стартера в этом случае может быть осуществлена при помощи .специального реле блокировки (автомобиль «Запорожец»)ю

При повороте вправо ключа в выключателе ВЗ появляется ток в обмотке реле стартера и замыкаются его контакты PC, включая ток в обмотки тягового реле ТР. Сердечник тягового реле перемещается и замыкает его главные контакты, включая стартер. Одновременно замыкаются дополнительные контакты тягового реле, шунтирующие добавочное сопротивление Яд катушки зажигания.

Главные контакты тягового реле, замыкаясь, шунтируют втягивающую обмотку ВО реле, чем значительно снижается ток, потребляемый тяговым реле, так как якорь реле удерживается только удерживающей обмоткой УО. Если в схеме с генератором переменного тока отсутствует блокировка стартера, необходимо сразу после запуска двигателя отпустить ключ выключателя зажигания, чтобы быстрее вывести шестерню стартера из зацепления с венцом маховика.

Все современные системы электростартерного пуска имеют дис­танционное управление стартером. При дистанционном управлении стартерный электродвигатель соединен с аккумуляторной батареей с помощью тягового реле стартера. На автомобилях с дизельными двигателями это делается при помощи выключателя стартера, кон­такты которого рассчитаны на ток, потребляемый тяговым реле. На автомобилях с бензиновыми двигателями, у которых мощность стартера значительно ниже, тяговое реле включается через выклю­чатель зажигания. Однако контакты последнего не рассчитаны на силу тока, потребляемую реле (30. 40 А) в момент включения. По­этому дополнительно устанавливается промежуточное реле стар­тера, контакты которого подключают обмотки тягового реле к бата­рее. Обмотка этого реле стартера включается через выключатель зажигания.

аиболее просты схемы управления стартеров малой мощности с однообмоточном тяговым реле. Электрическая схема управления стартером показана на рис. 2.26. Стартер смешанного возбужде­ния включается однообмоточным тяговым релеК1 (рис. 2.26), пи­тание на обмотку которого поступает непосредственно через контакты S1 выключателя зажигания при по­вороте ключа в положение «Стартер».

Якорь реле втягивается в электромагнит, через рычажный механизм вводит шес­терню в зацепление с венцом маховика и в конце хода замыкает силовые контакты К1.1 цепи питания электродвигателя М. Последний начинает вращаться и проворачивать коленчатый вал двигателя. После пуска ДВС шестерня от вала отсоединяется обгонной муфтой, при переводе ключа в положение «Зажигание» якорь тягового реле и приводной механизм под действием пружины возвращаются в сходное положение.

В стартерах в основном применяются двухобмоточные тяговые реле, имеющие втягивающую (ВО) и удерживающую (УО) обмотки. Такие реле позволяют снизить расход энергии батареи в процессе пуска двигателя. Принцип работы двухобмоточного тягового реле стартера проиллюстрирован на рис. 2.27. После замыкания контак­тов КРС. 1 реле стартера (или выключателя стартера на дизельных двигателях) ток от аккумуляторной батареи проходит по двум об­моткам: УО и ВО (рис. 2.27,а). Под действием намагничивающей силы этих двух обмоток якорь тягового реле втягивается в электро­магнит (см. рис. 2.10), при помощи рычажного механизма вводит шестерню привода в зацепление с венцом маховика и в конце хода, замыкая силовые контакты тягового реле КТР. 1, включает цепь пита­ния стартерного электродвигателя. Одновременно этими же контак­тами втягивающая обмотка ВО замыкается накоротко (рис. 2.27,б).

После пуска двигателя контакты КРС.1 размыкаются и ток про­ходит последовательно через силовые контакты КТР.1, обмотки 60 и УО параллельно стартерному электродвигателю (рис. 2.27,в). Причем направление тока в витках обмотки УО сохраняется преж­ним, а в витках втягивающей обмотки ВО изменяется. Так как число витков в обмотках одинаково и по ним протекает ток одной и той же силы, суммарная магнитодвижущая сила будет равна нулю. Сер­дечник электромагнита размагничивается, возвратная пружина, вы­двигая якорь из сердечника тягового реле, размыкает силовые кон­такты КТР.1 и, воздействуя на рычаг включения привода, выводит шестерню из зацепления с венцом маховика.

В схеме управления стартером СТ230-Б (рис. 2.28,а) при замы­кании контактов выключателя зажигания S1.1 срабатывает реле стартера К2, контакты К2.1 которого соединяют с аккумуляторной батареей GB обмотки тягового реле К1. Контакты одновремен­но шунтируют добавочный резистор Я в первичной цепи катушки зажигания. После пуска двигателя и возвращения ключа выключа­теля зажигания в положение «Зажигание» остаются замкнутыми контакты S1.2 в цепи зажигания и размыкаются контакты S1.1, сни­мающие напряжение с обмотки реле К2.

Стартер СТ142 (рис. 2.28,б) включается при замыкании контактов S1.1 выключателя приборов и стартера. Работа схемы управления аналогична работе схемы управления стартером СТ230-Б. При под­нятой кабине автомобиля стартер можно включить дублирующим выключателем S2. Контакты S1.2 обеспечивают срабатывание кон­тактора КЗ и подвод питания к выключателю электрофакельного по­догрева (ЭФП) через контакты К3.1. В схеме применен дистанционный выключатель аккумуляторной батареи (выключатель «массы») К4, который управляется кнопочным выключателем S3.

Для предотвращения повторного включения стартера после пус­ка двигателя устанавливается специальное реле блокировки. При этом для срабатывания этого реле могут быть использованы сигна­лы с различных датчиков о выходе ДВС на рабочий режим. Наибо­лее распространены реле блокировки, срабатывающие после по­явления номинального напряжения автомобильного генератора. Используются также датчики частоты вращения коленчатого вала, датчики давления масла в рабочих магистралях двигателя и т. д.

На автомобилях КамАЗ, БелАЗ, дизельных двигателях КРАЗ и «Урал» устанавливается система пуска двигателей с автоматиче­ским отключением и блокировкой стартера (рис. 2.29). Система со­стоит из датчика частоты вращения коленчатого вала, реле старте­ра KV1 с нормально разомкнутыми контактами KV1.1, подключаю­щими стартер к аккумуляторной батарее GS, выключателя стартера S и электронного блока управления, в который входят схемы фор­мирователя (транзистор VT1, стабилитроны VD2, VD3), преобразо­вателя (диоды VD5, VD6, стабилитрон VD7, конденсаторы С5, С6, резисторы R8, R9), компаратора (стабилитрон VD7) и триггера (VT2, VT3).

Когда выключатель S переводится в положение КЗ («Включе­но»), к блоку управления подключается аккумуляторная батарея GB. При этом триггер перебрасывается в состояние, в котором транзистор VT2 закрыт, а VT3 открыт.

После перевода выключателя в положение СТ(«Пуск») обмотка реле KV1 через диод VD11 и открытый транзистор VT3 также под­ключается к аккумуляторной батарее. Реле срабатывает и контакты KV1.1 включают стартер.

При вращении коленчатого вала с датчика его частоты враще­ния на вход формирователя электронного блока (VT1) начинают поступать импульсы напряжения положительной полярности. С коллектора VT1 усиленные импульсы, ограниченные по амплитуде стабилитронами VD2 и VD3, поступают на вход преобразователя, который преобразует частотную последовательность импульсов в напряжение на выходе конденсатора С6. Параметры преобразова­теля выбраны таким образом, что после пуска ДВС и соответст­вующего увеличения частоты вращения коленчатого вала амплиту­да этого напряжения становится равной напряжению стабилизации стабилитрона VD7. Последний пробивается и переводит триггер во второе устойчивое состояние, при котором VT3 закрыт, a VT2 от­крыт. Обмотка реле KV1 обесточивается и стартер отключается.

Повторное включение стартера возможно только после сниже­ния частоты вращения коленчатого вала и перевода выключателя S в первоначальное положение. Если даже выключатель S остает­ся в положении СТ, а двигатель по каким-либо причинам стал глох­нуть (уменьшилась его частота вращения), повторного включения стартера не произойдет, так как для срабатывания реле KV1 необ­ходимо перевести триггер в первое устойчивое состояние, а это возможно только при возврате ключа S в исходное положение.

В качестве датчика частоты вращения коленчатого вала в этой системе может быть использован генератор переменного тока. При этом полезный сигнал снимается с одной из его фаз или с дополни­тельной специальной обмотки.

Стартеры большой мощности, рассчитанные на напряжение 24 В, в схемах электрооборудования с номинальным напряжением 12 В включают в работу при помощи специального электромагнитного пе­реключателя, который изменяет соединение двух аккумуляторных батарей (на 12В каждая) с параллельного на последовательное.

Для продолжения скачивания необходимо собрать картинку:

1. Устройство электростартеров

Список использованной литературы

Двигатели внутреннего сгорания, устанавливаемые на автомобилях, автобусах, тракторах, мотоциклах, не имеют пускового момента. Для начала самостоятельной работы такого двигателя необходимо сообщить ему определенную начальную или пусковую частоту вращения, т. е. запустить двигатель. Пусковая частота вращения зависит от типа двигателя: 40 — 70 об/мин — для карбюраторных двигателей и 100 — 200 об/мин — для дизельных. В качестве пусковых устройств используются преимущественно электрические стартеры прямого действия.

1. Устройство электростартеров

Внутреннее строение стартеров

1. 2. Принципиальные электрические схемы

Электрическая схема стартера (рис 4):

Рис.5 Схема электрической цепи стартера

1.3. Крепление стартеров на двигателях

Обычно стартер располагают сбоку картера двигателя, при этом крышка со стороны привода обращена в сторону маховика и входит в отверстие картера сцепления.

1.4. Защита от посторонних тел и воды

В эксплуатации стартеры подвержены воздействию влаги, масла, грязи. Конструкция стартера предусматривает защиту от них. Лучше защищены стартеры грузовых автомобилей. Герметизация обеспечивается установкой в местах разъема резиновых колец, применением втулок и уплотнительных прокладок из мягких пластических материалов. Герметизация стартера в местах вывода обмоток тягового реле и стартера обеспечивается установкой резиновых, шайб. Попадание в стартер и тяговое реле грязи, влаги и посторонних тел исключается благодаря установке резинового сильфона 19 (рис. 10.19) и резиновой армированной манжеты 27 в промежуточной опоре 26. Герметизирующий сильфон 19 не должен препятствовать регулированию механизма привода.

Особенности работы электростартеров и требования к электростартерам

Дисциплина «Электронная и преобразовательная техника» тесно связана с другими специальными дисциплинами: «Электрические передачи.

Л-2ТЭ116 была в журнале “этт” №5, 1984 г. За это время схеме претерпела значительные изменения. Цель данной публикации — ознакомить.

Стартер состоит из корпуса, якоря, крышек (со стороны привода) и (со стороны коллектора), привода стартера, включающего муфту свободного хода, шестерню и поводковую муфту. На корпусе стартера укреплено тяговое реле.

Корпус стартера изготовляют из стали. Он может быть сварным или выполненным из цельнотянутой трубы. Полюса получают горячей штамповкой из стали. Крышка отливается из чугуна или алюминиевого сплава. Крышка штампуется из листовой стали или отливается из цинкового или алюминиевого сплава. На задней крышке укреплены щеткодержатели коробчатого типа. На стартерах большой мощности применяют щеткодержатели, в которых устанавливают по две щетки в один ряд.

Вал якоря вращается в трех подшипниках (втулках из пористой графитовой бронзы или металлокерамики). Втулки перед сборкой стартера смазываются маслом.

Обмотка возбуждения изготовляется из медной шины с небольшим числом витков. В небольших стартерах обмотки возбуждения включаются последовательно, в стартерах средней и большой мощности — параллельно-последовательно. В этом случае сопротивление четырех катушек (на четырех полюсах) будет равно сопротивлению одной катушки. Якорь стартера набран из пластин электротехнической стали с целью снижения его нагрева вихревыми токами.

При пуске двигателя якорь тягового реле, втягиваясь магнитным полем обмотки, перемещает рычаг и связанную с ним муфту привода. При этом шестерня стартера входит в зацепление с венцом маховика двигателя. Подвижный контакт тягового реле замыкает цепь аккумуляторная батарея— стартер, и якорь стартера начинает вращаться. Если шестерня не вошла в зацепление с венцом маховика (так называемое «утыкание» шестерни стартера в зубцы венца маховика), то рычаг все равно будет перемещаться, сжимая пружину. Как только якорь начнет вращаться, шестерня повернется и под действием пружины ее зубья войдут во впадины между зубьями венца маховика.

В случае, если двигатель завелся, а шестерня привода не вышла из зацепления с венцом маховика, срабатывает муфта свободного хода, и вращение от маховика двигателя не передается на якорь, что предохраняет его от «разноса».

Муфта свободного хода роликового типа может перемещаться по спиральным шлицам вала стартера. На втулке, имеющей внутренние шлицы, укреплена обойма. В ней имеются четыре

клиновидные паза, в которых установлены ролики, ролики отжимаются в сторону узкой части паза толкателем с пружиной. Шестерня выполнена заодно со ступицей.

При включении стартера крутящий момент от втулки передается ропиками на ступицу шестерни. В этом случае ролики заклинены между ступицей шестерни и обоймой. Как только двигатель будет запущен, ступица шестерни станет ведомой (ведущим будет зубчатый венец маховика), ролики раскпиниваются и муфта начинает пробуксовывать.

В стартерах большой мощности муфты свободного хода не применяют, так как в этих условиях они работают ненадежно. На рис. 3 изображен механизм привода стартеров дизельных двигателей. На спиральных шлицах вала установлены гайка и шестерня. Гайка двумя внешними выступами входит в продольные пазы хвостовика шестерни. Между гайкой и хвостовиком шестерни помещена пружина. На валу якоря свободно посажен стакан, в котором имеется спиральный паз. На опорной втулке стакана размещены буферная пружина и шайба.

Ход шестерни на валу ограничивает упорное кольцо. При включении стартера тяговое реле, действуя на рычаг, перемещает стакан вправо. При этом опорная втулка стакана нажимает, на ведущую гайку и перемещает ее вместе с шестерней до упорного кольца. Если происходит «утыкание» зубьев шестерни и венца маховика, то ведущая гайка сжимает пружину и поворачивает шестерню, так как шлицевые пазы в шестерне шире шлицев вала.

В первый момент пуска двигателя стакан повертывается благодаря трению и по спиральному пазу отводится назад в исходное положение, освобождая место для отхода шестерни. Как только двигатель будет запущен, венец маховика начнет вращать шестерню стартера и она, перемещаясь по спиральным шлицам, отойдет в первоначальное положение.

При наличии на нем тягового реле стартер включается подключением обмоток тягового реле к аккумуляторной батарее. Это подключение на, автомобилях с дизельными двигателями осуществляют при помощи выключателя стартера, контакты которого рассчитаны на ток, потребляемый тяговым реле. На автомобилях с карбюраторными двигателями, у которых мощность стартера значительно ниже, тяговое реле включается через выключатель зажигания. Однако контакты выключателя зажигания не рассчитаны на силу тока, потребляемую тяговым реле в момент включения (30—40 А), поэтому приходится ставить реле стартера, контакты которого включают обмотки тягового реле, а обмотки реле стартера включаются через выключатель зажигания.

На рис. 4, а, 6 приведены электрические схемы включения стартера СТ130-А1 на автомобиле ЗИЛ -130, когда система электрооборудования имеет генератор постоянного и переменного тока. Если система электрооборудования имеет генератор постоянного тока, то обмотка реле стартера (PC) включается в цепь через якорь генератора. В этом случае обмотка реле стартера находится под разностью напряжений батареи и э. д. с. генератора. Такое включение обмотки реле стартера обеспечивает автоматическое отключение стартера, как только двигатель завелся, и невозможность его включения при работающем двигателе.

В системах электрооборудования с генератором переменного тока такую схему включения реле стартера осуществить нельзя, поэтому блокировка в этой схеме отсутствует. Блокировка стартера в этом случае может быть осуществлена при помощи .специального реле блокировки (автомобиль «Запорожец»)ю

При повороте вправо ключа в выключателе ВЗ появляется ток в обмотке реле стартера и замыкаются его контакты PC, включая ток в обмотки тягового реле ТР. Сердечник тягового реле перемещается и замыкает его главные контакты, включая стартер. Одновременно замыкаются дополнительные контакты тягового реле, шунтирующие добавочное сопротивление Яд катушки зажигания.

Главные контакты тягового реле, замыкаясь, шунтируют втягивающую обмотку ВО реле, чем значительно снижается ток, потребляемый тяговым реле, так как якорь реле удерживается только удерживающей обмоткой УО. Если в схеме с генератором переменного тока отсутствует блокировка стартера, необходимо сразу после запуска двигателя отпустить ключ выключателя зажигания, чтобы быстрее вывести шестерню стартера из зацепления с венцом маховика.

Главная → Справочник → Статьи → Форум

Остались вопросы по теме:

«Устройство и схемы включения стартера«

© 2007-2017 Строй-Техника.Ру — информационная система по строительной технике.

automotogid.ru

Электрическая схема ошибочного включения стартера. Электрические схемы управления стартером

Пуск двигателя осуществляется с помощью стартера 42.3708-10 с электромагнитным тяговым реле. Стартер установлен с правой стороны двигателя на картере сцепления.

Стартер — четырехполюсный электродвигатель постоянного тока с электромагнитным возбуждением. Питание стартера осуществляется от аккумуляторной батареи.

Рис. 9.70. Стартер 42.3708-10: 1 — крышка со стороны привода; 2 — рычаг; 3 — ось рычага; 4 — сердечник тягового реле; 5 — шток тягового реле; 6 — пружина возвратная; 7 — реле тяговое; 8 и 10 — втулки изоляторные; 9 — пластина контактная; 11 и 17 — шайбы запорные; 12 — кольцо уплотнительное; 13 — болт компактный; 14 — крышка тягового реле, 15 — шпилька стяжная; 16 — колпак защитный; 18 — крышка со стороны коллектора; 19 — щетка; 20 — держатель щеток; 21 — пружина щетки; 22 — щеткодержатель; 23 — корпус; 24 — обмотка возбуждения; 25 — коллектор; 26 — якорь; 27 — опора промежуточная; 28 — привод с роликовой муфтой свободного хода; 29 — шестерня; 30 — кольцо пружинное; 31 — втулка упорная

При повороте ключа выключателя зажигания в положение пуска включается электрическая цепь дополнительного реле типа 711.3747-02, через контакты которого питание поступает от аккумуляторной батареи в тяговое реле. Якорь тягового реле под воздействием электромагнитного поля двух обмоток реле втягивается и с помощью рычага вводит в зацепление шестерню и в конце хода включает электрическую цепь стартера, одновременно отключив втягивающую обмотку реле.

После пуска двигателя необходимо немедленно отпустить ключ выключателя зажигания. При этом разомкнется цепь дополнительного реле и тяговое реле и стартер выключатся под действием возвратной пружины.


Технические характеристики стартера

Номинальное напряжение, В…..12

Число зубьев шестерен привода стартера…..9

Модуль шестерни…..2,11

Номинальная мощность (с батареей емкостью 55А ч), кВт…..1,7

Режим холостого хода при напряжении 12В:

сила потребляемого тока не более, А…..75

частота вращения,
мин
-1

…..5000

Режим полного торможения при питании стартера от батареи напряжением 12 В и емкостью 55 А:

сила потребляемого тока, не более, А…..520

крутящий момент, не менее, кгс·м…..1,6

Напряжение включения главных контактов тягового реле при прокладке между шестерней и упорным кольцом 11 мм,не более, В…..8

Сила натяжения пружин щеток, Н…..10-14


Техническое обслуживание стартера

При очередном сезонном обслуживании автомобиля после пробега 100 000 км необходимо снять стартер с двигателя, провести его разборку и осмотр (см. «Ремонт стартера»).

Стартер потребляет большой ток, поэтому даже незначительные переходные сопротивления в его цепи могут снизить мощность стартера.

Проверить исправность проводов, соединяющих аккумуляторную батарею со стартером и блоком двигателя.


Ремонт стартера

Стартер, подлежащий ремонту, необходимо снять и разобрать.

Для снятия стартера:

Отключить аккумуляторную батарею;

Отсоединить провода от тягового реле стартера;

Отвернуть болты крепления стартера к картеру сцепления и снять его (опуская вниз).

Детали стартера необходимо тщательно очистить от грязи и обязательно проверить. Поврежденные и изношенные детали должны быть заменены новыми.

Для разборки стартера:

Снять запорную шайбу 17 и упорную шайбу;

Отвернуть две гайки стяжных шпилек 15;

Снять крышку 18 со стороны коллектора;

Вынуть щетки 19 из щеткодержателей. Щетки и щеткодержатели пронумеровать, чтобы при сборке они были установлены на свои места;

Снять держатель щеток 20;

Снять тяговое реле 7;

Снять корпус 23 стартера;

Снять ось 3 рычага привода. Предварительно заметить положение оси относительно крышки;

Вынуть якорь 23 вместе с приводом 28 и снять с цапфы вала якоря регулировочные шайбы со стороны привода;

Сдвинуть

transport63online.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
