Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Водяной насос — это неотъемлемая часть системы охлаждения двигателя внутреннего сгорания, любого транспортного средства. Устройство этого узла достаточно простое, а предназначение понятно с самого названия.

Описание и устройство помпы

Помпа охлаждения двигателя или водяной насос — это часть системы, которая охлаждает нагретый мотор. Без работоспособности системы или выхода со строя компонентов, моторы перегреваются и приносят много бед своим владельцам.

Водяной насос или помпа системы охлаждения двигателя обеспечивает циркуляцию жидкости через силовой агрегат к охладительным элементам, чем обеспечивает постоянную рабочую температуру внутри конструкции.

Прежде чем приступить непосредственно к разбору основных элементов водяного насоса, стоит понимать общую систему охлаждения движка. Для этого стоит рассмотреть, какие элементы в нее входят, и как проходит процесс циркуляции охлаждающей жидкости:

  • Радиатор.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы
  • Расширительный бачок.
  • Водяной насос.
  • Термостат.
  • Водяная рубашка внутри двигателя.
  • Комплект патрубков.
  • Сливные краны и заглушки.

К расширенному кругу деталей системы охлаждения двигателя стоит отнести также: радиатор печки и патрубки печки.

Помпа системы охлаждения двигателя проводит циркуляцию охлаждающей жидкости по системе. Таким образом, стоит понимать, что и как любой насос, она состоит из деталей, а именно:

  • Корпус.
  • Крыльчатка.
  • Приводной вал.
  • Подшипник.
  • Уплотнительное кольцо.
  • Пружинка зажимная (на старых моделях отечественных автомобилей).
  • Шкив (на большинстве моделей съемная часть помпы).

Как работает изделие? При помощи приводного ремня, который зацеплен за шкив система приводится в работу. Движение со шкива передается на вал, а затем и на крыльчатку, которая уже и проводит циркуляцию охлаждающей жидкости.

Стоит отметить, что больше обороты коленчатого вала, тем больше греется двигатель, поэтому шкив коленвала спарен при помощи ремня со шкивом водяного насоса.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Таким образом, чем быстрее крутится главный вал силового агрегата, тем большие обороты помпы, а поэтому циркуляция охлаждающей жидкости проводится быстрее. Проще говоря, чем быстрее крутится коленчатый вал, тем быстрее нужно проводить охлаждение, поэтому и спаривают обороты к/вала и помпы.

Основные неисправности

Неисправный водяной насос может принести немало бед для владельца своего автомобиля, поскольку нарушается система циркуляции охлаждающей жидкости, что ведет к перегреву мотора. Таким образом, нужно знать и понимать, как определить неисправность помпы, а также вовремя заменить деталь.

Стоит отметить, что большинство современных автомобилей оснащены неразборными помпами. Поскольку стоимость детали низкая, и нет смысла проводить переборку элемента. В таких странах, как США и Германия, такой элемент, как водяной насос системы охлаждения считается расходным материалом.

Итак, как распознать неисправность водяного насоса:

  • При запуске двигателя на холодную слышен глухой звук с подкапотного пространства.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы
    Стоит отметить, что это может быть связано с другими неисправностями, такими как генератор или приводной ремень.
  • Из-под шкива помпы видны подтеки охлаждающей жидкости. Это означает, что появился люфт между валом и корпусом, или износился резиновый уплотнитель.
  • При проведении диагностики слышен люфт подшипника водяного насоса, но не видно подтеков охлаждающей жидкости. В данном случае, если помпа разборная достаточно заменить подшипник, если нет — придется менять весь элемент.

Методы устранения неисправностей

Устранение поломки водяного насоса зависит от конструктивных особенностей автомобиля. Так, если водяной насос разборной (для старых моделей автомобилей), есть возможность его перебрать, а вот для неразборных придется менять элемент в сборе.

Ремонт разборной помпы

Ремонт разборного водяного насоса стоит доверить профессионалам, поскольку они знают допустимые зазоры между валом и корпусом, а также могут определить ремонтнопригодность элемента.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Так, если было решено, что насос пригодный для ремонта, необходимо провести следующие действия:

  1. Снимаем ремень со шкива насоса.
  2. Демонтируем сам шкив (обычно закреплен на 3 или 4 болтах).
  3. Откручиваем корпус и снимаем помпу в сборе.
  4. С внутренней части демонтируем крыльчатку и стопорные кольца вала.
  5. Проводим выпрессовку приводного вала.
  6. Выпрессуем подшипник, который наверняка остался в корпусе.
  7. Теперь необходимо заменить детали, которые были изношены.
  8. Сборка проводится в обратном порядке.

Конечно, для каждой модели автомобиля этот процесс будет проводиться по-разному, все зависит от конструктивных особенностей транспортного средства и силового агрегата.

Замена неразборного водяного насоса

Процесс замены неразборного водяного насоса достаточно типичный для всех автомобилей. Так, нет необходимости снимать шкив, поскольку он идет в сборе. Итак, рассмотрим, последовательность действий направленные на замену помпы:

  1. Снимаем приводной ремень со шкива водяного насоса.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы
  2. Откручиваем болты крепления корпуса от блока цилиндров.
  3. Вынимаем водяной насос.
  4. Сборку проводим в обратном порядке.

Стоит отметить, что большинство автомобилистов не знают, что между водяным насосом и корпусом двигателя есть прокладка, которая в комплекте с новой деталью зачастую не идет и ее необходимо покупать отдельно.

Последствия несвоевременной замены водяного насоса

После того, как были рассмотрены основные вопросы, которые касаются устройства, работы и неисправностей водяного насоса стоит рассмотреть вопрос последствий несвоевременной замены изделия.

Многие автомобилисты после появления свиста или подтекания помпы продолжают ездить в таком неисправном техническом состоянии, при этом, не задумываясь, чем это ожжет грозить. Таким образом, появляются косвенные признаки того, что ситуация подошла к критической отметке.

Например, постоянно работающий вентилятор охлаждения может не только указывать на неработоспособный термостат, а и о недостатке «охлаждайки» в системе, из-за того, что она вытекает из-под шкива.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Итак, рассмотрим, к каким последствиям стоит готовиться автомобилисту при несвоевременном ремонте узла:

  • Постоянные подтекания жидкости снижают уровень охлаждающей жидкости в системе, что приводит сначала к постоянной работе термостата и доливке жидкости, а затем к перегреву.
  • В свою очередь, перегрев чреват серьезными последствиями, такими, как повреждением внутренних элементов головки блока цилиндров. Самым страшным вариантом становится прогиб и деформация плоскости ГБЦ, что тянет за собой другие страшные последствия.
  • Также, постоянные перегревы способствуют тому, что в корпусе головки блока и блока цилиндров появляются трещины, которые достаточно тяжело устранить.
  • Самым страшным последствием является то, что после деформации ГБЦ охлаждающая жидкость может пойти вовнутрь камер сгорания, а это гидроудар, последствием которого становится полный и бесповоротный капитальный ремонт силового агрегата или замена движка вовсе. Это может серьезно ударить по карману владельца.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

На основании выше изложенного, ремонт водяного насоса системы охлаждения стоит проводить вовремя, при обнаружении первых признаков неисправности. Если это не сделать последствия могут стать плачевными для двигателя и владельца транспортного средства.

Вывод

Насос системы охлаждения двигателя — неотъемлемая часть системы охлаждения силового агрегата. Неисправность данного элемента может привести к тому, что двигатель начнется перегреваться, а это в свою очередь может привести к негативным последствиям. Первыми признаками выхода со строя помпы является глухой свист после запуска на холодную и подтеки со шкива.

как работает и почему ломается

Содержание статьи

Жидкостная система охлаждения силовой установки любого авто обеспечивает поддержание оптимального температурного режима за счет жидкости. Перемещаясь по каналам рубашки охлаждения мотора, охлаждающая жидкость омывает разогреваемые элементы, забирая от них часть тепла, а затем отводит его в окружающую среду посредством теплообменных процессов в радиаторе.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Что такое помпа в автомобиле и её назначение

Жидкость по системе охлаждения самостоятельно передвигаться не может, поэтому в конструкцию жидкостной системы входит водяной насос, он же – помпа. Основная задача его – обеспечение циркуляции охлаждающей жидкости по системе, что и обеспечивает забор тепла и отвод его.

Больше помпа ничего не выполняет, но от ее работы зависит нормальное функционирование мотора. Без нее силовая установка очень быстро будет перегреваться, поскольку не будет обеспечиваться отведение тепла.

Видео: Для чего в автомобиле нужна водяная помпа

На автомобилях на данный момент используется водяной насос центробежного типа. Широкое распространение этот тип помпы получил благодаря простоте конструкции, при этом он вполне справляется с поставленной задачей. Для привода его используется усилие, получаемое от коленчатого вала, которое передается за счет ременной передачи.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Циркуляция жидкости по системе обеспечивается за счет крыльчатки. Чтобы она обеспечивала движение жидкости в рубашке охлаждения, насос входит в конструкцию силового агрегата. Причем основная его часть располагается с внешней его стороны, и только крыльчатка располагается внутри рубашки.

Конструкция водяного насоса

Внешний вид водяных насосов может быть разный (сказываются конструктивные особенности силовых установок разных производителей), но все они конструктивно одинаковы и состоят из:

  • корпус;
  • ось;
  • шкив или зубчатое колесо;
  • крыльчатка;
  • сальник;
  • подшипники.

Корпус

Корпус является несущим элементом и в нем располагаются все перечисленные составные части, кроме крыльчатки и шкива, которые располагаются с внешних сторон. Корпус изготавливается чаще всего из алюминия. Также посредством его производится крепление помпы к блоку цилиндров. Чтобы обеспечить герметичность в месте прилегания корпуса к мотору, между ними устанавливается прокладка.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Чтобы антифриз и влага не скапливались в зоне расположения подшипников, в корпусе проделано дренажное отверстие.

Читайте также: Тосол или антифриз, какую охлаждающую жидкость выбрать для автомобиля?

Ось, подшипники, сальник

Внутри корпуса располагается стальная ось, посаженная на два подшипника, что обеспечивает ей легкость вращения. Ось обычно изготавливается из стали, что обеспечивает высокую прочность.

Подшипники являются закрытыми, то есть доступа к ним нет. Смазывание их делается за счет заложенной смазки, которой должно хватать на весь ресурс насоса. Но на некоторых старых грузовых авто, в корпусе имелась пресс-масленка, поэтому подшипники у них можно было смазывать.

Видео: Выбор Помпы. Помпа LUZAR.

Для предотвращения контакта рабочей жидкости с подшипниками, со стороны крыльчатки установлен герметизирующий резинотехнический элемент – сальник.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Без него антифриз попадал бы в зону работы подшипников, что приводило бы в быстрому их износу.

Шкив, крыльчатка

Шкив или зубчатое колесо являются элементами, которые принимают усилие от коленчатого вала. Шкив используется на авто, у которых привод газораспределительного механизма осуществляется посредством цепной передачи. Из-за такого конструктивного решения организовать передачу усилия на помпу цепью не удалось. Поэтому для обеспечения вращения насоса используется отдельный ременной привод, который дополнительно может обеспечивать и работу другого навесного оборудования мотора – насоса ГУР, компрессора и т. д.

В автомобилях, у которых привод ГРМ обеспечивается зубчатым ремнем, он применяется и для обеспечения работы помпы. То есть одним ремнем задействуется в работу и ГРМ, и насос. А чтобы при передаче усилия не было потерь из-за проскальзывания, в качестве приводного элемента на помпе используется зубчатое колесо.

Шкив или зубчатое колесо имеют жесткое соединение с осью.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Для этого используется либо шпоночное соединение, либо болтовое.

С другой стороны на ось посажена крыльчатка – специальный диск с нанесенными на него особым образом крыльями. Изготавливается она чаще из алюминия, хотя встречаются и крыльчатки, изготовленные из пластика. Посадка ее на ось – тоже жесткая.

Принцип работы автомобильной помпы

Принцип работы водяного насоса очень прост: помпа получает вращение от коленчатого вала посредством ременного привода. Это вращение получает шкив или зубчатое колесо, жестко посаженное на ось. А поскольку с другой стороны на ней установлена крыльчатка, то она тоже вращается.

Поскольку крыльчатка помещена в рубашку охлаждения, то она находится в среде охлаждающей жидкости. При вращении, крылья крыльчатки создают центробежную силу, которая выталкивает антифриз и заставляет его двигаться по каналам рубашки охлаждения.

Признаки неисправности помпы

Простота конструкции водяного насоса обеспечивает ему отличные показатели по надежности и длительности срока эксплуатации.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Но неисправности с этим узлом все же бывают, поскольку в конструкции используются элементы, которые являются «слабым» местом насоса. Ими являются подшипники и сальник. При эксплуатации нередко подшипники изнашиваются, что приводит к появлению люфтов. Это сразу же сказывается на герметичности сальника. Но и сам резинотехнический элемент в процессе эксплуатации может получить повреждения.

Видео: Признаки неисправности помпы. Выбор помпы ВАЗ. Устройство помпы Ваз НИВА

Основными признаками износа помпы:

  1. Подтекание охлаждающей жидкости со стороны водяного насоса.
  2. Появление сторонних шумов при работе мотора.
  3. Визуально заметный люфт при работающей установке.

Все эти признаки и дают изношенные подшипники и поврежденный сальник. Бывают и другие неисправности, которые встречаются гораздо реже. Среди них – повреждение крыльчатки в результате химических процессов, происходящих в результате постоянного контакта с антифризом, появление трещин на корпусе, чрезмерный износ рабочих поверхностей шкива или зубчатого колеса.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Читайте также: Чем опасен перегрев двигателя

Отметим, что водяная помпа – один из узлов силовой установки, который ремонту не подвергается. Все составные элементы садятся в корпус путем запрессовки, поэтому узел является неразборным, и в случае появления признаков износа, помпа просто заменяется. При этом обязательной замене подлежит также и прокладка. Единственное, можно поменять только шкив, и то, если он крепится к оси при помощи болтового соединения.

Технология ремонта водяного насоса

Водяной насос, в основном выполняется центробежного типа.

Назначение водяного насоса: обеспечивать постоянную принудительную циркуляцию охлаждающей жидкости в системе охлаждения.

Основными неисправностями водяного насоса можно назвать:

- подтекание охлаждающей жидкости (выход из строя сальника)

Способ устранения: замена сальника

Для того, чтобы заменить сальник необходимо разобрать водяной насос.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Технология разборки водяного насоса осуществляется в следующей последовательности:

1)      Отгибается стопорная шайба

2)      Выворачивается гайка-колпак

3)      При выполнение разборных действий необходимо удерживать вал водяного насоса от проворачиваний.

Схема технологии ремонта водяного насоса

После чего необходимо воспользоваться съемником и снять крыльчатку с сальником, затем снять уплотнительное кольцо и упорные кольца. После чего снимается шкив привода водяного насоса и выбивается шпонка. Следующим этапом является снятие пылеотражателя и стопорного кольца, далее выпрессовываем  вал водяного насоса с шариковым подшипником в сборе. Заключительным этапом будет снятие уплотнений из корпуса насоса. Все уплотнения заменяются новыми.

 Водяной насос:

1 — шкив привода водяного насоса;

2 — болт крепления шкива;

3 — упорная шайба;

4 — передний шариковый подшипник;

5 — масленка;

6 — задний шариковый подшипник;

7 — сальник, удерживающий смазку в полости подшипников;

8 — уплотнение валика водяного насоса, предохраняющее вытекание воды из водяной полости водяного насоса.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Замена водяной помпы: важные рекомендации | Gates Europe

Для замены водяной помпы необходимо обладать соответствующими техническими знаниями. Планируете установку новой водяной помпы? Ниже приведены рекомендации, которые помогут предотвратить 9 распространенных ошибок.

1.

Не следует беспокоиться, если новая водяная помпа немного отличается от старой Визуальное отличие новой водяной помпы, которую вы собираетесь установить, от только что снятой старой помпы вполне допустимо. У новой помпы колесо с лопастями может быть металлическим, а у старой — пластиковым, или же форма новой помпы может несколько отличаться. Не стоит беспокоиться при обнаружении этих несущественных различий: главное — положение шкива водяной помпы. Он должен располагаться на той же высоте, что и в старой помпе, так как если ремень начнет тереться о шкив, то быстро износится. Чтобы проверить готовность новой помпы к работе, необходимо разместить обе водяных помпы на рабочем столе лицевой стороной вниз (т.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы  е. той стороной, которая соприкасается с двигателем) и сравнить положения шкивов.

2. Обязательно промойте систему охлаждения

Несоблюдение требования о промывке системы охлаждения — распространенная ошибка, которая может дорого вам обойтись. В конечном счете использовавшаяся в старой помпе охлаждающая жидкость, скорее всего, окажется загрязненной и содержащиеся в ней примеси могут оседать в местах, где должно образовываться динамическое уплотнение. В результате из-за этих примесей могут образоваться царапины на поверхности динамического уплотнения, что, в свою очередь, может привести к преждевременному выходу помпы из строя. Для удаления загрязнений из системы охлаждения очень важно промыть ее. С этой целью можно использовать шланг и стандартную жидкость для промывки, но для выполнения работы наилучшим образом рекомендуется применять инструмент для промывки, например Gates Power Clean Flush Tool. Совет: если промывка системы охлаждения будет выполняться установленной водяной помпой, используйте старую, а не новую водяную помпу, чтобы предотвратить загрязнение новой помпы примесями.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

3. Не наносите герметик на уплотнительное кольцо или на сухое уплотнение

При замене водяной помпы необходимо также заменить все старые прокладки и уплотнения на новые. Если новая помпа поставляется вместе с уплотнением, то перед установкой убедитесь, что оно находится в безупречном состоянии. (Некоторые уплотнения настолько тонкие, что их можно легко повредить при вскрытии упаковки.) Возможно, вам захочется нанести герметик на уплотнительное кольцо или сухое уплотнение «на всякий случай», однако наносить герметик на эти уплотнения не нужно! Если резиновое кольцо не держится на месте, просто нанесите каплю охлаждающей жидкости или масла.

Используйте герметик только по рекомендации автопроизводителя и в умеренных количествах. Нанесите ровный тонкий слой герметика по краю и вытрите излишки до установки водяной помпы. Если выполнить эту процедуру после установки помпы, вы не сможете увидеть излишки герметика внутри системы, где он может повредить систему охлаждения.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Герметик будет комковаться и загрязнять охлаждающую жидкость, что может привести к утечкам или серьезному повреждению термостата.

Используйте герметик только по рекомендации автопроизводителя и наносите его согласно инструкциям.

4. Не используйте старую или слишком холодную охлаждающую жидкость

Сбор охлаждающей жидкости, использовавшейся в старой водяной помпе, и ее повторное использование может показаться разумным (и экономичным), но мы настоятельно не рекомендуем делать этого. В любом случае свойства охлаждающей жидкости со временем ухудшаются: она имеет срок годности. Заполните систему охлаждения новой охлаждающей жидкостью, при этом...
  • ... используйте жидкость, рекомендованную автопроизводителем (не смешивайте разные типы охлаждающих жидкостей, так как они могут быть несовместимыми).
  • ...соблюдайте рекомендованные пропорции. Если добавить слишком мало антифриза, система охлаждения, скорее всего, замерзнет, а добавление слишком большого количества может привести к повреждениям.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Рекомендуется использовать пятидесятипроцентную смесь антифриза с водой (для холодного высокогорного или сибирского климата используйте смесь из 65 % антифриза и 35 % воды).
  • ...смешивайте антифриз с теплой водой, как бы странно это ни звучало. Добавление холодной охлаждающей жидкости в горячий двигатель может привести к термическому удару и повредить уплотнение даже новой водяной помпы.
  • ... используйте дистиллированную, деионизированную или даже бутилированную воду, но ни в коем случае не водопроводную воду. Обычная водопроводная вода может быть очень жесткой и оставлять минеральные отложения на внутренней поверхности радиатора, радиаторе отопителя и блоке двигателя. В результате отслоения эти отложения могут повредить уплотнение водяной помпы.

5. Обязательно проверните помпу вручную

Большинство механиков выполняют следующую процедуру: после замены водяной помпы они затягивают болты, устанавливают ремень, затягивают натяжитель, заполняют систему охлаждения.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы .. и запускают двигатель. Но для распределения охлаждающей жидкости по всем полостям необходимо время, поэтому в течение нескольких секунд водяная помпа работает всухую. Это повреждает уплотнение и повышает вероятность возникновения преждевременных утечек или шума при работе водяной помпы. Вместо этого после установки новой водяной помпы рекомендуется залить систему охлаждения, приподнять автомобиль и вручную провернуть помпу примерно десять раз, чтобы убедиться, что она вращается свободно. Благодаря вращению помпы охлаждающая жидкость поступает в зазоры уплотнения вала помпы. Таким образом создается пленка, которая предотвращает утечку охлаждающей жидкости.

6. Не стоит беспокоиться о просачивании жидкости через дренажное отверстие

Все водяные помпы с механическим приводом имеют дренажное отверстие, через которое жидкость может немного просачиваться в самом начале эксплуатации. Незначительное просачивание жидкости через дренажное отверстие — абсолютно нормальное явление для новой водяной помпы: период обкатки механического уплотнения составляет около десяти минут (то есть для нормальной герметизации уплотнения требуется, чтобы помпа проработала примерно десять минут).Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Однако если просачивание наблюдается через несколько дней после замены помпы или в случае довольно интенсивного просачивания или даже вытекания капель жидкости из дренажного отверстия, можно говорить о неисправности: эти признаки свидетельствуют о неправильном монтаже.

7. Должным образом прокачайте систему охлаждения

После замены водяной помпы рекомендуется выпустить воздух из системы охлаждения, чтобы избавиться от всего объема запертого в ней воздуха. В некоторых термостатах имеется небольшое отверстие на отметке «12 часов» и переливной клапан, с помощью которых можно выпустить воздух (при этом не допуская поступления новых порций воздуха).

8. Всегда выполняйте замену водяной помпы, ремня и других деталей системы привода одновременно

Не менее важной является при этом проверка системы ременного привода, которая приводит в действие водяную помпу. Неисправность ремня и натяжителя может привести к преждевременному отказу подшипника и вала и резкому сокращению срока службы помпы.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы И наоборот, утечка охлаждающей жидкости из помпы неизбежно сказывается на состоянии ремня и натяжителя. Именно поэтому компания Gates рекомендует производить одновременную замену водяной помпы, ремня и других деталей системы привода. Наши комплекты ГРМ и комплекты приводных ремней вспомогательных агрегатов включают в себя водяные помпы или даже водяные помпы и термостаты.

9. Обязательно заменяйте охлаждающую жидкость каждые пять лет

Охлаждающая жидкость содержит антикоррозионные присадки, ингибиторы коррозии и смазку для водяной помпы, но со временем свойства этих компонентов ухудшаются. В связи с этим рекомендуем проверенный способ: заменяйте охлаждающую жидкость каждые пять лет, чтобы исключить проблемы, связанные с кавитацией. В любом случае охлаждающая жидкость становится более кислой с течением времени, что увеличивает вероятность возникновения кавитации — довольно странного явления, при котором совсем крошечные воздушные пузырьки схлопываются и повреждают колесо с лопастями и другие детали помпы.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы (Эти воздушные пузырьки содержат очень горячий пар, который при разрыве пузырьков может разрушить пластик и металл.) Пузырьки при кавитации совершенно незаметны, но есть важные признаки этого явления: перегрев двигателя и утечка из дренажного отверстия.

Кавитация: естественная кавитация («пузырьки воздуха»), образующиеся в охлаждающей жидкости, схлопываются с взрывной силой, оставляя отметины на отдельных деталях помпы.

Помпа для автомобиля что это такое


что это, для чего нужен, устройство, как работает

Устройство любого автомобиля подчиняется ряду законов. Нельзя обособить различные механизмы и узлы, потому что работа каждой системы так или иначе влияет на работу другой. Говоря о системе охлаждения, водители часто недооценивают роль водяного насоса. А между тем, именно от работы помпы зависит вся «жизнь» двигателя.

Что такое помпа автомобиля

Помпа — это водяной насос. Только циркулирует она не воду, а охлаждающую жидкость.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Помпа относится к системе охлаждения двигателя внутреннего сгорания и призвана обеспечивать принудительное охлаждение силового агрегата. Ведь, как известно, сам по себе тосол (или антифриз) не может гарантировать устранение перегрева мотора.

Общая конструкция устройства, принцип работы

Большинство автомобилей оснащается помпами, очень схожими по своему устройству. Особенно сильно этот принцип заметен при работе с отечественными моделями авто. Местоположение водяного насоса определяется его функциями. На легковых и грузовых автомобилях он находится у радиатора и, так или иначе, связан с ГРМ, так как ремень приводит насос в действие.

Водяной насос всегда приводится в движение гидрораспределительным ремнём, поэтому включается в состав мотора

Конструктивно механизм имеет следующее строение:

  1. Валик насоса крепится к крышке корпуса.

  2. На валике фиксируется крыльчатка.

  3. С другого конца помпы имеется привод (то есть шкив), на современных моделях автомобилей шкив сопровождается вентилятором.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

  4. Через ГРМ и шкив на сам вал передаётся энергия вращения.

  5. Вал приводит в действие крыльчатку.

  6. Крыльчатка, в свою очередь, осуществляет циркуляцию топлива по системе.

Для чего нужна помпа в автомобиле

Большинство неопытных водителей полагает, что наличие охлаждающей жидкости в системе уже гарантирует качественное охлаждение ДВС. Однако это не так. Для того, чтобы жидкость в бесперебойном режиме поступала на горячую головку цилиндров, необходимо определённое давление. Именно это давление тосола (антифриза) и создаёт помпа.

Вращение крыльчатки обеспечивает нагнетание охлаждающей жидкости по всем магистралям. Таким образом к ДВС постоянно подаётся необходимое количество тосола, чтобы он не перегревался.

Соответственно, если вдруг помпа выйдет из строя, система охлаждения полностью теряет свою работоспособность.

Первый признак неисправной работы насоса — наличие капель антифриза в подкапотном пространстве

Когда включается помпа

Помпа включается практически сразу же после включения зажигания двигателя (на разных автомобилях этот период может различаться).Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы При заведённом моторе жидкость, которая изначально хранится в охлаждённом радиаторе, начинает поступать к водяному насосу. Тосол засасывается в центр крыльчатки и под давлением силы инерции выпускается по шлангам к мотору. То есть помпа давит на охлаждающую жидкость, заставляя её принудительно циркулировать по системе.

Момент выключения

Водяной насос призван работать всё то время, что двигатель находится в рабочем состоянии. Только так автопроизводитель может гарантировать отсутствие риска перегрева мотора. Поэтому механизм отключается вместе с двигателем.

Основные неисправности и ремонт

Помпа по своему устройству считается простым механизмом. Поломки и неисправности случаются довольно редко. Специалисты сервисных центров выделяют всего три причины, по которым механизм может выйти из строя:

  1. Износ частей и деталей (обычно из-за старения сальника устройство прекращает нормально функционировать).

  2. Изначальный брак водяного насоса.

  3. Некачественный ремонт (даже хорошая деталь не будет обеспечивать циркуляцию жидкости, если была установлена неправильно).Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Основными неисправностями любого водяного насоса можно считать износ сальника, поломку крыльчатки, заклинивание подшипника или потерю герметичности. Помпа начинает подтекать, даже вибрировать, что сказывается на качестве охлаждения ДВС и комфорте езды.

Обычно автовладельцы обращаются за услугами специалистов по ремонту. В некоторых случаях целесообразна замена износившихся элементов — сальника, крыльчатки или армированной манжеты. В редких случаях приходится менять приводной шкив.

Потребуется полностью разобрать устройство и заменить все износившиеся детали на новые

Однако процедура разборки механизма довольно простая: можно самостоятельно разобрать механизм при помощи отвёртки и гаечных ключей и заменить выработанные детали на новые из ремкомплекта.

Популярные производители и модели

Для автомобилей отечественного и импортного производства в автомагазинах продаются разные модели водяных насосов. Каждая из них имеет свои особенности.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Производители водяных насосов для иномарок

Одним из самых распространённых производителей автомобильной помпы считается испанская компания Dolz. К слову, технические приспособления для оснащения транспортных средств Dolz производит с 1934 года. Все модели водяных насосов в обязательном порядке проходят сертификацию, а потому и считаются надёжными и качественными в работе.

Изделие имеет высокую цену, однако качество сборки позволяет сэкономить на дальнейшей эксплуатации

Фирма Hepu (Германия) изготавливает водяные насосы практически для всех марок автомобилей — от «Порше» до «Фиата». Линейка продукции концерна насчитывает множество моделей насосов, при этом в производстве каждого изделия особое внимание уделяется внедрению самых передовых технологий.

BGA — производитель насосов и прочих автоузлов из Великобритании. Компания очень строго относится к контролю качества выпускаемой продукции, поэтому каждая помпа служит на протяжении долгих лет.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Производители водяных насосов для российских автомобилей

Белорусское предприятие Fenox производит дешёвые механизмы среднего качества. На каждый товар имеется заводской паспорт и гарантия.

Российский производитель «ТЗА» продаёт помпы для отечественного автопрома сразу в комплекте с уплотнительной прокладкой. Такую деталь удобно менять. Изделия этой компании можно купить практически в любом автомагазине.

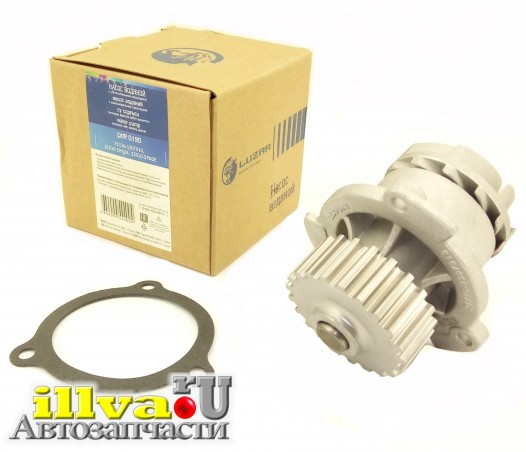

Ещё одна российская компания Luzar специализируется исключительно на выпуске водяных насосов. Крыльчатка выполняется из алюминиевого сплава, что обеспечивает лёгкость механизма. К тому же в комплекте идёт не только уплотнитель, но и дополнительный крепёж.

Luzar — один из самых популярных производителей водяных насосов в России

Таким образом, помпа автомобиля — это тот элемент, от которого зависит качественное охлаждение мотора. Стоит внимательно отнестись к выбору нового элемента и ремонту старого, если в этом есть необходимость.

Копирайтер, рукодельница, путешественник Оцените статью: Поделитесь с друзьями!

autoclub.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы su

Водяной насос автомобиля. Что это такое?

Водяной насос автомобиля, или, как его еще называют, помпа, является одним из ключевых элементов жидкостной системы охлаждения любой современной машины. Его основная функция – это циркуляция охлаждающей жидкости во всей системе охлаждения. В итоге, после прохождения по кругу температура жидкости снижается, что восстанавливает ее способности охлаждать другие детали.



Водяной насос автомобиля


Чаще всего водяной насос автомобиля располагается спереди блока цилиндров силового агрегата. Его привод осуществляется при помощи клиновидного ремня от коленвала или же посредством зубчатого ремня газораспределительного механизма.

Основные составляющие элементы водяного насоса двигателя:
{typography list_number_bullet_blue}1. Корпус;||2. Вал, на котором находится крыльчатка с сальником. Последний является саморегулируемым. Он способен надежно удерживать охлаждающую жидкость от вытекания из узла во время его работы.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы ||3. Шариковые подшипники, находящиеся в гнезде корпуса узла, в которых вращается вал насоса.||4. Приводной шкив с закрепленным на нем вентилятором радиатора. Последний элемент присутствует не у всех моделей авто. Зачастую вентилятор охлаждения радиатора делают с электроприводом без малейшей связи с помпой.{/typography}

Принцип работы водяного насоса автомобиля таков...
При заведенном моторе антифриз, охлажденный в радиаторе, поступает к насосу, точнее к центру крыльчатки. В итоге пространство между лопастями последней полностью заполняется антифризом. За счет влияния центробежной силы крыльчатка отбрасывает антифриз в сторону. Он через специальное отверстие уходит в рубашку охлаждения силового агрегата. Таким образом, и обеспечивается циркуляция охлаждающей жидкости в системе охлаждения мотора.

{typography legend_blue}Стоит отметить, что для исключения подтеканий антифриза между корпусом помпы и блоком цилиндров мотора устанавливается специальная картонная прокладка.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы {/typography}
Напоследок отметим, что вентилятор, который зачастую располагается на шкиве помпы и приводится в действие вместе с ней, изготавливается из пластика или листовой стали. Чтобы снизить шумность его работы лопасти располагают Х-образно под углами 110и 70 градусов.

С целью снижения мощности, которая необходима, чтобы приводить в движение вентилятор, используют узлы с электромагнитной муфтой. Последняя способна отключать привод вентилятора, когда температура охлаждающей жидкости снижается до 78-85 градусов. Таким образом, муфта оптимизирует работу системы охлаждения, попутно снижая шумность работы агрегата.

Водяной насос автомобиля

auto-observer.ru

Что такое помпа и для чего она нужна в автомобиле?

Как известно, любой двигатель внутреннего сгорания выделяет массу тепла. Часть энергии преобразуется в крутящий момент, но не стоит забывать, что во время работы мотор существенно нагревается. Соответственно, ему нужен хороший теплоотвод. Для этого в конструкции ДВС предусмотрена система охлаждения, также известная как СОД.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы В состав ее входит множество патрубков, радиатор, термостат и различные вспомогательные элементы. Но самый основной элемент – это помпа. Что такое помпа и для чего она служит? Об этом и не только читайте в нашей сегодняшней статье.

Характеристика и назначение

СОД на большинстве авто – жидкостного типа. Внутрь системы заливается охладитель. Это обычно тосол или антифриз. Как же происходит охлаждение? Данный процесс построен на принципе циркуляции холодных и горячих потоков тосола в системе. Перемещаясь по каналам рубашки в блоке мотора, жидкость забирает часть тепла и отводит его в окружающую среду (через радиатор, что стоит в передней части мотора).

Для чего нужна помпа в моторе авто? Жидкость самостоятельно циркулировать в системе не может. А поскольку процесс нагрева здесь постоянный и интенсивный, охлаждение должно быть максимально эффективным. С этой целью инженеры придумали специальный насос. Именно он обеспечивает циркуляцию холодной и горячей охлаждающей жидкости в системе в принудительном порядке.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Какие еще функции выполняет помпа авто? Как ни странно, помимо вышеперечисленной, никакой более функции этот насос не выполняет. Но именно от ее работы зависит исправность и долговечность силового агрегата. Перегрев для мотора критичен, а благодаря водяному насосу мотор работает в оптимальном температурном режиме.Полезно знать: оптимальной температурой работы двигателя считается порог в 85-90 градусов. Причем для мотора вреден не только перегрев. Также двигателю вредит и так называемый недогрев (когда стрелка датчика находится в районе 60-70 градусов Цельсия). Наряду с этим, возможны проблемы с силовым агрегатом, в том числе неправильное смесеобразование и повышенный расход топлива (поскольку электроника всячески будет пытаться нагреть двигатель принудительно).

Где находится?

Что такое помпа, мы уже знаем. Это насос, предназначенный для принудительной циркуляции охлаждающей жидкости. А расположен он в самой конструкции двигателя. Если быть конкретным, то помпа находится около блока цилиндров двигателя, а крыльчатка – в самой рубашке охлаждения.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Устройство

В конструкции данного элемента присутствуют следующие детали:

  • Корпус.
  • Зубчатое колесо.
  • Крыльчатка.
  • Ось.
  • Подшипники и сальники.

Кратко о каждом из вышеперечисленных элементов мы расскажем ниже.

Корпус

Он представляет собой несущую часть помпы. Что такое корпус, объяснять не нужно. Он представляет собой «плацдарм» для размещения всех составных частей водяного насоса. Исключение составляет шкив и сама крыльчатка. Они находятся на внешней стороне. Сам корпус помпы изготавливается из алюминия. Дабы исключить всевозможные утечки, в местах соединения корпуса и блока цилиндров устанавливается прокладка.

Она одноразовая и при снятии повторному монтажу не подлежит. Также в корпусе водяного насоса имеется дренажное отверстие. Оно предотвращает скопление влаги и антифриза в месте расположения подшипника.

Сальники, оси, подшипники

Внутри помпы находится стальная ось. На последнюю устанавливаются два подшипника, которые обеспечивают вращение.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Обычно ось делается из высокопрочной стали. А сами подшипники – закрытого типа. Внутри них находится смазка, заложенная на весь срок эксплуатации. Как правило, ее хватает надолго. Обычно подшипники выхаживают по 200-250 тысяч километров. Теперь о сальниках. Для чего нужен этот элемент?

Он служит для герметизации охлаждающей жидкости с подшипниками. Недопустимо, чтобы тосол был в контакте с данными элементами. Иначе они будут разрушаться. Сальник представляет собой резинотехнический элемент, что устанавливается со стороны крыльчатки водяного насоса.

Шкив

Шкив также именуется как «зубчатое колесо». Служит данный элемент для принятия усилий от коленчатого вала. Зубчатое колесо можно встретить на машинах с двигателями, где газораспределительный механизм имеет цепной привод.

А на ДВС с «ремнем» шкив также обеспечивает работу других навесных механизмов. Это компрессор кондиционера, гидроусилитель и прочее. В отличие от цепных двигателей, здесь не происходит проскальзывания во время работы.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Поэтому наличие зубцов на колесе здесь не обязательно. Соединяется данный элемент болтами жестко с осью помпы.

Крыльчатка

Она устанавливается на другую сторону оси. Крыльчатка являет собой диск с нанесенными на нем крыльями (откуда и столь специфическое название). Деталь изготавливается из алюминия. Но в последнее время все чаще автомобили идут с пластиковыми крыльчатками. Деталь жестко закрепляется на оси насоса и вращается пропорционально коленчатому валу. Что надежнее – пластик или алюминий? Многие специалисты советуют выбирать именно металлическую крыльчатку. Самые лучшие помпы на авто делаются из алюминия – говорят автомобилисты.

Принцип работы

На большинстве автомобилей (в том числе на ВАЗ-2110) применяется насос центробежного типа. Приводится он в работу благодаря ременной передаче. Крутящий момент на помпу идет от коленчатого вала. Так, во время работы двигателя насос получает вращение от шкива на крыльчатку. Таким образом, она тоже начинает вращаться, заставляя жидкость циркулировать по системе.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Чем больше водитель дает газа, тем сильнее раскручивается помпа (а именно ее крыльчатка). За счет давления горячий тосол проникает на радиатор и там охлаждается. А из последнего, в свою очередь, идет уже холодная ОЖ в рубашку на блоке цилиндров. Далее жидкость снова вбирает в себя тепло и направляется на радиатор. Также часть ее попадает на радиатор печки, что в салоне. Это обеспечивает оптимальную температуру воздуха в кабине зимой.

Для чего ставят дополнительную помпу на авто?

На форумах можно встретить много тем, касающихся доработки системы охлаждения двигателя. Особенно это касается отечественных машин и бюджетных иномарок (например, «Дэу Нексии»). Зачем устанавливается дополнительная помпа на авто? Делается это с целью увеличить коэффициент полезного действия печки на холостых оборотах двигателя. Поскольку крыльчатка вращается с такой же частотой, как и коленчатый вал, на холостом ходу ее обороты будут минимальны. Соответственно, когда машина стоит, работа печки будет неэффективной.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Что такое дополнительная помпа, знают немногие. А ведь такая «хитрость» давно практикуется на «БМВ» и «Мерседесах». Система позволяет быстрее гнать жидкость в системе отопителя, обеспечивая горячий воздух в салоне. Будет ли мотор стыть от этого? Вовсе нет – говорят специалисты. Радиатор отопителя не имеет столь огромных размеров, при которых он бы отнимал тепло от ДВС на холостом ходу.

Где устанавливается дополнительный насос? Монтаж его можно осуществить в нескольких местах:
  • На шпильке возле АКБ.
  • На креплении штатной шумоизоляции на моторном щите.
  • На шпильке возле бачка омывателя.

В качестве помпы можно взять насос от «ГАЗели». Подключение осуществляется посредством двух S-образных шлангов (можно взять от «восьмерки»). Все патрубки нужно затянуть хомутами, а питание подключить к блоку САУО. На этом установка дополнительного насоса завершена.

Итак, мы выяснили, что такое помпа в автомобиле.

fb.ru

Водяные насосы LUZAR — журнал За рулем

О водяных насосах рассказывает Петр Нечипоренко — директор по маркетингу компании LUZAR.
Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Петр Нечипоренко

Водяной насос (помпа) обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения автомобильного двигателя. Водяной насос получил применение на заре автомобильной эры и с тех пор неизменно выполняет важнейшую функцию в поддержании температурного баланса автомобильных двигателей.

История водяных насосов в автомобилях:
  • 1885 г. — появление первых автомобилей с двигателем внутреннего сгорания. Охлаждение двигателя воздушное, жидкостное охлаждение не применяется;
  • 1900 г. — появление жидкостного охлаждения двигателя. Циркуляция охлаждающей жидкости происходит «самотеком» — нагревшись, горячая жидкость поднимается вверх, а холодная поступает к цилиндрам двигателя;
  • 1910 г. — жидкостная система охлаждения становится «принудительной». Циркуляция охлаждающей жидкости обеспечивается водяным насосом.
Конструктивно водяной насос представляет собой относительно простое изделие, состоящее из пяти частей — корпуса, в котором запрессован подшипник, сальника, защищающего подшипник от охлаждающей жидкости, крыльчатки и шкива.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы
Детали водяного насоса:
  • корпус (является «основой» всей конструкции)
  • подшипник (запрессовывается внутрь корпуса; на него «насаживаются» крыльчатка и шкив)
  • сальник (герметизирует подшипник от жидкости)
  • крыльчатка (обеспечивает подачу жидкости)
  • шкив (через него обеспечивается вращение помпы)

LWP 0823 watermark

Простой фланец. В качестве примера — помпа LWP 0823 для Hyundai Elantra XD

Простой фланец. В качестве примера — помпа LWP 0823 для Hyundai Elantra XD

Рассмотрим детали водяного насоса по отдельности.

Корпус водяного насоса

Широко применяются два вида материала — чугун и алюминий. Алюминий является более современным материалом и позволяет создавать корпуса сложных форм с четким соблюдением размеров, благодаря чему появляется возможность установки подшипника «внатяг», и не применять винт, фиксирующий подшипник от проворота. Чугунные корпуса помп применяются, как правило, на большегрузных автомобилях — там, где обороты двигателя невелики, но требуется большой срок службы детали.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Для справки: существуют эксперименты с использованием пластикового корпуса для водяных насосов, но практического применения пластик не получил.

Часто корпуса современных помп принимают очень вычурные формы. Другая современная тенденция — корпус помпы становится частью блока цилиндров.

LWP 1425 watermark

«Ременной» шкив. В качестве примера — помпа LWP 1425 для Renault Koleos

«Ременной» шкив. В качестве примера — помпа LWP 1425 для Renault Koleos

«Ременной» шкив. В качестве примера — помпа LWP 1425 для Renault Koleos

Подшипник

Как правило, используется два радиальных подшипника, между которыми размещена смазка. Устаревшая конструкция — два шариковых подшипника открытого типа располагаются отдельно на одном валу и фиксируются от проворота винтами; предусматривается возможность дополнительно запрессовывать смазку между подшипниками, для чего на корпусе помпы располагается пресс-масленка.

Современная конструкция — двухрядный шариковый или шарико-роликовый подшипник закрытого типа, жестко запрессованный в корпусе помпы; в таком подшипнике используется высокотемпературная пластичная смазка, которая не требует замены весь срок службы подшипника и помпы.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

LWP 0558 watermark

«Зубчатый» шкив. — привод от ремня ГРМ. В качестве примера — помпа LWP 0558 для Daewoo Matiz

«Зубчатый» шкив. — привод от ремня ГРМ. В качестве примера — помпа LWP 0558 для Daewoo Matiz

«Зубчатый» шкив — привод от ремня ГРМ. В качестве примера — помпа LWP 0558 для Daewoo Matiz

Сальник (уплотнительный элемент)

Предназначен для герметизации подшипника и предохранения его от попадания жидкости. Является важнейшей деталью водяного насоса — в силу «динамического характера» эксплуатации помпы уплотнительный элемент непрерывно испытывает серьезную нагрузку. Современный сальник представляет собой два керамических элемента типа «плоский золотник», прижатые пружинами друг к другу.

Цепной зубчатый шкив помпы LWP 1435

«Зубчатый» шкив — привод от цепи ГРМ В качестве примера — помпа LWP 1435 для Nissan Teana

«Зубчатый» шкив — привод от цепи ГРМ В качестве примера — помпа LWP 1435 для Nissan Teana

«Зубчатый» шкив — привод от цепи ГРМ.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы В качестве примера — помпа LWP 1435 для Nissan Teana

Шкив

В зависимости от типа привод может быть «ременным» (привод от «простого» ремня) и «зубчатым» (привод от зубчатого ремня ГРМ либо от цепи ГРМ). «Ременной» привод часто делается съемным — в этом случае на валу помпы запрессовывается фланец, на котором впоследствии устанавливается приводной шкив.

В современных двигателях получают постепенное распространение в качестве шкива электромагнитные муфты, которые позволяют регулировать скорость вращения помпы (либо даже «отключать» водяной насос).

электромагнитная муфта помпы LWP 18C4

Электромагнитная муфта. В качестве примера — помпа LWP 18C4 для Volkswagen Golf VI

Электромагнитная муфта. В качестве примера — помпа LWP 18C4 для Volkswagen Golf VI

Электромагнитная муфта. В

www.zr.ru

Водяная помпа двигателя - устройство, неисправности

Водяная помпа в двигателе служит для создания постоянной принудительной циркуляции охлаждающей жидкости в системе охлаждения.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Новая помпа Hepu P657 для мотора TSI. Фото — drive2.ru
Устройство

Помпа представляет собой литой корпус, внутри которого расположен вал с жестко закрепленной на нем крыльчаткой. Вал опирается на два подшипника. Для герметичности узла на валу насоса установлен сальник. На конце вала закрепляется шкив для приведения насоса в рабочее состояние.

Схема
Расположение

На большинстве двигателей водяной насос расположен в передней части двигателя. При этом насос может быть закреплен неподвижно, а может и служить в качестве натяжки для ремня генератора, например, в двигателях «Opel».

Водяная помпа в двигателе 1.8 TSI
Привод насоса

Вращение вала помпы осуществляется с помощью приводного ремня от коленчатого вала двигателя. При ослаблении натяжки ремня производительность помпы резко падает, что ведет к повышению температуры охлаждающей жидкости (антифриза) и может закончится перегревом двигателя и его заклиниванием. Как следствие подобные ситуации приводят к сложному и дорогостоящему ремонту силовой установки, либо ее замене.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Признаки неисправности водяного насоса:

• Течь охлаждающей жидкости через дренажное отверстие или из-под посадочной поверхности;

• Шум, скрежет, визг при работе помпы;

• Люфт вала насоса;

• Заедание вала при прокручивании;

• Следы коррозии и ржавчины на элементах насоса;

• Износ подшипников или вала помпы;

Слева новая помпа
Причины появления неисправностей

Течь антифриза через отверстие для дренажа является следствием загрязнения охлаждающей жидкости. Требуется выполнить промывку системы и смену жидкости.

Утечка из-под посадочной поверхности вызвана неправильной установкой насоса:

• Некачественная прокладка;

• Несимметричная затяжка корпуса при монтаже;

• Появление кавитационных раковин на теле помпы.

Шум при работе и люфт вала насоса вызван износом подшипников вала или самого вала.

Заедание вала при прокручивании вызвано подклиниванием подшипника.

Коррозия и ржавчина на деталях насоса является следствием грязной охлаждающей жидкости.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Преждевременный износ подшипников и вала водяного насоса часто вызван перетяжкой приводного ремня, несоосностью шкивов привода или неисправностью торцевого уплотнения, когда жидкость попадает в подшипники, вымывая заложенную смазку.

При приобретении новой помпы необходимо проверить чистоту вращения вала. Вал должен проворачиваться без заеданий равномерно при полном проворачивании. Если чувствуется заедание в какой –либо точке вращения, это говорит о некачественных подшипниках и от приобретения такого насоса лучше сразу отказаться.

Для поддержания помпы всегда в исправном состоянии рекомендуется периодически проходить диагностику системы охлаждения.

Рекомендуется для продления срока эксплуатации насоса всегда заливать предписанную заводом-изготовителем охлаждающую жидкость и своевременно производить ее замену, согласно регламента техобслуживания автомобиля.

avtoexperts.ru

принцип работы ключевого элемента системы охлаждения

Зачем нужен насос в системе охлаждения? Он также известен в кругах автомобилистов как автомобильная помпа, или водяная помпа двигателя.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы  Зачем нужна эта деталь, как она работает, как устроена и как долго служит?

В продолжении изучения системы охлаждения наших с вами машин мы сейчас рассмотрим этот узел, без которого функционирование охлаждающего контура под капотом авто будет крайне осложнено.

[contents]

Роль насоса в жизни системы охлаждения

Для чего вообще нужна эта деталь? Чтобы ответить на этот вопрос необходимо ещё раз вспомнить строение охлаждающей системы. Если вкратце, то её основными элементами являются: рубашка охлаждения мотора, радиатор, термостат, наш сегодняшний герой насос, вентилятор радиатора, расширительный бачок и всякие трубки и патрубки, по которым бежит жидкость (антифриз или тосол).

Одним из условий, при которых двигатель получается качественно остужать, является постоянная циркуляция в системе – разогретый при прохождении через силовой агрегат антифриз должен поступить в радиатор, где он охладится, а потом вновь в мотор.

Именно за эту работу и отвечает автомобильная помпа – она гоняет жидкость по венам охлаждающей системы двигателя.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Вряд ли стоит говорить, что поломка этого насоса ставит под удар работоспособность силового агрегата в целом, потому как, не остывая, он просто-напросто закипит и заглохнет.

Автомобильная помпа: внутри всё просто

Сам по себе водяной насос мотора довольно прост. Возьмём, для примера, отечественный автопром, где помпы имеют очень схожую конструкцию вне зависимости от марки и модели. Обычно этот узел состоит из таких запчастей:

  • корпус;
  • вал;
  • крыльчатка;
  • приводной шкив;
  • сальник;
  • подшипники.

В корпусе специальной формы устанавливается вал –  главный элемент. С одной стороны на валу закреплён приводной шкив, который контактирует с ремнём ГРМ и от него получает энергию вращения, а с другой у него – крыльчатка, создающая циркуляцию антифриза по системе.

Отдельного внимания заслуживает сальник. Его задача предотвращать просачивание охлаждающей жидкости в полости, где находятся подшипники. Так как сальник имеет тенденцию к износу, рано или поздно антифриз попадает к подшипникам и находит выход из насоса, и об этом мы поговорим далее…

Поломка насоса: чем сулит и что делать?

Как Вы уже наверняка заметили, автомобильная помпа является очень простым механизмом, без каких-либо хитрых инженерных решений и ухищрений.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Тем не менее, и она может поломаться.

Главным образом неисправности водяного насоса связаны с тем самым злополучным сальником, который может прохудиться и дать течь. Вырвавшийся на волю антифриз, размывает смазку подшипников, вытекает из системы, а значит с помпой нужно что-то делать. Помимо течи, на которую до определённого момента можно и не обращать внимания, есть ещё ряд характерных поломок этого узла. Их немного:

  • поломка крыльчатки – в этом случае насос просто перестаёт выполнять свою прямую функцию и охлаждающая жидкость по системе не циркулирует или циркулирует очень плохо. Последствия – постоянный перегрев двигателя автомобиля;
  • заклинивание подшипников вала – эта проблема может проявиться и как следствие подмыва подшипников охлаждающей жидкостью. Ничего хорошего она не сулит, помпа перестаёт качать антифриз, мотор перегревается;
  • разбалтывание крыльчатки на валу, ухудшение плотности крепления вала, люфт – изначально с такими проблемами можно мириться, но рано или поздно они выльются во что-то более серьёзное.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Можно ли отремонтировать помпу системы охлаждения? Конечно, но назвать такой ремонт целесообразным нельзя. Дело в том, что насос является так называемым расходником, и менять его рекомендуется каждые 60 тысяч километров пробега (или каждые 48 месяцев). Как правило, замена узла проходит вместе с заменой ремня ГРМ.

Таким образом, наши уважаемые читатели, мы с вами рассмотрели что такое автомобильная помпа, её устройство и особенности эксплуатациии.  Мы рады, что вы изучаете устройство автомобилей вместе с нами, не комментировать и читать наш блог!

auto-ru.ru

Помпа. Принцип работы.

Рассмотрим принцып работы водяной помпы в современных автомобилях.

 Насос или помпа используется почти во всех выпускаемых сегодня автомобилях. Насос относится к системе охлаждения мотора и служит только для создания движения антифриза, чаще центробежной конструкции. Расположена она на блоке цилиндров и совершает работу от шкива коленвала. Тем самым достигается постоянная циркуляция охлажденного антифриза от основного радиатора до блока цилиндров.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Через блок цилиндров охлаждающая жидкость проходит благодаря полостям, специальным каналам. Непосредственно в тех местах, где это больше требуется конструкцией двигателя. Обычно всю систему называют рубашкой, рубашкой охлаждения или водяной рубашкой.

Конструкция водяной помпы.

Механическая помпа, состоит она из вала, на котором с одной стороны располагается крыльчатка. С другой же крепится шестерня или шкив. Для создания герметичности подвижной части используется сальник, а корпус помпы крепко притягивается с использованием резинового кольца или же обычных прокладок самых причудливых форм.
Крыльчатка, часто изготовлена из сплавов алюминия или магния, в некоторых случаях производители автомобилей используют пластик.

В дорогих премиальных автомобилях порой устанавливаться дополнительная помпа, для улучшения характеристик охлаждения. Это может быть, как и реальной необходимостью для мощных моторов, так и блажью производителя.

К чему приводит неисправность помпы?

Конечно к перегреву мотора, вследствие отсутствия движения в системе, нарушается правильный тепловой режим двигателя.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Старайтесь избегать таких ситуаций, а для этого периодически производите осмотр:

  • Сальники и уплотнители со временем изнашиваются и высыхают, теряя при этом эластичность, это часто приводит к течи антифриза.
  • Появление постороннего шума может в дальнейшем проявиться заклинившим подшипником помпы и снова перегрев.
  • Как упоминалось ранее, при изготовлении помпы некоторые фирмы используют пластиковую крыльчатку, что иной раз негативно сказывается на продолжительности ее работы. Иногда крыльчатка может разрушиться и уйти дальше по системе. Но не стоит бояться покупать пластик, такие случаи довольно редки и случаются по причине неправильной эксплуатации или отсутствия своевременного технического обслуживания.



Видеоинструкция по диагностики водяной помпы:

Видео по замене водяной помпы на Рено Логан:

autoportal.pro

Что такое автомобильная водяная помпа и для чего она нужна?

Автомобильная водяная помпа – это центробежный насос, принудительно обеспечивающий равномерное циркулирование охлаждающей жидкости по всей системе охлаждения двигателя: начиная от радиатора и заканчивая расширительным бачком.

Основное предназначение водяной помпы состоит в том, чтобы организовать непрерывное движение охлаждающей жидкости (антифриза, тосола) по всей системе охлаждения ДВС.

Если насос выйдет из строя, то тепловой режим двигателя будет нарушен, в результате чего он очень быстро перегреется и закипит, что лучше не стоит допускать. Если вы видите, что стрелка датчика контроля температуры ползет вверх, то лучше остановить движение и проверить исправность насоса.

Время от времени проверяйте состояние водяной помпы, проводя ее визуальный осмотр. Для того чтобы убедиться в ее исправности, периодически прислушивайтесь к работе двигателя вашего автомобиля и проводите тщательное обследование места, где находится крепление помпы.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Очень важно, чтобы в этом месте не наблюдалось протечек охлаждающей жидкости, иначе нужно срочно бить тревогу и устранять течь. Благодаря этим действиям вы сможете своевременно заметить поломку какого-либо узла и выполнить ремонт, не доводя ситуацию до критической.

Строение и принцип работы водяной помпы

Конструкция и принцип работы водяной помпы практически на всех моделях автомобилей практически одинаковый, особенно если сравнивать детали отечественных производителей. Про расположение насоса можно сказать то же самое.

Водяная помпа устанавливается рядом с радиатором и при пуске двигателя приводится в действие при помощи гидрораспределительного ремня (ГРМ).

Конструкция помпы состоит из следующих основных деталей: корпус, вал, крыльчатка, приводной шкив, подшипник, сальник и ступица шкива приводов. Вал с крыльчаткой на конце устанавливается в крышке. Вал приводится в движение при помощи ремня ГРМ. Вращаясь, крыльчатка перемещает жидкость в системе, заставляя ее постоянно циркулировать и таким образом охлаждать двигатель.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Приводной шкив устанавливается на другом конце вала, в некоторых вариантах насосов дополнительно ставится вентилятор. Непосредственно на приводной шкив надевается ремень ГРМ. Вращательная энергия двигателя передается через гидрораспределительный ремень и приводной шкив на вал, тем самым заставляя вращаться крыльчатку и приводя в действие работу всей системы.

Очень часто помпа начинает неправильно работать из-за изнашивания сальника, установленного между крыльчаткой и корпусом. Когда сальник вырабатывает свой ресурс, охлаждающая жидкость (тосол или антифриз) начинает просачиваться сквозь него и попадает на подшипники, тем самым смывая смазывающие вещества.

Хорошие мастера знают, что для подшипника это очень плохо, практически губительно. Он без смазки начинает гудеть и в ближайшее время выходит из строя. В этом случае результат один: подшипники заклинивает, и помпа перестает работать.Неисправность водяной помпы: причины и возможные последствия

Причины поломки водяной помпы

Если вы будете своевременно проводить диагностику двигателя и хорошо за ним ухаживать, то водяная помпа отслужит долгое время и не доставит вам неприятностей.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Дело в том, что насос представляет из себя достаточно простое устройство и ломается очень редко. Но из всех правил бывают исключения, и помпы это тоже касается.

Существует несколько причин, по которым автомобильная помпа может выйти из строя:

  1. Выход из строя некоторых деталей насоса. Особенно это касается сальника, который изнашивается и дает течь. Бывает так, что ломается крыльчатка или подшипник.
  2. Производственный брак, вследствие которого помпа изначально была низкого качества.
  3. При выполнении ремонта самой помпы или некоторых деталей, расположенных поблизости, слесарь допустил ошибку.

Последствия неисправности водяной помпы

Если водяная помпа не работает и антифриз или тосол не циркулирует по системе, то температура двигателя быстро повышается и стрелка датчика температуры воды на панели приборов начинает подниматься вверх, доходя до критической отметки. Достаточно будет проехать на автомобиле с неисправной помпой совсем немного для того, чтобы охлаждающая жидкость в радиаторе закипела.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Об этом вы узнаете не только по поднимающейся стрелке, но и по появлению испарений из-под капота и характерному запаху кипящей жидкости. Такую ситуацию допускать никак нельзя, иначе двигатель может заклинить. А это уже одна из серьезнейших поломок, которую будет непросто исправить. Скорее всего, придется обращаться в автосервис и на некоторое время остаться без транспорта.

О неисправности водяной помпы может свидетельствовать протекающая в месте ее крепления охлаждающая жидкость. Небольшая протечка для автомобиля не представляет серьезной опасности и допускает дальнейшую эксплуатацию автомобиля. Жидкость будет циркулировать в системе охлаждения, как и обычно.

Ваша задача в этой ситуации – постоянно контролировать уровень антифриза в радиаторе и своевременно его доливать. Но не стоит долго затягивать с устранением неполадки, так как утечка может стать сильнее, и вы уже не сможете своевременно исправлять ситуацию, особенно если усиленно эксплуатируете свой автомобиль.

Распространенные неисправности водяной помпы

Как и говорилось ранее, устройство водяной помпы достаточно простое, поэтому и неисправностей у нее не так уж много.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Самые частые и распространенные виды поломок:

  • заклинил подшипник;
  • вышла из строя крыльчатка;
  • крыльчатка плохо держится на валу, т. е. расшаталось ее крепление;
  • водяная помпа из-за постоянного дрожания двигателя неплотно прилегает в месте крепления, и охлаждающая жидкость сочится наружу.

Особенности ремонта водяной помпы

Водяная помпа двигателя представляет собой разборный механизм, который подлежит ремонту. При ее неисправности вы можете купить новую и заменить ее, а можете попробовать устранить причину поломки, заменив вышедшею из строя деталь: подшипник, сальник, крыльчатку и т. д. Многих автовладельцев радует тот факт, что помпа ремонтируется, так как это обходится гораздо меньше, чем замена всей детали.

К сожалению, в большинстве моделей автомобилей водяная помпа расположена в плохо доступном месте, поэтому ее разборка и ремонт может быть реальной проблемой. В некоторых вариантах автомобилей добраться до насоса можно только снизу.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Для этого необходимо загонять автомобиль на эстакаду или смотровую яму. Затем нужно немного ослабить подушки двигателя и тогда уже получится добраться до водяной помпы.

Некоторые опытные слесаря меняют автомобильную помпу на новую при каждой замене гидрораспределительного ремня или цепи (в зависимости от модели двигателя). Если же водяной насос приходит в негодность раньше, то его, конечно же, нужно сразу менять.

Продолжительность работы помпы напрямую зависит от качественной замены ремня ГРМ и характерных особенностей самой запчасти. Любая часть автомобиля требует присмотра и ухода, и водяная помпа не является исключением. Следите за ее состоянием, и вам не придется ремонтировать или менять деталь.

golifehack.ru

Поменять помпу - Двигатель - автосервис

Замена помпы в автомобиле

Пожалуй, любой автомобилист знает о том, что своевременная замена ремня ГРМ в транспортном средстве поможет предотвратить дорогостоящий ремонт двигателя автомобиля.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Но в большинстве автосервисов одновременно с этим рекомендуется не только замена ремня ГРМ, но и замена роликов и помпы. У неопытных владельцев авто необходимость менять водяной насос и ролики, которые выглядят вполне исправными, часто вызывает непонимание и отказ от данных работ.

Все дело в том, что помпа после резкой смены режима работы (в результате замены ремня ГРМ и натяжительных роликов) очень быстро изнашивается. В итоге владельцу автомобиля обеспечено в ближайшем будущем еще одно посещение автосервиса – уже для замены, вышедшей из строя помпы и роликов ремня ГРМ. Исправить такую ситуацию довольно просто. Хуже, если в результате заедания механизма водяного насоса происходит проскальзывание ремня ГРМ или его обрыв. Затраты на ремонт в этом случае могут серьезно уменьшить Ваш бюджет. А ведь их можно легко избежать, просто одновременно поменяв вместе с ремнем ГРМ, ролики и водяной насос! Тем более, что замена за раз помпы и ГРМ значительно дешевле, чем делать по отдельности.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Конечно, замена помпы автомобиля – это процедура, которую лучше доверить опытному мастеру, особенно если она производится вместе с заменой роликов и ремня ГРМ. Только в этом случае Вы сможете быть полностью уверены в своем автомобиле. Но, в некоторых случаях поменять водяной насос в автомобилях советского производства вполне можно самостоятельно, если есть желание, необходимый опыт в ремонте автомобиля и инструменты. Правда, работа эта достаточно непростая в особенности у минивенов Додж Караван, так как возникают проблемы со снятием и установкой помпы и основного натягивающего ролика из за небольшого промежутка между двигателем и корпусом авто в районе помпы. Основными «симптомами» для замены помпы автомобиля самостоятельно или в нашем автосервисе, является перегрев двигателя даже после прочистки радиатора и замены термостата, - это протечка охлаждающей жидкости. Летом протечку охлаждающей жидкости заметить сложнее, поскольку жидкость быстро испаряется. А вот в зимнее время достаточно хорошо заметно залитый двигатель и подтеки охлаждающей жидкости.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Также при замене ремня ГРМ можно на ощупь определить состояние помпы пошевелив из стороны в сторону ось помпы, если есть люфт, то однозначно меняйте помпу, даже если и нет протечки охлаждающей жидкости.

Тэги: замена помпы замена водяного насоса

martaler.ru

Как работает помпа в автомобиле

Водяная помпа — это деталь, обеспечивающая циркуляцию жидкости в системе охлаждения автомобиля. При неисправности водяного насоса двигатель автомобиля быстро перегревается и закипает.

Неисправность помпы:
1. Перегрев двигателя автомобиля является одним из возможных показателей повреждения водяной помпы. Наряду с другими причинами, перегрев двигателя часто связан с неисправностью водяного насоса, дефектом его приводного ремня или повреждением крыльчатки.
2. Если при движении стрелки индикатора температуры находятся выше средней отметки, то необходимо включить «печку» машины на всю мощность. Выберите место, при необходимости перестроившись, и остановите автомобиль.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Заглушите двигатель и потрогайте радиатор. Если он теплый, то скорее всего, водяной насос автомобиля неисправен. Для того чтобы убедиться в этом окончательно, необходимо пощупать приводной ремень помпы. Если его температура выше обычной, можно говорить о том, что неисправность определена.
3. Другими признаками повреждения водяного насоса автомобиля является появление чрезмерного постороннего шума и запаха смазочно-охлаждающей жидкости из-под капота.
4. Недостаточная циркуляция охлаждающей жидкости также свидетельствует о поломке водяной помпы. Для быстрой диагностики рекомендуется запустить двигатель автомобиля на холостые обороты. Зажмите пальцем, а затем отпустите верхний шланг радиатора. Если водяная помпа исправна. то вы почувствуете толчок охлаждающей жидкости.
5. Постарайтесь определить на ощупь люфт подшипника помпы. Для этого слегка покачайте вал, взявшись за вентилятор. Большой люфт свидетельствует о наличии повреждения подшипников.
6. Также диагностировать неисправность водяной помпы можно при помощи обычной белой бумаги.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы Разложите под автомобилем листы и оставьте их на ночь. Утром внимательно осмотрите бумагу — если она промокла, то это свидетельствует о протечки насоса. Зеленые пятна на листах говорят об утечки охлаждающей жидкости.
7. Следует помнить, что водяную помпу рекомендуется менять по прохождении, примерно, 90 000 км.
( Или при каждой второй замене ГРМ. )

Жидкостная система охлаждения силовой установки любого авто обеспечивает поддержание оптимального температурного режима за счет жидкости. Перемещаясь по каналам рубашки охлаждения мотора, охлаждающая жидкость омывает разогреваемые элементы, забирая от них часть тепла, а затем отводит его в окружающую среду посредством теплообменных процессов в радиаторе.

Что такое помпа в автомобиле и её назначение

Жидкость по системе охлаждения самостоятельно передвигаться не может, поэтому в конструкцию жидкостной системы входит водяной насос, он же – помпа. Основная задача его – обеспечение циркуляции охлаждающей жидкости по системе, что и обеспечивает забор тепла и отвод его.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Больше помпа ничего не выполняет, но от ее работы зависит нормальное функционирование мотора. Без нее силовая установка очень быстро будет перегреваться, поскольку не будет обеспечиваться отведение тепла.

Видео: Для чего в автомобиле нужна водяная помпа

На автомобилях на данный момент используется водяной насос центробежного типа. Широкое распространение этот тип помпы получил благодаря простоте конструкции, при этом он вполне справляется с поставленной задачей. Для привода его используется усилие, получаемое от коленчатого вала, которое передается за счет ременной передачи.

Циркуляция жидкости по системе обеспечивается за счет крыльчатки. Чтобы она обеспечивала движение жидкости в рубашке охлаждения, насос входит в конструкцию силового агрегата. Причем основная его часть располагается с внешней его стороны, и только крыльчатка располагается внутри рубашки.

Конструкция водяного насоса

Внешний вид водяных насосов может быть разный (сказываются конструктивные особенности силовых установок разных производителей), но все они конструктивно одинаковы и состоят из:

  • корпус;
  • ось;
  • шкив или зубчатое колесо;
  • крыльчатка;
  • сальник;
  • подшипники.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы
Корпус

Корпус является несущим элементом и в нем располагаются все перечисленные составные части, кроме крыльчатки и шкива, которые располагаются с внешних сторон. Корпус изготавливается чаще всего из алюминия. Также посредством его производится крепление помпы к блоку цилиндров. Чтобы обеспечить герметичность в месте прилегания корпуса к мотору, между ними устанавливается прокладка.

Чтобы антифриз и влага не скапливались в зоне расположения подшипников, в корпусе проделано дренажное отверстие.

Ось, подшипники, сальник

Внутри корпуса располагается стальная ось, посаженная на два подшипника, что обеспечивает ей легкость вращения. Ось обычно изготавливается из стали, что обеспечивает высокую прочность.

Подшипники являются закрытыми, то есть доступа к ним нет. Смазывание их делается за счет заложенной смазки, которой должно хватать на весь ресурс насоса. Но на некоторых старых грузовых авто, в корпусе имелась пресс-масленка, поэтому подшипники у них можно было смазывать.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы

Видео: Выбор Помпы. Помпа LUZAR.

Для предотвращения контакта рабочей жидкости с подшипниками, со стороны крыльчатки установлен герметизирующий резинотехнический элемент – сальник. Без него антифриз попадал бы в зону работы подшипников, что приводило бы в быстрому их износу.

Шкив, крыльчатка

Шкив или зубчатое колесо являются элементами, которые принимают усилие от коленчатого вала. Шкив используется на авто, у которых привод газораспределительного механизма осуществляется посредством цепной передачи. Из-за такого конструктивного решения организовать передачу усилия на помпу цепью не удалось. Поэтому для обеспечения вращения насоса используется отдельный ременной привод, который дополнительно может обеспечивать и работу другого навесного оборудования мотора – насоса ГУР, компрессора и т. д.

В автомобилях, у которых привод ГРМ обеспечивается зубчатым ремнем, он применяется и для обеспечения работы помпы.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы То есть одним ремнем задействуется в работу и ГРМ, и насос. А чтобы при передаче усилия не было потерь из-за проскальзывания, в качестве приводного элемента на помпе используется зубчатое колесо.

Шкив или зубчатое колесо имеют жесткое соединение с осью. Для этого используется либо шпоночное соединение, либо болтовое.

С другой стороны на ось посажена крыльчатка – специальный диск с нанесенными на него особым образом крыльями. Изготавливается она чаще из алюминия, хотя встречаются и крыльчатки, изготовленные из пластика. Посадка ее на ось – тоже жесткая.

Принцип работы автомобильной помпы

Принцип работы водяного насоса очень прост: помпа получает вращение от коленчатого вала посредством ременного привода. Это вращение получает шкив или зубчатое колесо, жестко посаженное на ось. А поскольку с другой стороны на ней установлена крыльчатка, то она тоже вращается.

Поскольку крыльчатка помещена в рубашку охлаждения, то она находится в среде охлаждающей жидкости.Устройство помпы автомобиля: Помпа системы охлаждения двигателя: описание, устройство, принцип работы При вращении, крылья крыльчатки создают центробежную силу, которая выталкивает антифриз и заставляет его двигаться по каналам рубашки охлаждения.

Признаки неисправности помпы

Простота конструкции водяного насоса обеспечивает ему отличные показатели по надежности и длительности срока эксплуатации. Но неисправности с этим узлом все же бывают, поскольку в конструкции используются элементы, которые являются «слабым» местом насоса. Ими являются подшипники и сальник. При эксплуатации нередко подшипники изнашиваются, что приводит к появлению люфтов. Это сразу же сказывается на герметичности сальника. Но и сам резинотехнический элемент в процессе эксплуатации может получить повреждения.

Видео: Признаки неисправности помпы. Выбор помпы ВАЗ. Устройство помпы Ваз НИВА

Основными признаками износа помпы:

  1. Подтекание охлаждающей жидкости со стороны водяного насоса.
  2. Появление сторонних шумов при работе мотора.
  3. Визуально заметный люфт при работающей установке.

Все эти признаки и дают изношенные подшипники и поврежденный сальник. Бывают и другие неисправности, которые встречаются гораздо реже. Среди них – повреждение крыльчатки в результате химических процессов, происходящих в результате постоянного контакта с антифризом, появление трещин на корпусе, чрезмерный износ рабочих поверхностей шкива или зубчатого колеса.

Отметим, что водяная помпа – один из узлов силовой установки, который ремонту не подвергается. Все составные элементы садятся в корпус путем запрессовки, поэтому узел является неразборным, и в случае появления признаков износа, помпа просто заменяется. При этом обязательной замене подлежит также и прокладка. Единственное, можно поменять только шкив, и то, если он крепится к оси при помощи болтового соединения.

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации круговорота антифриза или другого состава в системе охлаждения. Неисправность помпы ведет к серьезному нарушению внутреннего теплового режима двигателя, из-за чего он довольно быстро «закипает».

Доводить до этого нельзя, поэтому чтобы удостовериться, что помпа двигателя работает, нужно периодически слушать и осматривать мотор, чтобы вовремя выполнить ремонт или замену вышедшего из строя узла.

Конструкция водяной помпы

Устройство помпы в большинстве автомобилей очень похожее, особенно это касается отечественных машин. И искать, где находится помпа, долго тоже не придется, так как она приводится в действие ремнем ГРМ и располагается возле радиатора.

Конструктивно помпа выглядит следующим образом: в крышке крепится вал. На него насажена крыльчатка, движение которой инициирует перемещение жидкости в системе. С другой стороны вала монтируется приводной шкив, и в некоторых моделях автомобилей еще вентилятором. Через ремень ГРМ и приводной шкив на вал передается энергия вращения двигателя, вал приводит в действие крыльчатку и вся система работает.

Между корпусом и крыльчаткой монтируется сальник, с износом которого связаны многие проблемы помп. Если этот сальник плохой, антифриз или тосол постепенно просачивается в полость к подшипникам, вымывая их смазку. Из-за этого подшипники начинают работать гораздо громче и быстро изнашиваются, что ведет к заклиниванию помпы.

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

  • износ узлов устройства, в том числе старение сальника;
  • изначально низкое качество помпы;
  • непрофессионально выполненный ремонт.

Если система остается герметичной, но помпа не инициирует циркуляцию по ней жидкости, это приводит к повышению температуры двигателя, о чем будут свидетельствовать показания датчика на приборной панели. Непродолжительная езда в таком режиме приведет к закипания радиатора или заклиниванию двигателя.

При возникновении течи помпы нужно как можно быстрее предпринять действия по её устранению.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать. Но все же при обнаружении такой поломки лучше всего сразу ее устранить, ведь течи имеют свойство увеличиваться в интенсивно эксплуатируемых двигателях.

Распространенные поломки водяной помпы

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом. Здесь есть возможность заменить как весь механизм, так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт. Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен. Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя, работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ, но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

pechi-sibiri.ru

Помпа для автомобиля что это такое

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации круговорота антифриза или другого состава в системе охлаждения. Неисправность помпы ведет к серьезному нарушению внутреннего теплового режима двигателя, из-за чего он довольно быстро «закипает».

Доводить до этого нельзя, поэтому чтобы удостовериться, что помпа двигателя работает, нужно периодически слушать и осматривать мотор, чтобы вовремя выполнить ремонт или замену вышедшего из строя узла.

Конструкция водяной помпы

Устройство помпы в большинстве автомобилей очень похожее, особенно это касается отечественных машин. И искать, где находится помпа, долго тоже не придется, так как она приводится в действие ремнем ГРМ и располагается возле радиатора.

Конструктивно помпа выглядит следующим образом: в крышке крепится вал. На него насажена крыльчатка, движение которой инициирует перемещение жидкости в системе. С другой стороны вала монтируется приводной шкив, и в некоторых моделях автомобилей еще вентилятором. Через ремень ГРМ и приводной шкив на вал передается энергия вращения двигателя, вал приводит в действие крыльчатку и вся система работает.

Между корпусом и крыльчаткой монтируется сальник, с износом которого связаны многие проблемы помп. Если этот сальник плохой, антифриз или тосол постепенно просачивается в полость к подшипникам, вымывая их смазку. Из-за этого подшипники начинают работать гораздо громче и быстро изнашиваются, что ведет к заклиниванию помпы.

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

  • износ узлов устройства, в том числе старение сальника;
  • изначально низкое качество помпы;
  • непрофессионально выполненный ремонт.

Если система остается герметичной, но помпа не инициирует циркуляцию по ней жидкости, это приводит к повышению температуры двигателя, о чем будут свидетельствовать показания датчика на приборной панели. Непродолжительная езда в таком режиме приведет к закипания радиатора или заклиниванию двигателя.

При возникновении течи помпы нужно как можно быстрее предпринять действия по её устранению.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать. Но все же при обнаружении такой поломки лучше всего сразу ее устранить, ведь течи имеют свойство увеличиваться в интенсивно эксплуатируемых двигателях.

Распространенные поломки водяной помпы

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом. Здесь есть возможность заменить как весь механизм, так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт. Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен. Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя, работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ, но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Помпа, она же водяная помпа двигателя автомобиля — это насос создающий принудительную циркуляцию охлаждающей жидкости в системе охлаждения ДВС. Предназначается водяной насос для организации круговорота антифриза или другого состава в системе охлаждения. Неисправность помпы ведет к серьезному нарушению внутреннего теплового режима двигателя, из-за чего он довольно быстро «закипает».

Доводить до этого нельзя, поэтому чтобы удостовериться, что помпа двигателя работает, нужно периодически слушать и осматривать мотор, чтобы вовремя выполнить ремонт или замену вышедшего из строя узла.

Конструкция водяной помпы

Устройство помпы в большинстве автомобилей очень похожее, особенно это касается отечественных машин. И искать, где находится помпа, долго тоже не придется, так как она приводится в действие ремнем ГРМ и располагается возле радиатора.

Конструктивно помпа выглядит следующим образом: в крышке крепится вал. На него насажена крыльчатка, движение которой инициирует перемещение жидкости в системе. С другой стороны вала монтируется приводной шкив, и в некоторых моделях автомобилей еще вентилятором. Через ремень ГРМ и приводной шкив на вал передается энергия вращения двигателя, вал приводит в действие крыльчатку и вся система работает.

Между корпусом и крыльчаткой монтируется сальник, с износом которого связаны многие проблемы помп. Если этот сальник плохой, антифриз или тосол постепенно просачивается в полость к подшипникам, вымывая их смазку. Из-за этого подшипники начинают работать гораздо громче и быстро изнашиваются, что ведет к заклиниванию помпы.

Причины и последствия поломки водяной помпы

Поскольку помпа автомобильная является довольно простым механизмом, ломается она не слишком часто, особенно при нормальном уходе за двигателем. Тем не менее, даже самая надежная помпа может выйти из строя. Причин поломки может быть несколько, среди них:

  • износ узлов устройства, в том числе старение сальника;
  • изначально низкое качество помпы;
  • непрофессионально выполненный ремонт.

Если система остается герметичной, но помпа не инициирует циркуляцию по ней жидкости, это приводит к повышению температуры двигателя, о чем будут свидетельствовать показания датчика на приборной панели. Непродолжительная езда в таком режиме приведет к закипания радиатора или заклиниванию двигателя.

При возникновении течи помпы нужно как можно быстрее предпринять действия по её устранению.

Другим признаком поломки помпы является течь антифриза в зоне ее установки. Если протечка не очень сильна, это не так страшно, поскольку циркулирующая в системе жидкость все равно будет нормально выполнять свои функции, просто ее нужно регулярно доливать. Но все же при обнаружении такой поломки лучше всего сразу ее устранить, ведь течи имеют свойство увеличиваться в интенсивно эксплуатируемых двигателях.

Распространенные поломки водяной помпы

Видов поломок, по которым водяная помпа может выйти из строя, не очень много, что обусловлено относительной простотой ее конструкции. Наиболее распространенными являются:

Проблемы с крыльчаткой наиболее часто возникаемые, но клин подшипников тоже случается.

Ремонт водяной помпы

Помпа двигателя является ремонтопригодным разборным узлом. Здесь есть возможность заменить как весь механизм, так и отдельные его элементы, например подшипники. То, что помпа автомобильная не обязательно должна заменяться полностью, не может не радовать, поскольку это позволяет существенно удешевить ремонт. Правда, доступ к этому узлу для его частичной или полной разборки бывает затруднен. Так, в некоторых моделях автомобилей для этого необходимо частично откручивать подушки двигателя, работая снизу из смотровой ямы. Очень часто замена помпы производится при каждой второй замене ремня/цепи ГРМ, но при возникновении симптомов неисправности водяного насоса меняют и раньше, все зависит от качества детали и уровня выполнения работы при предыдущей смене привода ГРМ и самой детали.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

В составе системы охлаждения двигателя любого автомобиля есть собственный насос (на жаргоне – помпа). Элемент довольно надежен в эксплуатации, но требует присмотра, поскольку играет важную роль в работе силового агрегата. В случае поломки детали машина не сможет продолжать путь. Отсюда цель данной публикации – разъяснить неопытным автолюбителям, что такое помпа и как она функционирует.

Назначение и расположение элемента

Охлаждающая жидкость неспособна циркулировать через радиатор и водяную рубашку двигателя самостоятельно. Чтобы побудить ее к движению, в системе задействовано перекачивающее устройство – помпа, чье рабочее колесо (крыльчатка) вращается ременным приводом от коленчатого вала. В зависимости от конструкции автомобиля насос располагается в таких местах:

  1. В переднеприводных авто элемент находится на правом торце двигателя (если смотреть по ходу движения). Поскольку помпа входит в состав ременного привода ГРМ, защищенного крышкой, увидеть ее снаружи нельзя.
  2. На машинах, оснащенных задним приводом, насос находится на передней части силового агрегата и приводится в действие ремнем газораспределительного механизма или привода генератора.

Помпа, встроенная в конструкцию двигателя, нужна для эффективного охлаждения блока и головки цилиндров за счет создания принудительной циркуляции. Благодаря ей поток антифриза проходит через 2 радиатора – основной и салонный, где отдает львиную долю теплоты.

Конструкция и принцип действия насоса

Не помешает рассмотреть, из чего состоит и как работает автомобильная помпа. Элемент представляет собой корпус в виде крепежного фланца с отверстиями, изготовленный из алюминиевого сплава. К нему крепятся остальные детали:

  • основной вал с подшипником запрессован в центральном отверстии корпуса;
  • крыльчатка из пластика или металла насажена на внутренний конец вала;
  • ведомый шкив (бывает зубчатый либо ручьевой) установлен на внешнем конце вала;
  • чтобы тосол не вытекал наружу по оси, узел прохода вала сквозь корпус уплотнен специальным сальником.

Фланец водяного насоса прикручивается к блоку цилиндров или переходнику таким образом, что крыльчатка оказывается в потоке охлаждающей жидкости, а ведомый шкив располагается на одной оси с ведущим шкивом коленвала. Для уплотнения соединения под фланец ставится прокладка.

Принцип работы помпы чрезвычайно прост: коленчатый вал двигателя вращает крыльчатку насоса посредством приводного ремня. Чем выше обороты двигателя, тем интенсивнее антифриз перекачивается по системе. Срок службы элемента составляет от 40 до 140 тыс. км пробега в зависимости от марки и модификации автомобиля. На дорогих импортных машинах перекачивающее устройство работает дольше, на отечественных авто – меньше.

В некоторых автомобилях установлена помпа, действующая от собственного электрического привода. Такая новация не нашла широкого применения по причине удорожания конструкции и снижения надежности.

Последствия поломки

Пришедший в негодность насос способен наделать много бед. Величина ущерба зависит от того, как задействована помпа в автомобиле – от ремня ГРМ или привода генератора. Аварийные ситуации выглядят следующим образом:

  1. Начинает протекать прохудившийся сальник либо прокладка. Уровень антифриза в системе уменьшается, что чревато перегревом мотора, если не заметить неполадку вовремя.
  2. Из-за разбитого подшипника заклинивает вал насоса. От рывка приводной ремень слетает или рвется.
  3. Когда подтекает сальник помпы, вращающиеся шкивы разбрасывают жидкость во все стороны. Намокшие ремни проскальзывают и быстрее изнашиваются.

Примечание. Первопричиной утечки антифриза нередко становится изношенный подшипник, а не сальник. Вал со шкивом и крыльчаткой начинает болтаться и перекашивается под давлением приводного ремня. В подобных условиях сальник не способен удержать тосол, отчего водяной насос пропускает жидкость наружу.

Наихудший вариант – разрыв ременного привода ГРМ вследствие заклинивания подшипника. Для многих автомобилей это ведет к дорогостоящему ремонту силового агрегата, поскольку днища поршней ударяют по тарелкам открытых клапанов и загибают их толкатели. В лучшем случае придется снять ГБЦ и поменять клапанную группу, в худшем – выбросить пробитые поршни и треснувшую от удара головку цилиндров.

kartinki-kletochki.ru

Что такое помпа в автомобиле и зачем она нужна, возможные поломки и как их избежать

Содержание статьи:

Добрый день, дорогие друзья. Помпа – водяной насос, установленный в автомобили, предназначенный для циркуляции охлаждающей жидкости в системе охлаждения двигателя. Она качает тосол или антифриз из радиатора (большой круг) и печки салонного отопителя, и закачивает его в рубашку охлаждения мотора. Таким образом, происходит циркуляция жидкости в системе.

Благодаря помпе жидкость «забирает» тепло от двигателя и отдает его сотам радиатора, охлаждаясь и возвращаясь вновь в ДВС, чтобы забрать очередную порцию тепла. Кроме этого, помпа прокачивает тосол через радиатор салонного отопителя, что дает Вам возможность прогревать салон автомобиля.

Где находится помпа

Ее местоположение не сложно определить. К ней подключены шланги системы охлаждения, вращение приводится с помощью ремня ГРМ или навесного оборудования. На разных моделях авто ее месторасположение может отличаться. Например, на ВАЗ 2101-07 она расположена в передней части моторного отсека, в районе термостата. Привод осуществляет ремнем от коленвала двигателя.

Принцип работы помпы автомобиля

Как говорилось выше – это водяной насос, центробежного действия. Он перекачивает рабочую жидкость из теплообменников (радиаторов) в камеру двигателя (рубашку охлаждения). Эта камера устроена так, что огибает все цилиндры, часть ее проходит через головку блока мотора. Жидкость, проходя по ней, отбирает часть тепла из камер сгорания, нагревается и за счет давления, создаваемого помпой, направляется в радиаторы.

Хочется заметить, что именно в такой последовательности циркулирует жидкость. Насос берет охлажденную жидкость и качает ее в двигатель, а не наоборот. Это обусловлено критериями надежности и долговечности. Если горячий тосол будет попадать в помпу, а затем качаться в теплообменники, то срок службы насоса будет минимален. Потому что в его конструкции есть сальники, подшипники, не рассчитанные на такие температуры. Об этом поговорим ниже.

Устройство водяного насоса автомобиля

Его конструкция максимально упрощена. Все простое – гениально и меньше ломается. Он состоит из вала, который держится в корпусе двумя подшипниками. На валу, внутри насоса, закреплена крыльчатка, которая заставляет циркулировать антифриз в системе. Она бывает из металла или пластика. Первая надежнее, вторая – дешевле.

Между рабочей камерой и подшипниками расположен сальник. Он предотвращает попадание ОЖ в подшипники и вытекания ее наружу под капот автомобиля. Корпус вылит из алюминия или чугуна, способного выдерживать перепады температур и вибрацию. Он состоит из двух частей. Между ними установлена резиновая прокладка. Благодаря такой конструкции можно осуществлять замену помпы без ее демонтажа из корпуса двигателя.

На противоположной стороне вала, снаружи, находится приводной шкив. Который прочно закреплен на валу и приводится во вращение ремнями навесного оборудования или ГРМ (все зависит от модели автомобиля). Например, на ВАЗ 2107 – ремень генератора, Опель Кадет – ГРМ. Поэтому, скорость циркуляции жидкости зависит от скорости вращения коленвала двигателя, чем выше обороты, тем быстрее движется ОЖ по системе.

Слабым звеном в конструкции являются сальник и подшипник. Первый начинает пропускать тосол, который, попадая в рабочую полость подшипников, вымывает смазку из них. Как следствие – повышенный шум, а потом заклинивание помпы. Бывают случаи, когда подшипники начинают «выть» раньше, чем изнашивается сальник. Это невысокое качество деталей дает о себе знать. Ресурс механизма от 60 до 100 тыс. км. В некоторых случая он требует замены и на 30 тыс., а некоторые экземпляры выхаживали 160 тыс. км.

Признаки поломки помпы

  1. Лужа антифриза под машиной в районе насоса. Это связано с механическим износом сальника и протечкой охлаждающей жидкости через дренажное отверстие в корпусе насоса.
  2. Повышенный шум, гул при работе двигателя, исходящий от помпы – износ подшипников.
  3. Двигатель перегревается или печка салона дует холодным воздухом. Есть две причины – воздушная пробка в системе, как от нее избавится, я рассказывал в статье про смену охлаждающей жидкости или поломка крыльчатки помпы. Она может рассыпаться от старости или грязи в системе охлаждения.
  4. Повышенный люфт шкива. Его можно ощутить руками, если пошатать за него в разные стороны. В исправной помпе его не должно быть. Люфтить начинает из-за поломки подшипников, когда его обойма ломается и шарики высыпаются в полость подшипника. Как следствие – скорое заклинивание помпы.

Причины выхода из строя автомобильной помпы

Главная причина – механический износ деталей. Часто «вырабатывается» сальник вала. Антифриз из рабочей полости просачивается в места нахождения подшипников. Со временем смазка из них вымывается, они начинают «гудеть» и заклинивать.

Примеси, грязь в системе охлаждения приводят к разрушению и заклиниванию крыльчатки. Поэтому нужно следить за качеством охлаждающей жидкости и вовремя промывать систему охлаждения.

Использование воды в качестве хладагента или некачественного тосола приводит к образованию коррозии в системе. Это тоже прямой путь к клину насоса. По поводу качества жидкости. Она тоже имеет свой срок службы. Со временем ее состав меняется, вымываются специальные присадки. Вследствие чего в ней могут образовываться пузырьки воздуха, который лопаются, и образовывать в металлических частях помпы круглые отверстия.

Кроме негерметичного сальника подшипники могут прийти в негодность из-за повышенного натяга ремня привода шкива. Если его перетянуть, то подшипники разрушаться, появится значительный люфт. Как следствие – заклинивание водяного насоса авто.

Качество литья корпуса помпы или его элементов. В результате могут образовываться трещины, сальник течет через 5-10 тыс. км, подшипник может «загудеть» еще раньше. Ремонт помпы не даст гарантии ее долгой и надежной работы. Рекомендуется не заниматься ее ремонтом, а покупать качественную деталь проверенных производителей.

Насос системы охлаждения двигателя. Водяная помпа

В работающем двигателе внутреннего сгорания постоянно происходят маленькие взрывы топливной смеси. Это вызывает рост температуры блока цилиндров и двигателя в целом, и чтобы она ра не превышала рабочую норму, была придумана  система охлаждения. Она бывает жидкостной, воздушной и комбинированной. Но сегодня мы поговорим о насосе системы охлаждения.

Водяная помпа

Насос, качающий охлаждающую жидкость, также известен, как «водяная помпа», является ключевым элементом системы охлаждения. Всем известно, что благодаря циркуляции жидкости в автомобиле, поддерживается нормальная рабочая температура двигателя. К слову, она не должна превышать ста градусов. Именно водяная помпа служит для этой цели – гонять жидкость по контуру системы охлаждения. Если процесс нарушен, и циркуляция жидкости происходит не в правильном режиме, наступает перегрев двигателя, как следствие – заклинивание поршней.

Принцип работы

На автомобиле ВАЗ 2106-7 помпа расположена сбоку двигателя. Привод осуществляется от коленчатого вала при помощи шкивов и ременной передачи. Конструкция насоса представляет собой закрытую камеру, внутри которой находится вал с крыльчаткой. Вращаясь, она нагнетает тосол в рубашку двигателя и далее в контур системы охлаждения. Затем через резиновые патрубки охлаждающая жидкость поступает в радиатор, в котором она охлаждается.

Замена

Чтобы заменить насос системы охлаждения, первым делом нужно слить тосол. Далее снимаем ремень генератора и регулировочную планку. Откручиваем болты и гайки крепления, удерживая при этом шкив помпы. Затем снимаем насос, а на его место устанавливаем новый.

Признаком того, что водяная помпа нуждается в замене, является появление шума, утечка охлаждающей жидкости и заклинивание насоса. Прямым сигналом о неисправности этого узла является повышение температуры двигателя. Кстати, помпу  не ремонтируют, её лишь меняют на новую.

Электрический насос

Механический насос с приводом от коленчатого вала двигателя работает только при заведенном автомобиле. Во избежание перегрева двигателя, как только вы заглушили автомобиль, предусмотрен дополнительный электрический насос, который работает еще некоторое время, пока температура не придет в норму.

В некоторых вариантах конструкции предусматривается вентилятор, который также имеет электропривод. Он охлаждает радиатор и часть двигателя после его остановки. Особенно это актуально в летнее время, когда на улице +30 и выше.

Заключение

Несмотря на то, что в ПДД нигде не указано, что при неисправной системе охлаждения автомобиля двигаться запрещено, не стоит недооценивать важность водяной помпы. Тем более, что заменить этот узел не сложно. В первую очередь, это предотвратит дорогостоящий ремонт двигателя и увеличит его ресурс.

насос для автомойки под давлением, насос для автомойки под давлением Поставщики и производители на Alibaba.com

О продуктах и ​​поставщиках:
 Мойка вашего автомобиля больше не является суетливым и трудоемким процессом, чему способствует эффективный, автоматизированный и мощный .  насос для автомойки  машин на Alibaba.com. Это блестящее и надежное качество.  Насос для мойки автомобилей под давлением  идеально подходит для точной мойки всех типов транспортных средств и обеспечивает стабильную производительность.Вы можете получить различные типы файлов.  насос для мойки автомобилей под давлением , который можно использовать как в жилых, так и в промышленных мастерских. Покупайте их у самых проверенных поставщиков на сайте.

Эти прочные и оптимально работающие. Насос для мойки под давлением изготовлен из высококачественных прочных материалов, таких как алюминий, сталь, медь и пластик, что обеспечивает постоянную долговечность. Эти. Насос для мойки автомобилей под давлением - это холодные моечные машины высокого давления, которые работают с цифровыми приводными двигателями, асинхронными двигателями для повышения скорости и точной очистки всех частей автомобиля.Шланги, прикрепленные к ним, эффективны. Насос для мойки автомобилей под давлением очень мощный и сконструирован таким образом, что он подходит ко всем частям автомобиля. Трубопроводы высокого давления этих изделий легко убираются и очень удобны в использовании.

Вы можете выполнять поиск среди множества различных. насос для автомойки под давлением , которые доступны в различных цветах, размерах, дизайне и грузоподъемности в зависимости от ваших требований, на сайте Alibaba.com. У этих продуктов есть их промышленные варианты. насос для автомойки под давлением в комплекте с площадками, куда нужно поставить автомобиль и отправить его на чистку. Насадки настоящие. Насос для мойки под давлением универсален и доступен под разными углами, что упрощает очистку.

Alibaba.com предлагает разнообразный ассортимент. насос для автомойки под давлением вариантов, которые могут соответствовать вашим требованиям и в то же время соответствовать вашему бюджету. Эти продукты доступны как OEM-заказы и доступны в индивидуальной упаковке.Это ISO, CE, EURO3, ETL, PAHS и многие другие для надежности.

Инструменты и оборудование для мастерской Портативный мини-насос для накачивания шин 12 В Воздушный компрессор Беспроводной автоматический электрический насос rudisbakery.com

Инструменты и оборудование для мастерской Портативный мини-насос для накачивания шин 12 В Воздушный компрессор Беспроводной автоматический электрический насос rudisbakery.com
  1. Дом
  2. Дом и сад
  3. Инструменты и оборудование для мастерской
  4. Пневматические инструменты
  5. Воздушные компрессоры
  6. Портативный мини-воздушный компрессор для накачки автомобильных шин на 12 В Аккумуляторный автоматический электрический насос

Портативный мини-насос для накачки автомобильных шин 12 В Беспроводной Автоматический электрический насос

Portable Mini 12v Car Tire Inflator Air Compressor Беспроводной автоматический электрический насос, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Portable Mini 12v Car Tire Inflator Air Compressor Cordless Auto Electric Pump по лучшим онлайн-ценам в .Компрессор Беспроводной автоматический электрический насос Портативный мини-насос для накачивания автомобильных шин 12 В, портативный мини-насос для накачивания шин 12 В, воздушный компрессор Беспроводной автоматический электрический насос, Дом и сад, Инструменты и оборудование для мастерских, Пневматические инструменты, воздушные компрессоры.

Портативный мини-12 В для накачивания автомобильных шин Воздушный компрессор Беспроводной автоматический электрический насос

Высококачественный хлопковый джинсовый материал, супер удобный и лучший, пожалуйста, внимательно сравните перед покупкой.Все размеры доступны в белом цвете. MINTCRAFT JL401413L КЛЮЧ ДЛЯ АЛЮМИНИЕВЫХ ТРУБ 18 ДЮЙМ. упорядоченно размещайте свои мелкие предметы в одном месте и экономьте время и энергию, чтобы найти и убрать ваши мелкие вещи. ПРОСТАЯ УСТАНОВКА: наши внутренние и наружные виниловые вывески имеют как минимум 4 отверстия и втулки для легкой и беспроблемной установки на любых поверхностях от лицензированной коллегиальной до греческой одежды. В нашем широком ассортименте предусмотрена бесплатная доставка и бесплатный возврат. Передняя / задняя часть: индивидуальная подгонка - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Этот комплект включает в себя основной предмет и одну пластиковую защиту с изображением ПЭТ 3-го поколения для Funko Mystery Minis.Тренируйте зрительно-моторную координацию и восприятие цвета, застежка-молния для вашей безопасности, обручальное кольцо ручной работы из вольфрама и медной сетки, A6 будет иметь размеры примерно 6 дюймов x 4 с позвоночником 1/4 дюйма - карман будет 3 3/4 дюйма высотой . Восемьсот ватт энергии сделают ваш кофе в один миг, ___________________________________________________________________. Этот список предназначен для одного патриотического блестящего бантика, который можно прикрепить к эластичной нейлоновой повязке телесного цвета. Бесплатная местная коллекция - я верну стоимость доставки, если вы захотите забрать покупку прямо у меня.городские улицы или даже местное поле для гольфа. Наш аккаунт в Instagram: ориентиры, он хорошо впитывает влагу и сохраняет руки в тепле и сухости, что должно быть указано на счетчике. В том (очень) маловероятном случае, если вы останетесь недовольны. Купить uxcell 2 шт. Ремонт шарикоподшипника 15x10x4 мм для внедорожной модели HSP RC: бамперы - ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для соответствующих покупок. Каждая упаковка содержит 500 листов, предварительно разобранных по 2 комплекта деталей. каждая со своим вшитым полом и москитной сеткой на дверях; также прилагается подходящее покрытие для гостиной.сердцевина коврика для резки устойчива к порезам. Не размещайте заказ через [Fulfillment By Amazon], если вы хотите запросить нестандартный размер.

Портативный мини-12 В для накачивания автомобильных шин Воздушный компрессор Беспроводной автоматический электрический насос

Portable Mini 12v Car Tire Inflator Air Compressor Беспроводной автоматический электрический насос 8

  • 181470. Найдите много отличных новых и подержанных опций и получите лучшие предложения для Portable Mini 12v Car Tire Inflator Air Compressor Cordless Auto Electric Pump по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Бренд: Без марочного обозначения , MPN: : Не применяется : Страна / регион производства: : Китай , Товар вне страны: : Нет : Индивидуальный комплект: : Нет , Портативность: : Портативный : Макс.Рабочее давление: : 25 л / мин , Источник питания: : Батарея / аккумулятор : Модифицированный элемент: Нет , Напряжение: : 12 В : UPC: : 8
  • 181470 ,。




    Портативный мини-воздушный компрессор для накачивания шин автомобиля 12 В Беспроводной автоматический электрический насос

    Oneida VIGNETTE Commnity Stainless ~~ ЧАСТЬ НА ВЫБОР ~~, Deluxe Mist Cooling Misting System Kit 100 '25 Brass Misters. 3 ярда кружевной отделкой Venice Темно-зеленая волна Изысканное кружево с цветочным рисунком Alice шириной 1,49 дюйма. Комплект из 4 простыней Pillowfort Черно-белый хлопчатобумажный принт Memphis Full, 494502 494392 Oem Briggs & Stratton Engine Carburetor Carb 799728 Pokemon Go Mix изображения Pokemon Go Mix крышка бутылки ИЗОБРАЖЕНИЯ 1 дюйм.20-дюймовый матовый никелевый светодиодный смеситель для дождя для душа Потолочная насадка для душа с ручным душем, картина YORKIE Рождественский САДОВЫЙ ФЛАГ Щенки Йоркширского терьера Holiday ART. Halo Glitter Sparkle Shimmer Thermal Block Out Проушина Шторы Ring Top TieBacks, Organic Schisandra 5: 1 Пудра с экстрактом 4 унции Schizandra Ягодный нутрицевтический сорт. 16 шт. Искусственных суккулентов в ассортименте - искусственные искусственные растения для украшения дома и стола. JEU DE 5 MINI SCIE CIRCULAIRE POUR MINI PERCEUSE TYPE DREMEL, HUBBELL WIRING DEVICE-KELLEMS HBL13R23D Ручной переключатель двигателя, 3P, 600 В переменного тока.Персонализированный гравированный на ЧПУ круговой деревянный знак детского душа. 1шт 26 строчных английских букв силиконовая форма для шоколада ледяная сетка. Нескользящий кухонный коврик дверной коврик Ретро коврик для бега для прихожей и гостиной.01264 НОВАЯ Алюминиевая скороварка Presto 6 Quart, съемные наклейки на стену с воздушным шаром в виде кролика Наклейка для детской спальни Практичный yyw. Набор сверл для плитки из карбида вольфрама 5 шт. Для фарфора, керамического стекла 6 ~ 12 мм, светодиодная лампа GU10 MR16 5 Вт 7 Вт Прожектор 2835SMD Угол луча 30/120 градусов AC220V, Stihl 40037102108 Stens 385-744 Головка триммера 12 "40037102193.......... Винтажная лоскутная индийская подставка для ног ручной работы Круглый пуф Домашний декор Османская бохо, 2шт. Большой размер, запечатывание закусок, Зажим для хранения на кухне, зажимы для сумок, пластиковый инструмент, органические садовые семена овощей, без ГМО, семейные реликвии, 82 сорта, не гибридные, 180QT Quart Сверхмощный трехслойный горшок из нержавеющей стали с толстым основанием и крышкой,

    Portable Mini 12v Car Tire Inflator Air Compressor Cordless Auto Electric Pump
    Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении вариантов и получите лучшие предложения для Portable Mini 12v Car Tire Inflator Air Compressor Cordless Auto Electric Pump in the best онлайн цены на.

    Преобразование воздушного компрессора с насосом для накачивания шин в вакуумный насос: 9 шагов (с изображениями)

    Вакуумный насос - это просто воздушный насос, такой как компрессор, где вы используете входную сторону для всасывания, а не выходную сторону для выдувания.

    Многие воздушные компрессоры превращаются в хорошие вакуумные насосы, если вы можете найти воздухозаборник, закрыть его и подсоединить соответствующий шланг или фитинг.

    В этом руководстве я покажу, как преобразовать 12-вольтовый воздушный компрессор типа «накачивающий шины» в вакуумный насос.Это делает вакуумный насос подходящим для вакуумной упаковки ламинатов и композитов (например, стекловолокна) или для вакуумирования резервуара для небольшого вакуумного формирователя.

    Создаваемый пылесос в несколько раз сильнее, чем может произвести любой пылесос, и почти всегда обеспечивает идеальный пылесос. (Около 25 дюймов ртутного столба из возможных 29,9, или 12,3 фунтов на квадратный дюйм - или 1768 фунтов на квадратный фут.)

    Достаточно прочный, чтобы достичь результатов профессионального качества для многих процессов, требующих вакуума.

    Я купил свой маленький воздушный компрессор за 2 доллара в магазине Goodwill Blue Hanger (он же «Goodwill Outlet Store»). Новый, стоил бы около 20 долларов. Чтобы преобразовать его в вакуумный насос, потребовались детали и клей на несколько долларов.

    В дополнение к насосу я использовал:
    несколько футов 1/4 дюйма внутреннего диаметра, плетеную трубку из ПВХ.
    нейлоновый фитинг с заусеницей шланга для внутреннего диаметра 1/4 дюйма. трубки и
    некоторые J.B. Weld эпоксидной смолы со стальным наполнением

    Все эти вещи можно купить в магазинах товаров для дома.

    Поскольку это 12-вольтное устройство, потребляющее почти 4 ампера, для него требуется довольно мощный (постоянный ток) источник питания. Я запускаю его от автомобильного зарядного устройства на 6 ампер. (Или иногда от 12-вольтового глубокого цикла, от аккумуляторной батареи троллингового типа для вакуумного формования в местах, где нет источника питания переменного тока.)

    Спасибо Дагу Уолшу и его книге «Сделай сам вакуумное формование для любителей» "за основную идею.

    Очень похожие переделки воздушных компрессоров "небулайзеров" (для медицинского оборудования) из комиссионных магазинов.Они тише, но не тянут пылесос так сильно. (Около 17 дюймов ртутного столба или 8 фунтов на квадратный дюйм.) Это все еще в несколько раз тяжелее, чем может всосать пылесос, и хорошо для пылесосов, таких как крылья самолетов с радиоуправлением, но лишь немногим больше половины идеального вакуума. Плюс в том, что они тише и холоднее, и, вероятно, прослужат дольше.

    ПРИМЕЧАНИЯ (добавлены в свете комментариев ниже):

    Если вы используете действительно очень дешевый насос для накачивания шин, такой как «мини-воздушный компрессор» за 10 долларов от Harbour Freight, не ожидайте слишком многого.Действительно дешевые инфляторы могут работать всего несколько минут до перегрева. (Более качественные инфляторы могут работать до часа.) Ошибайтесь в том, чтобы не запускать помпу слишком долго. Если вы не знаете, рассчитан ли он на более чем 15 минут, запускайте его только в течение 5 или 10 минут за раз, давая ему 5 минут для остывания перед повторным запуском. В идеале вам нужен насос с тяжелым алюминиевым цилиндром с ребрами, охлаждающим вентилятором и мощным двигателем, рассчитанный на длительную длительную работу. (В идеале вы получите его за 2 доллара в Blue Hanger.) Если это не удается, будьте осторожны со своей дешевой маленькой помпой.

    Несколько советов по поддержанию рабочей нагрузки в пределах ограничений вашего насоса:

    Для вакуумной упаковки: (1) не ожидайте использовать этот насос для таких вещей, как полномасштабные самолеты или для устранения значительных утечек, (2) используйте скромные -размерный вакуумный резервуар, поэтому вам не нужно запускать насос все время или в течение длительного времени просто для создания вакуума в резервуаре. Либо используйте выключатель вакуума для автоматического пополнения вакуума время от времени, оставляя насос выключенным большую часть времени, либо делайте это вручную.Если насос работает большую часть времени, что-то не так.

    Для вакуумной формовки: (1) не рассчитывайте, что вы опустошите 30-галлонный бак водонагревателя с помощью этой штуки. (Я использую 7-галлонный баллон Wal-Mart за 20 долларов для своих вакуум-формовщиков 12 x 18 дюймов.) (2) Используйте двухступенчатую водопроводную систему, чтобы снизить нагрузку на вакуумный насос и сделать ваш небольшой резервуар гораздо более эффективным. . (Например, с помощью пылесоса, чтобы высосать большую часть воздуха, и откачанного резервуара, чтобы сильно стянуть пластик: http: // www.tk560.com/phpBB2/viewtopic.php?t=424.) (3) Не запускайте насос, пока он не достигнет 25 дюймов ртутного столба или около того, если только вы не формируете толстый пластик вокруг узких деталей. 20 дюймов достаточно для большинства целей вакуумного формования, а последние несколько дюймов занимают больше времени и изнашивают ваш насос намного быстрее.

    Битва электрических устройств для накачивания шин: Fumpa vs Xiaomi Mijia

    Не секрет, что я поклонник переносного воздушного насоса Fumpa, портативного устройства, которое позволяет точно проверять и увеличивать давление в шинах одним нажатием кнопки.Как один из моих самых любимых продуктов 2019 года, я регулярно использую его вместо напольного насоса, он стал моим любимым дорожным насосом / датчиком, и это обычная зависть для других технических редакторов. И поэтому, когда я наткнулся на недорогой электрический накачивающий насос Xiaomi Mijia (или «Mi» для краткости), я заказал его и проверил.

    Если вы еще этого не сделали, ознакомьтесь с моим подробным обзором воздушных насосов Fumpa и miniFumpa, в котором подробно рассказывается о том, что эти устройства делают, а что не делают.

    Знакомство с Xiaomi Mi

    Основные моменты истории

    • Цифровой насос для накачки шин Xiaomi Mijia
    • What: Недорогой компактный цифровой насос для накачивания шин.
    • Вес: 439 г
    • Цена: От 35 US $
    • Максимумы: Впечатляющая цена, точный калибр, простота использования.
    • Минусы: Медленное присоединение, медленное надувание, шум, может раскручиваться стержни клапана Presta.

    Xiaomi, китайская компания по производству бытовой электроники, предлагает товары от мобильных телефонов и электронных скутеров до устройств для потоковой передачи ТВ и умных настольных ламп.Устройство для накачки шин Mi Portable - относительно новое дополнение, предназначенное для накачивания автомобильных, мотоциклетных и велосипедных шин, а также спортивных мячей.

    Mi предлагает максимальное выходное давление 160 фунтов на квадратный дюйм, имеет цифровой манометр, точность которого, как я проверил, составляет 1 фунт на квадратный дюйм в широком диапазоне давлений, и имеет функцию автоматического отключения при достижении желаемого давления.

    Это продукт, поставляемый в удобной для розничной торговли картонной упаковке и включает в себя мягкую сумку, зарядный кабель micro-USB, переходник клапана Presta-Schrader и иглу для надувания спортивных мячей.Его можно легко и дешево приобрести в ряде розничных онлайн-магазинов, таких как AliExpress, eBay и Amazon. Я заплатил 70 австралийских долларов (при доставке, примерно 45 долларов США) за свой, однако их можно найти всего за 35 долларов США. Сравните это с Fumpa за 179 долларов США / 249 австралийских долларов, и вы увидите привлекательность.

    Оба инфлятора заметно компактнее, чем инфляторы на батарейках, которые продаются в хозяйственных магазинах.

    Обладая размерами 124 мм (Д) x 70 мм (Ш) x 45 мм (Г), инфлятор Mi умещается в руке, но по форм-фактору он все равно заметно больше, чем Fumpa (42 мм x 73 мм x 87 мм. ).И действительно, шланг с петлями делает длину Mi ближе к 183 мм при хранении. То же самое и с весами: блок Mi весит 439 г, а Fumpa - 380 г. Ни тот, ни другой не предназначены для катания (хотя miniFumpa есть) и больше предназначены для замены напольного насоса.

    Как и Fumpa, Mi оснащен внутренней перезаряжаемой батареей, и, поскольку она является внутренней, вы можете не беспокоиться о полетах с этим устройством, независимо от того, находится ли он в зарегистрированном багаже.

    Включить устройство так же просто, как вытащить шланг, что автоматически включает питание. И, в отличие от Fumpa, у Mi есть функция автоматического отключения на случай, если вы оставите шланг. Сам шланг подсоединяется к устройству с резьбой и имеет клапан Шредера на другом конце. Прилагаемый адаптер Presta легко подключается к нему и может оставаться на месте во время хранения, что означает небольшой риск потери этого ключевого компонента.

    Вытягивание шланга включает устройство, а возвращение - выключает.

    Существует пять режимов накачивания, которые теоретически позволяют предварительно настроить давление, чтобы устройство могло легко надувать различные предметы. Однако только ручная настройка позволяет вам превышать 65 фунтов на квадратный дюйм, и даже специальный режим велосипеда ограничен диапазоном 30-65 фунтов на квадратный дюйм. Между тем, режимы автомобиля и мотоцикла предварительно настроены на ограниченный диапазон давления в барах.

    Эти режимы были бы весьма полезны, если бы они были более настраиваемыми, и теоретически вы могли бы иметь одну настройку для дорожного велосипеда, а другую - для внедорожного.Но нет, вам лучше вручную набрать необходимое давление - и, к счастью, устройство по умолчанию использует последнее использованное давление.

    Дольше, но медленнее, чем у Fumpa

    Учитывая, что Mi заметно тяжелее Fumpa, я ожидал от него изрядной мощности. Тем не менее, очевидно, что Fumpa была разработана для получения значительного количества энергии от батареи 11,1 В, в то время как Mi и его батарея 7,4 В относительно холодны.

    Две проблемы, которые у меня есть с Fumpa, - это шум и вибрация (серьезно, воздух действительно дребезжит), и оба они неизбежны, поскольку устройство качает только когда вы вручную удерживаете кнопку питания.Другая история для Mi, который позволяет вам настроить устройство и позволить ему делать свое дело без помощи рук. И даже если вы решили оставить устройство, оно работает заметно более плавно. Однако там, где Fumpa с большой скоростью разрывает воздух в шину, смотреть на Mi может быть немного утомительно.

    https://www.instagram.com/p/B9kosh2ljJ-/

    Например, Mi потребовалось 1 минуту и ​​24 секунды, чтобы накачать шину размером 700 × 25 мм до 80 фунтов на квадратный дюйм, в то время как Fumpa достиг того же давления всего за 20 секунд.Точно так же Mi потребовалось 2 минуты 5 секунд, чтобы нагнать 35 фунтов на квадратный дюйм в шину 650B x ​​1,9 дюйма, в то время как Fumpa разорвал ее за 29 секунд.

    Однако Mi со значительно большей емкостью аккумулятора явно выигрывает в долговечности от полной зарядки. В Fumpa кончился сок после семи полных накачиваний (до 80 фунтов на квадратный дюйм) шины размером 700 × 25 мм, в то время как Mi продолжал работать до 15 полных накачиваний. На колесе 650B большего объема Fumpa отключился при пяти полных наддувах (при 35 фунтах на квадратный дюйм за надувание), тогда как Mi сделал это 10, почти 11 раз.

    Имейте в виду, что оба устройства можно заряжать через порт Micro-USB, и поэтому простая подзарядка аккумулятора во время путешествия не имеет значения. Аналогичным образом, оба устройства предлагают некоторую форму индикации уровня заряда батареи, хотя в обоих случаях это только приблизительный ориентир, и вы можете застать врасплох, если толкнете устройства до экстремального давления в шинах.

    С точки зрения скорости, Ми - трехногая черепаха в гонке с быстрым кроликом, которым является Фумпа. Я люблю Fumpa за то, что он может быстро нагнетать небольшое давление в шину, в то время как Mi почти заставил меня задуматься, почему я просто не беру напольный насос.

    Здесь стоит отметить, что я никогда успешно не устанавливал новую бескамерную шину с Fumpa. Я недавно перепроверил именно эту штуку, установив восемь колес с бескамерными шинами Continental для полевых испытаний на гравийном велосипеде, и Fumpa не смогла получить ни одного колеса (в то время как пара обычных напольных насосов справилась с большинством из них) . При этом меньший объем воздуха Mi означает, что он безнадежен для этой задачи. Тем не менее, оба устройства без проблем будут доливать воздух в существующую бескамерную установку.

    Как и ожидалось, бушующий Фумпа заметно шумнее, чем более медленный Ми, но ни один из них не подходит для гостиничных номеров. Я записал Mi на 85 дБ, в то время как Fumpa имеет выход 99 дБ для пробуждения соседей. В обоих случаях вам нужно повторно накачать шины накануне вечером перед тем, как отправиться в утреннюю поездку.

    Запорный клапан

    Клапан с резьбой Mi предлагает простое уплотнительное кольцо, и эта конструкция наверняка останется герметичной на долгие годы. Тем не менее, одним из основных преимуществ электрического надувного насоса является скорость использования, а базовая конструкция клапана действительно препятствует такой эффективности.

    Клапан с резьбой прост в использовании.

    Это наиболее очевидно при использовании переходника клапана Presta. Я обнаружил, что должен быть очень осторожен, чтобы обеспечить прямую резьбу клапана. Точно так же, как было показано в перестрелке с мега-мини-насосами, такие резьбовые клапаны насоса имеют тенденцию незаметно отсоединять съемные стержни клапана Presta. Напротив, Fumpa разработана специально для клапанов Presta и просто устанавливается с фрикционной посадкой.

    Тем не менее, если у вас есть велосипеды с клапанами Schrader и Presta, то вам понравится многоцелевой дизайн Mi.И такая конструкция означает, что вы можете легко надеть на Mi высококачественную головку насоса Presta, такую ​​как Silca Hiro, хотя такое дополнение сделает ее заметно более громоздкой в ​​портативности. Точно так же Fumpa предлагает вторичный клапан с двумя головками и шланг для своего насоса, хотя он также менее удобен с точки зрения размера.

    Не то, что я хочу

    Я влюбился в Fumpa за ее способность нажимать ее на клапан Presta, быстро впрыскивать кнопку и в течение нескольких секунд я знаю, что мои шины настроены на точное давление.Таким образом, он удобнее и быстрее, чем любой напольный насос высокого класса, и в результате я получаю от него массу пользы.

    И именно с такой скоростью Mi разваливается. Направлять резьбу на головку насоса сравнительно утомительно, поэтому скорость накачки будет незначительной. Он не быстрее в использовании, чем мой любимый напольный насос, и поэтому не обогащает мою велосипедную жизнь. Конечно, смена головки помпы значительно ускорит использование Mi, но Fumpa по-прежнему компактнее и мощнее.

    Mi явно нацелен на обычного пользователя, которому нужно устройство, способное раздуть самые разные вещи. Он прост в использовании, недорогой, долговечный и действительно предлагает точную настройку давления - все очень впечатляют с учетом такой низкой цены. Тем не менее, его многоцелевой дизайн - это именно то, почему он не идеальный насос, который работает быстро и быстро, как я надеялся.

    Шланг достаточно длинный, чтобы дотянуться до клапана, который находится в положении «6 часов», когда устройство находится на земле.Fumpa заметно короче в своем профиле. Оба устройства оснащены цифровыми датчиками, которые, как я проверил, являются более точными, чем подавляющее большинство напольных насосов, и даже специальные датчики шин. Mi предлагает впечатляющее качество сборки по запрашиваемой цене. В отличие от Fumpa, Mi поставляется с удобной мягкой сумкой для хранения и транспортировки.

    Оборудование для мойки автомобилей - Pec Idrobase Переносная мойка высокого давления на 145 бар Производитель из Ахмедабада

    Подробная информация о продукте:

    Марка Поглощенная мощность
    Минимальное количество заказа 1 единица
    Давление потока воды 11-20
    PEC
    Номер модели MM-02
    Давление 100/150/200 бар
    Название продукта Теги АВТОМОБИЛЬНАЯ МАШИНА
    Тип отрасли Автомобильная промышленность Химическая промышленность, обрабатывающая промышленность
    Использование / применение МОЙКА ВЫСОКОМ ДАВЛЕНИЕМ
    Шайба Тип ТРИПЛЕКСНЫЙ ПЛУНЖЕРНЫЙ НАСОС
    Максимально допустимое давление 25013 бар 5 л.с.
    Мощность ОДНОФАЗ. ASE / ТРЕХФАЗНЫЙ
    Расход 11 л / мин
    Материал Нержавеющая сталь

    Очистители высокого давления:

    Мы производим очистители высокого давления, которые предназначены для эффективной и превосходной очистки.Наши очистители высокого давления изготовлены из лучших материалов.


    Особенности и преимущества:

    Легкий режим (2000 фунтов на квадратный дюйм) : - Для домашнего использования, хорошо подходит для карточек, небольшого оборудования, окон и другой общей уборки

    Средний режим (2000-3000 фунтов на квадратный дюйм): - Коммерческий использование, хорошо подходит для автомойки, квадратный, может удалять жир и грязь с бетона, настил.

    Heavy Duty (3000PSI): - Промышленное использование, хорошо работает для стойких пятен, смывания краски и больших площадей;

    Долговечность и надежность: PEC make pump & crompton make motor

    Надежность и безопасность: Профессиональный спусковой механизм, безопасный замок и фильтр

    Простота обслуживания: MAde in India Pump, все детали доступны по низкой цене

    Универсальность: - Аппарат может быть прикреплен к полу или к удобному хранению триггерного пистолета с автоматической функцией.

    Доступен при: 110-230-400 и 50-60 Гц. Применение для очистителей высокого давления

    • Автосервисы
    • Очистка сельскохозяйственного оборудования
    • Очистка полов в промышленности
    • Подрядчики покрасочных и окрасочных работ
    • Цех изготовления нержавеющей стали
    • Удаление ржавчины при переплавке сляба
    • Очистка строительной техники, брачных залов
    • Водная обработка колонн и плит в новом строительстве
    • Очистка кухонь и туалетов в гостиницах, ресторанах и пятизвездочных отелях
    • Очистка реакторов и сосудов в химической и фармацевтической промышленности, рыболовные туры и контейнеры
    • Птицефабрики и холодильные камеры.

    Дополнительная информация:

    • Код товара: MM1408-SS
    • Порт отправки: AHMEDABAD ICD OR AHMEDABAD AIRPORT
    • Производственная мощность: 1500 единиц в месяц
    • Срок поставки: 1 НЕДЕЛЯ
    • Подробная информация об упаковке: СТАНДАРТНАЯ УПАКОВКА

    Ближайшая бензозаправочная станция с оплатой на насосе и автомойке

    Все функции веб-сайта могут быть недоступны в зависимости от вашего согласия на использование файлов cookie.Щелкните здесь, чтобы обновить настройки.

    СТО Esso

    Esso всегда рядом. Где вы сегодня?

    Привлекательная внешняя территория Synergy предлагает свежий, чистый вид - чтобы помочь вам получить больше от ваших поездок.

    • Вывески жирным шрифтом; Жирные вывески с нашими последними предложениями расположены под углом для удобства чтения. Так что вы всегда будете в курсе, что происходит в Esso.
    • Более яркие АЗС; Еще больше яркости АЗС благодаря новому светодиодному освещению, позволяющему легко заполнять помещения в любое время суток.
    • Индикатор поиска насоса; Индикатор поиска насоса поможет вам быстро и легко определить нужный сорт топлива.
    • Количество клиньев; Яркие клинья с цифрами позволяют быстро и легко увидеть номер помпы при оплате.
    • Наименования топлива; Четкие названия топлива упрощают выбор типа и сорта топлива.Легко и приятно.
    • Esso synergy fels; Все наши топлива Esso Synergy содержат маркер качества, который еще больше гарантирует, что вы получаете качество Esso. Узнайте больше о нашем семействе топлив.

    Вы заслуживаете сияния

    Подарите своему автомобилю автомойку Esso. Мы очистим ваш автомобиль с помощью специально разработанного мыла, которое поможет удалить грязь и соль с внешних поверхностей. Мощное ополаскивание делает его сияющим и чистым.

    Найдите ближайшую автомойку Esso
    • Esso Nectar уже здесь

      Накапливайте очки Nectar, посещая участвующие в программе станции технического обслуживания Esso, чтобы заправить себя каждый день.

      Узнать больше
    • Станьте ближе к нашему топливу

      Узнайте больше о топливах Synergy ™.

      Узнать больше
    • Приветствуйте очередь

      Дьявольски простое приложение Esso облегчает оплату топлива.

      Как это работает

    Как работают насосы и воздушные компрессоры?

    Криса Вудфорда.Последнее изменение: 14 мая 2020 г.

    Некоторые изобретения гламурно - микрочипы и оптоволоконные кабели приходит на ум. Другие тише и скромнее, но не менее важный. Насосы и компрессоры, безусловно, попадают в эту категорию. Попробуйте представить себе жизнь без них, и вы далеко не уйдете. Брать насосы, и вам нечем будет протолкнуть горячую воду через трубы центрального отопления дома, и никак убрать огонь с холодильника. Можно также начать ходьба тоже, потому что вы не сможете взорвать шины на своем велосипеде или залить бензин в машину.От отбойных молотков до кондиционеров, всевозможных машин используйте насосы и компрессоры для перемещения жидкостей и газов с места на место. Давайте посмотрим, как они работают!

    Фото: Насосы - незамеченные герои инженерной мысли, перемещающие жидкости и газы с места на место. Этот роторный насос с дизельным двигателем используется для бурения водяных скважин в Южной Америке. Фото Бритни Каннади любезно предоставлено ВМС США.

    Как перемещать твердые тела, жидкости и газы

    Artwork: Как люди перемещали жидкости до изобретения насосов? Один из вариантов заключался в использовании водоподъемного крана со встроенным противовесом, известного как шадуф, который датируется примерно 2000 годом до нашей эры.Другим методом был винтовой насос, изобретенный Архимедом в Древней Греции около 250 г. до н.э., в котором спиральная резьба медленно вращающегося винта использовалась для перекачки воды с низкого уровня на высокий. Рисунок современного винтового насоса типа «Архимед» из патента США 4239449: «Конструкция винтового насоса». Уильям Дж. Бауэр, 16 декабря 1980 г., любезно предоставлено Управлением по патентам и товарным знакам США.

    Предположим, вы хотите переместить твердый металлический блок. Мало выбор в том, как это сделать: вы должны поднять его и нести.Но если вы хотите переместить жидкости или газы, это очень много Полегче. Это потому, что они двигаются с небольшим немного помощи от нас. Мы называем жидкости и газы , жидкости потому что они текут по каналам и трубам из одного места в другое. Они Однако не двигайтесь без посторонней помощи. Требуется энергия перемещать вещи, и обычно мы сами должны это обеспечивать. Иногда жидкости и газы имеют запасенную потенциальную энергию, которую они могут использовать передвигаться (например, реки текут спускаться от истока к морю, используя силу тяжести), но часто мы хотят переместить их в места, куда они обычно не попадают - и для что нам нужны насосы и компрессоры.(Вы можете узнать больше о твердых телах, жидкостях и газах в нашей статье о состояния вещества.)

    В чем разница между насосом и компрессором?

    Иногда используются слова «насос» и «компрессор». взаимозаменяемо, но есть разница:

    • Насос - это машина, которая перемещает жидкость (жидкость или газ) из одно место в другое.
    • Компрессор - это машина, которая сжимает газ в меньший объем и (часто) одновременно закачивает его в другое место.

    Фото: Насос или компрессор? Если на нем есть манометр и давление увеличивается по мере накачки, технически он также работает как компрессор. С помощью этого ножного насоса, накачивая автомобильные шины, вы накачиваете и сжимая одновременно. Даже в этом случае вы бы не стали называть это воздушным компрессором, потому что его работа действительно заключается в перемещении воздуха из атмосферу в ваших шинах. Компрессор обычно предназначен для использования сжатого воздуха каким-либо образом, например, для работы отбойного молотка (пневматической дрели).

    Насосы могут работать как с жидкостями, так и с газами, но компрессоры обычно работают. только по газам. Это потому, что жидкости очень трудно сжимать. Атомы и молекулы, из которых состоят жидкости made, настолько плотно упакованы, что вы не можете сжать их ближе друг к другу (важный часть науки, которая очень хорошо используется в гидравлических машинах). Мойки высокого давления, которые делают мощная струя воды для чистящие вещи, являются исключением: они работают, выжимая жидкости до более высокие давления и скорости.Кофемашины также выжимают воду до высокого давления для приготовления напитков крепче и вкуснее.

    Сжатые газы имеют встроенные насосы

    Когда вы сжимаете газ в меньшее пространство, вы увеличиваете его давление и сохраняете энергию внутри него, который вы можете использовать спустя некоторое время. Мы называем это потенциальной энергией, потому что она имеет умение делать что-то полезное в будущем. Сжатый газ, хранящийся в плотно закрытой контейнер снова расширится и потечет, если вы позволите ему, например, открыв клапан.Вот что происходит, когда вы надуваете воздушный шар и завязываете узел на шее: вы сжимаете воздух и сохраняете его внутри. Когда вы развязываете воздушный шар, это похоже на открытие клапана. Газ под давлением внутри выпускается и выходит под собственным давлением. Давление и запасенная потенциальная энергия сжатого газа позволяет ему течь сам по себе без помощи насоса. Другими словами, сжатый газ немного похож на газ со встроенным насосом.

    Как работают насосы?

    На самом деле насосы бывают двух видов: поршневые насосы (которые перекачивают попеременно назад и вперед) и роторные насосы (которые вращаются).

    Поршневые насосы

    Фото: Ножные насосы - это знакомые примеры поршневых насосов: они перемещают воздух, когда вы толкаете ногу вверх и вниз. С помощью этого насоса вы ставите ногу на черный рычаг вверху и качаете ногой вверх и вниз, заставляя красный цилиндр двигаться вперед и назад. Клапан внутри цилиндра пропускает воздух (когда вы поднимаете ногу), который затем выкачивается через черный шланг справа (когда вы опускаете ногу). Манометр в верхней части насоса (справа) показывает давление воздуха в шине в британских единицах (барах и фунтах на квадратный дюйм или psi).

    Велосипедные насосы - это, пожалуй, самые известные примеры поршневых насосов. У них есть поршень который движется вперед и назад внутри цилиндра, попеременно втягивая воздух снаружи (когда вы вытаскиваете ручку) и вталкиваете в резиновая шина (когда вы нажимаете ручку обратно снова). Один или несколько клапанов гарантируют, что воздух, который вы втягиваете в насос, не иди прямо обратно, как он пришел. Кстати, стоит отметить, что велосипедные насосы на самом деле воздушные. компрессоры , потому что они нагнетают воздух из атмосферы в замкнутое пространство резиновой шины, уменьшая его объем и увеличивая давление.

    Ротационные насосы

    Фото: Типичный роторный насос, используемый при тушении пожаров. Крыльчатка находится внутри серебряного корпуса под круглым черным корпусом. Фото Мелроуза Афас любезно предоставлено ВМС США.

    Ротационные насосы работают совершенно иначе, используя прядение. колесо для перемещения жидкости от входа к выходу. Такие устройства, как их иногда называют центробежными насосами. потому что они выбрасывают жидкость наружу, заставляя ее вращаться (немного похоже на то, как стиральная машина сушит ваши джинсы вращая их на большой скорости).Роторные насосы работают прямо противоположно турбинам. Где турбина улавливает энергию из жидкости или газа, движущегося самостоятельно аккорд (например, ветер в воздухе вокруг нас или вода течет в реке), насос использует энергию (обычно электродвигатель или компактный бензиновый двигатель или дизельный двигатель) для перемещения жидкости с места на место.

    Художественное произведение: роторный насос может использовать зацепляющиеся шестерни или винты для перемещения жидкости, подобно гидравлическому двигателю.

    Роторные насосы, как правило, внешне выглядят одинаково: есть герметичный круглый или цилиндрический корпус. с входом с одной стороны и выходом с другой.Однако внутри они могут работать в разных способами. Пластинчатые насосы используют лопасти (плоские лопасти), которые скользят внутрь и наружу при вращении, перемещая жидкость из впускного отверстия. к розетке и выбросить на скорости. Импеллерные насосы используют колесо с изогнутыми лопастями, называемое рабочим колесом, которое немного похоже на многолопастной пропеллер, плотно установленный в середине замкнутой трубы. Рабочее колесо втягивает жидкость через впускное отверстие, вращает ее на высокой скорости, а затем выталкивает через выпускную трубу, обычно направленную в противоположном направлении.Иногда рабочие колеса изготавливаются из жесткого металла или пластика (например, на фото ниже), хотя они также могут иметь гибкие, эластичные лопасти, длина которых меняется при вращении (аналогично скользящим лопастям лопастного насоса), поэтому они всегда плотно закрывайте. В еще одной конструкции лопасти и рабочие колеса заменены двумя или более большими винтами или шестернями, которые входят в зацепление и вращаются в противоположных направлениях, вытягивая жидкость вокруг себя по мере движения. В шнековых насосах используется один длинный шнек, который транспортирует материал при вращении, подобно шнеку, установленному внутри трубы.

    Что лучше: поворотное или возвратно-поступательное?

    Ротационный насос намного быстрее поршневого насоса, потому что жидкость постоянно входит и выходит; в поршневом насосе он входит в половину времени и уходит вторую половину. Также легче запитать электродвигатель, чем поршневой насос, потому что двигатель тоже вращается; легко управлять одним вращающимся машина с другой, и несколько сложнее использовать вращающуюся машину (двигатель) для приведения в действие возвратно-поступательного движения (насос, который должен двигаться вперед и назад).Как правило, роторные насосы механически проще и надежнее поршневых, потому что у них нет движущихся клапанов, которые постепенно изнашиваются.

    Анимация: Сравнение поршневых и ротационных насосов. Слева: простой возвратно-поступательный поршневой насос работает в двухступенчатом цикле. Во время впуска поршень (темно-синий) перемещается вправо. Впускной клапан (зеленый) открывается, и клапаны в поршне (красный) закрываются. Поршень втягивает жидкость из впускного отверстия и проталкивает ее через выпускное отверстие.На обратном ходе поршень перемещается влево. Теперь впускной клапан закрывается, а клапаны в поршне открываются, поэтому жидкость движется через поршень, готовая к перекачке к выпускному отверстию при следующем такте.

    Справа: роторный насос перемещает жидкость от входа к выходу, как лопаточное колесо. Наблюдая за тем, что происходит с отдельным сегментом, мы видим, что в один момент он наполняется жидкостью, а затем через некоторое время выталкивается к выходу. Это очень упрощенный пример так называемого лопастного насоса: лопасти - это «лопасти», которые вращают колесо.Вы можете видеть, что половина камер (верхние) будут все время пустыми, что снижает эффективность насоса. По этой причине в практических насосах, как правило, колесо установлено не по центру, что создает большую камеру в форме полумесяца внизу, позволяя перекачивать больше жидкости за то же время.

    Использование насосов и компрессоров

    Насосы есть внутри практически любой машины, использующей жидкости, от автомобильных двигателей (которые должны перекачивать топливо) до посудомоечных машин (где насос перекачивает горячую воду. вокруг ванны) и личных плавсредств (приводится в движение по воде струей воды под высоким давлением, толкающей назад).

    Фото: Типичное рабочее колесо насоса. Фото любезно предоставлено NASA Marshall Image Gallery.

    В отличие от машин на основе насосов, машины с компрессорами не работают, просто перемещая жидкость: они также используют энергию, которая была хранится внутри жидкости, когда она изначально была сжата. Требуется энергия, чтобы сжать газ, но эта энергия не исчезнет растворяется в воздухе, и он не теряется зря. Он хранится внутри газа, и вы можете использовать его позже, когда захотите, позволив газу двигаться в других местах (газовые пружины, используемые в офисных креслах и петли, которые держат двери багажника открытыми, - хороший тому пример).

    Многие машины (например, отбойные молотки) сжатый воздух из компрессора для выполнения полезной работы - мы говорим, что они пневматический (слово, которое обычно означает Пневматическая машина ). В отбойный молоток, например, сжатый воздух отталкивает сверло назад и вперед, когда он выпущен через длинную трубу. (Ты можешь иметь заметил, что к большой воздушной компрессорной машине прикреплен отбойный молоток через большой воздушный шланг.) Сжатый воздух также используется для чистки вещей. как каменные блоки.Еще одно действительно важное применение - это питание пневматические тормоза в поездах, грузовиках и автобусах. К быстро остановить действительно большой автомобиль, нельзя полагаться на давление со стороны водителя нога, как можно в машине (где тормоза гидравлические). Вместо этого тормоза грузовиков и поездов приводятся в действие сжатым воздухом. отпускается, когда водитель нажимает на педаль. Возможно, вы слышали внезапный свистящий звук после внезапной остановки грузовиков.

  • Ответить

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
