Каждому, кто хоть немного интересуется автомобилями и их устройством, известно, что такое стартер. Это устройство играет ключевую роль в процессе запуска двигателя автомобиля. Устройство стартера довольно простое. Все они похожи друг на друга. Но часто автомобилисты сталкиваются с трудностями при необходимости отремонтировать стартер или проанализировать его состояние.
Эти знания могут очень пригодиться. Ведь не всегда есть возможность в экстренной ситуации обратиться к специалисту.

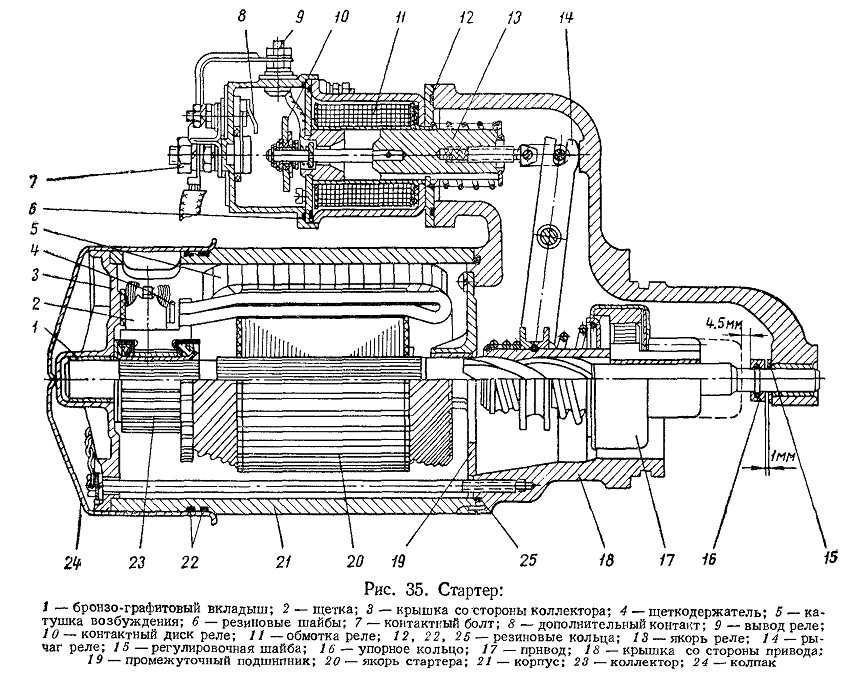

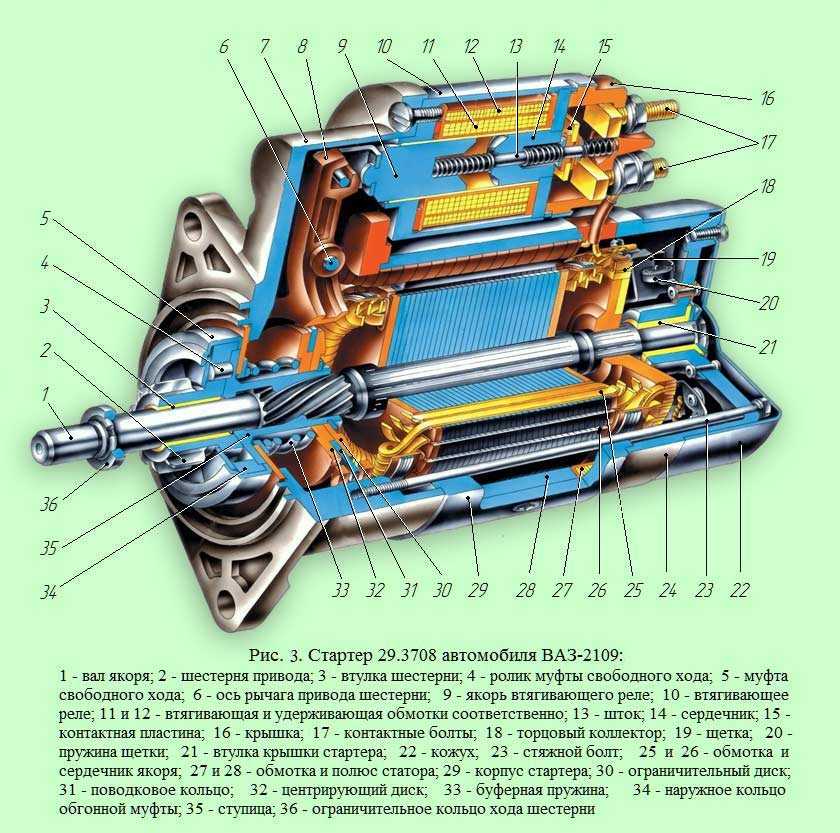

Устройство стартера
Стартер хотя и имеет небольшие размеры, содержит в себе много деталей. Вот главные из них.
- Электрический двигатель. В нем находятся сердечники и обмотки.
- Якорь. Эта деталь изготавливается из высоколегированной стали. Это ось с пластинами коллектора и сердечниками.
- Втягивающее реле. Это проводник, с помощью которого осуществляется подача электричества на двигатель стартера. Также реле выталкивает обгонную муфту.
- Бендикс представляет собой механизм, который передает вращение на коленвал от двигателя.
- Щетки и держатели. С их помощью осуществляется передача напряжения на якорь, а также они повышают мощность двигателя в процессе работы стартера (когда выполняется главный цикл).
В основном, все современные стартеры имеют схожее устройство. Могут быть лишь некоторые отличия.
Принцип работы
Процесс работы устройства представляет собой 3 этапа:
- Сцепление шестерни и маховика коленвала.
- Запуск устройства.
- Разъединение маховика и шестерни.
Если двигатель запустился, то стартер прекращает свое участие в его работе. Рассмотрим его работу подробнее.
- Когда ключ зажигания поворачивается, к замку зажигания и тяговому реле стартера поступает питание от аккумулятора.
- Шестерня бендикса соединяется с маховиком, вследствие чего происходит замыкание цепи, и напряжение поступает на двигатель стартера. Начинается раскрутка коленвала.
- Если двигатель запустился , происходит разъединение устройства и коленвала.
Стартер участвует лишь в запуске двигателя, но если он выйдет из строя, этот процесс осуществить будет невозможно. В большом ассортименте стартеры для погрузчиков представлены на сайте carsnab.ru.
Виды конструкций
На автомобили с мощным или дизельным двигателем устанавливают роторные стартеры. Они имеют следующие преимущества:
- Возможность увеличить крутящий момент даже при низком заряде аккумулятора;
- Высокий КПД позволяет запустить двигатель даже при сложных условиях;
- Для запуска требуется меньшее напряжение;
- Меньшие габариты по сравнению со стандартным стартером.
Но и простой стартер не лишен определенных преимуществ:
- Простота устройства, которая позволяет отремонтировать стартер самостоятельно;
- Двигатель запускается мгновенно;
- Простой стартер выдерживает большие нагрузки.
Как продлить службу стартера
Стартер при всей своей простоте стоит недешево. Поэтому в целях продления его службы необходимо соблюдать такие правила.
- После запуска мотора нужно подождать 30 секунд, а потом начинать движение.
- Чтобы стартер прослужил дольше, необходимо регулярно устранять все возникшие поломки.
Чтобы не довести стартер до состояния, при котором его невозможно будет отремонтировать, следует внимательно следить за работой этого механизма. Вот несколько признаков, которые говорят о том, что стартер скоро сломается.
- Проверьте втягивающее реле, если при повороте ключа устройство срабатывает не сразу.
- Обратите внимание на подшипники и щетки, если коленвал начинает вращаться с трудом. Это касается летнего периода и при нормальной вязкости масла.
- Во время поворота ключа слышится звук запуска двигателя, но на самом деле этот процесс не происходит.
- На устройство поступает электричество, но оно не вращается.
Как купить осветительное оборудование онлайн: подробное руководство
Покупка осветительного оборудования, например Elstead Lighting в Интернете может оказаться непосильной задачей, особенно для новичков. Имея так много доступных вариантов, может быть трудно определить, какие продукты стоят инвестиций. Однако при наличии необходимых знаний и рекомендаций покупка осветительного оборудования в Интернете может стать беспроблемным процессом.
Виды крепежа для рыхлых оснований
Крепление различных предметов к стенам из ячеистого или пустотелого материала представляет определенную сложность. Для решения этой проблемы используются дюбели разных конструкций и размеров. Задача мастера заключается в том, чтобы из обширной номенклатуры крепежа подобрать оптимальным вариант.
Автомобильный стартер — The Auto Belarus
Поделиться
Автомобильный стартер представляет собой устройство которое осуществляет запуск автомобильного двигателя внутреннего сгорания. Автомобильные стартеры обычно исполняются в электрическом варианте. Так же стартеры могут быть в пневматическом и гидравлическом вариантах, а в случае с очень большим двигателем стартером может служить даже меньших размеров двигатель внутреннего сгорания.
Содержимое
- История автомобильного стартера;
- Состав автомобильного стартера;
- Принцип работы автомобильного стартера;
- Типичные неисправности стартера.
Как уже известно, автомобильные двигатели представляют собой четырехтактные поршневые двигатели внутреннего сгорания. В таких двигателях третий такт высвобождает энергию топлива, которая обеспечивает автономное действие четвертого, первого и второго такта. Для начала автономной работы, автомобильному двигателю необходимо осуществить первые три такта своего рабочего цикла. До изобретения современного автомобильного стартера запуск двигателя осуществлялся самыми различными способами. Использовались заводные пружины, пиротехнические и ручные способы.
Самым распространенным был именно ручной способ. При таком способе, в коленчатом вале двигателя было предусмотрено отверстие под ручку для его вращения. Ручной способ являлся трудоемким, неудобным и даже опасным, так как поведение двигателя и ручки вращения было довольно непредсказуемым. Запуск двигателя таким способом мог привести к различного рода травмам, а в некоторых случаях даже к смерти от полученных травм. При таком состоянии дел общество нуждалось в автоматизации процесса.
Автомобиль ArnoldПервое упоминание об электрическом стартере датируется 1896 годом. Именно в этом году в Англии был выпущен автомобиль Arnold. Сообщается, что одна из моделей была оснащена одним из первых в мире самозапускающим устройством, разработанным инженером-электриком Гербертом Джоном Доусингом. Самозапускающее устройство представляло собой динамомотор, который был соединен с маховиком и был предназначен для помощи автомобилю при движении в гору и запуска двигателя.
Следующее упоминание об электрическом стартере датируется 1901 годом. 11 февраля 1901 года была подана заявка на патентование компанией ROCKAWAY AUTOMOBILE Co «Средств для эксплуатации автотранспорта«. В тексте письма сообщается, что гражданин США Клайд Дж. Коулман, который проживал в районе Манхэттен в графстве Нью-Йорк изобрел новые и полезные усовершенствования в средствах управления автотранспортными средствами. Изобретение включало в себя устройство которое называлось «пусковой двигатель» и могло приводить в действие двигатель внутреннего сгорания. Так же было предусмотрено отключение «пускового двигателя» после запуска двигателя внутреннего сгорания. Заявка на патент была принята 24 ноября 1903 года.
Чарльз Кеттеринг. На столе первый в мире стартер-генераторУже в 1911 году был подана заявка на патент «Пусковое устройство двигателя» от компании Dayton Engineering Laboratories(DEYCO). Особенностью изобретения является то, что это устройство представляет собой и стартер и генератор одновременно. Работа этого изобретения регулируется педалью, которая очень похожа на современные педали управления. В положении 1 устройство работает как стартер, а в положении 2 оно работает как генератор. Изобретателем этого устройство считается Чарльз Кеттеринг, но он являлся лидером команды, которую составляла группа инженеров компании Dayton Engineering Laboratories. В 1911 году глава компании Cadillac заказал 12000 стартеров, которые были установлены на одноименные автомобили 1912 года выпуска. Патент на изобретение был принят только 15 августа 1915 года.
В 1912 году, казалось бы , электрический стартер должен был бы стать «бомбой» на рынке производителей, но потребовалось время чтобы такого рода стартер был оценен. Электрические стартеры совершенствовались со временем. Следующим автомобилем, обладающим электрическим стартером, оказался Dodge 30/35 1914 года выпуска. Плюс ко всему, в автомобиле этого выпуска впервые была применена 14-ти вольтовая система, как освещения, так и электрооборудования.
В 1920-х годах электростартеры стали универсальны почти для всех производимых автомобилей. Этим самым действием автомобили стали доступны для лиц пожилого возраста и женщин. Серийными автомобилями производимыми с электрическими стартерами считаются Ford Model T. В таких автомобилях стартер приводился в действие кнопкой вплоть до 1949 года. В этом году компания Chrysler придумала так называемый замок зажигания, который используется в современных автомобилях до сих пор.
Состав автомобильного стартера Современный автомобильный стартерТипичный автомобильный стартер состоит из трех составных частей:
- Электродвигатель постоянного тока;
- Втягивающее реле;
- Шестерня с обгонной муфтой.
Электродвигатели постоянного тока современных стартеров могут быть 2 видов:
- С электромагнитным возбуждением;
- С возбуждением от постоянных магнитов;
Электродвигатели с возбуждением от постоянных магнитов являются более современными и популярными. Они являются более легкими, компактными, потребляют меньшие токи и имеют большую скорость вращения. Недостатком является меньший крутящий момент, но для решения этой проблемы вводится планетарный редуктор, который вращается вокруг центральной шестерни. Конструкция самого электродвигателя состоит из ротора(подвижная часть) и статора(неподвижная часть). Питание к ротору подводится через подпружиненные щетки. Втягивающее реле предназначено для ввода шестерни в зацепление с маховиком и подачу питания на электродвигатель. Обгонная муфта служит в составе стартера в качестве предохранителя от повреждений. Как только частота вращения коленвала превысит частоту вращения стартера, обгонная муфта рассоединяет приводную шестерню и вал электродвигателя.
Как уже говорилось выше, в большинстве современных автомобилей установлены стартеры с возбуждением от постоянных магнитов. Действие этого устройства начинается с момента поворота ключа зажигания в рабочее положение и в течении 3 — 10 секунд двигатель приходит в свое рабочее состояние благодаря именно этому устройству. Как же все происходит?
Принцип работы автомобильного стартера следующий. При повороте ключа зажигания в рабочее положение происходит замыкание контактов. От аккумуляторной батареи к стартеру поступает напряжение. Шестерня с обгонной муфтой входит в зацепление с зубьями маховика. Электродвигатель постоянного тока раскручивает маховик до запуска двигателя внутреннего сгорания. После запуска двигателя обгонная муфта отсоединяет шестерню от маховика.
Следует заметить, что этот принцип работы носит общий характер, так как каждый современный производитель делает уникальную продукцию. Стартер одного производителя может иметь 5 составляющих, а другого 55 и принцип работы каждого будет отличаться.
Типичные неисправрости стартераЭлектродвигатель автомобильного стартераНеисправностей которые могут происходить со стартером не так уж и много. Признаков всего 2:
Первым признаком проблемы со стартером является то, что он не крутит. То есть при повороте ключа зажигания — тишина. Это может говорить о том, что на электродвигатель стартера не приходит ток. Причинами такой неисправности может быть неисправное реле, нарушение питания от аккумулятора или износ щеток.
Второй признак гораздо хуже первого, так как, в некоторых случаях, понять однозначно, что проблема именно в стартере очень непросто. Признак следующий — стартер крутит, а двигатель не запускается или запускается но с треском. Причем с треском как в прямом, так и переносном смысле. Случай можно считать хорошим если стартер просто медленно крутил, но все же запустил двигатель, так как скорее всего проблема в низком заряде автомобильного аккумулятора. Остальные поломки хорошими назвать нельзя, так как если при прокрутке стартера слышен треск, это либо короткое замыкание обмотки, либо треск подшипников. И в одном и во втором случае потребуется ремонт самого стартера.
Остальные поломки стартера приписываются к поломке обгонной муфты. Признаки могут быть следующие. После поворота ключа зажигания слышатся щелчки стартера. Звук работы стартера слышен, а шестерня с маховиком в зацепление не входит. При такого рода поломке так же необходим квалифицированный ремонт стартера у специалистов.
