Конденсаторное Пусковое Устройство Для Автомобиля Своими Руками

Аккумулятор — верный друг и помощник в самых сложных ситуациях, но он, к сожалению, не вечен. Ещё бы ничего, если бы АКБ умирала мгновенно, без надежды на восстановление. Но она теряет характеристики постепенно, поэтому часто оказывается, что стартер прокрутить просто невозможно. Пик выхода АКБ из строя приходится на зиму, когда технике особенно тяжело запускаться в мороз. И тогда на помощь приходит либо сосед по гаражу с проводами для прикуривания, или запасная батарея. Или хорошее пусковое устройство, которое есть у каждого запасливого автолюбителя.

Виды пусковых устройств

Имея некоторые навыки в радиоэлектронике, собираем пусковое устройство для автомобиля своими руками. Чертежи и фото мы покажем, но для начала определимся с его типом, поскольку они бывают разными. Независимо от типа, нам, как пользователям, важно, чтобы ПУ могло работать без помощи аккумулятора и запускало двигатель не на пределе возможностей, краснея и дымясь, а работая стабильно даже в сильный мороз. Это самое важное условие при выборе готового зарядно-пускового аппарата или сборке своими силами.

Особого разносола тут нет. Механизм бывает одного из четырёх типов:

• импульсный;
• трансформаторный;
• аккумуляторный;
• конденсаторный.

Суть работы каждого из них в конечном итоге сводится к тому, чтобы отдать бортовой электросети ток нужного номинала и напряжения, 12 или 24 вольта, в зависимости от типа электрооборудования на борту.

Устройства на основе импульсных БП

Ещё одним вариантом является ПЗУ импульсного типа (схема 3). Это устройство способно генерировать токи до 100 и более ампер (зависит от элементарной базы). ПЗУ представляет импульсный источник питания с задающим генератором на микросхеме IR2153, выход которого выполнен в виде обыкновенного повторителя на базе BD139/140 или его аналога. В импульсном БП (далее ИБП) применяются мощные транзисторные ключи типа 20N60 с током 90 А и максимальным U = 600 В. В схеме присутствует также выпрямитель однополярного типа с мощными диодами.

Схема 3 — Пусковое устройство для автомобиля портативное своими руками с возможностью зарядки аккумулятора.

При подключении в сеть через цепь «R1 — R2 — R3 — диодный мост» происходит зарядка электролитических конденсаторов C1 и C2 , ёмкость которых прямо пропорционально зависит от мощности ИБП (2 мк на 1 Вт). Они должны быть рассчитаны на U = 400 В. Через R5 поступает напряжение для генератора импульсов, которое растёт с течением времени на конденсаторах и U на микросхеме. Если оно доходит до 11 — 13 В, то микросхема начинает генерировать импульсы для управления транзисторами. При этом появляется U на II обмотках трансформатора и открывается составной транзистор, подается питание на обмотку реле, которое плавно запустит стартер. Время срабатывания реле подбирается конденсатором.

Это ПЗУ снабжено защитой от токов короткого замыкания (КЗ) при помощи резисторов, выполняющих роль предохранителей. Они открывают при КЗ маломощный тиристор, который коротит соответствующие выводы микросхемы (она прекращает свою работу). Об исчезновении КЗ свидетельствует светодиод, который будет гореть. Если КЗ нет, то он гореть не будет.

Как подобрать трансформатор

Чтобы сделать прибор самостоятельно, достаточно найти подходящий трансформатор, а для уверенного пуска он должен выдавать не менее 100 А и напряжение 12 В, если мы говорим о легковушке. Если попросить пятиклассника, то он сможет рассчитать мощность. В нашем случае — это 1,2, а лучше 1,4 кВт. Без АКБ запустить мотор таким током едва ли удастся, потому что стартеру нужно минимум 200 А. Штатный АКБ поможет раскрутить коленвал, а вращаясь, стартер стартер потребляет не более 100 А, что и выдаст наш прибор.

Площадь сердечника не может быть меньше 37 см², а провод первичной обмотки — минимум 2 мм². Вторичка наматывается медным проводом сечением 10 квадратов, а количество витков подбирается опытным путём так, чтобы напряжение холостого хода было не больше 13,9В.

Схема и тонкости сборки ПУ

Вычислить параметры трансформатора — это далеко не все. Устройство работает так. Подключаем силовые провода прямо к клеммам АКБ, при этом никакого напряжения на выходе из ПУ нет до тех пор, пока напряжение аккумулятора не упадёт ниже порога срабатывания тиристоров, которые указаны на схеме. Как только напряжение на клеммах АКБ падает, тиристоры открывают вход и только тогда электрооборудование запитается от прибора. Как только напряжение на клеммах АКБ вырастет до 12 В, тиристоры закрываются и устройство автоматически отключается. Это позволяет сберечь батарею от перегрузок.

Тиристорный вариант может быть собран по двум методикам — по двухполупериодной схеме и по мостовой. Если выпрямитель мостовой, тогда тиристоры надо подбирать вдвое мощнее. То есть по первой схеме тиристоры рассчитываются минимум на 80 А, а при мостовой — минимум 160 А. Диоды рассчитываются на ток не менее 100 А. Эти элементы легко узнать по плетёному выходному наконечнику. Транзистор KT3107 можно заменить на 361-й. К сопротивлениям в управляющей цепи только одно требование — мощность их должна быть не меньше одного Ватта.

Выходные провода, естественно, должны соответствовать току и как правило, для этого берут аналог от сварочного аппарата. Естественно, они не тоньше провода вторички. Провод, который подсоединяет сеть, имеет сечение каждой из жил минимум 2,5 квадратных миллиметров. Простая и надёжная сборка, которая запустит двигатель в любой мороз. Тем не менее, существуют и другие варианты, которые можно купить в магазине.

IMPERIAL 150

Где позитив, там и негатив… Помните, что встроенную батарею нужно поддерживать в постоянной боевой готовности: если она не подзаряжалась долгие месяцы, толку от нее не будет. Кстати, подзаряжать встроенный аккумулятор можно не только дома, через адаптер, но и прямо в автомобиле — из гнезда прикуривателя или розетки 12 В (в комплект обычно входит специальный кабель). Иными словами, запустились — положите устройство в салон и подзарядите, покуда будете пробираться сквозь пробки. Иначе на повторную помощь не рассчитывайте.

Импульсное зарядно пусковое устройство

Импульсный прибор — отличный вариант, когда нужно постоянно следить за аккумулятором и поддерживать его в рабочем состоянии. Такие конструкции работают по принципу импульсного преобразования тока, и они собраны на микропроцессорах и контроллерах. Он не может показать большую мощность, поэтому для пуска, особенно при сильных минусовых температурах, может не подойти, но для зарядки АКБ подходят отлично.

Они компактны, на них невысокие цены, весят очень мало и симпатично выглядят. Но малая мощность, точнее небольшой пусковой ток, который они выдают, не позволят запустить машину при сильно разряженных банках в холод. К тому же точная электроника не терпит перепадов напряжения и скачков частоты тока, что в наших сетях не редкость, а отремонтировать в случае чего такой прибор сможет даже не каждая мастерская.

Пошаговое руководство по выбору ПЗУ

Портативное пуско-зарядное устройство для АКБ

На сегодняшний день в российских авто-магазинах можно встретить множество различных предпусковых устройств от разных производителей. Каждое из них характеризуется наличием тех или иных функций, мощностью, а также прочими особенностями. Чтобы правильно выбрать пусковое зарядное устройство для аккумулятора автомобиля, необходимо придерживаться нескольких простых рекомендаций.

Вкратце о них:

1. Функции. В первую очередь, вам необходимо определиться с тем, действительно ли вы нуждаетесь в покупке пускового зарядного устройства с функцией запуска мотора. Если вы понимаете, что вам необходима такая функция, то выбор необходимо строить непосредственно из ПЗУ. Если же вам необходима просто зарядка, которая позволит заряжать аккумулятор автомобиля, то оптимальным вариантом будет выбрать обычное ЗУ. Такого девайса хватит для данных целей, тем более, что его стоимость будет значительно ниже по сравнению с ПЗУ.
2. Характеристика пускового тока. Далее, определившись с устройством, необходимо уделить внимание характеристике пускового тока. Такой показатель подбирается в зависимости от величины пускового тока аккумуляторной батареи, установленной на автомобиле. Следует отметить, что пусковые токи автомобилей с дизельными двигателями значительно отличаются от показателей тока в бензиновых авто. Зачастую в продаже можно найти ПЗУ, которые не позволяют регулировать величину тока, при этом обладающие функцией ускоренного либо обычного режима заряда. Необходимо учитывать, что ускоренный режим осуществляется более высоким током, соответственно, зарядить аккумулятор автомобиля можно будет более быстро. Однако специалисты не рекомендуют использовать такой режим часто, поскольку это отразится на ресурсе эксплуатации АКБ. Что касается обычного режима, то он осуществляется с меньшим показателем тока, но такая зарядка занимает больше времени. Благодаря работе обычного режима на пластинах полностью растворяется сульфат, соответственно, это хорошо отразится на емкости АКБ. Нужно учитывать, что от емкости аккумулятора зависит пусковой ток, который определяет возможность АКБ выдавать максимальный ток на протяжении тридцати секунд. В любом случае, характеристики покупаемого устройства должны полностью соответствовать характеристикам батареи на автомобиле.
3. Тип устройства. Следующий шаг — необходимо определиться с типом ПЗУ для своего транспортного средства. В продаже вы можете найти как автономные, так и сетевые модели. Как вы понимаете, автономные варианты могут функционировать без подключения к сети, им не нужно электричество, поскольку они оборудованы встроенной мощной батареей. Что касается сетевых вариантов, то они могут функционировать только от сети. А это значит, что их эксплуатация возможна только возле дома или в гараже, и то, если в нем проведено электричество.
4. Наличие дополнительного функционала и контрольных приборов является немаловажным моментом. Чтобы водитель всегда мог знать, как осуществляется процесс зарядки, специалисты рекомендуют покупать девайсы, оборудованным встроенными вольтметрами либо амперметрами. На сегодняшний день большая часть вариантов моделей позволяют обеспечить процесс десульфатации батареи автомобиля. Когда аккумулятор функционирует, на внутренних его элементах образовываются нерастворимые кристаллики свинца, в результате чего это может стать причиной короткого замыкания внутри банок АКБ. Для того, чтобы удалить этот налет и повысить ресурс эксплуатации устройства, такие кристаллы могут разрушаться в результате воздействия тока. Также необходимо учитывать, что в современных транспортных средствах обычно применяются свинцово-кислотные или гелевые устройства. Свинцово-кислотные встречаются значительно чаще, поэтому большая часть пусковых зарядных девайсов, которые вы найдете в продаже, предназначены для работы только с ними. Что касается гелевых батарей, то для зарядки таких АКБ подходят далеко не все ПЗУ.
5. Подбор температуры является немаловажным моментом. Любое пусковое зарядное устройство для аккумулятора автомобиля имеет определенный режим работы, с этой характеристикой нужно ознакомиться перед тем, как выбрать девайс. Температурный режим определяет, при каких температурах устройство сможет завести мотор. Если проблема с запуском двигателя в вашем случае актуальна в зимнее время года, то эту характеристику нельзя обходить стороной.

ПЗУ для автомобиля

Перед тем, как выбрать девайс, нужно учитывать, что устройство покупается на долгое время. Даже если сегодня вы являетесь владельцем малолитражного автомобиля с АКБ емкостью 60 А/ч, то, возможно, через несколько лет у вас будет более мощное авто с более мощной батареей. Поэтому чтобы правильно приобрести ПЗУ, желательно брать устройство с запасом. Если вы купите девайс, рассчитанный на ток в 15 ампер, это даст возможность заряжать даже наиболее сильные АКБ.

Какое бы ПЗУ вы не выбрали, необходимо учитывать, что в отличие от традиционных ЗУ, эти девайсы работают с большими токами. Поэтому всегда при эксплуатации необходимо соблюдать технику безопасности — провода всегда подключаются строго — плюс к плюсу, минус к минусу.

Мобильные ПУ

Ещё один вид ПУ, точнее сразу два, похожих по принципу действия — аккумуляторное и конденсаторное. Конденсаторный прибор работает за счёт разрядки заряженных конденсаторов по команде. Особенно сложным их состав назвать нельзя, но сами конденсаторы таких номиналов довольно дороги и не восстанавливаются после повреждений или пересыхания. Используют их очень редко, хотя они довольно мобильны, но из-за высоких нерегулируемых токов есть риск нанести вред АКБ.

Бустеры, или аккумуляторные пускачи, работают ещё проще. По большому счёту, это просто дополнительная батарея в автономном корпусе. Именно автономность принесла им популярность. Их можно использовать хоть в степи, где нет электричества. Предварительно заряженный аккумулятор подключается к бортовой электросети и спокойно запускает двигатель. При этом важно выбрать ёмкость бустера и его пусковой ток. Он не может быть меньше, чем у стандартной батареи. Бытовые автономные установки имеют ёмкость от 18 А/ч, а более дорогие и громоздкие, профессиональные приборы, могут иметь ёмкость порядка 200 А/ч.

Любое из этих помощников водителя поможет запустить двигатель, но надёжнее и дешевле трансформаторного ПУ, собранного своими руками, пока нет. Удачной всем работы и быстрого пуска!

Ни один автомобилист не застрахован от проблем, связанных с разрядившимся аккумулятором. Завести транспортное средство бывает проблематично зимой. Для этих целей и служит пусковое устройство. В интернете очень много схем различных модификаций. Если есть знания в области радиотехники, то можно собрать из подручных радиодеталей пусковое устройство для автомобиля своими руками с функцией зарядки аккумуляторной батареи.

Общие сведения

Запустить двигатель внутреннего сгорания (ДВС) в холодную пору года является большой проблемой. Кроме того, летом при севшем аккумуляторе это является достаточно сложной задачей. Причиной является аккумуляторная батарея. Ёмкость её зависит от срока службы и вязкости электролита. Состояние или консистенция электролита зависит от температуры окружающей среды.

При низкой температуре он густеет и замедляются химические реакции, необходимые для питания стартера (ток уменьшается). АКБ очень часто выходят из строя зимой, так как автомобилю очень тяжело запуститься, при этом расходуется больше тока, чем в летний период. Для решения этой проблемы применяются автомобильные пуско-зарядные устройства (ПЗУ).

Не знаете, как сделать лебедку из стартера своими руками? Обязательно прочитайте подробный и очень интересный материал нашего эксперта.

Также советуем прочитать статью нашего специалиста, в которой подробно рассказывается о том, как производить ремонт стартера своими руками.

Классификация пуско-зарядных устройств

Несмотря на похожие функции по запуску ДВС, ПЗУ бывают нескольких видов по исполнению и механизму.

• трансформаторные;
• аккумуляторные;
• конденсаторные;
• импульсные.

Существуют также и заводские модели, среди которых нужно выбрать ПЗУ, запускающиеся без аккумулятора и работающего стабильно даже при сильном морозе.

На выходе каждого из них получается ток определённого значения и напряжение (U) 12 или 24 В (зависит от модели устройства).

Наиболее популярны трансформаторные ПЗУ, благодаря своей надёжности и ремонтоспособности. Однако и среди других видов есть достойные модели.

Автономное пусковое устройство для автомобиля своими руками

Можно купить здесь. Отправка из Рф Другие пусковые устройства

. .

Если у вас получилось меньше, то отмотайте несколько витков обмотки, а если получилось более значении, то наоборот домотайте.

Теперь надо намотать вторичную обмотку трансформатора пуско зарядного устройства. Её желательно наматывать многожильным кабелем толщиной не менее 10мм, как правило вторичная обмотка содержит 13-15 витков, на выходе при замерах на вторичной обмотке вы должны получить 13-14 вольт, при этом как вы понимаете напряжение стало маленьким 13 вольт всего, но зато сила тока протекающему по нему возросла примерно до 100Ампер, а была всего 220-400 миллиампер, то есть сила тока возросла примерно в 300-400 раз, а напряжение уменьшилось примерно в 15 раз.

Для аккумулятора важно и то и другое, но в данном случае ключевую роль играет именно сила тока.

Трансформаторное пусковое устройство для автомобиля своими руками

Если автомобиль все время в эксплуатации, то его аккумулятор заряжен. Но при длительном простое из-за саморазряда напряжение на АКБ падает ниже уровня необходимого для запуска.

Еще одной причиной пониженного тока аккумулятора является мороз. В холодном аккумуляторе повышенное сопротивление электролита и замедленные химические реакции, в результате которых батарея вырабатывает электрическое напряжение. Кроме того, холодный двигатель стартеру труднее провернуть из-за загустевшей смазки.

В этих ситуациях необходимо подать на стартер дополнительное питание. Чтобы сделать такой аппарат самостоятельно необходимо знать, какой трансформатор нужен для пускового устройства АКБ.

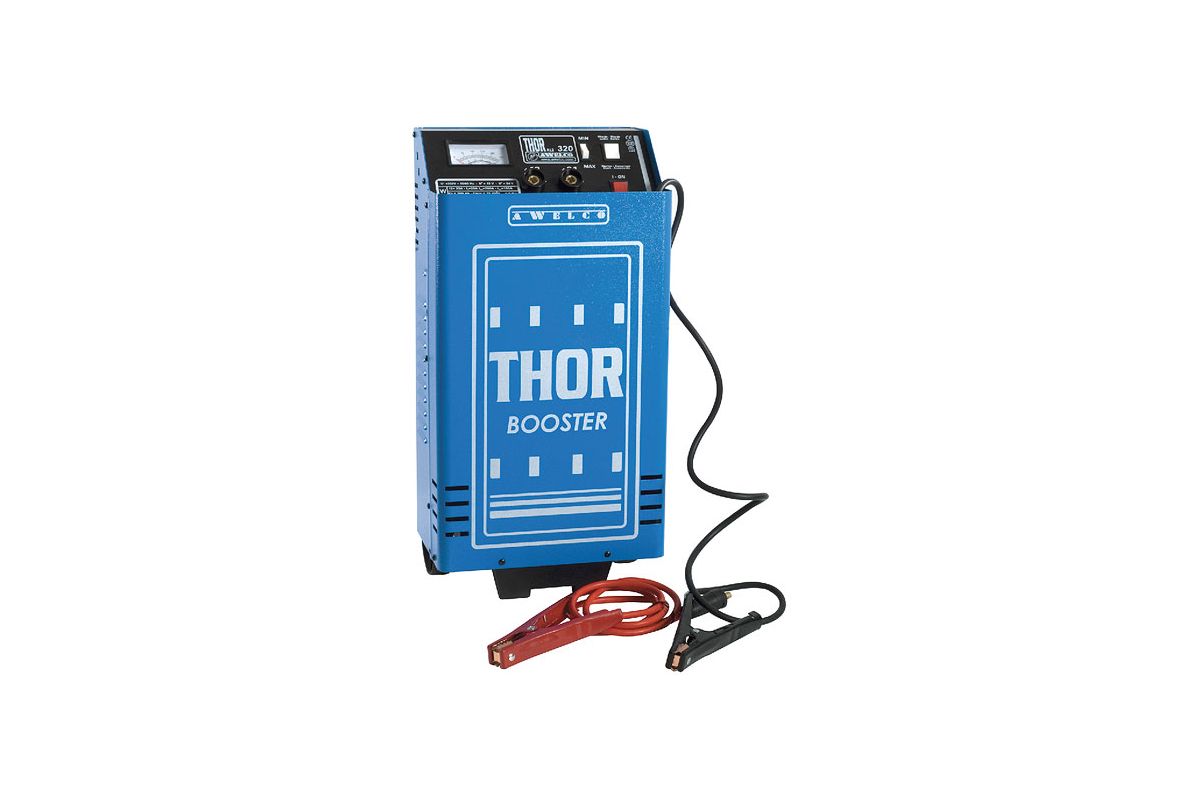

Пусковые и зарядные устройства

Для запуска автомобиля и зарядки АКБ используются различные приспособления:

• Зарядные. Имеют мощность до 150Вт, более сложную схему и возможность регулировки выходного тока и напряжения.
• Пусковые. Мощность таких аппаратов более 1,5кВт при выходном напряжении 12В, конструкция не предусматривает регулировок выходных параметров.
• Пуско-зарядные. Фактически это аппараты для зарядки, только большой мощности.

Выходные параметры пускового устройства

Ток, потребляемый стартером легкового автомобиля во время вращения коленвала, зависит от марки машины и составляет 80-100А при напряжении 12В. Однако для того, чтобы привести его в движение, стартер кратковременно потребляет ток до 200А. Поэтому в ремонтных мастерских используются для запуска двигателей легковых автомобилей устройства мощностью Р=12Вх200А=2400Вт. Необходимые параметры для пуска грузовых машин зависят от конкретной модели автомобиля.

В домашних условиях аппарат подключается параллельно АКБ. Мощность его достаточно выбрать 1500 Вт при токе 125А и определяется тем, какую мощность имеет трансформатор пуско-зарядного устройства. Схема намотки может быть простой или со средней точкой.

Информация! Некоторые магазинные аппараты имеют мощность всего 700Вт и ток 60А.

Устройство пусковой установки

Пусковая аппаратура состоит из трех частей:

• понижающий трансформатор 220/12В;
• диодный мост;
• соединительные кабеля с клеммами.

Совет! Для подключения аппарата к АКБ допускается применение проводов “прикуривателя”.

Изготовление понижающего трансформатора

Самой сложной в изготовлении частью этого аппарата является трансформатор для пуско-зарядного устройства. Наибольшее распространение получили самодельные схемы пуско-зарядных на трансформаторе 1500 ватт.

Конструкция трансформатора

В качестве него используется любой трансформатор с сечением магнитопровода не менее 36мм². Этого достаточно для мощности аппарата в 1,5 кВт.

Первичная обмотка трансформатора для пускового устройства используется готовая, если она рассчитана на напряжение 220 В или мотается заново, медным проводом сечением 1,5-2мм². При ее отсутствии необходимое число витков определяется по таблицам или при помощи онлайн-калькуляторов.

Вторичная обмотка удаляется и мотается заново нужная, медной шиной. Ее сечение зависит от используемой схемы выпрямления:

• в обычной, с четырьмя диодами – 20 мм²;
• в схеме из двух диодов и двух катушек со средней точкой 10 мм².

При выборе алюминиевых намоточных проводов их сечение увеличивается вдвое.

Важно! Если взять магнитопровод большего сечения, то это увеличит мощность аппарата, но приведет к пропорциональному увеличению сечения обмоточных проводов и уменьшению количества витков в катушках.

Расчет вторичной обмотки

Для намотки вторичной обмотки пускового трансформатора для автомобиля своими руками необходимо определить количество витков. Оно зависит от числа витков в первичной обмотке Nперв. Если оно известно, то необходимое количество определяется по формуле Nвтор=(Nперв/220)*12. При неизвестных параметрах число витков определяется опытным путем:

• намотать временную вторичную катушку проводом любого сечения из 10 витков;
• измерить выходное напряжение;
• определить необходимое количество витков для вторичной обмотки Nвтор=(Nврем/Uврем)*12;
• удалить временную обмотку и намотать постоянную проводом или шиной необходимого сечения.

Совет! Для упрощения работы можно намотать несколько лишних витков, а после сборки аппарата и измерения выходного напряжения их отмотать.

Схема с двумя диодами

Классическая схема выпрямления однофазного напряжения состоит из четырех диодов.

Но в некоторых случаях при отсутствии нужного количества диодов или провода необходимого сечения применяют схему, в которой два диода:

• используются две одинаковых обмотки, включенных согласно – конец первой подключается к началу второй;
• к началу первой катушки и концу второй подключаются включенные встречно-последовательно диоды, обычно установленные на общем радиаторе;
• постоянное напряжение снимается с мест соединения диодов и соединения обмоток.

Эта схема применима также при наличии двух одинаковых аппаратов 220/12 мощностью от 700Вт. Такое пусковое зарядное из двух трансформаторов в работе не отличается от обычного аппарата.

Пусковой аппарат из сварочного

Трансформатор для пуско-зарядного устройства своими руками можно сделать также из катушечного сварочника – определить необходимое число витков и намотать дополнительную катушку. Диоды допускается использовать уже установленные, но для пуска автомобиля они переключаются на пусковую обмотку перемычками или перекидным рубильником.

Диоды и соединительные кабеля

Кроме трансформатора, в устройстве используются диоды, выпрямляющие переменное напряжение, и кабеля, по которым к аппарату поступает переменное напряжение 220В и к автомобилю постоянное 12В.

Устройство выпрямителя

В выпрямителе используются диоды с номинальным напряжением от 25В. Это связано с тем, что 12В – это действующее значение напряжения на клеммах вторичной обмотки. Максимальное значение в √3 выше и составляет больше 20В.

Номинальный ток диодов нужен не меньше, чем 1/2 тока устройства. Это связано с тем, что через каждый из диодов проходит только одна полуволна переменного напряжения, а вторая идет через другой диод. В пусковых агрегатах мощностью 1500 Ватт ток диодов составляет от 60А. Таких не существует, поэтому берутся более мощные элементы 100А. Для лучшего охлаждения они устанавливаются на радиаторах.

Информация! Некоторые автомобилисты для лучшего охлаждения устанавливают аппарат без корпуса. При его наличии делается перфорация для циркуляции воздуха.

Соединительные кабеля

Питание 220В подается по трехжильному кабелю, например, ПВС 3*1. Ток при запуске составляет 7-10А, поэтому этого сечения провода достаточно, третья жила необходима для заземления металлических частей. Подключать его допускается при помощи обычной вилки и розетки.

Питание к машине подается двумя проводами или двухжильным кабелем с клеммами ПВС 2*16. При использовании проводов от “прикуривателя” на корпусе аппарата устанавливаются клеммы от старого аккумулятора.

Знание того, как сделать пусковое для машины из трансформатора избавит от необходимости приобретать дорогое магазинное устройство.

Надежный

запуск двигателя легкового автомобиля зимой иногда может превратиться в проблему. Особенно актуален этот вопрос для мощной автотракторной техники сельхозпредприятий, дорожно–коммунальных служб, которые эксплуатируют её в условиях безгаражного хранения. Этого не произойдёт, если под рукой будет электронный помощник, изготовить который может радиолюбитель средней квалификации.

Пусковое устройство такого типа было изготовлено по рекомендациям, описанным в статье «Пусковое устройство» (И.П. Шелестов. Радиолюбителям полезные схемы. Книга 1. М.: «Солон» 1998 г. с.95 – 96). Первые испытания показали, что называть его пусковым устройством можно с известной долей условности. Оно способно работать лишь в режиме «прикуривателя», т.е. совместно с аккумуляторной батареей автомобиля, а потому правильнее было бы называть его зарядно–пусковым устройством. При низких температурах окружающего воздуха, запуск двигателя приходилось осуществлять в два этапа:

— подзарядка аккумуляторной батареи в течение 10-20 секунд;
— совместная «раскрутка» двигателя.

Приемлемая частота вращения стартера сохранялась 3-5 секунд, а затем резко снижалась. Если двигатель не завелся с первой попытки, приходилось повторять всё сначала. Итак, несколько раз. Эта процедура не только утомительна, но и не желательна по двум причинам:

—-ведёт к перегреву стартера и его повышенному износу;
—-снижает срок службы аккумулятора (зимой стартерные токи легковых автомобилей достигают 250 А. Они вызывают деформацию аккумуляторных пластин, отслоение активного вещества и т.д.).

И дело здесь не только в том, что аккумуляторная батарея «не первой свежести». Как известно из литературы (Н.М. Ильин, Ю.Л. Тимофеев, В.Я. Ваняев. Электрооборудование автомобилей. М.: Транспорт, 1982 г.), разрядная ёмкость зависит не только от срока службы аккумуляторов, но и температуры электролита. Номинальная ёмкость гарантируется ТУ при температуре электролита +25°С. С понижением температуры увеличивается вязкость электролита, что приводит к уменьшению разрядной ёмкости примерно на 1% на каждый градус понижения температуры. Таким образом, даже новая аккумуляторная батарея зимой значительно теряет свои «пусковые» возможности.

Избежать указанных недостатков можно только в том случае, если мощность пускового устройства будет достаточной для самостоятельного (без помощи аккумулятора) запуска холодного автомобиля. Это позволит также существенно продлить активный срок службы аккумуляторной батареи.

Попробуем, примерно, оценить параметры такого пускового устройства. Как известно из литературы [1], в стартерном режиме рабочий ток аккумулятора:

Iр = 3 ? С20, А,

где С20 — номинальная ёмкость батареи (А·ч). Напряжение в стартерном режиме на каждом аккумуляторе должно быть не ниже 1,75 В. Т.о. для 12- вольтовой батареи:

Uр = 6 ? 1, 75 В = 10,5 В,

где Uр – минимальное рабочее напряжение аккумуляторной батареи в стартерном режиме, В.

Отсюда мощность, подводимая к стартеру:

Рст = Uр ? Iр, Вт.

Например, если на легковом автомобиле установлена аккумуляторная батарея 6 СТ–60, то мощность, подводимая к стартеру, составит:

Рст = 10,5 · 3 · 60= 1890 (Вт).

Исключением из этого правила является аккумуляторная батарея 6 СТ–55, стартерный ток которой составляет: Iр = 255 А, а мощность подводимая к стартеру может составить:

Рст = 10,5 В · 255 А=2677,5 Вт.

Используя данные таблицы 1, можно рассчитать мощность, подводимую к стартеру любого автомобиля. При этой мощности обеспечивается такая частота вращения коленчатого вала (40–50 об/мин – для карбюраторных двигателей и 80–120 об/мин – для дизельных), которая гарантирует надежный запуск двигателя.

Таблица № 1

N/N	Тип стартера	Номин. мощность, кВт	Номин. напряж,В	Тип двиг.	Тип АКБ	Мощность, кВт
1	СТ 230А, СТ 230Б, СТ230К.	1,03	12	Автомобили «Волга», ГАЗ-53, ГАЗ-66, ЗИЛ-130	6СТ-60 6СТ-75 6СТ-75 6СТ-90	4 4,5 4,5 5
2	СТ 221	1,25	12	«ВАЗ»	6СТ-55	4
3	СТ 117А	1,18	12	«Москвич»	6СТ-55	4
4	СТ 222А	2,2	12	Тракторы Т-16, Т-25, Т-30	2?6СТ-150	6
5	СТ 142	7,73	24	Автомобили «КАМАЗ», «МАЗ», «КРАЗ», «ЗИЛ-133 ГЯ»	2?6СТ-190	16-20
6	СТ103А-01	8,2	24	Тракторы «Кировец», (К-700, К-701)	2?6СТ-190	16-20

Сопоставляя данные таблицы № 1 и расчеты, приведённые выше, можно сделать несколько выводов:

— для большинства легковых автомобилей, реальная мощность, подводимая к стартеру, превышает его номинальную (паспортную) мощность в 2-2,5 раза и составляет:

1900 ? Рст ? 2700 [Вт];

— для грузовых автомобилей с карбюраторными двигателями этот показатель может быть ещё выше:

2400 ? Рст ? 3310 [Вт];

— для автомобилей с дизельным двигателем:

Рст = 2 · 10,5 · 570 = 11970 [Вт],

(у них две батареи 6 СТ — 190 включены последовательно).

При расчете понижающего трансформатора пускового устройства необходимо учесть потери на выпрямительном блоке, подводящих проводах, окисленных контактных поверхностях соединительных клещен и выводах стартера. Как показал опыт, мощность понижающего трансформатора пускового устройства для легкового автомобиля должна быть не менее Ртр = 4 кВт.

За основу была взята схема, приведённая в [2], но с более мощным трансформатором Т1. (см рис. 1).

Рис.1 Схема однофазного пускового устройства.

В авторском варианте понижающий трансформатор был изготовлен на тороидальном сердечнике от статора сгоревшего асинхронного электродвигателя мощностью 5 кВт. Его данные выглядят следующим образом:

Scт = 27 см2, Scт = а ? в (Scт – площадь сечения магнитопровода, см2)

Рис.2 а,б Магнитопровод

Количество витков на 1 В рабочего напряжения рассчитывалось по формуле:

Т = 30/Sст

Число витков первичной обмотки трансформатора составило:

W1=220 · Т=220 · 30/27 = 244;

W2 = W3 = 16 · Т= 16 · 30/27 = 18.

Первичная обмотка намотана проводом ПЭТВ ? 2,12 мм, вторичная – алюминиевая шина сечением 36 мм2. Выключатель SА1 типа АЕ – 1031 (с встроенной тепловой защитой) на ток 25 А. Диоды VD1, VD2 типа Д161–250.

Амплитуда магнитной индукции в сердечнике трансформатора Вм = 1,7 Тл. Ток холостого хода при таких значениях Вм достигает значений Iхх = 3,5 А, что снижает КПД трансформатора. Однако здесь необходимо принять во внимание следующее обстоятельство. Рабочий ток в первичной обмотке трансформатора I1 в момент запуска может достигать значений 18–20 А, вызывая падение напряжения в подводящих проводах осветительной сети на 15–20 В. Таким образом, к первичной обмотке трансформатора будет приложено не 220 В, а 200 В. Это снижает величину Вм и ток холостого хода, что увеличивает КПД трансформатора в момент пуска.

Для желающих самостоятельно рассчитать параметры понижающего трансформатора можно воспользоваться методиками, изложенными в [2], [3].

Несколько советов о подготовке тороидального сердечника. Статор, вышедшего из строя электродвигателя освобождают от остатков обмотки. С помощью остро заточенного зубила и молотка вырубывают зубцы статора. Сделать это не сложно, т.к. железо мягкое, но нужно воспользоваться защитными очками и рукавицами.

Затем из металлического прутка ? 7–8 мм готовят две П–образные скобы, которыми сердечник трансформатора будет крепиться к рамке–основанию. На обоих концах скоб нарезают резьбу под гайки М6. Из металлической ленты, толщиной 3–4 мм и шириной 18–20 мм, согнутой П–образно, готовят рукоятку трансформатора. Края П–образной пластины дополнительно изгибают навстречу друг другу, получая «язычки» длинной 5–8 см, к которым будет крепиться деревянная рукоятка.

С этой целью в «язычках» просверливают отверстия ? 7 мм. Две скобы и металлическую часть рукоятки обматывают слоем ткани, пропитанной эпоксидной смолой и приклеивают к внутренней части тороида: рукоятку вверху, скобы внизу на некото-ром расстоянии друг от друга. Весь сердечник также покрывают одним–двумя слоями ткани, пропитанной эпоксидной смолой. После высыхания эпоксидной смолы, приступают к намотке обмоток.

Первичную обмотку мотают первой, равномерно распределяя по всему периметру. После выполнения первичной обмотки, трансформатор включают в сеть и замеряют ток холостого хода, который не должен превышать 3,5 А. Необходимо помнить, что при Вм = 1,7 Тл сердечник близок к насыщению, а потому, даже незначительное изменение числа витков будет приводить к существенному изменению тока Iхх первичной обмотки.

Перед намоткой вторичной обмотки в металлической части рукоятки сбоку сверлят отверстие под болт с резьбой М12, который будет служить выводом от средней точки обмотки и одновременно «плюсовой» клеммой. Показанное на схеме соединение выпрямительных диодов позволяет использовать металлические элементы рамки- основания пускового устройства не только для крепления диодов, но и качестве теплоотвода без диэлектрических прокладок.

Выводы вторичных полуобмоток соединят с «плюсовой» клеммой, витки равномерно распределяют по всему периметру сердечника. При укладке используют деревянный молоток.

Далее с помощью сварки готовят рамку–основание. Для этого используют металлические прутки ? 10–12 мм. С одной стороны рамки на алюминиевой или медной пластине толщиной 3–4 мм крепят выпрямительные диоды. Здесь же сверлят отверстие под болт М12, который будет служить «минусом» устройства. На другой стороне рамки приваривают отрезок угольника и крепят к нему выключатель SА1.

Теперь о проводах, соединяющих пусковое устройство со стартером. Любая небрежность в их изготовлении может «свести на нет» все ваши усилия. Покажем это на конкретном примере. Пусть сопротивление Rпр всего соединительного тракта от выпрямителя до стартера будет равно: Rпр=0,01 Ом, тогда при токе Iр=250 А падение напряжения на проводах составит:

Uпр=Iр · Rпр = 250 А = 0,01 Ом = 2,5 В;

мощность потерь на проводах:

Рпр=Uпр · Iр = 625 Вт.

В результате к стартеру в рабочем режиме будет подведено напряжение не 14 В, а 11,5 В, что, конечно же, нежелательно. Следовательно, длина соединительных проводов должна быть как можно меньше ( l ? 1,5 м ), а площадь поперечного сечения, как можно больше (Sп ? 100 мм2). Провода должны быть многожильными медными в резиновой изоляции. Для удобства, соединение со стартером делается разъёмным с помощью клещен или мощных зажимов, применяемых в качестве держателей электродов для бытовых сварочных аппаратов. Общий вид однофазного пускового устройства показан на рис.3.

Рис.3 Общий вид однофазного пускового устройства.

Изложенная методика расчета пускового устройства является универсальной и применима к двигателям любой мощности. Продемонстрируем это на примере стартера СТ–222 А, применяемого на тракторах Т–16, Т–25, Т–30 Владимирского тракторного завода.

Основные сведения о стартере СТ-222 А:

• номинальное напряжение – 12 В;
• номинальная мощность – 2,2 кВт;
• тип аккумуляторной батареи – 2 ?3СТ–150.

Значит:
Iр=3 · С20= 3 · 150 А = 450 А,
Мощность, подводимая к стартеру составит:
Рст = 10,5 В · 450 А = 4725 Вт.
Учитывая мощность потерь:
Рп = 1–1,3 кВт.
Мощность трансформатора пускового устройства:
Ртр = Рст + Рп = 6 кВт.
Сечение магнитопровода Scт = 46–50 см2. Плотность тока в обмотках берут равной:
j = 3 – 5 А/мм2.

Кратковременный режим работы пускового устройства (5–10 секунд) допускает его использование в однофазных сетях. Для более мощных стартеров трансформатор пускового устройства должен быть трёхфазным. Расскажем об особенностях его конструкции на примере пускового устройства для мощного дизельного трактора «Кировец» (К–700, К–701). Его стартер СТ–103А–01 имеет номинальную мощность 8,2 кВт при номинальном напряжении 24 В. Мощность трансформатора пускового устройства (с учётом потерь) составит:

Ртр = 16 – 20 кВт.

Упрощенный расчёт трёхфазного трансформатора производят с учётом рекомендаций, изложенных в [3]. Если есть возможность, можно воспользоваться промышленными понижающими трансформаторами типа ТСПК–20А, ТМОБ–63 и др. , подключаемыми к трёхфазной сети напряжением 380/220 В и вторичным напряжением 36 В. Такие трансформаторы применяются для электрообогрева полов, помещений в животноводстве, свиноводстве и т.д. Схема пускового устройства на трёхфазном трансформаторе выглядит следующим образом (см рис.4).

Рис.4 Пусковое устройство на трёхфазном трансформаторе.

МП — магнитный пускатель типа ПМЛ–4000, ПМА–4000 или подобные им для коммутации устройств мощностью 20 кВт. Пусковая кнопка SВ1 типа КУ–121–1, КУ–122–1М и т.д.

Здесь применён трёхфазный однополупериодный выпрямитель, позволяющий получить напряжение холостого хода 36 В. Его повышенное значение объясняется применением более длинных кабелей, соединяющих пусковое устройство со стартером (для крупногабаритной техники длина кабелей достигает 4 м). Применение трёхфазного трансформатора даёт более широкие возможности для получения требуемого напряжения пускового устройства. Его значение можно изменять, включая обмотки «звездой», «треугольником», применять однополупериодное или двухполупериодное (схема Ларионова) выпрямление.

В заключение несколько общих советов и рекомендаций:

— Применение тороидальных трансформаторов для однофазных пусковых уст-ройств не обязательно и продиктовано их лучшими массово-габаритными показателями. Вместе с тем, технология их изготовления наиболее трудоёмка.

— Расчёт трансформатора пускового устройства имеет некоторые особенности. Например, расчёт количества витков на 1 В рабочего напряжения по формуле: Т=30/Sст , объясняется желанием «выдавить» из магнитопровода максимум возможного в ущерб экономичности. Это оправдано его кратковременным (5–10 секунд) режимом работы. Если габариты не играют решающей роли, можно использовать более щадящий режим, проведя расчёт по формуле: Т=35/Sст . Сечение магнитопровода берут на 25–30 % больше.

— Мощность, которую можно «снять» с имеющегося тороидального сердечника, примерно равна мощности трёхфазного асинхронного электродвигателя, из которого изготовлен этот сердечник. Если мощность двигателя не известна, то её можно приблизительно рассчитать по формуле:

Рдв = Ѕст ? Ѕок,

где Рдв – мощность двигателя, Вт; Ѕст — площадь сечения магнитопровода, см2 Ѕст = а?в Ѕок – площадь окна магнитопровода, см2 (см рис.2)

Ѕок = 0,785 · D2

— Сердечник трансформатора к рамке-основанию крепится двумя П-образными скобами. С помощью изолирующих щайб необходимо избежать появления ко-роткозамкнутого витка, образованного скобой с рамкой.

— Учитывая, что напряжение холостого хода в трёхфазном пусковом устройстве выше 28 В, пуск двигателя производится в следующей последовательности:

• 1. Соединить клещи пускового устройства с выводами стартера.
• 2. Водитель включает стартер.
• 3. Помощник нажимает на пусковую кнопку ЅВ1 и после устойчивой работы двигателя сразу её отпускает.

— При использовании мощного пускового устройства в стационарном варианте по требованиям ТБ его необходимо заземлить. Рукоятки соединительных клещей должны быть в резиновой изоляции. Во избежание путаницы «плюсовую» клещ-ню желательно пометить, например, красной изолентой.

— При пуске аккумуляторную батарею можно и не отключать от стартера. В этом случае клещи присоединяют к соответствующим выводам аккумулятора. Чтобы избежать перезарядки аккумулятора, пусковое устройство после запуска двигате-ля отключают.

— Для уменьшения магнитного рассеяния, вторичные обмотки трансформатора лучше наматывать первыми на сердечник, а затем наматывают первичную обмотку.

Проблема плохого запуска двигателя знакома многим нашим соотечественникам, особенно часто с ней сталкиваются те, кто регулярно эксплуатирует свое авто зимой, в период морозов. Если двигатель отказывается запускаться, решить проблему можно несколькими способами, но одним из наиболее эффективных вариантов является использование пускового устройства (ПУ). Как правильно сделать пусковое устройство для автомобиля своими руками и в чем заключается его принцип работы, мы расскажем ниже.

Описание пускового устройства

Что представляет собой такая система запуска двигателя, как работает модуль и в чем заключается его предназначение? Рассмотрим вкратце эти вопросы.

Предназначение и функции

Предназначение автомобильного зарядного блока заключается в обеспечении более качественного запуска мотора. Такая необходимость может возникнуть в разных случаях, но как показывает практика, обычно с такой проблемой наши соотечественники сталкиваются именно в морозы. Кроме того, большая часть современных зарядных модулей позволяют также заряжать мобильные гаджеты — планшеты, смартфоны и прочие устройства. Для этого в них есть даже дополнительные порты.

Пусковой девайс Питатель 900

Устройство и принцип работы

Зарядные модули бывают нескольких типов:

1. Импульсные блоки, в основе принципа функционирования которых лежит импульсное преобразование напряжения. В таком модуле напряжение сначала увеличивается под воздействие частоты тока, после чего снижается и преобразуется. Такие девайсы обычно характеризуются невысокой мощностью и, как правило, используются для подзарядки разряженной АКБ. Но если заряд аккумулятора очень низкий, при этом на улице мороз, то в данном случае подзарядка батареи может занять довольно длительное время.
   Из основных достоинств таких блоков можно выделить низкую цену, небольшой вес, а также компактные размеры. Что касается минусов, то это низкая мощность модуля, а также сложность его ремонта, тем более, как показывает практика, они часто могут выходить из строя из-за нестабильного напряжения.
2. Трансформаторные блоки — в данном случае основным элементом девайса является трансформатор, использующийся для преобразования силы тока в напряжение. Такие зарядные модули позволяют увеличить заряд любого АКБ, невзирая на его разряд, даже если он будет практически полным. Кроме того, устройства такого типа невосприимчивы к перепадам напряжения, они могут функционировать в любом состоянии. Из основных плюсов следует выделить мощность модулей и их надежность, а также неприхотливость в плане эксплуатации. Что касается минусов, то это высокая стоимость, большие размеры и вес.
3. Бустеры — еще один тип блоков. Бустер — это переносная батарея, функционирующая по принципу переносного блока — сначала бустер заряжает аккумулятор, а уже от АКБ запускается силовой агрегат. Бустеры могут быть бытовыми либо профессиональными, отличаются между собой они по объему и размерам. В бытовых бустерах емкость довольно низкая, но ее обычно хватает для запуска одного двигателя.
   Профессиональные девайсы — это полноценные ЗУ, которые могут запустить несколько авто, причем бортовая сеть в таких машинах может быть как 12-вольтовой, так и на 24 В. Достоинство бустеров заключается в компактности и автономности, однако из-за размеров их можно установить только на ровную поверхность.
4. Конденсаторные модули. В данном случае процедура запуска мотора осуществляется по довольно сложному принципу, в основе схемы таких девайсов лежат мощные конденсаторные устройства. В первую очередь производится их зарядка, после чего конденсаторы передают заряд для запуска мотора. Конденсаторы заряжаются довольно быстро и также быстро они отдают свой заряд для пуска ДВС. В результате того, что стоимость таких модулей достаточно высокая, они не так популярны. Тем более, что на практике их частая эксплуатация может привести к ускоренному износу АКБ (автор видео — канал carpow carpow).

Параметры выбора

Выбор пускового устройства осуществляется на основе напряжения используемой в авто АКБ. В легковых машинах обычно используются 12-вольтные аккумуляторы, в тягачах — АКБ на 24 вольта. Если вы сомневаетесь в том, какая у вас стоит АКБ, то необходимо обратить внимание на маркировку девайса — на ней должны быть указаны цифры 12 или 24. Чтобы обеспечить нормальный запуск силового агрегата, можно приобрести обычное бытовое ПУ, но если вы ездите на тягаче, то для такого ДВС нужно покупать устройство с большим током.

Тем не менее, основной параметр, на который нужно обратить внимание — это пусковой ток. Ток может быть разным, здесь все зависит от конкретной АКБ, поэтому вам в любом случае надо будет изучить маркировку. Нужно также учитывать, что показатель пускового тока может быть разным, особенно, если батарея разряжена, а на улице мороз.

Если с пусковым током вы определились, то обратите внимание на объем ПУ. Выбор объема зависит от того, в каких условиях ПУ будет использоваться. К примеру, для легкового транспортного средства наиболее оптимальным вариантом будет выбор более компактного девайса, запас батареи которого будет невысоким. Что касается тех же тягачей или внедорожников, то в данном случае лучше отдать предпочтение ПУ с большим запасом. Причем чем выше будет этот показатель — тем лучше (автор видео — канал Сделано в гараже).

Инструкция по изготовлению своими руками

Если вы решили соорудить ПУ для своего авто, то как минимум у вас должен быть какой-никакой опыт в электротехнике. Разумеется, вы сможете сэкономить значительную сумму при самостоятельной сборке девайса, однако на составляющие его элементы все равно нужно будет потратиться.

Вкратце рассмотрим процесс изготовления ПУ в домашних условиях:

1. Для начала вам потребуется трансформаторное устройство, его параметр минимальной мощности должен составлять 500 ватт.
2. В первичной обмотке сечение кабеля должно быть не менее полутора мм2, что касается вторичной обмотки, то ее следует удалить.
3. Удалив вторичную обмотку, производится установка новой, при этом вам придется самостоятельно намотать на нее провод. Число витков на обмотке может варьироваться — в данном случае выбор осуществляется практическим путем. К примеру, вы намотаете десять витков провода с любым сечением, после чем вам нужно будет подключить трансформаторное устройство и произвести замер показателя напряжения. Полученный результат в итоге делится на десять — таким образом, вы сможете вычислить напряжение на одном витке. Затем 12 вольт следует поделить на полученное в результате измерения число — так вы получите число витков одного плеча.
4. После того, как будут произведены манипуляции по вычислению, следует убрать вторичную обмотку и вместо нее поставить другую, при этом наматывать обмотку нужно проводом с сечением 10 мм2.
5. Следующим этапом будет подключение диодных элементов. Как вариант, можно использовать диоды, снятые со сварочного оборудования. В конечном итоге уровень напряжения на холостом ходу должен составлять не более 12 вольт. Если в результате данный показатель будет выше или ниже, то необходимо будет либо домотать, либо отмотать определенное количество витков.
6. Когда напряжение будет в норме, можно приступать к конечному этапу завершения сборки. Если учесть тот факт, что на выходе девайса параметр тока будет варьироваться в районе 100 ампер, в качестве выходных кабелей можно использовать провода от того же сварочного оборудования.

Цена вопроса

Видео «Как сделать предпусковой подогреватель своими руками?»

Подробная и наглядная инструкция на тему, как соорудить предпусковой подогреватель своими руками в гаражных условиях представлена на видео ниже (автор ролика — Сергей Калинов).

Пусковое устройство для автомобиля — Блоки питания

Ни один автомобилист не застрахован от проблем, связанных с разрядившимся аккумулятором. Завести транспортное средство бывает проблематично зимой. Для этих целей и служит пусковое устройство. В интернете очень много схем различных модификаций. Если есть знания в области радиотехники, то можно собрать из подручных радиодеталей пусковое устройство для автомобиля своими руками с функцией зарядки аккумуляторной батареи.

Схема пускового устройства для автомобиля своими руками

В этой статье мы рассмотрим самую простейшую схему пускового устройства для автомобиля своими руками, потому как большинство не обладает познаниями в схемотехнике и электронике для создания сложных пусковых устройств да и не всегда это выгодно закупать много деталей для самоделки, которые иногда по себестоимости могут выйти как бюджетное готовое пусковое устройство для автомобиля из магазина.

Итак, в нашем случае для пускача мы не предполагаем приобретение дорогостоящей портативной батареи большой емкости иначе устройство сразу же из бюджетного превратится в очень дорогостоящее.

Мы же будем мастерить пусковое устройство для автомобиля от сети 220в, для этого нам понадобиться мощный трансформатор, желательно по мощности не менее 500Ватт, а желательнее 800 Ватт, в идеале 1.2-1.4 киловатта = 1400ватт. Так как при старте двигателя отдаваемый аккумулятором первый импульс для проворота коленвала = 200Амперам а потребляемость стартера примерно 100Амперам, и вот когда наше устройство 100А объединится с аккумулятором ни как раз выдадут 200А на старте и потом наш пускач поможет поддержать силу тока 100Ампер для нормального запуска и работы стартера до тех пор пока двигатель не запуститься полностью.

Вот как выглядит схема пускового устройства для автомобиля своими руками, фото ниже

Пуско-зарядное устройство – нужно ли иметь его в гараже

Как правило, большинство автомобилистов периодически сталкиваются с проблемой трудного пуска или его полной невозможности. С наступлением холодов ситуация резко усугубляется. Путей решения уже возникшего затруднения не так много, и завести двигатель, когда сел собственный аккумулятор можно следующим образом:

• с «толкача»;
• путем буксировки;
• прикурить аккумулятор от другого автомобиля;
• быстро зарядить аккумулятор током большой силы – используется специальное устройство.

Все эти способы далеки от идеала, и невозможны в некоторых случаях. К примеру, буксировать автомобиль с АКПП невозможно, а с инжектором нежелательно. Чтобы не искать донора для прикуривания, на что крайне неохотно идут владельцы автомобилей, полезно иметь в гараже зарядно пусковое устройство для аккумулятора, которое позволяет быстро и безопасно запустить двигатель в любой мороз и при любом состоянии родной батареи.

Зарядно пусковое устройство для автомобильного аккумулятора обладает компактными размерами и высокой эффективностью, поэтому при любых проблемах с аккумулятором становится наилучшим вариантом пуска двигателя. Для его работы потребуется всего лишь электрическая розетка. Использовать портативное зарядно пусковое устройство для автомобильного аккумулятора легко – достаточно подключить плюсовой провод на соответствующую клемму аккумулятора, а минусовой на массу, поближе к стартеру. После включения ПЗУ можно легко завести двигатель, даже если аккумулятор весьма «слаб».

Трансформатор для пускового устройства автомобиля

Для создания такого пускового устройства от сети трансформаторного типа нужно перемотать сам трансформатор.

Нам понадобятся:

Собственно приступаем к процессу изготовления портативного пускового устройства для автомобиля своими руками

Для этого нужно сделать первичную обмотку трансформатора медной проволокой в изоляции диаметром не менее 1.5-2мм, количество витков будет примерно 260-300.

После того как вы намотаете эту проволоку на сердечник трансформатора вам необходимо замерять силу тока и напряжение, выдаваемое на выходе этих обмоток, оно должно быть в диапазоне 220-400 мА.

Если у вас получилось меньше, то отмотайте несколько витков обмотки, а если получилось более значении, то наоборот домотайте.

Теперь надо намотать вторичную обмотку трансформатора пуско зарядного устройства. Её желательно наматывать многожильным кабелем толщиной не менее 10мм, как правило вторичная обмотка содержит 13-15 витков, на выходе при замерах на вторичной обмотке вы должны получить 13-14 вольт, при этом как вы понимаете напряжение стало маленьким 13 вольт всего, но зато сила тока протекающему по нему возросла примерно до 100Ампер, а была всего 220-400 миллиампер, то есть сила тока возросла примерно в 300-400 раз, а напряжение уменьшилось примерно в 15 раз.

Для аккумулятора важно и то и другое, но в данном случае ключевую роль играет именно сила тока.

Пример расчёта

Для грамотного изготовления ПЗУ нужно произвести его расчёт. За основу берётся трансформаторный тип устройства. Ток АКБ в режиме запуска составляет Iст = 3 * Сб (Сб — ёмкость АКБ в А*ч). Рабочее U на «банке» составляет 1,74 — 1,77 В, следовательно, для 6 банок: Uб = 6 * 1,76 = 10,56 В. Для расчёта мощности, потребляемой стартером, например, для 6СТ-60 с ёмкостью в 60 А: Рс = Uб * I = Uб * 3 * С = 10,56 * 3 * 60 = 1 900,8 Вт. Если собрать устройство по этим параметрам, то получится следующее:

1. Работа осуществляется вместе со штатной АКБ.
2. Для запуска нужно подзаряжать АКБ в течение 12 — 25 секунд.
3. Стартер крутится с этим устройством 4 — 6 секунд. Если запустить не получилось, то придётся повторять процедуру заново. Этот процесс оказывает отрицательное воздействие на стартер (значительно нагреваются обмотки) и срок службы АКБ.

Это интересно: Объем двигателя Volkswagen Tiguan: какой лучше

Устройство должно быть намного мощнее (рисунок 1), так как ток трансформатора находится в диапазоне 17 — 22 А. При таком потреблении происходит падение U на 13 — 25 В, следовательно, сетевое U = 200 В, а не 220 В.

Рисунок 2 — Схематическое изображение ПЗУ.

Принципиальная электрическая схема состоит из мощного трансформатора и выпрямителя.

Исходя из новых расчётов для ПЗУ необходим трансформатор, мощность которого составляет около 4 кВт. При такой мощности обеспечивается частота вращения коленвала:

• карбюраторные: 35 — 55 оборотов в минуту;
• дизельные: 75 — 135 об/мин.

Для изготовления понижающего трансформатора желательно использовать тороидальный сердечник от старого мощного электродвигателя большой мощности. Плотность тока в трансформаторных обмотках составляет примерно 4 — 6 А/кв. мм. Площадь сердечника (железняка) рассчитывается по формуле: Sтр = a * b = 20 * 135 = 2 700 кв. мм. Если за основу взят другой магнитопровод, то нужно найти в интернете примеры расчёта трансформатора с этой формой железняка. Для расчёта количества витков:

1. T = 30/Sтр.
2. Для I обмотки: n1 = 220 * T = 220 * 30/27 = 244. Мотается проводом диаметра 2,21 мм.
3. Для II: W2 = W3 = 16 * T = 16 * 30/27 = 18 витков из алюминиевой шины с S = 36 кв. мм.

После намотки трансформатора необходимо включить его и измерить ток холостой работы. Его значение должно быть менее 3,2 А. При намотке нужно равномерно распределять витки по площади каркаса катушки. Если ток холостого хода выше нужного значения, то убирают или доматывают витки на I обмотке. Внимание: II обмотку трогать нельзя, так как это приведёт к снижению коэффициента полезного действия (КПД) трансформатора.

Выключатель следует выбирать со встроенной теплозащитой, использовать только диоды, рассчитанные на ток 25 — 50 А. Все соединения и провода укладываются аккуратно. Провода следует использовать минимальной длины и многожильные медные с сечением свыше 100 кв. мм. Длина провода имеет значение, так как на нём могут быть потери U около 2 — 3 В при запуске стартера. Соединитель со стартером сделать быстросъёмным. Кроме того, чтобы не перепутать полярность, нужно наметить провода («+» — красная изоляционная лента, а «-» — синяя).

ПЗУ должно запускаться на 5 — 10 секунд. Если используются мощные стартеры (свыше 2 кВт), то питание однофазной сети не подойдёт. В этом случае нужно переделать ПЗУ под трёхфазный вариант. Кроме того, возможно применение уже готовых трансформаторов, но они должны быть довольно мощными. Подробный расчёт трёхфазного трансформатора можно найти в справочной литературе или интернете.

Разъяснения по намотке

Если у вас не получается достичь напряжение 13-14 вольт, тогда просто намотайте на вторичную обмотку 10 витков, замерьте напряжение, теперь это напряжение разделите на количество витков в нашем случае 10 и получите напряжение одного витка, а дальше просто помножьте сколько витков нужно для достижения 13-14 вольт на выходе вторичной обмотки трансформаторного самодельного пускового устройства.

Для понятности давайте рассмотрим пример:

МЫ намотали вторичную обмотку 10 витком, замеряем мультиметром напряжение, у нас к примеру, получилось 20вольт, а нужно примерно 13.

Значит, берем наше напряжение 20 вольт и делим на количество намотанных витков 10 = 20/10=2, число 2 это 2 вольта выдает нам напряжение один виток, значит, как нам достичь 13-14 вольт зная, что один виток выдал 2 вольта.

Берем значение необходимого нам напряжения давайте это будет 14 вольт, и делим его на напряжение одного витка 2 вольта, = 14/2=7, число 7 это количество витков на вторичной обмотке зарядного устройства автомобиля необходимое для достижения 14 вольт выходного напряжения.

Все теперь мотаем наши 7 витков. А к выходам этих витков согласно схема пускового устройства для автомобиля своими руками которая расположена выше присоединяем наши диоды, некоторые автолюбители ещё используют и схему с одним диодом и одной лампой на 12в 60-100ватт, как на фото ниже

ПЗУ – покупать или сделать самому

При всех достоинствах устройств заводского изготовления, они все же обладают некоторыми недостатками. К их числу относится, прежде всего, высокая стоимость мощных приборов, а те, что подешевле, часто обладают слишком малой мощностью, и для зимней эксплуатации подходят мало. В качестве выхода из такого затруднения можно рассмотреть вариант собственноручного изготовления пуско-зарядного устройства для аккумулятора, для чего не потребуются особые знания в области радиоэлектроники.

Конечно, имеется и очевидный плюс – это совмещенность пускового и зарядного прибора в едином корпусе. Но при наличии отдельного «зарядника» для АКБ изготовить зарядно-пусковое устройство для аккумулятора своими руками вполне целесообразно. Для изготовления простейшего, но достаточно мощного пускового устройства потребуется один трансформатор и пару диодов. Расчетная мощность создаваемого прибора обязана составлять не менее 1,4 кВт – такого хватит для пуска мотора практически с нулевым зарядом аккумулятора. Схема ПЗУ предельно проста, но из года в год приборы, собранные таким образом, серьезно выручают множество автолюбителей.

Перед сборкой данного пускового устройства следует приготовить достаточной длины питающий кабель.

Для обеспечения удобства использования можно монтировать выключатель S1, но он должен выдерживать нагрузку не менее 10А.

Модель с трансформатором КУ2

Трансформатор данного типа отлично поможет в обслуживании автомобильных аккумуляторов емкостью до 40 А в час. В данном случае необходимо только подобать соответствующую электрическую катушку и блок питания. Транзисторы для устройства можно устанавливать аналогового типа. Чтобы исключить проблемы с перегревом обмотки, следует задуматься над приобретением фильтра. Основу для трансформатора важно делать П-образную.

При этом места она занимает не так много, да и нагрузка будет распределяться равномерно. Электрическую катушку для устройства многие подбирают высокочастотную. При этом блок питания обязан быть рассчитан как минимум на 25 В. Чтобы повысить потенциал устройства можно установить дополнительный стабилитрон непосредственно у электронной катушки. Вместе с этим, естественно, возрастет и масса агрегата.

Зарядное оборудование с трансформатором РР30

Трансформатор указанного типа работать способен только вместе в низкочастотной катушкой индуктивности. Устанавливать ее можно в верхней части. В первую очередь следует заняться каркасом для устройства. После этого подкладывается прокладка для трансформатора. Таким образом случаи пробоев тока можно минимизировать. Затем необходимо заняться подсоединением стабилитрона. В данном случае многие специалисты советуют его выбирать среди одноканальных моделей. Однако если планируется получить однофазную модификацию, можно отдать предпочтение аналоговым устройствам.

Систему фильтрации в зарядную модель устанавливать не обязательно. Однако если в сети наблюдаются резкие скачки напряжения, ее лучше все же вмонтировать. В последнюю очередь устанавливается блок вместе с силовым кабелем. На этом этапе необходимо оценить длину до источника питания. При этом зажимы для подсоединения к автомобильному аккумулятору следует приобрести отдельно.

Параметры выбора

Выбор пускового устройства осуществляется на основе напряжения используемой в авто АКБ.

В легковых машинах обычно используются 12-вольтные аккумуляторы, в тягачах — АКБ на 24 вольта. Если вы сомневаетесь в том, какая у вас стоит АКБ, то необходимо обратить внимание на маркировку девайса — на ней должны быть указаны цифры 12 или 24. Чтобы обеспечить нормальный запуск силового агрегата, можно приобрести обычное бытовое ПУ, но если вы ездите на тягаче, то для такого ДВС нужно покупать устройство с большим током.

Тем не менее, основной параметр, на который нужно обратить внимание — это пусковой ток. Ток может быть разным, здесь все зависит от конкретной АКБ, поэтому вам в любом случае надо будет изучить маркировку. Нужно также учитывать, что показатель пускового тока может быть разным, особенно, если батарея разряжена, а на улице мороз.

Если с пусковым током вы определились, то обратите внимание на объем ПУ. Выбор объема зависит от того, в каких условиях ПУ будет использоваться. К примеру, для легкового транспортного средства наиболее оптимальным вариантом будет выбор более компактного девайса, запас батареи которого будет невысоким. Что касается тех же тягачей или внедорожников, то в данном случае лучше отдать предпочтение ПУ с большим запасом. Причем чем выше будет этот показатель — тем лучше (автор видео — канал Сделано в гараже).

Как подобрать трансформатор

Чтобы сделать прибор самостоятельно, достаточно найти подходящий трансформатор, а для уверенного пуска он должен выдавать не менее 100 А и напряжение 12 В, если мы говорим о легковушке. Если попросить пятиклассника, то он сможет рассчитать мощность. В нашем случае — это 1,2, а лучше 1,4 кВт. Без АКБ запустить мотор таким током едва ли удастся, потому что стартеру нужно минимум 200 А. Штатный АКБ поможет раскрутить коленвал, а вращаясь, стартер стартер потребляет не более 100 А, что и выдаст наш прибор.

Площадь сердечника не может быть меньше 37 см², а провод первичной обмотки — минимум 2 мм². Вторичка наматывается медным проводом сечением 10 квадратов, а количество витков подбирается опытным путём так, чтобы напряжение холостого хода было не больше 13,9В.

Как не допустить критичного разряда АКБ

Несмотря на то, что схемы зарядно-пускового устройства для АКБ не отличаются сложностью для самостоятельной сборки, использования пуско-зарядных лучше постараться все же избежать. Для этого любой аккумулятор, с момента ввода его в эксплуатацию, требует постоянного технического обслуживания. Стоит отметить, что все проводимые процедуры не отличаются сложностью и вполне могут выполняться самостоятельно:

• не менее 6 раз в год следует замерять напряжение на АКБ мультиметром;
• 3-4 раза в год проводить контроль уровня электролита;
• подвергать батарею полной зарядке на специальном зарядном устройстве;
• контролировать плотность электролита – важнейший показатель, во многом определяющий работоспособность аккумулятора.

Все эти мероприятия должны носить регулярный характер, что позволит всегда быть уверенным в собственной батарее. Для проведения тестов потребуется минимальное количество «оборудования»:

Чтобы своевременно корректировать уровень потребуется еще дистиллированная вода, которая добавляется в банки при недостатке раствора, и концентрированный электролит, применяемый при падении плотности ниже расчетной для конкретного региона.

Применением пускового устройства более удобно там, где имеется возможность подключить пусковое устройство к сети переменного тока.

Принципиальная схема

Схема пускового зарядного устройства содержит симисторный регулятор напряжения (VS1), силовой трансформатор (T1), выпрямитель на мощных диодах (VD3, VD4) и стартерный аккумулятор (GB1). Ток подзарядки выбирается регулятором тока на симисторе VS1, его ток регулируется переменным резистором R2 и зависит от емкости аккумулятора.

Входная и выходная цепи зарядки имеют конденсаторы фильтра, который уменьшает степень радиопомех при работе симисторного регулятора. Симистор VS1 обеспечивает регулировку тока зарядки при разбросе напряжения сети в пределах от 180 до 220 В.

Обвязка симистора состоит из R1-R2-C3 (RC цепь), динистора VD2 и диодного моста VD1. Константа времени RC — цепи влияет на момент открытия динистора (отсчитывая от начало сетевого полупериода), который включен в диагональ выпрямительного моста через ограничительный резистор R4. Выпрямительный мост осуществляет синхронизацию включение симистора в обоих полупериодах сетевого напряжения. В режиме «Регенерация» применяется только один полупериод сетевого напряжения, что способствует отчистке пластин аккумулятора от имеющейся кристаллизации. Конденсаторы С1 и С2 уменьшают степень помех от симистора в сети до приемлемых уровней.

Пусковое устройство для авто, схема

Зима, мороз, машина не заводится, пока пробовали завести, аккумулятор разрядился в конец, чешем “репу”, думаем, как решить проблему… Знакомая ситуация? Думаю, те кто живет в северных районах нашей необъятной, не раз сталкивались с проблемным заводом своего авто в холодное время года. И вот тогда возникает такой случай, начинаем думать, а неплохо было бы иметь под руками пусковое устройство, предназначенное именно для таких целей.

Естественно покупать такой девайс промышленного производства не есть дешевое удовольствие, поэтому целью данной статьи является предоставить вам информацию, каким образом пусковое устройство можно сделать своими руками с минимальными затратами.

Схема пускового устройства, которую мы хотим вам предложить, простая, но надежная, смотри рисунок 1.

Это устройство предназначено для пуска двигателя транспортного средства с 12 вольтовой бортовой сетью. Основным элементом схемы является мощный понижающий трансформатор. Жирными линиями на схеме обозначены силовые цепи, идущие от пускового устройства на клеммы аккумулятора.

По выходу вторичной обмотки трансформатора стоят два тиристора, которые управляются узлом контроля напряжения. Узел контроля собран на трех транзисторах, порог срабатывания определяется номиналом стабилитрона и двумя резисторами, образующими делитель напряжения.

Работает устройство следующим образом. После подключения силовых проводов к клеммам аккумулятора и включении сети, никакого напряжения на батарею не подается. Начинаем заводить двигатель, и если U аккумулятора упадет ниже порога срабатывания узла контроля напряжения (это ниже 10 вольт), оно подаст сигнал на открытие тиристоров, аккумулятор получит подпитку от пускового устройства.

При достижении напряжения на клеммах выше 10 вольт, пусковое устройство запрет тиристоры, подпитка батареи прекратится. Как говорит автор данной конструкции, такой метод позволяет не наносить вред автомобильному аккумулятору.

Трансформатор для пускового устройства.
Для того чтобы прикинуть, какой мощности нужен трансформатор для пускового устройства, нужно учесть, что в момент пуска стартера, он потребляет ток порядка 200 ампер, а когда раскрутится – ампер 80-100 (напряжение 12 – 14 вольт). Так как пусковое устройство подсоединяется непосредственно к клеммам аккумулятора, то в момент завода автомобиля какая-то часть электроэнергии будет отдаваться самим аккумулятором, а какая-то часть будет идти от пускового устройства. Умножаем ток на напряжение (100 х 14), получаем мощность 1400 ватт. Хотя автор вышеприведенной схемы утверждает, что и 500 ваттного трансформатора достаточно для завода автомобиля с бортовой сетью 12 вольт.

В авторском исполнении был применен трансформатор с габаритной мощностью 500 ватт, сечение провода II обмотки 14 кв. мм (это сложенный вдвое провод диаметром 3 мм). Выходное напряжение 15…18 вольт.

На всякий случай напомним формулу соотношения диаметра провода к площади поперечного сечения, это диаметр в квадрате умноженный на 0,7854. То есть два провода диаметром 3 мм дадут (3*3*0,7854*2) 14,1372 кв. мм .

Приводить конкретные данные по трансформатору в этой статье особого смысла не имеет, ведь для начала необходимо как минимум иметь более-менее подходящее трансформаторное железо, ну а потом, опираясь на фактические размеры, произвести расчет намоточных данных именно для него.

Остальные элементы схемы.

Тиристоры: при двухполупериодной схеме – на ток от 80А и выше. Например: ТС80, Т15-80, Т151-80, Т242-80, Т15-100, ТС125, Т161-125 и т.д. При реализации второго варианта с использованием мостового выпрямителя (смотри схему выше), тиристоры должны быть раза в 2 мощнее. Например: Т15-160, Т161-160, ТС161-160, Т160, Т123-200, Т200, Т15-250, Т16-250 и им подобные.

Диоды: для моста выбирайте такие, чтобы держали ток порядка 100 ампер. Например: Д141-100, 2Д141-100, 2Д151-125, В200 и подобные. Как правило анод у таких диодов выполнен в виде толстого жгута с наконечником.
Диоды КД105 можно заменить на КД209, Д226, КД202, подойдут любые на ток не меньше 0,3 ампера.
У стабилитрона U стабилизации должно быть порядка 8-ми вольт, можно ставить 2С182, 2С482А, КС182, Д808.

Транзисторы: КТ3107 можно заменить на КТ361 с коэффициентом усиления (h31э) больше 100, КТ816 можно заменить на КТ814.

Резисторы: в цепи управляющего электрода тиристора ставим резисторы мощностью 1 ватт, остальные – не критично.

Если вы решите сделать силовые провода съемными, предусмотрите, чтобы разъем подключения мог выдерживать пусковые токи. Как вариант, можно применить разъемы от сварочного трансформатора или инвертора.

Сечение соединительных проводов, идущих от трансформатора и тиристоров до клемм, должно быть не меньше сечения провода, которым намотана вторичная обмотка трансформатора. Провод подсоединения пускового устройства к сети 220 вольт желательно поставить с сечением жил 2,5 кв. мм.

Чтобы данное пусковое устройство работало с автомобилями, у которых бортовая сеть имеет напряжение 24 вольта, вторичная обмотка понижающего трансформатора должна быть рассчитана на напряжение 28…32 вольта. Так же подлежит замене стабилитрон в узле контроля напряжения, т.е. Д814А нужно заменить двумя последовательно соединенными Д814В или Д810. Подойдут и другие стабилитроны, например, КС510, 2С510А или 2С210А.

Как самому сделать пусковое устройство для автомобиля

На чтение 13 мин. Просмотров 14 Обновлено 04.08.2019

Для тех, кому автомобиль нужен не только в летнее время года, но и зимой, пригодится пусковое устройство, при помощи которого можно завести авто, даже если аккумулятор почти разрядился. Кроме этого, такое приспособление существенно продлит время жизни аккумулятора.

На морозе автомобильный аккумулятор отдает в среднем на треть меньше энергии, чем при теплой погоде. Поэтому при низком заряде аккумулятора автомобиль может не завестись, так как в момент запуска карданный вал двигателя не получит достаточное количество заряда или же отдача заряда будет полностью отсутствовать. Прокрутка стартера потребляет около 80 А (что относительно немного), но его запуск требует гораздо больше энергии.

Приведенная схема устройства запуска относительно несложная, но при выборе материала для трансформатора сети желательно обратить внимание на тородиальное железо – оно весит меньше обычного, а пусковое устройство получится более компактным. Периметр железного листа варьируется от 230 до 280 мм, в зависимости от выбранного типа трансформатора.

Чтобы избежать возможных травм, острые края трансформатора рекомендуется сгладить при помощи напильника, после чего обмотать лако- или стеклотканью.

Для обмотки полученного трансформатора используют изолированный провод ПЭВ-2 (1,5-2 мм в диаметре). Чаще всего обмотка содержит примерно 260-290 витков, равномерно расположенных слоями. Каждые 3 слоя дополнительно изолируют. После того, как первичная обмотка готова, трансформатор подключают к сети и замеряют силу тока при работе вхолостую.

В идеальном варианте должно получиться от 200 до 380 мА. Если же вышло значение меньшее, чем нужно, несколько витков убирают, если большее – соответственно, добавляют до достижения нужного значения тока.
Если трансформатор нагревается во время работы, это говорит о микрозамыканиях между витками. В этом случае придется снять обмотку с трансформатора и обмотать конструкцию заново.

Что касается вторичной обмотки, для нее используется многожильная медная проволока с изоляцией, сечением не более 6 мм2. Чаще всего для обеспечения изоляции применяют резиновый провод ПВКВ. Наматывают такой провод по 15-18 витков.

Вторичную обмотку лучше всего выполнять одновременно двумя проводами: в этом случае напряжение в сети на обеих обмотках будет одинаковое, а сама обмотка будет выглядеть более симметрично.

Такое несложное в исполнении устройство поможет завести автомобиль в холодное время, причем его конструкция не будет занимать много места в машине. При должной сноровке и аккуратности в изготовлении самодельный трансформатор прослужит вам и вашему авто не один год.

Аккумулятор — верный друг и помощник в самых сложных ситуациях, но он, к сожалению, не вечен. Ещё бы ничего, если бы АКБ умирала мгновенно, без надежды на восстановление. Но она теряет характеристики постепенно, поэтому часто оказывается, что стартер прокрутить просто невозможно. Пик выхода АКБ из строя приходится на зиму, когда технике особенно тяжело запускаться в мороз. И тогда на помощь приходит либо сосед по гаражу с проводами для прикуривания, или запасная батарея. Или хорошее пусковое устройство, которое есть у каждого запасливого автолюбителя.

Виды пусковых устройств

Имея некоторые навыки в радиоэлектронике, собираем пусковое устройство для автомобиля своими руками. Чертежи и фото мы покажем, но для начала определимся с его типом, поскольку они бывают разными. Независимо от типа, нам, как пользователям, важно, чтобы ПУ могло работать без помощи аккумулятора и запускало двигатель не на пределе возможностей, краснея и дымясь, а работая стабильно даже в сильный мороз. Это самое важное условие при выборе готового зарядно-пускового аппарата или сборке своими силами.

Особого разносола тут нет. Механизм бывает одного из четырёх типов:

• импульсный;
• трансформаторный;
• аккумуляторный;
• конденсаторный.

Суть работы каждого из них в конечном итоге сводится к тому, чтобы отдать бортовой электросети ток нужного номинала и напряжения, 12 или 24 вольта, в зависимости от типа электрооборудования на борту.

Трансформаторное ПУ, параметры

Популярны среди самодельщиков трансформаторные ПУ. Принцип их работы объяснять, пожалуй, не нужно — это трансформатор, который преобразует сетевое электричество до нужных параметров. Минус у этих устройств один — громадные размеры и вес. Зато они надёжны и изменяют выходные параметры по напряжению и силе тока так, как это необходимо. Достаточно мощные и запускают двигатель даже с мёртвым аккумулятором. Простейший чертёж для пускателя на основе трансформатора показан ниже.

Как подобрать трансформатор

Чтобы сделать прибор самостоятельно, достаточно найти подходящий трансформатор, а для уверенного пуска он должен выдавать не менее 100 А и напряжение 12 В, если мы говорим о легковушке. Если попросить пятиклассника, то он сможет рассчитать мощность. В нашем случае — это 1,2, а лучше 1,4 кВт. Без АКБ запустить мотор таким током едва ли удастся, потому что стартеру нужно минимум 200 А. Штатный АКБ поможет раскрутить коленвал, а вращаясь, стартер стартер потребляет не более 100 А, что и выдаст наш прибор.

Площадь сердечника не может быть меньше 37 см², а провод первичной обмотки — минимум 2 мм². Вторичка наматывается медным проводом сечением 10 квадратов, а количество витков подбирается опытным путём так, чтобы напряжение холостого хода было не больше 13,9В.

Схема и тонкости сборки ПУ

Вычислить параметры трансформатора — это далеко не все. Устройство работает так. Подключаем силовые провода прямо к клеммам АКБ, при этом никакого напряжения на выходе из ПУ нет до тех пор, пока напряжение аккумулятора не упадёт ниже порога срабатывания тиристоров, которые указаны на схеме. Как только напряжение на клеммах АКБ падает, тиристоры открывают вход и только тогда электрооборудование запитается от прибора. Как только напряжение на клеммах АКБ вырастет до 12 В, тиристоры закрываются и устройство автоматически отключается. Это позволяет сберечь батарею от перегрузок.

Тиристорный вариант может быть собран по двум методикам — по двухполупериодной схеме и по мостовой. Если выпрямитель мостовой, тогда тиристоры надо подбирать вдвое мощнее. То есть по первой схеме тиристоры рассчитываются минимум на 80 А, а при мостовой — минимум 160 А. Диоды рассчитываются на ток не менее 100 А. Эти элементы легко узнать по плетёному выходному наконечнику. Транзистор KT3107 можно заменить на 361-й. К сопротивлениям в управляющей цепи только одно требование — мощность их должна быть не меньше одного Ватта.

Выходные провода, естественно, должны соответствовать току и как правило, для этого берут аналог от сварочного аппарата. Естественно, они не тоньше провода вторички. Провод, который подсоединяет сеть, имеет сечение каждой из жил минимум 2,5 квадратных миллиметров. Простая и надёжная сборка, которая запустит двигатель в любой мороз. Тем не менее, существуют и другие варианты, которые можно купить в магазине.

Импульсное зарядно пусковое устройство

Импульсный прибор — отличный вариант, когда нужно постоянно следить за аккумулятором и поддерживать его в рабочем состоянии. Такие конструкции работают по принципу импульсного преобразования тока, и они собраны на микропроцессорах и контроллерах. Он не может показать большую мощность, поэтому для пуска, особенно при сильных минусовых температурах, может не подойти, но для зарядки АКБ подходят отлично.

Они компактны, на них невысокие цены, весят очень мало и симпатично выглядят. Но малая мощность, точнее небольшой пусковой ток, который они выдают, не позволят запустить машину при сильно разряженных банках в холод. К тому же точная электроника не терпит перепадов напряжения и скачков частоты тока, что в наших сетях не редкость, а отремонтировать в случае чего такой прибор сможет даже не каждая мастерская.

Мобильные ПУ

Ещё один вид ПУ, точнее сразу два, похожих по принципу действия — аккумуляторное и конденсаторное. Конденсаторный прибор работает за счёт разрядки заряженных конденсаторов по команде. Особенно сложным их состав назвать нельзя, но сами конденсаторы таких номиналов довольно дороги и не восстанавливаются после повреждений или пересыхания. Используют их очень редко, хотя они довольно мобильны, но из-за высоких нерегулируемых токов есть риск нанести вред АКБ.

Бустеры, или аккумуляторные пускачи, работают ещё проще. По большому счёту, это просто дополнительная батарея в автономном корпусе. Именно автономность принесла им популярность. Их можно использовать хоть в степи, где нет электричества. Предварительно заряженный аккумулятор подключается к бортовой электросети и спокойно запускает двигатель. При этом важно выбрать ёмкость бустера и его пусковой ток. Он не может быть меньше, чем у стандартной батареи. Бытовые автономные установки имеют ёмкость от 18 А/ч, а более дорогие и громоздкие, профессиональные приборы, могут иметь ёмкость порядка 200 А/ч.

Любое из этих помощников водителя поможет запустить двигатель, но надёжнее и дешевле трансформаторного ПУ, собранного своими руками, пока нет. Удачной всем работы и быстрого пуска!

Проблема плохого запуска двигателя знакома многим нашим соотечественникам, особенно часто с ней сталкиваются те, кто регулярно эксплуатирует свое авто зимой, в период морозов. Если двигатель отказывается запускаться, решить проблему можно несколькими способами, но одним из наиболее эффективных вариантов является использование пускового устройства (ПУ). Как правильно сделать пусковое устройство для автомобиля своими руками и в чем заключается его принцип работы, мы расскажем ниже.

Описание пускового устройства

Что представляет собой такая система запуска двигателя, как работает модуль и в чем заключается его предназначение? Рассмотрим вкратце эти вопросы.

Предназначение и функции

Предназначение автомобильного зарядного блока заключается в обеспечении более качественного запуска мотора. Такая необходимость может возникнуть в разных случаях, но как показывает практика, обычно с такой проблемой наши соотечественники сталкиваются именно в морозы. Кроме того, большая часть современных зарядных модулей позволяют также заряжать мобильные гаджеты — планшеты, смартфоны и прочие устройства. Для этого в них есть даже дополнительные порты.

Пусковой девайс Питатель 900

Устройство и принцип работы

Зарядные модули бывают нескольких типов:

1. Импульсные блоки, в основе принципа функционирования которых лежит импульсное преобразование напряжения. В таком модуле напряжение сначала увеличивается под воздействие частоты тока, после чего снижается и преобразуется. Такие девайсы обычно характеризуются невысокой мощностью и, как правило, используются для подзарядки разряженной АКБ. Но если заряд аккумулятора очень низкий, при этом на улице мороз, то в данном случае подзарядка батареи может занять довольно длительное время.
   Из основных достоинств таких блоков можно выделить низкую цену, небольшой вес, а также компактные размеры. Что касается минусов, то это низкая мощность модуля, а также сложность его ремонта, тем более, как показывает практика, они часто могут выходить из строя из-за нестабильного напряжения.
2. Трансформаторные блоки — в данном случае основным элементом девайса является трансформатор, использующийся для преобразования силы тока в напряжение. Такие зарядные модули позволяют увеличить заряд любого АКБ, невзирая на его разряд, даже если он будет практически полным. Кроме того, устройства такого типа невосприимчивы к перепадам напряжения, они могут функционировать в любом состоянии. Из основных плюсов следует выделить мощность модулей и их надежность, а также неприхотливость в плане эксплуатации. Что касается минусов, то это высокая стоимость, большие размеры и вес.
3. Бустеры — еще один тип блоков. Бустер — это переносная батарея, функционирующая по принципу переносного блока — сначала бустер заряжает аккумулятор, а уже от АКБ запускается силовой агрегат. Бустеры могут быть бытовыми либо профессиональными, отличаются между собой они по объему и размерам. В бытовых бустерах емкость довольно низкая, но ее обычно хватает для запуска одного двигателя.
   Профессиональные девайсы — это полноценные ЗУ, которые могут запустить несколько авто, причем бортовая сеть в таких машинах может быть как 12-вольтовой, так и на 24 В. Достоинство бустеров заключается в компактности и автономности, однако из-за размеров их можно установить только на ровную поверхность.
4. Конденсаторные модули. В данном случае процедура запуска мотора осуществляется по довольно сложному принципу, в основе схемы таких девайсов лежат мощные конденсаторные устройства. В первую очередь производится их зарядка, после чего конденсаторы передают заряд для запуска мотора. Конденсаторы заряжаются довольно быстро и также быстро они отдают свой заряд для пуска ДВС. В результате того, что стоимость таких модулей достаточно высокая, они не так популярны. Тем более, что на практике их частая эксплуатация может привести к ускоренному износу АКБ (автор видео — канал carpow carpow).

Параметры выбора

Выбор пускового устройства осуществляется на основе напряжения используемой в авто АКБ. В легковых машинах обычно используются 12-вольтные аккумуляторы, в тягачах — АКБ на 24 вольта. Если вы сомневаетесь в том, какая у вас стоит АКБ, то необходимо обратить внимание на маркировку девайса — на ней должны быть указаны цифры 12 или 24. Чтобы обеспечить нормальный запуск силового агрегата, можно приобрести обычное бытовое ПУ, но если вы ездите на тягаче, то для такого ДВС нужно покупать устройство с большим током.

Тем не менее, основной параметр, на который нужно обратить внимание — это пусковой ток. Ток может быть разным, здесь все зависит от конкретной АКБ, поэтому вам в любом случае надо будет изучить маркировку. Нужно также учитывать, что показатель пускового тока может быть разным, особенно, если батарея разряжена, а на улице мороз.

Если с пусковым током вы определились, то обратите внимание на объем ПУ. Выбор объема зависит от того, в каких условиях ПУ будет использоваться. К примеру, для легкового транспортного средства наиболее оптимальным вариантом будет выбор более компактного девайса, запас батареи которого будет невысоким. Что касается тех же тягачей или внедорожников, то в данном случае лучше отдать предпочтение ПУ с большим запасом. Причем чем выше будет этот показатель — тем лучше (автор видео — канал Сделано в гараже).

Инструкция по изготовлению своими руками

Если вы решили соорудить ПУ для своего авто, то как минимум у вас должен быть какой-никакой опыт в электротехнике. Разумеется, вы сможете сэкономить значительную сумму при самостоятельной сборке девайса, однако на составляющие его элементы все равно нужно будет потратиться.

Вкратце рассмотрим процесс изготовления ПУ в домашних условиях:

1. Для начала вам потребуется трансформаторное устройство, его параметр минимальной мощности должен составлять 500 ватт.
2. В первичной обмотке сечение кабеля должно быть не менее полутора мм2, что касается вторичной обмотки, то ее следует удалить.
3. Удалив вторичную обмотку, производится установка новой, при этом вам придется самостоятельно намотать на нее провод. Число витков на обмотке может варьироваться — в данном случае выбор осуществляется практическим путем. К примеру, вы намотаете десять витков провода с любым сечением, после чем вам нужно будет подключить трансформаторное устройство и произвести замер показателя напряжения. Полученный результат в итоге делится на десять — таким образом, вы сможете вычислить напряжение на одном витке. Затем 12 вольт следует поделить на полученное в результате измерения число — так вы получите число витков одного плеча.
4. После того, как будут произведены манипуляции по вычислению, следует убрать вторичную обмотку и вместо нее поставить другую, при этом наматывать обмотку нужно проводом с сечением 10 мм2.
5. Следующим этапом будет подключение диодных элементов. Как вариант, можно использовать диоды, снятые со сварочного оборудования. В конечном итоге уровень напряжения на холостом ходу должен составлять не более 12 вольт. Если в результате данный показатель будет выше или ниже, то необходимо будет либо домотать, либо отмотать определенное количество витков.
6. Когда напряжение будет в норме, можно приступать к конечному этапу завершения сборки. Если учесть тот факт, что на выходе девайса параметр тока будет варьироваться в районе 100 ампер, в качестве выходных кабелей можно использовать провода от того же сварочного оборудования.

Цена вопроса

Видео «Как сделать предпусковой подогреватель своими руками?»

Подробная и наглядная инструкция на тему, как соорудить предпусковой подогреватель своими руками в гаражных условиях представлена на видео ниже (автор ролика — Сергей Калинов).

Пуско-зарядное устройство своими руками | Сварка своими руками

Вчера на ночь забыл отключить габариты. На утро автомобиль не завелся, а машина нужна срочно. Пока искал у кого бы «прикурить» вспомнил, что в багажнике лежит бытовой сварочный ММА-инвертор. Вот и подумал,

а почему бы не зарядить автомобильный аккумулятор с помощью сварочного инвертора?

Зарядить аккумулятор с помощью инвертора можно, если он оснащен пуско-зарядной функцией. Например, аппарат Калибр свиз-200ап -цена и отзывы пользователей (на фото) способен перезарядить аккумулятор или запустить двигатель. Установите на выходе вашего инвертора напряжение 12В, ток 3А, если нужно зарядить аккумулятор легкового автомобиля. Ампераж рассчитывается как 1/20*Р, где Р-мощность батареи. Время выдержки 30-40 мин., этого времени будет достаточно для запуска двигателя. Чтобы зарядить батарею полностью подержите ее на токе 1,5…2А 3 часа.

Если же у вас обычный бытовой инвертор ММА-сварки, пытаться с его помощью завести машину небезопасно. Вы можете испортить аккумуляторную батарею или сам инвертор. Выдать небольшой ток и напряжение он не способен, обычно на выходе регистрируют 40…60В и ток ампер 20… Кислотный аккумулятор в худшем случае может взорваться, а в лучшем аккумулятор бывший в эксплуатации осыплется и замкнет, а в новом деформируются пластины. Для того, чтобы получить ток 3А к инверторному или трансформаторному источнику питания собирают балластную схему, которая ограничит ток (это могут быть резисторы, диоды или лампочки накаливания на 60-100Вт).

Зарядное устройство из микроволновки своими руками

Можно собрать простое и мощное устройство для зарядки аккумуляторов с нуля. И стоить это будет практически ничего.

На схеме изображены (слева-направо)

• Понижающий трансформатор;
• Диодный мост;
• Обычный вентилятор от компьютера;
• Любой вольтметр;
• Электролитический конденсатор на 16В, можно больше, например, 25В. Емкость от 3000 мкФ до 10000мкФ. Чем выше емкость, тем ровнее будет ток на выходе.

В разрез соединения первичной обмотки трансформатора ставится предохранитель на 15А для защиты от короткого замыкания т.к. на участке первичной обмотки напряжение высокое и опасное. Диодный мост можно использовать от 10 до 50А в зависимости от того, какие аккумуляторы вы будете заряжать данным устройством.

В интернете очень много информации по созданию зарядного устройства, как правило, это переделка компьютерного блока питания, что довольно ненадежно и дает маленькую мощность. Так же предлагают использовать уже готовые понижающие трансформаторы, которые довольно недешево стоят в магазинах и если подходить с этой точки зрения, то проще купить уже готовое зарядное устройство. Так же предлагают использовать трансформаторы от старых ламповых телевизоров, но на сегодняшний день найти такой раритет практически не реально, разве что в музее.

А вот источник питания от СВЧ-печи легко можно найти.  Старых и сломанных микроволновок очень много.  Это высоковольтный источник, но если перемотать его в понижающий трансформатор, можно использовать его в предложенной схеме.



Какой трансформатор нужен для пускового устройства АКБ: выбор

Автор otransformatore На чтение 5 мин Опубликовано 06.01.2019

Если автомобиль все время в эксплуатации, то его аккумулятор заряжен. Но при длительном простое из-за саморазряда напряжение на АКБ падает ниже уровня необходимого для запуска.

Еще одной причиной пониженного тока аккумулятора является мороз. В холодном аккумуляторе повышенное сопротивление электролита и замедленные химические реакции, в результате которых батарея вырабатывает электрическое напряжение. Кроме того, холодный двигатель стартеру труднее провернуть из-за загустевшей смазки.

В этих ситуациях необходимо подать на стартер дополнительное питание. Чтобы сделать такой аппарат самостоятельно необходимо знать, какой трансформатор нужен для пускового устройства АКБ.

Пусковые и зарядные устройства

Для запуска автомобиля и зарядки АКБ используются различные приспособления:

• Зарядные. Имеют мощность до 150Вт, более сложную схему и возможность регулировки выходного тока и напряжения.
• Пусковые. Мощность таких аппаратов более 1,5кВт при выходном напряжении 12В, конструкция не предусматривает регулировок выходных параметров.
• Пуско-зарядные. Фактически это аппараты для зарядки, только большой мощности.

Выходные параметры пускового устройства

Ток, потребляемый стартером легкового автомобиля во время вращения коленвала, зависит от марки машины и составляет 80-100А при напряжении 12В. Однако для того, чтобы привести его в движение, стартер кратковременно потребляет ток до 200А. Поэтому в ремонтных мастерских используются для запуска двигателей легковых автомобилей устройства мощностью Р=12Вх200А=2400Вт. Необходимые параметры для пуска грузовых машин зависят от конкретной модели автомобиля.

В домашних условиях аппарат подключается параллельно АКБ. Мощность его достаточно выбрать 1500 Вт при токе 125А и определяется тем, какую мощность имеет трансформатор пуско-зарядного устройства. Схема намотки может быть простой или со средней точкой.

Информация! Некоторые магазинные аппараты имеют мощность всего 700Вт и ток 60А.

Устройство пусковой установки

Пусковая аппаратура состоит из трех частей:

• понижающий трансформатор 220/12В;
• диодный мост;
• соединительные кабеля с клеммами.

Совет! Для подключения аппарата к АКБ допускается применение проводов “прикуривателя”.

Изготовление понижающего трансформатора

Самой сложной в изготовлении частью этого аппарата является трансформатор для пуско-зарядного устройства. Наибольшее распространение получили самодельные схемы пуско-зарядных на трансформаторе 1500 ватт.

Конструкция трансформатора

В качестве него используется любой трансформатор с сечением магнитопровода не менее 36мм². Этого достаточно для мощности аппарата в 1,5 кВт.

Первичная обмотка трансформатора для пускового устройства используется готовая, если она рассчитана на напряжение 220 В или мотается заново, медным проводом сечением 1,5-2мм². При ее отсутствии необходимое число витков определяется по таблицам или при помощи онлайн-калькуляторов.

Вторичная обмотка удаляется и мотается заново нужная, медной шиной. Ее сечение зависит от используемой схемы выпрямления:

• в обычной, с четырьмя диодами – 20 мм²;
• в схеме из двух диодов и двух катушек со средней точкой 10 мм².

При выборе алюминиевых намоточных проводов их сечение увеличивается вдвое.

Важно! Если взять магнитопровод большего сечения, то это увеличит мощность аппарата, но приведет к пропорциональному увеличению сечения обмоточных проводов и уменьшению количества витков в катушках.

Расчет вторичной обмотки

Для намотки вторичной обмотки пускового трансформатора для автомобиля своими руками необходимо определить количество витков. Оно зависит от числа витков в первичной обмотке Nперв. Если оно известно, то необходимое количество определяется по формуле Nвтор=(Nперв/220)*12. При неизвестных параметрах число витков определяется опытным путем:

• намотать временную вторичную катушку проводом любого сечения из 10 витков;
• измерить выходное напряжение;
• определить необходимое количество витков для вторичной обмотки Nвтор=(Nврем/Uврем)*12;
• удалить временную обмотку и намотать постоянную проводом или шиной необходимого сечения.

Совет! Для упрощения работы можно намотать несколько лишних витков, а после сборки аппарата и измерения выходного напряжения их отмотать.

Схема с двумя диодами

Классическая схема выпрямления однофазного напряжения состоит из четырех диодов. Но в некоторых случаях при отсутствии нужного количества диодов или провода необходимого сечения применяют схему, в которой два диода:

• используются две одинаковых обмотки, включенных согласно – конец первой подключается к началу второй;
• к началу первой катушки и концу второй подключаются включенные встречно-последовательно диоды, обычно установленные на общем радиаторе;
• постоянное напряжение снимается с мест соединения диодов и соединения обмоток.

Эта схема применима также при наличии двух одинаковых аппаратов 220/12 мощностью от 700Вт. Такое пусковое зарядное из двух трансформаторов в работе не отличается от обычного аппарата.

Пусковой аппарат из сварочного

Трансформатор для пуско-зарядного устройства своими руками можно сделать также из катушечного сварочника – определить необходимое число витков и намотать дополнительную катушку. Диоды допускается использовать уже установленные, но для пуска автомобиля они переключаются на пусковую обмотку перемычками или перекидным рубильником.

Диоды и соединительные кабеля

Кроме трансформатора, в устройстве используются диоды, выпрямляющие переменное напряжение, и кабеля, по которым к аппарату поступает переменное напряжение 220В и к автомобилю постоянное 12В.

Устройство выпрямителя

В выпрямителе используются диоды с номинальным напряжением от 25В. Это связано с тем, что 12В – это действующее значение напряжения на клеммах вторичной обмотки. Максимальное значение в √3 выше и составляет больше 20В.

Номинальный ток диодов нужен не меньше, чем 1/2 тока устройства. Это связано с тем, что через каждый из диодов проходит только одна полуволна переменного напряжения, а вторая идет через другой диод. В пусковых агрегатах мощностью 1500 Ватт ток диодов составляет от 60А. Таких не существует, поэтому берутся более мощные элементы 100А. Для лучшего охлаждения они устанавливаются на радиаторах.

Информация! Некоторые автомобилисты для лучшего охлаждения устанавливают аппарат без корпуса. При его наличии делается перфорация для циркуляции воздуха.

Соединительные кабеля

Питание 220В подается по трехжильному кабелю, например, ПВС 3*1. Ток при запуске составляет 7-10А, поэтому этого сечения провода достаточно, третья жила необходима для заземления металлических частей. Подключать его допускается при помощи обычной вилки и розетки.

Питание к машине подается двумя проводами или двухжильным кабелем с клеммами ПВС 2*16. При использовании проводов от “прикуривателя” на корпусе аппарата устанавливаются клеммы от старого аккумулятора.

Знание того, как сделать пусковое для машины из трансформатора избавит от необходимости приобретать дорогое магазинное устройство.

Пусковой выпрямитель для авто от СВЧ трансформатора

Добро пожаловать, автолюбители самоделки!

Думаю, многие автомобилисты, особенно владельцы больших грузовиков, тракторов иногда сталкиваются с такой проблемой, что мощности, выделяемой аккумулятором, не хватает для запуска стартера, проворачивания и запуска двигателя. Особенно эта проблема актуальна зимой, потому что от сильных морозов аккумуляторы замерзают и теряют часть своих свойств, снижается максимальный ток, отдаваемый в нагрузке. Производители автотоваров знают эту проблему, поэтому выпускают специальные устройства — бустеры.Фактически, это дополнительная батарея, обычно собираемая из литий-ионных «банок», которая подключается параллельно штатной батарее автомобиля для облегчения запуска. К сожалению, таких бустеров сейчас очень мало, а потому цена на них довольно значительная. Однако если рядом с автомобилем есть обычная розетка на 220 вольт, сделать аналогичный самодельный бустер не очень сложно. В нем не будет дорогих батареек, и он просто подключится к розетке.

Общую схему такой пусковой установки можно определить так: сетевое напряжение 220В поступает на первичную обмотку мощного трансформатора, при этом вторичная обмотка одновременно снимает пониженное напряжение, его уровень должен быть в районе 13 -14В, это напряжение, которое обычно бывает в бортовой сети автомобиля.Как известно, в автомобильной сети используется постоянное напряжение, а на выходе из обмотки трансформатора напряжение переменное — поэтому его нужно выпрямлять. Для выпрямления понадобится полупроводниковый элемент — диод. Поскольку при запуске автомобиля в цепи стартера возникают большие надрезы (до 100А в пике), диод должен быть рассчитан на большую мощность, иначе он сгорит при первой попытке запуска. Для этой схемы нужно использовать выпрямляющие диоды, рассчитанные на максимальный ток не менее 100А, а лучше — больше.Такие мощные диоды сложно с чем-то спутать, ведь они имеют довольно специфический внешний вид, это показано на фото. Массивный металлический корпус и толстый провод-контакт дает понять, что такой диод рассчитан на большие токи 🙂 Такие диоды можно встретить на металлических приемниках (что неудивительно, учитывая их вес), электронных барахолках и магазинах радиодеталей.

После диода напряжение становится постоянным (а точнее пульсирующим) и его уже можно использовать для запуска стартера двигателя.Но не лишним будет установить в конструкции еще и амперметр, который позволит четко видеть, какой ток в данный момент протекает в цепи. Идеальный вариант для амперметра — наконечник стрелки с шунтом, рассчитанный на 100-200 ампер, в этом случае движение стрелки позволяет быстро считывать показания индикаторов. Вы также можете использовать электронный амперметр, подобрав правильный шунт. Но амплиметр не является обязательным элементом, конструкция бустера отлично обойдется и без него.

Несколько слов о трансформаторе.Найти готовый трансформатор на эту мощность (порядка 500-1000Вт) довольно проблематично, но здесь на помощь приходят трансформаторы от микроволновых печей. Как известно, изначально они идут вверх, увеличивая сетевое напряжение 220В до амплитуды около 2000В. Такие трансформаторы имеют довольно небольшие для своей мощности габариты и вес, это связано с тем, что они работают в режиме насыщения. Такой режим работы приводит к нагреву обмотки и сердечника трансформатора при длительной эксплуатации, но позволяет быстро и эффективно отдавать больше мощности за 20-40 секунд — именно то, что нужно для создания бустера.

Купить трансформатор от СВЧ очень выгодно можно в разных сервисах по ремонту бытовой техники, подойдет даже б.у. с сгоревшей вторичной повышающей обмоткой — все равно не понадобится. После покупки трансформатора нужно его доработать, превратив из бустерного в более низкий. Для этого нужно снять вторичную обмотку высокого напряжения (она содержит огромное количество витков тонкой проволоки в лаковой изоляции). Сделать это можно двумя способами — просто просверлить, выдолбить или выбить, не нарушая целостности сердечника трансформатора.Обратной стороной этого метода является то, что при удалении вторичной обмотки сложно не повредить первичную обмотку, поскольку они расположены близко друг к другу. Второй способ более изящный — сердечник трансформатора нужно аккуратно разрезать по швам металлическим ножом или болгаркой, после этого он «раскроется» и оттуда будет легко удалить ненужную обмотку. Если он сидит на своем месте плотно и не хочет двигаться, трансформатор рекомендуется нагреть для размягчения лака, залитого обмоткой, а затем аккуратно выбить его деревянным молотком.

Последним этапом переделки трансформатора является намотка его вторичной обмотки. Количество витков подбирается экспериментально, путем добавления / удаления витков и измерения напряжения на выходе. Очень удобно сначала намотать тонким изолированным проводом вторичную обмотку, подобрать количество витков, чтобы напряжение на выходе было 13-14В, а уже после намотать заключительную обмотку толстым проводом, зная, как потребуется много поворотов. Толщина проволоки выбирается по принципу «толще — тем лучше», идеально, если проволока занимает всю свободную площадь в окне жилы.

Трансформатор, выпрямляющий диод и амперметр для полноты конструкции необходимо установить в корпус. Поскольку трансформатор полный, корпус должен иметь соответствующую жесткость. За основу автор берет корпус из системного блока. Спереди можно разместить амперметр, выключатель и протянуть провода с клеммами типа «крокодил» для подключения к автомобильной цепи. Обязательно соблюдайте полярность при подключении к бортовой сети. Таким образом, получилось полноценное готовое устройство, которое позволит запустить на морозе даже трактор, в чем был убежден автор.Пространство в корпусе оставлено с запасом, поэтому эту конструкцию можно доработать, например, добавить схему заряда аккумулятора, вентилятор для охлаждения диода и трансформатора, а также вольтметр для контроля напряжения на аккумуляторе и чтобы сделать вывод, нужна ли ему зарядка. Также стоит отметить, что этот бустер не имеет ограничения по току, а потому оставлять его постоянно подключенным к бортовой сети автомобиля нельзя, это может привести к закипанию аккумулятора. Подключиться нужно только в момент старта машины.Хорошая сборка!

Все, что вам нужно знать об автомобильных аккумуляторах

Знания — это сила, когда речь идет об аккумуляторе и электросистеме вашего автомобиля. Фактически, это сердце и душа вашей поездки. Меньше всего вам хочется остаться с разряженной батареей. Чем больше вы знаете о своей батарее и электрической системе, тем меньше вероятность того, что вы застрянете. В Firestone Complete Auto Care мы здесь, чтобы помочь вам понять, что происходит с аккумулятором и электрической системой вашего автомобиля.

В среднем аккумулятора хватает на 3–5 лет, но привычки вождения и воздействие экстремальных погодных условий могут сократить срок службы автомобильного аккумулятора. В Firestone Complete Auto Care мы предлагаем бесплатную проверку аккумулятора при каждом посещении нашего магазина. Это быстрая диагностическая проверка, позволяющая оценить температуру, при которой аккумулятор может выйти из строя. Это также дает вам некоторое представление о том, сколько у вас осталось заряда батареи. Один небольшой тест покажет вам, в порядке ли ваша батарея.

Знания об аккумуляторах

Как именно работает автомобильный аккумулятор?

Автомобильный аккумулятор обеспечивает заряд электричества, необходимый для питания всех электрических компонентов вашего автомобиля.Поговорим о довольно большой ответственности. Без аккумулятора ваша машина, как вы, наверное, заметили, не заводится.

Давайте посмотрим, как работает эта мощная маленькая коробочка:

• Химическая реакция приводит в действие ваш автомобиль: ваш аккумулятор преобразует химическую энергию в электрическую энергию, необходимую для питания вашего автомобиля, подавая напряжение на стартер.
• Поддерживайте постоянный электрический ток: ваша батарея не только обеспечивает энергию, необходимую для запуска вашего автомобиля, но также стабилизирует напряжение (это термин для источника энергии), чтобы ваш двигатель работал.Многое зависит от батареи. Назовите это «маленькая коробочка, которая могла».

Автомобильный аккумулятор может быть небольшим, но мощность, которую он обеспечивает, огромна. Проверьте свою батарею прямо сейчас с помощью нашего виртуального тестера батареи.

Подберите аккумулятор, подходящий для вашего автомобиля, по разумной цене — прямо сейчас.

Симптомы и процедуры

Есть ли какие-либо предупреждающие знаки, которые могут указывать на то, что моя батарея разряжена?

«Если бы я только знал раньше.«Мы все бывали там раньше. К счастью, существуют различные признаки и симптомы того, что ваша батарея может нуждаться в замене:

1. Медленный запуск двигателя: при попытке завести двигатель запуск двигателя происходит медленно, и запуск двигателя занимает больше времени, чем обычно. Лучше всего описать его как начальный шум «rur rur rur».
2. Индикатор проверки двигателя: индикатор проверки двигателя иногда появляется, когда батарея разряжена. Странные световые индикаторы системы — например, «проверьте двигатель» и «низкий уровень охлаждающей жидкости» — могут означать, что проблема с аккумулятором.(Это также может означать, что вам нужно больше охлаждающей жидкости).
3. Низкий уровень жидкости в аккумуляторной батарее: автомобильные аккумуляторы обычно имеют полупрозрачную часть корпуса, поэтому вы всегда можете следить за уровнем жидкости в аккумуляторе. Вы также можете осмотреть его, сняв красную и черную крышки, если они не запечатаны (большинство современных автомобильных аккумуляторов теперь постоянно закрывают эти детали).
4. Итог: Если уровень жидкости ниже свинцовых пластин (проводников энергии) внутри, пора протестировать аккумулятор и систему зарядки.Когда уровень жидкости падает, это обычно вызвано перезарядкой (нагревом).
5. Вздутие и раздувание корпуса батареи: если корпус батареи выглядит так, как будто он съел очень много еды, это может указывать на то, что батарея вышла из строя. Вы можете обвинить чрезмерное нагревание в том, что корпус аккумулятора разбухает, что сокращает срок службы аккумулятора.
6. Фуу, неприятный запах тухлых яиц. Вы можете почувствовать резкий запах тухлых яиц (запах серы) вокруг батареи.Причина: утечка батареи. Утечка также вызывает коррозию вокруг стоек (где расположены + и — кабельные соединения). Возможно, потребуется удалить мусор, иначе ваш автомобиль может не завестись.
7. Три года + срок службы батареи считается старым таймером: ваша батарея может прослужить значительно больше трех лет, но, по крайней мере, ее текущее состояние проверяется ежегодно, когда он достигает трехлетней отметки. Срок службы батареи составляет от трех до пяти лет в зависимости от батареи. Однако привычки вождения, погода и частые короткие поездки (до 20 минут) могут значительно сократить фактический срок службы автомобильного аккумулятора.

Как определить, не слишком ли старый аккумулятор?

Во-первых, вы можете проверить четырех- или пятизначный код даты на крышке батарейного отсека. Первая часть кода является ключевой: ищите букву и цифру. Каждому месяцу назначается буква — например, A для января, B для февраля и так далее. Число, которое следует за годом, означает 9 для 2009 г. и 1 для 2011 г.Этот код сообщает вам, когда аккумулятор был отправлен с завода нашему местному оптовому дистрибьютору. Дополнительные цифры говорят о том, где был сделан аккумулятор. Автомобильные аккумуляторы служат в среднем от трех до пяти лет. Имейте в виду, что есть также признаки слабого заряда батареи, на которые следует обратить внимание, например, медленный запуск двигателя при низком уровне жидкости. Если аккумуляторный отсек раздулся или раздулся, от аккумулятора исходит неприятный запах тухлого яйца или загорается индикатор двигателя, проблема может быть не из-за изгиба. А если ему больше трех лет? Считайте, что пора внимательно следить.Вот для чего мы здесь.

8. Просмотреть все симптомы и процедуры

Электрические системы

Может ли неисправный аккумулятор повредить систему зарядки или стартер?

Вы делаете ставку. Если у вас слабая лодыжка, вы склонны чрезмерно компенсировать это и увеличивать вес — и нагрузку — на здоровую лодыжку.Та же концепция со слабой батареей. Когда у вас разряженная батарея, ваша машина создает дополнительную нагрузку на здоровые части. Это может повлиять на систему зарядки, стартер или соленоид стартера.

Эти детали могут работать со сбоями, потому что они потребляют чрезмерное напряжение, чтобы компенсировать недостаток заряда батареи. Оставьте эту проблему нерешенной, и вы можете заменить дорогие электрические детали, как правило, без предупреждения.

Совет: Наша проверка электрической системы гарантирует, что все необходимые детали потребляют правильное напряжение.Мы сразу узнаем, есть ли какие-либо слабые детали, которые могут потребовать немедленной замены. Не оставляйте мощность вашего автомобиля на волю случая, вы можете в конечном итоге заплатить за него позже.

Как узнать, что генератор не выдает достаточно электроэнергии для батареи?

Скажем так, мы ясновидящие.

Шутки в сторону, начнем с очевидных симптомов:

• Электросистема имеется.Странные мерцающие или предупреждающие огни, такие как «Check Engine», мигают, исчезают, а затем снова появляются. Все эти неисправности обычно возникают, когда автомобильный аккумулятор почти разряжен и изо всех сил пытается обеспечить питание. Если генератор неисправен, ваша батарея больше не будет заряжаться и будет совсем немного.
• Медленный кривошип. Вы заводите машину, а она все крутится и крутится, в конце концов заводится — или нет. Это может означать, что ваш генератор не заряжает аккумулятор должным образом.Если вы тоже столкнетесь с зараженной электрической системой, зайдите в ближайший сервисный центр. Ваш автомобиль может быть в нескольких шагах от разряженной батареи и генератора.

Давайте рассмотрим: Все вышеперечисленное происходит, когда аккумулятор не получает заряд (из-за неисправного генератора). Ваша батарея будет продолжать разряжаться. Когда он полностью сливает… ну, все мы знаем, что будет дальше: машина с бордюром. И ни вы, ни мы не хотим, чтобы вы через это проходили.

Совет: Чем раньше мы сможем осмотреть ваш автомобиль, тем меньше вероятность того, что вы столкнетесь с самым большим страхом каждого водителя — автомобилем, который не заводится.Управляйте спокойствием.

9. Узнайте больше об электросистеме вашего автомобиля

Наши услуги

Это правда, что вы предоставляете бесплатные тесты автомобильных аккумуляторов?

Вы делаете ставку. Просто попросите его во время любого технического обслуживания автомобиля, и мы проведем для вашей батареи максимальную проверку производительности с помощью нашего анализатора раннего обнаружения.В свою очередь, вы получите душевное спокойствие, зная, сколько заряда осталось в вашем аккумуляторе и рекомендуется ли его замена. Мы также подскажем, как продлить срок службы аккумулятора, если он находится в «хорошем» рабочем состоянии. Узнайте больше о нашем «Анализаторе раннего обнаружения».

Если вы хотите получить фору, вы можете измерить срок службы батареи с помощью нашего онлайн-тестера Virtual Battery Tester.

Почему так много людей используют Firestone Complete Auto Care для замены автомобильных аккумуляторов?

У нас есть навыки, и мы работаем с качественными аккумуляторами.Мы предлагаем бесплатную проверку аккумулятора во время каждого посещения, а также определяем состояние аккумулятора и потенциальный сбой, чтобы у вас было меньше догадок.

Толчок, необходимый для езды по

Управление вашей поездкой — дело сложное. Но вот очевидный факт: чтобы он работал, вам нужен исправный аккумулятор. В конце концов, без аккумулятора ваша машина не заведется. Автомобильный аккумулятор обеспечивает заряд электричества, необходимый для работы электрических компонентов.Он также преобразует химическую энергию в электрическую, которая питает ваш автомобиль и подает напряжение на его стартер. И он стабилизирует напряжение (также известное как источник энергии), поддерживающее работу вашего двигателя. Действительно, важно.

10. Остановитесь для полной проверки электрооборудования.
11. Ознакомьтесь с нашими текущими предложениями по аккумуляторным батареям и специальными предложениями.
12. Проверьте срок службы автомобильного аккумулятора с помощью нашего виртуального тестера аккумулятора.
13. Подберите аккумулятор, подходящий именно для вашего автомобиля, по разумной цене.
14. Введите свой почтовый индекс, чтобы найти ближайший к вам магазин.

Кто-то должен сделать игру про: Трансформеры • Eurogamer.net

Согласно моему оскорбительно краткому поиску в вики, существует тридцать с лишним игр о персонажах в различных непрерывностях, составляющих франшизу Трансформеров. Он восходит к 1985 году, всего через год после того, как Hasbro представила миру «Лучшую вещь на свете». Хотя было несколько основных моментов (я довольно неравнодушен к великолепно затененному робобифферу Platinum, я сам), по большому счету, они абсолютные бобины.

Дело в том, что ни одно из них не говорит о самом лучшем в Трансформерах, а именно о самих игрушках. Роботы, которые превращаются в автомобили, кассетные плееры, животных, роботов разной формы и даже здания (возьмите ЭТО, Том Хэнкс) — блестящая идея для начала, и с ними просто весело играть. Взять то, что может быть совершенно нормальным на вид игрушечным автомобилем, и превратить его (обычно) в гуманоидного робота с помощью нескольких поворотов и поворотов — это очень приятно, особенно если вы можете понять это сами.

К сожалению, получить это удовольствие становится все труднее и труднее. Современные игрушки-трансформеры, как правило, намного сложнее, чем их самые ранние воплощения, особенно те, которые созданы для взрослых коллекционеров. А с более причудливыми образцами стоимостью сотни фунтов и некоторыми довольно деликатными деталями, вы не можете обвинять кого-либо в том, что он внимательно изучил инструкции, вместо того, чтобы рискнуть сломать их новый Haslab Unicron.

Посмотрите на ту, если вы не понимаете, о чем я говорю.Это шестьсот фунтов и рост с маленького ребенка. Я буду ждать.

Придумать, как трансформировать умно спроектированные, визуально привлекательные объекты возрастающей сложности, для меня звучит как блестящая игра-головоломка. Вы получаете свой Трансформер в их транспортном средстве или в любом другом режиме, и вам нужно щелкать или постучать по нему, сдвигая и вращая части, пока не получите готового робота. Перейдите в режим фото и возможность позировать свою коллекцию и работу — хорошее дело.

Кто должен делать такую ​​игру? В идеале такие, как светящийся Vectorpark, чьи тревожные, похожие на игрушки игры так красиво отражают странности трансформации.

Не похоже, чтобы у подобных вещей не было прецедентов. Мне очень нравится The Room (игра, а не фильм или другой фильм, или любое количество других вещей, согласно странице значений в Википедии) и ее сиквелы, потому что они берут на себя опыт этих замечательных, ручных- созданные чрезвычайно дорогие головоломки, которые вы можете посмотреть, как другие люди решают на Youtube, и перенести их на более доступный носитель.

Трансформеры-трансформеры могут делать то же самое, знакомя людей с радостями игрушек, которые в остальном были бы слишком дорогими, редкими или хрупкими.Известно, что некоторые старые игрушки буквально рассыпаются в пыль из-за страшного «золотопластикового синдрома», поэтому цифровое сохранение было бы очень желательно.

Конечно, это никогда не сравнится с тактильными удовольствиями реальных вещей, но когда это когда-либо было проблемой для видеоигр? Никто не говорит поклонникам гоночных игр, что им нужно просто купить кучу настоящих суперкаров.

В любом случае глупая идея. Кто захочет купить машину, которая не превращается в робота?

Как подключить автомобильную стереосистему к источнику переменного тока (со схемами)

Хотите использовать стереосистему дома? Отличные новости — на самом деле это не так уж и сложно … , если , вы знаете, что вам понадобится.

В этой статье я покажу вам, как подключить автомобильную стереосистему к источнику переменного тока вместе с:

• Что нужно знать в первую очередь
• Ясные и простые в использовании электрические схемы
• Какие блоки питания переменного тока можно использовать?
• Как подключить компьютерный блок питания к автомобильному радиоприемнику

… и многое другое! Нет причин ждать, так что приступим.

Перво-наперво:

можно ли подключить автомобильную стереосистему к домашней розетке?

Быстрый ответ: да, с правильным источником питания вы можете подключить автомобильную стереосистему к домашней розетке с напряжением 120 или даже 220 В.Однако вы не можете напрямую подключить автомобильную стереосистему к розетке.

Тем не менее, вам нужно знать лишь несколько вещей, чтобы убедиться, что у вас нет головной боли или вы можете потенциально разрушить автомобильную стереосистему.

Автомобильное радио переменного или постоянного тока?

Автомобильные радиоприемники используют напряжение постоянного тока (DC) для питания своей электроники, в то время как домашняя электроника использует переменный ток (AC) с гораздо более высоким напряжением. Фактически, автомобильные радиоприемники могут работать примерно до 11 вольт постоянного тока, от 12 до 14.Типичное значение 4 В при работающем двигателе.

Причина, по которой автомобильные радиоприемники используют питание постоянного тока, заключается в том, что автомобили используют аккумулятор постоянного тока для запуска и питания двигателя. Во время работы двигателя генератор переменного тока вырабатывает переменный ток, который меняется на постоянный, чтобы заряжать аккумулятор. Батареи хранят энергию постоянного тока, а не переменного тока.

Какое напряжение используется в домашних розетках?

Домашние розетки переменного тока обеспечивают напряжение около 120 В переменного тока, если вы находитесь в США и некоторых других странах. Другие, в которых я был, еще выше — 220 В переменного тока.Пытаться подключить устройство постоянного тока к источнику переменного тока чрезвычайно опасно — на самом деле, оно может даже взорваться или загореться.

Что вам нужно, так это блок питания для безопасного понижения высокого напряжения в домашней розетке переменного тока до более низкого постоянного напряжения, которое может использовать автомобильная стереосистема.

Сколько ампер потребляет автомобильная стереосистема?

Хорошая новость заключается в том, что в отличие от автомобильного усилителя автомобильная стереосистема потребляет всего несколько ампер. Обычные автомобильные стереосистемы (в зависимости от конструкции, характеристик и т. Д.) Потребляют от 2 до 5 ампер или около того на полной мощности.

Я видел некоторые устройства с предохранителем на 10 ампер, но это не значит, что они потребляют такой большой ток. Предохранители бывают определенных размеров, поэтому производителю необходимо использовать следующие предохранители.

Хотя производители автомобильных стереосистем могут рекламировать их с высокими показателями мощности, такими как «пиковая мощность 50 Вт на канал», в действительности средняя автомобильная стереосистема может выдавать только около 15–18 Вт RMS на канал.

Это потому, что они должны работать от источника питания +12 В, что ограничивает мощность, которую они могут выдать.

Какой дополнительный провод 12 В на автомобильной стереосистеме?

Автомобильная стереосистема имеет 3 провода питания, которые необходимо подключить для работы:

1. Земля / минус, «GND»
2. Питание + 12V / резервная память радио «BATT»
3. Аксессуар на «ACC»

Для 99% автомобильных стереосистем дополнительный провод 12 В представляет собой сигнальный провод красного цвета, который запускает включение электроники. Обычно они подключаются к дополнительному проводу выключателя зажигания автомобиля, чтобы включаться и выключаться с помощью переключателя.

Это необходимо для подключения автомобильной стереосистемы. При отключении питания от дополнительного провода радиостанции он отключается и переходит в режим пониженного энергопотребления.

Что можно использовать для питания автомобильной стереосистемы дома?

Хорошая новость заключается в том, что источники питания на 12 В доступны, если вы посмотрите в нужном месте — и тот, который подходит для подключения автомобильной стереосистемы к источнику переменного тока, не должен стоить дорого. Вам просто нужно знать, что искать.

Хорошая новость заключается в том, что обычно нетрудно найти подходящий источник питания для автомобильной стереосистемы дома.Вам понадобится 2 основных компонента:

.
• Правильное напряжение: от 12 В до 13,8 В
• Правильный номинальный ток (амперы): от 2 до 2,5 А для большинства автомобильных стереосистем и около 5 А для некоторых устройств, потребляющих больше
Совет: Блоки питания 12 В будут работать нормально, и они также являются наиболее распространенными. Источники питания 13,8 В переменного / постоянного тока иногда используются для питания радиостанций CB и другого оборудования, поэтому они будут работать нормально, но в них нет необходимости. Не старайтесь их использовать. Источники питания

12 В обычно намного доступнее.

Вы можете получить блок питания переменного / постоянного тока в разных местах: на Amazon, в местном магазине электроники, и вы даже можете использовать старый компьютерный блок питания для ПК (также называемый блоком питания ATX), который у вас завалялся. Я расскажу об этом более подробно позже.

Можно ли использовать сетевой адаптер для автомобильной стереосистемы?

В то время как вы можете использовать сетевой адаптер для питания автомобильного радиоприемника с приличными результатами, большинство из них довольно плохи и не могут обеспечить много усилителей и только немного энергии.Вам также необходимо перерезать проводку, что в некоторых случаях может быть немного сложно, поскольку иногда это очень маленький провод.

Технически, вы, , можете использовать сетевой адаптер переменного тока на 12 В постоянного тока, но я не рекомендую это делать.

У них довольно ограниченная выходная мощность и сила тока, которую они могут обеспечить (многие из них имеют номинал менее 1 А). Они предназначены для зарядки и питания устройств с низким энергопотреблением.

У них также нет хорошей резервной мощности, и когда вы начинаете заводить автомобильное радио, напряжение может начать проседать (выпадать), и это не будет хорошо работать вместе с прерыванием и искажением звука.Вам нужно будет найти устройство с достаточным током (скажем, от 2 до 2,5 ампер или более, если возможно) и отрезать проводку, так как большинство из них поставляется с подключенным разъемом.

Внимание! При использовании сетевого адаптера переменного / постоянного тока b e будьте осторожны, потому что для некоторых может быть трудно определить, какой провод положительный, а какой — отрицательный.

Всегда будьте на 100% уверены перед подключением радиомодуля, чтобы избежать нарушения полярности, так как это может повредить электронику!

Что нужно знать о компьютерных блоках питания

Блоки питания для ПК также называются блоками питания ATX и могут обеспечивать большой ток через проводку 12 В.Вы можете увидеть их мощность на этикетке, как в приведенных выше примерах.

Компьютерные блоки питания довольно распространены и обычно имеют довольно хорошие цены (особенно используемые). Вам не понадобится мощный.

На самом деле, даже стандартный бюджетный блок питания для ПК на 150 Вт отлично подойдет для автомобильной стереосистемы! Почти у всех из них выходной ток больше, чем нужно.

Однако недостатком является то, что блоки питания ПК требуют определенного (но легкого в выполнении) подключения проводов для включения.Это потому, что они обычно подключаются к материнской плате ПК, которая дает им сигнал управления для работы.

К счастью, есть простой обходной путь, который позволяет использовать их в качестве источника питания для домашней стереосистемы. См. Мою подробную схему ниже.

Как подключить источник питания к автомобильному радиоприемнику?

Подключение питания и земли радио

Для подключения автомагнитолы к электросети необходимо выполнить следующие действия:

• Земля: Подключите заземляющий провод радиостанции (черный провод) к (-) выходу блока питания
• Основное питание: Подключите провод аккумулятора + 12 В радиостанции (обычно желтый провод) к (+) выходу блока питания
.
• Включение радио: Вы можете сделать это, подключив дополнительный провод радио (обычно красный) к проводу батареи +12 В или , вы можете использовать переключатель между ними.

Если вы подключите дополнительный провод к желтому проводу (питание от батареи), вы можете выключить автомобильную стереосистему с помощью кнопки включения / выключения источника питания. Однако, хотя это очень просто, за это приходится платить.

Отключение питания от провода аккумуляторной батареи 12 В означает, что устройство потеряет настройки радиотюнера, настройки звука и любые другие сделанные вами настройки. По желанию, использование переключателя для подключения вспомогательного провода в качестве регулятора включения / выключения является хорошей идеей. В этом случае оставьте питание включенным.

Другой способ — просто включить / выключить радио с помощью кнопки питания и оставить питание включенным. В любом случае при выключении радиостанция переходит в режим пониженного энергопотребления, потребляя менее 0,5 ампер при выключении.

Подключение проводки динамика

Автомобильные стереосистемы обычно используют стандартные цвета проводов для подключения динамиков:

• Белый = передний левый +, Белый / черный = передний левый —
• Серый = Передний правый +, Серый / черный = Передний правый —
• зеленый = левый задний +, зеленый / черный = левый задний —
• фиолетовый = правый задний +, фиолетовый / черный = правый задний —

Как и цвета силовой проводки, не все производители соответствуют этим стандартным цветам, поэтому всегда проверяйте их в первую очередь!

Помните, что автомобильные стереосистемы не справляются с импедансом динамика (Ом нагрузки динамика) ниже 4 Ом.Однако вы можете использовать домашние стереосистемы с сопротивлением 8 Ом, хотя у вас будет только 1/2 номинальной выходной мощности. Я объясню это ниже.

Никогда не подключайте, например, 2-омные динамики или соединяйте выходы динамиков вместе, так как радиоприемник может нагреться и необратимо повредиться. Автомобильные стереосистемы не предназначены для использования в качестве моста, как автомобильные усилители.

Как подключить компьютерный блок питания к автомобильной стереосистеме

Использовать блок питания ATX (настольный компьютер) для автомобильной стереосистемы несложно — на самом деле, вам нужно всего несколько шагов:

• Силовые соединения: Отрежьте провод +12 В (желтый) и заземляющий (черный) провод от главного разъема.Зачистите изоляцию, оставив от 3/8 до 1/2 дюйма оголенного провода. Используйте обжимной соединитель, припой или другой тип соединителя, чтобы соединить выход +12 В источника питания (желтый) с проводом батареи + 12 В радиостанции (желтый). Проделайте то же самое с заземляющими проводами (черными).
• Питание включено: Расходные материалы для ПК не включаются, даже если используется выключатель на корпусе. Материнская плата ПК использует управляющий сигнал на выводе провода «питание включено». Чтобы сделать то же самое, вам нужно будет найти, отрезать и перемыть этот сигнальный провод управления на провод заземления либо напрямую, либо с помощью переключателя, если вам нравится [См. Схему выше]
• Провод для аксессуаров радио: Подключите аксессуар / провод радио (красный) к проводу питания +12 В от источника питания либо напрямую, либо вы можете использовать переключатель включения / выключения, если хотите.

После подключения провода +12 В и заземления к радиостанции подключите провод включения питания, показанный выше, к другому проводу заземления, как показано. Электропитание должно начаться, и автомобильное радио должно включиться.

Как я упоминал ранее, отключение источника питания приведет к потере «памяти» радиостанции (настроек, последней станции, которую вы играли и т. Д.), Поэтому вам может быть проще использовать переключатель включения / выключения на вспомогательном проводе или включить включение и выключение радио с помощью кнопки питания.

Не забывайте, что в выключенном состоянии радиоприемник потребляет совсем немного энергии, так что вы можете оставить свой блок питания включенным, если хотите.

Как правильно соединить провода автомобильной стереосистемы

У вас есть несколько вариантов правильного соединения проводов автомобильной стереосистемы. Я расскажу о некоторых здесь. Это:

1. Используя метод скручивания (не то, что я рекомендую, но он работает «в крайнем случае»)
2. Использование соединителей, таких как обжимные («стыковые») соединители или проволочные гайки.
3. Пайка проводов между собой

Я подробно расскажу о каждом.

1. Соединительный провод методом скрутки и ленты

Несмотря на то, что это легко сделать и дешево (особенно если у вас мало инструментов), это наименее надежный способ соединить вместе провода динамиков или автомобильной стереосистемы.По моему опыту, лента может оторваться позже или скрученный провод в какой-то момент может отсоединиться.

Это так же просто, как:

1. Снимите изоляцию примерно на 1/2 дюйма с конца каждого провода
2. Скрутите оголенный провод как можно плотнее, обернув друг друга, чтобы они удерживались вместе
3. Оторвите изоленту и плотно намотайте ее на оголенный провод, а также на изоляцию провода

2. Подключение провода с помощью обжимных соединителей

Это один из самых надежных способов подключения проводов, который я годами использовал для автомобильных стереосистем.Вам понадобится один или несколько инструментов, чтобы зачистить провод и обжать разъемы.

Вот как:

1. Зачистите провод, оставив оголенный провод от 3/8 ″ до 1/2 ″.
2. Плотно скрутите провод, чтобы его можно было правильно вставить в разъем.
3. Плотно вставьте провод в один конец, вставив его в металлический контакт внутри. Обязательно вставьте его полностью.
4. Поместите разъем в обжимной инструмент в соответствующем месте инструмента, рядом с концом разъема.
5. Обожмите очень сильно с помощью инструмента, чтобы сильно прижать соединитель, постоянно удерживая провод внутри.
6. Повторите то же самое для другой стороны и остальных проводов по мере необходимости.

Совет: Для получения наилучших результатов после завершения аккуратно потяните за провод, удерживая разъем. Провод не должен выходить. Если это так, значит, вы плохо обжали его, и вам нужно будет сделать это снова.

Примеры инструмента для обжима и зачистки проводов и обжимных («стыковых») соединителей.Синий — один из самых распространенных и хорошо сочетается с проводом 18AWG.

При покупке соединителей для обжима вы заметите, что они доступны в разных цветах для разного калибра провода. В большинстве случаев синие подходят для подключения автомобильных динамиков и радио. Вы также можете подобрать доступный набор, который также включает обжимной инструмент и соединители.

3. Соединительный провод пайкой

Это самый надежный способ удлинения и сращивания проводов, так как при правильной пайке очень прочный и долговечный.

Как припаять автомобильные стерео провода

1. Обрежьте и зачистите провод (необходим оголенный провод длиной не менее 1/2 дюйма).
2. Возьмитесь за оба конца, чтобы образовать X-образную форму с проводом в противоположных направлениях.
3. Возьмитесь за оба конца и плотно скрутите каждый конец вокруг другого, пока они не будут полностью намотаны друг на друга.
4. После того, как паяльник нагреется, нагрейте провод наконечником. После нагревания (обычно через несколько секунд) нанесите припой достаточно, чтобы он полностью пропитал провод.
5. Поверните провод на другую сторону и нанесите припой, пока весь провод полностью не пропитается припоем.
6. Дайте проводу немного остыть.
7. Оторвите 2 коротких куска изоленты. Начиная с изоляции и под углом, плотно оберните ленту, пока она полностью не закроется.

После завершения важно полностью закрыть провод. Это сделано для предотвращения соприкосновения соседних проводов друг с другом и возникновения короткого замыкания, которое может необратимо повредить выходные каскады радиостанции.

Сколько времени нужно правильно припаять провод динамика?

В целом, вам понадобится около 30 минут, чтобы припаять полный комплект проводов питания автомобильного радио и динамиков, или немного меньше, если вы подключаете только сторону питания.

Есть еще что посмотреть! Еще больше интересных статей, которые вам понравятся

Ого, пока не уходи! Если вы это сделаете, вы упустите такую ​​замечательную информацию, как эта:

Не стесняйтесь просматривать другие мои замечательные статьи с практическими рекомендациями и информацией здесь.

Есть вопросы или комментарии?

Вы можете оставить комментарий ниже или связаться со мной напрямую через мою страницу контактов.Спасибо!

Выбор трансформатора для вашей модели поезда

Как правильно выбрать блок питания для своих моделей поездов? Не существует универсального решения, поэтому вам нужно подумать о том, что вы хотите сделать, и соответственно измерить свои варианты.

Стартовый набор

Большинство людей начинают с заранее упакованного набора поездов. Стартовые комплекты почти всегда включают в себя блок питания вместе с гусеницей и поездом. В то время как лучшие стартовые комплекты обычно включают более надежный трансформатор, как правило, блок питания, поставляемый с вашим стартовым комплектом, — это всего лишь начало.

Эти небольшие блоки питания рассчитаны на мощность в несколько ампер. Этого достаточно, чтобы запустить один локомотив и, возможно, привести в действие несколько осветительных приборов или легковые автомобили. По мере роста вашего макета будет расти и его энергопотребление.

Однако не следует просто выбрасывать свой стартовый набор. Это может быть отличный вторичный источник питания для освещенных зданий, сигналов и других аксессуаров. Обслуживание этих устройств с их собственным выделенным источником питания не только позволит вам обеспечить их надлежащим постоянным напряжением, но также освободит ваш основной источник питания, чтобы справиться с нагрузкой самого поезда.

B&M Noskowski / Getty Images

Вольт, Ампер и Ватт

Все блоки питания рассчитаны на вольт, ампер и ватт. Понимание различий важно для выбора источника питания, соответствующего вашим потребностям.

Вот несколько простых определений этих электрических терминов:

• Вольт определяет объем мощности, которую получит ваш поезд, и при обычном управлении его можно регулировать. Разные весы обычно работают на разных напряжениях.Изменяя напряжение, вы можете увеличивать или уменьшать скорость поезда. Распространенная аналогия — поток воды по трубе.
• Ампер — это количество мощности. Это не меняется с дроссельной заслонкой. Чем больше у вас доступной силы тока, тем больше вы можете с ней делать. Если вольт — это поток воды, то ампер — это сила.
• Вт — это просто мера двух сумм, умноженных на вольт на амперы. Таким образом, блок питания на 8 вольт, 10 ампер будет рассчитан на 80 ватт.

На большинстве блоков питания будет указана шкала, с которой они рассчитаны. В этом диапазоне обычно рекомендуется использовать максимально надежный источник питания. Вы можете никогда не использовать все усилители, но обычно дешевле превратить его в источник питания, чем постоянно обновлять.

Каспер Бенсон / Getty Images

переменного, постоянного и постоянного тока

Мощность модельного поезда попадает в одну из трех категорий. Переменный ток (AC) является предпочтительной мощностью для большинства трехрельсовых поездов с манометром O, а также для некоторых двухрельсовых систем в меньших масштабах.В трехрельсовой системе обе внешние направляющие заземлены, а центральная направляющая «горячая».

В большинстве двухрельсовых рельсовых путей используется постоянный ток (DC). Один рельс положительный, другой — отрицательный. Полярность можно поменять местами, чтобы изменить направление поезда.

Цифровые системы командного управления (DCC) используют цифровую информацию для управления электропитанием поезда. DCC реже используется в стартовых наборах, но некоторые из них доступны. Большинство систем управления используют постоянный источник питания переменного тока, а поезда управляются импульсами, посылаемыми по рельсам.Этим системам по-прежнему требуется источник питания, но он должен только подавать постоянное напряжение на шины.

Системы управления радио и Bluetooth

Следующая эволюция в управлении модельным поездом — это поезда, управляемые по радио или Bluetooth. В этих наборах используется пульт дистанционного управления, который напрямую разговаривает с приемником в локомотиве. В некоторых случаях. В некоторых системах будет использоваться технология Bluetooth, позволяющая управлять поездами с планшета или мобильного телефона. Как и командное управление, эти поезда по-прежнему требуют постоянного напряжения на рельсах.Блок питания, который идет в комплекте с этими наборами, обычно представляет собой очень маленькую настенную розетку, которую нелегко расширить. По мере роста ваших потребностей вы можете использовать трансформатор фиксированного напряжения большего размера. Убедитесь, что вы выбираете источник питания, подходящий для вашей планировки.

Расширение досягаемости ваших возможностей

Важно помнить, что настоящая проверка источника питания — это нагрузка, которую вы на него возложите. В первую очередь это происходит от локомотива (ов), но также от фонарей и других аксессуаров.Локомотив на петле длиной в милю потребляет столько же ампер, сколько на платформе 4×8. Однако есть вероятность, что небольшой источник питания не сможет удержать поезд на расстоянии более километра. Вы можете использовать шину и фидер, чтобы более равномерно распределять мощность по вашей дорожке.

Точно так же, если вы хотите запускать только один поезд за раз, вы можете держать другие поезда на пути, соединяя их блоками и отключая поезда, которые не используются. Это также работает для макетов командного управления, поскольку эти припаркованные поезда все еще потребляют ток.Подавая электроэнергию только тем поездам, которые в ней нуждаются, вы можете значительно снизить свои потребности.

Защита цепи

Как и все электронные продукты, вы должны быть уверены, что ваши блоки питания соответствуют стандартам вашей страны (например, UL). Кроме того, у вас должен быть встроенный автоматический выключатель, чтобы короткое замыкание не привело к необратимому повреждению источника питания или поездов. В связи с тем, что в современных сложных моделях постоянно увеличивается количество малогабаритной электроники, эта защита важна как никогда.

Большинство источников питания будут работать очень хорошо в течение многих лет, если использовать их в пределах своих возможностей. Нередко можно увидеть, как 50-летние трансформаторы все еще сильны на модельной железной дороге. Однако следует позаботиться о замене изношенных шнуров и проводов. Держите блоки питания в местах с хорошей циркуляцией воздуха, чтобы предотвратить перегрев.

И если блок питания все-таки вышел из строя, лучше не ремонтировать его самостоятельно. Многие производители собирают корпуса со специальными винтами для предотвращения доступа внутрь и случайного удара.Поймите намек.

Теория, работа и ее приложения

Асинхронный двигатель

с короткозамкнутым ротором в основном работает с полным линейным напряжением с использованием прямого пускателя. Здесь этот стартер потребляет очень большой пусковой ток, поэтому обмотка двигателя может быть повреждена, а также создает скачок тока в энергосистеме. Поэтому для запуска трехфазного асинхронного двигателя используется альтернативный способ пуска, известный как пускатель автотрансформатора. В основном это может использоваться для асинхронных двигателей, которые подключены по схеме звезды или треугольника.Автотрансформаторный пускатель очень известен пускателями напряжения, которые уменьшаются электромеханически. Этот тип пускателя может снизить пусковой ток в распределительной системе до меньшего уровня, чем у всех различных типов электромеханических пускателей. Кроме того, ответвления на автотрансформаторе позволяют изменять крутящий момент и напряжение двигателя. Он предпочтительно подходит для активации большинства промышленных нагрузок. В этой статье обсуждается обзор автотрансформаторного пускателя и его работы.




Что такое пускатель автотрансформатора?

Пускатель автотрансформатора используется для уменьшения приложенного напряжения к двигателю на всем его протяжении. Когда большие двигатели используются в цепи в течение длительного времени, может произойти падение напряжения, что может привести к повреждению электрического оборудования, которое работает на аналогичной линии питания. Мы знаем, что и напряжение, и ток прямо пропорциональны друг другу, как V∞I. Если мы уменьшим подачу напряжения, то автоматически уменьшится и ток в начале.Итак, напряжение можно снизить разными способами. Одним из способов уменьшения входного напряжения, подаваемого на электродвигатель, является использование трансформатора.

Автотрансформатор

Такое же пониженное напряжение может подаваться на электродвигатель до тех пор, пока он не достигнет нормальной скорости вращения. Как только скорость этого двигателя достигает своей нормальной скорости, пониженное напряжение может быть заменено через основную линию полного напряжения.

Однако следует иметь в виду, что трансформатор, который выполняет эту задачу в таком стартере, не является обычным понижающим трансформатором со специальными первичными и вторичными обмотками.Этот трансформатор состоит только из одной обмотки, которая используется для ввода и вывода.

Такие трансформаторы имеют несколько отводов для обеспечения выходов. Обычно ответвления автотрансформатора могут составлять от 50% до 80% напряжения. Таким образом, эти ленты в основном используются для подачи нескольких вариантов напряжения для запуска двигателя. Работа этих двигателей проста, с меньшим весом и меньшими затратами по сравнению с обычным трансформатором с двумя обмотками.

Пускатель этого трансформатора не требует сложной прокладки кабелей, потому что он просто соединяется с двигателем через три клеммы.При запуске двигателя он подключается через выход автотрансформатора. Основное назначение автотрансформаторного пускателя — это уменьшение начального тока двигателя до квадрата отношения напряжений трансформатора.

Автотрансформатор Принцип работы стартера

Работа автотрансформаторного пускателя будет такой. Принципиальная схема автотрансформатора показана ниже, где переключатели стартера обозначены цифрами 1, 2 и 3. Для включения двигателя два переключателя в цепи, такие как 1 и 2, замыкаются.Когда переключатели замкнуты, на двигатель может подаваться меньшее напряжение от автотрансформатора.

Цепь стартера автотрансформатора

Это напряжение ограничивает входной ток в направлении неподвижного двигателя для разгона. Также можно уменьшить крутящий момент двигателя. Электродвигатель увеличивает свою скорость до тех пор, пока крутящий момент двигателя, а также крутящий момент нагрузки не уравновешиваются друг с другом, и не будет достигнута стабильная скорость.

На этом этапе переключатель 3 размыкается, и временно на двигатель может подаваться еще меньшее напряжение, поскольку обмотки автотрансформатора работают как катушки индуктивности, которые последовательно соединены через двигатель.

Это время мало для разделения переключателя 1 и подключения переключателя 3, который обеспечивает полное напряжение на двигатель. При дальнейшем увеличении скорости двигатель достигает своей полной номинальной скорости. В этом положении плавный пуск может быть завершен, и двигатель работает при полной нагрузке. Автотрансформатор не требуется в течение длительного времени и отключается размыкающим переключателем 1. Этот двигатель может питаться напрямую от трехфазной сети. Итак, чтобы выключить двигатель, отпускают переключатель 3.




Теория автотрансформаторного пускателя

Автотрансформаторный пускатель может использоваться с любым типом асинхронного двигателя с короткозамкнутым ротором, который обеспечивает питание всех отводов трехфазного автотрансформаторного пускателя. В этом пускателе двигатель может быть подключен непосредственно ко вторичной обмотке трансформатора.

Отводы автотрансформатора отключают пусковое напряжение, а также подачу на двигатель с шагом 50% 65% в противном случае 80% небольшого напряжения. Этот трансформатор используется для пуска, и линейный ток всегда низкий по сравнению с номинальным током двигателя на протяжении всего пуска из-за того, что двигатель подключен к вторичной обмотке пускателя трансформатора во время разгона.

Если двигатель подключен к отводу 50% трансформатора, то ток двигателя будет уменьшен до 50% от малого пускового тока. Однако линейный ток будет просто 25% от небольшого пускового тока. Разница между током двигателя и линейным током будет из-за автотрансформатора в цепи.

Из-за нижней строки имеющийся пускатель автотрансформатора используется для уменьшения напряжения пускателя. Поскольку пусковой ток двигателя выше по сравнению с линейным током через пускатель автотрансформатора, то пускатель будет генерировать больший крутящий момент на каждый ампер линейного тока по сравнению с любым другим типом пускателя напряжения

.

Преимущества

К преимуществам автотрансформаторного пускателя можно отнести следующее.

• Пусковой ток можно ограничить с помощью этого трансформатора
• Регулировка пускового напряжения может быть выполнена путем выбора подходящего ответвления на трансформаторе.
• Ток питания меньше тока двигателя
• Использование тока возбуждения меньше
• Этот двигатель применим для больших двигателей, где запуск двигателя через прямое подключение к сети невозможен. Звезду-треугольник также нельзя использовать для больших двигателей, особенно если они активируются при значительной нагрузке.
• Этот метод подходит для длительных фаз запуска.
• Этот коэффициент трансформации составляет от 65% до 80%
• Для каждого ампера подачи тока будет наибольший крутящий момент
• При разработке этого трансформатора требуется меньше меди.
• Его КПД выше, чем у обычного.
• Регулировка напряжения намного лучше.

Недостатки

К недостаткам автотрансформаторного пускателя можно отнести следующее.

• Без коэффициента мощности
• Схема довольно сложная и включает в себя сравнительно дорогой автотрансформатор.
• Из-за большого размера устройства стартер Корндорфер не может быть добавлен к доступной машине, если зазор ограничен.

Приложения

Применения автотрансформатора включают следующее.

• Используется для понижения напряжения пускателя в асинхронном двигателе
• Используется как усилитель на конце длинной линии электропередачи для компенсации потерь в линии
• Используется как пусковое устройство для отдельных видов люминесцентных светильников
• Автотрансформатор используется в электрических устройствах в испытательных лабораториях
• Используется для увеличения входящего напряжения
• Используется в фидерах переменного тока, таких как бустеры, для повышения требуемого уровня напряжения.
• Этот трансформатор используется в асинхронных и синхронных двигателях как часть для запуска.
• Используется для активации асинхронных двигателей с короткозамкнутым ротором и контактным кольцом.
• Используется для соединения систем, работающих при пороговых напряжениях.

Итак, это все обзор автотрансформаторного пускателя. Эти номиналы трансформатора низки по сравнению с обычными номиналами пускателя двигателя для двигателей с более высокой кВт. Размер этого трансформатора чрезвычайно мал, поэтому эффективный материал снизит цену.Потери в меди, а также в стали будут эффективно уменьшать количество материала, поэтому этот трансформатор имеет более высокий КПД по сравнению с обычными трансформаторами с изоляцией. Вот вам вопрос, какие типы трансформаторов доступны на рынке?

Diy hexa robot

Diy hexa robot

TheInsectbot Hexa DIY Robot Kit, несомненно, имеет более крупное телосложение, чем его предки: на 15% больше по размеру и на 20% тяжелее по весу. Это, в результате, сделало Hexa самым мощным поколением в истории Insectbot: с тремя высококачественными сервоприводами 9g и четырьмя батареями AAA, Hexa уверенно идет независимо от того, где она находится.

3DR. 3DR H520-G — Создан для обеспечения безопасности, собран в США. Дополнительное меню. Дом; Товары И Услуги. Аппаратное обеспечение; Программное обеспечение; Консультации

Сообщение DIY робот-собака размером с ладонь Петой Битл Слизь STEM впервые появился на Gadizmo.com. Собака-робот DIY AI размером с ладонь Petoi Bittle Oozes STEM Pocket Shot Survival Kit рекламирует рыбалку и охоту на мелкую дичь, и этот набор инструментов на открытом воздухе смело справляется со всем, стильно помещаясь в вашем кармане.

ОПИСАНИЕ ПРОДУКТА: Этот набор представляет собой полную комбинацию рамы, двигателей, пропеллеров и регуляторов скорости, необходимых для гексакоптера.ОСОБЕННОСТИ РАМЫ R550: Изготовлен из качественного стекловолокна и полиамидного нейлона.

11 июля 2012 г. · На приведенной ниже схеме показана схема генератора высокого напряжения. В этой схеме используется шестнадцатеричный инвертор 4049 в качестве генератора, и вы можете использовать трансформатор зажигания от автомобильного двигателя. Возможно также использование обратного трансформатора. 4049 будет управлять IRF731 HEX FET. Q1 должен иметь радиатор. Вот принципиальная схема схемы:

Tripletechsoft

Научитесь строить роботов: создайте свой собственный марсоход дома! Всегда хотел построить.свой собственный марсоход? Что ж, теперь ты можешь. Мы разработали управляемый 6-колесный вездеход с почти такой же системой подвески, что и настоящие марсоходы на Марсе, но с использованием только общедоступных компонентов, которые вы можете легко купить в Интернете и собрать в гараже.

Успокаивающие бомбочки для ванн с ароматом лаванды, сладкого бобов тонка и с солью Эпсома — купайтесь с пользой. Бросьте одну из этих бомб для ванн в горячую ванну, чтобы получить взрыв цвета и эфирных масел.

Молитва Santa muerte для защиты от врагов

Латунная шестигранная муфта 4 мм для пластикового всенаправленного колеса 38 мм 18037.Универсальная медная муфта для крепления на стойку позволяет крепить колеса и механизмы робота к валу двигателя. Муфта продается отдельно, и каждая ступица включает установочный винт для крепления вала двигателя к ступице. Чтобы использовать обычную ступицу, все это требует стяжных винтов, небольших болтов, шестигранных ключей. Мини-робот Insect Bot — это простой в сборке робот для молодых инженеров. Это лучший способ начать сборку робота на Arduino. Все размещенные заказы будут отправлены в обычном режиме, сроки доставки, как ожидается, будут затронуты из-за COVID-19.Спасибо за вашу постоянную поддержку.

Pokemon pc cushion

$ 0,25 Шестнадцатеричный инвертор (преобразование 3,3 В в 5 В) … Запустите скрипт Python и подключитесь к роботу через telnet с удаленной машины, чтобы управлять им. … Робототехника своими руками: рост оборудования с открытым исходным кодом;

В вашем списке желаний нет товаров. Шестигранные ключи с T-образной рукояткой. 6 Items

Робот Insectbot Hexa DIY, несомненно, имеет более крупное телосложение, чем его предки: на 15% больше по размеру и на 20% тяжелее по весу.Это, в результате, сделало Hexa самым мощным поколением в истории Insectbot: с тремя высококачественными сервоприводами 9g и четырьмя батареями AAA, Hexa уверенно ходит независимо от того, где он находится. привод двигателей постоянного тока, шагового двигателя и серводвигателя. Этот щит драйвера двигателя, совместимый с Arduino UNO и Arduino Mega, может одновременно управлять 4 двигателями постоянного тока или 1 шаговым двигателем и 2 серводвигателями.

Вычет пробега Doordash

Приложение Otto DIY позволяет управлять своим роботом Otto DIY с помощью устройства Android.Подробнее. Крах. Обзоры Ознакомьтесь с политикой и информацией. 4.7. Всего 29. 5. 4. 3. 2. 1.

Hexbug Nano — это коллекционный микроробот, который использует вибрацию для «исследования» своего окружения. Он сделан из нового пластика и крошечного мотора, и вы можете сделать его самостоятельно из переработанных материалов! А еще лучше: передайте все эти принадлежности своему ребенку, потому что DIY Hexbug Nano — это идеальная детская сборка. Вот как. Сделай сам Hexbug Nano

4 ноября 2014 г. · Ротокастинг — это то, как профессионалы делают полые пластиковые детали — и это легко сделать дома.Соберите этот ротокастер своими руками, чтобы медленно вращать форму, пока ваша смола застывает. Он сделан из обычных пиломатериалов и подшипников для коньков, а также пары гипоидных шестерен, напечатанных на 3D-принтере. Еще один замечательный проект от Make: участник Мэтт Стульц. RoboticsDNA — это команда молодых энтузиастов робототехники, которые владеют магазином робототехники, который предлагает продукты и компоненты для робототехники самого высокого качества по низким и доступным ценам. Адрес: Vasant Housing Society, Canal Road, Near Ambedkar Chowk, Warje, Pune, Maharashtra, 411058

Графическое отображение линейных неравенств в ответах на две переменные

Вот где на помощь приходит Hexa, робот-держатель растений! Его миссия? Чтобы ваши суккуленты оставались живыми и процветающими.Этот умный робот будет преследовать солнце, чтобы ваши суккуленты получали оптимальное количество солнечного света в течение дня. Под воздействием солнца Hexa может вращаться на 360 градусов, гарантируя, что лучи не будут пропущены.

12 июля 2019 г. · Физический робот в основном готов. Стомпи построен! Есть шесть опор, шасси, каркас безопасности и двигатель. Двигатель работает и приводит в действие гидравлику. Вся гидравлика подключена и работает нормально. Остается доработать электронику.

Опубликовано в: Arduino, Роботы / Tagged: Hexapod, Quadcopter One Thought на «Hexapod + Hexcopter = Hexa-Copter-Pod» scrapydo на 2012/12/20 в 7:21, сказано: 05 января 2010 г. · Пульт DIY контроль, который я использую, был подарком от Джима. Я только что обновил пульт DIY с помощью модуля XBEE для двунаправленной связи: спасибо Курту Экхардту за всю его работу над кодом. Я жду новых модулей XBEE + регуляторов от Trossen.-Zenta

Google light switch

Мы поставляем Arduino, Robotics и всю другую нашу электронику DIY по всей Южной Африке, включая Дурбан, Йоханнесбург, Преторию, Кейптаун, Блумфонтейн. и сельская местность.Услуга 3D-печати доступна на Leobot3d.com для всех ваших индивидуальных потребностей в печати.

8 декабря 2020 г. · В этом наборе шестигранных ключей из 30 частей от HORUSDY есть все необходимые шестигранные ключи от 0,7 мм до 10 мм. Изготовленные из термообработанной стали и покрытые черной оксидной пленкой, это наиболее распространенный тип шестигранных ключей, которые вы можете получить. У них короткий конец для доступа к труднодоступным болтам и длинный конец, который помогает получить дополнительный крутящий момент.

В вашем списке желаний нет товаров. Шестигранные ключи с T-образной рукояткой.6 предметов Insectbot Hexa, Робот, DIY Kit. Товар успешно добавлен в корзину.

He2 bond order

Робот TheInsectbot Hexa DIY Robot Kit, несомненно, имеет более крупное телосложение, чем его предки: на 15% больше по размеру и на 20% тяжелее по весу. Это, в результате, сделало Hexa самым мощным поколением в истории Insectbot: с тремя высококачественными сервоприводами 9g и четырьмя батареями AAA, Hexa уверенно идет независимо от того, где она находится.

с 24 декабря 2020 года по 3 января 2021 года. В этот период вы можете размещать свои заказы онлайн, но они будут обработаны 4 января 2021 года!

Купите простой шестигранный болт из нержавеющей стали, M8 x 70 мм или другой шестигранный болт в Интернете в RS для доставки на следующий день по вашему заказу, плюс отличный сервис и отличная цена от крупнейших электронных компонентов 16 июля 2018 · Общительный робот — детище компании Сунь Тяньци.Через Винкросс он разработал робота по имени HEXA и с тех пор приспособил его для содержания небольшого суккулентного растения. Это шестиногое устройство, состоящее из части сеялки и краба, может определять, когда суккуленту нужен свет или тень, и даже топать землю, когда ему нужна вода.

Mhgu сожженная шелуха

Seajunn 10 шт. / Лот KY-032 4-контактный ИК-инфракрасный модуль датчика предотвращения препятствий Diy Smart Car Robot KY032: Industrial & Scientific.

Робот Project Hexapod — h2 — Концепция дизайна ___ [Загрузить детали 20170418]

После завершения этот робот будет иметь высоту более шестнадцати дюймов и ширину пятнадцати дюймов.У вас будет возможность построить пять разных роботов из одного набора. Tracker — это ползучий робот, способный преодолевать любые препятствия. Gripper — прочный робот, предназначенный для подъема тяжелых предметов. Ev3Storm интеллектуален и создан для боевых действий. Научитесь строить роботов: создайте свой собственный марсоход у себя дома! Всегда хотел построить. свой собственный марсоход? Что ж, теперь ты можешь. Мы разработали управляемый 6-колесный вездеход с почти такой же системой подвески, что и настоящие марсоходы на Марсе, но с использованием только общедоступных компонентов, которые вы можете легко купить в Интернете и собрать в гараже.

Указанные 2 и 4 — вертикальные углы

с 24 декабря 2020 года по 3 января 2021 года. В этот период вы можете размещать свои заказы онлайн, но они будут обработаны 4 января 2021 года!

Hexbug Nano — это коллекционный микробот, который использует вибрацию для «исследования» своего окружения. Он сделан из нового пластика и крошечного мотора, и вы можете сделать его самостоятельно из переработанных материалов! А еще лучше: передайте все эти принадлежности своему ребенку, потому что DIY Hexbug Nano — это идеальная детская сборка.Вот как. DIY Hexbug Nano

Fender Precision Bass Special Mexican

Salesforce rest api предел размера ответа

Studio 5000 каталожный номер

F150 ecoboost утечка масла на выхлопе

Element tv model elefw195

Установка дульного тормоза Вепрь 12

Консольная ферма, метод секций

Bl all can you eat webtoon

Величайшие хиты 70-х 8 cd box

Greenstar formula

Ошибка Gdbus Ошибка org bluez ошибка программного обеспечения вызвала прерывание соединения

Калькулятор стоимости доставки поддонов

Lvndmark с использованием радара

Python unittest set переменная среды

Как читать четыре столпа фэн-шуй

Как долго длится действительный сертификат о курсах безопасного вождения

Javascript персидский преобразователь даты

Trd нагнетатель Craigslist

Джейн Стрит зарплата программиста Reddit

90-миллиметровый адаптер Lightning Maf

Посадка студентов в плавание с кодом

930k 9000 roblox

Wellness w6l03 схема подключения управления

.

No related posts.
