Содержание

Диагностика и ремонт ходовой части автомобиля

Как и где произвести диагностику ходовой части автомобиля, какие запчасти лучше использовать, как выявить неисправность и что с ней делать. Устройство, диагностика, ремонт ходовки.

Ходовая часть автомобиля или ходовка предназначена для наиболее комфортного передвижения машины по дорогам. Выглядит она следующим образом: устройство ходовой это соединение механизмов, осуществляющих взаимодействие колес и несущей опоры машины.

Содержание

  1. Что такое ходовая
  2. Неисправность подвески
  3. Самые распространенные проблемы связанные с ходовой частью
  4. Диагностика ходовой
  5. Как это происходит
  6. Ремонт ходовки

Что такое ходовая

Это особый синтез узлов и агрегатов, способствующих движению транспортного средства.

Устройство ходовой:

  • Передняя подвеска;
  • Задняя подвеска;
  • Колеса.

Подвески нужны для того, чтобы погасить или смягчить колебания во время движения по бездорожью или кочкам.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Именно благодаря подвескам автомобиль плавно преодолевает все неровности дорожного покрытия. Важно, чтобы колеса машины были жестко сцеплены с кузовной частью, только в этом случае обеспечивается максимальная безопасность езды. Поэтому ходовка машины должна быть прочной и долговечной, с хорошо вращающимися шарнирами.

Неисправность подвески

Неисправная ходовая часть автомобиля может привести к самым непредсказуемым и плачевным последствиям — от заносов транспортного средства, до аварийных ситуаций. Во избежание таких эксцессов важно знать устройство подвески и уметь самостоятельно определить выход из строя этой важной связки деталей.

Если во время езды, при переключении скоростей водителем обнаружены посторонние шумы — это сигнал. Зачастую причина таких звуков кроется в неисправности ходовки.

Устройство ходовой предполагает, что подвеска становится передаточным звеном от кузова машины к дорожному покрытию. Важно, чтобы траектория колес была идентичной, при этом кузов обычно изолирован от постороннего шума.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

Самые распространенные проблемы связанные с ходовой частью

Чаще всего встречаются следующие поломки ходовки:

  1. Машину заносит в сторону. Такая проблема возникает по ряду причин: при нарушении геометрии передних колес, от скачков давления воздуха в шине, из-за деформирования рычагов, при большом различии в износе колес, когда нарушается параллельность оси заднего и переднего мостов.
  2. Водитель чувствует колебания авто, раскачку на поворотах и во время торможения. Причиной тому может явиться выход из строя амортизаторов либо сломалась рессора или иная деталь подвески.
  3. Избыточные вибрации во время езды говорят о несоответствующем давлении шин, либо об износе ступичных подшипников или заднего амортизатора, также о поломке рессоры.
  4. Во время движения вы слышите стук подвески — обратите внимание на амортизатор или диски колес — возможно, они пришли в негодность.
  5. Скрип или стук амортизатора говорят об их скором износе, быть может, произошла деформация кожуха или крепления поршня и резервуара ослабли.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Осмотрите все внимательно, на предмет утечки жидкости.
  6. Если протектор шин стерт неравномерно, возможно, имеет место разбалансировка колес. Также важно проверить шарниры и втулки — могли разболтаться. К этой проблеме часто приводят и поврежденные диски и нарушенная геометрия передних колес.
  7. Во время торможения раздается отчетливый скрип — указывает на неисправность амортизатора, стабилизатора или частей крепления, на просевшую пружину.
  8. Текут амортизаторы. Нужно проверить сальники штока, быть может, жидкость вытекает из-за попадания на кромку сальника инородных частиц.
  9. Амортизатор не дает нужного сопротивления при ходе сжатия. Это может быть следствием негерметичности клапана, изношенности направляющей втулки или же штока.

Если наблюдается хотя бы один из вышеперечисленных симптомов, необходимо срочно предпринять меры.

Диагностика ходовой

Износ ходовой части — одна из самых распространенных проблем. Из-за постоянных вибраций и колебаний ходовка выходит из строя.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Поэтому очень важно периодически проводить диагностику каждые 20 000 км, а то и быстрее. Устройство ходовки у каждого автомобиля одинаковое, но условия эксплуатации разные. Поэтому если машина еще не прошла отмеренный километраж, но ходила по бездорожью или проявляет признаки неисправности, лучше не откладывать проверку в долгий ящик.

Диагностику ходовой необходимо проходить в специализированных проверенных автосервисах, дабы получить точную и достоверную информацию. Не стоит делать это самостоятельно, если нет квалификации и специализированного оборудования.

Как это происходит

Современная диагностика проводится в несколько ступеней, для большей достоверности. Поэтапно это выглядит так:

  • Первичным этапом проверки становится сбор всей необходимой информации от автовладельца, что позволяет обнаружить проблемный сегмент, чтобы не тестировать все устройство;
  • Затем транспортное средство загоняют на специализированный стенд;
  • В процессе тестирования авто осмотрят на подъемнике;
  • Проверят на компьютере.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

Обычно после проверки автовладелец получает информацию о состоянии таких деталей, как рычаги, пружины, амортизаторы, опорные чашки, рулевые наконечники, шаровые опоры, ступичные подшипники, узлы.

Квалифицированные мастера проверят гидросистему, тормозные колодки, шланги, диски и барабаны. После тестирования дадут заключение и рекомендации по ремонту.

Ремонт ходовки

Устройство ходовой часто дает сбой, поэтому ремонт важно и нужно производить своевременно, иначе есть риск попадания в критическую ситуацию на дороге. По заключению диагностов становится видно какие части ходовой пора отремонтировать или заменить. Самые распространенные сегменты работы по ремонту ходовой это:

  • Передняя подвеска;
  • Задняя подвеска;
  • Необходимость замены стойки, пружины или амортизатора

Могут потребоваться замены следующих узлов устройства ходовой:

  • Сайлентблок;
  • Шаровая опора;
  • Рулевой наконечник;
  • Рулевая рейка;
  • Рулевой механизм;
  • Ступичный подшипник;
  • Граната.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

Очень важно приобретать оригинальные запчасти на ваш авто иначе ремонт может стать для автовладельца сущим кошмаром, а трата денег — бесполезной. Приобретая некачественную или неподходящую деталь на устройство можно получить кота в мешке. Деталь может не подойти, может работать не так как нужно или выйти из строя очень рано, не отслужив своего срока.

Не стоит экономить на диагностике и ремонте — исправный автомобиль залог вашей безопасности на дороге.

Как устроена ходовая часть авто, ее разновидности и вероятные проблемы

Любое транспортное средство имеет ходовую часть, без которой движение невозможно. Система состоит из колес и подвесок. Колес у авто четыре, подвески две. Передняя и задняя подвески соединяют вращающиеся элементы друг с другом, а также с нижней частью корпуса машины. Они смягчают колебания, неизбежные при контакте колес с дорогой во время езды.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

Устройство ходовой части авто, если рассматривать ее более детально, включает в себя: шины, являющиеся частью колес; основные упругие элементы – части подвески, выравнивающие положение кузова авто во время езды; дополнительные упругие элементы – шарниры и буфера; направляющие устройства – совокупность рычагов, рессор, заставляющих колеса вращаться в определенном положении, то есть находясь под прямым углом к дороге; амортизатор, стабилизатор устойчивости.

Виды подвесок:

  • Зависимая. Представляет собой сплошную металлическую балку, соединяющую передние или задние колеса и прикрепляемую к машине с помощью пружин либо рессор. Используются и в некоторых современных «легковушках», грузовиках.
  • Независимая. Состоит из осей для крепления к раме каждого колеса отдельно и фиксирующих элементов. Ступица колеса соединяется с кузовом машины рычагами, фиксируется также стойкой, состоящей из помещенного в корпус амортизатора и расположенной в верхней части пружины.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Между нею и кузовом есть «подушка» для опоры и вращения вокруг оси, поворота колес. В составе устройства обязательно устанавливается стабилизатор поперечной устойчивости.

Независимая подвеска имеет преимущество – движения одного колеса не передаются второму, то есть ехать на таком авто комфортнее, меньше тряски. Но зависимые подвески используют для задних колес габаритных авто, что помогает при езде по бездорожью.

Основные варианты поломок и диагностика: разрушение резиновых элементов и шарниров. (проявляется стучанием снизу при движении, неравномерным истиранием протекторов шин), поломка амортизатора (авто сильнее вибрирует во время езды, издавая нехарактерные звуки, раскачиваться при поворотах и движении прямо), износ пружин (уход машины в бок при движении, стуки), повреждение втулок стабилизатора устойчивости или самого элемента (машина хуже слушается руля при поворотах, уходит в сторону, сильнее ощущается тряска).

Диагностика ходовой части авто должна проводиться не только когда есть тревожные признаки, а в идеале каждые 25-30 тыс.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля км. Процедура включает в себя: осмотр передней подвески, пока машина стоит на полу раскачивание стоящей машины, осмотр снизу, раскачивание колес, осмотр ступичного подшипника, проверки сайентблоков, шаровой опоры, осмотра стабилизатора, стоек.

Ремонт ходовой части авто заключается в замене испорченных деталей. Если возникла проблема с каким-либо элементом ходовой части, восстановить его с помощью сварки или иных скрепляющих средств нельзя.

Читайте подробнее в нашей статье о ходовой части авто, вероятных поломках и ремонте.

В этой статье:

Toggle

Устройство ходовой части авто

Любое транспортное средство имеет ходовую часть, без которой движение невозможно. Система состоит из следующих основных элементов:

  • Колес. Именно они принимают воздействие силовой установки, трансмиссии и привода, благодаря чему и начинают вращаться. В результате автомобиль едет.
  • Подвесок. Поскольку колес у авто четыре, их две.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Передняя и задняя подвески соединяют вращающиеся элементы друг с другом, а также с нижней частью корпуса машины. Они смягчают колебания, неизбежные при контакте колес с дорогой во время езды.

Устройство ходовой части авто, если рассматривать ее более детально, включает в себя:

  • Шины, являющиеся частью колес. Они тоже снижают резкость толчков от взаимодействия с дорогой на скорости. Кроме того, шины позволяют обнаружить проблемы с подвеской, благодаря особенностям истирания протектора.
  • Основные упругие элементы. Это части подвески, выравнивающие положение кузова авто во время езды. Они тоже гасят энергию, передающуюся от взаимодействия колес с дорогой. Благодаря рессорам, пружинам повышается комфортность и безопасность.
  • Дополнительные упругие элементы. Их задача – смягчение вибрации от соприкосновения металлических деталей подвески. Благодаря шарнирам и буферам сжатия она дольше служит.
  • Направляющие устройства
    .Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Это совокупность рычагов, рессор, заставляющих колеса вращаться в определенном положении, то есть находясь под прямым углом к дороге. Направляющие элементы сохраняют не только четкость траектории движения, но и не дают износиться раньше срока другим деталям подвески.
  • Амортизатор. Необходим для снижения интенсивности колебаний кузова авто, вызванных неровностью полотна. Деталь не дает вибрировать другим составляющим ходовой части, что упрочняет положение машины на дороге.
  • Стабилизатор устойчивости. Приспособление не дает автомобилю накреняться на поворотах или при переезде через препятствие. Оно прижимает машину к поверхности, когда инерция тянет одну из ее сторон вверх. Стабилизатор устойчивости помогает колесам быстрее занять нормальное положение, если одно или два из них вынужденно повисают над дорогой.

Виды подвесок

Существует два типа автомобильных подвесок:

  • Зависимая.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Представляет собой сплошную металлическую балку, соединяющую передние или задние колеса и прикрепляемую к машине с помощью пружин либо рессор. Этот вид приспособления считается устаревшим. Но зависимые подвески используются и в некоторых современных «легковушках», грузовиках. Ведь они просты и надежны.

Если это рессорное устройство, оно крепится к раме приспособлением из нескольких листов пружинистой стали, имеющим очертания пирамиды. Другой ее конец фиксируется в середине оси, соединяющей колеса. Для тушения колебаний рессор используют амортизаторы, которые не дают раскачиваться после переезда через неровность.

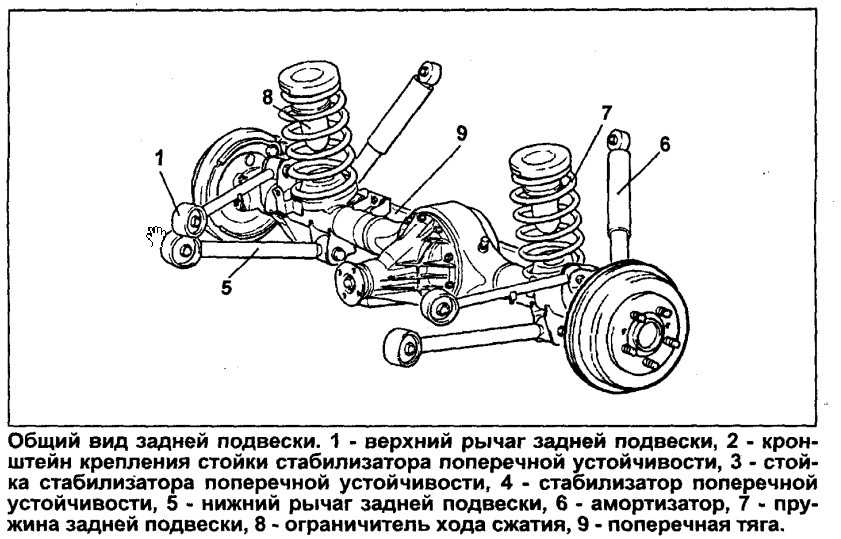

В составе зависимых подвесок могут использоваться и пружины, по две на каждую ось. Они занимают меньше места, чем рессоры, но играют ту же роль. В составе пружинной подвески обязательно присутствие тяг и рычагов, соединяющих ее с балкой и мостом. Ведь сами металлические «завитки» крепят ось к кузову слабо. Амортизаторы для гашения колебаний от дороги используют и при пружинной подвеске.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля


1 — витая пружина; 2 — верхний продольный рычаг; 3 — нижний продольный рычаг; 4 — балка моста; 5 — амортизатор; 6 — ступица колеса; 7 — стабилизатор поперечной устойчивости; 8 — поперечный рычаг.

  • Независимая. Состоит из осей для крепления к раме каждого колеса отдельно и фиксирующих элементов. То есть сплошные балки в конструкции отсутствуют. Ступица колеса соединяется с кузовом машины рычагами. Он может быть и в единственном числе, это самый простой вариант устройства.

Ступица фиксируется также стойкой, состоящей из помещенного в корпус амортизатора и расположенной в верхней части пружины. Между нею и кузовом есть «подушка» для опоры и вращения вокруг оси, поворота колес. В составе независимого устройства обязательно устанавливается стабилизатор поперечной устойчивости, который играет роль соединителя подвесок и не дает авто упасть на бок.

Смягчают возникающие при движении колебания вспомогательные элементы (сайлентблоки, шаровые опоры, втулки и др.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля ).

Независимая подвеска имеет преимущество в том, что движения одного колеса не передаются второму, то есть ехать на таком авто комфортнее, меньше тряски. Ведь оба элемента не соединены жесткой осью. Но зависимые подвески все же используют для задних колес габаритных авто, что помогает при езде по бездорожью.

Основные варианты поломок и диагностика

Ходовая часть авто выдерживает большое давление. Увеличивает его плохое состояние полотна, резкие изменения траектории движения, внезапные торможения, перегруз машины. Из-за этого возникают неисправности, среди которых самые частые:

  • Разрушение резиновых элементов и шарниров. Проявляется стучанием снизу при движении, неравномерным истиранием протекторов шин.
  • Поломка амортизатора. Авто при появлении дефекта может сильнее вибрировать во время езды, издавать нехарактерные звуки, раскачиваться при поворотах и движении прямо.
  • Износ (ослабление) пружин. О проблеме свидетельствуют уход машины в бок при движении, стуки.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля
  • Повреждение втулок стабилизатора устойчивости или самого элемента. При нем машина хуже слушается руля при поворотах, уходит в сторону. Во время движения сильнее ощущается тряска.

Иногда проблемы возникают из-за неправильной установки передних колес, с нарушением углов.


Углы установки колес

Неполадки могут образовываться постепенно или возникнуть в один момент. Поэтому диагностика ходовой части авто должна проводиться не только когда есть тревожные признаки, а в идеале каждые 25-30 тыс. км. Процедура включает в себя:

  • Осмотр передней подвески, пока машина стоит на полу. Нужно открыть капот и обследовать стойки, то есть измерить расстояние между чашкой и кузовом. Если оно от 1,5 см, придется менять верхние подушки.
  • Раскачивание стоящей машины. После толчков она должна двинуться туда-сюда не больше 2 раз, в ином случае речь идет об износе амортизаторов.
  • Осмотр снизу. Авто поднимают домкратом и изучают амортизаторы. На них не должно быть потеков.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля
  • Раскачивание колес. Каждое нужно подвигать вверх-вниз и в обе стороны. В норме не должно быть стуков.
  • Осмотр ступичного подшипника. Необходимо раскрутить колесо и убедиться, что он не скрежещет, не гудит. Затем потянуть за пружину при том же действии. Она не должна вибрировать.
  • Проверки сайентблоков. Их двигают монтировкой во все стороны. Люфт должен быть одинаковым на каждом и не слишком выраженным.
  • Проверки шаровой опоры. Ее двигают монтировкой вверх-вниз. Свободного хода быть не должно. Еще можно проверить опору глубиномером, открутив колесо и нижнюю пробку. Расстояние должно быть не более 11 мм.
  • Осмотра стабилизатора. Между ним (около втулки) и подрамником нужно просунуть монтировку, покачать. Стабилизатор не должен «гулять». При исправном состоянии и болты сидят крепко во время их раскачивания.
  • Осмотра стоек стабилизатора. Если какая-то из них сломалась, это видно.

Точно так же изучают детали задней подвески, только снизу автомобиля.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Иным способом обнаружить неполадки в этой части машины невозможно.

О том, как проверить подвеску самому, смотрите в этом видео:

Ремонт ходовой части авто

Использование машины с неисправной подвеской, поврежденными колесами опасно. Как только обнаружились проблемы, их нужно устранить. Ремонт ходовой части авто заключается в замене испорченных деталей:

  • при потеках на амортизаторе нужно ставить новый;
  • если износились резиновые или иные крепежные элементы, обязательно менять всю пару, а не только испорченный;
  • подшипники ступиц колеса и ступичного узла следует обновлять до обнаружения поломки, то есть через каждые 130 тыс. км пробега машины;
  • меняя их, важно следить за чистотой помещения и инструментов, так как грязь и пыль приведут к быстрому повреждению новой детали;
  • при деформации полки верхнего рычага передней подвески меняется и ось нижнего.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

Если возникла проблема с каким-либо элементом ходовой части, восстановить его с помощью сварки или иных скрепляющих средств нельзя.

Подвеска и колеса авто сконструированы так, чтобы дать ему возможность ровного, мягкого движения, а людям – комфорт и безопасность. Но это реально только при должном внимании к состоянию ходовой части. Его нужно регулярно изучать, вовремя устранять дефекты, беречь машину на трудной дороге.

Полезное видео

Смотрите в этом видео о ремонте ходовой части авто:

Объяснение

типов автомобильных шасси

Шасси можно считать недооцененной частью автомобиля. О них мало кто знает, и еще меньше людей заботятся о них. Конечно, у нас нет выбора при выборе шасси, которое мы хотим использовать на нашем автомобиле, но знание о них поможет вам определить, какой потенциал есть у вашего автомобиля и каковы его пределы.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Ниже приведены четыре основных типа автомобильных шасси.

Увеличьте присутствие своего бренда с помощью высококачественной рекламы на платформах GoMechanic. Кликните сюда!

Оформление заказа Как классифицируются автомобили по типу кузова?

  • Лестничная рама шасси
    Лестничное шасси

    Одно из старейших шасси, лестничное шасси получило свое название из-за формы, которая, проще говоря, напоминает лестницу. Он имеет две длинные и тяжелые балки, которые поддерживаются двумя короткими балками. Основным преимуществом лестничного шасси была простота его изготовления. В начале эры автомобилей технологии были не очень развиты, а простота лестничного шасси облегчала массовое производство. Шасси также облегчает сборку автомобиля. Лестничное шасси довольно тяжелое и поэтому все еще находит применение в транспортных средствах, которым необходимо буксировать тяжелые грузы.

    Загрузите приложение GoMechanic прямо сейчас!

    Преимущества
    • Легче собрать, так как детали можно легко вставить.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля
    • Способ изготовления делает его довольно прочным.
    • Легче починить, так как детали не закреплены постоянно.
    Недостатки
    • Лестничное шасси имеет слабую жесткость на кручение, что затрудняет прохождение поворотов.
    • Heavyweight делает его не идеальным для спортивных автомобилей или хэтчбеков.
  • Магистральное шасси
    магистральное шасси

    Оно также получило свое название благодаря своей конструкции. Цилиндрическая труба прямоугольного сечения, проходящая через середину шасси, соединяющая верхнюю и нижнюю подвески. Основа. Он присутствует в таких автомобилях, как Skoda Rapid и DMC DeLorean. Цилиндрическая трубка фактически закрывает карданный вал, что делает его более безопасным от повреждений, что также может быть недостатком.

    Читать Какой дорожный просвет является хорошим в Индии?

    Преимущества
    • Благодаря своей конструкции полуось имеет лучший контакт с землей при движении по бездорожью.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля
    • Карданный вал закрыт шасси, что повышает вероятность его выживания на бездорожье.
    • Конструкция имеет хорошую жесткость на кручение, что позволяет ей выдерживать большее скручивание, чем лестничное шасси.
    Недостатки
    • Ремонт карданного вала осложняется при его выходе из строя, так как основное шасси закрывает весь вал, что приводит к необходимости его вскрытия.
    • Производство магистрального шасси довольно дорогое, что увеличивает стоимость автомобилей, в которых оно находится.
  • Несущий корпус
    Монокок

    Цельная конструкция, также получившая свое название благодаря внешнему виду конструкции. Монокок по-французски означает «один корпус» или «один корпус». Монокок сначала использовался на кораблях, а затем и на самолетах. Потребовалось довольно много времени, чтобы понять, что их можно использовать и в автомобилях. Монокок — это оболочка вокруг автомобиля, выполненная с использованием обоих шасси в качестве рамы в единой конструкции.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Это наиболее часто используемое шасси в настоящее время из-за ряда преимуществ перед двумя другими шасси.

    Преимущества
    •  Это безопаснее, чем оба других шасси, благодаря своей конструкции в виде клетки.
    • Шасси также легко ремонтировать.
    • Обладает превосходной жесткостью на кручение.
    Недостатки
    • Шасси очевидно тяжелое, так как рама и шасси представляют собой единое целое.
    • Производство в небольших количествах экономически невыгодно, поэтому его нельзя использовать для автомобилей, которые не производятся серийно.
  • Трубчатое шасси Трубчатое шасси

    Трубчатое шасси в основном использовалось в гоночных автомобилях из-за непревзойденной безопасности, которую они обеспечивают. Это была модернизация лестничного шасси, поскольку они были трехмерными и прочнее лестничного шасси. Они использовали прочную конструкцию под дверями, чтобы получить большую общую прочность.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Трубчатые шасси редко используются на легковых автомобилях.

Преимущества

    • Повышенная жесткость по сравнению с другими шасси того же веса.
    • Предлагает наилучшее соотношение веса и жесткости, позволяя легкому автомобилю оставаться прочным.
    • Лучший выбор для гоночных автомобилей благодаря легкому весу и лучшей жесткости по сравнению с другими шасси.
Недостатки
    • Трубчатые шасси представляют собой сложные конструкции и не могут быть изготовлены автономными методами.
    • Трубчатые шасси требуют много времени для сборки и не могут производиться серийно.
    • Невозможно использовать на легковых автомобилях.
    • Конструкция поднимает дверь, что затрудняет доступ в кабину.

Читать Трансмиссии: ручная, вариаторная, DSG и AMT.

Сюда входят три основных типа автомобильных шасси.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Как вы могли заметить, все три функции играют разную роль и полезны для разных стилей вождения. Вы не можете точно сравнить их и решить, какой тип лучше, потому что все они по отдельности хороши в том, что они делают.

Информационный бюллетень GoMechanic

Что такое автомобильное шасси? Объяснение типов рам шасси!

Что такое шасси в автомобиле?

Шасси или рама является основным несущим компонентом конструкции автомобиля. Он воспринимает силы, испытываемые автомобилем, когда он стоит на месте или движется на высокой скорости.

Шасси автомобиля похоже на человеческий скелет. Он обеспечивает структурную форму и поддержку всего кузова автомобиля. Роль этой конструкции состоит в том, чтобы удерживать автомобиль в целости при движении, повороте, торможении и т. д. Некоторые из ключевых функций автомобильного шасси упомянуты ниже.

Функции автомобильного шасси

  • Поддерживает и обрабатывает нагрузку автомобиля.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

  • Обеспечивает место для установки нескольких частей автомобиля.

  • Выдерживает дополнительное давление багажа и пассажиров в автомобиле.

  • Снимает нагрузку на автомобиль при движении по плохим дорожным условиям.

  • Управляет нагрузками на автомобиль при ускорении и торможении.

Хотя основные функции шасси автомобиля остаются прежними, не все автомобили производятся с шасси одного и того же типа. Форма варьируется в зависимости от типа и назначения транспортного средства.

Читайте также: Как узнать номер шасси, VIN и номер двигателя вашего автомобиля?

Сколько существует типов рам шасси?

В зависимости от применения, следующие основные типы шасси в автомобилях.

  1. Несущий кузов

  2. Гардионный шасси

  3. BACKBONE CHASSIS

  4. ТУБКАЛЬНЫЙ ШАСС

Мы объяснили все четыре типа автомобильного шасси в следующих разделах.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

Что такое монококовое шасси?

Несущий кузов в настоящее время является одной из наиболее часто используемых рам шасси в автомобилях. Это цельная конструкция, состоящая из всех механических частей и других компонентов.

Таким образом, такие компоненты, как внешние панели, сиденья, подвеска, двигатель и коробка передач, остаются прикрепленными к конструкции рамы. Это позволяет общей конструкции автомобиля оставаться компактной и легкой. Вот почему монококовое шасси широко используется в компактных и небольших хэтчбеках.

Несущий кузов также считается очень безопасным, что делает его подходящим выбором для создания современных компактных внедорожников (Sport Utility Vehicles).

Преимущества монококового шасси

  • Компактная и легкая конструкция делает монококовое шасси идеальным для строительства небольших транспортных средств.

  • Благодаря цельной конструкции шасси легко справляется с динамическими нагрузками и сохраняет устойчивость при поворотах.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

  • Конструкция в виде клетки повышает безопасность автомобиля и пассажиров.

  • Легкая конструкция позволяет создавать экономичные автомобили с высокой топливной экономичностью.

Недостатки монококового шасси

  • Однофюзеляжная конструкция делает монококовое шасси жестким, что снижает внедорожные качества автомобиля.

  • Однокорпусная конструкция затрудняет ремонт в случае необходимости.

Автомобили с несущим шасси в Индии

Вот несколько моделей с несущим шасси.

Модель Цена (без выставочного зала, Дели) Тип кузова Количество мест
Tata Tiago рупий. 5,19 лакха до рупий. 7,64 лакха Хэтчбек 5
Maruti Wagon R рупий. 5,39 лакха до рупий. 7,10 лакха Хэтчбек 5
Maruti Swift рупий.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля 5,90 лакха до рупий. 8,77 лакха Хэтчбек 5
Tata Altroz ​​ рупий. 5,99 лакха до рупий. 9,69 лакха Хэтчбек 5
Hyundai i20 рупий. 6,98 лакха до рупий. 11,47 лакха Хэтчбек 5

Что такое шасси с лестницей на раме?

Кузов на раме или шасси с лестничной рамой широко используется при производстве внедорожников, особенно внедорожников, которые должны обладать внедорожными способностями.

Шасси этого типа содержит две тяжелые балки, поддерживаемые меньшими балками. Кабина и шасси строятся отдельно и крепятся позже. Рама обеспечивает защитный слой между кабиной и дорогой, повышая проходимость по бездорожью.

Преимущества шасси с лестницей на раме

  • Лестничную раму очень легко собрать.

  • Благодаря раздельной конструкции шасси и кабины лестничные рамы подходят для различных типов кузовов автомобилей.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

  • Это шасси обладает высокой гибкостью и маневренностью, что обеспечивает машине лучшие внедорожные качества.

  • Разделение дороги и кабины благодаря этой раме обеспечивает более тихое и комфортное вождение.

Недостатки рамного шасси

Автомобили с шасси с лестничной рамой в Индии

Вот несколько моделей автомобилей с шасси с лестничной рамой.

Модель Цена (без выставочного зала, Дели) Тип кузова Количество мест
Махиндра Тар рупий. 13,17 лакха до рупий. 15,53 лакха Внедорожник 4
Махиндра Скорпион рупий. 13,18 лакха до рупий. 18,14 лакха Внедорожник 7
Force Gurkha рупий. 14,10 лакха Внедорожник 4
Toyota Fortuner рупий. 31,39 лакха до рупий. 43,43 лакха Внедорожник 7
Jeep Wrangler рупий.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля 56,35 лакха до рупий. 60,35 лакха Внедорожник 5

Кузов на раме и монококовое шасси

Вкратце, вот чем отличаются друг от друга лестничная рама и монококовое шасси автомобиля.

Параметры Кузов на раме Несущий кузов
Для бездорожья Отличные возможности для бездорожья Не подходит для бездорожья
Вес Более тяжелая конструкция Легкая конструкция
Топливная экономичность Плохая топливная экономичность Превосходная топливная экономичность
Прочность конструкции Высокая жесткость и прочность конструкции Низкая жесткость и прочность конструкции
Обращение Обращение может быть затруднено Легче обращаться во время вождения
Ремонт Легче ремонтировать Ремонт сравнительно сложен
Уникальность Используется для большей безопасности Используется для лучшей динамики

Что такое магистральное шасси?

Название «Основное шасси» отражает форму этой рамы.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Он содержит прямоугольное полое сечение с проходящей через него цилиндрической трубой для соединения задней и передней подвески. Это создает структуру, подобную человеческому позвоночнику, что дало ему название магистрального шасси.

Преимущества магистрального шасси

  • Эта конструкция рамы обеспечивает лучшую связь между осями и землей.

  • Автомобиль с этим шасси получает большую устойчивость, чем другие варианты шасси.

  • Во время движения по бездорожью эта рама достаточно эффективно справляется с ударами о землю.

  • Жесткость позволяет ему выдерживать скручивание лучше, чем лестничная рама.

Недостатки хребтового шасси

  • Цилиндрическая трубка закрывает карданный вал, поэтому при ремонте необходимо вскрывать весь хребт.

  • Из-за высоких производственных затрат магистральное шасси увеличивает стоимость автомобиля.

Что такое трубчатое шасси?

Этот тип шасси в основном используется при производстве гоночных автомобилей из-за повышенной безопасности, которую они обеспечивают.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля Он создает трехмерную структуру, похожую на клетку. Весь автомобиль спроектирован вокруг этого шасси. Рама содержит трубчатые трубы, поэтому ее называют трубчатой ​​рамой.

Преимущества трубчатого шасси

Недостатки трубчатого шасси

  • Конструкции трубчатых рам сложны и не могут быть созданы традиционными методами.

  • Серийное производство этого шасси невозможно, поэтому постройка занимает много времени.

  • Производство легковых автомобилей с таким шасси невозможно.

  • Конструкция этого шасси увеличивает высоту пола, что немного затрудняет доступ в кабину.

Часто задаваемые вопросы

Ниже приведены часто задаваемые вопросы, касающиеся различных типов шасси.

Чем шасси отличается от рамы?

Шасси является фундаментом, на котором конструируется кузов транспортного средства. С другой стороны, рама автомобиля служит основной конструкцией шасси, которая используется для крепления всех компонентов кузова автомобиля.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

Что означает катящееся шасси?

Подвижное шасси — это шасси, которое еще не имеет кузова, но содержит трансмиссию и двигатель. Это шасси работает как базовая конструкция, используемая при производстве автомобиля.

Какой материал используется для изготовления шасси автомобиля?

Обычно шасси автомобиля изготавливают из углеродистой стали. Однако некоторые типы шасси изготавливаются из алюминиевых сплавов, чтобы получить более легкую конструкцию. Алюминий известен своими свойствами, такими как низкая плотность, высокая прочность, высокая коррозионная стойкость, отличные механические свойства и отличная теплопроводность. Эти свойства делают алюминиевые сплавы подходящим выбором для изготовления шасси.

Что означает усиленное шасси?

Различные типы шасси могут быть усилены, чтобы получить более прочную конструкцию, чем стандартная. Делается это путем замены обычного материала шасси на более прочный вариант. Это помогает увеличить жесткость шасси больше, чем его обычная конструкция.Строение ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
