Стартер в автомобиле это: это что за деталь в автомобиле?

это что за деталь в автомобиле?

Каждый более-менее опытный водитель прекрасно знает, что стартер – это устройство первичного запуска двигателя, без которого запустить мотор, мягко говоря, очень сложно (но не невозможно). Именно этот элемент позволяет создавать начальное вращение коленвала с нужной частотой, поэтому он является неотъемлемой частью любого современного автомобиля или другого устройства, где используется двигатель.

Конструктивно стартер – это четырехполюсный электрический мотор постоянного тока. Он получает питание от аккумулятора, а его мощность в зависимости от модели автомобиля может быть разной. Чаще всего для бензиновых двигателей используются стартеры мощностью 3 кВт. Попробуем более детально пояснить, что представляет собой стартер: что это, каков его принцип работы и устройство.

Основная функция

Известно, что дизельный или бензиновый мотор автомобиля вращается за счет микровзрывов топлива в камерах сгорания. Все остальное электрооборудование получает питание непосредственно от него. Однако в неподвижном состоянии (в заглушенном) мотор не может выдать ни крутящего момента, ни электрической энергии. Именно поэтому и необходим стартер, который обеспечивает начальное вращение двигателя с помощью внешнего источника питания – аккумулятора.

Устройство

Данный элемент состоит из следующих частей:

1. Корпус (он же электродвигатель). В этой стальной детали размещаются обмотки возбуждения и сердечники. То есть применяется классическая схема практически любого электродвигателя.
2. Якорь из легированной стали. К нему крепятся коллекторные пластины и сердечник.
3. Втягивающее реле стартера. Это устройство, которое подает питание на электродвигатель от замка зажигания. Также оно выполняет и другую функцию – выталкивает обгонную муфту. Здесь имеются силовые контакты и подвижная перемычка.
4. Бендикс (так называется обгонная муфта) и приводная шестерня. Это специальный механизм, который через шестерню зацепления передает крутящий момент на маховик.
5. Щетки и щеткодержатели – передают напряжение на коллекторные пластины. При этом они повышают мощность электрического двигателя.

Конечно, в зависимости от конкретной модели стартера его устройство может немного отличаться. Однако в большинстве случаев данный элемент выполнен по классической схеме и содержит в себе все описанные выше компоненты. Отличия между данными механизмами могут быть незначительными, и чаще всего они заключаются в способе разъединения шестеренок. К тому же в автомобилях с автоматической коробкой передач стартеры комплектуются дополнительными обмотками, которые предназначаются для предотвращения пуска мотора, если «автомат» установлен в ходовое положение (D, R, L, 1, 2, 3).

Принцип работы

Теперь вы понимаете, что это – стартер в машине. Он задает стартовое вращение двигателю, без которого последний просто не может начать работу. Теперь можно рассмотреть его принцип работы, который можно разделить на 3 этапа:

1. Соединение основной приводной шестерни с маховиком.
2. Пуск стартера.
3. Разъединение маховика и приводной шестерни.

Сам цикл работы этого механизма длится пару секунд, так как он не принимает участия в дальнейшей работе мотора. Если рассмотреть принцип действия подробнее, то выглядит он следующим образом:

1. Водитель переводит ключ в замке зажигания в положение «Пуск». Ток от цепи аккумулятора поступает на замок зажигания и следует далее на тяговое реле.
2. Приводная шестерня бендикса зацепляется с маховиком.
3. Одновременно с зацеплением шестерни замыкается цепь, в результате чего на электродвигатель подается напряжение.
4. Происходит запуск двигателя.

Виды стартеров

И хотя принцип работы стартеров похож, сами устройства могут отличаться по конструктивному исполнению. В частности, они могут быть с редуктором или без него.

В автомобилях с дизельными двигателями или моторами повышенной мощности используются стартеры с редуктором. Данный элемент состоит из нескольких шестеренок, которые устанавливаются в корпус стартера. Благодаря ему напряжение усиливается в несколько раз, что делает крутящий момент более мощным. Стартеры с редукторами обладают преимуществами:

1. Более высокий КПД и эффективность работы.
2. Потребляют более слабый ток при холодном пуске мотора.
3. Компактные размеры.
4. Сохраняют высокую эффективность работы даже при падении заряда аккумулятора.

Что касается обычных стартеров без редукторов, то их принцип работы основывается на прямом контакте с вращающейся шестерней. Преимущества таких устройств следующие:

1. Быстрый запуск мотора за счет мгновенного соединения с венцом маховика при подаче напряжения.
2. Простота работы и высокая ремонтопригодность.
3. Стойкость к высоким нагрузкам.

В последнее время популярными становятся стартеры-генераторы, которые относятся к устройствам пуска двигателя внутреннего сгорания и выработки электроэнергии. По сути, стартер-генератор – это аналог серийно выпускаемых генераторов и стартеров по отдельности.

Неправильная эксплуатация

И хотя многие водители понимают, что стартер – это всего лишь инструмент запуска мотора, многие его эксплуатируют неправильно. В частности, распространены ситуации, когда после запуска двигателя водитель все равно удерживает ключ в замке зажигания в положении «Старт». Следует понимать, что ток, потребляемый стартером при работе, составляет 100-200 ампер, а в мороз может достигать 400-500 ампер. Именно поэтому не рекомендуют удерживать стартер в течение 10 секунд и более. В противном случае бендикс может сильно раскрутиться, нагреться и заклинить.

Также водители часто используют стартер как электродвигатель в тех случаях, когда в баке нет бензина. Они просто включают первую передачу и поворачивают ключ зажигания. Машина трогается и даже едет лишь благодаря работе стартера. Таким способом можно проехать 100-200 метров, однако это окончательно «убьет» стартер.

В общем, работать стартер должен 3-4 секунды максимум. Если двигатель запускается в течение 10 секунд, то с системой явно что-то не в порядке.

Заключение

Теперь понимаете, что это за элемент в автомобиле и как он работает. Кстати, не стоит его путать с растением, как это делают женщины. Стоит понимать, что стартер фиалки – это растение, а автомобильный стартер – это элемент запуска ДВС.

Когда и кем был придуман стартер?

△

▽

В 1876 году Николас Аугустин Отто запатентовал двигатель внутреннего сгорания, который, чтобы запустить, нужно было раскрутить до частоты запуска, используя внешний источник энергии. В те времена еще не был придуман электрический стартер, а потому источником энергии выступал сам человек. Используя силу своих мускулов, он должен был вращать коленчатый вал (деталь сложной формы, имеющая шейки для крепления шатунов, от которых она воспринимает усилия и преобразует их в крутящий момент) при помощи пусковой/заводной ручки. Это было крайне неудобно, да и к тому же небезопасно и требовало от обладателя автомобиля неплохой физ. подготовки.

В 1885 году Карл Бенц, работавший в то время в Мангейме продемонстрировал горожанам свой трехколёсный самодвижущийся экипаж с бензиновым двигателем или в простонародье трехколесную «безлошадную повозку», однако машина была создана без электрического пускателя, в силу того, что Клайд Коуман еще не успел придумать электрический стартер.

Он сделает это в 1899 г.,  став первым, кто предложит использовать электрический пускатель. Однако его конструкция окажется настолько «сырой» и будет иметь так много недостатков, что не сможет заинтересовать и привлечь внимание американской аудитории.

Пройдет чуть более десятка лет, и талантливый изобретатель из Огайо Чарльз Кеттеринг будучи простым сотрудником компании Delco Products приступит к работе над проектом «электрический стартер для запуска автомобильного двигателя», который принесет ему не только мировую известность, но и пост вице-президента в крупнейшей американской автомобильной корпорации General Motors. Однако в начале дело обстояло не так уж радужно. Статья, которую Кеттеринг опубликует в журнале «Popular Mechanics» вызовет шквал насмешек от коллег изобретателя. В один голос эксперты будут заявлять о том, что запустить двигатель может лишь сопоставимый ему по размерам электромотор, мощность которого составляет, как минимум пять лошадиных сил. В то время таких аккумуляторов просто не существовало, потому и изобретение Кеттеринга казалось всем совершенно неправдоподобным и нереализуемым на практике. Своей статьей изобретатель Чарльз Кеттеринг развернет нешуточную полемику, приводя в доказательство свое успешное изобретение, позволившее заменить заводную ручку в кассовых аппаратах на маленький электродвигатель.

И вот 15 июня 1911 года Кеттеринг представляет на суд автоконцернов стартер — электрический моторчик. Он в течение короткого промежутка времени развивал достаточно высокую мощность, достаточную для того, чтобы раскрутить коленвал двигателя до требуемой частоты вращения, а после запуска тот же электромотор использовали в качестве генератора, чтобы заряжать аккумуляторную батарею.

Первым, поверившим в эту идею и оценившим ее по достоинству, оказался основатель автогиганта Cadillac, Генри Лиланд. Спустя год, он запускал серийное производство автомобилей Cadillac Model Thirty, в которых использовал стартер Кеттеринга. Рекламная брошюра 1912 года гласила: «Абсолютно любой человек, независимо от физической силы или материального достатка, может легко запустить автомобиль с двигателем внутреннего сгорания без заводной ручки. Стоимость Model Thirty 1800$» .

Остальные автокомпании побаивались применять изобретение сотрудника Delco Products, по этой причине Ford Model вплоть до 1919 года комплектовался заводной ручкой. Но с 1920 года автопроизводители уже успели проникнуться доверием к изобретению Кеттеринга и стали внедрять электрический стартер в пусковую систему двигателя. Два года назад (в 2012 г.) стартер отметил свой 100-й день рождения.

В 1916 году благодаря предложению американского инженера Винсента Гуго Бендикса стартер уже не выполнял функцию генератора, и в электрооборудовании автомобиля появились два обособленных устройства: источник энергии при работающем двигателе — генератор и потребитель энергии — стартер.

Не стоит и говорить о том, что конструкция стартеров того времени уступала по своим функциональным характеристикам конструкциям современных стартеров. Но прогресс движется вперед, и сегодня Вы можете приобрести пусковое устройство, превосходящее по сложности исполнения внутреннее содержимое его прародителей в несколько раз.

Пусковые устройства еще долго не потеряют свою актуальность, если только все производители автомобилей разом не перейдут на изготовление электрокаров, но это маловероятно.

Наш Интернет-магазин «НПП ОРИОН» предлагает Вам пуско-зарядные устройства оригинального производства, высокого качества и по доступным ценам.

Ознакомится с ассортиментом Вы можете на нашем сайте, где представлены различные модели пусковых-зарядных устройств. Мы ждем Вас!

как они устроены и как их ремонтировать. Самые распространённые поломки стартера

Стартер — основной агрегат пусковой системы двигателя, по сути — это электромотор постоянного тока с механическим приводом. Принцип работы стартера основан на перемещении обгонной муфты (бендикса) на валу при срабатывании реле. Функционирование электромеханического устройства кратковременно, поскольку после отбрасывания шестерни оно в движении автомобиля больше не участвует.

[ Скрыть ]

Где находится стартер?

В машине стартер находится на стыке двигателя и трансмиссионного механизма. Место, где соединяются эти части оборудования автомобиля, закрывается пластиковым корпусом, изготовленным в форме колокола.

Доступ к нему различается в зависимости от модели машины:

• снизу, из-под днища авто;
• из отсека двигателя, под капотом.

Фиксируется механизм по стандарту тремя или двумя болтами.

Место размещения стартера в авто: красными стрелками показаны болты крепления и подключение электропроводки

Зачем нужен стартер и каковы его функции?

Стартер нужен для преобразования электрической энергии в механическую для запуска силового агрегата.

Назначение механизма продемонстрировано на видео. Автор — serzh86.

Виды стартеров

По своему устройству электромеханизм подразделяется на два вида:

• с наличием редуктора в конструкции;
• без редуктора.

С редуктором

Редуктивные стартеры эффективны в эксплуатации и экономят расход электроэнергии батареи, поскольку постоянные магниты в механизме увеличивают период использования обмотки статора.

Преимущества:

• повышенный ресурс использования детали за счёт усиления редуктора;
• небольшие размеры и лёгкость;
• надёжная работа в зимний период при минусовых температурах.

Недостатки редукторного стартера:

• починка элемента, вышедшего из строя, требует высокой компетенции ремонтника;
• сложность в подборе запасных деталей.

Без редуктора

Стартер без редуктора устроен таким образом, что подаёт крутящий момент напрямую на обгонную муфту без передачи через редукторный механизм.

К его плюсам относят:

• надёжность и простоту использования в тёплое время;
• доступность ремонта благодаря лёгкой конструкции;
• распространённость запасных деталей для восстановления в рабочее состояние.

Количество недостатков у стартеров без редуктора не меньше:

• значительные размеры и тяжеловесность;
• повышенный расход запаса энергии аккумулятора;
• ненадёжная работа в холодное время года при минусовых температурах.

Фотогалерея

Стартер без редуктора Стартер с редукторным механизмом Общая схема устройства стартера с редуктором

Устройство стартера

Деталь изготовлена в форме небольшого цилиндра, помещённого в корпус из металла длиной от 13 до 15 сантиметров. Зачастую через провод к нему подключается также реле (похожий элемент, но меньших размеров). Второй кабель обязательно соединяется с аккумуляторной батареей.

Устройство пусковой системы двигателя в машине включает 5 основных элементов:

1. Электродвигатель. Представлен в качестве металлического цилиндра, внутри которого прикреплены сердечники и обмотки. По стандарту их четыре штуки, крепятся они винтовым способом, плотно прижимаясь к внутренней стенке. Специальные отверстия с резьбой в корпусе обеспечивают крепление передней части, где двигается обгонная муфта.
2. Якорь. Этот элемент стартера выполнен в виде оси. Изготавливается она из легированной стали и служит центральной частью механизма, в который помещены коллекторные пластины и сердечник.
3. Втягивающее реле. Передаёт импульс от замка зажигания непосредственно на электрический двигатель стартёра, выталкивая обгонную муфту.
4. Привод включения или бендикс. Механизм с роликом, крепящимся к одному из валов якоря. Этот элемент является подвижным и выполняет важную функцию по передаче крутящего момента. Цепляющая шестерня раскручивает венчик маховика, обеспечивая устойчивость механизма при работе. Сразу после запуска двигателя внутреннего сгорания обгонная муфта отцепляет шестерню, сохраняя работоспособность системы.
5. Щёточный узел. Стабилизирует напряжение на пластинах якоря. Щётки и специальные щёткодержатели выполняют основную работу в цикле передачи тока на крутящий момент.

На фото — составные части пускового устройства

Схема соединений и принцип работы

Принцип работы стартера осуществляется по заданной схеме соединений:

1. При повороте ключа в замке зажигания тяговое реле питается от электроэнергии аккумулятора и образует контакт.
2. Шестерня обгонной муфты сцепляется с маховиком и приводит его в подвижное состояние.
3. Привод включения замыкает цепь, подавая напряжение на якорь и пластины, приводя таким образом электродвигатель в рабочее состояние.
4. Затем происходит пуск двигателя внутреннего сгорания. В тот момент, когда ДВС раскрутится быстрее стартера, обгонная муфта отцепляет шестерню и устройство выключается.

Стандартная электросхема соединений стартерного механизма

Возможные неисправности

Возможные неисправности стартера возникают, как правило, из-за нарушения условий его эксплуатации.

Признаки поломок и диагностика

Симптомы самых распространённых проблем со стартером:

• подозрительный шум или треск при повороте ключа зажигания;
• мотор глохнет без срабатывания электродвигателя;
• отсутствие возможности запуска ДВС;
• «чих» стартерного механизма без зацепления маховика.

Чаще всего пусковое устройство ломается из-за разомкнутой электрической цепи, поэтому следует проверить:

• уровень заряда аккумуляторной батареи;
• проводку на наличие повреждений;
• крепление клемм;
• замочную скважину зажигания.

Если с вышеперечисленным проблем нет, то следующий этап заключается в проверке тягового реле. Диагностировать этот элемент можно без снятия стартера, поскольку от него зависит работа электродвигателя. Если при замыкании плоской отвёрткой контактов на реле происходит запуск электромотора, значит, причина поломки кроется именно в этой детали.

Виды неисправностей

Неисправности в работе стартера бывают двух видов — механические и электрические.

Электрические неполадки, требующие квалифицированной помощи:

• периодическое замыкание обмотки якоря;
• обрыв втягивающего реле и статора;
• поломка щёток и контактных пластин;
• износ сердечника и отсутствие контакта в электромоторе.

Механические неисправности стартера:

• застопоривание привода включения на венце маховика;
• деформация зубьев шестерёнок;
• повреждение подшипников и бендикса;
• пригоревшая поверхность «пятаков».

Причины неполадок

Самые распространённые причины неисправностей:

1. Если стартер начинает характерно «жужжать» и работает на «холостом ходу», значит, обгонная муфта не подсоединяется, и механизм функционирует без сцепления шестерни с валом. Неполадка устраняется промывкой бендикса в специальном очистительном растворе или бензине. Рекомендовано поместить деталь в тару с жидкостью, выдержать час-полтора и затем пару раз привести привод в движение для очищения механизма.
2. Если авто не заводится, то причина может крыться в отсутствии электропитания. В случае исправности цепи и наличия тока, необходимо проверить реле, возможно, причина кроется в нём. Следует тщательно очистить элемент от пыли, внимательно обследовать ещё раз контакты, собрать и поставить на место составные части. Если проблема не устранена, скорее всего, замкнулась обмотка, и поможет только замена детали.

Как уберечь стартер от поломки?

Чтобы уберечь стартер от поломки, необходимо знать, что:

1. Частое использование является одной из основных причин поломки пускового устройства.
2. Категорически запрещено применять электростартер вместо ДВС, если закончилось топливо. Чрезмерная нагрузка на стартерный узел выводит из строя его отдельные элементы. Конструктивно пусковое устройство не предназначено для функционирования в режиме основной силовой установки.
3. Воспрещается задерживать стартер во включённом состоянии больше чем на 10 секунд. Чаще всего устройство сжигается при попытке запустить двигатель. Следует делать минутные промежутки между заходами, таким образом, конструктивные элементы успеют остынуть и не будут подвержены преждевременному износу.
4. Необходимо регулярно проверять места контакта и клеммы аккумулятора. В случае обнаружения окислительных пятен, осуществляется их зачистка для лучшей проводимости тока.
5. После запуска мотора требуется немедленное отключение стартерного узла. Удерживание ключа зажигания в активном положении увеличивает износ пусковой системы электродвигателя в несколько раз.

Видео

Тематический канал Maysternya TV снял полезный видеоролик с наглядным руководством по обслуживанию стартерного механизма.

Что такое стартер и для чего он присутствует в автомобиле знает, пожалуй, каждый мальчишка. Он является одним из главных элементов для запуска двигателя внутреннего сгорания, и любые нарушения в его нормальной работе сделают этот процесс практически невозможным. Несмотря на то, что устройство этого узла не отличается сложностью и схоже для большинства современных автомобилей, мало кто из автовладельцев сумеет самостоятельно продиагностировать стартер или провести какие-либо ремонтные работы.

Если в черте города все это могут сделать мастера из ближайшего автосервиса, то на безлюдной трассе, да еще в зимнее время, поломка этого узла может привести к печальным последствиям. Несмотря на все это, мало кто из курсантов автошкол во время своего обучения уделяют должное внимание устройству двигателя автомобиля в целом, и стартера в частности. Если говорить об этом узле транспортного средства совсем просто, то он представляет собой мощный электрический мотор с шестерней, посредством которой осуществляется вращение коленвала в момент поворота ключа зажигания.

Устройство стартера — просто о сложном

Небольшой по размеру агрегат, состоит из множества деталей, среди которых главными являются всего несколько.

Большинство стартеров, выпускаемых сегодня, устроены идентично друг другу. Конечно, существуют и небольшие отличия. К примеру, может отличаться принцип работы данного узла, устанавливаемого на автомобили с автоматической трансмиссией. Так, здесь обязательно присутствуют удерживающие обмотки, предназначенные для невозможности случайного пуска мотора, когда селектор коробки передач занимает любое ходовое положение. Кроме того, могут отличаться механизмы автоматического разъединения шестеренок.

Принцип работы стандартного автомобильного стартера

Чтобы понять, как работает стартер, весь процесс можно разделить на три основных этапа:

• соединение шестерни стартера с маховиком коленвала;
• запуск стартера;
• разъединение маховика коленвала и шестерни стартера.

После удачного запуска двигателя автомобиля, подача электропитания на электромотор прекращается, и в дальнейшей работе мотора он участия не принимает. Если представить его работу более подробно, то она будет выглядеть следующим образом.

На этом работа этого узла прекращается, и до момента следующего запуска мотора в работе автомобиля он участия не принимает. Несмотря на столь кратковременную работу, назначение стартера для автомобиля сложно переоценить, а любые неисправности приведут к полной невозможности штатно запустить двигатель.

Другие конструкции автомобильного стартера

Несмотря на принципиальную схожесть основной части стартеров, имеется одно существенное отличие в конструкции. На современные автомобили с дизельными двигателями, а также на моторы высокой мощности, как правило, монтируется роторный стартер, или устройство с редуктором. Он имеет под основным корпусом специальный планетарный редуктор, который благодаря своей конструкции позволяет многократно усиливать пропускаемое через себя напряжение и, соответственно, увеличивать крутящий момент. Это особенно важно именно для мощных моторов. Кроме этого, такая схема стартера имеет и другие преимущества:

Справедливости ради, стоит отметить, что и простые модификации обладают немалыми достоинствами, к числу которых следует отнести:

• предельно простая конструкция, позволяющая осуществлять ремонт любой сложности своими руками;
• привод стартера моментально схватывается с приводом коленвала, за счет чего запуск мотора осуществляется практически мгновенно;

О том, как работает стартер и как он устроен показано на видео:

Можно ли продлить жизнь стартеру

Вне зависимости от своей конструкции, автомобильный стартер является достаточно дорогостоящим узлом, и его внезапный выход из строя неизбежно повлечет за собой непредвиденные материальные расходы. Поэтому при эксплуатации автомобиля работоспособности этого элемента следует уделять максимум внимания, кроме этого, продлить срок его безаварийной работы помогут и соблюдение элементарных правил:

Чтобы не допустить критического момента, когда стартер потребует замены либо дорогостоящего и длительного ремонта в сервисе, следует обращать внимание на любые изменения в его привычной работе. К числу наиболее распространенных предвестников близкой поломки можно отнести несколько признаков.

1. Появившаяся при повороте ключа зажигания задержка в работе, что служит сигналом, чтобы был оперативно проверен втягивающий стартера.
2. В теплое время года, при нормальной вязкости масла отмечается крайне трудное вращение коленвала — в данном случае немедленно проверяется состояние подшипников или щеток устройства.
3. Затрудненный выход шестерни стартера из зацепления с венцом коленвала, который часто и является причиной такого явления.
4. При повороте ключа зажигания слышен характерный для запуска мотора звук, но сам пуск не происходит.
5. При подтвержденном поступлении к устройству электропитания — его вращение полностью отсутствует.
6. После запуска и начала самостоятельной работы двигателя, стартер не отключается, продолжая вращение и потребление огромного количества электричества.

Диагностика — лучше довериться профессионалу

Любая из вышеприведенных неисправностей, сама по себе не является критичной, но, если вовремя ее не устранить, она может привести к полному выходу устройства из строя. Несмотря на то, что место, где находится стартер не отличается трудным доступом, и его проверка возможна своими руками, для этого требуется определенный опыт. Тем более, если стартер новый или с небольшим сроком эксплуатации, гораздо проще отдать его на профессиональную диагностику.

Она проводится на специальном стенде, позволяющим выявить абсолютно все нарушения в нормальной его работе. При недостатке опыта и знаний, самостоятельный съем этого узла и его ремонт могут закончится необходимостью его замены, да и при осуществлении обратной установки устройства схема подключения стартера может быть нарушена. Если исключить механические неисправности, которые связаны с износом его основных частей, главные неисправности и неполадки в работе стартера относятся к электрической части:

• обрыв электрической цепи;
• замыкания внутри корпуса устройства;
• обгорание самого механизма в тех местах, где происходит контакт рабочих элементов и электрического тока большого напряжения.

Отдельно стоит упомянуть про износ щеток. При несвоевременном контроле и замене этого расходного элемента, мощность устройства резко падает, и даже при полностью заряженной аккумуляторной батарее пуск мотора осуществить достаточно сложно.

Прежде чем проводить ремонт электрооборудования, необходимо узнать конструкцию всех наиболее важных компонентов. Каждый водитель должен знать устройство стартера автомобиля, так как это один из наиболее уязвимых элементов конструкции. Стартер необходим для того, чтобы облегчить внутреннего сгорания. Используется как на бензиновых, так и на дизельных моторах.

Но запустить двигатель можно и при помощи силы мышц, электрического мотора либо же агрегатом на пневматике. В легковых автомобилях чаще всего можно встретить запуск двигателя, осуществляемый при помощи электрического стартера. В качестве источника питания используется аккумуляторная батарея.

Какие бывают стартеры?

Из общей массы этих механизмов можно выделить две большие группы: редукторные и безредукторные. Как происходит работа, а также внутреннее устройство, понятно из самого названия. Если внутри электродвигателя нет редуктора, то такой стартер способен развить небольшую частоту вращения. Наличие планетарного редуктора позволяет достичь большей скорости ротора. При этом непосредственно электродвигатель может иметь сравнительно небольшую мощность, но ее хватит для раскручивания коленчатого вала мотора.

Но имеется один большой недостаток у таких механизмов — надежность крайне низкая, могут очень быстро износиться и выйти из строя. Но не стоит думать, что безредукторные стартеры отличаются большим ресурсом. Они тоже выходят из строя, да еще и обладают одним весомым недостатком — при слабом заряде батареи не способны раскрутить коленчатый вал.

Основные компоненты стартера

По сути, устройство стартера автомобиля, схема его подключения к бортовой сети, одинаковы практически у любого производителя. Независимо от того, в какой стране изготовлен автомобиль и по каким стандартам. Отличаться устройства могут только лишь вариантом исполнения, качеством изделий, но общая конструкция будет однотипна. Можно выделить несколько основных компонентов:

1. Ротор — подвижная часть стартера автомобиля. На нём имеется обмотка, на которую подается электрический ток.
2. Статор является неподвижной частью. Некоторые производители электродвигателей в целях экономии устанавливают постоянные магниты. Но это делать неразумно, так как значительно снижается мощность электрического двигателя.

Обычно такая конструкция используется в Без дополнительных шестерен электродвигатель не способен развить крутящий момент, необходимый для вращения коленчатого вала. В таких механизмах есть и преимущества, и довольно существенные недостатки. Главный плюс — это то, что при запуске двигателя стартер потребляет очень маленький ток. Но конструкция узла намного сложнее.

Бендикс и обгонная муфта

Это два компонента, которые смонтированы на роторе стартера. Они необходимы для того, чтобы передавать крутящий момент от ротора стартера к венцу маховика. Причём шестерня, которая находится на обгонной муфте, может вращаться только лишь в одном направлении. Поэтому при диагностике данного механизма необходимо просто попробовать прокрутить шестерню в обе стороны.

В верхней части корпуса стартера устанавливается втягивающее реле, которое выполняет функцию силового контакта и позволяет переместить обгонную муфту с шестерней по оси ротора, чтобы она вошла в зацепление с венцом маховика. Вилка, с помощью которой перемещается шестерня, изготавливается из пластика или металлических пластин.

Как работает стартер?

А теперь нужно поговорить о том, как же приводит во вращение коленчатый вал стартер автомобиля. Устройство, принцип работы этого механизма просты, но существует несколько нюансов, которые влияют на нормальное функционирование. Когда поворачивается ключ в замке зажигания, на управляющий контакт втягивающего реле производится подача напряжения. При этом у втягивающего якорь перемещается, шестерня бендикса вводится в зацепление с маховиком.

Также втягивающее реле замыкает силовые контакты и подает напряжение питания на обмотки электродвигателя. Как только положение ключа изменится, отключится питание от управляющего вывода тягового реле. При этом пружина, которая находится внутри реле, отбросит якорь, и разомкнутся силовые контакты. В это же время бендикс выйдет из зацепления с маховиком.

Втягивающее реле

Чтобы уменьшить ток потребления, реле изготавливают с использованием схемы, в которой применяется две обмотки. Первая работает только в начальный момент времени включения, чтобы сердечник втягивающего реле полностью сжал пружину и замкнул контакты.

Вторая обмотка, изготовленная из тонкого провода, называется удерживающей. Ее назначение заключается в том, чтобы удержать сердечник в выжатом положении. Особенность схемы подключения обмоток:

1. У каждой из катушек имеется два вывода. Один из них соединен с управляющим выводом втягивающего реле.
2. На удерживающей катушке второй вывод соединен с массой.

Удерживающая катушка соединена с массой и положительным выводом. И ток через неё проходит, но только в случае, когда крайнее положение «Старт». На втягивающей катушке второй контакт подключён к положительному выводу электродвигателя стартера автомобиля. Схема и виды приведены на рисунках.

При подаче напряжения на втягивающее он, пройдя по катушкам статора и ротора, подключается к минусу питания. При этом ток перестанет идти через втягивающую катушку. В этом случае работать будет только удерживающая обмотка. При помощи этих двух обмоток можно достичь очень большого усилия для стягивания сердечника, а также значительно уменьшить ток, необходимый для удержания.

Втулки и щетки

Это два компонента, которые очень сильно влияют на нормальное функционирование электродвигателя. По щеткам передаётся плюс питания, а по втулкам проходит минус на роторную обмотку. При разборке стартера необходимо особое внимание уделять состоянию этих компонентов.

Если имеется выработка втулок, их необходимо заменить. При чрезмерном износе щеточного узла эксплуатация стартера нежелательна. Одновременно с этим нужно проверить состояние ламелей на роторе. При необходимости следует их очистить от загрязнений. Но перед началом работ внимательно изучите устройство стартера автомобиля, чтобы максимально эффективно провести ремонт.

Каждый более-менее опытный водитель прекрасно знает, что стартер — это устройство первичного запуска двигателя, без которого запустить мотор, мягко говоря, очень сложно (но не невозможно). Именно этот элемент позволяет создавать начальное вращение коленвала с нужной частотой, поэтому он является неотъемлемой частью любого современного автомобиля или другого устройства,

Конструктивно стартер — это четырехполюсный электрический мотор постоянного тока. Он получает питание от аккумулятора, а его мощность в зависимости от модели автомобиля может быть разной. Чаще всего для бензиновых двигателей используются стартеры мощностью 3 кВт. Попробуем более детально пояснить, что представляет собой стартер: что это, каков его принцип работы и устройство.

Основная функция

Известно, что дизельный или бензиновый мотор автомобиля вращается за счет микровзрывов топлива в камерах сгорания. Все остальное электрооборудование получает питание непосредственно от него. Однако в неподвижном состоянии (в заглушенном) мотор не может выдать ни крутящего момента, ни электрической энергии. Именно поэтому и необходим стартер, который обеспечивает начальное вращение двигателя с помощью внешнего источника питания — аккумулятора.

Устройство

Данный элемент состоит из следующих частей:

1. Корпус (он же электродвигатель). В этой стальной детали размещаются обмотки возбуждения и сердечники. То есть применяется классическая схема практически любого электродвигателя.
2. Якорь из легированной стали. К нему крепятся коллекторные пластины и сердечник.
3. Втягивающее реле стартера. Это устройство, которое подает питание на электродвигатель от замка зажигания. Также оно выполняет и другую функцию — выталкивает обгонную муфту. Здесь имеются силовые контакты и подвижная перемычка.
4. Бендикс (так называется обгонная муфта) и приводная шестерня. Это специальный механизм, который через шестерню зацепления передает крутящий момент на маховик.
5. Щетки и щеткодержатели — передают напряжение на коллекторные пластины. При этом они повышают мощность электрического двигателя.

Конечно, в зависимости от конкретной модели стартера его устройство может немного отличаться. Однако в большинстве случаев данный элемент выполнен по классической схеме и содержит в себе все описанные выше компоненты. Отличия между данными механизмами могут быть незначительными, и чаще всего они заключаются в способе разъединения шестеренок. К тому же в автомобилях с автоматической коробкой передач стартеры комплектуются дополнительными обмотками, которые предназначаются для предотвращения пуска мотора, если «автомат» установлен в ходовое положение (D, R, L, 1, 2, 3).

Принцип работы

Теперь вы понимаете, что это — стартер в машине. Он задает стартовое вращение двигателю, без которого последний просто не может начать работу. Теперь можно рассмотреть его принцип работы, который можно разделить на 3 этапа:

1. Соединение основной приводной шестерни с маховиком.
2. Пуск стартера.
3. Разъединение маховика и приводной шестерни.

Сам цикл работы этого механизма длится пару секунд, так как он не принимает участия в дальнейшей работе мотора. Если рассмотреть принцип действия подробнее, то выглядит он следующим образом:

1. Водитель переводит ключ в замке зажигания в положение «Пуск». Ток от цепи аккумулятора поступает на замок зажигания и следует далее на тяговое реле.
2. Приводная шестерня бендикса зацепляется с маховиком.
3. Одновременно с зацеплением шестерни замыкается цепь, в результате чего на электродвигатель подается напряжение.
4. Происходит запуск двигателя.

Виды стартеров

И хотя похож, сами устройства могут отличаться по конструктивному исполнению. В частности, они могут быть с редуктором или без него.

В автомобилях с дизельными двигателями или моторами повышенной мощности используются стартеры с редуктором. Данный элемент состоит из нескольких шестеренок, которые устанавливаются в корпус стартера. Благодаря ему напряжение усиливается в несколько раз, что делает крутящий момент более мощным. Стартеры с редукторами обладают преимуществами:

1. Более высокий КПД и эффективность работы.
2. Потребляют более слабый ток при
3. Компактные размеры.
4. Сохраняют высокую эффективность работы даже при падении заряда аккумулятора.

Что касается обычных стартеров без редукторов, то их принцип работы основывается на прямом контакте с вращающейся шестерней. Преимущества таких устройств следующие:

1. Быстрый запуск мотора за счет мгновенного соединения с венцом маховика при подаче напряжения.
2. Простота работы и высокая ремонтопригодность.

В последнее время популярными становятся стартеры-генераторы, которые относятся к устройствам пуска двигателя внутреннего сгорания и выработки электроэнергии. По сути, стартер-генератор — это аналог серийно выпускаемых генераторов и стартеров по отдельности.

Неправильная эксплуатация

И хотя многие водители понимают, что стартер — это всего лишь инструмент запуска мотора, многие его эксплуатируют неправильно. В частности, распространены ситуации, когда после запуска двигателя водитель все равно удерживает ключ в замке зажигания в положении «Старт». Следует понимать, что ток, потребляемый стартером при работе, составляет 100-200 ампер, а в мороз может достигать 400-500 ампер. Именно поэтому не рекомендуют удерживать стартер в течение 10 секунд и более. В противном случае бендикс может сильно раскрутиться, нагреться и заклинить.

Также водители часто используют стартер как электродвигатель в тех случаях, когда в баке нет бензина. Они просто включают первую передачу и поворачивают ключ зажигания. Машина трогается и даже едет лишь благодаря работе стартера. Таким способом можно проехать 100-200 метров, однако это окончательно «убьет» стартер.

В общем, работать стартер должен 3-4 секунды максимум. Если двигатель запускается в течение 10 секунд, то с системой явно что-то не в порядке.

Заключение

Теперь понимаете, что это за элемент в автомобиле и как он работает. Кстати, не стоит его путать с растением, как это делают женщины. Стоит понимать, что стартер фиалки — это растение, а автомобильный стартер — это элемент запуска ДВС.

Как-то не слишком задумаешься о том, как работают системы автомобиля. До тех пор, пока что-то не выйдет из строя. И этим чем-то часто оказывается стартер, который предназначен для запуска двигателя. Чаще его механическая часть, немного реже электрическая. Чтобы провести диагностику и ремонт, необходимо знать стартера и его основные узлы. И небольшие, хотя бы общие, познания в электротехнике, не окажутся лишними. Так из каких же основных узлов состоит стартер и почему он крутится только при повороте ключа до упора?

Устройство и принцип работы

Стартер – это двигатель постоянного тока, у него имеется две обмотки (роторная и статорная). На роторе обмотка предназначена для создания электромагнитного поля, без которого невозможно получить движение. Вокруг ротора создается одно магнитное поле, а вокруг статора – поле, ему противодействующее. Получается, что одно толкает второе и приводит в движение ротор двигателя. Это если описать простым и доступным языком.

На статоре обмотка неподвижная, подать напряжение на нее довольно просто. А вот ротор – это подвижная деталь, поэтому приходится пользоваться щеточным узлом. Напряжение питания через щетки подается к ламелям , а далее на обмотку ротора. Щеточный узел – это самая уязвимая часть в , так как он состоит из меди и графита. Материал такой, что быстро стирается, поэтому щеткам требуется замена.

Бендикс – это элемент, который служит для передачи движения от к маховику. Он состоит из обгонной муфты, шестерни и вилки. Муфта дает механизму вращаться в одну только сторону. Вилка соединяет втягивающее реле и непосредственно бендикс. С ее помощью происходит движение шестерни с обгонной муфтой по ротору. Можно встретить две конструкции стартеров. Скоростные, в которых использован планетарный редуктор, ротор двигателя и конечный вал не цельные. И простая конструкция, в которой вал цельный от начала до конца.

Признаки неисправности стартера

Часто случается неисправность, когда стартер вращается, а маховик не приводится в движение. При этом слышны посторонние металлические звуки, скрежет. Это говорит о том, что венец на маховике износился и требует замены. Стоит заметить, что при прокручивании коленчатого вала на несколько сантиметров, стартер «схватывает» и автомобиль заводится. Для ремонта потребуется снимать коробку передач и менять венец. В крайнем случае, его можно просто перевернуть, так как изнашивается он до середины.

А вот если крутится стартер, но движение не передается, при этом нет посторонних звуков, и при прокручивании коленвала не заводится двигатель, то проблема в обгонной муфте. Снимите стартер, разберите его, проверьте муфту. Если она свободно вращается в обе стороны, то сразу же замените ее. Обычно муфта идет в единой конструкции с вилкой и шестерней.

А вот в случае, если не слышно щелчка втягивающего реле, то можно судить о том, что есть две поломки. Самая безобидная – это севший аккумулятор, поэтому не хватает тока для притягивания якоря. Если же аккумулятор заряжен, то неисправность во втягивающем реле. Либо сгорела обмотка, либо контакты подгорели и перестали проводить электричество.

10 устройств, которые были в каждом автомобиле 50 лет назад и которых больше нет

За прошедшие пятьдесят лет автомобили стали совершеннее — это бесспорно. Сегодня они быстрее, экономичнее, безопаснее. А ещё — намного сложнее по конструкции, чем те, что водили наши отцы и деды. Но не во всём, ведь некоторые устройства из машин полувековой давности остались на обочине прогресса, чем сильно облегчили водителям жизнь. А вот тем, кто подумывает сесть за руль раритета, стоит изучить наш текст внимательно.

Всего полвека назад автовладелец, по крайней мере в России, был больше, чем просто водитель. Для управления автомобилями тех лет недостаточно было только знаний ПДД и умений поворачивать руль и жать на педали. Банальный запуск двигателя требовал подчас серьёзных технических навыков, знакомства с устройством машины, а то и просто грубой мужской силы. Хотите узнать, каково это было? Рассказываем.



1. Кривой стартер



Конечно, электростартер был на всех автомобилях ещё и и пятьдесят лет назад — силой мускулов нужно было запускать только мотоциклы, лодочные моторы да бензопилу «Дружба». Но ко всем машинам по-прежнему прилагалась заводная рукоятка или, на водительском жаргоне, «кривой стартер». На всякий случай. И каждый опытный водитель знал, как с ним правильно обращаться. Что рывок, в который вкладываешь всю силу и надежду на успешный запуск, нужно делать на себя, а не наоборот… Чтобы не получить от двигателя этой самой рукояткой по рукам или причинному месту.



Впрочем, уже тогда 99 процентов использования рукоятки приходилось на аккуратные повороты коленвала при ремонте или регулировке двигателя. А когда моторы стали ставить поперёк автомобиля, необходимость — а, точнее, и сама возможность применять кривой стартер отпала сама собой.



2. Камеры в шинах



Это сейчас резервуаром для воздуха служит сама шина, надетая на колёсный диск. А раньше воздух закачивали в камеру — герметичный резиновый «бублик», растягива­ющийся под давлением и заполняющий собой простран­ство между диском и шиной. По сравнению с нынешней бескамерной конструкцией колеса у неё были как свои достоинства, так и недостатки.



К первым можно отнести компактность камеры в спущенном состоянии. Сегодня в багажнике у многих машин лежит докатка, а то и просто баллончик с герметиком. А пятьдесят лет назад водитель, отправляясь далеко от дома, думал: сколько запасных колёс ему брать? Почему-то гвоздей на дорогах тогда валялось намного больше. Но лишняя запаска съедала место в багажнике, а камер можно было взять хоть десяток. Надо было только уметь менять их прямо на обочине. Процедура требовала силы и сноровки, но занимала у опытного водителя минут 20 вместе с накачкой колеса насосом — компрессоров тогда тоже не имелось.



Однако бескамерная шина даже с несколькими гвоздями будет спускать очень медленно – гвозди сами затыкают собой проколы. А из дырявой камеры воздух выходил очень быстро — через крошечные щели между шиной и диском. И как только мир научился делать колёса с плотным прилеганием покрышек, камеры быстро стали атавизмом. Хотя у некоторых «бывалых» свёрнутая в рулончик камера до сих пор лежит где-нибудь в дальнем углу багажника. На всякий случай…



3. «Подсос»



Если тёплый двигатель и тогда заводился простым поворотом ключа зажигания, то зимний запуск часто походил на шаманский ритуал. Кто-то сначала на несколько секунд включал фары — считалось, что их питание взбодрит холодный аккумулятор и тот будет лучше крутить стартер. Другие перед поворотом ключа несколько раз нажимали на педаль газа — «подкачать» топлива в систему. Третьи открывали капот и поливали впускной коллектор кипятком из чайника… Но в любом случае для запуска холодного двигателя нужно было в салоне потянуть на себя специальную рукоятку – «подсос».



Он требовался из-за того, что на старых машинах бензин с воздухом смешивались в карбюраторе, а потом уже смесь через впускной коллектор засасывалась в двигатель. По пути часть бензина конденсировалась на стенках холодного коллектора, и смесь в цилиндрах получалась слишком «бедной» — свечи зажигания просто не могли её поджечь. С вытянутым подсосом в карбюраторе закрывалась специальная заслонка, чтобы двигатель засасывал больше топлива. Когда мотор начинал постепенно прогреваться и набирать обороты, подсос нужно было так же постепенно задвигать назад, увеличивая количество воздуха в смеси.



4. Забор тёплого воздуха на впуске



Сегодня водителей мучает вопрос: когда переобувать автомобиль на «зиму» и наоборот? А ещё полвека назад шины у машин всегда были по сезону – потому что других тогда практически и не было. Зато перед водителем стояла иная дилемма: когда переходить с холодного забора воздуха в мотор на тёплый?



Тепло требовалось диффузору — это такое место в карбюраторе, где канал, через который проходит воздух, сужается. При этом увеличивается скорость воздушного потока, что помогает ему эффективнее смешиваться с бензином. А ещё воздух при этом охлаждается. Но если за бортом и так холодно и сыро, то влага, содержащаяся в воздухе, конденсируется и замерзает. Диффузор постепенно покрывается льдом, пере­крывающим канал, — мотор тянет всё хуже, а потом и вовсе глохнет. Поэтому зимой воздух для двигателя брали не «с улицы», а из области всегда горячего выпускного коллектора — для этого при похолодании нужно было либо передвинуть заслонку, либо пере­ставить воздушный шланг.



Забор тёплого воздуха, как и «подсос», стал неактуален с отказом от карбюраторов и переходом на впрыск топлива. Хотя дроссельную заслонку всё равно ещё подогревают, чтобы не обмерзала — но с этим теперь справляется штатная система охлаждения.



5. Краник для слива воды



С системой охлаждения, кстати, у водителей тех лет тоже было немало хлопот. Антифриз был тогда в новинку и считался (не без оснований) слишком агрессивным для старых моторов. Поэтому многие ездили по старинке — «на воде». У воды тоже были свои недостатки (например, накипь), но с задачей охлаждения двигателей тех лет она справлялась. Да и мелкие течи не составляли проблемы — долить стакан-другой из-под крана было делом пары минут и ничего не стоило.



Однако вода при температуре ниже нуля замерзает и расширяется — да так, что разрывает ограничивающий её металл. Зимой, перед долгой стоянкой, воду из системы охлаждения нужно было слить, а перед запуском двигателя — залить свежую. Опытные водители в мороз делали это дважды: сначала наливали порцию горячей воды, ждали несколько минут, пока она отдавала своё тепло мотору, потом сливали и заполняли двигатель новой порцией кипятка. Такой вот «предпусковой подогреватель»…



Для ускорения всех этих процедур в нижней точке системы охлаждения был краник — открыв его, водитель быстро мог слить всю воду прямо на землю. Но в современном двигателе антифриз нужно менять редко, поэтому краник заменили простой сливной пробкой.



6. Жалюзи перед радиатором

Вода в системе охлаждения создавала ещё одну проблему. В морозы всё тепло, вырабаты­ваемое двигателем, могло уходить в «печку» — на отопление салона. Из-за этого термостат практически пере­крывал циркуляцию тёплой воды через основной радиатор. И тот мог разморозиться прямо на ходу! Чтобы этого избежать, водитель должен был рычажком из салона прикрыть жалюзи, закрыв радиатор от набегающего потока морозного воздуха. С пере­ходом на антифриз надоб­ность в жалюзи отпала. Но потребовался другой привычный нам элемент — расшири­тельный бачок, потому что объём антифриза при нагревании увеличивается.



Интересно, что на некоторых машинах жалюзи присут­ствуют и сейчас. Только выполняют другую функцию: перекрывая воздуху доступ под капот, они улучшают аэродинамику автомобиля, позволяя сэкономить немного топлива. И открываются-закрываются жалюзи уже автоматически, по команде электроники.



7. Розетка для «переноски»



Похоже, производители пятидесятилетней давности и сами понимали, что их автомобили не отличаются надёжностью и могут сломаться в любой момент. Даже ночью. Поэтому в комплекте с машиной покупатель получал не только набор инструментов, но и переносную лампу – с проводом и штепселем. А в салоне или под капотом автомобиля была специальная розетка для её подключения к бортовой сети.



Весь этот мобильный автосервис отмирал постепенно. Первыми исчезли розетки, когда до инженеров дошло, что в автомобиле есть и другой источник 12 вольт – прикуриватель. Лампу стали включать прямо в его гнездо, разве что провод удлинили. Следом ушла на покой и сама «переноска», пав жертвой борьбы за снижение себестоимости автомобилей. И наконец из инструментов в современном автомобиле остались только те, без которых не обойтись при замене колёс и лампочек в фарах и фонарях. Их наличие требуют международные правила.



8. Форточки в боковых стёклах



Форточки в стёклах долго заменяли народу в автомобиле кондиционер. А многим – ещё и пепельницу. Настоящий охладитель воздуха, ставший сегодня обычным делом, тогда был элементом невиданной роскоши. Спасали те самые маленькие поворотные треугольники в окнах: немного приоткрытые форточки работали как вытяжки, увеличивая поток воздуха из системы вентиляции на лобовое стекло — это помогало справиться с его запотеванием или обмерзанием. А если развернуть форточки против движения машины, можно было создать в салоне сквозняк, приятный в жару.



Форточки из автомобилей вытеснила аэродинамика. Они создавали дополнительное сопротив­ление, их стыки и уплотнения свистели на ходу. А ещё форточки мешали сделать обтекаемые зеркала. Памятью о них сегодня остались только треугольные окошки минивэнов и кроссоверов. Но они, правда, больше не открываются.



9. Напольные выключатели



Сейчас водителю всё чаще доверяют работать только одной, правой ногой — даже популярный в США «ножник» (стояночный тормоз, который включается и выключается отдельной педалью) повсеместно переводят на кнопки и электро­механический привод. А вот пятьдесят лет назад водитель должен был уметь оперировать не только тремя педалями — там же, под ногами, располагались дополни­тельные кнопки.



Чаще всего это был переключатель фар, который обычно находился рядом с педалью сцепления. При появлении встречной машины водитель левой ногой нажимал на кнопку – и свет фар менялся с дальнего на ближний. А после разъезда достаточно было снова нащупать ту же кнопку, и фары снова светили вдаль.



А на некоторых автомобилях ногой включался… омыватель лобового стекла. Но в итоге специалисты по эргономике решили, что удобнее и безопаснее управлять водой и светом руками — с помощью подрулевых рычажков.



10. Регулятор задних тормозов



Когда тормоза стали довольно мощными, а шины — достаточно цепкими, легковой автомобиль при интенсивном торможении начал сильно «клевать носом». При этом передние колёса плотнее прижимаются к дороге, а задняя ось, наоборот, разгружа­ется и хуже цепляется за асфальт, чем при плавном замед­лении. В результате задние тормоза способны просто заблокировать колёса, что может привести к заносу или развороту.



Чтобы избежать этого дисбаланса, на автомобили тех лет устанавливали механический регулятор тормозов. Через него проходила жидкость, давящая на поршни в задних тормозах, а сам он был соединён тягой с задним мостом. Когда машина кренилась на нос, расстояние между мостом и кузовом увеличивалось, тяга двигала поршень в регуляторе — и давление на задние колодки ослабевало.



Водители прозвали этот регулятор «колдуном». Потому что механизм получился капризным, требовал точной настройки и, как правило, отказывался нормально работать уже через пару лет — из-за коррозии, которую провоцировала летящая из-под колёс грязь. В итоге многие просто выкидывали его, подсоединяя задние тормоза напрямую.



Уже нельзя сосчитать, сколько аварий, попавших под стандартную формулировку «Не справился с управлением», на самом деле произошло по вине регулятора тормозов (или его отсутствия). Но современные автомобили в большин­стве своём оборудованы антиблоки­ровочной системой тормозов (ABS), которая выполняет функции «колдуна» намного успешнее — машины сохраняют устой­чивость даже на неоднородном покрытии. И это только один из примеров, почему утверждения из серии «Вот раньше были настоящие автомобили, не то что сегодняшние жестянки» как минимум спорны. Впрочем, и в современных машинах хватает устройств, от которых мы бы с удоволь­ствием отказались — но про них давайте в следующий раз.

Источник

Что делать, если сломался стартер

Не заводится автомобиль. Прежде всего, необходимо убедиться, что причина незапуска автомобиля кроется в стартере машины.

Что нужно сделать

Вначале проверьте соединение аккумулятора и стартера. После этого желательно зажечь фары или включить сигнал. Тусклый свет и тихий сигнал, значит, разрядился аккумулятор. Убедились в их нормальной работе – отсоедините провода от замка зажигания (30 и 50) и на короткое время замкните их. Стартер заработал, значит, неисправен замок зажигания. В этом случае двигатель завели, провода поставили на место поехали дальше.

Аккумулятор полностью заряжен, а стартер не крутит. Причина в плохих окисленных контактах, в первую очередь надо проверить минусовый провод. Его нужно зачистить, а клеммы аккумулятора промыть раствором соды и смазать консистентной смазкой или добавить моторного масла.

В случае исправности замка зажигания нужно кратковременно соединить дополнительным проводом с выводом тягового реле и прикоснуться им плюсового вывода аккумулятора. Срабатывание стартера говорит о неисправности электрической цепи.

Завести не получилось, используйте буксир и следуйте для ремонта стартера на СТО.

Признаки неисправности стартера

1.      При полностью заряженном аккумуляторе, неисправный стартер вызывает просадку напряжения до 9В.

2.      При запуске двигателя слышен четкий щелчок, а сам стартер не крутит двигатель.

Основные неисправности стартера

Причин невозможности завести стартер может быть несколько:

·         Неисправно втягивающее реле стартера;

·         Бендикс вышел из строя, в чем заключается его износ: шестеренка проворачивается, соединение стартера с маховиком двигателя отсутствует;

·         Сгорела обмотка стартера.

Как можно завести автомобиль без стартера

Можно завести машину с толкача. Однако помните, что действует этот способ без ущерба для автомобиля только для машин с механической коробкой. Порядок действия такой:

·         Включается зажигание;

·         Рычаг ставится на первую передачу;

·         Начинается разгон машины, чем больше скорость буксирующих, тем быстрее заработает двигатель;

·         В случае отсутствия буксировщика или толкающих машину помощников, завести ее можно, предварительно поставив под уклон.

Запуск двигателя с помощью колеса, он подойдет только для машин с передним приводом.

1.      Колесо надо развернуть так, чтобы было удобно крутить.

2.      Поставить под него домкрат.

3.      Включить зажигание.

4.      Рычаг перевести на третью передачу.

5.      Начинать крутить колесо. Это можно делать с помощью буксировочного троса, веревки и даже баллонного ключа.

Запуск двигателя с помощью кривого стартера. Его можно применять только для машин старых советских моделей.

Особенности принудительного пуска машины с АКПП

В некоторых случаях можно попробовать принудить вращаться коленвал машины. Условия запуска машины с АКПП. Рычаг должен стоять в положение «D»Drive. Скорость должна быть больше 30 км/час. Помните, что этим способом лучше всего воспользоваться в крайнем случае.

Важно. Автомобиль с автоматической коробкой передач нельзя запускать с толкача или буксира. Причина кроется в следующем:

1.      В отличие от машин МКПП, между колесами и двигателем нет жесткой связи.

2.      Связь происходит только через гидротрансформатор, без двигателя не заработает насос АКПП, передача не включается.

3.      Попытка осуществить подобный запуск чревата выходом из строя клапанов или заклиниванием коробки.

Причина неисправности стартера может быть в сюрпризах некоторых охранных систем.

Она кроется в сигнализации с самозапуском и в проблемах штатного имобилайзера некоторых иномарок. Например, Форд Фокус2. При полной исправности стартера он отказывался работать. Причина выявляется следующим способом, питание от аккумулятора надо подать на стартер напрямую, в обход охранной системы. Подобные случаи редко, но бывают.

Если неисправность стартера произошла в дальней дороге

Чтобы обезопасить себя в дальней дороге возьмите запасной агрегат. Особенно это касается некоторых стартеров дорогих иномарок, которые встречается редко и их трудно найти на складах и в мастерских.

Сломался в дороге стартер, надумали вызвать аварийного автоэлектрика Помните, что при самостоятельном ремонте стартера необходимо учитывать тип стартера, фирму-производителя и технические параметры агрегата.

При невозможности самому заменить стартер и двигаться самостоятельно, приехать на помощь некому – вызывайте эвакуатор.

Преимущества компании «Start-Standart»

Редко и только в некоторых мастерских существует услуга по замене абсолютно любой модели стартера. Одна из таких кампаний – это автомастерские компании «Start-Standar» к их услугам несколько специализированных оптовых складов в Люберцах., Железнодорожном и в Москве.

При необходимости, встретившись с неисправностью редкого стартера легковой иномарки или спецтехники, клиент может связаться с автомастерской и заказать ремонт стартера.

Компания «Start-Standart» гарантирует выполнение любого самого сложного ремонта.

Как проверить стартер не снимая с машины

С помощью стартера осуществляется пуск двигателя транспортного средства. Срок эксплуатации стартера в два раза ниже, чем у двигателя и составляет около 5–6 лет. К сожалению стартер очень часто ломается в самое неподходящий момент, и вместо звука зажигания слышится полнейшая тишина. Чтобы избежать подобных ситуаций необходимо уметь проверять стартер до того, как он выйдет из строя, и устранять возникающие неполадки в деталях. Своевременная диагностика и профилактика актуальна как для машин с пробегом, так и для новых авто, не бывших в употреблении.

Принцип работы стартера

Работа этого механизма очень простая. После того как владелец авто проворачивает ключ замка зажигания, автоматически втягивающее реле начинает зацепляться  за шестерни, расположенные на вале стартера. При этом случается замыкание контактов и возникает искра, благодаря которой коленчатый вал начинает функционировать и включается мотор.

Главные причины неисправной работы стартера

К основным неисправностям стартера относятся:

Во время подключения стартера не действует тяговое реле, вращающее якорь.

При работе механизма тяговое реле функционирует, но бездействует якорь или уровень его вращения недостаточно интенсивный.

В работе стартера якорь совершает обороты, но не прокручивается коленчатый вал.

Стартер не прекращает работать после включения двигателя.

Когда двигатель работает, а сам стартер не отключается нужно быстро отключить зажигание, после открыть капот машины и отключить провод, идущий к реле. Причиной неполадки в данной ситуации является неправильное положение стартера, а это, легко исправить подтянув болты, которые крепят его к корпусу двигателя.

Проверка стартера

Доступ к стартеру несколько ограничен, поэтому для его проверки не снимая с машины понадобится длинную отвертка с прорезиненной ручкой и вольтметр.

Далее необходимо внимательно рассмотреть стартер, как к большому болту присоединен толстый провод в оплетке, идущий от аккумуляторной батареи – это положительно заряженная клемма втягивающего реле. К ней следует прикрепить красный провод вольтметра, а к массе автомобиля – черный провод. Попросите, чтобы кто-либо повернул ключ зажигания, и посмотрите на стрелку шкалы, она должна показывать 12В, а стартер характерно стучать. Если же стрелка не доходит до этого показателя, выходит проблема в АКБ или самом замке зажигания.

Как проверить стартер не снимая с машины

Для выполнения проверки стартера понадобится:

Отсоедините провод, присоединенный к втягивающему реле, который проходит от выключателя зажигания.

Закоротите положительно заряженную клемму реле с болтом, используя при этом металлическую часть отвертки.

От аккумулятора напрямую к реле пройдет ток, и автомобиль заведется.

Если выполнив эти действия, все получилось, значит, у вас неисправный замок и его следует заменить или же изработалось втягивающее реле.

Когда проведенные действия с отверткой не смогли дать никаких результатов либо не получилось дотянуться до необходимых клемм, тогда понадобится снять стартер с автомобиля.

Всё про автомобильный стартер

Во время работы двигателя часть полученной энергии расходуется на поддержание процесса, то есть вращение коленвала и движение поршней. Но для перехода в рабочий режим двигатель нужно подтолкнуть извне. Обеспечение этого начального импульса и берет на себя стартер.



Немного истории

Необходимость «стартовать» двигатель существует столько же, сколько и сам двигатель внутреннего сгорания. Первым стартером была «заводная рукоятка», с помощью которой коленвал прокручивался за счет усилий самого водителя. Свою функцию она, несомненно, выполняла, но конструкторы постоянно искали способ сделать пуск автомобиля более простым и удобным. В поисках решения пытались использовать и сжатый воздух, и пружинный механизм, и множество других идей, но серьезной и надежной альтернативы не было до 1910 года. Именно в тот год погиб друг владельцев компании «Cadillac», которому при попытке запустить двигатель автомобиля отскочившая рукоятка попала в голову. Этот трагический случай побудил начать разработку реальной альтернативы механическому пуску, и первый электрический моторчик, запускающий двигатель, был установлен на Cadillac Model 30 уже в 1912 году. Для уменьшения нагрузки на электромотор использовался редуктор, и даже маломощный агрегат вполне справлялся со своей задачей.

Cadillac Model 30 – первый в мире автомобиль
с электрическим стартером и электрическими фарами

Более 100 лет от экспериментального прототипа до обязательного элемента каждого транспортного средства – такой путь прошел автомобильный стартер.



Устройство и принцип работы

Основные элементы стартера и их функции:

• электромотор приводит в движение всё устройство;
• втягивающее реле подводит бендикс к маховику коленвала, а после сцепления зубцов шестерен бендикса и коленвала замыкает контакты электромотора;

• бендикс передает момент вращения от электромотора на коленвал через маховик.

Стартер подключается к плюсовой клемме аккумулятора (через толстый кабель) и к блоку зажигания (через тонкий провод). Заземление происходит через контакт с двигателем и от него – с «массой».

Электрическая схема подключения стартера

При повороте ключа зажигания в крайнее правое положение ток от аккумулятора начинает поступать на обмотку втягивающего реле.

Якорь втягивающего реле приводит в движение бендикс.

В крайнем выдвинутом положении бендикс входит в зацепление с маховиком, после чего замыкается контакт на электромотор.

Мотор приходит в движение, вращает бендикс, а он в свою очередь вращает коленвал через зацепление с маховиком.

Как только двигатель запускается и коленвал начинает вращаться быстрее, чем мотор стартера, бендикс отсоединяется от маховика и возвращается в исходное положение благодаря возвратной пружине. После этого можно повернуть ключ зажигания влево, и ток не будет подаваться на стартер.



Виды стартеров

Стартеры для легковых автомобилей различаются по типу конструкции.

• Безредукторный (простой) стартер имеет более простую конструкцию с бендиксом установленным непосредственно на валу якоря.

Такие стартеры применяются на маломощных бензиновых двигателях. Благодаря более простой конструкции они легче ремонтируются, быстрей срабатывают (сцепление бендикса и маховика происходит почти мгновенно), легче по весу и ниже по стоимости. Минусом этой конструкции является сравнительно небольшая мощность, из-за которой их не применяют для запуска мощных двигателей. Еще один недостаток – чувствительность к низким температурам.

• Редукторный стартер – конструкция, в которой вал якоря соединяется с бендиксом через планетарный редуктор.

Использование редуктора позволило усилить мощность и пусковой момент без увеличения размеров самого агрегата (редукторные стартеры почти в 2 раза легче, чем безредукторные), обеспечивает нормальный пуск даже при подсевшем аккумуляторе. Такая конструкция позволяет запускать мощные бензиновые и дизельные двигатели, в том числе на грузовиках и спецтехнике. Основной недостаток – наличие дополнительного узла, в котором могут возникать неисправности.



Технические характеристики

Как и любое электрооборудование автомобиля, стартер должен соответствовать остальным компонентам, с которыми он непосредственно связан. Это соответствие можно определить по техническим характеристикам, которые указывает производитель.

Напряжение питания (V) должно соответствовать номинальному напряжению аккумулятора. Для легковых автомобилей это 12V.

Мощность (кВт) – показатель максимального усилия, которое развивает стартер для прокручивания коленвала. Может составлять от 0,7 до 9 кВт.

Потребляемый ток (А) – это энергозатраты стартера. Определяется в режимах максимальной мощности, в заторможенном состоянии и на холостом ходу. Напрямую зависит от показателя тока холодной прокрутки аккумулятора.

Пусковая частота вращения (об/мин) зависит от характеристик двигателя. Запустить бензиновый мотор на порядок легче, чем дизельный. Частота вращения может составлять от 40-60 до 100-250 об/мин (для мощных дизелей).

Момент сопротивления проворачиванию (Нм) – это скорей характеристика двигателя, чем стартера. Обозначает усилие, необходимое для прокручивания коленвала. Исходя из этого показателя рассчитывается мощность и потребляемый ток стартера.

Направление вращения (влево или вправо) учитывается при выборе стартера с асимметричным креплением.

Количество зубцов шестерни бендикса (обычно от 8 до 13, чаще 9 или 10).

Передаточное отношение – зависимость между оборотами электромотора и бендикса. В безредукторных стартерах составляет 1:1, в редукторных – больше, до 1:4.

Линейные размеры, тип и количество отверстий под крепление, типы используемых клемм и разъемов и т.д.



Неисправности и их причины

Проблемы стартера возникают по разным причинам: это и механический износ деталей, от которого не застрахована ни одна техника, и человеческий фактор, и неисправности связанных со стартером элементов. При этом проблемы в стартере нарастают лавинообразно: даже маленькая неисправность быстро приводит к более серьезным. Но есть и хорошая новость: в некоторых случаях стартер можно отремонтировать, если заменить вышедшую из строя часть или ремкомплект.

Детали стартера, которые чаще всего выходят из строя

Помимо стартера, проблемы с запуском может давать аккумулятор, проводка, маховик коленвала, замок зажигания и заземление двигателя. Иногда вместо дорогостоящего ремонта достаточно просто очистить клеммы от слоя окислов, чтобы полностью устранить проблему.

Механическому износу подвержены в первую очередь втулки вала (в некоторых моделях вместо них устанавливаются подшипники). При этом начинается биение вала во время вращения, отчего быстро выходит из строя коллектор якоря, шестерня бендикса, редуктор и даже зубцы маховика.

Другие проблемы со стартером и их причины:

• Стартер никак не реагирует на поворот ключа зажигания. Причиной может быть замыкание обмотки тягового реле или заедание якоря втягивающего реле. В этом случае тяговое реле ремонтируется или заменяется. Другие причины – отсутствие тока от АКБ: разряженный аккумулятор, проблемы с клеммами и проводкой, проблемы с замком зажигания.
• Стартер работает, но коленвал не проворачивается. Причина, скорей всего, в износе шестерен бендикса, редуктора или маховика коленвала. Другая причина – неисправность обгонной муфты, которая отвечает за отсоединение бендикса от маховика после старта двигателя.

Износ редуктора

• Стартер работает медленно и коленвал проворачивает тоже медленно. Причины: износ щеток и, как следствие, плохой контакт с коллектором, подгорание или замыкание в коллекторе, замыкание в обмотках якоря или статора, обрывы обмотки. Другие причины – недостаточная мощность тока из-за недозаряженного аккумулятора или сильно окисленных клемм.

Результат износа токосъемного коллектора

• Посторонние звуки при работе стартера (скрип, скрежет) – износ шестерен.
• Стартер не отключается после запуска двигателя. Причина может быть в поломке возвратной пружины или заедании тягового реле. Другая причина – неисправность в замке зажигания.

Иногда достаточно сложно выявить причину неисправности: на первых порах проблема может появляться не постоянно, а от случая к случаю, и только в мастерской удается найти ее источник. Тем не менее, даже при однократном сбое работы стартера лучше обращаться на СТО сразу: чем меньше «мучить» проблемный агрегат, тем больше шансов обойтись только ремонтом, а не заменой.



Отчего сгорает стартер?

Зимой спрос на стартеры заметно повышается: на холоде запустить двигатель намного сложней, и у начинающих водителей (да и опытных тоже) стартеры буквально сгорают от чрезмерной нагрузки. Почему так происходит и как этого избежать?

Зима – не самое благоприятное время для автомобиля: аккумулятор разряжается быстрей, моторное масло загустевает, провернуть двигатель становится намного трудней, мотор, особенно дизельный, не запускается за секунду, как это было летом. И вся нагрузка падает на стартер и аккумулятор, которые в паре вынуждены бороться с трудностями. При запуске на стартер подается достаточно мощный ток, который в считаные секунды перегревает электрические обмотки и контакты. Если ток будет подаваться достаточно долго, от перегрева агрегат в буквальном смысле сгорает и ремонту уже не подлежит.

Вторая причина досрочной смерти стартера – присадки в дизтопливо, которые, опять-таки, используются зимой. В некоторых случаях примеси в топливе вызывают во время запуска детонацию в цилиндрах, отчего маховик коленвала делает резкий рывок, выводящий из строя стартер.

Чтобы избежать этих неприятностей, нужно помнить, что непрерывная работа стартера не должна превышать 10, максимум 15 секунд, после чего потребуется время на его охлаждение (около 0,5-1 минуты). При неисправном аккумуляторе, окисленных контактах или проблемной проводке шансы сжечь стартер возрастают в несколько раз. Зима – это то волшебное время, когда следить за состоянием всей автоэлектрики нужно особенно тщательно.



Подробнее о том, как выбирать стартер и на что обращать внимание, читайте наш «Гид покупателя».



7 Признаки неисправного стартера

Когда стартер в вашем автомобиле выходит из строя, вы, так сказать, «мертвец в воде». Когда стартер не работает, никуда не денешься. Может показаться, что это произошло внезапно и без всякого предупреждения. Но знаете что? Есть семь симптомов, которые могут указывать на то, что у вас плохой или неисправный стартер. Если вы знаете об этих признаках, возможно, вы можете избежать затруднений. Ваши доверенные автомобильные профессионалы в Reliable Import Service имеют опыт диагностики и устранения неисправности стартера.Приходите к нам, если заметите какой-либо из этих семи симптомов плохого стартера.

Что такое стартер?

Стартер состоит из этих двух основных частей: первичного двигателя, который вращает коленчатый вал и запускает двигатель, и соленоида (реле), который одновременно включает приводную шестерню стартера и замыкает электрические контакты главного двигателя. Стартер в автомобиле питается от аккумулятора. Назначение стартера — запустить двигатель и запустить автомобиль. Реле стартера, расположенное между аккумулятором и стартером, передает мощность.Если либо реле стартера, либо двигатель перестают работать, вы не сможете двинуть автомобиль без толчка или буксировки.

Причины выхода из строя стартера

Проблема с системой запуска может быть вызвана либо плохим обслуживанием, либо нормальным износом. Как вы можете предположить, стартер сильно изнашивается в течение срока службы, поэтому в конечном итоге проблемы становятся обычным явлением. Недавняя технология Stop / Start в автомобилях увеличивает нагрузку на стартеры и аккумуляторы.

Общие симптомы

В большинстве случаев стартер и реле не выходят из строя без каких-либо признаков заранее.Однако такое тоже может случиться. Тем не менее, обратите внимание на эти семь признаков того, что ваш стартер не работает.

№ 1: Двигатель не заводится

Наиболее частым признаком неисправности стартера является то, что при повороте ключа или нажатии кнопки «Пуск» ничего не происходит. Вероятная причина в том, что сгорело реле стартера или двигатель, либо возникла электрическая проблема. Однако учтите, что проблема также может быть вызвана разряженной батареей. Если вы испытываете этот симптом, вам необходимо обратиться к опытному механику для проверки стартера, системы зажигания и других электрических компонентов, поскольку это может быть признаком нескольких проблем.

# 2: Шум — щелчки, скрежет или жужжание

Если вы начали слышать шум, которого вы раньше не слышали при повороте ключа или нажатии кнопки «Пуск», вам следует обратить на это внимание. Любой щелчок, скрежет или жужжание может указывать на приближающуюся смерть стартера. Когда компоненты стартера изношены или не включаются должным образом, часто возникает скрежет, похожий на тот, который вы слышите, если случайно снова включите зажигание после запуска двигателя. Если игнорировать симптом скрежета, это также может привести к повреждению маховика двигателя.

# 3: Периодические проблемы с запуском автомобиля

Если вы попытаетесь завести автомобиль, а двигатель не загорится мгновенно, попробуйте еще раз, и он работает нормально, скорее всего, у вас проблема с реле стартера. Реле стартера либо посылает полный электрический ток, либо ничего не посылает на стартер. Это функция «все или ничего». Иногда из-за поврежденного реле стартер издает щелкающий звук при включении зажигания. Итак, если вы испытываете и то, и другое — прерывистый запуск и щелкающий звук — отнесите свой автомобиль к опытному механику.

№ 4: Стартер остается включенным после запуска

Цепь запуска должна замкнуться после запуска двигателя и затем либо отпускания ключа, либо отпускания кнопки «Пуск». Если вы слышите непрерывный скрежет, исходящий из-под автомобиля после запуска двигателя, возможно, реле стартера застряло. Когда это произойдет, реле продолжит работать, как если бы вы пытались завести автомобиль. Реле стартера заедает, когда оно сварилось.Вам нужно немедленно заняться этой проблемой. Если проблема не исчезнет, ​​реле застрянет в положении «включено», что в конечном итоге приведет к серьезным повреждениям всей системы стартера и маховика трансмиссии.

№ 5: Дым

Стартер механический, работает от электричества. Если ваш автомобиль не заводится, а вы продолжаете попытки его завести, это может привести к перегреву системы. Когда стартер перегревается из-за продолжающейся подачи энергии, вы увидите или почувствуете запах дыма, идущий из-под двигателя.Возможными причинами могут быть короткое замыкание, перегоревший предохранитель или проблема с замком зажигания. Тем не менее, вам следует связаться с сертифицированным механиком, как только вы заметите эту ситуацию.

№ 6: Стартер включается, но двигатель не запускается

Вы можете повернуть выключатель зажигания или нажать кнопку «Пуск» и услышать, как срабатывает стартер, но двигатель не запускается. Иногда проблема со стартером носит механический характер. В этом случае шестерня, соединенная с маховиком, оторвалась или сместилась относительно маховика.В любом случае двигатель не перевернется. В этом случае вам потребуется заменить стартер сертифицированным механиком.

# 7: Аккумулятор

У вас могут быть огни на приборной панели, и ваши фары работают, поэтому вы думаете, что у вас есть питание для системы запуска, но двигатель не вращается. На самом деле это может быть проблемой с аккумулятором, потому что для запуска двигателя требуется много энергии. Попробуйте начать с джемпера или стартового пакета. Если он запускается, это означает, что причиной проблемы является слабый аккумулятор.Часто, особенно в зимние месяцы, проблемы с запуском связаны с аккумулятором.

Звоните!

Наша команда профессиональных техников выполняет плановое техническое обслуживание и ремонт автомобилей, которые могут спасти вас от застревания! Если вы заметили любой из этих 7 симптомов плохого стартера, приходите к нам в Reliable Imports. Позвоните нам сегодня по телефону 919-324-3019, чтобы записаться на прием.

Моя машина заводится дольше. Я должен беспокоиться?

Немногие звуки вызывают больший стресс, чем многократный запуск двигателя.К тому времени, когда машина действительно заводится — если это вообще происходит, — вы уже клубок нервов беспокоитесь о том, что опоздаете на пункт назначения, и гадаете, заведется ли ваша машина на следующей остановке или вы останетесь в затруднительном положении. Все возможности могут вызвать у вас беспокойство.

Автомобиль дольше заводится по нескольким причинам. К некоторым проще обратиться, а к другим немного сложнее. Здесь мы обсудим шесть возможных причин.

Но сначала давайте посмотрим на шаги, необходимые для запуска вашего автомобиля.

Стартер автомобиля: как это работает

Когда вы поворачиваете ключ в замке зажигания или нажимаете кнопку запуска автомобиля, запускается электродвигатель, работающий от аккумулятора. Этот двигатель запускает вращение двигателя, который всасывает воздух и топливо в цилиндры для смешивания. Затем эта смесь будет вытолкнута в камеры сгорания двигателя, где система зажигания выдает искру. Эта искра воспламеняет топливно-воздушную смесь, вызывая небольшой взрыв, который толкает поршень вниз в цилиндре двигателя, приводя в действие двигатель, когда поршни приводят в движение.

Но вся эта последовательность начинается с того первого сигнала от ключа автомобиля или кнопки зажигания, который передает электрический ток от аккумулятора к соленоиду через толстые провода. Соленоид — это небольшой переключатель, который подключается к электромагниту, замыкая цепь стартера, включая стартер. Электростартер прикреплен к валу, ведущему к шестерне, называемой шестерней. Шестерня соединена с большим зубчатым венцом на маховике двигателя или гибкой пластине, которая запускает вращение двигателя.

Если все это звучит немного сложно, это так. Система стартера включает в себя несколько компонентов, которые работают вместе и отправляют сигналы от зажигания на двигатель. Проблема может возникнуть с любой из этих частей. Конфигурация и дизайн этих деталей могут различаться в зависимости от возраста и марки вашего автомобиля.

К счастью, хороший автомобильный техник будет знаком с тонкостями многих различных типов транспортных средств. Если вы не можете понять, почему ваша машина медленно заводится, вы можете и должны обратиться за помощью к профессионалам.

Почему мой автомобиль запускается дольше?

Причина, по которой вашему автомобилю требуется больше времени для запуска, может зависеть от множества условий, в том числе от погоды, состояния аккумулятора, состояния стартера, состояния топливного насоса и других факторов.

Если ваш автомобиль медленно заводится или если с вашим автомобилем что-то не так, может быть сложно найти причину. Вот почему вам нужно получить оценку и диагностический осмотр в ближайшем автомагазине. Компания Rainbow Muffler из Огайо предоставляет эти услуги бесплатно.

Если вы пытаетесь понять, что не так, вот несколько вариантов того, что мешает вашему автомобилю.

Поиск и устранение неисправностей медленно трогающегося автомобиля

Признак: Автомобиль заводится медленно, и вы не можете вспомнить, когда в последний раз заправляли бензин.

Возможная причина: Возможно, у вас закончилось топливо или возникла проблема с давлением топлива.

Как это исправить: Если у вас, возможно, заканчивается топливо, соберите немного бензина и добавьте его в свой бензобак, чтобы посмотреть, устранит ли это проблему.Если этого не произойдет, автомобильный техник должен будет проверить давление топлива.

Признак: Стартер не работает или издает странные звуки. Когда вы заводите двигатель, свет на приборной панели или фары могут тускнеть.

Возможная причина: Разрядился или разрядился аккумулятор.

Как решить: Сначала попробуйте прыгнуть в машину с помощью соединительных кабелей. Изменение погоды и использование аккумулятора при выключенном двигателе могут временно истощить ваш заряд.Если прыжки не помогли, автомобильный техник может проверить заряд аккумулятора и проверить клеммы системы стартера, кабели и электрические соединения. При необходимости аккумулятор можно заменить.

Признак: Ваша машина не сразу заводится с утра.

Возможная причина: Проблема с электрической системой или разряженная батарея.

Как обращаться: . Проблема могла быть в скрытой утечке в электрической системе.Диагностика механика укажет на ваш следующий шаг.

Признак: Машину сложно заводить, и это определенно не аккумулятор.

Возможная причина: Проблема с компьютером или датчиком влияет на синхронизацию зажигания. Это также могут быть ваши свечи зажигания.

Как решить эту проблему: Ваш механик может провести диагностику, чтобы убедиться, что компьютер вашего автомобиля работает правильно. Они также могут осмотреть ваши катушки зажигания и свечи зажигания.

Признак: Проблема с запуском автомобиля возникает только после того, как вы вели машину, и пока двигатель еще теплый.

Возможная причина: Неисправен стартер или проблемы с зарядкой.

Как это исправить: Когда ваша машина работает на холостом ходу, посмотрите, насколько ярким является ваш купольный свет. Если он яркий — это хороший знак. Включите все аксессуары в машине. Если плафон станет более тусклым, возможно, возникла проблема с системой зарядки. Проконсультируйтесь со своим механиком.

Признак: Холодное утро заставляет машину дольше заводиться.

Возможная причина: Низкие температуры приводят к сгущению моторного масла, что затрудняет его перекачку и заставляет двигатель работать тяжелее. Холодная погода также может повлиять на силу тока от аккумуляторной батареи вашего двигателя. Кроме того, топливным форсункам может потребоваться больше времени для подачи топлива в двигатель, достаточного для сгорания.

Как решить эту проблему: Дайте себе немного больше времени, чтобы выйти за дверь в очень холодный день, чтобы ваш двигатель успел заработать.Вы также можете оставить свой автомобиль в гараже, а не на открытой подъездной дорожке, чтобы избежать экстремальных температур.

Краткое содержание

Напомним, вот несколько причин, по которым ваш автомобиль может медленно трогаться с места. Чтобы найти свою проблему, стоит изучить каждый из них:

• Нет топлива
• Давление топлива
• Мертвый или умирающий аккумулятор
• Электрическая система
• Слабая батарея
• Компьютер
• Датчики
• Свечи зажигания
• Неисправен стартер
• Проблемы с зарядкой
• Низкие температуры

Найдите ответы

Не позволяйте проблемам с медленным запуском автомобиля повышать уровень вашего стресса.Технические специалисты Rainbow Muffler проводят бесплатные оценки и диагностические проверки с использованием новейших технологий, чтобы помочь вам быстро и безопасно вернуться в дорогу. Позвоните нам сегодня для бесплатного диагностического осмотра в одном из шести офисов Rainbow Muffler & Brake в Кливленде, штат Огайо!

10 признаков неисправности стартера

Плохое обслуживание вызовет проблемы с вашим стартером. Тем не менее, эта маленькая электростанция отвечает за кинетический толчок, который заставляет ваш двигатель набирать обороты и работать — и поэтому испытывает огромное напряжение каждый раз, когда вы поворачиваете ключ в замке зажигания.Что бы вы ни делали, эта деталь со временем изнашивается.

Чем больше и новее ваш автомобиль, тем больше нагрузка на стартер. Чем дольше он проходит без проблем, тем больше вероятность того, что он потерпит неудачу. Если вы будете знать о следующих знаках опасности, это поможет вам избежать серьезных проблем.

Как работает стартер?

Когда вы поворачиваете ключ зажигания или нажимаете выключатель в автомобиле, это включает соленоид (выключатель) на стартере. Это, в свою очередь, включает шестерню, используя свою крутящую силу для запуска двигателя за счет вращения коленчатого вала.Этот процесс более известен как переворачивание двигателя. Поскольку двигатель не может запускаться при собственном сгорании, стартер дает ему необходимый импульс.

Предупреждающие знаки стартера

Стартер редко выходит из строя сразу. Если вы заметили какой-либо из этих предупреждающих знаков — особенно один или два вместе взятых, обязательно обратитесь в надежный местный гараж и забронируйте его для проверки. Если стартер не запустится, то вы даже не сможете поставить машину в гараж…

Черточка загорается, но двигатель не запускается — если постоянная мощность поступает от аккумулятора, и двигатель не вращается, то это хороший ранний признак того, что со стартером что-то не так.Особенно, если аккумулятор недавно заряжался.

Двигатель просто не заводится — из-за отсутствия мощности от стартера. Это могло быть связано с разряженной батареей, поэтому не делайте поспешных выводов, не проверив доступный ток. Это может быть проблема с соленоидом или разъемом, или двигатель просто испустил призрак.

Металл о металл Шумы и звуки шлифования — вызваны тем, что двигатель не может должным образом зацепить маховик, потому что его ведущая шестерня стартера изношена.Будьте осторожны с этим симптомом, так как если он будет проигнорирован, это может привести к дальнейшему повреждению маховика, которое будет дорого исправить.

Свободный ход — если вы запускаете двигатель и слышите воющий звук, но двигатель не работает должным образом, это происходит из-за почти полной потери зацепления между стартером и маховиком. Быстро спускайтесь в гараж, иначе рискуете потерять обе части.

Перегрев и курение — что приводит к сильному запаху дыма внутри и вокруг нашего автомобиля.Это означает, что ваш двигатель потребляет избыточный ток, который может быть вызван проблемой подключения, вызывающей короткое замыкание, проблемами с переключателем зажигания или вы слишком долго работали со стартером, и ваш автомобиль не заводится из-за этого. к другим механическим проблемам.

Масляный стартер — из-за расположения двигателя внутри двигателя эта деталь особенно подвержена повреждениям из-за утечек масла. Если масло попадет в стартер, это резко сократит срок его службы.Быстро устраните утечку и замените стартер.

Стартер не останавливается — в некоторых случаях стартер может продолжать вращаться после запуска двигателя. Неисправный соленоид будет обычной причиной, когда затворы свариваются вместе, предотвращая отключение питания. Используйте визуальный осмотр, чтобы убедиться, что это причина, и замените поврежденный соленоид. Неспособность решить эту проблему приведет к повреждению маховика, что может оказаться очень дорогостоящим решением.

Поврежденные соленоиды — обратная проблема, когда стартер вашего автомобиля не останавливается, — это отказ от запуска. Если соленоид работает правильно, вы должны услышать щелчок, исходящий от детали. Если звука нет, вероятно, он сломан.

Периодические проблемы с запуском двигателя — иногда двигатель запускается легко. Иногда на это уходит много времени. Обычно это связано с проблемами с реле, подающим ток на стартер.

Стартер включается, но ваш автомобиль не заводится — если вы слышите, как стартер срабатывает, но он не запускает двигатель, то это связано с тем, что маховик и другие шестерни не включаются должным образом.Возможно, шестерни сорвались или выскользнули из соединения.

Продление срока службы стартера

Следующие советы помогут вам избавиться от стартера еще на несколько сотен или даже тысяч миль:

Содержите разъемы, клеммы и соленоид в чистоте — убедитесь, что двигатель получает мощность, достаточную для полного вращения двигателя. Грязные, корродированные или изношенные соединения могут снизить ток, подаваемый на двигатель, что усложняет его работу, что приводит к повышенной утомляемости.

Убедитесь, что крепежные болты затянуты. — для сохранения соединения между двигателем и маховиком. Обе части находятся под большим давлением, и плохое соединение может привести к их быстрому износу.

Осмотрите маховик. — со временем на маховике могут появиться трещины, износ или даже потеря зубьев, что отрицательно скажется на эффективном зацеплении ведущей шестерни стартера. Если вы продолжите заставлять стартер работать со сломанным маховиком, это быстро сократит срок службы детали.

И, наконец,

Автомобили подвергаются огромной нагрузке на дороге, и это свидетельство современной инженерии, что качество езды находится на таком высоком уровне, а шум двигателя настолько низкий. Почти легко забыть, что автомобили со временем изнашиваются, и ваш стартер не исключение.

К счастью, замена стартера — это работа, которую может выполнить большинство механически мыслящих людей с разумной степенью квалификации. Позволяет поддерживать бесперебойную работу вашего автомобиля без необходимости иметь дело с дорогими счетами за гараж.

Как у меня сломался стартер

Когда вы садитесь в машину каждый день, вы ожидаете, что она заведется, как только вы повернете ключ. Иногда автомобиль, который отказывается заводиться, имеет дело с неисправным стартером. Этот компонент представляет собой электрическое устройство, запускающее большинство двигателей внутреннего сгорания. Он работает вместе со стартером, аккумулятором и соленоидом стартера, проворачивая двигатель до его запуска. Если он не работает, вам нужно знать, почему он сломан и что вы можете сделать.

Сгорел стартер

Вы можете предположить, что ваш стартер просто отказал и перегорел. Во многих случаях причина того, что он не работает, заключается в том, что батарея фактически изношена и разряжена. Когда это происходит, аккумулятор потребляет ток, превышающий нормальный, что может привести к сгоранию стартера. Обязательно поговорите с опытным механиком, который сможет убедиться, что это действительно ваш стартер, а не просто проблема с аккумулятором.

У вас заедает ключевой выключатель или реле

Иногда может показаться, что стартер продолжает работать, пока ваш двигатель работает, и обычно он издает громкий воющий шум.Это также может создать запах гари, которого вы раньше не замечали. Двигатель может перегреваться и приобретать голубоватый оттенок. Если это произойдет, скорее всего, у вас заедает клавишный переключатель или реле. Когда эти детали прилипают, создается постоянное электрическое питание, идущее к соединению соленоида. Попросите механика проверить стартер и проверить эти детали, чтобы убедиться, что они работают должным образом.

Двигатель неисправен в целом

Когда вы поворачиваете ключ зажигания и слышите щелчок, но двигатель не запускается, это может означать, что сам двигатель неисправен и нуждается в замене.Прежде чем предположить, что этот компонент неисправен, вам следует проверить аккумулятор, чтобы убедиться, что он в хорошем состоянии. Также проверьте все разъемы аккумулятора. Если они выглядят хорошо, проверьте главный кабель, идущий к стартеру, чтобы убедиться, что он в хорошем состоянии. Все эти простые исправления будут намного дешевле, чем полная замена стартера.

Стартер вашего автомобиля — очень сложная часть общей работы двигателя. У него очень изящная внешняя рамка с постоянными магнитами внутри.Некоторые люди бьют двигатель, чтобы заставить его работать, что не рекомендуется, так как это может привести к повреждению этой важной детали. В большинстве случаев стартер, который кажется сломанным, является просто результатом низкого напряжения системы от вашей батареи. Всегда консультируйтесь с механиком, чтобы он смог диагностировать проблему. В конечном итоге это может сэкономить вам деньги и избавить вас от лишних хлопот.

Если вам нужно проверить стартер или другой ремонт автомобиля, свяжитесь с Carfix, расположенным в Гарнер, Северная Каролина, и позвоните нам по телефону 919-900-6505 сегодня!

Руководство для начинающих: что такое стартер (и для чего он нужен)?

После запуска двигателя вашего автомобиля, пока он получает воздух, топливо и искру, он будет эффективно работать бесконечно без посторонней помощи.Вот почему генераторы и ирригационные насосы можно использовать в отдаленных районах без постоянного ухода за ними со стороны инженера. Были даже разговоры об использовании внутреннего сгорания на спутниках и космических кораблях для выработки тепла и выработки электроэнергии (очевидно, им нужно было бы принести с собой запас кислорода).

Но в первую очередь нужно запустить двигатель, и тут в дело вступает стартер! Представляете, какой была бы жизнь, если бы мы все еще крутили машины вручную?

Чтобы вращать двигатель, вам нужен электродвигатель, который может обеспечивать большой крутящий момент в течение короткого периода времени, по требованию, снова и снова.Именно это и есть стартер, плюс механизм, позволяющий ему мгновенно включаться и отключаться механически.

Чарльз Кеттеринг изобрел электрический стартер в 1911 году для использования на Кадиллаках 1912 года, соединив электродвигатель, генератор и систему искрового зажигания, значительно модернизировав автомобили того времени. Винсент Бендикс разработал систему привода, которая позволяла шестерням стартера быстро и эффективно включаться и выключаться, что является важной частью системы запуска.Функции генерации и зажигания скоро будут отделены от стартера и получат свои собственные специализированные системы, но по иронии судьбы многие современные мягкие гибриды снова используют интегрированную систему генератора / стартера. Затем ведущая шестерня вращает маховик, и двигатель запускается. Как только двигатель запускается (и вы отпускаете ключ зажигания), соленоид позволяет ведущей шестерне втягиваться и отсоединяться от маховика, предотвращая повреждение стартера.

а как работает стартер? На самом деле это относительно просто — когда вы поворачиваете ключ зажигания, мощность передается в систему зажигания для зажигания свечей зажигания и на более крупный магнитный переключатель, который посылает прилив мощности прямо от батареи к стартеру.

Этот магнитный переключатель называется соленоидом и обычно прикручивается болтами к самому стартеру, обеспечивая переключение большой силы тока и зацепление шестерен. Когда электромагнит включен, плунжер соленоида соединяет толстый кабель аккумулятора с обмотками внутри стартера, чтобы фактически вращать электродвигатель, плюс он толкает шток, зацепляя вилку, которая, в свою очередь, толкает ведущую шестерню (подключенную к двигателю) для автоматического зацепиться с маховиком.

Запуск автомобиля с плохим стартером? — Почини это немедленно! — Растяутос.com

Плохой стартер — настоящая боль, мы все были в этом, но не паникуйте, вы попали в нужное место. Этот пост предназначен для решения вашей проблемы.

Запуск двигателя от внешнего источника с неисправным стартером не поможет запустить двигатель. Запуск от внешнего источника только увеличит заряд батареи. Автомобиль с механической коробкой передач с плохим стартером может быть запущен толканием или буксировкой, а автомобиль с автоматической трансмиссией — нет.

Из этого поста вы узнаете, как легко диагностировать неисправность стартера.Вы узнаете о других компонентах стартовой системы, которые обычно вызывают проблемы, как их диагностировать и исправлять.

Шум стартера

Стартерные двигатели действительно вызывают проблемы, но, по моему опыту, причиной гораздо большей вероятности является проблема с аккумулятором или подключением. Тем не менее, у начинающих есть тяжелая работа, и ваша действительно может быть основной причиной проблемы. Но непосредственно перед тем, как мы приступим к проверке стартера, давайте разберемся с наиболее частыми причинами. Это сначала устранит все то, что легко исправить, имеет смысл?

Диагностика

Шум, который издает ваша машина, будет первым ключом к пониманию того, что происходит.Шумы разбиты на 3 группы. Когда вы поворачиваете ключ для запуска двигателя, вы слышите:

1. Повторяющийся щелчок
2. Один щелчок
3. Нет звука

1 Повторный щелчок

Это указывает на разряженную батарею или плохой контакт аккумулятора или заземления. Проверить аккумулятор и клеммы легко, и ваша проблема может заключаться в разряженном аккумуляторе. Быстрый старт — самый быстрый способ решить эту проблему. Используйте донорский автомобиль или, в качестве альтернативы, подумайте о покупке прыжкового ранца.

Маленький буст-пак NOCO — лучшее, что я видел, и я работаю механиком более двадцати пяти лет. Он достаточно мал, чтобы поместиться в перчаточном ящике, достаточно мощном, чтобы запустить дизельный двигатель. В любом случае, вы можете проверить это здесь, на странице Автоэлектроинструментов.

Используя рисунок выше в качестве руководства, наденьте соединительные кабели в последовательностях 1, 2, 3, 4.

Заведите автомобиль и оставьте кабели подключенными, а автомобиль оставьте на несколько минут на холостом ходу, прежде чем снимать. Теперь при работающем двигателе снимите тросы в обратном порядке 4, 3, 2 и 1.

Однако стоит отметить, что разряженная батарея может быть признаком неисправной батареи или разрядки батареи, или, конечно, внутреннее освещение могло быть просто оставлено включенным на ночь.

Ознакомьтесь с приведенной ниже ссылкой на Amazon, чтобы узнать о скидках на стартеры, доставленные прямо к вашей двери.

Amazon Auto Starter Motors

Ослабленные клеммы и заземление аккумуляторной батареи

Ослабленные или грязные клеммы аккумуляторной батареи не являются наиболее вероятной причиной повторяющегося щелчка, в отличие от разряженной аккумуляторной батареи, но проверка клемм — это простое быстрое решение, если оно работает.Посмотрите на клеммы аккумулятора, не покрыты ли они коррозией (белая корка), если да, то их нужно почистить.

Чистка проста, вам понадобятся перчатки и очки. Кислота обожжет кожу. Приготовьте немного пищевой соды в воде и полейте ею белую кислотную корку. Пищевая сода убьет кислоту и позволит безопасно очистить клеммы проволочной щеткой. Нанесите немного вазелина, чтобы предотвратить его накопление в будущем.

Клеммы затянуты? Используя перчатки, проверьте надежность крепления клемм.Ослабленные или поврежденные клеммы не позволят подавать питание на стартер.

Заземляющие ленты

Заземляющие ленты подключаются от отрицательной стороны аккумулятора к корпусу, убедитесь, что это соединение чистое и надежное. У шасси есть второй важный заземляющий ремешок от шасси к двигателю, убедитесь, что они плотно затянуты, не содержат ржавчины и находятся в хорошем состоянии. Рыхлый или поврежденный грунт вызовет проблемы со стартером, и это обычная проблема.

Испытание на падение напряжения отлично подходит для проверки этого типа проблемы, и вы можете проверить это в этом посте «Автомобиль не заводится, но светятся».

Хорошо, это легко проверить, теперь давайте посмотрим на наиболее вероятную причину повторяющегося звука щелчка.

Проверка батареи

Батарея, как вы знаете, является наиболее вероятной причиной, поэтому давайте сначала проверим ее. Для окончательной проверки батареи необходимы два теста — проверка напряжения и проверка проворачивания. Вам понадобится вольтметр, чтобы проверить показания батареи.

Проверка напряжения

Следующие показания представляют состояние заряда батареи в состоянии покоя:

• 12.7-13,2 вольт заряжен на 100%
• 12,4 вольт заряжен на 75%
• 12,2 вольт заряжен на 50%
• 12,0 вольт заряжен на 25%
• 0-11,9 вольт разряжен (плоский)

Батарея может считывать нормальное напряжение 12,65 В и все еще неисправное, поэтому нам нужно проверить его под нагрузкой, чтобы убедиться, что у него есть мощность, чтобы вращать двигатель, для этого нам нужен тест кривошипа.

Проверка кривошипа

2 Звук однократного щелчка

Звук однократного щелчка тесно связан с неисправным соленоидом стартера, но это ни в коем случае не является окончательным.Чтобы проверить, действительно ли стартер неисправен, мы проведем тест прямо из блока предохранителей в моторном отсеке. Это избавляет от попыток получить доступ к стартеру для проверки или снятия, по крайней мере, на данный момент, если, конечно, он не прошел плохой тест.

Тест стартера

Для начала поставьте автомобиль на стоянку или на нейтраль для автомобилей с ручным управлением с включенным электронным тормозом. Это важно, поскольку мы попытаемся запустить двигатель. Найдите реле стартера в блоке предохранителей и снимите его.

Реле будет иметь четыре клеммы:

85 — Земля управления стартера
86 — Питание управления стартером
30 — Питание от батареи
87 — Электромагнитное питание

Реле представляет собой электромеханическое устройство, которое управляет цепью соленоида (нагрузки). с помощью цепи зажигания (управления PCM).Для этого типа работ я использую силовой зонд, и вы можете проверить его здесь, на странице инструментов для автоматического ремонта электрооборудования.

Осторожно, двигатель может перевернуться. Используя перемычку с предохранителем, мы обойдем зажигание и PCM / ECM, соединив клемму 30 с клеммой 87.

Это позволяет нам проверить только стартер, соленоид и главный питающий провод. Однако, если симптом стартера не меняет подозрения на неисправность стартера, он все равно не является окончательным. Звук щелчка также может быть вызван застреванием стартера, гидроблокировкой двигателя или механической неисправностью.

Если двигатель теперь проворачивается, подозревают неисправное реле или PCM для предохранителя проводки платы. Вы можете проверить реле согласно приведенной ниже инфографике. Если проверка прошла успешно, проверьте проводку обратно к PCM, но вам понадобится электрическая схема.

Если вы не разбираетесь во всей этой проводке, попробуйте простой тестер реле здесь, на странице инструментов для автоматического ремонта электрооборудования.

Заклинило стартер

Раскачивание автомобиля с ручным управлением вперед и назад должно помочь освободить стартер. Автомобили с автоматической трансмиссией потребуют розетки и храповика на маховике, чтобы провернуть двигатель.Изношенный стартер, шестерня стартера или коронная шестерня маховика могут вызвать заклинивание стартера.

Эта статья может показаться вам полезной «Насколько сложно заменить стартер?»

Двигатель с гидравлической блокировкой

Это происходит, когда цилиндр заполняется жидкостью (которая не сжимается), поршень не может двигаться и, таким образом, блокирует коленчатый вал. Снимите свечи зажигания и попробуйте запустить двигатель сейчас. Общие причины гидроблокировки включают затопление автомобиля в экстремальных погодных условиях и неисправную прокладку головки блока цилиндров.

Механическая неисправность

Возможна и механическая неисправность. Любое препятствие внутри двигателя приведет к его блокировке. Основные неисправности включают упавший клапан; Заедание распредвала; Заклинило коленчатый вал; Заклинивший поршень; Обрыв цепи ГРМ; Обрыв ремня ГРМ.

3 Нет звука вообще

В этом разделе мы рассмотрим наиболее частые причины, по которым ваш ключ поворачивается, но у вас нет ничего, даже звука звона. Отсутствие звука указывает на то, что цепь стартера даже не пытается включиться.Мы можем запустить простой тест, не вставая с места водителя, чтобы подтвердить это.

Включите свет и проверните двигатель, свет должен погаснуть, если это так, это говорит о том, что цепь замка зажигания исправна. Если он не потускнел, нам нужно проверить еще несколько вещей.

Вот этот список:

• Ключ безопасности на приборной панели. Если световой сигнал безопасности горит, приемник не считывает транспондер внутри ключа зажигания. Если у вас есть запасной ключ, попробуйте использовать его, но подозревайте, что приемник зажигания неисправен.
• Установите автоматическую коробку передач в нейтральное положение (N) и попробуйте запустить двигатель — при этом не будет выключен переключатель блокировки парковки. Если это работает, заподозрите неисправность PRNDL или проводки.
• Проверьте предохранитель стартера. В блоке предохранителей моторного отсека предохранитель указан как предохранитель стартера.
• Автомобили с механической коробкой передач, оборудованные выключателем сцепления — Убедитесь, что выключатель находится на месте и закреплен. Попробуй отключил.
• На этом этапе нам понадобится DVOM, он не слишком технический, и вы легко сможете его использовать.Я написал целый пост о проверке цепи стартера, и вы можете рассказать об этой истории здесь: «Автомобиль не заводится, но включаются фары».

Используемые инструменты

Руководства по ремонту и электрические схемы являются очень полезными инструментами при поиске неисправностей. Хорошее руководство будет охватывать расположение и работу компонентов, схемы подключения и процедуры ремонта, раздел поиска и устранения неисправностей, а также характеристики крутящего момента и последовательности крепления и т. Д.

Посетите страницу инструментов для автоматического ремонта электрооборудования, чтобы найти ссылки на инструменты, которые я использую.Вот несколько инструментов, которые вам пригодятся в этой работе:

• Фонарик
• Инструмент для зачистки проводов
• Контрольная лампа
• DVOM

Вопросы по теме

Можно ли выскочить полностью разряженный аккумулятор? Полностью разряженный аккумулятор будет сложно запустить. В современных автомобилях используются компьютеры управления батареями, которые не выводят команду запуска, пока не будет зафиксировано минимальное установившееся напряжение. Эксплуатация автомобиля с неисправным аккумулятором может привести к повреждению генератора.

Джон Каннингем

Джон Каннингем — автомобильный техник и писатель на Rustyautos.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.

Недавние сообщения

ссылка на Rockauto против AutoZone: что лучше?

Rockauto против AutoZone: что лучше?

Транспортные средства не могут работать без частого технического обслуживания.Вот почему рынок наводнен розничными продавцами автозапчастей. Будь то легкое обслуживание или капитальный ремонт, вы можете легко найти жизнеспособный автомобиль … Ссылка

на Хорошие ли аккумуляторы Walmart? Отличный выбор для большинства

систем стартера вашего автомобиля · BlueStar Inspections

Думаете, магия предназначена только для волшебников? Подумай еще раз. Вы творите волшебство каждый день, просто повернув ключ зажигания вашего автомобиля или нажав кнопку пуска. Престо: двигатель оживает, словно по волшебству! Никаких волшебных слов не требуется.

Возможно, вы знаете, как завести автомобиль, но знаете ли вы, как именно это происходит? Это может показаться простым, но это довольно сложный процесс, зависящий от ряда компонентов, каждый из которых должен надежно и точно работать вместе, чтобы запустить двигатель вашего автомобиля.

Автомобильный стартер используется для вращения двигателя внутреннего сгорания со скоростью примерно 150-200 об / мин, чтобы начать процесс сгорания. Чтобы подготовить двигатель внутреннего сгорания к запуску, его необходимо провернуть, чтобы топливо и воздух всасывались в цилиндры.Эта смесь топлива и воздуха затем сжимается в камерах сгорания, подготавливая ее к воспламенению от искры, создаваемой системой зажигания.

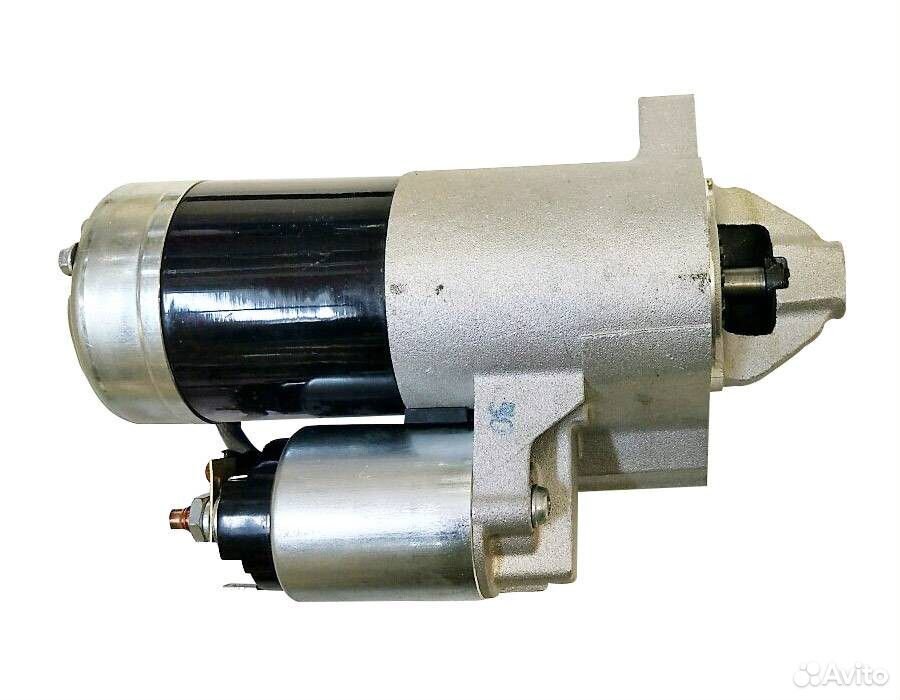

Большинство стартеров устанавливаются в нижней части двигателя с левой или с правой стороны в месте соединения трансмиссии и двигателя. На современных автомобилях стартер обычно включает в себя стартер и соленоид стартера как один узел. Однако на более старых автомобилях соленоид стартера обычно устанавливается отдельно на внутреннем крыле или рядом с аккумулятором в моторном отсеке.

Хотя можно сказать, что основные принципы работы стартера сегодня такие же, как и при проектировании первого стартера, многие особенности конструкции стартера значительно улучшились. Например, полюсные наконечники, которые становятся мощными магнитами, когда электричество проходит через обмотанные вокруг них катушки возбуждения, в большинстве современных пускателей заменены на постоянные магниты. Поскольку энергия, необходимая для намагничивания полюсных наконечников, не требуется, стартер потребляет меньше энергии от батареи и более эффективен.

Кроме того, в большинстве современных стартеров конструкция с прямым приводом заменена на редукторные. Конструкция редуктора со смещением позволяет меньшим, более легким и более эффективным стартерам создавать такой же крутящий момент, как и предыдущие стартеры с прямым приводом, при этом потребляя меньше энергии от батареи. Ведущая шестерня больше не соединена с валом якоря.

Запускает мощный электрический стартер. Малая ведущая шестерня входит в зацепление с зубьями маховика или гибкой пластины, которые прикреплены болтами к задней части коленчатого вала.Пластины гибкости используются в автоматических трансмиссиях, а маховики — в автомобилях с механической трансмиссией.

Электрическая система стартера, которая управляет работой стартера, состоит из выключателя зажигания, выключателя безопасности нейтрали (только для автоматических коробок передач), предохранительного выключателя сцепления (только для механических коробок передач), аккумулятора, кабелей аккумуляторной батареи, противоугонной системы, компьютера, брелока, стартер и соленоид стартера.

Стартеру необходим сильный электрический ток, который он отводит от аккумулятора через толстые кабели.Электропитание главного стартера подается непосредственно с положительной стороны аккумуляторной батареи через положительный кабель аккумуляторной батареи. Стартер предназначен для использования этого 12-вольтового источника питания с высоким током, чтобы обеспечить мощность для вращения двигателя.

Когда нейтраль или предохранительный выключатель сцепления удовлетворяет критериям безопасности, электрический ток подается на соленоид путем поворота ключа зажигания в положение кривошипа или нажатия кнопки запуска зажигания. Триггерный провод генерирует электрический сигнал, который инициируется выключателем зажигания.Эта цепь подает электричество на соленоид стартера, который затем включает моторную часть стартера.

Существует несколько распространенных проблем, которые могут возникнуть в системе стартера, большинство из которых приводит к необычным шумам или их отсутствию. Общие шумы, связанные с проблемами системы стартера, включают жужжание или вращение, жужжание, звук щелчка, лязг или стук, скрежет или скрежет, затрудненное медленное проворачивание или полное отсутствие шума.

Если стартер не работает или издает необычный шум, необходимо проверить состояние заряда аккумулятора, проверить клеммы аккумулятора, кабели аккумулятора и все электрические соединения системы стартера проверить на герметичность и отсутствие коррозии.Одним из симптомов разряда аккумуляторной батареи является тусклый свет приборной панели или фар при включении стартера.

Следующим шагом должна быть проверка цепи управления стартером. Напряжение аккумуляторной батареи следует измерять на клемме управления соленоидом стартера, когда ключ находится в положении кривошипа или включена кнопка запуска. Если нет напряжения, проблема, скорее всего, в цепи управления стартером (выключатель зажигания, реле стартера, выключатель нейтрали, выключатель предохранителя сцепления, провод управления, система безопасности или брелок).

Если на клемме управления соленоидом стартера имеется надлежащее напряжение аккумулятора, когда ключ находится в положении кривошипа или нажата кнопка пуска, а стартер по-прежнему не работает, возможно, неисправен стартер или соленоид. Механические проблемы двигателя также могут препятствовать проворачиванию стартера и могут быть определены путем поворота коленчатого вала двигателя вручную.

Систему стартера следует проверять не реже одного раза в год. Если вы подумываете о покупке автомобиля, перед покупкой необходимо проверить стартерную систему.Сертифицированный специалист ASE может быстро и тщательно прослушать и оценить компоненты стартерной системы автомобиля, чтобы убедиться в нормальной работе и обеспечить вам душевное спокойствие.
