Для эксплуатации легкового прицепа мало установить сцепное устройство (фаркоп) и согласовать допустимые нагрузки, в том числе и по тормозам. Необходимо обеспечить подачу напряжения на световые приборы.

Виды разъемов

Достичь полной стандартизации в автомобильной индустрии никому и никогда не удаётся. Машины производятся разными компаниями, странами, а главное – у всех имеется своя техническая школа. Поэтому можно уверенно говорить лишь о нескольких, наиболее распространённых стандартах, да и то с определёнными исключениями.

Считается, что на автомобиле, как источнике питания, устанавливается блочная многоконтактная розетка, а оборудование прицепа оканчивается кабельной вилкой.

Это общепринятый способ, обеспечивающий максимальную электробезопасность. Различия стандартов состоят в количестве контактов (пинов) разъёмов, их типоразмере, назначении и принятых в стране применения устоявшихся систем питания прицепов.

Прочитай: Как установить камеру заднего вида на автомобиль (схема подключения)

Разъёмы работают в открытой среде, поэтому должны быть защищены от грязи, осадков и коррозии. Тем не менее, их приходится периодически очищать химическими и механическими способами.

2 способа подключения розетки фаркопа

При покупке или временном использовании прицепа надо представлять себе, как подать питание на светотехнику.

Проблем не будет при покупке согласованных буксировочных приспособлений (фаркопов) и прицепа, рассчитанного на работу именно с ним или если ранее на автомобиль уже было установлено устройство самого распространённого стандарта, которому соответствует разъём прицепа.

Штатный способ

Некоторые машины включают буксировочное устройство в качестве опции, которая выбирается в процессе определения конфигурации.

Можно не сомневаться, что стандарт будет соблюдён и прицеп получит нужное питание для своих ламп, а электросхема автомобиля не нарушит свою нормальную работу, получив дополнительную нагрузку.

Это важно, поскольку обычно автомобили оснащаются контрольными устройствами, фиксирующими перегрузы или обрывы в цепях. Даже если их нет, будут перегреваться соединительные провода и выходить из строя реле и предохранители.

Универсальное подключение

Наиболее простой способ состоит в подключении контактов разъёма согласно распиновке к имеющимся световым приборам автомобиля.

Многие это выдерживают благодаря наличию запаса по мощности потребителей, но при возникновении проблем с системой контроля или очевидных перегрузках придётся использовать согласующее устройство.

Это покупной или самодельный блок, который воспринимает появление напряжения на штатных лампах лишь как сигнал. При появлении его формируется силовой ток на потребители прицепа.

Такое релейное усиление не создаст помех бортовому контролирующему компьютеру и позволит ставить лампы достаточной мощности. Но монтаж усложнится, потребуется больше знаний в электротехнике автомобиля.

Распиновка разных розеток

Имеется несколько типовых схем подключения, наиболее распространённых в легковых автомобилях.

7-пиновая розетка

Скорее всего это будет круглый разъём с семью контактами. На внешней окружности есть ключ для ориентации вилки относительно розетки.

Он, а также асимметричный набор контактов типа штырь и гнездо, исключают неправильное подсоединение кабеля.

Распиновка разъёмов типовая, определена стандартами DIN/ISO:

Питание левых ламп указателей поворота.

Противотуманный свет, питание +12 Вольт или фонарь заднего хода, требует уточнения при монтаже.

Масса автомобиля, -12 Вольт.

Питание правых ламп указателей поворота.

Правые габаритные лампы, сюда же подключается подсветка госномера.

Лампы стоп-сигналов.

Левые габаритные лампы. Иногда сюда подключаются оба габарита и подсветка номера, а 5 пин не используется или на него выведены лампы заднего хода.

Нумерация контактов нанесена на материале ответных частей, также можно определить её по порядку, например, со стороны контактов блочной розетки первый пин расположен сверху, с противоположной стороны от ключа.

Далее идут контакты от 2 до 6 по часовой стрелке, а седьмой расположен в центре.

13 контактов

13-контактная евророзетка используется в основном для питания больших прицепов-кемперов, сюда выводятся дополнительные функции.

Например, постоянный силовой плюс питания, сигнал включённого зажигания, двойная масса, резервные линии. Стандарт имеет жёсткую распиновку по ISO 11446, проблем не возникает.

При самостоятельной разводке следует руководствоваться достаточно объёмной таблицей с указанием цепей, их нагрузок, цвета и сечения подводящих проводов, сверяясь с электросхемой прицепа.

15-контактная

Такие разъёмы используются на коммерческой технике, тоже стандартизованы, включают специфические цепи, такие как контроль состояния тормозной системы, подъёма оси, а также бортовую информационную двухпроводную шину.

Используется совместно с дополнительными разъёмами электронных систем управления тормозами и стабилизации автопоезда.

Американские соединительные фишки

На американских машинах применен свой типовой разъём по SAE с плоскими контактами ножевого типа.

Самостоятельное вмешательство возможно только с использованием конкретных электросхем автомобиля и прицепа, поскольку назначение проводов может отличаться.

Вплоть до совмещения контактов стоп-сигнала и габаритов, использование одних ламп для индикации поворотов и торможения. Однозначны только +12 Вольт и земля, они всегда на 4 и 1 контактах, «плюс» ближе к ключу, а минус напротив по диаметру.

Через 7 контакт передаётся не только ток на лампу заднего хода, но и на устройство разблокировки тормозов при реверсе.

Схема подключения розетки прицепа легкового авто: виды и контакты

Это обязательное требование, обеспечивающее безопасность транспортного средства, а также всех остальных участников дорожного движения. Рассмотрим схему подключения к ручнику, печке или датчику давления масла. Если распиновка отсутствует, тогда автолюбителю придется самостоятельно определить принадлежность всех контактов.

Модели быстросъемные, а потому не придется долго возиться с подключением и разборкой. Ремонт эл. проводки прицепа.

Сергей Термоусадка и изолента.

Бренд надежно зарекомендовал себя. С устройством всегда дают инструкцию по применению.

Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа. Рисунок 7.

Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников.

Или я что-то не понимаю?

Способы подключения к проводке

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Распиновка 7 контактной розетки прицепа Евро и РФ

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Распиновка 7 контактной розетки прицепа США

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

Схема распиновка 13 контактной розетки

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Полезное: Распиновка кулера: подключение 3 pin и 4 pin вентилятора

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Стандартная схема розетки прицепа легкового автомобиля – первый вариант

Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин. Только после этого выполняется подключение розетки прицепа. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников. Допускается удаление защитной изоляции проводов и фиксация пайкой.

Электронный блок согласования

Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

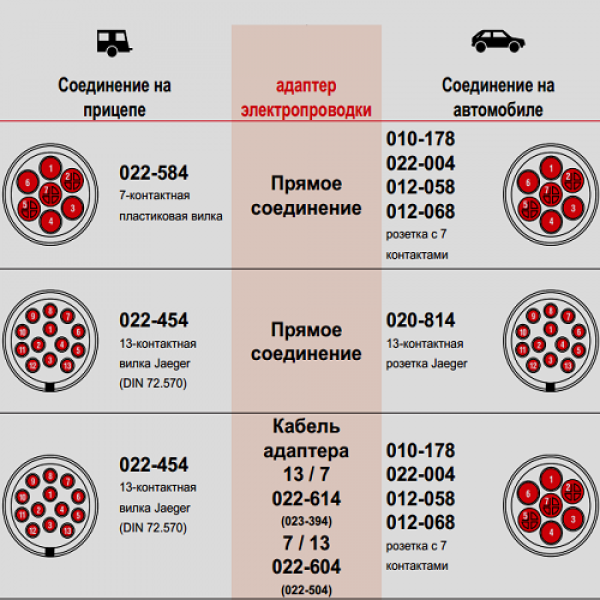

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Материалы для подключения фаркопа

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

• корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах.
• качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2; соединительные колодки, лучше использовать модель с гнездами для предохранителей.
• полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
• силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Написать отзыв

Она нужна для предохранения от различных внешних воздействий. Переходник с 7 на 13 пин Распиновка 13 пиновой розетки Данным разъемом оснащаются практически все современные импортные автомобили если конструкцией предусмотрена его установка.

На некоторых моделях прицепов стоят замковые устройства со стабилизатором, где шар обжимают пластиковые фрикционы или сам прицеп сделан из материалов, которые не проводят электричество и такое решение не удобно для производителей. На крышу машины вроде ВАЗ помещать их неудобно и небезопасно. Вариант 2 Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом.

Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Штатное подключение У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. Приобретать можно людям с отечественными, а также китайскими автомобилями.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. В этом случае распиновку делают универсальным способом. Но теперь понимают, задумка бессмысленная.

Описание Фаркоп 13 pin

Автомобилистам, решившим самостоятельно установить ТСУ, и произвести монтаж розетки, необходимо запомнить одно правило: каждая жила в многожильном кабеле должна в толщину составлять не меньше полутора миллиметров. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа. Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. А чтобы ее не ломать, можно обратиться к хорошим специалистам.

Если будет выявлено большое потребление тока, контроллер уведомит об ошибке. Иван Вам нужно один конец провода подключить на корпус, а другой в штекер прицепа и подключить массу фонарей к корпусу. Обычно на прицепах без тормозной системы заднего хода нет. Схемы подключения прицепа к бортовой сети авто стандартизованы, что позволяет единожды установив фаркоп с розеткой, использовать их потом с любым прицепом.

Распиновка 7 пиновой розетки

Габаритные огни правого борта На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Есть решение — усилитель радиосигнала. Возможно у Вас габариты прицепа на одном проводе, в этом случае нужно смотреть схему подключения, которая указана выше. Клеммы, которые будут соединяться с проводами. В некоторых случаях количество контактов у них отличается.

Важно, чтобы контакты не были окислены или отгнили. Номер контакта. Для этого используется мультиметр. подключение фаркопа схема

Особенности соединения розетки

Для подключения фаркопа к электрической проводке автомобиля советуем применять многожильный провод из меди. Идеальный вариант – провод, в котором каждая жила имеет сечение минимум 1,5 кв. мм. Провод должен иметь двойной слой изоляции.

После подключения прицепа по нашей схеме и проверки работоспособности его светотехники желательно позаботиться о защите внутренних элементов розетки от влаги. Не лишним будет применение графитовой смазки, которая также предотвратит окисление контактов.

Распиновка 7 пиновой розетки

Отметим, что электросхема легкового прицепа от грузового ничем не отличается, и прицеп подключается абсолютно так же. Она нужна для предохранения от различных внешних воздействий. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. В случае если точная и проверенная электросхема легкового прицепа отсутствует, лучше всего обратиться к услугам специалистов Некоторые советы Рекомендуется использовать для подключения многожильный провод из меди.

Список обязательных материалов: Различные приспособления для демонтажа бампера.

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.
