Вариатор коробка. Описание и принцип работы
Автор Авто Эксперт На чтение 15 мин. Просмотров 1.3k. Опубликовано
Содержание
- Описание вариатора
- Конструктивные особенности
- Принцип работы вариатора
- Видео
- Как работает задний ход
- Коробка вариатор плюсы и минусы
- Плюсы вариатора
- Минусы вариатора
- Как правильно использовать вариатор?
- Обслуживание и уход
- Основные отличия вариатора и автомата
- Как определить какое устройство установлено в автомобиле
- Разница между вариатором и автоматом с экономической точки зрения
- Какое устройство лучше с точки зрения надёжности
- Новые виды вариаторов
- Видео: Эксперт — плюсы и минусы вариатора
- Покупать автомобиль с вариатором или не покупать?

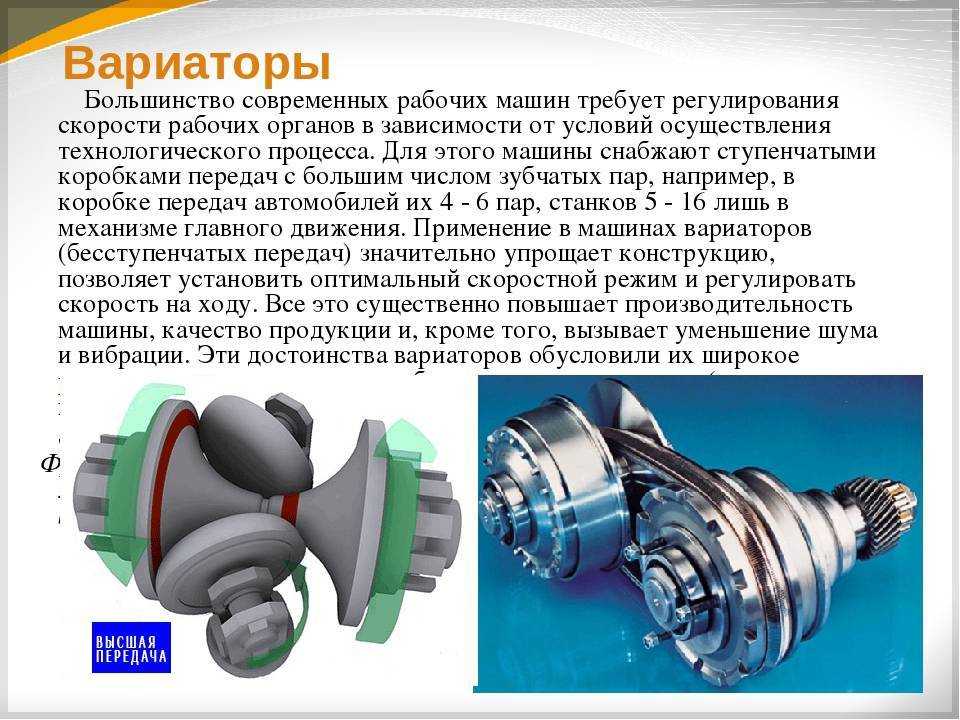

Описание вариатора
Вариатор является бесступенчатой трансмиссией с внешним управлением от электронного модуля.
Он позволяет автоматически плавно изменять передаточное число. Узел оптимально подбирает передачу, исходя из внешней нагрузки и оборотов с которыми работает двигатель. Благодаря этому удается максимально эффективно использовать мощность силовой установки.
На автомобилях применяются два основных вида бесступенчатой трансмиссии: клиноременная и тороидальная. Первая получила большее распространение и ее часто комплектуются как легковые автомобили, так и кроссоверы.
Клиноременной вариатор был изобретен задолго до начала его использования на автомобилях. Автором первой бесступенчатой трансмиссии является Леонардо да Винчи. Он сконструировал вариатор в 1490 году.
Оценить преимущества использования бесступенчатой трансмиссии на автомобиле водители смогли лишь в 1950-х годах.
Однако CVT таких транспортных средств не были надежными и долговечными. Недостатки вариаторов тех лет заставили автомобильные компании отложить выпуск машин с CVT на полстолетия.
Тороидальный тип вариатора редко встречается на автомобилях. Он также бесступенчато меняет передаточное число. Тороидальный вариатор имеет более сложное строение. Его настройка и точность изготовления требуют больших временных затрат. Именно по этим причинам клиноременные бесступенчатые трансмиссии смогли занять 95-97% машин с CVT.
Конструктивные особенности
Вариаторы, условно, можно разделить на две группы: со стальным ремнем и цепью. В бесступенчатых трансмиссиях присутствует и гидротрансформатор. Он нужен, прежде всего, для старта с места. Примечательно, но Multitronic обходится без него. В этих коробках используется пакет сцеплений и двухмассовый маховик.
Коробка вариатор имеет ряд серьезных ограничений, которые инженеры пока так и не смогли обойти. Например, по конструктивным причинам, ни цепь, ни, тем более, стальной ремень не в состоянии передать высокий крутящий момент.
Из-за этого область применения CVT в настоящее время ограничена максимальным крутящим моментом двигателя на уровне 350-400 Нм. Впрочем, этот порог перекрывает показатели многих современных двигателей. Тем не менее, в Audi уже начинают отказываться от использования бесступенчатых коробок «Multitronic».
В тоже время, другие производители упорно работают над усовершенствованием конструкции вариатора. Так Subaru демонстрирует все новые модели, оснащенные бензиновыми двигателями с турбонаддувом, полным приводом и бесступенчатой коробкой CVT (например, Lineartronic для Levorg).
Принцип работы вариатора

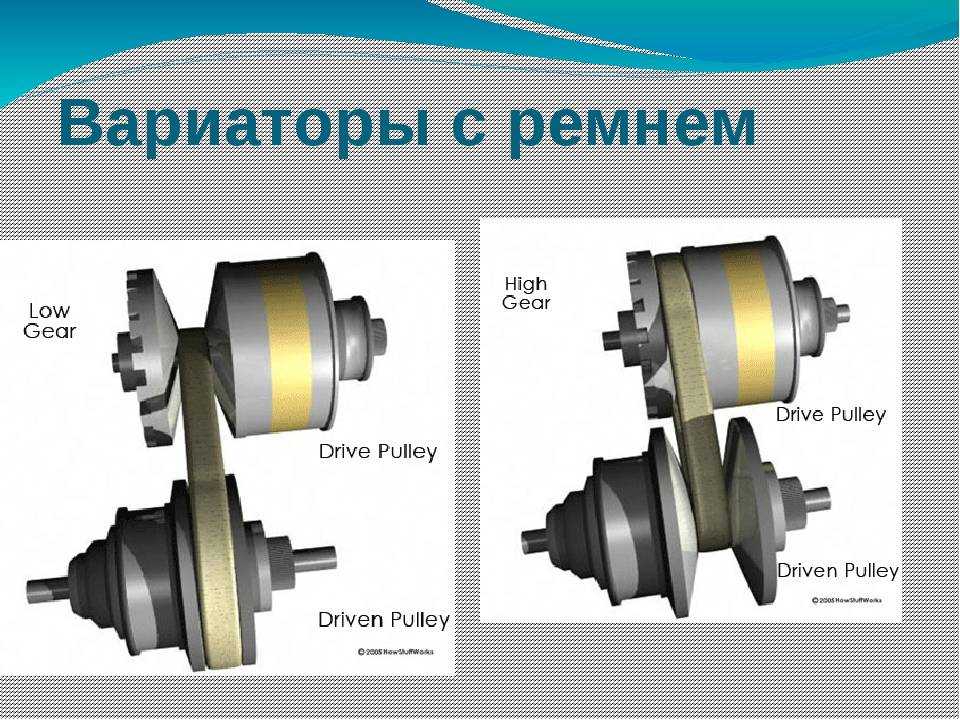

В клиноременном вариаторе смена передаточного числа происходит путем изменения диаметра шкивов. Каждый из них выполнен из двух половинок конической формы, которые посажены на один вал. Конусы имеют возможность расходиться и сходиться. В результате диаметр в точки соприкосновения ремня со шкивом постоянно варьируется в зависимости от скорости и нагрузки. Такое бесступенчатое изменение передаточного числа неспособно обеспечить обычная автоматическая или механическая коробка передач.
Когда автомобиль трогается с места необходимо максимальное усилие. Для того, чтобы снизить нагрузку на двигатель, конусы ведущего вала разводятся и в точке соприкосновения с ремнем шкив имеет самый малый диаметр. При этом на ведомой оси конусы сводятся. Это позволяет получить максимальный диаметр шкива в точке соприкосновения с ремнем. При таком состоянии вариатора ведущий вал должен сделать несколько оборотов, чтобы ведомый сделал один круг.
По мере того как происходит разгон, передаточное число изменяется. Конусы ведущего шкива начинают сходиться, увеличивая его диаметр. На ведомом валу происходит обратное действие. Конусы расходятся, а диаметр убавляется.
При достижении автомобилем высокой скорости шкив ведущего вала имеет максимальный диаметр. При этом на ведомом валу конусы полностью разведены, что обеспечивает минимальный размер шкива в точки соприкосновения с ремнем. При этом один оборот ведущего вала соответствует нескольким вращениям ведомого. На изображении ниже показаны принцип действия вариатора, схема расположения конусов и как работает бесступенчатая трансмиссия.
В клиноременном вариаторе смена передаточного числа происходит путем изменения диаметра шкивов. Каждый из них выполнен из двух половинок конической формы, которые посажены на один вал. Конусы имеют возможность расходиться и сходиться. В результате диаметр в точки соприкосновения ремня со шкивом постоянно варьируется в зависимости от скорости и нагрузки. Такое бесступенчатое изменение передаточного числа неспособно обеспечить обычная автоматическая или механическая коробка передач.
Тороидальный вариатор имеет схожий принцип действия, но устроен совершенно по другому. В нем усилие передается не с помощью ремня, а специальными роликами. Они зажаты между валами и расположены на одной оси. Ролики имеют тороидальную форму, откуда и происходит название вариатора.
Для смены передаточного числа в тороидальном вариаторе требуется изменить положение роликов. Для максимальной тяги они должны быть повернуты в сторону ведомого диска. При высоких оборотах ролики направлены к ведущему диску.
Устройство и принцип работы тороидальной бесступенчатой трансмиссии показаны на изображении ниже.
То как именно вариатор меняет передаточное число во время разгона зависит от программы управления. Для максимальной динамики двигатель выводится на обороты, соответствующие наибольшему крутящему моменту. При этом плавно меняется передаточное отношение. Темп разгона высокий, так как не тратится время на переключение между ступенями.
Ездить в вышеописанном режиме не очень удобно. Постоянные высокие обороты мотора приводят к большому расходу топлива и снижают ресурс силовой установки. При этом водитель, привыкший эксплуатировать транспортное средство с обычной коробкой передач, испытывает странные ощущения от монотонной работы мотора. Поэтому часто вариатор настраивают так, чтобы разгон полностью напоминал увеличение скорости с обычной АКПП.
Большинство бесступенчатых трансмиссий способны имитировать работу механической или роботизированной коробки передач. При этом все передаточные числа задаются программно.
Вариатор просто переключается между установленными положениями.

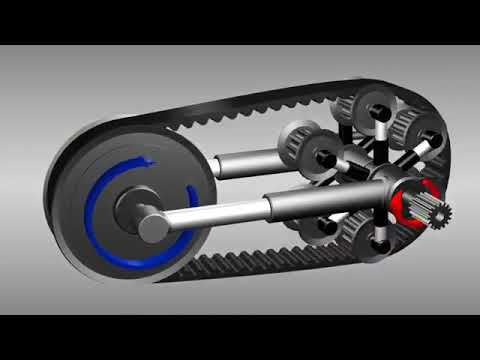

Видео
Передаточное число поступает от ведущего шкива, связанного непосредственно с мотором, к ведомому шкиву, который получил связь с приводами и колесами. Каждый шкив состоит из пары конических дисков, которые в процессе работы коробки сдвигаются и раздвигаются. За счет увеличения или уменьшения диаметров шкивов происходит изменение числа. На практике работа вариатора выглядит так:
- В начале движения конусы ведущего шкива разводятся, а конусы ведомого сводятся, а двигатель нагружается по минимуму;
- С увеличением скорости происходит обратная ситуация: конусы ведущего вала постепенно сходятся, а ведомого – расходятся. В результате передаточное число меняется в меньшую сторону, что важно для снижения тягового усилия и увеличения оборотов на ведомом валу.

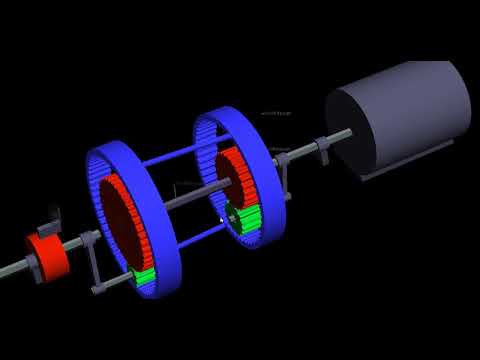

Как работает задний ход
- Примечательно то, что скорость заднего и переднего хода на этом типе трансмиссии одинакова. Но в первом случае она ограничивается электроникой во избежание аварийных ситуаций.
- Он обеспечивается посредством планетарного механизма с двойным рядом сателлитов:
- Смена подвижного ряда сателлитов и фиксация второго ряда, обеспечивает смены направления хода. При этом направление вращения водила не изменяется, но меняется направление вращения корончатой шестерни. Как работает вариаторная коробка передач по видео смотрите ниже.
Коробка вариатор плюсы и минусы
Автомобиль с вариатором, в конечном счете, будет более экономичным, чем обычный автомобиль, особенно для остановки / начала движения или когда вы постоянно меняете скорость.
Старт автомобиля будет более гладким и более тихим. Однако, чем больше этих преимуществ вы получаете, тем больше автомобиль чувствует себя на моторной лодке, где вы получаете странное ощущение увеличения скорости при неизменных оборотах двигателя. Если вы можете жить с этим, и это не придаст вам никакого дискомфорта, то вариатор вполне вам подойдет. Более детально о плюсах и минусах вариаторов ниже.
Плюсы вариатора
Основным преимуществом вариатора является эффективность, которую он может предложить. Транспортные средства, которые включают CVT, оценены среди самых эффективных транспортных средств и могут предложить значительную экономию топлива. Сегодня почти все гибриды используют вариатор для максимальной экономии топлива. Еще одно преимущество CVT замечено при движении по крутым склонам. Нормальные автоматические коробки передач могут иногда испытывать трудности при большой нагрузке, когда вариатор почти сразу может найти точное соотношение, необходимое для плавного обеспечения мощности без каких-либо переключений.
Эти плавные переключения передач являются еще одним преимуществом для водителя, поскольку они могут предложить чрезвычайно плавные поездки, даже не чувствуя «сдвига» транспортного средства.
Минусы вариатора
Хотя вариатор может предложить непревзойденную экономию топлива, у него есть существенный минус. Основной недостаток данных трансмиссий — это ценник, с которым они продаются. Типичная замена трансмиссии часто может стоить от 2 000 долларов в случае поломки. Из за особенностей устройства, блок CVT не будет работать так же долго, как обычная автоматическая коробка передач. В среднем срок службы этой трансмиссии составляет 150 – 200 тысяч километров. Еще более важно отметить тот факт, что, когда они выходят из строя, в 9 из 10 раз они должны быть заменены. Причиной этого является то, что детали очень дороги, их может быть трудно, если не невозможно найти, и, как правило, цена за замену деталей получается такая, что дешевле будет произвести полную замену. Другим недостатком вариатора является то, что они не могут выдержать мощность, которую может выдержать автоматическая или механическая коробка передач.
По этой причине блок CVT не используется в машинах с большой производительностью.
Как правильно использовать вариатор?
При эксплуатации устройства важно правильно его использовать, иначе можно нанести существенный вред, в результате которого придется делать дорогостоящий ремонт. Для того чтобы CVT прослужил долго, стоит соблюдать следующие рекомендации:
- Контролировать и регулярно проверять уровень жидкости в устройстве. Без нее последствия будут такими же, как при работе обычной коробки передач: без масла устройство довольно быстро выйдет из строя. При больших нагрузках жидкость расходуется интенсивнее, поэтому ее придется доливать, если вариатор используется в щадящем режиме, процедура не потребуется весь срок службы. Заметить нехватку жидкости можно по затруднительному переключению передаточного числа.
- Зимой нельзя сразу трогаться с места, необходимо, чтобы и двигатель, и коробка сначала достаточно прогрелись. Набирать скорость также требуется постепенно.
- Нельзя совершать резкие старты. Большая нагрузка при движении с места может порвать ремень КПП. Сам механизм также может пострадать, так как не предназначен для использования под высокой нагрузкой.
При обнаружении неисправностей не стоит пытаться отремонтировать КПП самостоятельно. Требуется обратиться в то СТО, где имеется специалист, хорошо разбирающийся в данном вопросе (перечень дилеров Renault). Несмотря на довольно простое устройство, вариатор требует внимательного к себе отношения и в ремонте довольно сложен из-за того, что не все механики знают, как правильно с ним работать. Именно поэтому не стоит рисковать, доверяя ремонт непроверенному ремонтнику или делая его самостоятельно, не имея для этого достаточного опыта и соответствующих знаний.
Читайте также: Обзор популярного легкового автомобиля Renault Logan
Обслуживание и уход
Именно замена масла станет главным фактором продления межремонтного пробега. Можно смело рекомендовать его замену каждые 30 тысяч километров, так оно постоянно будет находиться в тонусе, хорошо промывать каналы и механизмы, беречь поверхности трения и подшипники.
Как только масло утратит какие-то качества или загрязнится, начнётся лавинообразный процесс гибели сбалансированного организма клиноременной передачи. А ремонт пока ещё очень дорог. Ремень, шкивы и элементы гидроблока своим ценником способны надолго отбить желание покупать машины с CVT, и никакие достоинства никого не убедят.
К обслуживанию можно отнести и стиль езды на вариаторной трансмиссии. Она очень не любит крайностей. Да, низкие старты в духе двухпедального лонча, буксировка и перемешивание густой грязи не для этого механизма. Можно не сомневаться, что он так умеет, но, скорее всего, недолго. И если уже зажглась лампочка перегрева — значит, масло надо менять и больше так не поступать.
Основные отличия вариатора и автомата
Чтобы понять, чем отличается вариатор от автомата – нужно рассмотреть все виды автоматических трансмиссий. Обычные АКПП (гидромеханические трансмиссии) основаны на действии гидротрансформаторов, обеспечивающих связь осей с мотором.
Передаточное число изменяется планетарной передачей.
Схема относится к мало экономичным, постоянно совершенствуется (блокировкой рабочих колес, энергосберегающими гидромуфтами, фрикционными муфтами). Достоинства гидромеханической трансмиссии – надежность эксплуатации, отработанность конструкции, простота управления автомобилем (удобная для неопытных водителей).
Автоматическая коробка передач
К минусам распространенной АКПП причисляют повышенный расход топлива, невозможность буксировки, капризы при морозной погоде. Для простых конструкций «автоматов» характерны замедленная реакция на акселератор, рывки при переключении передач.
Для вариаторов (бесступенчатых трансмиссий), не имеющих передач, вначале использовались ременные приводы. Теперь популярны клиновидные цепи, клиноременные вариаторы. Новым словом в технологиях может стать торовый вариатор, разработанный на «Ниссане». Двигатель, агрегатированный вариатором, устойчиво работает на оптимальных оборотах, повышая экономичность. Отсутствуют рывки (нет переключения передач), ход машины отличается плавностью.
Вариатор
По узлу управления различают гидромеханические, электромеханические вариаторы. Гидромеханические вариаторы более долговечны. Электронные системы (с электромагнитными приводами) — считаются более современными. Опытные механики отмечают более короткую «жизнь» таких вариаторов. По мнению экспертов, главное, чем отличается вариатор от автоматической коробки передач – меньшая надежность, сложность регулировок, ремонтов.
Лучшими качествами обладают роботизированные коробки DSG. Конструкция Direct-Shift Gearbox, построенная на объединении двух трехступенчатых коробок, автономных сцеплений — самая передовая автоматическая трансмиссия. Мгновенная, плавная работа, не имеющая провалов мощности, обеспечивается попеременной работой коробок.
Как определить какое устройство установлено в автомобиле
Как различить коробки по внешним признакам:
- вариатор работает в режимах «P», «N», «D», «R». У автомата бывают дополнительные «L», «M»,»OD»;
- шильдик на двери багажника означает: CVT — вариаторная коробка, AT — автомат.
Вариатор отличается от автоматической коробки плавным разгоном и монотонным звучанием. В автомате передачи переключаются с лёгкими толчками.
Разница между вариатором и автоматом с экономической точки зрения
Чей ремонт дешевле: коробки автомат или вариатора? АКПП ставится в автомобили десятки лет. Хорошо изучен. Легко найти мастера или сервис по ремонту конкретной модели. Вместо дорогих фирменных запчастей можно подобрать качественный аналог.
Вариатор отличается от автомата меньшим весом, что отражается на расходе топлива и масла. По эксплуатационным расходам вариатор дешевле. Стоимость масла CVT может быть выше оригинального ATF, но по объему его нужно не более 7 л, в то время, как ATF требуется в среднем от 8 л.
Какое устройство лучше с точки зрения надёжности
Надёжность АКПП или вариатора зависит от модели, эксплуатации и качества обслуживания. При равных условиях ресурс обеих коробок достигает 300 000 км. Агрессивная езда, тяжёлые нагрузки, перегрев — одинаково негативно влияют на работу трансмиссий.
Какая коробка передач лучше для спортивной езды, так это автомат, поскольку вариатор плохо переносит большой крутящий момент.
Для CVT подходит равномерное движение со скоростью не выше 150 км/ч.
Новые виды вариаторов
Ежегодно производители автомобилей выпускают модели с бесступенчатой коробкой переключения скоростей. Причем характеристики его работы постоянно улучшаются, оборудование совершенствуется. Совсем недавно компании JATCO и Nissan выпустили общее изобретение — улучшенный вариатор с облегченной и уменьшенной конструкцией. CVT совместил в себе новую коробку и клиноременную систему. У этого аппарата очень хорошие показатели работы:
- Увеличенное число передач. Создатели расширили диапазон на 20 % (в сравнении с обычным CVT). Это позволяет автомобилю быстро разгоняться и сбрасывать обороты.
- Весит обновленный агрегат на 13 % меньше, чем его стандартный прототип.
- Имеет систему ASC, что позволяет компьютеру выбирать передаточное число, оптимально подходящее в момент разгона и остановки.
Учредители автокомпании «Порше» заявили, что в настоящее время проводят разработку по апгрейду CVT и улучшению принципа его работы. Они стараются поднять показатели комфорта во время езды, набора скорости и остановки. Хотят снизить объем потребляемого топлива, но в то же время увеличить коэффициент полезного действия. В планах у создателей — сделать такой тип CVT, принцип работы которого будет похож на восьмиступенчатую трансмиссию.
Усиленная работа над улучшением бесступенчатой коробки переключения скоростей подтверждает еще раз, что будущее за ней. Не исключено, что очень скоро вариатор станет альтернативой всем обычным КПП (автомат, механика и РОБОТ). Особый акцент производители автомобилей делают на его комбинированные модели, при которых работа двигателя будет самой идеальной, энергия будет сохраняться в специальном накопителе и тратиться только на передвижение транспортного средства.
Видео: Эксперт — плюсы и минусы вариатора
Покупать автомобиль с вариатором или не покупать?
Для начала запишитесь на тест-драйв и прокатитесь на каком-нибудь автомобиле с вариатором. Если вам понравится то, как этот автомобиль набирает скорость, как он управляется, то задуматься о машине с вариатором стоит.
Зная, что у вариаторов до сих пор есть проблемы с долговечностью, то приходит в голову мысль о том, что если машина новая или прошла совсем немного, то брать ее стоит. Если же пробег у автомобиля более 50000 км, то уже стоит задуматься.
Стоит так же учесть и условия эксплуатации автомобиля. Если вы ездите по хорошим дорогам, не перегружаете автомобиль, не используете его в качестве такси, то взять вариатор и насладиться его преимуществами можно.
Если же вашему автомобилю суждено испытывать различного рода перегрузки, то лучше присмотреться к автоматической или механической коробке передач.
Источники
- https://zapchasti.expert/kpp/korobka-peredach-variator.html
- https://vvm-auto.ru/publikatsii/1127-cvt
- https://akpphelp.ru/akpp_variator_kak_rabotaet.html
- http://variator-cvt.ru/variator/kak-rabotaet-variator
- https://seite1.ru/zapchasti/variatoropisaniefotoprincip-rabotyustrojstvovidy/.html
- https://dusterauto.ru/chto-takoe-variator-v-avtomobile.html
- https://autobibikka.ru/variator/
- https://AvtoNov.com/%D1%87%D0%B5%D0%BC-%D0%BE%D1%82%D0%BB%D0%B8%D1%87%D0%B0%D0%B5%D1%82%D1%81%D1%8F-%D0%B2%D0%B0%D1%80%D0%B8%D0%B0%D1%82%D0%BE%D1%80-%D0%BE%D1%82-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%B0%D1%82%D0%B0/
- https://akppoff.ru/korobka-avtomat/variator-ili-avtomat-chto-luchshe
- https://rad-star.ru/pressroom/articles/printsip-raboty-variatora/
- http://AvtoTehnar.ru/kpp-variator-v-mashine-chto-znachit/
- https://autodromo.ru/articles/variator-ustroystvo-vidy-princip-raboty-variatornoy-korobki-peredach
Как ездить на вариаторе — autoleek
С правилами езды на автомобилях с вариаторными коробками российские водители познакомились относительно недавно.
К отсутствию третьей педали в машине привыкнуть успели многие (обычная АКПП). Но заблуждаются те, кто ставит знак равенства между автоматом и бесступенчатой трансмиссией. Нюансы работы вариатора требуют самого внимательного рассмотрения. Как ездить на вариаторе?
Правила вариаторной езды
CVT — латинская аббревиатура, означающая интересующий нас тип коробки. Функционально она не отличается от других типов КПП, но кардинально разнится принципом работы. Смена передач идёт плавно, без толчков, благодаря коррекции диаметральной плоскости дисков (ведомого/ведущего). Автомобиль разгоняется «не дёргаясь». Сидящий за рулём не отвлекается на переключение скоростей. Работа автоматики сокращает время разгона, экономит горючее, выбирает оптимальный режим работы двигателя.
Независимо от степени нагрузки мотора уровень шума силовой установки малоразличим. Раскатистый звук спорткара на таких авто не услышать никогда, даже если акселератор «утопить» до отказа. «Умная» электроника компенсирует резкое изменение параметров работающего агрегата, убирая лишнюю нагрузку.
Подробно о плюсах
Транспортное средство, оснащённое CVT, имеет ряд положительных аспектов, выгодно отличающих его от машин с «механикой» и АКПП. К преимуществам однозначно относятся:
- хорошо набирается скорость;
- более экономично расходуется топливо;
- оптимизируются критичные нагрузки на двигатель;
- увеличивается период регламентных сервисных и ремонтных работ;
- повышен класс экологической безопасности.
Дело в масле
Отслеживать уровень и качество масла в КПП — обязанность автовладельца. В случае с бесступенчатой трансмиссией нужно относиться к этому особо тщательно. Абсолютно все вариаторные коробки «болезненно» реагируют на невнимательное отношение к спецификациям и рабочему объёму залитого масла. Менять его придётся часто.
CVT-масло — отдельная категория. Особенность материала — антогоничность функции (обеспечение смазки трущихся поверхностей с одновременным предотвращением их проскальзывания). Экзотичность трансмиссионного масла не отражается на его стоимости, автолюбителей оно не разорит.
Менять жидкость в коробке с неидентичными спецификациям характеристиками — большой риск. Техническая документация автомобиля содержит точную информацию о типе и параметрах масла для КПП. Игнорирование этого аспекта с высокой степенью вероятности приведёт к незапланированным тратам, их размер может сильно огорчить владельца авто. Если самостоятельно уточнить сведения о расходном материале не удалось, следует обратиться за разъяснениями к дилеру или в официальный технический центр, где обслуживаются автомобили нужной марки.
Полностью заменить жидкость на вариаторе рекомендовано на отметках кратных 60 тыс. км пробега, в зависимости от производителя эти данные могут отличаться в большую или меньшую сторону. Российские реалии значительно корректируют этот показатель в сторону уменьшения (порядка 30 тыс. км).
Эксплуатация вариатора (краткая инструкция)
Латинские литеры, вместо цифр на рукояти переключения МКПП, означают следующее:
- «P» — парковочный режим.
- «D» — машина в движении. Автомобиль едет вперед с характерной плавной сменой ступеней;
- «N» — аналог «нейтралки». В бесступенчатом варианте КПП применяется при парковке с наклоном.
Алгоритм действий шофёра такой: выжать педаль тормоза до полной остановки → ручку коробки установить напротив «N» → застопорить машину на ручнике → резко отпустить и снова нажать тормоз → перевести в режим паркинга «P». Необычный порядок манипуляций обусловлен спецификой взаимодействия механических узлов при остановке: вал в CVT блокируется стержнем малой толщины, который несложно деформировать (окончательно испортить) при небрежном паркинге «на скорости».
- «L» — завышенные обороты и эффект торможения двигателем. Рекомендован при движении по бездорожью, под уклон, буксировке прицепа (подобие 1 ступени на «механике»).
Многие автопроизводители добавляют ещё две позиции:
- «S» — спортивный. Двигатель выводится на полную мощность;
- «E» — экономичный. Расход горючего минимизирован.
Резко нагружать не стоит
Машинам с вариаторами резко возрастающие нагрузки противопоказаны. Они становятся виновниками внеочередных посещений СТО и последующего ремонта. Это недостаток CVT-коробок конструкторы пока не решили.
Прогрев вариатора обязателен при низких температурах. Холодное масло в трансмиссии плохо распределяется внутри системы, часть элементов и деталей остаются без смазки. Прогревать по типу автоматической коробки передач путём переключения режимов «P-R-N-D» и обратно не рекомендуется, так как это не улучшает прогрев. Помните вариатор устроен абсолютно по-другому, нежели другие КПП. Как вариант можно на несколько секунд включить нейтраль — «N», это немного прогреет гидромуфту (сцепление).
Трогаться с места нужно убедившись, что автомобиль прогрелся до необходимого предела. После начала движения придерживаться спокойной манеры езды минимум километр, это полностью позволит прогреть все элементы коробки. Расходы на лишнее топливо сэкономят затраты на монтаж новой КПП.
Чем ниже температура окружающей среды, тем дольше необходимо прогревать коробку. При температуре -35 °C лучше не эксплуатировать автомобиль с CVT. Если вы всё-таки решились на поездку в сильный мороз, то прогревать рекомендуется не менее 30 минут и всю дорогу придерживаться очень щадящего режима езды.
В Европе (Финляндии) нашли альтернативу холостым оборотам двигателя для прогрева. Авто снабжаются электросистемой поддержки рабочей температуры. Машина запитывается от электросети через обычную штепсельную вилку. Машины с таким оборудованием легко узнать по характерным вырезам на бампере.
Бездорожье не рулит
Ездить на автомобилях с вариаторной КПП вне дорог не желательно. Пусть не вводят в заблуждение автолюбителей всемирно известные производители кроссоверов. Внедорожники с CVT автоматически зачисляются в «паркетники».
Владельцам бесступенчатой коробки лучше держаться города и шоссе с твёрдым покрытием.
Повредить бесступенчатую коробку можно наехав на выступ, ухаб, при попадании колёс в ямы и выбоины и другие шероховатости дорожного полотна. Подобные приключения небезопасны для МКПП, а в случае с автоматом в вариаторном исполнении последствия могут быть фатальными.
Нет буксировке
Буксовать, равно как и буксировать, на CVT не стоит. Эти действия небезопасны для агрегата. Вариант взятия автомобиля на буксир есть — при включённом моторе (смазка предохранит детали от излишнего трения), стоит ознакомиться с инструкцией по эксплуатации. И даже не взирая на это бывают случаи поломок, особенно КПП с пробегом, поэтому мы не рекомендуем его буксировать, ведь эвакуатор стоит гораздо дешевле чем ремонт. Неисправность двигателя приводит к неизбежному общению со службой эвакуации, есть другой но очень трудоемкий вариант, отсоединения полуосей от ведущих колес.
Соответственно использовать машину в качестве тянущего средства другого авто категорически не рекомендуется. Максимально допустимое условие — транспортирование автоприцепа весом не превышающего допустимого. Точная информация о грузоподъёмности и расстоянии, на которое можно буксировать прицеп, конкретной модели указана в техпаспорте.
Пробуксовка — очень вредное действие. Заглохнув на ухабах или в грязи, следует оставить попытки выехать самостоятельно. Передвигая селектор между отметками «D» и «R» можно добиться только скоротечного износа шлицевых соединений. Заметно сократится ресурс шестерней. Чтобы устранить поломку, узел разберут, что существенно ударит по карману автовладельца.
Внимание, датчики!
Без корректной работы контрольных устройств обеспечить безопасность поездок невозможно. Отслеживать их состояние постоянно — насущная необходимость. Прекращение функционирования одного датчика может привести к выходу из строя целого узла.
Если датчик контроля скорости повреждён, то блок управления автоматически переводит ремень трансмиссии в среднее аварийное положение, двигатель экстренно тормозит.
Угроза деформирования ремня становится более чем реальной. При движении в высокоскоростном режиме может даже разорвать ременной привод. Снижение оборотов повышает процент «выживания» CVT.
Для желающих приобрести машину с пробегом есть непреложное правило — меняйте датчик скорости. Настоятельно предлагается купить оригинальную версию от производителя и проверенного поставщика. Аналогично следует поступить с датчиками уровня и давления масла. Весь комплект датчиков должен находиться в исправном состоянии.
Заключение
Выводы, не требующие особых обоснований:
- «Лихачить» с вариатором нельзя. Поломки и сокращение периода эксплуатации неизбежны.
- Ограничить поездки городской чертой, где преимущества бесступенчатой трансмиссии раскроются полностью.
- Не начинать движения при «холодном» масле.
- Отслеживать уровень жидкости и работоспособность контролирующих устройств.
Манера езды водителя и общее состояние дорог региона, где живёт автовладелец — важные факторы, влияющие на окончательное решение при покупке машины с CVT.
Тахометр из серии Ugears STEM Lab
Обучающая 3D-головоломка Тахометр от Ugears STEM Lab. Откройте для себя в дополненной реальности!
Соберите тахометр и узнайте, как он работает.
- В комплекте с моделью идет QR-код к учебному пособию о механизме, принципе его работы, основных характеристиках, формулах. А также интересные задания.
- Погрузитесь в дополненную реальность и посмотрите, как работает тахометр. Взаимодействуйте с моделью через специальное AR-приложение от Ugears.
Узнайте, как работает тахометр
Тахометр — это устройство, предназначенное для измерения скорости вращения различных частей двигателей и других механизмов. Он рассчитывает количество оборотов в минуту (об/мин). Тахометр также измеряет и контролирует пределы нагрузки, чтобы уменьшить или увеличить обороты, чтобы двигатель или механизм работали в оптимальных параметрах.
Кто и когда изобрел тахометр?
Тахометр был изобретен немецким инженером Дитрихом Ульхорном в 1817 году.
Его изобретением было специальное устройство, измеряющее центробежную силу. С 1840 года это устройство использовалось в железнодорожных локомотивах, а затем в автомобилях и во всех видах автомобильного транспорта.
Применение
Тахометр применяется в механизмах, где необходимо точно отслеживать обороты, чтобы избежать негативных последствий перегрузок. Сообразительные автомобилисты используют тахометры, чтобы знать, когда переключать передачи (в автомобилях с механической коробкой передач) и контролировать нагрузку на двигатель, тем самым увеличивая срок службы своих автомобилей.
Из чего состоит тахометр и как он работает
3D-головоломка «Тахометр» из коллекции STEM Lab от UGEARS представляет собой полностью действующую деревянную модель тахометра, которую можно собрать своими руками. При вращении рукоятки движение передается через редуктор, увеличивающий число оборотов и смещающий сдвоенные грузы в центробежном узле. Чем выше число оборотов, тем больше центробежная сила разделяет грузы, перемещая подвижную ось с маховиком.
Стрелочный механизм (циферблат) закреплен на оси; чем больше ось смещается (выше обороты), тем больше отклоняется стрелка на шкале, указывая на более высокую скорость вращения.
Механизм тахометра состоит из:
|
Соедините тахометр с вариатором, создав новый механизм
Система вариатор-тахометр демонстрирует прямую зависимость между передаточным числом коробки передач и скоростью вращения.
При вращении рукоятки Вариатора движение передается через редуктор на конусообразный ведущий шкив. Затем вращение первого конуса передается через ремень другому конусу, который является ведомым шкивом. При нажатии педали, прикрепленной к корпусу, она смещает вилку, удерживающую ремень, тем самым изменяя скорость вращения ведомого шкива. При подсоединении тахометра к вариатору изменение частоты вращения ведомого шкива вариатора передается на редуктор тахометра.
Это, в свою очередь, увеличит или уменьшит центробежную силу на грузах, сместив ось с маховиком. Смещение оси отклоняет индикатор на циферблате в сторону большего или меньшего значения. Таким образом, изменения передаточного числа в вариаторе будут увеличивать или уменьшать число оборотов подключенного тахометра.
Механизм вариатора-тахометрасостоит из:
|
Головоломки Ugears STEM разработаны для разных возрастных групп с особым упором на обучающий компонент. Сборка модели будет интересной и не займет много времени.
Лаборатория STEM Наборы моделей поставляются со всем необходимым в коробке. Как и в случае с остальными наборами деревянных моделей Ugears, сборка моделей STEM Lab — увлекательное и всеобъемлющее занятие: все, что вам нужно для сборки, изучения и открытия, поставляется в коробке. Там вы найдете:
|
Комплект учебной механической модели тахометра
Размер модели: 9,4*4,1*4,8 дюйма (24*10,3*12,3 см)
Размер упаковки: 8,1*7,4*2,5 дюйма (20,5*18,8*6,3 см)
- Инструкция в формате PDF
Betty W
06.
08.2022
Моему 9-летнему внуку (который хорошо разбирается в наборах Lego) трудно — не из-за количества деталей или инструкции — а потому, что это так. трудно прижать кусочки на место (даже с воском). Нам приходится работать вместе, и наши большие пальцы «сломаны» (его слово!). Хотя концепция нравится!
Рейтинг
Ваше имя
Электронная почта
(необязательно):
Ваш отзыв
Помогите своим друзьям и членам семьи выбрать правильный подарок для вас.
Уважаемый,
Хочу получить в подарок Модель Ugears:
Тахометр
https://ugearsmodels.com/tachometer.html
Спасибо!
Введите имя вашего друга
Введите адрес электронной почты вашего друга
* Ваш друг получит ссылку на этот товар
Ваше имя
Ваш адрес электронной почты
Фазовый вариатор Ferrari 360 (также известный как вариатор фаз газораспределения) — Aldous Voice
Фазовый вариатор Ferrari 360 (также известный как вариатор фаз газораспределения)
Опубликовано от Aldous Voice
Двигатель Ferrari 360 имеет систему изменения фаз газораспределения, установленную на выпускном распределительном валу (фазы впускных клапанов фиксированы). Критическая часть этой системы называется «Вариатор фаз выхлопа» (деталь № 1) и устанавливается между кулачковым шкивом и самим распределительным валом. Вот схема, показывающая положение вариатора на ряду 5-8 (выделено желтым):
Вариатор предназначен для изменения времени открытия и закрытия выпускных клапанов относительно движения поршня вверх и вниз в цилиндре. На низких оборотах двигателя выпускные клапаны открываются непосредственно перед тем, как поршень заканчивает рабочий ход, и закрываются, когда он достигает конца такта выпуска. Когда выпускной клапан закрывается, впускной клапан открывается, готовясь к такту впуска. Это обеспечивает плавный холостой ход и обеспечивает оптимальный низкий крутящий момент.
При более высоких оборотах двигателя выпускные клапаны открываются немного позже, а значит, и закрываются позже (поскольку профиль распределительного вала фиксирован). Поскольку синхронизация впускного клапана также фиксирована, выпускной и впускной клапаны открыты одновременно в течение гораздо более длительного периода времени. Это позволяет выхлопным газам, которые устремляются вниз по коллектору, создавать вакуум в цилиндре, который всасывает топливно-воздушную смесь до того, как цилиндр начнет такт впуска. Такое расположение обеспечивает максимальную пиковую выходную мощность.
Вариатор управляется Motronic (ECU) и приводится в действие соленоидом (деталь № 195086), расположенным в головке блока цилиндров. Вот схема расположения соленоида (желтый) на ряду 1-4:
Работу вариатора можно проверить на диагностическом аппарате SD2. Эта функция выполняется при работающем двигателе — SD2 запрашивает изменение момента выхлопа и, чтобы убедиться, что он выполнен правильно, определяет изменение момента распредвала с помощью датчика фазы распредвала.
Этот датчик устанавливается через крышки распределительных валов и определяет вращение распределительных валов выпускных клапанов – см. схему ниже (показан ряд 5-8).
Возникла проблема с вариаторами, установленными на ранние автомобили. Та часть, которая крепится к распределительному валу, могла сломаться — это означало, что распределительный вал перестал вращаться относительно двигателя с катастрофическими последствиями. Вот несколько фотографий сломанных вариаторов.
Обратите внимание, что это не моя фотография, я взял ее отсюда: FerrariChat
Обратите внимание, что это не моя фотография, я взял ее отсюда: FerrariChat
Ferrari признала, что это проблема, и обновила деталь. Вот диаграмма, показывающая, как они изменили дизайн детали, которая крепится к распределительному валу:
Ferrari также начала кампанию по замене старых вариаторов на новый дизайн. Затронутые автомобили — это автомобили с VIN ниже 123399, то есть: если ваш VIN выше 123399, то ваш двигатель был бы оснащен более новой конструкцией на заводе.
