что это такое, принцип работы.

подробно + видео

Содержание

• 1 Коробка вариатор: как правильно ездить
• 2 Чем хорош вариатор
• 3 Минусы вариатора
• 4 Требуемые инструменты для замены масла
• 5 Главные достоинства и недостатки CVT
• 6 Достоинства и недостатки вариатора
• 7 Плюсы и минусы коробок CVT
• 8 Автоматическая коробка передач: общая характеристика
• 9 Стандартная схема, принцип действия и основные элементы
• 10 Виды вариаторов
  • 10.1 Клиноременной механизм
    • 10.1.1 Принцип действия
  • 10.2 Клиноцепной вариатор
  • 10.3 Тороидный вид вариатора
  • 10.4 Новые виды вариаторов
• 11 Главная отличительная особенность
• 12 Какие пробеги критичны

Коробка вариатор: как правильно ездить

Итак, вариатор CVT является бесступенчатой автоматической трансмиссией, что сильно отличает данный тип коробок передач от аналогов благодаря уникальной конструкции. Переключение передач на авто с вариатором происходит плавно, без толчков, задержек, пробуксовок и т. д.

Машина с такой КПП разгоняется легко, ускорение происходит без малейших рывков, которые в той или иной степени можно ощутить на других типах автоматов, включая даже новейшие преселективные РКПП с двумя сцеплениями.

Также среди плюсов стоит выделить топливную экономичность CVT по сравнению с АКПП, лучшее распределение нагрузки на ДВС и на трансмиссию, что позволяет не перегружать силовой агрегат и увеличить его срок службы.

Казалось бы, с учетом всех плюсов вариатор можно считать более комфортной заменой для классического автомата, однако это не так. Дело в том, что многие водители отмечают заметно меньший ресурс CVT по сравнению с АКПП, низкую ремонтопригодность вариаторов, высокую стоимость обслуживания и целый ряд ограничений во время эксплуатации. Давайте разбираться.

На первый взгляд, эксплуатация вариатора не отличается от АКПП. Доступные режимы одинаковые, P – парковка, D – движение вперед,  N – нейтральная передача, R – задний ход и т.д.

Также может быть реализована функция ручного управления КПП, которая имитирует понижение и повышение передачи самим водителем (аналогично Типтроник на АКПП).

  Дополнительно может присутствовать спортрежим, экономичный режим и т.д.

При этом важно понимать, что вариатор среди всех видов АКПП  хуже всего «переваривает» крутящий момент и наименее подготовлен к высоким нагрузкам. Простыми словами, резко стартовать на вариаторе крайне нежелательно

На такой КПП разгоняться нужно плавно, постепенно поднимая обороты двигателя. В противном случае поломки не заставят себя долго ждать. На практике не единичны случаи, когда у любителей светофорных гонок на новых авто вариаторы выходили из строя уже к 50-60 тыс. км. пробега.

Также вариатор нужно в обязательном порядке прогревать в холода. Вариаторы предельно чувствительны к смазке, при этом трансмиссионное масло при понижении температуры хуже распределяется по коробке.

Более того, прогрев вариатора CVT на месте по аналогии с АКПП (включение режимов P-R-N-D с задержкой на несколько секунд) для данного типа трансмиссии не подойдет, так как конструктивно вариатор отличается от гидромеханического автомата.

В случае с CVT  нужно прогреть ДВС и включить режим N на несколько сек., что позволит прогреть гидромуфту. Далее нужно начинать движение, сводя нагрузки на коробку к минимуму первые 3-5 км.

Если же температура понизилась до -30 и ниже, от поездок на автомобиле с вариаторной коробкой лучше отказаться. Если ехать нужно, тогда машину потребуется долго греть на холостых, затем допускается езда исключительно в щадящем режиме.

Также вариатор «боится» пробуксовок и повышенных нагрузок. Это значит, что любой кроссовер с вариаторной коробкой никак нельзя считать внедорожником, специально подготовленным к условиям бездорожья и рассчитанным на эксплуатацию в тяжелых условиях.

Еще нужно помнить, что легковые авто и паркетники с CVT плохо приспособлены к буксировке прицепов, не рассчитаны на перевозку тяжелых грузов и т.п. По этой причине владельцам бесступенчатой коробки передач нужно избегать излишних нагрузок на КПП.

Простыми словами, использовать автомобиль с CVT для буксировки другого авто настоятельно не рекомендуется

Что касается автоприцепа, важно, чтобы вес не превышал допустимых показателей. Также могут быть и ограничения по скорости и расстоянию в случае использования прицепа

Если же автомобиль с вариатором застрял в грязи или снегу, лучше отказаться от попыток выехать своим ходом. Переключения селектора между режимами при «раскачивании» авто приведет к быстрому износу шлицевых соединений, ресурс деталей КПП заметно сокращается.

Кстати, если возникает необходимость отбуксировать неисправную машину с вариатором, оптимально воспользоваться услугами эвакуатора. Если же такой возможности нет, тогда нужно придерживаться правил, указанных в мануале касательно буксировки вариатора.

В ряде случаев машину с вариатором, как и с АКПП, буксируют на небольшие расстояния с заведенным двигателем. Если же ДВС не заводится, тогда следует отказаться от попыток отбуксировать машину без вывешивания ведущих колес.

Чем хорош вариатор

В зависимости от того, какая программа выбрана, вариатор будет самостоятельно менять при разгоне передаточное число. При езде на автомобиле с обычной коробкой осуществляется постепенное переключение передач и увеличение оборотов двигателя. А автомобиль с вариатором набирает скорость на неизменных оборотах, соответствующих максимальной величине крутящего момента. Изменяется при этом передаточное отношение. Тем, кто пересядет с машины, работающей с привычной коробкой передач, на авто с вариатором, будет наверняка некомфортно набирать разгон. Ведь, после нажатия водителем педели газа двигатель выходит сразу на высокие обороты, и в течение всего набора скорости продолжает оставаться на них, при этом двигатель работает на высоких оборотах, издавая довольно ощутимый рев. Зато темп разгона у таких автомобилей выше, чем у машин с традиционной АКПП, и это можно отнести в плюсы вариатора. Иногда настройки вариатора делают такими, что разгон с его помощью по ощущениям напоминает разгон с ростом оборотов двигателя. Конечно, когда автомобиль двигается в гору или замедляется, вариатор не останется на высокой передаче, даже если нажимать педаль газа. Его шкивы просто передвинутся назад для повышения выходного крутящего момента. На некоторых машинах существует возможность устанавливать режим с определенным количеством так называемых «виртуальных» передач, между которыми вариатор будет переключаться подобно классической АКПП. В таком случае можно переключать эти установленные передачи даже самостоятельно, как на коробке-автомат с наличием ручного последовательного режима.

Минусы вариатора

Несмотря на такое большое количество достоинств, вариатор не лишен и недостатков. Одна из проблем – неспособность работать с более современными мощными двигателями, поэтому вариаторы и начали распространяться преимущественно в автомобилях компактного и среднего класса. Однако нельзя не отметить, что создаются и такие вариаторы, которые способны на большее. Например, клиноременный вариатор с цепью Multitronic успешно работает на Audi A4 2.0 TFSI, мощность двигателя которого составляет 200 лс. А внедорожник Nissan Murano с двигателем V6 на 3,5 литра, развивающим 234 лс, оснащается клиноременным вариатором X-Tronic. Это чуть ли не самая крупная и тяжеловесная модель, на которую устанавливается вариатор. И при современном развитии технологий это, скорее всего, еще не предел. Еще одним недостатком вариаторов является их дорогостоящее обслуживание и ремонт, а также потребность в специальной трансмиссионной жидкости, которая тоже обходится недешево. Для работающего на ремне вариатора замена ремня требуется каждые 100-150 тысяч км пробега. Замена масла на вариаторе может производиться чуть реже, чем в коробках-автомат (раз в 40-50 тысяч км), но и стоит оно гораздо дороже. Несмотря на указанные минусы, вариаторы все-таки приобретают все большую популярность, причем стоимость их ниже, чем хороших автоматических коробок. Благодаря тому, что в вариаторе число передач не ограничено, двигатель получает возможность работать на самых благоприятных для него режимах, будь то необходимость сильного и резкого разгона или неспешность при спокойном движении. Поэтому модели, оснащенные бесступенчатыми автоматическими коробками передач, считаются высокоэкономичными и в то же время обладающими высокой динамикой.

Стоит также отметить, что в последние годы идет тенденция к увеличению количества передач в коробках-автомат. Новейшие модели автоматических трансмиссий для легковых автомобилей насчитывают уже 8 и даже 9 ступеней. Такие меры принимаются как раз для достижения максимально возможной топливной выгоды и динамики разгона. Не исключено, что в ближайшем будущем начнут появляться АКПП с десятью, а то и с двенадцатью ступенями. Но все же вариаторы уже давно занимают то место в автомобильном мире, куда обычным автоматическим коробкам передач с их планетарными передачами-переключателями не добраться никогда. Потому что количество передач, имеющихся у вариатора, сосчитать просто невозможно.

Требуемые инструменты для замены масла

Для того, чтобы замена масла в вариаторе прошла успешно, требуются инструменты из таблицы ниже.

Таблица — Инструменты и материалы необходимые для замены масла

Инструменты и материалы	Примечание
Очиститель	Поддон и магниты следует очистить от старой жижи и мелких металлических частиц
Головка	Размер зависит от конкретного автомобиля. Обычно требуются головки “на 10”, “на 13”, “на 14”, “на 15”, “на 16”, “на 17”
Вороток	Часто доступ к некоторым креплениям затруднителен. Поэтому желательно иметь удлинитель и трещотку.
Лейка	На некоторых автомобилях для удобства заливки свежей смазки потребуется удлинить лейку маслостойким шлангом
Тара	Емкость зависит от объема сливаемого масла. Обычно достаточно тары на 4-6 литра.
Ветошь	Не оставляющая ворсинок

Главные достоинства и недостатки CVT

Прежде чем перейти к рассмотрению плюсов и минусов вариатора, также стоит несколько слов сказать о другой разновидности бесступенчатой коробки – тороидной. Как уже говорилось, на 95% японских, немецких, корейских и других авто ставят либо клиноременной, либо клиноцепной вариатор. Остальные 5% транспортных средств оснащены тороидным типом CVT. Он не получил должного распространения, так как по многих характеристикам уступает аналогу с ремнем/цепью. Итак, за что любят и недолюбливают вариаторную коробку? Причины следующие:

ПлюсыCVT	МинусыCVT
Высокий уровень комфорта: автомобиль с вариатором издает намного меньше шума в салоне, чем с МКПП или АКПП	Ремень или цепь из-за постоянных высоких нагрузок быстро изнашивается
Постоянная тяга, передача мощности в непрерывном потоке, незаметное для водителя переключение скоростей	Коробка передач требовательна к качеству и уровню моторного масла
КПД примерно на 5% выше, чем у автоматической коробки	Не ставится на мощные автомобили (известно всего несколько моделей)
Легкость управления, возможность ручного выбора режима работы вариаторной коробки	В случае поломки требует серьёзных материальных затрат
Автомобилем с вариатором удобнее управлять, чем машиной с механикой и даже автоматом	Недостаточно хорошо распространена сеть СТО (особенно в небольших городах), отсутствие необходимого количества мастеров, ремонтирующих вариатор на самом высоком уровне
Исключены рывки во время стремительного разгона или торможения, что можно наблюдать на авто с другими КПП	Дороже в обслуживании, чем автоматическая и тем более МКПП
Отсутствие высоких нагрузок на двигатель и коробку за счет постоянно имеющегося передаточного отношения положительно сказывается на уровне расхода топлива	Нуждается в регулярной чистке фильтров и магнитов особенно на авто с пробегом свыше 150 тыс. км
Бесступенчатая коробка не провоцирует буксировку колес на обледенелом участке трассы, следовательно, возрастает уровень безопасности	Вариатор боится буксировки, это значит, что автомобиль с CVT не предназначен для работы в экстремальных условиях. Можно сказать, что это коробка для исключительно городских машин

Каждый автовладелец может найти другие слабые и сильные стороны вариаторной коробки, основываясь на личных предпочтениях, собственном водительском стаже. Есть категория водителей, которая не переносит «молчаливость» силового агрегата. Двигатель в паре с CVT никак не реагирует ни на молниеносное ускорение, ни на планомерные переходы на высокие и низкие скорости.

Кто привык ездить на спортивных машинах с обычной МКПП, вряд ли сможет без характерного «рева» двигателя. Ощутить драйв за рулем машины с бесступенчатой коробкой не получится, отчасти по той причине, что вариатор не ставят на модели с действительно мощными моторами. Решение приобретать авто с CVT или сделать выбор в пользу механики зависит исключительно от желаний и потребностей.

Достоинства и недостатки вариатора

Любое изобретение имеет какие-то недоработки, не стал исключением и CVT. Его слабые стороны пытаются устранить, а пока они существуют, стоит о них знать:

1. Такие коробки передач не устанавливают на мощные авто, хотя уже есть несколько экземпляров именно с ними.
2. Ремонт CVT требует больших материальных затрат, и к тому же его осуществляют не на всех СТО. Очень сложно найти специалиста, который бы хорошо разбирался в устройстве данного типа.
3. Работа вариатора зависит от показаний множества датчиков, и если вдруг выйдет из строя хотя бы один из них, то это может привести к неправильной работе всей системы трансмиссии.
4. Такой аппарат требует заполнения внутренней его части специальной жидкостью, которая отличается высокой стоимостью в сравнении с аналогами, предназначенными для АКПП. А также ее уровень необходимо постоянно контролировать.
5. Трансмиссия испытывает большие нагрузки.
6. С данной коробкой передач существуют определенные ограничения по буксировке автомобилей, а также при использовании прицепов.

Неисправности вариатора

Но машина с вариатором имеет множество существенных преимуществ:

1. Удобство поездки на автомобиле с бесступенчатой КПП.
2. Плавность движения машины – стремительный разгон и торможение не вызывает рывков, как при использовании других коробок передач.
3. Стабильность показателей при достаточно продолжительном движении.
4. За счет оптимальной нагрузки на двигатель и продуманности работы автомата происходит существенная экономия топлива.
5. Уровень вредных веществ, создаваемых отработанными газами ниже, чем в автомобилях с АКПП И МКПП.
6. Безопасность езды на обледенелых дорогах, так как вариатор исключает пробуксовку колес.
7. Электронное управление работой двигателя увеличивает срок его износа, предотвращает от частых ремонтов.
8. Авто с вариатором ездит намного тише, чем с обычными коробками.

Плюсы и минусы коробок CVT

Как и всякое техническое устройство, вариаторы имеют свои преимущества и недостатки. Но справедливости ради необходимо учесть, что в настоящее время автопроизводители постоянно совершенствуют эту трансмиссию, поэтому со временем картина наверняка изменится, и недостатков у вариаторов будет меньше. Однако на сегодняшний день коробка передач CVT имеет следующие плюсы и минусы:

Преимущества	Недостатки
Вариатор обеспечивает плавность набора скорости без рывков, характерных для МКПП или АКПП.	Вариатор сегодня устанавливают на машины с мощностью двигателя до 220 л.с. Это связано с тем, что очень мощные моторы оказывают чрезмерное воздействие на приводной ремень (цепь) вариатора.
Более высокий коэффициент полезного действия. Благодаря этому экономится топливо, а мощность двигателя быстрее передается на исполняющие механизмы.	Вариатор очень чувствителен к качеству трансмиссионного масла. Как правило, необходимо покупать только оригинальные качественные масла, которые гораздо дороже их бюджетных аналогов. Кроме этого, менять масло надо чаще, чем в традиционной трансмиссии (примерно через каждые 30 тысяч километров пробега).
Значительная экономия топлива. Она становится результатом высокого КПД и плавного набора оборотов двигателя и скорости (в традиционной трансмиссии значительный перерасход происходит во время переключения передач).	Сложность устройства вариатора (наличие “умной” электроники и большого количества датчиков) приводит к тому, что при малейшей поломке одного из многочисленных узлов вариатор будет автоматически переведен в аварийный режим или выведен из строя (принудительно или аварийно).
Высокая экологичность, которая является результатом меньшего расхода топлива. А это означает, что машины, оборудованные вариатором, удовлетворяют современным высоким европейским требованиям экологичности.	Сложность ремонта. Зачастую даже незначительные проблемы с эксплуатацией или ремонтом вариатора способны привести к ситуации, когда трудно найти мастерскую и специалистов по ремонту этого агрегата (особенно это актуально для небольших городов и поселков). А стоимость ремонта вариатора куда выше, чем традиционных МКПП или АКПП.
Электроника, которая управляет вариатором, всегда выбирает оптимальный режим работы. То есть, трансмиссия всегда работает в наиболее щадящем режиме. Соответственно, это положительно сказывается на износе и сроке эксплуатации агрегата.	На машине с вариатором нельзя буксировать прицеп или другое транспортное средство.

На машине с коробкой CVT нельзя буксировать прицеп или другое транспортное средство. Также нельзя буксировать и саму машину, если у нее выключен двигатель. Исключение составляет случай, если вывесить на эвакуатор приводную ось.

Автоматическая коробка передач: общая характеристика

Автоматическая коробка передач (АКПП) или коробка-автомат — одна из наиболее популярных типов трансмиссии на

сегодняшний день. Использование АКПП дает возможность уменьшить количество агрегатов управления машиной, облегчить ее вождение.

— насос рабочей жидкости;

— системы охлаждения рабочей жидкости;

— узел управления и контроля;

— гидротрансформатор, ответственный за плавность хода.

Дополнительно идут главная передача и дифференциал. Передача вращения происходит при блокировке элементов планетарного ряда, которую обеспечивает муфта. Муфты и тормоза взаимодействуют за счет гидроцилиндров. Обгонная муфта не дает водилу вращаться обратно.

АКПП имеет электронную систему управления, которая содержит распределительный модуль, входные датчики, рычаг селектора и электронный блок управления КП (ЭБУ).

ЭБУ распределяет сигналы датчиков на модуль управления. Он учитывает метод определения точек перехода на нужную передачу. Роль управления выполняет рычаг переключателя, положением которого обуславливается режим работы.

Основные режимы АКПП:

Нестандартный режим «Кик-даун» обеспечивает мгновенное ускорение.

Типтроник также является дополнительным режимом на АКПП – это возможность переключения передач вручную в сторону увеличения.

Для долговечной и правильной работы АКПП стоит придерживаться установленных правил:

1. АКПП не переносит пробуксовку колёс, нужно постараться не допускать ее. Во избежание проблем многие модели оснащены антипробуксовочной системой (АБС).
2. Переключать на нейтральную передачу в исключительных случаях.
3. Буксировка крайне негативно влияет на состояние АКПП. На автомобиле с данной трансмиссией нежелательно использование прицепа.
4. Запрещается . Попытка сделать это мгновенно ведет к поломке коробки.
5. Автомобиль с АКПП не желательно буксировать на тросе – такой запрет, пожалуй, самый дискомфортный для автовладельцев. Это связано с тем, что функционал АКПП устроен так, что все агрегаты должны постоянно быть погружены в жидкость. В противном случае происходит осушение, что негативно сказывается на износе отдельных механизмов и работе коробки в целом. Даже несмотря на то, что в инструкции указано минимальное разрешенное расстояние буксировки 20–30 км, при расстоянии больше 5 км стоит воспользоваться эвакуатором.

Стандартная схема, принцип действия и основные элементы

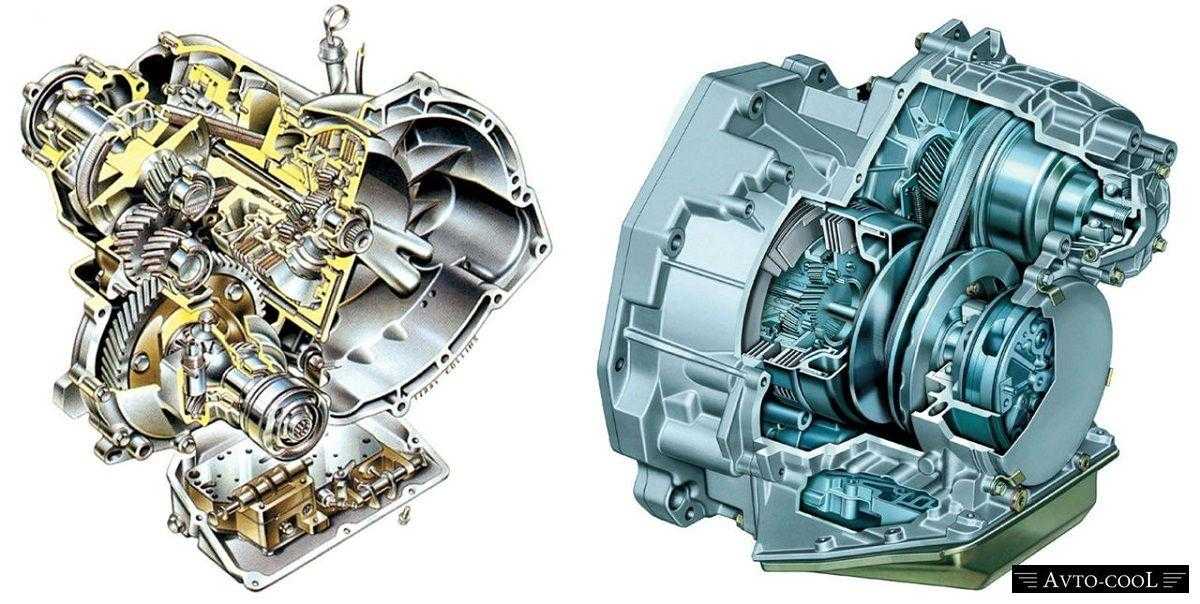

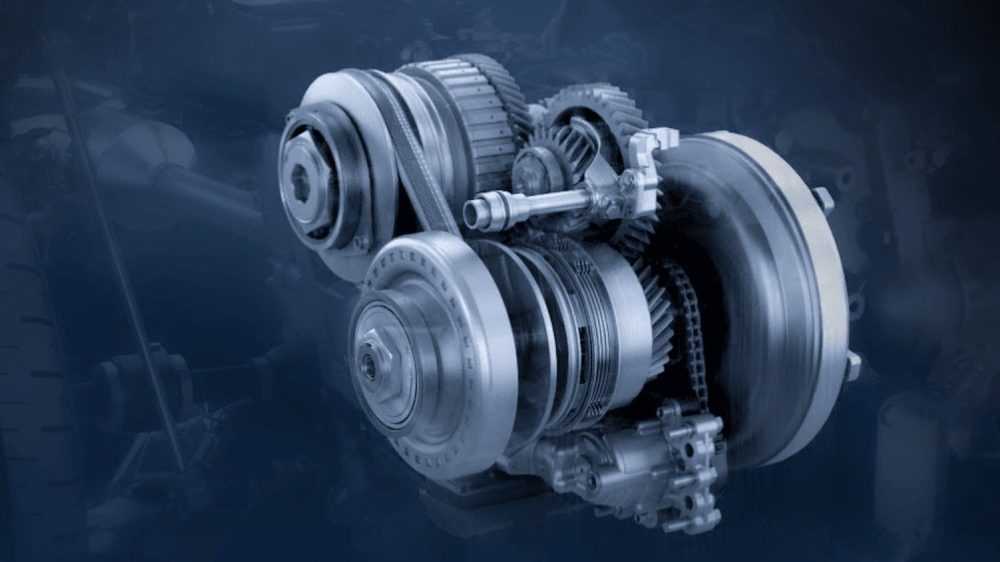

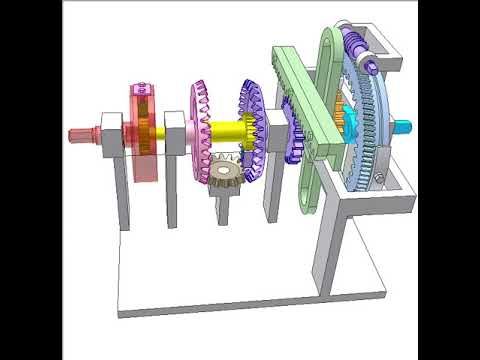

Вариатор в самом простом исполнении (созданный Вольво и поначалу использующийся концерном Субару) представляет собой движущий механизм, благодаря которому осуществляется передача вращения от одного узла к другому посредством промежуточного звена. Узлами выступают два шкива – колесики с ободом вокруг, внутри которого движется ремень. Промежуточным звеном – клиновый (разновидность приводного) ремень, соединяет между собой шкивы. Механизм получил название «клиноременный вариатор».

Крутящий момент непрерывно передаётся на колеса, также непрерывно происходит изменение передаточного отношения (при изменении оборотов двигателя, ремень либо натягивается, либо ослабляется).

Виды вариаторов

Существуют несколько разновидностей. Они отличаются между собой по своей конструкции.

Клиноременной механизм

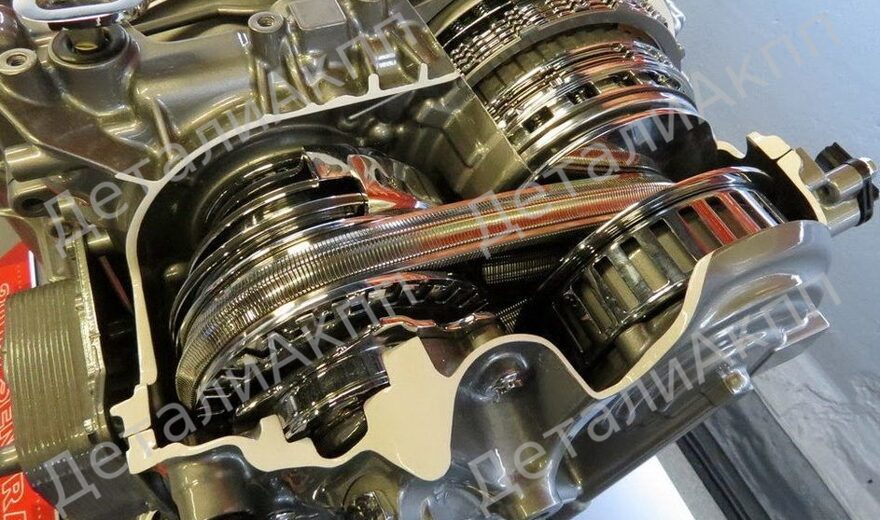

Это самый распространенный агрегат. В основном он состоит из одной передачи, реже из двух. Такой вариатор имеет два шкива, которые между собой соединяются клиновидным ремнем. Один шкив ведущий, а второй ведомый. Вначале между ними закладывалась армированная резина, но затем ее заменили стальные пластины. Они способны передавать больший крутящий момент, обладают меньшим радиусом изгиба и долговечны.

Конструкция шкивов состоит из двух конусовидных половин, которые имеют уклон к оси вала. Эти конструкции при движении то отдаляются, то приближаются друг к другу. Ремень не что иное, как металлическая лента, имеющая покрытие. А также встречаются варианты, когда она состоит из тросов, они являются наиболее прочными.

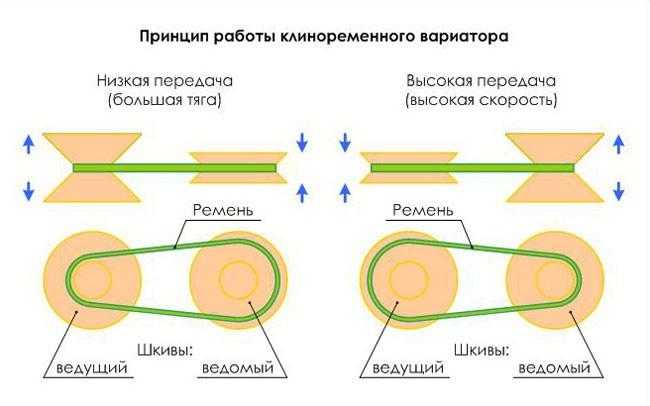

Принцип действия

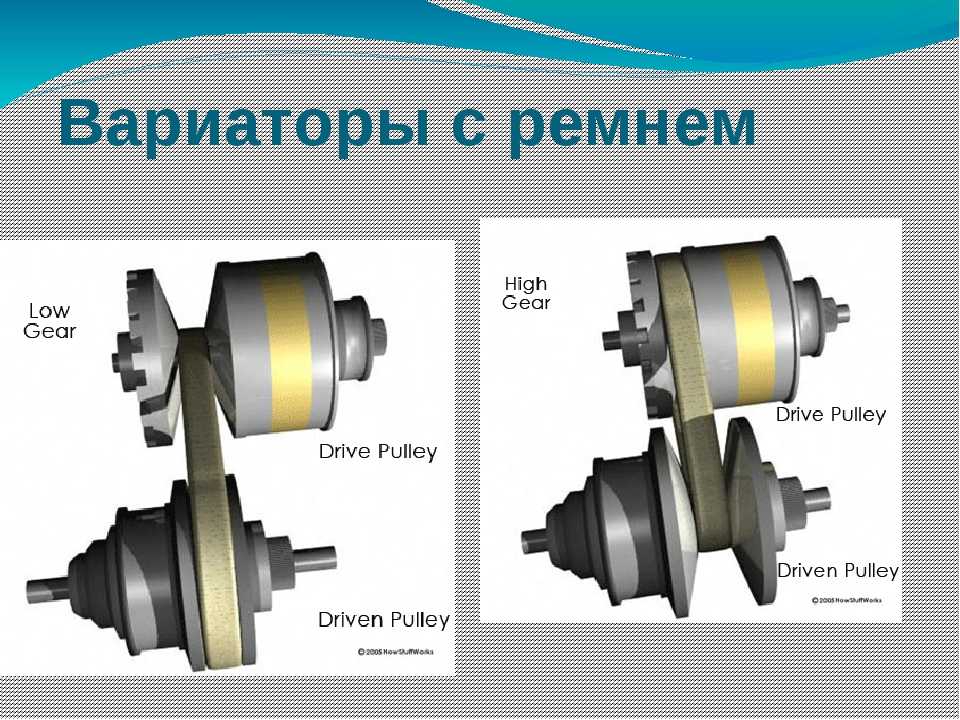

При раздвижении шкивов лента уходит внутрь, когда они сближаются — ремень приобретает форму клина. В последнем случае радиус шкива увеличивается, а вместе с ним становиться больше и передаточное число, а в предыдущем варианте все наоборот. В промежутках между этими состояниями ремень становится прямым. Для смещения шкивов используются пружины, а также центробежная сила, создаваемая гидравлическим приводом. Он управляется электроникой, которая способна создать оптимальные условия для бесперебойной работы мотора. Водитель выбирает режим, а она настраивает работу CVT. За счет этого происходит увеличение его ресурса, снижение износа и уменьшение использования топлива.

Клиноцепной вариатор

За счет использования цепи удалось уменьшить радиус изгиба, он может быть 25 мм, поэтому такой вид вариатора имеет больший диапазон передаточных чисел. Клиноцепной вид отличается от своих аналогов наибольшим КПД, но из-за этого имеет и самую высокую стоимость. Такой вариатор был впервые применен на моделях Audi.

Тороидный вид вариатора

Он не содержит ни цепи, ни ремня. Движение дисков, которые применяются вместо шкивов, происходит при помощи роликов, создающих крутящий момент между ними. Передаточное число меняется при смене положений роликов и изменением их радиусов, которые обкатывают диски. Их поворот осуществляется за счет определенных устройств. Они способны регулировать силу прижатия роликов к дискам. В каждом таком вариаторе автомобильные фирмы применяют свои устройства. Например, компания Ниссан в своем аппарате «X — Tronic» заложила гидравлический механизм, управляемый электроникой. Он перемещает ролики вверх и вниз на самые малые расстояния, а затем из-за сдвига они проворачиваются самостоятельно.

Такой вид вариатора применяется реже всех, но за ним будущее.

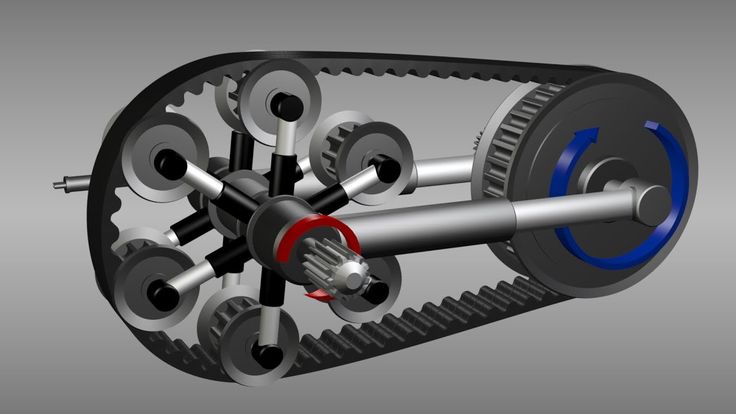

Новые виды вариаторов

Ежегодно производители автомобилей выпускают модели с бесступенчатой коробкой переключения скоростей. Причем характеристики его работы постоянно улучшаются, оборудование совершенствуется. Совсем недавно компании JATCO и Nissan выпустили общее изобретение — улучшенный вариатор с облегченной и уменьшенной конструкцией. CVT совместил в себе новую коробку и клиноременную систему. У этого аппарата очень хорошие показатели работы:

• Увеличенное число передач. Создатели расширили диапазон на 20 % (в сравнении с обычным CVT). Это позволяет автомобилю быстро разгоняться и сбрасывать обороты.
• Весит обновленный агрегат на 13 % меньше, чем его стандартный прототип.
• Имеет систему ASC, что позволяет компьютеру выбирать передаточное число, оптимально подходящее в момент разгона и остановки.

Учредители автокомпании «Порше» заявили, что в настоящее время проводят разработку по апгрейду CVT и улучшению принципа его работы. Они стараются поднять показатели комфорта во время езды, набора скорости и остановки. Хотят снизить объем потребляемого топлива, но в то же время увеличить коэффициент полезного действия. В планах у создателей — сделать такой тип CVT, принцип работы которого будет похож на восьмиступенчатую трансмиссию.

Усиленная работа над улучшением бесступенчатой коробки переключения скоростей подтверждает еще раз, что будущее за ней. Не исключено, что очень скоро вариатор станет альтернативой всем обычным КПП (автомат, механика и РОБОТ). Особый акцент производители автомобилей делают на его комбинированные модели, при которых работа двигателя будет самой идеальной, энергия будет сохраняться в специальном накопителе и тратиться только на передвижение транспортного средства.

Главная отличительная особенность

Чем автомат отличается от вариатора? Начнем, пожалуй, с упоминания главной характеристики, которая отличает этот механизм от механической и автоматической коробки. МКПП, как правило, обладает шестью скоростями (5 в прямом и 1 в обратном направлении).

У автоматической коробки их насчитывается до 8, а то и 9. Что касается вариатора, то их бесчисленное множество, что обусловлено устройством этого механизма. Его даже можно считать альтернативой АКПП. Чтобы в точности понять, как устроена эта коробка, стоит описать принцип работы силового агрегата.

У всех привычных для нас трансмиссионных агрегатов (и МКПП, и АКПП) имеется один существенный минус — это фиксированные передаточные числа. И порой того, что имеется, не хватает.

Даже передвигаясь по ровной дорожной поверхности, машине приходится сопротивляться силе инерции. По достижении баланса между оборотами и передаточным отношением она начинает разгоняться. Затем передача понижается, а для ее повышения требуется большее количество ступеней, но в обычных КП их численность ограничена.

Вдобавок каждый раз, когда водитель переключается с одной передачи на другую, возникает рывок, что опять-таки обусловлено технологическими особенностями механизма. А значит, пора искать другие решения. Поэтому появилась идея заменить ступени трансмиссии рациональным вариантом. Так и родилась вариаторная коробка передач.

Изменение крутящего момента происходит постепенно, то есть не так как в других механизмах. Присутствие этого агрегата ощущается так, словно машину приводит в движение не ДВС, а мощный электродвигатель. Причем автомобиль набирает скорость плавно и бесшумно. И если сравнивать традиционный порядок переключения передач с его рассматриваемым аналогом, разгоняется машина заметно быстрее.

Вдобавок машинами, оснащенными вариаторными коробками, намного проще управлять. Даже автолюбитель в отсутствии опыта найдет общий язык с такой машиной, так как трансмиссия никак не реагирует на стиль вождения и не глохнет.

Какие пробеги критичны

Во многом надежность того или иного вариатора будет зависеть
больше от манеры езды и добросовестности обслуживания, однако кое-какие
усреднённые значения отследить можно. К примеру, неплохим ресурсом отличились
«цепные» трансмиссии Multitronic
и Lineatronic в исполнении Volkswagen и Subaru
соответственно. Средний срок службы этих коробок около 250 000 км.

Вариатор Lineatronic

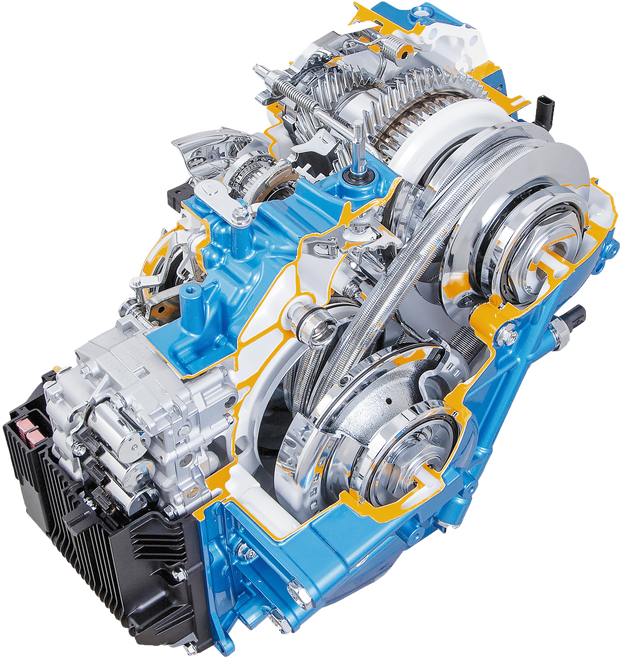

Чуть меньше ходят японские вариаторы Aisin, которые постепенно захватывают
модельный ряд Toyota,
оставив временное право для существования традиционных АКПП только на тяжелых
внедорожниках. Самая популярная версия Aisin K111 служит примерно 230 ткм.

Aisin K111

Продукция компании Jatco (Nissan) в мире самая популярная. Их вариаторы разошлись тиражом
более миллиона и устанавливаются на Nissan, Mitsubishi,
Dodge, Peugeot, Citroen и
некоторые другие марки. Они менее ресурсные. Если взять их самую массовую
версию JF011E, то последние её
модификации в среднем проезжают 180 ткм, а вот у её последователя JF015E эта отметка скатилась до 150 ткм, хотя
по поведенческим показателям эту коробку можно перепутать с традиционным
автоматом. Получилось что-то типа «шаг вперёд и два – назад».

Бельгийские коробки VT2, устанавливаемые на китайские автомобили Geely, заканчивают список скромным
показателем в 100 ткм. Хотя, особо аккуратные владельцы говорят, что вариатор
не так плох, если сильно не нагружать трансмиссию и вовремя менять масло.

Стоит также отметить, что срок жизни одного и того же вариатора, установленного на разные модели, может отличаться в зависимости от поправок производителя. К примеру, агрегат Jatco JF011E на Mitsubishi Outlander 3 служит гораздо меньше, чем на предыдущем поколении Аулендеров или в сравнении с той же коробкой на Nissan Qashqai.

Что такое вариатор на автомобиле, принцип работы?

Для некоторых водителей семантика некоторых терминов, в частности, «вариатор», остаются неисследованной. Поэтому задаются вопросом, что это такое за вариатор на автомобиле.

При выборе автомобиля, покупатель сталкивается с вопросом, какую автомашину приобрести. Выбор делается между роботизированной, гидротрансформаторной или остановится на вариаторной трансмиссии. Что ж, поможем разобраться с вариаторной коробкой.

Содержание статьи

• 1 Схожие, но есть различия
• 2 Принцип работы
  • 2.1 Тороидный вариатор
  • 2.2 Работа вариатора при трогании с места
  • 2.3 Вариатор при наборе скорости
• 3 Вариатор его эксплуатация
  • 3.1 Подробнее об устройстве
  • 3.2 Как работает ремень?
  • 3.3 Какое требуется масло?
  • 3.4 Гидравлический блок
  • 3.5 Охладительный экран
  • 3.6 Вариатор и его управление
• 4 Интересное о вариаторе
• 5 Видео: Эксперт — плюсы и минусы вариатора

Схожие, но есть различия

Это коробка передач. Официально определяется как Continuously Variable Transmission. Сокращенный вариант CVT, то есть трансмиссия бесступенчатая.

Устройство, не имеющее массу различных по диаметру шестерней, но способная в автоматическом режиме изменять скорость автомобиля в зависимости от мощности крутящегося момента коленчатого вала двигателя.

Такой принцип работы позаимствован из корабельной практики, когда гребной винт судна ускоряется или замедляется при помощи специального приспособления.

В автомобиле основной отличительный принцип работы вариатора заключается в том, что переключение скоростей не происходит, как обычной в КПП, а по иному алгоритму. Во время ускорения или замедления автомобиля не наблюдается толчков, дерганий,  а все происходит плавно. Автомашина набирает скорость ровно. Коэффициент полезного действия больший, чем других аналогах и достигается исключительно своему технологическому устройству.

Принцип работы

На практике крутящий момент передается от коленвала на ходовые колеса автомобиля по специальной программе. Она создает свои ступени перехода с одной скорости на другую, например, двигаясь по бездорожью, по горным серпантинам и так далее. То есть в моменты, когда автомашина нуждается не в повышении скорости, а тяговой силе, мощности. В этот момент вариатор передает усилия двигателя ходовой части  значительно точнее, чем обычная с шестеренками.

Есть и применяются два типа вариаторов:

• Первый назвали клиномерным. Используется почти на 95% автомашин.
• Вариатор тороидный устанавливают не так часто из-за своего сложного технологического строения. В последнее время использование прекратилось.

Остался клиномерный тип. Оснащаются автомобили AUDI, NISSAN, INFINITY и другие модели.

Плавное переключение скоростей происходит незаметно, благодаря вариатору. Упрощено работу можно представить следующим способом на примере двух швейных шпуль, соединенным ременной передачей. Крутящийся момент от коленвала двигателя получает первая шпуля. На вторую нужной силы крутящийся момент передается при помощи специального ремня.

Смена передаваемого числа оборотов происходит за счет изменения диаметров шкивов. Последние разборные, а не цельнолитые. Разборные элементы имеют коническую форму. Точнее, из двух таких частей. Представим, швейную шпулю разрежем пополам. Получим два конуса. Что-то подобное и с вариаторной кпп. В результате получаем такой результат. В зависимости от скорости вращения коленчатого вала, происходит увеличение или уменьшение диаметра второй конической части. Коробка тихо переходит с одного режима вращения на другой режим.

Таков основной принцип работы вариатора. Конечно, показывать на шпулях работу кпп покажется примитивным примером, но является прикладным доказательством, как в узле происходит изменение вращений конических шкивов.

Тороидный вариатор

Устройство тороидного кпп в конструктивном плане иное. Имеет более технологичный принцип работы. Главную роль играют ролики необычной геометрической конфигурации. Ролики зажимаются между валами. Располагаются строго по оси. Для изменения передаточного числа необходима смена положения роликов.

Работа вариатора при трогании с места

На этом примере покажем, что происходит с вариаторной КПП при  начале движения автомобиля с места стоянки.

Понятно, чтобы сдвинуть с места автомашину, необходимо максимальное усилие. Уменьшение силовой нагрузки на силовой агрегат происходит по следующей схеме. Автоматически устанавливается минимальный диаметр ведущего шкива, то есть конусы отходят от первоначального положения. Шкив ведомый, наоборот должен быть в полном объеме, конусы сходятся.

Получается, чтобы машина сдвинулась с места, ведущий шкив должен сделать несколько оборотов, а ведомый провернулся один раз. В результате усилия двигателя небольшие. Теперь разобрались, как работает вариатор.

Вариатор при наборе скорости

Тронувшейся с места машине, следует набрать крейсерскую скорость, то есть снизить при помощи КПП тягу, одновременно повысить обороты карданного вала. И здесь получается все наоборот. Ведущий шкив увеличивается в диаметре за счет схождения конусов, а ведомый уменьшается.

При разгоне максимальный диаметр ведущего вала производит один оборот, то, сочлененный ременной передачей вал, осуществляет на порядок больше оборотов. Происходящая манипуляция увеличивает нагрузку на силовую установку.

Вариатор его эксплуатация

Установка клиноременного вариатора в отведенный автомобильный отсек на силовой агрегат производится в поперечном или продольном положении. Используется сцепление для того, чтобы без рывков, в щадящем режиме производить манипуляции переключения скоростей автомобиля.

Скажем, конструктивно вариатор представляет сложную технологическую систему, требующую для продуктивного и длительного использования, осуществлять правильный технический уход. Первое, чем не стоит пренебрегать, это следить, чтобы рабочая температура вариатора, не выходила за границы, рекомендованных производителем, значений.

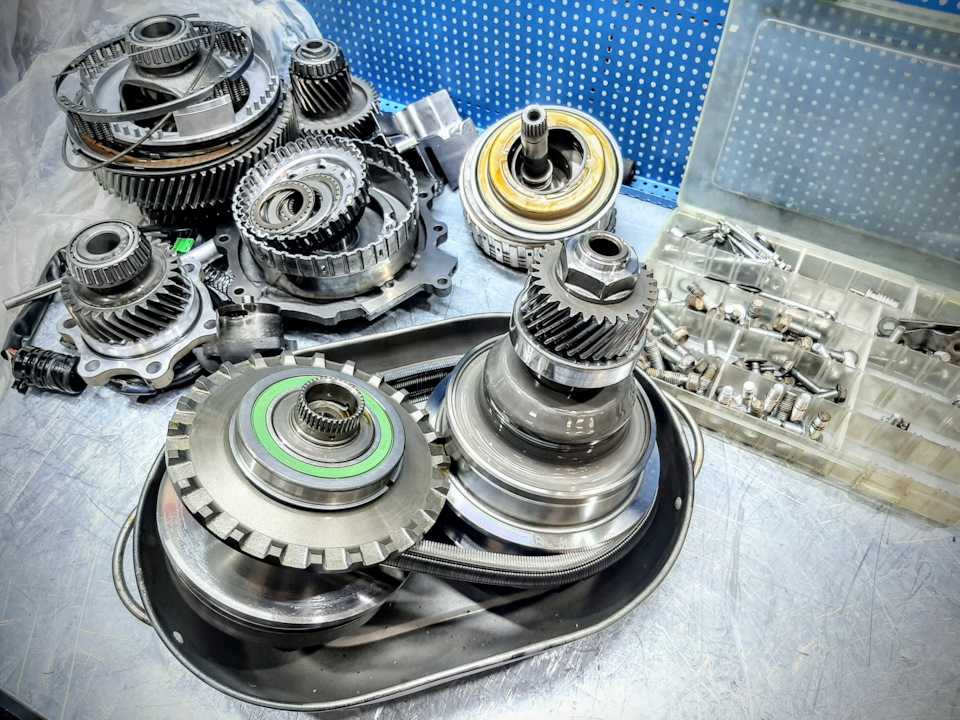

Подробнее об устройстве

Сейчас, более техническим языком об устройстве вариатора. Имеет два вала, имеющие изменяемые конусы, при помощи которых осуществляют передачу крутящего момента от мотора на приводной механизм колес. Как работают конусы, рассказано выше. Изготавливаются из очень прочных сталей, поскольку работают в среде больших силовых нагрузок. Значит, должны «стойко» перенести любые перегрузки, возникающие во время движения автомобиля по разным дорогам.

Вариаторная коробка имеет ремень и цепь. Ими соединяют валы. Ремень только в переносном смысле можно сравнить с предметом, которым отцы наказывают своих непослушных сыновей за мелкие проступки. В реалии коробка снабжена сложной технологической деталью, сформированной из фасонных частей, схожими с насекомыми бабочками. Они и придают детали форму клина.

Как работает ремень?

Ремень максимально использует силу трения, возникающими межу боковыми выступами с  аналогичными клиньями рабочих шкивов. Так сказать, тесное взаимодействие осуществляет передачу крутящего момента на ведущие колеса автомобиля.

На многих моделях коробка, вместо ремней, содержит цепной переключатель скоростей. Благодаря этой замене, продлевается эксплуатационный ресурс. Такой передаточный механизм установлен на AUDI. Цепь содержит в своей технической структуре мелкие звенья, чем создается возможность огибать небольшие радиусы.

Рабочей работающей поверхностью является не боковая сторона, а торцовая. Следует отметить, что ремень и цепь выдерживают колоссальные силовые нагрузки, но уязвимы, если находятся в среде повышенных температур. Они быстро подлежат деформации, что означает замену агрегата или установки новой детали.

Какое требуется масло?

Любые трущиеся узлы, детали быстро изнашиваются, если не применять рекомендованные смазочные средства. В автомобильные отделы трансмиссии, заливают масло, используемое для смягчения трения и для выполнения других функциональных задач.

Для автоматов, в частности, вариаторов масло используется, чтобы давлением смазочной жидкостью производить манипуляции с конусами. Заливают ATF масло. Создает давление специальный масленый насос.

Гидравлический блок

Автомобильный гидравлический блок выполняет сложную функцию по распределению масляных потоков в нужные технологические каналы. Непосредственно в вариаторе выступает регулировщиком подачи смазочной жидкости в конусы то одного, то второго вала.

При пробуксовках, других шероховатостей в работе, можно «сваливать» вину на некачественную работу вариатора. И не ошибетесь.

Охладительный экран

Охлаждающий элемент, а попросту радиатор, обязателен для вариатора. Он невероятно быстро перегревается на тяжелой дороге, вызывающей пробуксовки, при иных перегрузках. Если вовремя не «остудить» смазывающие масла, то это эта часть трансмиссии выйдет из строя.

Водители, заинтересованные в длительной безремонтной работе вариатора, устанавливают дополнительные охлаждающие экраны, работающие в принудительном порядке. Рекомендуется это проделывать на таких автомобилях, как Mitsubishi Outlander. Допрадиатор убирает лишнюю температуру масла.

Вариатор и его управление

Электронный блок работает в тандеме с ЭБУ, получая с последнего исходную информацию о вариаторе. Отдает команды шкивам занять то или иное объемное положение, согласно полученным данным о нагрузке и скорости автомобиля.

Блок выступает в роли  контролера-защитника. Поступающие сигналы обозначают, что электроника сортирует поступающие сигналы, необходимые для нормальной работы важного участка трансмиссии.

Интересное о вариаторе

Изначально вариатор не предусматривал заднего хода автомобиля. Представьте себе, что такое вариатор без заднего хода на автомобиле. Это какой-то прикол. Конечно, мириться с таким положением не хотели. И конструкторы интегрировали в «планетарку» дополнительное устройство, что сильно повлияло на конструктивную сложность вариатора.

Видео: Эксперт — плюсы и минусы вариатора

Какая коробка передач лучше автомат или вариатор? Вариатор или автомат.

Что лучше

Что лучше — вариатор или автомат? Вопрос такого плана очень актуален при покупке автомобиля, когда нет желания продолжать постоянно щелкать «ручкой» и выжимать сцепление. Вот почему споры по поводу этой дилеммы продолжаются.

автоматическая коробка передач

Автоматические коробки передач классического типа — гидротрансформаторы — были изобретены достаточно давно, еще в первой четверти ХХ века. Но тогда это были конструкции далекие от совершенства, имевшие всего пару ступеней и не совсем «автоматические» (предусматривались педали сцепления и т.п.). Однако в ходе модернизации недостатки были исправлены.

На данный момент все автоматические коробки данного типа состоят из 4-х основных узлов:

1. Гидротрансформатор – это специальный механизм, который с помощью жидкости для АКПП обеспечивает преобразование и передачу крутящего момента. Он расположен непосредственно на маховике силового агрегата;
2. Гидравлический комплекс управления — совокупность механизмов, отвечающих за правильную работу планетарного редуктора;
3. Планетарная коробка передач является основным компонентом автоматической трансмиссии. В него входят сателлиты, шестерни и другие части конструкции;

В такой бокс заливается только специальная жидкость, предоставляемая автокомпанией. Такая автоматическая коробка передач работает за счет точного взаимодействия гидромеханического привода и планетарных механизмов. Электроника контролирует этот процесс.

Вариатор представляет собой коробку передач бесступенчатого типа. Он был запатентован очень давно (в 1886 году), но только 15-20 лет назад стал устанавливаться на автомобили, хотя до этого активно применялся в авиационных электрогенераторах.

Эта конструкция довольно сложная, но основные узлы в ней те же:

1. Ведущий шкив;
2. шкив ведомый;
3. Ремень или цепь;
4. Скользящие боковины шкивов;
5. Блок управления.

Принцип работы вариатора заключается во вращении ведущего и ведомого шкивов, между которыми натянут ремень. Так крутящий момент передается от двигателя к колесам. Изменение передаточного числа осуществляется за счет смещения и расширения боковин шкивов, что изменяет их диаметр.

Преимущества и недостатки вариатора и АКПП

АКПП

Преимущества автоматической коробки передач:

• Простота — Управлять автомобилем с гидротрансформатором легко, так как педалей всего 2. К тому же такая машина никогда не скатится на горку, что облегчает трогание с места.
• Комфорт — прошли времена, когда «автоматы» дергались и затыкались в переключениях.
• Надежность — данный тип Коробка-автомат проработана до мелочей и коробка при правильном обращении и обслуживании может «отходить» около 300 000 км. Естественно, бывают и неудачные экземпляры, но это исключение.
• Безопасность двигателя — АКПП просто не дает водителю перегрузить силовой агрегат;
• Type-tronic — возможность ручного переключения.

Недостатки АКПП

• Расход — аппетит автомобиля с АКПП выше, чем с МКПП. Дело в больших потерях энергии, которая идет на обеспечение работы насоса, отвечающего за создание рабочего давления в магистралях, а также создание потока трансмиссионной жидкости и ее нагрев. А большой вес коробки передач утяжеляет машину.
• Стоимость — автомобиль с АКПП дороже из-за наличия такой сложной сборки.
• Замена масла — ее необходимо проводить чаще, чем в вариаторах, и требуется больше — до 10 литров.

Преимущества вариатора:

• Плавность хода — вариатор чрезвычайно плавно разгоняет автомобиль. Его динамика похожа на троллейбусную — никаких рывков и рывков.
• Динамика – разгон с вариатором обычно динамичнее, чем с классическим «автоматом».
• Экономичность — модели с вариатором потребляют меньше топлива.

Недостатки вариатора:

• Техническое обслуживание — Периодически требуется замена ремня или цепи, а эта процедура стоит недешево. Делается это обычно каждые 100 000 – 150 000 км пробега.
• Будьте осторожны с маслом — оно довольно дорогое, и для каждого типа вариатора требуется отдельная марка масла. Если вы заполните не тот, ящик долго не «проживет».
• Надежность — вариаторы менее надежны по сравнению с автоматическими коробками передач и более требовательны к стандартам эксплуатации.
• Несовместимость с мощными моторами причина тому в принципе работы самого вариатора, который основан на трении.
• Звук — вариатор наполняет машину постоянным гулом, так как работает достаточно шумно.
• Характер работы двигателя — такая коробка удерживает силовой агрегат на оптимальных оборотах, что приводит к его «зависанию» в одном диапазоне. А в дальней дороге это многим действует на нервы.

Итак, что лучше вариатор или автомат

Как видите, однозначного мнения, что лучше – вариатор или «автомат» быть не может. Если в приоритете надежность и удобство, а цена не играет большой роли, лучше купить автомобиль с АКПП. Если вам нужна максимально плавная езда и низкий расход – лучшим выбором становится вариатор.

Современные автомобили оснащены несколькими типами трансмиссии. отечественные автомобили До недавнего времени они в основном оснащались механической коробкой переключения передач. Российские автомобилисты познакомились с автоматической коробкой передач после того, как в страну стали завозить автомобили из-за рубежа. Но пока мало кому попадался вариатор. Широкое использование этого типа трансмиссии только начинается.

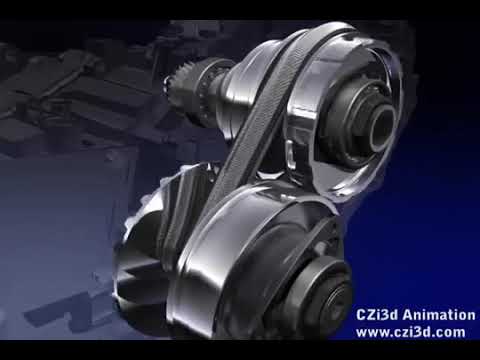

Так работает вариатор

Принцип работы вариатора

Вариатор давно изобрели. Описание основных принципов его работы можно найти в заметках Леонардо да Винчи, датированных концом пятнадцатого века. Первые автомобили с вариатором появились в пятидесятых годах прошлого века. Это были малолитражки DAF. Затем этой трансмиссией стали оснащать некоторые модели Volvo. Но широкого распространения вариатор в то время не получил. И только в наши дни разработчики вновь взялись за разработку и активное внедрение в производство этого типа трансмиссии.

Принцип работы вариатора или CVT (аббревиатура от английского бесступенчатая трансмиссия) принципиально отличается от классической механики и АКПП. У него нет фиксированного переключения передач. Переключение скоростей с первой на вторую и т.д. отсутствует. Передаточное отношение от вала двигателя к приводу колес плавно изменяется при ускорении или торможении автомобиля. Современные автомобили оснащаются тороидальными, цепными и клиноременными вариаторами. Последний тип передачи является наиболее распространенным.

Рассмотрим принцип работы вариатора с клиноременной передачей. ось

Основу клиноременного вариатора два шкива . Каждый шкив состоит из пары конусов, обращенных друг к другу. Скольжение и расширение конусов позволяет изменять диаметр шкива. Шкивы соединены клиновым ремнем. Смещение конических половинок шкива приводит к выдавливанию ремня на наружный диаметр, а удлинение к перемещению в сторону оси. Таким образом, радиус, по которому проходит ремень, плавно изменяется – от меньшего к большему и наоборот. Соответственно изменяется передаточное отношение двигатель — привод. Если ведущий и ведомый шкивы находятся в промежуточном положении (диаметры шкивов равны), то передача становится прямой — частота вращения вала двигателя равна частоте вращения ведущего.

Для запуска автомобиля предусмотрено обычное сцепление или гидротрансформатор, который блокируется после начала движения. Диски шкива управляются электронной системой, состоящей из сервопривода, датчиков и блока управления.

Важную роль в работе данной трансмиссии играет такая деталь, как ремень вариатора. Очевидно, что обычный прорезиненный ремень, из тех, что используются в приводах кондиционера или генератора, здесь не подойдет. Он не выдержит нагрузок, возникающих при передаче крутящего момента в вариаторе, и быстро износится. Поэтому вариаторный клиновой ремень имеет довольно сложную конструкцию. Это может быть стальная лента со специальным покрытием или набор тросов, на которые натянуто множество трапециевидных стальных пластин.

Ремень вариатора

В автомобилях марки Audi вариаторы устанавливаются с ремнем, выполненным в виде широкой стальной цепи. Для смазки цепи используется специальная жидкость. При сильном нажатии в местах контакта цепи со шкивом она меняет свое состояние. Это позволяет цепи передавать большие усилия без проскальзывания.

Вариатор – плюсы и минусы

К достоинствам автомобиля с вариатором можно отнести плавный и в то же время достаточно быстрый разгон. Комфортная езда на вариаторе сравнима с ездой на автомобиле – у машины тоже всего две педали и нет необходимости манипулировать рычагом КПП. Особенно это касается начинающих водителей. Двигатель с вариаторной трансмиссией не остановится на светофоре и не даст машине дать задний ход на крутом склоне.

Благодаря вариатору нагрузка на элементы привода и двигателя распределяется равномерно при любом стиле вождения. Двигатель с вариатором всегда работает ровно, в благоприятном щадящем режиме. Это значительно увеличивает его ресурс, снижает расход топлива, снижает выброс вредных веществ в атмосферу.

Недостатки вариатора:

• Высокая стоимость трансмиссионной жидкости и невозможность замены ее обычным маслом
• Высокая стоимость ремонта и отсутствие узкопрофильных квалифицированных специалистов
• Необходимость снимать показания с большого количества различных датчиков. При выходе из строя хотя бы одного из них наблюдаются серьезные нарушения в работе всей трансмиссии.
• Невозможность установки на автомобили с мощным двигателем

Хотя стоит отметить, что в отношении оснащения более мощных двигателей вариатором наметились определенные подвижки. Например, на Audi A4 2.0 TFSI (мощность двигателя 200 л.с.) успешно работает вариатор с цепью multitronic. И кроссовер Nissan Murano с объемом двигателя 3,5 литра и мощностью 234 л.с. оснащен клиноременным вариатором X-Tronic. Если для грузовиков вариатор пока неприемлем, то для легковых это хорошая альтернатива механике или автомату.

В этом видео подробный обзор АКПП

Что лучше — вариатор или автомат

Многие автолюбители задаются вопросом — что лучше вариатор или автомат? Краткое описание принципа работы вариатора было дано выше. Поэтому разница между вариатором и автоматом вполне понятна. Но лучше ли такая трансмиссия, чем автомат – однозначного ответа нет. С преимуществами вариатора по сравнению с автоматом все понятно. Это и динамичное ускорение, и низкий расход топлива, и более длительный ресурс двигателя. Но вот, что касается, то здесь АКПП все же в выигрыше. Хотя нельзя сказать, что ремонт АКПП дешев, тем не менее, обойдется он дешевле, чем аналогичная работа с вариатором. А сервисов, которые предоставляют услуги по ремонту АКПП, гораздо больше.

Вариатор или механика что лучше

Тот же вопрос может возникнуть по поводу МКПП — вариатор или механика что лучше? С точки зрения преимуществ вариатора здесь ситуация такая же, как и с автоматом. В плане ремонта и обслуживания механика однозначно дешевле и вариатора и автомата. Не лишним будет отметить, что вариатор, как и автомат, предназначены скорее для любителей спокойного, безопасного передвижения. Тем, кто относится к машине, в первую очередь, как к средству быстрого перемещения из точки А в точку Б. в сиденье под действием нагрузки от разгона, люблю слышать рев двигателя — ответ на вопрос вариатор или механика что лучше будет однозначен — МКПП.

Еще кое-что полезное для вас:

Советы по покупке и обслуживанию автомобиля с вариатором

В связи с дороговизной обслуживания и ремонта автомобилей, оснащенных вариатором, при покупке рекомендуется отдавать предпочтение новым автомобилям с гарантией. В случае с подержанными автомобилями сложно судить о степени износа элементов трансмиссии. Ремонт неисправной коробки может потребовать дополнительных затрат, причем настолько, что общая сумма, потраченная на покупку и ремонт автомобиля с пробегом, будет соизмерима с покупкой нового.

Тем не менее автомобилисты, решившие приобрести автомобиль с вариатором, должны знать, как проверить вариатор при покупке. Самый простой тест — прогреть машину и тронуться. На старте не должно быть рывков. Если они присутствуют, то, скорее всего, исчерпан ресурс трансмиссионной жидкости. Его нужно изменить. При замене жидкости меняются и фильтры. При проверке вариатора на всех режимах работы трансмиссии посторонних шумов быть не должно.

При покупке автомобиля может возникнуть вопрос, а что именно вариатор или, может, классический автомат нам продают? Как определить автомат или вариатор стоит под капотом? Дело в том, что визуально определить тип трансмиссии достаточно сложно. Даже обозначения режимов переключения у автомата и вариатора одинаковые — P, R, N, D.

Определить вариатор или автомат можно так:

• Внимательно читайте документацию на автомобиль — машина обозначается буквами AT или A. CVT — CVT
• Собрать информацию о той или иной марке автомобиля из справочников, каталогов, в Интернете. Таким образом, можно узнать, какой тип трансмиссии установлен на интересующую марку автомобиля.
• Проведите тест-драйв. При динамичном разгоне машина, переключая передачи, дает ощутимые толчки. Одновременно с переключением меняется и число оборотов, которое можно определить по тахометру или на слух. Вариатор разгоняется без рывков при неподвижной стрелке тахометра.
• Некоторые новые модели вариаторов не имеют щупа для проверки уровня масла в коробке передач. В АКПП всегда присутствует масляный щуп.

Владельцам автомобилей с вариатором рекомендуется каждые 24 тысячи километров посещать СТО для проверки состояния рабочей жидкости. Масло в вариаторе меняется каждые 60 тысяч километров. Это по инструкции производителя, но по рекомендациям специалистов менять жидкость лучше раньше через 30-40 тыс. км.

Как ездить на вариаторе

• При отрицательных температурах не рекомендуется давать большую нагрузку на трансмиссию сразу после начала движения. Элементы системы должны прогреваться с небольшой скоростью.
• Старайтесь избегать сильных и резких нагрузок, вариатор не предназначен для гонок, буксировки и бездорожья.

В процессе эксплуатации необходимо регулярно проверять состояние проводки, разъемов и датчиков. В случае возникновения посторонних шумов следует немедленно обратиться в сервисный центр. Пытаться отремонтировать вариатор самостоятельно, без навыков и специального инструмента, не рекомендуется.

Всем известно, что у МКПП (МКПП) обычно пять скоростей, у АКПП около восьми, но что такое вариатор и сколько у него передач? Не все знают ответ, ведь вариатор имеет бесконечное количество передач.

Сегодня, вооружившись всеми своими знаниями, а также знаниями специалистов, я хочу рассказать о том, что такое вариатор, и в чем собственно его преимущество перед аналогами, такими как МКПП и АКПП.

Вариатор по сути передаточное устройство между колесами и двигателем, которое способно очень плавно изменять скорость вращения ведущего и ведомого диска. Устройства такого типа давно используются производителями мопедов, скутеров, а также водных и снегоходных мотоциклов. Несмотря на то, что вариатор «перекочевал» в современный автомобиль достаточно давно, а точнее в середине прошлого века, его действительно активное внедрение и развитие в автопроме произошло относительно недавно.

В вопросе о вариаторе или АКПП следует отметить, что, в отличие от АКПП, вариатор начинает свое движение более плавно, напоминая разгон мощного электродвигателя. При этом увеличение скорости происходит без каких-либо провалов, сопровождаясь лишь едва слышимым нарастающим шумом. Автомобиль с вариатором имеет тенденцию разгоняться намного быстрее, чем его более мощные собратья, потому что он не тратит драгоценное время на переключение передач. Доказано, что в вопросе, кто быстрее набирает обороты, вариатор или автомат, первым будет безоговорочный лидер.

Автомобиль, оснащенный вариатором, более лояльно относится к ошибкам своего владельца – например, он никогда не заглохнет на светофоре, и уж точно не откатится назад при подъеме, кроме того, процесс трогания с места всегда будет плавным, независимо от навыков и способностей самого владельца. Благодаря всего двум педалям, как и у АКПП, риск перепутать педали невелик, это больше актуально для начинающих автомобилистов.

Некоторые требовательные автомобилисты осуждают вариатор за постоянное плавное, так сказать, «гудение» мотора, которое присутствует на всех режимах работы двигателя. Отсутствие спортивного «рыка» при резком разгоне тоже не играет в пользу вариатора или автомата. Истинным ценителям некомфортно, когда машина, словно с неработающим двигателем, начинает резко разгоняться. Это, на мой взгляд, нельзя считать полноценным недостатком, так как «рычание» доставляет чисто эстетическое удовольствие и никак не влияет на динамические свойства автомобиля.

Объясняется этот «недостаток» довольно просто, все дело в том, что он не дает двигателю достигать критических точек, своевременно оптимизируя его работу, заставляя функционировать в оптимальном режиме с номинальной мощностью. Для истинных ценителей классических коробок передач производитель предусматривает возможность использования «типтроника», эмулирующего переключение фиксированных скоростей. Кроме того, для тех, кто жаждет мощности и скорости, вариатор оснащен функцией, похожей на «кик-даун», что характерно для . Другими словами, после резкого нажатия на педаль газа до упора происходит мгновенное изменение передаточного числа, что позволяет автомобилю молниеносно разгоняться.

Учитывая все вышеизложенное, можно сделать вывод и ответить на вопрос, что лучше вариатор или автомат. Безусловно, автомобиль с вариатором имеет множество преимуществ перед автомобилями, оснащенными аналогичными коробками передач.

Итак, давайте перечислим их:

1. Более быстрое ускорение.
2. Более оптимизированная нагрузка на двигатель, а также другие элементы привода.
3. В связи с тем, что работой двигателя управляет электроника, его режим работы можно охарактеризовать как «щадящий», что фактически означает для владельца более дешевое и редкое обслуживание и маловероятный ремонт вариатора.
4. Кроме всего прочего, уровень вредных веществ в выхлопных газах автомобиля с вариатором значительно ниже, чем в аналогичных моделях с .
5. Шум, издаваемый автомобилем с вариатором, почти в два раза тише, чем у обычных автомобилей.

Однако, рассмотрев достоинства вариатора, не указав его недостатков, было бы нечестно по отношению к АКПП и «механике», поэтому представляю вашему вниманию ряд недостатков, которыми, к сожалению, обладает данное устройство:

1. Автомобили с мощными двигателями не принято агрегатировать с вариатором, хотя некоторые экземпляры уже появились в продаже;
2. В отличие от «автомата», вариатор заполнен специальной жидкостью, которая стоит дороже обычной и требует постоянного точного контроля уровня и не может быть заменена аналогичной от любой другой модели автомобиля.
3. После отключения примерно через 100 км вариатор принудительно калибруется для оптимальной и корректной работы.
4. Ремонт вариатора очень дорог, и «умельцев», способных его качественно произвести, очень мало.
5. Также существуют ограничения по буксировке автомобиля с вариатором, а также по буксировке прицепа или другого транспортного средства таким автомобилем.
6. Правильная работа вариатора напрямую зависит от сигналов многих датчиков, таких как: датчик давления, датчик скорости, датчик, датчик положения коленвала. В случае выхода из строя хотя бы одного из них это может привести к целой цепочке проблем, а также к некорректной работе этой трансмиссии.

Хотя, как бы то ни было, по мнению большинства специалистов, будущее, несомненно, за вариатором, он станет достойной заменой всем привычных «механик» и роботизированных коробок передач, а также их близких собратьев «автоматов» .

Теперь несколько практических советов, соблюдая которые, вы сможете избежать такой неприятной процедуры, как ремонт вариатора, обеспечив ему оптимальные условия работы:

1. Избегайте переутомления в зимнее время года, особенно в начале движения. В первую очередь нужно дать всем элементам как следует прогреться.
2. Постоянно следите за состоянием и уровнем жидкости, своевременно меняйте ее.
3. Следует избегать больших нагрузок при старте, помните, что эта трансмиссия не приспособлена для гонок.
4. Регулярно проводите визуальный осмотр всех датчиков и проверяйте их целостность и работоспособность.
5. И последнее, пожалуй самое главное, при любых проблемах с вариатором, сразу обращаться к специалисту и ни в коем случае не пытаться ремонтировать вариатор самостоятельно, поверьте, ничего хорошего из этого не выйдет.

Коробка с бесступенчатой ​​регулировкой передач – эта фраза гарантированно вызовет сегодня страх у многих автомобилистов, ранее считавших, что лучше МКПП или классической АКПП нет. Но мир меняется. Автомобильная промышленность также меняется. В результате в автомире получили распространение другие типы трансмиссий, которые отпугивают многих автомобилистов. Наиболее распространенными на сегодняшний день являются вариаторы. К сожалению, многие не хотят покупать машины с такими коробками, считая их ненадежными и очень капризными. Но в большинстве случаев эти страхи основаны на мифах. Хотя, конечно, как и у любого типа трансмиссии, у вариаторов есть свои плюсы и минусы. Почему же тогда многие боятся покупать автомобили с вариаторами? Что их пугает, и как работают такие редукторы? Ответы на эти и другие вопросы читайте в нашем обзоре.

Напомним, что устройство вариатора основано на принципе ременной (или цепной) передачи крутящего момента на привод. По сути, вариатор использует тот же принцип передачи крутящего момента, что и многоскоростные велосипеды.

Если на обычных коробках передач используется планетарный механизм переключения передач, то у вариатора физических передач нет вообще. Вместо этого в вариаторе используется ремень (или цепь) и конические шкивы, между которыми вращается ременная передача (цепь).

В результате вариатор обеспечивает автомобилю бесконечное количество передаточных отношений крутящего момента от двигателя к колесам.

К сожалению, ранние бесступенчатые трансмиссии были крайне ненадежными. Именно поэтому у этих трансмиссий плохая репутация, которая сегодня пугает многих автомобилистов. Чаще всего владельцы автомобилей, оснащенных вариаторами первых поколений, жаловались на некорректную работу коробки передач, пробуксовку передач, а также на странный неприятный шум. В том числе многие были недовольны тем, что из-за того, что вариатор настроен на оптимальную работу только при максимальных оборотах двигателя, даже на малых оборотах двигатель автомобиля ревет из-за высоких оборотов.

Современные вариаторы уже практически избавились от многих проблем, с которыми сталкивались автовладельцы на автомобилях, оснащенных первыми бесступенчатыми коробками передач. В результате новые автомобили с вариаторами стали тише, а работа коробок эффективнее. Тем не менее, даже сегодня вариаторы несовершенны. Но есть и плюсы. Вот краткий обзор основных преимуществ и недостатков.

Плюсы и минусы вариаторов

Преимущества вариаторов

Оптимальная передача крутящего момента и мощности. Если Ваш автомобиль оснащен вариатором, то данный тип трансмиссии позволяет автомобилю более эффективно использовать топливо. Все дело в том, что автомобиль, оснащенный вариатором, всегда движется на идеальной передаче (правильной) в отличие от автомобиля с автоматической или механической коробкой передач. Знаете ли вы, что вариатор запрограммирован на передачу крутящего момента на колеса в оптимальном диапазоне мощности вместо того, чтобы увеличивать обороты двигателя от нуля до красной зоны, когда вам нужно ускориться? В результате использование вариатора не только помогает экономить топливо, но и обеспечивает более высокую производительность автомобиля в определенных ситуациях. Особенно при обгоне других транспортных средств.

Экономия топлива. Поскольку вариатор обеспечивает более эффективную передачу на колеса, он экономит топливо во время движения. В результате вариатор более эффективен, чем традиционные трансмиссии. Даже при движении на высоких скоростях автомобили с бесступенчатой ​​трансмиссией потребляют меньше топлива, чем автомобили с автоматической или механической коробкой передач.

Простая конструкция вариатора. Общее количество механических частей коробки передач CVT меньше по сравнению с коробками передач, оснащенными планетарными передачами. Ведь внутри вариатора используются обычные зубчатые передачи, конические шкивы, которые соединяются друг с другом цепью или ремнем, в зависимости от марки и модели автомобиля.

Во время движения в зависимости от скорости движения шкивы автомобиля перемещаются относительно друг друга. Таким образом, меняется передаточное число. Такая механическая простота устройства вариатора позволяла автомобилям обеспечивать оптимальную динамику разгона. Ведь по факту переключения передач при разгоне нет, соответственно нет и потери скорости при переключении передач.

Более легкая коробка. Благодаря своей конструкции коробки передач CVT (вариатор) часто легче и компактнее своих традиционных конкурентов (особое преимущество вариатора заметно при сравнении веса трансмиссии с классической АКПП).

Трансмиссия имеет несколько преимуществ. Но главное преимущество — это, конечно же, экономия топлива, достигаемая по простой формуле: чем легче машина, тем меньше расход топлива.

Плавное переключение передач и динамичное ускорение. Любой, кто ездил на автомобиле с механической коробкой передач, знает, что при нажатии на педаль сцепления для переключения передач машина ненадолго теряет обороты, а также как бы приседает или даже дергается. В результате разгон автомобиля с МКПП не кажется плавным и комфортным. Вариатор за счет отсутствия передач легко разгоняет автомобиль без различных потерь, неизбежных при физическом переключении передач в обычных коробках передач.

Минусы вариаторов

Не очень хороший звук. Вариаторы с самого начала имеют один закономерный недостаток. Это ужасный звук самой коробки из-за движущегося внутри ремня или цепи. В том числе коробка отлично работает на форсированном двигателе. Поэтому многие водители, услышав такой звук, начинают считать, что их коробка неисправна. Но это не так. Это особенность работы любого вариатора. Просто нужно привыкнуть.

При разгоне двигатель работает на максимальных оборотах . Многие жалуются на зависание высоких оборотов двигателя даже при движении на малых оборотах. Например, часто бывает так, что после разгона они остаются даже при снижении скорости. Это тоже особенность работы всех вариаторов. Но это нормально и не является, как считают многие водители, каким-то изъяном и несовершенством конструкции.

Вариатор расточка. Многие водители, несмотря на отсутствие передач, не любят вариаторы за их скучный характер. Все-таки вариатор больше подойдет тем, кому важна экономия топлива, а не мощность, динамика разгона и скорость. Именно поэтому в спортивных автомобилях автопроизводители стараются не устанавливать вариаторы. Многие водители сравнивают вариаторы с тостерами, которые мы используем для поджаривания хлеба. Ведь этот процесс не вызывает у нас никаких эмоций. Также автомобили с вариаторами часто бывают скучнее по сравнению с теми автомобилями, которые оснащены другими типами трансмиссии.

Надежность. Вы замечали, что вариаторы обычно ставят на небольшие современные автомобили? Часто они компактны. автомобили или компактные кроссоверы, которые созданы больше для практичности, чем для спортивности или грузоподъемности. И это не случайность. Дело в том, что вариаторы не способны выдерживать высокий крутящий момент без ущерба для конструкции трансмиссии.

Дорогое обслуживание. Это один из основных недостатков вариаторов. Затраты на ремонт коробок CVT (вариаторов) огромны. Дело в том, что запчасти для вариатора очень дорогие. Кроме того, для ремонта вариатора понадобится узкий специалист, разбирающийся в этом типе трансмиссии. К сожалению, хороших специалистов по вариаторам мало. Как правило, несмотря на простоту конструкции вариатора, стоимость ремонта этой коробки может быть даже больше стоимости восстановления АКПП и МКПП.

При выборе автомобиля каждый автолюбитель хорошо знает, какой тип трансмиссии для него предпочтительнее – «автомат» или механика. И если отличия этих двух коробок большинству понятны, то вот чем отличается «автомат» от вариатора, мало кто скажет. Неподготовленному, неопытному автомобилисту будет сложно разобраться в этом вопросе.

Первым делом хочу сказать, что АКПП и вариатор абсолютно разные, как по принципу работы, так и по устройству. Единственное сходство между ними — функция переключения передач. Чем отличаются эти передачи? Что лучше, автомат или вариатор? Мы рассмотрим эти вопросы.

Характеристики обоих типов трансмиссии

Начну с хорошо известной многим владельцам АКПП. В его состав входят: редуктор

• ;
• преобразователь крутящего момента.

Последний осуществляет сцепление и отвечает за переключение передач. Задача коробки передач – держать все пары шестерен в постоянном зацеплении. В результате получается единый механизм с несколькими ступенями.
Вариатор работает без переключения скоростей. Принцип действия следующий. Ведомый и ведущий конические шкивы передают передаточное отношение. Они расположены друг напротив друга. Их связывают цепочками или металлическим трапециевидным поясом.

За счет движения шкивов автомобиль разгоняется без изменения оборотов двигателя. Мотор в паре с вариаторной трансмиссией имеет больший ресурс, так как не эксплуатируется на высоких оборотах.

Определить тип коробки передач

Разница между вариатором и «автоматом» вполне очевидна. Она выражает в себе технические особенности, а также специфику работы. А если не брать во внимание техническую часть, то как узнать, какая трансмиссия установлена ​​в вашем автомобиле? Можно ли определить тип коробки передач только по поведению автомобиля? Думаю, этот вопрос представляет большой интерес. Я отвечу на него максимально конкретно и ясно.

Достигнув определенного числа оборотов, АКПП переключается вверх или вниз. В момент переключения вы должны почувствовать характерный небольшой толчок. Он похож на толчок при переключении МКПП и помогает определить тип коробки — вариатор или «автомат». Переключение АКПП происходит только при 3,5 тысячах оборотов. Уровень шума мотора также увеличивается, когда автомобиль набирает скорость.

В чем основное отличие?

Теперь объясню, как отличить вариатор от «автомата»? Что характерно для работы вариатора, так это то, что он не производит никаких переключений передач. Автомобиль движется плавно и мягко. При наборе скорости обороты немного меняются. По сути, такая трансмиссия характеризуется бесконечным числом передач. Мой личный опыт показал, что управлять автомобилем с вариатором намного комфортнее и удобнее.

Привожу подробный список основных отличий варианта от машины. Автоматическая коробка передач:

1. Не обеспечивает машине скорость и динамичность.
2. Способствует большему расходу топлива по сравнению с автомобилем, оснащенным вариатором.
3. Требует частой замены масла в больших объемах.
4. Ремонт АКПП обойдется вам гораздо дешевле.
5. «Автомат», наоборот, имеет гидротрансформатор, отвечающий за переключение передач.

Коробка вариатора:

1. Для его ремонта требуются высококлассные и действительно профессиональные мастера, имеющие большой опыт работы.
2. Ремонт занимает много времени.
3. Вариатор работает без переключения передач.

Сложный выбор

Какой тип трансмиссии вы предпочитаете? Что надежнее автомат или вариатор? Какая из передач прослужит дольше и не доставит вам хлопот? По сравнению с АКПП вариатор выигрывает в плане эксплуатации. Он обеспечивает уверенный разгон, способствует экономии топлива, что немаловажно в условиях постоянно растущих цен. Ресурс вариаторной трансмиссии значительно превышает «автомат».

Нет однозначного ответа на вопрос, что надежнее. Ориентиром здесь могут служить только ваши личные предпочтения и желания. могу посоветовать один. Если вы ездите исключительно по городу, то можете выбрать вариатор. Этот тип трансмиссии поможет вам значительно сэкономить на топливе.

Если вы регулярно выезжаете за город или любите много ездить по любым трассам и дорогам, то предпочтение стоит отдавать только «старой доброй машине». Поверьте, так будет надежнее. Для тех у кого сейчас есть валюта, расскажу на примере одного знакомого. Он тоже не мог решить, что выбрать. В итоге купил 2 машины с разными типами трансмиссии. Выезжая из города, он едет на Audi с автоматом, чтобы быстрее добраться до нужного места. Ездит на работу на бэхе с вариатором. Простое решение, доступное не всем. Но реально спасает.

Одним словом, вариатор или автомат — решать вам. Здесь нет единственно правильного решения. Все строго индивидуально. Обязательно посмотрите видео и ознакомьтесь с дополнительными техническими характеристиками обеих трансмиссий. Так вам станет понятнее, какая именно коробка передач вам больше всего подходит, ведь человек, покупая машину, планирует ее эксплуатировать. Естественно, на вариаторе можно отправиться в путешествие, но издеваться над такой коробкой не получится. Такие машины заслуживают звания нежинок, где все стоит учитывать.

Опыт замены масла в вариаторе RAV4 III ACA31. Опыт замены масла в вариаторе RAV4 III ACA31 Когда требуется замена трансмиссионной жидкости

В связи с тем, что вариаторы появились недавно и найти специалистов для их ремонта проблематично, считается, что такой агрегат не очень надежен. В этой статье мы расскажем, каков ресурс вариатора Тойота Рав 4 и что необходимо учитывать при его эксплуатации, чтобы не допустить преждевременного выхода из строя.

[Скрыть]

Устройство и принцип действия

Вариатор — единственный тип агрегата, который позволяет плавно изменять передаточное число между трансмиссией и силовым агрегатом. Автомобиль набирает скорость без увеличения оборотов двигателя.

Конструкция вариатора автомобилей Тойота Рав 4 2010, 2011, 2013 и других годов выпуска включает два скользящих вала. Между собой они взаимодействуют через натянутый между ними ремешок. Один из этих шкивов связан с силовым агрегатом и считается ведущим, а второй — ведомый — связан с ведущими колесами. Оба шкива состоят из двух половин. Когда эти элементы скользят друг относительно друга, ремешок выталкивается наружу, а когда они раздвигаются, он проваливается внутрь. В результате синхронного изменения радиусов деталей, по которым движется планка, диаметр одного вала увеличивается, а диаметр другого уменьшается. Это способствует плавному изменению передаточного числа. Если размеры ведущего вала меньше ведомого вала, то автомобиль движется с пониженной скоростью. При равных диаметрах шкивов автомобиль едет на прямой передаче. Если размер ведомого вала меньше, машина движется с повышенной скоростью.

Вариатор Тойота

Устройство гидротрансформатора используется в качестве сцепления в коробках передач Тойота Рав 4 2014, 2015, 2016, 2019 г.в. Данный узел имеет большие габариты и массу. Его наличие в конструкции позволяет обеспечить плавный старт автомобиля и исключить рывки при разгоне. Благодаря использованию гидротрансформатора автомобиль быстрее переключается с пониженной передачи на высшую, если водитель резко нажимает на педаль акселератора. Чтобы автомобиль мог двигаться назад, в трансмиссии используется планетарная передача.

Работой трансмиссии вариатора управляет система управления, включающая в себя центральный процессор, контроллер и блок управления валом. Модуль управления получает информацию о скорости машины, оборотах силового агрегата, а также положении педали газа. На основании этих данных центральный процессор подбирает передаточное число для конкретного режима движения. Если информация о вращении первичного и вторичного шкивов не совпадает, то модуль управления выдает команду гидросистеме на изменение размеров валов. Рабочее давление в системе обеспечивается насосным устройством. Этот узел также смазывает внутренние детали трансмиссии.

Подробнее о принципе работы вариаторной трансмиссии вы можете узнать из видеоролика, снятого каналом Toyota Россия.

Параметр давления в системе обычно не определяется частотой вращения силового агрегата, а поддерживается пропорционально развиваемому крутящему моменту. При увеличении этого показателя диски сжимаются сильнее, что предотвращает проскальзывание ремешка. Величина давления, создаваемого насосным устройством, определяет скорость передачи вариатора. Чем больше этот параметр, тем быстрее будет меняться передаточное число. Для смазки внутренних деталей и узлов используется специальная смазка, предназначенная для вариаторов Тойота Рав 4 и выпускаемая производителем автомобиля.

Срок службы

Теперь посмотрим, сколько в среднем ходят бесступенчатые трансмиссии. По словам владельцев, агрегат надежен и в среднем служит около 100-150 тысяч километров пробега, при этом не доставляя автомобилисту неудобств. Только после этого интервала возможны первые отказы передачи.

Серьезные неисправности

Проблемы с коробкой передач не всегда проявляются постепенно. Поэтому, если вариатор сломается, это может быстро привести к невозможности управления машиной.

Поврежден металлический ремень вариатора Вышел из строя фланец дифференциала Изношен поврежденный упорный подшипник

Ремонт вариатора

Какие проблемы характерны для вариатора и как ремонтировать коробку в автомобиле с двигателем 2 литра или другим объемом:

1. Выход из строя планетарки набор передач. При работе агрегата под большими нагрузками это приводит к разрушению осей шестерен, в результате чего ломаются их зубья. В этом случае зубы подлежат замене.
2. Масляное голодание. При отсутствии смазки и работе двигателя на высоких оборотах, при эксплуатации автомобиля на бездорожье повреждается планетарный ряд. Увидеть такую ​​неисправность можно при замене фильтрующего устройства. Магниты, установленные в поддоне, собирают продукты износа в виде металлической стружки, нужно осмотреть. Если пробег автомобиля более 150 тыс. км, а размер стальной стружки более 1 мм, это свидетельствует о том, что в работе агрегата происходит цепная реакция разрушения шестерен. Если не принять никаких мер, планетарный ряд коробки передач может повредить насосное устройство и другие узлы коробки передач. В этом случае ремонт будет дорогостоящим.
3. Выход из строя передней шестерни. При эксплуатации автомобиля в агрессивных условиях эта деталь повреждается. Продукты износа элемента со временем повреждают «зубчатую» шестерню. Если вовремя не решить проблему, то наличие металлической стружки может повредить задний планетарный ряд коробки. В результате сцепление выйдет из строя.
4. При интенсивной эксплуатации, особенно в условиях бездорожья, происходит быстрый износ опорных подшипниковых устройств. Это детали, расположенные на входном и выходном валах. Устранить эту проблему сложно, так как вы не найдете в продаже подшипники для вариаторов Тойота. Детали от CVT на вторичный рынок не поставляются. Поэтому для решения проблемы придется искать подшипники на авторазборке, либо покупать аналогичные по размерам и вытачивать на токарном станке под размеры устанавливаемых деталей. Этот вариант ремонта считается самым дешевым.
5. Сломанные датчики. Трансмиссии CVT оснащены большим количеством различных электронных контроллеров, предназначенных для считывания данных и передачи их в блок управления. Выход из строя одного датчика может повлиять на функциональность вариатора в целом. Если диагностика показала неисправность контроллера, необходимо его детально проверить. Необходимо проверить разъемы, а также контакты. Часто причина неработоспособности кроется в поврежденной вилке.
6. Неисправности в системе управления. Если центральный процессор выйдет из строя, передача не будет работать. Если модуль управления «затухает», но еще функционирует, трансмиссия будет работать, но с перебоями. Решение проблемы в работе блока управления лучше доверить профессионалам. Иногда требуется прошивка блока, но сделать это в домашних условиях практически невозможно.
7. Обрыв приводного ремня. При неправильном использовании приводной ремень может порваться из-за быстрого износа. Его звенья могут разлететься по трансмиссии и повредить другие компоненты вариатора.

Особенно опасно повреждение фланца дифференциала. Привод так называемой раздаточной коробки проходит через фланец на корпусе дифференциала. Этот элемент имеет тонкие стенки и на практике часто возникали проблемы, когда деталь лопалась из-за работы под постоянными высокими нагрузками. Это приводит к утечке смазки. Если ее своевременно не обнаружить и не устранить, то трансмиссионная жидкость может полностью вытечь из коробки. Кроме того, в системе раскрошится фланец и его осколки попадут на шестерни трансмиссии, что приведет к повреждению узлов трансмиссии. Сложность ремонта заключается в том, что дифференциалов для вариаторных трансмиссий в продаже не найти.

У автовладельца есть возможность приобрести новую сборочную единицу, которая будет стоить более 15 тысяч долларов. Проблему можно решить установкой контрактного вариатора, но найти такой агрегат в продаже тоже проблематично. К тому же стоимость такого агрегата будет довольно высокой. Проблема может быть решена оптимально на стадии течи масла и появления трещин. В этом случае на поврежденный фланец напрессуйте любую подходящую компрессионную втулку и удалите следы течи. Но имейте в виду, что точных гарантий о долговечности такого раствора дать нельзя. Обычно после таких манипуляций автовладельцы стараются как можно скорее продать транспортное средство.

Правила эксплуатации и обслуживания

Какие нюансы следует учитывать, чтобы не сократить ресурс вариатора Тойота Рав 4:

1. Не начинать движение с места, выжимая до упора педаль газа. На компоненты коробки передач действует высокая нагрузка, которая может привести к повреждению деталей.
2. Не буксируйте другие автомобили. Буксировка прицепа также не рекомендуется. Коробки передач CVT рассчитаны на работу с определенной массой автомобиля и не могут быть увеличены.
3. Задняя передача не может быть включена или выключена до полной остановки машины.
4. Старайтесь меньше ездить на максимальной скорости. Это может привести к плавающим оборотам двигателя.
5. Устранение пробуксовки колес. Часто автомобили заносит, когда они застревают в грязи или сугробах. Не пытайтесь выпрыгнуть из препятствия, попеременно включая режимы R и D. Это приведет к уменьшению ресурса. Лучше поставить на нейтраль и попросить кого-нибудь вытащить машину из препятствия.
6. При включении аварийного режима автовладелец должен выключить силовой агрегат автомобиля и попытаться завести его снова. Если после перезапуска двигателя коробка работает нормально, то можно продолжать ей пользоваться. Если аварийный режим сохраняется, то требуется диагностика агрегата, и желательно выполнить ее как можно скорее.
7. Всегда прогревайте коробку передач в холодное время года. Двигатель автомобиля прогревается быстрее трансмиссии, поэтому при прогреве двигателя нельзя предполагать, что прогревается и трансмиссия. При низких отрицательных температурах для полного прогрева агрегата потребуется не менее 10 минут. Только после этого разрешается движение с нормальной скоростью. Для более быстрого прогрева трансмиссии можно включить все режимы по очереди на селекторе КПП, задержавшись в каждом из них на несколько секунд. Это позволит маслу быстрее диффундировать по каналам системы трансмиссии.
8. При эксплуатации автомобиля нельзя забывать о необходимости регулярной проверки уровня масла. Если диагностика показала, что смазки в системе меньше нормы, нужно проверить состояние коробки передач. Причиной может быть утечка жидкости. Если в масле видны следы износа, а также запах гари, смазку необходимо заменить. Перед выполнением этой задачи прочтите сервисную книгу. По регламенту производитель запрещает использование любых масел в трансмиссиях, кроме Toyota Genuine CVT Fluid TC или Toyota Genuine CVT Fluid FE. Использование расходных материалов других производителей может вызвать проблемы с коробкой передач. В районе селектора коробки передач ощущаются вибрации, сам рычаг может заклинить. В некоторых случаях возможен полный выход из строя агрегата при несоответствии качества смазки стандарту.
9. Нельзя включать нейтральный режим передачи на каждой короткой остановке, в пробке, на светофоре и т.д. Если вы знаете, что стоять долго, включите режим парктроника. Нейтральная скорость считается аварийной скоростью. Его можно включить, если машину нужно вытащить из сугроба.
10. Воздержитесь от вождения по бездорожью. Toyota RAV4 относится к классу кроссоверов, но вариаторы, устанавливаемые на эти автомобили, не предназначены для регулярной эксплуатации в условиях плохих дорог или сельской местности.

Toyota RAV4 – один из самых востребованных автомобилей в классе внедорожников. Из-за короткой колесной базы и низкого крутящего момента на эти машины часто устанавливают вариатор. Производитель рекомендует полную замену масла не реже одного раза в 50 000 км или один раз в год. Несмотря на высокую точность подгонки деталей, все же образуется металлическая стружка, которая улавливается магнитами. По цвету масла только профильный специалист может определить, что время пришло. Поэтому ориентируйтесь на пробег.

Поэтапно полная замена масла в РАВ4

Перечислим основные этапы:

— Кратко о доливке масла в коробку — процедура осуществляется через заливное отверстие, показанное на рис. 1 (это вверху коробки):

На щупе есть уровень в холодном состоянии и в горячем. Доливать нужно только после прогрева коробки и не выше максимально указанного уровня.

— Для того, чтобы добраться до механизмов, чтобы их промыть, нужно предварительно слить старое масло из коробки передач. Для этого нужно снять пробку, предварительно подставив любую тару (рисунок 2):

На RAV4 после слива масла плоской отверткой выкручиваем специальную вставку из того же отверстия. Тогда вытечет около литра жидкости. Это практически истощит коробку.

— Поддон можно демонтировать, открутив болты по периметру. При необходимости его можно поддеть отверткой. Подкладку по периметру придется менять.

— На поддоне три магнита, на которых скапливается металлическая стружка. Его необходимо удалить салфеткой из натуральной ткани. Это соберет все фишки. Вы также можете смыть их давлением.

— Необходимо промыть всю коробку бензином или растворителем. Отдельно стоит снять и продуть фильтр грубой очистки (рис. 3):

Коробка собирается в обратном порядке, после чего заливается свежее масло.

Обратитесь к специалистам

На СТО мастера смогут проверить, нет ли других причин, вызванных несвоевременной заменой трансмиссионного масла. Также самопромывка может получиться некачественной из-за элементарного незнания устройства деталей сборки. Поэтому, если позволяют деньги и время, лучше приехать в автомастерскую. Недостатки могут привести к полной неработоспособности дорогостоящего механизма.

Эй! Купил Toyota RAV4 2010 года, пробег 69000т. Нужно ли менять масло в вариаторе, и с какой периодичностью и какое специальное масло заливается? Спасибо. (Александр)

Добрый день, Александр. Специалист нашего ресурса подготовил ответ на ваш вопрос и готов вам его предоставить.

Когда следует менять трансмиссионную жидкость?

Александр, производитель Toyota, утверждает, что трансмиссионное масло заливается на весь срок службы вашего автомобиля.

Замена данного расходного материала производителем не предусмотрена. Однако на практике это необходимо, так как только так можно избежать возможных поломок, характерных для АКПП.

2014 Toyota RAV 4

Первый раз расходник следует менять после пробега в 100 тысяч километров. Далее, в идеале, трансмиссионную жидкость следует менять каждые 40-50 тысяч километров. В этом случае расходный материал в агрегате всегда будет чистым и свежим. Соответственно, все возложенные на него функции он будет выполнять без проблем.

Однако на практике замену вещества можно проводить через каждые 90 тыс. км пробега при соблюдении нескольких условий:

• исправная работа АКПП;
• с использованием качественных продуктов, которые не потеряют своих свойств через несколько лет;
• правильный подход к замене, то есть замена фильтра и промывка системы при необходимости.

Что касается самого вещества, то его следует приобретать у дилера или в специализированных магазинах. Toyota производит собственную трансмиссионную жидкость под названием Toyota CVT Fluid TC. Использование других продуктов не допускается, так как это может привести к повреждению автомобиля. И помните — без опыта в это дело лучше не лезть. Всегда выгоднее расплатиться со специалистом и быть уверенным в результате, чем тратить силы на результат, который потом может вас не порадовать.

Как поменять ТМ на примере автомобиля Рено — смотрите видео.

Посмотрите интересное видео по теме

Toyota RAV4 — самый продаваемый японский кроссовер на российском рынке. Машина наделена легендарным качеством и надежностью. Но за бесперебойную работу приходится платить, что вполне справедливо. Но с другой стороны, владельцы этого популярного автомобиля не отказывают себе в возможности самостоятельно отремонтировать машину, чтобы хоть на чем-то сэкономить. Естественно, серьезную работу лучше проводить с помощью специальных инструментов, которые можно приобрести в дилерском центре Toyota. Что касается таких процедур, как замена масла в коробке передач, то с ней справится даже неопытный автомобилист. Здесь главное следить за наиболее важными моментами, которые затронуты в этой статье. В статье описана последовательность работ по замене масла в коробке передач на примере автомобиля Toyota RAV4 с вариатором.

Масло в вариаторе Тойота РАВ-4 меняется через 40 тысяч километров, согласно официальным рекомендациям. В российских условиях масло придется менять чаще – примерно каждые 20-30 тысяч километров.

Сколько заливать

Последовательность работ

1. Прогрев двигателя до рабочей температуры, после чего автомобиль устанавливается на эстакаду или яму. В качестве альтернативы можно использовать подъемник
.
2. Подготовить емкость для слива отработанной жидкости
3. С помощью шестигранного ключа отвинтите пробку слива масла, расположенную под днищем автомобиля. После этого старая жидкость вытечет в подготовленную кастрюлю. Обратите внимание, что должно вытечь около 3 литров жидкости
4. Далее нужно открутить еще одну так называемую пробку уровня — она ​​похожа на цилиндр. Для снятия желательно не использовать инструмент, чтобы не повредить резьбу
5. После снятия пластикового цилиндра (пробки уровня) из отверстия вытечет большое количество масла. Здесь нужно действовать аккуратно и работать в перчатках. Это позволит избежать обучения ожогам
6. Теперь переходим к заливке масла. Находим заливное отверстие — оно находится сбоку. Чтобы получить доступ к горлышку, нужно снять защитный щиток, затем открутить заглушку. Далее понадобится шланг и воронка, через которую будет заливаться масло. Необходимо ввести столько жидкости, сколько было слито.
7. Закрутить пробку, включить двигатель. На холостом ходу должен поработать минут 10-15. Важно, чтобы в этот момент коробка передач была прогрета до 45 градусов.
8. Возможно, было добавлено больше масла, чем необходимо. На этот случай имеется защита – так называемая пробка уровня, позволяющая слить лишнее масло. Процесс замены масла в вариаторе Тойота РАВ4 завершен.

Видео

К нам на ТО приехал автомобиль Toyota RAV4 (Тойота Рав4), 2015 года выпуска, пробег 50 тыс.км, 4 поколения, на котором необходимо заменить масло в вариаторе. Мы покажем вам подробную фото и видео инструкцию, как это сделать своими руками.

Будет произведена частичная замена (без замены фильтра коробки будем менять при пробеге 100 тыс. км). Поднимаем машину, шестигранником на 6 откручиваем сливную пробку:

На дно ставим емкость, куда будет сливаться отработанное масло. Затем, также при помощи шестигранника на 6, откручиваем трубку уровня. Замеряем количество слитого масла, столько же заливаем в вариатор. Закручиваем сливную пробку. Масло у нас новое, оригинальное 08886-02105 CVT-TC.

Заправляем воронкой и длинной трубкой, конец которой вставляем в заливное отверстие, она находится рядом со сливной пробкой, в начале видео она показана.

После заливки шланг не вытаскиваем. Заводим машину и гоним коробку на всех режимах. Для этого переключите селектор вначале на задний ход, затем на нейтраль, затем на режим Drive и удерживайте некоторое время на всех скоростях. Заходим под машину и снова откручиваем сливную пробку, сливая масло. Повторяем это 2-3 раза. В последний раз не забываем скрутить трубку уровня, делаем это руками.

Последний раз, когда заводим машину, уже не запускаем ее по режимам, а просто прогреваем коробку до 40 градусов, используем электронный термометр для измерения, измеряем поддон и кузов коробки. После этого откручиваем сливную пробку, все лишнее масло должно быть слито. Трубка уровня предотвратит утечку большего количества жидкости. Закручиваем сливную пробку. Очистителем карбюратора смываем остатки масла с поддона, вытаскиваем шланг и ставим на место пробку.

Всего с частичной заменой масла у нас ушло 7 литров 600 грамм. На 100 тыс. км. пробега, будем снимать поддон и менять масло, выполнив полную замену.

Видео замены масла в вариаторе Тойота РАВ4:

Резервное видео как поменять масло в вариаторе Тойота Рав4:

Прочитано: 1 245; Сегодня: 1

remontautohelp.ru

Замена масла в вариаторе Рав 4

Тойота РАВ4 один из самых востребованных автомобилей в классе внедорожников. Из-за короткой колесной базы и низкого крутящего момента на эти машины часто устанавливают вариатор. Производитель рекомендует полную замену масла не реже одного раза в 50 000 км или один раз в год. Несмотря на высокую точность подгонки деталей, все же образуется металлическая стружка, которая улавливается магнитами. По цвету масла только профильный специалист может определить, что пора производить замену. Поэтому ориентируйтесь на пробег.

Поэтапно полная замена масла в РАВ4

Перечислим основные этапы:

Кратко о доливке масла в коробку — процедура осуществляется через заливное отверстие, показанное на рис. 1 (это вверху коробки):

На щупе есть две метки — холодный уровень и горячий уровень. Доливать нужно только после прогрева коробки и не выше максимально указанного уровня.

Чтобы добраться до механизмов с целью их промывки, необходимо предварительно слить старое масло из коробки передач. Для этого нужно снять пробку, предварительно подставив любую тару (рисунок 2):

На RAV4 после слива масла плоской отверткой выкручиваем специальную вставку из того же отверстия. Тогда вытечет около литра жидкости. Это практически истощит коробку.

Поддон можно демонтировать, открутив болты по периметру. При необходимости его можно поддеть отверткой. Подкладку по периметру придется менять.

На поддоне три магнита, на которых скапливается металлическая стружка. Его необходимо удалить салфеткой из натуральной ткани. Это соберет все фишки. Вы также можете смыть их давлением.

Необходимо промыть всю коробку бензином или растворителем. Отдельно стоит снять и продуть фильтр грубой очистки (рис. 3):

Коробка собирается в обратном порядке, после чего заливается свежее масло.

Обратитесь к специалистам

На СТО мастера смогут проверить, нет ли других поломок, вызванных несвоевременной заменой трансмиссионного масла. Также самопромывка может получиться некачественной из-за элементарного незнания устройства деталей сборки. Поэтому, если позволяют деньги и время, лучше приехать в автомастерскую. Недостатки могут привести к полной неработоспособности дорогостоящего механизма.

variator-cvt.ru

Замена масла в вариаторе Тойота Рав 4 своими руками

Тойота РАВ4 самый продаваемый японский кроссовер на российском рынке. Машина наделена легендарным качеством и надежностью. Но за бесперебойную работу приходится платить, что вполне справедливо. Но с другой стороны, владельцы этого популярного автомобиля не отказывают себе в возможности самостоятельно отремонтировать машину, чтобы хоть на чем-то сэкономить. Естественно, серьезную работу лучше проводить с помощью специальных инструментов, которые можно приобрести в дилерском центре Toyota. Что касается таких процедур, как замена масла в коробке передач, то с ней справится даже неопытный автомобилист. Здесь главное следить за наиболее важными моментами, которые затронуты в этой статье. В статье описана последовательность работ по замене масла в коробке передач на примере автомобиля Toyota RAV4 с вариатором.

Интервалы замены масла

Масло в вариаторе Тойота РАВ-4 меняется через 40 тысяч километров, согласно официальным рекомендациям. В российских условиях масло придется менять чаще – примерно каждые 20-30 тысяч километров.

Сколько заливать

Последовательность работ

1. Прогрев двигателя до рабочей температуры, после чего автомобиль устанавливается на эстакаду или яму. В качестве альтернативы вы можете воспользоваться подъемником 9.0014
2. Подготовьте емкость для слива отработанной жидкости
3. С помощью шестигранного ключа отвинтите пробку слива масла, расположенную под днищем автомобиля. После этого старая жидкость вытечет в подготовленную кастрюлю. Обратите внимание, что должно вытечь около 3 литров жидкости
4. Далее необходимо открутить еще одну так называемую пробку уровня — она ​​похожа на цилиндр. Для снятия желательно не использовать инструмент, чтобы не повредить резьбу
5. После снятия пластикового цилиндра (пробки уровня) из отверстия вытечет большое количество масла. Здесь нужно действовать аккуратно и работать в перчатках. Это позволит избежать обучения ожогам
6. Теперь переходим к заливке масла. Находим заливное отверстие — оно находится сбоку. Чтобы получить доступ к горлышку, нужно снять защитный щиток, затем открутить заглушку. Далее понадобится шланг и воронка, через которую будет заливаться масло. Необходимо ввести столько жидкости, сколько было слито.
7. Закрутить пробку, включить двигатель. На холостом ходу должен поработать минут 10-15. Важно, чтобы в этот момент коробка передач была прогрета до 45 градусов.
8. Возможно, было добавлено больше масла, чем необходимо. На этот случай имеется защита – так называемая пробка уровня, позволяющая слить лишнее масло. Процесс замены масла в вариаторе Тойота РАВ4 завершен.

Видео

maslospec.ru

Рекомендация автоспециалиста какое масло заливать в вариатор Тойота РАВ4

[Раскрыть]

Александр, производитель Тойота, утверждает, что трансмиссионное масло заливается на весь срок службы ваш автомобиль. Замена данного расходного материала производителем не предусмотрена. Однако на практике это необходимо, так как только так можно избежать возможных поломок, характерных для АКПП.

2014 Тойота РАВ 4

Видео «Замена ТМ на примере Рено»

avtozam.com

Замена масла в вариаторе Тойота РАВ 4

Всем привет! Купил Toyota RAV4 2010 года, пробег 69000т. Нужно ли менять масло в вариаторе, и с какой периодичностью и какое специальное масло заливается? Спасибо. (Александр)

Добрый день, Александр. Специалист нашего ресурса подготовил ответ на ваш вопрос и готов вам его предоставить.

Когда следует менять трансмиссионную жидкость?

Александр, производитель Toyota, утверждает, что трансмиссионное масло заливается на весь срок службы вашего автомобиля.

Замена данного расходного материала производителем не предусмотрена. Однако на практике это необходимо, так как только так можно избежать возможных поломок, характерных для АКПП.

2014 Toyota RAV 4

Первый раз расходник следует менять после пробега в 100 тысяч километров. Далее, в идеале, трансмиссионную жидкость следует менять каждые 40-50 тысяч километров. В этом случае расходный материал в агрегате всегда будет чистым и свежим. Соответственно, все возложенные на него функции он будет выполнять без проблем.

Однако на практике замену вещества можно проводить через каждые 90 тыс. км пробега при соблюдении нескольких условий:

• исправная работа АКПП;
• с использованием качественных продуктов, которые не потеряют своих свойств через несколько лет;
• правильный подход к замене, то есть замена фильтра и промывка системы при необходимости.

Что касается самого вещества, то его следует приобретать у дилера или в специализированных магазинах. Toyota производит собственную трансмиссионную жидкость под названием Toyota CVT Fluid TC. Использование других продуктов не допускается, так как это может привести к повреждению автомобиля. И помните — без опыта в это дело лучше не лезть. Всегда выгоднее расплатиться со специалистом и быть уверенным в результате, чем тратить силы на результат, который потом может вас не порадовать.

Как поменять ТМ на примере автомобиля Рено — смотрите видео.

Посмотрите интересное видео на эту тему

eurasia-avto.ru

Вариатор, устройство и как он работает.

Какие бывают вариаторы. Виды вариаторов и их устройство

Если говорить о технических характеристиках автомобиля, то можно услышать такое понятие, как бесступенчатый вариатор. Однако для большинства водителей такое слово является чем-то новым и загадочным. Что же, попробуем выяснить, что такое вариатор и какую роль он выполняет в автомобиле.

Устройство вариатора, типы вариаторов

На самом деле вариатором называют особый вид АКПП, который изобрели, как это странно не звучало, уже в 19 веке. Кроме того, историки утверждают, что Леонардо да Винчи изобрел первый шрифт такого типа в 15 веке.

Примерно во второй половине ХХ века появились первые автомобили с вариатором. Изначально ими занимались инженеры из компании DAF, они добавляли их в конструкцию своих легковых и грузовых автомобилей. После этого производители автомобилей «Вольво» переняли этот тип трансмиссии и стали оснащать свои автомобили.

В принципе вариатор это та же АКПП. Да и внешне невозможно отличить, какой тип устройства установлен на транспортном средстве – вариатор или коробка-автомат. Это связано с тем, что визуально на автомобилях с вариатором установлены такие две педали и коробка передач. Но транспортное средство, имеющее в своем арсенале такое устройство, работает немного по-другому.

Если говорить конкретно, то на автомобилях с вариатором фиксированных передач нет и они переключаются очень плавно и практически незаметно, поэтому такое устройство часто называют бесступенчатой ​​коробкой. К тому же отсутствуют толчки, которые обычно ощущаются, когда машина поднимается с места. Также с помощью вариатора происходит незаметное и непрерывное изменение инвертора при разгоне или разгоне автомобиля.

Если после выше прочитанной информации вы задались вопросом какую коробку лучше выбрать — «автомат» или вариатор, то ответ на этот вопрос неоднозначен. Разберем виды вариаторов, принципы их работы и посмотрим, какими преимуществами они обладают. На сегодняшний день наиболее распространенными и популярными вариаторами можно назвать тороидальные, гидростатические, цепные и клиноременные вариаторы, имеющие шкивы переменного диаметра.

Клинорем вариатор и его устройство

Клиноременный вариатор самый известный, но предлагаю начать с него. Оснащается ведомой или клиновидной планкой и шкивом. Коробка такого типа не бесступенчатая, и ее работа зависит от количества оборотов устройства. Например, если вы подниметесь под гору, автоматически возрастет нагрузка на заднее колесо, однако PE не изменится. Большинство специалистов считают такой параметр недостатком клиноременного вариатора.

Ремни этого типа называются клиновидными из-за того, что они в разрезе имеют форму трапеции и заделываются в шкив боковыми частями. При надевании этих боковин ремень способен еще глубже входить в шкив, что делает сцепку максимально качественной.

На клиноременном вариаторе передаточное число изменяется за счет совместной работы ведущего и ведомого шкивов. Если говорить другими словами, то элементы ведущего шкива, вращаемые коленчатым валом, пластичны и плавно сжимаются, тем самым отодвигая ремень дальше от центра. При такой процедуре ведомый шкив способен прожиматься и ремень, плавно утопая в нем, приближается к центру. Поэтому передаточное число варьируется от коленчатого вала и головки к заднему колесу.

Ведущий и ведомый шкив отличается тем, что на первом вместо роликов установлена ​​пружина.

Что касается принципа действия вариатора клиноременного типа, то его также можно объяснить методом двух однотипных карандашей. Для этого нужно поставить их на стол параллельно друг другу. Далее следует стянуть их резинкой, а затем скрутить одну из них. Несомненно, второй предмет начнет крутиться одновременно с ним и, что интересно, с той же скоростью. Однако если у карандашей диаметр сечения будет другим, то ситуация больше не повторится.

Карандаши разного диаметра все равно будут вращаться, но немного иначе. Пока карандаш большого сечения сделает один оборот, тот, что меньшего, успеет сделать два.

Принцип действия аналогичен карандашам, имеют различные варианты исполнения. Однако, как уже было сказано выше, клиноремные типы устройств имеют два шкива, которые выполнены в виде конусов, из-за чего вариатор все время меняет диаметр карандашей. Обычно шкивы обращены друг к другу своими концами, а ремень зажимается между ними.

При относительном взаимном движении шкивы очень похожи на карандаши, которые все время меняют свой диаметр. Эти шкивы часто оснащены гидравлической системой, хотя иногда подключается сервопривод. В результате половинки обоих шкивов синхронно движутся и смещаются. В том случае, если один расположен на приводном валу, идущем от двигателя, а второй на приводном, идущем к колесам, смена ПК будет происходить гораздо шире.

Кроме того, в вариаторах этого типа иногда предусмотрено устройство, отвечающее за изменение направления вращения вала при включении задней передачи.

Ремень вариатора и его конструкция

Кстати, на таком вариаторе очень необычный ремень. Он сделан из смеси ткани и резины и совсем не похож на ремни, вращающие разнообразные генераторы или другое навесное оборудование. Ведь обычный ремень не выдержал тысячи километров.

Ремни

в вариаторах имеют довольно сложную конструкцию. Как правило, это стальная лента, покрытая железными элементами. На наборе этих стальных тросов в поперечнике много тонких пластин, которые по форме напоминают трапецию. Края этих лент соприкасаются со шкивами. Именно благодаря такой системе был изобретен толкающий ремень, который обеими половинками передает мощность от одного шкива к другому.

Тороидальный вариатор, устройство и принцип

Этот вариатор вместо шкивов и ремней оснащен роликами и колесами. Такая система немного другая, но, по сути, все ее элементы выполняют точно такие же функции, что и вариатор клиноремного типа, и тоже дают один результат – постоянное изменение передачи.

Работает тороидальный вариатор по следующей схеме. Один диск связан с двигателем, а второй — с карданным валом. Первый диск является ведущим валом, а другой — ведомым. Между дисками (а не ремнем) находятся ролики и колеса, передающие мощность друг другу.

Колеса вращаются вокруг двух валов — горизонтального и вертикального. В результате колеса соприкасаются с дисками в самых разных областях. При соприкосновении колес у центра с ведущим диском они соприкасаются у обода с ведомым, это увеличивает крутящий момент и снижает скорость. Это называется высокой передачей или овердрайвом.

Гидростатический вариатор, устройство и принцип

Оба вышеописанных типа вариаторов, управляемые радиусом точек, которые соприкасаются между двумя вращающимися объектами. Однако гидростатический вариатор отличается совсем другим принципом работы, а именно использованием насосов переменного объема. А движение здесь обеспечивает гидростатический насос.

Как ремонтировать вариаторы, советы специалистов

Ремонт вариаторов а также АКПП. При нарушении правил их эксплуатации они тоже выходят из строя, поэтому пренебрегать не стоит.

No related posts.
