Как работает термостат в автомобиле: функции, принцип действия

Автоликбез15 декабря 2019

Водителю, самостоятельно обслуживающему силовой агрегат машины, необходимо иметь представление о работе термостата в автомобиле. Распределительный элемент, установленный в моторном отсеке, обеспечивает распределение потоков антифриза и поддерживает степень нагрева двигателя. При заклинивании клапана мотор работает в аварийном режиме, что приводит к поломкам или увеличенному расходу топлива.

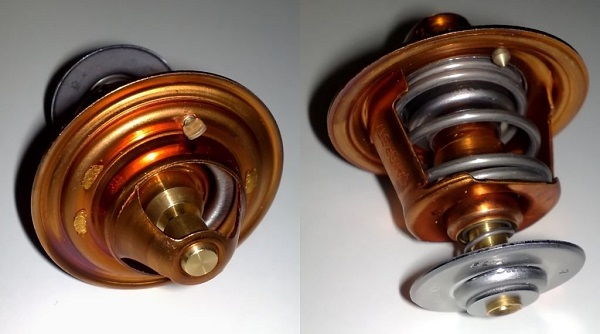

Внешний вид автомобильного термостата

Функции в системе кондиционирования

Жидкостная система охлаждения (или кондиционирования) состоит из рубашки, расположенной в блоке цилиндров и головке блока, помпы, радиатора и соединительных патрубков. Часть жидкости подается в отдельный теплообменник для отопления салона. Интенсивность нагрева воздуха регулируется краном (например, на классических легковых машинах ВАЗ) или отдельной заслонкой в воздушном канале.

Термостат предназначен для распределения потоков хладагента между рубашкой и радиатором, обеспечения рабочей температуры двигателя и прогрева салона.

Разновидности термостатов

В силовых установках автомобилей используется несколько типов термостатов:

  1. С 2 клапанами, что обеспечивает управление потоками хладагента, идущими к радиатору и по малому кругу охлаждения (через рубашку силового агрегата и блок отопления салона).
  2. С 1 подвижным элементом, корректирующим подачу жидкости к радиатору.
  3. С 1 клапаном и двухступенчатым открытием. При прогреве мотора открывается протока малого диаметра, затем антифриз подается в теплообменник через отверстие увеличенного сечения.
  4. Электронный термостат, оснащенный датчиком, измеряющим температуру антифриза. Блок управления фиксирует положение заслонки при помощи шагового электродвигателя. Регулятор корректирует подачу антифриза в дополнительные контуры охлаждения, что снижает расход топлива.

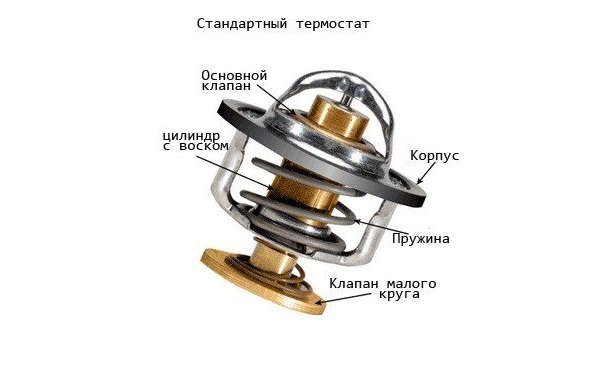

Схема конструкции термостата

Устройство и принцип работы

После пуска силового агрегата часть тепла, образующегося при сгорании топлива, идет на нагрев картера и головки блока. Для обеспечения нормальной смазки и улучшения смесеобразования мотор должен прогреться до 85-105°С (зависит от модели ДВС). Установленный в контуре охлаждения терморегулятор не позволяет хладагенту циркулировать через радиатор. Антифриз ходит по внутреннему кругу, позволяя мотору прогреваться до рабочей температуры за 5-10 минут. По мере прогрева термостат пропускает хладагент в теплообменник машины, охлаждаемый вентилятором.

Принцип работы регулятора основан на температурном расширении жидкого или твердого наполнителя.

Увеличивающийся в объеме материал смещает штангу с клапаном, который распределяет потоки антифриза. В схеме предусмотрены пружины, возвращающие заслонки в исходное положение при снижении температуры жидкости. Элементы конструкции закреплены в корпусе, изготовленном из силумина или термостойкого пластика. На некоторых автомобилях монтируются термостаты без внешней оболочки, установленные в блок цилиндров силовой установки.

Схема системы охлаждения

Термостаты с твердым наполнителем

Регуляторы с твердым рабочим веществом оснащаются герметичной камерой, заполненной синтетическим воском (церезином). Принцип действия основан на переходе воска при прогреве из твердой фазы в жидкую. Раствор воздействует на эластичную манжету и связанный с ней толкатель. Подвижная штанга связана с тарельчатым клапаном, позволяющим антифризу циркулировать по малому (или внутреннему) кругу или пропускать жидкость в теплообменник для охлаждения.

Для повышения чувствительности к изменению степени нагрева в воск вводят присадки на основе металлической пудры.

Полученный материал отличается стабильным коэффициентом расширения при переходе из твердой фазы в жидкую и обратно. За счет стабилизации параметра температура хладагента поддерживается в допустимом диапазоне.

Термостат с жидкостью

Регулятор с жидким рабочим веществом устроен аналогично конструкции с твердым заполнителем, но раствор находится в герметичном сильфоне. Жидкость состоит из смеси дистиллированной воды и этилового спирта. При температурном расширении в сильфоне возникает избыточное давление. Элемент распрямляется и через связанный с ним шток открывает канал отвода антифриза в бачок теплообменника. Количество жидкости, перекачиваемой в радиатор, зависит от температуры антифриза в блоке цилиндров.

Расположение элемента в автомобиле

Регулятор находится в моторном отсеке автомобиля – на картере силового агрегата или на входе в насос для циркуляции хладагента. В двигателях с распределенным впрыском топлива устанавливаются дополнительные регуляторы, позволяющие поддерживать температуру головной части блока цилиндров в заданном интервале. Элемент устанавливается на задней части силового агрегата. Возможна установка дополнительных элементов для ускоренного прогрева салона автомашины.

Неисправности: причины и «симптомы»

Признаки неисправности регулятора:

  • длительный прогрев силового агрегата;
  • прогревание отводного шланга одновременно с мотором;
  • повышение температуры мотора до критической отметки во время стоянки;
  • переохлаждение силового агрегата в режиме движения по трассе;
  • холодное состояние патрубка подачи антифриза к теплообменнику при перегреве.

Причиной поломки регулятора является заедание штока с клапаном в открытой или закрытой позиции. При открытом большом круге жидкость подается в радиатор, увеличивая время прогрева. Неисправность становится наглядной при эксплуатации автомобиля в зимнее время. Например, дизельный мотор при температуре воздуха -10°С не удается прогреть до 40°С даже после пробега в 40-50 км.

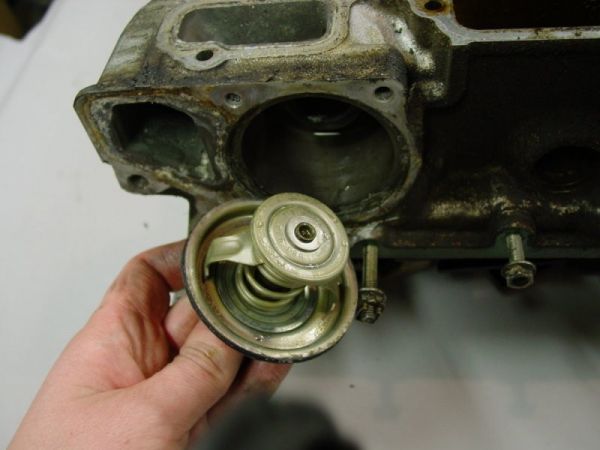

Выявление неисправности термостатаЗаклинивание штока происходит из-за негативного воздействия антифриза на металлические элементы конструкции. Производители автомобилей рекомендуют периодически заменять охлаждающую жидкость. При использовании старого антифриза на поверхности штока появляются отложения, ограничивающие подвижность детали. Дополнительной причиной дефекта является заправка системы охлаждения водопроводной водой (например, при утечке антифриза). Растворенные в жидкости соли вызывают коррозию стального штока.

Повышение степени нагрева мотора негативно влияет на рабочие характеристики моторного масла. При перегреве двигателя происходит заклинивание поршневой группы. На поверхностях зеркал цилиндров и опорах коленчатого и распределительного валов появляются задиры. Повреждения можно устранить только во время капитального ремонта мотора.

Дополнительной неисправностью термостата становятся трещины в корпусе, через которые уходит антифриз. Поврежденные детали подлежат замене: запаять или заклеить щели невозможно.

Как определить наличие поломки?

Первичная диагностика термостата проводится на автомобиле. После запуска двигателя проверяется температура патрубков, идущих к радиатору (рукой или датчиком, установленным на цифровом мультиметре). После прогрева мотора необходимо проконтролировать степень нагрева рукавов, идущих к радиатору. При исправном термостате шланги должны нагреваться равномерно. Методика позволяет определить заклинивание штока и тарелки клапана. Проверяется также отсутствие трещин в корпусных деталях регулятора.

Дополнительное тестирование предусматривает снятие регулятора с машины. Из системы охлаждения сливается антифриз, резиновые патрубки удерживаются на корпусе термостата винтовыми или пружинными хомутами (зависит от производителя автомобиля). Демонтированный элемент нужен для погружения в емкость с водой, которая устанавливается на газовую или электрическую плиту. Для проверки степени нагрева жидкости применяется градусник или электронный термометр.

При прогреве воды до 90°С и выше в исправном термостате клапан должен открываться. Процесс открытия контролируется визуально: если тарелка остается неподвижной, то регулятор необходимо заменить на устройство с идентичными рабочими характеристиками. Методика визуальной проверки не отличается высокой точностью, поскольку невозможно отследить связь между положением клапана и степенью нагрева. От данного параметра зависят корректность прогрева силового агрегата и поддержание заданной температуры.

Термостат двигателя. Устройство, принцип работы и возможные поломки

Поддержание оптимальной температуры двигателя важно не столько для эффективной работы печки (хотя её водитель ощущает в первую очередь), сколько для полного сгорания рабочей смеси, снижения токсичности отработанных газов и увеличения ресурса двигателя. На некоторых моторах даже устанавливают несколько термостатов и/или термостаты с электронным управлением, чтобы более точно регулировать температуру в каждом контуре системы охлаждения.

Причины и признаки неисправности термостата

Иногда термостат выходит из строя, попросту заклинивая. Чаще всего это происходит из-за коррозии внутри радиатора, некачественного или старого антифриза: частицы накипи или ржавчины оседают на термоэлементе термостата, из-за чего тот становится нечувствительным к изменению температуры жидкости в системе и перестаёт двигать клапан. Но иногда термостат заклинивает и механически.

Термостат может заклинить в разных положениях: в полностью открытом, закрытом или промежуточном. Если термостат полностью закрыт, антифриз циркулирует только по малому кругу, что вызовет перегрев двигателя практически в любом режиме работы, при этом радиатор останется холодным. Полностью открытый заклинивший термостат тоже нетрудно вычислить: с ним двигатель будет прогреваться очень долго, а зимой даже не достигнет рабочей температуры.

А вот заклинивший в промежуточном положении термостат вычислить непросто. Поэтому, в случае проблем с системой охлаждения, термостат часто меняют превентивно, на всякий случай — просто чтобы исключить его из списка возможных причин. Благо, стоит он недорого.

Другая распространённая проблема — утечка охлаждающей жидкости — связана не с самим термостатом, а с его прокладкой, которая со временем перестаёт обеспечивать герметичность. Если вы меняете термостат, обязательно смените и прокладку, чтобы не пришлось сливать антифриз и разбирать систему охлаждения заново, обнаружив утечку.

Как проверить термостат

Снятый с машины термостат можно проверить в домашних условиях. Для этого его помещают в закипающую воду и смотрят, открывается ли клапан. Выглядит эффектно, но такая проверка, к сожалению, мало что даёт — лишь подтверждение, что термостат сохранил подвижность. Но при какой температуре он открывается? Чтобы тест был действительно полезным, нужно использовать термометр и контролировать температуру воды, сравнивая её с номинальной температурой начала открытия термостата.

устройство, принцип работы и неисправности

Термостат – неотъемлемая часть системы охлаждения автомобиля. Он выполняет две функции: помогает двигателю быстрее прогреваться до оптимальной температуры, а также предотвращает его перегрев. Поговорим более подробно, какое устройство имеет термостат, для чего он нужен, как работает, каких типов бывает и какие неисправности могут возникнуть в этом узле.

Что такое автомобильный термостат

Прибор расположен между автодвигателем и радиатором. Если дать устройству простое определение, это пробка с автоматическим запором, которая открывает или закрывает доступ охлаждающей жидкости к цилиндрам. Это происходит потому, что узел реагирует на температуру. Когда она повышается, он открывается и жидкость начинает циркулировать более интенсивно. Когда цилиндры слишком холодные, ее движение временно прекращается и позволяет им нагреться до необходимой температуры. В конечно счете, прибор позволяет водителю не убедиться на личном опыте, каковы последствия езды с перегревшимся двигателем.

термостатыТермостат применяют не только в системе охлаждения двигателя. Контролировать температуру необходимо и в других узлах транспортного средства. Например, прибор устанавливают в системы охлаждения АКПП.

Таким образом, термостат – это терморегулятор, который играет важную роль: отвечает за температуру цилиндров двигателя машины, тем самым напрямую влияет на его работу и делает ее более эффективной.

автомобильный термостат

Принцип работы и устройство автомобильного термостата

Двухклапанный механический термостат состоит из следующих элементов.

  • 2 патрубка на вход (один отвечает за большой, второй за малый круг). Через них в устройство поступает охлаждающая жидкость из радиатора.
  • 1 патрубок на выход. Он ведет к цилиндрам.
  • Термочувствительный элемент. Представляет собой деталь, которая реагирует на повышение и понижение температуры;
  • Клапаны (основной и малого круга). В зависимости от состояния термочувствительного элемента закрывают или открывают путь из радиатора к цилиндрам для охлаждающей жидкости.
  • Корпус. Металлическая полость, внутри которой находятся все элементы устройства (за исключением патрубков, которые фактически являются его продолжением).

Лучше понять конструкцию прибора можно, взглянув на картинку, изображающую его в разрезе.

Что такое автомобильный термостат: устройство, принцип работы, неисправностиПринцип работы автотермостата выглядит следующим образом.

Похожие статьи

  • Пока двигатель имеет низкую температуру, термочувствительный элемент находится в состоянии покоя и жидкость циркулирует исключительно по малому контуру (то есть только вокруг цилиндров и головки).
  • Когда мотор нагревается, термочувствительный элемент срабатывает и открывается, открывая также основной клапан. После этого прибор работает в другом режиме – жидкость начинает движение по большому кругу. Она начинает омывать радиатор, помпу, рубашку мотора. Это позволяет предотвратить его перегрев. Обычно термоэлемент срабатывает при температуре от 75 до 90 градусов цельсия (у разных моделей автомобиля она разная, ее обычно указывают на маркировке).

Что касается размещения термостата, то оно зависит от компоновки автомобиля, его конструктивных особенностей. В большинстве моделей легковых машин устройство находится в месте выхода охлаждающей жидкости из головки цилиндроблока. Также нередко его монтируют на входе помпы.

В некоторые модели авто устанавливают сразу два термостата. Одно из устройств отвечает за основной круг движения жидкости, второе – за малый.

Виды термостатов для автомобиля

Термостаты бывают нескольких видов.

В зависимости от количества клапанов устройства делят на две разновидности.

  • Одноклапанный. Классическая конструкция, которая включает в себя всего один клапан.
  • Двухклапанный. Более современный тип устройства, который имеет 2 клапана. Один закрывает большой круг, а второй – малый. Обеспечивает более эффективное распределение охлаждающей жидкости.

В зависимости от принципа работы термостаты делят на следующие виды.

  • Механический. Имеет механический термочувствительный элемент.
  • Электронный. В качестве термочувствительного элемента использует терморезистор, который изменяет сопротивление при повышении или понижении температуры. Элемент подключен к автомобильному блоку управления (или к отдельному термореле). Он считывает сопротивление и в зависимости от его величины увеличивает или уменьшает ток охлаждающей жидкости между мотором и радиатором.

Виды термостатов для автомобиляВ зависимости от возможности вмешательства водителя в работу устройства термостат может быть:

  • неуправляемый – контролировать функционирование прибора невозможно;
  • управляемый – электронное устройство, работу которого можно настраивать с помощью электронного блока управления машины.

Также выделяют двухступенчатые термостаты. По сути, они представляют собой разновидность одноклапанных. Однако клапан в них усилен вторым элементом (по сути – вторым клапаном). При этом запирание каждого контура по отдельности, как в двухклапанных устройствах, отсутствует. Двухступенчатые приборы предназначены для использования в авто, в системе охлаждения которых поддерживается высокое давление, так как они отличаются большей степенью прочности и надежности.

термостат для автомобиля

Как проверить термостат

Проверять термостат необходимо в следующих случаях:

  • двигатель очень медленно прогревается;
  • мотор быстро перегревается.

Это может говорить о неисправности устройства.

Проверку можно провести, не отсоединяя прибор. Для этого потребуется выполнить следующие действия – термостат будет установлен на своем месте.

  • Открыть капот.
  • Запустить двигатель и дать ему поработать на холостом ходу 3 – 4 минуты. Важно, чтобы перед запуском мотор был холодным.
  • Потрогать рукой патрубок около радиатора. Если он холодный, это означает, что циркуляция по малому кругу проходит нормально.
  • Дать двигателю хорошо прогреться, а затем потрогать второй подводящий патрубок, который отвечает за движение жидкости по основному контуру. При нормальном функционировании прибора к этому времени он должен открыться и начать охлаждение основного круга. Следовательно, при исправном термодатчике он должен быть холодным.

Если в ходе проверки выяснилось, что патрубки горячие, это говорит о неисправности.

Есть и другой вариант исследования устройства, со снятием. Вот какие действия для него потребуется выполнить:

  • полностью слить антифриз из системы охлаждения транспортного средства;
  • демонтировать термостат;
  • поместить его в кастрюлю с водой и довести ее до кипения;
  • вытащить прибор пинцетом или другим приспособлением и посмотреть на просвет.

В нормальном состоянии после кипячения узла клапан должен быть открыт – это означает, что прибор выполняет свои функции правильно. Если деталь неисправна, он будет полуоткрыт или закрыт.

Неисправности термостата

Что такое автомобильный термостат: устройство, принцип работы, неисправностиНиже представлены наиболее распространенные неисправности термостатирующего устройства авто.

  • Нарушение работы клапана малого круга. Проблема актуальна для двухклапанных устройств. В результате износа или поломки клапан плохо закрывается или не закрывается совсем. В результате антифриз циркулирует только по большому кругу и двигатель очень плохо прогревается.
  • Клин клапана. При такой неисправности заслонка постоянно находится в закрытом или полузакрытом состоянии и не приходит в движение под воздействием термочувствительного элемента. В результате мотор перегревается.
  • Поломка термочувствительного элемента. При этой неисправности термоэлемент перестает реагировать на изменения температуры или реагирует на них в недостаточной степени. Из-за этого заслонки клапанов открываются меньше, чем необходимо. Это приводит к перегреву. При поломке термоэлемента возможно и другое нехарактерное «поведение» термостата. Например, заслонки могут открыться раньше времени, что приведет к медленному прогреву мотора.

Еще одна распространенная неисправность – протечка термостата. Как правило, она возникает из-за разрушения прокладок между элементами корпуса прибора. А оно, в свою очередь, чаще всего происходит по причине попадания масла в охлаждающую жидкость (оно попросту растворяет прокладки).

Часто неисправности возникают из-за механических повреждений клапанов. Обычно они связаны с большой нагрузкой из-за высокого давления жидкости.

Подведем итоги

Термостат – это элемент системы охлаждения авто. Его назначение – предотвращать перегрев и не допускать слишком медленного прогрева мотора. Таким образом, он служит своего рода предохранителем. У разных моделей машин – разные технические характеристики термостатов. Но схема работы везде одна – прибор реагирует на повышение или понижение температуры и изменяет интенсивность движения антифриза. Также термостат применяют в АКПП, где тоже требуется охлаждение.

Facebook

Twitter

Вконтакте

Одноклассники

Pinterest

устройство, принцип действия и виды изделия

Термостат — устройство, предназначенное для поддержания постоянной температуры. Процесс обеспечивается терморегуляторами или других физических явлений. Установлены и работают термостаты во многих механизмах и агрегатах. Наиболее известно их применение в системе охлаждения двигателей внутреннего сгорания на автомобилях.

термостатПостоянная поддержки температуры – основная задаче термостата

Устройство прибора

Большинство этих автомобильных агрегатов изготавливают из латуни, меди или пластика. Роль терморегуляторов во многих конструкциях играет воск. Устройство термостата довольно простое, в него входят:

  • корпус;
  • патрубки большого и малого круга;
  • термочувствительный элемент;
  • главный клапан;
  • перепускной клапан малого круга.

Основная составляющая этого прибора — технический воск, играющий роль терморегулятора. В его состав входит порошковая смесь из меди, графита и алюминия. Эти вещества помогают воску быстрее нагреваться и таять. Во время этого процесса он расширяется и открывает клапан на водяной контур радиатора, где происходит охлаждение рабочей жидкости.

В этом видео вы узнаете как устроена система охлаждения

Работоспособность снятого или нового прибора можно проверить, поместив его в емкость с водой и поставив на огонь. По мере нагревания шток рабочего термостата поднимется на 2-3 см, что будет хорошо заметно невооруженным глазом.

Описание работы механизма

Устройство и принцип работы термостата основаны на распределении охлаждающей жидкости, что помогает двигателю за короткий срок достичь значения рабочей температуры. Простейшую схему системы охлаждения составляют малый и большой круг циркуляции жидкости.

термостат_реноДанный механизм охлаждает двигатель. когда тот достигнет определенной температуры

Малым кругом непосредственно является рубашка охлаждения двигателя. Принцип действия термостата состоит в следующем:

  1. При запуске холодного двигателя прибор находится в закрытом состоянии. Циркуляция воды идет по малому кругу, то есть только по водяным полостям двигателя.
  2. Когда мотор прогреется до +75…+95°C, термостат откроется. Охлаждающая жидкость начнет циркулировать по большому кругу, то есть через радиатор.
  3. Прибор остается в открытом состоянии, тем самым он поддерживает рабочую температуру двигателя.
  4. Когда вода в остановленном моторе остынет, термостат закроется и будет готов к новому запуску двигателя.

По такой схеме работают все системы охлаждения независимо от того, как устроен термостат. В недалеком прошлом их основу составляла жидкая смесь дистиллированной воды и эфирного спирта, которая обладает низкой температурой кипения. С 1983 года в конструкции термостатов включены только твердые терморегуляторы.

Разновидности термостатов

В настоящее время существует несколько видов этих агрегатов. Они отличаются друг от друга как конструктивными особенностями, так и способом действия. Существуют и универсальные приборы, которые подходят ко многим маркам автомобилей. Они подразделяются на следующие виды:

  1. Одноклапанные — самый распространенный вид агрегатов, установленных в большинстве автомобилей. Конструктивно считается самым простым, у него отсутствует перепускной клапан.
  2. Двухступенчатые — отличаются от одноклапанного прибора наличием второй тарелки меньшего диаметра, которая облегчает работу основного клапана.
  3. Электронные — более поздние конструкции, в основе которых лежит электронное управление термостатом, позволяющее системе охлаждения работать эффективнее. Такой вид используется на новых моделях автомобилей с бортовыми компьютерами.

Есть марки автомобилей, где в системе охлаждения стоит несколько приборов. В основном такие конструкции применяются на грузовых машинах с мощными двигателями.

Неисправности агрегата на автомобиле

Проверить работоспособность прибора на автомобиле, не снимая его, очень просто. Необходимо завести двигатель, нагреть его до рабочей температуры и заглушить. Затем следует открыть капот, найти верхний и нижний патрубок на радиаторе. Они похожи и в диаметре составляют от 5 до 7 см. Далее необходимо аккуратно пощупать оба патрубка. Если один из них будет холодным, а второй — горячим, значит, прибор не работает и требует замены.

Во время эксплуатации могут возникнуть некоторые нарушения функций системы охлаждения из-за термостата. Например, двигатель нагревается дольше обычного или не может поднять температуру до рабочего значения. Такая ситуация возможна, когда прибор заклинило и он остается постоянно открытым. В летнее время такая неисправность может быть незаметна, а вот зимой в салоне автомобиля будет очень холодно.

Возможна ситуация, когда прибор, наоборот, не будет открываться. В этом случае может произойти перегрев двигателя с последующим выходом его из строя. Обычно это приводит к нарушению герметичности прокладки головки блока цилиндров, что потребует ремонта всего двигателя.

К неправильному функционированию агрегата можно отнести его несвоевременное открытие или закрытие, которое также будет отрицательно влиять на работу двигателя. В таком случае термостат лучше заменить на новый.

Как работает автомобильный термостат? — e-fee.ru

Как работает автомобильный термостат?
Автомобильный термостат – это устройство, применяемое в системах жидкостного охлаждения большинства существующих автомобильных двигателей. Термостат, как правило, находится между мотором и радиатором машины, и необходим для поддержания нормальной рабочей температуры силового агрегата.
Принцип работы автомобильного термостата.

Пока двигатель работает нормально, термостат блокирует поток охлаждающей жидкости к радиатору. Когда двигатель нагревается до температуры 95 градусов по Цельсию, термостат открывается и охлаждающая жидкость попадает в радиатор и двигатель, предотвращая перегрев. Таким образом данное устройство позволяет двигателю быстрее прогреваться до рабочей температуры, вследствие чего уменьшается его износ и ограничивается выброс вредных веществ в атмосферу.
Устройство автомобильного термостата.
Большинство термостатов производят из латуни, меди или пластика. Основная составляющая внутренней начинки термостата – это воск. Под воздействием температуры он начинает плавиться. Воск плавится быстро благодаря примеси порошка меди, графита и алюминия. Переходя из твердого состояния в жидкое, воск расширяется и его давление выталкивает штырь, который открывает клапан, пропуская поток охладителя от термостата к двигателю.

Кстати, вы можете даже самостоятельно провести небольшой эксперимент, который наглядно продемонстрирует вам работу термостата в действии. Погрузите ваш термостат в металлическую кастрюлю с водой, после чего поставьте ее на электрическую плиту или газовую печь. По мере роста температуры воды в кастрюле клапан термостата откроется, приблизительно на 2-3 см. Для эксперимента целесообразней использовать новый термостат, а не разукомплектовывать личный автомобиль 🙂
Термостат – очень важная деталь любого автомобиля. Неисправный термостат может остановить вас на полпути, так как в нерабочем состоянии он не пропускает охладитель через радиатор и двигатель может перегреться. Одна из самых распространенных причин отказа термостата – это коррозия. Существует два вида неисправностей термостатов – клапан либо только открыт, либо постоянно закрыт.
Если из-за поломки клапан термостата остается все время открытым, то охладитель будет постоянно проходить через радиатор, при этом двигателю потребуется довольно много времени для достижения оптимальной рабочей температуры. В летнее время года такая поломка, как правило, остается даже незамеченной, а вот зимой – мотор вы уже как следует не прогреете.
Если же в термостате клапан остается постоянно закрытым, то двигатель наоборот начинает быстро перегреваться, и в этом случае ездить на автомобиле до замены термостата настоятельно не рекомендуется. В таком случае, чтобы добраться к ближайшему автомагазину или СТО, советуем «на полную» включить печку в вашем авто и постоянно следить за тем, чтобы стрелка указателя температуры двигателя не переходила в красную зону.
Как проверить термостат?
Чтобы проверить термостат, необходимо разогреть двигатель до рабочей температуры. Затем нужно заглушить машину, открыть капот и найти шланг, который находится в верхней части радиатора. Как правило – это черный резиновый шланг диаметром 5-7 см. с железным хомутом на концах или же с пластиковыми скобами. После этого найдите нижний шланг – примерно такой же, как и верхний (обычно он крепится в нижней части радиатора). Прикоснитесь к обоим шлангам, но крайне осторожно, потому как они могут быть сильно нагреты. Если индикатор температуры двигателя показывает перегрев, и при этом один из шлангов горячий, а другой холодный, то с высокой вероятностью можно утверждать о постоянно закрытом клапане термостата – при этом охладитель не проходит через радиатор и двигатель перегревается. Такой термостат, безусловно, требует замены на новый.

Термостат на ВАЗ – как работает, назначение и устройство

Добрый день, дорогие друзья. Важной деталью системы охлаждения двигателя автомобиля является термостат. Он отвечает за регулировку температуры охлаждающей жидкости, не позволяет перегреться мотору и дает возможность быстро ему нагреться в зимнее время. Как это он делает? – Рассмотрим в сегодняшней статье. Разберемся, как работает термостат ВАЗ, его конструкцию, подробно поговорим о его назначении в системе.

Обсудим, как проверять термостат ВАЗ 2106, не снимая его, как понять, что он не открылся, по каким признаком определить его неисправность. Озвучим температуру его открытия на автомобилях ВАЗ 2101-07.

Как работает термостат на ВАЗ

Назначение

Он нужен для контроля температуры охлаждающей жидкости, циркулирующей через него. Как он это делает? – Он открывается, пуская тосол по большому контуру охлаждающей системы и, при понижении температуры до определенной величины, закрывается.

В закрытом положении охлаждайка движется по малому кругу, минуя радиатор. Поэтому она начинает нагреваться. Достигнув значения, например, ВАЗ 2101 температура открытия термостата 80 градусов – он открывается. Жидкость в таком случае протекает через основной радиатор и охлаждается. Затем он закрывается. Этот процесс происходит многократно в течение всей работы двигателя. Так поддерживается оптимальный температурный режим ДВС автомобиля.

Из чего он состоит

  1. Корпус. Он сделан из нержавеющей стали
  2. Основной клапан – обеспечивает циркуляцию охлаждающей жидкости через радиатор
  3. Клапан малого контура – его название говорит само за себя
  4. Пружина. За счет силы упругости она возвращает клапаны в исходное положение, закрывая их
  5. Цилиндр с техническим воском и шток. Шток толкает клапаны, открывая их

Конструкция двухклапанного термостата

Цилиндр с воском

В конструкции он занимает важное место. В нем находится воск, который при нагревании расширяется. В полости цилиндра находится резиновая муфта, внутри расположен внутренний конец штока. Его наружная часть находится за пределами цилиндра.

При нагревании воска до определенной температуры он расширяется. В отечественных моделях ВАЗ она составляет 80 градусов. Муфта со штоком выдавливается наружу, упираясь в корпус.

Устройство термочувствительного элемента (цилиндра с воском) автомобильного термостата

Клапана

К цилиндру сверху и снизу припаяны, в некоторых случаях закреплены заклепками, два металлических круга разного диаметра. В корпусе термостата они служат роль запорных клапанов. Нижний, относительно подвижного штока – клапан малого контура, верхний – большого.

Пружины

В конструкции предусмотрены две пружины. Они помогают клапанам «вернутся» в исходное положение после остывания охлаждающей жидкости, надежно изолировав два циркуляционных контура системы друг от друга.

Сам термостат помещен в цилиндрический корпус с тремя патрубками. Два соединяются с разными контурами циркуляции, третий с водяным насосом (помпой).

Схема устройства термостата в корпусе с патрубками системы охлаждения

Видео, как устроен и как изготовляют термостат:

Принцип работы термостата

Он для всех моделей одинаковый, как для отечественного автопрома, так и авто иностранного производства. Отличие в температуре открытия термостата и конструктивных особенностях. Например, существуют электрические, где температуру открытия регулирует специальный нагревательный элемент. Сейчас речь пойдет только о механических, установленных в большинстве автомобилях.

В исходном положении клапан большого круга закрыт, открыт только малого. Охлаждающая жидкость с блока цилиндров поступает в корпус. Через открытый клапан она циркулирует по малому контуру – с блока цилиндров и головки двигателя проходит через термостат, насос и возвращается обратно в двигатель.

Схема работы термостата ВАЗ 2101-2107 начальное положение клапанов – термостат закрыт

При достижении температуры открытия 80 градусов, воск в цилиндре расширяется. Выдавливает подвижный шток, который упирается в корпус. Дальнейшее нагревание тосола приводит к большему выходу штока из цилиндра. Так как он уже уперся в корпус, ему выдвигаться больше некуда, он толкает сам цилиндр в обратную сторону.

Как помните, к цилиндру с воском присоединены два клапана. Они вместе с ним начинают двигаться. При этом, клапан большого круга приоткрывается, а малого прикрывается. Циркуляция начинается по двум контурам охлаждения.

Схема работы термостата ВАЗ 2101-2107 среднее положение клапанов – циркуляция идет через оба контура системы охлаждения

При дальнейшем росте температуры, шток выходит на всю длину. Что ведет к полному закрытию клапана малого круга и открытия большого. В этом случае вся жидкость «течет» через радиатор охлаждения и возвращается в двигатель.

Схема работы термостата ВАЗ 2101-2107 открытое положение – циркуляция идет по большому кругу системы охлаждения

Жидкость охлаждается, воск сжимается, шток частично погружается в глубь цилиндра. Клапана за счет возвратных пружин стараются прийти в исходное положение.

Неисправности и как они проявляются

Существует три вида поломок:

  1. Клапан малого круга постоянно открыт в независимости от температуры охлаждающей жидкости. Такое происходит при его заклинивании или попадания в него постороннего предмета: накипи, грязи и т.д. В таком положении двигатель всегда будет перегреваться, его температура будет расти до закипания тосола в системе. Потому что, он не циркулирует по большому кругу, не проходит через соты радиаторы, не охлаждается.

Как это проявляется? В движении, воздух, проходя через радиатор, охлаждает его соты, через который проходит жидкость, она отдает тепло. Она остывает. Если термостат заклинило в закрытом положении, то циркуляции по большому кругу не будет, радиатор не будет участвовать в системе охлаждения двигателя, значит, температура будет постоянно расти. Об этом сигнализирует указатель температурного режима мотора. Если ничего не предпринять – жидкость закипит в системе и можно попасть на дорогостоящий ремонт ДВС.

  1. Клапан большого контура всегда открыт. Это обратная ситуация. Жидкость будет постоянно циркулировать через радиатор. Двигатель не сможет прогреться до нужных температур. Это приведет к повышенному износу его деталей и перерасходу топлива.

Как проявляется? Мотор работает на холостых оборотах, а его температура не растет. В движении она будет падать. Особенно это заметно в холодное время года.

  1. Клапаны заклинены в среднем положении. Жидкость циркулирует по двум контурам. Если авто стоит на месте и двигатель работает на холостом ходу, то подобную неисправность трудно будет заметить. Мотор прогревается, но не с такой скоростью как обычно. При движении автомобиля, температура охлаждающей жидкости будет быстро снижаться.

Как проверить термостат ВАЗ 2106, не снимая его с авто

Заводим двигатель. Через несколько минут щупаем рукой шланг, идущий с блока цилиндра в верхнюю часть корпуса термостата. Если она холодная, а нижний патрубок радиатора теплый – значит, заклинен в открытом положении клапан большого круга, а малого закрыт.

Признаки неисправности термостата – мотор не прогревается

Обратная ситуация. Двигатель нагрелся до рабочей температуры. Пробуем на ощупь верхний и нижний шланги радиатора. Если они с ячейками радиатора холодные, то клапан большого круга закрыт, а малого открыт и заклинен. Вторичным признаком неисправности в подобной ситуации – не включается вентилятор принудительного охлаждения радиатора, если такой установлен.

Неисправности термостата – двигатель автомобиля перегревается, «закипает»

И последний вариант определение неисправности термостата – двигатель работает несколько минут, по датчику его температура начала подрастать, но еще не дошла до зеленой зоны. Прикладываем руку к шлангам радиатора и на выходе из блока цилиндров. Если их температура одинаковая, то клапана находятся в среднем положении и тосол «течет» по обоим контурам охлаждения.

Определившись с возможными поломками, нужно менять термостат, как это сделать – поговорим в следующих статьях. Всем удачи на дорогах!

Видео по теме:


Наглядная демонстрация принципа работы термостата:

Как работает термостат в системе охлаждения автомобиля?

Любой автомобильный двигатель с жидкостным охлаждением имеет небольшое устройство, называемое термостатом , которое находится между двигателем и радиатором. Диаметр термостата в большинстве автомобилей составляет около 2 дюймов (5 см). Его задача - блокировать поток охлаждающей жидкости к радиатору, пока двигатель не прогреется. Когда двигатель холодный, охлаждающая жидкость не течет через двигатель. Когда двигатель достигает своей рабочей температуры (обычно около 95 градусов Цельсия), термостат открывается.Позволяя двигателю прогреться как можно быстрее, термостат снижает износ двигателя, отложения и выбросы.

Объявление

Если у вас когда-нибудь будет возможность протестировать термостат, то за ним стоит наблюдать, потому что то, что они делают, кажется невозможным. Вы можете положить один в кастрюлю с кипящей водой на плите. Когда он нагревается, его клапан открывается примерно на дюйм, очевидно, по волшебству! Если вы хотите попробовать это сами, сходите в магазин автозапчастей и купите его за пару долларов.

Секрет термостата кроется в маленьком цилиндре, расположенном на стороне двигателя устройства. Этот цилиндр заполнен воском , который начинает плавиться при температуре примерно 180 градусов по Фаренгейту (разные термостаты открываются при разных температурах, но 180 F / 82 C - это обычная температура). Шток, соединенный с клапаном, вдавливается в этот воск. Когда воск тает, он значительно расширяется и выталкивает шток из цилиндра, открывая клапан. Если вы читали «Как работают термометры» и проводили эксперимент с бутылкой и соломинкой, вы видели тот же процесс в действии.Воск расширяется намного больше, потому что он превращается из твердого в жидкое в дополнение к расширению от тепла.

Этот же метод используется в автоматических открывателях для вентиляционных отверстий и световых люков теплиц. См. Эту страницу для примера. В этих устройствах воск плавится при более низкой температуре.

Эти ссылки помогут вам узнать больше:

.

Как работает автомобильный термостат?

  • Дом
  • Категории
    • Принадлежности
      • Аксессуары для интерьера
      • Внешние аксессуары
      • Игрушки
    • Очистка и детализация
    • Электроника
      • Аудио
    • Двигатель и производительность
    • Инструменты
    • Шины и диски
    • Мотоциклы и велосипеды
    • Уход на дому
    • Кемперы на колесах
    • Внедорожники
    • Гарантии
      • Расширенные гарантии
      • Заводские гарантии
  • Блог
  • Инструменты
    • Калькулятор размера шин
    • Поиск колес и шин
  • О нас
  • Связаться
