Приборная панель автомобиля информирует водителя о различных неисправностях. Не каждый автовладелец знает, что обозначают контрольные лампы на приборной панели автомобиля. Лучше все-таки детально разобраться с тем, о чем же сигнализируют внезапно загорающиеся значки. При возникновении тревожного сигнала рекомендуется обратиться в станцию ТО.
Значение цвета
Стоит отметить, что цвет той или иной лампы на приборной панели автомобиля чрезвычайно важен. Это своего рода светофор:
- При появлении красного огонька эксплуатировать авто опасно.
- Желтая лампочка сигнализирует о том, что нужно обратить внимание.
- Зеленый свет и другие цвета информируют водителя (габариты, фары). К примеру, синий индикатор загорается лишь тогда, когда работает дальний свет.
Стоит отметить, что почти все красные и жёлтые индикаторы должны погаснуть через несколько секунд после запуска двигателя. В случае если они постоянно горят (кроме ситуации, когда включены противотуманные фары или другие приборы), значит, в автомобиле есть неисправность.

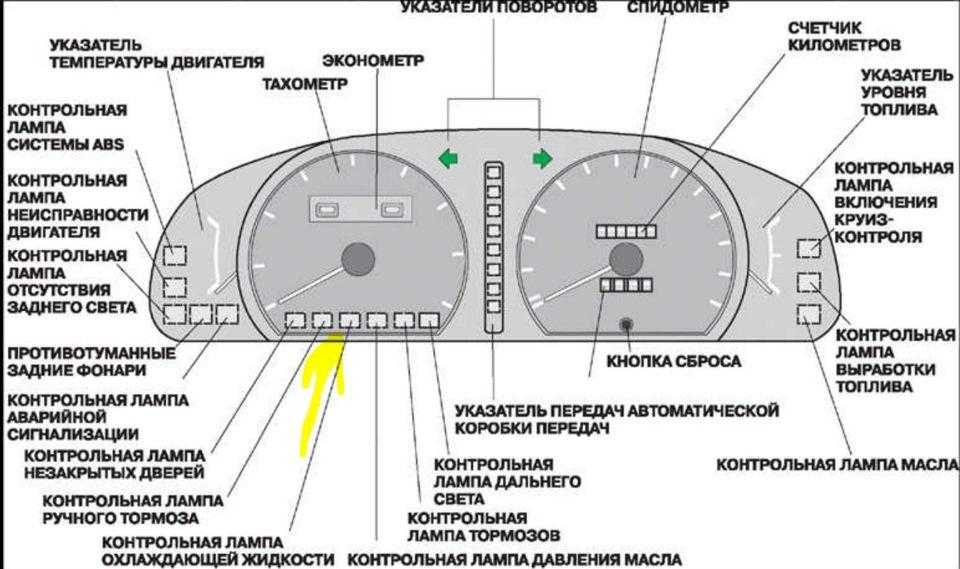

Обозначения значков на панели
Обо всех контрольных лампах водитель может прочесть в инструкции к автомобилю. Пиктограмм очень много, но можно выделить основные, которые действительно важны, не беря во внимание индикатор поворотников, уровня топлива и т.д:
- Датчик давления масла. Если появился этот индикатор, то необходимо срочно проверить уровень моторного масла, так как, скорее всего, он критически низок.
- Индикатор ABS. Эта лампочка говорит о неисправности системы антиблокировки. При таком индикаторе эксплуатация авто разрешена, но водитель должен отдавать себе отчет в том, что при резком торможении антиблокировка может просто не сработать.
- Датчик неисправности тормозной системы. Если значок не гаснет, то нужно немедленно остановиться. Этот индикатор говорит о проблемах с тормозами и двигаться дальше крайне опасно.
- Датчик износа тормозных колодок. Сигнализирует о том, что необходимо проверить состояние колодок.
- Индикатор аккумулятора. Загорается при низком заряде аккумулятора. Если лампочка загорелась во время движения, то стоит проверить ремень генератора.
- Исправность двигателя. При возникновении этого знака либо надписи CHECK водитель узнает о проблемах с электронной системой управления мотором. Часто он загорается при заправке авто плохим топливом.
- Датчик airbag. Сигнализирует о проблемах с подушками безопасности или же натяжителями ремней безопасности.
- Индикатор ГРМ. Такая пиктограмма есть не в каждой машине, но если она есть и загорается, то водителю следует посетить СТО и заменить ремень ГРМ.
- EPC. Такая лампочка бывает в автомобилях на дизельном топливе. Это тревожный знак, и при его возникновении рекомендуется немедленно обратиться в сервисный центр или станцию технического обслуживания.
- Датчик круиз-контроля. В случае если лампочка не гаснет, при отключенной системе, это говорит о том, что она неисправна.
- Исправность электроусилителя руля. Когда значок желтый — ошибка не критичная, красный — сложная неисправность.
- Исправность световых приборов. Если индикатор загорелся — значит, какая-то лампа (габариты, свет и т.д.) не работает.
- Датчик лючка бензобака. Такая пиктограмма встречается довольно редко. Если датчик загорелся — значит, открыт лючок.
- Такая пиктограмма сигнализирует о том, что нужно долить жидкость в радиатор.
- Индикатор AT Check. Горит при возможных неисправностях в автоматической коробке передач.
Датчики дополнительных функций
Есть множество других датчиков, к примеру, дополнительные, которые встречаются не в каждом авто. Можно выделить основные из них:
Если он горит, то нужно пристегнуть ремень безопасности. В абсолютном большинстве машин, такой индикатор загорается в начале движения, а также включается звуковой сигнал.
Не плотно закрыта или открыта дверь салона или багажника.
Этот значок известен всем. Он сигнализирует о необходимости заправки топливом.
Описанные выше индикаторы — самые распространенные. Но это совершенно не означает, что в конкретной машине может не быть каких-то других датчиков. Их наличие зависит от года производства авто, его производителя, марки, модели и т.д. Предоставленный материал носит исключительно информационный характер.
Водитель должен запомнить одно главное правило про индикаторы — если приборная панель похожа на новогоднюю елку, которая мигает своими гирляндами, то это не означает, что наступили новогодние праздники.
Это сигнал для того, чтобы как можно скорее посетить сервисный центр, потому что понять причину возникновения того или иного сигнала самостоятельно может быть очень сложно, так как для этого требуется специальное оборудование.
Рейтинг
( Пока оценок нет )
admin/ автор статьи
Контрольные лампы автомобиля Камаз — Уральский Завод Спецтехники
Производство онлайн Спецтехника нашего производства Лизинг и субсидии Новинки спецтехники Видеоролики
8-800-333-74-74 звонок бесплатный
+7 (351) 211-59-56 (доб. 111) отдел запчастей
- Главная
- Руководство по эксплуатации автомобилей Камаз
- Эксплуатация автомобиля
- Панель приборов
- Контрольные лампы
org/ListItem»>Полезная информация| Аварийное давление масла в системе смазки двигателя (цвет – красный) | ||
| Включение дальнего света фар (цвет – синий) | ||
| Включение стояночной тормозной системы (цвет – красный, прерывистый) | ||
| Аварийная ситуация (цвет – красный) | ||
| Разряд аккумуляторной батареи (цвет – красный) | ||
| Указатель поворота прицепа/ полуприцепа (цвет – зеленый, прерывистый) | ||
| Указатель поворота автомобиля вправо (цвет – зеленый, прерывистый) | В зависимости от комплектации автомобиля контрольные лампы поворота автомобиля вправо/влево могут загораться одновременно | |
Включение блокировки межосевого дифференциала (цвет – оранжевый). Для автомобилей с колесной формулой 4х4 отсутствует | ||
| Включение блокировки межколесного дифференциала 2 оси (цвет – оранжевый) | ||
| Включение блокировки межколесного дифференциала 3 оси (цвет – оранжевый) | ||
| Включение КОМ (цвет – зеленый) | ||
| Включение КОМ (цвет – зеленый) | ||
| Включение противобуксовочной системы (цвет – оранжевый) | ||
| Неисправность АБС тягача (цвет – оранжевый) | ||
| Неисправность АБС прицепа / полуприцепа (цвет – оранжевый) | ||
| Включение блокировки межосевого дифференциала раздаточной коробки (цвет – оранжевый) | ||
| Неисправность в системе управления двигателем (цвет – оранжевый) | ||
| Неисправность в системе нейтрализации отработавших газов и /или двигателя (цвет — оранжевый) | ||
| Готовность ЭФУ (для двигателя КАМАЗ) или контрольная лампа электрического подогревателя впускного воздуха (для двигателя Cummins) (цвет – оранжевый) | ||
| Засоренность воздушного фильтра (цвет – красный) | ||
| Кабина не заблокирована гидрозамком (цвет – красный) | ||
| Включение круиз-контроля (цвет – зеленый) | ||
| Неисправность тормозной системы (цвет – красный) | ||
| Включение низшего диапазона в демультипликаторе (цвет — оранжевый) | ||
| Включение подогрева топлива в ФГОТ и топливозаборнике (цвет – оранжевый) | ||
| Включение понижающей передачи раздаточной коробки (цвет – красный) | ||
| Выключение привода муфты вентилятора (цвет — оранжевый) | ||
| Включение ретардера /интардера (цвет – оранжевый) | ||
| Низкий уровень жидкости в системе нейтрализации (цвет – синий) | ||
| Наличие воды в фильтре грубой очистки топлива (цвет – красный) | ||
| Низкий уровень охлаждающей жидкости (цвет – оранжевый) (для отдельных комплектаций) | ||
Внимание!
Количество контрольных ламп находится в зависимости от конкретной модели и комплектации автомобиля.
Вернуться в раздел «Панель приборов автомобиля Камаз»Перейти в руководство по эксплуатации автомобилей Камаз
Руководство по освещению приборной панели
Когда ваш автомобиль говорит, вам лучше слушать
Знаете ли вы, что означают все предупреждающие знаки вашего автомобиля? С 22 различными знаками, которые помогут вам информировать вас о работе и состоянии вашего автомобиля, понимание того, что означает каждый сигнал, является важным шагом в обслуживании вашего автомобиля. Вместо того, чтобы листать руководство пользователя, компания Wyatt Johnson Toyota упростила этот процесс. Теперь вы можете щелкнуть индикатор на приборной панели, чтобы получить полное описание того, что означает каждый сигнал, и возможные превентивные меры, которые вы можете предпринять, чтобы обеспечить бесперебойную работу.
Световые индикаторы приборной панели
Нажмите на любой из индикаторов, чтобы узнать больше информации
Что означают сигнальные индикаторы?
Индикатор дальнего света фар
Указывает, что дальний свет фар включен.
Эти огни улучшают видимость для водителя, но их следует использовать только в том случае, если они не будут слепить встречный транспорт.
Указывает, что функция круиз-контроля включена.
Индикатор экономичного вожденияВо время экономичного ускорения (эко-вождения) загорается индикатор экономичного вождения. Если ускорение превышает зону экономичного вождения или автомобиль останавливается, свет гаснет. Индикатор экономичного вождения предназначен для повышения экономии топлива и может быть активирован или деактивирован. Обратитесь к руководству пользователя для получения более подробной информации.
Индикатор указателя поворотаОни активируются, когда водитель меняет направление и использует индикаторы.
Индикатор фар Загорается при включении фар. Сюда входят фары, боковые габаритные огни, парковочные фары, хвост, номерной знак, дневные ходовые огни и подсветка приборной панели.
Ваш автомобиль оснащен системой классификации пассажиров на переднем сиденье. Этот индикатор загорается, чтобы информировать водителя и переднего пассажира о состоянии системы.
Индикатор скольженияЕсли система указывает на возможное проскальзывание шин, мигает индикатор проскальзывания, указывая на то, что система контроля устойчивости автомобиля (VSC) и/или система контроля тяги (TRAC) работают для восстановления сцепления с дорогой. Если индикатор продолжает гореть, это может указывать на неисправность самой системы TRAC/VSC.
Индикатор «TRAC OFF» Указывает, что система контроля тяги отключена. Система TRAC включает и выключает противобуксовочную систему, чтобы предотвратить пробуксовку колес и дальнейшее переключение на более низкую передачу. Чтобы выключить систему TRAC, быстро нажмите и отпустите кнопку. Должен загореться индикатор TRAC OFF.
Нажмите переключатель еще раз, чтобы снова включить систему.
Нажмите и удерживайте переключатель, когда автомобиль стоит, чтобы выключить TRAC и VSC. Должны загореться индикаторы TRAC OFF и VSC off. Нажмите переключатель еще раз, чтобы снова включить систему.
Сигнальная лампа ABSЭтот индикатор загорается при неисправности тормозной системы ABS. Хотя это не приведет к потере тормозов, вы захотите быстро проверить автомобиль у дилера Toyota.
Лампа управления двигателемЗагорается, когда автомобиль обнаруживает неисправность в системе управления двигателем. Это может привести к неправильной работе системы. Немедленно обратитесь к дилеру Toyota для проверки автомобиля.
Предупреждение о давлении в шинах Указывает на низкое давление в шинах. Отрегулируйте давление в шинах, и индикатор погаснет через несколько минут. Если индикатор не выключается даже после регулировки давления в шинах, обратитесь к дилеру Toyota для проверки системы.
Если индикатор продолжает гореть после мигания в течение одной минуты, это может означать неисправность в системе предупреждения о давлении в шинах. Обратитесь за помощью к дилеру Toyota.
Указывает на необходимость технического обслуживания в соответствии с пробегом, указанным в графике технического обслуживания. На более новых моделях Toyota этот индикатор загорается каждые 5000 миль, чтобы напомнить вам о замене масла и перестановке шин. Выполните техническое обслуживание по мере необходимости и сбросьте свет.
Сигнальная лампа SRS Если этот индикатор продолжает гореть, это указывает на то, что с системой что-то не так, и, возможно, она отключена. Это может означать, что в случае аварии подушки безопасности не сработают и ремни безопасности не будут натянуты. Существуют разные причины, по которым индикатор может не выключаться, например, когда подушка безопасности была развернута и не сброшена должным образом, или возникла ошибка компьютера.
В случае неисправности системы SRS следует немедленно обратиться к дилеру Toyota.
Низкий уровень жидкости омывателя. Заполните резервуар, когда загорится этот индикатор.
Сигнальная лампа рулевого управления с усилителемУказывает на неисправность в системе EPS. Немедленно обратитесь к дилеру Toyota для проверки автомобиля.
Индикатор открытой двериУказывает, что дверь или багажник не полностью закрыты. Убедитесь, что все двери и багажник закрыты.
Сигнальная лампа низкого уровня топливаЭто предупреждение указывает на очень низкий уровень топлива. Заправьте свой автомобиль как можно скорее.
Индикатор безопасности Этот индикатор мигает после извлечения ключа из двигателя, указывая на то, что система работает. После того, как ключ будет вставлен в замок запуска двигателя, система будет отключена, и индикатор перестанет мигать.
Это предупреждение указывает на возможную проблему с цепью аккумулятора/зарядки. Если индикатор загорается во время движения, это может указывать на неисправность проводки или обрыв ремня вентилятора. Немедленно остановите автомобиль и обратитесь за профессиональной помощью.
Сигнальная лампа низкого давления масла в двигателеЭто предупреждение указывает на низкое давление масла в двигателе. Немедленно остановите автомобиль и проверьте уровень масла, чтобы убедиться, что в двигателе находится правильное количество. Если уровень масла в норме, а индикатор продолжает появляться, следует обратиться за профессиональной помощью. В некоторых автомобилях желтая лампочка используется для предупреждения водителей о низком уровне масла и необходимости его доливки.
Напоминание о непристегнутом ремне безопасности водителя/пассажира Этот значок предупреждает водителя о необходимости пристегнуть ремень безопасности.
- Copyright © 2023, DealerOn | Карта сайта | Конфиденциальность | Кампании по отзывам и обслуживанию | Часы | Уайатт Джонсон Тойота | 2595 Wilma Rudolph Boulevard, Clarksville, TN 37040 | Звоните прямо сейчас: 800-770-6601 | Выбор рекламы
Индикатор тяги: что это значит?
В вашем автомобиле есть компьютер, который отслеживает и управляет всеми компонентами вашего автомобиля, обеспечивая их правильное функционирование. Когда что-то пойдет не так, компьютер предупредит вас с помощью индикаторов на приборной панели. Например, когда загорается индикатор проверки двигателя, ваш механик считывает коды, сгенерированные компьютером, чтобы указать, какие детали требуют внимания.
Еще один индикатор на приборной панели называется Traction-Control Light (TCL). Он может выглядеть по-разному, в зависимости от модели вашего автомобиля, но обычно на нем есть буквы «TC» или изображение, похожее на автомобиль с линиями, отгибающимися от шин. Есть несколько обстоятельств, которые заставят ваш TCL включиться, и каждое из них указывает на свою проблему.
В зависимости от ситуации, в которой вы находитесь, подсвеченный TCL может просто означать, что система работает правильно. Система контроля тяги предназначена для обнаружения потери контакта шин вашего автомобиля с дорогой во время гололедицы, дождя или ветра. Когда шины проскальзывают, включается система контроля тяги, чтобы переключить мощность с пробуксовывающей шины на шины, которые все еще успешно цепляются за дорогу. Такая передача мощности позволяет безопасно продолжать движение в правильном направлении. Без системы контроля тяги вы рискуете попасть в аквапланирование или занос с дороги.
Почему горит индикатор противобуксовочной системы? Если вы едете в ненастную погоду и включается TCL, это означает, что ваша система работает так, чтобы ваши колеса оставались в контакте с дорогой. Он может ненадолго включаться и выключаться или начать мерцать, но это свидетельствует о том, что система работает как надо, пока вы находитесь на скользкой дороге.
Если, однако, ваш TCL включается во время движения в хороших погодных условиях, в системе возникла проблема. Если индикатор периодически загорается и гаснет, это может означать, что система «жестко закодирована» или начинает ухудшаться. Эта проблема может быть вызвана неисправными датчиками скорости вращения колес, которые предупреждают компьютер вашего автомобиля о потенциальной потере сцепления с дорогой, или может быть проблема с компьютером системы контроля тяги. Мигающий TCL также может означать, что система не полностью функциональна, поэтому важно быть осторожным в плохую погоду, если вы видите это.
Если TCL включается и не мигает, это может означать, что система отключена. Если это так, компьютер вашего автомобиля не сможет определить, когда ваши колеса теряют сцепление с дорогой. Безопасно ездить в нормальных погодных условиях, когда ваша система контроля тяги отключена, но если есть вероятность, что вы столкнетесь с скользкой дорогой, важно повторно активировать вашу систему.
Если ваш TCL срабатывает в хорошую погоду, не нужно паниковать. Найдите безопасное место, чтобы остановиться и перезапустить автомобиль. Если аномалия вызвала свет, он должен погаснуть после перезагрузки автомобиля.
Если индикатор продолжает гореть после того, как вы перезапустили автомобиль, пришло время отнести его к доверенному механику, который сможет прочитать компьютер автомобиля и определить любые проблемы, которые необходимо решить. Когда вы едете к своему механику, сохраняйте осторожность и избегайте резких ускорений, которые могут привести к заносу ваших шин.
Если TCL сопровождается индикатором антиблокировочной тормозной системы и красной сигнальной лампой тормозной системы, это означает, что вся тормозная система повреждена, и управлять автомобилем больше нельзя. Отбуксируйте свой автомобиль в ремонтную мастерскую вместо того, чтобы водить его туда самостоятельно.
Почему не следует игнорировать фары Лампы приборной панели вашего автомобиля нужны не только для того, чтобы вас беспокоить. Компьютер, отвечающий за управление всеми системами и деталями вашего автомобиля, постоянно отслеживает проблемы, которые могут привести к поломке или повреждению. Эти потенциальные проблемы сообщаются вам, водителю, с помощью индикаторов на приборной панели. Некоторые из них, такие как индикатор замены масла, просто напоминают о необходимости технического обслуживания. Другие, такие как индикатор проверки двигателя, предупреждают о том, что что-то необходимо проверить как можно скорее.
Когда вы приносите свой автомобиль в автомастерскую, техник сканирует компьютер и считывает код неисправности, который сообщает им, какая часть автомобиля вызвала появление кода и требует внимания. Оттуда они смогут определить проблему и либо отремонтировать, либо заменить то, что повреждено.
Разумно выработать привычку подъезжать к машине, как только загорается один из индикаторов на приборной панели. Вы сэкономите время и деньги, решая проблемы, пока они еще невелики. Если вы продолжаете ездить с включенными сигнальными лампами, вы рискуете превратить небольшую проблему в масштабный ремонт или даже полную поломку двигателя.
