Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Содержание

Адсорбер, работа адсорбера и как проверить клапан адсорбера

Содержание

Рассмотрим на простом языке, как работает адсорбер на автомобиле, какие могут быть неисправности адсорбера, а также, как просто проверить клапан адсорбера.

Многие автолюбители совершенно не знают, что такое адсорбер и уж, тем более, зачем он нужен и установлен ли он на их авто. Также большинство недооценивают этот узел и считают его второстепенным в устройстве автомобиля.

Заблуждения встречаются и в понимании принципа работы продувочного клапана адсорбера.

Работа адсорбера

Попробую кратко и понятно объяснить принцип работы адсорбера и клапана продувки. В интернете скудно описан сей узел и очень часто встречаются ошибочные мнения по принципу его работы.

Адсорбер, в первую очередь, предназначен для уменьшения загрязнения окружающей среды парами бензина. Всем известно, что бензин очень хорошо испаряется.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Так вот, на автомобилях без адсорбера бензин испаряется в атмосферу, а на авто с адсорбером эти пары сжигаются в цилиндрах двигателя.

Принцип работы адсорбера на разных авто одинаков, разница лишь в форме и расположении адсорбера и клапана продувки. У некоторых он установлен в моторном отсеке, а, например, у Лачетти — под днищем возле заднего колеса, а клапан продувки — в подкапотном пространстве.

Пары топлива из бака попадают в адсорбер (емкость с активированным углем) через штуцер с надписью «TANK», где накапливаются, пока двигатель не работает. Второй штуцер адсорбера с надписью «PURGE» соединен трубкой с клапаном продувки адсорбера, а третий с надписью «AIR» соединен с атмосферой.

При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с впускным коллектором.

При работе двигателя электронный блок, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном трубопроводе.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности То есть пары высасываются из адсорбера.

Пары бензина смешиваются с воздухом и отводятся во впускной коллектор за дроссель и далее поступают в цилиндры двигателя.

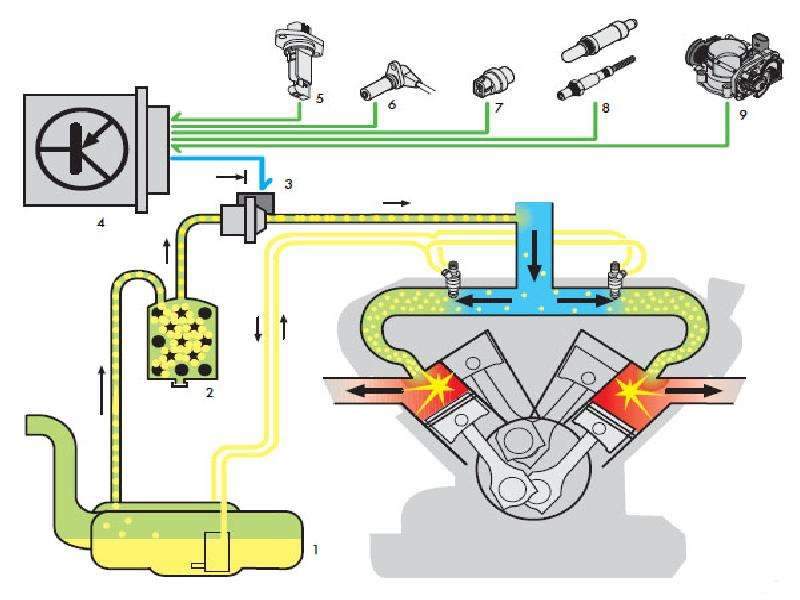

Принцип работы адсорбера

Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел «пособия» и «обучающие видео» по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.

Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.

Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как «скважность продувки адсорбера», которая находится в пределах от 0% до 100%.

Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Так что это сложный и важный процесс в работе двигателя.

Неисправности адсорбера

Случаи неисправностей двигателя по вине клапана адсорбера встречаются и на него обращают внимание только тогда, когда уже больше нечего менять

Поэтому диагностика и проверка работоспособности продувочного клапана адсорбера очень важна. Тем более она очень проста и не требует каких-то сверхъестественных знаний.

Клапан адсорбера. Как его проверить

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

  • не приходят импульсы на клапан
  • неисправность обмотки клапана
  • заклинивание клапана в открытом положении
  • заклинивание клапана в закрытом положении

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке «управление механизмами — тест клапана продувки адсорбера».Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности При нажатии на кнопку «ВКЛ» в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

К клапану подключены две трубки и колодка с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса).Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом — резиновой грушей, надувным шариком и т.п.

У меня под рукой оказался шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана. При снятии трубки со шприца должен прослушиваться характерный пшик. Значит клапан адсорбера закрыт герметично.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами

И подключаем к разъёму клапана адсорбера.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Можно аккуратно и просто проводом без наконечника.

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться тот самый пшик, это значит, что клапан открылся и сбросил давление.

Источник: moylacetti.ru

Как работает абсорбер бампера

11.06.2018 | 290 просмотров

В автомобиле есть несколько особых деталей и узлов обо всех функциях, которых большинство владельцев транспортных средств даже не догадывается, абсорбер бампера — одна из таких деталей. Пластиковая накладка, которую автолюбители, да и все остальные, привыкли называть бампером, по сути является лишь его частью, внешней облицовкой за которой находится абсорбер, а уже за ним усилитель бампера.

В задачи этой сложной составной конструкции входит уменьшение силы лобового удара при столкновении с другим автомобилем или препятствием.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Пластиковая накладка и абсорбер бампера значительно снижают силу удара, преобразуя его энергию из кинетической в тепловую. В результате повреждения кузова сводятся к минимуму. Многое конечно зависит от скорости автомобиля перед столкновением или наездом на препятствие, если она была слишком высокой, то повреждения будут серьезными, придется менять не только пластиковую накладку и абсорбер, но не посредственно и сам усилитель, при этом еще и выправлять кузов.

Стоимость подобного ремонта можно существенно сократить, покупая б у запчасти, цена их невелика, например, усилитель переднего бампера на Kia Rio 3 и другие кузовные детали для этой популярной модели можно приобрести по доступным ценам. Стоимость пластиковой накладки, как передней, так и задней, как правило еще меньше. Не стоит так уж сильно не доверять подержанным запчастям, для кузовного ремонта они чаще всего являются наилучшей альтернативой аналогам сторонних производителей, не только с точки зрения цены, но и качества, то же можно сказать в отношении многих других деталей, в кузовном ремонте, использование б у запчастей, вполне оправдано.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Пластиковый бампер, а вернее внешняя накладка не обладает особо высокими прочностными характеристиками, да этого и не требуют задачи безопасности, которые она выполняет, внешний пластик и находящийся за ним абсорбер, достаточно легко деформируются и ломаются, обладая амортизационными свойствами уменьшают силовое воздействие, что снижает риск травмирования людей, находящихся внутри машины, а также уменьшают вероятность ущерба здоровью пешеходов при аварии.

Материалы, используемые при изготовлении абсорберов:

Абсорбер бампера может быть и с наполнителем, в качестве наполнителя чаще всего используются стеклянные шарики, значительно увеличивающие амортизационные качества детали и её прочность. Подобные элементы обычно используют в дорогих моделях авто, в бюджетных и моделях среднего ценового сегмента чаще всего используют пенопластовые и пластиковые абсорберы, последние несколько более прочные, чем обычные пластиковые, причем, ячеистая структура вспененного полистирола обеспечивает более высокие амортизационные характеристики по сравнению с пенопластом.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Вторая, не менее важная функция, которую выполняет эта деталь состоит в снижении количества вредных выбросов и продлении срока службы катализатора автомобиля. Абсорбер является частью как переднего, так и заднего бампера, эти две отдельных детали, работают как фильтр. После запуска двигателя до начала движения или в момент стоянки с заведенным мотором они улавливают пары бензина, препятствуют проникновению их под капот и в коллектор до прогрева катализатора. Таким образом абсорбер бампера выполняет еще и экологичные функции, препятствуя раннему износу детали, отвечающей за уменьшение вредных соединений в составе выхлопа автомобиля.



Что такое клапан адсорбера, признаки неисправности клапана абсорбера

Автомобиль – это крайне сложная система, состоящая из десятков тысяч элементов. На первый взгляд, обычному автомобилисту очень тяжело в ней разобраться. И это действительно так. Ведь даже опытные мастера не могут знать абсолютно все аспекты устройства и диагностики автомобиля.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Поэтому даже в автосервисах существует отдельный мастер по ходовой части, отдельный мастер по электронике, отдельный мастер двигательной системы и отдельные мастера по других частях транспортного средства. Что уж говорить об обычных пользователях.

Несмотря на это всё, знать элементарные правила эксплуатации и диагностики некоторых автомобильных узлов всё же необходимо всем автомобилистам. Это поможет вовремя диагностировать возникшие проблемы и неисправности, а также вовремя с ними разобраться, обратившись к специалистам. Вовремя – это значит, пока небольшая неисправность не переросла в намного большую. А эта намного большая неисправность обходиться и в намного большую сумму денег. Так что вопрос самостоятельной диагностики транспортного средства имеет ещё и экономический подтекст.Рассмотрим особенности работы электромагнитного клапана адсорбера.

Зачем же необходим клапан адсорбера

В автомобиле есть такое устройство под названием адсорбер. Оно представляет собой некую банку, которая наполняется активированным углём.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Эту банку ставят на бензиновом баке и предназначается она для того, чтобы поглощать пары топлива. Пары топлива конденсируются при помощи угля и потом направляются в двигательную систему питания. Это помогает контролировать поступление в камеру сгорания нужного количества топливной смеси, и предотвращает попадание топливных паров сразу в атмосферу.

А по нормам Евро-2, контакт атмосферы с топливом из бензинового бака запрещается и топливные пары должны возвращаться обратно на дожигание, что и обеспечивается с помощью адсорбера.Адсорберы используются в автомобилях с двигателями внутреннего сгорания и являются компонентом замкнутой сети.

Адсорбер по своей конструкции – это несложная система, состоящая из таких компонентов:

1. Клапан гравитации.

2. Датчик давления.

3. Фильтр угольного типа.

4. Соединительные трубки.

5. Электромагнитный клапан адсорбера.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Клапан гравитации отвечает за предотвращение перелива топлива в форс-мажорных обстоятельствах (к примеру, во время аварии).Датчик давления контролирует силу давления в бензиновом баке.

Фильтр угольного типа нужен для того, чтобы конденсировать излишки паров топлива.Соединительные трубки обеспечивают объединение всей системы в единый механизм, обеспечивая её целостность.Адсорбер для нормального функционирования требует наличия исправной и хорошо функционирующей системы вентиляции. Функцию вентиляции выполняет электромагнитный клапан адсорбера. Этот клапан устанавливается непосредственно на самом адсорбере.

Когда двигатель работает в режиме холостого хода, а также в холодную пору, то клапан адсорбера нередко издаёт странные звуки, похожие на стрекотание. Некоторые могут подумать, что эти звуки свидетельствуют о неисправностях газораспределительного механизма или роликов и о других проблемах. Как же точно узнать в чём причина стрекотания? Достаточно просто во время передвижения резко нажать на педаль газа.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Если характер стрекотания не измениться, значит причина определённо в клапане адсорбера.

Чем грозит выход из строя клапана для авто

Неправильная работа адсорбирующей системы и выход из строя клапана для авто, отвечающего за проветривание, становиться причиной того, что бензиновый бак плохо проветривается. А плохое проветривание приводит к самым разным последствиям для двигательной и топливной систем.

Какие же именно эти последствия?

1. Может появится разрежение, которое приводит к деформации или к повреждениям бензинового насоса.

2. Во впускном коллекторе может накопиться бензин, что усложняет работу двигателя, приводит к провалам в работе или провоцирует его неадекватное поведение.

3. Могут выйти из строя некоторые системы, такие как катализатор, лямбда-зонд, свечи и т. д.

4. Неисправный клапан адсорбера повышает расход горючего, и понижает мощность двигателя.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

5. Происходит неправильное функционирование режима холостого хода на автомобиле.

В общем, адсорбер – важная составляющая автомобильной системы обеспечения топливом, неисправности которой имеют влияние на поведение автомобиля и его двигательной системы. Компоненты адсорбера, в том числе и электромагнитный клапан, подлежат ремонту или замене при выходе их из строя или возникновении неисправностей в работе.

Как диагностировать неисправность клапана адсорбера

Неисправность даже такого небольшого элемента как клапан адсорбера способна нарушить работу всего автомобиля. Для того, чтобы вовремя заметить неполадки и вовремя их исправить, необходима диагностика клапана адсорбера.

По каким проявлениям можно диагностировать неисправность адсорбера?

1. Появление провалов во время холостого хода двигателя.

2. Автомобильный двигатель имеет слишком низкую тягу.

3.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Во время работы двигателя не слышны звуки срабатывания клапана.

4. Если при открытии крышки бензинового бака появилось шипение, это явный признак разрежения в системе, а значит и неисправности вентиляции адсорбера.

5. В салоне слышен запах топлива. Такой запах могут вызвать и другие причины. Но, если присутствует уверенность в исправности других элементов топливной системы, значит это повод обратить внимание на электромагнитный клапан адсорбера.

Если вы заметили подобные признаки, значит вполне вероятно, что клапан адсорбера нуждается в ремонте или в замене. Но, в любом случае, это явная причина обратить на него внимание.В большинстве случаев, клапан адсорбера просто меняют и не заморачиваются над его ремонтом, так как стоимость данного элемента не высокая.Процесс замены клапана адсорбера по своему исполнению вовсе не сложный.

Для замены электромагнитного клапана адсорбера сначала его необходимо демонтировать. Для демонтажа будет достаточно крестообразной отвёртки (возможно, нескольких разного размера), вашего терпения и элементарных знаний.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Демонтаж электромагнитного клапан адсорбера включает в себя такие этапы:

1. С аккумуляторной батареи снять клеммы на минус.

2. Ослабить крепление электромагнитного клапана и приложить небольшое усилие к клапану.

3. Штуцеры под защёлкой убрать.

4. Полностью извлечь электромагнитный клапан из адсорбера.

Смонтировать новой электромагнитный клапан необходимо в обратном к демонтажу порядке. Обязательно перед монтажом нового клапана сверьте его маркировку со старым и убедитесь в том, что они совпадают. В таком случае, новый клапан без лишних проблем встанет на место старого.

Если диагностику и замену электромагнитного клапана можно провести собственными руками без особых навыков, то, чтобы отремонтировать его необходимо обладать специальными знаниями. Так что рекомендуем эту работу доверить специалистам, тем более, что её стоимость невысока. Но обязательно удостоверьтесь, что цена за работы по ремонту электромагнитного клапан не превышает стоимости новой детали.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности В таком случае, более выгодным и надёжным решением станет именно замена клапана на новый.

Если же вы всё-таки решили проводить ремонт электромагнитного клапана, то лучше сразу проверить и отремонтировать весь адсорбер. Во время ремонта необходимо понимать, что делаешь и знать все нюансы, чтобы не пришлось потом переделывать.

Ремонт адсорбера состоит из таких этапов:

1. Демонтировать адсорбер из бензобака транспортного средства.

2. Спилить при помощи напильника крышку прибора.

3. Извлечь из прибора все его составляющие элементы (фильтр, датчик продувки и т. д.).

4. Демонтировать электромагнитный клапан с адсорбера по описанному выше алгоритму.

5. Провести диагностику и отремонтировать все элементы прибора.

6. Собрать всё в обратном порядке. Новый фильтр можно сделать при помощи кусочков поролона, войлока и хлопчатобумажной ткани.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

7. Вернуть обратно крышку прибора и припаять её, а для пущей уверенности промазать герметиком.

Всегда внимательно следите за состоянием собственного автомобиля, обращайте внимание на всякие подозрительные детали в его эксплуатации, вовремя и в полной мере проводите техническое обслуживание автомобиля по требованиям производителя.Использовать в работе неисправный адсорбер ни в коем случае нельзя, так как такая неисправность со временем приводит к более серьёзным проблемам и негативным последствиям для двигателя и топливной системы вашего транспортного средства.

Самостоятельно заменить данную деталь не представляет особого труда.

Нива Chevrolet. Личный опыт. Бензобак

Разберите корпус отопителя, и очистите. Нажав на пружинные фиксаторы, отсоедините колодки с проводами от форсунок. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива.

Рассказ владельца Chevrolet Niva — тюнинг. Всем доброго вечера! Сегодня удалил адсорбер.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности   Наверх. Chevrolet Niva…

Вставьте на место предохранитель. При крайнем правом положении рычага подача осуществляется через верхние дефлекторы. Проверяется их состояние, если нужно, то проводится ремонт; Также вибрация может возникать при заедании заднего карданного вала.

Для проведения работ по ремонту системы питания на только что остановленном двигателе необходимо предварительно снизить давление в системе питания.

Отсоедините шланг электронасоса от патрубка кронштейна. Устанавливайте электронасос и все снятые детали в порядке, обратном снятию. Замена топливного бака При обнаружении течи топлива из бака рекомендуется заменить бак.

Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Если обнаружена течь по линии стыка верхней и нижней частей бака, можно эти места пропаять рекомендуется делать в специализированных мастерских. Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Все признаки неисправности адсорбера. Факты и на что следует обратить внимание

Для промывки топливного бака используйте моющие средства: Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Откиньте вперед обе части подушки заднего сиденья.

Переместите замки задних ремней безопасности в багажник, пропустив их под спинкой заднего сиденья. Отверните шесть гаек крепления спинок заднего сиденья и Выверните винты крепления задних накладок обивки с обеих сторон и снимите накладки. Снимите декоративные накладки боковых болтов крепления задних ремней безопасности, Извлеките пистоны крепления правой обивки багажника, Отверните шесть гаек крепления поперечины спинки заднего сиденья , снимите шайбы и Снимите шумоизоляционный коврик пола багажника.

Отверните гайки крепления крышки отсека топливного бака. Снимите декоративные колпачки болтов среднего крепления задних ремней безопасности, Выверните болты крепления подушек заднего сиденья.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Отведите в сторону коврик пола и выверните болты крепления передних опор топливного бака. Отверните гайки крепления задних опор топливного бака. Отсоедините от топливного насоса провода и шланги см. Ослабьте хомуты крепления подающего и воздухоотводящего шлангов наливной трубы, Устанавливайте топливный бак и все снятые детали в последовательности, обратной снятию.

Проверка и замена регулятора давления топлива Признаками неисправности регулятора давления могут быть: Отверните колпачок клапана для контроля давления топлива на торце рампы. Обратите внимание, что в колпачке установлено уплотнительное кольцо. Если кольцо порвано или потеряло эластичность, замените его или целиком колпачок. С помощью металлического защитного колпачка вентиля шины выверните золотник такой же, как в шине из клапана.

Подсоедините к клапану шланг с манометром можно использовать шинный манометр. Закрепите шланг на клапане хомутом. Пустите двигатель и проверьте давление по манометру. Отсоедините вакуумный шланг от регулятора давления.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности В противном случае замените регулятор давления. Для замены регулятора ослабьте гайку магистрали слива топлива, Выверните два болта крепления регулятора к топливной рампе, Если уплотнительное кольцо регулятора осталось в рампе, извлеките его и Надорванное или потерявшее эластичность уплотнительное кольцо замените.

Устанавливайте регулятор в последовательности, обратной снятию. Снятие и установка топливной рампы Топливную рампу снимают для проверки и замены форсунок, а также при замене самой рампы или впускной трубы. Снимите ресивер с впускной трубы см.

Слейте часть охлаждающей жидкости, вывернув пробку на блоке цилиндров см. Ослабьте хомут крепления шланга радиатора отопителя и снимите его с патрубка головки блока цилиндров. Выверните винт крепления фиксатора трубопроводов топливных магистралей и снимите фиксатор.

Разъедините соединительную колодку жгута проводов рампы и моторного жгута. Выверните два винта крепления рампы к впускной трубе и, Для снятия рампы с двигателя отсоедините от ее трубопроводов топливные шланги и Если кольца сильно обжаты, потеряли эластичность или надорваны, замените их.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Устанавливайте рампу в порядке, обратном снятию.

Не забудьте долить охлаждающую жидкость. Проверка форсунок Признаками неисправности форсунок могут быть: Вам потребуются те же инструменты, что и для снятия топливной рампы. Снимите топливную рампу см. Нажав на пружинные фиксаторы, отсоедините колодки с проводами от форсунок.

В автомобиле для этого установлен специальный фильтр — абсорбер. Этот аппарат поглощает газовые смеси и разделяет их на разные компоненты.

Внутри это устройство наполнено жидкостью, называется абсорбент. Внешне конструкция абсорбера имеет вид контейнера, в виде небольшого бочонка, который заполняется активированным углем. В своей конструкции этот контейнер имеет две трубки. Первая трубка предназначена для вхождения газов. Вторая, для выхода конденсата, поступающего в бак. Абсорбер устанавливается под капотом автомобиля. Вместе с этими клапанами — эта называется системой улавливания газов и паров бензина. Сепаратор — предназначен для разделения паров от бензина и предотвращения попадания топлива в абсорбер.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Гравитационный клапан аварийно — блокировочный , служит для предотвращения вытекания топлива через абсорбер при перевертывании автомобиля. Полноценную переборку коробки сделать без опыта очень сложно. Прочие проблемыНа самом деле, раздатка Chevrolet Niva не слишком надежна. Владельца этой машины может сопровождать множество различных поломок. Стук далеко не единственная причина для беспокойства. Рассмотрим все основные признаки неисправности, а также способы устранения таковых, более подробно.

Часто схожие признаки проявляются и при изнашивании других деталей. Иногда может появиться устойчивая вибрация пола, а также кресел. Происходит это на всех режимах движения.

Снятие и удаление АДСОРБЕРА

Проблема в эластичности муфты раздаточной коробки. Это происходит по причине некачественной резины, из которой она сделана. От перепадов температуры муфта трескается, и теряет свои свойства. Лечится такая проблема путем установки новой детали. Вибрации при старте и разгоне также частые спутники Chevrolet Niva.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Наблюдаются они обычно в районе передних сидений.

Причин у такой неприятности может быть несколько: Незатянута задняя опора двигателя. Непосредственно к раздатке в таком случае вибрация не имеет отношения, но часто водители начинают искать причину именно в ней. Чтобы не иметь проблем с поиском причины, сначала проверьте и затяните крепеж опоры; Вибрацию может вызывать заклинивание шарниров на карданных валах. Часто это происходит при их деформации, заменяйте испорченные детали; Иногда такой признак может указывать на неправильную регулировку ручника; Трудный поворот шарнира равных угловых скоростей промежуточный вал раздатки.

Для выявления этой неисправности обязательно проверяется целостность чехла шарниров, а также самого механизма. При наличии изломов и дефектов деталь меняется в сборе.

Иногда раздатка, а соответственно и пол над ней, может вибрировать в устойчивом режиме перемещения. Факторов здесь также несколько: Такое поведение коробки может быть вызвано появлением дисбаланса карданных валов.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Проверяется их состояние, если нужно, то проводится ремонт; Также вибрация может возникать при заедании заднего карданного вала.

Иногда заклинивание вызывается деформацией детали, тогда кардан придется демонтировать; Увеличение дисбаланса межосевого дифференциала.

Единственный способ ремонта — замена детали в сборе; Повреждение изгиб винтов крепления эластичной муфты.

Определить эту проблему достаточно сложно. Придется выкручивать винты, и смотреть на их состояние. При необходимости поставьте новый крепеж.

Другие поломкиПомимо вибрации с раздаткой могут появляться и другие проблемы. Чаще всего сталкиваются с блокировкой дифференциалов. Причина в повреждении зубцов малого венца повышенной и низкой передачи. Осмотрите детали, в некоторых случаях достаточно просто почистить венец, при сильных повреждениях придется заменить его.

Отсутствие блокировки дифференциала происходит из-за сильной деформации шлицов и других деталей привода. Самым надежным способом устранения будет замена поврежденных элементов конструкции.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Также проблема может крыться в растяжении пружин фиксаторов. Еще одна проблема, часто встречающаяся, это утечка масла.

Чаще всего происходит такое из-за повреждения уплотнительных прокладок. Иногда после зимы они могут растрескиваться, и не обеспечивают достаточный уровень герметичности. Также утечки могут происходить через сальники.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы. Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Стук в раздатке новой Chevrolet Niva. Прямиком с завода

В случае появления протечек замените поврежденные расходники.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Отечественные внедорожники достаточно неплохо показывают себя на дорогах с различным покрытием. Но, проблем с ними может возникать достаточно много. Например, стук в раздатке новой Chevrolet Niva. Проблема эта не является редкостью. Поэтому, каждый владелец подобного авто должен знать причины этой проблемы. Разбираем популярные причины Общаясь с владельцами автомобилей, часто можно услышать вопрос о том, почему не сбрасываются обороты на Chevrolet Niva.

Работа двигателя в таком режиме нежелательна для любой модели машины, высокие обороты не только неприятно воздействуют на органы слуха, но и приводят к увеличению расхода топлива. Такая проблема может возникнуть внезапно, казалось бы работало всё прекрасно, а затем внезапно появился завышенный холостой ход. Многих водителей, как со стажем, так и начинающих, эта проблема сильно озадачивает.

Почему не сбрасываются обороты на Chevrolet Niva, рассмотрим в этой статье. Проанализируем все известные варианты возникновения такой проблемы и пути её решения.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Многие владельцы машин после появления такой неисправности отправляются за помощью к специалистам, но в большинстве случаев неисправность можно устранить своими руками. Что для этого нужно сделать, мы расскажем в этой статье для всех, интересующихся этим вопросом. Зачем нужен правильно установленный холостой ход?

Когда речь идёт об автомобиле, то понятие холостой ход можно отнести к работе мотора при выключенной передаче или когда выжата педаль сцепления. В таких случаях двигатель работает без нагрузки, то есть отсутствует передача крутящего момента от силовой установки к ведущим колёсам.

Для разных двигателей холостой ход может находиться в пределах от до оборотов в минуту. Если их показатель меньше рекомендованного значения, будут происходить остановки двигателя при нажатии педали сцепления. Увеличение их числа, кроме значительного повышения расхода бензина, приводит к ускоренному износу деталей мотора. Поэтому так важно поддерживать их число в рекомендованном диапазоне.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Регулировка холостого хода производится несколькими узлами и агрегатами, установленными на автомобиле. К ним можно отнести инжектор, топливный насос, различные датчики, которые могут быть механическими или электронными. Также сюда можно отнести дроссельную заслонку, регулятор давления топлива и некоторые другие приборы. На число оборотов сильно влияет величина угла открытия дроссельной заслонки, которым регулируется количество поступающего воздуха в систему питания мотора.

Также принимает участие в смесеобразовании клапан холостого хода, который нужен для обеспечения подачи воздуха минуя дроссельную заслонку. В некоторых случаях повышение их числа может быть вызвано неправильно отрегулированным приводом педали газа. Почему обороты не падаютПричин для появления такого неприятного явления достаточно много, давайте вместе попробуем разобраться в этом вопросе, и определимся с тем, как выйти из создавшегося положения.

Наиболее часто в инжекторных двигателях сброс оборотов не происходит по вине дроссельного узла, в котором происходит загрязнение.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Замена клапана абсорбера своими руками

Клапан абсорбера

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера. Порядок работы:

Маркировки старого и нового клапана должны совпадать.

  1. Открыть капот и найти цилиндрическое устройство – адсорбер.
  2. С аккумуляторной батареи снять минусовую клемму.
  3. Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
  4. Ослабить крепление клапана.
  5. Штуцеры под защёлкой убрать и отсоединить шланги.
  6. Извлечь клапан вместе с кронштейном из адсорбера.
  7. Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику.

Машина не заводится? 70-20-31

Hyundai  Accent. Плохой холодный запуск.

Поздней осенью 2008года к нам обратился хозяин Hyundai  Accent с просьбой продиагностировать автомобиль. При разговоре с клиентом выяснилось: автомобиль отвратительно заводился после ночной стоянки. В прогретом состоянии – запуск нормальный, ехал прилично, но стоит только постоять ночь, заводится с третьего - с пятого раза. При больших отрицательных температурах мог вообще не завестись.

Ну что? Акцент как акцент 2002 года выпуска, четырехцилиндровый, 12-ти клапанный корейский двигатель. Именно корейский, потому, что вместо датчика абсолютного давления, система оборудована датчиком массового расхода воздуха. Да и машины с 12-ти клапанным двигателем ТАГАЗ не выпускал. При внешнем осмотре – все достойно, все на своих местах, состояние электропроводки – очень приличное. При опросе клиента еще раз выясняется, что дефект возникает на абсолютно холодном двигателе, т.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности е. после стоянки более восьми часов.

Четко понимая, что машину нужно диагностировать тогда, когда присутствует дефект, принимаю решение посмотреть, что творится «на горячую». Вдруг что-нибудь да вылезет! Ведь охлаждать придется весь оставшийся день и ночь, а время терять не хочется. По опыту знаю, что проблема холодного пуска очень распространена и причины могут быть самые разнообразные, начиная от датчика температуры, бензонасоса, форсунок, плохой компрессии и т.д.

Подключаю сканер, завожу автомобиль, смотрю параметры – ничего особенного не бросается в глаза. Ошибок, естественно, нет. Коррекции смесеобразования – в норме. Проверяю давление – в норме. Элементы системы зажигания по Мотодоку – в норме. Здесь еще раз убедился – если неисправность возникает «на холодную», то вероятность выявления неисправности «на горячую» - минимальна. Смотри машину тогда, когда есть неисправность.

На следующее утро – температура на улице - 10С, думаю очень хорошо, запуск, по словам клиента, будет точно неуверенный.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Подключаю сканер: показания датчика температуры охлаждающей жидкости и датчика температуры воздуха -10С и -9С соответственно. Машину естественно не завожу, пока работаю при включенном зажигании. Замер давления – опять норма. Насос уверенно, мощно подает бензин в рампу и от него «засады» ждать нечего. Компрессия «на холодную» 10атм – тоже норма. Отлично понимаю, что датчик расхода воздуха напрямую в запуске не участвует, а тем более датчик кислорода. Вязкость масла тоже соответствует климатическим условиям. Да, пока тупик!

Двигатель завожу. Заводится с шестого раза. Сразу после заводки – глушу и снова завожу. Заводится отлично! Ну что? Может быть плохой бензин? Но клиент жалуется, что дефект проявляется в течение длительного времени, значит бензин в баке был разного качества. Может грязные форсунки? Вынимаю насос, проверяю сетку бензонасоса и состояние бака – все очень прилично - чисто, хорошо. Снимаю форсунки, проверяю на стенде производительность форсунок и факел распыла. Придраться не к чему.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности  Полный тупик!

На всякий случай принимаю решение помыть форсунки не ультразвуком, а жидкостным методом. На акценте подключить установку для промывки жидкости можно только имея специальный переходник на рампу, у меня его не оказалось и пришлось подключать установку к трубкам бензопровода и бака, что вообще не рекомендуется. Подключил, сижу промываю, открыв заднюю пассажирскую дверь, следя как бы трубка не слетела с бензопровода и не залила ковровое покрытие заднего сиденья и слышу некий легкий свист. Понимаю, что свиста не должно быть. Свист – это всегда какой-то подсос. Осматриваю поверхность бака, насколько это возможно через узкий зазор между полом и баком и наблюдаю штуцер системы утилизации паров бензина из бака, на который одет резиновый шланг, соединяющий бак с адсорбером. Понимаю, что «на холодную» никакого потока через адсорбер быть не должно, а «на горячую» поток не должен быть непрерывным. Здесь же идет непрерывный шумок. Вспоминаю устройство этой системы, нахожу клапан, который соединяет адсорбер с впускным коллектором.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Легкий удар ключом по этом клапану заставил его работать в штатном прерывистом режиме. Остановил промывку и оставил машину остывать на ночь на улице, заглушив шланг от клапана к впускному коллектору.

Утро. Поздняя осень. Температура  воздуха -12С. Мне везет!

Ключ в замок зажигания, запуск. Двигатель уверенно заводится.

Итак, что же происходило? Этот клапан при работе двигателя «на горячую» должен дозировано перепускать пары бензина из адсорбера (соответственно из бака) во впускной коллектор. При работе «на горячую» он заклинивал в открытом положении. Почему сканер не показывал более богатую смесь? Не знаю. И пары бензина постоянно поступали во впускной коллектор. После ночной стоянки двигатель остывал, пары конденсировались. И вместо паров бензина по этому клапану (который должен быть закрыт «на холодную») поступал воздух, сильно обедняя топливно-воздушную смесь. Это приводило к неуверенному запуску или не запуску вообще. То, что я нашел эту неисправность, можно сказать случайность, а может быть и нет, ведь случайность – это непознанная закономерность.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Дальнейшая прочистка клапана решила эту проблему. А для себя я выяснил еще одну возможную причину плохого холодного пуска.

© 12.09.2012 Сергей Макаров

Диагност, технический директор

СТО АвтоПрайд г. Пенза

*При использовании материалов статей - активная ссылка на сайт www.autopride58.ru- обязательна



Абсорбер (адсорбер) и система улавливания паров топлива Рено Логан: замена

178 Просмотров 25.Фев.2020

Признаки неисправности клапана адсорбера

Как становится понятно, возникают проблемы с системой питания:

  • Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
  • На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
  • На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
  • Может сходить с ума датчик топливного бака.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Показывает то – «полный», то – «пустой» и т.д.
  • Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
  • Увеличивается расход топлива
  • НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя

Сейчас полезное видео.

Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.

Устройство автомобильного абсорбера

Простыми словами, конструкция абсорбера — это пластиковая банка с наполненным фильтрующим улавливающим элементом. Наилучшим веществом для улавливания и нейтрализации паров топлива является активированный уголь.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Адсорбер состоит из:
  • Сепаратор. Сепаратор улавливает пары бензина и отправляет их обратно в топливный бак.
  • Клапан гравитации. Клапан гравитации защищает от перелива топлива в случае, когда машина перевернулась. Клапан блокирует движение топлива.
  • Датчик давления. Датчик давления выполняет важную функцию — контролирует давление паров в топливном баке. При достижения максимально допустимого давления в баке, датчик открывается и стравливает давление.
  • Фильтрующий элемент (активированный уголь). Фильтрующий элемент в абсорбере автомобиля — это уголь в крупных гранулах. Крупные гранулы позволяют парам проходить через слой угольного порошка и конденсироваться.
  • Соединительные трубки. Соединительные трубки служат для соединения всех элементов конструкции.
  • Электромагнитный клапан. Электромагнитный клапан меняет режимы улавливания топливных паров.

Клапан адсорбера: неисправности, диагностика и ремонт

Вполне очевидно, что на любой машине с адсорбером (адсорбер Приора, Калина или иномарка), клапан адсорбера при выходе из строя может повлиять на работу ДВС.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Другими словами, как на отечественной бюджетной модели (например, клапан продувки адсорбера Калина), так и на автомобиле высокого класса указанный элемент в ряде случаев является причиной сбоев в работе двигателя.

На деле, неполадки клапана продувки могут вывести из строя бензонасос. Также, если вентиляция адсорбера нарушена, топливо может скапливаться во впускном коллекторе, нарушается смесеобразование, силовая установка не выдает полной мощности и т.д. Часто проявляются проблемы при запуске холодного ДВС, возрастает нагрузка на стартер при попытках завести двигатель.

Основные признаки неисправности клапана адсорбера:

  • на холостом ходу двигатель работает не стабильно;
  • плавают обороты на ХХ;
  • пропала мощность двигателя;
  • увеличен расход топлива;
  • при работе ДВС клапан адсорбера не издает звуков;
  • при откручивании крышки бензобака слышно шипение;
  • возле авто и в салоне пахнет бензином;

Появление таких признаков вполне может быть вызвано и другим причинами, однако часто это говорит о нарушенной вентиляции адсорбера.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности Именно по этим причинам специалисты рекомендуют выполнять регулярную проверку клапана адсорбера.

Для того, чтобы проверить клапан адсорбера, на многих авто достаточно компьютерной диагностики. Также бывает не лишней и ручная проверка. Как правило, коды ошибок в памяти ЭБУ укажут на проблемы по части электрики (например, ошибка обрыв цепи управления клапана продувки адсорбера).

Механическая проверка нужна в том случае, когда во время работы мотора на холостом ходу или  «на холодную» слышно, что щелкает клапан адсорбера. При появлении посторонних звуков на ХХ можно резко нажать на педаль газа.

Если щелчки по характеру звука не меняются, тогда высока вероятность, что эти звуки издает клапан адсорбера. Так вот, если клапан адсорбера стучит, для начала можно попробовать почистить его регулировочный винт, после чего закрутить данный винт.

Далее следует выполнить регулировку клапана абсорбера. Чтобы отрегулировать клапан адсорбера, винт для регулировки  проворачивают на 0.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности 5 оборота. При этом нужно учитывать, что если затянуть винт сильно, ЭБУ может принять это за неисправность и загорится ошибка.

Однако если регулировка клапана адсорбера выполнена правильно, данный клапан практически без стука. Главное, учитывать индивидуальные особенности того или иного клапана на конкретной модели автомобиля.

Как работает система – принцип работы

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе. Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства

Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются

Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО

После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

Система очень простая, если понимать, как она работает.

Как заменить клапан адсорбера

Прежде всего, если на машине не работает вентиляция абсорбера, необходим ремонт. Независимо от того, на каком автомобиле произошла поломка (иномарка, Лада Приора или Калина), адсорбер и его клапан должны работать нормально. В противном случае все рассмотренные выше проблемы проявятся в большей или меньшей степени.Как устроен абсорбер автомобиля: устройство, принцип работы и неисправности

При этом отметим, что замена клапана адсорбера своими руками  в большинстве случаев вполне возможна в условиях обычного гаража. Это значит, что не всегда в обязательном порядке необходимо ехать на сервис.

Замена выполняется достаточно просто. Главное, подобрать такой клапан для установки, чтобы его маркировка была точно такой же, как и на том клапане, который ранее стоял на машине. После приобретения нужного клапана, достаточно снять клеммы с АКБ, отсоединить от клапана «фишку» с проводами, выкрутить крепления клапана.

Затем потребуется убрать штуцеры под защелкой, а также выполнить отсоединение шлангов. После можно вынуть клапан и его кронштейн из адсорбера. Теперь можно установить новый клапан и осуществить обратную сборку. На этом замену можно считать завершенной.

Единственное, на некоторых авто еще может потребоваться сбросить ошибку в памяти ЭБУ. Кстати, сделать это можно при помощи простого решения типа ELM327 или другого диагностического оборудования.

Проверяем работоспособность адсорбера

Чтобы удостовериться, что неисправность связана именно с клапаном этого элемента, можно отправить авто на полную диагностику. Но, это дорого, поэтому попробуем сначала самостоятельно выявить возможные проблемы.

Прежде всего, нужно посмотреть, не выдает ли контроллер ошибки, например, «обрыв управления цепи». Если все нормально, то воспользуется ручной проверкой. Для этого достаточно подготовить мультиметр, отвертку и несколько проводов. После этого нужно выполнить несколько простых шагов:

  • Поднять капот машины и найти нужный клапан.
  • Отсоединить от этого элемента жгут с проводами. Для этого нужно сначала отжать специальный фиксатор креплений колодки.
  • Проверить, идет ли на клапан напряжение. Для этого необходимо включить мультиметр и переключить его в режим вольтметра. После этого черный щуп прибора подсоединяется к массе авто, а красный – к разъему с маркировкой «А», который находится на жгуте проводов. На следующем этапе необходимо завести мотор и посмотреть, какие показания выдает прибор. Напряжение должно быть таким же, как в аккумуляторе. Если его и вовсе нет или оно слишком маленькое, то вероятно придется искать более серьезную проблему. Если с напряжением все хорошо, то можно переходить к следующему шагу.

Демонтировать клапан продувки. Чтобы его снять нужно при помощи отвертки немного ослабить крепление хомутов. После этого можно будет легко сдвинуть клапан чуть вверх и по небольшому кронштейну плавно его вытащить. После этого устройство нужно подключить напрямую к клеммам АКБ. Один провод идет на клапан продувки (на «+»), а второй – подключается к «минусу». После этого оба проводника подключаются к соответствующим клеммам аккумулятора. Если при этом не произошло щелчка, то клапан полностью вышел из строя и лучше всего его заменить.

Положительные стороны и отрицательные адсорбера

К плюсам аппарата можно отнести следующие функции защиты, которые он выполняет:

  • автомобиль не выбрасывает вредные газы в атмосферу;
  • экономия горючего, так как происходит догорание неотработанных паров;
  • нет неприятного запаха от топлива в салоне. Этот пункт на некоторых модификациях транспортных средств не выполняется на должном уровне.

К отрицательным сторонам адсорбера можно отнести следующие параметры:

  • неустойчивость работы двигателя при загрязнении клапана;
  • занимает много свободного места под капотом;
  • стоимость установки абсорбера высокая. Соответственно дорожает и само транспортное средство;
  • возможен вылет крышки бака при неправильной работе клапана и накоплении газов внутри бензобака;
  • если выходит из строя прибор, то это влечет потерю бензонасоса;
  • большие скопления взрывоопасной смеси, если абсорбер неисправен, но двигатель продолжает работать. Такое бывает со старыми моделями автомашин, выпускавшихся до 2000 года.

Многие автовладельцы убирают это устройство. Так как часть водителей уверена, что прибор приводит к повышенному расходу топлива. Другие говорят, что из-за него ломается бензонасос и сам двигатель долго не прослужит.

При удалении абсорбера автовладелец должен знать, что трубку от клапана нужно закрыть. А программу в электронном блоке управления откорректировать. Поэтому эту процедуру лучше выполнять в присутствии опытных механиков или в сервис-центре. Хотя многие механики не хотят удалять устройство и будут всячески отговаривать автовладельца.

Принцип действия адсорбера

Чтобы понять, где он расположен и как ремонтироваться аппарат продувки, нужно знать принцип работы устройства и всей системы. Само устройство абсорбер заполнено активированным углем, который поглощает вредные вещества.

EVAP ловит газы от сгоревшего горючего следующим образом:

  1. Пары топлива попадают в сепаратор. Происходит конденсация. Образовавшиеся капли стекают в бак.
  2. Те пары, которые не превратились в конденсат, перетекают в абсорбер. Здесь вредные вещества, которые они содержат, поглощаются активированным углем.
  3. Происходит накопление газов. А когда запускается двигатель, то они подаются во впускной коллектор.
  4. Поглощение происходит при не работающем моторе.
  5. Когда же двигатель заводится, то в действие вступает этот самый клапан. Он обеспечивается приток воздуха снаружи.
  6. Вместе со струей воздуха, накопленные газы в адсорбере, поступают снова в двигатель.
  7. Здесь они проходят еще одно сжигание.
  8. Теперь эти пары поступают в выхлопную систему.

Таким образом, аппарат продувки абсорбера создает вентиляцию механизма. Правильная работа прибора бесшумна. В холодное время года на некоторых машинах водитель может слышать стрекотание. Это так работает устройство.

При любой неисправности автолюбитель будет слышать стуки, скрежет, цокот и винить во всем неисправный двигатель. На самом деле проблема может быть в аппарате продувки. Бывает выходит из строя датчик продувки.

Внимание! Чтобы собственноручно не нарушить работу системы вентиляции эксперты не рекомендуют заправлять автомобиль по горлышко бензобака. А также рекомендуется вовремя вынимать пистоле из бензобака на заправках

Процедура снятия адсорбера

При покупке нового агрегата для вентиляции двигателя транспортного средства обратить внимание на маркировку. У обоих должна быть идентичной

Иначе не будет совместимости и клапан не сможет работать, обеспечивать вентилирование бензобака.

Процедура замены следующая:

  1. Снять минусовую клемму с аккумуляторной батареи.
  2. Открыть капот и найти абсорбер.
  3. Нажать на фиксатор, который удерживает колодку проводов. И отсоединить ее.
  4. Открутить болты отверткой, которые удерживают аппарат.
  5. Разъединить шланги.
  6. Кронштейн и старый поршень достать из абсорбера.
  7. Установить новый прибор.
  8. Повторить все действия в обратном порядке.

Внимание! Чтобы собрать в том же порядке необходимо пометить маркером каждый прибор, в какой последовательности он снимался. Таким простым способом происходит установка нового устройства для вентилирования системы EVAP

Таким простым способом происходит установка нового устройства для вентилирования системы EVAP.

Как и у всех устройств у данного типа поглотителя имеются свои положительные стороны и отрицательные. Из-за минусов чаще всего опытные автовладельцы убирают клапан. Хотя это грозит разрушением слаженной работы механизмов.

Назначение и принцип работы клапана адсорбера

Как уже было сказано выше, адсорбер является основным элементом в системе улавливания топливных паров. При этом важную функцию также выполняет клапан адсорбера (иногда данные элементы ошибочно называют абсорбер и клапан абсорбера).

Обратите внимание, сегодня адсорберы ставятся на авто Евро-3 и выше, причем как иностранного, так и отечественного производства. Это значит, что даже в устройстве отечественного автомобиля есть подобное решение (например, клапан адсорбера ВАЗ, клапан адсорбера Калина или клапан адсорбера Приора). . Сразу отметим, некоторые автовладельцы считают адсорбер обычным фильтром, который отвечает за экологию и никак не влияет на систему питания, работу двигателя автомобиля и т.д

На самом деле, это не так.

Сразу отметим, некоторые автовладельцы считают адсорбер обычным фильтром, который отвечает за экологию и никак не влияет на систему питания, работу двигателя автомобиля и т.д. На самом деле, это не так.

С одной стороны, адсорбер ВАЗ или иномарки можно считать второстепенным элементом, однако выход из строя такой системы может вывести из строя топливный насос, а также  оказывает влияние на работу ДВС автомобиля.

По этой причине необходимо периодически проверять клапан адсорбера

Также внимание данному элементу следует в случае появления определенных признаков неисправности и сбоев в работе мотора.. Давайте рассмотрим принцип работы клапана продувки адсорбера, неисправности клапана адсорбера, как проверить клапан продувки адсорбера и каким образом выполняется замена клапана абсорбера своими руками

Давайте рассмотрим принцип работы клапана продувки адсорбера, неисправности клапана адсорбера, как проверить клапан продувки адсорбера и каким образом выполняется замена клапана абсорбера своими руками.

Итак, адсорбер ставится на бензиновые двигатели, а сам электромагнитный клапан продувки адсорбера является частью системы улавливания паров топлива. Чтобы понять назначение и принцип работы клапана, необходимо сначала изучить, как работает система улавливания паров горючего EVAP.

В общих чертах, адсорбер — емкость, которая заполнена адсорбентом (на деле, используется активированный уголь). Данная емкость соединяется с топливным баком при помощи трубок. Так вот, клапан адсорбера стоит между впускным коллектором и адсорбером, основной его функцией является вентиляция (продувка адсорбера).

Дело в том, что продувка необходима по причине того, что пары бензина в баке не полностью улавливаются сепаратором и затем конденсируются для повторного слива в бак. Часть топливных, которые не уловил сепаратор, по паропроводу проникает в адсорбер.

Когда пары в адсорбере накапливаются, они подаются во впускной коллектор при запуске ДВС. При этом улавливание паров происходит только тогда, когда двигатель заглушен.  Если же мотор работает, ЭБУ периодически открывает клапан продувки адсорбера для подачи воздуха в целях вентиляции.

Получается, пары выпускаются при помощи срабатывания клапана, конденсат паров топлива смешивается с воздухом и высасываются из адсорбера. Далее смесь попадает в двигатель и сгорает в цилиндрах.

Фактически, клапан адсорбера перенаправляет конденсат паров топлива в двигатель. Само собой, если возникают неисправности клапана, работа системы нарушается. При этом неполадки также отражаются на стабильности работы самого силового агрегата.

Проверка и замена адсорбера на автомобиле Рено Меган 2

Снимаем и проверяем адсорбер в следующей последовательности:

Примечание: У Рено Меган 2 фаза 2 топливный фильтр вне бака отсутствует, поэтому действия, описанные в первом пункте касаются  только владельцев Рено Меган 2 фаза 1.

  1. Шлицевой отверткой освобождаем фиксатор и сдвигаем топливный фильтр вдоль адсорбера, и не отсоединяя от него топливопроводы, отводим в сторону.

Рекомендация: для упрощения сборки промаркируйте отсоединяемые трубки и патрубки адсорбера, к которым они были подсоединены.

  1. Нажимаем и отсоединяем от нижнего патрубка адсорбера трубку отвода паров топлива.

  1. Шлицевой отверткой нажимаем на фиксатор и отсоединяем от верхнего патрубка адсорбера трубку подвода паров топлива.

  1. Шлицевой отверткой освобождаем фиксатор и снимаем адсорбер, выводя его вентиляционную трубку из ниши.

  1. Для проверки адсорбера заглушаем вентиляционную трубку 3 и резиновой грушей создаем разрежение в полости адсорбера через патрубок 2. Воздух должен свободно проходить через корпус адсорбера. Заглушаем патрубок 1, воздух должен перестать проходить через адсорбер.

Если через корпус происходит подсос воздуха – адсорбер неисправен.

Неисправный адсорбер заменяем.

  1. Устанавливаем адсорбер в обратной последовательности.

Можно ли убрать

Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.

Убирать, конечно можно, автомобилю попросту на это «ВСЕРАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.

Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг), иначе появится ошибка, вот и все!

Однако в этом есть и минусы:

  • Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
  • Атмосфера загрязняется легкими углеводородами
  • Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)

Плюсы отключения

  • Освобождается место в подкапотном пространстве, банка занимает достаточно много места
  • Уходит неустойчивая работа на холостом ходу
  • Не нужно платить большие деньги за новый адсорбер и его клапан

Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на канал.

Что такое адсорбер и для чего нужен

Как выглядит адсорбер

Процесс адсорбирования представляет собой поглощение газовых сред телами твердой либо жидкой консистенции. Соответственно, основная задача адсорбера – поглощать газы, не давая им попасть в окружающую среду. Однако это не выхлопные газы, а пары бензина, исходящие из полости топливного бака. Когда двигатель автомобиля работает, пойманные пары передаются во впускной коллектор, во время стоянки бензиновые пары нейтрализуются внутри адсорбера.

Таким образом, адсорбер не позволяет парам бензина проникать в окружающую среду, что требуется нормами современных экологических стандартов, а также не пропускает их в салон. Кроме того, задержка, конденсация паров и возвращение бензина обратно в топливную систему обеспечивает дополнительную экономию.

Также следует отметить такую функцию, выполняемую адсорбером, как комплексная вентиляция топливного бака. При расходовании топлива освобождаемое место заполняется воздухом, который подается именно через адсорбер. Здесь воздух фильтруется и осушается, что положительно сказывается на работе двигателя в целом.

Ключевым основанием для разделения адсорберов на отдельные классы является его наполнение. На сегодняшний день используются следующие варианты:

  • зернистый адсорбент, находящийся в неподвижном состоянии;
  • зернистый адсорбент, способный перемещаться в полости устройства;
  • мелкозернистое заполнение с кипящим нижним слоем.

Максимальную эффективность показывают адсорберы со статическим крупнозернистым наполнением. Основное его преимущество – защищенность от частичной или полной потери активного вещества вместе с топливными парами.

Заключение

Несмотря на отрицательные стороны клапана, абсорбер в системе вентиляции необходим для правильной и долговременной работы мотора в автомашине. Без него автовладельцев будут останавливать дорожная полиция и штрафовать за выброс вредных веществ в атмосферу.

Абсорбер в системе вентиляции транспортного средства необходимо вовремя менять. Тогда проблем с двигателем и бензонасосом не будет. А также эксперты рекомендуют один раз в год ставить транспортное средство на техническое обслуживание в сервис-центр. Опытные механики проверят и заменят все детали, нуждающиеся в ремонте.

Что такое адсорбер, для чего необходим и как это работает?

Пары бензина знакомые большинству из нас еще с далекого детства, вредны для здоровья и окружающей среды. К такому выводу пришли ученые, после чего стали ломать голову как их нейтрализовать и защитить ОС. Решение было найдено! На помощь пришел активированный уголь, а в автомобиле появилась еще одна деталь под названием адсорбер.

Сегодня хочу рассказать о том, что такое адсорбер, какую роль он играет и как помогает предотвратить загрязнение окружающей среды. Если вам интересно — тогда усаживайтесь поудобнее, мы начинаем!

Экологические нормы все жестче с каждым днем, это и неудивительно, поскольку степень загрязнение ОС ежедневно увеличивается. С появлением экостандарта Евро-2 пары, которые поступают из топливного бака, подлежат очистке и утилизации. С целью улавливания этих паров и была придумана целая система вентиляции бензобака (EVAP).

Что такое адсорбер

Термин адсорбер походит от слова «adsorb» — поглощать, впитывать. Некоторые ошибочно называют это устройство абсорбер, что не совсем правильно. Дело в том, что разница между адсорбентом и абсорбентом в том, что первый способен впитывать лишь своей поверхностью, а второй — полностью, то есть задерживать внутри. Как уже понятно из названия, адсорбер улавливает вредные пары бензина, не позволяя им испаряться во вне, загрязняя атмосферу. Адсорбер является неотъемлемой частью системы улавливания паров бензина (EVAP — Evaporative Emission Control).

Адсорбер представляет собой небольшую коробку, емкость, заполненную адсорбентом, чаще всего это активированный уголь. Также устройство дополнено сепаратором паров топлива, вентиляционным клапаном и каналами. Важным элементом каждой системы улавливания паров бензина является электромагнитный клапан продувки, который расположен между адсорбером и впускным коллектором. Связь с баком и коллектором реализована посредством специальных каналов, которые представляют собой обычные шланги. Кроме прочего, в системе EVAP может быть множество датчиков, а сама работа системы может управляться ЭБУ, который может открывать или закрывать электромагнитный клапан.

Система улавливания паров бензина позволяет не только заботиться об экологии, но и к тому же экономить топливо, избегая его испарения. Также адсорбер позволяет избавиться от запаха бензина, который без него был бы вашим постоянным спутником.

Как это работает? Адсорбер и система улавливания паров бензина (EVAP)

Когда двигатель не работает, пары бензина, которые так или иначе будут выделяться, собираются в верхней части бака, как правило, это заливная горловина. В этой части резервуара находится сепаратор, отделяющий жидкую фазу топлива от паров. Жидкость конденсируется и отводится в виде конденсата по специальным трубкам обратно в бак. Пары, отделенные от бензина, поступают по каналу прямо в адсорбер, где большое количество угля впитывает испарения целиком. Этот цикл продолжается до тех пор, пока вы не заведете двигатель.

Запуск мотора. При работающем двигателе работа системы вентиляции меняется кардинально. Как только датчики обнаружат, что авто работает не на холостых, открывается электромагнитный клапан продувки адсорбера. Используя специальный вентиляционный клапан, вовнутрь адсорбера нагнетается воздух, который смешивается с парами, накопившимися на поверхности адсорбента поступают во впускной коллектор. После попадания в коллектор пары поступают в камеры сгорания, где догорают окончательно, тем самым нейтрализуясь полностью. Сам активированный уголь, при этом очищается и может снова поглощать пары бензина.

Признаки неисправности адсорбера

Самое страшное, что может случиться с адсорбером — это критическое загрязнение. После того как адсорбент полностью загрязнен по той или иной причине, его продувка и функционирование в целом — невозможно. Первые признаки того, что адсорбер забит — избыточное давление в топливном баке. При открывании горловины вы будете слышать шипение, это объясняется тем, что испарения не отводятся и скапливаются внутри бака. Поэтому, при открывании крышки бензобака они тут же будут прорываться наружу.

Также нередко может наблюдаться и другая неприятность — лопнувший бензобак. Во время стоянки авто, пары бензина скапливаются, в итоге повышается давление в бензобаке, а после запуска двигателя давление в бензобаке падает. Повышение и снижение давления в топливном баке приводит к раздуванию емкости, в результате чего в местах деформации образуются трещины. Особенно это характерно для металлических топливных емкостей.

Во время движения топливо расходуется, однако из-за нарушения вентиляции, бак может сжиматься, возникает отрицательное давление, которое может сказываться на подаче топлива, поэтому забитый адсорбер нередко сопровождается перебоями в работе двигателя, снижением динамики и прочими явлениями, связанными с нарушением работы двигателя.

К неисправностям системы вентиляции также следует отнести неисправность клапана продувки. Если клапан перестанет работать вы, скорее всего, увидите ошибку «Check Engine», а сами пары будут постоянно идти в адсорбер и накапливаться. Возможно появление неприятного запаха бензина возле авто. Неисправности электромагнитного клапана могут проявиться в виде нестабильной работы двигателя, а также проблем с его запуском. Также в большинстве случаев увеличивается расход топлива.

Адсорбер автомобиля VW Passat B3

Адсорбер устанавливается в системе питания и топливопровода автомобиля Фольксваген Пассат В3, адсорбер это больше экологическое требование, чем техническое. (рисунок, фото)

Если на Фольксваген Пассат В3 появились непонятные провалы, не развивает обороты, ухудшилась динамика, а при этом все системы двигателя по метках и в пределах, а также при открытии пробки бака слышно как в бак засасыват воздух, стрелка указателя топлива начала непонятно гулять – виной всему адсорбер.

Фольксваген Пассат В3 уже далеко не новые автомобили, да и эксплуатируются далеко не в идеальных славянских условиях, поэтому обычно, или забивается сам адсорбер, или повреждён трубопровод, реже не работает электроклапан адсорбера.

Система трубопровода адсорбера (рисунок):

  • VAG № 1H0 201 801 C – адсорбер (поз № 1)
  • VAG № 3A0 201 827 – кронштейн (поз № 2)
  • VAG № 333 201 182 – шланг для удаления воздуха (поз № 6)
  • VAG № 357 201 179 – шланг для удаления воздуха, дв. AAM AAA ABS 2E ACX RP (поз № 7)
  • VAG № 357 201 179 B – шланг для удаления воздуха, дв. AAM AAA ABS RP (поз № 8 )
  • VAG № 357 201 179 C – шланг для удаления воздуха, дв.  2E ACX (поз № 8 )
  • VAG № 054 133 459 B – опорное кольцо (возле клапана)
  • VAG № 050 133 517 – клапан

Снизу адсорбер защищён защитой, но уже не у всех она стоит, поэтому у многих из под переднего правого колеса грязь и вода летит на адсорбер и забивает нижнее вентиляционное отверстие, особенно это плохо в зимнее время, так как вода замерзает и лёд перекрывает вентиляционное отверстие. Выход ставить самодельную защиту, тут уже у кого что осталось. Уменя впереди подкрылка вообще не чего не было, я сделал из оцинкованной жести полоску и загнул её буквой “Г”, то есть продолжил подкрылок и загнул жестянку. что бы вода и грязь от колеса не летела на адсорбер. теперь при проезде по лужам впередикорпуса фильтра нет воды и грязи, так же эта вода и грязь не попадают сверху на ремни.

Фото абсорбера и защиты адсорбера  Фольксваген Пассат В3,  с автомобиля моего  хорошего знакомого Юрия, за что ему – огромная благодарность.

Если есть какие либо вопросы или дополнения прошу не стесняться и писать в комментарии.



Как работает автомобильная подвеска | HowStuffWorks

Если не присутствует амортизирующая структура , автомобильная пружина будет выдвигаться и высвобождать энергию, которую она поглощает от неровностей, с неконтролируемой скоростью. Пружина будет продолжать подпрыгивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия. Подвеска, построенная только на пружинах, обеспечила бы чрезвычайно подвижную езду и, в зависимости от местности, неуправляемую машину.

Введите амортизатор , или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование .Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость. Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (то есть с подрессоренным весом), а нижнее крепление соединяется с осью рядом с колесом (т.е.е. неподрессоренная масса). В двухтрубной конструкции , одном из наиболее распространенных типов амортизаторов, верхняя опора соединена со штоком поршня, который, в свою очередь, соединен с поршнем, который, в свою очередь, находится в трубке, заполненной гидравлической жидкостью. Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. Резервная трубка хранит излишки гидравлической жидкости.

Когда автомобильное колесо наталкивается на неровность дороги и заставляет пружину скручиваться и раскручиваться, энергия пружины передается амортизатору через верхнее крепление, вниз через шток поршня в поршень.Отверстия перфорируют поршень и позволяют жидкости просачиваться, когда поршень перемещается вверх и вниз в напорной трубке. Поскольку отверстия относительно крошечные, через них проходит только небольшое количество жидкости под большим давлением. Это замедляет поршень, что, в свою очередь, замедляет работу пружины.

Амортизаторы работают в двух циклах - цикл сжатия и цикл удлинения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем.Цикл расширения происходит, когда поршень движется к верху напорной трубки, сжимая жидкость в камере над поршнем. Типичный автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем цикла сжатия. Имея это в виду, цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

Все современные амортизаторы чувствительны к скорости. - чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор.Это позволяет амортизаторам адаптироваться к дорожным условиям и контролировать все нежелательные движения, которые могут происходить в движущемся транспортном средстве, в том числе отскок, раскачивание, клевание при торможении и приседание с ускорением.

Как работает автомобильная подвеска | HowStuffWorks

Если не присутствует амортизирующая структура , автомобильная пружина будет выдвигаться и высвобождать энергию, которую она поглощает от неровностей, с неконтролируемой скоростью. Пружина будет продолжать подпрыгивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия.Подвеска, построенная только на пружинах, обеспечила бы чрезвычайно подвижную езду и, в зависимости от местности, неуправляемую машину.

Введите амортизатор , или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование . Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость. Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (т. Е. С подрессоренным весом), а нижнее крепление соединяется с осью рядом с колесом (т. Е. С неподрессоренным весом). В двухтрубной конструкции , одном из наиболее распространенных типов амортизаторов, верхняя опора соединена со штоком поршня, который, в свою очередь, соединен с поршнем, который, в свою очередь, находится в трубке, заполненной гидравлической жидкостью.Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. Резервная трубка хранит излишки гидравлической жидкости.

Когда автомобильное колесо наталкивается на неровность дороги и заставляет пружину скручиваться и раскручиваться, энергия пружины передается амортизатору через верхнее крепление, вниз через шток поршня в поршень. Отверстия перфорируют поршень и позволяют жидкости просачиваться, когда поршень перемещается вверх и вниз в напорной трубке. Поскольку отверстия относительно крошечные, через них проходит только небольшое количество жидкости под большим давлением.Это замедляет поршень, что, в свою очередь, замедляет работу пружины.

Амортизаторы работают в двух циклах - цикл сжатия и цикл удлинения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем. Цикл расширения происходит, когда поршень движется к верху напорной трубки, сжимая жидкость в камере над поршнем. Типичный автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем цикла сжатия.Имея это в виду, цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

Все современные амортизаторы чувствительны к скорости. - чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор. Это позволяет амортизаторам адаптироваться к дорожным условиям и контролировать все нежелательные движения, которые могут происходить в движущемся транспортном средстве, в том числе отскок, раскачивание, клевание при торможении и приседание с ускорением.

Как работает автомобильная подвеска | HowStuffWorks

Если не присутствует амортизирующая структура , автомобильная пружина будет выдвигаться и высвобождать энергию, которую она поглощает от неровностей, с неконтролируемой скоростью.Пружина будет продолжать подпрыгивать со своей собственной частотой до тех пор, пока не будет израсходована вся первоначально вложенная в нее энергия. Подвеска, построенная только на пружинах, обеспечила бы чрезвычайно подвижную езду и, в зависимости от местности, неуправляемую машину.

Введите амортизатор , или демпфер, устройство, которое контролирует нежелательное движение пружины посредством процесса, известного как демпфирование . Амортизаторы замедляют и уменьшают величину вибрационных движений, превращая кинетическую энергию движения подвески в тепловую энергию, которая может рассеиваться через гидравлическую жидкость.Чтобы понять, как это работает, лучше всего заглянуть внутрь амортизатора, чтобы увидеть его структуру и функции.

Амортизатор представляет собой масляный насос , расположенный между рамой автомобиля и колесами. Верхнее крепление амортизатора соединяется с рамой (т. Е. С подрессоренным весом), а нижнее крепление соединяется с осью рядом с колесом (т. Е. С неподрессоренным весом). В двухтрубной конструкции , одном из наиболее распространенных типов амортизаторов, верхняя опора соединена со штоком поршня, который, в свою очередь, соединен с поршнем, который, в свою очередь, находится в трубке, заполненной гидравлической жидкостью.Внутренняя трубка известна как напорная трубка, а внешняя трубка известна как резервная трубка. Резервная трубка хранит излишки гидравлической жидкости.

Когда автомобильное колесо наталкивается на неровность дороги и заставляет пружину скручиваться и раскручиваться, энергия пружины передается амортизатору через верхнее крепление, вниз через шток поршня в поршень. Отверстия перфорируют поршень и позволяют жидкости просачиваться, когда поршень перемещается вверх и вниз в напорной трубке. Поскольку отверстия относительно крошечные, через них проходит только небольшое количество жидкости под большим давлением.Это замедляет поршень, что, в свою очередь, замедляет работу пружины.

Амортизаторы работают в двух циклах - цикл сжатия и цикл удлинения . Цикл сжатия происходит, когда поршень движется вниз, сжимая гидравлическую жидкость в камере под поршнем. Цикл расширения происходит, когда поршень движется к верху напорной трубки, сжимая жидкость в камере над поршнем. Типичный автомобиль или легкий грузовик будет иметь большее сопротивление во время цикла растяжения, чем цикла сжатия.Имея это в виду, цикл сжатия контролирует движение неподрессоренной массы транспортного средства, в то время как растяжение контролирует более тяжелую подрессоренную массу.

Все современные амортизаторы чувствительны к скорости. - чем быстрее движется подвеска, тем большее сопротивление оказывает амортизатор. Это позволяет амортизаторам адаптироваться к дорожным условиям и контролировать все нежелательные движения, которые могут происходить в движущемся транспортном средстве, в том числе отскок, раскачивание, клевание при торможении и приседание с ускорением.

Как работает система подвески автомобиля

Система подвески вашего автомобиля состоит из трех основных компонентов - амортизаторов, пружин и стоек.Вы слышали о амортизаторах и стойках, но знаете ли вы, что они делают? Они не просто обеспечивают плавную и комфортную езду - они помогают контролировать и управлять вашим автомобилем. Без ударов и стоек автомобиль будет скатываться по дороге, делая вождение чрезвычайно трудным, не говоря уже о опасном. Амортизаторы и стойки считаются критически важными для безопасной эксплуатации вашего автомобиля - они предназначены для того, чтобы ваши шины оставались на дороге, а вы контролируете свой автомобиль.

Амортизаторы управляют энергией или поглощают пружину пружины, предотвращая ее опускание.Итак, когда вы попадаете в выбоину, днище вашего автомобиля не врезается в землю. Амортизаторы, стойки и пружины работают вместе и держат под контролем движение автомобиля, когда он движется по тупиковой дороге, неровностям, поворотам и поворотам.

Амортизаторы просто не дают автомобилю подпрыгивать. Они предназначены для поглощения вертикальной энергии колес, движущихся вверх и вниз, когда они реагируют на неровности дорожного покрытия. Амортизаторы позволяют раме и кузову автомобиля плавно двигаться, в то время как колеса перемещаются по неровностям дороги.В основном, амортизаторы перемещаются по вертикали, поэтому кузов автомобиля остается устойчивым.

Стойки - это структурная часть системы подвески, установленная на шасси автомобиля для удержания амортизаторов на месте. Они контролируют движение пружины и подвески, благодаря чему шины остаются в контакте с дорогой. Стойки дороже, но имеют больший срок службы, чем обычные амортизаторы. Система подвески стойки McPherson, которая сегодня используется в большинстве автомобилей, объединяет винтовые пружины и амортизаторы в одно целое.

Амортизаторы, пружины и стойки, работающие вместе, поглощают энергию неровностей дороги и рассеивают ее, не вызывая сильной вибрации или шума в автомобиле. Они сводят к минимуму подпрыгивание, раскачивание и раскачивание веса транспортного средства вверх и вниз, из стороны в сторону и спереди назад. Такое смещение веса может снизить сцепление шин с дорогой, снизить производительность и стать проблемой для безопасности. Амортизаторы и стойки также помогают переносить вес автомобиля во время поворота, не позволяя автомобилю слишком сильно опрокинуться в сторону и удерживая шины на дороге.

Как и все части и системы вашего автомобиля, система амортизации и ее отдельные части изнашиваются и подлежат замене. Рабочие амортизаторы и стойки не только влияют на ходовые качества и характеристики вашего автомобиля, но могут способствовать возникновению других проблем, таких как выравнивание, износ шин, рулевое управление и торможение. Если ваш автомобиль качается, качается или сильно раскачивается вверх и вниз во время нормального вождения, прохождения поворотов и торможения, вероятно, пора назначить встречу в местном представительстве AAMCO в Колорадо и проверить систему подвески у сертифицированного механика.Назначьте встречу с вашим местным офисом AAMCO Colorado сегодня.

Полное руководство по амортизаторам вашего автомобиля

Без амортизаторов или стоек в машине вас ждет довольно ухабистая поездка. К счастью, производители автомобилей устанавливают их в вашу машину как часть системы подвески не только для вашего комфорта на дороге, но, что наиболее важно, для обеспечения контакта шин с дорогой. Вы можете быть удивлены, узнав, что вес вашего автомобиля не зависит от ударов.Вместо этого, удары забирают движущую энергию подвески и преобразуют ее в тепловую энергию, которая затем рассеивается через гидравлическую жидкость. В Sun Devil Auto мы получаем множество вопросов о системе подвески и о том, как работают стойки и амортизаторы, в том числе о том, как часто нужно заменять амортизаторы в автомобиле. Мы отвечаем на часто задаваемые вопросы о амортизаторах и стойках автомобиля.

1 - Что такое шоки?

Амортизаторы, также известные как амортизаторы, представляют собой масляный насос, расположенный между рамой и колесами автомобиля.Его основная задача - контролировать движение пружины и подвески. Когда автомобиль натыкается на неровность дороги, в результате чего пружина скручивается и раскручивается, энергия этой пружины передается амортизатору.

2 - Как работают шоки?

Поршень прикреплен к концу штока поршня, создавая сопротивление гидравлической жидкости в напорной трубке. Когда подвеска движется вверх и вниз, небольшое количество гидравлической жидкости проталкивается через отверстия внутри поршня, называемые клапанами.Этот процесс замедляет поршень, уменьшая движение пружины и подвески.

3 - Что делают шоки?

Амортизаторы адаптируются к дорожным условиям, уменьшая скорость крена или раскачивания, отскока, клевания при торможении и снижения скорости при ускорении. Степень сопротивления, создаваемого ударом, полностью зависит от скорости подвески, а также количества и размера отверстий в поршне. Сегодняшние автомобили представляют собой гидравлические демпфирующие устройства, чувствительные к скорости, а это означает, что чем быстрее движется подвеска, тем большее сопротивление будет оказывать амортизатор.

4 - В чем разница между амортизаторами и стойками?

Стойка фактически является ключевым конструктивным элементом системы подвески. Транспортные средства, которые используют стойки, не имеют верхних рычагов управления и верхних шаровых шарниров, используемых во многих прошлых системах подвески. Стойки рассчитаны на большую нагрузку, а иногда и на меньшее пространство, поскольку они обычно интегрированы со спиральной пружиной. Подобно амортизаторам, стойка обеспечивает сопротивление управляющей пружине и движению подвески, а также обеспечивает структурную поддержку подвески транспортного средства, поддерживая пружину и удерживая шины на одном уровне.

5 - Что такое снижение производительности?

В амортизаторе Performance используются другие клапаны для поддержки более жесткого вождения. Некоторые производительные амортизаторы обернуты спиральной пружиной и также называются «койловерами». В то время как заводские амортизаторы менее дороги и созданы для комфорта, существуют более совершенные продукты , улучшающие управляемость вашего автомобиля. Койловеры Performance полезны тем, что помогают поддерживать качество езды, значительно улучшая управляемость автомобиля.

6 - Как часто нужно менять амортизаторы?

Производители стоек и амортизаторов обычно рекомендуют замену каждые 50 000 миль. В этот момент ваши шоки, вероятно, колебались в 88 миллионов раз. Тем не менее, это может варьироваться в зависимости от ваших привычек вождения. Если вы часто путешествуете по ухабистым и плохим дорожным условиям, вам следует ожидать замены их раньше, чем средний водитель, путешествующий на короткие расстояния.

7 - Как узнать, нужны ли моей машине новые амортизаторы?

Вы можете определить, нуждается ли ваш автомобиль в толчках, если заметите изменения в его характеристиках.Вот общие предупреждающие знаки о том, что пора заменить амортизаторы или амортизаторы:

  • Плохая реакция на рулевое управление.
  • Автомобиль значительно подпрыгивает во время движения.
  • Нестабильное торможение.
  • Жесткое рулевое управление.
  • Наклон или покачивание при повороте или смене полосы движения.
  • Плохой протектор шины.

Иногда вышеперечисленные симптомы не проявляются до тех пор, пока повреждение уже не будет нанесено. Крайне важно, чтобы ваши амортизаторы и стойки подвергались визуальному осмотру каждые 6 месяцев или при каждой замене масла.

8 - Что должен включать визуальный осмотр?

В идеале у вас должен быть квалифицированный специалист, который знает, на какие индикаторы обращать внимание при изношенных амортизаторах или стойках. Чаще всего техник, проводящий осмотр, ищет признаки утечки масла и неравномерного износа протектора шины. Со временем детали подвески начнут выходить из строя и начнет вытекать жидкость с верхней стороны. Техник также будет следить за появлением коррозии, изношенных или сломанных опор и втулок внутри и вокруг компонентов подвески.

9 - Почему технический специалист проверяет мои шины?

Когда стойки или амортизаторы вашего автомобиля находятся в плохом состоянии, они больше не могут помочь стабилизировать автомобиль. Это переносит вес автомобиля на колеса, что приводит к неравномерному износу протектора.

10 - Где я могу проверить свои амортизаторы?

Sun Devil Auto , конечно же! Мы включаем осмотр стоек и амортизаторов в каждую замену масла как часть многоточечного осмотра.Наши сертифицированные специалисты ASE разбираются в сложности систем подвески как в современных, так и в старых автомобилях. Если вы заметили подпрыгивание, раскачивание или любой другой симптом, синоним изношенных амортизаторов или стоек, позвоните нам для визуального осмотра сегодня. Вы заслуживаете безопасной и комфортной поездки, и мы поможем вам в этом.

Как работает подвеска автомобиля?

Сильно надавите на переднее крыло автомобиля. Автомобиль может немного утонуть, прежде чем снова подняться, но не подпрыгивает. Подвеска работает.

Создание эффективной системы подвески - это не только наука, но и искусство. Необходимо найти множество компромиссов между качеством езды и управляемостью: первое - это то, насколько автомобиль удобен, а второй - насколько хорошо он остается устойчивым и управляемым на скорости.

Что находится в системе подвески автомобиля?

Пружины

В большинстве современных систем подвески автомобилей используются стальные винтовые пружины - по одной на каждое колесо. Однако, если вы заглянете под старую машину или пикап, вместо пружин вы увидите узкие полосы металла, уложенные одна на другую.Это листовые рессоры.

Другой тип пружины вообще не похож на пружину. Это называется торсион. Это длинный кусок металла, прикрепленный к автомобилю одним концом и остальной частью подвески на конце колеса.

Когда автомобиль наезжает на неровность, подвеска перемещается, заставляя штангу поворачиваться и поглощать энергию. Он помогает сдерживать все те центробежные силы, которые действуют на кузов автомобиля в углу, заставляя его наклоняться, поэтому его часто называют стабилизатором поперечной устойчивости.

Амортизаторы

Пружина хороша для сжатия и поглощения энергии, но не так хороша для ее высвобождения, когда она имеет тенденцию бесконтрольно отскакивать. В автомобиле это неконтролируемое действие может испортить ходовые качества и управляемость.

Вот где вступает в действие амортизатор, или демпфер. Он выглядит как толстый, короткий велосипедный насос. В зависимости от типа подвески он либо располагается рядом со спиральной пружиной, либо внутри нее, когда ее еще называют стойкой.

Независимо от типа демпфера, его работа заключается в контролируемом высвобождении энергии пружины.Большинство из них состоит из двух разделов. Верхняя часть называется внешней трубкой. Он соединен с рамой автомобиля и содержит поршень (выглядит как плунжер).

Нижняя половина, называемая резервной трубкой, прикреплена болтами к оси или к конструкции, несущей систему подвески. Он заполнен гидравлической жидкостью.

Когда автомобиль проезжает неровность, ось поднимается, сжимая пружину и заставляя поршень опускаться в жидкость. Это движение заставляет жидкость подниматься вверх через небольшие отверстия в поршне.

Однако в следующий момент поршень снова поднимается вверх, поскольку пружина отскакивает, и в этот момент жидкость меняет направление и возвращается в резервную трубку. Весь этот поток жидкости создает большое давление в демпфере, замедляя поршень и, в свою очередь, замедляя сжатие и отскок пружины.

Когда демпфер начинает изнашиваться, из него может вытекать жидкость, что снижает его эффективность. Это влияет на плавность хода и управляемость автомобиля, а также ускоряет износ шин.

Подвеска независимая

В автомобиле с независимой подвеской каждое колесо - обычно передняя пара - крепится отдельно к кузову, что позволяет ему двигаться независимо друг от друга.Это важно, учитывая, что на автомобиль действует так много разных сил.

В несамостоятельной системе, обычно применяемой на грузовиках и фургонах, системы подвески соединены друг с другом осью, снабженной листовыми рессорами и демпфером на каждом конце. Силы, действующие с одной стороны транспортного средства, также влияют на другую сторону. Это грубое, но рентабельное решение.

Некоторые автомобили, такие как Volkswagen Golf S Mk 7, имеют полуавтоматическую заднюю подвеску, называемую задней подвеской с поворотной балкой.Он допускает большее независимое движение, чем ось, но не настолько, как полностью независимая система. Его главное достоинство - простота и более низкая цена.

Как работают амортизаторы

Нам всем нравится плавная езда, когда мы ведем машину, но задумывались ли вы когда-нибудь о компонентах, которые позволяют нам преодолевать ужасное дорожное покрытие с едва заметными неровностями? Большинство водителей слышали об амортизаторе, но они, как правило, неправильно понимают, и, если механик не говорит, что их нужно заменить, они почти не задумываются.

Однако движение на изношенных амортизаторах может быть опасным, поскольку потеря сцепления шины с дорогой из-за изношенного амортизатора - это верный путь к катастрофе.
Так что же такое амортизатор?

Как ни странно, амортизаторы фактически не поглощают удары, ощущаемые при вождении. Это работа аналога амортизатора, пружины подвески. Когда автомобиль ударяется о неровность, эта пружина сжимается, впитывая и сохраняя энергию удара. Это то, что поглощает неровности и не дает им попасть в салон автомобиля.

Эта энергия должна высвобождаться, и работа амортизатора заключается в том, чтобы замедлить высвобождение энергии и удерживать шину на поверхности дороги. Он делает это, превращая энергию пружин в тепло. Более точный термин для амортизатора - это амортизатор, поскольку он гасит энергию, выделяемую пружиной, чтобы поддерживать управляемость транспортного средства.

Как он все это делает? А что значит "износившийся" амортизатор?
Амортизаторы заполнены маслом, а поршень специальной конструкции перемещается внутри амортизатора при движении автомобиля.Масло внутри поршня проходит через множество маленьких отверстий и клапанов внутри поршня, что регулирует сопротивление. Это сопротивление преобразует энергию пружины в тепло.

Запутались? Пора привести пример из более реального мира.

Если вы поместите руку в воду и медленно двигаете ею вперед и назад, вы не почувствуете большого сопротивления. Это такое же сопротивление, которое амортизатор ощущает на небольших или более медленных неровностях. Если вы увеличите скорость руки, сопротивление возрастет, и потребуется больше энергии, чтобы «оттолкнуться» от воды.Это то же самое, что амортизатор, работающий сверхурочно на неровной дороге.

Если амортизаторы изношены, это означает, что они не могут эффективно преобразовывать энергию, выделяемую пружинами. Это может привести к тому, что ваш автомобиль будет подпрыгивать по всей дороге, а в некоторых случаях шины теряют контакт с поверхностью дороги, что делает автомобиль неуправляемым. Как правило, лучше проверять амортизаторы на предмет износа и утечек каждый раз, когда ваш автомобиль находится в ремонте, и многие производители рекомендуют замену амортизатора каждые 100000 км, чтобы ваш автомобиль безопасно справлялся с взлетами и падениями повседневной езды.

Ответить

Ваш адрес email не будет опубликован. Обязательные поля помечены *
