Как определить неисправности автомобиля с помощью смартфона?
В наше время диагностировать автомобиль с помощью смартфона – совсем не новость. Имея определенное недорогое оборудование и приложения для телефона, вполне реально сделать диагностику, когда на панели приборов автомобиля засветился значок Check Engine. Сегодня поговорим о том, как сделать диагностику автомобиля через телефон, об истории исследований данного вопроса и об устройствах диагностики: GoPoint Technology GL1 и BT1, iOBD и BlueDriver.
История исследования
С начала 80-х годов ХІХ века большинство машин оснащены бортовыми компьютерами с бортовым диагностическим разъемом (ОВD). А с 1996 года на многих автомобилях стали появляться новые разъемы с ОВD-II – современным стандартом подключения (который зачастую находится в салоне, недалеко от рулевой колонки), совместимые с любыми персональными компьютерами. Для рынка Евросоюза машины с ОВD-II выпускались с 2001 года бензиновые, и с 2004 – дизельные, и для рынка Японии выпускались с 2004 года.
Что имеем сегодня
Проверить состояние коробки передач и двигателя машины возможно в автосервисе на компьютерной диагностике, но смартфон — это такой же компьютер, поэтому при помощи кабеля для разъема диагностики и специальных программ он полностью справится с такой задачей. Помимо этого, можно наблюдать за тем, как работает двигатель в движении, чего в автосервисе не сделают. Важно: Существуют разные варианты подключения устройств для диагностики автомобиля: с помощью кабеля, по Bluetooth и по Wi-fi.
GoPoint Technology GL1 и BT1
Это два устройства для тестирования и диагностики автомобиля: GL1 – кабель, а BT1 – Bluetooth-передатчик, а во всем остальном функционально они одинаковы. По словам производителей, данные устройства сертифицированы компанией Applе и совместимы с iPhone. В комплект с устройствами входит их родная программа GoPoint, которая считывает и обнуляет коды ошибок (Check Engine), а также устанавливает частоту вращения двигателя, температуру охлаждающей жидкости, скорость машины во время быстрого сканирования. Еще приложение может проводить диагностику в режиме реального времени и применять данные после кэширования.
iOBD
Устройство позволяет подключить автомобиль к смартфону, всего лишь вставив его в ОВD-разъем машины, и соединив по Wi-Fi со смартфоном. iOBD обладает богатым пользовательским интерфейсом, и его можно применять ко всем транспортным средствам, совместимым с OBD-II. Устройство воспроизводит коды неисправностей, описывает их и обнуляет. iOBD дает возможность диагностировать электронные параметры авто через телефон, такие как: датчики топлива и двигателя (температура охлаждающей жидкости, лямбда-зонд, давление в топливной системе и коллекторе), количество оборотов двигателя. Мониторинг работы двигателя совершается на основе данных из кэша или в реальном времени. iOBD имеет два режима диагностирования: спортивный и круиз, и соединимо с устройствами на Android и на iOS.
BlueDriver
Это еще одно устройство для тестирования и диагностики автомобиля, которое можно купить на официальном сайте производителя, и работает оно лишь с утилитой BlueDriver от Lemur Vehicle Monitors и механизмами Apple.
Важно! BlueDriver обладает опцией импорта результатов сканирования системы машины на стену Facebook и отправлять твиты.
Какие возможности есть у таких устройств
С помощью таких устройств вы можете продиагностировать автомобиль самостоятельно, не обращаясь на автостанцию. Установив всего лишь несколько приложений на телефон, можно получить много информации, скрытой от вас во время вождения машиной, и сделать полное профессиональное тестирование всех электронных систем автомобиля, что раньше вы могли получить, лишь поехав на диагностику в автосервис. Возможности устройств зависят от использования программного обеспечения. Зачастую это диагностика трансмиссии и двигателя автомобиля, но есть и коммерческие программы с поддерживающими дополнительными протоколами автопроизводителей, позволяющими работать с другими блоками авто.
Какие автомобили поддерживаются
Мобильная диагностика поддерживается автомобилями, обладающими портом ОВD-II, а, как уже известно, данным портом оснащено большинство машин, выпущенных с 1996 года. Можно назвать такие автомобили: Acura, Alfa Romeo, Audi, BMW, Buick, Byd, Cadillac, Chevrolet, Chery, Chrysler, Citroen, Daihatsu, Daewoo, Dodge, Fіаt, Ford, GMC, Honda, Hyundai, Infiniti, Isuzu, Jaguar, Jeep, Kia, Lexus, Mаzda, Mercedes, Mitsubishi, Nissan, Oldsmobile, Opel, Peugeot, Pontiac, Pоrsche, Renault, Sааb, Saturn, Scion, Seat, Skoda, Smart, SsangYong, Subaru, Suzuki, Toyota, Volkswagen, Volvo, Lаda Priora, Chevrolet Niva, ВАЗ 2105, 2107, 2110, 2114, 111740, ВАЗ Калина, и другие.
Как продиагностировать авто
Чтобы сделать диагностику авто через телефон, необходимо для начала вставить адаптер в OBD-разъем машины, и потом настроить сеть. Для этого нужно зайти в настройки Wi-Fi, выбрать сеть WiFiOBD и ввести данные: IP Адрес, маску подсети. Дальше настраиваем программу: открываем ее и заходим в настройки. Затем нужно установить соединение с машиной.
Как провести диагностику автомобиля с помощью смартфона своими руками
С тех пор, как автомобили начали оснащать бортовыми компьютерами, компьютерная диагностика стала одним из главных методов тестирования и оценки работы как отдельных систем и узлов, так и машины в целом. На станциях техобслуживания для проведения осмотра используется специальное оборудование, которое подключается к бортовому компьютеру и передает данные на обычный ПК или ноутбук. Однако провести диагностику автомобиля можно и без посещения СЦ, с помощью смартфона.

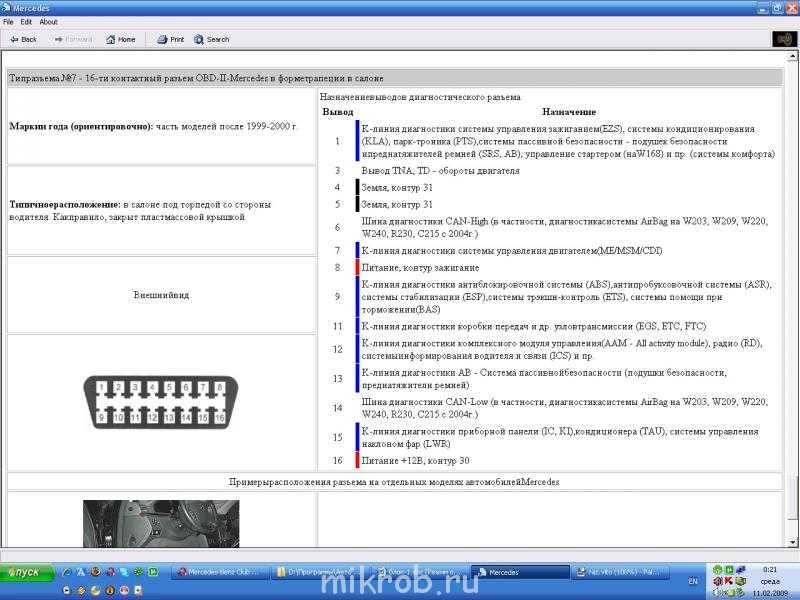

Для компютерной диагностики авто, каждый современный автомобиль оснащается специальным сервисным интерфейсом OBD. Он представляет собой специальный трапециеподобный коннектор, расположенный в салоне. Согласно стандартам, он должен находиться в районе приборной панели, на расстоянии не более 40 см от руля, и может иметь крышечку. Существует два поколения интерфейса: OBD и OBD-II. Последним оснащаются американские машины, выпущенные после 1996, «японцы» новее 2004, европейские бензиновые авто с 2001, и дизельные — с 2004 года.
В более старых машинах, а также авто, произведенных в других регионах, могут использоваться как OBD, так и OBD-II интерфейсы. Уточнить стандарт можно в руководстве по эксплуатации, на шильдике или наклейке под капотом.
OBD 2 на OBD
Содержание
- 1 Что нужно для диагностики автомобиля со смартфона
- 2 Как подключиться к бортовому компьютеру автомобиля со смартфона
- 3 Что можно продиагностировать со смартфона
- 4 Показательное видео диагностики автомобиля с помощью смартфона
Что нужно для диагностики автомобиля со смартфона
Чтобы осуществить диагностику авто самостоятельно нужны смартфон (или планшет) оснащенный Bluetooth, и специальный адаптер. Последний имеет небольшую цену (в Китае можно заказать от 5 долларов). Он вставляется в сервисный разъем автомобиля и связывается со смартфоном по Bluetooth. Менее распространены адаптеры, использующие технологию Wi-Fi Direct. Стоит предупредить, что дешевые передатчики, надолго оставленные в порте OBD при выключенном зажигании, могут разряжать аккумулятор в попытках найти устройство для соединения (смартфон, планшет, ноутбук). Наиболее популярные и универсальные адаптеры OBD-II работают на базе чиспета ELM Electronics ELM327 (стоят немало) и его китайских копий (намного доступнее).
ELM327
Со стороны смартфона для проведения диагностики автомобиля требуется специальное приложение, расшифровывающее сигналы диагностического адаптера. Один из вариантов для работы с OBD-II – «OBD Авто Доктор», доступный для Android и iOS. Еще одна бесплатная программа — TorqueLite. С OBD 1 поколения сложнее: на смартфоны приложений мало, они зачастую платные и не всегда поддерживают все функции, так что для диагностики придется использовать ноутбук или планшет с Windows (на него софта больше).
TorqueLite
Перед покупкой адаптера стоит убедиться, что для него имеются программы в Google Play/AppStore. Как уже было сказанно, наиболее распространены передатчики на чипе ELM327 и его клонах. Под них приложений больше всего. Искать нужную программу в магазине удобно именно по модели чипа в адаптере.
Как подключиться к бортовому компьютеру автомобиля со смартфона
Подключение автомобильного БК к смартфону желательно осуществлять на запущенном двигателе. Необходимо установить программу на смартфон, вставить адаптер в сервисный разъем, завести машину. Затем необходимо включить Bluetooth и осуществить поиск устройств. Адаптер может иметь имя с аббревиатурой scan, obd, elm или другое. К нему нужно подключиться. Если требуется код сопряжения, обычно это 1111 или 1234, если дрругое не сказано в инструкции к адаптеру или его описании на сайте.
После того, как соединение установлено, нужно запустить программу диагностики. Может потребоваться выбор устройстав Bluetooth, с которым осуществелно сопряжение.
Что можно продиагностировать со смартфона
Программы для диагностики автомобиля со смартфона обладают широкой функциональностью, и теоретически позволяют работать с любыми командами бортового компьютера. Все ограничивается только умениями разработчиков приложения. Базовая функция — работа с показателями БК в режиме реального времени. Приложение может отслеживать скорость и обороты двигателя, температуры, давление, считывать показания датчиков. Также среди параметров, получаемых по OBD на смартфон — мощностные показатели двигателя, тяга, крутящий момент, время разгона 0-100, расход топлива. Информация, в зависимости от конкретного приложения, может выводиться в текстовом виде или графиком.
OBD Авто Доктор
Некоторые приложения способны выводить коды ошибок двигателя и других систем в расшифрованном виде. В таком случае можно узнать, почему горит лампочка CheckEngine и как исправить неполадку. Также имеется возможность стереть ошибку из памяти, чтобы погасить этот индикатор. Наиболее продвинутое ПО для диагностики автомобиля со смартфона имеет и консольный интерфейс позволяя вводить коды команд вручную. В умелых руках с ними можно расширить диагностические возможности смартфона, но для новичка это непросто.
В статье приведены только базовые возможности, которые поддерживаются большинством современных автомобилей. Полные возможности зависят от модели авто и программы. Специальное ПО для маcтеров имеет больше возможностей, но оно сложнее и платное.
Показательное видео диагностики автомобиля с помощью смартфона
Вам подарок! Бесплатный телеграм-бот для отслеживания посылок — @otslediposylkubot (https://t.me/otslediposylkubot)
Диагностика автомобилей | 5 способов диагностики вашего автомобиля
Если у вас есть автомобиль, скорее всего, вы несколько раз в год возите его в автосалон для важных визитов на техническое обслуживание. Вы, возможно, всегда задавались вопросом, какое техническое обслуживание вы можете выполнять, не выходя из собственного дома.
Запишитесь на экскурсию в наш кампус в Экстоне или Уорминстере
По крайней мере, полезно знать о некоторых проблемах, которые вы можете диагностировать в своем автомобиле, чтобы вы знали, что сказать, когда идете в мастерскую. Вот четыре элемента, которые нужно проверить в автомобиле, и способы их проверки.
1. Найдите утечки.Протекающая жидкость может быть просто водой, поступающей из вашего кондиционера в жаркие летние температуры, но в зависимости от цвета это может быть признаком проблемы. Прозрачная скользкая жидкость означает утечку тормозной жидкости.
Если вы видите темно-красную жидкость, это может быть жидкость трансмиссии или гидроусилителя руля. Черная или янтарная жидкость под автомобилем может быть капающим моторным маслом.
2. Прислушайтесь к визгу.Визжащий звук может выскочить на вас из-за того, что его трудно не заметить. Важно замечать, когда они возникают, чтобы вы могли правильно диагностировать проблему. Когда вы нажимаете на тормоз и слышите визг, это может означать, что тормозные колодки изношены и нуждаются в замене. Визг при ускорении может быть признаком того, что необходим новый ремень вентилятора.
Если вы съезжаете с подъездной дорожки и утром слышите визг, это может быть просто роса или утренняя влага, просачивающаяся из-под ваших тормозов. Если так будет продолжаться, обязательно посмотрите.
3. Обратите внимание на тормоза.Само собой разумеется, но ваши тормоза важны. Каждый раз, когда вы замечаете что-то неладное, на это следует немедленно обратить внимание. Если тормоза кажутся упругими или мягкими при нажатии, в тормозных магистралях может быть воздух. Тормозные магистрали можно прокачать, чтобы избавиться от воздуха.
Тормоза также могут вибрировать или пульсировать при нажатии на них. Если вы заметите какие-либо вибрации, тормозные диски могут быть изношены. Проверка переднего и заднего роторов даст вам лучшее представление о том, откуда исходят вибрации.
4. Не игнорируйте батарею.Без работающего автомобильного аккумулятора далеко не уедешь. Если снаружи на аккумуляторе есть белый порошок, генератор перезаряжает аккумулятор, и автомобиль нужно доставить в сервис.
Если вы заметили, что ваши фары тусклые или двигатель проворачивается несколько раз перед запуском, это может быть признаком низкого заряда аккумулятора. Как правило, батареи служат около трех лет, поэтому проверьте свою, если вы подозреваете, что она может терять мощность.
Учитесь у опытных инструкторов УВД
Хотите узнать все о диагностике автомобилей? Получите всесторонний практический опыт в автомобильном учебном центре. У вас будет возможность узнать от знающих инструкторов УВД о диагностике проблем с транспортным средством, а также узнать, как обеспечить необходимые исправления.
Есть вопрос? Свяжитесь с нашими экспертами в нашем кампусе в Уорминстере или Экстоне.
Ознакомьтесь с нашим бесплатным контрольным списком ATC об инвестициях в будущее вашего автомобиля уже сегодня!
Советы по ремонту автомобилей:
Сделай сам — автодиагностика автомобиля с помощью смартфона
Ваш автомобиль и вы
Многие считают автомобиль роскошью, но с плотным графиком современной жизни он является частью повседневной жизни необходимость. Общественный транспорт может оказаться недостаточным для того, чтобы добраться до всех мест, куда мы хотим попасть, и в нужное время. Отсюда и потребность в личном транспорте. Тем не менее, автомобили необходимо регулярно проверять и обслуживать, чтобы они были в отличной форме, а также работали оптимально. Некоторые проверки автомобиля могут быть выполнены физическим лицом без посещения автосервиса. Для большего удобства большинство современных автомобилей оснащены бортовыми диагностическими системами (OBD). Подключив устройство к автомобилю, а затем к смартфону, вы сможете эффективно определить, что не так, а в большинстве случаев и исправить. OBD2 используется для определения наиболее типичных причин проблем с автомобилем.
Важнейшим компонентом автомобиля являются тормозные колодки. Это потому, что он может замедлить движущийся автомобиль и тем самым гарантировать безопасность водителя, пассажиров и других лиц. Поэтому тормоза должны соответствовать самым высоким стандартам при производстве. Смартфоны могут использоваться для диагностики всех действий, происходящих в автомобиле. Это варьируется от тормозных колодок до расхода топлива и экономии, и даже всего двигателя. Легко диагностировать автомобильную систему с помощью смартфона. Шаги не сложные. Все, что нужно, это OBD-устройство и смартфон. Устройства OBD поставляются в версиях Bluetooth и WiFi.
Bluetooth-версия бортовой диагностики (OBD)
Bluetooth OBD обычно используется в смартфонах для диагностики проблем с автомобилем. OBD2 доступен в различных цветах. iCar1, iCar2 и iCar3 — это разные версии OBD-устройств. Они не сильно отличаются друг от друга. iCar2 является наиболее рекомендуемым. Некоторые утверждают, что у iCar3 есть проблемы со стабильностью и сбором данных в реальном времени. Bluetooth-версия iCar2 отлично подходит для телефонов Android. Однако это не работает должным образом с IOS, iPhone и iPad, поскольку Apple еще не синхронизировала свой Bluetooth с iCar2. Если у вас есть эти продукты, вам следует приобрести версию с WiFi, и она будет отлично работать с вашими продуктами Apple.
Использование iCar2
Идеально подходит для телефонов и планшетов. Вы можете держать устройства на приборной панели во время вождения. Если вы хотите выявить проблему в двигателе вашего автомобиля, вы можете положить телефон на моторный отсек во время проверки. Вы также можете использовать ноутбук во всех ситуациях. Еще одним важным аспектом является отсутствие проблем с кабелями, поскольку вы используете Wi-Fi или Bluetooth.
Обычно iCar2 выполняет самодиагностику автомобилей, поддерживающих протокол OBD2. Сканер OBD2 имеет компактную конструкцию небольшого размера. Его можно подключить и никогда не отключать. Одно из самых больших преимуществ заключается не только в беспроводной связи, но и в том, что в нем не используются батареи. Адаптер питается от розеток диагностического размера. Вы можете проверить сканер OBD2 на своем телефоне, как только он будет подключен к автомобилю и подключен к вашему смартфону.
Диагностика автомобилей Ford
Например, в Ford Mondeo вы подключаете его к порту OBD. Включите зажигание. Это относится к версии Bluetooth, которая совместима с телефонами Android. Затем вы соединяете его со своим телефоном. Некоторые устройства поставляются с собственным паролем, который нельзя изменить. Вы также можете подключить устройство в приложении Torque. Как только телефон подключен к устройству OBD2, он начинает отображаться как приборная панель автомобиля. В FORD Mondeo приложение под названием FORScan лучше работает для диагностики проблем с автомобилем. Он дает много деталей об автомобиле FORD, которых нет в версии Torque.
