Как работает датчик скорости автомобиля: Принцип работы датчика скорости автомобиля

Датчик скорости. Где находится и как его проверить?

Скорость автомобиля нужно знать не только для информирования водителя. Большинство электронных систем используют значение скорости в качестве входного параметра для правильного управления подопечными агрегатами. В этой статье расскажем, где находится датчик определения скорости и как его проверить.

Датчик скорости подает сигналы на датчик положения дроссельной заслонки, который отвечает за регулировку оборотов холостого хода и количество воздуха, который проходит через заслонку. Если датчик неисправен, то с него считываются неправильные данные, которые будут нарушать работу ходовой системы, в частности — двигателя.

Признаки неисправности датчика скорости

Датчик скорости располагается на коробке передач, в районе механизма спидометра. Основная задача датчика скорости — это измерение скорости, после чего эта информация передается в бортовой компьютер. Вы можете заметить некоторые признаки, которые будут указывать на неисправность датчика скорости:

• Повышается расход топлива;
• Двигатель нестабильно работает на холостом ходу;
• Спидометр вовсе не работает или работает некорректно;
• Тяга двигателя упала;
• Бортовой компьютер выдает ошибку об изменении сигналов на датчике скорости до нуля.

Проверка датчика скорости: несколько способов

1 способ. Проверка датчика скорости вольтметром

1. Осуществляем демонтаж датчика скорости.
2. Используется вольтметр. Необходимо выяснить, какая клемма за что отвечает. Входящий контакт вольтметра присоединяем к клемме, который выводит импульсные сигналы. Второй же контакт вольтметра заземляем на двигатель или корпус автомобиля.
3. Чтобы определить есть ли сигналы в рабочем цикле нужно вращать сигналы скорости и замерить выходное напряжение датчика. Чтобы это сделать, нужно надеть кусок трубочки на ось датчика (вращать со скоростью 3−5 км/ч). Чем быстрее вы вращаете датчик, тем выше его напряжение и частота в вольтметре.

2 способ. Вольтметром, без демонтажа датчика

1. Необходимо установить автомобиль на подкатный домкрат (или обычный телескопический), что чтобы одно колесо не дотрагивалось до земли.
2. Соединить контакты датчика с вольтметром;
3. Вращать колесо и выявлять, есть ли напряжение. Если есть и напряжение и частота, то датчик скорости работает исправно.

3 способ. Проверка с контрольной лампой

1. Необходимо отсоединить от датчика импульсивный провод.
2. Включить зажигание автомобиля;
3. Необходимо взять контрольную лампочку и соединить один провод с (+) клеммой аккумулятора, а второй закрепить на разъеме ДСА типа «сигнал».
4. После того, как состоялся демонтаж контроллера, необходимо запустить генерацию импульса: прокрутить вал или провести металлическим ключом перед сенсором.
5. Когда появляется импульс, лампочка начнет мигать. Чем быстрее проводим манипуляции с чувствительными элементами ДСА, тем быстрее мигает лампочка. Если реакции нет, то значит, датчик скорости пришел в негодность.

Принцип работы датчика скорости автомобиля, устройство

13. 02.2018 Автомобилист Неполадки и ремонт Оставить комментарий

В некоторых случаях приходится проверять работоспособность различных автомобильных датчиков. К примеру, если на холостом ходу автомобиль глохнет, то надо провести диагностику датчиков, проверить на исправность ДМРВ, ДПДЗ, РХХ, ДПКВ. В этом полезном информационном рассмотрим, как проверять датчик скорости своими руками.

Содержание статьи:

1. Принцип работы датчика скорости автомобиля.
2. Неисправный датчик скорости: симптомы и признаки.
3. Как проверить ДС?
4. Как проверить привод ДС?
5. Проверка датчика скорости двигателя с язычковым переключателем.
6. Как проверить индукционный ДС?



Принцип работы датчика скорости автомобиля

Данное устройство хоть механически никак не влияет на движения деталей ДВС, но оно выполняет полезную функцию, а именно, датчик скорости передает данные с ошибками, которые неблагоприятно сказывают на качестве работы мотора. Измеритель скорости передает сигналы датчику, контролирующему общую работу ДВС на холостых оборотах, также с помощью РХХ (регулятора холостого хода) регулирует поток воздуха, которые идет в обход дроссельной заслонке. Чем быстрее крутятся колеса автомобиля, тем больше сигналов передается.

Прибор датчик скоростей работает на основе датчика Холла. Во время работы двигателя ДС посылает частотно-импульсные сигналы на электронный блок управления (ЭБУ) через определенные коротенькие промежутки времени. За один километр пройденного пути автомобилем датчик скорости посылает на ЭБУ около 6 тысяч сигналов. С помощью полученных сигналов от ДС ЭБУ определяет с какой скоростью движется автомобиль.

Что такое эффект Холла? Эффект Холла — это, если разместить проводник с постоянным током в магнитном поле, то появляется электрическое напряжение.

В конструкциях различных марок и моделей авто, датчик скорости устанавливают и рядом со спидометром, и рядом с коробкой передач. А вот знаете ли вы, что есть такой датчик температуры входящего воздуха, из-за показаний которого бортовой компьютер решает сколько подать топлива и воздуха. Поэтому роль этого датчика не так проста, как кажется. Если датчик всасывающего воздуха занижает температуру, то смесь подается «богатая», что приводит к заливанию свечей.



Неисправный датчик скорости: симптомы и признаки

Не работает ДС при появлении следующих симптомов и признаков:

1. Холостой ход нестабилен.
2. Спидометр не работает вообще или работает с ошибками.
3. Расход топлива выше положенного.
4. Тягучесть двигателя уменьшилась (в гору едет не как раньше, с прицепом тоже тяжело идет).
5. При наличии бортового компьютера (БК), он может сигналить о том, что не получает данные от датчика скорости автомобиля (ДСА).

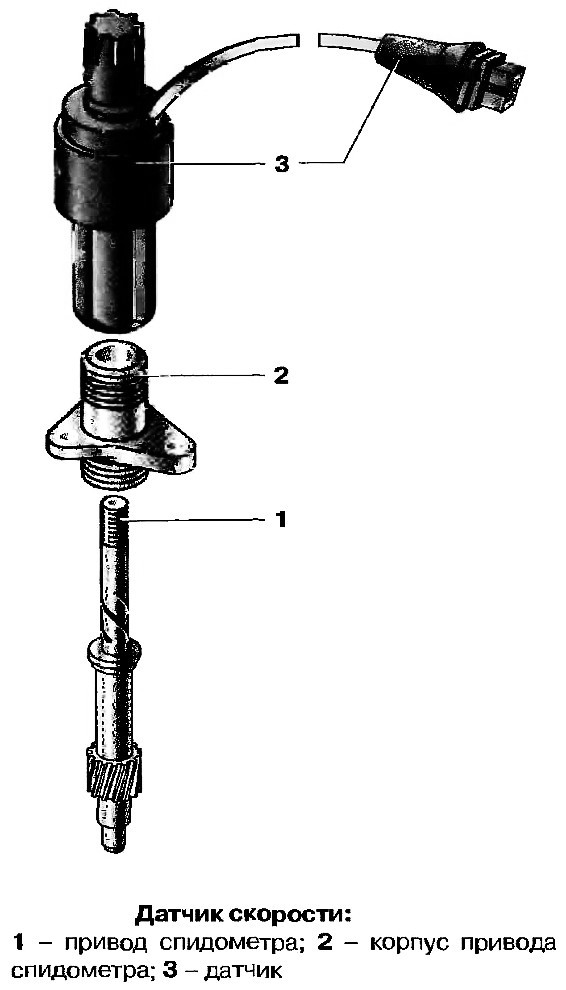

А вот как выглядит датчик скорости

А вот где стоит датчик скорости

Обычно, неполадки с автомобильным датчиком скорости возникают в результате нарушения цепи. Поэтому при обнаружении признаков и симптомов, следует провести диагностику на разрыв цепи.

Сначала отсоединяем питающие провода, затем осматриваем контакты. Если контакты окислены, их нужно зачистить и смазать, например, Литолом 24. Цепь частенько обрывается около штекера.

Если все провода целы, то измеряем сопротивление в цепи заземления. Исправный датчик скорости автомобиля должен показывать сопротивление 1 Ом.

После проведения мелких ремонтных работ своими руками надо проверить, работает ли ДС. В конструкции семейства автомобилей ВАЗ и других популярных машинах ставят датчик скорости, который работает как датчик Холла, то есть передает 6 импульсов за один оборот. Существуют датчики скорости индукционного и язычкового типов.

Виды датчиков скоростей:

• на эффекте Холла;
• индуктивный датчик скоростей;
• язычковый датчик скорости авто.

Датчик работающий по принципу работы датчика Холла имеет 3 контакта: заземление, напряжение и сигнал импульсов.



Как проверить ДС?

Для начала проверяем на наличие заземления и напряжения 12 В в контактах. Такие контакт проверяются прозвонкой. А контакт импульсных сигналов проверяется при кручении.

Напряжение между выводом и «массой» рабочего датчика скоростей находится в значении от 0,5 В до 10 В.

Существуют несколько способов, как можно проверить датчик скоростей автомобиля:

• №1 С помощью вольтметра.
• №2 Не демонтируя датчик с автомобиля.
• №3 С помощью лампочки или контролки.

Проверка вольтметром:

1. Снять датчик.
2. Подсоединить один контакт к клемме импульсных сигналов. Второй контакт подсоединяем на «массу» автомобиля.
3. Далее крутим датчик скорости и смотрим, подаются ли сигналы при работающем цикле и измеряем выходное напряжение ДС. Чтобы вращать ось датчика своими руками, надо надеть трубочку на ось датчика и крутить со скоростью до 5 км/час. Чем быстрее вращать ось датчика, тем больше напряжение покажет вольтметр.

Не демонтируя датчик с автомобиля

1. Ставим автомобиль на домкрат (поддомкрачиваем одно колесо).
2. Подсоединяем вольтметр к контактам автомобильного датчика скоростей.
3. Крутим приподнятое колесо и смотрим, появилось ли напряжение. Исправный датчик должен показывать напряжение и частоту (Герц).

С помощью лампочки или контрольки

1. Провод передачи импульсных данных отсоединяем от датчика.
2. Поднимаем домкратом одно колесо.
3. Включаем зажигание и ищем контролькой «+» и «-«.
4. Контролькой подсоединить провод «Сигнал» и крутим колесо рукой. При исправно работающем датчике контролька должна показывать сигнал «-» (минус).

При отсутствии контрольки, диагностику можно провести с помощью обычной 12 В лампочкой и куском провода:

1. Берем провод и подсоединяем один конец на «плюс» аккумулятора. Второй конец соединяем к контакту «Сигнал».
2. Затем крутим приподнятое колесо. Лампочка должна моргать, если датчик скоростей машины рабочий.

Оказывается, у многих водителей возникают трудности с настройкой брелка сигнализации. Настройка брелка Starline A91 или любого другого, принцип один и тот же.

Как проверить привод ДС?

Так выглядит привод датчика скоростей в автомобиле

Своими руками проверить привод датчика также легко. Делаем все в такой последовательности:

1. Домкратом приподнимаем одно из передних колес.
2. Находим где стоит датчик скоростей и обхватываем его пальцами.
3. Ногой или, если есть помощник, вращаем приподнятое колеса.
4. Пальцы на датчике будут чувствовать импульс, если ДСА рабочий.



Проверка датчика скорости двигателя с язычковым переключателем

Другой вид датчика — это с язычковым переключателем. Принцип работы такого типа датчика основан на том, что ДСА подает сигналы по принципу прямоугольных импульсов. Цикл подачи сигналов от 40 до 60 %. Переключается датчик при напряжении от 0 до 5 В или от 0 до 12 В.



Как проверить индукционный ДС?

Напряжение такого датчика меняется от частоты вращения колеса, как и на датчике угла поворота. От вращения колес сигнал начинает передаваться, поэтому этот принцип работы схож с колебаниями волнового импульса.



Автор публикации

Датчики скорости: Полное руководство (2023)

Связаться с нами Получить предложение

Хотите узнать больше о датчике скорости в вашем автомобиле?

Датчик скорости — это небольшое устройство, которое сообщает спидометру вашего автомобиля, насколько быстро вы едете. Он играет роль в трансмиссии вашего автомобиля и системах круиз-контроля.

В этой статье мы расскажем, что такое датчик скорости и как он работает. Затем мы рассмотрим симптомы неисправного датчика скорости и то, как часто его следует заменять.

Наконец, мы рассмотрим шаги, связанные с заменой датчика, и выделим лучший способ контролировать ваши датчики скорости.

Эта статья содержит:

(Нажмите на ссылку, чтобы перейти к определенному разделу)

• Что такое датчик скорости?
• Какие существуют типы датчиков скорости?
• Каковы симптомы неисправности датчика скорости?
• Как часто следует заменять датчик скорости автомобиля?
• Сколько стоит замена датчика скорости?
• Как заменить датчик скорости вашего автомобиля?
• Лучший способ контролировать датчики скорости

Давайте сразу приступим.

Что такое Датчик скорости ?

Датчик скорости автомобиля (VSS) — это небольшой компонент, установленный на трансмиссии вашего автомобиля, который позволяет бортовому компьютеру узнать, насколько быстро вы двигаетесь. Он также известен как датчик скорости вращения колеса, датчик скорости передачи или датчик скорости выходного вала.

Датчик скорости или датчик ABS является частью системы управления двигателем, которая обычно включает в себя датчик температуры, датчик давления, датчик положения коленчатого вала и т. д. Некоторые датчики также могут определять направление.

Так как же работает датчик скорости?
Датчик скорости автомобиля измеряет скорость вращения шестерен в вашей трансмиссии. Затем он преобразует это измерение скорости в аналоговый сигнал или сигнал прямоугольной формы низкого напряжения, который изменяется в зависимости от магнитного потока (если это индуктивный датчик).

Затем датчик передает сигнал электронным блокам управления (ЭБУ) вашего автомобиля.

В свою очередь, ЭБУ используют этот прямоугольный сигнал для настройки показаний спидометра вашего автомобиля, положения дроссельной заслонки, системы ABS, угла опережения зажигания, антиблокировочной системы тормозов и системы трансмиссии.

Круиз-контроль и система контроля тяги вашего автомобиля также могут полагаться на данные, генерируемые датчиком скорости. Без него ваш автомобиль не сможет поддерживать постоянную скорость транспортного средства.

Примечание: датчики скорости обычно используются в устройствах, которым требуется бесконтактная система измерения скорости.

Какие типы датчиков скорости ?

Вот несколько типов датчиков:

1. Датчик Холла

Датчик Холла состоит из рефлектора, который движется против датчика Холла, создавая магнитное поле (магнитный поток) и, следовательно, напряжение. Затем это напряжение передается на процессорные блоки системы ABS. Система ABS отвечает за измерение скорости автомобиля.

2. Герконовый датчик

Этот датчик состоит из магнита (приводимого в действие кабелем спидометра) и геркона.

При каждом обороте магнит включает и выключает геркон примерно 4 раза. Это позволяет рассчитать количество импульсов в секунду, которое затем используется для измерения скорости автомобиля.

3. Активный датчик

Активный датчик работает только при подаче напряжения. Затем он преобразует напряжение в цифровой сигнал и отправляет его в систему ABS.

Активный датчик может определять направление колеса и более эффективен на низкой скорости.

4. Пассивный датчик

Пассивный датчик также известен как индуктивный датчик или магнитный датчик с переменным магнитным сопротивлением (датчик VR). Эти датчики не требуют дополнительного напряжения. Вместо этого он определяет скорость вращения колеса и отправляет цифровой сигнал в систему ABS.

Каковы симптомы неисправного датчика скорости ?

Поскольку показания спидометра вашего автомобиля, антиблокировочная система тормозов, опережение зажигания, система трансмиссии и круиз-контроль зависят от сигналов датчика скорости, вам необходимо убедиться, что он работает должным образом.

Если вы испытываете какие-либо из этих симптомов во время вождения, вам может потребоваться проверка и замена датчика скорости автомобиля:

1. Непостоянные показания спидометра

В большинстве автомобилей для корректировки показаний спидометра используются сигналы датчика скорости вращения колеса. Неисправный датчик скорости может привести к непоследовательным или ошибочным показаниям спидометра .

В качестве альтернативы это может привести к полному отсутствию показаний.

Это не означает, что ваша машина просто перестанет работать, и вы больше не сможете на ней ездить.
Однако с неисправным спидометром вы не будете знать, насколько быстро движется ваш автомобиль, что может поставить под угрозу вашу безопасность на дороге.

Если вы заметили, что спидометр работает странно, рассмотрите возможность осмотра вашего автомобиля механиком на наличие неисправностей датчика скорости.

2. Активируется индикатор Check Engine

Если индикатор Check Engine на приборной панели вашего автомобиля загорается , это может быть вызвано рядом причин, например:

• Неисправная катушка зажигания или свеча зажигания.
• Неисправная топливная форсунка.
• Неисправный термостат.

  При неисправном датчике скорости электронный блок управления вашего автомобиля может не обнаружить сигнал датчика скорости коробки передач. И эта ошибка может активировать индикатор двигателя вашего автомобиля.

  В такой ситуации лучше отвезти машину на осмотр к механику.

  Примечание: Подсвеченный датчик ABS или индикатор контроля тяги также могут указывать на проблемы с датчиком скорости

  5.



  3. Неисправность круиз-контроля

  В большинстве автомобилей система круиз-контроля зависит от входных сигналов от датчика скорости коробки передач.

  Так что, если у вас неисправен датчик скорости, вы, вероятно, не сможете включить круиз-контроль автомобиля.

  Почему?
  Как правило, модуль управления трансмиссией (PCM) внутри вашего автомобиля автоматически отключает круиз-контроль , когда он не получает надлежащего сигнала от датчика скорости автомобиля.

  Это происходит потому, что невозможно поддерживать постоянную скорость автомобиля, необходимую для круиз-контроля, без данных датчика скорости трансмиссии.

  Когда вы заметите, что система круиз-контроля в вашем автомобиле работает со сбоями, вызовите механика, чтобы проверить, нет ли у вас проблемы с датчиком скорости.

  4. Резкое переключение передач

  Без надежного сигнала, поступающего от датчика скорости передачи, модуль управления трансмиссией не может правильно переключать передачи в вашей системе трансмиссии.

  К чему это приведет?

  PCM может вызывать грубые переключения передач и влиять на синхронизацию между переключениями коробки передач.

  Это еще не все.

  Если в вашем автомобиле используется автоматическая коробка передач, неисправный датчик также может привести к серьезной повреждение профиля зубьев механической шестерни и других внутренних компонентов, таких как гидравлические линии, корпуса клапанов и т. д.

  В целях безопасности подумайте о том, чтобы как можно скорее провести техосмотр автомобиля, чтобы выявить возможные проблемы с коробкой передач.

  Как часто следует заменять Датчик скорости автомобиля ?

  Не существует жесткого правила, которое помогло бы вам предсказать, как долго будет работать ваш датчик скорости вращения колеса.

  В отличие от выключатель стоп-сигнала или тормозной суппорт , который может прослужить столько же, сколько ваш автомобиль, вы можете ожидать, что ваш датчик скорости передачи прослужит от 30 000 до 50 000 миль .

  Однако, как и в случае с тормозными колодками, срок службы вашего датчика скорости также в значительной степени зависит от ваших условий вождения . Если датчик скорости часто подвергается воздействию дорожной соли и других соединений, он не прослужит так долго.

  Кроме того, следующие условия также могут сократить срок службы датчика скорости вашего автомобиля:

  • Неправильная установка датчика скорости
  • Электрические неисправности в проводке датчика скорости
  • Повреждение звукового кольца
  • Дефект магнитного датчика скорости или катушки индуктивного датчика
  • Загрязнение наконечника датчика скорости блок
  • Плохое техническое обслуживание автомобиля

  Во избежание угроз безопасности, если вы заметили такие симптомы, как ошибочные показания спидометра или неисправность круиз-контроля, подумайте о том, чтобы как можно скорее проверить свой VSS и заменить его, если он окажется неисправным.

  Сколько стоит датчик скорости Замена ?

  Стоимость замены датчика скорости зависит от марки и модели вашего автомобиля. Это также зависит от типа используемого в настоящее время датчика, например активного датчика, датчика VR, оптического датчика, датчика магнитного поля (датчик на эффекте Холла) или другого типа.

  Однако замена датчика скорости обычно не дорогая. Это не будет стоить больше, чем другие серьезные ремонты, такие как замена тормозной магистрали и главного цилиндра.

  При этом, скорее всего, вам придется заплатить от 200 до 400 долларов , чтобы заменить датчик скорости автомобиля, будь то датчик Холла или другой тип.

  Чтобы получить более точную оценку, просто заполните эту онлайн-форму.

  Как заменить датчик скорости вашего автомобиля ?

  Вы можете попробовать заменить датчик скорости колеса вашего автомобиля самостоятельно.

  Но мы настоятельно рекомендуем обратиться за помощью от квалифицированного специалиста.

  Почему?
  Для начала вам понадобится несколько инструментов и защитное оборудование, чтобы безопасно выполнить замену датчика скорости автомобиля.

  , и они включают в себя:

  • Pliers
  • Multimeter
  • Scan Tool
  • Гребня
  • Механические перчатки
  • ЗАЩИТА ГЛАЗЫ
  • и более
• . , вы можете столкнуться с неисправным спидометром или системой круиз-контроля, которая может поставить под угрозу безопасность дорожного движения и привести к дополнительным затратам на ремонт .

  Всегда лучше отвезти машину в автомастерскую или пригласить выездного механика .

  При найме механика не забудьте убедиться, что он:

  • Высококвалифицированный технический персонал
  • Используйте только высококачественные запасные части и инструменты
  • Предложите вам гарантию на обслуживание

  Чтобы понять, что такое датчик скорости замена обычно включает , вот пример того, что, скорее всего, сделает ваш механик:

  1. Вставьте сливной поддон или ведро под датчик, чтобы собрать любую вытекающую жидкость.

  2. Осторожно отсоедините датчик скорости автомобиля от системы трансмиссии.

  3. Снимите разъем между проводкой автомобиля и датчиком скорости.

  4. Ослабьте и снимите неисправный датчик скорости с помощью торцового ключа.

  5. Установите новый датчик скорости и подключите его к проводке.

  6. Запустите двигатель автомобиля и проведите тест-драйв, чтобы убедиться, что спидометр, система круиз-контроля и переключение передач работают должным образом.

  Но где найти квалифицированного механика, который сможет правильно проверить и заменить датчик скорости?

  Лучший способ сохранить ваш датчик скорости Под контролем: RepairSmith

  Если вы ищете простой способ отремонтировать датчик скорости, не ищите ничего, кроме RepairSmith, Удобное мобильное решение для ремонта и обслуживания автомобилей .

  Вот почему вы должны положиться на RepairSmith для всех ваших потребностей в датчиках скорости:

  • Замену датчика скорости можно выполнить на подъездной дорожке, поэтому вам не нужно везти свой автомобиль в автомастерскую
  • Все Ваши работы по ремонту и техническому обслуживанию датчиков скорости выполняются с использованием высокоточного и качественного оборудования и запасных частей
  • Вы можете легко заказать ремонт вашего датчика скорости в нашей онлайн-службе поддержки клиентов
  • Вы можете сэкономить деньги, воспользовавшись нашими предварительными и конкурентоспособными ценами.
  • Только Эксперт Мобильные техники обслуживание вашего автомобиля
  • Все ваши ремонтные работы поставляются с 12-месячной гарантией 12 000 миль
  Hep Your Speed ​​Sensor до . Hep Your Speed ​​Densor до 9000 90000 до 0009 Скорость

  Датчик скорости автомобиля является важным компонентом, обеспечивающим правильную работу спидометра, круиз-контроля и трансмиссии.

  Если вы едете с неисправным датчиком скорости, вы можете не знать, с какой скоростью вы едете, и поставить под угрозу свою безопасность и безопасность окружающих. Кроме того, у вас, вероятно, будет плохой опыт вождения из-за резкого и неравномерного переключения передач.

  Чтобы этого не произошло, наймите механика для осмотра датчика скорости колеса и его замены при необходимости.

  К счастью, RepairSmith делает наем мобильных техников проще, чем когда-либо!

  Все, что вам нужно сделать, это заполнить некоторые личные данные в онлайн-форме, и сертифицированные мобильные механики приедут к вам на подъездную дорожку, чтобы выполнить проверку и замену датчика скорости или датчика температуры.

  Итак, если вы ищете беспроблемную и доступную ремонтную службу для требований к датчику скорости, свяжитесь с RepairSmith или узнайте больше через нашу службу поддержки сегодня!

  #Тормоза

  Поделитесь этой историей:

  Мастер по ремонту RepairSmith — это самый простой способ отремонтировать ваш автомобиль. Наши специалисты, сертифицированные ASE, доставят качественный ремонт и техническое обслуживание автомобиля прямо к вашему подъезду. Мы предлагаем предварительную цену, онлайн-бронирование и 12-месячную гарантию на 12 000 миль.

  Подпишитесь, чтобы получать советы по техническому обслуживанию, новости и рекламные акции, которые помогут поддерживать ваш автомобиль в отличной форме.

  Продолжая, вы соглашаетесь с Условиями обслуживания RepairSmith. и подтвердите, что ознакомились с Политикой конфиденциальности. Вы также соглашаетесь с тем, что RepairSmith может общаться с вами по электронной почте, SMS или телефону.

  Что такое датчик выходной скорости и как он работает?

  • Главная
  • Новости
  • Что такое датчик выходной скорости и как он работает?

  Датчик скорости, по определению Общества автомобильных инженеров (SAE), представляет собой устройство, подсчитывающее количество оборотов или пройденное расстояние за единицу времени. Затем модули используют эту информацию для определения функциональности различных устройств вывода.

  By carandbike Team

  25 марта 22 12:20 IST

  Основные моменты

  • Современные автомобили оснащены различными датчиками скорости.
  • Большинство автомобилей оснащены датчиком скорости автомобиля, а также несколькими датчиками скорости
  • Датчики, такие как датчики положения коленчатого вала и датчики положения распределительного вала

  Датчик выходной скорости также известен как датчик скорости транспортного средства в транспортном средстве. Он передает сигнал на блок управления трансмиссией, информируя его о скорости автомобиля. Выход из строя датчика скорости – частая причина обращения к механику. Датчик скорости — это устройство, которое определяет скорость движения автомобиля и передает эту информацию в ЭБУ автомобиля.

  Этот датчик можно найти на вторичном валу коробки передач или на коленчатом валу автомобиля. Чтобы компьютер мог сравнивать эти сигналы, всегда будет два датчика.

  Современная работа датчиков скорости

  Сигнал датчика скорости принимается PCM и используется несколькими системами, встроенными в автомобиль через сеть CAN, такими как системы контроля устойчивости, тормозные системы ABS, управление автоматической коробкой передач и обучение, управление впрыском и время зажигания.

  Что заставляет работать датчики скорости?

  Хотя многочисленные датчики скорости в вашем автомобиле имеют разные функции, все они работают одинаково. Редукционное колесо или кольцо возбудителя крепятся к любому вращающемуся оборудованию, за которым ведется наблюдение, и все датчики скорости считывают его. Однако процедура чтения релюктора сильно различается.

  Существует три различных типа датчиков скорости вращения колес.

  Например, сегодня используются три основных типа датчиков скорости вращения колес:

  • Переменное сопротивление
  • Эффект Холла
  • Магниторезистивные

  Датчики переменного сопротивления

  Поскольку они генерируют собственное напряжение, датчики переменного сопротивления считаются «пассивными». Когда зубья тормозного колеса проходят перед датчиком, генерируется сигнал напряжения, который передается на модуль управления.

  Датчики Холла

  Датчики Холла называются «активными», поскольку для их работы требуется внешний источник питания. Модуль управления подает опорное напряжение на эти встроенные датчики скорости вращения колес. Когда рефлекторное колесо проходит перед датчиком Холла, оно возбуждает интегральную схему внутри, которая генерирует требуемый сигнал.

  Магниторезистивные

  Магниторезистивные датчики также называют «активными» датчиками, поскольку они имеют интегральную схему, которая позволяет им работать аналогично датчикам Холла.

  Основное отличие состоит в том, что эта конструкция может определять как направление, так и скорость.

  # Автомобили

  # Техническое обслуживание

  # Трансмиссия

  Статьи по теме

  Недавно добавленные подержанные автомобили

  Просмотреть все

  Финансы до 90%

  2015 Maruti Suzuki

  Swift DZire VDI

  • 37 123 км
  |
  • Дизель
  |
  • Руководство

  1 Год гарантии бесплатно

  ₹ 5,00 Lakhemi Starts @ 11,198

  Mahindra First Choice, Bank Street, New Delhi

  Finance до 90%

  2018 Ford

  Ende -endevor 3. 2.

• 25 000 км
|
• Дизель
|
• Автоматический

2 года гарантии Бесплатно

₹ 32.00 LakhEMI стартует @ 71 669 ₹

Mahindra First Choice, Bank Street, New Delhi

Audi 2013

A4 2.0 TDI

• 55 000 км
|
• Дизель
|
• Automatic

1 Year Assistance Free

₹ 12.00 Lakh

Mahindra First Choice, Bank Street, New Delhi

Finance up to 90%

2018 Toyota

Innova Crysta 2.8 Z 7 STR

• 70,000 km
|
• Дизель
|
• Automatic

2 -летняя гарантия бесплатно

₹ 18,75 Lakhemi Starts @ 41 994

Mahindra First Choice, Bank Street, New Delhi

Finance до 90%

2017 Honda

Джазл.

15 000 км

|

Бензин

|

Автоматическая

2 года гарантии бесплатно

7,50 ₹ LakhEMI начинается с 16 797 ₹

Mahindra First Choice, Bank Street, Нью-Дели

2015 Honda

City VX CVT Бензин

• 62 876 км
|
• Бензин
|
• Automatic

1 Год помощи бесплатно

₹ 7,90 лакх

Mahindra First Choice, Bank Street, Нью -Дели

2014 Skoda

Octavia 2,0 Ambition TDI CR MT

• 63 000 KM
|
• Дизель
|
• Руководство

Бесплатная помощь в течение 1 года

₹ 8,50 лакхов

Mahindra First Choice, Bank Street, New Delhi

Финансы до 90%

Отличное предложение

2015 Toyota

Innova Euro III 2.
