Как отрегулировать фары своими руками на ВАЗ?

Ни для кого не секрет, что от того, насколько правильно отрегулированы фары и насколько они исправны, зависит безопасность как водителя и пассажиров, так и других участников дорожного движения и пешеходов. Сегодня мы поговорим о том, как производится регулировка фар на классических моделях ВАЗ.

• Подготовка к регулировке
• Какими способами можно отрегулировать фары ВАЗ
• Регулировка фар, пошаговая инструкция
• Осуществление разметки
• Регулировка противотуманок
• Немного модернизации

Подготовка к регулировке

Чтобы видимость на ночной дороге была значительно лучше, но при этом встречные водители не слепли от яркости фар вашего автомобиля, их необходимо правильно отрегулировать. Сделать это можно как в автосервисе, так и самостоятельно у себя в гараже. На помощь вам придут знания элементарных правил по регулированию фар. Но прежде чем вам рассказать о том, как правильно отрегулировать фары на автомобилях ВАЗ, вам будут полезны знания касательно проведения подготовительных работ.

Итак, начнём:

1. Проверьте, исправен ли ваш электро- или гидрокорректор фар (наличие того либо иного зависит от комплектации). Роль корректора очень важна, а посему перед проведением регулировки обязательно убедитесь в исправности механизма.

2.Выберите максимально ровную площадку и поставьте на неё машину. Лучше убедиться в её ровности при помощи уровня. Перекос должен отсутствовать. В противном случае ни о какой правильной регулировке фар не может идти и речи. Приспособьте на расстоянии семи-восьми метров от передка автомобиля импровизированный экран, чтобы на нём можно было рисовать. Очень удобно будет, если ровная площадка окажется перед гаражными воротами, ведь на них вполне удобно рисовать, и от мела они не пострадают.

3. Автомобиль, на котором будет проводиться регулировка света фар своими руками, должен быть «в полной боевой готовности»: заправлен, шины с нормальным давлением, а на водительском сидении – либо человек со схожими параметрами с вашими, либо груз в ваш вес.

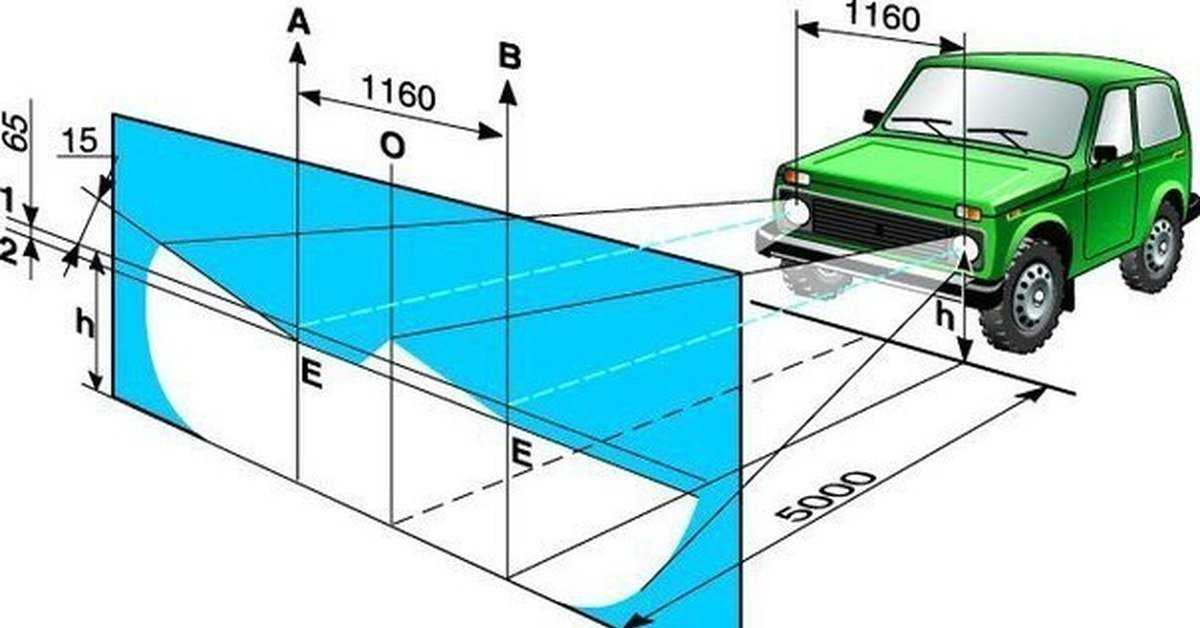

4. На импровизированном экране начертите три вертикальные линии и разметьте следующим образом: «Л» – линия, проходящая по центру левой фары, «П» – правой, «О» – линия, условно разделяющая автомобиль пополам.

5. Через центры фар проведите одну горизонтальную линию и обозначьте её «N». На 6,5 см ниже её начертите ещё одну параллельную линию и обозначьте её «Р». Вот теперь можно приступать к регулировке фар автомобиля.

Какими способами можно отрегулировать фары ВАЗ

Настройка света фар автомобилей ВАЗ проделывается одним из трёх вполне понятных способов. Вы можете обратиться к мастерам автосервиса, сделать это самостоятельно или воспользоваться специальным регулировочным оборудованием.

Многие ошибочно полагают, что корректная регулировка света автомобильных фар семейства ВАЗ своими руками невозможна. Они утверждают, что, не обладая соответствующими знаниями и определёнными навыками, можно допустить множество грубых ошибок. Но что же делать, если нет специальных инструментов и не получается воспользоваться услугами специалистов? Значит, нужно получить знания относительно того, как регулировать фары.

Специалисты выделяют три важнейших этапа этого процесса:

1. Нанесение разметки на стене или экране-щите по специальным схемам.

2. Нанесение разметки положения ламп автомобиля.

3. Проведение световой настройки фар.

Направление светового потока зависит от следующих важных составляющих:

• Давления в автомобильных покрышках.

• Исправности автомобильной подвески.

• Распределения нагрузки на подвеску.

Если же ваш автомобиль не полностью исправен, и имеет место быть хотя бы одна из перечисленных проблем, тогда велика вероятность того, что регулировка фар будет проведена не под нужным углом. Некоторые умельцы умудряются ещё больше усугублять ситуацию относительно той, что была ещё даже до начала проведения процедуры настройки.

Обязательно соблюдайте следующие требования:

• Ставьте автомобиль исключительно перед ровной стеной. От машины до стены должно быть 7-8 метров.

• Приготовьте мел или клейкую ленту для нанесения разметки.

• Старайтесь очень тщательно размечать поверхность исходя из индивидуальных параметров вашей машины. Можно использовать и универсальные значения, которые подходят к большинству легковых автомобилей.

Регулировка фар, пошаговая инструкция

Опишем данный процесс на примерах таких популярных автомобилей как ВАЗ 2110 и 2112. Последовательность действий регулировки фар следующая:

1. Закройте правую фару автомобиля материалом, который не пропускает свет.

2. Поверните корректор в первое положение.

3. Откройте капот и найдите регулировочные винты. Поверните их. При регулировке левой фары, её свет вверху должен достигать линии N, а внизу – линии Р.

4. Отрегулировав левую, закрывайте её и приступайте к правой.

• Если фары светят вниз, то их следует поднять, так как это чревато тем, что вы не успеете вовремя увидеть пешехода. Особенно, если на нём тёмная одежда, а на улице слякоть.

• Если же фары, наоборот, светят очень высоко, то водители встречных автомобилей вас точно не будут благодарить за то, что они ослеплены светом вашего автомобиля.

Поэтому, проводя самостоятельную регулировку света автомобиля, действуйте предельно аккуратно.

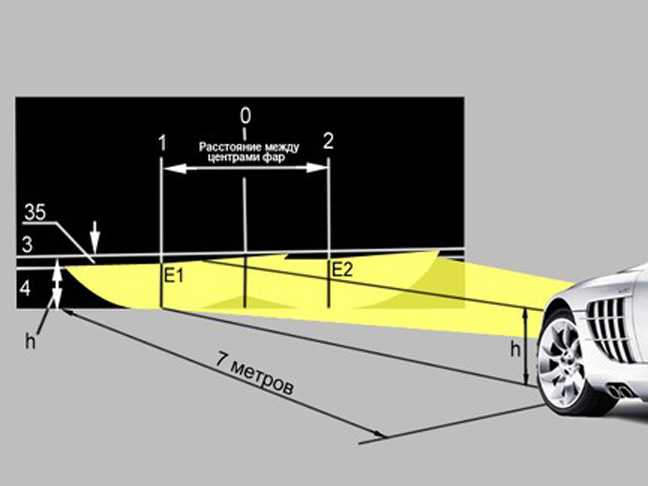

Осуществление разметки

Регулировка фар головного света – это очень ответственный процесс. Только не стоит пугаться. Он не настолько сложен, как это может выглядеть на первый взгляд.

1. Сначала приблизьте автомобиль к стене метра на два и отметьте на ней центр осей фарного освещения.

2. Затем отъедьте примерно на 7,5 метров.

3. Точки, которые являются центрами ваших ламп, соедините линией.

4. Затем дополните её вертикальной, которая будет проходить через центр вашего автомобиля.

5. Далее прочертите дополнительную параллельную линию той, что соединяет центры автомобильных фар. Она будет пролегать ниже на сантиметров 6-7.

Стена размечена. Переходите непосредственно к этапу настройки. Включите ближний свет. Необходим правильный пучок света. Для этого аккуратно подкрутите регулировочные винты. Они расположены под капотом с задней стороны фар. В идеале свет должен быть расположен ниже той точки на стене, которая обозначает центр ламп, находящихся в фарах. Так же несложно происходит регулировка фар ВАЗ 2110 с совмещённым светом. Если же дальний и ближний разделены, тогда и их настройку придётся делать отдельно, используя различные схемы. Следовательно, и разметка будет немного другой.

Как значительно улучшить ближний свет на отечественном ВАЗ 2110? Ближний свет будет регулироваться по описанной выше схеме. При настройке же дальнего света нужно добиться того, чтобы световой пучок попадал именно в центр разметки. Но скажем, что вручную вы не настроите дальний свет так, как это возможно со специальными приборами. Даже если вы будете очень тщательно всё делать.

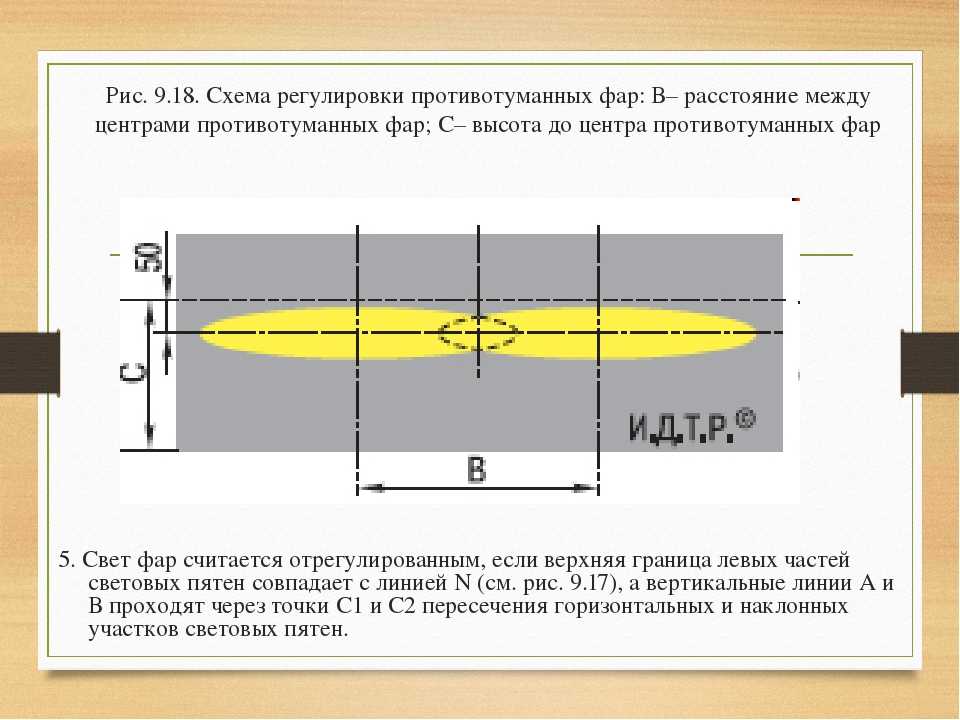

Регулировка противотуманок

Как самому отрегулировать и правильно настроить противотуманные фары автомобиля ВАЗ? Вручную настройка оптимальных световых значений осуществляется путём вращения. Нужно поворачивать в двух плоскостях оптический элемент фар вашего транспортного средства. Заранее необходимо ослабить болты, которыми фары прикреплены к бамперу. Настройка противотуманок происходит очень легко, если под рукой имеется специальное оборудование. Но, если таковое отсутствует, тогда делайте так, как было рассказано выше, но за исключением некоторых нюансов.

Автомобиль от стены нужно поставить на расстоянии пять метров. После проведения соответствующей разметки, отрегулируйте противотуманки так, чтобы верхняя часть светового пятна была на сантиметр ниже того места, где на стене спроецированы центральные точки противотуманных фар.

Немного модернизации

Немного самостоятельно доработав фары Киржач на ВАЗ 2110, можно их значительно улучшить, сделав их гораздо ярче. Сначала фару нужно снять, а после разобрать в следующем порядке:

1. Снимите стекло, используя фен. Им нужно разогреть герметик. После острым ножом отделите его.

2. Уберите отражающую прокладку.

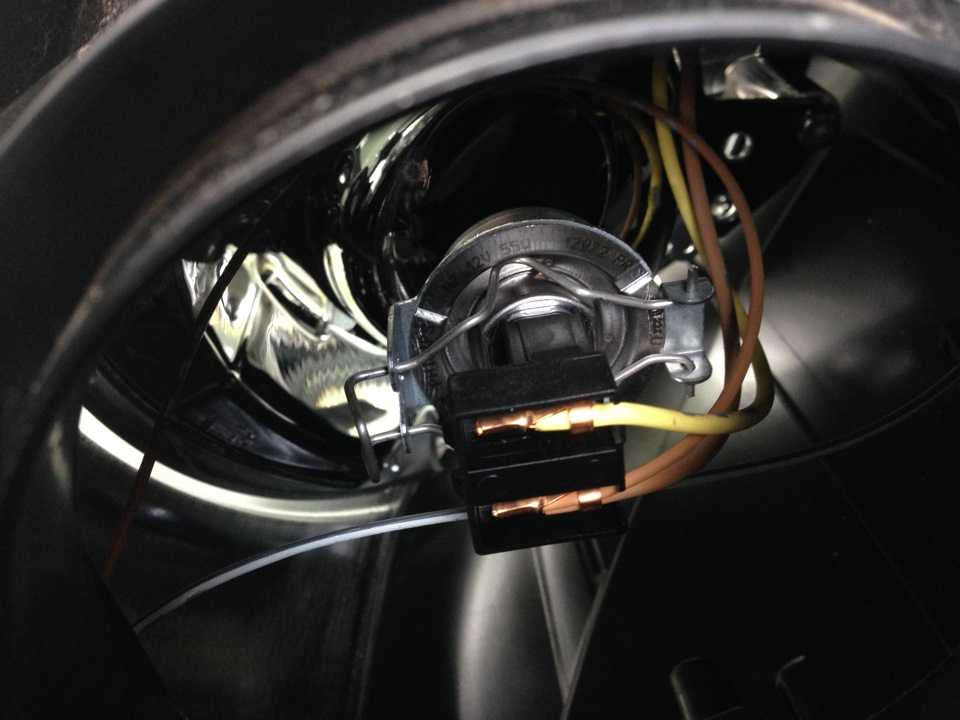

3. Открутите блоки ближнего света.

Далее регулировка фар будет происходить на ваш выбор: можно сместить линзу на один сантиметр в сторону отражателя или укоротить модульное кольцо. Благодаря этому свет фар станет более широким и высоким.

Регулировка фар ваз 2110 своими руками

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

Содержание

В автомобиле ВАЗ устанавливаются 2 вида фар:

1. «Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
2. «Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения  приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов  не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

• подготовка автомобиля, площадки и стенда;
• осмотр регулируемых элементов;
• процесс регулировки.

Подготовка автомобиля, площадки и стенда

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

1. Проводится проверка надежности работы корректора.
2. Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
3. Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
4. Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

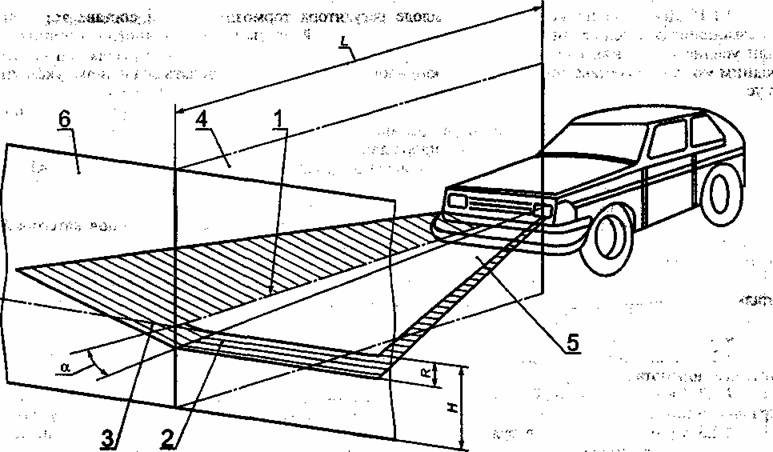

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптичес­кого центра фары до плоскости рабочей площадки н, мм	Номинальный угол наклона светового пучка фары в вертикальной плоскости		Расстояние R от проекции опти­ческого центра до светотеневой границы фары на экране, удаленном на 10 м, мм
	угл. мин	процентов
До 600	34	1.00	100
От 600 до 700	45	1.30	130
От 700 до 800	52	1.50	150
От 800 до 900	60	1.76	176
От 900 до 1000	69	2.00	200
От 1000 до 1200	75	2.20	220
От 1200 до 1500	100	2.90	290

Сила света фар в режиме «ближний свет»

Тип фары	Сила света в направлении опти­ческой оси фары, кд, не более	Сила света в направлении 52 вниз от левой части световой границы, кд. не менее
C:CR	800	1600*
НС; HCR; DC; DCR	950	2200*

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

1. При помощи моющего средства смывается вся грязь со стекла.
2. Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
3. Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
4. Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

1. Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
2. Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
3. Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
4. Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
5. Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
6. Такая же манипуляция проводится с правой фарой.

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

1. Автомобиль также устанавливается от стенда на расстоянии 5 м.
2. Теперь регулятор фиксируется в положение 4.
3. Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

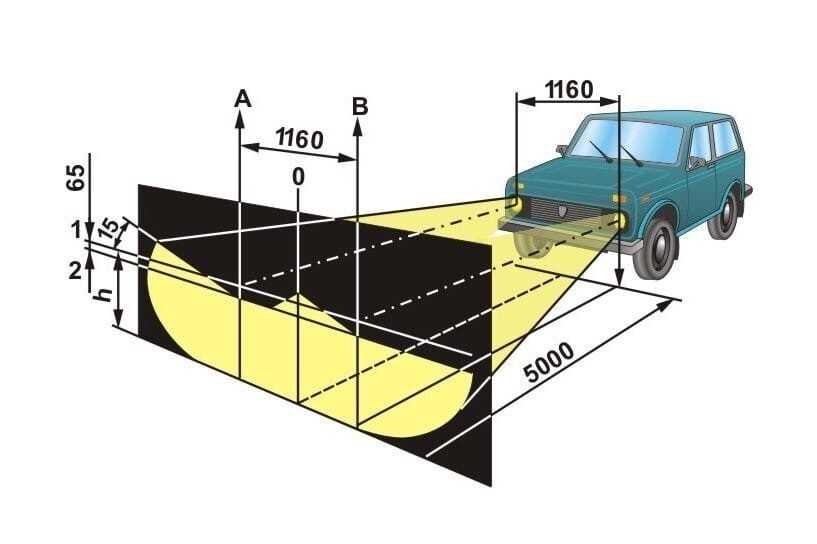

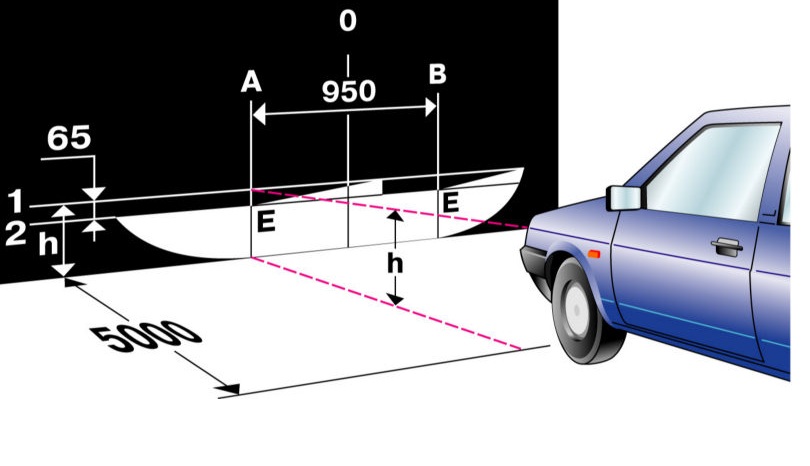

Схема разметки экрана для регулировки света фар на автомобиле

• А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
• В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
• С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
• D — линия обозначающая высоту подъема горизонтальной границы пучков света;
• О — осевая линия;
• l — расстояние между лампами ближнего света фар;
• А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

1. Выворачиваются весь крепеж, и фары вынимаются из гнезда.
2. С них снимаются лампы.
3. Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
4. Демонтируется отражатель. Он держится на 3 точках.
5. Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

1. На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
2. Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
3. После очистки мусора протягивается новая трубка.
4. Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

Регулировка фар рено дастер своими руками — Как отрегулировать фары. Способы регулировки света фар

В процессе эксплуатации автомобиля практически каждому водителю приходилось искать решение такой распространенной проблемы, как неправильное функционирование фар. Неправильная настройка фар головного света существенно снижает видимость в плохих условиях или в темное время суток. Еще одна опасность в том, что ваш автомобиль могут вовремя не увидеть издалека водители тех транспортных средств, которые движутся по встречной полосе.

Какими способами можно отрегулировать фары?

Отрегулировать свет фар можно при помощи одного из трех способов. Вы можете обратиться к тем мастерам, которые работают в автосервисе, задействовать специальный прибор для регулировки света фар. Ну и, что удобно для многих, сделать эту работу вручную.

Многие уверены (и надо сказать напрасно), что подобную процедуру собственноручно выполнить невозможно, поскольку без соответствующих знаний и навыков трудно будет избежать ошибок в процессе настройки. Но как быть, если специального оборудования нет, а обратиться к специалистам своевременно не получается? Что ж, следует вооружиться знанием определенных правил регулировки света. Итак, как осуществляется такая важная процедура, настройка, регулировка фар своими руками? Специалисты говорят о трех важнейших этапах данного процесса:

• произведение разметки по определенным схемам на стене;
• выполнение разметки положения ламп;
• осуществление непосредственно самой настройки света.

Дело в том, что направление света непосредственно будет зависеть от следующих немаловажных факторов:

• давление в автомобильных шинах;
• исправность пружин подвески легкового авто;
• нагрузка на подвеску, а точнее — ее распределение.

В том случае, если ваше ТС неисправно и имеется одна из этих проблем, возможно вы настроите фары под неправильным углом. Соответственно, регулировка света фар своими руками будет скорее всего осуществлена некачественно.

Некоторым удается сделать еще хуже, чем было до начала регулировки.

Для того чтобы работа была произведена в достаточной степени качества, вам следует обязательно соблюсти ряд важных требований:

1. Необходима ровная стена, перед которой можно поставить авто. Свободного пространства перед стеной должно быть 7-8 метров.
2. Приготовьте мел или клейкую ленту. Они они нужны для разметки.
3. Перед настройкой постарайтесь как можно тщательней разметить поверхность, руководствуясь индивидуальными параметрами вашего автомобиля. Или же — используя универсальные значения, подходящие к превалирующему числу легковых машин.

После того, как «обмыли» новую машину, ее обязательно нужно обкатать, чтобы проявились возможные заводские браки. Статья об обкатке нового автомобиля Лада Гранта со всеми подробностями и ньюансами.

Скоро зима, а значит нужно подготовить свою машину к холодам. Узнайте все о подготовке автомобиля к зимовке.

Осуществление разметки

Регулировка ПТФ или фар головного света — процесс ответственный, но не настолько сложный, как может показаться на первый взгляд. Для начала следует подъехать к стене на расстояние примерно 2 метра и пометить на стене центр осей фарных ламп. Затем надо отъехать на расстояние примерно 7,5 м.

Точки, обозначающие центр каждой из ваших фарных ламп, нужно соединить линией. Далее эту горизонтальную линию дополните вертикальной: она будет соединяться с точкой-обозначением центральной части вашей машины. Также нужна будет еще дополнительная линия разметки. Она будет проходить параллельно линии, которая соединяет центральные точки ваших фарных ламп. Эту дополнительную линию нужно расположить ниже, на расстоянии примерно 6-7 сантиметров.

Разметка стены завершена, пришло время перейти к самому этапу настройки. Включите ближний свет. Нужен правильный пучок света — постепенно и аккуратно подкручивайте винты регулировки. Их можно найти под капотом легкового авто, с задней стороны фар. В идеале свет расположится ниже, чем точка на стене, обозначающая центр ваших фарных ламп. Подобным несложным способом может быть осуществлена настройка фарных ламп со светом совмещенным (тоесть, «ближний-дальний»).

Если «дальний-ближний» раздельны, то настраивать свет вам предстоит отдельно, по разнящимся схемам. Соответственно, и разметка окажется несколько иной. Хотя, регулировка фар ближнего света будет производиться по той методике, что была описана выше. Если выполняется регулировка дальнего света фар, вам нужно добиться, чтобы пучок света попадал именно на центр разметки. Однако следует сказать о том, что вручную, даже при самой тщательной регулировке, результат будет все-таки немного уступать настройке фар с применением специального оборудования.

На этом видео наглядно показан весь процесс регулировки фар:

Регулировка фар для ВАЗ 2110

Как отрегулировать фары на ВАЗ 2110? Практически также как и в вышеописанных схемах настройки. Еще до того момента, как начнется регулировка фар, обязательно (и тщательно!) вымойте лампы. Иногда именно из-за грязных линз световой поток не может найти достаточной «дороги» наружу. В других случаях причиной недостаточного или рассеянного света автомобильных фар становятся имеющиеся на стеклах дефекты.

После того как вы помыли фары, внимательно осмотрите их поверхность. Нашли дефекты — трещинки или сколы? Регулировка вряд ли поможет: вам нужно сначала заменить стекла фар на новые. Также при наличии дефектов следует заменить и отражатель. Как еще усилить поток света? Установите на автомобиль ксеноновые или галогеновые лампы, их использование очень эффективно.

Регулировка фар ВАЗ 2110 выполняется вот таким способом:

• найдите большую по размерам площадку с ровной и достаточно высокой стеной;
• поставьте машину на расстоянии в 5 м. от стены;
• попросите кого-то посидеть за рулем: вес помощника должен быть примерно таким же, как и ваш;
• начертите линии, которые будут проходить через центральные точки автофар, симметрично к осевой линии автомобиля;
• дополнительные линии будут проходить: первая — там, где находится центр фар (замер следует делать от пола), и вторая — на 6 сантиметров ниже первой линии;
• включите ближний свет одной из авто фар, вторую закройте картоном. Проверьте, чтобы свет фар соответствовал размеченным линиям и точкам. У вас все совпадает? Значит, регулировка прошла успешно, а если нет, повторите все сначала.

Видео о том, как улучшить свет фар на ВАЗ 2110:

Если руль наклонен в одну из сторон, значит требуется отрегулировать оси. Развал схождение — что это и зачем его регулировать? Ответ в нашей статье.

Перед тем, как залить охлаждающую жидкость, лучше узнать, что больше подойдет вашей машине — тосол или антифриз?

Несколько советов по отогреву двигателя в мороз можно найти здесь /tehobsluzhivanie/alert/kak-otogret-mashinu. html Реально ли отогреть машину за 5 минут?

Регулировка противотуманок

Как выполняется регулировка противотуманных фар? Вручную настройка оптимального света осуществляется методом вращения. То есть, нужно повернуть в вертикальной плоскости и по горизонтали оптический элемент автомобильных фар.

Заранее нужно ослабить болты, при помощи которых фары крепятся к бамперу. Очень удобно выполнять настройку фар-противотуманок, используя современные, специально предназначенные для этого приборы. Ну а если специального оборудования нет, поступайте следующим образом:

1. Поставьте машину с нагрузкой (на водительском сидении — человек или мешки с песком, имеющие вес, аналогичный вашему) напротив ровной стены, примерное расстояние около 5 метров.
2. Сделайте разметку.
3. Непременно проверьте, чтобы давление в шинах было нормальным. Также не забудьте немного качнуть автомобиль сбоку — это требуется, чтобы пружины автомобильной подвески вернулись в нормальное положение.
4. Включаем фары, смотрим на направление света, по ходу производя настройку. Закрываем одну из фар картонкой — другую в то же время мы регулируем. Ну и затем — все наоборот.
5. Смотрим, чтобы верх светового пятна находился на сантиметр ниже места, где на экран спроецированы центральные точки ваших противотуманок.

Как правило, настройка вручную выполняется довольно быстро, но если у вас есть возможность применять специальное оборудование — обязательно воспользуйтесь этой возможностью!

Регулировка фар ваз 2105 своими руками видео – Прокачай АВТО

Содержание

1. Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?
2. Для чего проводят регулировку фар
3. Когда нужно выполнять такие работы
4. Что потребуется для выполнения работ?
5. Регулировка света фар ВАЗ-2107
6. Регулировка направления светового пучка на ВАЗ-2114
7. Chevrolet Lacetti
8. Гранта, Приора

Регулировка фар — важная процедура, от которой напрямую зависит комфорт и безопасность поездок на автомобиле.

Заводы-изготовители выпускают автомобили с отрегулированной заводской оптикой, однако по прошествии определенного времени она обязательно требует корректировки или регулировки. Вопрос о том, как отрегулировать фары, также встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей переднего оперения автомобиля, а также после замены пружин и стоек подвески.

Регулировка фар необходима для правильного направления светового потока на полотно проезжей части и края обочины. От правильной регулировки зависит не только комфортность при движении, но и, что самое главное, безопасность в сложных погодных условиях, в сумерках и в темное время суток.

Как отрегулировать фары? Можно сделать это самостоятельно, а можно доверить эту операцию мастерам в автосервисе. Благо, все необходимое оборудование у них есть

В процессе эксплуатации автомобиля настройки фар головного света изменяются незначительно и требуют, в основном, лишь небольшой корректировки. Регулировку фар можно выполнить как самостоятельно, так и на специализированных автосервисах, оснащенных необходимым современным оборудованием.

Как отрегулировать фары своими руками

Саму регулировку на современных автомобилях можно выполнять без разборки головной оптики — с помощью регулировочных винтов (пластиковых ручек) в тыльной стороне фар. С их помощью можно поднять или опустить фары по вертикали (вверх-вниз), а также повернуть световой пучок к центру или отвести к его краю по горизонтали (вправо-влево).

В зависимости от конструкции, для регулировки своими руками может также понадобиться крестовая отвертка (длинная или короткая), а на некоторых моделях — шестигранник либо торцевой или накидной ключ.

Порядок самостоятельной регулировки

Порядок регулировки фар для всех автомобилей одинаков: неважно, регулируете ли вы фары ВАЗ 2107 или Renault Logan. Чтобы отрегулировать фары своими руками, необходима ровная площадка на улице или в гараже и какая-либо поверхность (стена дома, гаража, сплошной забор и т. п.), на которой можно разметить импровизированный тарировочный экран.

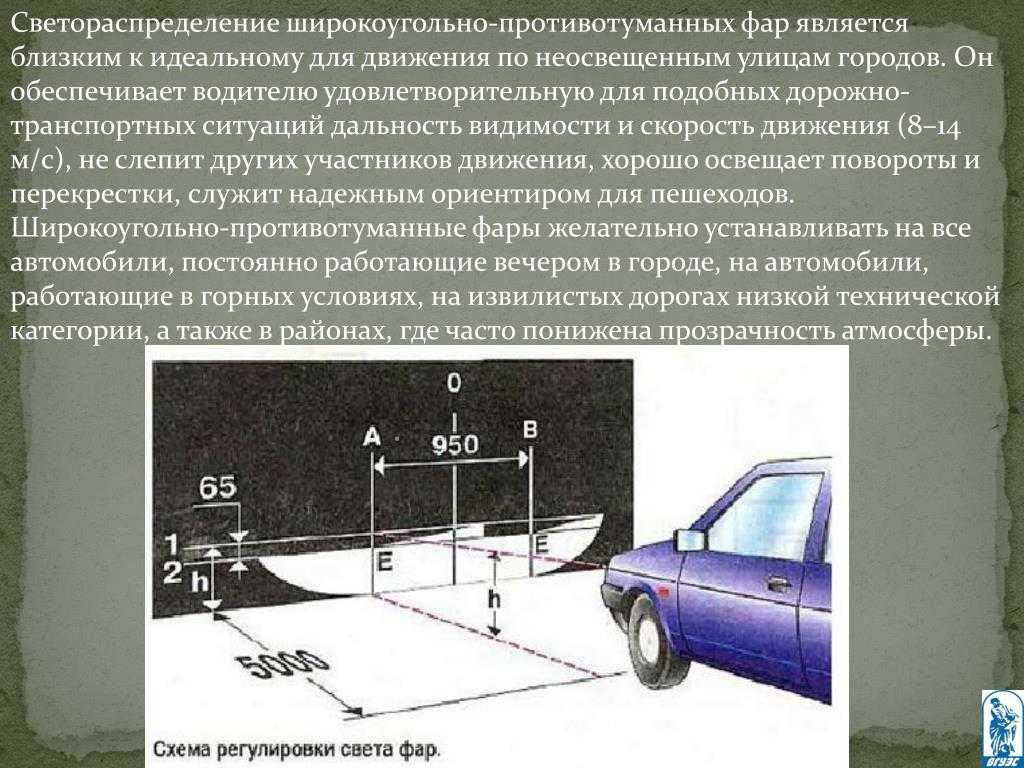

Автомобиль устанавливается на расстоянии 5 метров от стены. На стену наносится разметка экрана. Сначала отмечается центр — линия 0, которая должна совпадать с продольной осью автомобиля.

Затем замеряется расстояние между центрами фар и переносится на экран в виде двух вертикальных линий – Л (центр левой фары) и П (центр правой фары).

Далее необходимо замерить высоту центров фар от земли или пола, и на этой высоте провести на экране горизонтальную линию H. При этом могут наблюдаться отличия в высоте центра левой и правой фар.

На автомобилях с электро- или гидрокорректором регулятор необходимо установить в положение «0», в противном случае корректор вернет прежние регулировки автоматически.

После этого надо включить ближний свет фар. Для каждой фары регулировку лучше проводить отдельно, корректируя положение ее светового пятна, закрыв при этом вторую фару любым подручным материалом, не пропускающим свет, или сняв с нее питание.

Световой пучок противотуманных фар регулируется только по высоте

Фары можно считать отрегулированными, когда верхние края левых частей их световых пятен совпадут с горизонтальной линией H (высоты центра фар от дороги), а вертикальные линии Л и П (центры фар) пройдут через точки пересечения наклонных и горизонтальных участков световых пятен.

Добро пожаловать!
Свет фар – иногда бывает едёшь по трассе и в глаза очень сильно слепит проезжающая мимо машина, но тот кто сидит за рулём данного автомобиля вряд ли задумывается над тем, хорошо ли другие водители воспримут его задранные вверх фары, поэтому чтобы такого не было как говориться нужно всегда начинать сперва с себя, а потом уже переходить к другим людям. Так на чём мы остановились: “Ах да задранные вверх фары”, так вот не каждый владелец знает как регулировать фары на своём автомобиле, поэтому в большинстве случаев людям приходиться ездить на низко опушенных фарах из-за чего очень плохо видно дорогу, или на сильно поднятых фарах, поэтому чтобы вы в дальнейшем могли менять направление света которые дают передние фары, то для этого прочтите данную статью где в подробностях описывается весь процесс регулировки.

Примечание!
Для регулировки света фар, вам нужно будет взять с собой: Отвёртку, а так же тёмную тряпку для того чтобы закрыть ею одну фару, при настройке другой, так как все фары регулируются по штучно, а не целиком!

А так же для регулировки нужно будет запастись: Обычным мелом для того чтобы нанести разметку на какое либо сооружение, но это по усмотрению, так как фары так же можно настраивать и на глаз!

Краткое содержание:

Как отрегулировать свет фар на ВАЗ 2103, ВАЗ 2106?

Примечание!
Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка:
1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

Или же вот такую вот, для регулировки внутренних фар:

Примечание!
Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание!
Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Примечание!
При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т. д. Всегда регулировка фар осуществляется вместе)

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Примечание!
При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

8) Теперь перейдите к регулировки внутренних фар, и таким же образом отрегулируйте их.

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Примечание!
Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик:
Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:

Сегодня мы расскажем, как самостоятельно провести регулировку света фар, не прибегая к услугам СТО.

Для чего проводят регулировку фар

Возможность движения в темное время суток на автомобилях обеспечивается оптическими элементами, которыми оборудована передняя часть авто – фарами.

Основной задачей этих фар является освещение пути впереди и частично сбоку автомобиля.

У многих современных моделей в комплектацию входят и дополнительные осветительные приборы – поворотники, дневные ходовые огни. Хотя изначально все фары включали в себя только основной свет и габаритные огни.

Основной свет и обеспечивал освещение дороги, при этом он бывает двух типов: дальний и ближний.

При дальнем освещении пучок света идет в горизонтальном направлении, обеспечивая максимальную возможное освещение дороги впереди.

Однако этот свет водителям встречного транспорта может навредить, поскольку способен их ослепить.

Чтобы исключить возможность ослепления, используется ближний свет фар.

Световой пучок при таком освещении идет под углом к оси авто, то есть он светит вниз.

Дальность освещения при этом снижается, но и ослепление водителей встречного транспорта не происходит.

Порядок перехода от дальнего света к ближнему и обратно прописан в правилах ПДД.

И вроде бы все просто – дальний свет обеспечивает освещение дороги максимально вперед, а ближний светит «под ноги», но в этом вопросе еще существует такой фактор, как погодные условия.

Неправильное направление пучка света, со стороны кажущийся правильным, при обоих режимах работы фар может привести к тому, что в условиях тумана или осадков, произойдет эффект экранирования пучка света, и он не только будет ослеплять водителей встречного транспорта, но и самого владельца авто.

Поэтому фары должны быть отрегулированы соответствующим образом, для чего и существует возможность корректировки света.

Когда нужно выполнять такие работы

С завода все автомобили идут с уже отрегулированным положением света фар. И если автомобиль эксплуатируется в обычном режиме, то никакого вмешательства в положение фар не требуется.

Однако следует учитывать, что заводская регулировка делается при средней загрузке автомобиля.

Если же машина часто используется с максимально нагрузкой, которая обычно приходиться на заднюю ось, то передок авто, естественно, задирается, изменяя направление света – он начинает светить вверх.

Замена перегоревшей лампочки основного света тоже может повлиять на положение светового пучка.

Еще больше это касается самой фары – замена стекла или самого светового прибора, если штатные были повреждены.

В общем, не только повреждение фары, а даже перегруз машины ведет к тому, что требуется регулировка света фар.

Данные работы сводятся к изменению положения оптического элемента фары, включающего лампу и отражатель, в горизонтальном и вертикальном направлениях.

Дополнительные осветительные приборы в оптический элемент не входят, поэтому регулировка на них никак не влияет.

На специализированных СТО регулировку положения света фар производится с использованием специальных передвижных оптических приборов.

Данная операция не особо затратная, но далеко не все станции обслуживания имеют в наличии такие приборы.

Что потребуется для выполнения работ?

Существует также возможность и самостоятельной регулировки положения света, причем особого оснащения не требуется. Достаточно поставить авто на ровную площадку перед стеной — так называемая регулировка по экрану.

Особенность данной регулировки сводиться к правильной подготовке машины и соблюдения определенной технологии.

Автомобиль подготовить к данной операции не так уж и сложно – нужно всего лишь обеспечить рабочую нагрузку на оси последнего.

Его нужно заправить, при этом заполнение бака должно быть больше половины.

Следует проверить и давление шин – оно должно быть одинаковым во всех колесах и соответствовать норме.

Если авто большую часть эксплуатации является загруженным, то нужно обеспечить дополнительный вес в багажнике.

Также необходимо кого-то посадить за руль, или обеспечить вес на водительском сиденьи, примерно равный весу самого водителя.

Что касается площадки, на которой будет производиться регулировка, то она должна быть ровной.

Проверить это можно простейшим путем – поставить машину на площадку, а затем замерить высоту от пола до нижней кромки фар – если значительного перепада нет, площадка подойдет.

Стена впереди авто должна быть строго вертикальной. Если неровности стены очень явны, то к ней можно поставить лист фанеры.

Специального инструмента в нашем случае не потребуется.

Но встречаются и исключения, к примеру, на ладе Гранта для регулировки фар применяется шестигранный ключ на 6.

На других моделях может понадобиться не большая отвертка.

Такие неприятности могут встречаться часто поэтому предварительно изучите руководство по эксплуатации.

Регулировка света фар ВАЗ-2107

Далее рассмотрим возможность регулировки света фар на разных авто. Начнем с отечественной классической модели ВАЗ-2107.

У данной модели с внутренней стороны фары, то есть в подкапотном пространстве имеются два винта регулировки светового пучка – в горизонтальном и вертикальном направлениях.

Эти винты располагаются в верхней части фары.

Из оснащения понадобиться всего лишь:

1. Лист фанеры размером не менее 2 м в ширину и 1 м – в высоту;
2. Рулетка не менее 5 м;
3. Маркер;
4. Ровная деревянная планка длиной 2 м.

Итак, машина поставлена на площадку и располагается горизонтально относительно пола, расстояние до стены должно составлять 5 м.

1. К стене ставится фанерный лист, а далее на нем производится разметка;
2. Вначале наноситься горизонтальная линия по всей длине листа на высоте, соответствующей высоте центра фар над полом. То есть, замерить рулеткой расстояние от пола до центра фары и сделать это надо на обеих фарах.
3. Далее это расстояние нужно отложить на листе фанеры, сделать пометки, а после при помощи деревянной планки провести линию соединяя метки по всей ширине листа.
4. Затем необходимо провести еще одну горизонтальную линию по всей ширине – ниже на 75 мм от первой.
5. После наноситься три вертикальные линии. Сложнее всего нанести центральную – она должна соответствовать центру автомобиля.

Сделать это можно при помощи рулетки – замерить ширину передка ВАЗ 2107, поделить ее на два, затем отложить на полу расстояние до центра.

Исходя из полученного центра проложить рулеткой линию до листа фанеры и сделать пометку, а после маркером с деревянной планкой провести вертикальную линию.

Две другие вертикальные линии должны соответствовать центрам фар. Чтобы не проводить дополнительные замеры, отметим, что расстояние между центрами фар у ВАЗ-2107 составляет 936 мм, то есть от центральной линии в обе стороны от нее отложить по 468 мм, сделать пометки, через которые потом провести вертикальные линии.

На этом все подготовительные работы завершены.

Если ВАЗ-2107 оснащено гидрокорректором фар, следует перевести его в крайнее правое положение, а вот если такового нет – можно сразу приступать к регулировке.

На автомобиле включается зажигание и ближний свет фар, а на сиденье должен находиться помощник или просто какой-то груз.

Фары регулируются по очереди — при регулировке одной фары вторую нужно прикрыть, чтобы она не светила на экран. Сделать это можно листом плотного картона, который закрепляется при помощи строительного скотча.

При помощи регулировочных винтов нужно добиться, чтобы верхняя граница светового пучка совпадала с нижней горизонтальной линией на фанерном экране, а центр этого пучка – с точкой пересечения боковой вертикальной линии с нижней горизонтальной.

После регулировки одной фары можно переходить к другой. При этом отрегулированную нужно будет закрыть листом картона. Действия по регулировке полностью идентичны.

Основная задача при такой регулировке – добиться правильного направления светового пучка при включенном ближнем свете.

Он должен хорошо освещать дорогу впереди, при этом не ослеплять водителей встречного транспорта.

Поэтому регулировка и осуществляется при ближнем свете, дальний свет никаким регулировкам не подвергается.

Регулировка направления светового пучка на ВАЗ-2114

Последовательность самостоятельной регулировки света фар идентична для многих автомобилей. Но габаритные размеры самих моделей транспортных средств влияют на разметку, наносимую на фанерный лист.

Так, на модели ВАЗ-2114 последовательность работ та же – авто ставиться на ровную площадку перед стеной с прислоненным к ней фанерным листом.

Нанесение первой горизонтальной линии и центральной вертикальной выполняется точно так же, как и на ВАЗ-2107. А вот нижняя горизонтальная линия для этого авто наносится на расстоянии 65 мм.

Также расстояние между центрами фар у ВАЗ-2114 составляет 964 мм, поэтому две боковые вертикальные линии проводятся на удалении от центральной в 481 мм.

Это и все нюансы, которые следует учитывать при регулировке фар на ВАЗ-2114.

Все регулировочные работы на этой модели производятся тоже регулировочными винтами, расположенными с тыльной стороны фары.

Chevrolet Lacetti

Рассмотрим и самостоятельную регулировку света фар на автомобиле зарубежного производства – Chevrolet Lacetti.

Последовательность регулировки для этой машины осталась прежней. Все нюансы снова сводятся к правильности нанесения разметки на фанерном экране.

Данное авто также ставится на ровную площадку перед стеной на удалении от нее в 5 м.

Chevrolet Lacetti должно быть снаряженным, с заправленным баком и помощником на водительском сиденье.

Корректор фар нужно перевести в положение «0», соответствующее незагруженному авто.

Далее наносятся на фанеру вертикальная центральная линия и горизонтальная линия, соответствующая уровню горизонтального положения фар.

От горизонтальной линии ниже тоже проводиться еще одна линии, на расстоянии 65 мм. А вот боковые вертикальные линии наносятся на удалении от центральной в 637 мм.

Вообще расстояние между центрами фар у Лачетти составляет 1275 мм, но при регулировке особая точность не нужна.

Остальные работы проводятся идентично – вначале регулируется одна фара, путем совмещения границ и центра светового пуска с линиями и пересечениями их на фанерном экране, а затем вторая.

Особенностью данной модели является положение регулировочных винтов – они находятся не с тыльной стороны фары, а в верхней.

Гранта, Приора

В современных отечественных авто ВАЗ «Гранта» и ВАЗ «Приора» порядок выполнения регулировки фар не отличается. А из нюансов следует отметить расстояние между горизонтальными линиями, для этих авто оно составляет 75 мм.

Также к регулировочным винтам у «Гранта» можно добраться через специальные отверстия, а сами винты расположены под углом.

Регулировка осуществляется при помощи шестигранного ключа на 6.

У «Приора» же винты располагаются вверху фары.

В целом, регулировка света фар для всех авто производится одинаково, учитывать следует только определенные габаритные характеристики самой модели и расположение винтов регулировки.

Регулировка света фар на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Свет фар – его приходиться регулировать, особенно после покупки Б/У автомобиля бывает старые хозяева регулируют свет под себя и поэтому при езде на таком автомобиле, либо начинаешь слепить глаза встречным водителям, либо же фары настолько опущены низко, что и дороги толком не видно, ну а по сути регулировать их нужно после замены ламп, потому что разные лампы светят по своему, то есть какие то лампы сильно светят, а какие то нет.

Краткое содержание:

• Регулировка пучков света фар
• Дополнительный видео-ролик

Примечание!
На самом деле фары очень легко регулируются на этих автомобилях, вот если брать классику, то для того чтобы там фары отрегулировать, нужно будет взять отвёртку и крутить при помощи неё регулировочные винты, а на автомобилях семейства Самара 2 всё просто, достаточно только на руки перчатки одеть чтобы не испачкаться и мелом ещё запастись, это нужно чтобы схему нарисовать на стене на которой вы и будете регулировать фары, если вы что то не поняли, если у вас возник вопрос: «Что за стена нужна и зачем схему на ней рисовать?» то в таком случае просто читайте инструкцию дальше и вы всё поймёте!

1) Прежде чем приступать к регулировки, подумайте как вы её будете делать (Правильно или на глаз), если на глаз то никакую схему рисовать не нужно, просто винты покрутите и всё (Об этих винтах чуть позже), если же вы желаете правильно пучок света фар направить, то в таком случае сперва разыщите ровную поверхность на которую можно поставить автомобиль (Асфальт лучше всего) и напротив этой поверхности должна быть так же строго вертикальная стена, как вы видите на фото чуть ниже, автомобиль от этой стены вам нужно будет поставить на расстоянии в 5 метров (Кроме стены, можно использовать листы фанеры или ещё что ни будь, что вам придёт в голову), после этого мелом начертите на фанере или же на стене три вертикальных линии, одна из этих линий как вы уже видите по фото должна находиться в самом центре (В центральной части передка автомобиля) и идти до самого конца в низ (Линия «О» это), вторые же линии это боковые (Они должны быть начерчены, строго от центра фар) на фото они ещё буквами «А» и «В» указаны, тоже самое и горизонтальной линией 1 которая тоже должна быть начерчена начиная от центра фар и последняя линия это горизонтальная цифрой 2 которая указана, она чуть ниже первой линии (На 650 мм. ) должна быть начерчена.

Примечание!
Но есть одно Но! Прежде чем ко всей этой регулировки приступать, чтобы она более точной была, проверьте сперва насколько у вас шины накачаны по необходимости до качайте их до нужного уровня, кроме этого сотрите всю грязь с фар чтобы они хорошо светили, а так же заправьте автомобиль (Если нет возможности полностью заправить, то пол бака хотя бы залейте) и посадите за руль своего друга или какого либо человека массой 75 килограмм примерно, ну и в завершение в боковой части качните автомобиль чтобы пружины подвески установились!

Ах да кой что ещё нужно будет сделать, ручку гидро-корректора фар поставьте в положение один водитель (Это цифра 0), ниже мы закрепили фото на котором ручка гидро-корректора указана красной стрелкой (Это было сделано для тех, кто не знает что такое корректор фар), данную ручку вам и нужно будет в положение 0 повернуть, на фото его к сожалению не видно, потому что эта цифра находиться сверху а верхнюю часть панель закрывает, кроме этого на фото всё показано на примере автомобиля ВАЗ 2110 а не ВАЗ 2114, поэтому у вас данная ручка корректора немного но может отличаться, но объясним вам в двух словах где она находиться, а именно она располагается на автомобиле с торпедой ВАЗ 2114 возле дефлектора в левой части (Если на водительское кресло сесть), возле этого корректора ещё одна ручка есть вы сразу её найдёте после того как в салон своего автомобиля на водительское кресло сядете!

2) Теперь переходим собственно к регулировки, закройте в начале одну фару у своего автомобиля (При помощи чёрной тряпки можно) и после этого переходите к регулировки той фары, которая не закрыта тряпкой, для её регулировки отройте капот у автомобиля и с обратной стороны блока-фары разыщите два ручных винта, один из которых нужен для регулировки пучка света по вертикальной плоскости (Это винт 1), а другой по горизонтальной (Это винт 2), всё что указано цифрами 3, 4, 5 на фото вы уже не трогайте, так вот при помощи этих винтов отрегулируйте свет фар таким образом, как показано на фотографии (На схеме имеет ввиду) чуть выше, а именно обратите своё внимание особо на точки «Е» которые появились посредством прохождения линий («А», «В») и линии «2».

Дополнительный видео-ролик:
Более подробно но без схемы, просто для того чтобы вы понимали принцип регулировки фар, просмотрите для этого ролик который размещён чуть ниже, в нём правда автомобиль семейства не Самара 2, а семейства Самара показан, но суть регулировки одна и на обоих этих моделях машин можно сказать она полностью совпадает.

как отрегулировать фары на шевроле нива своими руками

Содержание

1. Регулировка фар автомобиля
2. Регулировка фар автомобиля
3. РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ
4. Инструменты:
5. Регулировка фар на шевроле нива своими руками

Для непосредственной разметки можно использовать либо мел, либо клейкую ленту.

Регулировка фар автомобиля

Нива Шевроле руководство по ремонту.  Проверку и регулировку света фар проводите на снаряженном автомобиле: с…

В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит. На стене чертим линии, означающие своими краями важные точки. Причин этому может быть много, например, такие как:

Нам потребуется такая же ровная стена, но с большим расстоянием для установки машины — 10 метров.

А если выразиться проще, то комплектация машины должна соответствовать тому варианту, в котором чаще всего используется. На следующем этапе регулировка, предусматривает подготовку площадки, которая в некотором роде подменяет собой регулировочный стенд.

В качестве такого стенда можно приспособить стену дома или гаража, гаражные ворота или подходящий щит.

Регулировка фар автомобиля

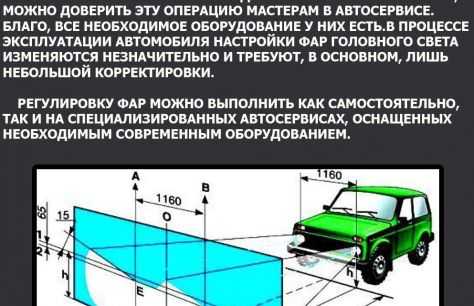

На нём нужно нарисовать схему для выполнения регулировки фар. Она имеет практически одинаковый вид для всех автомобилей и представляет собой две горизонтальные линии и три вертикальные.

РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ

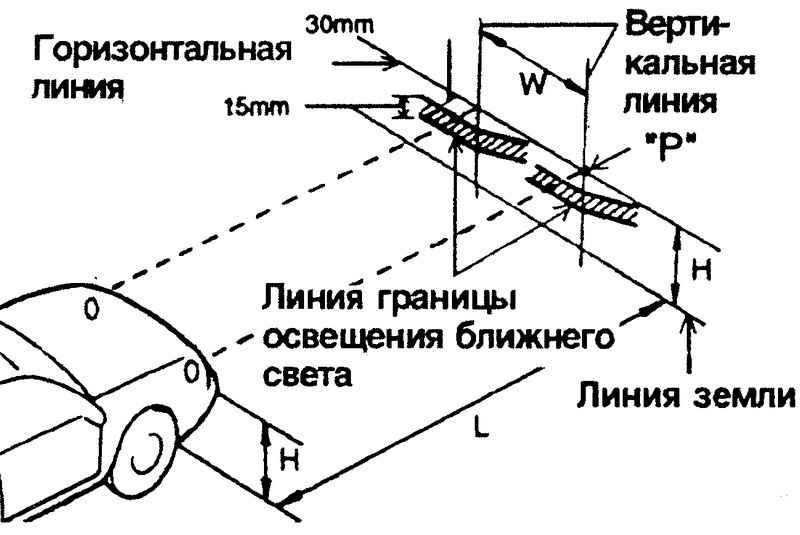

Ось симметрии машины обозначена как О; Центр правой и левой фар обозначены буквами А и В; Цифра 1 обозначает высоту над полом; Под номером 2 линия, которая расположена внизу под первой на мм, а если в машине установлен гидрокорректор, она находится уже ниже на 65 мм. Перед началом регулировочных работ нужно поставить ручку гидрокорректора в положение, когда самая минимальная нагрузка.

Автомобиль перед этим устанавливается на площадке на расстоянии равном 5 метров от щита или стены. После этого можно приступать к регулировке.

На фотографии ниже, показаны винты для регулировки. При установке световых пучков в вертикальных направлениях винты 1 и 7 см.

Допускаются отличия в количестве поворотов винтов не более трёх оборотов. Только теперь их нужно вращать в противоположные стороны. Когда винт 1 будет, повёрнут одним оборотом против хода часовой стрелки, то второй винт 7 вращают уже на один оборот, но по ходу часовой стрелки. Вращением винтов для регулировок, нужно добиться такого расположения пучка света, когда верхняя горизонтальная линия светового потока, будет не выше нижней горизонтальной линии на стенке или щитке.

Наклонная линия пучка света должна пересечься с линиями в вертикальном направлении по центрам обеих фар. Таким же образом производится регулирование света второй фары Нивы. На транспортных средствах, которые не оборудованы гидрокорректором, винты для производства регулировок располагают несколько иным образом.

Инструменты:

В горизонтальных направлениях световой поток можно отрегулировать при помощи винта, который будет расположен с левой стороны, а по вертикали регулируют свет винтом, расположенным в верхней части фары. Начертите на экране вертикальную осевую линию расстояния от нее до центров левой и правой фары должны быть равны и линии, соответствующие центрам фар. Установите ручку корректора фар если имеется в положение минимальной загрузки. Одну из фар закройте куском картона, фанеры и т.

Включите ближний свет фар.

Напротив выемок в ободке оптического элемента и решетки радиатора расположены винты регулировки фары. Регулировочными винтами добейтесь, чтобы верхняя граница светового пятна горизонталь совпадала с нижней линией, а место излома пучка точка пересечения горизонтального и наклонного участка — с вертикальной линией центра фары.

Для регулировки пучка света фары в вертикальной плоскости винты C и D поворачивают в одинаковом направлении и на одинаковое число оборотов.

Подъезжаем вплотную к стене и отмечаем центр машины, а также центральную ось ламп. Чтобы правильно осуществить разметку стены, нужно отметить расстояние от пола до лампы и от отмеченной лампы до центра автомобиля. Затем стоит начертить на стене еще одну линию, расположенную на 5 см ниже первой. Далее отъезжаем от стены на 7,5 метров и проводим на стене горизонтальную линию, которая соединит центральные точки на обеих лампах.

Потом проводим вертикальные линии через центральные точки фар. Еще одна вертикальная линия должна быть проведена через центральную точку машины.

Эта линия должна находиться на 7,62 см ниже, чем та, которая соединяет центр наших фар. Осуществив разметку, включаем ближний свет фар и производим непосредственную настройку, при которой угол наклона ламп полностью совпадает с нашей горизонтальной линией. А то место, где свет начинает подниматься вверх, обязательно должно совпасть с пересекающимися начерченными линиями.

Если автомобиль имеет совмещенный дальний и ближний свет, то настраивать можно только дальний, а ближний настроится автоматически. Если ваша машина имеет раздельную систему дальнего и ближнего света, то каждый пучок света придется настраивать по очереди.

И разметка стены также будет немного отличаться — ближний свет регулируется по вышеописанному методу.

Метод динамической регулировки и различения фар транспортных средств на основе доступа к данным тепловизионной камеры

Введение

В последние годы дорожно-транспортные происшествия стали обычной проблемой для водителей транспортных средств. Риск дорожно-транспортных происшествий на неосвещенной дороге примерно в 1,5–2 раза выше, чем днем ​​[1]. Из-за сложности дороги и небрежности водителей дальний и ближний свет автомобиля не может быть вовремя правильно переключен, что может привести к череде дорожно-транспортных происшествий. Кроме того, ослепление встречными фарами может снизить видимость объектов на дороге, что может плохо сказаться на безопасности в темное время суток. При катаракте воздействие бликов встречных фар более тяжелое [2]. Итак, необходимо реализовать различение фар автомобиля.

В настоящее время обнаружение транспортных средств в основном основано на визуальных изображениях [3–10]. Визуальное изображение нечеткое ночью, и детали автомобиля также нечеткие. Чтобы решить эту проблему, был опубликован ряд статей по обнаружению транспортных средств в ночное время путем определения формы и траектории движения фар [3–10]. Во многих исследованиях обнаруживались транспортные средства с помощью спаривания фар и сопоставления траекторий [3, 4]. Для извлечения деталей изображения в ночное время использовалось улучшение изображения для предварительной обработки перед обнаружением транспортного средства [5, 6]. Учитывая, что фары обычно были белого цвета, вводимые изображения обычно преобразовывались в разные цветовые пространства. Компоненты доминирующего цвета в изображениях красного, зеленого, синего (RGB) затем обрабатывались с помощью порога для выделения пятен для фары [7]. Однако этот метод обнаружения транспортных средств в ночное время зависел от четкости фар или формы задних фонарей [5, 8–10], а наличие бликов дальнего света игнорировалось. Когда фара транспортного средства захвачена камерой, она может создать ореол, который повлияет на оценку и измерение фары транспортного средства. Мельчайшие детали автомобиля могут быть сохранены в тусклом окружении благодаря тепловому изображению. В то же время температуру транспортных средств можно регистрировать с помощью тепловизионных камер. Таким образом, это не могло быть вмешательством ореола. Технология тепловидения использовалась для обнаружения транспортных средств в ночное время [11]. Разница температур между объектом и окружающей средой незначительна, и отделить объект от окружающей среды невозможно. Кроме того, значение температуры было преобразовано в псевдоцветное изображение, что может увеличить сложность обнаружения объектов. Метод адаптивной коррекции гистограммы использовался для повышения счетчиков изображений [11]. Однако при расширении содержимого изображения фоновая информация также постоянно расширялась, что может усложнить распознавание. Кроме того, на тепловизионное изображение влияло разрешение, поэтому детали удаленных объектов не могли быть захвачены. При обнаружении объектов машинное обучение и глубокое обучение применялись в различных областях исследований. Обучение без учителя успешно применялось для классификации транспортных средств [12, 13]. Кроме того, сверточные нейронные сети (CNN), YOLO [14] и другие нейронные сети внесли выдающийся вклад в обнаружение транспортных средств как на RGB-изображениях, так и на тепловых изображениях [11, 15, 16]. Однако для получения более подходящей модели обучения необходимы более релевантная оптимизация и настройка. Недавняя работа показала, что мультипоследовательные изображения и глубокие нейронные сети могут сопоставлять типы транспортных средств [17]. Глубокая нейронная сеть YOLOv3 имеет хороший эффект обнаружения на наборе данных COCO [18, 19]. Но модель обнаружения нуждается в дальнейшем совершенствовании, чтобы добиться различения похожих объектов.

В данной статье предложен метод распознавания фар транспортных средств, основанный на динамической корректировке теплового изображения и динамическом различении. Улучшение тепловизионного изображения и слияние характеристик нескольких последовательностей изображений сдерживались динамической настройкой тепловизионного изображения. В качестве динамического выделения теплового изображения применялась операция YOLOv3-Filter. Цель может быть эффективно отделена от окружающей среды с помощью улучшения теплового изображения. Одновременно детали тепловизионного изображения были дополнены слиянием признаков мультипоследовательного изображения. Наконец, модель распознавания фар транспортных средств была реализована с помощью операции YOLOv3-Filter.

Принцип

Динамическая регулировка теплового изображения

Улучшение теплового изображения

В случае низкой освещенности в ночное время характеристики автомобиля могут искажаться ореолом фар, так что камера не может зафиксировать контур автомобиля. Тепловая камера не может быть нарушена таким сильным источником света, потому что тепловизионная карта генерирует визуальное изображение, измеряя температуру объекта. Кроме того, тепловизионная технология имеет много недостатков. Цветовая разница между цветом объекта и окружающей среды не очевидна. На тепловизионную камеру также могут влиять внешние условия [20], такие как излучение неба, фоновое излучение земли, отражения излучения, изменения температуры, скорость ветра и географическая широта. Чтобы уменьшить эти помехи различению фар, в этой статье использовалось улучшение теплового изображения.

Как показано на рисунке 1B, тепловая гистограмма показывает, что температура автомобиля и температура окружающей среды могут изменяться в пределах определенного интервала. Набор данных, использованный в этой статье, был получен нами при 25°C и относительной влажности 55%. Максимальная температура автомобиля в наборе данных составила 125°C. Объект при температуре от −20 до 25°C и 125–400°C не нужно отображать на тепловизионных изображениях. Как показано на рисунке 2, диапазон цветовой шкалы составляет 0–255; это позволяет отображать как можно больше объектов в этом интервале.

Рисунок 1 . Тепловое изображение и тепловая гистограмма. (A) Исходное тепловое изображение, полученное тепловизионной камерой. (B) Тепловая гистограмма исходного теплового изображения. Тепловая гистограмма представляет собой распределение значений пикселей на тепловой диаграмме.

Рисунок 2 . Цветовая гамма теплового изображения. Температура объекта отображалась соответствующим цветом на тепловом изображении.

Для извлечения информации об объекте был принят метод динамической настройки теплового изображения. Во-первых, информация о температуре окружающей среды поступает от тепловизионной камеры. Во-вторых, температура окружающей среды вычитается из каждого значения пикселя температуры в тепловом изображении, чтобы получить объект, температура которого отличается от температуры окружающей среды. Наконец, изображение умножается на параметры устройства. Значение пикселя теплового изображения определяется уравнением (1).

P(x,y)=λ(|T(x0,y0)-Tenvironment|)    (1)

В уравнении (1) λ — это параметры устройства, и его можно рассчитать с помощью уравнения (2).

λ=(T(x0,y0)max-T(x0,y0)min)(TMAX+|TMIN|)256    (2)

где T _{( x 0, y 0) max} — максимальное значение температуры на тепловой карте. T _MAX — максимально допустимое значение температуры тепловизора. Температура объекта сначала вычитается из значения температуры окружающей среды, чтобы получить объект, который отличается от температуры окружающей среды. T _{( x 0, y 0)} — значение температуры в пикселях, а T _{окружающая среда} — температура окружающей среды в уравнении (2). Затем разность температур можно умножить на соответствующий коэффициент λ и получить характеристики объекта в явном виде.

Функция слияния многосерийных изображений

После улучшения теплового изображения следующим шагом является объединение теплового изображения с изображением RGB. Как показано на рисунке 3, изображение RGB, извлеченное из исходных данных изображения, уменьшено до того же размера, что и тепловое изображение с разрешением 640 × 480. В этой статье контурные особенности фар автомобиля могут быть извлечены оператором Собеля. , как показано в уравнении (3). Поскольку он может получить край цели, который имеет большой градиент с фоном, оператор Собеля на предварительно обработанном изображении для извлечения изображения края используется для поиска и извлечения прямоугольной области исходного изображения, которая представляет номерной знак [21]. , 22].

G=|Gx|-|Gy| (3)

В горизонтальном варианте значение изображения I свертывается с ядром нечетного размера G _x . В вертикальной вариации значение изображения I свернуто с ядром нечетного размера G _y .

Gx=[-10+1-20+2-10+1]*I    (4)

Gy=[-1-2-1000+1+2+1]*I    (5)

Наконец, контуры автомобиля и фар автомобиля, извлеченные из изображения RGB, объединяются с тепловым изображением. Затем можно получить изображение из нескольких последовательностей. Многосерийное изображение содержит не только информацию о тепловом изображении, но и информацию о контурах изображения RGB.

Рисунок 3 . Блок-схема слияния признаков для изображения с несколькими последовательностями.

Кроме того, области гало фар автомобиля S _Свет в RGB-изображении могут быть получены после пороговой обработки [22]. Таким же образом можно получить площади лампы на изображении S _Лампа . Эти параметры используются в уравнении (9).

Динамическое различение фар автомобиля

Чтобы реализовать различение дальнего и ближнего света, необходимо выполнить следующие шаги. Во-первых, YOLOv3 используется для первоначальной идентификации потенциальных областей автомобиля и его фар. Во-вторых, расстояние между транспортным средством и камерой можно определить по размеру ограничивающей рамки. Затем ореол и контур фары извлекаются из RGB-изображения и тепловизионного изображения соответственно. Наконец, расстояние между фарами дальнего и ближнего света можно определить путем расчета зависимости между ореолом и профилем фары.

Модель глубокой сети для обнаружения луча

В качестве модели предварительного скрининга используется глубокая нейронная сеть YOLOv3, как показано на рис. 4. В качестве входных данных выбрана координата транспортного средства на изображении. Затем модель выводит оценку вероятности кандидата в отношении дальнего и ближнего света. Сеть содержит 23 остаточных блока и трехкратную апсемплинг. Модель обнаруживается при 32-кратном, 16-кратном и 8-кратном субдискретизации, что может использоваться для выполнения многомасштабных измерений. Leaky Relu, который дает все отрицательные значения, может использоваться в качестве функции активации для всех остаточных блоков. Общее количество параметров сети составляет около 110 536.

Рисунок 4 . YOLOv3 с добавлением фильтра (YOLOv3-Filter).

Фильтр кандидатов с низкой вероятностью

Точность различения света транспортных средств можно получить, добавив в YOLOv3 дискриминантные условия. Фильтр кандидата с низкой вероятностью используется в качестве фильтра условия дискриминации в этой статье.

Для разработки фильтра-кандидата с низкой вероятностью необходимо найти взаимосвязь преобразования между изображением и трехмерным (3D) пространством. Модель изображения пинхола может использоваться для получения фактического местоположения объекта на изображении. Как показано на рисунке 5, целевой размер преобразуется в фактический целевой размер изображения. A’B’ — это прямая линия дороги AB , нанесенная на изображение в точке Y . Точно так же C’D’ — это прямая линия дороги CD , сопоставленная с изображением Y . Соотношение между фактическим расстоянием до дороги и шириной пикселя дороги на изображении можно записать в виде уравнения (6).

DPicRoad(Y)=DA′B′+(DC′D′-DA′B′)Y-Y1Y2-Y1    (6)

где D _AB и D _CD — фактические расстояния дороги. DA’B’ и DC’D’ — ширина дороги в пикселях на изображении. Таким образом, мы можем получить уравнение (8).

Δx=ΔX·DABDPicRoad(Y)    (7)

Как показано на рисунке 6, Y ₁ и Y ₂ — это вертикальные расстояния дороги, отображаемой на изображении. В уравнении (6) D _PicRoad (Y) — это длина дороги, отображаемой на изображении от исходной точки 9.0041 O на высоту Y . В уравнении (7) Δ X — это ширина целевого объекта на изображении. Δ x — ширина фактической цели. С помощью этого метода можно получить фактический размер ореола фар и лучей автомобиля.

Рисунок 5 . Демонстрация перспективной проекции.

Рисунок 6 . Движение объекта на изображении.

Метод калибровки Чжана использовался для калибровки камеры для восстановления трехмерного пространства, как показано в уравнении (8) [23].

zc · [uv1] = [1dx0u001dyv0001] · [f000f0001] · [rt0t1] · [xwywzw1] = [ΔxΔx0u00ΔyΔyv0001] · [rt0t1] · m ~ = a [r1r2t] m ~ (8)

4444444444444444444444444444444444444444444444444444 4.

44444444444444444444 4.

4444444444444444 4. v — значения координат по горизонтали и вертикали в системе координат изображения; Z _c — расстояние от поверхности камеры до объекта по оптической оси. d _x , d _y — горизонтальный и вертикальный размеры пикселя. u ₀ и v ₀ — центральные положения плоскости изображения. f — фокусное расстояние камеры. R — матрица вращения объекта калибровки. t — матрица перевода. X _w , Y _w и Z _w — это координаты точек в мировой системе координат. Согласно уравнению (6), расстояние D можно получить между транспортным средством и камерой. Δ X — ширина целевого объекта на изображении. Δ x — ширина фактической цели. Δ Y — высота целевого объекта на изображении. Δ y — высота фактической цели.

Согласно уравнению (8) расстояние D может быть получено между транспортным средством и камерой. Дальний свет автомобиля можно определить, найдя взаимосвязь между S _Свет , S _Лампа и D . Площадь ореола фары транспортного средства S _Light и площадь лампы S _Lamp можно получить с помощью пороговой обработки.

Как показано на рисунках 7, 8, два ореола фар различимы только тогда, когда автомобиль находится в положении D _{по касательной} . Если расстояние между автомобилем и камерой меньше D _{тангенс} , ореол фар разделен. Если расстояние между автомобилем и камерой больше, чем D _{тангенс} , ореол фар автомобиля находится в совпадающем состоянии. Таким образом, две ситуации можно классифицировать, а затем обсудить. Условия различения ближнего и дальнего света удовлетворяют следующему соотношению в уравнении (9).

Результат={LowBea SLampSLight>δ±ΔEcΔEm,0≤D≤DtangentHighBeamSLampSLight≤δ±ΔEcΔEm,0≤D≤D≤DtangentLowBeam SLampSLight>δ′±ΔEcΔEm,Dtangent

, где D — реальное расстояние между камерой и автомобилем. δ представляет собой отношение между S _Свет и S _Лампа , когда D находится в [0, D _{9004]. δ’ представляет собой отношение между S Свет и S Лампа , когда D больше D 4тангенс0050 . Δ E c — ошибка расчета. Δ E m – ошибка измерения. LowBeam и HighBeam могут быть выведены как Result . D тангенс — расстояние между камерой и автомобилем, когда только различимы два ореола фар. Согласно изображению обскуры и теореме о подобном треугольнике, его можно рассчитать по уравнению (10).}

Dtangent=d2tanθ2    (10)

, где θ — угол наклона фары, а d — фактическое расстояние до фары.

Согласно теореме о подобных треугольниках можно получить уравнение (11).

LDELGH=LAELAH    (11)

LDE=RRealLamp,LGH=RRealLight    (12)

LAE=DRealLamp,LAH=DRealLight    (13)

where L _DE and R _RealLamp — это лампа фактической ширины радиуса на рисунке 7A. L _GH и R _RealLight — реальный радиус ширины гало. L _AE и D _RealLamp — расстояние между фокусом фары и лампой. L _AH и D _RealLight — расстояние между фокусом фары и ореолом.

Рисунок 7 . Схема дальнего света. (A) Схематическое изображение поперечного сечения дальнего света. (B) Схематическая диаграмма вертикального разреза дальнего света при пересечении двух ореолов.

Рисунок 8 . Принципиальная схема пространства световой линии дальнего света.

Объединив уравнения (11)–(13), можно получить δ как уравнение (14).

δ=SRealLampSRealLight=πRRealLamp2πRRealLight2=LDE2LGh3=LAE2LAh3=DRealLamp2DRealLight2    (14)

Два ореола фар пересекаются, когда расстояние между автомобилем и камерой больше D _{тангенс} . Область S _RealLight ореола фары транспортного средства выражается уравнением (15).

SReallight = 2πRReallight2-Sintersect = 2πRreallight2- (απRReallight2360-Rreallight2sinα2) (15) = RREALLight2 (2π-απ360+SINα2)

D2RREALlight = COSα2 (16)

95

D2RReallight = COSα2 (16)

D2RReallight = COSα2 (16)

9004

D2RREALlight = COSα2 (16)

9004 D2RREALLIGHT = COSα2 9004 9004 . . 7Б. С _{Пересечение} — площадь пересечения двух ореолов.

Объединяя уравнения (15) и (16), площадь ореола фары транспортного средства S _RealLight можно получить по уравнению (17).

SRealLight=RRealLight2(2π−arccos(d2RRealLight)π360                        +sin(arccos(d2RRealLight))2)    (17)

δ′=2SRealLampSRealLight=2πRRealLamp2RRealLight2(2π−arccos(d·(2RRealLight)−1)π360+sin (arccos(d·(2RRalLight)−1)2)    (18)

, где δ’ — отношение между S _Свет и S _Фонарь , его можно получить, когда расстояние между автомобилем и камерой больше, чем D _{по касательной}

2.

Метод тестирования

Для распознавания фар транспортного средства оценка Intersection Over Union (IOU) более 50% считается правильным обнаружением. Наш метод оценки — F-Score (β = 1), который определяется уравнениями (16)–(18) [24]:

F-Score=(1+β2)×Precision×Recall(β2×Precision)+Recall    (19)

Precision=TPTP+FP    (20)

Recall=TPTP+FN    (21)

, где TP истинно-положительный. FP является ложноположительным. FN является ложноотрицательным.

Результаты и обсуждение

Набор данных и экспериментальная платформа

В целях обучения и тестирования данные были получены с тепловизионных камер на ночной городской дороге. Имеет смысл следить за тем, чтобы фары использовались водителями на законных основаниях. Тепловой поток и поток RGB были получены с камеры FLIR ONE PRO с тепловым разрешением 160 × 120 и разрешением RGB 1440 × 1080 при частоте кадров 8,7 Гц. Динамический диапазон сцены составляет от −20 до 400°C. Спектральный диапазон термосенсора составляет около 8–14 мкм, а тепловая чувствительность (NETD) — 70 мК. Получено визуальное разрешение 640×480 с железной цветовой шкалой.

В этой статье компьютерная платформа использовалась для обучения модели глубокой нейронной сети и тестирования. Обучение модели глубокой нейронной сети выполнялось с использованием Slim с TensorFlow v1.13 в качестве серверной части на рабочем столе с 16 ГБ ОЗУ. Вычисления были ускорены за счет использования графического процессора NVIDIA RTX2080Ti с 12 ГБ памяти. Сеть была обучена для 150 000 итераций с размером пакета 8. Алгоритм оптимизатора был «Адам» со скоростью обучения 0,001 и коэффициентом затухания скорости обучения 0,9.4. Чтобы избежать переобучения, локальное увеличение данных выполнялось посредством двумерного вращения, перемещения и случайного перелистывания слева направо или сверху вниз. Диапазоны поворота были [-45°, 45°] и [-180°, 180°]. После преобразования и изменения размера обучающие выборки были обрезаны до 640 × 480 × 3 и введены в модель глубокой нейронной сети.

Тестирование производительности

Для разработки фильтра-кандидата с низкой вероятностью была проанализирована взаимосвязь между ореолом фары транспортного средства и фарой транспортного средства. На рисунках 9, 10, изображения были перехвачены из 30-кадровой видеосъемки в реальном времени и перехвачены каждые пять кадров. Как показано на рис. 9, когда фара автомобиля динамически меняется с дальнего на ближний на изображении RGB, ореол ближнего света остается четким. В результате площадь светильников можно легко получить. По сравнению с ближним светом различить транспортное средство и его фару на Рисунке 10 было труднее, чем на Рисунке 9, потому что ореол дальнего света всегда находился в состоянии слияния на изображении RGB. Потому что ореол дальнего света всегда был в состоянии слияния в изображении RGB. Когда расстояние между автомобилем и камерой достаточно близко, можно легко различить форму фары автомобиля. Поэтому фильтр кандидата с низкой вероятностью был разработан на основе расстояния между транспортным средством, камерой, площадью лампы и фарой.

Рисунок 9 . Схема процесса динамического изменения ближнего света фар с дальнего на ближний.

Рисунок 10 . Схема процесса динамического изменения дальнего света фар с дальнего на ближний.

Чтобы реализовать распознавание фар транспортных средств, метод динамической регулировки и различения фар транспортного средства был разработан, как показано на рисунке 11. Этот метод состоял из двух частей: динамическая регулировка теплового изображения и динамическое различение фар транспортных средств.

Рисунок 11 . Блок-схема метода динамической настройки и различения.

Улучшение теплового изображения играет важную роль в динамической настройке. Обнаружению объекта могут мешать температура окружающей среды и температура целевого объекта, которые отображались на тепловых изображениях. После улучшения теплового изображения значение теплового изображения было отрегулировано до подходящего диапазона на тепловой гистограмме, как показано на рисунке 12B. По сравнению с рисунком 1А, источники света на тепловом изображении после динамической настройки более заметны, как показано на рисунке 12А. С помощью метода улучшения тепловизионного изображения были устранены не только интерференционные признаки на изображении, но и улучшены целевые признаки.

Рисунок 12 . Тепловая гистограмма и тепловое изображение после динамической настройки. (A) Тепловое изображение после динамической настройки. (B) Термическая гистограмма после динамического преобразования.

Следующим шагом после улучшения тепловизионного изображения было слияние характеристик теплового изображения. Контуры ореола фар автомобиля были извлечены с помощью операции Собеля, как показано на рисунке 13B. Контуры фар автомобиля, извлеченные из изображения RGB (рис. 13А), были объединены с тепловым изображением (рис. 13С). Как показано на рисунке 13D, этот рисунок содержит не только информацию о тепловом изображении, но и информацию о контурах изображения RGB. Кроме того, на тепловом изображении была усилена информация о контурах объекта.

Рисунок 13 . Извлечение и слияние фар автомобиля. (A) Красно-зелено-синее (RGB) изображение, извлеченное из исходного термограммы. (B) RGB-изображение после операции Собеля. (C) Тепловое изображение, извлеченное из исходного теплового изображения. (D) Карта объектов, синтезированная из теплового изображения и карты RGB.

Затем области ореола фары и лампы были извлечены с помощью пороговой обработки для разработки фильтра кандидата с низкой вероятностью. Как показано на рисунке 14A, люди рядом с транспортным средством и другие помехи были отфильтрованы, и можно получить только ореол фар транспортного средства и пиксели, похожие на луч транспортного средства. Как показано на рисунке 14B, информация о положении транспортного средства и фары на изображении получается путем предварительного выделения модели глубокой нейронной сети, а затем путем обработки с фиксированным порогом извлекается контур лампы на тепловом изображении. и контур ореола фары был извлечен из изображения RGB. Извлеченный контур сохранялся, когда он находился в поле кандидата транспортного средства; в противном случае его отбрасывали. Таким образом, мы можем получить характеристики фары на рисунке 14B.

Рисунок 14 . Результаты пороговой обработки. (A) Красный Зеленый Синий (RGB) изображение после пороговой обработки. (B) Тепловое изображение после пороговой обработки.

После тестирования этот метод не только позволил отличить дальний и ближний свет, но также эффективно преодолел интерференцию, вызванную ореолом на рисунке 15. Точность, полнота и F-показатель были эффективно улучшены с помощью наши методы. Как показано в Таблице 1, мы обнаружили, что скорость воспроизведения RGB-изображения составила 15,2%, что выше, чем на тепловом изображении. Причина в том, что разрешение теплового изображения было низким, и невозможно было отделить фары дальнего света от фар ближнего света.

Рисунок 15 . Результаты различения. (A) A Исходное изображение Красный Зеленый Синий (RGB). (B) Результирующее изображение с различением.

Таблица 1 . Производительность методов.

Для данных тренировочного изображения полнота и точность YOLOv3 для изображений с несколькими последовательностями, полученных с помощью динамической настройки, были на 5,6 и 6,3% выше, чем для изображения RGB, соответственно. Точность и полнота были эффективно повышены за счет динамической настройки теплового изображения. Ореол информации о фарах сохранялся в многосерийных изображениях. Кроме того, из теплового изображения можно получить информацию о контурах удаленных транспортных средств и контуре луча транспортного средства. Для производительности обучающих моделей точность модели с добавлением фильтра (YOLOv3-Filter) была эффективно улучшена на 4,8%, а F-Score YOLOv3-Filter увеличился на 1,8% по сравнению с YOLOv3 на многопоследовательных изображениях. . В этой ситуации фильтр сыграл решающую роль в модели.

Наконец, динамическая настройка и метод распознавания были протестированы. По производительности метода YOLOv3-Filter (многосерийные изображения) является лучшим среди этих трех методов. Точность и полнота увеличились на 11,1 и 5,1% по сравнению с YOLOv3 на изображении RGB соответственно. Наш метод был протестирован на основе сети однократного многоблочного детектора (SSD), которая имеет хорошие характеристики при обнаружении мелких объектов [25]. После улучшения точность и полнота увеличились на 8,2 и 4,6% по сравнению с сетью SSD на изображении RGB соответственно. Данные показывают, что метод, описанный в этой статье, значительно улучшил способность различать фары транспортных средств.

Чтобы подтвердить возможность использования метода YOLOv3-Filter в приложениях реального времени, мы провели сравнительные эксперименты в разных сетях. Время однократного прямого вывода для метода YOLOv3-Filter (изображения с несколькими последовательностями) составляет 111 мс, что на 34 мс больше, чем у YOLOv3 (изображение RGB). Основной причиной незначительного снижения скорости является сложная структура фильтра и динамическая подстройка теплового изображения, используемые в YOLOv3-Filter. Наш метод показывает большое преимущество перед сетью SSD в производительности обнаружения при аналогичном сроке скорости работы. В целом, метод YOLOv3-Filter (Multi-sequence images) не снижает время работы, при этом значительно повышая точность обнаружения.

Однако было много факторов, которые привели к низкому отзыву в ряде методов тестирования. Во-первых, из-за низкой разрешающей способности тепловизора тепловое изображение после усиления в определенной степени искажается, и весь контур не может быть эффективно восстановлен. Поэтому информация, полученная тепловизором, была неточной. Во-вторых, были различные типы транспортных средств, и размер транспортного средства определялся типом транспортного средства. В результате этот метод имеет определенные погрешности из-за неопределенности размеров транспортных средств. Для решения этой проблемы необходимо было создать полную базу данных о типах и размерах транспортных средств. Наконец, ошибка расчета Δ E _c работало только тогда, когда камера и автомобиль находились на одной прямой. Когда угол отклонения транспортного средства и камеры может быть изменен, Δ E _c также будет изменен. Цифровые камеры проецируются на сложную систему объектива и массива датчиков, подверженную множеству нежелательных эффектов. Основные эффекты можно описать с учетом экспозиционного треугольника: диафрагмы, выдержки и чувствительности (ISO) [26]. На размер ореола также могут влиять настройки экспозиции RGB-камеры. По мере уменьшения времени экспозиции, диафрагмы и ISO площадь ореола фары, захваченная камерой, уменьшается. Погрешность измерения Δ E _m может скорректировать этот эффект. В данной работе эти параметры камеры были установлены перед отправкой с завода.

Заключение

В работе предложен метод динамической настройки и распознавания фар транспортных средств, основанный на доступе к данным тепловизионной камеры. Улучшение тепловизионного изображения и слияние признаков нескольких последовательностей изображений использовались в качестве динамической настройки для четкого выделения характеристик объекта, а YOLOv3 с добавлением фильтра (YOLOv3-Filter) использовался для динамического различения. Особенности между дальним и ближним светом можно легко различить с помощью фильтра. Таким образом, предлагаемый метод динамической регулировки и различения не только может улучшить тепловое изображение, но также может реализовать точное различение дальнего и ближнего света, что обеспечивает эффективный метод различения фар транспортного средства при ночном вождении и контроле за дорожным движением.

Заявление о доступности данных

На данные, проанализированные в этом исследовании, распространяются следующие лицензии/ограничения: тепловой поток и поток RGB были получены из FLIR ONE PRO. Набор данных, использованный в этой статье, был получен нами при температуре 25°C и относительной влажности 55%. Запросы на доступ к этим наборам данных следует направлять по адресу [email protected].

Авторские взносы

SL: рабочая концепция, дизайн и проект документа. YQ: сбор данных. ПБ: внести важные изменения в документ и утвердить окончательный вариант документа для публикации. Все авторы внесли свой вклад в статью и одобрили представленную версию.

Финансирование

Это исследование финансировалось проектом Чжуншаньской инновационной исследовательской группы (№ 180809162197886), Специальным фондом развития инноваций Гуандунского университета науки и технологий (№ pdjh3019b0135), Научно-технической программой Гуанчжоу (№ 180809162197886). 201

01), Программа для инновационных и предпринимательских групп провинции Гуандун (№ 2019BT02C241), Программа для ученых Чан Цзяна и инновационных исследовательских групп в университетах (№ IRT17R40), Ключевая лаборатория оптических информационных материалов и технологий провинции Гуандун (№ 2017B030301007) и Международная лаборатория оптических информационных технологий МЧС и проект 111.

Конфликт интересов

Авторы заявляют, что исследование проводилось при отсутствии каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

Ссылки

1. Zahran ESMM, Tan SJ, Yap YH, Tan EH, Pena CMF, Yee HF, et al. Исследование влияния альтернативного дорожного освещения на очаги дорожно-транспортных происшествий с использованием пространственного анализа. In: 2019 4-я Международная конференция по интеллектуальной транспортной инженерии (ICITE) . Сингапур: IEEE (2019). doi: 10.1109/ICITE.2019.8880263

CrossRef Full Text | Google Scholar

2. Хванг А.Д., Туккар-Бурак М., Гольдштейн Р., Пели Э. Влияние бликов встречных фар на катаракту: пилотное исследование. Фронт Психол . (2018) 9:164. doi: 10.3389/fpsyg.2018.00164

PubMed Abstract | Полный текст перекрестной ссылки | Google Scholar

3. Zou Q, Ling H, Pang Y, Huang Y, Tian M. Совместное сопряжение фар и отслеживание транспортных средств с помощью взвешенной упаковки в ночных видеороликах о дорожном движении. IEEE Trans Intel Transport Syst . (2018) 19:1950–61. doi: 10.1109/TITS.2017.2745683

CrossRef Полный текст | Google Scholar

4. Dai X, Liu D, Yang L, Liu Y. Исследование технологии интеллектуального обнаружения ночных транспортных средств на основе преобразования Хафа. In: 2019 Международная конференция по интеллектуальному транспорту, большим данным и умному городу (ICITBS) . Чанша: IEEE (2019). п. 49–52. doi: 10.1109/ICITBS.2019.00021

CrossRef Полный текст | Академия Google

5. Куанг Х., Ян К.Ф., Чен Л., Ли Й.Дж., Чан Л.Л.Х., Ян Х. Байесовский генератор предложений объектов на основе значимости для изображений ночного трафика. IEEE Trans Intel Transport Syst . (2018) 19:814–25. doi: 10.1109/TITS.2017.2702665

CrossRef Полный текст | Google Scholar

6. Lin CT, Huang SW, Wu YY, Lai SH. Передача стиля изображения день-ночь на основе GAN для обнаружения транспортных средств в ночное время. IEEE Trans Intel Transport Syst . (2020) 99: 1–13. дои: 10.1109/tits.2019.2961679

Полнотекстовая перекрестная ссылка | Google Scholar

7. Yi ZC, Chen ZB, Peng B, Li SX, Bai PF, Shui LL и другие. Система распознавания освещения транспортных средств на основе алгоритма эрозии и эффективного разделения зон в сетях автомобильной связи 5G. Доступ IEEE . (2019) 7:111074–83. doi: 10.1109/access.2019.2927731

CrossRef Полный текст | Google Scholar

8. Wu JT, Lee JD, Chien JC, Hsieh CH. Обнаружение транспортных средств в ночное время с близкого расстояния с использованием информации о автомобильных фонарях. В: 2014 Международный симпозиум по компьютерам, потребителям и контролю (IS3C) . Том. 2. Тайчжун: IEEE (2014). п. 1237–40. doi: 10.1109/IS3C.2014.320

Полный текст CrossRef | Google Scholar

9. Pradeep CS, Ramanathan R. Усовершенствованный метод обнаружения транспортных средств в ночное время. In: 2018 Международная конференция по достижениям в области вычислительной техники, связи и информатики (ICACCI) . Бангалор: IEEE (2018). п. 508–13. doi: 10.1109/ICACCI.2018.8554712

CrossRef Полный текст | Академия Google

10. Chen XZ, Liao KK, Chen YL, Yu CW, Wang C. Система обнаружения окружающих транспортных средств в ночное время на основе видения. In: 2018 7-й Международный симпозиум по электронике нового поколения (ISNE) . Тайбэй: IEEE (2018). п. 1–3. doi: 10.1109/ISNE.2018.8394717

CrossRef Полный текст | Google Scholar

11. Chang CW, Шринивасан К., Чен Ю.Ю., Ченг В.Х., Хуа К.Л. Обнаружение транспортных средств на тепловых изображениях с помощью глубокой нейронной сети. In: 2018 Международная конференция IEEE по визуальным коммуникациям и обработке изображений (VCIP) . IEEE (2018). п. 7–10. doi: 10.1109/VCIP.2018.8698741

Полный текст CrossRef | Google Scholar

12. Сацода Р.К., Триведи М.М. Глядя на транспортные средства в ночное время: обнаружение и динамика задних фонарей. IEEE Trans Intel Transport Syst . (2019) 20:4297–307. doi: 10.1109/TITS.2016.2614545

CrossRef Полный текст | Google Scholar

13. Shan Y, Sawhney HS, Kumar R. Неконтролируемое обучение дискриминационным краевым мерам для сопоставления транспортных средств между непересекающимися камерами. IEEE Trans Pattern Anal Mach Intel . (2008) 30:700–11. doi: 10.1109/TPAMI. 2007.70728

PubMed Abstract | Полный текст перекрестной ссылки | Google Scholar

14. Бирогул С., Темур Г., Косе У. Алгоритм распознавания объектов YOLO и модель «принятие решения о покупке-продаже» на двухмерных свечных графиках. Доступ IEEE . (2020) 8:91894–915. doi: 10.1109/ACCESS.2020.2994282

CrossRef Full Text | Google Scholar

15. Chien SC, Chang FC, Tsai CC, Chen YY. Интеллектуальное обнаружение транспортных средств в течение всего дня на основе слияния на уровне принятия решений с использованием цветовых и тепловых датчиков. В: 2018 Международная конференция по передовой робототехнике и интеллектуальным системам (ARIS) . Тайбэй: IEEE (2018). doi: 10.1109/ARIS.2017.8297189

CrossRef Полный текст | Google Scholar

16. Cygert S, Czyzewski A. Стиль передачи для обнаружения транспортных средств с тепловизионной камерой. В: Обработка сигналов 2019 г. — Алгоритмы, архитектуры, устройства и приложения, материалы конференции (SPA) . Том. 9. ИИЭР (2019). п. 218–22. doi: 10.23919/SPA.2019.8936707

CrossRef Full Text | Академия Google

17. Zheng Y, Blasch E, Cygert S, Czyzewski A, Sangnoree A, Chamnongthai K, et al. Надежный метод анализа различных скоростей множества транспортных средств в ночном трафике на основе тепловизионных изображений. IEEE Trans Intel Transport Syst . (2018) 9871: 7–10.

Google Scholar

18. Wei X, Wei D, Suo D, Jia L, Li Y. Многоцелевая идентификация дефектов железнодорожного пути на основе обработки изображений и улучшенной модели YOLOv3. Доступ IEEE . (2020) 8:61973–88. doi: 10.1109/ACCESS.2020.2984264

CrossRef Full Text | Google Scholar

19. Виньялс О., Тошев А., Бенжио С., Эрхан Д. Покажи и расскажи: уроки, извлеченные из конкурса MSCOCO 2015 по подписи к изображениям. IEEE Trans Pattern Anal Mach Intel . (2017) 39: 652–63. doi: 10.1109/TPAMI.2016.2587640

PubMed Abstract | Полный текст перекрестной ссылки | Google Scholar

20. Kargel C. Тепловидение для измерения локального повышения температуры, вызванного переносными мобильными телефонами. В: Конференция IEEE по приборостроению и измерительным технологиям . Том. 2. Комо: IEEE (2004). п. 1557–62. doi: 10.1109/imtc.2004.1351363

Полный текст CrossRef | Google Scholar

21. Исрани С., Джайн С. Обнаружение края номерного знака с помощью оператора Sobel. В: Международная конференция по электротехнике, электронике и методам оптимизации 2016 г. (ICEEOT) . Ченнаи: IEEE (2016). п. 3561–3. doi: 10.1109/ICEEOT.2016.7755367

CrossRef Полный текст | Академия Google

22. Тодд Дж. Цифровая обработка изображений (второе издание). Opt Lasers Eng . (1988) 8:1–71. doi: 10.1016/0143-8166(88)

-7

CrossRef Full Text | Google Scholar

23. Чжан З. Гибкая новая методика калибровки камеры. IEEE Trans Pattern Analy Mach Intel . (2000) 22:1330–4. doi: 10.1109/34.888718

Полный текст CrossRef | Google Scholar

24. Хитон Дж. Глубокое обучение. В: Goodfellow I, Bengio Y, Courville A, редакторы. Генетическое программирование и эволюционирующие машины. Массачусетс: MIT Press (2018). п. 424–5. doi: 10.1007/s10710-017-9314-z

PubMed Abstract | Полный текст перекрестной ссылки | Google Scholar

25. Qu J, Su C, Zhang Z, Razi A. Сеть SSD с расширенной сверткой и слиянием функций для обнаружения небольших объектов на изображениях дистанционного зондирования. Доступ IEEE . (2020) 8:82832–43. doi: 10.1109/ACCESS.2020.29

CrossRef Full Text | Google Scholar

26. Steffens CR, Drews-jr PLJ, Botelho SS, Grande R. Коррекция экспозиции на основе глубокого обучения для коррекции экспозиции изображения с применением в компьютерном зрении для робототехники. В: Латиноамериканский симпозиум по робототехнике 2018 г., Бразильский симпозиум по робототехнике 2018 г. (SBR) и Семинар 2018 г. по робототехнике в образовании (WRE) . Жоао Пессоа: IEEE (2018). doi: 10. 1109/LARS/SBR/WRE.2018.00043

CrossRef Full Text | Google Scholar

Как правильно настроить автомобильные фары – Partsmax

Вождение в темное время суток или в плохую погоду необходимо оборудовать свой автомобиль подходящими фарами. Хорошие фары приносят пользу не только вам, но и обеспечивают безопасность других участников дорожного движения. Правильный свет луча во время вождения поможет вам видеть, куда вы едете, не ослепляя встречный транспорт. Было бы лучше научиться правильно регулировать фары автомобиля при вождении в различных ситуациях.

Регулировка фар вашего автомобиля не обязательно означает поездку к механику. Вот несколько ключевых моментов, которые вы, возможно, захотите учесть при регулировке балок для правильного выравнивания. Однако следует знать, что некоторые модели формовщиков не оснащены автоматической регулировкой фар. Для этих моделей вы должны быть особенно осторожны при вождении.

Подготовка автомобиля к регулировке фар

Прежде чем приступить к делу, необходимо выполнить несколько действий, чтобы подготовить автомобиль к проверке сход-развала.

I. Припаркуйте автомобиль на ровной поверхности примерно в 50 см от темной стены, повернув переднюю часть автомобиля к стене. Убедитесь, что ваш автомобиль стоит на ровной поверхности.

II. Для эффективного выравнивания вашего автомобиля; вам нужно избавиться от лишнего веса и проверить давление в шинах, чтобы убедиться, что все колеса находятся на одном уровне PSI. Вы также можете выполнить это упражнение с половиной бака топлива.

III. Проверьте уровень подвески автомобиля, измерив расстояние между фарами и землей.

IV. Проверьте значение наклона фар на корпусе отражателя.

Регулировка автомобильных фар

Самое первое, что вам нужно учитывать, это безопасность. Это обычно рассматривается на начальном этапе при подготовке автомобиля ко всему процессу. Возможно, вам придется попросить кого-нибудь сесть на водительское сиденье, чтобы сместить вес автомобиля, чтобы имитировать присутствие водителя. Вы также можете раскачивать автомобиль по всем четырем углам, чтобы убедиться, что все удары выровнены.

Измерение фар

Хорошо сбалансированный автомобиль можно приступить к измерению фар. Для эффективного измерения фар рекомендуется использовать ближний свет для более точных показаний. Разместив свой автомобиль лицом к темной стене, вы можете использовать рулетку для измерения лучей как по вертикали, так и по горизонтали на стене.

Используйте отметки на стене, чтобы проверить, ровные ли отметки. При неравномерных показаниях нужно внести необходимые коррективы. Запишите разницу и опустите самый высокий маркер центральной линии до самого низкого маркера центральной линии. Держите линии примерно на 3,5 фута над землей.

Отрегулируйте каждую фару отдельно.

При движении задним ходом вы должны отодвинуть машину ровно на 25 футов от стены. Для правильных показаний вы можете использовать рулетку, чтобы получить правильное измерение. Записав измерения фар, теперь вы можете поворачивать фары, чтобы отрегулировать освещение.

Чтобы найти регулировочные винты фары, сначала необходимо снять декоративные кольца фары. Вы найдете две метки для горизонтального и вертикального регуляторов. Большинство автомобилей поставляются с руководством. Если у вас возникнут проблемы с поиском маркеров, вы можете обратиться к руководству за дополнительными рекомендациями.

Вооружившись отверткой, можно приступать к регулировке винтов. Перед этим вы должны закрыть одну фару непрозрачным материалом, чтобы блокировать свет. Таким образом, вы можете настроить каждый источник света, не задумываясь, правильно ли вы настроили его.

Регулировка вертикального поля

Для этого вам может понадобиться кто-то на водительском сиденье, чтобы помочь вам включить и выключить свет во время регулировки. Для винта вертикального поля, чтобы поднять свет, вам нужно будет повернуть винт по часовой стрелке и против часовой стрелки, чтобы уменьшить поле. Однако разные автомобили имеют разную конструкцию, когда речь идет о опускании или подъеме луча в вертикальной плоскости. Вам нужно проконсультироваться с вашим руководством, чтобы убедиться, что вы все сделали правильно. Интенсивность света должна быть сосредоточена чуть ниже центральной линии, которую вы отметили на стене, чтобы все получилось правильно.

Регулировка горизонтального поля

Так же, как и вертикальные винты, вам нужно повернуть винты, чтобы сконцентрировать интенсивность света справа от вертикальной маркировки ленты на стене. Делайте это, постоянно проверяя, достаточно ли близко светильники к разметке на стене, или пока вы не сделаете все правильно.

Отправляйтесь на дорожный тест

Вы никогда не узнаете, все ли у вас правильно настроено, пока не проверите работу автомобильных фар на дороге под покровом темноты. Выезд на дорожный тест поможет вам определить любые возможные несоосности, которые все еще присутствуют. Таким образом, вы можете продолжать регулировку, пока не выровняете фары должным образом.

Несмотря на то, что это несложная работа, вы можете вызвать механика, который поможет вам с регулировкой, если вы не уверены. Таким образом, вы можете улучшить свою видимость, сохраняя при этом безопасность.

Ресурсы

Для получения дополнительных советов и ресурсов посетите наш блог. Если вам необходимо заменить фары, вы можете заказать их через Интернет или позвонив в нашу службу продаж.

Что такое правильная регулировка фар?

Карина Лорон 12 авг. 2021 г.

Качественные фары имеют решающее значение для освещения пути во время движения ночью. Таким образом, важно проверить, хорошо ли выровнены лампочки, прежде чем идти своим путем.

Вам когда-нибудь приходилось ослеплять чьими-то или даже своими фарами? В этом случае ваши фары могут быть смещены и нуждаются в некоторой регулировке.

Под правильной регулировкой фар подразумевается точная регулировка фар . Независимо от того, вызвана ли несоосность временем или вы неправильно заменили лампочки, несоосность всегда может произойти. Это может уменьшить вашу видимость, что является большой проблемой, если вы едете ночью.

Если вы будете ехать со скоростью 60 миль в час, у вас не будет достаточно времени, чтобы избежать возможного столкновения, когда что-то хаотично движется в вашем направлении. Это сократит ваше время отклика до нуля.

Итак, как понять, что фары не отрегулированы должным образом?



Признаки того, что фары отрегулированы неправильно

Вы можете сказать, что фары вашего автомобиля отрегулированы неправильно, если вы заметите, что другие водители мигают вам фарами. Ваши фары могут ослеплять их, даже когда вы используете режим дальнего света. Вы также можете увидеть, что дорога ярко освещена вашим светом на расстоянии около 20 футов, что означает, что ваши фары направлены слишком низко.

Чтобы узнать, правильно ли установлены фары, припаркуйте автомобиль на уровне поверхности и помигайте фарами 25 футов впереди на стене или в воротах вашего гаража. Ближний свет должен быть в пределах или ниже высоты центра линзы для большинства автомобилей.

Вы также можете предусмотреть более высокий световой рисунок с правой стороны, чтобы осветить дорожные знаки, и более низкий свет со стороны водителя, чтобы предотвратить любые блики, которые могут ослепить других водителей на дороге. Это признаки того, что ваши лучи расположены точно с обеих сторон.



Важность правильного наведения фар

Фары — самая важная система безопасности после тормозной системы и шин. Они помогают вам видеть дорогу достаточно далеко в ночное время, помогая вам быстро реагировать, когда объект находится на вашем пути. Это предотвращает возможные несчастные случаи, которых легко избежать, если у вас есть надлежащая система освещения.

Правильный угол наклона фар имеет решающее значение. Точная регулировка по вертикали или горизонтали гарантирует широкий обзор дороги, что помогает быстро реагировать, когда на дороге появляется животное или препятствие.

Некоторые системы освещения ближнего света могут отображать свет на расстоянии 100 футов, что весьма полезно. Кроме того, некоторые системы освещения LED и HID могут освещать 150 футов в режиме ближнего света. Таким образом, чтобы обеспечить полную выходную мощность ваших фар, убедитесь, что они правильно направлены.



Но как измерить регулировку фар? Давай выясним!



Как измерить регулировку фар

Шаг 1. Выравнивание автомобиля

• Убедитесь, что ваш автомобиль правильно выровнен.
• Проверьте место в машине, нет ли там камней или других вещей, которые могут повлиять на уровень вашей машины.
• Вы также должны удалить вещи, которые весят в вашем багажнике, и убедиться, что ваши шины находятся на идеальном уровне.
• В идеале ваш бензобак должен быть заполнен хотя бы наполовину
• Посмотрите, указывает ли колесо регулировки угла наклона фар на ноль.

                                                     , нажмите здесь

Припаркуйте свой автомобиль на уровне земли на расстоянии 10–15 футов от двери или стены гаража. Убедитесь, что вы выключили свет в своем гараже, чтобы провести надлежащую оценку.

Убедитесь, что удары выровнены, покачивая по четырем углам автомобиля.

Убедитесь, что подвеска выровнена, измерив расстояние от обеих фар до земли.



Шаг 3. Включите фары

• Не используйте противотуманные фары или дальний свет. Создайте две буквы Т на двери или стене гаража, отметив центральные линии вертикального и горизонтального пучков фар малярным скотчем.



Шаг 4. Убедитесь, что фонари выровнены

• Между двумя отмеченными центральными линиями поместите столярный уровень, чтобы убедиться, что они выровнены.
• Если вы заметили какие-либо неровности, измерьте расстояние от стены до нижней отметки с помощью рулетки и отрегулируйте маркер центральных линий на той же высоте, которая не превышает 3,5 фута или 1,1 м от земли.



Шаг 5. От ворот гаража поверните машину ровно на высоте 25 футов.

• Точно измерьте расстояние с помощью рулетки. Это гарантирует, что вы находитесь на правильном расстоянии от стены.
• После этого выключите фары.
• Снимите накладки с фар и найдите регулировочные винты. Вы можете найти эти винты рядом с фарой. Вы также можете проверить эти винты в моторном отсеке, так как некоторые производители помещают их за фарами.
• Вы также никогда не должны забывать помечать как вертикальный, так и горизонтальный регулятор.

Обязательно обратитесь к руководству производителя для правильной регулировки расстояния. У большинства производителей есть разные предложения, когда дело доходит до правильной регулировки. Например, Chrysler предлагает 3 фута или 0,9м в некоторых своих моделях.

Кроме того, идеальная регулировка Toyota составляет 10 футов или 3,0 м. Таким образом, разумно свериться с руководством производителя и придерживаться приведенных рекомендаций.



Шаг 6. Обязательно отрегулируйте фары отдельно

• При регулировке обязательно настраивайте их по отдельности.
• Накройте одну фару тканью, проверяя и регулируя другую.
• Попросите помощи, чтобы включить и выключить свет на сиденье водителя, пока вы выполняете необходимые регулировки.



Шаг 7. Отрегулируйте вертикальное поле, поворачивая полужирный или верхний винт

• Включаем фары после регулировок и видим рисунок на стене.
• Самая яркая часть луча должна быть ровной или ниже центральной линии ленты, которую вы сделали.



Шаг 8. Отрегулируйте горизонтальное поле, поворачивая винты или болты

Обычно вы делаете то же самое с этой регулировкой (вправо-влево). Наиболее интенсивная часть луча должна быть на правой вертикальной линии или на левой, учитывая, что вы едете по левой стороне дороги.



Шаг 9. Проверка регулировки фар на дороге

Проверьте настройку фар на дороге, чтобы убедиться, что обе фары отрегулированы идеально. Проведите тест-драйв, чтобы убедиться, что фары отрегулированы правильно. Внесите коррективы по мере необходимости, повторив шаги, описанные выше.



Вынос

Правильная регулировка фар имеет решающее значение не только для вашей безопасности, но и для безопасности других людей на дороге. Таким образом, важно сделать надлежащие настройки, прежде чем отправиться в путь. Таким образом, вы убедитесь, что обе ваши фары работают правильно.

У каждого производителя разные предложения по регулировке диапазона. Таким образом, важно прочитать руководство вашего производителя для рекомендуемых регулировок расстояния, чтобы получить правильную регулировку фар в зависимости от марки вашего автомобиля.

Как узнать, правильно ли направлены фары

Хорошего водителя отличает не только умение управлять автомобилем и маневрировать в пробке. В конечном итоге они сводятся к мелочам, таким как проверка двигателей, замена масла и внимание к предупреждающим знакам. Однако есть и более сложные вещи, например, как очистить автомобильное стекло; это делает хорошего водителя, но, к сожалению, большинство автовладельцев их не учитывает.

Еще одна задача — правильно настроить фары. Это может показаться глупым или тривиальным, следить за тем, чтобы ваши фары были хорошо направлены или знать, как менять фары вашего автомобиля, но если они не направлены должным образом, это может повлиять на водителя, а также на других водителей на дороге. Например, если фары вашего автомобиля плохо направлены, они могут светить прямо на встречные автомобили, ослепляя их, особенно ночью. Даже не имеет значения, горят ли у вас лучи вверх или нет. Кроме того, если ваши фары направлены слишком низко, это повлияет на то, насколько далеко вы можете видеть дорогу.

Таким образом, разумно считать, что фары вашего автомобиля предназначены для более эффективного и безопасного вождения. Тем не менее, может быть немного сложно понять, хорошо ли выровнены ваши фары, или как правильно их направить. Хорошей новостью является то, что мы собрали простые шаги для решения этих проблем. Вы можете проверить регулировку фар самостоятельно, и если ваш автомобиль не пройдет тест, вы можете выполнить шаги, чтобы правильно отрегулировать и направить их без помощи механика, давайте проверим их, не так ли?

1. Как проверить корректор фар

2. Как отрегулировать фары своими руками?

3. Вывод

Как проверить правильность установки фар

1. Во-первых, вы должны убедиться, что ваши шины имеют правильный размер и хорошо накачаны, а ваш автомобиль заправлен как минимум наполовину. Кроме того, вы можете убедиться, что кто-то сидит на сиденье водителя, и, что наиболее важно, вы можете убедиться, что вы удалили окисление, восстановив фары. Все это может показаться смешным, но суть в том, чтобы смоделировать сценарий вождения и получить четкий луч фар. Только после этого вы сможете измерить и протестировать наилучшее выравнивание.

2. Припаркуйте свой автомобиль в закрытом месте, например, в гараже, и убедитесь, что ваш автомобиль обращен к стене или двери на расстоянии около 15–20 футов. Это делается для проверки регулировки фар, а также для того, чтобы увидеть и измерить, насколько яркими, высокими или низкими являются ваши лучи.

3. Убедитесь, что ваши амортизаторы выровнены. Вы можете сделать это, нажав на четыре угла вашего автомобиля — отрегулировать подвеску.

4. С помощью рулетки измерьте фары от одной точки до уровня земли. Результат не должен превышать полдюйма на обе фары. Это поможет убедиться, что ваша подвеска в порядке и никоим образом не провисает.

5. Теперь включите фары и с помощью малярной ленты разметьте сантилитров как по вертикали, так и по горизонтали. Если вы ранее восстанавливали фары с помощью WD-40, вы можете попробовать набор для восстановления фар для достижения наилучших результатов. После маскировки скотчем они не должны находиться более чем в трех с половиной футах от земли. Отметьте сантилитры, чтобы убедиться, что они равны.

6. Теперь отойдите на 25 футов от поверхности, вы проецируете фары, теперь вы должны увидеть разницу.

Вышеупомянутые шаги — это способы проверки регулировки, но регулировка фар — это совсем другое. К счастью, мы собрали несколько простых шагов, чтобы удовлетворить и это….

Как отрегулировать фары (сделай сам)?

1. Найдите регулировочные винты на фарах. Обычно они находятся сверху и по бокам пластика. Они также помечены, поэтому их должно быть легко найти.
2. Важно, чтобы вы регулировали каждую фару одну за другой, чтобы получить точные результаты
3. Для регулировки вертикального выравнивания поверните верхний винт по часовой стрелке, чтобы поднять его выше, и против часовой стрелки, чтобы опустить.
4. Вы отрегулировали по вертикали, теперь отрегулируйте по горизонтали с помощью винта по бокам фар так же, как описано выше.
5. Если некоторые винты не находятся в предусмотренных для этого местах, как указано выше, вы можете обратиться к руководству по эксплуатации вашего автомобиля для получения надлежащих указаний.
6. Теперь, когда это сделано, вы можете взять машину на прогулку, желательно ночью, чтобы иметь возможность проверить и оценить фары. Если это все еще немного проблематично, вы можете отрегулировать снова по мере необходимости. Вы также можете узнать, как избежать ослепления ярким светом фар других автомобилистов, которые не смогли отрегулировать и отрегулировать фары своего автомобиля.

Заключение

Даже после всего этого не корите себя, если вам по-прежнему трудно выполнить шаги и отрегулировать или отрегулировать фары. В конце концов, будет мудрым советом обратиться к руководству или руководству, чтобы указать вам правильное направление.

Однако не расстраивайтесь, если руководство каким-то образом сбивает вас с толку, это случается. Иногда процессы регулировки или юстировки фар могут там не содержаться. В этом случае лучше всего обратиться за помощью к профессионалу, который поможет вам с фарами.

Кроме того, рекомендуется точно следовать шагам, описанным выше, для более стабильных, выровненных и совершенных фар и удовольствия от вождения. Как упоминалось ранее, это мелочи, которые делают хорошего водителя. Когда ваши фары не направлены или не выровнены должным образом, они также влияют на вас и других водителей, особенно ночью.

Кроме того, если гарантийный срок вашего автомобиля еще не истек, вы можете просто отдать его своему дилеру для регулировки и регулировки без каких-либо дополнительных затрат. При регулировке фар первостепенное значение имеют мелкие детали, такие как положение автомобиля на ровной поверхности или расстояние от стены или поверхности до определенного расстояния. Эти маленькие детали жизненно важны для регулировки ваших фар и получения правильных измерений и оценок.

Наконец, в конце развала-схождения и регулировки не просто проверьте машину в гараже или на подъездной дорожке, прокатитесь ночью или днем ​​по темной дороге, проверьте развал-схождение. Этот шаг пропускает большинство водителей, и он может повлиять на всю динамику. Как еще вы узнаете, правильно ли выровнены и направлены ваши фары? Это выходит за рамки простого тестирования с маркировкой или балками на стенах и поверхностях. Сняв машину, вы лучше понимаете сход-развал.

Удачи!

Понравилась статья? Поделитесь этим с другими!

Автомобильные фары

В какой машине используются лампы фар 9005

9005 — отличный вариант, если вам нужно заменить лампу в фаре вашего автомобиля. Эта лампа имеет несколько преимуществ, которые […]

Подробнее…

Подробнее »

Команда восстановления фар 26 сентября 2022 г.

Автомобильные фары

8 признаков того, что вы должны обновить фары вашего автомобиля

Перегоревшая фара — одна из самых раздражающих вещей ночью или во время сильного летнего ливня. Фары вашего автомобиля могут, […]

Подробнее…

Подробнее »

Команда восстановления фар 25 сентября 2022 г.

Автомобильные фары

В каких автомобилях используются лампы головного света H7

Новые фары, такие как фары H7, производятся ежедневно, чтобы сделать наши автомобили более безопасными, а наше зрение — более четким, когда мы едем ночью. Эти […]

Подробнее…

Подробнее »

Команда восстановления фар 23 сентября 2022 г.

Auto Q&A: Регулировка ближнего света фар

Автомобильные гиды

Можно ли это сделать дома?

Мы заменили всю фару в сборе на нашем Toyota Highlander 2007 года и смогли отрегулировать свет без специального инструмента. Тем не менее, все поиски Nissan в Интернете указывают на то, что автомобиль необходимо доставить в дилерский центр для регулировки. Dreamstime/TNS

Брэд Бергхольд, служба новостей Tribune

15 марта 2020 г.

В: У нас есть Nissan Altima 2017 года выпуска, и мы пытаемся выяснить, как отрегулировать ближний свет. Мы заменили всю фару в сборе на нашем Toyota Highlander 2007 года и смогли отрегулировать свет без специального инструмента. Тем не менее, все поиски Nissan в Интернете указывают на то, что автомобиль необходимо доставить в дилерский центр для регулировки. Не могли бы вы помочь с инструкцией, как это можно сделать в домашних условиях?

– Стив и Синди

A: Регулировка корпуса фары для правильного выравнивания возможна в домашних условиях, если вы можете найти длинную, действительно ровную область с вертикальным экраном, например дверь гаража. (Примечание: действительно ровное покрытие найти сложно!)

Вот рекомендации Nissan перед выполнением любой проверки/регулировки:

Удалить любой груз; убедитесь, что запасное колесо и домкрат правильно уложены; заправить топливный бак; установить давление в шинах на указанное значение; раскачайте переднюю и заднюю часть автомобиля, чтобы установить его; установить передние колеса прямо; добавить 150 фунтов. драйвер или аналог.

Затем измерьте расстояние от земли до центра каждой лампы ближнего света и перенесите эту высоту на экран, используя горизонтальную полосу малярной ленты. Добавьте две дополнительные горизонтальные линии ленты на 1 и 2 дюйма ниже высоты фары.

Объявление:

Более общий метод заключается в том, чтобы подъехать как можно ближе к экрану и отметить горизонтальную и вертикальную линии липкой лентой там, где центр ближнего света падает на экран (проще и, возможно, точнее). Затем Altima отодвигается на 33 фута от экрана (это расстояние зависит от марки автомобиля). Загораживайте попеременно одну фару картоном или полотенцем и наблюдайте, где оставшийся луч падает на экран. Наиболее интенсивное проецируемое пятно должно находиться между двумя нижними отметками (очень немного вниз от уровня).

Вертикальная регулировка возможна с помощью винта внизу на задней стороне корпуса, примерно по центру между двумя патронами лампы (отвертка опускается вертикально, чтобы встретить винт). Горизонтальная регулировка невозможна.

Должен отметить, что штаты могут иметь разные характеристики выравнивания, а некоторые корпуса фар содержат пузырьковый уровень, который обычно располагается по центру, когда автомобиль припаркован на ровной поверхности.

В: Иногда я слышу рев двигателя грузовика, когда поднимаюсь на длинный крутой холм в теплую погоду. Что это?

–Колин

A: Скорее всего, вы слышите срабатывание термостатической муфты вентилятора. Транспортные средства с продольными двигателями и механическим вентилятором обычно оснащены муфтой вентилятора, позволяющей лопастям вентилятора двигаться с пониженной скоростью вращения при обычном вождении. Это снижает нагрузку на двигатель и экономит топливо (большому/агрессивному вентилятору может потребоваться до 30 лошадиных сил, чтобы вращать его на высокой скорости при прямом соединении).

Объявление:

При резком подъеме или тяге, когда температура двигателя поднимается примерно до 220 F, муфта вентилятора срабатывает, предотвращая проскальзывание лопастей вентилятора. Рев, который вы слышите, означает, что вентилятор действительно заботится о своем бизнесе! Когда температура падает, муфта отключается и позволяет вентилятору вернуться к нормальной скорости.

При первых признаках биения руля отремонтировать демпфер

Боб Вебер, Chicago Tribune

В: Купил подержанный 2019 г.Пикап Форд с пробегом 11 000 миль. Когда я ехал на И-80 со скоростью 70 миль в час, вдруг передняя часть начала вибрировать. Я смог остановиться. На следующий день, когда я ехал со скоростью 55 миль в час по двухполосному шоссе, грузовик начал так сильно вибрировать, что руль вырвался у меня из рук. Следующее, что я знал, я был в другой полосе; к счастью, никто не пришел. До дома оставалось еще 50 миль, поэтому я ехал со скоростью 35 миль в час.

Я позвонил дилеру, и они сказали, что Форд знал об этом, но не отзывал. Это рулевой демпфер, и у них не будет запасной части в течение двух-трех месяцев. Дилеру пришлось поставить неоригинальную деталь.

— Р.Ю., г. Варна, ул.

A: Колебание рулевого управления восходит к 1965 году, когда Ford представил переднюю подвеску с двойной двутавровой балкой, и рулевые демпферы (стабилизаторы), вероятно, появились еще раньше. Как и амортизатор, демпфер может изнашиваться или повреждаться. До меня дошли слухи о коллективном иске из-за проблемы с колебанием. Я призываю читателей заменить рулевой демпфер при первых признаках раскачивания.

Объявление:

В: Я использую инструмент с вертлюгом на ветровом стекле автомобиля для его очистки. Это действительно работает, но мне еще предстоит найти продукт, который удалит пленку с внутренней стороны ветрового стекла. Вы можете помочь? Я попробовал все стандартные продукты.

— Аддисон, Иллинойс

A: Эта коварная пленка получается от дегазации. Большая часть этого исходит от винила на приборной панели, но есть много внешних источников. Чем новее машина, тем быстрее возвращается пленка. Я предпочитаю использовать автомобильные очистители стекол, такие как Invisible Glass, Meguiar’s или другие. После ремонта скола на моем лобовом стекле техник Safelite дал мне банку чистящего средства компании, которое также хорошо сработало. Бытовые чистящие средства, похоже, тоже не работают.

№

Совет: после очистки стекла протрите его сухой тканью из микрофибры или скомканной газетой. Однако не пытайтесь сделать это с цифровой газетой.

Вопрос: У меня есть Jaguar XF Sportbrake 2018 года выпуска (универсал). Во время моего последнего обслуживания в декабре 2019 года, когда на одометре было 20 538 миль, менеджер по обслуживанию рекомендовал мне в ближайшее время заменить задние тормоза. У меня никогда не было автомобиля, который нуждался в замене тормозов (задних или передних), по крайней мере, до 50 000 с лишним миль. На самом деле, Mercedes CLK 350 моей жены проехал 70 000 миль, и у него до сих пор оригинальные тормоза.

Менеджер по обслуживанию сказал, что автомобили Jaguar очень часто нуждаются в новых тормозах через 20 000–25 000 миль. Он просто пытается быстро нажиться на мне (стоимость 900 долларов) или в этом есть доля правды, и почему задние тормоза? Обычно мне приходилось сначала менять передние тормоза.

Объявление:

— Ф.Х., Аллентаун, Пенсильвания

A: Передние тормоза выполняют большую часть торможения, особенно на переднеприводных автомобилях. Итак, вы правы, подозревая, что что-то звучит подозрительно. Отнесите свой автомобиль в другую мастерскую, возможно, в независимую ремонтную мастерскую, и попросите провести осмотр. Вы можете обнаружить, что это небольшие диагностические деньги, потраченные не зря.

Как отрегулировать фары Ram Promaster

Со временем фары вашего Ram Promaster будут испытывать небольшие изменения положения из-за неровной дороги, ежедневного износа и ослабления подвески автомобиля. Неправильно отрегулированные фары могут быть большой проблемой: если они расположены слишком высоко, они могут ослепить других водителей, а если они направлены слишком низко или в сторону, они могут уменьшить вашу способность видеть, что находится перед вами ночью. Итак, если фары вашего Ram Promaster вышли из строя, как их отрегулировать? Мы провели исследование, и у нас есть ответы для вас!

Вот шаги, которые необходимо предпринять для регулировки фар на Ram Promaster:

1. Припаркуйте Promaster на расстоянии 10 футов от стены (или двери гаража).
2. Убедитесь, что автомобиль выровнен.
3. Измерьте расстояние от каждой фары до земли.
4. Включите фары, чтобы они освещали стену.
5. Отметьте вертикальный и горизонтальный центр луча каждой фары.
6. Запаркуйте свой Promaster ровно в 25 футах от стены.
7. Обратите внимание, направлены ли лучи по-прежнему на вертикальный и горизонтальный центр.
8. Выключите фары и снимите декоративное кольцо каждой фары.
9. Найдите регулировочные винты на корпусе каждой фары.
10. Включите фары.
11. Блокировка света фары со стороны пассажира.
12. С помощью регулировочных винтов отцентрируйте луч фары со стороны водителя.
13. Повторите шаги 11 и 12 для фары со стороны пассажира с заблокированной фарой со стороны водителя.
14. Проверьте регулировку, проехав по темной дороге.
15. Повторяйте шаги 11–14 по мере необходимости, пока обе фары не будут правильно отрегулированы.

Ниже мы подробно объясним каждый из этих шагов. Мы также обсудим, где расположены регулировочные винты фар, как далеко вперед должны светить ближний и дальний свет, а также правильную высоту фар. Мы сообщим вам стоимость замены лампочек в фарах Ram Promaster. И мы объясним, как и в каких условиях вождения использовать противотуманные фары на вашем Promaster. Читать дальше!

Прежде чем вы продолжите чтение, позвольте сказать, что мы надеемся, что вы найдете здесь полезные ссылки. Если вы купите что-то по ссылке на этой странице, мы можем получить комиссию, так что спасибо!

Как отрегулировать фары Ram Promaster

1. Припаркуйте Promaster в 10 футах от стены (или двери гаража)

• Найдите стену с ровной поверхностью, на которой можно безопасно припарковать Promaster во время выполнения этой работы. Если подъездная дорожка ровная, вы можете использовать ворота гаража.
• Припаркуйте свой Promaster примерно в 10 футах от стены.

2. Убедитесь, что автомобиль выровнен

• Выньте из фургона весь тяжелый груз.
• Заполните бензобак хотя бы наполовину.
• Накачайте все четыре шины до давления в фунтах на квадратный дюйм, рекомендованного в руководстве по эксплуатации.
• Выровняйте подвеску, нажав и отпустив каждый угол автомобиля.
• Чтобы имитировать нормальные условия вождения, посадите другого взрослого на место водителя, пока вы выполняете шаги 3–10.

3. Измерьте расстояние от каждой фары до земли

• С помощью рулетки определите расстояние от каждой фары до земли. Убедитесь, что вы измеряете от одного и того же места на каждой фаре.
• Сравните измерения; они должны быть в пределах 1/2 дюйма друг от друга. Если это не так, у вашего автомобиля есть проблема с подвеской, которую необходимо устранить, прежде чем предпринимать дальнейшие действия.

4. Включите фары, чтобы они освещали стену

Подождите, пока стемнеет, чтобы выполнить этот шаг, чтобы вы могли легко увидеть наиболее интенсивную часть луча каждой фары.

• Включите фары. Не используйте дальний свет или противотуманные фары.
• Выключите все внутреннее освещение.

5. Отметьте вертикальный и горизонтальный центр каждого луча фары

• Используйте один короткий кусок малярной ленты, чтобы отметить горизонтальный центр луча каждой фары.
• Отметьте вертикальный центр каждой балки куском малярной ленты длиной 2 фута.
• Используйте столярный уровень, чтобы убедиться, что горизонтальные осевые линии совпадают друг с другом.
• Если они неровные, отрегулируйте положение верхней центральной ленты так, чтобы она совпадала с нижней.

6. Переустановите свой Promaster на расстоянии ровно 25 футов от стены

• Отмерьте ровно 25 футов от стены.
• Запаркуйте свой Promaster передней частью на этой отметке. Ваши фары должны освещать то же место, что и на шаге 5.

7. Обратите внимание, по-прежнему ли лучи направлены в центр по вертикали и горизонтали

• На стене определите наиболее интенсивную область луча каждой фары.
• Обратите внимание, где интенсивная область сфокусирована относительно горизонтального и вертикального центров, нанесенных скотчем на стену.
  • Верхний край интенсивной области должен сиять сразу под лентой, обозначающей горизонтальный центр.
  • Левый край интенсивной области должен сиять справа от ленты, обозначающей центр по вертикали.
• Определите любые отклонения от этого стандарта и мысленно оцените, какая вертикальная и горизонтальная регулировка потребуется для каждой фары.

8. Выключите фары и снимите декоративное кольцо каждой фары

• Выключите фары.
• Снимите декоративное кольцо, потянув его прямо вперед, пока оно не выйдет из зацепления.

9. Найдите регулировочные винты на корпусе каждой фары

• Найдите два регулировочных винта на корпусе каждой фары. Один находится в правом верхнем углу корпуса; другой находится внизу корпуса, ближе к центру.
• Если вы не можете их найти, обратитесь к руководству пользователя.

10. Включите фары

• Включите фары. Держите их на настройке ближнего света.
• Не используйте противотуманные фары или дальний свет. Выключите все внутреннее освещение.

11. Блокировка света фары со стороны пассажира

• Поместите твердый предмет перед фарой со стороны пассажира, чтобы заблокировать ее свет. Не кладите ничего непосредственно на линзу фары, иначе она может перегреться.
• Отрегулируйте объект так, чтобы он полностью блокировал луч фары со стороны пассажира, чтобы на стену падал только свет фары со стороны водителя.

12. Используйте регулировочные винты для центрирования луча фары со стороны водителя

• Используйте биту с храповым механизмом Torx T15 для поворота регулировочных винтов на 1/4 оборота за раз.
  • Винт в верхнем правом углу управляет вертикальной регулировкой; вращение по часовой стрелке поворачивает фару вниз, а против часовой стрелки — вверх.
  • Винт внизу по центру управляет горизонтальной регулировкой; вращение по часовой стрелке поворачивает фару вправо, а против часовой стрелки — влево.
• Продолжайте регулировку до тех пор, пока интенсивная область луча не достигнет нужного положения.

13. Повторите шаги 11 и 12 для фары со стороны пассажира, при этом фара со стороны водителя заблокирована

• Переместите объект перед фарой со стороны пассажира и поместите его так, чтобы он блокировал луч фары со стороны водителя.
• Используйте биту с храповым механизмом Torx T15, чтобы отрегулировать винты на фаре со стороны пассажира.

14. Проверьте регулировку, проехав по темной дороге

• Проедьте по темной дороге, чтобы проверить регулировку.
• Во время движения проверяйте надлежащую видимость впереди и по обеим сторонам автомобиля.

15. Повторяйте шаги 11–14 по мере необходимости, пока обе фары не будут правильно отрегулированы

• При необходимости отрегулируйте одну или обе фары до тех пор, пока вы не будете удовлетворены обеспечиваемой ими видимостью.

Где расположены винты регулировки фар?

В Ram Promaster, как и в большинстве автомобилей, имеется по два регулировочных винта для каждой фары. Винт, регулирующий вертикальное положение фары, находится в верхней правой части корпуса фары. Винт горизонтальной центровки расположен в нижней части корпуса, ближе к центру.

Некоторые производители размещают регулировочные винты в моторном отсеке за корпусом фары. Это значительно затрудняет доступ к ним, так как вам, возможно, придется снять аккумулятор и/или бачок охлаждающей жидкости. В этом случае вы можете отвезти свой автомобиль к механику, чтобы отрегулировать фары.

Щелкните здесь для сборки фар Ram Promaster на Amazon.

Как далеко ваши фары должны светить при ближнем свете? На дальнем свете?

Фары ближнего света должны освещать дорогу в 160 футах перед автомобилем. Фары дальнего света должны освещать расстояние от 300 до 400 футов впереди.

На какую высоту должны быть установлены фары?

Когда вы светите фарами на стену, верхний край луча каждой фары должен быть чуть ниже высоты центра рассеивателя фары. Этот небольшой угол вниз предотвращает попадание света фар прямо в глаза встречным водителям.

Сколько стоит сменная лампа для Ram Promaster?

Если вы ищете сменные лампочки для фар вашего Ram Promaster, вы можете заплатить от 20 до 100 долларов за пару лампочек. Стандартные галогенные лампы обычно стоят от 20 до 45 долларов за комплект из двух штук. Пара газоразрядных ламп стоит от 65 до 75 долларов, а комплект светодиодных ламп стоит около 100 долларов.

Нажмите здесь, чтобы найти лампы для замены Ram Promaster на Amazon.

Как включить/выключить противотуманные фары Ram Promaster — при наличии

Противотуманные фары не входят в комплект поставки Ram Promaster. Если они есть в вашем автомобиле, вот как их найти, включить и выключить:

1. На центральной приборной панели найдите ряд из пяти прямоугольных кнопок чуть ниже системы климат-контроля.
2. Определите кнопку противотуманных фар: ее значок выглядит как вытянутая заглавная буква D с тремя короткими волнистыми линиями перед ней. Через волнистые линии проходит диагональная косая черта.

   No related posts.
