Элементы ходовой части автомобиля: Из чего состоит ходовая часть автомобиля

Детали ходовой части автомобиля

Устройство ходовой части автомобиля

Ходовая часть автомобиля служит для того, чтобы ваше перемещение по дороге было комфортным, чтобы вы не ощущали всех неровностей дороги, таких, как кочки и ямки, а также для того, чтобы эти неровности как можно «безболезненно» переносил ваш автомобиль.

Вся ходовая часть состоит из следующих элементов – из передней и задней подвески и колес.

Подвеска – очень важный элемент ходовой части. Благодаря ней, автомобиль может совершать колебания, наклоняться и делать все это плавно. Она связано с колесами, но не жестко, так как только таким образом может поддерживаться плавность хода.

Подвески бывают зависимыми и независимыми. У зависимой подвески оба колеса связаны жестко с собой, и если одно из колес наклониться на некоторый угол, второе сделает тоже самое.

Независимая подвеска более популярна, и не зря, так как в ней колеса не связаны между собой, и это более удобно.

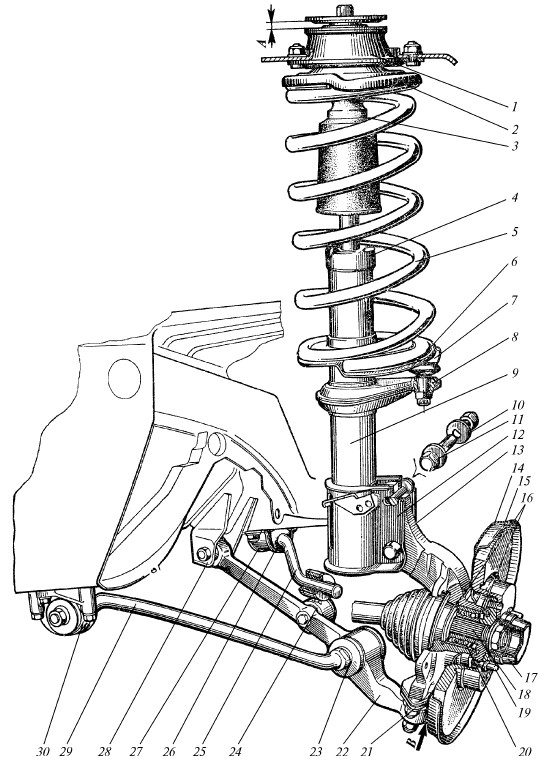

Рассмотрим детали ходовой части автомобиля:

Шины принимают все неровности дороги и смягчают их.

Следует внимательно следить за ними и менять каждый сезон, регулярно осматривать их состояние, проверять на наличие трещин, так как при резком «взрыве» шины и выходе воздуха из нее автомобиль начинает терять направление, что может привести к серьезным авариям.

Основные упругие элементы помогают автомобилю поддерживать единый уровень кузова. Это пружины и рессоры. Пружины принимают на себя вес автомобиля, а рессоры смягчают колебания.

Резинометаллические шарниры и буферы сжатия относятся к дополнительным упругим элементам. Они подавляют высокочастотные колебания и вибрации. Тем не менее они также важны, и необходимо регулярно проверять их состояние.

Направляющие устройства, такие, как системы рычагов и рессоры сохраняют плоскость вращения колеса таким образом, чтобы она была перпендикулярна плоскости дороги при любом ее состоянии. При неправильной работе этих элементов поведение автомобиля резко ухудшается, увеличивается износ элементов.

Амортизатор или же демпфирующий элемент гасит колебания кузова и уменьшает их влияние на пассажиров внутри салона, а также улучшает контакт с дорогой.

Стабилизатор поперечной устойчивости автомобиля уменьшает крен автомобиля, то есть, допустим, если на повороте авто его один бок прижимается к земле, то другой, наоборот, хочет приподняться, стабилизатор возвращает его в обычное положение, то есть также прижимает к земле.

Устройство ходовой части грузового автомобиля

Без ходовой части автомобиль попросту не сможет двигаться по местности. Именно она отвечает за передвижение. Все устройство сконструировано таким образом, чтобы было максимально комфортно и удобно.

Для того, чтобы автомобиль смог полноценно передвигаться, все детали ходовой части соединяют друг с другом и все это подсоединяют к колесам, которые гасят определенные колебания, создающиеся во время движения транспортного средства. Для того, чтобы избежать тряски и лишней вибрации следует включить в элементы ходовой части следующие части:

• рамы;
• балки мостов;
• передние и задние колеса;
• колеса (включая диски и шины).

Обратите внимание, что купить запчасти для ходовой части грузовика можно в интернет-магазине «Гудвил Запчасти». Вы можете ознакомиться с полным ассортиментом запчастей, которые представлены в каталоге. Для того, чтобы осуществить ремонт подвески потребуется прибегнуть к помощи автомехаников. Только они смогут правильно заменить детали.

На самом деле ходовая часть автомобиля крайне важна, поэтому в случае его поломки могут возникнуть непредвиденные ситуации, вплоть до аварийных. Именно из-за этого механики рекомендуют настоятельно проводить профилактические осмотры.

Принципиально новой и усовершенствованной вариацией подвески считается независимая подвеска грузового автомобиля. Она называется так, потому что колеса, находящиеся на одной оси не связаны между собой. В свою очередь такой механизм и расположение колес не оказывает друг на друга какое-либо влияние.

Подвеска грузового автомобиля способна обеспечить особую упругость, связь между рамой и кузовом с мостами автомобиля или непосредственно с самими колесами.

Основными элементами ходовой части автомобиля можно назвать следующие детали:

1. Управляемый мост – представляет собой единую балку, в которой на специальных шарнирах установлены поворотные цапфы и соединительные элементы.

2. Упругие элементы подвески автомобиля – предназначаются для того, чтобы смягчить толчки и удары, а также снизить виртуальные ускорения и динамическую нагрузку.

Ходовая часть автомобиля. Устройство ходовой части автомобиля

Как вы, наверное, знаете, ходовая часть автомобиля представляет собой одну из невероятно важных систем в конструкции каждого современного автотранспортного средства и имеет достаточно сложное устройство. Именно на нее приходится наибольший уровень нагрузки при эксплуатации автомобиля. По этой причине диагностика состояния данной части машины является невероятно важным для полностью безопасного движения авто на дороге, а также высоконадежной управляемости автотранспортом и комфортного пребывания в оном во время передвижения. Поэтому так важно разбираться в устройстве ходовой, чтобы своевременно сдать авто на диагностику.



Подробное устройство ходовой части автомобиля

Ходовая часть представляет собой связующий механизм, который начинается от колес автомобиля и продолжается до кузова автотранспортного средства. Именно она принимает на себя каждую вмятину либо выпуклость дорожного полотна. Благодаря данному узлу автомобилист может совершенно не ощущать наездов либо попаданий на небольшие неровности на дороге. И чтобы при передвижении на своем автотранспорте водитель и пассажиры чувствовали себя максимально комфортно и полностью безопасно, необходимо периодически проводить проверку состояния всех элементов этой автомобильной системы, то есть пользоваться услугами профессиональной диагностики, которую проводят специализированные автосервисы города Николаева. Ходовая часть авто должна проверять не реже чем раз в двенадцать месяцев.

Устройство ходовой части каждого современного авто включает такие составляющие:

• Колеса;

• Мост;

• Рама;

• Подвеска.

Разумеется, составляющими этого узла могут быть и иные элементы, однако вышеуказанные детали играют главную роль в обеспечении комфортного и несложного управления автотранспортом. Каждый из данных компонентов выполняет конкретную функцию, однако их задачей является минимизирование вибрации, а также тряски автотранспортного средства при передвижении. Таково устройство ходовой части авто.



Рама

Данные компоненты являются основой всего механизма, потому что к ним прикрепляются главные составляющие подвески авто. Рама – это тот непосредственный компонент, который участвует в формировании ходовой. Обычно слово «рама» не используется относительно легковушек, лишь относительно грузовиков. Для легковых автомобилей обычно употребляется слово «кузов». К нему как раз и прикрепляются все остальные элементы ходовой. Они подсоединяются к каркасу.

Чтобы кузов хорошо переносил сложности отечественных дорожных полотен, некоторые его части должны производиться из высокопрочного металла.  На остальных частях, в качестве обшивки нередко используют профильный лист, потому что этот материал отличается стойкостью к коррозийным проявлениям. Но независимо от материала, из которого изготовлен кузов, необходимо своевременно проходить диагностику ходовой части авто.



Подвеска и мост

Что касается подвески, то именно она позволяет водителю комфортнее переносить все выпуклости и впадины дорожного покрытия. Она смягчает колебания, которые появляются из-за неровностей на дороге, благодаря избеганию жесткого сцепления между автошинами и кузовной частью.

Мост служит опорой для остова автотранспортного средства. Мост может прикрепляться к раме авто (на грузовиках) либо к кузову (на легковушках).



Эксплуатация колес

Закачивая обзор устройства ходовой, необходимо сказать, что именно колеса страдают в первую очередь из-за плохих дорог. Также срок их эксплуатации и дополнительных деталей зависит от вашей манеры вождения. Чтобы сохранить колеса и другие части такой системы как ходовая автомобиля максимально долго, необходимо своевременно проходить диагностику в профессиональных автосервисах.

Таким образом, теперь вы знаете устройство ходовой и сможете более оперативно ориентироваться в том, какая деталь нуждается в диагностике либо ремонте.

Ремонт ходовой части автомобиля в СПб

Ремонт ходовой в автосервисе «Виктори Моторс»

Кому больше всех достается от российских дорог – это ходовой части наших автомобилей. Вот почему ремонту ходовой в СПб следует уделять повышенное внимание. Автосервис «Виктори-Моторс» оснащен современным диагностическим оборудованием, соответствующимвсем стандартам. А все наши специалисты прошли сертификацию в компании BOSCH и регулярно повышают свою квалификацию. Поэтому мы даем гарантию на все работы по ремонту ходовой части автомобиля, выполненные у нас.

Каковы признаки того, что вам необходимо обратиться в сервис?

Неисправность ходовой части авто можно определить по одному из следующих признаков:

• автомобиль раскачивается при движении
• При наезде на препятствия (кочки, ямы, «лежачие полицейские») или в повортоах появляются посторонние звуки: постукивания, скрип, скрежет, гремящие звуки и др.
• Автомобиль «тянет» в сторону при движении по ровной дороге или при торможении
• Машина плохо реагирует на повороты руля
• При торможении автомобиль кренится вперед
• При скорости от 40 км/ч ощущается вибрация на руле

Если вы наблюдаете у своего автомобиля хотя бы один из перечисленных симптомов, обратитесь в автосервис для диагностики. И чем раньше вы обратитесь в сервис, тем меньше будет цена ремонта ходовой. Дело в том, что все элементы ходовой части автомобиля связаны друг с другом, и неисправность одного элемента довольно быстро вызывает неисправность соседних с ним деталей. Итогда может еще потребоваться ремонт двигателя СПб или замена масла в АКПП  И так далее!

Как часто следует проводить диагностику ходовой

Даже если признаков неисправности нет, раз в 10 – 15 тысяч километров следует производить диагностику ходовой части автомобиля. Это позволит выявить возможные неисправности на ранней стадии и произвести необходимый ремонт подвески в плановом, а не в экстренном режиме. Проще всего совмещать осмотр ходовой части с плановым ТО вашего автомобиля.

Записаться на диагностику ходовой части автомобиля

Чтобы записаться на диагностику и (или) ремонт ходовой части авто, позвоните по телефону +7(812) 981-78-18 или заполните форму внизу страницы

Что нужно знать о ходовой части автомобиля?

Назначение шасси автомобиля

Шасси автомобиля предназначено для перемещения автомобиля по дороге с определенным уровнем комфорта. Без тряски или вибрации. Механизмы и детали шасси соединяют колеса с кузовом. Они демпфируют его вибрации, воспринимают и передают силы, действующие на автомобиль. Находясь в салоне, водитель и пассажиры испытывают медленные колебания с большими амплитудами и быстрые колебания с малыми амплитудами. Мягкая обивка сидений, резиновые опоры двигателя, коробки передач и т. Д. Защищают от быстрой вибрации. Эластичные элементы подвески, колес и шин служат защитой от медленных вибраций. Шасси состоит из передней подвески, задней подвески, колес и шин. Подвеска предназначена для смягчения и гашения вибраций, передаваемых неровностями на пути к кузову автомобиля.

Для чего нужно шасси автомобиля?

Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Чтобы наши машины прослужили дольше и чтобы водители чувствовали себя лучше, колеса не крепко прикреплены к кузову. Например, если вы поднимите автомобиль в воздух, то колеса будут зависать, подвешенные к корпусу каких-либо рычагов и пружин. Это подвеска колес автомобиля. Конечно, навесные рычаги и пружины сделаны из железа и сделаны с определенным запасом прочности. Но такая конструкция позволяет колесам двигаться относительно кузова. И правильнее сказать — кузов обладает способностью двигаться относительно колес, которые движутся по дороге.

Назначение шасси автомобиля

Шасси автомобиля предназначено для перемещения автомобиля по дороге с определенным уровнем комфорта. Нет тряски или вибрации. Механизмы и детали шасси соединяют колеса с кузовом. Они демпфируют его вибрации, воспринимают и передают силы, действующие на автомобиль. Находясь в салоне, водитель и пассажиры испытывают медленные колебания с большими амплитудами и быстрые колебания с малыми амплитудами. Мягкая обивка сидений, резиновые опоры двигателя, коробки передач и т. Д. Защищают от быстрой вибрации. Эластичные элементы подвески, колес и шин служат защитой от медленных вибраций. Шасси состоит из передней подвески, задней подвески, колес и шин. Подвеска предназначена для смягчения и гашения вибраций, передаваемых неровностями на пути к кузову автомобиля.

Для чего нужно шасси автомобиля?

Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Чтобы наши машины прослужили дольше и чтобы водители чувствовали себя лучше, колеса не крепко прикреплены к кузову. Например, если вы поднимите автомобиль в воздух, то колеса будут зависать, подвешенные к корпусу каких-либо рычагов и пружин. Это подвеска колес автомобиля. Конечно, навесные рычаги и пружины сделаны из железа и сделаны с определенным запасом прочности. Но такая конструкция позволяет колесам двигаться относительно кузова. И правильнее сказать — кузов обладает способностью двигаться относительно колес, которые движутся по дороге.

Основные элементы в шасси автомобиля

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, из-за их ограниченной эластичности смягчают вибрации дорожного профиля. Шины могут служить индикатором работоспособности подвески. Быстрый и неравномерный износ шин свидетельствует о снижении силы сопротивления амортизаторов ниже допустимого предела. Основные упругие элементы, такие как пружины, удерживают кузов автомобиля на одном уровне. Обеспечение упругой связи между автомобилем и дорогой. Во время эксплуатации упругость пружин изменяется из-за старения металла или из-за постоянной перегрузки, что приводит к ухудшению характеристик автомобиля. Высота вождения уменьшается, углы колеса меняются, симметрия нагрузки на колесо нарушается. Пружины, а не амортизаторы, поддерживают вес автомобиля. Если дорожный просвет уменьшается и автомобиль тонет без груза, то пришло время заменить пружины.

Вопросы и ответы:

Что входит в ходовую часть автомобиля? Колеса, шины, элементы передней и задней подвески (рычаги, пружины, стойки, демпферные крепежные элементы). Все это крепится на раме или несущей части кузова.

Что такое ходовая часть автомобиля? Это элементы подвески и колеса, обеспечивающие гашение вибраций от дороги, снижение ударных нагрузок на кузов, а также обеспечивают движение транспорта.

Для чего нужна Ходовая часть автомобиля? Пока машина движется (колеса вращаются благодаря передаче крутящего момента от трансмиссии), ходовая часть принимает на себя все удары и толчки от неровной дороги, и гасит их.

ПОХОЖИЕ СТАТЬИ

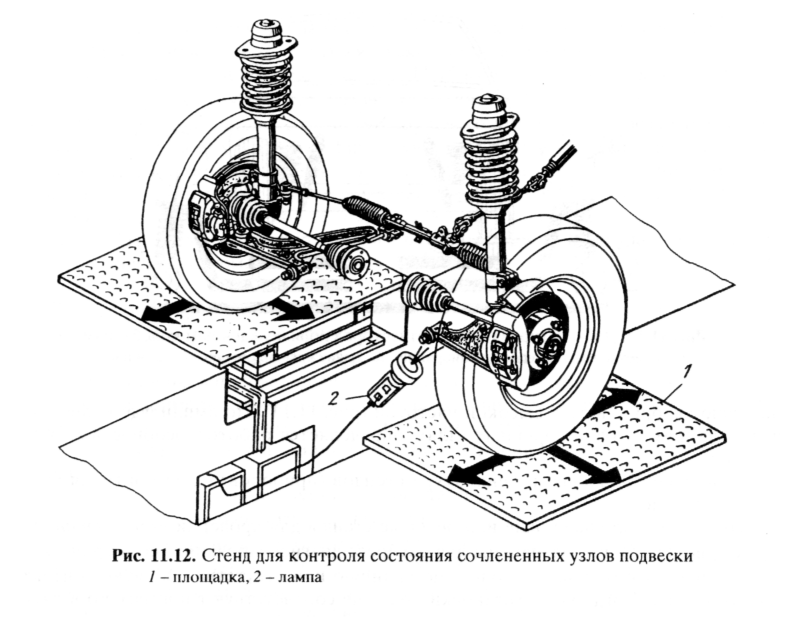

Как провести диагностику ходовой части и рулевого управления
