Что такое ходовая часть автомобиля и ее неисправности

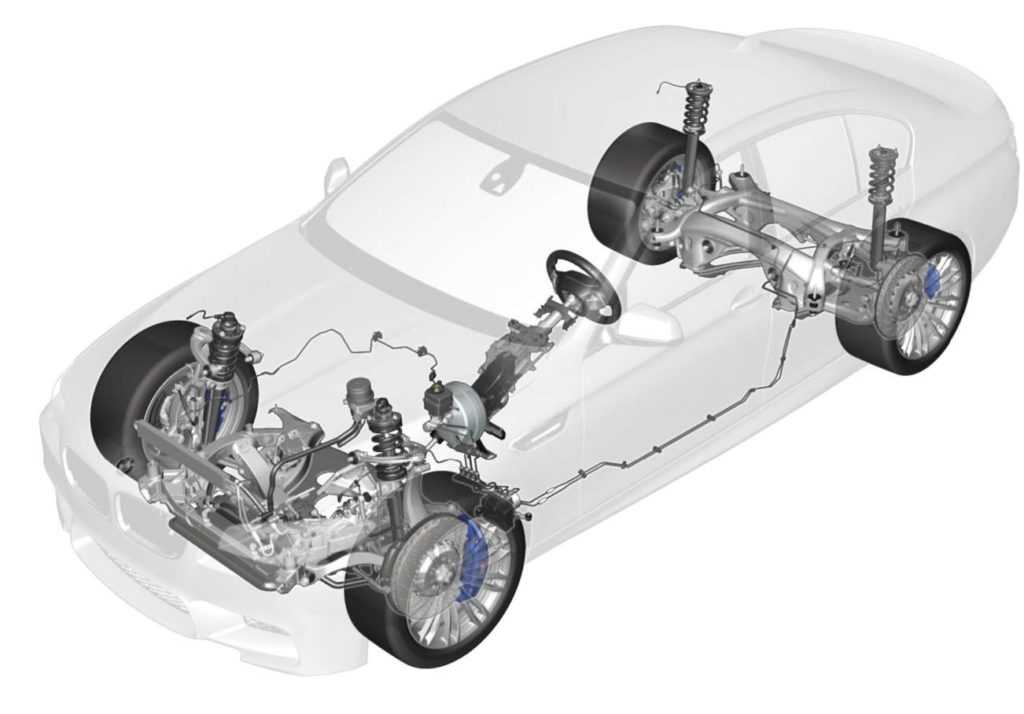

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Обратите внимание

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали.

Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес.

Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

Зависимая подвеска. Типы, особенности конструкции

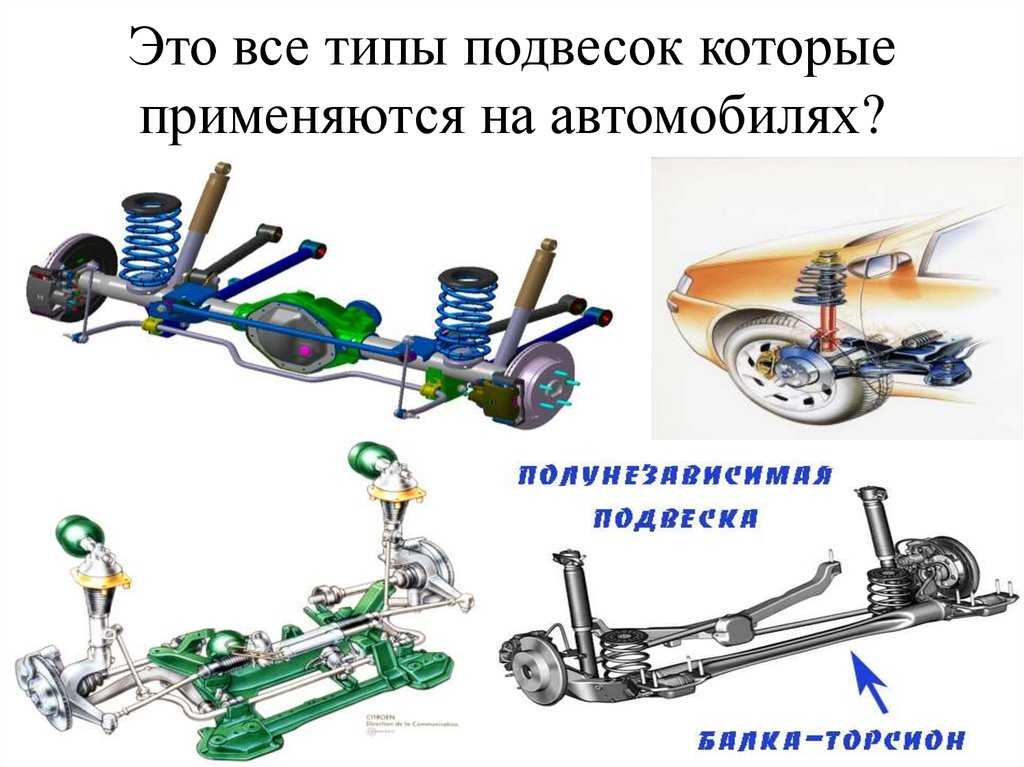

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

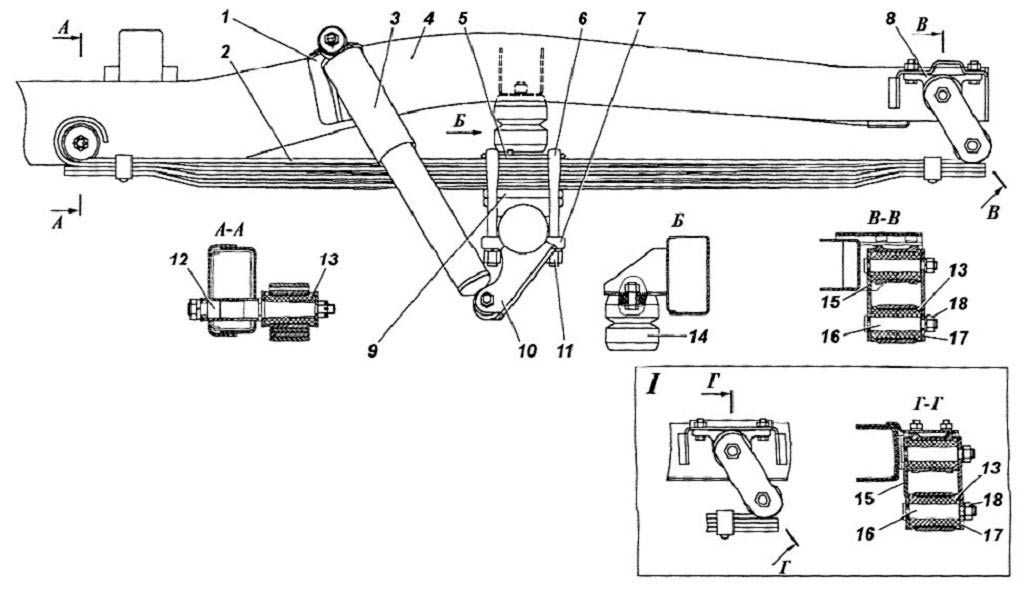

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму.

Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам.

Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

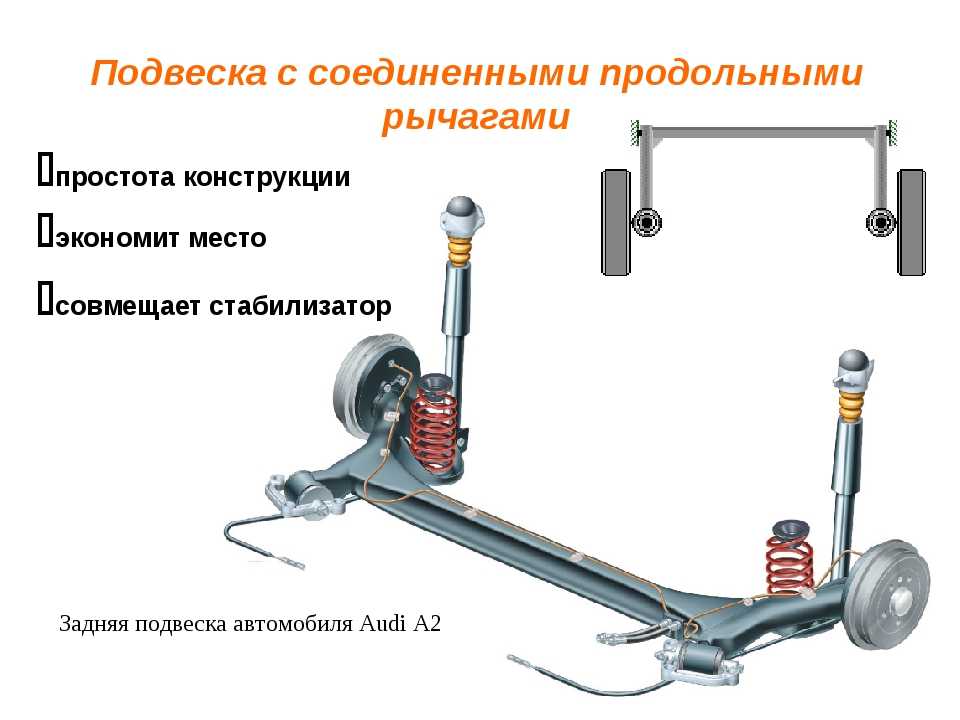

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями.

То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям.

И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

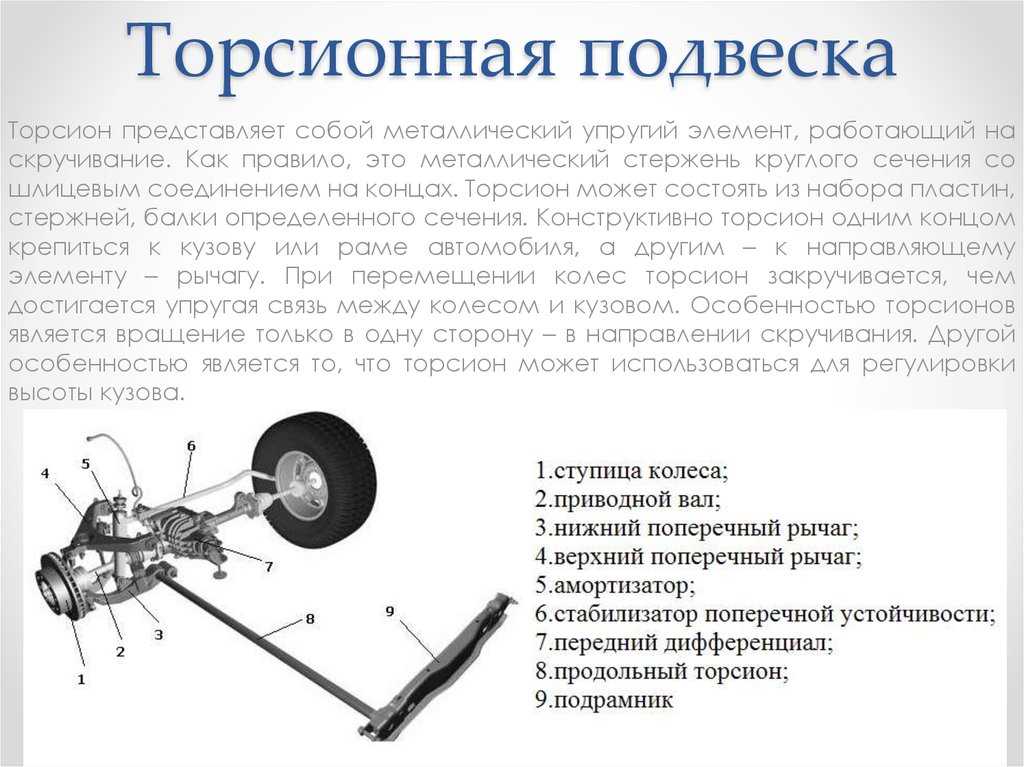

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Важно

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

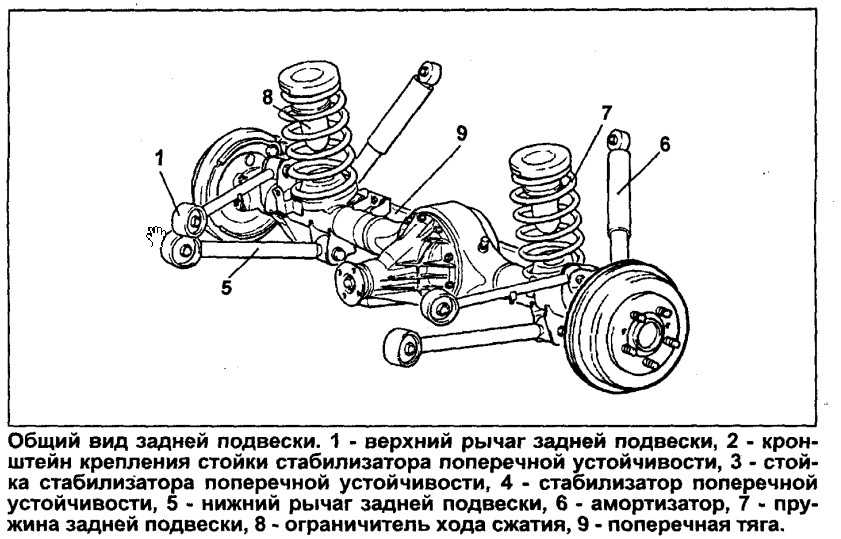

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

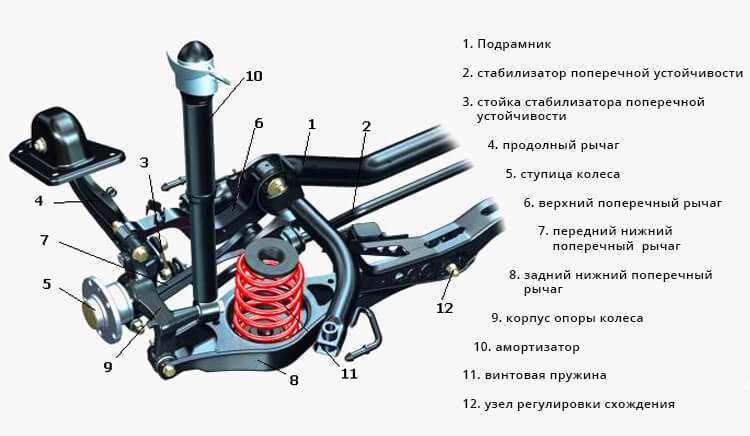

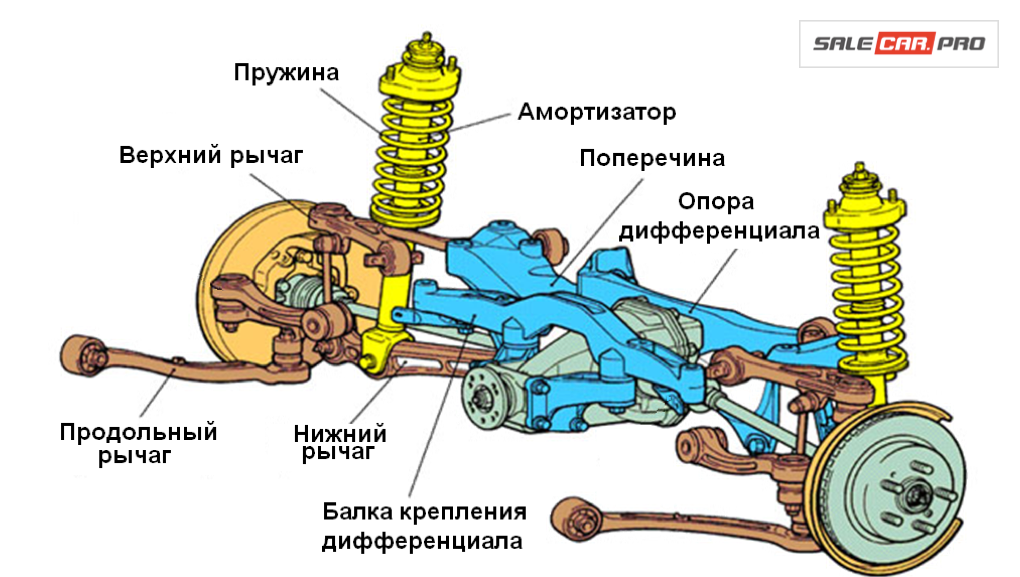

Независимая подвеска. Устройство, особенности

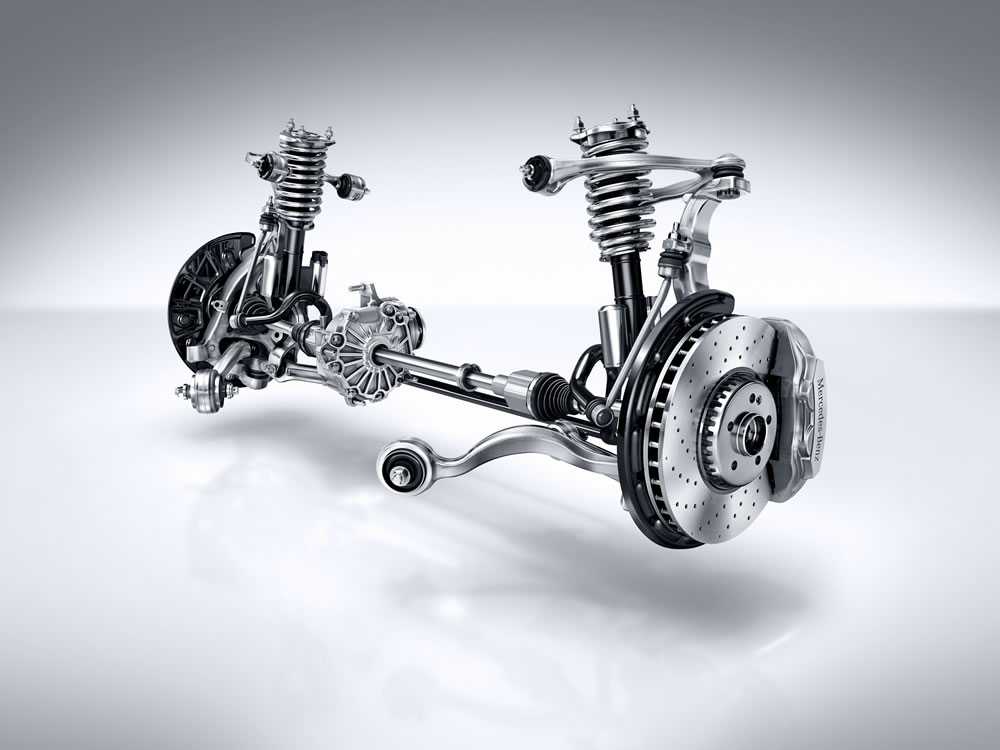

Независимая подвеска

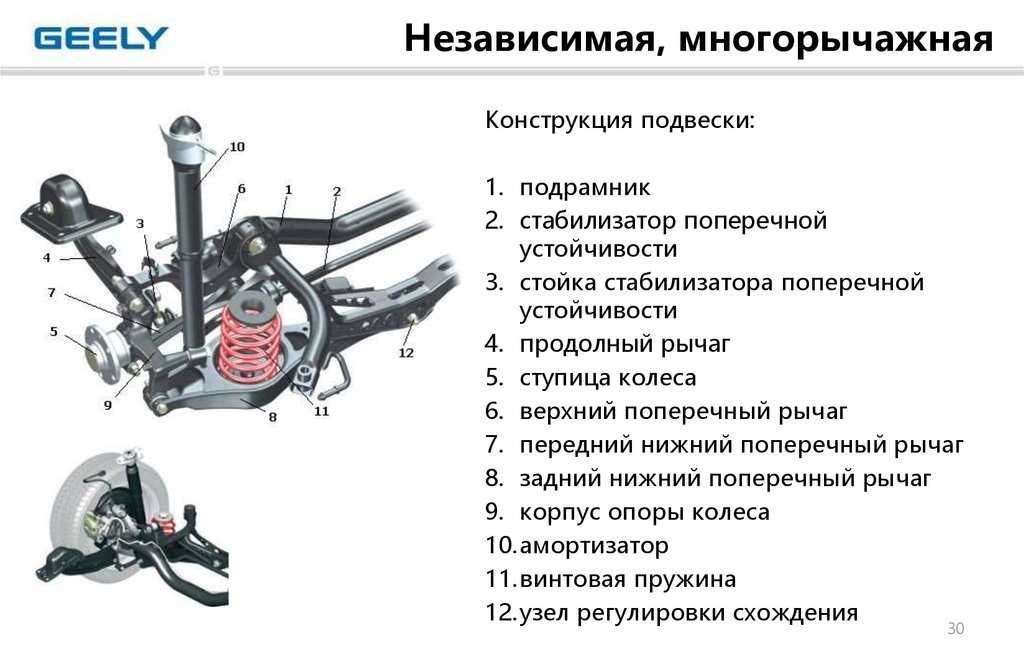

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

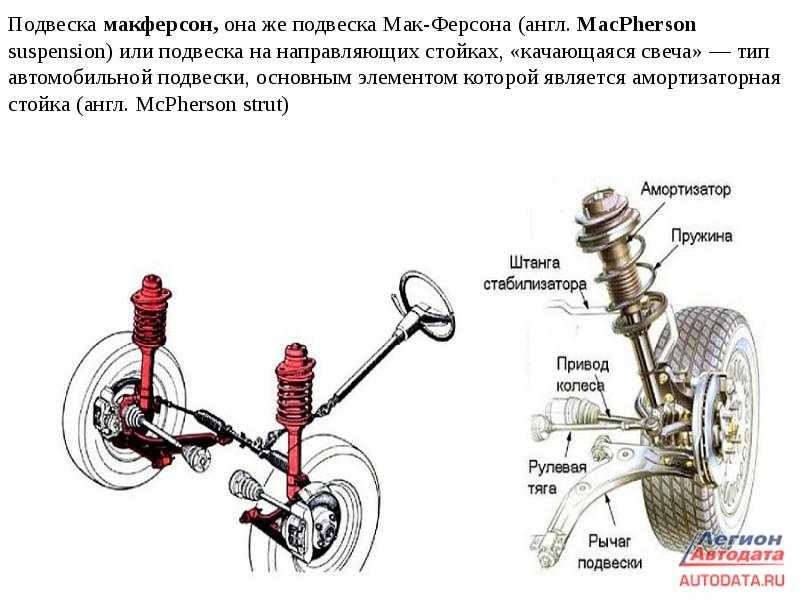

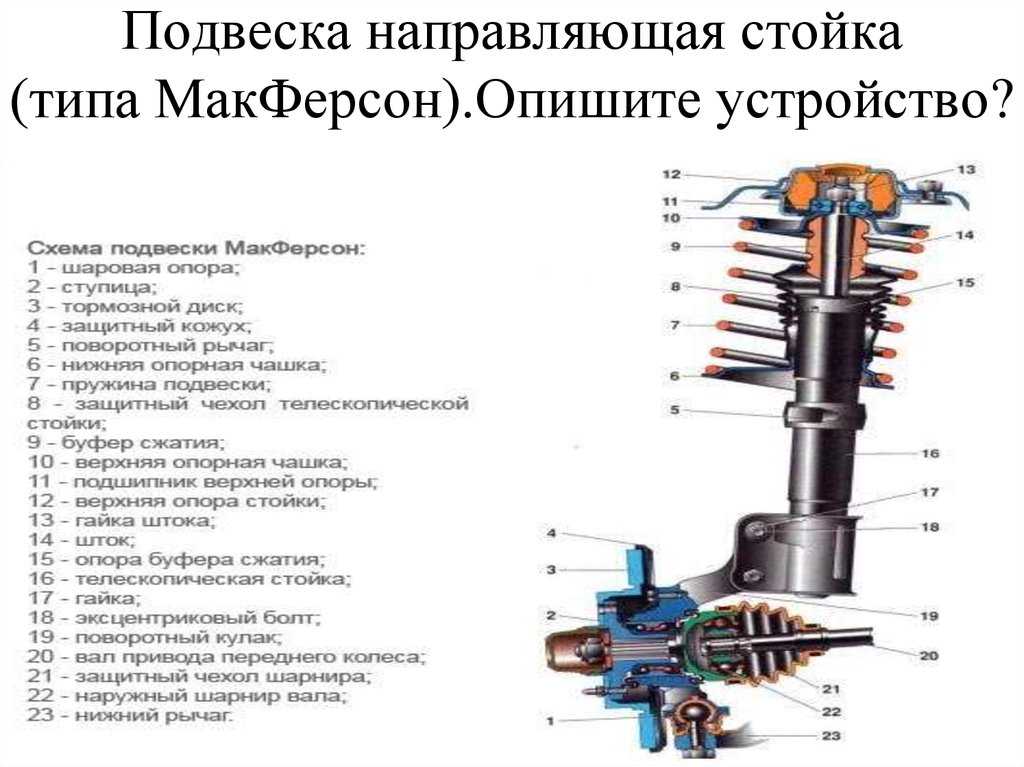

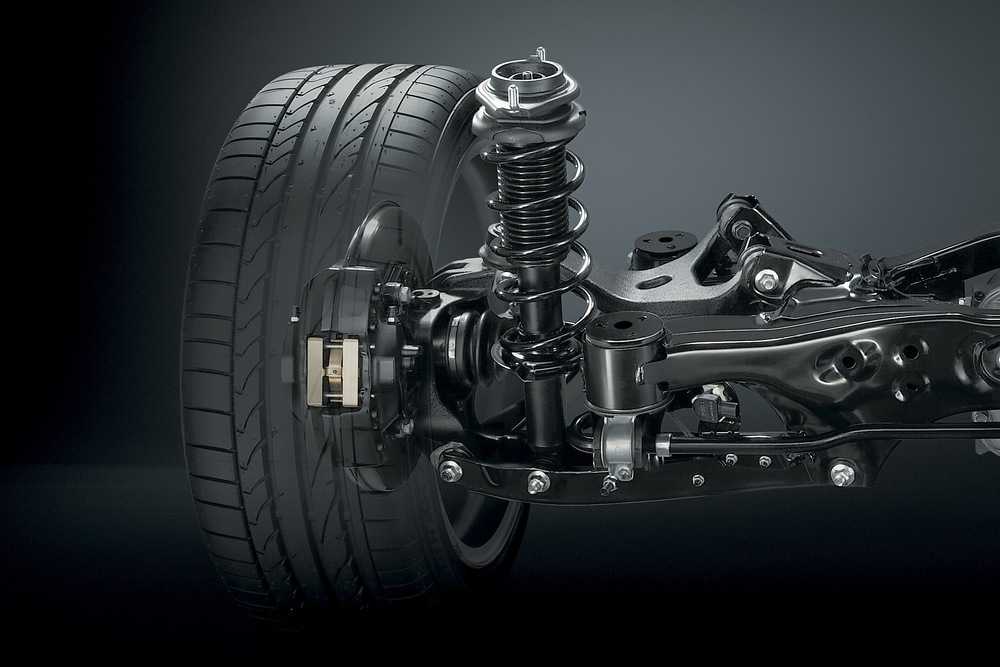

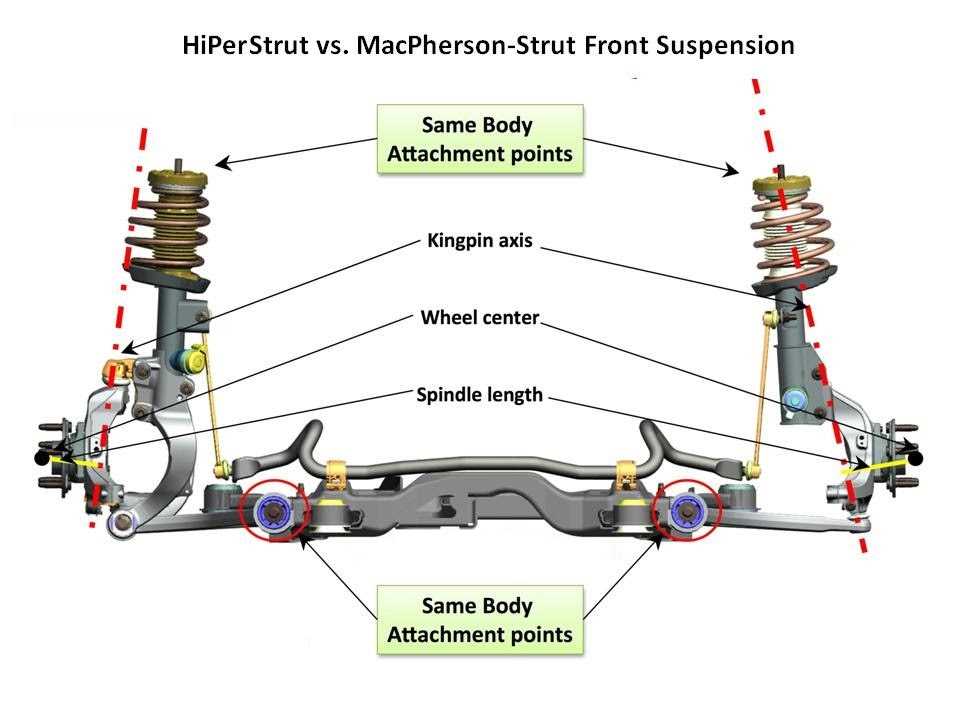

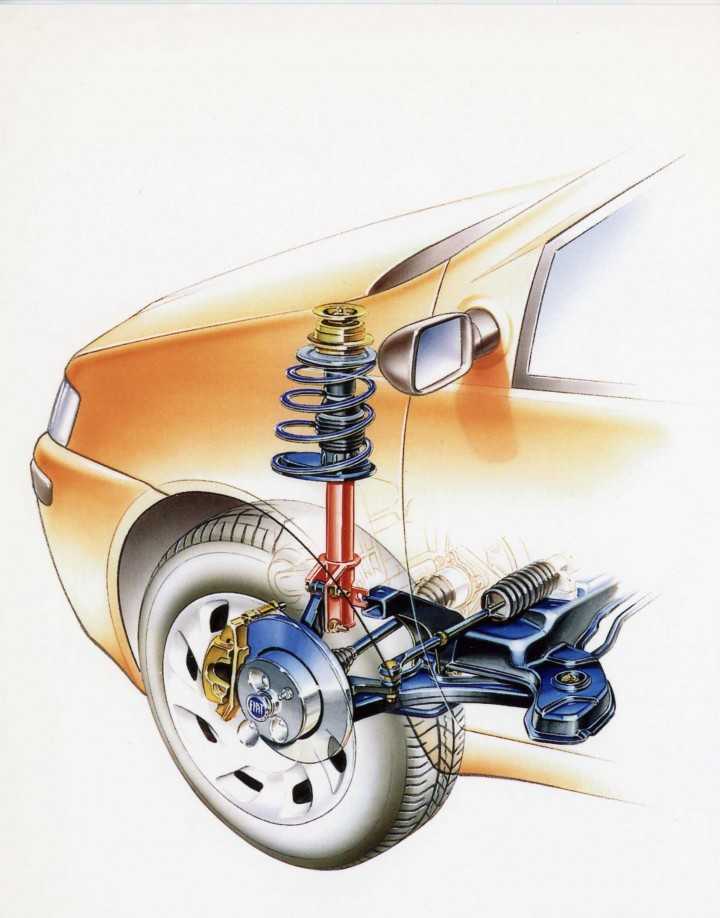

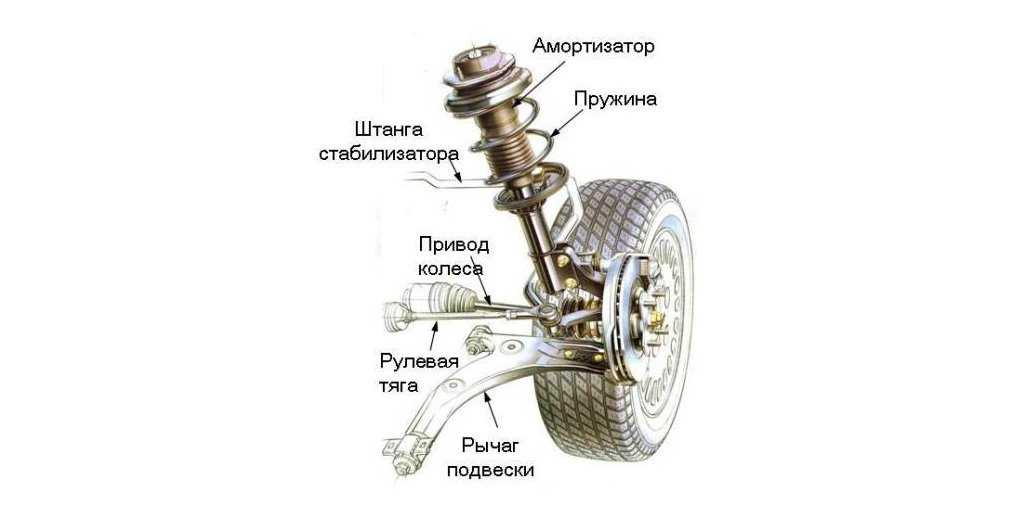

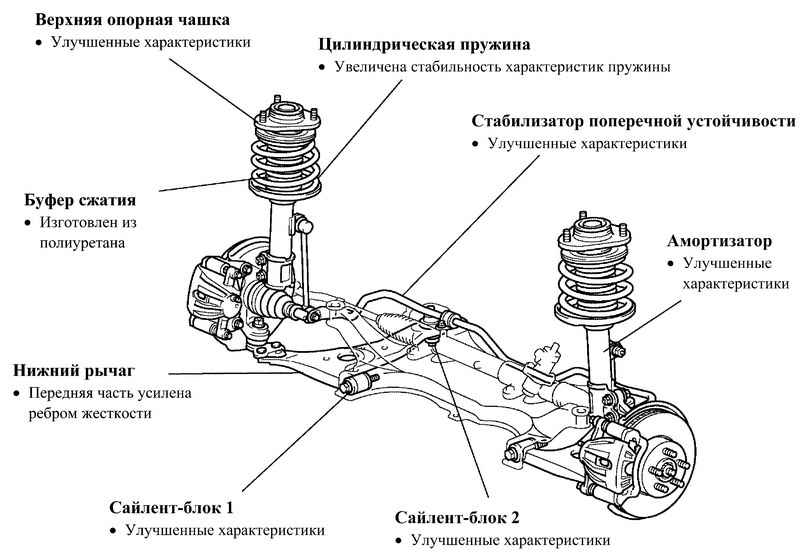

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

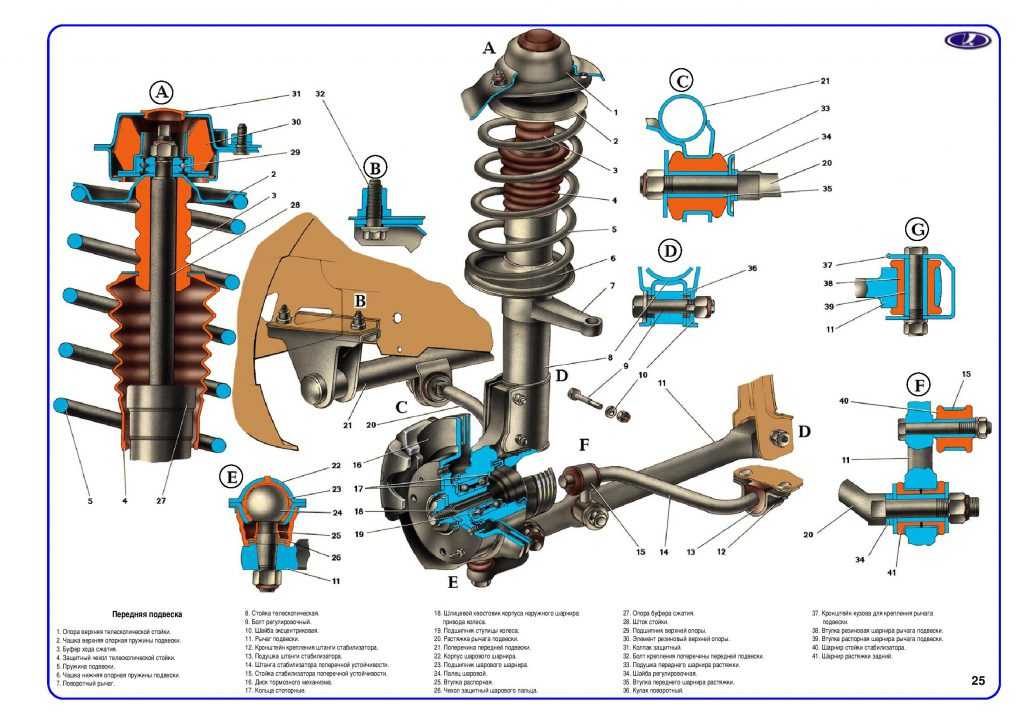

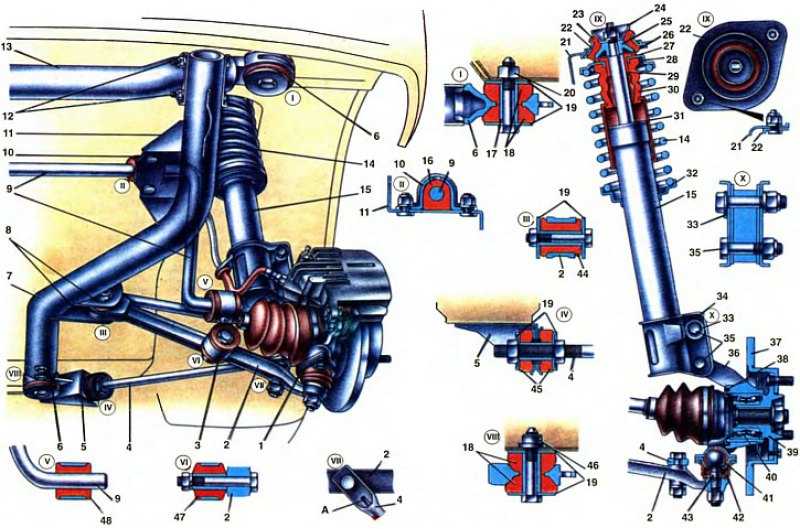

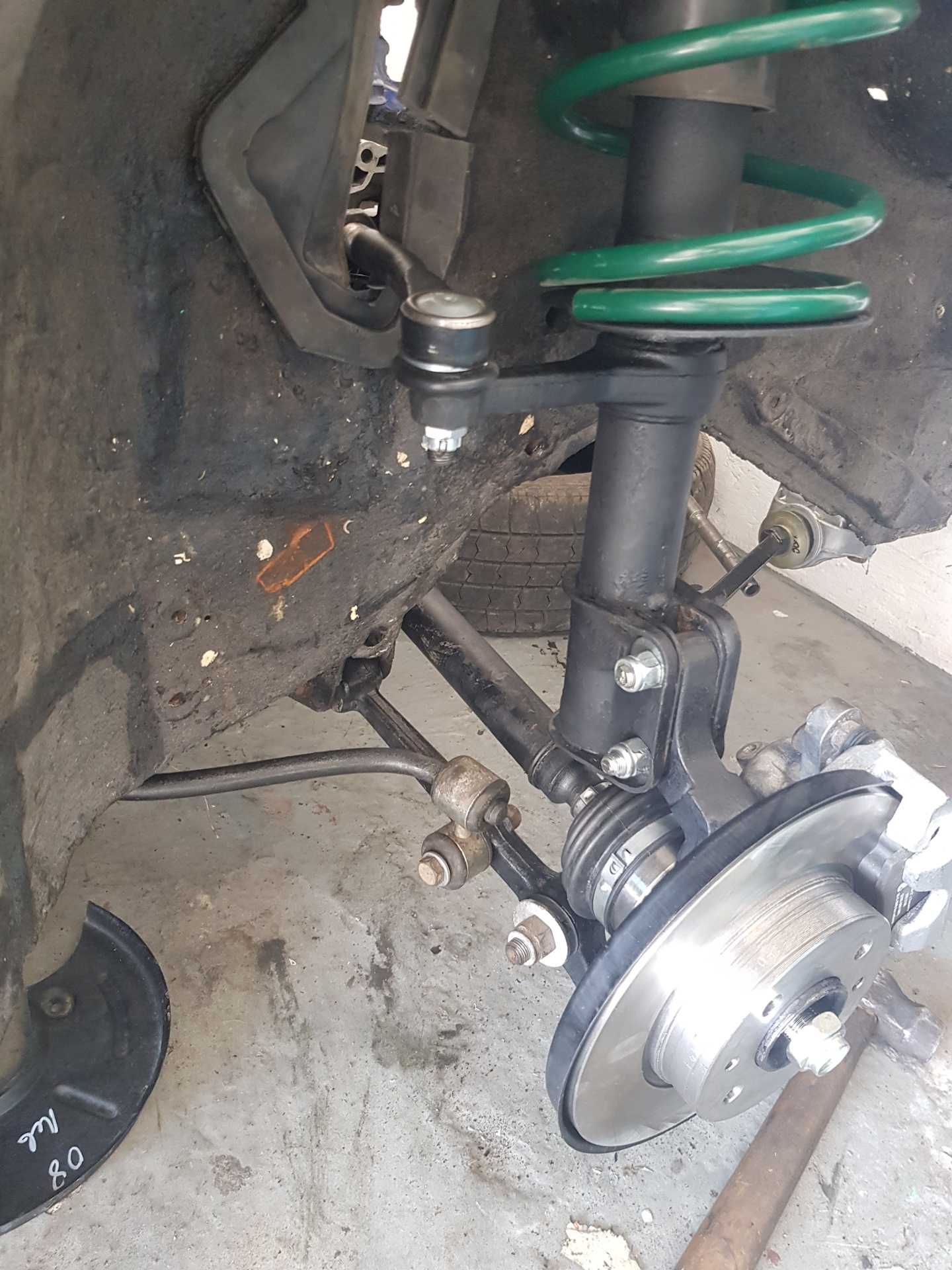

Подвеска МакФерсон

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

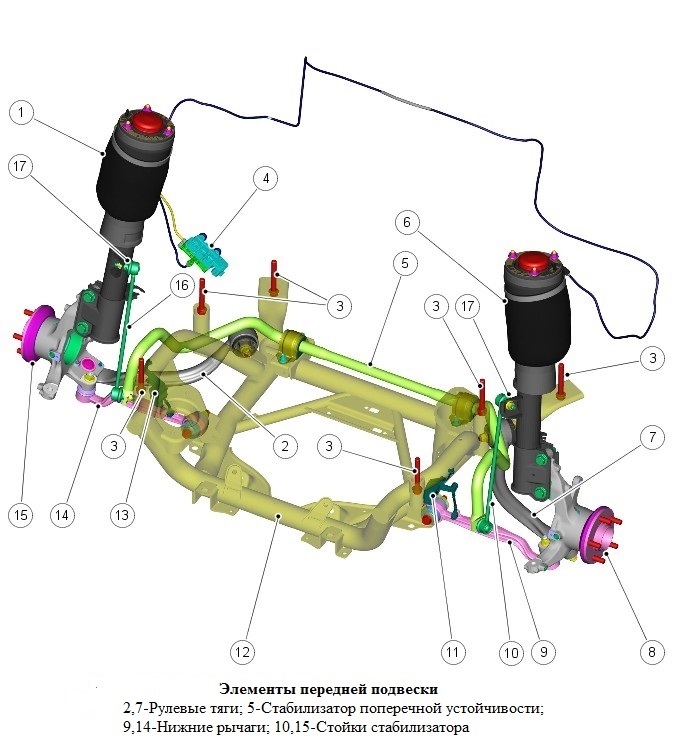

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

• сайлентблоки;
• шаровые опоры;
• втулки.

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

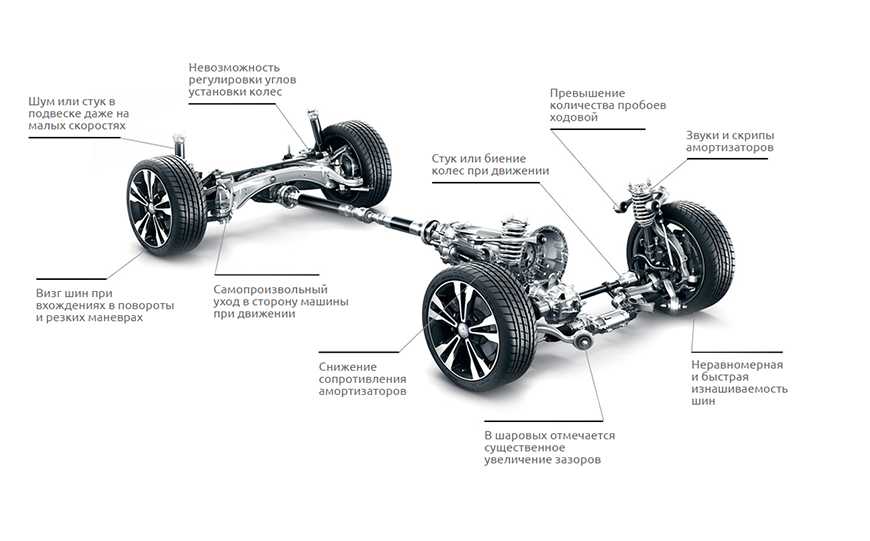

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение.

Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться.

Совет

Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

• износ резинотехнических элементов и шаровых опор;
• выход из стоя амортизатора;
• разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Источник: http://AvtoMotoProf.ru/v-pomoshh-avtomobilistu/chto-takoe-hodovaya-chast-avtomobilya-i-ee-neispravnosti/

Устройство авто для начинающих: Тормозная система

— Карбюраторные и дизельные двигатели

— Кривошипно-шатунный механизм

— Газораспределительный механизм

— Система выпуска отработавших газов

— Система смазки двигателя

— Основные неисправности системы смазки.

— Неисправности двигателя

— Карданная передача заднеприводного автомобиля

— Главная передача и дифференциал

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций.

Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее.

Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Подвеска может быть зависимой и независимой.

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

Углы установки передних колес.

Раз уж мы с вами начали говорить об устойчивости и управляемости автомобиля, то имеет смысл сразу разобраться и с углами установки передних колес, хотя это тема, как ходовой части автомобиля, так и его рулевого управления.

Наверняка вы слышали такие слова как «сход» и «развал», чаще водители произносят их слитно — «сход-развал». Давайте разберемся с тем, что означают эти слова.

Если отойти от машины подальше (по ходу движения), обернуться и посмотреть на передние колеса, то те из вас, у кого «глаз–алмаз» смогут увидеть, что колеса стоят на дороге не перпендикулярно ей и не параллельно друг другу (рис.44).

Они как бы «развалились» в стороны от вертикальной оси, а траектории их движения «сходятся» в перспективе, то есть они смотрят чуть-чуть друг на друга. Ну, так это и есть углы установки передних колес, что в обиходе называется «развал» колес и их «сход» (схождение).

 Это были углы, видимые острым глазом. Но есть еще и невидимые: продольный и поперечный углы наклона оси поворотной стойки (кулака) подвески колес, углы одновременного поворота правого и левого колес автомобиля. Невидимые углы устанавливаются на заводе-изготовителе автомобиля и, как правило, не требуют вмешательства со стороны водителя на протяжении всего срока службы машины. Ну, а «развал» колес и их «схождение» обеспечивается и регулируется с помощью специально предназначенных для этого шайб в подвеске передних колес и за счет укорачивания или удлинения боковых тяг в рулевом приводе. Однако остается непонятным – для чего нужны все эти углы? Есть пухлые тома и не одна диссертация по разделу науки об автомобиле – его управляемости. В объеме этой книги мы с вами ограничимся лишь основными понятиями этого раздела. Давайте для начала вернемся к забытому нами велосипеду. При езде на велосипеде заметно наблюдается эффект стабилизации. За счет продольного наклона вилки переднего колеса (вперед по ходу), это колесо всегда стремится занять положение для движения прямо. Именно по этой причине можно ехать на велосипеде, не держась за руль! Точно также и в автомобиле, если вы не ухватились за рулевое колесо с «побелением костяшек пальцев», то машина хочет, и будет ехать прямо.

Водителю остается лишь чуть корректировать направление движения автомобиля и не мешать ему. Обеспечивается это не только продольным наклоном вертикальной оси поворотной стойки подвески колес, но и всеми вышеперечисленными углами. Все эти углы вместе взятые обеспечивают:     устойчивое прямолинейное движение автомобиля,     уменьшение усилия, прикладываемого к рулевому колесу на повороте,     качение передних колес на повороте, без проскальзывания,     самовозврат передних колес в прямолинейное положение по окончании поворота,     смягчение ударов по подвеске колес от неровностей дороги,     снятие излишних нагрузок с наиболее ответственных деталей и подшипников. Догадываюсь о ваших мыслях относительно этого списка. Успокойтесь перед вами не диссертация, а книга о принципиальном устройстве легкового автомобиля. Поэтому вам необходимо знать только то, что углы эти есть, их необходимо поддерживать в пределах рекомендаций завода-изготовителя вашего автомобиля и пользоваться тем, что эти углы дают лично вам.

Тем из вас, кто уже водит автомобиль, пусть даже он пока учебный, не мешает знать и использовать на практике одно из перечисленных свойств правильно установленных передних колесах. После поворота они сами хотят вернуться в исходное положение (для движения прямо) и не стоит им мешать в этом благом намерении.

Обратите внимание

Вам остается лишь слегка придерживать рулевое колесо и оно, скользя в ваших руках, самостоятельно найдет свое среднее положение. Ну, а если честно, то рулю в последний момент все-таки надо немного помочь, так как скорость его возврата, при приближении к исходному положению, заметно снижается.

Поэтому сначала руль активно скользит в руках, а потом водитель лишь слегка его доворачивает.

Рис. 45. Колесо легкового автомобиля a) устройство колеса б) уплотняющий буртик на ободе бескамерной шины1 — диск колеса; 2 — обод; 3 — борт; 4 — камера; 5 — боковина; 6 — корд; 7 — протектор

а) диагональное

б) радиальное

5. 1. Шины легковых автомобилей имеют остаточную высоту рисунка протектора менее 1,6 мм, грузовых автомобилей – 1 мм, автобусов – 2 мм, мотоциклов и мопедов – 0,8 мм.

Чтобы понять, о чем идет разговор, возьмите в руки свои ботинки и рассмотрите рисунок подошвы.

Если рисунка нет, значит, его высота равна нулю и при ходьбе по скользкой дороге вы будете постоянно поскальзываться, а может быть и падать.

Если рисунок выступает и не сильно изношен, то ходить удобно, обувь надежно фиксирует своим рисунком (протектором) положение ноги человека на дороге. А если ваша обувь имеет рельефную горную подошву, то вообще никаких проблем нет.

То же самое относится и к рисунку протектора автомобильной шины. При сильном износе протектора шин автомобиль начинает значительно хуже «цепляться» за дорогу и легче скользить по ней.

Требования к протектору шин прицепа такие же, как и к шинам автомобиля-тягача.

5.2. Шины имеют внешние повреждения (пробои, порезы, разрывы), обнажающие корд, а также расслоение каркаса, отслоение протектора и боковины.

Вы познакомились с устройством шины и должны понимать всю опасность возможных последствий при незначительных с виду «внешних повреждениях», и тем более при повреждении основы покрышки – корда.

Давление воздуха в шине большое, приблизительно 1,8–2,2 кг/см². Самая опасная неприятность, которая может случиться при движении на поврежденной шине – это мгновенный выход воздуха из шины («взрыв» шины).

В этом случае автомобиль внезапно отклоняется в сторону вышедшего из строя колеса.

Особенно опасен «взрыв» переднего колеса, при котором машина сворачивает в сторону резким прыжком! Требуется немало усилий, чтобы удержать автомобиль на дороге, снизить скорость и остановиться.

Неопытный водитель при этом обычно пугается и теряется, в результате чего автомобиль может вылететь на обочину дороги (при «взрыве» правого колеса) или на полосу встречного движения (при «взрыве» левого колеса).

Когда «взрывается» заднее колесо тяжелых последствий, как правило, не наступает. Лишившись одного из задних колес, автомобиль не «прыгает» в сторону, а лишь активно «хочет» уйти с дороги, и водителям обычно удается вернуть его на место.

Важно

Для любого водителя, так же как и для пешехода, абсолютно понятно, что если его обувь износилась и прохудилась, то ее надо менять на новую. Иначе можно простудиться и заработать насморк.

С «обувью» для машины то же самое! Изношенные и поврежденные шины надо менять. В противном случае, последствия могут быть намного серьезнее и страшнее насморка.

5.3. Отсутствует болт (гайка) крепления или имеются трещины диска и ободьев колес, имеются видимые нарушения формы и размеров крепежных отверстий.

Комментировать отсутствие одного или нескольких болтов крепления колес, а также слабую их затяжку, не очень хочется.

Вершиной преступной беспечности водителя является ситуация, когда он теряет колесо при движении автомобиля.

Если вы думаете, что такого не бывает, то ошибаетесь, спросите у «бывалых» водителей.

Начало «болтания» колеса при движении автомобиля может почувствовать любой водитель и даже пассажир. Определив, какое из колес ненадежно закреплено, необходимо сразу же устранить неисправность. Учтите, оторвавшееся и укатившееся на полкилометра колесо может натворить немало бед!

Трещины диска колеса приводят к тому, что колесо уже не «убегает» от автомобиля, а остается на дороге грудой железа вперемешку с резиной. Во избежание такой «перспективы» необходимо контролировать состояние дисков колес и незамедлительно менять поврежденные диски на новые.

Замятые и деформированные диски колес создают сильные вибрации, которые при движении машины передаются на рулевое колесо и выводят из строя не только элементы рулевого управления и подвески колес, но и детали других узлов автомобиля.

Совет

Неисправности ходовой части автомобиля по степени тяжести последствий сравнимы, пожалуй, с отказом тормозов или рулевого управления, при этом могут пострадать абсолютно посторонние люди. Поэтому в вопросе контроля состояния узлов и деталей ходовой части автомобиля следует быть особо внимательным и предупредительным.

5.4. Шины по размеру или допустимой нагрузке не соответствуют модели транспортного средства.

Пешеходам не приходит в голову носить обувь на два-три размера больше или меньше своего, поскольку в такой обуви совершенно невозможно передвигаться. В то же время, некоторые водители пытаются «обуть» свою машину в неподходящую «обувь», да еще потом, после аварии на повороте дороги, спрашивают: «А чего это она (покрышка), соскочила, а?»

Для каждого автомобиля выпускаются соответствующие шины. Во времена всеобщего дефицита трудно было найти любую шину. Сейчас это сделать совсем не сложно.

В продаже есть огромный ассортимент отечественных и импортных шин (позволяли бы только средства). При покупке новых шин для своей машины обращайте внимание не только на их размер, но и на другие параметры.

Шины должны соответствовать модели именно вашего автомобиля.

С допустимой нагрузкой проблем обычно не бывает, так как запас прочности современных шин очень большой. Но, найдя на чердаке завалявшуюся покрышку, сначала стоит уточнить, подходит ли она по допустимой нагрузке к вашему двухтонному джипу.

5.5. На одну ось транспортных средств установлены шины различных размеров, конструкций (радиальной, диагональной, камерной, бескамерной), моделей, с различными рисунками протектора, ошипованные и неошипованные, морозостойкие и не морозостойкие, новые и восстановленные.

Опять вернемся к нашей обуви. Если на одну ногу надеть ботинок, не соответствующий тому, что надет на другую ногу, то передвигаться будет, мягко говоря, неудобно как по снегу, так и по паркету.

Эффект, возникающий при этом, можно ощутить, надев на одну ногу туфлю на высоком каблуке и кожаной подошве, а на другую без каблука и на рифленой резиновой подошве. Представить ваше состояние во время прогулки, а также реакцию окружающих, не сложно.

Когда дело касается безопасности – шутки в сторону! На одной оси автомобиля должны быть установлены обе диагональные или обе радиальные покрышки.

В противном случае, из-за разницы в характеристиках диагональных и радиальных шин, при движении машину обязательно будет «уводить», а при интенсивном или экстренном торможении вам будет гарантирован занос автомобиля.

Это связано с тем, что, в то время как диагональная шина «стоит колом» на дороге, радиальная «распластывается» по асфальту. Соответственно, у колес справа и слева будет различный коэффициент сцепления с дорогой, что неминуемо приведет к уводу автомобиля в сторону при движении и к его заносу при торможении.

Обратите внимание

Рисунок протектора шин на одной оси автомобиля тоже должен быть одинаковым, иначе опять не избежать «танцев» на дороге. Ваш автомобиль не будет двигаться по заданной траектории, что особенно опасно в условиях интенсивного движения и на скользкой дороге.

На паре передних колес автомобиля допускается иметь рисунок протектора, отличающийся от пары задних. Но в этом случае неудобно пользоваться запасным колесом. При проколе одного из колес вы будете вынуждены или нарушить закон, или возить с собой два запасных колеса, по одному для каждой пары.

Все вышеизложенное относится также и к колесам прицепа. Если у вас встал вопрос о замене покрышек на прицепе к своей машине, то не имеет смысла покупать комплект шин другого типа или с рисунком протектора, отличным от колес самого автомобиля. Лучше, если шины тягача и прицепа будут взаимозаменяемы, так удобнее и дешевле.

Источник: http://blog.auto-sklad.com/2011/09/4.html

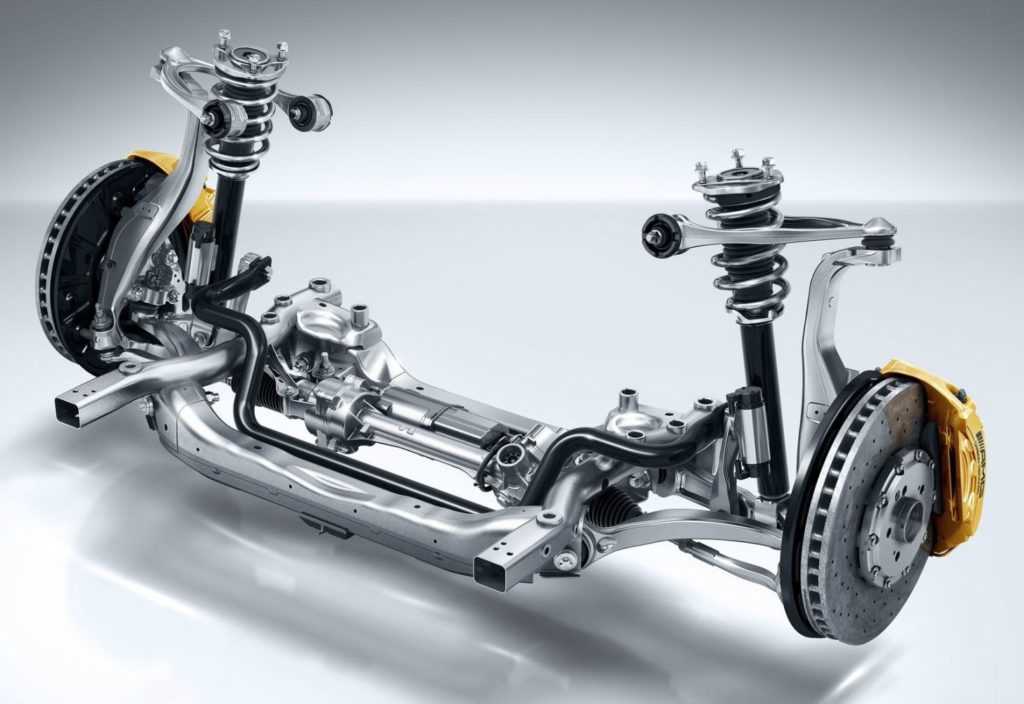

Устройство ходовой части автомобиля

Совокупность узлов и агрегатов транспортного средства, обеспечивающая его передвижение, называют ходовой частью. Главными компонентами ходовой части являются передняя и задняя подвески и колеса.

Кроме того, в ходовую часть автомобиля входят несколько дополнительных устройств: упругие и демпфирующие элементы, направляющие, стабилизаторы поперечной устойчивости, шины и опоры колес.

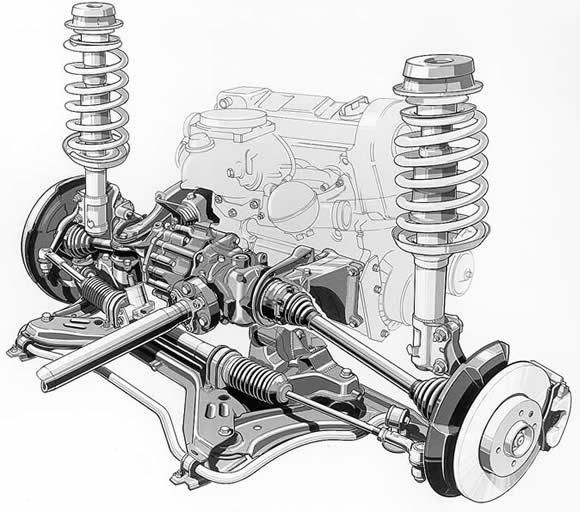

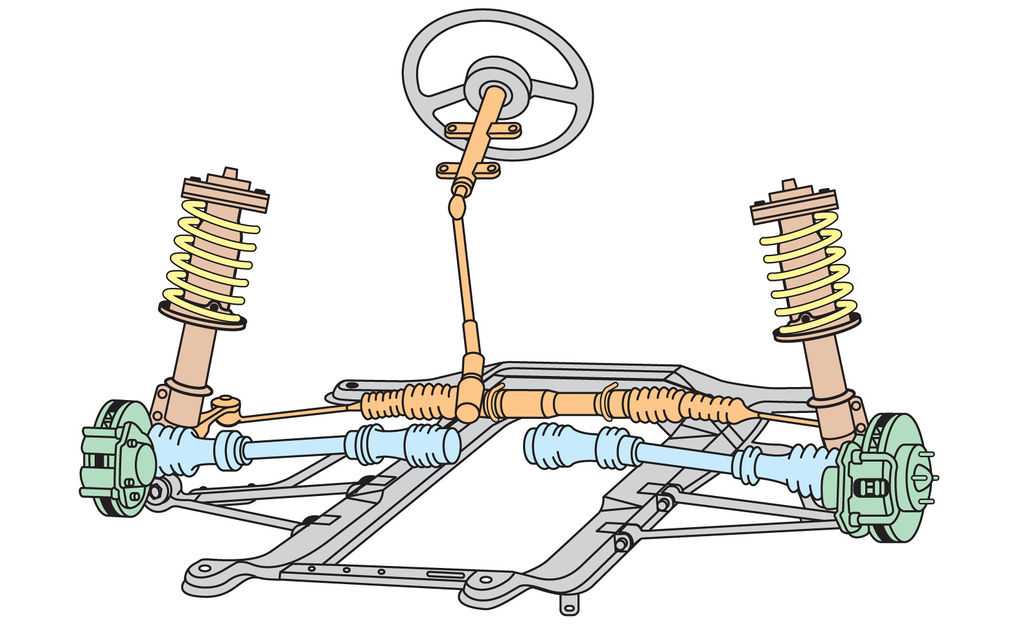

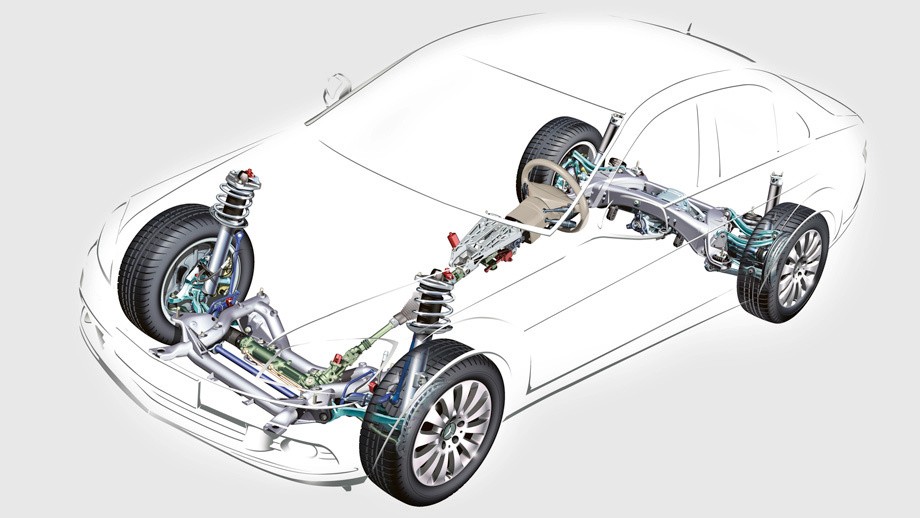

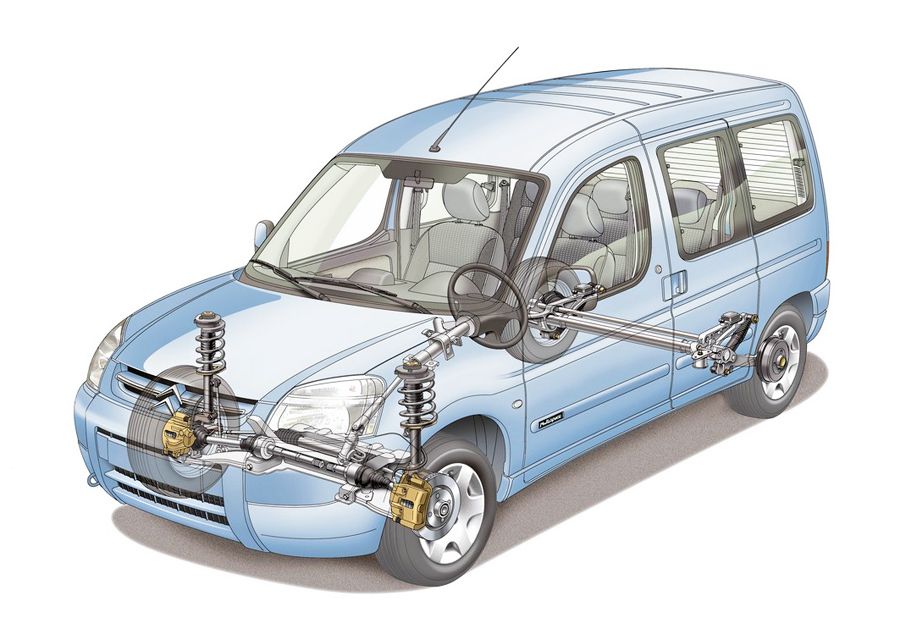

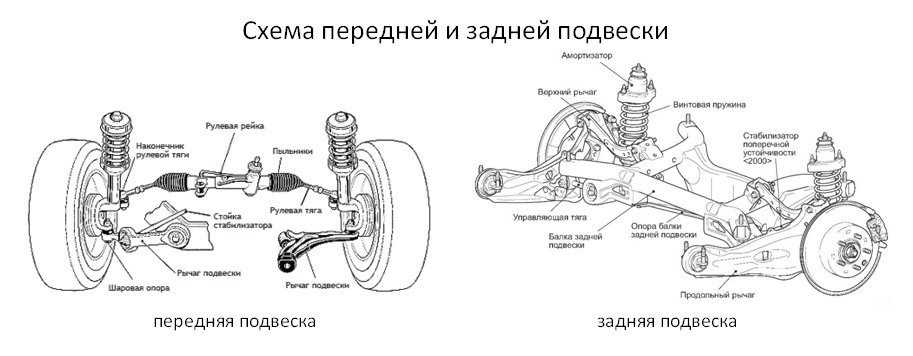

Принципиальная схема ходовой части автомобиля выглядит следующим образом.

Схема ходовой части авто

Для придания нашей статье большей практической ценности мы рассмотрим конструктивное исполнение ходовой части на примере одного из наиболее популярных у отечественных автолюбителей автомобиля – «ВАЗ 2109».

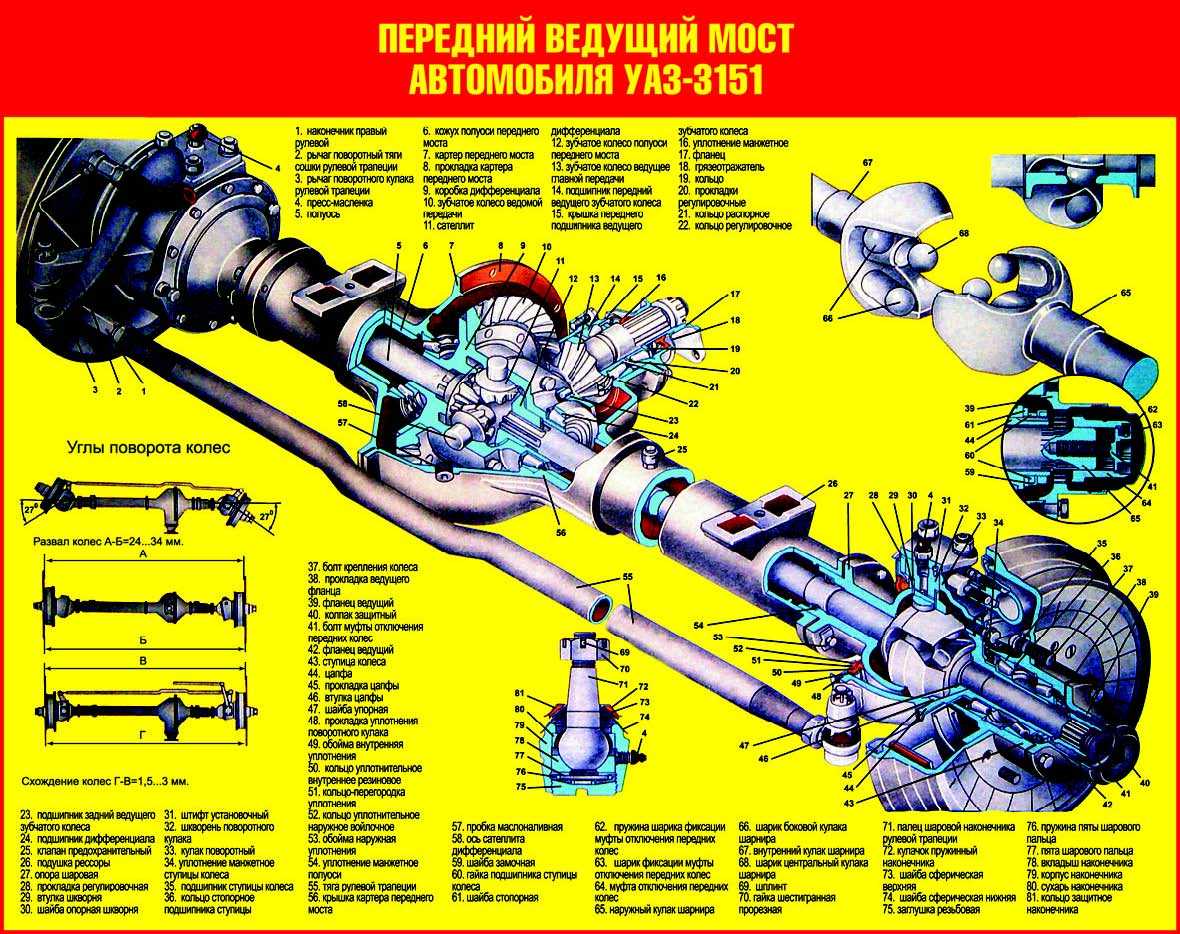

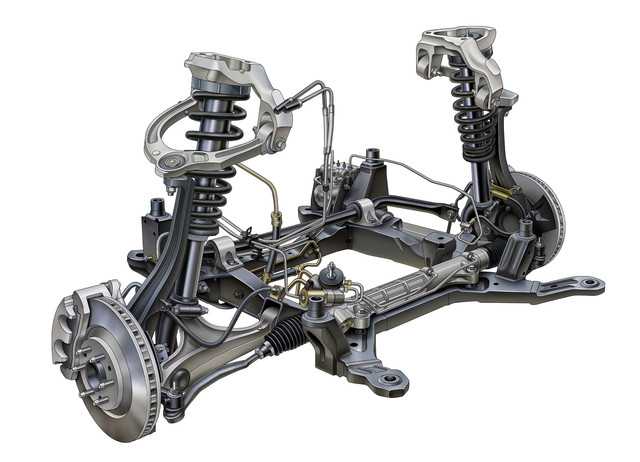

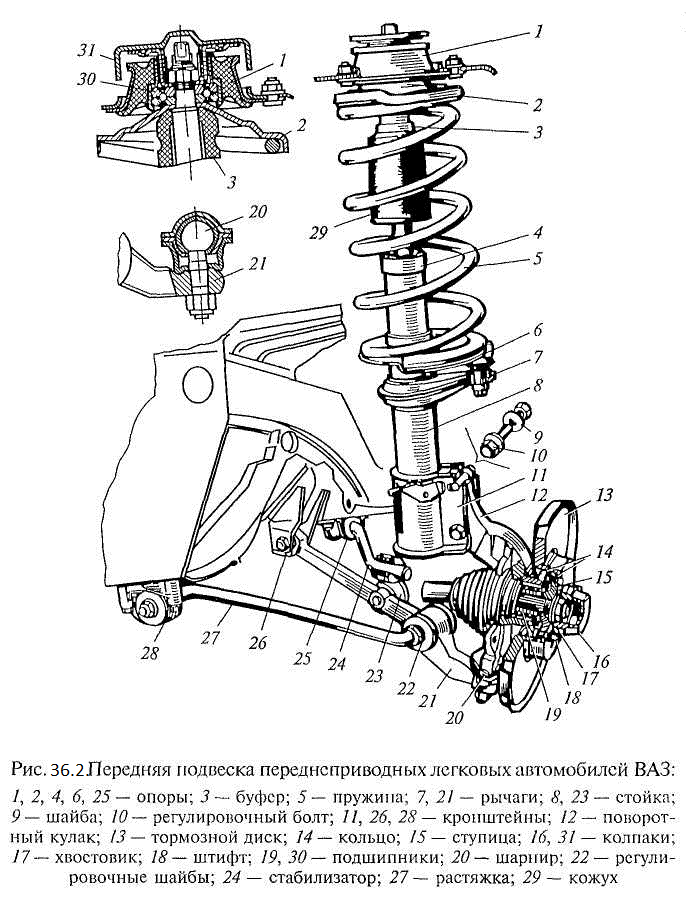

Передний мост

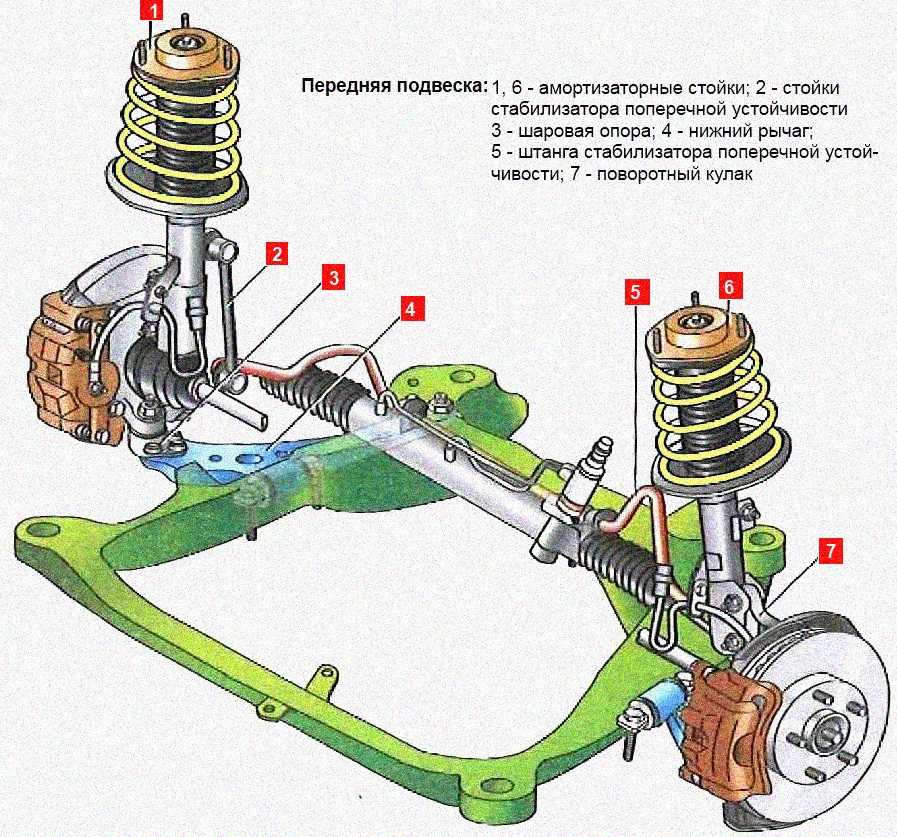

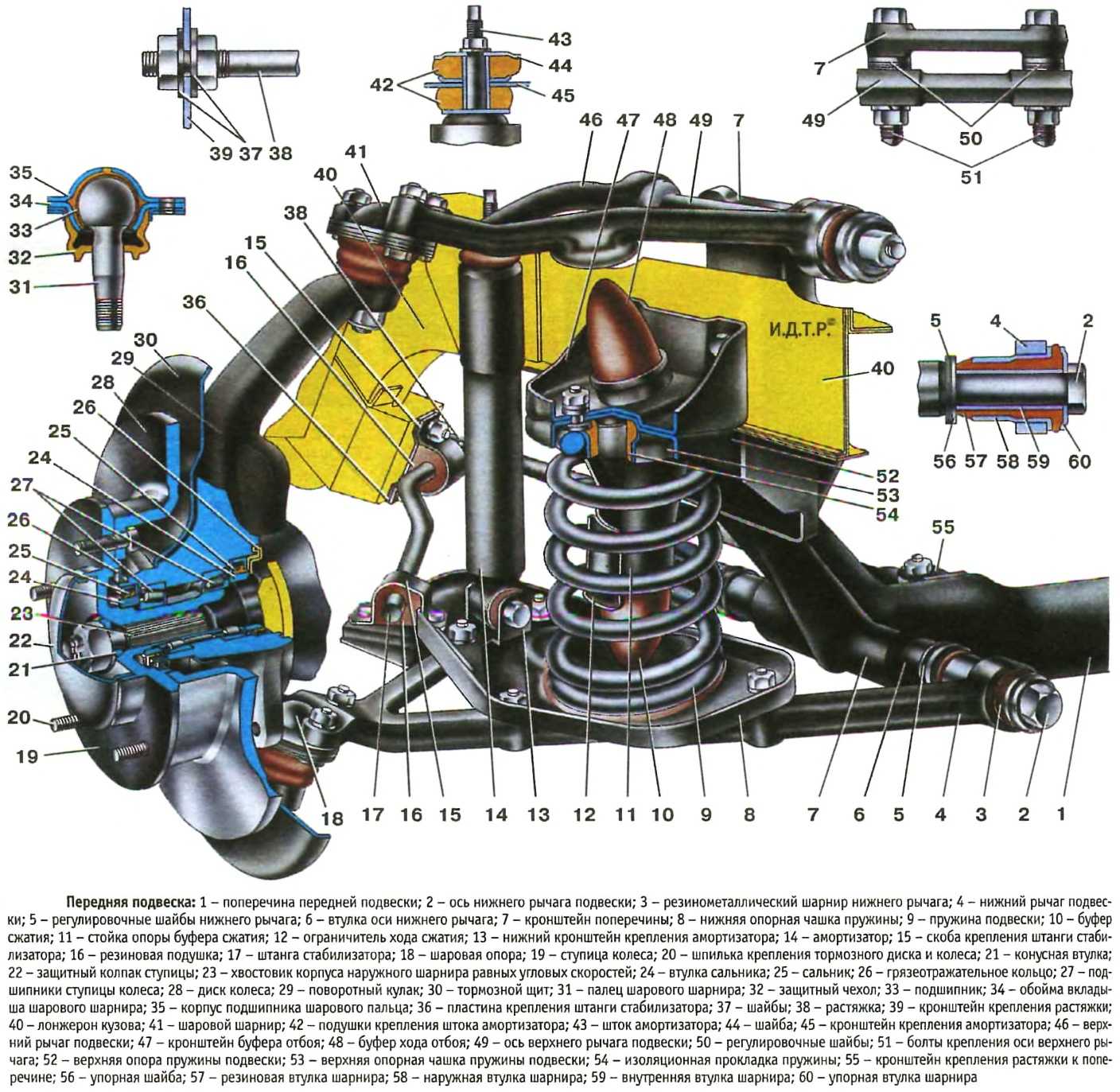

Передний мост «девятки» имеет подвеску телескопического типа, оснащенную витыми пружинами и гидравлическими амортизаторами. Поперечный рычаг – нижнего исполнения, оборудован растяжками и стабилизаторами поперечной устойчивости.

В силу применения на данной модели автомобиля переднеприводной схемы, техническая сложность переднего моста, как одного из основных элементов ходовой части, достаточно велика, несмотря на сравнительно малое количество узлов, составляющих конструкцию. Он состоит из:

• Стойки с амортизаторами.
• Поперечного рычага.
• Поворотного кулака.
• Системы растяжек.
• Узлов крепления к кузову (трансмиссии).

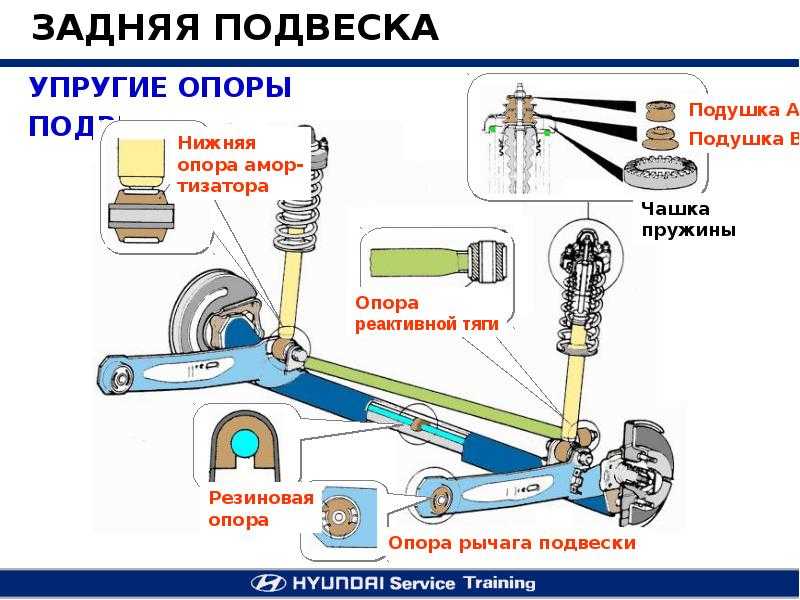

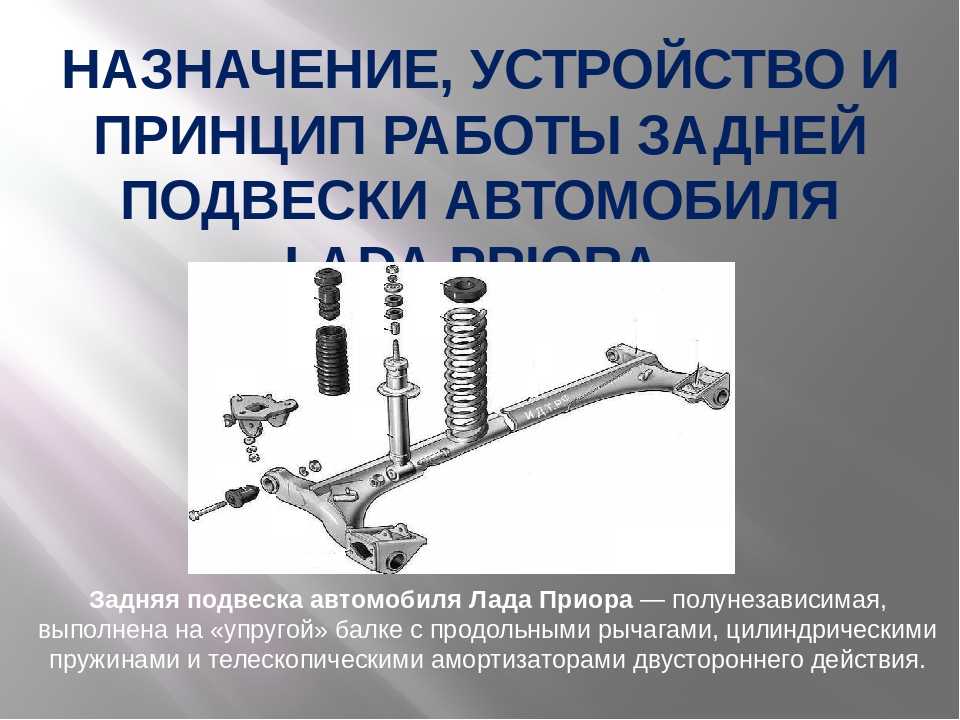

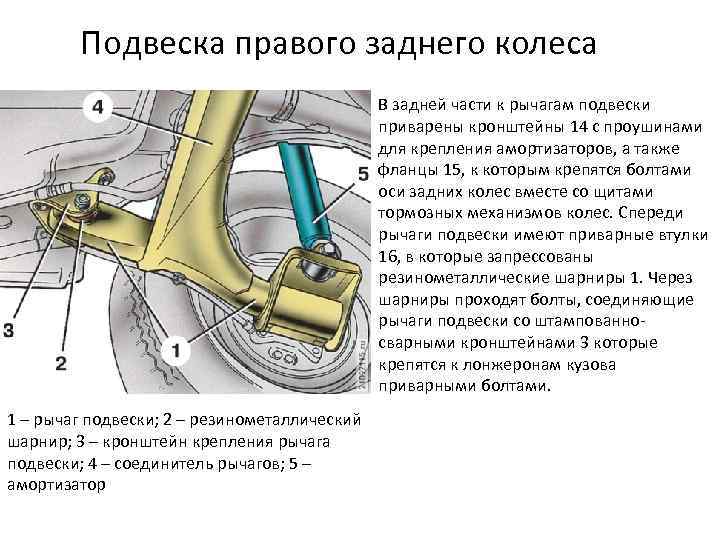

Задний мост

Конструкция заднего моста значительно проще, поскольку в нем отсутствуют элементы, связанные с трансмиссией (за исключением автомобилей с задним приводом).

Кроме того, на задний мост приходится меньшая по величине нагрузка, нежели на переднюю часть ходовой.

Сравнительно мягкий режим эксплуатации позволил разработчикам существенно упростить, как принципиальную схему данного узла, так и его конструктивное исполнение.

Задний мост «ВАЗ 2109» состоит из следующих элементов:

• Центральной балки.
• Гидравлических амортизаторов и пары пружин.
• Продольных рычагов.
• Кронштейны, фиксирующие мост на лонжероне автомобиля.
• Фланцы, осуществляющие крепление колес.

Как следует из названия, центральная балка служит основным элементом заднего моста. Она является совокупностью трех отдельных деталей (соединителя и двух продольных рычагов), связанных посредством сварочных швов с использованием усилительных накладок. К кронштейнам, приваренным на рычагах, монтируются амортизаторы и фланцы полуосей колес.

Ремонт ходовой части автомобиля

Важность функций, выполняемых элементами ходовой части любого автомобиля, предполагает ее своевременное техническое обслуживание и ремонт. Но необходимость выполнения ремонтно-восстановительных работ, а также их объем, и уровень сложности определяются в процессе диагностики ее состояния.

Итак, рассмотрим главные признаки нарушения работоспособности ходовой части и симптомы наиболее распространенных повреждений ее элементов:

• Подтекание специальных технических жидкостей в районе расположения элементов ходовой системы. Главными причинами возникновения данного дефекта становятся повышенный износ сальника или зеркала штока гидравлического амортизатора.
• Возникновение посторонних стуков во время движения, нарушение управляемости автомобиля, или «рыскание». Как правило, этот симптом – яркое свидетельство износа и, следовательно, ослабление узлов крепления.

• Нарушение работоспособности подвески, выражающееся в недостаточном сопротивлении цилиндров амортизаторов прикладываемому к ним усилию. Причины данного явления достаточно разнообразны: недопустимый уровень износа элементов амортизатора (сальников, штока, фторопластовой втулки), неисправность клапанного механизма, малое количество технической жидкости.
• Возникновение жестких ударов «пробой», ощущаемых на рулевом колесе, при эксплуатации автомобиля на имеющем неровности дорожном полотне. Симптом характерен для пружин, утративших вследствие «усталости» металла необходимую упругость. Кроме того, подобная картина появляется при некорректной работе амортизаторов.

Резюмируя вышесказанное, конкретизируем несколько основных правил, помогающих избежать серьезных материальных затрат на ремонт ходовой части автомобиля:

• Исповедовать неагрессивный стиль вождения.
• Бережно эксплуатировать транспортное средство, особенно, в условиях бездорожья.
• Своевременно и в полном объеме проводить рекомендуемые производителем работы по техническому обслуживанию автомобиля и необходимые диагностические и ремонтные мероприятия.

Источник: http://VipWash.ru/podveska/ustroistvo-khodovoi-chasti-avtomobilya

Назначение и общее устройство ходовой части автомобиля

Ходовая часть автомобиля включает в себя раму, подвеску, задние и передние мосты, колеса и шины — все агрегаты, так или иначе связанные с рамой или несущей частью кузова.

С помощью деталей и механизмов, составляющих ходовую часть автомобиля, его колеса связываются с кузовом, при этом гасятся возникающие в процессе езды колебания, что обеспечивает комфортность поездки. Смысл такого крепления заключается в том, чтобы кузов машины во время езды мог перемещаться относительно колес.

При этом устраняются вертикальные, поперечно-угловые и иные колебания и обеспечивается мягкость и плавность хода автомобиля. Существует два вида автомобильных подвесок: зависимая и независимая. В большинстве современных машин используется независимая подвеска, поскольку она обеспечивает больший комфорт и безопасность езды.

На автомобиле с зависимой подвеской колеса, расположенные на одной оси, связаны между собой жесткой негнущейся балкой.

Когда одно из колес наезжает на какую-либо неровность и по этой причине наклоняется под определенным углом, связанное с ним колесо вынужденно наклоняется на такой же угол. Каждая подвеска включает в себя упругие элементы, называемые рессорами.

Их главной задачей является смягчение колебаний и ударов, передающихся кузову автомобиля. На современных автомобилях используется два типа рессор: пружинные и пластинчатые.

Внешне пружинная рессора представляет собой мощную пружину с высокой степенью сопротивляемости. Устройство пластинчатой рессоры сложнее: она состоит из нескольких рядов продольных металлических пластин. Они наложены друг на друга таким образом, что внизу располагается длинная пластина, на ней — покороче, затем — еще короче и сверху — самая короткая пластина.

Данная конструкция, выполненная из крепкого металла, обеспечивает, с одной стороны, мощное сопротивление, а с другой — необходимую упругость.

Важно

Кроме того, подвеска автомобиля включает в себя гасящие элементы — амортизаторы, задача которых состоит в гашении колебания и раскачивания кузова за счет сопротивления, возникающего при перетекании жидкости через калиброванные отверстия из одной емкости в другую и обратно.

В некоторых видах амортизаторов вместо жидкости применяется газ. Соответственно, амортизаторы бывают гидравлическими или газовыми. Амортизатор устанавливается между кузовом автомобиля и колесной осью (балкой).

Его элементами являются: верхняя и нижняя проушина — предназначены для крепления амортизатора соответственно к кузову и колесной оси; защитный кожух — накрывает верхнюю часть амортизатора; •шток; •цилиндр; •поршень с клапанами.

В состав подвески автомобиля также входит стабилизатор поперечной устойчивости.

Назначение этого устройства — уменьшение наклона автомобиля при движении на поворотах, а также повышение его устойчивости и управляемости.

Когда автомобиль выполняет поворот, его кузов с внутренней стороны поворота приподнимается над поверхностью дороги, а с внешней — наоборот, сближается к ней, что создает опасность опрокидывания.

Этому препятствует стабилизатор, который, прижавшись к поверхности вместе с автомобилем с одной его стороны, одновременно прижимает другую сторону.

Если одно из колес автомобиля наезжает на неровность, то стабилизатор стремится вернуть его в первоначальное положение.

Однако от последствий лихачества не спасет ни один стабилизатор: подтверждением этому являются частые случаи опрокидывания автомобилей.

2) Подвеска: назначение, типы, основные устройства, классификация по различным признакам.

Совет

Подвескойназывается совокупность устройств, осуществляющих упругую связь колес с несущей системой автомобиля (рамой или кузовом).

Подвеска служит для обеспечения плавности хода автомобиля и повышения безопасности его движения.

Плавность хода – свойство автомобиля защищать перевозимых людей и грузы от воздействия неровностей дороги. Смягчая толчки и удары от дорожных неровностей, подвеска обеспечивает возможность движения автомобиля без дискомфорта и быстрой утомляемости людей и повреждения грузов.

Подвеска повышает безопасность движения автомобиля, обеспечивая постоянный контакт колес с дорогой и исключая их отрыв от нее.

Подвеска разделяет все массы автомобиля на две части – подрессоренные и неподрессоренные.

Подрессоренные – части, опирающиеся на подвеску: кузов, рама и закрепленные на них механизмы.

Неподрессоренные – части, опирающиеся на дорогу: мосты, колеса, тормозные механизмы.

При движении по неровной дороге подрессоренные части автомобиля колеблются с низкой частотой, а неподрессоренные – с высокой частотой.

Подвеска автомобиля состоит из четырех основных устройств – направляющего, упругого, гасящего и стабилизирующего.

Направляющее устройство подвески направляет движение колеса и определяет характер его перемещения относительно кузова и дороги. Направляющее устройство передает продольные и поперечные силы и их моменты между колесом и кузовом автомобиля.

Упругое устройство подвески смягчает толчки и удары, передаваемые от колеса на кузов автомобиля при наезде на дорожные неровности. Упругое устройство исключает копирование кузовом неровностей дороги и улучшает плавность хода автомобиля.

Гасящее устройство подвески уменьшает колебания кузова и колес автомобиля, возникающие при движении по неровностям дороги и приводит к их затуханию. Гасящее устройство превраща­ет механическую энергию колебаний в тепловую энергию с последующим ее рассеиванием в окружающую среду.

Стабилизирующее устройство подвески уменьшает боковой крен и поперечные угловые колебания кузова автомобиля.

Подвеска обеспечивает движение автомобиля, и ее работа осу­ществляется следующим образом. Крутящий момент, передаваемый от двигателя на ведущие колеса, создает между колесом и дорогой тяговую силу, которая приводит к возникновению на ведущем мосту толкающей силых. Толкающая сила через направляющее устройство подвески передается на кузов автомобиля и приводит его в движение.

При движении по неровностям дороги колесо перемещается в вертикальной плоскости. Упругое устройство подвески деформируется, а кузов и колеса совершают колебания, гасит которые амортизатор. Корпус амортизатора, заполненный амортизаторной жидкостью, прикреплен к балке моста. В корпусе находится поршень с отверстиями и клапанами, шток которого связан с кузовом автомобиля.

В процессе колебаний кузова и колес поршень совершает возвратно-поступательное движение. При ходе сжатия (колесо и кузов сближаются) амортизаторная жидкость из полости под поршнем вытесняется в полость над поршнем, а при ходе отдачи (колесо и кузов расходятся) перетекает в обратном направлении.

Обратите внимание

При этом жидкость проходит через отверстия в поршне, прикрываемые клапанами, испытывает сопротивление, и в результате жидкостного трения обеспечивается гашение колебаний кузова и колес автомобиля.

Боковой крен и поперечные угловые колебания кузова автомобиля уменьшает стабилизатор поперечной устойчивости, который представляет собой специальное упругое устройство, устанавливаемое поперек автомобиля. Средней частью стабилизатор связан с кузовом, а концами с рычагами подвески.

При боковых кренах и поперечных угловых колебаниях кузова концы стабилизатора перемещаются в разные стороны: один опускается, а другой поднимается. Вследствие этого средняя часть стабилизатора закручивается, препятствуя тем самым крену и поперечным угловым колебаниям кузова автомобиля. В то же время стабилизатор не препятствует вертикальным и продольным угловым колебаниям кузова, при которых он свободно поворачивается в своих опорах.

На автомобилях в зависимости от их класса и назначения применяют различные типы подвесок.

подвески
по направляющему устройству	по упругому устройству	по гасящему устройству	по стабилизирующему устройству
зависимые	рессорные	с амортизаторами	со стабилизатором
пружинные
торсионные
независимые	пневматические	без амортизаторов	без стабилизатора
гидропневматические
комбинированные

По направляющему устройству все подвески разделяются на два основных типа — зависимые и независимые.

Зависимой называется подвеска, при которой колеса одного моста связаны между собой жесткой балкой, вследствие чего перемещение одного из колес вызывает перемещение другого колеса. На легковых автомобилях зависимые подвески применяются обычно для задних колес. Они просты по конструкции и в обслуживании, имеют малую стоимость.

Независимой называется подвеска, при которой колеса одного моста не имеют между собой непосредственной связи, подвешены независимо друг от друга и перемещение одного колеса не вызывает перемещения другого колеса.

По направлению движения колес относительно дороги и кузова автомобиля независимые подвески могут быть с перемещением колес в поперечной, продольной и одновременно в продольной и поперечной плоскостях.

Независимые подвески в легковых автомобилях применяются для передних и задних колес. Эти подвески обеспечивают более высокую плавность хода, чем зависимые подвески, но сложнее по конструкции, при обслуживании и более дорогостоящие.

Тип подвески автомобиля также определяет и упругое устрой­ство, которое может быть выполнено в виде листовой рессоры, спиральной пружины, торсиона и пневмобаллона.

При этом упругость подвески обеспечивается за счет упругих свойств металла, из которого изготовлены рессоры, пружины и торсионы, и сжатия воздуха.

В зависимости от применяемого упругого устройства подвески называются рессорными, пружинными, торсионными, пневматическими, гидропневматическими и комбинированными.

Рессорные подвески в качестве упругого устройства имеют листовые рессоры. Рессора состоит из собранных вместе отдельных листов выгнутой формы. Стальные листы имеют обычно прямоугольное сечение, одинаковую ширину и различную длину. Кривизна листов неодинакова и зависит от их длины.

Она увеличивается с умень­шением длины листов, что необходимо для плотного прилегания их друг к другу в собранной рессоре. Вследствие различной кри­визны листов также обеспечивается разгрузка листа рессоры. Взаимное положение листов в собранной рессоре обычно обеспечивается стяжным центровым болтом.

Важно

Кроме того, листы скреплены хомутами, которые исключают боковой сдвиг одного листа относительно другого и передают нагрузку от листа (разгружают его) на другие листы при обратном прогибе рессоры. Лист, имеющий наибольшую длину, называется коренным. Часто он имеет и наибольшую толщину. С помощью коренного листа концы рессоры крепят к раме или кузову автомобиля.

От способа крепления рессоры зависит форма концов коренного листа, которые в легковых автомобилях делаются загнутыми в виде ушков.

При сборке рессоры ее листы смазывают графитовой смазкой, которая предохраняет их от коррозии и уменьшает трение между ними.

В рессорах легковых автомобилей для уменьшения трения между листами по всей длине или на концах листов часто устанавливают специальные прокладки из неметаллических антифрикционных материалов (пластмассы, фанеры, фибры и т. п.).

Основным преимуществом листовых рессор является их способность выполнять одновременно функции упругого, направляющего, гасящего и стабилизирующего устройств подвески.

Листовые рессоры способствуют гашению колебаний кузова и колес автомобиля. Кроме того, они просты в изготовлении и лег­ко доступны для ремонта в эксплуатации.

По сравнению с упруги­ми устройствами других типов листовые рессоры имеют увели­ченную массу, менее долговечны, обладают сухим трением, ухудшают плавность хода авто­мобиля и требуют ухода (смазывания) в процессе эксплуатации.

Листовые рессоры получили наибольшее применение в зависимых подвесках. Обычно их располагают вдоль автомобиля. Концы рессоры шарнирно соединяют с рамой или кузовом автомобиля. Передний конец закрепляют с помощью пальца, а задний – чаще всего подвижной серьгой.

При таком соединении концов рессоры ее длина может изменяться во время движения автомобиля. Для крепления концов рессоры применяют шарниры различных типов.

Пружинные подвески в качестве упругого устройства имеют спиральные (витые) цилиндрические пружины. Пружины изготавливают из стального прутка круглого сечения.

Совет

В подвеске витые пружины воспринимают только вертикальные нагрузки и не могут передавать продольные и поперечные усилия и их моменты от колес на раму и кузов автомобиля. Поэтому при их установке требуется применять направляющие устройства.

При использовании витых пружин также необходимы гасящие устройства, так как в пружинах отсутствует трение. По сравнению с листовыми рессорами спиральные пружины имеют меньшую массу, более долговечны, просты в изготовлении и не требуют технического обслуживания.

Спиральные пружины в качестве основного упругого элемента применяются главным образом в независимых подвесках и значи­тельно реже в зависимых. Их обычно устанавливают вертикально на нижние рычаги подвески.

Торсионные подвески в качестве упругого устройства имеют торсионы. Торсион представляет собой стальной упругий стержень, работающий на скручивание. Он может быть сплошным круглого сечения, а также составным – из круглых стержней или прямоугольных пластин.

На концах торсиона имеются головки (утолщения) с нарезанными шлицами или выполненные в форме многогранника (шестигранные и т.д.). С помощью головок торсион одним концом крепится к раме или кузову автомобиля, а другим к рычагам подвески. Упругость связи колеса с рамой обеспечивается вследствие скручивания торсиона.

Торсионы, как и пружины, требуют применения направляющих и гасящих устройств. По сравнению с листовыми рессорами торсионы обладают теми же преимуществами, что и спиральные пружины. Однако по сравнению со спиральными пружинами торсионы менее долговечны. Торсионы наиболее распространены в независимых подвесках.

На автомобиле торсионы могут быть расположены как продольно, так и поперечно.

Пневматические подвески в качестве упругого устройства имеют пневматические баллоны различной формы. Упругие свойства в таких подвесках обеспечиваются за счет сжатия воздуха. Наибольшее применение в пневматических подвесках получили двойные (двухсекционные) круглые баллоны.

Двойной круглый баллонсостоит из эластичной оболочки, опоясывающего или разделительного кольца и прижимных колецс болтами. Оболочка баллона резинокордовая, обычно двухслойная. Корд оболочки капроновый или нейлоновый. Внутренняя поверхность оболочки покрыта воздухонепроницаемым слоем резины, а наружная – маслобензостойкой резиной.

Для упрочнения бортов оболочки внутри их заделана металлическая проволока, как у покрышки пневматической шины. Опоясывающее кольцо служит для разделения секций баллона и позволяет уменьшить его диаметр. Прижимные кольцас болтами предназначены для крепления баллона.

Двойные круглые баллоны применяют в подвесках автобусов, грузовых автомобилей, прицепов и полуприцепов. Обычно баллоны располагают вертикально в количестве от двух (передние подвески) до четырех (задние подвески).

Резиновые упругие элементы широко применяют в подвесках современных автомобилей в виде дополнительных упругих устройств, которые называются ограничителями или буферами. Часто внутрь буферов вулканизируют металлическую арматуру, которая повышает их долговечность и служит для крепления буферов.

Обратите внимание

Буфера подразделяются на буфера сжатия и отдачи. Первые ограничивают ход колес вверх, вторые – вниз. При этом буфера сжатия ограничивают деформацию упругого устройства подвески и увеличивают его жесткость. Буфера сжатия и отдачи совместно применяют обычно в независимых подвесках.

В зависимых подвесках используют главным образом буфера сжатия.

Требования к подвеске. Амортизаторы, типы, классификация.

Источник: https://mykonspekts.ru/2-74216.html

Устройство ходовой части

Устройство ходовой части — это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Ходовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Для того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Ходовая часть автомобиля  состоит из следующих основных элементов:

1. Рамы

2. Балок мостов

3. Передней и задней подвески колес

4. Колес (диски, шины)

Типы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон — Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимая подвеска

Независимой подвеска называется, потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески.

 Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении.

Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески — балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме.

  Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых  расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах.

Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает  передачу толкающих и скручивающих усилий.

— Устройство задней подвески автомобиля

— Устройство балансирной подвески

— Зависимые подвески

— Задняя подвеска трехосного автомобиля

Элементы ходовой части автомобиля:

— Управляемый мост — управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста.

Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота.

Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

— Упругие элементы подвески машины — упругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

— Конструкция листовых рессор

— Пружины

— Упругие пневматические элементы

— Упругие гидропневматические элементы

— Упругие резиновые элементы

— Направляющее устройство

— Рычаги направляющих устройств

— Гасители колебаний

— Строение амортизатора

— Устройство телескопической стойки

— Однотрубный амортизатор

— Устройство стабилизатора поперечной устойчивости

— Конструкция автомобильных шин

— Камеры

— Строение вентиля

— Ободная лента шины

— Устройство бескамерных шин

— Устройство шин и колес

Источник: http://www.AutoEzda.com/hodovaja

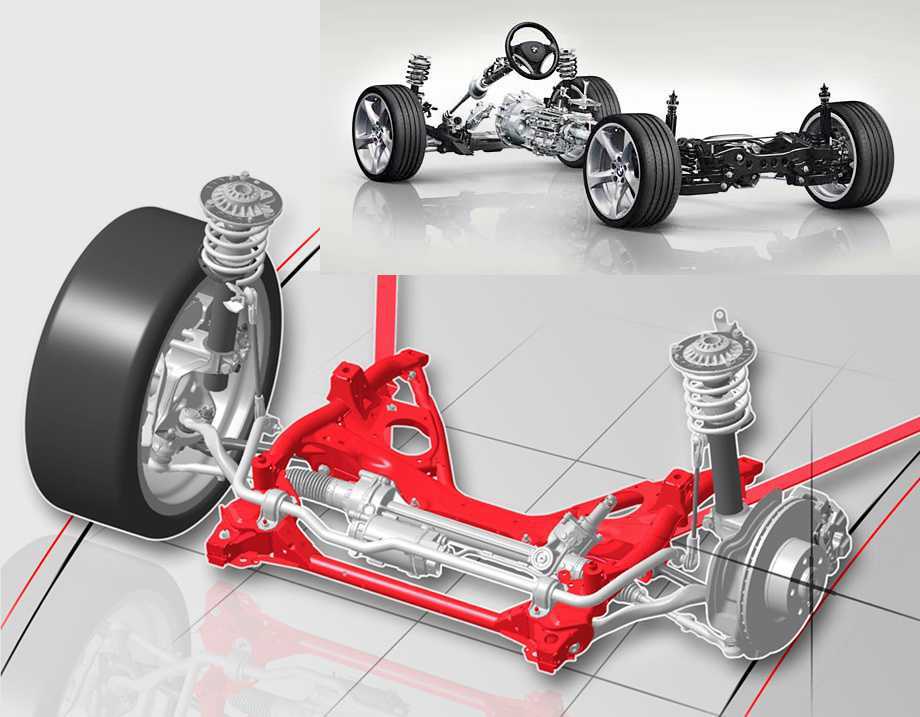

Ходовая часть автомобиля

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины.

Ходовая часть состоит из: — передней и задней подвески колес, — колес и шин.

Подвеска колес автомобиля.

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом.

Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках.

Важно

В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины — «железные» и выполнены с определенным запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова.

А правильнее сказать — кузов имеет возможность перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска — это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска — это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение.

При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным.

Автомобиль с независимой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается.

Совет

Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть: шины основные упругие элементы дополнительные упругие элементы направляющие устройства подвесок демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги.

Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой.

В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса.

Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и вибраций от соприкосновения металлических деталей.

Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески.

Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Обратите внимание

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.

Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну.

Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз.

Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли.

Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Источник: http://unspeople.ru/content/avto-i-moto-soveti/498-hodovaya-chastj-avtomobilya.html

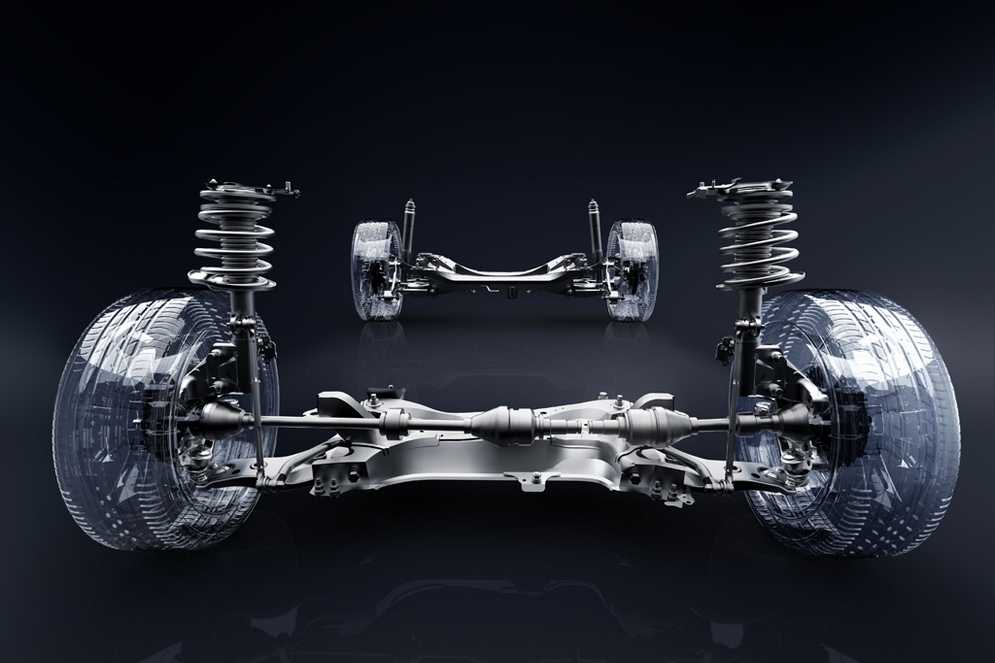

Фото ходовой части автомобиля

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

УСТРОЙСТВО ХОДОВОЙ ЧАСТИ

Ходовая часть автомобиля состоит из колес, моста, подвески и рамы или кузова. Может иметь место наличие дополнительных элементов, однако главная роль отдана вышеперечисленным деталям. Каждый элемент играет свою роль, но их общая цель – свести к минимуму колебания, тряску и иные вибрации автомобиля во время езды – в этом и заключается функция ходовой части.

Рама и кузов являются костяком, к которому крепятся основные элементы подвески. Рама принимает участие в формировании ходовой. Для легковых автомобилей используется кузов, и именно к нему крепятся элементы ходовой части, а остальные элементы крепят к каркасу.

Чем прочнее железо кузова, тем лучше автомобиль будет переносить тяготы бездорожья. Остальные участки обшивают профильным листом, который стоек к коррозии.

Подвеска служит для смягчения неровностей и гасит колебания, провоцирующие неровности на поверхности дорожного покрытия за счет исключения жесткого сцепления между кузовом и колесами и других деталей.

Подвеска имеет большой срок службы, однако он зависит от условий эксплуатации автомобиля. Нужно своевременно проводить диагностику и бережно эксплуатировать авто.

Подвески бывают зависимыми и независимыми. Если подвеска зависимая, то задние колеса будут связаны между собой при помощи соединяющей балки. На независимой подвеске соединяющая балка отсутствует.

Мосты служат для соединения двух колес, а также для осуществления опорной функции для остова автомобиля. На легковом авто они крепятся к кузову, на грузовом – к раме. Предназначение мостов – удерживать не только вес самого авто, но и его пассажиров, поэтому материалом для их изготовления служит прочное железо.

Колеса первыми берут на себя удар и страдают от несовершенств дорог, попадая в ямы и наезжая на кочки. Чем бережнее вы относитесь к своему автомобилю, тем дольше прослужат его детали.

Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!

Причины поломок ходовой части автомобиля

Регулярные нагрузки на различные элементы ходовой части, которые не прекращаются даже после остановки движения, могут привести к различным поломкам. Если автомобиль начинает испытывать затруднения при прохождении на большой скорости поворотов или для его удержания на проезжей части требуются большие усилия, велика вероятность того, что необходим ремонт ходовой части автомобиля. Еще один показатель – кузов может колебаться и раскачиваться при торможении, и на поворотах. Причина может крыться в вышедших из строя амортизаторах, сломанных рессорах или элементах подвески. Ощущается вибрация при движении.

Вибрация может возникнуть из-за задних амортизаторов, которые изношены; поврежденных рессор; из-за того, что давление в шинах не соответствует определенным нормам; или того, что подшипники ступиц колес в плохом состоянии. В процессе движения автомобиля начинает стучать подвеска. Проблема может возникнуть из-за ослабления болтов крепления или деформированных дисков колес. Стук и скрип амортизаторов возникает по причине их поломки; ослабления крепления резервуара или поршня, а также утечки жидкости. Скрип при торможении на поворотах. Как правило, такой скрип возникает из-за неисправности амортизаторов или стабилизатора поперечной устойчивости. Начинает подтекать жидкость из амортизаторов. Такое возможно вследствие разрушения сальников штока или попадания на уплотнительные кромки посторонних механических частиц.

Самые распространенные проблемы связанные с ходовой частью

Чаще всего встречаются следующие поломки ходовки:

1. Машину заносит в сторону. Такая проблема возникает по ряду причин: при нарушении геометрии передних колес, от скачков давления воздуха в шине, из-за деформирования рычагов, при большом различии в износе колес, когда нарушается параллельность оси заднего и переднего мостов.
2. Водитель чувствует колебания авто, раскачку на поворотах и во время торможения. Причиной тому может явиться выход из строя амортизаторов либо сломалась рессора или иная деталь подвески.
3. Избыточные вибрации во время езды говорят о несоответствующем давлении шин, либо об износе ступичных подшипников или заднего амортизатора, также о поломке рессоры.
4. Во время движения вы слышите стук подвески — обратите внимание на амортизатор или диски колес — возможно, они пришли в негодность.
5. Скрип или стук амортизатора говорят об их скором износе, быть может, произошла деформация кожуха или крепления поршня и резервуара ослабли. Осмотрите все внимательно, на предмет утечки жидкости.
6. Если протектор шин стерт неравномерно, возможно, имеет место разбалансировка колес. Также важно проверить шарниры и втулки – могли разболтаться. К этой проблеме часто приводят и поврежденные диски и нарушенная геометрия передних колес.
7. Во время торможения раздается отчетливый скрип — указывает на неисправность амортизатора, стабилизатора или частей крепления, на просевшую пружину.
8. Текут амортизаторы. Нужно проверить сальники штока, быть может, жидкость вытекает из-за попадания на кромку сальника инородных частиц.
9. Амортизатор не дает нужного сопротивления при ходе сжатия. Это может быть следствием негерметичности клапана, изношенности направляющей втулки или же штока.

Если наблюдается хотя бы один из вышеперечисленных симптомов, необходимо срочно предпринять меры.

Диагностика ходовой части автомобиля и ее ремонт

Как только возникают малейшие подозрения, что ходовая часть работает неисправно, необходимо доставить автотранспортное средство в сервис, где специалисты продиагностируют его, используя специально предназначенное для этого оборудование. Чем чаще эксплуатируется автотранспортное средство, тем более внимательно необходимо следить за его ходовой частью, диагностику которой, желательно делать через каждый 30 тысяч километров. Следует помнить, что к ремонту ходовой части нужно подходить ответственно. Конечно, можно просто заменить все детали, но в этом случае, стоимость ремонта будет достаточно высока. Оптимальным вариантом станет проведение диагностики и выявление списка непригодных элементов.

Диагностика ходовой части автомобиля включает в себя: осмотр амортизаторов, рычагов, пружин, опорных чашек; проверку рулевых наконечников, шаровых опор; состояние узлов; проверку ступичных подшипников; проверку герметичности тормозной системы и гидросистем машины; определение степени износа дисков, шлангов, тормозных колодок и барабанов. Регулярная диагностика позволяет выявить неполадки ходовой части автомобиля на ранней стадии, когда отсутствуют четко выраженные признаки сбоя в работе каких-либо элементов. После проверки всех неисправностей, мастера помогут определить проблемы, которые могут возникнуть у автомобиля в будущем и предотвратить их появление. На основе диагностики специалисты составляют перечень необходимых ремонтных работ и приступают к их выполнению.

Устройство ходовой части

У стройство ходовой части — это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Х одовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Д ля того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Х одовая часть автомобиля состоит из следующих основных элементов:

2. Б алок мостов

3. П ередней и задней подвески колес

4. К олес (диски, шины)

Т ипы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон — Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимая подвеска

Независимой подвеска называется , потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески — балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме. Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает передачу толкающих и скручивающих усилий.

Э лементы ходовой части автомобиля:

— Управляемый мост — управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

— Упругие элементы подвески машины — у пругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

Ходовая часть – важнейшая составляющая автомобиля, представляющая из себя связывающую цепочку колес и кузова и сглаживающая тряску авто при дефектах дорожного покрытия. Именно благодаря ходовой части водитель не ощущает незначительных неровностей дороги, и время от времени необходимо проверять исправность этого узла и его элементов, чтобы и дальше наслаждаться ездой с комфортом. В этой статье мы расскажем вам об устройстве ходовой части и принципе ее работы.

Устройство ходовой части

Ходовая часть автомобиля состоит из колес, моста, подвески и рамы или кузова. Может иметь место наличие дополнительных элементов, однако главная роль отдана вышеперечисленным деталям. Каждый элемент играет свою роль, но их общая цель – свести к минимуму колебания, тряску и иные вибрации автомобиля во время езды – в этом и заключается функция ходовой части.

Рама и кузов являются костяком, к которому крепятся основные элементы подвески. Рама принимает участие в формировании ходовой. Для легковых автомобилей используется кузов, и именно к нему крепятся элементы ходовой части, а остальные элементы крепят к каркасу.

Чем прочнее железо кузова, тем лучше автомобиль будет переносить тяготы бездорожья. Остальные участки обшивают профильным листом, который стоек к коррозии.

Подвеска служит для смягчения неровностей и гасит колебания, провоцирующие неровности на поверхности дорожного покрытия за счет исключения жесткого сцепления между кузовом и колесами и других деталей.

Подвеска имеет большой срок службы, однако он зависит от условий эксплуатации автомобиля. Нужно своевременно проводить диагностику и бережно эксплуатировать авто.

Подвески бывают зависимыми и независимыми. Если подвеска зависимая, то задние колеса будут связаны между собой при помощи соединяющей балки. На независимой подвеске соединяющая балка отсутствует.

Мосты служат для соединения двух колес, а также для осуществления опорной функции для остова автомобиля. На легковом авто они крепятся к кузову, на грузовом – к раме. Предназначение мостов – удерживать не только вес самого авто, но и его пассажиров, поэтому материалом для их изготовления служит прочное железо.

Колеса первыми берут на себя удар и страдают от несовершенств дорог, попадая в ямы и наезжая на кочки. Чем бережнее вы относитесь к своему автомобилю, тем дольше прослужат его детали.

Принцип работы ходовой части

И так, настало время поговорить о том, как работает ходовая часть автомобиля.

Чтобы авто не перевернулось, попав в яму колесом, и существует подвеска. Колесо опустится вниз, растянув амортизатор, прикрепленный к подвеске, а когда выйдет из ямы, амортизатор вернется в прежнее место и будет там находиться в процессе небольших колебаний.

Колеса с одной стороны присоединены к подвеске наглухо, а с другой стороны – нет, и в случае небольших колебаний дороги автомобиль идет ровно. Взаимодействие подвески с остальными частями этому способствует.

Поскольку ходовая часть является оболочкой, держащей авто на ходу, то каждому водителю важно прислушиваться к звукам своего автомобиля, а именно, к скрипам и стукам. Таким образом, вы сможете вовремя обнаружить неисправность и устранить ее на СТО.

Автор: Виктория Голдина, дата публикации: 18.09.2017 г.
Перепечатка без согласия редакции запрещена.

Схема ходовой части автомобиля

Без шасси машина просто не могла двигаться, так как силовой установке вместе с трансмиссией и трансмиссией просто некуда было передавать крутящий момент.

Содержание

1. Что такое ходовая часть автомобиля и ее неисправности
2. Зависимая подвеска. Типы, особенности конструкции
3. Рессорная подвеска
4. Пружинная подвеска
5. Видео: Ходовая часть автомобиля
6. Независимая подвеска. Устройство, особенности
7. Основные неисправности и диагностика подвески
8. Как устроена ходовая в авто?
9. Основные элементы ходовой
10. Принцип работы
11. Видео «Как работает ходовая авто»
12. Назначение, устройство и виды подвесок автомобиля
13. История появления
14. Основные функции и характеристики подвески автомобиля
15. Устройство подвески
16. Классификация подвесок
17. Зависимая подвеска
18. Независимая подвеска
19. Виды независимых подвесок
20. Двухрычажная передняя подвеска
21. Пневматическая подвеска
22. Гидравлическая подвеска
23. Спортивные независимые подвески
24. Подвески типа push-rod и pull-rod
25. Устройство ходовой части автомобиля
26. Схема ходовой части авто
27. Ремонт ходовой части автомобиля

Что такое ходовая часть автомобиля и ее неисправности

Шасси автомобиля включает в себя колеса, которые воспринимают этот крутящий момент, вращаются и двигают автомобиль. Впрочем, это не основная задача шасси. Автомобиль не движется по идеально ровной поверхности, на дороге всегда есть кривые, уступы, выбоины, ямы и т.п

Если бы колеса крепились к кузову или раме автомобиля без подвески, второй составляющей ходовой части, то о комфорте и говорить не приходилось бы: практически все неровности сразу переносились бы на кузов, лишь немного уменьшались за счет износа колесной шины. Таким образом, шасси не только приводит автомобиль в движение, но и обеспечивает комфорт, уменьшая вибрационные движения от колеса к кузову.

Подвеску, уменьшающую колебательные движения, стали использовать еще до появления самого автомобиля. Некоторые вагоны оснащались упругими элементами из листовой стали. Эти элементы состояли из двух стальных арок, шарнирно соединенных между собой. Верхняя арка крепилась к самой колеснице, а нижняя — к оси колес. При движении эти упругие дуги частично поглощали и гасили колебания оси колеса. Подвеска автомобиля стала прообразом зависимой подвески автомобиля.

Суть самой подвески заключается в возможности вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески удар, который воспринимает колесо от поверхности дороги, не передается на кузов, а поглощается. То есть колесная рама автомобиля не является жесткой по отношению к кузову.

Зависимая подвеска. Типы, особенности конструкции

Всего на автомобилях применяется два типа подвески: зависимая и независимая. На данный момент этот тип подвески, как и зависимая, считается устаревшим, но по-прежнему широко используется в грузовых автомобилях, полноразмерных внедорожниках и обычных легковых автомобилях. Зависимая подвеска получила такое применение на транспорте благодаря простоте и надежности конструкции.

Рессорная подвеска

Основным элементом этой подвески является пружина. Он состоит из пучка листов пружинной стали, слегка согнутых по дуге. Кроме того, эта упаковка часто имеет пирамидальную форму. Своими концами рессора крепится к раме автомобиля, а к ее центральной части крепится ось. В автомобиле используются две рессоры, установленные ближе к колесам. Эти пружины благодаря эластичной стали адаптируются к неровностям дороги и позволяют колесу двигаться относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако есть в этом и отрицательное качество: работа пружины сопровождается колебательными движениями по инерции. То есть, воспринимая неровности дороги, пружина получает энергию, которая и вызывает ее колебательные движения. И хотя со временем амплитуда колебаний будет уменьшаться вплоть до затухания, но они будут передаваться на раму. Автомобиль будет раскачивать даже на ровной дороге после прохождения неровностей.

Для значительного сокращения времени колебаний пружины в конструкцию подвески включены амортизаторы, поглощающие энергию колебаний. Если по-простому, то амортизатор останавливает пружину после кочки, не давая ей раскачивать машину.

Пружинная подвеска

Существует еще один тип зависимой подвески – рессорная. В этой подвеске вместо листовых рессор используются винтовые пружины. Их удобнее носить, так как они имеют гораздо меньшие габариты.

Видео: Ходовая часть автомобиля

Но и здесь есть свои нюансы. Если пружина сама выступала в качестве крепежного элемента, соединяющего раму с колесной осью, то пружина не может выступать в качестве таковой. Поэтому конструкция рессорной подвески включает систему тяг и рычагов, шарнирно соединяющих кузов с осью (балкой, мостом).

Пружина, как и рессора, также получает колебательные движения по инерции в результате воздействия на нее, поэтому без применения амортизаторов в такой подвеске не обошлось.

Существовали и другие типы зависимой подвески, например торсионная, но она не получила широкого распространения на автомобилях.

Основным недостатком зависимой подвески является частичная передача движения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти движения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но по-прежнему много используется на задней оси, как ведущей, так и ведущей. На рамных внедорожниках последних поколений до сих пор встречается рессорная подвеска. Пружинная подвеска часто используется в переднеприводных легковых автомобилях. Также в технических характеристиках автомобиля не всегда указывается, что задняя подвеска зависимая, ее часто называют подрессоренной балкой.

Независимая подвеска. Устройство, особенности

Второй тип подвески независимая, отличается тем, что каждое колесо на оси имеет свою систему прижима и гашения колебаний, не передающую движение с одного колеса на другое. Фактически в независимой подвеске отсутствует колесная ось (балка, мост) как таковая.

Наиболее широко используется тип независимой подвески «МакФерсон». Схема такой подвески довольно проста: ступица колеса шарнирно крепится к кузову автомобиля при помощи рычагов. Типы этих рычагов и их расположение могут различаться. Есть А-образные рычаги, одинарные, двойные, верхние нижние. Простейшая независимая подвеска состоит из одного нижнего рычага.

Кроме того, ступица крепится к кузову с помощью амортизирующей стойки, выполняющей также функцию поворотного кулака. Основными элементами этого багажника являются спиральная пружина и амортизатор. Сама стойка представляет собой оболочку, в которой находится амортизатор, а сверху стойки находится пружина.

Подробнее: Ремонт тормозной системы ВАЗ

Вверху полка упирается в корпус. Между ними находится подушка-столб, на которую он опирается. Установленный внутри упорный подшипник позволяет рейке вращаться вокруг оси. Это позволяет поворачивать колесо.

Как бы хорошо ни работала амортизационная стойка, существует вероятность передачи вибрации на кузов. Это может увеличить боковой крен кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий подвески обоих колес. Работая на кручение, этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но есть и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, например, является сетчатая подушка. К ним также относятся все резиновые элементы:

Все они также участвуют в гашении вибрации. Сайлентблоки, шаровые опоры и втулки ставятся там, где соединяются элементы подвески: рычаги с корпусом и втулкой, стабилизатор поперечной устойчивости с втулками и подрамником и т.д.

Основные неисправности и диагностика подвески

Поскольку подвеска, какая бы она ни была, зависимая или независимая, перемещает колеса относительно кузова и гасит все колебания, она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске наиболее частыми отказами являются потеря работоспособности амортизатора из-за течи масла, его физическое повреждение. Также обычно необходимо менять все резиновые элементы, которые также присутствуют в этом типе подвески. Со временем происходит «старение» резиновой составляющей – она оседает и начинает расслаиваться. Также вполне возможно разрушение рессор или рессор, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

• износ резиновых элементов и шаровых опор;
• выход демпфера для ног;
• разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому нужно постоянно следить за подвеской, своевременно заменять расходники, следить за состоянием амортизаторов, пружин и рессор.

Как устроена ходовая в авто?

Есть очень большая рекомендация для водителей: всегда обращайте внимание на стуки, скрипы или неисправности автомобиля. Это позволит в нужный момент обратиться на СТО и устранить только что появившуюся неисправность. Особенно это касается шасси, так как именно оно обеспечивает движение транспорта.

• 1 Основные элементы ходовой части
• 2 Как это работает
• 3 Видео «Как работает машина на ходу»

Основные элементы ходовой

Устройство шасси состоит из следующих элементов:

В шасси могут быть включены и другие дополнительные элементы, но именно эти детали играют основную роль в создании комфорта и удобства управления. Каждый из этих элементов выполняет отдельную функцию, но их работа направлена ​​на минимизацию вибраций, вибрации и тряски автомобиля во время движения. Это схема шасси.

Рама и кузов составляют основу всего механизма, так как к ней крепятся основные элементы подвески автомобиля. Рама является непосредственным элементом, который вмешивается в формирование шасси. По общему правилу считается, что рамы не принадлежат легковому автомобилю. Обычно их можно увидеть на грузовиках. Для легковых автомобилей принято использовать слово «кузов». И именно к кузову крепятся все остальные детали, которые относятся к такому понятию, как ходовая часть автомобиля. Все остальные элементы соединяются с рамой.

Чтобы кузов выдержал все трудности нашего пути, некоторые его элементы должны быть изготовлены из прочного железа. В других областях в качестве обшивки можно использовать профильный лист, так как он обладает высокой устойчивостью к коррозии.

Подвеска и ее назначение – именно этот элемент ходовой системы позволяет водителю более плавно выдерживать все неровности дороги. Подвеска используется для гашения или гашения вибраций, вызванных неровностями дорожного покрытия. Это связано с тем, что подвеска устраняет жесткое сцепление между колесами и вашим телом из-за других частей.

В зависимости от типа или варианта подвески вашего автомобиля водитель может не заметить эти неровности. Срок службы подвески долгий, но как долго прослужит подвеска вашего автомобиля, зависит только от вас. Чтобы максимально продлить этот срок, необходимо эксплуатировать автомобиль в соответствии с требованиями и время от времени проводить диагностику не только узлов подвески, но и всех узлов и деталей автомобиля.

Сегодня принято различать два типа подвески: независимую и зависимую. Автомобили с зависимой подвеской имеют в своей конструкции задние колеса, соединенные между собой специальной соединительной балкой. Подвеска автомобилей, колеса которых не соединены балкой, называется независимой.

Мосты не только соединяют два колеса, но и служат опорой для рамы автомобиля. Их можно крепить непосредственно к автомобилю, к самой раме (в случае грузовика) или к кузову, в случае легкового автомобиля.

Поскольку мосты должны выдерживать весь вес автомобиля, а также пассажиров, их делают только из прочного железа. Кроме того, они должны быть обработаны так, чтобы эти детали были устойчивы к любым раздражителям, особенно к коррозии металла.

Ни для кого не секрет, что именно эти детали автомобиля являются первыми элементами подвески, которые чувствуют всю ситуацию на дороге. Это колеса проваливаются в ямы и бегут в горки. Поэтому в первую очередь страдают они. От того, как работает транспортное средство, напрямую зависит срок службы колес и сопутствующих деталей. Чем тяжелее ваша эксплуатация, тем короче будет этот период. Для обслуживания подвески необходимо заботиться о своем транспортном средстве, обязательно вовремя выполнять техническое обслуживание и прислушиваться к работе автомобиля, чтобы в дальнейшем не пришлось тратить деньги на ремонт и такое драгоценное время.

Принцип работы

Основную роль в создании комфортной езды играет подвеска. Это устройство гасит вибрации, возникающие от неровной поверхности.

Когда колесо уходит в яму, машина не должна перевернуться – это основная задача подвески. Колесо падает вниз, тем самым растягивая амортизатор, прикрепленный к подвеске. После выхода из скважины амортизатор возвращается на прежнее место и находится там в процессе небольших колебаний.

Подробнее: Интересные идеи подарков

Колеса жестко соединены с подвеской с одной стороны, но не с другой. Важно, чтобы автомобиль даже при небольших колебаниях дороги (под горку или под горку) ехал плавно, поэтому подвеска, взаимодействуя с остальными деталями, сделает эту работу.

Шасси позволяет автомобилю двигаться, создавая при этом комфортные условия для водителя и пассажиров. Знать систему в целом, как она работает и ее составляющие, необходимо не каждому водителю, но знание всего этого поможет вам правильно управлять автомобилем и справиться с любыми трудностями, возникающими в дороге. Устройство этой детали не так сложно, как кажется, вам подскажет любой специалист на СТО или даже известный водитель, но лучше обратиться к мануалу своего автомобиля, чтобы узнать подробности именно вашей модели. Удачи и берегите свой автомобиль!

Видео «Как работает ходовая авто»

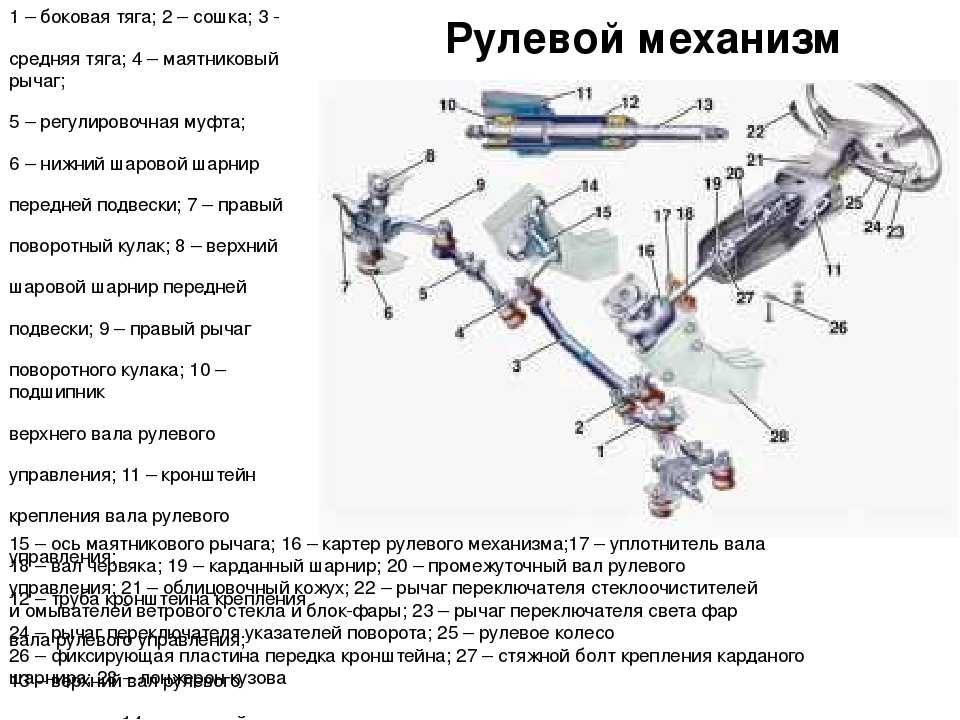

Посмотрев запись, вы узнаете, как работает рулевая система автомобиля и из каких элементов она состоит.

Назначение, устройство и виды подвесок автомобиля

Подвеска автомобиля представляет собой совокупность элементов, обеспечивающих упругую связь между кузовом (рамой) и колесами (мостами) автомобиля. Подвеска предназначена в первую очередь для снижения интенсивности вибраций и динамических нагрузок (толчков, сотрясений), действующих на человека, перевозимый груз или элементы конструкции автомобиля при его движении по неровной дороге. В то же время он должен обеспечивать постоянный контакт колеса с дорожным покрытием и эффективно передавать тяговое усилие и тормозное усилие, не отклоняя колеса от должного положения. Правильная работа подвески делает вождение комфортным и безопасным. Несмотря на кажущуюся простоту,Подвеска является одной из важнейших систем современного автомобиля и за всю историю своего существования претерпела значительные изменения и усовершенствования.

История появления

Попытки сделать движение транспортных средств более плавным и комфортным предпринимались даже на повозках. Изначально оси колес жестко крепились к кузову и каждая неровность дороги передавалась сидящим внутри пассажирам. Только мягкие подушки на сиденьях могли повысить уровень комфорта.

Зависимая подвеска с поперечными рессорами

Первым способом создания упругой «прослойки» между колесами и кузовом автомобиля было использование эллиптических рессор. Позднее это решение было позаимствовано для автомобиля. Однако пружина уже стала полуэллиптической и могла устанавливаться поперечно. Автомобиль с такой подвеской плохо управлялся даже на малых скоростях. Поэтому вскоре рессоры стали устанавливать продольно на каждое колесо.

Развитие автомобильной промышленности также привело к эволюции подвески. В настоящее время существуют десятки его разновидностей.

Основные функции и характеристики подвески автомобиля

Каждая подвеска имеет свои особенности и рабочие качества, которые напрямую влияют на управляемость, комфорт и безопасность пассажиров. Однако любая подвеска, независимо от ее типа, должна выполнять следующие функции:

1. Амортизация и амортизация со стороны дороги для снижения нагрузки на тело и повышения комфорта при вождении.
2. Стабилизация автомобиля во время движения за счет обеспечения постоянного контакта покрышки колеса с дорожным покрытием и ограничения чрезмерного крена кузова.
3. Сохранение заданной геометрии движения и положения колес для сохранения точности рулевого управления при движении и торможении.

Дрифт-кар с жесткой подвеской

Жесткая подвеска автомобиля подходит для динамичной езды, требующей немедленной и точной реакции на действия водителя. Обеспечивает низкий дорожный просвет, максимальную устойчивость, сопротивление качению и крен кузова. В основном используется в спортивных автомобилях.

Роскошный автомобиль с подвеской с высоким энергопотреблением

Большинство легковых автомобилей используют мягкую подвеску. Он максимально сглаживает неровности, но делает машину немного неустойчивой и менее управляемой. Если требуется регулируемая жесткость, на автомобиль монтируется винтовая подвеска. Представляет собой амортизирующую стойку с переменной силой пружины.

Внедорожник с длинноходной подвеской

Ход подвески — это расстояние от крайнего верхнего положения колеса в сжатом состоянии до крайнего нижнего положения, когда колеса висят. Ход подвески во многом определяет «внедорожные» возможности автомобиля. Чем выше его значение, тем большее препятствие можно преодолеть, не задев регулятор и не прогнув ведущие колеса.

Устройство подвески

Любая подвеска автомобиля состоит из следующих основных элементов:

1. Эластичное устройство – воспринимает нагрузку от неровностей дорожного покрытия. Типы: рессоры, рессоры, торсионы, пневмоэлементы и др
2. Демпфирующее устройство: гасит вибрации кузова при проезде неровностей. Типы: все виды амортизаторов.
3. Направляющее устройство – обеспечивает заданное движение колеса относительно кузова. Типы: рычаги, поперечные и реактивные тяги, пружины. Для изменения направления воздействия на демпфирующий элемент в спортивных дышло-толкателях используются коромысла.
4. Стабилизатор поперечной устойчивости: уменьшает крен кузова.
5. Резиновые и металлические шарниры – обеспечивают упругое соединение элементов подвески с кузовом. Частично амортизируют, смягчают удары и вибрации. Типы: сайлентблоки и втулки.
6. Ограничители хода подвески — ограничивают ход подвески в крайних положениях.

Классификация подвесок

В основном подвески делятся на два основных типа: зависимые и независимые. Эта классификация определяется кинематической схемой направляющей подвески.

Зависимая подвеска

Колеса жестко соединены посредством неразрезной балки или моста. Вертикальное положение колесной пары относительно общей оси не меняется, передние колеса поворотные. Задняя подвеска аналогична. Бывает рессорной, рессорной или шиномонтажной. В случае установки рессор или воздушных камер необходимо использовать специальные стержни, препятствующие перемещению мостов.

Отличия зависимой и независимой подвески

• простая и надежная эксплуатация;
• высокая грузоподъемность.

• плохой менеджмент;
• плохая устойчивость на высоких скоростях;
• меньше комфорта.

Независимая подвеска

Колеса могут менять вертикальное положение по отношению друг к другу, оставаясь при этом в одной плоскости.

• хорошая управляемость;
• хорошая устойчивость автомобиля;
• большой комфорт

• более дорогая и сложная конструкция;
• менее надежная работа.

Полунезависимая подвеска

Полунезависимая подвеска или торсионная – это промежуточное решение между зависимой и независимой подвеской. Колеса по-прежнему остаются соединенными, однако есть вероятность, что они могут немного смещаться друг относительно друга. Это свойство обеспечивается за счет упругих свойств П-образной балки, соединяющей колеса. Такая подвеска в основном используется в качестве задней подвески для бюджетных автомобилей.

Подробнее: Полировка дисков – основные этапы работы

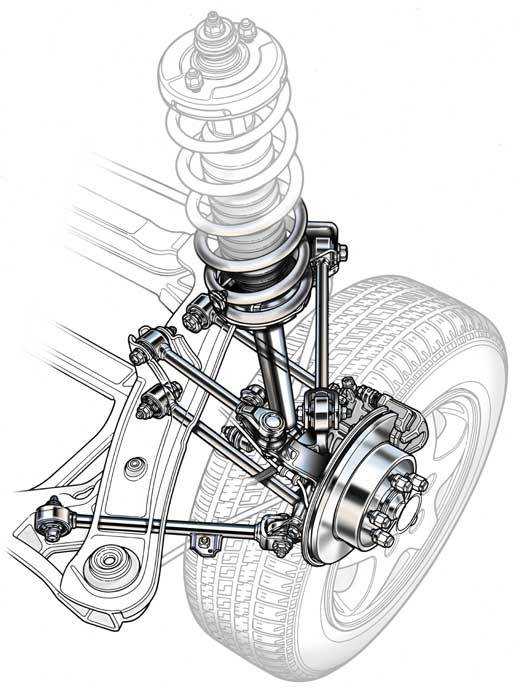

Виды независимых подвесок

Стойки McPherson — наиболее распространенная подвеска переднего моста на современных автомобилях. Нижний рычаг соединен со ступицей через шаровой шарнир. В зависимости от вашей конфигурации может использоваться реактивная струя продольной тяги. К ступице в сборе прикреплена амортизационная стойка с пружиной, ее верхнее крепление закреплено на кузове.

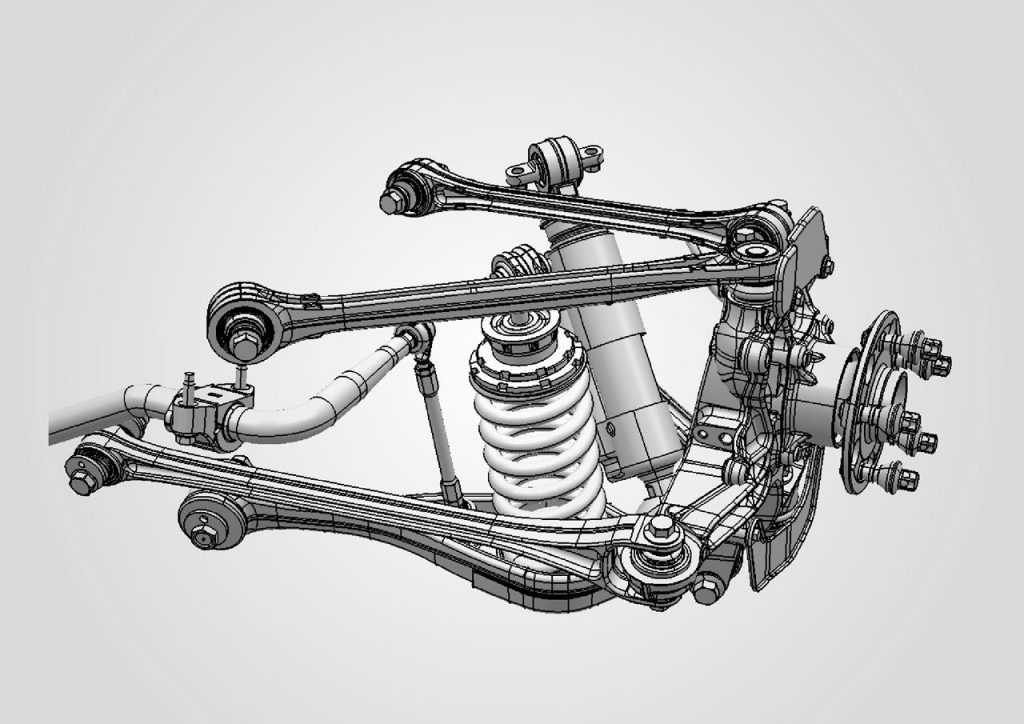

Передняя подвеска на двойных поперечных рычагах

Траверса, закрепленная на кузове и соединяющая оба рычага, представляет собой стабилизатор, противодействующий крену автомобиля. Нижний шаровой шарнир и амортизирующий подшипник позволяют колесу вращаться.

Детали задней подвески выполнены по тому же принципу, разница лишь в отсутствии возможности поворачивать колеса. Нижний рычаг заменен продольными и поперечными тягами, фиксирующими ступицу.

• простота конструкции;
• компактность;
• надежность;
• дешевый в изготовлении и ремонте.

Двухрычажная передняя подвеска

Более эффективная и сложная конструкция. Второй поперечный рычаг служит верхней точкой крепления ступицы. В качестве упругого элемента может использоваться пружина или торсион. Задняя подвеска имеет аналогичную конструкцию. Такая схема подвески обеспечивает лучшую управляемость автомобиля.

Пневматическая подвеска

Роль пружин в этой подвеске выполняют пневмобаллоны. С пневматической подвеской есть возможность регулировать высоту кузова. Это также повышает комфорт при езде. Используется в автомобилях класса люкс.

Гидравлическая подвеска

Амортизаторы соединены в единый замкнутый контур с гидравлической жидкостью. Гидравлическая подвеска позволяет регулировать жесткость и высоту дорожного просвета. Если в машине есть управляющая электроника, а также функция адаптивной подвески, она самостоятельно подстраивается под дорогу и условия движения.

Спортивные независимые подвески

Винтовая подвеска или койловеры – стойки подвески с возможностью регулировки жесткости прямо на автомобиле. Благодаря резьбовому соединению нижнего упора пружины можно регулировать ее высоту, а также дорожный просвет.

Подвески типа push-rod и pull-rod

Эти устройства были разработаны для гоночных автомобилей с открытыми колесами. В основе лежит двухрычажная схема. Главной особенностью является то, что демпфирующие элементы расположены внутри кузова. Конструкция этих видов подвески очень похожа, разница заключается только в расположении несущих элементов.

Разница между спортивными подвесками толкателя и тяги

Спортивная подвеска толкателя: несущий элемент — толкатель, работает на сжатие.

Спортивная подвеска с ручками: Несущий элемент работает на растяжение.

Такая конструкция снижает центр тяжести и обеспечивает лучшую устойчивость автомобиля. Подвеска с тягой имеет более низкий центр тяжести, чем подвеска с толкателем. Однако на практике их общая эффективность примерно одинакова.

Устройство ходовой части автомобиля

Совокупность узлов и агрегатов автомобиля, обеспечивающих его движение, называется ходовой частью. Основными элементами ходовой части являются передняя и задняя подвеска и колеса. Кроме того, в ходовую часть автомобиля входят различные дополнительные устройства: упругие и амортизирующие элементы, направляющие, стабилизаторы поперечной устойчивости, шины и крепления колес. Принципиальная схема шасси автомобиля выглядит следующим образом.

Схема ходовой части авто

Чтобы придать нашей статье больше практической ценности, рассмотрим конструкцию ходовой части на примере одного из самых популярных автомобилей среди отечественных автомобилистов – ВАЗ 2109».

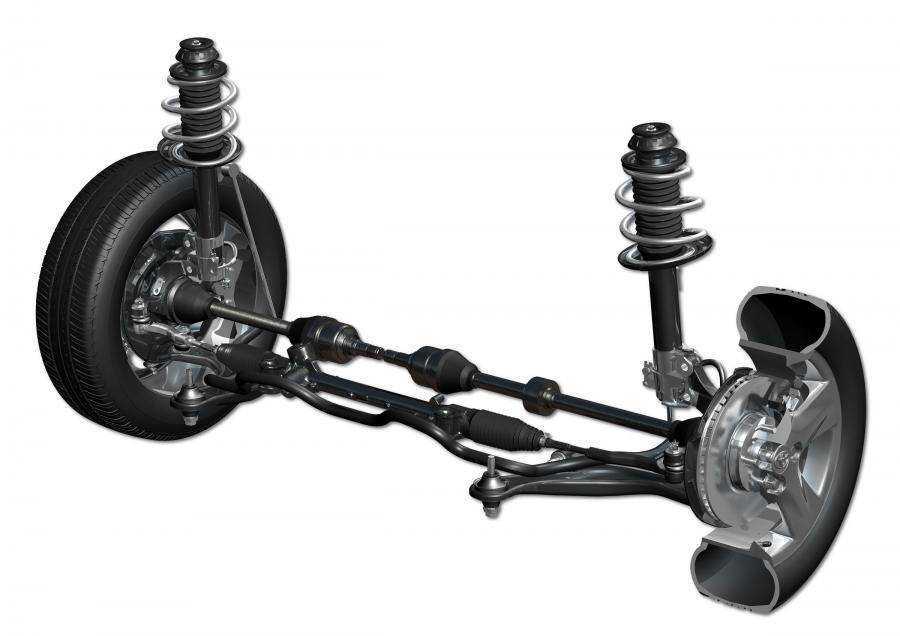

Передний мост

Передний мост «девятки» имеет телескопическую подвеску, оснащенную винтовыми пружинами и гидравлическими амортизаторами. Поперечный рычаг нижнего исполнения, оснащен шлицами и стабилизаторами поперечной устойчивости.

В связи с применением в данной модели автомобиля переднеприводной схемы техническая сложность переднего моста, как одного из основных элементов ходовой части, достаточно велика, несмотря на относительно небольшое количество узлов, составляющих конструкцию. Состоит из:

Рамы с амортизаторами.

Точки крепления к кузову (трансмиссия).

Задний мост

Конструкция заднего моста намного проще, так как отсутствуют элементы, связанные с трансмиссией (кроме заднеприводных автомобилей). Кроме того, задняя ось менее нагружена, чем передняя часть шасси. Относительно плавный режим работы позволил разработчикам значительно упростить как принципиальную схему этого агрегата, так и его конструкцию.

Задний мост «ВАЗ 2109» состоит из следующих элементов:

Гидравлические амортизаторы и пара пружин.

Кронштейны, которые крепят мост к раме автомобиля.

Кронштейны крепления колес.

Как следует из названия, центральная балка служит основным элементом заднего моста. Представляет собой комбинацию из трех отдельных частей (соединителя и двух продольных рычагов), соединенных сварными швами с использованием усиливающих накладок. Амортизаторы и фланцы колесных осей установлены на кронштейнах, приваренных к рычагам.

Ремонт ходовой части автомобиля

Важность функций, выполняемых элементами ходовой части любого автомобиля, подразумевает их своевременное техническое обслуживание и ремонт. Но необходимость проведения ремонтно-восстановительных работ, а также их объем и уровень сложности определяются в процессе диагностики его состояния.

Итак, рассмотрим основные признаки неисправности ходовой и симптомы наиболее частых повреждений ее элементов:

Утечка специальных технических жидкостей в районе расположения элементов системы шасси. Основными причинами появления данного дефекта являются повышенный износ сальника или зеркала штока гидроамортизатора.

Появление посторонних неровностей во время движения, нарушение управляемости автомобиля или «рысканье». Как правило, этот признак является явным признаком износа, а значит, и ослабления креплений.

Нарушение работоспособности подвески, выражающееся в недостаточном сопротивлении цилиндров амортизаторов приложенному к ним усилию. Причины этого явления весьма разнообразны: недопустимый уровень износа элементов амортизатора (уплотнений, штока, фторопластовой втулки), неисправности клапанного механизма, малое количество технической жидкости.

Появление сильных стуков «затухания», которые ощущаются на руле при движении автомобиля по неровной дороге. Симптом характерен для пружин, потерявших необходимую упругость из-за «усталости» металла. Также подобная коробка появляется при неправильной работе амортизаторов.

Обобщая вышесказанное, укажем несколько основных правил, позволяющих избежать серьезных материальных затрат на ремонт ходовой части автомобиля:

Придерживайтесь неагрессивного стиля вождения.

Аккуратно управляйте автомобилем, особенно в условиях бездорожья.

Своевременно и в полном объеме проводить работы по техническому обслуживанию автомобиля, рекомендованные заводом-изготовителем, и необходимые диагностические и ремонтные мероприятия.

устройство, принцип работы, ремонт, диагностика

Ходовая часть машины – частая тема разговоров автолюбителей. Особенно актуальна она в свете наших «сказочных» дорог: то яма под лужей, то ухаб на ухабе. «Весело», одним словом. В результате всего этого мы начинаем замечать, что где-то стучит и скрипит, машина не слушается руля, и ее начинает стягивать в сторону. Если хоть что-то не так, следует незамедлительно проверить ходовую часть, ведь от ее исправности напрямую зависит ваша безопасность на дороге.Обратитесь на СТО и сделайте качественную диагностику ходовой.

Содержание

• 0.1 Зачем нужна диагностика ходовой
• 0.2 Что относится к элементам ходовой части автомобиля
• 0.3 Как часто проводить диагностику ходовой части
• 0. 4 Проверка состояния передней и задней подвесок
• 0.5 Наличие люфтов рулевого управления
• 0.6 Как самостоятельно заменить рулевой наконечник
• 0.7 Состояние приводов передних и задних колес
• 0.8 Диагностика тормозной системы
• 1 Что входит в диагностику ходовой части автомобиля
  • 1.1 Шины и диски
  • 1.2 Ступичные подшипники
  • 1.3 Тормозная система
  • 1.4 Рычаги и сайлентблоки
  • 1.5 ШРУС
  • 1.6 Амортизаторы и пружины
• 2 Принцип работы
• 3 Из чего состоит ходовая часть автомобиля
• 4 Электронная проверка подвески на вибростенде и компьютере
• 5 Причины поломок ходовой части автомобиля
• 6 Самостоятельная проверка ходовой части автомобиля
• 7 Проверка пневмоподвески
• 8 Ремонт ходовки

Зачем нужна диагностика ходовой

Не имеет значения, какой у вас автомобиль: совершенно новый или с солидным пробегом. Диагностика ходовой нужна в любом случае для собственного успокоения.

Если вы наблюдаете некоторые странности, немедленно обращайтесь на СТО:

1. На плохой дороге появился гул, стук – это может быть неисправность в элементах подвески.

2. На высокой скорости автомобиль стал неустойчивым, и увеличился люфт рулевого колеса – это, скорее всего, говорит о неисправности рулевой рейки или износе креплений рулевых тяг.

3. На поворотах машина кренится – подозревайте неправильную работу системы стабилизации ходовой части.

4. Во время торможения машину уводит в сторону, или увеличился тормозной путь – возможно, вскоре полетят тормозные колодки или барабаны.

Диагностику считают методом профилактики. Она для того и нужна, чтобы можно было вовремя предотвратить нежелательные моменты в дороге и сохранить жизнь своих пассажиров и случайных пешеходов.

Что относится к элементам ходовой части автомобиля

К ходовой части относится: рама, передняя и задняя подвески, колеса. Во время движения именно на них падает основная нагрузка, потому они и подвержены частому износу.

Знаете ли Вы? Амортизатор на водительском сленге называется «мартер».

Если вы решили осмотреть ходовую самостоятельно – загоняйте ее на смотровую яму. Если же вы решили пойи дальше и открыть собственное СТО, то хорошим решением будет взять в лизинг оборудования для работы.

Во время осмотра обратите внимание на:

— опорные чашки под пружинами и сами пружины на упругость.

— не протекают ли амортизаторы.

— баллоны, если машина с пневмоподвеской.

— целостность пыльников шруса.

— сайлентблоки.

— люфты на наконечниках тяг, шрусах, шаровых опорах.

— тормозную систему: колодки, барабаны, ступицы, диски, резина, целостность тормозных шлангов.

Если в процессе осмотра вы обнаружили дефект какой-либо детали – тотчас же меняйте ее.

Как часто проводить диагностику ходовой части

Каждый день этого делать не нужно. Но два раза в год (например, при смене шин «зима – лето») нужно. А если пробег вашего автомобиля больше 10 тысяч, то уже точно пора делать комплексную диагностику ходовой части.

Рекомендуется проводить диагностику регулярно. Не обязательно отсчитывать 10000 км, «благодаря» нашим плохим дорогам профилактический осмотр должен производиться чаще.Часто возникает потребность в экстренной диагностике после «визита» в скрытую под лужей яму. В результате такого механического воздействия на ходовую может появиться гул, стук, люфт руля, машину может начать кренить или тянуть в сторону.

Помните! В любом случае, не тяните с визитом к мастеру на СТО.

Проверка состояния передней и задней подвесок

Детали подвески принимают на себя все удары на неровных дорогах. Именно поэтому очень важно, чтобы они были в идеальном состоянии.Неисправность подвески незамедлительно даст о себе знать появлением посторонних звуков.Диагностика подвесок – это комплексные меры:

1. Амортизаторы проверяют специальным прибором, который определяет степень его износа.

2. Пружины постоянно находятся под нагрузкой (и при движении, и на стоянке), потому со временем теряют свою упругость.

3. Опорные чашки пружин должны быть без изъянов и повреждений.

4. Люфты в шаровых опорах, шрусах и наконечниках рулевых тяг – это тоже элемент диагностики ходовой части автомобиля.

5. Пыльники на шрусах должны быть целыми.

6. Сайлентблоки (или другие узлы ходовой части) в плохом состоянии провоцируют неустойчивость и нарушение плавности хода автомобиля.

7. Входит в диагностику подвески проверка подшипников ступиц колес.

8. Тестирование тормозных колодок, дисков, барабанов, шлангов.

Наличие люфтов рулевого управления

Люфт (или свободный ход рулевого колеса) рулевого управления нужен для контроля над движением автомобиля. Допустим люфт от 10 до 25 градусов в зависимости от конструкции автомобиля и наличия механизмов усиления на рулевое колесо.

Не должно быть помех, заеданий или рывков – все это затрудняет вращение рулевого колеса и может спровоцировать аварию.Наибольшему износу подвергаются наконечники рулевых тяг. Это шарниры сферической формы. Если они изнашиваются, можно полностью потерять контроль над управлением, потому что тяги выйдут из строя.

Для детального осмотра наконечников машину поднимают домкратом, снимают колесо. На рулевой тяге находим наконечник, нажимаем сверху на шарнир (пальцами упираемся в гайку снизу). Если в результате таких действий он сжимается, и вы чувствуете люфт, то пора менять шарнир.Иногда для определения люфта руль нужно повернуть в разные стороны.

Как самостоятельно заменить рулевой наконечник

Если вы знаете, где находится рулевой наконечник, то сможете заменить его самостоятельно. Ничего архисложного в этом нет.

1. Поднимите машину домкратом.

2. Снимите колесо.

3. Налейте WD-шку на место наконечника (это облегчит процесс выкручивания).

4. Выверните руль до упора в любую сторону (так будет удобнее снять шарнир) и открутите весь рулевой механизм.

5. Из гайки шарнира плоскогубцами достаньте шплинт и открутите гайку фиксации.

6. Нажмите монтировкой (съемником) на поворотную гайку так, чтобы болт наконечника вылез из посадочного гнезда.

7. Выкручивайте шарнир из рулевой тяги по часовой стрелке (посчитайте количество сделанных оборотов, чтобы потом не было проблем с развал-схождением).

8. Новый наконечник ставьте на тягу против часовой стрелки (количество оборотов должно быть таким же, как и при откручивании). Хорошо затяните гайку.

9. Вставьте шплинт.

Состояние приводов передних и задних колес

Привод напрямую зависит от состояния шарниров равных угловых скоростей (могут прослужить до 100 тысяч км). Шарниры приводов есть внутренние и наружные. О неисправности наружного шарнира предупреждают щелчки в ступице переднего колеса на крутом повороте или характерный постоянный хруст при движении на прямом участке.

Наружные шарниры приводов изнашиваются чаще из-за некачественных дорог, вмешательства в саму конструкцию подвески, повреждения защитных резиновых чехлов. Если чехол прохудился от старости или порван в результате механического воздействия, то вода, пыль, снег, грязь, песок, глина беспрепятственно попадает внутрь шарнира. Таким образом, вымывается защитная смазка, и шарнир приходит в непригодность за несколько километров.

Если вы вовремя обнаружили повреждение резинового чехла, но сам шарнир еще не пострадал, то чехол можно заменить. В этом случае шарнир разбирают, промывают, закладывают в него новую смазку и ставят новый чехол на место.Если шарнир уже изрядно пострадал, то заменяем его на новый.

Внимание! Исправный шарнир не производит посторонних звуков и не создает люфтов между деталями.

Диагностика тормозной системы

Тормоза всегда должны быть «в тонусе». Каждодневно диагностируйте тормозную систему сами, чтобы вовремя заметить неполадки. Ни в коем случае не пускайтесь в дальнюю дорогу с неисправными тормозами.

Что мы можем сделать сами:

1. Не запуская мотор, нажмите педаль тормоза. Она должна остановиться почти сразу и дожать ее вы не сможете. Если есть ощущение «заклинивания» – это тревожный сигнал.

2. Педаль «встала колом» при незначительном нажатии – у нее слишком короткий ход. Придется регулировать компенсационное отверстие в главном тормозном цилиндре.

3. Педаль имеет большой свободный ход – в системе есть воздух. Ищите место утечки и прокачивайте тормоза.

4. Нажмите на педаль несколько раз, оставьте ногу на педали тормоза и заведите машину. Если педаль тормоза «провалилась», то вакуумный усилитель тормозов в порядке. Если в салоне появилось шипение, значит, вакуумный усилитель придется менять.

5. Для проверки ручного тормоза поднимите рычаг ручника на 3 – 4 щелчка вверх. На щитке приборов должна загореться контрольная лампа. Поставьте машину на нейтралку (рычаг ручника должен быть вверху) и попробуйте вручную сдвинуть автомобиль с места. Если автомобиль двигается, необходимо провести регулировку тросов привода стояночного тормоза. Если регулировка сделана, а машина продолжает двигаться, нужно заменить тормозные колодки.

6. Щупом проверьте уровень тормозной жидкости (должна быть до границы верхнего уровня) в расширительном бачке тормозной системы.

7. Осмотрите шланги и корпус вакуумного усилителя. Они должны быть сухими. Если подтекают – меняйте.

8. Если на внутренне стороне колес есть маслянистые подтеки – ищите причину в рабочем цилиндре тормозной системы: на цилиндрах не должно быть конденсата, шланги должны быть сухими, на трубках не должно быть ржавчины, на штуцерах для прокачки тормозов должны стоять защитные колпачки, шланг должен крепиться к кронштейну крепления тормозного шланга.

9. Тормозные колодки проверять лучше на СТО или во время смены колес на шиномонтаже.

10. Во время пробного заезда при торможении машину не должно уводить в сторону. Если что-то не так, лучше обратиться к специалисту на СТО.

Помните! Качественную диагностику тормозной системы можно произвести только на СТО на специальных стендах.Надежные тормоза – это ваша безопасность!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Диагностика ходовой части авто

Диагностика ходовой части автомобиля включает в себя проверку состояния колес и шин, амортизаторов, развал-схождение, состояние подвески передней и задней, подшипников ступиц.

После пробега в 10-15 тыс. км., при неравномерном износе шин, выполняют балансировку колес.

Примерно раз в 60 тыс. км. желательно выполнить проверку состояния стабилизатора поперечной устойчивости.

С выполнением проверки деталей ходовой, выполняется диагностика и при необходимости замена смазки подшипников, проверяется люфт в подшипнике ступицы. Чтобы выполнить регулировку подшипников колес передних и задних, на подъемнике поочередно поднимают переднюю и заднюю ось машины, снимают поочередно каждое колесо, ступицу, проводят визуальный осмотр на наличие трещин и сильного износа, затем при наличии визуальных дефектов выполняют их замену.

В случае отсутствия признаков явного износа или дефекта, выполняют замену смазки. На стенде выполняют проверку на развал-схождение колес, угол наклона и поворота, перекос мостов (переднего и заднего).

Степень износа амортизаторов проверяются специальным прибором. В обязательном порядке проверяются пружины, так как они находятся под постоянной нагрузкой, из-за чего со временем теряют свою упругость. Чашечки пружин проверяются на отсутствие дефектов и трещин.

Сайлентблоки проверяются на износ, так как они являются связующим компонентом между кузовом и подвеской. Износ сайлентблоков приводит к потере плавности хода.

Для всех деталей и компонентов подвески после диагностики указывается их остаточной ресурс.

С помощью компьютерной диагностики можно выявить даже только начавшиеся развиваться дефекты и неисправности элементов ходовой, и принять меры к их устранению, что значительно сэкономит денежные средства.

Что входит в диагностику ходовой части автомобиля

Диагностика ходовой части не ограничивается проверкой подвески. Также проверяется состояние шин и дисков, тормозных колодок и дисков, всех рычагов и подшипников. Мастера осматривают их визуально, проверяют специальными инструментами, проводится диагностика подвески на вибростенде.

Шины и диски

Мастер обязательно осматривает визуальное состояние колес. Шины должны быть изношены равномерно. Перекосы в износе говорят о неправильном сход-развале. Давление должно быть нормальным. На дисках не должно быть механических повреждений.

Если на диске или шине образовались трещины, грыжи или помятости, то их восстановить невозможно, нужно менять. Если давление слишком низкое, то мастер подкачивает шины, при необходимости осматривает их на наличие утечки воздуха.

Ступичные подшипники

Ступичные подшипники крепят колеса к поворотному кулаку. Они достаточно быстро изнашиваются, так как принимают на себя большие нагрузки.

Диагностику этого подшипника проводят вручную. Для этого домкратят авто и пытаются раскачать колесо. Одной рукой берутся за верхнюю часть, а другой за нижнюю. Если имеется люфт при движении вверх-вниз, это говорит об износе ступичного подшипника.

Тормозная система

Проверяются все элементы: уровень жидкости, трубки и шланги, колодки, диски, барабаны. Если имеются подтеки жидкости, то ищут причину и устраняют ее. При осмотре колодок и дисков оценивают их износ. Если они выработали ресурс, то заменяют на новые детали. Если ресурс не выработан, сообщают дату замены.

О неисправностях тормозов говорят скрипы и шумы при торможении, проваливание педали тормоза, увеличение тормозного пути, утечка тормозной жидкости. За этим нужно внимательно следить и своевременно обращаться за диагностикой и ремонтом системы.

Рычаги и сайлентблоки

Сайлентблоки – это шарниры, которые соединяют все детали подвески между собой. Они гасят колебания, которые возникают в рычагах, за счет резиновых или полиуретановых вставок. Они присутствуют как в передней подвеске, так и в задней части.

Эти запчасти служат 100 тыс.км пробега, но эта величина зависит от качества дорог. Если вы часто ездите по бездорожью, то сайлентблоки могут износиться через 50 тыс.км.

Их состояние проверяют визуально: на резине не должно быть трещин и дыр, не должно быть механических повреждений. Об их неисправности может говорить неправильный сход-развал.

ШРУС

ШРУС – шарнир равных угловых скоростей. Обеспечивает передачу крутящего момента при поворотах. Он обеспечивает автомобилю лучшую проходимость и управляемость.

ШРУС долго служит, так как защищен пыльником. Нужно проверять его состояние, так как механические повреждения могут привести к поломке детали. При попадании пыли механизм заедает и выходит из строя.

Амортизаторы и пружины

Амортизаторы и пружины нужны в автомобиле для того, чтобы гасить все удары и вибрации от дорожного покрытия. Именно они обеспечивают комфортную поездку водителю и пассажирам. На других типах подвески их функцию выполняют баллоны с воздухом или рессоры.

Во время диагностики эти детали осматривают на предмет повреждений. Если имеется протечка жидкости из амортизатора, это говорит о его пробоине. Такой амортизатор не подлежит ремонту, его нужно менять.

Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!

Из чего состоит ходовая часть автомобиля

Ходовая часть легковой автомашины состоит из:

• силовых элементов кузова: каркаса или рамы;
• колёс: имеются ввиду не только шины и диски, но также узлы, которые обеспечивают соединение с подвеской и приводными механизмами;
• непосредственно подвеска: состоит из рычагов, поворотных кулаков, тормозных дисков, амортизаторов, стабилизаторов, а также пружин или рессор.

В рамках диагностики обследуются все указанные типы компонентов. Комплекс включает в себя как методы компьютерного исследования, а именно диагностика ходовой части автомобиля, так и местный осмотр отдельных частей, функциональные тесты. Ниже опишем основные диагностические мероприятия и способы определения неисправностей. Ниже опишем основные этапы оценки текущего состояния ходовки авто.

Электронная проверка подвески на вибростенде и компьютере

Диагностика подвески автомобиля на вибростенде представляет собой имитацию езды по плохим дорогам во время которой проверяется, как механизмы реагируют на изменения внешних условий. При этом компьютер сравнивает полученные показатели с нормальными и показывает отклонения. У каждой модели авто свои нормативы, поэтому важно, чтобы мастер выставил правильную марку в компьютере.

Автомобиль заезжает на вибростенд, после этого он начинает вибрировать. Вибрация возрастает, а компьютер замеряет все показатели. Передняя и задняя подвеска тестируется отдельно.

При этом проводится проверка всех элементов подвески:

• Амортизаторов;
• Сайлентблоков;
• Пружин;
• Рычагов;
• Шаровых опор.

Причины поломок ходовой части автомобиля

Регулярные нагрузки на различные элементы ходовой части, которые не прекращаются даже после остановки движения, могут привести к различным поломкам. Если автомобиль начинает испытывать затруднения при прохождении на большой скорости поворотов или для его удержания на проезжей части требуются большие усилия, велика вероятность того, что необходим ремонт ходовой части автомобиля. Еще один показатель – кузов может колебаться и раскачиваться при торможении, и на поворотах. Причина может крыться в вышедших из строя амортизаторах, сломанных рессорах или элементах подвески. Ощущается вибрация при движении.

Вибрация может возникнуть из-за задних амортизаторов, которые изношены; поврежденных рессор; из-за того, что давление в шинах не соответствует определенным нормам; или того, что подшипники ступиц колес в плохом состоянии. В процессе движения автомобиля начинает стучать подвеска. Проблема может возникнуть из-за ослабления болтов крепления или деформированных дисков колес. Стук и скрип амортизаторов возникает по причине их поломки;  ослабления крепления резервуара или поршня, а также утечки жидкости. Скрип при торможении на поворотах.  Как правило, такой скрип возникает из-за неисправности амортизаторов или стабилизатора поперечной устойчивости. Начинает подтекать жидкость из амортизаторов. Такое возможно  вследствие разрушения сальников штока или попадания на  уплотнительные кромки посторонних механических частиц.

Самостоятельная проверка ходовой части автомобиля

Если вы решили собственноручно проверить машину, в том числе посмотреть, что у неё под днищем, важно знать, на что обращать внимание – по периметру у автомобиля четыре колеса, посередине чаще всего – листы защиты картера, но это не значит, что смотреть там не на что.

В первую очередь, неисправные элементы подвески выдают себя посторонними звуками. Если внизу слышны посторонние звуки, то виновниками, требующими замены или ремонта, могут стать:

• • Амортизаторы – элемент, принимающий на себя все неровности и удары от дорожных ям;
  • Пружины стоек – постоянно нагружены, со временем неизбежно «устают» и требуют замены;
  • Пыльник ШРУСа – как следует из названия, защищает деталь от пыли. Если он грязный или рваный – требуется замена;
  • Опорные чашки стоек – по большому счёту, просто должны быть целыми и не деформированными;
  • Сайлентблоки – то, чем соединяются различные детали подвески. Представляет собой две металлические втулки с резиновой вставкой по середине. Если при езде от элементов подвески идут сильные колебания, а машина не слишком устойчива, вопросы должны возникать в первую очередь к этому элементу;
  • Различные люфты – могут касаться сразу множества элементов ходовой, будь то ШРУС, наконечники рулевых тяг и многое другое.

На некоторых пунктах для разъяснения деталей стоит остановиться подробнее, тем более если для вас многие из этих слов и вовсе стали чем-то новым.

Амортизаторы – это самое простое, здесь не нужно никаких особых навыков и умений, и проверить их состояние на месте может любой желающий. Для этого просто попытайтесь раскачать машину, если он качнётся больше двух раз — амортизаторы под замену. Чтобы удостовериться в их неисправности окончательно, можете поднять автомобиль и осмотреть их сбоку на предмет подтёков.

С пружинами несколько сложнее – то, что пружины «просели», невооруженным глазом, к сожалению, может быть не видно. Зато очень хорошо видно, если пружина сломана. Да и высота подвески автомобиля в случае чего намекнёт – если машина слишком низко, значит, стоит обратить внимание.

С пыльниками всё просто – если целый и чистый, то идём дальше, если грязный или рваный, или всё вместе – меняем. Деталь не слишком дорогостоящая, даже дешёвая (что может быть дорогого в куске резины?), поэтому рваные и грязные пыльники могут быть причиной для беспокойства только при условии, что владелец ездит с ними в таком состоянии уже давненько.

Проверка пневмоподвески

Это неотъемлемый комплекс диагностических процедур, если речь идёт об обслуживании современных полноразмерных внедорожников или бизнес-седанов. Задача мастеров – проверить целостность пневморукавов, которые испытывают серьёзную нагрузку в повседневной эксплуатации. Рукава производятся из жёсткого, но эластичного материала; периодически их пробивает. Если нельзя активировать диагностическое положение для подвески, то это намёк на неисправность. Также на проблему может указывать шипящий звук и самопроизвольное изменение клиренса вне зависимости от заданного режима.

Ремонт ходовки

Устройство ходовой часто дает сбой, поэтому ремонт важно и нужно производить своевременно, иначе есть риск попадания в критическую ситуацию на дороге. По заключению диагностов становится видно какие части ходовой пора отремонтировать или заменить. Самые распространенные сегменты работы по ремонту ходовой это:

• Передняя подвеска;
• Задняя подвеска;
• Необходимость замены стойки, пружины или амортизатора

Могут потребоваться замены следующих узлов устройства ходовой:

• Сайлентблок;
• Шаровая опора;
• Рулевой наконечник;
• Рулевая рейка;
• Рулевой механизм;
• Ступичный подшипник;
• Граната.

Очень важно приобретать оригинальные запчасти на ваш авто иначе ремонт может стать для автовладельца сущим кошмаром, а трата денег — бесполезной. Приобретая некачественную или неподходящую деталь на устройство можно получить кота в мешке. Деталь может не подойти, может работать не так как нужно или выйти из строя очень рано, не отслужив своего срока.

Не стоит экономить на диагностике и ремонте — исправный автомобиль залог вашей безопасности на дороге.

Что нужно знать о ходовой части автомобиля?

Содержание

• Назначение шасси автомобиля
• Для чего нужно шасси автомобиля?
• Назначение шасси автомобиля
• Для чего нужно шасси автомобиля?
• Основные элементы в шасси автомобиля
• Вопросы и ответы:

Назначение шасси автомобиля

Шасси автомобиля предназначено для перемещения автомобиля по дороге с определенным уровнем комфорта. Без тряски или вибрации. Механизмы и детали шасси соединяют колеса с кузовом. Они демпфируют его вибрации, воспринимают и передают силы, действующие на автомобиль. Находясь в салоне, водитель и пассажиры испытывают медленные колебания с большими амплитудами и быстрые колебания с малыми амплитудами. Мягкая обивка сидений, резиновые опоры двигателя, коробки передач и т. Д. Защищают от быстрой вибрации. Эластичные элементы подвески, колес и шин служат защитой от медленных вибраций. Шасси состоит из передней подвески, задней подвески, колес и шин. Подвеска предназначена для смягчения и гашения вибраций, передаваемых неровностями на пути к кузову автомобиля.

Для чего нужно шасси автомобиля?

Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Чтобы наши машины прослужили дольше и чтобы водители чувствовали себя лучше, колеса не крепко прикреплены к кузову. Например, если вы поднимите автомобиль в воздух, то колеса будут зависать, подвешенные к корпусу каких-либо рычагов и пружин. Это подвеска колес автомобиля. Конечно, навесные рычаги и пружины сделаны из железа и сделаны с определенным запасом прочности. Но такая конструкция позволяет колесам двигаться относительно кузова. И правильнее сказать — кузов обладает способностью двигаться относительно колес, которые движутся по дороге.

Назначение шасси автомобиля

Шасси автомобиля предназначено для перемещения автомобиля по дороге с определенным уровнем комфорта. Нет тряски или вибрации. Механизмы и детали шасси соединяют колеса с кузовом. Они демпфируют его вибрации, воспринимают и передают силы, действующие на автомобиль. Находясь в салоне, водитель и пассажиры испытывают медленные колебания с большими амплитудами и быстрые колебания с малыми амплитудами. Мягкая обивка сидений, резиновые опоры двигателя, коробки передач и т. Д. Защищают от быстрой вибрации. Эластичные элементы подвески, колес и шин служат защитой от медленных вибраций. Шасси состоит из передней подвески, задней подвески, колес и шин. Подвеска предназначена для смягчения и гашения вибраций, передаваемых неровностями на пути к кузову автомобиля.

Для чего нужно шасси автомобиля?

Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля. Чтобы наши машины прослужили дольше и чтобы водители чувствовали себя лучше, колеса не крепко прикреплены к кузову. Например, если вы поднимите автомобиль в воздух, то колеса будут зависать, подвешенные к корпусу каких-либо рычагов и пружин. Это подвеска колес автомобиля. Конечно, навесные рычаги и пружины сделаны из железа и сделаны с определенным запасом прочности. Но такая конструкция позволяет колесам двигаться относительно кузова. И правильнее сказать — кузов обладает способностью двигаться относительно колес, которые движутся по дороге.

Основные элементы в шасси автомобиля

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, из-за их ограниченной эластичности смягчают вибрации дорожного профиля. Шины могут служить индикатором работоспособности подвески. Быстрый и неравномерный износ шин свидетельствует о снижении силы сопротивления амортизаторов ниже допустимого предела. Основные упругие элементы, такие как пружины, удерживают кузов автомобиля на одном уровне. Обеспечение упругой связи между автомобилем и дорогой. Во время эксплуатации упругость пружин изменяется из-за старения металла или из-за постоянной перегрузки, что приводит к ухудшению характеристик автомобиля. Высота вождения уменьшается, углы колеса меняются, симметрия нагрузки на колесо нарушается. Пружины, а не амортизаторы, поддерживают вес автомобиля. Если дорожный просвет уменьшается и автомобиль тонет без груза, то пришло время заменить пружины.

Вопросы и ответы:

Что входит в ходовую часть автомобиля? Колеса, шины, элементы передней и задней подвески (рычаги, пружины, стойки, демпферные крепежные элементы). Все это крепится на раме или несущей части кузова.

Что такое ходовая часть автомобиля? Это элементы подвески и колеса, обеспечивающие гашение вибраций от дороги, снижение ударных нагрузок на кузов, а также обеспечивают движение транспорта.

Для чего нужна Ходовая часть автомобиля? Пока машина движется (колеса вращаются благодаря передаче крутящего момента от трансмиссии), ходовая часть принимает на себя все удары и толчки от неровной дороги, и гасит их.

Главная » Статьи » Устройство автомобиля » Что нужно знать о ходовой части автомобиля?

2022-05-26

By: Александр Фальченко

On: 26.05.2022

In: Устройство автомобиля

Частые неисправности ходовой части автомобиля

Ходовая часть автомобиля периодически требует ремонта. Ремонт подвески автомобиля обычно обходится недорого, если не учитывать цены на пневматику или управляемые амортизаторы. Остальные расходы воспринимаются водителем как ожидаемые, и поэтому всегда удивительно видеть на европейских автомобилях с пробегом оригинальные элементы подвески.

Потребность в ремонте ходовой часто списывают на низкое качество дорог. Но, возможно, виноваты не только дороги?

Причины поломок подвески

Подвеска всех современных авто состоит практически из одинаковых компонентов. Рычаги подвески крепятся при помощи сайлентблоков и шарниров. Чтобы гасить колебания – применяются амортизаторы, для предупреждения кренов – стабилизаторы, а пружины необходимы для поддержки заданной высоты. Все детали подвески подвергаются износу неодинаково и отличаются по стоимости.

Стабилизаторы поперечной устойчивости

Стабилизаторы обеспечивают спокойное движение, их задачей является уменьшение крена во время крутых поворотов. Быстрее всего изнашивается торсион и его крепежи. Узел устанавливают в резиновые втулки. Эти простые детали с двумя шарнирами практически всегда изготавливают из пластика. Понятно, что узлы быстро выходят из строя, особенно при езде по неровным дорогам.

Стоимость нового узла невысокая, но следующая замена потребуется приблизительно через 20-40 тысяч км. пробега.

Больше всего влияют на рабочий ресурс узлов неровные дороги, песок, стоянка авто с боковым наклоном. Чтобы увеличить срок службы стабилизаторов необходимо ездить аккуратно и по чистым трассам.

Амортизаторы

Ремонт ходовой части авто потребуется, если возникла поломка амортизатора. Этот узел отвечает за гашение колебаний при движении по неровным дорогам. Сильные удары могут стать причиной заклинивания и порчи клапанов. Самые большие повреждения будут в подвеске авто, где амортизатор является частью несущей системы.

Незначительному износу подвержены клапаны поршня. С течением времени меняет свои характеристики масло, оно становится жиже, испаряются присадки, которые необходимы для уплотнений и смазки штоков.

Скорость износа амортизаторов очень зависит от их температуры и энергии, которую необходимо рассеивать. Амортизаторы страдают больше всего от езды по плохой дороге в жару, когда машина предельно загружена. Осложняет работу амортизаторов налипание грязи, которая становится препятствием для естественного теплоотвода. Грязь может попасть на уплотнения штока и повредить его.

Как предотвратить проблемы с амортизаторами? Самый главный враг амортизаторов – грязь на дороге и большие ямы. Попадание грязи можно предотвратить, установив пыльники штоков, что значительно повысит ресурс этого довольно дорогого узла ходовой. Ямы необходимо аккуратно объезжать.

Сайлентблок

Использование узла, где отсутствует трение, а движение элементов подвески происходит за счет резины, стало когда-то революционным решением в автомобилестроении. Этому узлу не нужна смазка, здесь отсутствуют зазоры и шумы. Подвержена износу только резина сайлентблока, со временем она становится мене упругой и расслаивается.

Часто пластичный элемент отсоединяется от основы, теряется упругость и увеличивается люфт. Износ зависит от начального монтажа узла, степени постоянной загрузки автомобиля. На состояние сайлентблоков влияет дорожная пыль, влага, коррозия, которые приводят к разрушению контактов между резиной и металлической основой.

Оказывает значительное влияние на ресурс работы сайлентблоков состояние подвески и степень постоянной загрузки авто. Очень вредят резине сайлентблоков температурные перепады, химические вещества.

Шарниры

Плюсом этого узла, сравнительно с сайлентблоками, является жесткость в одном или двух направлениях. Этому элементу не страшна грязь, а в шарнирах есть смазка на полный срок их службы. Смазка защищена специальным чехлом. Но у шарниров тоже имеются недостатки, они более чувствительны к вибрациям и сильным ударам, сравнительно с сайлентблоками. Защитный чехол может повредиться и ресурс безаварийной работы понизится.

Шарниры могут повредить жесткие удары. Негативно влияет на ресурс их использования, ненадлежащее состояние амортизаторов.

Пружины

Пружины авто подвержены износу, как и другие узлы ходовой. Их медленное «проседание» повлияет в дальнейшем на ресурс работы сайлентблоков и амортизаторов. Пружины рассчитаны на длительный период эксплуатации, их поломка может произойти из-за коррозии или перегрузки.

Безаварийный ресурс работы пружин можно увеличить, если избегать предельной загрузки авто и езды по разбитым дорогам. Необходимо следить за состоянием пружин, их чистотой.

Что делать при поломках подвески

Ходовая часть обеспечивает комфортное движение авто по дорожному полотну. Проблемы с подвеской появляются внезапно или постепенно накапливаются. Неисправности ходовой могут стать причиной серьезной поломки и возникновения различных аварийных ситуаций.

Чтобы предотвратить серьезные проблемы, необходимо проходить регулярно ТО. Профессиональные специалисты СТО проведут диагностику с использованием специального диагностического оборудования MSG Equipment, дадут рекомендации по уходу за ходовой частью, если необходимо – отремонтируют или заменят вышедшие из строя узлы подвески.

Еще с тех пор как автомобильная промышленность получила свое развитие, инженеры ломали голову над тем, как же снизить колебания кузова, возникающие на неровностях и ухабах.

В транспортных средствах имеются более и менее важные элементы, но, в целом, роль каждого из них имеет определенное значение, ведь если возникнут неисправности, то машина может утратить возможность передвигаться или стать неуправляемой.

К ходовой части машины относятся узлы, позволяющие не просто преодолевать расстояния, но и чувствовать себя при этом комфортно. А вот если происходят поломки в подвеске, то езда на таком авто станет не только неприятной, но порой и небезопасной. В связи с этим проводить проверку состояния ходовой следует строго и регулярно. В процессе проверки необходимо не только диагностировать состояние подвески, но и систематически выполнять работы по техобслуживанию, а также по мере необходимости производить замену деталей, которые стали негодными.

Проведение диагностики ходовой части авто

«Легковушки» современности стандартно оснащаются двумя колесными осями. Для обеих осей (мостов) скомпонован индивидуальный комплекс рычагов и амортизирующих устройств, призванных обеспечить более плавное движение машины. Обязательно какой-либо из мостов должен быть ведущим — от него крутящий момент передается от мотора к колесам. Автомобили, обладающие большей проходимостью, оснащаются сразу двумя ведущими мостами.

Производимые в наше время машины, оснащаются передней подвеской независимого типа, включающей целый ряд элементов, среди которых: пружины, опорные подшипники, рычаги, стабилизатор для поперечной устойчивости со стойками и втулками, шаровые опоры, амортизаторы, балка, поворотные цапфы, ступицы с подшипниками.

Обыкновенно встречаются следующие варианты задних подвесок: независимая (многорычажная), зависимая (задний мост) и полузависимая (балка).

В заднюю подвеску любой конструкции обязательно, помимо амортизаторов, входят колесные ступицы и подшипники, рессорный или пружинный механизм, смягчающий толчки во время проезде по неровностям, чтобы ход был плавнее. Помимо этого, на заднюю подвеску монтируются: реактивные тяги, балка, рычаги и задний стабилизатор с втулками.

В результате использования машины, составляющие ходовой постепенно приходят в негодность, из-за чего в подвеске возникают шумы различного типа. Вновь появляющиеся звуки могут отличаться, но с рядом неисправностей, о которых они свидетельствуют, недопустимо ездить. Чтобы выяснить, в чем причина возникшего дефекта, следует продиагностировать ходовую часть.

В основном, в сервисах ходовую диагностируют производят путем внешнего осмотра, проверяя, нет ли люфтов в соединениях устройств, входящих в подвеску. Специалисты автотехцентров для проведения диагностики применяют специализированное оборудование. Новейшая аппаратура позволяет выявить недочеты автомобиля точно и в краткие сроки.

Ремонт ходовой части машины

По окончании диагностики, когда поломки уже четко определены, можно начинать ремонт ходовой. Часто детали подвески заменяют, хотя ряд элементов подлежит ремонту – так, в рычагах производят перепрессовку сайлент-блоков. Конечно, любая деталь ходовой обладает определенным ресурсом, который рано или поздно будет исчерпан. После чего изношенный элемент придется заменить. Но бывает и так, что узел перестает работать должным образом до установленного срока.

Обычно это случается в следующих ситуациях:

• Были размещены некачественные детали;
• Машина эксплуатировалась в сложных условиях или при слишком большой нагрузке;
• В результате резкого наезда на препятствие или удара произошла деформация.

Тянуть с починкой ходовой не рекомендуется, и возникшие недочеты лучше устранять как можно скорее. На самом деле, если имеются люфты наконечников, рулевых тяг или шаровых опор, то ездить так недопустимо, ведь если шаровая разрушится в поездке, то последствия сложно даже представить, потому что машина станет просто неуправляемой.

Проверка и замена амортизаторов

Основная функция амортизаторов – гашение колебаний, направленных вертикально, от них зависит сильно или нет будет раскачиваться машина, проезжая ухабы. То, что амортизатор неисправен, можно распознать по сильному раскачиванию машины в вертикальном направлении. А если амортизаторный шток заклинило, то ощущение жесткости во время поездок в авто ощутят и водитель, и пассажиры.

Езда с некачественными амортизаторами чревата следующими опасными моментами:

1. Возникающее в результате раскачивание делает машину плохо управляемой, вдобавок тормозной путь становится больше;
2. С заклинившим амортизатором автомобиль движется довольно жестко, и каждую кочку прочувствуют на себе все, кто находится внутри.

Продиагностировать состояние амортизаторов не особо сложно. Надо установить машину на ровную поверхность и попробовать пораскачивать ее вниз и вверх. Если гашение колебаний происходит сразу, то амортизационный механизм исправен. Продолжительное раскачивание указывает на недостаточную упругость амортизаторов. Чтобы убедиться, что диагностика была произведена правильно, можно осмотреть детали визуально – на неисправность амортизаторов будут указывать следы масла на штоке.

К ремонту амортизаторов прибегают довольно редко, ввиду того, что цена на них невысока, а замена производится очень просто. Правда, стоит еще учитывать тип подвески. На автомобилях с задним привоом, типа Волги или Жигулей амортизаторы меняются легко – достаточно отвернуть нижние и верхние гайки, которыми крепится устройство, и снять его. Чтобы заменить амортизатор на переднеприводном авто, необходимо рассоединить амортизационную стойку и поворотный кулак и снять пружину.

Проверка и замена шаровой опоры

На износ шаровой указывают следующие показатели:





• Стук, появляющийся в подвесочной области спереди;
• Люфт руля, который постепенно лишь увеличивается;
• Ухудшающаяся управляемость.

Проверять состояние опоры лучше с использованием автоподъемника. Но, за неимением такой возможности, можно воспользоваться и обычной ровной площадкой. Для визуальной проверки шаровой, нужно лишь повернуть колесо руками. Либо можно воспользоваться монтировкой, которую вставляют в переднюю подвеску в промежуток между ступицей и рычагом, и проверить, есть ли зазор. При наличии такового, это станет заметно во время перемещения монтировки.

Обычно на легковых машинах у шаровых имеется ресурс на пробег, варьирующийся в диапазоне 50-100 тыс. км. Но это, безусловно, не является гарантией того, что они не выйдут из строя до этого времени по тем или иным причинам. Например, чаще всего это происходит потому что порван пыльник. Для увеличения времени работы шаровых опор, следует регулярно проводить техобслуживание и проверять, в каком состоянии находятся пыльники.

Диагностика и замена ступичных подшипников

Подшипник ступицы не издает стук, как шаровая, он гудит, когда машина едет. Причем, пока авто набирает скорость, шум все более усиливается, а по мере снижения скорости он становится меньше.

Издающий шум подшипник несложно промониторить прямо на месте – автомобиль поднимают на домкрате, а колесо прокручивают, если элемент неисправен, то слышен скрипящий звук. Вообще, гул подшипника – это лишь начальная стадия его выхода из строя, впоследствии он станет издавать щелканье и хруст, а потом его может заклинить. А на ходу заклинившее колесо представляет собой большую опасность, потому что на неуправляемой машине легко спровоцировать аварию.

Ступичные подшипники тоже имеют приблизительный ресурс от 50 до 100 тыс. км. Но этот элемент может потребовать внимания и раньше, когда в ступицах не хватает смазки. Проверять наличие смазки нужно на техобслуживании, там же можно смазать ступицы, если возникла необходимость. Независимо от марки машины, данная деталь меняется примерно по одинаковому принципу. Отличие может быть в том, что снять подшипник на некоторых машинах легко, а на других они запрессованы давлением. Для обычного снятия подшипника можно разбить его наружный слой, тогда как для запрессовки придется применять прессовальное оборудование, а для этого уже придется обращаться в специализированный сервис.

Диагностика и ремонт рычагов передней подвески

Рычаги подвески конструируются неодинаково– в них могут запрессовываться сайлент-блоки или шаровые. Рычажные опоры крепятся с помощью заклепок или гаек с болтами. Стандартно рычаги крепятся к балке через сайлент-блоки, благодаря чему подвеска работает мягче.

Постепенно сайлент-блоки, являющиеся по сути резиново-металлическими втулками, становятся негодными. Об этом свидетельствует люфт, сопровождаемый стуком. Втулки рычагов подвергаются проверке, как и шаровые, и те из них, в которых обнаружится люфт, должны быть заменены. Перепрессовку втулок производят не на любых рычагах – есть модели автомобилей, где заменить эту деталь можно лишь полностью. Собственно, нередко рычаги меняют вследствие их деформации из-за переезда препятствия или в результате аварии.

Проверка и замена пружин

Довольно часто в ходовой части автомобиля из строя выходят пружины.

Как правило, это бывает:

1. Если машину постоянно перегружают;
2. Вследствие частого пользования дорогами с плохими условиями;
3. Из-за установки некачественных деталей.

Зачастую поломка выражается в просевшей пружине или разломе ее витка. В большинстве случаев это происходит с пружинами, расположенными сзади, для этого характерно понижение высоты задней оси по сравнению с передней. Для поднятия «кормы» стандартные пружины можно заменить на усиленные, либо под пружины поставить дополнительные проставки.

При поломке одной из пружин появляется характерный стук в подвеске и наблюдается проседание машины в той стороне, где находится лопнувший пружинный виток.

Ремонт расширительного бачка: видео

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Подвеску, снижающую колебательные движения, начали применять еще до появления самого автомобиля. Некоторые кареты оснащались элементами из пружинистой листовой стали. Данные элементы состояли из двух стальных дуг, соединенных между собой шарнирно. Верхняя дуга крепилась к самой карете, а нижняя – к оси колес. При движении эти пружинистые дуги частично воспринимали на себя и гасили вибрацию от оси колес. Подвеска кареты и стала прообразом зависимой подвески автомобиля.

Суть же самой подвески – возможность вертикального перемещения колеса относительно кузова или рамы при движении по неровностям. Благодаря элементам подвески воздействие, которое воспринимает колесо от дорожного покрытия, не передается на кузов, а поглощается. То есть, крепление колеса в автомобиле является не жестким относительно кузова.

УСТРОЙСТВО ХОДОВОЙ ЧАСТИ

Ходовая часть автомобиля состоит из колес, моста, подвески и рамы или кузова. Может иметь место наличие дополнительных элементов, однако главная роль отдана вышеперечисленным деталям. Каждый элемент играет свою роль, но их общая цель – свести к минимуму колебания, тряску и иные вибрации автомобиля во время езды – в этом и заключается функция ходовой части.

Рама и кузов являются костяком, к которому крепятся основные элементы подвески. Рама принимает участие в формировании ходовой. Для легковых автомобилей используется кузов, и именно к нему крепятся элементы ходовой части, а остальные элементы крепят к каркасу.

Чем прочнее железо кузова, тем лучше автомобиль будет переносить тяготы бездорожья. Остальные участки обшивают профильным листом, который стоек к коррозии.

Подвеска служит для смягчения неровностей и гасит колебания, провоцирующие неровности на поверхности дорожного покрытия за счет исключения жесткого сцепления между кузовом и колесами и других деталей.

Подвеска имеет большой срок службы, однако он зависит от условий эксплуатации автомобиля. Нужно своевременно проводить диагностику и бережно эксплуатировать авто.

Подвески бывают зависимыми и независимыми. Если подвеска зависимая, то задние колеса будут связаны между собой при помощи соединяющей балки. На независимой подвеске соединяющая балка отсутствует.

Мосты служат для соединения двух колес, а также для осуществления опорной функции для остова автомобиля. На легковом авто они крепятся к кузову, на грузовом – к раме. Предназначение мостов – удерживать не только вес самого авто, но и его пассажиров, поэтому материалом для их изготовления служит прочное железо.

Колеса первыми берут на себя удар и страдают от несовершенств дорог, попадая в ямы и наезжая на кочки. Чем бережнее вы относитесь к своему автомобилю, тем дольше прослужат его детали.

Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!

Причины поломок ходовой части автомобиля

Регулярные нагрузки на различные элементы ходовой части, которые не прекращаются даже после остановки движения, могут привести к различным поломкам. Если автомобиль начинает испытывать затруднения при прохождении на большой скорости поворотов или для его удержания на проезжей части требуются большие усилия, велика вероятность того, что необходим ремонт ходовой части автомобиля. Еще один показатель – кузов может колебаться и раскачиваться при торможении, и на поворотах. Причина может крыться в вышедших из строя амортизаторах, сломанных рессорах или элементах подвески. Ощущается вибрация при движении.

Вибрация может возникнуть из-за задних амортизаторов, которые изношены; поврежденных рессор; из-за того, что давление в шинах не соответствует определенным нормам; или того, что подшипники ступиц колес в плохом состоянии. В процессе движения автомобиля начинает стучать подвеска. Проблема может возникнуть из-за ослабления болтов крепления или деформированных дисков колес. Стук и скрип амортизаторов возникает по причине их поломки; ослабления крепления резервуара или поршня, а также утечки жидкости. Скрип при торможении на поворотах. Как правило, такой скрип возникает из-за неисправности амортизаторов или стабилизатора поперечной устойчивости. Начинает подтекать жидкость из амортизаторов. Такое возможно вследствие разрушения сальников штока или попадания на уплотнительные кромки посторонних механических частиц.

Самые распространенные проблемы связанные с ходовой частью

Чаще всего встречаются следующие поломки ходовки:

1. Машину заносит в сторону. Такая проблема возникает по ряду причин: при нарушении геометрии передних колес, от скачков давления воздуха в шине, из-за деформирования рычагов, при большом различии в износе колес, когда нарушается параллельность оси заднего и переднего мостов.
2. Водитель чувствует колебания авто, раскачку на поворотах и во время торможения. Причиной тому может явиться выход из строя амортизаторов либо сломалась рессора или иная деталь подвески.
3. Избыточные вибрации во время езды говорят о несоответствующем давлении шин, либо об износе ступичных подшипников или заднего амортизатора, также о поломке рессоры.
4. Во время движения вы слышите стук подвески — обратите внимание на амортизатор или диски колес — возможно, они пришли в негодность.
5. Скрип или стук амортизатора говорят об их скором износе, быть может, произошла деформация кожуха или крепления поршня и резервуара ослабли. Осмотрите все внимательно, на предмет утечки жидкости.
6. Если протектор шин стерт неравномерно, возможно, имеет место разбалансировка колес. Также важно проверить шарниры и втулки – могли разболтаться. К этой проблеме часто приводят и поврежденные диски и нарушенная геометрия передних колес.
7. Во время торможения раздается отчетливый скрип — указывает на неисправность амортизатора, стабилизатора или частей крепления, на просевшую пружину.
8. Текут амортизаторы. Нужно проверить сальники штока, быть может, жидкость вытекает из-за попадания на кромку сальника инородных частиц.
9. Амортизатор не дает нужного сопротивления при ходе сжатия. Это может быть следствием негерметичности клапана, изношенности направляющей втулки или же штока.

Если наблюдается хотя бы один из вышеперечисленных симптомов, необходимо срочно предпринять меры.

Диагностика ходовой части автомобиля и ее ремонт

Как только возникают малейшие подозрения, что ходовая часть работает неисправно, необходимо доставить автотранспортное средство в сервис, где специалисты продиагностируют его, используя специально предназначенное для этого оборудование. Чем чаще эксплуатируется автотранспортное средство, тем более внимательно необходимо следить за его ходовой частью, диагностику которой, желательно делать через каждый 30 тысяч километров. Следует помнить, что к ремонту ходовой части нужно подходить ответственно. Конечно, можно просто заменить все детали, но в этом случае, стоимость ремонта будет достаточно высока. Оптимальным вариантом станет проведение диагностики и выявление списка непригодных элементов.

Источник http://servicems.ru/news/post/361-neispravnosti-hodovoi.html
Источник http://xn--80acczpdlcbel1a0l.xn--p1ai/remont-khodovoy-chasti-avtomobilya-svoimi-rukami
Источник http://seite1.ru/xodovaya-chast/xodovaya-chast-ustrojstvoprincip-rabotyremontdiagnostika/.html

Автомобильное шасси | Основные компоненты шасси в автомобильной системе

Содержание

• 1 Компоненты автомобильного шасси
• 2 Современные автомобильные конструкции и части шасси. Коробка передач
• 2.6 Универсальные шарниры
• 2.7 Главная передача
• 2.8 Дифференциал
• 2.9 Полуось
• 2.10 Опора рамы
• 2,11 пружины и колес Рамы
• 4 Вывод:

Компоненты шасси автомобиля

Различные компоненты шасси автомобиля и их расположение в автомобиле можно увидеть на этом рисунке. Шасси автомобиля – это скелетная конструкция и основной несущий элемент автомобиля. В популярном использовании это часто относится к собранному, готовому продукту, а не к каркасу с голыми костями.

Автомобильное шасси — это основа, на которой построен автомобиль. Он обеспечивает основу для крепления других компонентов и действует как несущая конструкция. Шасси автомобиля служит для того, чтобы скреплять все его части и заставлять его двигаться, передавая мощность от двигателя к колесам.

Шасси вмещает гораздо больше, чем просто трансмиссию; он также содержит электрическую систему, топливный бак, выхлопную систему, подвеску, тормоза и рулевой редуктор

Перечень компонентов системы автомобильного шасси

В этой статье основное внимание будет уделено компонентам автомобильного шасси и их роли в общей динамике автомобиля. Шасси представляет собой интегрированную систему, и может быть трудно понять, как различные части взаимодействуют друг с другом, без глубокого знания всех аспектов.

Шасси отвечает за скрепление всего и распределение усилий и нагрузок по всему автомобилю. Он также действует как жесткая основа для всех других компонентов автомобиля, таких как трансмиссия, подвеска, оси и т. д. Таким образом, он определяет уровень комфорта пассажиров.

Конструкция шасси современного автомобиля и список деталей шасси

В ходе развития автомобилестроения в 20 веке конструкция шасси и его частей претерпела ряд изменений. Основной целью этих изменений было повышение комфорта и безопасности автомобиля, а также топливной экономичности и производительности двигателя.

Шасси современного автомобиля представляет собой сложную конструкцию, включающую множество различных компонентов. Шасси состоит из нескольких частей, в том числе следующих:

1. Система передней подвески;

2. Система задней подвески;

3. Система рулевого управления;

4. Тормозная система;

5. Шасси;

6. Двигатель;

7. Топливный бак;

8. Выхлопная система;

9. Система охлаждения;

10. Салон автомобиля;

11. Электрические системы;

12. Корпус;

Шасси

Шасси – основные части системы шасси автомобиля. Название «шасси» происходит от французского слова «шасси», которое первоначально означало «рама» или «основная опора» автомобиля. Все основные узлы, используемые для приведения в движение транспортного средства, направления его движения, остановки и обеспечения плавного движения по неровным поверхностям, смонтированы в автомобильном шасси. Он служит основной точкой крепления всех деталей, в том числе и кузова. Несущий блок — это другое название системы автомобильного шасси. Основными узлами автомобильного шасси являются:

• Двигатель
• Радиатор
• Сцепление
• Коробка передач
• Универсальные шарниры
• Главная передача
• Дифференциал
• Полуось
• Рама
• Пружины и колеса
• Специальные демпферы
• Электрическая система
• Система рулевого управления
• Тормозная система
• Управление двигателем

Двигатель

Двигатель вырабатывает мощность, необходимую для движения автомобиля с заданной скоростью, преодолевая внешние сопротивления. Это может быть двигатель SI, двигатель CI или газовый двигатель.

Радиатор

Радиатор — это устройство, используемое для повторного охлаждения горячей охлаждающей воды двигателя для целей рециркуляции. Радиатор соединен резиновыми шлангами с двигателем, чтобы между ними циркулировала вода из системы охлаждения. Другими частями системы охлаждения являются вентилятор, ременной привод вентилятора и водяной циркуляционный насос.

Муфта

Муфта помогает изолировать двигатель от системы трансмиссии по мере необходимости. Это также позволяет запускать автомобиль из состояния покоя, плавно и рывками.

Коробка передач

Коробка передач обеспечивает крутящий момент необходимой величины на ведущих опорных катках. Всякий раз, когда сопротивление, которое должно преодолевать транспортное средство, изменяется, передаточное число силовой передачи должно быть изменено. Коробка передач служит именно этой цели. Коробка передач также помогает поворачивать автомобиль задним ходом.

Универсальные шарниры

Универсальные шарниры с карданным валом передает крутящий момент от вала редуктора к главной передаче. Коробка передач обычно крепится к раме автомобиля. Главная передача, дифференциал и задний мост связаны с рамой посредством рессор. Когда шины автомобиля ударяются о неровности дороги, задняя ось перемещается вверх и вниз. Универсальные шарниры помогают карданному валу принимать различные наклоны. Карданный вал имеет внутри себя скользящее устройство. Это помогает валу иметь разную длину, когда вал принимает разные наклоны.

Бортовая передача

Бортовая передача передает крутящий момент от продольных карданных шарниров вместе с карданным валом на поперечные ведущие полуоси и колеса. Главная передача также увеличивает крутящий момент.

Дифференциал

Дифференциал позволяет ведущим колесам с двух сторон автомобиля вращаться с одинаковой скоростью при движении по прямой дороге и с разной скоростью при повороте автомобиля.

Полуось

Полуось Карданные валы передают крутящий момент от главной передачи и блока дифференциала на ведущие опорные колеса.

Опора рамы

Рама-опоры двигателя, кузова автомобиля, колес и других компонентов.

Рессоры и колеса

Рессоры и колеса передают нагрузку автомобиля с рамы на дорогу. Они также гасят рывки и толчки, когда колесо автомобиля наезжает на неровности дороги.

Демпферы

Специальные демпферы гасят возникающие колебания пружин при наезде колеса автомобиля на неровности дороги.

Электрическая система

Электрическая система на автомобильном шасси состоит из аккумулятора, пускового двигателя, генератора/генератора и органов управления, а в случае силовой установки с искровым зажиганием — системы зажигания двигателя и системы освещения.

Автомобильная система управления

Органы управления в автомобиле включают систему рулевого управления, тормозную систему, управление двигателем и силовой передачей.

Система рулевого управления

Система рулевого управления используется для изменения направления движения автомобиля путем поворота передних колес. Передние колеса связаны с рулевым колесом, которым управляет водитель, системой рычагов и тяг.

Тормозная система

Тормозная система обеспечивает безопасное вождение автомобиля. Тормозная система позволяет быстро остановить автомобиль или замедлить его движение на спуске. Тормоза устанавливаются на все колеса автомобиля. Тормоза связаны с педалью или рычагом тормоза с помощью механических, гидравлических или пневматических устройств.

Система управления двигателем

Система управления двигателем относится к механизму, который позволяет изменять число оборотов коленчатого вала двигателя в соответствии с потребностями. В автомобиле это относится к педали акселератора и подключенной системе.

Силовая передача

Управление силовой передачей сводится к включению и выключению сцепления и коробки передач. Таким образом, эти элементы управления делают возможным изменение скорости и крутящего момента.

Строительство автомобильных шасси может быть очень интересной темой для людей, живущих в больших городах, где автомобили широко используются. Информация о том, как устроено автомобильное шасси и какие детали используются для его сборки, может быть интересна многим читателям, ищущим услуги по ремонту автомобилей, или тем, кто понятия не имеет, как устроен собственный автомобиль.

Типы рам автомобильных шасси

Рамы автомобильных шасси являются основой любого автомобиля. Кузов вашего автомобиля или то, что вы видите снаружи, может быть красивым, но он ничего не сделает, если шасси под ним недостаточно прочное, чтобы его выдержать. Рама вашего автомобиля также является одной из его самых важных частей, потому что она удерживает все вместе и обеспечивает правильную работу всех его движущихся частей. Прочная рама предотвратит слишком сильное раскачивание двигателя во время движения, что может привести к преждевременному износу

Секции рамы автомобильного шасси бывают различных конструкций.

1. Швеллерная секция 2. Коробчатая секция 3. Трубчатая секция

Ненагруженная опорная рама — еще одно название традиционной рамы. Шасси, которое является основным скелетом автомобиля, передает нагрузки от автомобиля на подвеску в такой раме. Длинные элементы используют секцию канала, а короткие элементы используют секцию коробки. В настоящее время трехколесные транспортные средства, скутеры, матадоры и пикапы используют трубчатую секцию. Рамы должны выдерживать вес пассажиров при резком торможении и столкновениях.

Рамы автомобильных шасси выдерживают весь вес автомобиля и помогают защитить пассажиров внутри от любых возможных несчастных случаев, которые могут произойти на дороге. Рамы автомобильных шасси также играют большую роль в комфорте водителя во время вождения.

Вывод:

Современный автомобиль — чудо инженерной мысли. Каждое транспортное средство имеет сложное шасси, состоящее из рамы, системы подвески и осей. В этой статье мы подробно обсудим каждый компонент, чтобы вы могли понять, как они работают вместе, чтобы заставить ваш автомобиль двигаться!

Если вы хотите узнать больше о компонентах автомобильного шасси, оставьте комментарий ниже.

Теги:сборка шассиАвтомобиль Шассиавтомобильная система.Шассиконструкцияшассирамырасположение компонентов на шассиКомпоненты шассидетали шасси

Шасси | Мейн Автолексикон

• Дом »
• Кардиологический »
• Chassis

« Homepage

• Accessories
• Driver assistance systems
• Brake
• Car care
• Chassis
• Comfort
• Diagnostics
• Drive train
• Electrics
• Electronics
• Engine
• Exhaust system
• Фильтры
• Отопление | Климат
• Зажигание
• Освещение
• Смазка
• Подготовка смеси
• Специальный инструмент
• Рулевое управление
• Шины и колеса

Соединительная тяга

Соединительная тяга, в зависимости от требований к конструкции, соединяет стабилизатор автомобиля с шасси передней и/или задней оси. Вместе со стабилизатором шатуны сводят к минимуму склонность кузова автомобиля к крену при прохождении поворотов и, таким образом, стабилизируют автомобиль.

Читать далее

Гидравлический амортизатор

Гидравлический амортизатор в основном состоит из цилиндра, заполненного гидравлическим маслом, и поршня, который перемещается при каждом вертикальном движении колеса. Этот поршень скользит вверх и вниз, когда…

Читать далее

Независимая подвеска

Подвеска колес играет решающую роль в ходовой части автомобиля. Он устанавливает связь между колесами и кузовом автомобиля и передает все усилия и крутящие моменты между колесами и кузовом. Подвеска колес предназначена для обеспечения безопасных характеристик вождения и максимально возможного комфорта. Различают независимую подвеску, жесткие оси и оси с торсионной балкой.
Если рассматриваемая ось является ведущей осью, она обеспечивает передачу движущей силы от двигателя на колеса. Кроме того, передняя ось передает рулевое движение на колеса.

Читать далее

Жесткая ось

Подвеска колес является связующим звеном между кузовом автомобиля и его колесами. Наряду с независимой подвеской и мостами с торсионной балкой, жесткие мосты являются одними из наиболее важных типов конструкции. Жесткие мосты используются в грузовых автомобилях и внедорожниках из-за их прочной конструкции. В автомобилях они почти полностью вытеснены независимыми подвесками (ссылка: независимые подвески).

Читать далее

Амортизаторы

В последние годы успехи в разработке современных автомобилей и, в частности, повышение производительности и скорости двигателя привели к тому, что особое внимание уделяется технологии шасси как области развития. ..

Читать далее

Однотрубные газонаполненные амортизаторы

Однотрубные газонаполненные амортизаторы работают по тому же принципу, что и обычные гидравлические амортизаторы, но также имеют газовую подушку, которая сжимается, создавая пространство для сжатого масла…

Читать далее

Опорные подшипники рессорных стоек

Опорные подшипники рессорных стоек (также известные как опорные подшипники) являются частью системы демпфирования пружин, выступая в качестве интерфейса между рессорной стойкой и кузовом автомобиля. Как важный элемент конструкции…

Читать далее

Стабилизатор

Стабилизатор является составной частью шасси; он работает как компонент подвески при прохождении поворотов, чтобы уменьшить качение автомобиля.

Читать далее

Тяга подвески

Тяги подвески, наряду с поворотным кулаком, ступичным подшипником, пружиной и амортизатором, являются элементами подвески колеса. Тяги подвески поглощают силы, возникающие в результате динамики движения. Подшипники гасят воспринимаемые силы, что повышает комфорт вождения.

Читать далее

Пружина подвески

Пружины подвески являются связующим звеном между колесами и кузовом автомобиля. Их основной задачей является компенсация неровностей дорожного покрытия и, таким образом, обеспечение высокого уровня комфорта при езде. Во-вторых, они должны обеспечить…

Читать далее

Задний мост с торсионной балкой

Являясь несущим соединением между колесами и кузовом, мосты играют ключевую роль в системе шасси. Оси передают все усилия и крутящие моменты между колесами и кузовом автомобиля. Различают независимую подвеску, жесткие оси и оси с торсионной балкой. В самом широком смысле задние мосты с торсионной балкой представляют собой вариант жесткого моста.

Читать далее

Колесные подшипники

Колесные подшипники направляющие и опорные валы и оси. Они являются частью шасси, направляют колеса и поглощают осевые и радиальные силы. Радиальные силы – это продольные силы, возникающие в результате вращения. Они наносятся на подшипник колеса под прямым углом к ​​продольной оси.

Читать далее

Колесная балка

Часть подвески колеса, поддерживающая колесный подшипник, называется колесной балкой.

Читать далее

Подвеска колес

Подвеска колес является частью шасси. Шасси состоит из следующих компонентов: колеса, ступица колеса, подшипник колеса, тормоз, подвеска колеса, опора оси, подвеска (включая стабилизатор поперечной устойчивости)…

Читать далее

Пружина подвески | Mein Autolexikon

Пружины подвески являются связующим звеном между колесами и кузовом автомобиля. Их основной задачей является компенсация неровностей дорожного покрытия и, таким образом, обеспечение высокого уровня комфорта при езде. Во-вторых, они должны обеспечивать…

Назначение

Пружины подвески являются связующим звеном между колесами и кузовом автомобиля. Их основной задачей является компенсация неровностей дорожного покрытия и, таким образом, обеспечение высокого уровня комфорта при езде. Во-вторых, они должны следить за тем, чтобы колеса всегда имели безопасный контакт с дорогой независимо от ее состояния. Надежная передача приводных, тормозных и поперечных усилий зависит от выполнения этих требований. Таким образом, пружины подвески являются одним из наиболее важных с точки зрения безопасности компонентов современных автомобилей. Они влияют на управляемость, сцепление с дорогой и эффективность торможения.

Линейная и прогрессивная жесткость пружины

С точки зрения конструкции существуют пружины подвески с линейной и прогрессивной жесткостью пружины. У линейных пружин сила пружины увеличивается пропорционально степени их сжатия. Прогрессивные пружины начинаются с мягкого характерного изгиба и становятся жестче по мере их хода.

Типы пружин подвески

В современных автомобилях в основном используются следующие типы пружин:

Цилиндрические пружины подвески

Это обычные цилиндрические пружины подвески с линейной жесткостью.

Непостоянные проволочные подвесные пружины

В этом типе пружин диаметр используемой проволоки уменьшается ближе к концу подвесной пружины. При нормальных дорожных условиях и нормальной нагрузке на мягкие концы пружины можно положиться в плане очень комфортной езды. Помимо повышения комфорта езды, это снимает нагрузку с подвески колес в целом и всех элементов рулевого управления.

Пружины миниблока

Пружины миниблока бочкообразные. Изготавливаются из конической проволоки. Это означает, что они генерируют прогрессивную пружину. Конструкция концов пружин позволяет избежать прямого контакта витка с витком.

Основная особенность миниблочных пружин, которые были разработаны из непостоянной проволоки в 1970-х годах, заключается в том, что под нагрузкой витки концов переплетаются, не касаясь друг друга. Когда концы пружин мини-блока сжимаются и ложатся плоско на чашки пружины (которые обычно состоят из резинового блока), количество активных витков падает, а жесткость пружины увеличивается.

Боковые пружины в форме банана

Пружины этого типа регулируют распределение усилия по всей подвеске колеса, уменьшая трение между штоком поршня амортизатора и его прокладкой. Это помогает улучшить характеристики отклика амортизатора.

Структура пружин подвески

В зависимости от спецификации производителя автомобиля пружины подвески изготавливаются из проволоки постоянного сечения (одинаковый диаметр проволоки по всей длине пружины) или из непостоянной проволоки (проволока переменного диаметра по длине пружины).

Что касается непостоянных проволочных пружин, то говорят, что в одной пружине две пружины: одна мягкая, а другая сильная. Прогрессивные пружины мини-блока, например, обеспечивают высокий уровень комфорта при движении при низкой загрузке автомобиля и низкое сжатие при полной нагрузке. Таким образом, пружина «мягкая» при низкой нагрузке автомобиля и «сильная» при полной нагрузке.

Безопасность

Качественные пружины подвески вносят значительный вклад в повышение безопасности, особенно при высокой загрузке автомобиля, плохом качестве дорожного покрытия и плохих погодных условиях.

Что касается непостоянных проволочных пружин, более высокая нагрузка (будь то из-за загруженности автомобиля или плохого качества дорожного покрытия) приводит в действие более сильную часть пружины. В результате пружина обычно становится более жесткой. Это постепенное увеличение жесткости пружин придает автомобилю стабильные характеристики сцепления с дорогой. Есть также еще два положительных побочных эффекта:

• Предотвращается стук или скрип пружин под нагрузкой и
• покрытие поверхности – ключ к долгому сроку службы пружин – не повреждается.

Амортизация

Пружины подвески от известных поставщиков поставляются с оптимальной защитой от коррозии и повреждений на заводе. Например, пластиковые шланги на концах пружин подвески предотвращают непоправимое повреждение поверхности (предотвращая закрепление ржавчины) и обеспечивают бесшумную и плавную работу. Кроме того, современная конструкция предотвращает контакт между обмотками, тем самым защищая пружины.

При нормальных условиях эксплуатации пружины подвески служат в течение всего срока службы автомобиля и не требуют особого ухода. Тем не менее, они должны проходить визуальный осмотр при замене колес и во время сервисных работ. В случае видимого повреждения пружины (например, надрыв или излом) замена должна быть произведена в мастерской.

Производитель

Automobile Components и приводной системы

10045

Automobile Components и приводной System

113. В этой компоновке расположение двигателя находится в передней части автомобиля. Двигатель соединен с коробкой передач через сцепление. Привод двигателя можно подключать или отключать от коробки передач с помощью узла сцепления. Педаль сцепления, расположенная рядом с водителем, облегчает включение или выключение сцепления с коробкой передач, когда это необходимо. От коробки передач мощность передается на дифференциал через карданный вал и карданные шарниры и, наконец, на колеса через задние мосты. Радиатор расположен в передней части двигателя.

Подробнее:  Различные типы шасси, используемые в автомобилях

части автомобильного шасси



1. Рама:
Рама является основой для установки двигателя и кузова автомобиля. Он также несет рулевое управление, силовую передачу и т.д. с помощью рессор, осей, резиновых подкладок и т.д. Рамы изготавливаются из коробчатого, трубчатого, швеллерного или П-образного сечения, свариваются или клепаются между собой. Чтобы сделать их жесткими, чтобы выдерживать удары, удары и вибрационные маты, используются поперечные связи или поперечины. Когда двигатель, колеса, силовые передачи, кронштейны и системы рулевого управления установлены на раме, такая сборка называется шасси. Рама изгибается вверх по форме сзади, чтобы обеспечить место для задних пружин. Он сужается спереди, чтобы обеспечить пространство для поворота передних колес при управлении.

2. Системы подвески:
Системы подвески используются в транспортных средствах. изолировать колесо и оси от рамы, чтобы избежать передачи дорожных воздействий на пассажиров при движении по неровной дороге, чтобы обеспечить пассажирам комфортную езду и избежать дополнительных напряжений в раме автомобиля.

3. Система рулевого управления:
Функция системы рулевого управления состоит в том, чтобы дать водителю возможность точно контролировать направление движения автомобиля в любых условиях эксплуатации. Система должна быть легкой и простой в эксплуатации, максимально свободной от ударов и вибрации. Система рулевого управления также помогает преобразовывать вращательное движение рулевого колеса водителя в угловой поворот передних колес, а также умножать усилие водителя за счет рычага или механического преимущества поворота колес.

4. Тормозная система:
Наиболее важным фактором в работе и управлении современным автомобилем является тормозная система. Для того чтобы привести движущееся транспортное средство в состояние покоя или замедления в кратчайшие сроки, энергия движения, которой обладает транспортное средство, должна быть преобразована в энергию какой-либо другой формы. Тормоз – это фрикционное устройство для преобразования мощности импульса или кинетической энергии движущегося транспортного средства в теплоту.

5. Двигатели внутреннего сгорания:
В двигателях внутреннего сгорания сгорание происходит внутри двигателя, в отличие от паровых двигателей, которые работают с использованием пара, который поднимается в котле извне. Во всех двигателях внутреннего сгорания (ВС) воздух подается вместе с отмеренным количеством топлива. Это топливо сгорает в двигателе и производит газ под высоким давлением и высокой температурой. 9принудительно отделяется нажатием на педаль сцепления. Основная функция сцепления состоит в том, чтобы плавно принимать привод от двигателя и отключать или отключать его при необходимости. Выключение сцепления выполняется при переключении передач или при остановке автомобиля.

7. Коробка передач:

Состоит из различных типов шестерен, которые постоянно находятся в зацеплении. Переключение передач происходит скольжением собачек. Основной функцией коробки передач является обеспечение необходимого изменения крутящего момента, прилагаемого двигателем к опорному катку, в зависимости от условий эксплуатации. Необходимые вариации обеспечиваются за счет наличия разного передаточного числа у различных зацепляющихся шестерен.

8. Карданный вал:
Функция заключается в передаче крутящего момента от заднего конца коробки передач к конечному редуктору оси. Также учитывается вертикальное перемещение задней оси относительно рамы. Это обычный сустав Гука. Небольшое и ограниченное угловое смещение резиновых шарниров способствует гашению крутильных колебаний.

9. Карданный шарнир:
Благодаря гибкости дорожных рессор задняя ось постоянно перемещается вверх и вниз. Карданный вал, установленный на задней оси, также должен свободно перемещаться вверх и вниз. Чтобы обеспечить вращение карданного вала, это движение происходит, и на каждом из его концов установлены универсальные шарниры. Поэтому относительное движение между двигателем и ведущим колесом поддерживается универсальным шарниром.

10. Дифференциал:
Дифференциал передает мощность от карданного вала на оси задних колес. Это помогает двум задним колесам поворачиваться с разной скоростью при повороте. При повороте внешнее колесо должно обгонять внутренние колеса. Дифференциал также обеспечивает равномерное распределение конечного выходного крутящего момента между двумя колесами без учета их относительных скоростей.

11. Пружины:
Пружины устанавливаются между рамой и колесом для предотвращения движения рамы вверх вместе с движением колеса вверх и вниз. Пружина представляет собой резервуар энергии, которая накапливается в стальных пружинах путем их изгиба или скручивания. Когда пружина возвращается в нормальное состояние, эта энергия высвобождается.

12. Передний мост:
Используется для управления передними колесами, установленными на поворотных цапфах на концах шкворня. Рулевые рычаги и рулевая тяга, две поворотные цапфы вместе используются для поворота их рулевым колесом вокруг шкворней. Рулевое колесо, соединенное с одним из поворотных кулаков валом, коробкой передач и подходящим рычажным механизмом управляется маховиком водителя. Раньше использовалась ось, в которой используется цельная балка для поддержки автомобиля через рессоры (ось и рессорная компоновка). Теперь конструкция, известная как независимая передняя подвеска, заменяет ось и рессорную конструкцию. Под управлением пружин колеса могут свободно подниматься и опускаться независимо друг от друга в вертикальном направлении.

13. Задняя ось:
Задняя ось или ведущая ось представляет собой трубу, подобную валу, охватывающую ведущие валы с подходящими подшипниками для вращения колес. Используется для фиксации задних колес. Он увеличен в центре для охвата шестерен главной передачи, обеспечивающих снижение главной скорости между двигателем и ведущими колесами. Изменение направления с линии карданного вала на поперечную линию полуосей также обеспечивает задний мост.

14. Аккумулятор: 9 шт.0054
На самом деле аккумулятор является сердцем электрической системы автомобиля. Он подает ток на двигатель стартера и систему зажигания. Функция батареи заключается в хранении электрической энергии, которую можно использовать в любое время. Аккумулятор можно назвать нервным центром всей установки, потому что он поставляет электрическую энергию для работы всех электрических устройств и других узлов, кроме зарядного устройства. Он также подает электроэнергию для работы различных электрических устройств, когда автомобиль не работает или работает медленно, а генератор
скорость недостаточна для удовлетворения требований полной нагрузки.

15. Колеса:
Колеса устанавливаются под шасси, чтобы выдерживать нагрузку автомобиля и пассажиров. Они снабжены полыми резиновыми шинами, заполненными воздухом в резиновых камерах под достаточным давлением, необходимым для перевозки груза. Удары, вызванные дорожными неровностями, поглощаются ими. Установив пружины между колесами и транспортным средством, чтобы обеспечить вертикальное движение колес по отношению к транспортному средству, большая часть неровностей дорожного покрытия устраняется.

---

Эл. Сосуды под давлением Сосуды, резервуары и трубопроводы, которые транспортируют, хранят или получают жидкости, называются сосудами под давлением. Сосуд под давлением определяется как сосуд с давлением…

Продолжить чтение

ссылка на Шарнирное соединение — детали, схема, расчет конструкции, применение

Шарнирное соединение — детали, схема, расчет конструкции, применение

Шарнирное соединение Шарнирное соединение используется для соединения двух стержней, находящихся под действием растягивающих нагрузок. Однако, если соединение направляется, стержни могут выдерживать сжимающую нагрузку. Шарнирное соединение…

Продолжить чтение

Материалы, используемые в компонентах шасси и кузова автомобиля

Автомобильный кузов зависит от соображений производителя с законодательством и правилами, а также от требований клиентов. Большинство производителей предпочитают легкие, экономичные, безопасные и пригодные для повторного использования материалы.

Сталь:

Основными элементами выбора материала, особенно для корпуса, является широкий спектр характеристик, таких как термическая, химическая или механическая стойкость, эффективность производства и долговечность. Сталь является лучшим выбором для производителей со всеми необходимыми характеристиками. Улучшение или развитие сталелитейной промышленности сделало сталь прочнее, легче и жестче, чем раньше. Сталь включает в себя не только кузова автомобилей, но и двигатель, шасси, колеса и многие другие детали. Железо и сталь создают критически важные компоненты конструкции для массового производства транспортных средств и имеют низкую стоимость.

Лучшей причиной использования стали в качестве конструкции кузова является ее естественная способность поглощать энергию удара, возникающую при аварии.

Алюминий:

Алюминий широко используется в автомобильной промышленности, в конструкции шасси и кузова. Использование алюминия может уменьшить вес автомобиля. Небольшой вес, высокое удельное поглощение энергии и точная прочность являются его наиболее важными характеристиками. Алюминий устойчив к коррозии, но по низкому модулю гибкости не может заменить стальные детали. Следовательно, эти детали необходимо перепроектировать, чтобы они приобрели ту же механическую прочность.

Использование алюминия в автомобильной промышленности значительно выросло за более короткий период времени. В автомобильной промышленности алюминиевые отливки используются для изготовления поршней, головок цилиндров, впускных коллекторов и трансмиссии. В шасси он используется в качестве колес, для кронштейнов, компонентов тормозов, подвески, компонентов рулевого управления и приборных панелей. Алюминий используется для изготовления кузовных конструкций, отделки и внешних элементов, таких как поперечины, двери или капоты.

Последние усовершенствования показали, что 50 процентов стали экономится для кузова белого цвета за счет замены стали алюминием. Это может привести к снижению общей массы автомобиля на 20-30 процентов.

Магний:

Магний — еще один легкий металл, который все чаще используется в автомобилестроении рядом с алюминием. Он на 33% легче алюминия и на 75% легче стальных элементов. Компоненты из магния имеют много механических недостатков, которые требуют уникальной конструкции для использования в автомобильной продукции.

Магний имеет более низкую прочность на растяжение, усталостную прочность и сопротивление ползучести по сравнению с алюминием. Модуль и твердость сплавов магния ниже, чем у алюминия, а коэффициент теплового расширения выше. Поскольку он имеет низкую механическую прочность, чистый магний использовать нельзя, его необходимо смешивать с другими компонентами. Наиболее распространенными легирующими компонентами для применения при комнатной температуре являются группы Mg-Al-Zn, которые включают алюминий, марганец и цинк.

Особенности:

Легкий вес:

Поскольку сокращение выбросов парниковых газов имеет большое значение, сокращение выбросов и повышение эффективности использования топлива являются наиболее важными для автомобильной компании. Легкие металлы могут улучшить эффективность использования топлива больше, чем другие факторы. Эксперименты показывают, что снижение веса на 10 % может привести к снижению расхода топлива на 6–8 %. Уменьшения веса можно добиться тремя способами:

•    Замена элементов с высокой точностью веса материалами средней плотности без снижения жесткости и долговечности. Например, замена стали алюминием, магнием, композитами и пенопластами.
•    Оптимизация конструкции несущих элементов и внешних креплений для снижения их веса без потери жесткости или функциональности.
•    Оптимизация производственного процесса, например уменьшение количества точечной сварки и использование новых методов соединения.

Экономический:

Наиболее важным отраслевым фактором в автомобильной промышленности является стоимость, которая определяет возможность выбора любого нового элемента для автомобильных компонентов. Он включает три основных экономических фактора; фактическая стоимость сырья, добавленная стоимость производства и стоимость проектирования.

Алюминиевые и магниевые сплавы дороже, чем используемые в настоящее время сталь и чугун. Поскольку стоимость высока, решения о выборе световых элементов должны быть обоснованы исходя из расширенного функционала. Между тем, высокая стоимость является одним из основных барьеров в использовании композиционных материалов.

Безопасность:

Безопасность играет важную роль в автомобильной промышленности, компоненты кузова и шасси проходят проверку качества. Безопасность играет важную роль в автомобильной промышленности, поэтому изготовленные компоненты кузова и шасси проходят проверку качества. Двумя важными рассматриваемыми мерами безопасности в автомобильной промышленности являются ударопрочность и сопротивление проникновению. Более подробно, ударопрочность — это возможность поглощения энергии посредством контролируемых аварийных режимов и механизмов. Сопротивление проникновению относится к полному поглощению без возможности проникновения осколков.

Возможность вторичной переработки:

Наиболее важными проблемами в автомобильной промышленности являются «защита ресурсов», «сокращение выбросов CO2» и «переработка». В странах Европы и Азии действуют рекомендации по переработке. В Соединенных Штатах нет проблем и правил, касающихся окончания срока службы автомобилей. Стальной материал может быть легко переработан, в то время как алюминий имеет высокую стоимость.

Что такое шасси?

`;

Лори Килчерманн

Дата последнего изменения: 11 сентября 2022 г.

Шасси — это часть автомобиля, к которой крепится подвеска. В большинстве автомобилей, выпускаемых с 1970-х годов, используется метод цельной конструкции. В этом типе конструкции шасси не отделено от кузова, как в автомобиле с отдельной рамой. В автомобилях с цельным кузовом шасси крепится к точкам крепления из усиленного листового металла, встроенным в кузов автомобиля. В некоторых транспортных средствах, таких как пикапы и большегрузные автомобили, по-прежнему используется отдельная рама и шасси, поскольку эти типы транспортных средств крепятся непосредственно к раме.

По большей части шасси транспортного средства может быть идентифицировано как любой компонент, который движется, кроме кузова, когда транспортное средство отскакивает. Пружины, стойки и А-образные рамы — все это компоненты шасси автомобиля. Другими хорошо известными частями шасси являются рычаги управления, стабилизаторы поперечной устойчивости и оси в сборе. Малоизвестные компоненты шасси, такие как тяги, рулевые тяги и шаровые шарниры, очень важны для управления автомобилем. Этими менее известными компонентами часто пренебрегают при обслуживании автомобиля.

В большинстве деталей подвески используется консистентная смазка Zerk, которая позволяет обслуживать и смазывать деталь. Несколько нажатий из шприца для смазки должным образом смазывают компонент подвески и поддерживают его в рабочем состоянии. Надлежащее время для выполнения обслуживания подвески на большинстве транспортных средств — через установленные интервалы замены масла. Некоторые новые компоненты подвески поставляются без пресс-масленок. Эти компоненты являются автономными и требуют замены в случае выхода из строя какой-либо детали, поскольку профилактическое обслуживание невозможно без пресс-масленок.

При замене компонента подвески владельцы транспортных средств должны использовать самую высокопроизводительную доступную деталь. Многие автомобили предлагаются с различными уровнями опций или пакетами производительности. В высокопроизводительных пакетах для большинства компонентов системы использовались гораздо лучшие детали подвески. Заменив стандартные комплектующие детали на высокоэффективные, плавность хода и управляемость автомобиля будут значительно улучшены.

Часто бывает необходимо заменить несколько компонентов при обновлении любого предмета подвески. Такие компоненты, как втулки стабилизатора поперечной устойчивости, намного жестче, если они приобретаются для комплекта подвески с высокими характеристиками; однако они также предназначены для установки стабилизатора поперечной устойчивости гораздо большего диаметра.

No related posts.
