Что такое тнвд в автомобиле бензин: ТНВД: что это такое в машине? Дизель и Бензин

принцип работы, устройство, назначение, конструкция

Топливный насос высокого давления (популярная аббревиатура — ТНВД) — обязательный элемент блока подачи топливной смеси, который направляет бензин / дизельное топливо прямо в цилиндр. Агрегат может быть многопоршневым, распределительным и главным, применяется на дизельных и бензиновых двигателях внутреннего сгорания.

Ниже мы подробно рассмотрим характеристики и устройство детали, поговорим о классификации, назначении, основных неисправностях и других моментах. Отдельно дадим описание ТНВД в автомобиле Камаз, симптомы его неисправности и рекомендации по ремонту.

Содержание

1. Что такое топливный насос высокого давления в дизеле, назначение
2. Классификация и устройство ТНВД
3. Многоплунжерные
4. Распределительные
5. Магистральные ТНВД системы Common Rail
6. Дозировка топлива в ТНВД
7. Уровень давления и коэффициент сжатия
8. ТНВД в Камазе
9. Использование насосов высокого давления в бензиновых двигателях
10. Основные неисправности, их причины, ремонт ТНВД
11. Итог
12. Принцип работы ТНВД

Что такое топливный насос высокого давления в дизеле, назначение

Топливный насос, являющийся неизменным элементом автомобиля, предназначен для подачи топлива непосредственно к форсункам, а иногда и в топливную рампу. После этого дизельное топливо / бензин распыляется и воспламеняется в полости цилиндра.

Проще говоря, топливный насос высокого давления необходим для создания оптимального давления, которое должно быть выше, чем сжатие, создаваемое внутри камеры сгорания. В среднем это значение колеблется от 200 до 2000 бар в зависимости от типа, конструкции и других характеристик.

Классификация и устройство ТНВД

Конструктивно ТНВД бывает нескольких типов, которые имеют схожий принцип работы и разную конструкцию. Рассмотрим подробнее каждый из типов.

Многоплунжерные

Особенность — наличие индивидуальных плунжеров для каждого цилиндра. Эти типы насосов бывают двух типов:

1. Тип V: устанавливается под углом 75-120 градусов в 2-х рядной конструкции;
2. Ряды: собирают в один ряд и кладут рядом друг с другом.

В рядных насосах топливо подается в форсунки двигателя по определенному алгоритму с использованием механической трансмиссии и кулачков. Последние управляют парой поршней и обеспечивают их движение.

Когда поршень опускается, топливо всасывается и давление повышается вверх, а затем подается топливо. Время открытия рассчитывается с помощью ЭБУ, который получает команды от нескольких датчиков, которые контролируют положение педали акселератора и частоту коленчатого вала.

В насосах с V-образным впрыском поршень перемещается вместе с направляющими, которые воздействуют на элемент втулки. Благодаря этому устройство занимает меньше места, имеет большую жесткость, более короткий распредвал и более высокое давление подачи топлива.

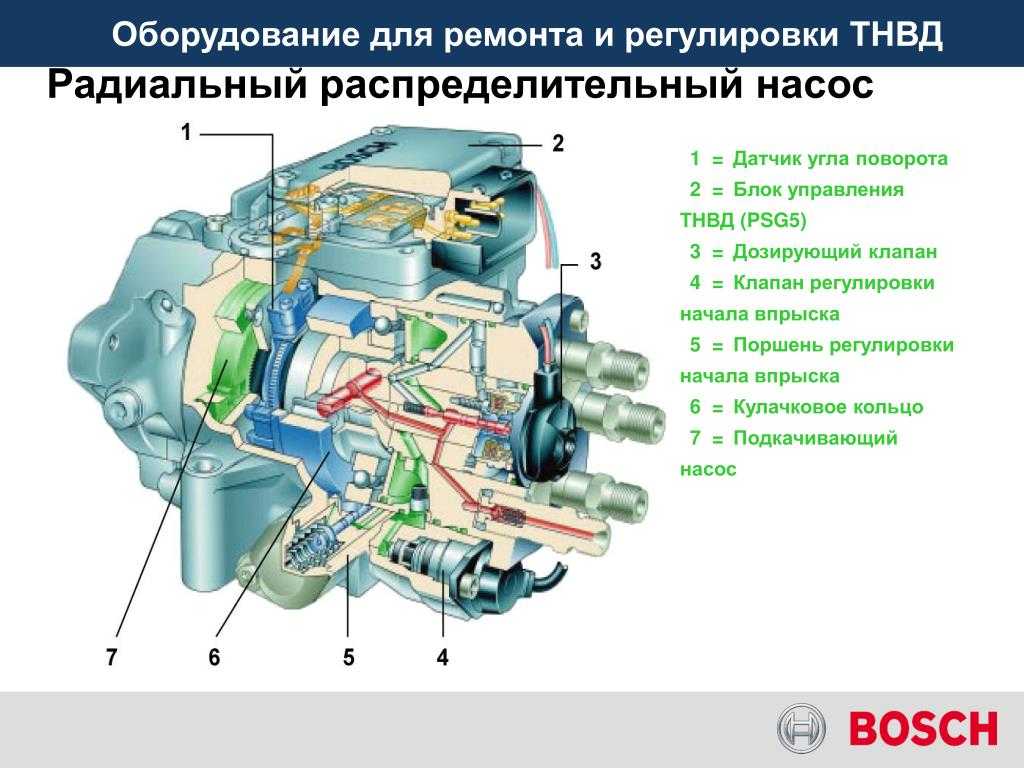

Распределительные

В таких топливных насосах высокого давления предусмотрен один или два поршня, которые подают топливо непосредственно в камеру сгорания. Количество цилиндров 4-12. Насосы высокого давления распределительного типа популярны в легковых автомобилях, так как они быстрее изнашиваются на грузовиках. Этот тип насоса чаще всего встречается на бензиновых двигателях.

Поршневой привод выполнен в виде вращающегося кулачкового механизма терминального типа с внешним приводом. Последний вариант наиболее популярен, так как для него требуется всего лишь пара поршней. Внешне приводные системы практически не используются из-за низкой надежности.

Поворотные приводы имеют только одну секцию подачи топлива и от двух до четырех пар поршней. Здесь нет отдельных втулок, потому что они выглядят как дырочки в распредвале ТНВД. Что касается особенностей работы, то они очень похожи на финальную версию.

Магистральные ТНВД системы Common Rail

Название предполагает, что этот тип насоса используется в системе CommonRail, что означает сбор топлива в топливной рампе перед его отправкой в ​​форсунки. Система имеет до трех плунжеров высокого давления. Поршневой механизм приводится в движение вращающимся валом и пружиной. В определенный момент кулачок воздействует на пружину, а также на поршень, что приводит к увеличению объема над поршнем.

Вышеуказанные действия приводят к вакууму в камере, открытию клапана и подаче топлива.

При повышении давления клапан закрывается и клапан движется в обратном направлении с параллельным сжатием топлива. При достижении необходимого уровня открывается специальный клапан и подается топливо.

Дозировка топлива в ТНВД

При изучении ТНВД двигателя необходимо учитывать особенности агрегата с позиции подачи топливной смеси. По принципу дозирования это:

• смешанный.
• устранять узкие места в поставках;
• с отсечкой в ​​финальной фазе;

На дизельных двигателях, как правило, применяется первый вид дозирования с остановкой и использованием перепускного клапана. Последний работает после повышения давления выше определенного уровня, отправляя определенную часть топлива в основной бак.

В ТНВД распределительного типа используется второй вариант с дросселированием. Здесь определенный объем смеси из основного контура направляется во всасывающий бак. Количество топлива регулируется муфтой или электромагнитным клапаном, который перемещает неподвижное кольцо в определенное положение.

Регулировка подачи топлива:

1. механический / электронный;
2. пружина (с закрытием дозатора).

В новых автомобилях для снижения расхода топлива используется ЭБУ, который следит за настройками насоса и сообщает об ошибках в случае неисправностей.

В его функции входит расчет дозировки для каждого клапана. После ремонта ТНВД данные стираются, что может потребовать новой настройки. Регулировку следует проводить с помощью специальных креплений и с привлечением специалистов.

Уровень давления и коэффициент сжатия

Эффективность топливного насоса зависит от правильной дозировки, правильного выбора времени подачи топлива в камеру сгорания и создания необходимого давления. Здесь выделены следующие параметры для различных ТНВД:

• На бензиновых двигателях — 3-11 МПа.
• Магистраль: до 135-200 МПа. Давление усилилось с развитием технологий и появлением новых поколений. Например, системы первого поколения работали при давлении 17–135 МПа, а последнее (4-е) — 23–200 МПа.
• Линейный — 55-135 МПа, в редких случаях от 15 МПа.

Важным моментом в работе дизельного двигателя является степень сжатия.

При расчете коэффициента учитывается отношение объема цилиндра (максимальный параметр) к размеру камеры, когда поршень находится вверху. Средняя степень сжатия составляет от 18: 1 до 22: 1. Эти показатели учитываются вместе с давлением ТНВД и другими параметрами двигателя.

ТНВД в Камазе

Грузовик Камаз занимает лидирующие позиции на российском рынке и значительно отстает от конкурентов в других странах мира. В основном в линейку легковых автомобилей входят грузовики с дизельными и турбированными двигателями. Функционально назначение ТНВД в Камазе не отличается от других грузовиков. В его обязанности входит подача топлива к форсункам, создание необходимого давления и дозировки, определение времени подачи и очистка топливной смеси.

В зависимости от модификации ТНВД Камаз может отличаться. Практически на всех автомобилях этого производителя используются двухрядные V-образные насосы. Конструктивно они имеют 8-секционную конструкцию, по четыре в ряду. Такие устройства работают по механическому принципу и в сочетании с коленчатым валом.

Конструктивно ТНВД КамАЗ состоит из следующих узлов:

• Толкатели плунжеров.
• Арматура: предназначена для слива / подачи топлива.
• Датчики, устройства контроля и управления топливным насосом.
• Корпус, который закрывает и защищает остальные узлы.
• Пружины — Помогают перемещать поршень в цилиндр и передавать энергию кулачка на толкатели плунжера.
• EM-клапан для закрытия процесса кормления.
• Базовый элемент (пара поршней) установлен в своих секциях.

Работоспособность этого КамАЗ-элемента обеспечивается работой электроники, которая обеспечивает своевременную подачу и оптимальное давление ТНВД. При этом снижается расход топлива, гарантируется его 100% сгорание и, как следствие, высокий КПД.

Топливный насос КамАЗ работает по следующему принципу:

• Воспламенение топлива.
• Поршень закрывает впускной клапан и увеличивает давление.
• Открытие всасывающего клапана и запуск нового цикла.
• Передача энергии от коленчатого вала к кулачку.
• Перемещение поршня с помощью пружин и его движение.
• Удалите излишки топлива и верните поршень в исходное положение.
• Стартер вращения распределительного вала и толкатели.
• Работа клапана форсунки и подача топлива.

Как видите, принцип работы ТНВД КамАЗ классический, что упрощает обслуживание и облегчает ремонт агрегата в случае поломки.

Использование насосов высокого давления в бензиновых двигателях

У многих автовладельцев существует стереотип, что ТНВД используется только на дизельных двигателях. Это не так, потому что высокое давление может также потребоваться в бензиновых двигателях внутреннего сгорания с прямым впрыском.

Например, на двигателях с системой GDI устанавливается топливный насос, когда топливо подается непосредственно в цилиндры. Такие двигатели требуют заправки качественным бензином с высоким октановым числом.

Не рекомендуется использование топлива с присадками, так как это может привести к ошибкам в работе ТНВД и снижению его КПД. Конструктивно механизм на моторах GDI состоит из следующих элементов:

• внутренняя полость;
• руководитель отдела сбыта;
• автоматическое продвижение впрыска бензина.
• регулирующий клапан низкого давления;
• разъем и бабочка для отвода топлива;
• EM клапан остановки подачи топлива;
• устройство регулятора вращения;
• насос низкого давления;

Ошибка многих владельцев бензиновых авто с ТНВД — экономия топлива, из-за чего дорогой механизм быстро выходит из строя.

На первом этапе образуются потертости поршней, а внутри можно заметить красноватый оттенок, похожий на коррозию. Первыми признаками неисправности могут быть снижение мощности и затруднение запуска. В этих случаях необходимо обратиться в СТО для ремонта. Подробнее на этих вопросах мы остановимся ниже.

Основные неисправности, их причины, ремонт ТНВД

Топливный насос — сложный агрегат, который может выйти из строя при работе. Как уже отмечалось, причиной проблем может быть низкий уровень топлива, и плунжеры поражаются первыми. В этом случае симптомы поломки очень похожи на характерные для двигателя.

Неисправность ТНВД проявляется следующими симптомами:

• потеря мощности;
• нестабильность ДВС на малых оборотах;
• подозрительные шумы и т д
• увеличение потребления;
• перегрев мотора;
• появление дыма в выхлопной системе;
• утечка топлива;

К основным причинам неисправности можно отнести:

• Проблемы с уплотнением и герметизацией ТНВД.
• Износ подшипников из-за дефекта или естественного старения.
• Повреждение возвратной пружины поршня.
• Уменьшенный люфт в парах поршней.
• Загрязнение топливного фильтра и, как следствие, попадание грязи в топливный насос.
• Ошибки в работе клапана ТНВД.
• Попадание воды в дизельное топливо, что приводит к снижению ресурса агрегата и необходимости замены ТНВД.
• Бедный дизель.
• Коррозия поршней из-за высокого содержания воды в топливе.
• Неисправность устройства: трещины, нарушение целостности подшипников, заедание гильзы поршня.

При подозрении на неисправность необходимо проверить наличие влаги в парах плунжеров, измерить в них давление и проверить датчики, подающие команды на ЭБУ. Кроме того, важно проверить систему на предмет утечек топлива и замерзания насоса. Наиболее эффективный контроль — в условиях АЗС, где для выполнения работ используется специальная опора.

В случае замены необходимо приобрести ТНВД и следовать инструкциям производителя. Для продления срока службы механизма рекомендуется:

• поддерживать высокий уровень топлива в баке;
• покупка качественного дизельного топлива;
• использование специальных присадок к некачественному дизельному маслу.
• ежегодная промывка топливной системы;
• использование зимнего дизеля в холодное время года;
• зимой прогрейте двигатель перед поездкой;
• своевременная замена топливного фильтра;

Вышеуказанные меры позволяют продлить срок эксплуатации ТНВД и обеспечить его нормальную работу.

Итог

трудно переоценить важность топливного насоса, который подает дизельное топливо или бензин под нужным давлением. Неисправности этого агрегата сразу сказываются на динамических характеристиках, расходе топлива и безопасности эксплуатации. Именно поэтому автовладельцу необходимо знать характеристики этого агрегата, принцип работы и распознавать поломки с течением времени.

Принцип работы ТНВД

Топливный насос — классификация, особенности и виды топливных насосов

Топливный насос – это один из обязательных элементов любого транспортного средства. Он предназначается для транспортировки горючего из топливного бака непосредственно в двигатель. В современном автомобилестроении применяются различные виды топливных насосов, отличающихся как по функциональному назначению, так и по конструктивным особенностям. В статье рассматриваются основные их разновидности, устройство, принцип действия и выполняемые функции.

Функциональное назначение

Работа двигателя внутреннего сгорания предполагает сжигание топливно-воздушной смеси в специальных камерах. Топливная система транспортного средства, наиболее важной частью которой выступает насосное оборудование, предназначается для обеспечения бесперебойной подачи горючего к рабочим узлам двигателя.

В современном автомобилестроении используются несколько разновидностей топливных насосов. Самый простой и в сегодняшних условиях редко применяемый вариант – традиционный и весьма распространенный 2-3 десятилетия назад бензонасос карбюратора. Его функция ограничивается перемещением горючего к двигателю, причем бензин подается под обычным давлением, а потому такой вид механизма нередко называется ТННД или топливный насос низкого давления.

В намного чаще используемом в настоящее время инжекторном бензиновом двигателе применяется система непосредственного впрыска горючего в цилиндры. Это предполагает подачу горючего под давлением. Поэтому бензонасос инжектора является ТНВД или топливным насосом высокого давления.

Конструкция дизельного двигателя предусматривает наличие сразу двух топливных насосов. Первый из них является ТННД и предназначается для перемещения горючего из бака к ТНВД. Последний, в свою очередь, сжимает полученное топливо и обеспечивает его доставку непосредственно к форсункам двигателя.

Таким образом, выполняемые функции определяются типом двигателя и самого топливного насоса:

· бензонасос карбюратора подает горючее из бака к двигателю без каких-либо манипуляций с давлением;

· бензонасос инжектора, помимо функции транспортирования, еще и нагнетает давление перед впрыском горючего в камеру сгорания, а также дозирует топливо и регулирует периодичность его подачи;

· ТННД дизеля закачивает дизельное топливо из бака в двигатель;

· ТНВД дизельного агрегата выполняет функции, аналогичные бензонасосу инжектора – нагнетает давление, дозирует и определяет режим впрыска топлива в форсунки двигателя.

Классификация

Наиболее часто применяемая классификация топливных насосов – по типу двигателя – была приведена выше. Однако, применяют и другие признаки, позволяющие разделить рассматриваемый механизм на виды. Например, по месту расположения в автомобиле различают погружные насосы, которые устанавливаются прямо в топливном баке, и насосы, монтируемые непосредственно к силовой установке двигателя.

По типу привода топливные насосы делятся на механические и электрические. Первая разновидность применяется в карбюраторных двигателях и старых моделях дизельных агрегатов. Альтернативный вариант используется сегодня намного чаще и устанавливается как в инжекторных бензиновых движках, так и в современных дизельных силовых установках.

Особенности устройства различных видов топливных насосов

Очевидно, что каждая из перечисленных выше разновидностей топливных насосов обладает характерными конструктивными особенностями, предназначена для выполнения разных функций и имеет серьезные отличия в принципе работы. Поэтому целесообразно рассмотреть каждую из них подробнее.

Механический бензонасос карбюратора

Стандартный бензонасос механического типа устанавливается на двигателе – как правило, на блоке цилиндров. Он крепится при помощи обычных винтов. Работа механизма обеспечивается за счет движения так называемого кулачкового эксцентрика.

Устройство механического бензонасоса предусматривает наличие следующих элементов:

• корпус, внутри которого располагают остальные детали;
• толкатель, непосредственно соединенный с кулачком механического привода;
• рычаг и шток, воспринимающие энергию от штока и обеспечивающие функционирование насоса;
• мембрана, которая разделяет внутреннее пространство насоса на две камеры – впускную и выпускную;
• возвратная пружина, предназначенная для возвращения штока в стартовое положение;
• два клапана, установленные на нагнетательном и всасывающем каналах;
• фильтр, который в большинстве моделей также размещается внутри корпуса насоса и предназначен для очистки подаваемого в двигатель топлива.

В современном автомобилестроении механические топливные насосы применяются достаточно редко, что объясняется их более низкой эффективностью, по сравнению с агрегатами с электрическим приводом. Тем не менее, они обладают рядом весомых достоинств, в числе которых: простая и надежная конструкция, а также возможность ручной подкачки топлива, обеспечивающая возможность без проблем завести автомобиль после долгосрочного простоя.

Электрический бензонасос инжектора

Топливные насосы на электрическом приводе устанавливаются не только на бензиновых инжекторах, но и в качестве ТНВД на дизельных двигателях. Востребованность электрических бензонасосов привела к появлению нескольких разновидностей этого типа механизмов, различающихся конструктивными особенностями. В их число входят топливные насосы следующих типов:

• вакуумные. Устройство агрегата в целом аналогично описанному выше механическому бензонасосу. Единственным существенным отличием выступает замена эксцентрика на электрический привод. Последний работает как втягивающее реле, имеющее два составных элемента – сердечник и обмотку;
• роликовые. Рабочий узел этого типа топливного насоса состоит из ротора с выполненными специальными пазами, в которые устанавливаются ролики. Перемещение горючего достигается за счет вращения ротора и изменения расстояния между ним и роликами. Электропривод представляет собой обычный двигатель постоянного тока;
• шестеренчатые. Подача и повышение давления горючего в данном случае достигаются за счет вращения ротора, изготовленного в форме шестерни и расположенного эксцентрично к другой шестерне, которая называется статором. Зубья обеих шестерен образуют камеры, объем которых постоянно меняется, благодаря чему создаются перепады давления и обеспечивается подача топлива к двигателю;
• центробежные. Рабочий узел насоса представляет собой колесо, оснащенное лопастями. За счет их движения создаются завихрения, в результате чего горючее транспортируется от всасывающего канала к нагнетательному;
• плунжерные. Подобная конструкция топливного насоса редко используется для бензиновых двигателей и намного чаще применяется в дизельных силовых установках в ТНВД. Основу механизма составляют плунжерные пары, состоящие из гильзы и поршня, которые приводятся в движение кулачковым валом. Перемещение плунжера нагнетает давление в пространстве над ним и обеспечивает подачу топлива к форсункам двигателя.

Электрические бензонасосы делятся на два типа – выносные и погружные. Первая разновидность устанавливается на кузове транспортного средства, а вторая – монтируется непосредственно в топливном баке. В современных моделях автомобилей чаще применяются именно погружные топливные насосы. Ключевые преимущества такого расположения – отсутствие возможности так называемого «сухого хода» и охлаждение агрегата за счет погружения в рабочую жидкость.

ТННД дизеля

Топливный насос низкого давления дизельного двигателя предназначен для выполнения одной функции – транспортировка топлива из бака к ТНВД. На старых моделях силовых установок в подобном качестве использовались механические топливные насосы. Современные дизельные агрегаты предусматривают использование ТННД на электроприводе.

ТНВД дизельного двигателя

Главной особенностью дизельного двигателя выступает подача топлива под высоким давлением. Для успешного выполнения этой функции используются ТНВД. Современные модели топливных насосов этого типа предназначены для решения еще двух важных задач, к числу которых относятся: дозировка горючего и регулирование периодичности его впрыска в камеры сгорания. Именно успешное осуществление трех перечисленных функций в значительной степени определяет эффективность и КПД при эксплуатации дизельной силовой установки.

Основным рабочим узлом ТНВД дизельного двигателя является плунжерная пара. Ее устройство состоит из двух элементов – поршня или плунжера, который перемещается внутри гильзы, нередко называемой втулкой. Для изготовления плунжерной пары применяются высокопрочные стали, а рабочие поверхности деталей выполняются с высокой точностью и тщательно обрабатываются. В результате достигается герметичность примыкания при одновременном обеспечении возможности перемещения поршня внутри втулки.

В современном автомобилестроении используются три разновидности ТНВД:

• классическая. Устройство и принцип действия в целом напоминает описанный выше бензонасос инжектора. Горючее подается посредством плунжерных пар непосредственно к форсункам дизельного двигателя;
• система насос-форсунка или pump-dus. Главной конструктивной особенностью ТНВД этого типа является наличие специального подкачивающего устройства, установленного на каждой форсунке. Это позволяет увеличить мощность двигателя по сравнению со стандартным ТНВД на 5-6%. Минусом системы выступает требовательность к качеству используемого двигателем дизельного топлива;
• система common rail. Самая прогрессивная разновидность ТНВД дизельных агрегатов, широко применяемая в последние годы. Устройство топливного насоса этого типа предусматривает наличие общей рампы, из которой топливо под очень высоким давлением подается непосредственно к форсункам. Использование common rail обеспечивает максимально высокий КПД дизеля, который совмещается с экономичностью и экологичностью его эксплуатации.

Ресурс и основные неисправности топливных насосов

Независимо от вида топливного насоса главным фактором, влияющим на долговечность механизма, выступает качество используемого в процессе эксплуатации горючего. Это в равной степени касается как бензиновых, так и дизельных агрегатов. Основной проблемой, возникающей при работе насоса в подобной ситуации, становится загрязнение отдельных деталей топливной системы. Частичным решением данной проблемы становится использование и регулярная замена эффективных фильтров очистки.

Другой часто причиной неисправности топливного насоса погружного типа является эксплуатация двигателя при малом количестве топлива в баке. В этом случае затрудняется охлаждение агрегата, что приводит к его перегреву, снижению эффективности и, в самом худшем случае, попросту выходу из строя.

В качестве основных критериев, позволяющих диагностировать неисправность топливного насоса автомобиля, выступают следующие признаки:

• трудности с запуском двигателя;
• повышенный расход горючего и увеличение объема выхлопных газов;
• уменьшение мощности двигателя на высоких оборотах или перепады в работе силовой установки;
• возникновение посторонних звуков при запуске и работе бензинового или дизельного двигателя.

Современное диагностическое оборудование эффективно выявляет возможные проблемы на ранних стадиях. Это позволяет принять необходимые меры по их устранению, в результате чего при небольшом уровне расходов существенно увеличивается нормативный срок службы топливного насоса. Кроме того, удается избежать намного более серьезных затрат на ремонт и замену пришедших в негодность узлов или деталей.

ТОПЛИВНАЯ СИСТЕМА: КОМПОНЕНТЫ, ПРИНЦИПЫ РАБОТЫ, СИМПТОМЫ И КОНТРОЛЬ ВЫБРОСОВ

01 Ago 2019 Автор: INGENIERIA Y MECANICA AUTOMOTRIZ

Функция топливной системы заключается в хранении и подаче топлива в камеру цилиндра, где оно может смешиваться с воздухом, испаряться и сжигаться для получения энергии. Топливо, которое может быть бензиновым или дизельным, хранится в топливном баке. Топливный насос всасывает топливо из бака по топливопроводам и подает его через топливный фильтр либо в карбюратор, либо в топливную форсунку, а затем подает в камеру цилиндра для сгорания.

КОМПОНЕНТЫ

1. Топливный бак

Топливный бак является основным хранилищем топлива, используемого в автомобиле. Вообще говоря, бензобак обычно находится в задней части автомобиля или под ней.

2. Топливные форсунки:

Впрыскивает тонкий туман топлива в камеру сгорания каждого цилиндра или корпуса дроссельной заслонки, в зависимости от конструкции.
Топливные форсунки приводятся в действие топливным насосом, и их работа заключается в распылении топливно-воздушной смеси в камеру сгорания, готовой к воспламенению для передачи мощности на ведущие колеса. Топливные форсунки в основном представляют собой форсунку с прикрепленным клапаном, форсунка создает распыление капель топлива и воздуха (распыление). Это можно рассматривать аналогично дозатору духов или банке с дезодорантом, в принципе распыляющей тонкий туман.

3. Шланг для заливки топлива

Шланг для заливки топлива является основным соединителем от крышки бензобака к топливному баку. Это место, где бензин (или другое топливо) заливается в автомобиль.

4. Крышка бензобака

Крышка бензобака закрывает заправочный шланг и используется для обеспечения того, чтобы

A) Бензин не вытекал из автомобиля, и
B) что топливная система остается под давлением (в автомобилях, использующих системы под давлением).

5. Топливный насос

Топливный насос используется для перекачки топлива из топливного бака через топливопроводы в топливные форсунки, которые впрыскивают топливо в камеру сгорания для обеспечения сгорания. Существует два типа: механические топливные насосы (используются в карбюраторах) и электронные топливные насосы (используются в электронном впрыске топлива).

• Механические топливные насосы: они обычно приводятся в действие вспомогательными ремнями или цепями от двигателя.
• Электронные топливные насосы: управляются электронной системой впрыска топлива, они обычно более надежны и имеют меньше проблем с надежностью, чем их механические аналоги.

6. Топливный фильтр

Топливный фильтр является ключом к правильному функционированию системы подачи топлива. Это в большей степени относится к инжекторным автомобилям, чем к карбюраторным. Топливные форсунки более подвержены повреждению от грязи из-за их жестких допусков, но в автомобилях с впрыском топлива также используются электрические топливные насосы. Когда фильтр забивается, электрический топливный насос работает так сильно, чтобы протолкнуть фильтр, что он сгорает. Большинство автомобилей используют два фильтра. Один внутри бензобака и один на линии к топливным форсункам или карбюратору. Если не возникнут какие-либо тяжелые и необычные условия, вызывающие попадание большого количества грязи в бензобак, необходимо только заменить фильтр в магистрали.

7. Топливопроводы

Топливопроводы соединяют все различные компоненты топливной системы.
Стальные трубопроводы и гибкие шланги несут топливо от бака к двигателю. При обслуживании или замене стальных трубопроводов ни в коем случае нельзя использовать медь или алюминий. Стальные линии должны быть заменены на стальные. При замене гибких резиновых шлангов необходимо использовать соответствующий шланг. Обычная резина, например, используемая в вакууме или водяном шланге, размягчается и портится. Будьте осторожны, чтобы проложить все шланги в стороне от выхлопной системы.

8. Указатель уровня топлива

Указатель уровня топлива существует как элемент отображения на приборной панели автомобиля. Он предназначен для того, чтобы показать водителю фактическое количество топлива в топливном баке. На старых автомобилях датчики уровня топлива (или связанная с ними часть, передающий блок) часто бывают неточными. Когда вы впервые садитесь за руль своего классического автомобиля, найдите время, чтобы узнать, насколько точна система. Это спасет вас от долгой прогулки до заправки, если у вас кончился бензин!

9. Передающий блок указателя уровня топлива

С точки зрения топливной системы, это может быть вашей самой большой головной болью. Отправляющие устройства, в лучшем случае, имеют ошибочную конструкцию. Как правило, датчик наиболее точен между 1/4 и 3/4 бака газа. Помимо этого, датчик становится все более неточным по мере того, как вы достигаете пределов бака (полного или пустого).

В зависимости от возраста автомобиля, типа карбюратора/впрыска топлива и стандартов выбросов, действующих в то время, он также может иметь:

10. Возвратные топливопроводы

Как правило, это трубы того же типа, что и основная топливная магистраль. Эти конкретные строки используются для нескольких целей. В первую очередь они используются для возврата излишков топлива в бензобак для рециркуляции. Кроме того, они улавливают пары бензина, которые, возвращаясь в бензобак, охлаждаются и конденсируются обратно в жидкость. В частности, дизельные двигатели с впрыском топлива часто используют топливо в качестве механизма охлаждения топливной форсунки. Они могут рециркулировать значительное количество топлива.

11. Средства контроля паров выбросов

Они часто используются в сочетании с возвратными топливопроводами. Целью этого участка общей системы является обеспечение того, чтобы пары бензина не попадали в окружающий воздух. Если это произойдет, может произойти ряд плохих вещей: 1) сногсшибательный бум воспламенения паров бензина, 2) неприятный запах бензина направляется в салон автомобиля, и 3) это может нанести вред окружающей среде.

12. Регулятор давления топлива

Регуляторы давления топлива в основном используются в автомобилях с впрыском топлива. Впрыск топлива, в отличие от карбюратора, представляет собой систему высокого давления. Регулятор давления топлива обеспечивает поддержание надлежащего давления в системе.

13. Демпфер пульсации:

Поскольку топливные форсунки быстро открываются и закрываются в такт с циклом ОТТО двигателей, в топливной системе возникают колебания давления. Работа демпфера пульсации заключается в том, чтобы помочь бороться с уровнями давления, уменьшая неравномерность подачи топлива.

ПРИНЦИП РАБОТЫ

Что-то из этого может показаться немного глупым, так как многие компоненты довольно очевидны для всех нас. По сути, как только вы заправляете бак бензином, система «готова». Когда вы заводите автомобиль, топливный насос начинает процесс подачи топлива из топливного бака через топливопроводы и топливный фильтр в систему, которая контролирует подачу топлива/воздуха в двигатель (карбюратор или топливный инжектор). Таким образом, во время движения автомобиля подается непрерывная подача топлива.

Топливная система современных автомобилей представляет собой сложную и замысловатую комбинацию компонентов и электроники. Как правило, топливные системы работают следующим образом:

• Топливо подается из топливного бака к топливным форсункам через топливный насос и топливопроводы. Насос обычно располагается рядом с топливным баком или внутри самого бака.
• Топливо, выходящее из топливного бака и топливного насоса, проходит через топливный фильтр, который очищает его и устраняет любые загрязнения. Обычно это встроенная конструкция с высокой пропускной способностью, позволяющая максимизировать скорость потока.
• Топливо проходит по топливопроводам и подается к топливным форсункам. Давление топливных форсунок контролируется регулятором давления.
• Любое неиспользованное топливо, давление которого превышает норму, возвращается по топливопроводам обратно в топливный бак.

Карбюраторные двигатели

Топливная система для этого типа двигателя обычно представляет собой систему низкого давления. Если автомобиль оснащен механическим топливным насосом, скорость подачи топлива определяется количеством оборотов двигателя (об/мин). Чем быстрее движется автомобиль (или набирает обороты), тем больше движение топливного насоса и общий объем подаваемого топлива. Если автомобиль оснащен электрическим топливным насосом, общий процесс такой же, но для обеспечения подачи соответствующего количества топлива необходим ограничитель. Это может быть регулятор давления, переливная система с обраткой или специальный механизм автомобиля.

Двигатели с впрыском топлива

После запуска автомобиля при условии, что крышка бензобака установлена ​​и закрыта правильно, в системе создается давление. Ваш современный автомобиль, вероятно, инжекторный. Вы когда-нибудь замечали выпуск воздуха, когда вы добавляете бензин? Это автомобиль, сбрасывающий давление в системе. Электрический топливный насос непрерывно качает бензин, обеспечивая правильный уровень давления в системе. В дополнение к обычной подаче топлива, оно также проходит через регулятор давления, который обеспечивает правильное давление топлива в точке форсунки, чтобы количество топлива, впрыскиваемого в двигатель, было соответствующим. В зависимости от года выпуска и рассматриваемого транспортного средства уровень технологии, управляющей системой, может быть простым управлением типа проводки или компьютером.

СИМПТОМЫ

Основными признаками износа или ухудшения состояния топливной системы любого типа являются:
• Затрудненный запуск двигателя
• Медленный или неустойчивый разгон
• Глохание во время движения
• Прерывистая потеря мощности
• Проверка
• Двигатель работает неравномерно на холостом ходу
• Чрезмерное дымление двигателя
• Заметный запах топлива
• Снижение расхода топлива

КОНТРОЛЬ ВЫБРОСОВ

Средства контроля выбросов являются дополнением к базовой топливной системе и различаются по сложности в зависимости от года выпуска, автомобиля и правовых мер контроля, действующих на момент изготовления. По сути, они обеспечивают подачу соответствующего количества топлива, возврат избытка топлива в бензобак и предотвращение выхода вредных паров из системы. Из-за различий в этом конкретном сегменте системы важно, чтобы вы ознакомились с технической информацией, относящейся конкретно к вашему автомобилю.

Опубликовано в Sistema de Inyección

Утраченное искусство механического впрыска топлива

Команда разработчиков медиа-платформ

Представьте себе старые заводные настольные часы. Теперь скрестите его с бензиновым двигателем, добавив крошечный коленвал и поршни. Добавьте несколько кусочков Бака Роджерса, чтобы он выглядел как тостер Руба Голдберга. Поток бензина через него при сотнях фунтов на квадратный дюйм. Наконец, наладьте весь этот беспорядок — может быть, подачу масла, некоторые сбалансированные детали — чтобы он не гремел во время использования.

Поздравляем! Вы построили механический топливный насос, который был еще до появления цифровых двигателей. Думайте об этом как о заводном утверждении «если-то»: «если» — это состояние двигателя, физически сообщаемое насосу с помощью нескольких аналоговых датчиков и рычагов. «Затем» — это подача топлива.

Группа разработчиков медиаплатформ

В общем, так работает современная система управления двигателем во всех автомобилях, от Ford до Ferrari. Разница в процессе. В современных автомобилях используются электронные датчики и форсунки с компьютерным управлением. Механический FI — это мозг и мышцы в одной коробке, единый орган, отвечающий и за логику, и за распределение. И до конца 1960-х годов, если вы хотели машину без карбюратора, это был ваш единственный выбор.

Уэс Ингрэм и его деловой партнер Херб Сэнборн вместе занимаются восстановлением и модификацией механических ТНВД для винтажных автомобилей Alfa Romeo. Ингрэм занимается этим с восьмидесятых годов, когда, по его словам, «машины все еще ездили каждый день». Сэнборн, океанограф на пенсии, присоединился к нему в 2000 году. Мы посетили их вашингтонский магазин Ingram Enterprises, потому что это один из немногих центров такой работы. Кроме того, потому что система впрыска SPICA присутствует на каждой модели Alfa на американском рынке начиная с 19с 69 по 1981 год — широко очерняется. И, таким образом, хороший способ проиллюстрировать тьму и свет технологии.

Группа разработчиков медиа-платформ

Как и многие автопроизводители, Alfa Romeo неохотно пришла к впрыску топлива, чтобы сохранить производительность при минимальных выбросах. Согласно легенде, карбюраторные автомобили Alfa не прошли проверку Агентства по охране окружающей среды на нюх в 1968 году, поэтому марка исчезла на год. Когда он вернулся, он представил линейку автомобилей с версией гоночного впрыска, которую можно найти на прототипах, таких как T33. Выходная мощность не изменилась, и большинство Alfa в остальном мире сохранили углеводы. Некоторые эксперты по каперам утверждают, что затраты на разработку насоса были того же порядка, что и двигатель легендарного купе GTV фирмы.

Дизельное топливо ведет себя иначе, чем бензин, но, как и большинство европейских ТНВД, SPICA напоминает дизельный агрегат. Насос приводится ременным приводом от коленчатого вала при половинной частоте вращения двигателя. Он своевременно подает топливо под высоким давлением к одной форсунке на каждом впускном отверстии. Каждый из них, по сути, представляет собой подпружиненный клапан, который открывается только при попадании жидкости при определенном давлении в фунтах на квадратный дюйм.

Ранние гоночные системы впрыска были почти бинарными, нацеленными на максимальную мощность без учета управляемости. Таким образом, интеллект SPICA заключается не в том, что он качает топливо, а в том, как. Сам насос представляет собой гидравлическое устройство: один поршень на цилиндр, нагнетающий бензин и приводимый в действие крошечным шатуном. Что делает его выход линейным с оборотами. Но поскольку топливный аппетит газового двигателя не является линейным — и здесь вы можете винить все, от законов физики до настроек, — насос должен компенсировать это.

Команда разработчиков медиа-платформ

Чтобы правильно объяснить, как это происходит, потребовалась бы книга. Но в целом сложный трехмерный кулачок находится в задней части насоса. Он движется вперед и назад с частотой вращения под действием центробежной силы и вращается в осевом направлении с помощью рычажного механизма, соединенного с педалью газа. Толкатель на этом кулачке перемещает зубчатую рейку, которая вращает плунжеры насоса, изменяя подаваемый ими объем. Несколько механических компенсирующих устройств еще больше изменяют геометрию толкателя в зависимости от таких факторов, как температура охлаждающей жидкости и атмосферное давление.

Все это выглядит так, как будто Леонардо да Винчи пытался создать искусственное сердце, но потерпел неудачу и вместо этого переключился на гироскопы. Пока грузится на граппу. При снятых панелях доступа практически невозможно отвести взгляд.

Множество захватывающих деталей. Возьмите плунжеры. Они работают в стальных бочках с микронным зазором. Никакие уплотнения не отделяют их от масла в поддоне насоса. Только их посадка сдерживает 400 фунтов на квадратный дюйм топлива, которое они могут производить. Все это для марки, в которой несоответствия производства означают, что панели кузова не всегда подходят при смене автомобилей.

Забудьте об этом на мгновение.

Команда разработчиков медиаплатформ

Ingram и Sanborn восстанавливают более 120 насосов в год. Сохраните несколько стандартизированных деталей, все придется утилизировать или изготовить. («В восьмидесятые не было даже запчастей, — говорит Ингрэм. — Фабрика не хотела, чтобы кто-то возился с ней».) Изношенные поршни тщательно подгоняются вручную к их стволам из запасных частей. Поскольку их зазоры, по сути, не поддаются измерению, работа должна выполняться на ощупь, при этом процент брака составляет примерно 50 процентов. Потоковый стенд обеспечивает равномерный выход. При восстановлении в автоспорте смесь изменяется путем ручной настройки формы кулачка насоса или его соединения — результаты основаны либо на опыте, либо на реальных пробах и ошибках на динамометре.
