что это такое в автомобиле, где находится и из чего состоит

Что называют ШРУС-ом и какую опасность он несет

Если эта деталь неисправна, то водителя может постигнуть непоправимое несчастье.

Рассказ пойдет, как устроены это хитро устроенная и играющая важную роль деталь в автомашине и расскажем о секретах долгого и бесперебойного эксплуатировании автомобиля.

Многим владельцам современных автомобилей даже в голову не приходило, что установка в автомобиле загадочных элементов, называемых ШРУСы, произведена не просто так. Те же, кому довелось познакомиться с этой деталью поближе, скорее всего уже израсходовали большие деньги при ремонте или при замене этих хитро устроенных деталей.

О детали, называемой ШРУС

Водители, побывавшие не в одной дорожной передряге, зачастую используют альтернативу названию этого элемента — «граната». Название взято не с потолка: если автомобиль оснащен гранатой, то придет время и взрыв произойдет обязательно!

Шутка есть шутка, а какую-то долю истины само собой разумеется, можно заметить.

ШРУС — это аббревиатурное выражение, которое переводится: управление «шарниром, распределяющим в равных долях скорости углового движения». Именно с помощью этих элементов автомобили с передним приводом и некоторые с полным приводом, где подвеска, с независимой функцией распределяет от двигателя крутящий момент на колёсную ось. С помощью ШРУСов открывается возможность не просто управлять автомобильными колёсами, заставляя их двигаться, а также поддерживать управление колесами, если габариты достаточно компактные и незначительный вес.

При вращательном моменте передача достигается за счёт взаимодействия полуоси, расположенной под определенным уклоном, с величиной угла, который непостоянен.

ШРУСы, называемые обывателями «Гранатами», получили название из-за напоминания боевую гранату, и за непредсказуемое и своенравное поведение: неисправный ШРУС гарантирует обездвиживание автомобиля (если автомобиль не оснащен блокировкой меж колёсного дифференциала), причём бывают случаи, что машина внезапно останавливается.

Устройство «Граната»

Принцип действия ШРУСа идентичен всем известному карданному валу, но система такого приводного устройства наиболее усложненная и совершенна.

Крутящий момент с помощью валового распределителя передается без синхронизации (вращение одного распределителя осуществляется соразмерно, а второй вообще не вращается), причём угол движения, где происходит скрещивание, довольно затруднителен, а с помощью ШРУСов происходит безболезненное переворачивание угла при повороте на 73-75 градусов по отношению с осью, причём наделены огромными ресурсами.

Широко распространены Шрусы с равной угловой скоростью, за что должны благодарить появившиеся нынче автомобили с передним приводом, и распространенному подвесочному элементу с независимым движение. Однако впервые этот элемент создан инженерами, которые вплотную подошли к созданию пару сотен лет назад.

По конструкции ШРУСы различаются, и достаточно сильно, что зависит от конструктора, изготовившего автомобиль какой-либо конкретной марки, но в принципе рабочих различий, как работает это устройство, до сих пор не выявлено. С одной стороны, вал, приводящий в движение ступицу, оснащен подшипником, установленным на ступице, а, если по-другому— вращается соразмерно подшипнику, из-за чего момент вращения передается двигателем на направляющую ось, крутящую колеса. ШРУС, установленный снаружи, и представляет обойму, зажатую корпусом и распределительным валом, с проходящими между ними канавкам, которые, в свой черед, передают вращение шариковым роликам, находящимся в жесткой сцепке с соседними шариками.

«Граната» снаружи дожидается, начала крутящего момента и передает его не теряя силы вращения с возможностью передачи любому возможному углу. Шарнир, установленный изнутри, обладает меньшей подвижностью и имеет способность к повороту только до угла в 20 градусов. По укоренившейся традиции, его взаимодействия с роликовыми подшипниками, перемещающиеся внутри канавок в стакане, дающим ответ через 1-1.5 минуты. Этот элемент, называемый «гранатой» предназначен, главным образом, чтобы компенсировать подвесочное скольжение и обеспечивает непрестанное вращение вала.

Из-за отношения ШРУСов к деталям с достаточной нагрузкой, их требуется постоянно смазывать и не допускать воздействия внешних факторов, происходящих в окружающей среде. Для достижения цели всю конструкцию закрывают с помощью герметичного пыльника (из резины или из полиэтилена), к слову, его следует закрепить на валах с помощью хомутов, которые помогут в удерживании.

Если пыльник качественный и целый – это вызывает прямую зависимость срока эксплуатации «гранат», работающих в практически ничем не защищёнными от проливных ливней и пыли.

Причина поломки ШРУСов

Шарнирами, распределяющими равномерно угловые скорости, присущие современным автомобилям, изготавливают с расчётом, что они прослужат дольше положенного срока службы средства передвижения, но они часто выходят из строя, неожиданно для хозяина автомобиля, когда этого никто не ожидает. Это происходит из-за естественной изношенности, трущихся друг о друга элементов.

1. В большинстве случаев виновными в проблеме оказываются пыльники, с нарушенной герметизацией — в эксплуатационном процессе их покрывают трещины, в связи с чем, различных повреждений не избежать. Грязевой налет, оседающий с дороги, сопровождаемый осадками — проникает в двигающееся место соединения и играет роль абразивного вещества.Проехав сотню, другую км., проехав с пыльником, на котором имеются разрушения, ШРУС подвергается сильному износу и начинает издавать хрусты (обычно при входе в поворотах), а затем двигатель заклинивает и автомобиль останавливается, а далее подшипники ломаются.
2. Второй причиной, из-за чего ломается авто, является выход из строя «граната», происходящая из-за неадекватного управления, либо из-за неграмотного вмешательства в автомобильную конструкцию.Управляя автомобилем, не принадлежащим к какой-либо организации, нужно вовремя вспомнить, что его конструкция рассчитана на длящиеся долго экстремальные нагрузки — при резком старте также возбраняется и регулярное торможение с помощью трансмиссии. Набирать разгон с выворотом до отказа рулевого колёса, при котором подвижные соединения, выходящие наружу зажаты частями, приводящие к бешеной перегрузке этих элементов.

В группе риска числятся, и любители тюнинговать автотранспортное средство, «развивающие» несусветную скорость автомобильного двигателя, но не помнящие о штатной приводной системе и ШРУСы, не изготавливались с расчетом передачи чрезмерно сильного момента кручения.

Последствия, причиненные неисправностью

Починка ШРУСов достаточно тяжела и требует затрат труда, а также не всегда осуществима, даже если представился случай и, автомобилю только нанесены легкие повреждения.

Спонсор данной публикации: https://dom-kpd.ru/

Что такое ШУРС в автомобиле. Устройство и принцип работы ШРУСа

Февраль 15th, 2016 Admin

Подавляющая часть современных автомобилей выпускается с передним приводом. Он пришел на смену заднему и обладает по сравнению с ним рядом преимуществ, главные из которых – это существенное улучшение поведения машины на дороге, особенно в неблагоприятных погодных условиях, и облегчение конструкции авто, поскольку отсутствует и карданный вал, и главная передача. Двигатель на переднеприводной машине стоит поперечно, коробка передач находится рядом с ним в моторном отсеке. Но как, же передается крутящий момент? С помощью особой детали (ШРУС). О ее устройстве и принципе работы мы расскажем ниже.

Что такое ШРУС в автомобиле

Расшифровывается аббревиатура ШРУС как – шарнир равных угловых скоростей. Устройство это осуществляет передачу крутящего момента от коробки передач прямо к ведущим колесам. По своей функции схож с полуосью, но отличается от нее конструктивно, благодаря чему может двигаться, обеспечивая поворот колес вплоть до угла в 70°. В просторечье известен как «граната» из-за своей формы.

Для начала следует заметить, что ШРУСы подразделяются на внутренний и внешний. Первый сочленен с коробкой передач, а второй – с колесом. Конструкция у них может быть как одинаковой, так и разной (по крайней мере, если говорить о легковых автомобилях).

К настоящему моменту ШРУСы бывают 4-ех разновидностей:

1) Кулачковые и кулачково-дисковые, которое нашли применение в грузовиках и автобусах большого и особо большого класса;

2) Трипоидные, которые часто ставятся в качестве внутреннего ШРУСа;

3) Спаренные карданные – применяются в конструкции колесных тракторов и некоторой строительной техники;

4) Шариковые, наиболее распространенные. Используются в качестве и внешнего, и внутреннего ШРУСа.



Как устроен ШРУС

Поскольку ШРУС шарикового типа наиболее распространен, его конструкцию мы и рассмотрим в подробностях. Основных деталей у него 4 штуки. Это:

1) Корпус в виде чаши сферической формы. В ней установлен ведомый вал;

2) Нижняя часть в форме кулачка, опять же сферического, где находится ведущий вал;

3) Сепаратор – широкое кольцо с прорезанными в нем «окнами». В нем располагаются шарики;

4) 6 металлических шариков, упомянутых выше.

Разумеется, все эти детали работают не на сухую, а в смазке, закладываемой в ШРУС на заводе-изготовителе.

Принцип работы ШРУС

Ниже представлено видео, где показано, как работает ШРУС в динамике. Остановимся подробнее на том, как элементы конструкции взаимодействуют друг с другом:

1) В корпусе и на нижней части сделаны специальные канавки. Их 6 штук, как и шариков.

2) Сепаратор держит шарики, чтобы они находились на своем месте между корпусом и нижней частью. При этом шарики могут двигаться по канавкам.

3) Крутящий момент передается на ведущий вал с закрепленным на нем корпусом, потом на шарики и далее – на нижнюю часть и ведомый вал.

4) В процессе изменения угла положения колес (при повороте) шарики просто смещаются вверх/вниз по канавке. Крутящий момент передается на ведущие колеса без изменений.

Ресурс шарниров равных угловых скоростей (ШРУСа)

Обычно, ШРУС легко способен прослужить100 000 км. пробега при условии регулярного ТО автомобиля и езды по асфальту, на бездорожье ресурс снижается. Однако в некоторых случаях эта деталь может быстро износится или даже мгновенно выйти из строя.

Во-первых, ШРУС сломается, если порван его пыльник. Пыльник – это резиновый чехол гофрированной формы, предохраняющий внутренние элементы конструкции от пыли и грязи. Если он порван, абразивные частицы проникают туда и быстро разрушают канавки, после чего шарики клинят и навечно застывают в одном положении. Так что если пыльник порвался, меняйте весь ШРУС без раздумий.

Во-вторых, ШРУС может буквально вырвать в результате очень сильной нагрузки на подвеску (сильный удар колеса о бордюр, проезд по глубокой яме на большой скорости и пр.). На сегодня все, до новых встреч на страницах нашего сайта!

5 Признаки неисправности ШРУСа (и стоимость замены)

ШРУС или ШРУС является неотъемлемой частью полуоси. Эта часть жизненно важна, потому что она влияет на функциональность движения автомобиля вперед или назад.

Наиболее распространенной причиной проблем с ШРУСом является отсутствие смазки, поэтому деталь недостаточно смазана. Часто это происходит из-за сломанного чехла ШРУСа. Это неизбежно приводит к попаданию разного рода мусора в соединение, что со временем вызывает значительный износ.

Важно, чтобы вы знали о некоторых симптомах неисправности ШРУСа. Чем раньше вы сможете обнаружить эту проблему, тем меньше денег вы потратите на ремонт или замену. Давайте сначала посмотрим на знаки.

Каковы симптомы неисправности ШРУСа?

К основным признакам неисправности ШРУСа относятся:

• Стук при повороте
• Чрезмерная вибрация
• Проблемы с рулевым управлением
• Утечка смазки
• Проблемы с управлением автомобилем

Вот более подробный список признаков плохого или неисправного ШРУСа, на которые следует обратить внимание:

1. Стук при повороте

Наиболее частым признаком неисправности ШРУСа является стук в машине при повороте. Это может быть связано с тем, что суставы вообще не смазываются или просто изнашиваются. Чем громче шум, тем ближе вы к полной поломке.

Это еще одна причина для всех владельцев автомобилей внимательно прислушиваться к звукам, которые издает их автомобиль каждый день. Возможно, поначалу он не будет оглушительным, но по мере износа детали становится более заметным.

Этот звук также можно описать как металлический визг. Чаще всего это заметно при ускорении и повороте руля. Как только вы заметите, что это происходит, вероятно, не пройдет много времени, пока деталь полностью сломается.

2. Чрезмерная вибрация

Если у вас скоро выйдет ШРУС, вы, вероятно, заметите гораздо большую вибрацию, чем обычно. В некоторых случаях эти вибрации могут быть очень сильными и сделать нормальное вождение практически невозможным.

Это когда вам нужно отдать свой автомобиль на осмотр профессионалу. Однако даже незначительная чрезмерная вибрация вызывает беспокойство.

3. Проблемы с рулевым управлением

Если доходит до того, что вам трудно поворачивать машину, скорее всего, ШРУС находится на последнем издыхании. Хотя может быть множество объяснений проблем с рулевым управлением, эта конкретная часть часто является виновником.

Реальная опасность здесь заключается в том, что ваш автомобиль полностью перестанет двигаться вперед или назад, если вы сломаете деталь.

4. Утечка смазки

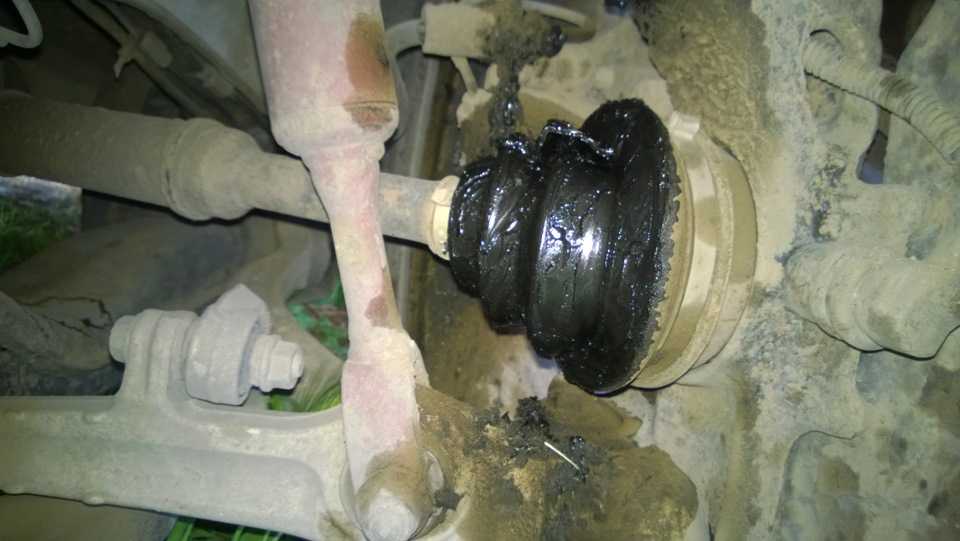

При поломке ШРУСа смазка имеет тенденцию вытекать из пыльника. Если вы заметили смазку под автомобилем или на шинах, немедленно обратитесь к ней.

Часто ШРУС приходит в негодность из-за сломанного чехла ШРУСа, потому что грязь, пыль и вода попадают в ШРУС, чтобы вымыть смазку.

Это определенно один из наиболее распространенных признаков того, что у вас есть проблемы с осью CV. Если дело дошло до этого момента, вероятно, требуется полная замена.

5. Проблемы с управлением автомобилем

Неуправляемость при вождении часто возникает из-за изношенного и поврежденного ШРУСа. Это может быть что угодно, от проблем с поворотом до поддержания прямого курса на дороге.

Если вы обнаружите, что ваша машина особенно прыгает, это может стать проблемой даже на ровной дороге. Чем больше изнашивается деталь, тем хуже становится. Это может быть чрезвычайно опасно, если сустав достаточно изношен.

CV Совместное местоположение

ШРУС расположен на внешней части каждой подвески у ведущих колес, за тормозными дисками и ступицей колеса.

Если у вас 4WD, у вас есть ШРУС на каждом колесе; в противном случае у вас будет только по одному на каждое ведущее колесо.

ШРУС закрыт чехлом ШРУСа, из-за чего трудно увидеть сам ШРУС, не снимая его.

Стоимость замены ШРУСа

Средняя стоимость замены ШРУСа составляет от 150 до 850 долларов США, в зависимости от модели автомобиля и трудозатрат. Цена ШРУСа составляет от 50 до 150 долларов США, а стоимость работ по замене ШРУСа составляет от 100 до 700 долларов США.

Несколько факторов будут влиять на общую стоимость замены ШРУСа вашего автомобиля. Вы должны рассмотреть эти вещи, прежде чем идти вперед.

Некоторые вещи, которые повлияют на Стоимость замены этой детали включает:

• Механик: Вам потребуется найти квалифицированного механика, который сможет отремонтировать эту деталь за разумную сумму. Это хорошая идея, чтобы получить оценки от нескольких разных механиков. Таким образом, вы можете не платить больше, чем вам нужно. Общая репутация магазина, в который вы отправляете свой автомобиль, также имеет решающее значение.
• Тип автомобиля: Другой фактор, влияющий на то, сколько вы заплатите за эту работу, зависит от типа вашего автомобиля. На некоторых автомобилях заменить ШРУС просто, а на некоторых может быть очень сложно.
• Стоимость детали: Цена между разными ШРУСами может сильно отличаться в зависимости от модели автомобиля и марки ШРУСа. Покупка оригинальных запчастей чаще всего обходится дороже, но вы получите лучшее качество.

Часто задаваемые вопросы по ШРУСу

Как долго можно ездить с поврежденным ШРУСом?

Не существует фиксированного расстояния, которое вы можете проехать с поврежденным ШРУСом, так как оно зависит от серьезности повреждения и вашего стиля вождения. Важно отремонтировать или заменить ШРУС как можно скорее, если он поврежден, так как движение с поврежденным шарниром может привести к более серьезным повреждениям и, возможно, даже к отказу оси.

Как звучит, когда выходит из строя ШРУС?

Выходящий из строя ШРУС часто издает громкий хлопок или стук при повороте и ускорении, что может привести к тряске или раскачиванию автомобиля. В тяжелых случаях соединение может полностью выйти из строя, что может привести к невозможности управления автомобилем.

Что вызывает повреждение ШРУСа?

Есть несколько вещей, которые могут привести к повреждению ШРУСа, но наиболее распространенным является плохой чехол ШРУСа, из-за которого грязь и вода могут попасть в ШРУС. Со временем постоянное трение между ШРУСом и окружающими костями также может привести к повреждению и износу сустава.

Сложно ли заменить ШРУС?

Да, замена ШРУСа может быть достаточно сложной и жирной работой, если вы не знакомы с работой на автомобилях. В зависимости от модели автомобиля вам также могут понадобиться специальные инструменты. Если вы решите выполнить замену самостоятельно, убедитесь, что у вас есть все необходимые инструменты и необходимые знания, прежде чем начинать какой-либо ремонт.

Как долго служат ШРУСы?

Срок службы ШРУСа зависит от модели автомобиля, условий вождения и технического обслуживания (смазка). Тем не менее, они обычно служат от 70 000 до 120 000 миль. Если вы ездите в суровых условиях, они могут прослужить всего от 50 000 до 70 000 миль.

Была ли эта статья полезной?

ДаНет

Когда следует заменить ШРУС в автомобиле?

Автомобиль хорош настолько, насколько хорош его сервис и усилия, направленные на обслуживание всех его различных компонентов. Все автомобили, независимо от марки и модели, со временем подвержены множеству проблем. Некоторые автомобили сталкиваются с этими проблемами намного раньше, чем другие, в зависимости от качества изготовления и вождения. Единственный способ увеличить срок службы и качество обслуживания вашего автомобиля — это надлежащее обслуживание и замена изношенных деталей. 9ШРУС 0061 в вашем автомобиле, например, потребует замены после пробега большого количества километров.

Что такое ШРУС?

Шарнир равных угловых скоростей , или ШРУС, как его обычно называют, является небольшой частью системы трансмиссии , расположенной в основном в моделях с передним приводом . Это часть, которая позволяет мощности передаваться под разными углами приводным валом . Это делает это таким образом, чтобы обеспечить минимальное увеличение трения, в то время как скорость вращения остается постоянной.

ШРУС обычно закрывается резиновым чехлом , который часто требует смазки для максимального устранения трения. По этой причине неисправность ШРУСа может иметь разрушительные последствия для вашего вождения.

Причины проблем с ШРУСом

Поскольку ШРУСы защищены резиновым чехлом, они являются одной из тех частей автомобиля, которые более подвержены повреждению гораздо быстрее, чем предполагал производитель. Это потому, что резиновый чехол скорее всего расширять и часто сжимать . Это вызовет развитие трещин , которые затем вызовут утечку смазочной жидкости . Это приведет к увеличению трения, которое еще больше повредит уже открытый сустав.

В дополнение к повышенному трению, резиновый чехол со временем обычно становится хрупким , что приводит к его отслаиванию. Это также будет иметь такой же эффект утечки на ШРУС и изменить его эффективность. Резиновые сапоги также могут разболтаться со временем и после пробега в несколько сотен тысяч миль.

Другой распространенной причиной выхода из строя ШРУСа является загрязнение соединения такими веществами, как ржавчина . Ржавчина в ШРУСе обычно вызывается влагой, которая может попасть в поврежденный резиновый пыльник.

Симптомы неисправности ШРУСа

Некоторые из наиболее распространенных последствий неисправности ШРУСа для вашего автомобиля включают:

Повышенные вибрации: Они будут еще более выражены при ускорении . Это связано с тем, что между входным валом и выходным валом будет чрезмерный люфт, который обычно устраняется с помощью ШРУСа. Эти вибрации иногда ощущаются как вздрагивание при ускорении автомобиля.

Странные шумы при разгоне: Когда пыльники ШРУСа высохнут из-за полного истощения смазки, металлы начнут притираться друг к другу. Этот скрежет производит необычный рычащий звук , что более выражено при движении на гораздо более высоких скоростях.

Как решить проблему

Если в вашем автомобиле есть какие-либо признаки того, что ШРУС может быть поврежден, настоятельно рекомендуется доставить его в профессиональную автомастерскую для проведения надлежащей диагностики. Обычно решение проблемы заключается в замене неисправных пыльников ШРУСа. Обнаружение проблемы в самом начале поможет предотвратить дальнейшее повреждение остальной части системы трансмиссии вашего автомобиля. Кроме того, вы сможете совершать плавные поездки без каких-либо событий.
