Что такое сапун в автомобиле: Что такое сапун. Что такое сапун в автомобиле? Места установки и уход за сапунами. Сапунит двигатель. Причины по которым сапунит двигатель а также методы их устранения

Что такое сапун. Что такое сапун в автомобиле? Места установки и уход за сапунами. Сапунит двигатель. Причины по которым сапунит двигатель а также методы их устранения

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Назначение

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора.

Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.

5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

1. Сапун.
2. Маслоотделители.
3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

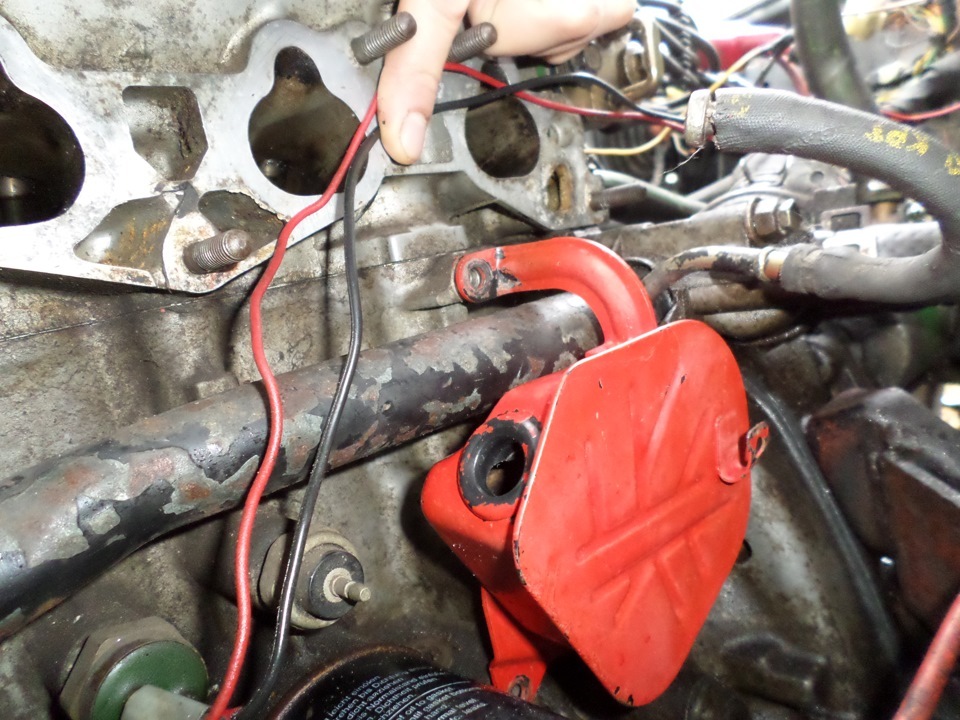

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство.

Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не смогут ответить если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Сапун – это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. Но в большинстве случаев он располагается на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе..

Но сапун устанавливается не только в ДВС. Он есть в:

• Коробке передач. В противном случае КПП стала бы работать рывками, а износ шестерёнок на вторичном валу возрос многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполнять свою функцию.
• Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
• Переднем, а в задне-/полноприводных машинах – в заднем мосту. Причём эта неприметная деталь не только выравнивает давление, она уберегает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже внешний вид у них зачастую схожий, а нередко идентичный: функцию он выполняют одну и ту же.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным.

Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
• Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС моторное масло в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

KrutiMotor.ru

Для чего нужен сапун в автомобиле?

Сапун (или дыхательный клапан) — это приспособление, при помощи которого ёмкость сообщается с атмосферой, чтобы поддержать равенство давлений. Если говорить «простым» языком, то сапун пускает воздух и газы, которые возникают в результате работы устройств автомобиля, что дает возможность пройти воздуху внутрь, когда работа механизмов автомобиля прекратилась. Это необходимо для того, чтобы восстановить одинаковое давление в двух плоскостях.

Где используются сапуны

В автомобильной практике сапун можно встретить в двигателе, коробке передач, переднем мосту, а также заднем мосту. Но при этом, в любом месте он выполняет одни и те же функции.

Сапун в двигателе

Cапун в двигателе выпускает газы и воздух, проходящие через него, которые возникли вследствие работы цилиндров, тем самым предотвращая утечку масла из картера.

В случае прекращения работы двигателя давление в пространстве картера и атмосфере выравнивается путем поступления воздуха из атмосферы. Сапун предупреждает попадание грязи и влаги в устройство двигателя. Благодаря этому качеству сегодня сапуны очень часто устанавливают на внедорожниках, ведь они незаменимы при езде по бездорожью.

Но все же не забывайте периодически проверять все сапуны в автомобиле. По причине постоянного движения масла в нем скапливается мусор и пыль. Чтобы от них избавиться, нужно правильно снять и почистить сапуны. В случае сильного загрязнения его придется заменить на новый. Но прежде чем установить новый сапун, тщательно очистите место установки, чтобы избежать дальнейшего загрязнения нового устройства.

Сапун в коробке передач

Достаточно часто, по причине сильного загрязнения сапуна коробки передач, последняя начинает плохо работать. В КПП сапун расположен на крышке картера коробки. Когда грязь и пыль попадает в сапун, то начинает заедать колесо, смонтированное на вторичном валу. Как следствие – повышается риск изнашивания подшипников и синхронизаторов. Чтобы избежать этого, нужно при каждом прохождении технического осмотра (а иногда и чаще) очищать сапун. Если клапан будет засорен очень сильно, то в КПП будет повышаться давление, и как результат – масло будет протекать через уплотнители.

Сапуны мостов

Внутри моста, соединяющего колеса, находится масло. А так как внутренняя полость контактирует с внешним миром, то делает она это при помощи сапуна. Благодаря этому клапану предотвращается повышение давления внутри самого моста. Кроме того, сапун выступает в роли «защитника»: он ограждает мост от попадания в него грязи и жидкости, во время преодоления водных преград. А еще внутри моста есть специальное отверстие, по которому стекает масло.

Большего внимания требует сапун картера заднего моста. Он находится в верхней его части, с правой стороны. Если этот клапан засорен, то возможно подтекание масла. Чтобы решить эту проблему, нужно очистить сапун и проверить, чтобы крышка сапуна двигалась во всех направлениях.

После того как крышку сапуна почистили, рекомендуется проверить его после 20-ти километрового пробега. Если вы опять обнаружите следы масла, то это значит, что вам необходимо заменить устройство. Помните, что сапун заднего моста играет важную роль в работе всего автомобиле, а потому следует всегда держать его в исправном состоянии.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?

auto.today

Что такое сапун двигателя — устройство, назначение

Многие начинающие автомобилисты часто слышат выражение «сапун двигателя», но не все знают, что это такое, и для чего он нужен. В данной статье речь пойдет о том, что такое сапун двигателя, местах его установки и основном предназначение.

Что собой представляет сапун и основное его предназначение

Сапун двигателя, что это такое? Для того чтобы ответить на этот вопрос необходимо понять его назначение. Сапун (дыхательный клапан) – это приспособление, с помощью которого закрытая емкость сообщается с атмосферой, тем самым поддерживая необходимое давление. За время работы движка в нем скапливаются различные газы, и если их во время не стравить, тогда работа ДВС может остановиться, за это как раз и отвечает сапун. Иными словами, он поддерживает нужное давление внутри картера двигателя.

Сам по себе он выполняет функцию клапана, который при повышенном давлении стравливает воздух из двигателя. В автомобиле это устройство устанавливается в следующих местах:

1. Мост передний.
2. Мост задний.

Теперь стоит места установки рассмотреть более детально.

Сапун, установленный в двигателе внутреннего сгорания

Чаще всего устройство находится рядом с маслоналивной горловиной, от выходного патрубка выходит шланг, который подключается к корпусу воздушного фильтра. Также кроме контроля нужного давления, сапун предостерегает устройство двигателя от попадания в него грязи и влаги. В связи с тем, что через него постоянно циркулируется масло, в нем скапливается грязь и пыль, поэтому необходимо следить за его нормальной работой и вовремя чистить.

Существует выражение «сапунит двигатель», проявляется это тем, что из всех открытых отверстий ДВС валит дым похожий на выхлопной, и одновременно с этим увеличивается расход масла и топлива. Основными причинами этой неисправности могут быть:

• залегание поршневых колец;
• загрязнение системы вентиляции;
• неисправность цилиндропоршневой группы.

Последствия, к которым может привести подобная поломка: разрыв шланга отвода картерных газов, разрыв клапанной крышки, поломка деталей ДВС (стук в двигателе), а также бывали случаи, когда вырывало поддон.

При таких поломках речь сразу пойдет о дорогостоящем ремонте, а порой даже придется покупать новый движок. К слову на сегодняшний день есть возможность купить контрактный двигатель. Это такой тип б/у ДВС, который привезен из-за границы и без пробега по нашей стране.

Сапун в коробке переключения передач

Для чего нужен сапун в КПП. Точно также, как и с ДВС, это устройство предназначено для контроля давления в узле. Если «дыхательный клапан» будет сильно загрязнен, то это скажется на работе КПП, и как следствие увеличится износ подшипников и синхронизаторов. Также при сильном засорении клапана, в коробке переключения передач увеличится давление, и в результате начнется течь масла через уплотнители.

Сапун в мостах

Внутри мостов, соединяющих колеса также находится масло, и для нормальной их работы и поддержания оптимального давления, также предусмотрен сапун. Этот механизм выступает в роли защиты от попадания внутрь грязи и влаги во время движения автомобиля. Если клапан будет значительно засорен, то находящееся внутри моста масло будет подтекать. Для того, чтобы это не допустить следует выполнять очистку сапуна, и проверять чтобы его крышка двигалась во всех направлениях.

Профилактические работы

Некоторые автомобилисты задаются вопросом: зачем чистить сапун? Делается это дабы избежать проблем с работой узлов автомобиля, необходимо вовремя выполнять чистку сапуна. Такие действия позволят держать допустимую норму давления, и как следствие стабильная и безаварийная работа автомобиля. Рекомендуется проводить очистку на каждом техническом осмотре (ТО), а в некоторых случаях даже чаще. Сам процесс чистки выглядит следующим образом:

• снятие патрубков и шланг. Снимаются все патрубки и шланги, выходящие от «дыхательного клапана», в некоторых моделях потребуется также снимать корпус воздушного фильтра;
• снятие крышки сапуна;
• очистные работы. Теперь можно приступать к очистки крышки и трубки клапана.
• монтажные работы. Сборка осуществляется в обратном порядке.

Таким способом выполняется очистка. Процедура довольно не сложная, и выполнить ее можно самостоятельно своими руками, без необходимости посещения сервисного центра.

Итог

По всей вышеизложенной информации наступило время для подведения итогов. Сапун в моторе автомобиля играет важную роль для его стабильной и нормальной работы. А для того, чтобы не возникало проблем с его работой, необходимо вовремя проводить профилактическую очистку от скопившегося масла. Если своевременно это делать, то возникать проблем с работой двигателя не будет.

С уважением, Максим Марков!

carsmotion.ru

Сапунит двигатель. Причины по которым сапунит двигатель а также методы их устранения.

В этой статье поговорим о том, почему сапунит двигатель, чем это чревато в будущем и какие болячки могут вылезти при диагностике двигателя с таким расстройством. Начнем с того, что любой, даже нормальный исправный движок будет сапунить, ибо поршневым кольцам не удержать весь воздух, сжимаемый в цилиндрах. Часть этого воздуха проходит через поршневые кольца и создаёт избыточное давление внутри двигателя. Такое давление как все наверное понимают, ни к чему хорошему не приводит, из за него масло начнет выдавливаться наружу из всевозможных сальников.

Поэтому не тупые конструкторы придумали систему вентиляции картера, которая с годами все больше модернизируется и совершенствуется, и если раньше этой системой была только дырка в крышке клапанов, прикрытая несколькими слоями очень мелкой сетки(чтобы пары масла не вылетали наружу, а «цеплялись» за жилки сетки и стекали обратно в мотор), то сейчас это супер пупер замудрённая система, мать её. На некоторых современных и не очень иномарках в крышке клапанов по три четыре дырки, и все это система вентиляции картера. И все эти отверстия обязательно нужно соединить, как мне стало известно по мере накопления опыта. Ибо на них повязана работа множества датчиков, без правильной работы которых двигатель хрен заведётся. И еще, что я заметил — чем меньше мотор, тем более замудрёная у него система вентиляции картера, не у всех конечно, но есть экземпляры.

Чтож, раз уж вы здесь, проблема описанная здесь задела и вас. Поняли вы это открыв крышку заливной горловины и увидели вылетающий хорошей струёй сизый дым из двигателя(легковушки, иномарки), или же на вашем мазе или камазе, или другом тяже из сапуна вылетает практически такой же поток газов, как и из выхлопной, а может быть на вашем мтз выбивает щуп? Да не важно, проблема то у всех одна. Однако её причины и способы устранения разные.

Причины по которым сапунит двигатель.

Самая основная и распространенная причина — износ деталей поршневой группы. С течением времени, по мере работы двигателя, стачиваются стенки цилиндров, стачиваются поршневые кольца ну и поршня конечно. В результате увеличивается тепловой зазор между поршнем и стенками цилиндра, сточенные или залипшие, закоксованные поршневые кольца больше не могут обеспечить необходимых уплотнительных качеств, как результат — повышенный расход моторного масла и сапунит двигатель. Кстати на счет колец, здесь стоит разобраться изношены ли они или закоксованы. Если износ, то конечно под замену и движок на капиталку, но а если закоксованы, то можно без дорогостоящего ремонта, раскоксовать, хотя я не сторонник такого метода. Раскоксовку сделал бы только в случае отсутствия денег и нужды в их срочном приобретении путём слива замученной машины. Ну в общем в данном случае ваш путь таков:

• мерить компрессию, мало — снимать ГБЦ;
• ГБЦ сняли посмотрели состояние клапанов и направляющих втулок, если они разбиты, то никакие новые сальники клапанов вам не помогут;
• ГБЦ жива? Хорошо! Смотрим состояние поршневой. Желательно замерить цилиндры нутромером, он покажет точную выработку и сможете определиться нужна ли расточка. Опять же, за нутромером к спецам, если дома нигде не завалялся, кстати могу купить если не нужен. Сильную выработку можно определить и без нутромера, там и так будет понятно. Если выработки нет, или допустима, попробовать поменять кольца или раскоксовать, смотря по кошельку. Я бы порекомендовал замену.

В общем понятно думаю, износ поршневой — расточка блока, замена поршней и колец. Теперь рассмотрим более экстремальные варианты. Прогорел поршень в одном из цилиндров, на фото видно как это, в нем дырка. Двигатель будет троить, масло жрать вёдрами, греться и страшно сапунить. Вычисляется замером компрессии, в цилиндре, в котором прогорел поршень её не будет.

Еще одна не столь распространенная причина — лопаются поршневые кольца на мелкие кусочки! Рифма! Довольно часто встречается такая беда на подогретых изнасилованных тазах. Вычисляется также замером компрессии и исходя из показаний владельца о манере эксплуатации. Лечится по разному, довольно часто расточка блока под следующий размер поршней.

Забитая система вентиляции картера — бывает и такое, доставляет много высеров как владельцу, так и мастерам к которым тот обращается, особенно если те начинающие и без опытного наставника(как я когда то). Приезжает лексус 2002 год трёхлитровый, масло говорит жрёт литр на 1000км, ну думаем не нормально конечно. Тот владелец лексуса какой то «умный» был через чур, поехал сначала куда то в спец центр ему там сказали так и так мол, надо кольца поменять сальники клапанов и зарядили какую то заоблачную сумму за работу, он их послал и сказал что в соседнем гараже ему сделают не хуже и в два раза дешевле, это мы дураки потом узнали сколько такая работа стоит. В общем еще когда разбирали, заметили что масло есть в воздухане, причем нормально так, турбины то нету, откуда? В общем туда сюда, пока разобрали тот нам запчасти привёз уже, стоит бля над душой, мол машина срочно нужна. На скоряк собрали завели вроде не дымит, он уехал. Через три дня приезжает, опять говорит, не хуя не помогло, погнал машину опять в тот центр. Приехал так и так говорит все поменяли не прошло. Те орлы сразу смекнули, сняли крышки клапанов, рассверлили почистили сапуны и вуаля все снова идеально, а мы зря корячились по незнанию того, что и так оказывается бывает.

Еще помню случай был с ниссан санни, старенькая машина была, масло жрала непомерно своему объёму. Блок расточили клапана втулки сальники прокладки все поменяли, расход масла вроде был устранен. Другая появилась проблема — расход бензина. Но мы узнали об этом когда машину к нам на эвакуаторе привезли со взорвавшейся крышкой клапанов, на обломках которой был отчетливо виден засратый сапун. Почему взорвалась крышка и расход думаю связать сможете.

Вот так вот я начинал знакомство с иномарками, методом проб и ошибок, но было это 16 лет назад. Сейчас ко мне на ремонт за два месяца нужно записываться.

yamotorist.ru

Почему сапунит дизель

Под понятием того, что двигатель сапунит, стоит понимать появление дымления из маслозаливной горловины, течей моторного масла в различных местах, обусловленных конструкцией ДВС (сапун), а также в области расположения многочисленных уплотнений (сальников). Необходимо отметить, что немного сапунить может даже относительно новый дизель или бензиновый мотор.

Сапун представляет собой устройство, которое является клапаном. Данный клапан служит для того, чтобы уравнивать давление в емкостях различного назначения путем сообщения с атмосферой. В ДВС сапун уравнивает внутреннее давление в картере двигателя с внешним атмосферным.

Дело в том, что часть газов в цилиндре порывается через уплотнительные кольца и попадает в картер двигателя, создавая избыточное давление. Для решения этой проблемы была создана система вентиляции картерных газов.

При определенных условиях система вентиляции картера не всегда успешно справляется с возросшим давлением и удалением излишков через сапун. Результатом становится заметное повышение расхода масла, течь сальников. Иногда давление в двигателе поднимается до такой отметки, что масляный щуп попросту выдавливает.

Почему давления в картере растет

Заметив подтекания масла в подкапотном пространстве и/или снижение уровня масла в картере, необходимо точно определить то, что дизельный двигатель сапунит. Это можно сделать следующим способом. Достаточно открутить крышку маслозаливной горловины на прогретом дизеле. Если вы заметите появление сизого дыма из горловины, тогда проблема очевидна.

Цилиндропоршневая группа и ГБЦ

Главной причиной того, что дизельный мотор сапунит, выступает износ цилиндропоршневой группы. В процессе эксплуатации ДВС на стенках цилиндров образуются задиры, сами цилиндры постепенно разбиваются и приобретают измененную форму стенок, а также изнашиваются или ломаются поршневые кольца. В результате нагрева тепловые зазоры между поршнем и стенками цилиндров становятся слишком большими.

Дополнительно к снижению эффективности уплотнения накладывается износ колец, их закоксовка, которая лишает кольца подвижности. В таких условиях моторное масло обильно попадает в камеру сгорания, дизель дымит сизым дымом. Также образующиеся в процессе сгорания топливно-воздушной смеси и попадающего в цилиндры моторного масла газы активно наполняют картер двигатель.

Если дизельный двигатель сильно изношен, тогда необходим капитальный ремонт, который будет означать расточку цилиндров, замену поршней, колец и т.д. Точное диагностирование проблем ЦПГ требует замера компрессии для определения разброса показателей по цилиндрам.

В том случае, если дизель не сильно сапунит и неисправность находится только на начальной стадии (износ стенок цилиндров в допустимых пределах), некоторые автомеханики прибегают к способу раскоксовки поршневых колец. Данную меру считают временной, так как дальнейшей продолжительной эксплуатации агрегата после раскоксовки колец ожидать не стоит. Лучшим решением будет замена колец на новые.

Сапунить дизель может также по причине износа клапанов, направляющих втулок, сальников клапанов и т.д. Аналогично неисправностям поршневой и раскоксовке колец, проблемы с ГРМ эффективно устраняются только комплексным ремонтом. Замена одних сальников клапанов продолжительного эффекта не дает.

Система вентиляции картера двигателя

Второй в списке основных причин, по которым сапунит дизельный двигатель, является забитая система вентиляции картера. Снижение пропускной способности данной системы по симптомам напоминает износ ЦПГ: повышенный расход моторного масла, дымление дизеля синим дымом и т.д. В ряде случаев удается нормализовать работу мотора и устранить перерасход масла путем очистки сапунов.

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера .

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Читайте в этой статье

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

Если сказать иначе, сапун позволяет «дышать» тем узлам, из которых нельзя допустить вытекания рабочей жидкости, а также попадания воды и грязи снаружи. Во время работы ДВС в картере нагревается, что приводит к его расширению. Также расширяется имеющийся в картере воздух и создается давление. Если это давление не сбросить, тогда масло начнет выдавливать через уплотнители, сальники и прокладки двигателя. Это утверждение справедливо и по отношению к другим узлам автомобиля (мосты, раздатка, КПП).

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т. п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун коробки передач также требует повышенного внимания, так как данный механизм начинает работать со сбоями и намного быстрее изнашивается при условии того, что клапан забит. Зачастую в коробке сапуны устанавливаются в области крышки картера. Неисправный сапун может пропускать грязь внутрь КПП, возрастает риск течей коробки, происходит ускоренный износ синхронизаторов и т.д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

Читайте также

Почему масло течет из сапуна двигателя: признаки и основные причины такой неисправности. Как понять, почему через сапун гонит масло, диагностика неполадок.

На какие неисправности указывает эмульсия на масляном щупе и крышке маслозаливной горловины. Способы самостоятельного определения причин данной проблемы.

Почему течет масло из-под прокладки или корпуса крышки клапанов: причины утечек смазочного материала. Как самому убрать течь масла из-под клапанной крышки.

Инструкция

Найдите сапун. Для этого поднимите капот и найдите там квадратную коробочку, к которой подходят два патрубка: один идет от моноинжектора, а другой от фильтра очистки воздуха. В разных он может располагаться по-разному, но суть остается прежней.

Снимите головную часть фильтра очистки воздуха, который в народе называют воздуханом. Предварительно обесточьте – выключите зажигание и отсоедините отрицательную клемму с аккумуляторной батареи. Следом снимите впускной , который под воздуханом и увидите нужный вам сапун, который, скорее всего, крепится на два болта.

Отсоедините его и снимите крышку. Вы увидите перед собой отбойник масла, затянутый на шпильку. Открутите гайку на шпильке при помощи длинной головки, но не снимайте ее, потому что она фиксируется при помощи специального к картеру и надеть ее назад в слепую без снятия поддона невозможно. Прочистите трубку при помощи шомпола, который соорудите из проволоки. Проверьте крышку сапуна, прочистите ершик на входе патрубка. Ершик служит для гашения пламени, которое образуется при плохой компрессии.

После прочистки необходима проверка сапуна, которая является элементарной. Заведите мотор и аккуратно снимите маслозаливную пробку, а саму горловину заткните ладонью. Вы должны почувствовать, что никакого давления нет. Попросите помощника нажать на педаль газа, доведите количество оборотов до 3-4 тысяч и опять ладонью проверьте, нет ли давления. В данном случае небольшое давление может иметь место. Если сапун забит, и чистка не принесла результата, то проверьте кольца – они залегли.

Проверьте компрессию, которая показывает состояние износа колец, цилиндров. Перед проверкой обязательно прогрейте двигатель и подключите компрессометр. При недостаточном значении измеряемой величины нужно принять меры по устранению причины.

Каждый заботливый автолюбитель внимательно следит за техническим состоянием своего железного и старается своевременно производить мелкий ремонт и профилактические работы. Например, необходимо очищать сапун по мере его загрязнения, так как с его помощью газы удаляются из картера двигателя. В автосервисе за эту нехитрую процедуру с вас попросят немалую сумму. Однако зачем платить за то, что вполне можно сделать самому?

Вам понадобится

• Хлопчатобумажные перчатки, гаечные ключи, отвертки, проволока. полиэтилен.

Инструкция

Для начала выберите место, где вы будете производить процедуру очистки. Если погода сухая, то все можно сделать прямо на улице. Но все же лучше найти гараж с хорошим освещением. Установите на стояночный тормоз. Выключите . Откройте капот и найдите сапун. Для этого можно воспользоваться руководством по эксплуатации вашего , где должно быть подробно расписано подкапотного пространства. Обычно сапун представляет собой небольшой короб квадратной формы, к которому присоединены два патрубка. Один соединяет сапун с моноинжектором, второй – с воздушным фильтром.

Снимите верхний кожух воздушного фильтра. Не забудьте обесточить бортовую систему электропитания. Для этого снимите отрицательную клемму с аккумулятора. Это необходимо для того, чтобы избежать замыкания и удара током. Сняв воздушный фильтр, вы увидите впускной коллектор, его необходимо снять. Под впускным коллектором вы увидите сапун, который как правило крепится на два болтика.

Выкрутите два болтика и аккуратно снимите сапун. Демонтируйте с него крышку. Под ней вы увидите маслоотбойник, который закреплен при помощи шпильки. Вам необходимо открутить небольшую гайку на самой шпильке, но не до конца, так как обратно надеть ее, не снимая поддон, невозможно. Необходимо прочистить трубку. Для этого используйте шомпол. Его можно смастерить из проволоки нужной толщины. Исследуйте крышку сапуна на наличие в ней трещин или других дефектов. На конце патрубка есть небольшой ершик, который гасит пламя при недостаточной компрессии. Его также нужно почистить.

После завершения всех процедур нужно собрать сапун в обратном порядке и проверить его работоспособность. Для этого заведите двигатель. Аккуратно снимите крышечку, которая закрывает маслозаливную гроловину. Плотно закройте ее нетолстым куском полиэтилена и закрепить резинкой чуть ниже. Полиэтилен не должен вздуваться. Иначе это указывает на наличие давления. Если давления нет, то прочистка сапуна прошла удачно. Незначительное давление может создаваться только при нажатии на педаль акселератора.

Сапун: предназначение, устройство, чистка

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Назначение

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

1. Сапун.
2. Маслоотделители.
3. Патрубки.

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы  в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Что такое сапун?

На чтение 3 мин. Просмотров 109 Обновлено 05.10.2017

Сапун – слово, которое редко упоминается в разговорах про автомобили. А между тем, устройство с таким названием выполняет очень важную, хотя и незаметную, функцию.

Сапун – это клапан, использующийся для выравнивания давления внутри корпуса какого-либо агрегата. При работе многих устройств, например, коробки передач, внутри образуется избыточное давление воздуха. Происходит это из-за теплового расширения как самой атмосферы в агрегате, так и эксплуатационной жидкости (чаще масла), наполняющей его. Если дополнительному объему будет некуда выходить «официально», он начнет выдавливать сальники или попросту разорвет корпус. Чтобы этого не произошло, применяется сапун.

В простейшем случае, он представляет собой короткую металлическую трубку, на конце которой одет подвижной колпачок. Когда объем воздуха внутри агрегата повышается, он стравливается через зазоры между колпачком и трубкой. За счет этого, давление в корпусе всегда равно атмосферному, что исключает выход масла через сальники и прочие неприятные ситуации.

Описанную выше конструкцию сапуна могут с легкостью увидеть владельцы ВАЗовской «классики». На любых «Жигулях» таким сапуном оборудован задний мост. Трубка с колпачком находится в верхней части прилива под редуктор. Причем периодически неплохо вручную проворачивать колпачок, чтобы исключить его блокировку забивающейся грязью.

Слово сапун, хоть и не часто звучит в разговорах про автомобили, но упоминается в основном в связи с двигателем. В этом контексте оно означает систему вентиляции картера, в которую входят шланг из картера двигателя, пламегаситель, маслоотделитель и крепежные хомуты. Эта конструкция значительно сложнее трубочки с колпачком, но фактически выполняет ту же самую функцию – выравнивает давление внутри масляного поддона с атмосферным.

Сапун двигателя

В норме через сапун двигателя должен выходить еле заметный масляный туман. Чтобы не засорять им окружающую среду, конструкторы уже более полувека назад придумали направлять шланг сапуна во впускной коллектор. Там выбросы из картера смешиваются со свежей порцией воздушно-топливной смеси и, будучи горючими, сгорают в цилиндрах двигателя.

С развитием автопрома, все реже можно видеть на дорогах «Жигули» с торчащим под капотом шлангом, из которого идет дым. Этот шланг – и есть сапун двигателя. На «убитых» моторах с изношенными поршневыми кольцами и низкой компрессией, в масляный поддон прорывается большое количество газов, в результате чего создается повышенное давление. Из-за этого через шланг сапуна идет уже не масляный туман, а, «чистое» моторное масло. Попав во впускной коллектор, оно способно настолько изменить состав топливной смеси, что двигатель заглохнет. Вывод шланга под машину является мерой «оттяжки» капитального ремонта двигателя и неслабым источником загрязнения атмосферы.

Сапуны любой конструкции требуют периодического внимания. Их внешнюю часть необходимо чистить, проверять подвижность «колпачка», а, в случае с системой вентиляции картера двигателя, оберегать от чрезмерных масляных отложений внутри. Полностью исправные сапуны надолго продлят ресурс агрегатов, которые они защищают, и избавят от лишних проблем владельца автомобиля.

Что такое сапун в автомобиле? Места установки и уход за сапунами

Для чего служит сапун

Устройство понижает давление, когда из корпуса двигателя выделяются газообразные вещества, и оно способствует быстрому понижению давления. В автомобильном мире можно встреть разные автомобили. В некоторых моделях и марках устанавливают сапуны не только в двигателе, но также в коробке передач, для раздаточных коробок, редуктора и заднего моста автомобиля.

Принцип работы сапуна в двигателе

Сегодня сапун-клапан для понижения давления устанавливают на внедорожниках очень часто. Это связано с тем, что устройство подходит для езды по бездорожью и предотвращает протекание масла. Нагретое масло в двигателе способствует расширению, в результате чего повышается давление в двигателе.

Давление в двигатели или же в другом автомобильном устройстве должно найти выход. Это приводит к тому, что масло начинает вытекать через различные прокладки и зазоры. Чтобы не было утечки масла устанавливаются сапуны-клапаны.

Периодически все сапуны в машине нужно проверять. Из-за постоянного движения масла, в нем остается мусор и грязь. Клапан требуется правильно снять и очистить от загрязнений. Если же он слишком загрязнен, то его нужно заменить на новое приспособление. Перед установкой нового клапана, обязательно тщательно очистите от грязи и мусора место установки. Это делается для того, чтобы мусор не попал в новое устройство.

Сапун в коробке передач

Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.

В коробке передач перепускной клапан находится на крышке картера коробки. Попадание песка или грязи приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.

Сапуны мостов

Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через клапан. С помощью этого клапана исключается повышение давление внутри самого моста.

Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.

Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части. В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить его от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.

После очистки следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Предназначение

Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни.

При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун. Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены. Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь.

Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто. Важно Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям: риск течи КПП; быстрый износ синхронизаторов и многое другое. Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Дыхательный клапан, или сапун, предназначен для общения авто с атмосферой. Его задача – пускать газы и уравнивать давление во внутренней и наружной плоскостях. Когда механизмы авто не работают, именно он позволяет проникать воздуху в салон. И эти функции он выполняет несмотря на местонахождение – на одном из мостов, моторе или коробке передач. Но он спасает соответствующие механизмы от неисправностей.

Сапун в двигателе

Дыхательный клапан исключает протечку масла из картера. Сапун выпускает воздух и газы, которые образуют цилиндры головного блока. Происходит это благодаря поступлению воздуха из атмосферы после остановки и выключения зажигания водителем. Также сапун исключает попадание грязи внутрь двигателя, из-за чего они получили широкое применение на внедорожниках.

Подобно другим механизмам, сапуны склонны забиваться и накапливать грязь, а также выходить со строя. Периодически устройства нужно проверять и принимать меры по своевременной замене. Эксплуатация повреждённых или забитых сапунов мотора приводит к ухудшению эффективности работы и перевесу давлений во внутренней плоскости. Масло из картера только этого и ждёт, подготавливая свой побег. А этого допускать нельзя категорически.

Сапун у КПП

Беречь от загрязнения нужно и все разновидности коробки передач. Загрязнённый механизм тормозит её работу и делает невозможными плавность переключения определённых передач. Сапун устанавливают на крышку картера.

Неисправный сапун КПП не сможет противостоять повышению давления внутри корпуса. Это приведёт к разрушению подшипников. Во время каждого техосмотра очищайте сапуны и при необходимости меняйте их.

Мостовой сапун

Он отвечает за взаимодействие мостов осей с маслом внутри и внешней среды. Мост очень надёжно защищён от загрязнений, а автомобиль не пострадает из-за разрыва моста вследствие повышения давления масла в нем.

Большего внимания требует сапун на заднем мосту, который находится справа в верхней части. Из-за него возможно подтекание масла. А это крайне нежелательный побочный эффект.

Принцип работы сапуна

При активной езде основные конструкционные элементы автомобиля нагреваются. Соответственно, растет давление нагревающегося масла. Цепочка приводит к росту давления воздуха внутри картера. Если его оперативно не сбросить, то жидкость вылетит наружу. При охлаждении же давление масла падает, что также усложняет нормальную работу важных систем автомобиля при запуске и разгоне.

Причины подтекания масла из сапуна

Единственная причина утечки масла из картеров – засоренный дыхательный клапан. Его необходимо очищать после каждой длительной поездки или же при текущем техосмотре. После устранения засора и проверки состояния крышки сапуна необходимо проехать до 20 километров и повторить проверку. Если неисправность не устранена, пора заменить сам клапан. Для этой процедуры обратитесь в авторизованный сервис техобслуживания.

Заключение

Не откладывайте в долгий ящик ремонт или очистку керосином загрязнённого сапуна. Игнорирование проблемы скажется на эффективности работы узлов транспортного средства и приведёт к повышенному расходу топлива. А в условиях постоянного скачка цен на бензин и дизель в известную сторону – это верный путь экономии семейного бюджета.

В устройстве автомобиля используется большое количество узлов и агрегатов, внутри которых находятся технические жидкости и смазочные материалы. В процессе работы такие жидкости нагреваются, то есть происходит их увеличение в объеме, давление внутри возрастает.

С учетом того, что сами системы и агрегаты герметичны, закрытого типа (нет прямого сообщения с атмосферой), внутри происходят перепады давления по отношению к атмосферному. Указанную разницу нужно в обязательном порядке выравнивать, чтобы не допустить разгерметизации, утечек и повреждений.

По этой причине система охлаждения двигателя имеет специальный клапан, который на современных авто находится в крышке расширительного бачка. Что касается ДВС или коробки передач, аналогичную функцию выполняет сапун двигателя и сапун на коробке передач. Далее мы подробно рассмотрим, что такое сапун КПП, для чего он нужен, как устроен и работает данный элемент.

Сапун в коробке передач: принцип работы и особенности

Итак, чтобы понять, что такое сапун в автомобиле, необходимо отметить, что фактически это клапан, позволяющий понижать давление в картере герметичного агрегата (двигатель, коробка передач и т.д.) Сапун, суфлер или дыхательный клапан- устройство, через которое емкость сообщается с атмосферой, причем даже с учетом разницы температур в емкости удается поддерживать атмосферное давление.

Как известно, коробка передач выполняет задачу по преобразованию крутящего момента от двигателя, после чего происходит передача момента на ведущие колеса. Сама коробка заполнена трансмиссионным маслом, которое в процессе работы КПП имеет свойство нагреваться, расширяясь в объеме. Результат- рост давления, которое нужно сбросить. Если этого не сделать, давление в КПП будет повышено, что становится причиной течи масла из коробки передач через уплотнители, сальники и прокладки.

Не трудно догадаться, что протечки масла из коробки приведут к тому, что уровень смазки понизится, коробка начинает плохо работать, а также быстро и активно изнашиваться. Сначала водитель испытывает затруднения и дискомфорт (передачи хуже включаются), затем появляются посторонние шумы (гул, вибрации коробки), далее выходят из строя синхронизаторы, подшипники, шестерни и другие элементы КПП. В коробке передач сапун установлен на крышке картера коробки.

• Добавим, что еще сапуны ставятся на двигатель (сапун двигателя), на раздаточную коробку, редукторы, а также мосты. Что касается ДВС, давление в агрегате растет достаточно активно, так как происходит сильный нагрев, часть отработавших газов неизбежно прорывается в картер и т.д. Чтобы избежать утечек масла в результате повышения давления, указанное давление «сбрасывается» через сапун.

Еще одной важной функцией сапуна коробки или моста, а также двигателя, является защита от попадания пыли, грязи, воды и т.д. Особенно это актуально для мостов автомобиля, так как мост представляет собой открытый элемент (например, на внедорожнике) и может быть погружен в воду или в грязь при проезде сложных участков.

Полезные советы

Как правило, следует выполнять проверку всех имеющихся сапунов на конкретном автомобиле (сапун двигателя, сапун коробки передач, сапун моста и т.д.). Дело в том, что через сапун в процессе его работы могут выдавливаться частицы масла, что приводит к активному загрязнению.

На практике, сапуны нуждаются в демонтаже и очистке от грязи и остатков масла. В том случае, если чистка не дает результатов (в случае, когда масло «давит» из коробки, мотора или моста именно по причине неисправного сапуна), устройство нужно полностью менять.

Также перед чисткой нужно знать, как снять сапун. На многих авто достаточно снять резиновый колпачок сверху, после чего выполнить прочистку клапана. Еще на некоторых моделях может не быть резинового колпачка сапуна, причем сапун находится в крышке 5 передачи. В этом случае очистку также проводят подручными средствами.

• Еще добавим, что перед снятием сапуна для чистки или его заменой следует тщательно очистить посадочное место от грязи (чтобы устройство повторно не загрязнилось или новый сапун не вышел из строя через небольшой промежуток времени).

Параллельно добавим, что отдельного внимания заслуживает сапун картера заднего моста (на многих авто установлен в верхней части на картере заднего моста, ближе к правой стороне). Данный клапан подвержен активному загрязнению. Если сапун загрязняется или перестает работать по другим причинам, из моста течет масло по причине увеличенного давления.

В данном случае следует начать с чистки. После очистки рекомендуется проехать 20-30 км. Если течь продолжается, причем нет других явных причин, сапун заднего моста требуется заменить. В случае, когда потеки масла все равно появляются, следует искать неисправность, не связанную с сапуном.

Подведем итоги

С учетом приведенной выше информации становится понятно, что даже при кажущейся простоте, сапун КПП, двигателя или моста выполняет достаточно важную функцию. Это значит, что за состоянием и исправностью работы данного элемента нужно следить.

Особенно это касается внедорожников, грузовых авто и спецтехники, где кроме КПП и ДВС сапуны устанавливаются на мостах. Такие машины часто эксплуатируются в тяжелых условиях, в результате чего клапан понижения давления КПП или моста может загрязняться или выходить из строя чаще (особенно сапун заднего моста).

Также сам агрегат или узел может перестать нормально работать, что в дальнейшем приводит к серьезным поломкам. По этой причине нужно на каждом ТО чистить сапуны, установленные на разных агрегатах и элементах автомобиля. Если же машина ездила по бездорожью, рекомендуется после таких поездок сразу промывать сапуны от грязи и песка.

Утечка трансмиссионного масла из коробки передач: механическая КПП и коробка-автомат. Основные причины, по которым возникает течь, ремонт коробки.

Почему масло течет из сапуна двигателя: признаки и основные причины такой неисправности. Как понять, почему через сапун гонит масло, диагностика неполадок.

Почему начинает капать или течет моторное масло на стыке двигателя и КПП. Как точно определить причину утечки смазки, способы диагностики и ремонта.

Назначение и принцип работы сапуна. Для чего сапуны устанавливаются на ДВС, КПП и мосты. Когда необходимо чистить сапун, полезные советы и рекомендации.

Как поменять масло в коробке DSG: замена масла в КПП ДСГ. Что нужно учитывать при замене, подбор масла для DSG, советы и рекомендации.

Причины утечек масла в области масляного фильтра: масло течет из-под фильтра, через корпус, в районе штуцера и т.д. Доступные способы диагностики и ремонта.

Что такое сапун в автомобиле и принцип его работы

Сапун двигателя является частью главного агрегата в любой машине. Деталь узкопрофильного назначения, которая выполняет важную роль во время работы главного агрегата транспортного средства. Приспособление выглядит как автоклапан. Сапуны устанавливают для снижения давления в самом картере.

Для чего служит сапун

Устройство понижает давление, когда из корпуса двигателя выделяются газообразные вещества, и оно способствует быстрому понижению давления. В автомобильном мире можно встреть разные автомобили. В некоторых моделях и марках устанавливают сапуны не только в двигателе, но также в коробке передач, для раздаточных коробок, редуктора и заднего моста автомобиля.

Принцип работы сапуна в двигателе

Сегодня сапун-клапан для понижения давления устанавливают на внедорожниках очень часто. Это связано с тем, что устройство подходит для езды по бездорожью и предотвращает протекание масла. Нагретое масло в двигателе способствует расширению, в результате чего повышается давление в двигателе.

Давление в двигатели или же в другом автомобильном устройстве должно найти выход. Это приводит к тому, что масло начинает вытекать через различные прокладки и зазоры. Чтобы не было утечки масла устанавливаются сапуны-клапаны.

Периодически все сапуны в машине нужно проверять. Из-за постоянного движения масла, в нем остается мусор и грязь. Клапан требуется правильно снять и очистить от загрязнений. Если же он слишком загрязнен, то его нужно заменить на новое приспособление. Перед установкой нового клапана, обязательно тщательно очистите от грязи и мусора место установки. Это делается для того, чтобы мусор не попал в новое устройство.

Сапун в коробке передач

Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.

В коробке передач перепускной клапан находится на крышке картера коробки. Попадание песка или грязи приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.

Сапуны мостов

Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через клапан. С помощью этого клапана исключается повышение давление внутри самого моста.

Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.

Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части. В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить его от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.

После очистки следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.

Поделитесь информацией с друзьями:

Что такое сапун в двигателе

Что такое сапун двигателя?

Для функционирования двигателя автомобиля должно соблюдаться ряд условий, среди которых и нормальное давление в картере. И обеспечивает это система отвода картерных газов, одним из основных элементов которой является сапун.

Назначение

Задача сапуна в конструкции автомобиля – соединение подпоршневого пространства двигателя с атмосферой. Дополнительно сапун установлен и в клапанной крышке головки блока.

В процессе работы силовой установки движение узлов, механизмов, смазочного материала приводит к повышению давления внутри картера и под крышкой. Помимо этого, в подпоршневом пространстве скапливаются картерные газы, которые тоже повышают давление.

Поршневые кольца не способны обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температур, из-за чего внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, поскольку она – основная причина образования коррозии.

Смесь из рабочих газов, прорвавшихся в картер, влаги, частиц масла, которые примешиваются при контакте со смазкой, и называются картерными газами. Возрастание давления внутри картера обычно сопровождается ухудшением работоспособности двигателя, так как газы создают дополнительное сопротивление узлам и механизмам.

Если же газы в подпоршневом пространстве скопляться в большом количестве, то происходит их прорыв через неплотности и «слабые» составные элементы – сальники, щуп, уплотнители и т. д.

Поэтому важно выравнивать давления и отвод газов. И это делает сапун, по сути, являющийся воздушным клапаном. Отметим, что этот элемент используется не только на двигателе, он используется и в КПП, задних мостах.

Помимо поддержания давления в блоке цилиндров, сапун многие автолюбители используют для диагностики мотора. Он помогает определить степень износа цилиндропоршневой группы и залегание колец.

При износе составных частей мотора или закоксовке поршневых колец в подпоршневое пространство попадает большое количество газов. А благодаря сапуну это хорошо заметно по дымности выходящих картерных газов. При хорошем состоянии ЦПГ дыма в картерных газах практически нет.

Конструктивные особенности

Ранее сапун представлял собой обычный штуцер с одетым на него шлангом, отведенным вниз. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы исключить выброс масла, перед сапуном устанавливался маслоотделитель. Этот элемент изменял траектории движения газов, при этом масло благодаря инерции оседало на стенках маслоотделителя и стекало в поддон.

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе.

В современных авто, для повышения экологичности, используется целая система отвода этих газов. Благодаря ей они выводятся не в атмосферу, а подаются в цилиндры, где и сгорают.

Эта система включает в себя:

Примечательно, что в системе отвода картерных газов используется несколько маслоотделителей – лабиринтный, центробежный, сеточный.

Размещается сапун в самых разных местах нижней части блока двигателя. Он может быть как отдельным элементом, так и выступать в качестве корпуса для щупа.

Сапун – элемент очень простой по конструкции, но от него зависит работоспособность мотора. Если его заглушить, то уже через несколько минут возросшее давление выдавит масло. Если масло выйдет через щуп, тогда достаточно лишь восстановить уровень смазочного материала и вытереть подкапотное пространство. Но если масло продавливает сальники коленчатого вала, то без их замены не обойтись.

В сапуне нет никаких подвижных частей, поэтому ломаться в нем нечему. Но обслуживания он все же требует. Маслоотделитель не способен уловить все масло и масляные частицы в газах остаются. Часть их оседает на внутренних стенках сапуна вместе с сажей и загрязняющими элементами. Постепенно диаметр трубок уменьшается, что ухудшает вентиляцию картера. В зимнее время к грязи на стенках добавляется замерзшая вода.

На некоторых авто система вентиляции картера предусматривает подачу газа в крышку клапанов, где они дополнительно проходят через маслоуловительную сетку перед тем, как поступят в цилиндры. Соты этой сетки также закупориваются грязью, поэтому пропускная способность снижается. «Выливается» это в продавливание сальников распределительного вала.

Ещё кое-что полезное для Вас:

Обслуживание

Чтобы исключить вероятность продавливания сальников нужно периодически чистить систему вентиляции двигателя. Если удалять загрязнения 2 раза в год, то проблем с проведением работ не возникнет, поскольку грязь удаляется ветошью.

Загрязненный сапун Skoda Octavia

Начинать следует с самого сапуна. В одних двигателях он крепиться при помощи болтов, в других же сапун плотно посажен в посадочное место.

После извлечения стенки сапуна тщательно протираем ветошью. Если загрязнение сильное, то удаляются они проволокой или отверткой. Перед установкой сапуна посадочное место протираем.

Патрубки системы вентиляции промываем и прочищаем шомполом, сделанным из ветоши и проволоки.

Очищать нужно и маслоуловительную сетку, установленную в клапанной крышке. При незначительном ее загрязнении, достаточно лишь протирки.

Если сетка загрязнена отложениями сильно, то удалять все придется при помощи ножа, отвертки, проволоки. Можно также отложения просто выпалить. Для этого на сетку льем немного бензина и поджигаем.

Такие нехитрые действия позволяют содержать систему вентиляции картера, в которую входит сапун, в рабочем состоянии и не допустить продавливание сальников или выдавливания масла через щуп.

Видео: Сапун, что это и зачем?

Что такое сапун?

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т. д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

Сапун двигателя: что это такое

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не смогут ответить если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Что такое сапун двигателя и зачем он нужен?

Все знают, что двигатель внутреннего сгорания, тот самый, что установлен под капотом вашего автомобиля, работает не на бензине, дизеле или газе, а на их смеси с воздухом. Причём именно воздуха, который ничего не стоит (в отличие от топлива, за которое регулярно оставляем кругленькую сумму на АЗС), требуется во много раз больше. Вот только помимо притока чистого воздуха и вывода отработанных газов через выхлопную трубу при работе ДВС образуются паразитные газы.

Сапун – это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. Но в большинстве случаев он располагается на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе. .

Но сапун устанавливается не только в ДВС. Он есть в:

• Коробке передач. В противном случае КПП стала бы работать рывками, а износ шестерёнок на вторичном валу возрос многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполнять свою функцию.
• Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
• Переднем, а в задне-/полноприводных машинах – в заднем мосту. Причём эта неприметная деталь не только выравнивает давление, она уберегает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже внешний вид у них зачастую схожий, а нередко идентичный: функцию он выполняют одну и ту же.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Читайте также: Что такое лямбда зонд и для чего он нужен.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
• Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Читайте также: Что такое ДМРВ в автомобиле и как оно работает.

Сапун: описание,предназначение,чистка,установка,фото,видео.

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Предназначение

Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни.

При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун. Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены. Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь.

Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто. Важно Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям: риск течи КПП; быстрый износ синхронизаторов и многое другое. Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Гонит масло через сапун: причины и варианты решения

Сапун на двигателе (дыхательный клапан) — устройство для уравнивания давления в закрытой емкости относительно атмосферного давления. Другими словами, клапан-сапун позволяет закрытой емкости сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравнивает давление внутри картера ДВС.

В процессе эксплуатации ТС и работы силового агрегата давление в картере может расти, в результате чего через сапун выходят картерные газы, выдавливается лишнее моторное масло и т.п. Если же давление в картере двигателя оказывается ниже атмосферного, тогда через сапун в картер попадает наружный воздух, посредством чего устраняется разница между внешним атмосферным и внутренним давлением в полости картера.

Предназначение

Что такое сапун двигателя? Перед ответом на этот вопрос важно понять для чего он предназначается. Это напрямую связано с принципом его работы. Основной задачей этого приспособления является понижение давления в картере мотора. При работе силового агрегата в картере собираются различные газы. Постепенно они скапливаются и создают достаточно большое давление. Если не стравливать их, двигатель может остановиться, давление будет подпирать поршни.

При этом газ будет искать выход через любое доступное отверстие. Чтобы не произошло такого и устанавливается сапун. Также с помощью этого приспособления происходит вентиляция картера. Из него удаляются ненужные газы. Таким образом, несколько снижается температура внутри двигателя. На сапуне мотора лежат 2 задачи: вентиляция и сброс излишнего давления. В некоторых случаях по работе сапуна можно судить о наличии проблем в работе двигателя. При залегших кольцах или повреждениях поршня, из шланга будет вылетать серый дым характерный для выхлопа. Так можно диагностировать эти неисправности без разбора двигателя. В нормальном состоянии из сапуна идет чуть заметный прозрачный дымок.

Что это и какова его роль

Главная задача этого сапуна − поддержка необходимого давления в закрытой ёмкости. Во время работы двигателя внутри накапливаются разнообразные газы, и если их не выпускать, то мотор не сможет нормально работать. Если говорить совсем простыми словами − это клапан, который при повышении давления стравливает излишки воздуха.
Ещё одна полезная функция этого устройства: понижение температуры и вентиляция двигателя.

Важный момент. Кроме своих основных функций, сапун является своего рода фильтром и не даёт пыли и грязи попадать в двигатель.

Для чего нужна чистка клапана?

Внешние условия, создаваемые при работе клапана-сапуна, часто приводят к тому, что в нём накапливаются пыль и грязь, которые препятствуют его нормальному функционированию. Из-за этого возникает избыточное или, наоборот, недостаточное давление, приводящее к течи масла. Если возникают ситуации, когда через агрегат кидает масло, в первую очередь следует проверить, не забился ли он. Чтобы масло не выкидывало, нужно снять клапан для чистки или замены. Менять сапун на новый следует в тех случаях, когда он чересчур загрязнён, а перед установкой нового агрегата рекомендуется тщательно очистить и место его установки, что позволит избежать скорого загрязнения вновь.

Сапуны других важных узлов автомобиля тоже подлежат своевременной чистке для профилактики неисправностей авто. Важно Сапун – важный элемент, который помогает автомобилю исправно работать, но для профилактики поломок рекомендуется своевременно его чистить или менять. Неисправный клапан может привести к различным нарушениям: риск течи КПП; быстрый износ синхронизаторов и многое другое. Регулярная чистка клапана поможет защитить масло от ухудшения смазывающих и защитных свойств, и потому надолго продлит срок эксплуатации железного коня.

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не смогут ответить если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Диагностирование причины гона масла

Поскольку причин гона масла через сапун – большое количество, то необходима комплексная проверка мотора, чтобы точно определить, из-за чего проблема возникла.

При этом, чтобы выполнить ее даже не нужно разбирать силовую установку, всего лишь достаточно сделать замеры некоторых параметров, а также визуально оценить состояние вентиляции.

Для примера возьмем уже упомянутый ВАЗ-2110. Предположим, в двигателе данного авто был замечен налет и масляные отложения во впускном коллекторе, что указывает на гон масла через сапун.

Чтобы определить, что стало причиной данной проблемы, потребуется немного – набор ключей рожковых, отвертка, компрессометр.

Проверку начнем с оценки выхлопных газов. Для этого достаточно завести мотор и посмотреть на их цветовой оттенок.

Если он имеет сизый или черный цвет – это указывает на попадание масла в цилиндры из-за износа или залегания колец ЦПГ или же проблем с ГРМ. Только это уже может помочь с определением причины, больше читайте здесь — причины дыма из выхлопной трубы.

Также необходимо проверить компрессию во всех цилиндрах. При нормальном состоянии цилиндропоршневой группы она должна быть в диапазоне 11-13 МПа. Допускается разница между показаниями в цилиндрах не более 1 МПа.

Если в каком-то цилиндре компрессия значительно ниже – именно он может стать причиной гона масла.

А вот из-за чего именно это происходит – колец или клапанов, поможет определить свеча зажигания, которая была установлена на этом цилиндре.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Провалилась педаль сцепления, причины и что делать?

Сильный нагар на ней будет указывать на проблему с ЦПГ.

А вот если компрессия маленькая, а свеча при этом имеет нормальный рабочий вид без нагара – следует смотреть клапана.

В случае, когда компрессия во всех цилиндрах нормальная, приступаем к осмотру элементов системы вентиляции.

Что такое сапун двигателя и зачем он нужен?

Все знают, что двигатель внутреннего сгорания, тот самый, что установлен под капотом вашего автомобиля, работает не на бензине, дизеле или газе, а на их смеси с воздухом. Причём именно воздуха, который ничего не стоит (в отличие от топлива, за которое регулярно оставляем кругленькую сумму на АЗС), требуется во много раз больше. Вот только помимо притока чистого воздуха и вывода отработанных газов через выхлопную трубу при работе ДВС образуются паразитные газы.

Сапун – это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Особенности конструкции вентиляции, принцип работы

Простейшая схема системы вентиляции картера, используемой на двигателях внутреннего сгорания ранее, состояла только из одного штуцера – сапуна, установленного в картере.

Этот сапун соединял внутреннюю полость блока цилиндров с внешней средой, и картерные газы просто выходили через него в атмосферу.

Но такая схема имела один существенный недостаток – в отводимых газах имелись частицы масла, которые тоже попадали во внешнюю среду. А это не только потери смазочного материала и надобность в периодической его доливке, но еще и загрязнение атмосферы.

На современных автомобилях система вентиляции является закрытой. У нее тоже имеется сапун, но к нему подсоединен патрубок, обеспечивающий отвод газов во впускной коллектор или корпус воздушного фильтра, откуда они попадают в цилиндры и сгорают. То есть атмосфера ими не загрязняется.

Дополнительно в систему включены элементы, обеспечивающие отделение масла и возврат его обратно в картер, чтобы оно не попало в цилиндры вместе с газами.

Вариантов маслоотделителей несколько, а на автомобилях разных производителей они могут отличаться по конструкции и принципу работы.

Стоит отметить, что часть отработанных газов попадает в надклапанное пространство, и они тоже должны отводиться.

Поэтому вся схема системы вентиляции двигателя на современном авто состоит из сапуна, маслоотделителя и двух патрубков.

Дополнительно в систему может быть включен специальный клапан, регулирующий давление газов, поступающих во впускной коллектор.

Конфигурация системы может быть самая разная, но от этого ее назначение и принцип работы не меняется. Для примера, рассмотрим конструкцию вентиляции ВАЗ-2110.

В нижней части блока цилиндров данного авто установлен сапун, на который надет патрубок, второй конец этого шланга через штуцер соединен с крышкой головки блока. При этом внутри этой крышки на входе патрубка размещен маслоотделитель.

С другой ее стороны имеется еще один штуцер, к которому подсоединена трубка, идущая к впускному воздушному патрубку.

Принцип работы такой вентиляции прост – газы через сапун попадают в пространство крышки ГБЦ и проходят через маслоотделитель, при этом отделенное масло стекает к клапанному узлу.

После этого газы смешиваются с теми, что прорвались в надклапанное пространство и подаются в воздушный патрубок, а далее – в коллектор. Клапана, регулирующего давление в данном авто нет.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Утечка тока в автомобилях, что это такое, как замерить

На других машинах маслоотделитель может располагаться сразу возле сапуна, а за ним устанавливается клапан.

Где находится сапун двигателя

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. Но в большинстве случаев он располагается на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе…

Но сапун устанавливается не только в ДВС. Он есть в:

• Коробке передач. В противном случае КПП стала бы работать рывками, а износ шестерёнок на вторичном валу возрос многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполнять свою функцию.
• Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
• Переднем, а в задне-/полноприводных машинах – в заднем мосту. Причём эта неприметная деталь не только выравнивает давление, она уберегает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже внешний вид у них зачастую схожий, а нередко идентичный: функцию он выполняют одну и ту же.

Сапун, установленный в двигателе внутреннего сгорания

Чаще всего устройство находится рядом с маслоналивной горловиной, от выходного патрубка выходит шланг, который подключается к корпусу воздушного фильтра. Также кроме контроля нужного давления, сапун предостерегает устройство двигателя от попадания в него грязи и влаги. В связи с тем, что через него постоянно циркулируется масло, в нем скапливается грязь и пыль, поэтому необходимо следить за его нормальной работой и вовремя чистить.

Существует выражение «сапунит двигатель», проявляется это тем, что из всех открытых отверстий ДВС валит дым похожий на выхлопной, и одновременно с этим увеличивается расход масла и топлива. Основными причинами этой неисправности могут быть:

• залегание поршневых колец ;
• загрязнение системы вентиляции ;
• неисправность цилиндропоршневой группы .

Последствия, к которым может привести подобная поломка: разрыв шланга отвода картерных газов, разрыв клапанной крышки, поломка деталей ДВС (стук в двигателе), а также бывали случаи, когда вырывало поддон.

При таких поломках речь сразу пойдет о дорогостоящем ремонте, а порой даже придется покупать новый движок. К слову на сегодняшний день есть возможность купить контрактный двигатель. Это такой тип б/у ДВС, который привезен из-за границы и без пробега по нашей стране.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Сапун в коробке переключения передач

Для чего нужен сапун в КПП. Точно также, как и с ДВС, это устройство предназначено для контроля давления в узле. Если «дыхательный клапан» будет сильно загрязнен, то это скажется на работе КПП, и как следствие увеличится износ подшипников и синхронизаторов. Также при сильном засорении клапана, в коробке переключения передач увеличится давление, и в результате начнется течь масла через уплотнители.

Внутри мостов, соединяющих колеса также находится масло, и для нормальной их работы и поддержания оптимального давления, также предусмотрен сапун. Этот механизм выступает в роли защиты от попадания внутрь грязи и влаги во время движения автомобиля. Если клапан будет значительно засорен, то находящееся внутри моста масло будет подтекать. Для того, чтобы это не допустить следует выполнять очистку сапуна, и проверять чтобы его крышка двигалась во всех направлениях.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
• Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Итог

По всей вышеизложенной информации наступило время для подведения итогов. Сапун в моторе автомобиля играет важную роль для его стабильной и нормальной работы. А для того, чтобы не возникало проблем с его работой, необходимо вовремя проводить профилактическую очистку от скопившегося масла. Если своевременно это делать, то возникать проблем с работой двигателя не будет.

Сапун

(или дыхательный клапан) — это приспособление, при помощи которого ёмкость сообщается с атмосферой, чтобы поддержать равенство давлений. Если говорить «простым» языком, то сапун пускает воздух и газы, которые возникают в результате работы устройств автомобиля, что дает возможность пройти воздуху внутрь, когда работа механизмов автомобиля прекратилась. Это необходимо для того, чтобы восстановить одинаковое давление в двух плоскостях.

Где используются сапуны

В автомобильной практике сапун можно встретить в двигателе, коробке передач, переднем мосту, а также заднем мосту. Но при этом, в любом месте он выполняет одни и те же функции.

Сапун в двигателе

Cапун в двигателе выпускает газы и воздух, проходящие через него, которые возникли вследствие работы цилиндров, тем самым предотвращая утечку из картера.

В случае прекращения работы двигателя давление в пространстве картера и атмосфере выравнивается путем поступления воздуха из атмосферы. Сапун предупреждает попадание грязи и влаги в устройство двигателя.

Благодаря этому качеству сегодня сапуны очень часто устанавливают на внедорожниках, ведь они незаменимы при езде по бездорожью.

Но все же не забывайте периодически проверять все сапуны в автомобиле.

По причине постоянного движения масла в нем скапливается мусор и пыль. Чтобы от них избавиться, нужно правильно снять и почистить сапуны. В случае сильного загрязнения его придется заменить на новый. Но прежде чем установить новый сапун, тщательно очистите место установки, чтобы избежать дальнейшего загрязнения нового устройства.

Сапун в коробке передач

Достаточно часто, по причине сильного загрязнения сапуна коробки передач, последняя начинает плохо работать. В КПП сапун расположен на крышке картера коробки.

Когда грязь и пыль попадает в сапун, то начинает заедать колесо, смонтированное на вторичном валу. Как следствие – повышается риск изнашивания и синхронизаторов.
Чтобы избежать этого, нужно при каждом прохождении технического осмотра (а иногда и чаще) очищать сапун.
Если клапан будет засорен очень сильно, то в КПП будет повышаться давление, и как результат – масло будет протекать через уплотнители.

Сапуны мостов

Внутри моста, соединяющего колеса, находится масло. А так как внутренняя полость контактирует с внешним миром, то делает она это при помощи сапуна. Благодаря этому клапану предотвращается повышение давления внутри самого моста. Кроме того, сапун выступает в роли «защитника»: он ограждает мост от попадания в него грязи и жидкости, во время преодоления водных преград. А еще внутри моста есть специальное отверстие, по которому стекает масло.

Большего внимания требует сапун картера заднего моста.

Он находится в верхней его части, с правой стороны. Если этот клапан засорен, то возможно подтекание масла. Чтобы решить эту проблему, нужно очистить сапун и проверить, чтобы крышка сапуна двигалась во всех направлениях.

После того как крышку сапуна почистили, рекомендуется проверить его после 20-ти километрового пробега.

Если вы опять обнаружите следы масла, то это значит, что вам необходимо заменить устройство. Помните, что сапун заднего моста играет важную роль в работе всего автомобиле, а потому следует всегда держать его в исправном состоянии.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

что это такое, где он находится и как устроен

Абсолютное большинство автомобилистов, даже тех, кто за рулём не один десяток лет, затруднятся и не смогут ответить если их спросить о том, что такое сапун двигателя, где он находится и для чего нужен. Это не удивительно, ведь эта небольшая деталь не так часто выходит из строя и многие о ней даже не знают.

Что такое сапун двигателя и зачем он нужен?

Все знают, что двигатель внутреннего сгорания, тот самый, что установлен под капотом вашего автомобиля, работает не на бензине, дизеле или газе, а на их смеси с воздухом. Причём именно воздуха, который ничего не стоит (в отличие от топлива, за которое регулярно оставляем кругленькую сумму на АЗС), требуется во много раз больше. Вот только помимо притока чистого воздуха и вывода отработанных газов через выхлопную трубу при работе ДВС образуются паразитные газы.

Сапун – это ни что иное как дыхательный клапан, постоянно сбрасывающий избыточное давление, образующееся внутри двигателя при работе. Необходимость, нужность этой простой, сравнительно недорогой детали, сложно переоценить.

Где находится сапун двигателя

От двигателя к двигателю у разных автопроизводителей сапун может размещаться в разных местах. Но в большинстве случаев он располагается на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к автомобилю или выяснить на тематических форумах.

На картинке справа система вентиляции картера двигателя ВАЗ 2111, которая включает и сапун:

1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к патрубку клапанной крышки.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки к штуцеру с жиклером блока дроссельной заслонки.
6. Штуцер с жиклером на блоке дроссельной заслонки.
7. Толстый шланг от клапанной крышки к впускной трубе..

Но сапун устанавливается не только в ДВС. Он есть в:

• Коробке передач. В противном случае КПП стала бы работать рывками, а износ шестерёнок на вторичном валу возрос многократно. Нечто похожее наблюдается, когда сапун забивается, переставая выполнять свою функцию.
• Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то аналогичный механизм может быть в ней.
• Переднем, а в задне-/полноприводных машинах – в заднем мосту. Причём эта неприметная деталь не только выравнивает давление, она уберегает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже внешний вид у них зачастую схожий, а нередко идентичный: функцию он выполняют одну и ту же.

Устройство сапуна

Обычно, внутренне устройство сапуна очень простое. Разберем его на примере сапуна для КПП/моста.

1. Внешний корпус сапуна. Выполняется из металла, поэтому повредить его при езде не получится.
2. Прижимная пружина. Благодаря ей механизму не нужен электро-/механический привод, всё автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается избыточное давление.
4. Стопорная гайка. Простейший способ фиксации: хотя в других моделях встречаются самые разные варианты.
5. Непосредственно тело сапуна. Сквозное отверстие позволяет агрегату «дышать», сбрасывая избыточное давление.

Хотя этот сапун используется не для моторов, но принцип один и тот же. Элементарный модуль, обойтись без которого просто не получится.

Почему идет дым из сапуна

Неисправность у сапуна может быть только одна: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным. Но дым, идущий из него, может сказать о многом:

• Маслосъёмные кольца цилиндров залегли либо сносились. Простая раскоксовка народными методами или специальной химией здесь уже не поможет, поэтому придётся разбирать мотор.
• Аналогично, если прогорел один/несколько выпускных клапанов. Определить это поможет простой замер компрессии.
• Маслоотражательные колпачки. Просто поменяйте их, если пришло время, или на них видны следы повышенного износа.
• Сносились сальники вала, пропускающие масляные пары. Менять их не задумываясь, желательно, не откладывая в долгий ящик.
• Масло в моторе старое, давно требующее замены. Без комментариев: как показывает практика, чинить «сердце» авто в десятки раз дороже, чем его менять.
• Белый дым на горячем моторе – охлаждающая жидкость попадает в систему смазки. Где именно течь – придётся искать.
• Перелив масла. В ДВС он также опасен, как и недолив: износ мотора/расход топлива значительно увеличивается, поэтому проверьте его уровень щупом на ровной площадке, когда двигатель хорошо прогрет. Вот тогда увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену/долив.
• Масло некачественное/не подходит авто/контрафакт. Выход один – заменить его. Аналогично, если залили топливо на неизвестной АЗС: просто больше так не делайте.
• Наконец, сам сапун от времени забился, не работая на все 100%. Простая чистка, профилактика позволит это устранить.

Внушительный список самых разных ситуаций. И можно не сомневаться, что если у вашего авто сапун дымит, вы среди них точно нашли свой случай.

Ремонт и обслуживание сапуна

Из-за незначительной стоимости, а также простоты снятия/установки, почти всегда ремонт сапуна сводится к его замене. Но это даже забывчивым автовладельцам, проводящим его обслуживание от раза к разу, не понадобится, так как там просто нечему ломаться.

Всё его обслуживание сводится к своевременной чистке. Снаружи достаточно протереть ветошью, а если загрязнения давние, то придётся воспользоваться ножом, отвёрткой или скребком.

Чистка изнутри несколько сложнее, но всё равно очень простая. Сапун необходимо снять (он может быть на болтах или жёстко посажен «в натяг») и примитивным шомполом, сделать который можно из куска проволоки, прочистить. Аналогично поступаем с маслоуловительной сеткой: в редких случаях, когда она сильно забита, механической чистки будет недостаточно. И тогда её нужно прожечь, налив совсем немного бензина, или замочить в агрессивной химии на несколько часов.

Сборка, как это вполне предсказуемо, в обратном порядке. Поэтому весь процесс не займёт много времени и не потребует наличия специальных инструментов или навыков.

При этом делать это лучше всего при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом проводить эту нехитрую операцию достаточно два раза в год. Но именно сапун мотора подтверждает непреложную истину: в автомобиле, особенно современном, нет мелочей.

Где устанавливается сапун

Сапуны на автомобиле устанавливаются:

• в самом двигателе;
• в устройстве КПП;
• в конструкции переднего и заднего моста;

Отметим, что функции данных устройств практически одинаковые независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, который не позволяет механическим частицам, грязи и влаге проникать в двигатель вместе с наружным воздухом.

После остановки двигателя и прекращения работы других узлов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. При охлаждении давление в емкости падает, снова возникает разница давлений и наружный воздух пытается прорваться внутрь через прокладки и т.д. Для противодействия указанным явлениям и безопасному выравниванию давления на двигатель, КПП и т.п. устанавливаются сапуны. Получается, клапан предотвращает попадание воды и грязи внутрь силовых узлов при падении давления, а также не позволяет выдавить прокладки и вытечь рабочей жидкости (смазочному материалу) при возникновении избытков давления.

Что собой представляет сапун и основное его предназначение

Сапун двигателя, что это такое? Для того чтобы ответить на этот вопрос необходимо понять его назначение. Сапун (дыхательный клапан) – это приспособление, с помощью которого закрытая емкость сообщается с атмосферой, тем самым поддерживая необходимое давление. За время работы движка в нем скапливаются различные газы, и если их во время не стравить, тогда работа ДВС может остановиться, за это как раз и отвечает сапун. Иными словами, он поддерживает нужное давление внутри картера двигателя.

Сам по себе он выполняет функцию клапана, который при повышенном давлении стравливает воздух из двигателя. В автомобиле это устройство устанавливается в следующих местах:

1. ДВС .
2. КПП .
3. Мост передний .
4. Мост задний .

Теперь стоит места установки рассмотреть более детально.

Почему нужно чистить сапун

Работа в описанных выше условиях предполагает то, что сапун может забиваться. Выход масла через клапан сопровождается последующим накапливанием пыли, которая закупоривает проходное отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при остывании, что приводит к течи масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности сапун нужно снять для очистки или замены. Поменять сапун двигателя или коробки на новый рекомендуется в том случае, если он сильно загрязнен. Перед установкой нового сапуна необходимо качественно очистить место его установки. Это позволит избежать его быстрого повторного загрязнения.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае проверять их следует намного чаще. Не стоит исключать риск попадания влаги в смазочный материал через сапун, особенно если машина часто эксплуатируется в условиях серьезного бездорожья, часто пересекает водные преграды и т.д. Результатом становится значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в мостах, что означает быстрый выход из строя узлов данного типа.

Вполне очевидно, что сапуны желательно проверять на каждом ТО (10-15 тыс. км. пробега), особенно если автомобиль часто эксплуатируется на бездорожье с проездом водных преград. В отдельных случаях чистить сапун следует после 2-3 таких поездок. Это поможет избежать течей масла через различные уплотнители. Также можно сделать вывод, что в случае обнаружения подтекания масла на двигателе и других агрегатах следует первым делом обратить внимание на сапун. Устройство необходимо снять, после чего проверяется ход его крышки. Крышка сапуна должна свободно перемещаться, не допускается залипание детали.

Напоследок добавим, что постоянный контроль работоспособности сапунов позволяет продлить ресурс двигателя и других агрегатов, в конструкции которых используется клапан. Сильно загрязненные сапуны лучше сразу менять на новые, так как стоимость указанной детали является вполне доступной для подавляющего большинства автолюбителей.

Почему сапунит дизель

Под понятием того, что двигатель сапунит, стоит понимать появление дымления из маслозаливной горловины, течей моторного масла в различных местах, обусловленных конструкцией ДВС (сапун), а также в области расположения многочисленных уплотнений (сальников). Необходимо отметить, что немного сапунить может даже относительно новый дизель или бензиновый мотор.

Сапун представляет собой устройство, которое является клапаном. Данный клапан служит для того, чтобы уравнивать давление в емкостях различного назначения путем сообщения с атмосферой. В ДВС сапун уравнивает внутреннее давление в картере двигателя с внешним атмосферным.

Дело в том, что часть газов в цилиндре порывается через уплотнительные кольца и попадает в картер двигателя, создавая избыточное давление. Для решения этой проблемы была создана система вентиляции картерных газов.

При определенных условиях система вентиляции картера не всегда успешно справляется с возросшим давлением и удалением излишков через сапун. Результатом становится заметное повышение расхода масла, течь сальников. Иногда давление в двигателе поднимается до такой отметки, что масляный щуп попросту выдавливает.

Почему давления в картере растет

Заметив подтекания масла в подкапотном пространстве и/или снижение уровня масла в картере, необходимо точно определить то, что дизельный двигатель сапунит. Это можно сделать следующим способом. Достаточно открутить крышку маслозаливной горловины на прогретом дизеле. Если вы заметите появление сизого дыма из горловины, тогда проблема очевидна.

Цилиндропоршневая группа и ГБЦ

Главной причиной того, что дизельный мотор сапунит, выступает износ цилиндропоршневой группы. В процессе эксплуатации ДВС на стенках цилиндров образуются задиры, сами цилиндры постепенно разбиваются и приобретают измененную форму стенок, а также изнашиваются или ломаются поршневые кольца. В результате нагрева тепловые зазоры между поршнем и стенками цилиндров становятся слишком большими.

Дополнительно к снижению эффективности уплотнения накладывается износ колец, их закоксовка, которая лишает кольца подвижности. В таких условиях моторное масло обильно попадает в камеру сгорания, дизель дымит сизым дымом. Также образующиеся в процессе сгорания топливно-воздушной смеси и попадающего в цилиндры моторного масла газы активно наполняют картер двигатель.

Если дизельный двигатель сильно изношен, тогда необходим капитальный ремонт, который будет означать расточку цилиндров, замену поршней, колец и т. д. Точное диагностирование проблем ЦПГ требует замера компрессии для определения разброса показателей по цилиндрам.

В том случае, если дизель не сильно сапунит и неисправность находится только на начальной стадии (износ стенок цилиндров в допустимых пределах), некоторые автомеханики прибегают к способу раскоксовки поршневых колец. Данную меру считают временной, так как дальнейшей продолжительной эксплуатации агрегата после раскоксовки колец ожидать не стоит. Лучшим решением будет замена колец на новые.

Сапунить дизель может также по причине износа клапанов, направляющих втулок, сальников клапанов и т.д. Аналогично неисправностям поршневой и раскоксовке колец, проблемы с ГРМ эффективно устраняются только комплексным ремонтом. Замена одних сальников клапанов продолжительного эффекта не дает.

Система вентиляции картера двигателя

Второй в списке основных причин, по которым сапунит дизельный двигатель, является забитая система вентиляции картера. Снижение пропускной способности данной системы по симптомам напоминает износ ЦПГ: повышенный расход моторного масла, дымление дизеля синим дымом и т. д. В ряде случаев удается нормализовать работу мотора и устранить перерасход масла путем очистки сапунов.

KrutiMotor.ru

Что такое сапун в автомобиле и принцип его работы

Сапун двигателя является частью главного агрегата в любой машине. Деталь узкопрофильного назначения, которая выполняет важную роль во время работы главного агрегата транспортного средства. Приспособление выглядит как автоклапан. Сапуны устанавливают для снижения давления в самом картере.

Для чего нужен сапун?

Устройство понижает давление, когда из корпуса двигателя выделяются газообразные вещества, и оно способствует быстрому понижению давления. В автомобильном мире можно встреть разные автомобили. В некоторых моделях и марках устанавливают сапуны не только в двигателе, но также в коробке передач, для раздаточных коробок, редуктора и заднего моста автомобиля.

Принцип работы сапуна в двигателе

Сегодня сапун клапан для понижения давления устанавливают на внедорожниках очень часто. Это связано с тем, что устройство подходит для езды по бездорожью. Сапуны предотвращают протекание масла. Нагретое масло в двигателе способствует расширению, в результате чего повышается давление в двигателе.

Давление в двигатели или же в другом автомобильном устройстве должно найти выход. Это приводит к тому, что масло начинает вытекать через различные прокладки и зазоры. Чтобы не было утечки масла устанавливаются сапуны.

Периодически все сапуны в машине нужно проверять. Из-за постоянного движения масла в нем остается мусор и грязь. Сапуны требуется правильно снять и очистить от загрязнений. Если же он слишком загрязнен, то его нужно заменить на новое приспособление. Перед установкой нового клапана, обязательно тщательно очистите от грязи и мусора место установки. Это делается для того, чтобы мусор не попал в новое устройство.

Сапун в коробке передач

Коробка передач должна преобразовывать крутящий момент в двигателе, а также изменять тяговое усилие. Часто случается, что коробка передач начинает плохо работать из-за того, что сапун коробки передач засорился. Чтобы избежать какой-либо поломки, следует чистить не только сапун в двигателе, но и все остальные, которые установлены в разных частях машины.

В коробке передач сапун находится на крышке картера коробки. Попадание песка или грязи в сапун приведет к заеданию колеса смонтированного на вторичном валу. В результате повышается изнашивание подшипников и синхронизаторов. Необходимо во время каждого технического осмотра, а то и чаще промывать сапун. В случае засорения клапана, будет повышаться давление в коробке передач, что приведет к протеканию масла через уплотнители.

Сапуны мостов

Внутри каждого моста, который соединяет колеса, находится масло. Внутренняя полость должна контактировать с внешней средой, и она делает это через сапун. С помощью этого клапана исключается повышение давление внутри самого моста.

Давление масла поднимается, когда происходит его нагрев во время работы передней передачи. Сапун также выполняет защитную функцию. Он защищает мост от попадания в него воды, когда машина преодолевает водную преграду. В середине моста также находится специальное отверстие, через которое спускается масло.

Особое внимание следует уделить сапуну картера заднего моста. Он находится на катере заднего моста, с правой стороны, в верхней части. В результате засорения этого клапана может подтекать масло. Чтобы избавиться от этой проблемы, нужно очистить сапуны от грязи. Также нужно проверить свободное перемещение крышки сапуна. Она должна двигаться во всех направлениях.

После очистки сапуна следует еще раз проверить его после небольшого пробега в 20 км. Если следы масла будут снова обнаружены, то это будет говорить о неисправности устройства, которое требуется заменить. Сапун заднего моста должен быть всегда в исправном состоянии, ведь он играет важную роль при работе всего автомобиля.

Поделитесь информацией с друзьями:

shokavto.ru

Проверка выпускного клапана и сапуна

В этой системе принудительной вентиляции картера (PCV) крышка масляного фильтра отводится к воздухоочистителю. Еще одна труба идет к клапану сбоку от картера.

картер выброс клапан регулирует количество масляных паров картера, которые возвращаются на впуск многообразие для горение в цилиндры .

Выпускной клапан и его трубы необходимо периодически чистить и проверять, в противном случае двигатель производительность и топливо может пострадать экономика.

Клапан обычно представляет собой герметичный блок, но некоторые из них можно разобрать. Обычно он располагается сбоку от картера двигателя или крышки коромысла / кулачка, в зависимости от типа двигателя.

Никогда не запускайте двигатель, если выпускной клапан или трубы отсоединены от двигателя.

Проверка работы клапана и очистка выхлопных труб

В этой системе принудительной вентиляции картера (PCV) крышка масляного фильтра отводится к воздухоочистителю.Еще одна труба идет к клапану сбоку от картера.

Чтобы проверить правильность работы клапана, прикрепите чистый отрезок резиновой или пластиковой трубы к большему концу клапана — коромысло / кулачок или конец картера — убедившись, что труба туго затянута. поместиться .

Продуйте трубу и убедитесь, что воздух легко проходит через клапан. Если этого не происходит, либо клапан заблокирован, либо внутренняя пружина сломана и удерживает клапан в закрытом положении. Если дальнейшая очистка не помогает, установите новый клапан.

Отсоедините трубу и снова подсоедините ее к другому концу клапана — концу впускного коллектора.

Продуть трубу. Только ограниченное количество воздуха должно с трудом проходить через клапан.

Если воздух течет свободно, то либо клапан заклинивает в частично открытом положении из-за грязи или сломанной пружины, либо клапан изношен и его следует заменить.

Отсоедините и снимите с двигатель все трубы выхлопной системы, связанные с клапаном.

Используйте ногу насос продуть каждую трубу, чтобы удалить грязь и масло. На коротких отрезках трубы грязь обычно можно смыть парафином и высушить феном.

Проверьте состояние труб и обратите внимание на наличие трещин или потертостей на внешней стороне резины, особенно в местах изгиба труб и на концах, где они могут быть прорезаны плотно прилегающим зажимом.

Заменить дефектные трубы; негерметичная труба ослабит поступающую в двигатель смесь.

Подсоедините трубы системы выпуска отработавших газов и клапан в порядке, обратном снятию, убедившись, что все соединения чистые и плотные.

Снятие и очистка клапана

Клапан установлен рядом с картером. Чтобы снять его, ослабьте зажим, удерживающий трубу, и отсоедините трубу от клапана.

Освободите зажим и отсоедините трубу от верхнего конца клапана.

Способ снятия клапана зависит от конкретного двигателя.

Обычно это плотная посадка либо в крышке коромысла / кулачка, либо в небольшой коробке или трубе, прикрепленной к картеру.

Тщательно очистите запечатанный клапан, погрузив его в парафин, чтобы удалить масляные отложения внутри. Помните о риске возгорания — например, не курите.

Используйте Щипцы, чтобы освободить стопорное в этом типе клапана. Постучите по корпусу клапана, чтобы освободить клапан, седло клапана и пружину, отмечая порядок их сборки. Промойте каждую часть и корпус клапана в парафине или бензине.

Некоторые типы od Клапаны могут быть демонтированы для очистки пути удаления небольших стопорного внутри нижней части корпуса клапана, с последующим удалением клапана и пружины. Тщательно проверьте компоненты на предмет засоров и сломанных деталей, очистите и снова соберите.

Используйте клещи для пружинных колец, чтобы освободить стопорное в этом типе клапана. Постучите по корпусу клапана, чтобы освободить клапан, седло клапана и пружину, отмечая порядок их сборки. Промойте каждую часть и корпус клапана в парафине или бензине.

Клапан установлен рядом с картером.Чтобы снять его, ослабьте зажим, удерживающий трубу, и отсоедините трубу от клапана.

Очистка сапуна

В этой системе принудительной вентиляции картера (PCV) крышка масляного фильтра отводится к воздухоочистителю. Еще одна труба идет к клапану сбоку от картера.

Блоки сапуна картера могут быть герметичными емкостями, иногда называемыми маслом. разделители или пламегасители — и встроены в трубопровод системы вентиляции картера.

Сапун следует периодически снимать и очищать или заменять для удаления любых отложений масла. ил и другие отложения, снижающие производительность двигателя.

Односторонний клапан в этой системе PCV встроен в блок сапуна. Он расположен над фильтром и может сниматься для очистки.

Снимите блок сапуна, отсоединив трубы или отсоединив его от крепления на двигателе.

Сапун фильтр иногда устанавливается внутри одной из профильных труб.

После очистки фильтра в парафине тщательно высушите его струей воздуха из ножного насоса.

Очистите воздушный фильтр, полностью погрузив его в парафин. Дайте ему немного впитаться, чтобы внутри растворились масло и грязь.

Какой сапун. Что такое передышка в машине? Места установки и ухода за сапунами. Дышит двигатель. Причины, по которым двигатель будет дышать и как их устранить

Для работы двигателя автомобиля должен быть соблюден ряд условий, включая нормальное давление в картере. И это обеспечивается системой выпуска картера, одним из основных элементов которой является сапун.

Запись

Задача сапуна в конструкции автомобиля — связать подпоршневое пространство двигателя с атмосферой. Дополнительно в клапанной крышке головки блока установлен сапун.

В процессе силовой установки движение узлов, механизмов, смазки приводит к увеличению давления внутри картера и под крышкой.Кроме того, в подпоршневом пространстве накапливаются картерные газы, которые также увеличивают давление.

Поршневые кольца не могут обеспечить полную герметичность камеры сгорания, поэтому часть рабочих газов прорывается и попадает в подпоршневое пространство.

Работа мотора сопровождается перепадами температуры, из-за которых внутри образуется конденсат. Скопление влаги внутри мотора недопустимо, так как это основная причина коррозии.

Смесь рабочих газов, прорывающихся в картер, влаги, частиц масла, которые смешиваются при контакте со смазкой, называются картерными газами. Повышение давления внутри картера обычно сопровождается ухудшением работы двигателя, поскольку газы создают дополнительное сопротивление узлам и механизмам.

Если газы в подпоршневом пространстве скапливаются в большом количестве, то их прорыв происходит через негерметики и «слабые» составляющие — сальники, масляный щуп, сальники и т. Д.

Поэтому важно выровнять давление и сброс. И делает это сапун, который по сути является воздушным клапаном.Обратите внимание, что этот элемент используется не только в двигателе, он также используется в коробке передач и задних мостах.

Помимо поддержания давления в блоке цилиндров, многие автомобилисты используют сапун для диагностики двигателя. Помогает определить степень износа цилиндро-поршневой группы и наличие колец.

При износе комплектующих деталей двигателя или коксования поршневых колец большое количество газов попадает в поршневое пространство. А благодаря сапуру это хорошо видно по дымности выхлопных картерных газов. При хорошем состоянии ЦПГ практически отсутствует задымление картерных газов.

Конструктивные особенности

Раньше сапун был обычный штуцер со шлангом, лежал. Такая конструкция обеспечивала отвод картерных газов в атмосферу. Чтобы предотвратить утечку масла, перед сапуном установили маслоотделитель. Этот элемент изменял траекторию движения газа, при этом масло по инерции оседало на стенках маслоотделителя и стекало в отстойник.

Система вентиляции картера ВАЗ 2111:
1. Картер двигателя.
2. Сапун.
3. Шланг от сапуна к штуцеру крышки клапана.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от клапанной крышки до патрубка блока дроссельной заслонки.
6. Соединение с жиклером на корпусе дроссельной заслонки.
7. Толстый шланг от крышки клапана до впускной трубы.

В современных автомобилях для повышения экологичности применяется целая система отвода этих газов.Благодаря этому они не выводятся в атмосферу, а попадают в цилиндры, где и сгорают.

В эту систему входят:

1. Сапун.
2. Маслоотделители.
3. Патрубки.

Примечательно, что в системе выпуска картера применяется несколько маслоотделителей — лабиринтный, центробежный, сетчатый.

Сапун расположен в разных местах в нижней части блока цилиндров. Его можно использовать как отдельный элемент или как корпус зонда.

Сапун — элемент очень простой конструкции, но от него зависит производительность двигателя. Если его заткнуть, то через несколько минут повышенное давление выдавит масло. Если масло выходит через щуп, то достаточно просто восстановить уровень смазки и протереть моторный отсек. Но если масло продавливает сальники коленвала, то без их замены не обойтись.

Сапун не имеет движущихся частей, поэтому в нем нечему сломаться.Но все равно требует обслуживания. Маслоотделитель не может улавливать все масло и частицы масла, оставшиеся в газах. Некоторые из них оседают на внутренних стенках сапуна вместе с сажей и загрязнениями. Диаметр трубок постепенно уменьшается, что ухудшает вентиляцию картера. Зимой в грязь на стенах добавляют замороженную воду.

На некоторых автомобилях система вентиляции картера предусматривает подачу газа к клапанной крышке, где они дополнительно проходят через маслоуловитель перед попаданием в цилиндры.Соты этой сетки тоже забиваются грязью, поэтому пропускная способность снижается. Он «вливает» его в толкание сальников распредвала.

Еще что-нибудь полезное для вас:

Сервис

Чтобы исключить вероятность пробивания сальников, нужно периодически чистить систему вентиляции двигателя. Если грязь убирать 2 раза в год, то проблем с работой не возникнет, так как грязь удаляется тряпкой.

Начать стоит с самого сапуна.В одних двигателях он крепится болтами, в других сапун плотно сидит в сиденье.

Сняв стенку сапуна, осторожно протрите ее тряпкой. Если загрязнения сильные, то их удаляют проволокой или отверткой. Перед установкой сапуна протрите сиденье.

Промываем трубы системы вентиляции и чистим шомполом из тряпок и проволоки.

Также необходимо очистить маслоуловитель, установленный в клапанной крышке.При незначительном загрязнении достаточно просто протереть.

Если сетка сильно загрязнена отложениями, то все придется удалить ножом, отверткой, проволокой. Также можно просто выпалить отложения. Для этого налейте на решетку немного бензина и подожгите.

Такие несложные действия позволяют поддерживать в рабочем состоянии систему вентиляции картера, в которую входит сапун, и не допускать выдавливания сальников или выдавливания масла через щуп.

Видео: Сапун, что это такое и почему?

Подавляющее большинство автомобилистов, даже те, кто водит автомобиль более десятка лет, затрудняются и не могут ответить, если их спросят, что такое сапун двигателя, где он расположен и для чего он нужен. Это неудивительно, ведь эта маленькая деталь не часто выходит из строя и многие об этом даже не подозревают.

Сапун — это не что иное, как дыхательный клапан, который постоянно сбрасывает избыточное давление, которое создается внутри двигателя во время работы.Необходимость, потребность в этой простой и относительно недорогой детали трудно переоценить.

Где сапун двигателя

От двигателя к двигателю сапун может располагаться в разных местах у разных производителей автомобилей. Но в большинстве случаев он находится на клапанной крышке, рядом с заливной горловиной. Хотя могут быть варианты: лучше уточнить в инструкции-описании к машине или узнать на тематических форумах.

На фото справа система вентиляции картера двигателя ВАЗ 2111, в состав которой также входит сапун:

1. Блок-картер.
2. Сапун.
3. Шланг от сапуна к крышке клапана.
4. Маслоотделитель под клапанной крышкой.
5. Тонкий шланг от крышки клапана до сопла корпуса дроссельной заслонки.
6. Корпус дроссельной заслонки с соплом.
7. Толстый шланг от крышки клапана к впускной трубе.

Но сапун устанавливается не только в ДВС. Он находится в:

• Коробка передач. В противном случае коробка передач начинала бы работать рывками, а износ шестерен выходного вала многократно возрастал.Нечто подобное наблюдается, когда сапун забивается, перестая выполнять свою функцию.
• Если конструкцией автомобиля предусмотрена отдельная раздаточная коробка, то в ней может быть аналогичный механизм.
• Передний, а в заднем / полноприводном — в заднем мосту. Причем эта неприметная деталь не только выравнивает давление, но и защищает механизмы от попадания грязи и влаги при преодолении водных преград.

Однако даже по внешнему виду они часто похожи, а зачастую и идентичны: они выполняют одну и ту же функцию.

Сапун

Обычно внутреннее устройство сапуна очень простое. Разберем это на примере сапуна для КПП / оси.

1. Кожух внешнего сапуна. Он сделан из металла, поэтому повредить его во время движения не получится.
2. Зажимная пружина. Благодаря ей механизму не нужен электрический / механический привод, все автономно.
3. Резиновая прокладка. Именно она обеспечивает герметичность, когда не сбрасывается излишнее давление.
4. Контргайка. Самый простой способ крепления: хотя в других моделях есть множество вариантов.
5. Сам корпус сапуна. Сквозное отверстие позволяет аппарату дышать, сбрасывая избыточное давление.

Хотя этот сапун не используется для двигателей, принцип тот же. Элементарный модуль, без которого просто не обойтись.

Почему дым из сапуна

В сапуне может быть только одна неисправность: он стал плохо пропускать скопившиеся газы, сравнивая давление внутри двигателя с атмосферным.Но дым, исходящий от него, может многое сказать:

• Маслосъемные кольца цилиндров заедают или изношены. Простая декарбонизация народными методами или специальной химией здесь уже не поможет, поэтому придется разбирать мотор.
• Аналогично, если сгорел один / несколько выпускных клапанов. Простое измерение компрессии поможет определить это.
• Колпачки отражателей. Просто поменяйте их, если подходящее время или они покажут признаки повышенного износа.
• Уплотнения вала изношены, пропускают пары масла.Менять их не раздумывая, желательно не откладывая на второй план.
• Масло в двигателе старое, давно требует замены. Без комментариев: как показывает практика, ремонт «сердца» автомобиля в десять раз дороже, чем его замена.
• Белый дым на горячем двигателе — охлаждающая жидкость попадает в систему смазки. Где именно течь — надо искать.
• Перелив масла. В двигателе внутреннего сгорания это так же опасно, как и недозаправка: значительно увеличивается износ двигателя / расход топлива, поэтому проверяйте его уровень щупом на плоской поверхности, когда двигатель хорошо прогрет.Тогда вы увидите, насколько качественно мастера на СТО (или вы сами) выполнили его замену / заправку.
• Масло низкого качества / не подходит для автомобилей / подделка. Выход один — заменить. Точно так же, если вы залили топливо на неизвестной заправке: просто не делайте этого снова.
• Наконец-то сам сапун время от времени забивался, не работал на 100%. Простая чистка, профилактика это устранят.

Впечатляющий список самых разных ситуаций… И нет никаких сомнений в том, что если в вашей машине дымится сапун, вы точно нашли среди них свой случай.

Ремонт и обслуживание сапуна

Из-за невысокой стоимости, а также простоты снятия / установки практически всегда ремонт сапуна сводится к его замене. Но даже забывчивым автовладельцам, которые время от времени его обслуживают, в этом не будет нужды, так как ломаться там просто нечего.

Все его обслуживание сводится к своевременной очистке.Снаружи достаточно протереть тряпкой, а если грязь застарелая, придется воспользоваться ножом, отверткой или скребком.

Очистить изнутри немного сложнее, но все же очень просто. Сапун необходимо снять (он может быть прикручен или жестко посажен «на герметичность») и прочистить примитивным чистящим стержнем, который можно сделать из куска проволоки. Так же поступаем и с масляным ситом: в редких случаях, когда оно сильно забито, механической очистки будет недостаточно. А потом нужно сжечь, заливая совсем немного бензина, либо пропитать агрессивными химикатами на несколько часов.

Сборка, как и следовало ожидать, происходит в обратном порядке. Поэтому весь процесс не занимает много времени и не требует специальных инструментов или навыков.

Причем это лучше всего делать при сезонной замене масла или прохождении очередного ТО. На большинстве автомобилей со средним пробегом этой несложной операции достаточно два раза в год. Но именно сапун двигателя подтверждает непреложную истину: мелочей в машине, особенно современной, не бывает.

Сапун на двигателе (дыхательный клапан) — это устройство для выравнивания давления в закрытой емкости относительно атмосферного.Другими словами, воздушный клапан позволяет закрытому контейнеру сообщаться с атмосферой. В двигателях внутреннего сгорания сапун уравновешивает давление внутри картера двигателя.

В процессе эксплуатации автомобиля и работы силового агрегата давление в картере может увеличиваться, в результате чего картерные газы выходят через сапун, излишки вытесняются моторным маслом и т. Д. Если давление в картере ниже атмосферный, то наружный воздух попадает в картер через сапун, тем самым устраняя разницу между внешним атмосферным и внутренним давлением в полости картера.

Где установлен сапун

На автомобиле установлены сапуны:

• в самом двигателе;
• в устройстве коробки передач;
• в конструкции передней и задней оси;

Обратите внимание, что функции этих устройств практически одинаковы независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, не позволяющий механическим частицам, грязи и влаге попадать в двигатель вместе с наружным воздухом.

Иначе говоря, сапун позволяет «дышать» тем узлам, из которых нельзя допустить утечку рабочей жидкости, а также воды и грязи извне. Во время работы iCE моторное масло в картере нагревается, вызывая его расширение. Воздух в картере также расширяется и давление увеличивается. Если это давление не сбросить, масло начнет выдавливаться через уплотнения, сальники и прокладки двигателя. Это утверждение справедливо и в отношении других частей автомобиля (мосты, раздаточная коробка, коробка передач).

После остановки двигателя и остановки работы других агрегатов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. Во время охлаждения давление в баке падает, снова возникает перепад давления и наружный воздух пытается прорваться через прокладки и т. Д. Для противодействия этим явлениям и безопасного выравнивания давления в двигателе, коробке передач и т. Д. Устанавливаются сапуны. Оказывается, клапан предотвращает попадание воды и грязи внутрь силовых агрегатов при падении давления, а также не дает выдавиться прокладкам и вытекать рабочей жидкости (смазке) при возникновении избыточного давления.

Зачем нужно чистить сапун

Работа в условиях, описанных выше, предполагает, что сапун может забиться. Утечка масла через клапан сопровождается последующим накоплением пыли, которая забивает отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при охлаждении, что приводит к утечке масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности необходимо снять сапун для очистки или замены.Сапун двигателя или коробки передач рекомендуется заменить на новый, если он сильно загрязнен. Перед установкой нового сапуна необходимо тщательно очистить место установки. Это позволит избежать быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Особого внимания требует и сапун КПП, так как этот механизм начинает давать сбой и изнашивается намного быстрее при условии засорения клапана. Часто в коробке сапуны устанавливают в районе крышки картера.Неисправный сапун может допускать попадание грязи в коробку передач, увеличивается риск протечки коробки, происходит ускоренный износ синхронизаторов и т. д.

Следует учитывать, что сапуны на мостах (раздаточных материалах) работают в условиях постоянного контакта с водой, пыль и грязь. В этом случае их следует проверять гораздо чаще. Не исключайте риск попадания влаги в смазку через сапун, особенно если машина часто эксплуатируется в тяжелых внедорожных условиях, часто пересекает водные преграды и т. Д.Результат — значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в осях, что означает быстрый выход из строя компонентов этого типа.

Совершенно очевидно, что дефлекторы желательно проверять на каждом ТО (10-15 тыс. Км пробега), особенно если автомобиль часто эксплуатируется на бездорожье с прохождением водных преград. В некоторых случаях сапун следует чистить после 2-3 таких поездок. Это поможет предотвратить утечку масла через различные уплотнения.Также можно сделать вывод, что при обнаружении течи масла на двигателе и других агрегатах первым делом нужно обратить внимание на сапун. Устройство необходимо снять, после чего проверяется движение его крышки. Крышка сапуна должна свободно двигаться, прилипание детали не допускается.

Наконец, добавим, что постоянный контроль работы сапуна позволяет продлить срок службы двигателя и других агрегатов, в конструкции которых используется клапан. Сильнозагрязненные сапуны лучше сразу заменить на новые, так как стоимость этой детали вполне доступна подавляющему большинству автомобилистов.

KrutiMotor.ru

Для чего нужен сапун в автомобиле?

Сапун (или дыхательный клапан) — это устройство, с помощью которого контейнер сообщается с атмосферой для поддержания равного давления. Говоря простым языком, сапун пропускает воздух и газы, возникающие в результате работы устройств автомобиля, что дает возможность воздуху проходить внутрь при остановке работы механизмов автомобиля. Это необходимо для того, чтобы восстановить одинаковое давление в двух плоскостях.

Где используются сапуны

В автомобильной практике сапун можно найти в двигателе, коробке передач, передней оси, а также задней оси. Но при этом в любом месте выполняет те же функции.

Сапун в двигателе

Сапун двигателя выпускает газы и воздух, проходящие через двигатель, которые возникают в результате работы цилиндров, тем самым предотвращая утечку масла из картера.

Если двигатель перестает работать, давление в картерном пространстве и в атмосфере выравнивается за счет забора воздуха из атмосферы.Сапун предотвращает попадание грязи и влаги в устройство двигателя. Благодаря такому качеству сапуны сегодня очень часто устанавливают на внедорожники, ведь они незаменимы при движении по бездорожью.

Однако не забывайте периодически проверять все вентиляционные отверстия в автомобиле. Из-за постоянного движения масла в нем скапливается мусор и пыль. Чтобы избавиться от них, нужно правильно снять и прочистить сапуны. При сильном загрязнении его придется заменить на новый.Но перед установкой нового сапуна тщательно очистите место установки, чтобы избежать дальнейшего загрязнения нового блока.

Сапун в коробке передач

Нередко из-за сильного загрязнения сапуна коробки передач последний начинает плохо работать. В коробке передач сапун находится на крышке картера. При попадании грязи и пыли в сапун колесо, установленное на выходном валу, начинает заклинивать. В результате увеличивается риск износа подшипников и синхронизаторов.Чтобы этого избежать, необходимо очищать сапун каждый раз при прохождении технического осмотра (а иногда и чаще). Если клапан очень сильно забит, давление в редукторе повысится, и в результате масло потечет через сальники.

Сапун моста

Внутри моста, соединяющего колеса, есть масло. А поскольку внутренняя полость контактирует с внешним миром, она делает это с помощью бризера. Этот клапан предотвращает повышение давления внутри самого моста.Кроме того, сапун действует как «защитник»: он защищает мост от попадания в него грязи и жидкости при преодолении водных преград. А еще внутри моста есть специальное отверстие, через которое течет масло.

Сапун картера заднего моста требует большего внимания. Он находится вверху, с правой стороны. Если этот клапан засорен, масло может вытечь. Чтобы решить эту проблему, необходимо очистить сапун и убедиться, что крышка сапуна перемещается во всех направлениях.

После очистки крышки сапуна рекомендуется проверить ее через 20 километров.Если вы снова обнаружите следы масла, значит, вам необходимо заменить прибор. Помните, что сапун заднего моста играет важную роль в работе всего автомобиля и поэтому всегда должен содержаться в хорошем состоянии.

Подпишитесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Было ли это полезно?

auto.today

Что такое сапун двигателя — устройство, назначение

Многие начинающие автомобилисты часто слышат выражение «сапун двигателя», но не все знают, что это такое и для чего.В этой статье мы расскажем о том, что такое сапун двигателя, о местах его установки и его основном назначении.

Что такое сапун и его основное назначение

Сапун двигателя, что это такое? Чтобы ответить на этот вопрос, вам необходимо понять его цель. Сапун (дыхательный клапан) — это устройство, с помощью которого закрытый контейнер сообщается с атмосферой, тем самым поддерживая необходимое давление. Во время работы двигателя в нем скапливаются различные газы, и если в процессе работы они не отводятся, то работа ДВС может остановиться, и за это отвечает сапун.Другими словами, он поддерживает правильное давление внутри картера.

Сам по себе он действует как клапан, который при повышенном давлении выпускает воздух из двигателя. В автомобиле это устройство устанавливается в следующих местах:

1. Передний мост.
2. Задний мост.

Теперь стоит более подробно рассмотреть место установки.

Сапун, установленный в двигателе внутреннего сгорания

Чаще всего устройство располагается рядом с маслозаливной горловиной, из выходного патрубка выходит шланг, который соединен с корпусом воздушного фильтра. Кроме того, помимо управления желаемым давлением, сапун предотвращает попадание в устройство двигателя грязи и влаги. Из-за того, что по нему постоянно циркулирует масло, в нем скапливаются грязь и пыль, поэтому необходимо следить за его нормальной работой и вовремя очищать.

Есть выражение «дышит двигатель», проявляется оно в том, что из всех открытых отверстий ДВС спускается дым, похожий на выхлоп, и одновременно увеличивается расход масла и топлива.Основными причинами данной неисправности могут быть:

• появление поршневых колец;
• загрязнение системы вентиляции;
• неисправность цилиндро-поршневой группы.

Последствия, к которым может привести такая поломка: разрыв выпускного шланга картера, разрыв клапанной крышки, поломка деталей ДВС (стук в двигателе), а также были случаи, когда поддон вытаскивался .

При таких поломках сразу заговорим о дорогостоящем ремонте, а иногда даже придется покупать новый двигатель.Кстати, сегодня есть возможность купить контрактный двигатель . .. Это тип бывшего в употреблении двигателя внутреннего сгорания, который привозят из-за границы и без пробега в нашей стране.

Сапун в коробке передач

Для чего нужен сапун в КПП? Это устройство, как и двигатель внутреннего сгорания, предназначено для регулирования давления в агрегате. Если «дыхательный клапан» сильно загрязнен, это повлияет на работу коробки передач, и, как следствие, возрастет износ подшипников и синхронизаторов.Также при сильном засорении клапана давление в коробке передач повысится, и в результате масло начнет течь через сальники.

Сапун в мостах

Внутри осей, соединяющих колеса, также есть масло, а также предусмотрен сапун для их нормальной работы и поддержания оптимального давления. Этот механизм действует как защита от попадания грязи и влаги во время движения. Если клапан сильно забит, масло внутри моста будет протекать.Чтобы этого не произошло, очистите сапун и убедитесь, что его крышка движется во всех направлениях.

Профилактические работы

Некоторые автомобилисты задаются вопросом: а зачем чистить сапун? Делается это во избежание проблем с работой узлов автомобиля, необходимо вовремя чистить сапун. Подобные действия позволят сохранить допустимую величину напора, а как следствие — стабильную и безотказную работу автомобиля. Рекомендуется проводить чистку при каждом техническом осмотре (ТО), а в некоторых случаях и чаще.Сам процесс очистки выглядит следующим образом:

• снятие труб и шланга. Снимите все патрубки и шланги, выходящие из «дыхательного клапана», в некоторых моделях также потребуется снять корпус воздушного фильтра;
• снятие крышки сапуна;
• уборочные работы. Теперь можно приступить к очистке крышки клапана и трубки.
• Монтажные работы. Сборка осуществляется в обратном порядке.

Очистка выполняется таким образом. Процедура довольно простая, и вы можете сделать это своими руками, не посещая сервисный центр.

Результат

Имея всю вышеуказанную информацию, пора подвести итоги. Сапун в двигателе автомобиля играет важную роль в его стабильной и нормальной работе. А чтобы не было проблем с его эксплуатацией, необходимо вовремя проводить профилактическую очистку от скопившегося масла. Если сделать это своевременно, то проблем с работой двигателя не возникнет.

С уважением, Максим Марков!

carsmotion.ru

Дышит двигатель.Причины, по которым двигатель будет дышать, а также методы их устранения.

В этой статье мы поговорим о том, почему двигатель будет дышать, чем это чревато в будущем, и какие болячки могут появиться при диагностике двигателя с такой неисправностью. Начнем с того, что дышать будет любой, даже нормальный исправный двигатель, ведь поршневые кольца не могут удерживать весь сжатый в цилиндрах воздух. Часть этого воздуха проходит через поршневые кольца и создает внутри двигателя избыточное давление.Такое давление, как все наверное понимают, ни к чему хорошему не приводит, из-за него масло начнет выдавливаться из всевозможных сальников.

Поэтому не глупые конструкторы придумали систему вентиляции картера, которая с годами все больше модернизируется и совершенствуется, и если раньше эта система имела только отверстие в клапанной крышке, покрытое несколькими слоями очень мелкой сетки (чтоб масляные пары не вылетали, а «цеплялись» за сетку прожилок и стекали обратно в мотор) но теперь это супер пупер хитрая система, мать ее. На некоторых современных и не очень иномарках в клапанной крышке есть три-четыре отверстия, и все это система вентиляции картера. И все эти дыры должны быть соединены, как я узнал по мере накопления опыта. Для работы к ним привязано множество датчиков, без правильной работы которых двигатель заведется. И еще, что я заметил — чем меньше двигатель, тем сложнее в нем система вентиляции картера, не у всех, конечно, но есть экземпляры.

Что ж, раз уж вы здесь, проблема, описанная здесь, вас тоже задела.Вы поняли это, открыв крышку заливной горловины и увидели, что синий дым от двигателя (легковой, иномарки) вылетает хорошей струей, то ли на вашей мази, то ли на КАМАЗе, то ли на другом тяжелом, почти таком же потоке газа вылетает из-под сапун как из выхлопа, а может на вашем МТЗ щуп выбивает? Неважно, проблема у всех одна. Однако причины и способы их устранения разные.

Причины, по которым двигатель будет дышать.

Самая основная и частая причина — износ деталей поршневой группы. Со временем по мере работы двигателя происходит шлифовка стенок цилиндров, шлифовка поршневых колец и конечно же поршня. В результате термический зазор между поршнем и стенками цилиндра увеличивается, изношенные или липкие, закоксованные поршневые кольца уже не могут обеспечивать необходимые герметизирующие качества, как следствие — повышенный расход масла и дыхание двигателя. Кстати, на счет колец здесь стоит разобраться, изношены они или закоксовались. Если износ, то конечно на замену и двигатель на капитальный, но если он закоксован, то его можно обезуглерожить без дорогостоящего ремонта, хотя я не сторонник этого метода.Обезуглероживание я бы делал только в том случае, если бы не было денег и нужно было срочно закупить, осушив замученную машину. Ну в общем в данном случае ваш путь таков:

• замерьте компрессию, мало снять ГБЦ;
• Сняли ГБЦ, посмотрели состояние клапанов и направляющих втулок, если они сломаны, то никакие новые сальники клапанов вам не помогут;
• Головка блока цилиндров живая? Хорошо! Смотрим состояние поршня. Рекомендуется измерять цилиндры с помощью внутреннего калибра, он покажет точное производство, и вы сможете определить, требуется ли расточка. Опять же, на всякий случай для специалистов, если я нигде не оказался дома, кстати, я могу купить его, если он мне не нужен. Сильную добычу можно определить без внутреннего калибра, там будет ясно. Если нет производства или это приемлемо, попробуйте заменить кольца или коксоудаление, в зависимости от кошелька. Я бы порекомендовал замену.

В общем думаю понятно, износ поршней — расточка блока, замена поршней и колец. Теперь рассмотрим более экстремальные варианты. Сгорел поршень в одном из цилиндров, на фото как он есть, в нем дырка. Мотор утроится, масло вёдрами жрет, греться и дышать страшно. Рассчитывается путем замера компрессии, в цилиндре, в котором поршень перегорел, ее не будет.

Еще одна не очень распространенная причина — разрывы поршневых колец на мелкие кусочки! Рифма! Довольно часто такая напасть происходит на подогреваемых изнасилованных тазах. Он также рассчитывается путем измерения компрессии и на основании показаний владельца о способе эксплуатации. Лечится по-разному, довольно часто блок растачивают под поршень следующего размера.

Забитая система вентиляции картера — бывает и так, что выдает много вычеров и хозяину, и мастерам, к которым он обращается, особенно если это новички и без опытного наставника (как я когда-то делал). Приезжает трехлитровый Лексус 2002 года, масло говорит литр на 1000 км, ну думаем конечно ненормально.То, что владелец Лексуса был каким-то «умным», было уж слишком, сначала пошел куда-то в спеццентр, ему так сказали и так мол, надо поменять сальники клапанов и взимать непомерную сумму за работу, он их отправил и сказали что в ближайшем гараже ему сделают не хуже и вдвое дешевле, дураки потом выяснили сколько стоит такая работа. Вообще еще при разборке заметили, что в воздухе есть масло, и это нормально, турбин нет, откуда оно? В общем, кое-где, пока разбирали, он нам уже запчасти привозил, охуенно душу, мол машина нужна срочно. Скоряку принесли, вроде не курил, он ушел. Через три дня он приезжает, опять говорит, ни хуя не помогло, машину вез обратно в тот центр. Приехал такой и такой говорит все поменял не прошел. Эти орлы сразу поняли, сняли колпачки клапанов, высверлили отверстия, прочистили вентиляционные отверстия и вуаля, все снова стало идеально, и мы тщетно боролись с незнанием того, что в любом случае происходит.

Еще помню случай с Nissan Sunny, там была старая машина, ела масло сверх своего объема.Блок расточили гильзу клапана, прокладки, прокладки, все поменяли, расход масла вроде устранили. Возникла еще одна проблема — расход бензина. Но мы узнали об этом, когда машину к нам привезли на эвакуаторе со взорванной клапанной крышкой, на обломках которой был хорошо виден грязный сапун. Почему взорвалась крышка и думаю можно подключить поток.

Так я начал знакомство с иномарками методом проб и ошибок, но это было 16 лет назад.Теперь мне нужно записаться на ремонт за два месяца вперед.

yamotorist. ru

Почему дизельный сапун

Под понятием, что двигатель дышит, следует понимать появление дыма из маслозаливной горловины, течи моторного масла в различных местах из-за конструкции ДВС ( сапун), а также в районе расположения многочисленных сальников (сальников). Следует отметить, что даже относительно новый дизельный двигатель или бензиновый двигатель.

Сапун — это устройство, которое представляет собой клапан. Этот клапан служит для выравнивания давления в резервуарах различного назначения, сообщаясь с атмосферой. В двигателе внутреннего сгорания сапун уравновешивает внутреннее давление в картере двигателя с внешним атмосферным давлением.

Дело в том, что часть газов в цилиндре пробивает уплотнительные кольца и попадает в картер двигателя, создавая избыточное давление. Для решения этой проблемы была создана система вентиляции картера.

При определенных условиях система вентиляции картера не всегда успешно справляется с повышенным давлением и удалением излишков через сапун. Результат — заметное увеличение расхода масла, течи сальника. Иногда давление в двигателе поднимается до такого уровня, что маслоизмерительный щуп просто выдавливается.

Почему повышается давление в картере

Если вы заметили утечку масла в подкапотном пространстве и / или снижение уровня масла в картере, необходимо точно определить, какой у дизеля сапун.Сделать это можно следующим образом. На прогретом дизеле достаточно открутить крышку маслозаливной горловины. Если вы заметили появление голубоватого дыма из горла, значит проблема очевидна.

Цилиндро-поршневая группа и головка блока цилиндров

Основная причина, по которой сапун дизеля, износ цилиндро-поршневой группы выступает наружу. В процессе работы ДВС на стенках цилиндров образуются потертости, сами цилиндры постепенно ломаются и приобретают измененную форму стенок, поршневые кольца изнашиваются или ломаются.В результате нагрева тепловые зазоры между поршнем и стенками цилиндра становятся слишком большими.

Помимо снижения КПД уплотнения накладывается износ колец, их закоксовывание, что лишает кольца подвижности. В таких условиях моторное масло обильно поступает в камеру сгорания, а дизель выделяет синий дым. Также газы, образующиеся в процессе сгорания топливно-воздушной смеси, и газы, поступающие в масляные цилиндры двигателя, активно заполняют картер.

Если дизельный двигатель сильно изношен, то необходим капитальный ремонт, который будет означать расточку цилиндров, замену поршней, колец и т. Д. Для точной диагностики проблем ЦПГ необходимо измерить компрессию, чтобы определить колебания по цилиндрам.

В том случае, если дизель не сильно дышит и неисправность только в начальной стадии (износ стенок цилиндров в допустимых пределах), некоторые автомеханики прибегают к методу коксоудаления поршневых колец.Эта мера считается временной, поскольку не следует ожидать дальнейшей продолжительной работы установки после коксоудаления колец. Лучшим решением будет замена колец на новые.

Дизель также может дышать из-за износа клапанов, направляющих втулок, уплотнений клапанов и т. Д. Подобно неисправностям коксоудаления поршней и колец, проблемы с синхронизацией могут быть эффективно устранены только путем комплексного ремонта. Замена некоторых сальников клапана не дает длительного эффекта.

Система вентиляции картера

Вторая основная причина, по которой дизельный двигатель будет дышать, — это засоренная система вентиляции картера.Снижение пропускной способности данной системы по симптомам напоминает износ ЦПГ: повышенный расход моторного масла, дым дизеля с синим дымом и т. Д. В некоторых случаях удается нормализовать работу двигателя и исключить перерасход масла. очисткой сапунов.

Сапун на двигателе (дыхательный клапан) — это устройство для выравнивания давления в закрытой емкости относительно атмосферного. Другими словами, воздушный клапан позволяет закрытому контейнеру сообщаться с атмосферой.В двигателях внутреннего сгорания сапун выравнивает давление внутри картера.

В процессе эксплуатации ТС и работы силового агрегата может повышаться давление в картере, в результате чего картерные газы выходят через сапун, излишки моторного масла выдавливаются и т. Д. Если давление в Картер двигателя находится ниже атмосферного, тогда наружный воздух попадает в картер через сапун, тем самым устраняя разницу между внешним атмосферным и внутренним давлением в полости картера.

Читайте в этой статье

Где установлен сапун

На автомобиль установлено сапунов:

• в самом двигателе;
• в устройстве коробки передач;
• в конструкции передней и задней оси;

Обратите внимание, что функции этих устройств практически одинаковы независимо от места установки. Следует добавить, что клапан также имеет дополнительный фильтр, не позволяющий механическим частицам, грязи и влаге попадать в двигатель вместе с наружным воздухом.

Другими словами, сапун позволяет «дышать» тем частям, из которых нельзя допустить вытекания рабочей жидкости, а также попаданию воды и грязи извне. Во время работы двигатель внутреннего сгорания в картере нагревается, что приводит к его расширению. Воздух в картере также расширяется и давление увеличивается. Если это давление не сбросить, масло начнет выдавливаться через уплотнения, сальники и прокладки двигателя. Это утверждение справедливо и в отношении других частей автомобиля (мосты, раздаточная коробка, коробка передач).

После остановки двигателя и остановки работы других агрегатов, а также при попадании в воду (актуально для внедорожников) происходит охлаждение. Во время охлаждения давление в баке падает, снова возникает перепад давления и наружный воздух пытается прорваться через прокладки и т. Д. Для противодействия этим явлениям и безопасного выравнивания давления в двигателе, коробке передач и т. Д. Устанавливаются сапуны. Оказывается, клапан предотвращает попадание воды и грязи внутрь силовых агрегатов при падении давления, а также не дает выдавиться прокладкам и вытекать рабочей жидкости (смазке) при возникновении избыточного давления.

Зачем нужно чистить сапун

Работа в описанных выше условиях предполагает, что сапун может забиться. Утечка масла через клапан сопровождается последующим накоплением пыли, которая забивает отверстие клапана. В результате при нагреве создается избыточное давление или недостаточное давление при охлаждении, что приводит к утечке масла через сальники и прокладки двигателя и других агрегатов.

Для устранения неисправности необходимо снять сапун для очистки или замены.Сапун двигателя или коробки передач рекомендуется заменить на новый, если он сильно загрязнен. Перед установкой нового сапуна необходимо тщательно очистить место установки. Это позволит избежать быстрого повторного загрязнения.

Теперь несколько слов о других узлах. Сапун КПП также требует повышенного внимания, так как этот механизм начинает давать сбой и намного быстрее изнашивается при засорении клапана. Часто в коробке сапуны устанавливают в районе крышки картера.Неисправный сапун может привести к попаданию грязи в коробку передач, увеличивается риск протечек коробки, происходит ускоренный износ синхронизаторов и т. Д.

Следует учитывать, что сапуны на мостах (раздатках) работают в условиях постоянного контакта с водой, пылью и грязью. В этом случае их следует проверять гораздо чаще. Не исключайте риск попадания влаги в смазку через сапун, особенно если машина часто эксплуатируется в тяжелых внедорожных условиях, часто пересекает водные преграды и т. Д.В результате происходит значительное ухудшение смазывающих, защитных и охлаждающих свойств масла в осях, что означает быстрый выход из строя агрегатов этого типа.

Совершенно очевидно, что дефлекторы желательно проверять на каждом ТО (10-15 тыс. Км пробега), особенно если автомобиль часто эксплуатируется на бездорожье с прохождением водных преград. В некоторых случаях сапун следует чистить после 2-3 таких поездок. Это поможет предотвратить утечку масла через различные уплотнения.Также можно сделать вывод, что при обнаружении течи масла на двигателе и других агрегатах первым делом нужно обратить внимание на сапун. Устройство необходимо снять, после чего проверяется движение его крышки. Крышка сапуна должна свободно двигаться, прилипание детали не допускается.

Наконец, добавим, что постоянный контроль работы сапуна позволяет продлить срок службы двигателя и других агрегатов, в конструкции которых используется клапан. Сильнозагрязненные сапуны лучше сразу заменить на новые, так как стоимость этой детали вполне доступна подавляющему большинству автомобилистов.

Читайте также

Почему из сапуна двигателя течет масло: признаки и основные причины такой неисправности. Как понять, почему масло прогоняется через сапун, устранение неисправностей.

На какие неисправности указывает эмульсия на щупе и крышке маслозаливной горловины. Способы самоопределения причин этой проблемы.

Почему вытекает масло из-под прокладки или корпуса клапанной крышки: причины утечек смазки. Как самостоятельно убрать течь масла из-под клапанной крышки.

Инструкции

Найдите сапун. Для этого приподнимите капот и найдите там квадратную коробку, к которой подходят две трубы: одна идет от моноинжектора, а другая — от фильтра очистки воздуха. По-разному он может располагаться по-разному, но суть остается прежней.

Снимите головку фильтра очистки воздуха, которую в народе называют воздушным. Предварительно обесточьте — выключите зажигание и отсоедините отрицательную клемму от аккумулятора … Далее снимите патрубок, который находится под дефлектором, и вы увидите нужный сапун, который, скорее всего, крепится на два болта.

Снимите его и снимите крышку. Вы увидите перед собой масляную шишку, затянутую шпилькой. Гайку на шпильке открутите длинной головкой, но не снимайте, так как она специальным крепится к картеру и без снятия поддона вставить обратно в шторку невозможно. Очистите трубку с помощью проволоки. Проверьте крышку сапуна, очистите входную щетку трубы. Щетка используется для тушения пламени, образующегося при плохом сжатии.

После чистки необходима элементарная проверка сапуна.Запустите двигатель и осторожно снимите пробку маслозаливной горловины, а саму горловину заткните ладонью. Вы должны почувствовать, что давления нет. Попросите помощника нажать на педаль газа, доведите количество оборотов до 3-4 тысяч и снова проверьте ладонью, нет ли давления. В этом случае может присутствовать небольшое давление. Если засорился сапун и очистка не проходит, то проверьте кольца — заклинило.

Проверить компрессию, которая показывает степень износа колец, цилиндров.Перед проверкой обязательно прогрейте двигатель и подключите компрессор. Если измеренного значения недостаточно, необходимо принять меры по устранению причины.

Каждый неравнодушный автолюбитель внимательно следит за техническим состоянием своего железа и старается своевременно проводить мелкий ремонт и техническое обслуживание. Например, необходимо чистить сапун, как только он загрязняется, так как он удаляет газы из картера двигателя. В автосервисе за эту несложную процедуру с вас попросят немалую сумму.Но зачем платить за то, что можно сделать самому?

Вам понадобятся

• Хлопковые перчатки, гаечные ключи, отвертки, проволока. полиэтилен.

Инструкции

Сначала выберите место, где вы будете выполнять процедуру очистки. Если стоит сухая погода, то все можно делать прямо на улице. Все-таки лучше найти гараж с хорошим освещением. Установите стояночный тормоз. Выключить. Откройте капот и найдите сапун. Для этого можно воспользоваться своей инструкцией по эксплуатации, где должно быть подробное описание моторного отсека… Обычно сапун представляет собой небольшую квадратную коробку, к которой прикреплены две трубы. Один соединяет сапун с моно-форсункой, второй — с воздушным фильтром.

Снимите верхний кожух воздушного фильтра. Не забудьте отключить питание бортовой системы. Для этого снимаем отрицательную клемму с АКБ. Это необходимо для предотвращения короткого замыкания и поражения электрическим током. Сняв воздушный фильтр, вы увидите впускной коллектор, его необходимо снять. Под впускным коллектором вы увидите сапун, который обычно крепится двумя болтами.

Отверните два болта и осторожно снимите сапун. Снимаем с него крышку. Под ним вы увидите маслоотделитель, который закреплен шпилькой. На самой шпильке нужно открутить маленькую гайку, но не полностью, так как без снятия поддона надеть ее обратно невозможно. Трубку нужно очистить. Для этого воспользуйтесь чистящим стержнем. Его можно сделать из проволоки желаемой толщины. Осмотрите крышку сапуна на предмет трещин или других дефектов. На конце трубы есть маленькая щетка, которая гасит пламя при недостаточном сжатии.Его тоже нужно очистить.

После завершения всех процедур необходимо собрать сапун в обратном порядке и проверить его работоспособность. Для этого запустите двигатель. Осторожно снимите крышку, закрывающую маслозаливную трубку. Плотно закройте его тонким куском полиэтилена и закрепите резинкой чуть ниже. Полиэтилен не должен набухать. В противном случае это указывает на наличие давления. Если нет давления, очистка сапуна прошла успешно. Незначительное давление может возникнуть только при нажатой педали акселератора.

Двигатель — система сапуна

Хорошее «дыхание двигателя» обычно связано с эффективными системами впуска, например воздушный фильтр с высокой пропускной способностью, хорошо спроектированный коллектор и т. д. Однако эффективное «дыхание картера» является не менее важной функцией любого двигателя, будь то Ford или нет. Даже в новом двигателе давление сгорания неизбежно приведет к попаданию поршневых колец в картер. Если дыхательная система двигателя заблокируется или заблокируется, в картере повысится давление, что приведет к одной или нескольким из следующих проблем: Смесь масла и воздуха выйдет наружу через любой другой удобный выход e.г. сальники, щуп, крышка заливной горловины и т. д. Эффективность маслосъемных колец будет снижена, что приведет к увеличению расхода масла. Примеси, такие как водяной пар и кислоты (побочные продукты сгорания), будут накапливаться и загрязнять масло, вызывая образование отложений и повышенный износ двигателя. Неблагоприятное воздействие на топливно-воздушную смесь приведет к проблемам с запуском и тяжелым условиям холостого хода. Вследствие ослабления топливного заряда произойдет детонация или «розовое покрытие».Для компенсации потребуется замедление зажигания, что приведет к дальнейшим потерям мощности.

До 1963 года в большинстве автомобильных двигателей пары и масляные отложения сбрасывались в атмосферу и на дорожное покрытие! С увеличением давления окружающей среды была введена система принудительной вентиляции коленчатого вала, при которой пары картера всасывались во впускной коллектор и вместе с топливно-воздушной смесью сжигались в камерах сгорания.Чтобы эта система работала безопасно и эффективно, вентиляция картера регулируется через клапан PCV. Чтобы избежать нарушения топливно-воздушной смеси, клапан PCV должен регулировать отвод этих картерных газов и паров (который будет минимальным на холостом ходу, но будет усиливаться при увеличении частоты вращения двигателя). Поскольку разрежение в коллекторе является самым высоким при низких оборотах двигателя, плунжер PCV будет вытянут вперед в положение, которое ограничит вентиляцию картера до минимума, тем самым не допуская расстановки воздушно-топливной смеси.По мере увеличения оборотов двигателя вакуум в коллекторе будет падать, уменьшая, таким образом, «натяжение» на плунжер, который возвращается в среднее положение, позволяя увеличить расход из картера. Поскольку двигателю требуется больше воздушно-топливной смеси на высоких оборотах двигателя, подъем паров картера в камеры сгорания не должен влиять на производительность. Клапан PCV также действует как пламегаситель. В случае обратного пламени возникающее давление во впускном коллекторе заставит плунжер вернуться в закрытое положение, тем самым предотвращая взрыв паров в картере.Используются различные системы PCV, но все они работают одинаково. Более ранние системы были известны как «открытые» системы, которые по-прежнему позволяли некоторым парам выходить в атмосферу через крышку заливной горловины. «Закрытые» системы PCV уже некоторое время являются нормой, когда крышки наливных горловин не вентилируются, а воздух рециркулирует через воздушный фильтр. Если в течение некоторого времени не проверять, система PCV выйдет из строя и может вызвать серьезные проблемы с двигателем, как описано выше. Регулярное обслуживание имеет важное значение, поскольку некоторые производители рекомендуют заменять клапан PCV через каждый основной интервал обслуживания.

Для всех умеренных стадий настройки двигателя стандартная система PCV должна справляться с увеличением мощности двигателя, продолжая контролировать выбросы из картера. Однако даже на относительно новом автомобиле систему следует тщательно проверить и заменить все подозрительные клапаны, шланги и т. Д. Также необходимо иметь в виду, что на всех двигателях, управляемых системой управления, любые изменения в системе могут нарушить показания датчиков и, таким образом, создать дополнительные проблемы (включая провал теста MOT для уровней выбросов!). Для большинства применений в автоспорте и наиболее радикальных этапов настройки двигателя почти наверняка придется предусмотреть альтернативные средства вентиляции двигателя. При более высоком давлении сгорания, более высоком давлении масла и более высоких оборотах двигателя потребность в соответствующей вентиляции картера также будет высокой. Эта ситуация еще больше усугубляется используемыми радикальными профилями кулачков, которые резко уменьшают доступный вакуум, необходимый для продувки картера. Однако, прежде чем вы броситесь покупать комплект сапуна самого большого размера, который вы можете достать, необходимо принять во внимание многие другие факторы, и следует соблюдать следующие моменты: 1) В двигателях с «мокрым картером» картер никогда не должен быть переполнен, и он должен быть должным образом заглушен, чтобы минимизировать выброс масла.Если кривошипу и шатунам позволить погружаться в масляную ванну на каждом обороте, помимо сопротивления и коэффициента потери мощности, это также создаст еще больший объем масляной струи, с которой придется бороться. Это приведет к потере масла через систему сапуна, а также через маслосъемные кольца, что вызовет дополнительные проблемы, например засорение вилки, потеря мощности и т. д. 2) Любое отверстие для наполнителя или сапуна должно быть закрыто, особенно если оно находится над вращающимися частями или рядом с ними.Например, многие крышки заливных горловин на двигателях OHC расположены непосредственно над выступами распределительного вала, которые при вращении на высокой скорости будут отбрасывать масло с такой силой, что значительная его часть может попасть в сапун. N.B. Всегда учитывайте этот фактор при принятии решения о том, где просверлить крышку кулачка / клапана, чтобы найти штуцер для отбора сапуна. 3) Если из картера необходимо удалить воздух через впускной коллектор, это следует учитывать только при наличии смесительной (нагнетательной) камеры.Ни при каких обстоятельствах нельзя подключать воздушный патрубок любого типа к отверстию коллектора, предназначенному для одного цилиндра. Дыхательные патрубки также могут быть подсоединены к воздушной коробке, но это может усугубить засорение фильтра и потребовать регулярной очистки фильтра (ов). Небольшие сменные фильтры производительности типа «K&N» (модели с карбюратором) не подходят для этого типа переоборудования. Для оптимальной эффективности необходимо установить клапан PCV. Чтобы исключить загрязнение заряда и последующую потерю мощности, в большинстве модернизированных двигателей следует выпускать воздух через изолированный сборный бак, который также будет действовать как коллектор для любого потерянного масла.Эти баки должны иметь объем не менее 1 литра, 2 верхних впускных патрубка (1 вентиляционное отверстие картера и 1 вентиляционное отверстие клапана / крышки кулачка), смотровой манометр (для индикации уровня любого масла внутри) и нижнюю пробку или кран для подачи масла. при необходимости слить. Чтобы избежать частых проверок и слива уровня масла в сборном баке, можно сделать автоматический слив обратно в поддон, как показано. Выпускной вентиль можно рециркулировать через впускную систему или оставить для выхода в атмосферу через подходящий фильтр, последний является более популярным вариантом.В системах с сухим картером продувочное действие насоса должно отводить любой избыточный выброс газов из картера и, в идеальной ситуации, поддерживать давление на уровне 2 дюймов водяного столба или ниже. В зависимости от практичности отдельных типов двигателей и установок могут быть приняты как «открытые», так и «закрытые» системы, причем некоторые тюнеры предпочитают закрытую систему. Обеспечение эффективной работы закрытой системы (включая PCV или аналогичный обратный клапан между двигателем и масляным баком) может предложить дополнительные преимущества.Закрытая система позволяет продувочному насосу снижать давление в картере до минимума, в некоторых случаях до нуля или даже до небольшого вакуума. В таких ситуациях небольшой прирост л.с. достигается за счет устранения загрязнения камеры сгорания и снижения до минимума остаточного сопротивления масла (прилипания к кривошипу, шатунам и т. Д.).

Что такое дыхательная трубка? (с фотографиями)

Сапунная труба позволяет двигателю внутреннего сгорания стравливать давление в картере двигателя.Несмотря на название, на самом деле это вентиляционная труба. Путем сброса давления из картера поршневые кольца двигателя могут плотнее прилегать к стенкам цилиндра. Это обеспечивает лучшее сжатие и способствует меньшему расходу масла при увеличении мощности.

Одновременно с заменой масла следует очищать сапун автомобиля.

Эта труба часто прикрепляется к крышке клапана и часто используется для заливки масла в двигатель. Часто в дыхательную трубу входит бумажный фильтр, предназначенный для улавливания любого прорыва масла, которое может произойти. В высокопроизводительных двигателях распространены двухтрубные конфигурации.

Неправильно запечатанные прокладки могут привести к проблемам с двигателем, особенно в случае неподходящей прокладки головки блока цилиндров.

Когда коленчатый вал и поршни вращаются внутри блока цилиндров, в двигатель попадает большое количество воздуха. Двигатель внутреннего сгорания на самом деле не более чем воздушный насос. Если воздух останется внутри двигателя, масло станет пенистым и потеряет свои смазочные свойства.Воздух также должен был попытаться выйти из двигателя, поскольку он увеличивал давление.

Без вентиляционного отверстия скопившийся воздух будет пытаться уйти вокруг поршней, просачиваясь через поршневые кольца.Это привело бы к резкой потере компрессии и мощности. Масло из двигателя также может вытечь вокруг поршневых колец, вызывая много дыма, загрязнение свечей зажигания и потенциально сожженные поршни.

Патрубок сапуна подходит для семейного автомобиля, но гоночные двигатели требуют дополнительной вентиляции и часто включают воздушный насос для вывода воздуха из картера.Этот вакуумный насос всасывает из двигателя больше воздуха, чем может быть выпущено через трубу. Это создает очень надежную работу двигателя, не беспокоясь о кольцевом уплотнении или утечке масла в камеру сгорания.

При засорении или закупорке сапуна в двигателе он нагревается и часто начинает давать пропуски зажигания.Увеличится расход масла, и двигатель будет реагировать, как будто у него меньше мощности. Если не отремонтировать засоренный сапун, это может привести к загрязнению свечей зажигания и, возможно, к взорванию прокладки головки или впускной прокладки, поскольку скопившийся воздух пытается выйти из двигателя.

Правильное обслуживание сапуна может предотвратить крупную аварию двигателя.Чтобы он работал должным образом, владельцы автомобилей должны очищать сапун двигателя при каждой замене масла горячей мыльной водой и давать ему высохнуть на воздухе. Утерянную или неправильно установленную крышку сапуна следует заменить как можно скорее, чтобы предотвратить попадание мусора в двигатель и продлить срок его службы.

Для чего нужен сапун? : Miata

При работе двигателя поршни двигаются вверх-вниз.Это означает, что объем области внутри масляного поддона двигателя незначительно изменяется при каждом обороте.

И когда двигатель нагревается, воздух внутри двигателя также нагревается и расширяется. А когда двигатель выключается и остывает, воздух внутри двигателя становится более плотным.

Итак, картер двигателя (пространство внутри масляного поддона / нижней части двигателя) должен иметь возможность дышать.

В производственной форме этому дыханию способствует область низкого давления, которая образуется внутри впускного коллектора — вакуум двигателя.

Есть шланг, который проходит где-то между воздушным фильтром и дроссельной заслонкой и соединяется с картером. Здесь чистый воздух втягивается в двигатель.

Есть еще один шланг, который идет от впуска после дроссельной заслонки и соединяется с картером. Это вакуумная подача, которая всасывает горячий, масляный и грязный воздух изнутри картера и подает его в часть сгорания двигателя, где он сгорает / очищается с остальным воздухом / топливом, до которого сгорает двигатель. запустить.

Таким образом, вентиляция картера является «положительной» в том смысле, что она активно контролируется вакуумом двигателя. Он втягивает через двигатель больше чистого воздуха, чем двигатель в противном случае втягивал бы из-за естественного «дыхания» картера за счет быстрых изменений объема, вызванных движением поршней и циклами нагрева и охлаждения.

Когда вы отключите систему PCV, ваш двигатель больше не будет «положительно» вентилировать. Это просто вентиляция сама по себе. Воздух внутри двигателя станет более грязным — это означает, что ваше масло будет быстрее становиться более грязным / более загрязненным побочными продуктами сгорания.

Вы, , можете просто заменить часть системы PCV, которая идет к впускному тракту перед дроссельной заслонкой, но после воздушного фильтра, на простой фильтр-контейнер. Это часто делают люди с послепродажными воздухозаборниками с открытыми фильтрами.

Но вы НЕ хотите отключать остальную часть системы PCV — шланг, который проходит от картера к впуску * после и дроссельной заслонке.

В системе также есть обратный клапан, называемый клапаном PCV, который входит в шланг между картером и впуском (после дроссельной заслонки).Это сделано для того, чтобы обратная вспышка во впускном канале не вызвала скачка давления в картере, который может привести к повреждению масляных уплотнений.

Часто люди, которые устанавливают турбины на свои автомобили, отключают свою систему PCV, потому что у них есть только вакуум. часть времени, и если клапан PCV выходит из строя, наддув на впуске будет вызывать давление в картер, что приведет к повреждению уплотнений.

Воздушный фильтр картера (принцип работы, симптомы, стоимость замены)

Последнее обновление 28 августа 2020 г.

Фильтр сапуна картера, также называемый вентиляционным фильтром картера (CCV), является частью системы вентиляции картера автомобиля.Этот фильтр является частью системы вентиляции картера в двигателях внутреннего сгорания относительно небольшого числа транспортных средств, включая винтажные / маслкары, гоночные автомобили и мотоциклы. Но он встречается и на других двигателях, в том числе на дизельных двигателях, таких как Dodge Cummins.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Во время работы двигателя его поршни выталкивают газы в картер. Эти газы вызывают повышение давления, которое лишает двигатель его рабочей мощности.Целью системы картера является улучшение сброса этого давления, поскольку он выпускает избыточный газ в окружающую среду или перенаправляет его обратно в двигатель.

Выбрасываемые газы могут содержать мусор, частицы масла и другие загрязнители, что требует наличия фильтра сапуна картера. Давайте подробнее рассмотрим, как работает этот жизненно важный компонент и что делать в случае неисправности.

Для чего нужен воздушный фильтр картера?

Когда внутри двигателя повышается давление, есть два способа его сбросить или перенаправить.

Вы можете выбрать сброс давления через клапан принудительной вентиляции картера (PCV) или фильтр вентиляции картера, и в этом сценарии основное внимание уделяется сбросу избыточного давления газа с помощью фильтра вентиляции картера.

Как правило, нет разницы в работе фильтра CCV и других типов фильтров в двигателе автомобиля. Этот фильтр удаляет частицы масла и другой мусор в газах, одновременно создавая избыточное давление на окружающую среду.

Кроме того, этот фильтр сапуна картера предотвращает попадание грязи в картер, особенно во время процесса охлаждения двигателя, и помогает содержать картер в чистоте.В конечном итоге сапун картера предотвращает загрязнение масла, которое может иметь далеко идущие неблагоприятные последствия для вашего двигателя.

Где находится выпускной фильтр картера?

Фильтр CCV обычно находится на верхней части крышки клапана, или вы найдете его на шланге сапуна, который находится наверху картера (соединен с воздухозаборником). В этой части двигателя сбрасывается положительное давление и происходит поступление воздуха в атмосферу и из нее.

Признаки засорения воздушного фильтра картера

Как отмечалось выше, воздушный фильтр картера играет решающую роль в правильной работе системы двигателя.

Как и другие детали в автомобиле, он требует регулярного обслуживания или замены, так как мусор от внутренних или внешних загрязнений может быстро засорить или заблокировать его.

Ваш автомобиль предупредит вас, если возникнет проблема с фильтром сапуна картера, отображая любой из следующих трех симптомов.

# 1 — Высокий холостой ход

Заблокированный фильтр влияет на скорость холостого хода вашего автомобиля.

Забивание фильтра может привести к высокой частоте вращения холостого хода.Этот аспект связан с засорением двигателя или утечкой масла; Таким образом, изменение частоты вращения холостого хода является хорошим индикатором проблем с фильтром сапуна картера вашего автомобиля, если он есть.

# 2 — Утечка масла

В большинстве случаев утечка масла является первым признаком засорения фильтра.

Основная роль фильтра — предотвращать попадание мусора и других загрязняющих веществ в двигатель, одновременно снижая давление в двигателе. Когда фильтр блокируется, высока вероятность повышения давления, и это высокое давление может привести к взрыву прокладки и уплотнений.

В результате масло начнет вытекать из двигателя вашего автомобиля.

# 3 — Низкая производительность двигателя

Еще одним заметным признаком заблокированного фильтра CCV является снижение производительности двигателя вашего автомобиля.

Забитый фильтр влияет на воздух-топливо, что влияет на ускорение и мощность автомобиля. Вы можете особенно заметить эту проблему при движении на низких скоростях.

Однако есть немало других компонентов, которые влияют на работу двигателя.Вот почему так важно проконсультироваться со своим дилером, независимым профессиональным механиком или в автомастерской, чтобы провести эксклюзивную диагностику вашего автомобиля.

Почему масло выходит из сапуна картера?

Если вы заметили, что моторное масло вытекает из фильтра сапуна картера, возможно, вам придется проверить уплотнения. Изношенные уплотнения могут привести к обратному выбросу масла из впускных клапанов, что, в свою очередь, приведет к повышению давления, которое выталкивает масло обратно во впускной фильтр.

Избыточное масло затем выталкивается через фильтр сапуна картера.Кроме того, это состояние может возникать из-за повышенного давления в картере, которое вызывает утечку масла за пределы маслосборника, прокладок и уплотнений. Этот фильтр CCV впоследствии выдувает это моторное масло.

Стоимость замены фильтра картера

Стоимость замены фильтра сапуна картера зависит от модели вашего автомобиля. Кроме того, существуют значительные различия в цене, когда речь идет о материалах, особенностях монтажа, конструкции фильтра и других важных аспектах вашего фильтра CCV.

В разных дилерских центрах и автомастерских берут разные цены. Независимые механики также могут прийти к вам домой, чтобы заменить вам этот фильтр. Но по большей части работа по замене проста, если фильтр находится в легкодоступном месте.

В среднем ожидайте заплатить от 10 до 80 долларов за фильтр. Большинство фильтров сапуна картера будут стоить менее 20 долларов (включая многоразовые, например, от K&N), но некоторые из них являются частью более крупного узла (например, на Cummins 6.7 двигатель), будет стоить около верхней границы диапазона.

Если вы решите, что вам неудобно заменять фильтр самостоятельно, любой механик сможет сделать это за вас за несколько минут. Имейте в виду, что обычно существует минимальная оплата труда, поэтому возьмите еще от 50 до 100 долларов за работу.

В целом, вам придется заплатить от 60 до 180 долларов за замену фильтра профессионалом.

В среднем вам придется заплатить от 200 до 300 долларов за замену фильтра сапуна картера.Обратите внимание, что сами по себе детали будут стоить от 100 до 105 долларов, а затраты на рабочую силу будут составлять от 90 до 120 долларов.

Всегда выбирайте фильтр CCV, который может выдерживать экстремальное давление внутри двигателя, и фильтр, который поставляется с качественными фильтрующими компонентами, такими как опорные плиты и фильтрующие прокладки.

Эти сапунные фильтры могут довольно быстро загрязняться и засоряться, поэтому постарайтесь заменить их, по крайней мере, одновременно с заменой свечей зажигания.

Шланги сапунов: важность своевременной замены

Подумайте, что бы произошло, если бы давление, создаваемое в двигателе, не было сброшено.Именно здесь вступают в дело шланги сапуна : пластиковые или резиновые трубы, по которым газы камеры сгорания от двигателя поступают во впускную систему, что позволяет повторно использовать углеводороды, присутствующие в этих газах. В следующих примечаниях мы опишем как функцию , так и важность этих шлангов сапуна, а также возможные признаки износа, которые заслуживают пристального внимания.

Почему необходимо откачивать газы из камеры сгорания

Как бензиновые, так и дизельные двигатели создают внутреннее давление из-за небольшого количества газов в камере сгорания, выделяемых в момент сжатия и взрыва.Эти газов должны быть удалены по нескольким причинам:

1. Присутствие углеводородов приведет к преждевременному ухудшению качества моторного масла. Кроме того, при взрывах образуется влага, которая впоследствии откладывается в картере двигателя при охлаждении двигателя. Затем насос будет всасывать влагу, ухудшая смазку или вызывая отказ смазки в определенных системах и местах.

2. Мощность двигателя снизится, так как давление будет препятствовать движению поршня вниз.

3. Давление в конечном итоге приведет к выбросу уплотнений и прокладок, что приведет к утечкам масла .

Отвод газов из камеры сгорания: первые дни

Ранние автомобильные двигатели откачивали газов из камеры сгорания , выбрасывая их в атмосферу. Из-за токсичности этих газов этот метод вскоре был прекращен в пользу другого решения: сброса давления через трубопровод, подключенный непосредственно к впускному коллектору в транспортных средствах с атмосферным давлением или во впускной патрубок турбонагнетателя на транспортных средствах с турбонаддувом.Клапан принудительной вентиляции картера (PCV) был введен для регулирования прохождения этих газов.

Revolution: маслоотделители

На рубеже веков свет увидела новая революционная система с маслоотделителями . Эти отстойники конденсируют масло, содержащееся в газах камеры сгорания, и возвращают его в картер. Это имело преимущество в снижении расхода масла и выбросов газов, а также в уменьшении потребности в техническом обслуживании двигателя.Для отвода газов от двигателя к впускной системе используются жесткие пластиковые трубы или резиновые трубы: это шланги сапуна.

Признаки износа шлангов сапуна

Со временем на шлангах сапуна могут появиться признаки износа как из-за высокотемпературной среды, в которой они работают, так и из-за углеводородов и масла, с которыми они постоянно контактируют. В зависимости от материала втулки могут возникать разные типы повреждений. Резиновые трубы имеют тенденцию к размягчению, тогда как пластиковые трубы твердеют и становятся хрупкими.

В резиновых трубах обратите внимание на следующие знаки:

• повреждение вокруг фитингов или вдоль шланга

• любое скопление углерода и нефтешламов, которое может вызвать закупорку трубы

• мягкие соединительные колена (они могут согнуть и затруднить поток газа)

• трубы из мягкой резины (могут вызвать утечку вакуума в месте подключения)

С пластиковыми трубками , обратите внимание на:

• повреждение колен и соединений

• препятствия из-за нагара и нефтешламов

• трещины от вибрации двигателя

Важность своевременной замены

Изношенные резиновые или пластиковые шланги сапуна следует немедленно заменять. Препятствия в системе вентиляции газа двигателя приведет к увеличению давления в картере, что в конечном итоге приведет к вышеупомянутым неисправностям.

Более того, любая трещина или разрыв в трубах приведет к выбросу токсичных газов в атмосферу. Это также позволит воздуху проходить во впускные трубы, минуя расходомер. Последнее событие приведет к разложению воздушно-бензиновой смеси, что в конечном итоге приведет к пропуску зажигания в двигателе. Это могло бы привести к резкому холостому ходу, грубому запуску, нерешительности при ускорении или даже к полной остановке автомобиля.

Лучшие практики

Хотя шланги сапуна могут сломаться сами по себе из-за вибрации двигателя, они обычно выходят из строя после технического обслуживания или ремонтных работ. Мы видели это, например, на трубке Gates EMh248 (деталь, которая встречается в более чем миллионе двигателей BMW) и на резиновой трубке EMh500 (присутствует в полутора миллионах двигателей Opel).

Поэтому мы настоятельно рекомендуем заменять шланги сапуна на новые всякий раз, когда на них появляются признаки износа или когда вы манипулируете ими в процессе ремонта или обслуживания автомобиля.Это поможет вам избежать ненужных рисков, лишних затрат рабочего времени и дополнительных затрат на техническое обслуживание. Эти меры помогут предотвратить отказ ремня между интервалами обслуживания ремня, в результате чего клиентам потребуется дорогостоящих замены .

.
