Что такое обратная полярность на аккумуляторе автомобиля: в чем отличие, какой выбрать?

Как определить полярность аккумулятора автомобиля

Что такое полярность аккумулятора автомобиля и как ее определить?

При выборе аккумулятора нужно обязательно обращать внимание на ряд параметров. Среди основных стоит отметить номинальную ёмкость, типоразмер корпуса, стартерный ток и полярность. Сегодня мы поговорим о полярности аккумулятора автомобиля и о том, как её определить. Это один из ключевых параметров АКБ. Если выбрать неподходящую полярность Вы просто не сможете подключить батарею на автомобиле и начать её эксплуатацию.

Почему необходимо знать полярность аккумулятора автомобиля?

Полярность – это характеристика аккумулятора автомобиля, которая определяет расположение его внешних выводов. Если вы купите аккумулятор для автомобиля не той полярности, то получите проблему с его установкой и подключением.

Дело в том, что посадочная ниша под аккумулятор позволяет установить его в одном положении. Если полярность будет неподходящей, то длины проводов с клеммами просто не хватит, чтобы подключить их к соответствующим выводам батареи. То есть, вы просто не сможете эксплуатировать аккумулятор.

Конечно, можно заняться удлинением соответствующих проводов и «победить» в сложившейся ситуации. Но, подумайте, нужны ли вам ненужные проблемы и изготовление всяких дополнительных «костылей»? В такой ситуации, скорее всего, вы поедете обратно в магазин или обратитесь в интернет-магазин для замены АКБ на модель требуемой полярности. В этих случаях продавцы идут навстречу, и батарею можно будет поменять. Но, чтобы не терять драгоценное время и не тратить понапрасну нервы, выбирать требуемую полярность нужно уметь сразу. Давайте, разберёмся, как это делать.

Виды полярности АКБ

Производители выпускают аккумуляторные батареи с шестью видами полярности. Они отличаются компоновкой и объединением между собой элементов АКБ. Наиболее распространены из них четыре вида полярности. Два вида используются в аккумуляторах для легковых автомобилей и ещё два – для грузовых.

Аккумуляторы для легковых автомобилей

Перед тем, как определить полярность аккумулятора автомобиля, разверните его к себе лицевой частью (с наклейкой). Выводы аккумулятора будут находиться на верхней стороне аккумулятора на ближней к вам стороне. Теперь смотрим расположение положительного (+) и отрицательного (вывода) на АКБ. Возможны два варианта:

1) Положительный токовывод справа, а отрицательный слева. Это обратная полярность или европейская. Она ещё обозначается, как «0». На изображении ниже показан вид аккумулятора автомобиля сверху.

Обратная полярность аккумулятора автомобиля

2) Положительный токовывод слева, а отрицательный справа. Это прямая полярность аккумулятора автомобиля или российская. Этот вид полярности ещё обозначается, как «1». Ниже можно посмотреть вид сверху на батарею с прямой полярностью.

Прямая полярность аккумулятора автомобиля

Здесь стоит ещё сказать о мифических «азиатской» и «американской» полярностях. Таких в природе не существует. Есть азиатский и американский типоразмер АКБ. Аккумуляторы азиатского типа имеют ширину несколько меньше европейских, а высоту немного больше. Кроме того, у них нет «ступеньки» на верхней крышке. Клеммы азиатских аккумуляторов могут быть тоньше, а в ряде случаев выполнены под другие крепления.

АКБ американского типа отличаются видом токовыводов и их расположением. Выводы находятся не на верхней плоскости, а на боковой. Выполнены они под крепление болтом. Хотя есть модели имеющие выводы и на боковой поверхности, и стандартные на верхней крышке.

Азиатский типоразмер

Американский типоразмер

Что касается полярности, то у азиатских АКБ она обратная или «0», а у американских – прямая или «1».

Вернуться к содержанию



Аккумуляторы для грузовых автомобилей

На большинстве аккумуляторов для грузовых автомобилей токовыводы располагаются по одной из коротких сторон АКБ. Чтобы определить полярность автомобильного аккумулятора, поворачиваем батарею к себе стороной с выводами и смотрим их расположение. Здесь также два варианта:

1) Положительный вывод слева, а отрицательный справа. Это полярность автомобильного аккумулятора обратная или европейская. Она обозначается цифрой «3».

Обратная полярность грузового аккумулятора

2) Положительный вывод справа, а отрицательный слева. Это полярность автомобильного аккумулятора прямая или российская. Она обозначается цифрой «4».

Прямая полярность грузового аккумулятора

Грузовые аккумуляторы могут встречаться с компоновкой, обозначаемой цифрой «2». В этом случае токовыводы АКБ расположены на верхней стороне по диагонали.

Диагональное расположение выводов

Вернуться к содержанию

Прочие виды полярности

Существуют ещё два менее распространённых вида компоновки АКБ, обозначаемые цифрами «6» и «9». Они представлены на изображениях ниже.

Полярность 6

Полярность 9

Вернуться к содержанию

Как определить полярность при отсутствии маркировки выводов?

Бывает, что нужно определить полярность автомобильных аккумуляторов, на которых отсутствует маркировка токовыводов. Как правило, этой проблемы не существует, поскольку производители АКБ выделяют выводы знаками «+» и «-». Часто их дополнительно выделяют цветами. Положительный красным, а отрицательный чёрным или синим цветом. Но, предположим, маркировки нет. Что делать тогда?

Предлагаем вам 4 разных способа определения полярности выводов:

• Диаметр токовыводов. Наиболее простой вариант – это измерить диаметр выводов аккумулятора. Положительные выводы всегда имеют больший диаметр, чем отрицательные. Если быть точнее, то при европейском типоразмере плюсовой токовывод имеет диаметр 19,5 мм, отрицательный — 17,9 мм. Для АКБ азиатского типоразмера эти значения составляют 12,7 и 11,1 миллиметров. Для измерения диаметра можно воспользоваться штангенциркулем;
• Лимонная кислота. В принципе можно взять слабый раствор любой другой кислоты. К выводам АКБ прикручиваете медные провода, а другие их оголённые концы опускаете в раствор кислоты. Они не должны касаться друг друга. Где будет наблюдаться бурное газовыделение, там находится минусовой токовывод;
• Сырой картофель. В этом случае медные проводки втыкаются в срез картофелины. Расстояние между ними от 5 до 10 миллиметров. Вокруг провода от положительного вывода картофель позеленеет;
• Мультиметр. Берете мультиметр и включаете его на замер напряжения. Щупами касаетесь выводов АКБ и смотрите показания. Если напряжение будет со знаком плюс, то под щупом красного цвета у вас вывод «+», а под чёрным «-». Если напряжение со знаком минус, то, наоборот. Под красным щупом вывод «-», под чёрным «+».

Теперь вы знаете, как определить полярность аккумулятора автомобиля самостоятельно. Если у вас ещё остались вопросы, задавайте их в комментариях. И не стесняйтесь пытать консультантов в магазинах насчёт характеристик аккумулятора. Они обязаны знать их все и проконсультировать вас. Удачных покупок!

Вернуться к содержанию

Полярность аккумулятора

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

 Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

Как узнать полярность у аккумулятора

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.

У грузовых автомобилей обратная полярность называется — левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.

Читайте также:  Аккумулятор 60B24L Обратная полярность

Прямая полярность аккумулятора

Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная — с правой стороны. Для легковых машин она обозначается цифрой «1»

У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.

Прямая полярность

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

1. Перегорание предохранителей.
2. Пожар.
3. Выход из строя ЭБУ.
4. Перегорание диодного моста генератора.
5. Оплавление проводки.
6. Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Читайте также:  Автомобильные аккумуляторы Panasonic

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя. Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Полярность аккумулятора

Главная > Теория > Полярность аккумулятора

Полярность АКБ – это то, как расположены внешние токовыводящие элементы (токовыводы), находящиеся на корпусе аккумулятора. Наиболее распространенные схемы их расположения – прямая и обратная, но все же имеются и другие способы, однако, они практически не используются. Если говорить просто, то полярность – это то, как расположены клеммы. Плюсовая – может находиться как слева, так и справа, в чем и заключается разница. В этой статье рассмотрим, как определить полярность аккумулятора.

Разница между прямой и обратной полярностью

Нынешние аккумуляторные батареи, устанавливаемые в автомобилях, имеют две клеммы на корпусе: плюс и минус. Около них имеется арифметическое обозначение: «+» и «-». Отталкиваясь от требований международного стандарта, обозначения должны быть рифлеными, что позволяет точно определить полярность, если на улице темно.

Чем различаются противоположности

Обратите внимание! Как правило, чтобы узнать полярность, следует обратить внимание на табличку или наклейку на самом АКБ – она будет спереди. Если какие-либо таблички отсутствуют, АКБ чаще всего установлен клеммами вперед.

Когда «+» справа, а «-» – слева, такую полярность называют обратной. Если наоборот, это прямая, чаще всего встречающаяся на территории России. Сами клеммы могут быть расположены внутри корпуса АКБ или выполнены выступающими над ее верхней крышкой. Современные аккумуляторы имеют различный диаметр клемм: положительная – более толстая, по сравнению с отрицательной.

Прежде чем приобретать аккумулятор для авто, необходимо ознакомиться с параметрами места, куда он будет устанавливаться:

• Размеры области, куда будет вставляться АКБ;
• Каким методом осуществляется крепеж;
• Как подключается прямая и обратная полярность;
• Какого размера клеммы;
• Где расположен газоотвод.

Чтобы облегчить выбор, многие изготовители предлагают покупателям пользоваться автоматизированным онлайн-каталогом, изучив который, безошибочно определяется необходимый АКБ. Изготовители выпускают аккумуляторы как с прямой, так и с обратной контрастностью.

Существуют автомобили, где размеры выводов клемм позволяют подключать аккумуляторы любой полярности. Такие универсальные модели пользуются популярностью, но есть вероятность, что полярность все же будет установлена неправильно (переполюсовка).

Если перепутать полярность

Индикатор заряда аккумулятора

Немало автолюбителей, снимая АКБ для подзарядки, подключают его потом неправильно, то есть путают плюс с минусом. Если провода в контактах ошибочно соединены, аккумулятор начинает сильно искрить, что может привести к перегоранию любых элементов электросхем авто. Машины, выпускаемые сейчас, как правило, имеют защиту от этого: если происходит короткое замыкание, автоматически выбиваются предохранители.

Устанавливать клеммы нужно внимательно

Если все же водитель установил обратную полярность, вместо прямой, или наоборот, может случиться следующее:

• На приборной панели исчезнут значения и подсветка;
• Перегорит диодный мост или реле напряжения;
• Выход из строя блока управления двигателем;
• Сгорит силовой предохранитель.

Как правило, серьезным повреждениям подвергаются азиатские автомобили – они не терпят, если неправильно была подключена батарея.

Стоит отметить, что перепутать контрастность не так просто, ведь:

• Плюсовой провод недостаточно длинный, и его придется сильно натягивать;
• Толстая плюсовая клемма не дает зафиксировать массовый провод.

Если перепутать полярность на аккумуляторе, происходит короткое замыкание. Это связано с тем, что водитель, как правило, не может в случае ошибки качественно зафиксировать провода на клеммах. В момент контакта получается сильное искрение, а сами клеммы имеют неподходящие размеры.

Определение полярности АКБ без маркировки

Бывает, что нужно узнать, какой полярности аккумулятор, но на его корпусе нет каких-либо обозначений. В этом случае существуют другие способы определения:

• Размер клемм. Если снаружи корпуса не видно ни плюса, ни минуса, обратить внимание следует на диаметр клемм: плюс, по сравнению с минусом, более толстый. При необходимости последовательно к клеммам АКБ подключается минус (положительная должна быть изолирована). На минус клемма легко наденется, а на плюс будет заходить с трудом. Все же данный метод не гарантирует стопроцентный успех;
• Мультиметр. Этот способ является более надежным. Для этого прибор переключается в режим, который измеряет постоянные напряжения U (предел – 20 В). После этого черный щуп устройства подключают к предполагаемому минусу на АКБ. Щуп красного цвета подключается к второй клемме. В случае положительных показаний на табло мультиметра (порядка 12 В) становится ясно, что черный щуп подсоединен к минусу, а красный – к плюсу. Если неправильно подключить, то на табло устройства будет выведено «-12 В»;
• Налет на клеммах. Это косвенный способ, позволяющий узнать, АКБ имеет обратную полярность или прямую. Работает на «подгулявших» аккумуляторах. Здесь положительная клемма будет отличаться внешним видом – это повышенное оксидное загрязнение (белого или зеленого оттенка).

На заметку. Прежде чем подключать АКБ, необходимо узнать полярность любым из вышеперечисленных способов.

Рекомендации

Как рассчитать время зарядки аккумулятора

Чтобы в будущем не возникало сложностей с определением обратной полярности аккумулятора или прямой полярности, специалисты советуют прибегать к следующим простым правилам:

• Прежде чем подключать АКБ, обязательно нужно свериться с полярностью;
• Напротив «плюса» рекомендуется приклеить еще одну табличку, если «родная» стерлась;
• Лучше всего устанавливать АКБ от проверенных производителей;
• Электропроводка всегда должна быть исправна, что избавит от множества проблем.

Некоторые автолюбители могут по ошибке установить в свой автомобиль АКБ неподходящей полярности. Эта ошибка способна привести к тому, что сгорит вся электроника вместе с мозговым центром авто, а то и вовсе случится пожар. Значит, как минимум, новый АКБ следует сравнить со старым и определиться, где должны быть расположены полюса. Даже если вы уже купили аккумулятор, поняли, что он не подходит, его можно заметить. Главное – не подключать его.

Итак, теперь известно, каким образом определяется полярность АКБ, и что будет, если пренебрегать этим вопросом. Как правило, производители учитывают эту особенность, поэтому делают свои маркировки. В любом случае, аналогичные вопросы задаются продавцу-консультанту в магазине, где приобретается аккумулятор.

Видео



Прямая и обратная полярность аккумулятора

Дата публикации Апр 06, 2013, Рубрики Аккумулятор автомобиля |

Прямая и обратная полярность аккумулятора – это один из параметров, который необходимо учитывать владельцу при выборе аккумулятора для своего авто. Бывает ведь и так, что вопрос продавца: «А у вас прямая или обратная полярность?» Ставит потенциального покупателя аккумулятора в тупик.

Вместе с тем, это свойство АКБ – прямая и обратная полярность аккумулятора относится скорее к геометрии, чем к электрике и является довольно условным.

Представим, как расположен аккумулятор в Жигулях, скажем, ВАЗ 2107. Он находится на площадке за правой фарой, клеммы находятся со стороны крыла, ближе к наблюдателю. Справа – «минус», провод от которого крепится рядом, слева – «плюс», от него провода идут вниз, к генератору. Сравним с Ауди-80, не менее распространенной у нас машиной. Аккумулятор почти посередине, у моторного щита. Стоим напротив радиатора, клеммы на противоположной от нас стороне. Так же – справа «минус», слева «плюс», но уже, наоборот, по отношению к ВАЗ 2107. Вот вам прямая и обратная полярность.

Видимо, для немца понятия прямой и обратной полярности аккумуляторной батареи были бы противоположны, но мы в России, поэтому, «прямым» для нас является изделие, более приспособленное к отечественному автопрому.

Итак, располагаем аккумулятор клеммами к себе. Плюс – слева, минус – справа. Это прямая полярность (в магазине вас поймут). Минус – слева, плюс – справа. Перед вами аккумулятор с обратной полярностью.

Конечно, основное, на что обращают внимание покупатели при покупке аккумулятора – это емкость и пусковой ток. Часто встает вопрос: «А справится ли генератор, если я поставлю батарею большей емкости?» Справится. Только в случае, если произойдет глубокий разряд (например, двигатель пришлось долго крутить стартером), будет необходима подзарядка от внешнего устройства.

Но раз уж мы заговорили о геометрии, хочется напомнить, что размеры аккумулятора, а не только понятия прямой и обратной полярности следует учитывать достаточно точно. Аккумуляторы одинаковой емкости могут отличаться у разных производителей до 1,5 см. В этом случае может получиться так, что провода до клемм дотянутся, но с трудом, или крышку, если она есть, будет закрыть трудновато. Знание точных цифр поможет не ошибиться при выборе.

Related posts:

1. Как проверить емкость аккумулятора
2. Срок службы аккумулятора автомобиля
3. Время зарядки автомобильного аккумулятора
4. Как правильно снимать аккумулятор
5. Сколько заряжать аккумулятор автомобиля

Еще по теме

• Нет связанных постов

Аккумулятор.

Полярность прямая и обратная. Прямая и обратная полярность аккумулятора

Рассчитаны на напряжение – 12 В и постоянный ток. Они подключаются с помощью клемм, одна из которых имеет плюсовой заряд, а другая – минусовой. Плюс подключается к электрической система авто, а минус соединяют с кузовом (массой). Полярность – это взаимное размещение клемм. Неправильное подключение АКБ грозит поломкой электрооборудования. Но проблема в том, что выводы на разных батареях и расположены может быть по-разному.

Разница между прямой и обратной полярностью

Различают следующие виды полярности аккумуляторов:

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом Трейд-ин
Кредит от 9.9%

По компоновке элементов различают четыре типа полярности: по 2 вида для грузовиков и легковушек, хотя встречаются и ещё несколько, менее распространённых.

Аккумулятор прямой полярности отличается от АКБ обратной полярности размещением токовыводов. Но различий в принципе работы нет. Технические характеристики могут быть совершенно идентичными.

Есть ещё модели азиатского типа и американского. В некоторых источниках они указываются как дополнительные виды. Однако это неверно, потому что различия относятся к типоразмеру. АКБ азиатского производства больше высоту, но меньше в ширину. Кроме того, клеммы у таких приборов тоньше. Аккумуляторы американского производства чаще имеют выводы на боковой стороне, которые сделаны под крепление болтом. Причём азиатские модели относятся к обратнополярным, а американские – к прямополярным.

Подробнее разобраться, что такое обратная и прямая полярность автомобильного аккумулятора, поможет анализ разных вариантов АКБ.

Как определить полярность аккумулятора

Способ определения будет частично отличаться для легковых и грузовых автомобилей.

Легковые автомобили

Чтобы определить, какая полярность аккумулятора – прямая или обратная, нужно развернуть прибор выводящими элементами к себе, этикетка будет располагаться перед глазами. Прямополярной считается батарея, если слева направо размещён сначала «+», потом «–». Такие аккумуляторы маркируются цифрой «1» и устанавливают преимущественно на отечественные авто и на отдельные машины зарубежного производства.

У обратнополярных АКБ все наоборот: сначала идёт «минус», затем «плюс». Такая батарея маркируется цифрой «0». Но, несмотря на разницу, не понять, какая полярность у аккумулятора, можно только по незнанию или в спешке.

Грузовые автомобили

Чтобы узнать полярность аккумулятора для грузовой машины, нужно , развернув прибор этой стороной к себе. Выводы часто расположены на короткой стороне. Если плюсовой вывод находится слева, а минусовой – справа, то это обратнополярная АКБ, и она обозначается цифрой «3».

Минус, размещающийся справа, и плюс слева определяют прямополярный аккумулятор для грузового автомобиля, который обозначается цифрой «4».

В редких случаях встречаются ещё другие варианты компоновки батареи:

• «2» – выводы расположены по диагонали.
• «6» – стороны батареи одинаковые ширины, и выводы расположены с одной стороны, слева направо «-», затем «+».
• «9» – токовыводящие элементы размещены по центру коротких сторон.

Дополнительные способы определения полярности

Определение полярности аккумулятора возможно и по внешнему виду отдельных элементов. У прямополярной АКБ:

• плюсовая клемма больше минусовой;
• клеммные выводы в целом толще.

Толщина клемм (мм.)

Затруднений с определением не должно возникать ещё и по той причине, что производитель выбивает на корпусе рядом с клеммами или непосредственно на клеммах «+» и «–».

Кроме того, маркируются цветами, соответственно, «+» – красный, «–» – синий или чёрный:

• защитные колпачки на клеммных проводах;
• наклеммные колпачки.

На сам аккумулятор может быть нанесена маркировка в виде букв «L» или «R». Первая указывает на обратную полярность, вторая – на прямую.

Обратите внимание! В случае затруднений производители предлагают воспользоваться онлайн каталогом для подбора оптимальной модели аккумулятора.

Если никаких обозначений на аккумуляторе нет, то полярность определяют с помощью:

• мультиметра – в режиме измерения постоянного напряжения тока (U) чёрный щуп подсоединяют к предполагаемому минусу, а красный – к плюсу. Если проверяющий угадал расположение полюсов, то прибор покажет напряжение «12 В». Если полярность не совпала, то напряжение будет « -12 В»;
• слабого раствора кислоты, например, лимонной. К выводам аккумулятора нужно подсоединить медные провода, одним концом прикрутить по одному проводу к выводам, а другим опустить их в раствор. Важно, чтобы провода не соприкасались. Там, где будет минусовой провод, образуются ;
• сырого картофеля. Также используются медные провода, только их нужно воткнуть в разрезанную пополам картофелину на расстоянии 5-10 мм друг от друга. Там, где «+», картофель позеленеет;
• осмотра клемм. Кроме того, что плюсовой вывод толще, чем минусовой, у б/у АКБ есть ещё одно отличие – плюсовая клемма имеет белый или зелёный налёт – оксидное загрязнение.

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети. При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка. Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

• подсветки и электроники ;
• сигнализации;
• проводов;
• бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
• блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;
• генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить . Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

Важно! Особенно фатальна ошибка на машинах японского производства.

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

• зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
• плюсовой провод слишком короткий.

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно. Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась. Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Можно ли установить другой полярности

Автомобилистов, которые по неопытности приобрели неподходящий аккумулятор, интересует можно ли как-то поставить его в автомобиль. Теоретически можно. Естественно просто подключить аккумулятор как обычно не получится. Придётся перевернуть АКБ и тянуть провод к соответствующему выводу. Провод иногда коротковат, поэтому его нужно будет наращивать. Кое-как к этому делу не подойти, поскольку нужно тщательно подобрать провод, рассчитав необходимое сечение. И такое подключение уже будет халтурой. Вместо рискованного мероприятия по подключению аккумулятора с неправильной полярностью, опытные водители рекомендуют продать прибор и купить тот, который нужно.

Чтобы избежать неправильного подключения АКБ, опытные водители советуют новичкам покупать точно такой же аккумулятор, что и был установлен. Однако этот способ не спасает от неправильной установки на подзарядку, поэтому будьте внимательны при покупке и установке батареи.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне

Мас Моторс

При выборе аккумулятора нужно обязательно обращать внимание на ряд параметров. Среди основных стоит отметить номинальную ёмкость, типоразмер корпуса, стартерный ток и полярность. Сегодня мы поговорим о полярности аккумулятора автомобиля и о том, как её определить. Это один из ключевых параметров АКБ. Если выбрать неподходящую полярность Вы просто не сможете подключить батарею на автомобиле и начать её эксплуатацию.

Полярность – это характеристика аккумулятора автомобиля, которая определяет расположение его внешних выводов. Если вы купите аккумулятор для автомобиля не той полярности, то получите проблему с его установкой и подключением.

Дело в том, что посадочная ниша под аккумулятор позволяет установить его в одном положении. Если полярность будет неподходящей, то длины проводов с клеммами просто не хватит, чтобы подключить их к соответствующим выводам батареи. То есть, вы просто не сможете эксплуатировать аккумулятор.

Конечно, можно заняться удлинением соответствующих проводов и «победить» в сложившейся ситуации. Но, подумайте, нужны ли вам ненужные проблемы и изготовление всяких дополнительных «костылей»? В такой ситуации, скорее всего, вы поедете обратно в магазин или обратитесь в интернет-магазин для замены АКБ на модель требуемой полярности. В этих случаях продавцы идут навстречу, и батарею можно будет поменять. Но, чтобы не терять драгоценное время и не тратить понапрасну нервы, выбирать требуемую полярность нужно уметь сразу. Давайте, разберёмся, как это делать.

Виды полярности АКБ

Производители выпускают аккумуляторные батареи с шестью видами полярности. Они отличаются компоновкой и объединением между собой элементов АКБ. Наиболее распространены из них четыре вида полярности. Два вида используются в аккумуляторах для легковых автомобилей и ещё два – для грузовых.

Аккумуляторы для легковых автомобилей

Перед тем, как определить полярность аккумулятора автомобиля, разверните его к себе лицевой частью (с наклейкой). Выводы аккумулятора будут находиться на верхней стороне аккумулятора на ближней к вам стороне. Теперь смотрим расположение положительного (+) и отрицательного (вывода) на АКБ. Возможны два варианта:

1) Положительный токовывод справа, а отрицательный слева. Это обратная полярность или европейская. Она ещё обозначается, как «0». На изображении ниже показан вид аккумулятора автомобиля сверху.

2) Положительный токовывод слева, а отрицательный справа. Это прямая полярность аккумулятора автомобиля или российская. Этот вид полярности ещё обозначается, как «1». Ниже можно посмотреть вид сверху на батарею с прямой полярностью.

Здесь стоит ещё сказать о мифических «азиатской» и «американской» полярностях. Таких в природе не существует. Есть азиатский и американский типоразмер АКБ. Аккумуляторы азиатского типа имеют ширину несколько меньше европейских, а высоту немного больше. Кроме того, у них нет «ступеньки» на верхней крышке. Клеммы азиатских аккумуляторов могут быть тоньше, а в ряде случаев выполнены под другие крепления.

АКБ американского типа отличаются видом токовыводов и их расположением. Выводы находятся не на верхней плоскости, а на боковой. Выполнены они под крепление болтом. Хотя есть модели имеющие выводы и на боковой поверхности, и стандартные на верхней крышке.

Что касается полярности, то у азиатских АКБ она обратная или «0», а у американских – прямая или «1».

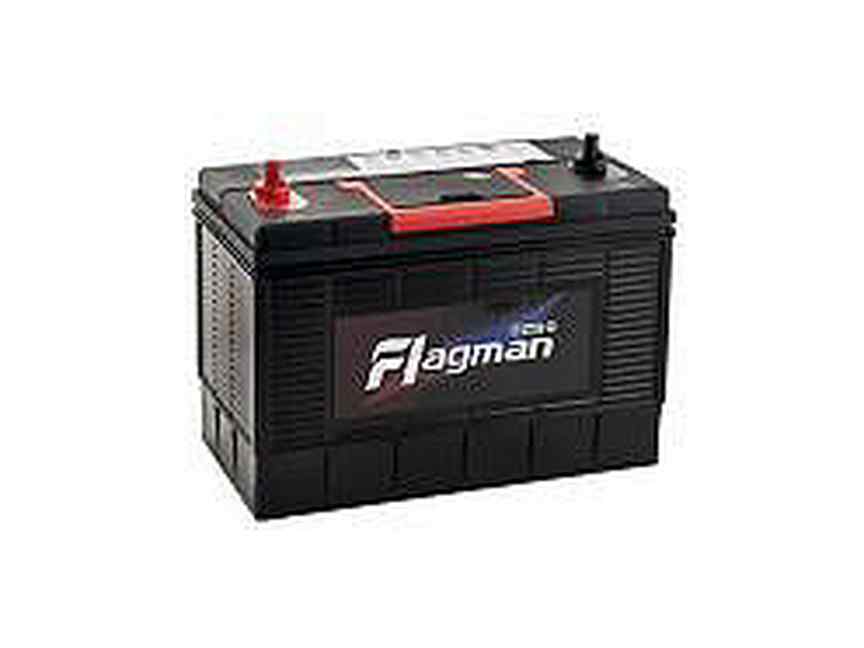

Аккумуляторы для грузовых автомобилей

На большинстве аккумуляторов для грузовых автомобилей токовыводы располагаются по одной из коротких сторон АКБ. Чтобы определить полярность автомобильного аккумулятора, поворачиваем батарею к себе стороной с выводами и смотрим их расположение. Здесь также два варианта:

1) Положительный вывод слева, а отрицательный справа. Это полярность автомобильного аккумулятора обратная или европейская. Она обозначается цифрой «3».

2) Положительный вывод справа, а отрицательный слева. Это полярность автомобильного аккумулятора прямая или российская. Она обозначается цифрой «4».

Грузовые аккумуляторы могут встречаться с компоновкой, обозначаемой цифрой «2». В этом случае токовыводы АКБ расположены на верхней стороне по диагонали.

Диагональное расположение выводов

1597 Просмотров

Система электропитания современного автомобиля имеет достаточно большое значение в жизненном цикле машины и ее исправной работе. Одной из важнейших составляющих системы питания авто является аккумуляторная батарея, которая является источником энергии большинства электрических систем. Сегодня мы выясним, что такое полярность автомобильного аккумулятора, почему эта характеристика так важна при выборе и покупке новой АКБ и как понять, какой полярностью обладает батарея, купленная в магазине.

Назначение

Прежде чем подробным образом рассказать, что означает прямая и обратная полярность аккумуляторной батареи, напомним вкратце назначение АКБ. Это позволит раз и навсегда прояснить для себя, почему столь важно обращать внимание на состояние батареи и контролировать ее регулярно?

Аккумулятор представляет собой батарею, которая способна в течение долгого времени подводить к своим клеммам ток постоянной величины. При этом запас аккумулятора постоянно пополняется. Обычно это действие производит генератор, который приводится в движение от шкива заведенного двигателя.

Если батарея села и мотор невозможно завести, на помощь автолюбителю приходят зарядные устройства, которые запитываются от обыкновенной бытовой сети.

Современная аккумуляторная батарея, независимо от того, прямой или же обратной полярностью она обладает, имеет достаточно большое количество составных частей. К примеру, оболочкой АКБ, является ее корпус, выполненный из пластика высокой прочности и имеющий слой свинца на внутренней своей поверхности.

Внутри корпуса располагаются несколько отсеков, каждый из которых заполняется электролитом. Как правило, электролит представлен литием или соляной кислотой. Задача электролита — переносить заряд и не препятствовать свободному его переносу по всему объему отсека.

Электролит плавает между набором пластин, называемых пакетами. Обычно пластины изготавливаются из свинца, однако в некоторых случаях также находит применение и олово. Пластины находятся на некотором, фиксированном расстоянии друг от друга. Это позволяет накапливать им между собой некоторый заряд, который способен держаться достаточно долгое время.

Еще одной немаловажной составляющей любой современной АКБ являются ее клеммы. Обычно их две: положительная и отрицательная. Они предназначаются для того, чтобы машина смогла получать от батареи энергию и отдавать ее при помощи генератора.

Срок службы аккумулятора обычно составляет 3-5 лет, в зависимости от его качества. Это говорит о том, что существующая конструкция достаточно совершенна, хотя и обуславливает относительно высокую стоимость аккумуляторов, представленных на современном рынке.

Какими они бывают?

Современные аккумуляторы имеют большое количество типов и разновидностей. Так, АКБ могут варьироваться как по объему и мощности выдаваемого тока, так и по типу электролита, который в них залит.

Кроме того, большое значение имеет возможность обслуживания батареи. Так, полностью обслуживаемые модели допускают самостоятельную замену практически любого функционального элемента. Такие модели в настоящий момент практически не используются. Необслуживаемые модели не допускают какого-либо вмешательства в их конструкцию. Они отличаются своей долговечностью и надежностью.

Также может быть различной и полярность АКБ: она бывает прямой и обратной.

По своей сути, полярность обуславливает расположение положительной и отрицательной клемм на корпусе батареи. Если полярность будет подобрана неправильно, то АКБ банально не получится подключить к энергопотребляющему блоку машины.

По этой причине важно знать, какую полярность имеет батарея, чтобы не выкинуть деньги на ветер и не приобрести товар, который в итоге не подойдет машине.

Как определить?

Теперь, когда стало ясно, что полярность играет достаточно важную роль при выборе нового , стоит понять, как ее определить и по каким признакам можно отличить одну полярность от другой.

Прямая полярность применяется на абсолютном большинстве современных автомобилей, поставляемых из Европы. Более того, на российских авто именно данный тип полярности встречается чаще остальных. Этот тип достаточно просто отличить: положительная клемма будет располагаться слева, если развернуть батарею так, что клеммы окажутся со стороны наблюдаемого. Более того, на корпусе будет располагаться цифра «0».

Обратная полярность отличается тем, что клемма с положительным знаком здесь будет располагаться справа. На корпусе таких батарей нанесена цифра «1», которая поможет не ошибиться с выбором.

Подводя итоги

Аккумуляторная батарея играет крайне значимую роль в работе современного автомобиля: без нее было бы невозможным питание электрических систем машины и всех ее агрегатов. При замене АКБ важно учитывать ее полярность, во избежание невозможности установки новой батареи и ее подключения. Обозначенные в статье советы помогут не ошибиться с выбором, а маркировка на корпусе АКБ станет явным признаком того, что этот выбор сделан правильно.

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.

Содрежание

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.

У грузовых автомобилей обратная полярность называется — левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.

Прямая полярность аккумулятора

Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная — с правой стороны. Для легковых машин она обозначается цифрой «1»

У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

1. Перегорание предохранителей.
2. Пожар.
3. Выход из строя ЭБУ.
4. Перегорание диодного моста генератора.
5. Оплавление проводки.
6. Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя. Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Во всех статьях и обзорах, связанных со сваркой, присутствует электрическая тема. Хоть аппараты, хоть электроды, хоть виды швов – в любом сварочном вопросе упоминается и уточняется вид тока. Где-то он постоянный, где-то переменный, а еще у него есть два варианта – прямая и обратная полярность при сварке.

Пора разобраться, что к чему, чтобы правильно выбирать материалы, аппараты, электроды и методы сварки. Знание нюансов об электричестве в сварке помогут вам быстро и правильно настроить инвертор, от чего качество сварочных швов зависит в большой степени.

Конечно, можно всю жизнь проработать на своем инверторном аппарате, в котором по умолчанию постоянный ток настроен на прямую полярность: у вас нет никаких хлопот или проблем с перестройками сварочного электричества.

Эта чудесная идиллия возможна лишь при условии, что вид работ у вас один и тот же, вы не меняетесь, всех возможностей своего аппарата так и не знаете, и вообще зачем про электричество, все и так хорошо, не надо усложнять…

Не надо, так не надо, но вот если вам понадобится варить, например, качественную высоколегированную сталь, то ваша идиллия сразу же нарушится: качественного шва со старыми электрическими настройками у вас не получится. Вам придется разбираться с понятием обратной или прямой полярности при сварке, в чем мы прямо сейчас вам поможем.

Во-первых, работа на инверторном аппарате подразумевает постоянный ток. А он, в свою очередь, подразумевает два гнезда для подключения плюсовой и минусовой клемм. Давайте запоминать полярность при сварке инвертором по подключению электрода, так легче. Если электрод подключен к минусовому гнезду, то это прямая полярность при сварке. Если к плюсовому – она обратная.

Прямая и обратная полярность.

В принципе при прямом варианте электрод, который подключен к отрицательной клемме, сам становится катодом. А анодом становится наша металлическая заготовка. При обратном варианте электрод начинает работать анодом, потому что он подключен к плюсовому полюсу. Ну а заготовка, соответственно, превращается в катод.

В обоих случаях образуются анодные и катодные пятна. Анодное облако – погорячее, причем значительно: разница в температурах анодной и катодной областей доходит до 800°С.

Не упустим из внимания важную деталь: если мы говорим о двух вариантах – прямом и обратном, это всегда имеет отношение только к постоянному току. Дело в том, что при переменном токе полярность сама меняется с прямой на обратную с высокой частотой.

Еще раз: переключение прямой и обратной полярностей имеет смысл и возможно только при постоянном токе, это сварка постоянным током. При переменном токе в таком переключении нет ни смысла, ни возможности. Друзья, это физика.

Прямая полярность

По своей сути ток представляет собой движение заряженных частиц – электронов. Они двигаются от отрицательного полюса к положительному – это классика. Вот и у нас в процессе сварки электроны двигаются в направлении к металлической заготовке от электрода. Поэтому происходит нагрев металла. Электрод остается холодным.

Итак, электрод подключен к минусу, металлическая заготовка – к плюсу. Это классическая полярность при сварке инвертором. На стороне плюса распространяет свое тепло чудесное анодное облако.

Прямое подключение постоянного тока имеет некоторые особенности, которые необходимо учитывать в обязательном порядке:

• при прямом подключении получается стабильная и ровная дуга со всеми вытекающими последствиями в виде швов высокого качества;
• сварочный шов отличается узостью и глубиной;
• ни в коем случае не применяется, если на электродах указано, что они предназначены для технологии переменного тока;
• с некоторыми металлами при работе в инертных газах повышается коэффициент наплавки;
• состав металла в шве при прямой полярности имеет особенности: в нем практически нет углерода, зато присутствуют кремний и марганец;
• довольно высокая степень разбрызгивания металла;
• быстрая плавка расходника с его частой заменой.

Обратная полярность

Мы помним, что при обратной полярности при сварке постоянным током плюсовое анодное теплое пятно находится на электроде, Таким образом мы исключаем дополнительный нагрев металла, к которому подведена минусовая клемма. Основным видом сварки при обратном подключении является электродуговая с флюсом и метод в среде защитных газов, в частности – в аргоне.

Главными металлами «потребителями» обратного подключения являются высоколегированные стали и тонкие заготовки из любого металла: здесь имеет значение тонкость края, которую легко прожечь при малейшем перегреве. Так что работы при обратном подключении можно назвать вполне себе деликатными. А там, где деликатность, там особенности исполнения и профессиональные советы.

Вот какие технологические особенности использования обратной полярности нужно принять во внимание:

• шов при обратном подключении шире и меньшей глубины, чем при прямой;
• великолепно справляется с соединением тонких и средней толщины кромок металлических заготовок;
• сварочная дуга не такая стабильная, как при прямой полярности, если напряжение низкой силы, дуга начинает скакать и прерываться;
• если вы варите высоколегированную сталь, то кроме обратного подключения нужно соблюдать дополнительные требования по рабочему циклу и температурному режиму остывания стальных заготовок;
• ни в коем случае не варить с электродами, чувствительными к перегреву;
• дополнительное снижение температуры на заготовке можно через снижение потенциала напряжения;
• то, что дуга не очень стабильна, можно использовать во благо: очень тонкие края лучше варить прерывистым швов – прерывая дугу;
• если в сварке на постоянном токе обратной полярности вы делаете шов встык, зазор между поверхностями должен быть минимальным, если же шов внахлест, поверхности приживать друг к другу герметично. Иначе вы получите прожог;
• отбортовка краев свариваемых поверхностей отлично поможет для снижения риска прожога.

Как выбрать правильную полярность

Понятно, что при сварке инвертором допускаются прямая и обратная полярность. По умолчанию эти аппараты обычно настроены на прямое подключение.

Но если вы работаете с разными металлами и металлическими заготовками разной толщины, вам придется самостоятельно настраивать параметры сварочного тока и, в частности, полярность. Это нетрудно, поехали.

Все дело в перемещении теплого анодного пятна, то есть концентрации нагрева. При прямой полярности плюс идет на металлическую заготовку, как раз она и разогревается. Именно от данного фактора зависит выбор варианта подключения при работе с разными заготовками из разных металлов. Все логично и просто, вот критерии решений по поводу подключения постоянного сварочного тока:

Толщина края металлической заготовки

Постоянный и переменный ток сварки.

Толстые края поверхностей? Конечно же сварка током прямой полярности! Дополнительная концентрация тепла в местах плавки в толстых деталях будет способствовать глубокой проверке и, следовательно, получению качественного прочного шва. Если же края свариваемых поверхностей тонкие, то рассуждать, а затем действовать нужно совсем наоборот.

Тонкие края важно не перегреть, чтобы не допустить прожога. Так что отправляем теплое анодное пятно от греха подальше на другую сторону – к электроду. Так что тонкие детали варим при обратном подключении.

Вид металла

Здесь нам поможет перемещение теплового анодного пятна: каким металлам оно не повредит, а, наоборот, поможет? Правильнее всего будет внимательно читать инструкции по электрической настройке сварочного аппарат, которые сопровождают любой современный сплав.

Но уже сейчас можно запомнить факт, что алюминий вместе со сплавами тепло только приветствуют, оно помогает снизить количество образующихся окислов во время процесса. Так что сварка алюминия постоянным током проводится только при прямом подключении. Официально это будет называться сваркой алюминия постоянным током в среде аргона.

А вот сталь, чугун с различными стальными сплавами требуют обратного подключения постоянного сварочного тока: никакого дополнительного тепла им не нужно из-за риска образования тугоплавких соединений.

Цветные металлы, как алюминий, варятся неплавящимися вольфрамовыми электродами только при прямом подключении без каких-либо исключений.

Вид электрода

Вы ведь знаете, что современные электроды подразделяются по огромному количеству критериев, они производятся в невероятном разнообразии. Электрические параметры также входит в описание каждого вида электрода. Читать инструкции самым внимательным образом еще никому не помешало.

Но здесь мы вполне можем рассуждать логически, чтобы выбирать правильную полярность для каждого вида электрода. Выбор зависит от того же – теплого анодного пятна, то есть температурного режима. А такие режимы у электродов зависят от типа флюса и многих других факторов.

А что делать, если в инструкции к металлу или сплаву требуется одни электрические параметры, а у выбранного электрода требуются совсем другие настройки сварочного тока? Такое бывает, ответ в этом случае только один: пробуйте и ищите оптимальный вариант опытным путем.

Силу тока, рабочие циклы, подключение к полюсам – все придется настраивать вручную. Но ведь голова нам дана, чтобы думать, верно?

Какую клемму снимать первой с аккумулятора автомобиля

Когда речь заходит о том, как снять аккумулятор с машины, у тех водителей, которые собираются сделать это в первый раз, возникает вопрос, какую клемму снимать первой с аккумулятора. Причин для того, чтобы снять батарею с машины, может быть несколько: зарядка, необходимость замены старой АКБ на новую. В любом случае, новичков в данном вопросе интересует последовательность действий, что нужно сделать сначала, а что — потом.

В демонтаже аккумулятора автомобиля нет ничего сложного, а в большинстве инструкций по эксплуатации можно прочитать о том, как снять батарею правильно. Как и везде, для того чтобы сделать все правильно и не допустить серьезных ошибок, принято соблюдать определенную технику безопасности.

Где находится аккумулятор

Чтобы зарядить аккумулятор, сначала потребуется снять его с автомобиля. Как правило, АКБ находится под капотом, однако возможны исключения. В кроссоверах вроде BMW X5 и Porche Cayenne он располагается в багажнике, а в некоторых автомобилях, вроде Chevrolet Corvette и в более экзотических местах – в нише за передним колесом. В руководстве по эксплуатации подробно описывается, где находится батарея у каждого конкретного автомобиля.

При подключении АКБ необходимо соблюдать технику безопасности

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

• С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
• С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Порядок подключения аккумулятора к автомобилю

Чтобы снять батарею с автомобиля, потребуется ключ 8-10 или 12-13. Идеальным вариантом станет небольшой разводной ключ, так как на всех автомобилях гайки на клеммах разные. Если АКБ устанавливается в труднодоступном месте,возможно, понадобится дополнительный инструмент, что отражается в руководстве по эксплуатации. Схему подключения рассмотрим ниже.

Демонтаж старого аккумулятора

При демонтаже следует ВСЕГДА сначала снимать минусовую клемму, затем плюсовую. Это нужно для того, чтобы не устроить замыкание, случайно дотронувшись инструментом до корпуса автомобиля, который постоянно подключен к клемме «минус». При установке нового аккумулятора (или старого, но заряженного ) последовательность обратная: сначала плюс, потом – минус. В процессе этих работ зажигание и все потребители должны выключаться!

Запрещается снятие и установка АКБ при работающем двигателе – может выйти из строя любой компонент электрики.

Техника безопасности при замене АКБ

Следует помнить о технике безопасности при снятии, установке или замене аккумулятора:

• нельзя замыкать между собой клеммы металлическими предметами;
• переворачивать батарею на бок или вверх ногами – возможно вытекание кислоты, опасной для рук и поверхностей. По этой же причине лучше иметь на руках рабочие перчатки;
• также следует помнить, что при небольших размерах аккумуляторная батарея очень тяжелая (20 и более кг), поэтому стоит заранее подумать о помощи друга;
• АКБ во время зарядки и хранения выделяет взрывоопасный водород, поэтому не курите во время работ с ней, а также в помещении, в котором хранится или заряжается аккумулятор.

Восстановление бортовых настроек автомобиля

Кроме этого, необходимо позаботиться о том, чтобы вся «бортовая электроника» машины, с помощью которой осуществляется контроль и управление за системами ее обслуживания, не сбилась с настроек, и ее не пришлось восстанавливать заново. Когда аккумулятор отсоединяется, все параметры сбрасываются автоматически.

Опыт автомобилистов, выработанный при общении с современными машинами, обильно начиненными разного рода электроникой, помог составить следующий алгоритм действий:

• запустить двигатель , довести его работу до привычной температуры;
• выключить двигатель ;
• снять клемму со знаком «минус» , подождать три минуты;
• поставить ее обратно ;
• то же проделать с плюсовой клеммой ;
• снова завести двигатель, пусть работает минут 15 — за это время компьютерная система восстановит все базовые данные;
• выключить зажигание — после его выключения вся информация сохранится;
• еще раз запустить двигатель , провести его тестирование во всех возможных режимах;
• еще раз выключить зажигание и подождать, пока система запишет все параметры.

Теперь все базовые настройки, подключаемые ранее, работают нормально. Этот алгоритм действия для восстановления базовых данных бортовой системы автомобиля рекомендован водителями независимо от того, какой марки автомобиль используется. Для проверки можно опробовать его на любой машине и оценить, насколько он реально эффективен. Главное — не забывать о правилах полярности и порядке работы с клеммами.

В процессе взаимодействия с аккумулятором главное — не забывать о том, как правильно снимать клеммы и в каком порядке устанавливать их обратно. С правильно снятым и так же правильно подключенным аккумулятором не случится никакой непредвиденной поломки в виде короткого замыкания. А если еще получится освоить самостоятельное восстановление электронной системы обеспечения, можно считать, что освоено полное управление современным автомобилем.

Как подключить аккумулятор в машине: плюс-минус

Перед тем как подключить аккумулятор к машине, нужно убедиться сначала, что он заряжен полностью. Необходимо удостовериться, что корпус батареи цел, без трещин и вздутий. Перед установкой батарею нужно протереть с раствором пищевой соды, нейтрализуя микродозы кислоты и создавая изолирующий слой. Если клеммы аккумулятора покрыты налетом, их нужно почистить зубной щеткой и содовым раствором. В местах контакта выводов наносят токопроводящую смазку.

Гнездо, в которое устанавливается АКБ должно соответствовать форм фактору батареи. Необходимо использовать дополнительные защелки и скобы, чтобы корпус стоял на основании, как влитой. Это убережет от перевертывания батареи при езде по ухабам, не прольется электролит.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Заведется ли машина, если неправильно подключить аккумулятор

Зададимся вопросом, что случится, если все-таки аккумулятор подключили в машину наоборот по контактам? Последствия будут разными, если перепутали подключение на работающем двигателе и на выключенном зажигании. Если двигатель в работе, сгорит диодный мост и другая электроника. Современные автомобили имеют защиту «от дурака».

Случилось, выполнили переполюсовку на отключенном двигателе, сгорит магнитола, усилитель и другие второстепенные потребители. Иногда выручают перегоревшие предохранители. Если неправильно подключил аккумулятор, бед будет тем меньше, чем быстрее разорвал соединение машины с источником энергии.

Сейчас многие пользуются переносным ЗУ. При этом аккумулятор подзаряжают, не снимая с машины. Важно подключить зарядку к батарее правильно, не допустив переполюсовки. Здесь ошибиться в соединении намного легче. Быстроразъемные контакты в виде «крокодилов» подойдут к любому выходу. Как отреагируют приборы?

В ЗУ заводского изготовления установлены предохранители, которые не позволят совершить ошибку. Незащищенные ЗУ при подключении образуют с батареей трансформаторную пару, неправильное подключение будет сопровождаться гулом. Если не остановить зарядку, произойдет переполюсовка АКБ. Чтобы исправить ситуацию, нужно как можно быстрее разрядить аккумулятор в ноль и зарядить правильно. Чтобы не решать рукотворные проблемы, нужно знать, как правильно подключать зарядку к АКБ машины.

Техника безопасности при снятии АКБ с машины

Не допускается применение больших силовых воздействий на батарею в процессе ее снятия. Если что-то «заклинило», лучше внимательнее осмотреть АКБ и окружающее ее пространство: вполне возможно, что потребуется не физическая сила, а определенное умение и навык.

Если аккумуляторы не имеют серьезных повреждений, они снимаются легко: следует воспользоваться обычным разводным гаечным ключом и тряпкой. Безусловно, нужно очень осторожно обращаться с батареей: не толкать, не кидать, а снятую АКБ аккуратно поставить на ровное безопасное место, чтобы избежать ее переворачивания.

Не забудьте, на всякий случай, подготовить щелочной деактиватор, в случае, если жидкий электролит прольется, и кислота попадет на кожу. При максимальной аккуратности этого произойти не должно, но подстраховаться никогда не помешает.

Как подключить усилитель в машине к аккумулятору

Магнитолы в машине с некоторых пор стала обязательным компонентом. Для оптимального питания устройство подключают напрямую к аккумулятору. Это позволяет слушать музыку при выключенном моторе. Но нужно понимать, если произойдет утечка, магнитола может разрядить АКБ до ноля.

Для мощного и чистого звучания музыки применяется усилитель, который использует энергию АКБ, повышая ее до нужных параметров. Питание усилителя подключается в АКБ через медный кабель с предохранителем, рассчитанным на силу тока.

Провода до места размешения (обычно в багажник) прокладываются в гофрированной трубке. К плюсовому проводу монтируется предохранитель, и минусовой контакт замыкается на массу. Магнитола и усилитель связаны межблочным кабелем.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

Зачем вообще снимать аккумулятор?

Причин здесь масса, поэтому я хочу разбить по пунктам:

• Наверное, самое распространенное это . Когда АКБ «сдох» (двигатель «не крутит») это еще не говорит о его замене. Для начала нам нужно его подзарядить, а для этого несем либо домой, либо в гараж, либо специальным обученным людям. Вот для этого его нужно снять с машины.
• Хранение. Многие из нас, особенно новички, не ездят в зимний период времени, автомобили так и стоят на стоянках, месяцами. Одни не снимают батареи вообще, другие , третьи снимают АКБ и несут его домой. Дома его легче хранить, отслеживать его заряд и своевременно подзаряжать.

• Обслуживание. Если у вас обслуживаемая батарея, на ней нужно проверять уровень электролита, добавлять дистиллированную воду в банки, замерять плотность, при необходимости заряжать. Конечно, можно все это сделать прямо в подкапотном пространстве, однако лучше снять батарею и обслуживать в специальном месте, чтобы не допустить проливания электролита.
• Замена. Когда батарея выходит из строя, например — , то восстановить его очень сложно (практически не возможно), нужно покупать новый. А для того чтобы сменить для начала снимаем батарею.

Конечно, есть еще ряд причин – скажем, замена каких-либо агрегатов двигателя (банально подушки) или снятие кузовных частей, но они проявляются реже. Поэтому первых 4 пункта, самые распространенные.

Снятие аккумулятора BMW E53 (дорестайлинг)

На некоторых машинах аккумуляторная батарея снимается достаточно сложно, и нужно проделать немалую работу, чтобы произвести демонтаж. Накопитель электроэнергии у кроссовера БМВ находится в багажнике, добраться до него совсем непросто. Чтобы извлечь АКБ на немецком внедорожнике, необходимо:

На технически сложных автомобилях с большим количеством различной электроники доверять снятие аккумуляторной батареи лучше профессионалам, ремонт дорогостоящего оборудования будет стоить куда дороже, чем замена аккумулятора.

Не давно на почту нашего блога пришло письмо, с вопросом:

«Привет Сергей. Не мог бы ты посвятить следующий пост на блоге вопросу, как . С фото желательно. Просто машина много в гараже простаивает, катаюсь редко, мне посоветовали их снимать, чтобы батарея не разряжалась. Я этого ни разу не делал

«.

Что же есть вопрос, будет и ответ. И сегодня очередной пост — снятие клеммы . А также — зачем это вообще делать?

Практические отличия прямой и обратной полярности аккумулятора

Зарядка аккумулятора от аккумулятора другого авто

Чтобы понять, насколько важно определить полярность аккумулятора автомобиля, необходимо знать о последствиях. Так, когда выполняют запуск двигателя от другого автомобиля (прикуривание), неверное подключение провоцирует короткое замыкание, что через несколько минут переходит в фазу пожара. А потому, при возникновении искрения, провода экстренно размыкают. В ситуации, когда автомобилист перепутал полярность при зарядке аккумулятора зарядным устройством, последнее (если оно некачественное) может сгореть. В акб может произойти переплюсовка – смена полярности. Плюсовой контакт станет минусом, а минусовой – плюсом. Устранить эту неполадку просто:

• Полностью разрядите акб.
• Зарядите его с правильным расположением полюсов.

Почему акб не заряжается и что можно сделать

Средний срок службы акб около шести лет. Постепенно скорость разрядки увеличивается, а эффективность зарядки снижается. Причина этого – сульфатация пластин или скапливание на пластинах отложений сульфата. Он образуется в процессе химической реакции взаимодействия серной кислоты (электролита), свинца и диоксида свинца (материалы из которых изготовлены пластины). Теоретически при зарядке акб этот процесс должен быть полностью обратим, однако на практике сульфат не возвращается полностью в исходное состояние. Устранить эту проблему позволяет десульфатация аккумулятора сменой полярности или переполюсовка. Для этого акб полностью разряжают, а затем выполняют зарядку, подключив минус к плюсу, а плюс к минусу. В итоге расположение зарядов на контактах меняется, что значит обратная полярность аккумулятора станет прямой.

Переполюсовка позволяет восстановить до 70% емкости батареи.

Однако, это может быть неудобно, поскольку при отсутствии владельца автомобиля, будет не понятно – как узнать полярность восстановленного аккумулятора. Для решения этой проблемы, если акб изначально хорошего качества (низкокачественный просто сгорит), можно сразу выполнить обратную переполюсовку, восстановив до 80% емкости.

Что такое полярность аккумулятора и как она определяется

Обратная и прямая полярность аккумулятора

На корпусе аккумуляторной батареи автомобиля расположены два токовыводящих элемента, к которым подключаются клеммы зарядного устройства или электрической цепи автомобиля. Маркировка контактов «+» и «-» – это обозначение полярности аккумулятора. Она присутствует и на клеммах зарядных приборов, что является подсказкой для правильного подключения.

Всегда соединяется плюс к плюсу, а минус только к минусу.

И зарядка аккумулятора обратной полярностью отличается лишь расположением токовыводящих контактов на корпусе. Чтобы не ошибиться, поставьте акб лицевой стороной к себе. Переднюю часть можно определить по присутствию информационных надписей и наклеек. Если «+» будет расположен слева, а «-» справа – полярность прямая. Если знаки расположены наоборот – перед вами обратная полярность автомобильного аккумулятора. Каждая модель акб имеет определенную маркировку, последняя буква или цифра которой указывает на полярность аккумулятора (прямая или обратная). Как определить на практике: Обратная маркируется цифрой «0», буквой «R» или сокращением «о.п.» Прямая обозначается цифрой «1», буквой «L» или «п.п.» Пример расшифровки маркировки тюменского аккумулятора обратной полярности: Модель Asia6СТ50LR 6 – количество аккумуляторов в общей батарее; СТ – стартерная; 50 – номинальная емкость; L – залитая; R – обратной европейской полярности. Помимо «+» и «-», маркировка клемм автомобиля может иметь следующие обозначения: «POS» или «P» – положительная; «NEG» или «N» – отрицательная. Если вам встретился термин европейская полярность аккумулятора, помните, что это обратная схема. В маркировке на корпусе акб она может о. При прямой полярности такое обозначение просто будет отсутствовать. Многие европейские модели батарей имеют различные диаметры токовыводящих контактов. Положительные больше, чем отрицательные.

Технология зарядки акб

После того, как установлено, какая полярность у аккумулятора, переходят к выбору режима зарядки. Он устанавливается на зарядном устройстве.

Их существует три:

1. Метод постоянного напряжения (14,6-15 В) – применяется для герметичных батарей, конструкция которых не позволяет проверить или изменить уровень электролита. В этом режиме напряжение выдерживается постоянным, а ток уменьшается, реагируя на возрастающее внутреннее сопротивление акб.
2. Зарядка постоянным током – самый распространенный способ. Предельный ток заряда акб равен 10% ее емкости (при емкости 50 Ah ток должен быть 5 А). В таком режиме выполняется зарядка до напряжения 14,4 В. Далее, вплоть до полной зарядки, ток уменьшают вдвое (5% емкости батареи). Если зарядное устройство не позволяет точно установить нужный режим, выбирается ближайший в меньшую сторону. При этом время полного восстановления увеличится, но это будет более щадящим, чем быстрая зарядка высокими токами.
3. Комбинированный способ – используется в автоматических зарядных устройствах, не требующих участия человека. Метод состоит из двух этапов: вначале энергия восполняется постоянным напряжением, а затем постоянным током.

Зарядка аккумулятора от зарядного устройства

Для аккумуляторов прямой и обратной полярности никакой разницы в выборе режима зарядки нет. Значение имеет только правильность подключения: вначале плюс соединяется с плюсом, затем минус с минусом. После этого включается зарядное устройство. Отключают в обратном порядке. Чтобы зарядить акб от другого автомобиля необходимо соединить при помощи проводов с клеммами типа “крокодил” плюсы батарей (красный провод), а затем минусы (черный провод). Даже если в одной машине обратная, а в другой прямая полярность аккумулятора, помните, что это лишь такое конструктивное отличие расположения контактов. После подключения двигатель заряжающего автомобиля запускают на время до десяти минут, а затем глушат. Далее проверяют заряжаемую батарею и при необходимости повторяют процесс.

Можно ли отключить одну клемму при хранении аккумулятора

При длительной стоянке автомобиля, не предполагающей полного съема аккумуляторной батареи, рекомендуется отключать обе клеммы АКБ. Если оставить их в электроцепи, то произойдет разрядка батареи из-за работающих потребителей энергии (сигнализации, отдельных датчиков, радаров и т. д.). Снимать только одну клемму не рекомендуется из-за следующих причин.

1. Если оставить подключенной минусовую клемму, то в электросети останутся токи утечки, а разрядка АКБ будет происходить быстрее.
2. Если оставить присоединенной плюсовую клемму, то может произойти замыкание цепи, что может грозить порчей проводки и приборов и даже возгоранием автомобиля.

Что такое полярность аккумулятора автомобиля и как ее определить? Что такое прямая и обратная полярность аккумулятора.

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

Полярность — это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:

Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

• С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
• С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

Многие автолюбители, приобретая новую аккумуляторную батарею, обращают внимание только на ее рабочие параметры – напряжение, емкость, и размеры, забывая при этом о полярности. Сразу отметим, что этот термин у АКБ не относится к физике, а является исключительно конструктивным понятием. В результате, игнорирование полярности приводит к тому, что батарею просто не удается подключить к сети потому, что провода с клеммами не достают к выводам аккумулятора.

Что значит прямая или обратная полярность аккумулятора

Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

• Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
• Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.

Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.

Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

Аккумуляторная батарея — важнейший элемент каждого автомобиля. От нее зависит уверенный старт мотора двигателя, и она занимается питанием электрических компонентов автомобиля, когда не поступает энергия от генератора. Автомобильная аккумуляторная батарея является, чаще всего, расходным элементом, ресурс которой ограничен. Большинство водителей не знают, какие химические процессы проходят в аккумуляторах, и чем они отличаются друг от друга, тогда как отличий масса.

У каждого автомобильного аккумулятора сверху имеются две клеммы, которые служат для подключения к электросети автомобиля. Но подключение нужно выполнить правильно, а для этого необходимо знать, что бывают аккумуляторные батареи разных полярностей.

Оглавление:

Что такое полярность аккумулятора, какая бывает

Под полярностью аккумуляторной батареи понимается расположение элементов для подключения клемм (токовыводящих) на крышке корпуса устройства. При покупке нового аккумулятора нужно уделить внимание его полярности, чтобы при подключении устройства к бортовой сети не возникло проблем.

В обычных автомобильных магазинах можно найти аккумуляторные батареи прямой и обратной полярности. Перед тем как идти в магазин и покупать аккумулятор, важно выяснить, батарея какой полярности требуется конкретно для вашего автомобиля.

Прямая полярность аккумуляторной батареи часто называется “российской”. Дело в том, что на старых моделях автомобилей ВАЗ используются именно батареи прямой полярности, которые были разработаны еще в СССР. У аккумуляторной батареи прямой полярности слева находится “плюс”, а справа “минус”.

Обратная полярность аккумуляторной батареи имеет противоположное расположение выводов для подключения клемм. То есть, слева находится “минус”, а справа “плюс”. Такой тип батарей называют “европейским”.

Важно: Батарея прямой полярности обозначается цифрой “1”, а батарея обратной полярности цифрой “0”.

Стоит отметить, что помимо прямой и обратной полярности аккумуляторной батареи также бывают и другие варианты. Например, есть “американская” полярность, которая отличается нахождением выводов для подключения клемм к аккумулятору не на крышке, а на боковой части батареи.

Как определить полярность аккумулятора

Выше было рассмотрено, чем отличается прямая и обратная полярность на аккумуляторе. Исходя из этих данных, можно сделать простой вывод, что для определения полярности батареи достаточно повернуть батарею к себе лицом, после чего посмотреть, какой вывод находится слева, а какой справа. Если слева “плюс”, то полярность прямая, а если “минус”, то обратная.

Что будет, если неправильно определить полярность

Если ошибиться в определении полярности аккумуляторной батареи и подключить клеммы к неправильным выводам АКБ, это чревато серьезными проблемами. Неправильное подключение приведет к серьезным проблемам: перегорание элементов электросети, короткое замыкание, выход из строя стартера и так далее.

Обратите внимание: При неправильном подключении аккумулятора сгорят не все электрические приборы в сети. Дело в том, что некоторые из них не восприимчивы к перемене полярности, например, лампы будут гореть, как при правильном подключении, так и при неправильном.

В современных автомобилях производители делают все возможное, чтобы водители не перепутали при подключении “плюс” и “минус” батареи. Выводы аккумулятора для подключения клемм отличаются друг от друга по размеру. В Европе “плюс” имеет диаметр 19,5 мм, а “минус” диаметр 17,9 мм. Это общепринятый европейский стандарт, которому следуют все производители аккумулятора. Вместе с тем, отличаются по размерам и клеммы, то есть “натянуть” клемму на неправильный вывод не получится.

Кроме того, как известно, у каждого современного автомобиля имеется специальное место для установки и крепления аккумулятора. Клеммы подводятся с двух сторон, и чаще всего они не имеют “дополнительной длины”. Это также ограничивает шанс того, что водитель подключен “минус” к “плюсу”, а “плюс” к “минусу”. Провода банально не смогут дотянуться.

Как подключить аккумулятор неправильной полярности

Бывают критические ситуации, когда автомобиль требуется запитать от аккумулятора другой полярности. Например, автомобиль заглох на шоссе, и у него сел аккумулятор. У водителя имеется в багажнике аккумулятор другой полярности. Чтобы от него запитаться, когда провода не дотягиваются, потребуется пойти на некоторые ухищрения.

Важно подключить к плюсовому выводу аккумулятора плюсовую клемму. После того как это будет сделано (например, для этого можно уложить саму батарею на бок), остается подключить “минус”. Поскольку “минус” является массой, можно просто нарастить провод. Для этого нужно взять кусок провода большого сечения, после чего открутить стандартный провод с клеммой, и на его место вкрутить удлиненный.

Важно: Наращивать можно только минусовой провод, подобный трюк с плюсовым небезопасен.

Каждому автовладельцу, решившему заменить аккумулятор, продавцы задают вопрос: «Какой полярности ваша аккумуляторная батарея?» — и этим нередко загоняют в тупик. Открыв капот своего автомобиля, и помня всего одно правило, любой автомобилист, прочитавший эту статью, сможет правильно определить полярность своего АКБ.

Под капотом аккумуляторов может быть даже два:

В разных авто компоновка систем двигателя в подкапотном пространстве различна. Аккумулятор может находиться под капотом в разных местах, предусмотренных для него конструкторами автомобиля. Иногда это даже передний бампер, багажник или место в салоне под задними сиденьями.

Так, например АКБ размещен под капотом Opel:

Расположение батареи в Жигулях:

В «народном авто» Ланосе:

На каждой аккумуляторной батарее токовыводы «плюс» и «минус» промаркированы. Кроме того плюсовой токовывод толще, чем минусовый:

Путаница возникает дальше — какой «плюс» считать правым, а какой левым? Например, с аккумулятором на Ланосе: для водителя открывшего капот и нашедшего на АКБ плюсовую клемму — она будет справа. Но на самом деле батареи, устанавливаемые на Ланосы, с левым плюсом.

Есть очень простое правило определения полярности автомобильного аккумулятора:

Нужно мысленно или в действительности развернуть батарею так, чтобы сторона, вдоль которой расположены токовыводы была к вам ближней. Теперь можно безошибочно определить полярность батареи и заказать в интернет-магазине доставку нужной.

Левый «плюс» (также называют прямая полярность ):

Правый «плюс» (также называют обратная полярность ):

Пусть теперь вас не смущает расположение аккумулятора в автомобиле, где бы он там не был установлен. Зная всего одно правило — всегда легко и главное правильно определить его полярность. Мы также сняли видео: «как определить полярность», потому что лучше один раз увидеть на ютубе, чем семь раз прочитать.

1597 Просмотров

Система электропитания современного автомобиля имеет достаточно большое значение в жизненном цикле машины и ее исправной работе. Одной из важнейших составляющих системы питания авто является аккумуляторная батарея, которая является источником энергии большинства электрических систем. Сегодня мы выясним, что такое полярность автомобильного аккумулятора, почему эта характеристика так важна при выборе и покупке новой АКБ и как понять, какой полярностью обладает батарея, купленная в магазине.

Назначение

Прежде чем подробным образом рассказать, что означает прямая и обратная полярность аккумуляторной батареи, напомним вкратце назначение АКБ. Это позволит раз и навсегда прояснить для себя, почему столь важно обращать внимание на состояние батареи и контролировать ее регулярно?

Аккумулятор представляет собой батарею, которая способна в течение долгого времени подводить к своим клеммам ток постоянной величины. При этом запас аккумулятора постоянно пополняется. Обычно это действие производит генератор, который приводится в движение от шкива заведенного двигателя.

Если батарея села и мотор невозможно завести, на помощь автолюбителю приходят зарядные устройства, которые запитываются от обыкновенной бытовой сети.

Современная аккумуляторная батарея, независимо от того, прямой или же обратной полярностью она обладает, имеет достаточно большое количество составных частей. К примеру, оболочкой АКБ, является ее корпус, выполненный из пластика высокой прочности и имеющий слой свинца на внутренней своей поверхности.

Внутри корпуса располагаются несколько отсеков, каждый из которых заполняется электролитом. Как правило, электролит представлен литием или соляной кислотой. Задача электролита — переносить заряд и не препятствовать свободному его переносу по всему объему отсека.

Электролит плавает между набором пластин, называемых пакетами. Обычно пластины изготавливаются из свинца, однако в некоторых случаях также находит применение и олово. Пластины находятся на некотором, фиксированном расстоянии друг от друга. Это позволяет накапливать им между собой некоторый заряд, который способен держаться достаточно долгое время.

Еще одной немаловажной составляющей любой современной АКБ являются ее клеммы. Обычно их две: положительная и отрицательная. Они предназначаются для того, чтобы машина смогла получать от батареи энергию и отдавать ее при помощи генератора.

Срок службы аккумулятора обычно составляет 3-5 лет, в зависимости от его качества. Это говорит о том, что существующая конструкция достаточно совершенна, хотя и обуславливает относительно высокую стоимость аккумуляторов, представленных на современном рынке.

Какими они бывают?

Современные аккумуляторы имеют большое количество типов и разновидностей. Так, АКБ могут варьироваться как по объему и мощности выдаваемого тока, так и по типу электролита, который в них залит.

Кроме того, большое значение имеет возможность обслуживания батареи. Так, полностью обслуживаемые модели допускают самостоятельную замену практически любого функционального элемента. Такие модели в настоящий момент практически не используются. Необслуживаемые модели не допускают какого-либо вмешательства в их конструкцию. Они отличаются своей долговечностью и надежностью.

Также может быть различной и полярность АКБ: она бывает прямой и обратной.

По своей сути, полярность обуславливает расположение положительной и отрицательной клемм на корпусе батареи. Если полярность будет подобрана неправильно, то АКБ банально не получится подключить к энергопотребляющему блоку машины.

По этой причине важно знать, какую полярность имеет батарея, чтобы не выкинуть деньги на ветер и не приобрести товар, который в итоге не подойдет машине.

Как определить?

Теперь, когда стало ясно, что полярность играет достаточно важную роль при выборе нового , стоит понять, как ее определить и по каким признакам можно отличить одну полярность от другой.

Прямая полярность применяется на абсолютном большинстве современных автомобилей, поставляемых из Европы. Более того, на российских авто именно данный тип полярности встречается чаще остальных. Этот тип достаточно просто отличить: положительная клемма будет располагаться слева, если развернуть батарею так, что клеммы окажутся со стороны наблюдаемого. Более того, на корпусе будет располагаться цифра «0».

Обратная полярность отличается тем, что клемма с положительным знаком здесь будет располагаться справа. На корпусе таких батарей нанесена цифра «1», которая поможет не ошибиться с выбором.

Подводя итоги

Аккумуляторная батарея играет крайне значимую роль в работе современного автомобиля: без нее было бы невозможным питание электрических систем машины и всех ее агрегатов. При замене АКБ важно учитывать ее полярность, во избежание невозможности установки новой батареи и ее подключения. Обозначенные в статье советы помогут не ошибиться с выбором, а маркировка на корпусе АКБ станет явным признаком того, что этот выбор сделан правильно.

Полярность аккумулятора прямая или обратная как определить

Главная » Разное » Полярность аккумулятора прямая или обратная как определить

что это такое и как определить

Многие автолюбители, приобретая новую аккумуляторную батарею, обращают внимание только на ее рабочие параметры – напряжение, емкость, и размеры, забывая при этом о полярности. Сразу отметим, что этот термин у АКБ не относится к физике, а является исключительно конструктивным понятием. В результате, игнорирование полярности приводит к тому, что батарею просто не удается подключить к сети потому, что провода с клеммами не достают к выводам аккумулятора.

Что значит прямая или обратная полярность аккумулятора

Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

• Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
• Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.

Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.

Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

Похожие публикации

Что такое прямая и обратная полярность аккумулятора автомобиля, как её определить?

Зачем нужен аккумулятор в автомобиле, конечно, знает большинство водителей, причём не только профессионалов, но и любителей. Многие даже в курсе, где находится этот неотъемлемый атрибут современного транспортного средства, как он внешне выглядит. А вот о том, что аккумуляторы одного вида могут отличаться между собой полярностью, информированы далеко не все автовладельцы.

Как понять, какая полярность у аккумулятора, установленного на ваше авто? Начнём с того, что сначала разберёмся, что же на самом деле скрывается под не совсем понятным термином «полярность».

Откройте капот, самым внимательнейшим образом рассмотрите аккумуляторную батарею. На верхней полипропиленовой крышке корпуса вы увидите два абсолютно идентичных металлических «стержня», коротких, но внушительного диаметра. К ним подсоединены толстые провода в оболочке разного цвета. Стержни, как правило, расположенные симметрично по краям, называются токовыводами. Токовыводящие элементы различаются между собой маркировкой:

• «-» – отрицательная, или минусовая клемма;
• «+» – положительная, или плюсовая клемма.

Таким образом, порядок расположения токовых выводов на корпусе аккумуляторной батареи и определяет её полярность.

Прямая и обратная полярность АКБ – в чём разница?

Полярность автомобильного аккумулятора может быть двух видов: прямая или обратная в зависимости от того, в какой последовательности относительно корпуса находятся отрицательный и положительный выводы.

Прямая полярность аккумулятора – что это такое? Расположите батарею перед собой так, чтобы маркировочная табличка находилась у вас перед глазами, найдите клемму с обозначением «+». Если она расположена с левого края корпуса, а вывод «-» – с правого, то, следовательно, вашей АКБ соответствует прямая полярность. Это отечественная разработка, которая преимущественно используется на российских автомобилях. Кроме того, с данным вариантом расположения токовыводов можно столкнуться и на некоторых европейских автомоделях, в большинстве своём на тех, которые собираются на территории Российской Федерации или стран СНГ.

Чтобы лучше запомнить, можно провести аналогию с расположением рулевого управления: особенность российского автопрома – руль, а значит, и место водителя располагается в салоне с левой стороны.

Что значит выражение «обратная полярность аккумулятора»? Источники энергии данной разновидности более присущи автомобилям, выпускаемым европейскими и американскими производителями. Здесь всё с точностью до наоборот: клемма с обозначением на корпусе «+» устанавливается на правый край.

Основная разница между аккумуляторами прямой и обратной полярности заключается в местоположении плюсовой клеммы, а именно с левой или правой стороны крышки корпуса.

Можно заметить, что, кроме широко распространённых аккумуляторов прямой и обратной полярности, редко, но встречается абсолютно непредсказуемое положение токовыводов. Это наиболее характерно азиатским производителям, но такое ноу-хау не прижилось ни в нашей стране, ни на европейской территории.

При выборе аккумулятора для автомобиля в торговой сети обратите внимание, как защищены токовыводящие клеммы – на них надеты защитные колпачки разного цвета, что позволит быстро и практически безошибочно определить полярность. Как это сделать?

Колпачок синего цвета защищает минусовую клемму, а красного – плюсовую. Таким образом, если красный колпачок находится слева, это значит, что перед вами аккумулятор прямой полярности, а если справа – то обратной.

Как определить полярность АКБ без маркировки?

Клеммы источника энергии принято обозначать «+» и «-». По расположению плюсовой клеммы относительно корпуса несложно понять, устройство какой полярности перед вами. Иногда на корпусе отсутствуют плюс и минус, но можно встретить цифры «0» или «1». Как тогда определить, какую полярность имеет аккумулятор: прямую или обратную?

Достаточно запомнить, что по общепринятым правилам цифре «1» соответствует прямая полярность, а «0» – обратная.

А если любая маркировка на аккумуляторе вообще отсутствует, то как в данной ситуации узнать его полярность? Вот несколько рекомендаций:

1. Возьмите штангенциркуль и измерьте диаметр каждой клеммы.


   Помните, что плюсовая клемма всегда несколько толще, чем минусовая.

   Определив, какой из выводов тока соответствует маркировке «+», уточняем его местонахождение относительно корпуса. Например, выяснили, что правая клемма – это «плюс», а такое расположение характерно для аккумуляторов обратной полярности.

2. К каждой неопознанной клемме АКБ привязываем тонкую медную проволоку. Слабый раствор лимонной кислоты наливаем в два сосуда и опускаем в них проволочные концы. Ёмкость, в которой начнётся протекание реакции, а именно образование пузырьков, укажет на токовый вывод, соответствующий маркировке «-». Следовательно, другой вывод – это «+», и его местоположение точно укажет на полярность батареи.
3. Замените раствор лимонной кислоты сырым картофелем. Здесь всё будет наоборот: в реакцию вступит проволока, соединённая с плюсовой клеммой, оставив на поверхности овоща пятно зеленоватого оттенка. Опять же, зная положение плюсового вывода, определяем тип полярности аккумуляторной батареи.
4. Воспользуйтесь мультиметром для определения напряжения на немаркированных выводах устройства. Коснитесь одновременно щупами прибора (обратите внимание, что они разного цвета) токовыводящих стержней АКБ и взгляните на показания:
   • если значение положительно, то это значит, что красный проводник соединён с плюсовой клеммой;
   • если значение отрицательно, то с токовыводом, соответствующим «+», был соединён чёрный провод.

   А далее всё по аналогии: отталкиваясь от места нахождения плюсового стержня – токовывода, узнаём полярность устройства.

Вот такими нехитрыми способами можно быстро определить полярность аккумулятора, но при этом точно зная, что такое прямая и обратная её характеристика.

Что будет, если перепутать полярность автомобильного аккумулятора?

Если перепутать полярность аккумулятора, то не удастся избежать серьёзных последствий: сложный ремонт автомобиля или даже его утрата в результате пожара. Рассмотрим разные ситуации.

При зарядке АКБ

К каким последствиям может привести путаница с полярностью аккумуляторной батареи? Здесь возможны два варианта событий:

1. С вероятностью до 99 % можно утверждать, что зарядное устройство обязательно выйдет из строя, если зарядка осуществлялась в домашних условиях с использованием дешёвого оборудования. В такой ситуации перепутать клеммы несложно, ведь «крокодильчики» зарядки обычно одинакового размера.
2. Если используется профессиональное зарядное устройство, то при полной зарядке АКБ произойдёт её переполюсовка, то есть клемма, соответствующая «+», станет минусовой и наоборот. Заряженный таким образом аккумулятор ни в коем случае нельзя ставить на автомобиль – это то же самое, что при его установке перепутать местами клеммы, последствия будут аналогичными.

Что же делать? Как вернуть батарее исходную заводскую полярность? Разрядить её полностью, не устанавливая на транспортное средство, а потом вновь зарядить, но строго соблюдая установленную полярность.

Неоднократная зарядка батареи при несоблюдении её полярности способна привести к тому, что клеммы окончательно поменяют полярность, то есть произойдёт её безвозвратная переполюсовка.

Если при установке батареи на зарядку практически сразу удалось обнаружить, что полярность токовыводов нарушена, то следует тут же, отключив предварительно зарядное устройство, изменить её на соответствующую действительности и продолжить процесс.

При установке на автомобиль

Обратите внимание, что ниша, отведённая под аккумуляторную батарею в двигательном отсеке, имеет не только определённый размер, но и конфигурацию. Это значит, что разместить там оборудование можно только одним, строго определённым способом.

Кроме того, токопроводы, которые служат для соединения с клеммами, также имеют конкретную установленную длину. Следовательно, если вы по ошибке приобретёте аккумулятор прямой полярности вместо предусмотренного конструкцией автомобиля устройства обратной полярности, отличие между которыми заключается в расположении плюсовой клеммы, то установить его правильно с соблюдением полярности токовыводов при подключении не удастся.

Если перепутать местами клеммы, то при запуске двигателя из строя выйдет вся электроника и приборы, подключённые к бортовой сети.

Однако при неработающем моторе будут непригодны к дальнейшей эксплуатации лишь те устройства, что были включены в сеть.

Аккумулятор с нарушенной полярностью при установке и на продолжительное время оставленный в таком положении способен спровоцировать короткое замыкание, которое, в свою очередь, может стать причиной возгорания транспортного средства.

что такое прямая и обратная, в чем разница и как определить отличия

Каждая аккумуляторная батарея имеет на корпусе полюсные выводы – минус (-) и плюс (+). Через клеммы она подключается к бортовой сети автомобиля, питает стартер и другие потребители. Расположение плюса и минуса определяет полярность АКБ. Водителям важно точно знать полярность аккумулятора, чтобы не перепутать контакты при установке.

Полярность аккумулятора

Полярностью называют схему расположения токовыводящих элементов на верхней крышке или лицевой стороне аккумулятора. Другими словами, это положение плюса и минуса. Токовыводы также выполнены из свинца, как и пластины внутри.

Прямая и обратная полярности

Существуют две распространенные схемы расположения:

• прямая полярность;
• обратная полярность.

Прямая

В советский период все аккумуляторы отечественного производства были с прямой полярностью. Полюсные выводы располагаются по схеме – плюс (+) слева и минус (-) справа. Аккумуляторы с такой же схемой выпускаются и сейчас в России и на постсоветском пространстве. АКБ иностранного производства, которые сделаны в России, также имеют данную схему расположения выводов.

Обратная

На таких аккумуляторах слева расположен минус, а справа плюс. Данное расположение характерно для АКБ европейского производства и поэтому такую полярность часто называют «европолярностью».

Аккумуляторная батарея

Каких-то особых преимуществ разная схема положения не дает. Она не влияет на конструкцию и эксплуатационные особенности. Проблемы могут возникнуть при установке нового аккумулятора. Другая полярность заставит поменять положение батареи и длины провода может не хватить. Также водитель может просто перепутать контакты, что приведет к замыканию. Поэтому важно уже при покупке определиться с типом АКБ для своего автомобиля.

Как определить?

Узнать это не так сложно. Для начала нужно повернуть батарею лицевой стороной к себе. Она находится со стороны расположения наклеек с характеристиками и логотипом. Также и полюсные выводы находятся ближе к лицевой стороне.

На многих аккумуляторах можно сразу увидеть знаки «+» и «−», которые точно указывают полярность контактов. Другие производители указывают информацию в маркировке или выделяют токовыводы цветом. Обычно плюс имеет красный цвет, а минус синий или черный.

В маркировке обратная полярность обозначается литерой «R» или «0», а прямая литерой – «L» или «1».

Различия в корпусе

Все АКБ можно условно разделить на:

• отечественные;
• европейские;
• азиатские.

Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.



В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.





Как определить полярность легкового аккумулятора (до 110 ач).

​

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.







Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых. Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.





Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.





Полярность аккумулятора: прямая, обратная, универсальная.

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями. Чаще всего  встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).



Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.



Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей  выводы для подключения к электропроводке  расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».





Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.



В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.





Как определить полярность легкового аккумулятора (до 110 ач).

​

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.







Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых. Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.





Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.





Полярность аккумулятора: прямая, обратная, универсальная.

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями. Чаще всего  встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).



Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.



Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей  выводы для подключения к электропроводке  расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».





Полярность аккумулятора – обратная или прямая. Как определить полярность?

Аккумулятор (АКБ) – основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и ток холодного запуска, подаваемый на стартер. Однако есть еще одна характеристика, которая очень важна при выборе модели аккумуляторной батареи  — его полярность, т.е. расположение внешних токовыводов (токовыводящих элементов «+» и «-») на лицевых панелях аккумулятора.

Дело в том, что современный модельный ряд аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности – прямой и обратной (прочие варианты встречаются крайне редко и в РФ не используются). В чем различие между ними, и почему важно выбирать АКБ с правильной полярностью, соответствующей техническим требованиям автомобиля?

Следует понимать, что разная полярность аккумуляторов никак не отражается на их производительности – батареи с прямой и обратной полярностью работают совершенно идентично. Разница только в геометрии токовыводов (лево-право) и ограничениях по применению — аккумуляторы с прямой полярностью используются в автомобилях отечественного производства, а обратная полярность характерна для батарей европейских и американских авто.  Эти различия следует обязательно учитывать при подключении АКБ к клеммам стартера на автомобиле.

Прямая полярность

Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма  находится слева, а минусовая — справа. Чтобы исключить ошибки при подключении, на корпусе аккумулятора обычно токовыводы помечены значками «+» и «-».

Обратная полярность

Европейская (обратная) полярность – это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком «0». В них плюсовая клемма будет на лицевой панели справа, а минусовая – слева.

Существуют еще аккумуляторы с диагональным расположением токовыводов (маркируются значком «2»), а также европейские АКБ для грузовиков с обратной боковой полярностью («3»), и отечественные АКБ для грузовиков («4») с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей батарей.

Почему это важно?

Купить по ошибке аккумулятор с неподходящей для автомобиля полярностью или неправильно подключить к АКБ клеммы может иногда даже опытный водитель: внешне и по техническим характеристикам батареи с прямой и обратной полярностью могут ничем не отличаться.

В тоже время, неправильное подключение полярностей опасно для автомобиля множеством неприятных последствий: быстрой разрядкой аккумулятора, коротким замыканием (горят предохранители), воспламенением электропроводки, разрушением самого аккумулятора, выходом из строя ЭБУ (бортового компьютера) или генератора, перегоранием предохранителей АКБ, системы освещения авто, сигнализации и печки. При неправильном подключении аккумулятора к зарядному устройству, сгорит зарядное устройство, а при подзарядке одного АКБ от другого («прикуривание») – могут сгореть обе батареи и даже оба автомобиля.

Самостоятельное определение полярности

Если номерная маркировка аккумуляторов и символы токовыводов («+» и «-») отсутствуют на корпусе батареи, воспользуйтесь тестером (мультиметр или вольтметр), который точно определит полярность токовыводов аккумулятора. Прибор, подключенный к токовыводам щупами, покажет наличие положительного напряжения при правильном подключении, и отрицательное — при неправильном.

Кроме того, на большинстве моделей АКБ положительный контакт чаще всего помечен красным цветом (обычно такая маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токовывода. Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не действуют: сама батарея просто не имеет штырей токовыводов (вместо них выемки под контакты).

Использование аккумуляторов с неподходящей полярностью

Если вы по ошибке купили аккумулятор с полярностью, которая не соответствует техническим требованиям вашего автомобиля, то теоретически такой АКБ можно использовать (хотя и нежелательно), развернув его другой стороной в гнезде под капотом.  Но вы рискуете столкнуться с тем, что вам не хватает длины одного из клеммных кабелей, который придется наращивать пусковыми проводами.

Специалисты не рекомендуют делать этого, так как можно ошибиться в расчете сечения кабеля и сжечь всю электрику на автомобиле. Проще поменять АКБ у продавца, а еще лучше – заранее разобраться с полярностью авто и при покупке сразу заказывать ту батарею, которая рекомендована производителем авто.

Миф о

батареях | Может ли батарея «поменять» полярность?

Вообще-то да, но не без посторонней помощи. Поменять полярность на батарее можно только двумя способами.

Если у вас есть аккумулятор с жидкими элементами, который заполняется впервые, и вы используете зарядное устройство старого образца, не интеллектуальное зарядное устройство, и закорачиваете клеммы во время зарядки аккумулятора, да, можно подключить зарядное устройство задним ходом и перезарядите его. Вы не обязательно заметите искру, потому что батарея набирает напряжение, когда батарея заполняется, и если она заряжается, пока вы ее заполняете, короткое замыкание не будет достаточно сильным разрядом, чтобы создать искру.Если это должно было произойти, то зарядное устройство и было подключено задним ходом или если оно было установлено в автомобиле с кикстартером и подключено задним ходом, тогда вы можете получить аккумулятор, который был заряжен, но в обратном направлении. Обратите внимание, что в приведенном выше сценарии есть много «и». Такая ситуация возможна, но маловероятна.

Вторая возможность — изменение полярности после активации. Это также бывает редко, так как после установки батареи требуется последовательность ошибок.Единственный способ сделать это — полностью разрядить аккумулятор, оставив ключ включенным, или незамеченным коротким замыканием, которое полностью разряжает заряд в течение нескольких дней. После того, как это произошло, это будет похоже на разряженный аккумулятор.

Помните, что полностью разряженный аккумулятор — это не что иное, как пустой сосуд. Чтобы получить отрицательный заряд, его необходимо подключить в обратном направлении и зарядить таким образом. Итак, реальный вопрос здесь: как аккумулятор может поменять полярность после того, как он был установлен? Та же ранее разряженная батарея будет уязвима для обратной зарядки, либо при подключении зарядного устройства в обратном направлении, либо с помощью системы зарядки с обратной полярностью (очень редко, но все же возможно).

Итак, позвольте мне повторить: единственный способ полностью разрядить аккумулятор, имеющий положительный заряд, — это полностью разрядить его, а затем перезарядить и . Мы видели, как это происходило пару раз, и это будет считаться наиболее частой из этих редких ситуаций.

По идее батарея будет испорченная . Вы можете технически зарядить его отрицательно и продолжать использовать, но ваши пластины сконструированы так, что положительные пластины представляют собой диоксид свинца, а отрицательные — из губчатого свинца, которые теперь будут перевернуты.Поскольку перевернутая батарея больше не отформатирована правильно, она будет работать только в ограниченной степени. Дело в том, что свинцово-кислотная батарея не может изменить свою полярность без внешнего воздействия. Это просто невозможно.

Выберите аккумулятор

Была ли эта информация полезной? Подпишитесь, чтобы получать обновления и предложения.

.

Защита от обратного тока / полярности батареи • Цепи

В устройствах с батарейным питанием и съемными батареями обычно необходимо предотвратить неправильное подключение батарей, чтобы предотвратить повреждение электроники, случайное короткое замыкание или другие несоответствующие операции. Если это невозможно физически, вам необходимо включить некоторую электронную защиту от обратного тока. Физическая защита может означать просто поляризованный разъем или батарею со смещенными соединениями (как в большинстве литиевых батарей мобильных телефонов) в сочетании с инструкционными символами и изображениями.Для батареек размера AAA или AA есть держатели, которые сконструированы таким образом, что при неправильной установке батареи один конец не соприкасается. По-прежнему существуют обстоятельства, когда физические средства невозможны, например, с большинством монетных батарей или если пользователь может подключить питание с помощью проводов к винтовым клеммным колодкам. Следовательно, это может относиться и к устройствам, не работающим от батарей, и, вероятно, применимо к автомобильной электронике.
Следовательно, разработчики и производители электронных продуктов должны обеспечить, чтобы обратный ток, обратный ток, протекающий в обратном направлении, и обратное напряжение смещения были достаточно низкими, чтобы предотвратить повреждение либо самой батареи, либо внутренней электроники продукта.

Почему бы не использовать простой диод?

Использование диода в качестве защиты от обратной полярности мощности, как показано на схеме , схема 1 — очень простое и надежное решение, если вы можете позволить себе потерять энергию. Скорее всего, с устройством с батарейным питанием вы не захотите тратить энергию, особенно если ваше напряжение питания уже достаточно низкое, и поэтому падение напряжения на 0,3 В или 0,4 В на диоде Шоттки будет значительным и неприемлемым. Для более высоких напряжений питания в диапазоне 9–48 В и автомобильных приложений небольшое падение напряжения может не иметь значения, особенно при низком токе.При высоких токах, превышающих 5А, может возникнуть проблема с повышением температуры из-за больших потерь мощности. Вы не хотите, чтобы диод становился слишком горячим, поэтому, скорее всего, потребуется добавить радиатор.

Цена диода Шоттки выше обычного диода, но потери значительно ниже. Имейте в виду, что многие диоды Шоттки имеют довольно высокую утечку обратного тока, поэтому убедитесь, что вы выбираете диоды с низким обратным током (около 100 мкА) в схеме защиты батареи.
При 5 амперах потери мощности в диоде Шоттки обычно будут: 5 x 0,4 В = 2 Вт по сравнению с обычным диодом: 5 x 0,7 В = 3,5 Вт.

Хорошим кандидатом для использования в системе защиты от обратного тока является диод нового типа под названием Super Barrier Rectifier (SBR) — это запатентованная и запатентованная технология Diodes Inc., в которой используется производственный процесс MOS (традиционный метод Шоттки использует биполярный процесс) создать превосходное двухполюсное устройство, которое имеет более низкое прямое напряжение (VF), чем сопоставимые диоды Шоттки, при этом обладая термостабильностью и высокими характеристиками надежности эпитаксиальных диодов PN.Диод
Super Barrier Rectifier (SBR) разработан для приложений с высокой мощностью, низкими потерями и быстрым переключением. Наличие МОП-канала в его структуре формирует низкий потенциальный барьер для основных носителей, поэтому прямое смещение SBR при низком напряжении аналогично работе диода Шоттки. Однако ток утечки ниже, чем у диода Шоттки при обратном смещении из-за перекрытия слоев обеднения P-N и отсутствия снижения потенциального барьера из-за заряда изображения.
TRENCH SUPER BARRIER RECTIFIERS (SBRT).
Trench SBR — это следующая эволюция, которая дает нам высокопроизводительного члена семейства SBR. Благодаря использованию передовой траншейной технологии SBRT предлагает еще меньший VF для приложений, где очень важно сверхнизкое прямое напряжение. В то время как дальнейшие технологические усовершенствования постоянно применяются к SBRT, эти усилия приводят к еще более продвинутому и экономичному члену — SBRTF. Для получения дополнительной информации посетите веб-сайт Diodes Inc.

Обратная защита с использованием N-канального MOS-FET

Самые последние N-MOSFET имеют ОЧЕНЬ с низким сопротивлением, намного ниже, чем у типов P-Channel, и поэтому идеально подходят для обеспечения защиты от обратного тока с минимальными потерями. Цепь 3 показывает полевой МОП-транзистор нижнего плеча в цепи заземления. Диод на корпусе полевого транзистора ориентирован в направлении нормального тока. Когда батарея установлена ​​неправильно, напряжение затвора NMOS FET низкое, что не позволяет ему включиться.

Когда батарея установлена ​​правильно и переносное оборудование запитано, напряжение затвора NMOS FET повышается, а его канал закорачивает диод. Падение напряжения RdsOn × ILOAD наблюдается в обратном пути заземления при использовании NMOS FET.Некоторые из последних пороговых напряжений N-FET и RdsOn, используемые для защиты от обратного тока, перечислены в таблице Таблица 1 и более высокие типы тока в таблице Таблица 3 далее на этой странице.

Производитель	Тип	Пакет	RdsOn
IRF (OnSemi)	ILRML2502	СОТ – 23	80 мОм при пороговом напряжении 2,7 В
Вишай	Si2312	СОТ – 23	51 мОм при 1.Пороговое напряжение 8 В

Таблица 1.
Обратная сторона:
Вставка N-MOSFET в цепь заземления приведет к сдвигу заземления, который может быть неприемлемым для всех приложений. Это может вызвать проблемы для чувствительных приложений (например, автомобильных систем) с одним или несколькими подключениями, возможно, к датчикам, шинам связи и исполнительным механизмам, внешним по отношению к цепи.

Чтобы использовать полевой МОП-транзистор в качестве предохранителя от обратного тока в цепи питания высокого напряжения, необходимо, чтобы напряжение затвора было больше, чем напряжение батареи, чтобы включить полевой МОП-транзистор.Для этого требуется схема подкачки заряда, которая увеличивает сложность схемы и стоимость компонентов, а также может создавать проблемы с электромагнитными помехами. МОП-транзистор с P-каналом сопоставимого размера будет иметь более высокое значение RdsOn и, следовательно, более высокие потери мощности, но может быть реализован с помощью более простой схемы управления, содержащей стабилитрон и резистор.

Обратная защита с использованием P-канального MOS-FET транзистора

Самые последние полевые МОП-транзисторы имеют очень низкое сопротивление и поэтому идеально подходят для обеспечения защиты от обратного тока с минимальными потерями. Схема 2 показывает полевой PMOS-транзистор верхнего плеча в цепи питания. Диод на корпусе полевого транзистора ориентирован в направлении нормального тока. Когда батарея установлена ​​неправильно, напряжение на затворе PMOS FET высокое, что не позволяет ему включиться.

Стабилитрон защищает от превышения рекомендованного напряжения затвор-исток и может не требоваться в зависимости от диапазона входного напряжения и используемого полевого МОП-транзистора. Для защиты от возможных скачков напряжения и переходных процессов из-за разрушения полевого МОП-транзистора на входе можно добавить пару транзорбционных диодов, как показано на рис.3. Добавлен конденсатор между затвором и истоком, чтобы гарантировать правильную работу схемы при быстром изменении полярности входного напряжения.
Когда аккумулятор установлен правильно и переносное оборудование запитано, напряжение затвора PMOS FET становится низким, а его канал закорачивает диод.
В тракте питания наблюдается падение напряжения RdsOn × ILOAD. В прошлом основным недостатком этих схем была высокая стоимость полевых транзисторов с низким значением RdsOn и низким пороговым напряжением. Однако достижения в области обработки полупроводников привели к созданию полевых транзисторов, которые обеспечивают минимальное падение напряжения в небольших корпусах.Некоторые из последних пороговых напряжений P-FET и RdsOn показаны в таблице 2.

Производитель	Тип	Пакет	RdsOn
IRF (OnSemi)	ILRML6401	СОТ – 23	85 мОм при пороговом напряжении 2,7 В
Вишай	Si2323	СОТ – 23	68 МОм при пороговом напряжении 1,8 В

Таблица 2.

Защита от обратного тока батареи с помощью интегральной схемы LM74610

LM74610-Q1 — это контроллер, который можно использовать с N-канальным MOSFET в схеме защиты от обратной полярности. Он предназначен для управления внешним МОП-транзистором для имитации идеального диодного выпрямителя при последовательном подключении к источнику питания. Уникальное преимущество этой схемы состоит в том, что она не привязана к земле и, следовательно, имеет нулевой Iq. Контроллер LM74610-Q1 обеспечивает управление затвором для внешнего N-канального МОП-транзистора и внутренний компаратор с быстрым откликом для разряда затвора МОП-транзистора в случае обратной полярности.Эта функция быстрого понижения ограничивает количество и продолжительность обратного тока, если обнаруживается противоположная полярность. Конструкция устройства также соответствует спецификациям CISPR25 Class 5 EMI и автомобильным требованиям ISO7637 к переходным процессам с подходящим TVS-диодом.

LM74610 представляет собой контроллер с нулевым Iq, который объединен с внешним N-канальным MOSFET для замены диода или P-MOSFET решения обратной полярности в энергосистемах. Напряжение на истоке и стоке MOSFET постоянно контролируется выводами ANODE и CATHODE LM74610-Q1.Внутренний зарядный насос используется для обеспечения привода GATE для внешнего MOSFET. . Эта накопленная энергия используется для управления затвором полевого МОП-транзистора. Падение напряжения зависит от RDSON конкретного используемого полевого МОП-транзистора, который значительно меньше, чем у полевого транзистора. LM74610-Q1 не имеет заземления, что делает его идентичным диоду. TZ1 и TZ2 не требуются для LM74610-Q1. Однако они обычно используются для ограничения выбросов положительного и отрицательного напряжения соответственно. Выходной конденсатор Cout рекомендуется для защиты от немедленного падения выходного напряжения в результате сбоев в линии.C1 и C2 подавляют высокочастотный шум в дополнение к функции фиксаторов ESD.

Выбор MOSFET:

LM74610-Q1 может обеспечивать напряжение затвор-исток до 5 В (VGS). Важными электрическими параметрами полевого МОП-транзистора являются максимальный непрерывный ток стока, максимальное напряжение сток-исток VDS (MAX) и сопротивление сток-исток RDSON. Максимальный непрерывный ток стока, ID, рейтинг должен превышать максимальный непрерывный ток нагрузки. Максимальный ток, проходящий через основной диод, IS, обычно равен или немного выше, чем ток стока, но ток основного диода протекает только в течение небольшого периода времени, когда заряжается конденсатор накачки заряда.Напряжение на внутреннем диоде полевого МОП-транзистора должно быть выше 0,48 В при низком токе. Напряжение на внутреннем диоде полевого транзистора обычно уменьшается с повышением температуры окружающей среды. Это увеличит требования к току истока для достижения минимального напряжения сток-исток на внутреннем диоде для инициирования подкачки заряда. Максимальное напряжение сток-исток, VDS (MAX), должно быть достаточно высоким, чтобы выдерживать самое высокое дифференциальное напряжение, наблюдаемое в приложении. Это может включать любые ожидаемые неисправности.LM74610-Q1 не имеет положительного ограничения напряжения, однако для автомобильных приложений рекомендуется использовать полевые МОП-транзисторы с номинальным напряжением около 45 В.

Таблица 3 показывает примеры рекомендуемых полевых МОП-транзисторов для использования с LM74610:

Корпус

Деталь №	Напряжение (В)	Ток утечки @ 25 * C	Rdson мОм при 4,5 В	Vgs Порог (В)	Напряжение диода @ 2A при 125 * C / 175 * C	, Площадь основания	Qual
CSD17313Q2	30	5	26	1.8	0,65	SON, 2 x 2 мм	Авто
SQJ886EP	40	60	5,5	2,5	0,5	PowerPAK SO-8L, 5 x 6 мм	Авто
SQ4184EY	40	29	5,6	2,5	0,5	SO-8, 5 x 6 мм	Авто
Si4122DY	40	23,5	6	2.5	0,5	SO-8, 5 x 6 мм	Авто
RS1G120MN	40	12	20,7	2,5	0,6	HSOP8, 5 x 6 мм	Авто
RS1G300GN	40	30	2,5	2,5	0,5	HSOP8, 5 x 6 мм	Авто
CSD18501Q5A	40	22	3.3	2,3	0,53	SON, 5 x 6 мм	Промышленное
SQD40N06-14L	60	40	17	2,5	0,5	ТО-252, 6 x 10 мм	Авто
SQ4850EY	60	12	31	2,5	0,55	SO8, 5 x 6 мм	Авто
CSD18532Q5B	60	23	3.3	2,2	0,53	SON, 5 x 6 мм	Промышленное
IPG20N04S4L-07A	40	20	7,2	2,2	0,48	PG-TDSON-8-10, 5 x 6 мм	Авто
IPB057N06N	60	45	5,7	3,3	0,55	PG-TO263-3, 10 x 15 мм	Авто
IPD50N04S4L	40	50	7.3	2,2	0,5	PG-TO252-3-313, 3 x 6 мм	Авто
BUK9Y3R5-40E	40	100	3,8	2,1	0,48	LFPAK56, Power-SO8 5×6 мм	Авто
IRF7478PBF-1	60	7	30	3	0,55	SO8, 5 x 6 мм	Промышленное
SQJ422EP	40	75	4.3	2,5	0,5	PowerPAK SO-8L, 5 x 6 мм	Авто
IRL1004	40	130	6,5	1	0,6	К-220АБ	Авто
AUIRL7736	40	112	2,2	3	0,65	DirectFET, 5 x 6 мм	Авто

ТАБЛИЦА 3

Защита от обратного тока батареи с помощью интегральной схемы LTC4359

LTC®4359 — это положительный высоковольтный идеальный диодный контроллер, который управляет внешним N-канальным MOSFET вместо диода Шоттки.Он контролирует падение прямого напряжения на полевом МОП-транзисторе, чтобы обеспечить плавную подачу тока без колебаний даже при малых нагрузках. Если источник питания выходит из строя или закорочен, быстрое отключение минимизирует переходные процессы обратного тока. Доступен режим отключения для снижения тока покоя до 9 мкА для переключателя нагрузки и 14 мкА для идеальных диодных приложений. При использовании в сильноточных диодах LTC4359 снижает потребление энергии, тепловыделение, потери напряжения и площадь печатной платы. Благодаря широкому диапазону рабочего напряжения, способности выдерживать обратное входное напряжение и высокой температуре, LTC4359 удовлетворяет строгим требованиям как автомобильных, так и телекоммуникационных приложений.LTC4359 также легко подключает источники питания в системах с резервными источниками питания.
Операция:
LTC4359 управляет внешним N-канальным MOSFET для формирования идеального диода. Усилитель GATE (см. Блок-схему) распознает входы и выходы и управляет затвором полевого МОП-транзистора, чтобы регулировать прямое напряжение до 30 мВ. По мере увеличения тока нагрузки GATE поднимается выше, пока не будет достигнута точка, в которой MOSFET будет полностью включен. Дальнейшее увеличение тока нагрузки приводит к прямому падению RdsOn x ILOAD.Если ток нагрузки уменьшается, усилитель GATE опускает затвор полевого МОП-транзистора ниже, чтобы поддерживать падение на 30 мВ. Если входное напряжение снижается до точки, при которой прямое падение 30 мВ не может поддерживаться, усилитель GATE отключает MOSFET.
В случае быстрого падения входного напряжения, такого как короткое замыкание на входе или скачок отрицательного напряжения, через полевой МОП-транзистор временно протекает обратный ток. Этот ток обеспечивается любой емкостью нагрузки и другими источниками питания или батареями, которые питают выход в диодных схемах ИЛИ.FPD COMP (Fast Pull-Down Comparator) быстро реагирует на это условие, выключая MOSFET через 300 нс, тем самым сводя к минимуму помехи выходной шине. Контакты IN, SOURCE, GATE и SHDN защищены от обратных входов до –40 В. Внутренний компаратор обнаруживает отрицательные входные потенциалы на выводе SOURCE и быстро переводит GATE в положение SOURCE, выключая MOSFET и изолируя нагрузку от отрицательного входа. При низком уровне на выводе SHDN отключается большая часть внутренних схем, снижая ток покоя до 9 мкА и удерживая MOSFET выключенным.На выводе SHDN можно установить высокий уровень или оставить открытым, чтобы включить LTC4359. Если оставить его открытым, внутренний источник тока 2,6 мкА поднимает SHDN на высокий уровень.
Информация о приложениях:
Блокирующие диоды обычно размещаются последовательно со входами питания с целью объединения резервных источников питания и защиты от реверсирования питания. LTC4359 заменяет диоды в этих приложениях на полевые МОП-транзисторы, чтобы уменьшить как падение напряжения, так и потери мощности, связанные с пассивным решением. Кривая, показанная на странице 1, иллюстрирует резкое снижение потерь мощности, достигаемое на практике.Это дает значительную экономию площади платы за счет значительного снижения рассеиваемой мощности в проходном устройстве. При низких входных напряжениях улучшение потерь напряжения в прямом направлении легко заметить там, где запасы ограничены, как показано на рисунке 2.
LTC4359 работает от 4 до 80 В и выдерживает абсолютный максимальный диапазон от –40 до 100 В без повреждений. В автомобильных приложениях LTC4359 работает через сброс нагрузки, холодный запуск и скачки двух аккумуляторов, и он выдерживает обратное подключение аккумулятора, а также защищает нагрузку.
Применение идеального диода на 12 В / 20 А показано в Цепь 5 .

В дополнение к полевому МОП-транзистору Q1 включены несколько внешних компонентов. Идеальные диоды, как и их неидеальные аналоги, демонстрируют поведение, известное как обратное восстановление. В сочетании с паразитными или преднамеренно введенными индуктивностями пики обратного восстановления могут генерироваться идеальным диодом во время коммутации. D1, D2 и R1 защищают от этих всплесков, которые в противном случае могли бы превысить рейтинг выживаемости LTC4359 от –40 до 100 В.COUT также играет роль в поглощении энергии обратного восстановления. Пики и схемы защиты подробно обсуждаются в разделе «Ошибки короткого замыкания на входе».
Важно отметить, что вывод SHDN при отключении LTC4359 и снижении его потребления тока до 9 мкА не отключает нагрузку от входа, поскольку внутренний диод Q1 присутствует постоянно. Второй MOSFET требуется для приложений переключения нагрузки.

Заключение

Использование запатентованного чипа, такого как LTC4349 и LM74610, позволяет сэкономить часть проектных работ, поэтому вы получите рабочее решение с меньшими усилиями, но с более высокой стоимостью компонентов по сравнению с дискретным решением.И, если вы проектируете для автомобильной промышленности, вам необходимо убедиться, что ваша конструкция соответствует требованиям соответствующих стандартов, таких как ISO7637-2.

.

Веб-страница не найдена на InspectApedia.com

.

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

1. Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
2. Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
3. Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не работает и какая информация вам нужна.

   Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку КОНТАКТЫ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Благодарность.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Зеленые ссылки показывают, где вы находитесь. © Copyright 2017 InspectApedia.com, Все права защищены.

Издатель InspectApedia.com — Дэниел Фридман .

Разница между прямым и обратным смещением в сравнительной таблице

Одно из основных различий между прямым и обратным смещением состоит в том, что при прямом смещении положительная клемма батареи подключается к полупроводниковому материалу p-типа , а отрицательная клемма подключается к n- Тип полупроводниковый материал . Тогда как при обратном смещении материал n-типа подключается к положительной клемме источника питания, а материал p-типа подключается к отрицательной клемме батареи.Прямое и обратное смещение дифференцируются ниже в сравнительной таблице.

Смещение означает, что к полупроводниковому устройству подключено электрическое питание или разность потенциалов. Разность потенциалов бывает двух типов: прямое смещение и обратное смещение.

Прямое смещение снижает потенциальный барьер диода и обеспечивает легкий путь для прохождения тока. В то время как в обратное смещение разность потенциалов увеличивает силу барьера, который не позволяет носителю заряда перемещаться по переходу.Обратное смещение обеспечивает высокий резистивный путь для прохождения тока, и, следовательно, ток не течет через цепь.

Содержание: прямое смещение против обратного смещения

1. Сравнительная таблица
2. Определение
3. Ключевые отличия

Сравнительная таблица

Основа для сравнения	Прямое смещение	Обратное смещение
Определение	Внешнее напряжение, которое прикладывается к PN-диоду для уменьшения потенциального барьера и образует легкий ток через него, называется прямым смещением.	Внешнее напряжение, которое прикладывается к PN-переходу для усиления потенциального барьера и предотвращения протекания тока через него, называется обратным смещением.
Символ
Подключение	Положительная клемма батареи подключена к полупроводнику P-типа устройства, а отрицательная клемма подключена к полупроводнику N-типа	Отрицательная клемма батареи подключена к P-области и положительный полюс батареи подключен к полупроводнику N-типа.
Барьерный потенциал	Снижает	Усиление
Напряжение	Напряжение анода больше, чем катода.	Напряжение на катоде больше, чем на аноде.
Прямой ток	Большой	Маленький
Слой истощения	Тонкий	Толстый
Сопротивление	Низкое	Высокое
Текущий поток	Допускает	Предотвращает
Величина тока	Зависит от прямого напряжения.	Ноль
Эксплуатация	Проводник	Изолятор

Определение прямого смещения

При прямом смещении внешнее напряжение подается на диод PN-перехода. Это напряжение устраняет потенциальный барьер и обеспечивает путь с низким сопротивлением для прохождения тока. Прямое смещение означает, что положительная область подключена к p-клемме источника питания, а отрицательная область подключена к n-типу устройства.

Напряжение потенциального барьера очень мало (около 0,7 В для кремния и 0,3 В для германиевого перехода), поэтому для полного устранения барьера требуется очень небольшое напряжение. Полное устранение барьера составляет путь с низким сопротивлением для прохождения тока. Таким образом, через переход начинает течь ток. Этот ток называется прямым током.

Определение обратного смещения

При обратном смещении отрицательная область подключена к положительной клемме батареи, а положительная область подключена к отрицательной клемме.Обратный потенциал увеличивает силу потенциального барьера. Потенциальный барьер препятствует потоку носителей заряда через переход. Это создает путь с высоким сопротивлением, в котором ток не течет через цепь.

Ключевые различия между прямым и обратным смещением

1. Прямое смещение снижает силу потенциального барьера, из-за чего ток легко проходит через переход, тогда как обратное смещение усиливает потенциальный барьер и препятствует потоку носителей заряда.
2. При прямом смещении положительный вывод батареи подключен к p-области, а отрицательный вывод подключается к материалу n-типа, в то время как при обратном смещении положительный вывод источника питания подключается к материалу n-типа, а отрицательный клемма подключается к материалу p-типа устройства.
3. Прямое смещение создает электрическое поле поперек потенциала, которое снижает силу потенциального барьера, тогда как обратное смещение увеличивает силу потенциального барьера.
   • Примечание. Потенциальный барьер — это слой между диодом с PN-переходом, который ограничивает движение электронов через переход.
4. При прямом смещении напряжение на аноде больше, чем на катоде, тогда как при обратном смещении напряжение на катоде больше, чем на аноде.
5. Прямое смещение имеет большой прямой ток, а обратное смещение имеет очень маленький прямой ток.
   • Примечание. Ток в диоде, когда он течет в прямом направлении, называется прямым током.
6. Слой обеднения диода очень тонкий при прямом смещении и толстый при обратном смещении.
   • Примечание. Слой обеднения — это область вокруг соединения, в которой свободные носители заряда истощены.
7. Прямое смещение уменьшает сопротивление диода, тогда как обратное смещение увеличивает сопротивление диода.
8. При прямом смещении ток легко течет по цепи, тогда как обратное смещение не позволяет току проходить через нее.
9. При прямом смещении величина тока зависит от прямого напряжения, тогда как при обратном смещении величина тока очень мала или незначительна.
10. При прямом смещении устройство работает как проводник, тогда как при обратном смещении устройство действует как изолятор.

Прямое напряжение кремниевого диода составляет 0,7 В, а прямое напряжение германия — 0,3 В.

.

Как определить полярность аккумулятора автомобиля

При выборе АКБ важно определиться с параметрами батареи, которая подойдет конкретно под ваше авто. Главной характеристикой в этом плане является полярность – место нахождения положительной и отрицательной клемм на корпусе аккумулятора. Чаще всего автомобильные АКБ имеют 2 полярности — прямую и обратную.

Прямая и обратная полярности аккумулятора авто. Схема

Определить полярность аккумулятора можно, не вынимая его из машины. Для этого достаточно встать к агрегату со стороны расположения клемм и лицевой этикетки.

Если  клемма с положительным знаком окажется слева, то полярность у АКБ прямая (батарея подходит для авто российского производства). Если справа, то, соответственно, полярность обратная (для европейских марок автомобилей).

Полярность может быть и универсальной. В этом случае клеммы расположены на равном расстоянии от краев АКБ.

Определить полярность для грузового автомобиля можно подобным же образом. Только клеммы в данном случае расположены уже у края короткой стороны корпуса, а не длинной, как в легковых машинах.

Заряд автомобильного аккумулятора

Мы предлагаем готовые к эксплуатации и полностью заряженные аккумуляторы. Проверка нагрузочной вилкой позволит вам в этом убедиться.

Какой емкости ставить аккумулятор

Многие автовладельцы уверены, что батарея должна обязательно соответствовать предписанным нормам для автомобиля. И если поставить на автомобиль аккумулятор меньше заявленной  емкости, то она закипит во время зарядки, а если больше, то останется недозаряженной. И то, и другое по идее должно сократить срок службы АКБ. Но верно ли это утверждение?  Давайте разберемся.

Схема работы бортовой сети электропитания

От АКБ электропитание поступает к электрооборудованию, стартеру и генератору. При этом расход энергии при работе стартера начинается лишь при запуске двигателя. На один такой пуск тратится всего 2 Ампера энергии АКБ из 40 доступных. Превышение этой цифры наблюдается лишь при низких температурных показателях.

Далее генератор восполняет энергию, затраченную на запуск двигателя, т.е. заряжает аккумулятор. При этом напряжение в электросети поддерживается в пределах 14Вольт.

Всем известно, что сила тока представляет собой отношение напряжения к сопротивлению. Если сопротивление находится примерно на одном уровне, то показатель напряжения определяется разницей напряжения бортсети со знаком «минус» и АКБ.

При старте работы двигателя батарея частично теряет заряд, в результате чего на ее клеммах снижается сопротивление. При этом показатели напряжения становятся разными, а зарядный ток увеличивается.

Таким образом, получается, что после запуска двигателя сила тока возрастает до 10 Ампер, однако, впоследствии несколько раз снижается. При длительной работе двигателя (более 1 часа) зарядный ток держится на уровне 1 Ампер, а средний показатель равен нескольким амперам.

Делаем вывод: емкость  АКБ в течение всего времени работы двигателя может меняться.

Так какой же емкости ставить аккумулятор? Запуск двигателя практически во всех случаях требует одинаковой энергии независимо от емкости АКБ. К примеру, для генератора этот показатель вообще не имеет принципиальной важности. Важным является лишь напряжение бортсети. Следует отметить, что батарея забирает очень малую долю мощности генератора. Иными словами вы смело можете выбирать АКБ большей заявленной для вашего авто емкости. Однако заряжать ее придется дольше. Впрочем, продлевается и время разрядки. Основное, на что нужно обратить внимание – неизменность показателей бортсети и напряжения АКБ.

Подводим итог: емкость аккумулятора может быть абсолютно любой, но она обязательно должна обеспечивать требуемый пусковой ток.

Отличия АКБ различной емкости

Единственное отличие — аккумуляторы меньшей емкости подзаряжаются быстрее.

Рассмотрим на конкретном примере. Рекомендуемая емкость для автомобиля 55 Ампер*час. Возьмем две аккумуляторные батареи  — 50 и 70 Ампер*час. Предположим, что они полностью разрядились. Спустя 55 часов подзарядки первая батарея зарядится и уже начнется процесс ее закипания, а вторая еще продолжит заряжаться. И к тому времени, когда зарядится вторая, первая будет кипеть уже не менее 15 часов.

Понимая, что генератор не предназначен для непосредственной зарядки батареи, а лишь подзаряжает ее до необходимых значений, мы приходим к выводу, что при запуске в том и другом случаях за одно и то же время компенсируется 1% емкости. Значит, емкость аккумулятора значения по факту не имеет.

Обращаем, однако, ваше внимание на то, что следует учесть ряд важных факторов:

1. Многие путают показатели мощности генератора и батареи.  Характеристикой мощности является максимум тока, при котором генератор функционирует. При этом батарея АКБ при подзарядке использует в 10 и более раз меньше этой мощности.
2. Учитывайте, сколько электрооборудования установлено в машине. При отсутствии дополнительных опций будет задействовано незначительное количество энергии.  Лишь энергоемкое оборудование даст повышение этих показателей.
3. При покупке АКБ обратите внимание и на ее габариты. Ведь она может просто не вписаться в отведенное для нее место или не зафиксироваться там.
4. Принимайте во внимание и условия эксплуатации. Так, при работе в условиях холодного климата разумно выбрать аккумулятор емкостью выше.

Таким образом, кроме батареи рекомендованной емкости для вашего авто подойдет и АКБ большей емкости при условии соблюдения указанных выше условий. А вот в условиях холодных температур АКБ меньшей емкости может подвести в самый неподходящий момент.

Как правильно прикурить аккумулятор от другого автомобиля

Нет автомобилистов, полностью застрахованных от разрядки аккумуляторной батареи и остановки работы двигателя. Причем проблемой может стать как полная разрядка АКБ, так и ее выход из строя вследствие какого-либо дефекта, образовавшегося в результате некорректной эксплуатации или ошибок технического обслуживания.

Что же делать, если разрядился аккумулятор в машине? Очевидно, что проще всего воспользоваться другим автомобилем.

Чтобы правильно прикурить аккумулятор от другого автомобиля, необходимо использовать высокомощные кабели со специальными зажимами черного и красного цветов. Такой комплект чрезвычайно полезен как при перемещении по городским дорогам, так и при длительных путешествиях. Ведь он позволяет достаточно быстро запустить двигатель авто с разрядившейся АКБ.

Если в вашей машине разрядился аккумулятор, первое, что необходимо сделать – убедиться, что он на самом деле разряжен. Ведь причиной остановки двигателя вполне может оказаться и другая неисправность. Для проверки вставьте ключ в замок зажигания и поверните его. Если слышен звук двигателя, значит, аккумулятор заряжен, и причину нужно искать в другом месте. Если никакие звуки не слышны, то проблема именно в АКБ, и ее нужно заряжать.

Итак, как правильно прикуривать автомобиль.

1. В первую очередь необходимо убедиться, что зажигание на обеих машинах выключено.
2. Красный конец силового кабеля со знаком «+» соедините с клеммой «+» разрядившейся батареи на своем авто. Старайтесь не перепутать полюса!
3. Второй конец этого же кабеля соедините с клеммой «+» заряженной аккумуляторной батареи на другом автомобиле.
4. Черный конец кабеля со знаком «-» присоедините к клемме «-» на заряженной АКБ.
5. Второй конец того же кабеля соедините с блоком двигателя под капотом авто, которое нужно завести. Обратите внимание, что поверхность металла должна быть очищена от загрязнений и не содержать следов краски.
6. Заведите машину с работающим аккумулятором на средних оборотах двигателя. Подзарядка займет 3-10 мин.
7. Выключите зажигание и заведите свой автомобиль. Провода пока не снимайте. Авто заведется при отсутствии иных неполадок.
8. Снимите провода обязательно в обратной последовательности.

Правила прикуривания разряженного аккумулятора

1. Нельзя прикуриваться от машины с двигателем, находящемся в рабочем режиме. Он должен быть выключен!
2. При подключении кабелей выньте ключ из зажигания и откройте дверь машины с «севшей» батареей. В противном случае в машине с установленной сигнализацией заблокируются дверные замки в момент поступления электропитания.
3. Если автомобиль начинен электроникой, перед прикуриванием  отключите чувствительные электроприборы. Иначе скачок напряжения приведет к неполадкам в их работе или вовсе выведет приборы из строя.
4. Перед прикуриванием обязательно прогрейте исправный автомобиль. Для этого двигатель должен поработать не менее 5-20 минут на средних оборотах. Это позволит ему легче запуститься даже при сильно разряженной батарее, а также подзарядит и прогреет исправную АКБ перед нагрузкой.  Если не произвести этих действий, снижение напряжения на полюсах исправного аккумулятора при старте прикуривания вызовет увеличение тока заряда и может привести к перегрузке генератора, а также перегоранию предохранителя, который участвует в зарядной цепи.
5. Научитесь правильно прикуривать автомобиль, тщательно изучив порядок подключения проводов. Ни в коем случае не путайте полярности! Иначе ошибка в лучшем случае приведет к удару электрическим током, пусть и несерьезному, а в худшем — к выходу из строя самой батареи и электросистем авто.

Как правильно заряжать аккумулятор автомобиля

Не все автовладельцы имеют четкое представление о том, как правильно заряжать аккумулятор автомобиля, зарядным устройством в том числе. Некорректная последовательность действий зачастую даже приводит к выходу АКБ из строя. Если вы хотите этого избежать, ознакомьтесь с вариантами и правилами зарядки.

Правильно зарядить аккумулятор автомобиля можно двумя способами:

1. Не снимая батарею с авто. Зарядка АКБ в данном случае происходит за счет работающих двигателя и генератора. Причем на больших оборотах аккумулятор зарядится гораздо быстрее. Обратите внимание, что электроприборы при этом должны быть выключены.
2. Батарея снимается с авто и подсоединяется к специальному автомобильному зарядному устройству. Оно самостоятельно определит ток зарядки. Автомобилисты предпочитают этот метод потому, что современные зарядники подают сигнал при неправильном подключении, что позволяет своевременно исправить ситуацию, не повредив аккумулятор. Зарядник самостоятельно завершит работу по окончании процесса зарядки. Причем при меньших показателях зарядного тока АКБ получит больше заряда. Однако минимальных значений тоже не стоит придерживаться, иначе автомобиль обречен на долгий простой. Выбирая ЗУ, отдайте предпочтение таким его характеристикам, как бесперебойность напряжения и хороший уровень защиты от его скачков.

Правила зарядки автомобильных аккумуляторов

1. Перед тем, как заряжать, не забудьте проверить уровень электролита. При недостатке добавьте дистиллированной воды.
2. Не заряжайте замерзшую батарею. Пусть она предварительно оттает.
3. Разместите на отверстиях вывенченные из АКБ пробки. Это будет препятствовать разбрызгиванию кислоты, и позволит беспрепятственно выходить газам, образующимся во время зарядки. Заряжайте АКБ  исключительно в том в помещении, которое хорошо проветривается, или при открытом капоте, если не сняли батарею с машины.
4. Соблюдайте оптимальный уровень тока. Это примерно 10% емкости аккумулятора. Так, к примеру, при емкости АКБ 60 Ампер*час заряд тока должен располагаться на отметке 6А.
5. Не путайте полюса! Соединяйте полюс батареи со знаком «+» только с аналогичным полюсом зарядника. Отрицательный, соответственно, необходимо соединять только с отрицательным. Именно так правильно заряжать аккумулятор с зарядным устройством.
6. Продолжайте зарядку до момента образования газа в ячейках.

Среди правил зарядки аккумулятора на автомобиле и не менее важный процесс завершения.

1. По окончании процесса также обязательно проконтролируйте уровень электролита. Если необходимо,  добавьте дистиллированную воду.
2. Важно проверить и плотность электролита. Низкая (ниже  0,04г/см) говорит о неисправности батареи и необходимости ее замены.
3. Вставляйте пробки только после полного выхода газа. Обычно подождать требуется не более 25 минут.

Сколько времени заряжать автомобильный аккумулятор

Индикатором того, что батарея полностью заряжена, является закипание электролита. Существует усредненный показатель. В среднем заряжать автомобильный аккумулятор надо 8-10 часов. Однако все относительно – это время может быть увеличено или уменьшено в зависимости от начального заряда аккумуляторной батареи и других ее параметров.

Также важно не перезаряжать и не делать глубокие заряды, иначе свинцовые пластины могут покрыться налетом накипи, что повредит батарею без возможности восстановления.

Не забывайте регулярно производить замеры плотности электролита. В холодное время года это особенно актуально. Кстати, зимой заряжайте аккумулятор при уровне разрядки 25%, а летом – при уровне 50%.

Теперь вы знаете, сколько времени надо заряжать автомобильный аккумулятор. Но чтобы усилия на пошли насмарку, не забывайте про главное правило окончания зарядки – очистку корпуса.

Для этого промойте корпус аккумулятора от кислоты и грязи и хорошо его просушите. Причем сделать это необходимо как можно быстрее, сразу после завершения зарядки, иначе корпус, пропускающий напряжение, станет причиной разряда. С целью удостовериться, что этого не происходит, измерьте напряжение корпуса. Если цифровой вольтметр покажет цифру, отличную от 0, то АКБ пропускает напряжение. Для устранения просто промойте корпус содовым раствором, избегая его попадания в банки АКБ.

Как видите, зарядка аккумулятора для автомобиля своими руками не представляет особых трудностей. Достаточно лишь придерживаться нескольких несложных правил, и аккумулятор будет служить вам долго и исправно.

Полярность

— Обзоры классических автомобилей

Подпишитесь на Classic Motoring Magazine и сэкономьте более 20%

Подпишитесь сейчас

Доступно во всех хороших газетных киосках, включая WHSmith

Нет, мы не говорим об автоспорте, а об изменении требований к заземлению вашей классики.Это гоночный сертификат, что вы должны это делать — так что вот как, безопасно!

Вы уверены, что отрицаете свою классику? Ну, вы должны быть, потому что, хотя это может изменить оригинальность вашего старого, преимущества намного перевешивают эту довольно незначительную вещь.

Wel: Несколько лет назад произошла большая смена полярности, которая впервые началась еще в 1968 году. Автомобили изначально имели отрицательную землю. Отрицательный «полюс» батареи был соединен с землей (или землей) до 1930-х годов, когда чрезмерная коррозия на клеммах привела к серьезному переключению на положительный (+ пост).

Однако не каждый автопроизводитель делал это, и, как следствие, это привело к повсеместной неразберихе, а также разрушило много электрического оборудования в последующие десятилетия, пока в автомобильном мире не было принято решение вернуться на отрицательную землю, на полторы секунды. век назад.

Если у вас есть классика с положительным заземлением, вы можете обнаружить, что установка электрических аксессуаров становится все труднее, поэтому неплохо было бы «переключиться». Тем не менее, это не просто случай замены проводов батареи и готово, но, как мы выясняем, это тоже не совсем сложно.

Аккумулятор

Этот элемент не критичен к полярности, поэтому достаточно просто перевернуть аккумулятор в лотке (хотя убедитесь, что провода более чем достаточно длинные), но убедитесь, что вы помните, что вы сделали (прикрепите наклейку)! При использовании зарядного устройства красный цвет, как и прежде, означает «положительный».

Динамо

Генераторы постоянного тока

соблюдают полярность, и вы можете изменить их полярность, просто прикоснувшись кабелем под напряжением к полевой клемме устройства и «мигнув» в течение нескольких секунд.

Генератор

Они намного более чувствительны, чем старые динамо-системы, и, хотя некоторые старые устройства, такие как Lucas 10AC и 11AC, можно поменять полярность, многие другие — нет, поэтому заранее проконсультируйтесь с автоэлектриком, поскольку это серьезное повреждение. к диодам, несомненно, произойдет.

Регуляторы

Эти внешние блоки управления имеют универсальную полярность и должны быть в порядке, но проверьте, если есть сомнения.

Система зажигания

Наибольшее беспокойство здесь вызывает катушка зажигания; Технически автомобиль с положительным заземлением обеспечивает более высокое напряжение HT, хотя это не имеет значения.В качестве компенсации автомобиль с заземлением отрицательного полюса, благодаря меньшей силе тока в первичной цепи катушки, означает меньшее возгорание в точках размыкателя контактов.

На старых катушках есть две клеммы низкого напряжения с маркировкой SW (выключатель) и CB (контактный выключатель). Переход через отрицательную землю означает, что эти провода необходимо поменять местами. Честно говоря, большинство катушек имеют маркировку + и -.

Однако, если вы установили электронное зажигание, сначала поговорите с производителем, так как оно может не работать. На типах замены базовых точек проблем не должно быть, а вот на моделях, оснащенных отдельным усилителем, это может быть так.

Инструменты

Почти все дополнительные приборы работают нормально, к какому бы полюсу они ни были подключены, но у вас могут возникнуть проблемы с тахометрами и амперметрами. В случае электрического тахометра на задней панели прибора может быть предусмотрено переключение полярности; в противном случае они меняются местами, переставляя провод питания, а в некоторых для этой цели предусмотрены другие клеммы. Если не поменять местами провода питания на амперметре, он покажет обратное показание. Двигатель выключен, но горит, циферблат должен показывать отрицательные значения.Если счетчик показывает «плюс», поменяйте местами провода. Теперь запустите двигатель, но с выключенным светом — если датчик показывает разряд, то динамо-машина неправильно поменяла полярность. Часы могут быть проблемой и должны быть профессионально изменены, чтобы работать правильно.

Радио

Здесь может отличаться — некоторые комплекты поставляются с простым винтом для переключения полярности, в то время как другие требуют пайки, чтобы поменять местами выводы. В любом случае, если вы его испортите, это приведет к серьезным повреждениям! Старые комплекты клапанов не соблюдают полярность.

Мы слышали о владельцах, которые изолируют радиоприемник от автомобиля (например, в экранированном корпусе) и работают непосредственно от клемм аккумулятора с встроенным предохранителем в целях безопасности, но мы не можем комментировать это с точки зрения его эффективности.

Двигатели

В так называемых двигателях с «постоянными магнитами», таких как двигатели стеклоочистителей и омывателей, изменение полярности просто меняет их направление вращения, так что вы скоро поймете, что не так! Большинство вентиляторов отопителя работают только в одном направлении, независимо от полярности, но если вы установили вентилятор охлаждения двигателя с электродвигателем, убедитесь, что он работает правильно.Стартерные двигатели не соблюдают полярность.

Не влияет

Такие системы, как фары, предохранители, топливные насосы и звуковые сигналы не подвержены замене, хотя, если у вас есть воздушные звуковые сигналы, приводимые в действие компрессором, они могут стать проблемой. В качестве положительного замечания (извините-ред) мы провели такую ​​замену полярности на нашем Ford Zephyr Mk3 много лет назад, и после этого у нас не было никаких проблем.

Могут ли щелочные батареи поменять полярность? — Мворганизация.org

Могут ли щелочные батареи поменять полярность?

4 ответа. Полностью разряженные батареи могут поменять полярность. Иногда вы можете осторожно разрядить это обратное напряжение на одном элементе, и тогда аккумулятор успешно зарядится.

Какая сторона батареи AA положительная?

Обратите внимание на значок плюса на аккумуляторе. Знак плюс или + указывает на положительный вывод. На батареях AA, AAA, C и D положительный полюс должен быть немного приподнят.Отрицательный полюс батареи должен быть плоским и может быть отмечен или не отмечен знаком минуса или -.

Что такое катод в щелочной батарее?

Катод — это часть батареи, которая будет притягивать электроны, если цепь замкнута, вызывая протекание электричества. В щелочной батарее катод состоит из диоксида марганца, смешанного с углеродом (графитом). Этот материал сначала помещается в емкость.

Как узнать, хороша ли щелочная батарейка?

Все, что вам нужно, чтобы выполнить тест и проверить, не разряжены ли щелочные батареи, — это твердая поверхность.Бросьте каждую батарею (плоской отрицательной стороной вниз) на пару дюймов вверх. Если аккумулятор заряжен, он должен сильно стукнуть и, скорее всего, останется стоять.

Может ли тест батареи быть хорошим и все равно плохим?

Пока напряжение аккумулятора остается выше 9,6 В, аккумулятор считается «исправным». Но если к концу теста оно упадет ниже 9,6 В, батарея может быть «плохой» или батарею, возможно, придется перезарядить и повторно проверить, если она не была полностью заряжена до теста.

Может ли батарея читать 12 вольт и все равно быть плохой?

Если батарея не может нагреться до напряжения выше 10,5 В при зарядке, значит, батарея разряжена. Если аккумулятор полностью заряжен (согласно зарядному устройству), но напряжение составляет 12,5 или меньше, аккумулятор сульфатирован. Если ваша батарея не может даже полностью зарядиться, считайте это плохим.

Может ли тестировать батарею 12в и все равно плохо?

Да, это может быть плохо, если его выходное напряжение составляет 12 В без нагрузки и двигатель не работает… Загрузите его и наблюдайте за падением напряжения… Стартер является хорошей нагрузкой для измерения выходной мощности под нагрузкой.. Даже новое напряжение аккумулятора будет падать при работающем стартере, но аккумулятор должен легко проворачивать автомобиль….

Как узнать, разрядился ли аккумулятор в автомобильном аккумуляторе?

Автомобильные аккумуляторы Dunedin — Каковы симптомы разрядки аккумуляторной батареи? Признак того, что одна или несколько ячеек не вырабатывает достаточной силы тока, появляется, когда транспортное средство не хочет заводиться или «переворачиваться», чтобы запустить двигатель. Если автомобиль заводится и работает нормально при работающем генераторе.

Как узнать, сульфатирован ли аккумулятор?

Наиболее частым признаком сульфатированной батареи является то, что она не заряжается очень хорошо или просто отказывается заряжаться. Если вы подозреваете, что ваши электронные аксессуары не получают достаточной силы тока (слабый кондиционер, тусклые фары), это верный признак того, что ваша батарея сульфатирована.

Как подключить автомобильный аккумулятор | Устройство проверки полярности

В этой статье мы научим вас , как подключить автомобильный аккумулятор. Электронная схема тестера полярности , которая легко проверяет полярность источника постоянного тока.Необходимые компоненты и схема подключения приведены ниже. Легко ли проверить полярность точки цепи, положительная или отрицательная? Таким образом можно избежать проблемы неправильного подключения. Схема проверки полярности очень проста, просто следуйте схеме при ее создании.

Каждый источник постоянного тока имеет две клеммы

Обычный ток всегда течет от положительной клеммы аккумулятора к отрицательной клемме аккумулятора. Наоборот — неправильное подключение.Поэтому мы должны проверить конкретную клемму, потому что только правильное подключение в соответствии с полярностью обеспечит правильное функционирование цепи. Если соединения выполнены неправильно, схема не только будет работать неправильно, но также может стать причиной ее повреждения. Неправильное подключение приведет к сгоранию основных компонентов устройства, таких как микросхема питания и т. Д. Поэтому очень важно обеспечить правильную полярность во время подключения. В этой статье объясняется простой проект с помощью этой схемы, вы можете очень легко проверить состояние батареи.

Как построить схему проверки полярности

Эту схему можно сделать двумя способами: с диодом и светодиодами и без диодов. Мы делаем это обоими методами. Итак, в первую очередь делаем его без диодов.

Цепь полярности только с светодиодами и резистором

Необходимые компоненты

1. Зеленый светодиод
2. Красный светодиод
3. Зуммер 6в
4. 1к Резистор
5. Red and Black Nobs

В этом проекте зуммер не является обязательным.Вы можете сделать эту схему без зуммера. Вы можете сделать это без PCB (печатной платы), потому что в проекте используется мало компонентов.

Примечание: используйте зуммер непосредственно с проводами nobs, потому что зуммер потребляет немного больше энергии. Зуммер звонит только при правильном подключении. Я использовал зуммер на 6 В, потому что он легко звонит от 3 до 24 В.

Схема полярности с диодами и светодиодами

В этой схеме мы использовали диод и 1 резистор

1. Диоды 4
2. светодиодов 2 (1 зеленый и 1 красный)
3. Резистор 1к

На этой принципиальной схеме используются резисторы 1 кОм, все диоды — IN4007, а два светодиода — КРАСНЫЙ и зеленый.В качестве отведений можно использовать мультиметровые отведения.

Вы можете использовать печатную плату или сделать ее без печатной платы, это зависит от вашего желания, в любом случае печатная плата может повысить эффективность схемы. Видео, которое я загрузил на YouTube, представляет эту схему с печатной платой.

После создания этого проекта, пожалуйста, прокомментируйте его точность и производительность, я буду для ваших отзывов.

лучших соединительных кабелей на 2021 год

Что такое перемычки?

Соединительные кабели , соединительные кабели или соединительные провода (все три термина описывают один и тот же продукт), позволяют быстро разрядить разряженный автомобильный аккумулятор.Кабели соединяют аккумулятор работающего автомобиля с аккумулятором вашего мертвого (не заводится) автомобиля. Даже если у вас есть автоклуб или придорожный сервис для новых автомобилей, вы можете прибыть в путь за пять минут, что быстрее, чем ожидание служебного автомобиля.

Нужны ли соединительные кабели? Есть ли альтернативы?

Скорее всего, вы найдете кого-нибудь, кто поможет, и через пять минут у вас будет путь, если у вас есть соединительные кабели.Вы также можете позвонить в автоклуб или, если у вас новая машина с услугой помощи на дороге, связаться с ними по телефону или через приложение для телефона. Эти могут завести машину с разряженным аккумулятором, а завести машину с механической коробкой передач: наверное, парочка здоровенных парней может завести машину толчком. Если вы удобно припарковались на холме, катя его под гору с включенной трансмиссией и левой ногой, нажимающей на сцепление, подъем может привести к запуску автомобиля. Другая машина может подтолкнуть вашу машину. (Или вы можете повредить бамперы и фары.) Каждый из них связан с определенными рисками. Любой автомобиль можно запустить с аккумуляторным стартером стоимостью 40 долларов и выше, если аккумулятор полностью заряжен и не слишком холодно зимой. Если у вас есть зарядное устройство, оно должно подзарядиться от пары часов до ночи.

Как завести машину от внешнего источника? Какой провод подключается первым?

Поставьте коробки передач обеих машин на парковку, включите стояночные тормоза, выключите зажигание на обеих машинах (включая мертвую), откройте капоты.1. Наденьте красный кабельный зажим на положительный полюс (+ или POS или красный или больший) мертвого автомобиля. Красный — положительный (+), и должен быть красный пластиковый экран над клеммной колодкой, черный — отрицательный (-), всегда, для всех автомобилей. 2. Присоедините другой красный конец к плюсовой клемме автомобиля-донора. 3. Присоедините черный кабель к минусовой клемме автомобиля-донора. Дважды проверьте, правильно ли подключены провода. 4. Подключите другой конец черного кабеля НЕ к отрицательной клемме аккумуляторной батареи, а к неокрашенной металлической части моторного отсека.Возможно, вам придется поохотиться. 5. Пусть посторонние отойдут от моторного отсека. 6. Завести машину-донор, немного подогнать двигатель, до 2000-3000 об / мин. Не гоните двигатель. 7. Запустите двигатель на мертвой машине. Если он не запустился, оставьте кабели подключенными в течение пяти минут, затем повторите попытку. После запуска автомобиля с неработающим двигателем отсоедините кабели в обратном порядке: сначала отключается черный кабель на мертвой машине, затем черный кабель на хорошей машине, красный на хорошей машине, красный на мертвой машине.Дайте заведенной машине работать не менее 15 минут.

Я не могу открыть капот

Чтобы открыть капот, нужно сделать два шага: рядом с ножными педалями водителя есть спусковой механизм. Потяните его как следует. Это требует большего усилия, чем кнопка или рычаг, открывающие багажник.Капот немного приоткрывается. Затем пройдите к передней части автомобиля и найдите рычаг предохранителя в отверстии под капотом. Фонарик помогает увидеть рычаг. Начните с середины и проведите рукой влево или вправо, чтобы найти его; он будет грязным, поэтому используйте бумажное полотенце или старую ткань. Толкайте его влево, вправо или вверх. Вместо этого предохранитель может находиться между решетками. Если так, потяните его. Поднимите капюшон. Некоторые капоты остаются открытыми на автомобилях высокого класса. Для большинства других возьмите металлический стержень, поверните его вверх и вставьте в прорезь или отверстие на нижней стороне кожуха.

Моя батарея в багажнике. Что мне делать?

В моторном отсеке есть пост стартера в моторном отсеке, помеченный + или POS. Возможно, вам придется поднять или отодвинуть лоскут. Подключите к нему красный кабель в качестве первого шага и выполните оставшиеся шаги, описанные выше.

Из-за чего перемычка стоит дороже?

• Длина. 12 или 16 футов — это нормально, если автомобиль-донор стоит лицом к автомобилю с разряженным аккумулятором или рядом с ним, 20 футов — хорошо, 25 или 30 футов — отлично.
• Более толстый провод аккумуляторной батареи (калибр 1, 2 или 4)
• Крепко зажимает кабель, плотно прижимая его к клеммам аккумулятора.
• Сумка для кабеля.

Что означает «калибр» провода батареи?

«Калибр» — это толщина провода аккумулятора. Меньшее число — более толстая проволока. Большинство соединительных кабелей имеют размер 2, 4 или 6. Бытовая проводка в стенах 12 или 14 калибра; шнуры прибора и лампы калибра 16 или 18.Чем толще, тем лучше, но также тяжелее и крупнее.

Что лучше, соединительный кабель или стартер от аккумуляторной батареи?

Оба имеют свое применение. Кабель-перемычка работает практически каждый раз, , если кто-то предлагает помощь, и если у вас или у них есть перемычки.Аккумуляторный стартер (от 50 до 200 долларов) хорошо работает в теплую или прохладную погоду, если его внутренняя батарея полностью заряжена; в холодную погоду у более дешевых стартеров может не хватить мощности для запуска вашего автомобиля.

Что я могу сделать, чтобы мой старый автомобиль заводился более надежно?

Получите зарядное устройство-ремонтник.
