Стрелочный мультиметр: аналоговый тестер

Стрелочный мультиметр является самым часто используемым аппаратом на производстве. При помощи него осуществляется проверка электрооборудования на скачки напряжения и прочие неприятности. Что это такое, какие характеристики имеет стрелочный мультиметр, каковы достоинства и недостатки? Об этом и другом далее.

Описание прибора

Стрелочный мультиметр считается многофункциональным измерительным прибором, который носит второе название — аналоговый тестер. Осуществляет определение величины измеряемого тока при помощи положения стрелки на циферблатной шкале устройства.

Стрелочный мультиметр

Благодаря стрелочному мультиметру обеспечивается простое и быстрое тестирование переменного и постоянного напряжения до 400 Ватт. Стоит отметить, что он только указывает на диапазон, но не указывает точный показатель.

Аналоговые тестеры — высокоточные устройства, которые сегодня широко распространены на рынке и используются как в быту, так и на производстве.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

В них гнезда приборов оснащены двумя щупами, которые дополнены специальными наконечниками для измерения.

Описание из справочника

Характеристики

Как правило, каждый аналоговый стрелочный мультиметр нацелен на измерение постоянного с переменным током от 150 до 500 ватт. Показывает данные с точностью от −30% до 0% от показываемого числа. Диапазон частот равен от 50 до 60 герц. Работает непрерывно в течение 30 секунд при температуре от −15 до 45 градусов Цельсия и влажности не больше 80%. Предельно может функционировать на высоте не более 2000 метров. Весит от 100 до 150 г. Восстанавливается примерно 10 минут, после того как был произведен первый замер.

Технические характеристики

Достоинства и недостатки

Стрелочный multimeter — идеальный интегратор, обладающий большим динамическим диапазоном и отличающийся наглядным представлением совершенных измерений. Он имеет простую структуру. В основе работы лежит электромеханическая головка стрелки, на которую подается электроток через резистивные делители.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Когда он протекает, создавая магнитное поле, то отклоняет приборную стрелку на конкретное значение угла.

Что касается точности измерения, тестер не проигрывает цифровому аналогу, однако из-за постоянного внешнего магнитного поля есть некоторые погрешности в работе. Он зависит также от полярности измеряемого сигнала. Из минусов можно также отметить зависимость от чувствительности и взаимодействия с измерительным объектом. Недостатком является отсутствие автонастройки, ограниченный функционал, линейность шкалы, подстройка нуля, вибростойкость, низкая устойчивость к механическим ударам и повреждениям.

Обратите внимание! Плюсы стрелочного мультиметра заключаются в низком энергопотреблении, инерционности, отсутствии восприимчивости к помехам, динамическом измерении емкости и измерении напряженности колебания поля. Еще можно отметить, что такой тестер долговечный, надежный и простой в работе.

Простота работы явное достоинство

Принцип работы

Принцип работы заключается в следующем.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно На аналоговый преобразователь поступает входной сигнал. Этот преобразователь становится опорным. Чтобы начать измерение, нужно подсоединить щупы последовательно в измеряемый объект. По ним ток будет поступать на аппарат. Его силу, напряжение и прочие параметры будет фиксировать прибор. Измерения будут показаны на экране с помощью стрелок. Самая верхняя шкала указывает постоянное или переменное напряжение (в зависимости от измерения), средняя шкала указывает значение сопротивления в Омах или подъединицах Ома.

Чтобы начать делать измерения, необходимо прочитать инструкцию и по ней выбрать функцию. Соответствующе расположить щупы и нажать на запуск. После этого все показатели будут выведены на экран по закону Ома.

Измерения осуществляются только при применения электронных блоков. Если нужно измерить напряжение, то последовательно соединяются резисторы с большим номиналом. Если нужно определить ток, то к оборудованию присоединяется шунт и резистор, имеющий малое сопротивление.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Обратите внимание! Если нужно узнать переменный ток и напряжение, то дополнительно подключаются диоды, чтобы выпрямить входной сигнал. Дополнительные резисторы с шунтами обладают высокой номинальной точностью.

Принцип работы

Конструкция

Аналоговый тестер состоит из внешнего и встроенного измерительного щупа, светодиодной шкалы индикации, защитного кольца и кнопки тестирования. Оснащен агрегат несколькими режимами и параметрами работы. Он работает на низком уровне чувствительности, чтобы изучить напряжение переменного тока, на среднем уровне чувствительности для бесконтактного обнаружения наличия переменного тока и на высоком уровне чувствительности.

Конструктивные особенности

Назначение

Стрелочный мультиметр используют, чтобы определить, какое значение имеет действующее напряжение, протекающий электроток, электрическое сопротивление цепи и некоторые другие параметры. Это профессиональный инструмент, который применяется, чтобы измерить технические характеристики электронных компонентов, проверить напряжение, силу тока и отыскать короткое замыкание.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно С его помощью можно осмотреть батарею или измерить телефонный аккумулятор, понять светодиодную полярность, посмотреть напряжение в розетке и измерить ток в любом другом электрооборудовании.

Проверка счетчика в доме

Стрелочный мультиметр или аналоговый тестер — прибор, благодаря которому можно обеспечить безопасную работу электрооборудования в доме и на производстве. Он имеет большое количество преимуществ. Работает по физическому закону Ома. Имеет простую конструкцию и широкую сферу применения.

Мультиметр стрелочный S-Line YX-360TRD | Мультиметры, индикаторы

Мультиметр стрелочный S-Line YX-360TRD | Мультиметры, индикаторы

Вы смотрите фотографию с сайта Магазин Электромагия — чтобы вернуться на него перейдите по ссылке electromagiya.ru

Мультиметр стрелочный S-Line YX-360TRD

Описание:
Аналоговый стрелочный мультиметр YX360TRD, используется для измерения постоянного и переменного напряжения, постоянного тока , сопротивления, измерение  емкости конденсаторов, прозвон цепей.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Большая шкала с маштабом на 80 мм, чуствительная измерительная головка, подстройка нуля омметра, функция измерения ёмкости, интегрированные щупы, пластиковый футляр. Правила эксплуатации и , как пользоваться прибором мультиметром, вы можете узнать скачав инструкцию.



Функция измерения

Предел измерений

Точность

Постоянного напряжения

0.1-0.25-2.5-10-50-250-1000V

+/-3.0%

Переменного напряжения

10-50-250-750V

+/-4.0%

Постоянного тока

50µ-2.5m-25m-0.25A

+/-3.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно 0%

Сопротивления

Rx1-Rx10-Rx1K-Rx100MΩ

+/-3.0%

емкости

                    10 µF

hFE

                   0-1000

Размер/вес

          87×60×28mm/80g

© Магазин Электромагия

Как пользоваться мультиметром, инструкция на видео



Мультиметр (или тестер) – это комбинированный прибор, предназначенный для измерения нескольких различных электрических параметров. Минимальный функционал мультиметра – измерение сопротивления, тока и напряжения.

Существует два основных типа этого прибора – аналоговый (стрелочный) и цифровой (электронный) – о нем здесь и пойдет речь. Цифровые мультиметры, благодаря простоте использования, а главное – высокой точности измерения, на сегодняшний день являются наиболее популярными как среди любителей, так и среди мастеров-профессионалов.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Как пользоваться мультиметром? В предложенном видео показаны основные функции прибора – «прозвонка» цепи, измерение постоянного и переменного напряжения и силы тока. В качестве примера, здесь используется мультиметр Mastech с токоизмерительными клещами. Прибор, несмотря на простоту, имеет все базовые функции, которые могут быть востребованы при проведении электротехнических работ.





В этом небольшом видео основные возможности прибора показаны, что называется наглядно, однако, стоит дать несколько советов, которые необходимо учесть, прежде, чем начинать пользоваться мультиметром:

  • Подключение батареи питания. Электропитание прибора, показанного на видео осуществляется от батареи 9 вольт типа «Крона». Установку (замену) батареи следует производить, обязательно, соблюдая полярность, иначе мультиметр работать не будет.

    При эксплуатации прибора следует следить за состоянием батареи. При снижении заряда батареи, некоторые модели мультиметров могут давать недопустимую погрешность измерения (попросту — «врать»), поэтому, купив прибор, рекомендуется сразу заменить батарею на качественную алкалиновую.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Во избежания уменьшения заряда батареи, по окончании измерений не следует оставлять мультиметр включенным

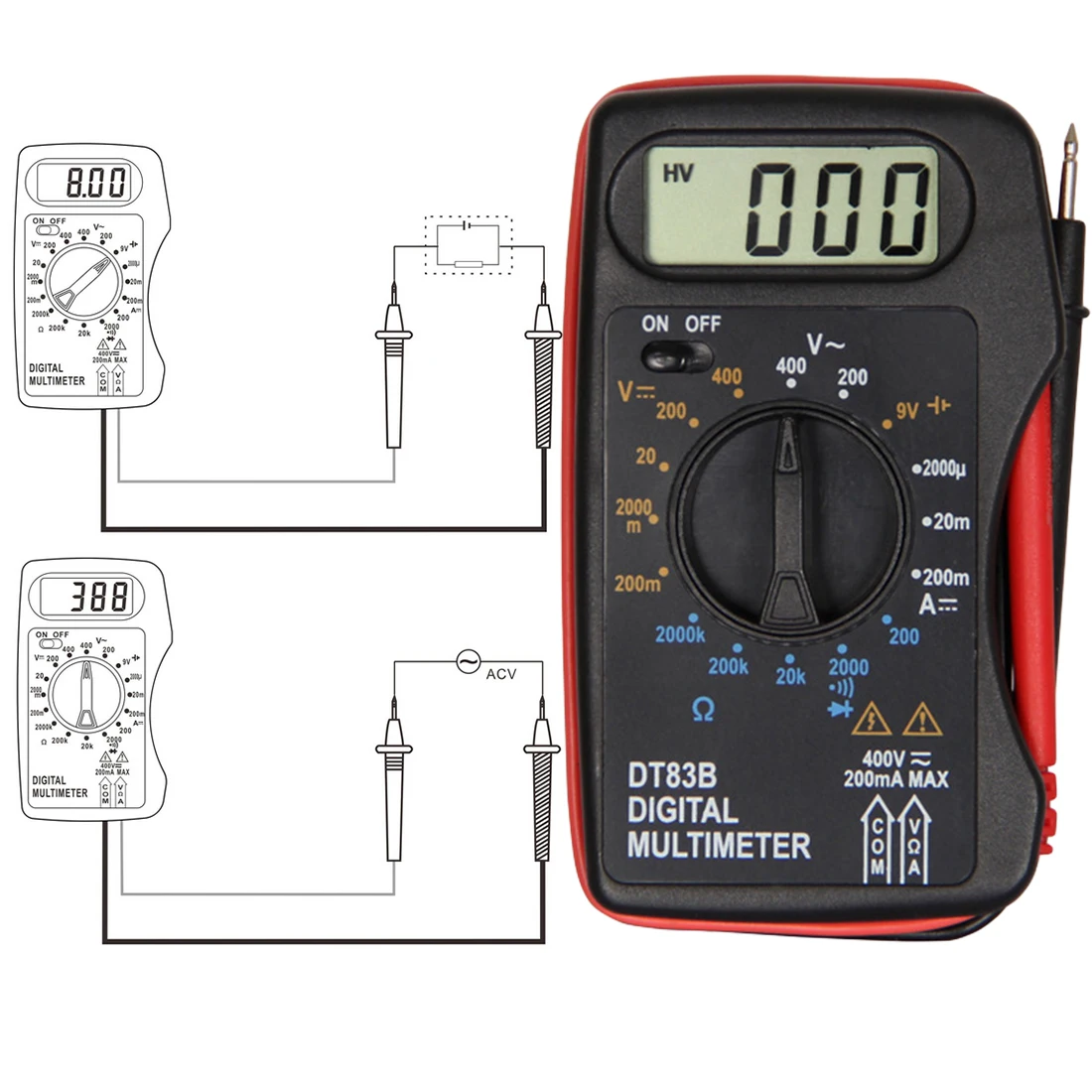

  • Подключение щупов. Для измерения сопротивления, силы тока, постоянного или переменного напряжения щупы должны быть подключены к гнездам
    «COM»
    (общее) и «V/?». Различие цветов здесь сделано исключительно для удобства, понятно, что при обратном подключении, на работу прибора это не повлияет. Гнездо «EXT» служит для подключения внешних устройств (напр., при проверке сопротивления изоляции)
  • Соответствие положения переключателя мультиметра измеряемому параметру. Здесь нужно быть особенно внимательным — пожалуй, причиной большинства случаев выхода из строя приборов является неверное положение переключателя при измерении.

    Тоже самое можно добавить и о выборе пределов измерения — оно обязательно должно быть меньше измеряемого. Например, как видно из видео, для измерения постоянного напряжения аккуммулятора 12 вольт выбран предел измерения 20 вольт.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

    Если предположить значение величины измеряемого параметра затруднительно, то целесообразно переключатель измерений установить на максимально возможный предел и если показание в этом случае окажется слишком малым, то для более точного результата измерения, положение переключателя прибора следует установить на предел ниже текущего

  • Измерение температуры. Это дополнительная функция, реализованная в данном мультиметре. Она, конечно, не особенно важна в измерениях при проведении электротехнических работ, однако, может оказаться востребованной, когда понадобиться определить температуру изоляции токоведущих частей. Измерение температуры на неизолированных токоведущих частях допустимо производить только при снятом напряжении!

Как пользоваться аналоговым мультиметром? Руководство для начинающих

Вам может быть интересно, зачем вам нужно знать, как пользоваться аналоговым мультиметром в бурную цифровую эпоху. Что ж, причин предостаточно.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Как современный электрик, вы никогда не знаете, когда и где у вас возникнет необходимость прочитать показания аналогового дисплея – будь то мультиметр или другой измерительный прибор.

Кроме того, есть приложения, которые все еще используют аналоговые счетчики (также пишется /как аналоговые счетчики) для устранения неполадок из-за их точности и преобразования истинного среднеквадратичного значения.

Итак, сегодня мы собираемся показать вам, как измерять электрические величины с помощью аналогового мультиметра для измерения различных электрических величин. Но перед этим давайте быстро рассмотрим основные различия между аналоговым мультиметром и цифровым мультиметром (DMM).

Различия между аналоговым мультиметром и цифровым мультиметром

Ниже перечислены качества, которые отличают аналоговый мультиметр от цифрового мультиметра:

  • Аналоговый дисплей (с несколькими шкалами для различных величин)
  • Требуется частая ручная калибровка
  • Более быстрый отклик скорость (аналоговым измерителям не нужно преобразовывать измеренное значение в цифры, как в цифровом мультиметре)
  • Ближайшее к истинному среднеквадратичное значение
  • Более высокая точность, но подвержены человеческим ошибкам при записи измерений

Тогда есть случай устаревшего и » настоящие электрики умеют пользоваться идеологией аналоговых мультиметров.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Какими бы ни были ваши причины, знание аналогового счетчика всегда окупается.

А если вы изучаете электричество, используйте это руководство, чтобы узнать, что и как предыдущее поколение использовало для измерения электрических величин.

Понимание шкалы аналогового мультиметра

Прежде чем мы сможем перейти к шагам, важно, чтобы работа шкалы аналогового мультиметра была нам полностью ясна.

Это важно, потому что мы настолько привыкли к нашим цифровым инструментам, что чтение аналоговой шкалы может немного сбивать с толку.Взгляните на изображение, показанное ниже.

Аналоговый мультиметр

Знакомство с панелью

На изображении в левом нижнем углу показано место подключения ваших измерительных проводов. Это похоже на то, как вы подключаете выводы в цифровом мультиметре. Порты в правом нижнем углу предназначены для дополнительных параметров.

Дополнительный переключатель полярности пригодится, если вы хотите изменить полярность измерения.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Переключатель посередине позволяет выбрать измеряемую величину и желаемый диапазон.

Например, если вы хотите использовать аналоговый мультиметр для измерения напряжения (переменного тока), вы должны переключить его на левую сторону циферблата.

Некоторые мультиметры имеют разные переключатели для выбора диапазона и количества. У некоторых также есть отдельный диск для обнуления счетчика, который мы рассмотрим позже в этом руководстве.

Аналоговые весы

Посмотрите на увеличенное изображение аналоговых весов ниже.

Как снимать показания аналогового мультиметра

Верхняя линия (черная) представляет собой омическую шкалу, по которой сопротивление измеряется слева направо.Основываясь на выбранном диапазоне, вам нужно будет умножить показания весов на текущий выбранный диапазон. Например, если указатель устойчиво стоит на 5, а ваш диапазон равен 1 кОм, то ваше показание составляет 5 кОм.

Выбор диапазона выполняется аналогичным образом для всех измерений количества.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Под шкалой сопротивления находятся шкалы напряжения и тока. Черная линия, примыкающая к омической шкале, — это место, где вы измеряете постоянное напряжение и ток. Красная линия всегда предназначена для измерения переменного тока. Обратите внимание, что измерения тока и напряжения считываются справа налево.

Основное различие между аналоговым мультиметром и вольтметром/амперметром заключается в шкале. Вольтметр будет иметь только две шкалы для измерения переменного и постоянного напряжения, тогда как амперметр или гальванометр будет иметь только одну шкалу для измерения переменного и постоянного тока.

Теперь давайте взглянем на измерение некоторых величин.

Как использовать аналоговый мультиметр

Как использовать аналоговый мультиметр для измерения напряжения

Если у вас есть собственный аналоговый мультиметр, выполните шаги, описанные ниже –

  1. Подсоедините измерительные провода к аналоговому мультиметру
  2. Используйте следующие настройки для измерения различных величин:
    1. Используйте батарею AA для измерения напряжения постоянного тока и напряжения
    2. Используйте розетку переменного тока для измерения напряжения и тока AV
    3. Используйте резистор для измерения сопротивления
    4. Используйте провод для измерения непрерывности
  1. Для каждой настройки подсоедините измерительные щупы к измеряемому элементу и проверьте показания на шкале.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно В этом руководстве мы возьмем пример измерения напряжения постоянного тока
  2. . Подсоедините щупы к любому концу батареи AA (примерно 9 В). Указатель должен перемещаться по шкале в зависимости от выбранного вами диапазона. Используя приведенное выше изображение, если батарея полностью заряжена, указатель должен указывать на шкале между 8 и 10. Если это не сделано, выберите в мультиметре диапазон напряжения постоянного тока выше 10 В (обычно 10 В или 12 В).
  3. Попробуйте использовать тот же метод для других установок, чтобы измерить соответствующие величины.

Как отмечалось ранее, ключом к точному аналоговому измерению является выбор диапазона и умножение. Все остальное аналогично тому, что и как вы используете на своем цифровом мультиметре.

В приведенном выше примере с аккумулятором, если вы используете аналоговый мультиметр для измерения напряжения автомобильного аккумулятора, диапазон должен быть выше. Вам также придется сделать простое умножение, чтобы получить окончательный результат.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Например, если ваш диапазон напряжения постоянного тока составляет 250 В, а стрелка находится между 50 и 100, то напряжение составляет около 75 вольт в зависимости от точной точки.

Почему всегда следует калибровать аналоговый мультиметр?

Аналоговые мультиметры работают от батареек, и по мере того, как их заряд постепенно разряжается, способность мультиметра давать точные показания также снижается.

Поэтому мы рекомендуем обнулять мультиметр перед каждым основным измерением. Ниже приведены шаги:

  • Выберите диапазон сопротивления на циферблате
  • Подсоедините измерительные щупы к измерителю, а затем соедините их вместе (положительный и отрицательный выводы должны соприкасаться друг с другом), чтобы установить нулевое сопротивление
  • В идеале, ваш измеритель должно показывать нулевое сопротивление
  • . Если это не так, используйте циферблат «обнуления» (имеется в большинстве приборов на передней или задней панели) и установите указатель на нулевое значение на шкале
  • .Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Это должно откалибровать ваш прибор.

Полезные советы и рекомендации

  • При измерении с помощью аналогового мультиметра всегда следует выбирать соответствующий диапазон для получения точных показаний. Это следует делать как до, так и во время измерения количества.
  • Всегда калибруйте аналоговый мультиметр перед важными измерениями или задачами по устранению неполадок. Если вы ежедневно пользуетесь прибором, рекомендуется еженедельная калибровка.
    • Замените батареи, если заметите значительные отклонения в измерениях
  • Всегда используйте самый высокий диапазон, если вы не знаете приблизительное значение измеряемой величины.

Заключение

Здесь вы найдете основное руководство по использованию аналогового мультиметра для измерения напряжения, тока и сопротивления. Основной принцип тот же, что и у цифрового мультиметра, но здесь вам просто нужно приложить больше усилий. Мы надеемся, что это руководство было полезным.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

7 Различные детали и компоненты мультиметра

Добро пожаловать в блог Linquip. Сегодня и в этой статье мы рассмотрим детали мультиметра. Мультиметр, также известный как мультитестер или VOM, представляет собой стандартный электронный измерительный прибор для техников и электриков в электротехнической и электронной промышленности, используемый для измерения различных электрических параметров, таких как напряжение, ток и сопротивление.Некоторые другие мультиметры также могут измерять другие электрические характеристики и элементы, такие как непрерывность, частота и емкость.

Наша команда собрала всю необходимую информацию по этой теме, чтобы избавиться от необходимости читать разнообразный контент на других сайтах. Оставайтесь с нами до конца, чтобы найти ответ на свой вопрос по этой теме. Нам предстоит долгий путь, так что сделайте глубокий вдох, откиньтесь на спинку кресла и продолжайте читать эту статью до конца.

Подробнее о Linquip

Различные части мультиметра

Этот электронный измерительный прибор нуждается в ряде компонентов, чтобы он мог хорошо выполнять задачи, для которых он был разработан.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Итак, результатом взаимодействия этих частей является измерение уже упомянутых нами величин. Составными частями мультитестера являются шкала, стрелка или указатель, регулировочный винт, переключатель нулевого сопротивления, ручка выбора диапазона, несколько портов и измерительные щупы.

Далее мы узнаем больше о каждом из этих компонентов, их роли и принципах работы.

1. Масштаб: Так вы считываете измеряемое значение. Для аналогового мультитестера это ряд маркировок полукругом.В зависимости от сложности вашего мультиметра вы можете считывать различные варианты, такие как напряжение, ток и сопротивление, на экране устройства и в разделе шкалы. Какое значение вы измеряете, зависит от того, к какому порту вы подключили аналоговый мультитестер.

Найти все шкалы в Linquip

2. Стрелка-указатель: Это игольчатый стержень, который перемещается по шкале метра. Стрелочный указатель механически связан с подвижной катушкой.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Значение, над которым находится указатель, указывает на значение, измеряемое мультитестером.Обратите внимание, что при измерении нескольких значений на одной шкале вам необходимо обратить внимание на то, к какому порту подключен мультитестер. Сопоставьте порт с измеряемым значением.

3. Регулировочный винт: Эта часть, также известная как циферблат или ручка бесконечности, позволяет установить стрелку в нулевое положение шкалы. Обычно это сопровождается плоской отверткой. Полезно знать, что название «ручка бесконечности» происходит от того факта, что при нулевом напряжении у вас есть «бесконечное сопротивление».

Винт настройки Find All In Linquip

4. Ручка настройки нулевого сопротивления: Ручка настройки нулевого сопротивления используется для калибровки мультитестера, когда вы хотите измерить сопротивление объекта. Чтобы убедиться, что мультитестер откалиброван правильно, вы должны включить мультитестер, затем соединить металлические наконечники двух щупов и, наконец, с помощью ручки регулировки нуля отрегулировать стрелку так, чтобы она указывала на «0 Ом» на шкале.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Вот оно! Поскольку вы ничего не кладете между двумя металлическими наконечниками, вы ожидаете, что мультитестер покажет значение сопротивления, равное нулю.Если это не так, то вам нужно использовать ручку регулировки нулевого сопротивления, чтобы откалибровать мультитестер на… нулевое сопротивление!

5. Ручка выбора диапазона: Эта часть также известна как переключатель выбора. Ручка выбора диапазона позволяет регулировать настройки мультитестера (ручки выбора диапазона также присутствуют на лучших тестерах сопротивления изоляции). Используя это, вы можете изменить то, что измеряет мультитестер (например, напряжение, ток или сопротивление), а также диапазон измерения (например,грамм. вольт или милливольт). Ручка селектора диапазона может работать в автоматическом или ручном режиме.

Автоматический выбор диапазона намного проще в работе. Вы просто настраиваете циферблат на символ, соответствующий электрическому параметру, который вы хотите измерить.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Вы подключаете измерительные щупы, и у вас есть измерение.

Ручной диапазон, с другой стороны, немного сложнее. При ручном выборе диапазона вам необходимо отрегулировать циферблат так, чтобы установленное значение было выше, чем максимальное значение, которое вы ожидаете от своей схемы.

6. Порты: Отверстия на передней панели мультиметра называются портами. Вам необходимо подключить тестовые щупы к соответствующим портам, чтобы мультиметр мог измерить интересующий вас параметр. к тестируемому устройству, известному как DUT. Измерительные щупы представляют собой гибкие изолированные провода. Они могут установить электрическое соединение между мультиметром и ИУ, не подвергая электриков воздействию токопроводящих частей.Красные щупы подключаются к положительной клемме, а черные щупы подключаются к отрицательной клемме.

Лучшие измерительные провода мультиметра имеют хорошую изоляцию, прочные и недорогие, в то время как некачественные измерительные щупы могут быть дорогими и хрупкими.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Для простого портативного мультиметра обычно достаточно прочных и недорогих измерительных проводов.

Подробнее о Linquip

Заключение

Настоящая статья была попыткой предоставить всю необходимую информацию обо всех компонентах мультиметра.мультиметр, также известный как мультитестер или VOM, представляет собой стандартный электронный измерительный прибор для техников и электриков в электротехнической и электронной промышленности, используемый для измерения различных электрических параметров, таких как напряжение. Дав очень короткое и краткое определение мультиметра, мы сразу перешли к делу и полностью объяснили семь основных частей мультиметра. Тем временем мы обсудили структуру, ролики и функции этих различных частей мультиметра.

Если у вас есть опыт использования любых видов мультиметров и вы знаете о них больше, мы будем очень рады вашим отзывам в комментариях на нашем сайте Linquip.

Более того, если у вас есть вопросы по данной теме, вы можете зарегистрироваться на нашем сайте и дождаться ответа наших специалистов на ваши вопросы.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Надеюсь, вам понравилось читать эту статью.

Купите оборудование или запросите услугу

Используя Linquip RFQ Service, вы можете рассчитывать на получение предложений от различных поставщиков из разных отраслей и регионов.

Щелкните здесь, чтобы запросить коммерческое предложение от поставщиков и поставщиков услуг



Функции и области применения аналогового мультиметра

Аналоговый мультиметр, хотя и старше, чем обычно предпочитаемый цифровой мультиметр, имеет несколько уникальных преимуществ. Хотя и цифровые, и аналоговые мультиметры измеряют различные единицы измерения, такие как напряжение, ток и сопротивление, они отображают свои показания совершенно по-разному.

Аналоговый мультиметр

Изображение предоставлено: Astor57/Shutterstock

Аналоговые мультиметры иногда трудно считывать, потому что они отображают данные в виде стрелки, движущейся по шкале — это может быть преимуществом, поскольку отображение повышенного напряжения (или сопротивления и т.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно д.) ощутимо, но может быть трудным для тех, кто не знаком с масштаб.

Функция аналогового мультиметра

Аналоговые мультиметры, как и их цифровые аналоги, могут измерять различные выходные электрические параметры, такие как напряжение, ток и сопротивление. Как и в случае с цифровыми мультиметрами, необходимо выбрать функцию и установить соответствующий диапазон. Однако принцип работы аналоговых мультиметров принципиально отличается от принципа работы цифровых мультиметров.

Аналоговые мультиметры потребляют некоторую энергию от цепи, которую они тестируют, тогда как цифровые мультиметры работают независимо от энергии цепи.Чтобы давать точные показания, аналоговые мультиметры нуждаются в высоком уровне чувствительности, иначе результаты могут быть искажены. При проверке сопротивления мультиметр может полагаться на питание от батареи.

Диапазоны для типичного использования аналогового мультиметра различаются в зависимости от приложения: для напряжения постоянного тока стандартными настройками диапазона являются 0,5 В, 2,5 В, 10 В, 50 В, 250 В, 1000 В.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Для напряжения переменного тока стандартными настройками являются 10 В, 50 В, 250 В и 1000 В. Ток измеряется в амперах со стандартными настройками постоянного тока 2,5, 25 и 250 ампер.Переменный ток почти никогда не измеряется. Сопротивление, измеряемое в омах, имеет стандартные настройки около 20, 200, 2000, 20 000 и 200 000 Ом. Когда мультиметр не используется, оставлять мультиметр на уровне около 10 В — неплохая идея, потому что неправильное использование мультиметра на этом уровне вряд ли приведет к серьезному повреждению.

Вообще говоря, сопротивление аналогового измерителя должно быть в десять раз больше сопротивления цепи, чтобы обеспечить точные показания. Необходима высокая чувствительность, чтобы предотвратить сбой в тестовой цепи. Что касается цены, то качественный аналоговый мультиметр будет стоить примерно столько же, сколько цифровой мультиметр.Аналоговые счетчики имеют несколько различных вариантов отображения данных: обычно движение регистрирует гальванометр, хотя иногда вместо него используется имитация указателя или гистограммы.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Однако ширина стрелки и последующая вибрация могут изменить разрешение показаний. Другие распространенные ошибки возникают из-за того, что пользователь не может правильно прочитать результаты, а показания сопротивления, как правило, особенно трудны, потому что цепь сопротивления имеет тенденцию вызывать сильное сжатие шкалы. Однако, помимо этих проблем, аналоговые измерители могут измерять с точностью от трех до пяти процентов.Кроме того, благодаря гальванометру они часто лучше цифровых мультиметров определяют скорость изменения показаний измерения. Некоторые цифровые мультиметры даже включают специальный дисплей гистограммы для усиления этой функции.

Другие изделия для электроники

Еще от Инжиниринг и консалтинг

Использование

омметров | Основные понятия и испытательное оборудование

Детали и материалы

  • Мультиметр, цифровой или аналоговый
  • Ассортимент резисторов (каталог Radio Shack № 271-312 представляет собой набор из 500 штук)
  • Выпрямительный диод (1N4001 или эквивалент; каталог Radio Shack № 276-1101)
  • Фотоэлемент на основе сульфида кадмия (№ по каталогу Radio Shack 276-1657)
  • Макетная плата (каталожный номер Radio Shack 276-174 или аналогичный)
  • Проволочные перемычки
  • Бумага
  • Карандаш
  • Стакан воды
  • Поваренная соль



Этот эксперимент описывает, как измерить электрическое сопротивление нескольких объектов.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Вам не обязательно иметь все перечисленных выше предмета, чтобы эффективно изучить сопротивление.

И наоборот, вам не нужно ограничивать свои эксперименты этими предметами.

Однако обязательно никогда не измеряйте сопротивление любого электрически «находящегося под напряжением» объекта или цепи.

Другими словами, не пытайтесь измерить сопротивление батареи или любого другого источника значительного напряжения с помощью мультиметра, настроенного на функцию измерения сопротивления («Ом»).

Несоблюдение этого предупреждения может привести к повреждению счетчика и даже травмам.



Перекрестные ссылки

Уроки электрических цепей , том 1, глава 1: «Основные понятия электричества»

Уроки электрических цепей , том 1, глава 8: «Схемы измерения постоянного тока»



Цели обучения

  • Определение и понимание «электрической непрерывности»
  • Определение и понимание «электрически общих точек»
  • Как измерить сопротивление
  • Характеристики сопротивления: существующий между двумя точками
  • Выбор правильного диапазона измерения
  • Относительная проводимость различных компонентов и материалов



Иллюстрация





Инструкции

Сопротивление — это мера электрического «трения» при движении зарядов по проводнику.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Измеряется в единицах «Ом», которые обозначаются заглавной греческой буквой омега (Ом).

Установите мультиметр на самый высокий доступный диапазон сопротивления. Функция сопротивления обычно обозначается символом единицы измерения сопротивления: греческой буквой омега (Ом) или иногда словом «Ом».

Соедините два измерительных щупа вашего измерителя. Когда вы это сделаете, измеритель должен зарегистрировать сопротивление 0 Ом.

Если вы используете аналоговый измеритель, вы заметите, что стрелка отклоняется на полную шкалу, когда датчики касаются друг друга, и возвращается в исходное положение, когда датчики раздвигаются.

Шкала сопротивления на аналоговом мультиметре отпечатана в обратном порядке от других шкал: нулевое сопротивление указано в крайней правой части шкалы, а бесконечное сопротивление указано в крайней левой части.

На аналоговом мультиметре также должна быть небольшая регулировочная ручка или «колесико» для его калибровки на «нулевое» сопротивление в омах.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Соедините измерительные щупы и двигайте эту регулировку до тех пор, пока стрелка точно не укажет на ноль на правом конце шкалы.

Хотя ваш мультиметр способен выдавать количественные значения измеренного сопротивления, он также полезен для качественных тестов непрерывности : независимо от наличия непрерывного электрического соединения от одной точки к другой.

Вы можете, например, проверить целостность отрезка провода, подключив щупы измерителя к противоположным концам провода и проверив, перемещается ли стрелка на полную шкалу.

Что бы мы сказали о куске провода, если бы стрелка омметра вообще не двигалась при соединении щупов с противоположными концами?

Как измерить сопротивление

Цифровые мультиметры, установленные в режим «сопротивление», указывают на нарушение непрерывности, выводя на дисплей некоторую нечисловую индикацию.

На некоторых моделях указано «OL» (разомкнутый контур), а на других — пунктирные линии.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Используйте свой измеритель для определения непрерывности между отверстиями на макетной плате : устройство, используемое для временного построения цепей, где клеммы компонентов вставляются в отверстия на пластиковой сетке, металлические пружинные зажимы под каждым отверстием соединяют одни отверстия с другими.

Используйте небольшие кусочки сплошного медного провода 22-го калибра, вставленные в отверстия на макетной плате, чтобы соединить счетчик с этими пружинными зажимами, чтобы можно было проверить целостность цепи:







Преемственность и общность

Важным понятием в электричестве, тесно связанным с электрической непрерывностью, является концепция точек, являющихся электрически общими друг с другом.

Электрически общие точки — это точки контакта на устройстве или в цепи, которые имеют пренебрежимо малое (крайне малое) сопротивление между собой.

Тогда мы могли бы сказать, что точки внутри столбца макета (вертикальные на рисунках) являются электрически общими друг с другом, потому что между ними существует электрическая непрерывность .Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

И наоборот, точки макета в ряду (горизонтальные на рисунках) не являются электрически общими, поскольку между ними нет непрерывности.

Непрерывность описывает, что находится между точками соприкосновения, а общность описывает, как сами точки соотносятся друг с другом.

Как и непрерывность, общность является качественной оценкой, основанной на относительном сравнении сопротивления между другими точками цепи.

Это важная концепция, которую необходимо усвоить, поскольку существуют определенные факты, касающиеся напряжения в отношении общих электрических точек, которые важны при анализе цепей и поиске и устранении неисправностей, первый из которых заключается в том, что никогда не будет значительного падения напряжения между точками, которые электрически общие для друг друга.



Как измерить сопротивление резистора?

Выберите резистор на 10 000 Ом (10 кОм) из ассортимента запчастей.

Это значение сопротивления обозначается серией цветных полос: коричневой, черной, оранжевой, а затем другого цвета, представляющего точность резистора, золотого (+/- 5 %) или серебряного (+/- 10 %).Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Некоторые резисторы не имеют цвета для точности, что обозначает их как +/- 20%. Другие резисторы используют пять цветовых полос для обозначения их значения и точности, и в этом случае цвета для резистора 10 кОм будут коричневым, черным, черным, красным и пятым цветом для точности.

Подсоедините измерительные щупы прибора к резистору как таковому и обратите внимание на его показания на шкале сопротивления:





Если стрелка показывает очень близко к нулю, вам нужно выбрать более низкий диапазон сопротивления на измерителе, так же, как вам нужно было выбрать соответствующий диапазон напряжения при считывании напряжения батареи.

Если вы используете цифровой мультиметр, вы должны увидеть цифру, близкую к 10, отображаемую на дисплее, с небольшим символом «k» с правой стороны, обозначающим метрическую приставку для «кило» (тысячи).

Некоторые цифровые счетчики ранжируются вручную и требуют соответствующего выбора диапазона, как и аналоговые счетчики.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Если у вас так, поэкспериментируйте с различными положениями переключателя диапазонов и посмотрите, какое из них дает наилучшие показания.

Попробуйте поменять местами соединения щупов на резисторе. Это вообще меняет показания счетчика?

Что это говорит нам о сопротивлении резистора? Что произойдет, если вы прикоснетесь к резистору только одним щупом?

Что это говорит нам о природе сопротивления и о том, как оно измеряется?

Как это соотносится с измерением напряжения, и что произошло, когда мы попытались измерить напряжение батареи, прикоснувшись только одним щупом к батарее?

Когда вы прикасаетесь щупами измерителя к клеммам резистора, старайтесь не прикасаться кончиками обоих щупов к пальцам.

Если вы это сделаете, вы будете измерять параллельную комбинацию резистора и собственного тела, что приведет к тому, что показания прибора будут ниже, чем должны быть!

При измерении резистора 10 кОм эта ошибка будет минимальной, но она может быть более существенной при измерении резисторов других номиналов.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Вы можете безопасно измерить сопротивление собственного тела, удерживая один наконечник щупа пальцами одной руки, а другой наконечник щупа пальцами другой руки.

Примечание: будьте очень осторожны с щупами, так как они часто остро заточены.

Держите наконечники зондов по всей их длине, а не в самых точках! Возможно, вам придется снова отрегулировать диапазон измерителя после измерения резистора 10 кОм, так как сопротивление вашего тела, как правило, превышает 10 000 Ом в рукопашной.

Попробуйте смочить пальцы водой и повторно измерить сопротивление мультиметром.

Какое влияние это оказывает на индикацию? Попробуйте смочить пальцы соленой водой, приготовленной из стакана воды и поваренной соли, и повторно измерить сопротивление.

Какое влияние это оказывает на сопротивление вашего тела, измеряемое прибором?

Сопротивление — это мера трения при протекании заряда через объект.

Чем больше сопротивление между двумя точками, тем сложнее зарядам перемещаться (течь) между этими двумя точками.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Учитывая, что поражение электрическим током вызывается большим потоком зарядов через тело человека, а повышенное сопротивление тела выступает в качестве защиты, затрудняя прохождение зарядов через нас, что мы можем узнать об электробезопасности из полученных показаний сопротивления мокрыми пальцами?

Вода увеличивает или уменьшает опасность поражения людей электрическим током?



Измерение сопротивления других материалов

Измерьте сопротивление выпрямительного диода аналоговым измерителем.Попробуйте поменять местами подключения щупа к диоду и повторно измерить сопротивление.

Что кажется вам замечательным в диоде, особенно в отличие от резистора?

Возьмите лист бумаги и нарисуйте на нем очень жирную черную отметку карандашом (не ручкой!).

Измерьте сопротивление на черной полосе с помощью вашего мультиметра, поместив наконечники щупов на каждый конец метки следующим образом:







Сдвиньте кончики щупов ближе друг к другу на черной метке и обратите внимание на изменение значения сопротивления.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Увеличивается или уменьшается при уменьшении расстояния между датчиками?

Если результаты противоречивы, вам нужно перерисовать метку, используя больше и более толстые штрихи карандашом, чтобы она была постоянной по своей плотности.

Что это говорит вам о зависимости сопротивления от длины проводящего материала?

Подключите измеритель к клеммам фотоэлемента на основе сульфида кадмия (CdS) и измерьте изменение сопротивления, вызванное разницей в освещении.

Как и в случае со светоизлучающим диодом (LED) эксперимента с вольтметром, вы можете использовать перемычки типа «крокодил» для соединения с компонентом, оставляя руки свободными для удержания фотоэлемента на источнике света и/или замены диапазоны метров:



Поэкспериментируйте с измерением сопротивления нескольких различных типов материалов, но не пытайтесь измерять что-либо, создающее значительное напряжение, например батарею.

Рекомендуемые материалы для измерения: ткань, пластик, дерево, металл, чистая вода, грязная вода, соленая вода, стекло, бриллиант (на кольце с бриллиантом или другом ювелирном изделии), бумага, резина и масло.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно



СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Аналоговый мультиметр

или цифровой, какой из них лучше для вас?

Технологии — часть нашей повседневной работы. Мы используем его в простых и более сложных формах, чтобы сделать нашу работу более эффективной. Но быстрые изменения в технологиях часто заставляют нас задаться вопросом, превосходят ли новые технологии старые формы.В нашем случае мы можем задаться вопросом, лучше ли цифровые мультиметры, чем аналоговые. Аналоговый или цифровой мультиметр — что для вас лучше? Но даже прежде чем ответить на этот ключевой вопрос, мы, возможно, захотим понять, что такое мультиметры.

Мультиметр, также известный как мультитестер или вольтомметр (VOM), представляет собой инструмент, используемый для регистрации электрического тока или силы тока, напряжения и сопротивления. Более сложные мультиметры также могут измерять переменный ток (AC), постоянный ток (DC), емкость (фарады), частоту (Гц) и проводимость (Сименс) среди прочего.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Мультиметры удобны в нескольких областях, где электрики выполняют задачи, которые варьируются от простых тестов напряжения батареи до выявления неисправностей в сложных электрических приборах и устранения неисправностей двигателей и сложных систем электропроводки.

Мультиметры доступны как в аналоговом, так и в цифровом исполнении. У каждого из них есть сильные и слабые стороны, которые можно использовать для принятия решения о том, лучше ли приобретать аналоговые мультиметры или цифровые мультиметры .

Аналоговые мультиметры

Аналоговый мультиметр использует микроамперметр для измерения силы тока.При отличии аналоговых мультиметров от цифровых версий основной отличительной характеристикой является то, что аналоговый VOM отображает стрелочный указатель для указания значения тока, сопротивления или напряжения, в то время как цифровая версия просто отображает число на экране мультитестера. Стрелка аналогового мультиметра движется по градуированной шкале, показывая силу тока.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Аналоговые мультиметры имеют несколько преимуществ:

  • Они дешевле, чем их цифровые аналоги.
  • Поскольку значения отображаются на градуированной шкале, аналоговые мультиметры лучше всего подходят для обнаружения медленных изменений напряжения путем наблюдения за постепенным перемещением стрелки.
  • При настройке в качестве амперметров для измерения электрического тока в амперах аналоговые мультиметры являются предпочтительным вариантом из-за их высокой чувствительности и низкого сопротивления, показывающих шкалы до 50 микроампер (50 мкА).
  • В отличие от своих цифровых аналогов аналоговые мультиметры не требуют источника питания для работы и поэтому могут использоваться где угодно, если они подключены к объекту, мощность которого измеряется.
  • При промышленном подходе аналоговые мультиметры проще в изготовлении, чем цифровые, и, следовательно, рентабельны для производителя.

Несмотря на эти преимущества, аналоговые мультиметры также имеют некоторые недостатки:

  • Поскольку они отображают значения силы тока на шкале, может быть труднее считывать значение с точностью, что может снизить эффективность работы, для которой предназначен инструмент.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно используется.
  • Аналоговые мультиметры ненадежны, потому что падение может привести к ослаблению стрелки и, следовательно, к ошибкам в чтении или полной неработоспособности.
  • Поскольку указатель является движущейся частью инструмента, это подразумевает большую подверженность износу и, следовательно, большую вероятность неточности.
  • Поскольку аналоговые мультиметры не имеют цифровых схем, они не могут выполнять сложные измерения, выполняемые цифровым инструментом, включая частоту, форму волны и полное сопротивление, среди прочего.
  • Аналоговые мультитестеры больше по размеру и, следовательно, более громоздки по сравнению с меньшими цифровыми моделями.

Цифровые мультиметры

В мире, который называют цифровым, мультиметры легко доступны в цифровых версиях.Кроме того, их можно приобрести в простых и более сложных исполнениях. В отличие от рычага, который указывает на значения силы тока на аналоговом мультиметре, цифровые мультиметры записывают числовые показания на ЖК-экране.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Поскольку это более новая технология, преимущества цифровых мультиметров могут перевешивать преимущества аналоговой версии. К ним относятся следующие:

  • Цифровые мультиметры превосходят свои аналоговые аналоги, когда речь идет о точности представления точных значений электрического тока и напряжения.Значение, отображаемое цифровым мультиметром, очень точное.
  • Поскольку сила тока записывается в значениях, любой, кто использует этот инструмент, может легко прочитать цифру, не пытаясь разобрать мельчайшие значения, к которым может стремиться стрелка на аналоговом мультиметре.
  • Цифровые мультиметры, как правило, изготавливаются с дополнительной прочностью, чтобы быть защищенными от ударов при падении, а также с защитой от пыли и воды. Это делает их более долговечными, если сравнивать с их аналоговыми аналогами.
  • По сравнению с аналоговыми моделями, цифровые мультиметры могут измерять больше значений, включая ток, напряжение, целостность цепи, частоту, сопротивление, температуру и емкость, а также другие значения.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно
  • Они превосходят своих аналоговых конкурентов, потому что они меньше и их легко переносить.
  • Некоторые конструкции цифровых мультиметров могут поставляться с микропроцессорами, что позволяет им сохранять предыдущие показания для последующего использования и обработки.

Как и их аналоговые конкуренты, цифровые мультиметры также имеют ряд недостатков:

  • При покупке цифровых мультиметров вы копаете глубже, чем если бы вы покупали аналоговую версию.
  • ЖК-экран работает от батареи или источника электроэнергии, что означает, что низкий заряд батареи может привести к тому, что значение будет тусклым, что затруднит его расшифровку.
  • В отличие от аналоговых мультиметров, в которых чувствительность к колебаниям значений приводит к перемещению указателя к новым показаниям, цифровые мультиметры могут легко считывать эти изменения как ошибку, требуя от пользователя запуска процесса измерения заново.
  • Преобразователь в некоторых цифровых мультиметрах имеет ограничение на количество букв/цифр, что может привести к записи синтаксической ошибки вместо измеряемого значения.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Аналоговый мультиметр или цифровой: выбор

Как и в случае с другими устройствами, решение о покупке мультиметра может определяться предпочтениями. Но что именно определяет ваше предпочтение аналогового мультиметра по сравнению с цифровым? В качестве определяющих факторов можно перечислить такие качества, как долговечность, точность стоимости, простота использования, портативность и цена.

Цифровые мультиметры могут не пройти тест на цену, но они проходят тест по всем остальным характеристикам лучше, чем аналоговый вариант.Если это не должно быть достаточной причиной для выбора цифрового мультиметра, можно иметь в виду, что цифровая конструкция мультиметров становится все более и более популярной, поскольку рынок адаптируется к технологическим требованиям нашего времени. Кроме того, поскольку они становятся все более распространенными, цены на цифровые мультиметры одновременно снижаются.

Полное руководство для начинающих. Анализ измерительного прибора

Мультиметр (цифровой или аналоговый) — это самый простой и важный измерительный прибор, используемый в любой лаборатории и мастерской.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Он используется для измерения различных электрических свойств других промышленных инструментов и проводки. Здесь мы собираемся дать обзор его типов и всего, что он может измерить.

Существует 2 типа: аналоговый и цифровой мультиметр. Мы перечислили различия между этими двумя в сравнительной таблице в этой статье.

Что такое мультиметр?

Согласно Википедии «Мультиметр или мультитестер, также известный как ВОМ или вольтомметр, представляет собой электронный измерительный прибор, который сочетает в себе несколько измерительных функций в одном устройстве.

Теперь давайте разберемся в широком и простом определении.

A Мультиметр — это простой в обращении инструмент, используемый в качестве тестера для измерения электричества, переменного и постоянного напряжения, силы тока, сопротивления и других электрических параметров, обычно в нескольких диапазонах значений. Он также известен как Вольт-омметр из-за его способности измерять напряжение и ток.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Сегодня на рынке доступны мультиметры с большим количеством функций в зависимости от потребностей людей.Он в основном используется людьми, имеющими дело с электричеством, автомобилем, лабораториями и другими источниками энергии и цепями, требуемыми отраслями.

Для выбора различных электрических параметров для измерения большинство мультиметров имеют поворотный переключатель или циферблат на передней панели. Мы рассмотрели это в нашем подробном руководстве по использованию цифрового мультиметра.

Типы мультиметров

Существует 2 типа мультиметров; Аналоговый и цифровой. Вы можете использовать любой из них для измерения в соответствии с вашим уровнем комфорта и требованиями.

Ранее использовался аналоговый мультиметр, но теперь широко используется цифровой мультиметр, так как он прост в обращении. Основное описание и сравнение этих двух устройств приведены ниже:

(i) Аналоговый мультиметр

Аналоговый мультиметр также известен как прибор с подвижной катушкой.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Он использует микроамперметр для измерения значения тока, напряжения и т. д. и иглу в качестве указателя. Дисплей обычно основан на микроамперметре, стрелка которого перемещается по шкале, откалиброванной для всех различных измерений.

Одним из преимуществ этого является обнаружение медленных изменений напряжения из-за непрерывного движения стрелки даже при незначительном изменении входного значения.

Вы можете легко измерять различные величины, изменяя положение переключателя или диапазон на самом устройстве с помощью различных съемных щупов.

(ii) Цифровой мультиметр

Цифровой мультиметр является наиболее часто используемым испытательным оборудованием в электронной и электротехнической промышленности. В нем используется жидкокристаллический дисплей и переключатель частоты, который выдает прямой вывод в десятичной форме.

Для обеспечения большей точности цифровой мультиметр получает несколько выборок сигнала в течение короткого периода времени, а также предлагает функции автоматического выбора диапазона, чтобы пользователю не приходилось выбирать измерение вручную.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

В настоящее время мы предпочитаем цифровой мультиметр аналоговому из-за его точности, более быстрого отклика, ЖК-дисплея и т. д.

Разница между аналоговым и цифровым мультиметром купить из этих двух.Итак, здесь мы приводим его сравнительную таблицу ниже, чтобы прояснить ваше замешательство. Это поможет вам в выборе хорошего для вашей работы.

. имеет сложную конструкцию и требует некоторого источника питания Диапазон регулируется пользователем вручную Поскольку они цифровые по своей природе, диапазон регулируется автоматически эффект демпфирующего крутящего момента Визуальная индикация изменений показаний отличная Аналоговые мультиметры имеют низкую точность из-за магнитного эффекта в катушке, который ухудшается после использования Цифровые мультиметры более точны, чем аналоговые мультиметры Использует шкалу и систему указателей для отображения выходных данных Выводит выходные данные в числовой форме, отображаемой на ЖК-дисплее Калибруются вручную Калибруются автоматически перед каждым измерением простой в обращении Простой в обращении i.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно е. может использоваться даже неподготовленным человеком

[/su_table]

Функции и использование мультиметра

характеристики. Но вопрос в том, что все мы можем измерить? Поэтому мы пишем их все ниже. Как только вы получите эти баллы, вы сможете выбрать, какой из них купить, из нашего кураторского и проверенного списка лучших компаний-мультиметров.

Многие электрические свойства можно измерить.Мультиметры Advanced от таких компаний, как Fluke, имеют дополнительные функции, которые делают их типом «все в одном». Если вы хотите узнать, как вы можете измерить все это, вы можете прочитать нашу статью с описанием измерения электрических свойств с помощью мультиметра.

  1. напряжения (AC & DC)
  2. Текущий (AC & DC),
  3. Сопротивление
  4. Частота
  5. Температура
  6. емкости
  7. Проверка преемственности
  8. Диода Проверка
  9. Проводимость
  10. Decibels
  11. Inductance

6

Примечание.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Во время проверки непрерывности раздается «звуковой сигнал», когда две цепи электрически соединены.Звуковой сигнал гарантирует, что цепь подключена правильно, без каких-либо ослабленных соединений и предотвращает короткое замыкание. Во время проверки диода он обеспечивает направление протекания тока в цепи.

Основные термины по электротехнике

Перед выполнением любых измерений рекомендуется ознакомиться с основными терминами. Мы объясняем некоторые термины ниже, взгляните на них.

(i) Напряжение: Согласно закону Ома напряжение определяется как произведение силы тока и сопротивления.Он говорит нам, сколько электричества передается по цепи. Чем выше напряжение, тем больше электричества было отправлено. Его единица Вольт и выражается как В .

(ii) Сопротивление: В основном препятствует протеканию тока. Большее сопротивление приведет к меньшему току, протекающему по цепи.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Его единица измерения равна Ом и выражается как Ом .

(iii) Ток: Показывает, сколько электричества течет внутри цепи.Это зависит от значения сопротивления, потому что оба обратно пропорциональны друг другу. Его единица измерения – 90 135 Ампер 90 136 и выражается как 90 135 А 90 136 .

(iv) Напряжение переменного тока: Этот тип электричества обычно протекает в жилых районах или в наших домах. Его частота 50 Гц . Если вам нужно измерить переменный ток в цепи, разные мультиметры имеют разные символы для его измерения. Наиболее часто используемые символы — «ACA» и «ACV» или «A» и «V» с волнистой линией (~) рядом с ними или над ними.

(v) Напряжение постоянного тока: Этот тип электричества обычно течет в автомобильных и бытовых батареях, таких как батареи AA или AAA. Его частота 0 Гц . Разные мультиметры имеют разные символы для измерения постоянного тока.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Обычно используются «DCA» и «DCV» или «A» и «V» с прямой чертой над ними или рядом с ними.

(vi) Емкость: Это пассивное устройство, используемое для накопления электрического заряда. Его единица измерения равна фарад и выражается как F .

Мы используем аналоговый или цифровой мультиметр для измерения переменного напряжения, переменного тока, постоянного напряжения, постоянного тока, сопротивления и т. д. Используя технологию интегральных схем, мы также можем добавить дополнительные возможности измерения, такие как емкость, температура, частота и т. д. поясняется в предыдущей части статьи.

Чтобы сделать измерения более точными без каких-либо потерь или повреждений, мы должны выполнить ряд начальных шагов и мер предосторожности, потому что старые люди говорят, что профилактика лучше, чем лечение.

(i) Убедитесь, что датчики в хорошем состоянии:  Если датчики не в хорошем состоянии, больше шансов получить неточные показания.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Во время измерения высокого напряжения, если щупы сломаны или треснуты, это увеличивает риск получения травм пользователем.

(ii) Регулярно проверяйте аккумулятор: Аккумуляторы являются основной частью любого электронного оборудования, поскольку без них вы не сможете обеспечить питание устройства.

Если батареи оставить на длительное время, они могут протечь и повредить контакты.Поскольку содержимое батареи вызывает коррозию. Поэтому рекомендуется регулярно проверять аккумулятор и при необходимости немедленно заменять его.

(iii) После использования всегда возвращайте измеритель в режим высокого напряжения: метр к высокому напряжению после использования, даже если есть кнопка выключения.

Некоторые счетчики имеют автоматический диапазон, который автоматически устанавливает ток и напряжение в соответствии с потребностями, но некоторые управляются вручную, поэтому мы должны позаботиться об этом факторе.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Надеюсь, эта статья поможет вам. Мы всегда рады вашим предложениям.

Базовая электроника

Мультиметр или мультитестер, также известный как ВОМ (вольт-омметр), представляет собой электронный измерительный прибор, который сочетает в себе несколько измерительных функций в одном устройстве. Типичный мультиметр может включать в себя такие функции, как возможность измерения напряжения, тока и сопротивления.

Два вида мультитестеров

Цифровой мультиметр — это инструмент, который может измерять амперы, вольты и омы.Он отличается от аналогового счетчика, который имеет стрелку и датчик, тем, что он имеет цифровой светодиодный (LED) дисплей. Цифровые мультиметры обычно более точны, чем их старые аналоговые аналоги. У цифрового мультиметра могут быть и другие функции; очевидно, что более дорогие счетчики будут иметь больше возможностей, но все они измеряют три основных тока.

  • АНАЛОГОВЫЙ МУЛЬТИТЕСТЕР
Аналоговый мультиметр (АММ) представляет собой многоцелевой электронный контрольно-измерительный прибор.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Блок будет способен измерять напряжение, ток и сопротивление, а также часто имеет функцию проверки частоты и мощности сигнала. Дисплей аналогового мультиметра обычно использует микроамперметр для перемещения физического указателя по калиброванной шкале. Устройство также может называться мультитестер или вольтметр.



Детали аналогового мультитестера

  • УКАЗАТЕЛЬ — стержень в форме иглы, который перемещается по шкале метра.Он механически связан с подвижной катушкой. Он показывает измеренные значения на мультиметре.
  • KNO ПЕРЕКЛЮЧАТЕЛЯ ДИАПАЗОНОВ B/ Переключатель позволяет выбирать различные функции и диапазоны измерителя.
  • РЕГУЛИРОВОЧНЫЙ ВИНТ – позволяет установить стрелку в нулевое положение шкалы.
  • ШКАЛА – серия маркировки, используемая для считывания значения количества. Шкала может иметь различные типы шкал, для показаний напряжения и тока шкалы имеют в основном линейную форму, что означает равное деление для сопротивления.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно
  • ТЕСТ-ПРОБНИК — положительный (красный) отрицательный (черный) используется для подключения цепи к проверяемым электрическим компонентам.
  • РУЧКА РЕГУЛИРОВКИ НУЛЯ ОМ – используется для обнуления указателя перед измерением сопротивления

Как использовать мультитестер

Мультиметр — это прибор, используемый для проверки напряжения переменного или постоянного тока, сопротивления и непрерывности электрических компонентов, а также небольшого тока в цепях. Этот прибор позволит вам проверить, есть ли напряжение в цепи.Таким образом, мультиметр может помочь вам решить множество полезных задач. Начните с шага 1, чтобы ознакомиться с устройством и научиться использовать различные функции для измерения омов, вольт и ампер.

  Знакомство с устройством

Найдите шкалу мультиметра.

  • Дугообразные метки на циферблате измерителя могут быть разных цветов, обозначающих каждую шкалу, поэтому они будут иметь разные значения.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Они определяют диапазоны величин.
  • Также может присутствовать более широкая зеркальная поверхность в форме чешуи. Зеркало используется, чтобы помочь уменьшить то, что называется «ошибкой просмотра параллакса», путем совмещения указателя с его отражением перед чтением значения, на которое указывает указатель. На изображении он выглядит как широкая серая полоса между красной и черной шкалами.

Многие новые мультиметры имеют цифровые показания, а не аналоговую шкалу. Функция в основном такая же, вы просто получите числовое значение.


Найдите переключатель или ручку.


  • Некоторые измерители имеют положение «Выкл.» на этом селекторном переключателе, в то время как другие имеют отдельный переключатель для выключения измерителя. Измеритель должен быть установлен в положение «Выкл.», когда он хранится и не используется.

Найдите отверстия в футляре, куда вы будете вставлять тестовые провода.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно  В большинстве мультиметров для этой цели используется несколько разъемов.

  • Один из них обычно помечен как «COM» или (-), что означает «общий». Сюда будет подсоединен черный щуп. Он будет использоваться почти для каждого измерения.
  • Другой разъем или разъемы должны быть помечены буквой «V» (+) и символом «Омега» (перевернутая подкова) для Вольт и Ом соответственно.
  • Символы + и — обозначают полярность датчиков при установке и проверке напряжения постоянного тока. Если бы щупы были установлены, как было предложено, красный щуп был бы положительным по сравнению с черным щупом. Это приятно знать, когда тестируемая схема не помечена + или -, как это обычно бывает.
Многие счетчики имеют дополнительные разъемы, необходимые для проверки тока или высокого напряжения. Не менее важно, чтобы измерительные провода были подключены к соответствующим разъемам, а также чтобы были установлены диапазон селекторного переключателя и тип проверки (вольты, амперы, омы).Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно Все должно быть правильно. Обратитесь к руководству измерителя, если вы не уверены, какие разъемы следует использовать.

Найдите измерительные провода. Должно быть два измерительных провода или щупа. Как правило, один черный, а другой красный. Они используются для подключения к любому устройству, которое вы планируете тестировать и измерять.

Найдите отсек для батарей и предохранителей.   Обычно находится сзади, но иногда и сбоку некоторых моделей. В нем находится предохранитель (и, возможно, запасной) и батарея, которая питает измеритель для проверки сопротивления.

  • В счетчике может быть несколько батарей разного размера. Для защиты движения счетчика предусмотрен предохранитель. Точно так же часто имеется более одного предохранителя. Для работы счетчика требуется хороший предохранитель, а для проверки сопротивления/прозвонки цепи потребуются полностью заряженные батареи.
.Мультиметр стрелочный как пользоваться: Как пользоваться мультиметром - это НЕ сложно

Ответить

Ваш адрес email не будет опубликован.
