Микрометр для измерения толщины краски: Микрометры для измерения толщины краски купить в интернет магазине 👍

Гипсокартон обычно окрашивается в 3 слоя (один грунт и два лака).Традиционно для определения толщины краски используется разрушающий метод испытаний. Сегодня основной целью ультразвукового контроля является неразрушающее измерение ВСЕГО толщины лакокрасочной системы, обычно в диапазоне от 3 до 5 мил (75–125 мкм). Другие проблемы включают тенденцию впитывания грунтовкой в ​​бумажную мембрану гипсокартона, влияние шероховатости или текстурирования поверхности краски, влияние измерения на состав соединения и потенциальную необходимость измерения отдельных слоев краски или грунтовки.

Две модели идеально подходят для гипсокартона.

1. PosiTector 200 B1 (стандартная модель) является экономичным и наиболее распространенным решением для измерения толщины системы покрытия TOTAL.
2. PosiTector 200 B3 (усовершенствованная модель) может измерять как ВСЕ толщину покрытия, так и толщину до 3 отдельных слоев в многослойной системе. Также имеется графический режим для подробного анализа системы нанесения покрытий

Приложения для измерений:

1. Использование базового PosiTector 200 B1 для измерения общей толщины системы окраски
2. Измерение на текстурированной поверхности
3. Графика PosiTector 200 B3 возможность
4. Работа с текстурой поверхности
5. Измерение с помощью шовного соединения
6. Ультразвуковая многослойная способность

Дополнительные примечания:

• Как измерять
• Графический режим
• Другие методы измерения
• Справочная информация о гипсокартонных покрытиях
• Почему измерять с помощью ультразвука?

Приложение № 1: Измерение общей толщины

Для тех, кто знаком с магнитными толщиномерами, использование ультразвуковых толщиномеров легко и интуитивно понятно. Метод измерения прост и неразрушающий. Отображаемый результат представляет собой общую толщину системы покрытия (грунтовка + слои краски).

PosiTector 200 B1 готов к измерению большинства случаев применения гипсокартонных покрытий прямо из коробки. Он имеет диапазон измерения от 13 до 1000 микрон (от 0,5 до 40 мил) и идеально подходит для измерения общей толщины системы окраски. Эта базовая версия прибора не требует настройки калибровки для большинства применений, переключается в милях / микронах и имеет большой толстый ударопрочный дисплей Lexan.

Гипсокартон представляет две совершенно разные поверхности подложки с покрытием: лицевая бумага настенного картона над необработанным участком настенного щита и клейкая смесь по швам, углам и крепежным элементам (шурупы или гвозди). PosiTector 200 B1 измеряет оба без каких-либо специальных настроек.

Некоторые стены имеют системы покрытий, которые наносились в течение многих лет в несколько слоев. Наш PosiTector 200 B1 является идеальным решением, когда аппликаторы должны знать только общую толщину системы покрытия. Так как грунтовочное покрытие тонкое и в основном впитывается в материал подложки, оно оказывает минимальное влияние на измеренную общую толщину.

Нанесение № 2: Измерение на текстурированной поверхности

Некоторые окрашенные поверхности стен имеют незначительную текстуру поверхности в результате нанесения валика (см. Рис.3).

На текстурированных или шероховатых поверхностях PosiTector 200 обычно определяет толщину от вершины покрытия до пика до подложки. Это представлено расстоянием # 1 на Рис.4. Couplant заполняет пустоты между зондом и покрытием, чтобы помочь ультразвуковому импульсу проникнуть в покрытие.

Иногда эта шероховатость поверхности может привести к тому, что на приборе отобразятся значения низкой толщины (расстояние № 2). Это происходит потому, что эхо-сигналы от поверхности раздела сопряжение / покрытие сильнее, чем поверхность раздела покрытие / основа. PosiTector 200 имеет уникальную настраиваемую пользователем функцию SET RANGE (см. Рис. 5) для игнорирования эхо-сигналов шероховатости.

Более продвинутая модель PosiTector 200 B3 предоставляет дополнительную информацию о текстурировании поверхности, как описано ниже.

Приложение № 3: Использование графической возможности PosiTector 200 B3

Усовершенствованная модель, называемая PosiTector 200 B3, способна измерять ОБА общую толщину системы покрытия И до 3 отдельных толщин слоев в многослойной системе. Он также имеет графическое отображение для детального анализа системы покрытия.

Большой ЖК-дисплей прибора способен отображать как цифровые, так и графические представления измерений. Графический дисплей можно настроить так, чтобы он отображался в правой части экрана.Он показывает графическое представление ультразвукового импульса, когда он проходит через систему покрытия.

Текстура поверхности:

Некоторые окрашенные поверхности стен имеют незначительную текстуру поверхности в результате нанесения валика (см. Рис.3).

В Снимке экрана (Рис.6) графический дисплей четко идентифицирует общую толщину краски, показывая наиболее сильное обратное эхо от ультразвукового импульса.Графический дисплей прибора может предоставить дополнительную информацию. В этом примере это указывает на количество текстурирования поверхности.

Соединение:

При проведении измерений общей толщины, периодические высокие показания будут отображаться, когда датчик сталкивается с соединением, покрывающим швы гипсокартона. Результирующее измерение будет включать толщину шва в расчет общей толщины. Это связано с большей разницей в плотности между гипсокартоном и соединительным соединением по сравнению с соединительным соединением и грунтовкой.При переходе к двухслойному нанесению с использованием меню датчика, датчик будет индивидуально определять общую толщину краски и толщину шва, как показано на рис.7.

Возможность многослойности:

Возможность многослойного измерения PosiTector 200 B3 также может определять индивидуальную толщину слоя краски, однако это будет зависеть от конкретного применения, так как датчик ограничен разницей в скорости звука между грунтовочным и лакокрасочным слоями.Как минимум, слои могут быть измерены индивидуально при нанесении каждого слоя краски, что позволяет пользователю рассчитать толщину последнего нанесенного слоя.

Дополнительные примечания

Как измерять

Ультразвуковое измерение толщины покрытия работает, посылая ультразвуковую вибрацию в покрытие, используя зонд с помощью соединительного элемента, нанесенного на поверхность. Бутылка на 4 унции обычного гликолевого геля на водной основе входит в комплект каждого инструмента. Альтернативно, капля воды может служить соединением на гладких горизонтальных поверхностях.

После того, как капля соединительной муфты нанесена на поверхность покрытой детали, зонд помещается плоско на поверхность. Нажатие вниз запускает измерение (см. Рис.8). Подъем зонда при двойном звуковом сигнале удерживает последнее измерение на ЖК-дисплее. Второе чтение может быть взято в том же месте, продолжая удерживать зонд на поверхности. Когда закончите, протрите зонд и поверхность чистой тканью или мягкой тканью.

Точность измерения

Точность любого ультразвукового измерения напрямую соответствует скорости звука измеряемой поверхности. Поскольку ультразвуковые инструменты измеряют время прохождения ультразвукового импульса, они должны быть откалиброваны для «скорости звука» в этом конкретном материале.

С практической точки зрения значения скорости звука не сильно различаются среди материалов для покрытий, используемых в деревообрабатывающей промышленности. Поэтому ультразвуковые толщиномеры обычно не требуют настройки на заводские настройки калибровки.

Графический режим

(только модель PosiTector 200 B3)

Правую часть экрана PosiTector 200 можно использовать для отображения графического представления ультразвукового импульса, проходящего через систему покрытия. Этот мощный инструмент позволяет пользователю лучше понять, что датчик «видит» под поверхностью покрытия.

Когда зонд нажат, и ультразвуковой импульс проходит через систему покрытия, импульс сталкивается с изменениями плотности на границах раздела между слоями покрытия и между покрытием и подложкой.

«Пик» изображает эти интерфейсы. Чем больше изменение плотности, тем выше пик. Чем более постепенное изменение плотности, тем больше ширина пика. Например, два слоя покрытия, сделанные по существу из одного и того же материала и «смешанные», приводят к низкому широкому пику. Два материала с очень различной плотностью и четко определенной границей раздела привели бы к высокому узкому пику.

PosiTector 200 B3 выбирает самый высокий из пиков при попытке определить толщину слоя покрытия.Например, если для количества слоев установлено значение 3, в качестве интерфейсов между этими уровнями выбираются 3 самых высоких пика между Lo и Hi SET RANGE. Пики, выбранные Gage, обозначены красными треугольными стрелками (см. Рис.10).

На рис. 10 верх ( Lo = 1,0 мил) и низ ( Hi = 15,8 мил) Значения диапазона отображаются в виде двух горизонтальных линий сверху и снизу графическая зона. Lo (минимальный лимит) находится сверху. Привет (максимальный лимит), находится внизу. Эхо или пики (значения толщины) вне этих диапазонов игнорируются. Значения диапазона устанавливаются и изменяются с помощью опции меню SET RANGE.

Этим графическим дисплеем можно управлять с помощью опции меню SET RANGE. Помимо возможности регулировки значений диапазона, курсор можно расположить в любом месте между двумя значениями диапазона, чтобы исследовать другие пики.

Другие методы измерения

Обычные магнитные и вихретоковые датчики работают только на металлах. Для измерения на гипсокартоне требуются другие методы измерения, в том числе:

1. Оптическое поперечное сечение (разрезание покрытой части и просмотр микроскопического разреза)
2. Измерение высоты (измерение до и после с помощью микрометра)
3. Гравиметрическое (измерение массы и площади покрытие для расчета толщины)
4. Погружение толщин влажной пленки в мокрую краску и расчет толщины сухой пленки с использованием процента содержания твердых частиц по объему
5. Замена (размещение стального купона на стене и одновременное нанесение покрытия)

Эти методы трудоемки, трудны для выполнения и подвержены интерпретации оператора и другим ошибкам измерения. Аппликаторы считают деструктивные методы нецелесообразными.

Типичная деструктивная техника требует разрезания части с покрытием в поперечном сечении и измерения толщины пленки с помощью микроскопического обзора разреза. Другой метод поперечного сечения использует масштабированный микроскоп для просмотра геометрического разреза через сухое пленочное покрытие. Для этого специальный режущий инструмент проделывает маленькую точную V-образную канавку через покрытие и в подложку (см. Рис.12). Доступны датчики, которые поставляются в комплекте с режущими наконечниками и увеличенными лупами с подсветкой.Подробное описание этого метода испытаний приведено в ASTM D4138-07a, «Стандартная практика измерения толщины сухих пленок систем защитных покрытий с помощью разрушающих средств поперечного сечения».

Хотя принципы этого метода просты для понимания, возможностей для появления ошибок предостаточно. Требуется умение подготовить образец и интерпретировать результаты. Кроме того, настройка сетки измерений на зубчатый или нечеткий интерфейс может привести к неточностям, особенно между различными операторами.Этот метод используется, когда недорогие неразрушающие методы невозможны, или как средство подтверждения результатов неразрушающего контроля.

С появлением ультразвуковых инструментов многие устройства для нанесения покрытий переключились на неразрушающий контроль.

‍

Справочная информация о гипсокартонных покрытиях

Гипсовые «плиты» образуются путем наложения слоя мокрой штукатурки между двумя листами плотной бумаги. Когда ядро ​​застывает и высыхает, сэндвич становится прочным, жестким, огнеупорным строительным материалом.Огнестойкий, потому что в своем естественном состоянии гипс содержит воду, а при воздействии тепла или пламени эта вода выделяется в виде пара, замедляя теплопередачу. Изготовленные в больших количествах на машинах непрерывного действия, гипсокартон и планка, предварительно обработанные стеновые плиты и гипсокартон для наружной отделки являются одними из наиболее важных материалов, используемых в жилищном строительстве. Стандарты ASTM C1597M-04 и C1396C / 1396M-13 описывают технические характеристики гипсокартона.

Большинство грунтовок для гипсокартона представляют собой поливинилацетатные (PVA) составы на водной основе.Они относительно недороги и не поднимут бумагу из гипсокартона. Там цель заключается в герметизации поверхности гипсокартона и соединения соединения. Это помогает гарантировать, что отделочное покрытие будет иметь однородный внешний вид.

Зачем проводить измерения с помощью ультразвука?

Как производители, так и аппликаторы давно считают, что не существует простых и надежных средств для неразрушающего измерения покрытий на пластиковых подложках. Их общим решением было разместить металлические (стальные или алюминиевые) купоны рядом с деталью, а затем измерить толщину, примененную к купону, с помощью механического или электронного (магнитного или вихретокового) измерителя.Это трудоемкое решение основано на предположении, что плоский купон, помещенный в общую область покрытия, получает тот же профиль краски, что и рассматриваемая пластиковая деталь. Ультразвуковое решение позволяет пользователю измерить общую толщину покрытия фактической детали. В зависимости от используемого ультразвукового измерителя и процесса нанесения покрытия, дополнительным преимуществом является возможность идентифицировать несколько отдельных слоев.

Ультразвуковое измерение толщины покрытия в настоящее время является признанной и надежной процедурой испытаний, используемой в деревообрабатывающей промышленности.Стандартный метод испытаний описан в ASTM D6132-08. «Стандартный метод испытаний для неразрушающего измерения толщины сухой пленки нанесенных органических покрытий с использованием ультразвукового датчика» (2008, ASTM). Для проверки калибровки датчика доступны стандарты толщины эпоксидного покрытия с сертификацией, которая прослеживается национальными организациями по стандартизации.

Быстрые неразрушающие измерения толщины теперь можно проводить на материалах, которые ранее требовали разрушающего испытания или лабораторного анализа. Эта новая технология улучшает последовательность и пропускную способность в отделочной комнате. Потенциальные сокращения затрат включают:

1. Минимизация отходов от чрезмерного покрытия путем контроля толщины наносимого покрытия
2. Минимизация переделок и ремонта благодаря прямой обратной связи с оператором и улучшенное управление процессом
3. Устранение необходимости разрушать или ремонтировать объекты путем принятия измерения толщины разрушающего покрытия.

Сегодня эти приборы просты в эксплуатации, доступны по цене и надежны.

Условия

Соединитель

Соединитель

необходим для распространения ультразвука в покрытие.Вода — хорошее соединение для гладких покрытий. Используйте прилагаемый гликолевый гель для более грубых покрытий. Хотя маловероятно, что соединение повредит отделку или оставит пятно на поверхности, мы рекомендуем протестировать поверхность с использованием соединения на образце. Если тестирование показывает, что произошло окрашивание, вместо связующего можно использовать небольшое количество воды. Обратитесь к паспорту безопасности материала, доступному на нашем веб-сайте, и к поставщику покрытия, если вы подозреваете, что соединение может повредить покрытие.Другие жидкости, такие как жидкое мыло, также могут быть использованы.

Режим памяти

Модели PosiTector 200 Standard могут записывать 250 измерений. Модели PosiTector 200 Advanced могут хранить 100 000 измерений до 1000 партий для экранных статистических целей, для печати на дополнительном беспроводном принтере Bluetooth или для загрузки на персональный компьютер с помощью прилагаемого USB-кабеля и одного из решений PosiSoft.

Если вы хотите, чтобы член нашей службы поддержки ответил на ваш отзыв, отправьте сообщение на адрес marketing @ defelsko.ком.

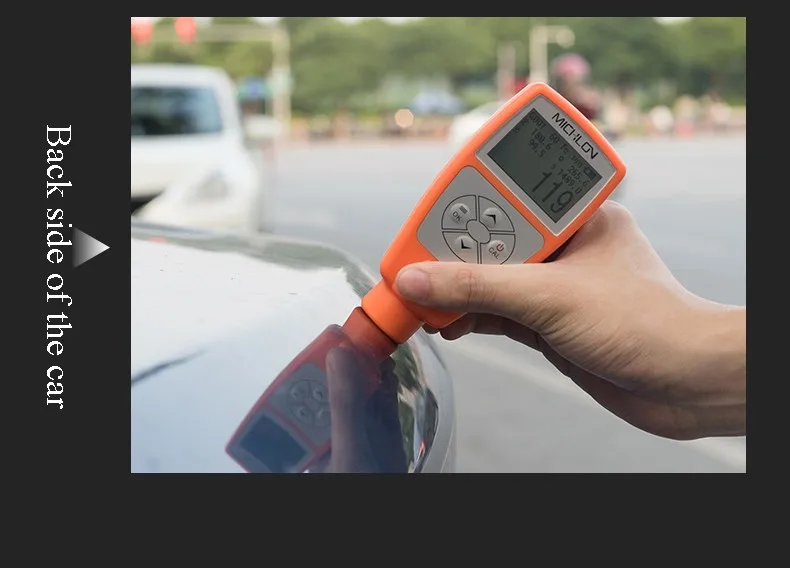

Что такое толщиномер краски (PTG)

Датчик толщины краски (часто сокращенно PTG, также называемый измерителем глубины краски) — это электронное устройство, которое измеряет расстояние между панелью кузова и датчиком. Таким образом, вы можете измерить толщину краски. Это дает вам представление о том, сколько краски у вас осталось для работы.

Как это работает

Датчик толщины краски имеет датчик, который торчит из нижней части устройства или соединяется с устройством с помощью провода.Этот датчик помещается на поверхность панели, которую вы хотите измерить. Вы размещаете его перпендикулярно поверхности. Затем устройство измеряет расстояние между панелью кузова под краской и датчиком. Это расстояние — толщина краски. Например, если общая толщина краски составляет 0,2 см (0,08 дюйма), на дисплее отобразится 2000 мкм (микрометр). Потому что это расстояние между датчиком и панелью кузова под краской.

Различные типы

Толщиномер краски, который может измерять независимые слои
Существует несколько разных толщиномеров краски.Более дешевые модели могут измерять только расстояние между датчиком и металлической панелью. Более дорогие модели могут измерять расстояние между датчиком и любой панелью кузова под краской (даже если она не металлическая). Очень дорогие модели могут даже измерять толщину каждого слоя независимо. Более дешевые модели используются, чтобы просто получить общее представление о том, с чем вы работаете. Более дорогие модели могут помочь вам в случае стеклянных или пластиковых панелей кузова. Очень дорогие модели могут дать вам очень точное измерение толщины каждого слоя.Это означает, что вы точно знаете, сколько прозрачного слоя вам нужно для работы.

Зачем нужен толщиномер краски

Лак прошел сквозь прозрачный слой, а местами даже через цветной слой. Это называется ударом через
. Когда вы собираетесь полировать область, это помогает узнать, сколько краски вам нужно сыграть. Вы удаляете краску полировкой, поэтому каждый раз, когда автомобиль полируется, вы удаляете очень тонкий слой краски. Значительное удаление означает, что вы можете либо пройти через прозрачный слой (который может вызвать окисление цветного слоя), либо вы можете даже пройти через цветной слой.Это означает, что у вас есть «удар сквозь», и грунтовка показывает.
Например, вы измеряете толщину 150 мкм, и вы знаете, что каждый раз, когда вы полируете, удаляете 3 мкм, вы знаете, что далеки от достижения дна. В теоретическом мире можно сказать, что краска состоит из грунтовки, цветного слоя и прозрачного слоя. Затем 150 мкм можно разделить на 3 слоя по 50 мкм. Это будет означать, что вы можете полировать поверхность 16,5 раз перед прохождением прозрачного слоя.И 33 раза, прежде чем пройти через цветное пальто.

Однако в реальной жизни все не так просто. Толщина каждого слоя варьируется в широких пределах. Одна панель может иметь грунтовочное покрытие толщиной 30 мкм, а панель рядом с ним может иметь грунтовочное покрытие толщиной 50 мкм. То же самое касается цветного пальто и прозрачного пальто. Все они имеют очень разные толщины. Это означает, что измеритель толщины краски может дать вам только указание и небольшую гарантию безопасности.

Толщина краски

В среднем самая новая полная толщина краски составляет около 120 мкм. Впрочем, это всего лишь среднее. Если вы измерите 10 новых автомобилей, а затем рассчитаете среднее значение для каждой панели, вы получите примерно 120 мкм. В среднем слои достаточно поровну разделены на 3 слоя толщиной 40 мкм. Тем не менее, это все еще только в среднем. Он может не только сильно отличаться между двумя панелями, но даже может отличаться между двумя точками, расположенными всего в нескольких сантиметрах друг от друга. Если вы собираетесь испытать трудности при проведении измерений, то это стоит сделать правильно. Это даст вам больше информации, на которую можно положиться, и (со временем) поможет вам лучше понять среднюю толщину краски и то, как это может быть важно для этапа коррекции.

Различные статьи по теме

• Разное

  ODM означает «Производитель оригинального дизайна». Это относится к ситуации, в которой производителя просят создать продукт в соответствии с дизайном, сделанным клиентом, с намерением провести ребрендинг продаж . ..

• Защита

  Сверхъестественная машинная ручка появилась по двум причинам. Первым было то, что мы всегда смотрим на упаковку косметики, потому что воски очень похожи по природе, и если мы сможем найти лучший способ упаковать что-то, мы сделаем это….

• Исправление

  Wetsanding не очень сложно в шагах, которые вы должны предпринять. Это техника, которая отличает. Когда освоено, wetsanding может дать очень хорошие результаты, но это также очень рискованно и должно быть сделано с большой осторожностью ….

• Производители

  AutoGlanz является производителем автомобильных деталей для обработки деталей в Херефордшире, Великобритания. Кто также продает свою продукцию через собственный интернет-магазин.Компания довольно молодая ….

• Коррекция

  Случайная орбита и ее различные настройки могут существенно повлиять на вашу производительность. Пара больших проблем, которые влияют на эффективность полировки, — это скорость, размер хода и давление. Но сначала некоторые общие сведения о машине ….

• Производители

  Auto Valet — это линия продуктов, созданных Leysons Products из Канады. Leysons Products — производитель химической продукции, работающий в нескольких областях очистки и удаления загрязнений с различных типов поверхностей….

.

Смотрите также

• Как определить размер шины автомобиля
• Как убрать запрет на регистрационные действия автомобиля
• Как оттереть краску с автомобиля
• Как уйти от транспортного налога на автомобиль
• Как проверить ток покоя автомобиля
• Как работает утилизация автомобилей в 2020 году
• Автомобиль как женщина
• Как снять автомобиль с учета без документов
• Как покрасить барабаны на автомобиле
• Как составить договор купли продажи автомобиля от руки
• Как узнать какая краска на автомобиле по вин коду

Толщиномер.

Толщиномер – это точный прибор, который позволяет измерить толщину материала или покрывающего его слоя. С его помощью можно определить высоту наслоения ржавчины, шпаклевки, грунтовки или лакокрасочных материалов. Проведение измерений осуществляется без нарушения целостности материала.

Толщиномеры являются востребованным оборудованием в различных отраслях промышленности и строительства. В первую очередь они используются в машиностроении для контроля толщины лакокрасочного покрытия на кузове автомобиля. Кроме этого, их применяют в сервисных центрах при проведении предпродажной диагностики автомобилей для выявления скрытых дефектов кузова.

К примеру, если машина была участником ДТП, после чего имеющиеся в ней вмятины обработали шпаклевкой и закрасили, это можно выявить с помощью толщиномера. Прибор покажет, что в определенном месте толщина покрывающего кузов слоя больше, чем на остальных участках. Можно будет не только понять, что на данном участке проводились кузовные работы, но и определить какой глубины скрытая вмятина. Это позволяет бороться с недобросовестными продавцами, стремящимися выдать проблемный автомобиль за машину в безупречном техническом состоянии. Данное оборудование используют в своей профессиональной деятельности автомаляры, эксперты оценщики, страховые агенты и полировщики.

Толщиномеры нашли применение в строительстве. С их помощью осуществляется проверка слоя изоляционных материалов и других покрытий, которые наносятся на коммуникации. Данное оборудование используют проверяющие инспекторы при обследовании объектов перед их сертификацией.

Толщиномер является весьма востребованным оборудованием, поэтому неудивительно, что существует довольно много разновидностей этого инструмента.

В зависимости от применяемой технологии для обеспечения работы и точного измерения данное оборудование разделяется на следующие виды:

• Механические.
• Электромагнитные.
• Ультразвуковые.
• Магнитные.
• Вихретоковые.

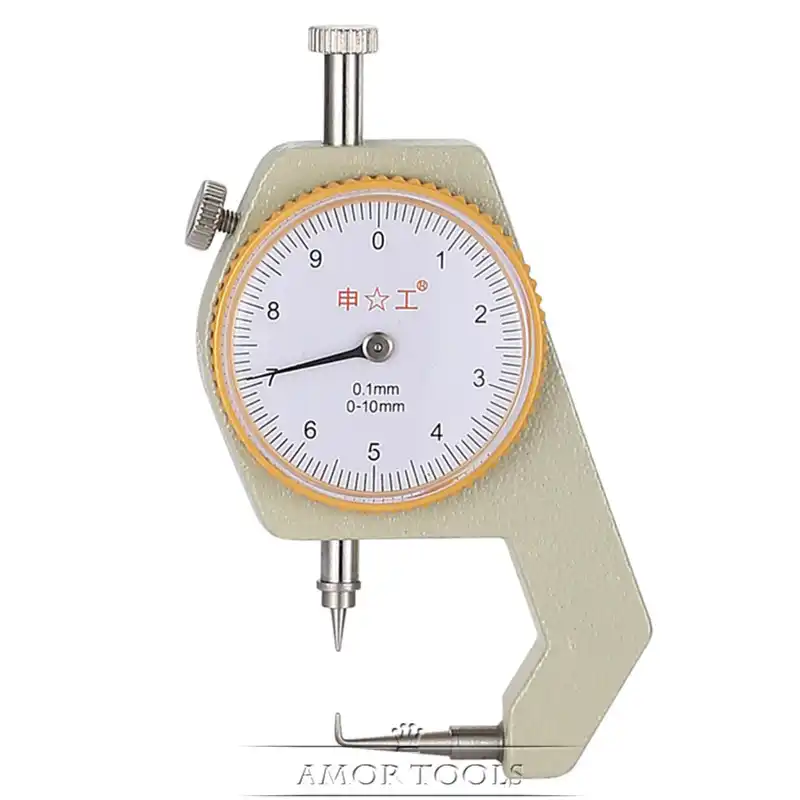

Механические устройства называют толщиномерами мокрого слоя. Обычно они представляют шестигранную пластину из пластмассы, алюминия или стали. На краях пластинки вырезана гребенка с нанесенной разметкой. Данный инструмент является самым простым из всей линейки толщиномеров и стоит копейки. Он предназначен для контроля толщины слоя лакокрасочного или другого покрытия сразу после его нанесения пока тот не застыл. Контроль параметров слоя необходим для предотвращения перерасхода покрывающих материалов, а также предотвращает продолжительную сушку, поскольку чем толще слой, тем дольше он высыхает.

Чтобы воспользоваться таким толщиномером необходимо сразу после нанесения слоев прижать торец гребенки к окрашенной поверхности. Подождав несколько секунд, гребенка извлекается. На ее зубьях отпечатывается краска. По той линии, куда она доходит, и определяется высота слоя. После этого гребенка протирается растворителем, чтобы очистить налипшую краску. Данный инструмент является самым дешевым, поэтому неудивительно, что у него есть недостатки. После касания к окрашенной поверхности на той остается след от сдавливания. В связи с этим таким толщиномером можно воспользоваться только если окрашивается не слишком ответственная поверхность. К примеру, если тестировать таким способом автомобиль, то не приходится рассчитывать на то, что он будет идеально глянцевым или матовым по всему периметру.

Электромагнитные толщиномеры используют два физических явления – магнитная индукция и эффект Холла. Эти приборы позволяют измерять плотность магнитного поля. Данный инструмент относится к более высокой ценовой категории. Он позволяет снимать данные без механического повреждения слоя. Это оборудование применяется для измерения толщины покрытия на металлических поверхностях. Чем слабее магнитное поле, тем толще изолирующий слой. Данное оборудование позволяет снимать данные с погрешностью до 3%.

Ультразвуковой толщиномер является одним из самых совершенных. Он осуществляет диагностику поверхности с помощью ультразвуковых волн. Такие устройства не только позволят определить какая общая толщина покрытия, но и снять точные данные по каждому нанесенному слою, если они сделаны из разных материалов. К примеру, с помощью такого инструмента можно определить толщину лака, краски и грунтовки. Если под ними есть шпаклевка, то можно измерить и ее параметры. Подобные инструменты обладают высокой точностью, поэтому используются для контроля качества на производстве. Ультразвуковые устройства работают практически с любыми материалами, в том числе стеклом и керамикой.

Данное оборудование широко используется, но существуют материалы, для которых оно малопригодно. В первую очередь это бетон, древесина и пенопласт. Прибор снимает данные без разрушения поверхности. Принцип его работы заключается в отправке звуковых импульсов на измеряемую поверхность. Волны отражаются от материала, что воспринимается чувствительным датчиком. От отраженных импульсов осуществляется расчет толщины материала или покрывающего слоя. Данный инструмент работает очень быстро. Чтобы получить данные по определенной точке на поверхности проверяемого изделия нужно всего 1-2 секунды.

Магнитный толщиномер имеет в своем корпусе постоянный магнит. Данное устройство позволяет проводить тестирование различных материалов, но при этом они должны быть нанесены на металлическую поверхность, которая взаимодействует с магнитом. Их можно использовать для проверки толщины лакокрасочного покрытия на автомобилях, металлической сетке и прочих изделиях из черного металла. Оценка толщины слоя определяется по тому, насколько сильно уменьшается магнитное поле по причине отдаления созданного изоляционным слоем. Специальная откалиброванная шкала выводит данные в метрической системе на механический или электронный дисплей.

Вихретоковый толщиномер применяется для измерения толщины слоя на токопроводящих поверхностях. Зонд устройства генерирует переменное магнитное поле, которое при контакте с металлической поверхности создают вихревые токи. Они приводят к образованию собственного электромагнитного поля, показатели которого зависят от толщины изоляционного слоя поверхности измерения. Чувствительный элемент устройства снимают данные показатели и переводит их в метрическую систему, показывая толщину покрываемого слоя.

Данное устройство показывает очень точный результат при работе с медью или алюминием. Для черных металлов погрешность увеличивается. Достоинство данного оборудования над магнитными устройствами заключается в том, что оно может измерять толщину на тех металлах, которые не берутся магнитом.

Выбирая толщиномер, следует серьезно подойти к изучению его технических характеристик. Почти каждая разновидность данного оборудования показывает себя хорошо с определенными материалами и непригодна для других. В связи с этим в первую очередь нужно ориентироваться по той работе, которая будет осуществляться в дальнейшем. В том случае, если нужно универсальное устройство, дающее точные данные и без механического повреждения объекта измерения, стоит отдать предпочтение ультразвуковым толщиномерам. Если прибор необходим для диагностики лакокрасочного покрытия автомобилей, то можно обойтись любой разновидностью, кроме механических гребенок.

Подбирая различные модели инструментов, стоит обращать внимание в первую очередь на уровень погрешности. К примеру, в ультразвуковых приборов высокого качества погрешность составляет 1%, в остальных хорошо выполненных приборах работающих по другому типу, неточность может составлять до 3%. У самого дешевого ассортимента оборудования, данный показатель может быть существенно выше. Если требуется проведение экспертной оценки, то естественно применяемые толщиномеры должны быть очень точными и относиться к классу профессионального оборудования.

Также немаловажными критериями выбора являются внешние параметры, такие как форма и вес. Компактные приборы гораздо удобней, чем громоздкие. Современные толщиномеры даже в компактном исполнении зачастую отличаются высокой точностью измерений, поэтому нельзя полагать, что чем крупнее устройство, тем оно лучше. Также оборудование отличается между собой по степени влагозащиты и температурному диапазону работы. Одни могут использоваться только в сухую погоду при температуре от -20 до +50 градусов, в то время как другие удастся применить даже в проливной дождь.

Немаловажным аргументом в пользу определенных моделей является их ударопрочность. Одни устройства при падении сразу же выходят со строя, в то время как другие способны выдержать серьезную встряску и удар от падения с высоты 2 м. Более совершенные толщиномеры позволяют сохранять данные в своей памяти. Это очень удобно, поскольку измерения можно будет выписать в дальнейшем, если это потребуется. Толщиномеры с памятью используют эксперты оценщики.

Что касается интерфейса прибора, то все они полностью автоматизированные, вне зависимости от принципа их работы. Достаточно включить толщиномер и направить его зонд к измеряемой поверхности согласно рекомендациям в инструкции. На дисплее прибора отобразится один или несколько параметров толщины покрываемого слоя. При этом не нужно использовать никакие формулы, чтобы переводить различные показатели в метрическую систему.

Похожие темы:

• Дефектоскоп. Виды. Работа.Применение. Как выбрать. Особенности

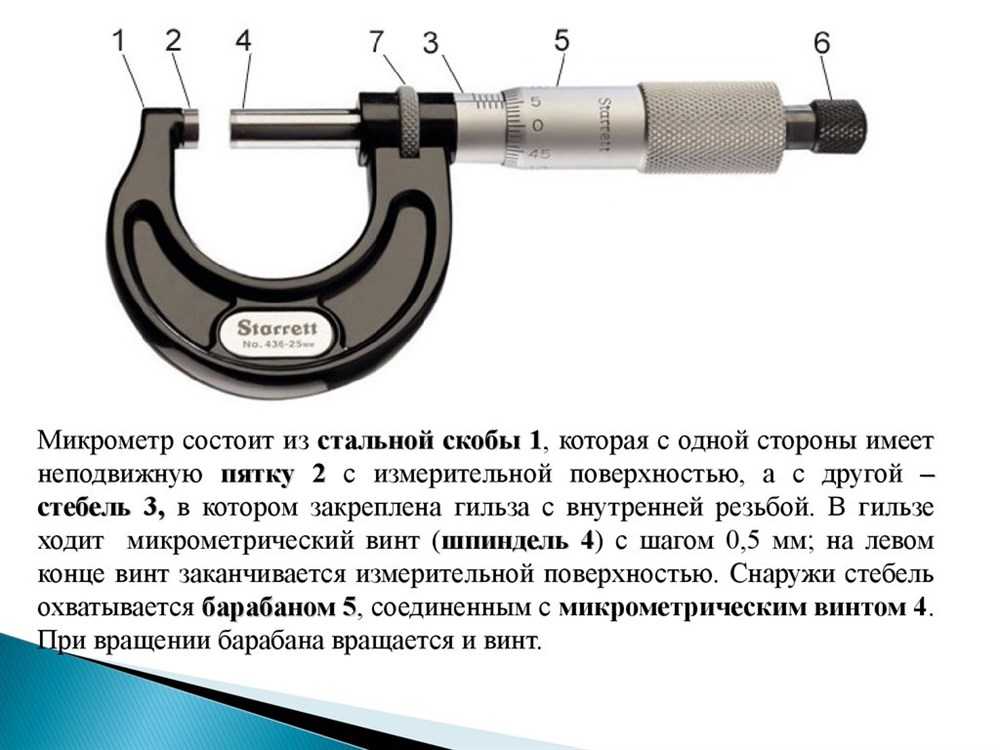

• Микрометр. Виды. Устройство. Работа. Применение. Особенности
• Магнитометр. Виды. Работа. Применение. Особенности

Как измеряется толщина покрытия? | Ресурсы

См. в выпусках: Canadian Finishing & Coating Mfg. Промышленный журнал о красках и порошках; Отделка металлов — Руководство по органической отделке

Дэвида Бимиша, DeFelsko Corporation
Обновлено: 13.09.2021

Толщина покрытия — важная переменная, которая играет роль в качестве продукции, управлении производственным процессом и контроле затрат. Измерение толщины пленки может быть выполнено многими различными приборами. Понимание оборудования, доступного для измерения толщины краски, и того, как его использовать, полезно для каждой операции нанесения покрытия.

Вопросы, которые определяют, какой метод лучше всего подходит для данного измерения краски или покрытия, включают тип покрытия, материал подложки, диапазон толщины покрытия, размер и форму детали, а также стоимость оборудования. Обычно используемые методы измерения для отвержденных органических пленок включают неразрушающие методы сухой пленки, такие как магнитное, вихретоковое, ультразвуковое или микрометрическое измерение, а также разрушающие методы сухой пленки, такие как измерение поперечного сечения или гравиметрическое (массовое) измерение. Существуют также методы измерения толщины краски и порошкового покрытия до отверждения пленки.

Что такое магнитные толщиномеры краски?

Магнитные датчики краски используются для неразрушающего измерения толщины немагнитного покрытия на железных подложках. Большинство покрытий на стали и железе измеряются таким образом. Магнитные датчики используют один из двух принципов работы: магнитное натяжение или магнитная/электромагнитная индукция.

Что такое магнитные толщиномеры краски?

Магнитные съемные толщиномеры краски используют постоянный магнит, калиброванную пружину и градуированную шкалу. Притяжение между магнитом и магнитной сталью притягивает их друг к другу. По мере увеличения толщины покрытия, разделяющего их, становится легче вытащить магнит. Толщина краски и покрытия определяется путем измерения силы отрыва. Более тонкие покрытия будут иметь более сильное магнитное притяжение, в то время как более толстые пленки будут иметь сравнительно меньшее магнитное притяжение. Контроль с помощью магнитных толщиномеров чувствителен к шероховатости поверхности, кривизне, толщине подложки и составу металлического сплава.

Магнитные манометры прочны, просты, недороги, портативны и обычно не требуют какой-либо калибровки. Они представляют собой хорошую и недорогую альтернативу в ситуациях, когда для обеспечения качества требуется всего несколько измерений во время производства.

Толщиномеры с магнитным отрывом для краски обычно представляют собой модели карандашного типа или модели с откатным циферблатом. В моделях карандашного типа (PosiPen показан на рис. 1) используется магнит, прикрепленный к винтовой пружине, которая работает перпендикулярно поверхности с покрытием. Большинство толщиномеров карандашного типа со съемным покрытием имеют большие магниты и предназначены для работы только в одном или двух положениях, что частично компенсирует силу тяжести. Доступна более точная версия с крошечным точным магнитом для измерения на небольших, горячих или труднодоступных поверхностях. Тройной индикатор обеспечивает точность измерений, когда толщиномер направлен вниз, вверх или горизонтально с допуском ±10%.

Рис. 1. Карандашный магнитный толщиномер.

Модели с обратным циферблатом (PosiTest, показанные на рис. 2) являются наиболее распространенной формой магнитного тензорезистора. Магнит прикреплен к одному концу поворотного сбалансированного рычага и соединен с калиброванной спиралью. Вращая циферблат пальцем, пружина увеличивает усилие на магните и оттягивает его от поверхности. Эти толщиномеры просты в использовании и имеют сбалансированный рычаг, который позволяет им работать в любом положении, независимо от силы тяжести. Они безопасны во взрывоопасных средах и обычно используются малярными подрядчиками и небольшими предприятиями по нанесению порошкового покрытия. Стандартный допуск составляет ±5%.

Рис. 2. Толщиномер с магнитным отрывом и обратным ходом.

DeFelsko производит 2 съемных прибора для измерения толщины краски: PosiPen и PosiTest.

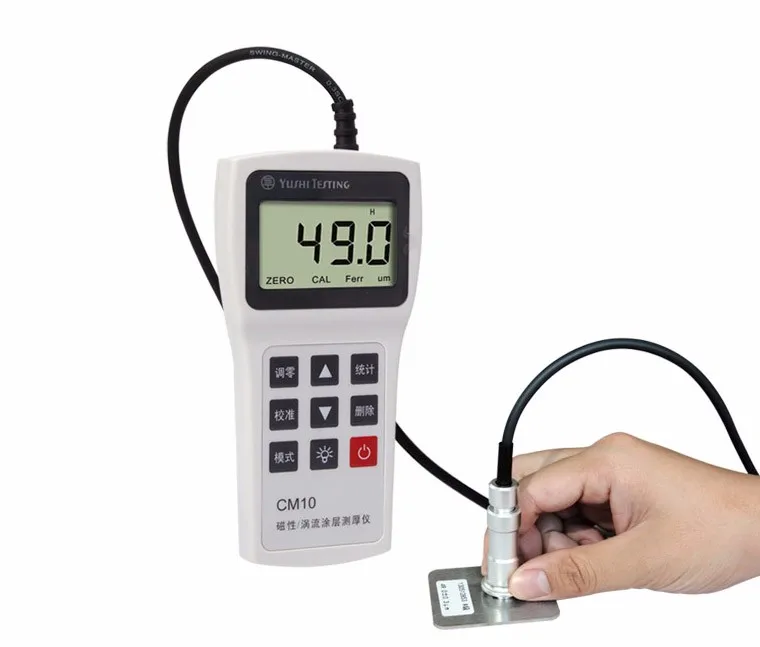

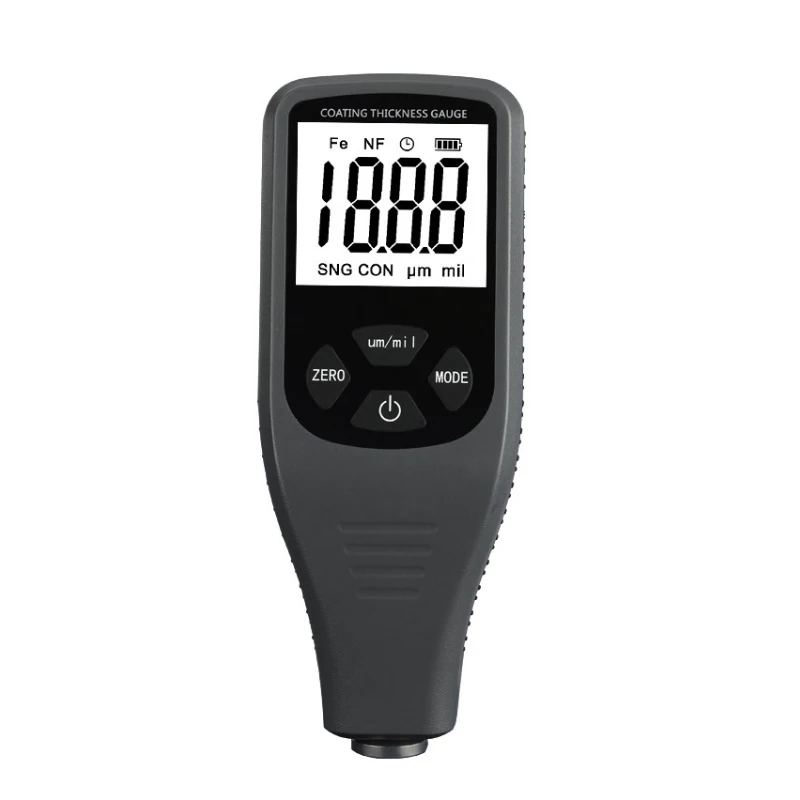

Что такое магнитные и электромагнитные индукционные толщиномеры краски?

Магнитоиндукционные лакокрасочные счетчики используют постоянный магнит в качестве источника магнитного поля. Генератор на эффекте Холла или магниторезистор используется для измерения плотности магнитного потока на полюсе магнита. Электромагнитные индукционные счетчики краски используют переменное магнитное поле. Мягкий ферромагнитный стержень, намотанный на катушку из тонкой проволоки, используется для создания магнитного поля. Вторая катушка провода используется для обнаружения изменений магнитного потока.

Эти электронные измерители краски измеряют изменение плотности магнитного потока на поверхности магнитного зонда, когда он приближается к стальной поверхности. Величина плотности потока на поверхности зонда напрямую связана с расстоянием от стальной подложки. Измеряя плотность потока, можно определить толщину покрытия.

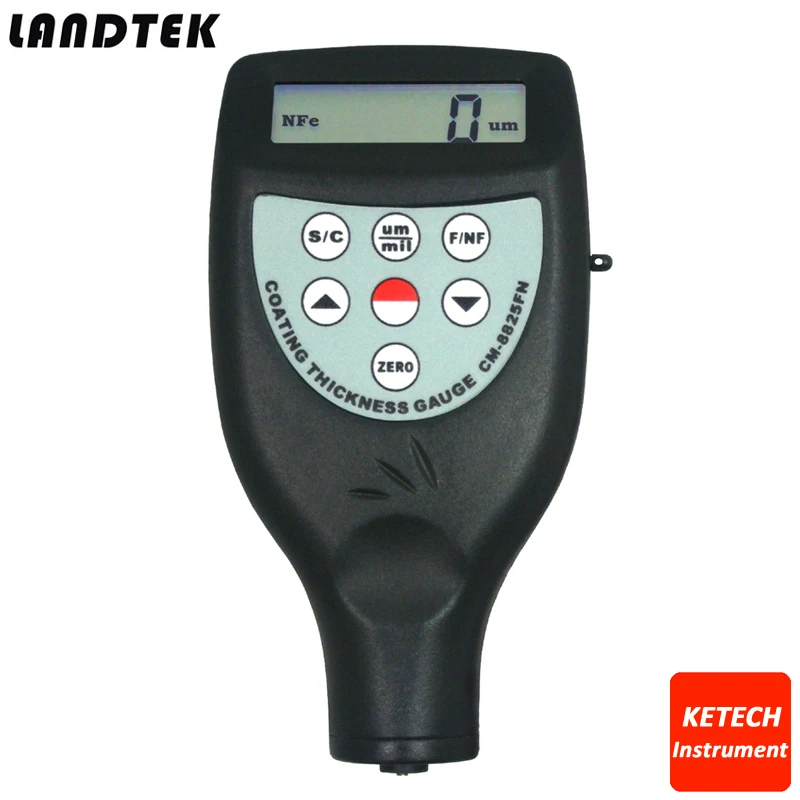

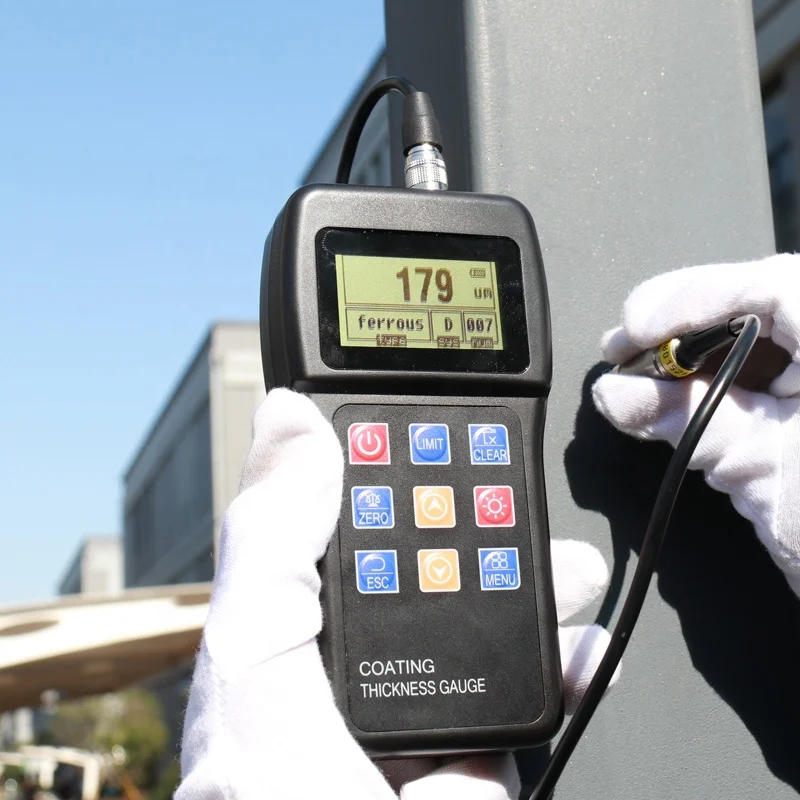

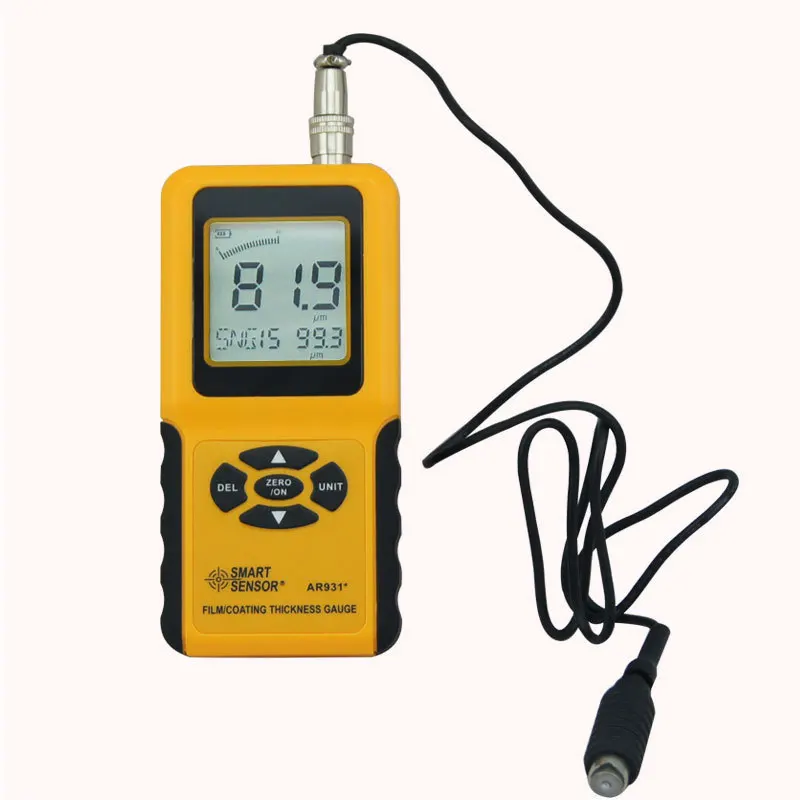

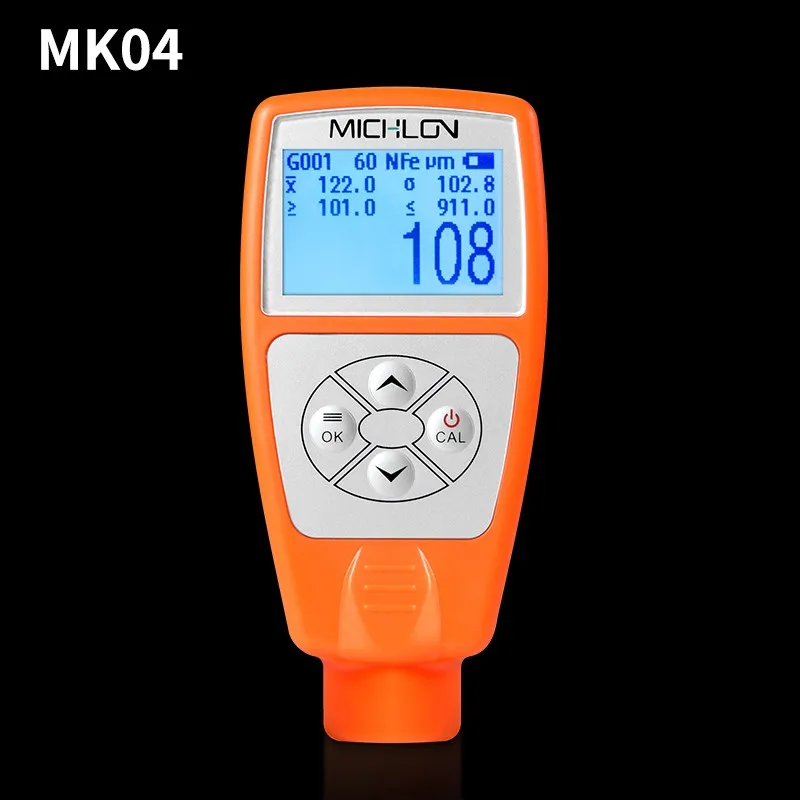

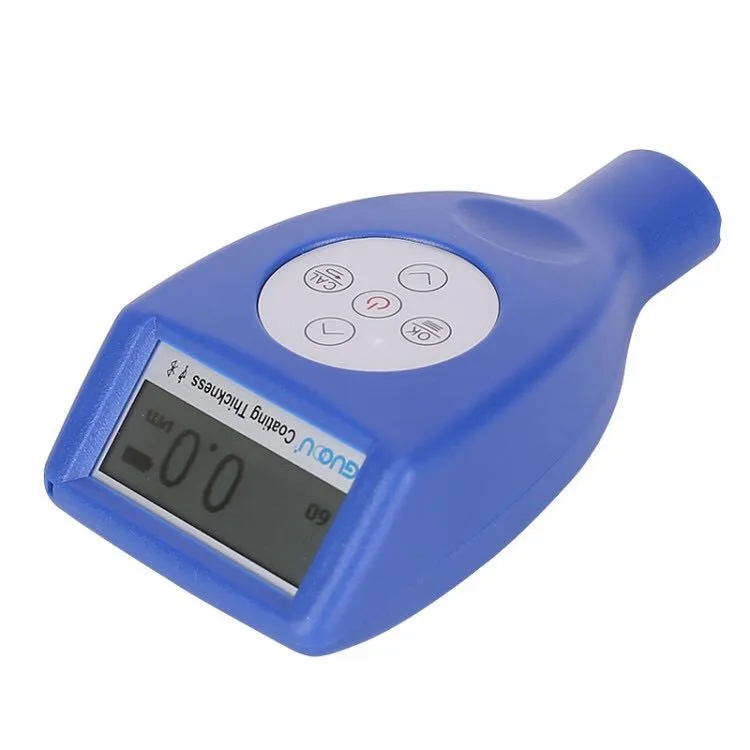

Рис. 3. Электронные магнитоиндукционные толщиномеры.

Электронные магнитные толщиномеры (например, PosiTector 6000 F Series, PosiTest DFT Ferrous) бывают разных форм и размеров. Обычно они используют датчик постоянного давления для обеспечения стабильных показаний, на которые не влияют разные операторы. Показания толщины краски в милах отображаются на жидкокристаллическом дисплее (ЖКД). Датчики Paint mil могут иметь опции для сохранения результатов измерений, выполнения мгновенного анализа показаний и вывода результатов на принтер или компьютер для дальнейшего изучения. Стандартный допуск составляет ±1%.

Для получения наиболее точных результатов следует тщательно следовать инструкциям производителя. Стандартные методы испытаний доступны в ASTM D 1186, D 7091-05, ISO 2178 и ISO 2808.

Что такое вихретоковые толщиномеры краски?

Вихретоковые методы используются для неразрушающего измерения толщины непроводящих покрытий на подложках из цветных металлов. Катушка из тонкой проволоки, проводящая переменный ток высокой частоты (выше 1 МГц), используется для создания переменного магнитного поля на поверхности зонда прибора. Когда датчик толщины покрытия подносится к проводящей поверхности, переменное магнитное поле создает на поверхности вихревые токи. Характеристики подложки и расстояние зонда от подложки (толщина покрытия) влияют на величину вихревых токов. Вихревые токи создают свое собственное противоположное электромагнитное поле, которое может восприниматься возбуждающей катушкой или второй соседней катушкой.

Вихретоковые толщиномеры покрытий (например, серия PosiTector 6000 N) выглядят и работают как электронные магнитные толщиномеры. Они используются для измерения толщины краски и покрытия на всех цветных металлах. Подобно магнитным электронным манометрам, они обычно используют датчик постоянного давления и отображают результаты на ЖК-дисплее. Они также могут иметь опции для сохранения результатов измерений или выполнения мгновенного анализа показаний и вывода на принтер или компьютер для дальнейшего изучения. Типичный допуск составляет ±1%. Тестирование чувствительно к шероховатости поверхности, кривизне, толщине подложки, типу металлической подложки и расстоянию от края.

Стандартные методы применения и проведения этого теста доступны в ASTM B244, ASTM D1400, D7091 и ISO 2360. PosiTector 6000 FN, PosiTest DFT Combo). Некоторые упрощают задачу измерения большинства покрытий на любом металле, автоматически переключаясь с одного принципа работы на другой в зависимости от подложки. Эти комбинированные датчики краски популярны среди маляров и специалистов по порошковой окраске.

Что такое ультразвуковые толщиномеры краски?

Ультразвуковой эхо-импульсный метод ультразвуковых толщиномеров краски (например, PosiTector 200) используется для измерения толщины покрытий на неметаллических подложках (пластик, дерево и т. д.) без повреждения покрытия.

Рис. 4. Ультразвуковые толщиномеры краски могут измерять толщину покрытий на неметаллических подложках.

Зонд измерителя краски содержит ультразвуковой преобразователь, который посылает импульс через покрытие. Импульс отражается от подложки к преобразователю и преобразуется в высокочастотный электрический сигнал. Эхосигнал оцифровывается и анализируется для определения толщины покрытия. В некоторых случаях можно измерять отдельные слои в многослойной системе.

Стандартный допуск для этого устройства составляет ±3%. Стандартные методы применения и выполнения этого теста доступны в ASTM D6132.

Дополнительную информацию об ультразвуковых толщиномерах краски см. в разделе «Использование ультразвуковых толщиномеров покрытий».

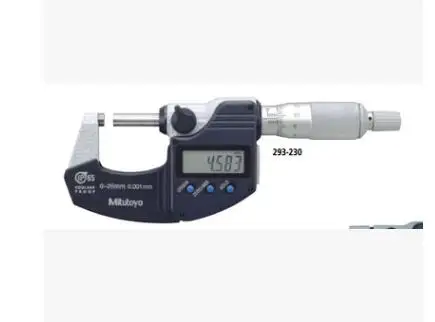

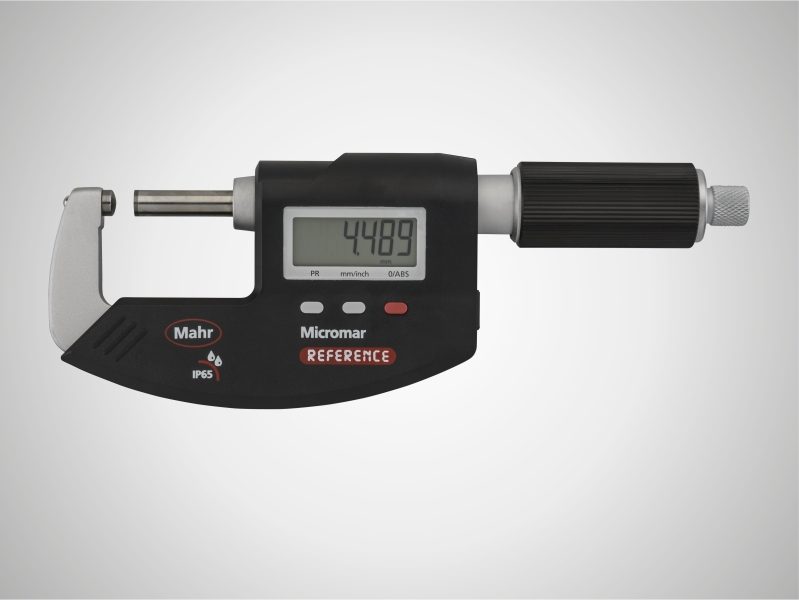

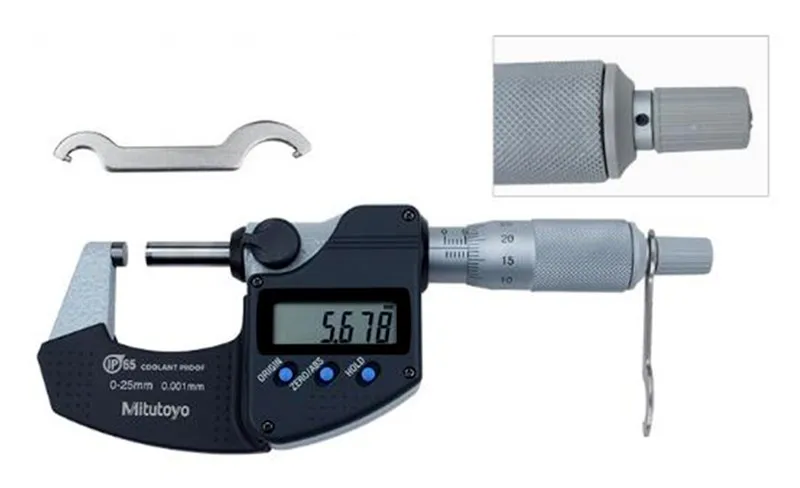

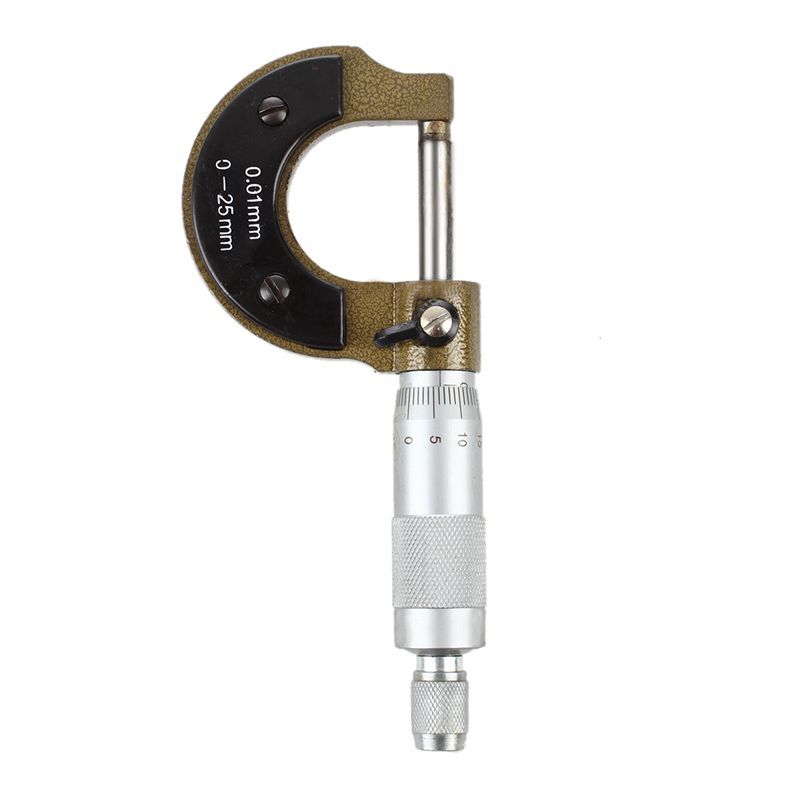

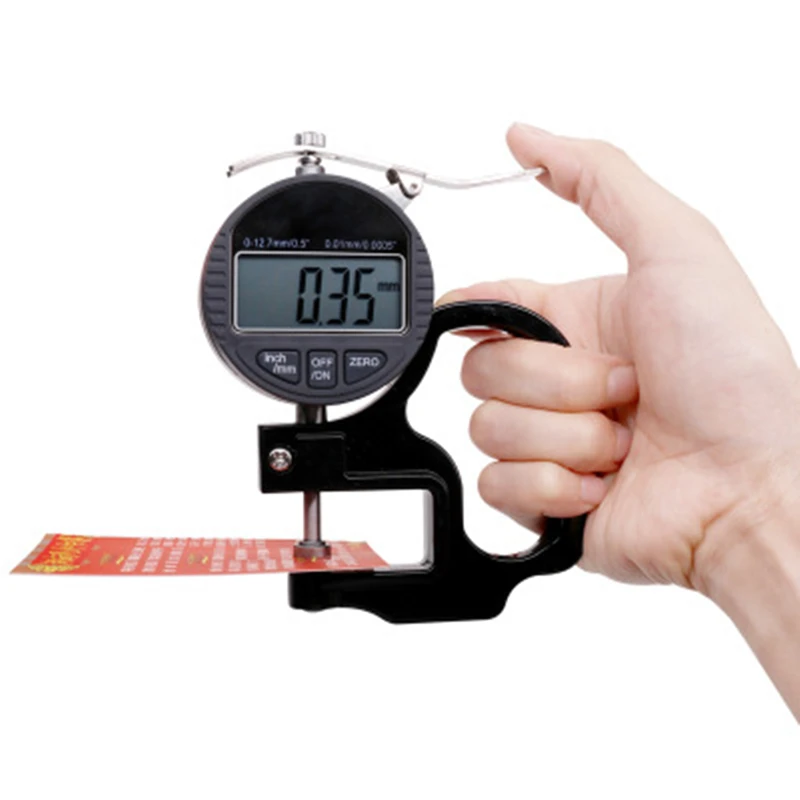

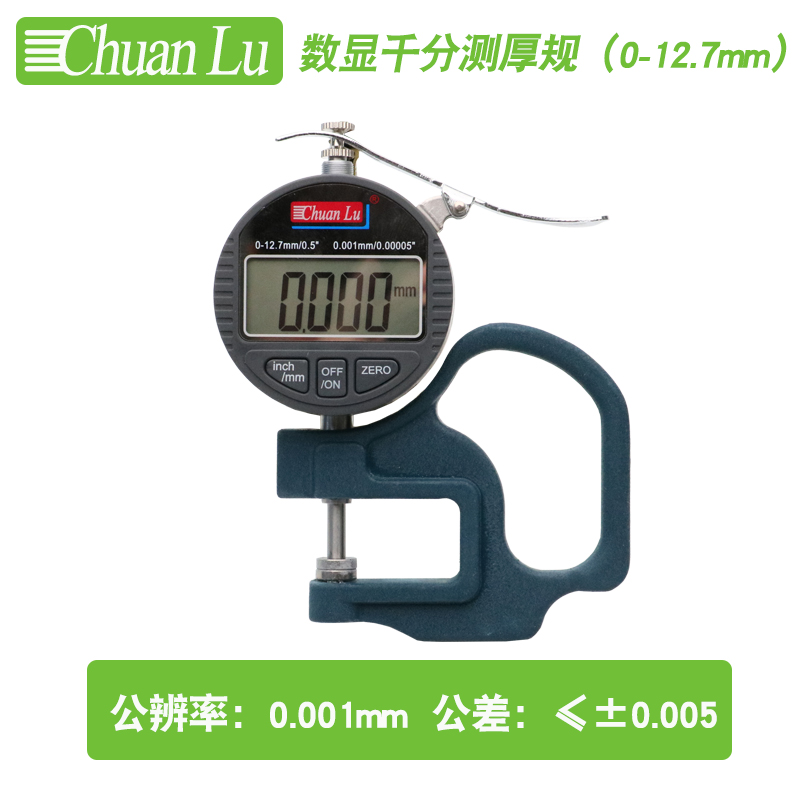

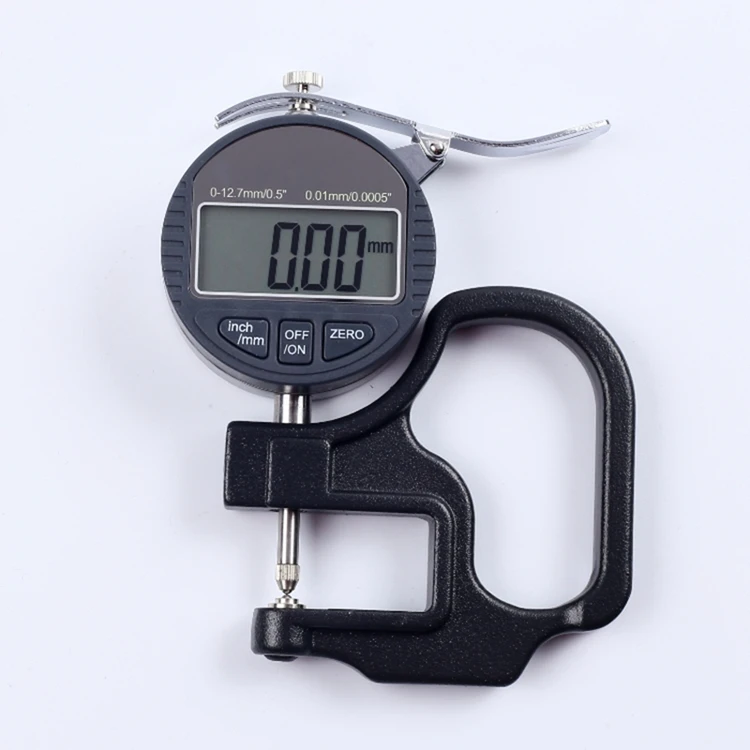

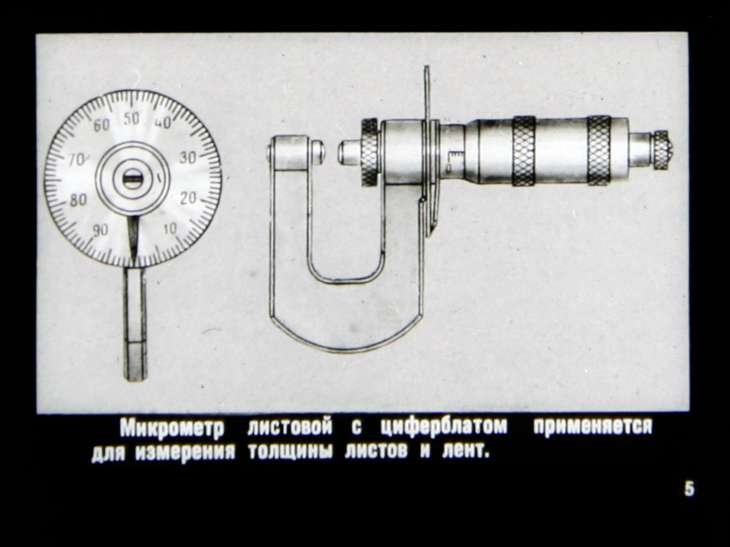

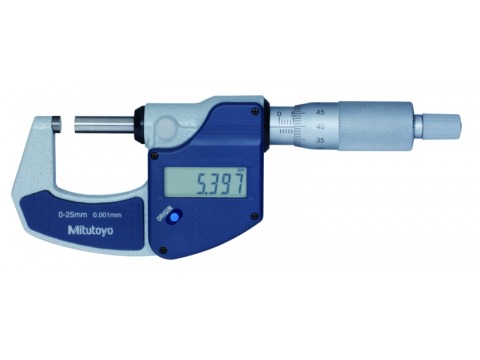

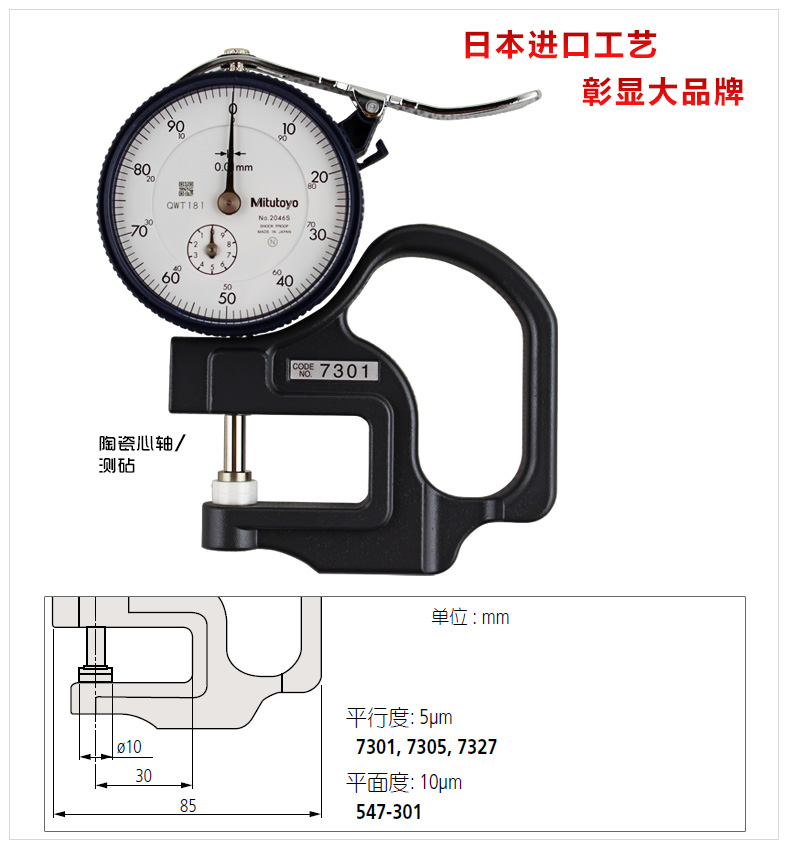

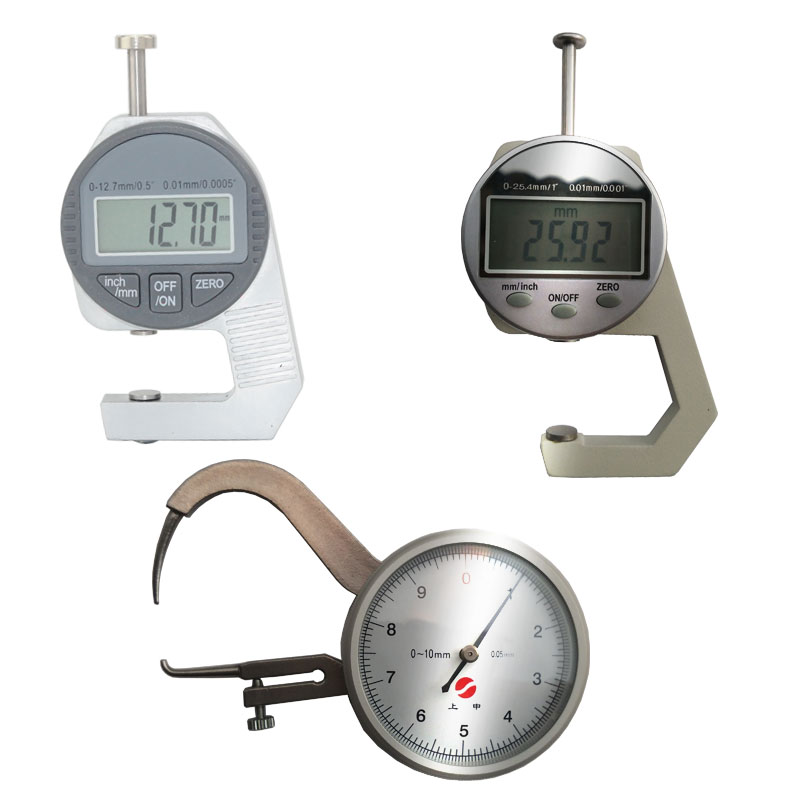

Как используются микрометры для измерения толщины краски?

Микрометры иногда используются для проверки толщины покрытия. Их преимущество заключается в измерении любой комбинации покрытия/подложки, но недостатком является необходимость доступа к голой подложке. Требование касания как поверхности покрытия, так и нижней стороны подложки может быть ограничивающим, и они часто недостаточно чувствительны для измерения тонких покрытий.

Необходимо провести два измерения: одно с нанесенным покрытием, другое без. Разница между двумя показаниями, изменение высоты, принимается за толщину покрытия. На шероховатых поверхностях микрометры измеряют толщину покрытия выше самого высокого пика.

Какие разрушающие испытания используются для измерения толщины краски?

Один из методов разрушения заключается в разрезании покрытой части в поперечном сечении и измерении толщины пленки под микроскопом. Другой метод поперечного сечения использует масштабный микроскоп для просмотра геометрического разреза через сухое пленочное покрытие. Специальный режущий инструмент используется для создания небольшой точной V-образной канавки в покрытии и подложке. Доступны датчики, которые поставляются в комплекте с режущими наконечниками и увеличительным стеклом с подсветкой.

Хотя принципы этого разрушительного метода легко понять, существуют возможности для измерения ошибки. Требуется умение подготовить образец и интерпретировать результаты. Настройка измерительной сетки на зубчатый или нечеткий интерфейс может привести к неточности, особенно между разными операторами. Этот метод используется, когда недорогие неразрушающие методы невозможны, или как способ подтверждения неразрушающих результатов. ASTM D 4138 описывает стандартный метод для этой системы измерения.

Что такое гравиметрический метод измерения толщины краски?

Путем измерения массы и площади покрытия можно определить толщину. Самый простой способ – взвесить деталь до и после нанесения покрытия. После определения массы и площади толщина рассчитывается по следующему уравнению:

, где T — толщина в микрометрах, m — масса покрытия в миллиграммах, A — испытанная площадь в квадратных сантиметрах, d — плотность в граммах на кубический сантиметр.

Трудно соотнести массу покрытия с его толщиной, когда основа шероховатая или покрытие неровное. Лаборатории лучше всего оснащены для использования этого трудоемкого и часто разрушительного метода.

Как измерить толщину краски перед отверждением?

Толщиномер мокрой пленки помогает определить, сколько материала наносить мокрым для достижения заданной толщины сухой пленки, при условии, что известен объемный процент твердых частиц. Они измеряют все типы влажных органических покрытий, таких как краска, лак и лак, на плоских или изогнутых гладких поверхностях.

Измерение толщины мокрой пленки во время нанесения определяет необходимость немедленной коррекции и регулировки специалистом по нанесению. Исправление пленки после ее высыхания или химического отверждения требует дополнительных затрат рабочего времени, может привести к загрязнению пленки и вызвать проблемы с адгезией и целостностью системы покрытия.

Уравнения для определения правильной толщины мокрой пленки (WFT) как с разбавителем, так и без него, следующие:

Без разбавителя:

С разбавителем:

Мокрая пленка чаще всего измеряется с помощью гребенки или колеса для влажной пленки. Гребенка с мокрой пленкой представляет собой плоскую пластину из алюминия, пластика или нержавеющей стали с калиброванными насечками на краю каждой грани. Прибор размещают прямо и плотно на измеряемой поверхности сразу после нанесения покрытия, а затем удаляют. Толщина мокрой пленки находится между самым высоким надрезом с покрытием и следующим надрезом без покрытия. Измерения с надрезом не являются ни точными, ни чувствительными, но они полезны для определения приблизительной толщины мокрой пленки покрытий на изделиях, размер и форма которых не позволяют использовать более точные методы. (АСТМ D1212).

Измерительный прибор следует использовать на гладких поверхностях без неровностей, а также по длине, а не по ширине изогнутых поверхностей. Использование мокрого пленочного датчика на быстросохнущих покрытиях приведет к неточным измерениям. ASTM D4414 описывает стандартный метод измерения толщины мокрой пленки с помощью надрезных толщиномеров.

Колесо мокрой пленки (эксцентрический ролик) использует три диска. Калибр обкатывается в мокрой пленке до тех пор, пока центральный диск не коснется мокрой пленки. Точка, в которой происходит контакт, определяет толщину мокрой пленки. Порошковые покрытия можно измерить перед отверждением с помощью простой ручной гребенки или ультразвукового прибора. Гребень для неотвержденной порошковой пленки работает почти так же, как датчик для влажной пленки. Гребень протаскивают через пленку порошка, и толщина находится между зубцом с самым высоким номером, который оставил след и к которому прилипла пудра, и следующим по высоте зубцом, который не оставил следа и к которому не прилипла пудра. Эти датчики относительно недороги с точностью ± 5 мм. Они подходят только в качестве ориентира, так как отвержденная пленка может отличаться после застывания. Следы, оставленные датчиком, могут повлиять на характеристики отвержденной пленки.

Ультразвуковое устройство, такое как PosiTest PC, можно использовать для неразрушающего контроля неотвержденного порошка на гладких металлических поверхностях для прогнозирования толщины отвержденной пленки. Зонд располагается на небольшом расстоянии от измеряемой поверхности, и показания отображаются на ЖК-дисплее устройства. Погрешность измерения составляет ±5 мм.

Стандарты толщины покрытия

Измерители толщины покрытия откалиброваны по известным стандартам толщины. Существует много источников стандартов толщины, но лучше убедиться, что они прослеживаются до национального института измерений, такого как NIST (Национальный институт стандартов и технологий). Также важно убедиться, что стандарты по крайней мере в четыре раза более точны, чем прибор, который они будут использовать для калибровки. Регулярная проверка на соответствие этим стандартам подтверждает правильность работы датчика. Если показания не соответствуют спецификации точности прибора, прибор необходимо отрегулировать или отремонтировать, а затем снова откалибровать.

Резюме

Толщина пленки в покрытиях может иметь большое влияние на стоимость и качество. Измерение толщины пленки должно быть рутинным мероприятием для всех специалистов по нанесению покрытий. Правильный расходомер краски зависит от диапазона толщины покрытия, формы и типа подложки, стоимости расходомера краски и того, насколько важно получить точное измерение.

‍

ДЭВИД БИМИШ  (1955–2019), бывший президент DeFelsko Corporation, нью-йоркского производителя ручных приборов для контроля покрытий, продаваемых по всему миру. Он имел степень в области гражданского строительства и более 25 лет опыта в разработке, производстве и маркетинге этих испытательных приборов в различных международных отраслях, включая промышленную покраску, контроль качества и производство. Он проводил обучающие семинары и был активным членом различных организаций, включая NACE, SSPC, ASTM и ISO.

Обращайтесь по адресу [email protected] по конкретным вопросам или для запроса дополнительной информации.

Что такое толщиномер покрытия?

Толщиномер покрытия (также называемый лакомером) используется для измерения толщины сухой пленки. Толщина сухой пленки, вероятно, является наиболее важным параметром в лакокрасочной промышленности, поскольку она влияет на процесс нанесения покрытия, его качество и стоимость. Измерения толщины сухой пленки можно использовать для оценки ожидаемого срока службы покрытия, внешнего вида и характеристик продукта, а также для обеспечения соответствия множеству международных стандартов.

Толщина сухой пленки (ТСП) может быть измерена двумя методами: разрушающее измерение толщины, при котором покрытие срезается с подложки с помощью резака; и неразрушающее измерение толщины покрытия с использованием методов, которые не повреждают покрытие или подложку, таких как методы магнитного, магнитно-индукционного и вихретокового измерения толщины.

Неразрушающие измерения толщины покрытия могут проводиться либо на поверхностях из магнитной стали, либо на поверхностях из немагнитных металлов, таких как нержавеющая сталь или алюминий. Цифровые толщиномеры идеально подходят для измерения толщины покрытия на металлических подложках. Электромагнитная индукция используется для немагнитных покрытий на подложках из черных металлов, таких как сталь, в то время как принцип вихревых токов используется для непроводящих покрытий на подложках из цветных металлов.

Elcometer предлагает широкий ассортимент толщиномеров покрытия для измерения толщины сухой пленки.

Ассортимент разрушающих толщиномеров покрытий Elcometer включает прибор Elcometer 121/4 для контроля лакокрасочного покрытия. Прибор для проверки лакокрасочного покрытия, широко известный как P.I.G, является популярным методом определения толщины сухой пленки на неметаллических подложках.

Ассортимент неразрушающих толщиномеров покрытий Elcometer включает в себя механические и цифровые толщиномеры покрытий, подходящие для испытаний на сухую пленку, в комплекте с широким набором датчиков и калибровочной фольги, подходящих для вашего применения.

Ассортимент механических толщиномеров покрытий Elcometer обеспечивает экономичное измерение толщины сухой пленки. Механические толщиномеры покрытий подходят для работы в зонах повышенного риска, таких как высокая температура или легковоспламеняющаяся атмосфера, под водой или там, где высок риск взрыва, который может быть вызван использованием электронного прибора.

От самого простого измерителя толщины покрытия Elcometer 101, который даст вам быстрые и немедленные результаты, до более точного измерителя толщины покрытия Elcometer 211, также называемого «банановым измерителем», который идеально подходит для холодных и подводных поверхностей.

Ассортимент цифровых толщиномеров Elcometer был специально разработан для обеспечения высокоточных, надежных и воспроизводимых измерений толщины покрытий практически на любой подложке, как черной, так и цветной.

Компания Elcometer предлагает ряд цифровых толщиномеров покрытий, начиная с нового поколения Elcometer 456, доступного как со встроенными, так и с отдельными датчиками, промышленного толщиномера Elcometer 415 для красок и порошков и заканчивая прибором для измерения толщины автомобильной краски Elcometer 311.

Продукты

Elcometer 456. Толщиномер покрытия Elcometer 456

Узнайте об основных характеристиках и преимуществах прибора измерения толщины покрытия Elcometer 456. В этом видеоролике показаны встроенные и отдельные модели Elcometer 456, выполняющие неразрушающие измерения толщины покрытия в различных областях применения.

Простой в использовании, без сложных инструкций — новый Elcometer 415 измеряет толщину покрытия на плоских или изогнутых, гладких или тонких, черных и цветных поверхностях. действительно легко. Elcometer 415 идеально подходит для тестирования производственной линии или простой проверки качества в полевых условиях.

Узнайте об основных свойствах и преимуществах автомобильного краскопульта Elcometer 311. В этом видео показан прибор Elcometer 311, выполняющий неразрушающие измерения толщины лакокрасочного покрытия на стальных и алюминиевых панелях кузова автомобиля. Обнаружение скрытых автомобильных доработок теперь проще и быстрее, чем когда-либо прежде.

Толщину сухой пленки можно измерить как на магнитных стальных поверхностях, так и на немагнитных металлических поверхностях, таких как нержавеющая сталь или алюминий, с помощью цифрового толщиномера покрытия. Принцип электромагнитной индукции используется для немагнитных покрытий на магнитных подложках, таких как сталь. Вихретоковый принцип используется для непроводящих покрытий на подложках из цветных металлов.

Постоянный магнит установлен на уравновешенном рычаге, и сила, необходимая для отрыва этого магнита от поверхности покрытия, является мерой толщины покрытия. Сила прикладывается через винтовую пружину, прикрепленную к уравновешивающему рычагу на одном конце и к шкале на другом. По мере вращения шкалы сила постепенно увеличивается до тех пор, пока магнит не поднимется с поверхности. Шкала нарисована в единицах толщины, а не силы, а толщину покрытия можно прочитать по стрелке на корпусе прибора.

Электронные толщиномеры покрытий для измерения на материалах с магнитной подложкой используют принцип электромагнитной индукции. Используется система зонда с тремя катушками, в которой центральная катушка питается от прибора, а две другие катушки по обе стороны от центральной катушки обнаруживают результирующее магнитное поле. Сигнал, генерируемый прибором, синусоидальный, поэтому вокруг центральной катушки создается переменное магнитное поле.

Когда на зонд не воздействуют магнитные материалы, магнитное поле в равной степени проходит через две другие катушки. По мере приближения зонда к непокрытой подложке поле становится неуравновешенным: большее поле пересекает ближайшую катушку и меньше — самую дальнюю. Это создает чистое напряжение между двумя катушками, которое является мерой расстояния до подложки (толщина покрытия).

В случае вихретокового метода используется датчик с одной катушкой с сигналом относительно высокой частоты, несколько мегагерц, для создания переменного поля в цветном металле под покрытие. Поле вызывает вихревые токи, циркулирующие в подложке, которые, в свою очередь, имеют соответствующие магнитные поля. Эти поля влияют на датчик толщины покрытия и вызывают изменения электрического импеданса катушки. Эти изменения зависят от толщины покрытия.

Ключевое решение при общем выборе подходящего толщиномера покрытия заключается в том, насколько точными должны быть показания? В диапазоне доступных типов датчиков существует прогрессия от умеренно точных до очень точных датчиков, это отражается в ценах на толщиномеры покрытий: чем точнее, тем выше стоимость. Кроме того, процесс нанесения покрытия и другие факторы влияют на непостоянство толщины покрытия на конкретной поверхности, а также на результаты влияют навыки и знания оператора, измерившего толщину покрытия.

Основным показателем работы толщиномера покрытия является точность, с которой прибор снимает показания. Это разница между показаниями и реальной толщиной покрытия.

Чтобы проверить точность конкретного прибора, важно иметь прослеживаемые стандарты толщины покрытия. Когда прибор отрегулирован на ноль на гладкой подложке без покрытия и установлен на известном стандарте толщины, равном или близком к максимальной толщине, измеряются промежуточные стандарты толщины, и показания сравниваются с фактической толщиной стандарта. Ошибки представляют собой разницу между значениями показания и значением эталона. Их удобнее всего выражать в процентах от показаний.

Калибровка – это процесс, посредством которого производители толщиномера покрытия настраивают его в процессе производства, чтобы убедиться, что прибор соответствует требуемой точности. Процедура обычно требует, чтобы толщиномер покрытия был установлен на известные значения толщины и проверен на промежуточных значениях толщины. В современных электронных приборах значения в ключевых точках по всему диапазону толщины покрытия сохраняются в качестве опорных точек в памяти измерителя.

Калибровка толщиномера покрытия зависит от типа материала, формы и качества поверхности металлической подложки, подлежащей испытанию. Например, магнитные свойства стальных сплавов различаются, и проводимость различных алюминиевых сплавов и различных цветных металлов, меди, латуни, нержавеющей стали и т. д. также различается. Эти изменения могут повлиять на линейность толщиномера покрытия. Это означает, что прибор, настроенный, например, на низкоуглеродистой стали, будет показывать другое значение для той же толщины покрытия на высокоуглеродистой стали. Подобные эффекты линейности наблюдаются на тонких или искривленных подложках и, в частности, на профилированных подложках, таких как сталь, очищенная пескоструйной обработкой, используемая для металлоконструкций.

Чтобы преодолеть эти эффекты, большинство толщиномеров покрытий имеют функции, которые позволяют настроить прибор на выполняемую работу, тем самым максимально повышая точность показаний.

Регулировка – это метод, с помощью которого вы можете настроить толщиномер покрытия в соответствии с условиями, преобладающими в данной работе. В дополнение к различиям в материалах, форме и отделке поверхности регулировка может выполняться при повышенной температуре или в присутствии рассеянного магнитного поля. Путем настройки измерителя толщины покрытия на эти преобладающие условия можно значительно уменьшить и даже устранить результирующие ошибки.

Влияние шероховатости поверхности, в частности, вызванное преднамеренным профилированием подложки с помощью пескоструйной очистки или механической очистки, является весьма значительным, чтобы узнать больше, нажмите здесь.

Существует два основных типа эталона толщины покрытия: фольга и металл с предварительно нанесенным покрытием. Для получения дополнительной информации о стандартах толщины покрытия для толщиномеров щелкните здесь.

микрометров | Инструменты PCE

Толщиномер покрытия | Инструменты PCE

Основное применение: Черные и цветные металлы (8) Однородные материалы (1)

Диапазон: -1250 мкм (4) 1350 мкм (2) 16000 кГц (1) 5000 мкм / 3000 мкм (2)

Память :-Нет (4)Да (встроенный) (5)

Интерфейс:-Нет (4)Да (USB) (4)Да (USB, Ethernet) (1)

Номер заказа: PCE-CT 80

Толщиномер покрытия PCE-CT 80

Толщиномер лакокрасочного покрытия PCE-CT 80 представляет собой измерительный прибор для неразрушающего измерения покрытий (краски, лаки, пластмассы . . .) по стали/железу и цветным металлам. В комплект входит датчик FN1.5 для измерений 0–1500 мкм или 0–59 мил. Дополнительные датчики и программное обеспечение доступны на вкладке «Аксессуары».

— Диапазон измерения прибора: Fe: 0 … 5000 мкм (0 … 196,9 мил) / NFe: 0 … 3000 мкм (0 … 118,1 мил)
— Для многих подложек материалы, такие как железо, сталь, алюминий, медь, латунь и нержавеющая сталь.
— Практичная V-образная канавка на измерительных головках датчиков
— Износостойкая, подпружиненная измерительная головка для точных результатов измерения

Производитель: PCE Instruments

610,00 £

НДС и. доставка
2 года гарантии

Номер заказа: PCE-CT 80-ICA

Толщиномер покрытия PCE-CT 80-ICA Вкл. Сертификат калибровки ISO

Толщиномер лакокрасочного покрытия PCE-CT 80-ICA представляет собой измерительный прибор для неразрушающего измерения покрытий (краски, лаки, пластмассы . ..) на стали, железе и цветных металлах. В комплект входит датчик FN1.5 для измерений 0–1500 мкм или 0–59 мил. Дополнительные датчики и программное обеспечение доступны на вкладке «Аксессуары».

— Диапазон измерения прибора: Fe: 0 … 5000 мкм (0 … 196,9 мил) / NFe: 0 … 3000 мкм (0 … 118,1 мил)
— Для многих материалов подложки, таких как железо , Сталь, Алюминий, Медь, Латунь и Нержавеющая сталь.
— Практичная V-образная канавка на измерительных головках датчиков
— Износостойкая, подпружиненная измерительная головка для точных результатов измерений
— Включает сертификат лабораторной калибровки ISO

Производитель: PCE Instruments

708,00 фунтов стерлингов

Цена без учёта. НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 26FN

Толщиномер покрытия PCE-CT 26FN

Толщиномер покрытия PCE-CT 26FN может измерять неразрушающие покрытия (краски, пластмассы . ..) на стали / железе и не -черные металлы. Толщиномер покрытия PCE-CT 26FN идеально подходит для немедленного обнаружения, например, повреждения автомобиля в результате аварии.

— Диапазон измерения: 0 … 1250 мкм / 0 … 49,2 мил
— Разрешение: 1 мкм / 0,039 мил
— Точность: ± (3% + 2 мкм / 0,079 мил)
— Износостойкий датчик
— V-образная канавка для измерения на трубах

Производитель: PCE Instruments

154,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 26FN-ICA

Толщиномер покрытия PCE-CT 26FN-ICA Вкл. Сертификат калибровки ISO

Толщиномер покрытия PCE-CT 26FN может измерять неразрушающие покрытия (краски, пластмассы …) на стали / железе и цветных металлах. Толщиномер покрытия PCE-CT 26FN идеально подходит для немедленного обнаружения, например, повреждения автомобиля в результате аварии.

— Диапазон измерения: 0 … 1250 мкм / 0 … 49,2 мил
— Разрешение: 1 мкм / 0,039 мил
— Точность: ± (3% + 2 мкм / 0,079 мил)
— Износостойкий датчик
— V-образная канавка для измерения на трубах
— Вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

286,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 65

Толщиномер покрытия PCE-CT 65

PCE-CT 65 представляет собой толщиномер покрытия, который использует магнитную индукцию (для черных металлов) или вихревой ток (для цветных металлов) для измерения разрушающие измерения толщины покрытия и сухой пленки (DFT) на металлических подложках, таких как сталь и алюминий. Этот толщиномер идеально подходит для тестирования окрашенных и порошковых поверхностей, проверки автомобильной краски, тестирования материалов с покрытием и контроля качества производства.

— Диапазон измерения 0 … 1350 мкм / 0 … 53 мил
— Точность ±2,5 % ±2 мкм для 0 … 1000 мкм / ±3,5 % для 1000 мкм … 1350 мкм / ±2 % ±0,08 мил для 0 … 39,3 мил / ±3,5 % для 39,3 мил … 53,1 мил
— Сохраняет в памяти до 1500 измерений

Производитель: PCE Instruments

174,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 65-ICA

Толщиномер покрытия PCE-CT 65-ICA вкл. Калибровочный сертификат ISO

PCE-CT 65 представляет собой толщиномер покрытия, использующий магнитную индукцию (для черных металлов) или вихретоковый ток (для цветных металлов) для проведения неразрушающих измерений толщины покрытия и толщины сухой пленки (ТСП) на металлических подложках, таких как сталь. и алюминий. Этот толщиномер идеально подходит для тестирования окрашенных и порошковых поверхностей, проверки автомобильной краски, тестирования материалов с покрытием и контроля качества производства.

— Диапазон измерения 0 … 1350 мкм / 0 … 53 мил
— Точность ±2,5 % ±2 мкм для 0 … 1000 мкм / ±3,5 % для 1000 мкм … 1350 мкм / ±2 % ±0,08 мил для 0 … 39,3 мил / ±3,5 % для 39,3 мил … 53,1 мил
— Сохраняет до 1500 измерений в памяти
— Вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

307,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 5000H

Толщиномер покрытия PCE-CT 5000H

PCE-CT 5000H представляет собой прибор для измерения толщины покрытия, используемый для быстрого определения толщины покрытия на черных (тип F) и цветных металлах. (тип N) металлы. Измеритель толщины покрытия автоматически определяет тип измеряемого металла.

— Диапазон измерения типа F: 0 … 5000 мкм / 0 … 5 мм / 0 … 196 мил
— Диапазон измерения типа N: 0 … 3000 мкм / 0 . .. 3 мм / 0 … 118 мил
— Отображает единицы измерения в мкм, мм или милах
— Сохраняет до 2000 измерений во внутренней памяти
— Удобная V-образная канавка на измерительной головке

Производитель: PCE Instruments

277,00 £

Без НДС НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 5000H-ICA

Толщиномер покрытия PCE-CT 5000H-ICA вкл. Калибровочный сертификат ISO

PCE-CT 5000H представляет собой прибор для измерения толщины покрытия, используемый для быстрого определения толщины покрытия на черных (тип F) и цветных (тип N) металлах. Измеритель толщины покрытия автоматически определяет тип измеряемого металла.

— Диапазон измерения типа F: 0 … 5000 мкм / 0 … 5 мм / 0 … 196 мил
— Диапазон измерения типа N: 0 … 3000 мкм / 0 … 3 мм / 0 … 118 мил
— Отображает единицы измерения в мкм, мм или милах
— Сохраняет до 2000 измерений во внутренней памяти
— Практичный V-образный паз на измерительной головке
— Вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

384,00 £

НДС и. доставка
2 года гарантии

Номер заказа: PCE-CT 28

Толщиномер покрытия PCE-CT 28

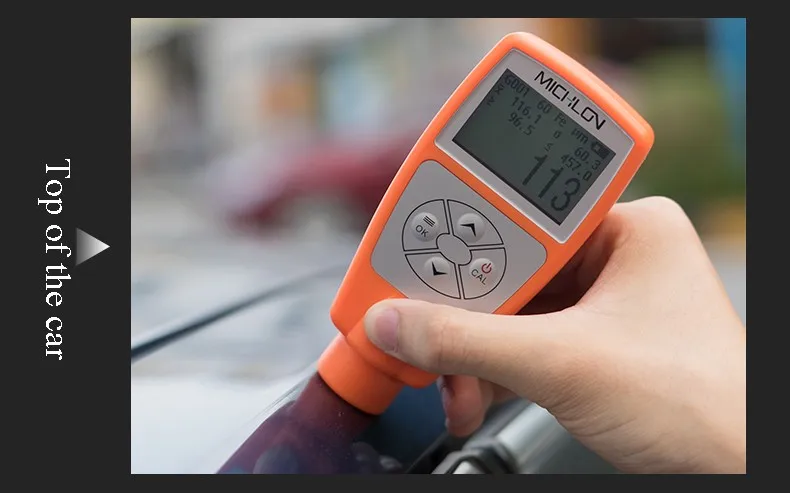

Толщиномер покрытия PCE-CT 28 для автомобилей предназначен для измерения толщины краски и пластика на черных и цветных материалах без повреждения поверхность покрытия. Толщиномер покрытия отличается широким диапазоном измерений.

— Диапазон измерения: 0 … 1250 мкм / 49,2 мил
— Разрешение: 0,1 мкм / 0,004 мил (в диапазоне 0,0 мкм … 99,9 мкм / 3,9 мил)
  1 мкм / 0,04 мил (выше диапазона)
— Точность: ± 2% или 2,5 мкм / 0,1 мил (действительно максимальное значение)
— Дисплей: ЖК-дисплей с размерами 4 мм x 10 мм (0,2 дюйма) x 0,4 дюйма) старшие цифры

Производитель: PCE Instruments

359,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 28-ICA

Толщиномер покрытия PCE-CT 28-ICA вкл. Сертификат калибровки ISO

Толщиномер покрытия PCE-CT 28 для автомобилей предназначен для измерения толщины краски и пластика на черных и цветных материалах без повреждения поверхности покрытия. Толщиномер покрытия отличается широким диапазоном измерений.

— Диапазон измерения: 0 … 1250 мкм / 49,2 мил
— Разрешение: 0,1 мкм / 0,004 мил (в диапазоне 0,0 мкм … 99,9 мкм / 3,9 мил)
  1 мкм / 0. выше диапазона)
— Точность: ±2 % или 2,5 мкм / 0,1 мил (действительно самое высокое значение)
— Дисплей: ЖК-дисплей со старшими цифрами 4 мм x 10 мм (0,2 дюйма x 0,4 дюйма)
— Вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

487,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 27FN

Толщиномер покрытия PCE-CT 27FN

PCE-CT 27FN представляет собой толщиномер покрытия, который выполняет неразрушающие измерения немагнитного покрытия, изолирующего слоя и толщины сухой пленки (DFT). на металлических подложках, таких как сталь и алюминий. Идеально подходит для испытаний поверхностей, проверки автомобильной окраски, испытаний материалов и контроля качества производства.

— Диапазон измерения 0 … 1250 мкм / 0 … 50 мил
— Точность ± (2% + 2 мкм) / ± (2% + 0,1 мил)
— Имеет разрешение 0,1 мк / 0,1 мил

Производитель: PCE Instruments

353,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 27FN-ICA

Толщиномер покрытия PCE-CT 27FN-ICA вкл. Сертификат калибровки ISO

PCE-CT 27FN представляет собой толщиномер покрытия, который выполняет неразрушающие измерения немагнитного покрытия, изолирующего слоя и толщины сухой пленки (ТСП) на металлических подложках, таких как сталь и алюминий. Идеально подходит для испытаний поверхностей, проверки автомобильной окраски, испытаний материалов и контроля качества производства.

— Диапазон измерения 0 … 1250 мкм / 0 … 50 мил
— Точность ± (2% + 2 мкм) / ± (2% + 0,1 мил)
— Имеет разрешение 0,1 мк / 0,1 мил
— Вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

444,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 25FN

Прибор для измерения толщины покрытия PCE-CT 25FN

Прибор для измерения толщины покрытия используется для быстрого и точного определения толщины слоя на металлах. По сравнению со многими другими толщиномерами, этот прибор для измерения толщины покрытия не должен различать черный и цветной металл.

— Диапазон измерения: 0 … 1500 мкм

— Минимальная толщина: Fe: 0,3 мм, NFe: 0,05 мм

— Точность измерения: ± (3% Разрешение + 1 мкм)

5 — 90: 0,1 мкм в диапазоне измерений 0 … 100 мкм
                    1 мкм в диапазоне измерений > 100 мкм

Производитель: PCE Instruments

102,00 £

Без учета цены. НДС и. поставка
2 года гарантии

№ для заказа: PCE-CT 25FN-ICA

Прибор для измерения толщины покрытия PCE-CT 25FN-ICA вкл. Сертификат

Прибор для измерения толщины покрытия используется для быстрого и точного определения толщины слоя на металлах. По сравнению со многими другими толщиномерами, этот прибор для измерения толщины покрытия не должен различать черный и цветной металл.

— Диапазон измерения:   0 … 1500 мкм

—   Минимальная толщина: Fe: 0,3 мм, NFe: 0,05 мм

— Точность измерения: ± (3% + 1 мкм)

— Разрешение: 0,1 мкм в диапазоне измерения 0 … 100 мкм
                        1 мкм в диапазоне измерения > 100 мкм
—

7 — вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

231,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 21BT

Устройство для измерения толщины покрытия PCE-CT 21BT

С помощью этого устройства для измерения толщины покрытия можно надежно определить толщину слоя на металлических поверхностях. Устройство измерения толщины покрытия имеет диапазон измерения 1500 мкм. Это означает, что Измеритель Толщины Покрытия используется, например, в малярном цеху, для входного контроля товара или для эксперта.

— Диапазон измерения до 1500 мкм

— Измеряемые субстраты: Fe

— Зонд: внешний

— Интерфейс Micro USB и Bluetooth

— Хранение данных до 600 измеренных значений

Производитель: PCE Instruments

266,00 £

Без учета цены. НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 22BT

Устройство для измерения толщины покрытия PCE-CT 22BT

С помощью этого устройства для измерения толщины покрытия можно надежно определить толщину слоя на металлических поверхностях. Устройство измерения толщины покрытия имеет диапазон измерения 1500 мкм. Это означает, что Измеритель Толщины Покрытия используется, например, в малярном цеху, для входного контроля товара или для эксперта.

— Диапазон измерения до 1500 мкм
— Измеряемые субстраты: Fe, NFe
— Зонд: внутренний
— Интерфейс Micro USB и Bluetooth
— Хранение данных до 600 измеренных значений

Производитель: PCE Instruments

324,00 £

Цена без НДС. НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 23BT

Устройство для измерения толщины покрытия PCE-CT 23BT

С помощью этого устройства для измерения толщины покрытия можно надежно определить толщину слоя на металлических поверхностях. Устройство измерения толщины покрытия имеет диапазон измерения 1500 мкм. Это означает, что Измеритель Толщины Покрытия используется, например, в малярном цеху, для входного контроля товара или для эксперта.

— Диапазон измерения до 1500 мкм
— Измеряемые субстраты: Fe, NFe
— Зонд: внешний
— Интерфейс Micro USB и Bluetooth
— Хранение данных до 600 измеренных значений

Производитель: PCE Instruments

344,00 £

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 21BT-ICA

Устройство для измерения толщины покрытия PCE-CT 21BT-ICA, вкл. Калибровка ISO …

С помощью этого устройства для измерения толщины покрытия можно надежно определить толщину слоя на металлических поверхностях. Устройство измерения толщины покрытия имеет диапазон измерения 1500 мкм. Это означает, что прибор для измерения толщины покрытия используется, например, в малярном цехе, при входном контроле товара или для эксперта.

— Диапазон измерения до 1500 мкм

— Измеряемые субстраты: Fe

— Зонд: внешний

— Интерфейс Micro USB и Bluetooth

— Хранение данных до 600 измеренных значений

— вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

368,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Номер заказа: PCE-CT 22BT-ICA

Устройство для измерения толщины покрытия PCE-CT 22BT-ICA, вкл. Калибровка ISO …

С помощью этого устройства для измерения толщины покрытия можно надежно определить толщину слоя на металлических поверхностях. Устройство измерения толщины покрытия имеет диапазон измерения 1500 мкм. Это означает, что прибор для измерения толщины покрытия используется, например, в малярном цехе, при входном контроле товара или для эксперта.

— Диапазон измерения до 1500 мкм
— Измеряемые подложки: Fe, NFe
— Датчик: внутренний
— Micro USB и интерфейс Bluetooth хранение данных для до 6 измеренных значений

— вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

420,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

№ для заказа: PCE-CT 23BT-ICA

Устройство для измерения толщины покрытия PCE-CT 23BT-ICA вкл. Калибровка ISO …

С помощью этого устройства для измерения толщины покрытия толщина слоя на металлическом поверхности могут быть надежно определены. Устройство измерения толщины покрытия имеет диапазон измерения 1500 мкм. Это означает, что прибор для измерения толщины покрытия используется, например, в покрасочном цехе, для входного контроля товаров или для эксперта.

— Диапазон измерения до 1500 мкм
— Измеряемые подложки: Fe, NFe
— Зонд: внешний
— Интерфейс Micro USB и Bluetooth
— Хранение данных до 600 измеренных значений
— вкл. Сертификат калибровки ISO

Производитель: PCE Instruments

436,00 фунтов стерлингов

НДС и. поставка
2 года гарантии

Толщиномер покрытия, миллиметр, толщиномер краски

Checkline.com предлагает полную линейку толщиномеров покрытий для быстрого и точного измерения красок, эпоксидных смол, гальванопокрытий и других материалов покрытия на широком спектре подложек. От базовых экономичных датчиков до продвинутых моделей регистрации данных с беспроводным выводом данных — у нас есть все для вас. Наши приборы используются во всем мире для измерения толщины покрытия. Есть специальное приложение? Позвоните нам, чтобы обсудить ваши потребности в толщиномере.

Полная линейка моделей для измерения толщины покрытия на стали, алюминии и других металлах. Все с USB-выходом данных и памятью. Сделано в США.

Модель F (сталь)
0 — 3000 мкм / 120 мил
Модель N (цветной металл
0 — 2000 мкм / 80 мил
7 0 0 0 3 0 90 90 90 90 90 80 мил

Встроенная память с выходом USB

Прочный корпус с резиновой защитой

Калибровка нуля, 1 и 2 точек цветные металлы

Измерительный прибор в виде ручки для максимальной портативности и производительности

Предлагается только в цветах FERROUS и в комбинации FERROUS и NON-FERROUS

MiniTest 70F: 0–120 мил (0–3 мм) MiniTest 70FN — F: 0 — 120 мил (0 — 3 мм) / N: 0 — 100 мил (0 — 2,5 мм)

Калибровка по 1 и 2 точкам

Датчик встроен как часть корпуса для 1-Hand Эксплуатация

Встроенная память, 10 000 точек данных и статистика

Вывод через USB или Bluetooth

Звуковые и визуальные сигналы тревоги

Внешний датчик, подключенный через кабель

Встроенная память, 10 000 точек данных и статистика

Вывод данных через USB или Bluetooth

Звуковые и визуальные сигналы тревоги

Сменная модель датчика

Широкий выбор датчиков

— Встроенная память , 10 000 точек данных и статистика

Вывод через USB или Bluetooth

Звуковые и визуальные сигналы тревоги

Интеллектуальный датчик Bluetooth для измерения толщины покрытия

Прецизионный толщиномер покрытия с цифровым датчиком

Может быть подключен к любому датчику SIDSP

Передача данных измерения через Bluetooth, диапазон ок. 10 м

Заряда аккумулятора хватает более чем на 8 часов работы

Простой в использовании толщиномер покрытия для автомобилей и других распространенных областей применения

Диапазон измерения:
0–40 мил (0–1000 мкм)

Ноль или 1 Калибровка точки Настройка для сложных приложений

Прочный, износостойкий датчик с рубиновым наконечником

Магнитный толщиномер покрытия

11 различных аналоговых моделей для любого применения

Подходит для измерения изогнутых поверхностей

QuintSonic T Многослойный ультразвуковой толщиномер покрытия с планшетным дисплеем

Для неразрушающего измерения толщины покрытий до 8 слоев краски, лака, пластика и других покрытий, наносимых на пластик, композиты, металл и другие материалы.

Общая толщина, а также толщина отдельных слоев могут быть измерены одним простым процессом.

Измеритель толщины покрытия Magentic – датчик типа «банан»

Диапазон измерения: 2 доступных диапазона до 80 мил (200 мкм)

параметры профиля с помощью Replica Tape.

Использует датчики изображения для измерения информации о плотности пиков (Pd), содержащейся в реплике ленты, в дополнение к высоте пика.

Усовершенствованные модели могут генерировать 2D/3D-изображения и файлы файлов данных поверхности (SDF) реплицированной поверхности.

Беспроводное подключение датчиков PosiTector к смарт-устройствам с помощью Positector SmartLink.

Воспользуйтесь всеми преимуществами простоты и полезности вашего смарт-устройства, включая сенсорный экран, клавиатуру, микрофон, камеру, электронную почту, WiFi, Bluetooth, сотовую связь, инструменты для диктовки и многое другое

Толщиномер покрытия для дерева, бетона, пластика и т. д.

Диапазон измерения: 0,5 — 150 мил (13 — 3800 мкм)

Отдельный зонд

Доступные модели:
200b — 0,5 — 40 мил
200c — 2 — 150 мил
200d — 2 — 300 мил

9000 мил
200d — 2 — 300 миллионов

. Толщиномер для неотвержденного порошкового покрытия

Соответствует ASTM D7378

Диапазон 0,8–4,0 мил / 20–100 мкм

Магнитный толщиномер Positector PP-1 измеряет немагнитные покрытия, такие как краска, эмаль, гальваническое покрытие и т. д. горячее цинкование стали.

Измерения в микронах и милах

Диапазон измерений: от 0,25 до 20 мил (от 5 до 500 микрон)

Толщиномер покрытия с удлиненными водонепроницаемыми зондами для измерения под водой.

Толщиномер покрытия мокрой пленки SurfaTest

Измерение до 32 мил / 800 микрон

Считыватель копий ленты

Цифровой пружинный микрометр измеряет и записывает высоту профиля поверхности от пика до впадины с помощью ленты-реплики.

Базовый толщиномер покрытия цветных металлов

Диапазон измерения: 0–40,0 мил (0–999 мкм)

Набор сертифицированных пластиковых прокладок

В комплект входят четыре (4) сертифицированных прокладки

Набор сертифицированных пластиковых прокладок NIST

Набор прокладок промышленного класса

Набор включает пять (5) прокладок

Сертифицированные металлические пластины с покрытием

Используется для проверки точности и работы любых магнитных, вихретоковых или ультразвуковых датчиков типа 1 (механических) и типа 2 (электронных). толщиномер покрытия

Полистироловые испытательные образцы

Используются для проверки точности и работы ультразвукового толщиномера покрытия.

Тестовая пластина из чистой стали (черных металлов) или алюминия (цветных металлов) для калибровки толщиномеров покрытий.

Толщиномер покрытия общего назначения

Диапазон измерения:
Железо: 0–140 мил (0–3500 мкм)
Цветные металлы: 0–120 мил (0–3000 мкм)

Отображение статистики в реальном времени: Количество показаний, среднее значение, стандартное отклонение, максимальное и минимальное показания до 99 показаний

Измеритель толщины покрытия с внешним зондом для удобного использования в труднодоступных местах

Диапазон измерения:
Железо: 0–140 мил (0–3500 мкм)
Цветные металлы: 0-120 мил (0-3000 мкм)

Отображение статистики в реальном времени: Количество показаний, среднее значение, стандартное отклонение, максимальное и минимальное показания до 99 показаний

Прецизионный толщиномер покрытия

Диапазон измерений : 0–60,0 мил (0–1500 мкм)

Отображение статистики в реальном времени: Количество показаний, среднее значение, стандартное отклонение, максимальное и минимальное показания из 10 000 показаний

Прецизионный толщиномер покрытия со сменными датчиками

Сменный датчик

9036 Отображение оперативной статистики 3 686 Числа:

Стенд для измерения толщины покрытия

Для точных воспроизводимых измерений на материалах с тонким покрытием

Сертифицированные прокладки, коммерческие прокладки, металлические пластины с покрытием и пластины из чистого металла 650B, MiniTest 725, MiniTest 735, MiniTest 745

Измерение толщины сухой пленки конформных покрытий на печатных платах

Мы предлагаем приборы неразрушающего контроля, которые идеально подходят для измерения толщины сухой пленки конформных покрытий на печатных платах (ПП).

Толщиномер покрытия PAINT BORER 518 MC использует метод клиновидной резки, при котором образец разрезается под определенным углом.

Диапазоны измерения до 2000 микрон / 78 мил

Толщиномер с гальванопокрытием, использующий кулонометрический принцип, метод снятия покрытия в соответствии с DIN 50 955 и ISO 2177

Диапазон:

Статистика не отображается или память

Измерение покрытий на черных металлах

Диапазон измерений: 0,01–78,0 мил (0,1–1980 мкм)

Выбираемое пользователем усреднение от 2 до 99 измерений, когда покрытие или подложка шероховатые или неровные выбираемые единицы измерения: милы или микроны

Датчики для 3000PRO

Прибор MiniTest 3100 предназначен для неразрушающего измерения толщины покрытия.

Работает с широким диапазоном датчиков

Стальная пластина без покрытия

4142 Закаленный лист из легированной стали, толщина 1/8″, ширина 6″, длина 6″ 1000 мкм)

Единицы измерения, выбираемые с клавиатуры: милы или микроны

Переворачиваемый дисплей для использования в перевернутом виде

Подходит для использования вне помещений

Высокоточный измеритель толщины покрытия

Измерители толщины покрытия | PaintGauges.

Измерение толщины краски и других покрытий

Наши толщиномеры покрытий (часто называемые измерителями толщины краски) снимают показания практически на всех металлических подложках. Хотя толщина краски является обычным измерением, они также измеряют толщину многих других покрытий (таких как порошковое покрытие, пластик, резина, виниловая пленка, эмаль, цинкование, хромирование и анодирование).

Быстрые, простые и точные измерения

Наши толщиномеры покрытий просты и быстры в использовании. Просто поднесите датчик к измеряемой поверхности, и толщина покрытия автоматически отобразится на цифровом экране датчика.

Полный набор функций

Модельный ряд Ou имеет различные варианты функций. Наши модели FN Evo, FN Ext и FN Max включают функцию памяти, которая автоматически сохраняет измерения для последующего вызова. Некоторые модели также автоматически рассчитывают статистику (среднее, минимальное, максимальное, стандартное отклонение), чтобы снизить нагрузку на оператора и ускорить процесс проверки. Наша модель 156 USB оснащена портом USB и программным обеспечением, позволяющим загружать результаты измерений на ПК.

Модели для различных нужд

От нашего оригинального FN Pro (наша самая недорогая модель без экрана с подсветкой и расчетов статистики), до нашего FN Evo (с цветным экраном, расчетами статистики и памятью), до нашего флагмана FN Ext (наша модель с высочайшей точностью и улучшенным разрешением, статистические расчеты, датчик с кабелем и память на 50 позиций), у нас есть модели для различных потребностей и бюджетов.

Наш толщиномер покрытия FN Max может считывать толщину покрытия до 5 мм (5000 мкм). Это делает его подходящим для использования при измерении толщины вспучивающейся краски.

Независимо от цены, все наши модели толщиномеров покрытий соответствуют спецификациям ISO 2178 и ISO 2360.

Технология двойного зонда измеряет покрытия как на черных, так и на цветных металлах

В отличие от устройств с более низкими характеристиками, наши датчики позволяют измерять толщину покрытия на ферромагнитных (например, сталь) и неферромагнитных (например, алюминий) металлических подложках с помощью встроенного двойного датчика. датчиков, что увеличивает компактность. Они автоматически определяют тип металла подложки и используют соответствующую технологию измерения (магнитная индукция или вихретоковый метод) для расчета толщины покрытия. Это снижает нагрузку на пользователя, ускоряет процесс проверки и повышает эффективность. Низкокачественные датчики ограничены измерениями на ферромагнитных или неферромагнитных подложках или требуют ручного удаления и переключения типа датчика, а также выбора пользователем.

Магнитная индукция

Измеряет толщину немагнитных покрытий (например, краски, пластика, эмали, резины, порошкового покрытия, цинка, хрома, меди, олова) на ферромагнитных металлических подложках (например, железо, сталь). Примеры: Краска на стальном кузове автомобиля (большинство автомобилей). Вспучивающаяся краска на стальных строительных балках, Порошковое покрытие на стальных перилах, Виниловая пленка и толщина краски на кузове автомобиля, Цинкование стального листа.

Вихретоковый метод

Измеряет толщину непроводящих электричество покрытий (например, краски, пластика, эмали, резины, порошкового покрытия, анодирования) на подложках из цветных металлов (например, алюминия, латуни, цинка). Примеры: Краска на алюминиевом кузове автомобиля (например, Ferrari 360, Jaguar XK8, Audi A8). Порошковая окраска легкосплавных дисков, Виниловая пленка и толщина краски на кузове автомобиля, Анодирование алюминиевых оконных рам.

Встроенный датчик или датчик с кабелем

У нас есть модели толщиномера покрытия со встроенными датчиками и датчиками с кабелем.

В манометре со встроенным датчиком, например в нашей модели FN Evo, датчик и датчик встроены в корпус датчика. Это делает его компактным и удобным для использования одной рукой. Риск повреждения кабеля также исключен.

Манометр с зондом с кабелем, такой как наша модель FN Ext, имеет зонд и сенсор на кабеле, прикрепленном к корпусу манометра. Это требует использования двух рук, одной для удержания корпуса датчика, а другой для удерживания и размещения зонда. Тем не менее, он может облегчить проникновение в ограниченное пространство, куда не может попасть корпус манометра. Это также позволяет дисплею датчика всегда оставаться в поле зрения пользователя, в то время как сам датчик перемещается.
